| ＱＵＡＤ ４４． ３台目修理記録 |
| 平成１７年９月４日到着 ９月７日完成 |
| このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子） |
Ａ． 修理前の状況
Ｆ． 修理費 ５７，０００円 ＜＜オーバーホール修理＞＞ |
| Ａ． 修理前の状況 Ａ−１． 修理前 上から見る |
 |
| Ａ−２． 修理前 下から見る |
 |
| Ａ−３． 金メッキのＲＣＡ端子 |
 |

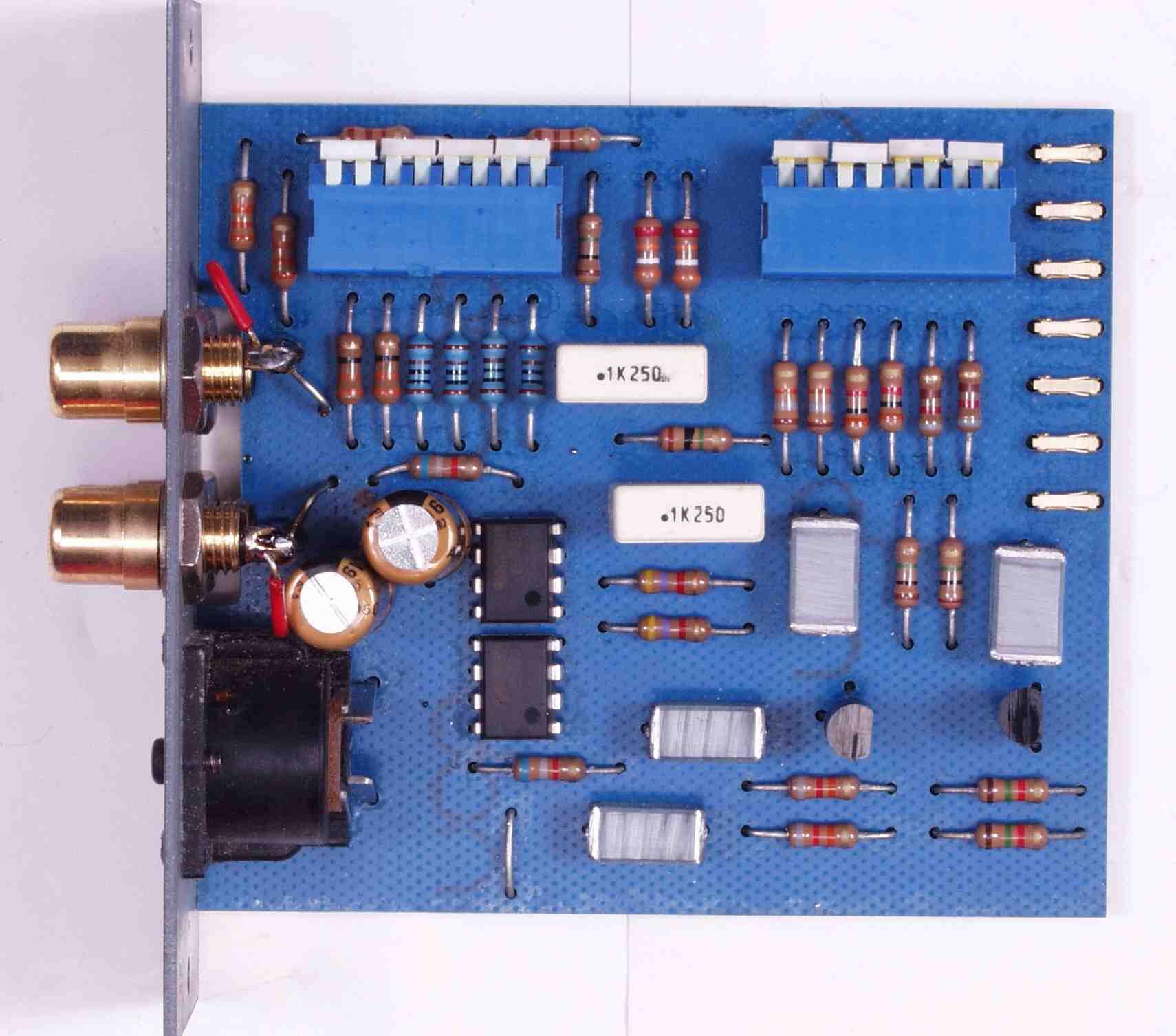

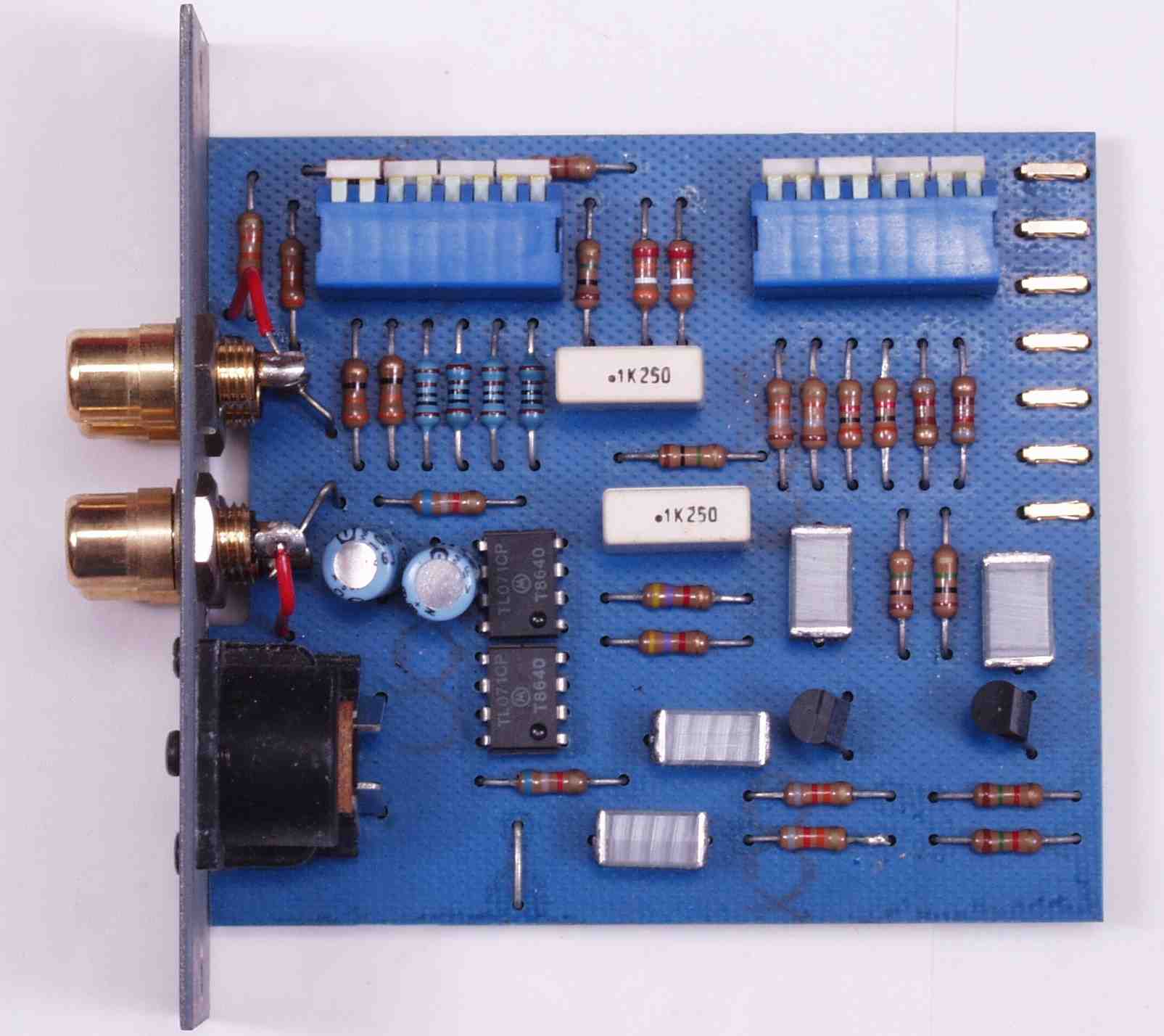

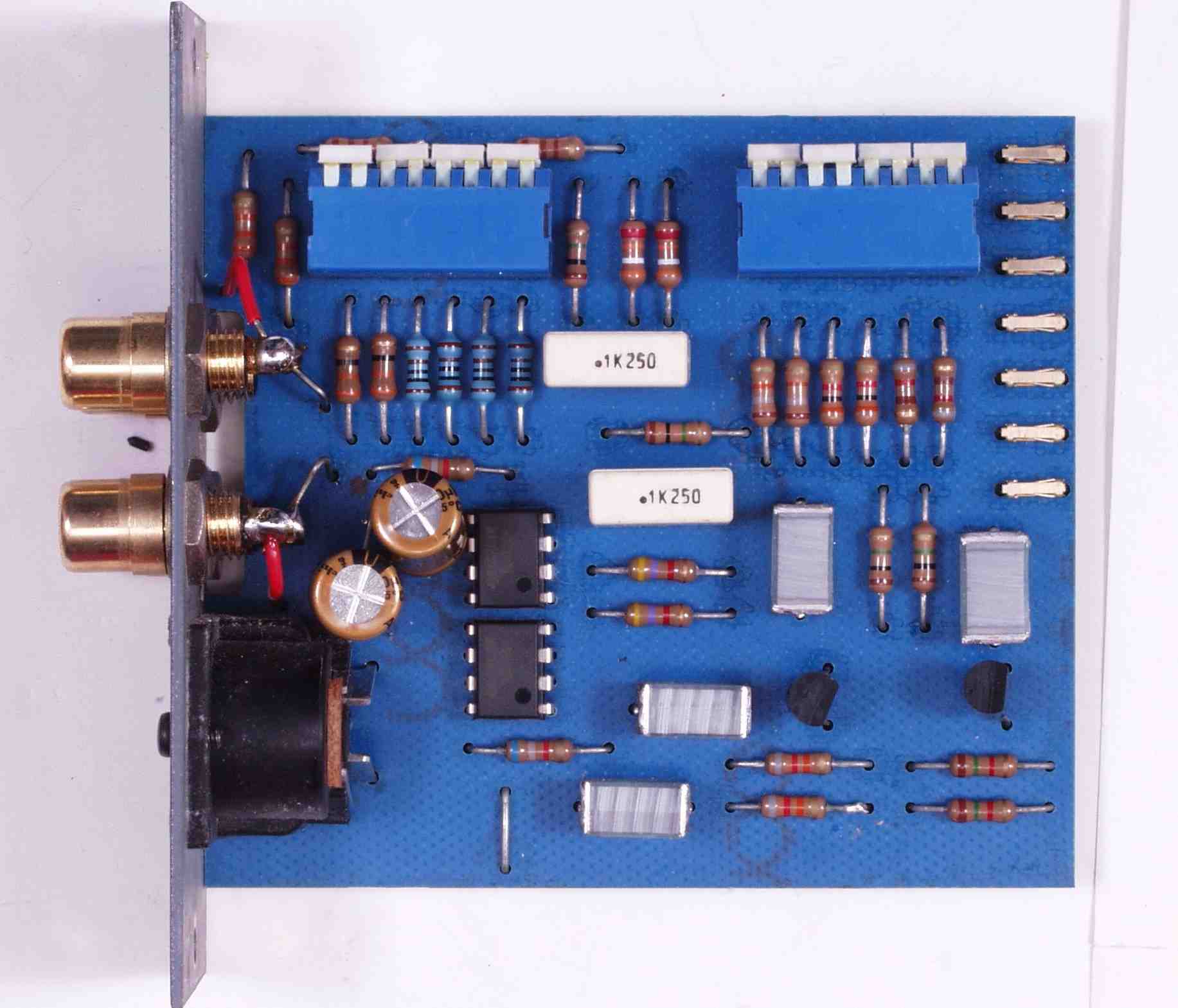

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＴＡＰＥ１入力基板 下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整 |
 |
| Ｃ−１Ｂ． 修理後 ＴＡＰＥ１入力基板 OP-AMP２個、電解コンデンサー２個交換 |
 |

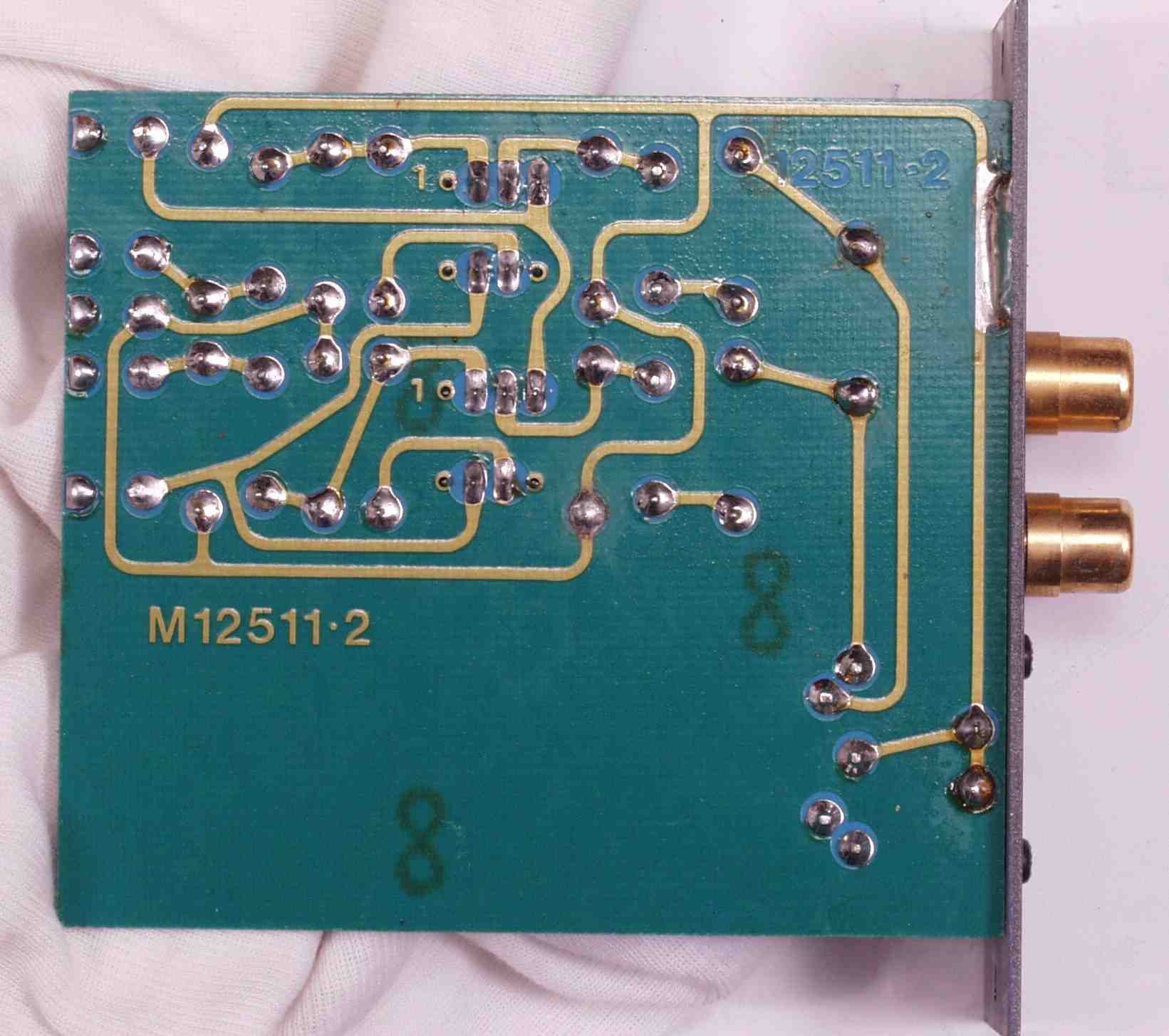

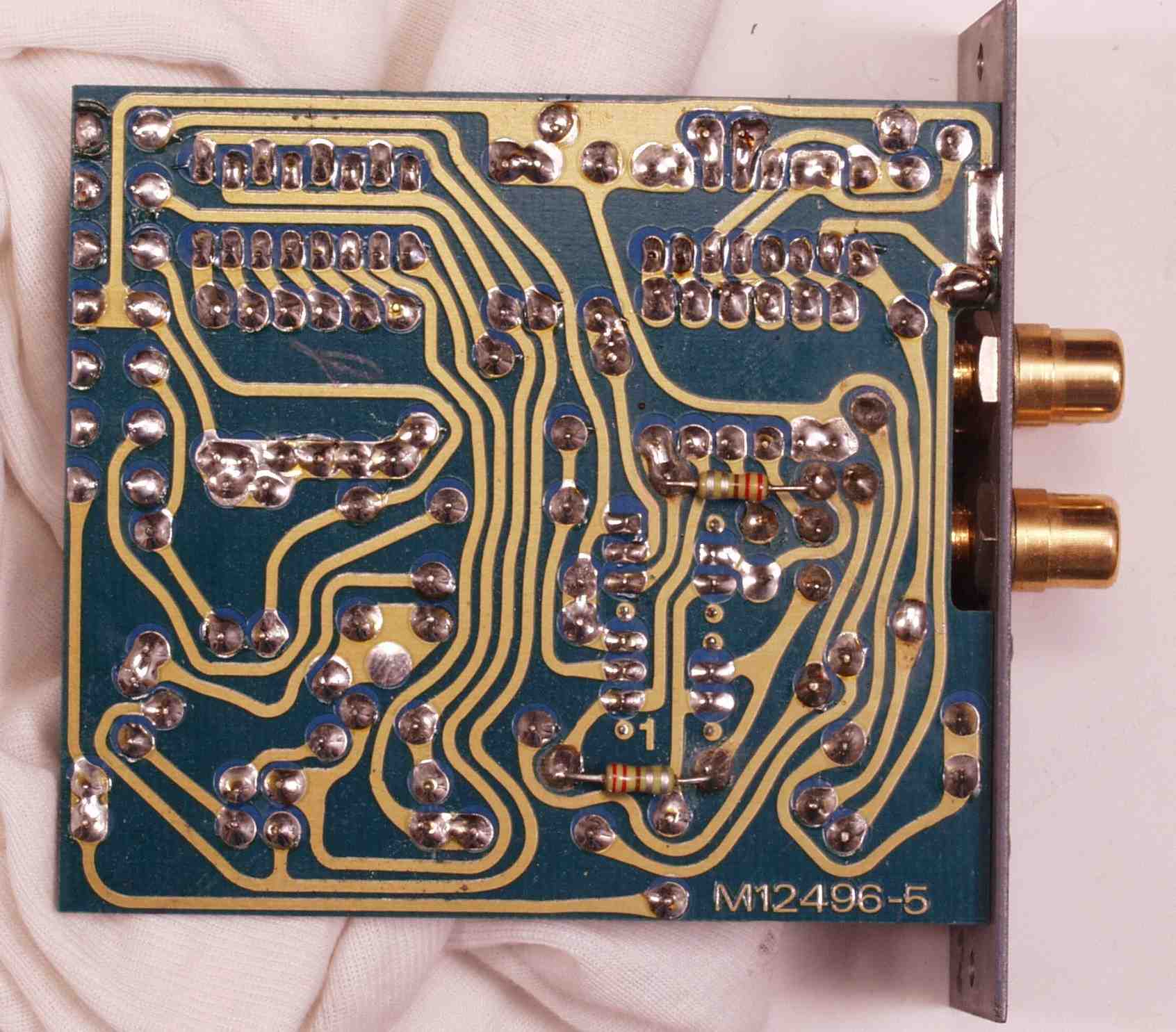

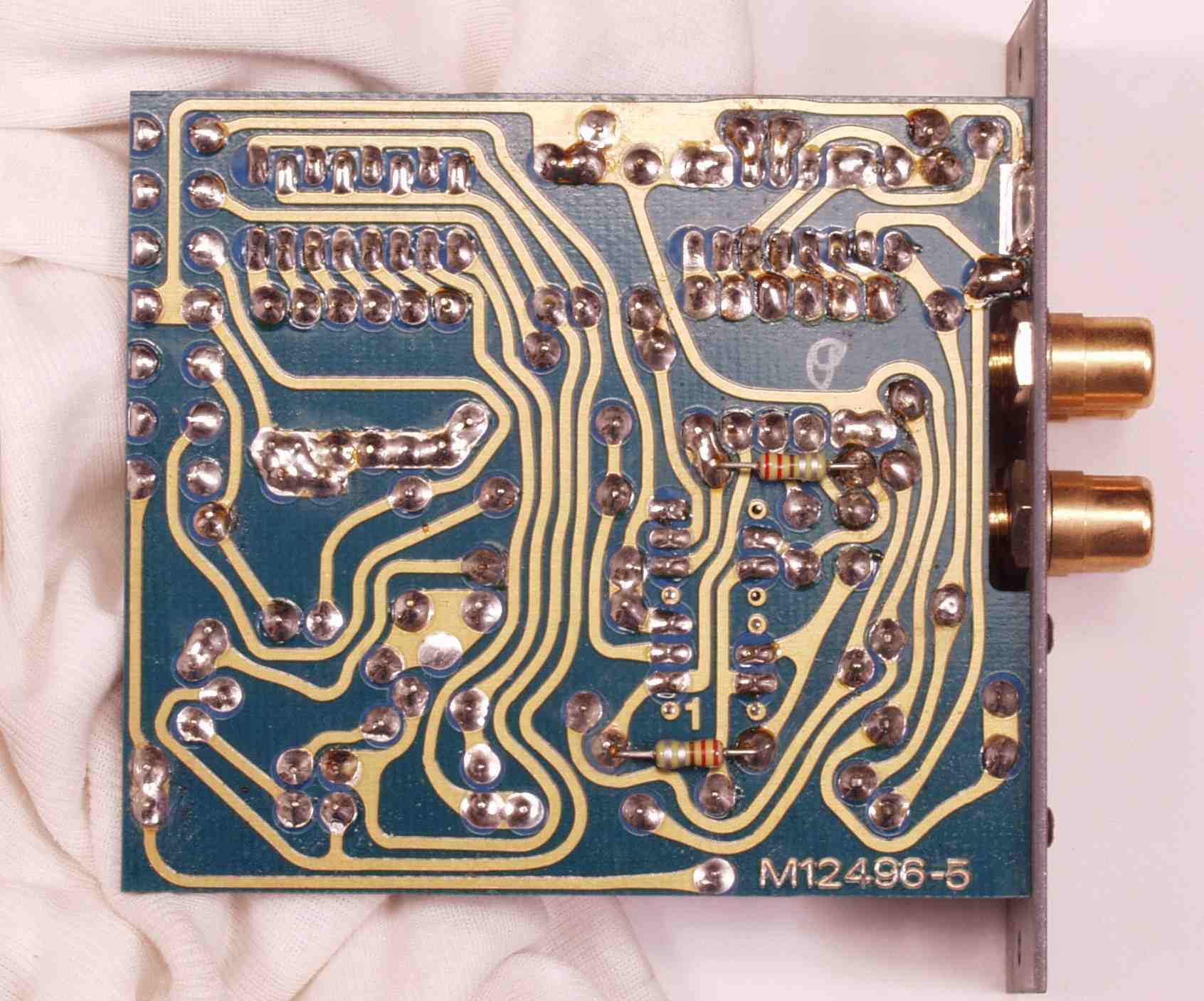

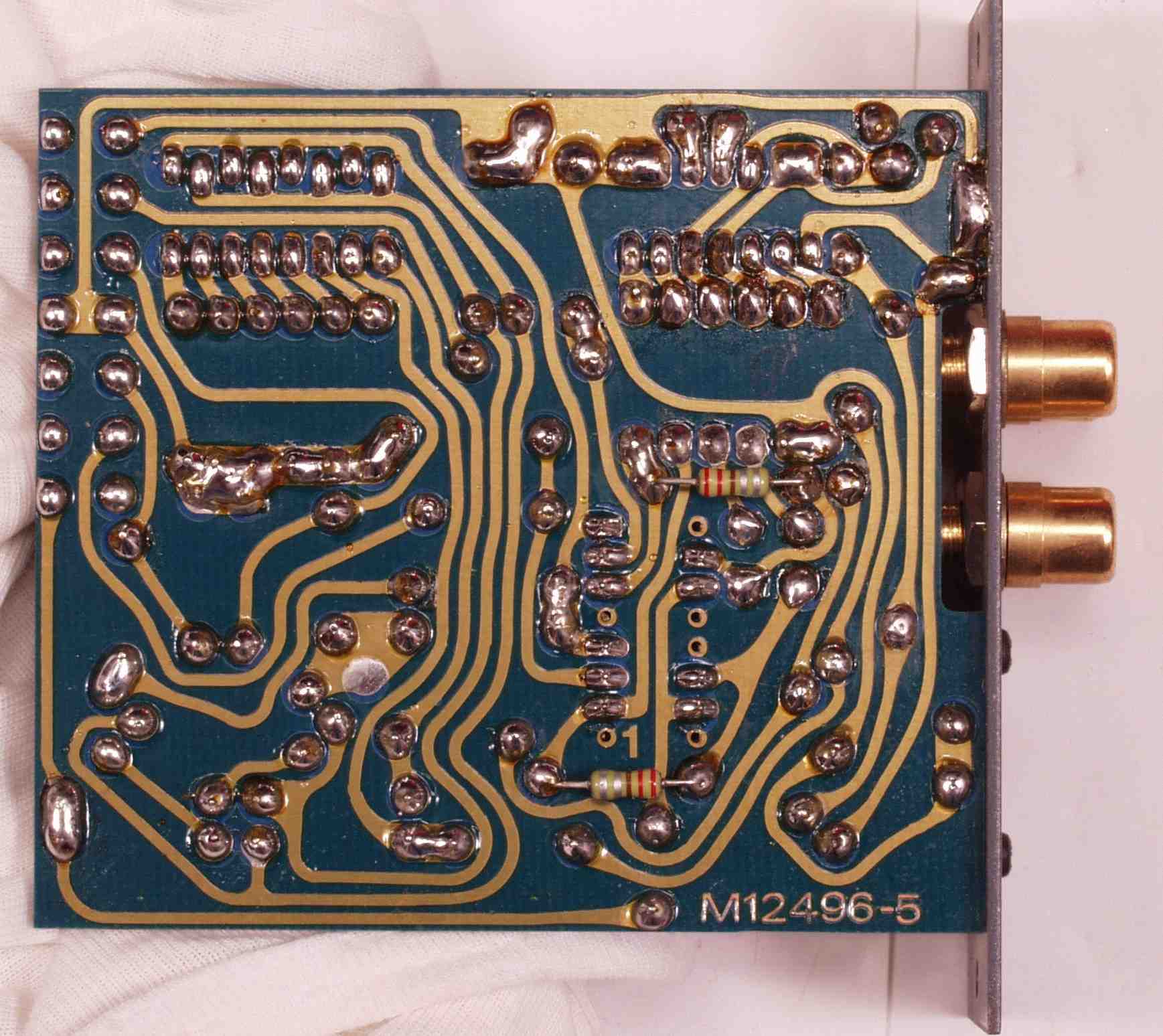

| Ｃ−１Ｃ． 修理前 ＴＡＰＥ１入力基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 ＴＡＰＥ１入力基板裏 全半田やり直し |
 |

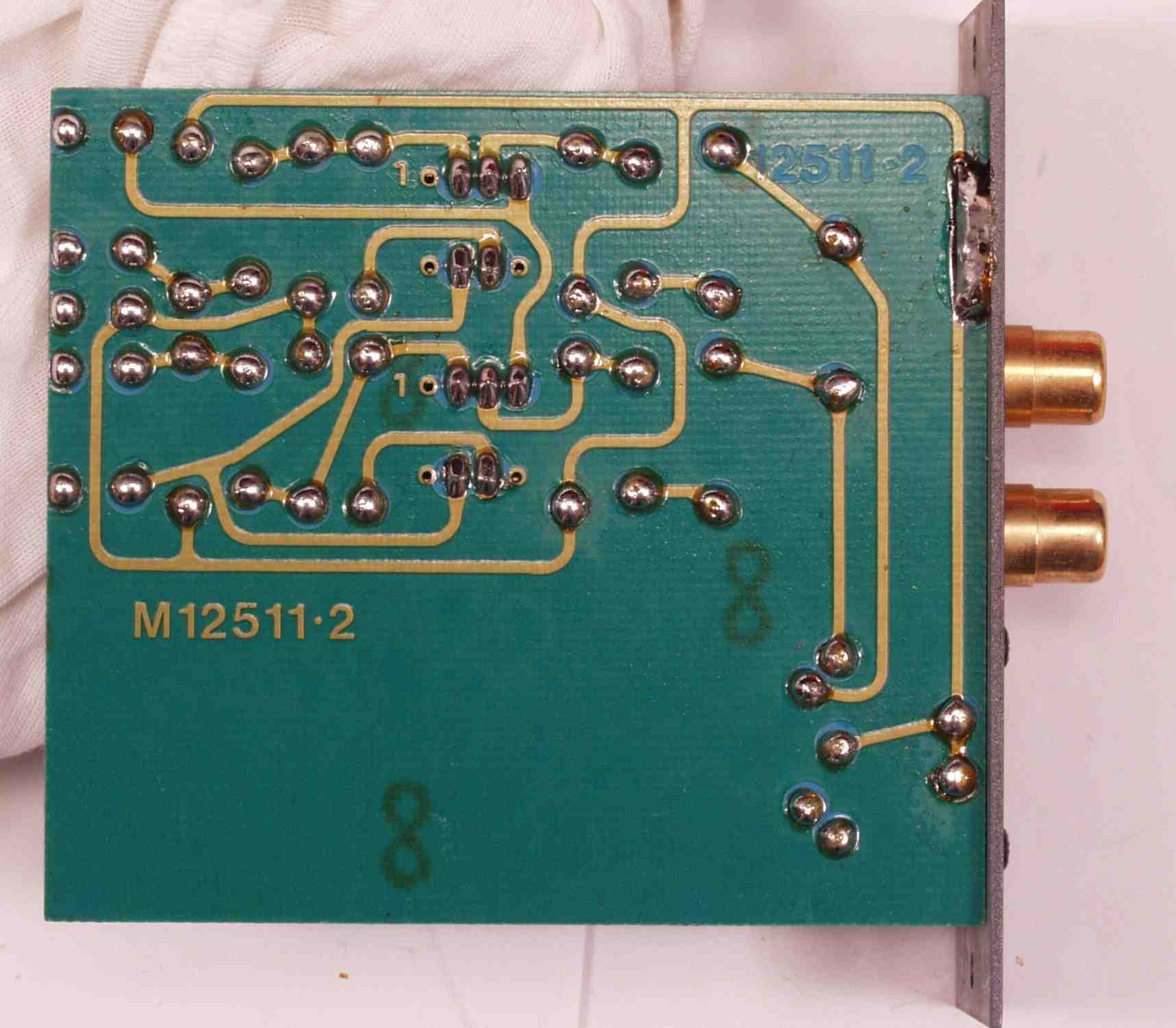

| Ｃ−１Ｅ． 完成ＴＡＰＥ１入力基板裏 洗浄後 |
 |
| Ｃ−２Ａ． 修理前 ＴＡＰＥ２入力基板 下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整 |
 |
| Ｃ−２Ｂ． 修理後 ＴＡＰＥ２入力基板 OP-AMP２個、電解コンデンサー２個交換 |
 |
| Ｃ−２Ｃ． 修理前 ＴＡＰＥ２入力基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 ＴＡＰＥ２入力基板裏 全半田やり直し |
 |
| Ｃ−２Ｅ． 完成ＴＡＰＥ２入力基板裏 洗浄後 |
 |

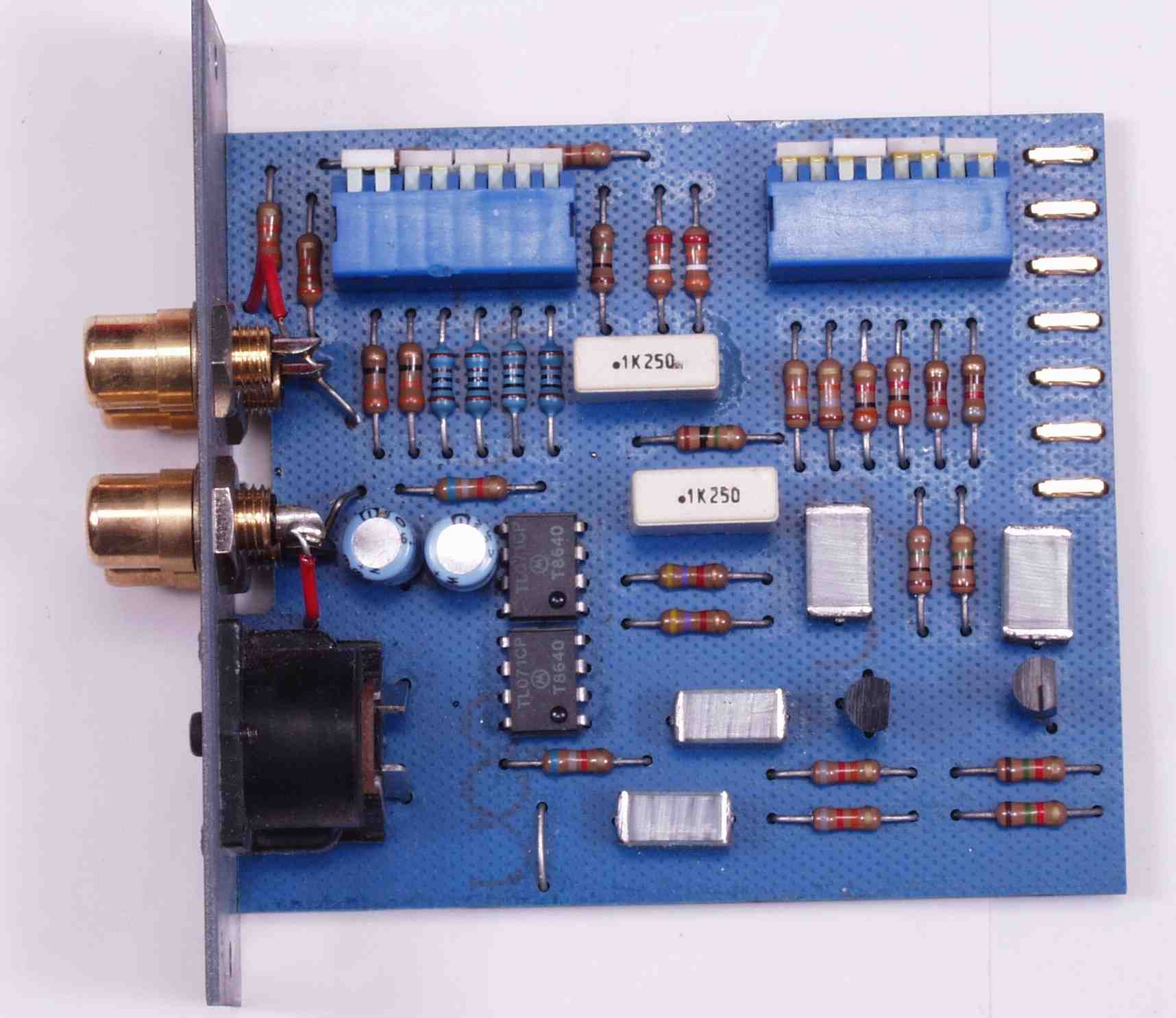

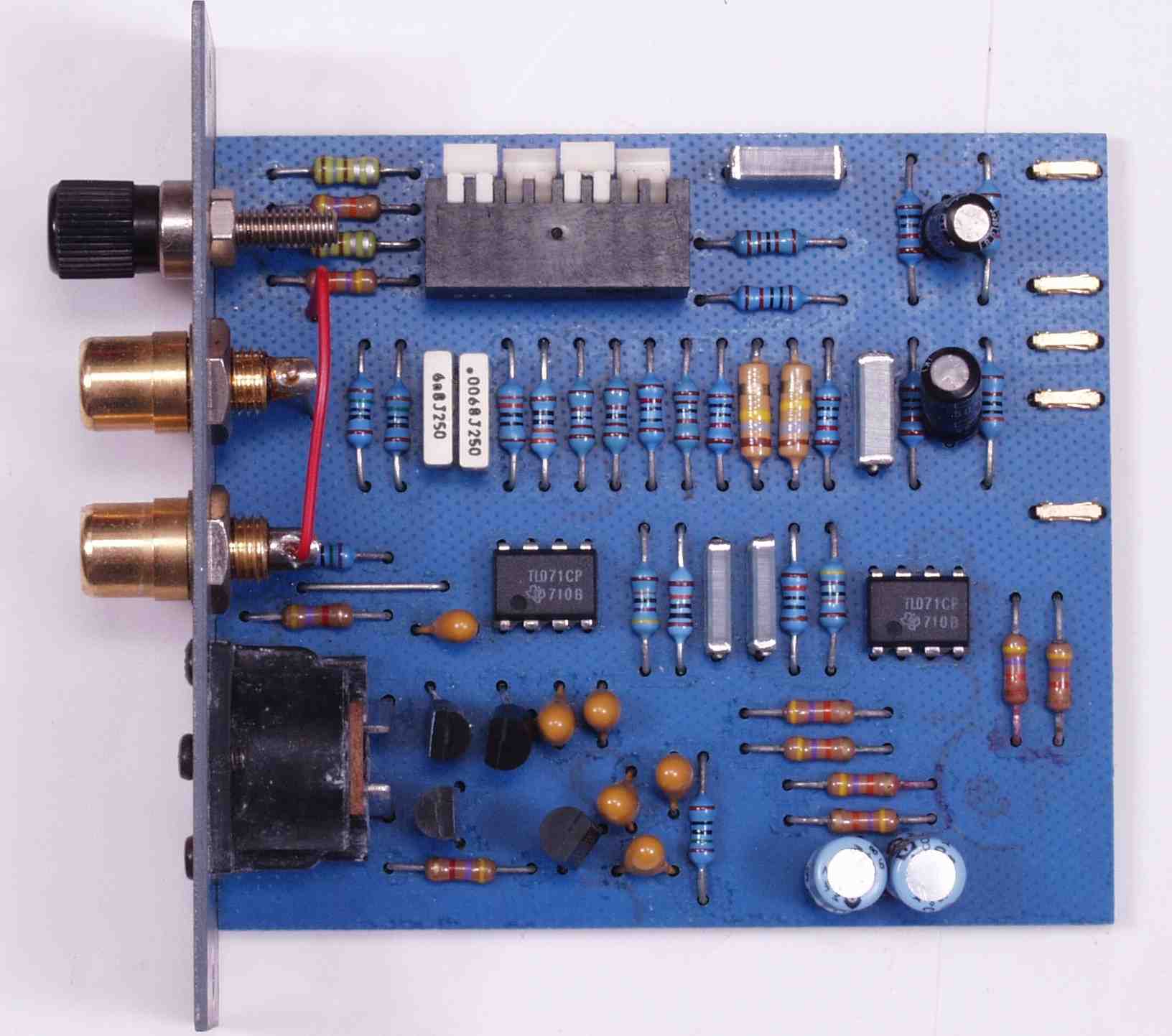

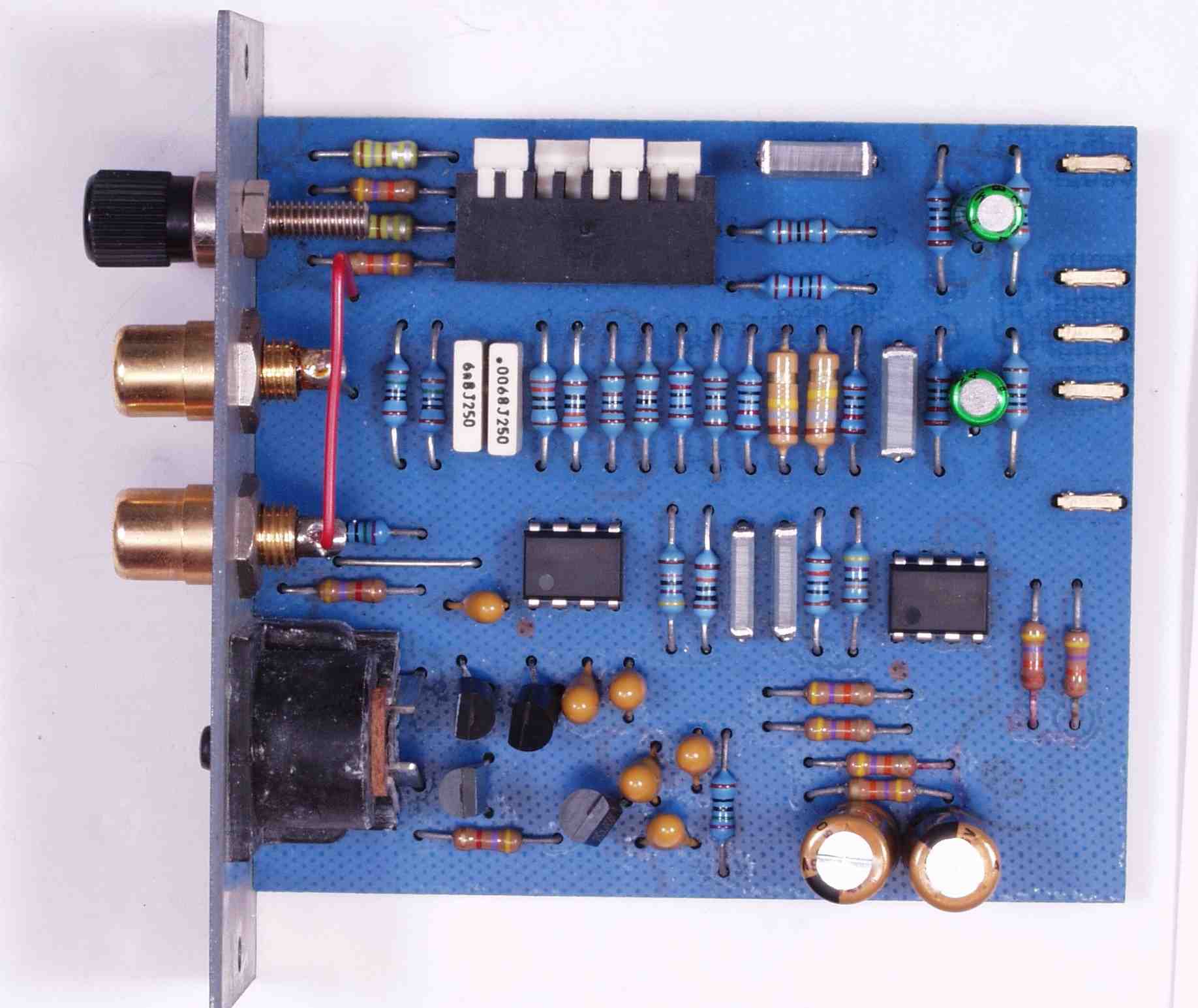

| Ｃ−３Ａ． 修理前 ＤＩＳＫ入力基板 下のディプＳＷは入力レベル調整 |
 |
| Ｃ−３Ｂ． 修理後 ＤＩＳＫ入力基板 OP-AMP２個、電解コンデンサー４個交換 |
 |

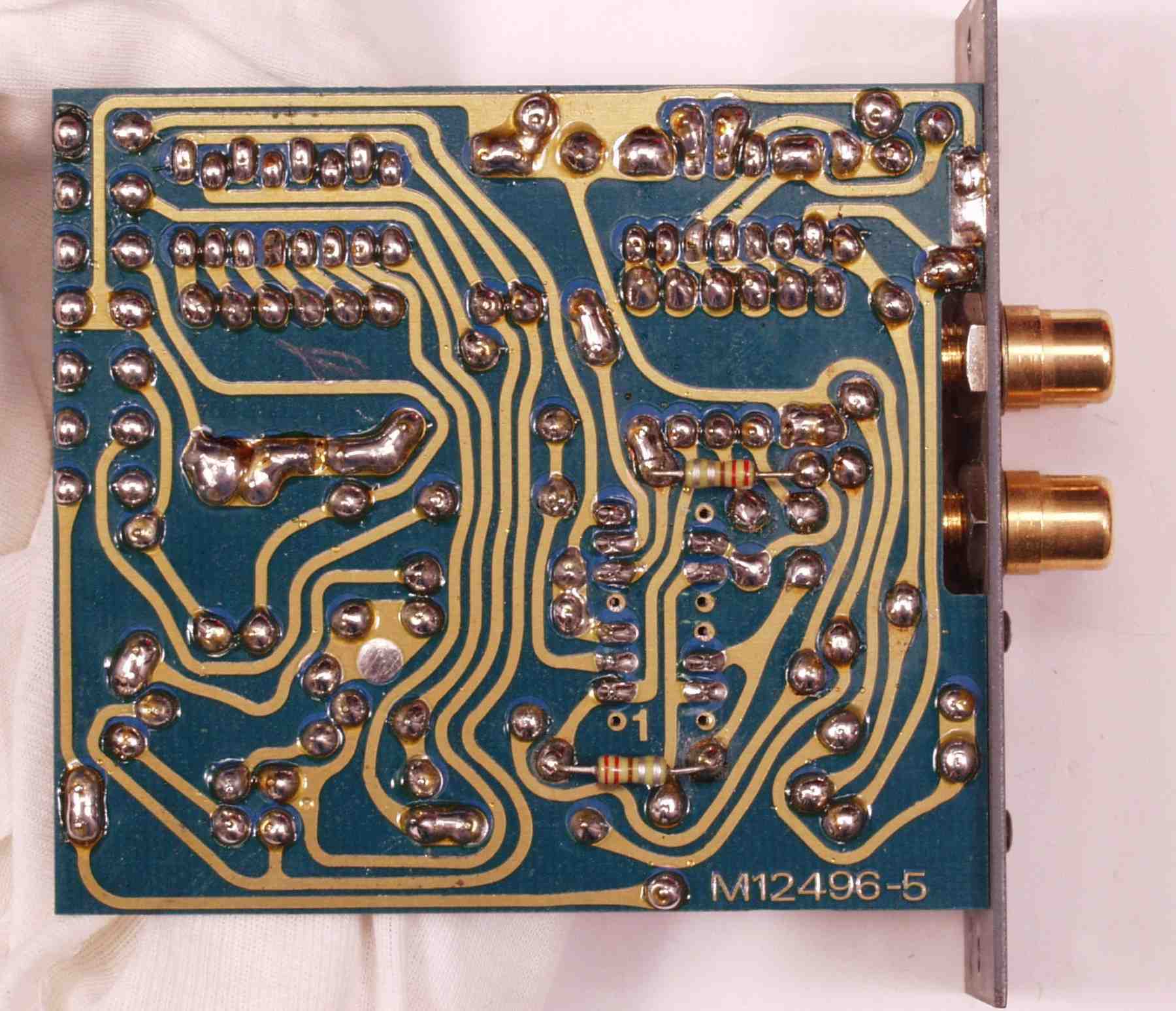

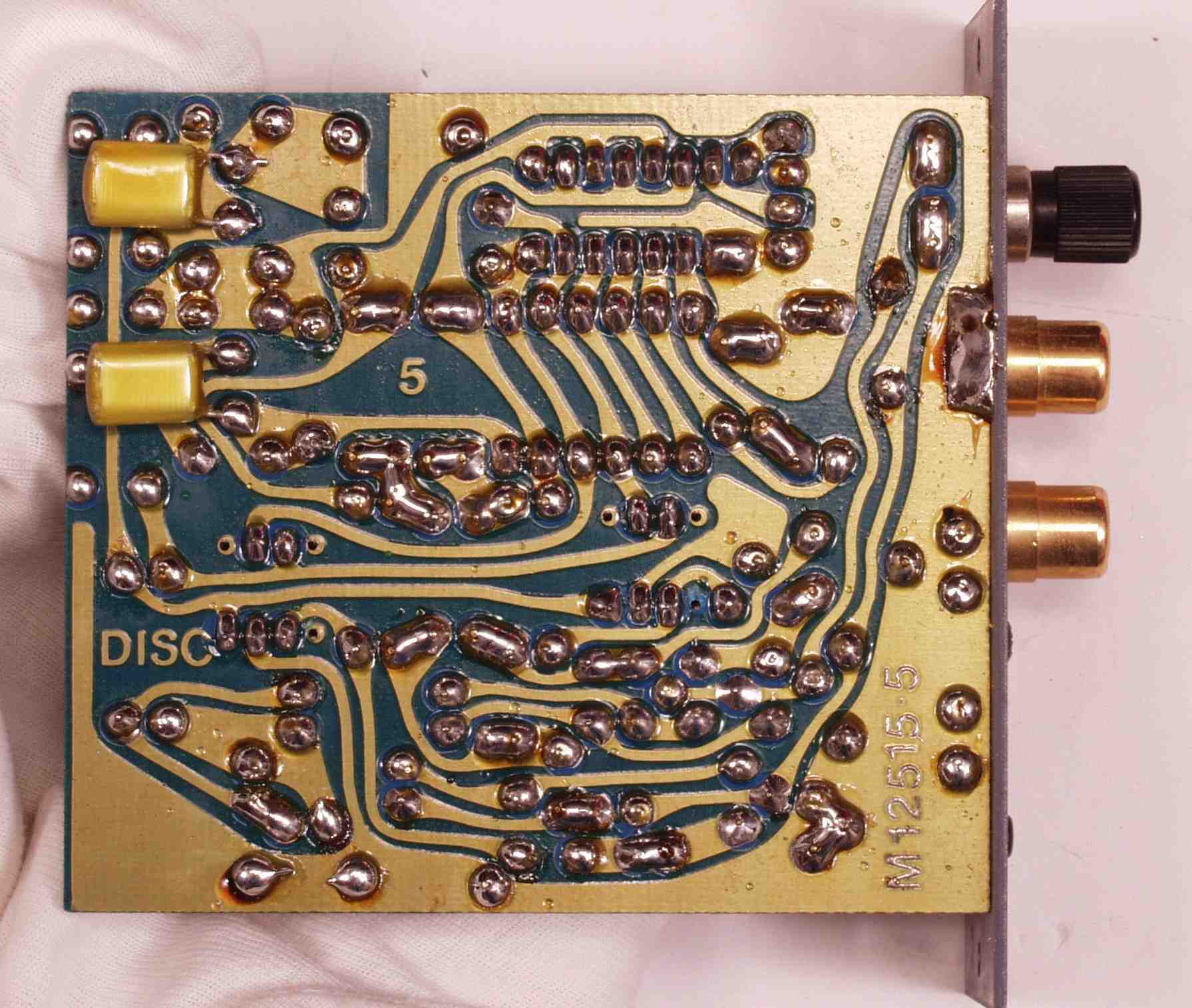

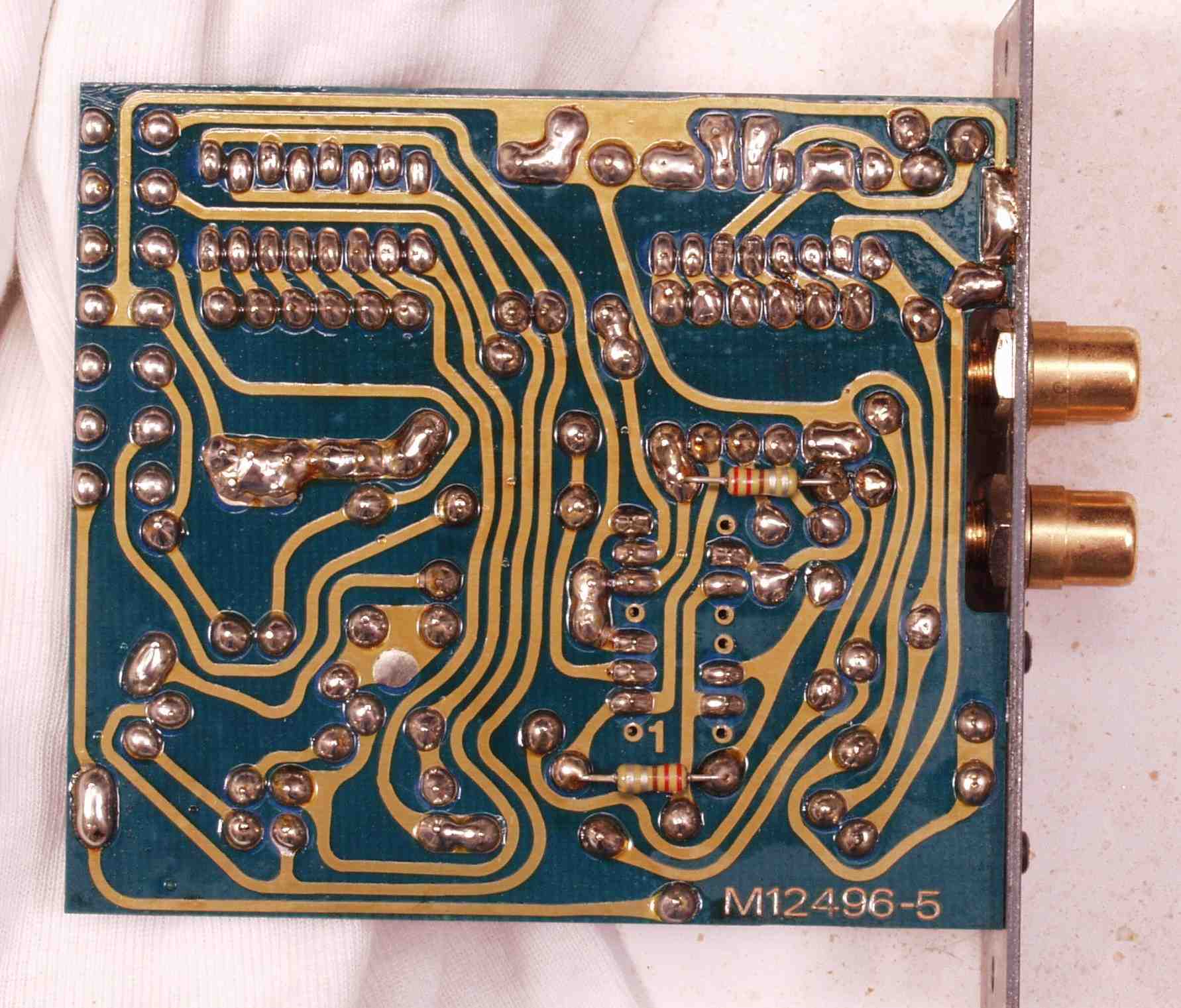

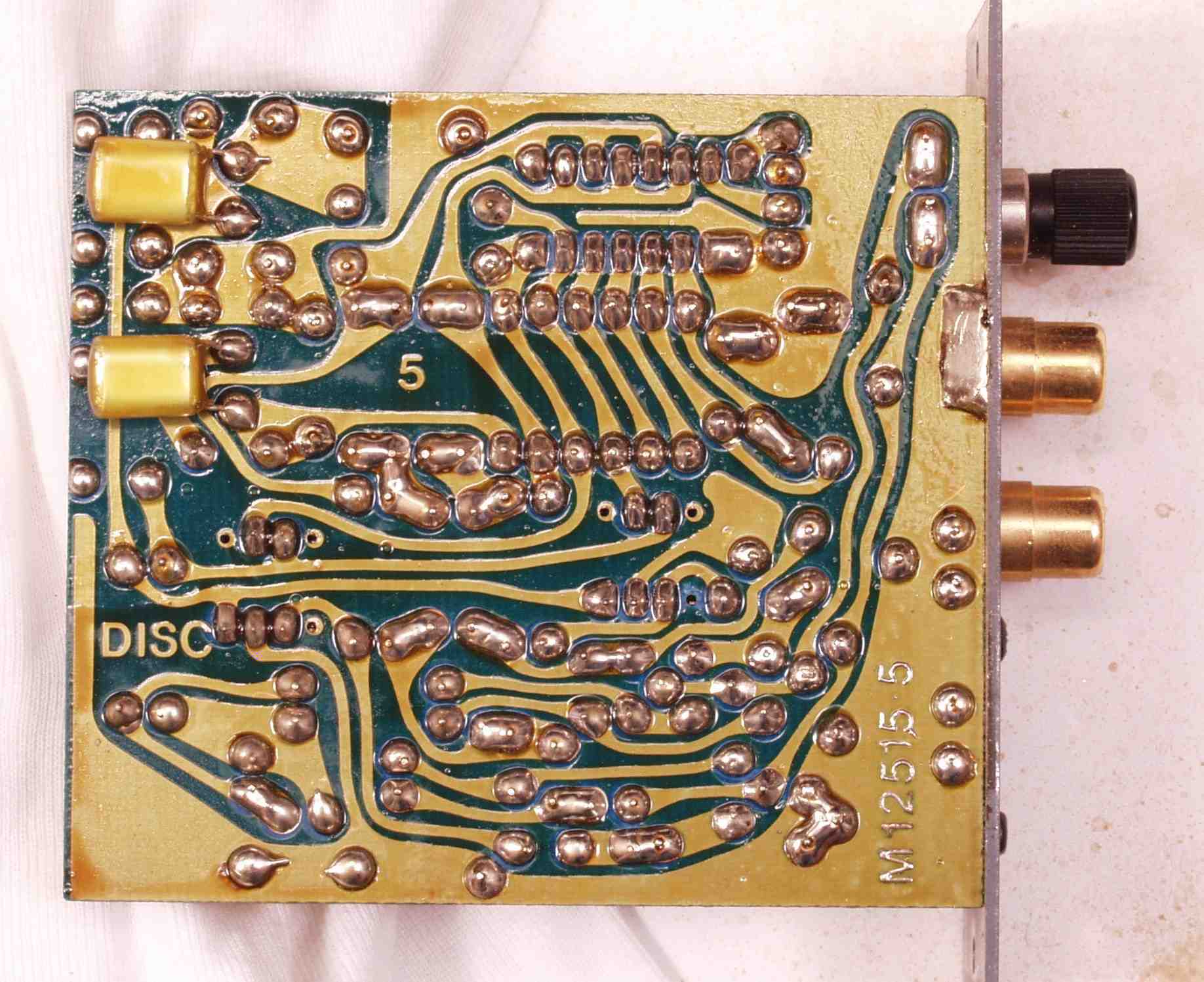

| Ｃ−３Ｃ． 修理前 ＤＩＳＫ入力基板裏 |
 |

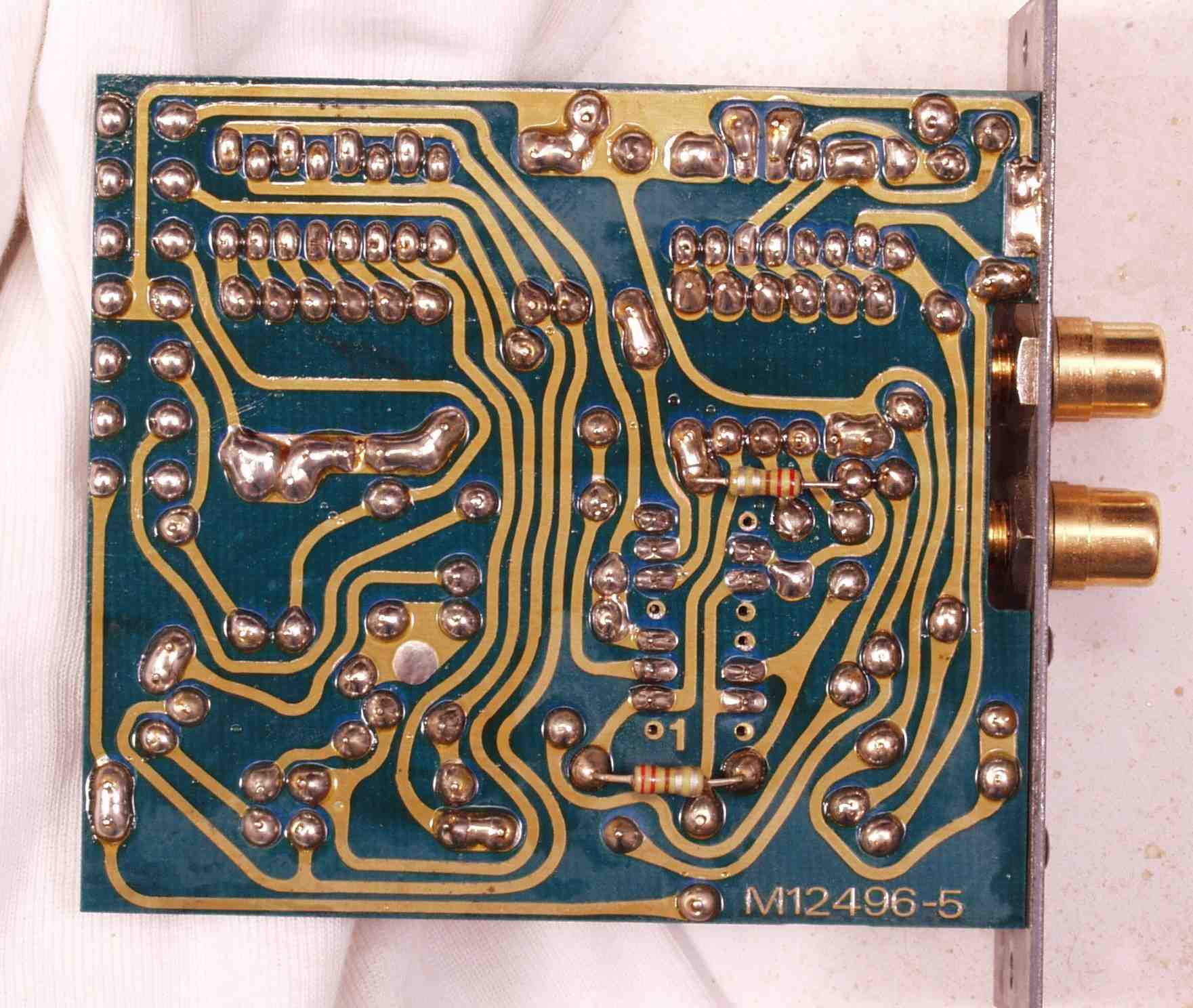

| Ｃ−３Ｄ． 修理（半田補正）後 ＤＩＳＫ入力基板裏 全半田やり直し |
 |

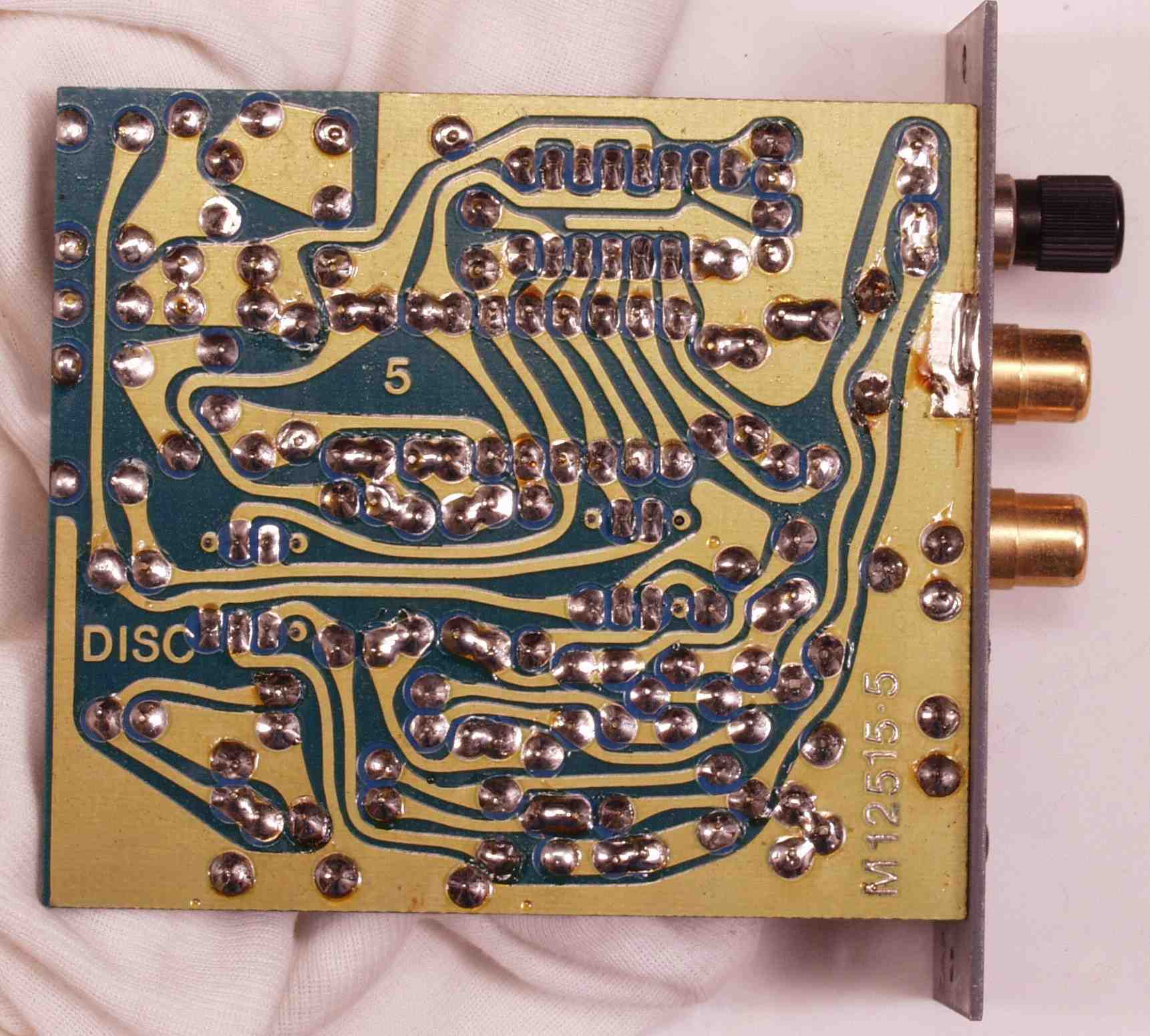

| Ｃ−３Ｅ． 完成ＤＩＳＫ入力基板裏 洗浄後 |
 |
| Ｃ−４Ａ． 修理前 ＣＤ／ＡＵＸ入力基板 |
 |

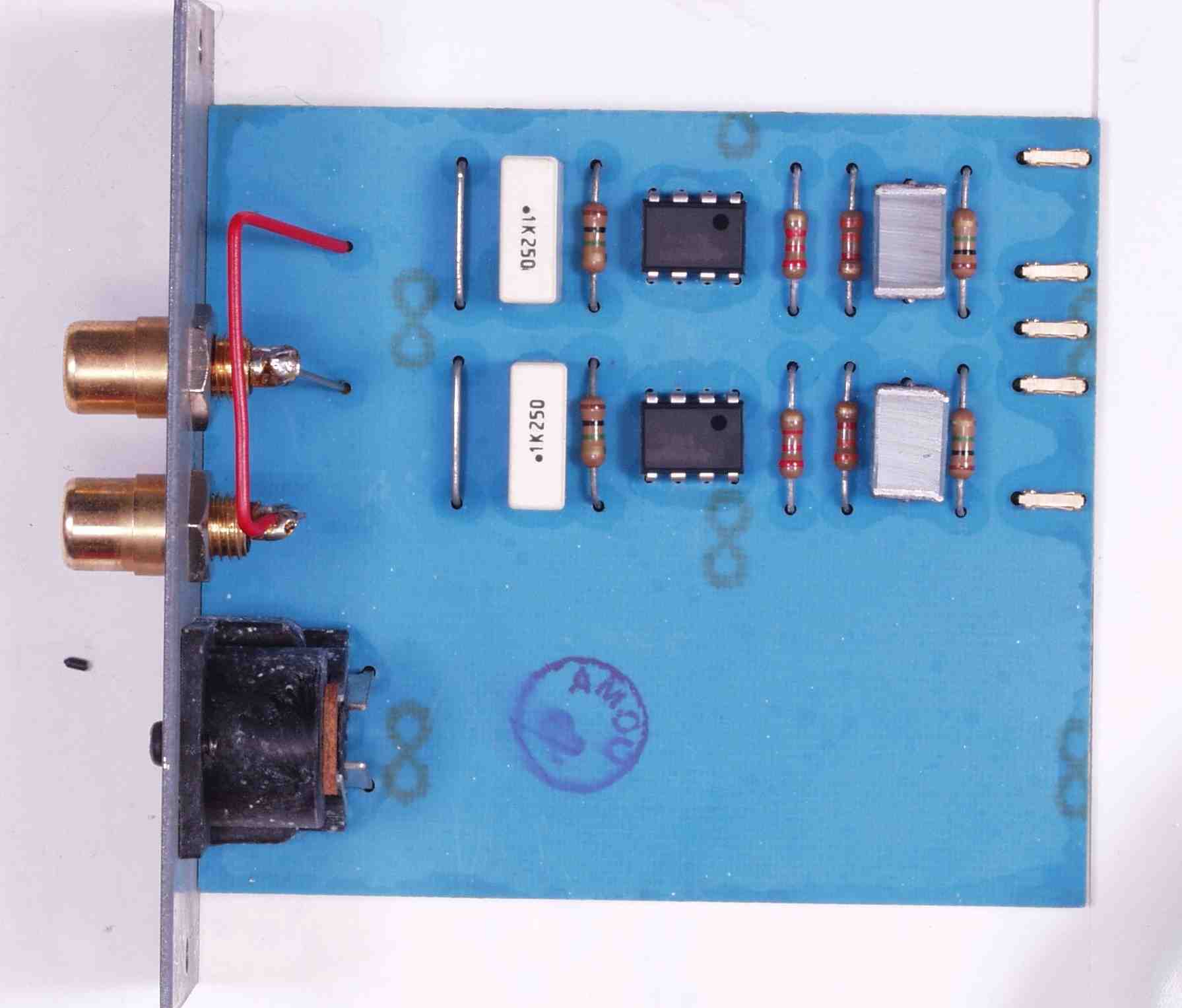

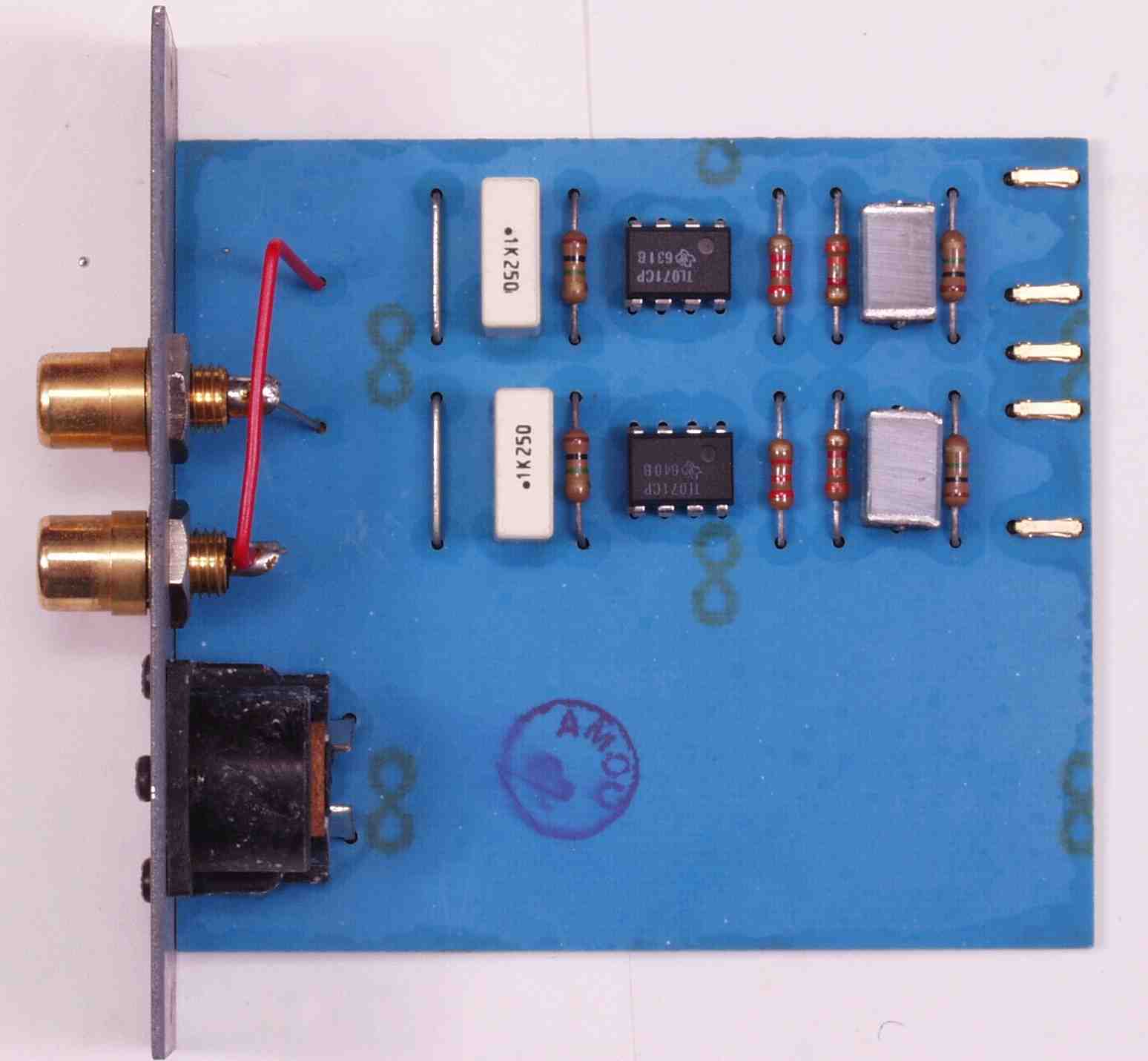

| Ｃ−４Ｂ． 修理後 ＣＤ／ＡＵＸ入力基板 OP-AMP交換 |
 |

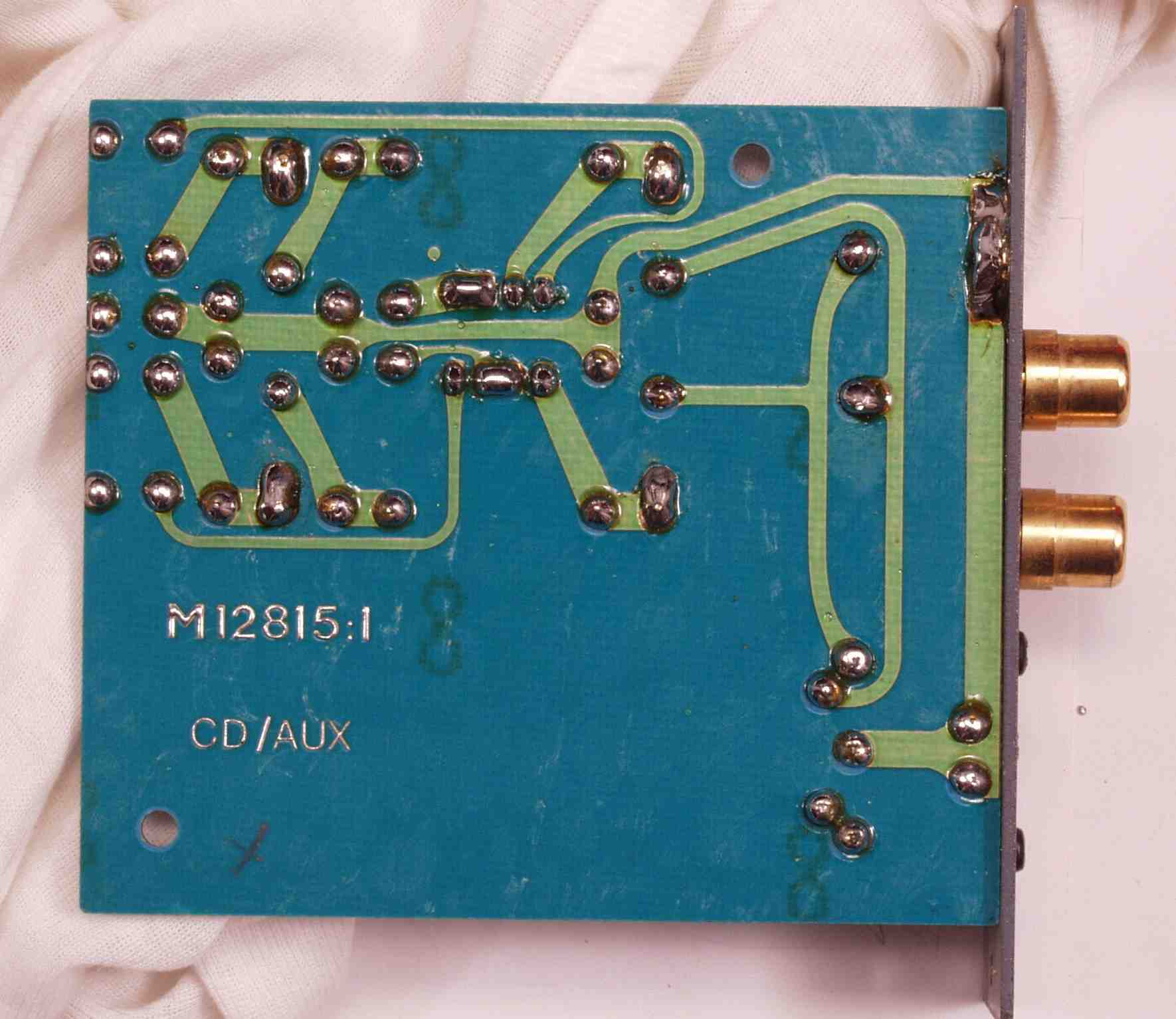

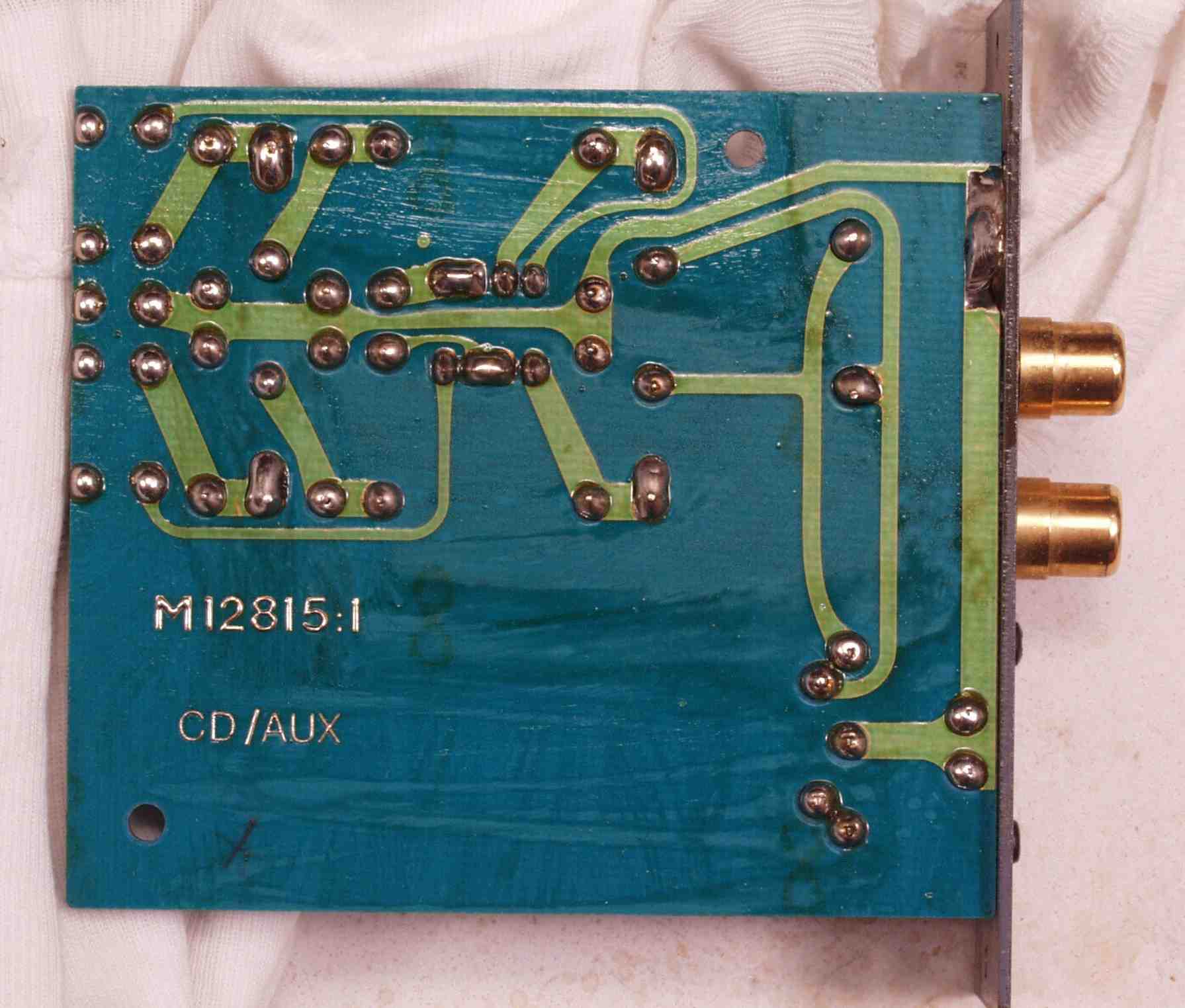

| Ｃ−４Ｃ． 修理前 ＣＤ／ＡＵＸ入力基板裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＣＤ／ＡＵＸ入力基板裏 全半田やり直し |
 |

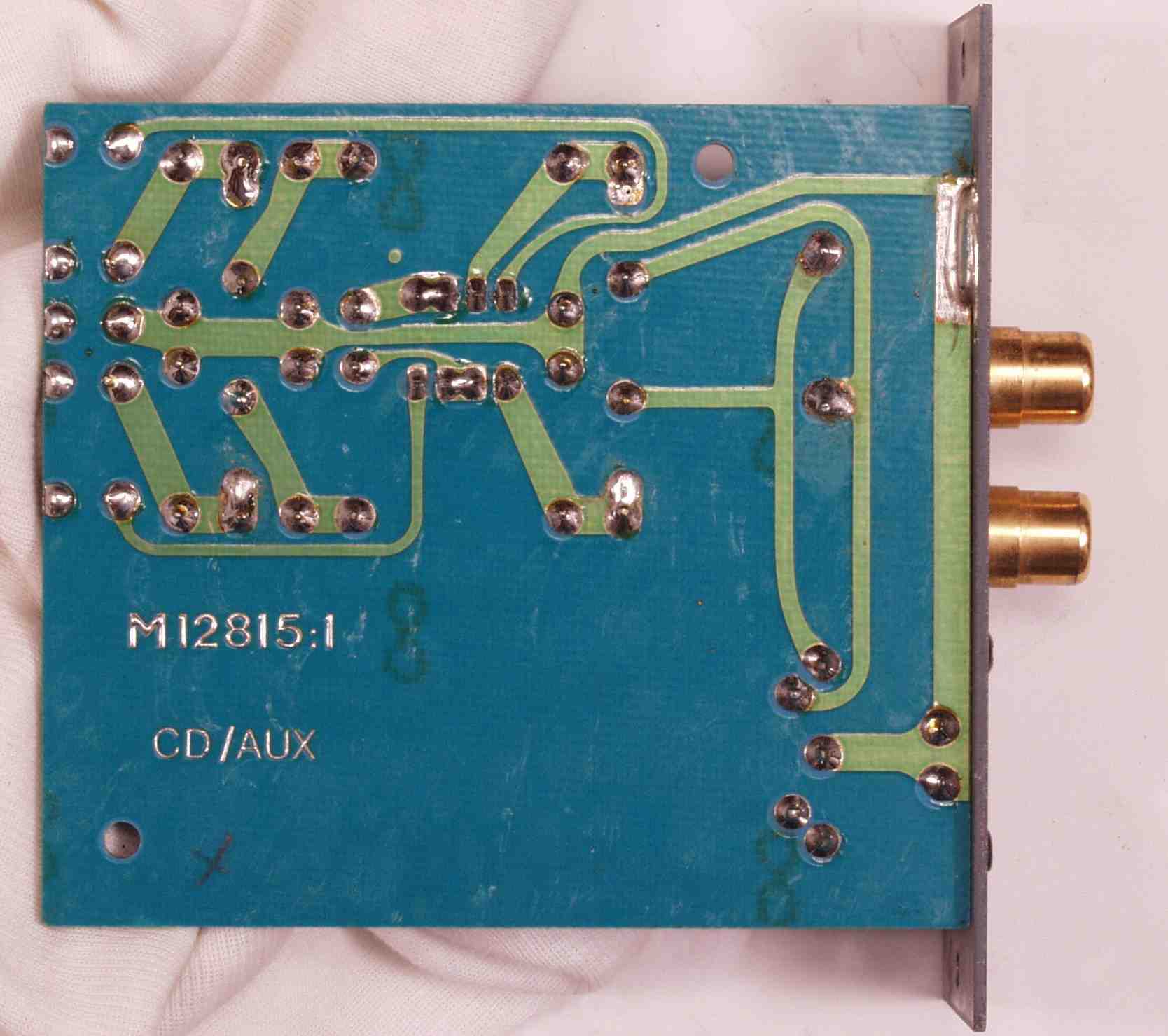

| Ｃ−３Ｅ． 完成ＣＤ／ＡＵＸ入力基板裏 洗浄後 |
 |

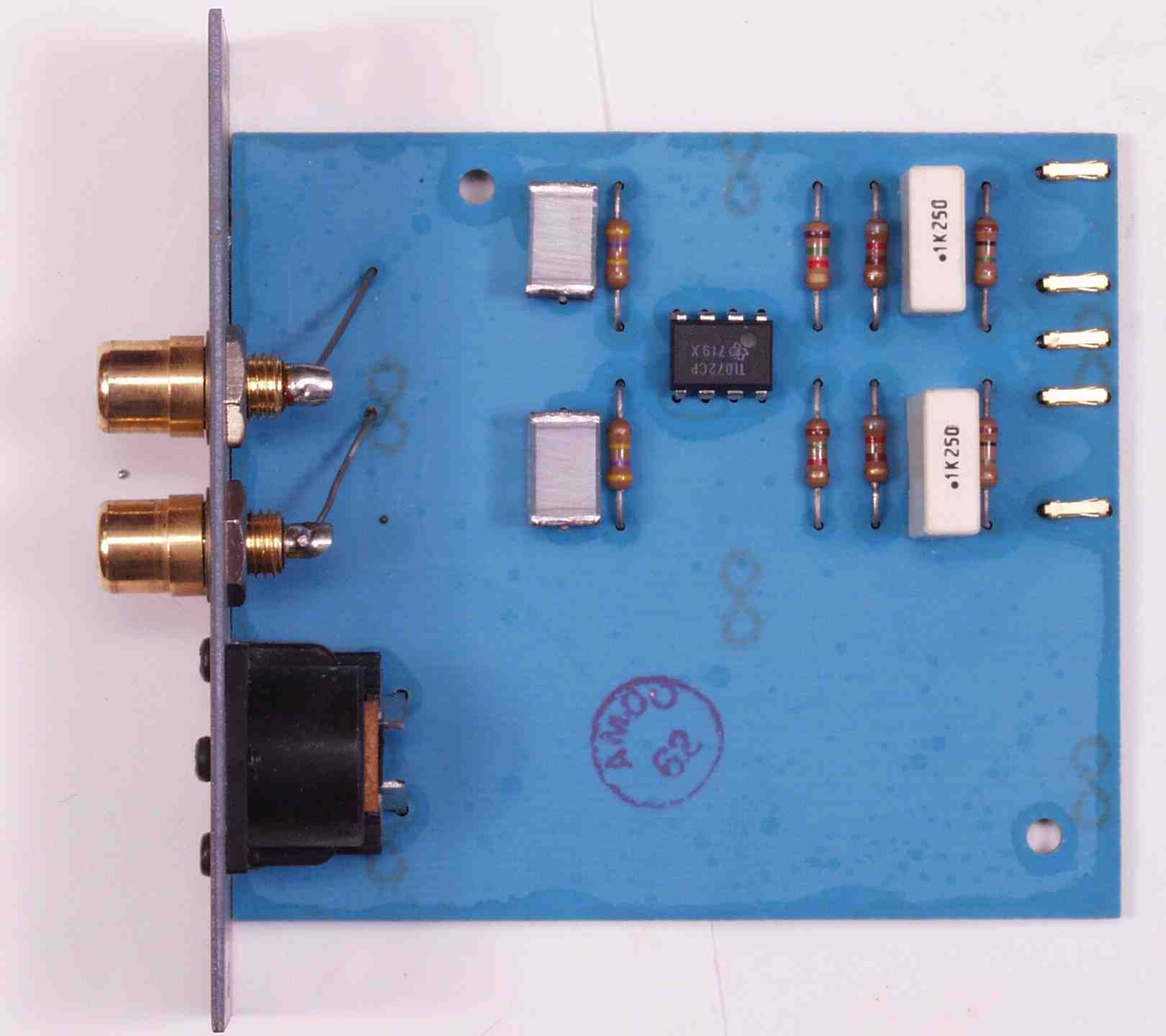

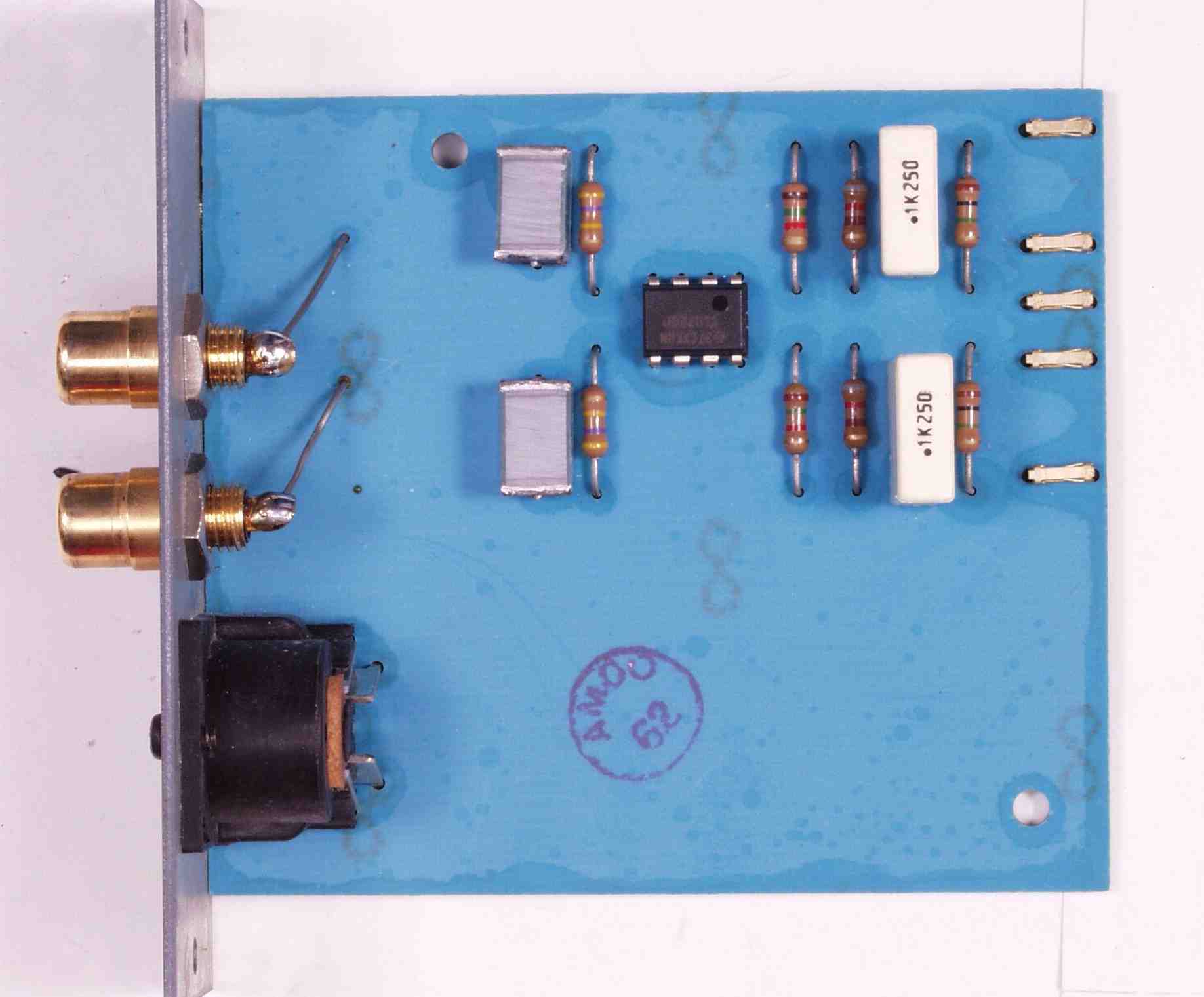

| Ｃ−５Ａ． 修理前 ＲＡＤＩＯ入力基板 |
 |
| Ｃ−５Ｂ． 修理後 ＲＡＤＩＯ入力基板 OP-AMP２個交換 |
 |

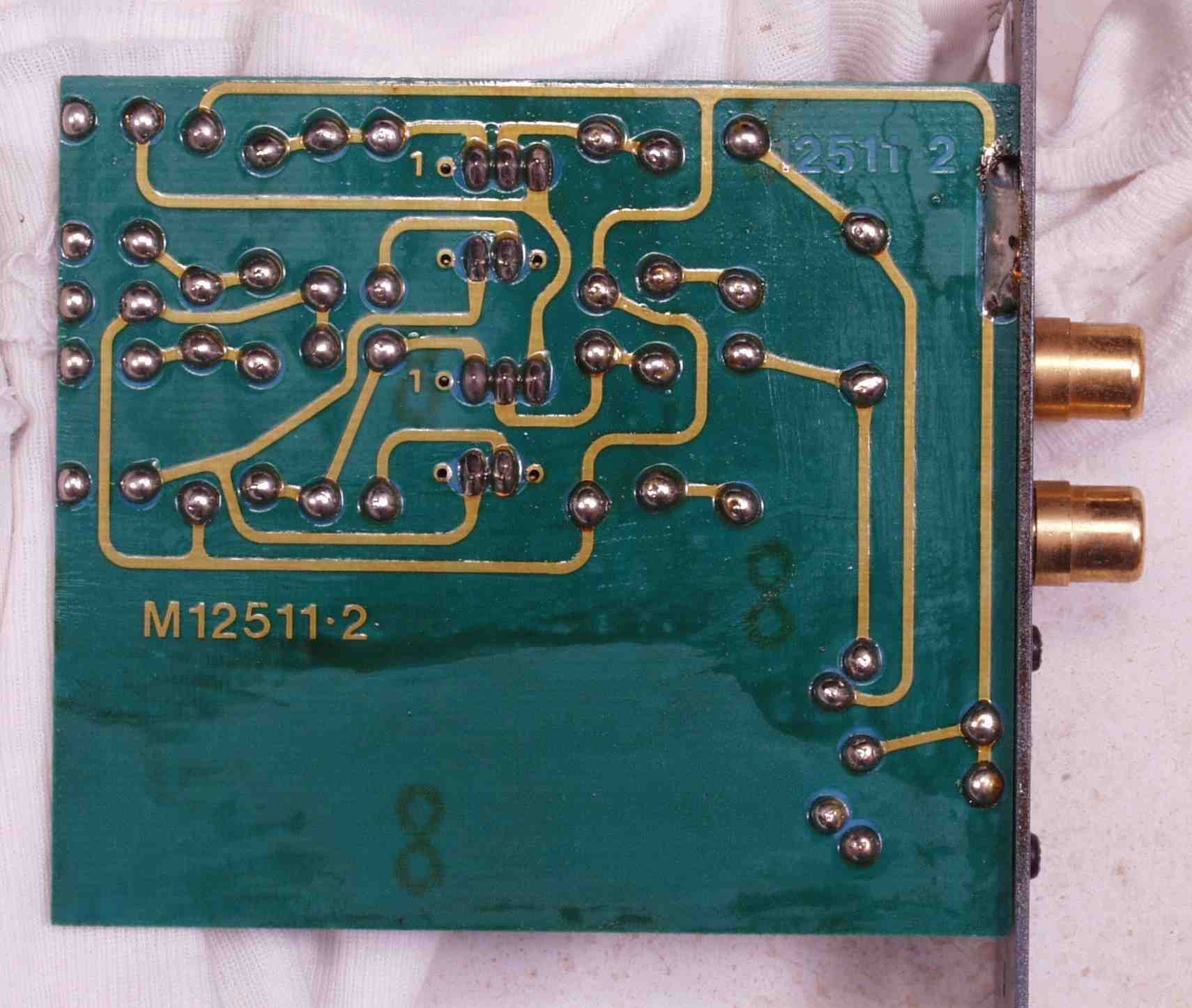

| Ｃ−５Ｃ． 修理前 ＲＡＤＩＯ入力基板裏 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 ＲＡＤＩＯ入力基板裏 全半田やり直し |
 |
| Ｃ−３Ｅ． 完成ＲＡＤＩＯ入力基板裏 洗浄後 |
 |

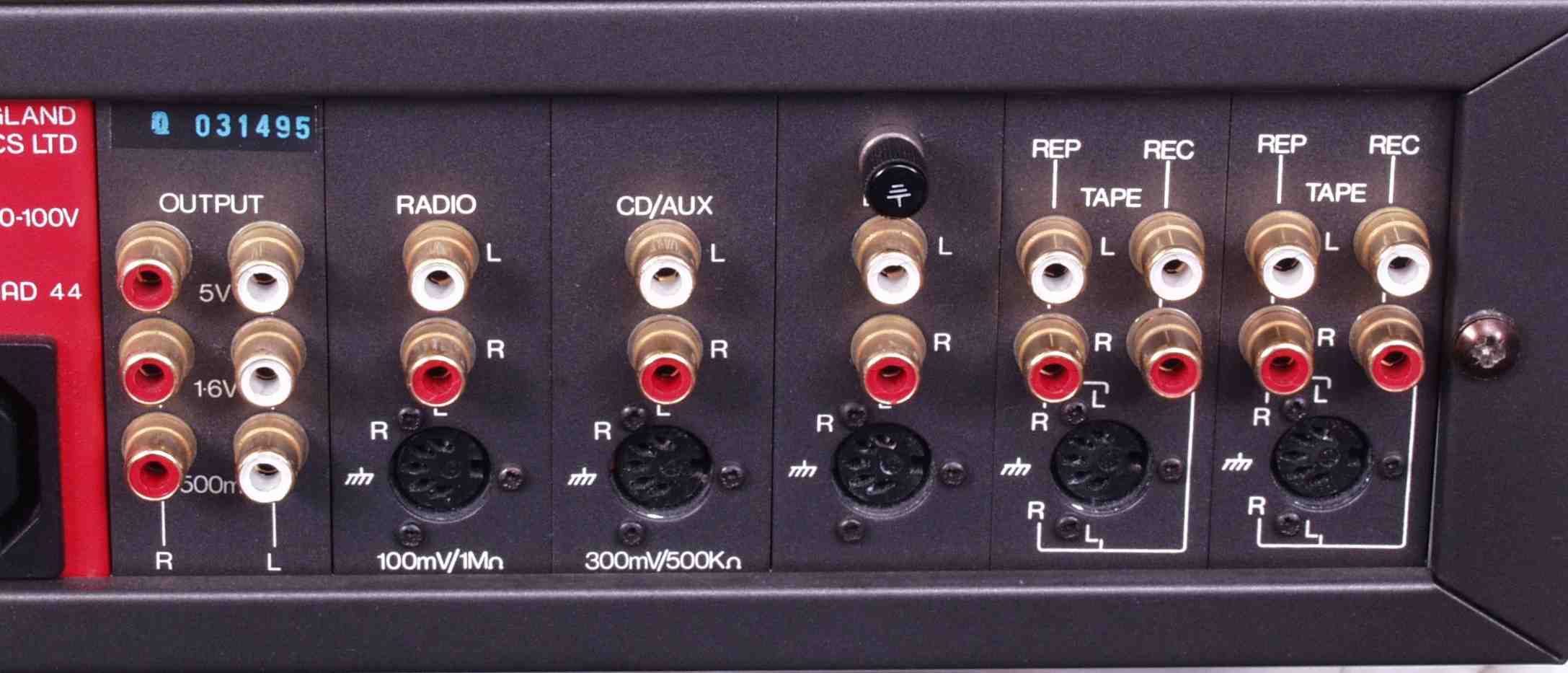

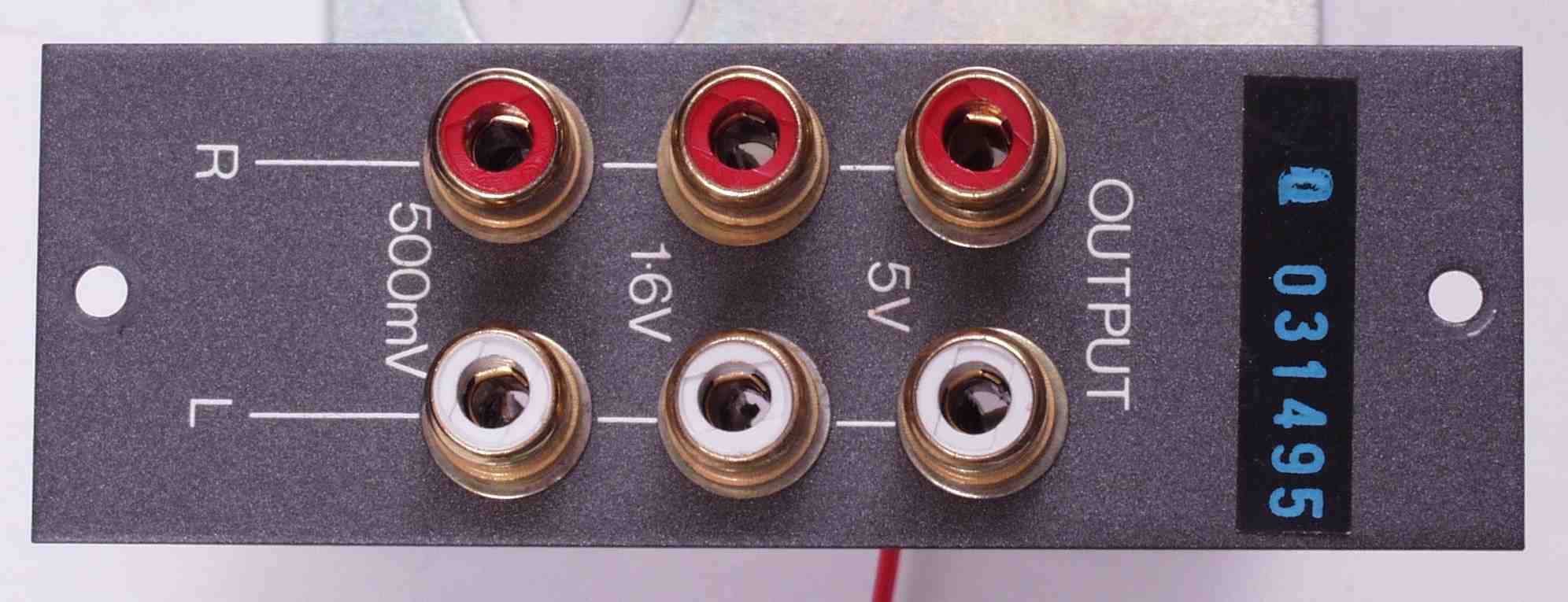

| Ｃ−６Ａ． 修理前 出力ＲＣＡ端子 何と５Ｖ/１．６Ｖ/０．５Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる |
 |

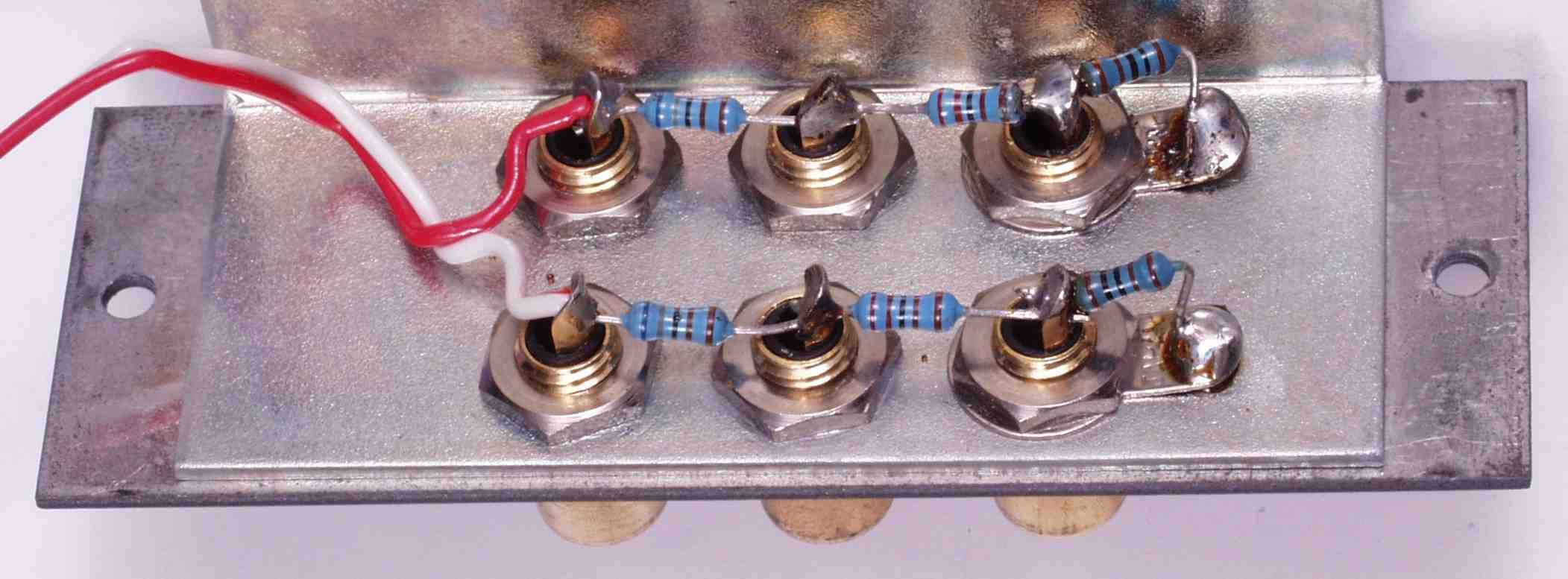

| Ｃ−６Ｂ． 修理前 出力ＲＣＡ端子裏 |
 |

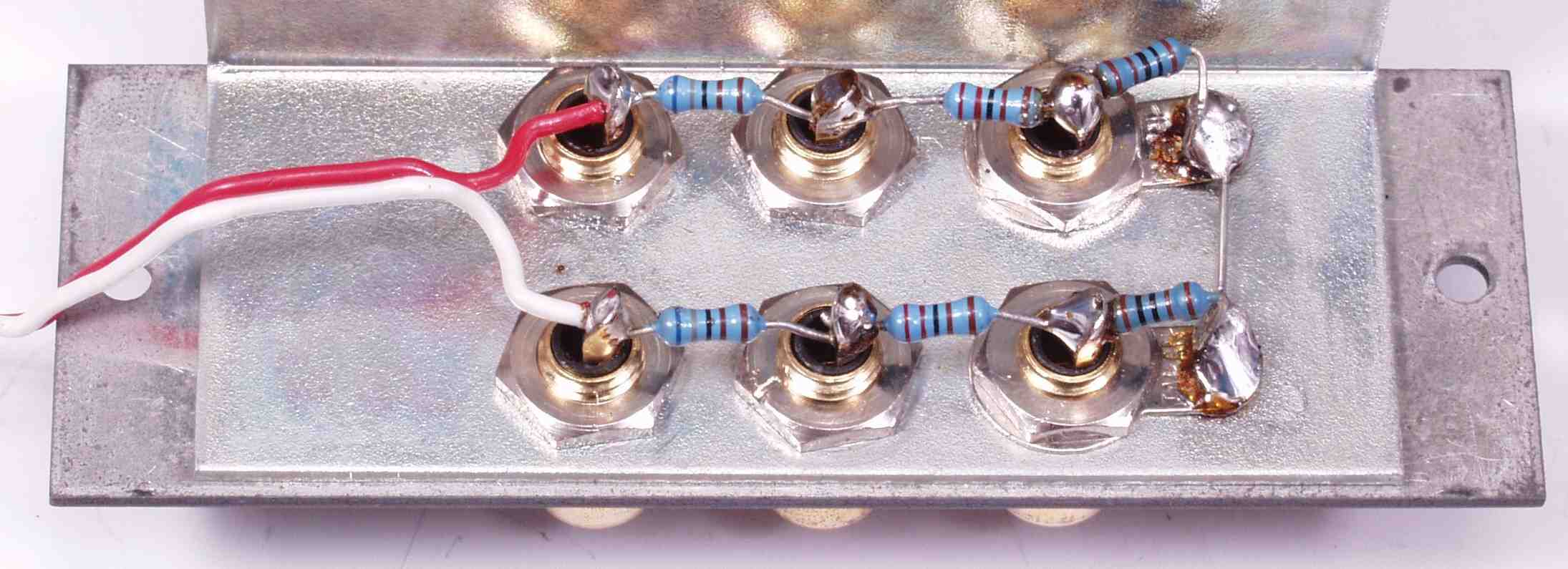

| Ｃ−６Ｃ． 修理（半田補正）後 出力ＲＣＡ端子裏 |
 |

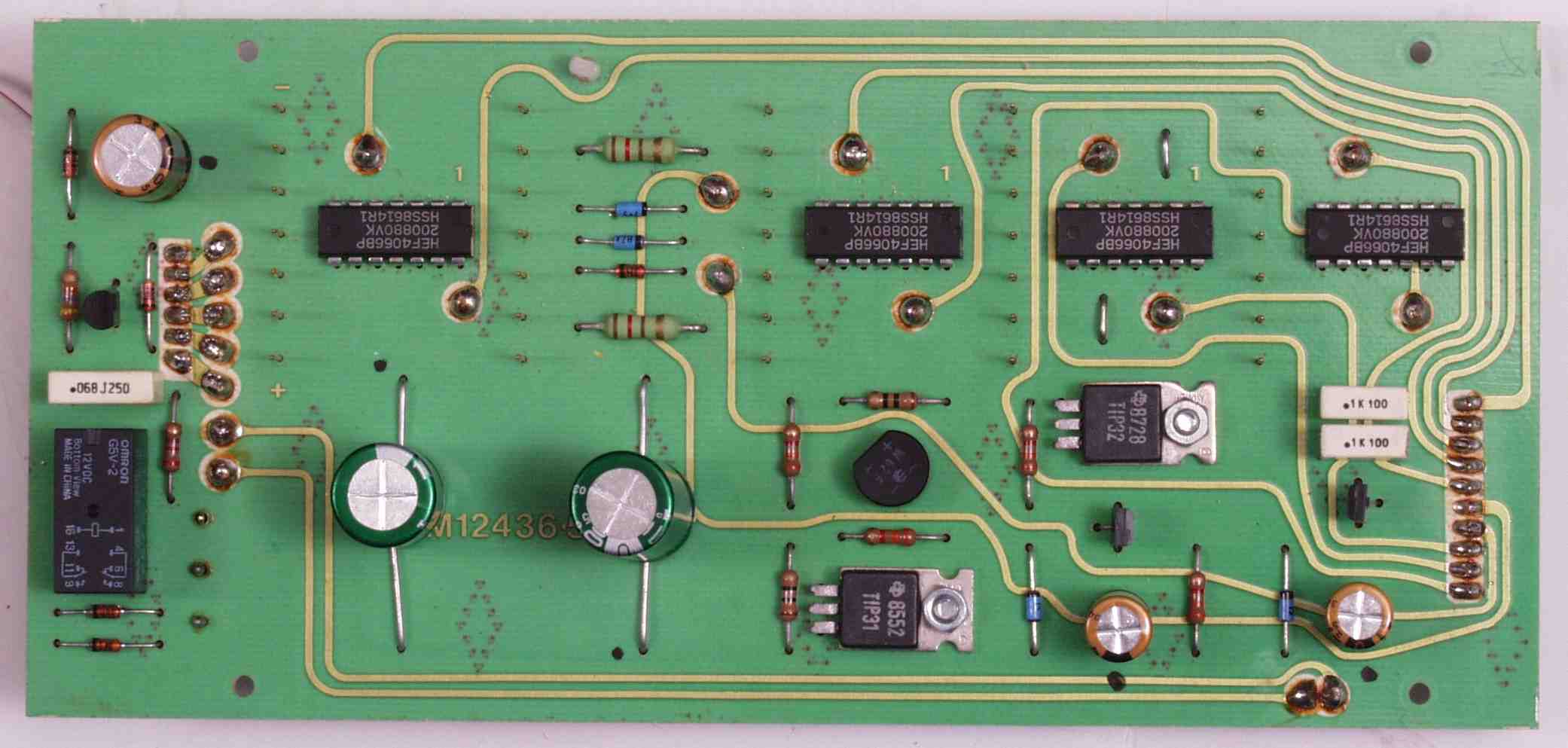

| Ｃ−７Ａ． 修理前 電源基板 |
 |
| Ｃ−７Ｂ． 修理後 電源基板 電解コンデンサー５個、リレー交換 |
 |
| Ｃ−７Ｃ． 修理前 電源基板裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 電源基板裏 |
 |
| Ｃ−７Ｅ． 完成電源基板裏 洗浄後 |
 |

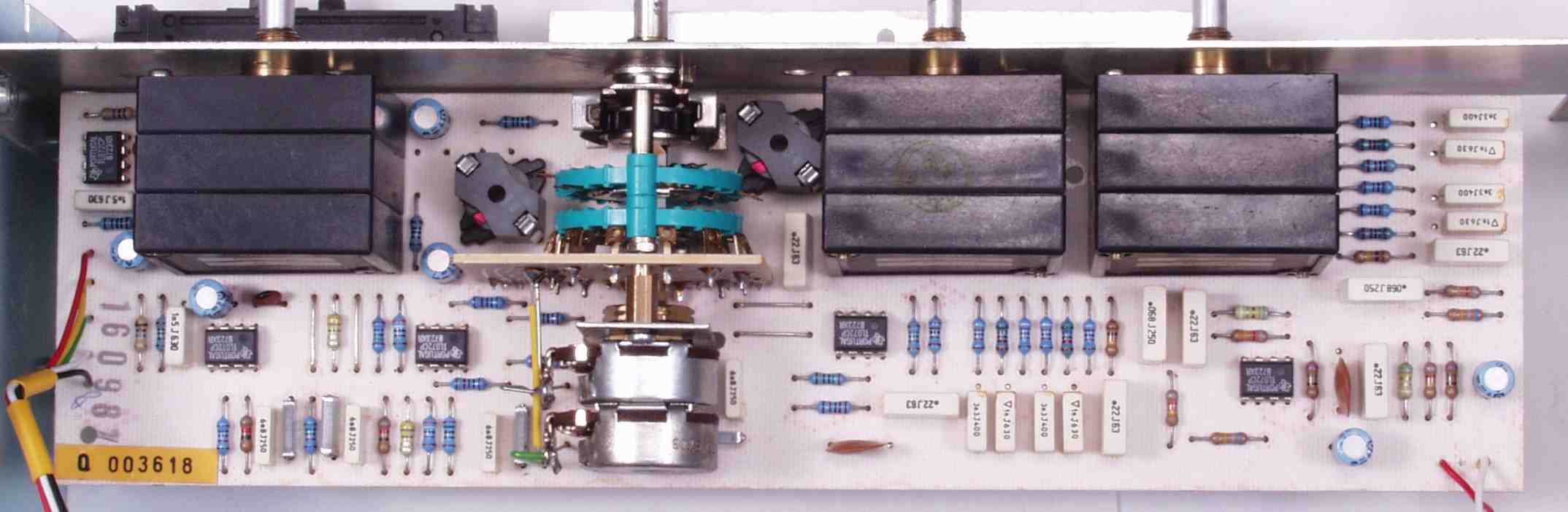

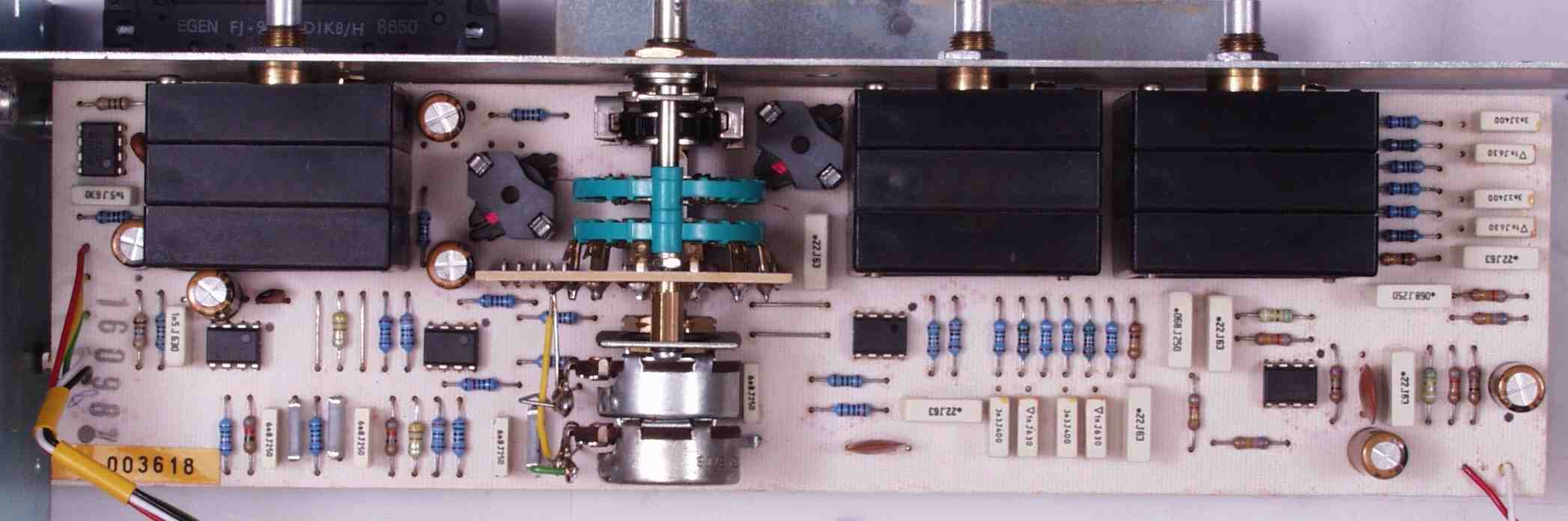

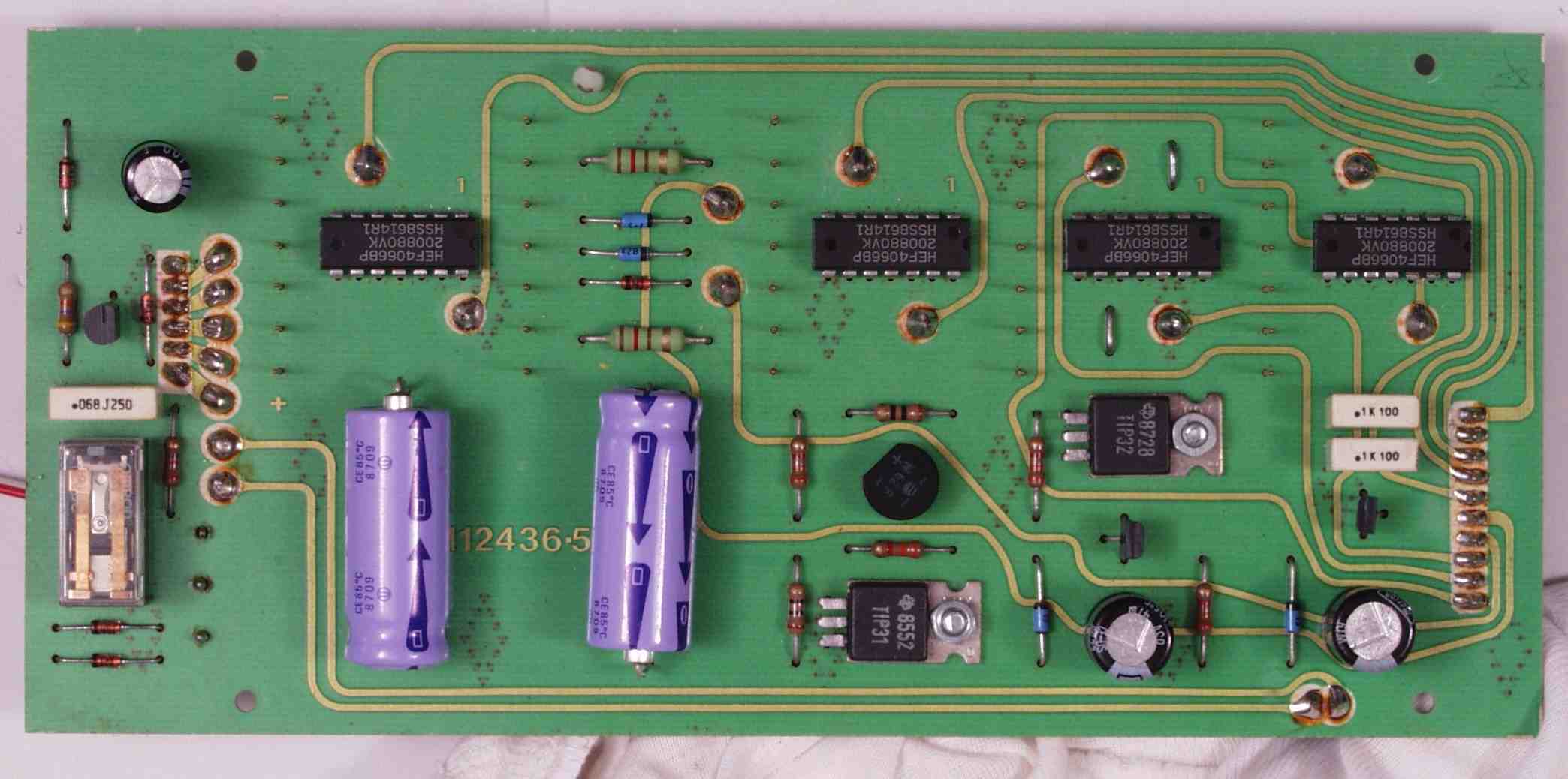

| Ｃ−８Ａ． 修理前 ＶＲ基板 |
 |
| Ｃ−８Ｂ． 修理後 ＶＲ基板 電解コンデンサー６個、OP-ＡＭＰ５個交換 |
 |

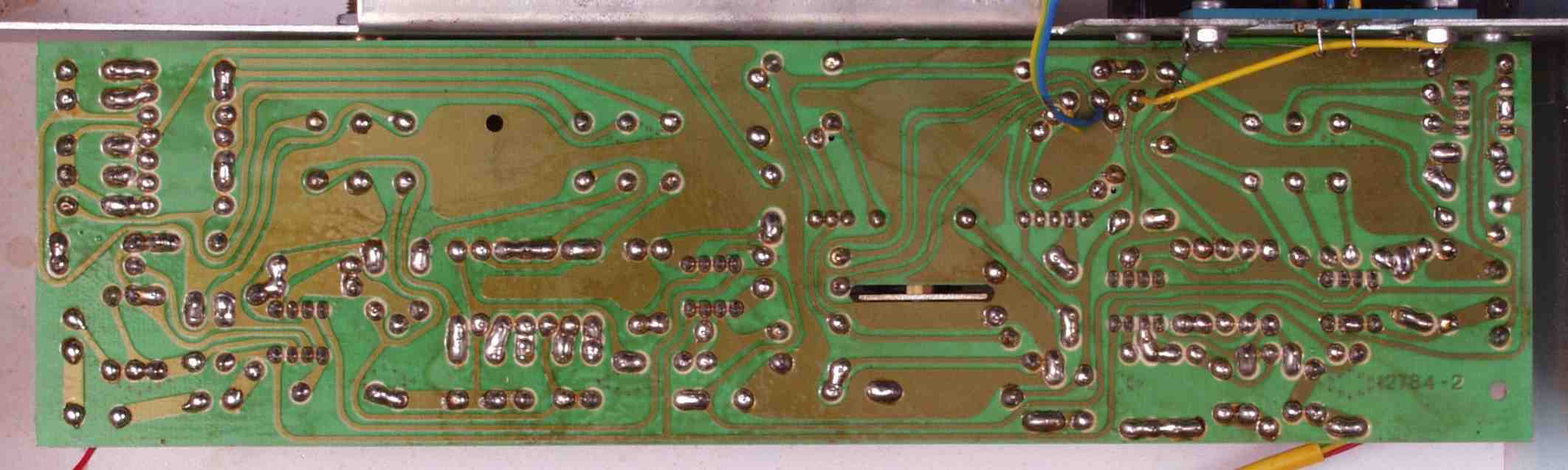

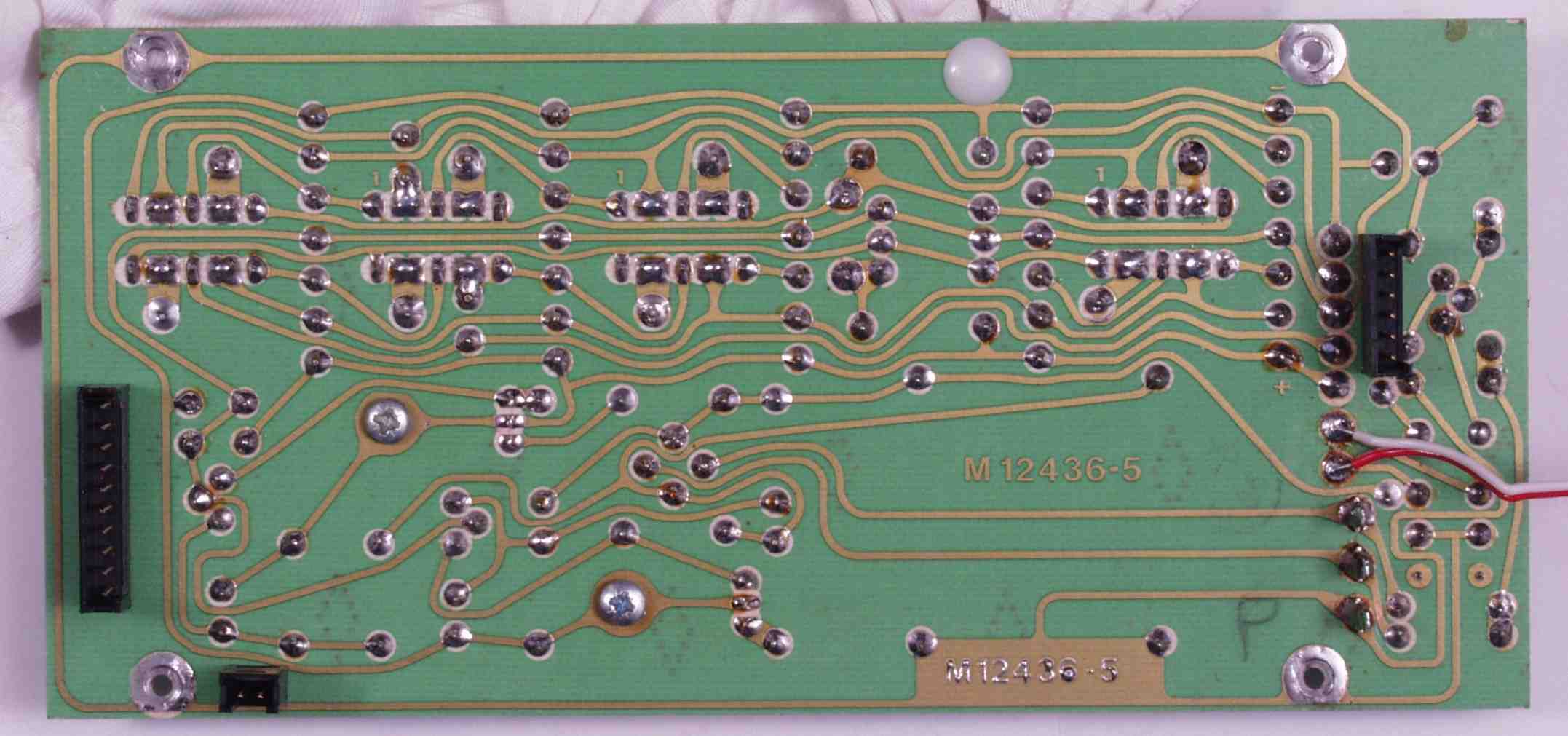

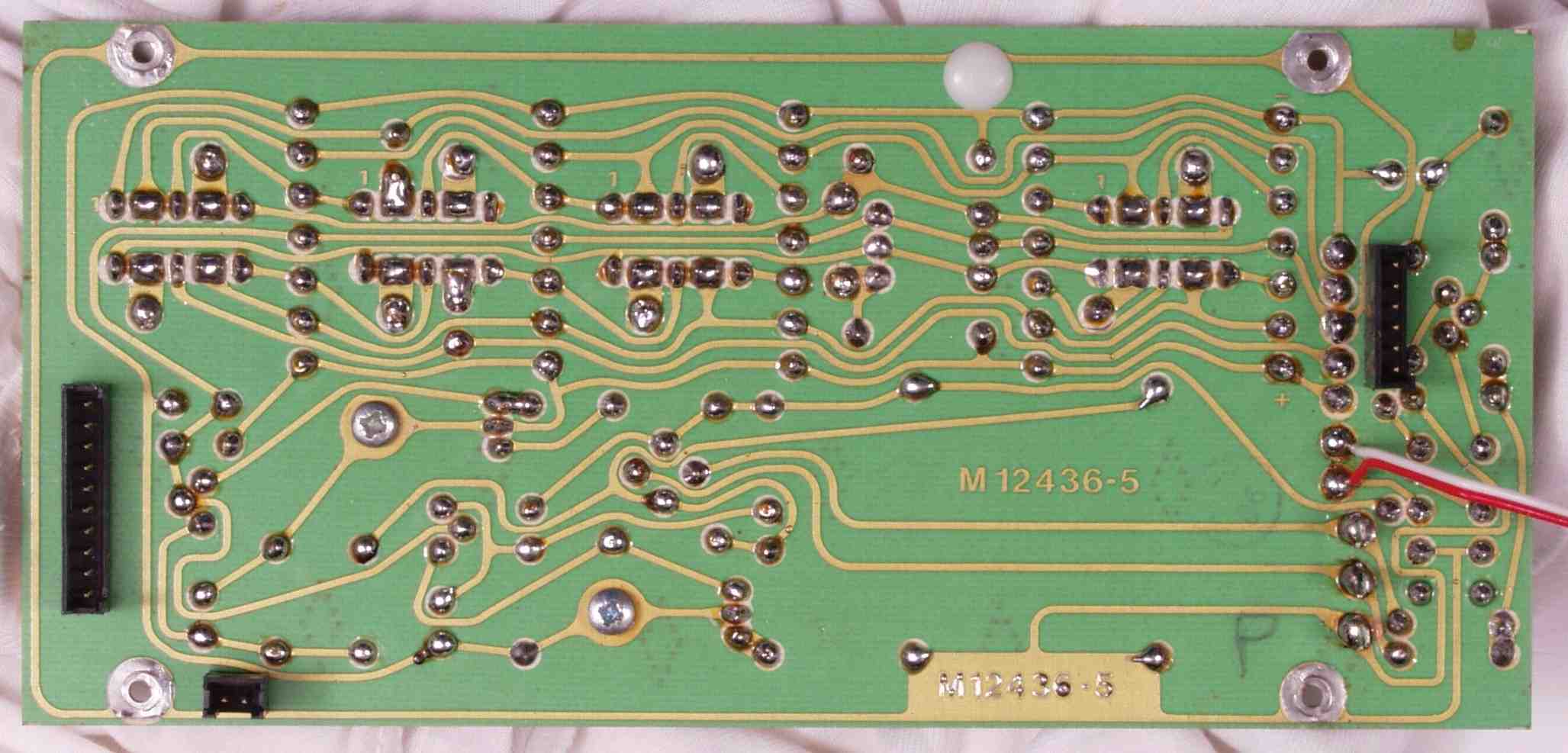

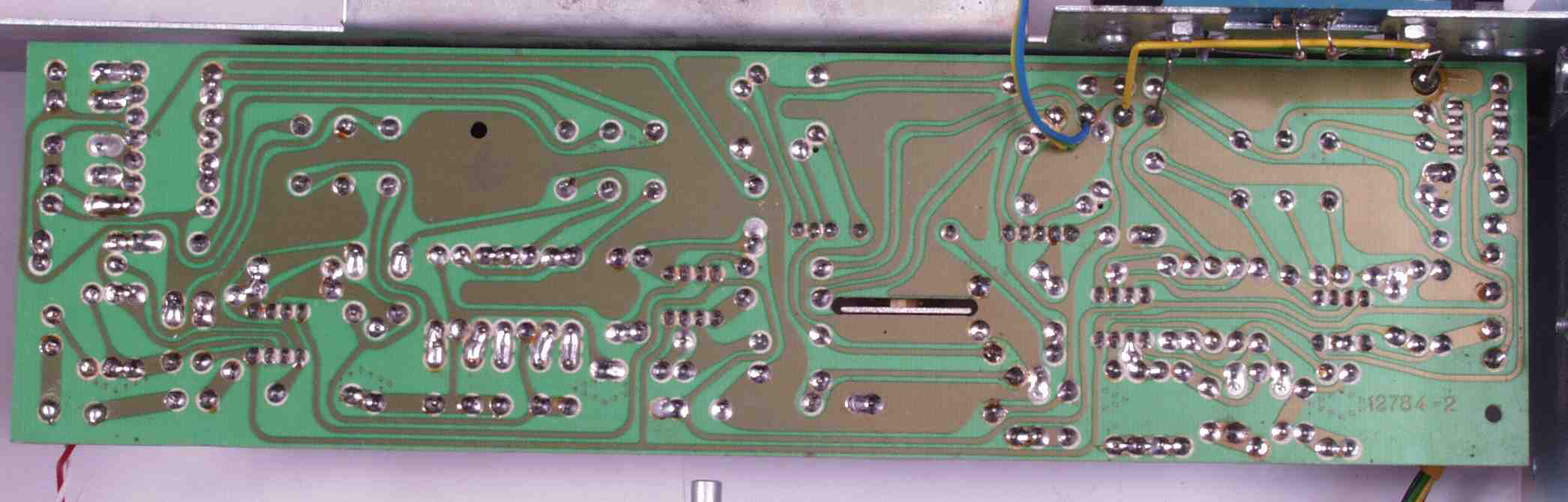

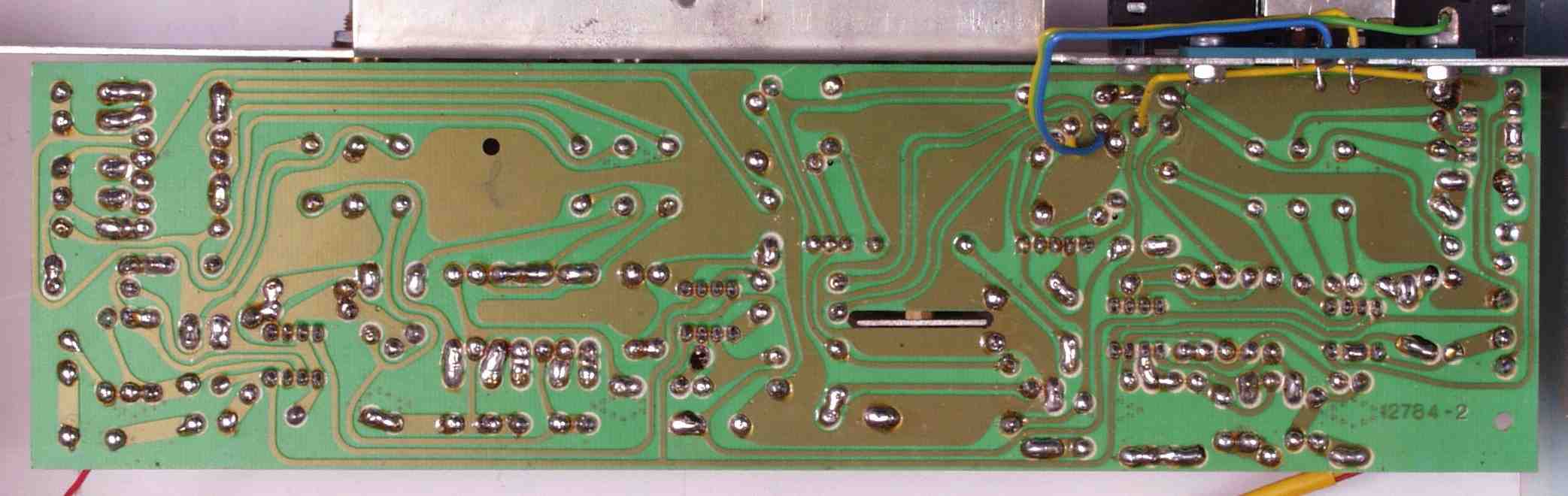

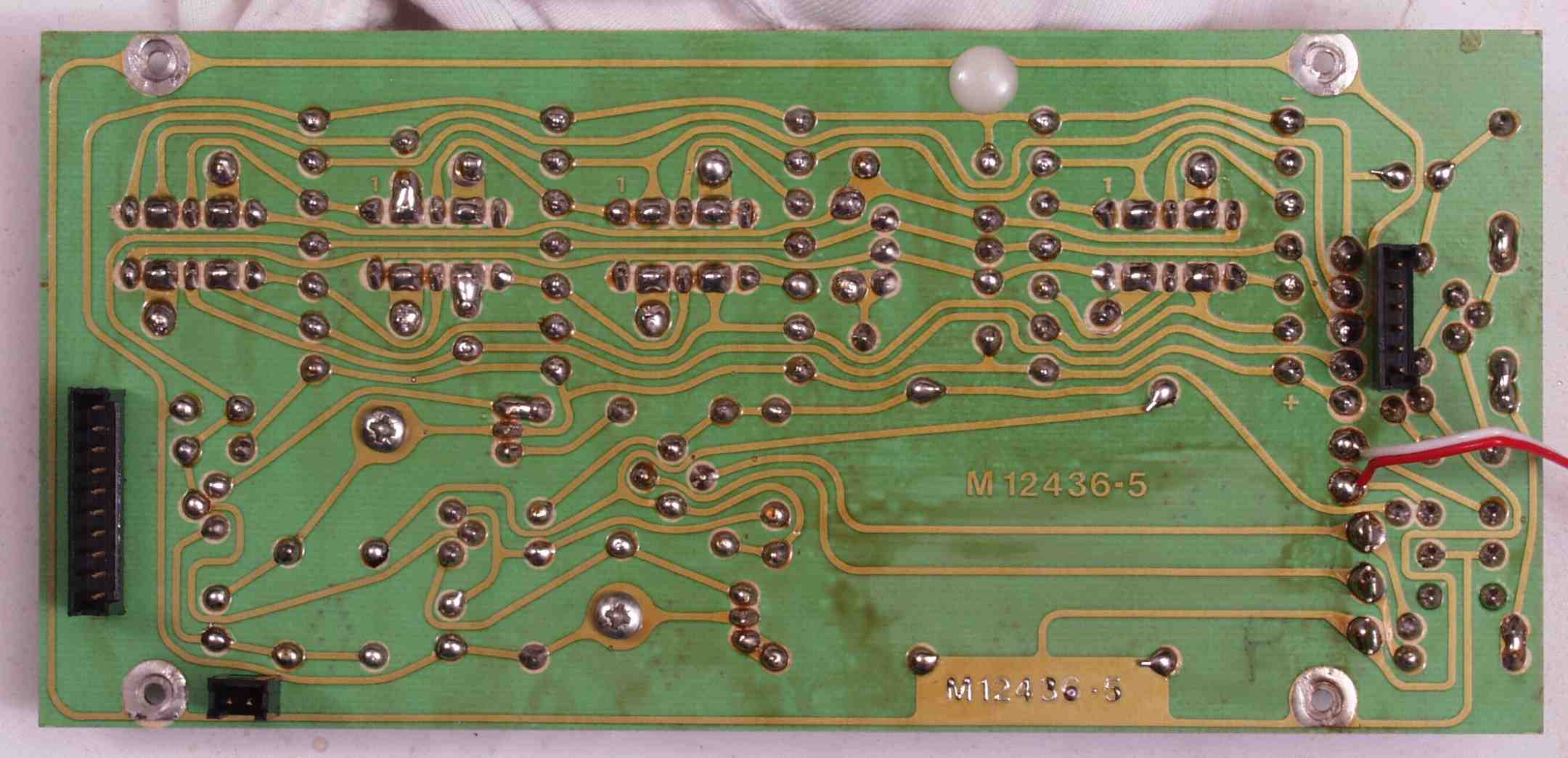

| Ｃ−８Ｃ． 修理前 ＶＲ基板裏 |
 |
| Ｃ−８Ｄ． 修理（半田補正）後 ＶＲ基板裏 |
 |
| Ｃ−８Ｅ． 完成ＶＲ基板裏 洗浄後 |
 |

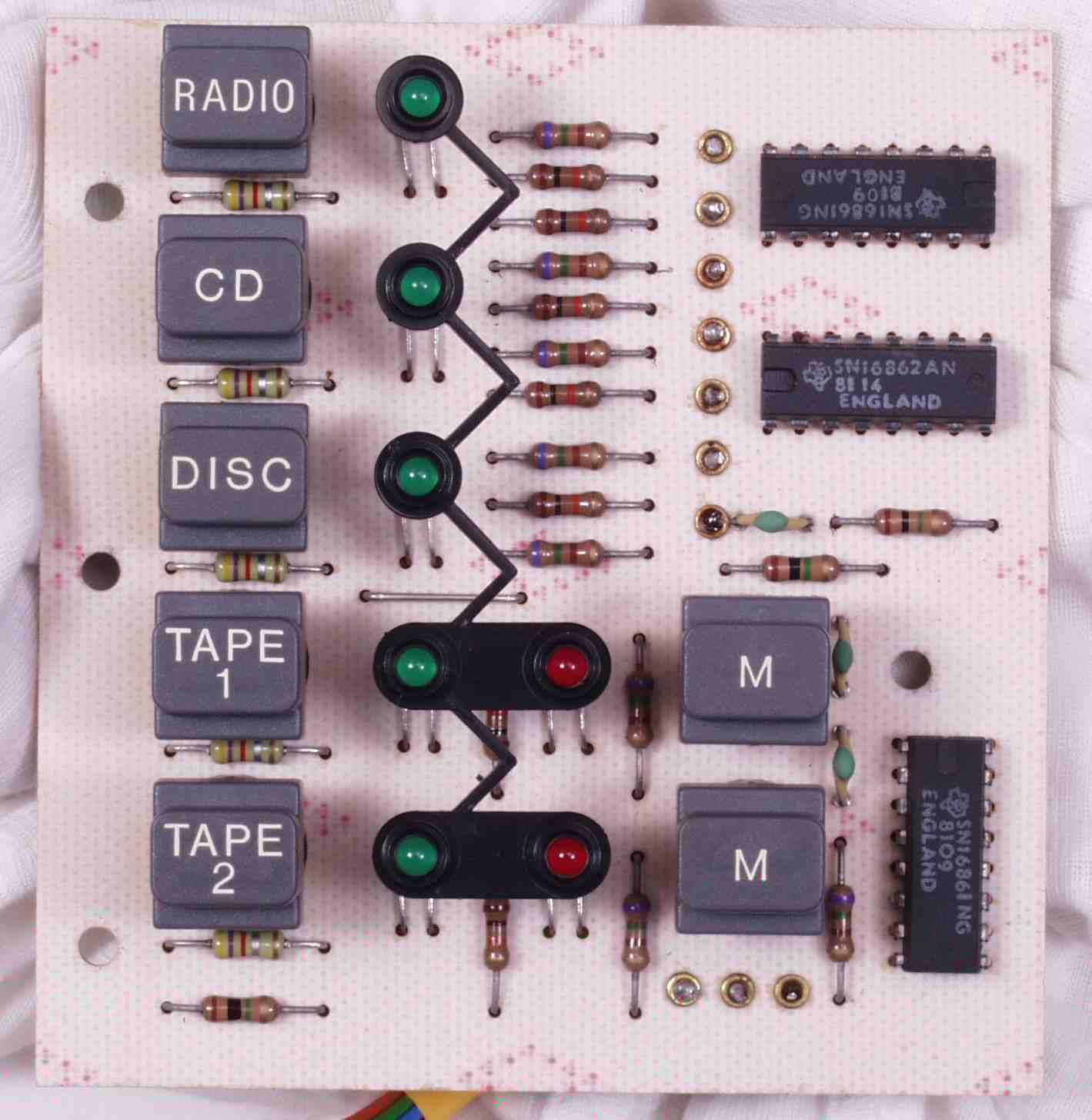

| Ｃ−９Ａ． 修理前 操作・表示基板 |
 |

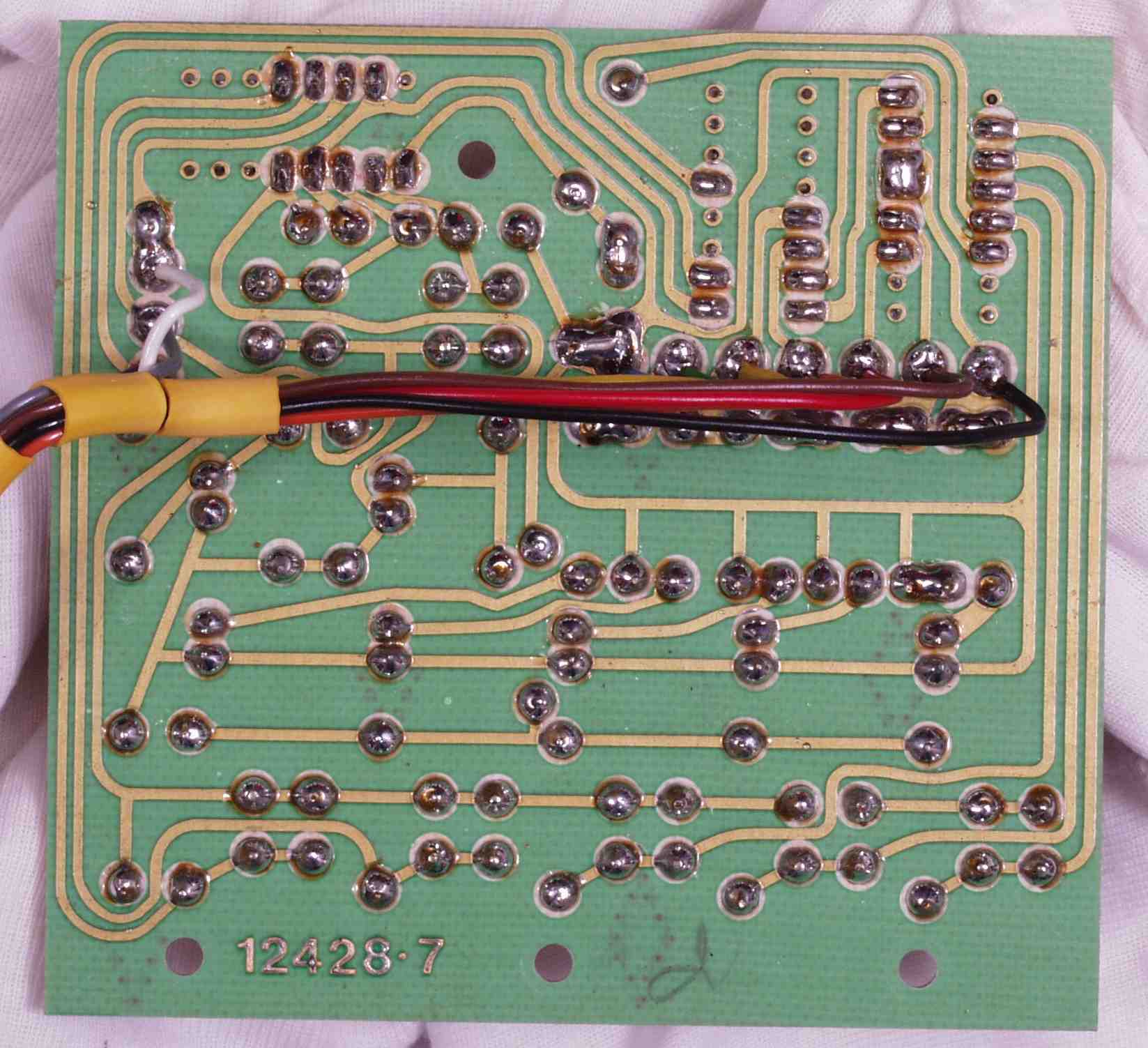

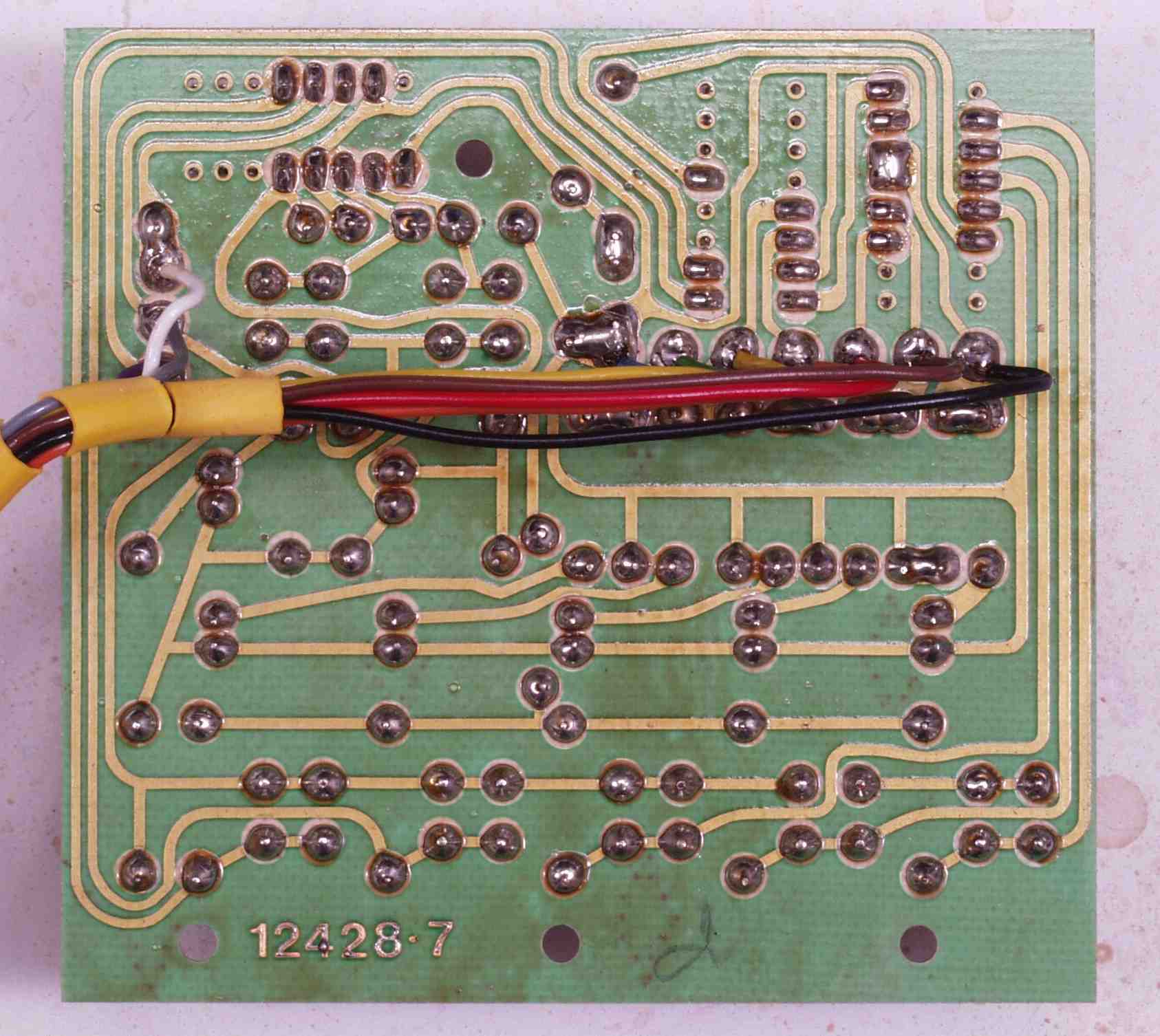

| Ｃ−９Ｂ． 修理前 操作・表示基板裏 |
 |

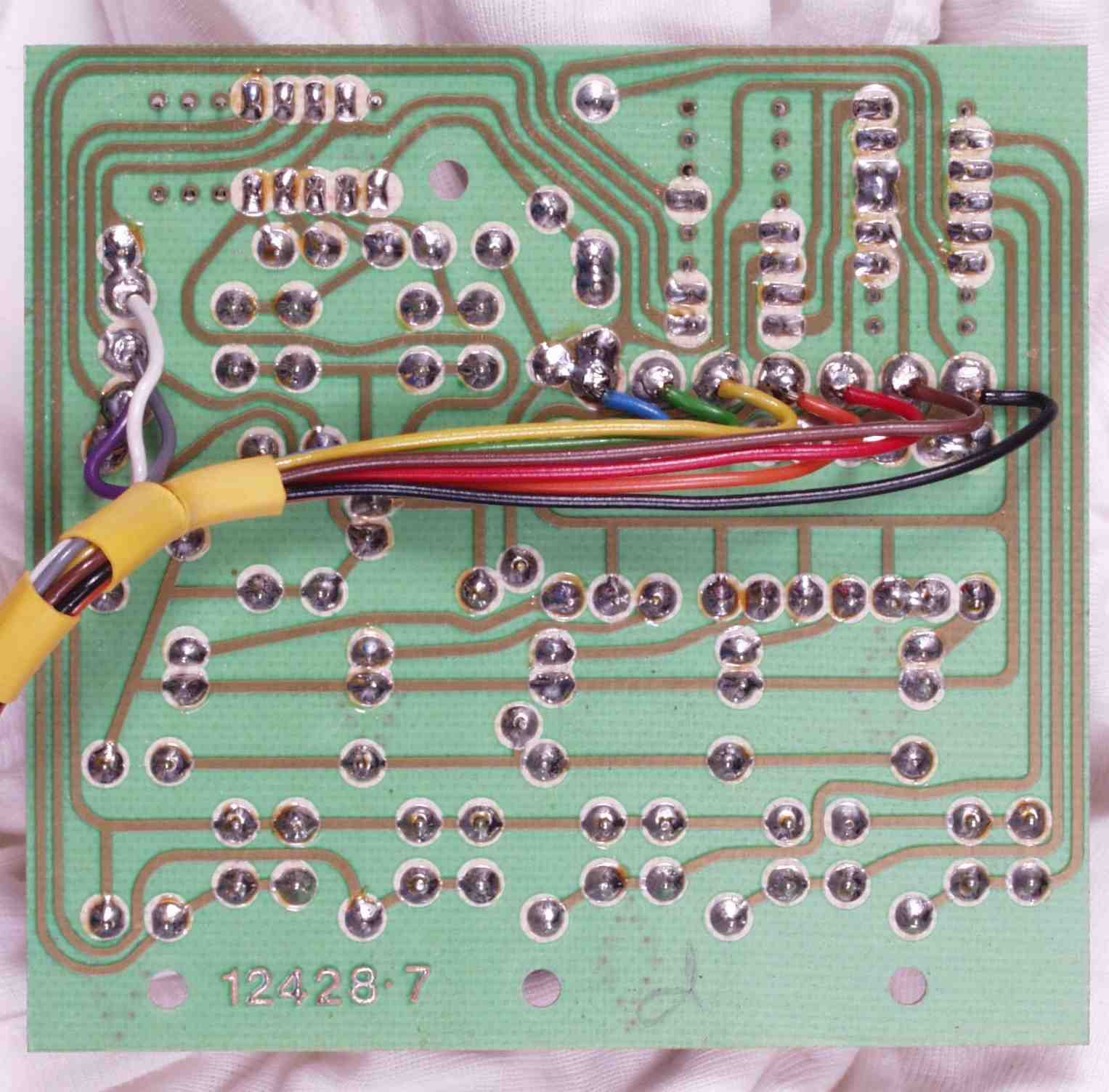

| Ｃ−９Ｃ． 修理（半田補正）後 操作・表示基板裏 |
 |
| Ｃ−９Ｄ． 完成操作・表示基板裏 洗浄後 |
 |

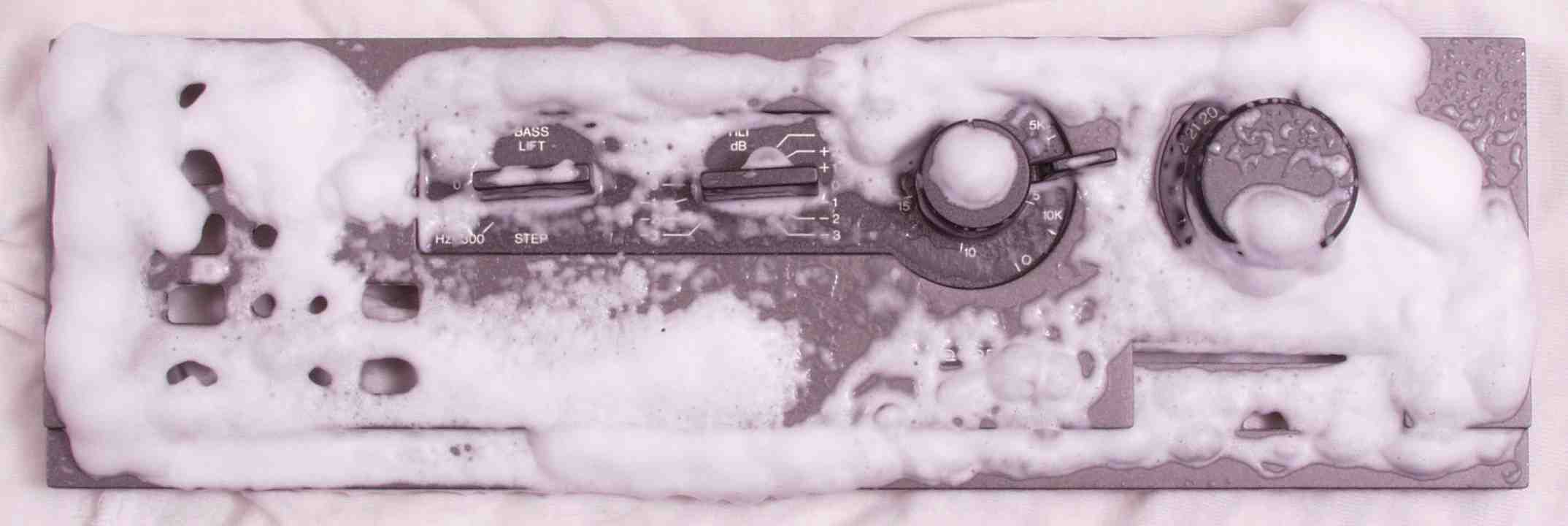

| Ｃ−Ａ． パネル洗浄中 |
 |

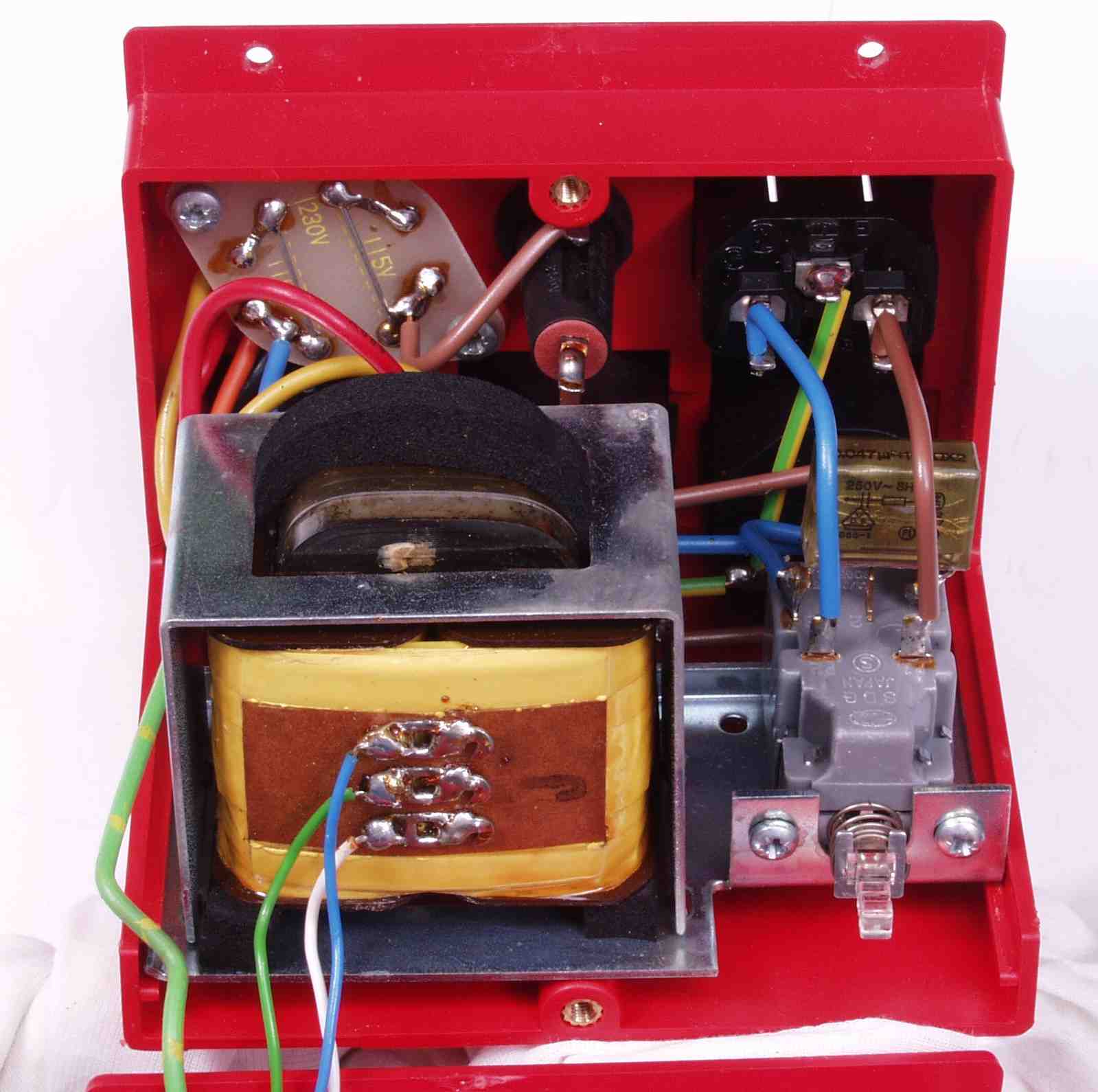

| Ｃ−ＢＡ． 修理中 電源トランス部 念のためトランス点検・半田補正する |
 |

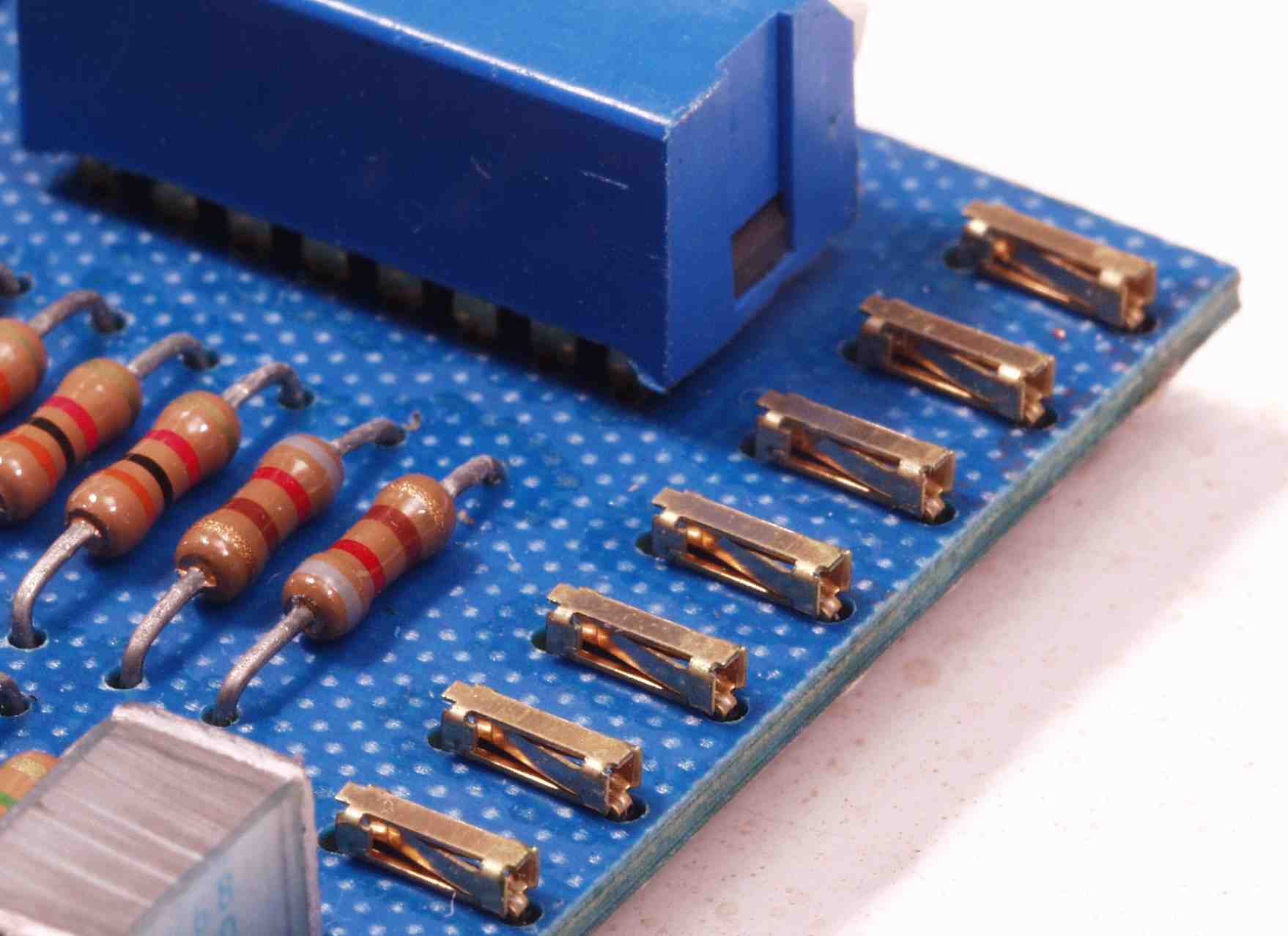

| Ｃ−ＢＢ． 修理中 基板接続ピンを強めておく |
 |

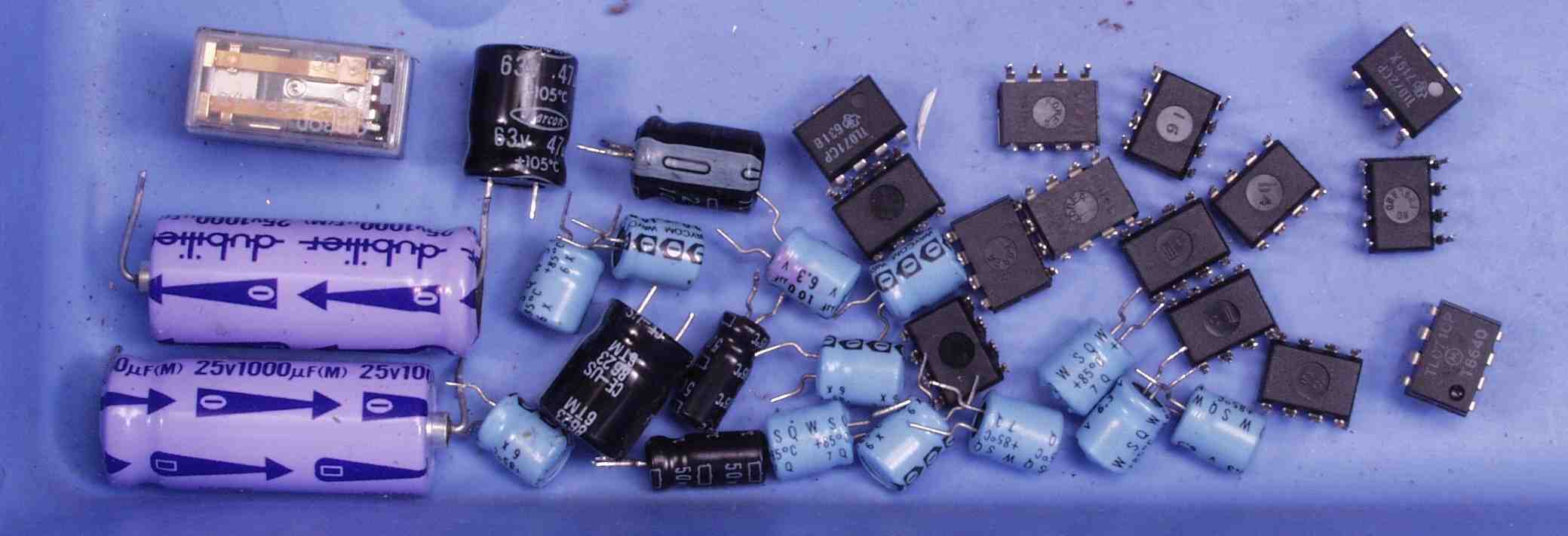

| Ｃ−Ｃ． 交換部品 |
 |

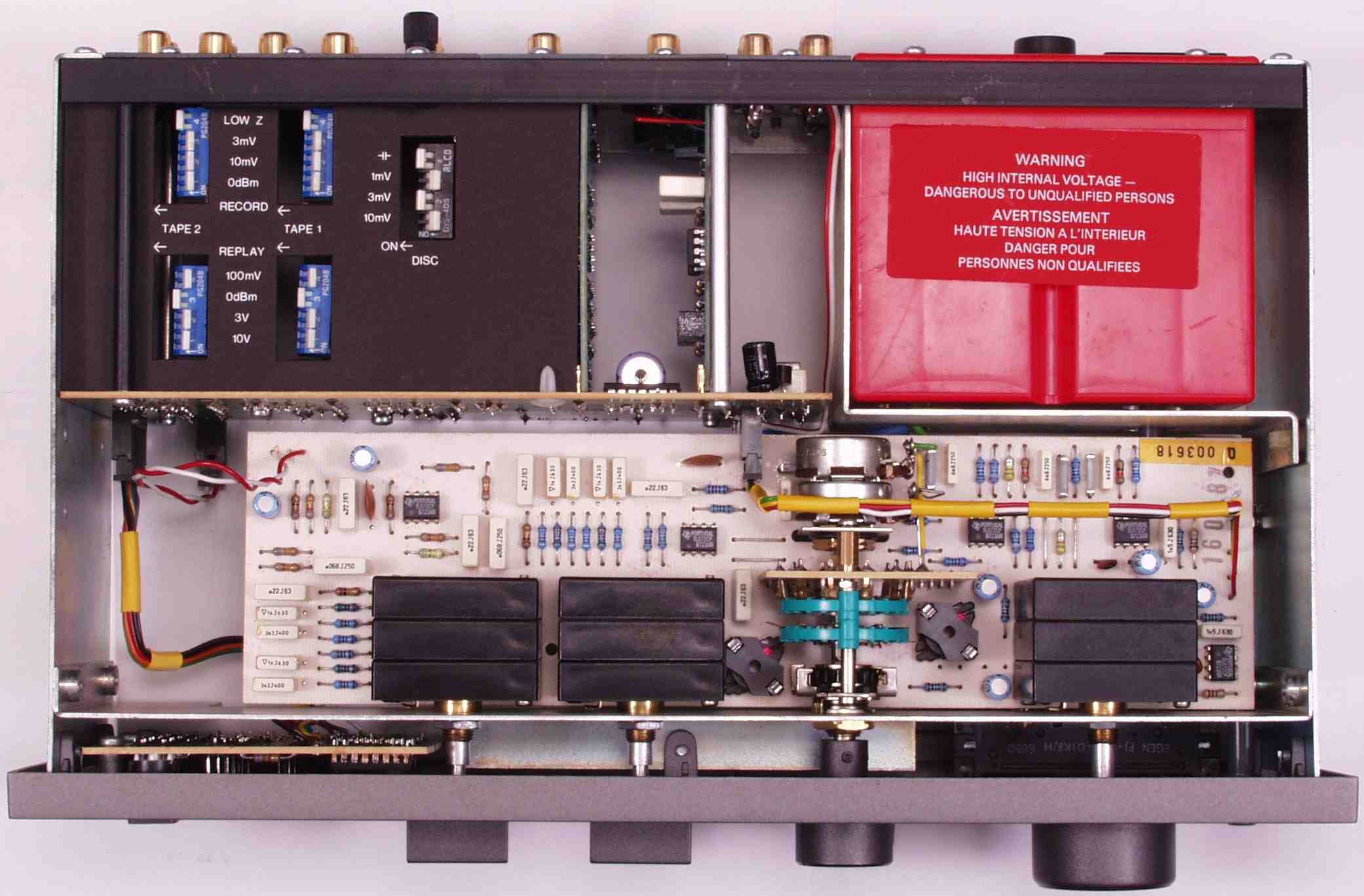

| Ｃ−ＤＡ． 修理前 上から見る |
|
| Ｃ−ＤＢ． 修理後 上から見る |
 |

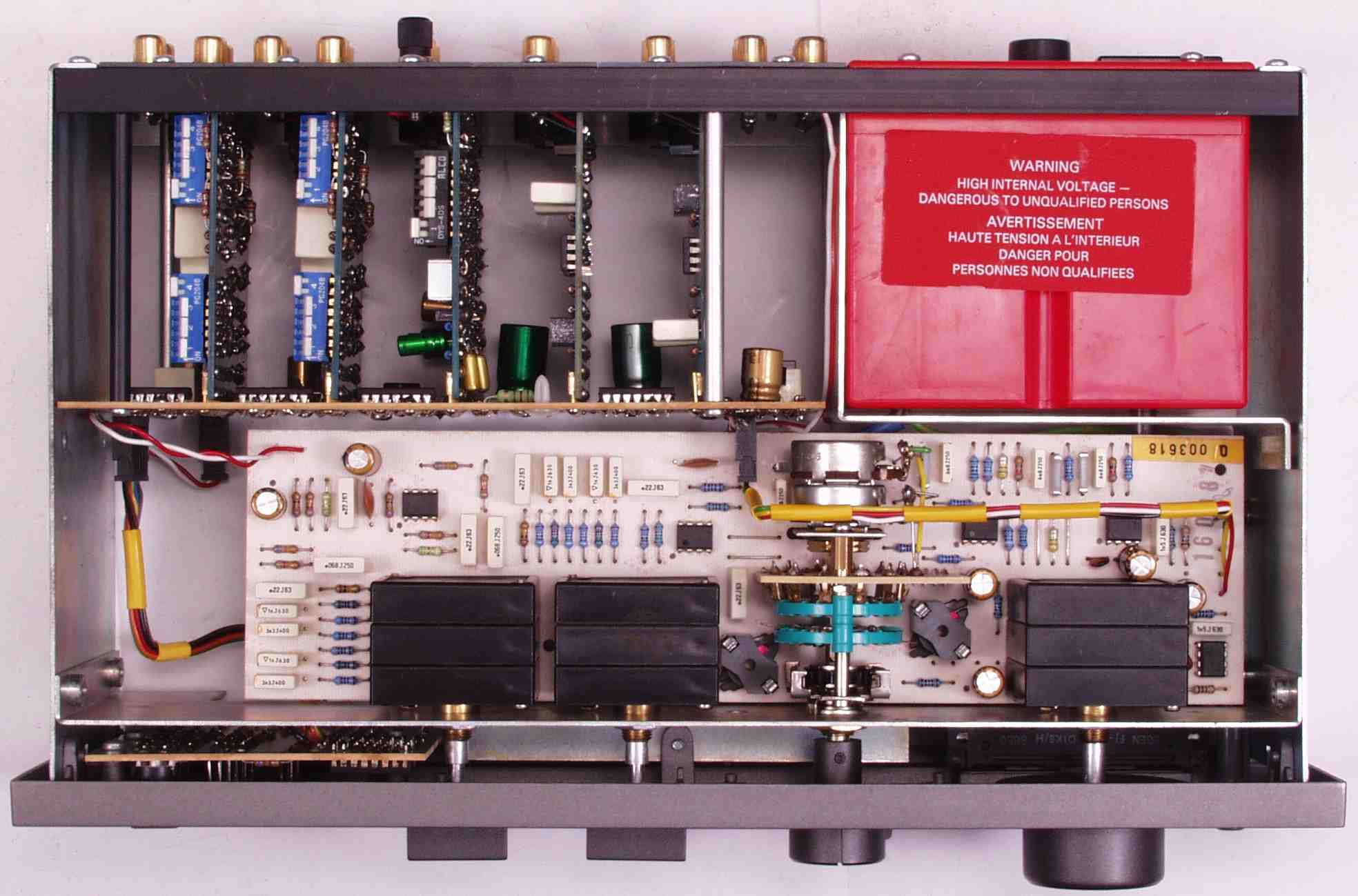

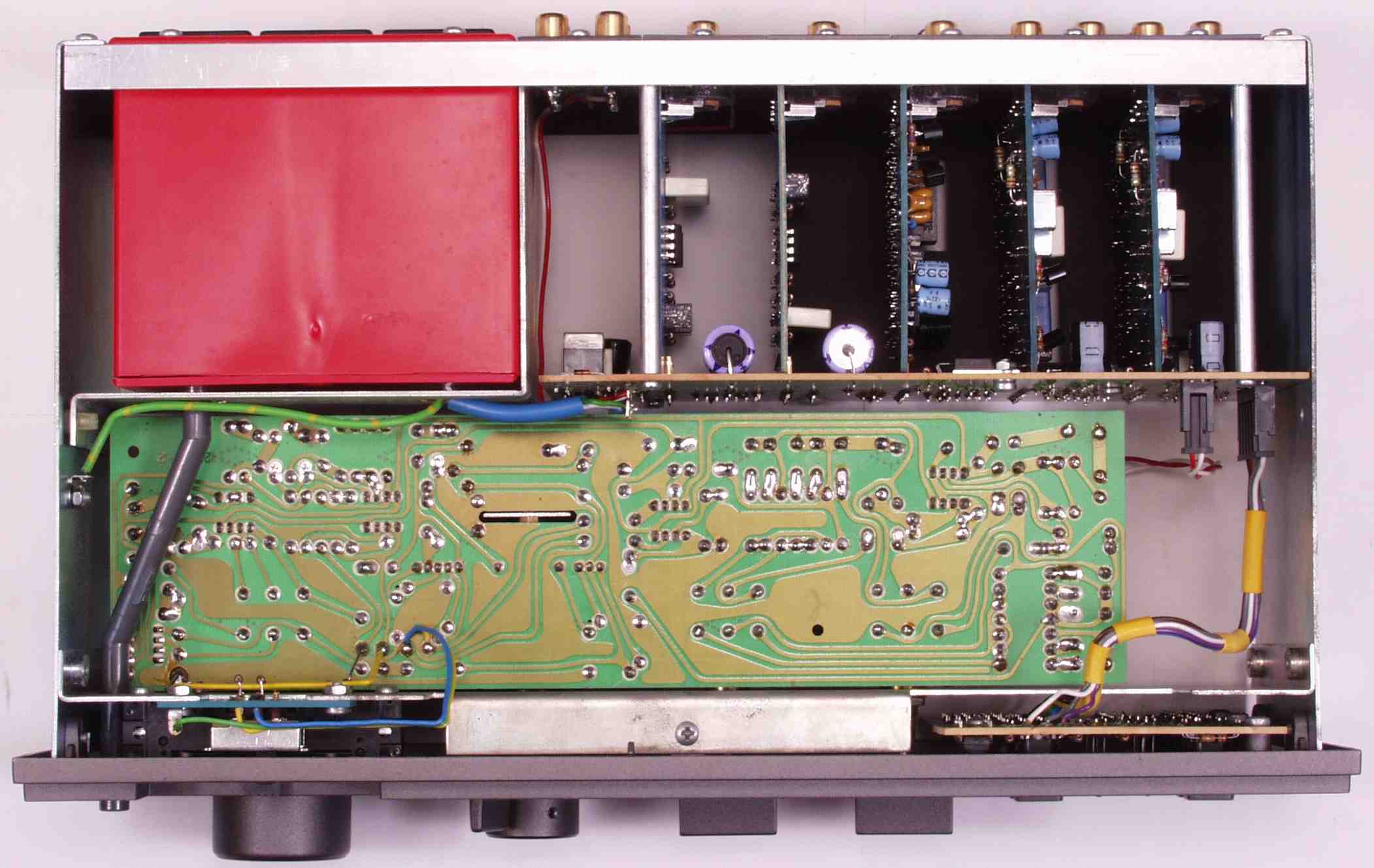

| Ｃ−ＤＣ． 修理前 下から見る |
|

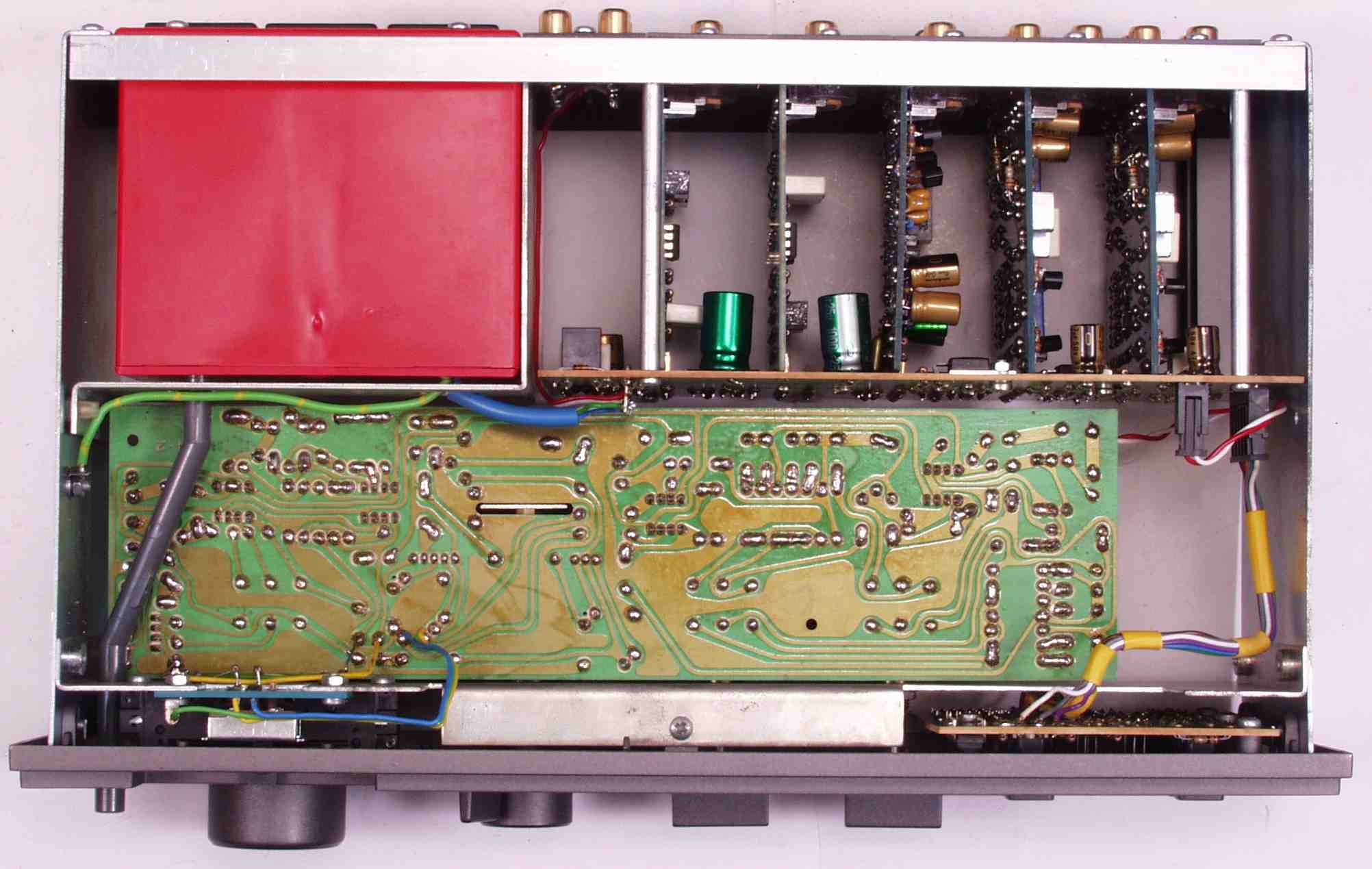

| Ｃ−ＤＤ． 修理後 下から見る |
 |

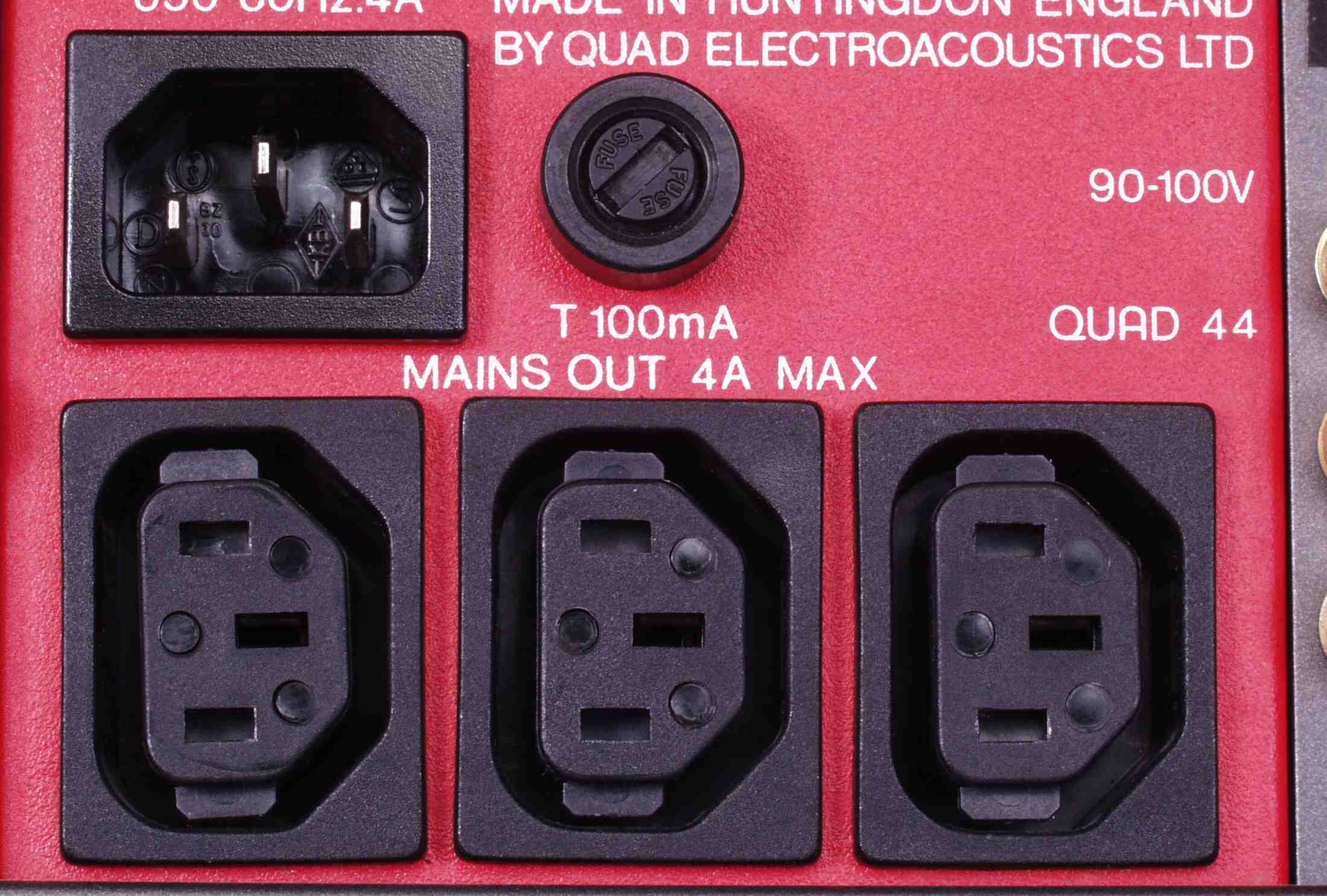

| Ｃ−Ｅ． 送りコンセントに電極を覆う蓋が付いている |
 |

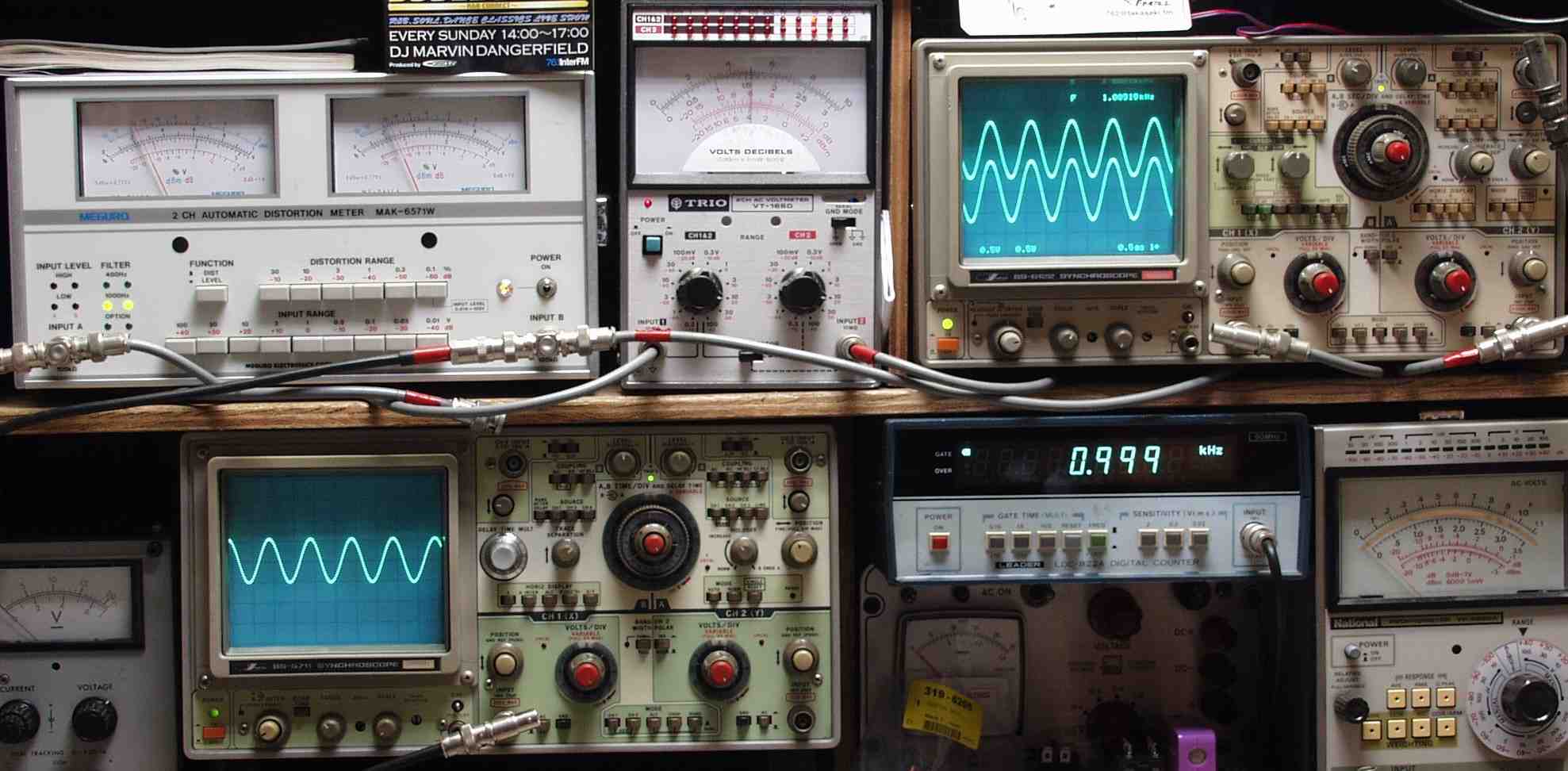

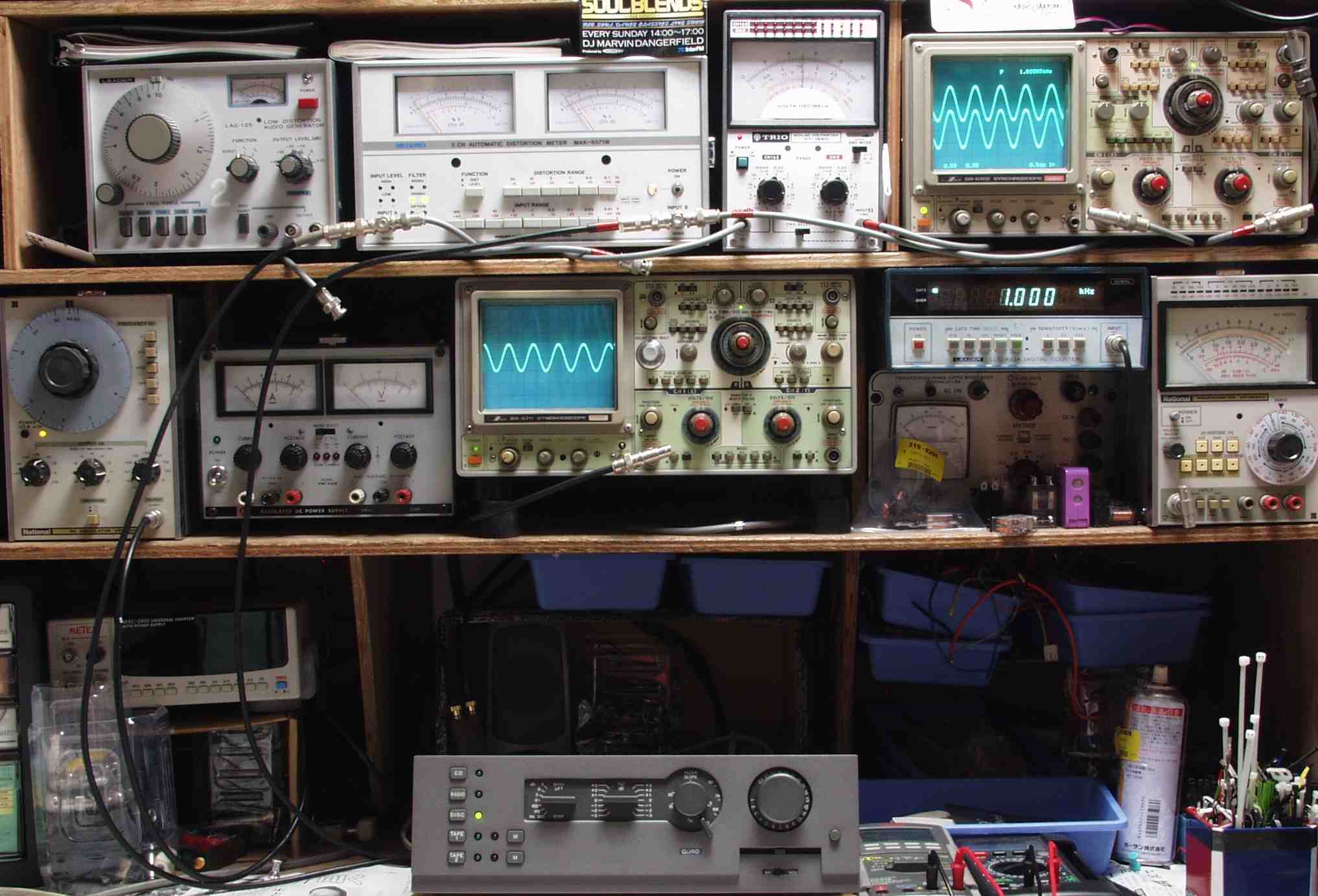

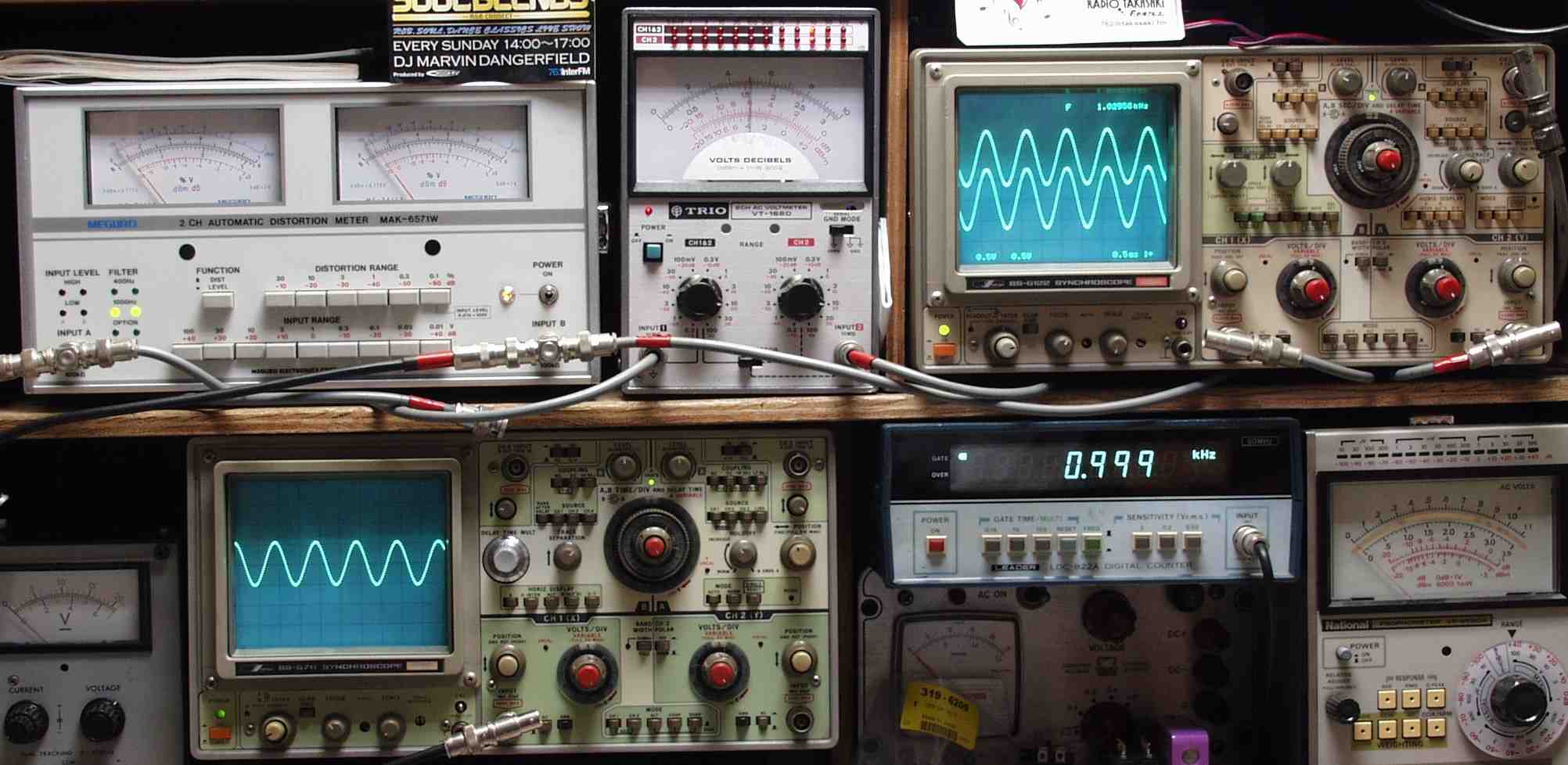

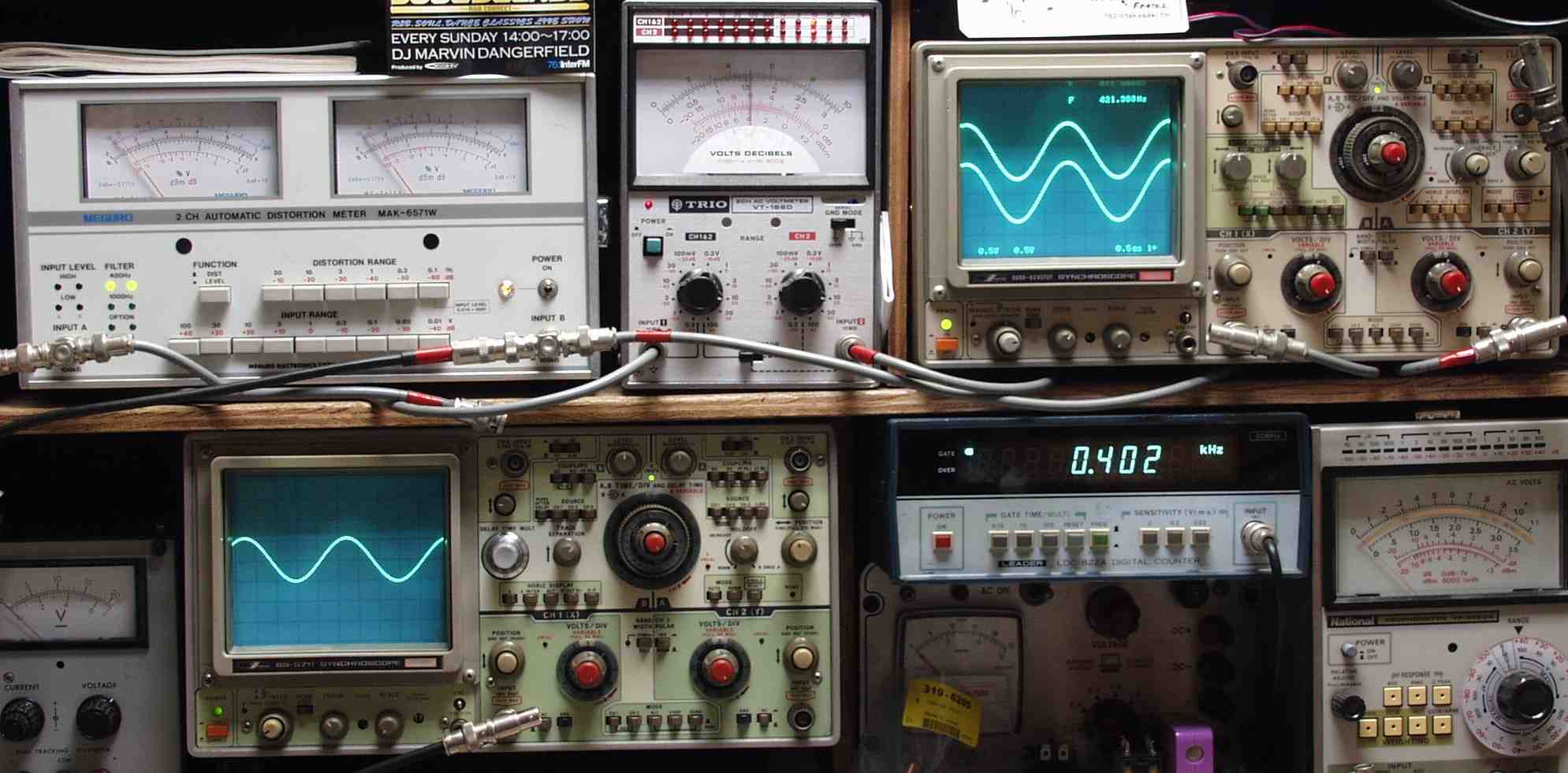

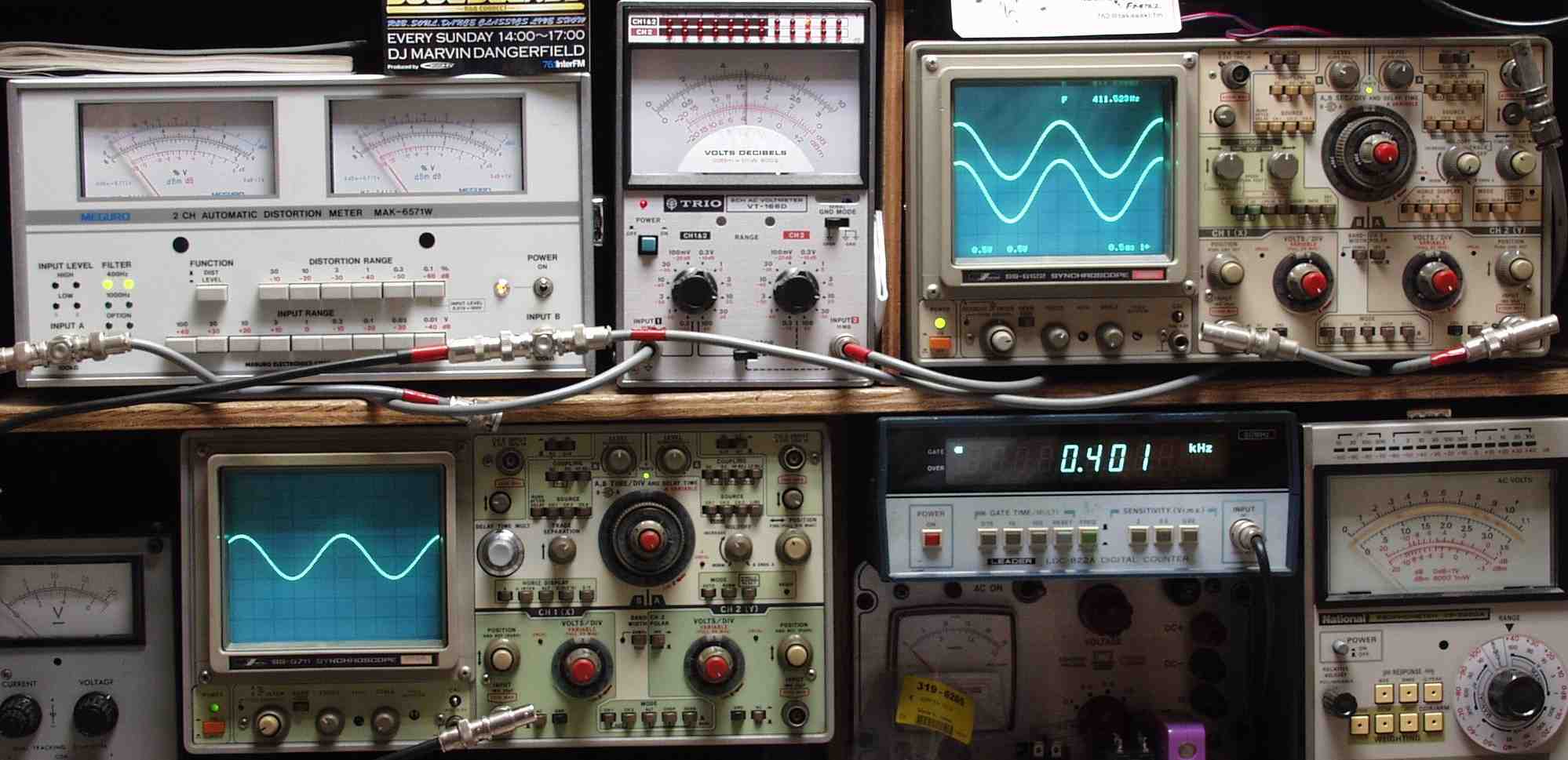

| Ｅ． 調整・測定 Ｅ−１． 出力、歪み調整・測定 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中測定器−−入力波形（オーディオ発振器のTTLレベル） 下右測定器−−周波数計 上左測定器−−ＳＰ出力の歪み率測定。 左メータ＝Ｌ出力。 右メータ＝Ｒ出力 上中測定器−−ＳＰ出力電圧測定器。 赤針＝Ｒ出力。 黒針＝Ｌ出力 上右測定器−−ＳＰ出力波形オシロ。 上＝Ｒ出力。 下＝Ｌ出力（出力電圧測定器の出力） |
 |

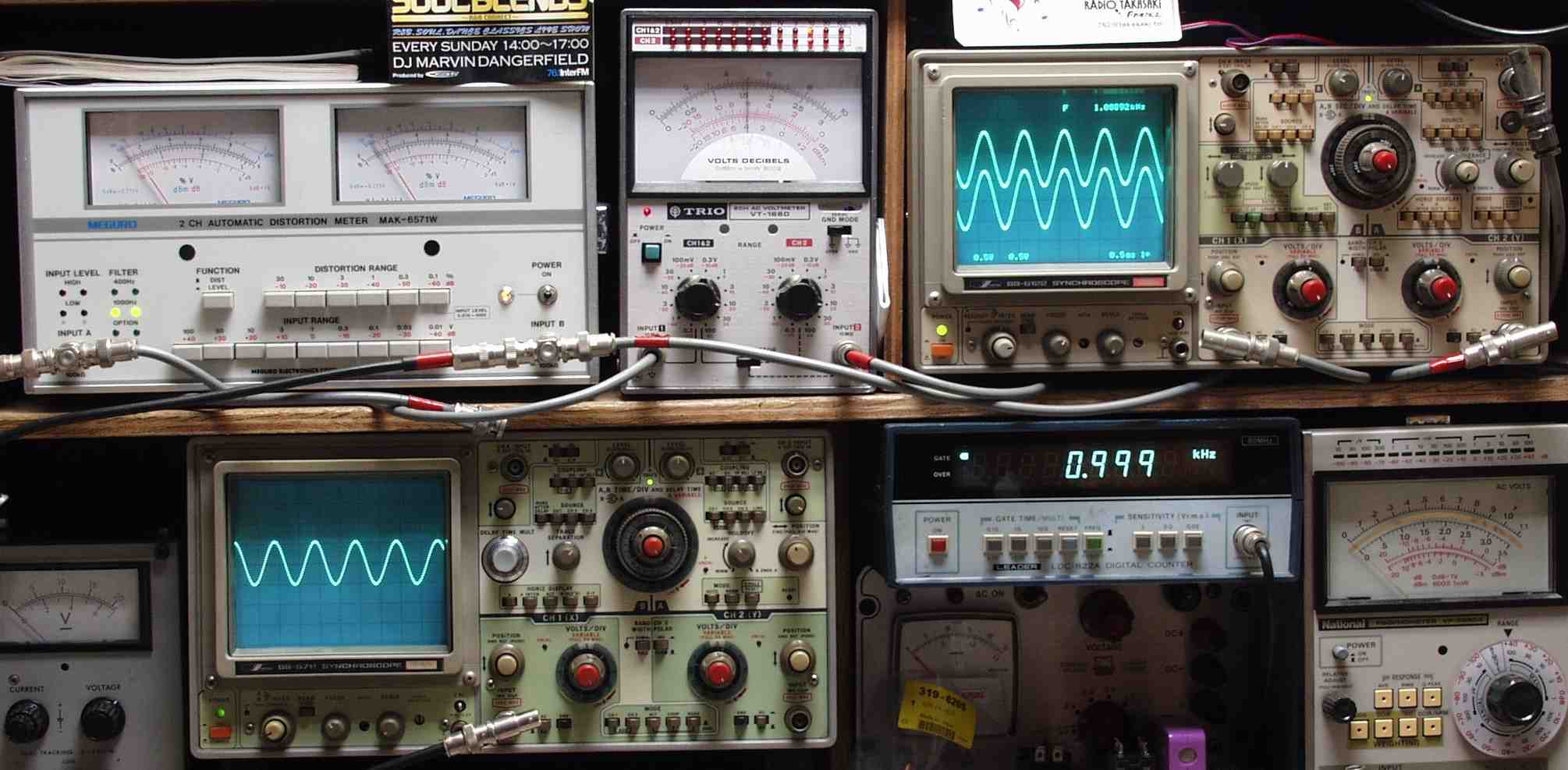

| Ｅ−２Ａ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ １０００ＨＺ ＡＵＸ／ＣＤ入力 |
 |
| Ｅ−２Ｂ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ ４００ＨＺ ＡＵＸ／ＣＤ入力 |
 |
| Ｅ−３Ａ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ １０００ＨＺ ＤＩＳＫ／ＭＭ（１０ｍＶ）入力 |
 |
| Ｅ−３Ｂ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ ４００ＨＺ ＤＩＳＫ／ＭＭ（１０ｍＶ）入力 |
 |
| Ｅ−４Ａ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０３％ １０００ＨＺ ＤＩＳＫ／ＭＣ（１ｍＶ）入力 |
 |
| Ｅ−４Ｂ． ＲＣＡ５Ｖ出力端子 ５Ｖ 歪み率＝０．０２％ ４００ＨＺ ＤＩＳＫ／ＭＣ（１ｍＶ）入力 |
 |
