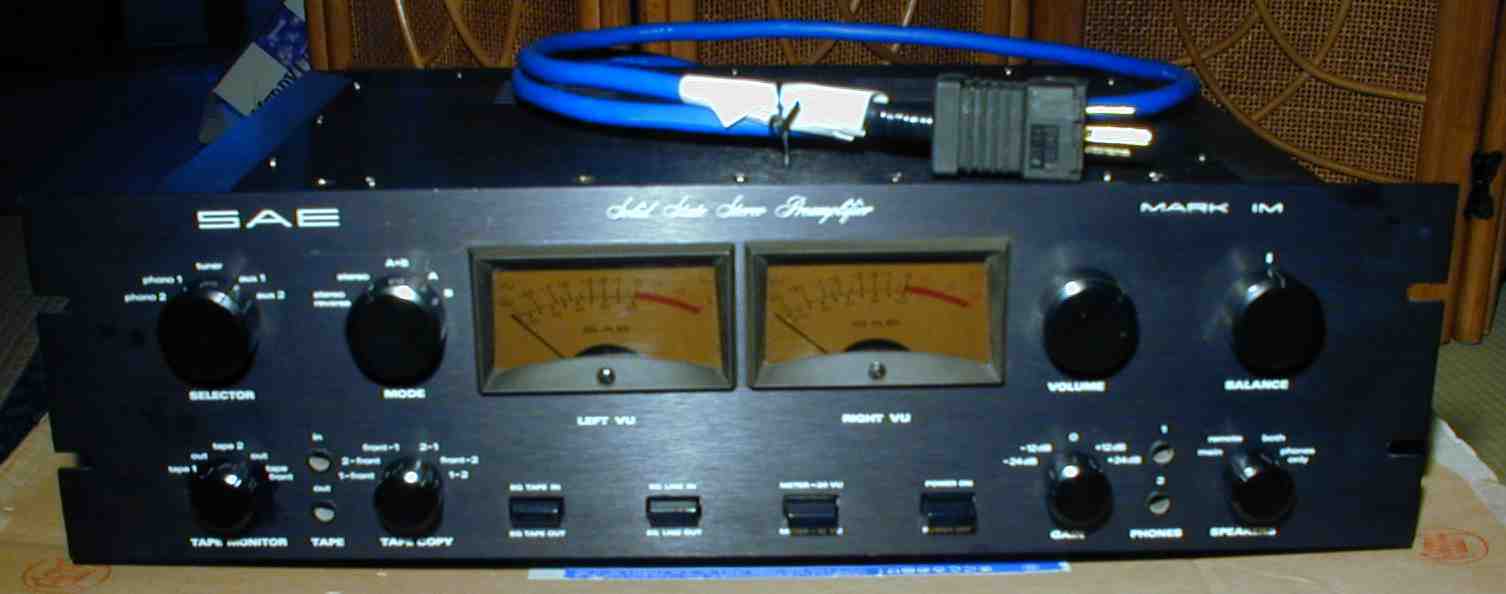

ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ　１Ｍ　修理
平成１４年２月２２日到着　　　３月３日完成
  1. 修理前の状況
    　電源コードが苦しいので、できれば、交換お願いします。
    一応、シールド付きのパワーコードを1.6m位同梱しました。コンセントプラグは、UL規格のものを付けています。
    シールドは一応、アースに落とし、白はN（ニュートラル）、赤は、L（ライン）に結線してあります。
  2. 原因

  3. 修理状況
    電源コ−ド取り替え。
    テ−プモニタ−切り替えＳＷの軸にガタが有るので修理
    メ−タ−照明が暗いので、シャント抵抗を減らす
    基板半田補正

  4. 使用部品
    電源、プラグコ−ド（支給）
    コ−ドプロテクタ−

  5. 修理費　　　２０，０００円　　　＜＜通常修理＞＞

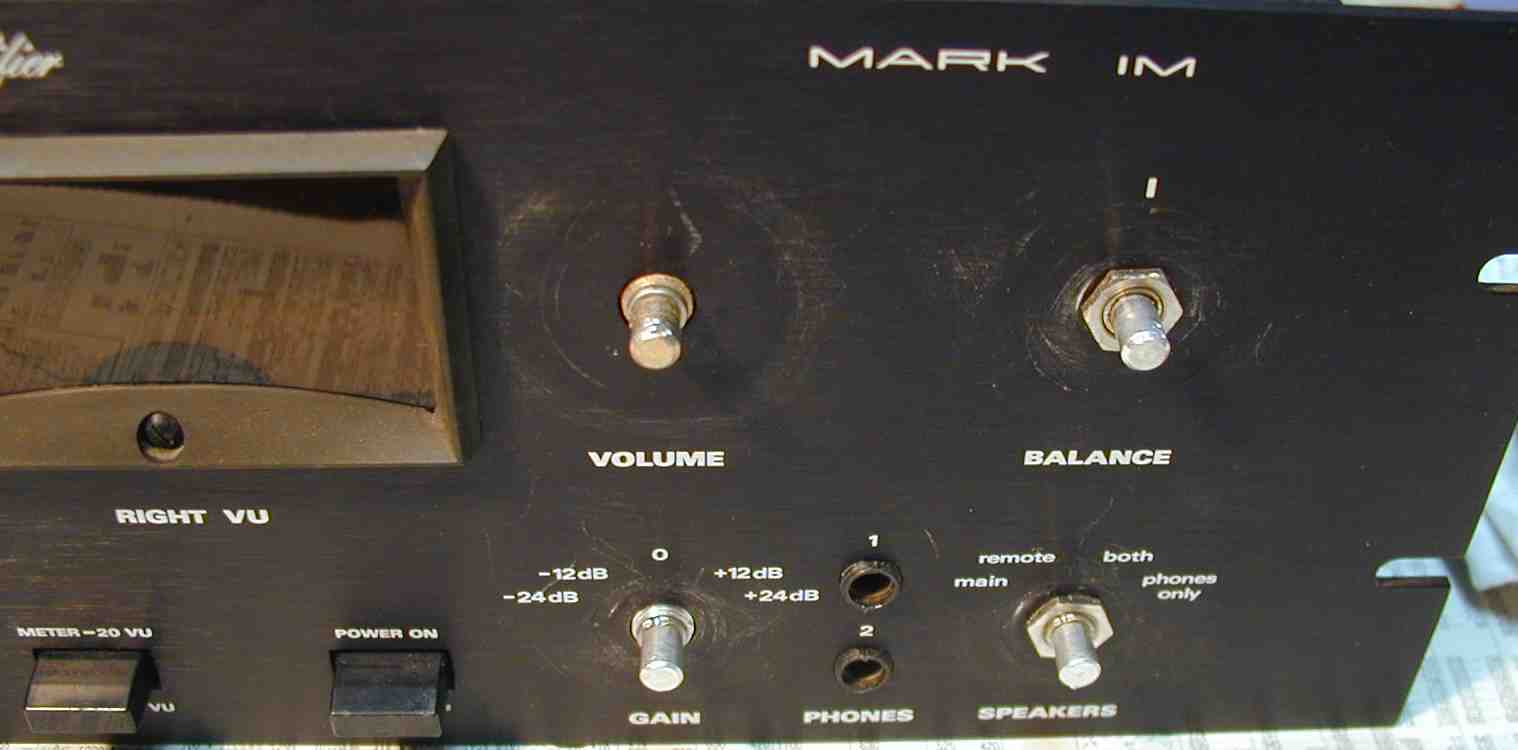

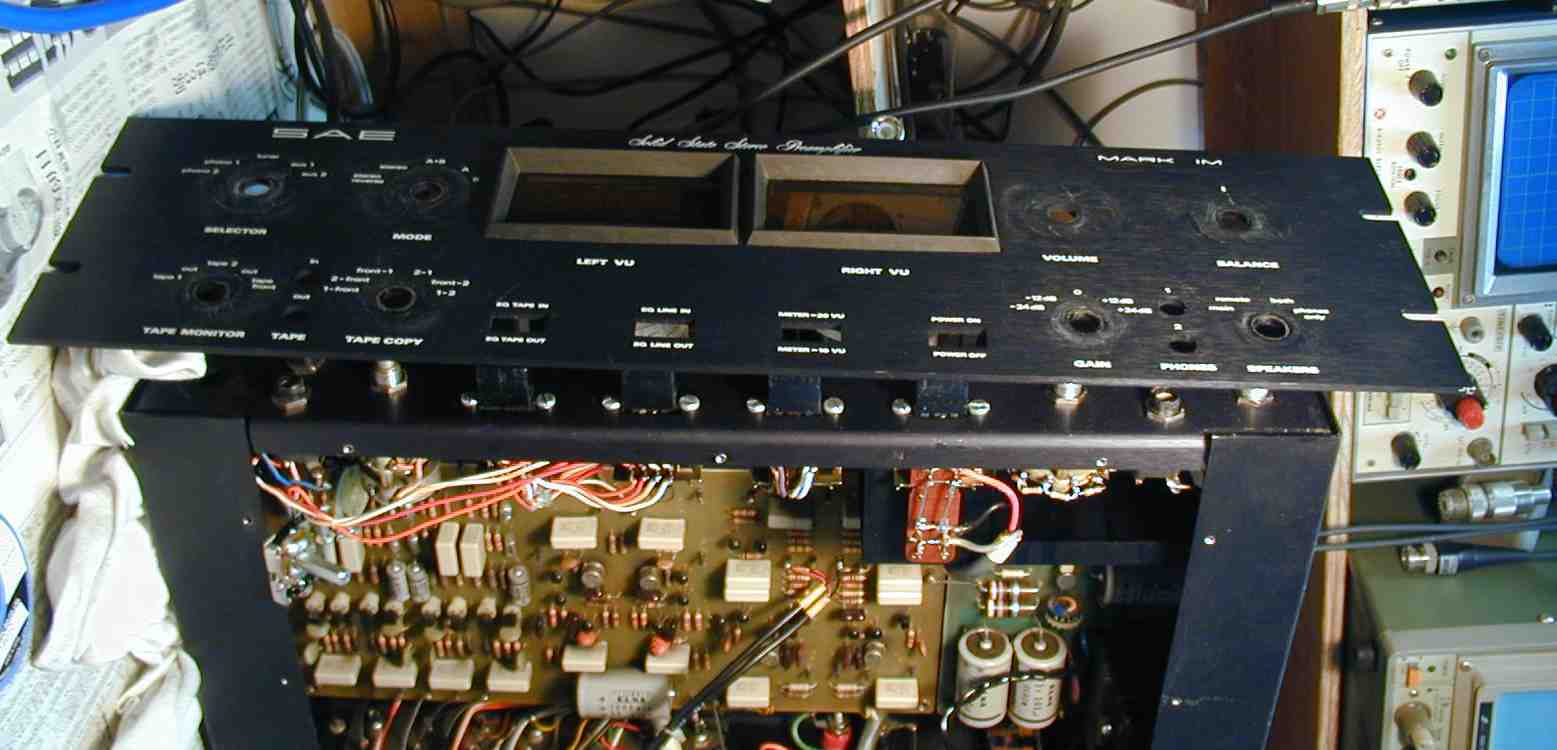

１．パネルを取る

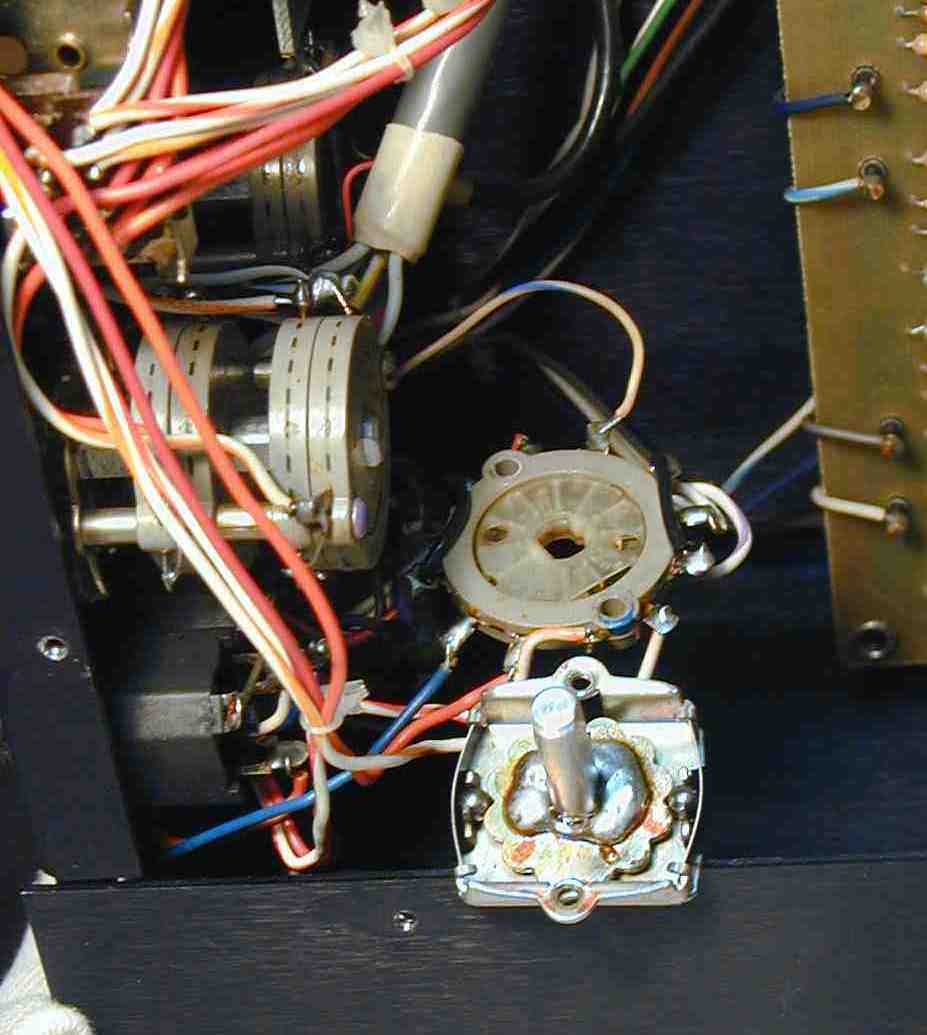

２．テ−プモニタ−切り替えＳＷの軸にガタが有るので修理
　　ＳＷをばらし、軸を加締め、更に隙間を半田で埋める。

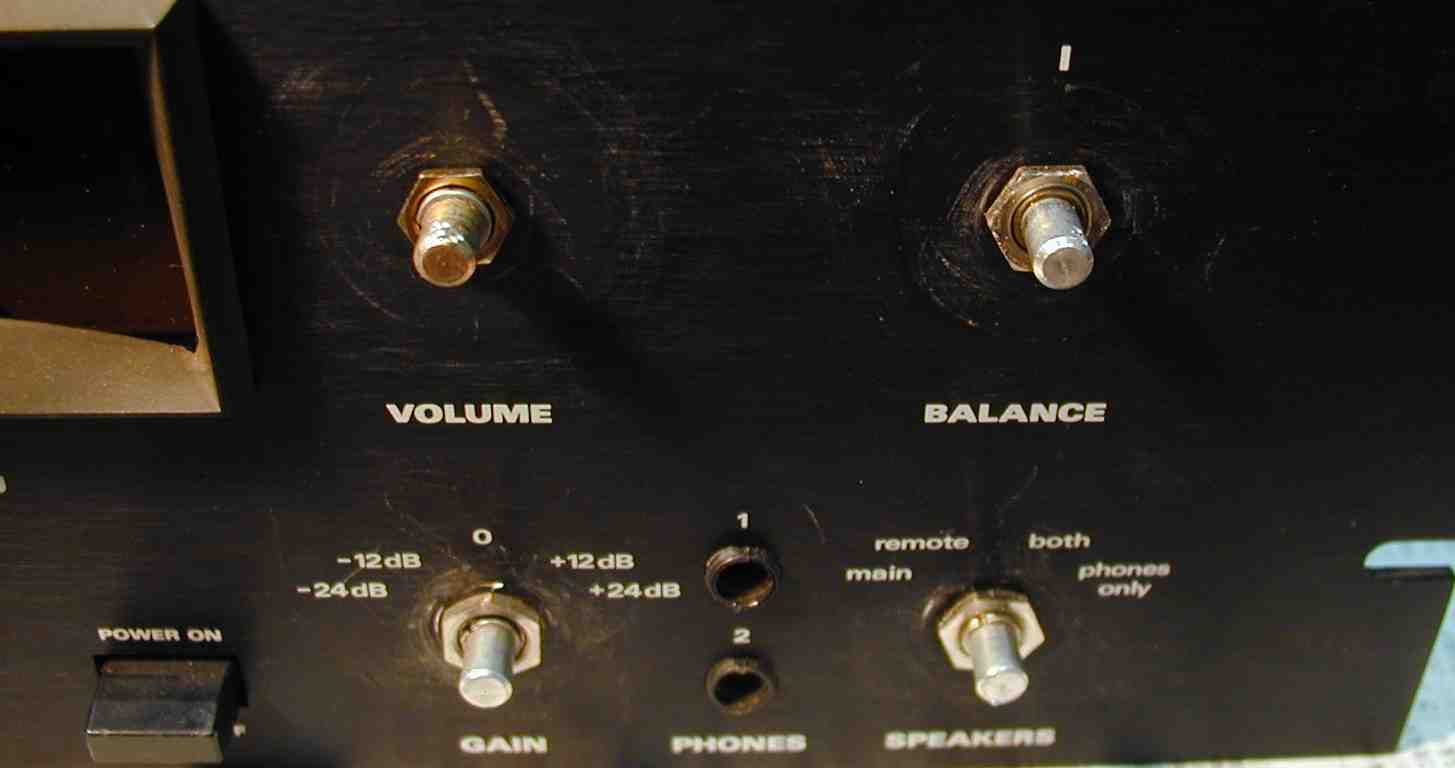

３．修理のとき、忙しいのか、取り付けネジが２個無し。

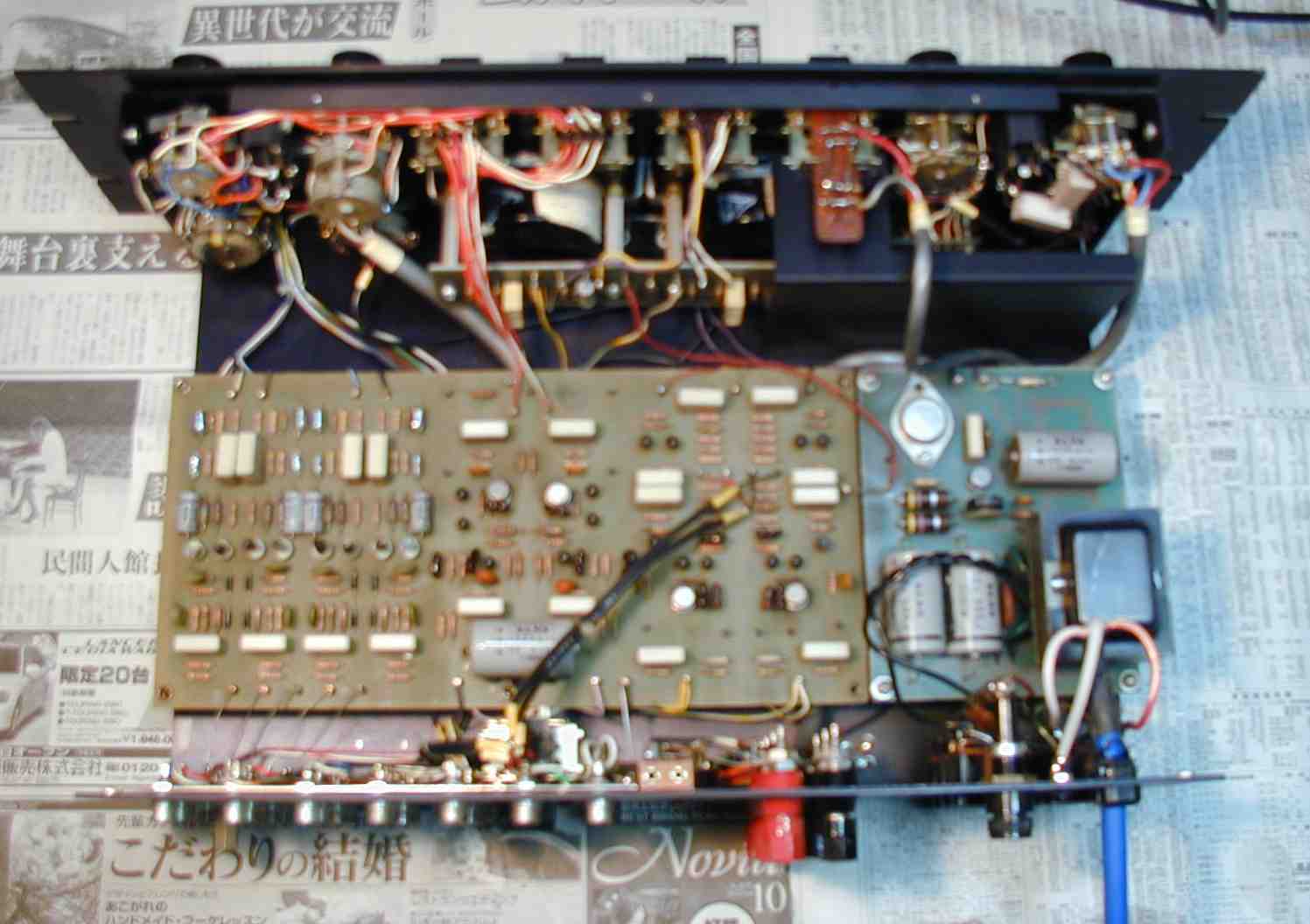

４．全部取り付ける。

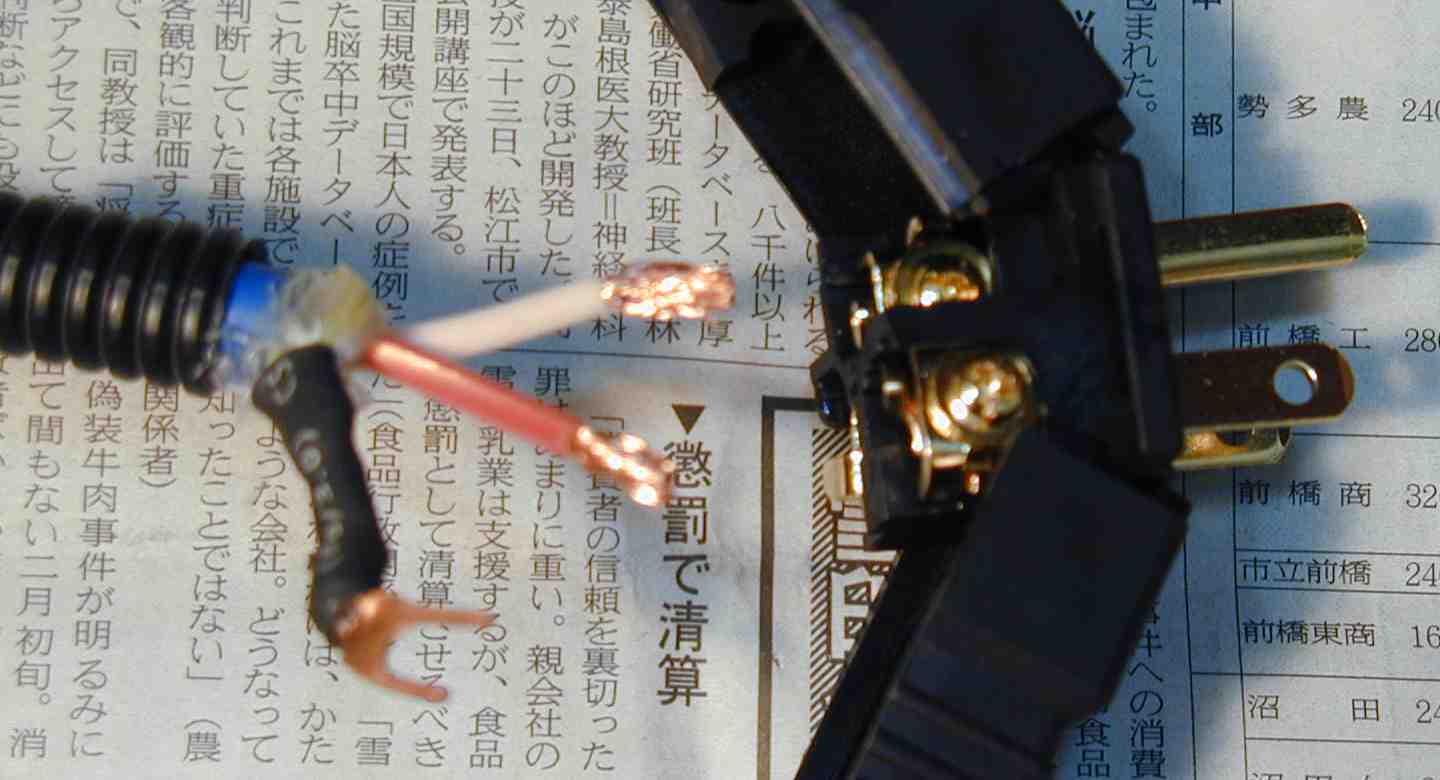

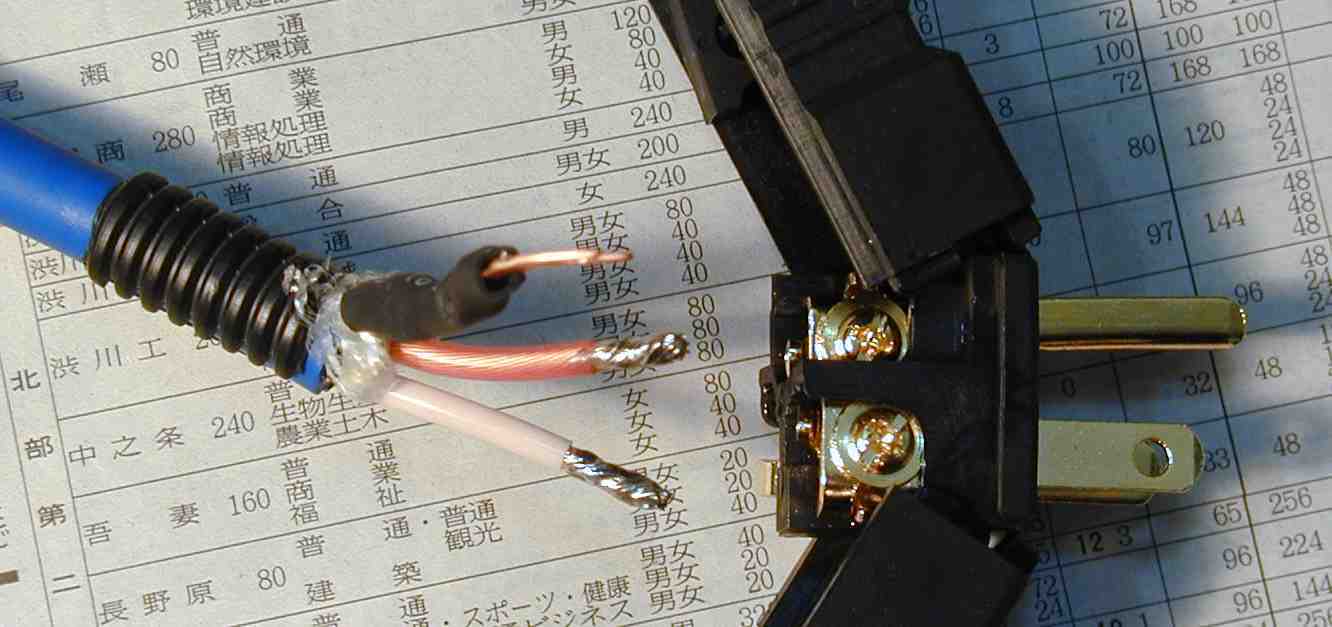

５．プラグとの取り付け、撚り線なので緩む。
６．半田揚げをする。

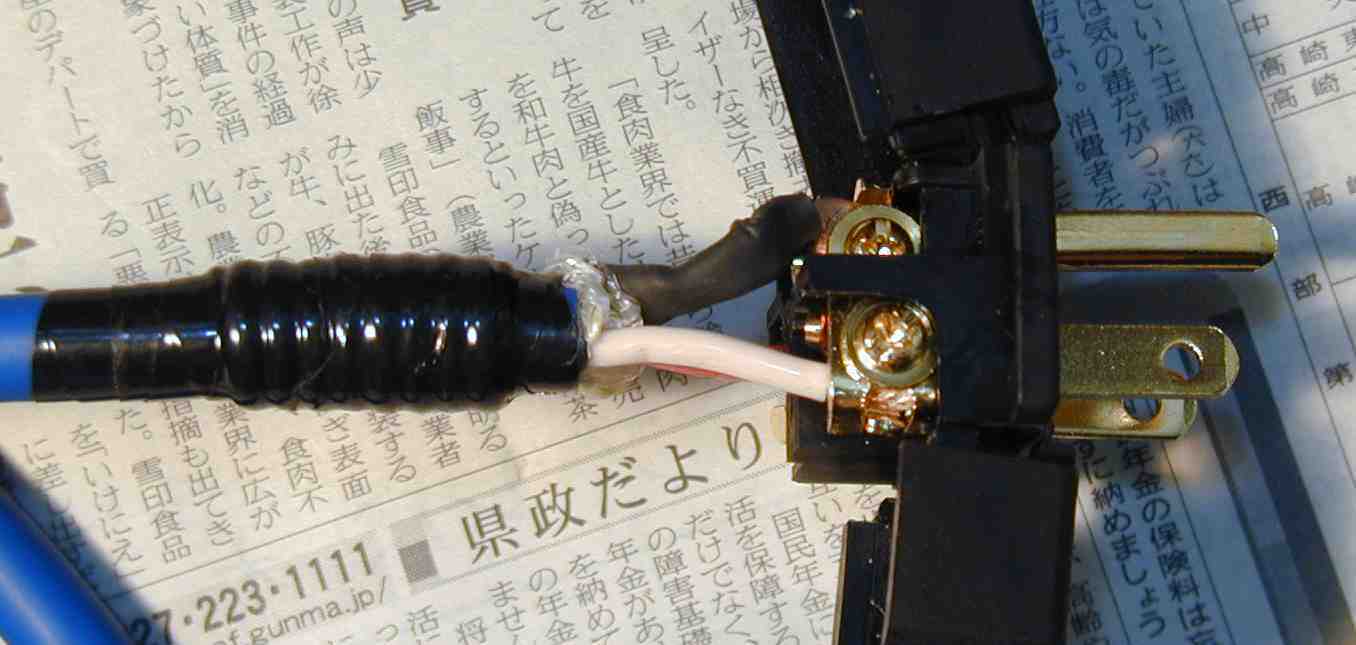

７．奥までしっかりと入れ、十分締め付ける。

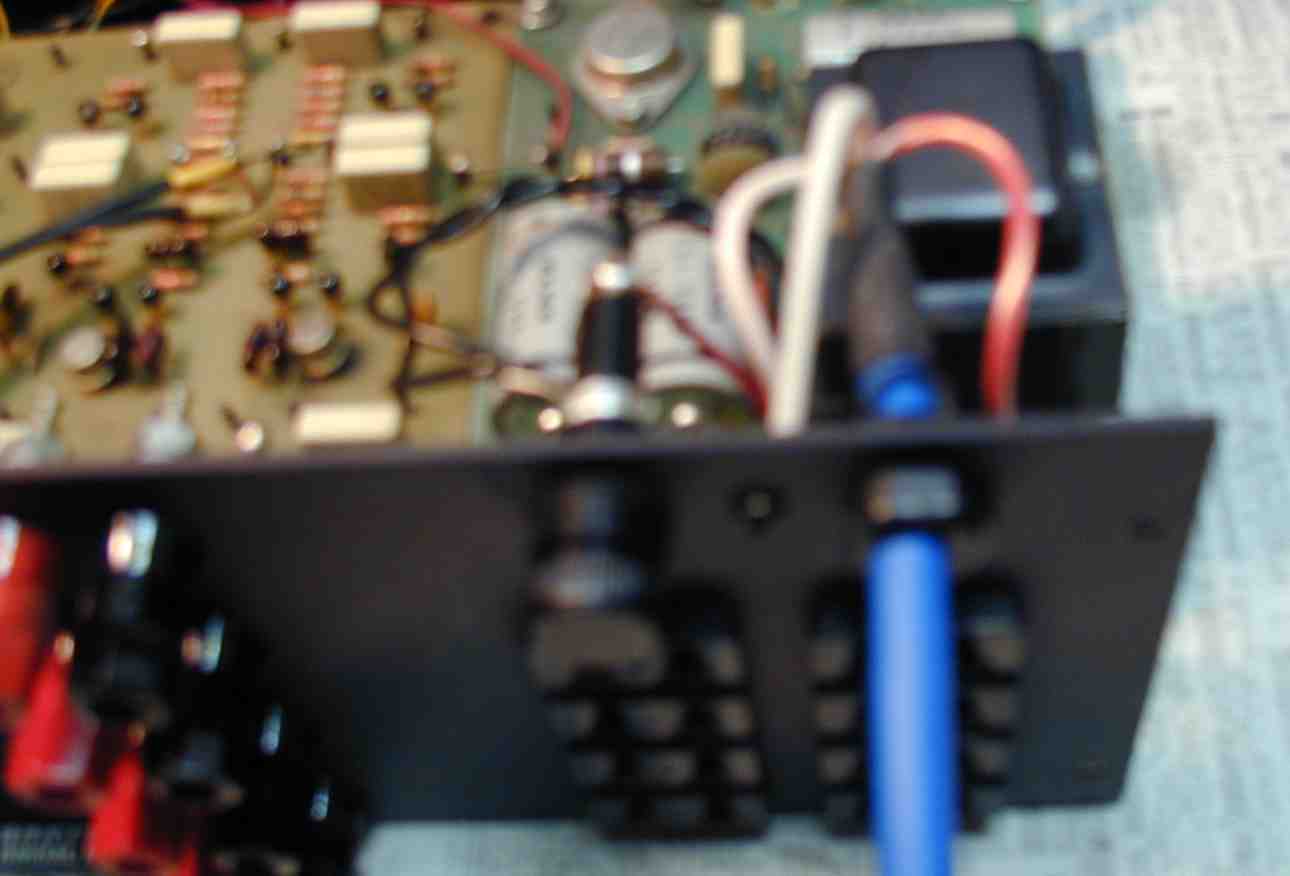

８．コ−ドを固定する。これ以後ピンぼけです。

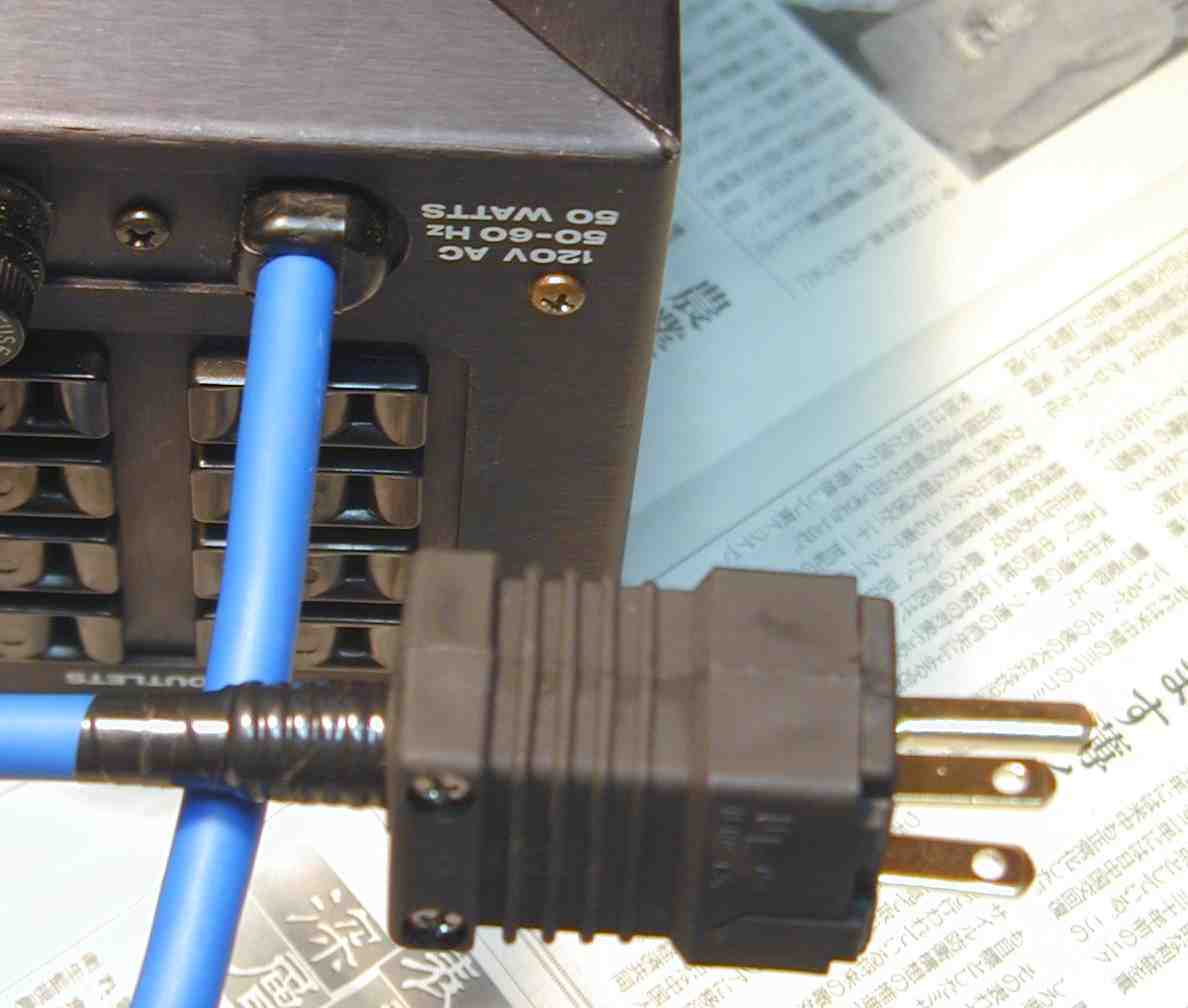

９．コ−ド交換完了。

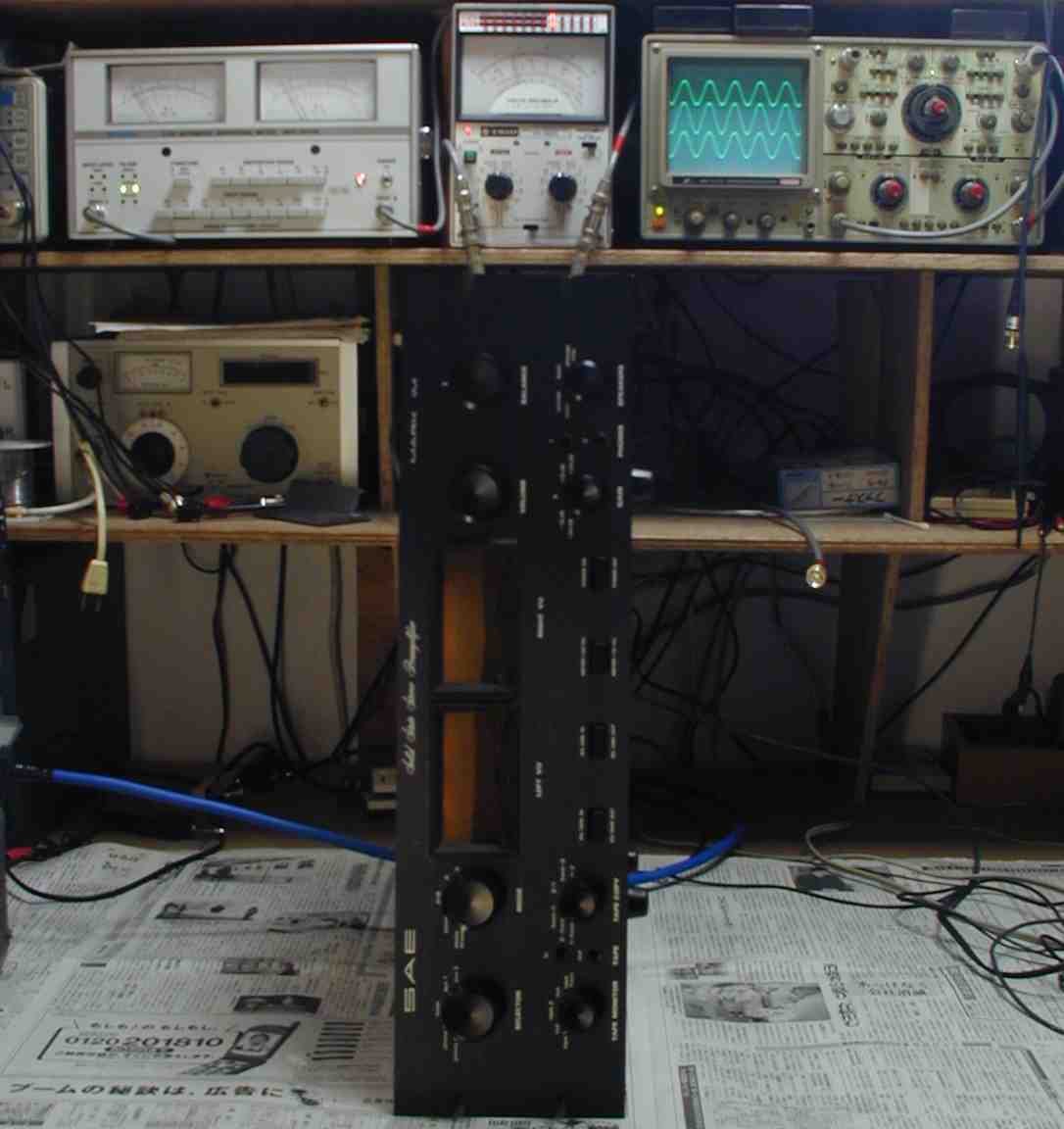

１０．　出力／歪み率測定。

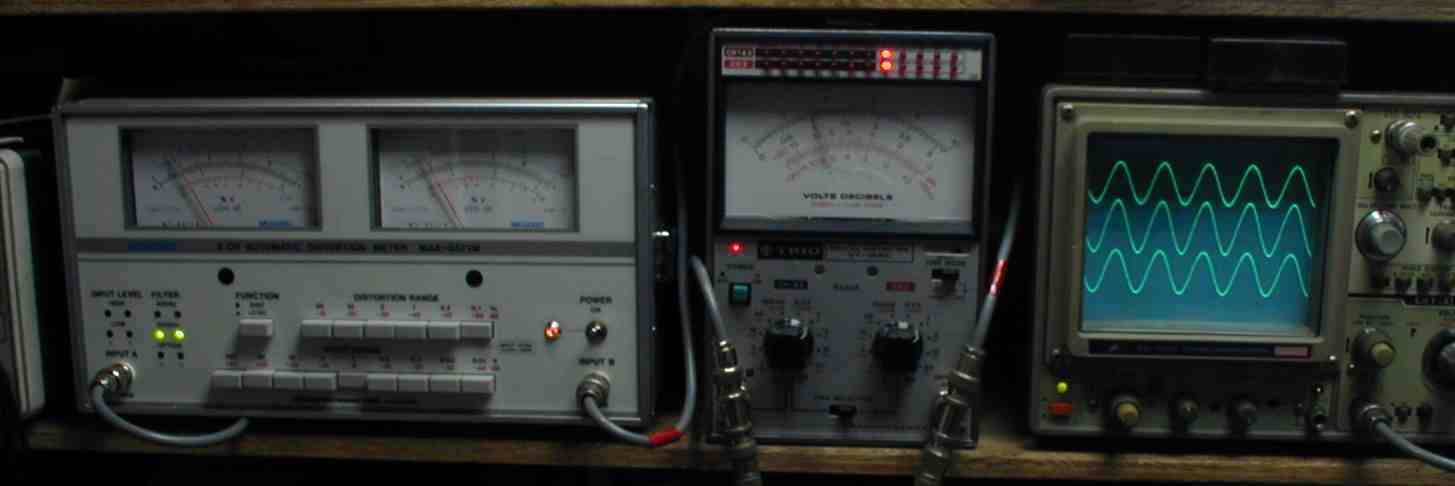

１１．　１Ｖ出力　０．０２％歪み　１０００ＨＺ、
　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右のオシロの真ん中が入力＝０．１Ｖ

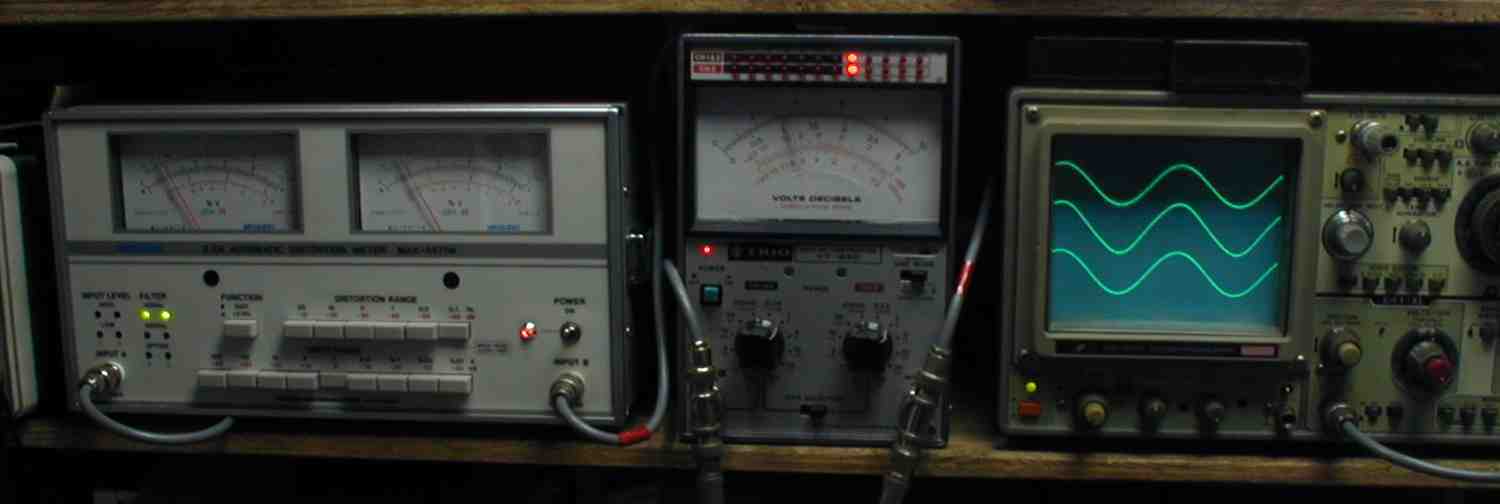

１２．　１Ｖ出力　０．０２％歪み　４０００ＨＺ、
　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右のオシロの真ん中が入力＝０．１Ｖ
１３．完成、上から見る。

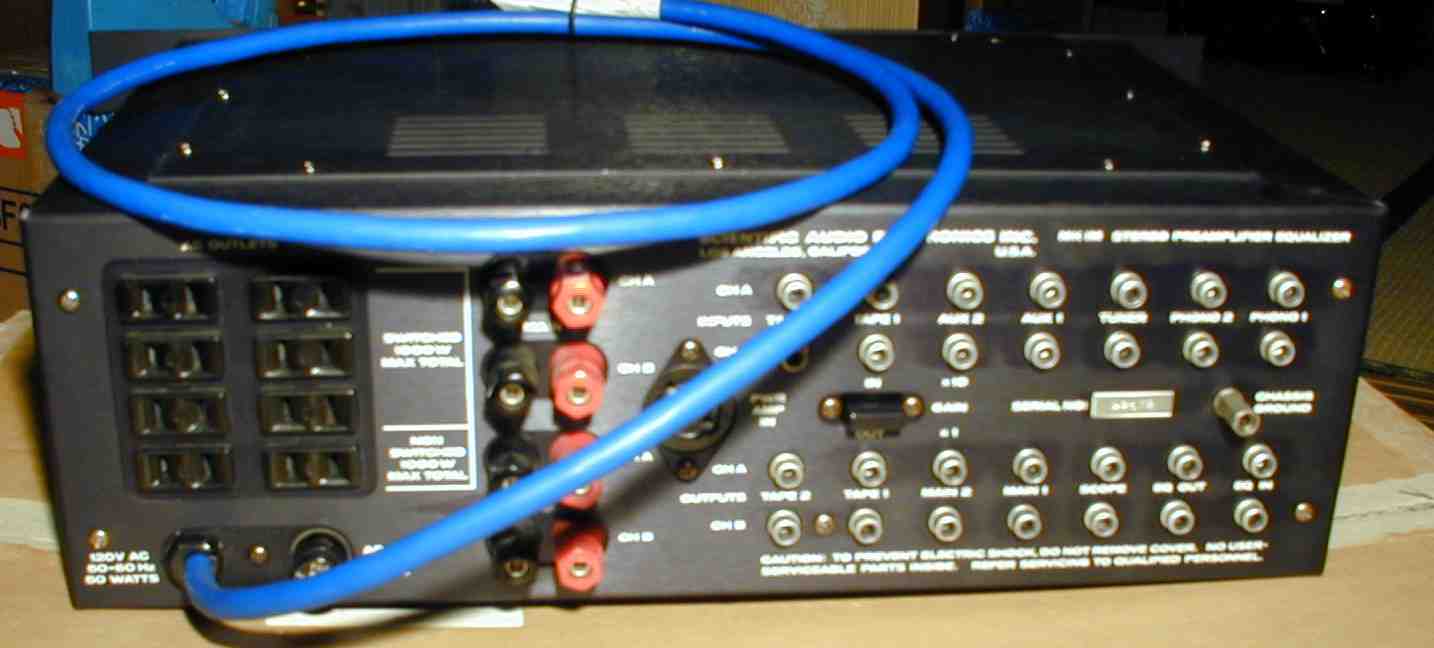

１４．完成、後ろから見る。
