ＳＡＥ（Scientific Audio Electronics）　Ａ-２０１　ＡＭＰの修理

平成１４年８月１１日到着　　　９月２５日完成

Ａ．修理前の状況 　正規輸入品ですが、 　いきなり蚊の泣くような音になりました。 Ｂ．原因 　コンデンサ−劣化によるリレ−焼損 Ｃ．修理状況 　ＳＰ接続リレ−交換 　バイアス調整用半固定ＶＲ交換 　電解コンデンサ−交換 　基板半田補正 Ｄ．使用部品 　リレ−　　　　　　　　　　　　　　　　　　　　１個 　電解コンデンサ−　　　　　　　　　　　　１７個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　２個 Ｅ．調整 Ｆ．修理費　　　４８，０００円　　　＜＜通常修理＞＞

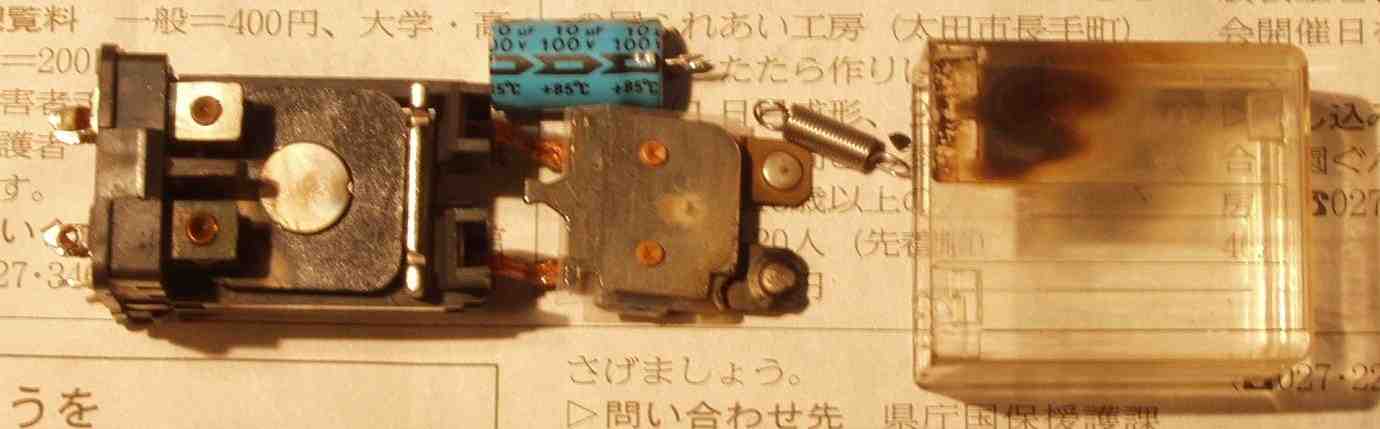

Ａ−１．焼けたリレ−、コイル電圧が４８Ｖなので工場受注生産品 　　　　　納期は月単位です

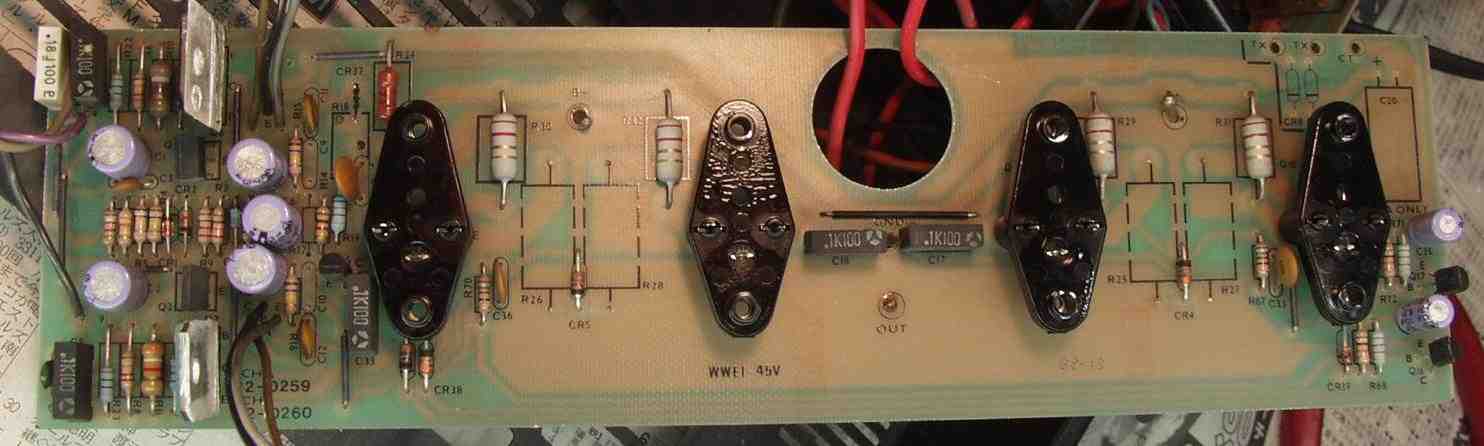

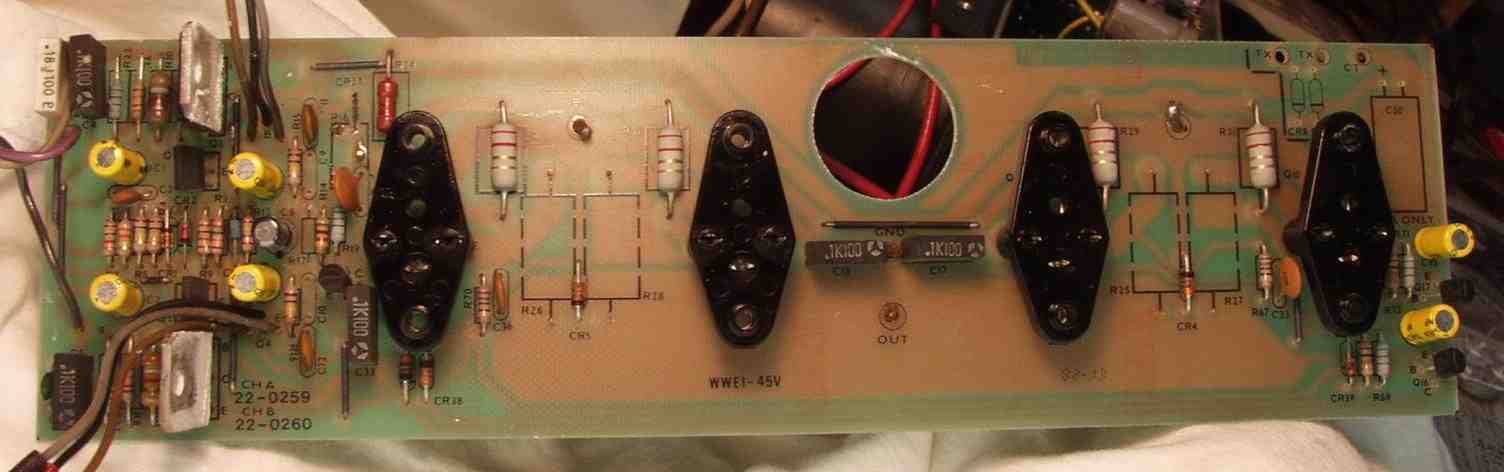

Ｃ．修理状況 Ｃ−１．修理前　ドライブ基盤

Ｃ−２．修理後　ドライブ基盤　電解コンデンサ−全部交換

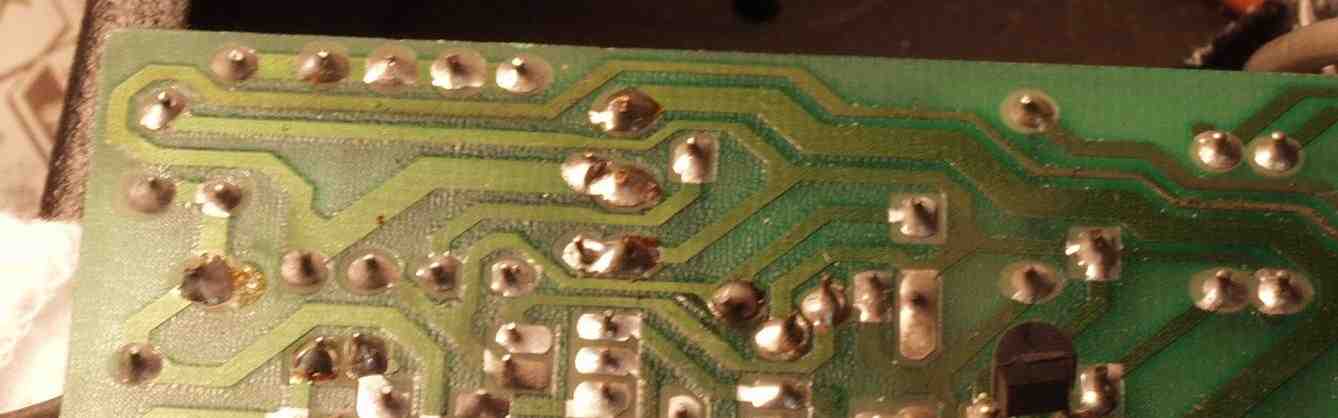

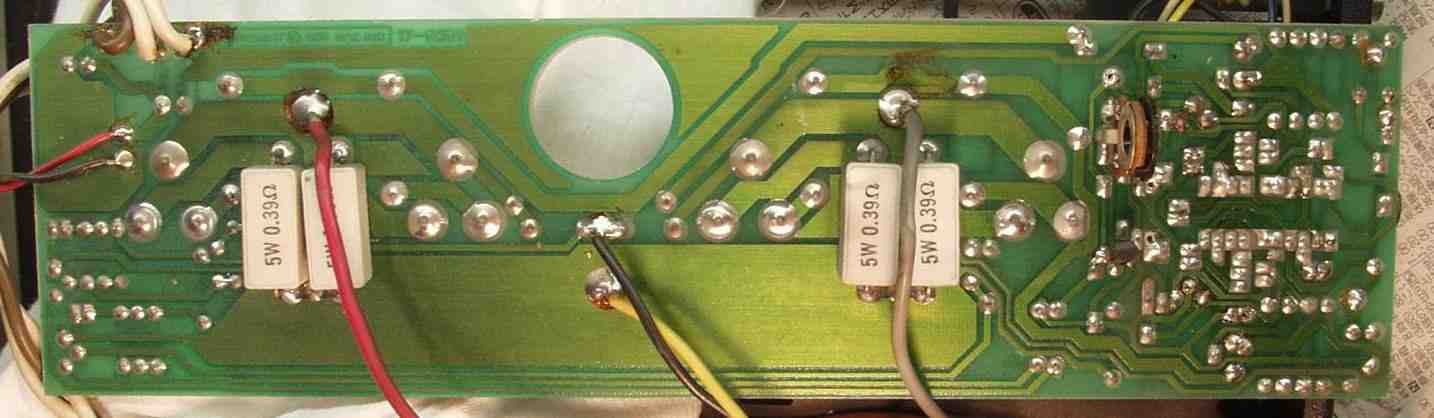

Ｃ−３．修理前　ドライブ基盤　裏

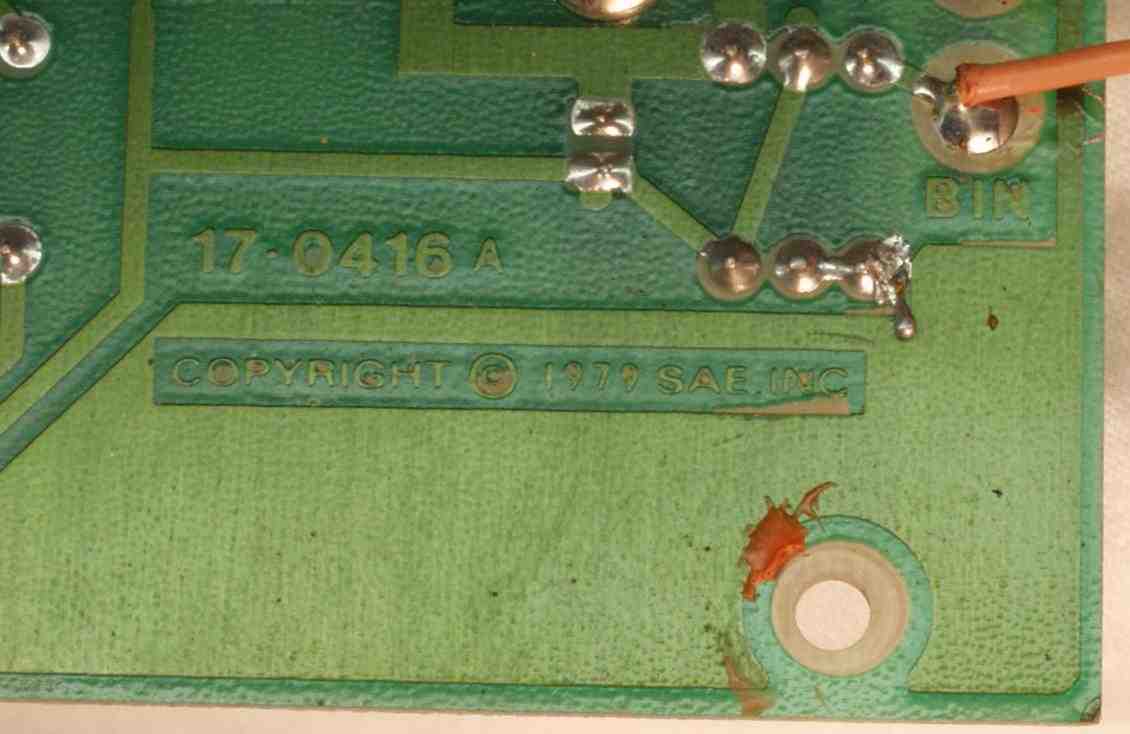

Ｃ−４．修理前　半田を忘れた所　真ん中上から３個目＝周りに半田が無い

Ｃ−５．修理（半田補正）後　ドライブ基盤　半固定ＶＲ交換

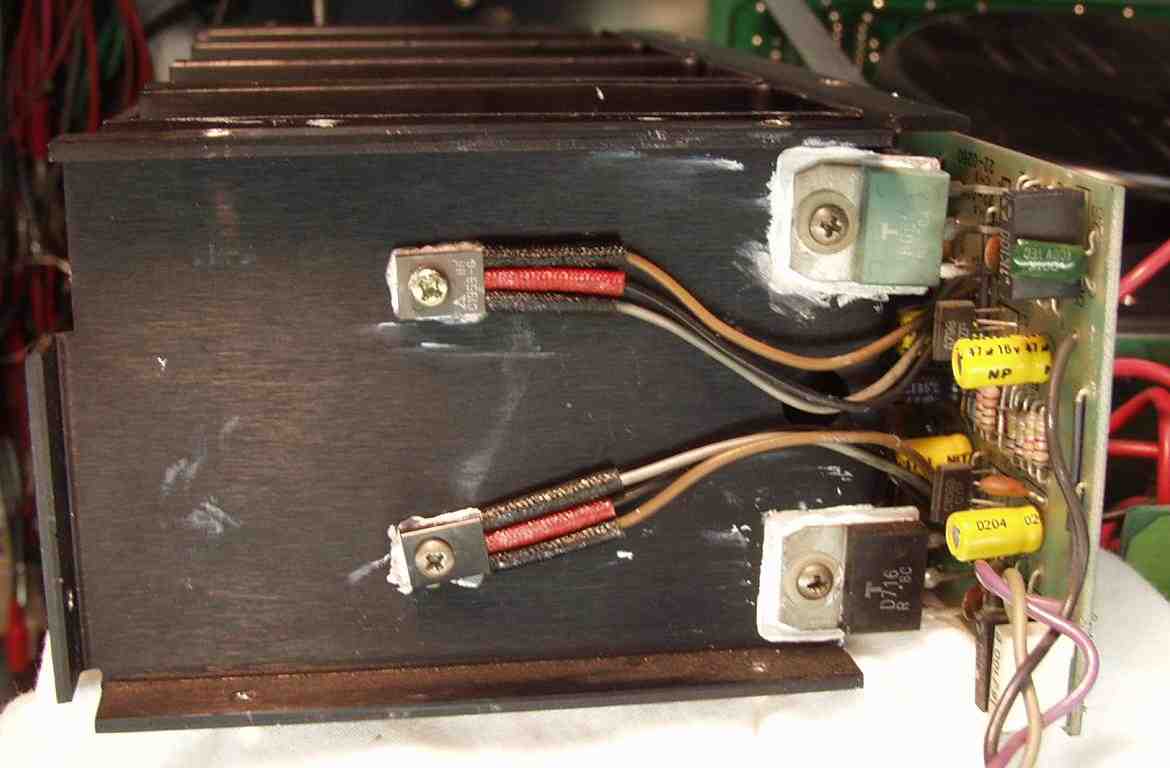

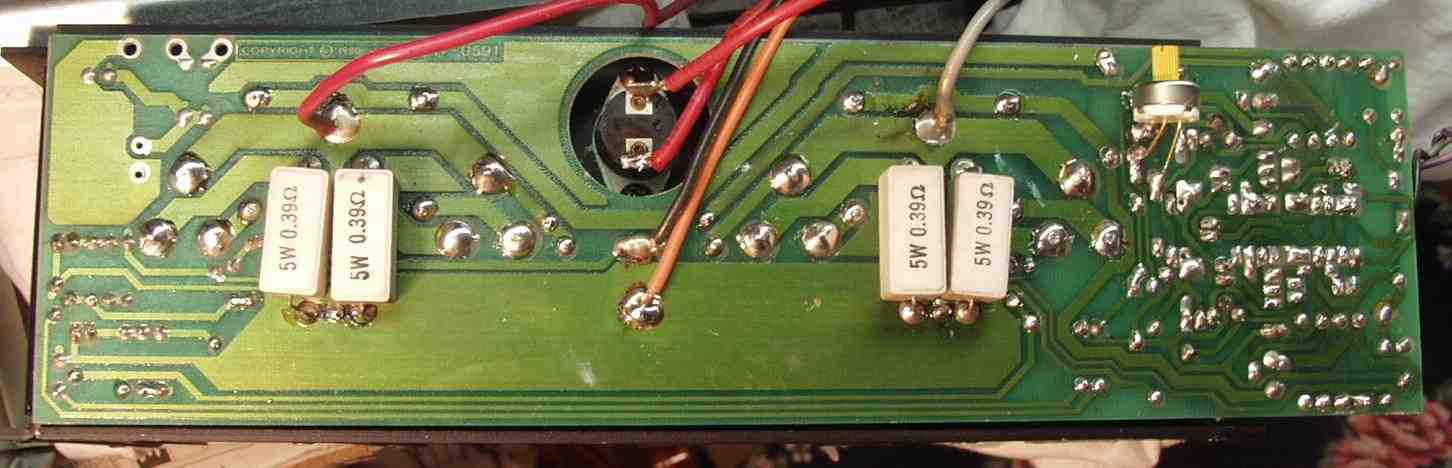

Ｃ−６．修理後　ドライブＴＲ（トランジスタ−）

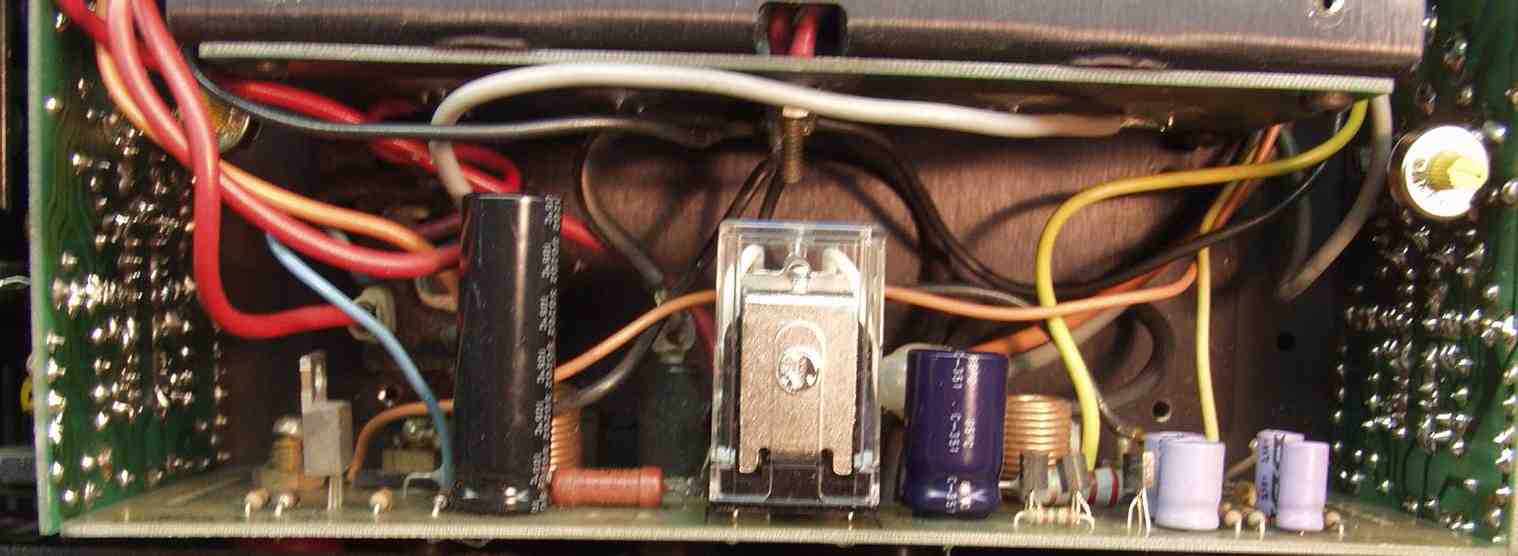

Ｃ−７．ＳＰ接続リレ−交換、コンデンサ−交換

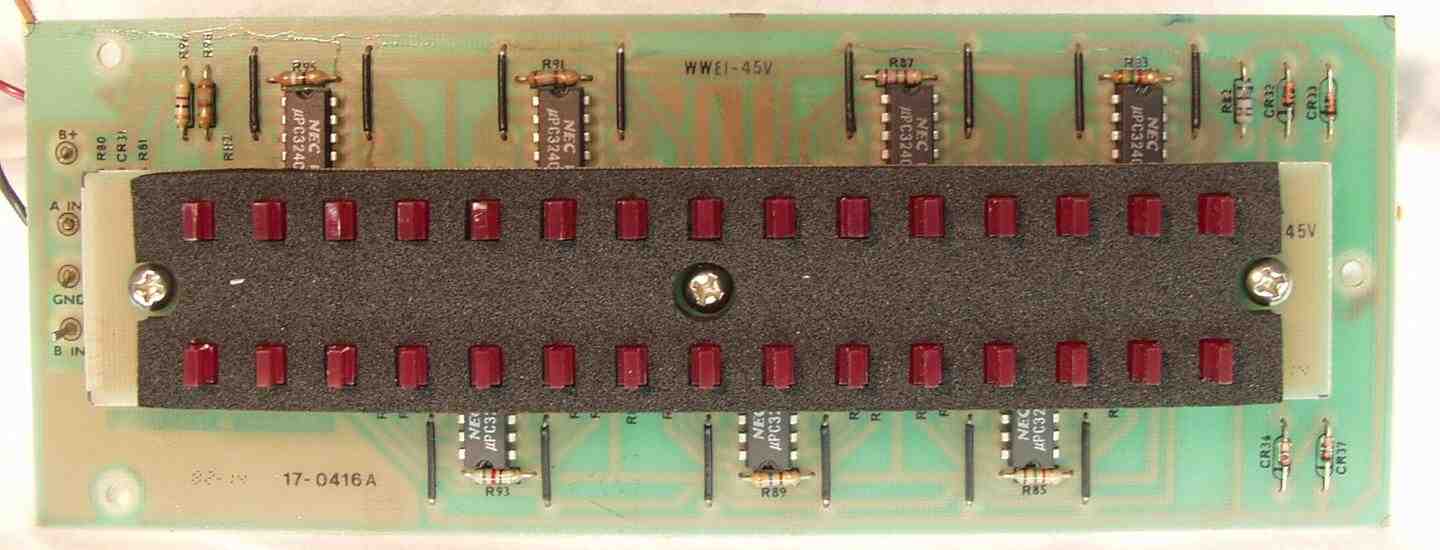

Ｃ−８．ＶＵ表示のＬＥＤ基盤

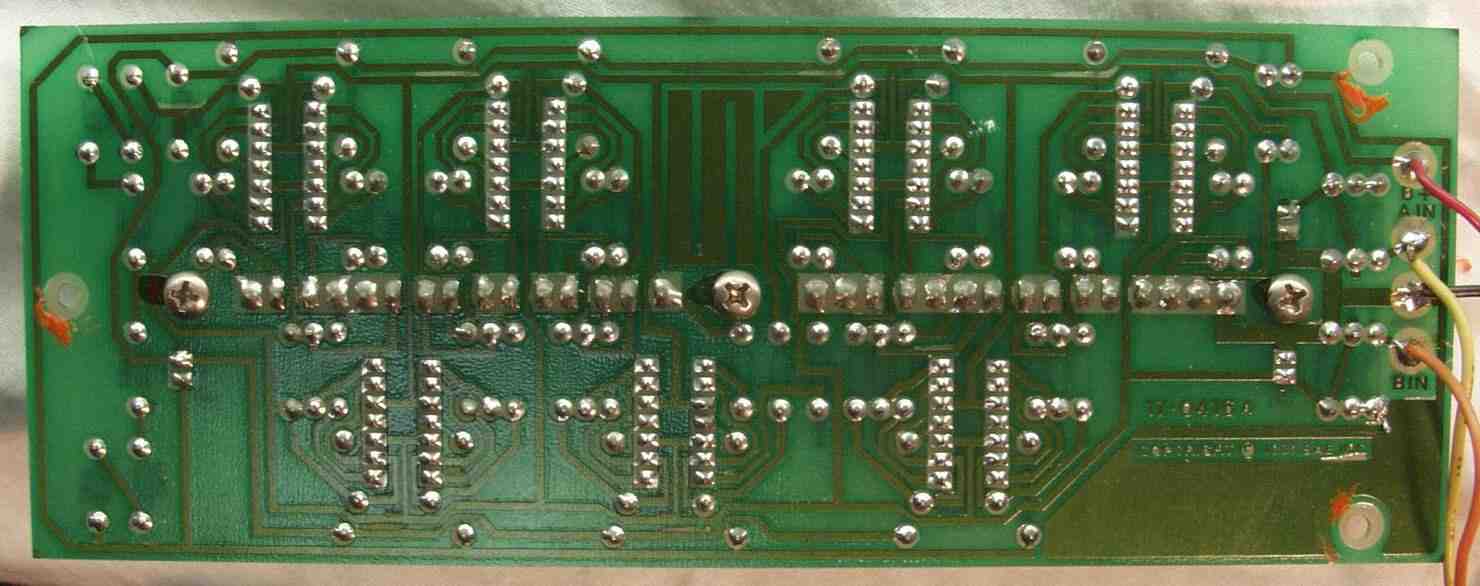

Ｃ−９．修理前　ＶＵ表示のＬＥＤ基盤　裏

Ｃ−１０．修理前　ＶＵ表示のＬＥＤ基盤　裏　の半田がたれている所

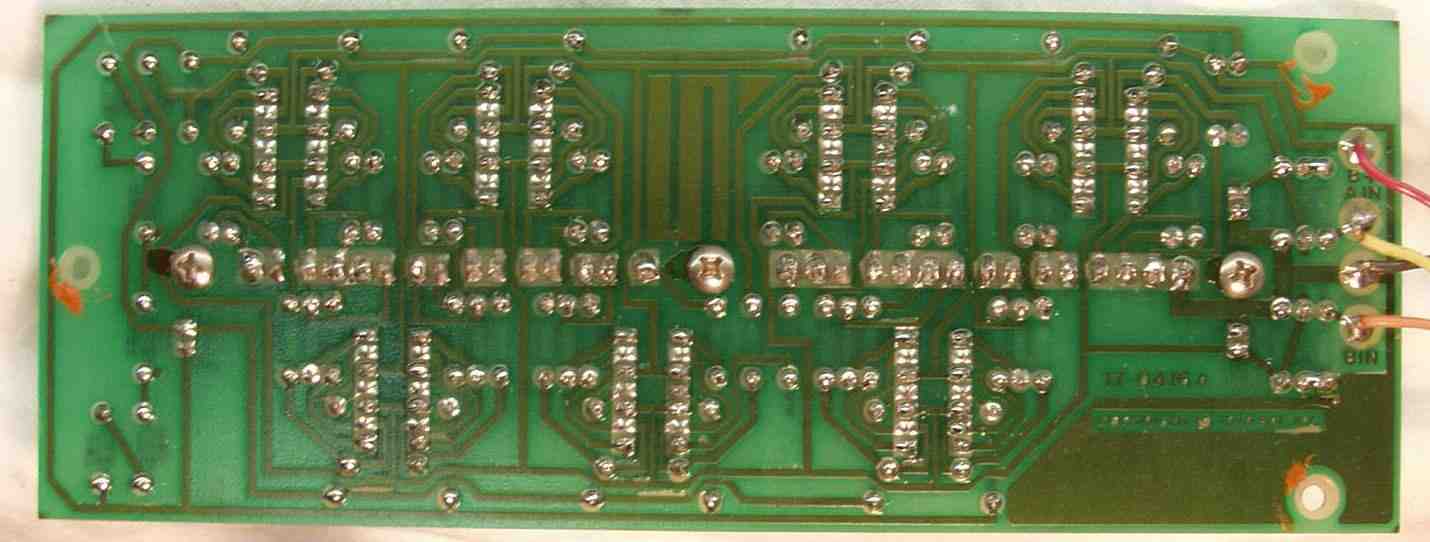

Ｃ−１１．修理（半田補正）後　ＶＵ表示のＬＥＤ基盤　裏

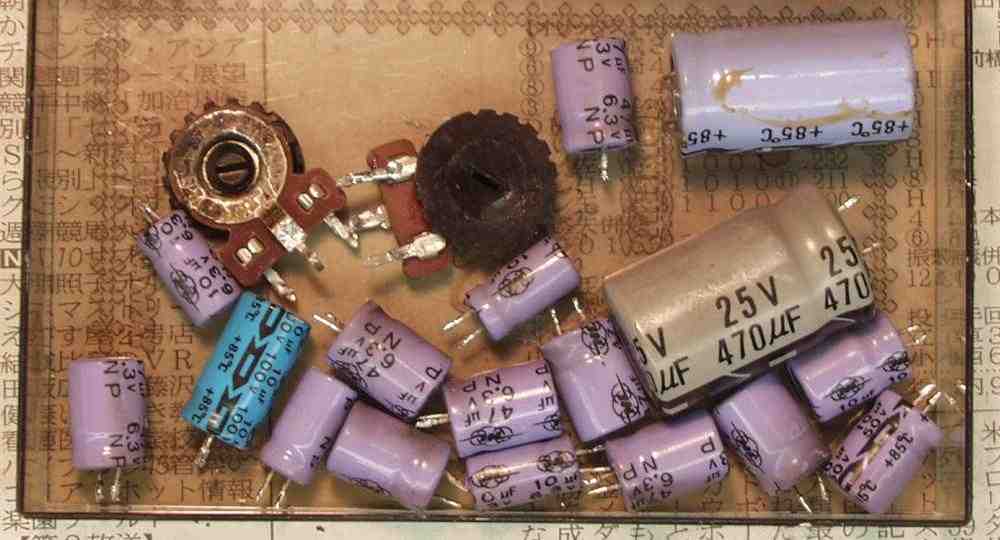

Ｃ−１２．　交換部品

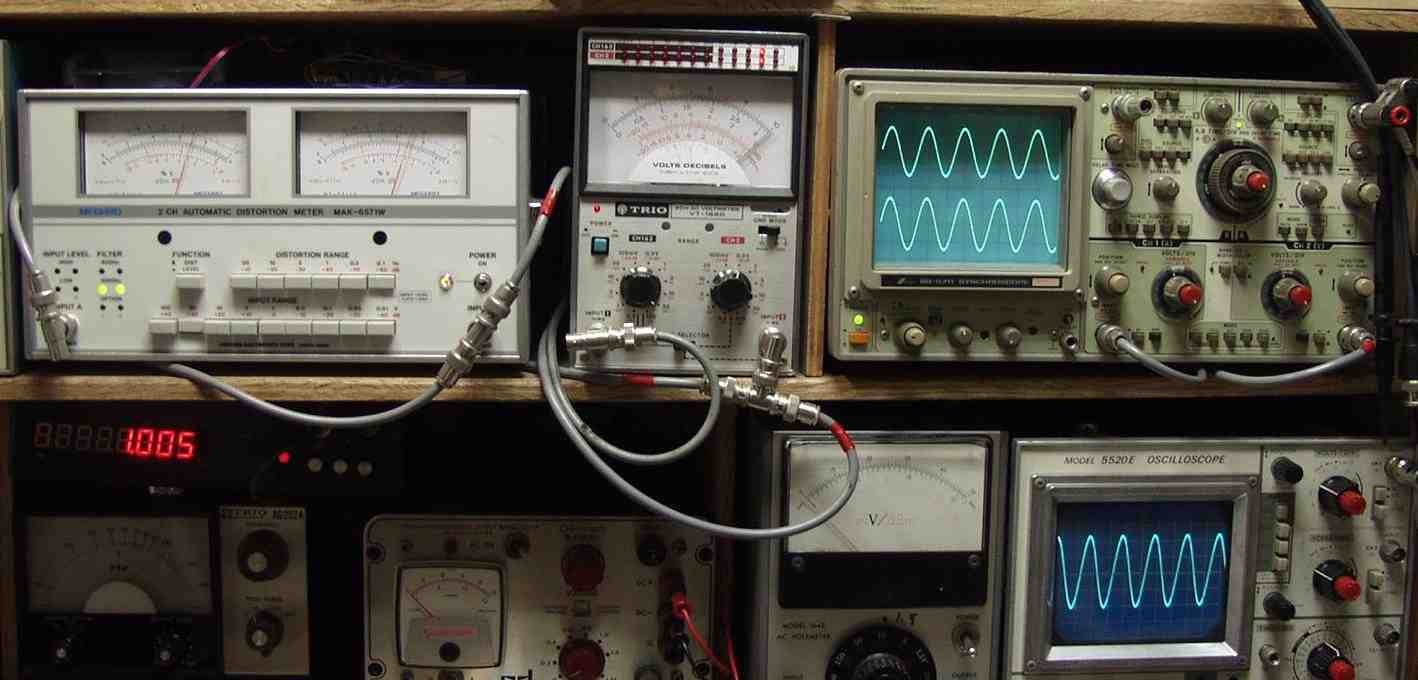

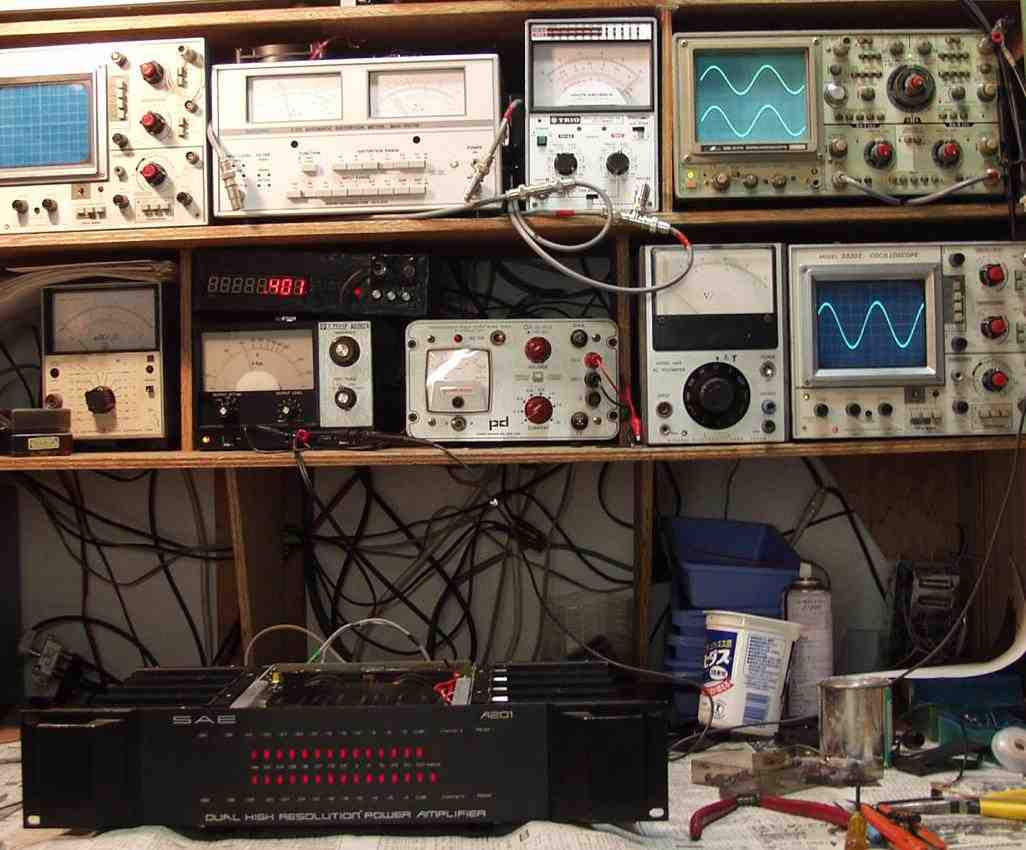

Ｅ．調整 Ｅ−１．　出力／歪み率測定。

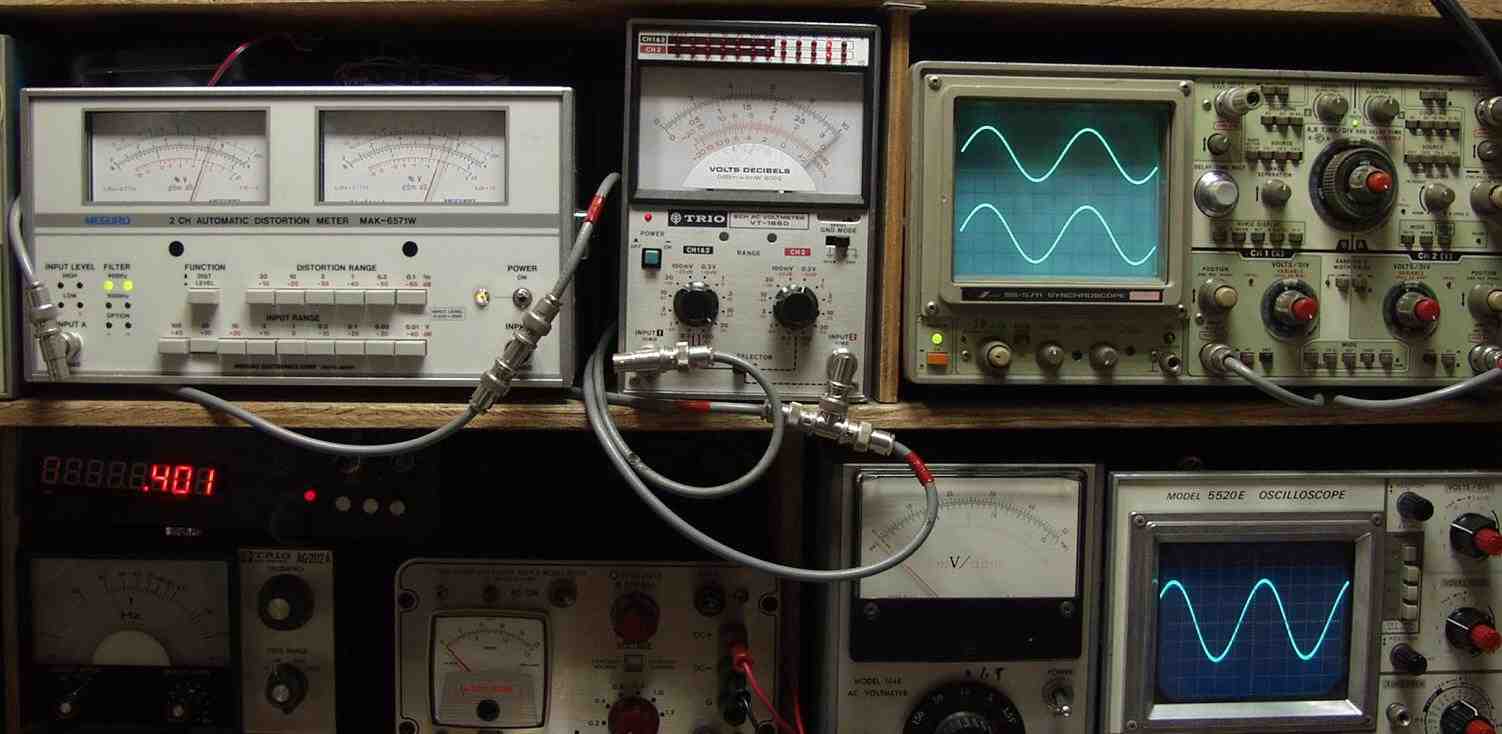

Ｅ−２．　３３Ｖ出力＝１３６Ｗ　０．０７％歪み　１０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力

Ｅ−３．　３３Ｖ出力＝１３６Ｗ　０．０７％歪み　４０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力

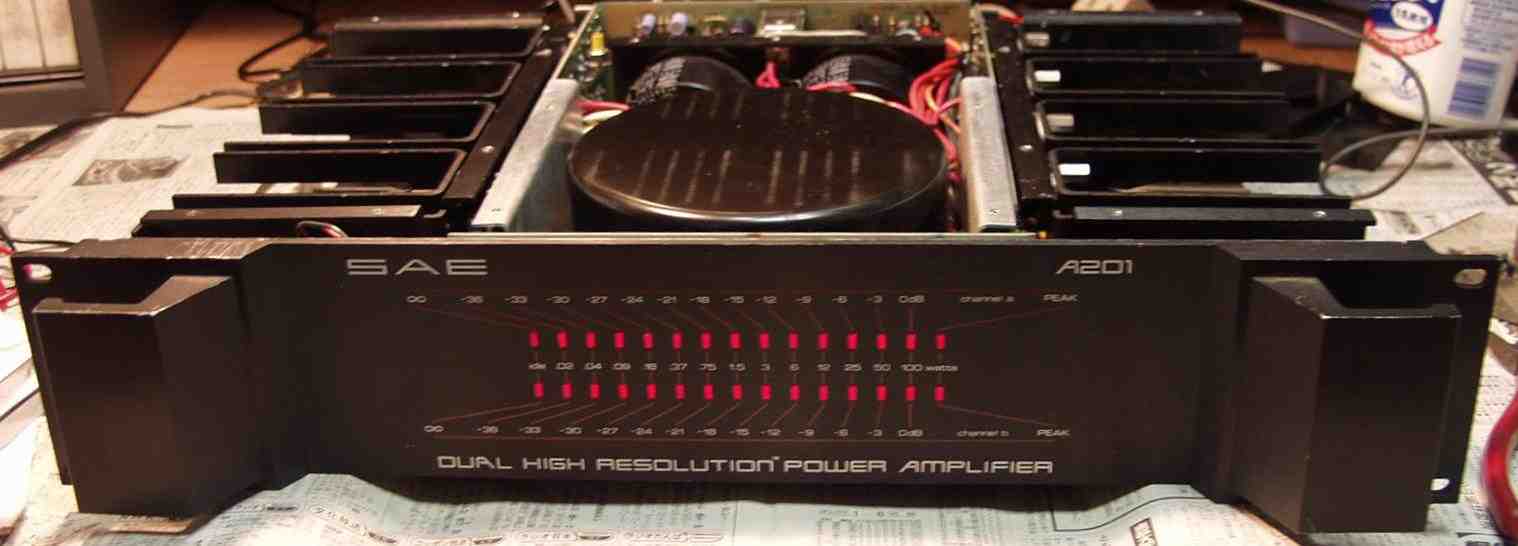

Ｅ−４．上記出力の時、本体ＶＵメ−タ−

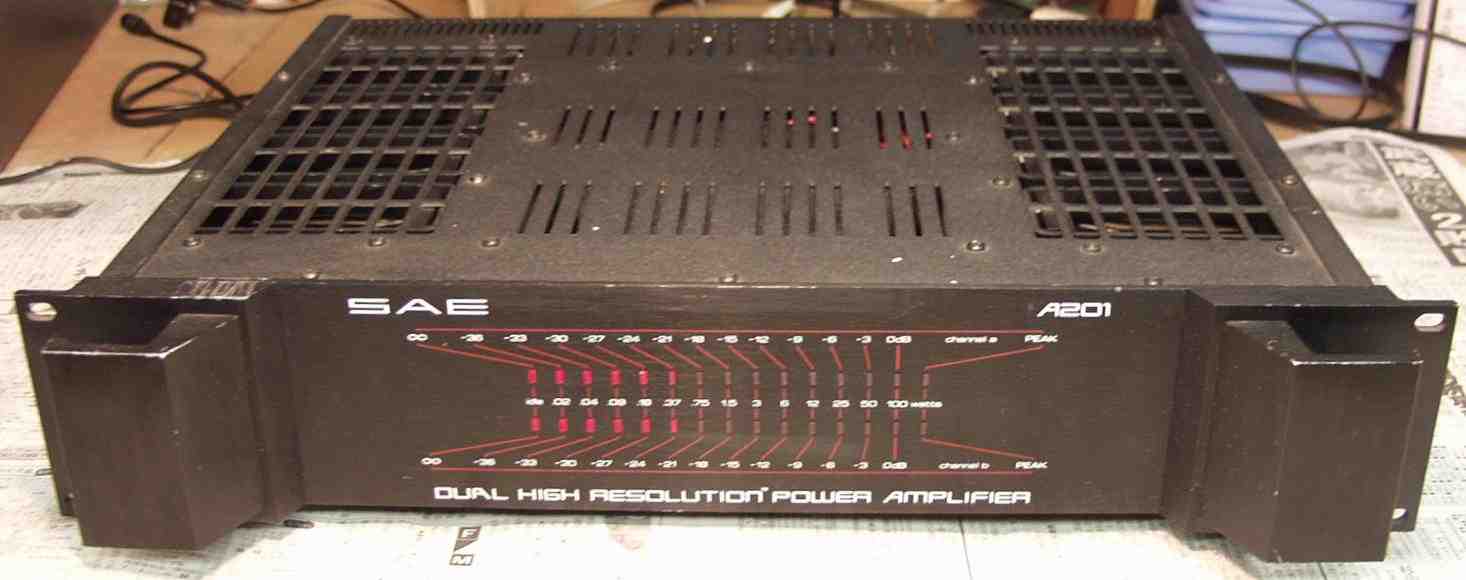

Ｅ−５．完成

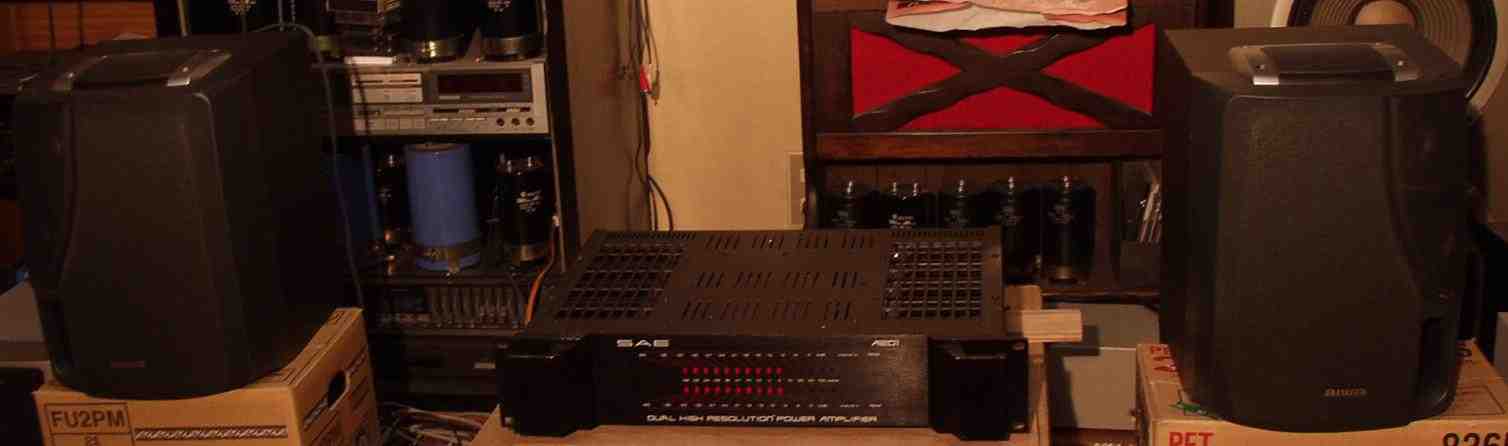

Ｅ−６．実働試験 　　　　　音は完全に「アメリカ・サウンド」
