| ＨＭＡ－９５００ｍｋⅡ． １６台目 修理記録 | |
| 平成１５年10月31日到着 12月20日完成 | |
| 注意 このＡＭＰはアースラインが浮いています ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ－ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
|
Ａ． 修理前の状況
Ｆ． 修理費 ９８，０００円 |
|
| Ａ． 修理前の状況 Ａ－１． 修理前点検中 下から見る、非常に綺麗です AMP部の電解コンデンサーのビニールの後退も少ない |
|
 |
|

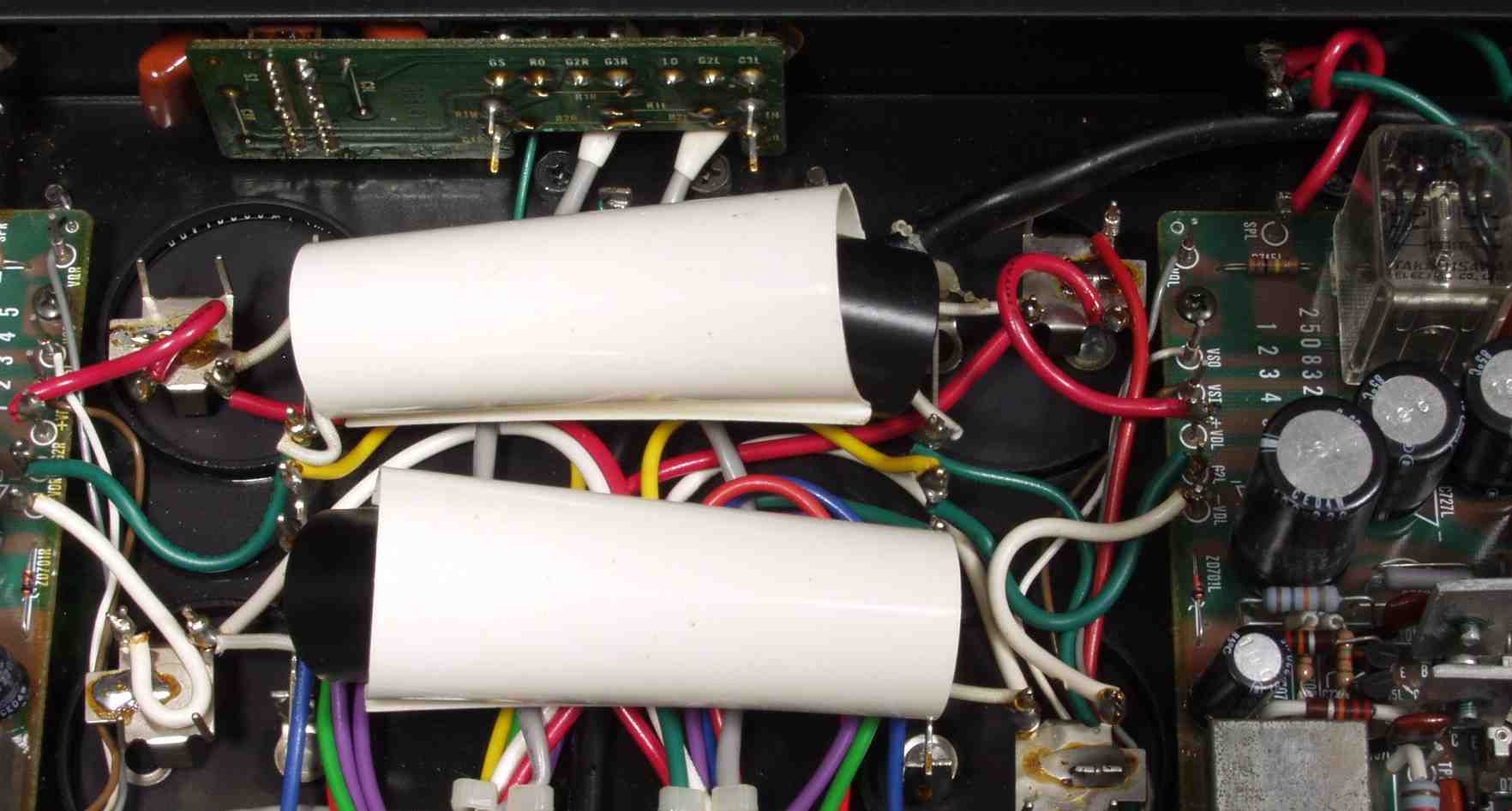

| Ａ－２． 修理前点検中 λコンを固定する、プラスチック製の固定筒が抜けている 輸送中の衝撃か？ |
|
 |
|

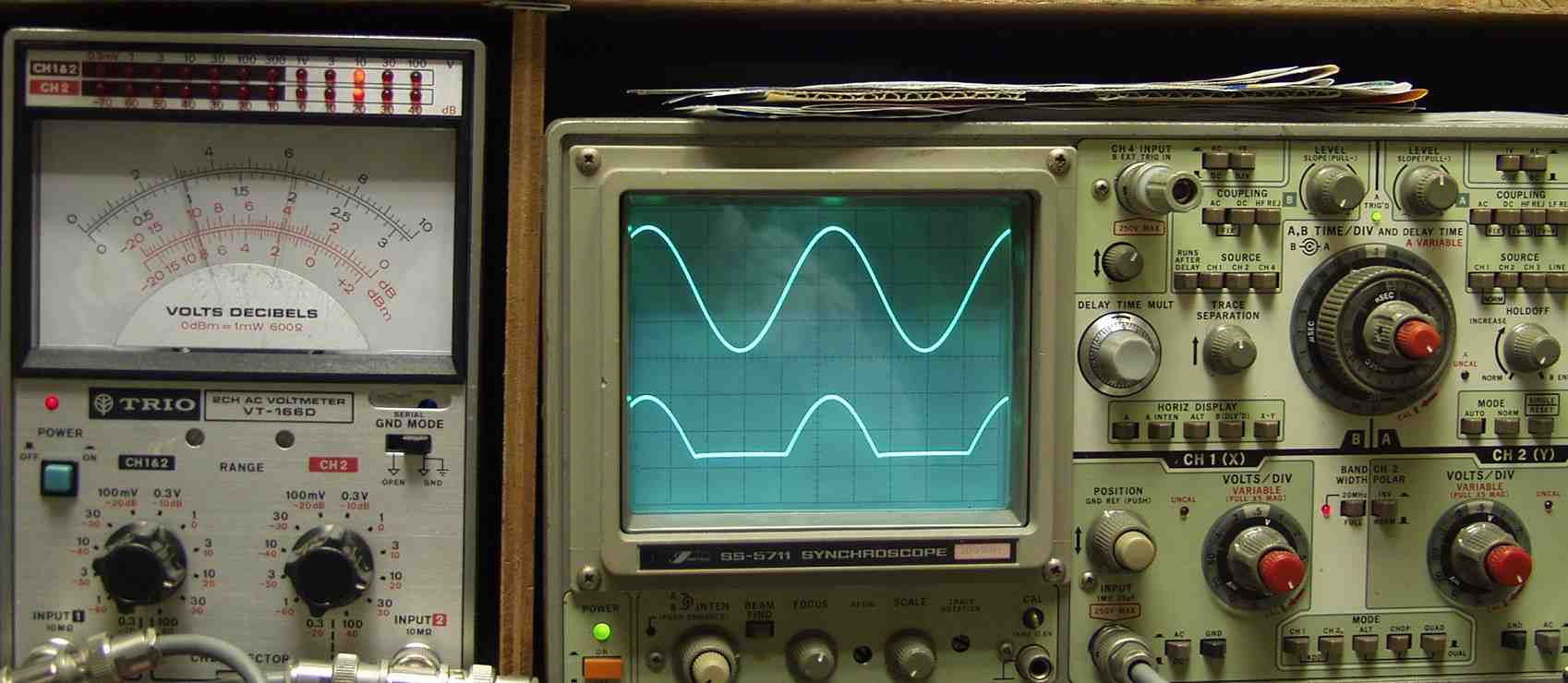

| Ａ－２． 修理前点検中 出力を測定 Ｒ側＝これ以上でプロテクト動作 Ｌ側＝片側不動作 |
|
 |
|
| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ｒドライブ基板 |
|
 |
|

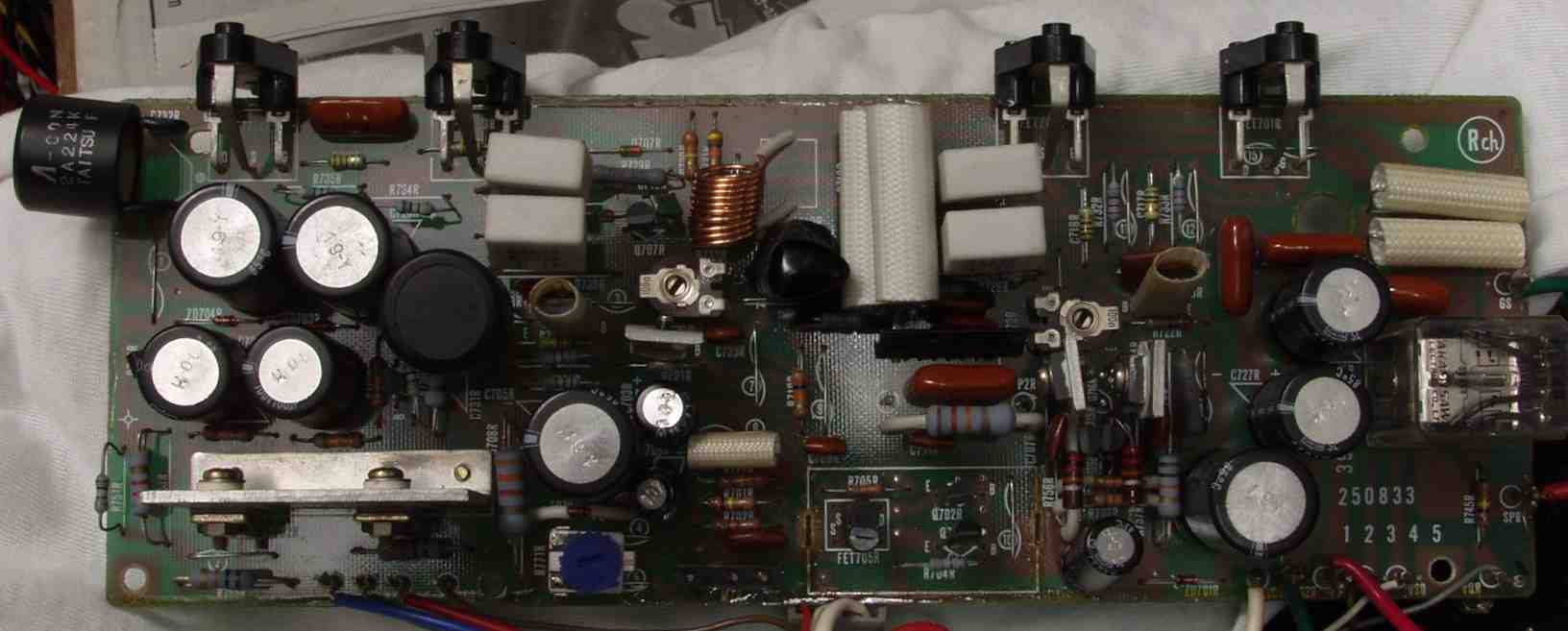

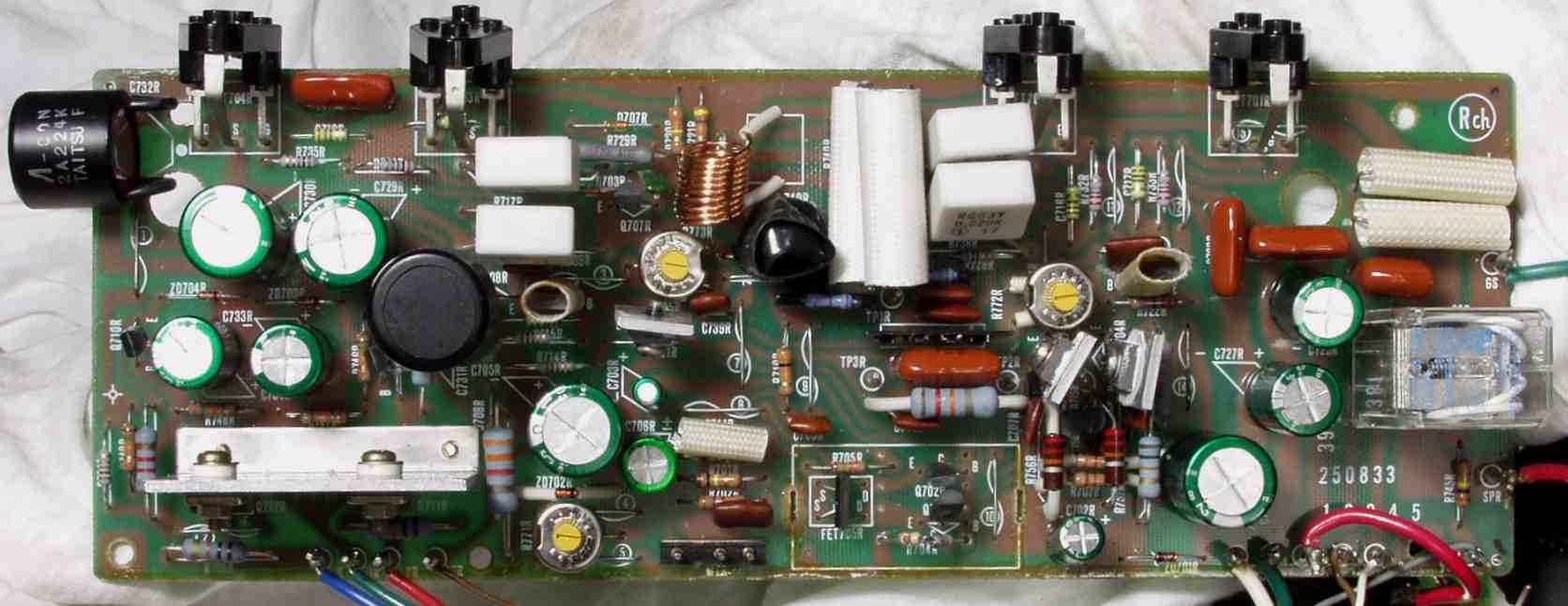

| Ｃ－１Ｂ． 修理後 Ｒドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー１１個交換 モジュール修理 |
|
 |
|

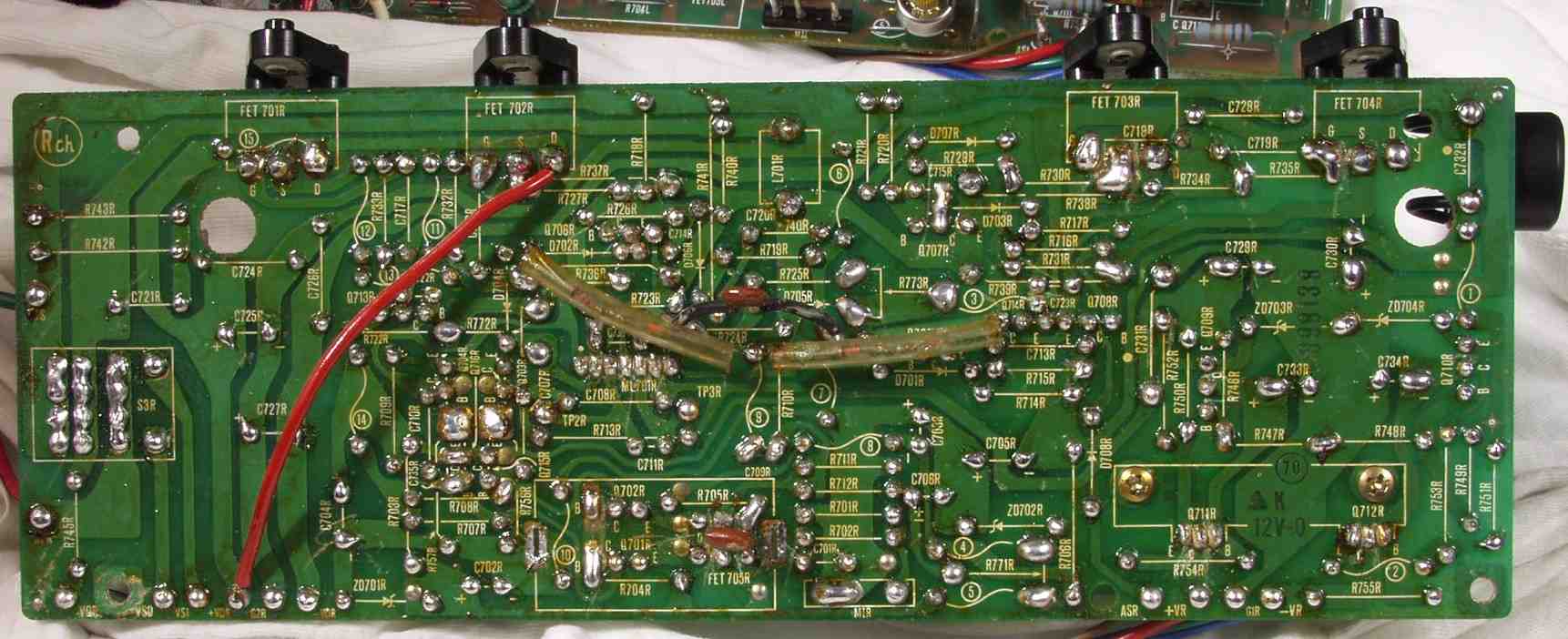

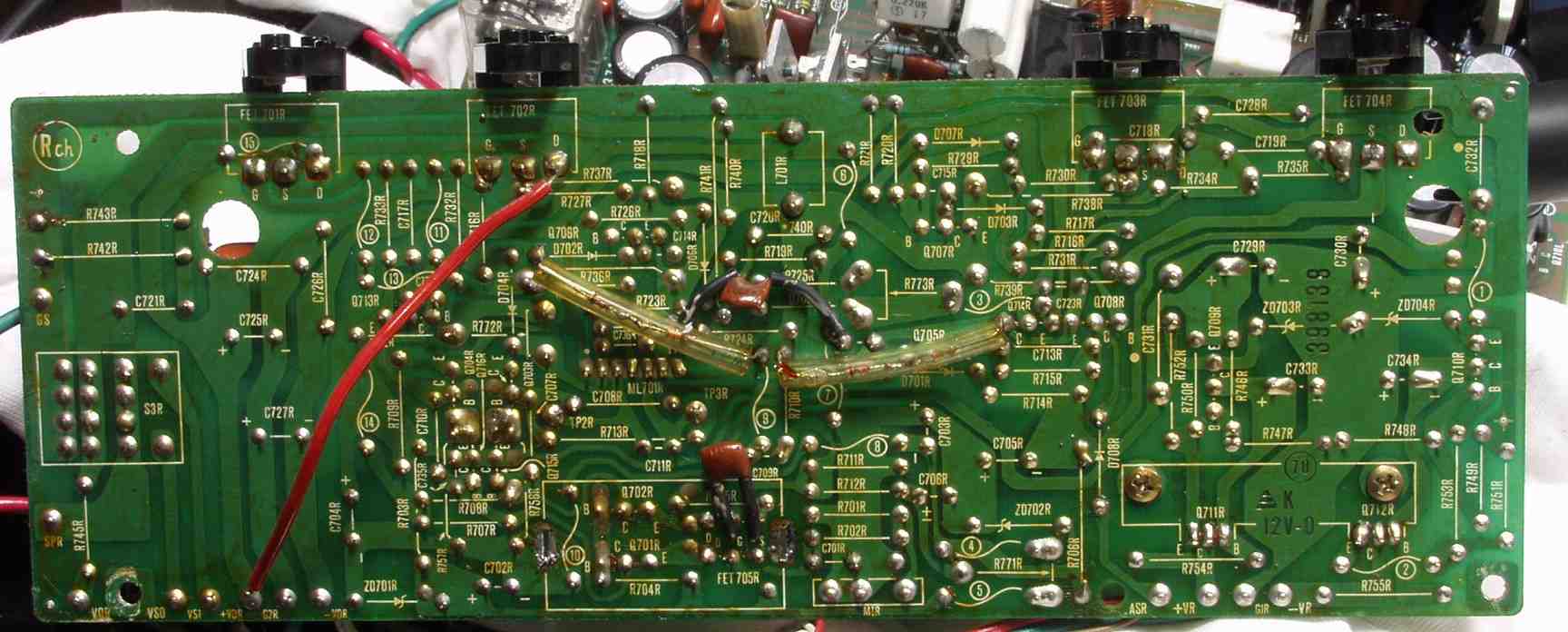

| Ｃ－１Ｃ． 修理前 Ｒドライブ基板裏 | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 半田を全部やり直す | |
 |
|

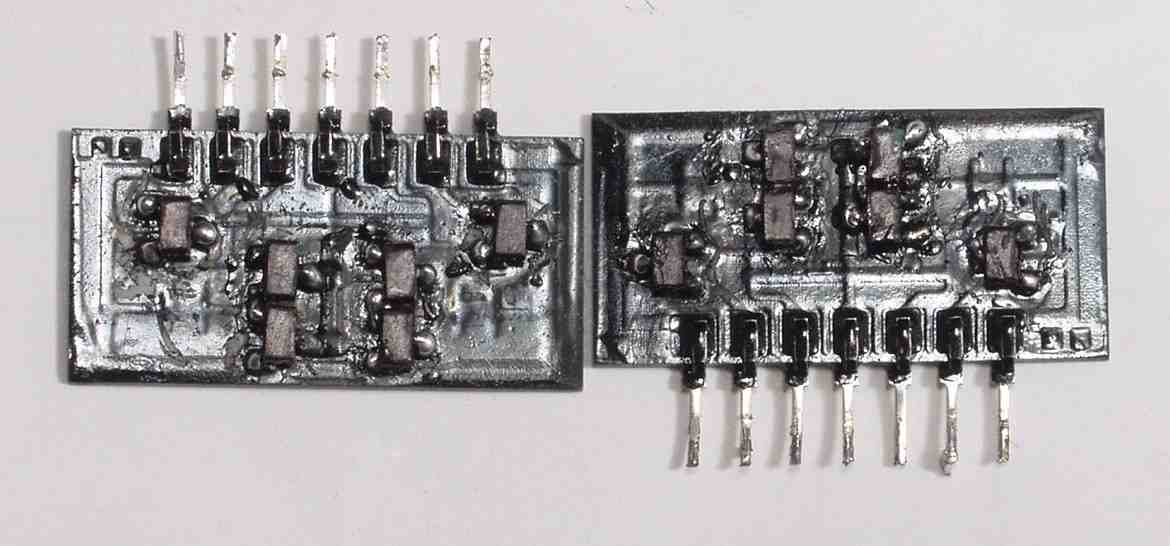

| Ｃ－１Ｅ． 修理後 モジュール ＴＲ（トランジスター）をマジックを塗って有ります | |
 |
|

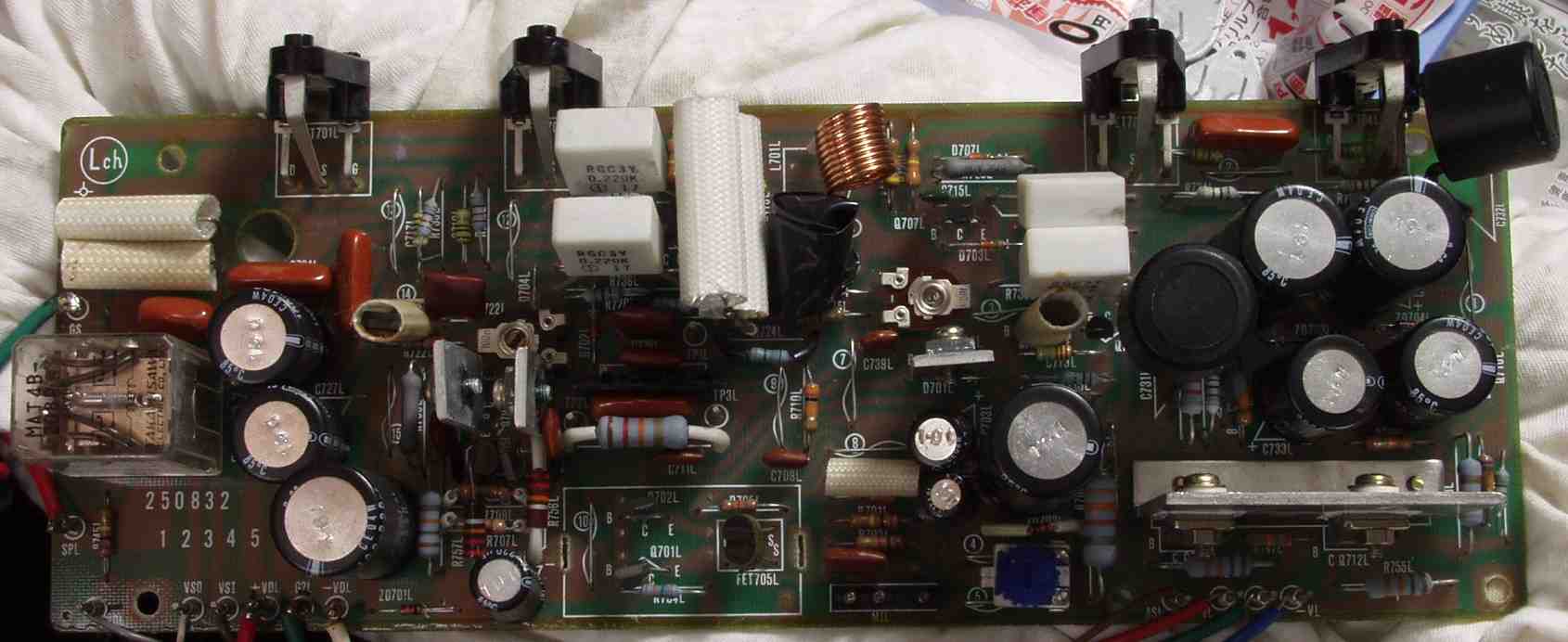

| Ｃ－２Ａ． 修理前 Ｌドライブ基板 | |
 |
|

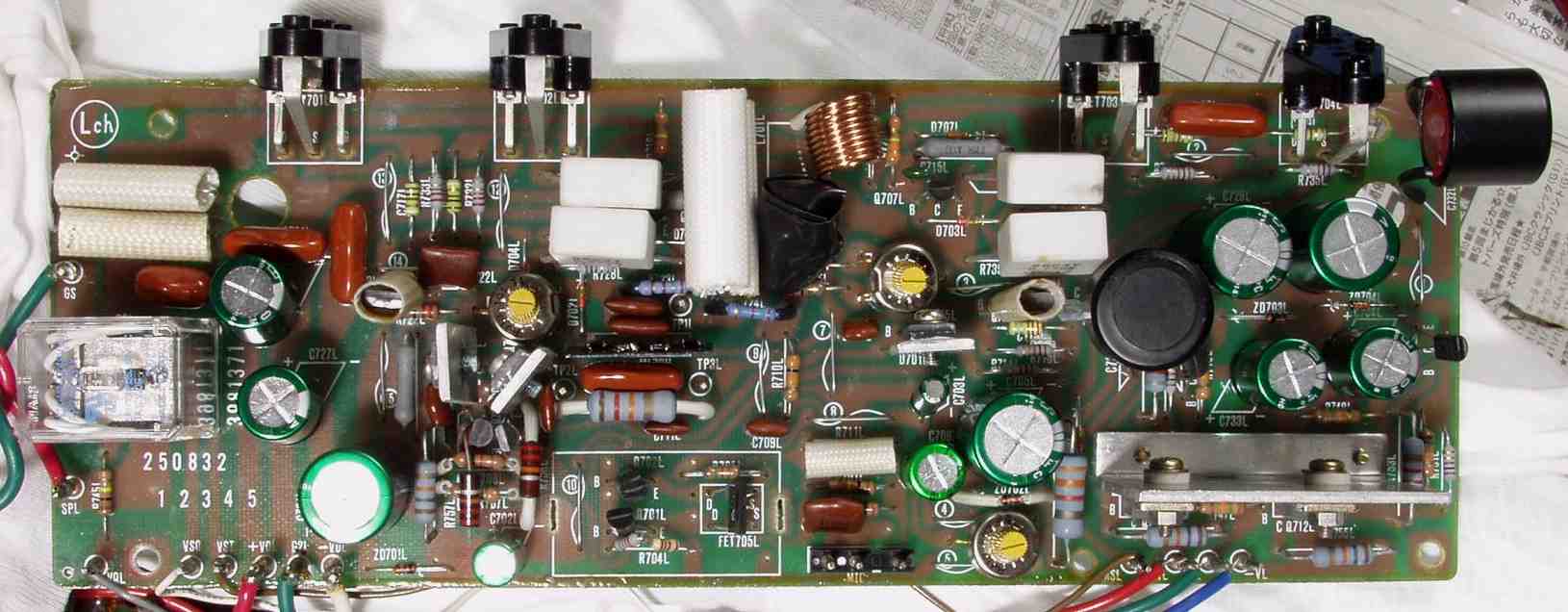

| Ｃ－２B． 修理後 Ｌドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー１１個交換 モジュール修理 |
|
 |
|

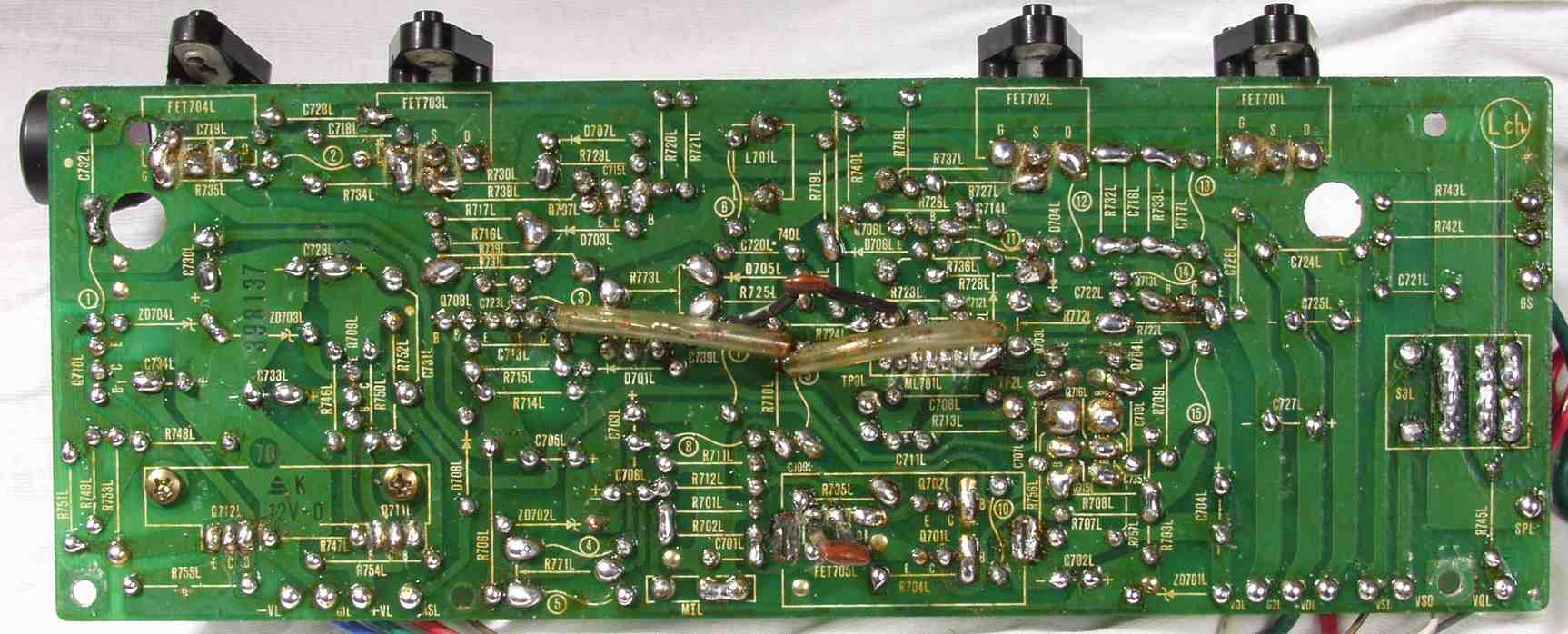

| Ｃ－２Ｃ． 修理前 Ｌドライブ基板裏 | |
 |
|

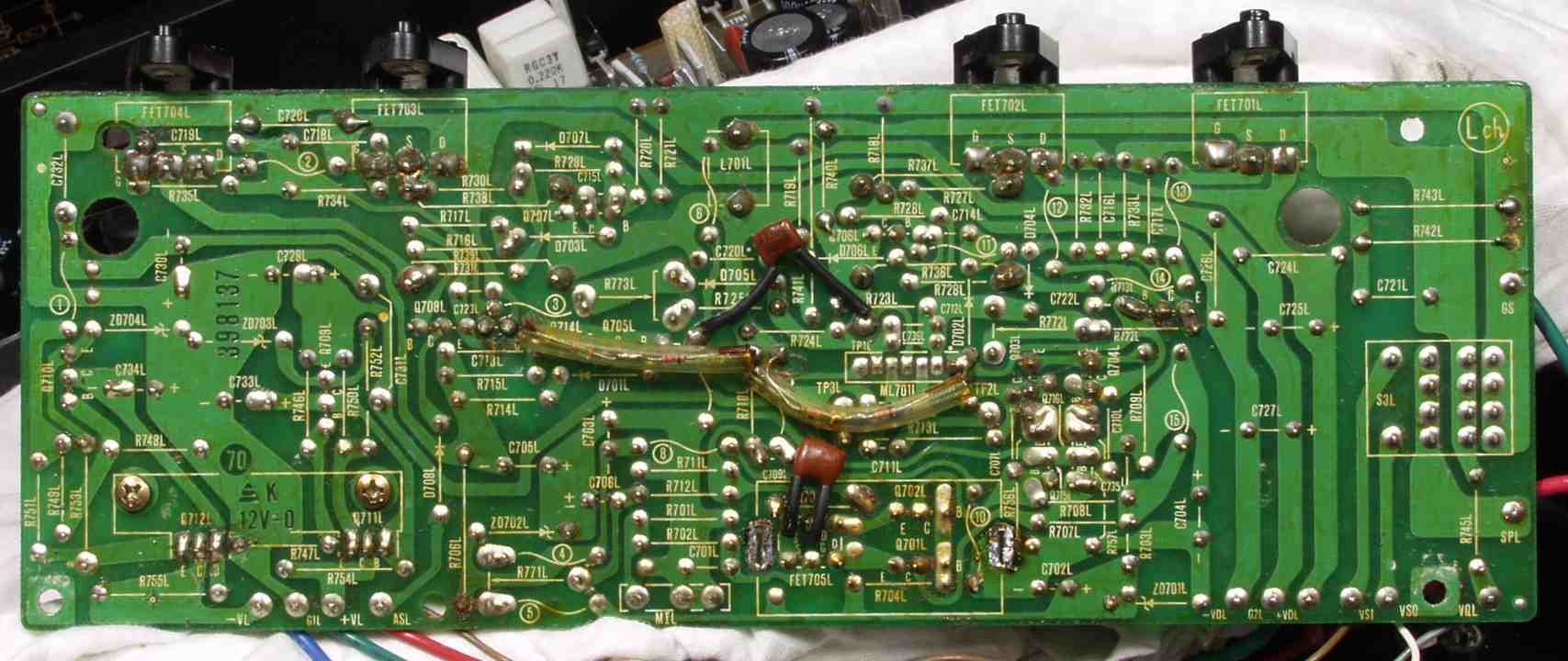

| Ｃ－２Ｄ． 修理（半田補正）後 Ｌドライブ基板裏 半田を全部やり直す | |
 |
|

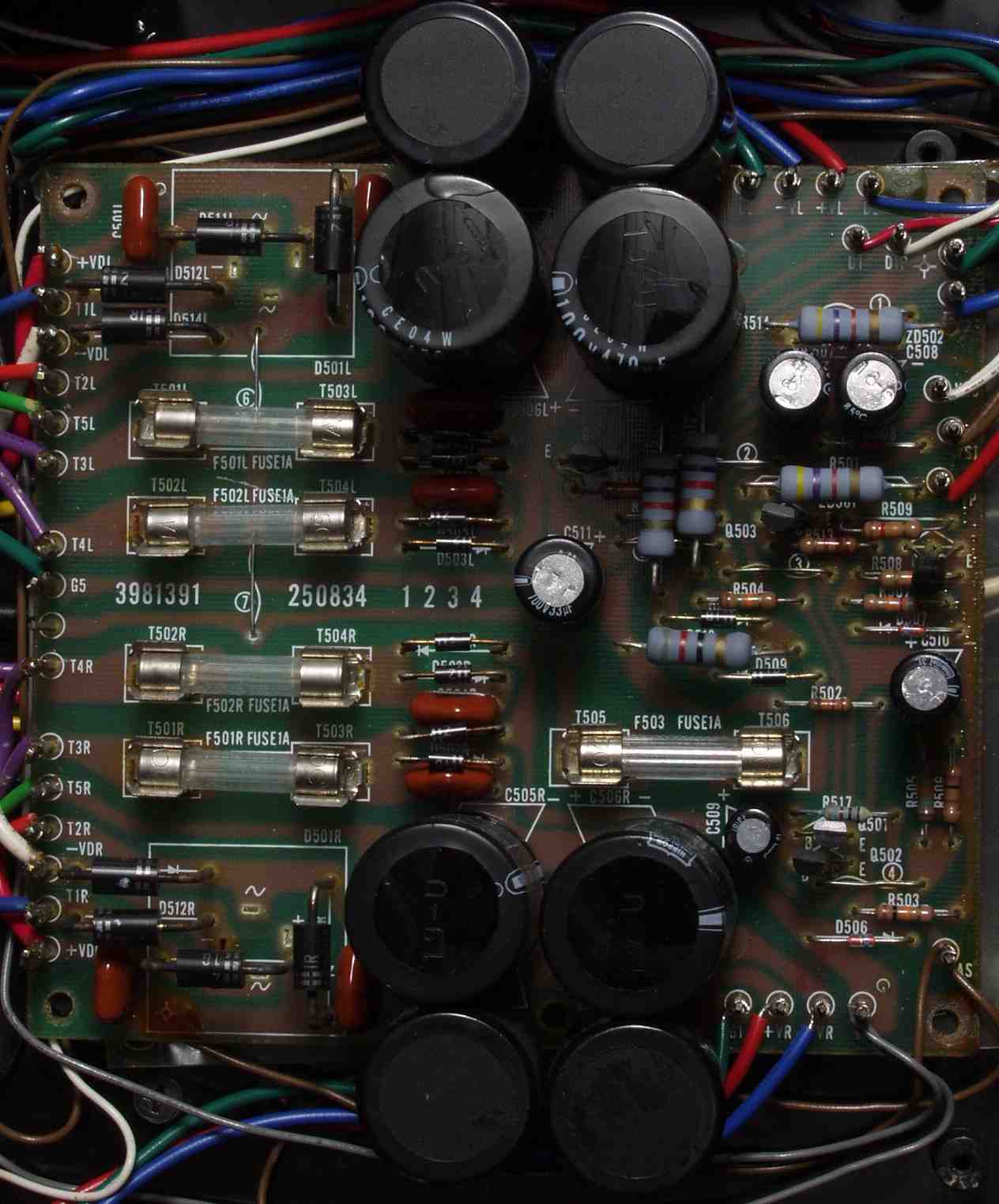

| Ｃ－３Ａ． 修理前 電源基盤 | |
 |
|

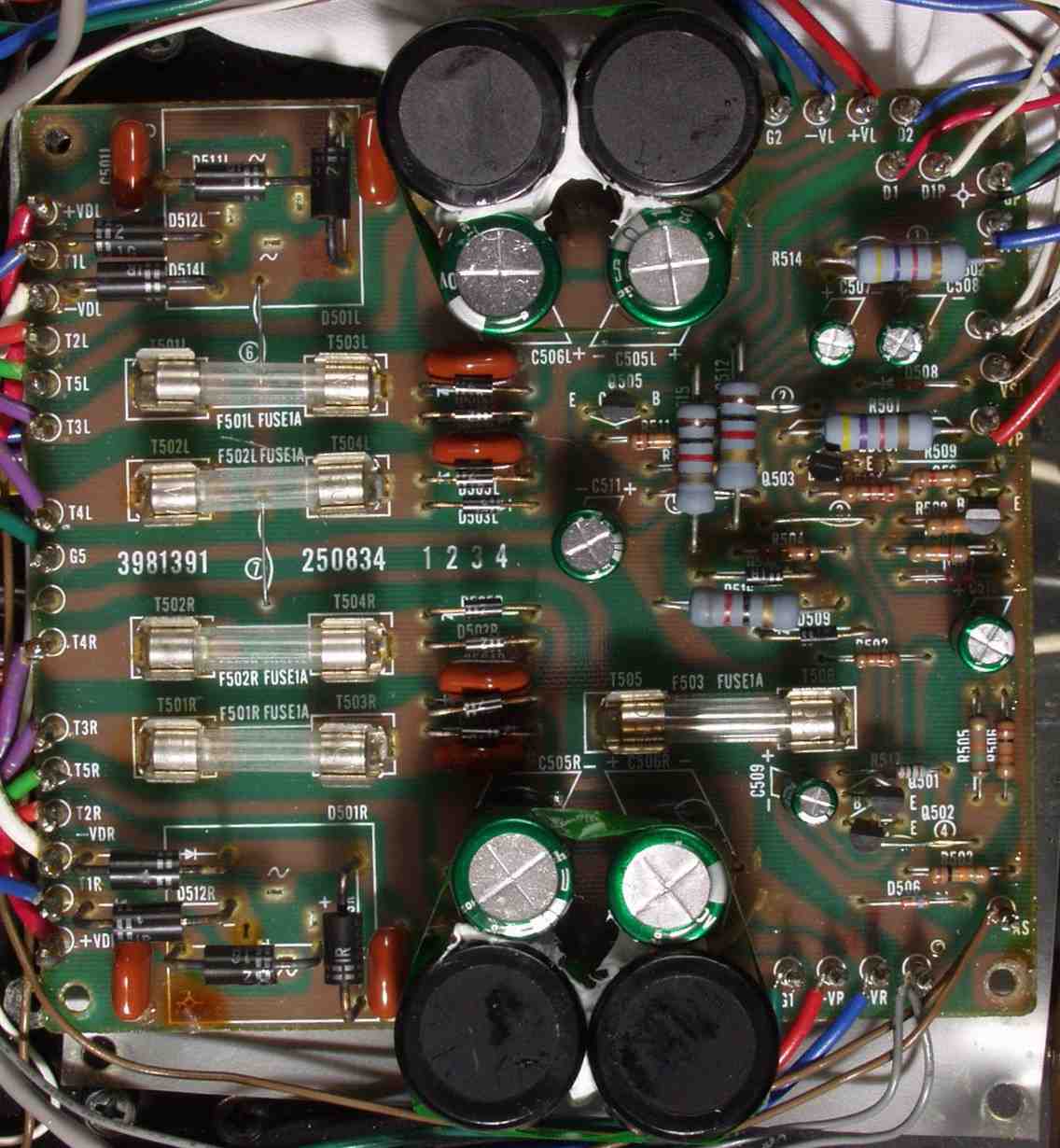

| Ｃ－３Ｂ． 修理後 電源基盤 フューズ入り抵抗全部、電解コンデンサー９個交換 ジャンパー線も半田を浸み込ませる |
|
 |
|

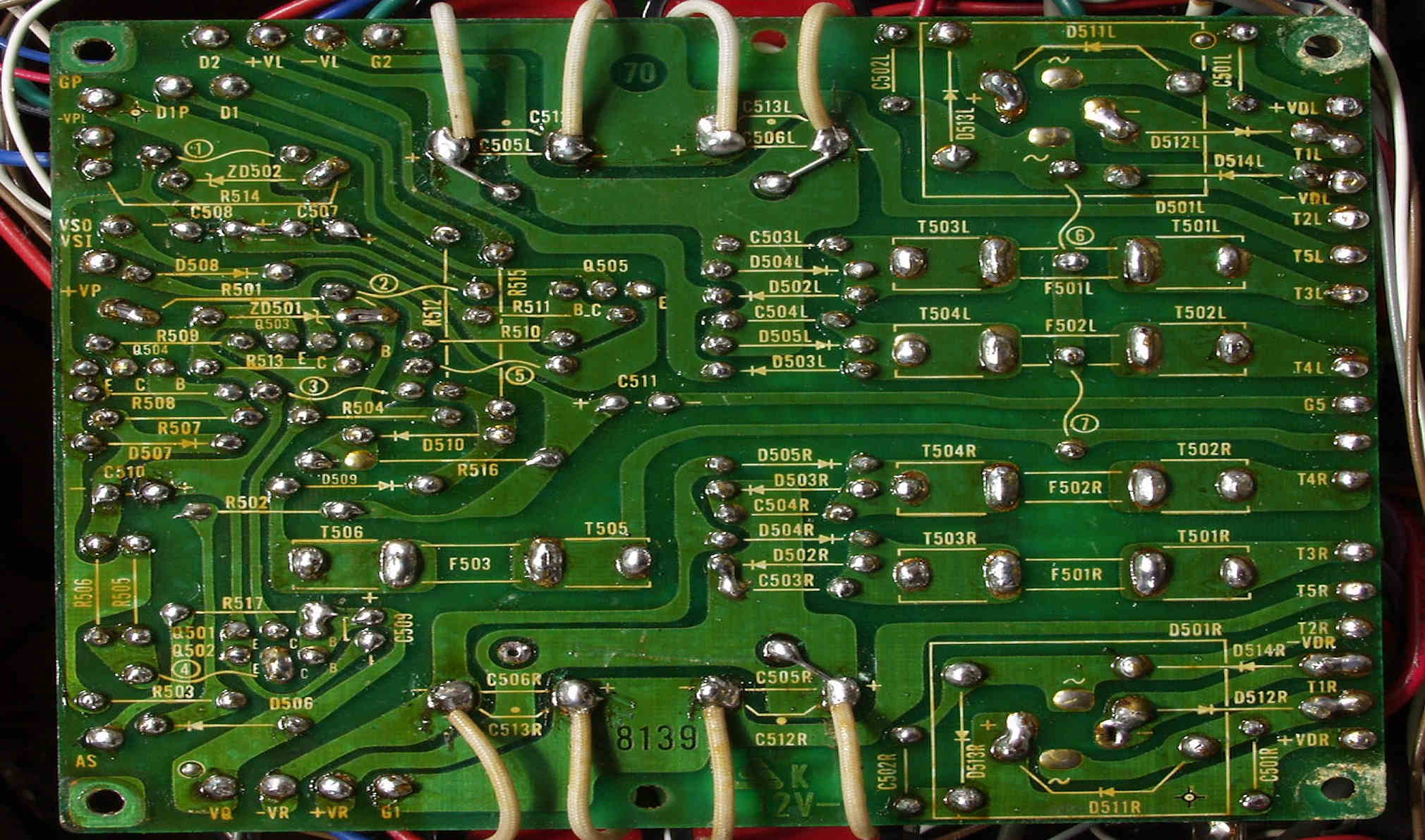

| Ｃ－３Ｃ． 修理前 電源基盤裏 | |
 |
|

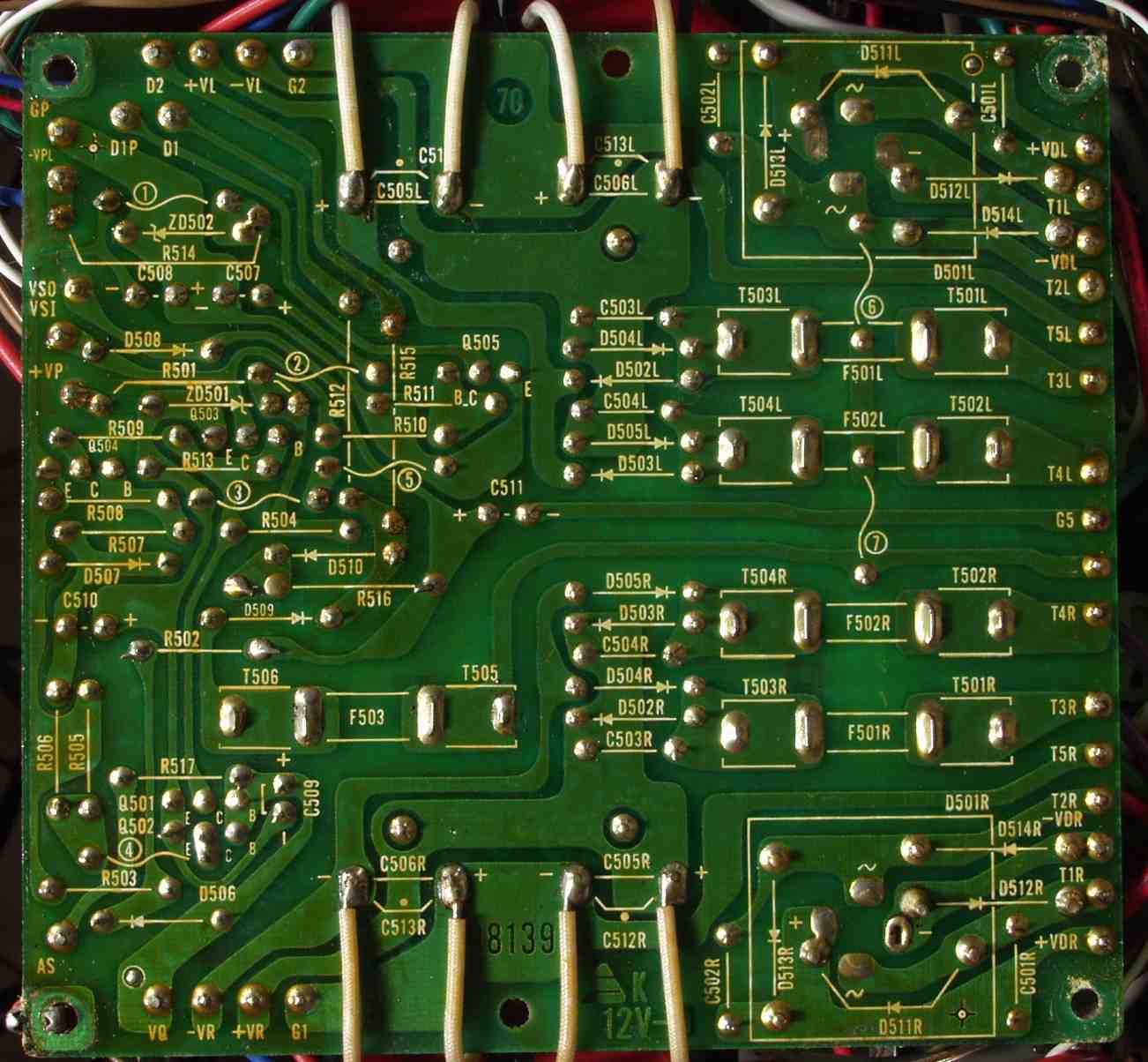

| Ｃ－３Ｄ． 修理（半田補正）後 電源基盤裏 半田を全部やり直す | |
 |
|

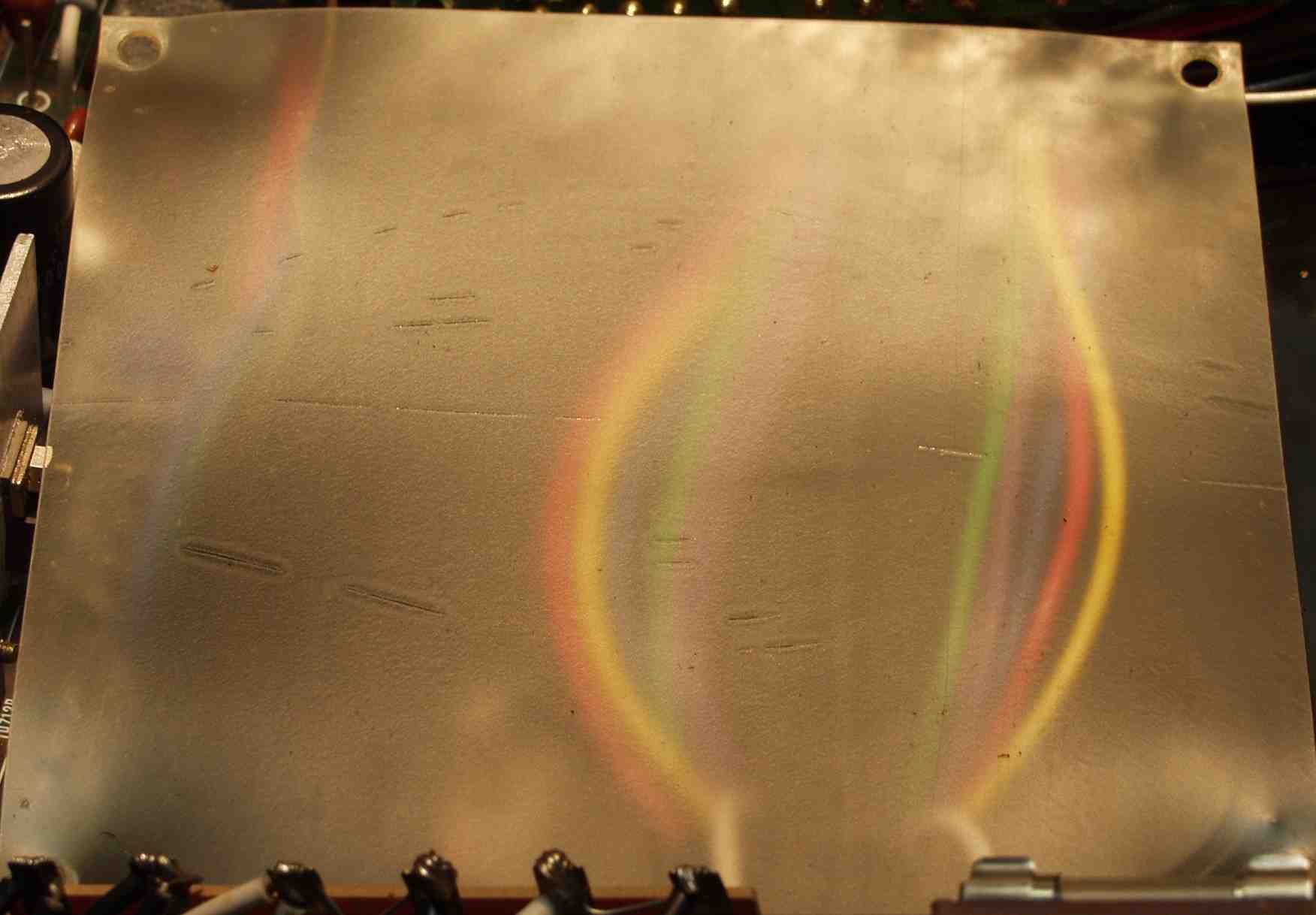

| Ｃ－３Ｅ． 発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シート | |
 |
|
| Ｃ－４Ａ． 修理前 SP端子 | |
 |
 |
| Ｃ－４B． 修理後 SP端子 | |
 |
 |

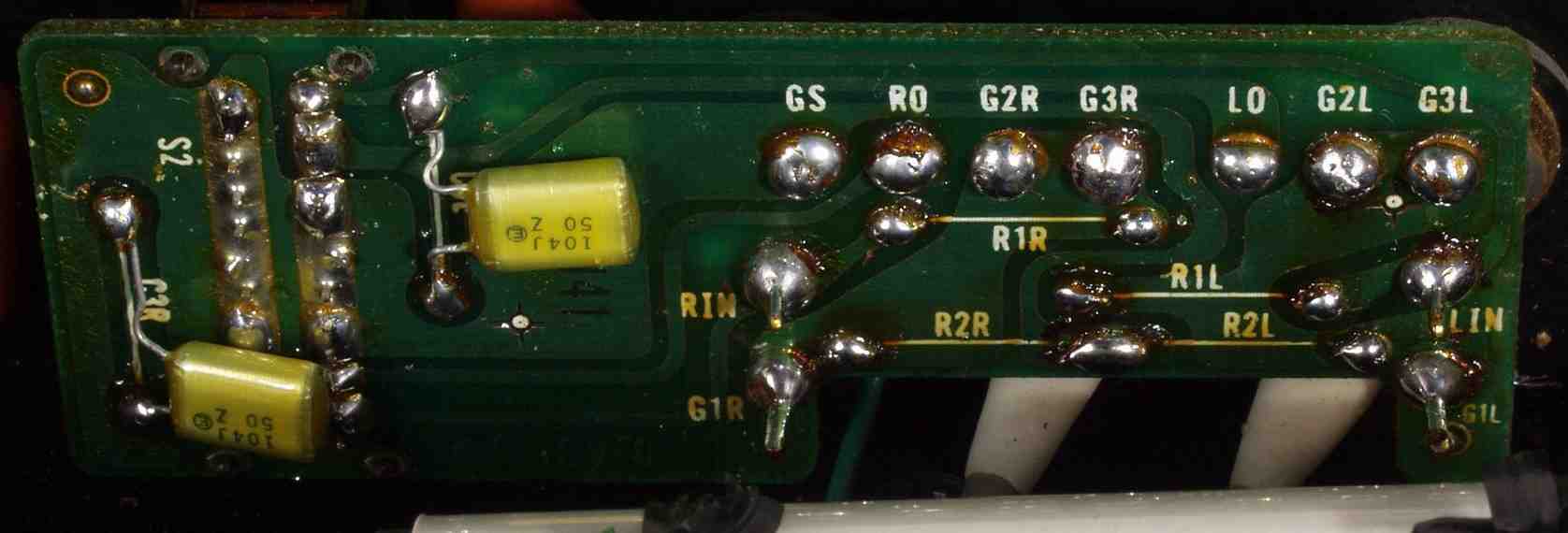

| Ｃ－５Ａ． 修理前 ＲＣＡ端子基板裏 | |
 |
|

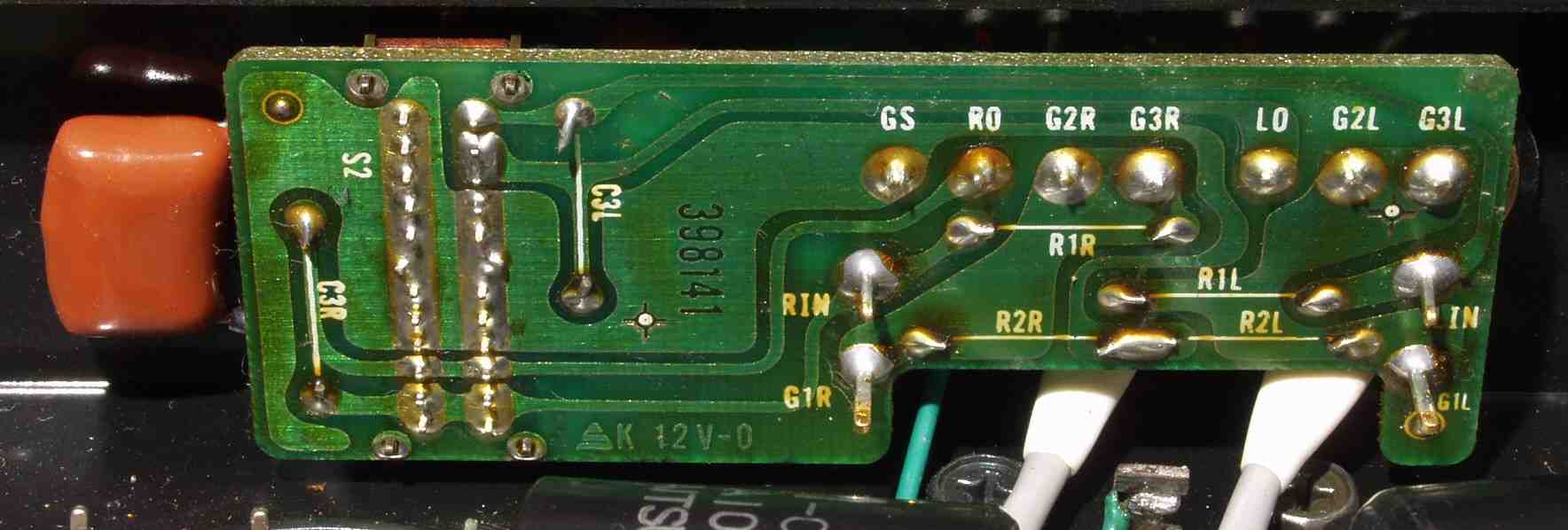

| Ｃ－５Ｂ． 修理（半田補正）後 ＲＣＡ端子基板裏 半田を全部やり直す | |
 |
|

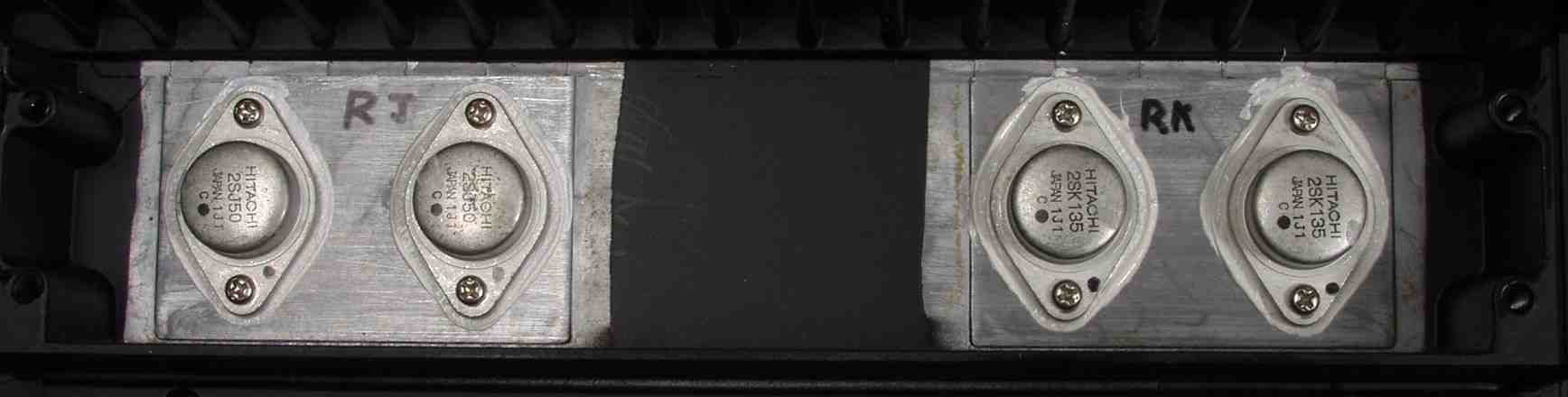

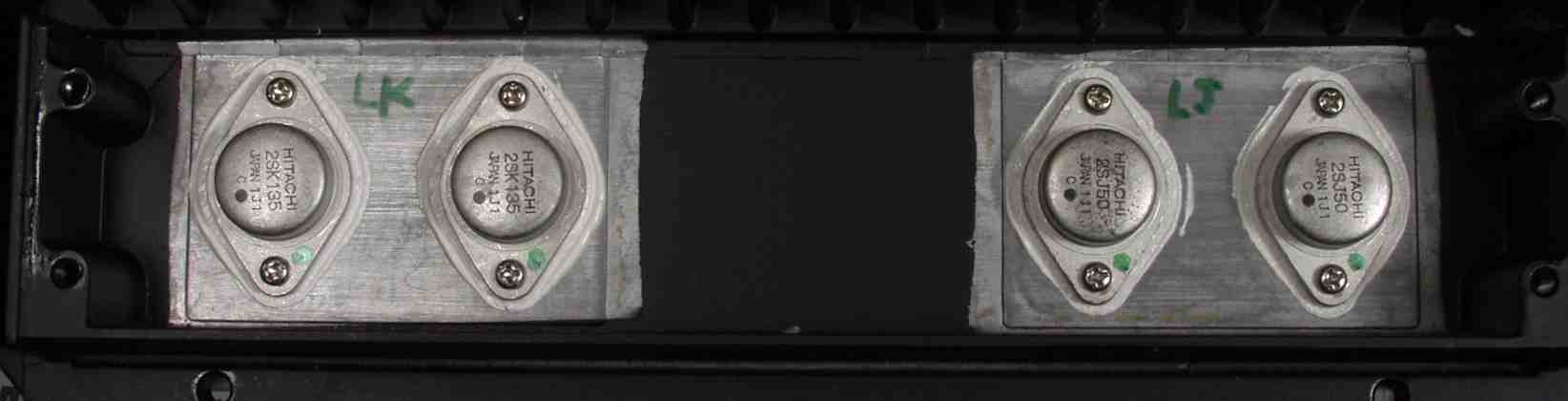

| Ｃ－６Ａ． 修理前 Ｒ終段ＦＥＴ | |
 |
|

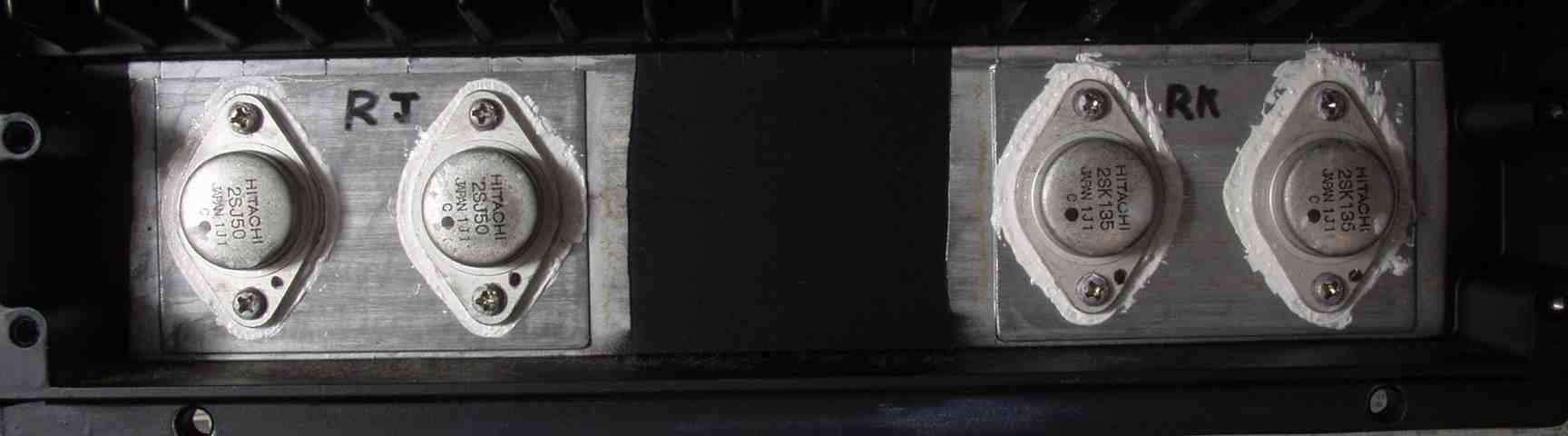

| Ｃ－６Ｂ． 修理後 Ｒ終段ＦＥＴ | |
 |
|

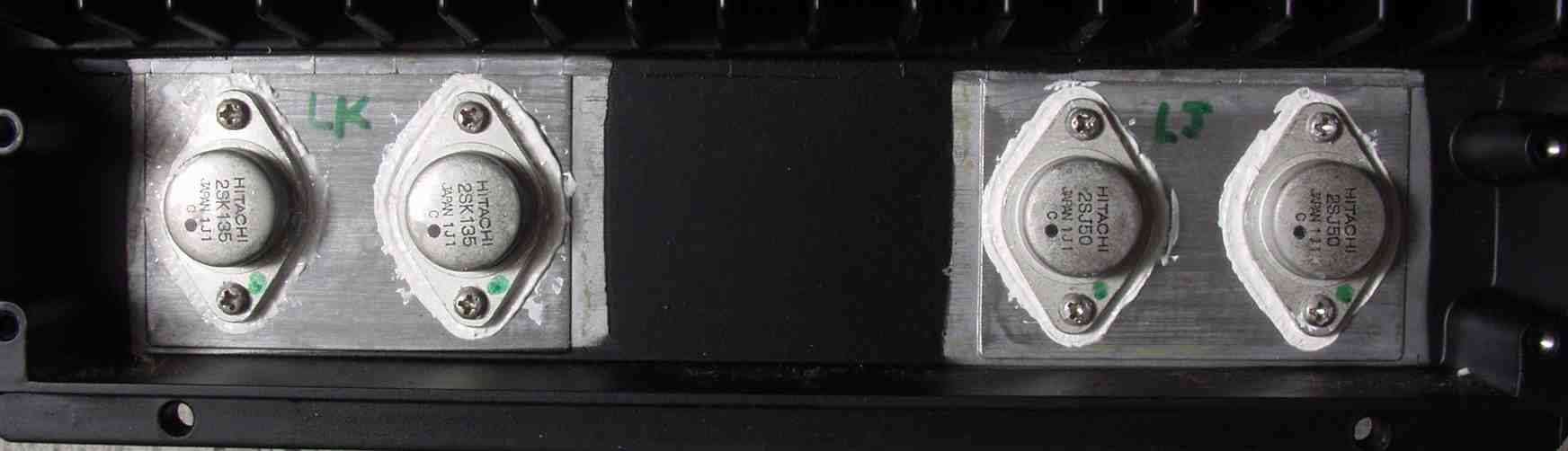

| Ｃ－６Ｃ． 修理前 Ｌ終段ＦＥＴ | |
 |
|
| Ｃ－６Ｄ． 修理後 Ｌ終段ＦＥＴ | |
 |
|

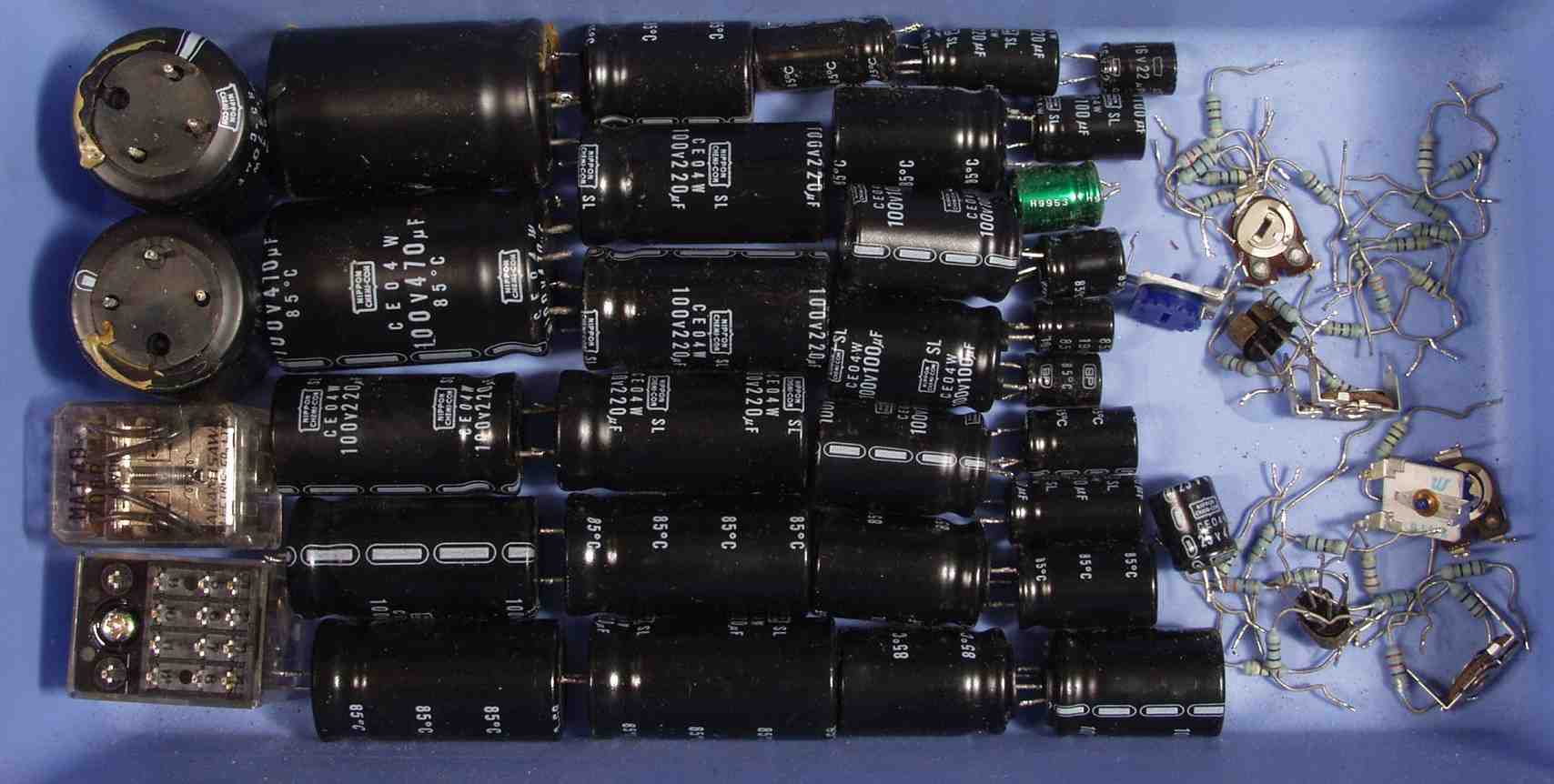

| Ｃ－７． 交換した部品 | |
 |
|

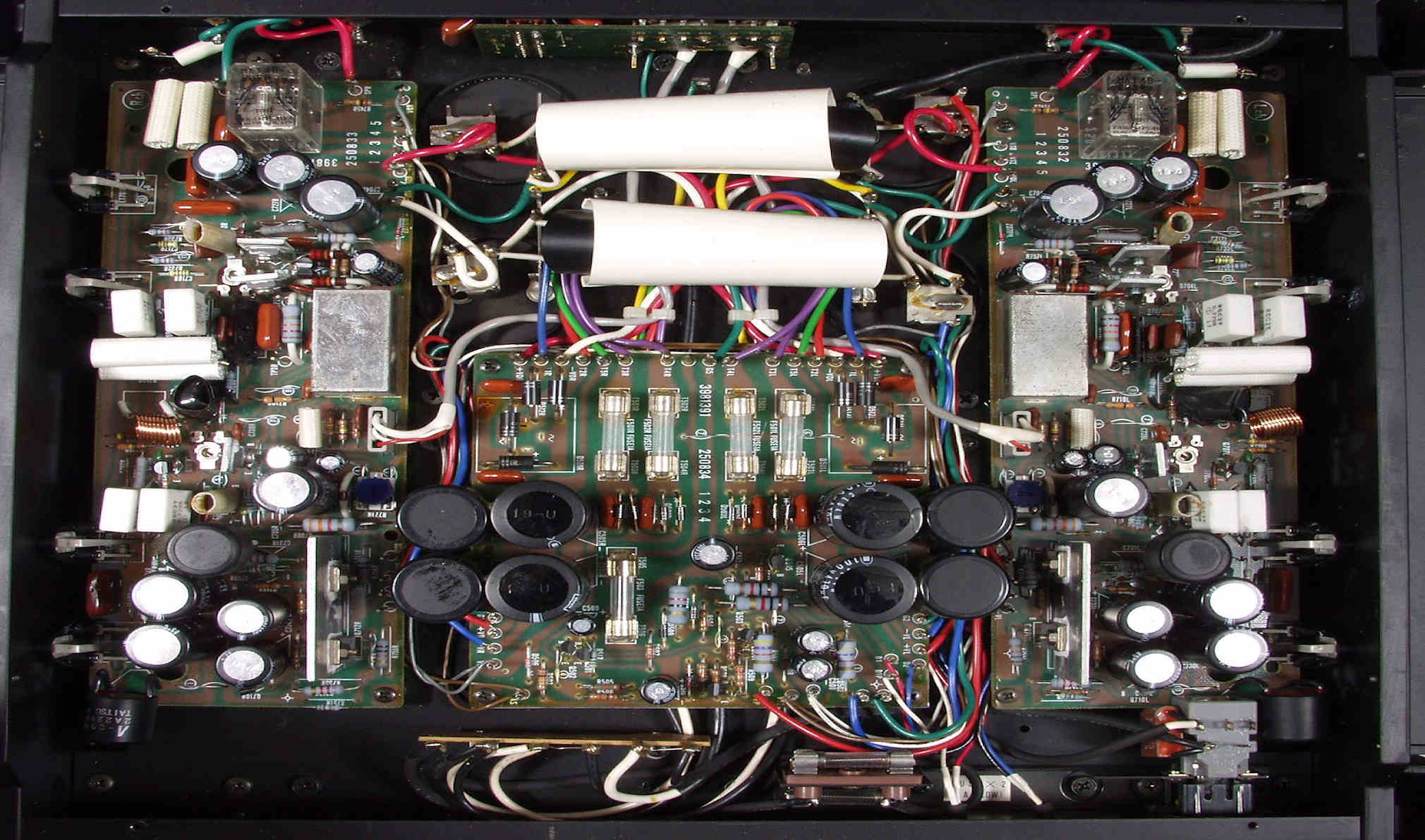

| Ｃ－８Ａ． 修理前 下から見る | |
|
|

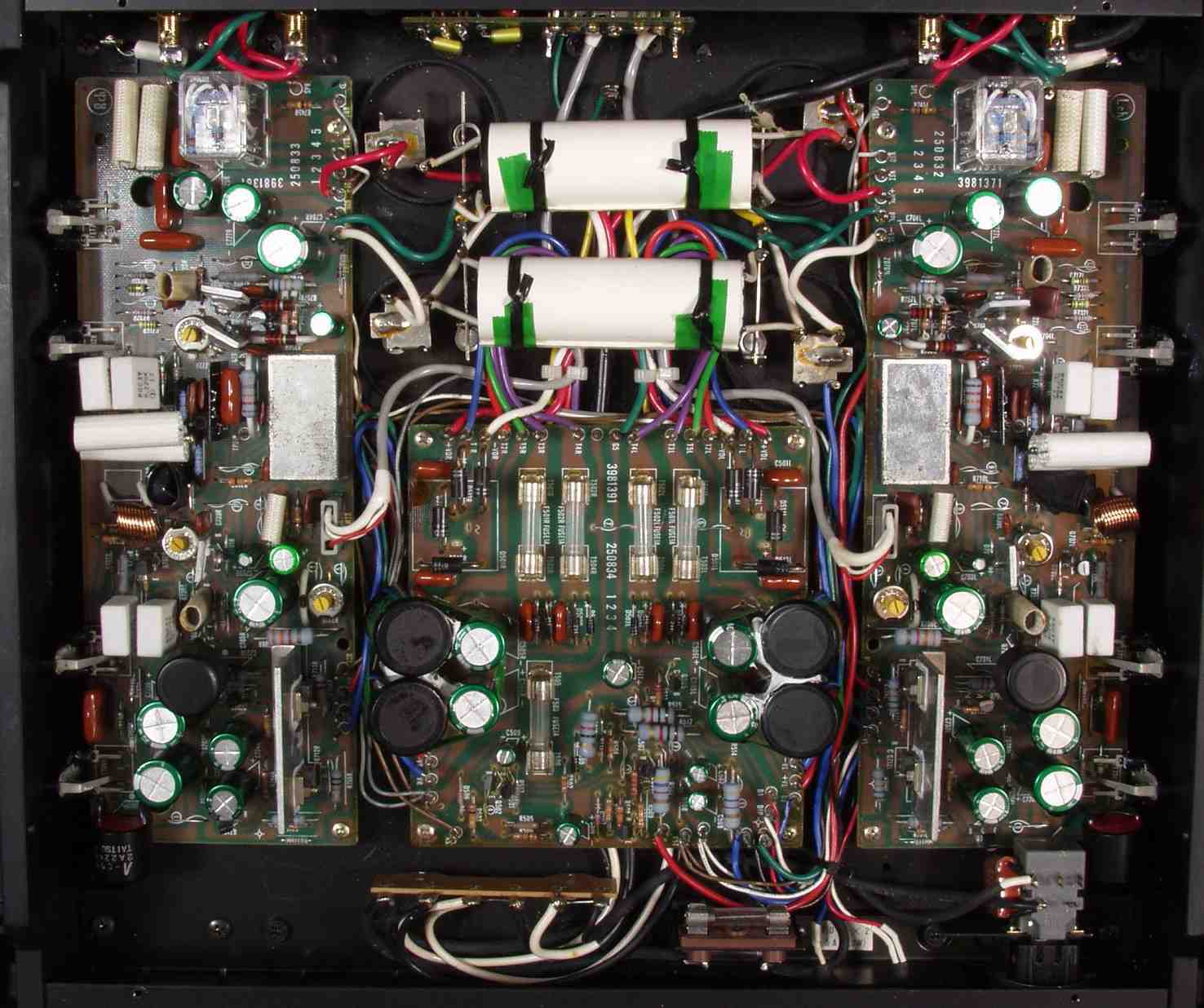

| Ｃ－８Ｂ． 修理後 上から見る | |
 |
|

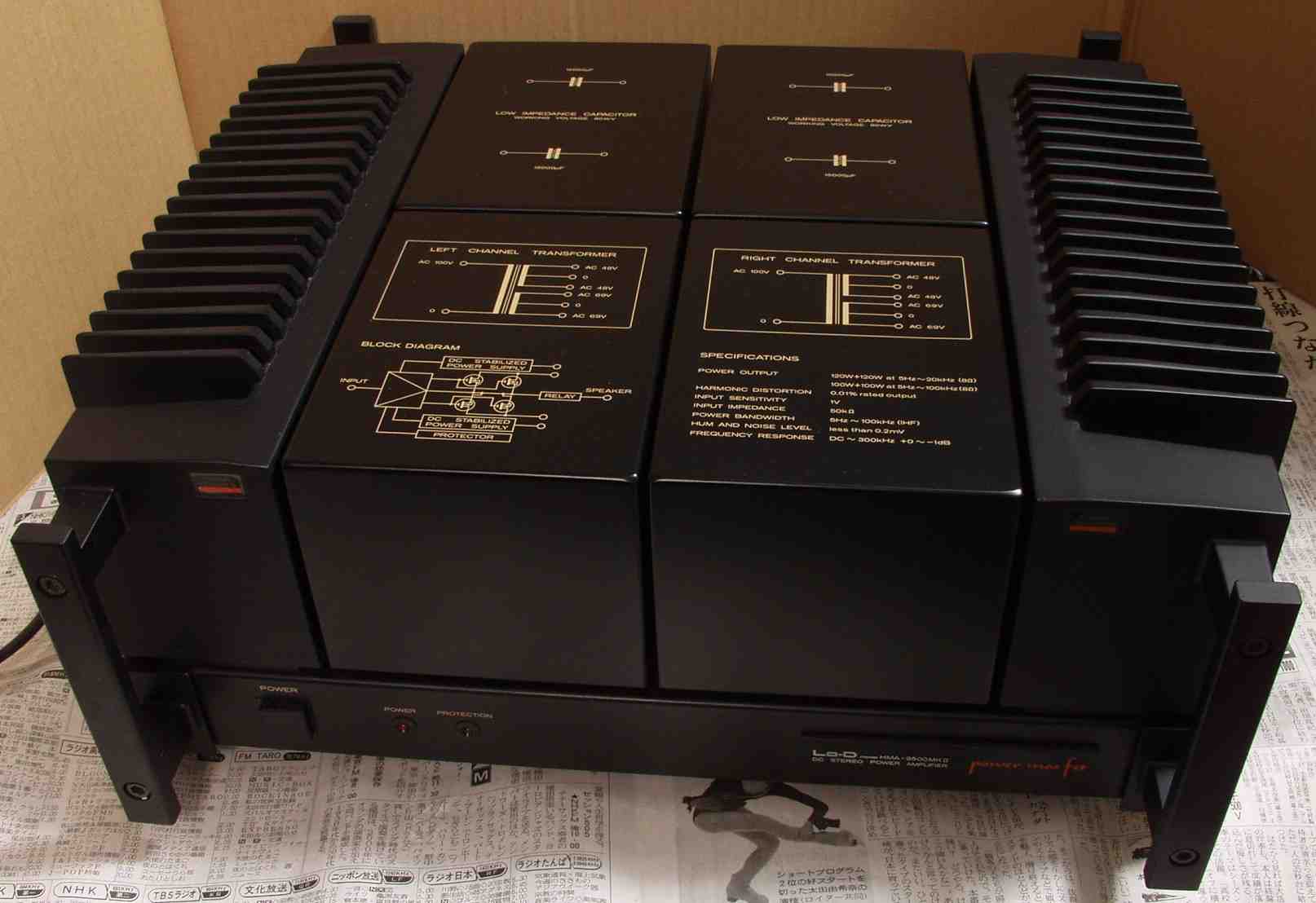

| C－９． 完成 磨けば綺麗に成ります | |
 |
|

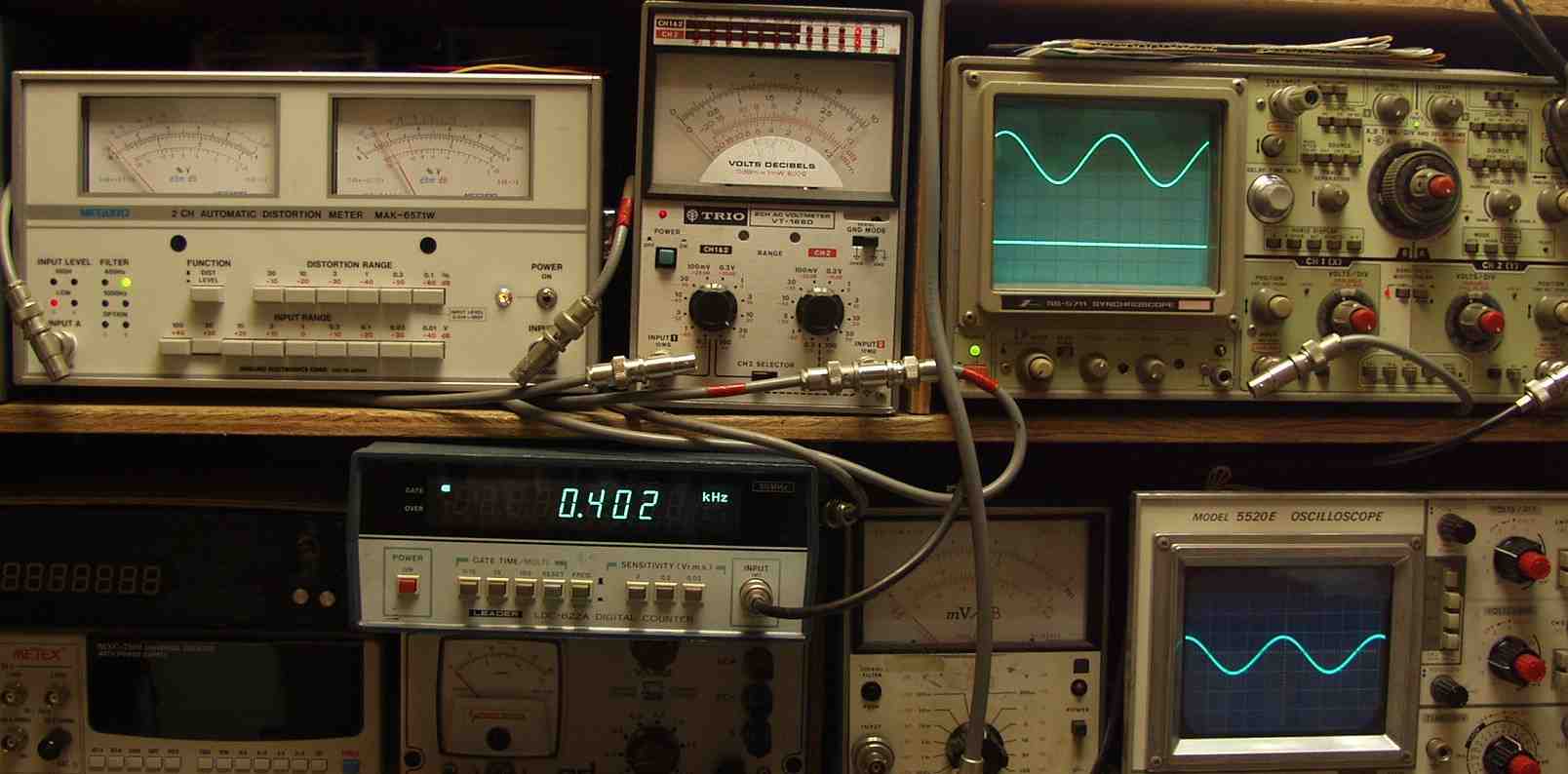

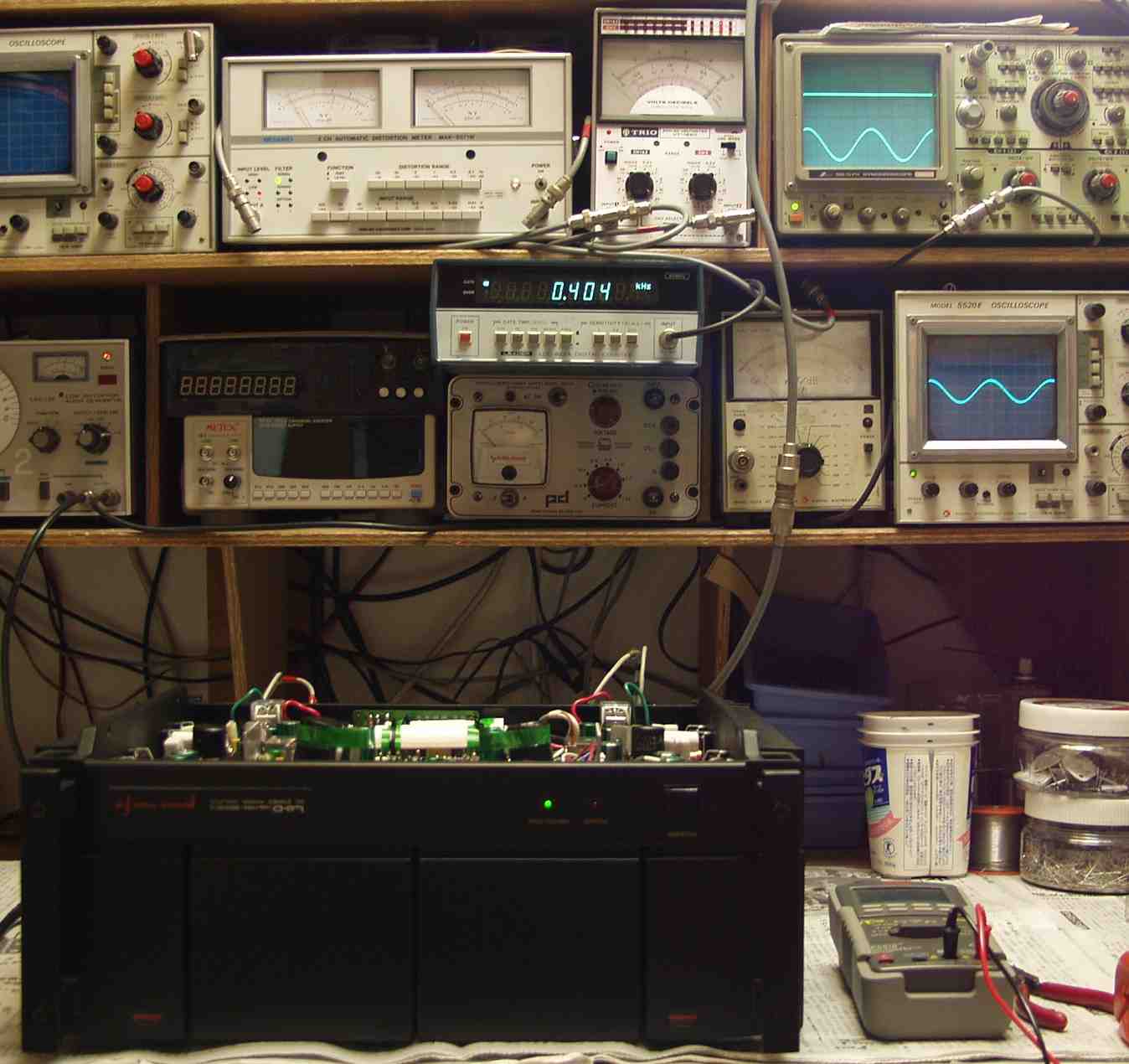

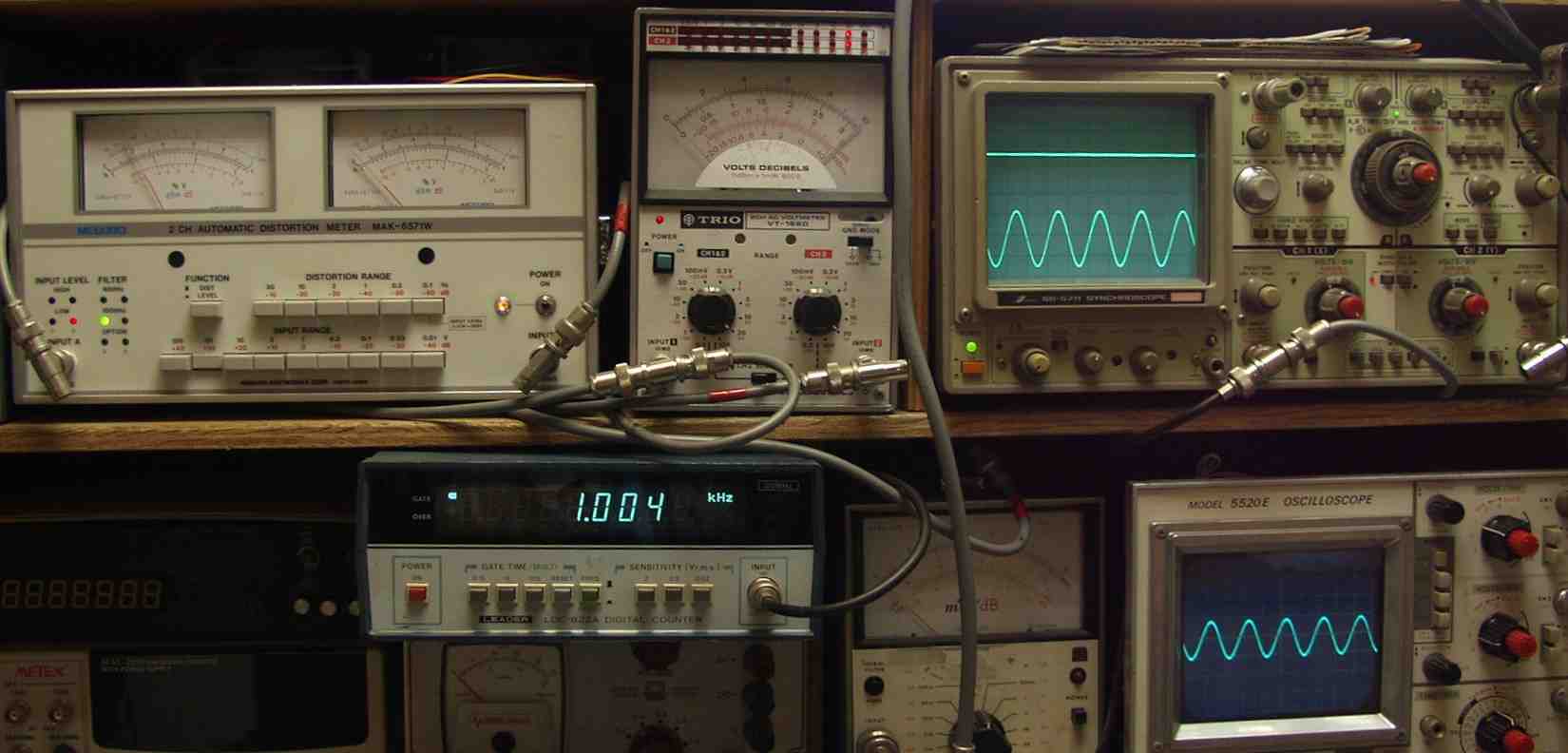

| Ｅ． 調整・測定 Ｅ－１． 出力／歪み率測定・調整 |
|
 |
|

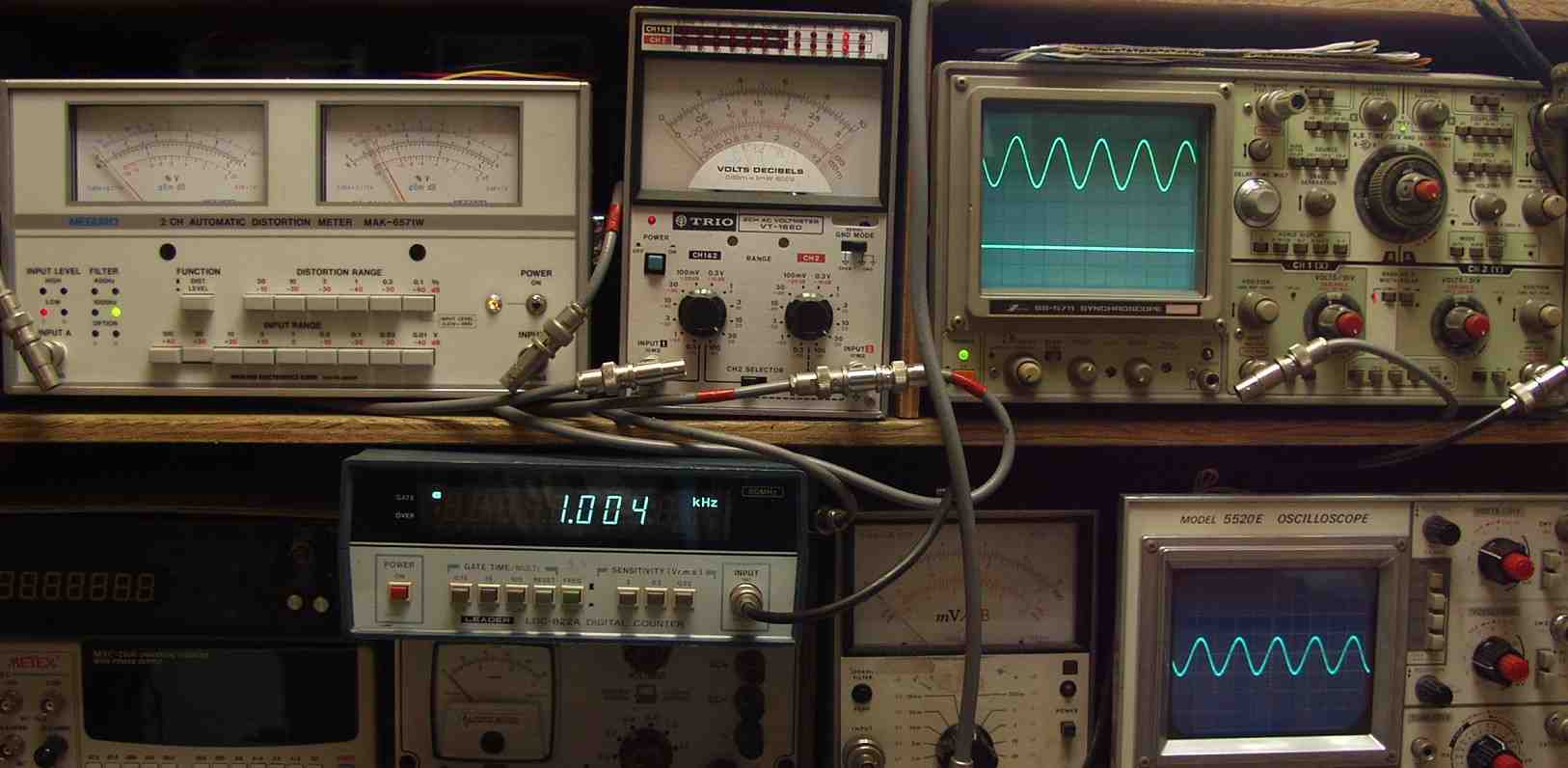

| Ｅ－２Ａ． Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み １０００ＨＺ | |
 |
|

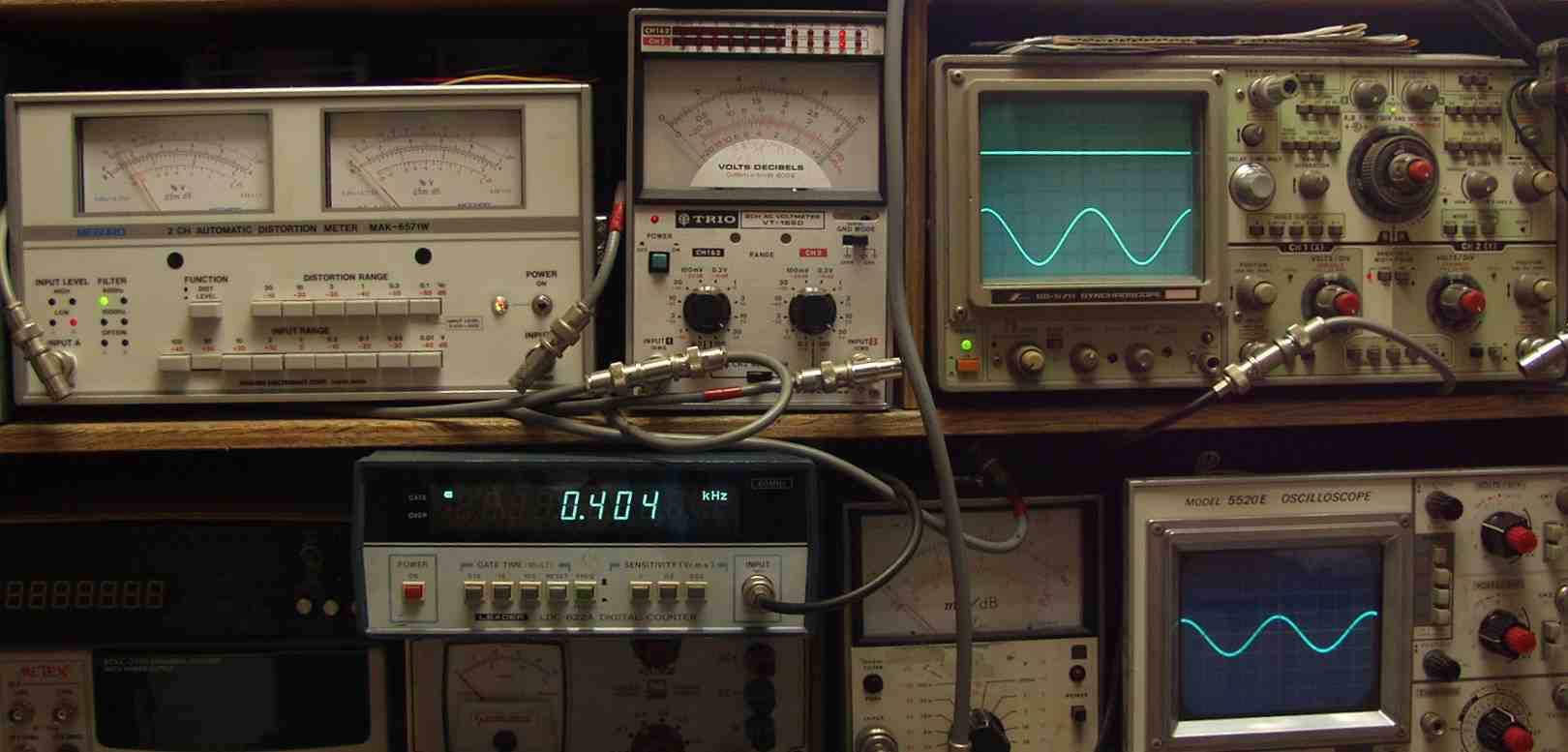

| Ｅ－２Ｂ． Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み ４００ＨＺ | |
 |
|
| Ｅ－２Ｃ． Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｄ． Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み ４００ＨＺ | |
 |
|

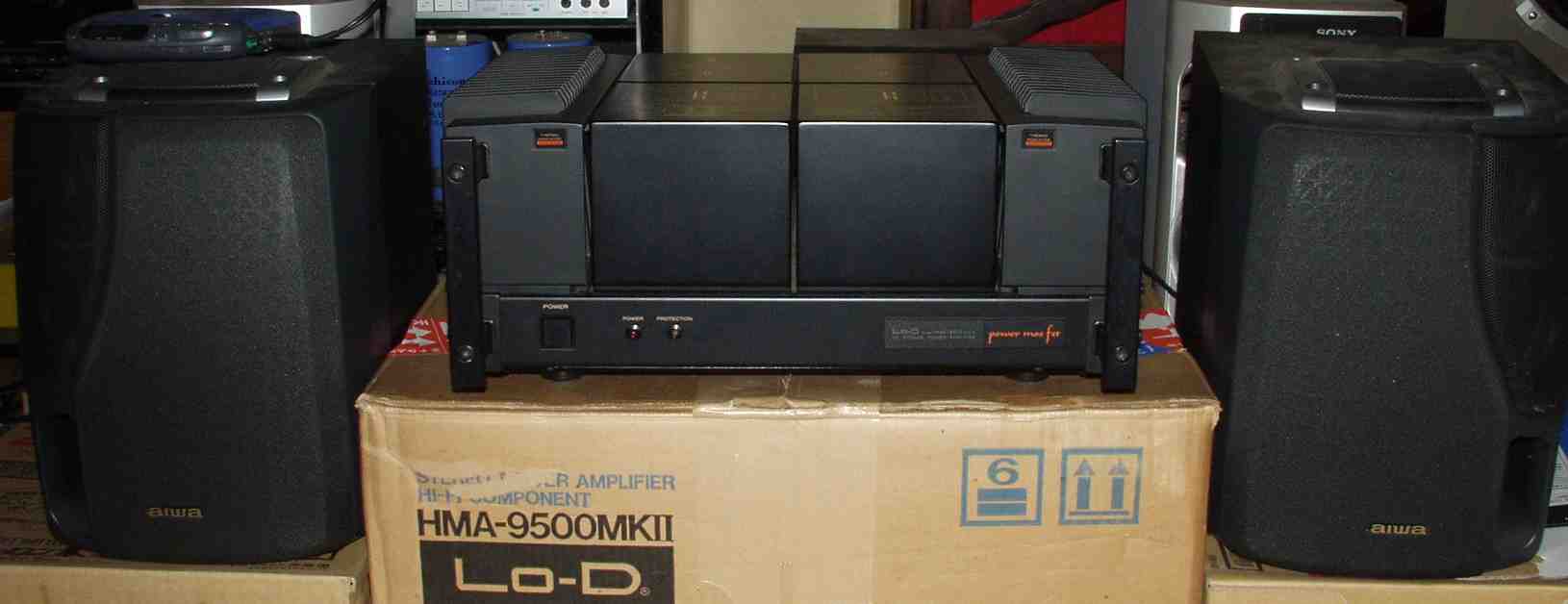

| Ｅ－３． 完成 ２４時間エージング | |
 |
|
