HMA−9500mkU. 17台目 修理記録
平成16年2月11日持込    2月13日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  •  プ ロテクトが解除しません。

B. 原因
  • フューズ入り抵抗の全部が半断線、電解コンデンサー劣化。
    FET(電界効果トランジスター)のバラツキが大きく、調整範囲外。

C. 修理状況
  • SP接続リレー交換。
    初段FET交換。
    RLバイアス/バランス半固定VR交換。
    モジュール修理。
    電解コンデンサー交換(オーデオコンデンサー使用)。
    SP接続端子交換
D. 使用部品
  • SP接続リレー交換                     2個。
    初段FET                           2個。
    バイアス/バランス半固定VR              6個。
    フューズ入り抵抗                      30個。
    モジュール修理                       2個。
    電解コンデンサー                     31個。
    SP接続端子                        4個。
E. 調整・測定

F. 修理費   98,000円

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
A. 修理前の状況
A1. 修理前点検中 下から見る、非常に綺麗です
               AMP部の電解コンデンサーのビニールの後退も少ない

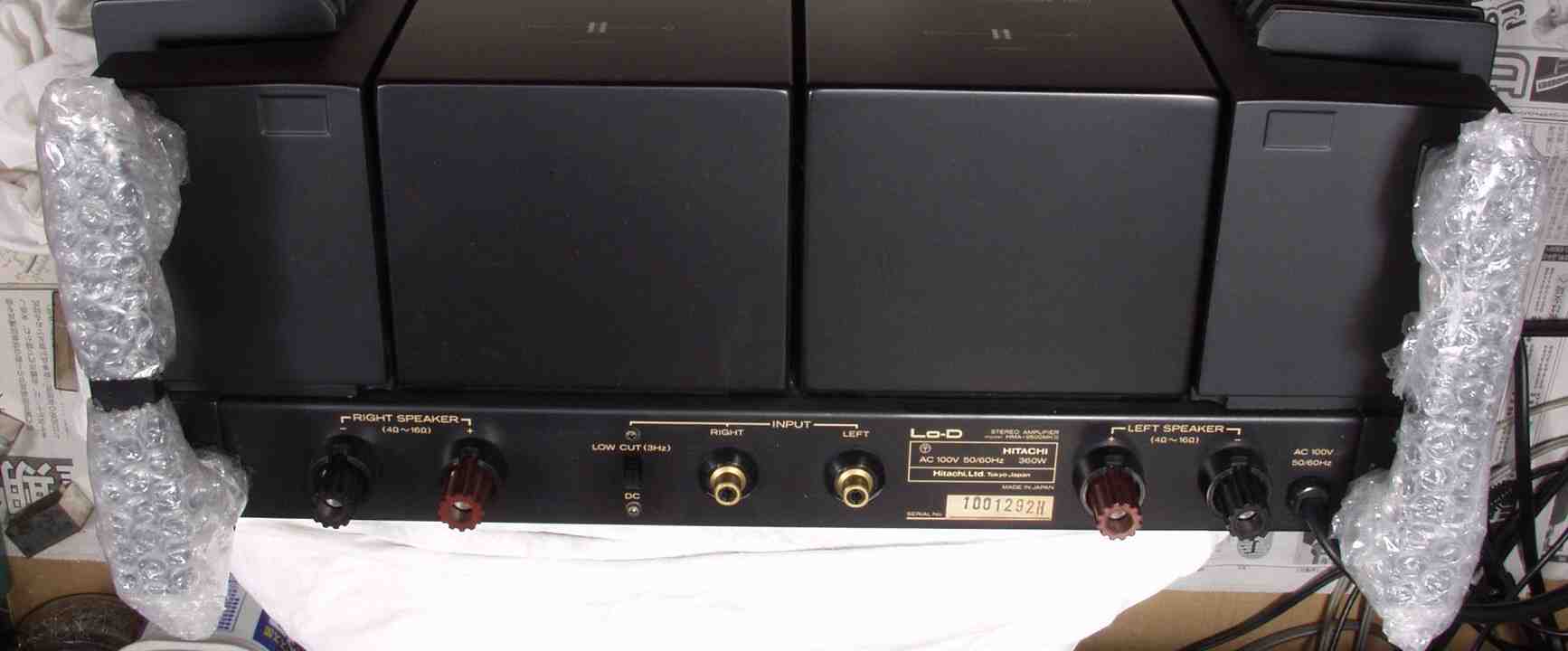

A2. 修理前点検中 丁寧な梱包
C. 修理状況

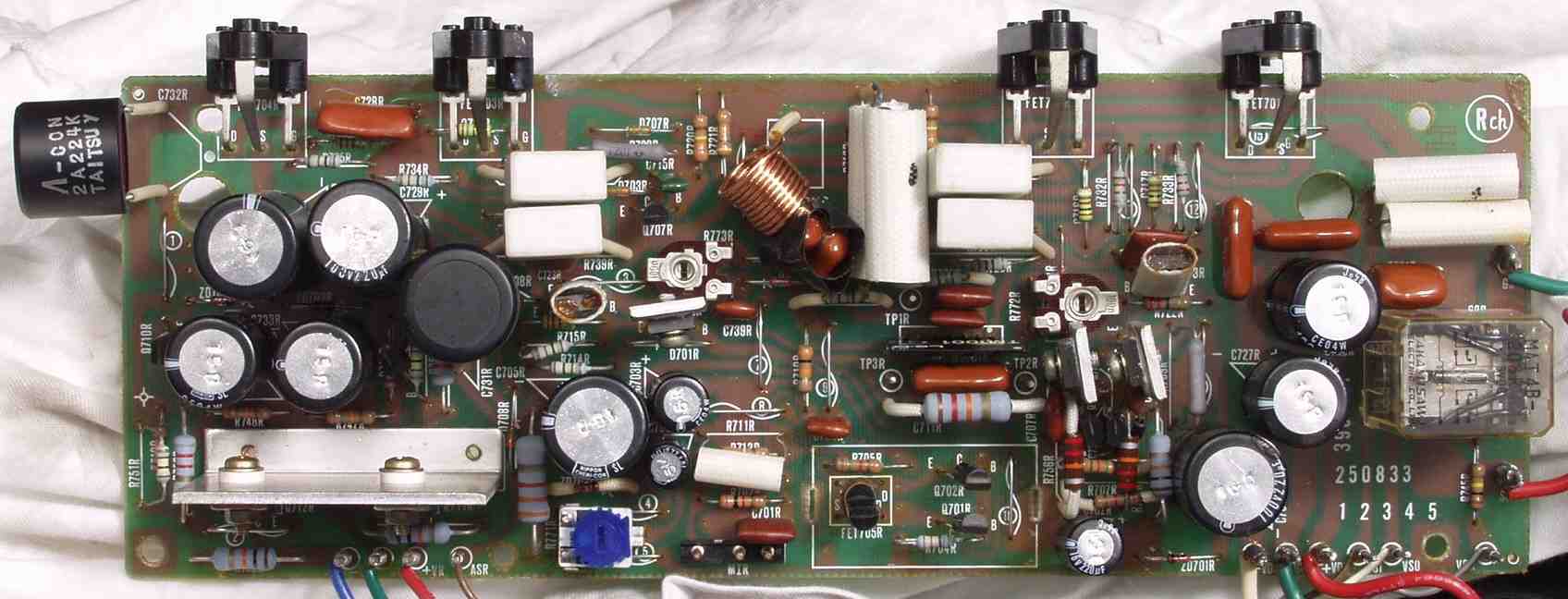

C1A. 修理前 Rドライブ基板

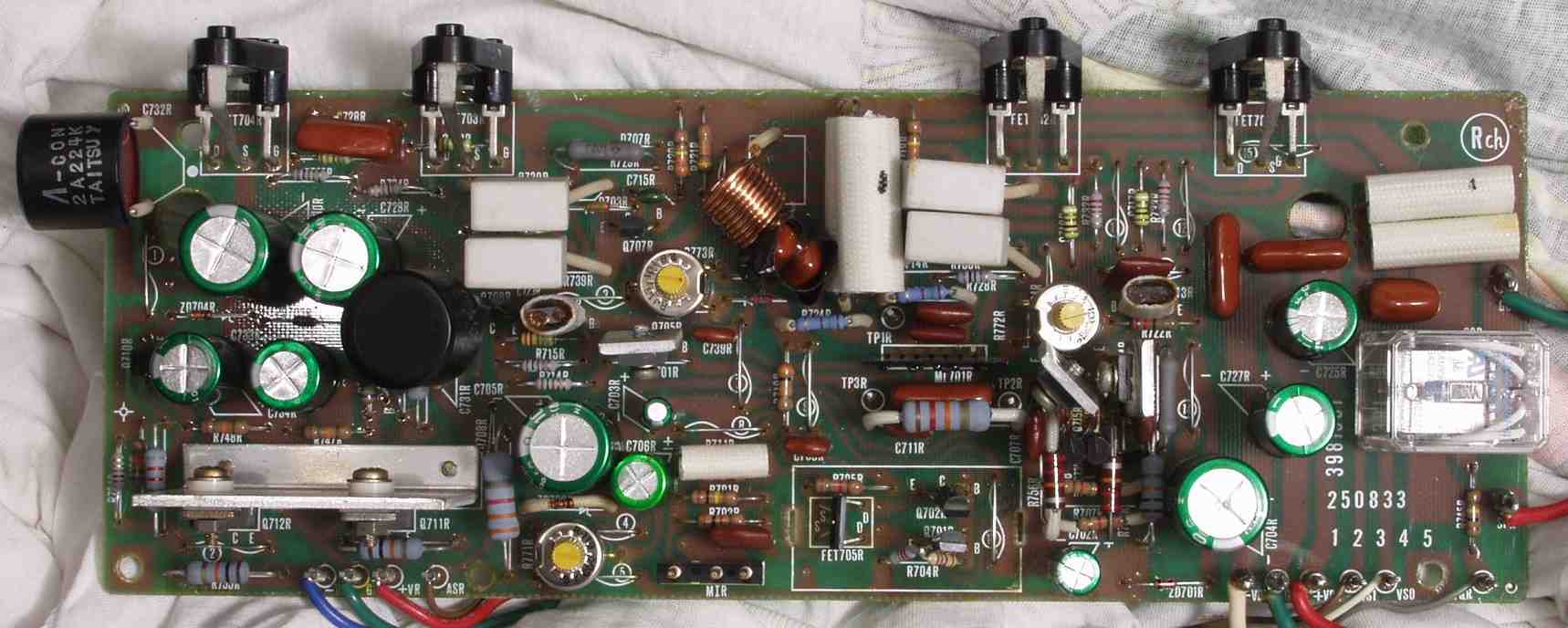

C1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレー交換
           フューズ入り抵抗全部、電解コンデンサー11個交換 モジュール修理

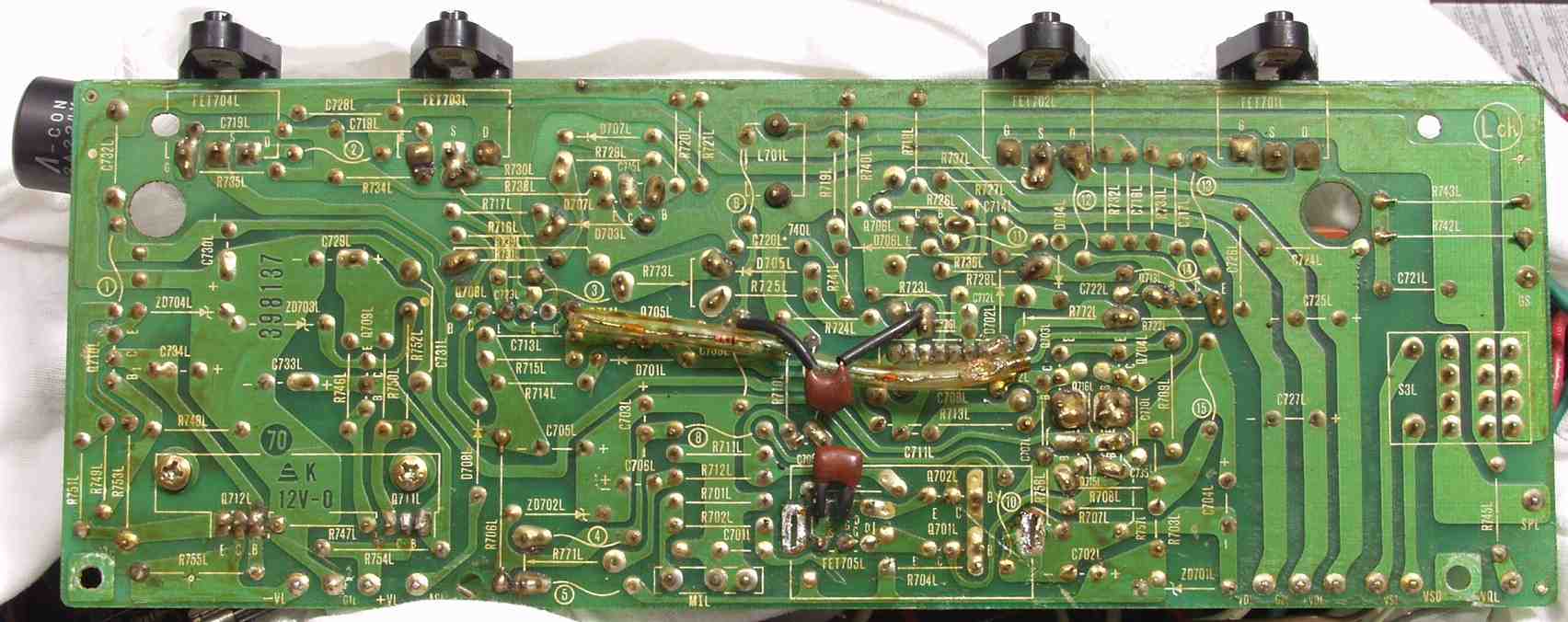

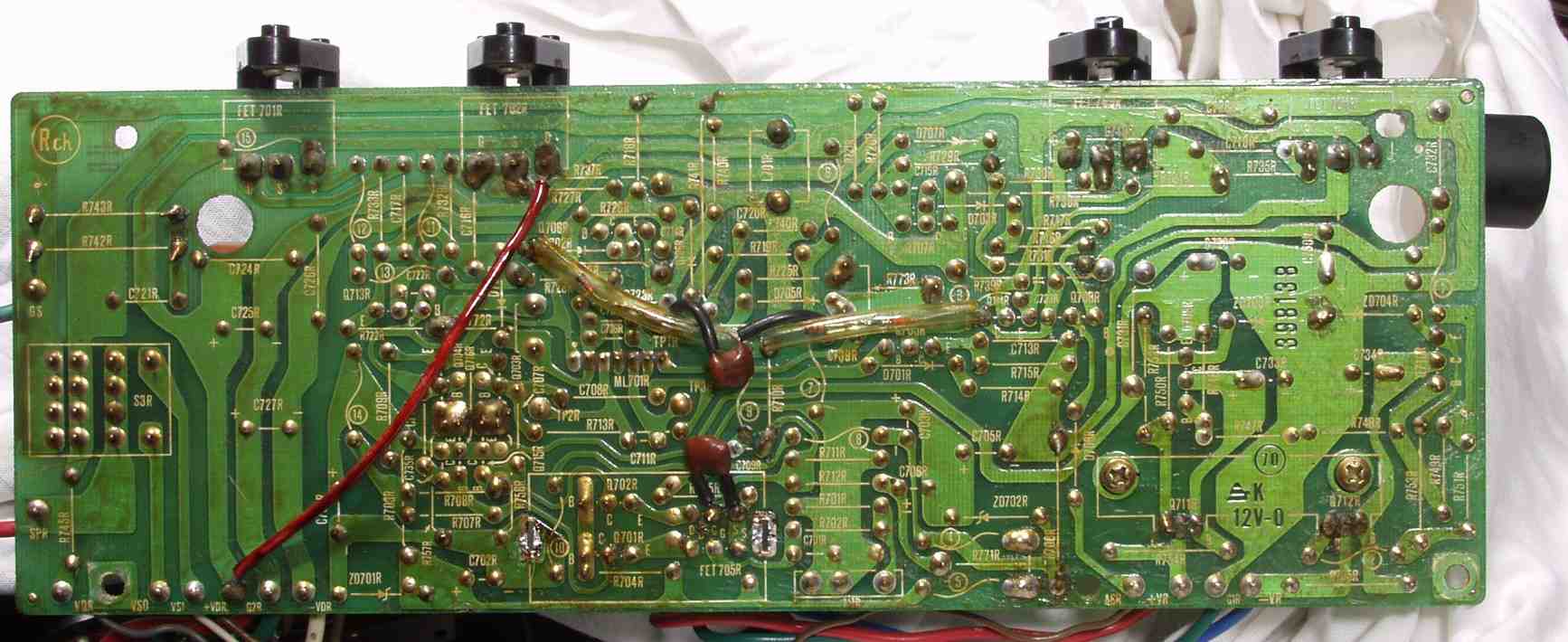

C1C. 修理前 Rドライブ基板裏

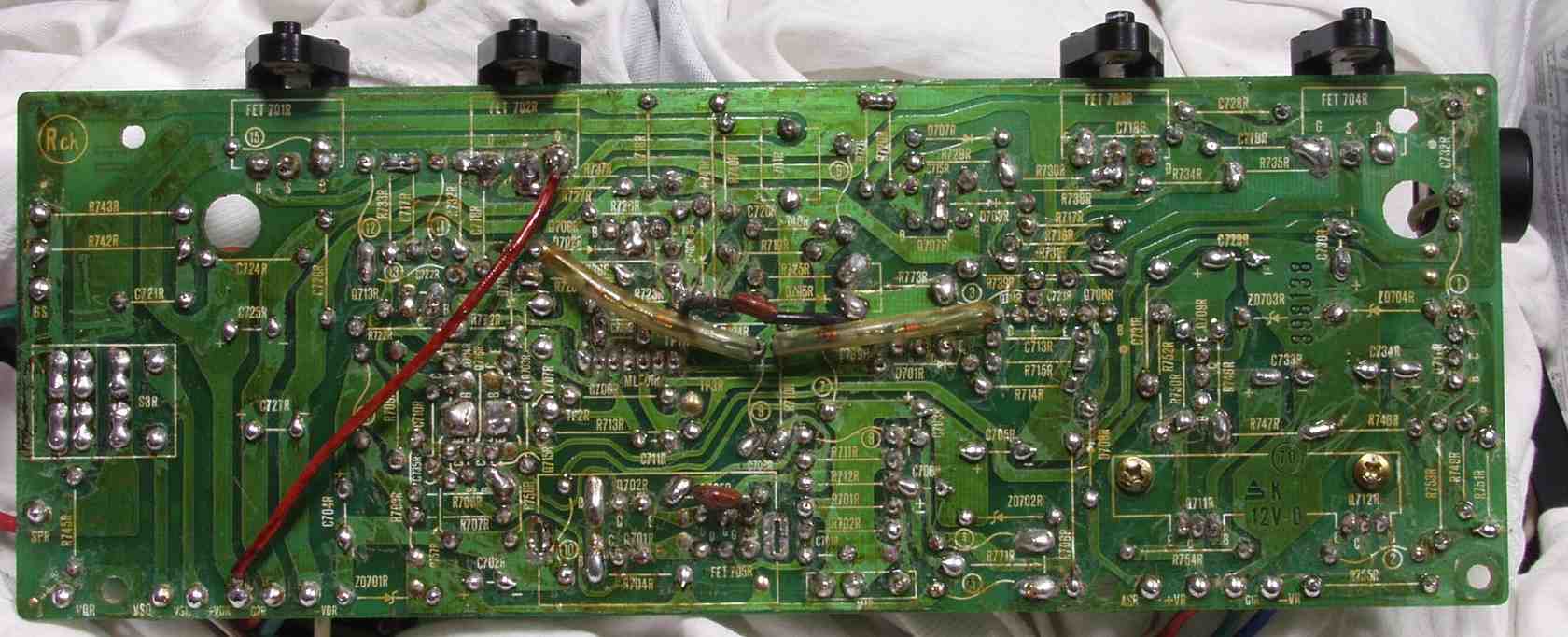

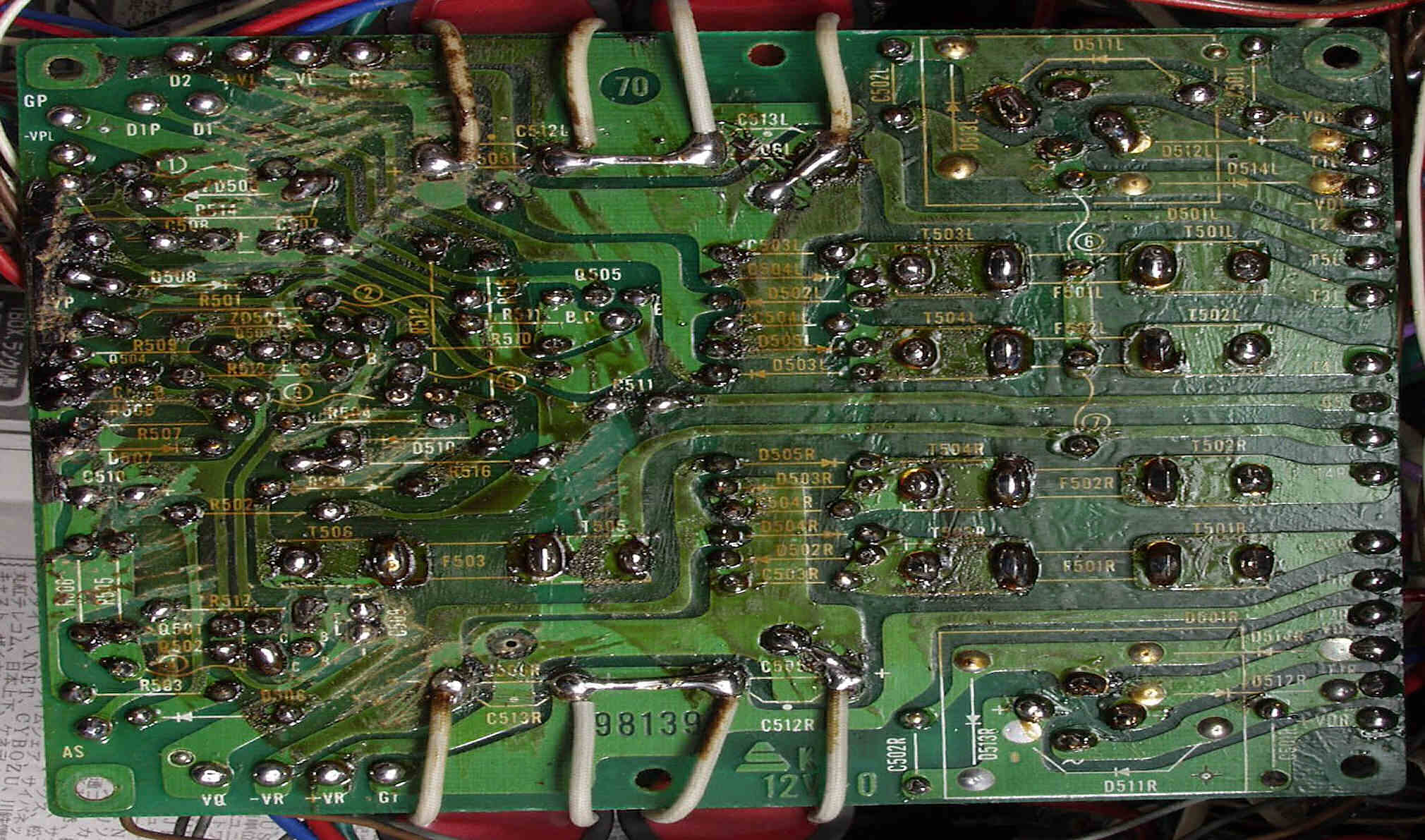

C1D. 修理(半田補正)後 Rドライブ基板裏 半田を全部やり直す+不要なフラックスを削り落とす。
                   「フラックス」=半田を付ける為に、事前に塗る物、松ヤニが元祖ですが、現在は化学合成が殆ど

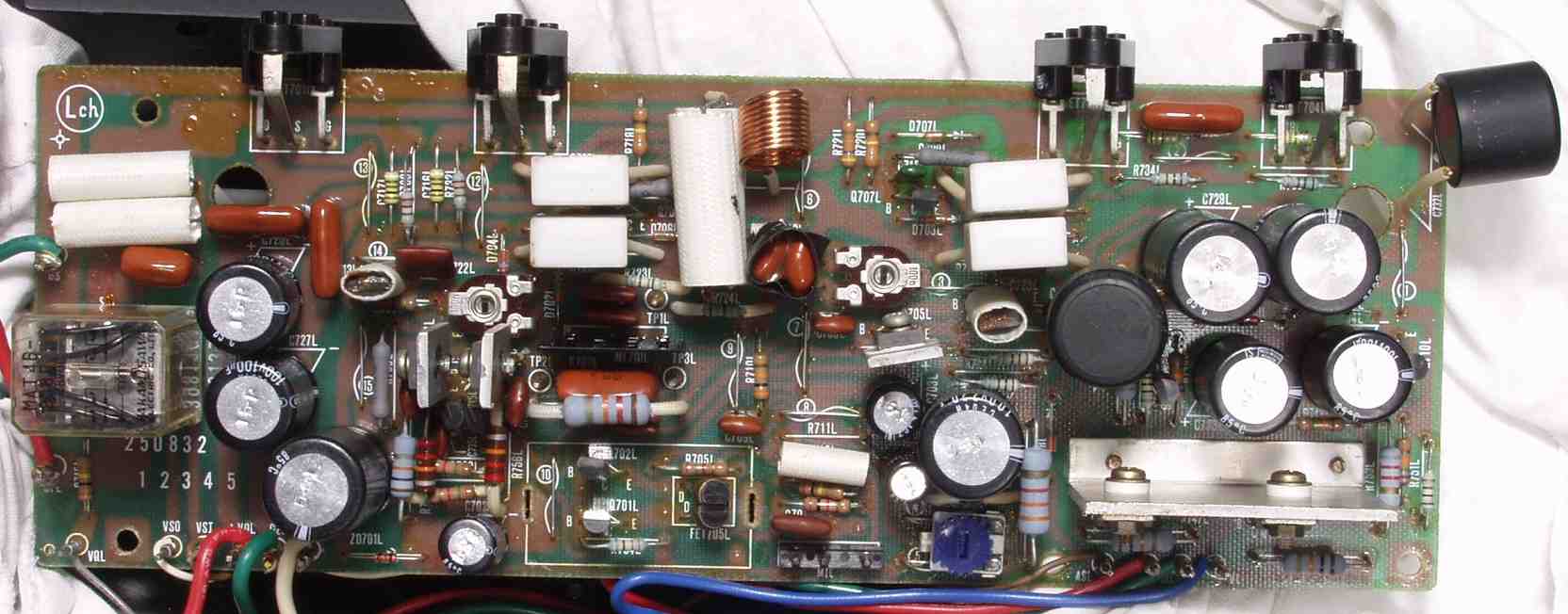

C2A. 修理前 Lドライブ基板

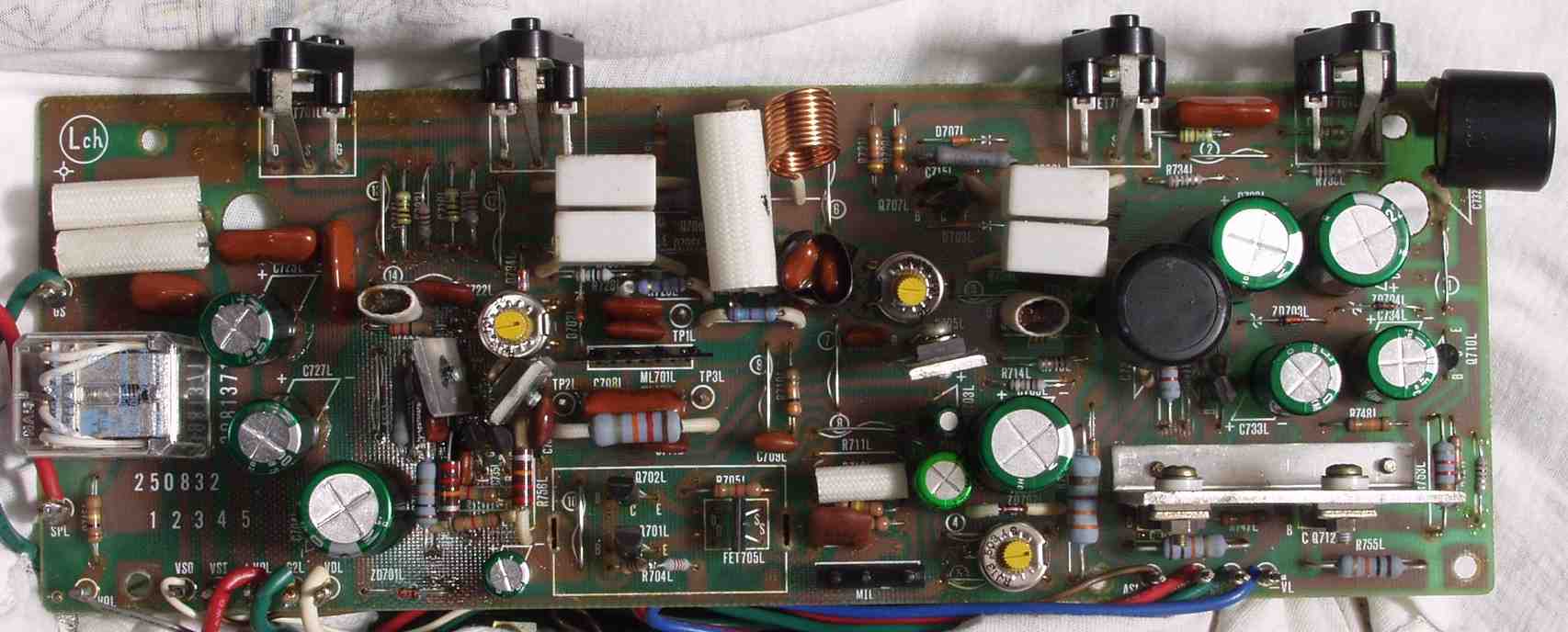

C2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレー交換
           フューズ入り抵抗全部、電解コンデンサー11個交換 モジュール修理

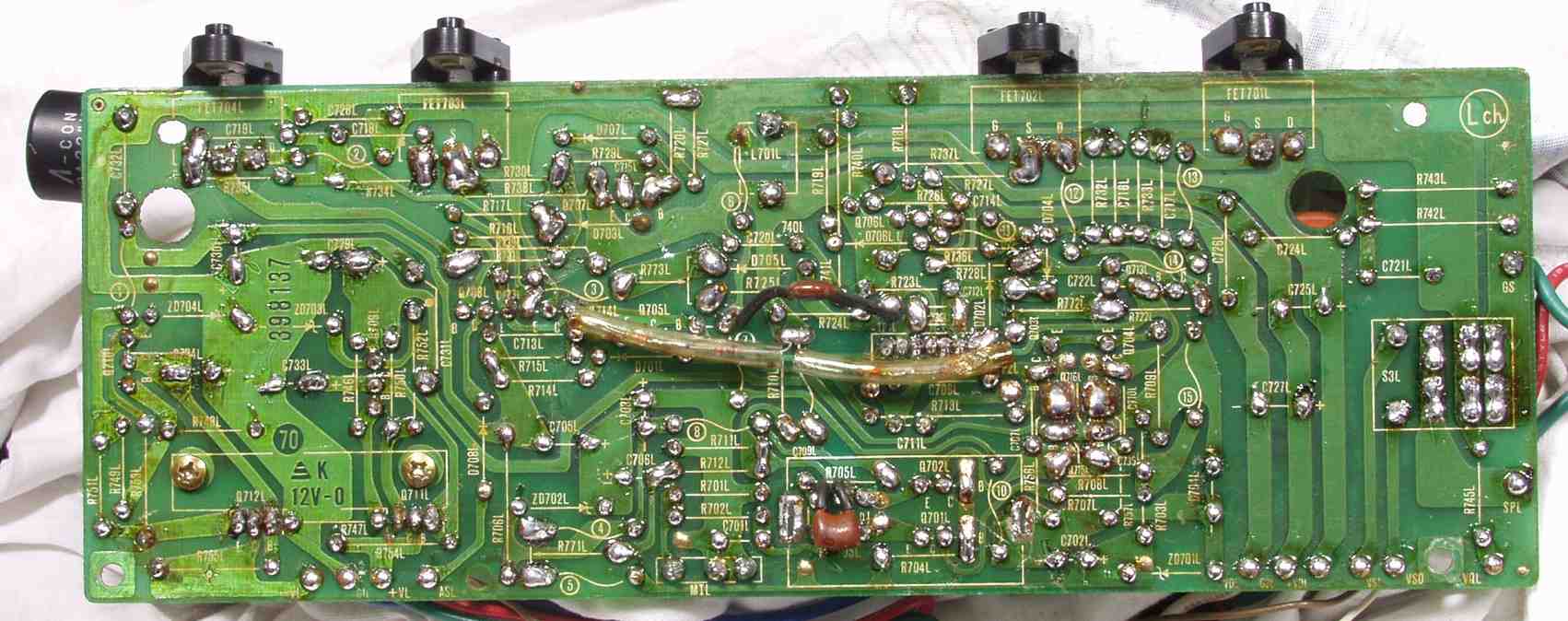

C2C. 修理前 Lドライブ基板裏
C2D. 修理(半田補正)後 Lドライブ基板裏 半田を全部やり直す。 普通はこれで完成
C2E. 修理後 Lドライブ基板 裏 不要なフラックスを削り落とす。

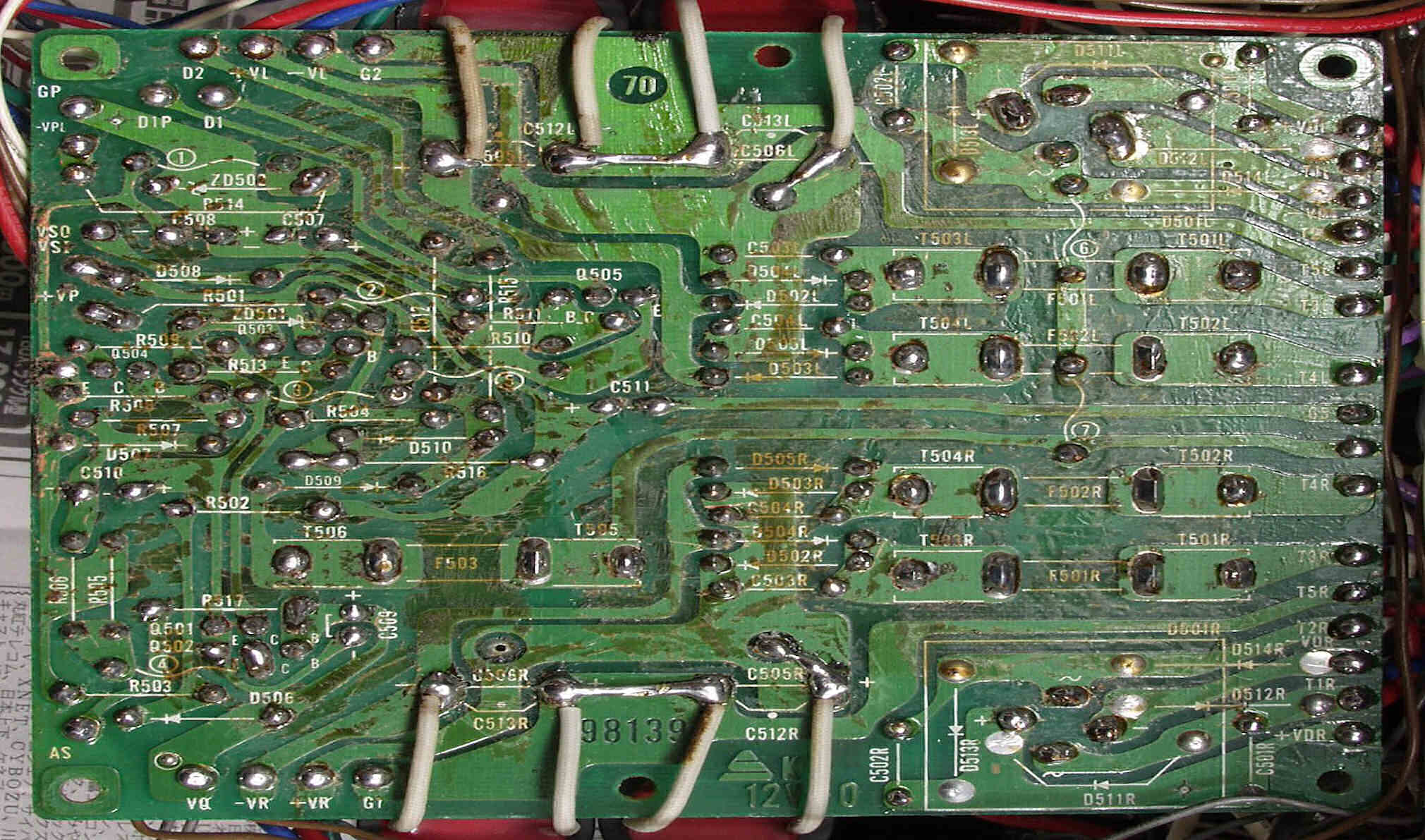

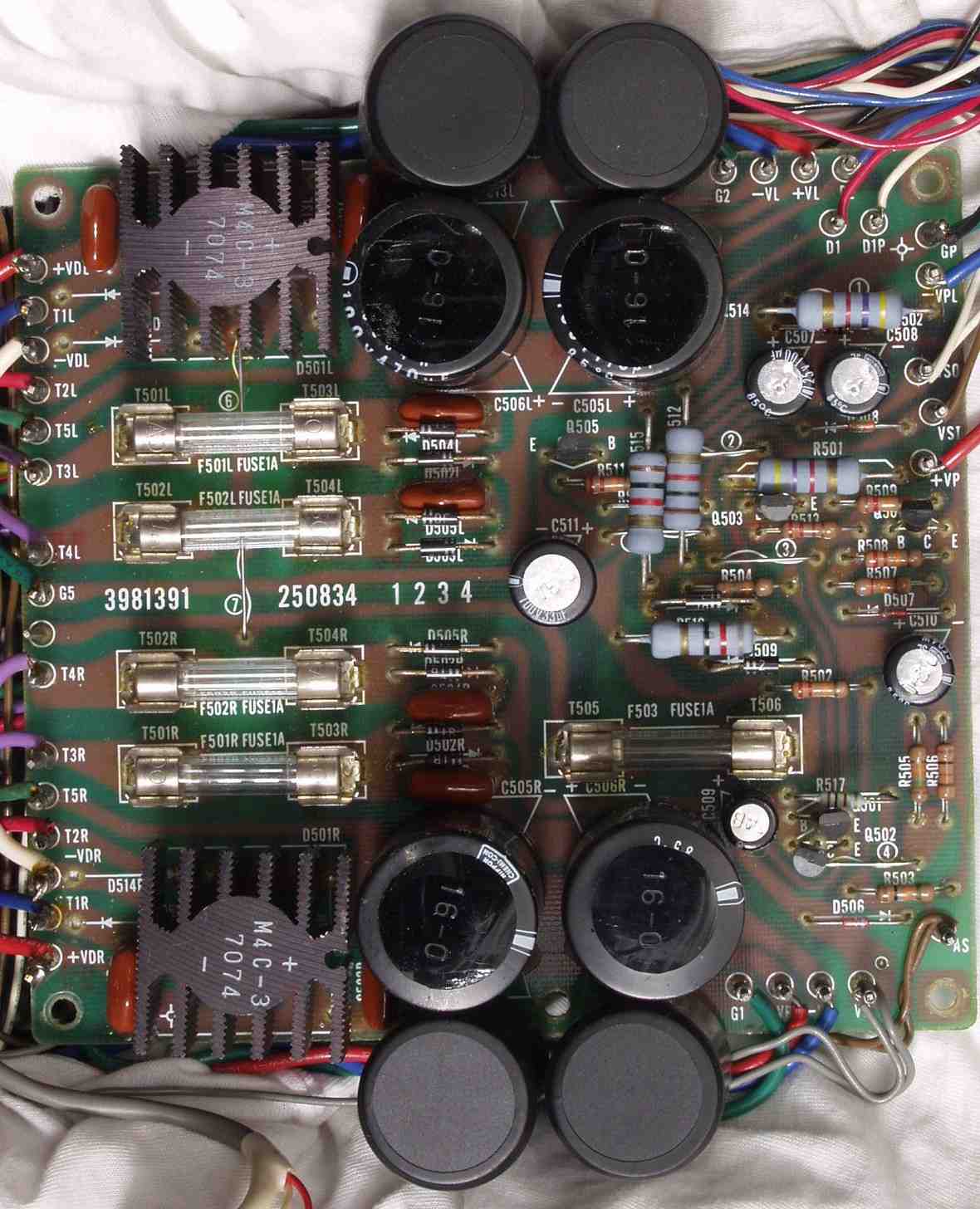

C3A. 修理前 電源基盤

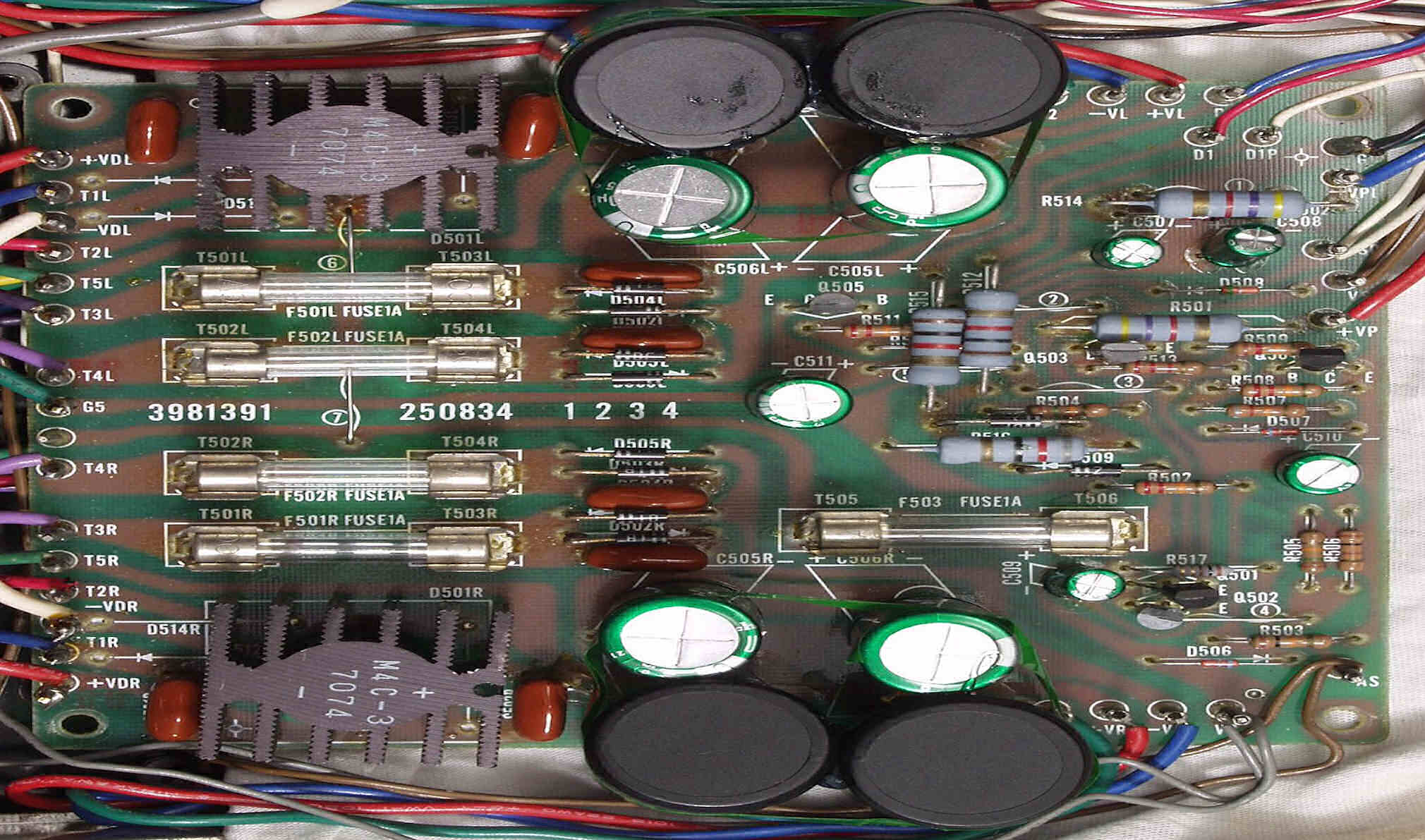

C3B. 修理後 電源基盤 フューズ入り抵抗全部、電解コンデンサー9個交換
           ジャンパー線も半田を浸み込ませる

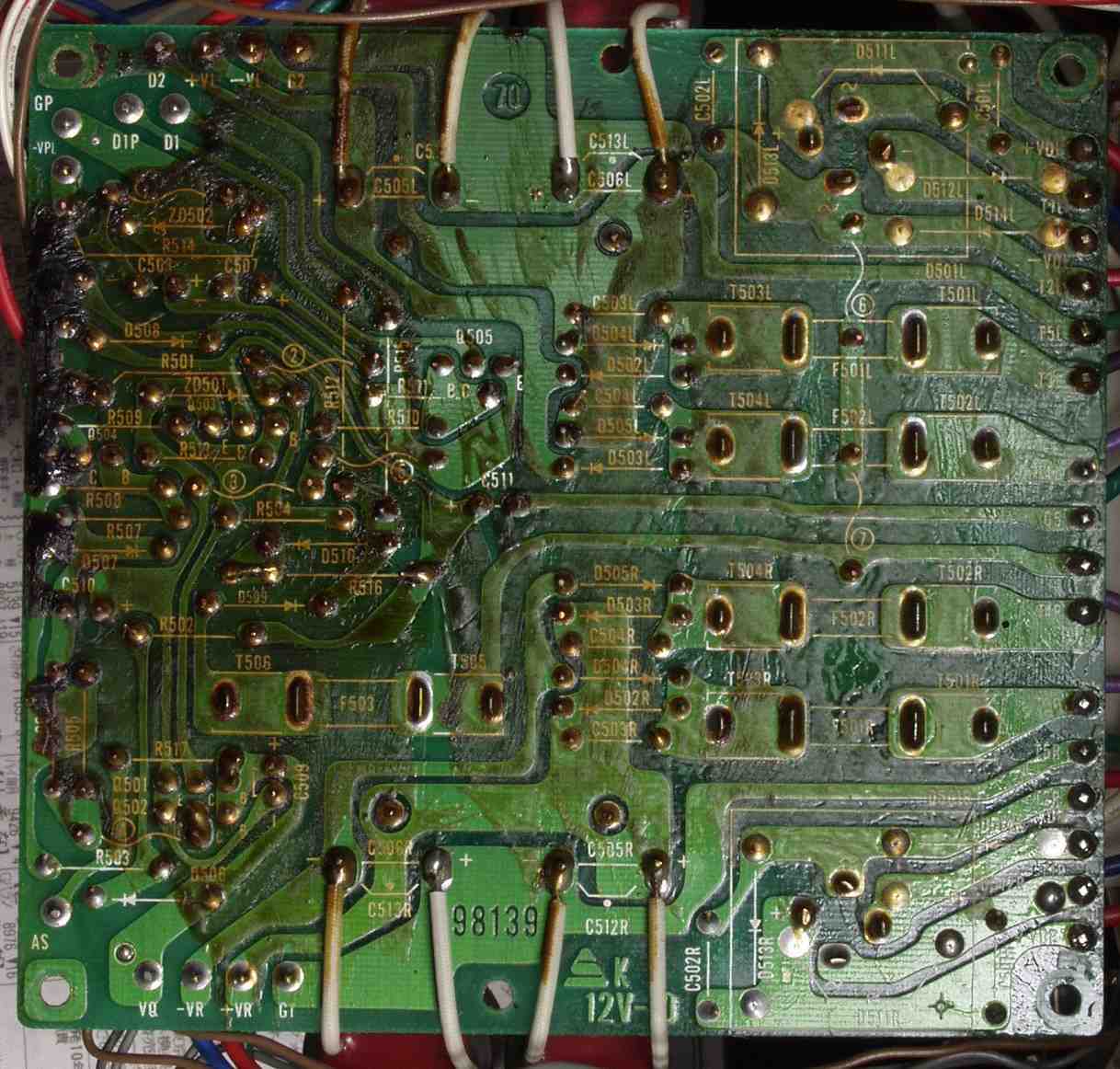

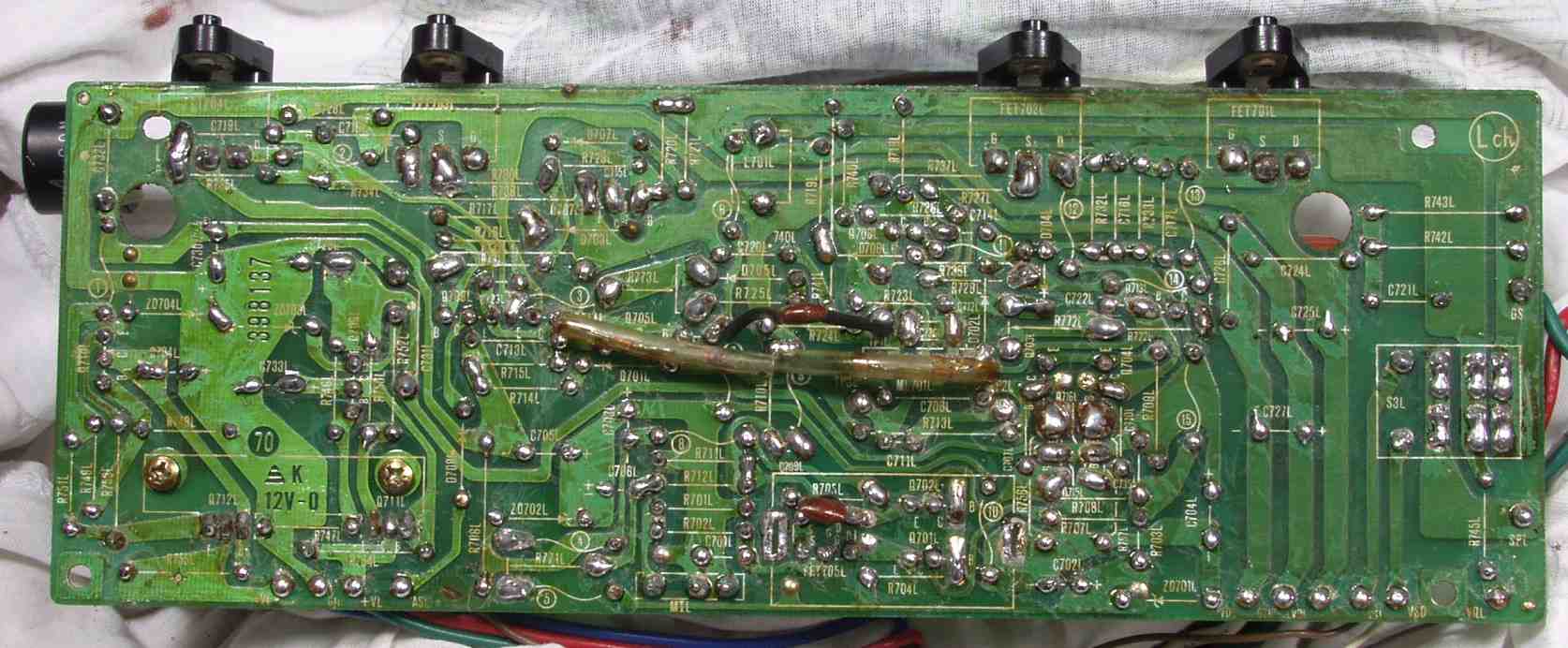

C3C. 修理前 電源基盤裏 フラックスが熱で変色している
C3D. 修理(半田補正)後 電源基盤裏 半田を全部やり直す
C3E. 修理後 電源基盤裏 不要なフラックスを削り落とす。
                   「フラックス」=半田を付ける為に、事前に塗る物、松ヤニが元祖ですが、現在は化学合成が殆ど

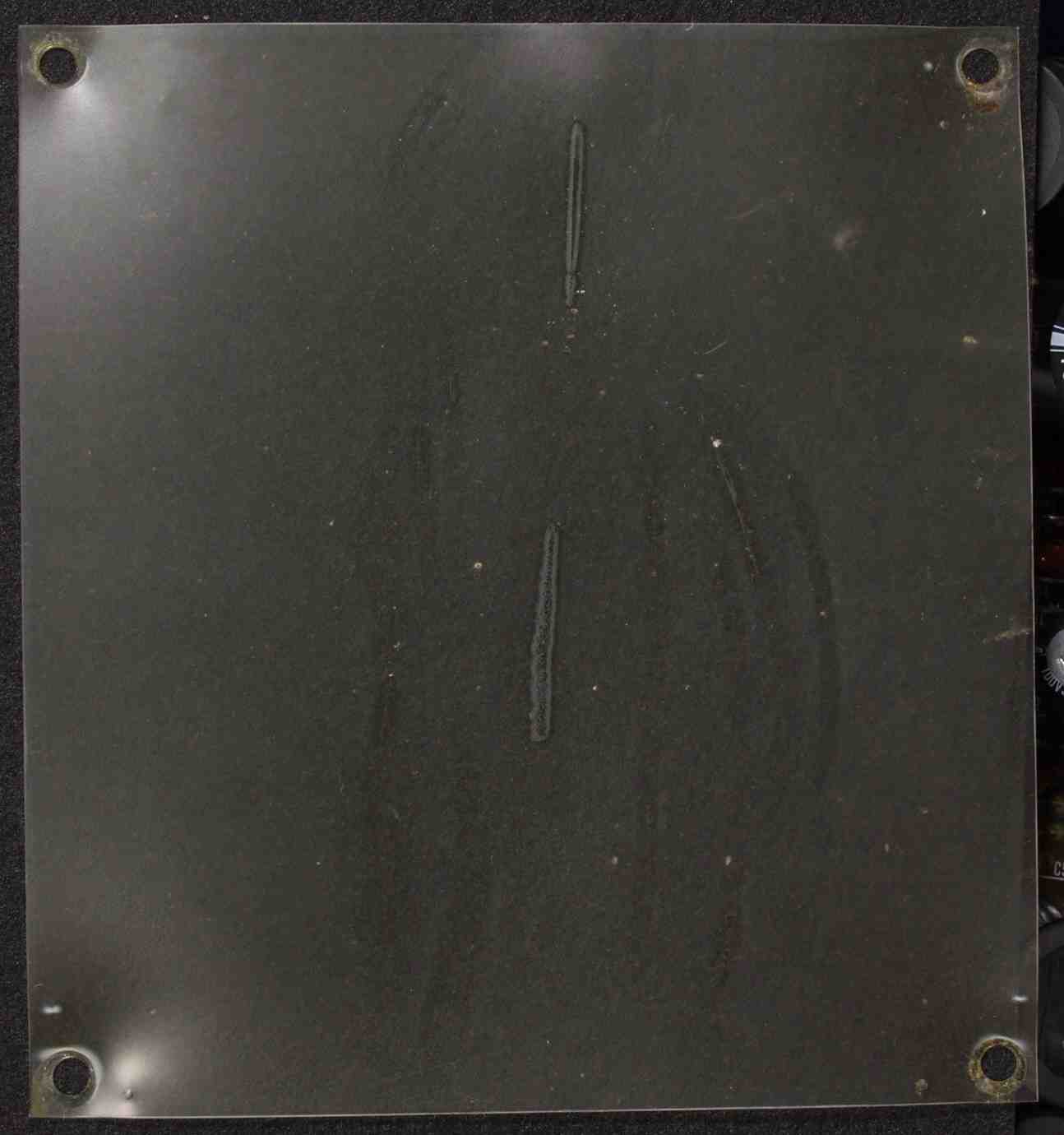

C3F. 発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シート
C41. 修理前 R側SP端子
C42. 修理前 L側SP端子
C43. 修理後 R側SP端子
C44. 修理後 L側SP端子

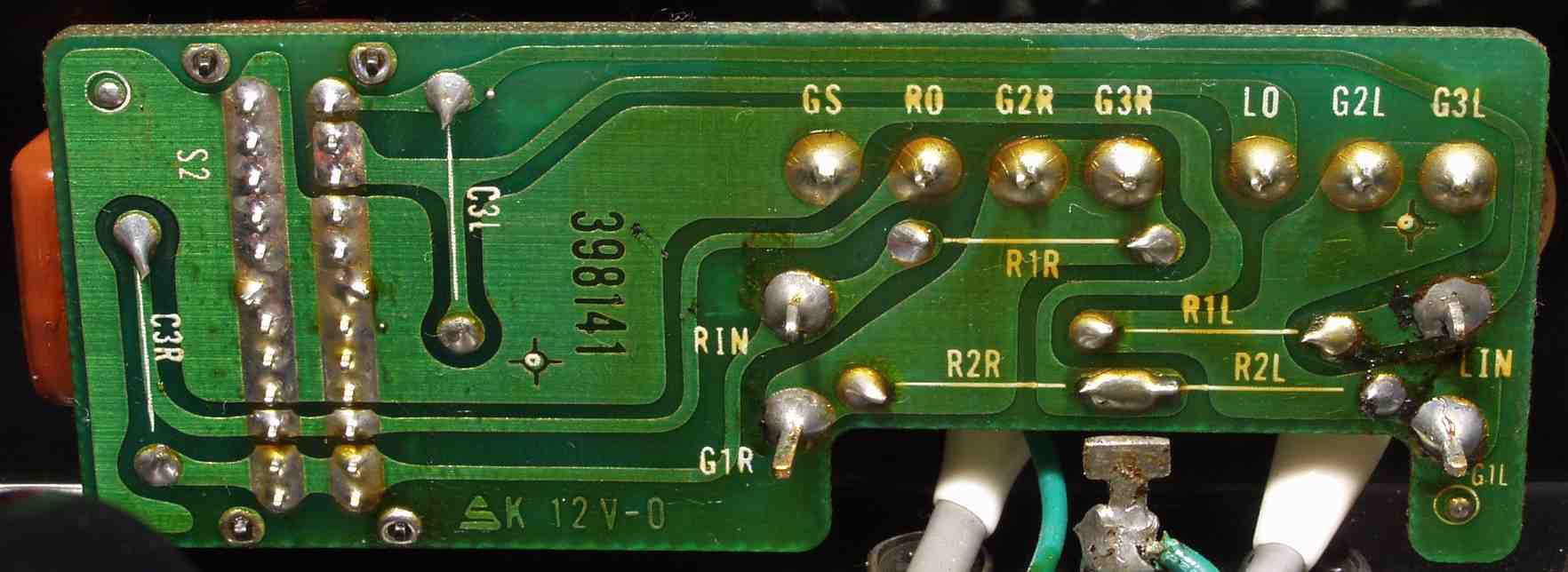

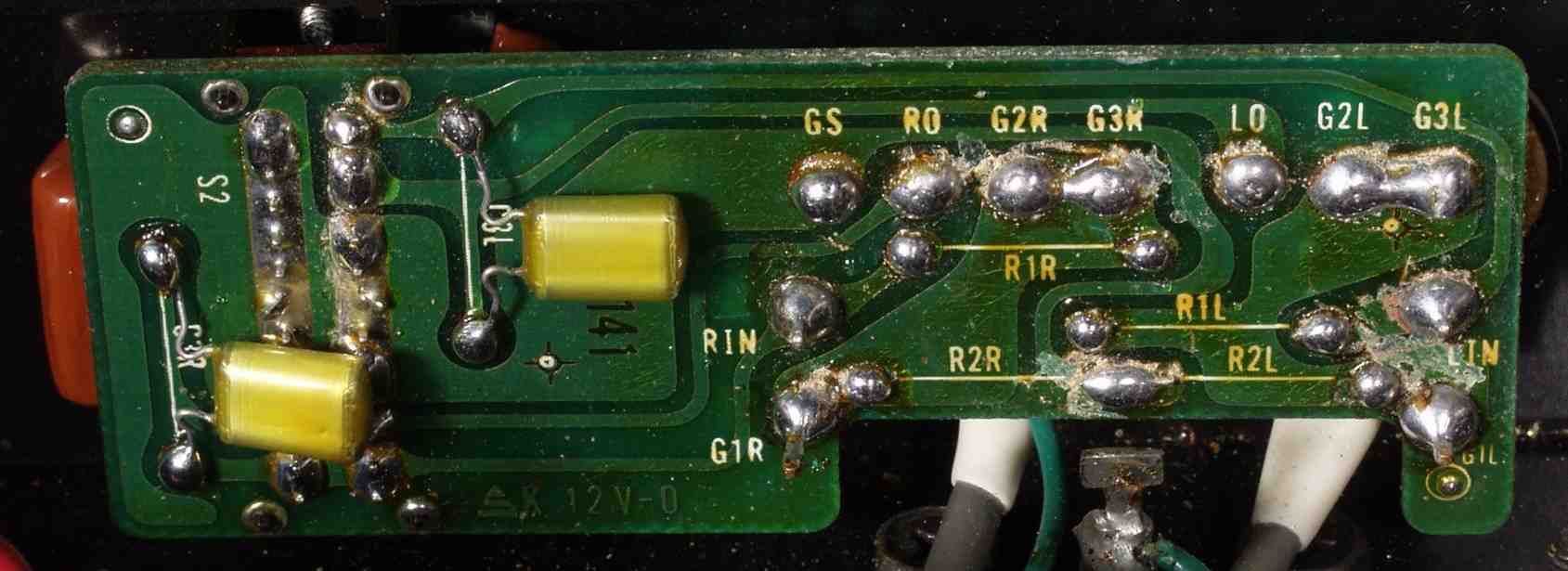

C5A. 修理前 RCA端子基板裏
C5B. 修理(半田補正)後 RCA端子基板裏  半田を全部やり直す

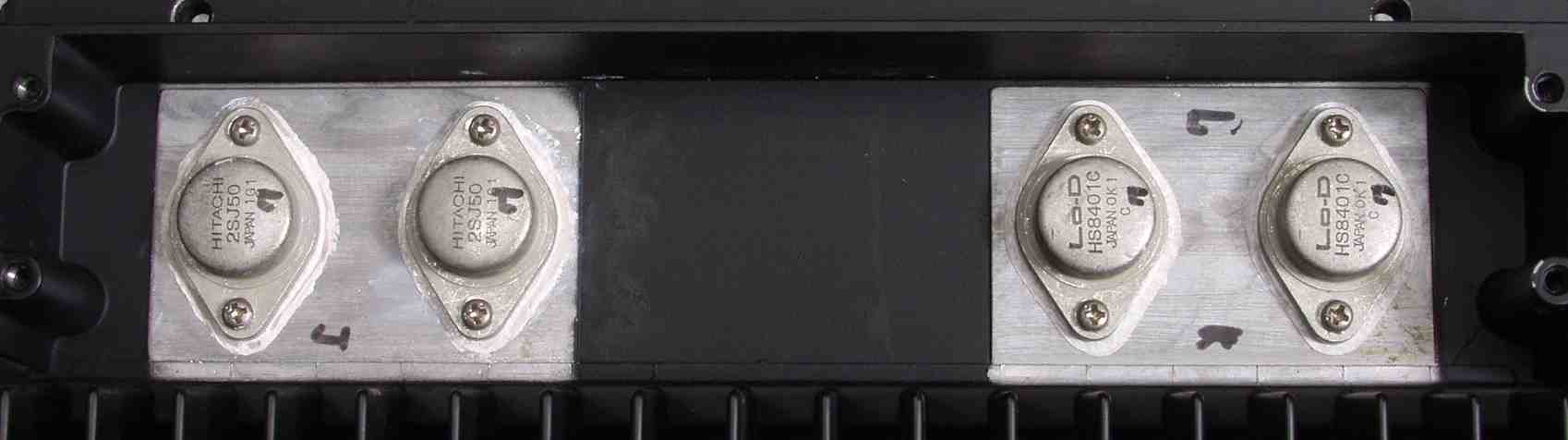

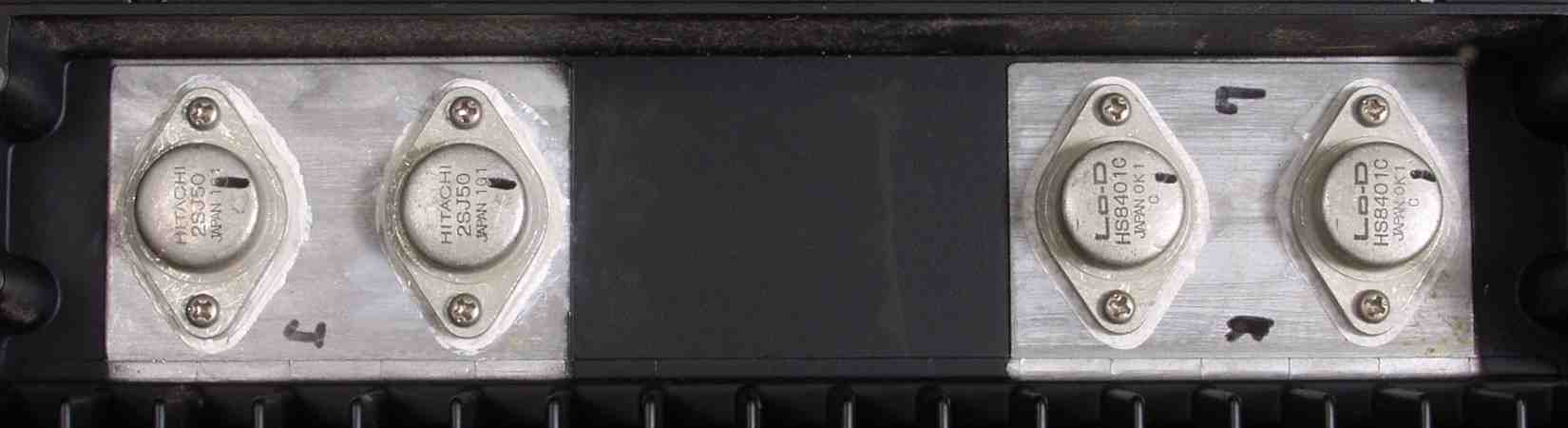

C6A. 修理前 R終段FET

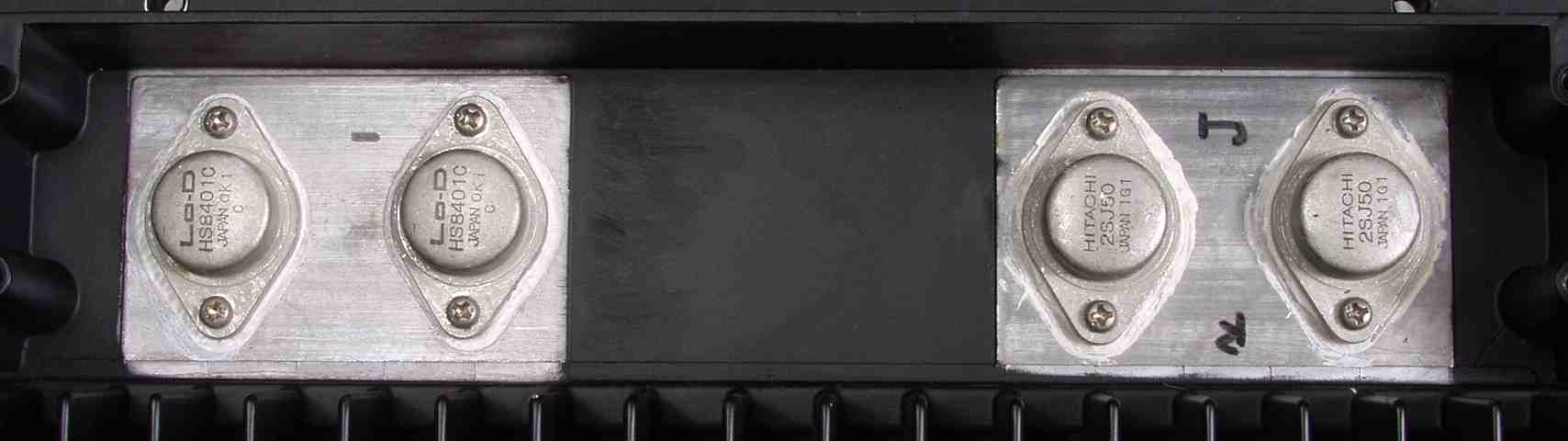

C6B. 修理後 R終段FET

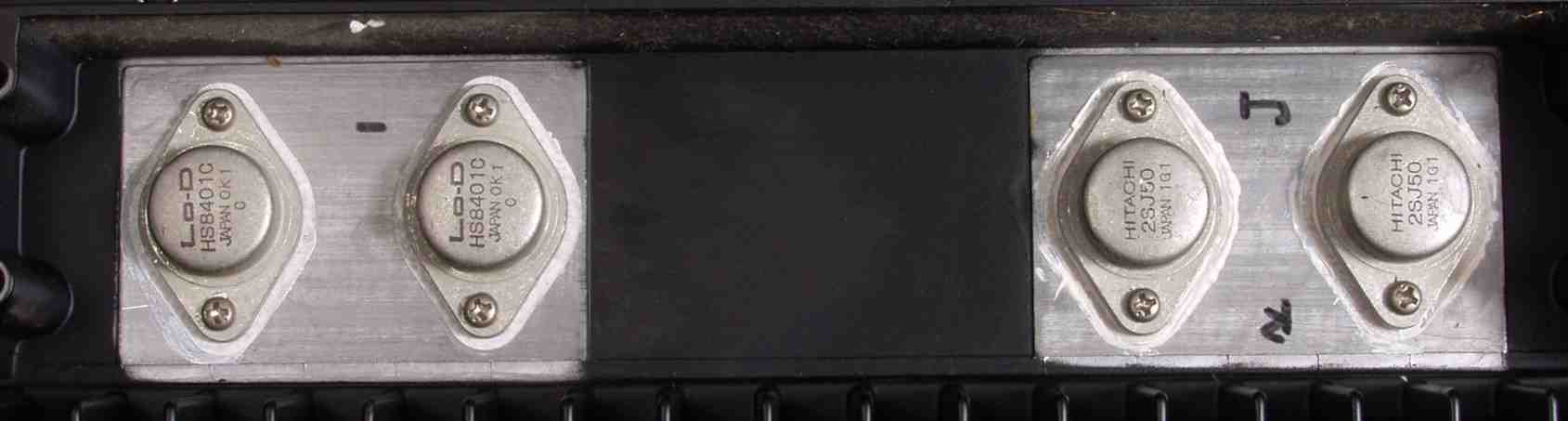

C6C. 修理前 L終段FET
C6D. 修理後 L終段FET

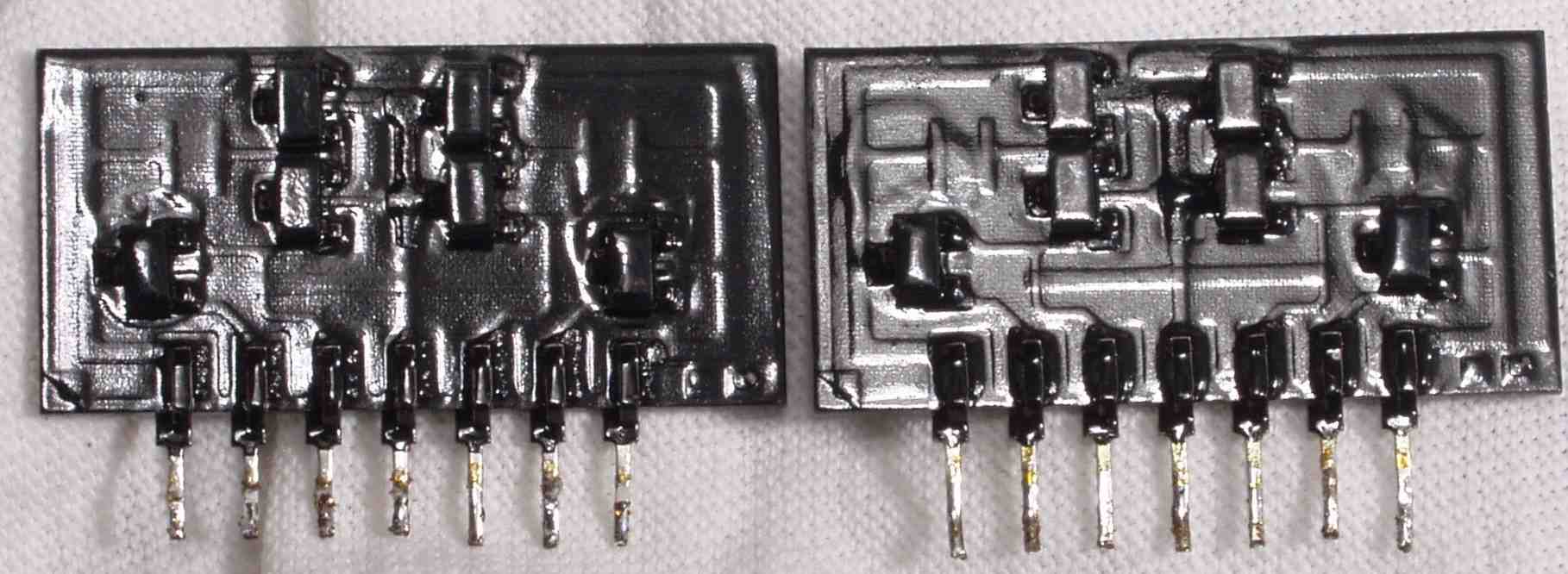

C7A. 修理前 RLモジュール

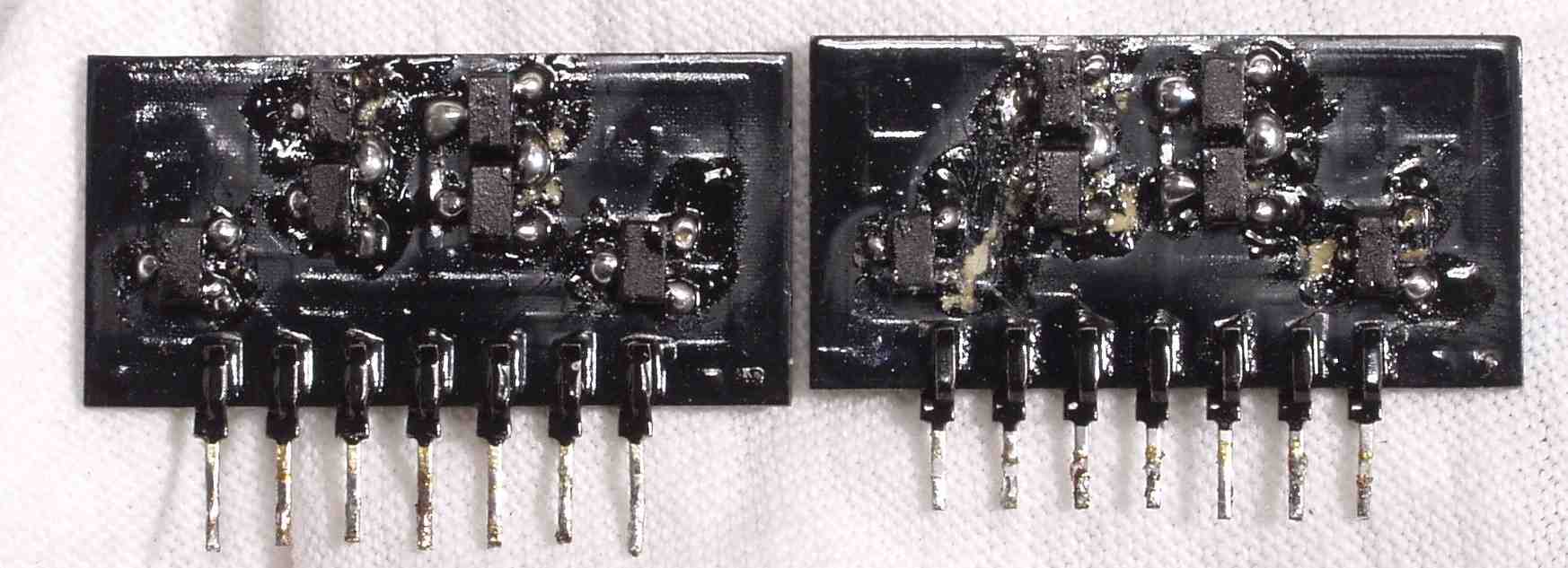

C7B. 修理後 RLモジュール TR(トランジスター)はマジック塗って有ります、この後ラッカーを塗る

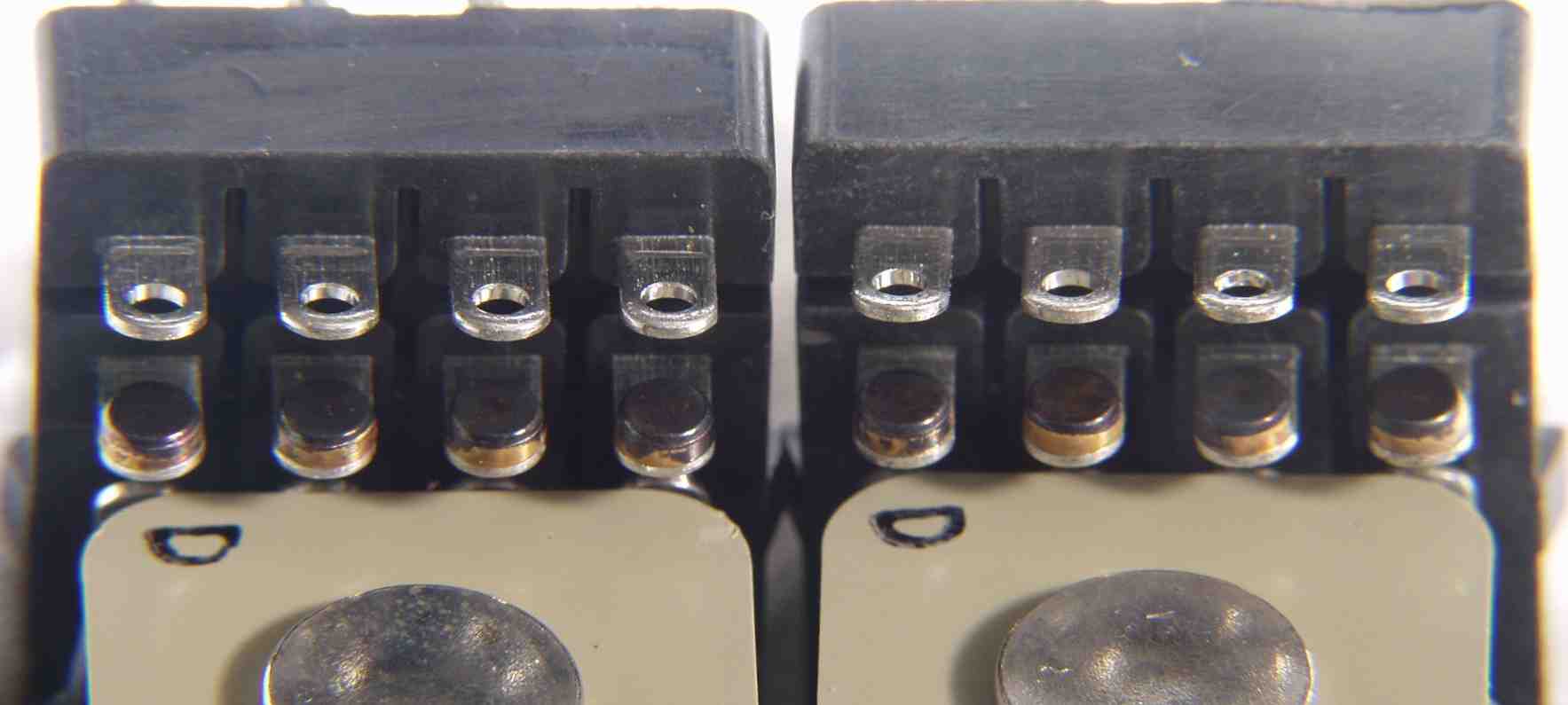

C8A. 取り出したSP接続リレー 真っ黒な固定接点

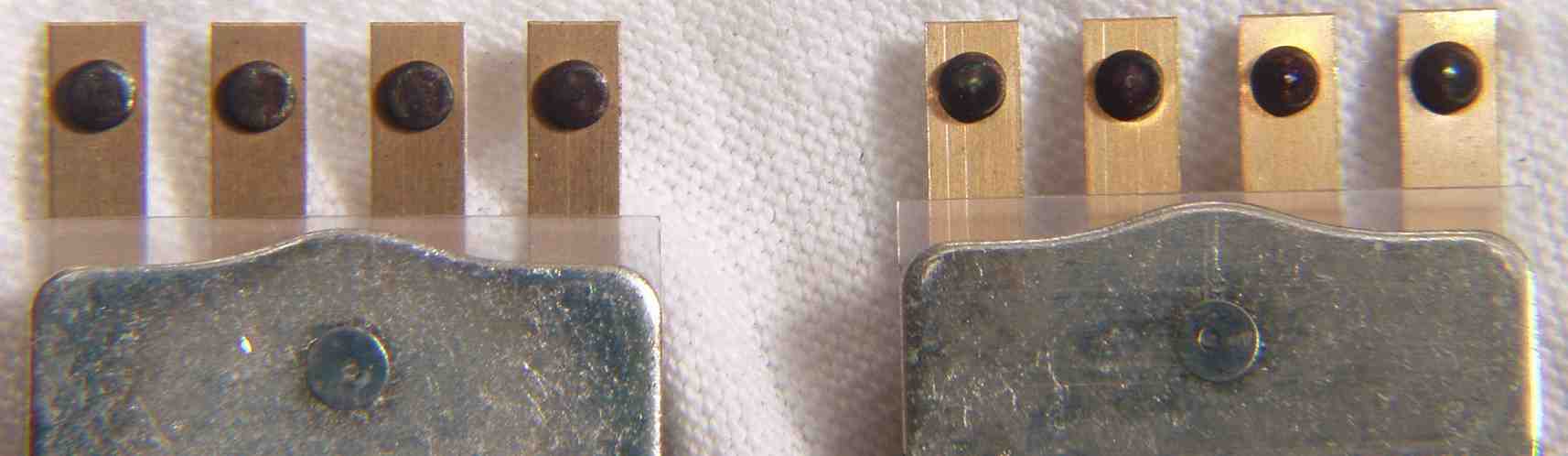

C8B. 取り出したSP接続リレー 真っ黒な可動接点

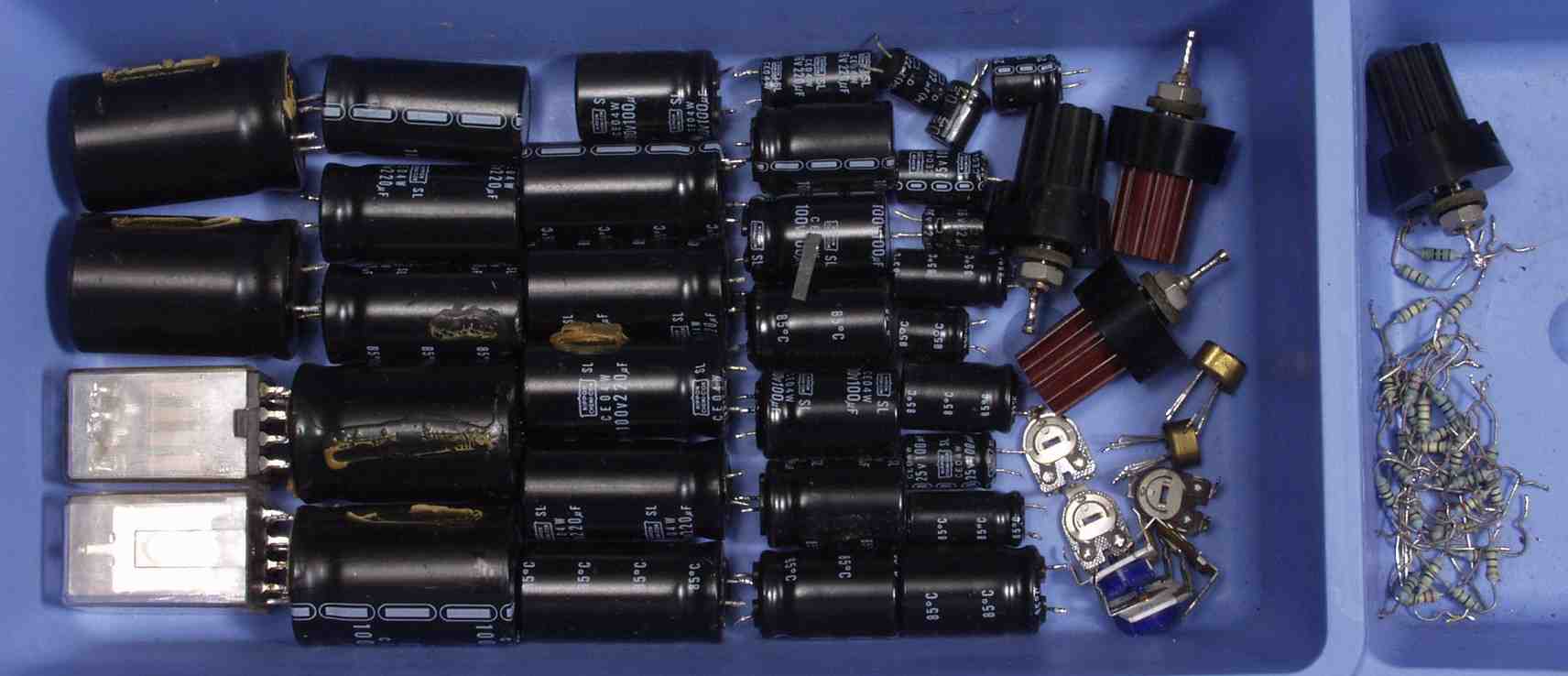

C8C. 交換した部品

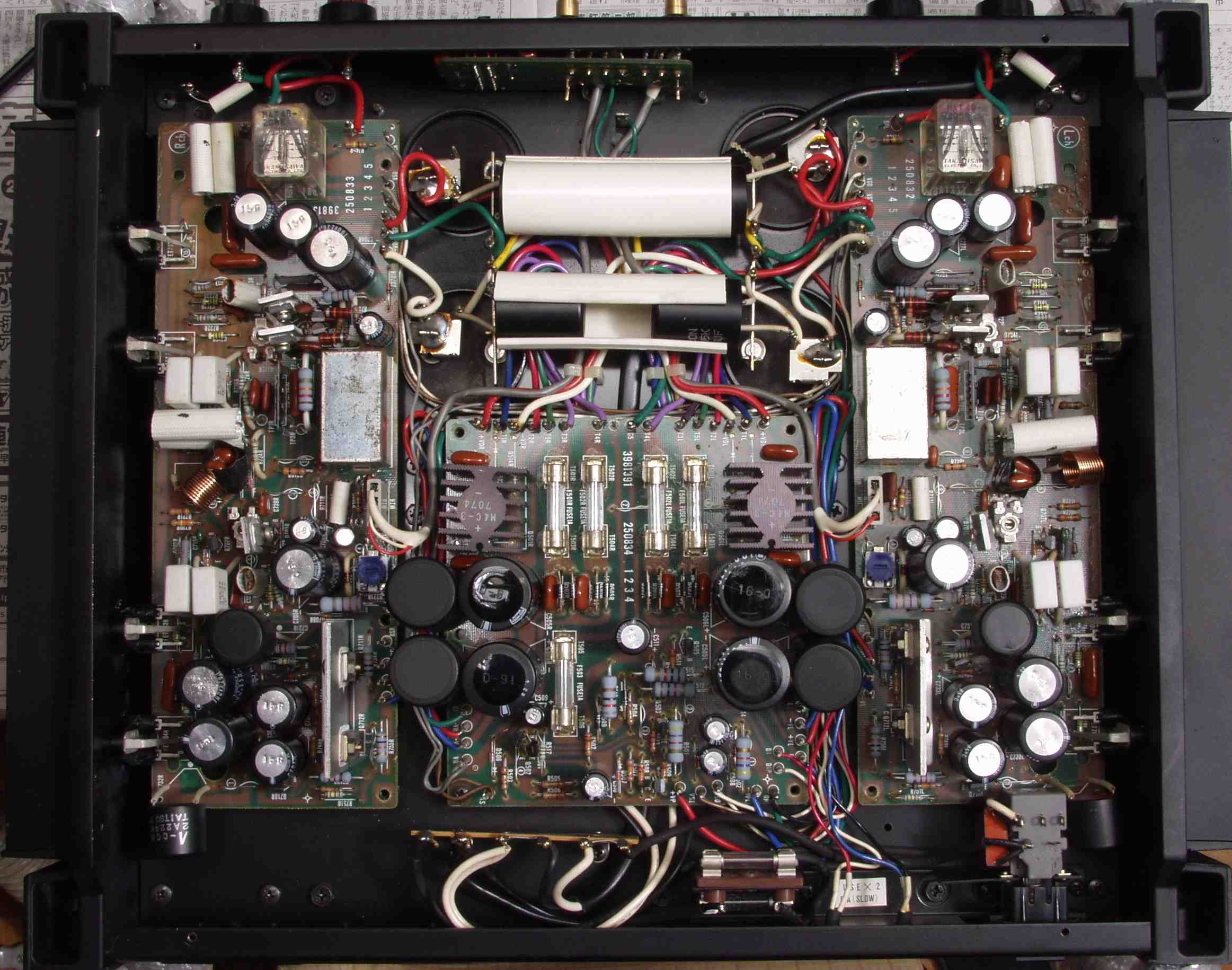

C9A. 修理前 下から見る

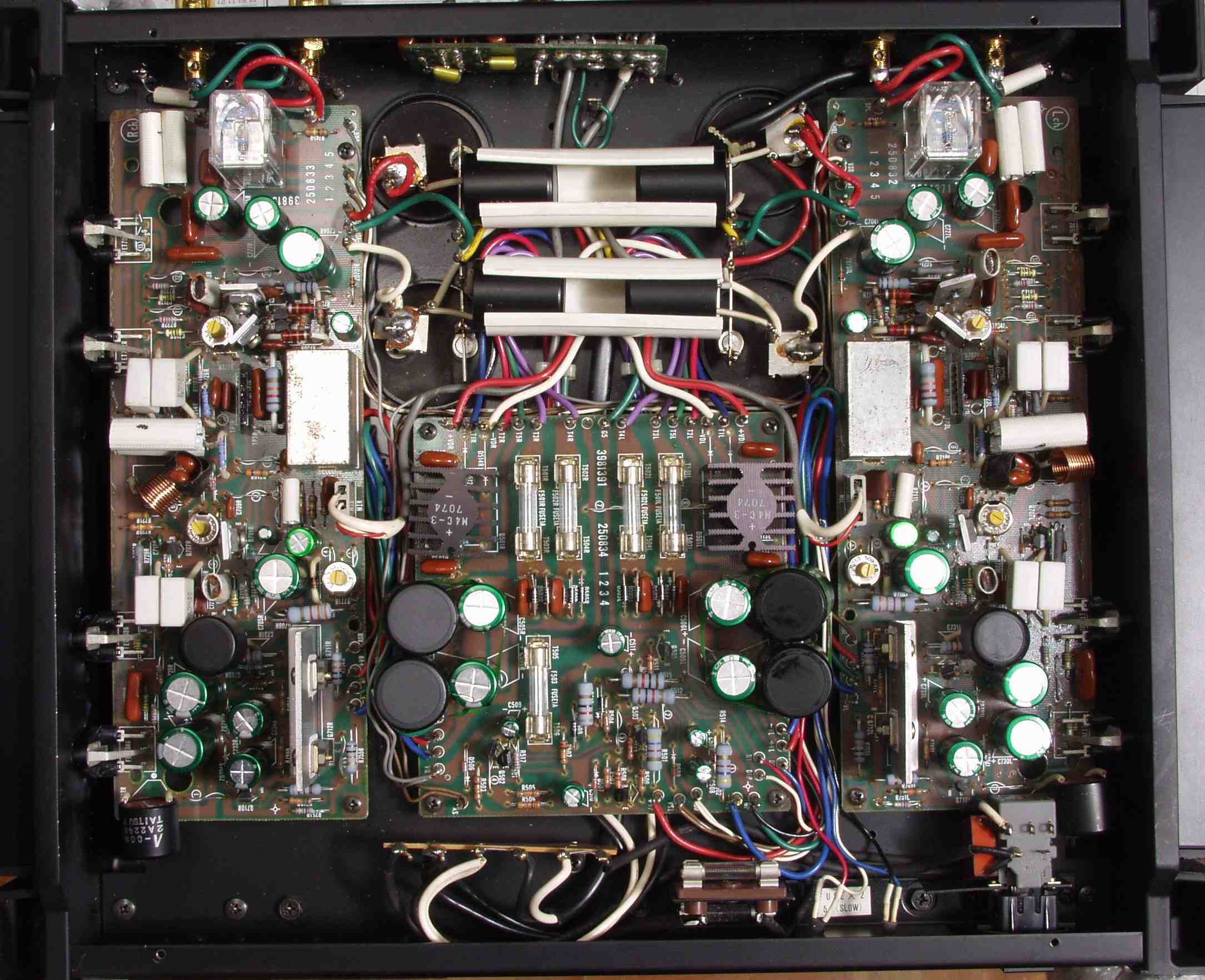

C9B. 修理後 上から見る
E. 調整・測定

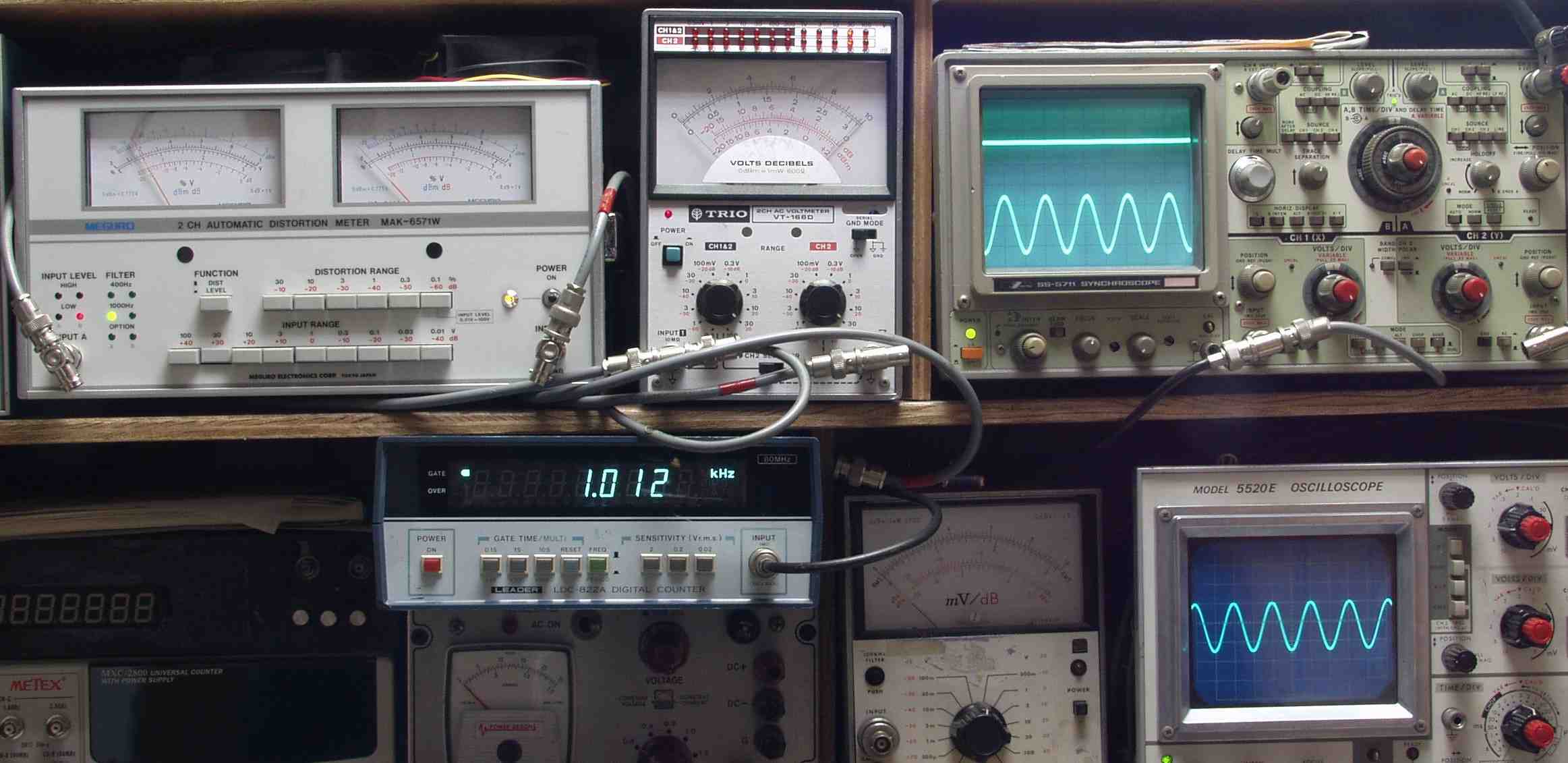

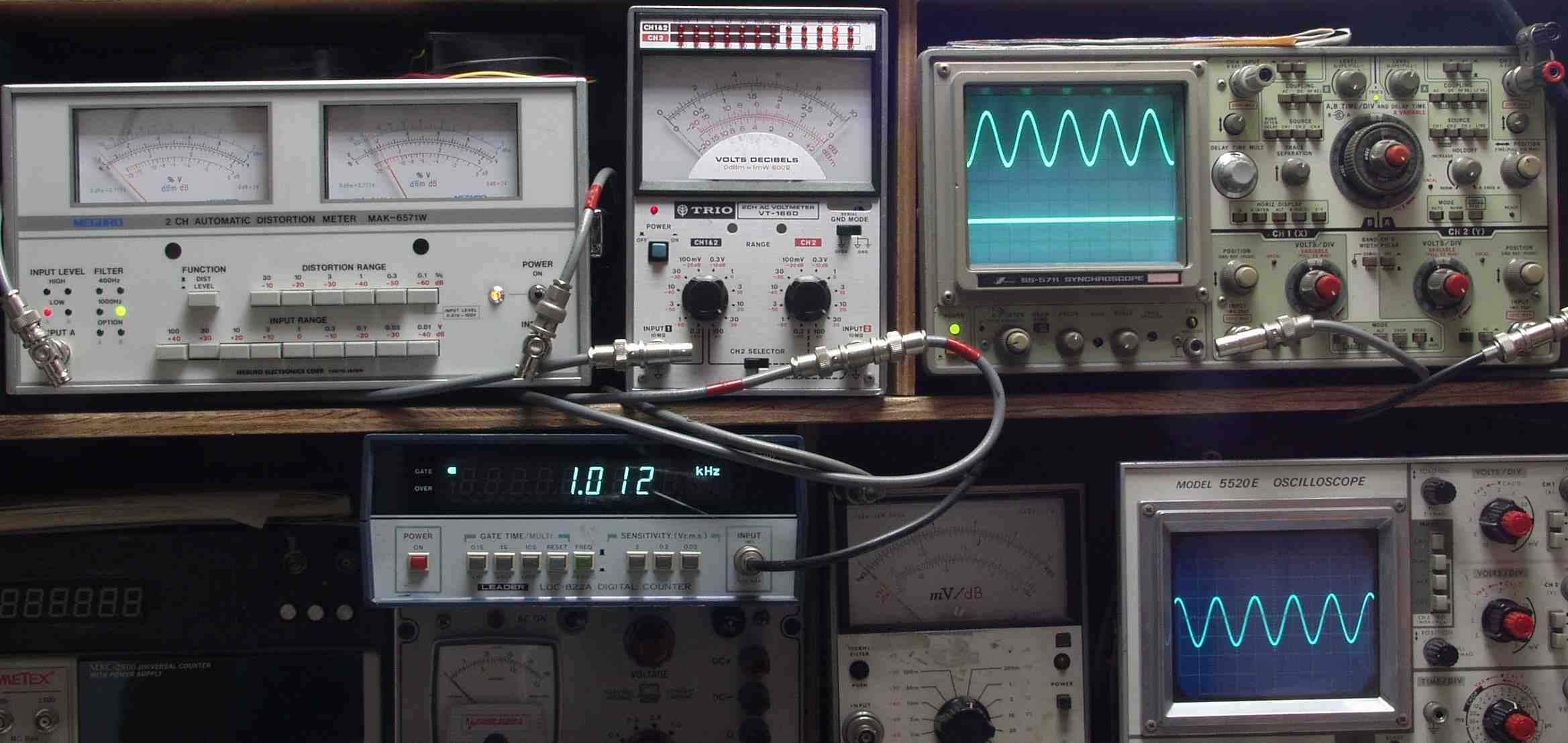

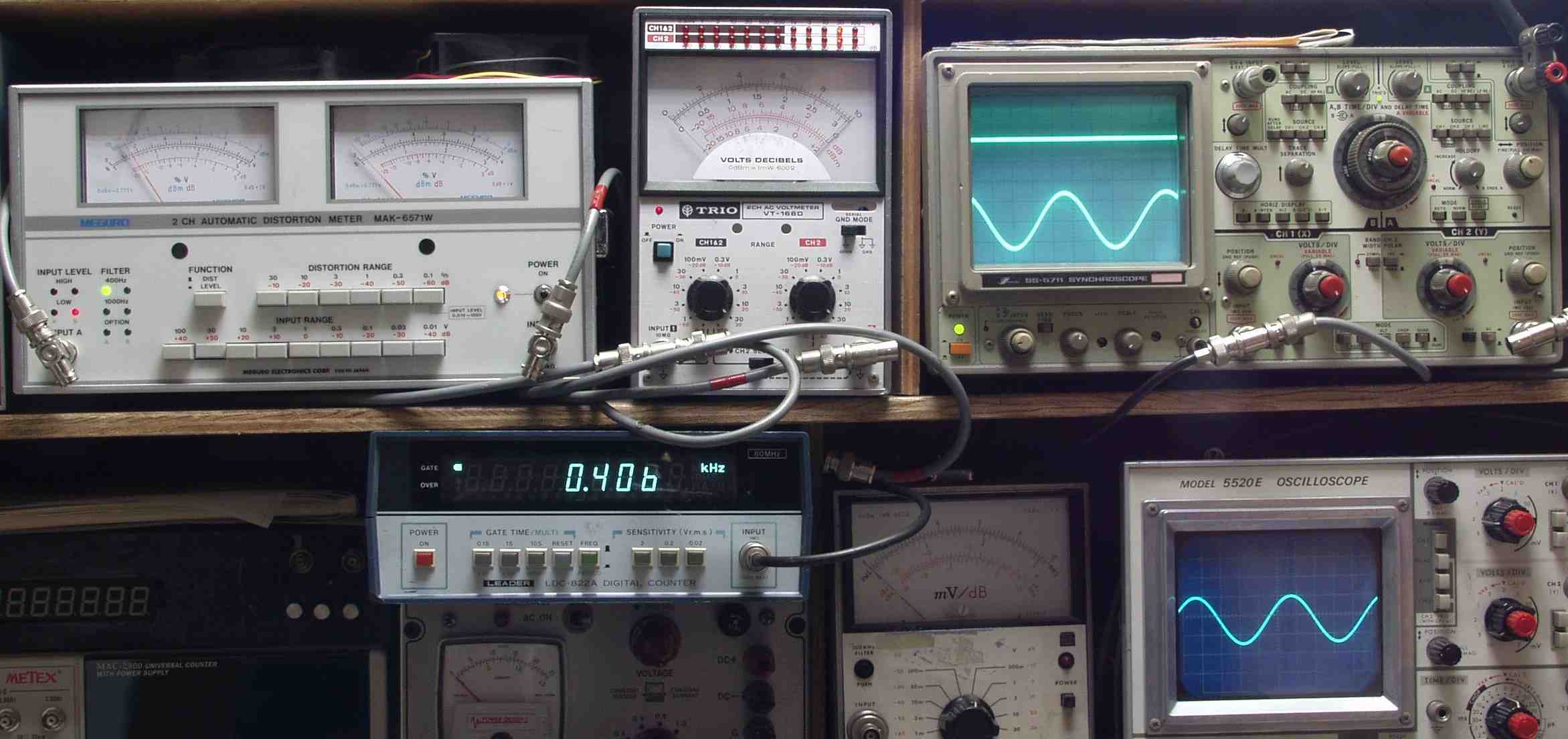

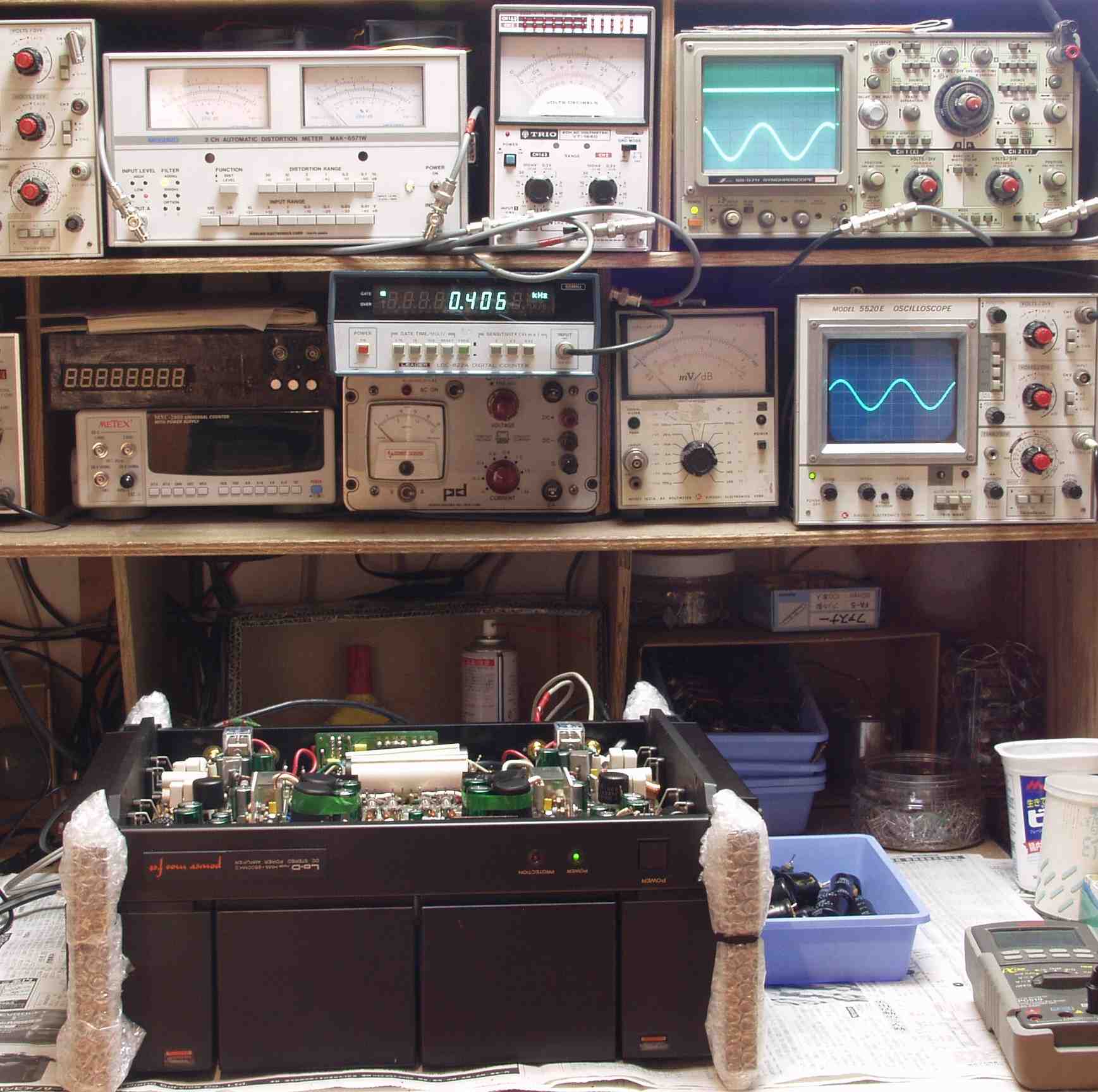

E1. 出力/歪み率測定・調整

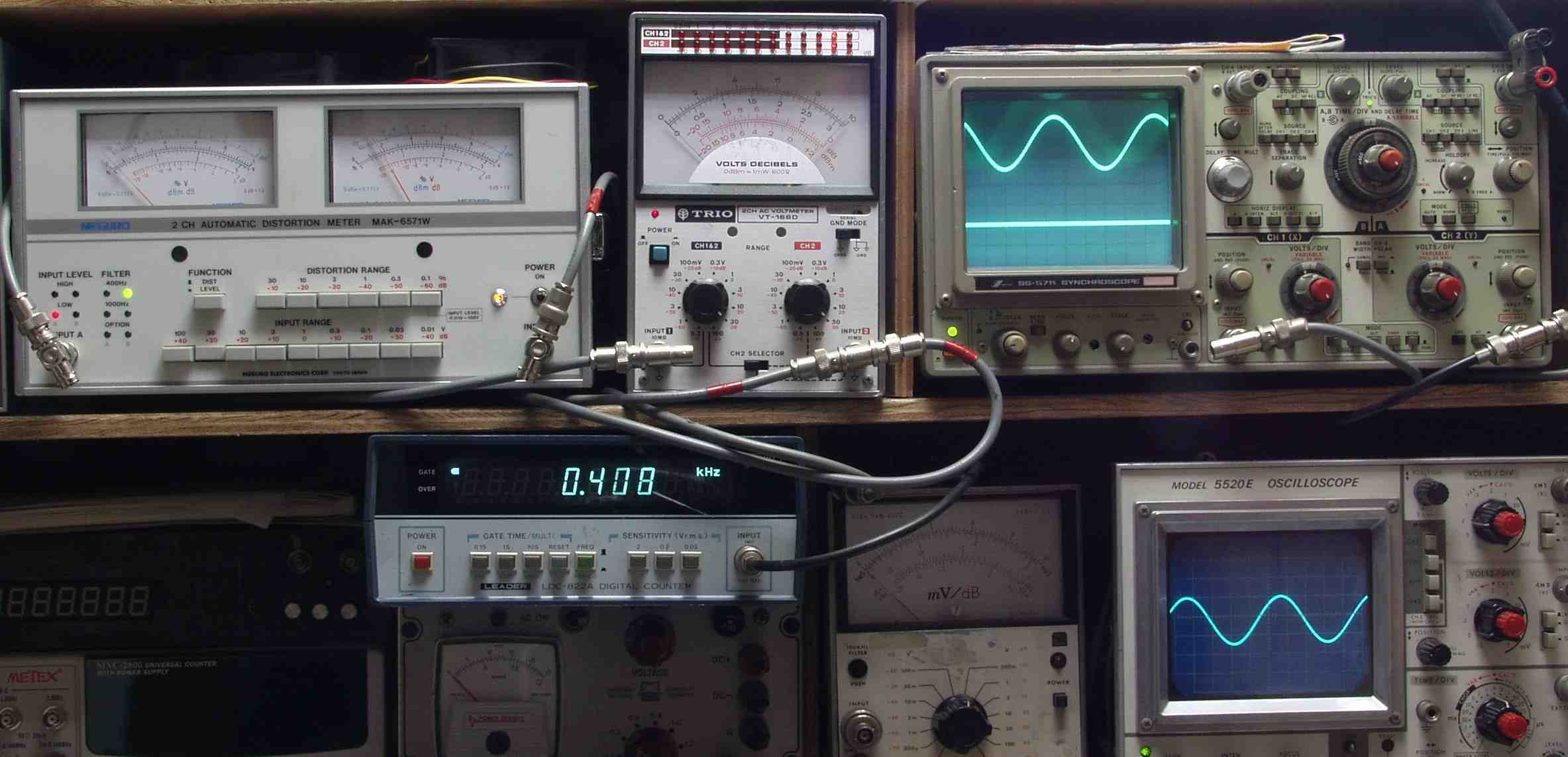

E2A. L側、31V=120W出力 0.02%歪み 1000HZ
E2B. L側、31V=120W出力 0.015%歪み 400HZ
E2C. R側、31V=120W出力 0.02%歪み 1000HZ
E2D. R側、31V=120W出力 0.02%歪み 400HZ

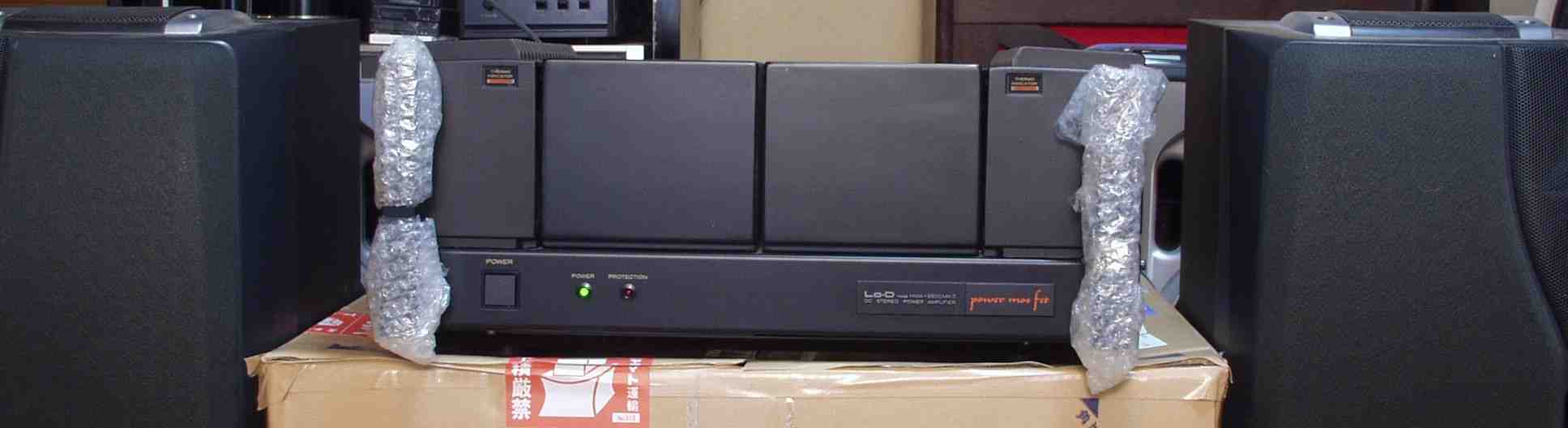

E3. 完成  24時間エージング
