ＬＵＸ　５Ｌ−１５　修理記録

平成１３年１２月到着　　平成１４年４月２２日完成

A．修理前の状況 　　モジュ−ルが死んでおり、アラルダイドで固めてあるので解析不可（時間が掛かりすぎる） 　　よって、ジャンクを探しました。 　　是が程度がよいので整備・調整しました。 　　この機種は２バ−ジョンのモジュ−ルが有るようです。

B．原因

Ｃ．修理状況

Ｄ．使用部品 　　表示ランプ交換

Ｅ．修理費　　１７，０００円　　　通常修理

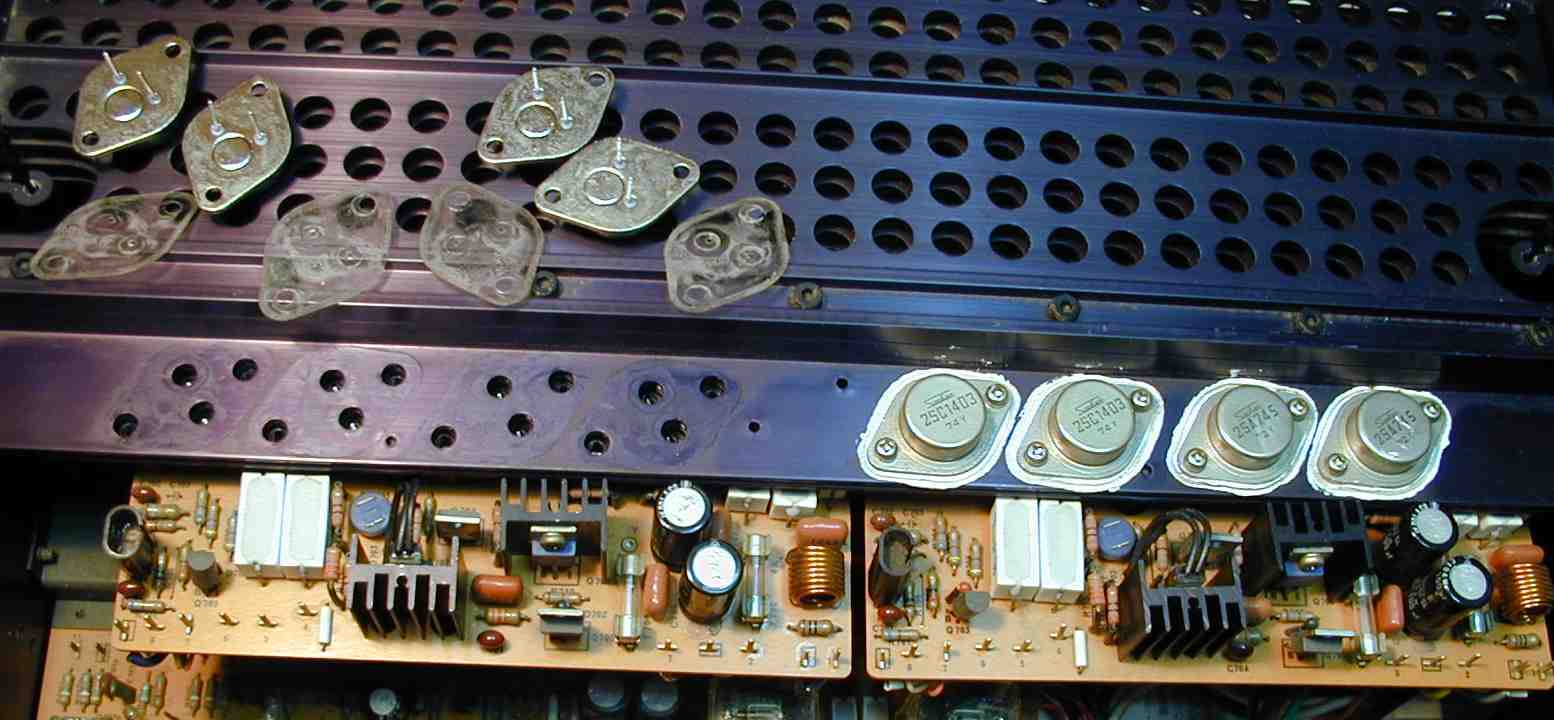

１．終段ＴＲ（トランジスタ−）取り付け 　　左＝取り外した所　右＝シリコングリスを塗布し取り付けした所。

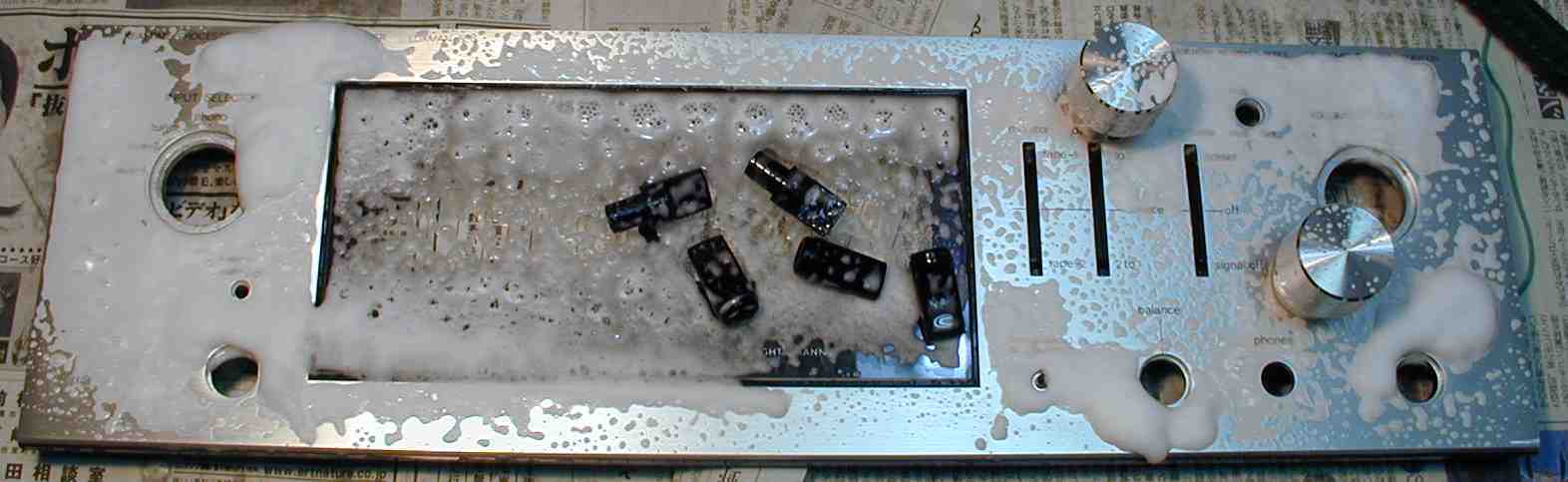

２．表示ランプ切れなので、交換にパネル取り外すので洗浄する。

３．測定

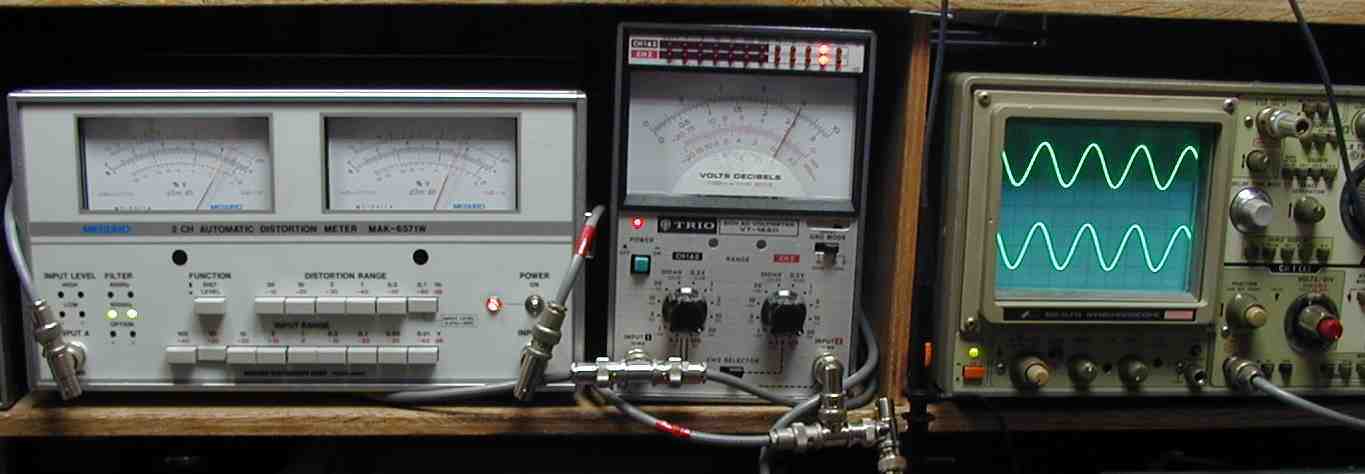

４．２５．５Ｖ＝８１Ｗ出力　０．０７％歪み　１０００ＨＺ。

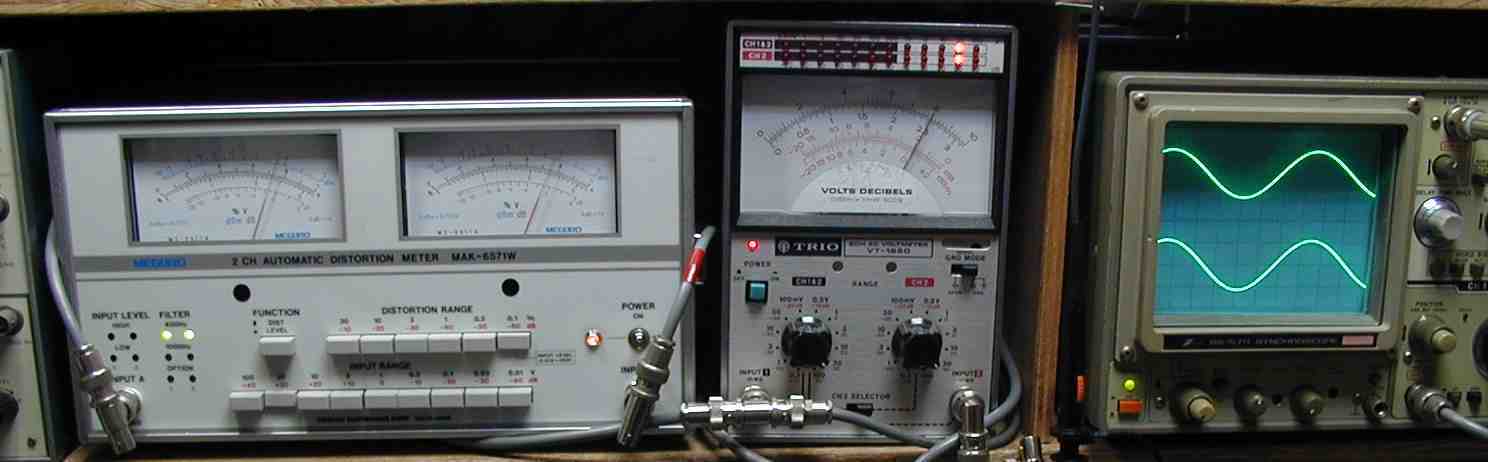

５．２５．５Ｖ＝８１Ｗ出力　０．０７％歪み　４００ＨＺ。

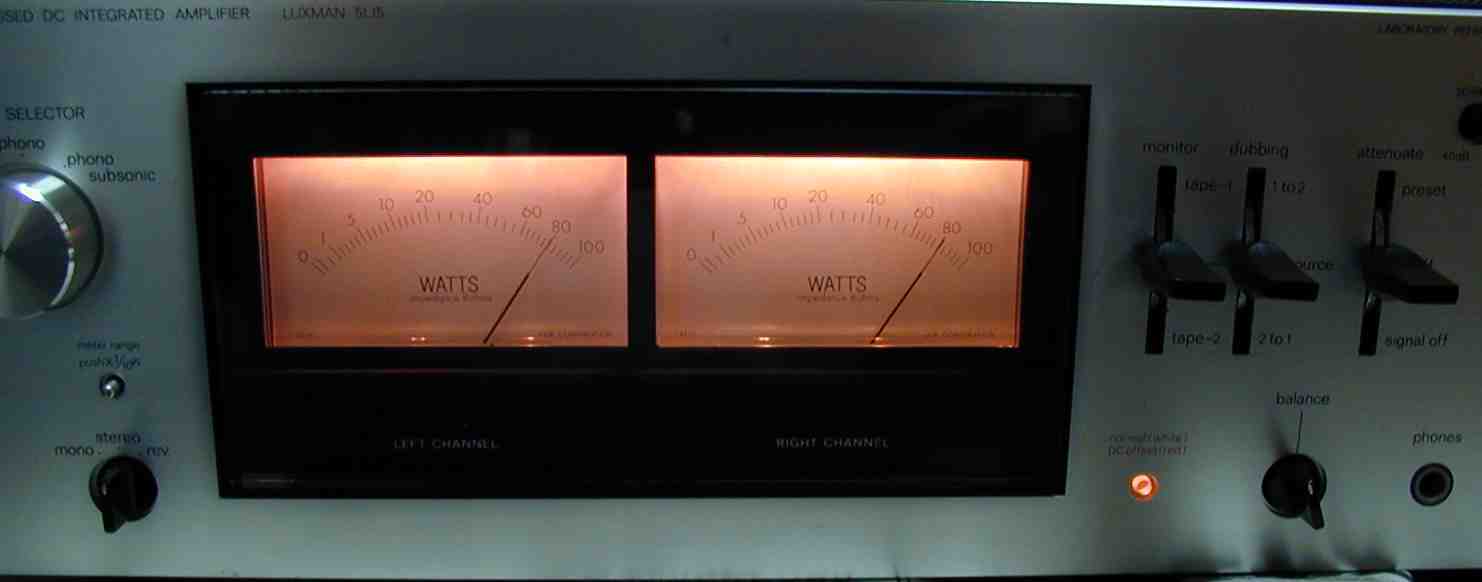

６．本体ＶＵメ−タ−

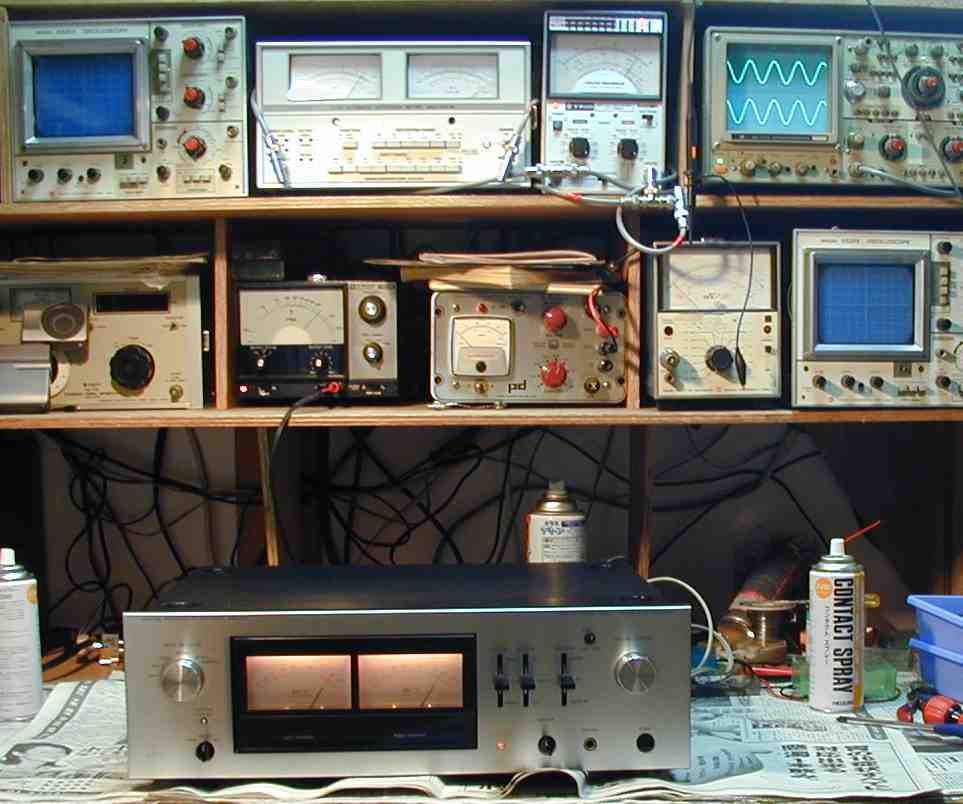

７．完成
