| ＬＵＸ Ｌ−３０９Ｘ 修理記録 | |
| 平成１５年４月１日到着 ５月１０日完成 | |
|
|

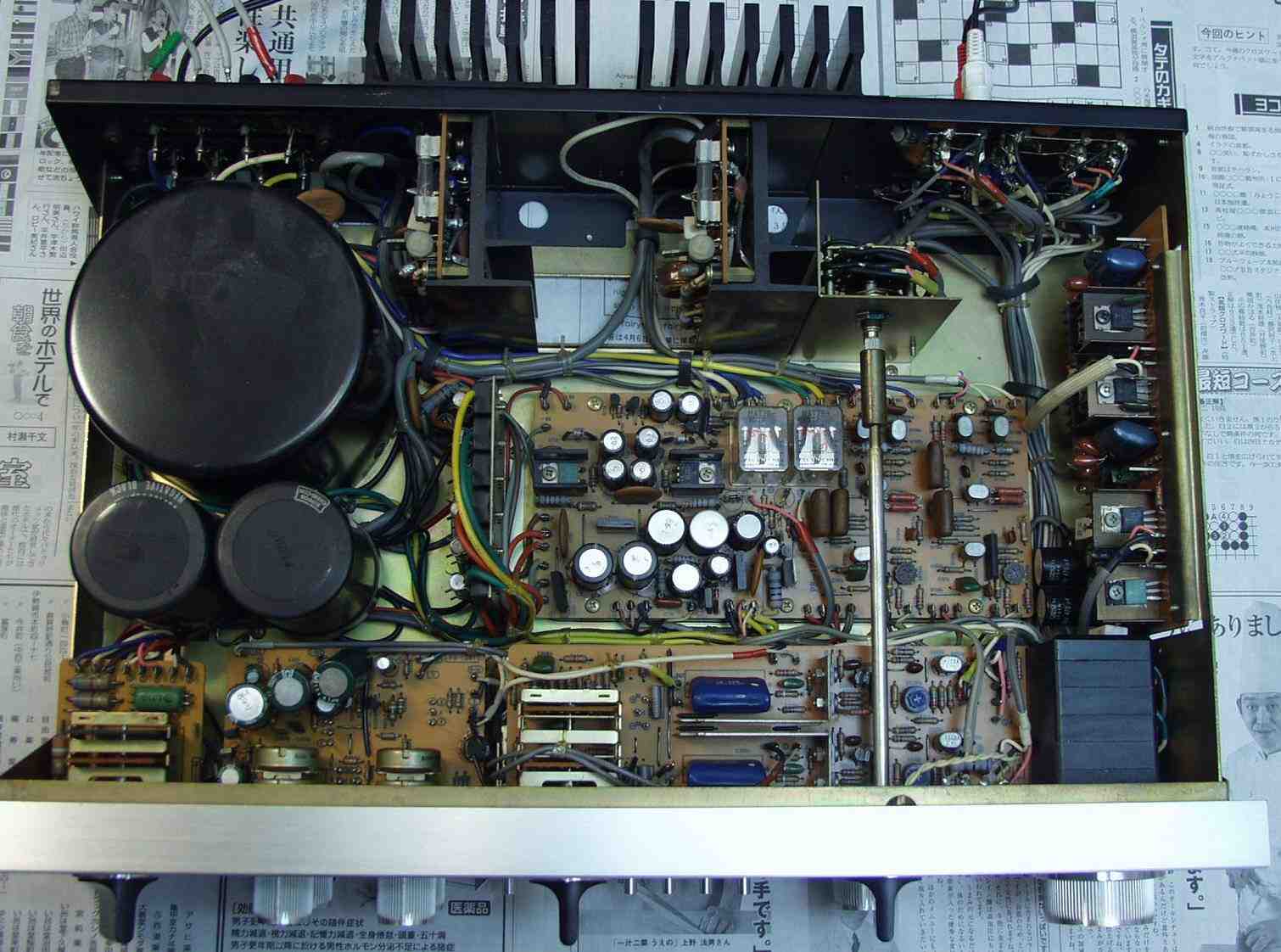

| Ａ．修理前の状況 Ａ−１．修理前 上から |
|
 |
|

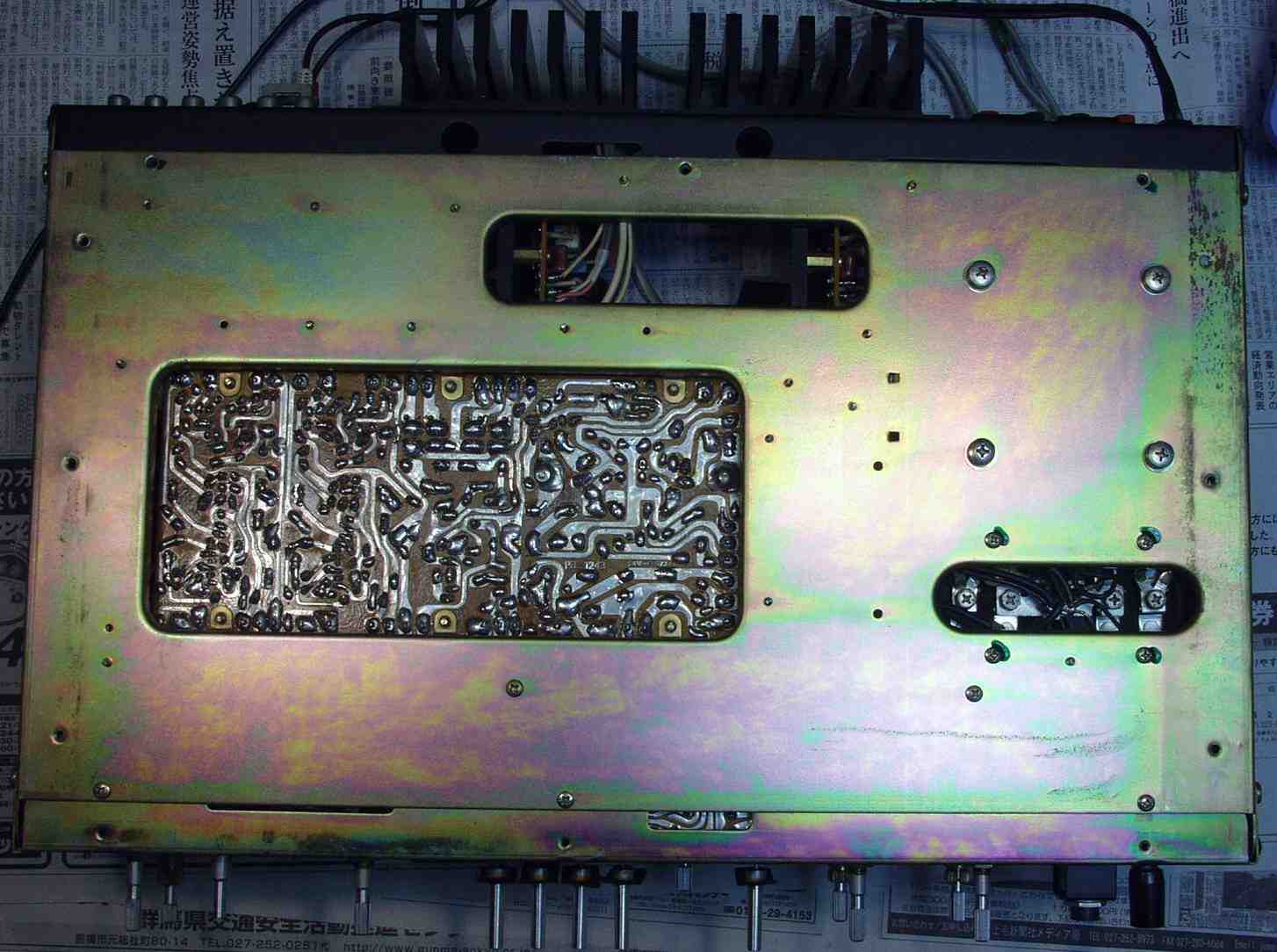

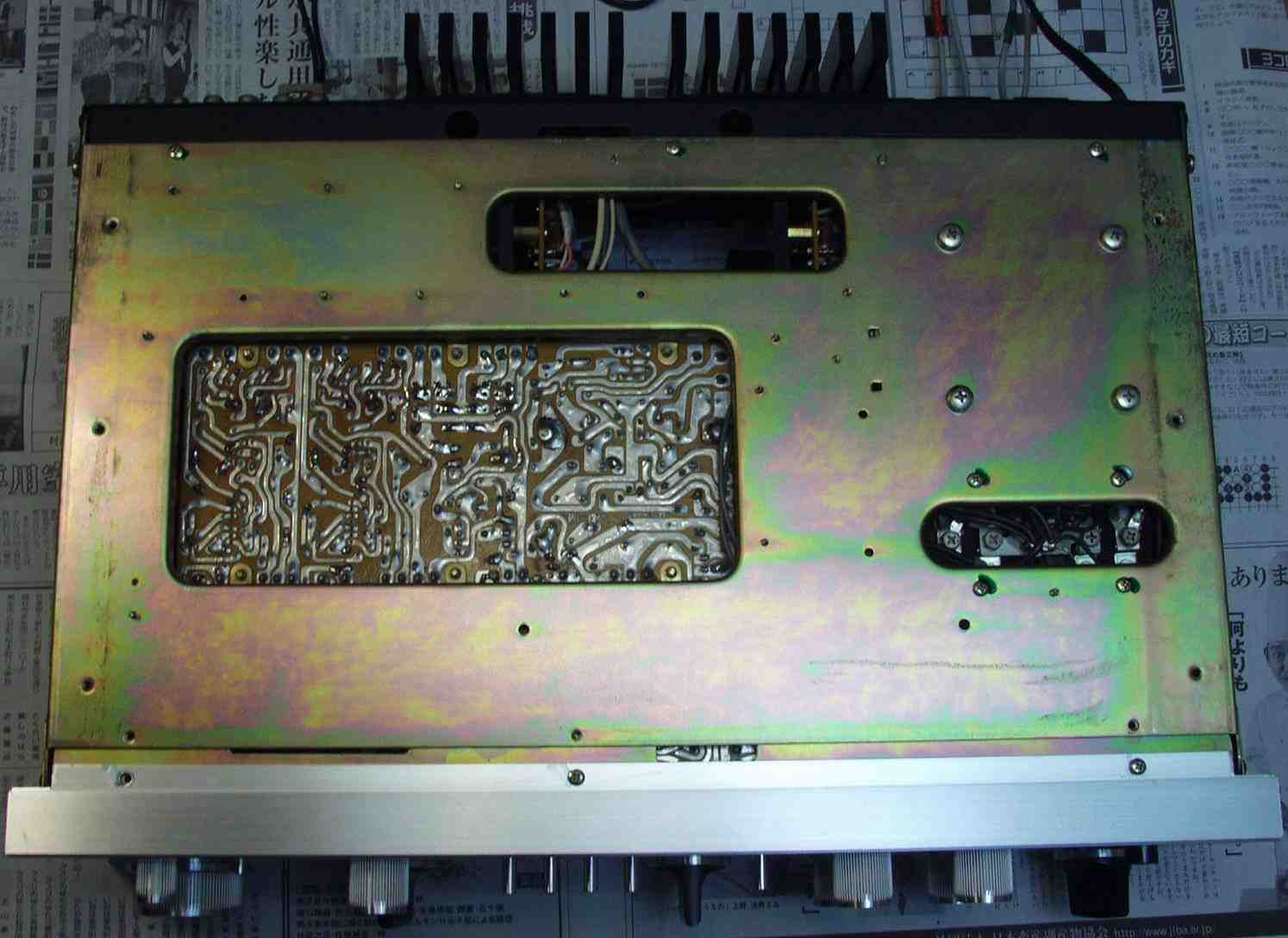

| Ａ−２．修理前 下から | |
 |
|

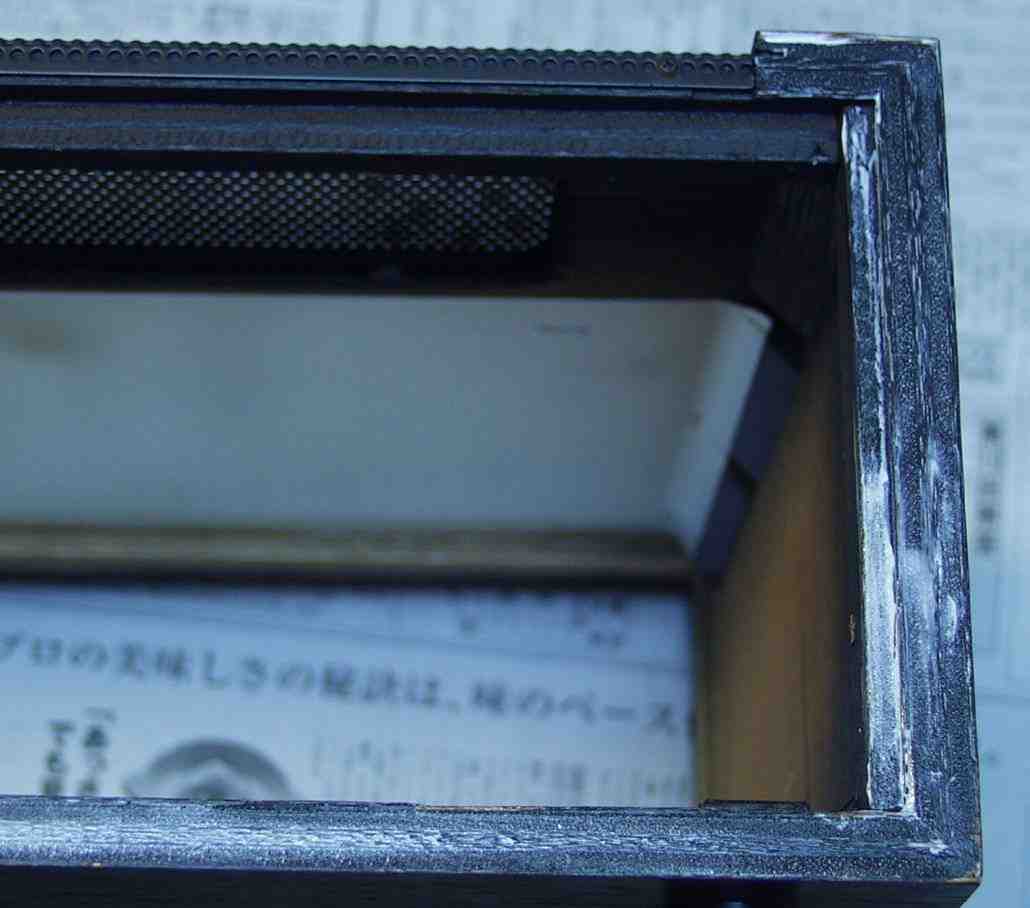

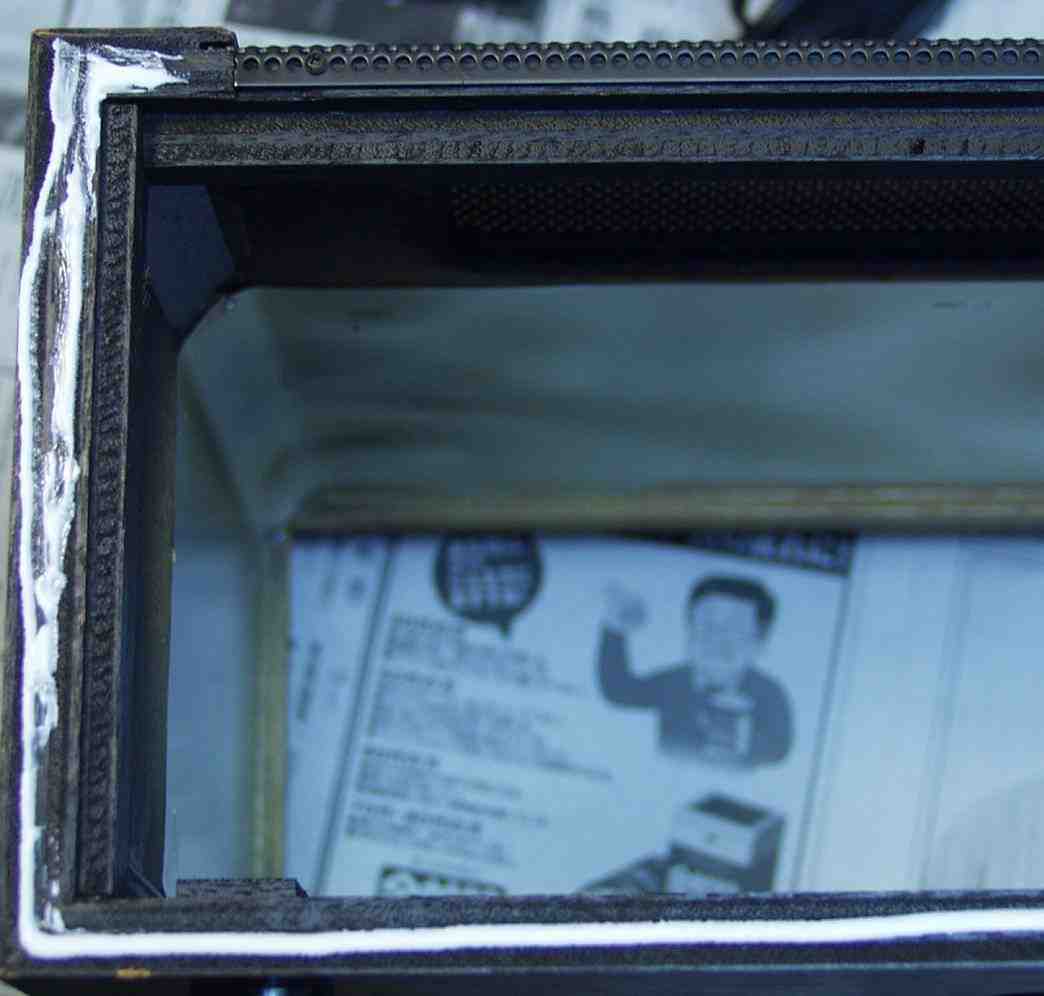

| Ｃ．修理状況 Ｃ−１Ａ．修理中 ケ−スの接着 木工ボンドを水で薄めて塗る |
|
 |
 |

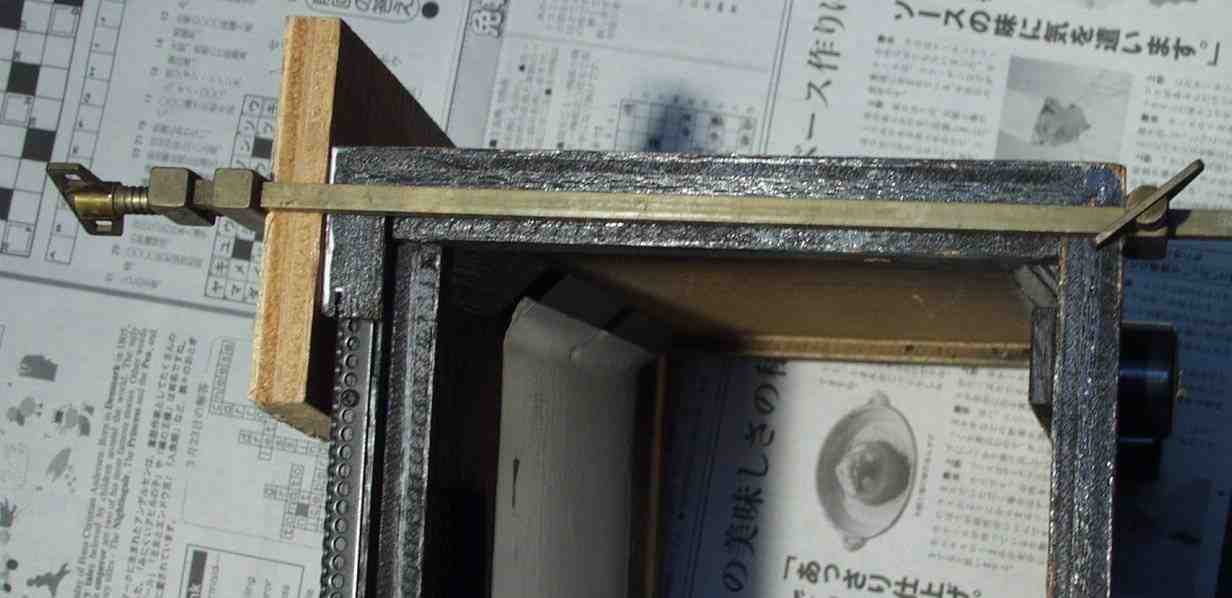

| Ｃ−１Ｂ．修理中 ケ−スの接着 金具で固定する | |
 |
|

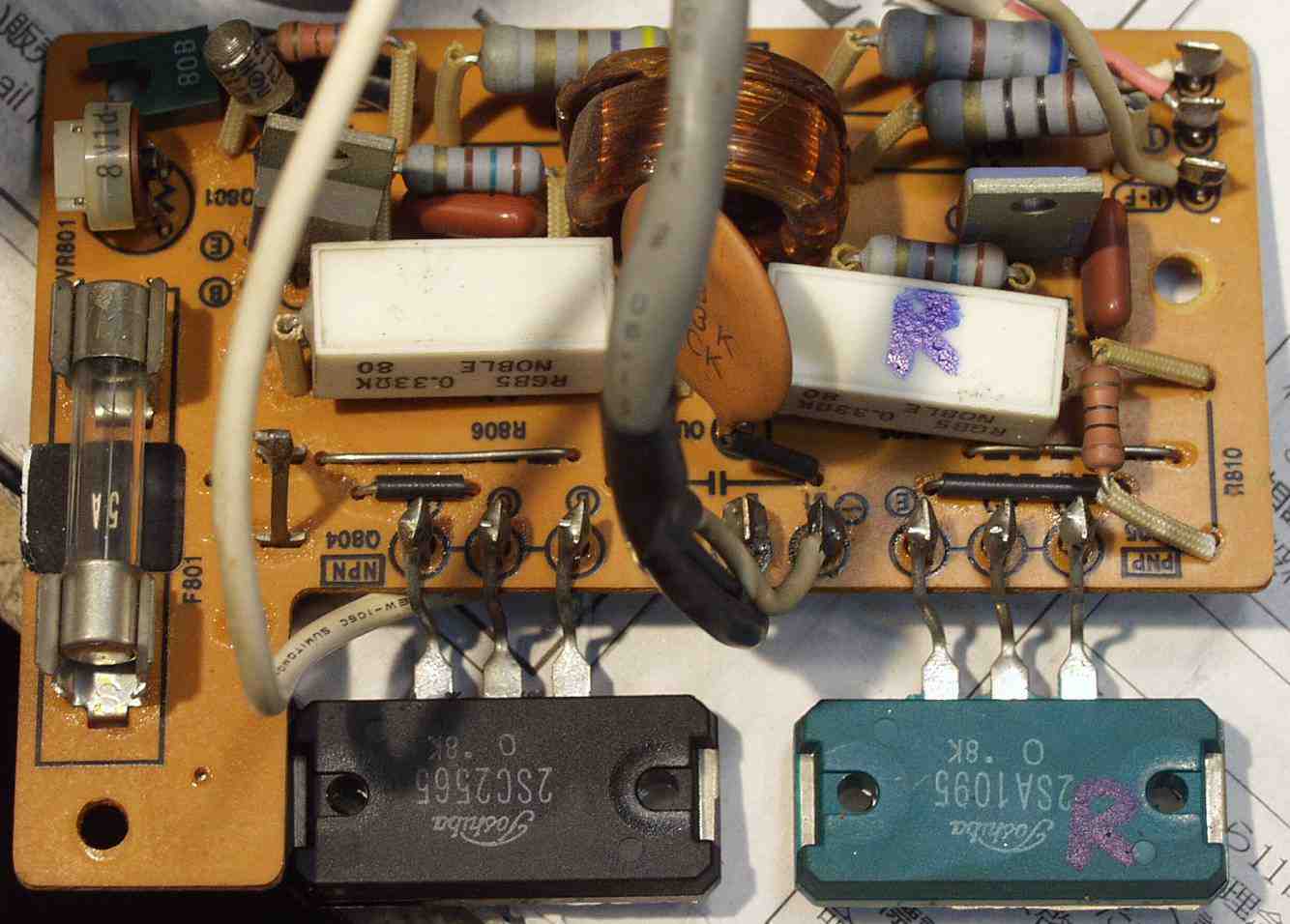

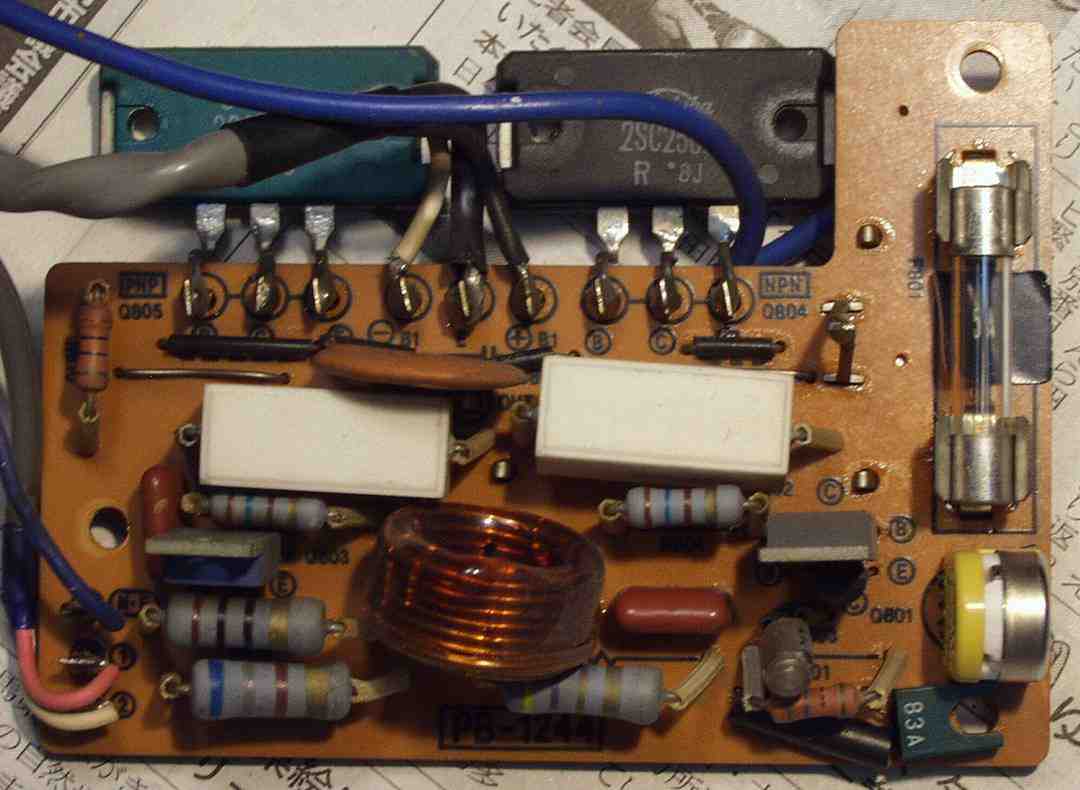

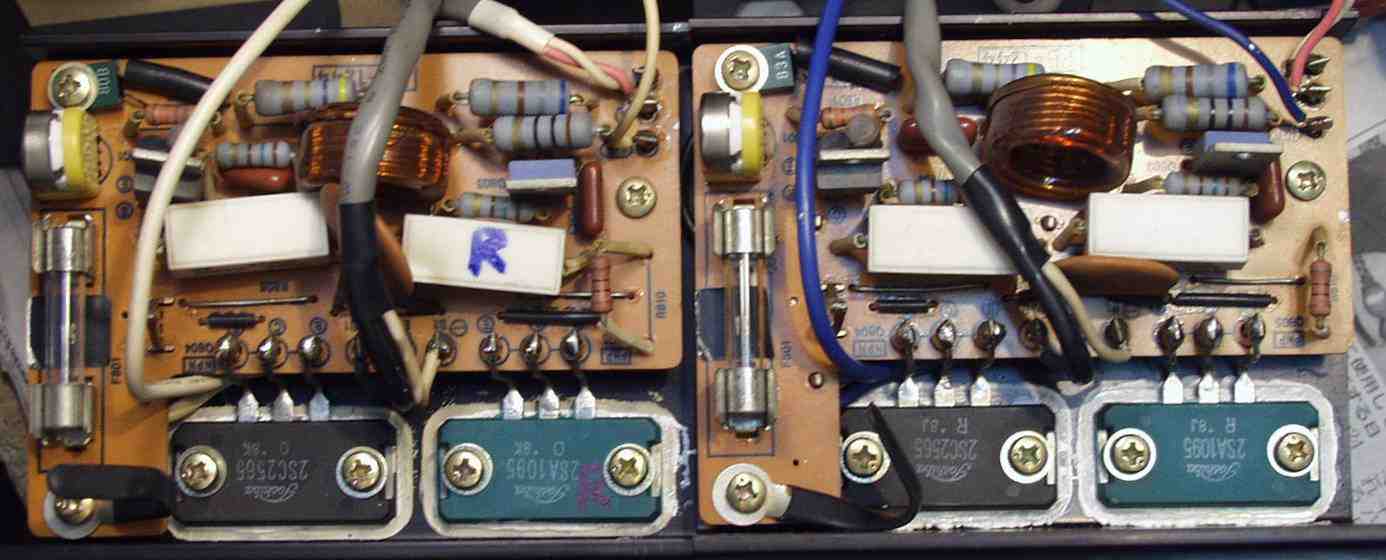

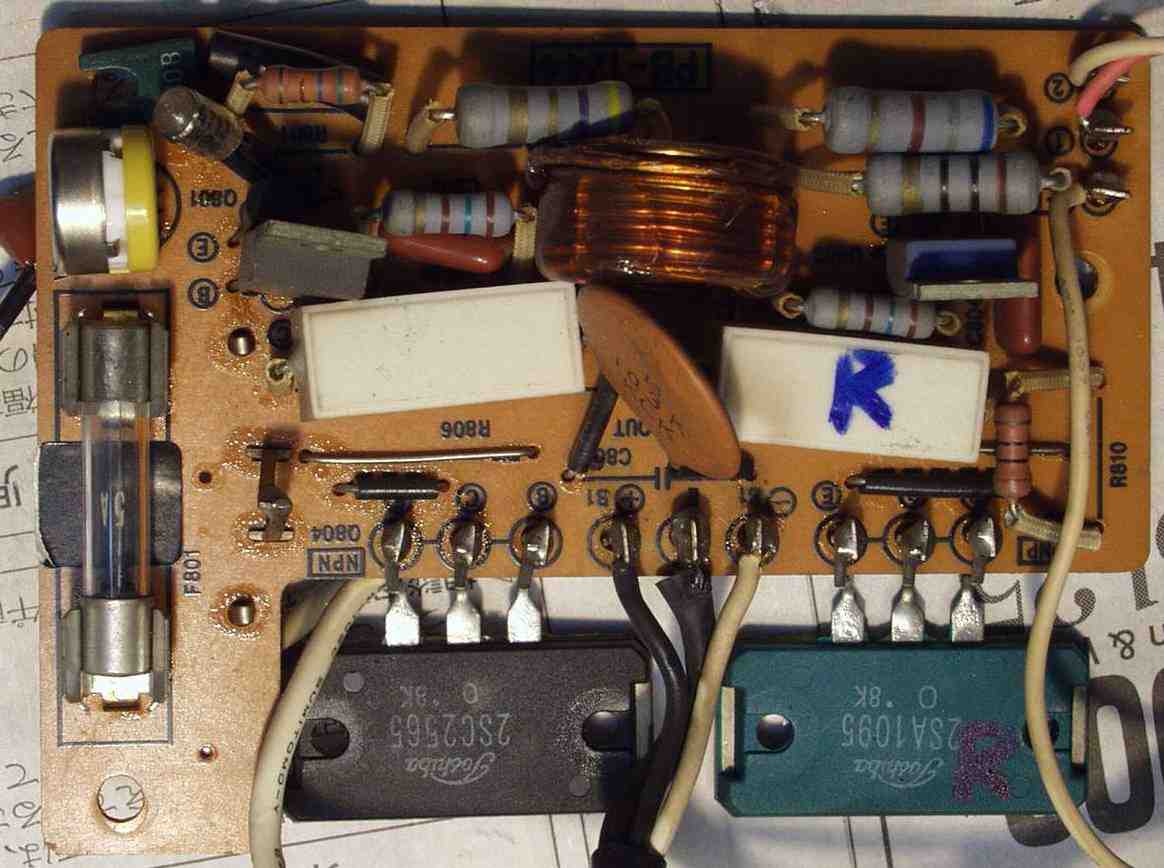

| Ｃ−２Ａ．修理前 終段ＴＲ（トランジスタ−）基板 左終段ＴＲ（トランジスタ−）基板 右終段ＴＲ（トランジスタ−）基板 |
|
 |
 |
| Ｃ−２Ｂ．修理後 終段ＴＲ（トランジスタ−）基板 半固定ＶＲ交換 左終段ＴＲ（トランジスタ−）基板 右終段ＴＲ（トランジスタ−）基板 |
|
 |
 |

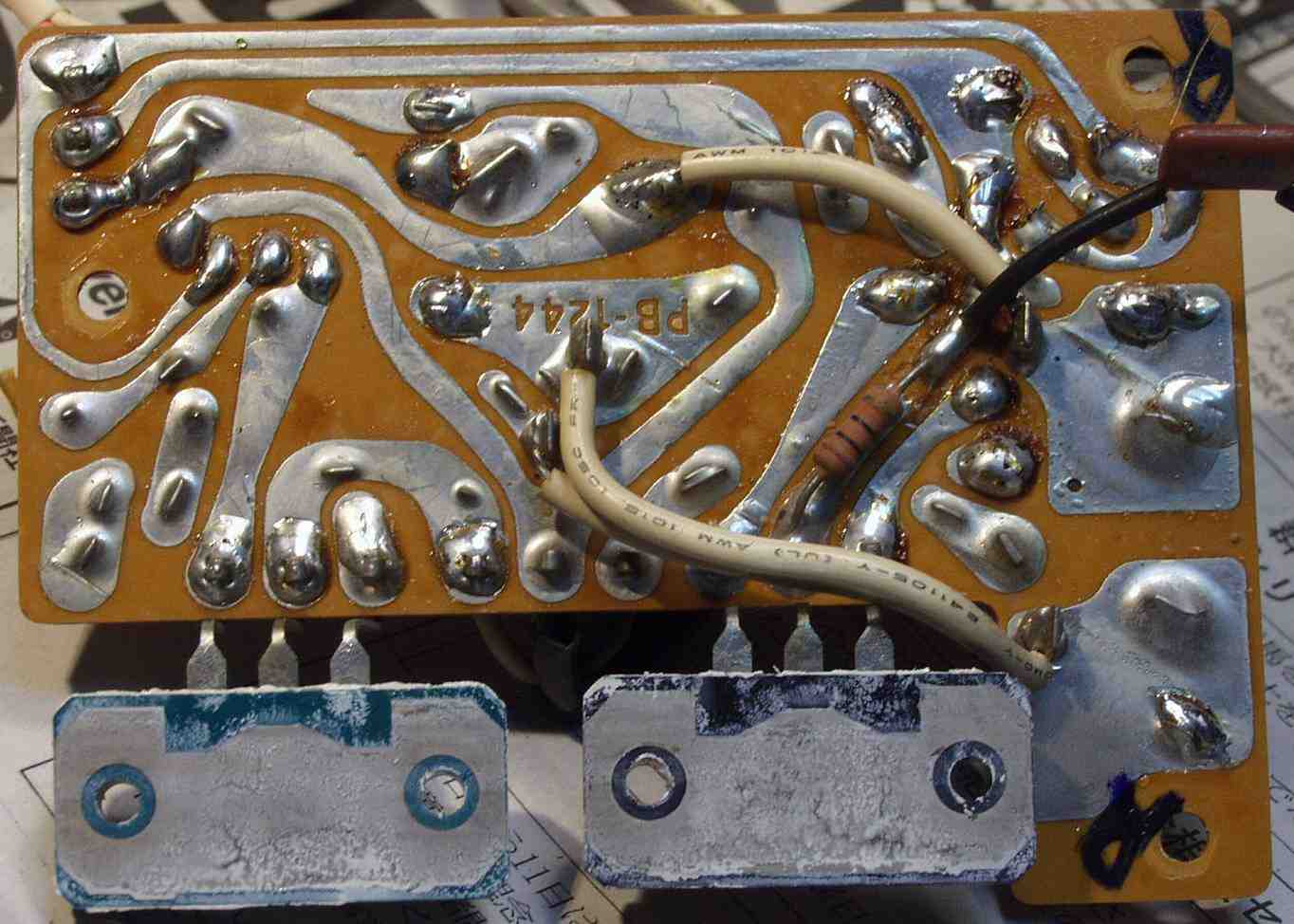

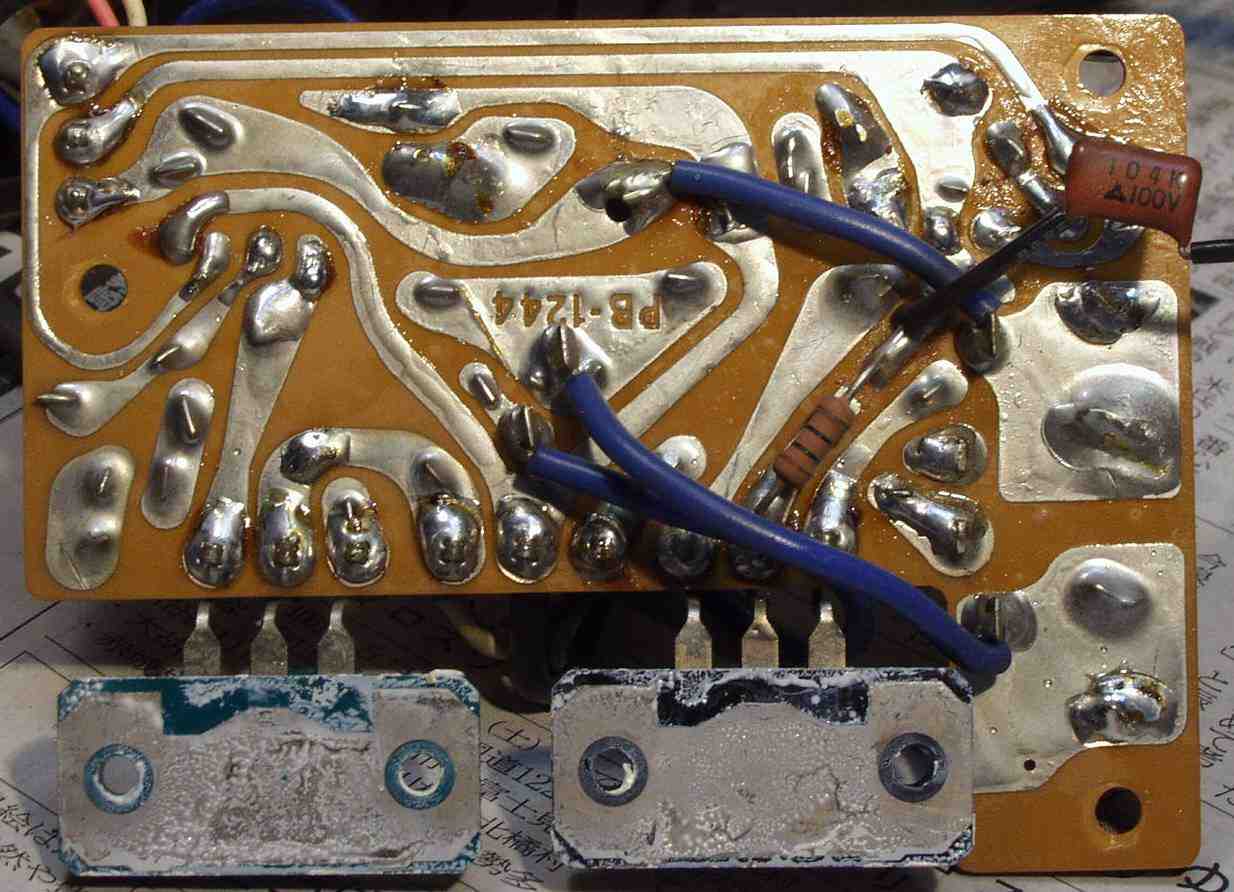

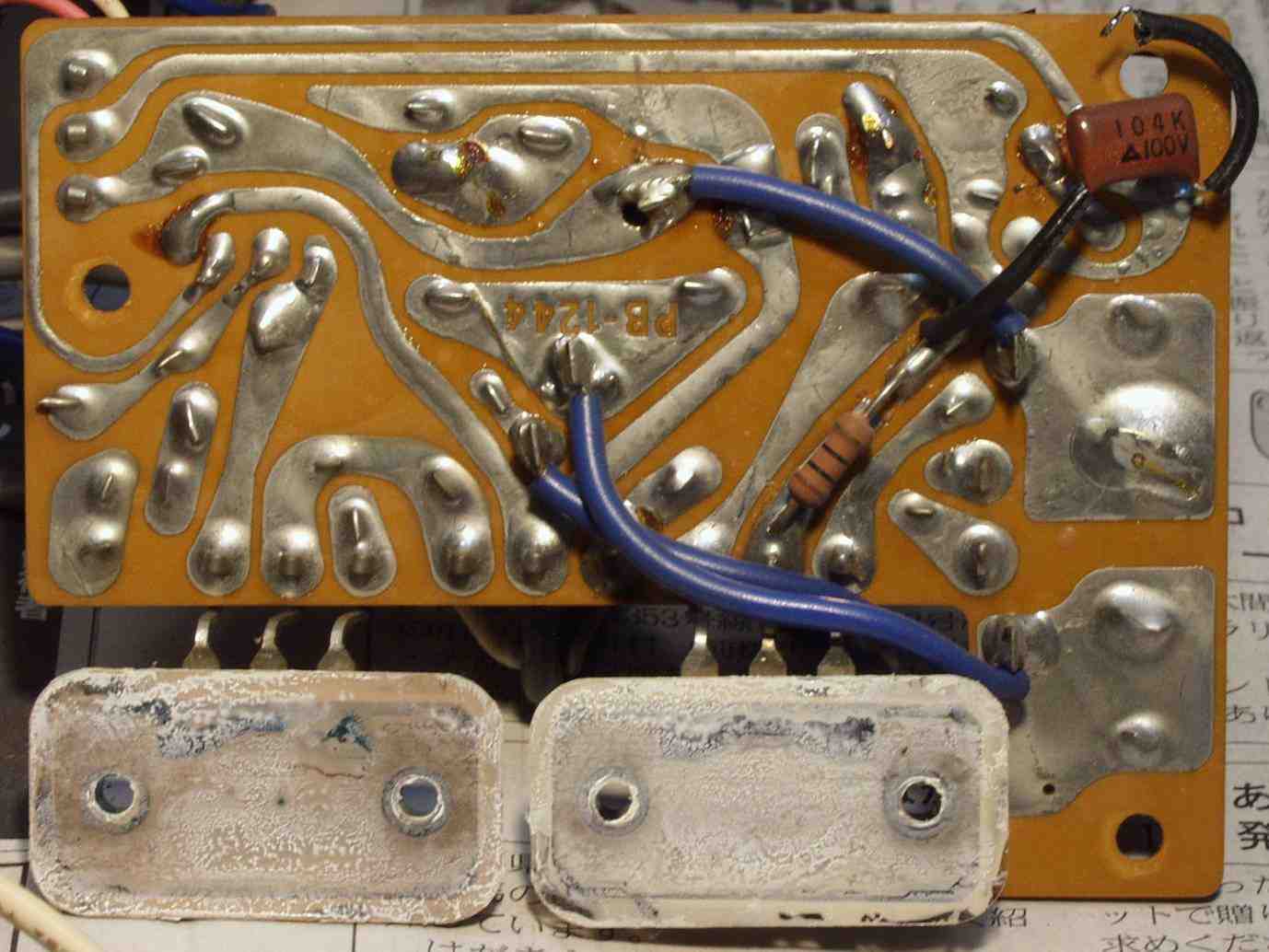

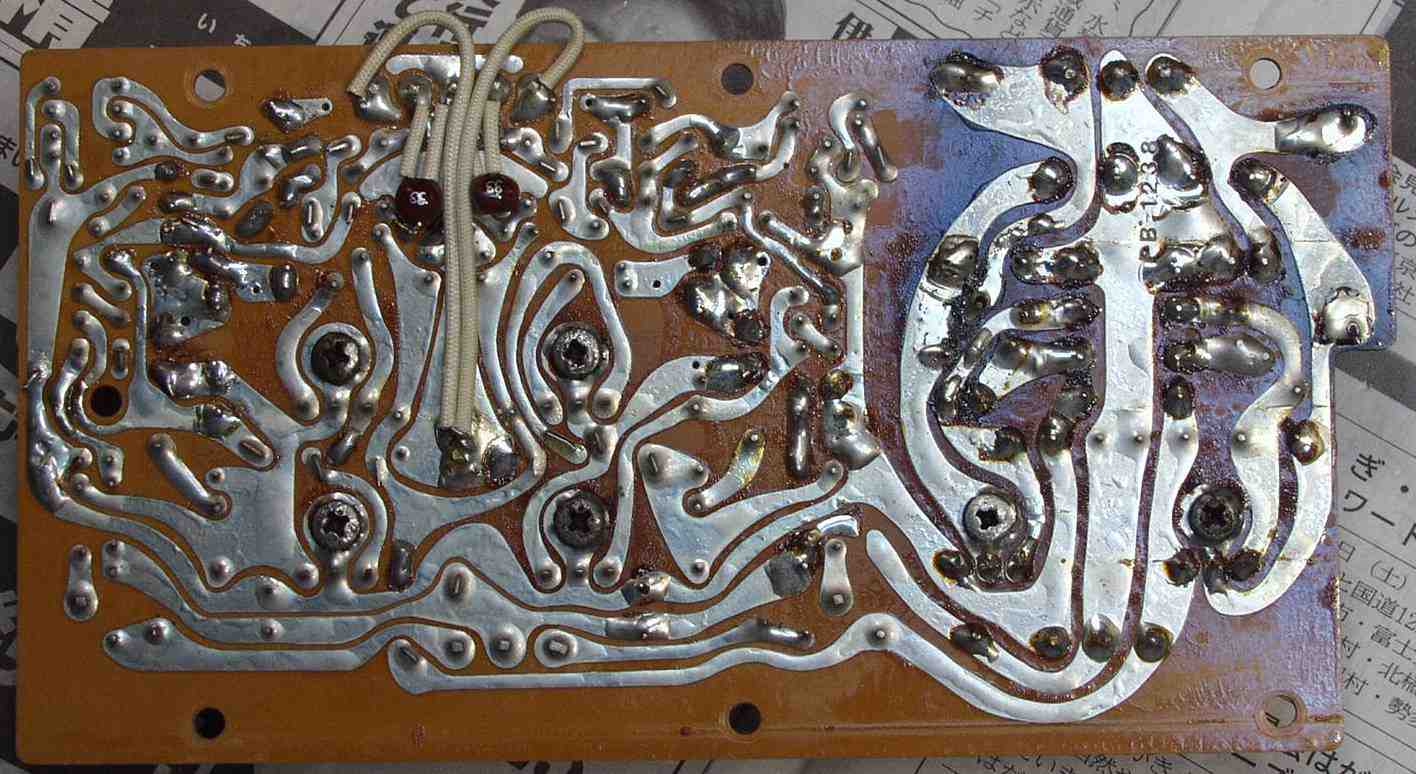

| Ｃ−２Ｃ．修理前 終段ＴＲ（トランジスタ−）基板 裏 左終段ＴＲ（トランジスタ−）基板 右終段ＴＲ（トランジスタ−）基板 |
|
 |
 |

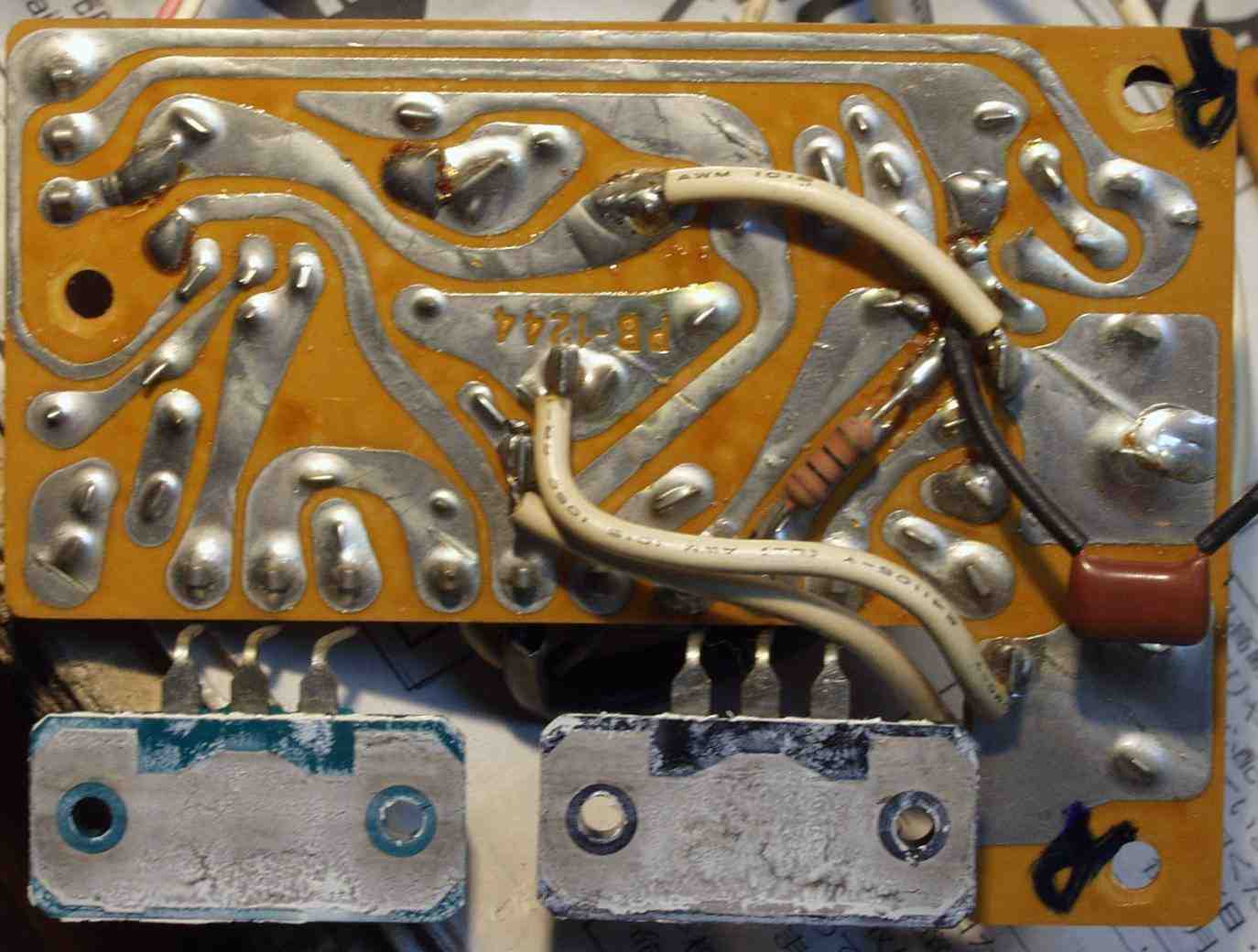

| Ｃ−２Ｄ．修理（半田補正）後 終段ＴＲ（トランジスタ−）基板 裏 左終段ＴＲ（トランジスタ−）基板 右終段ＴＲ（トランジスタ−）基板 |
|
 |
 |
| Ｃ−２Ｅ．修理後 終段 半固定ＶＲ２個交換 | |
 |
|

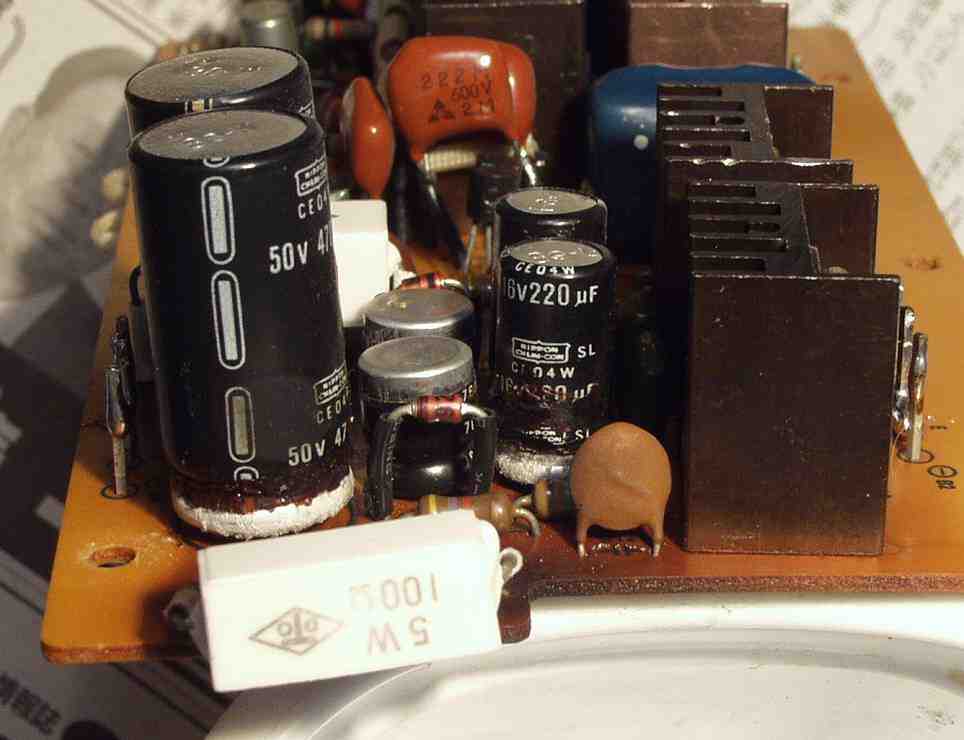

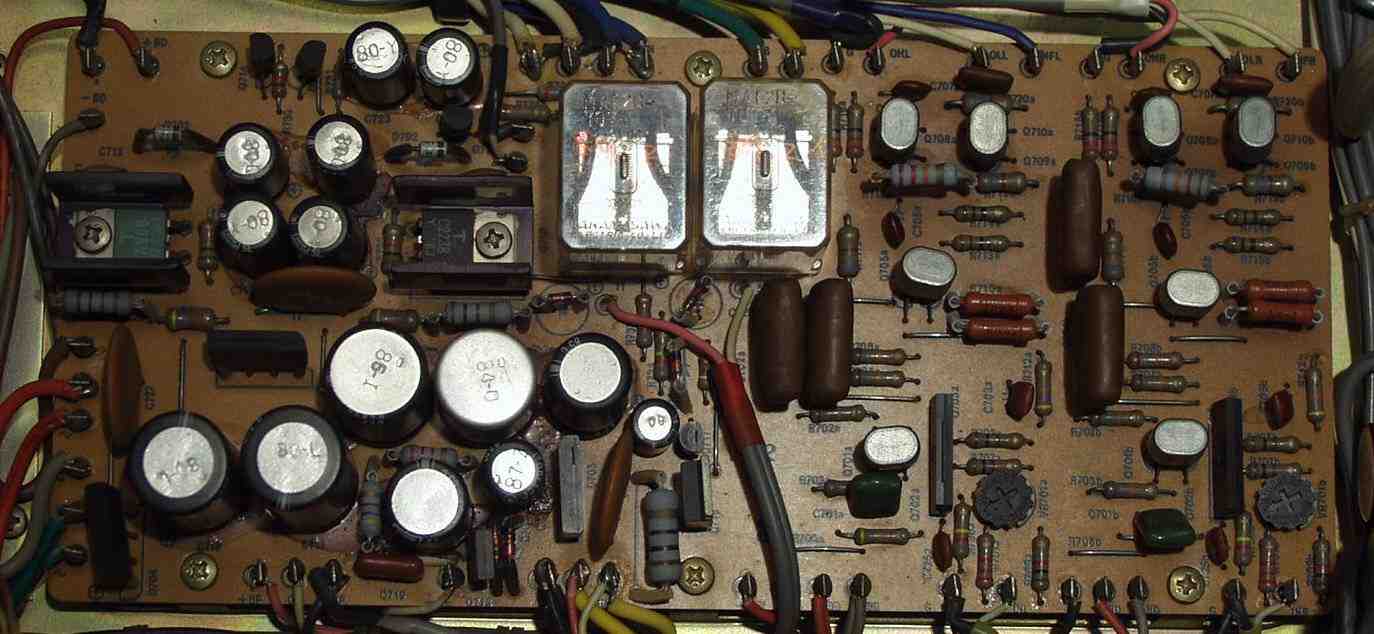

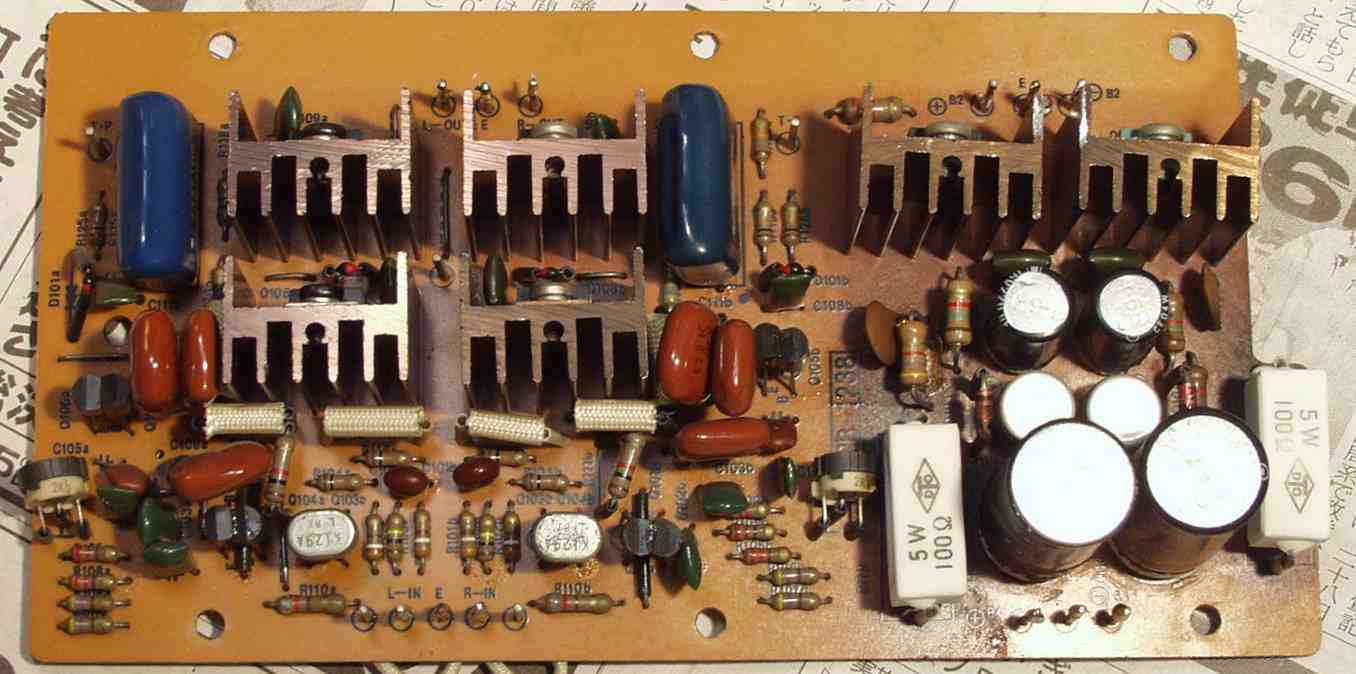

| Ｃ−３Ａ．修理前 ドライブ基板 | |
 |
|

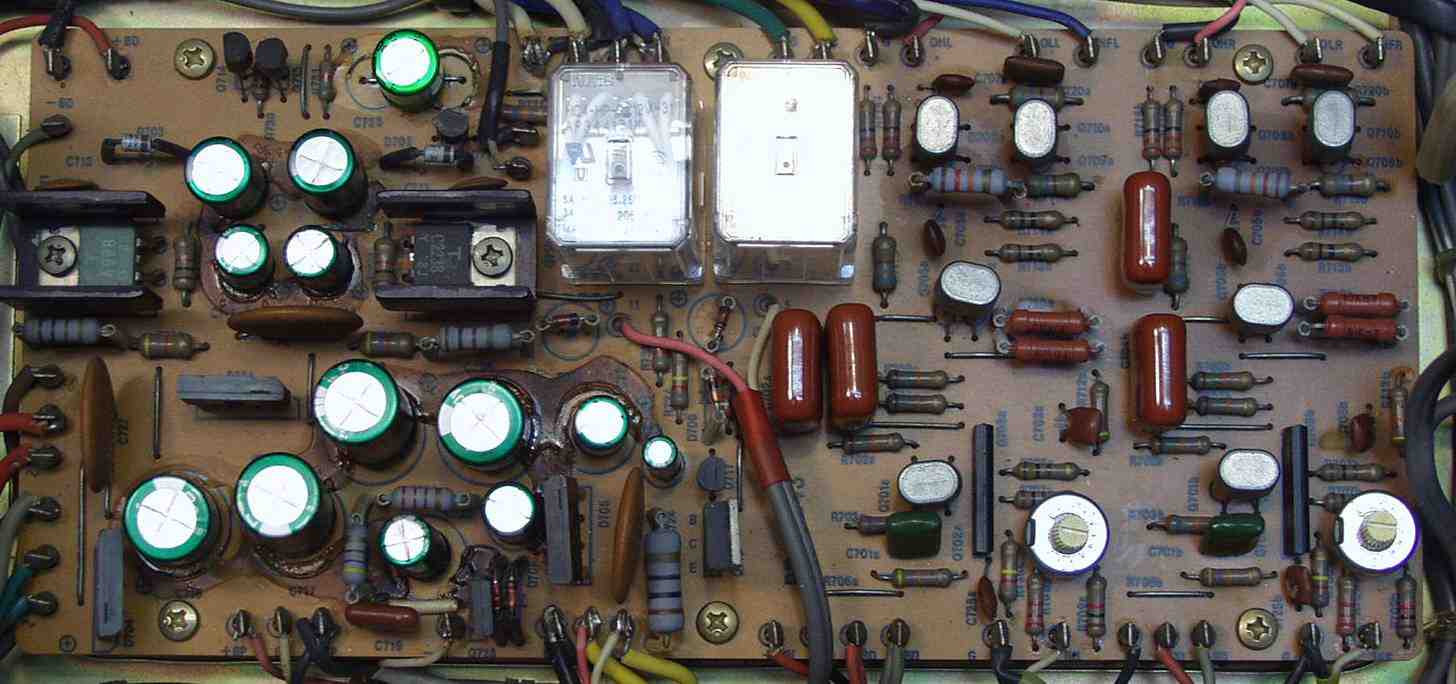

| Ｃ−３Ｂ．修理後 ドライブ基板 ＦＥＴ２個、ＳＰ接続リレー２個、半固定ＶＲ２個、電解コンデンサー１３個、フイルムコンデンサー４個交換 |
|
 |
|

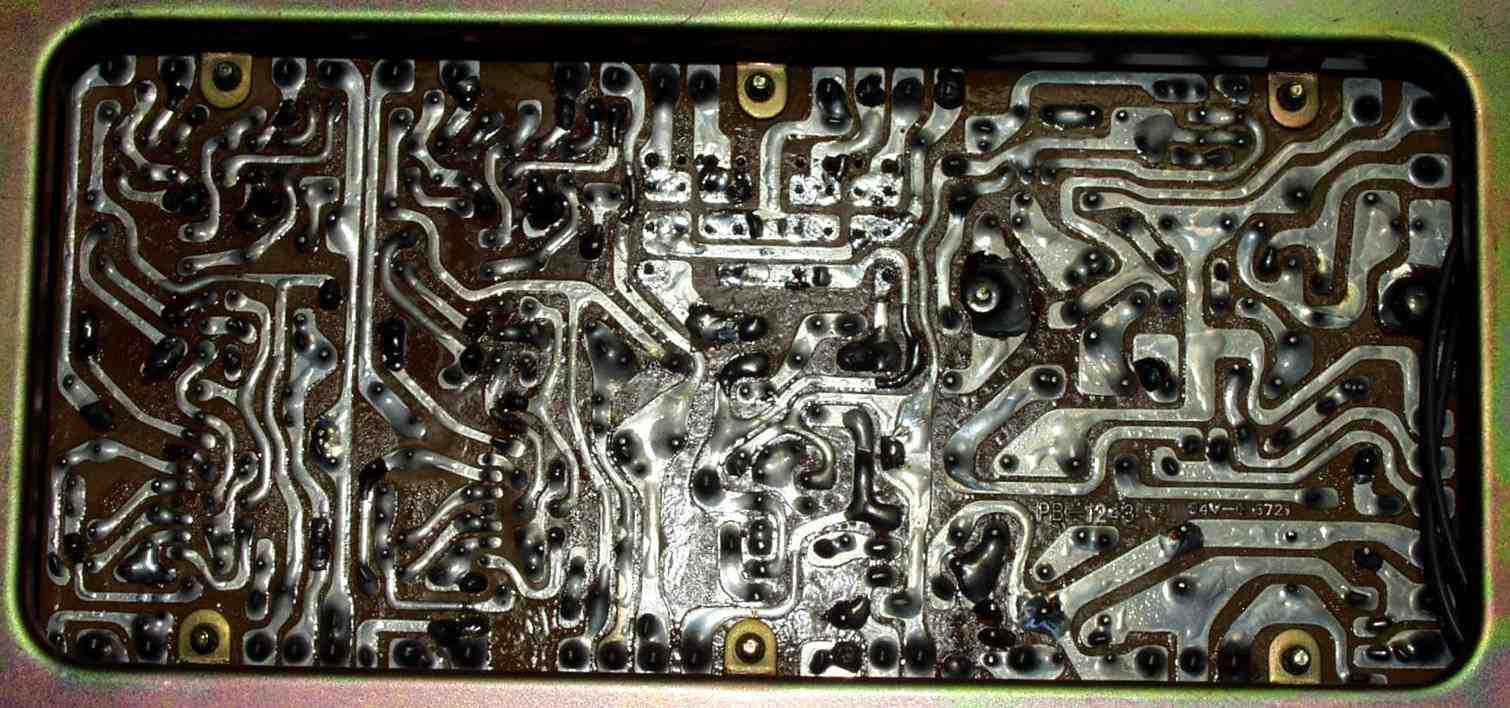

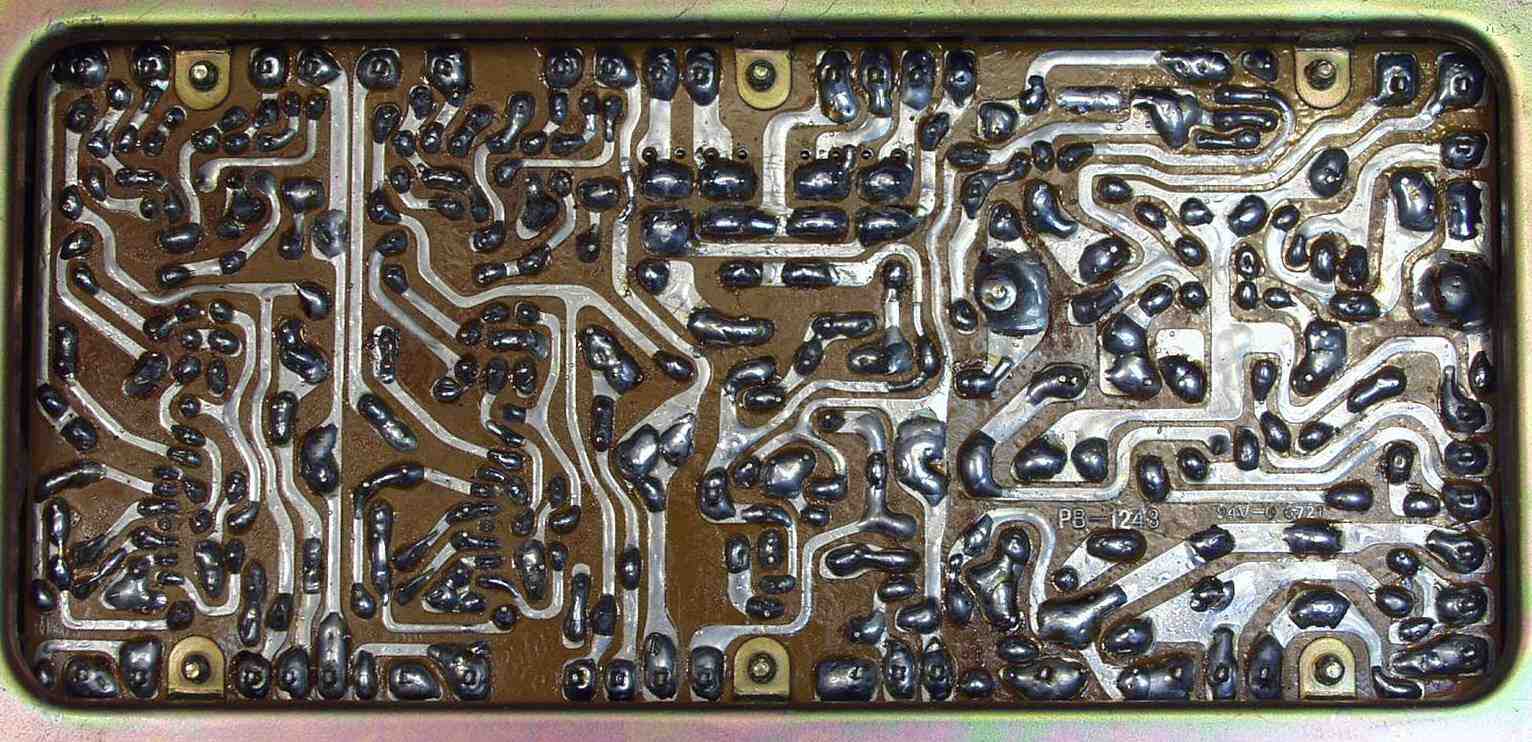

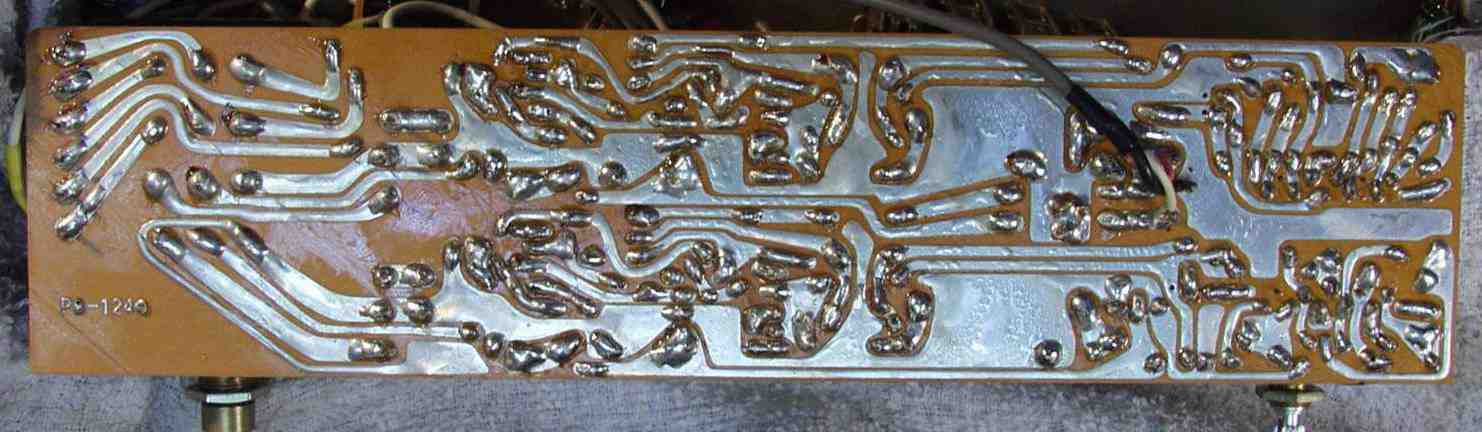

| Ｃ−３Ｃ．修理前 ドライブ基板 裏 | |
 |
|

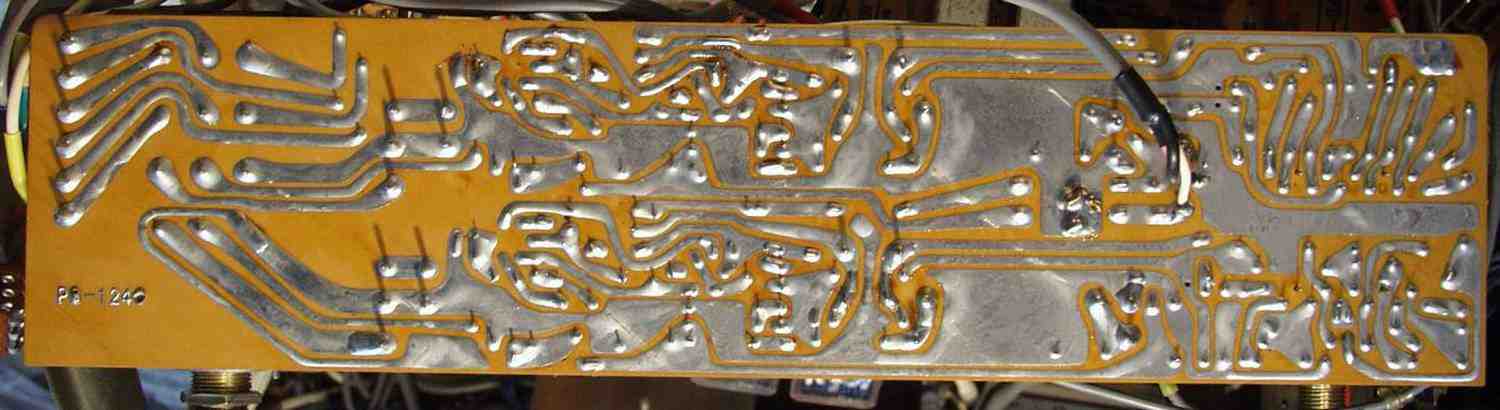

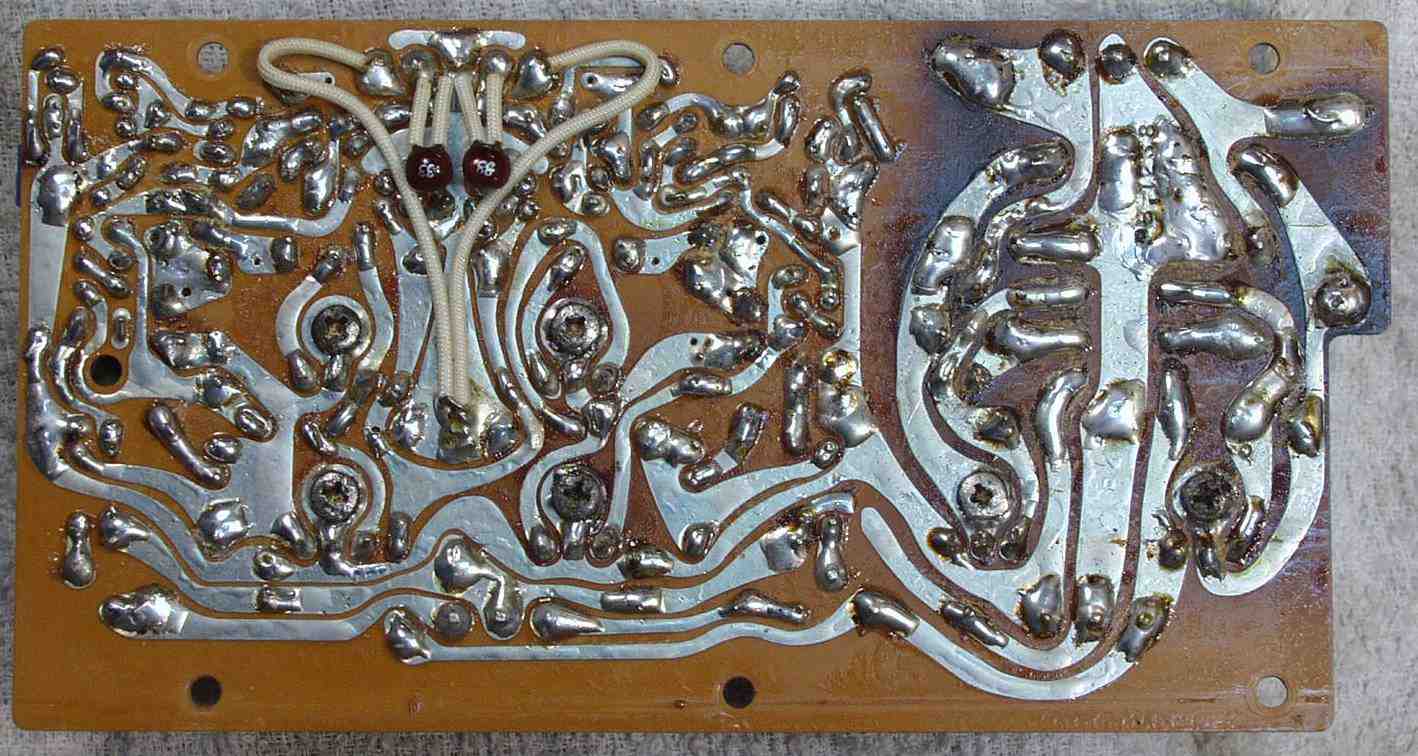

| Ｃ−３Ｄ．修理（ハンダ補正）後 ドライブ基板 裏 | |
 |
|

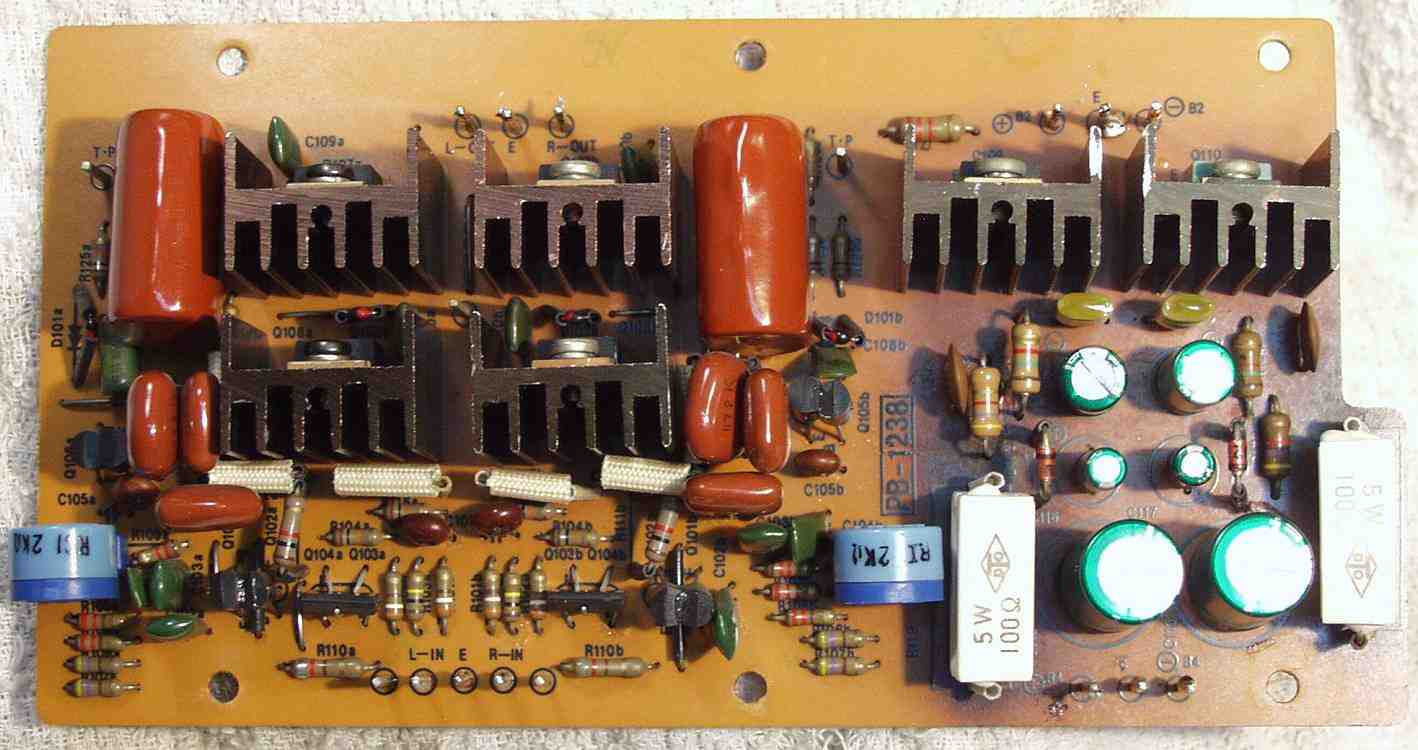

| Ｃ−４Ａ．修理前 フラットＡＭＰ基板 | |
 |
|
| Ｃ−４Ｂ．修理後 フラットＡＭＰ基板 半固定ＶＲ２個、ＦＥＴ ２個、フイルムコンデンサー２個交換 | |
 |
|
| Ｃ−４Ｃ．修理前 フラットＡＭＰ基板 裏 | |
 |
|
| Ｃ−４Ｄ．修理（ハンダ補正）後 フラットＡＭＰ基板 裏 | |
 |
|

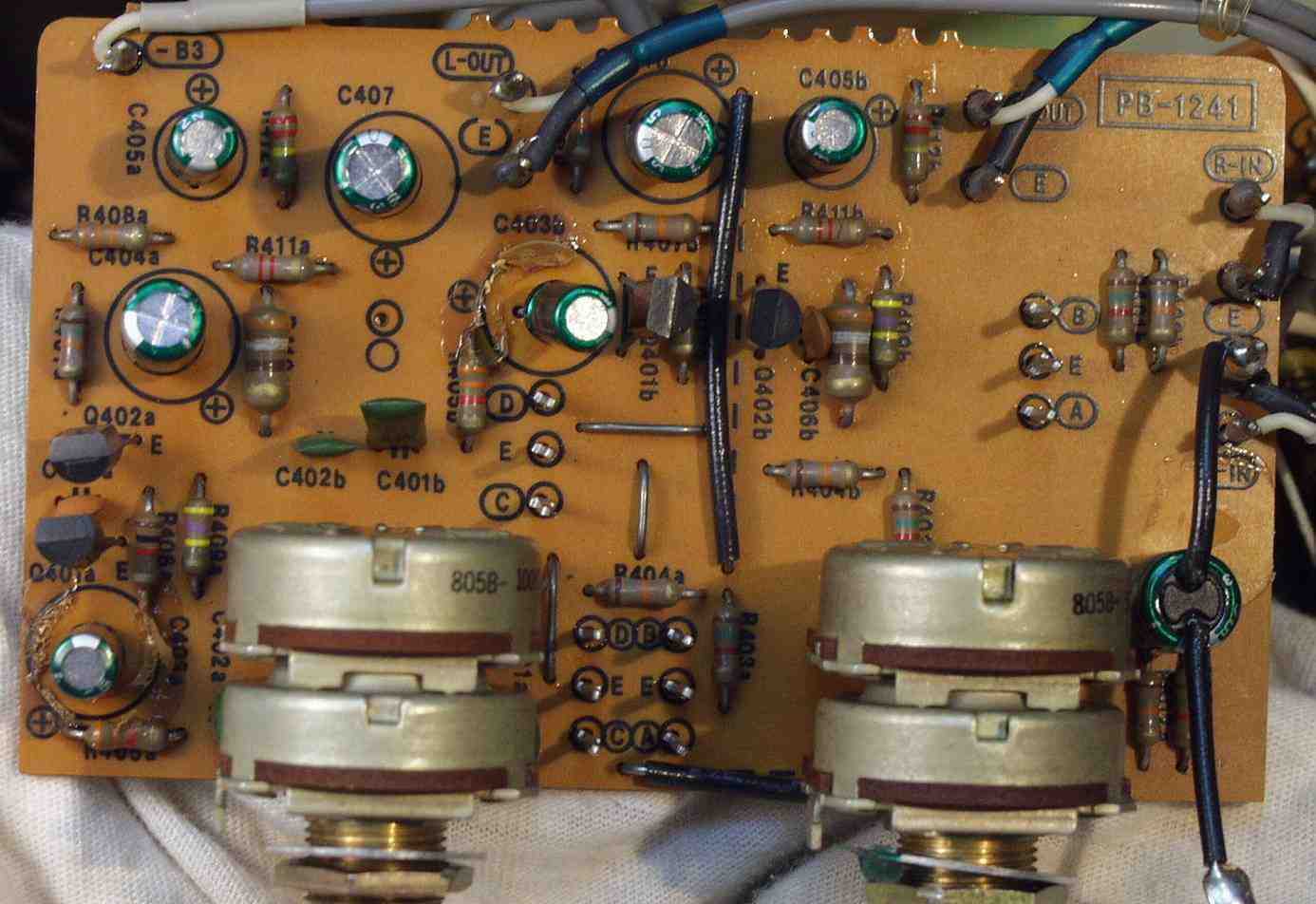

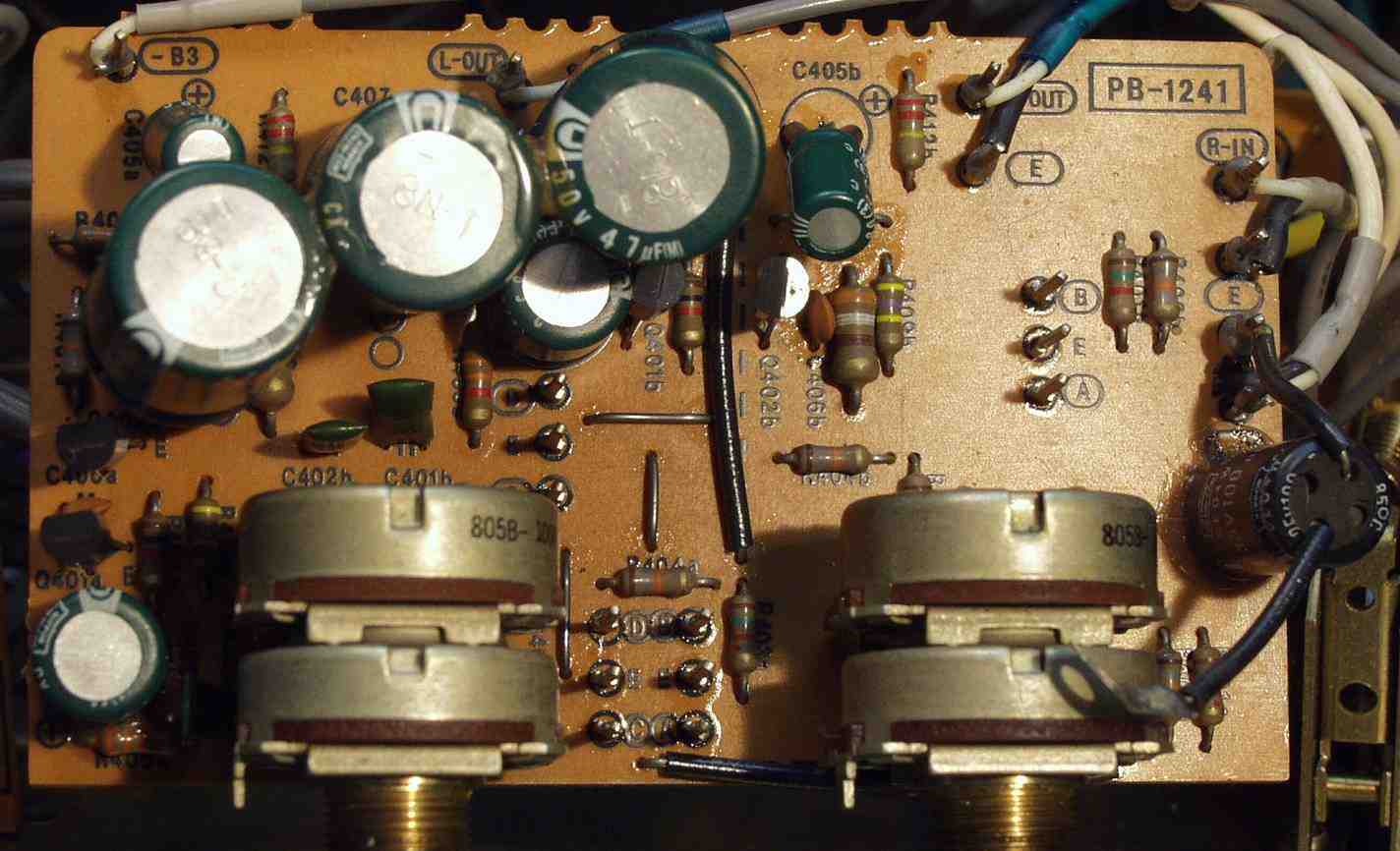

| Ｃ−５Ａ．修理前 コントロール基板 | |
 |
|
| Ｃ−５Ｂ．修理後 コントロール基板 電解コンデンサー８個交換 | |
 |
|

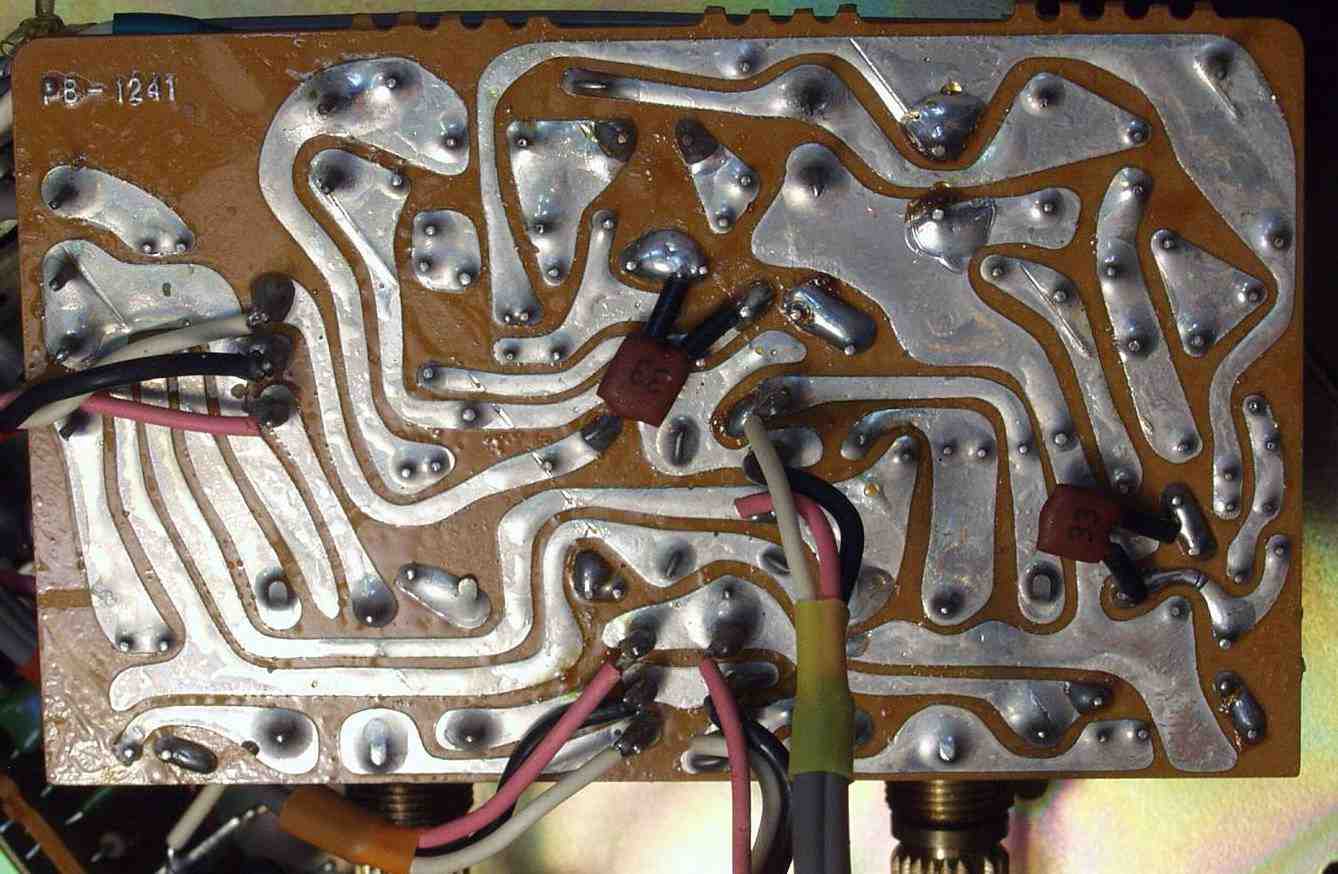

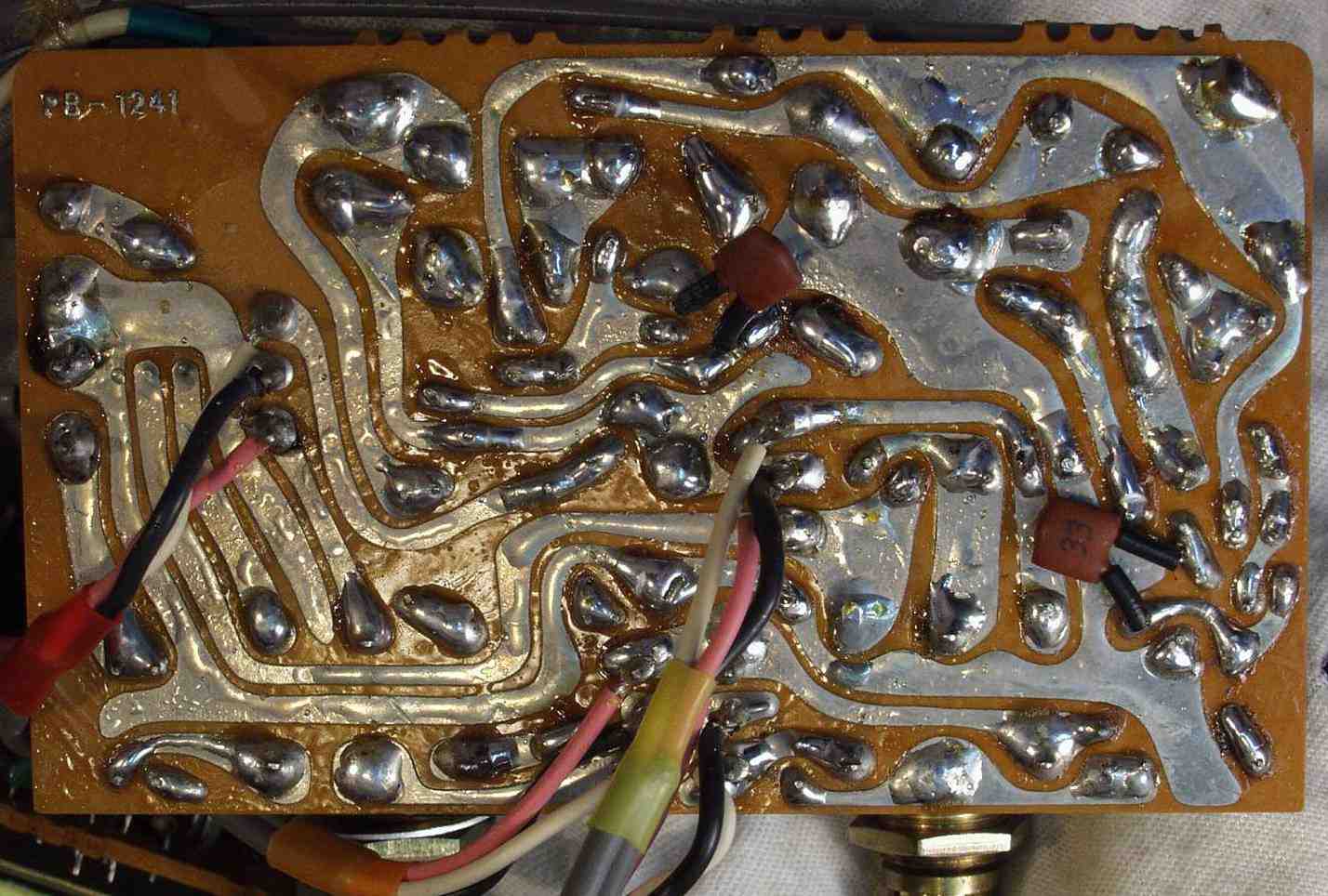

| Ｃ−５Ｃ．修理前 コントロール基板 裏 | |
 |
|
| Ｃ−５Ｄ．修理（ハンダ補正）後 コントロール基板 裏 | |
 |
|

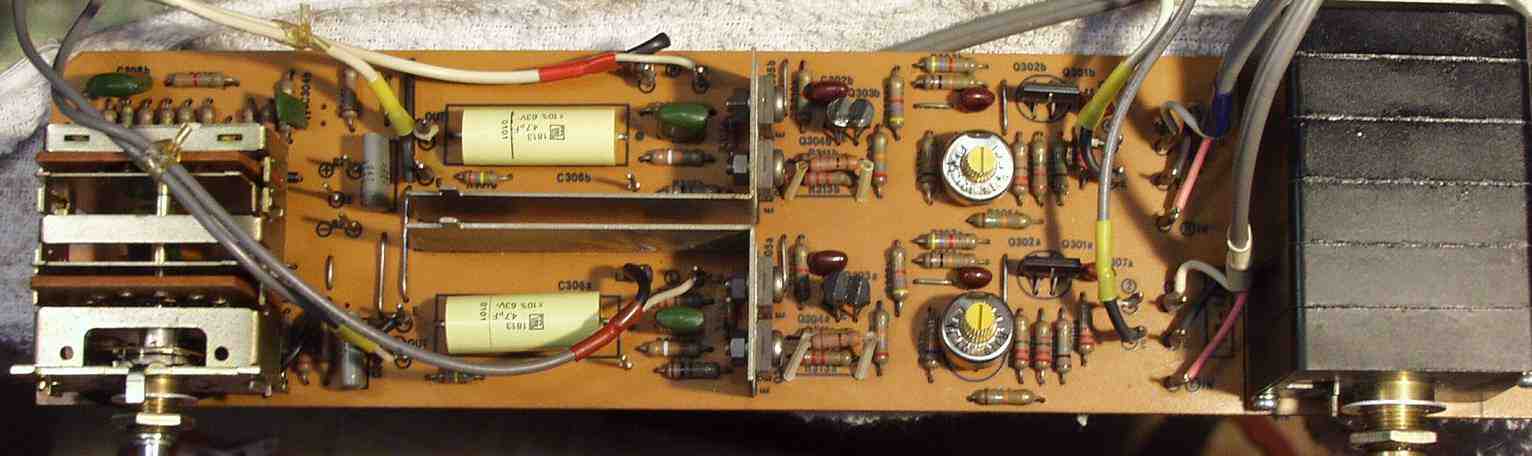

| Ｃ−７Ａ．修理前 ＥＱ＿ＡＭＰ基板 | |
 |
|
| Ｃ−７Ａ．修理前 ＥＱ＿ＡＭＰ基板 液漏れしたぼろぼろの電解コンデンサー６個 | |
 |
|

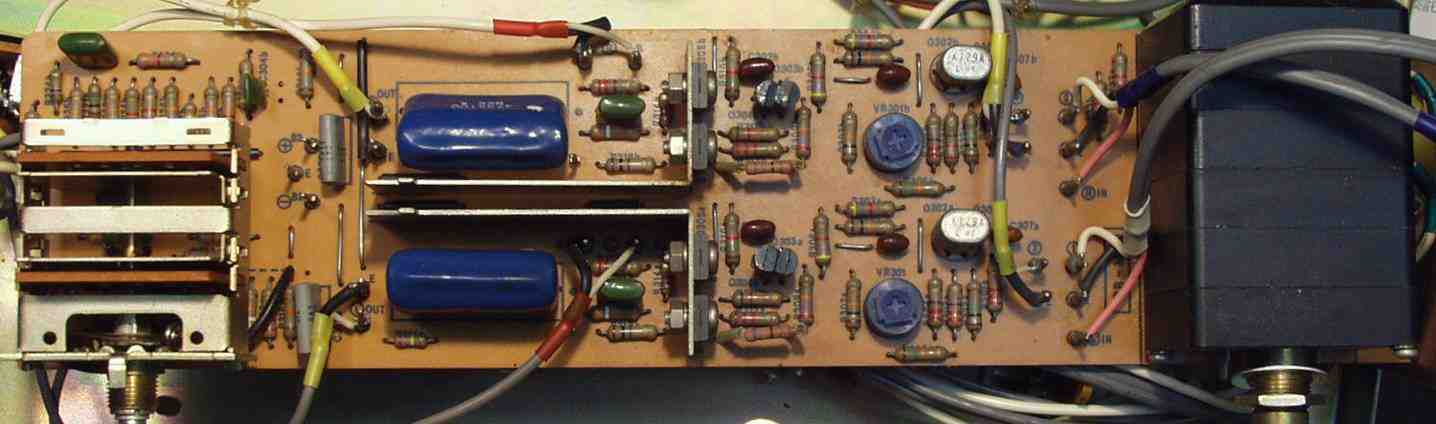

| Ｃ−７Ｂ．修理後 ＥＱ＿ＡＭＰ基板 ＦＥＴ２個、半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー２個交換 | |
 |
|
| Ｃ−７Ｃ．修理前 ＥＱ＿ＡＭＰ基板 裏 | |
 |
|

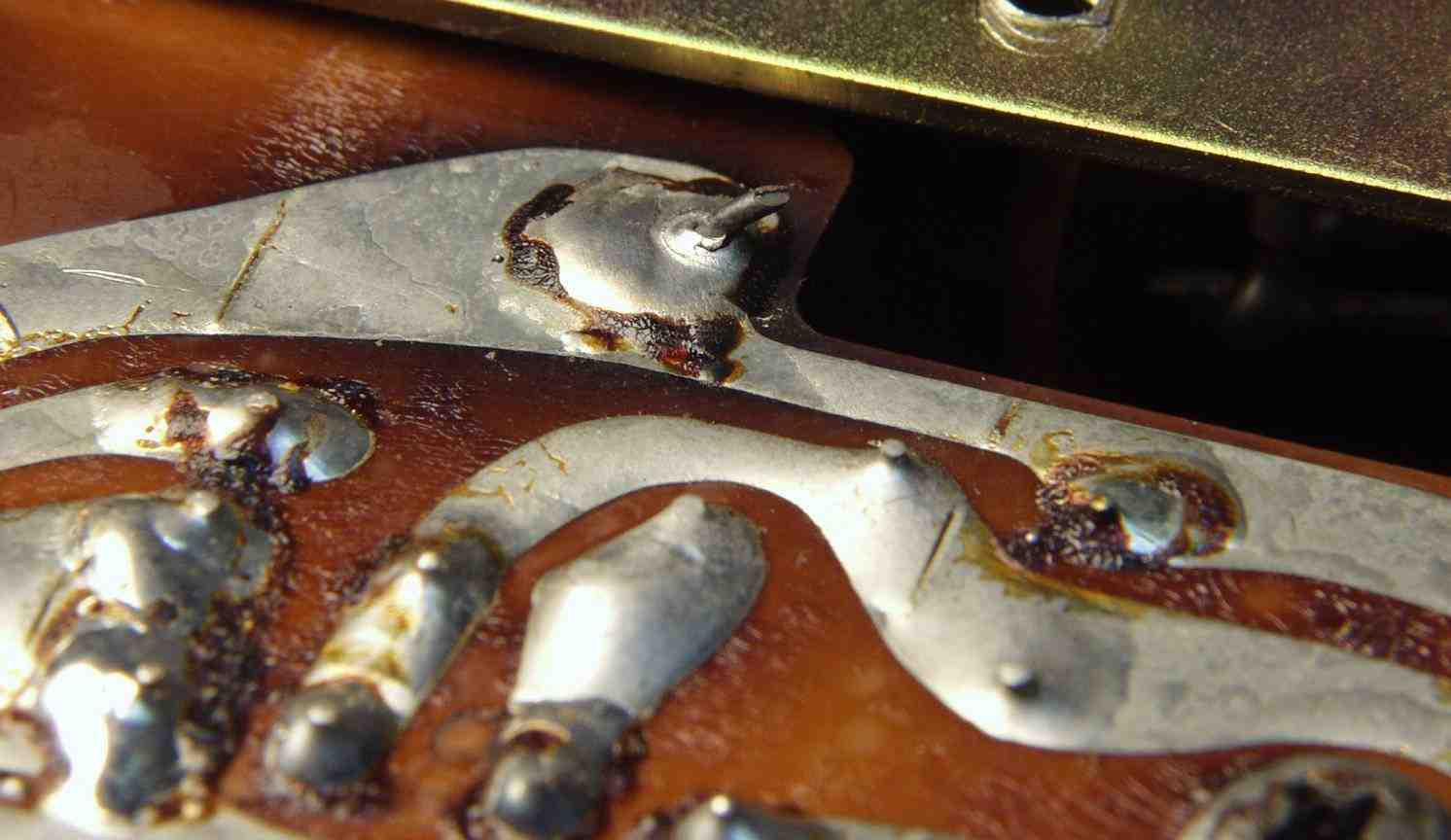

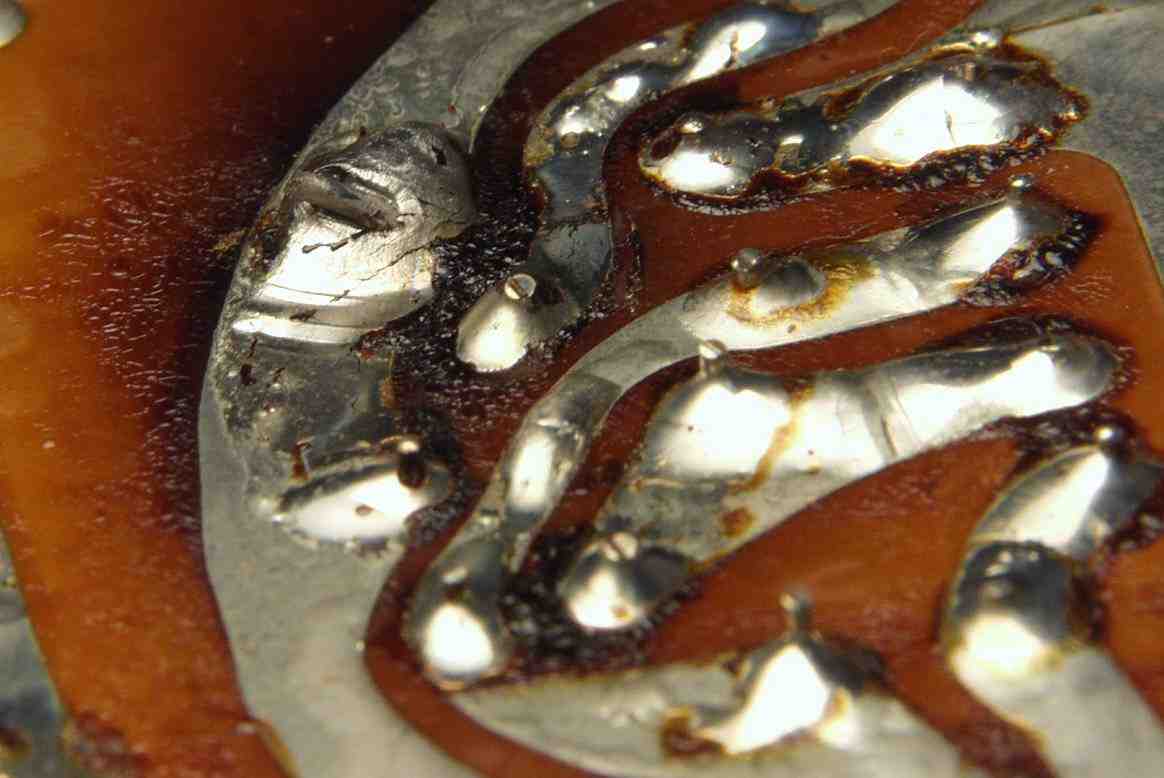

| Ｃ−７Ｄ．修理前 ＥＱ＿ＡＭＰ基板 裏 ハンダ不良 | |
 |
 |
| Ｃ−７Ｄ．修理（ハンダ補正）後 ＥＱ＿ＡＭＰ基板 裏 | |
 |
|

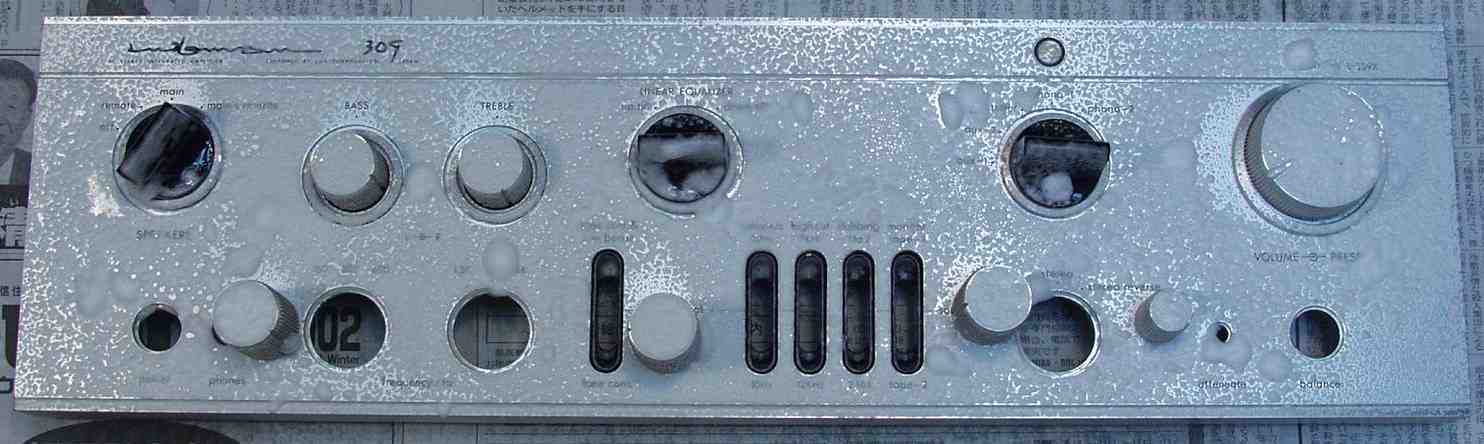

| Ｃ−８．パネル清掃 | |
 |
|

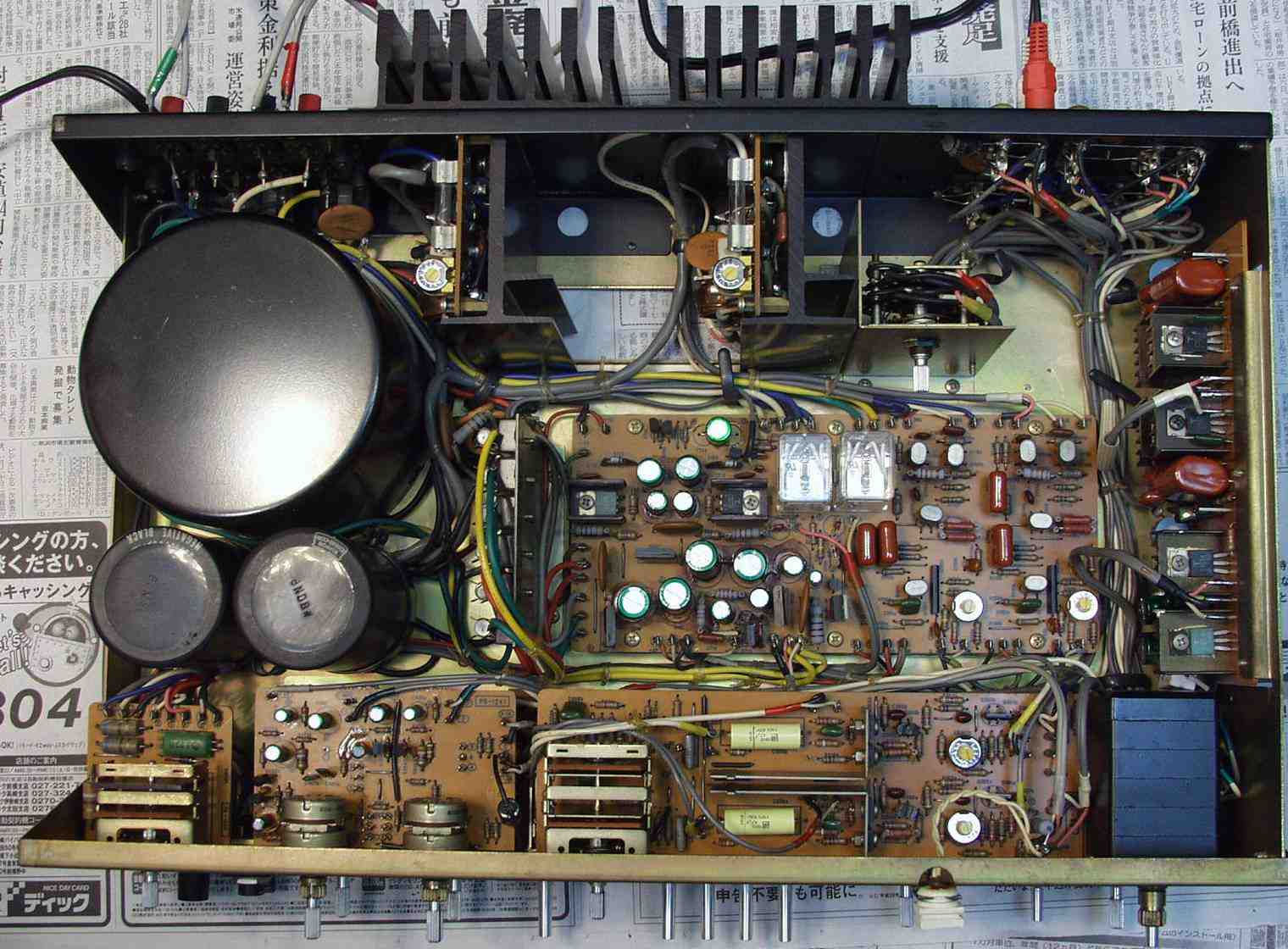

| Ｃ−９Ａ．完成 上から見る | |
 |
|
| Ｃ−９Ｂ．完成 下から見る | |
 |
|

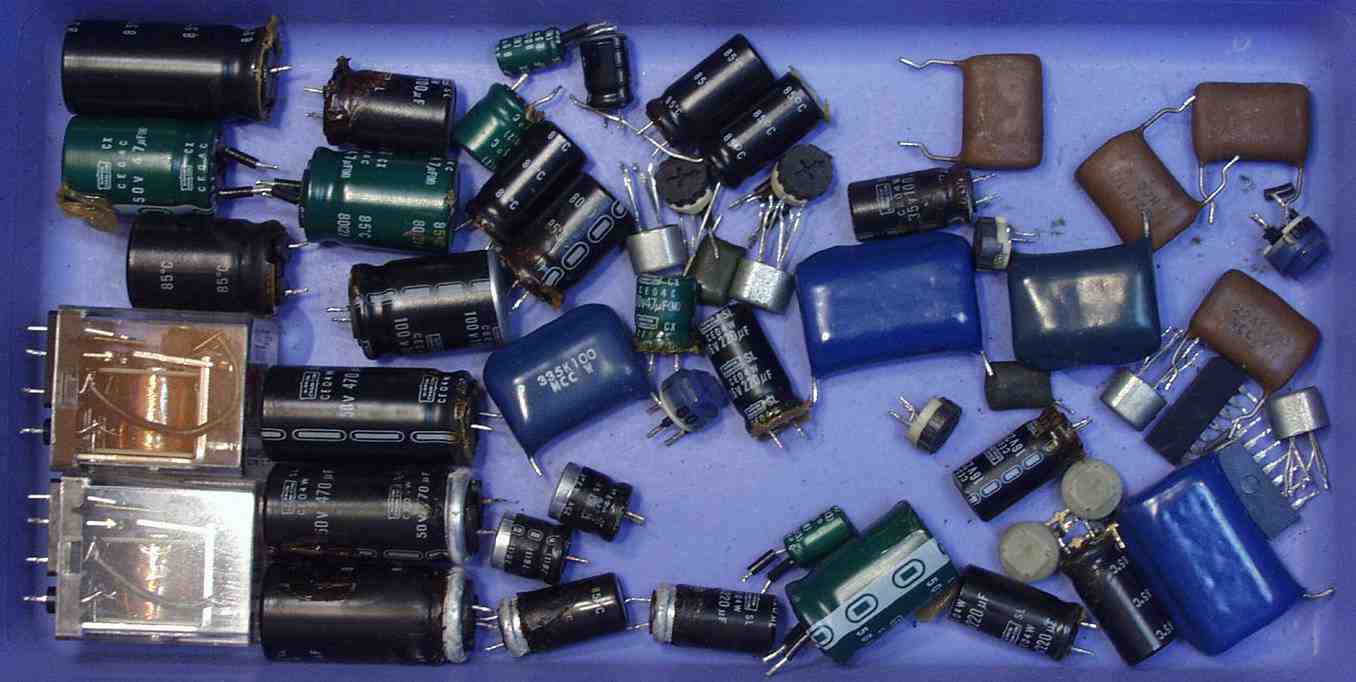

| Ｃ−９Ｃ．交換部品 | |
 |
|

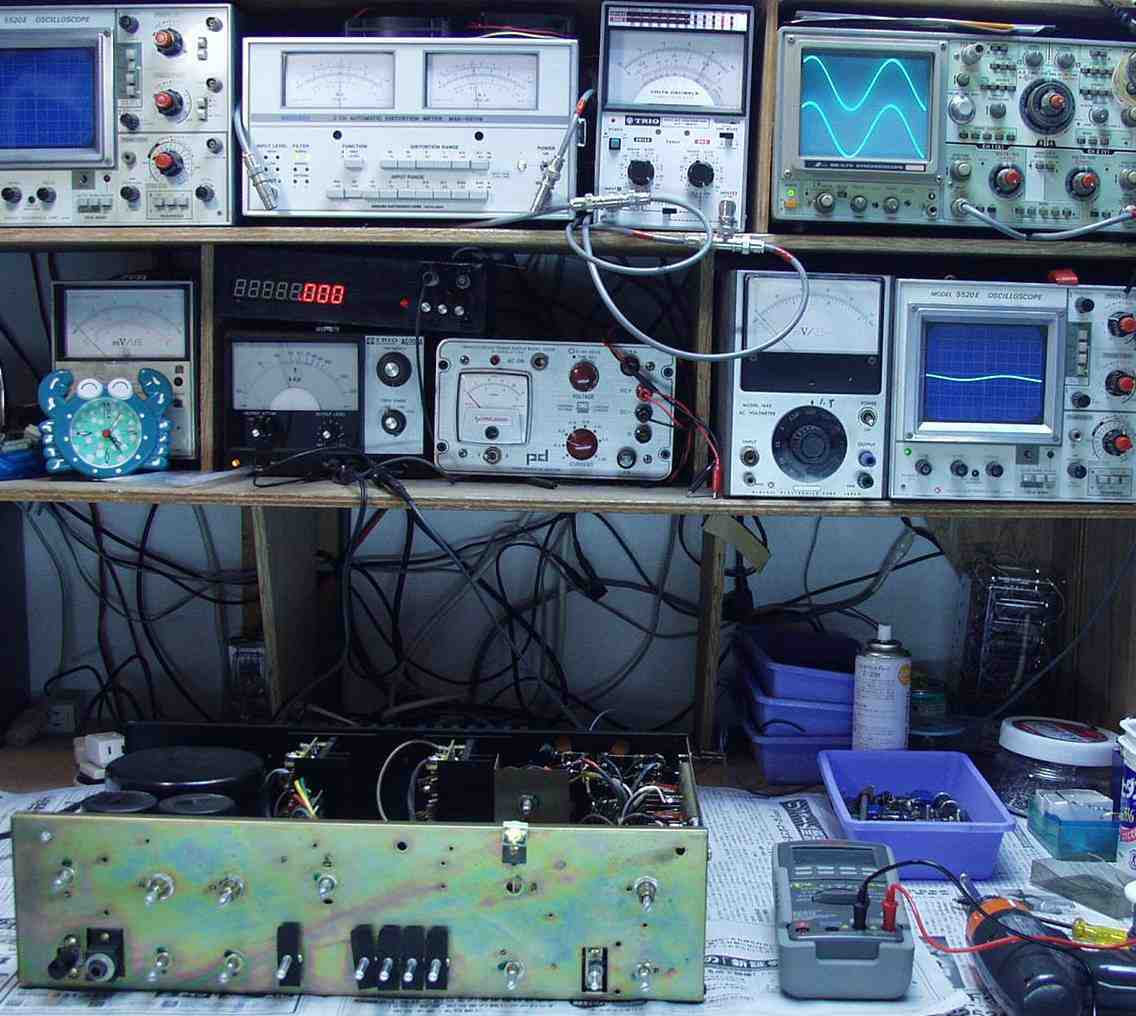

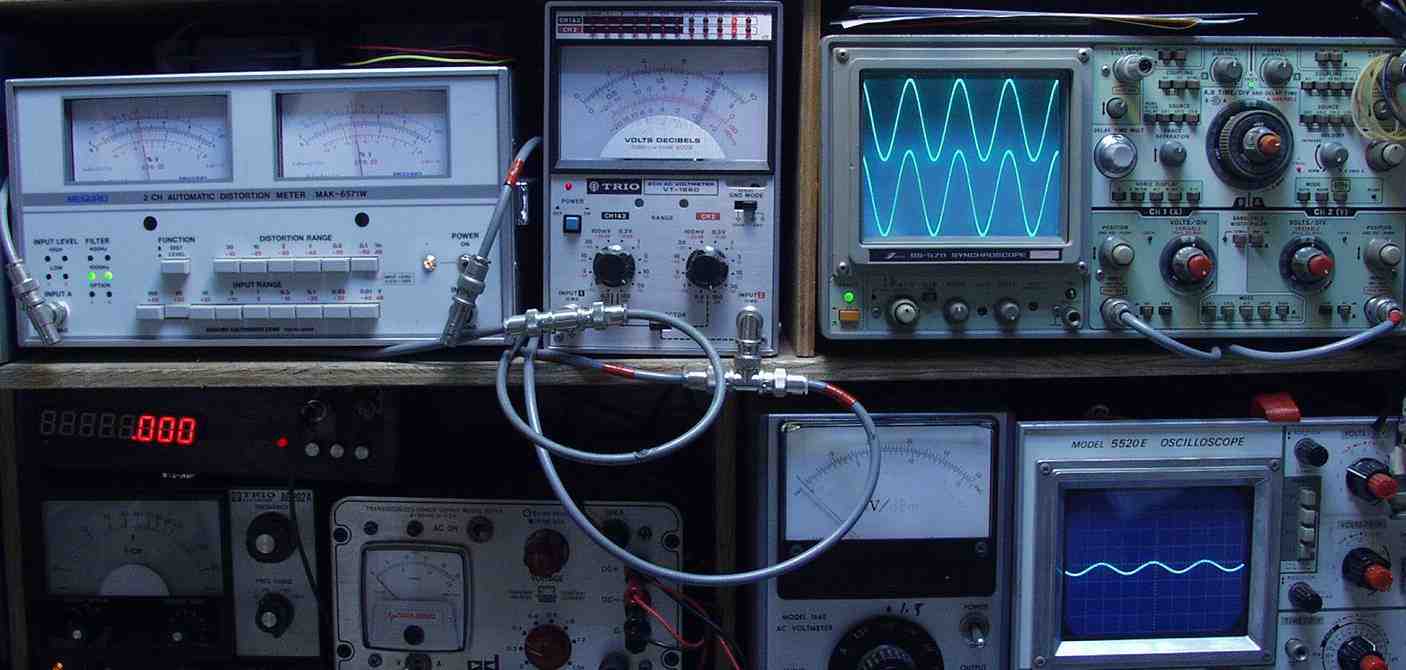

| Ｅ．調整・測定 | |
 |
|

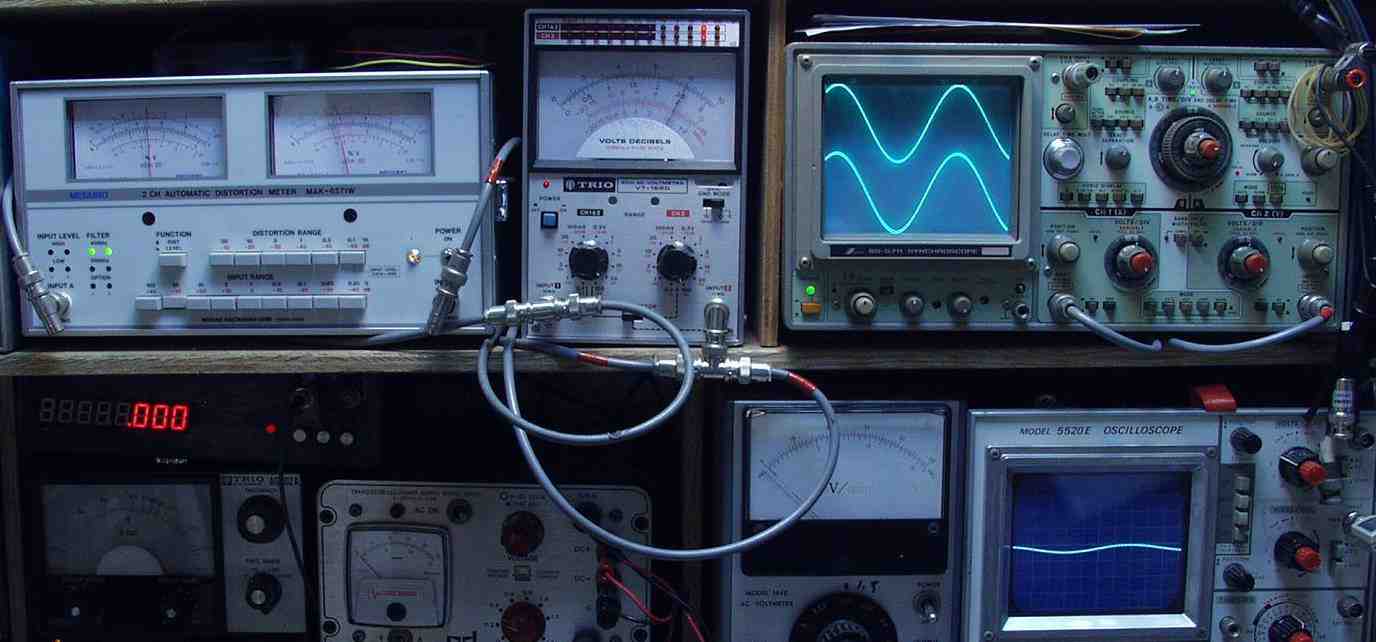

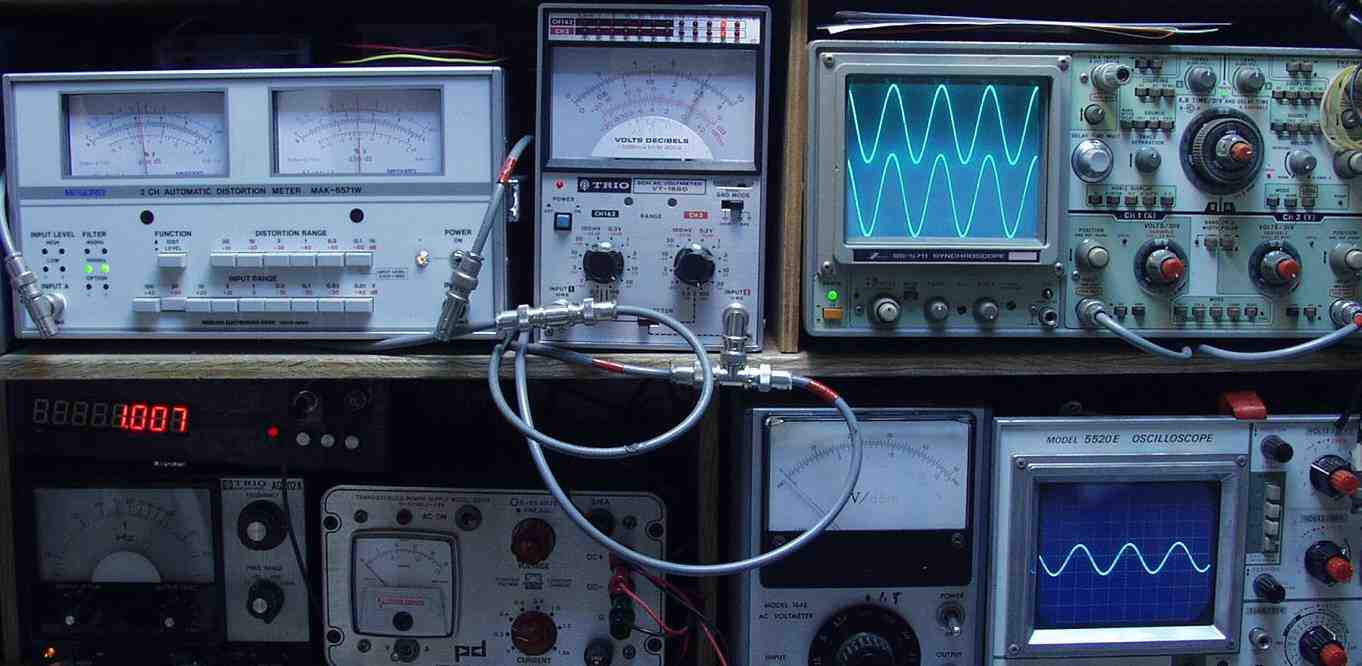

| Ｅ−１Ａ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０５％歪率 ＡＵＸ入力 １０００ＨＺ | |
 |
|

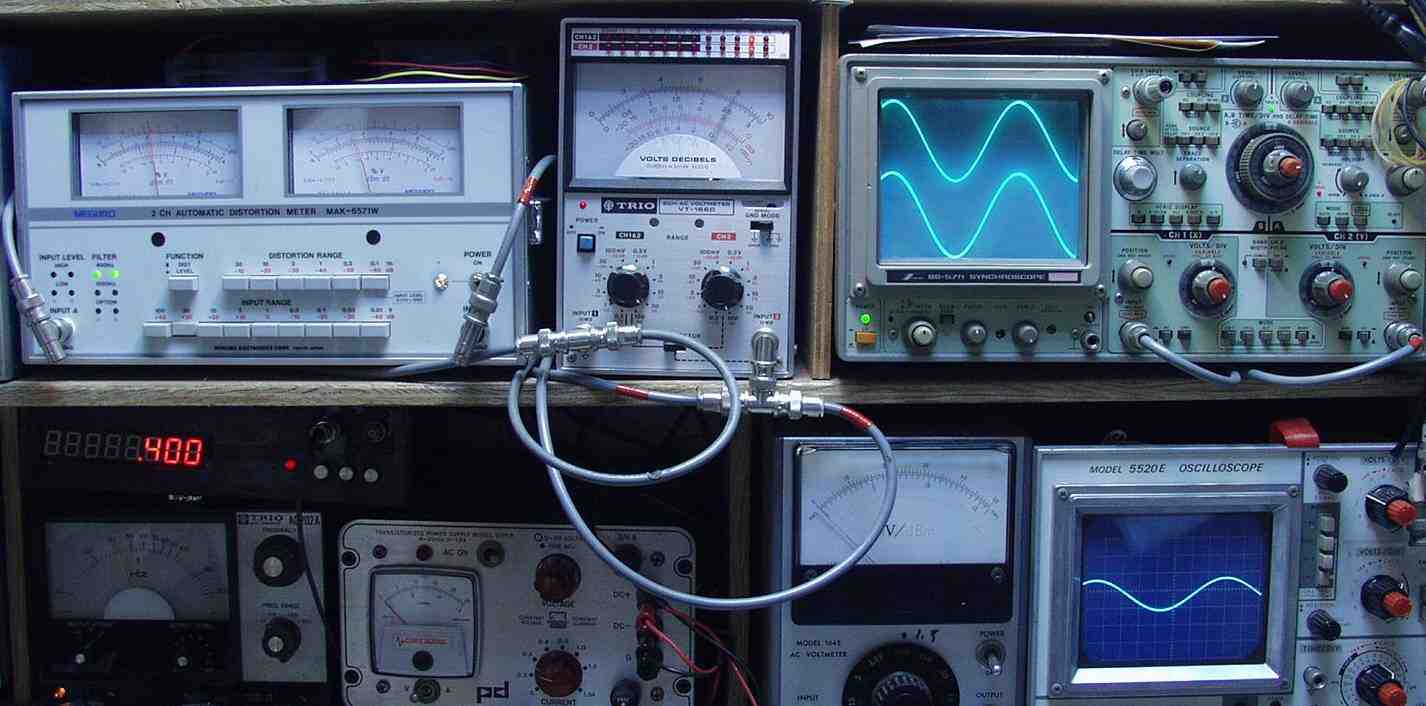

| Ｅ−１Ｂ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ−１Ｃ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ−１Ｄ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＭＭ入力 ４００ＨＺ | |
 |
|

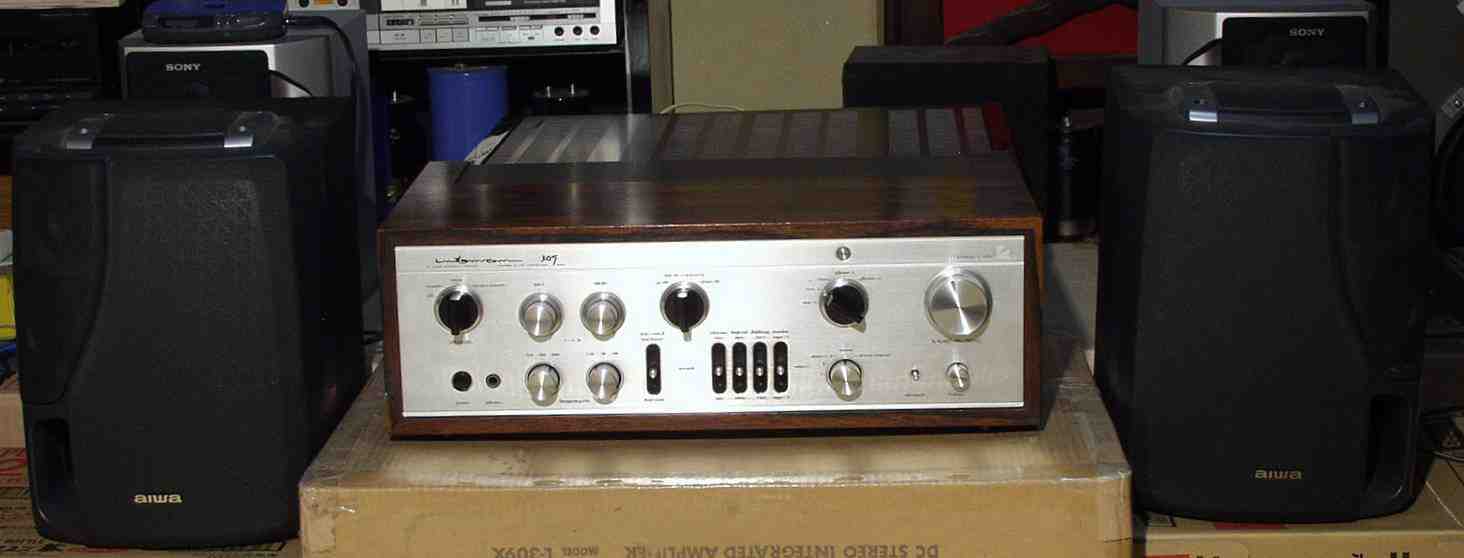

| Ｅ−３．完成 ２４時間エージング | |
 |
|
