| Ｍａｒａｎｔｚ ＃５００ 修理記録 | |
| 平成１５年３月１８日到着 ８月６日完成 | |
|
|

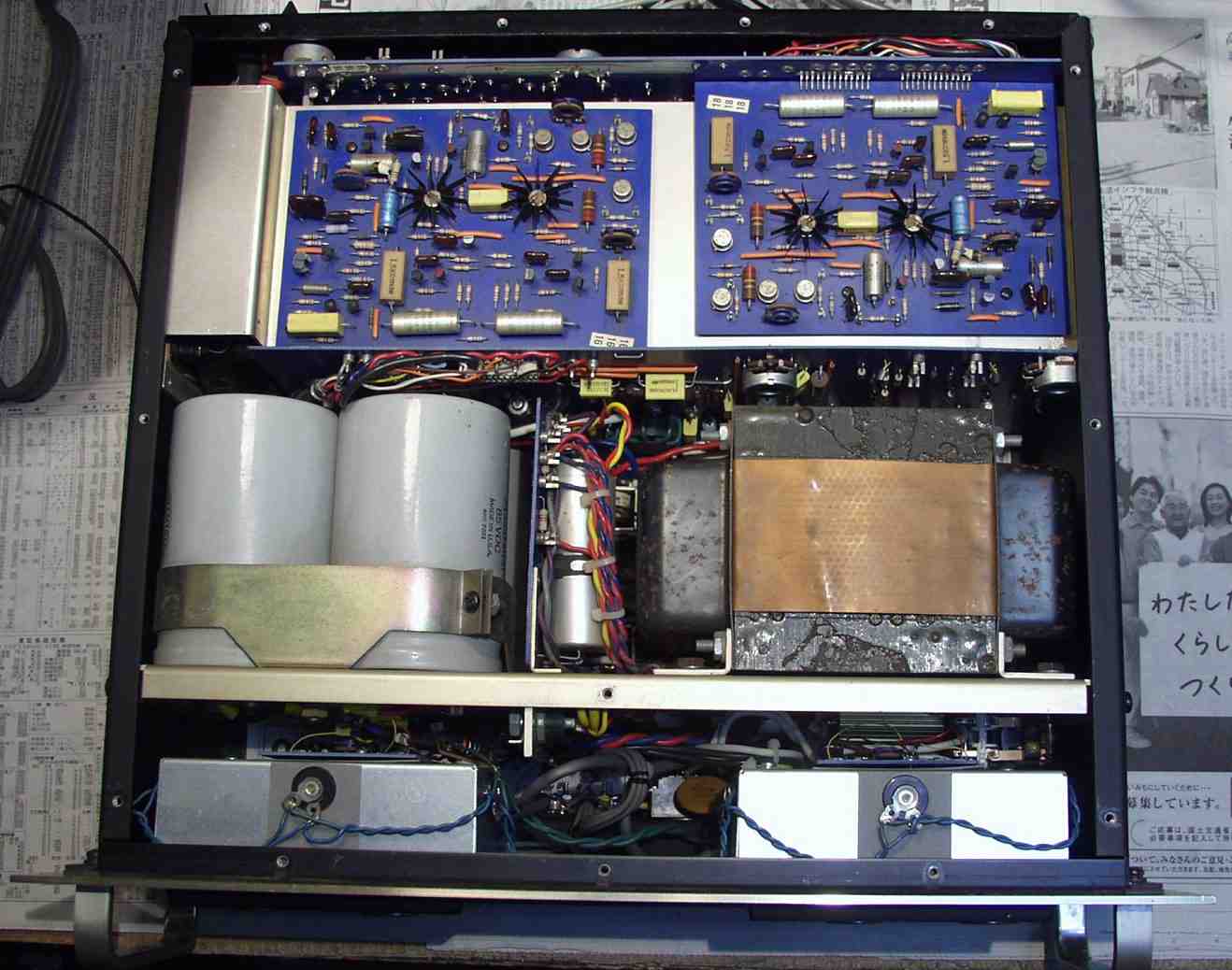

| Ａ． 修理前の状況 Ａ−１Ａ． 修理前 上から見る 定格出力２５０Ｗ８Ω/２５０Ｗ８Ω 大きい電解コンデンサー使用、容量は２１０００μ×４個 |
|
 |
|

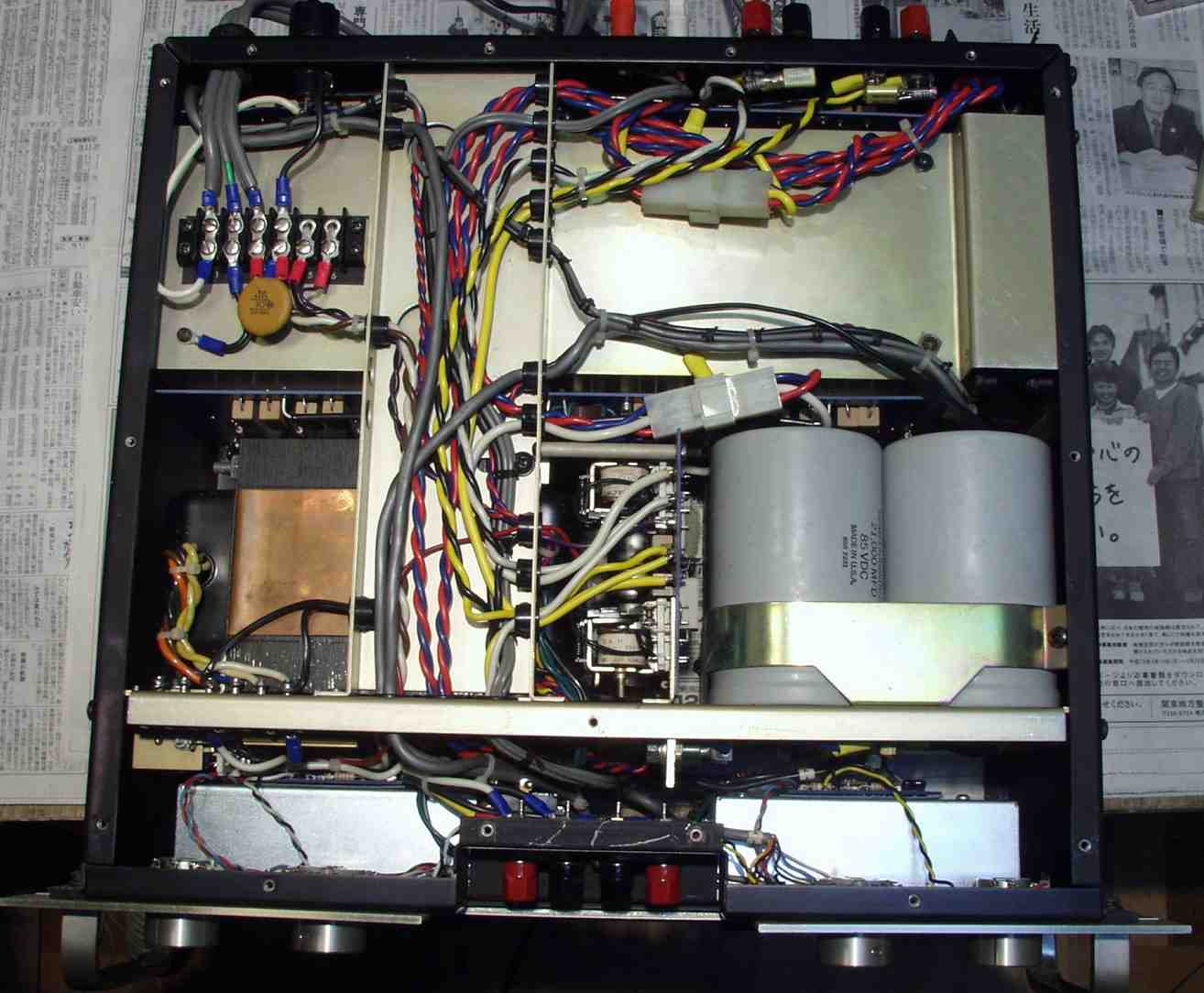

| Ａ−１Ｂ． 修理前 下から | |
 |
|

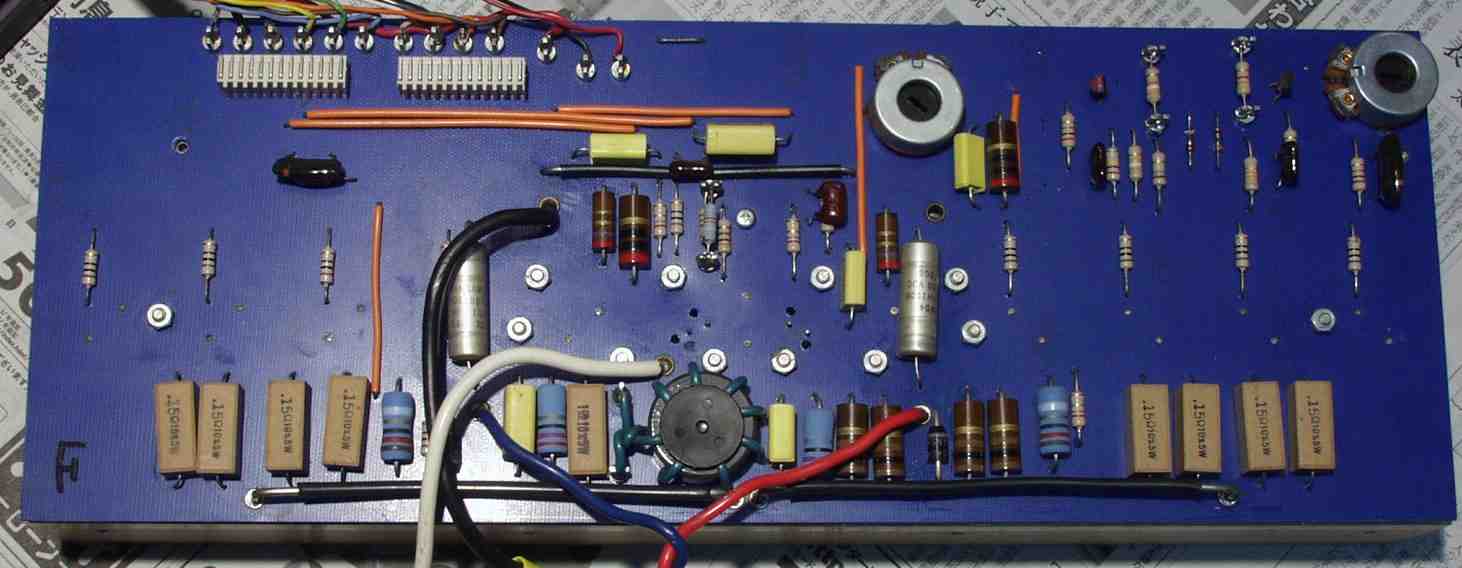

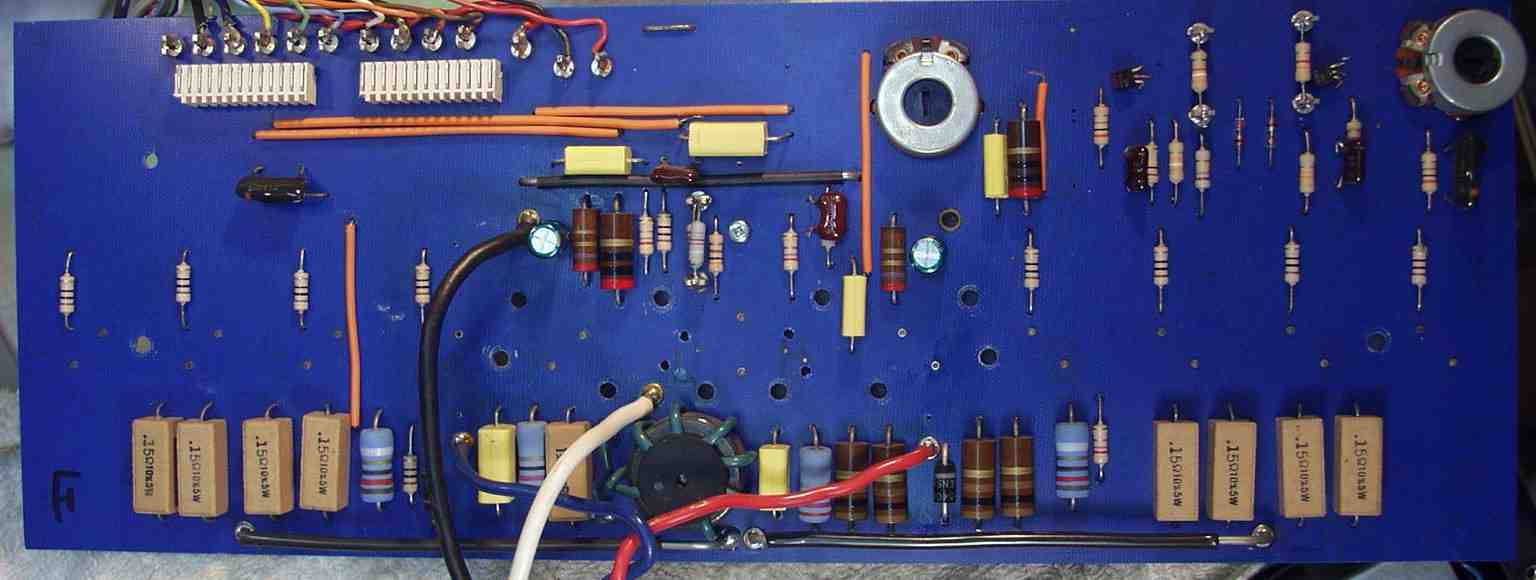

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側終段基板 |
|
 |
|
| Ｃ−１Ｂ． 修理後 Ｒ側終段基板 電解コンンサー２個交換 | |
 |
|

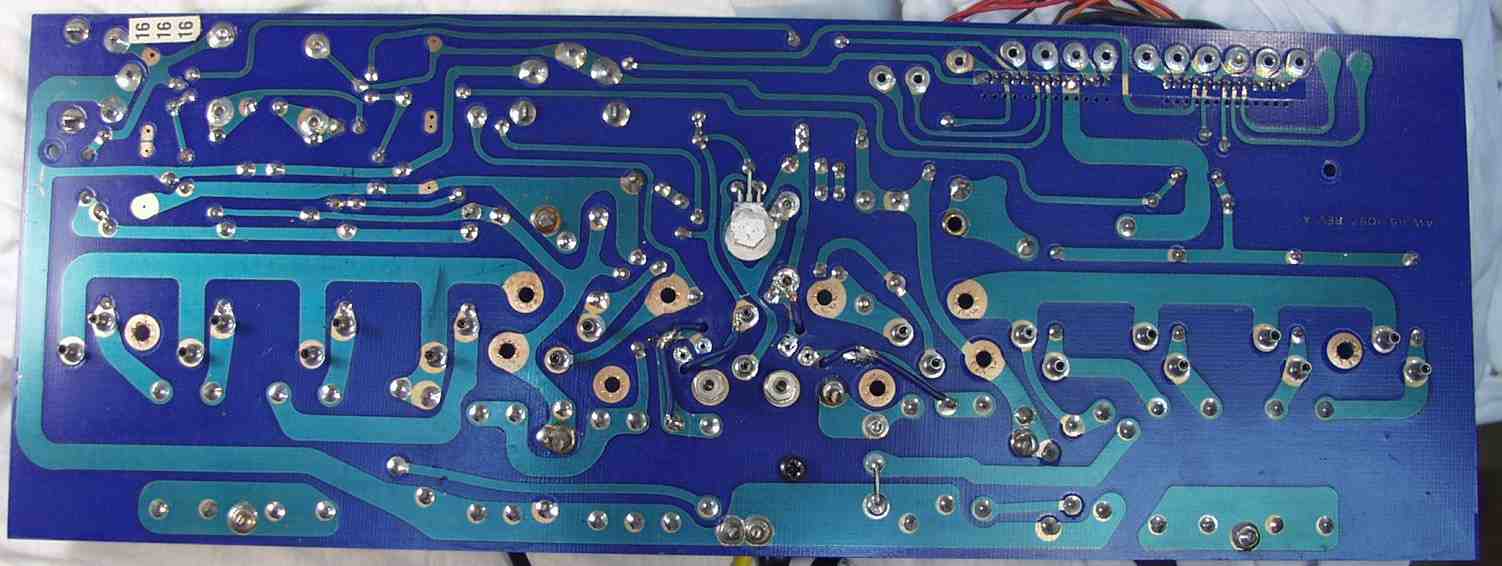

| Ｃ−１Ｃ． 修理前 Ｒ側終段基板裏 | |
 |
|

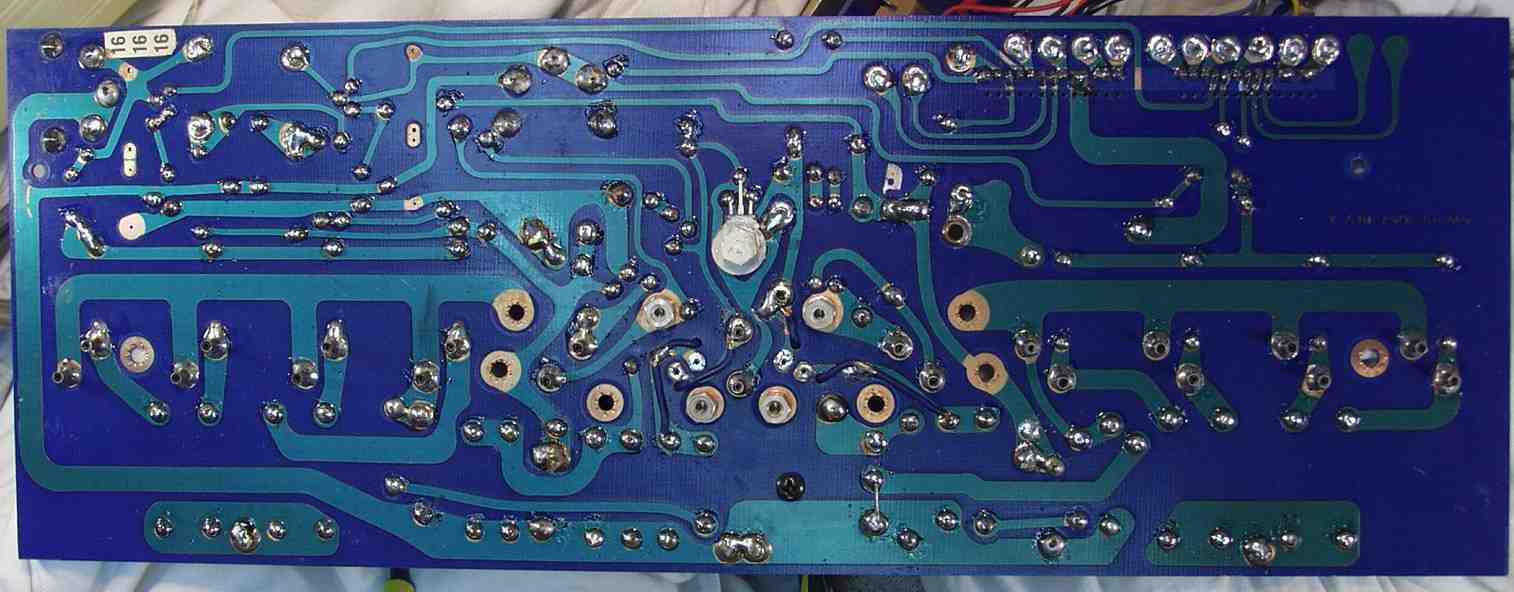

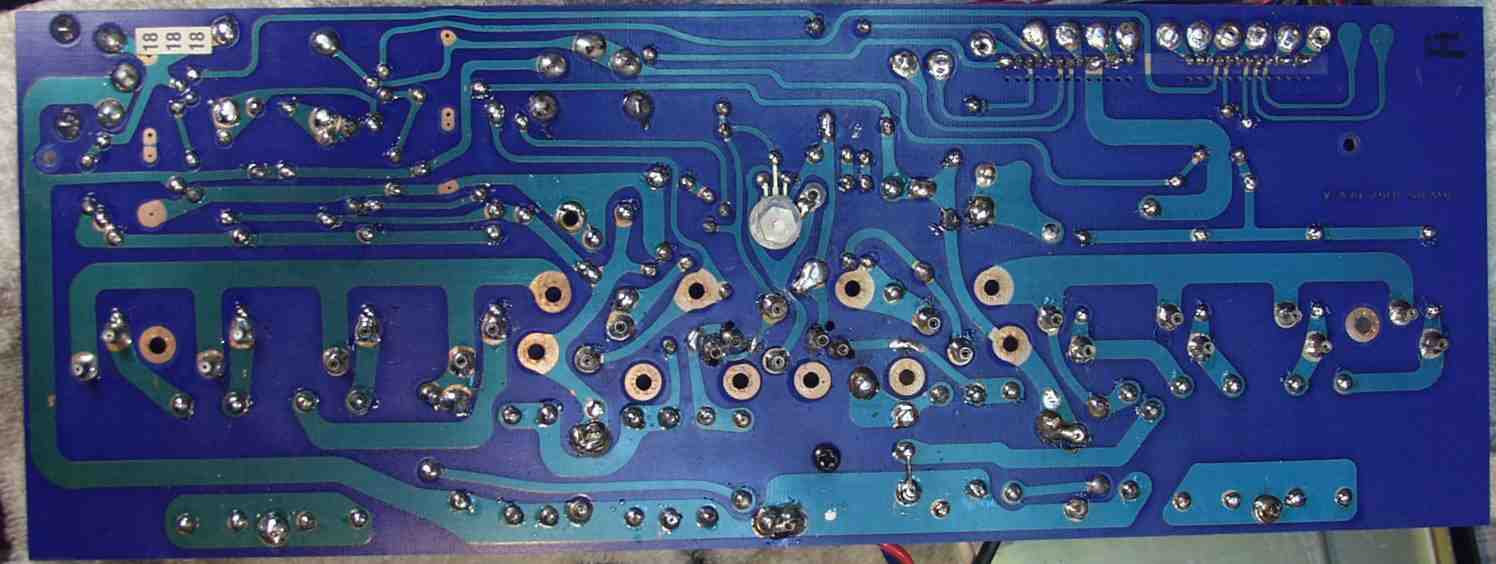

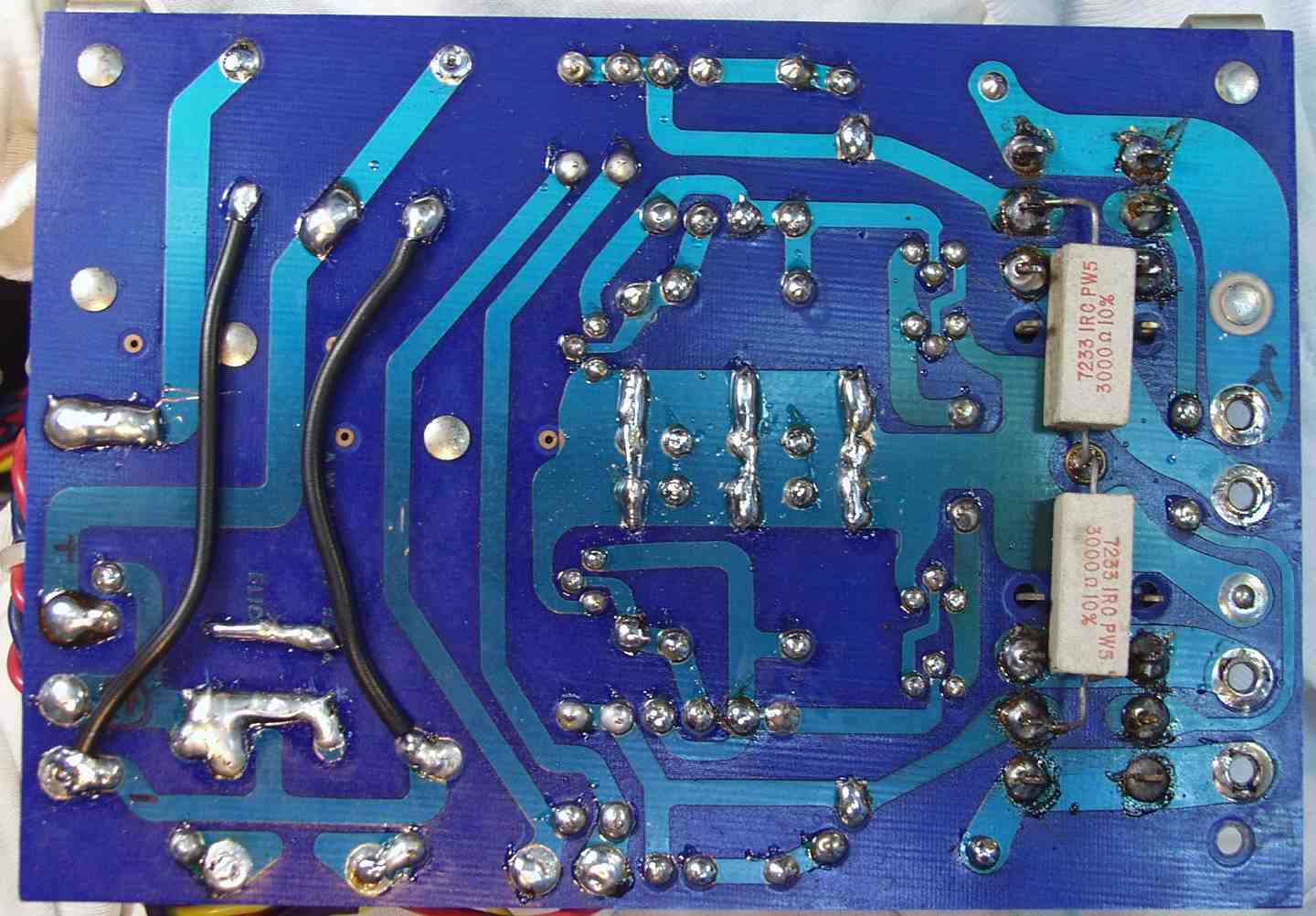

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側終段基板裏 | |
 |
|

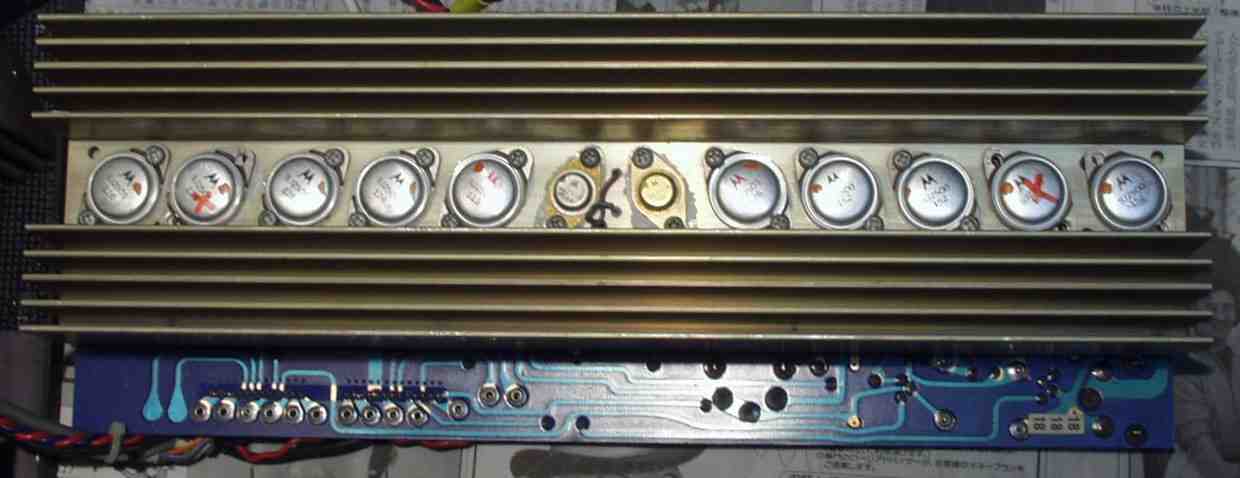

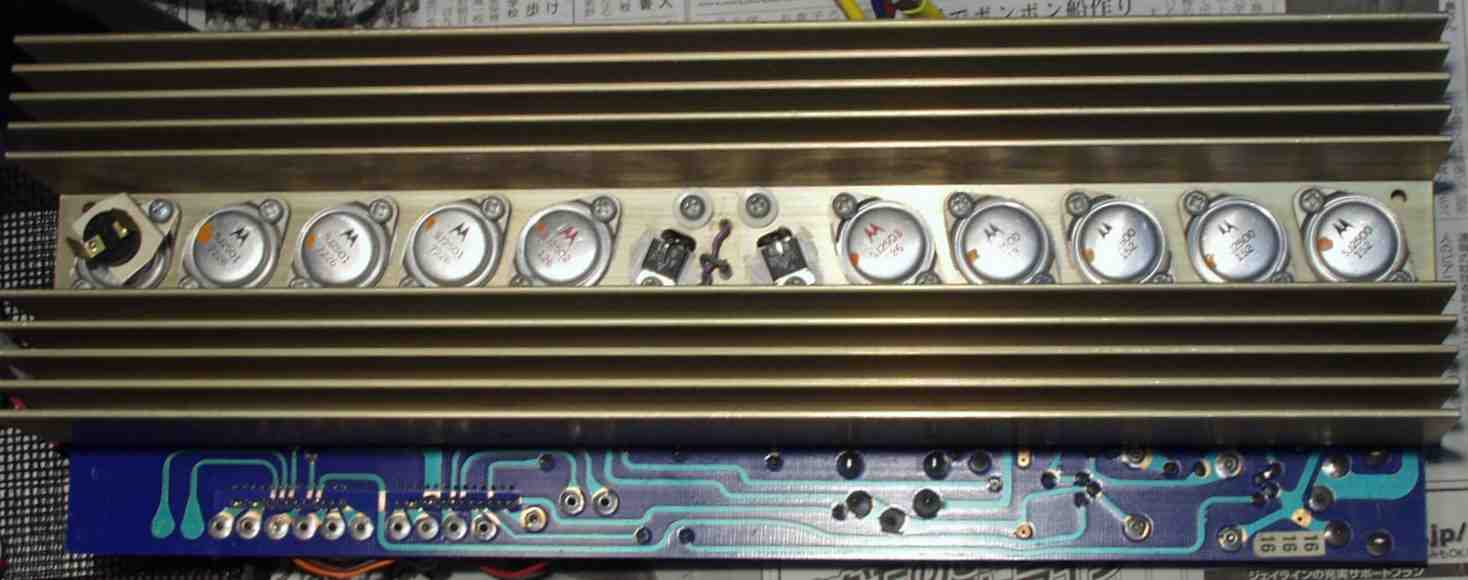

| Ｃ−１Ｅ． 修理前 Ｒ側終段ＴＲ（トランジスター） 損失２００Ｗのこのタイプ（ＴＯ−３）は、現在、殆ど入手出来ません。 よって、モールドタイプに置き換えるのが、普通です。 しかし、このAMPは大変（下の「Ｃ−２Ｇ」参照）なので、気長に探し出し、部分交換で修理しました |
|
 |
|

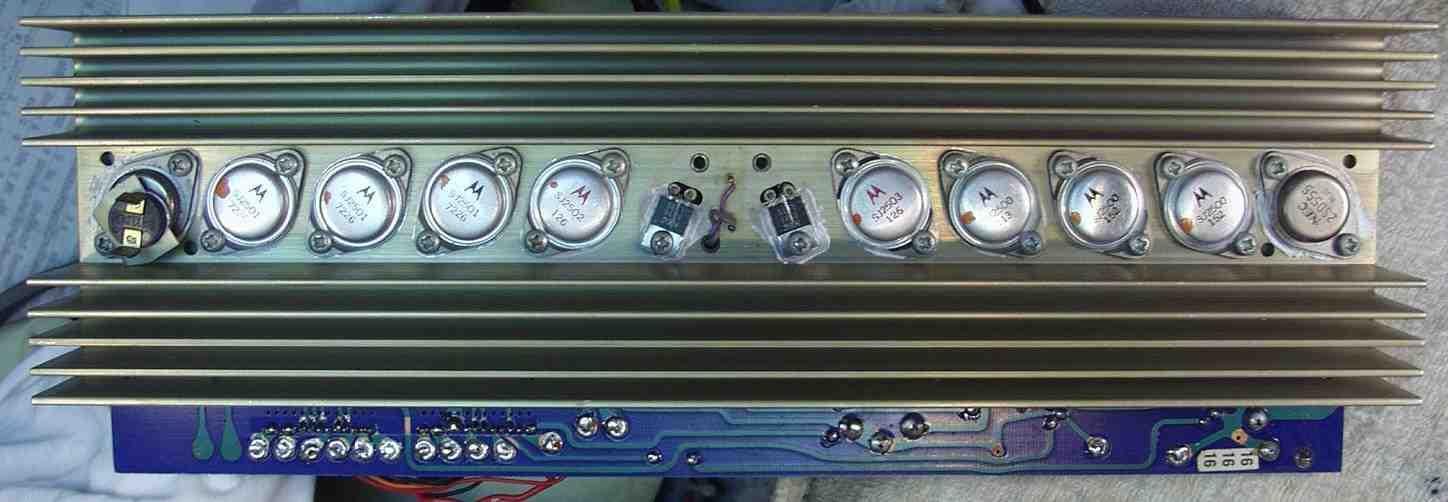

| Ｃ−１Ｆ． 修理後 Ｒ側終段ＴＲ（トランジスター） ４個交換 | |
 |
|
| Ｃ−２Ａ． 修理前 Ｌ側終段基板 | |
 |
|
| Ｃ−２Ｂ． 修理後 Ｌ側終段基板 電解コンンサー２個交換 | |
 |
|
| Ｃ−２Ｃ． 修理前 Ｌ側終段基板裏 | |
 |
|

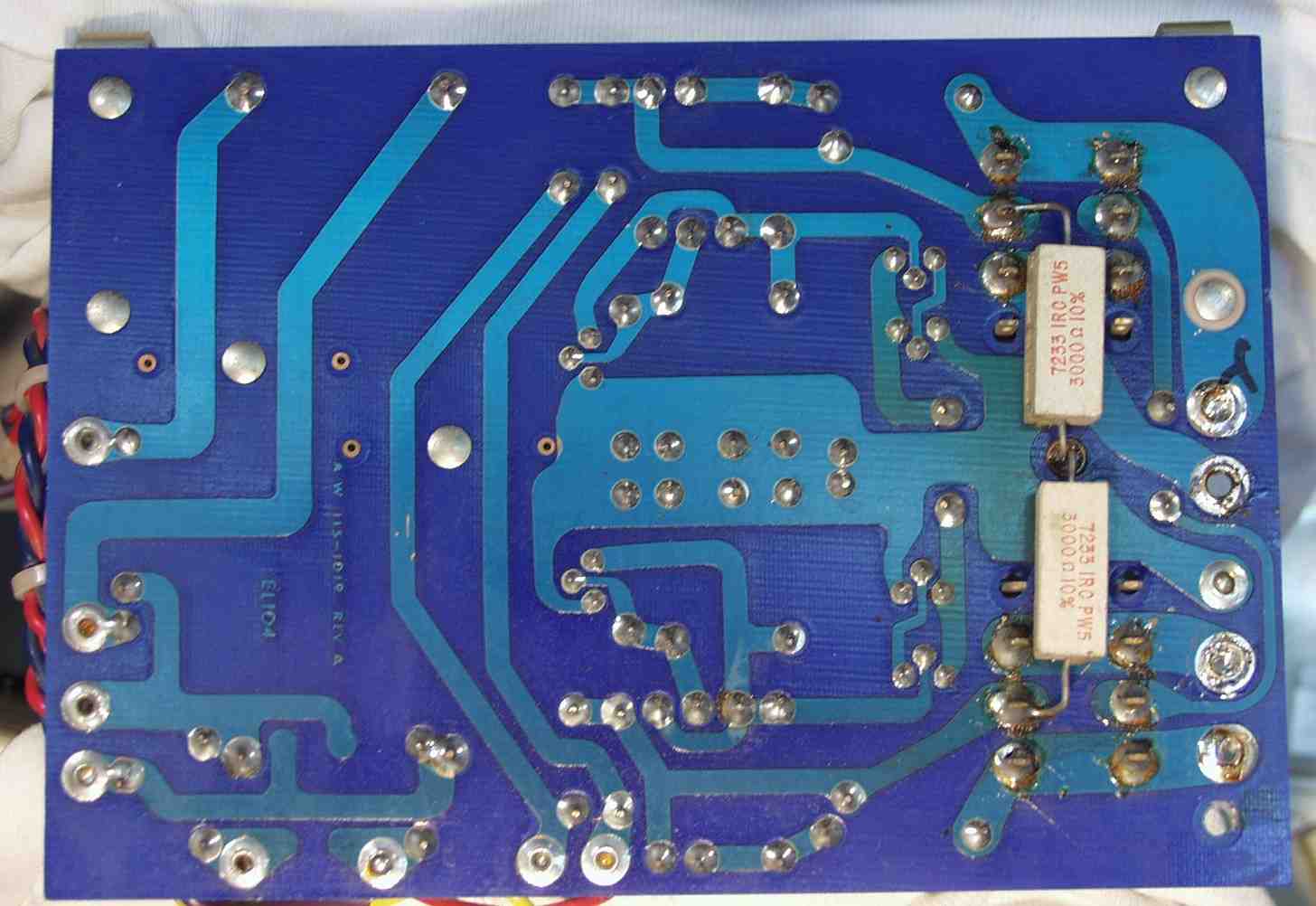

| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側終段基板裏 | |
 |
|
| Ｃ−２Ｅ． 修理前 Ｌ側終段ＴＲ（トランジスター） | |
 |
|
| Ｃ−２Ｆ． 修理後 Ｌ側終段ＴＲ（トランジスター） ４個交換 | |
 |
|

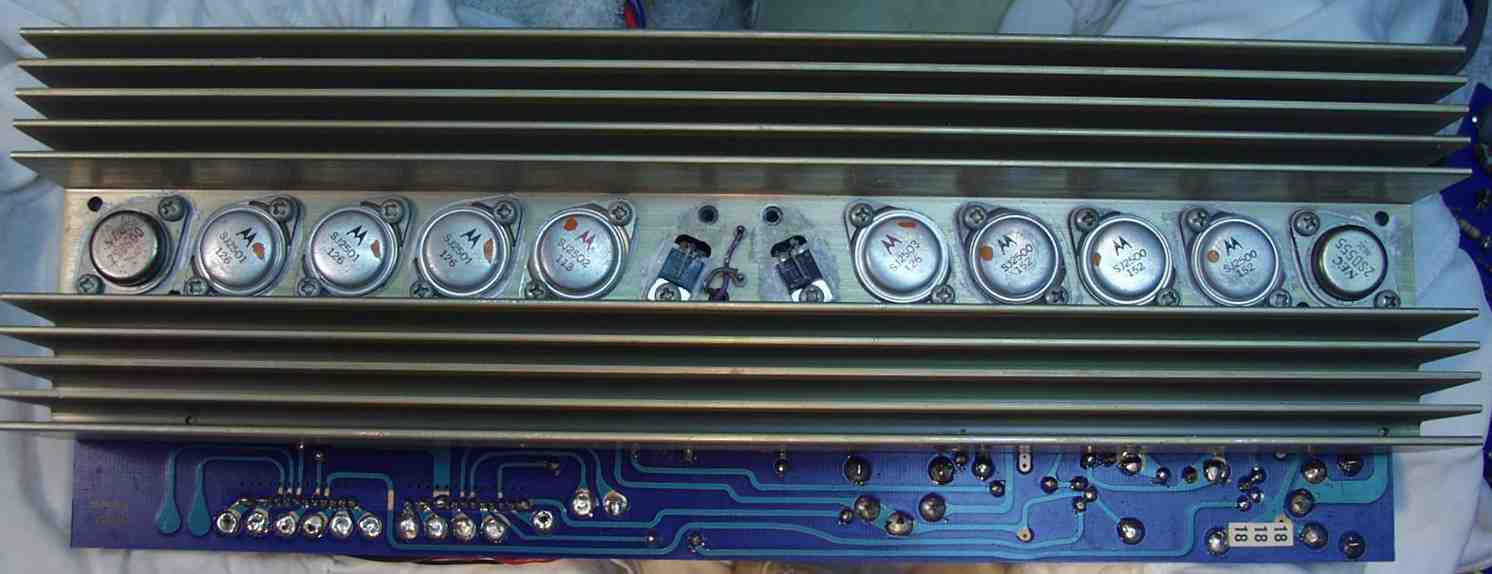

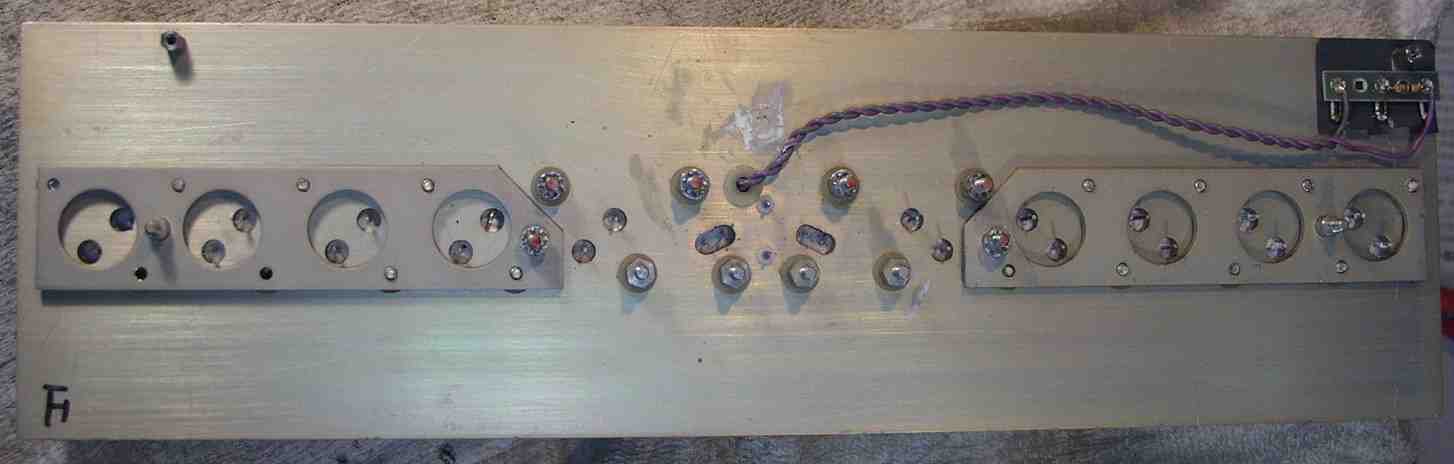

| Ｃ−２Ｇ． 放熱器裏 この沢山出ている、ＴＲ（トランジスター）の足に「Ｃ−２Ｄ」の終段基板を差し込む！ 殆ど神業＝職人芸が必要＝生産性の悪さの代表 |
|
 |
|

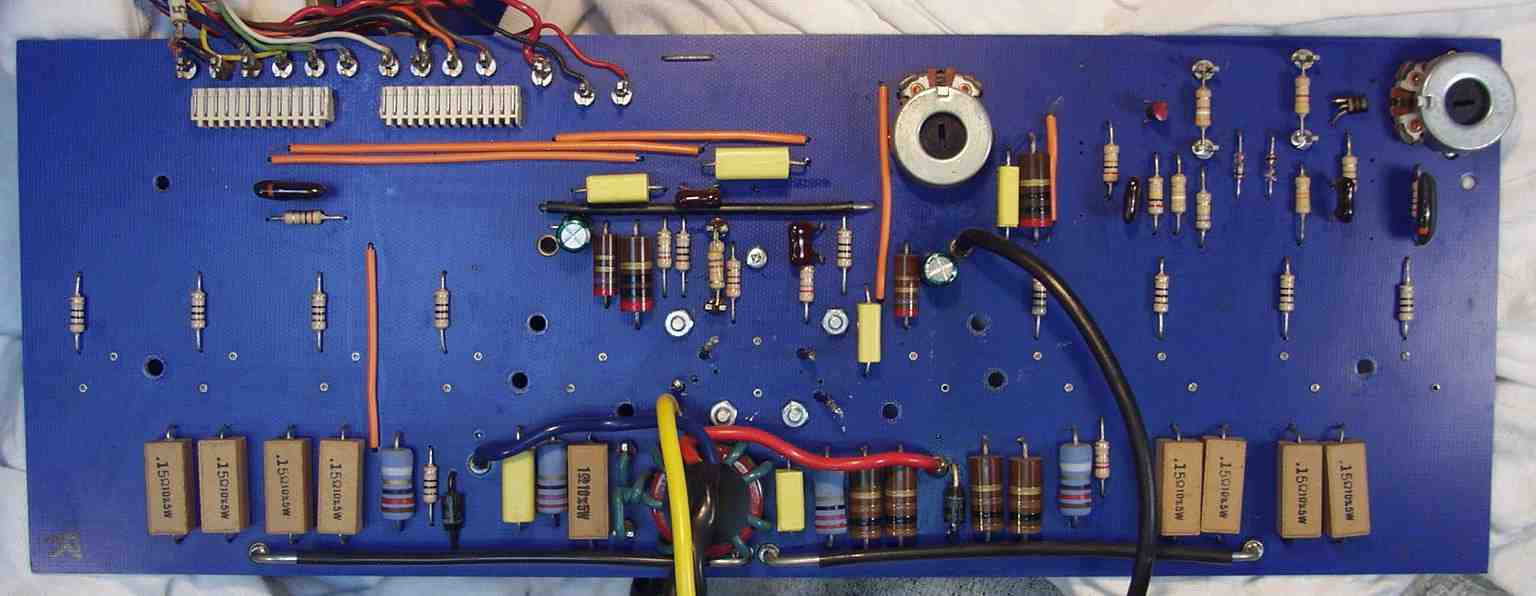

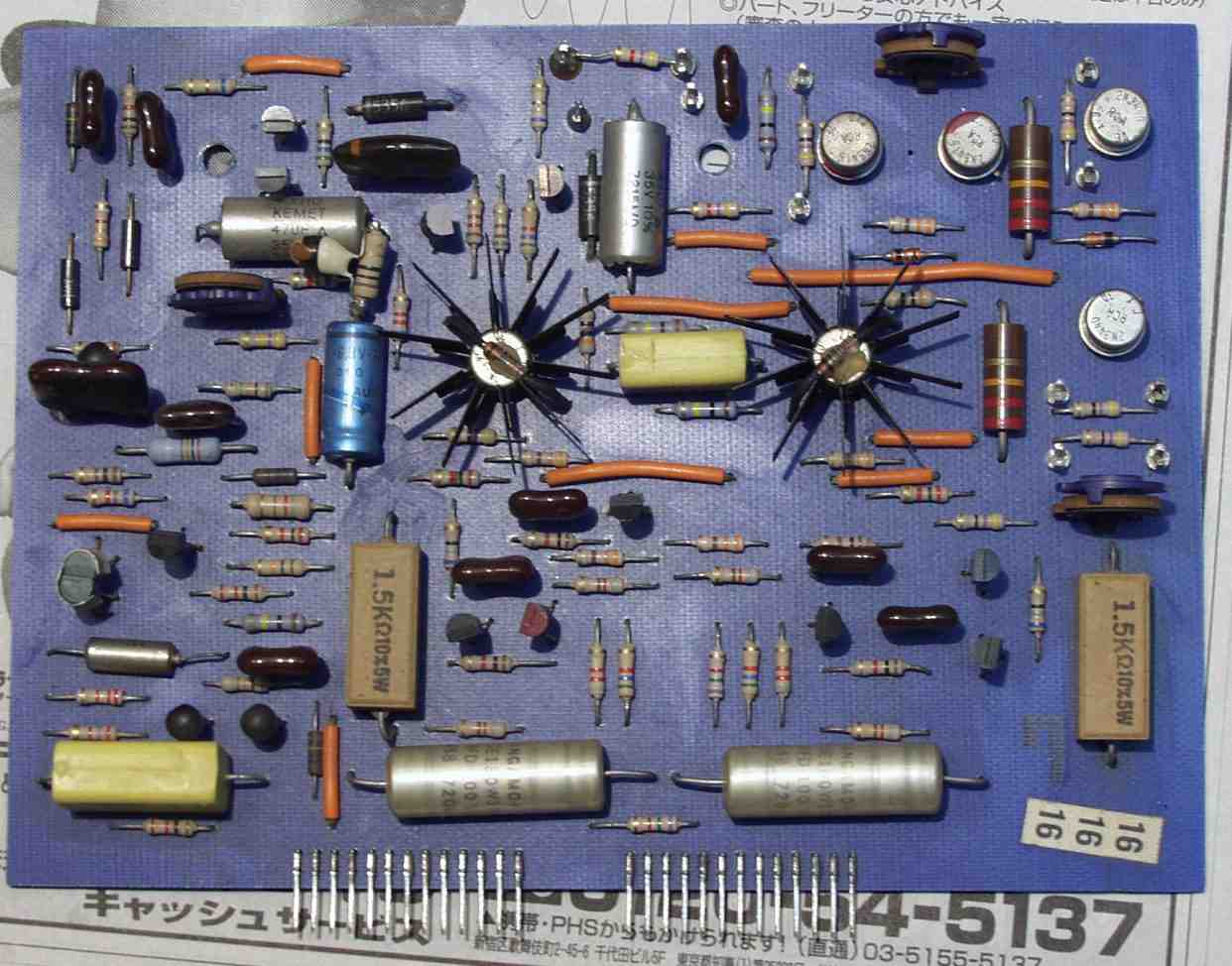

| Ｃ−３Ａ． 修理前 Ｒ側ドライバー基板 | |
 |
|

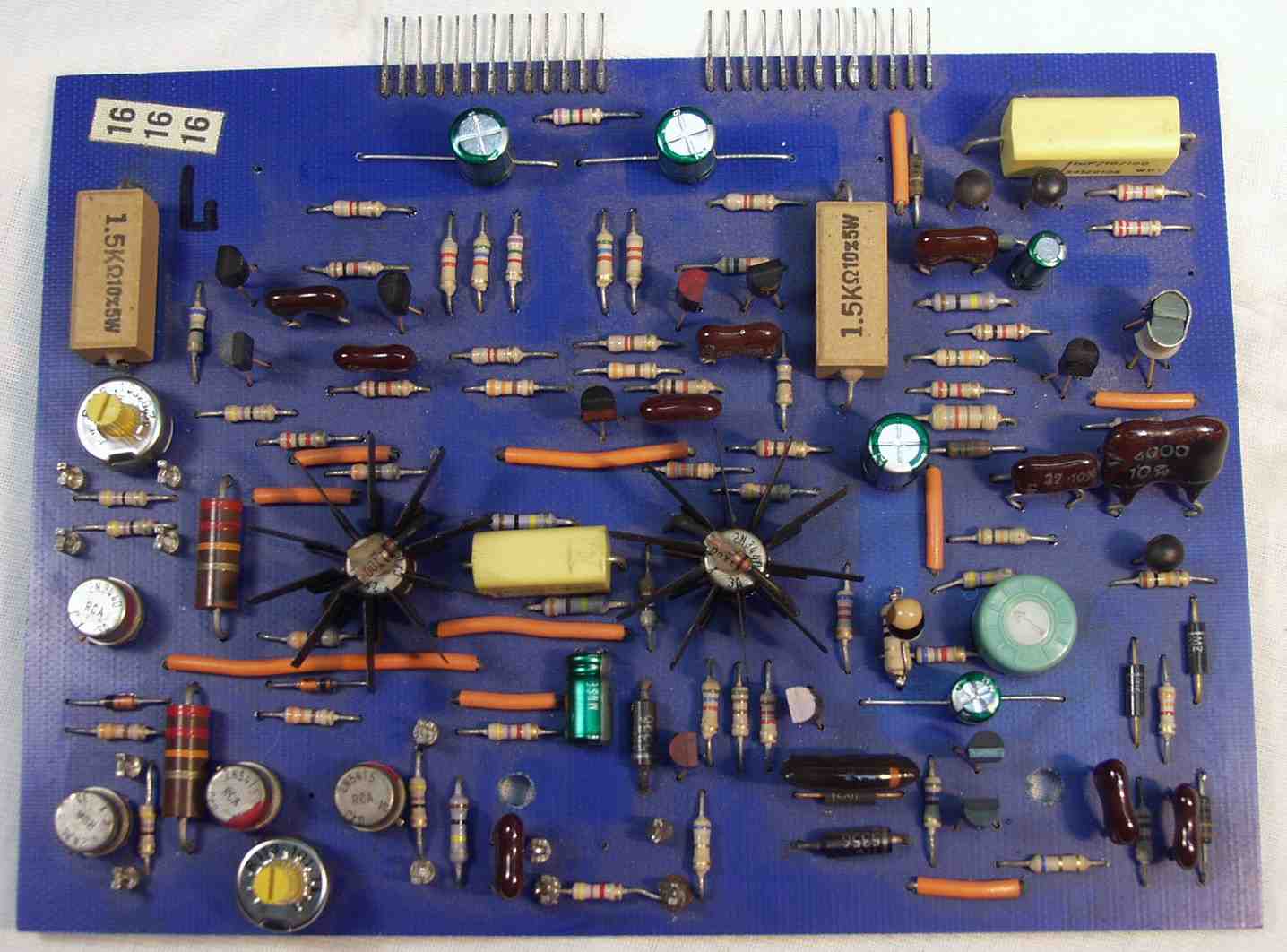

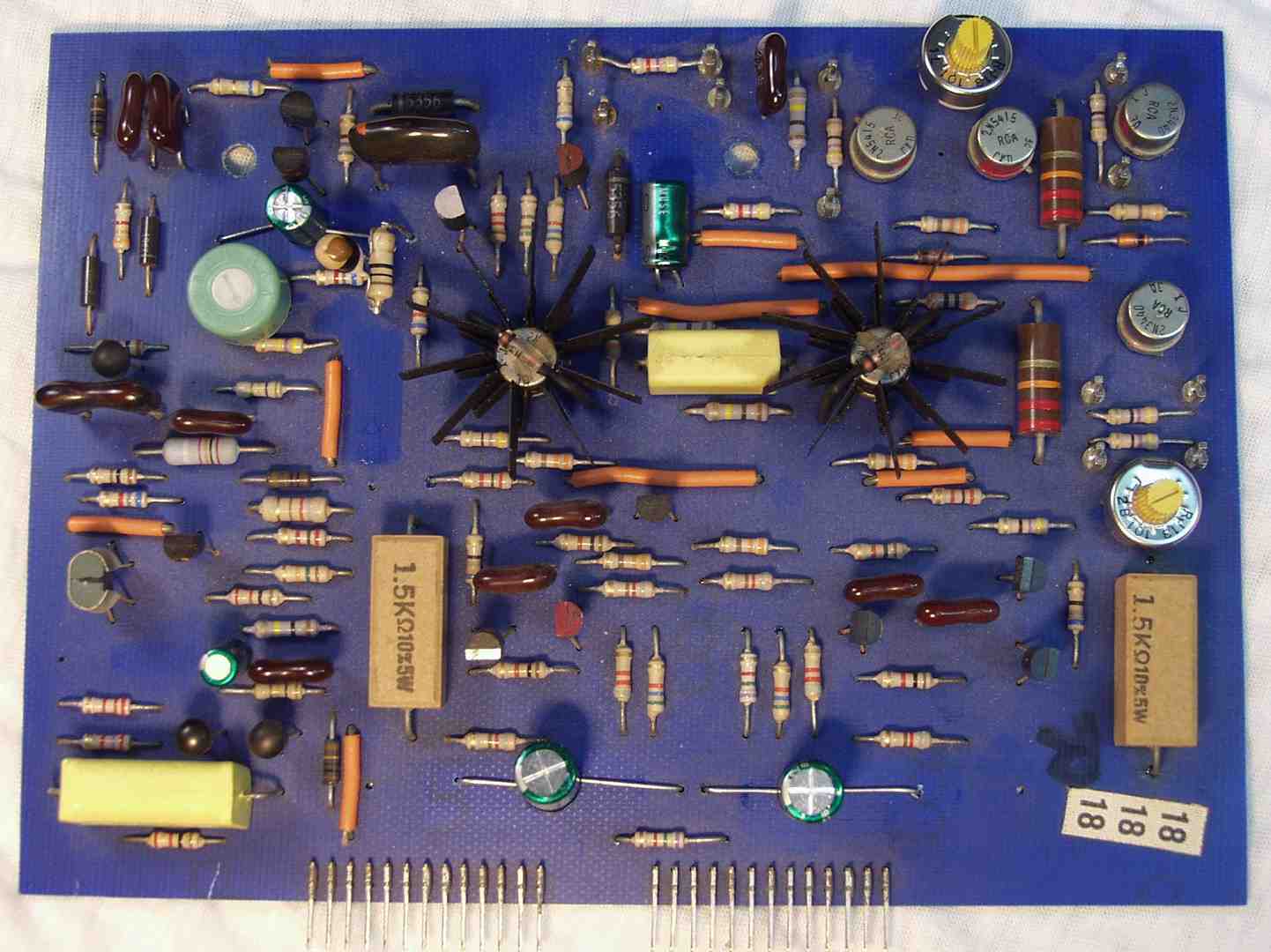

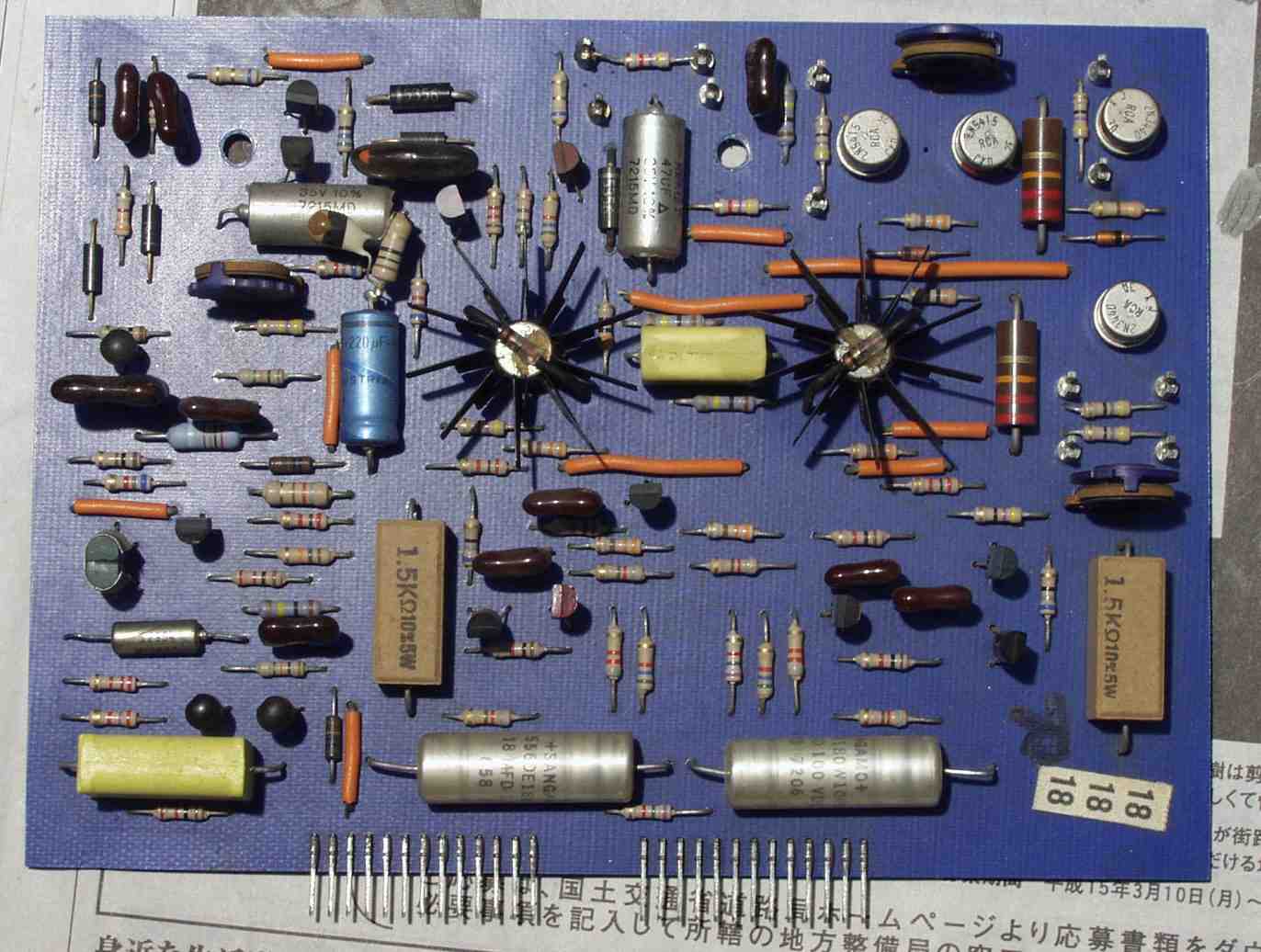

| Ｃ−３Ｂ． 修理後 Ｒ側ドライバー基板 半固定ＶＲ３個、電解コンンサー５個、ＴＲ（トランジスター）１個交換 | |
 |
|

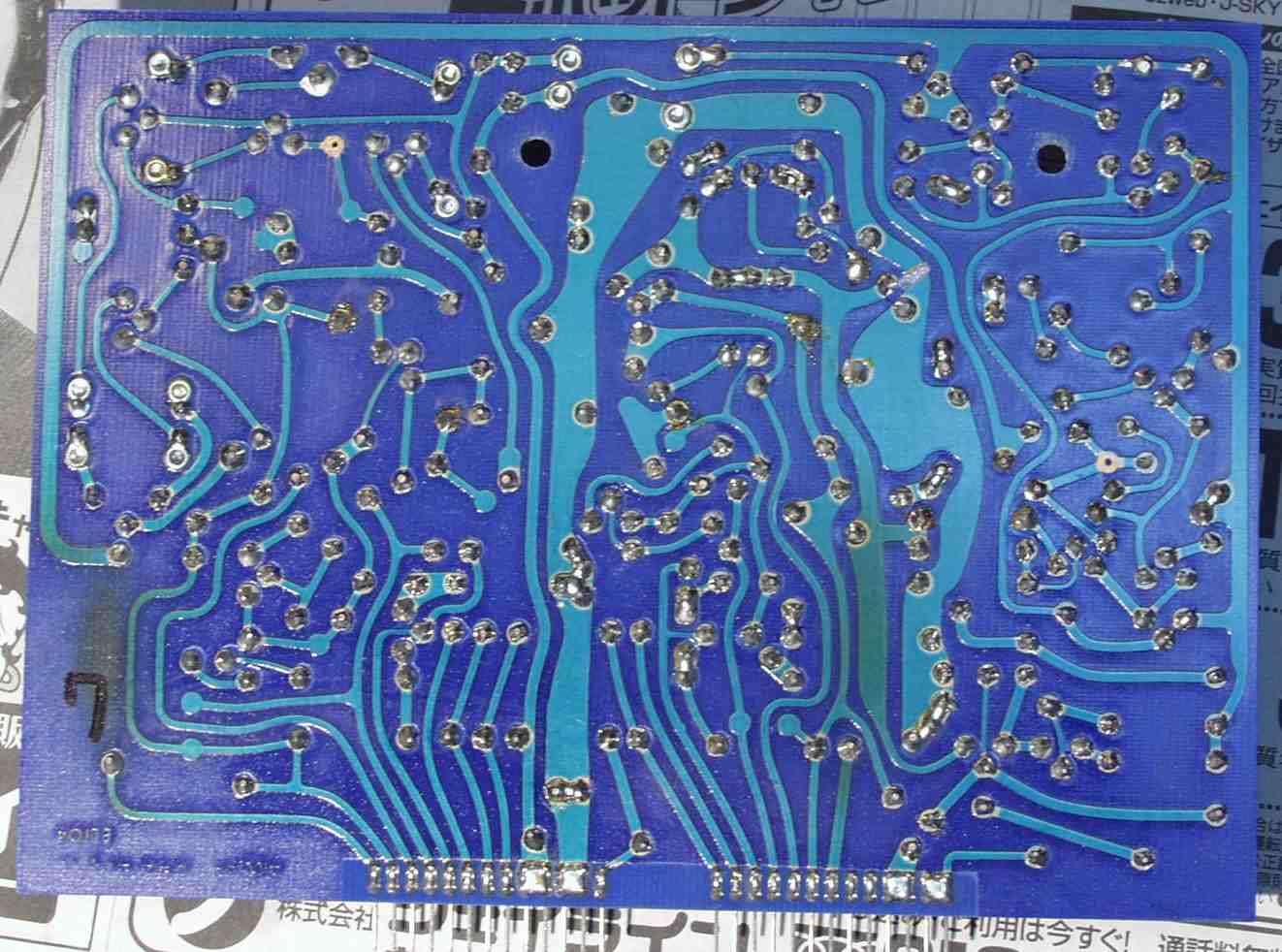

| Ｃ−３Ｃ． 修理後 Ｒ側ドライバー基板裏 | |
 |
|

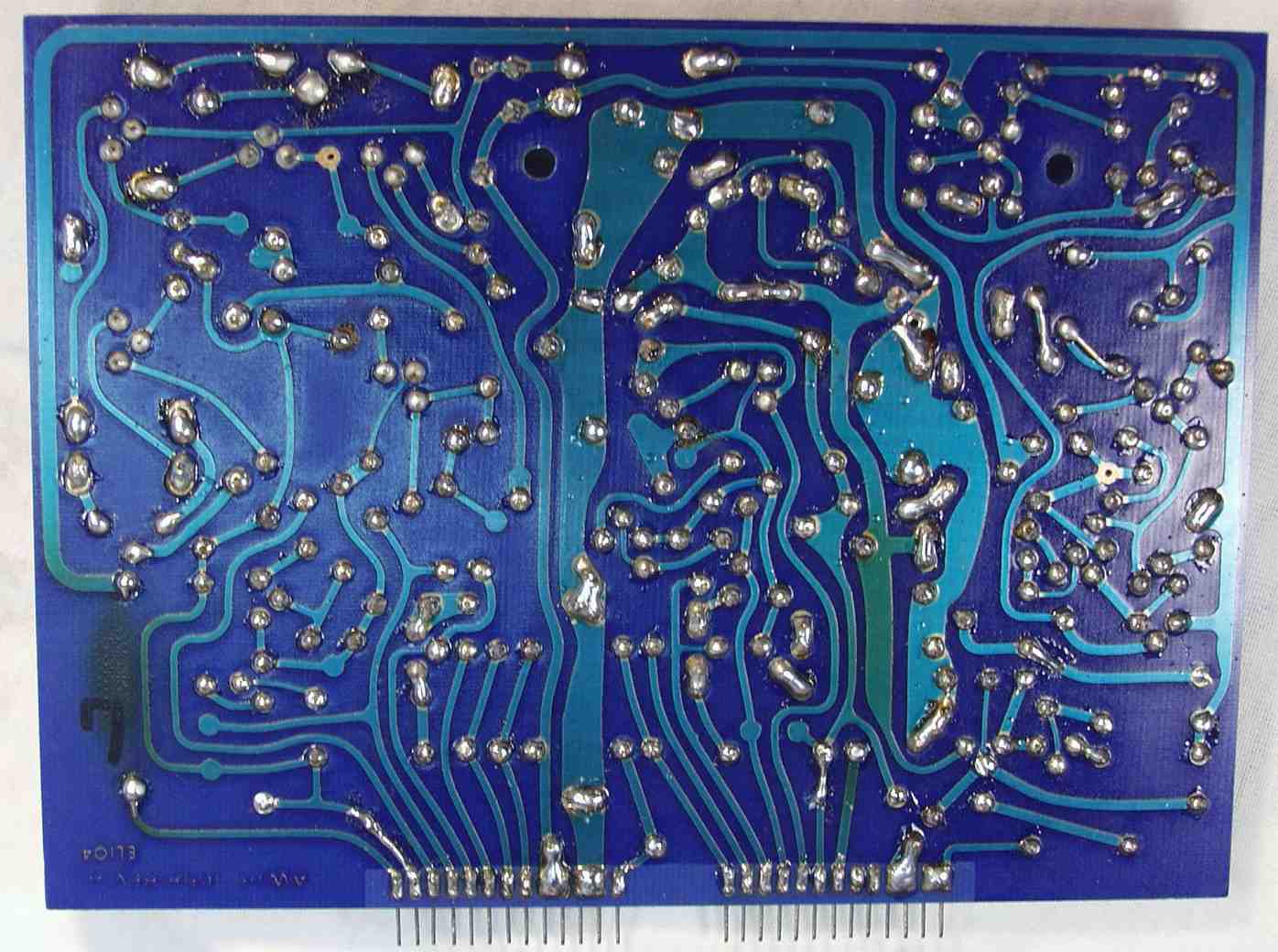

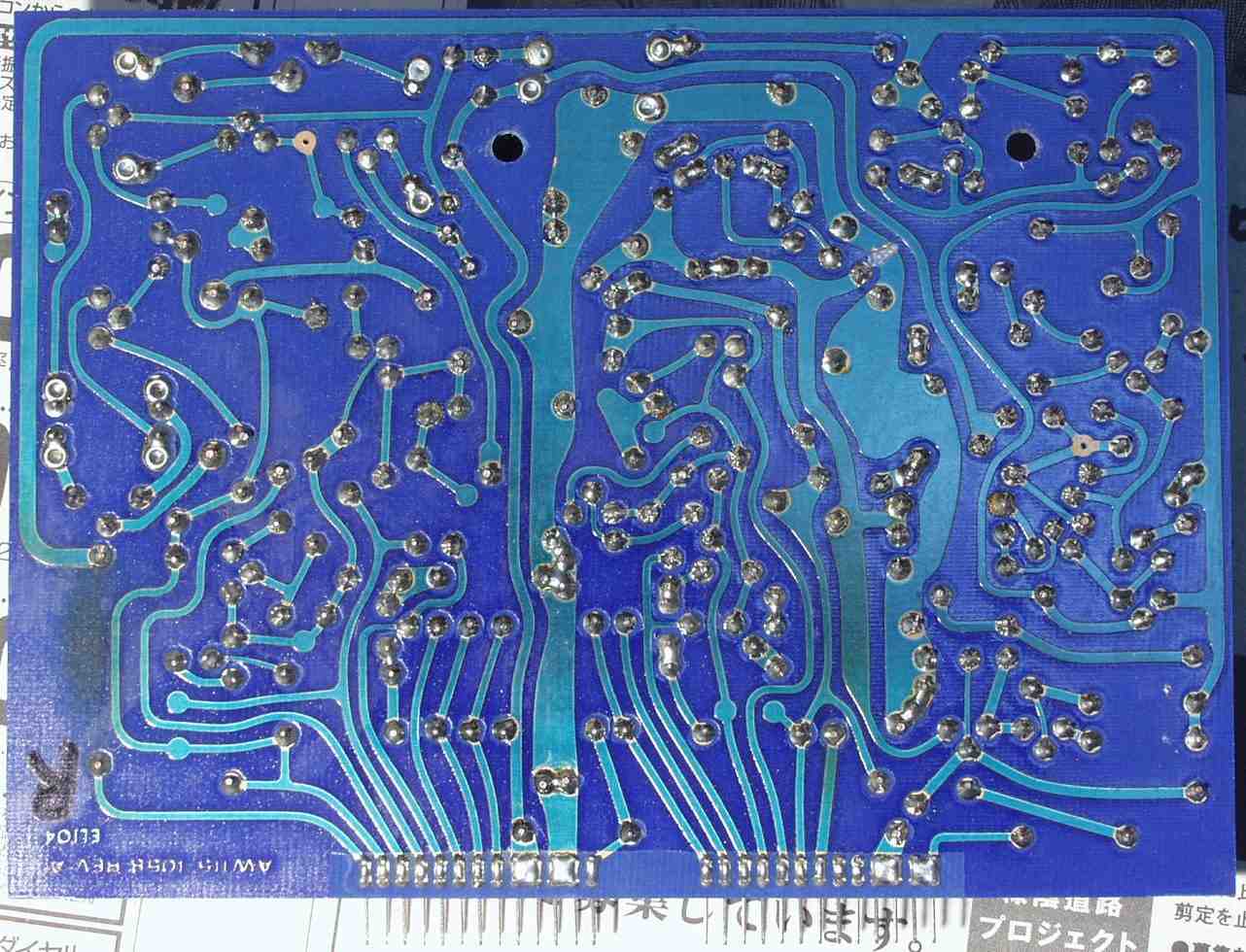

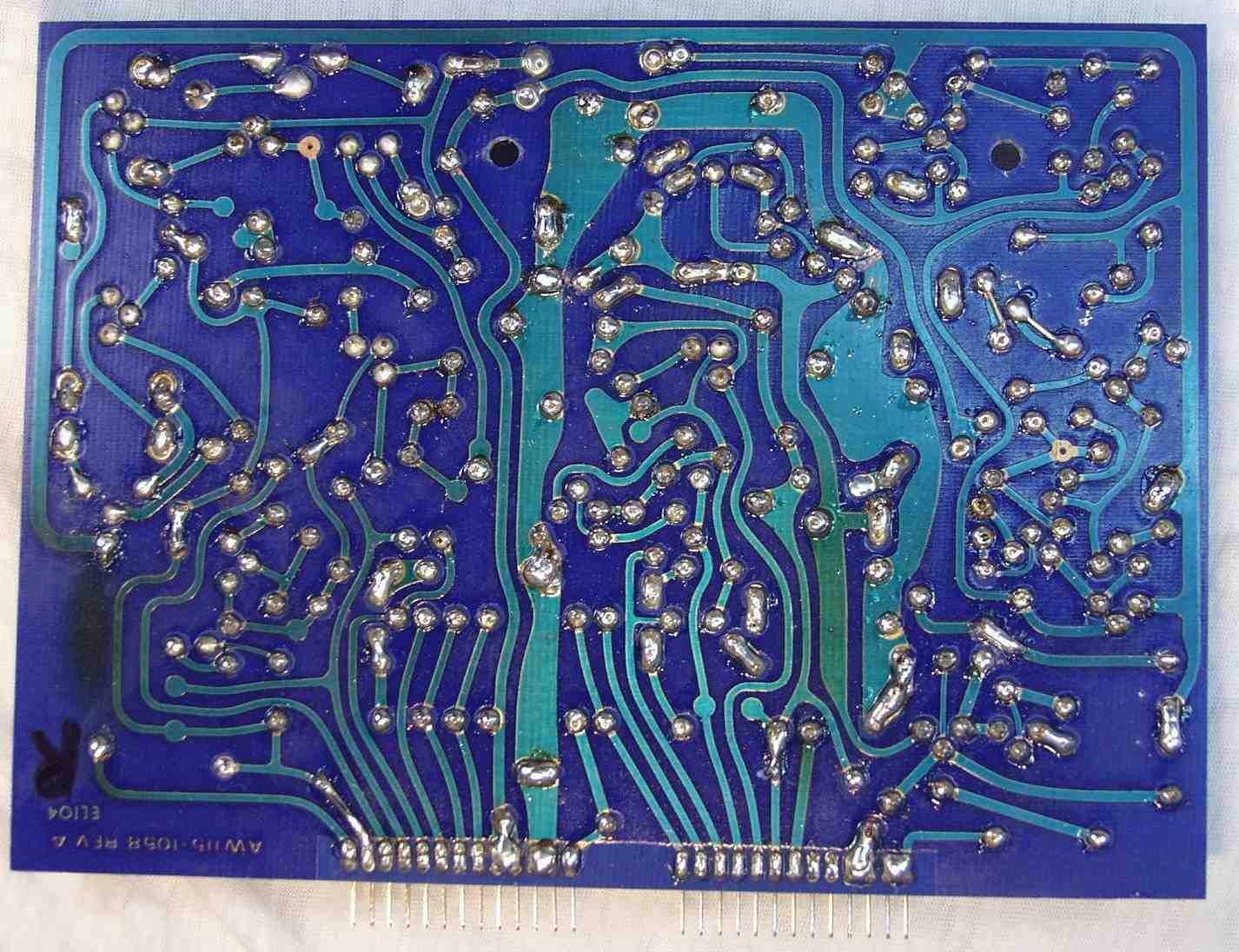

| Ｃ−３Ｄ． 修理（半田補正）後 Ｒ側ドライバー基板裏 | |
 |
|
| Ｃ−４Ａ． 修理前 Ｒ側ドライバー基板 | |
 |
|
| Ｃ−４Ｂ． 修理後 Ｒ側ドライバー基板 半固定ＶＲ３個、電解コンンサー５個、ＴＲ（トランジスター）１個交換 | |
 |
|
| Ｃ−４Ｄ． 修理前 Ｒ側ドライバー基板裏 | |
 |
|
| Ｃ−４Ｄ． 修理（半田補正）後 Ｒ側ドライバー基板裏 | |
 |
|
| Ｃ−５Ａ． 修理中 ＵＶメーター修理 | |
 |
|

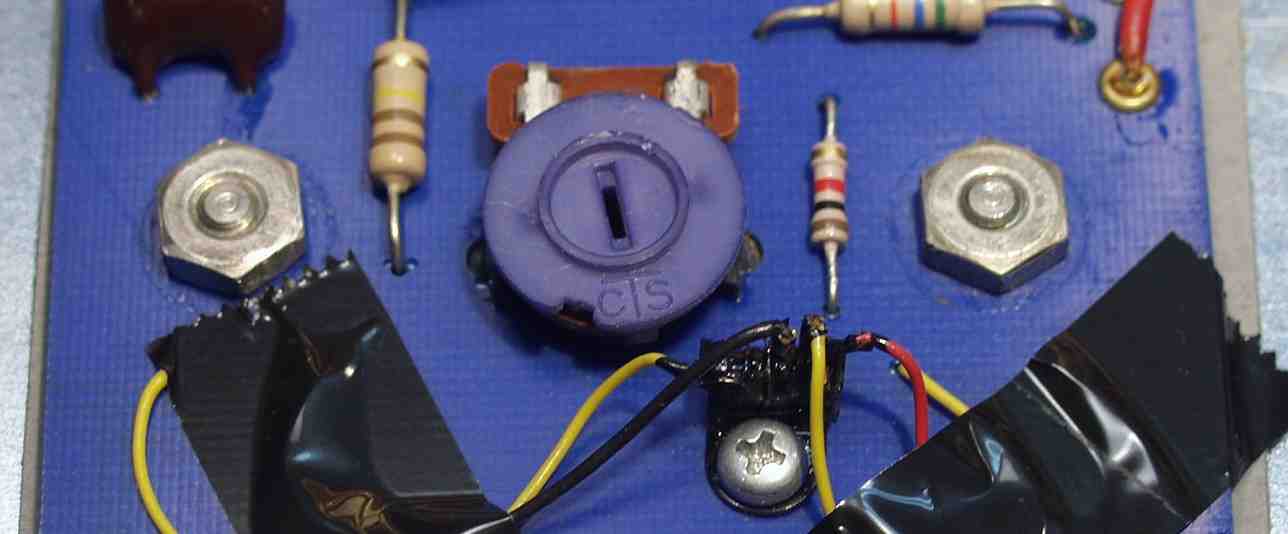

| Ｃ−５Ｂ． 修理前 ＵＶメーター整流器、前回の修理時、引っ張って壊したと、思われる | |
 |
|

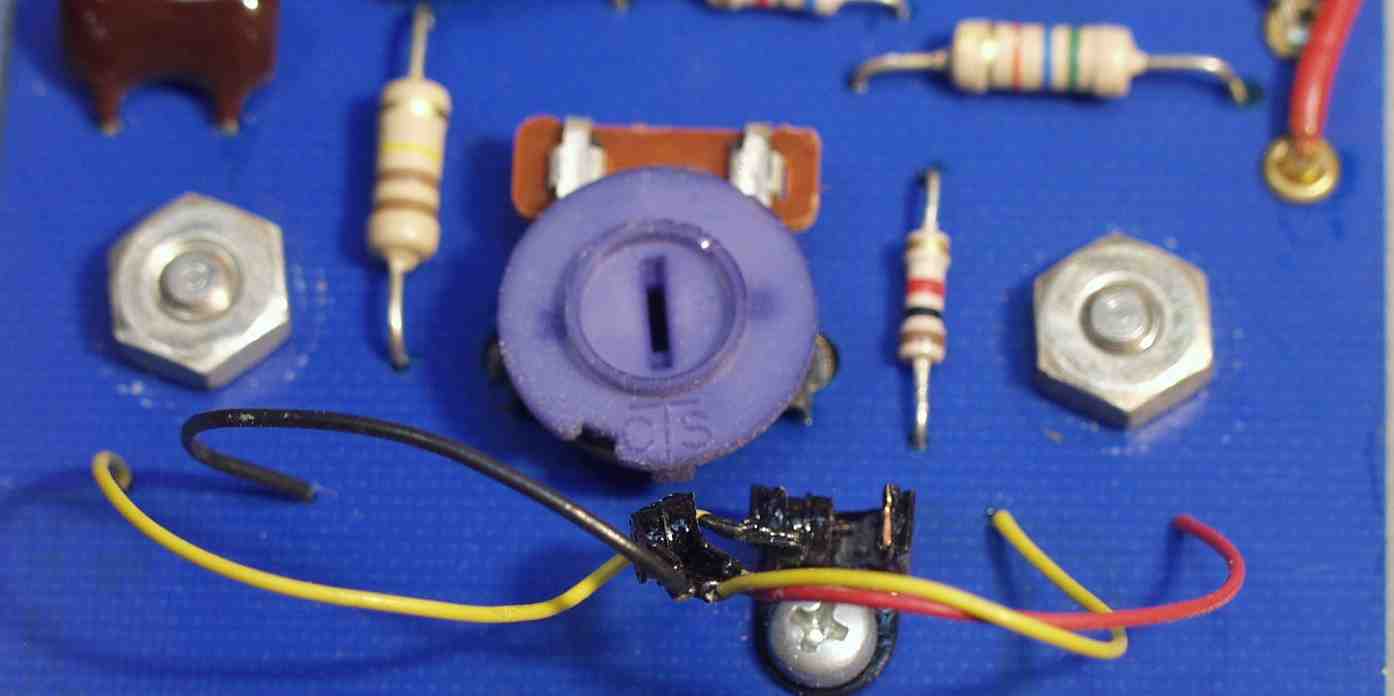

| Ｃ−５Ｃ． 修理後 ＵＶメーター整流器 | |
 |
|

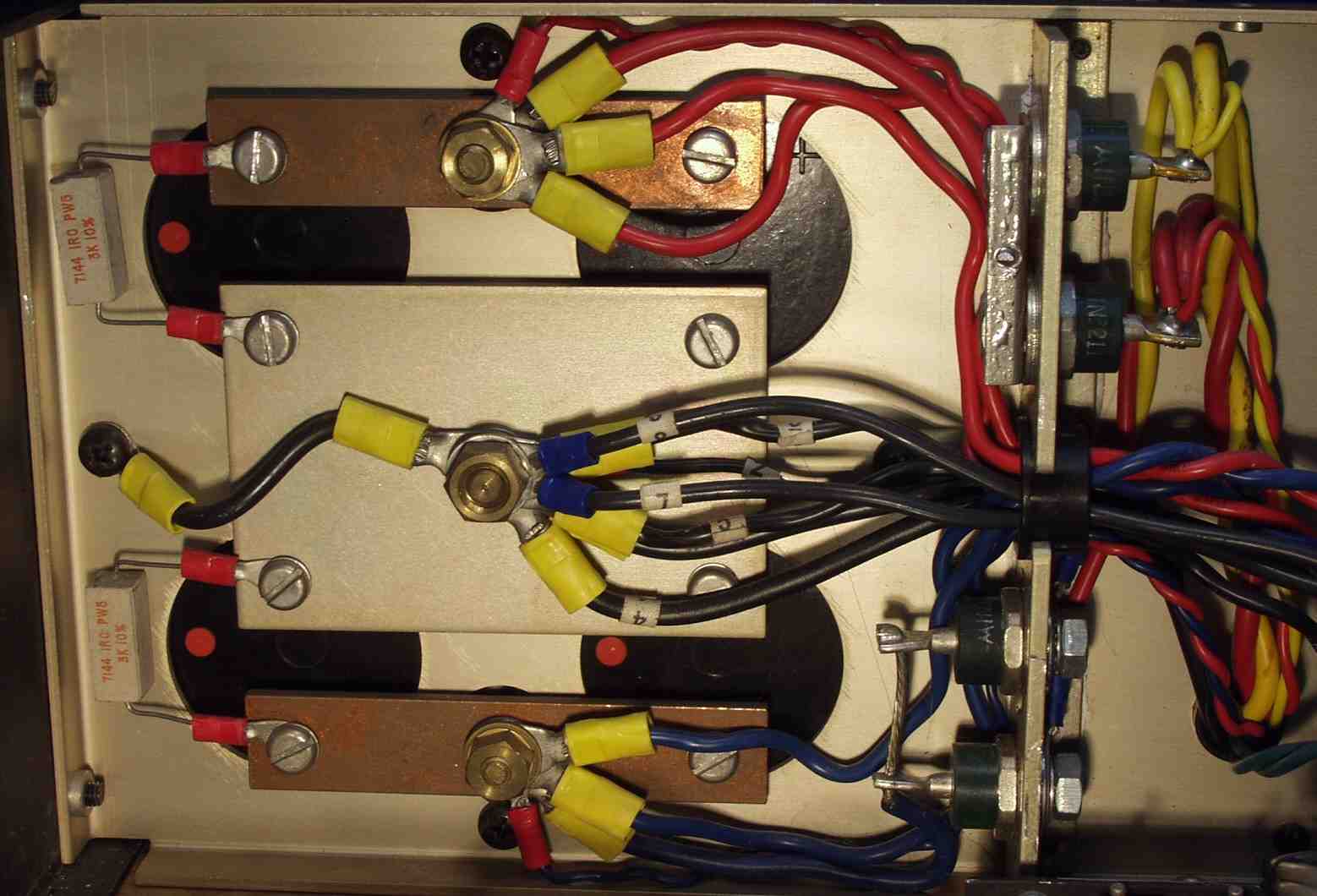

| Ｃ−６． 電解コンデンサー周り 念の為全てのネジは増締する 左端＝国産には殆ど無いが、この機種は、ちゃんと放電抵抗が着いている |
|
 |
|

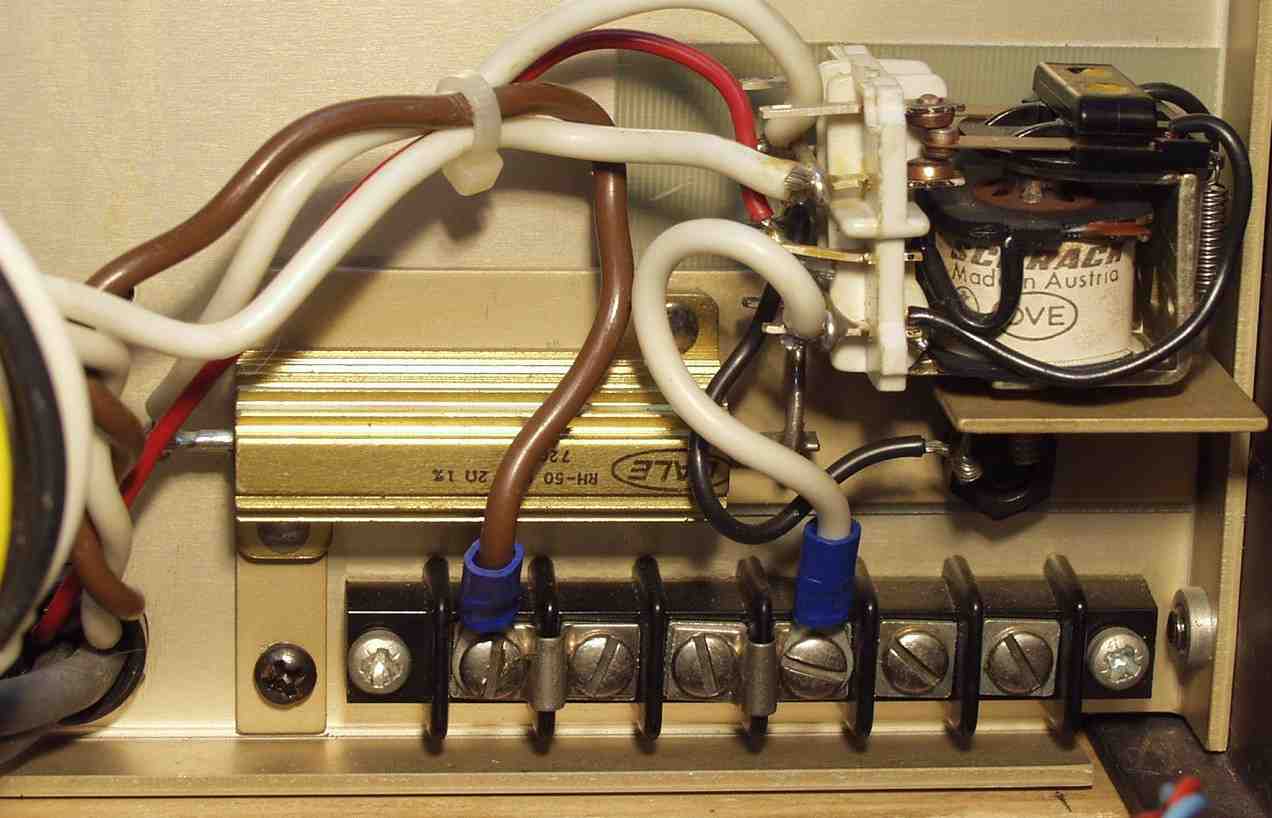

| Ｃ−７Ａ． 電源リレー周り 代替え品が無いので、接点を磨く 左下＝突入電流防止抵抗 | |
 |
|

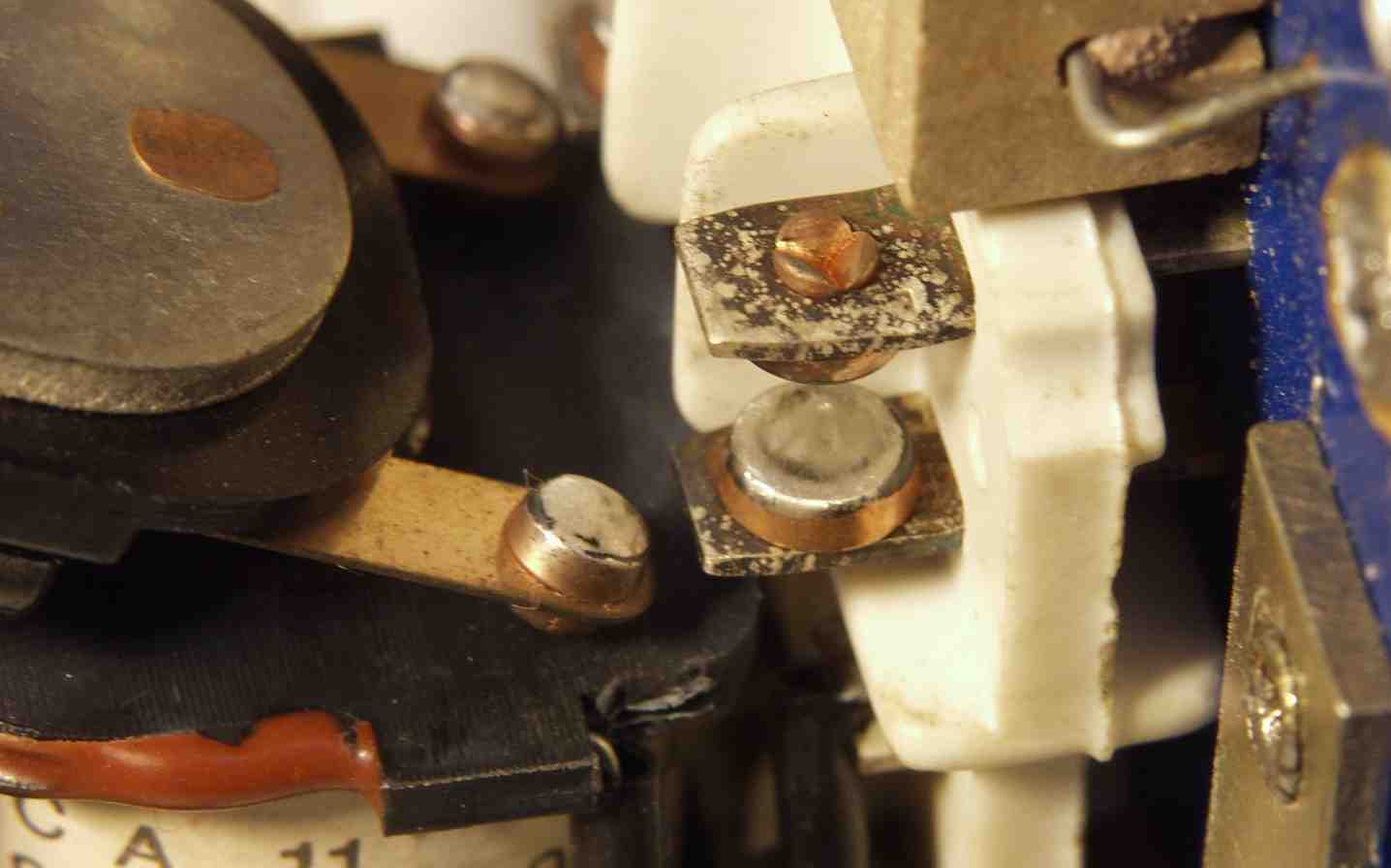

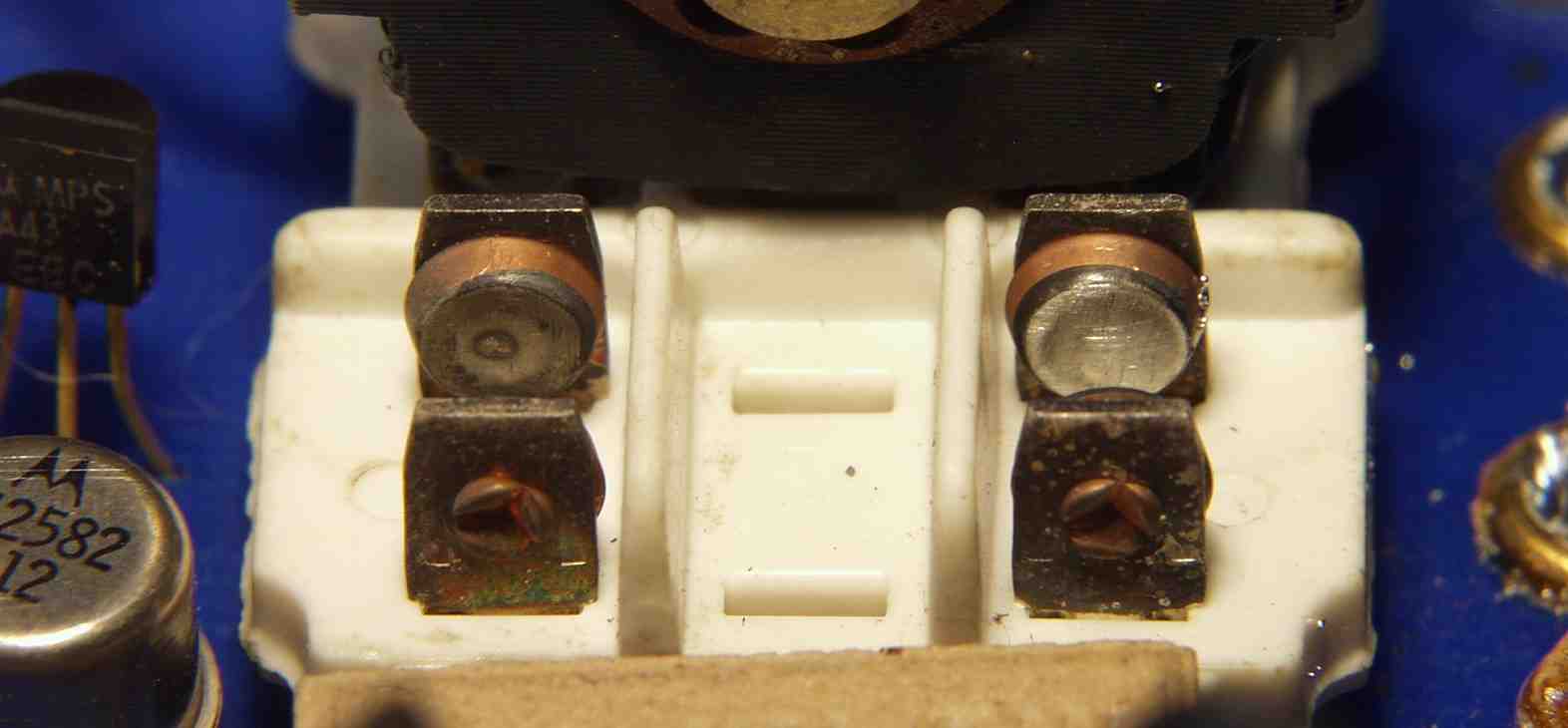

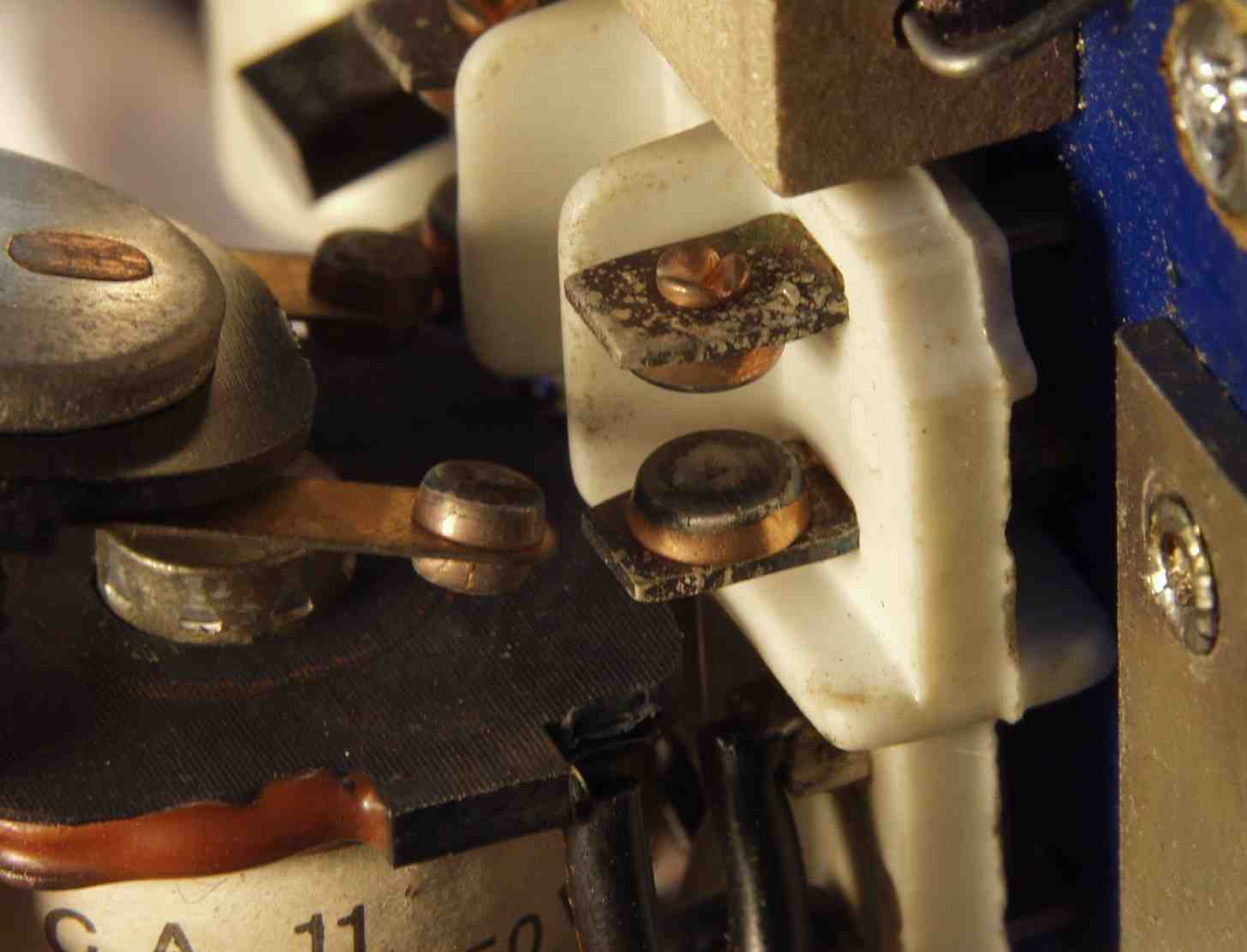

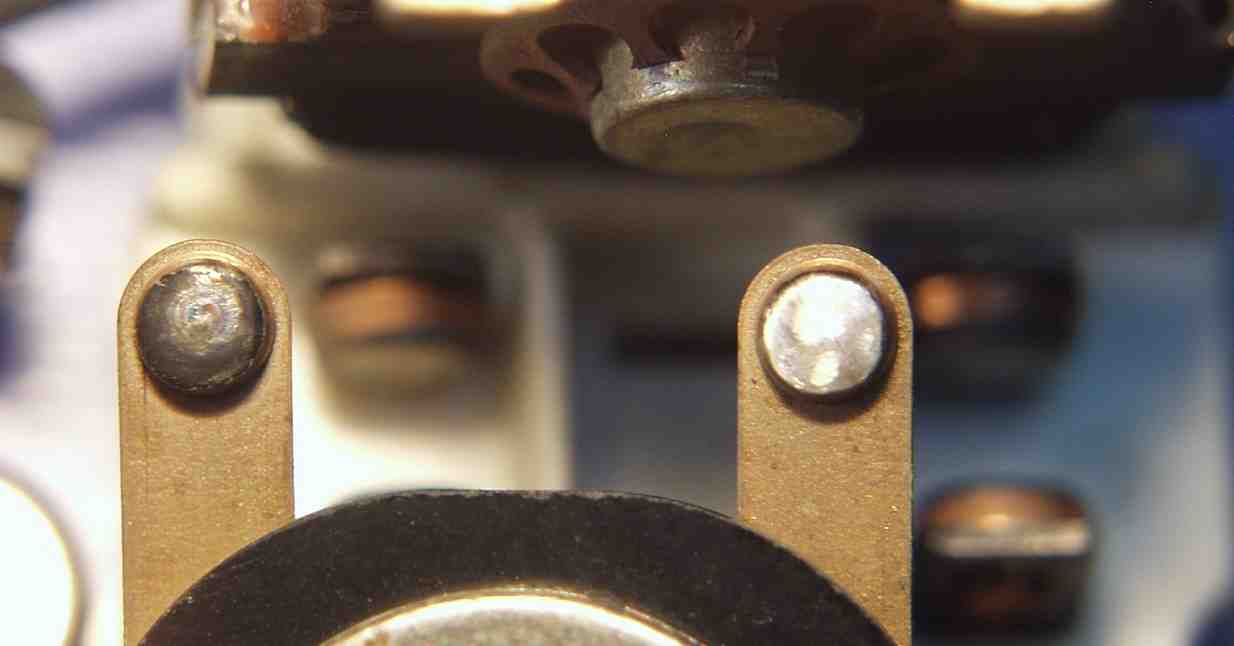

| Ｃ−７Ｂ． 電源リレー（固定接点）研磨中 左＝研磨前、右＝研磨後 | |
 |
|
| Ｃ−７Ｃ． 電源リレー（可動接点）研磨中 左＝研磨前、右＝研磨後 | |
 |
|

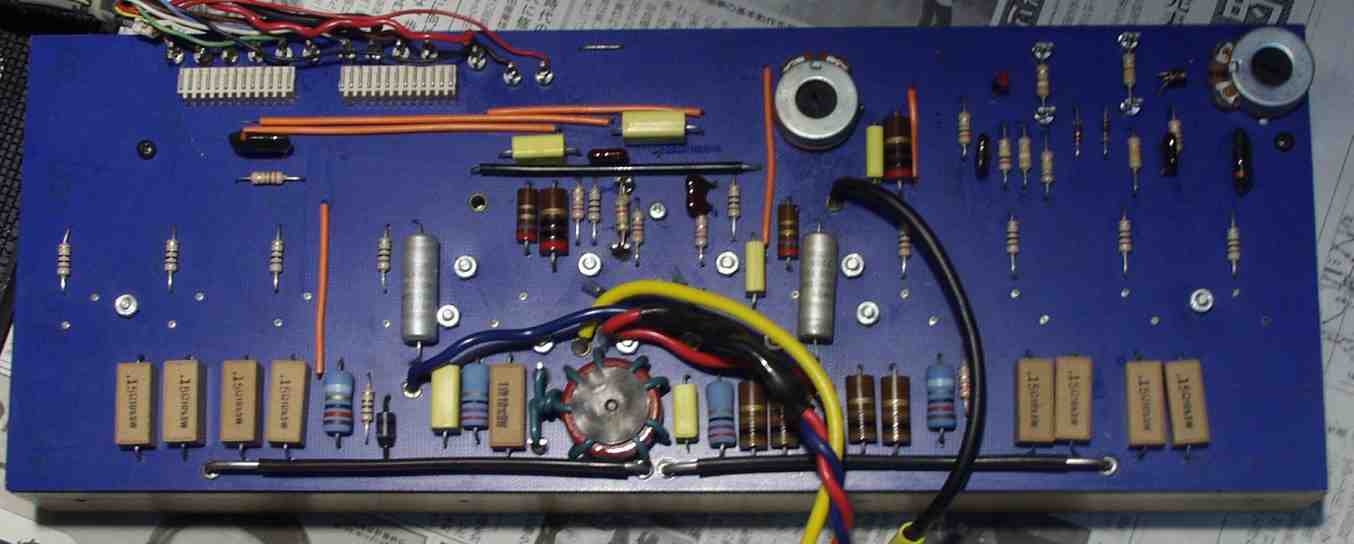

| Ｃ−８Ａ． 修理前 プロテクト基板修理 | |
 |
|
| Ｃ−８Ｂ． 修理前ＳＰ接続リレー 接点は真っ黒 | |
 |
|
| Ｃ−８Ｃ． 修理後ＳＰ接続リレー 代替え品が無いので、接点を磨く | |
 |
|

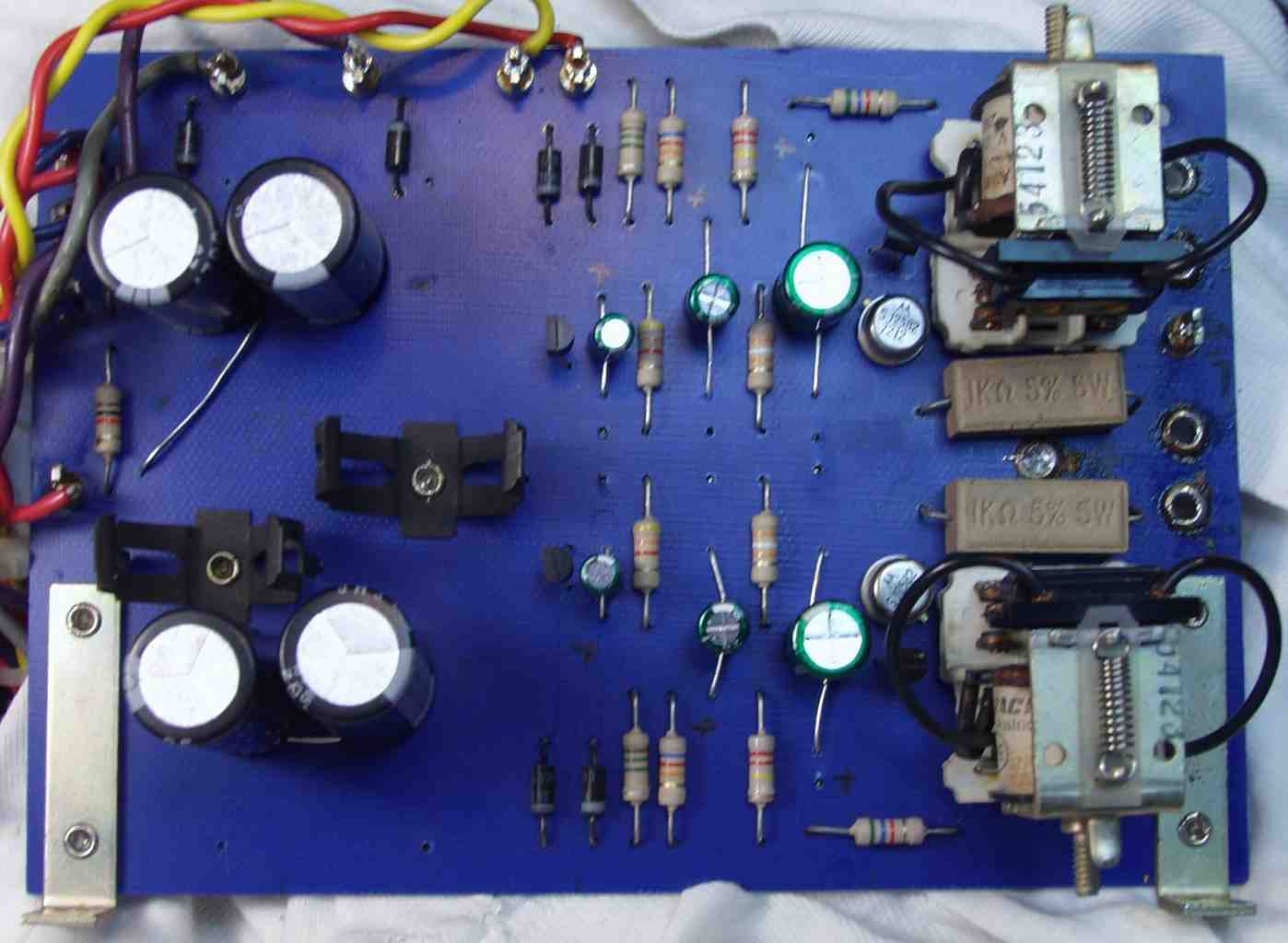

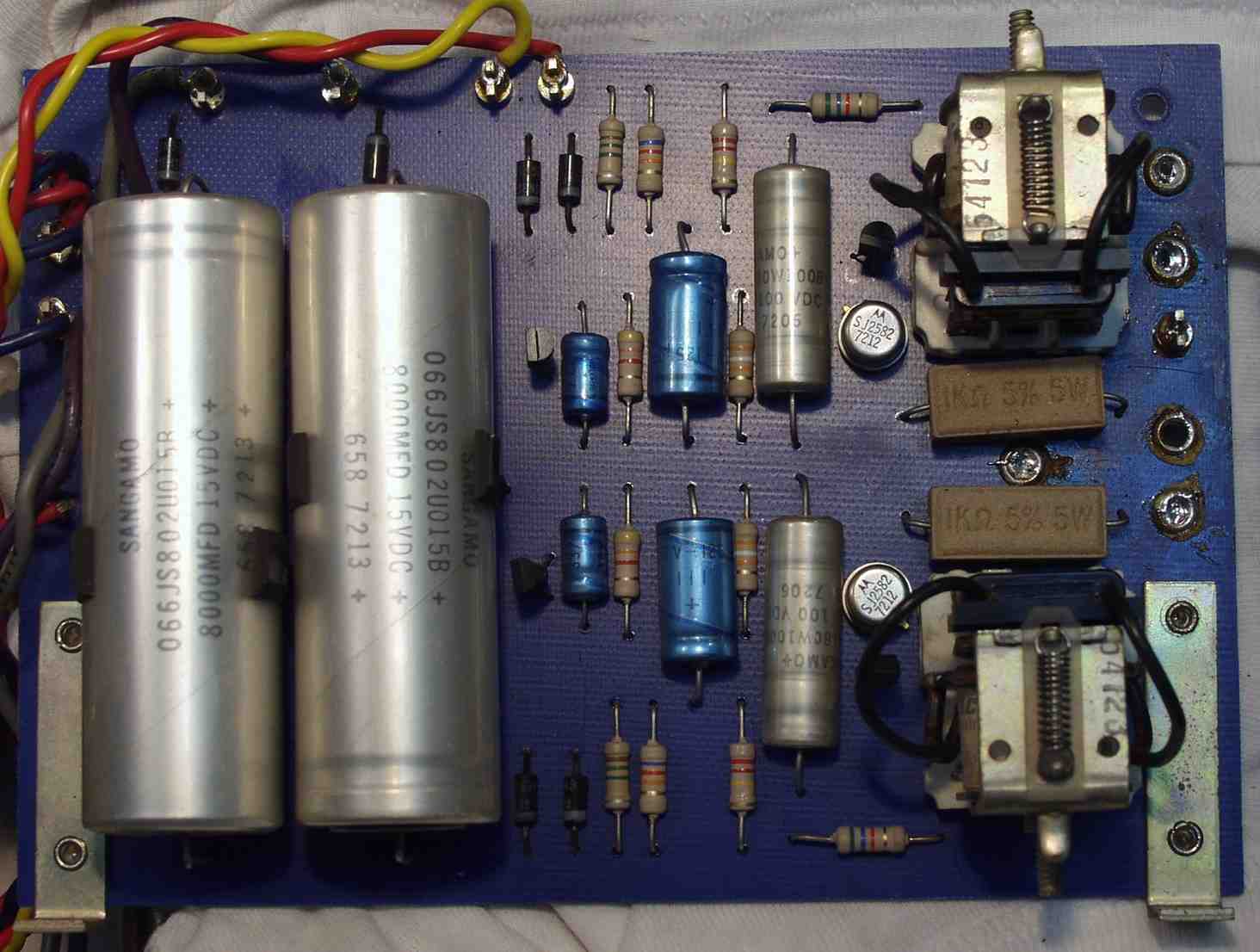

| Ｃ−９Ｂ． 修理後 プロテクト基板 電解コンンサー１０個交換 | |
 |
|

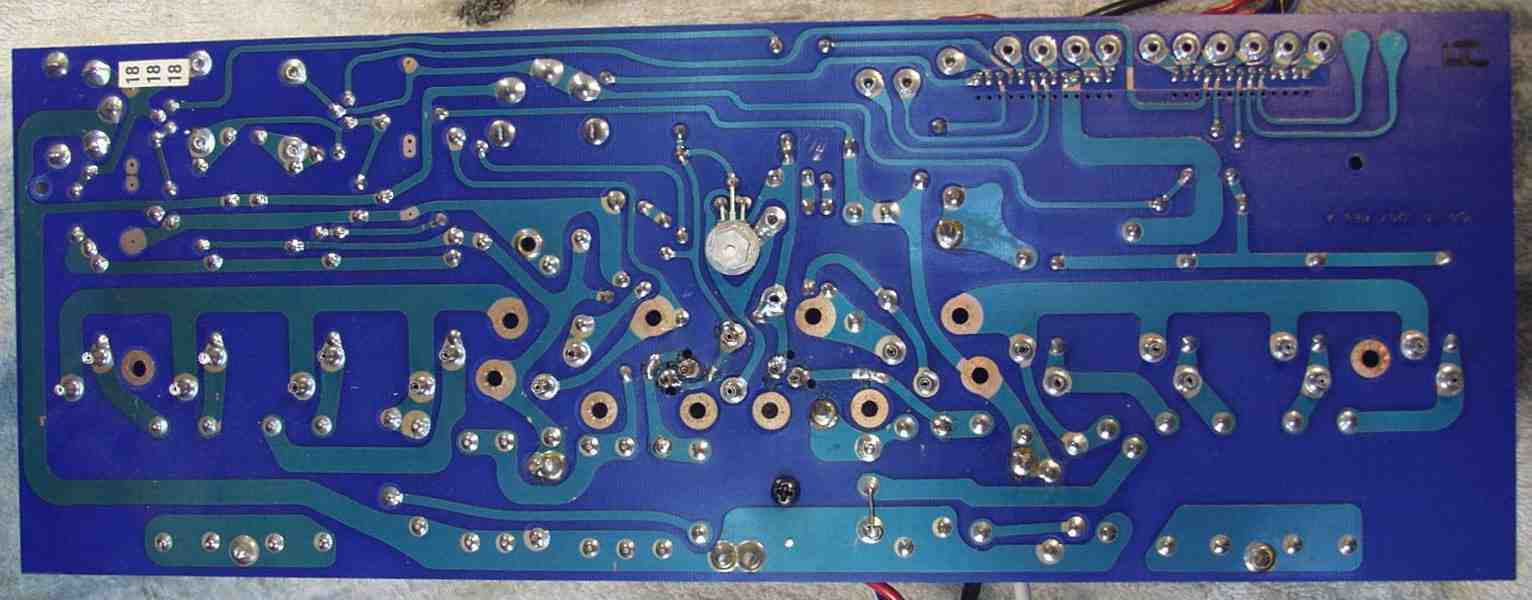

| Ｃ−９Ｃ． 修理前 プロテクト基板裏 | |
 |
|
| Ｃ−９Ｃ． 修理（半田補正）後 プロテクト基板裏 | |
 |
|

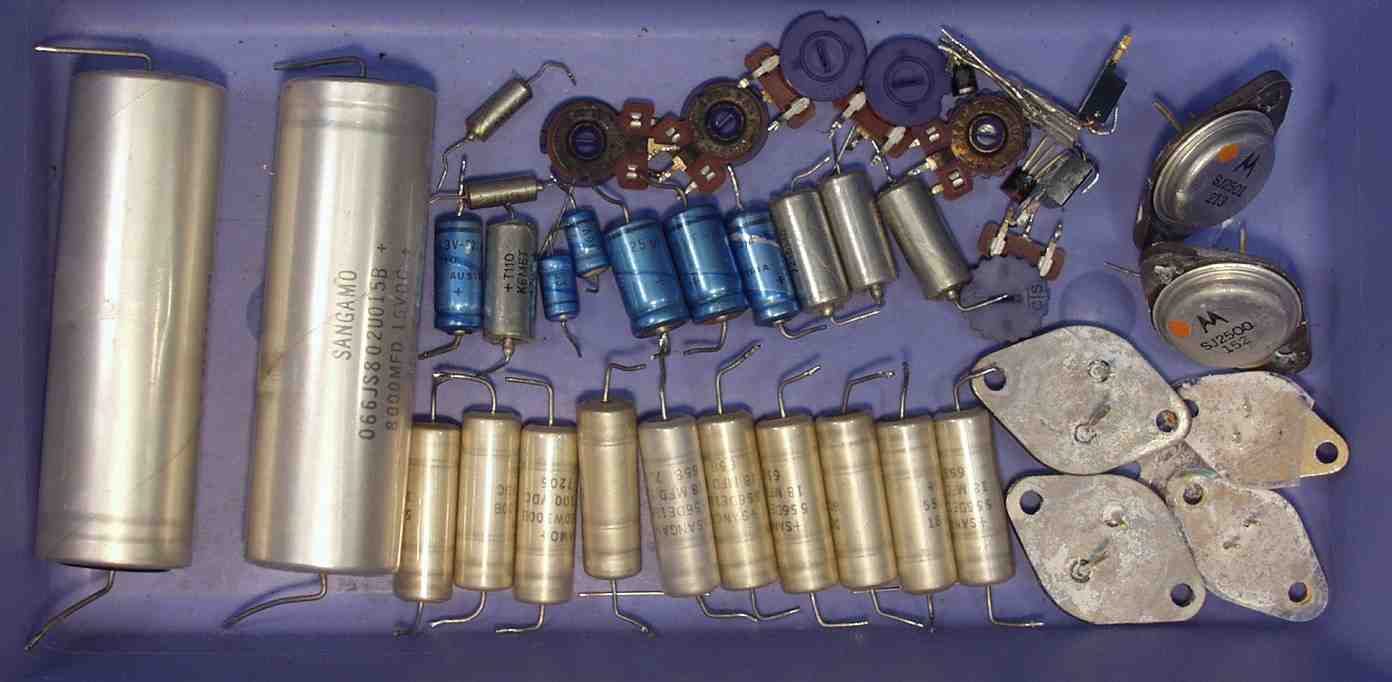

| Ｃ−１０． 交換部品 | |
 |
|
| Ｃ−１１Ａ． 修理前 上から見る | |
|
|

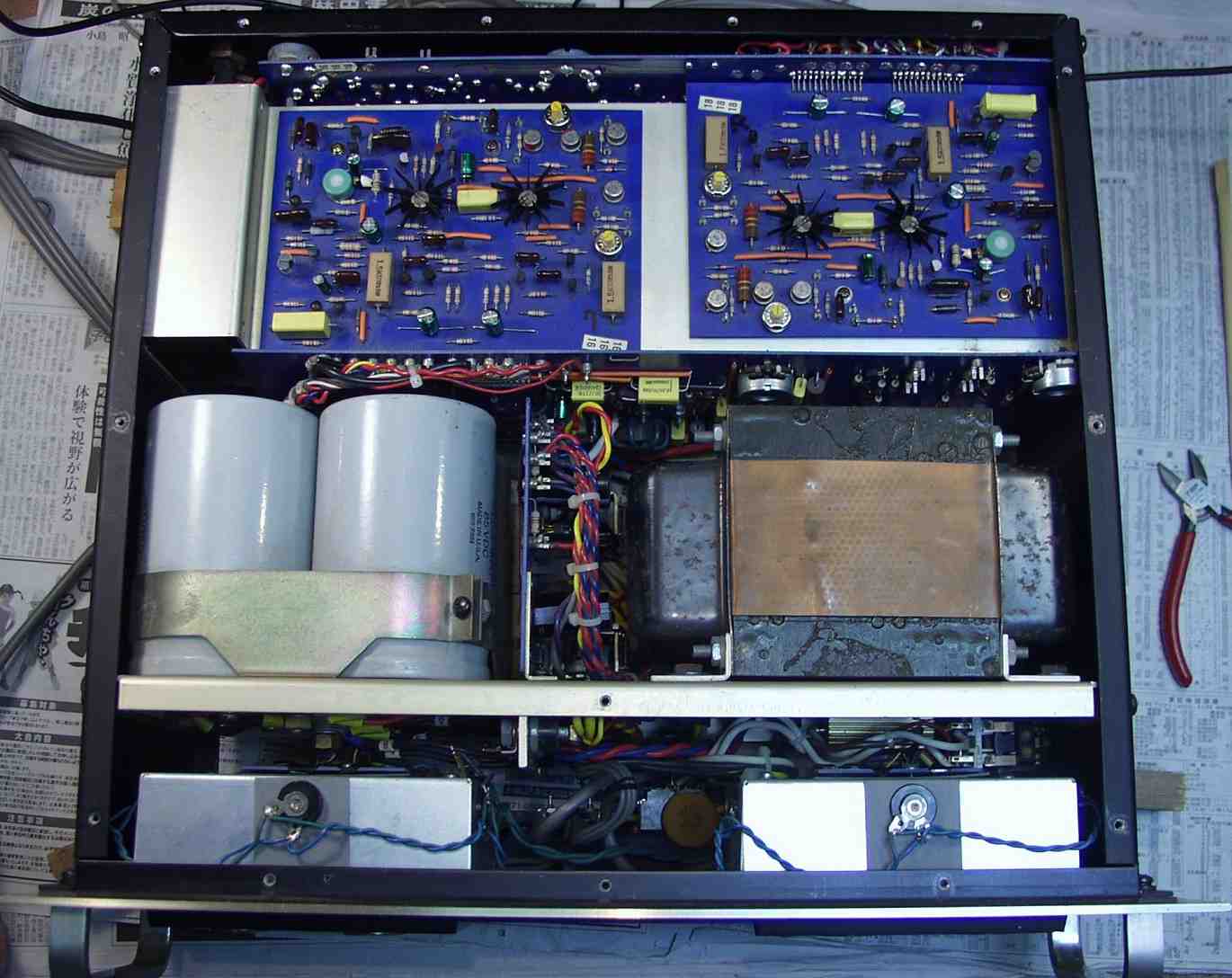

| Ｃ−１１Ｂ． 修理後 上から見る | |
 |
|

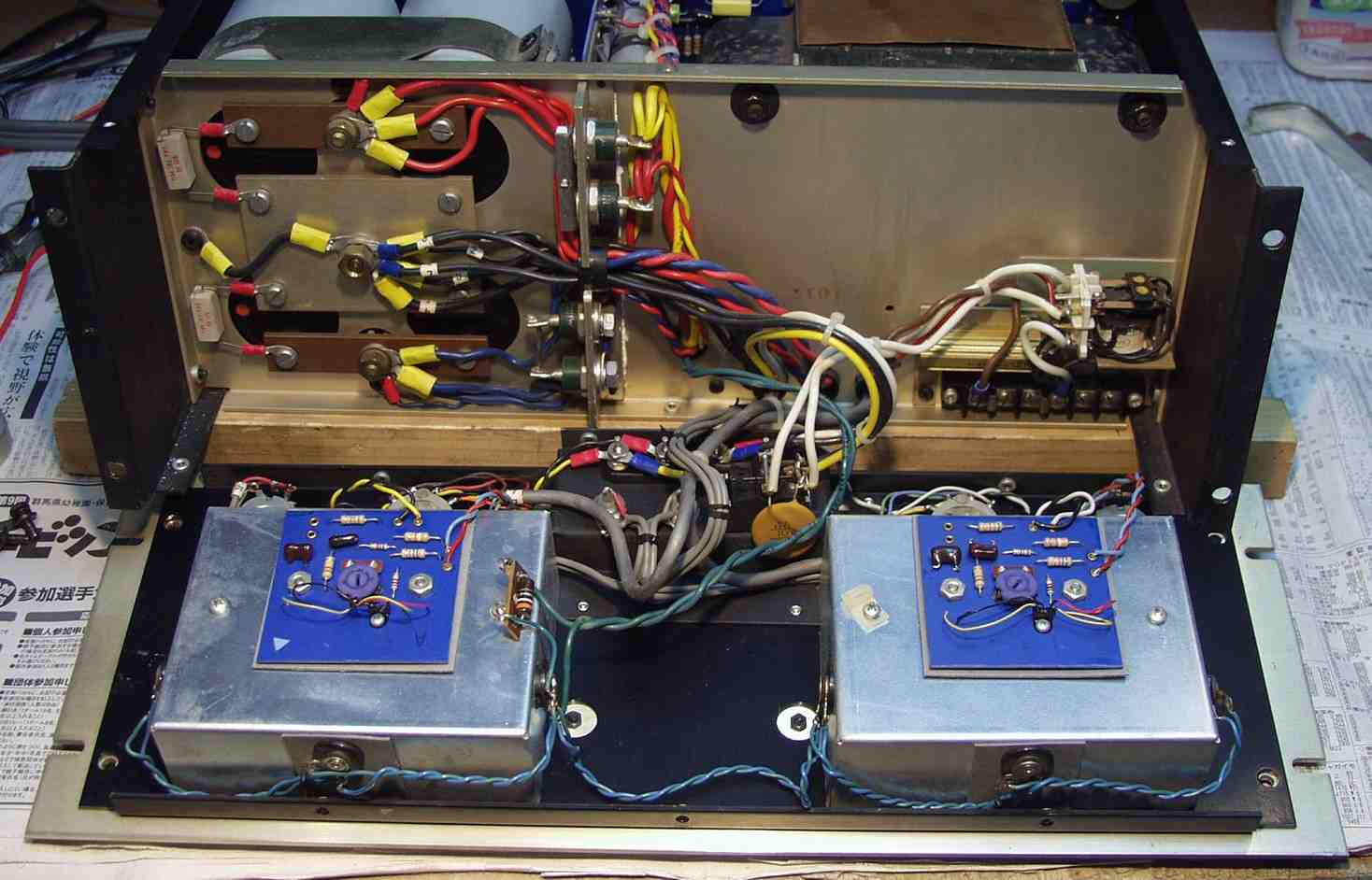

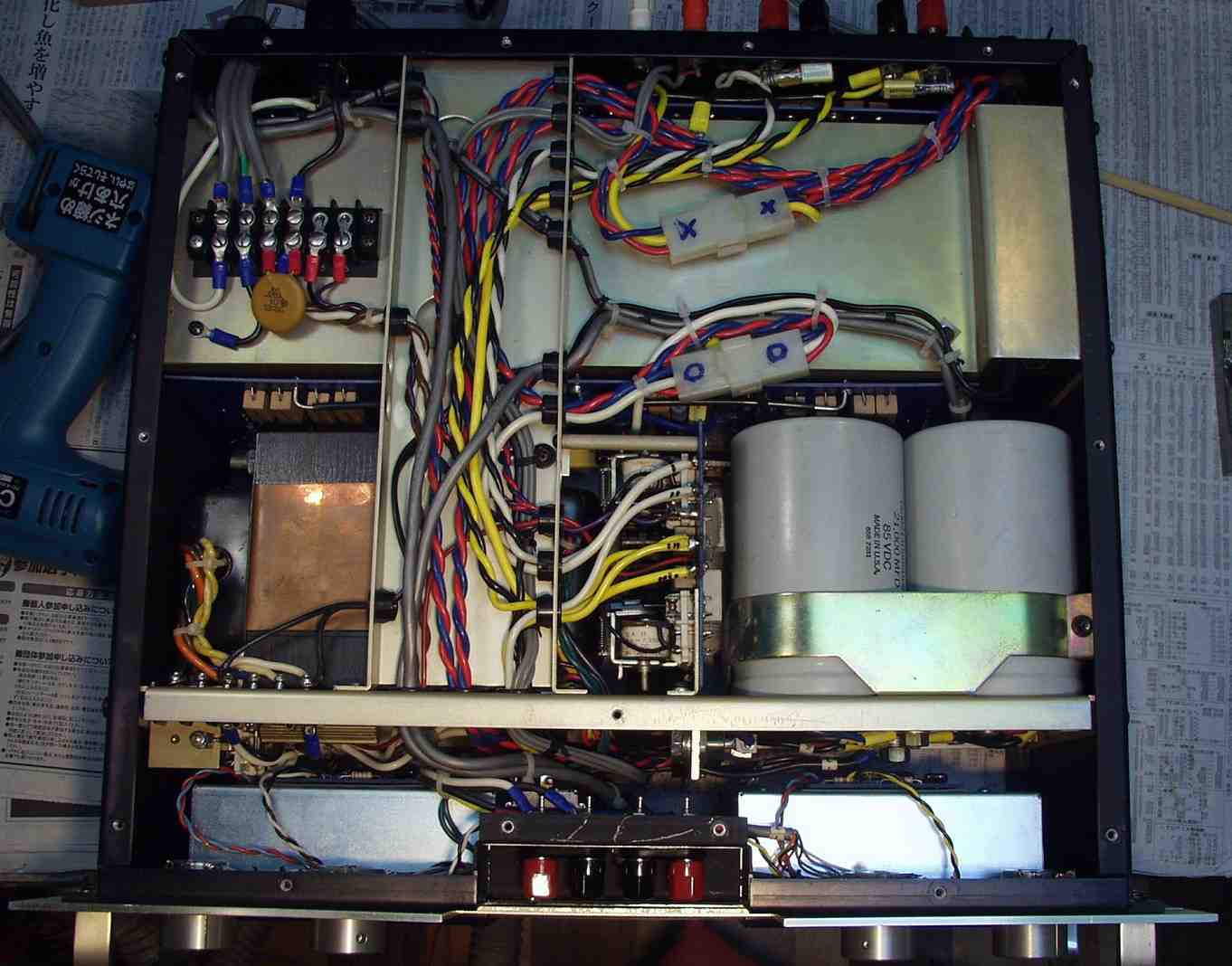

| Ｃ−１１Ｃ． 修理前 下から見る | |
|
|
| Ｃ−１１Ｄ． 修理後 下から見る | |
 |
|

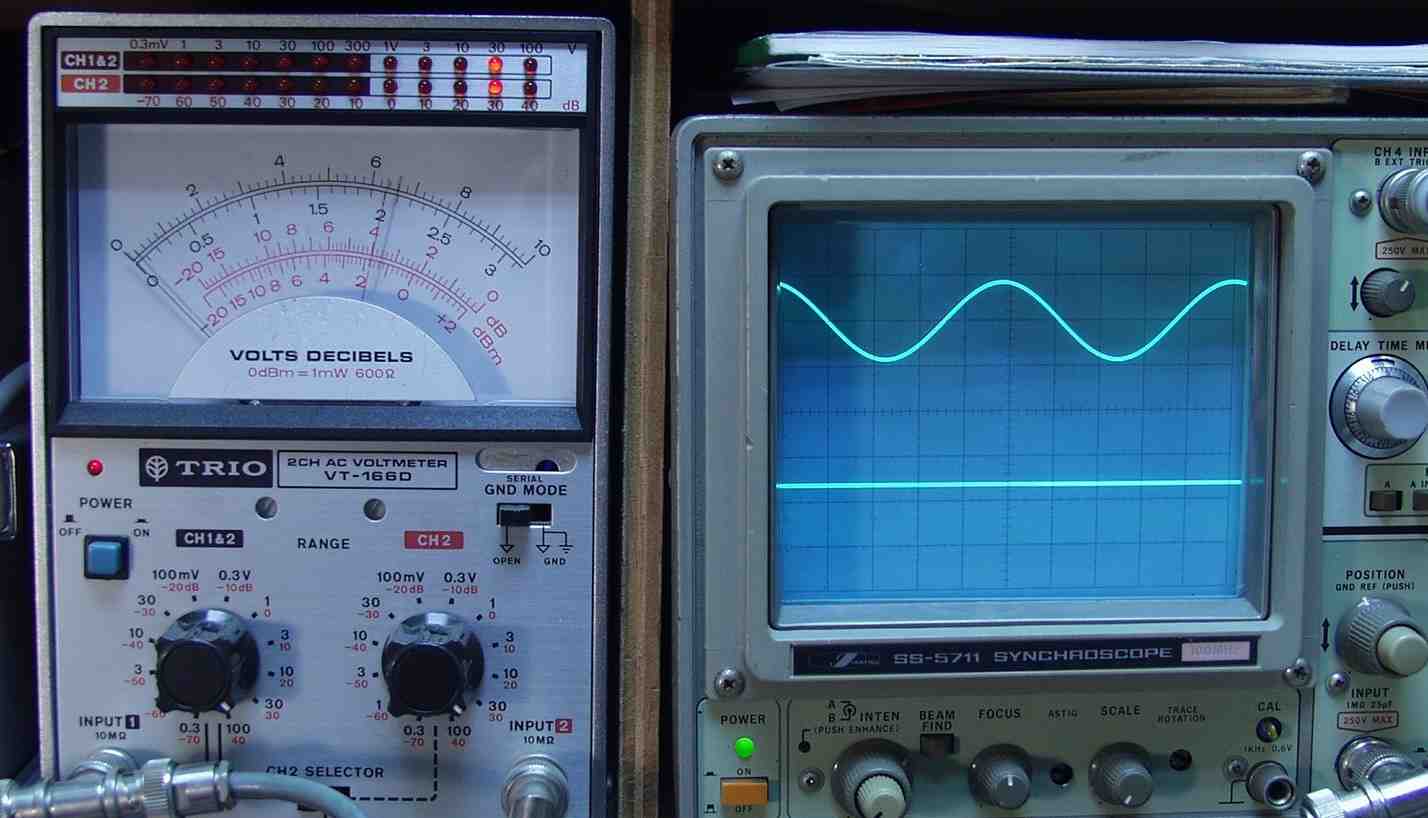

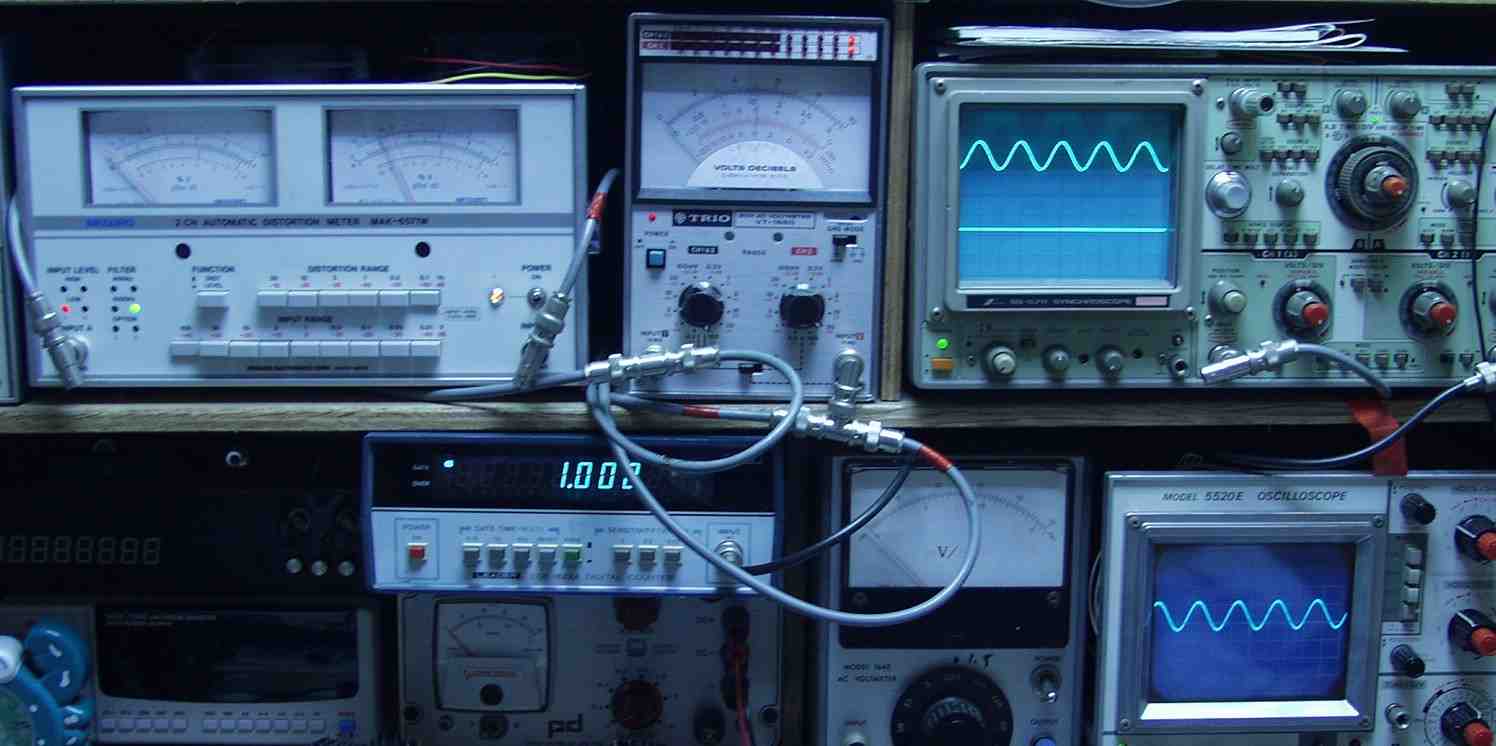

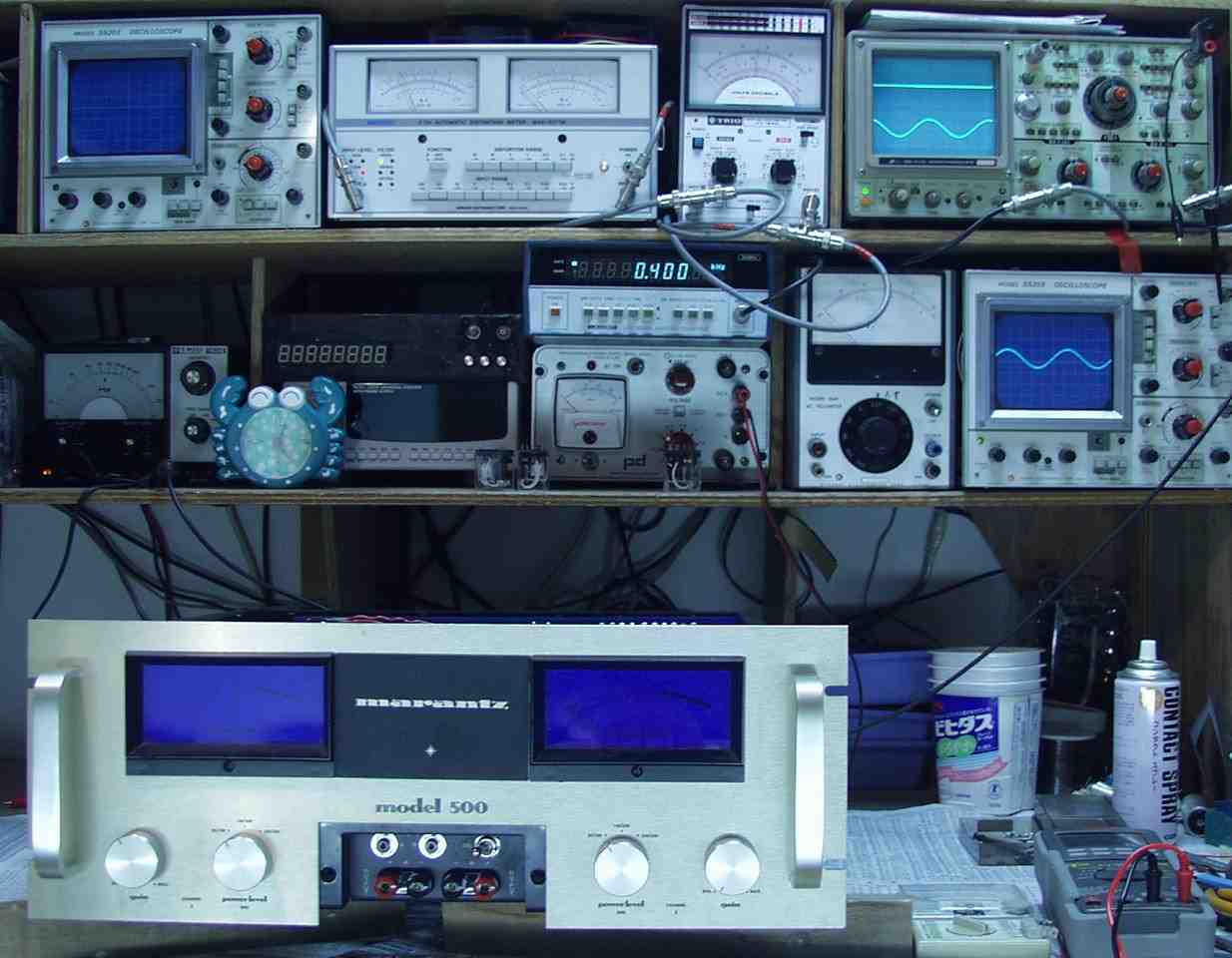

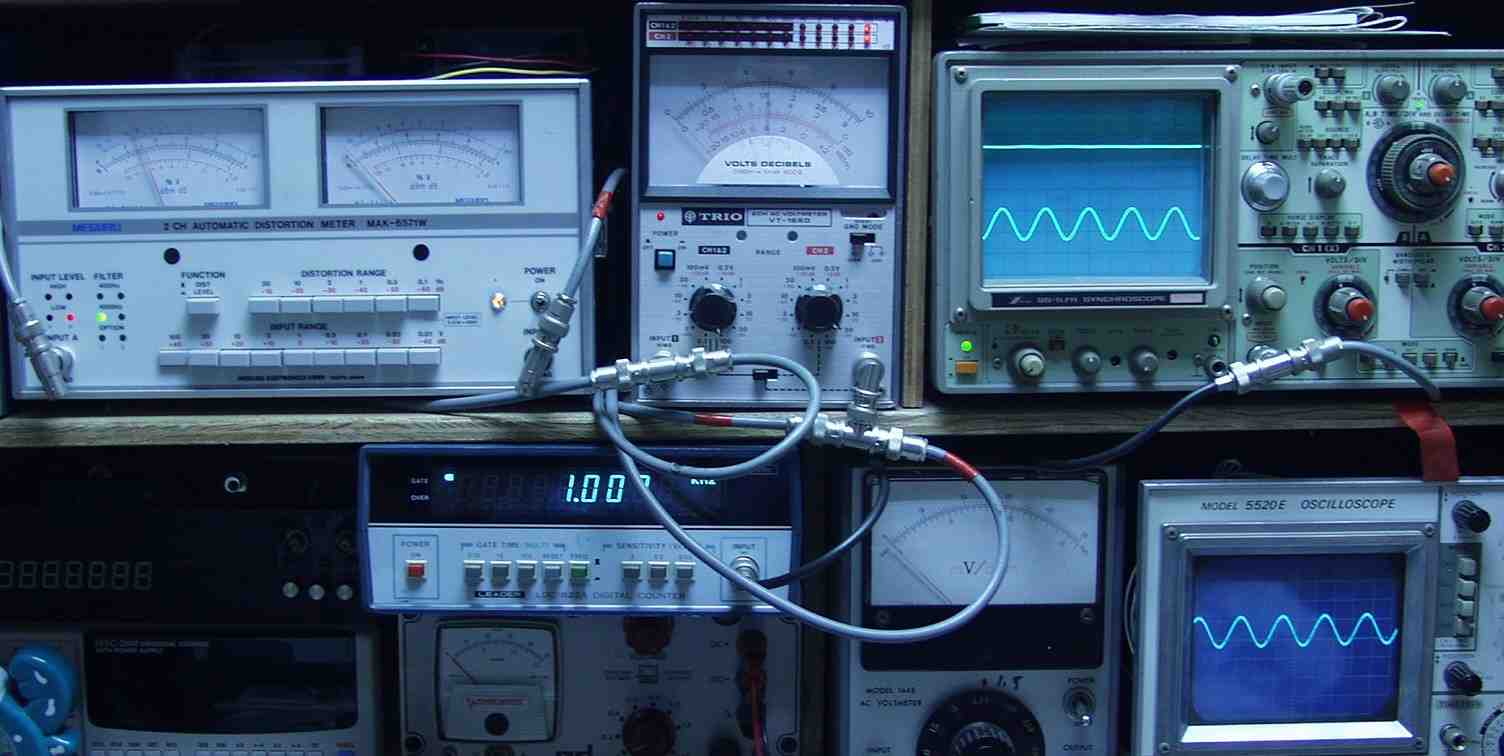

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 |
|
 |
|

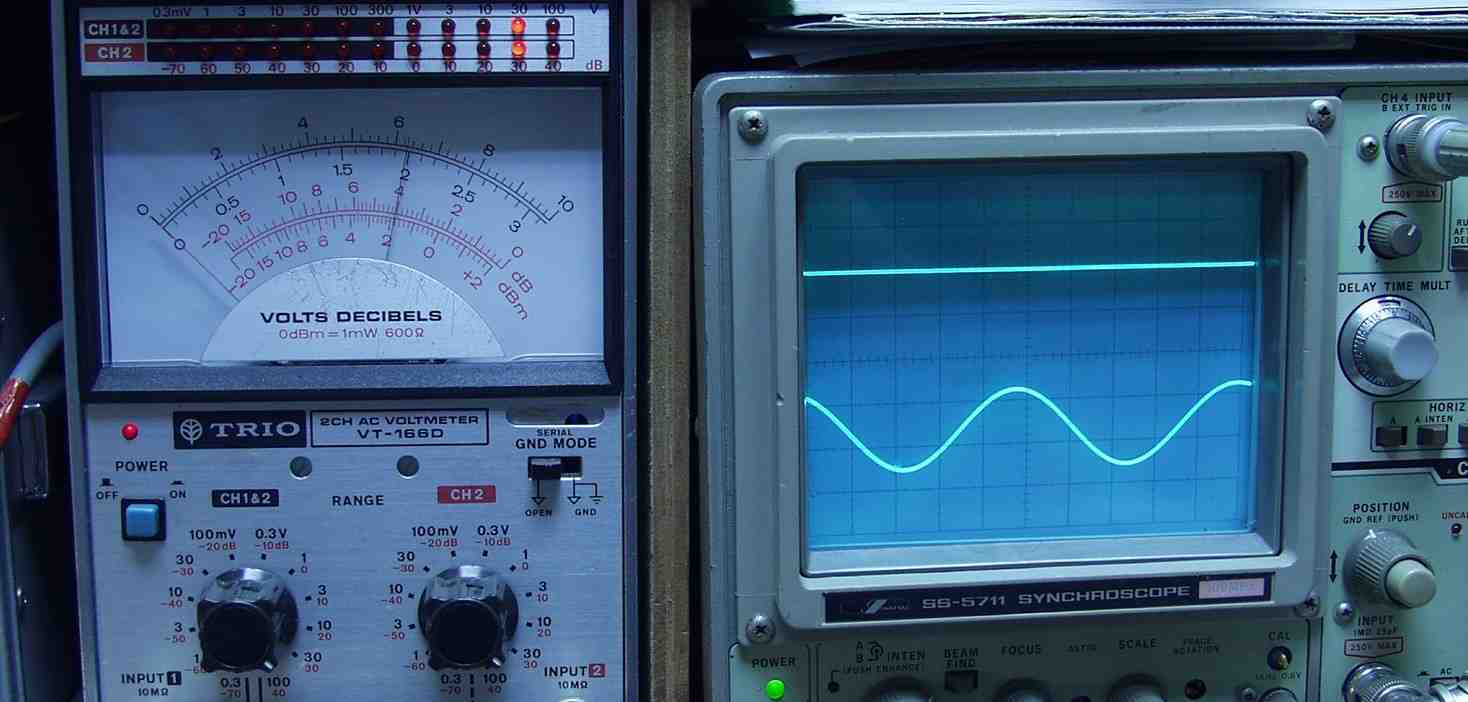

| Ｅ−２Ａ． Ｌ側ＳＰ出力＝５０Ｖ＝３１２Ｗ出力 ０．０３％歪み １０００ＨＺ入力 | |
 |
|
| Ｅ−２Ｂ． Ｌ側ＳＰ出力＝５０Ｖ＝３１２Ｗ出力 ０．０３％歪み ４００ＨＺ入力 | |
 |
|

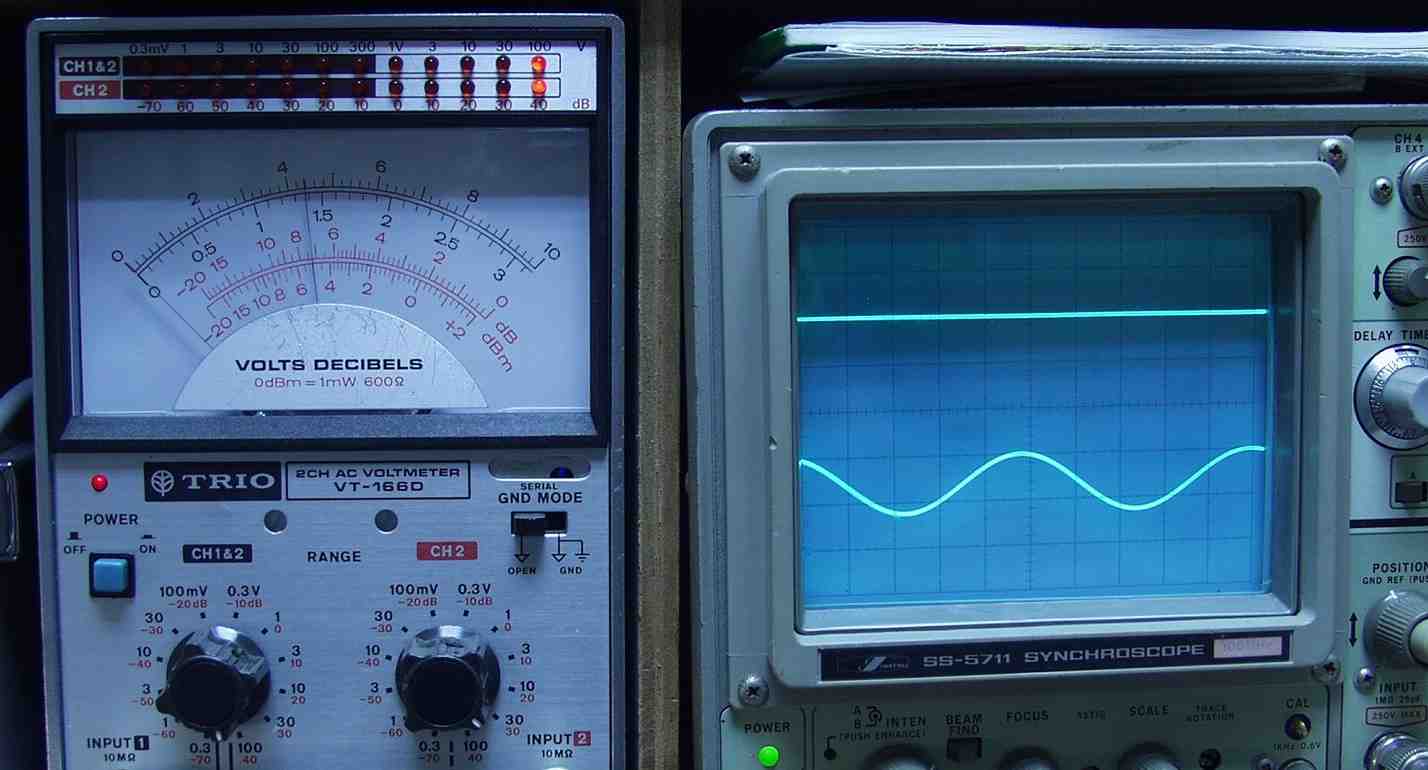

| Ｅ−２Ｃ． Ｒ側ＳＰ出力＝５０Ｖ＝３１２Ｗ出力 ０．０３％歪み １０００ＨＺ入力 | |
 |
|
| Ｅ−２Ｄ． Ｒ側ＳＰ出力＝５０Ｖ＝３１２Ｗ出力 ０．０３％歪み ４００ＨＺ入力 | |
|
|

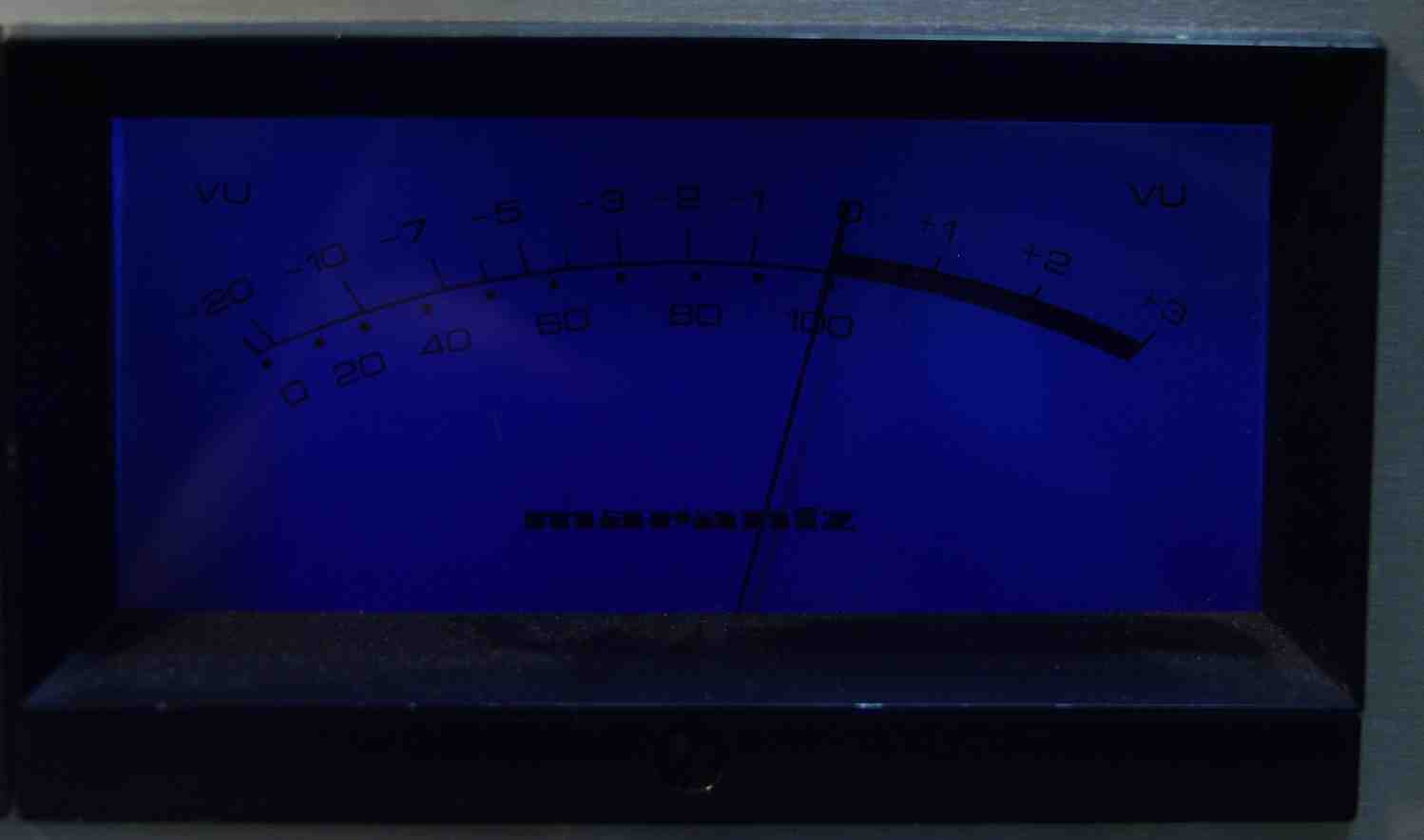

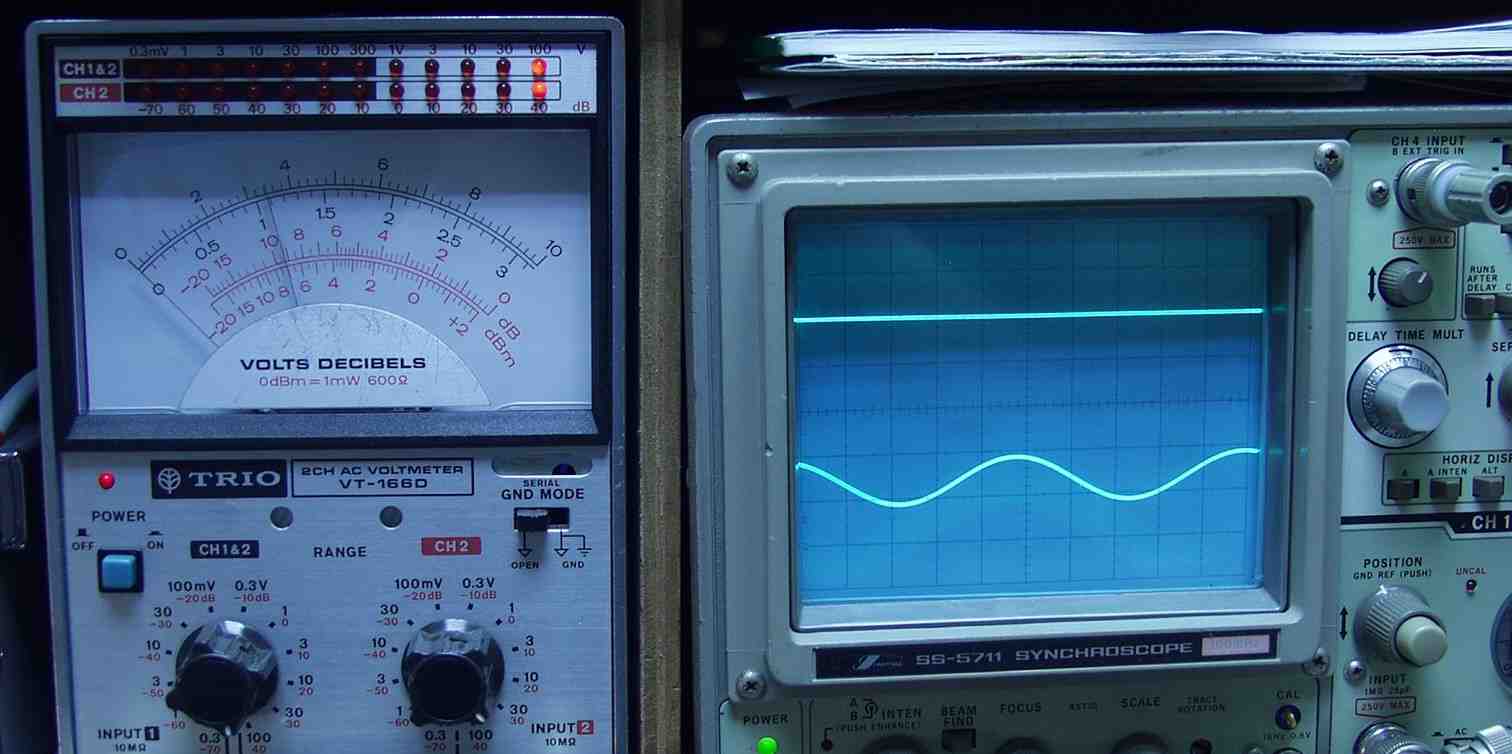

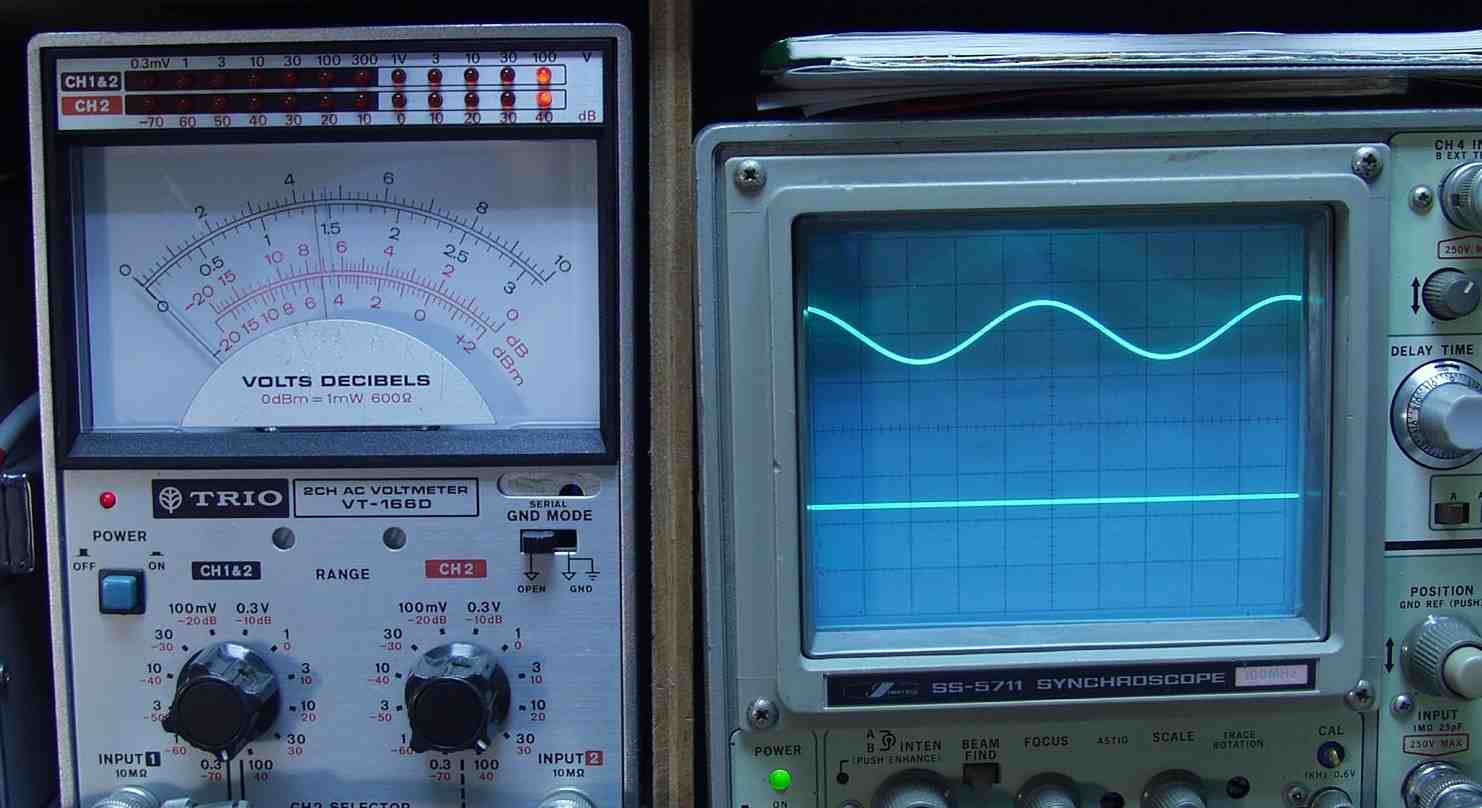

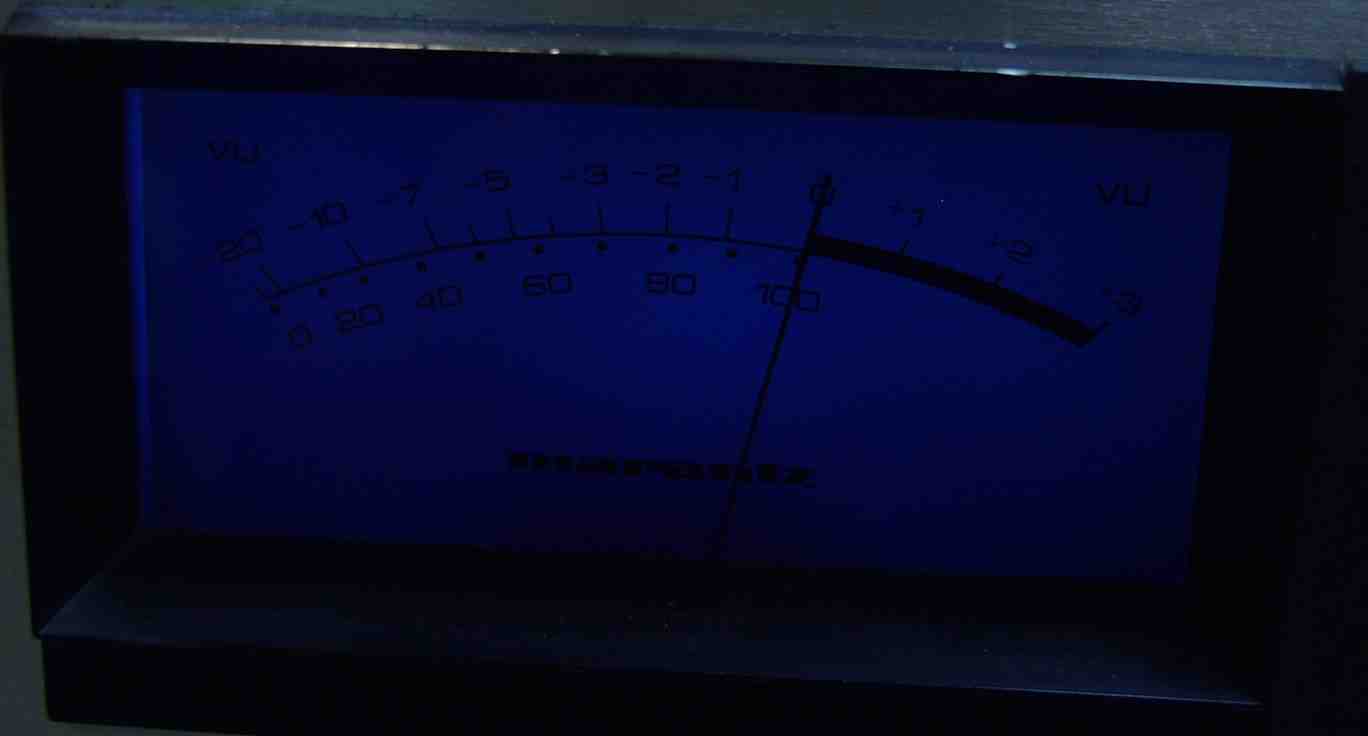

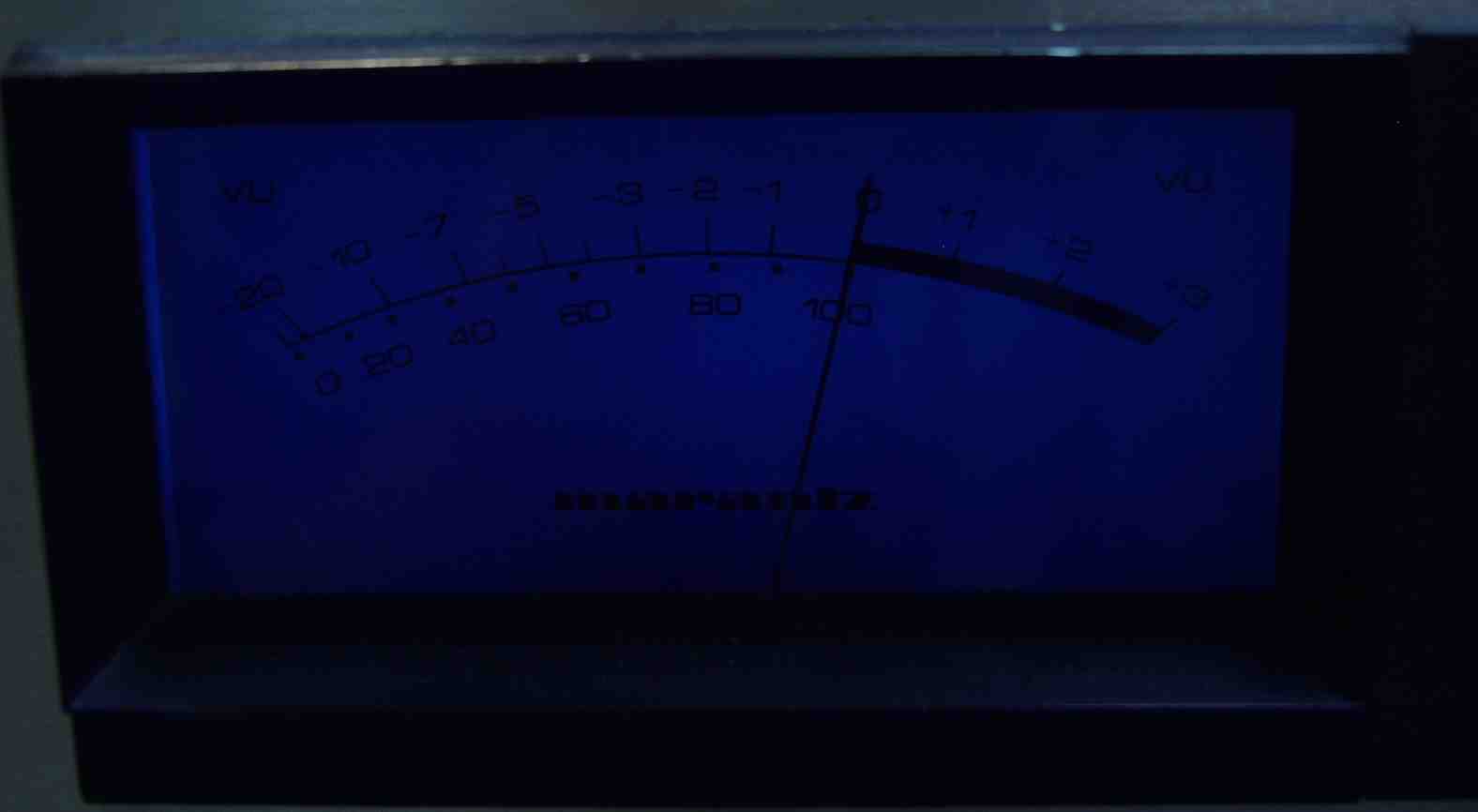

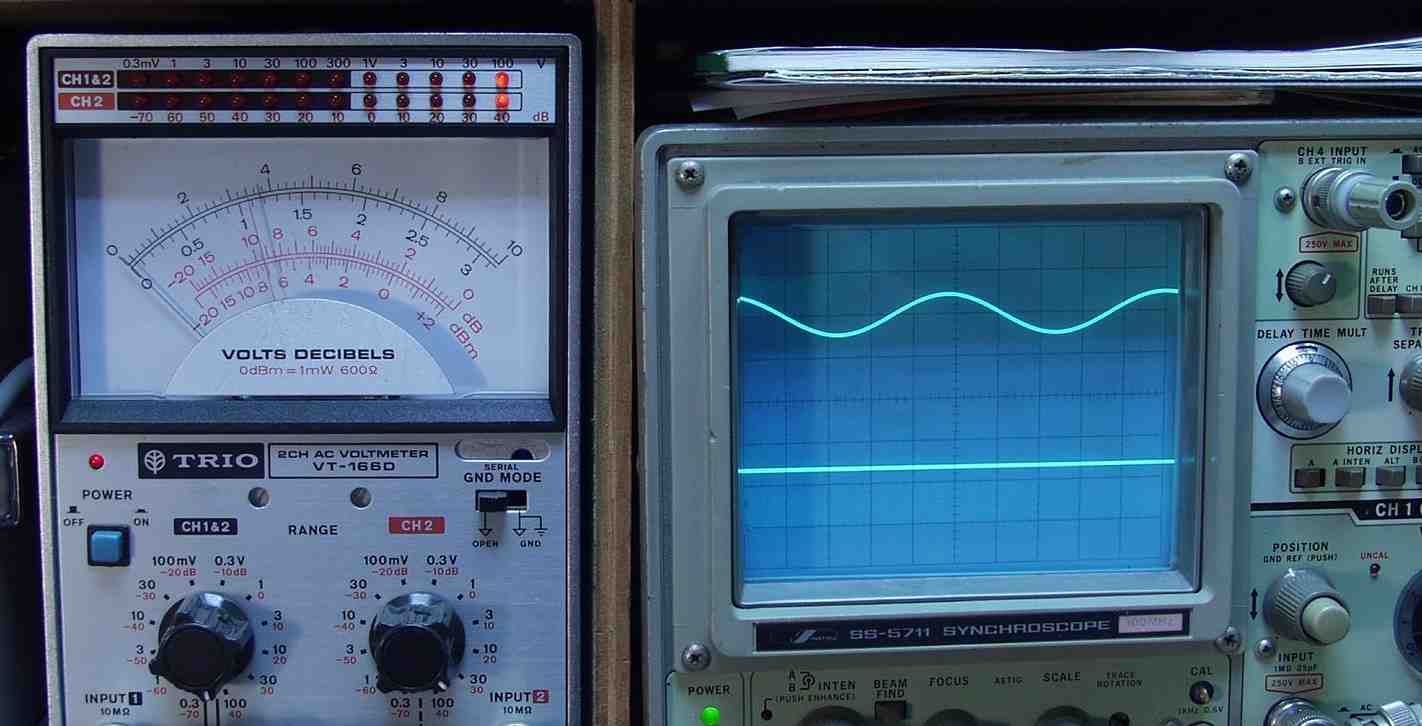

| Ｅ−３Ａ． ＶＵメーター校正 Ｒ側ＳＰ出力＝２０Ｖ＝５０Ｗ出力 | |
 |
 |

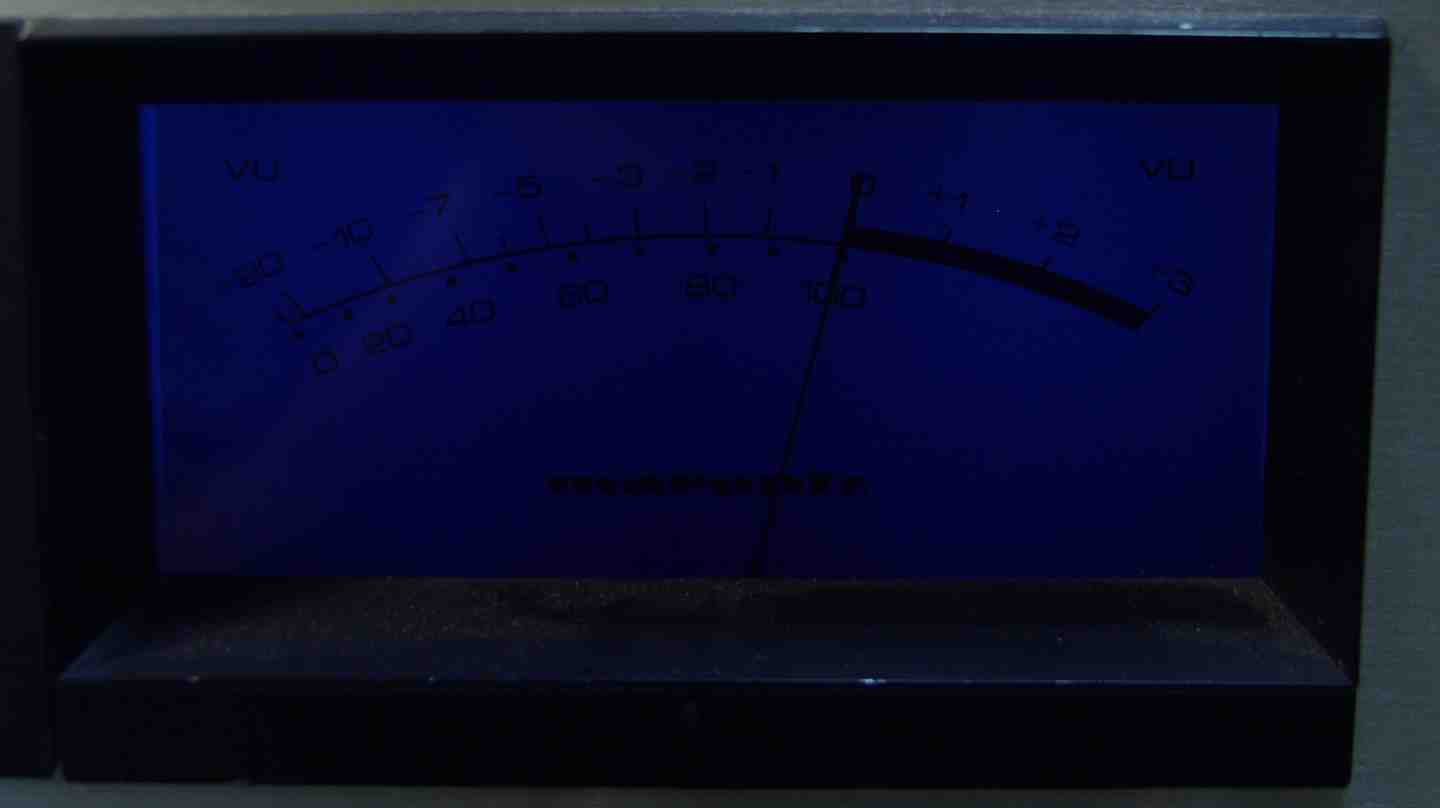

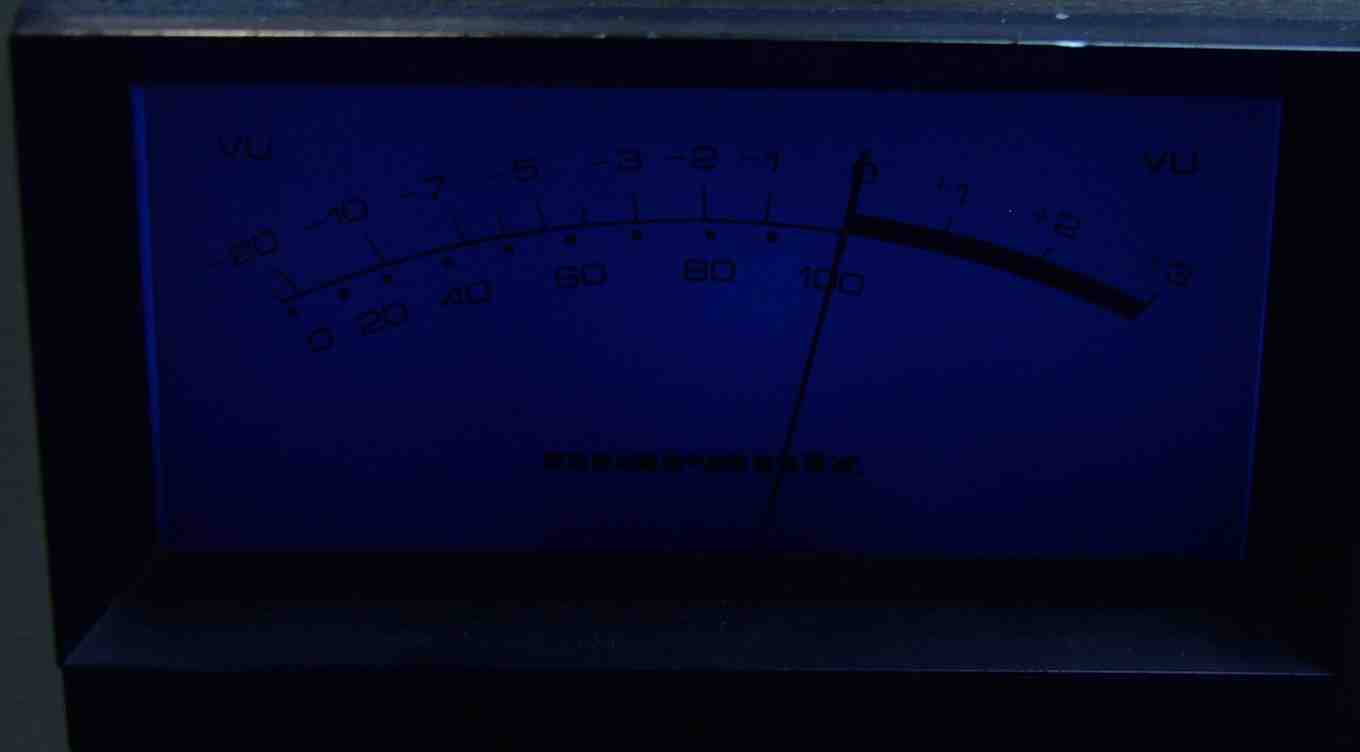

| Ｅ−３Ｂ． ＶＵメーター校正 Ｒ側ＳＰ出力＝３５Ｖ＝１５０Ｗ出力 | |
 |
 |
| Ｅ−３Ｃ． ＶＵメーター校正 Ｒ側ＳＰ出力＝４５Ｖ＝２５０Ｗ出力 | |
 |
 |
| Ｅ−３Ｄ． ＶＵメーター校正 Ｌ側ＳＰ出力＝２０Ｖ＝５０Ｗ出力 | |
 |
 |
| Ｅ−３Ａ． ＶＵメーター校正 Ｌ側ＳＰ出力＝３５Ｖ＝１５０Ｗ出力 | |
 |
 |
| Ｅ−３Ａ． ＶＵメーター校正 Ｌ側ＳＰ出力＝４５Ｖ＝２５０Ｗ出力 | |
|
 |

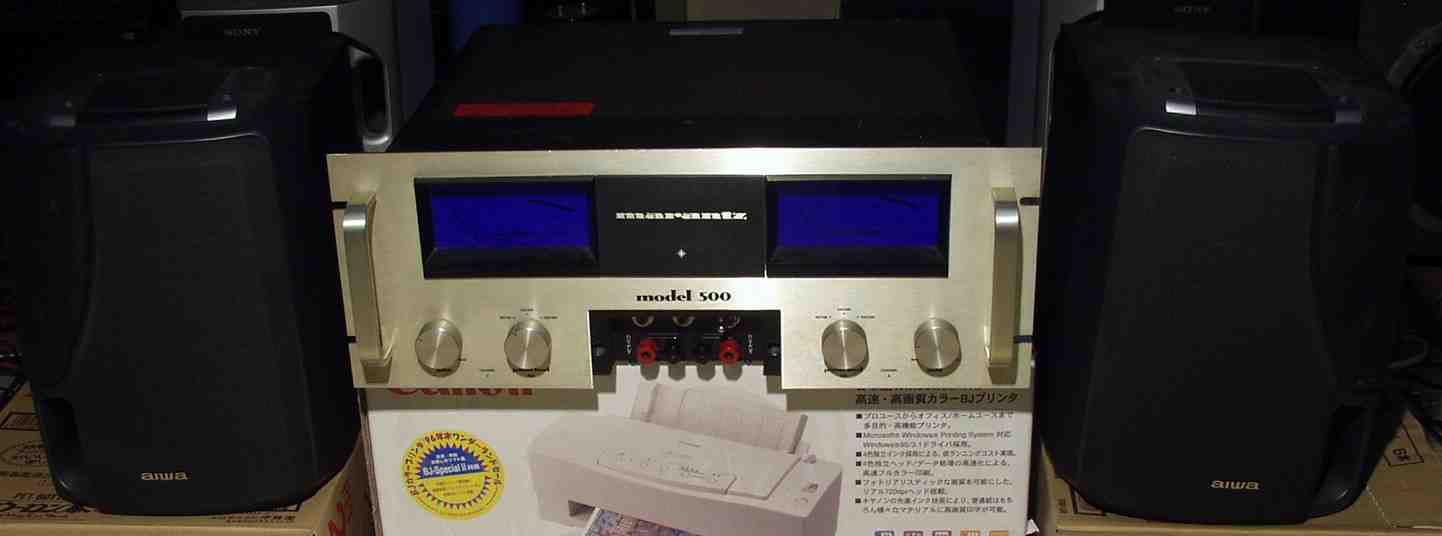

| Ｅ−４． 完成 引き続き２４時間エージング | |
 |
|
