A−10−typeV 修理記録
平成14年月日到着 月日完了
  • A.修理前の状況


  • B.原因
      経年変化による劣化

  • C.修理状況
      初段FET/TR交換
      半固定VR 交換
      フイルムコンデンサ− 1部交換
      電解コンデンサ− 交換
      出力リレー 交換
      電源リレー 交換
      配線手直し、補強
      経年劣化による各部ハンダ補正

  • D.使用部品
      半固定VR
      フイルムコンデンサ−
      電解コンデンサ−(オ−デオコンデンサ−ミュ−ズ使用)
      出力リレー
      電源リレー
      FET(電解トランジスタ−)
      TR(トランジスタ−)
  • E.調整・測定

  • F.修理費 120,000円   オーバーホール修理。

  • S. NEC A−10−typeV の仕様(マニアルより)

A.修理前の状況

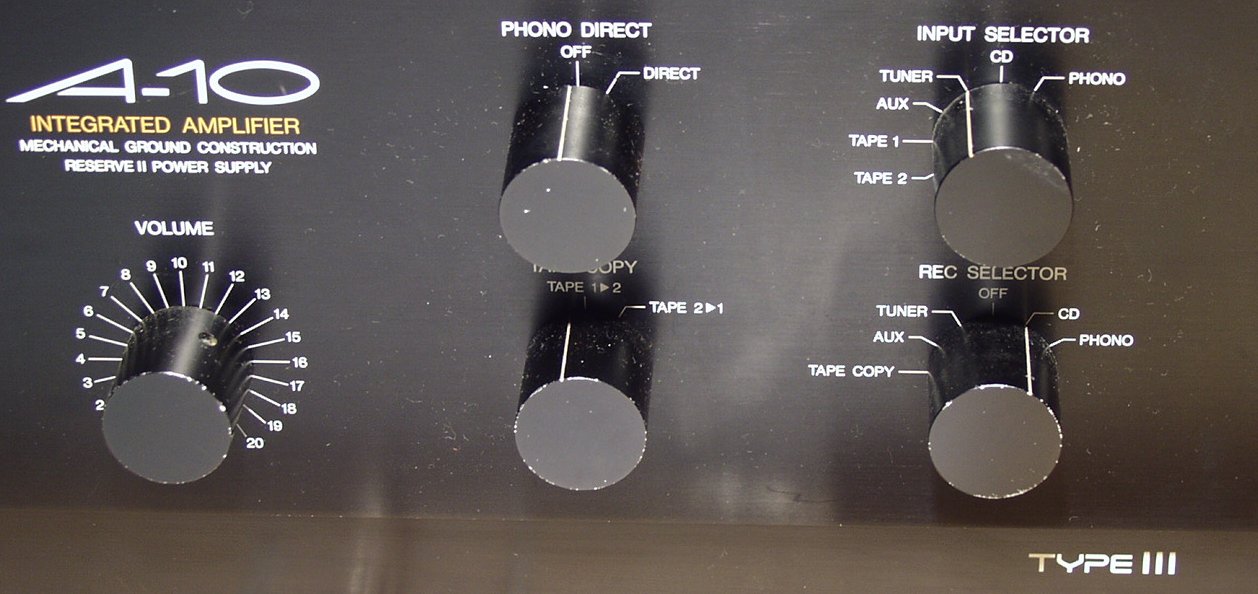

A−1.修理前 パネル見る A−10−typeV

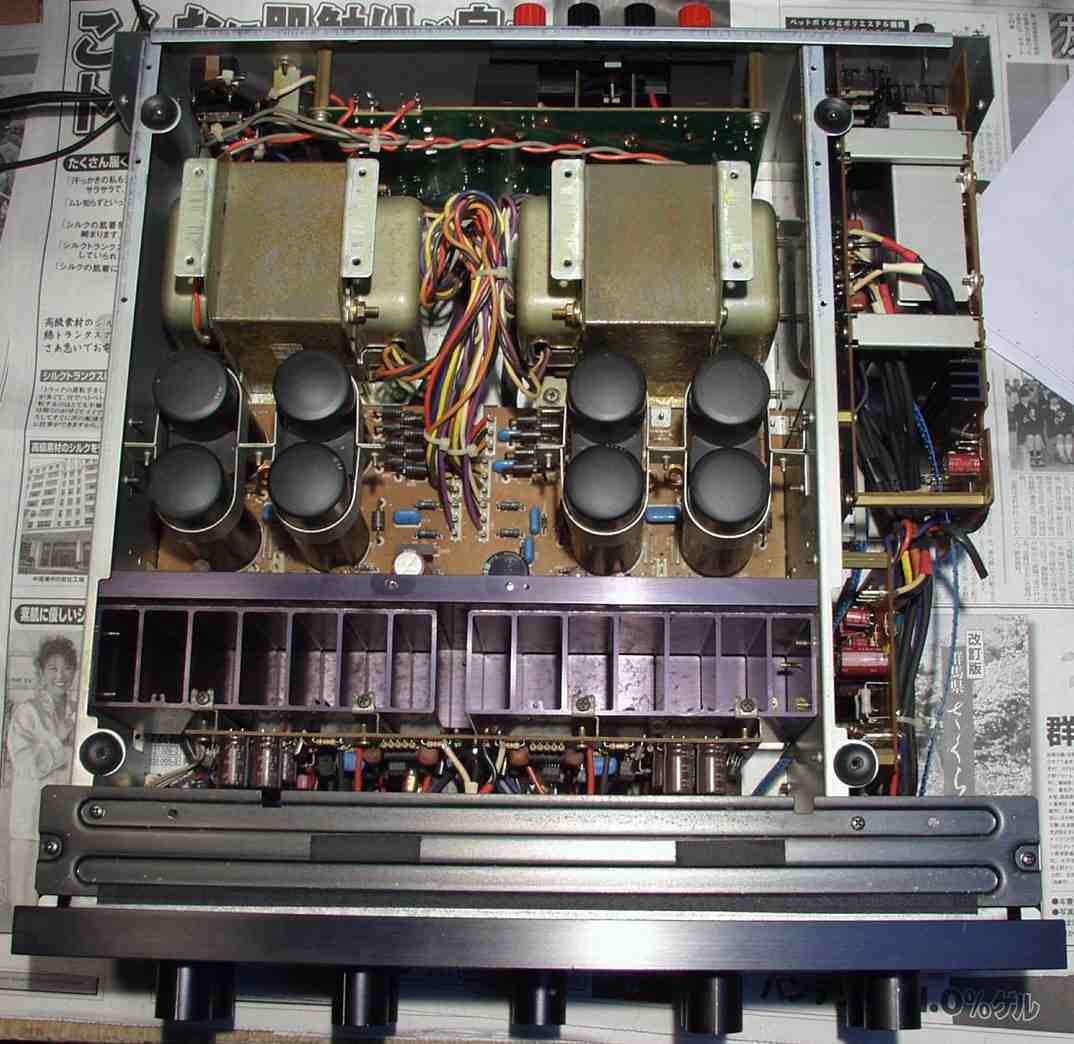

A−2.修理前 上から見る
          大分改良されている
          トランスはEI型に変更 カットコアの方が良いは、同容量設計の場合
          購入金額が同じ場合、100Wのカットコアが200WのEI型にかなうかな?

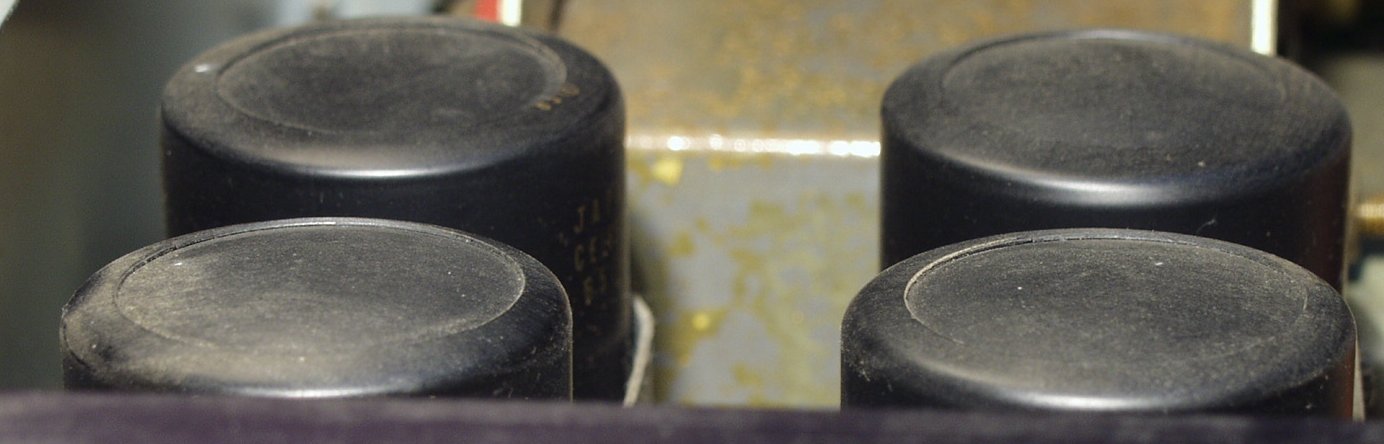

A−3.修理前 熱で頭が膨れた 左電解コンデンサー

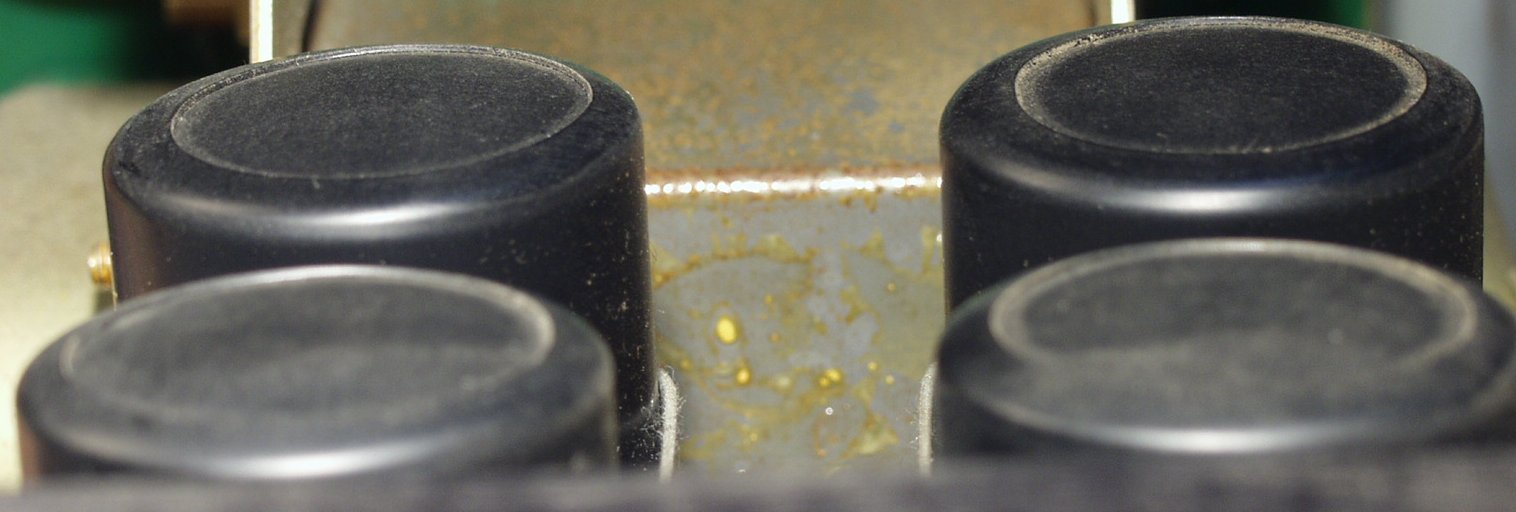

A−4.修理前 熱で頭が膨れた 右電解コンデンサー

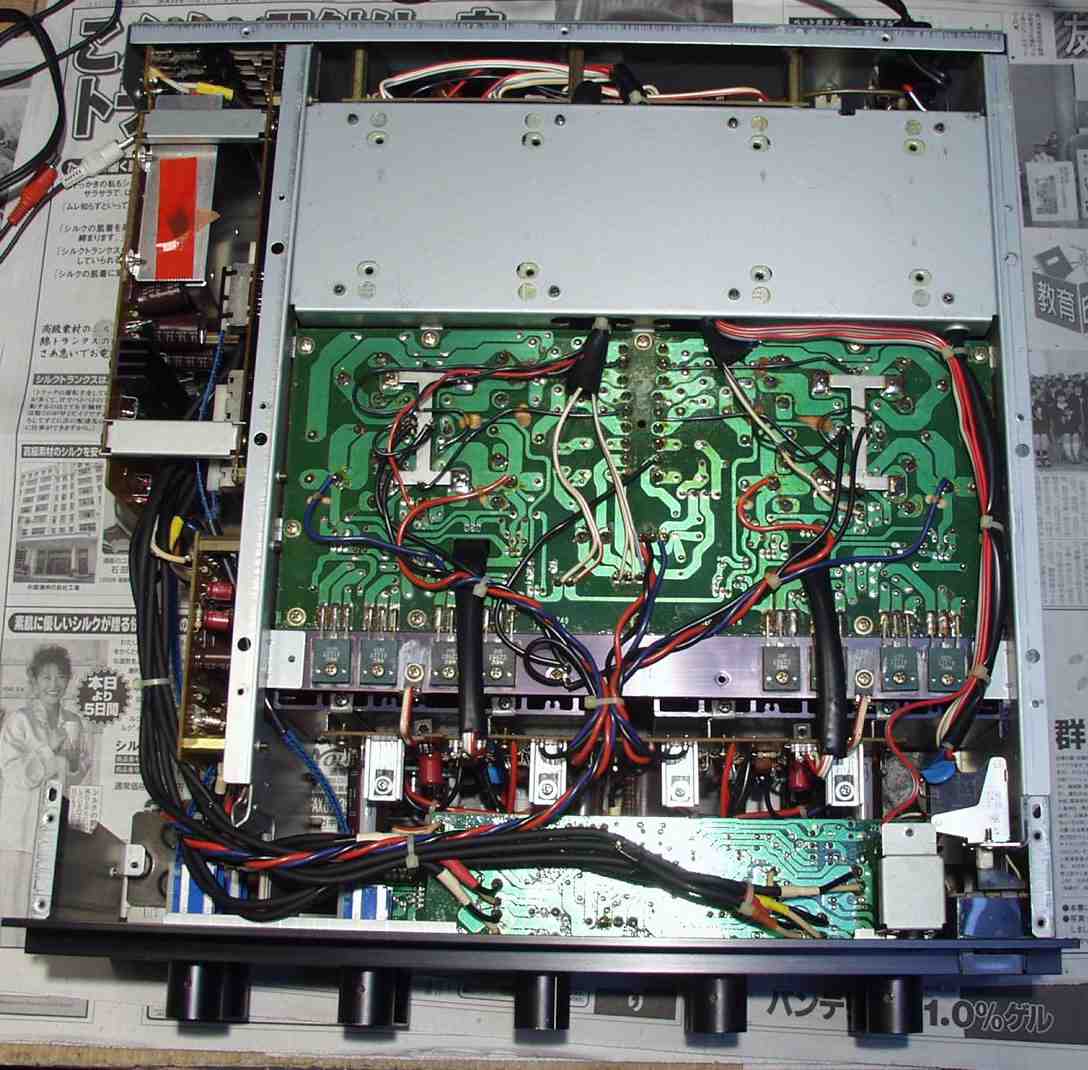

A−5.修理前 下から見る
          下からは手が入る様になっている、大分進歩している
          「継続は力なり」と言う通り、努力こそが、天才に追い付き、追い越す道

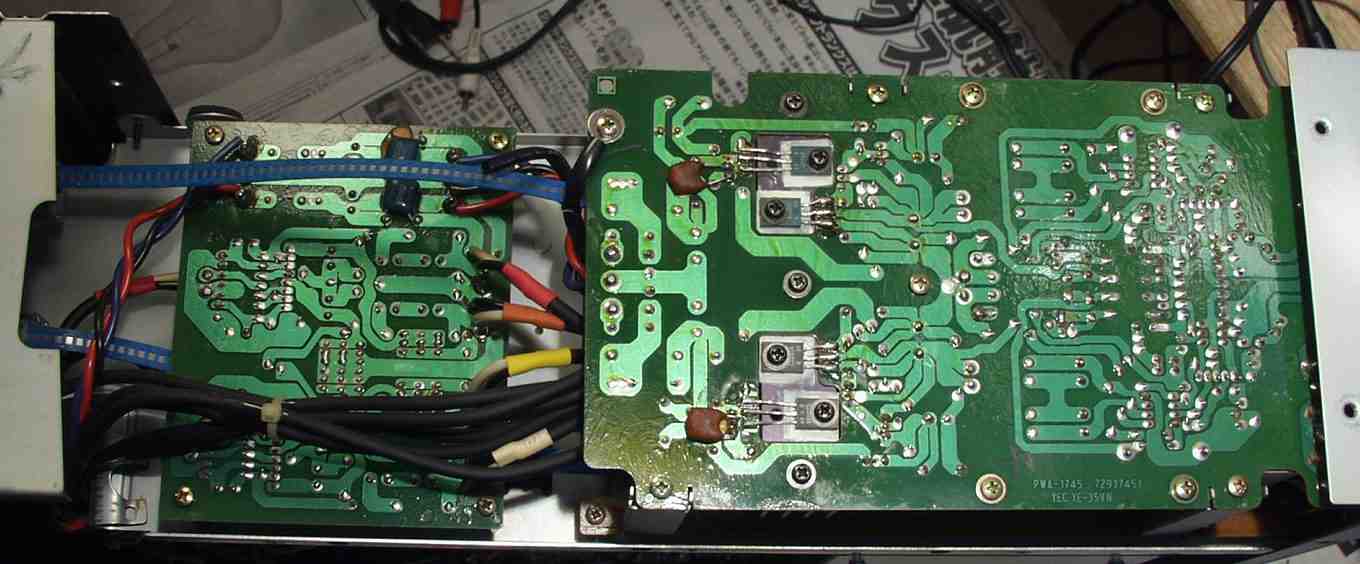

A−6.修理前 横にEQ−AMPをもってきた
C.修理状況
C−1.修理中
S. NEC A−10typeV の仕様(カタログ・マニアルより)
型式 ハイクオリティインテグレーテッドアンプ
パワーアンプ部
回路方式 全段ダイレクトDCサーボ回路
実効出力(両ch駆動、
正弦波入力、20Hz〜20kHz)
120W+120W(4Ω)
60W+60W(8Ω)
全高調波歪率(実効出力時) 0.004%以下
混変調歪率(実効出力時) 0.004%以下
周波数特性 5Hz〜300kHz
入力感度/インピーダンス 1.23V/20kΩ
プリアンプ部
回路方式 High Gm FETダイレクト入力DCサーボEQアンプ回路
入力感度/インピーダンス Phono MM:2.5mV/47kΩ
CD、Tuner、AUX、Tape1、2:150mV/20kΩ
出力レベル/インピーダンス Rec出力:150mV
プリアンプ出力:1.23V/600Ω
SN比 Phono:90dB(-142dBV)
CD、Tuner、AUX、Tape1、2:110dB(-126dBV)
RIAA偏差 ±0.2dB以内
Phono最大許容入力 150mV
サブソニックフィルター 15Hz:-3dB、6dB/oct
フォノイコライザーに組込み
(Phono Direct時はノンフィルター)
入出力位相 同相
但しプリアウトのみ正極性、逆極性の両出力あり
総合
回路方式 シャントレギュレータ方式+リザーブ電源
消費電力 230W
外形寸法 幅430x高さ165x奥行き485mm
重量 25kg
価格 ¥118,000  1986年3月21日発売
