Ａ－１０－typeⅣ　修理記録
平成１５年３月１日到着　４月５日完了
寸評　とにかくサ－ビスマン泣かせの修理しにくい機器。　後のメンテナンスを考慮した設計になっていない
　　　　中の変更が凄い、幾つバ－ジョンが有るのでしょう？
  • Ａ．修理前の状況
    　　左側から、ときどき音が出なくなります
    　　
  • Ｂ．原因
    　　経年変化による劣化
    　　
  • Ｃ．修理状況
    　　初段ＦＥＴ／ＴＲ交換
    　　半固定ＶＲ　交換
    　　フイルムコンデンサ－　１部交換
    　　電解コンデンサ－　交換
    　　出力リレー　交換
    　　入力リレー　交換
    　　配線手直し、補強
    　　経年劣化による各部ハンダ補正
    　　　
  • Ｄ．使用部品
    　　半固定ＶＲ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個
    　　フイルムコンデンサ－　　　　　　　　　　　　　　　　　　　　　　　　６個
    　　電解コンデンサ－（オ－デオコンデンサ－ミュ－ズ使用）　　　　個
    　　出力リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
    　　入力リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個
    　　ＦＥＴ（電解トランジスタ－）　　　　　　　　　　　　　　　　　　　　　　２個
    　　ＴＲ（トランジスタ－）
  • Ｅ．調整・測定

  • Ｆ．修理費　９５，０００円　　　＜＜オーバーホール修理＞＞
Ａ．修理前の状況
Ａ－１．修理前　パネル見る　Ａ－１０－typeⅣ

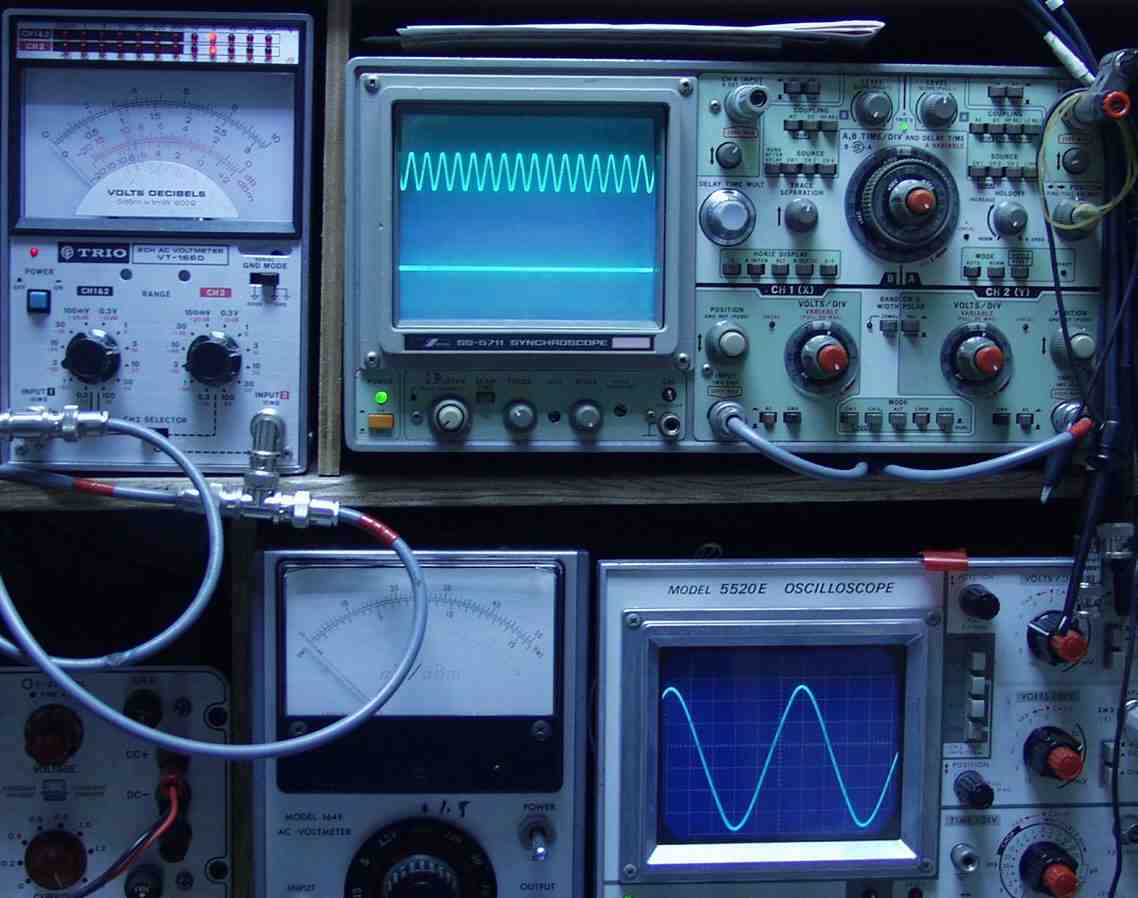

Ａ－２．修理前　左側が、約２０ＫＨＺで発振しているのが、音が出ない原因、この発振を気づかずにいると、
　　　　　　　　　　やがて、終段ＴＲ（トランジスタ－）が死ぬ　　　　　　　　　　

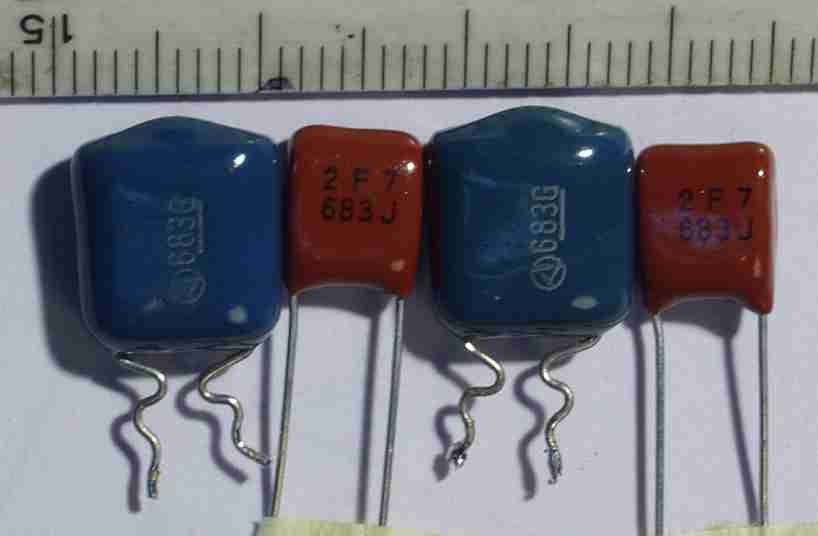

Ａ－３．修理前　フイルムコンデンサーの比較　青色＝着いている物　茶色＝交換する物
Ｃ．修理状況
Ｃ－１Ａ．修理前　入力＆ＲＥＣ出力切り替えＳＷ基板
Ｃ－１Ｂ．修理後　入力＆ＲＥＣ出力切り替えＳＷ基板　電解コンデンサ－４個交換
Ｃ－１Ｃ．修理前　左＝メインＶＲ基板　中＝入力＆ＲＥＣ出力切り替えＳＷ基板　左＝ホーンジャック基板
Ｃ－１Ｄ．修理（ハンダ補正）後　左＝メインＶＲ基板　中＝入力＆ＲＥＣ出力切り替えＳＷ基板　左＝ホーンジャック基板

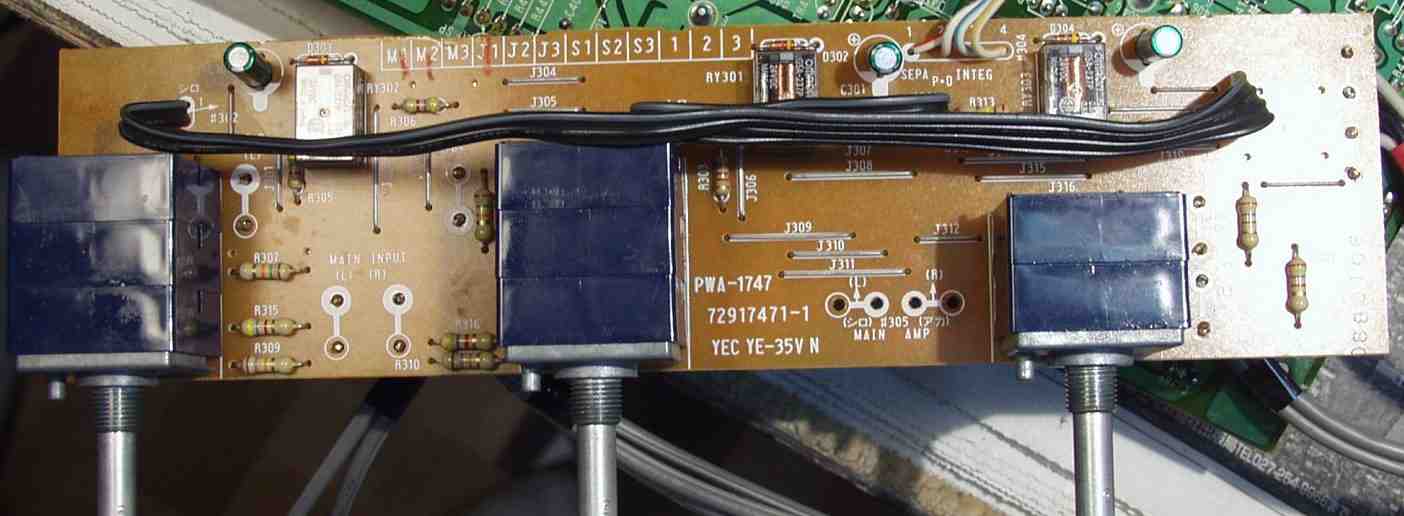

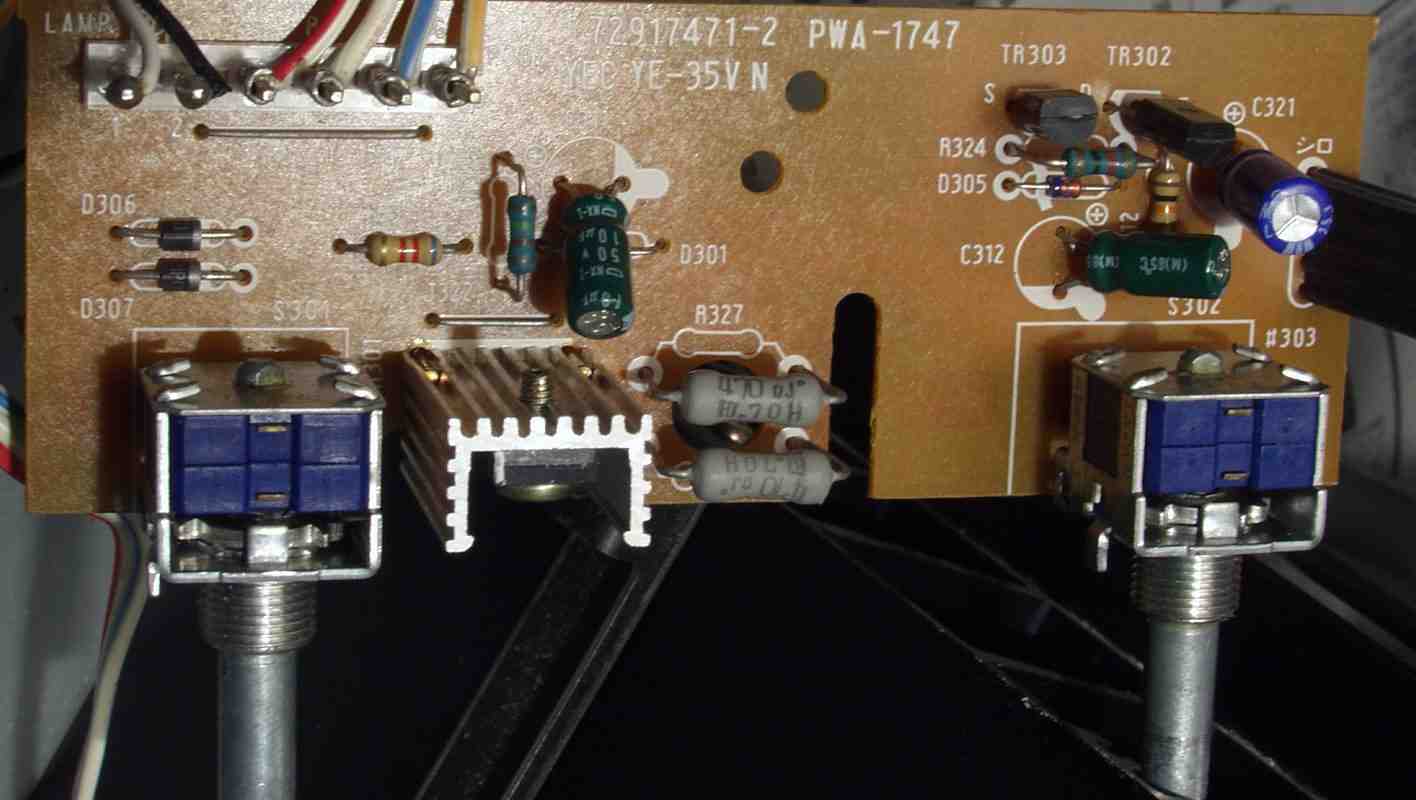

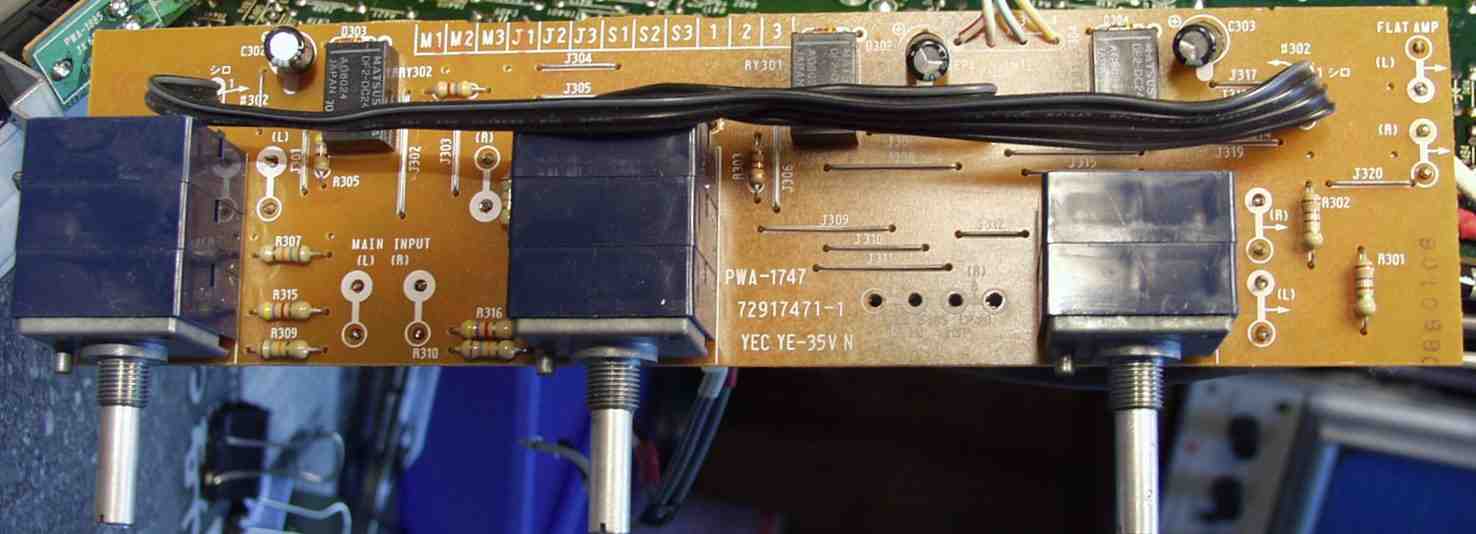

Ｃ－２Ａ．修理前　左＝メインＡＭＰ・Ｌ・ＶＲ　中＝メインＡＭＰ・Ｒ・ＶＲ　左＝メインＶＲ　基板

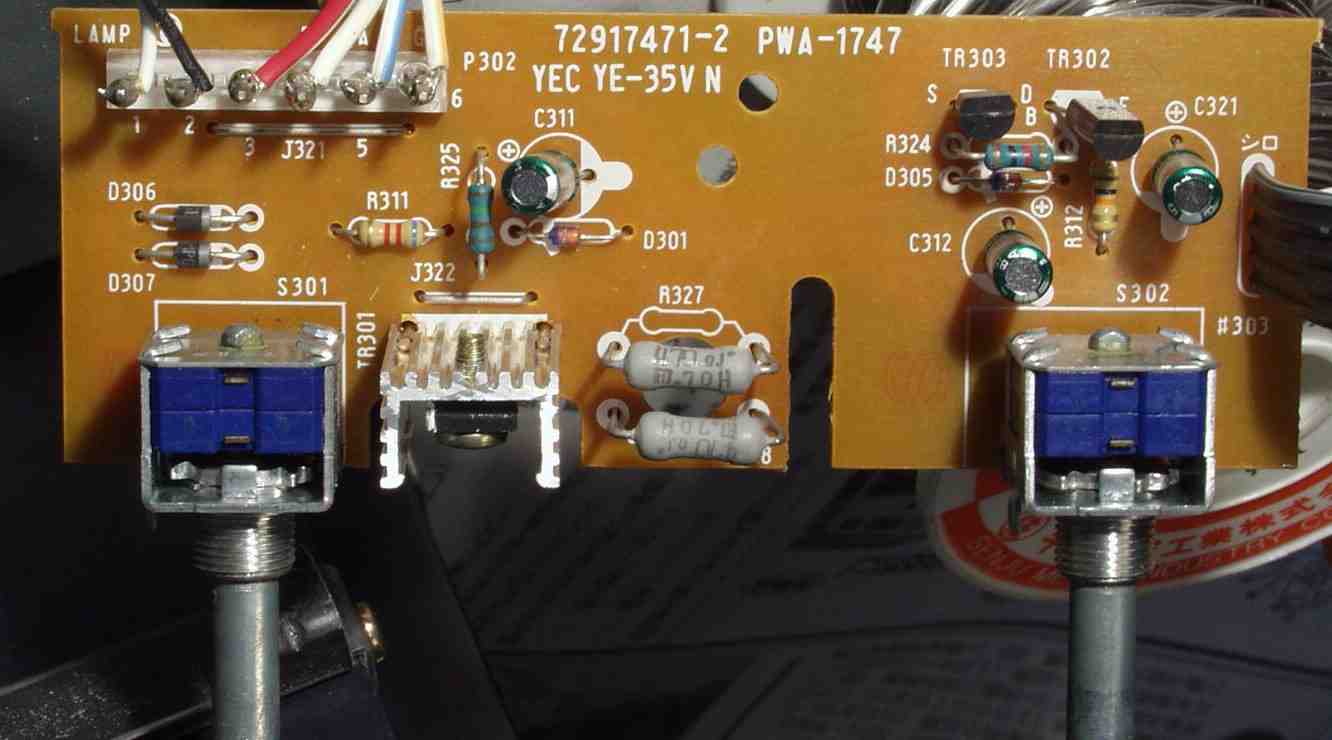

Ｃ－２Ｂ．修理後　左＝メインＡＭＰ・Ｌ・ＶＲ　中＝メインＡＭＰ・Ｒ・ＶＲ　左＝メインＶＲ　基板
　　　　　　　　　　　電解コンデンサ－４個、リレ－３個交換

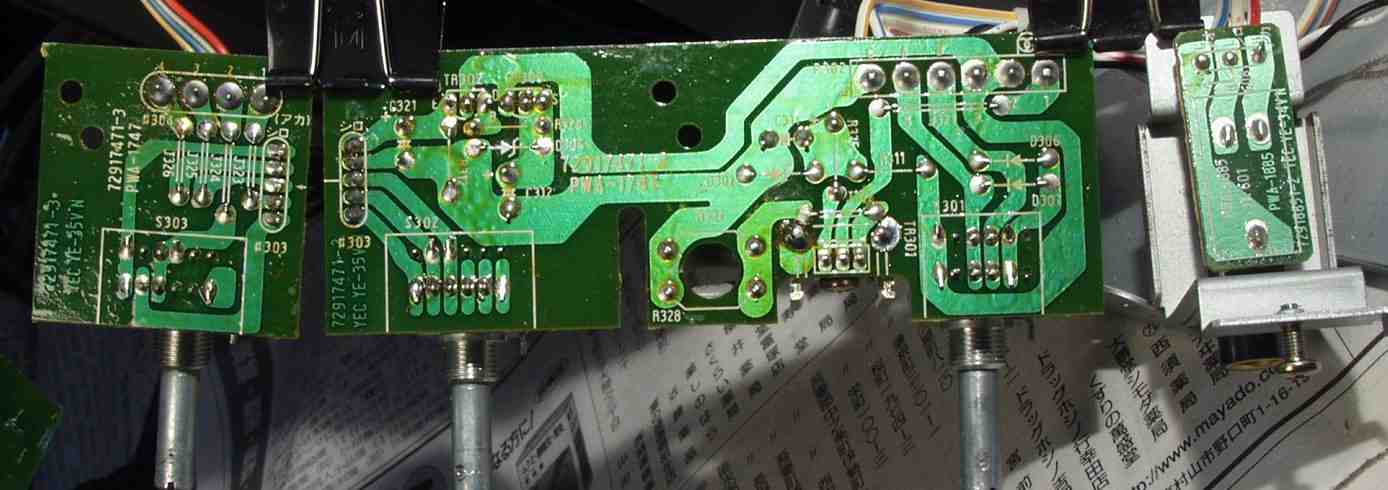

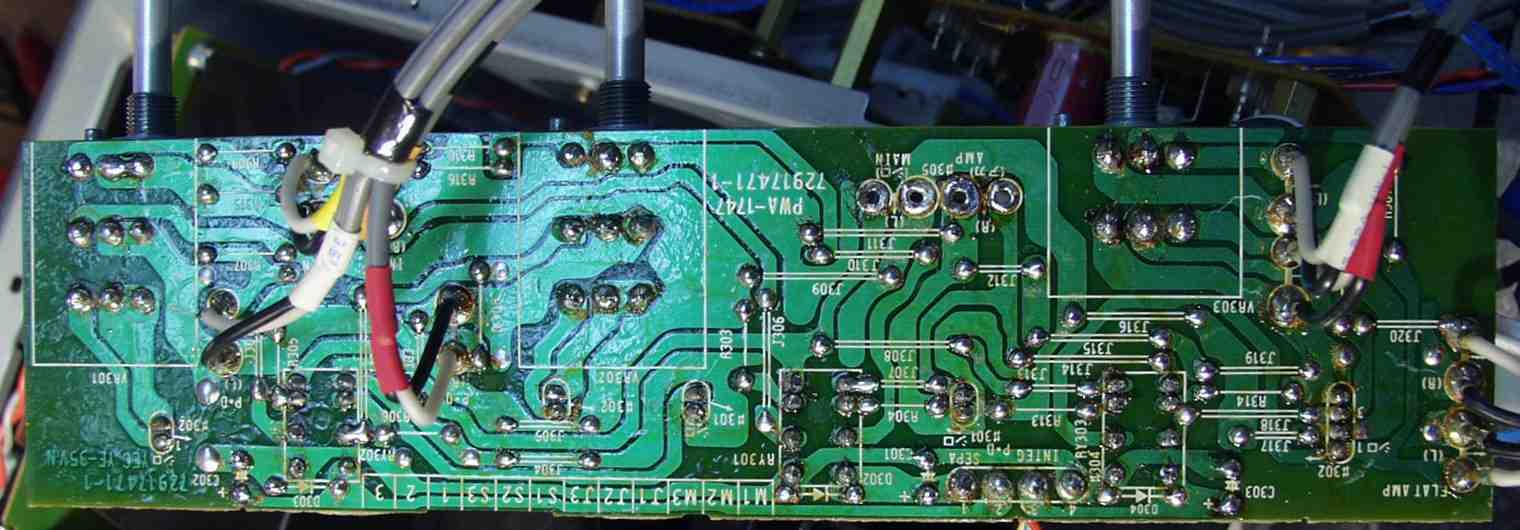

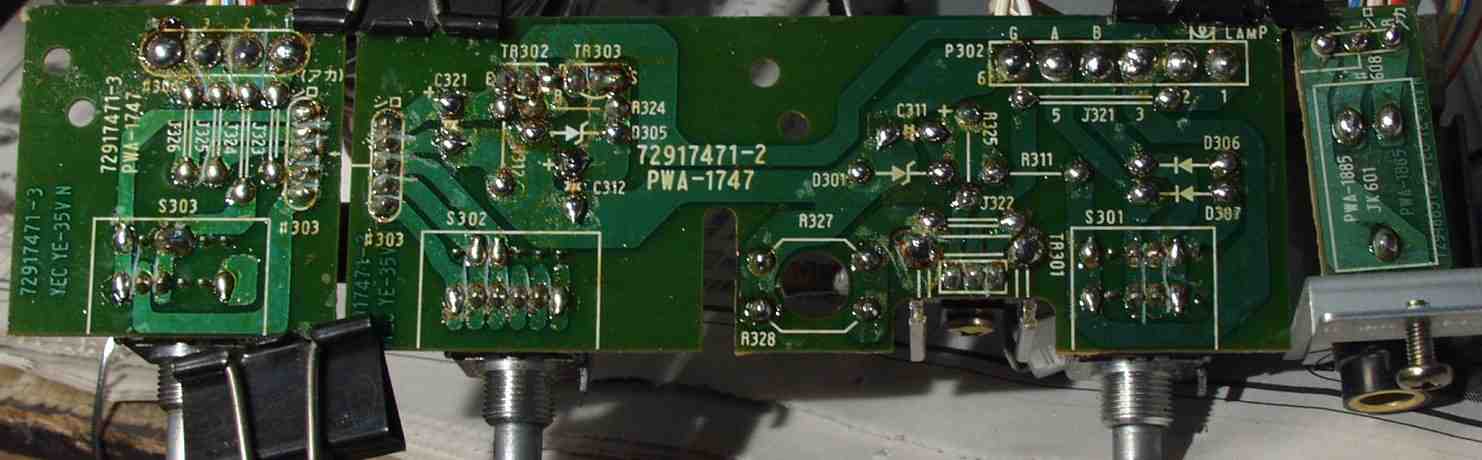

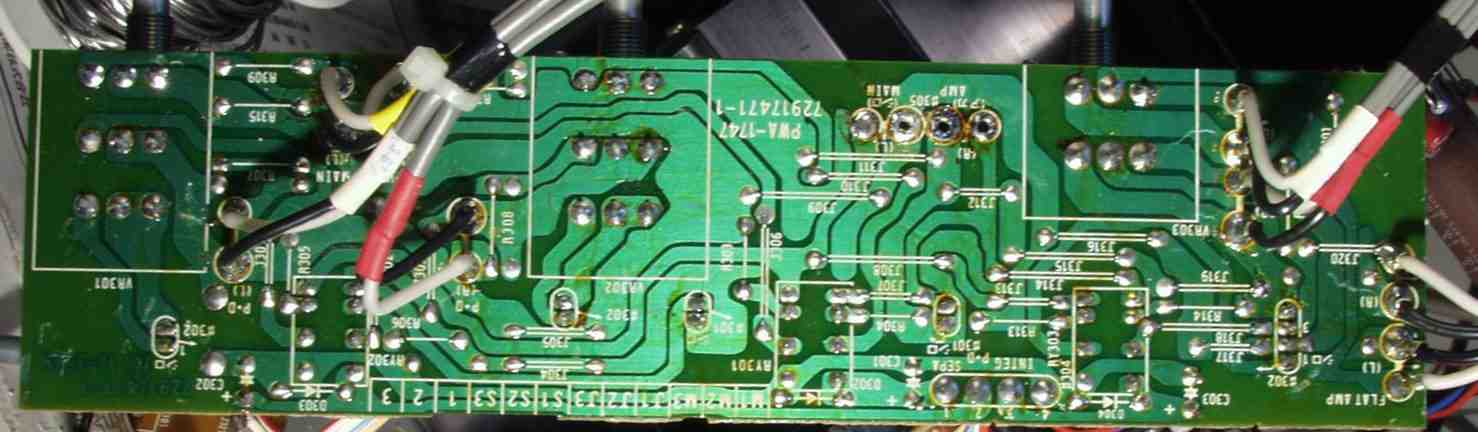

Ｃ－２Ｃ．修理前　ＶＲ基板　裏
Ｃ－２Ｄ．修理（ハンダ補正）後　ＶＲ基板　裏

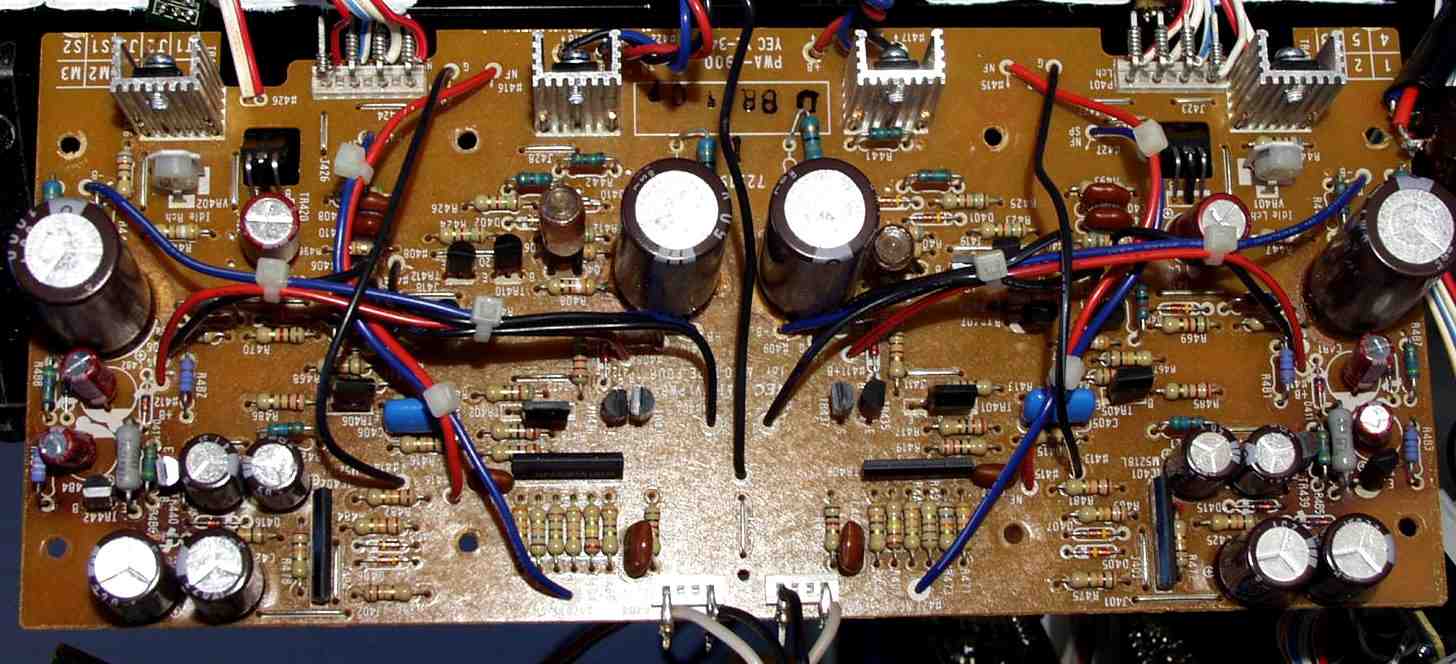

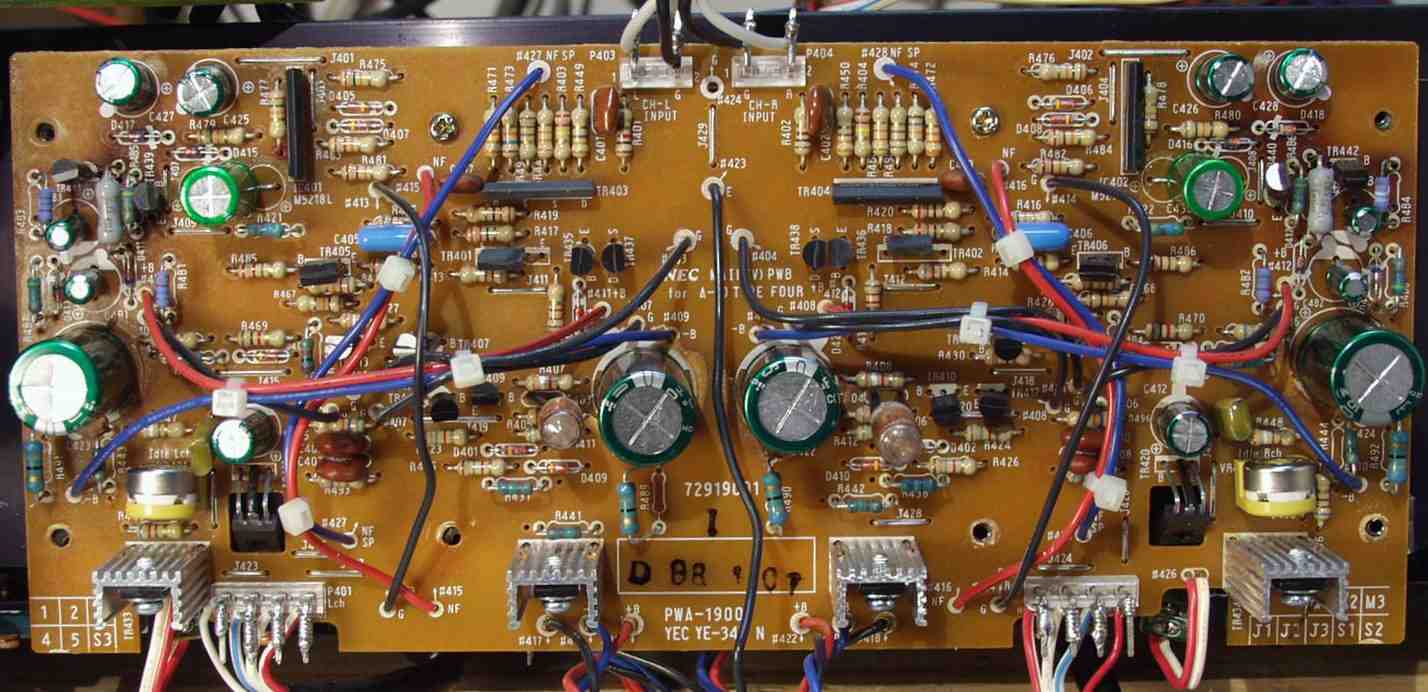

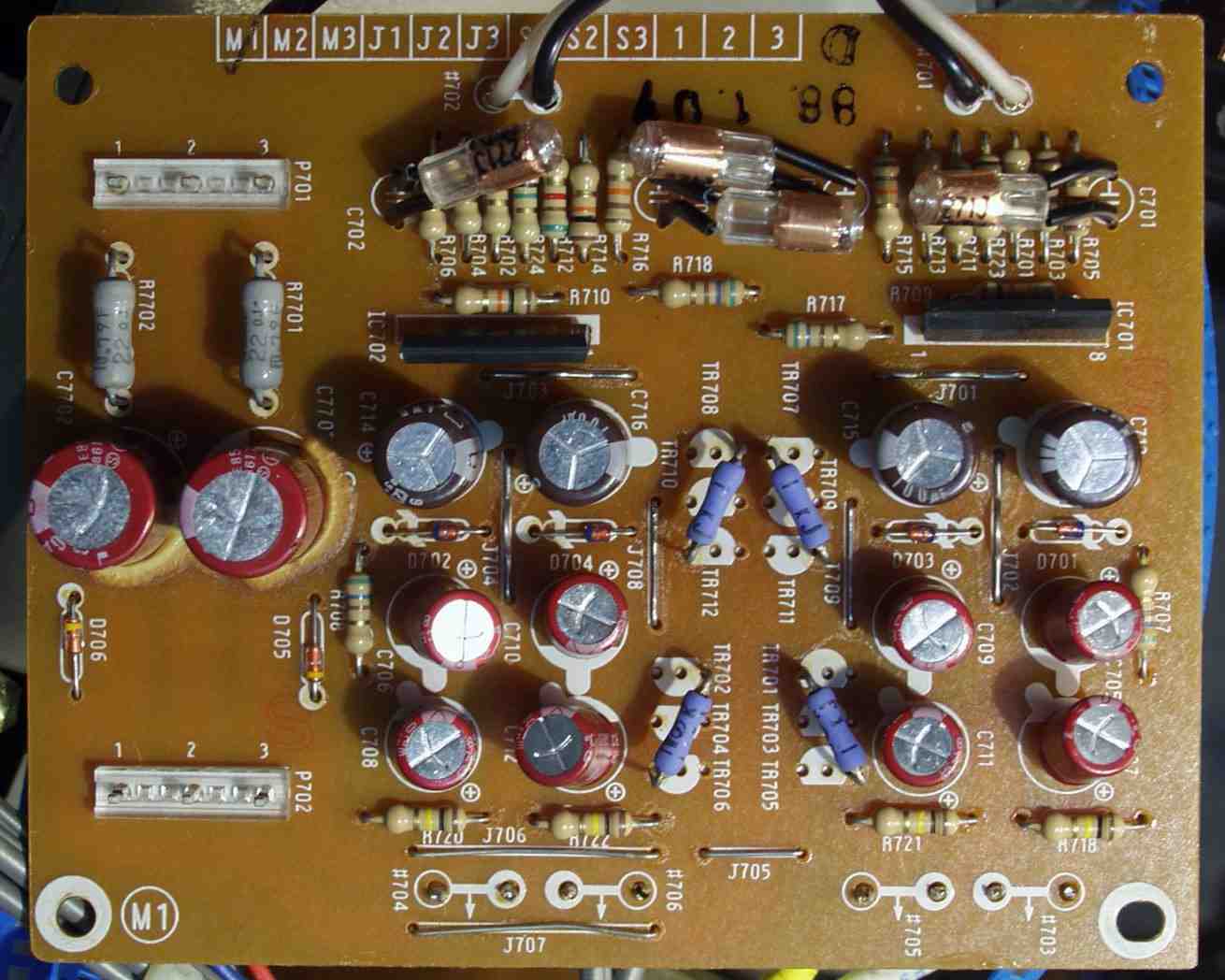

Ｃ－３Ａ．修理前　ドライブ基板
Ｃ－３Ｂ．修理後　ドライブ基板　電解コンデンサ－１２個、ＦＥＴ２個、半固定ＶＲ２個交換　フイルムコンデンサ－２個追加
　　　　　　　　　　　　ラッピング配線は全てハンダを浸込ませる

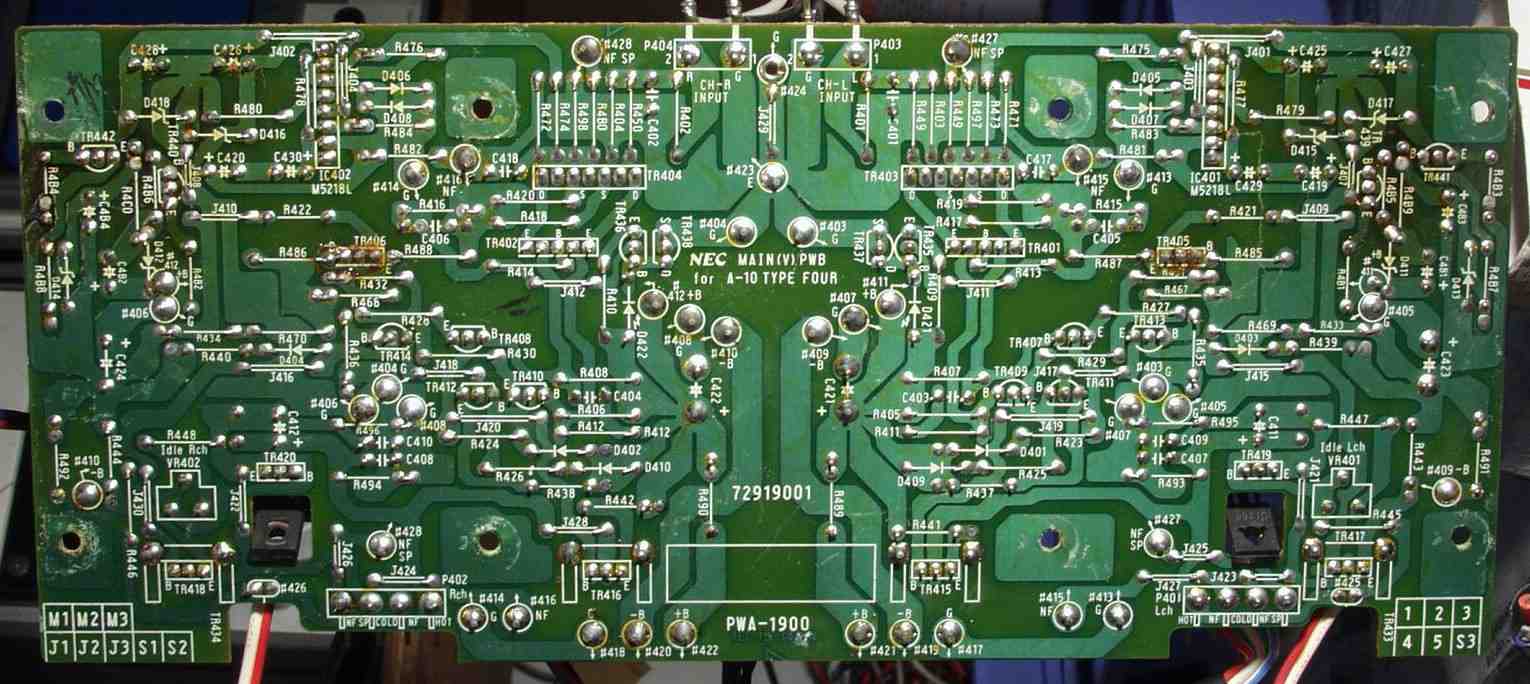

Ｃ－３Ｃ．修理前　ドライブ基板　裏

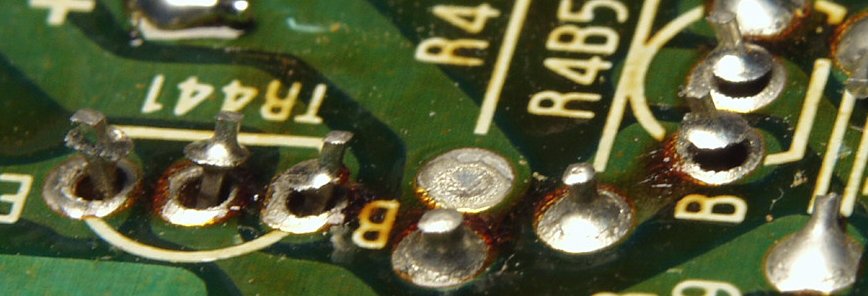

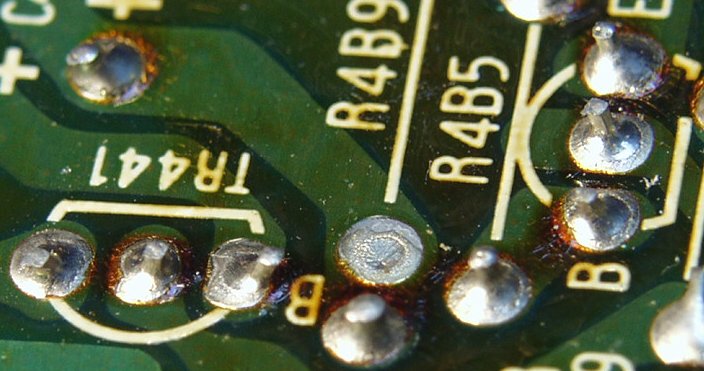

Ｃ－３Ｄ．修理前　ドライブ基板　裏　ハンダ不良ヶ所
　　　　↑　　　　　　　　　　　　　　　　　　　　↑　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↑
Ｃ－３Ｅ．修理前　ご覧の様に、少し押すと、ハンダが取れてしまう

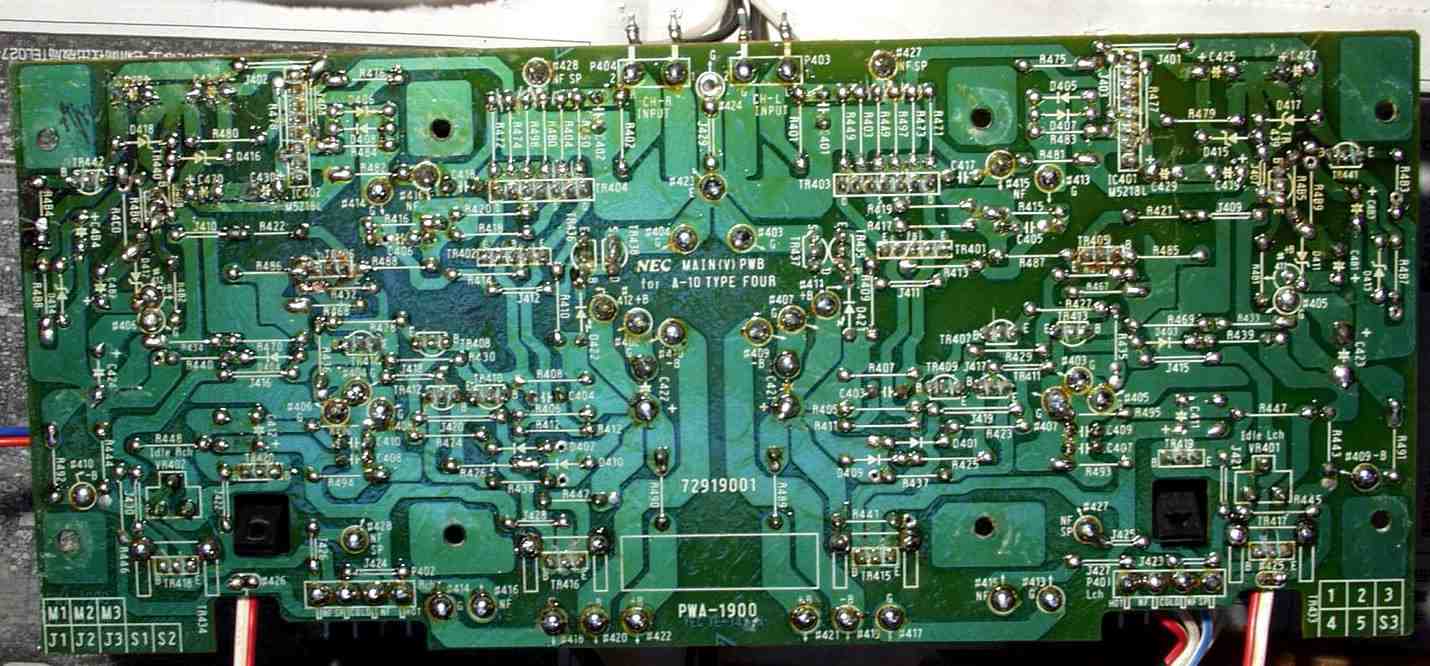

Ｃ－３Ｆ．修理（ハンダ補正）後　ドライブ基板　裏

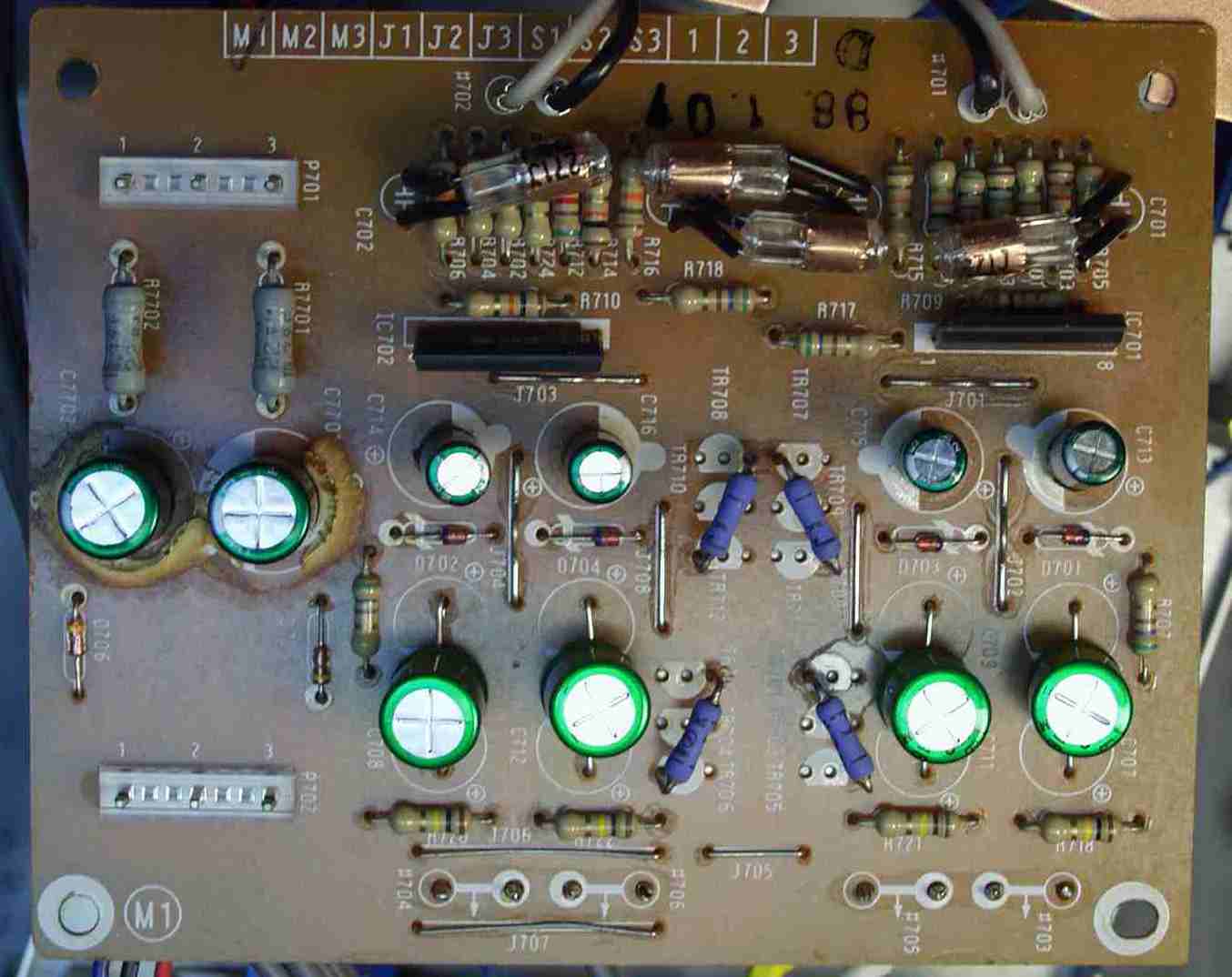

Ｃ－４Ａ．修理前　終段基板
Ｃ－４Ｂ．修理後　終段基板　電解コンデンサ－１０個交換
Ｃ－４Ｂ．修理後　終段基板　ラッピング配線は全てハンダを浸込ませる

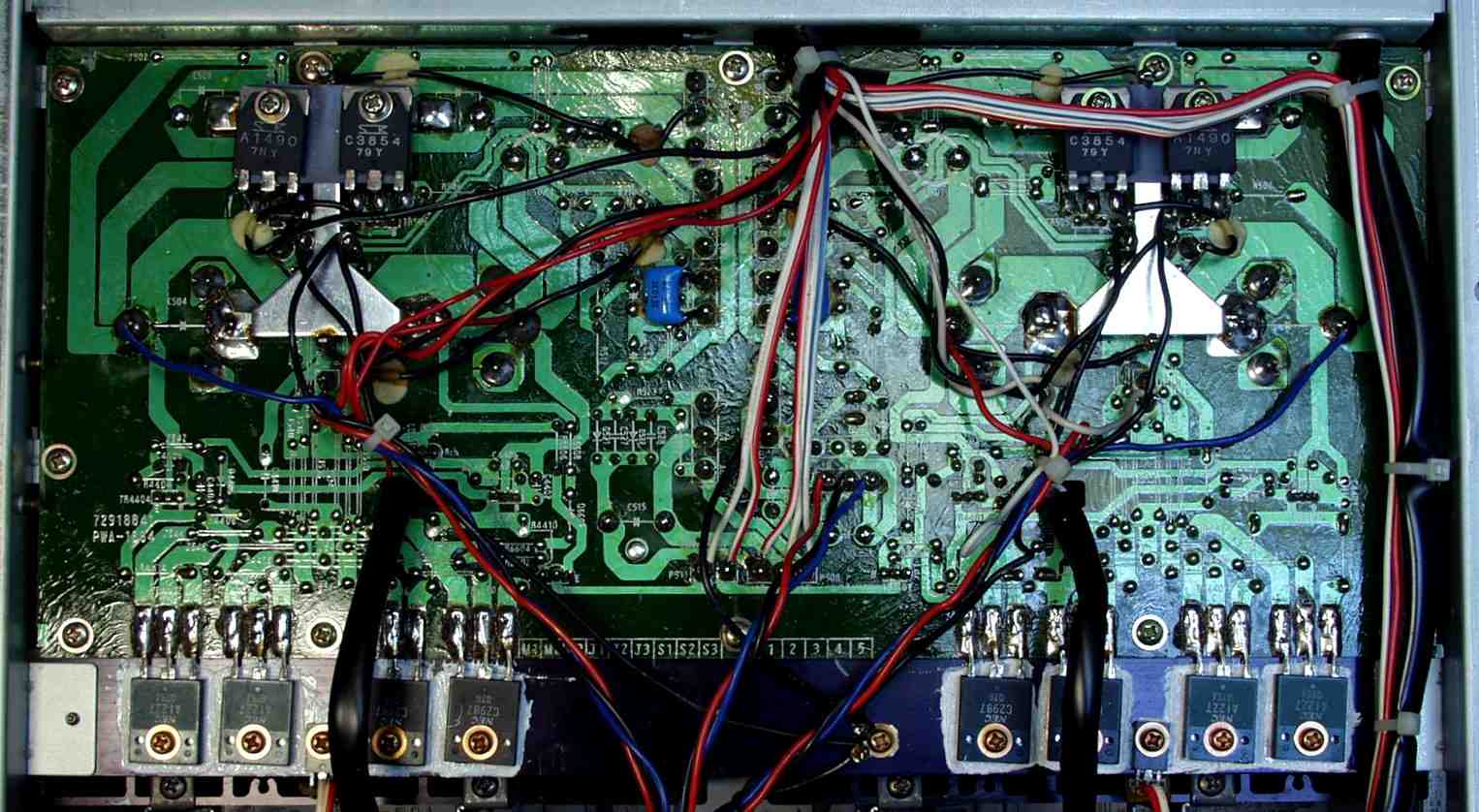

Ｃ－４Ｃ．修理前　終段基板　裏

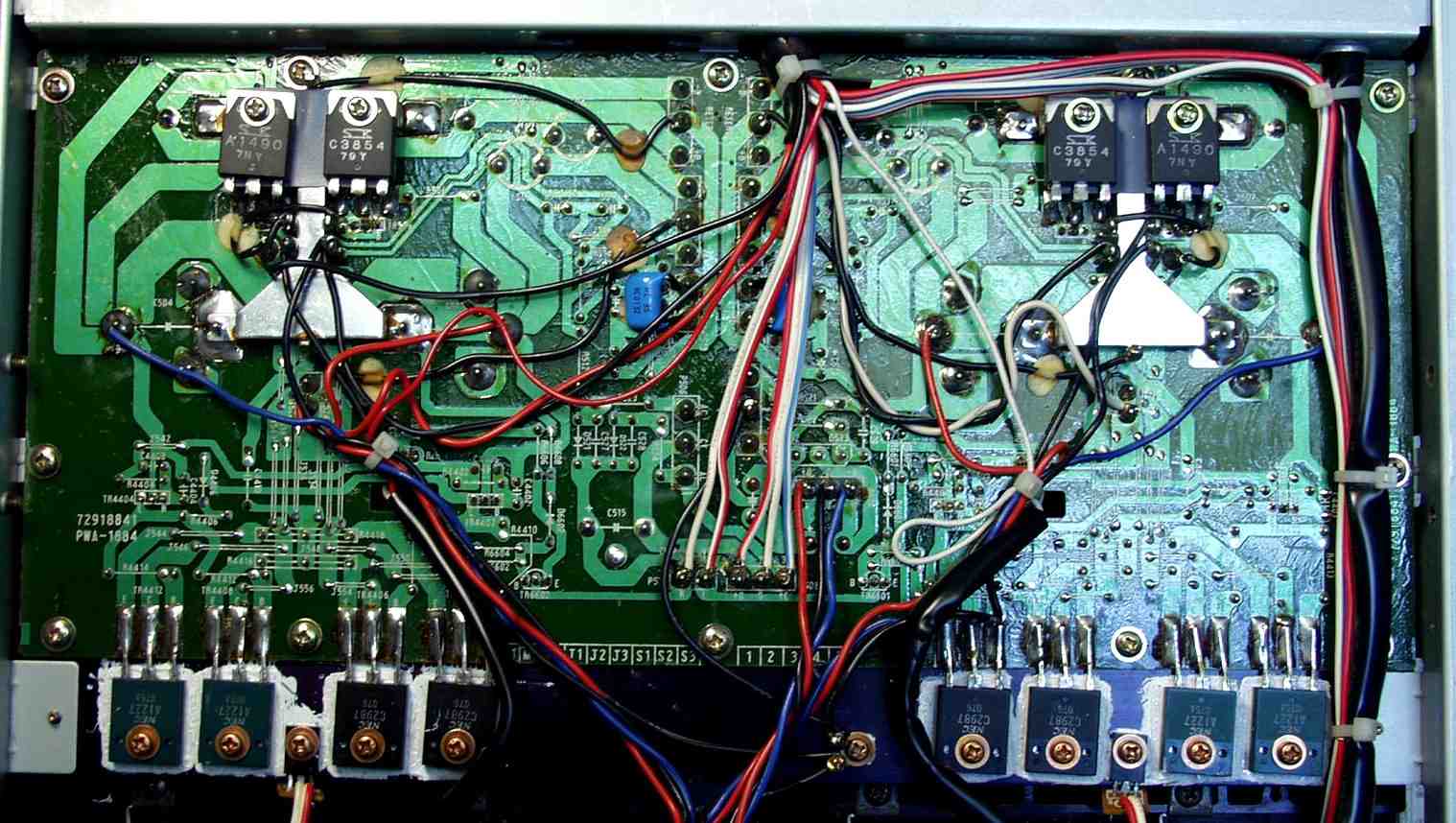

Ｃ－４Ｄ．修理（ハンダ補正）後　終段基板　裏

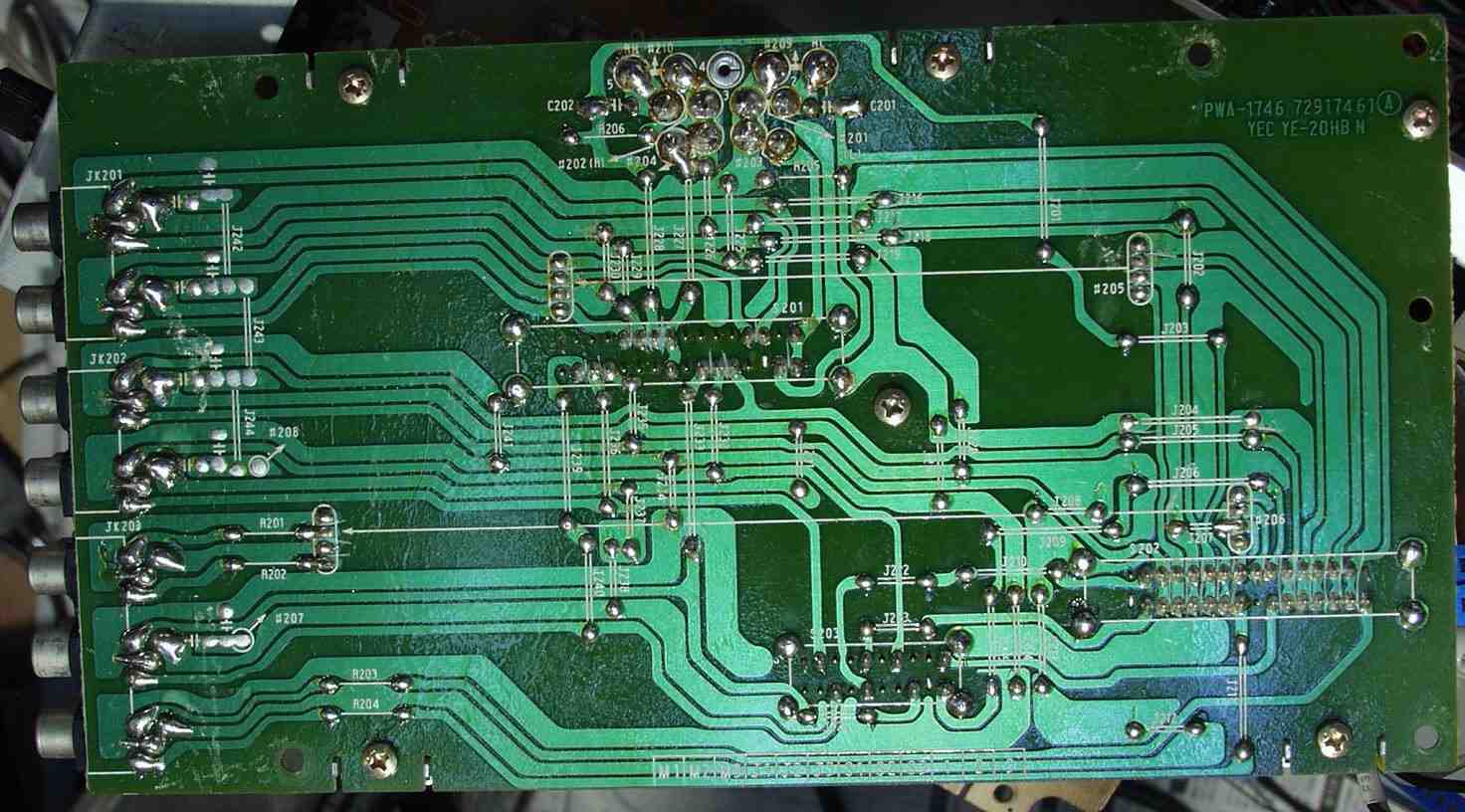

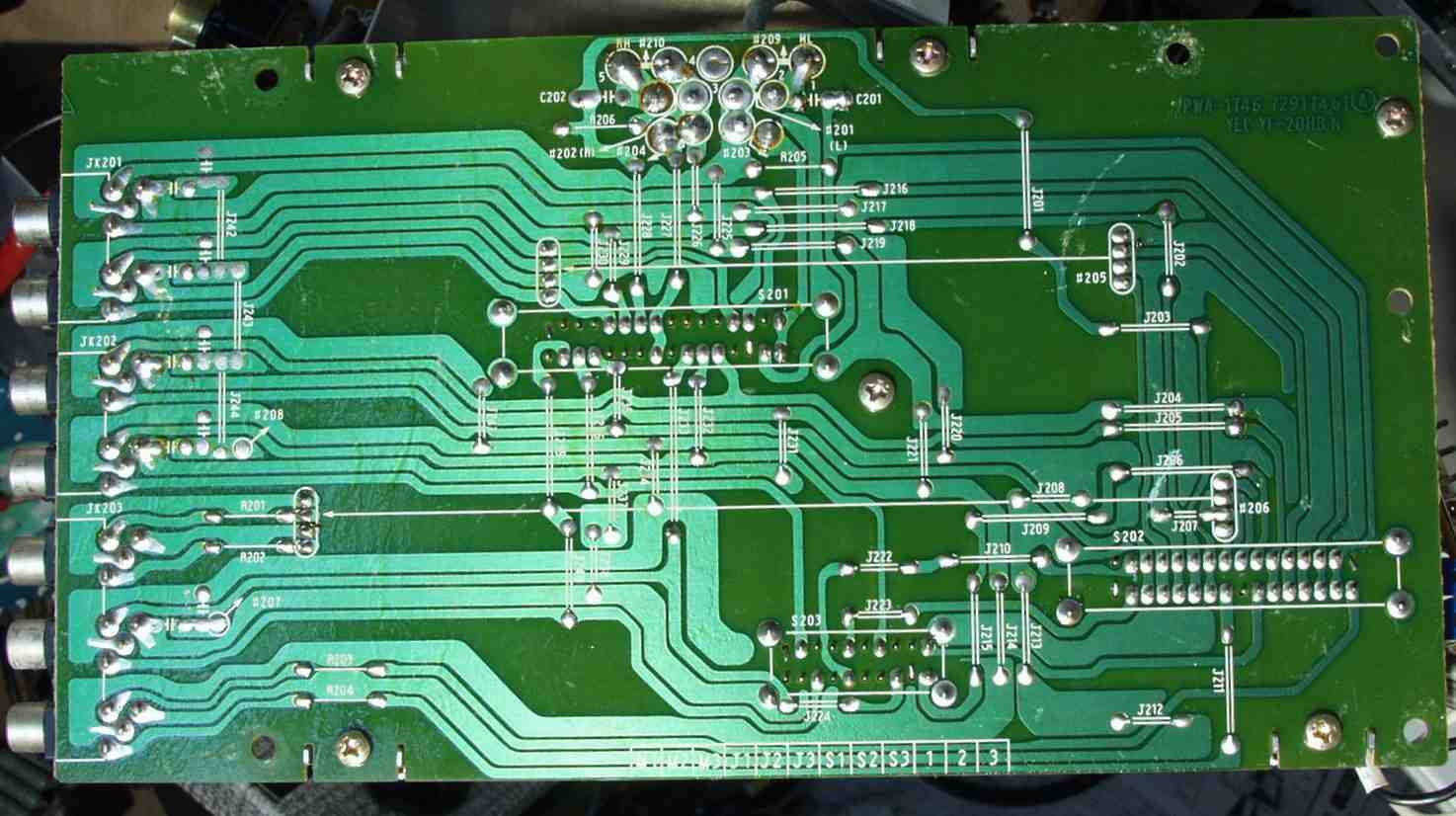

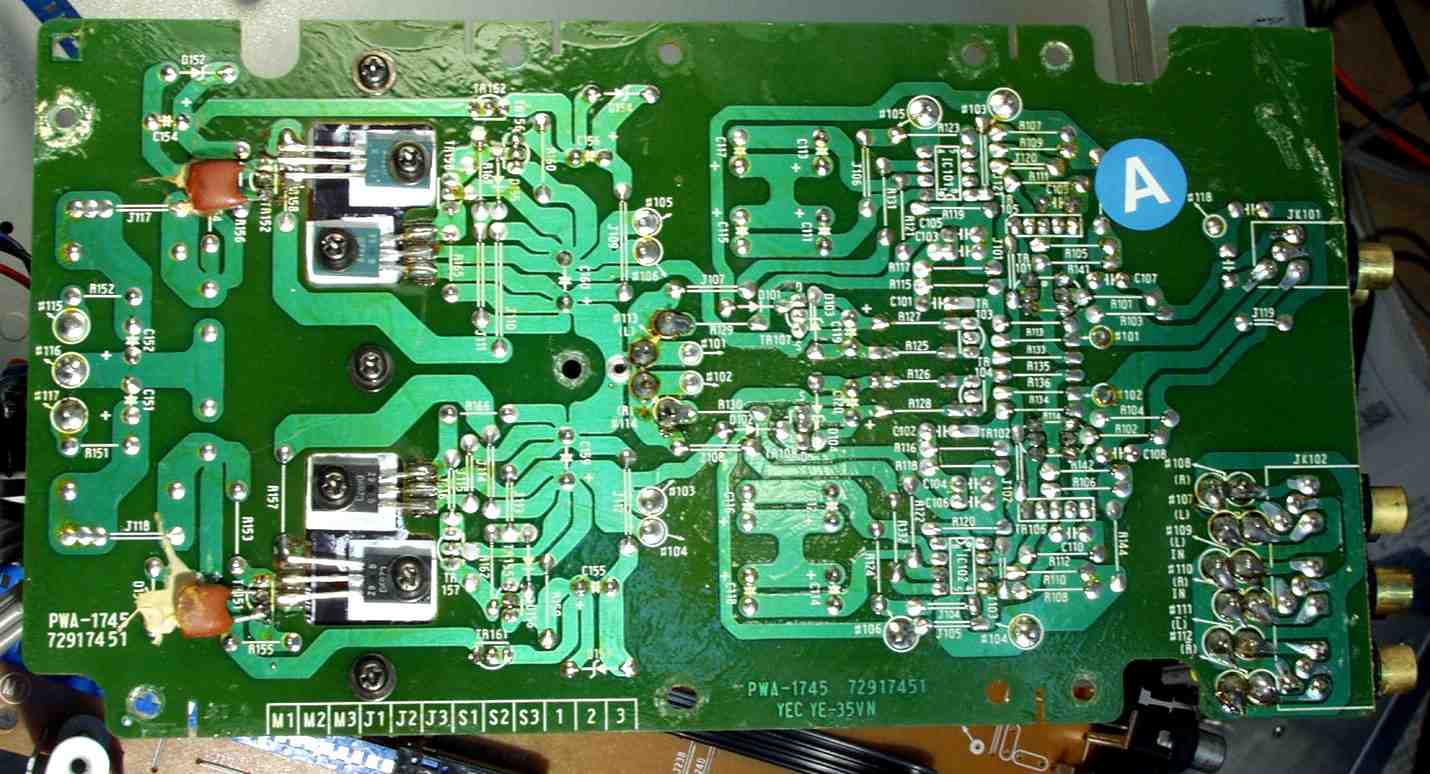

Ｃ－５Ａ．修理前　ＲＣＡ入力端子切り替え基板　裏

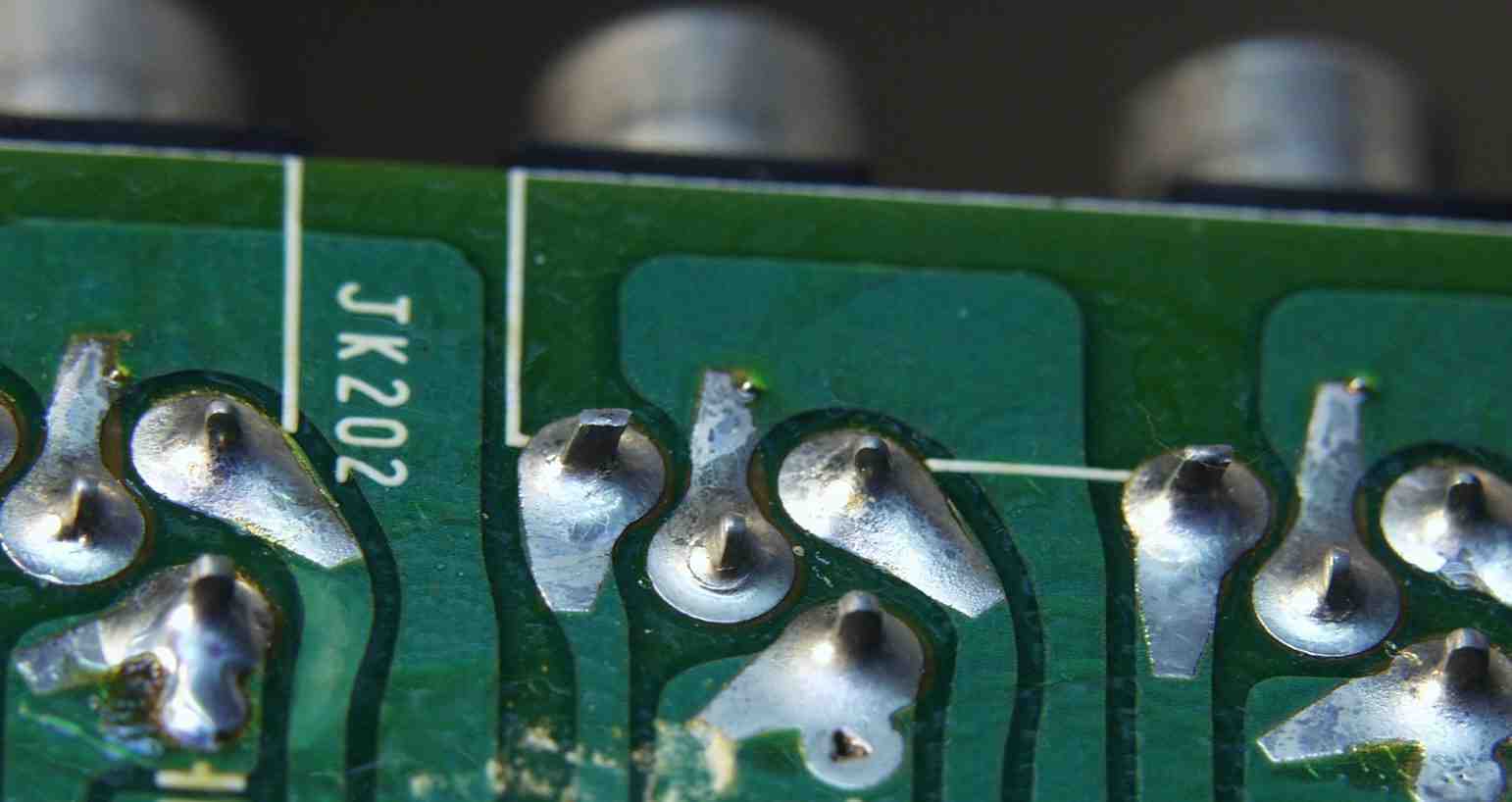

Ｃ－５Ｂ．修理前　ＲＣＡ入力端子切り替え基板　裏　ハンダ不良
　　　　　　　　　　　　力が加わるので取れやすい
Ｃ－５Ｂ．修理（ハンダ補正）後　ＲＣＡ入力端子切り替え基板　裏

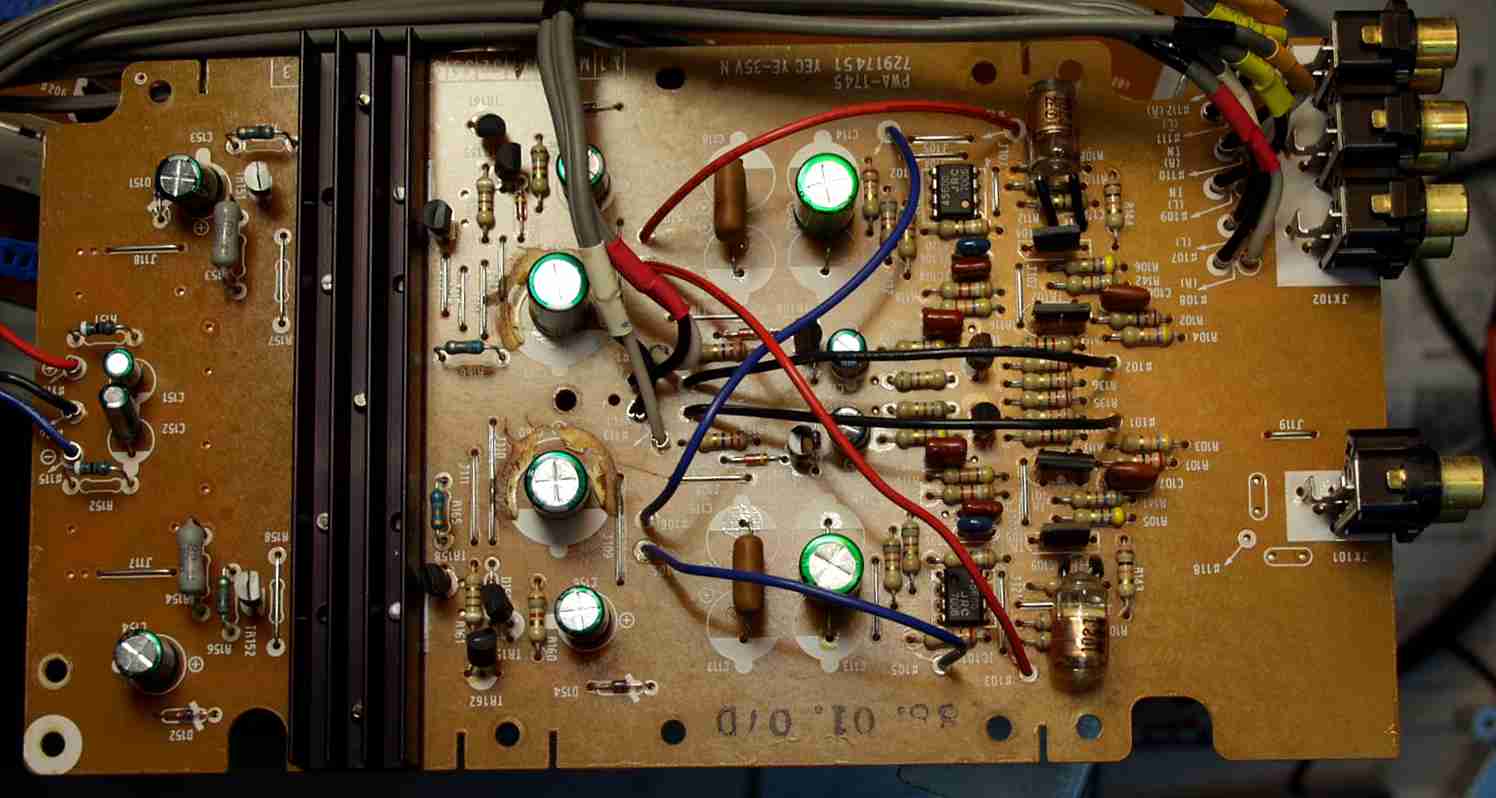

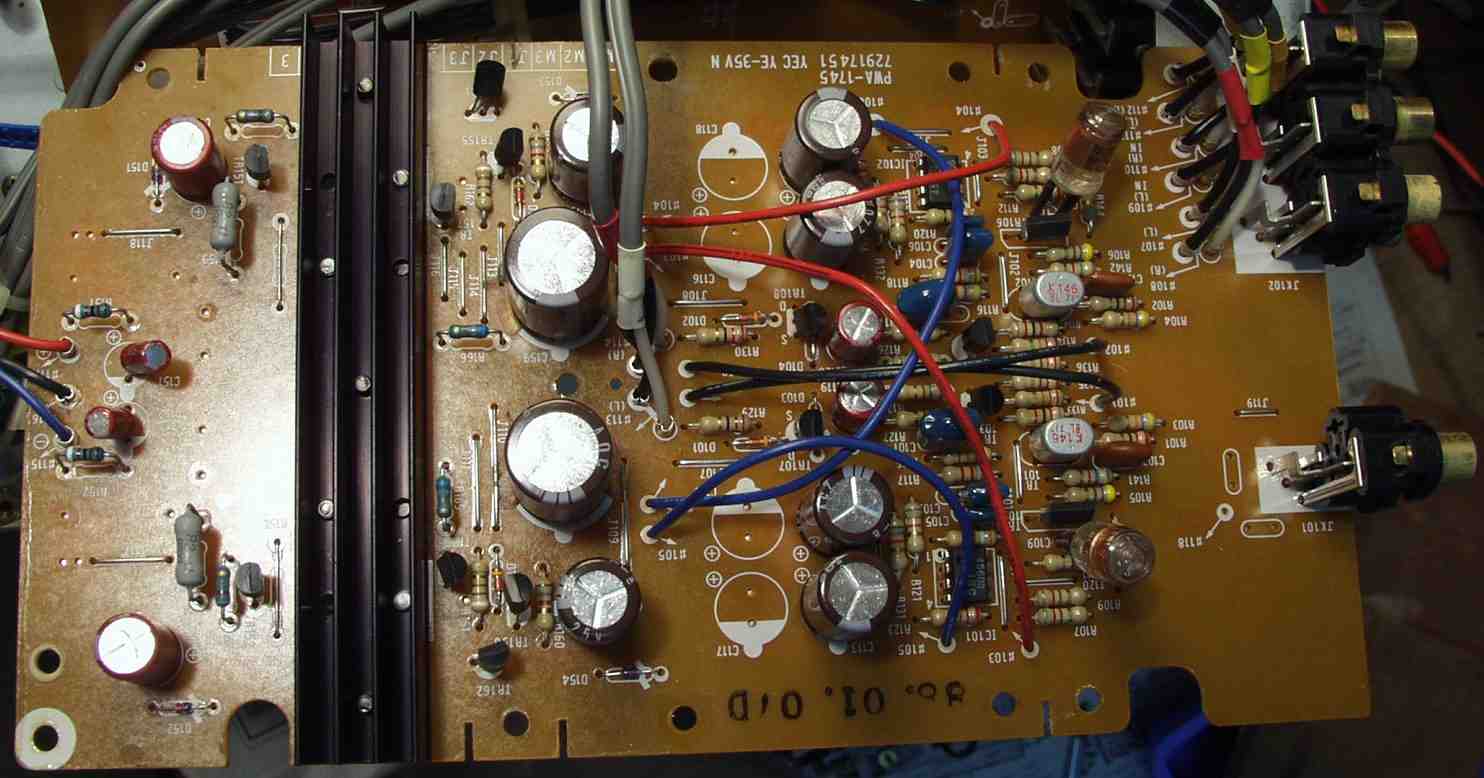

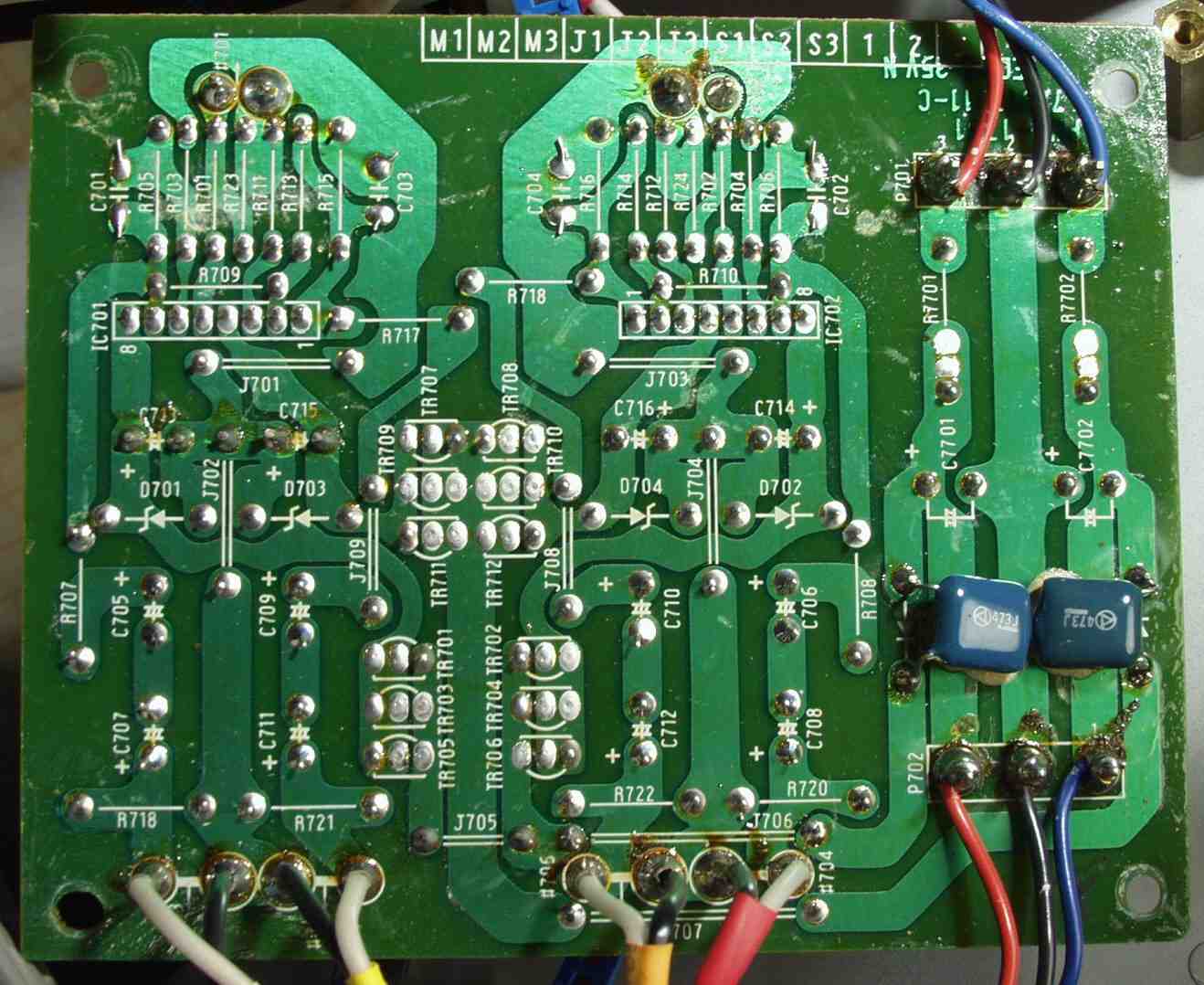

Ｃ－６Ａ．修理前　ＥＱ－ＡＭＰ基板
Ｃ－６Ｂ．修理後　ＥＱ－ＡＭＰ基板　電解コンデンサ－１２個、ＦＥＴ２個交換　フイルムコンデンサ－４個交換、２個追加

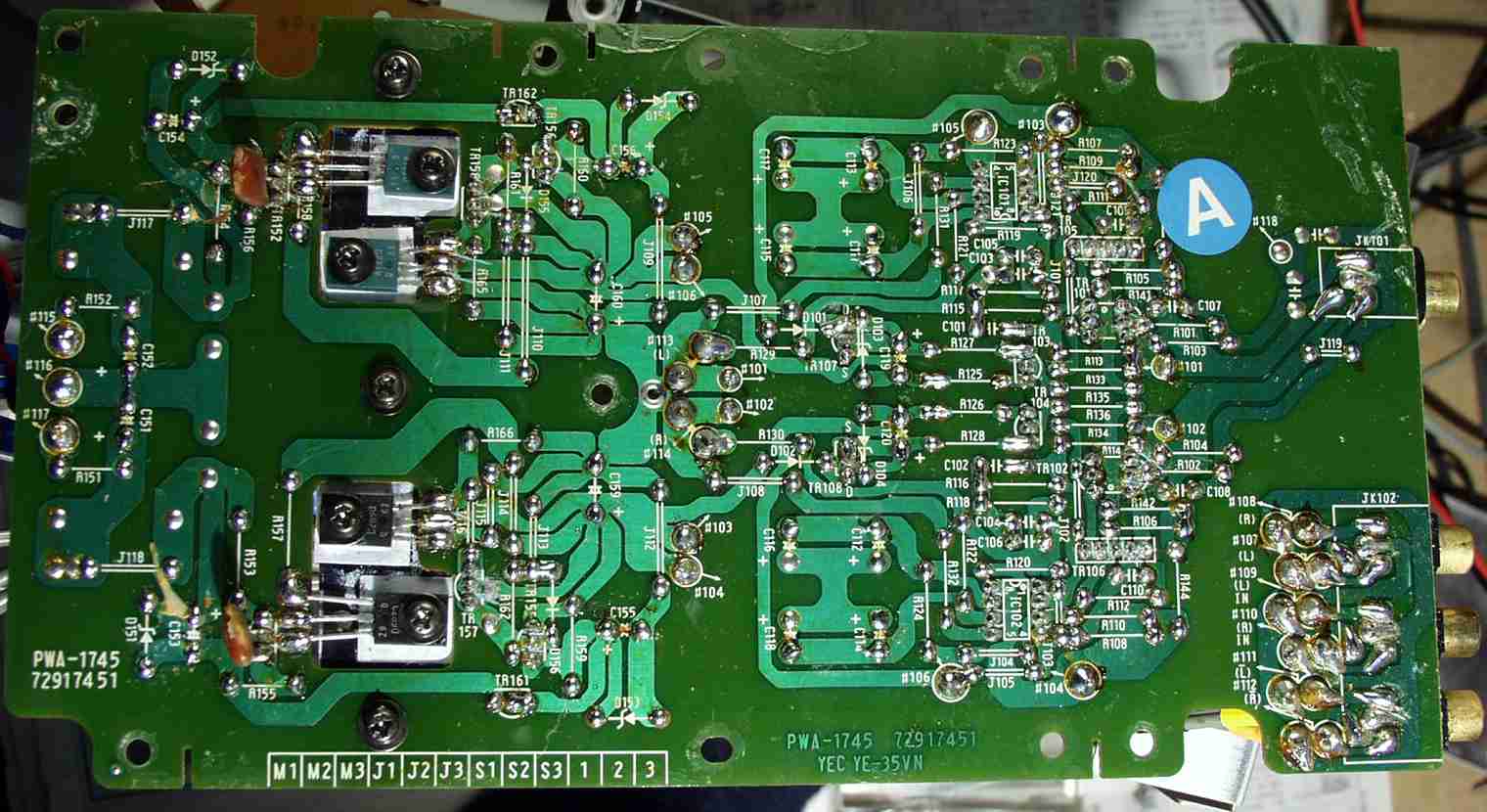

Ｃ－６Ｃ．修理前　ＥＱ－ＡＭＰ基板　裏
Ｃ－６Ｄ．修理（ハンダ補正）後　ＥＱ－ＡＭＰ基板　裏

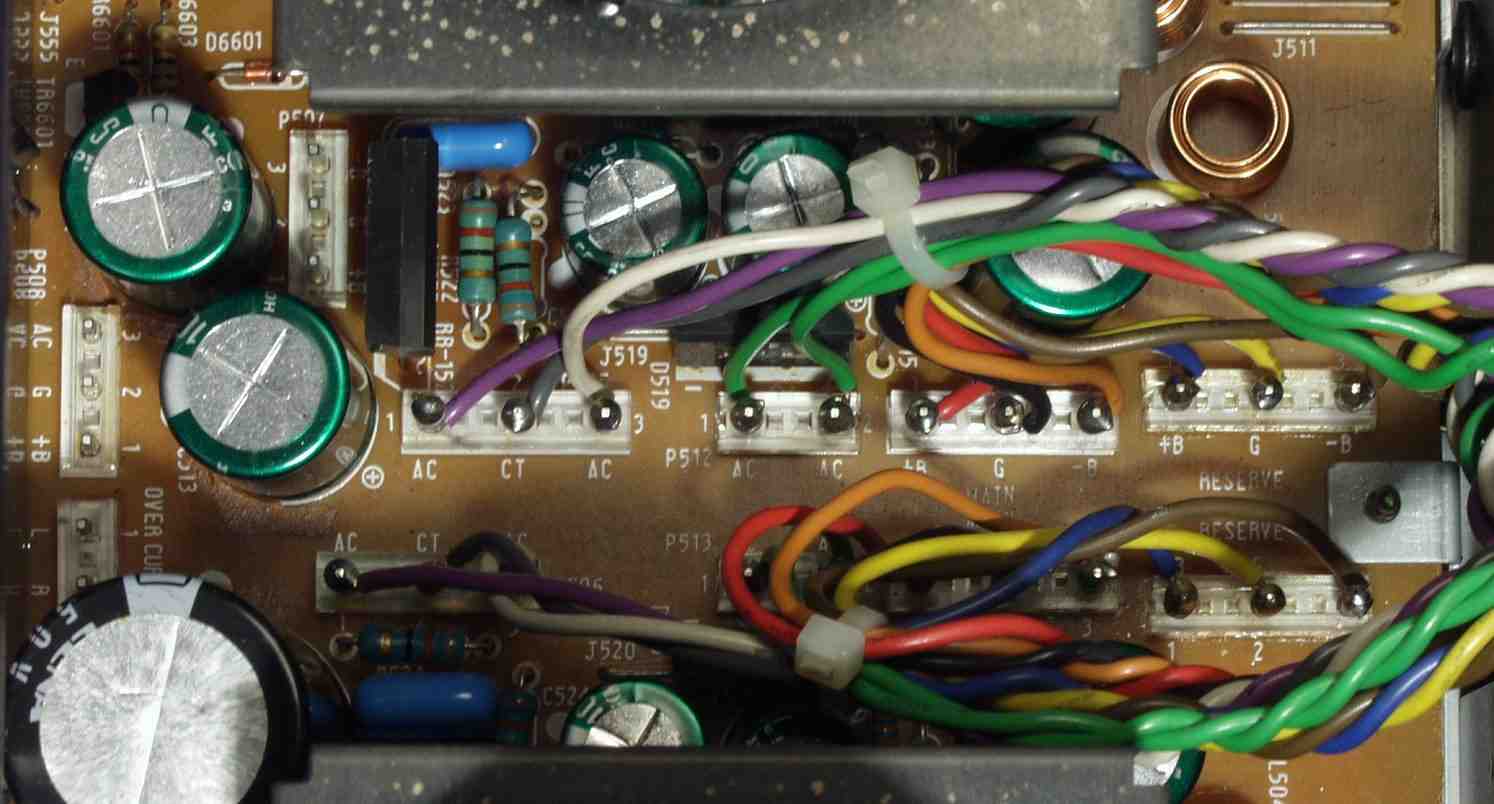

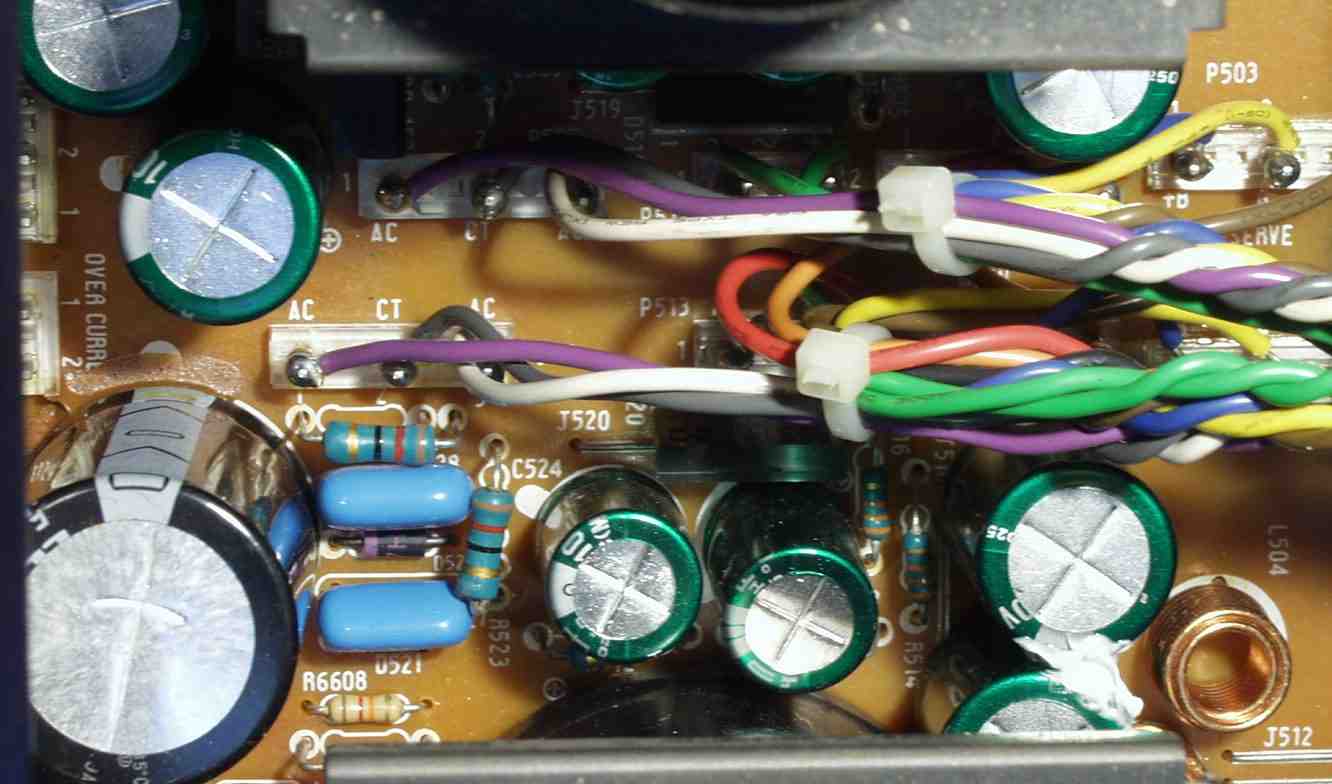

Ｃ－７Ａ．修理前　ＥＱ電源＆ＳＷ基板
Ｃ－７Ｂ．修理後　ＥＱ電源＆ＳＷ基板　電解コンデンサ－１４個交換
Ｃ－７Ｃ．修理前　ＥＱ電源＆ＳＷ基板　裏
Ｃ－７Ｄ．修理（ハンダ補正）後　ＥＱ電源＆ＳＷ基板　裏

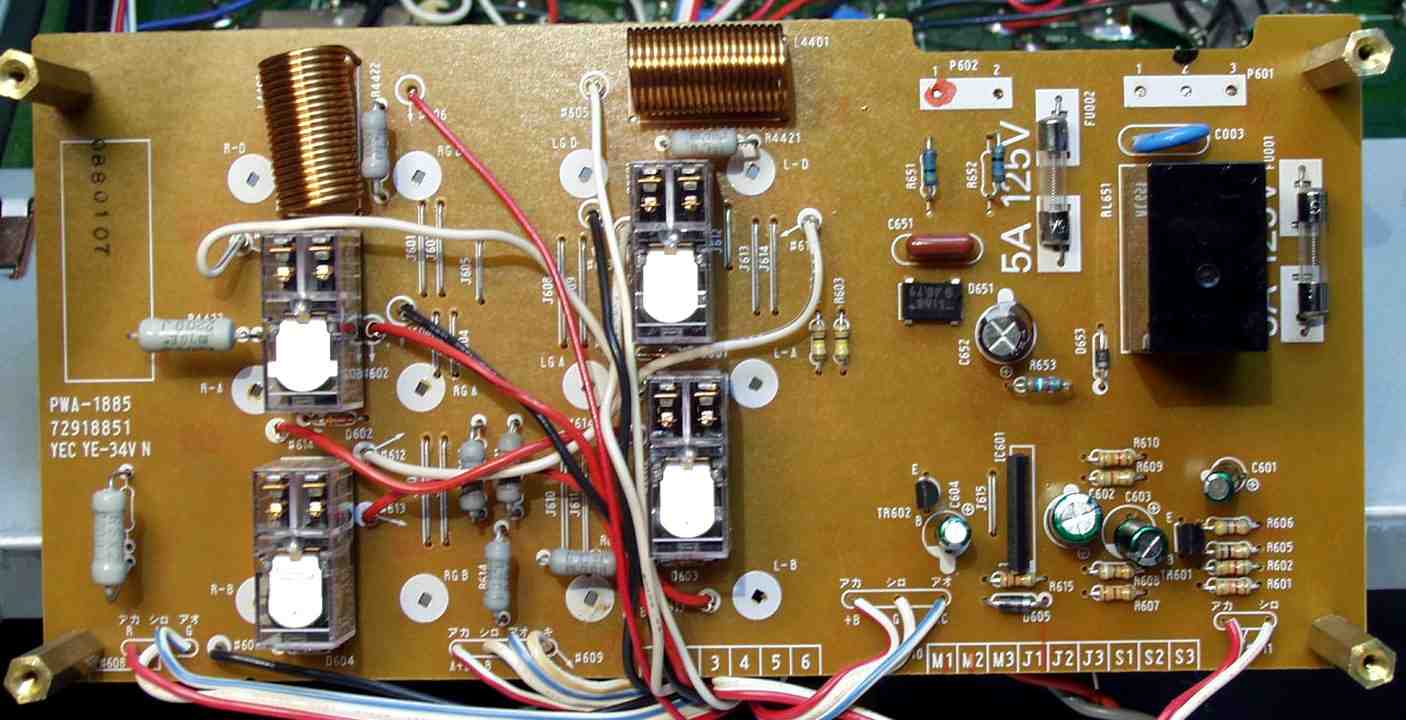

Ｃ－８Ａ．修理前　SP端子＆プロテクト基板

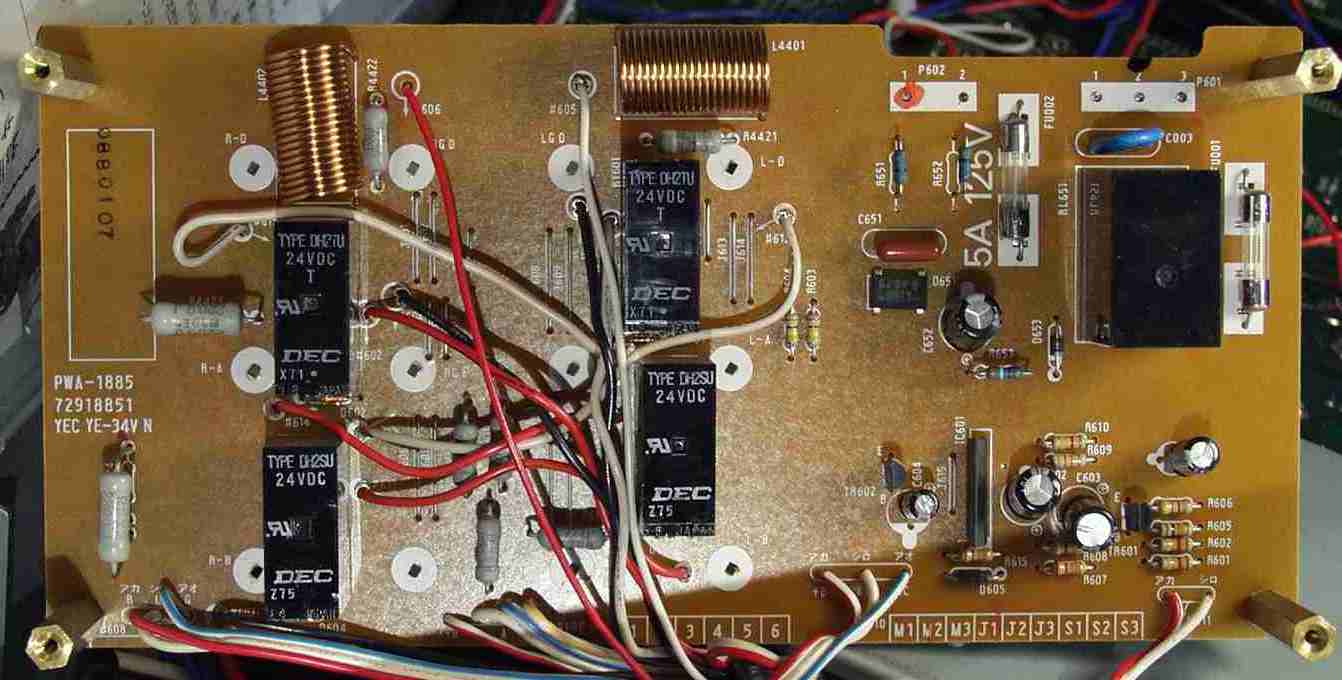

Ｃ－８Ｂ．修理後　SP端子＆プロテクト基板　　電解コンデンサ－５個、リレー４個交換

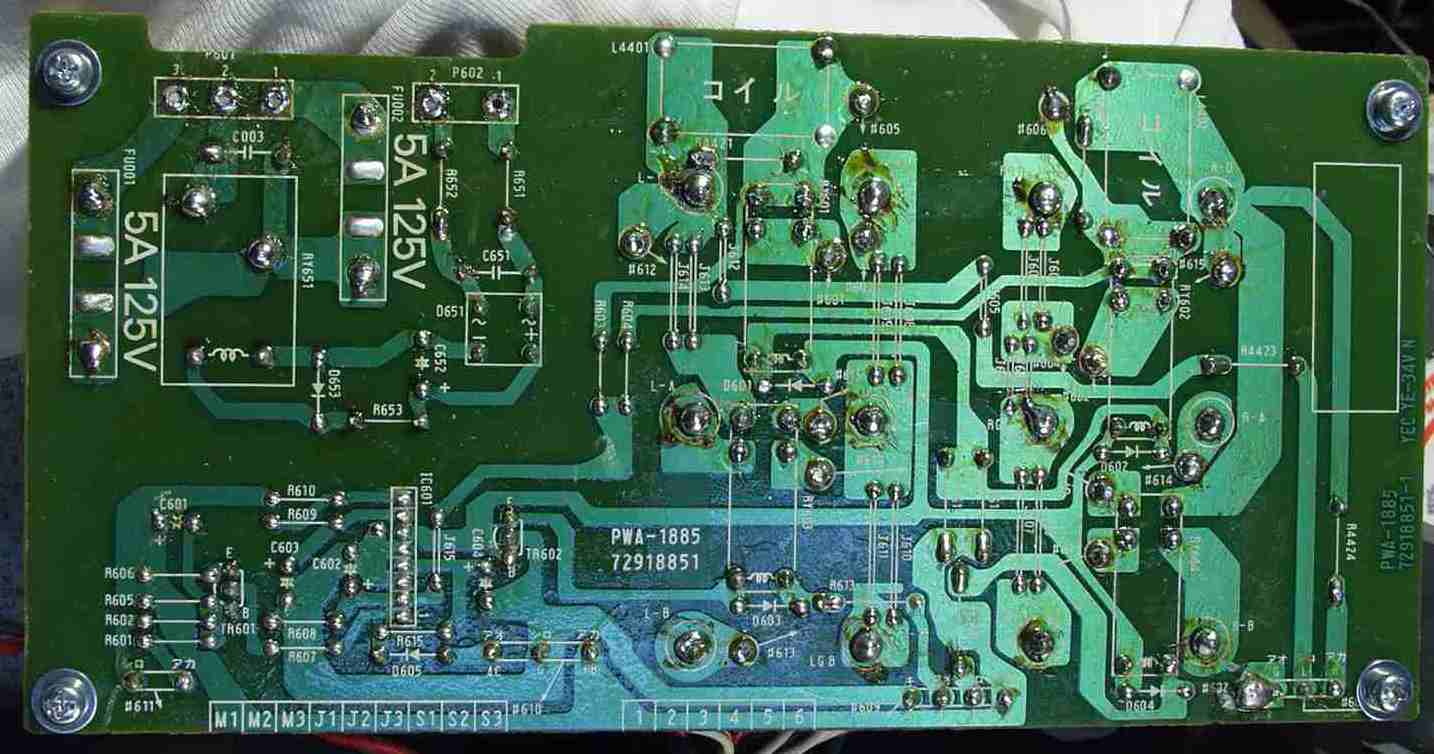

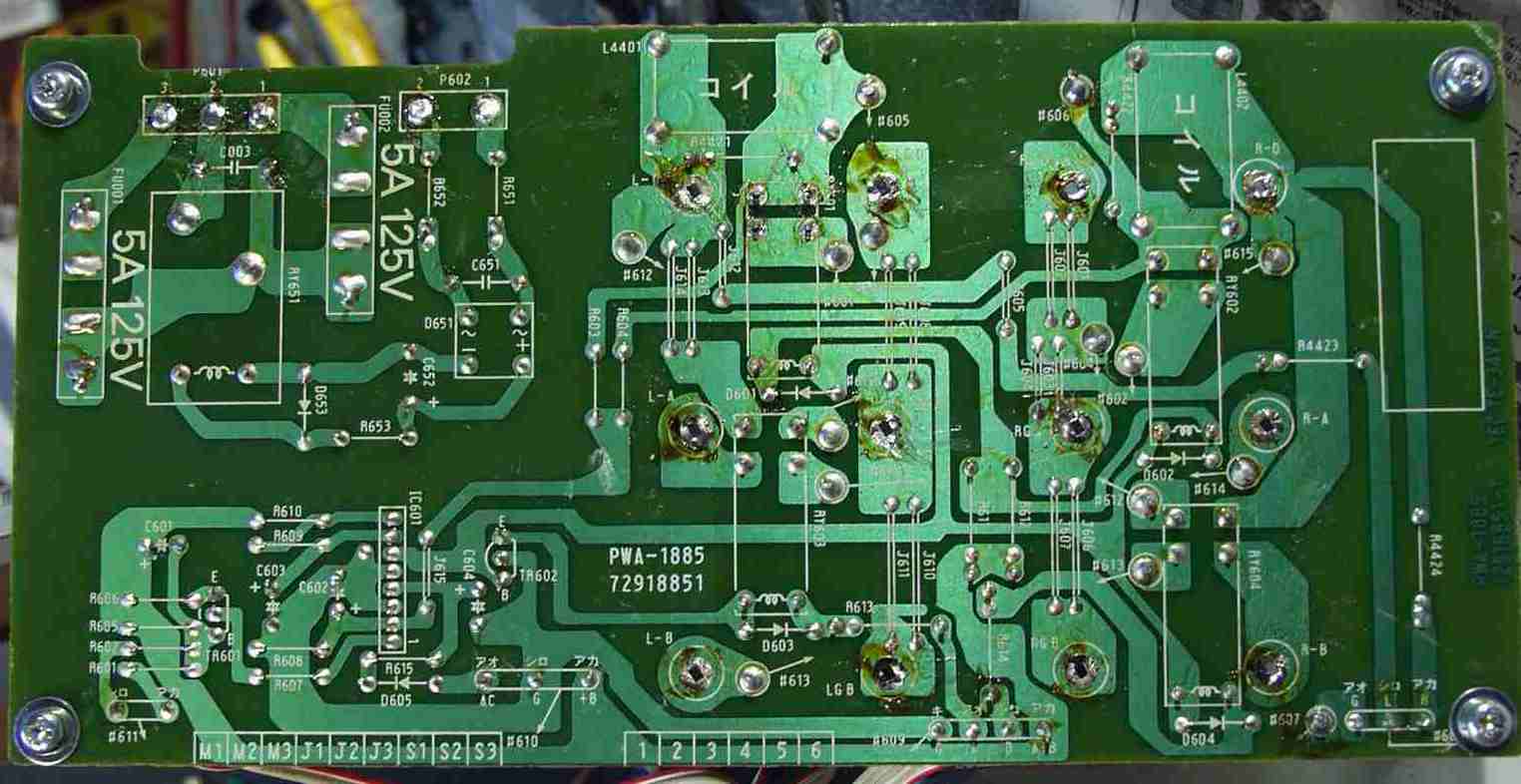

Ｃ－８Ｃ．修理前　SP端子＆プロテクト基板　裏
Ｃ－７Ｄ．修理（ハンダ補正）後　SP端子＆プロテクト基板　裏

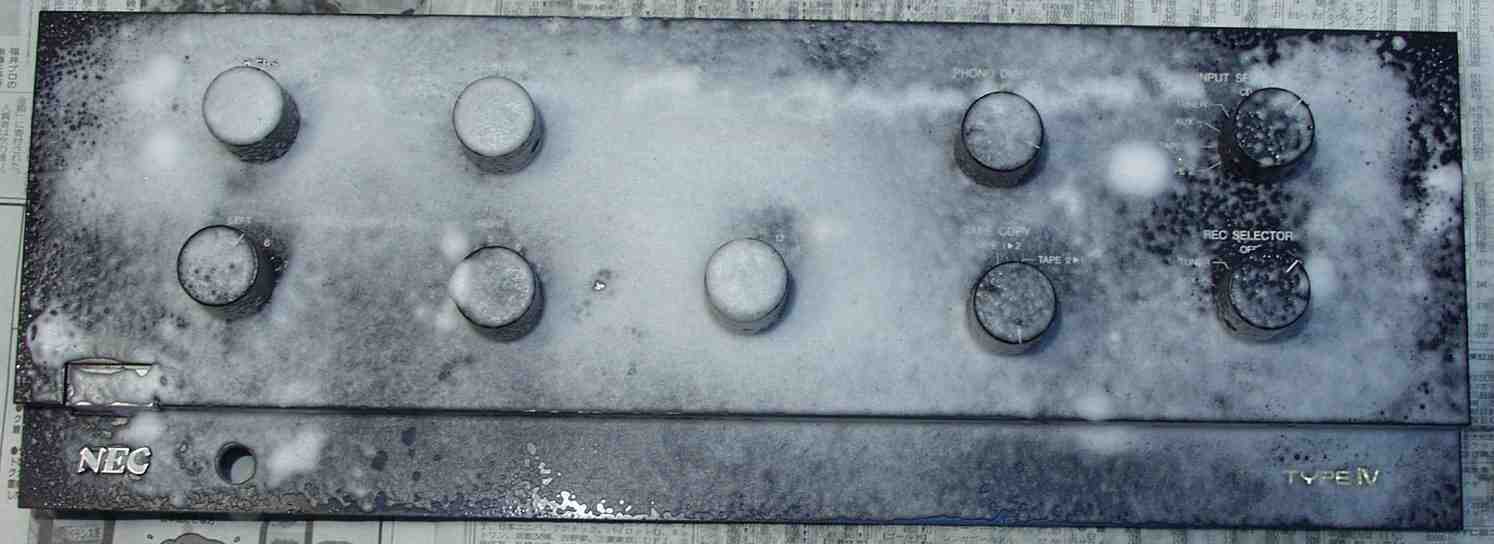

Ｃ－８Ａ．パネル清掃

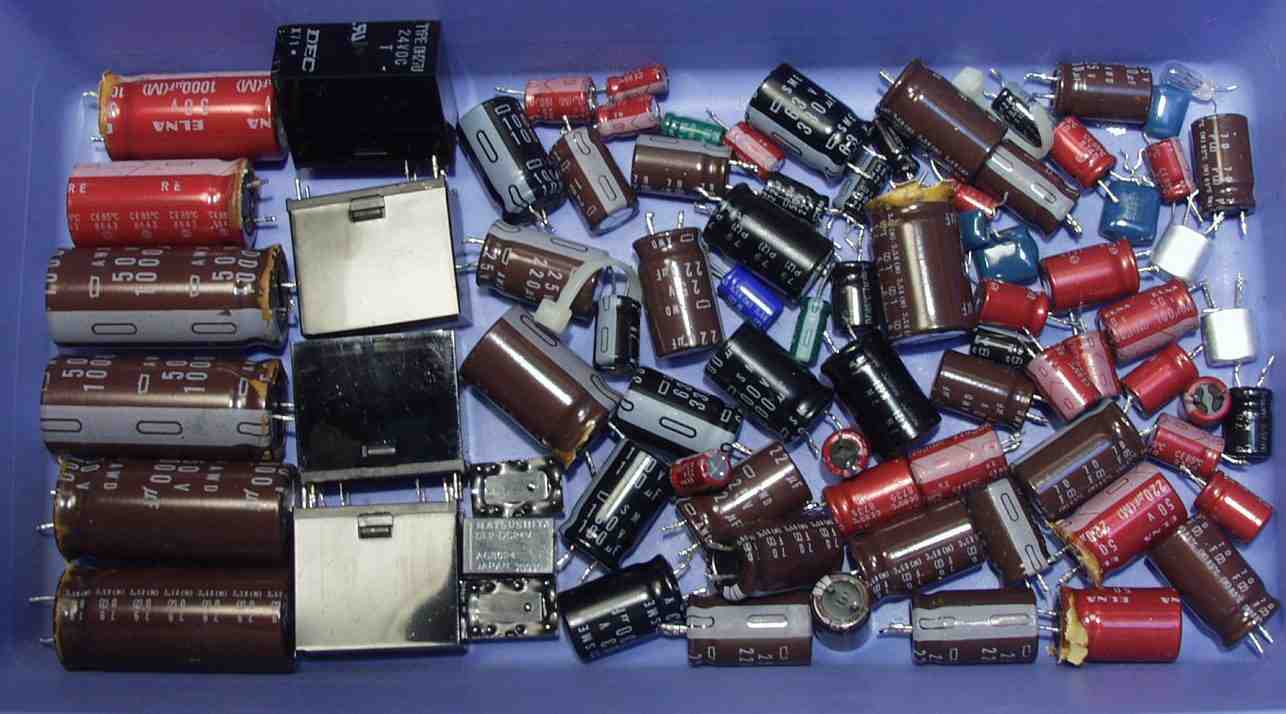

Ｃ－８Ｂ．交換部品

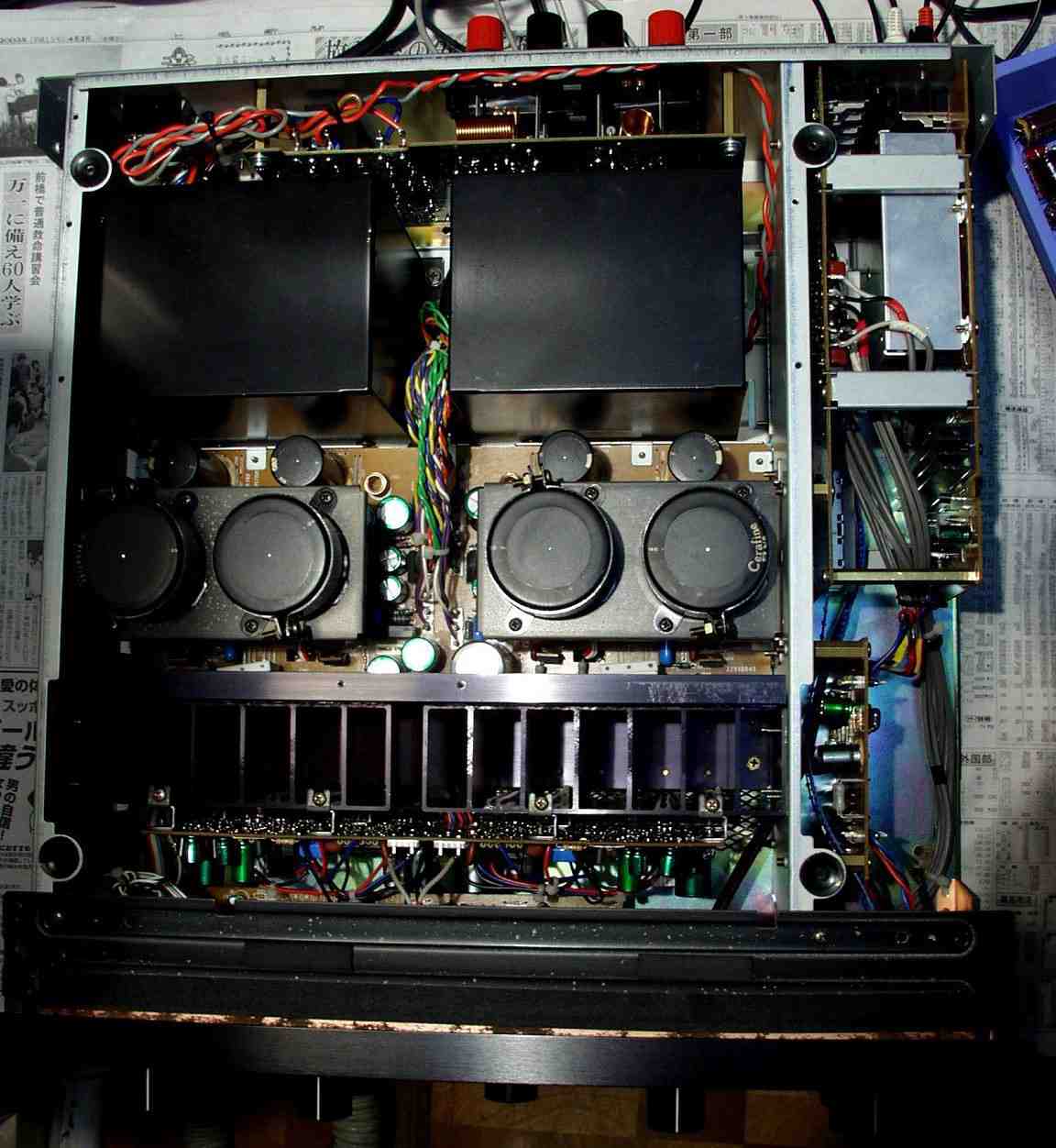

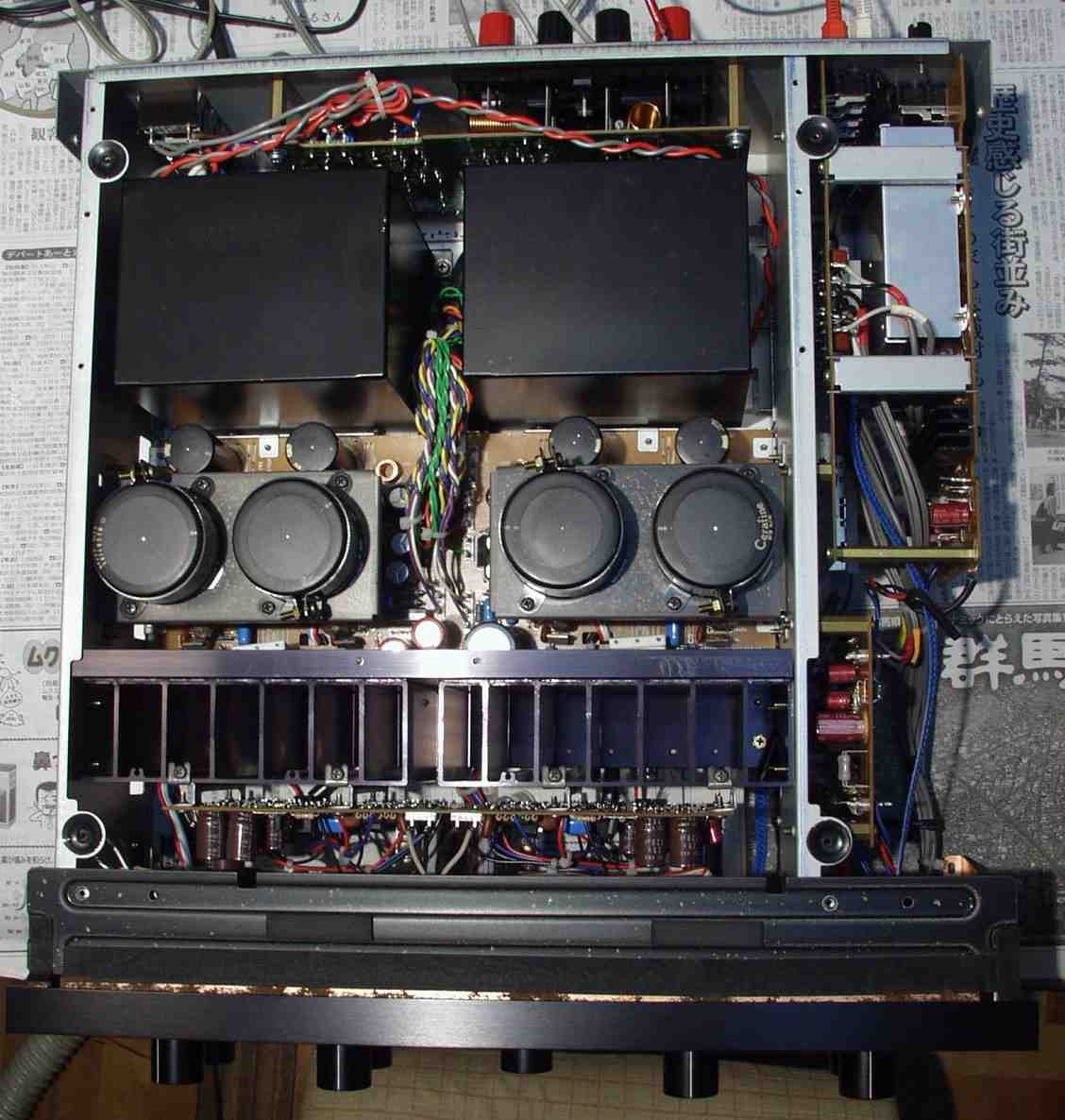

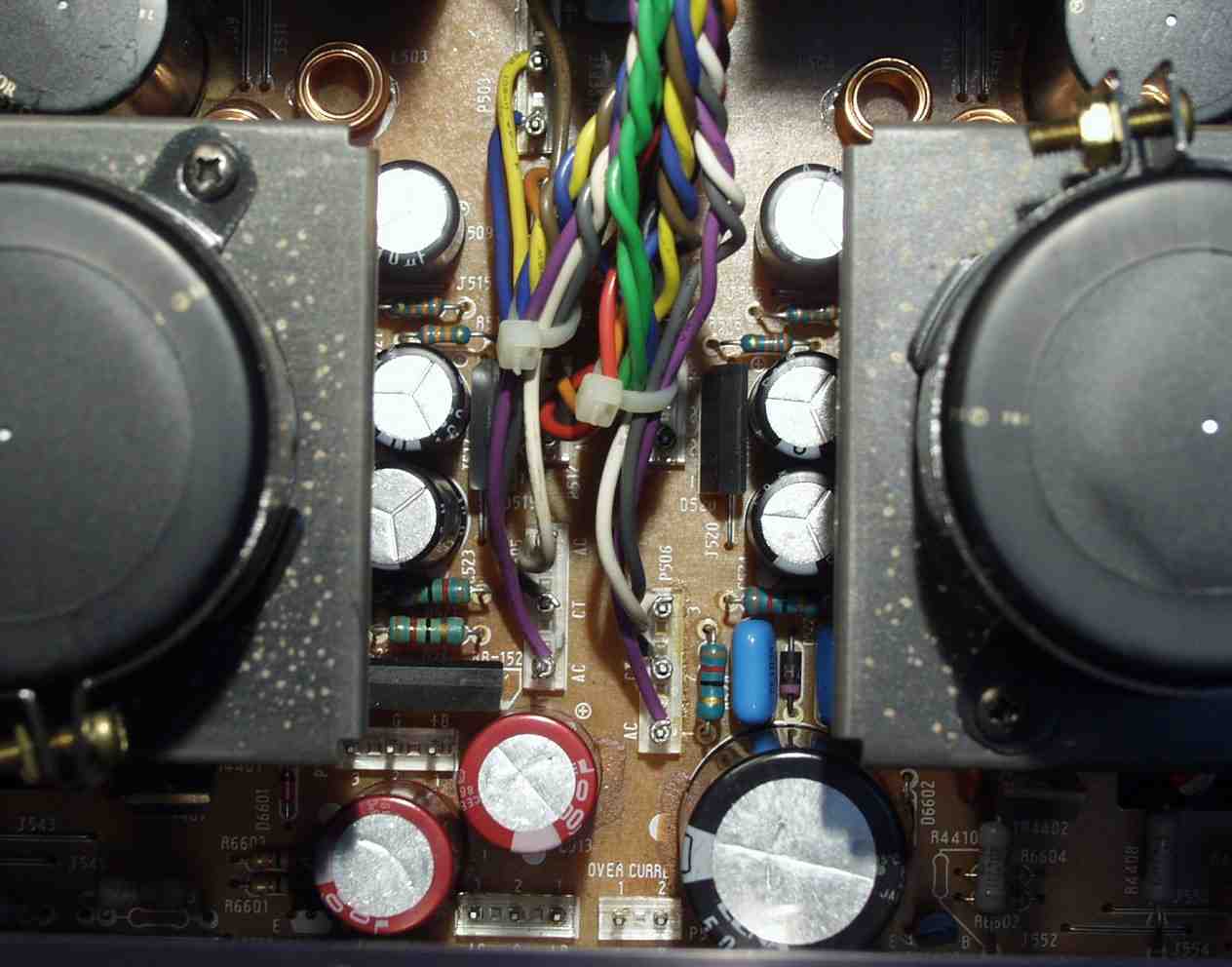

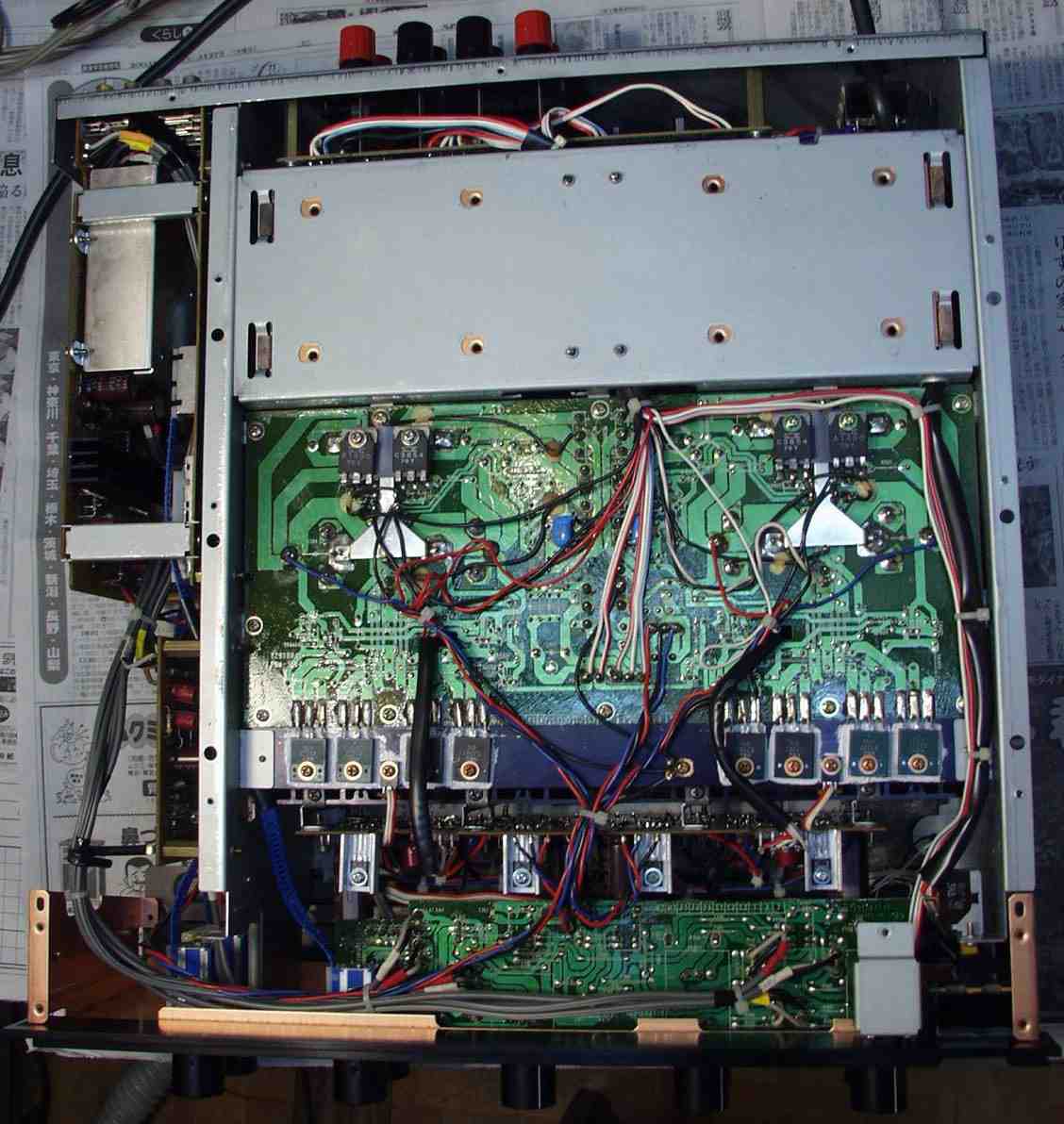

Ｃ－９Ａ．修理前　上から見る
Ｃ－９Ｂ．修理後　上から見る

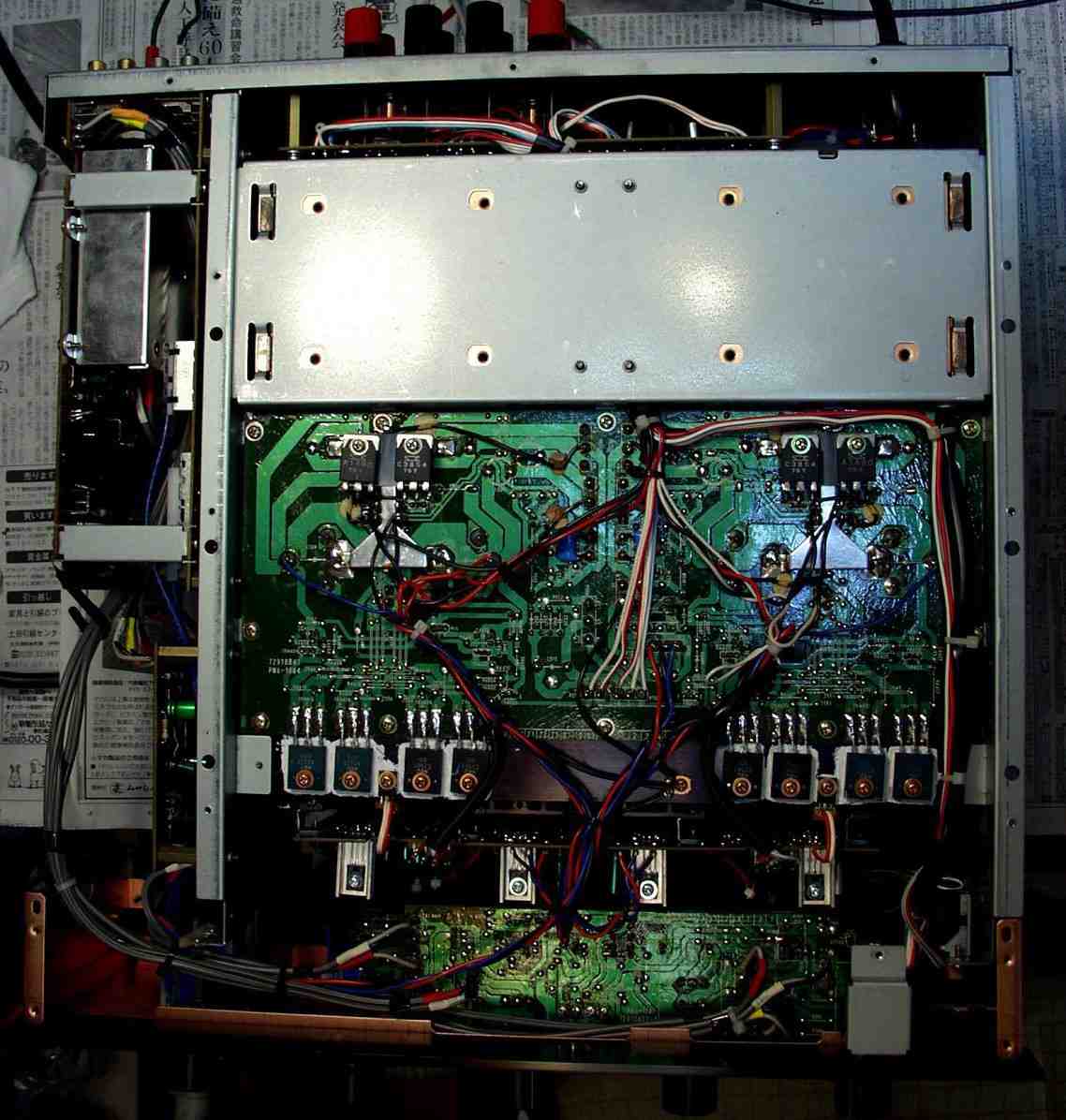

Ｃ－９Ｃ．修理前　下から見る
Ｃ－９Ｄ．修理後　下から見る
Ｅ．調整・測定

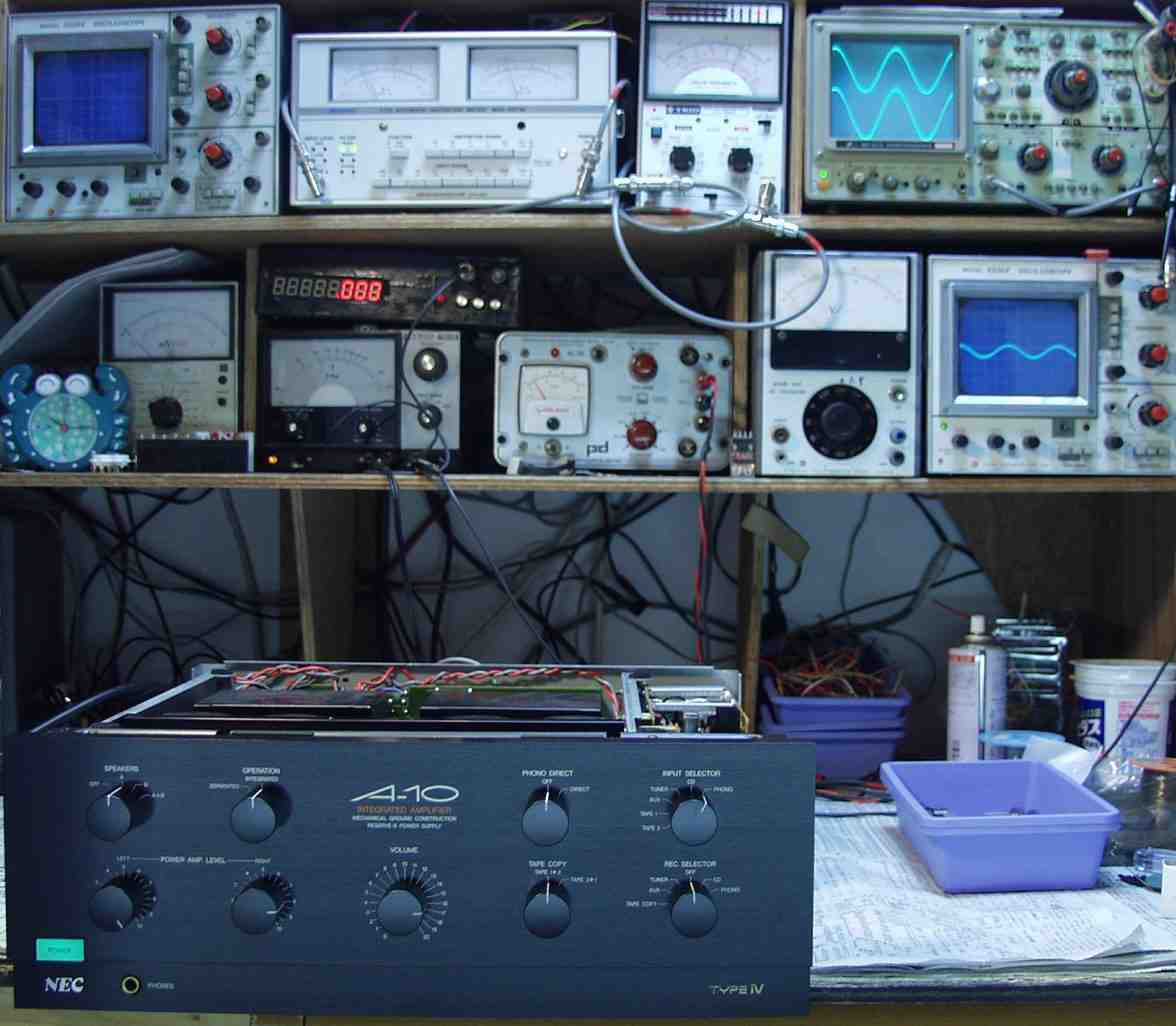

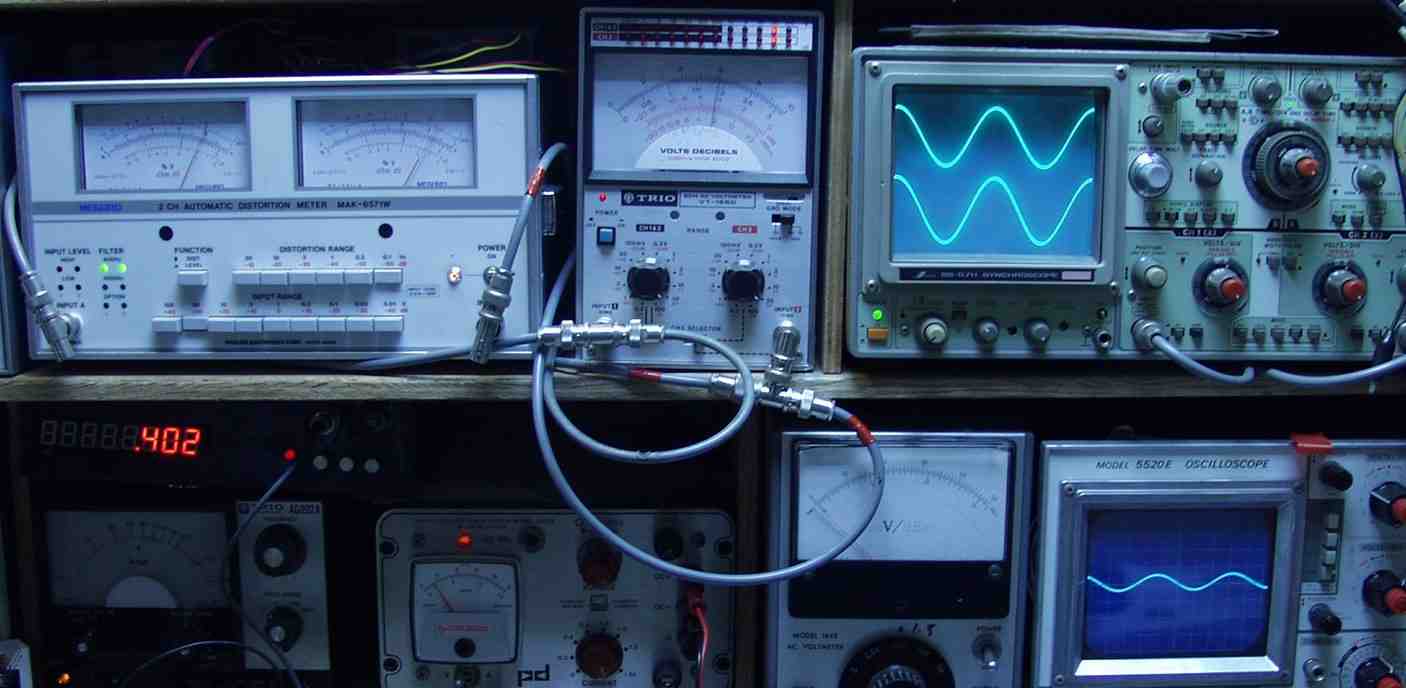

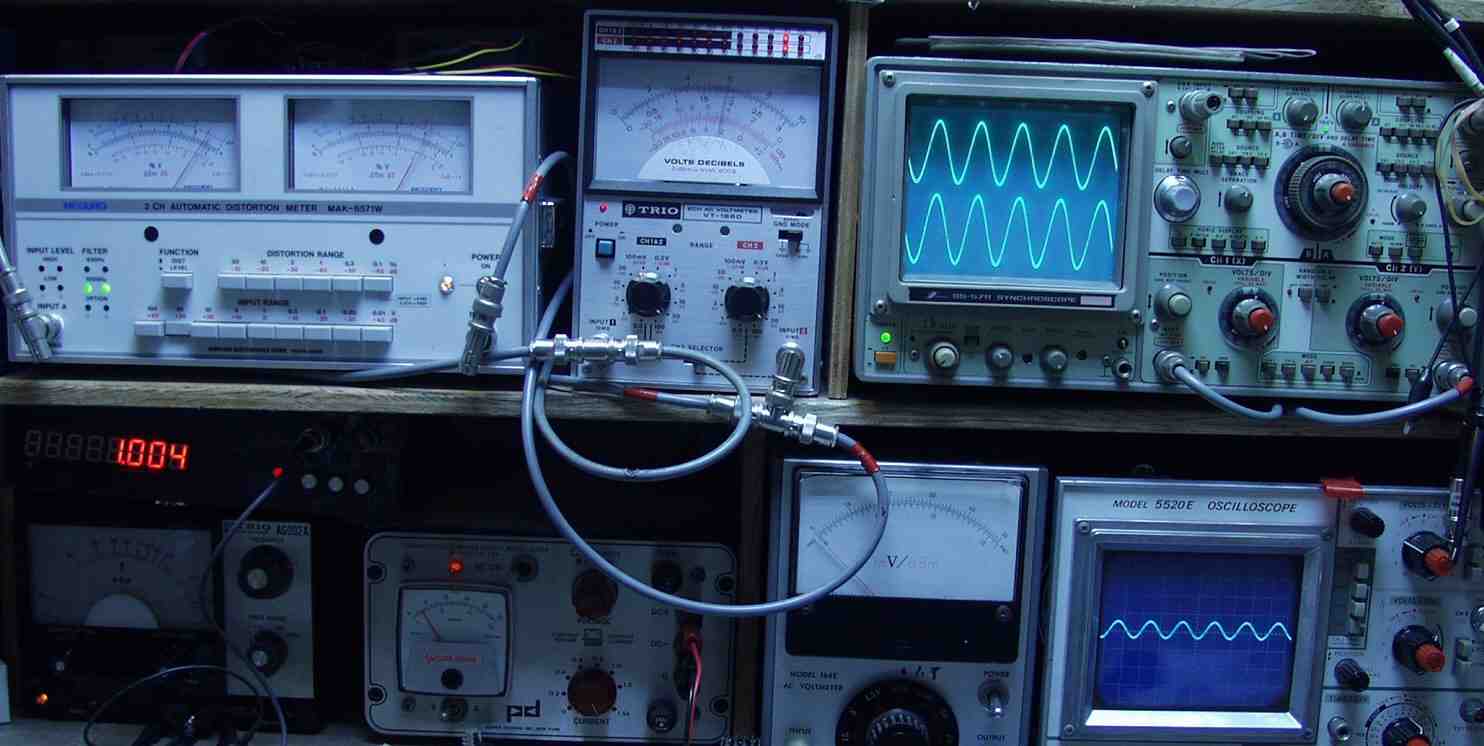

Ｅ－１．　修理前　出力、歪み測定

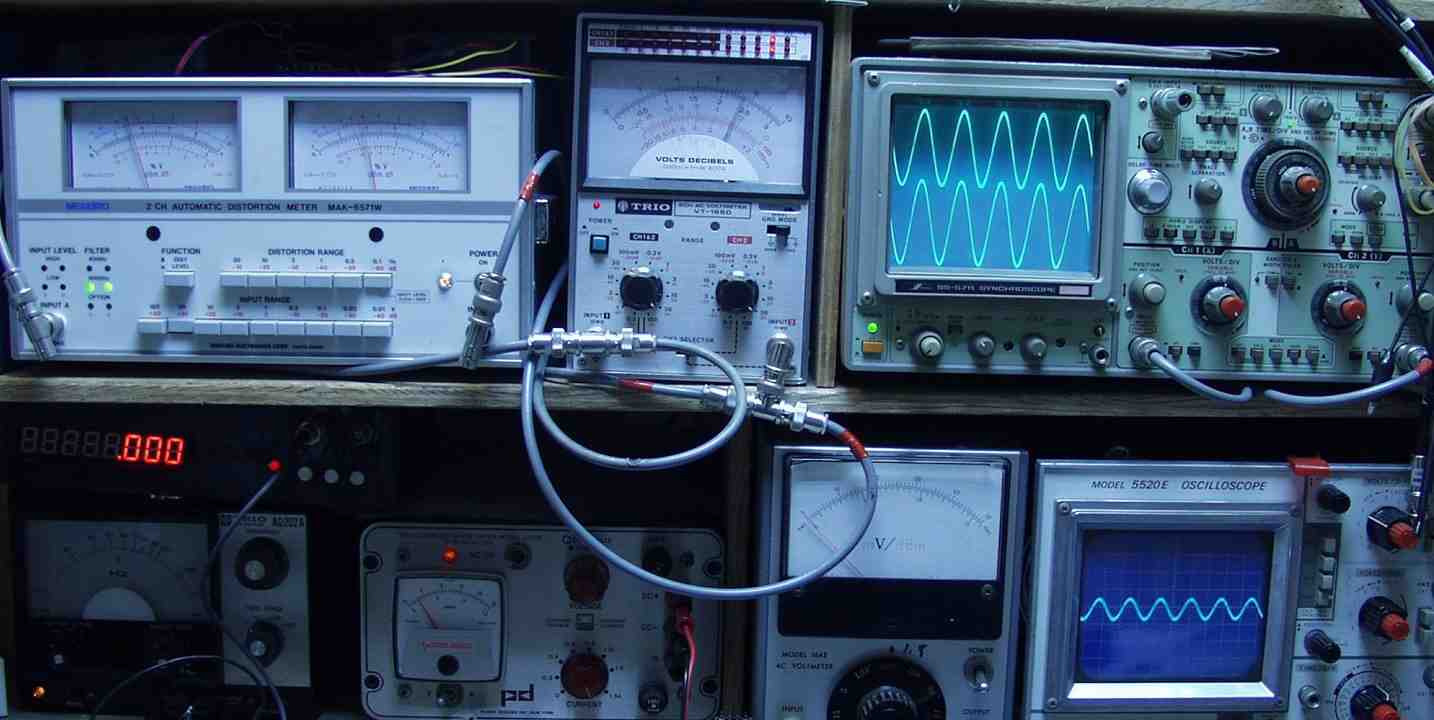

Ｅ－２Ａ．ＳＰ出力＝２４Ｖ＝７２Ｗ　　歪み率＝０．０８％歪み　ＡＵＸ入力　１０００ＨＺ
Ｅ－２Ｂ．ＳＰ出力＝２４Ｖ＝７２Ｗ　　歪み率＝０．０８％歪み　ＡＵＸ入力　４００ＨＺ

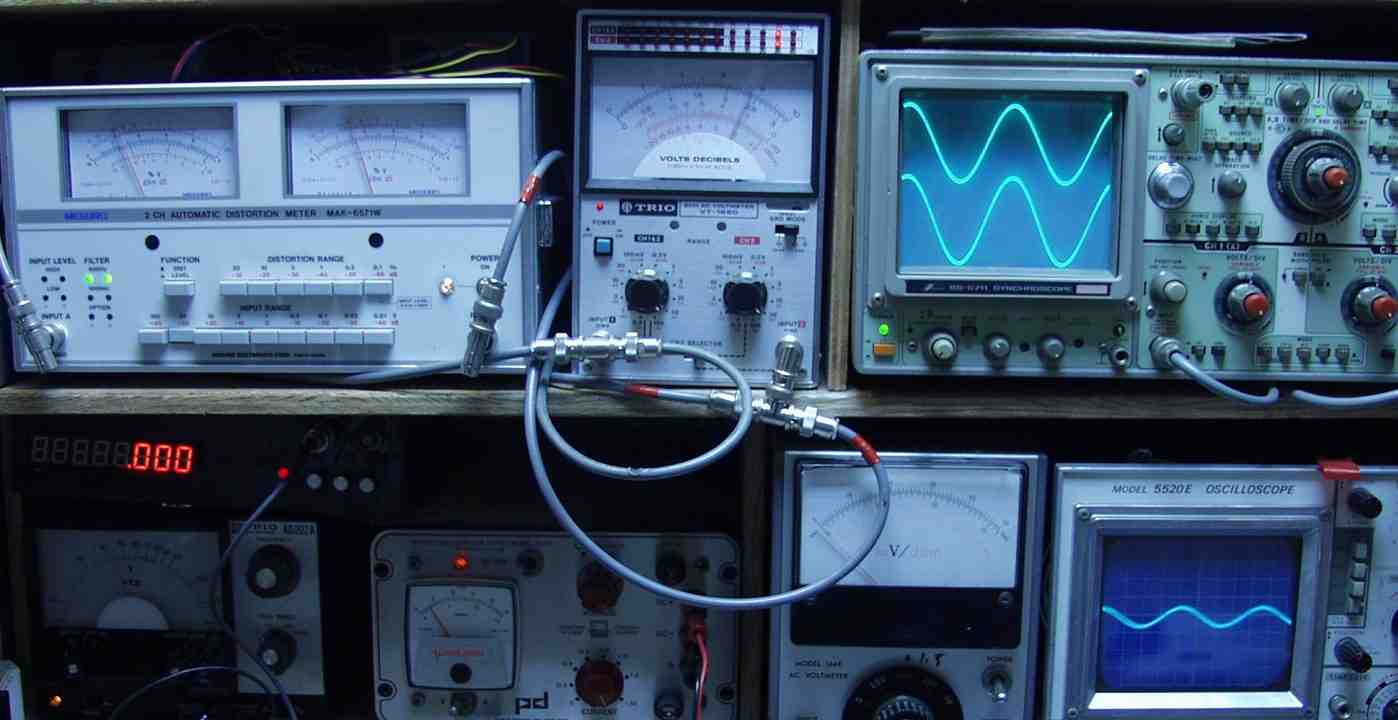

Ｅ－３Ａ．ＳＰ出力＝２４Ｖ＝７２Ｗ　　歪み率＝０．０３％歪み　ＭＭ入力　１０００ＨＺ
Ｅ－３Ｂ．ＳＰ出力＝２４Ｖ＝７２Ｗ　　歪み率＝０．０３％歪み　ＭＭ入力　４００ＨＺ

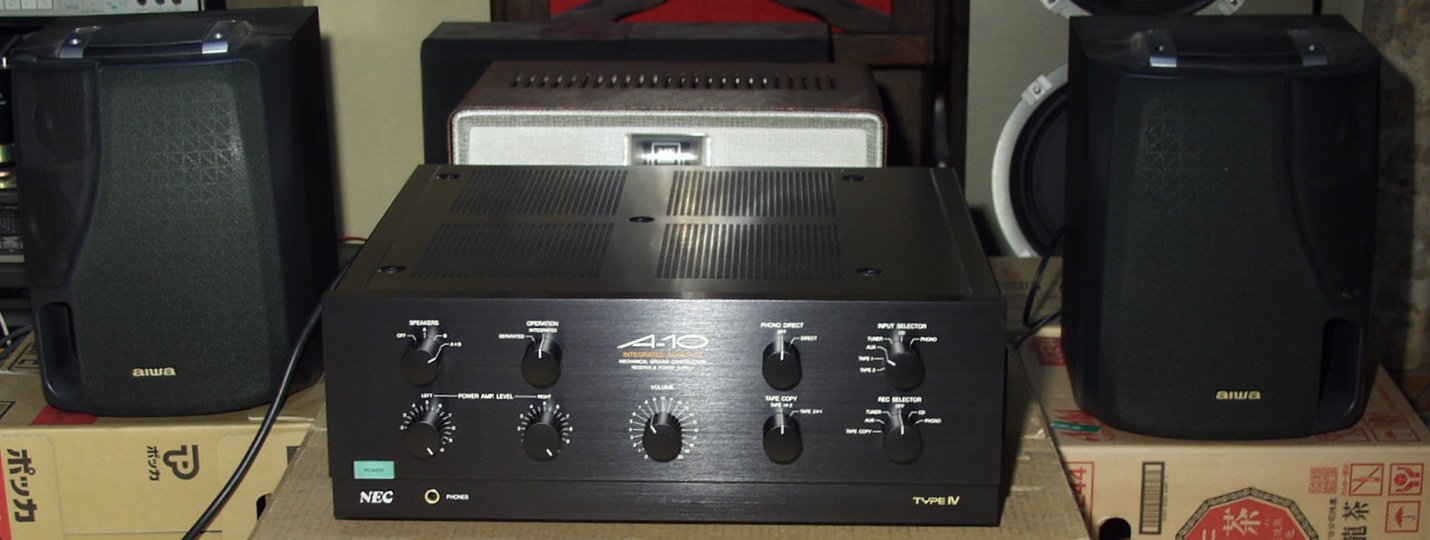

Ｅ－４．完成　２４時間エージング
