ＯＮＫＹＯ　Ｍ−５０９　２台目修理記録

平成１７年６月２７日到着　　　９月３０日完成

Ａ．　修理前の状況 Ｒ側システム１　　音が出ない。 Ｒ側システム２　　ボン！ボソボソと音が出て 　　　　　　　　　　　　　　　スピーカーのコーンを大きく揺らしてから保護回路が働きます。 Ｌ側は音が出ます。 　このアンプは、先輩が所有していたのですが、デザインと疲れない音が気に入り、頼み込んで譲っていただきました。 　１年ほど前までは、快調に音を出していましたが、 保護回路が時々働くようになり、それでも鳴らしていたら無音。 おそるおそるシステム２に切り替えてみるとボソボソと音がしました。 Ｂ．　原因 経年変化による各部劣化 Ｃ．　修理状況 前段ＴＲ（トランジスター）交換 初段ＦＥＴ交換 ＲＬバイアス半固定ＶＲ交換 電解コンデンサー交換（ミューズ使用） 電源ＳＷ修理＋リレー投入 Ｄ．使用部品 前段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　４個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＲＬバイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　１２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 他リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個 ＲＣＡ端子　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１ Ｅ．調整・測定 Ｆ．　修理費　　　１０７，８００円　　　　＜＜オーバーホール修理＞＞

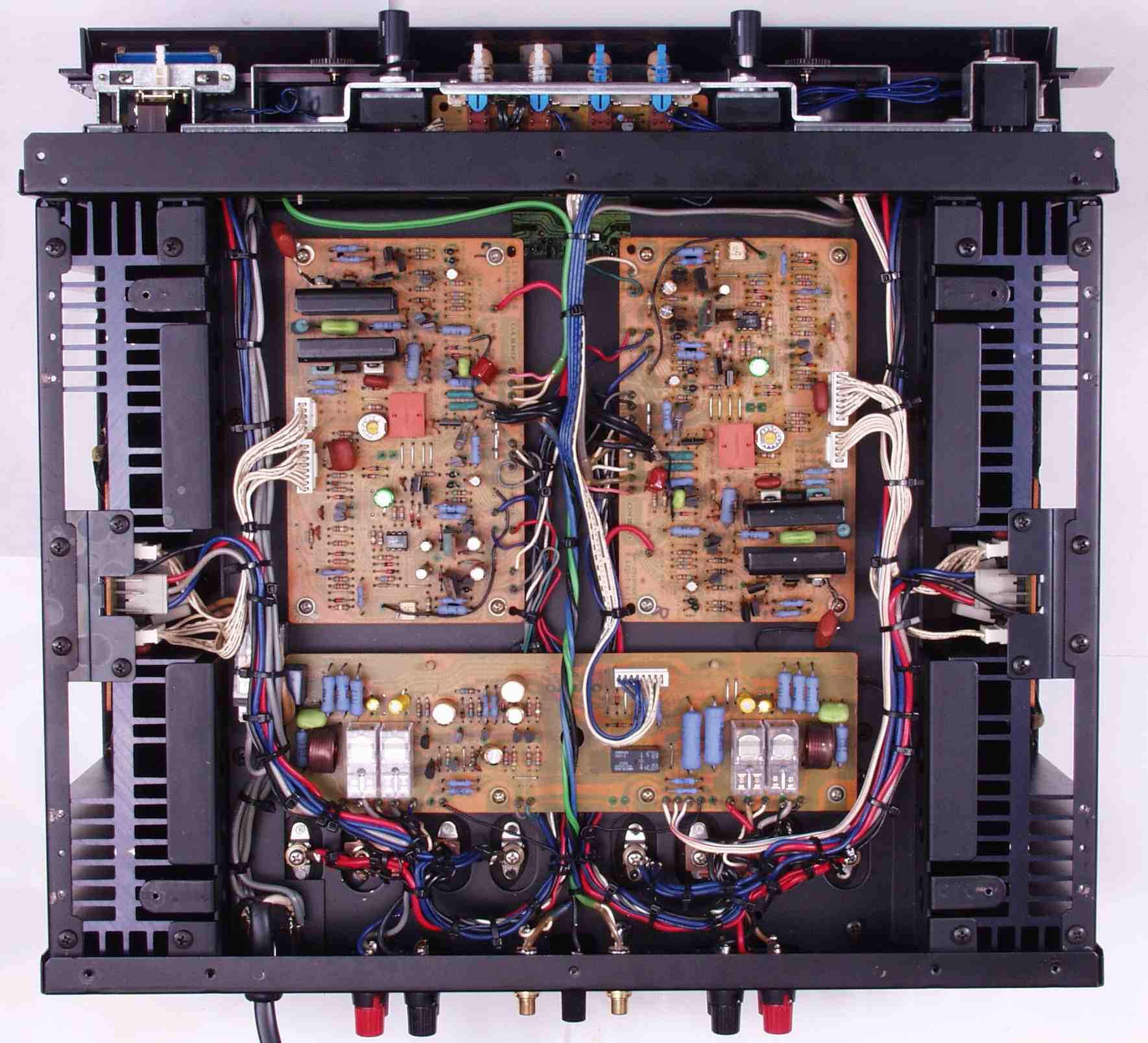

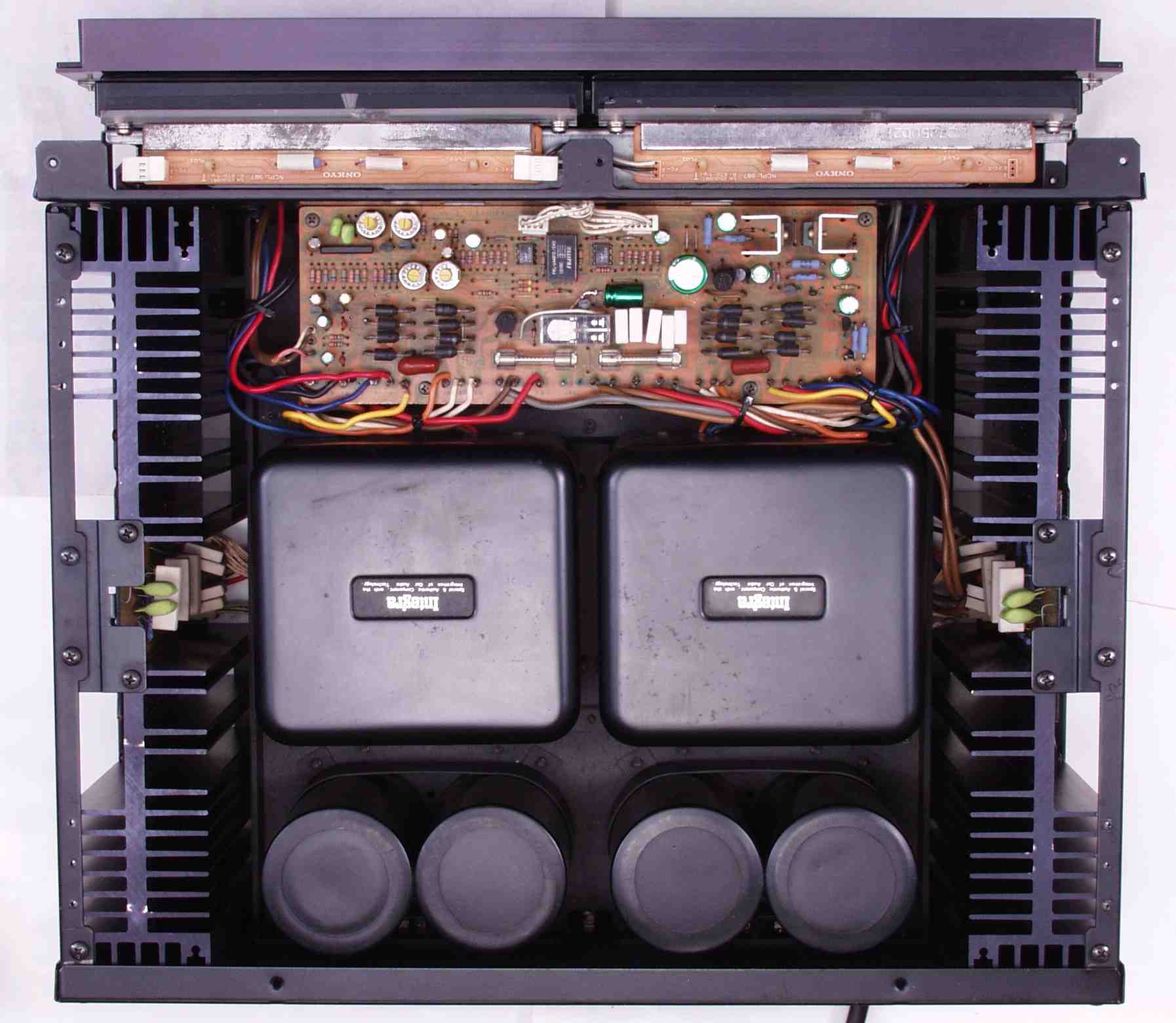

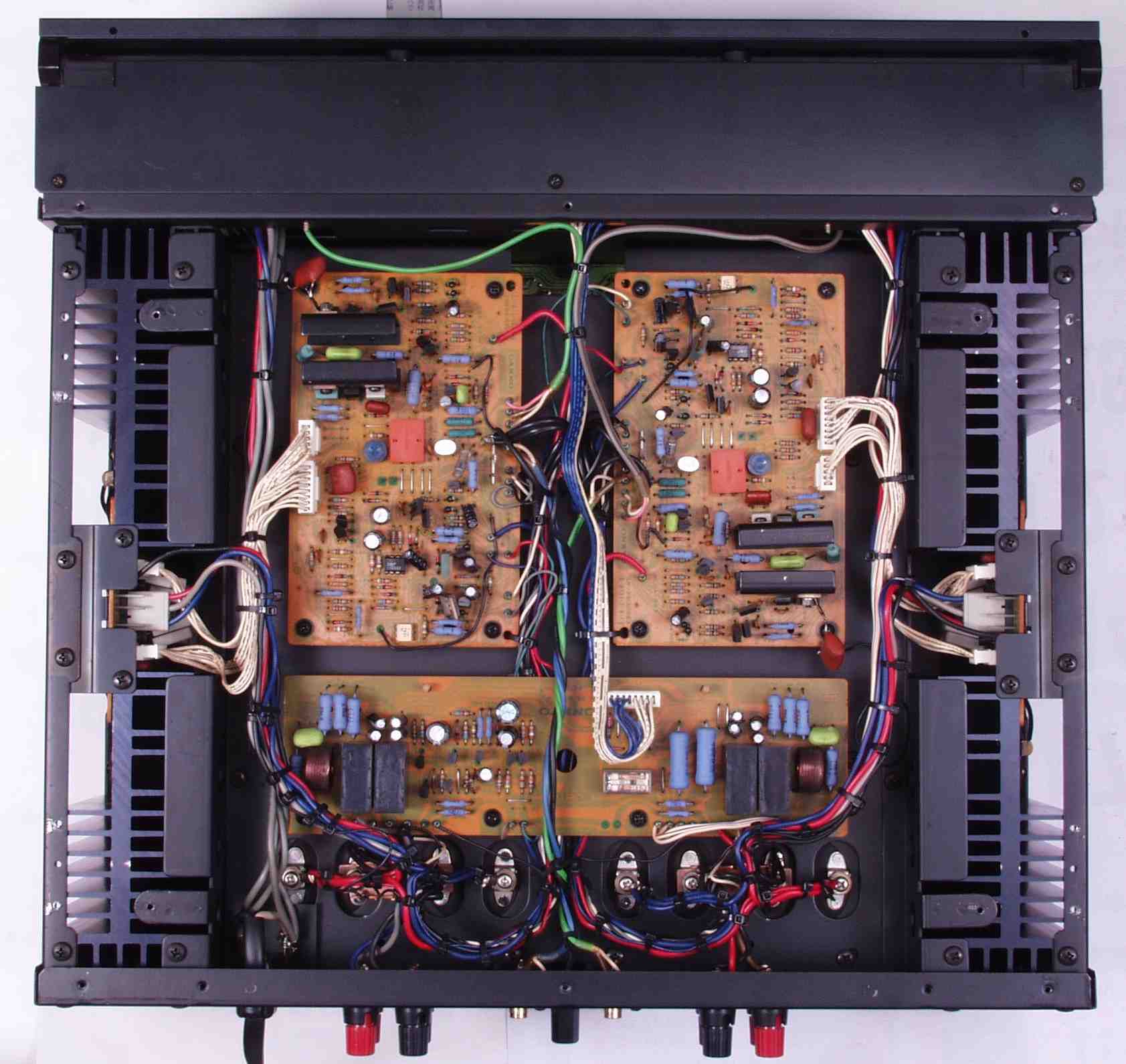

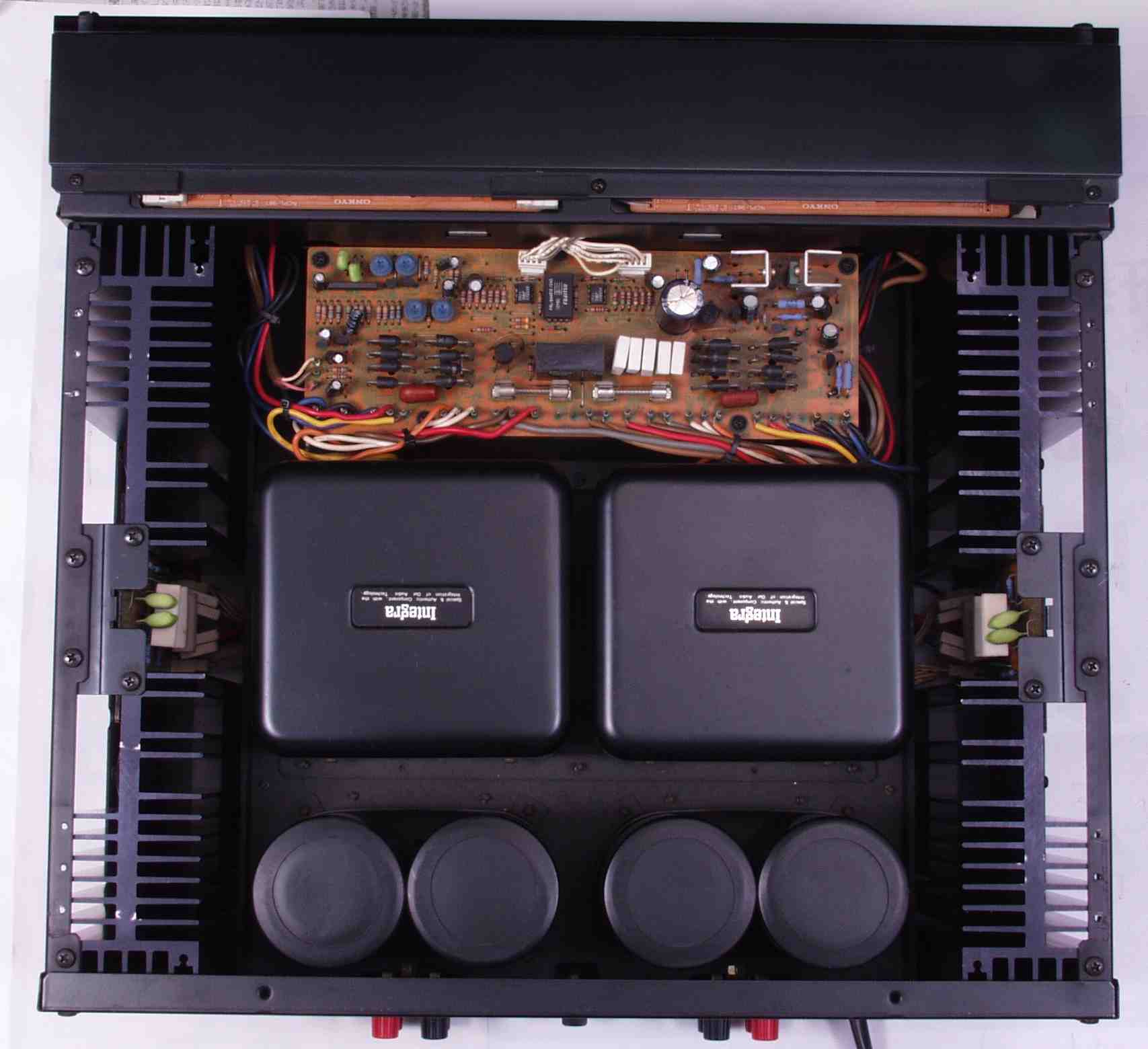

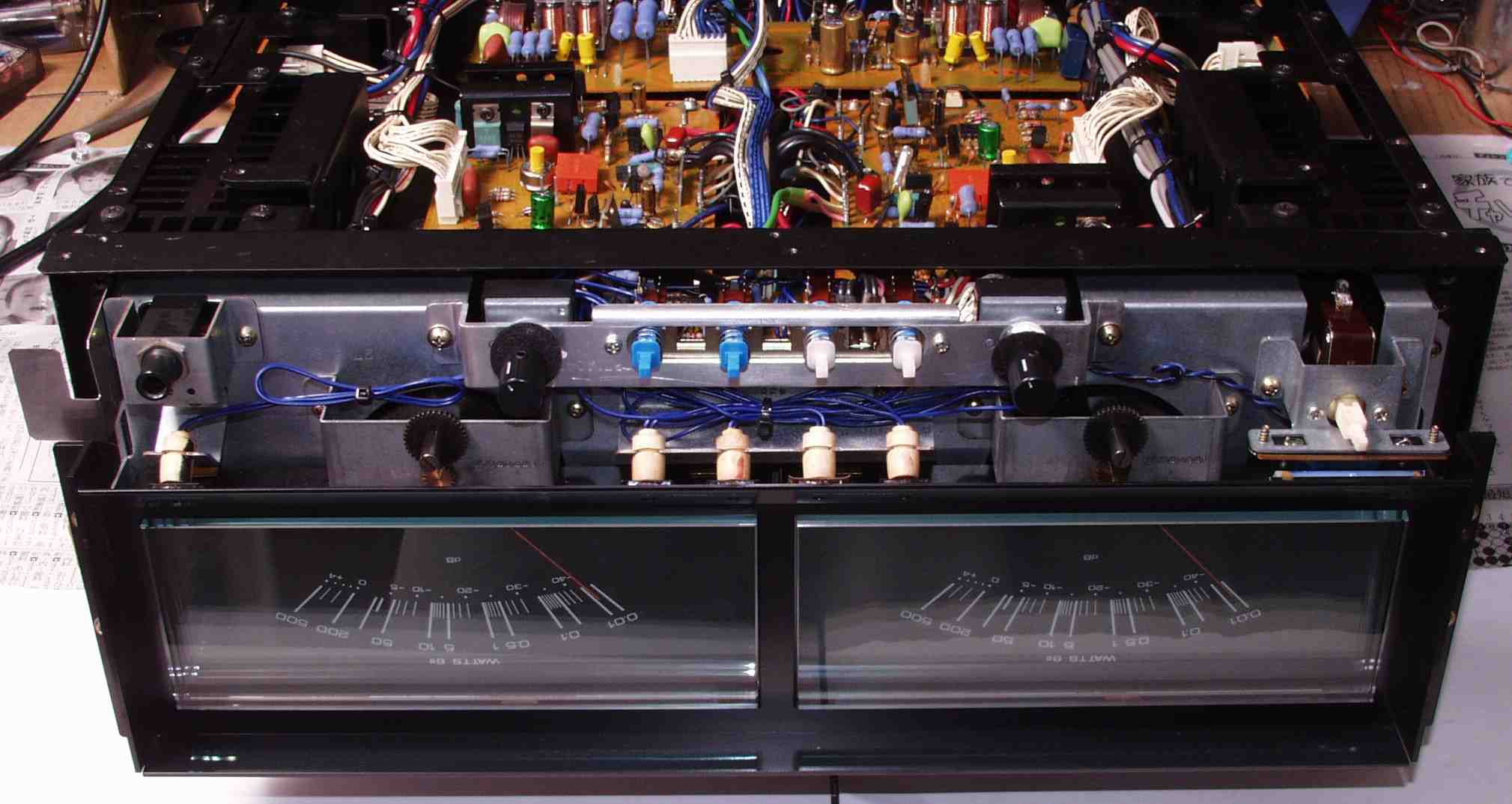

Ａ．　修理前の状況 Ａ−１．　修理前点検中　上から見る

Ａ−２．　修理前点検中　下から見る

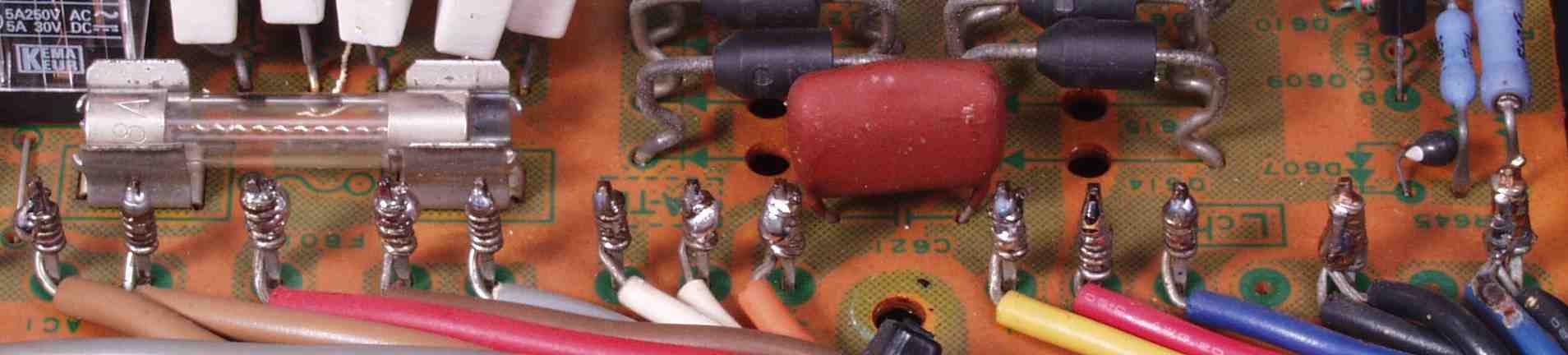

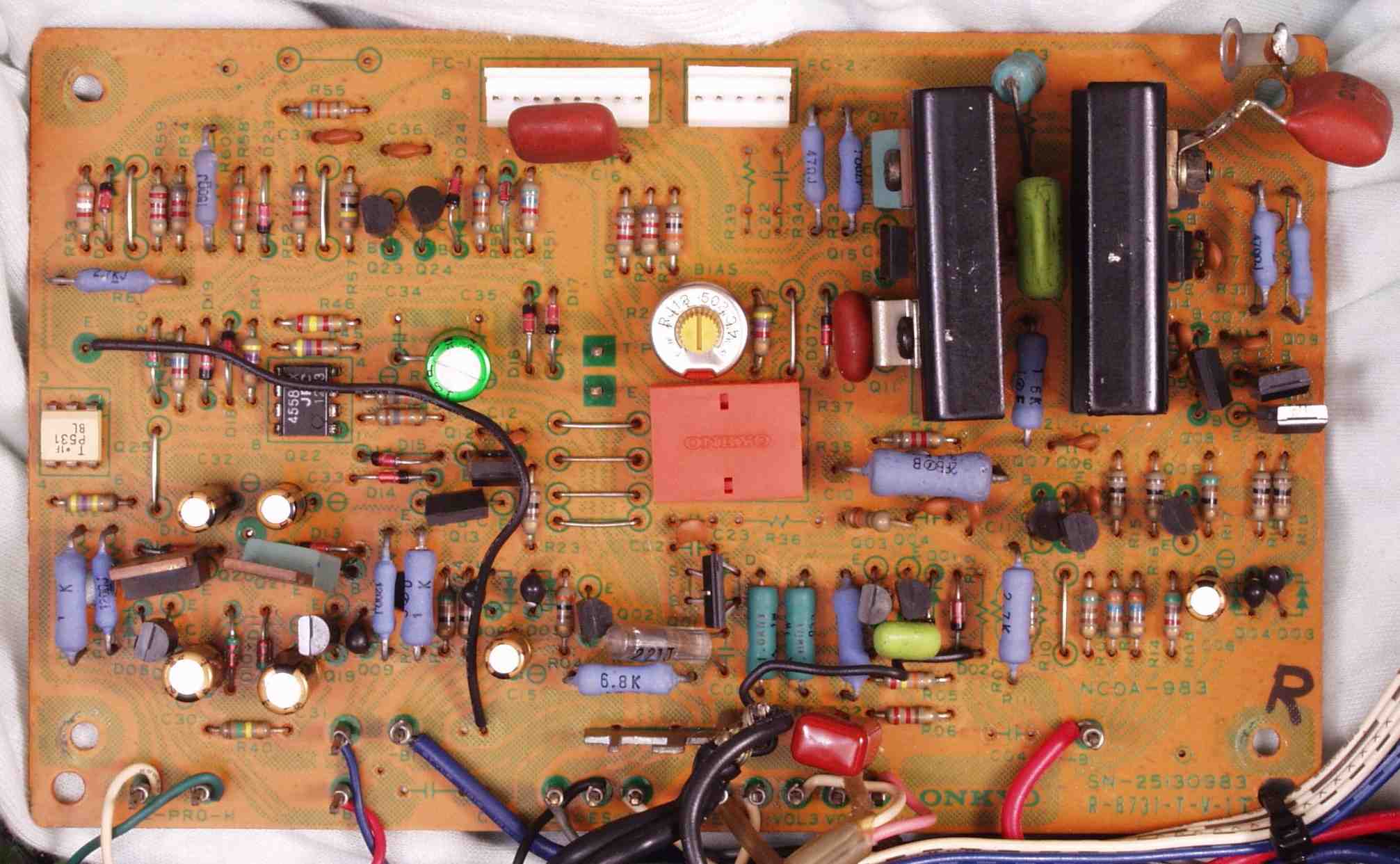

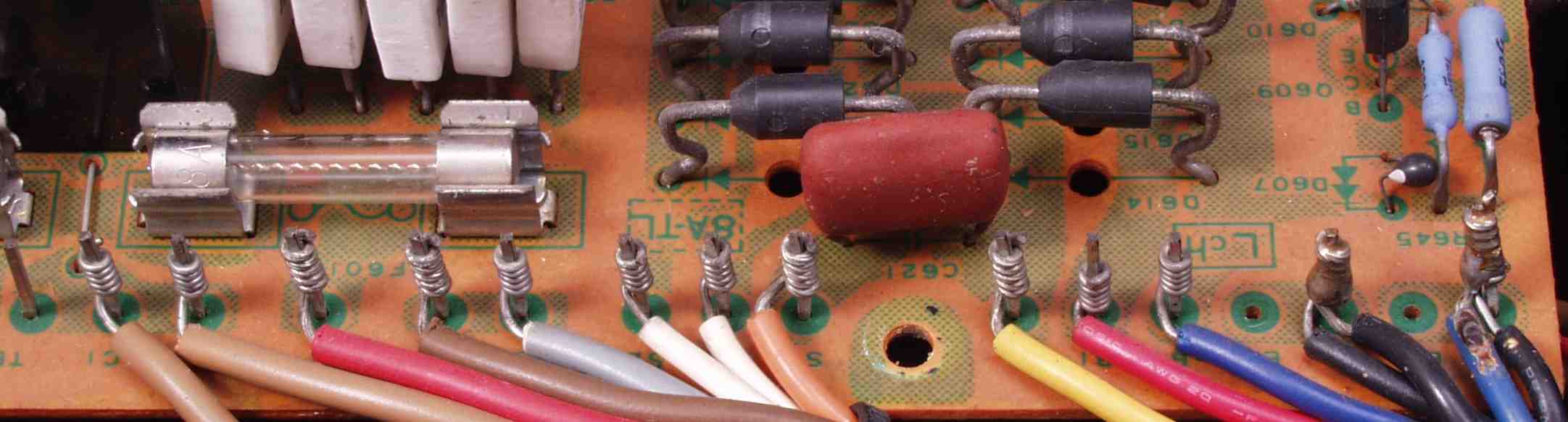

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると 　　　　　　　　　　　　　　　　　　　　　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい

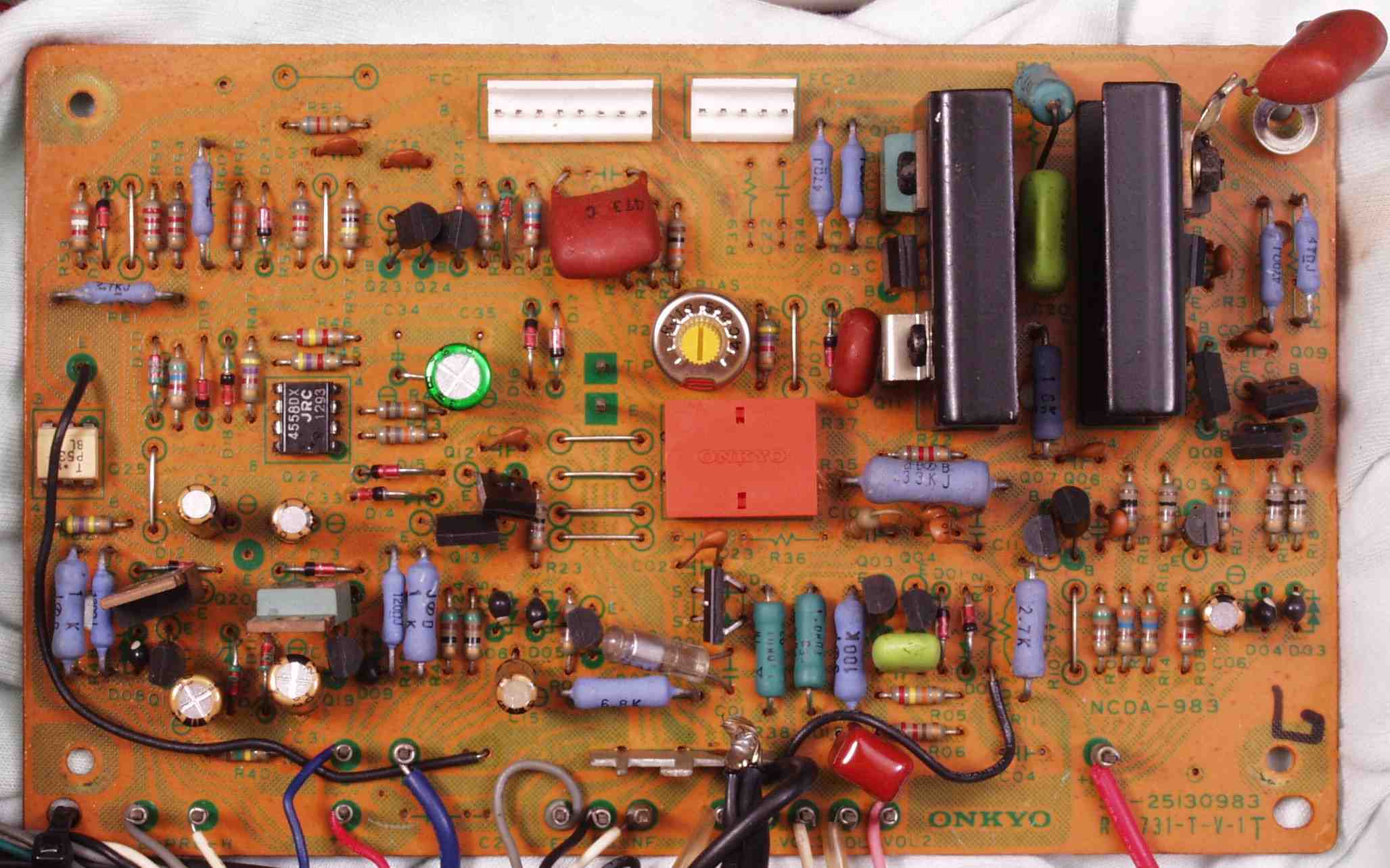

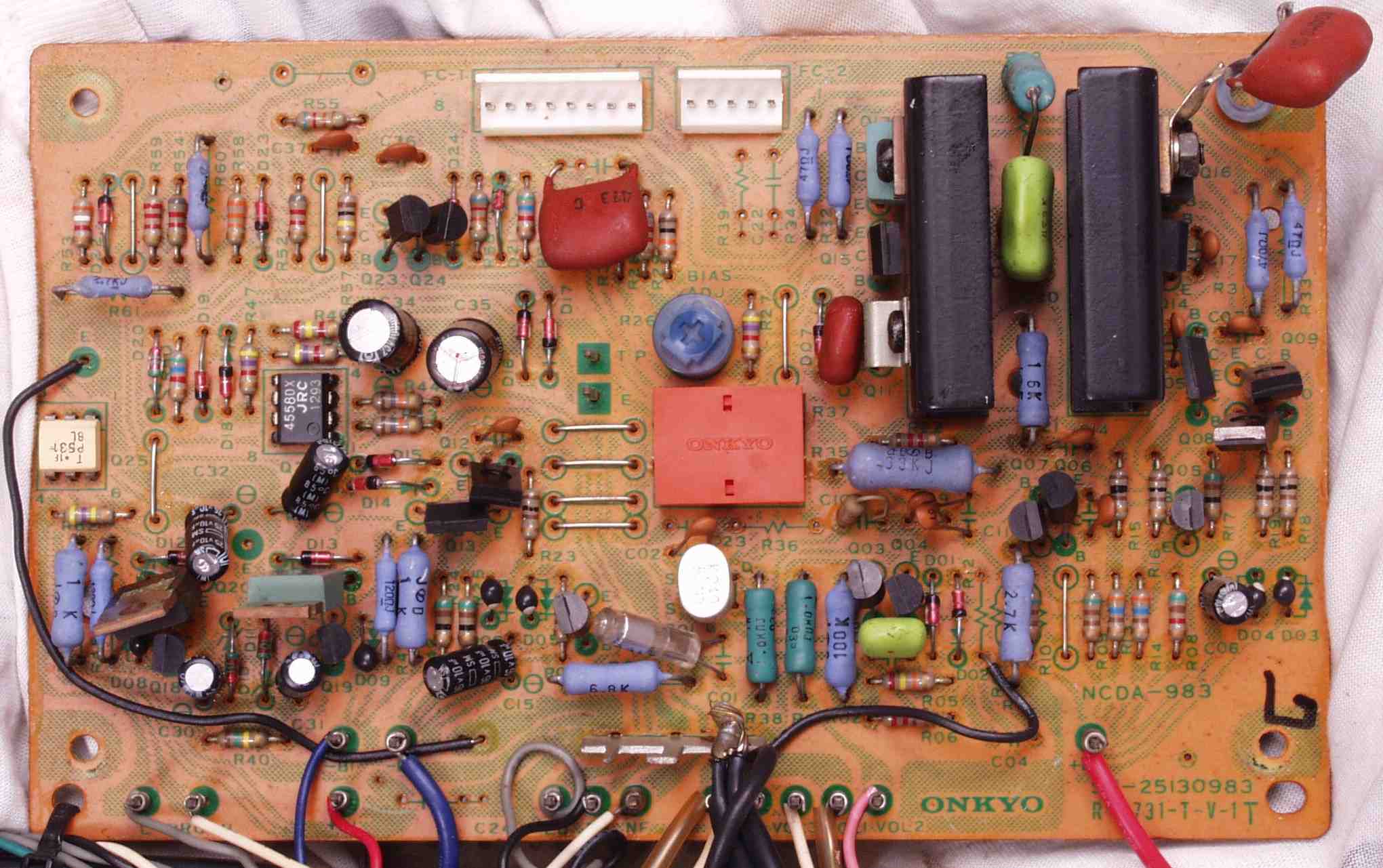

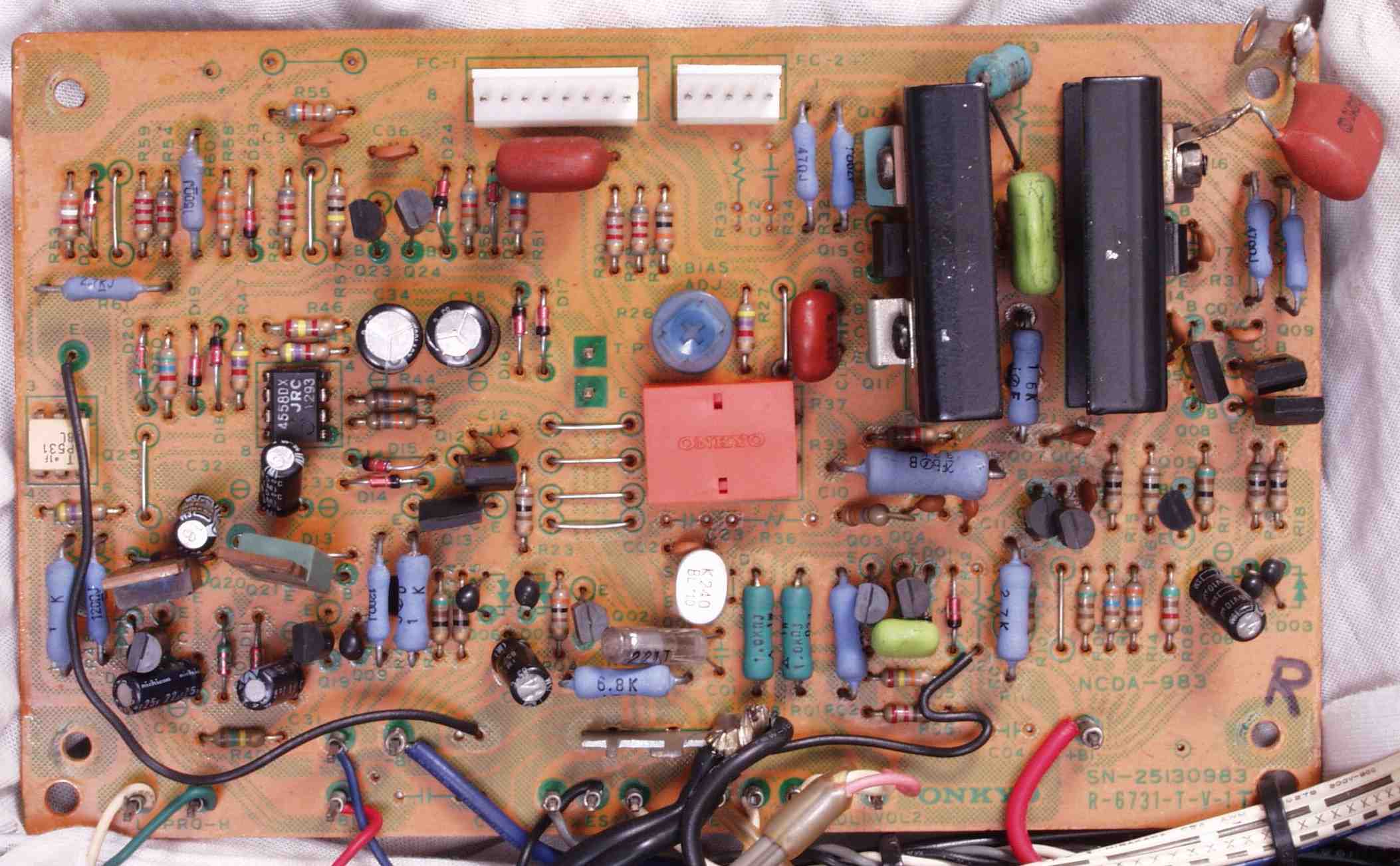

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加

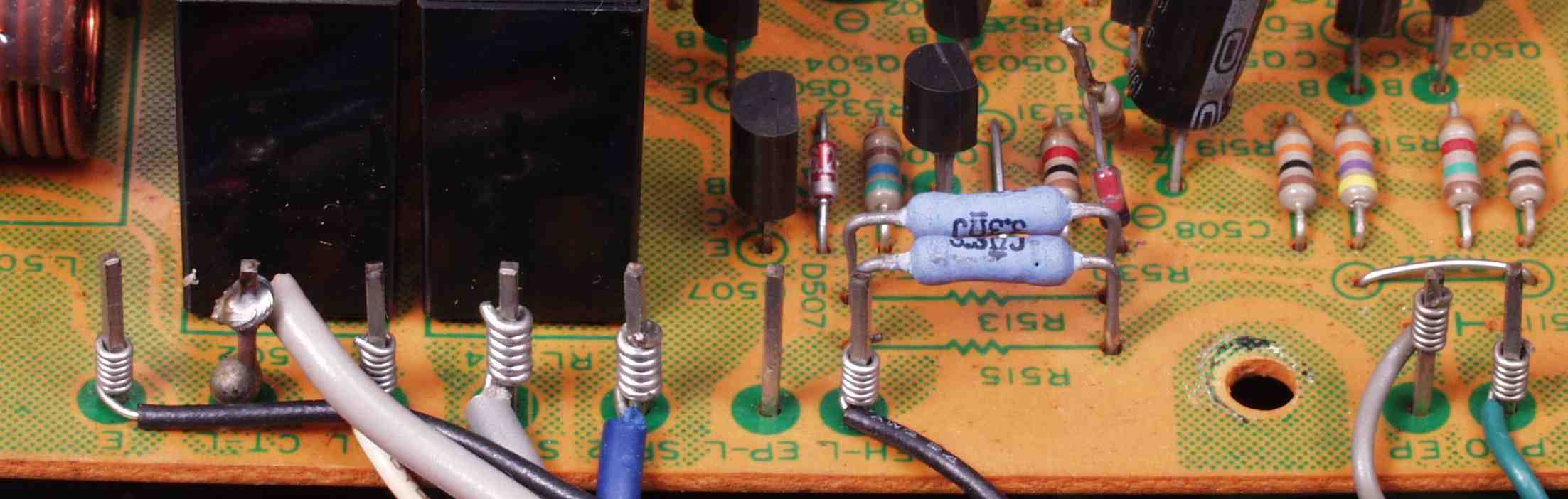

Ｃ−１Ｂ−１．　修理後　Ｒドライブ基板　ラッピングに半田を流し込む

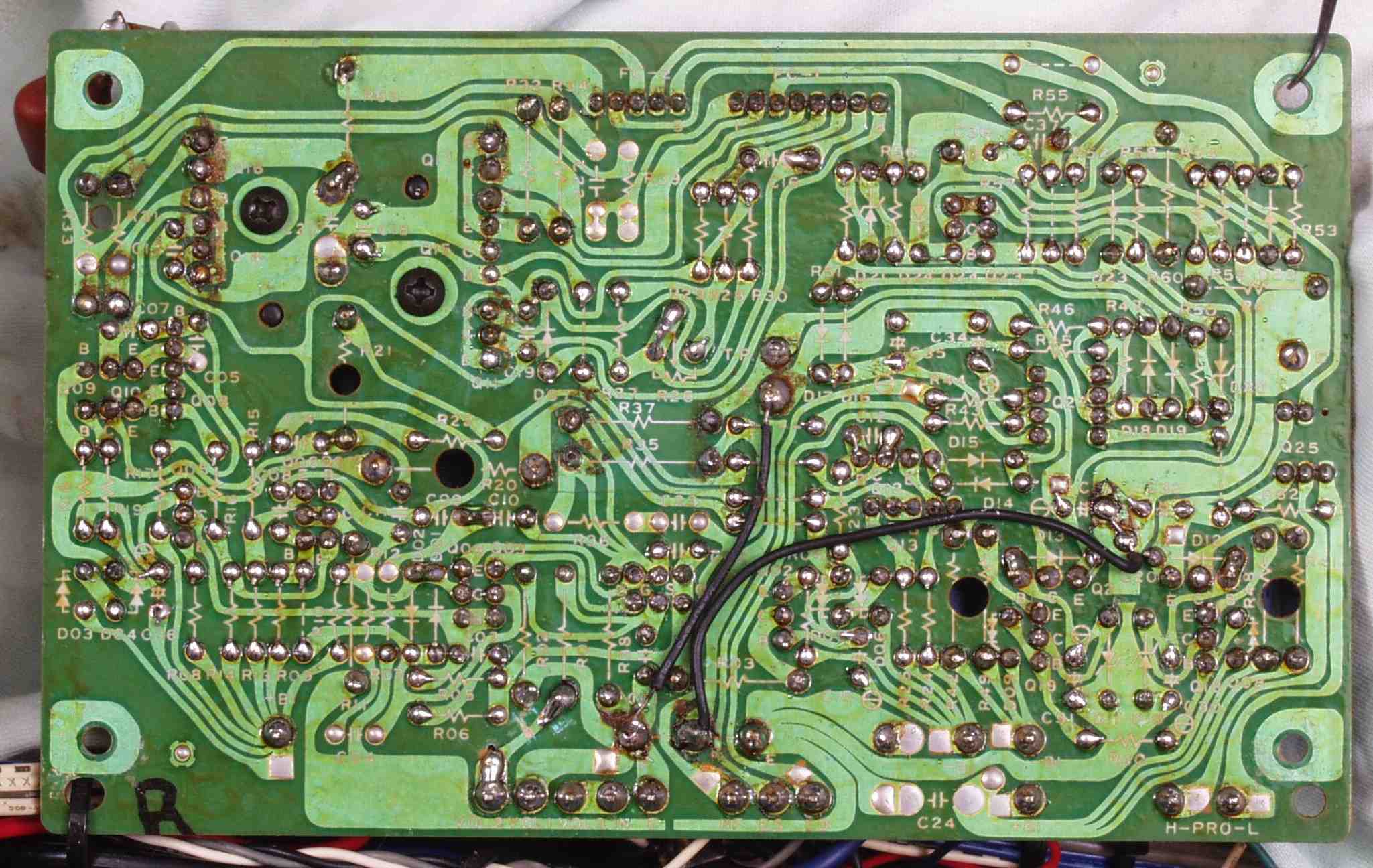

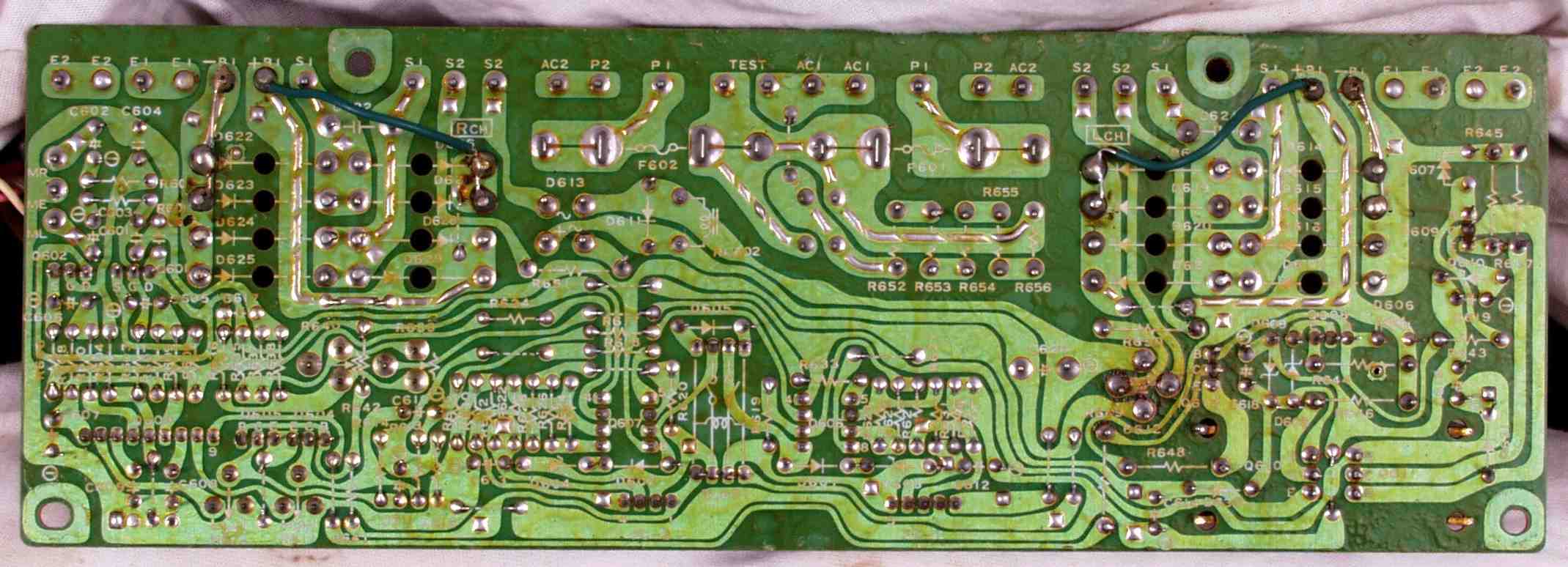

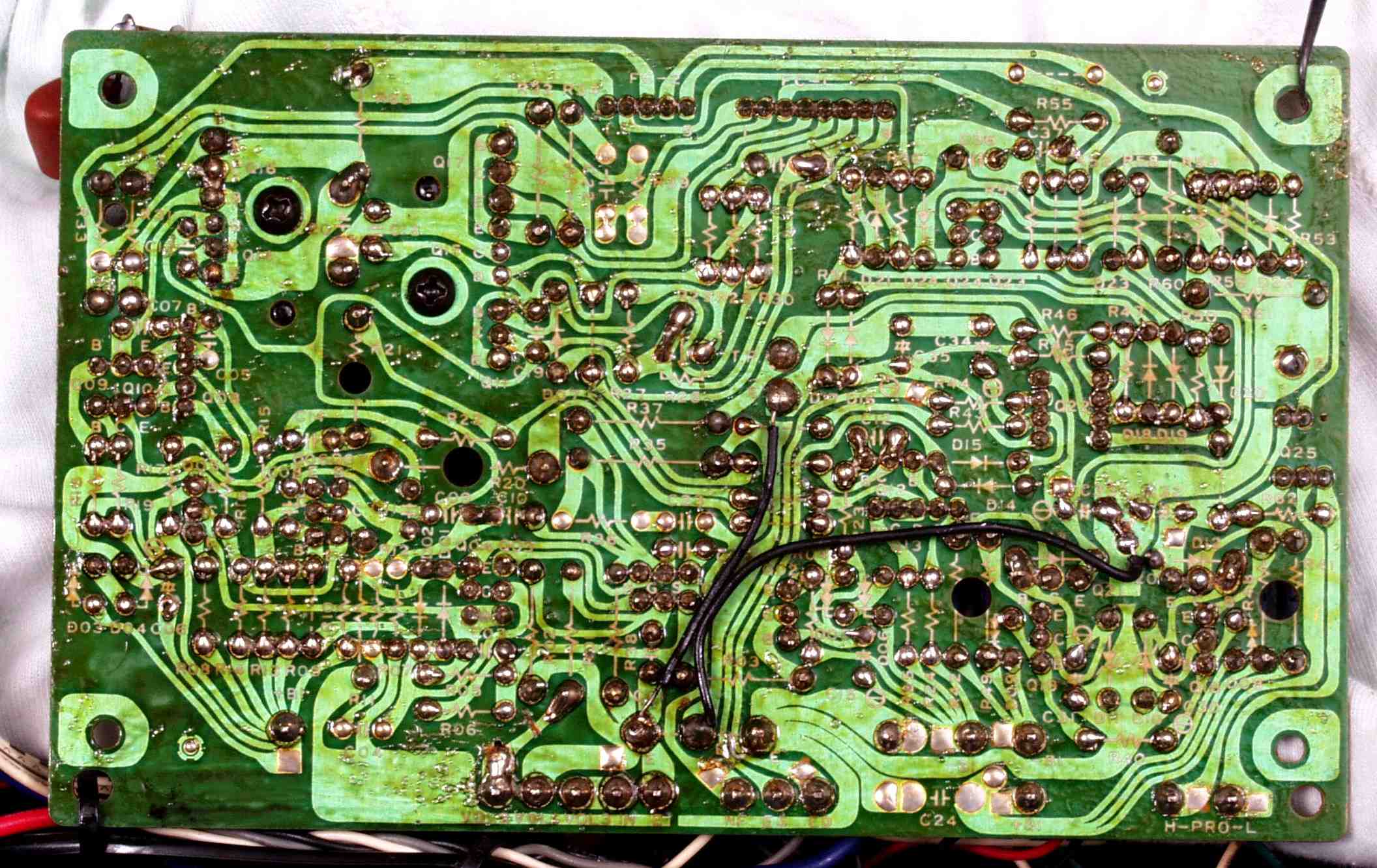

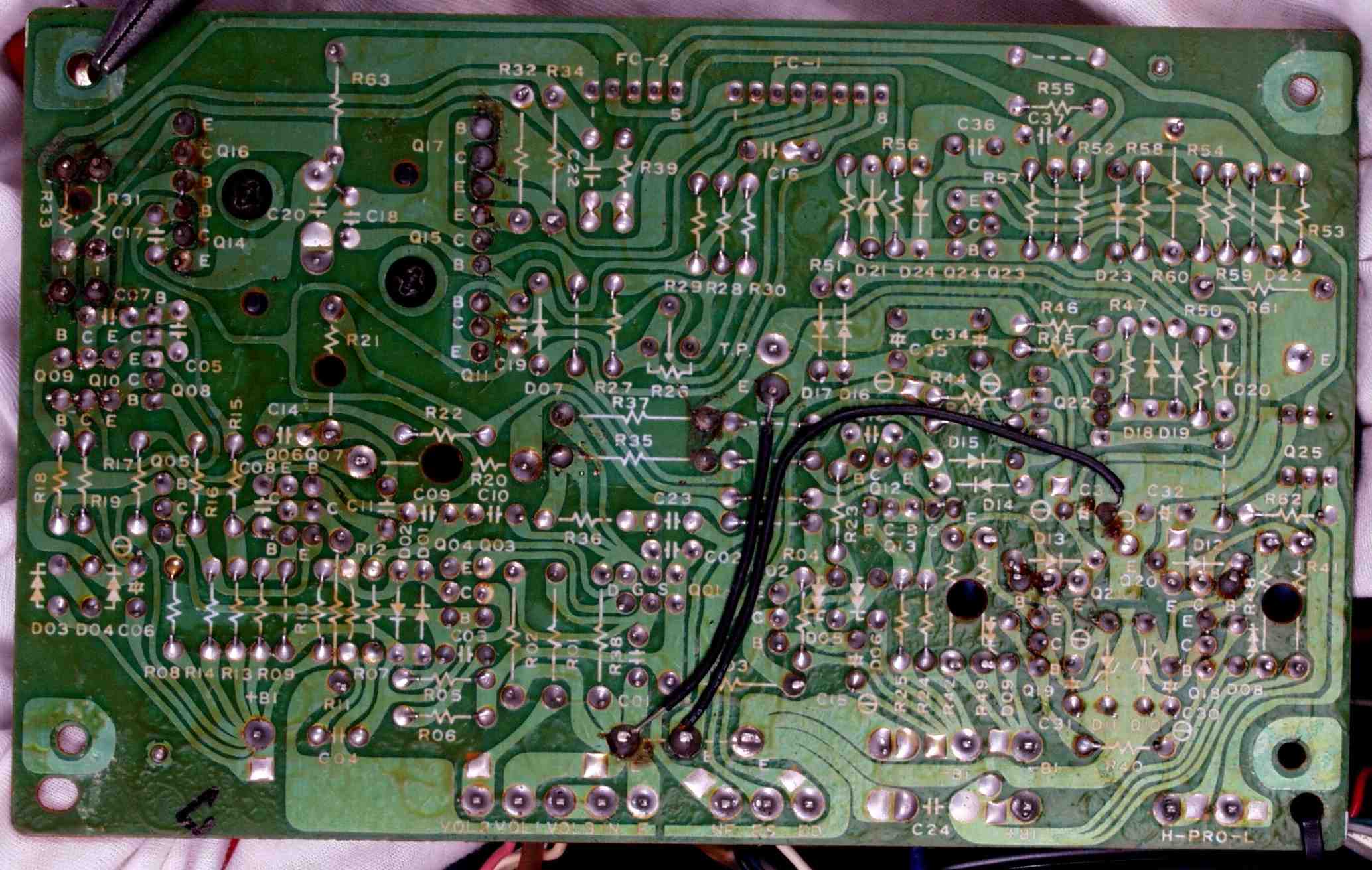

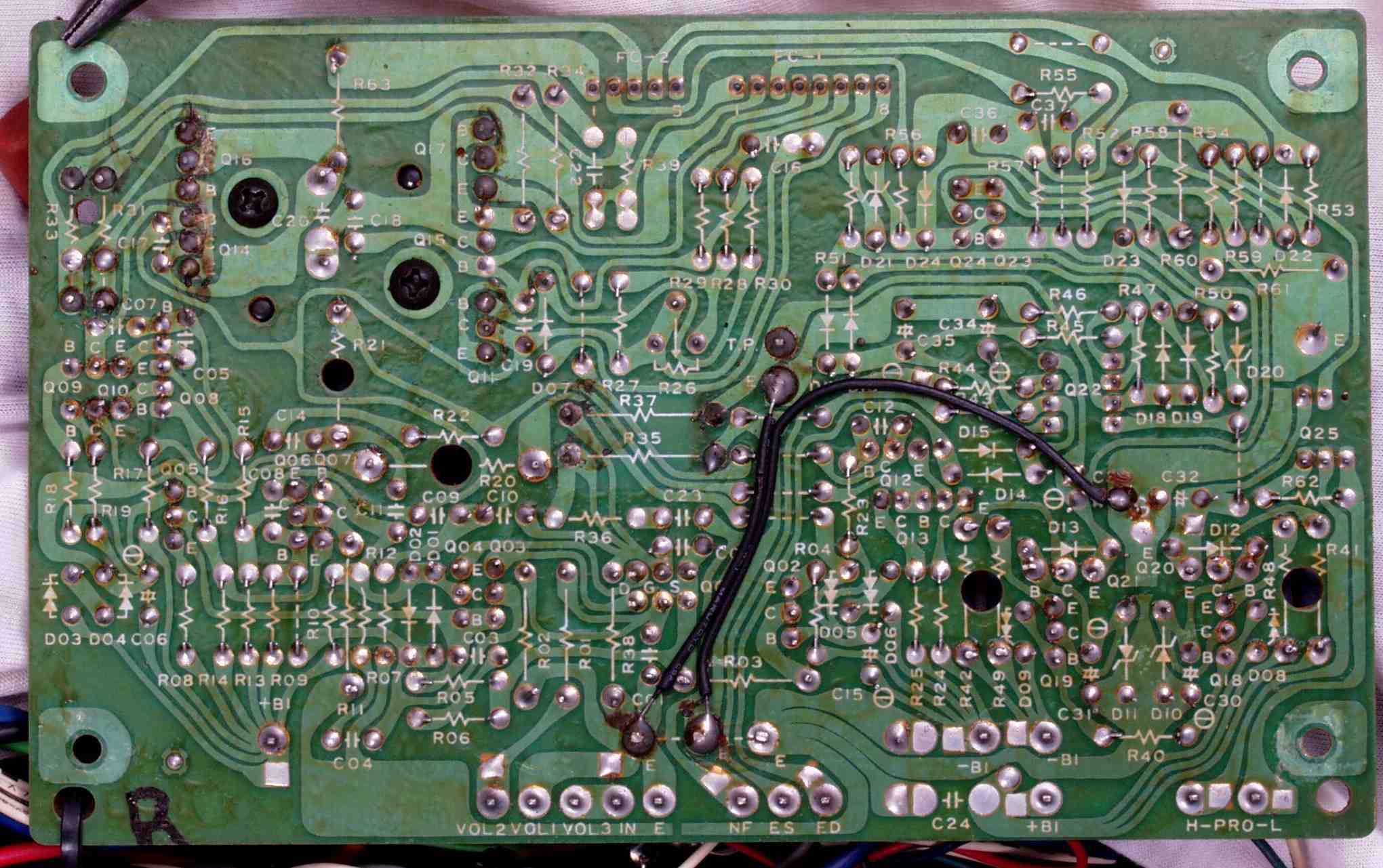

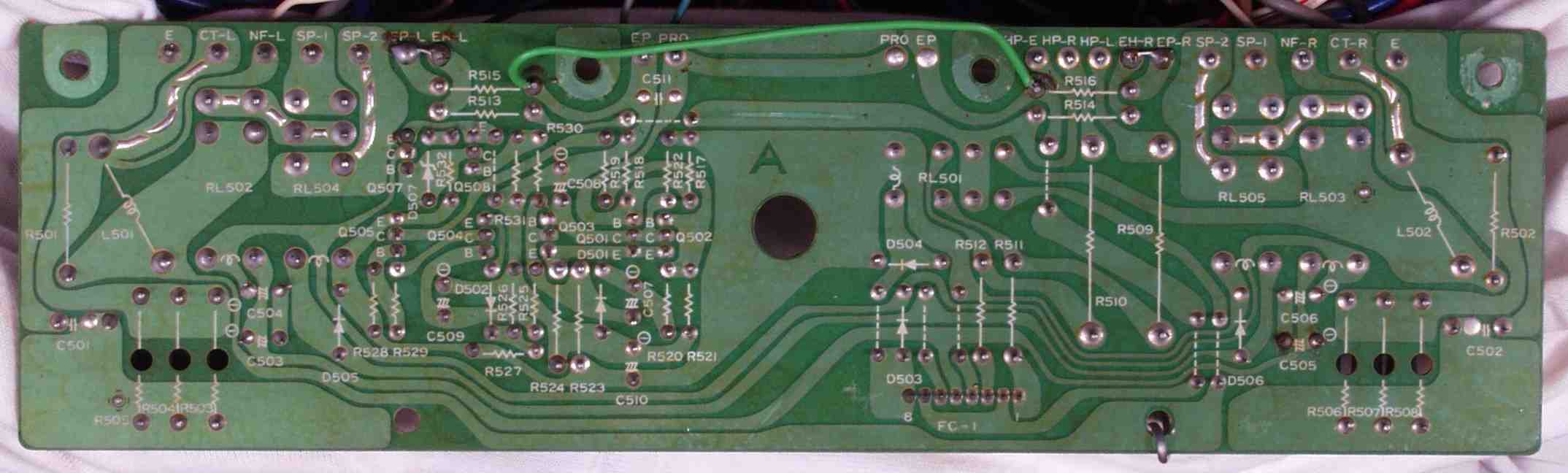

Ｃ−１Ｃ．　修理前　Ｒドライブ基板裏

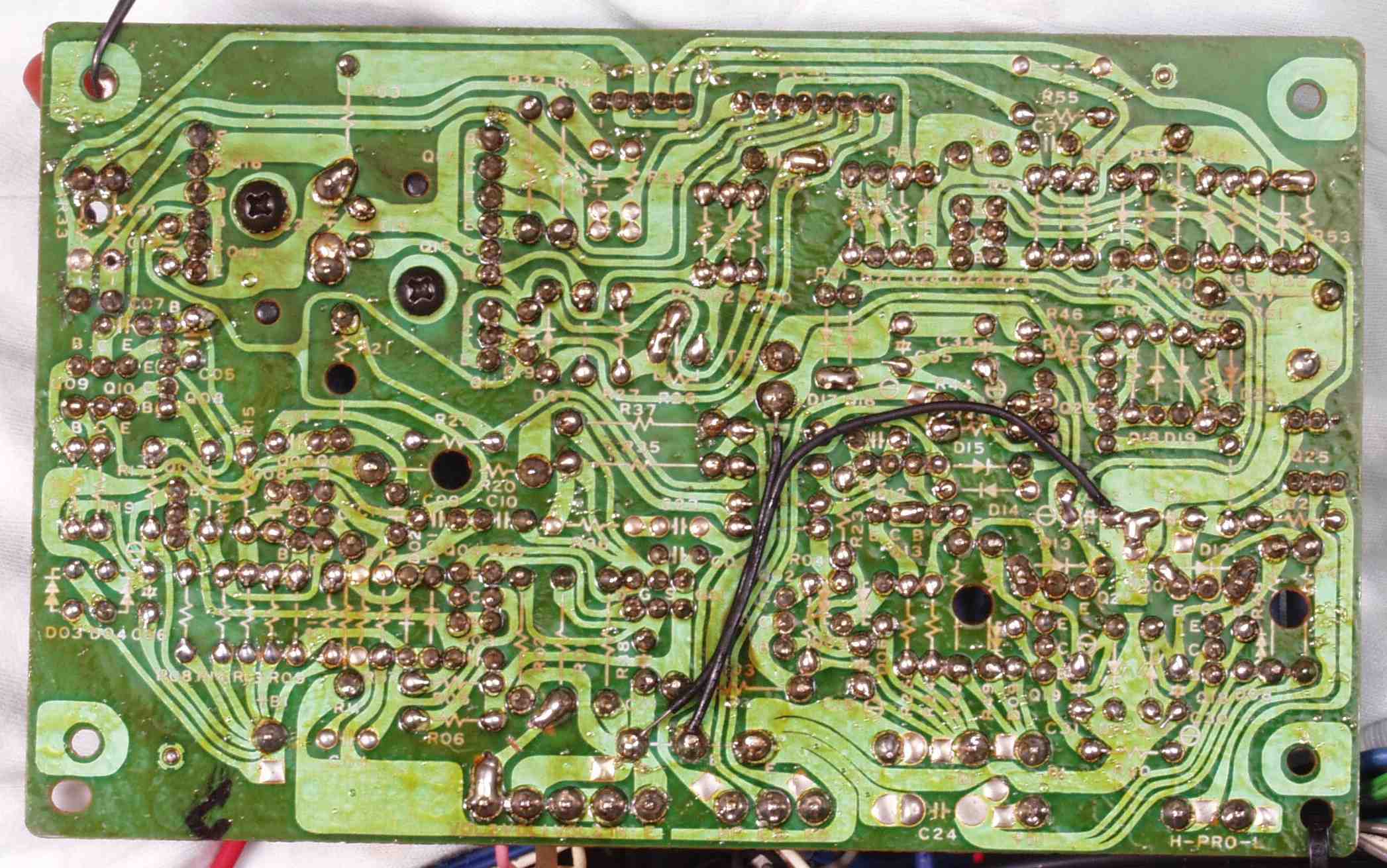

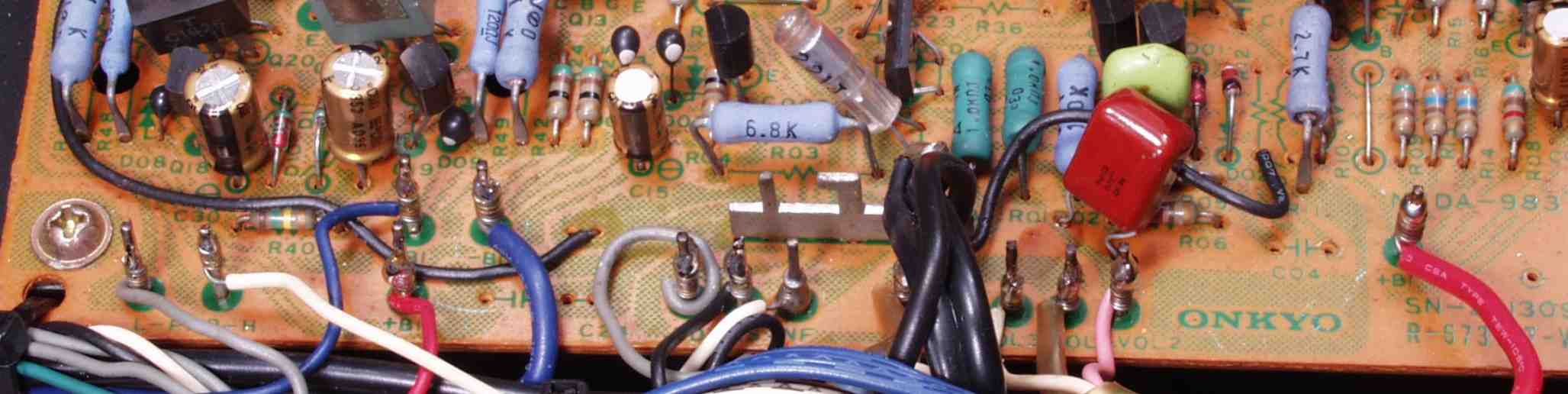

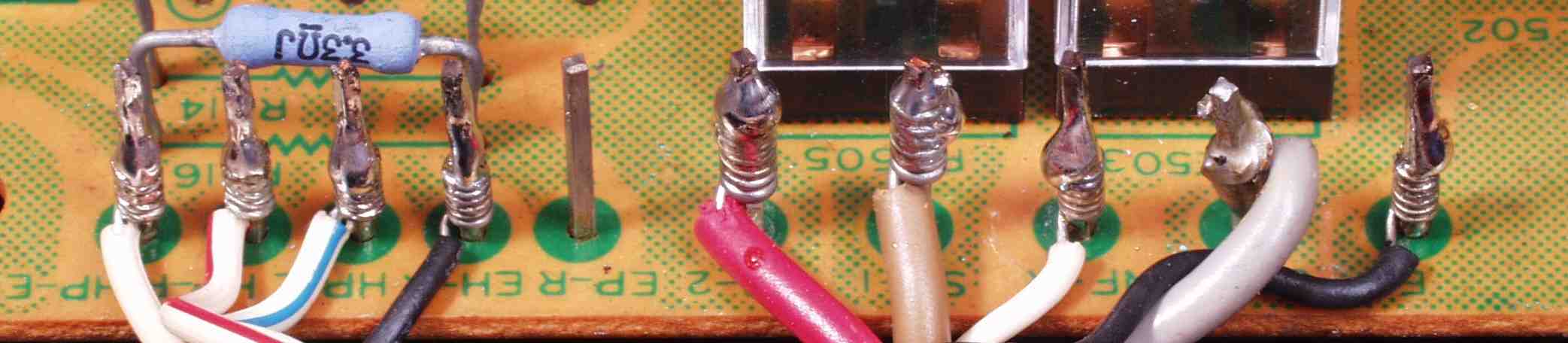

Ｃ−１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す

Ｃ−１Ｅ．完成Ｒドライブ基板裏　洗浄後コートを塗る

Ｃ−２Ａ．　修理前　Ｌドライブ基板　上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると 　　　　　　　　　　　　　　　　　　　　　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい

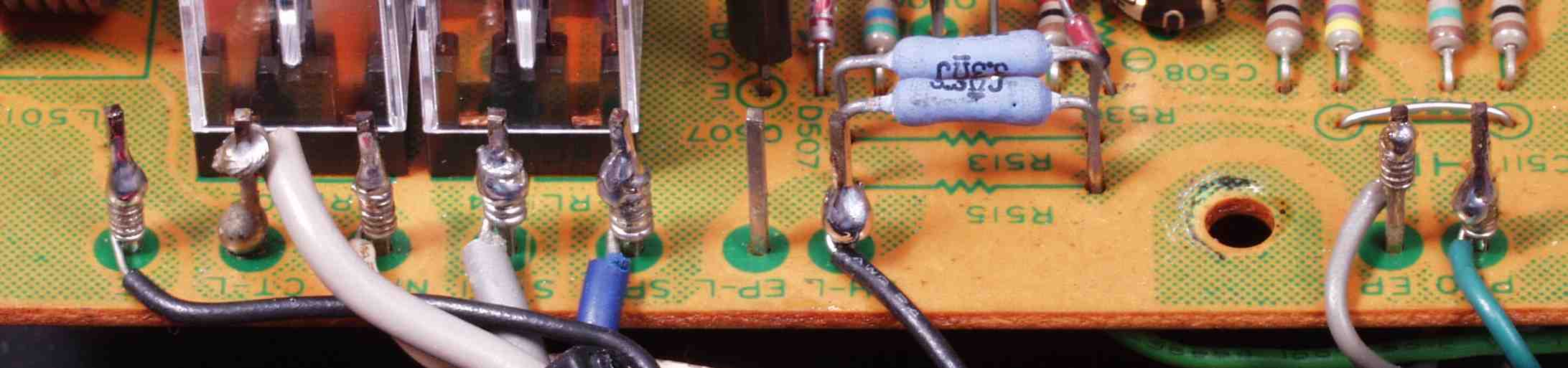

Ｃ−２B．　修理後　Ｌドライブ基板 　　　　　　　　　　　　　　　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加

Ｃ−２Ｂ−１．　修理後　Ｒドライブ基板　ラッピングに半田を流し込む

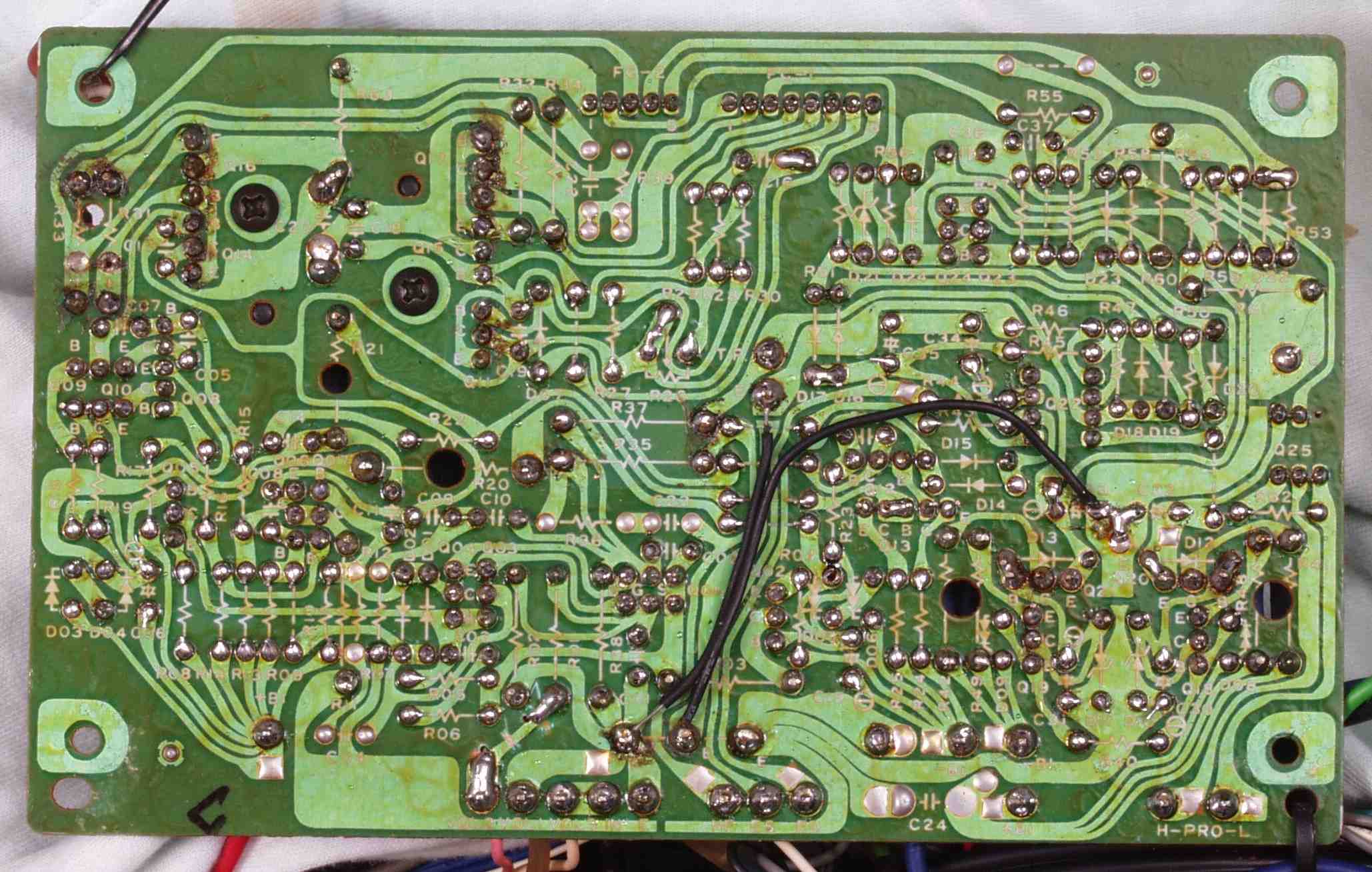

Ｃ−２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す

Ｃ−２Ｅ．完成Ｒドライブ基板裏　洗浄後コートを塗る

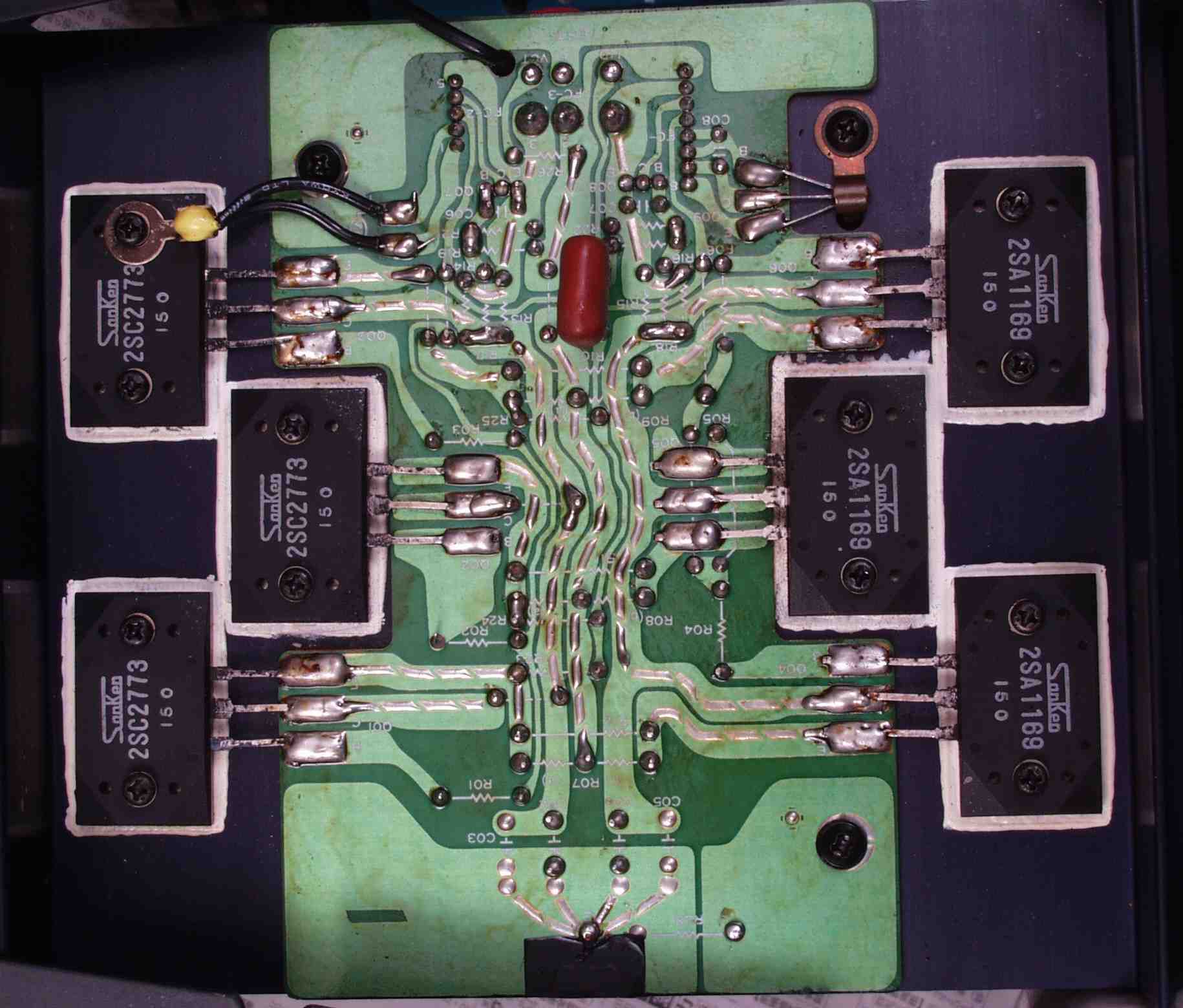

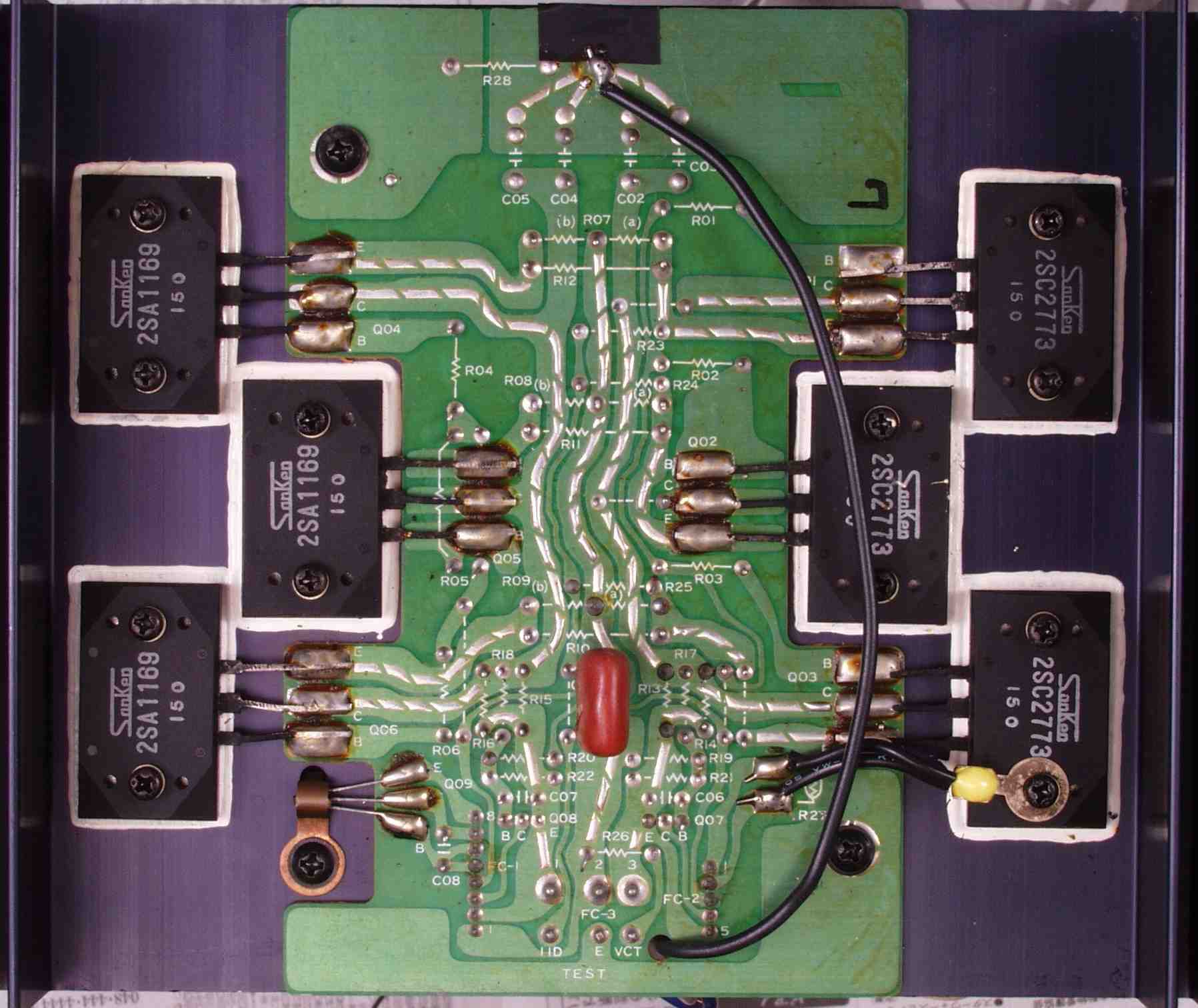

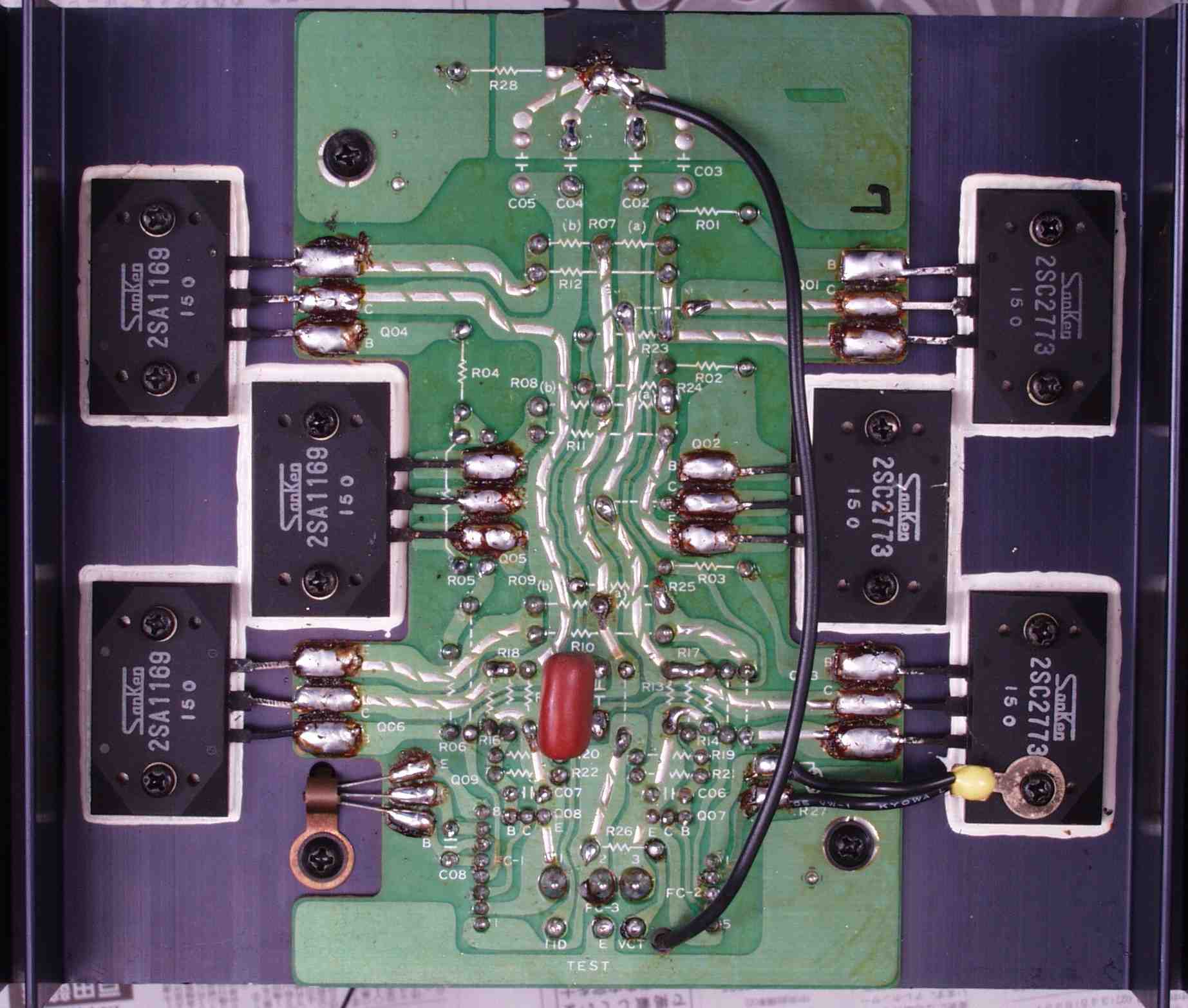

Ｃ−３Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤

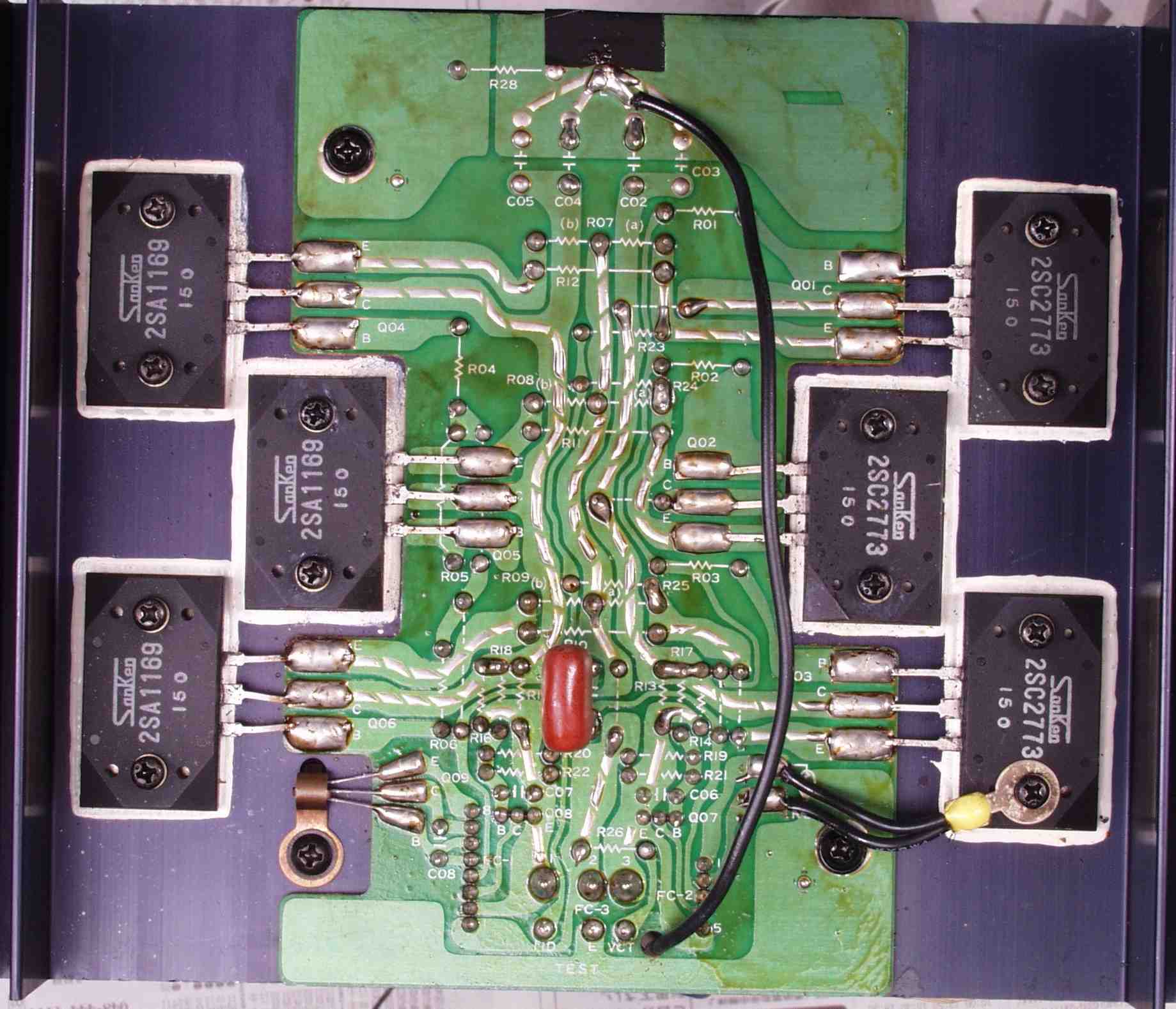

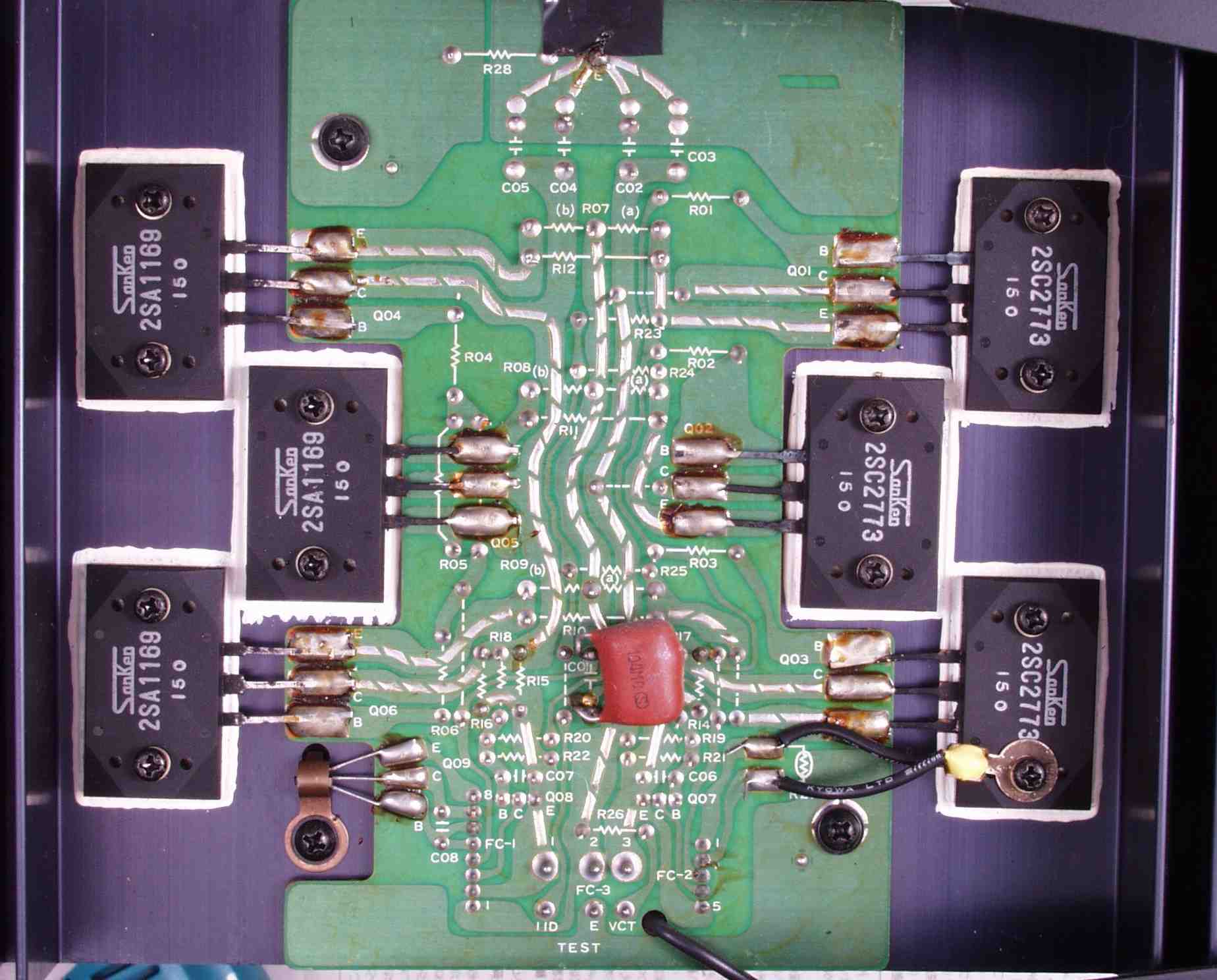

Ｃ−３Ｂ．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤

Ｃ−３Ｃ．完成Ｒ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る

Ｃ−４Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ−４Ｂ．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ−４Ｃ．完成Ｌ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る

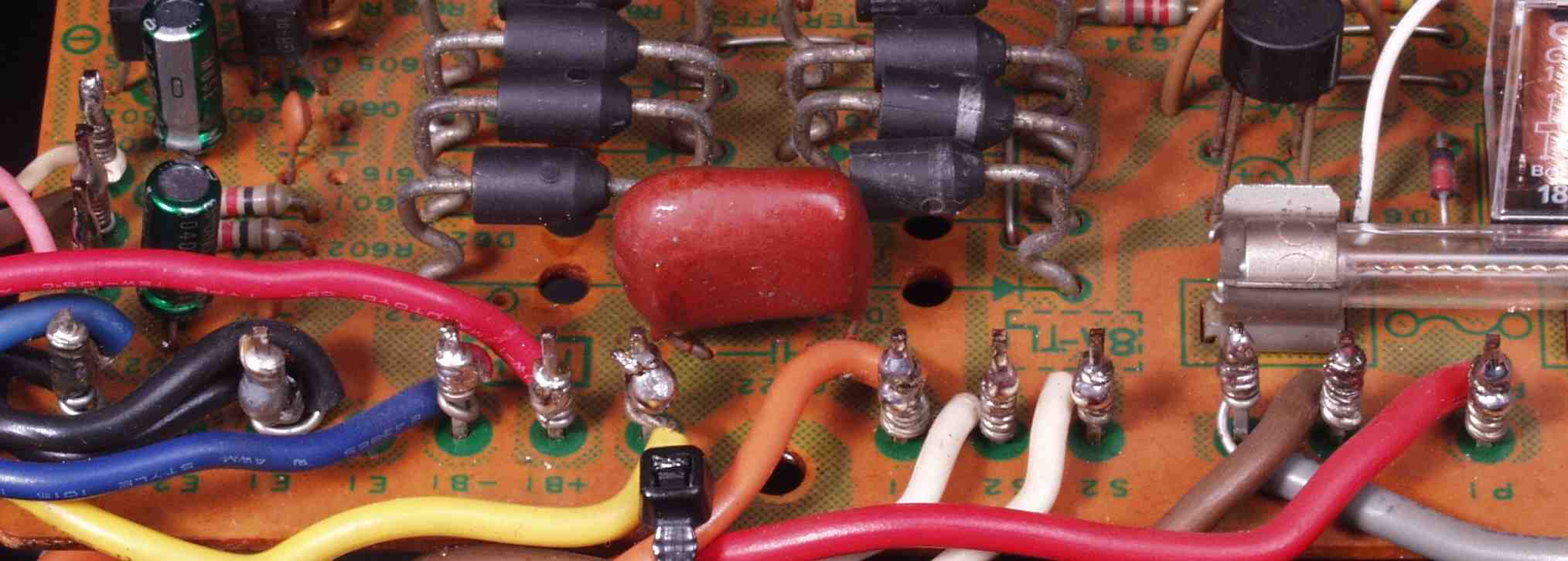

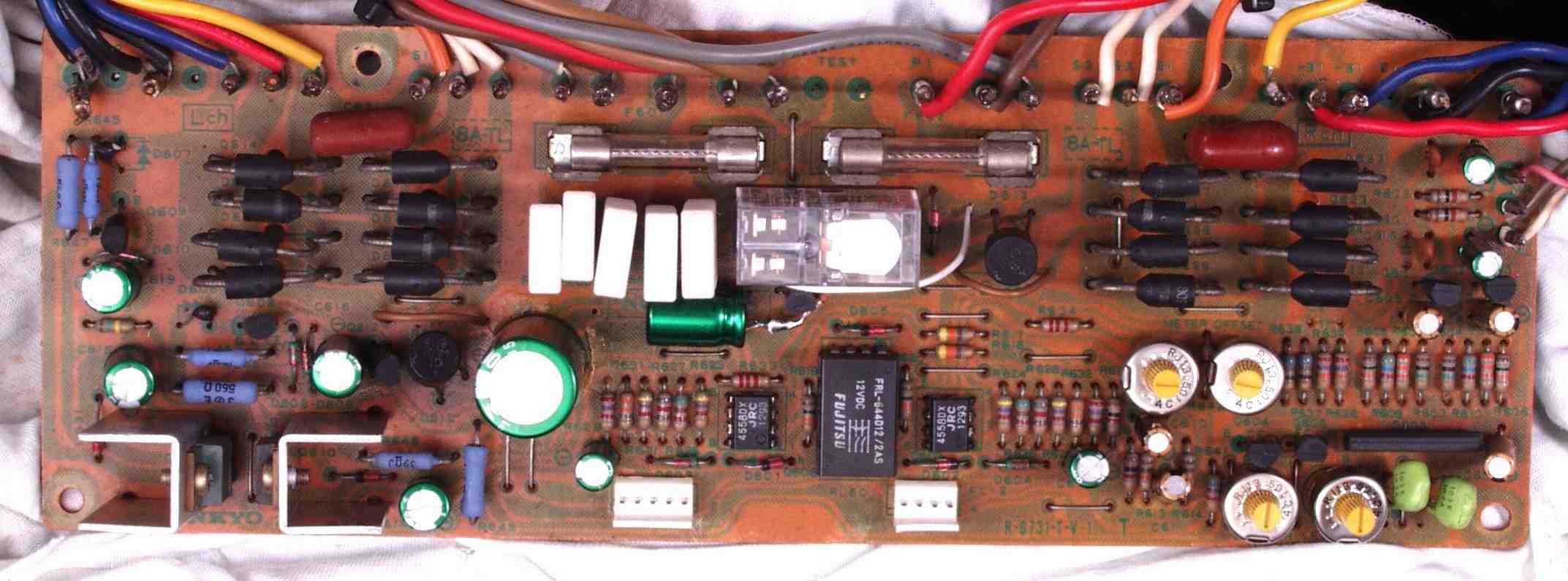

Ｃ−５Ａ．　修理前　整流・定電圧・ＶＵ基板

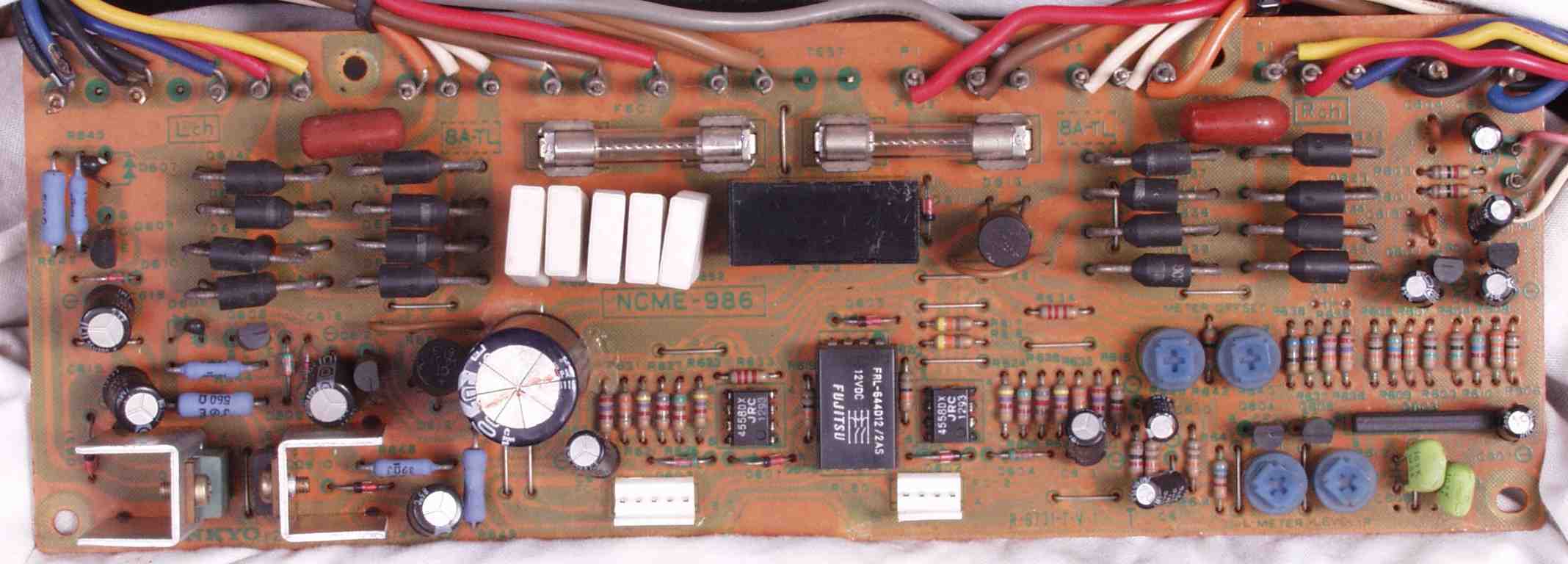

Ｃ−５Ｂ．　修理後　整流・定電圧・ＶＵ基板　ＶＵ用半固定ＶＲ４個、電源リレー１個、電解コンデンサー１５個交換、遅延回路変更

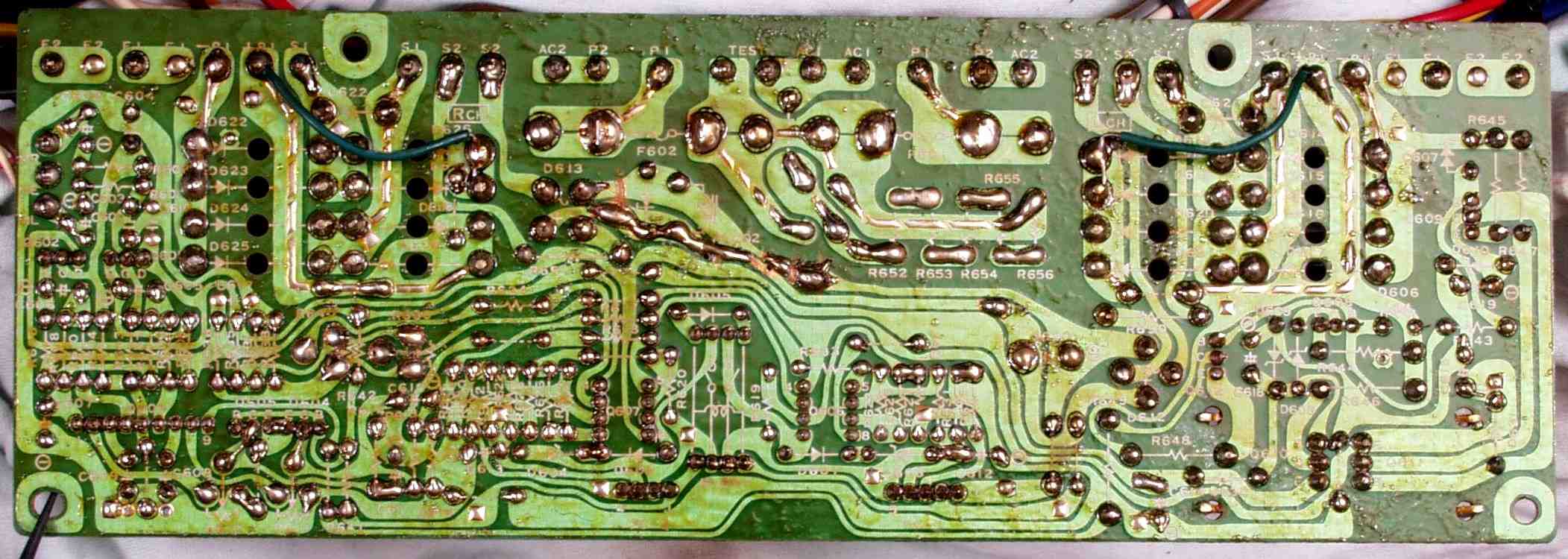

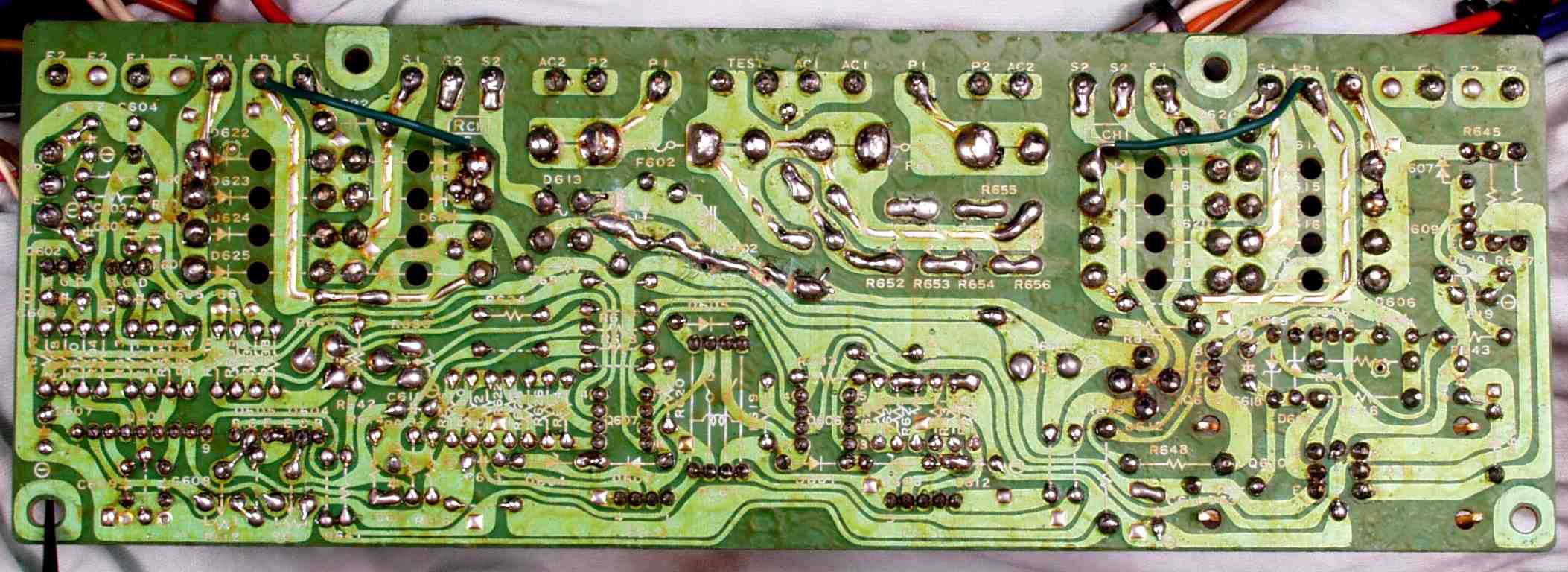

Ｃ−５Ｃ．　修理前　整流・定電圧・ＶＵ基板裏

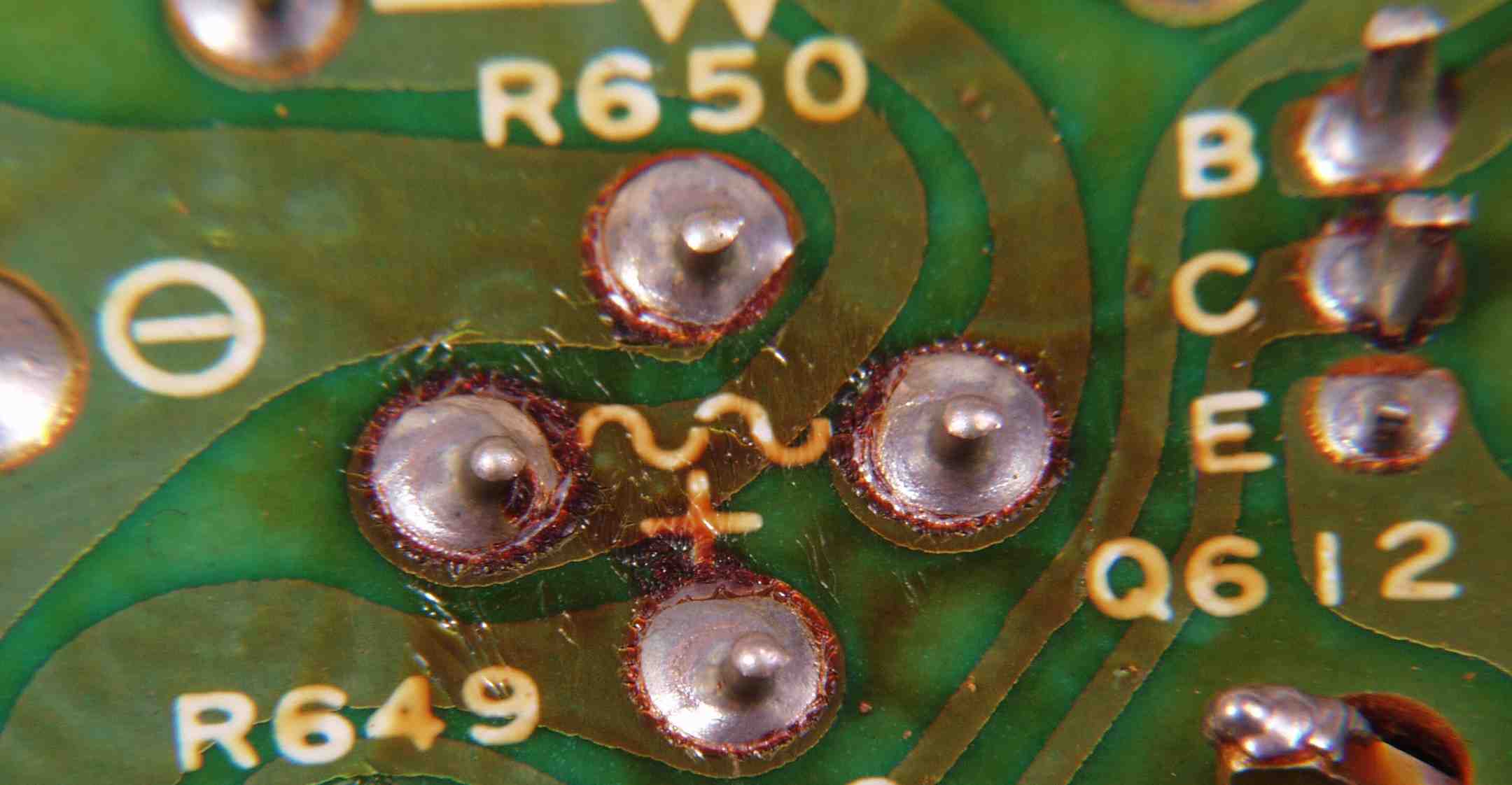

Ｃ−５Ｃ−１．　修理前　整流・定電圧・ＶＵ基板裏　半田不良予備軍

Ｃ−５Ｄ．　修理（半田補正）後　整流・定電圧・ＶＵ基板裏　全ての半田をやり修す

Ｃ−５Ｅ．完成整流・定電圧・ＶＵ基板裏　洗浄後コートを塗る

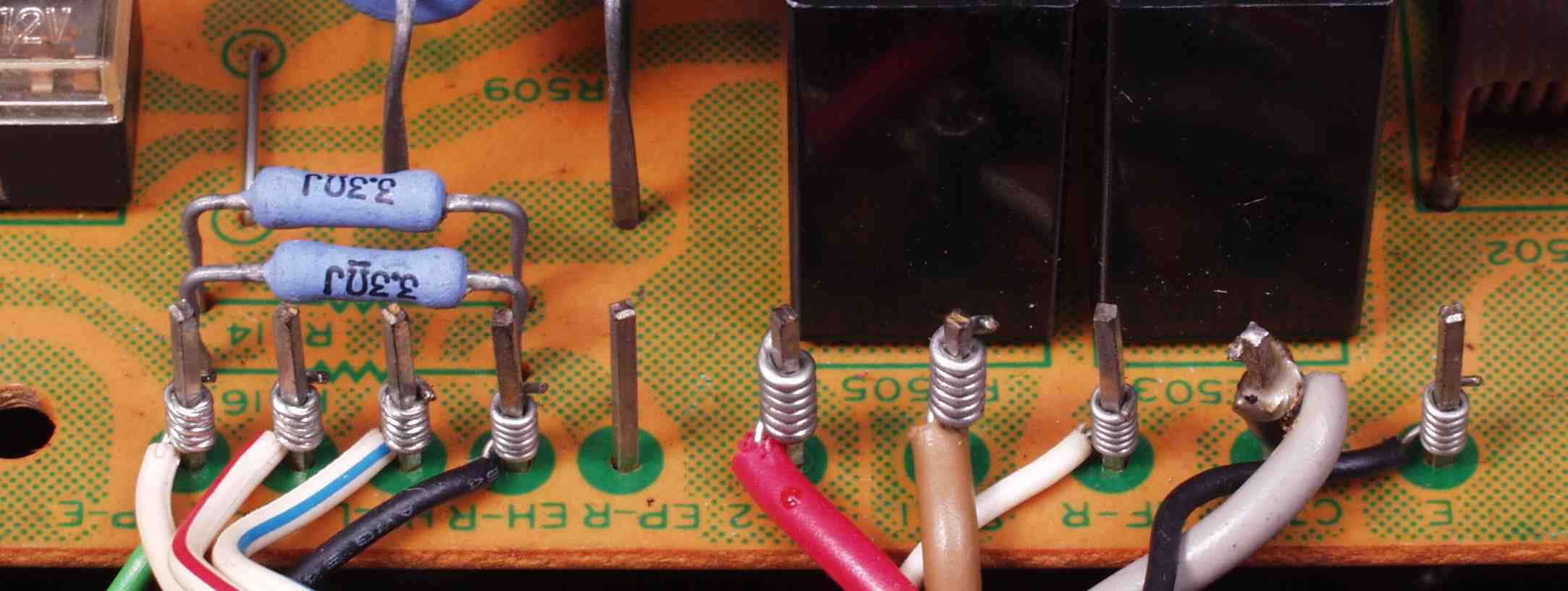

Ｃ−５Ｆ．　修理前　整流・定電圧・ＶＵ基板Ｒ側　ラッピング

Ｃ−５Ｇ．　修理後　整流・定電圧・ＶＵ基板　ラッピングＲ側　半田を流し込む

Ｃ−５Ｈ．　修理前　整流・定電圧・ＶＵ基板Ｌ側　ラッピング

Ｃ−５Ｉ．　修理後　整流・定電圧・ＶＵ基板　ラッピングＬ側　半田を流し込む

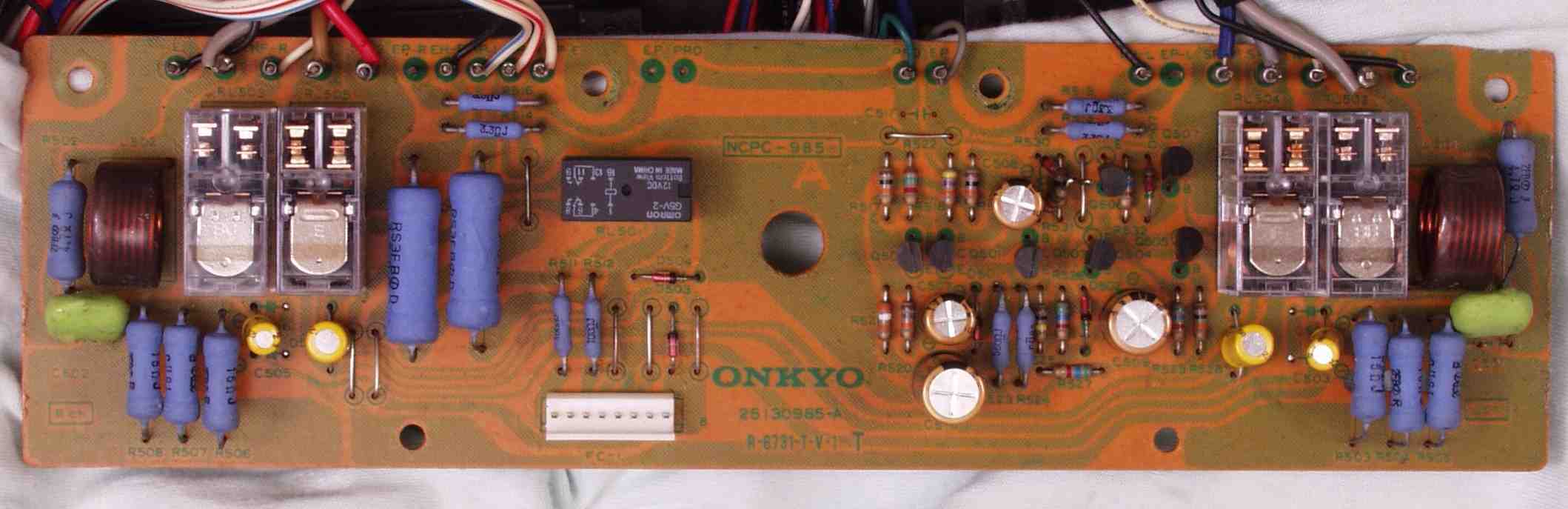

Ｃ−６Ａ．　修理前　ＳＰ接続リレー基板

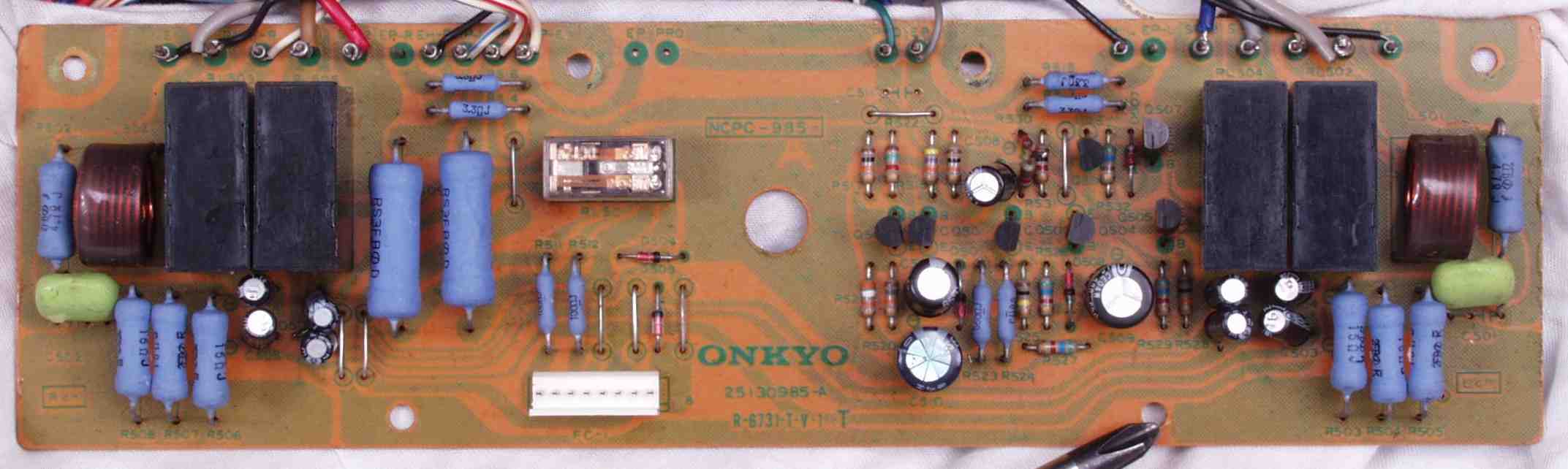

Ｃ−６Ｂ．　修理後　ＳＰ接続リレー基板　リレ−５個、電解コンデンサー１２個交換

Ｃ−６Ｂ−１．　修理前　ＳＰ接続リレー基板　Ｌ側ラッピング

Ｃ−６Ｂ−２．　修理後　ＳＰ接続リレー基板　Ｌ側ラッピング

Ｃ−６Ｂ−３．　修理前　ＳＰ接続リレー基板　Ｒ側ラッピング

Ｃ−６Ｂ−４．　修理後　ＳＰ接続リレー基板　Ｒ側ラッピング

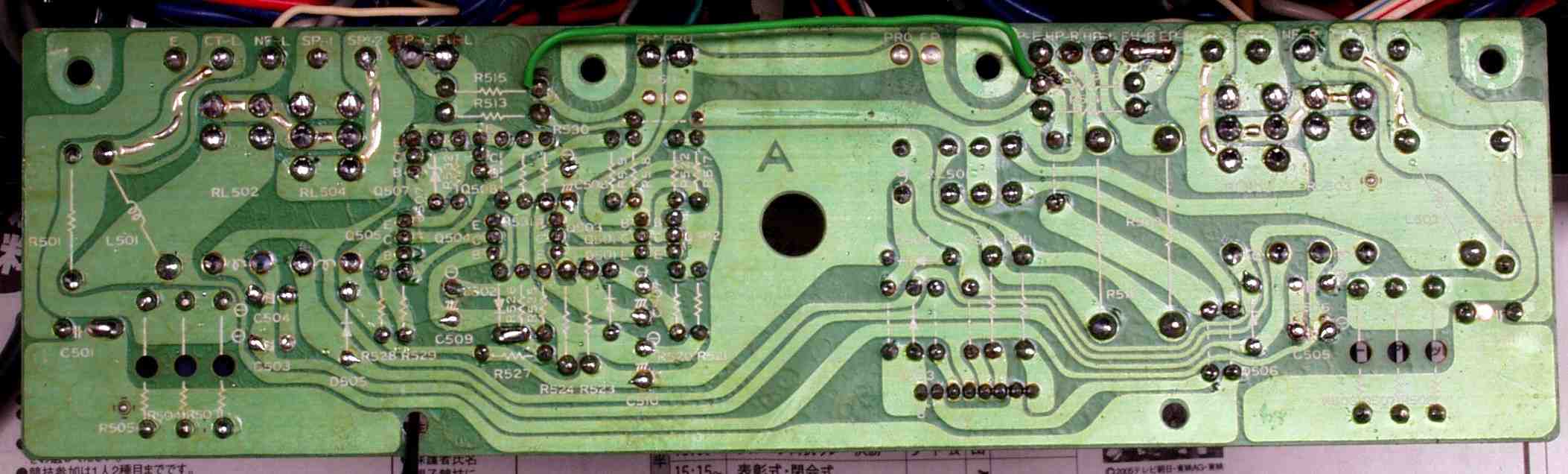

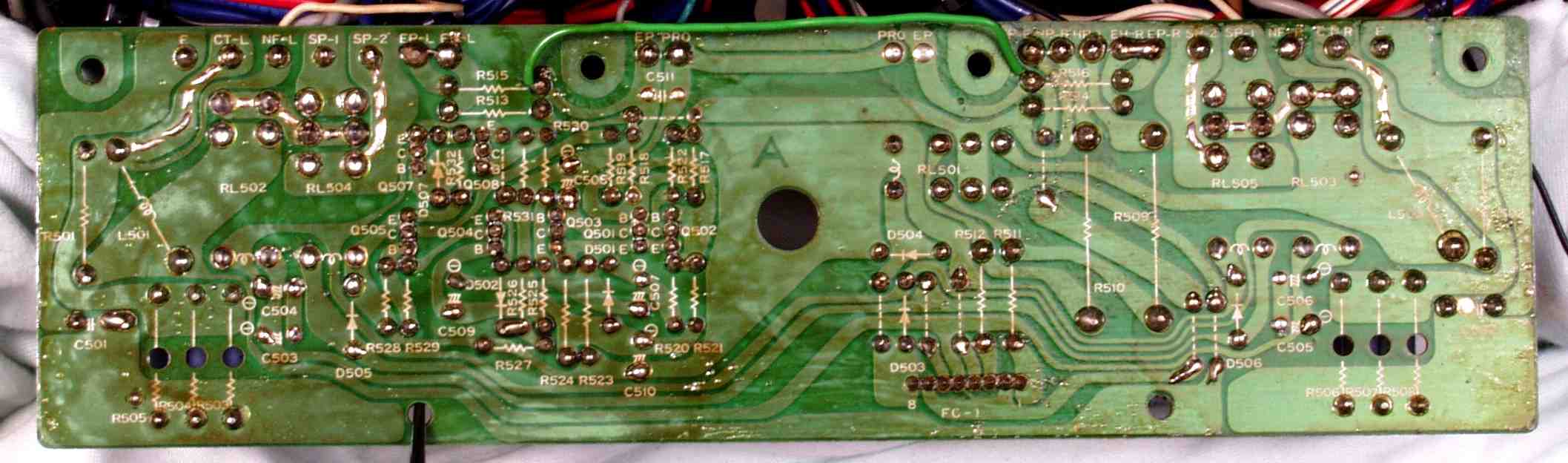

Ｃ−６Ｃ．　修理前　ＳＰ接続リレー基板裏

Ｃ−６Ｄ．　修理（半田補正）後　ＳＰ接続リレー基板裏　全ての半田をやり修す

Ｃ−６Ｅ．完成ＳＰ接続リレー基板裏　洗浄後コートを塗る

Ｃ−７．全面パネルを取り修理中

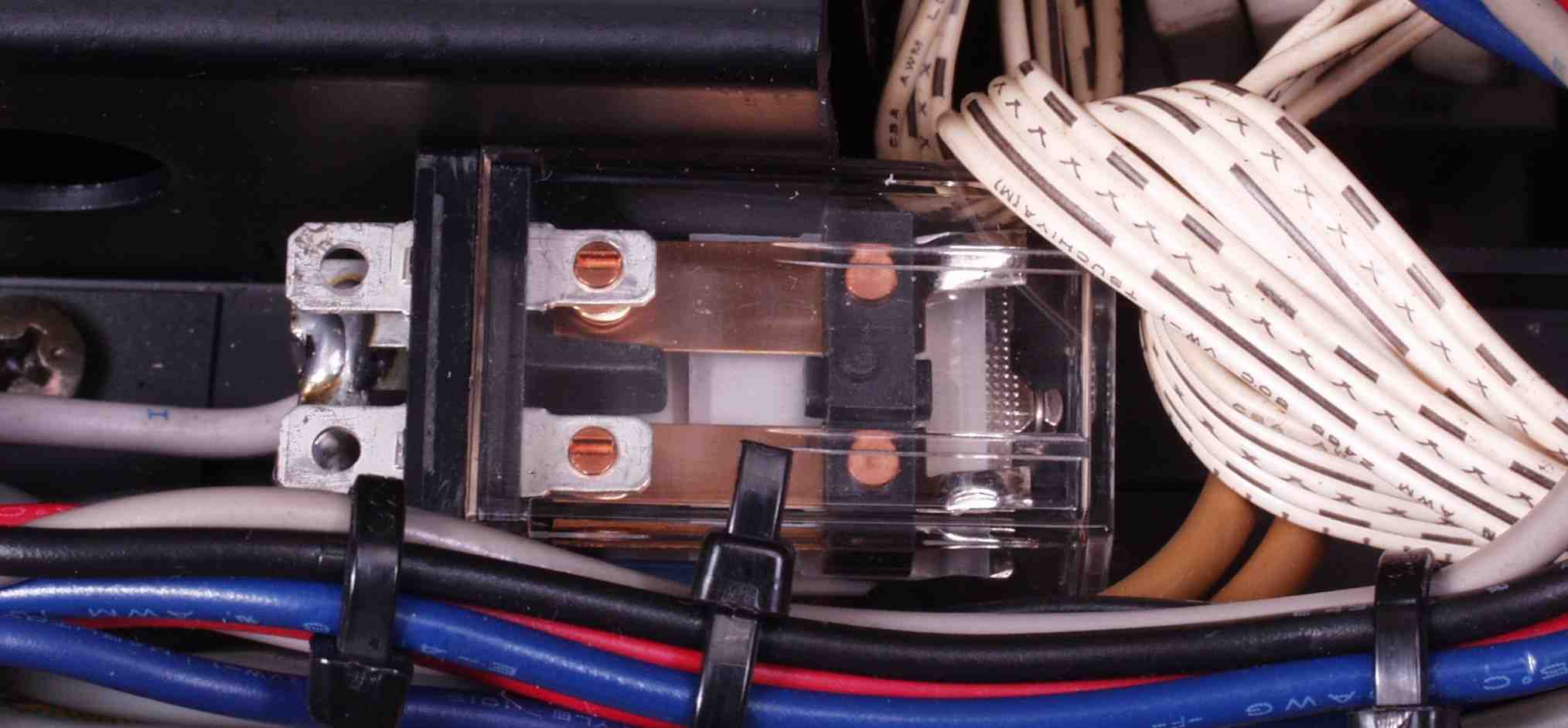

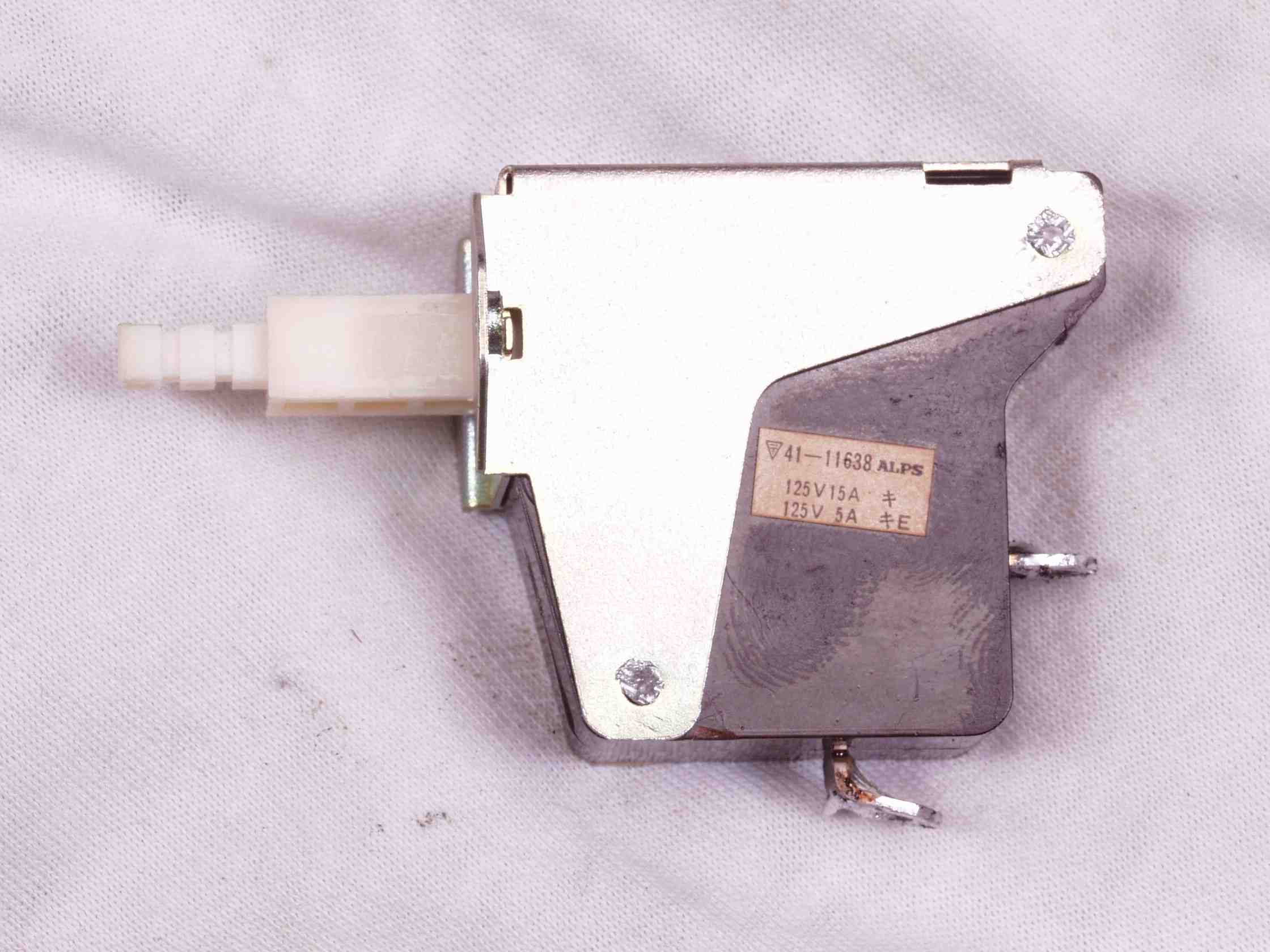

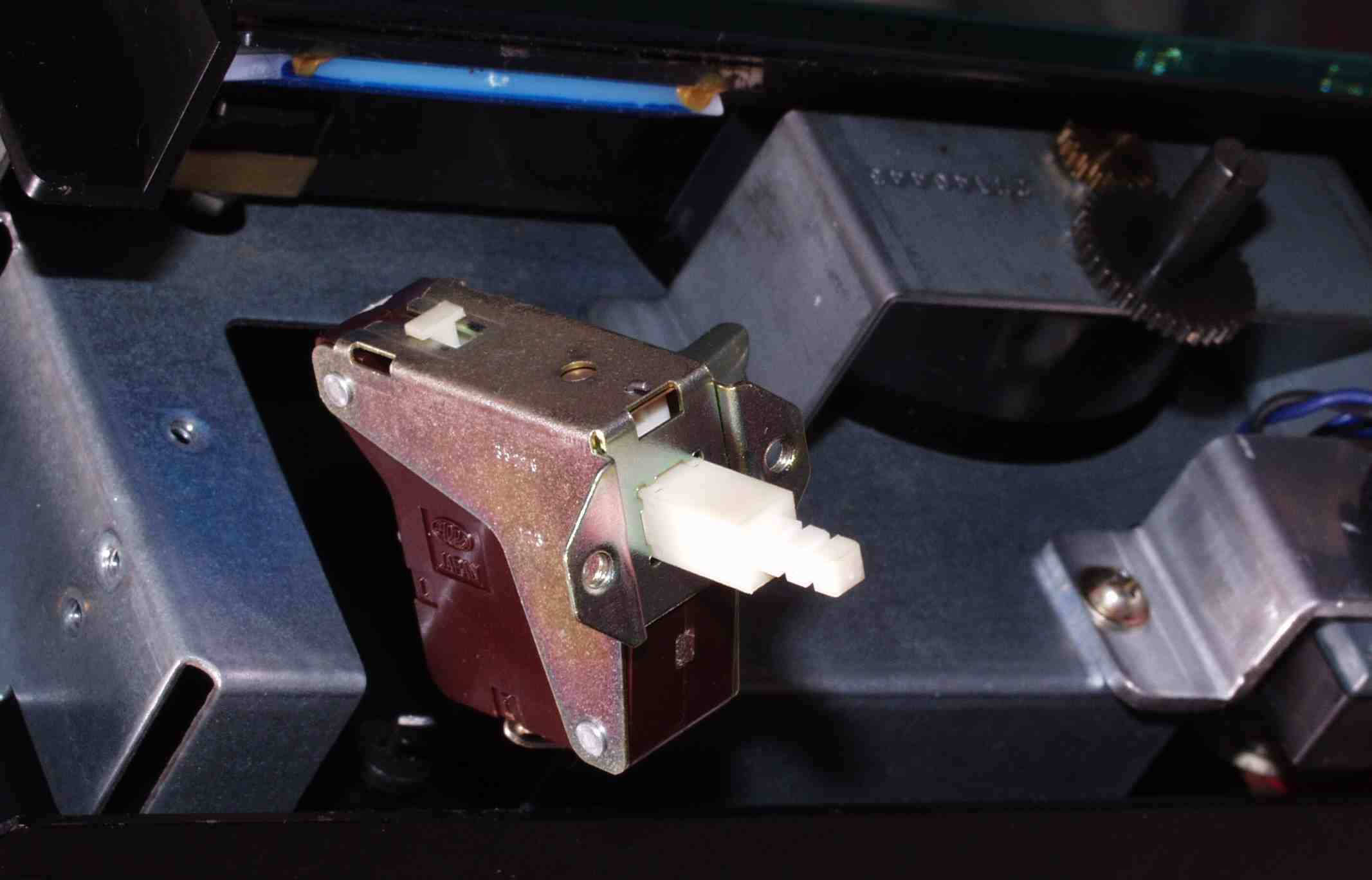

Ｃ−７Ａ．　修理前　電源ＳＷ　戻らない、シゴクトやっと戻る。 　　　　　　　　　　　接点が焼損している場合は、リレー投入に改造が必要

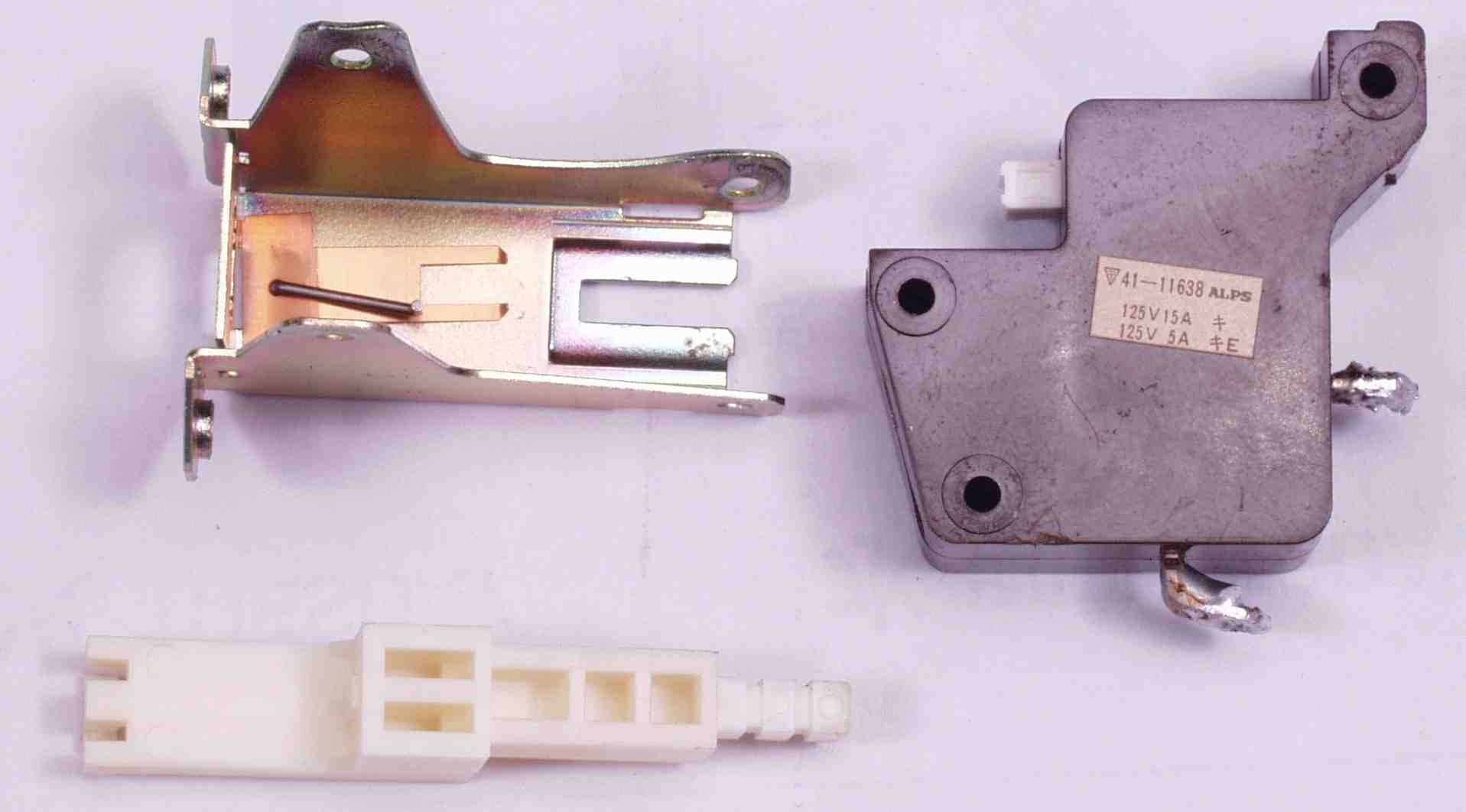

Ｃ−７Ｂ．　修理中　電源ＳＷ　分解する

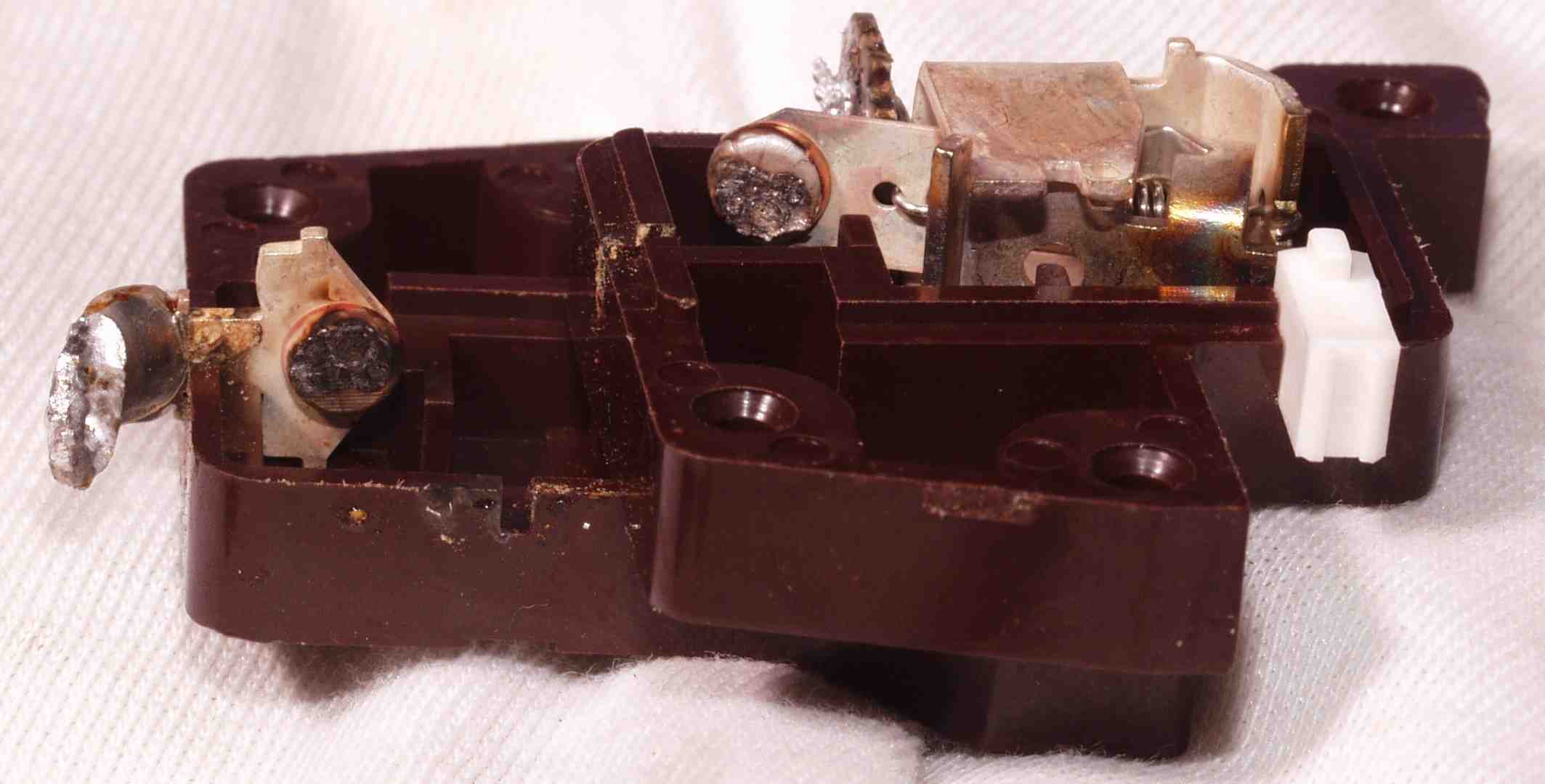

Ｃ−７Ｃ．　修理中　電源ＳＷ　接点はかなり焼けている

Ｃ−７Ｄ．　修理後　電源ＳＷ　しばらくは持つでしょう

Ｃ−７Ｅ．　修理後　やはり電源投入リレーを増設する、よって上記のＳＷはこのリレーを入／切りするのみ 　　　　　　　　　　　接点容量は１０Ａ×２

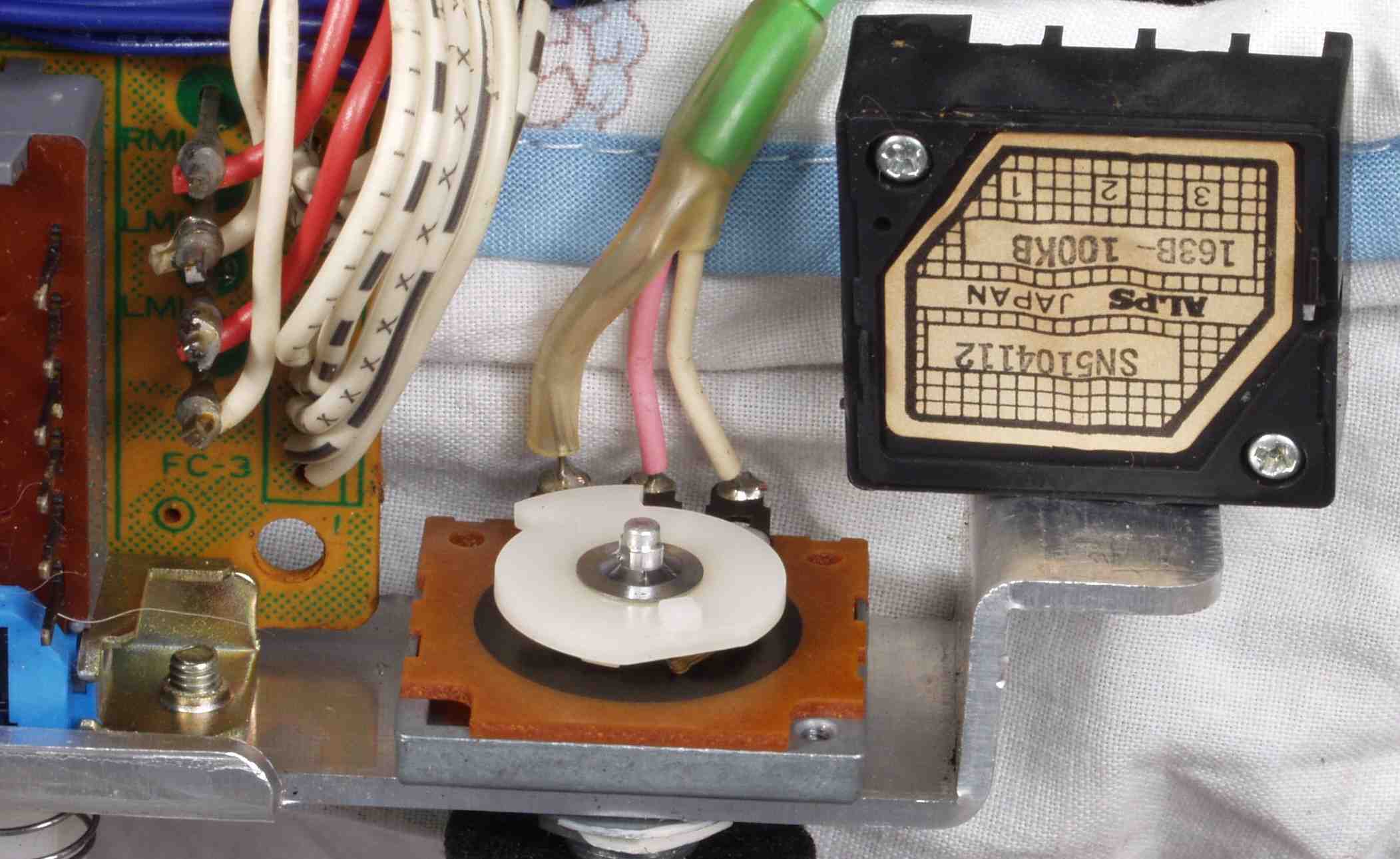

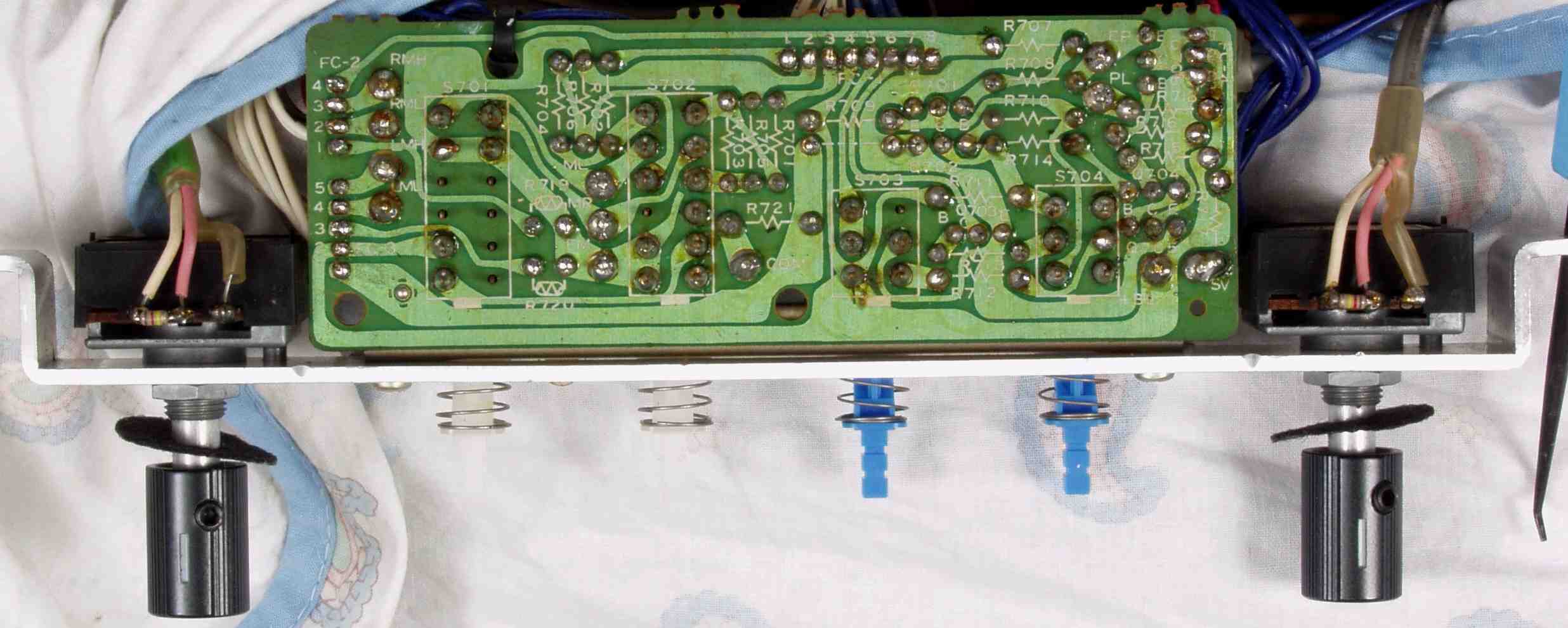

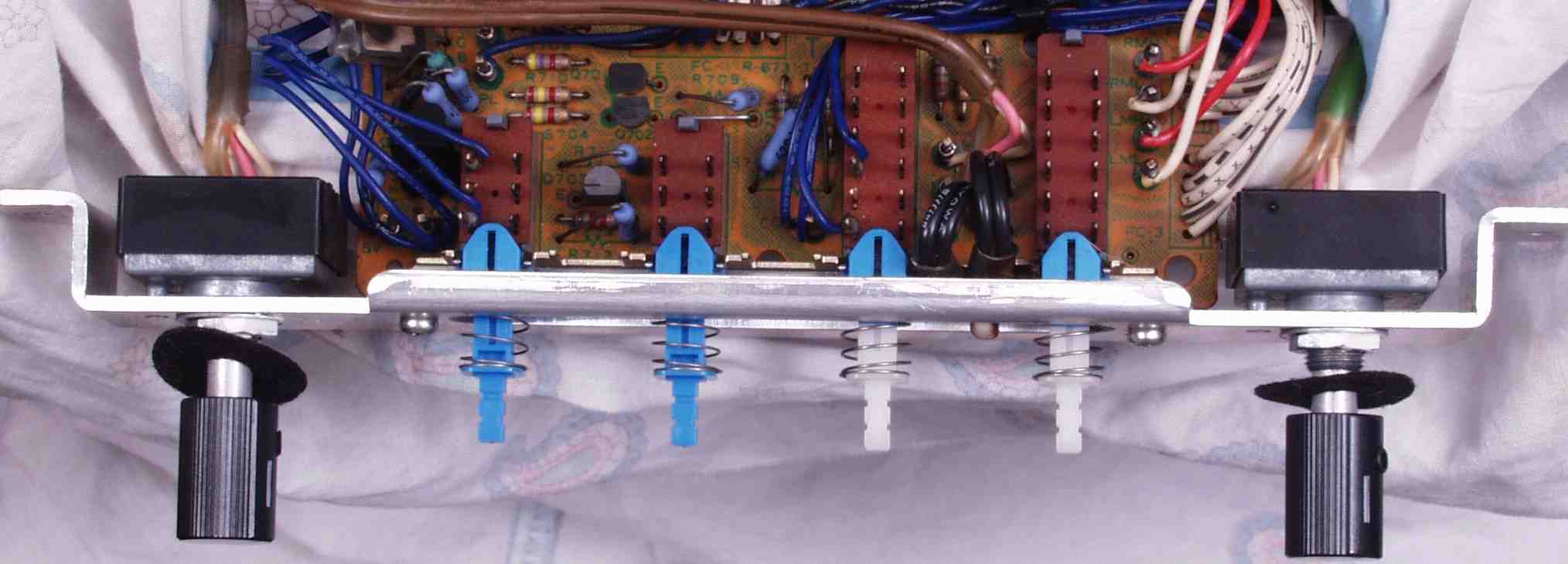

Ｃ−８Ａ．　修理前　SW・VR基板

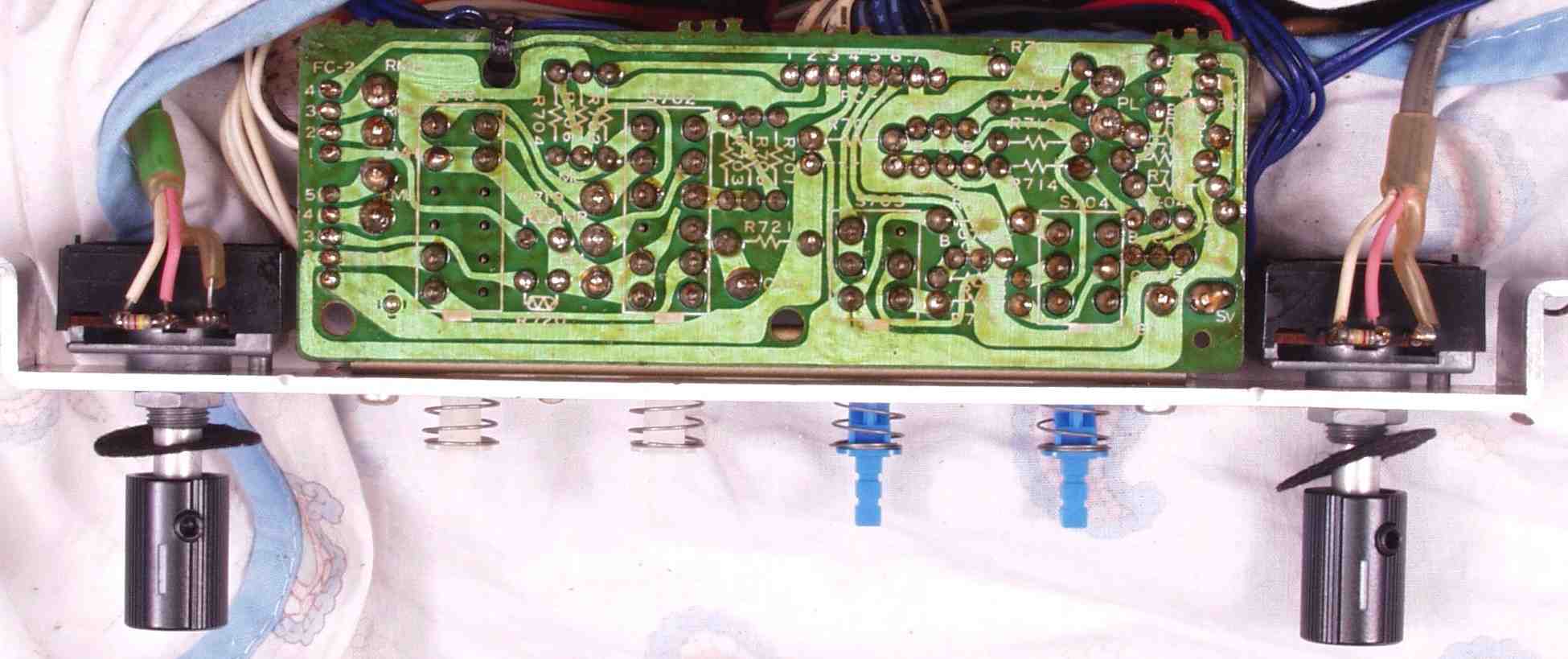

Ｃ−８B．　修理中　SW・VR基板裏　VR清掃中

Ｃ−８C．　修理前　SW・VR基板裏

Ｃ−８D．　修理後　SW・VR基板裏　洗浄後コートを塗る

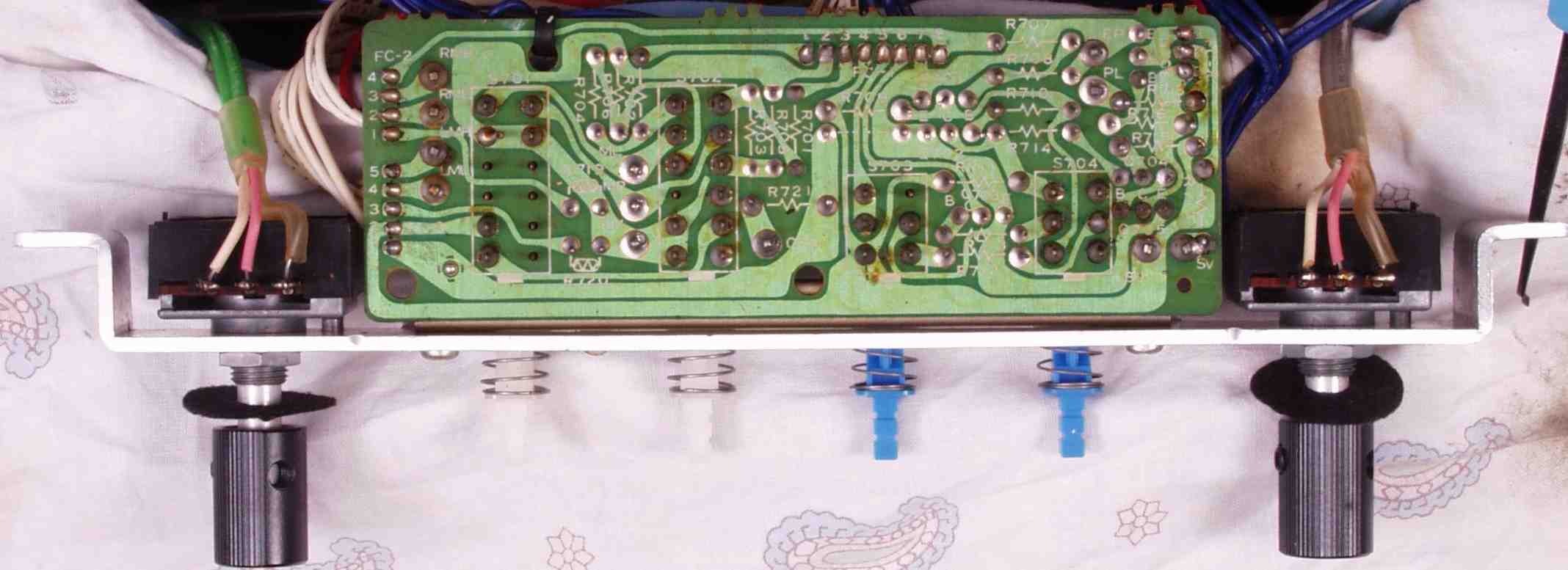

Ｃ−８E．完成SW・VR基板裏

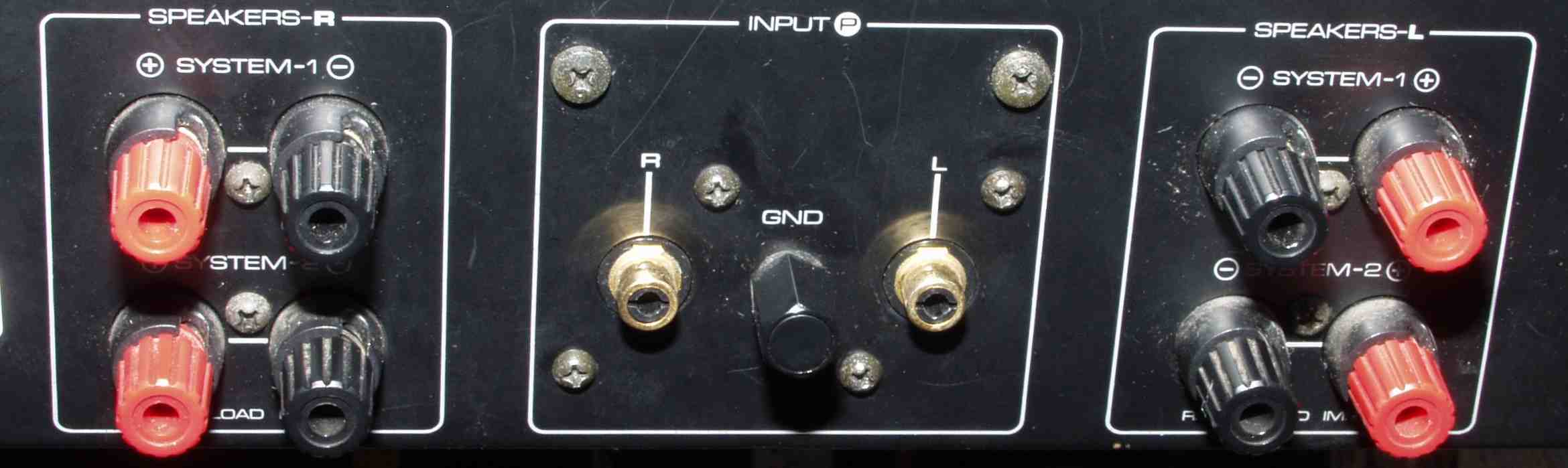

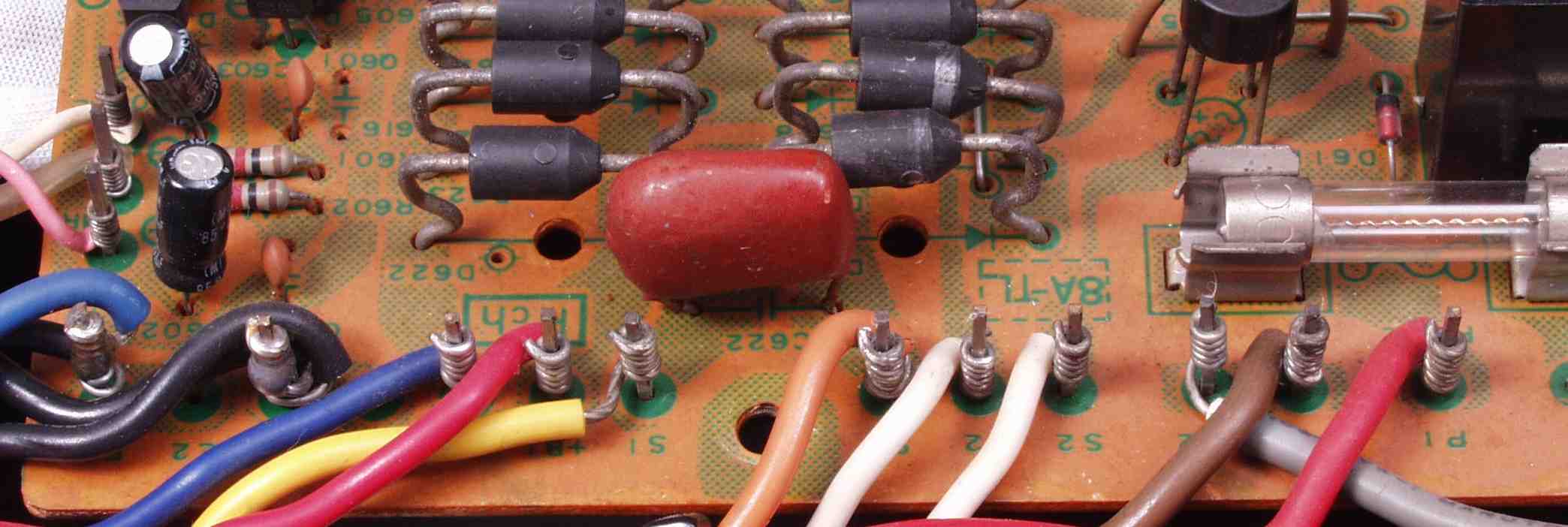

Ｃ−９Ａ．　修理前　ＲＣＡ端子

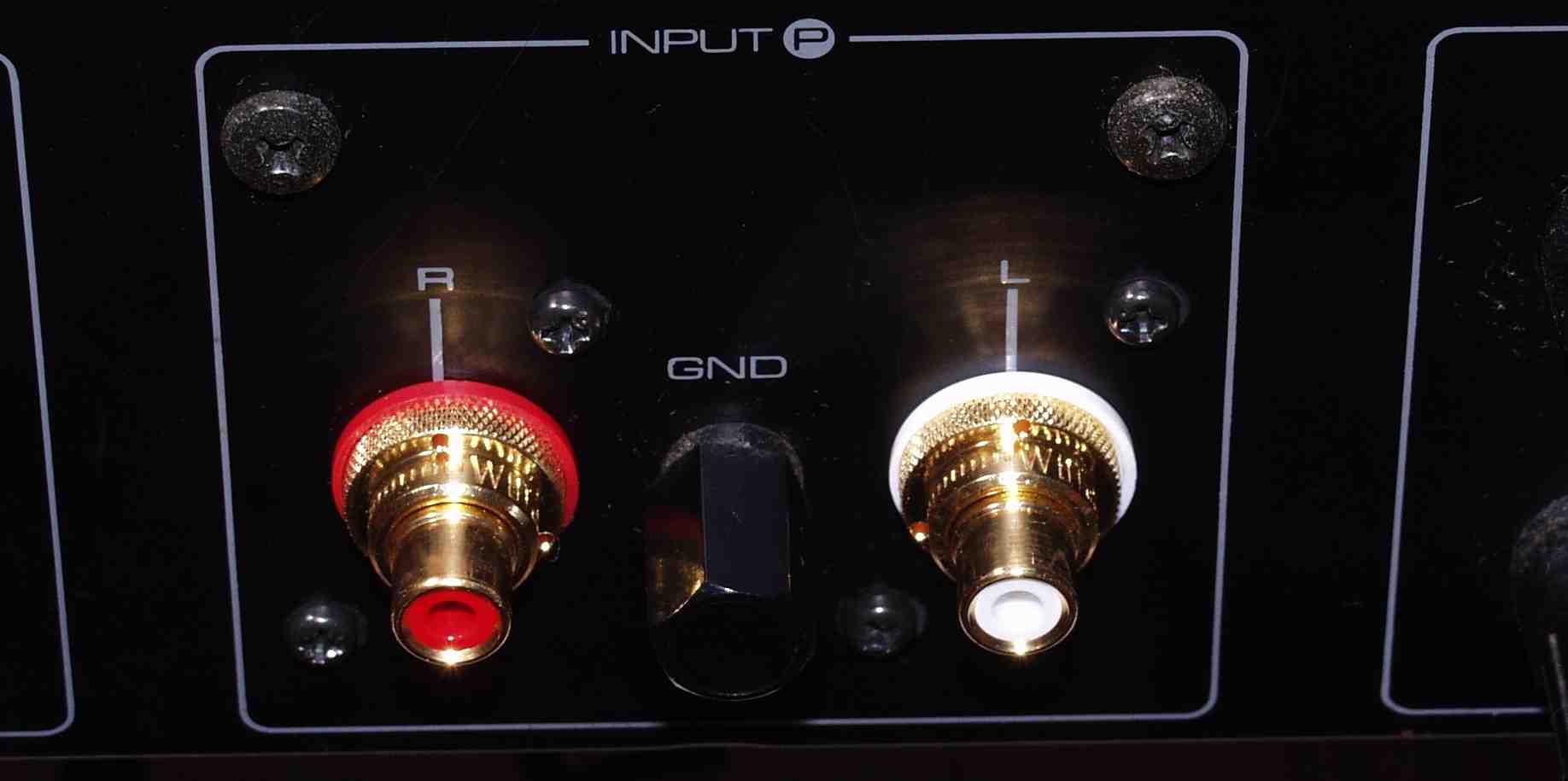

Ｃ−９Ｂ．　修理後　ＲＣＡ端子　 　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　使用

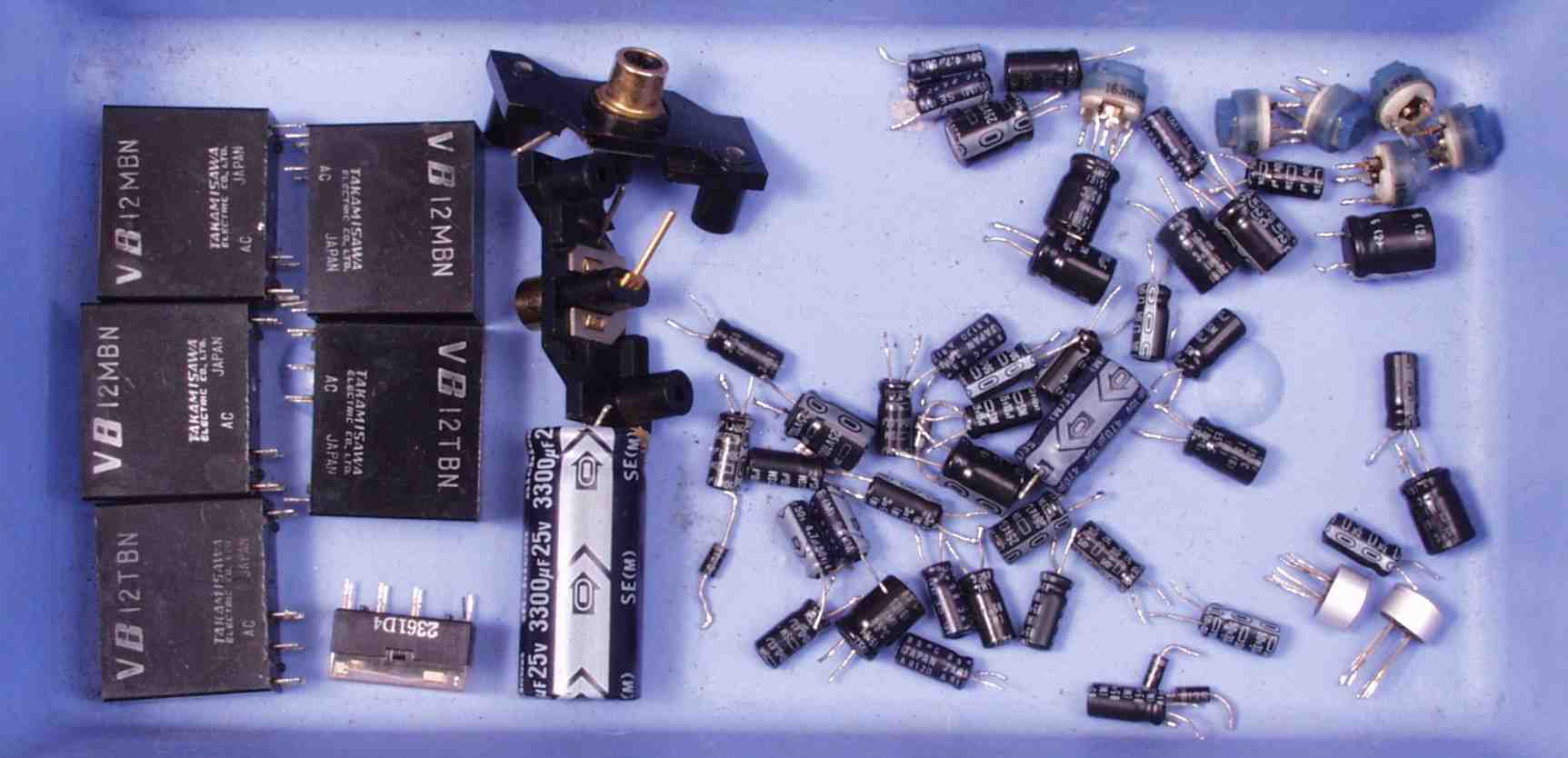

Ｃ−Ａ．交換した部品

C−ＢＡ．　修理前　上から見る

Ｃ−ＢＢ．　修理後　上から見る

Ｃ−ＢＣ．　修理前　下から見る

Ｃ−ＢＤ．　修理後　下から見る

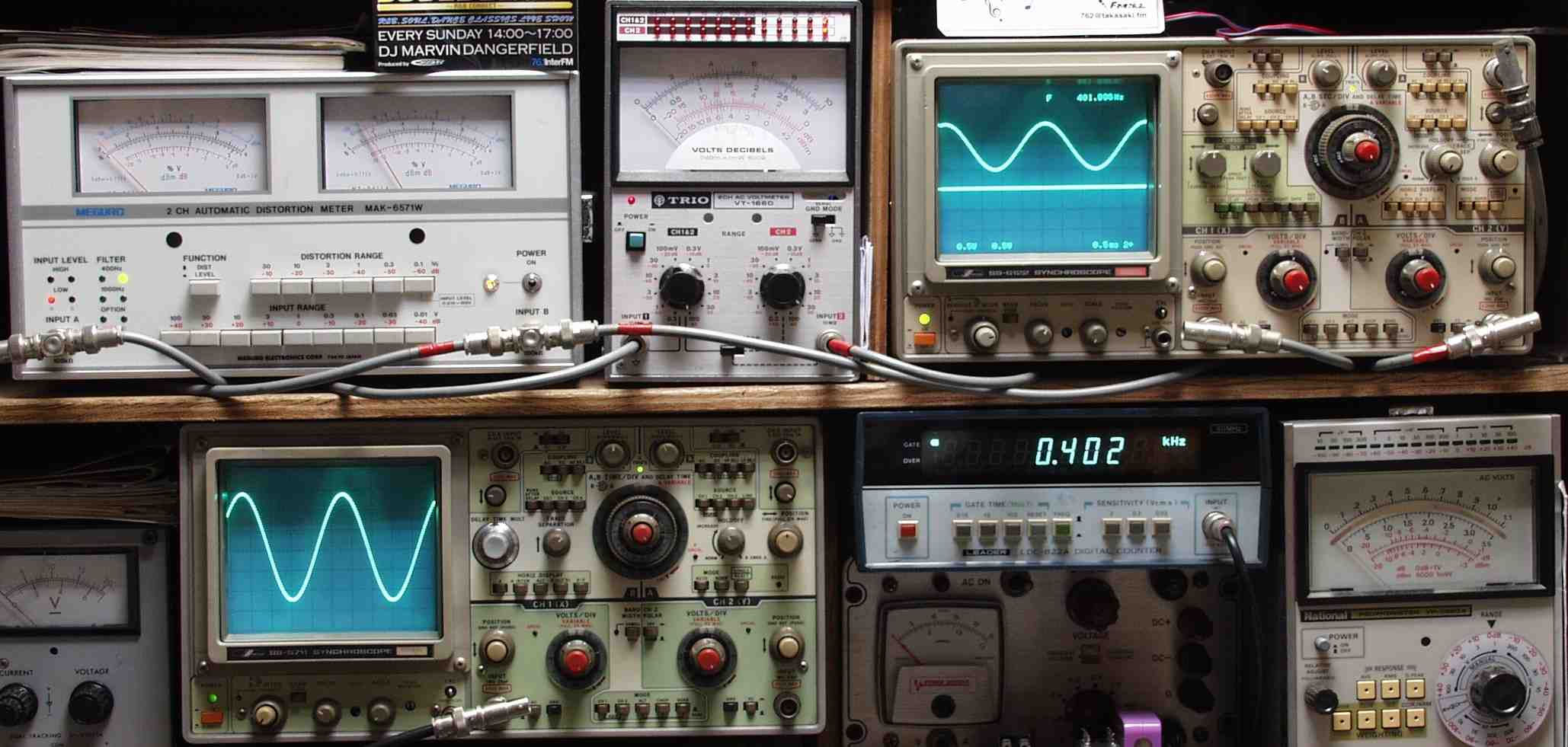

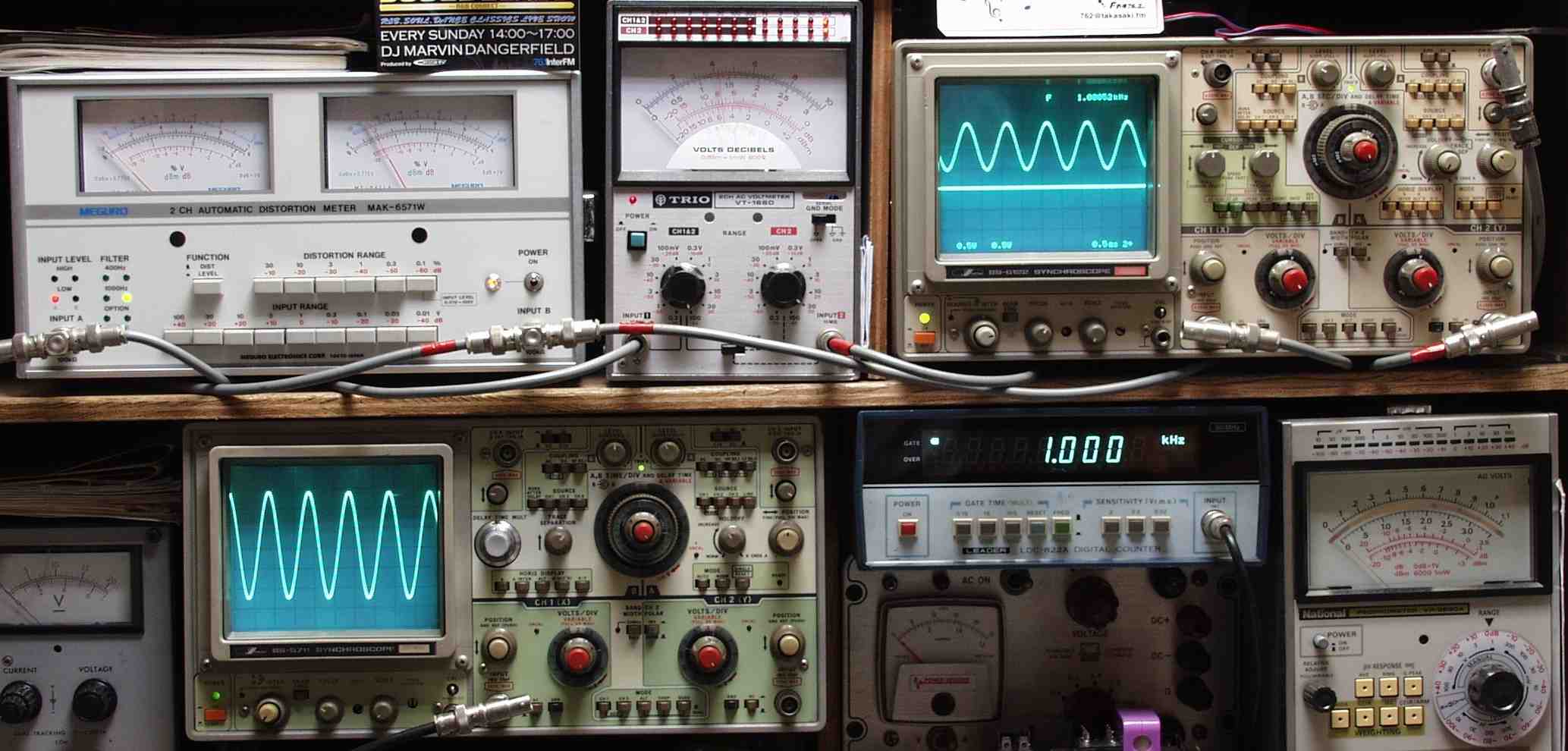

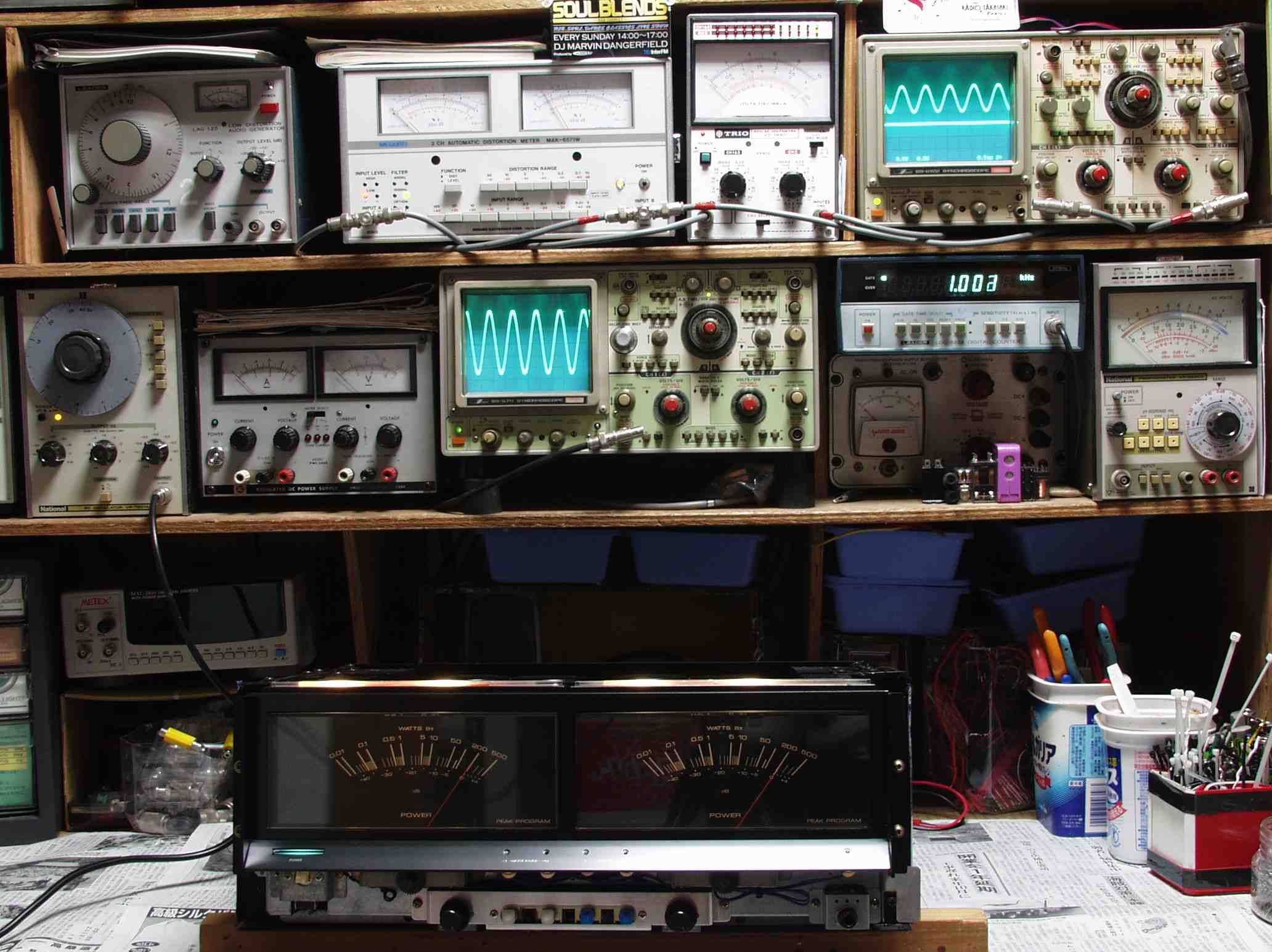

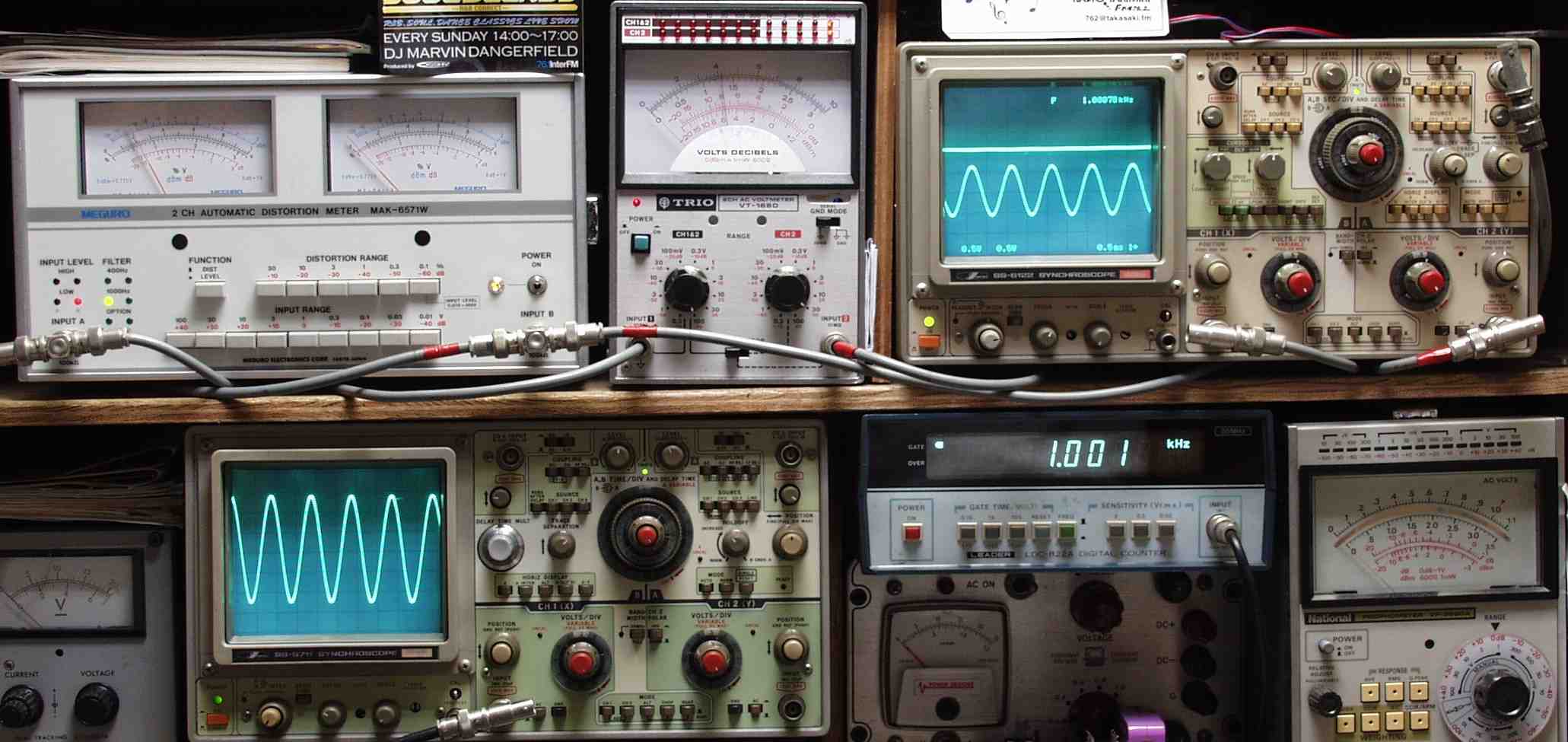

Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ−２Ａ．Ｒ側ＳＰ出力、４１Ｖ＝２１０Ｗ出力　０．０２％歪み　１０００ＨＺ

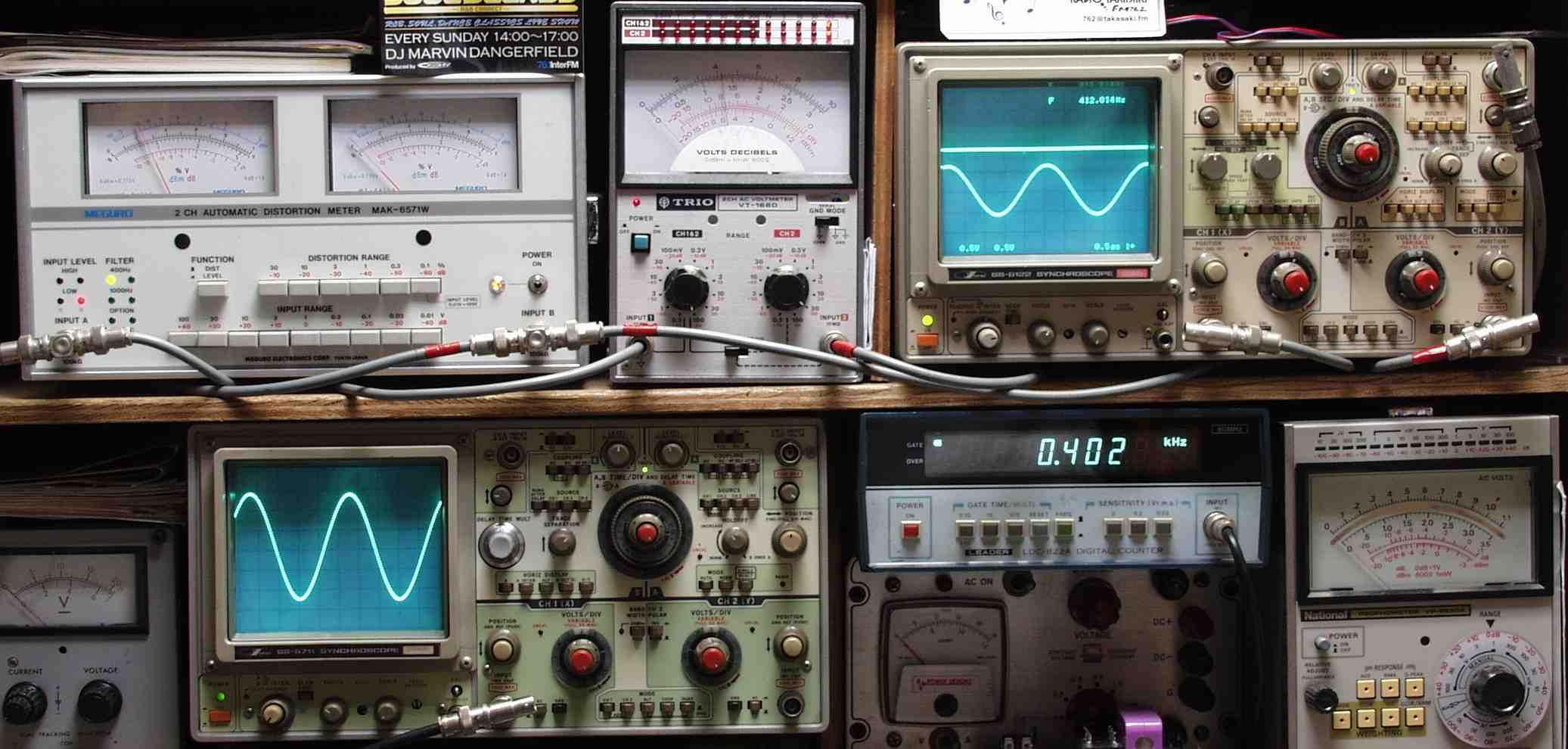

Ｅ−２Ｂ．Ｒ側ＳＰ出力、４１Ｖ＝２１０Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ−２Ｃ．Ｌ側ＳＰ出力、４１Ｖ＝２１０Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｄ．Ｌ側ＳＰ出力、４１Ｖ＝２１０Ｗ出力　０．０１％歪み　４００ＨＺ

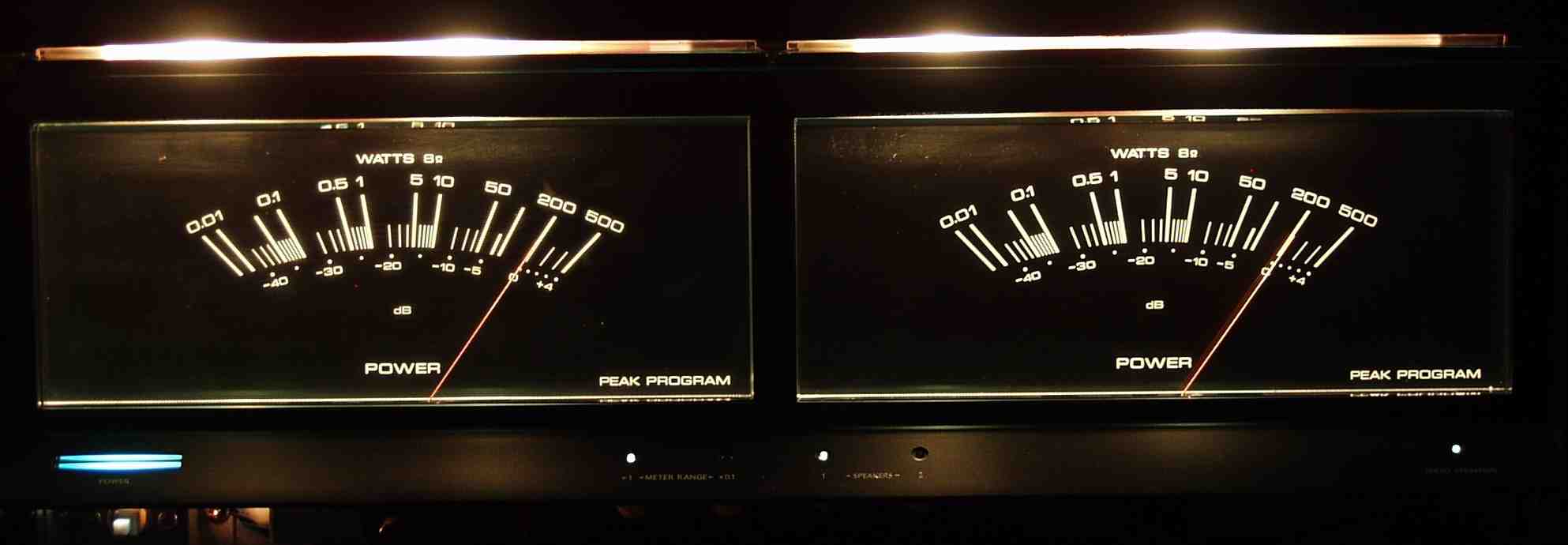

Ｅ−３．その時のＶＵメーター表示

Ｅ−４．完成　　２４時間エージング
