Ｐｉｏｎｅｅｒ　Ｃ−２００　修理記録

平成１５年４月８日到着　　　月日完成

Ａ．　修理前の状況 　 B．　原因 経年劣化 Ｃ．　修理状況 ＡＦ−ＡＭＰ修理 ＥＱ−ＡＭＰ修理 ＦＭ受信部修理 ＡＭ受信部修理 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　 個 フイルムコンデンサー　　　　　　　　　　　個 半固定ＶＲ　　　　　　　　　　　　　　　　　　個 抵抗　　　　　　　　　　　　　　　　　　　　　　個 電解コンデンサー　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　４５，０００円　　　＜＜最低限の通常修理＞＞ 　　　　　　　　　　　　　　　　　　　　　 ＜＜真空管別途＞＞

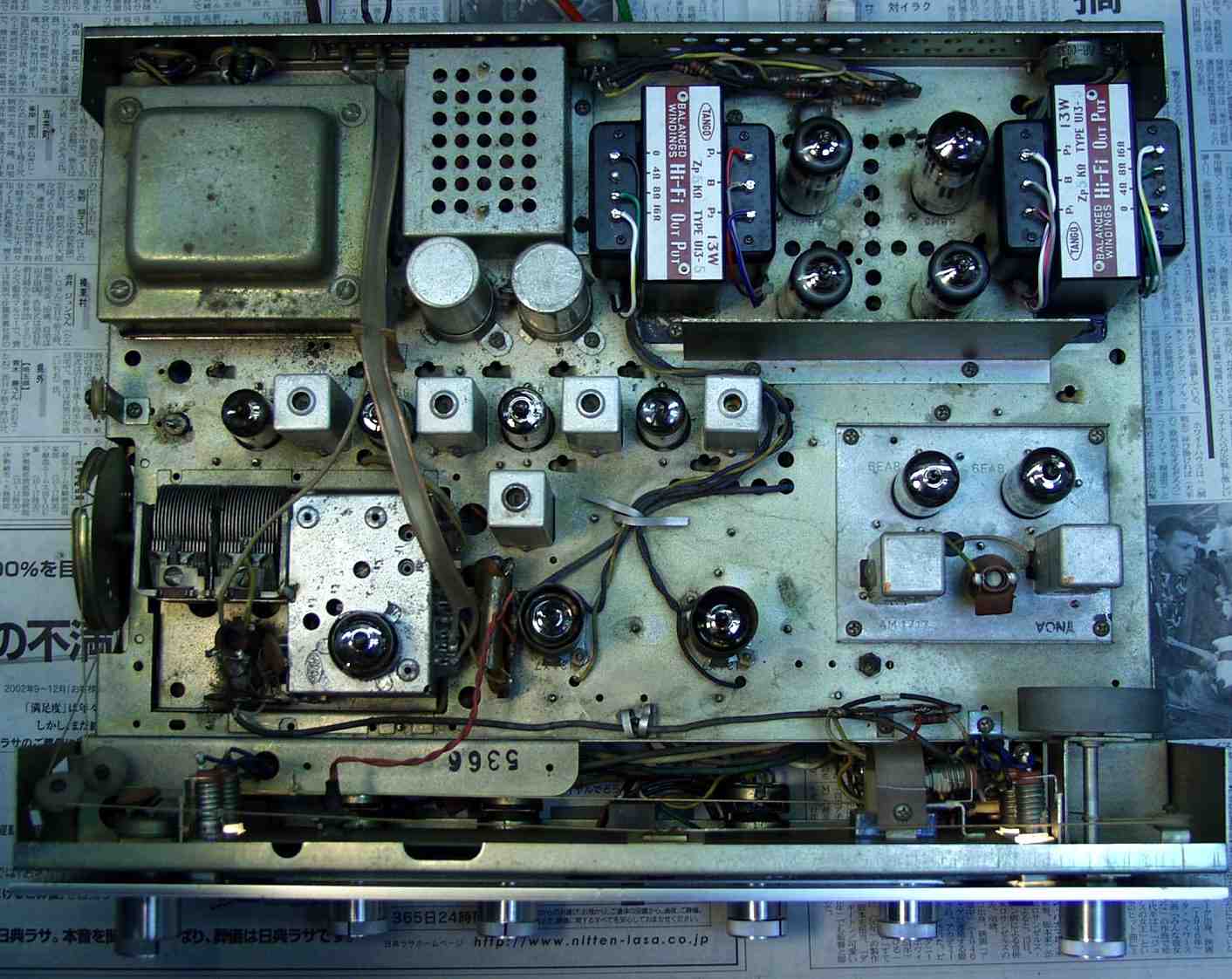

Ａ．　修理前の状況 Ａ−１Ａ．上から見る

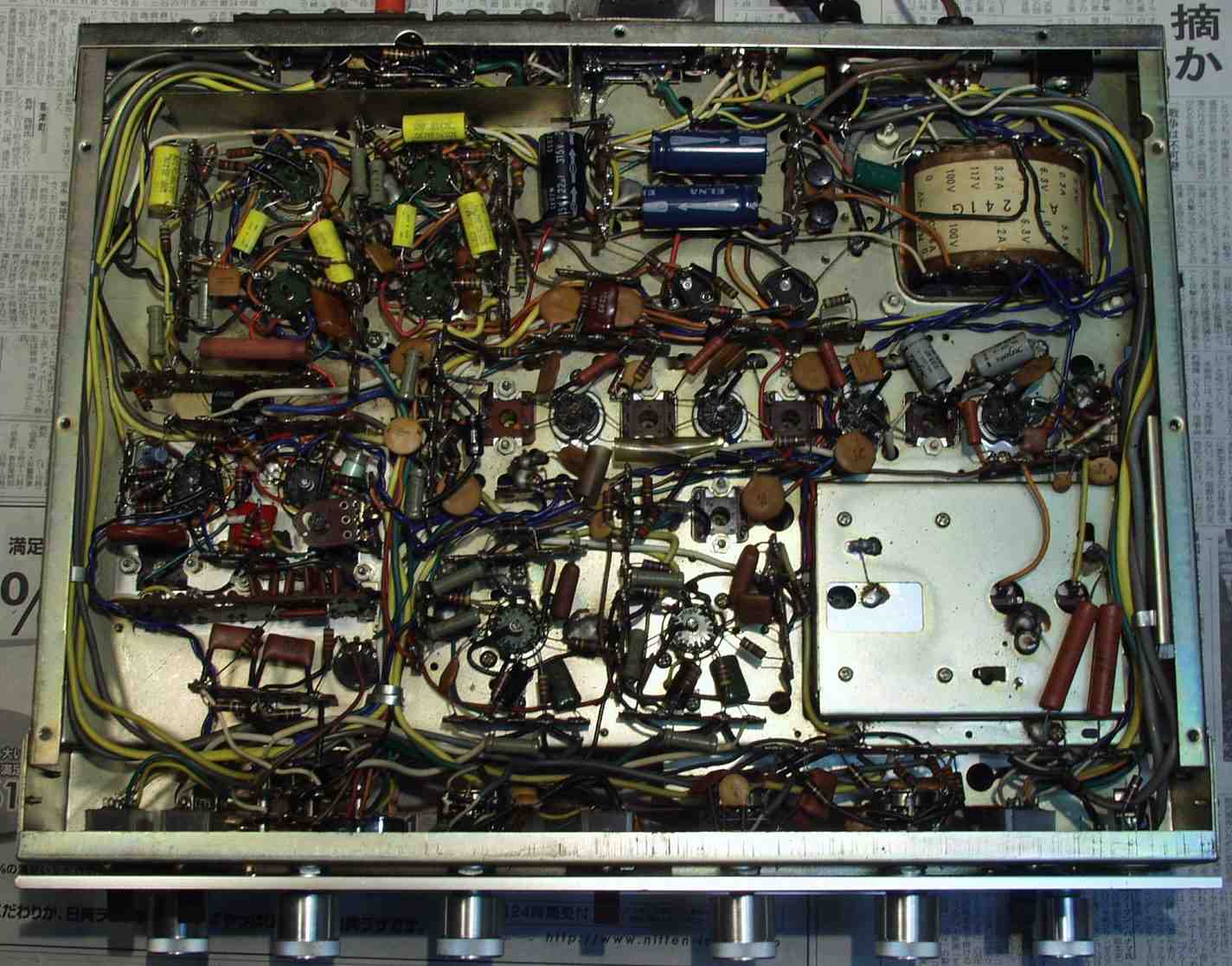

Ａ−１Ｂ．　下から見る

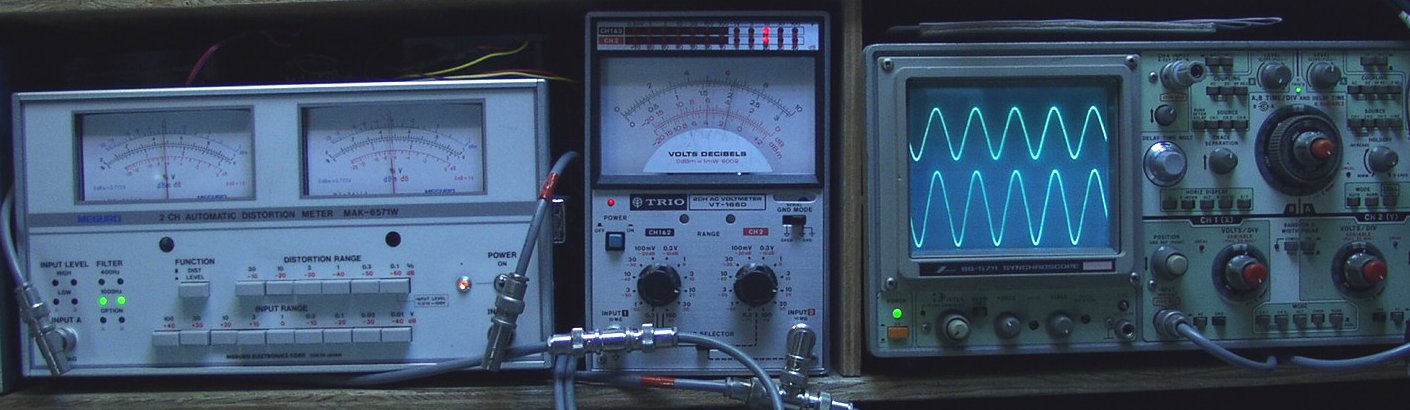

Ａ−２．　修理前　ＡＭＰの出力・歪率測定 　　　　　　　　　　右ＳＰ出力＝６．５Ｖ＝５．２Ｗ　歪み率＝５％　　右ＳＰ出力＝５Ｖ＝３．１Ｗ　歪み率＝５％

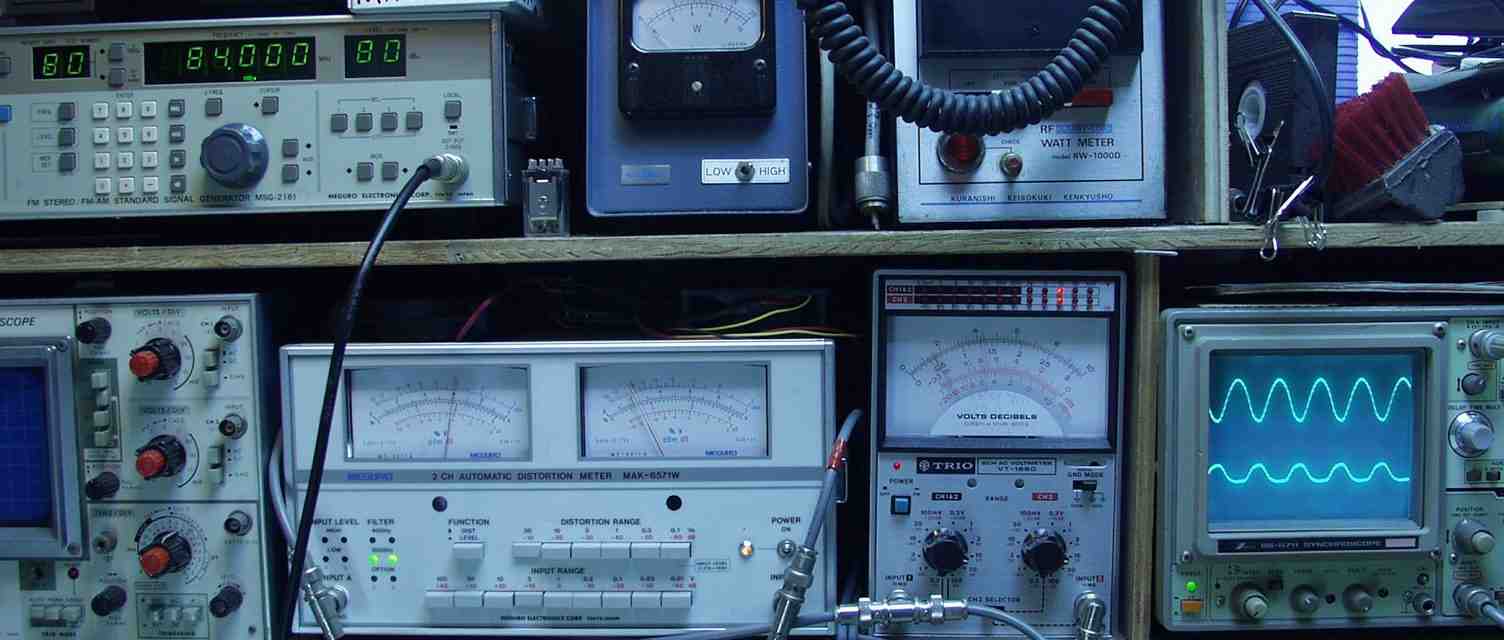

Ａ−３．　修理前　ＦＭステレオ信号受信の出力・歪率測定 　　　　　　　　　ＡＮＴ入力８０ｄＢ　極強電界　右ＳＰ出力＝１Ｖ＝歪み率＝１０％　　右ＳＰ出力＝１Ｖ＝歪み率＝２５％

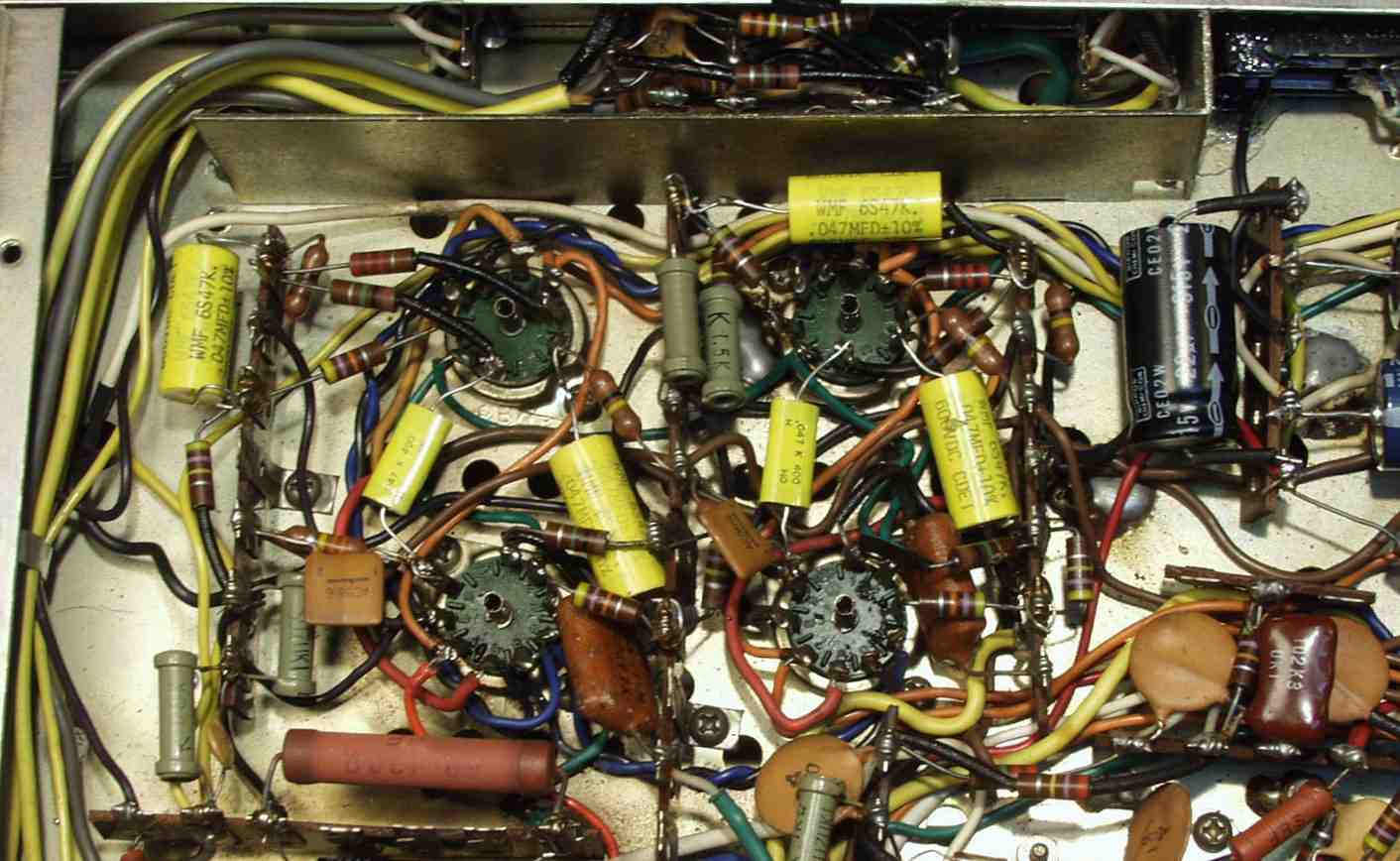

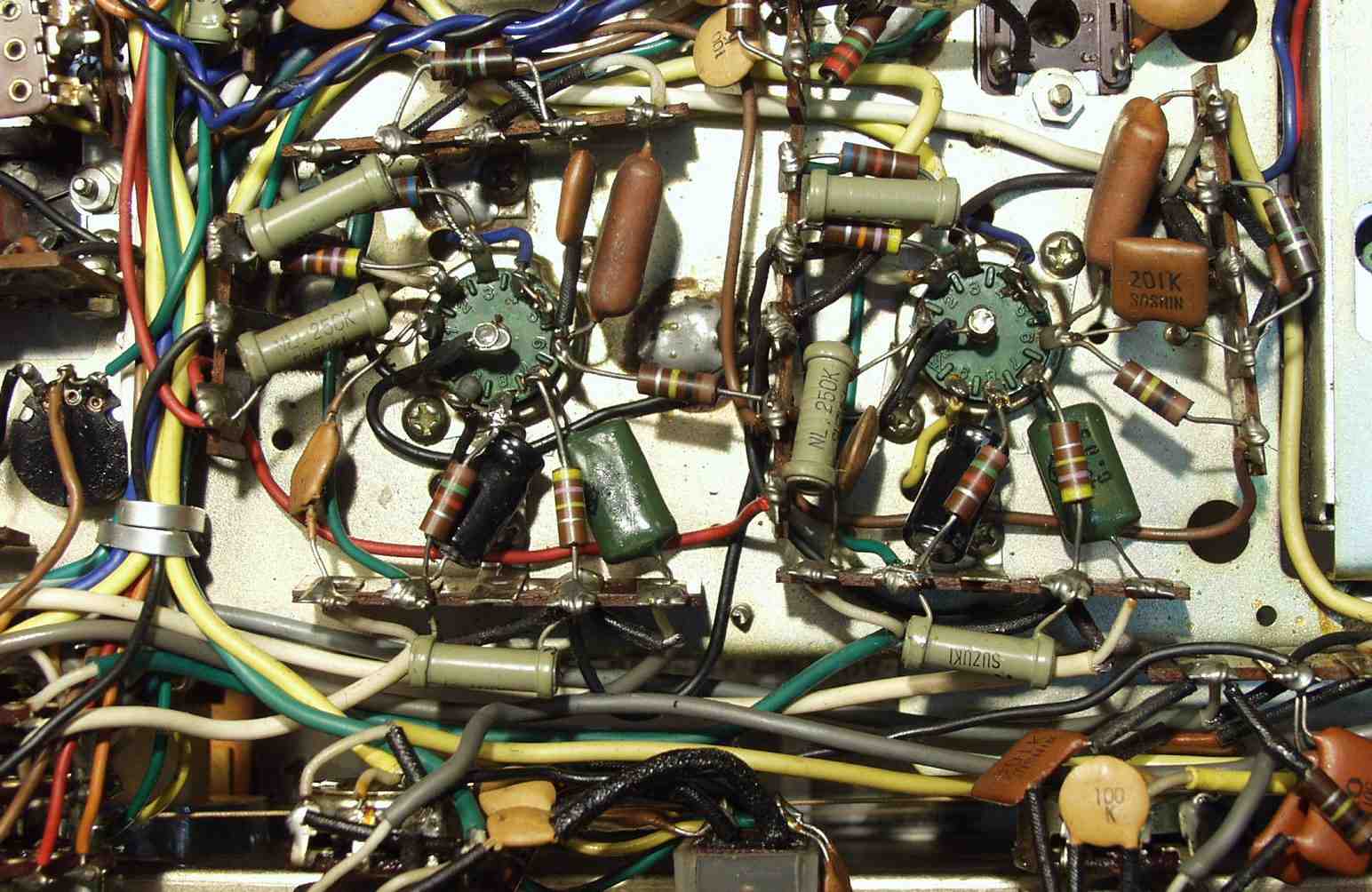

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＡＭＰ部

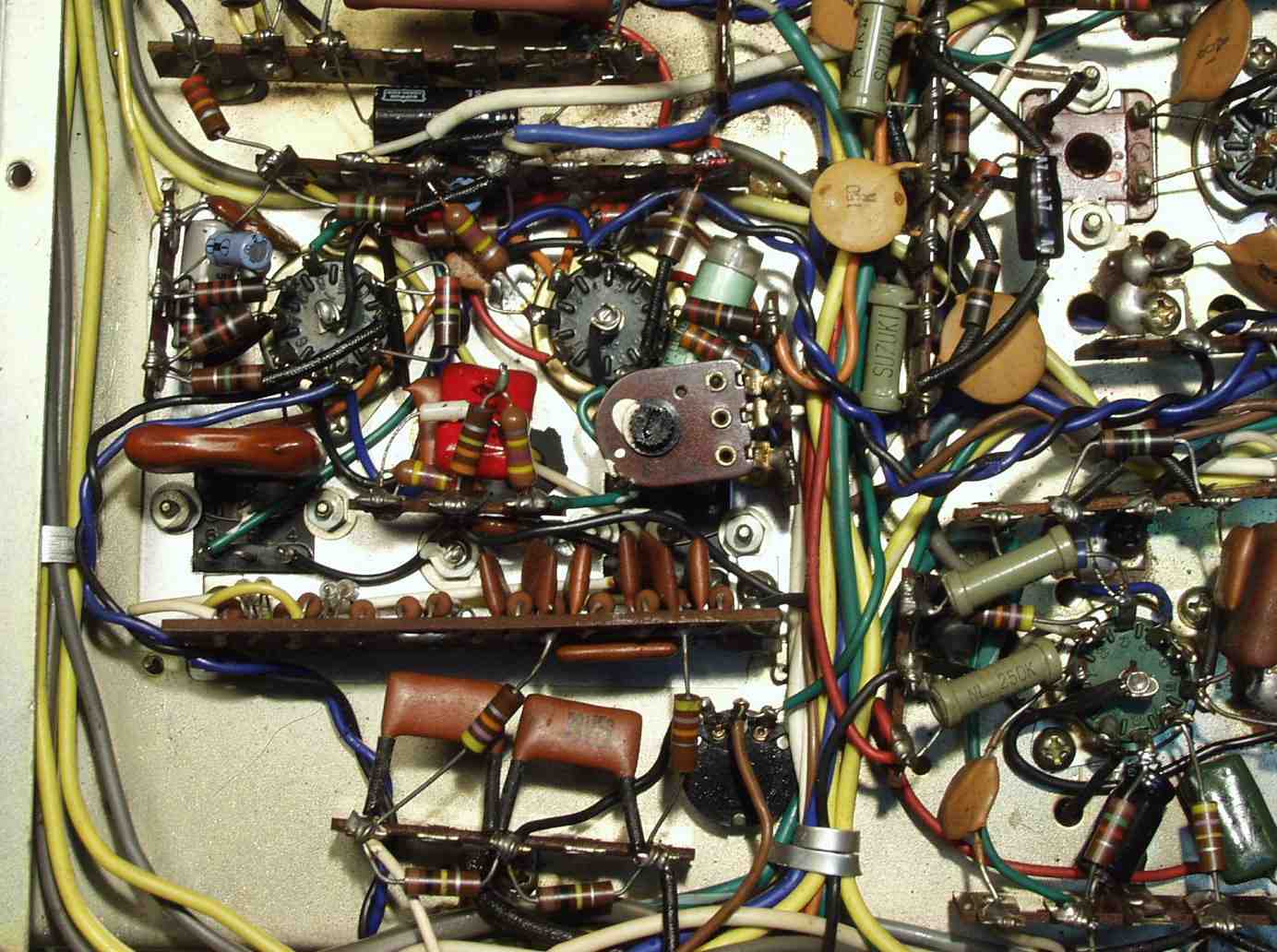

Ｃ−２Ａ．　修理前　ＥＱ−ＡＭＰ部

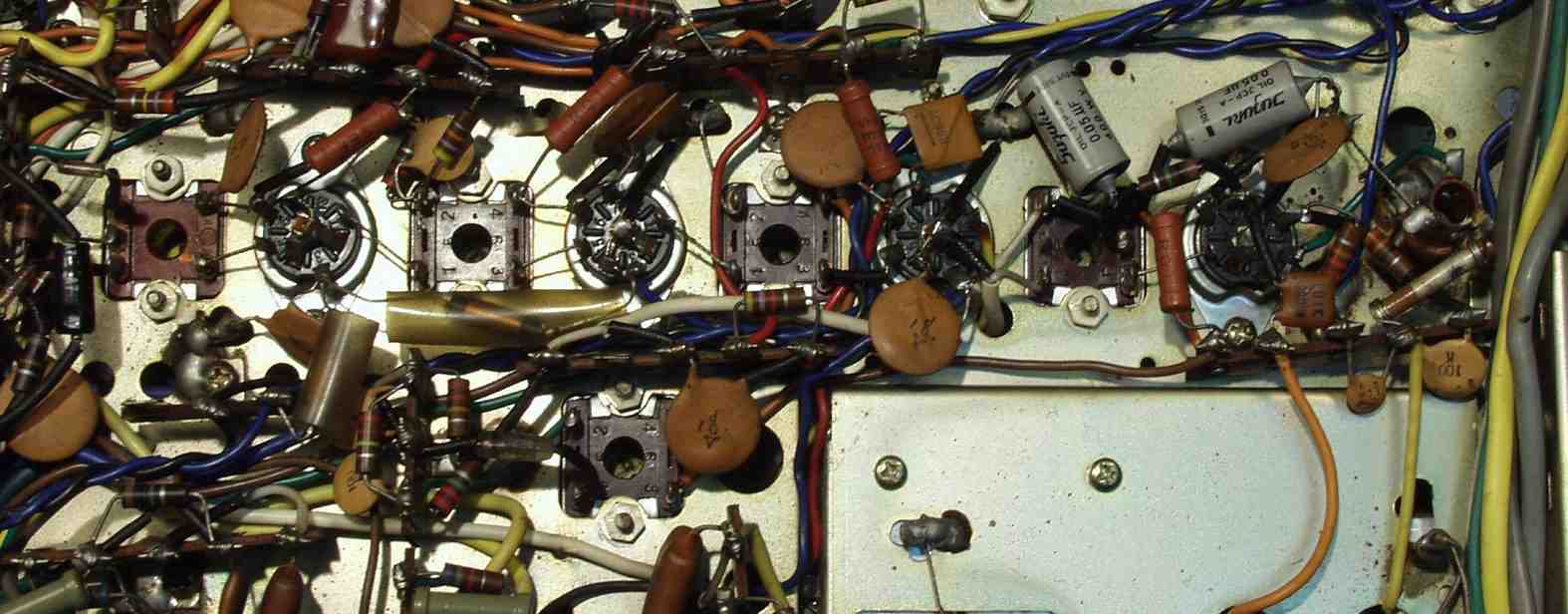

Ｃ−３Ａ．　修理前　ＩＦ部

Ｃ−４Ａ．　修理前　ＭＰＸ部

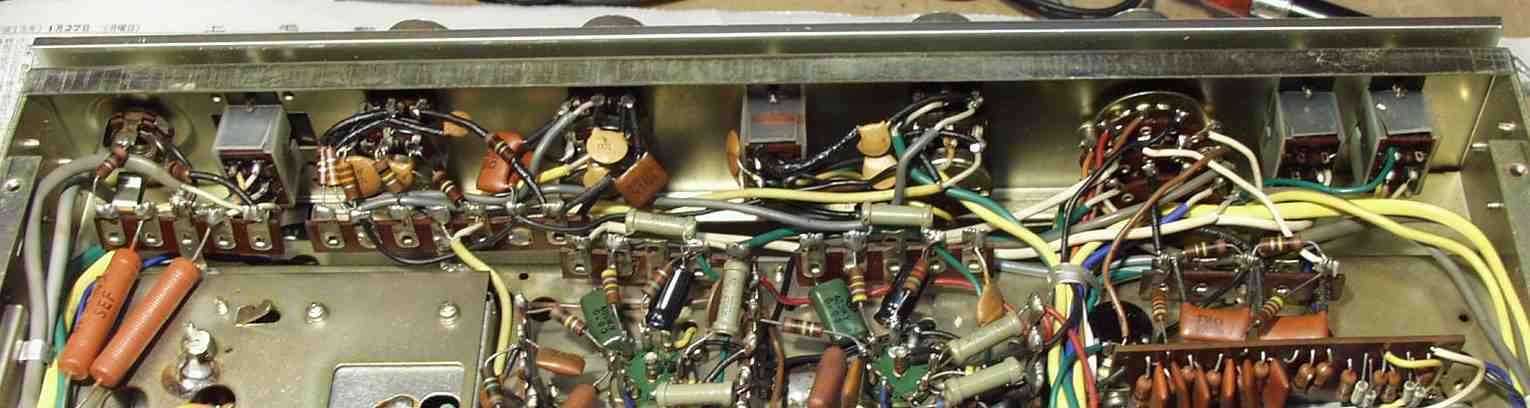

Ｃ−５Ａ．　修理前　ＳＷ、ＶＲ

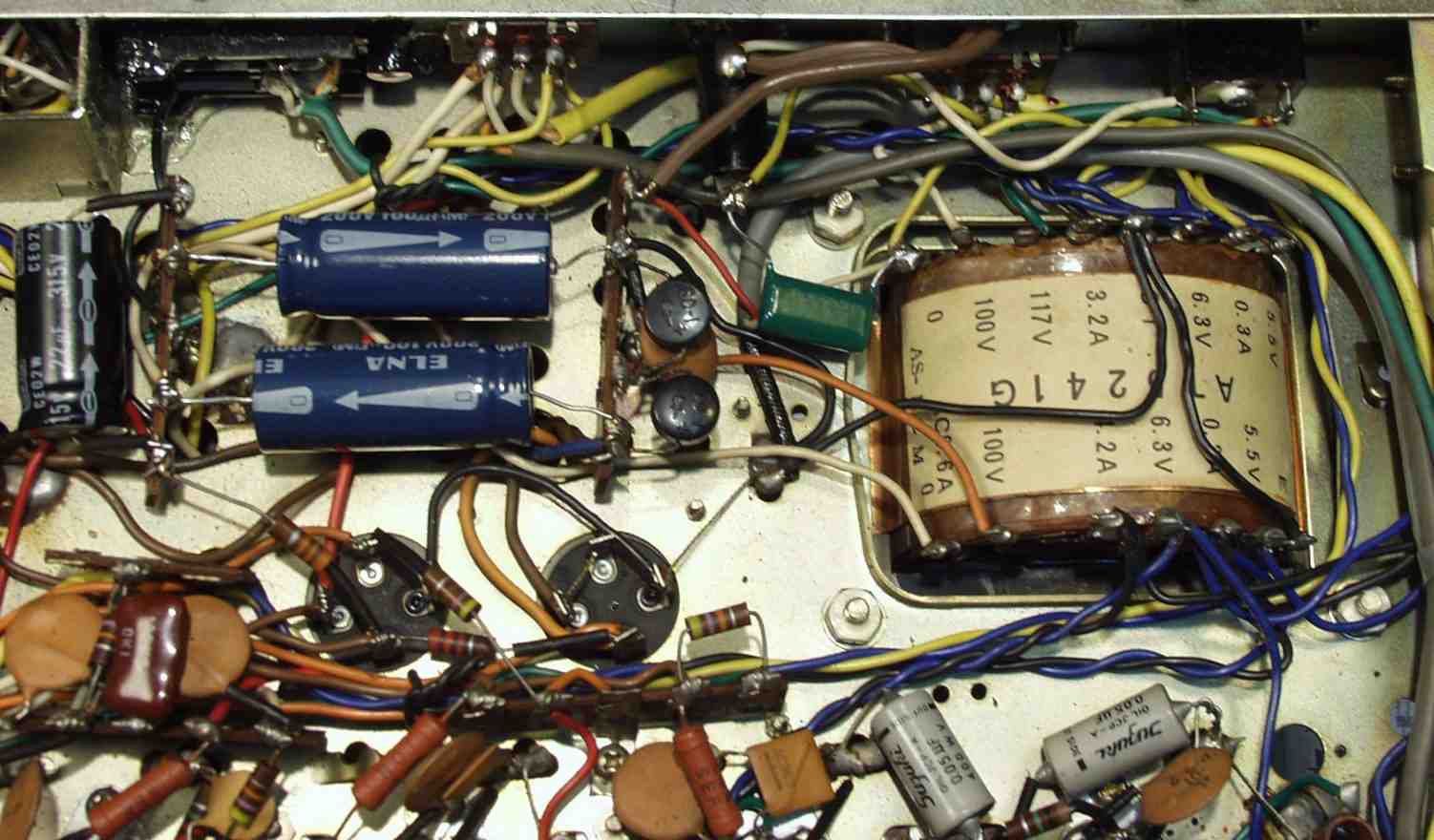

Ｃ−６Ａ．　修理前　電源部

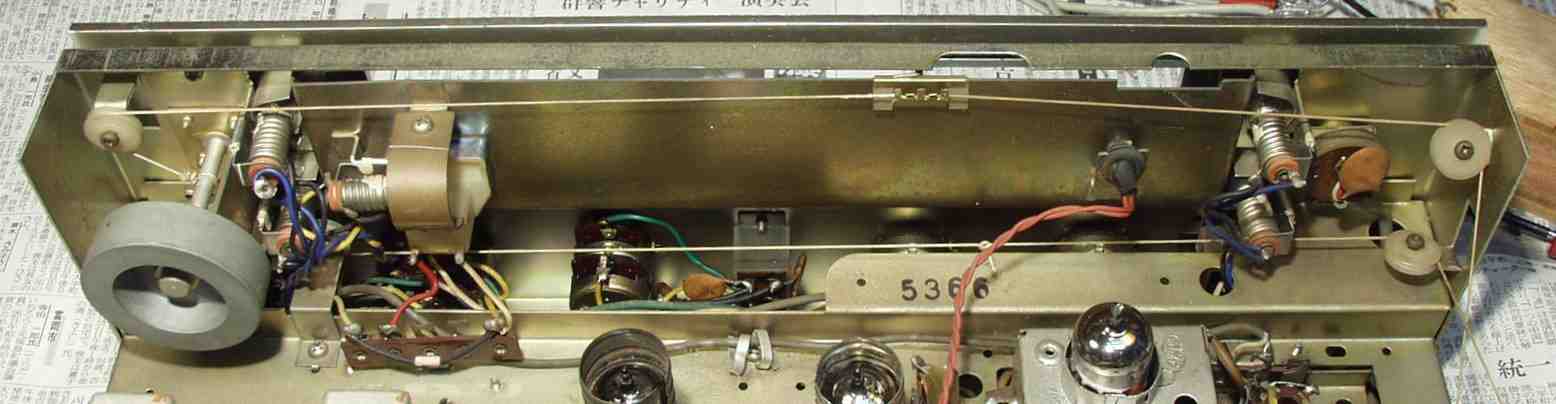

Ｃ−７Ａ．　修理前　繋いだダイアル糸

Ｃ−８．交換した部品

Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整

Ｅ−２Ｃ．Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　１０００ＨＺ

Ｅ−２Ｄ．Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　４００ＨＺ

Ｅ−３．完成　下から見る

Ｅ−４．２４時間エージング
