Pioneer M−90. 2台目修理記録
平成14年12月5日到着   2月27日完成
A. 修理前の状況
  1. CDダイレクトでインプットレベルのツマミの数字が56で普通に部屋で聴ける音量です(メーター表示出来ない)
    インプットレベルのツマミの数字が40から上でメーター表示出来る(音量は、かなりうるさい)
  2. パワーランプが点灯しない。
  3. スピーカーB端子のL側から時々音が出ない

B. 原因
   各部の劣化

C. 修理状況
  SP接続リレー交換
  電源切替リレー交換
  入力切替リレー交換
  初段FET(電解トランジスター)交換
  基板半田補正
  ラッピングのハンダ処理
  A−1.の大型を除く全電解コンデンサー交換(オーディオ・コンデンサー使用)

D. 使用部品
  SP接続リレー                          2個
  電源切替リレー                         2個
  入力切替リレー                         2個
  初段FET(電解トランジスター)                2個
  電解コンデンサー(オーディオ・コンデンサー使用)   50個

E. 調整・測定

F. 修理費   95,000円   <<オーバーホール修理>>

A. 修理前の状況

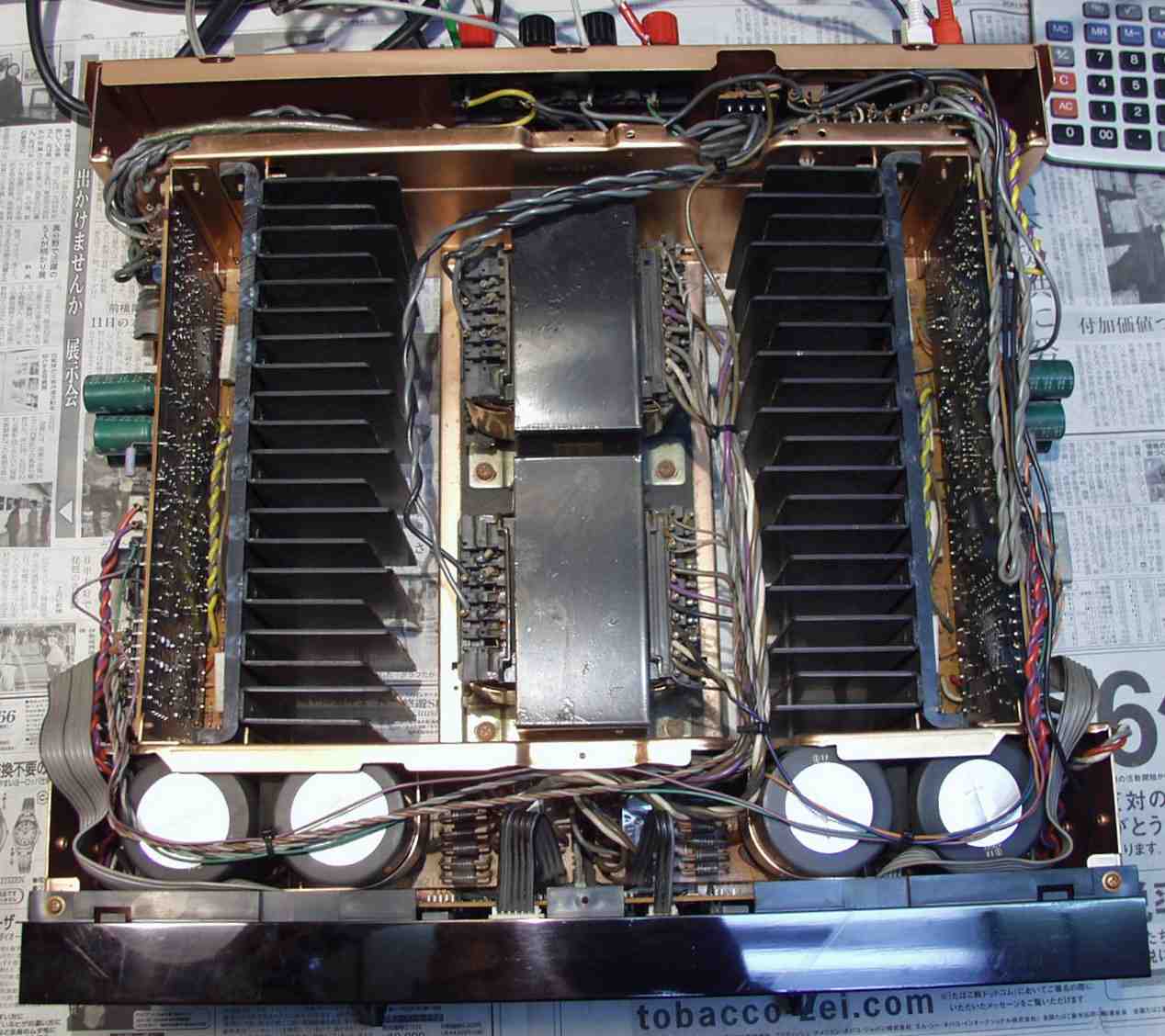

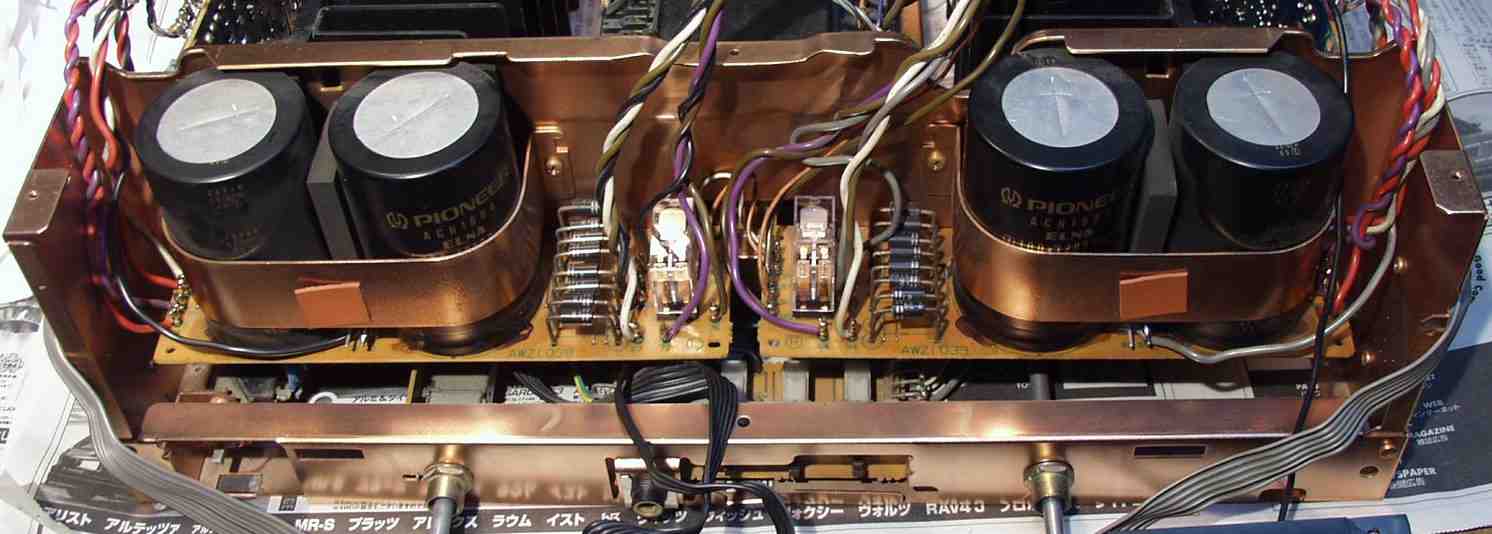

A−1. 修理前 上から見る

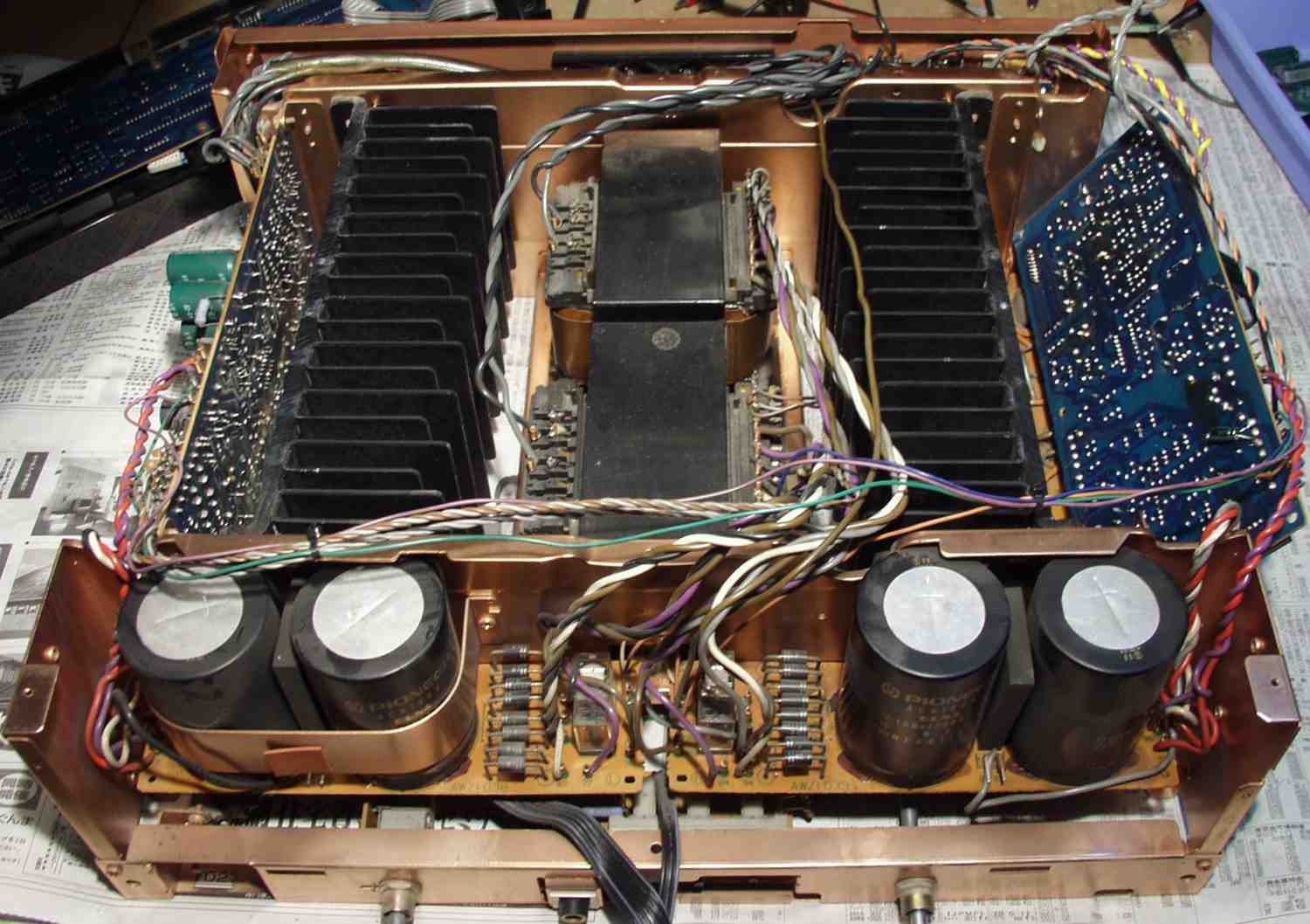

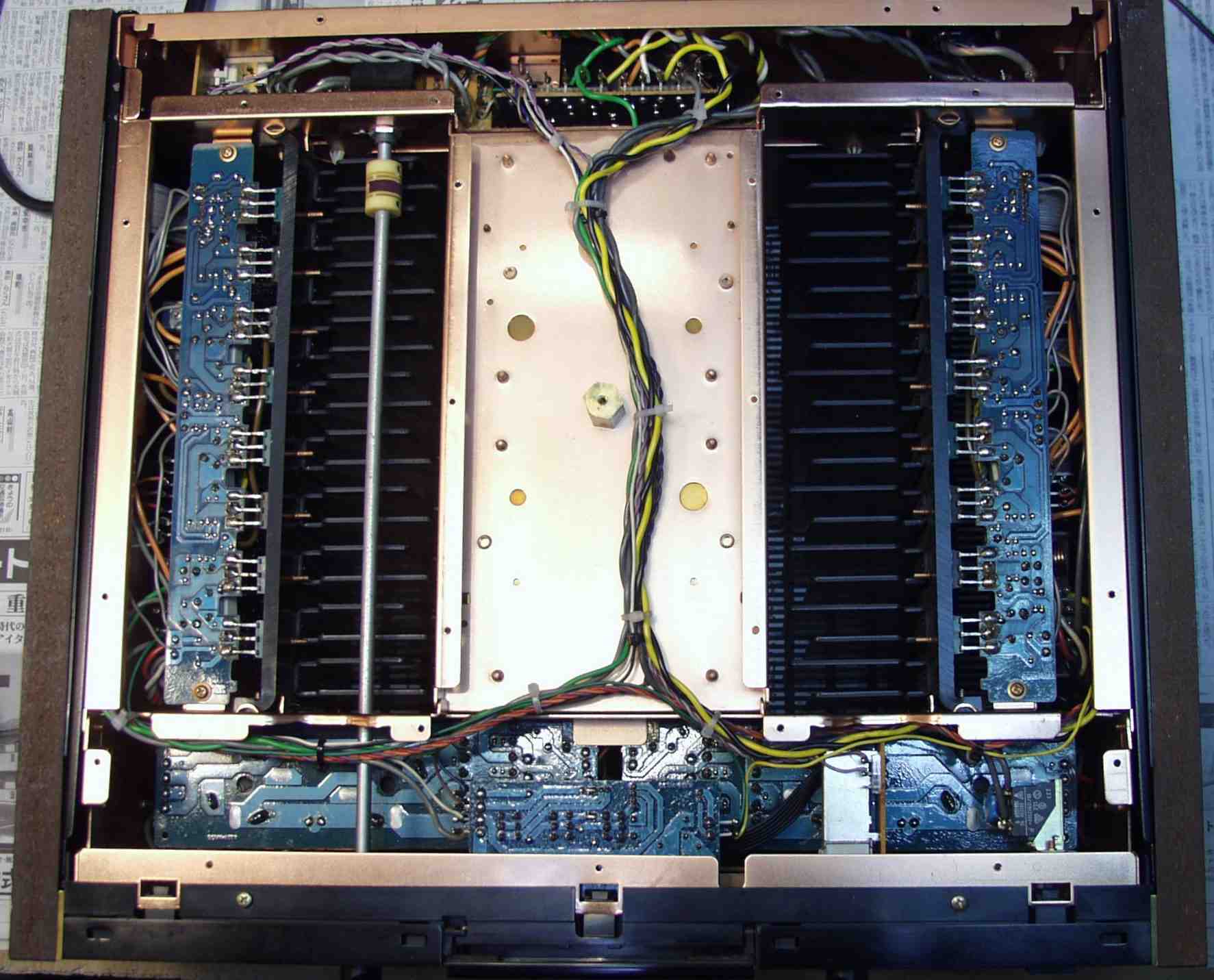

A−2. 修理前 下から見る
C. 修理状況

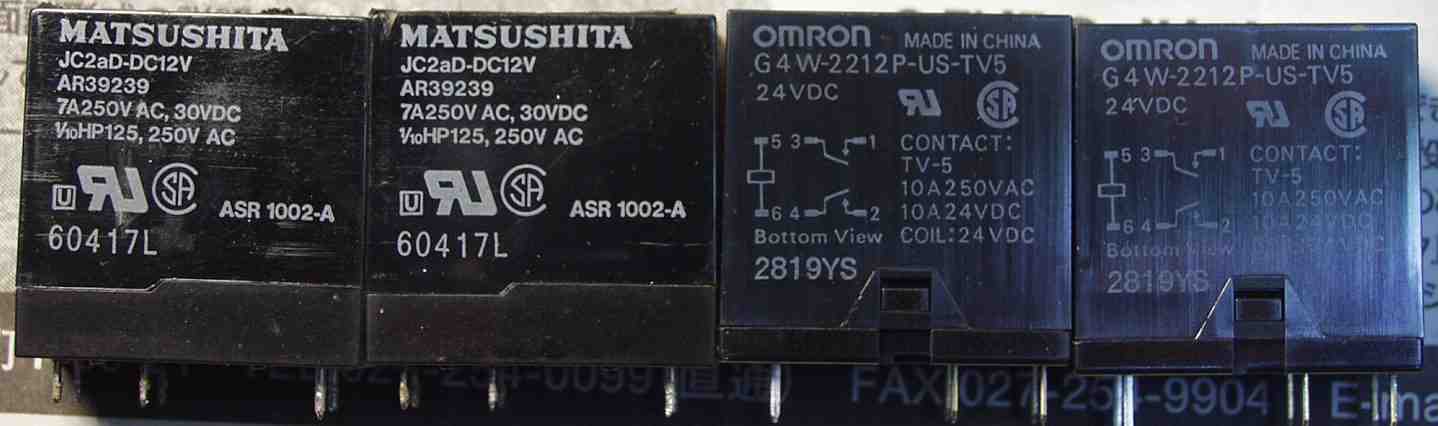

C−1A. 交換するSP接続リレー 左=接点容量7Aの古い物、 右=接点容量10Aの新しい物(電圧異なる)

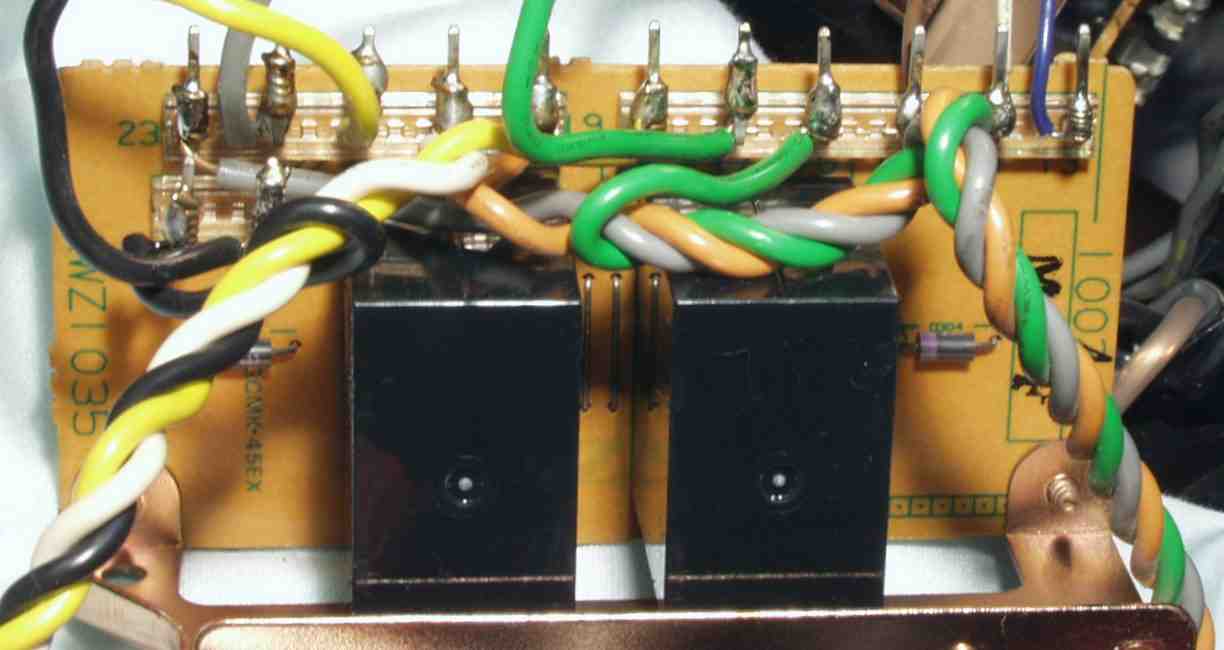

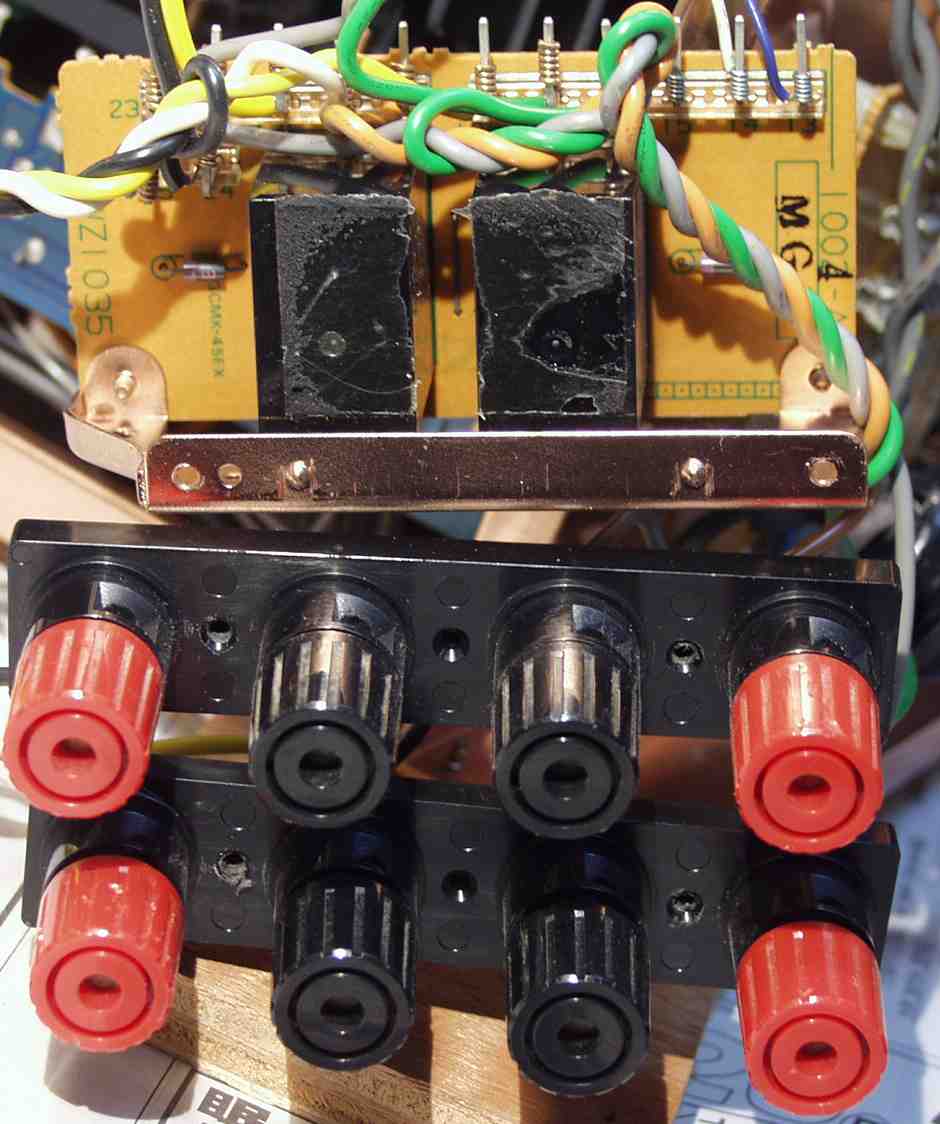

C−1B. 修理前 SP接続リレー基板
C−1C. 修理後 SP接続リレー基板 ラッピングに半田を浸み込ませる リレー2個交換

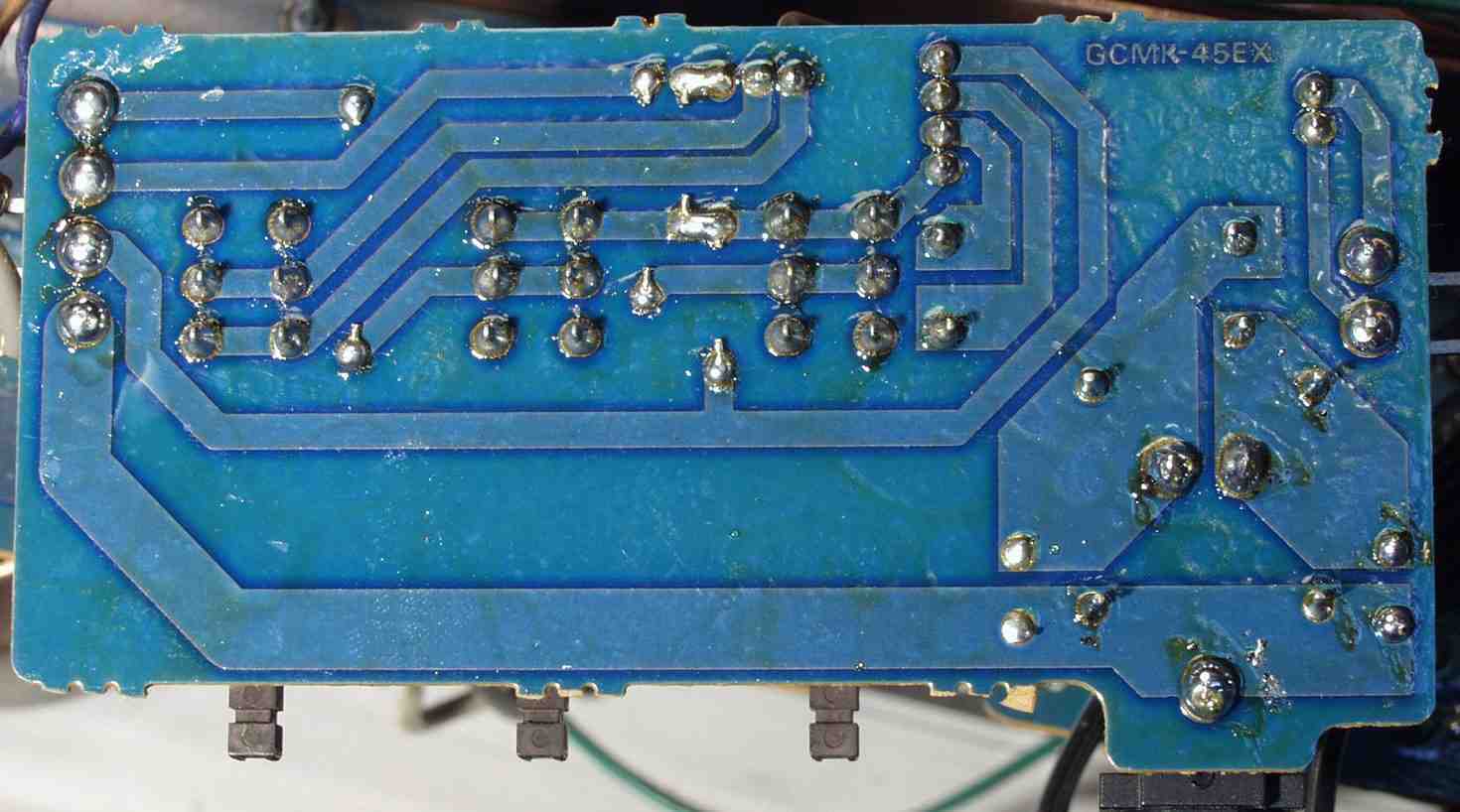

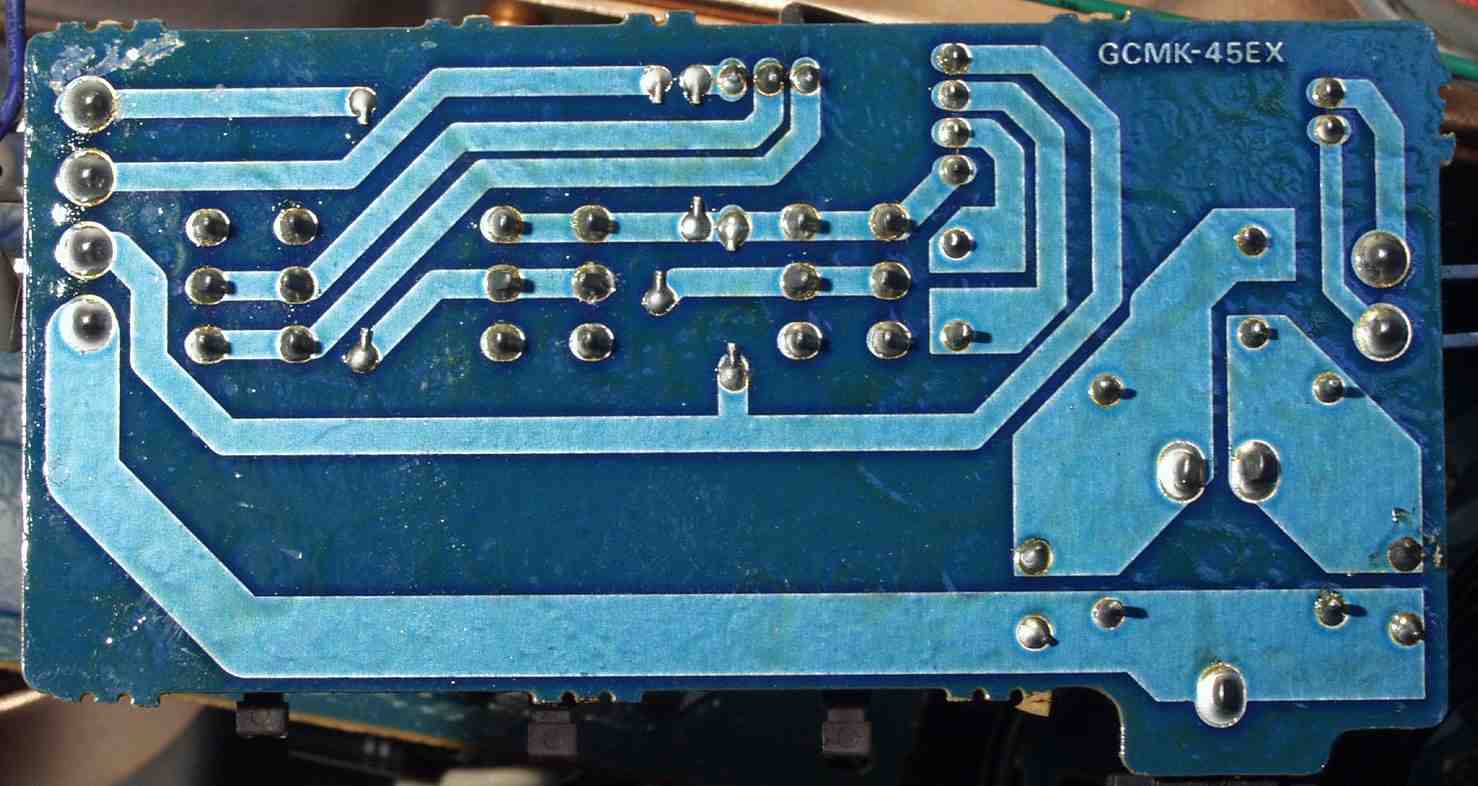

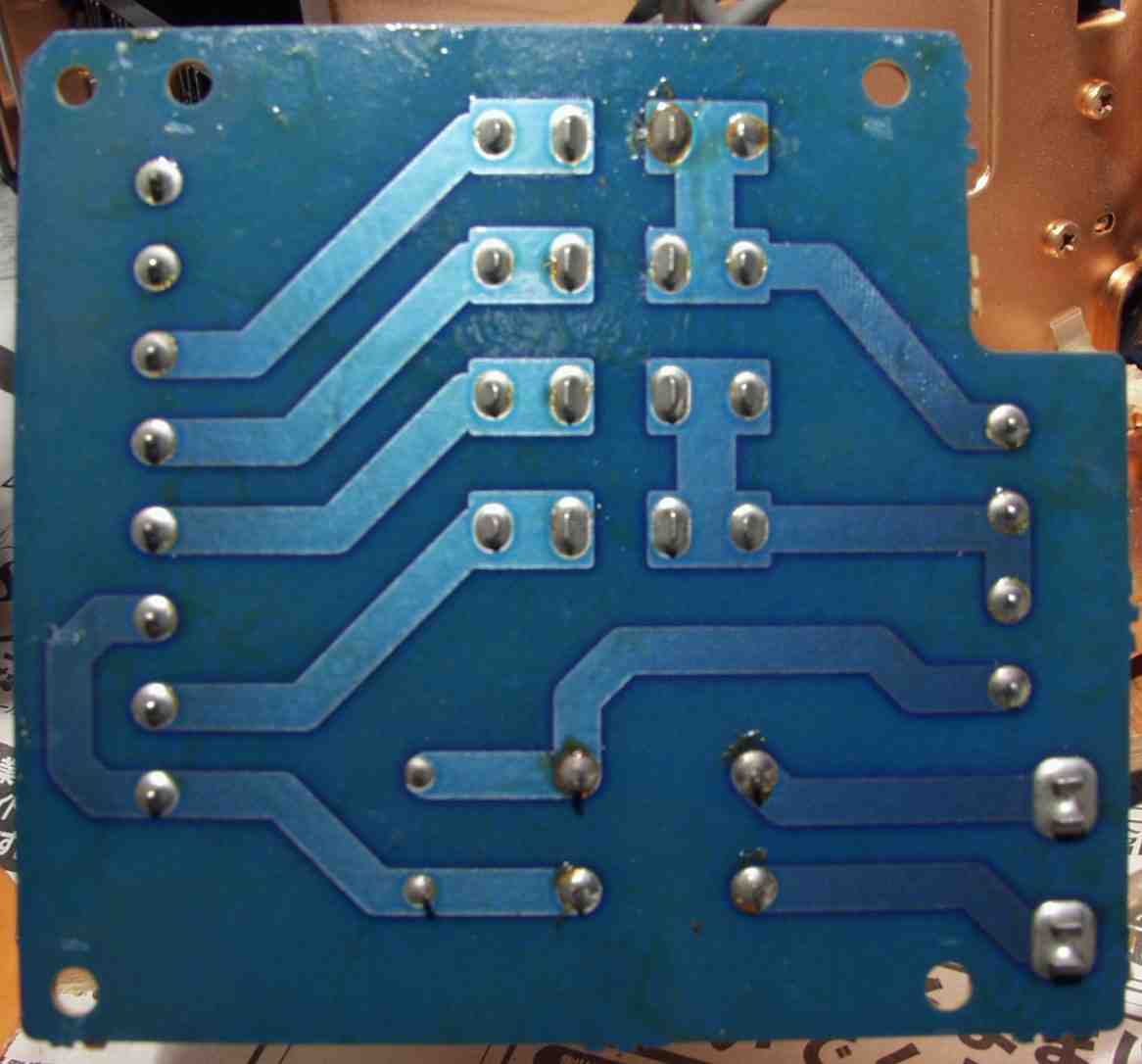

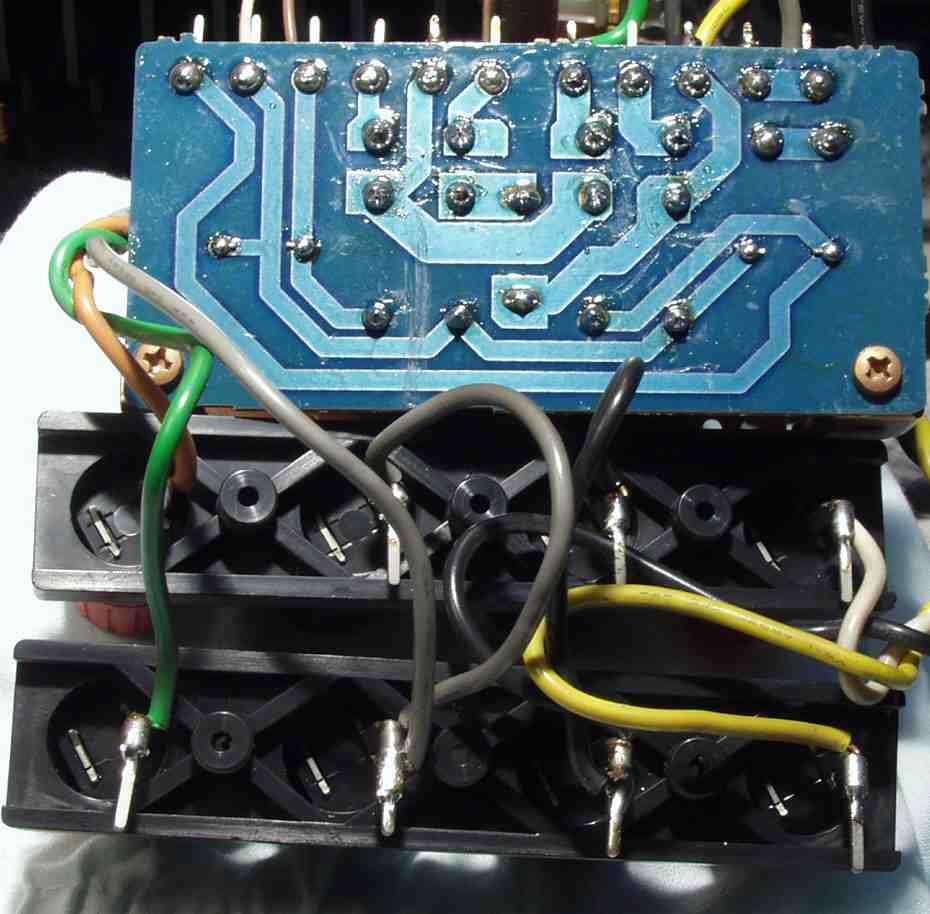

C−1D. 修理前 SP接続リレー基板裏

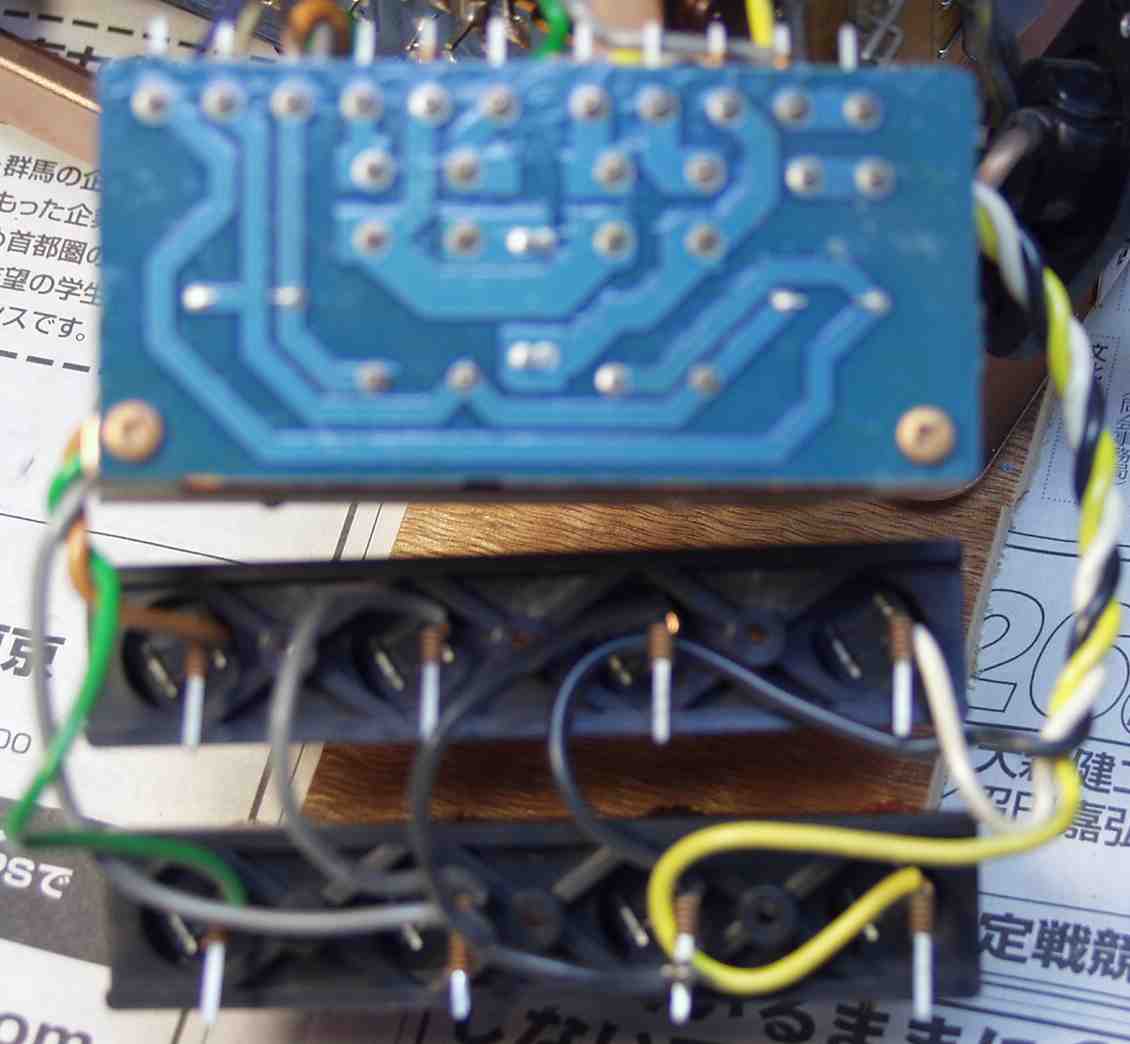

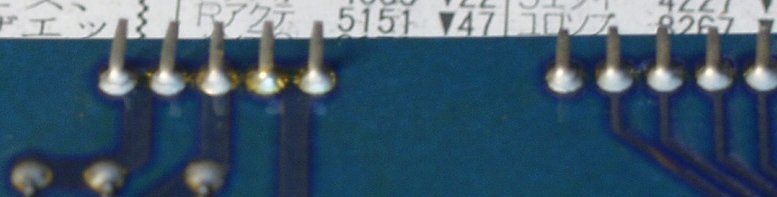

C−1E. 修理(半田補正)後 SP接続リレー基板裏   全ての半田をやり修す ラッピングに半田を浸み込ませる

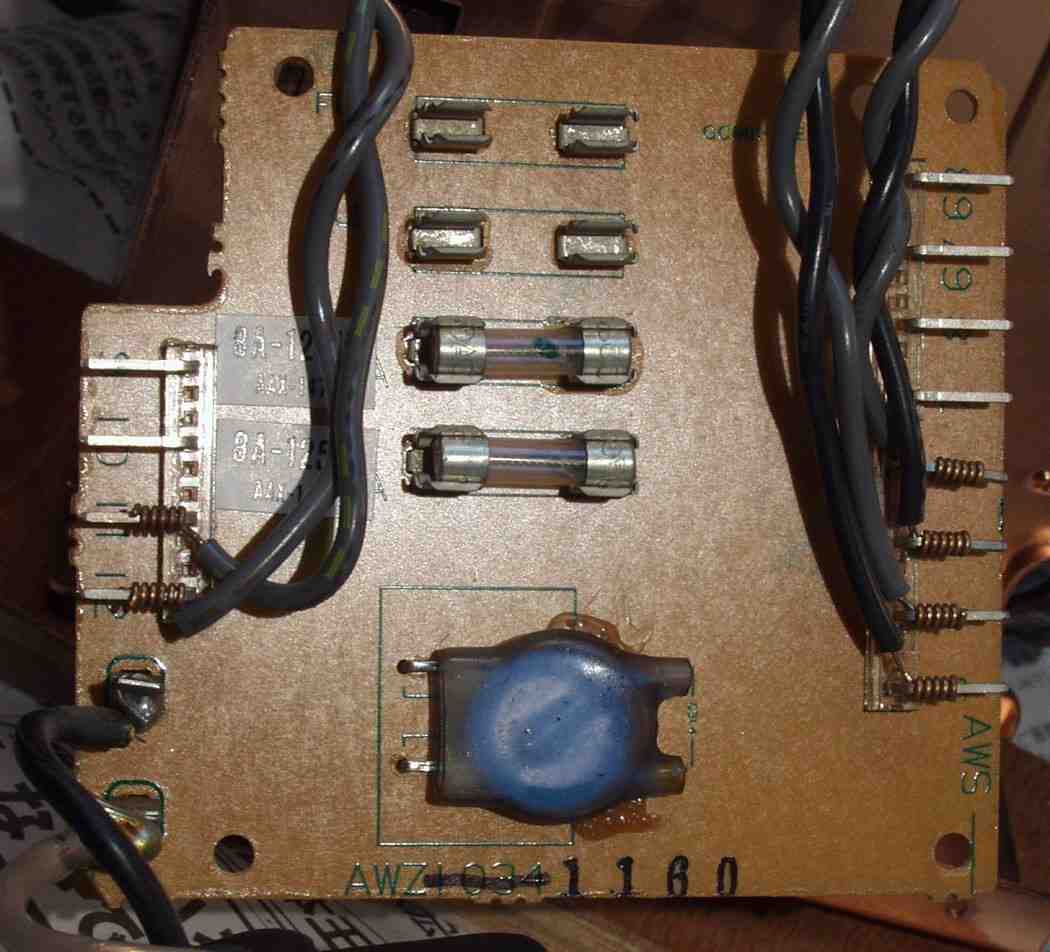

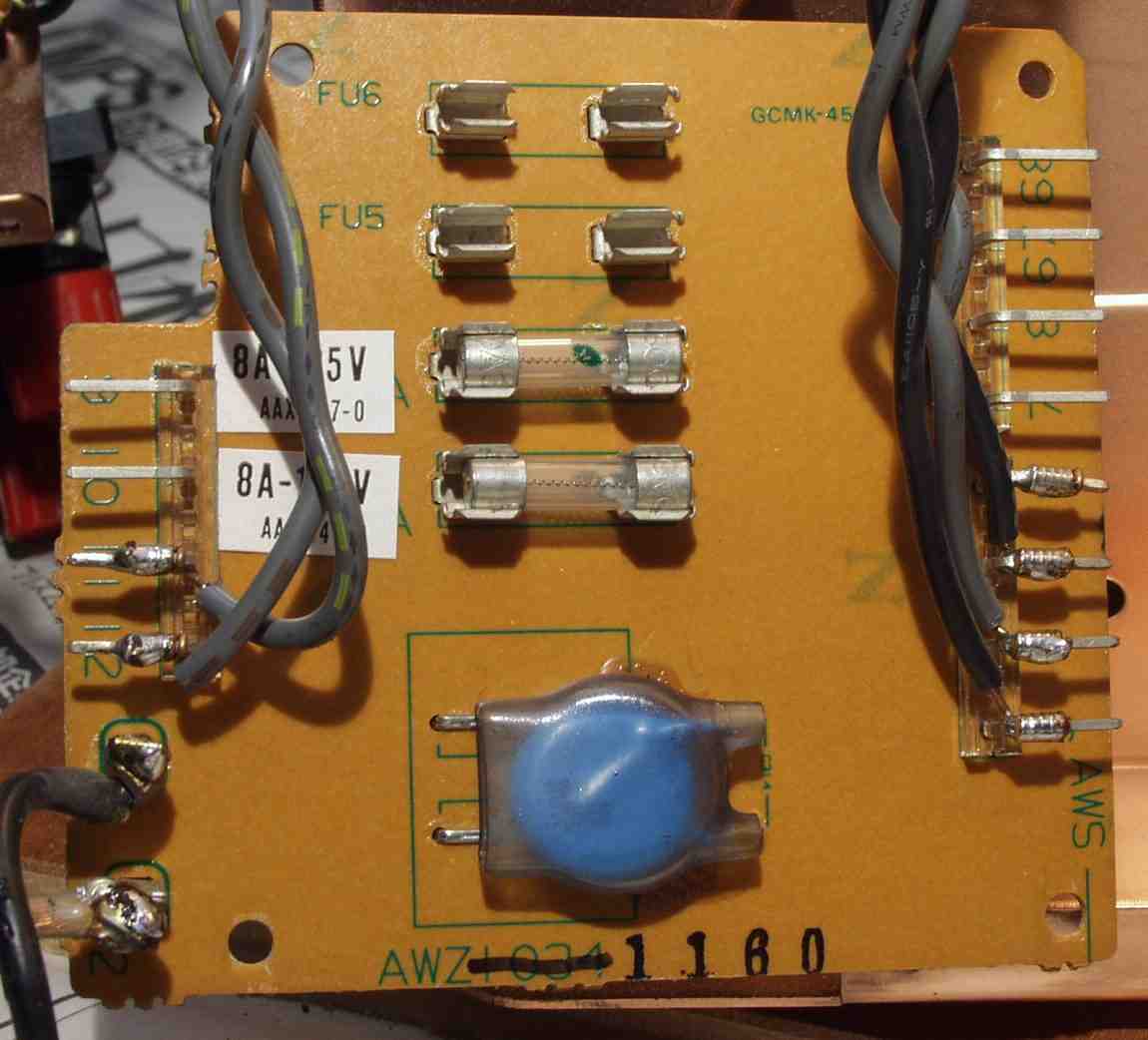

C−2A. 修理前 電源フューズ基板
C−2B. 修理後 電源フューズ基板 ラッピングに半田を浸み込ませる
C−2C. 修理前 電源フューズ基板裏
C−2D. 修理(半田補正)後 電源フューズ基板裏   全ての半田をやり修す

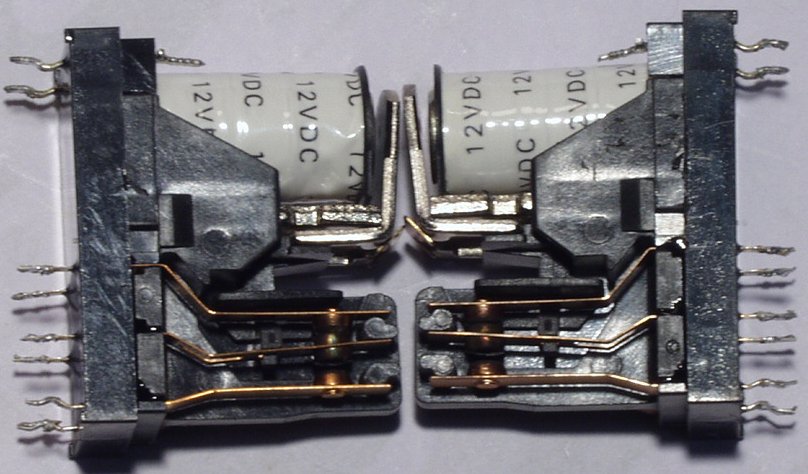

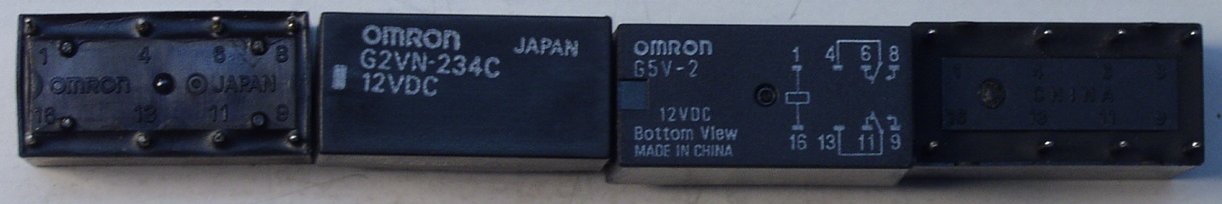

C−3A. 使用する入力切り替えリレー 左=古い物、 右=新しい物

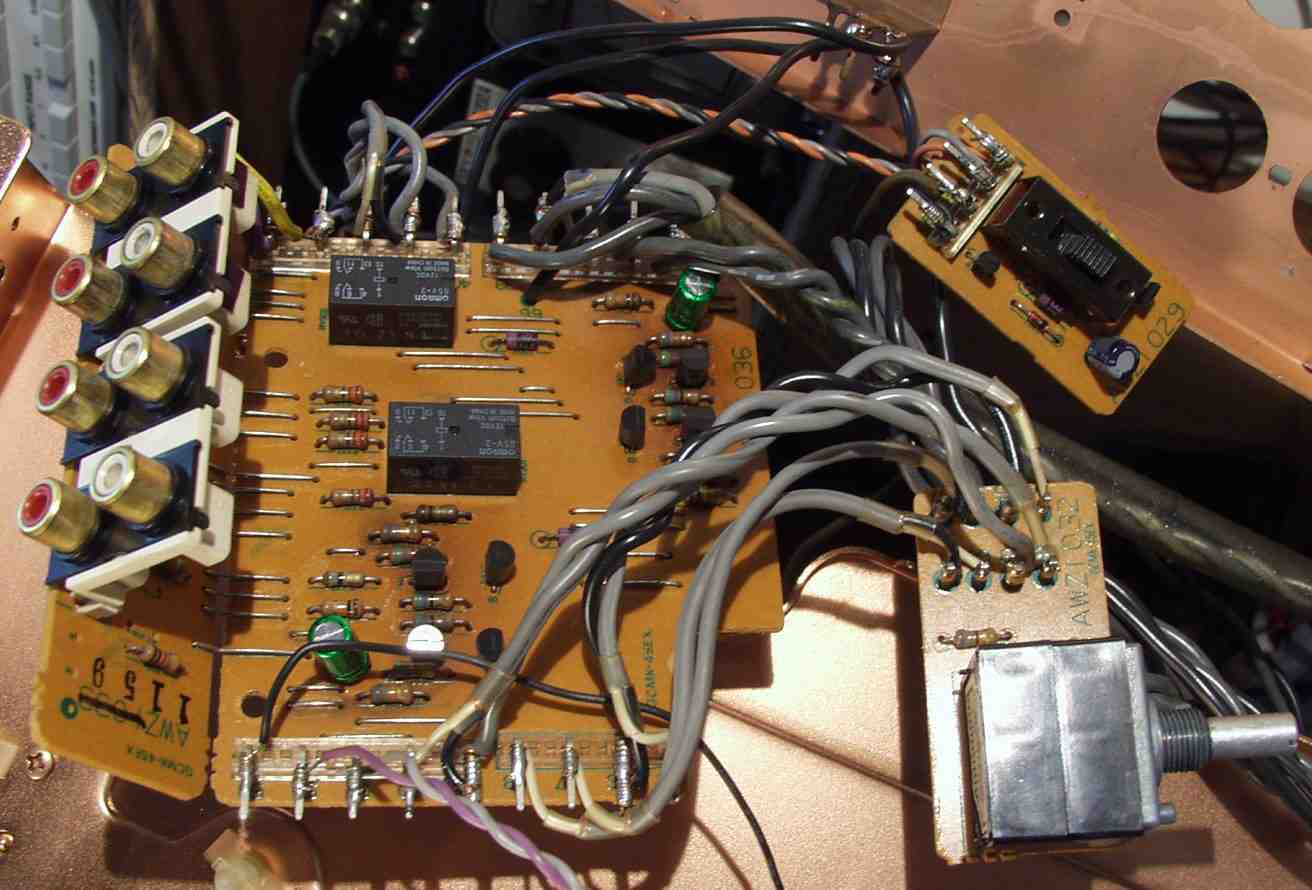

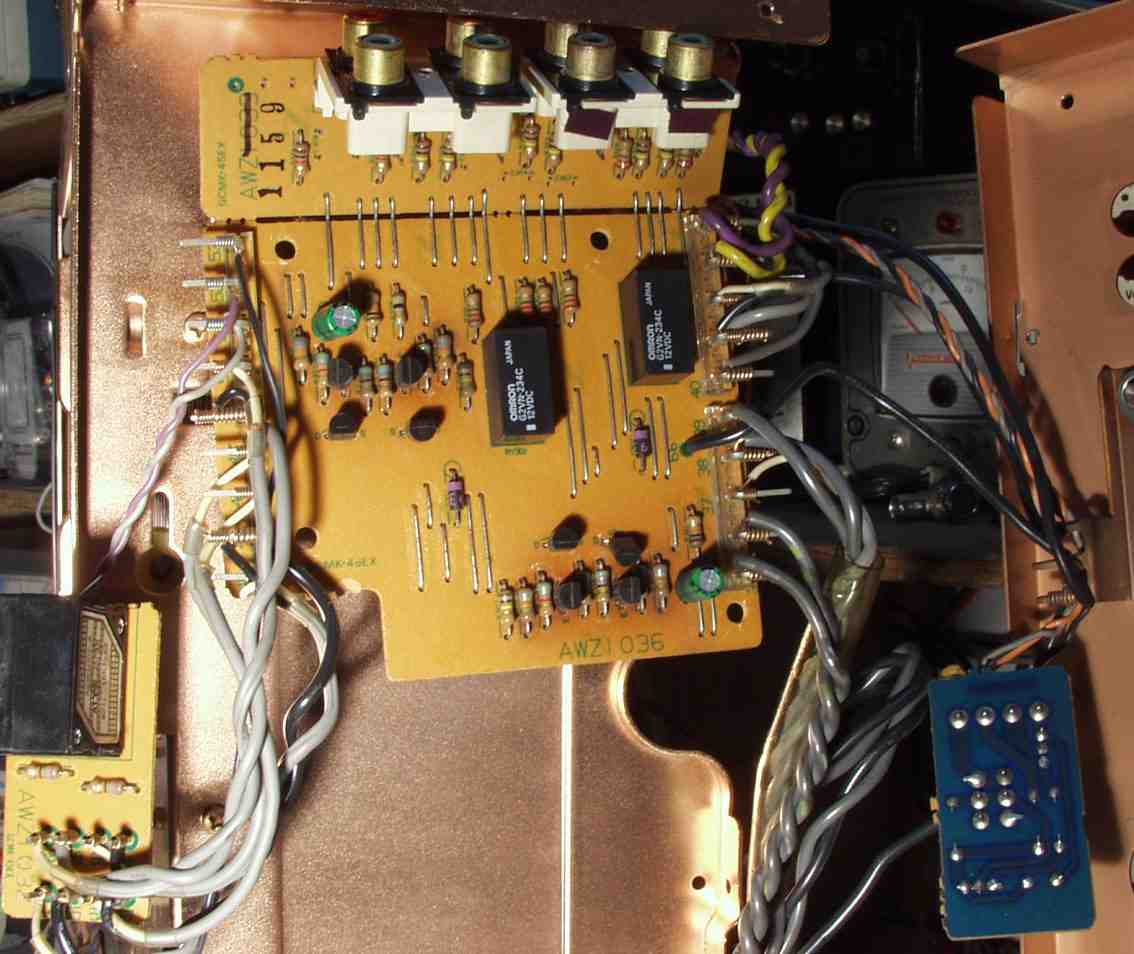

C−3B. 修理前 RCA入力基板
C−3C. 修理後 RCA入力基板 ラッピングに半田を浸み込ませる リレー2個 電解コンデンサー2個交換

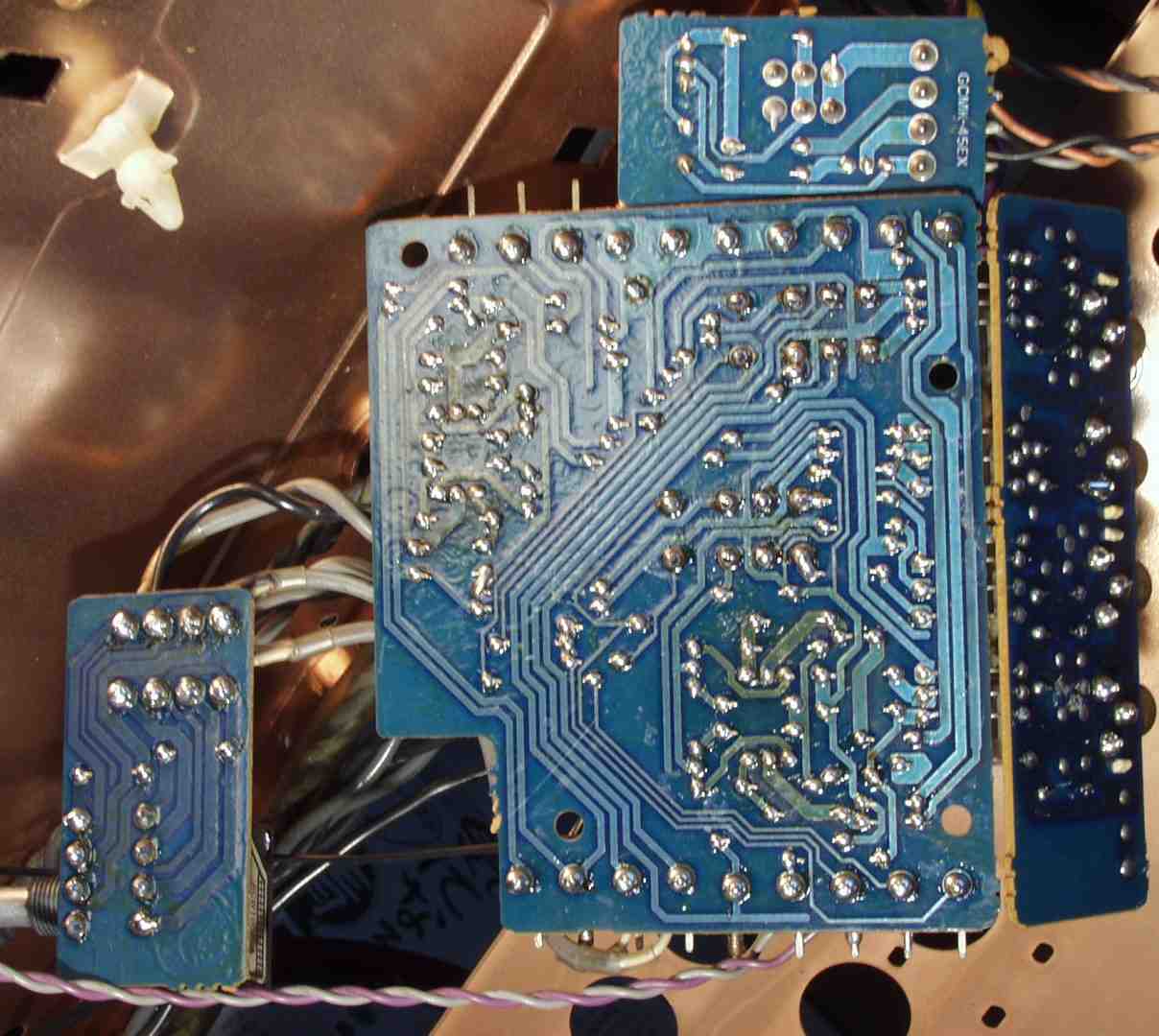

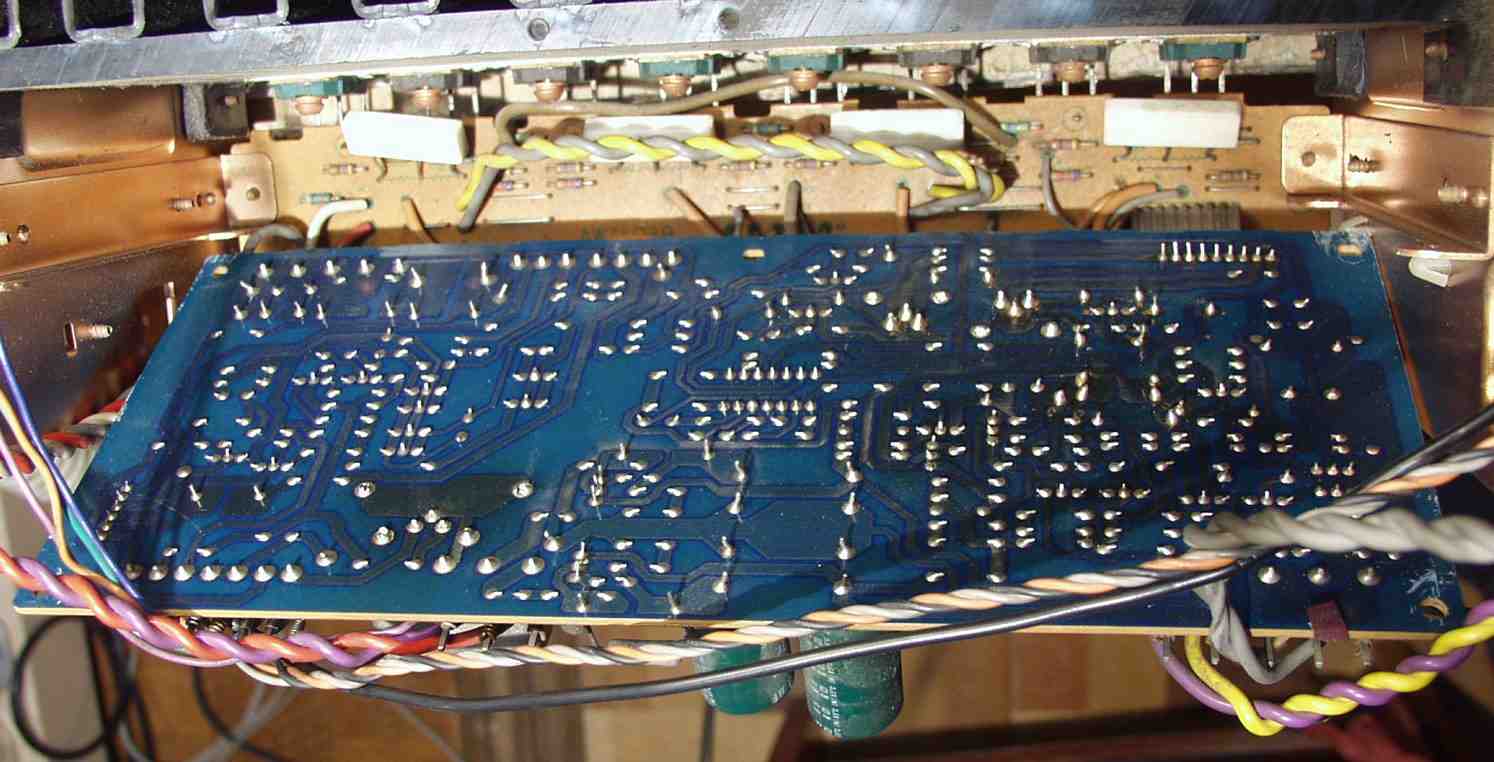

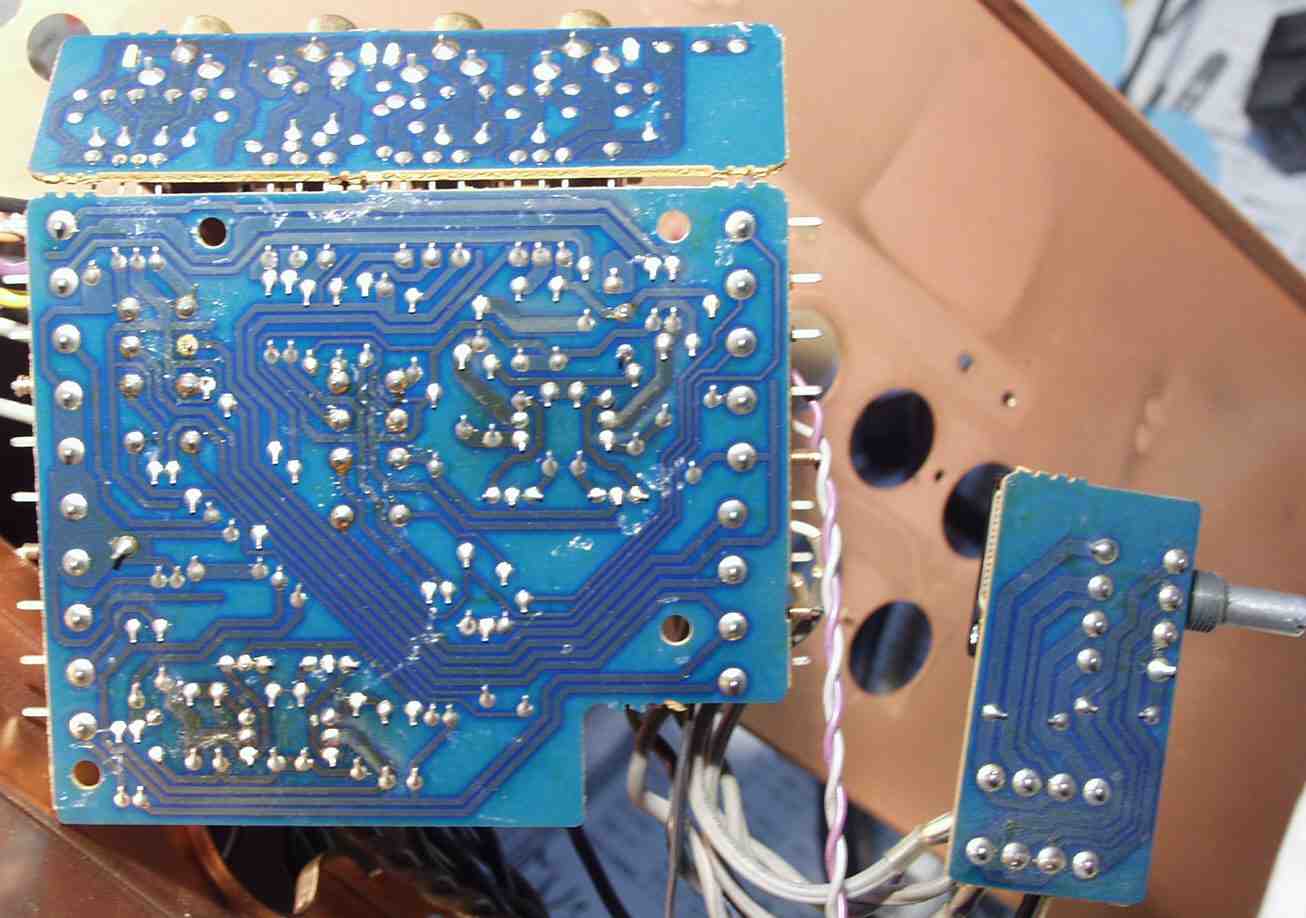

C−3D. 修理前 RCA入力基板裏

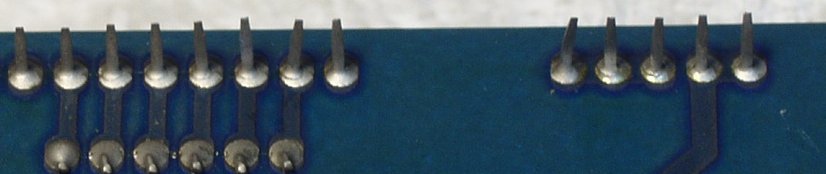

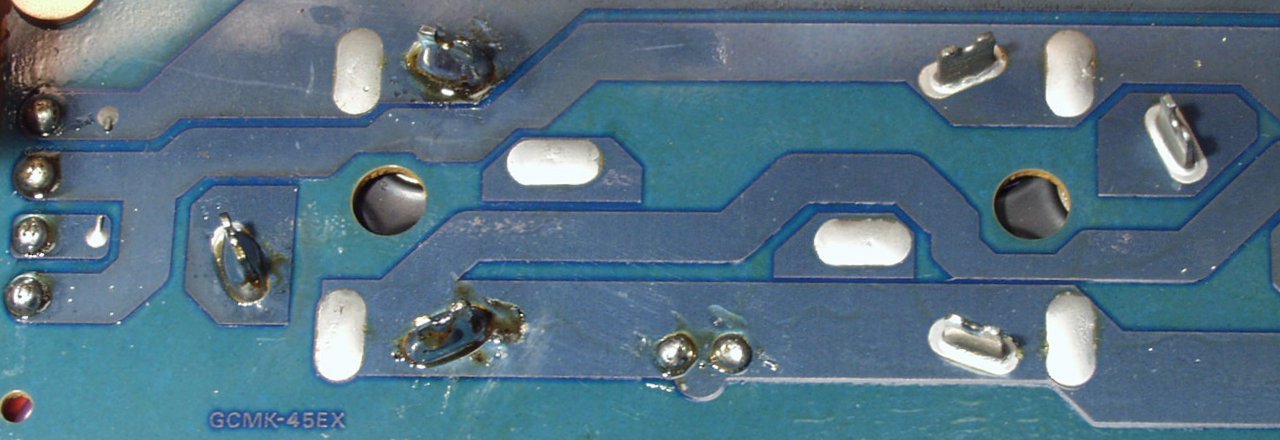

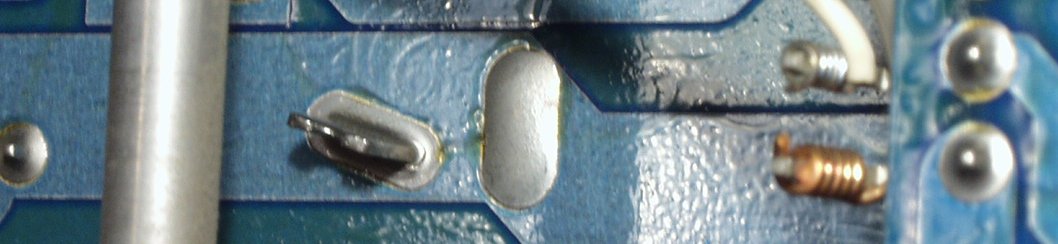

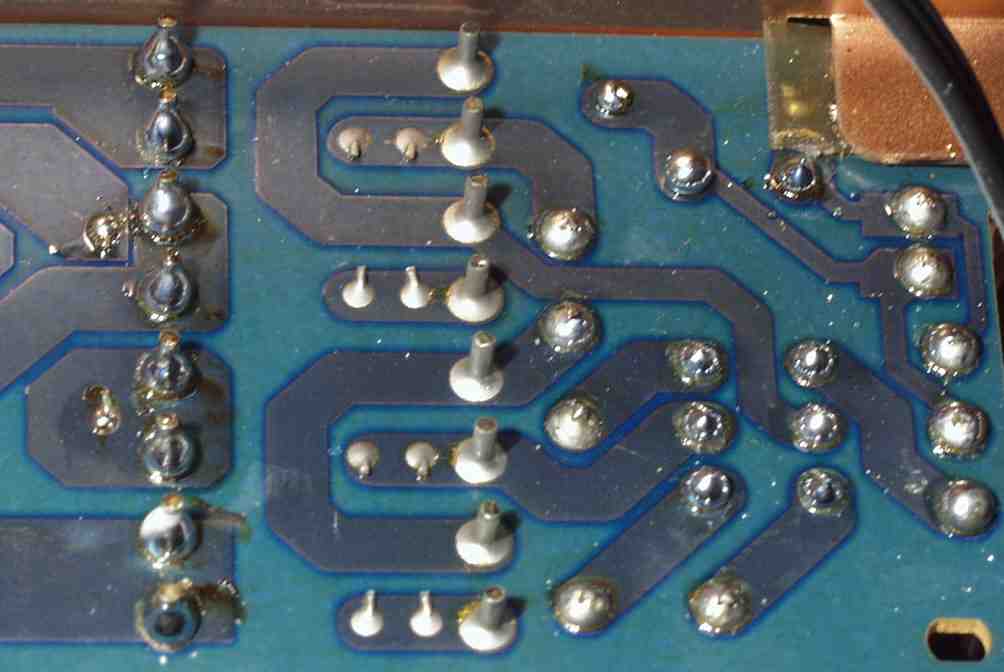

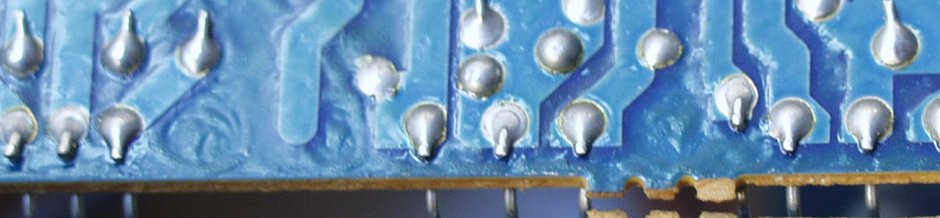

C−3E. 修理前 RCA入力基板裏 半田不良ヶ所

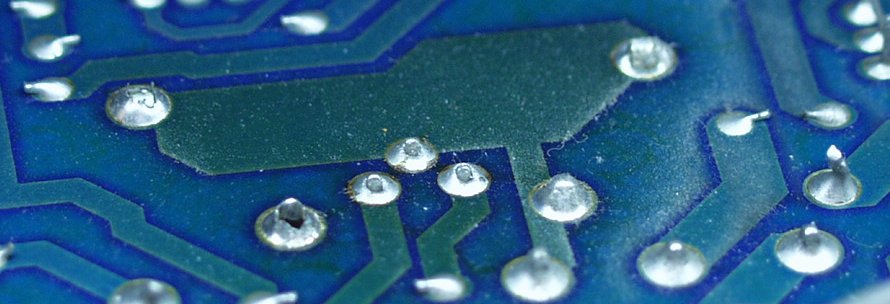

C−3F. 修理前 RCA入力基板裏 半田不良ヶ所
C−3G. 修理後(半田補正) RCA入力基板裏   全ての半田をやり修す

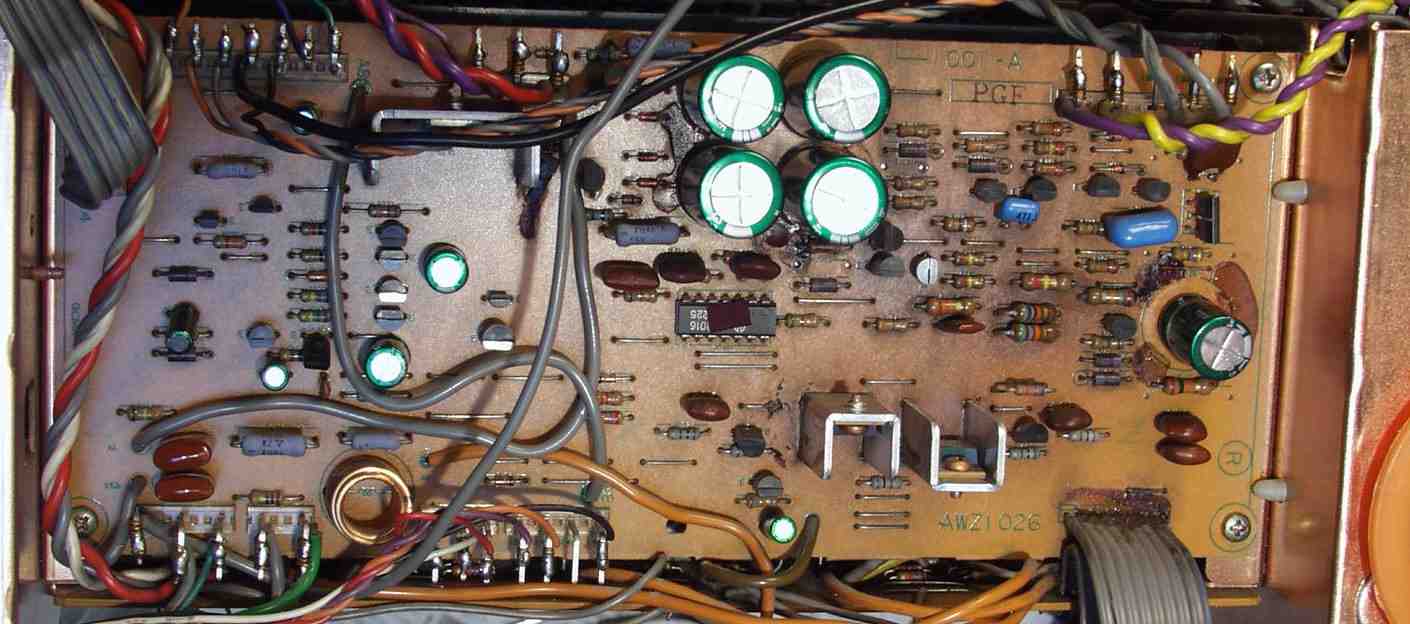

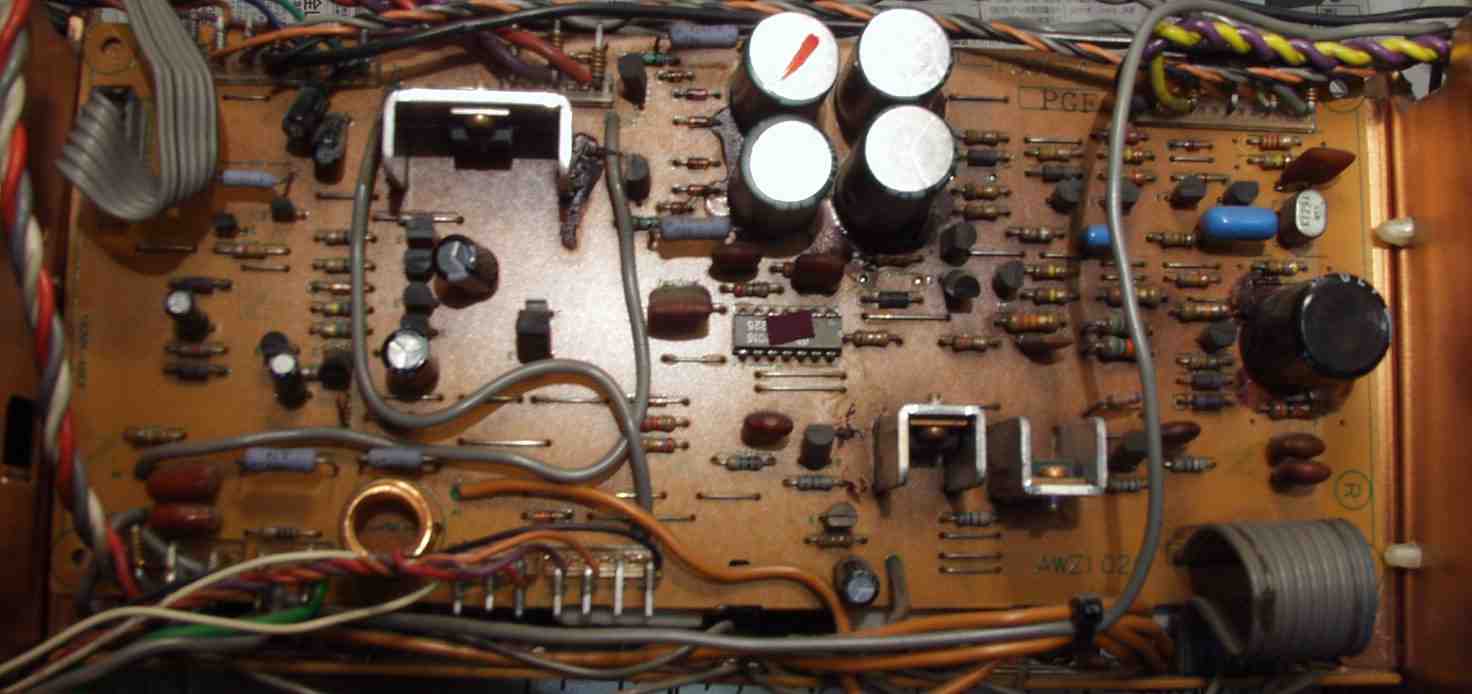

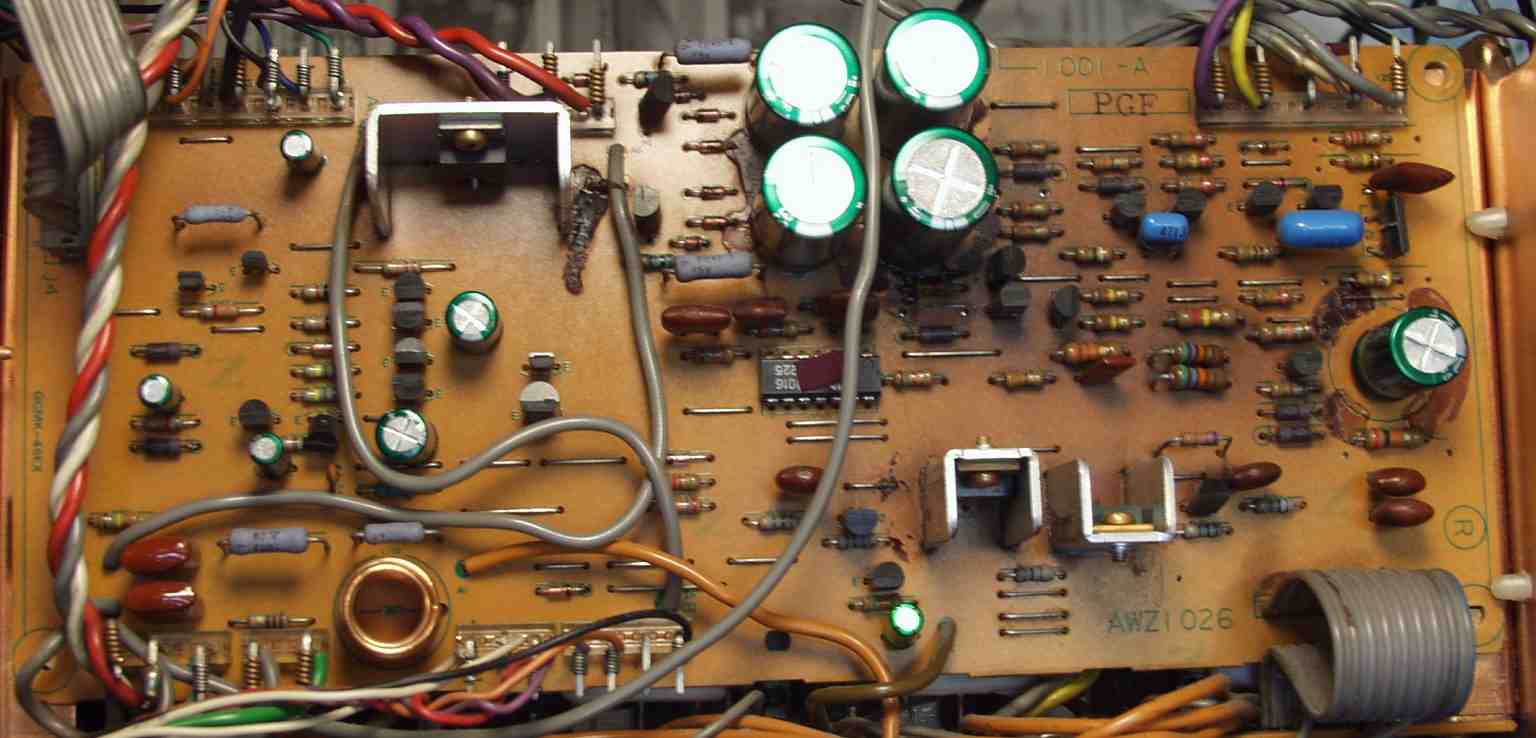

C−4A. 修理前 L側終段AMP基盤
C−5B. 修理後 L側基板 初段FET、電解コンデンサー全部交換

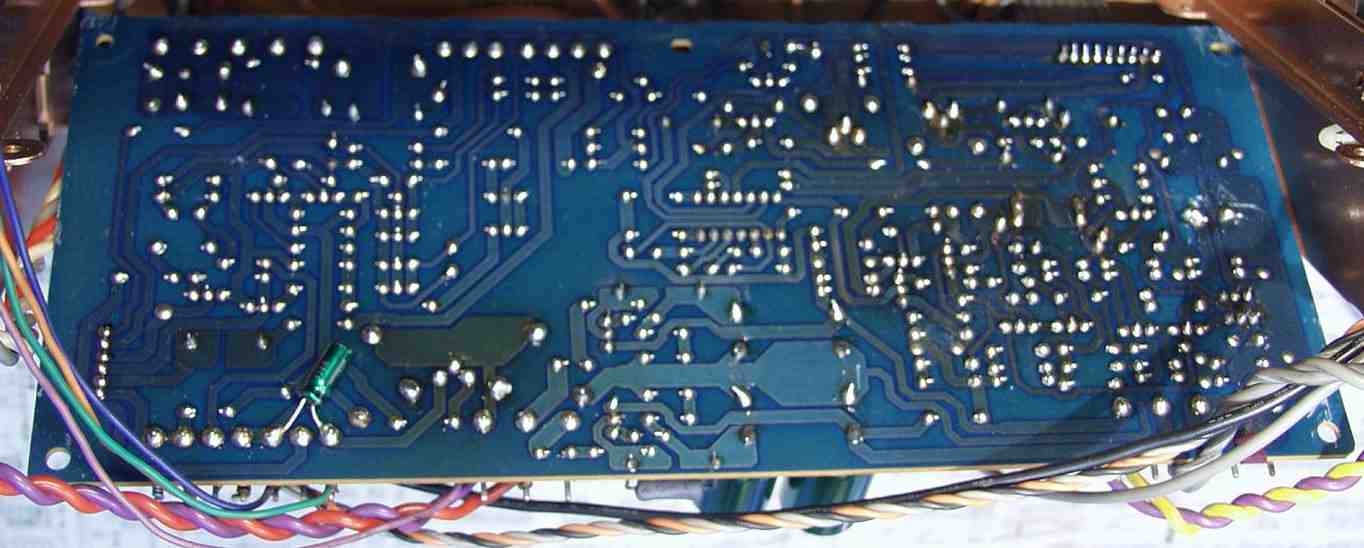

C−5C. 修理前 L側基板裏

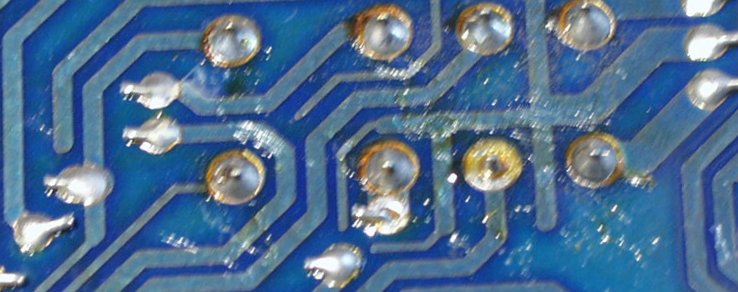

C−5D. 修理前 L側 AMP基盤の半田不良
C−5E. 修理(半田補正)後 L側基板裏    全ての半田をやり修す

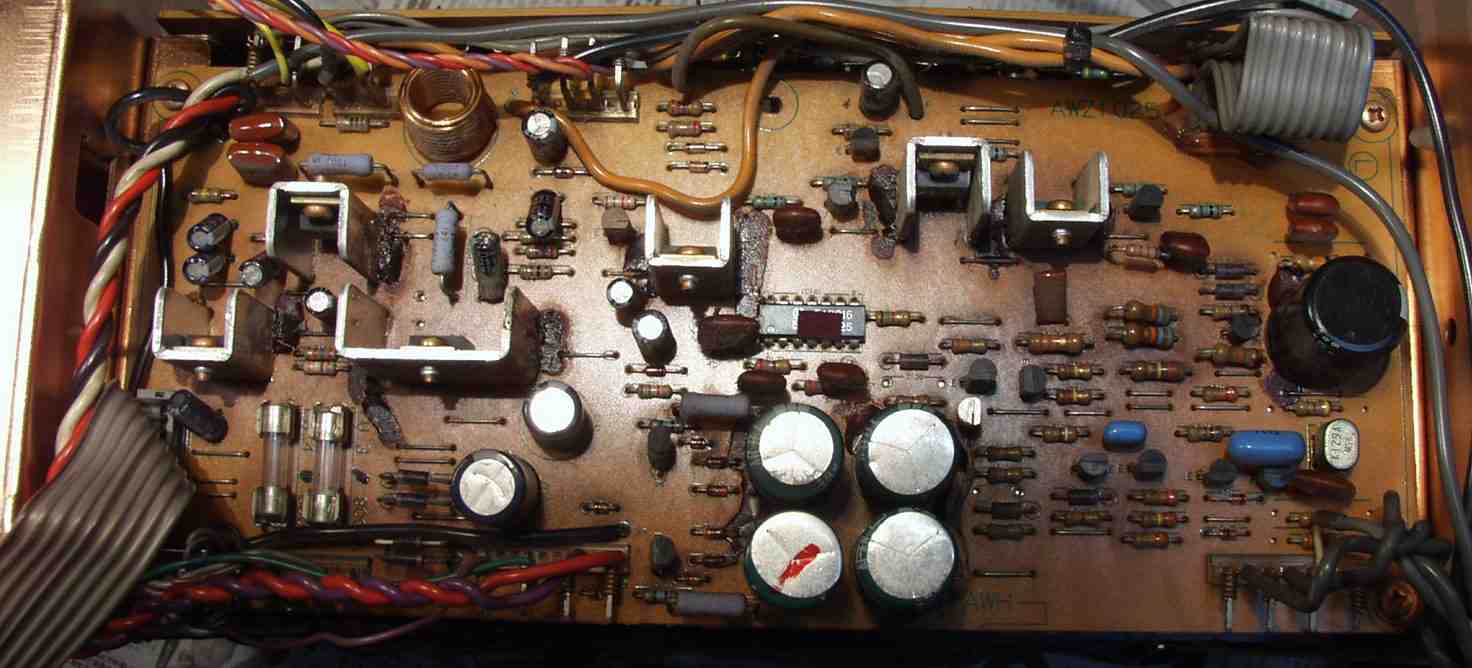

C−5F. 修理前 R側 終段AMP基盤 電解コンデンサーのビニールが熱でかなり剥けています=C−4A左上と比較
C−5G. 修理後 R側基板 初段FET、電解コンデンサー全部交換
C−5H. 修理後 R側基板 ラッピングは全てハンダを流し込む
C−5I. 修理前 R側基板裏
C−5J. 修理(半田補正)後 R側基板裏    全ての半田をやり修す
C−5K. LED表示基盤取り外し修理中 作業性は最低

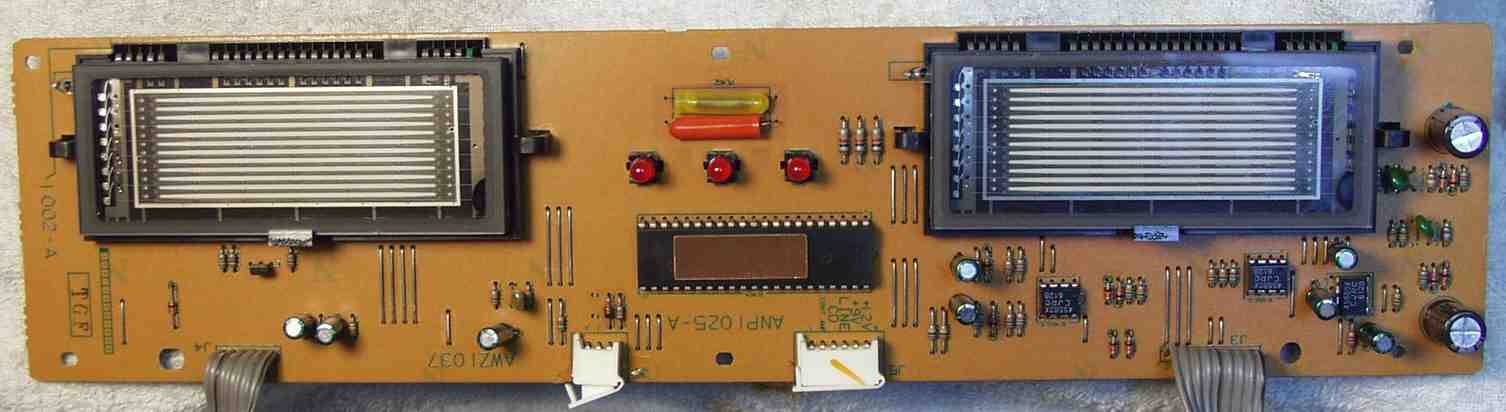

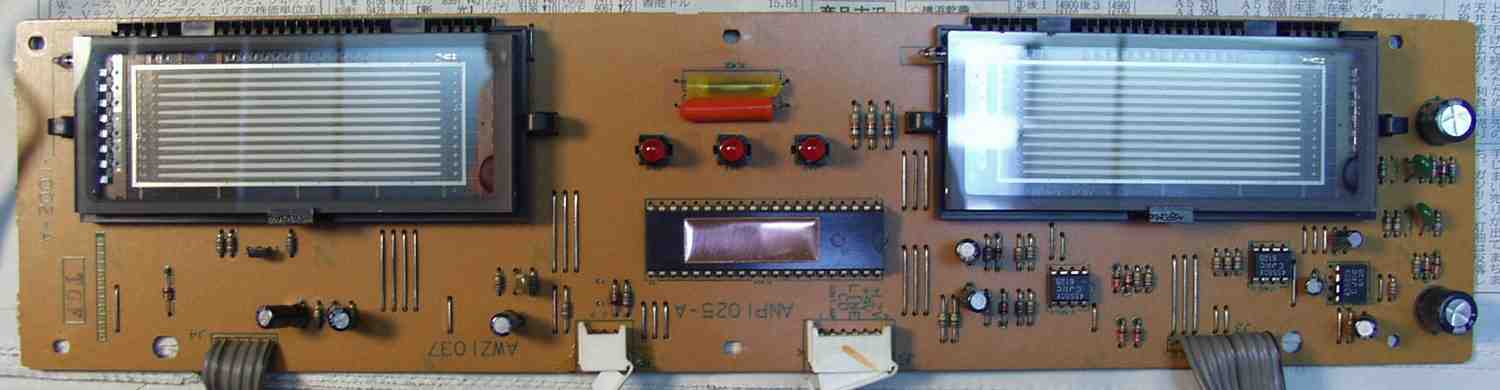

C−6A. 修理前 LED表示基盤
C−6B. 修理前 LED表示基盤
C−6C. 修理後 LED表示基盤  電解コンデンサー全部交換 ランプ交換

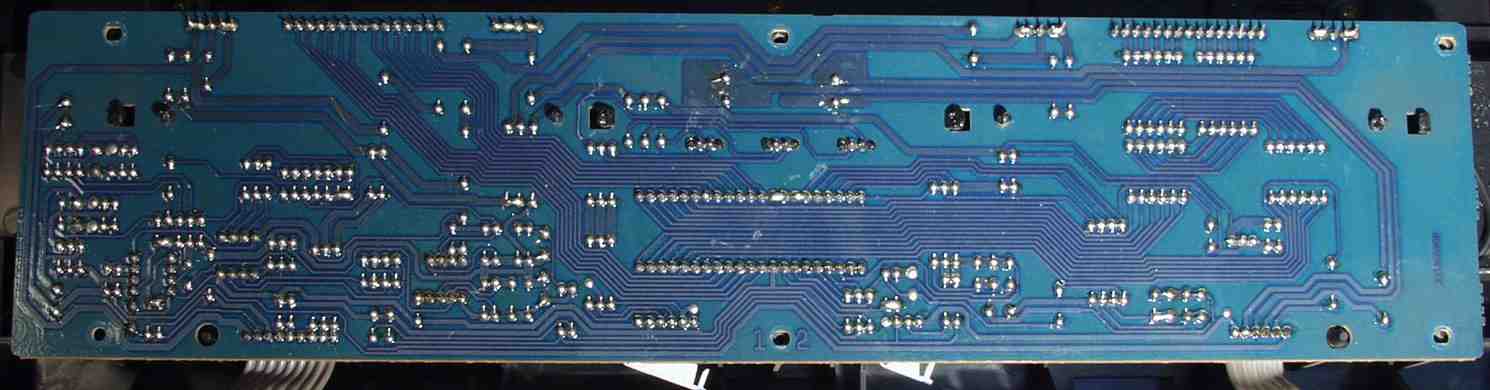

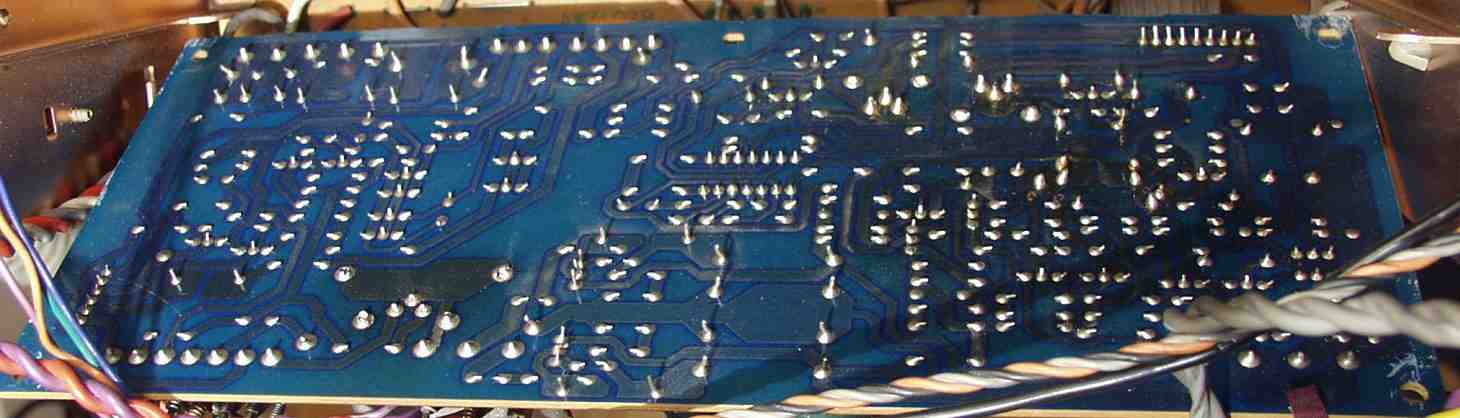

C−6D. 修理前 LED表示基盤裏
C−6E. 修理前 LED表示基盤裏 半田不良
C−6F. 修理前 LED表示基盤裏 半田不良
C−6G. 修理(半田補正)後 LED表示基盤裏   全ての半田をやり修す
C−7A. 修理中 電源基盤 ラッピングに半田を浸み込ませる 左=処理済み 右=未処理
C−7B. 修理中  電源基盤 上記のリレー2個の接点 接点だけでなく全体に焼けているのが解る
                   これを接点復活材を使用したり、研磨してもダメ

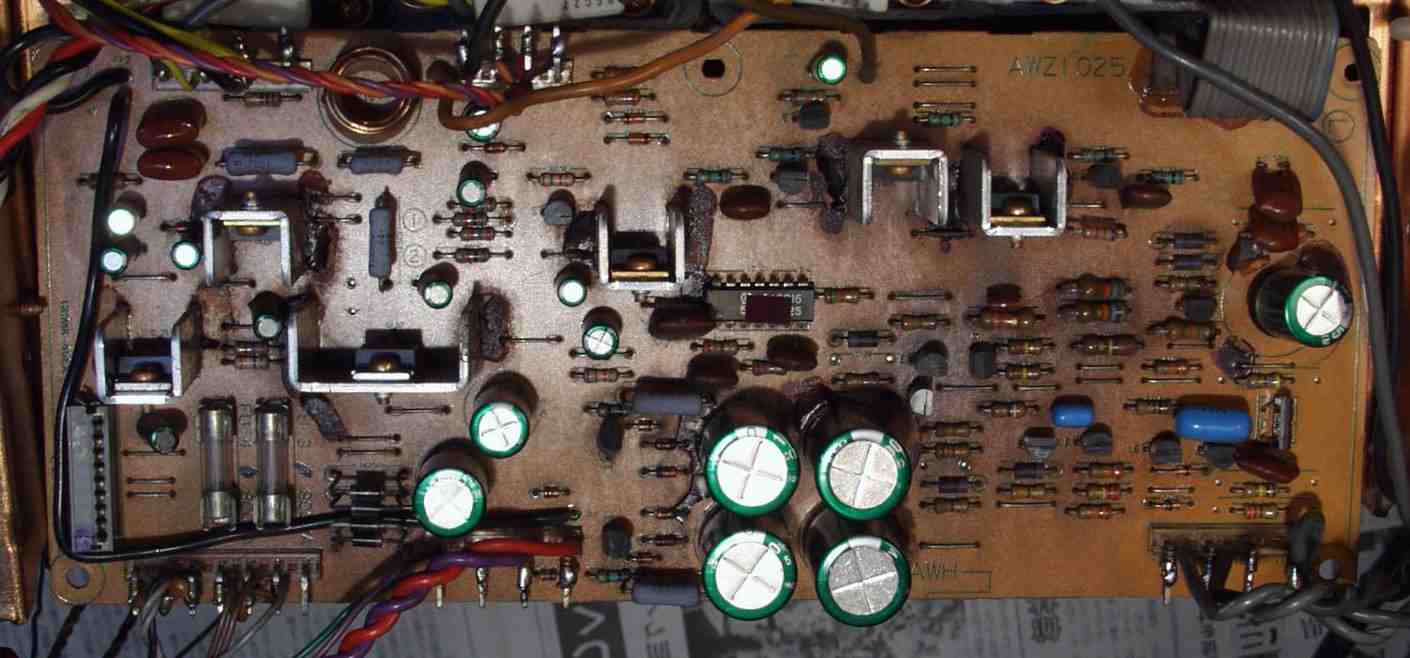

C−7C. 修理後  電源基盤 上記のリレー2個も交換

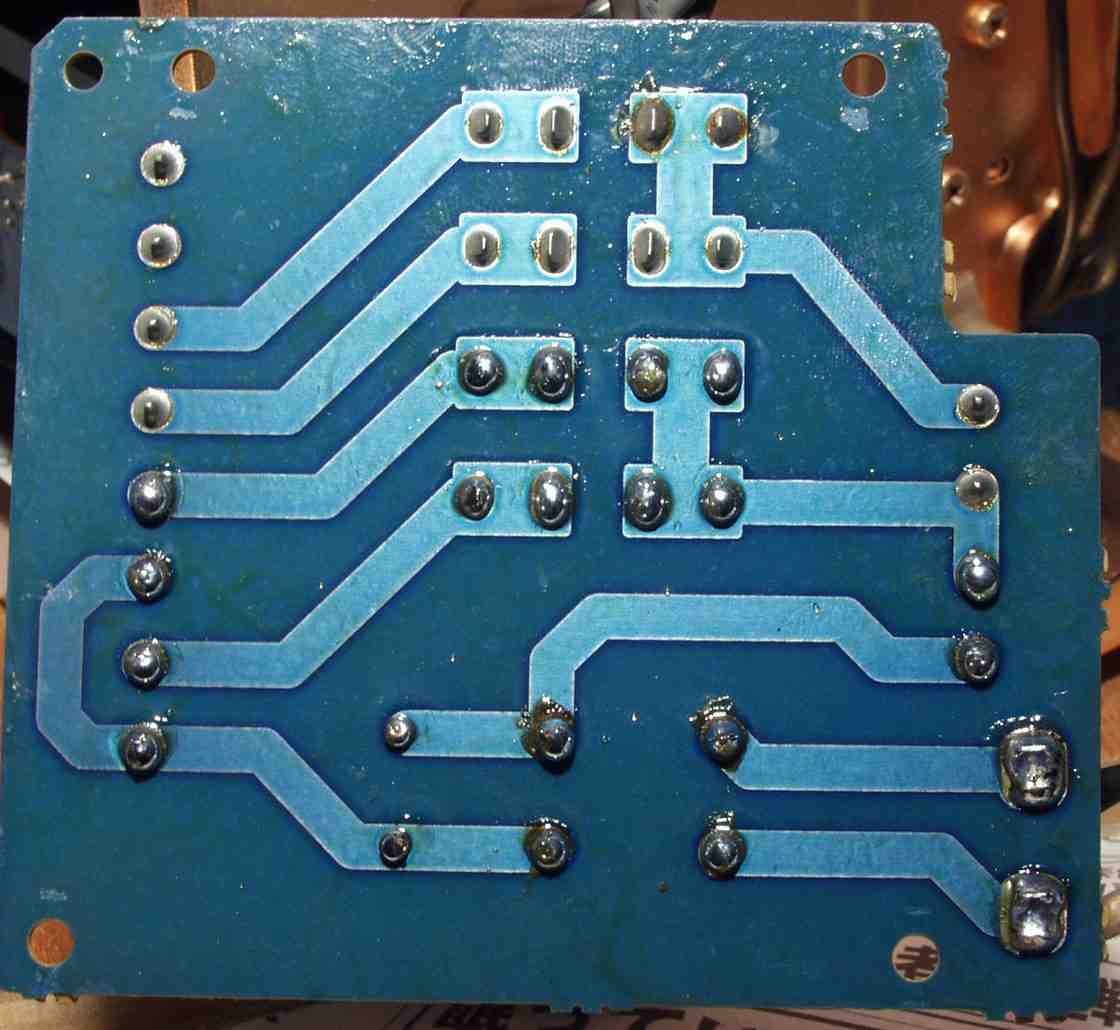

C−7D. 修理中 電源基盤裏 ハンダ補正 左=補正後 右=補正前
C−7E. 修理前 電源基盤の半田不良
C−7F. 修理中 電源基盤裏 ダイオードのハンダ補正 左=補正後 右=補正前
C−7G. 修理(半田補正)後 電源基盤裏

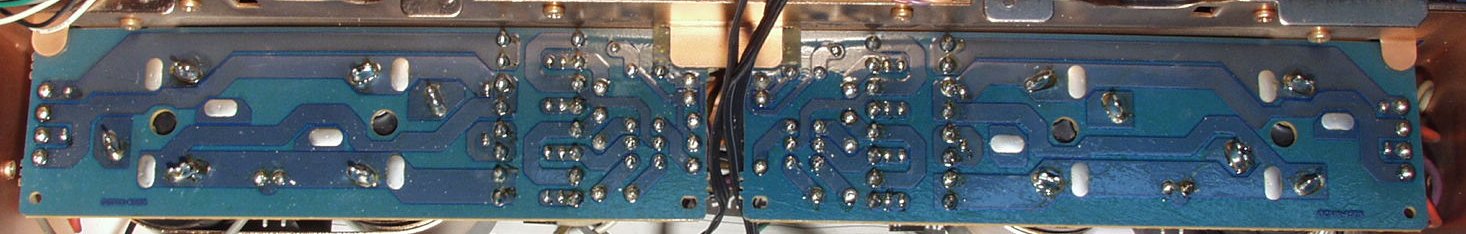

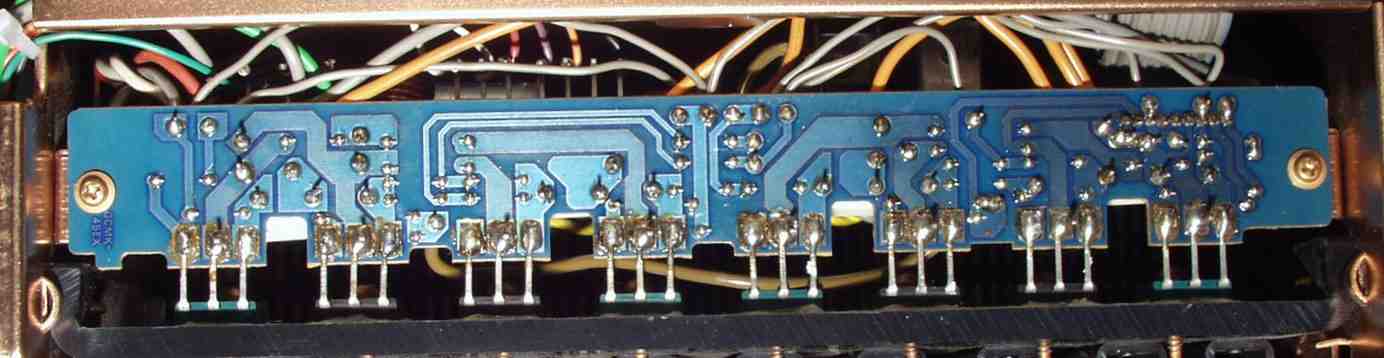

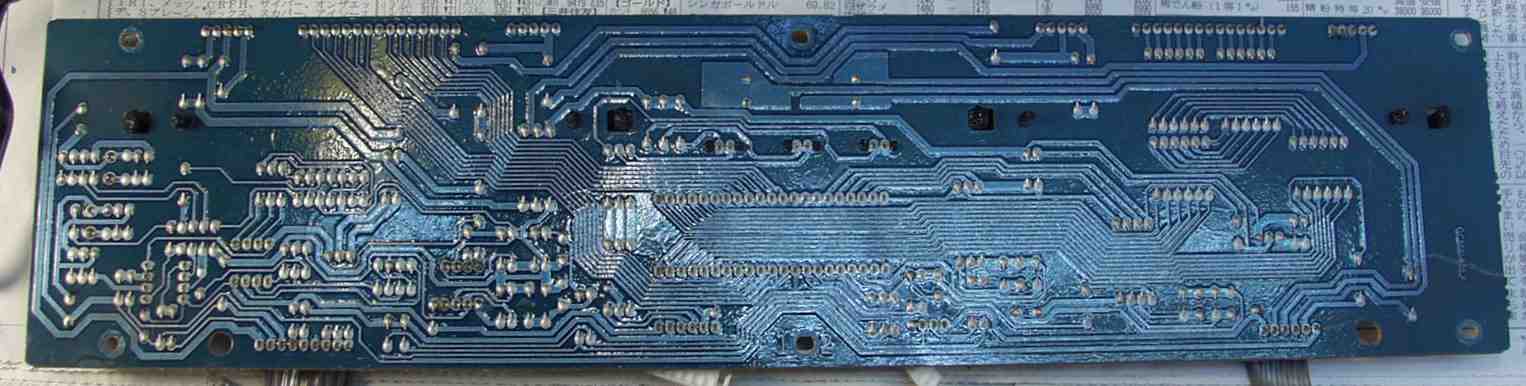

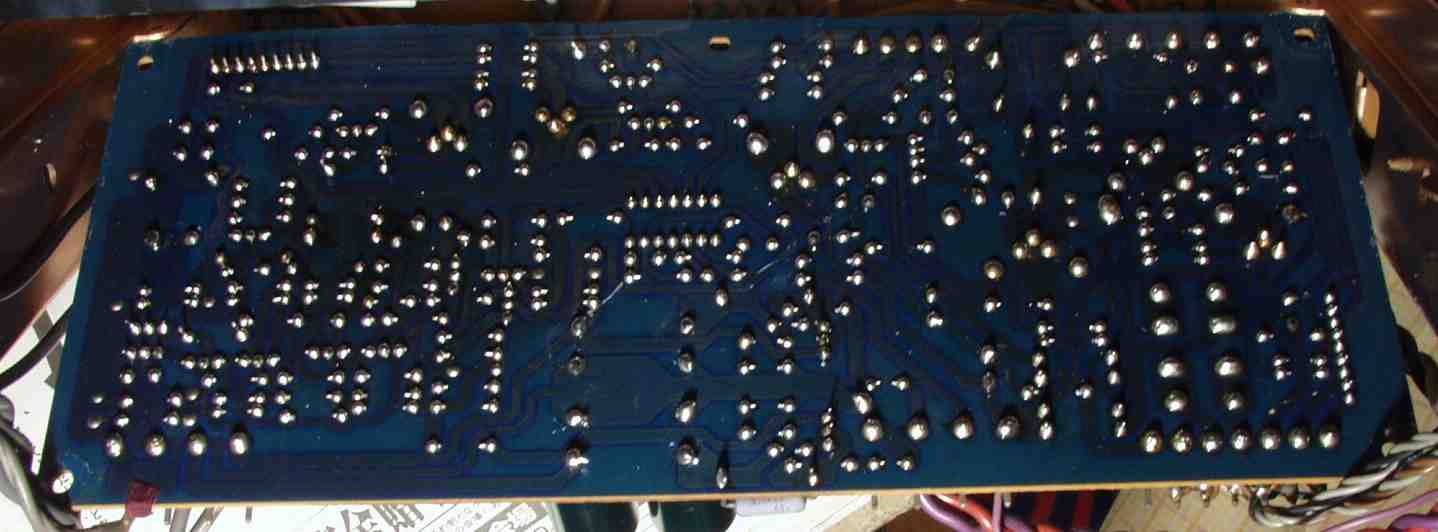

C−8A. 修理前  SW基盤裏
C−8B. 修理(半田補正)後  SW基盤裏

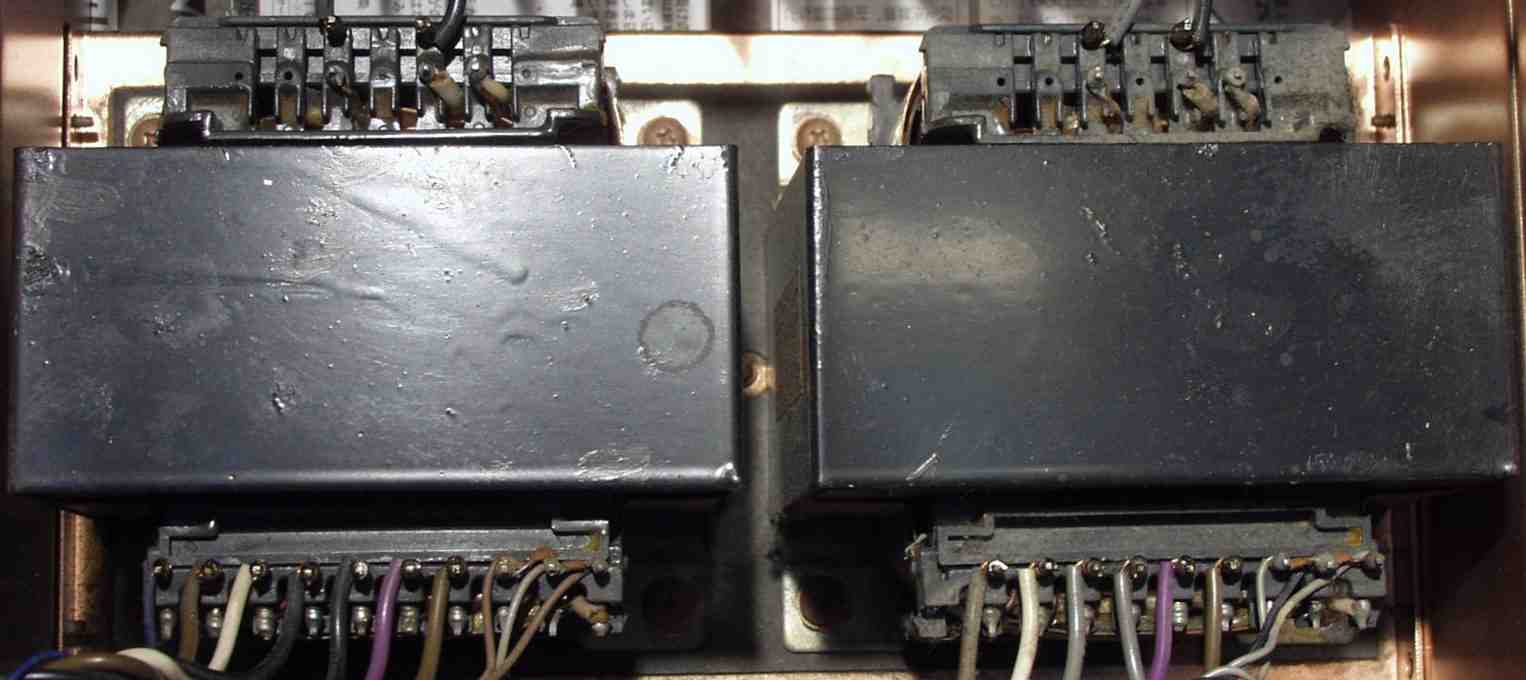

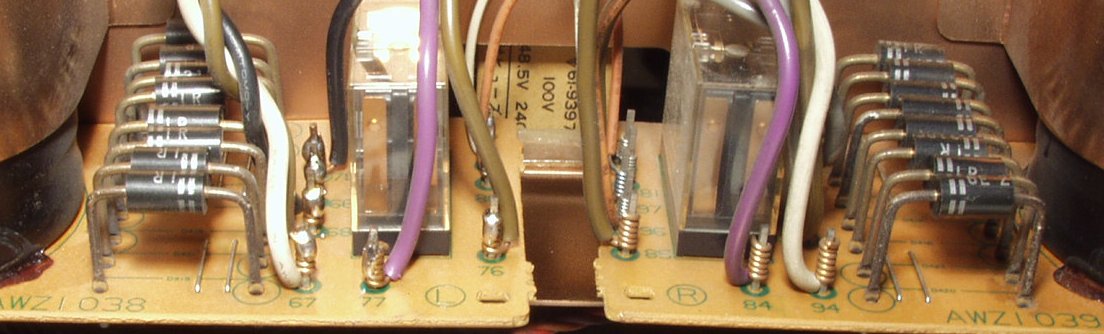

C−9A. 修理(半田補正)後  電源トランスラッピング

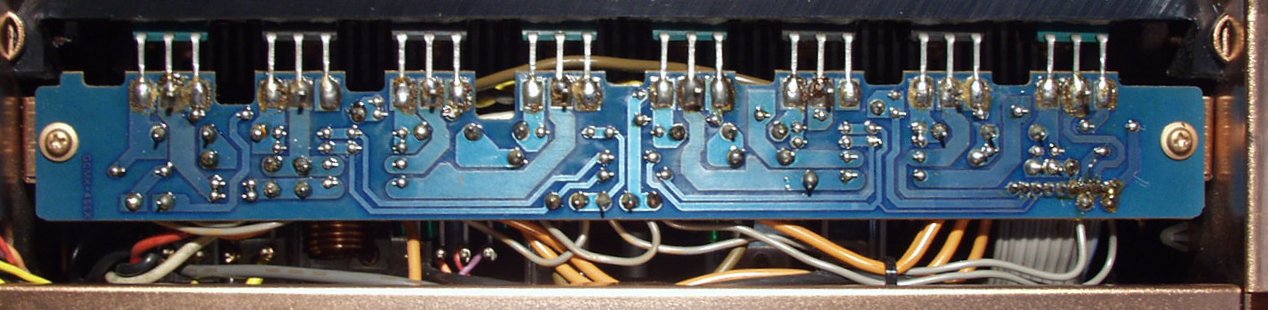

C−9B. 修理(半田補正)後  終段TR(トランジスター)基盤 右
C−9C. 修理(半田補正)後  終段TR(トランジスター)基盤 左

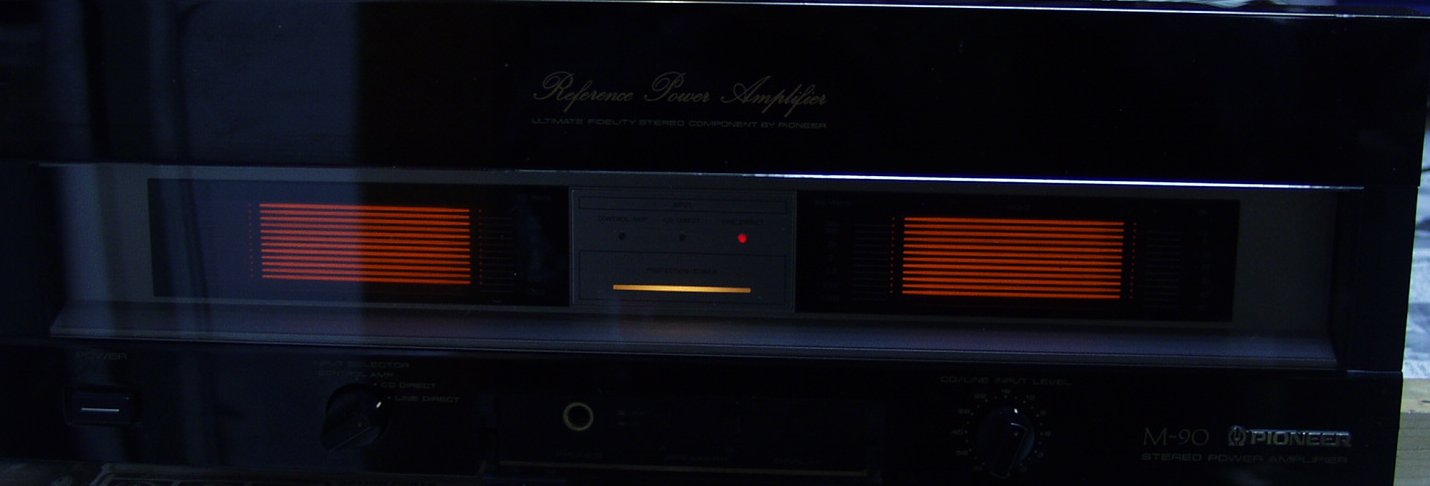

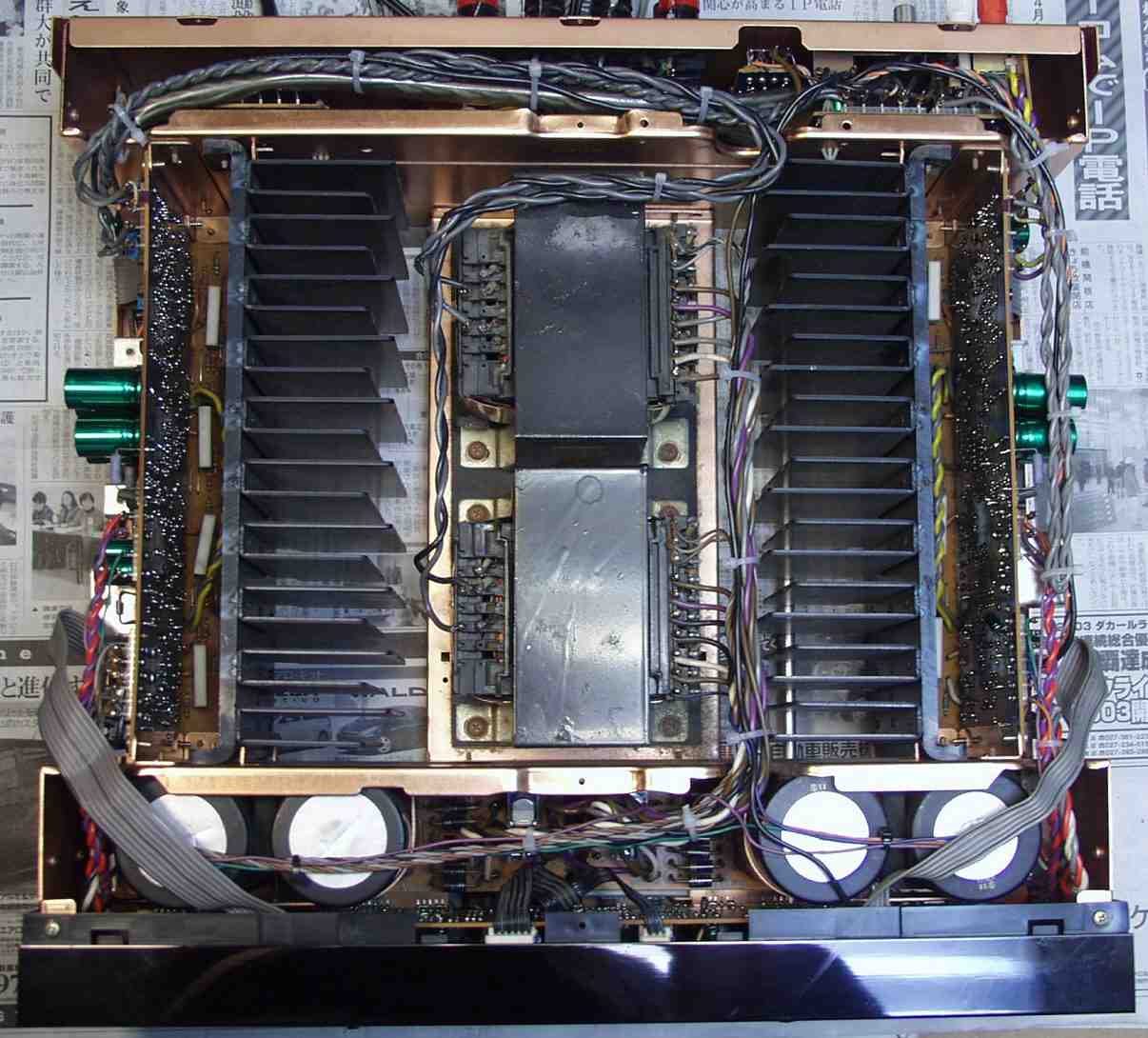

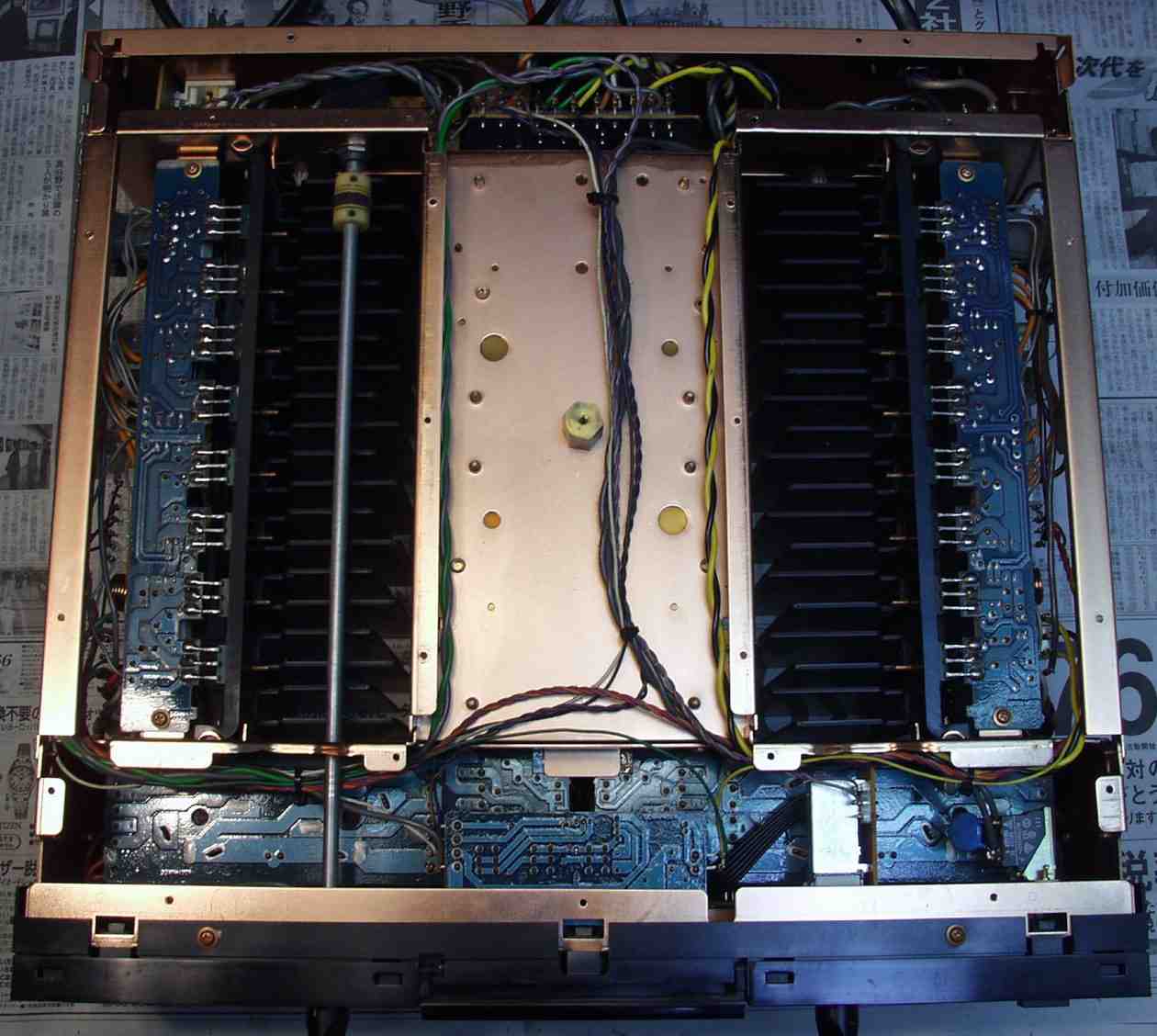

C−10A. 修理後 上から見る
C−10B. 修理後 下から見る

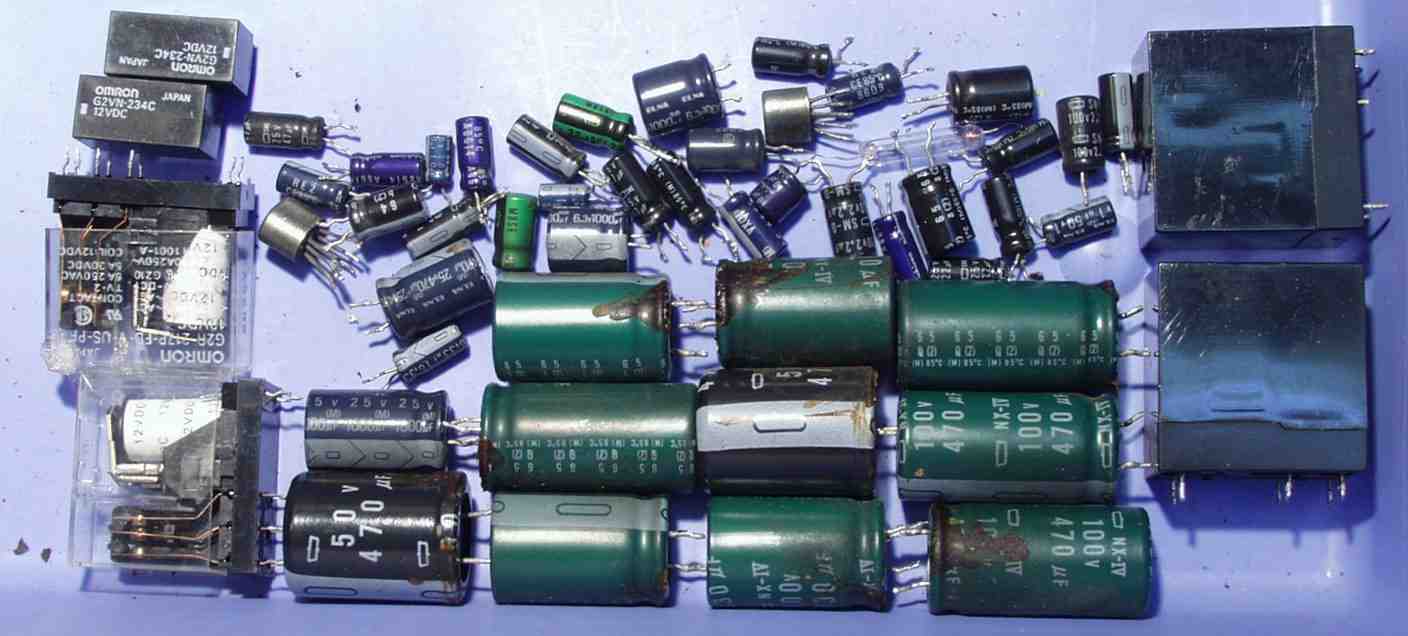

C−11. 交換部品
E. 調整・測定

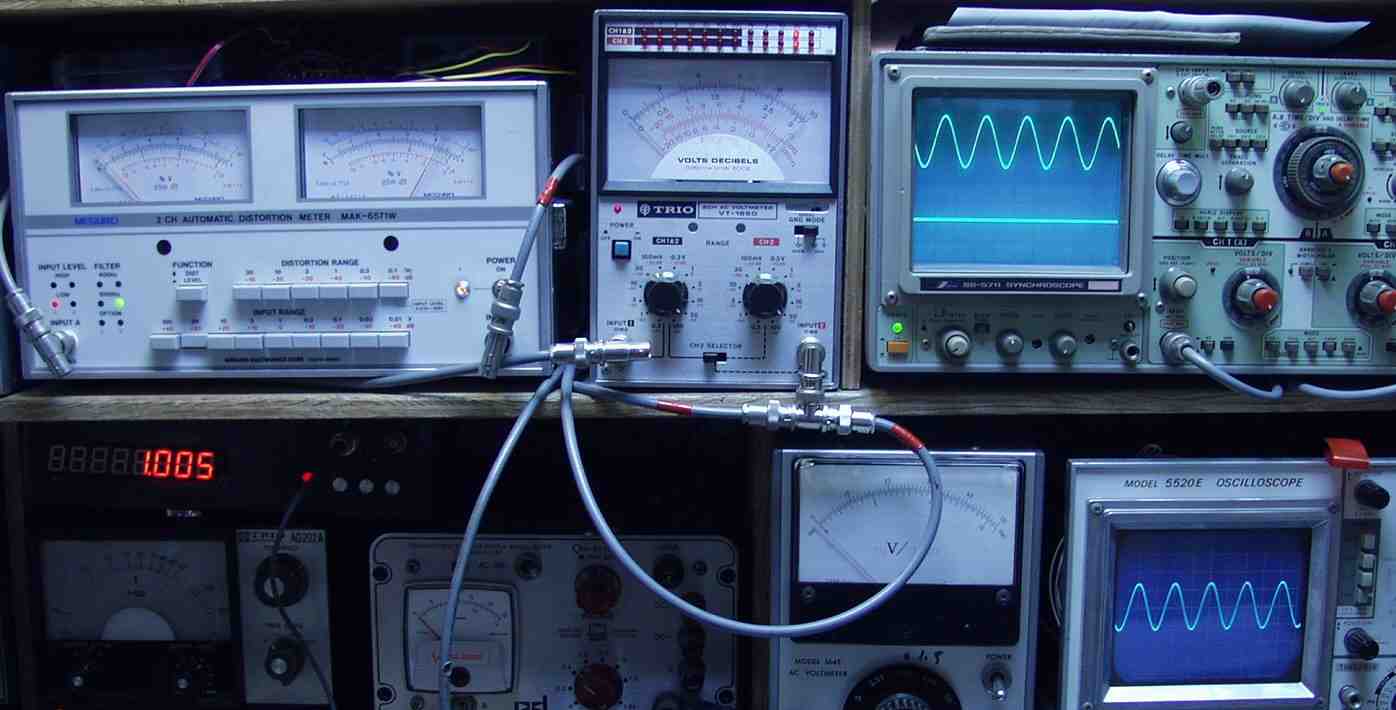

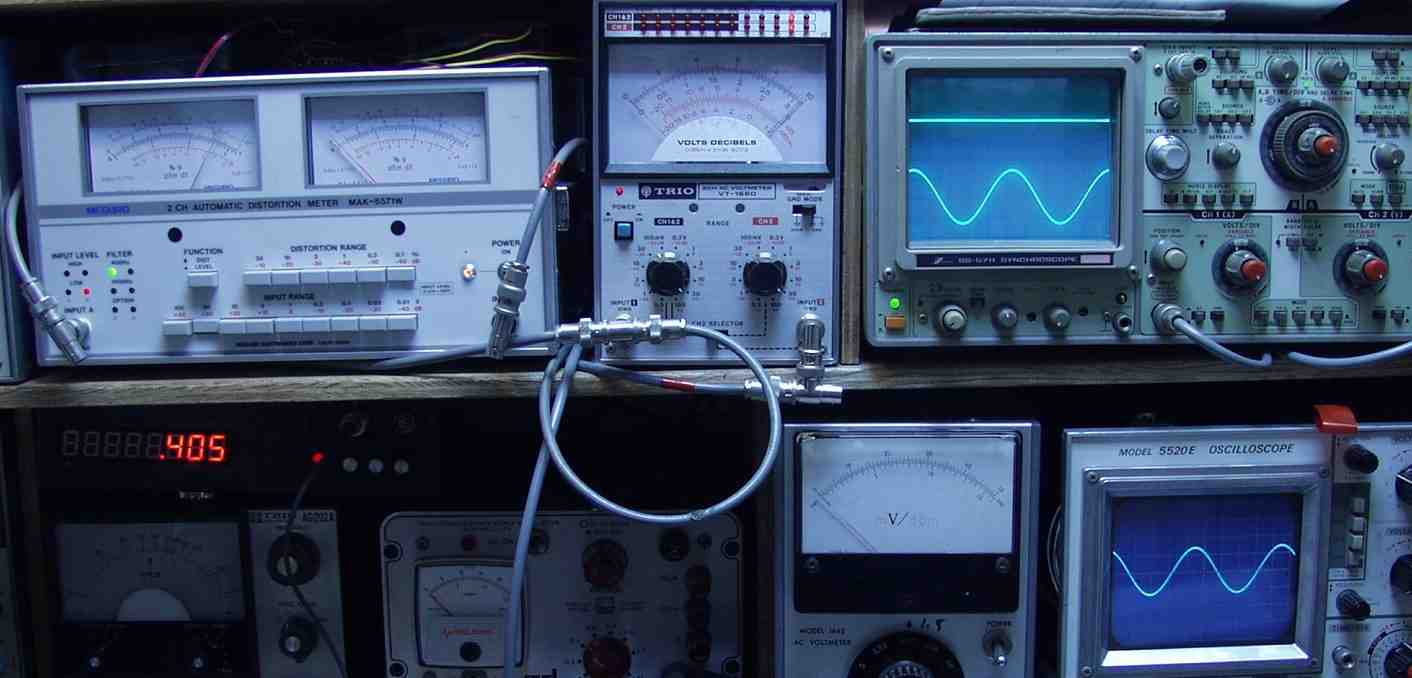

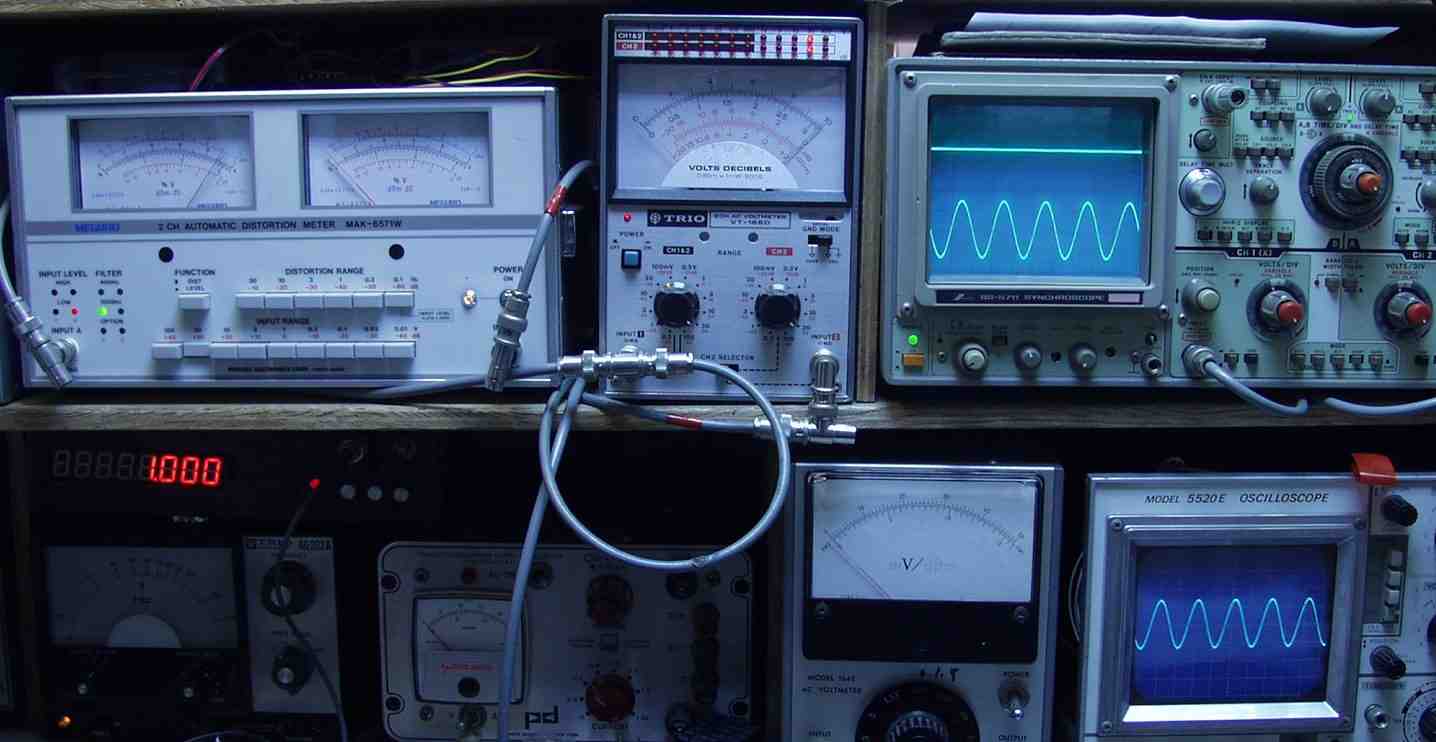

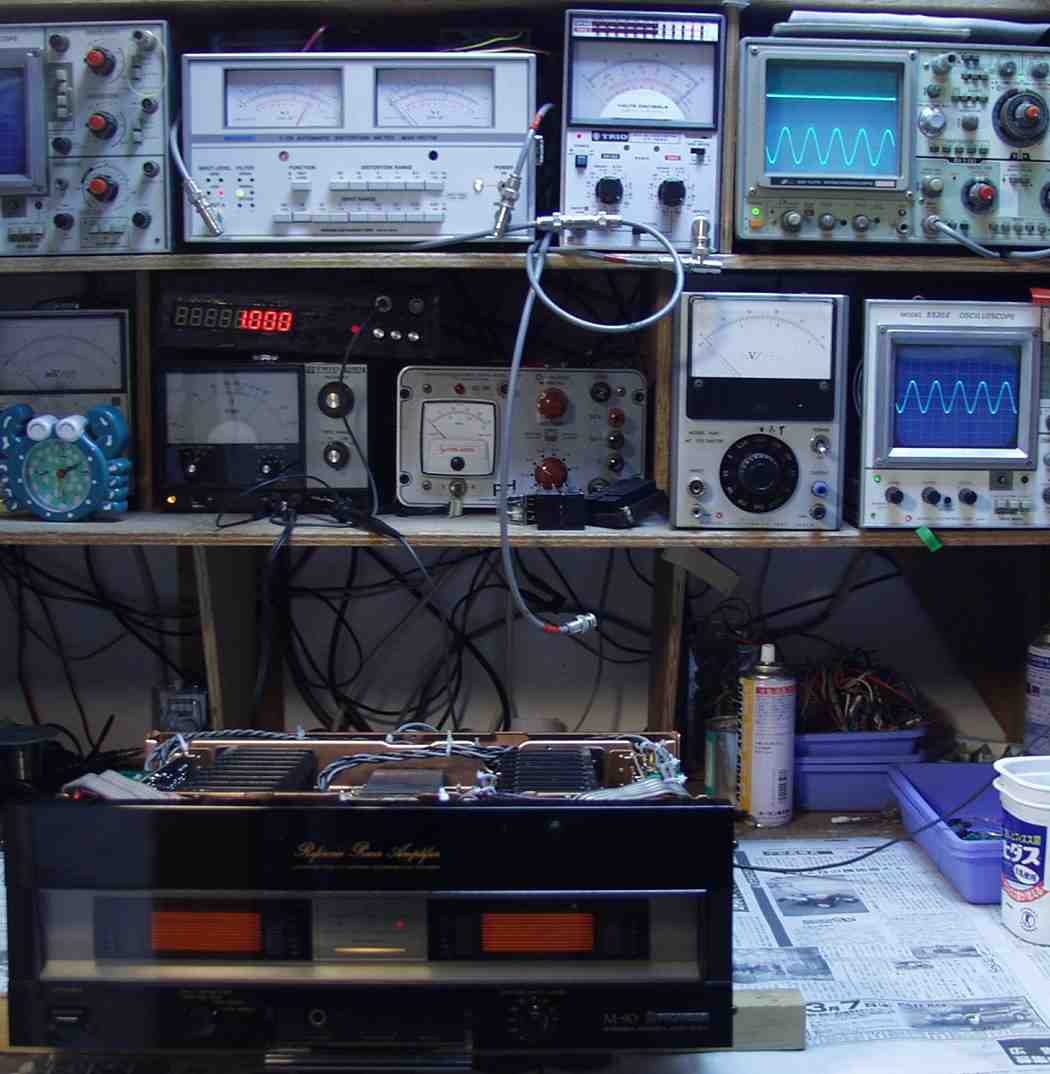

E−1A. 右SP出力=32V=128W 0.08%歪み 1000HZ

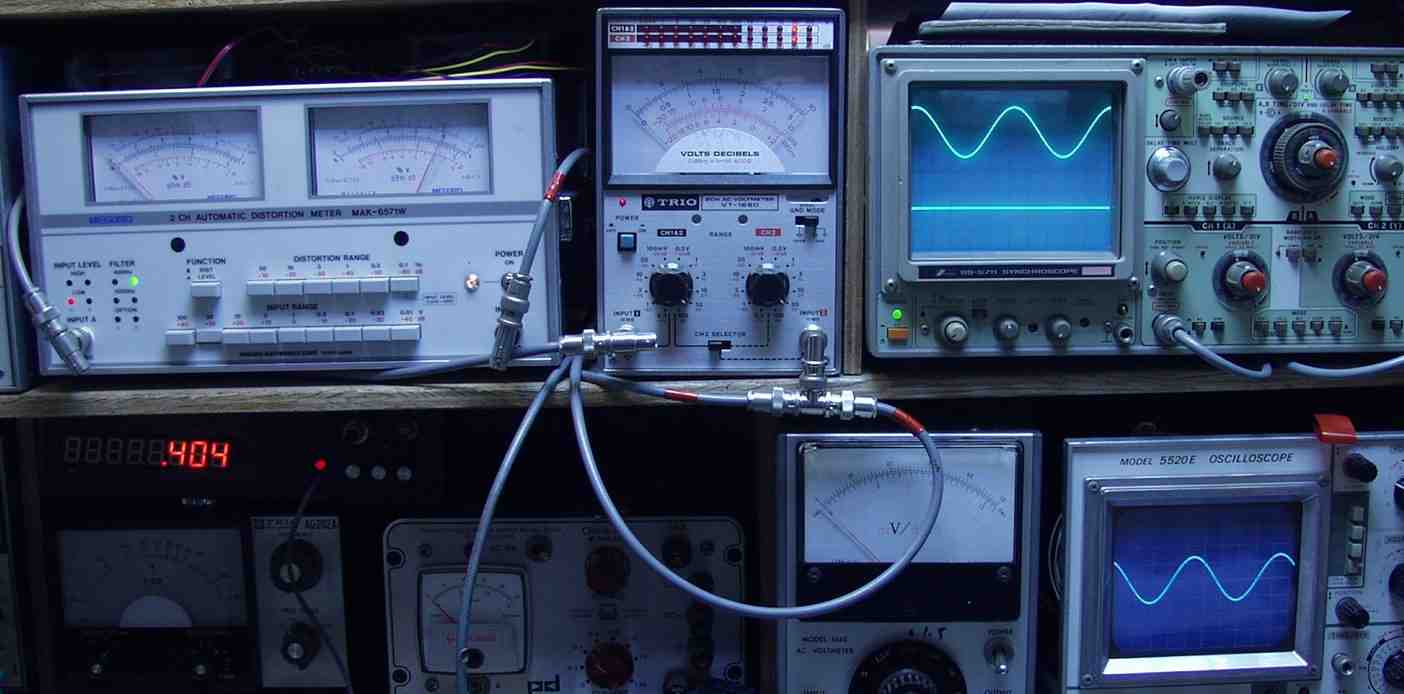

E−1B. 右SP出力=32V=128W 0.08%歪み 400HZ
E−2A. 左SP出力=32V=128W 0.08%歪み 1000HZ.
E−2B. 左SP出力=32V=128W 0.08%歪み 400HZ

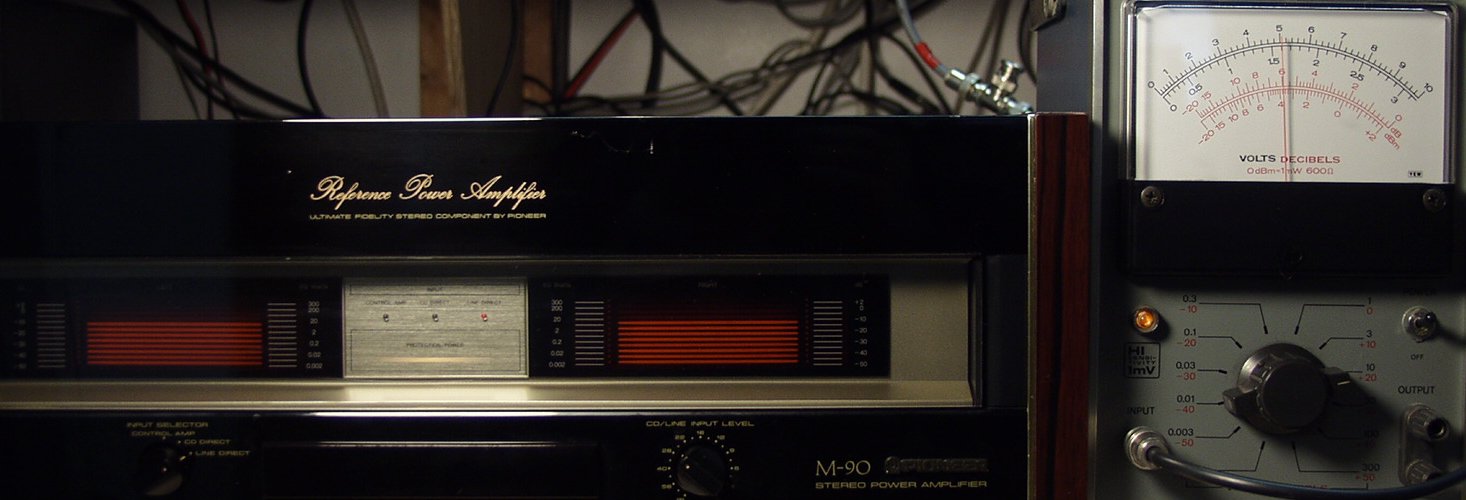

E−3A. その時の本体LED出力表示
E−3B. SP出力=5V=3W 本体LED出力表示
E−4. 完成、24時間エージング
