Ｐｉｏｎｅｅｒ　Ｍ−７５　修理記録

平成１３年１１月

A．　修理前の状況 　　プロテクトが働き、解除しない。 B．　原因 　　終段ＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　　調整用　半固定ＶＲ交換 　　終段ＴＲ（トランジスター）交換 　　ＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換、 　　ＦＥＴ（電界トランジスター） 交換 　　配線手直し、補強 Ｄ．　使用部品 　　終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　８個 　　バランス、バイアス調整用　半固定ＶＲ　　　　　　　８個 　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　４個 　　ＦＥＴ（電界トランジスター）　　　　　　　　　　　　　　　２個 Ｅ．　修理費　　７４，５００円　　　＜＜通常修理＞＞

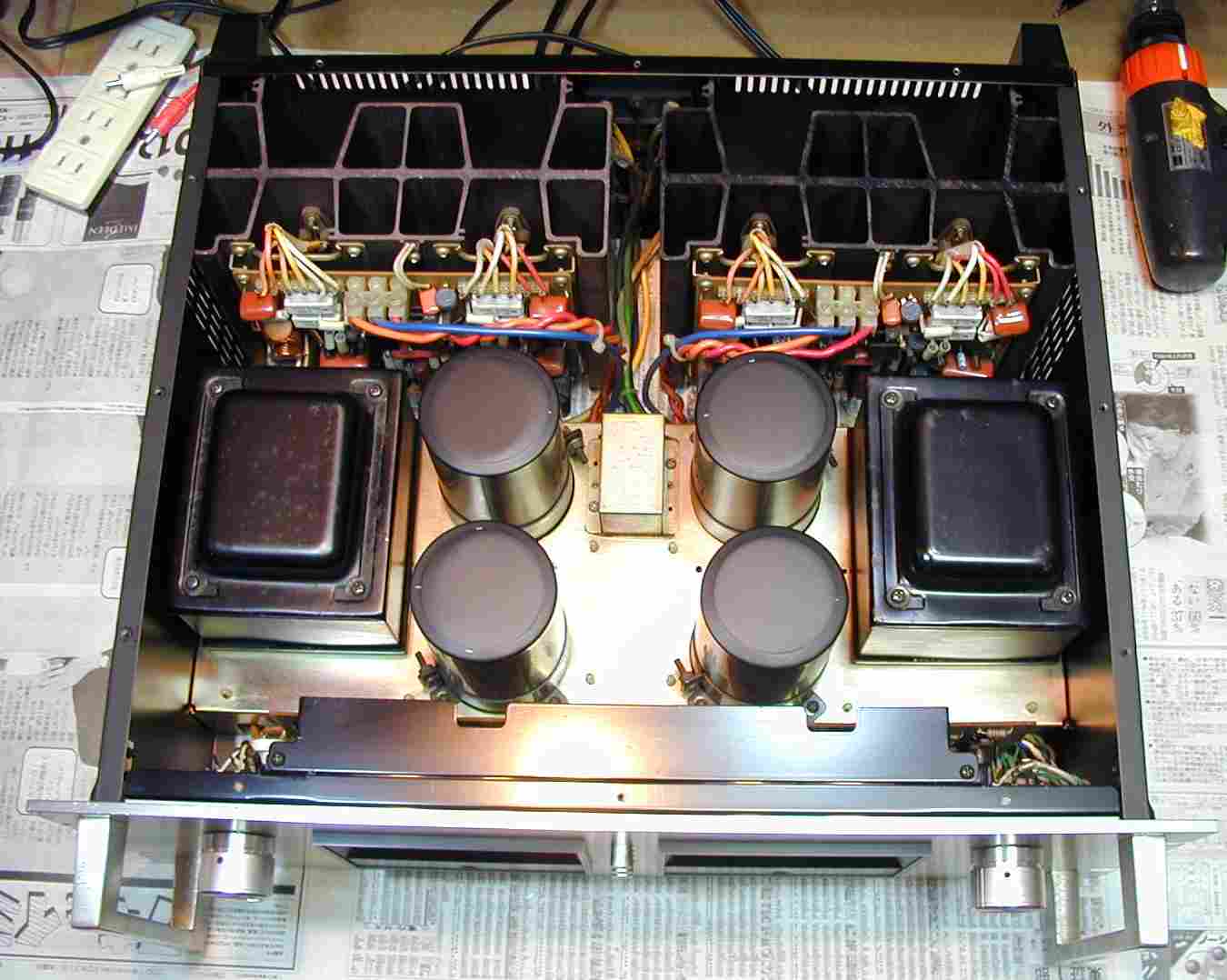

１．　上蓋を開け、清掃後

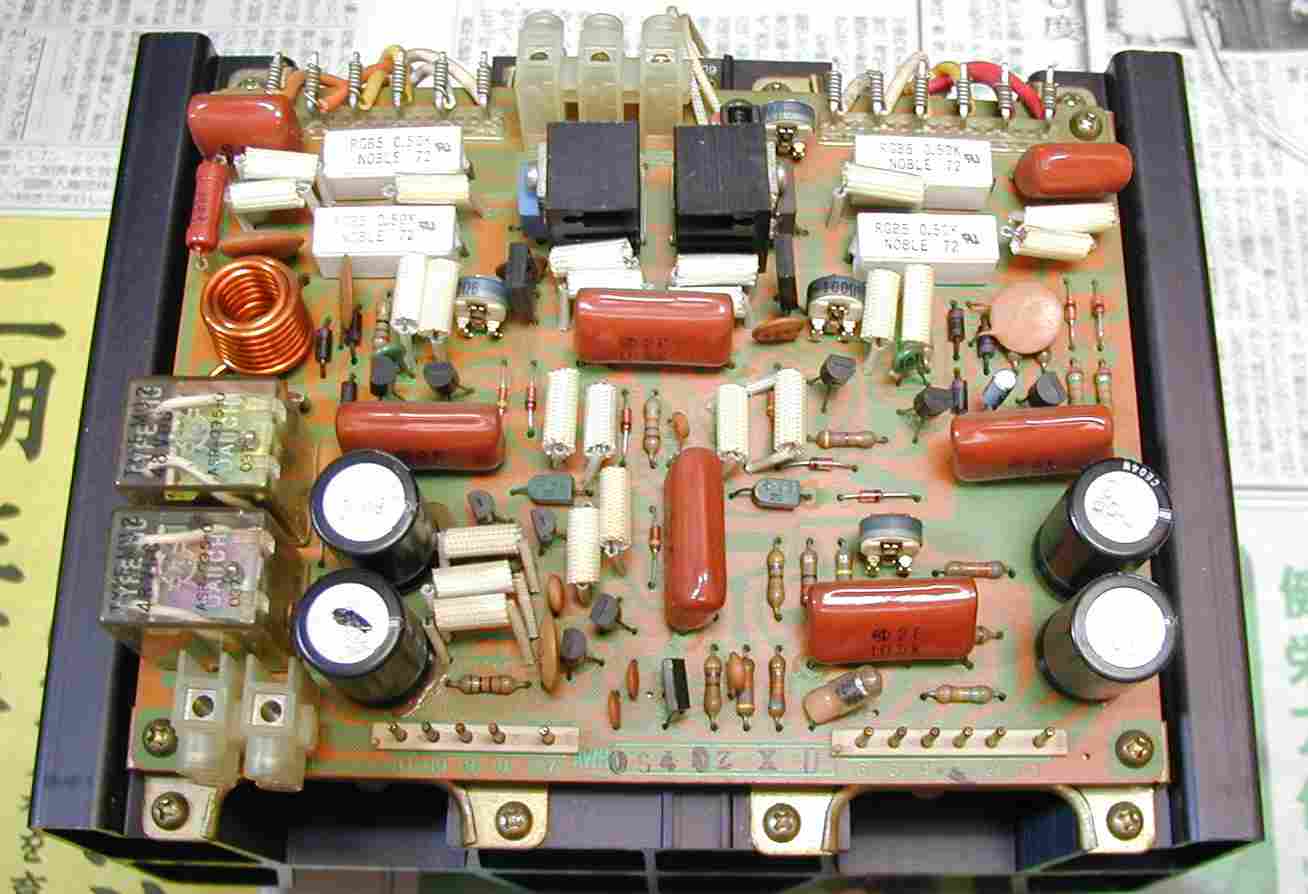

２．　ドライブ基板　終段ＴＲ（トランジスター）は１５０Ｗ×４個／片側

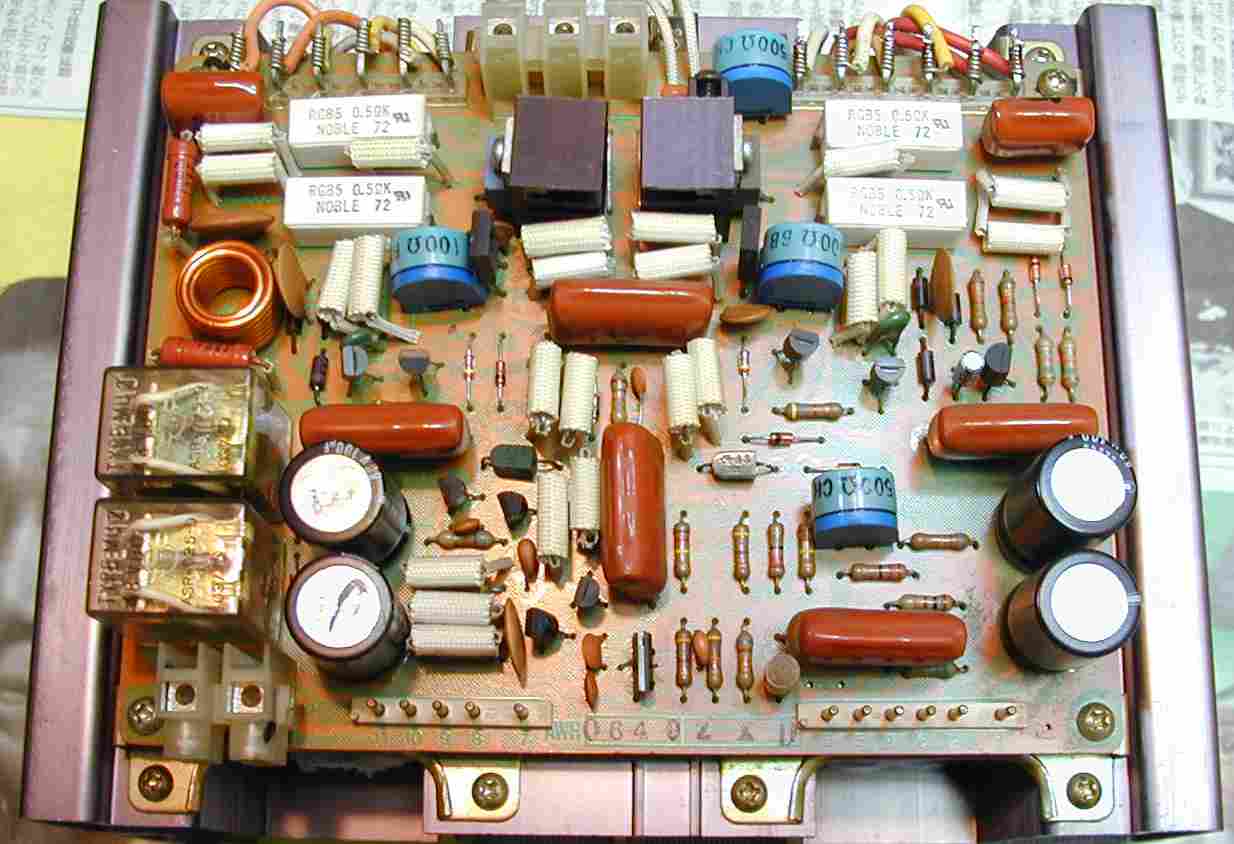

３．　修理後のドライブ基盤、終段ＴＲ（トランジスター）は１８０Ｗの物を使用

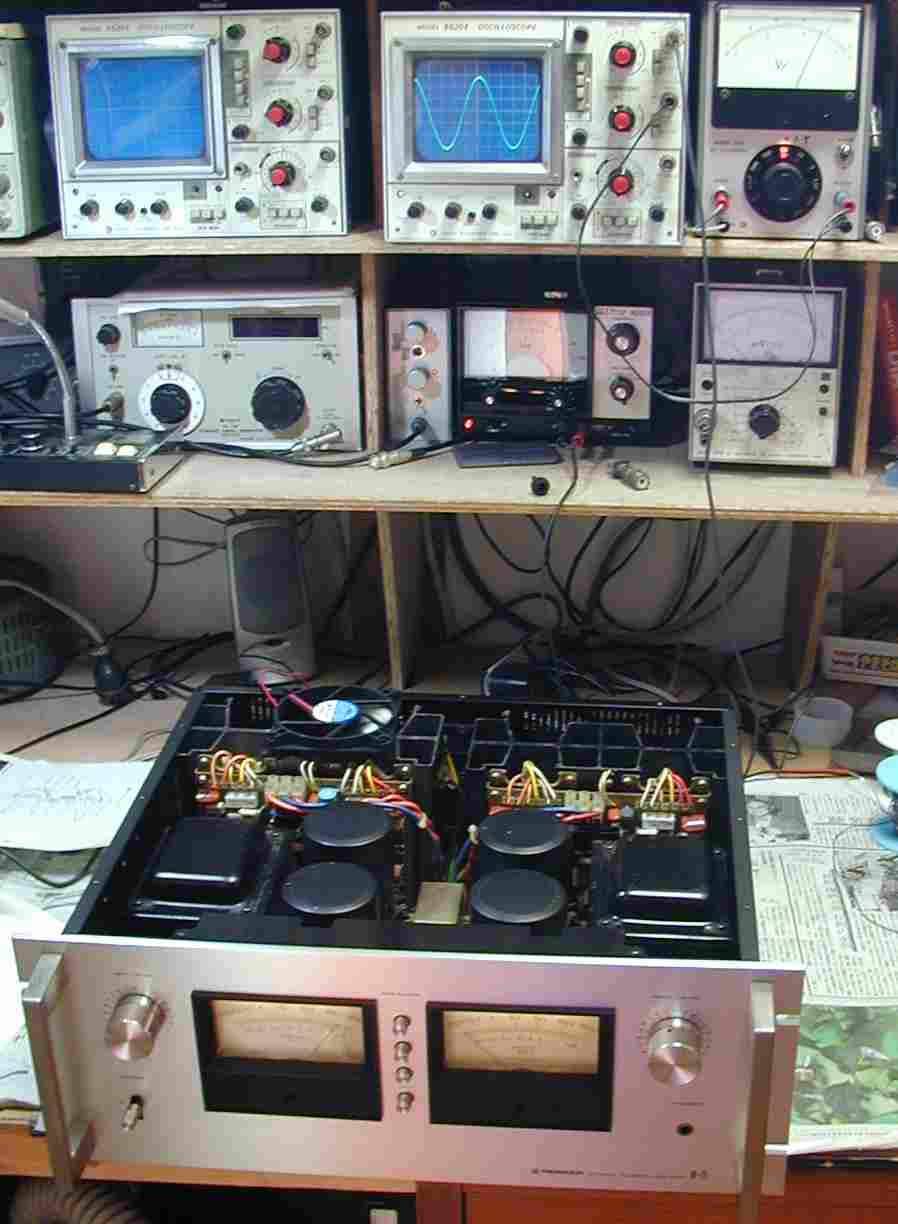

４．　出力測定／調整

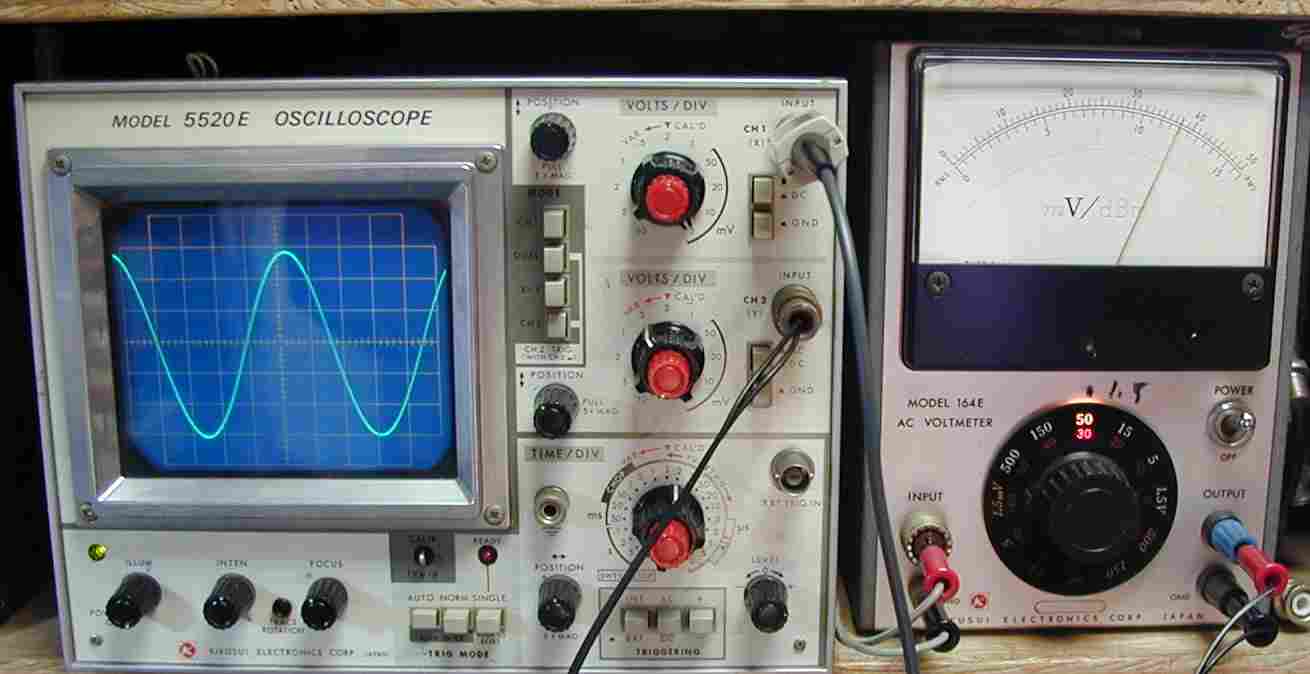

５．　終段ＴＲ（トランジスター）が元気で、軽く１８０Ｗ／８Ω

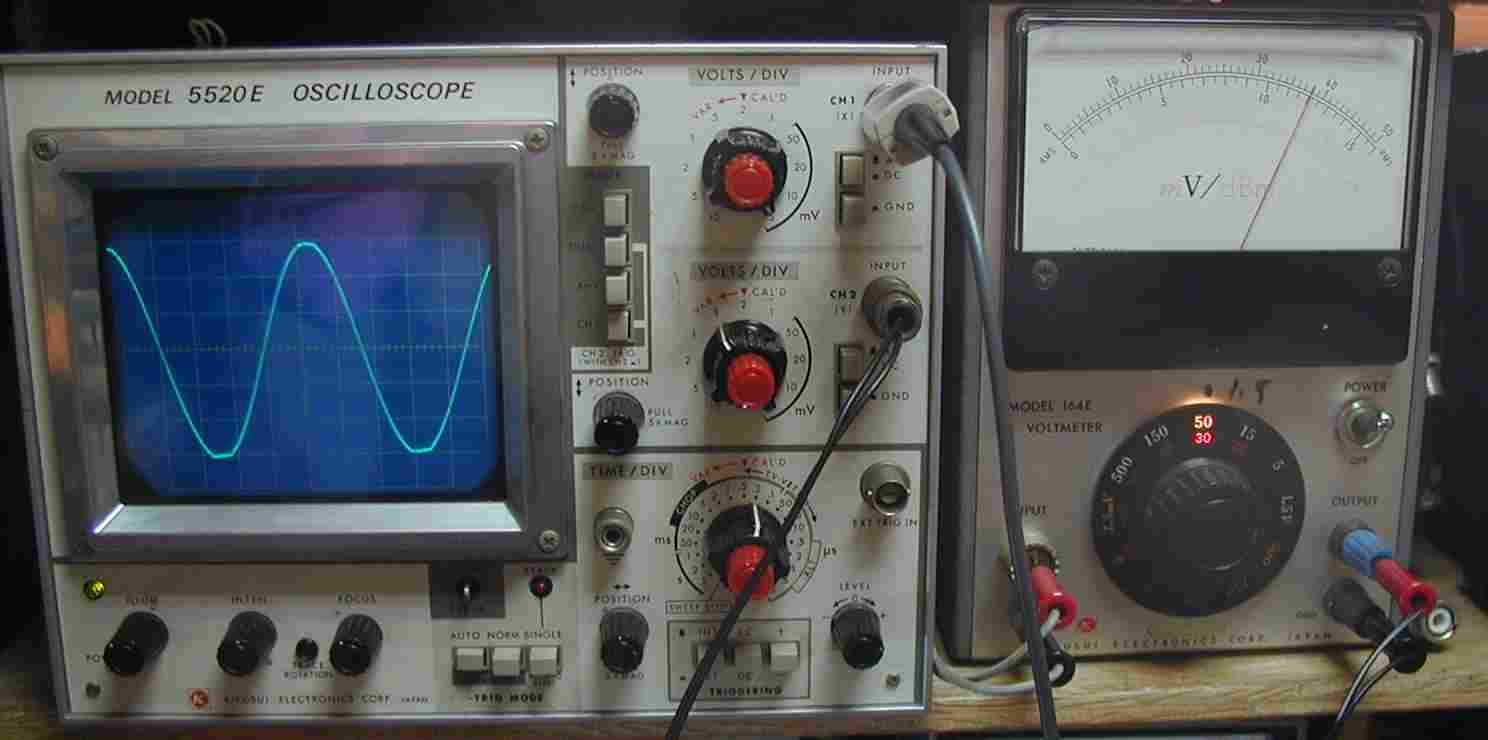

６．　このＡＭＰには出力制限回路が装備　設計を尊重し１８０Ｗ／８Ωで規定する。 　　山がへこんでいるのは、制限を掛けた為。

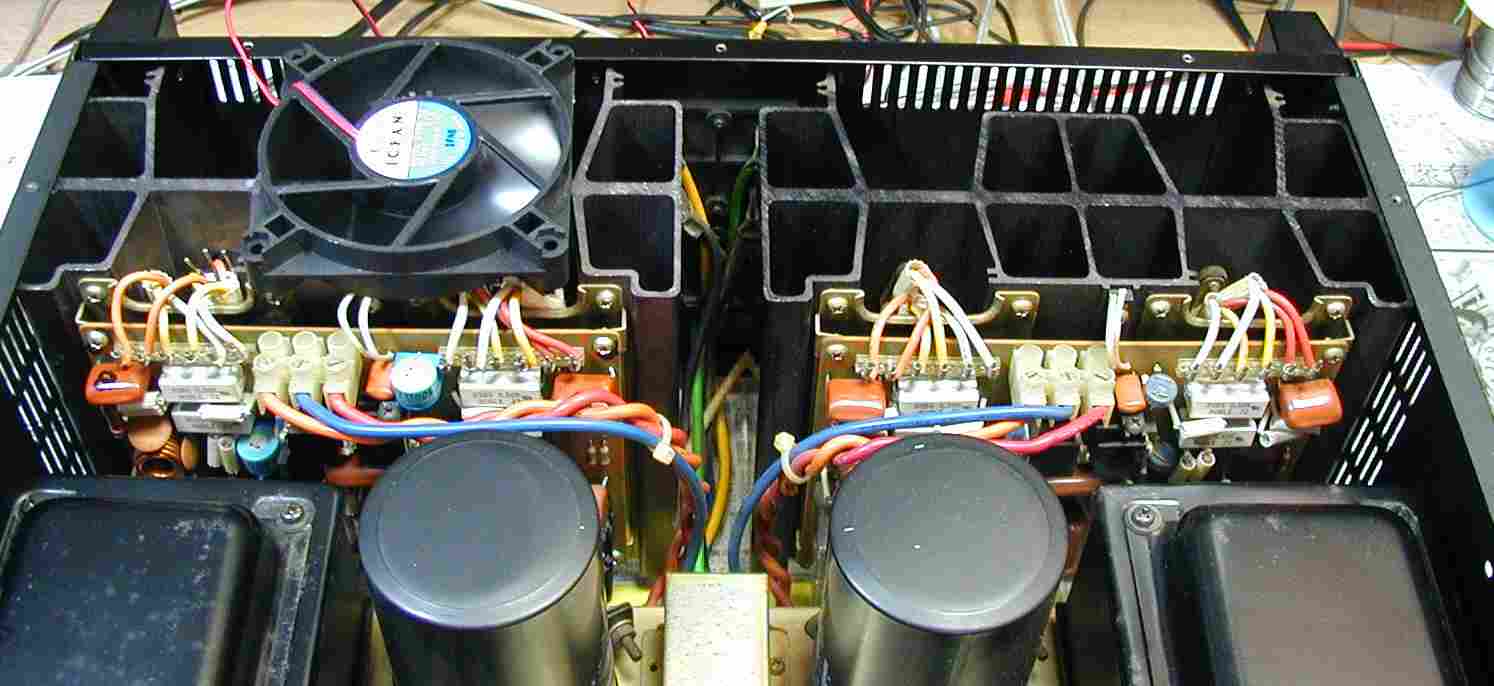

７．　安全のため、フアンで冷却しながら、調整。

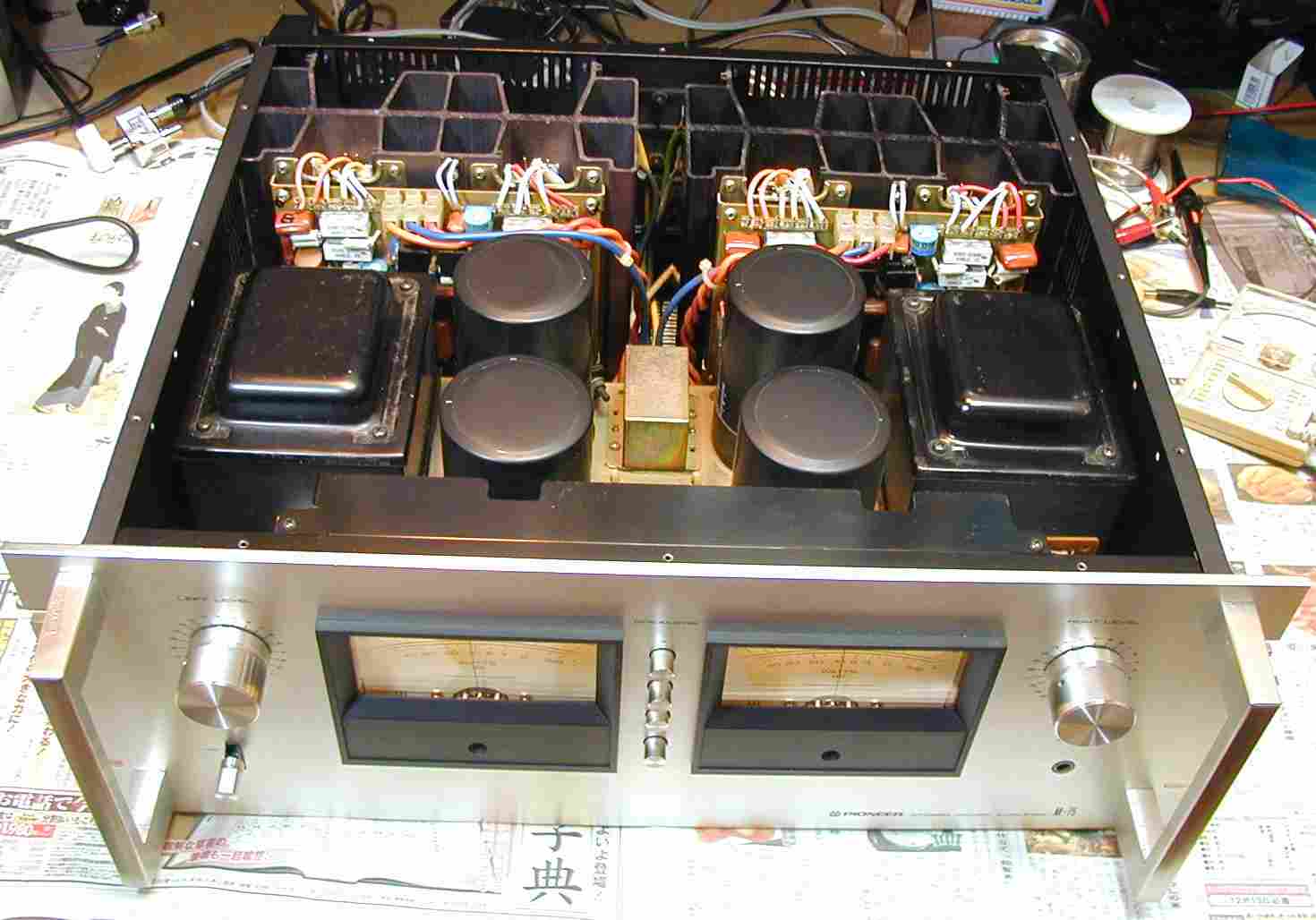

８．　完成

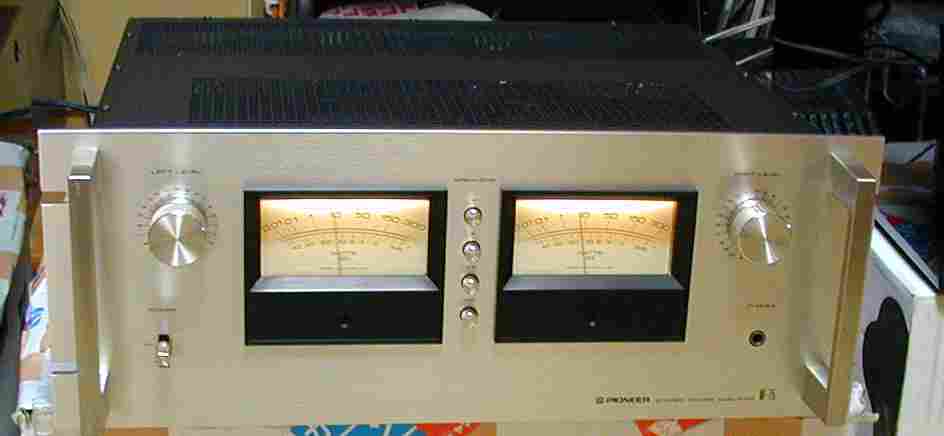

９．　２４時間エージング
