| Ｔｅｃｈｎｉｃｓ ＳＥ−９６００． ３台目修理記録 |
| 在庫品、希望有れば修理後販売 平成１５年月到着 月日完成 |
| 寸評 終段ＴＲ（トランジスタ−）の供給電圧まで安定化した理想的なＡＭＰです。 途中で基盤改造がありますので、未対策器は修理した方が良いです（対作品は「２ａ」のシールが添付） 高域の発振対策を施し、安全の為、フューズを挿入した |
Ａ． 修理前の状況
Ｆ． 修理費（販売価格） １９８，０００円 |
| Ａ１Ａ． 修理前 上から見る |
 |

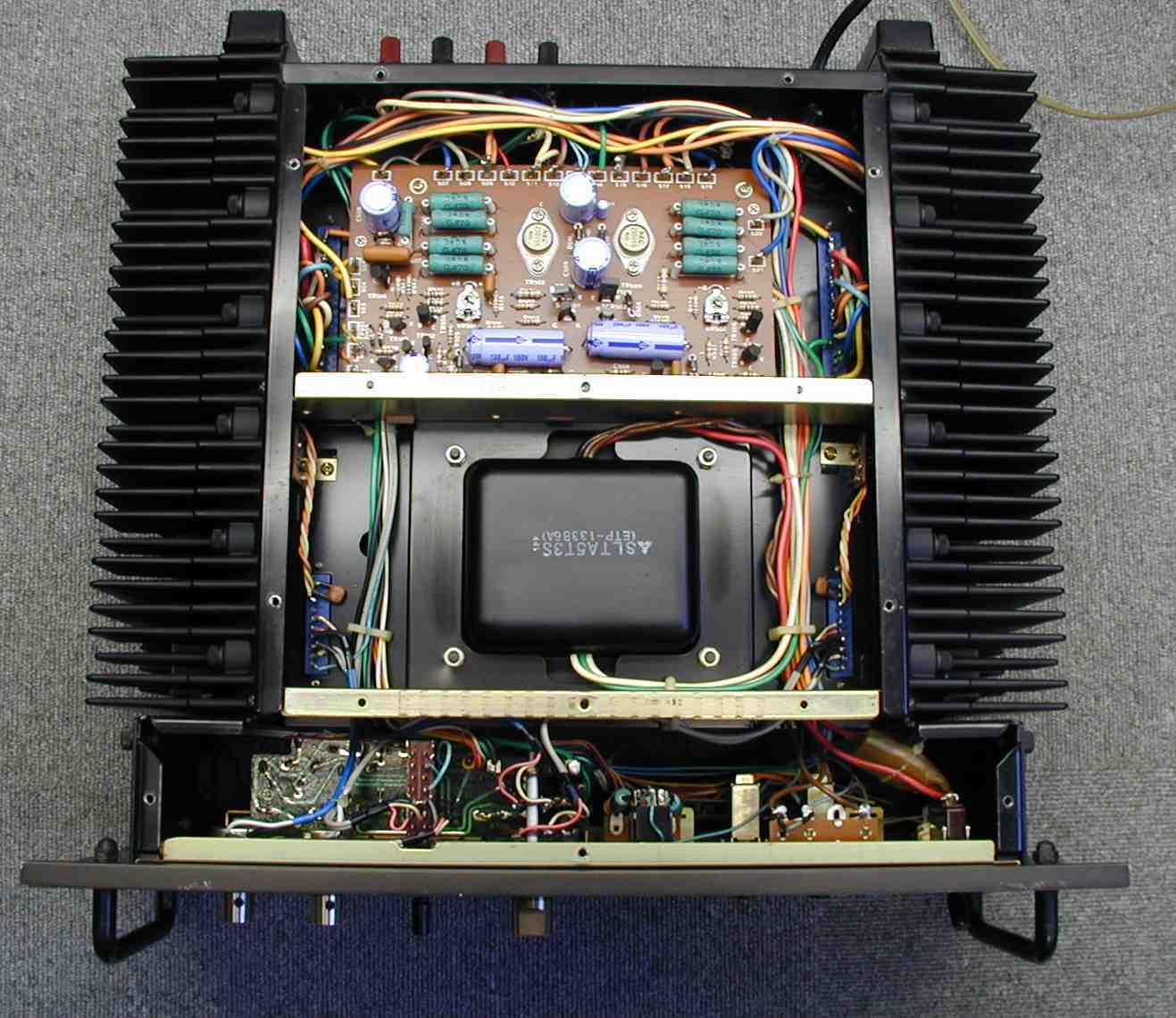

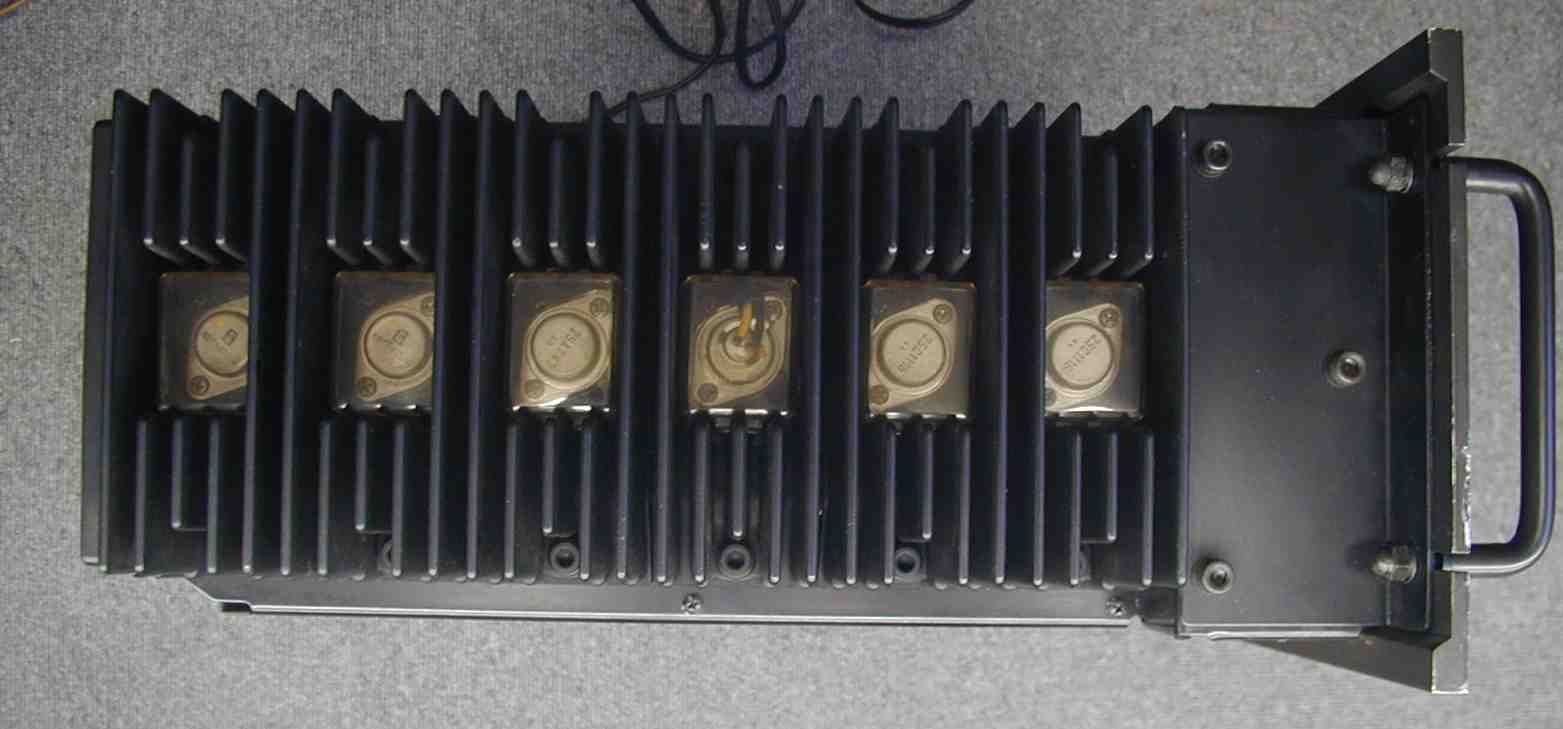

| Ａ１Ｂ． 修理前 下から見る |
 |

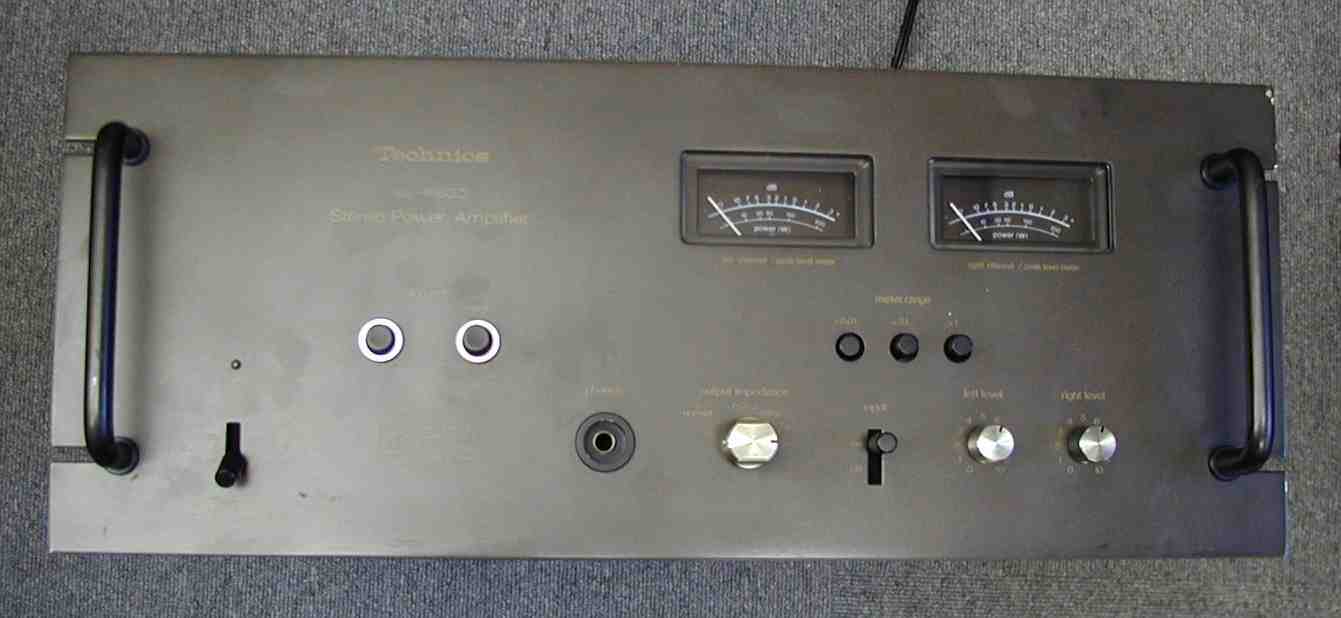

| Ａ２Ａ． 修理前 前から見る |
 |

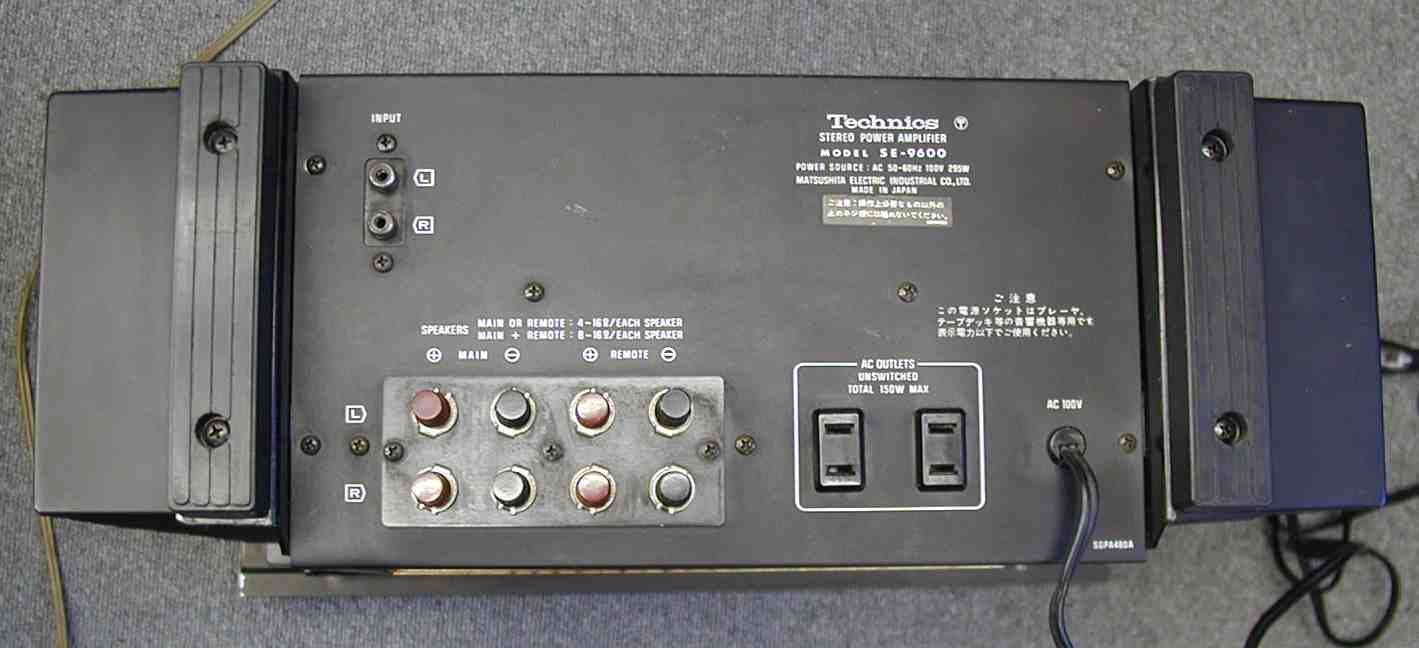

| Ａ２Ｂ． 修理前 後から見る |
 |

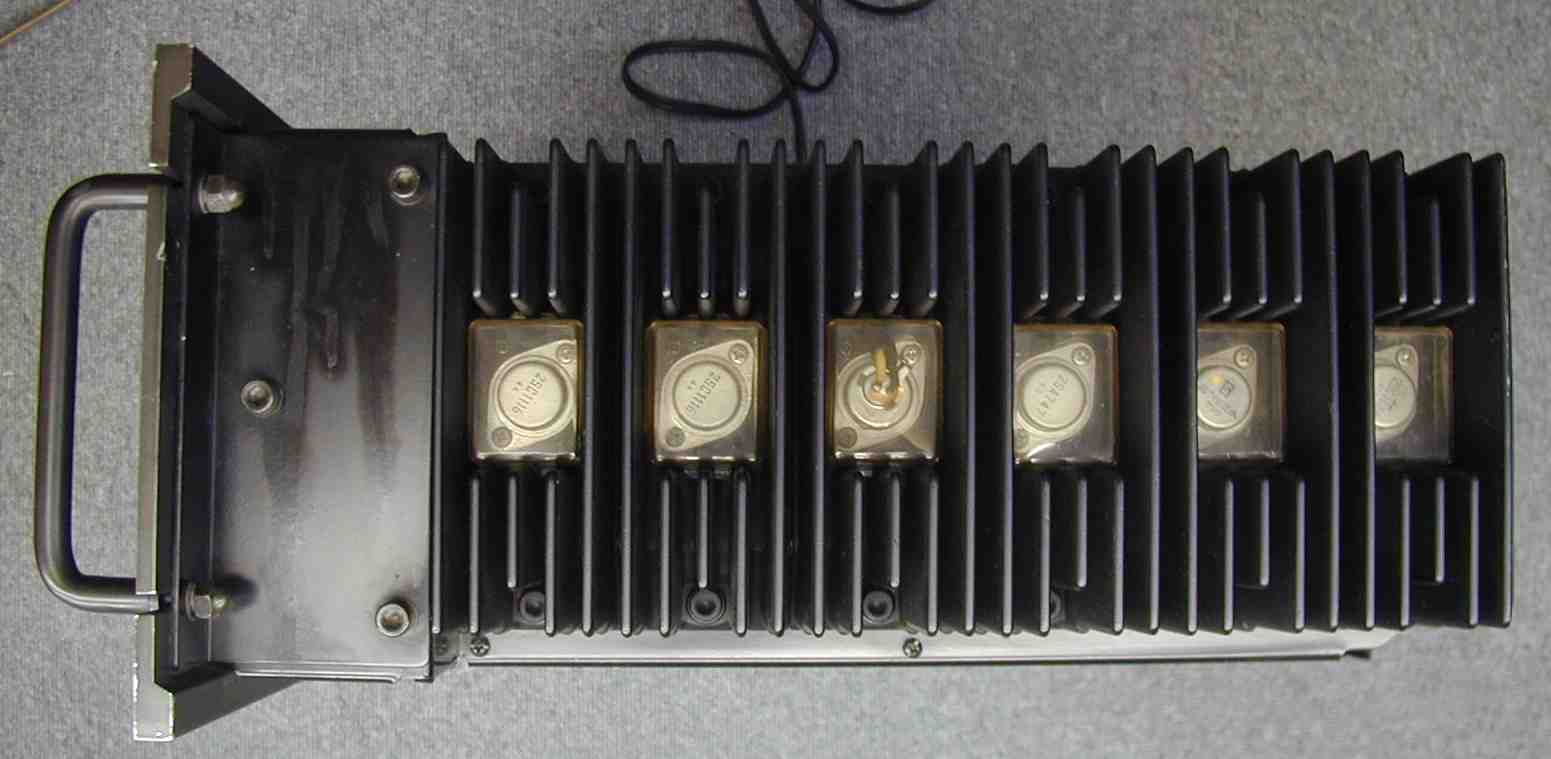

| Ａ３Ａ． 修理前 横から見る |
 |
| Ａ３Ｂ． 修理前 横から見る |
 |

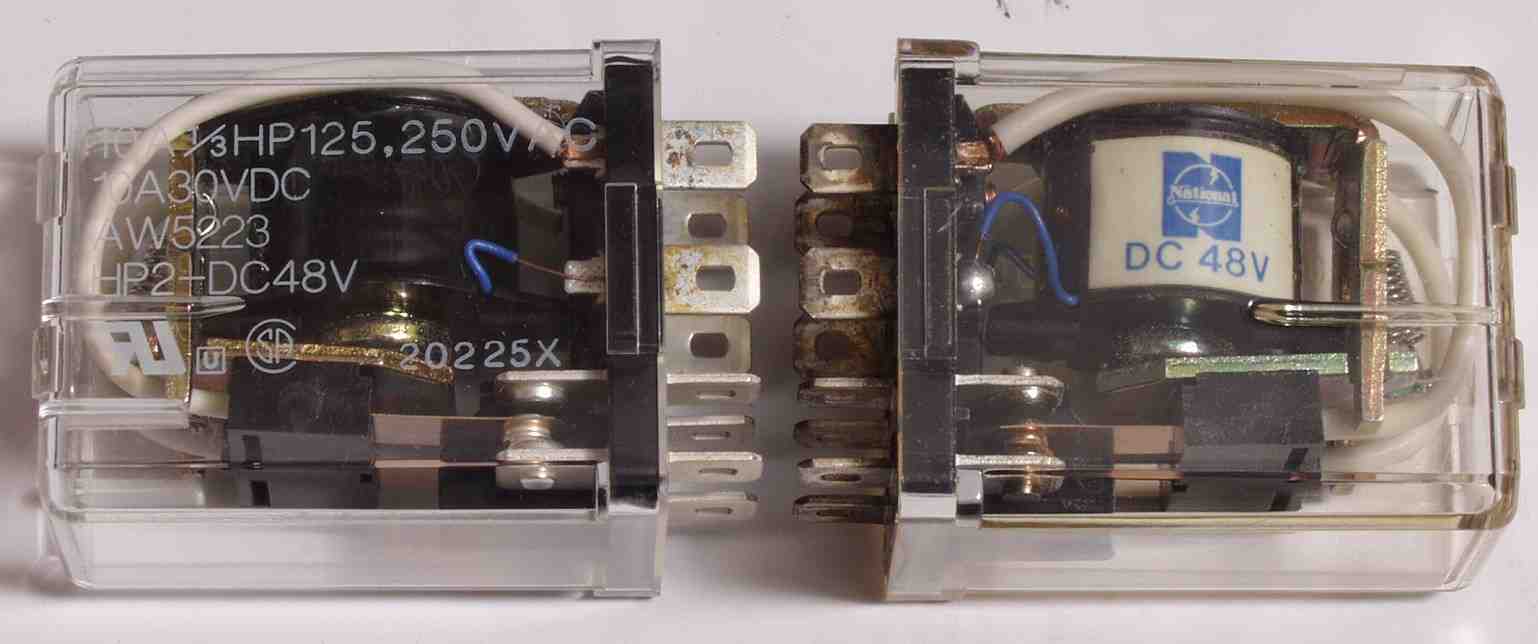

| Ａ４． ＳＰ接続リレー比較 左＝新しい物 右＝古い物 |
 |

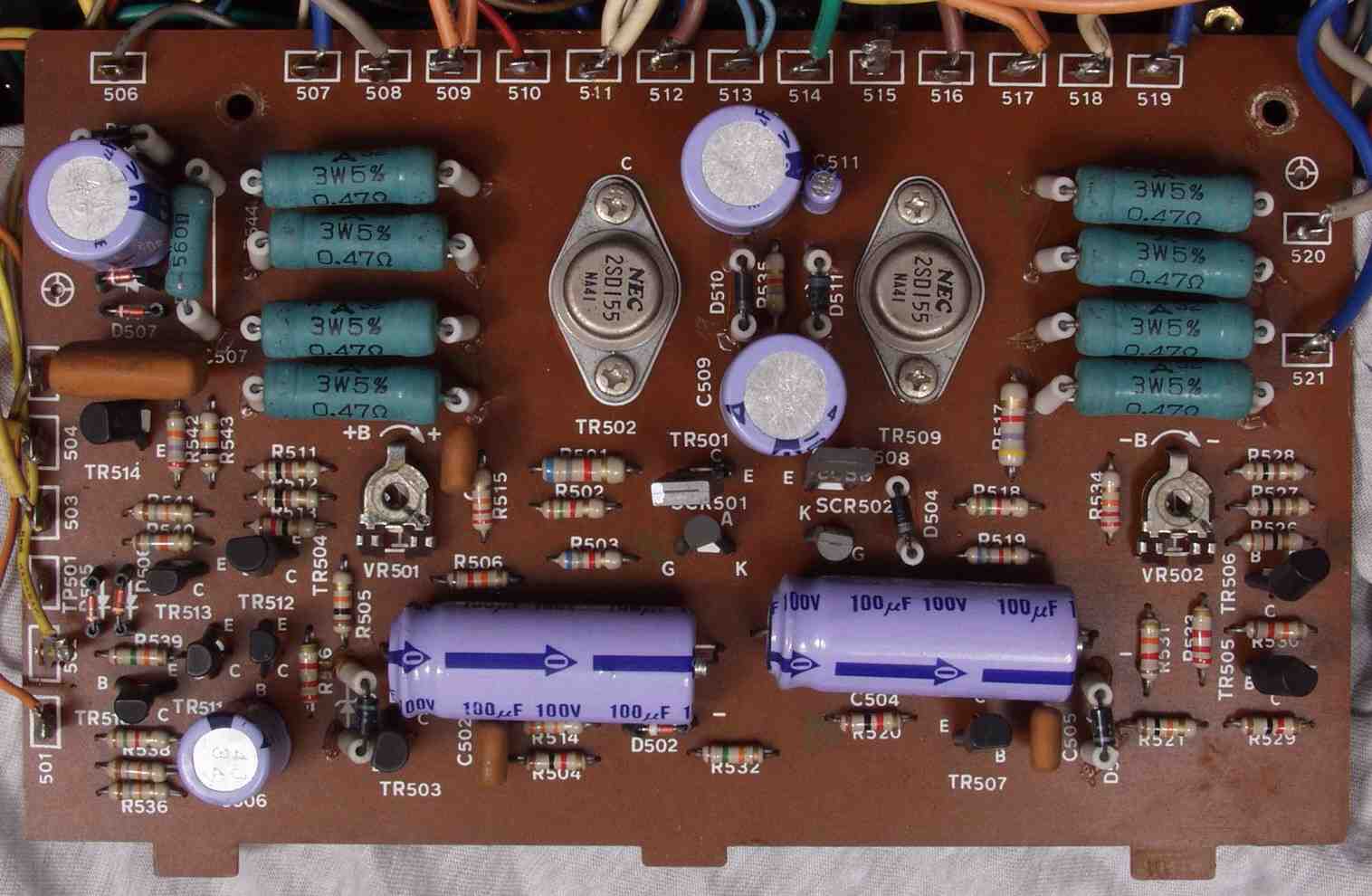

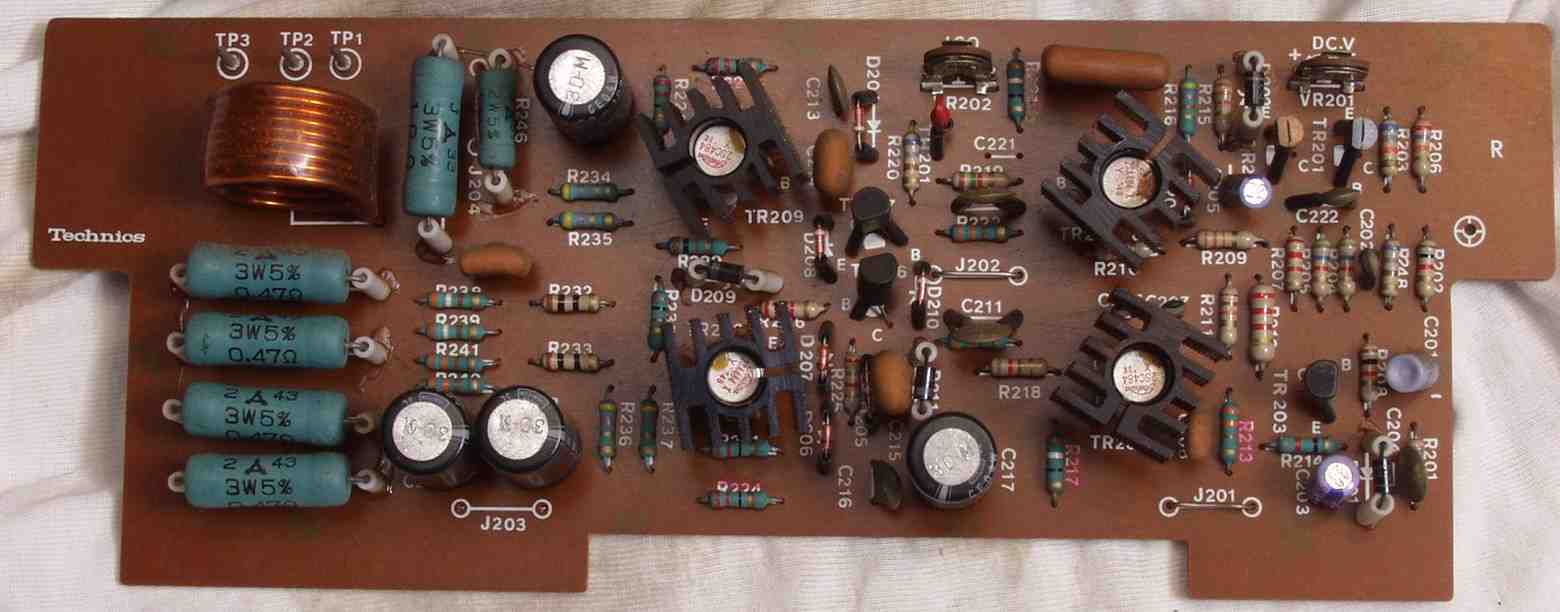

| Ｃ． 修理状況 Ｃ１Ａ． 修理前 Ｒドライブ基板 |
 |

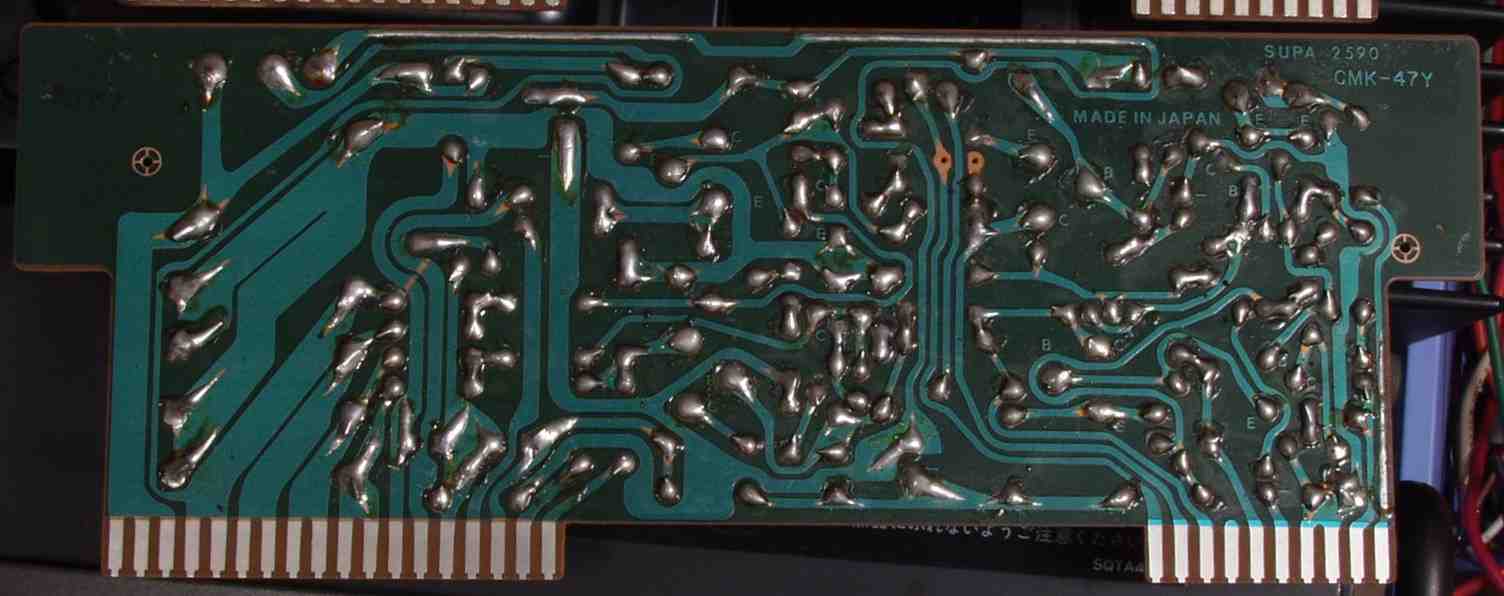

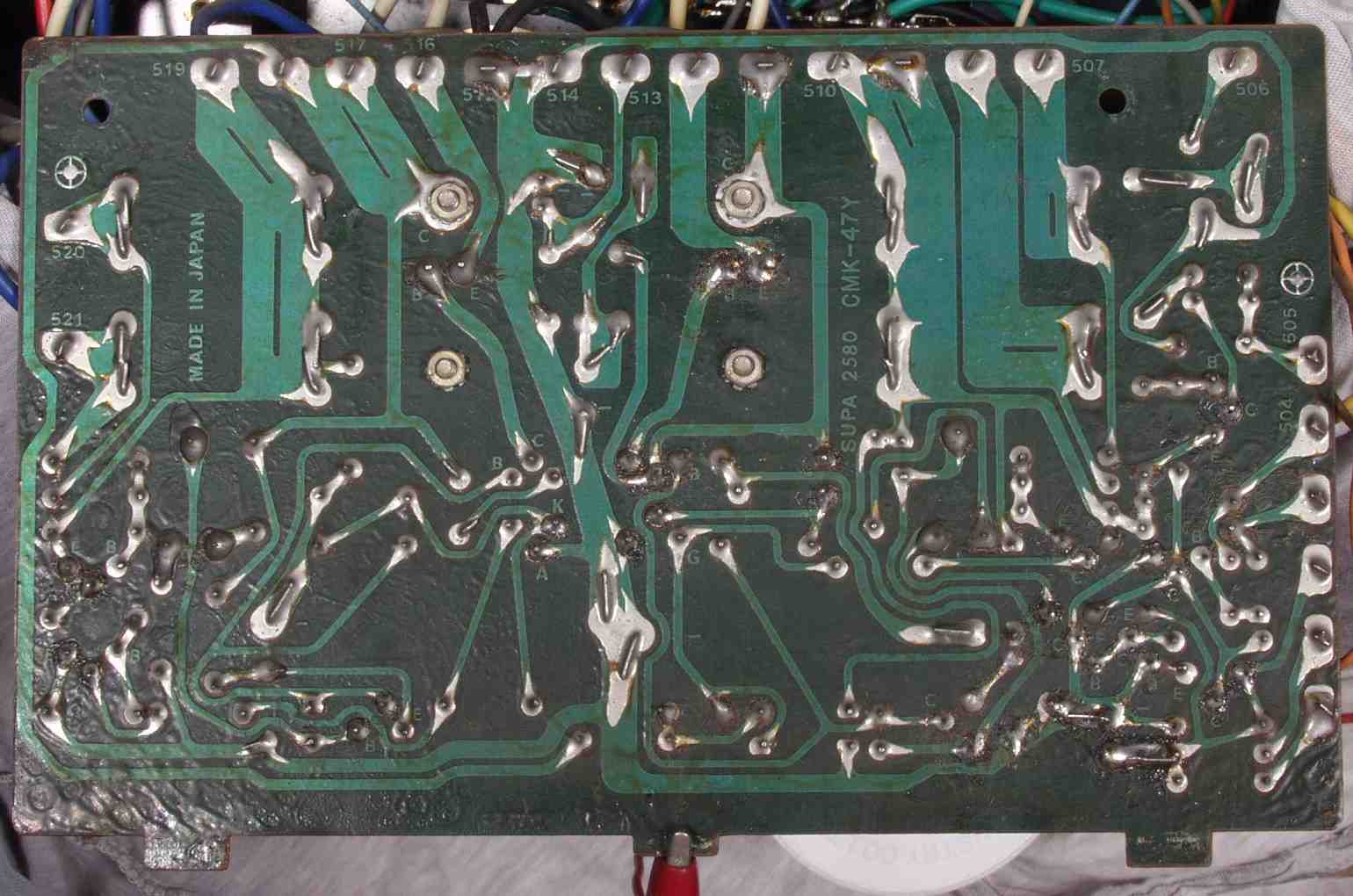

| Ｃ１Ｃ． 修理前 Ｒドライブ基板裏 |
 |

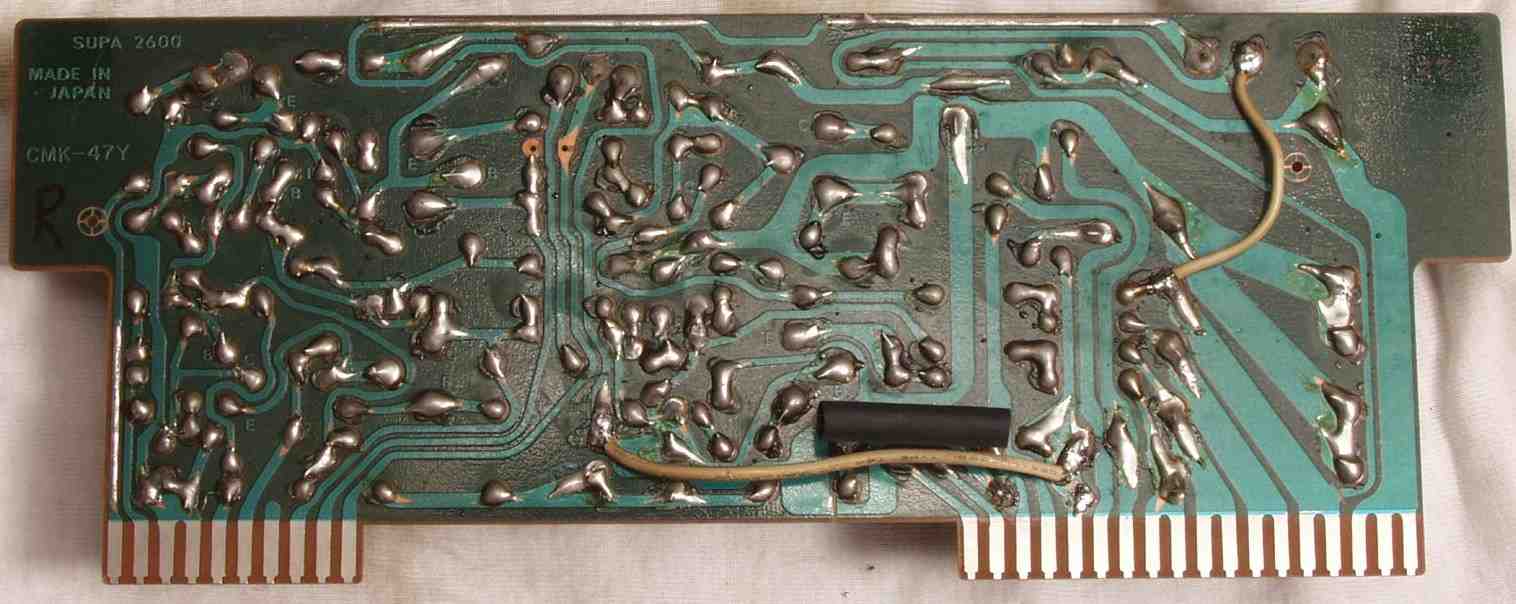

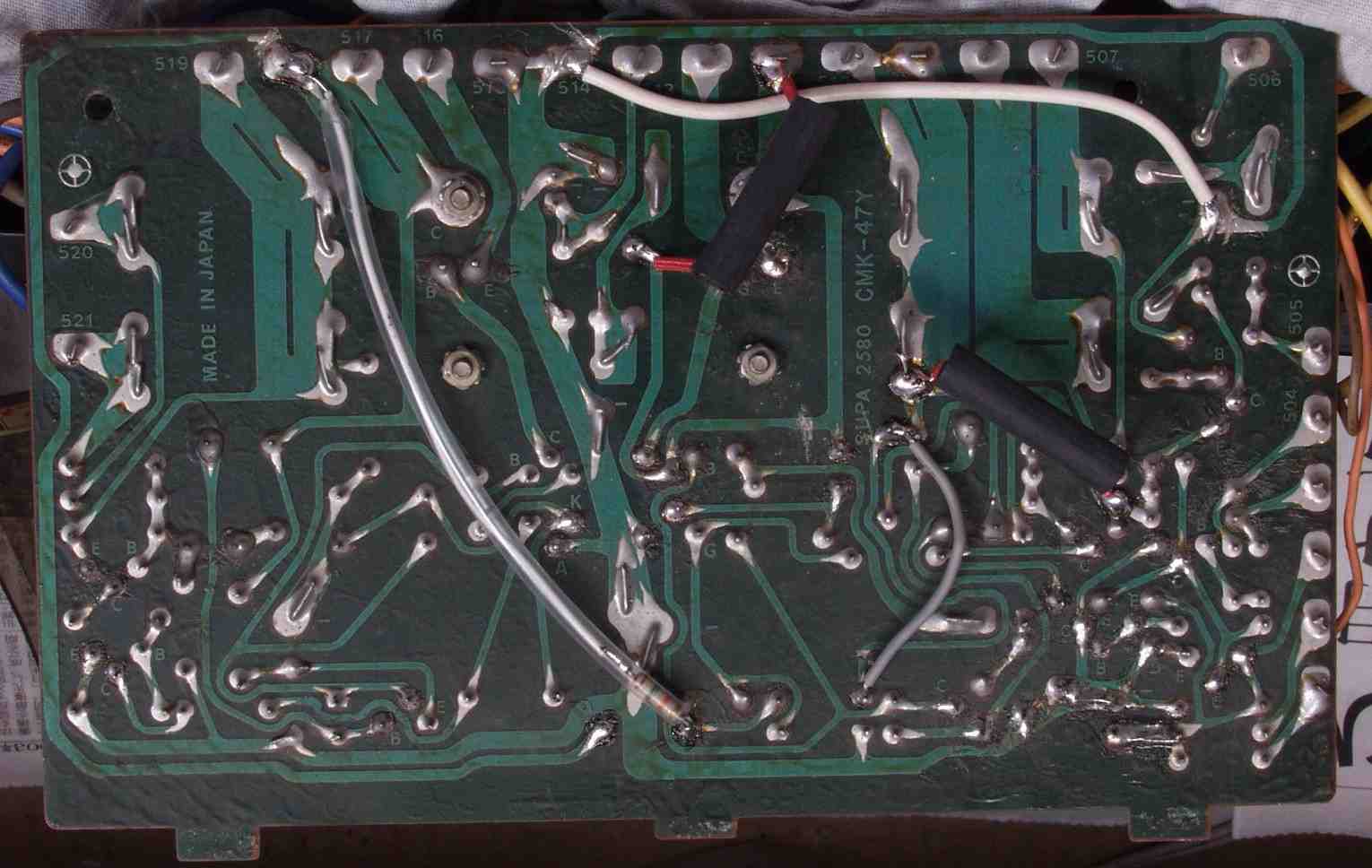

| Ｃ１Ｄ． 修理後 Ｒドライブ基板裏 メーカーの基盤変更及びフューズの増設 |
 |

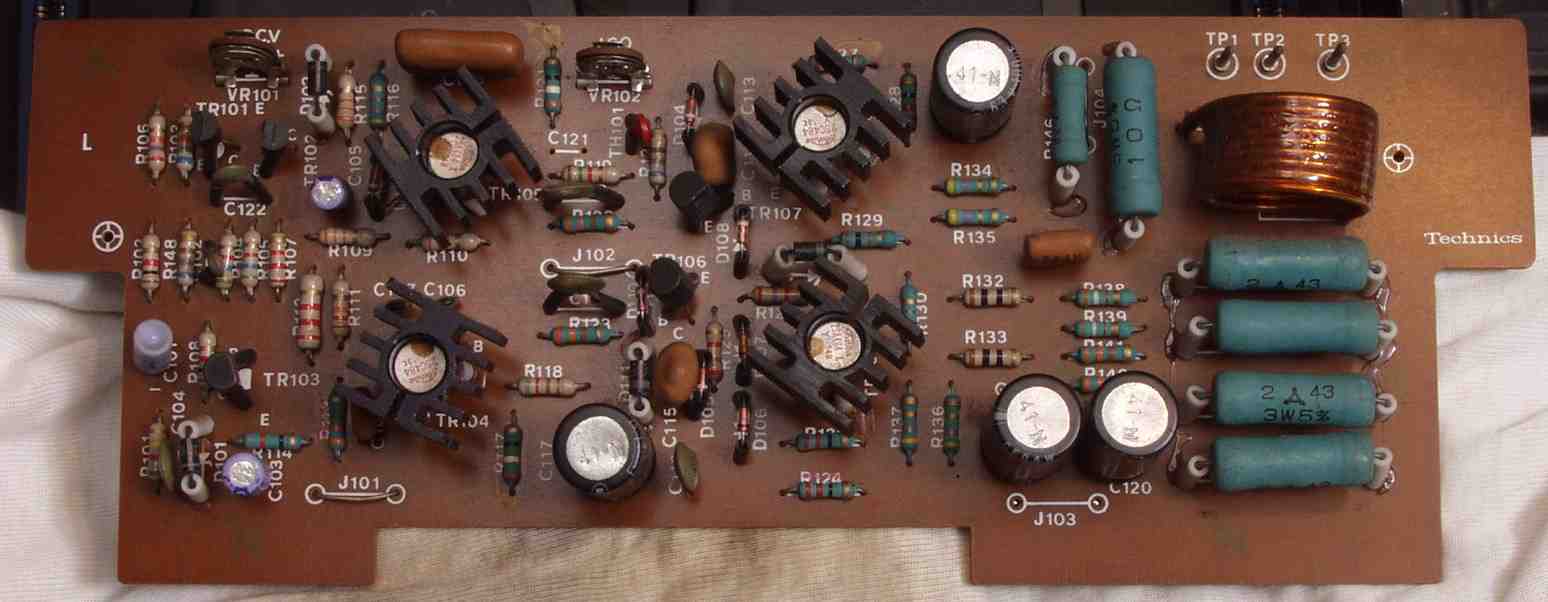

| Ｃ２Ａ． 修理前 Ｌドライブ基板 |
 |
| Ｃ２B． 修理後 Ｌドライブ基板 初段ＴＲ（トランジスター）２個、バランス／バイアス調整用半固定ＶＲ２個、 電解コンデンサー７個交換 |
| Ｃ２Ｃ． 修理前 Ｌドライブ基板裏 |
 |

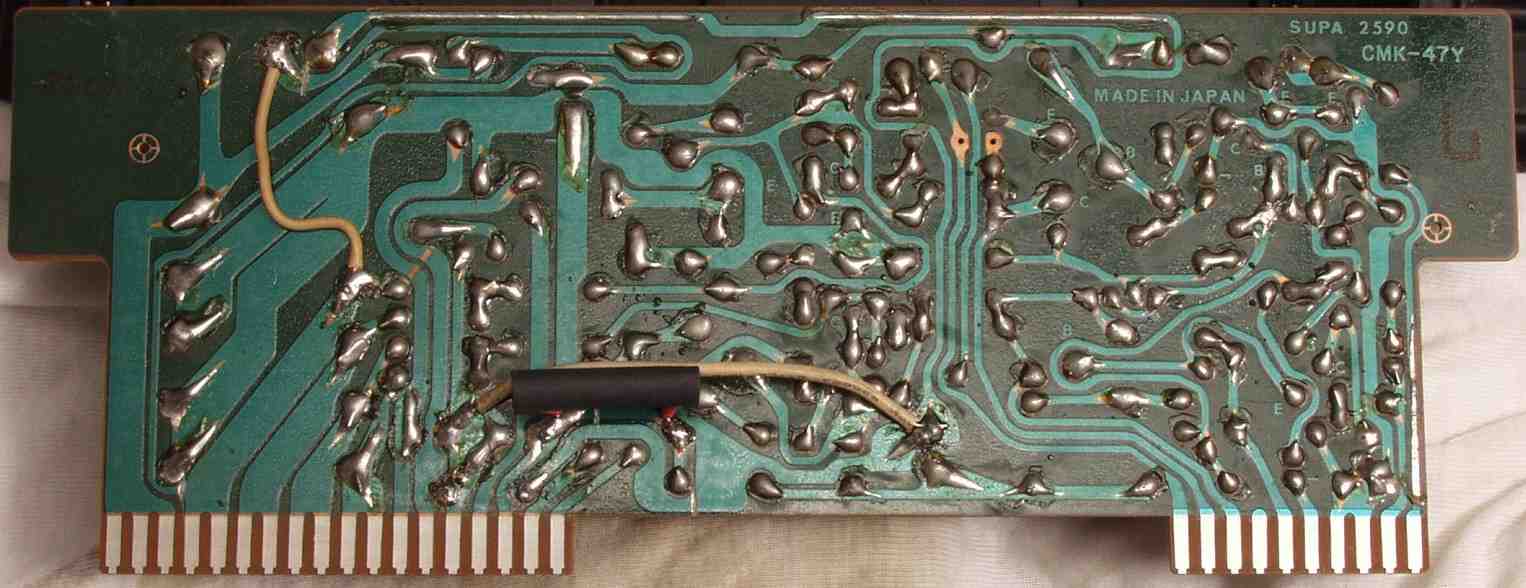

| Ｃ２Ｄ． 修理後 Ｌドライブ基板裏 メーカーの基盤変更及びフューズの増設 |
 |
| Ｃ３Ａ． 修理前 定電圧電源基盤 |
 |
| Ｃ３Ｂ． 修理後 定電圧電源基盤 半固定ＶＲ２個、電解コンデンサー７個交換 |
| Ｃ３Ｃ． 修理前 定電圧電源基盤裏 |
 |
| Ｃ３Ｄ． 修理後 定電圧電源基盤裏 メーカーの基盤変更及びフューズの増設 |
 |
| Ｃ４Ａ． 修理前 ＶＵメーターＡＭＰ基盤 |
| Ｃ４Ｂ． 修理後 ＶＵメーターＡＭＰ基盤 半固定ＶＲ４個交換 |

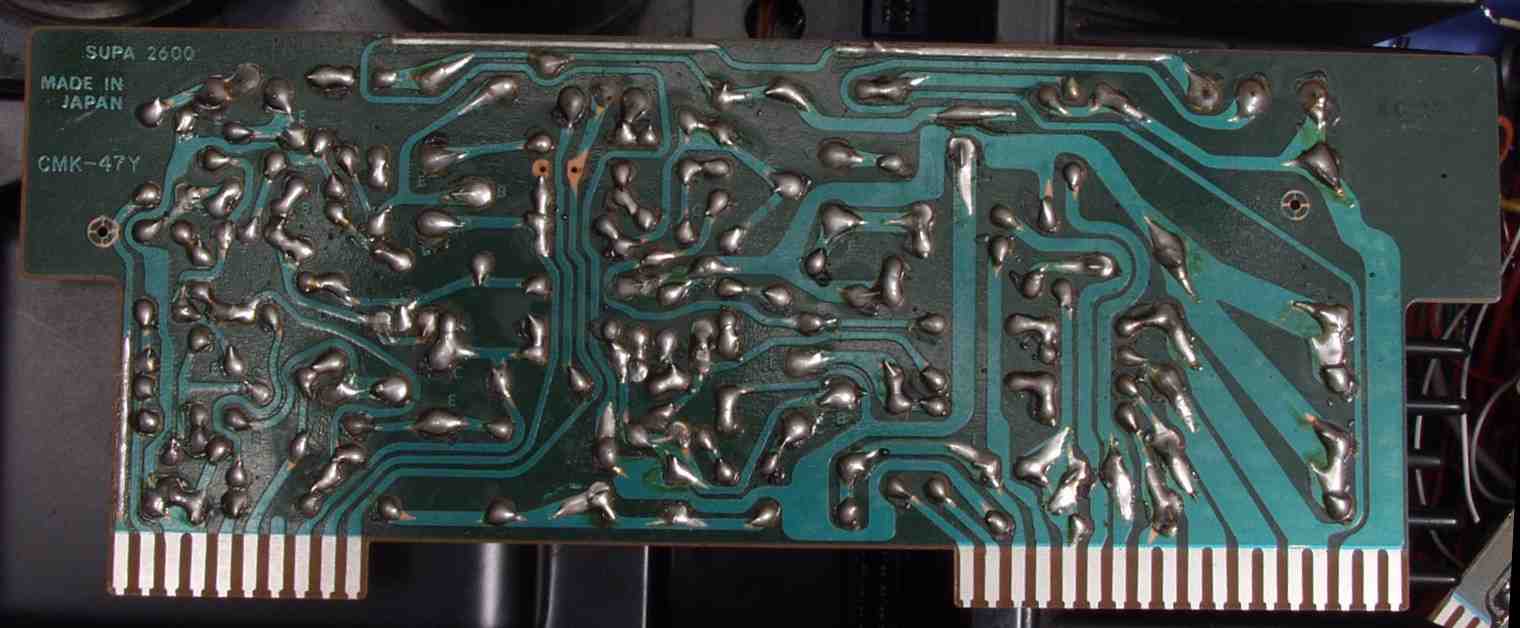

| Ｃ４Ｃ． 修理前 ＶＵメーターＡＭＰ基盤 裏 |
| Ｃ４Ｂ． 修理（半田補正後）後 ＶＵメーターＡＭＰ基盤 裏 |
| Ｃ５Ａ． 修理前 ＳＰ接続リレ−＆入力ＲＣＡ端子. |
| Ｃ５Ｂ．修理後 ＳＰ接続リレ−＆入力ＲＣＡ端子 |
| Ｃ６Ａ．修理前 電源電解コンデンサー |
| Ｃ６Ｂ．修理後 電源電解コンデンサー |
| Ｃ７．交換した部品 |
| Ｃ８Ａ．修理前 下から見る |

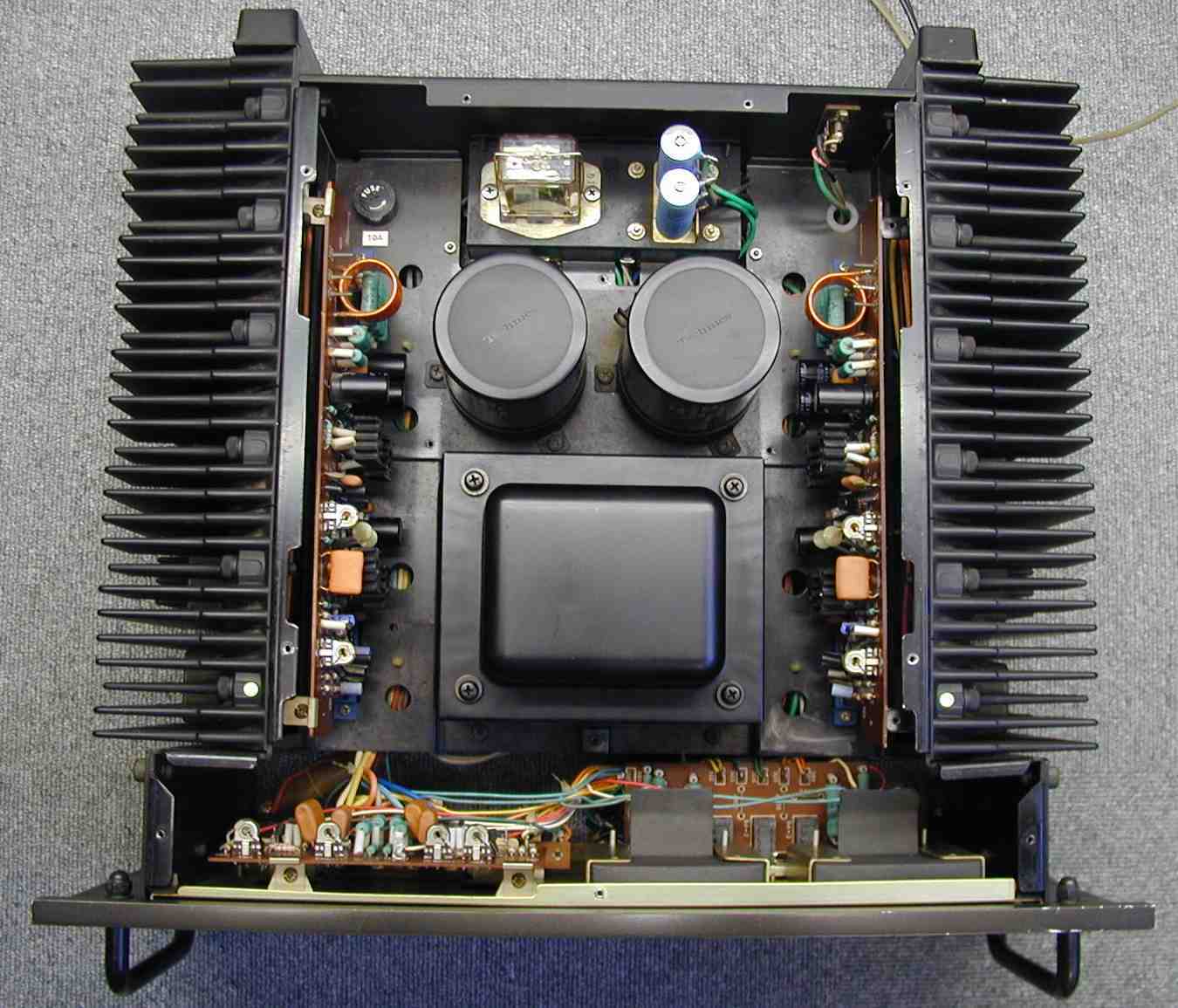

| Ｃ８Ｂ．修理後 上から見る |
| Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整 |
| Ｅ−２Ａ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０２％歪み １０００ＨＺ 上のオシロの縞は埃です（後で拭きます） |
| Ｅ−２Ｂ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０２％歪み ４００ＨＺ |
| Ｅ−２Ｃ．Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．０２％歪み １０００ＨＺ |
| Ｅ−２Ｄ．Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．０２％歪み ４００ＨＺ |
| Ｅ−３．完成 ２４時間エージング |
