Ａｕｒｅｘ　ＳＹλ−８８�U．　６台目修理記録

平成１８年８月１日持込　　　　８月１７日完成

注意　このＡＭＰには、出力回路にプロテクトが有りません。　よって、出力にはＤＣ漏れの危険が有ります。 　　　　メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」　 　　　　＜＜詳しくはこちら参照＞＞　　＜＜詳しくはこちら参照２＞＞

Ａ．　修理前の状況 　YAHOOオークションで購入、現在40代後半ですが、当時は購入できなかったものです。 20年以上ケミコンを替えないのはやはり怖いので、ボーナスが出るのを機会にオーバーホールをしておきたいと思いました このアンプのイコライザーと蛇口全開(になるはず)の音は、今の新品の同価格のモノでは出ないと感じています。 ＡＥ．　修理前点検測定 歪みが多い Ｂ．　原因 経年変化による劣化で歪み多し。 Ｃ．　修理状況 出力接続リレ−修理 初段ＦＥＴ交換 ＲＬバイアス・バランスＶＲ交換 電解コンデンサー交換（オーディオコンデンサー使用） メインＶＲ・バランスＶＲ解体清掃 ＲＣＡ端子交換（内ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１を３組使用） 整流ダイオード交換（支給品） Ｄ．　使用部品 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　８個 メタライズド・ポリエステル・フィルムコンデンサー　　 　１８個 電源電解コンデンサー　　　　　　　　　　　　　　　　　　 　１６個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　 　２６個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　２０個 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　３個（支給品） ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　３組（定価で工賃込み） Ｅ．　調整・測定 ＥＥ．　上位測定器による　調整・測定 Ｆ．　修理費　　　１４０，０００円　　　　＜＜オーバーホール修理＞＞

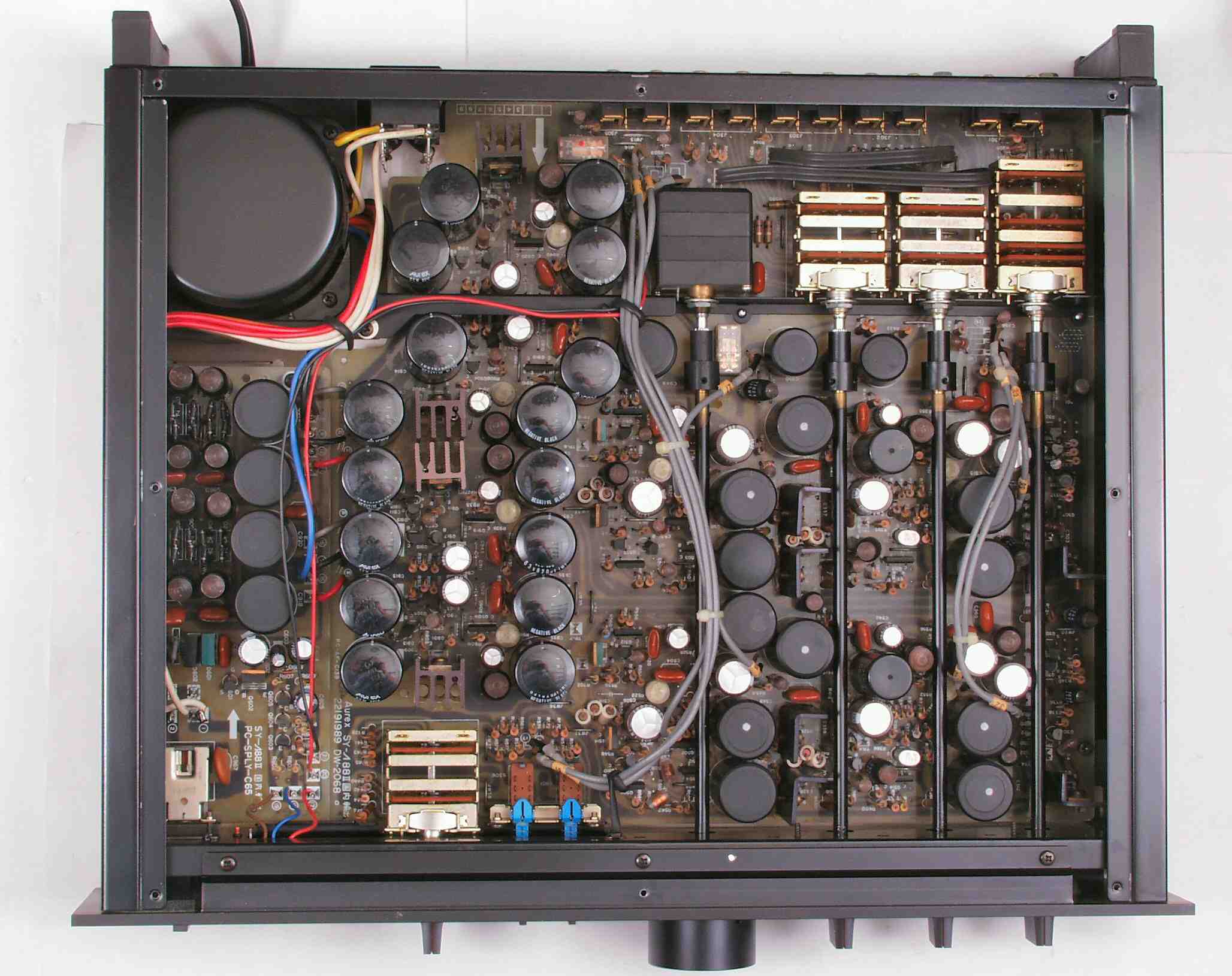

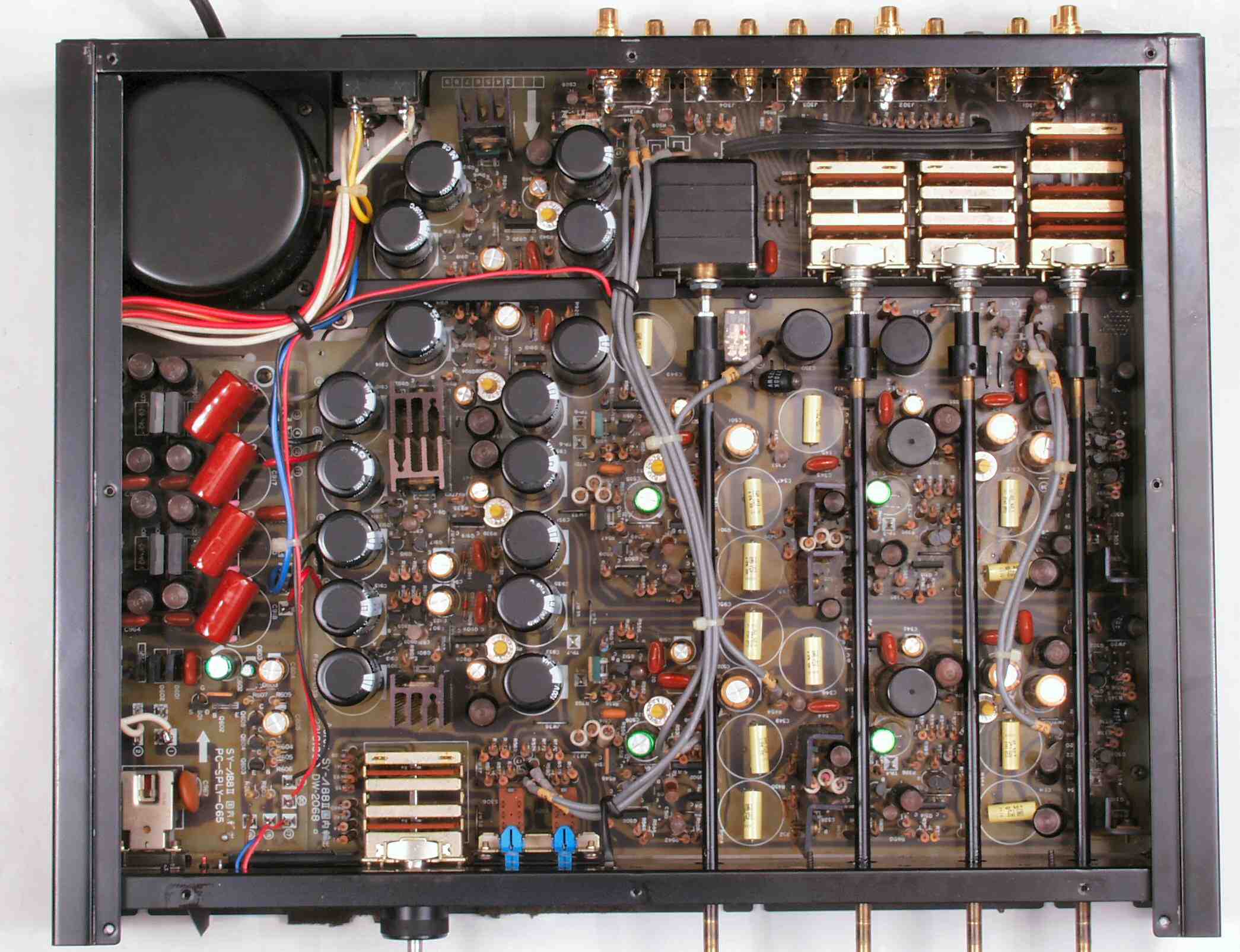

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　上から見る。

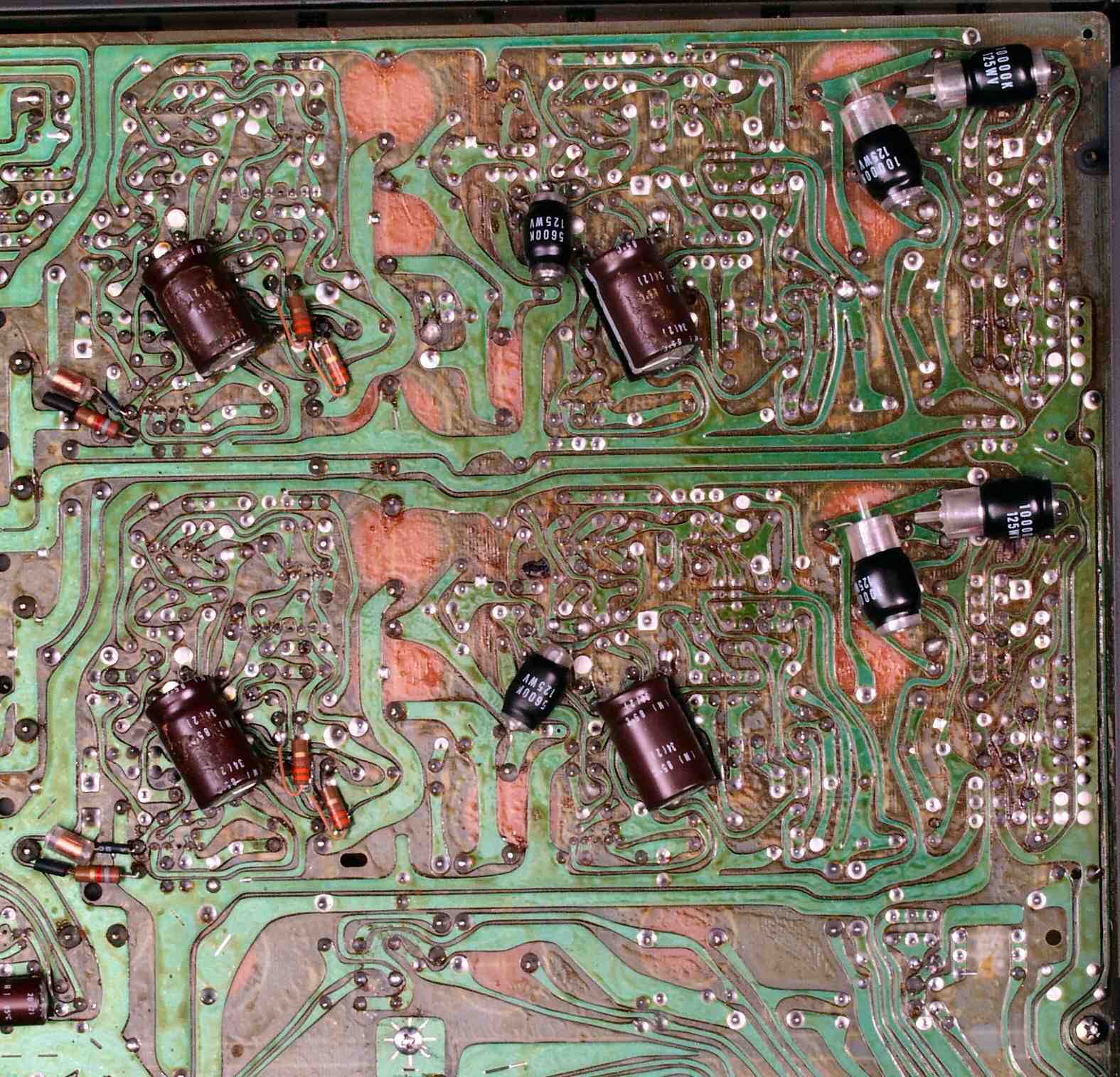

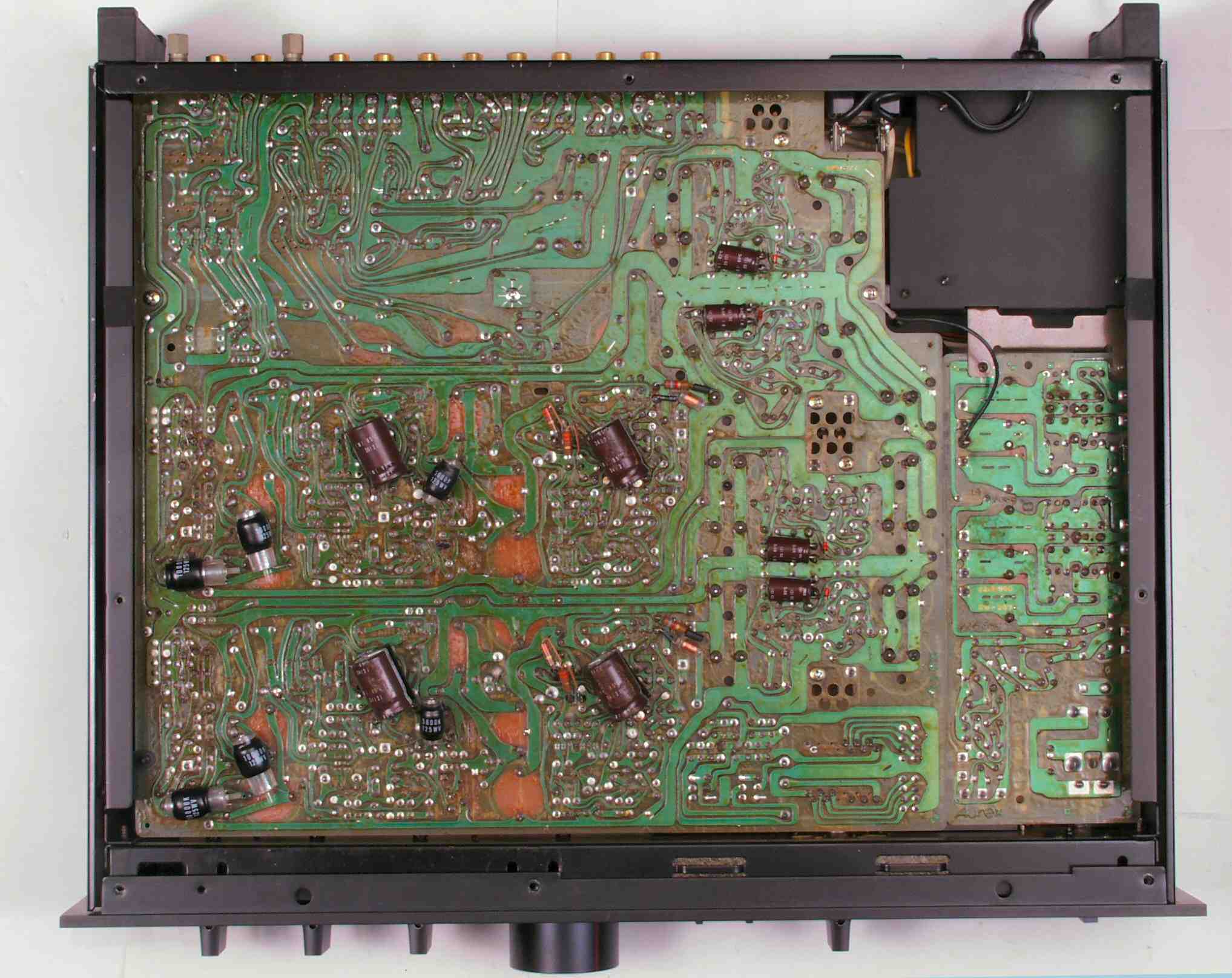

Ａ−１Ｂ．　点検中　下から見る、電解コンデンサーの接着剤が綺麗に除去されている

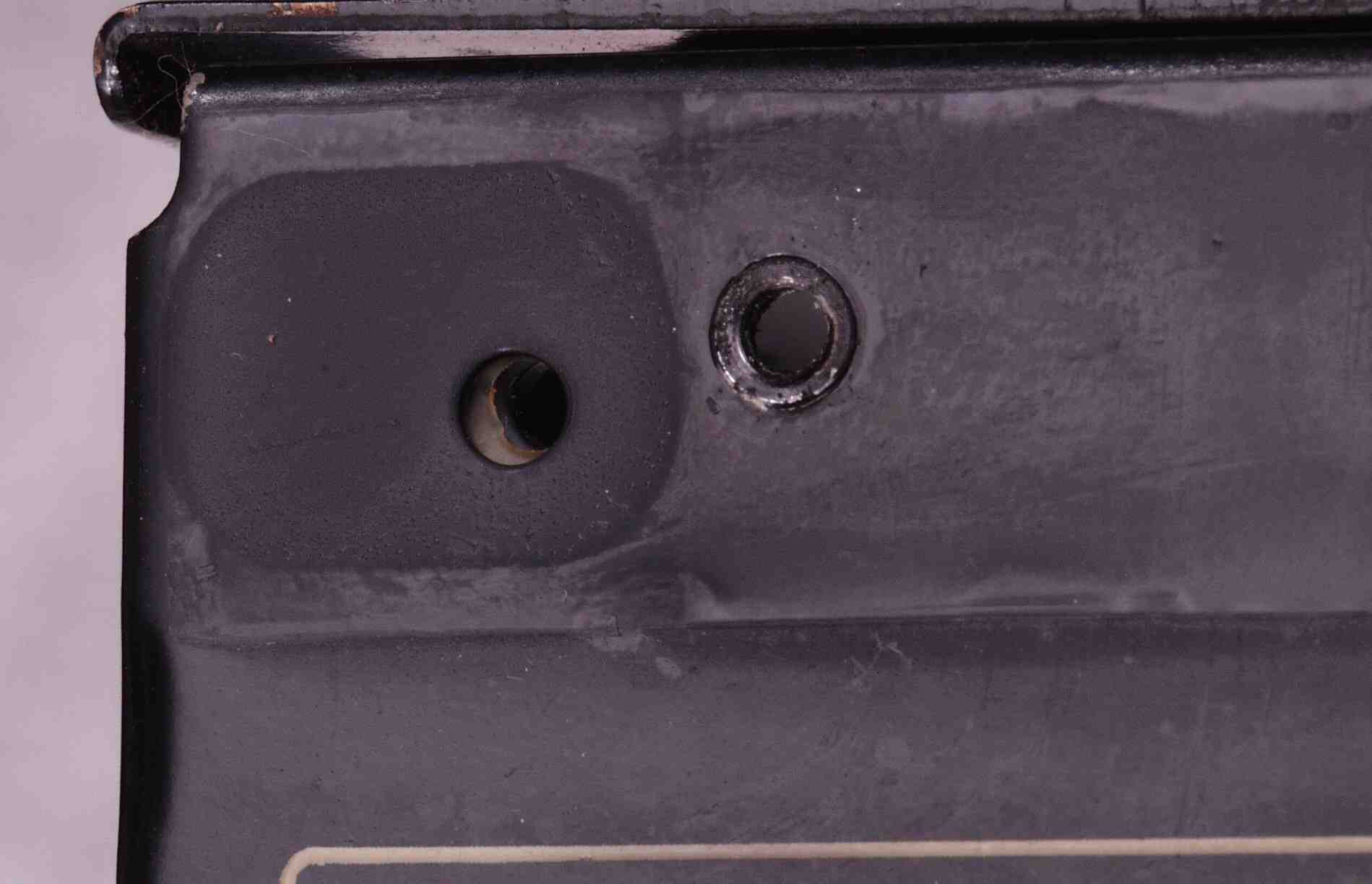

Ａ−２．　点検中　後パネルの止めネジが無い！　錆びているのでかなり前からと推測される

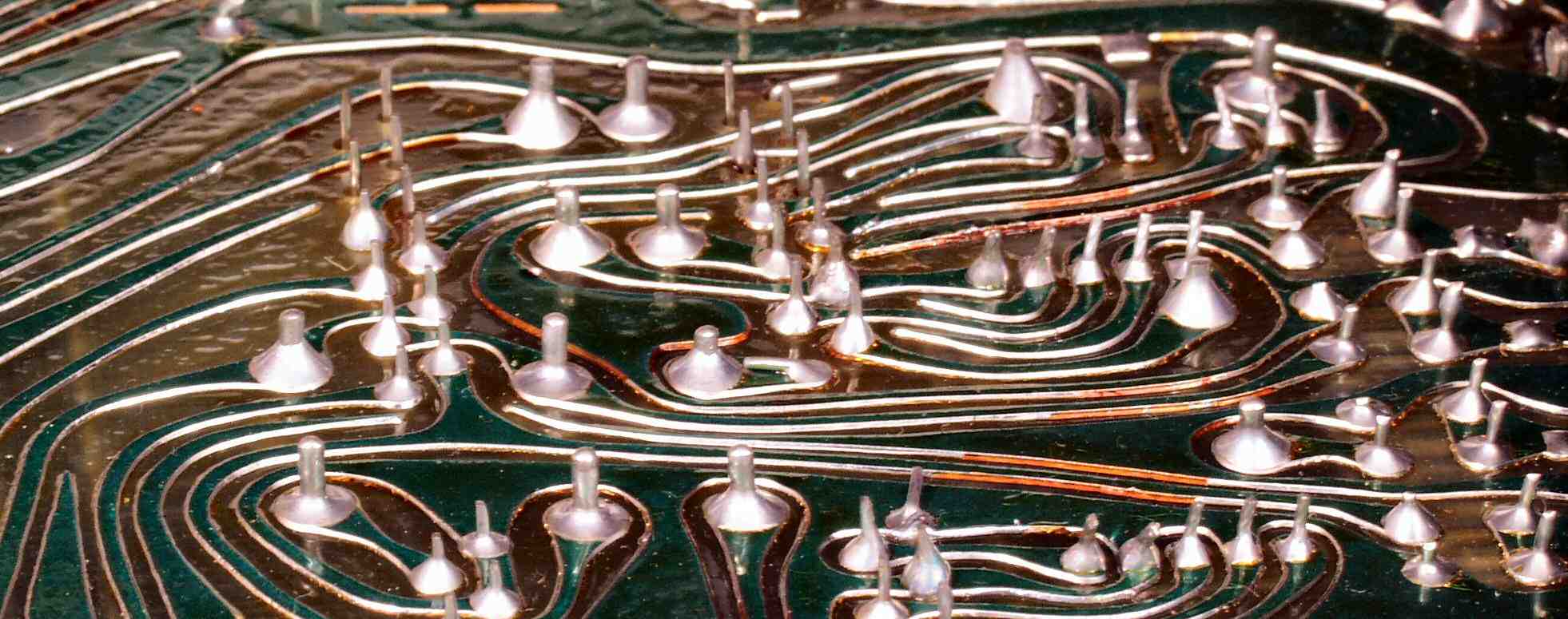

Ａ−３．　点検中　基盤の銅箔（板）の厚さに圧倒　しかし半田付けは大変

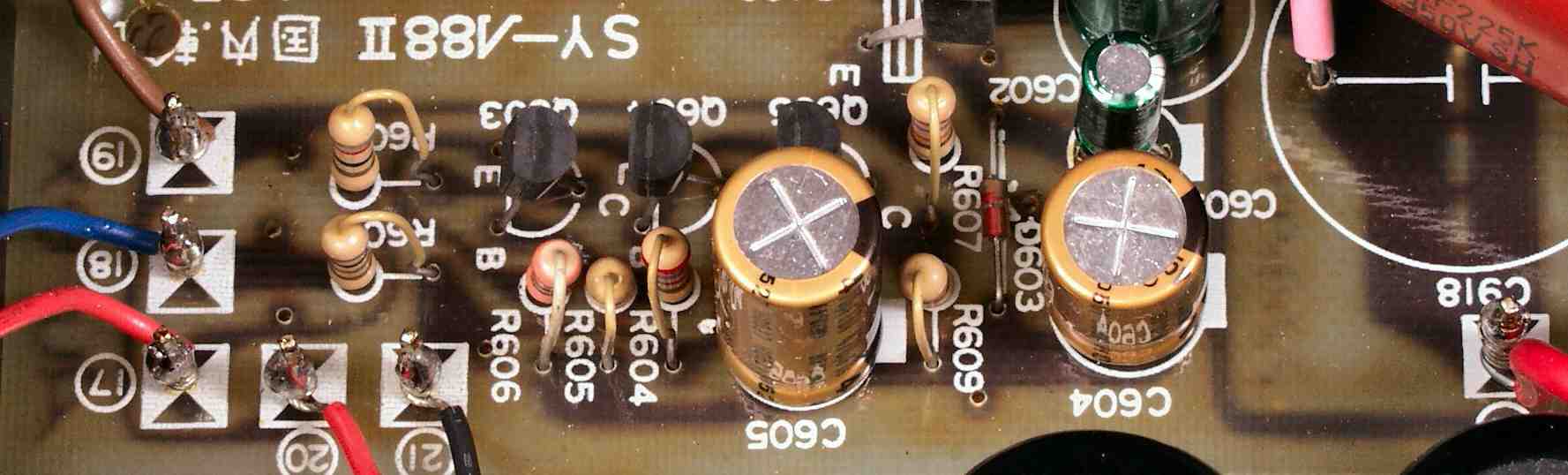

Ａ−４．　電解コンデンサー　左上＝交換する１５００μ　　　　　　右上＝交換する１０００μ／１００Ｖ 　　　　　　　　　　　　　　　　　左下＝付いていた４７０μ　　　　　　右下＝付いていた８２０μ／６３Ｖ　Ａｕｒｅｘの名前が！！

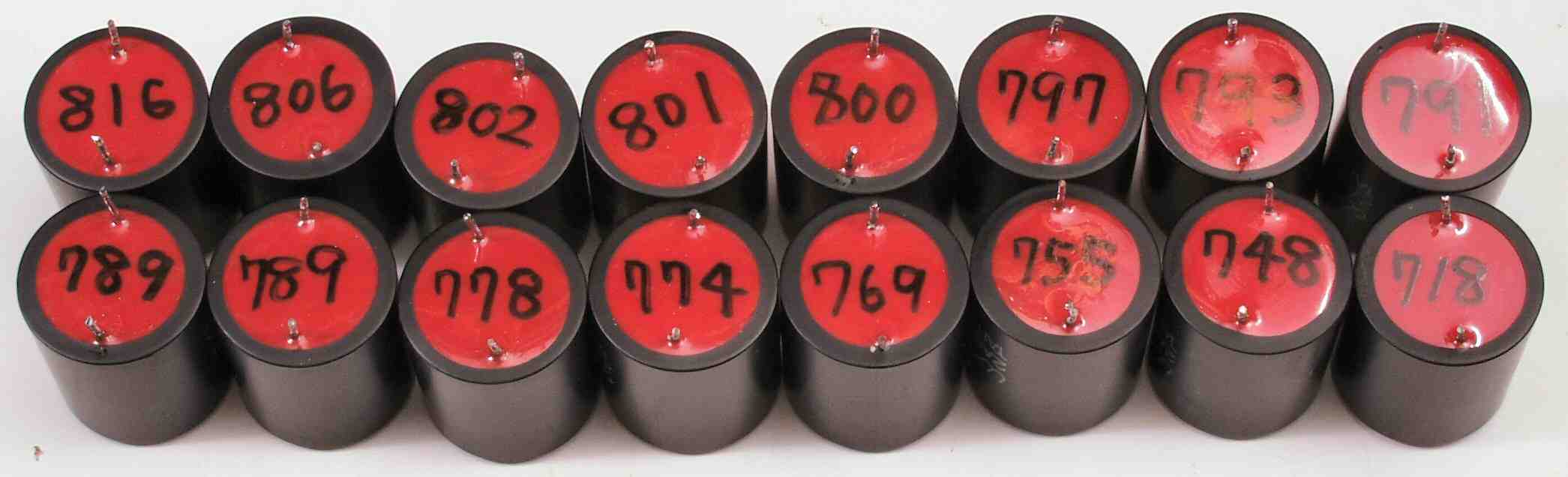

Ａ−５．　取り外したλコンデンサーの容量測定結果。　但し安い測定器なので絶対値は不信用 　　　　　　年月は確実にコンデンサーを変化させます。　これでも、λコン神話は健在？

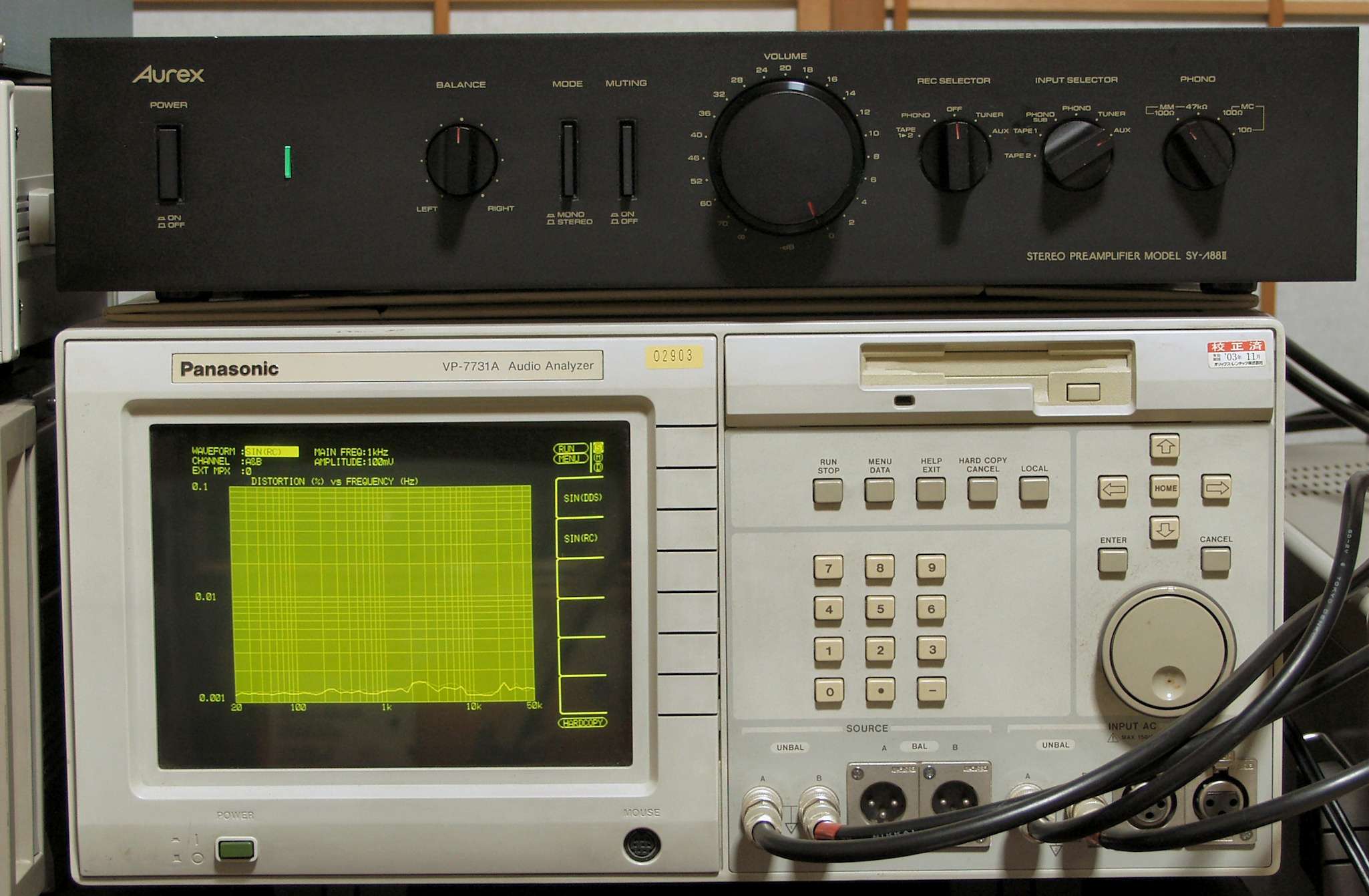

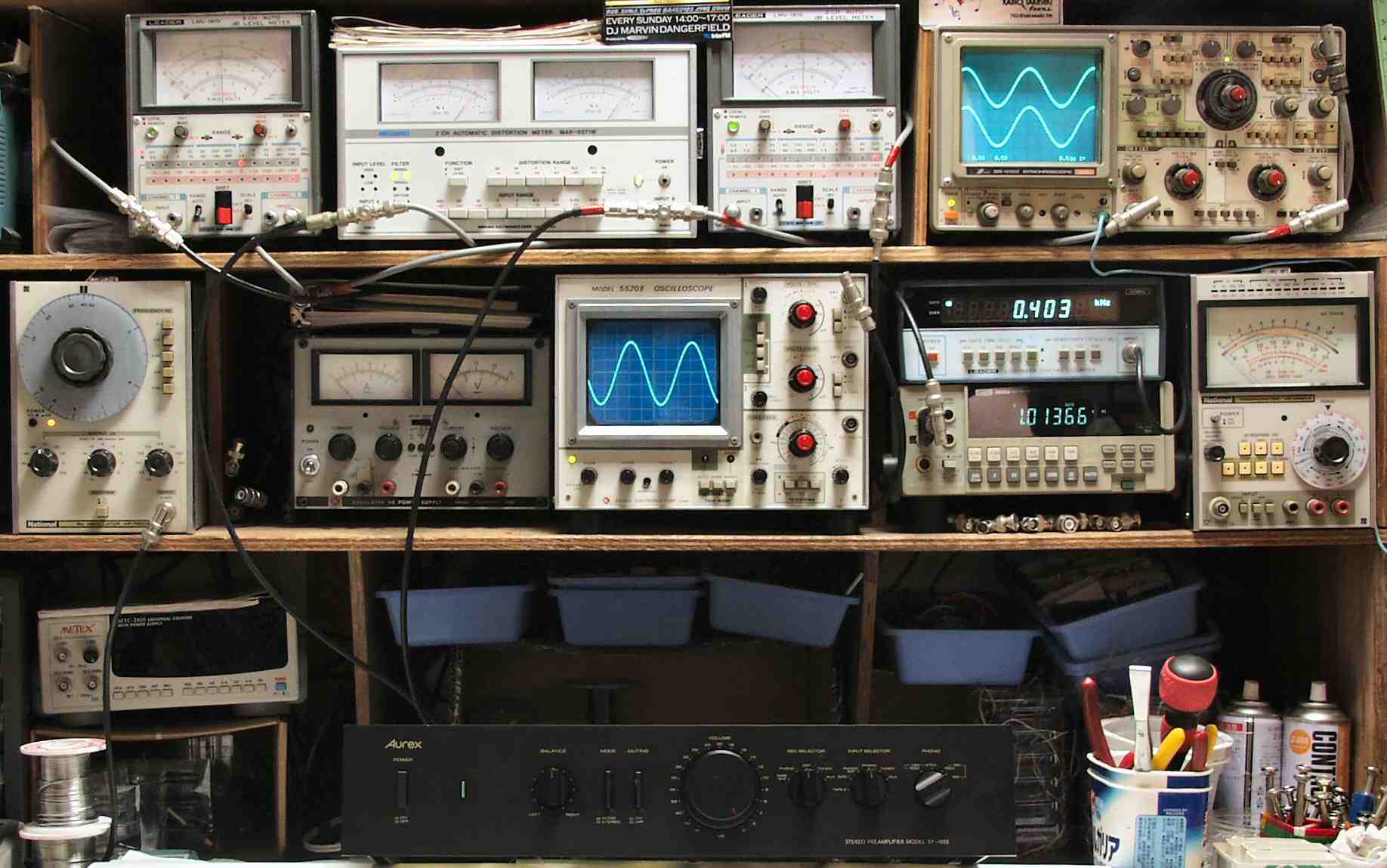

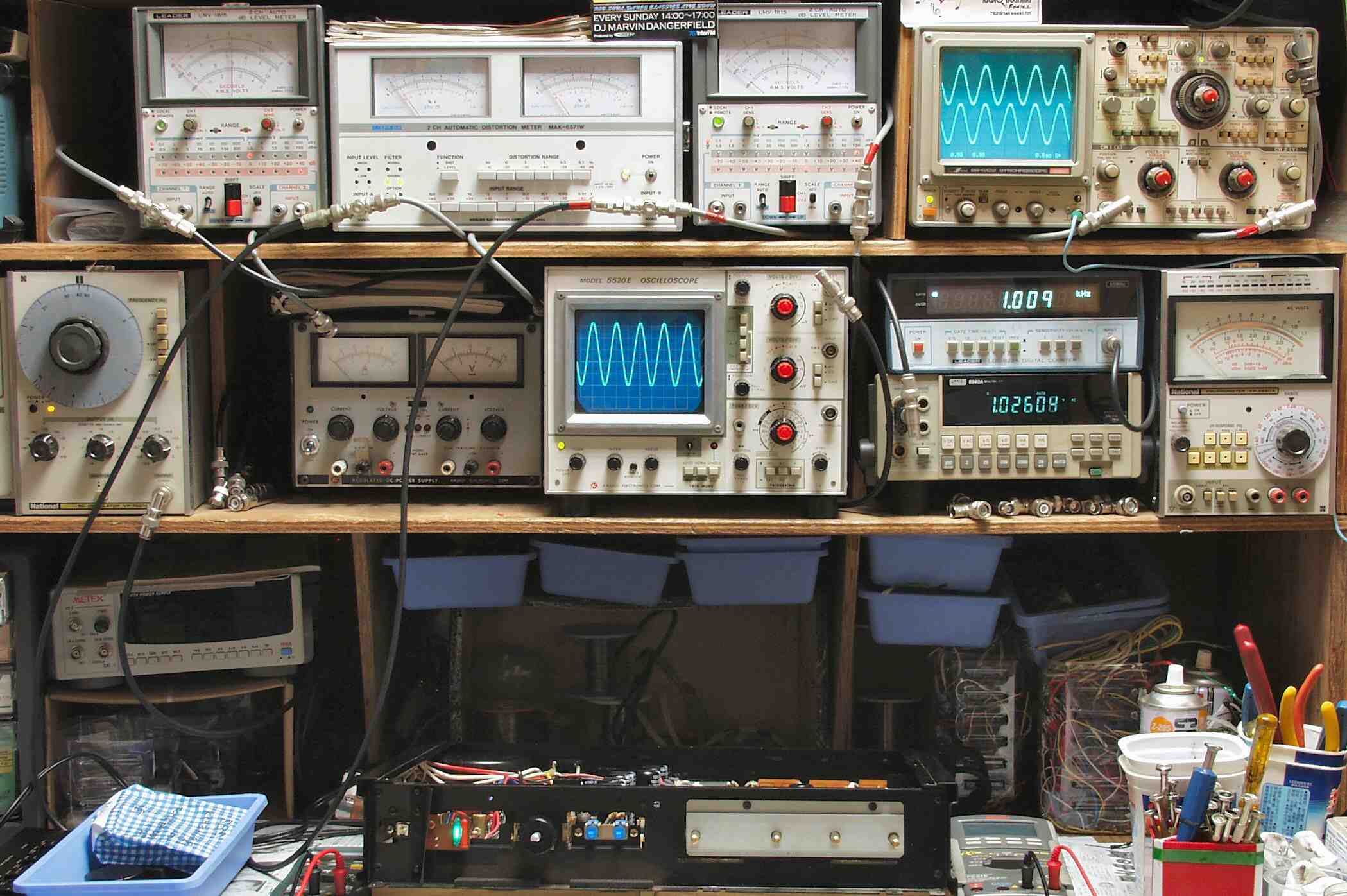

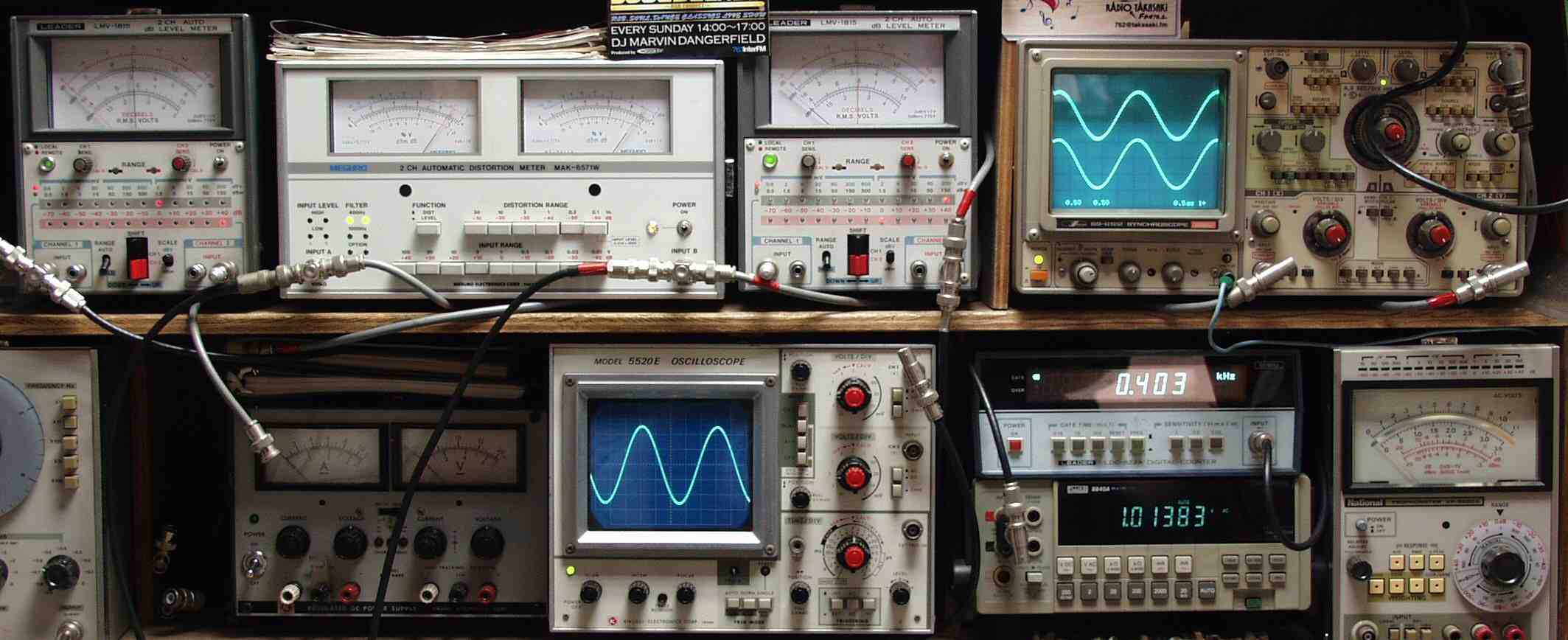

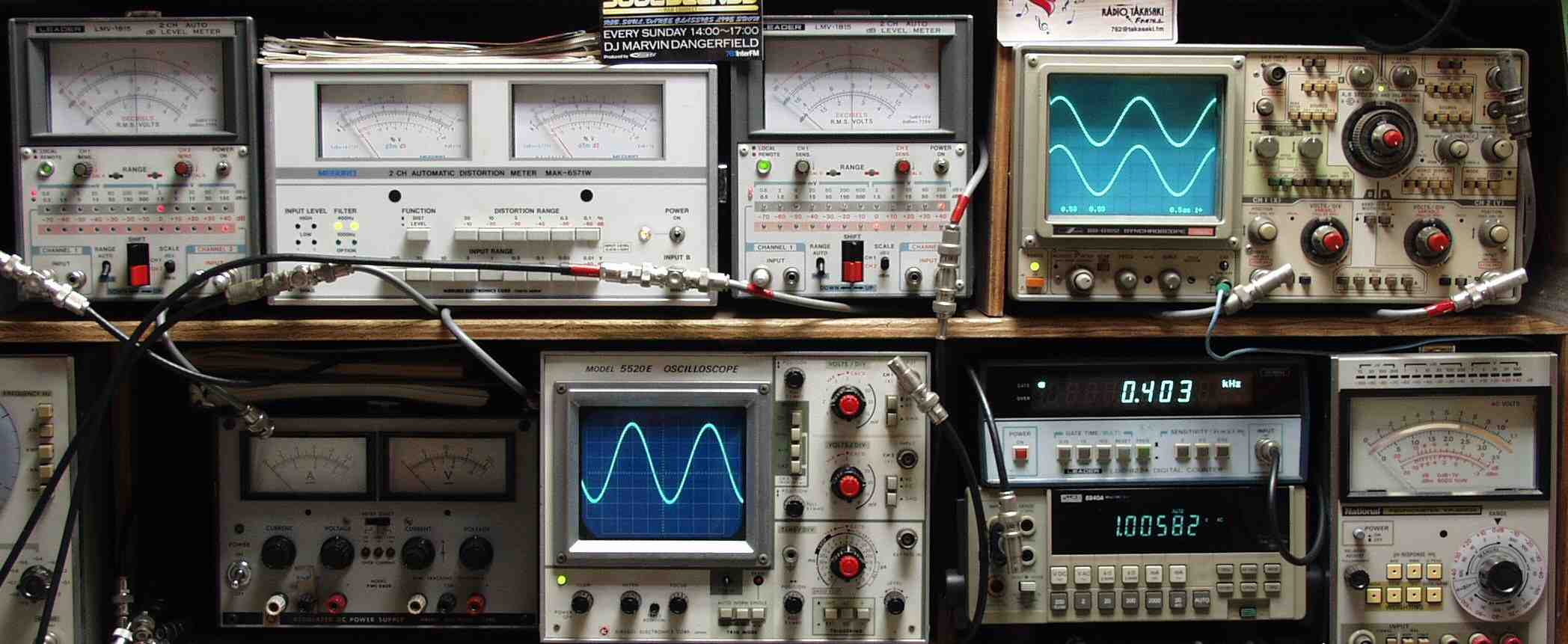

ＡＥ．　修理前点検測定 ＡＥ−１．　修理前出力・歪み率測定 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

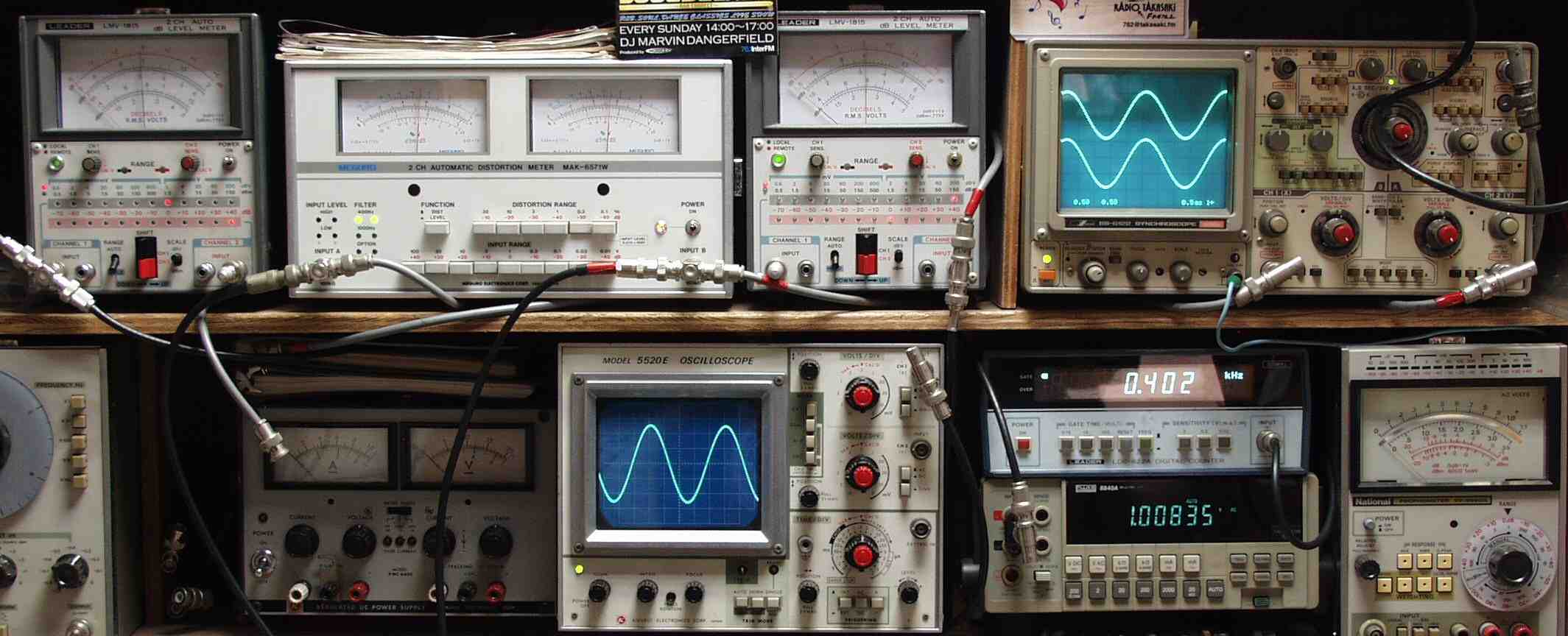

ＡＥ−２．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．０８％歪み　　ＡＵＸ入力　　４００ＨＺ

ＡＥ−３．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．２％歪み　　ＭＭ入力　　４００ＨＺ

ＡＥ−４．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．３％歪み　　ＭＣ入力　　４００ＨＺ

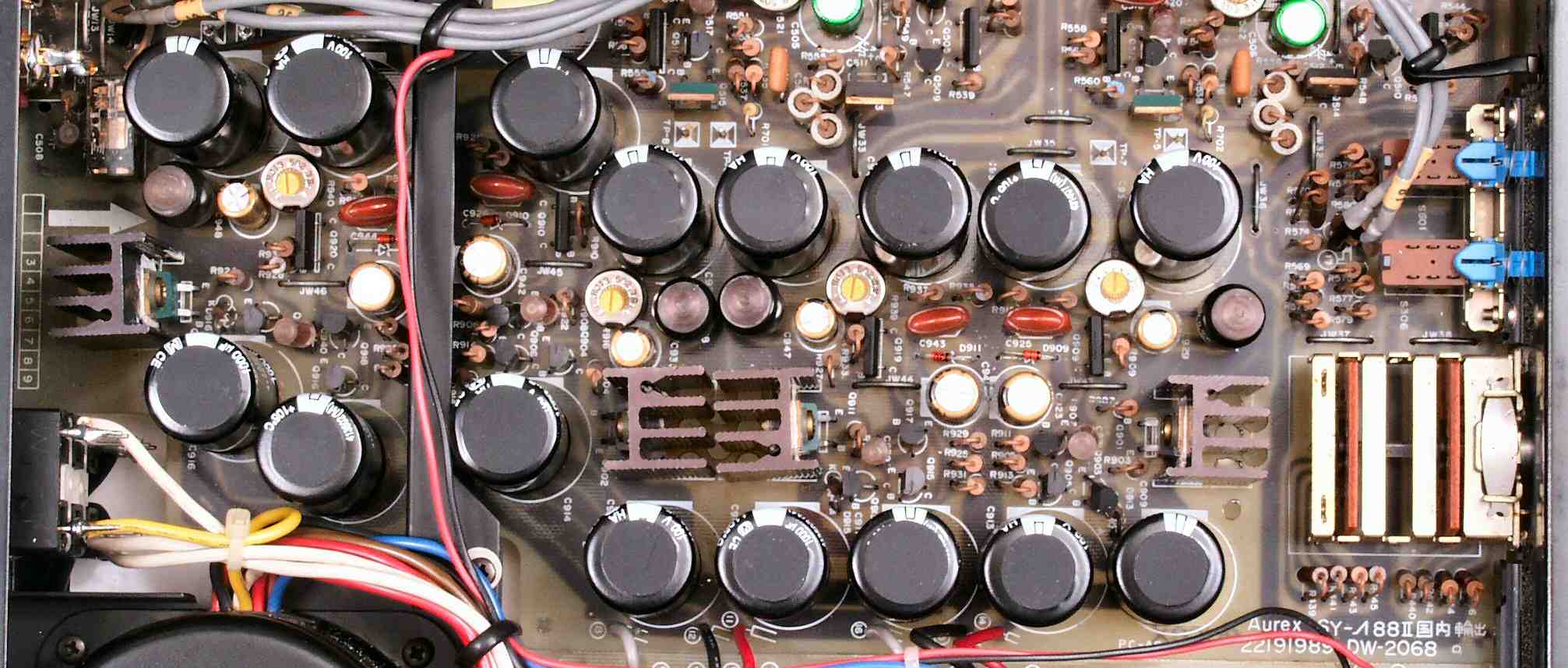

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＡＭＰ部

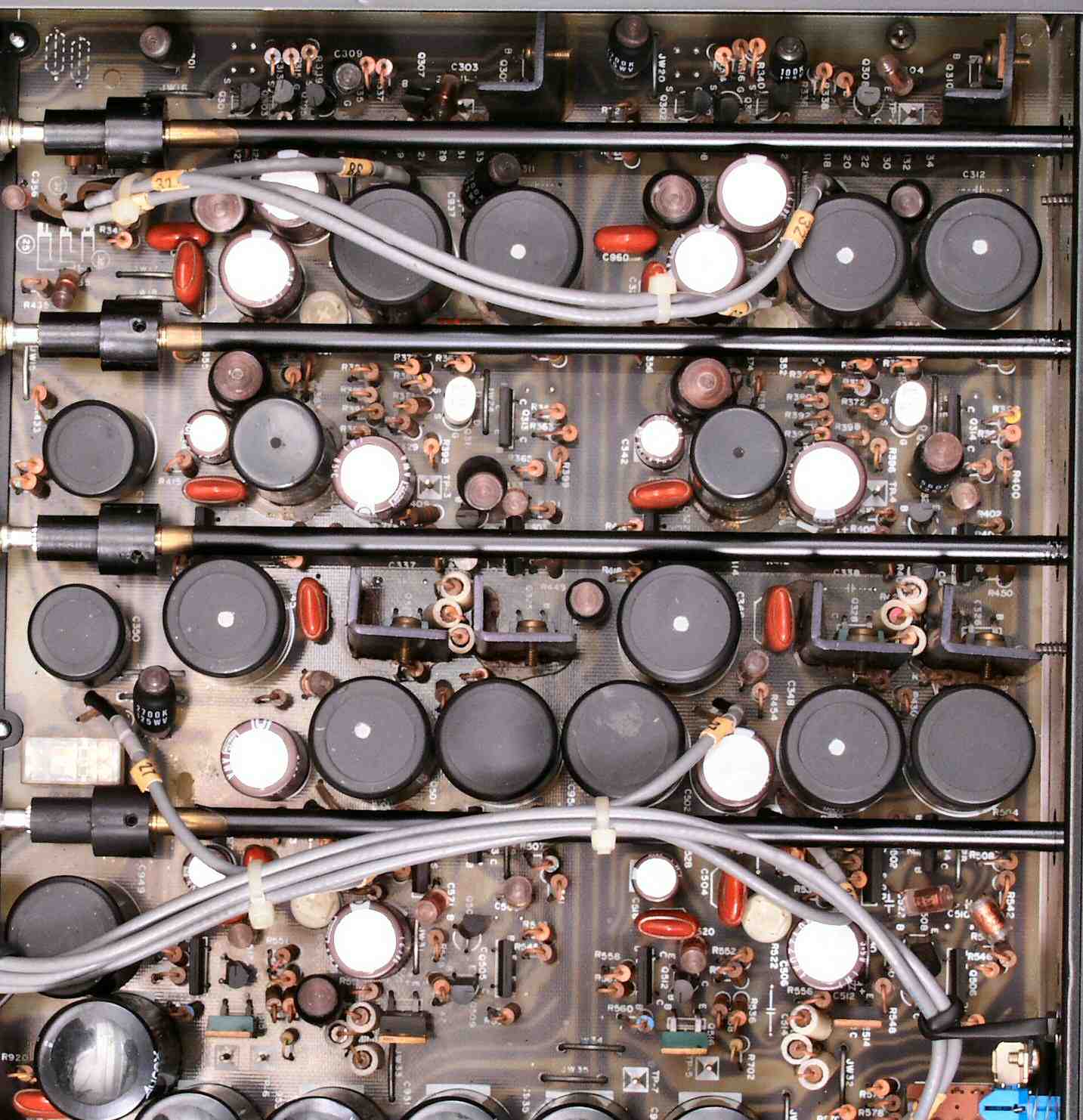

Ｃ−１Ｂ．　修理後　ＡＭＰ部　電解コンデンサー１４個、λコンデンサー１４個、ＦＥＴ（電界トランジスタ−）２個交換

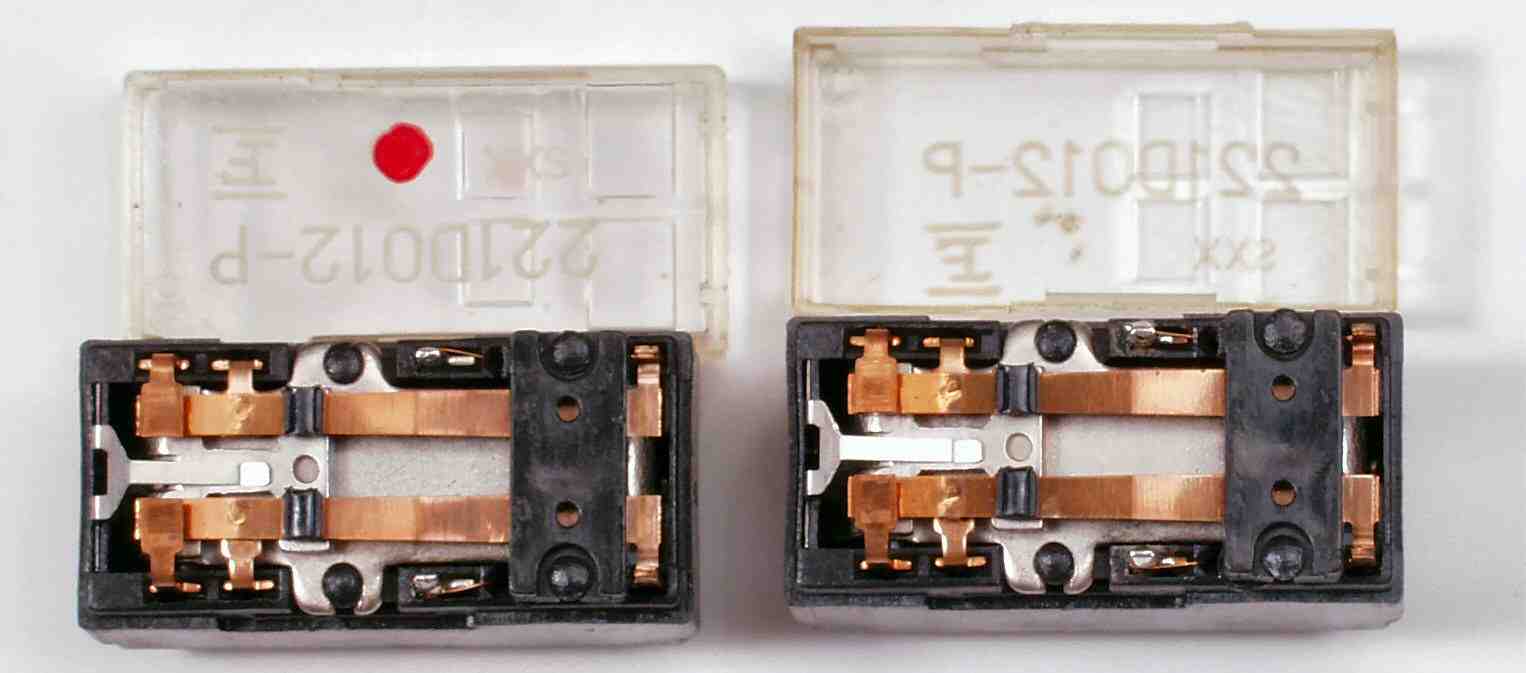

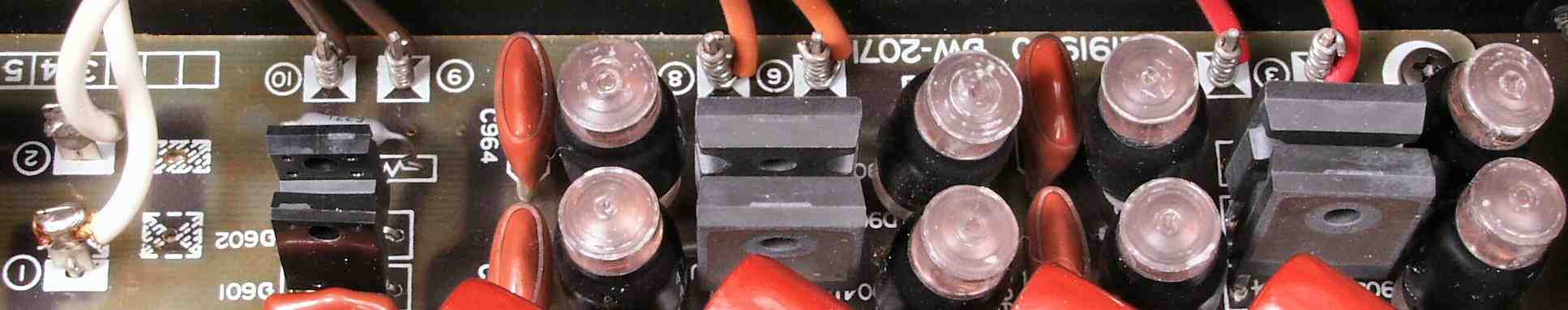

Ｃ−１Ｂ−１．　修理後　ＡＭＰ部出力リレー　洗浄して使用 　　　　　　　　　　　　　このAMPは設計が良く、出力をアース（短絡）する方法なので、性能に影響しない

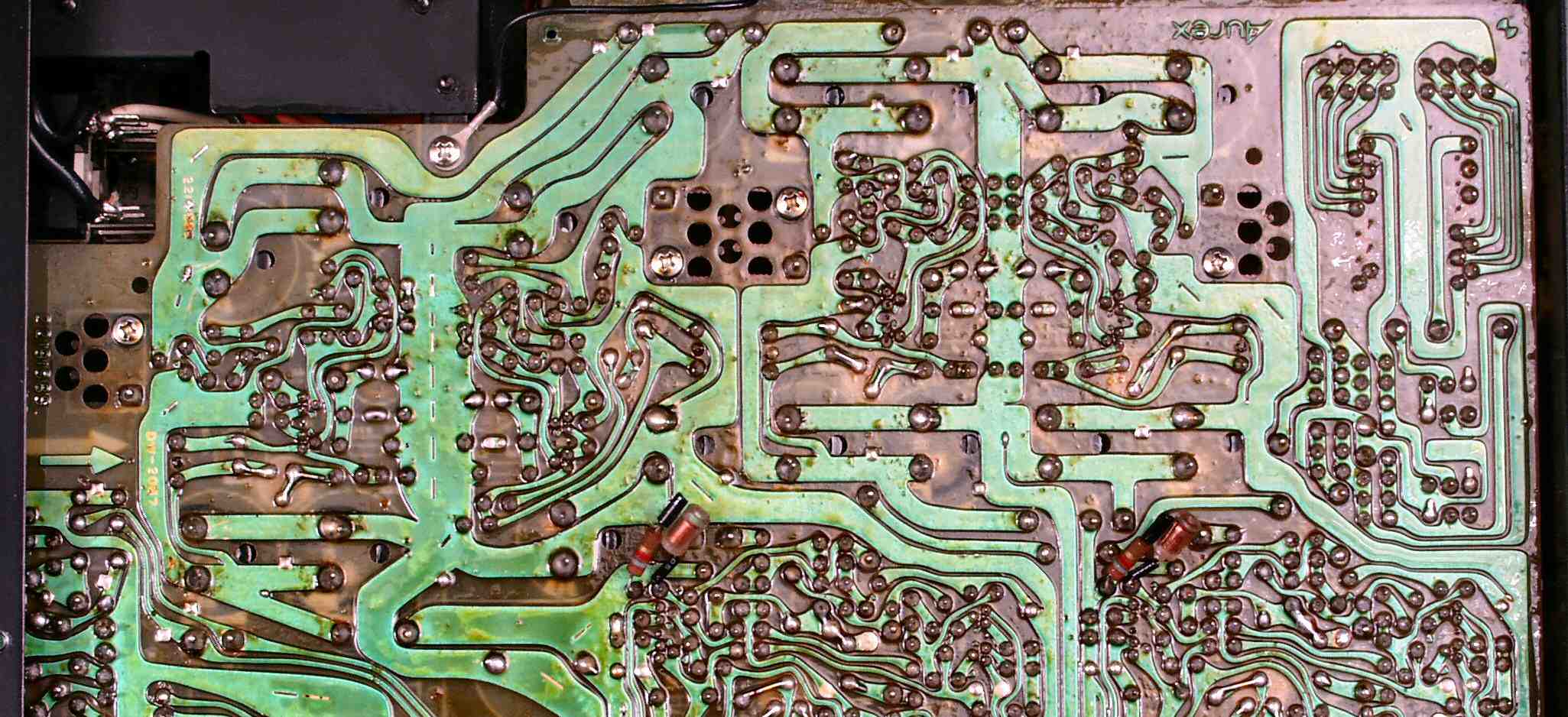

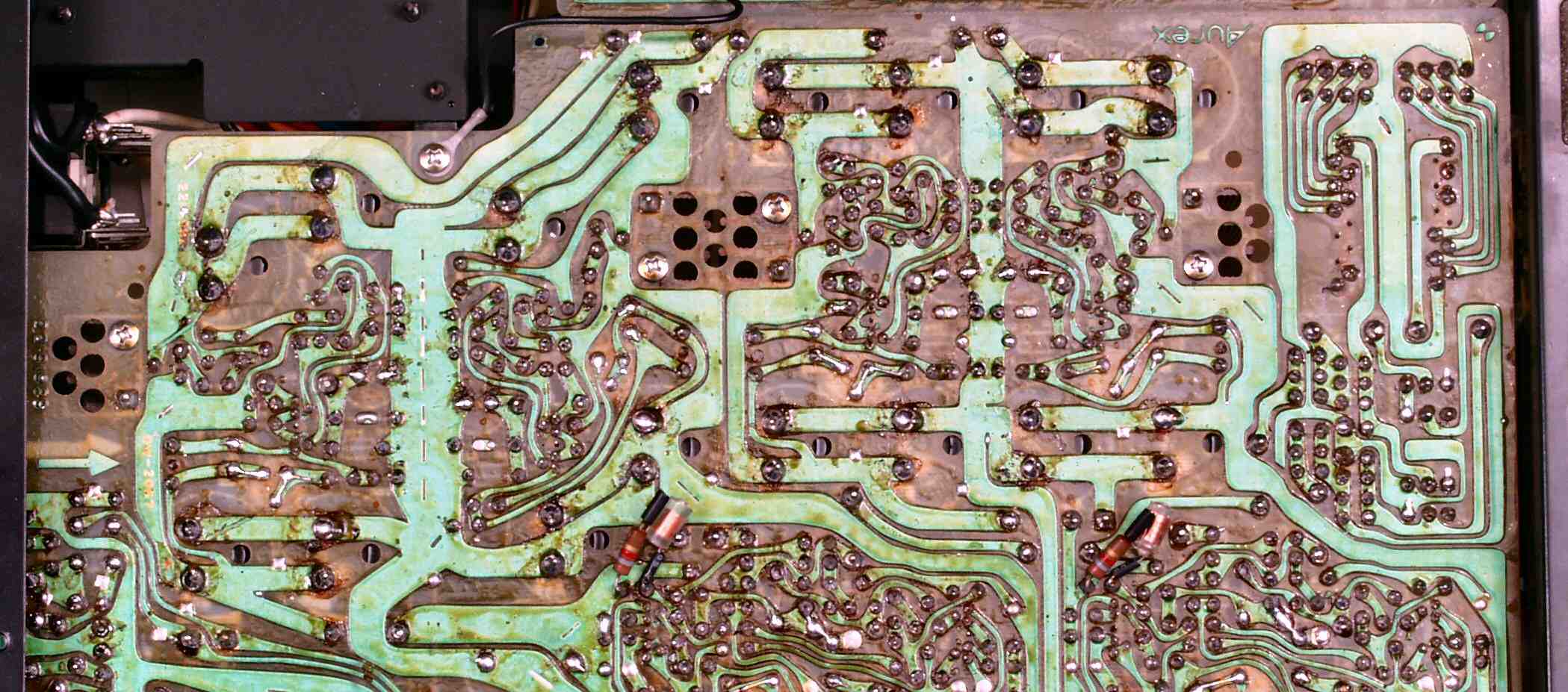

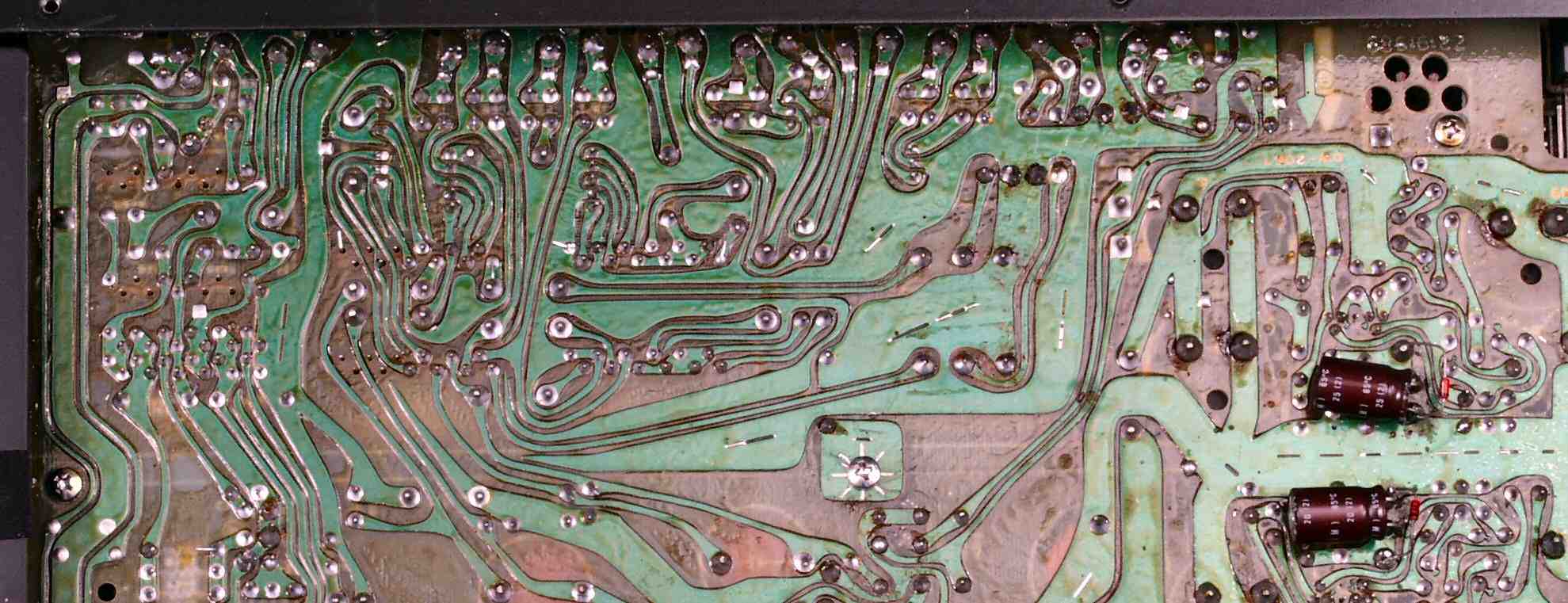

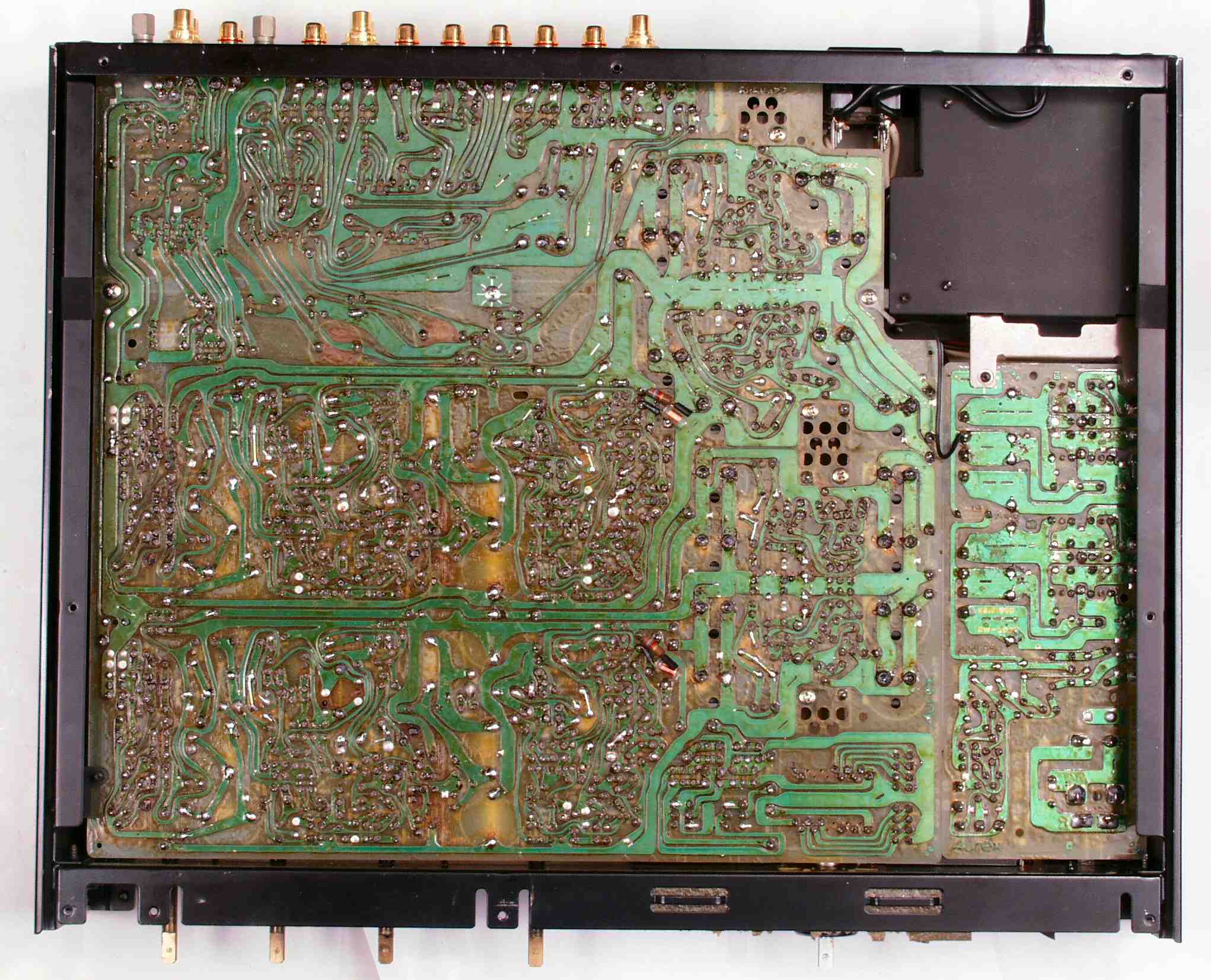

Ｃ−１Ｃ．　修理前　ＡＭＰ部裏

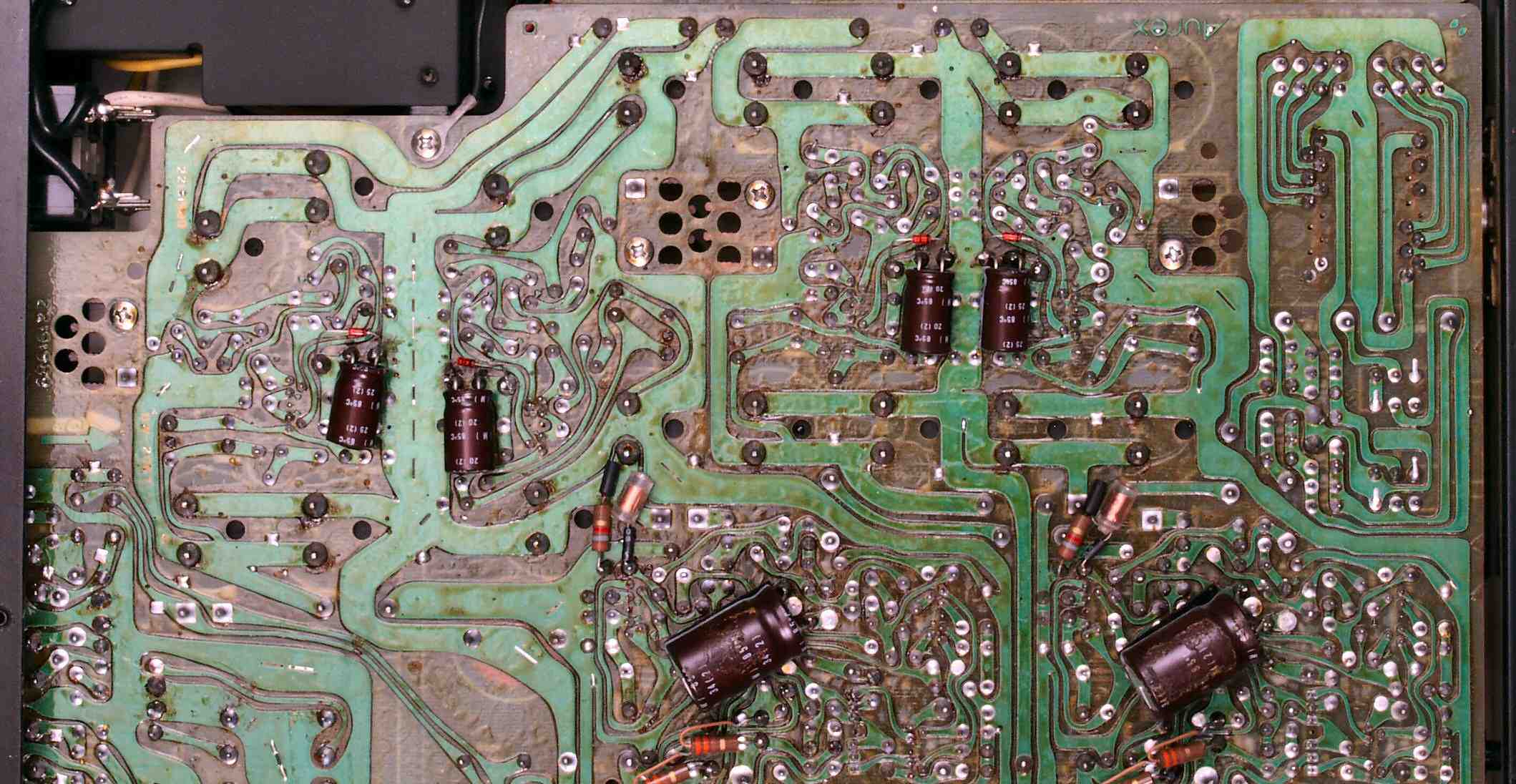

Ｃ−１Ｄ．　修理（ハンダ補正）後　ＡＭＰ部裏　電解コンデンサー８個交換

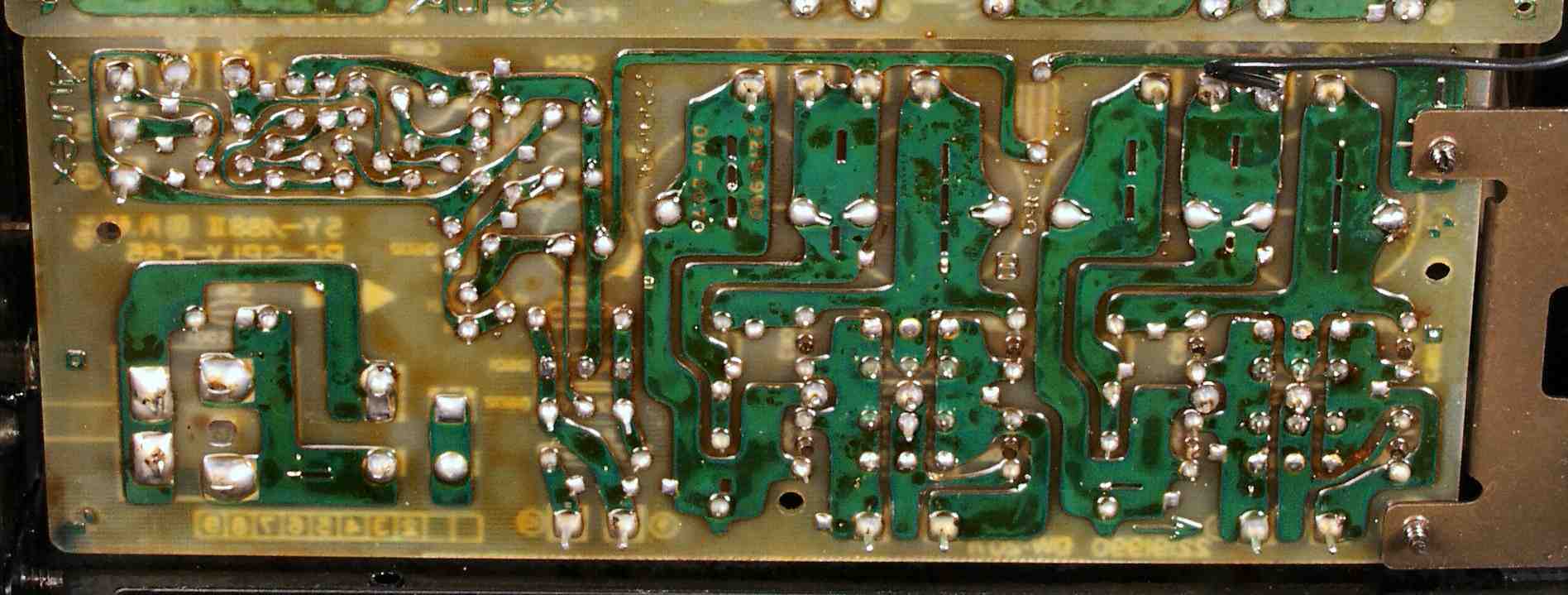

Ｃ−１Ｅ．　完成ＡＭＰ部裏　洗浄後

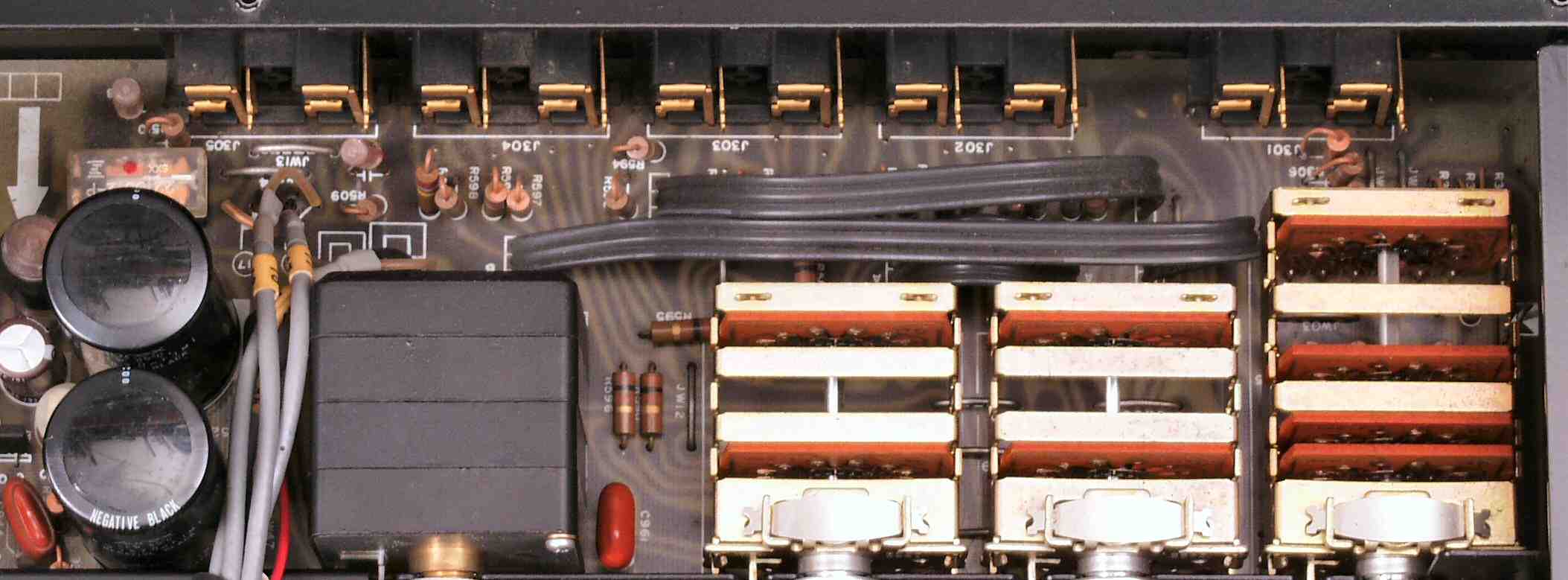

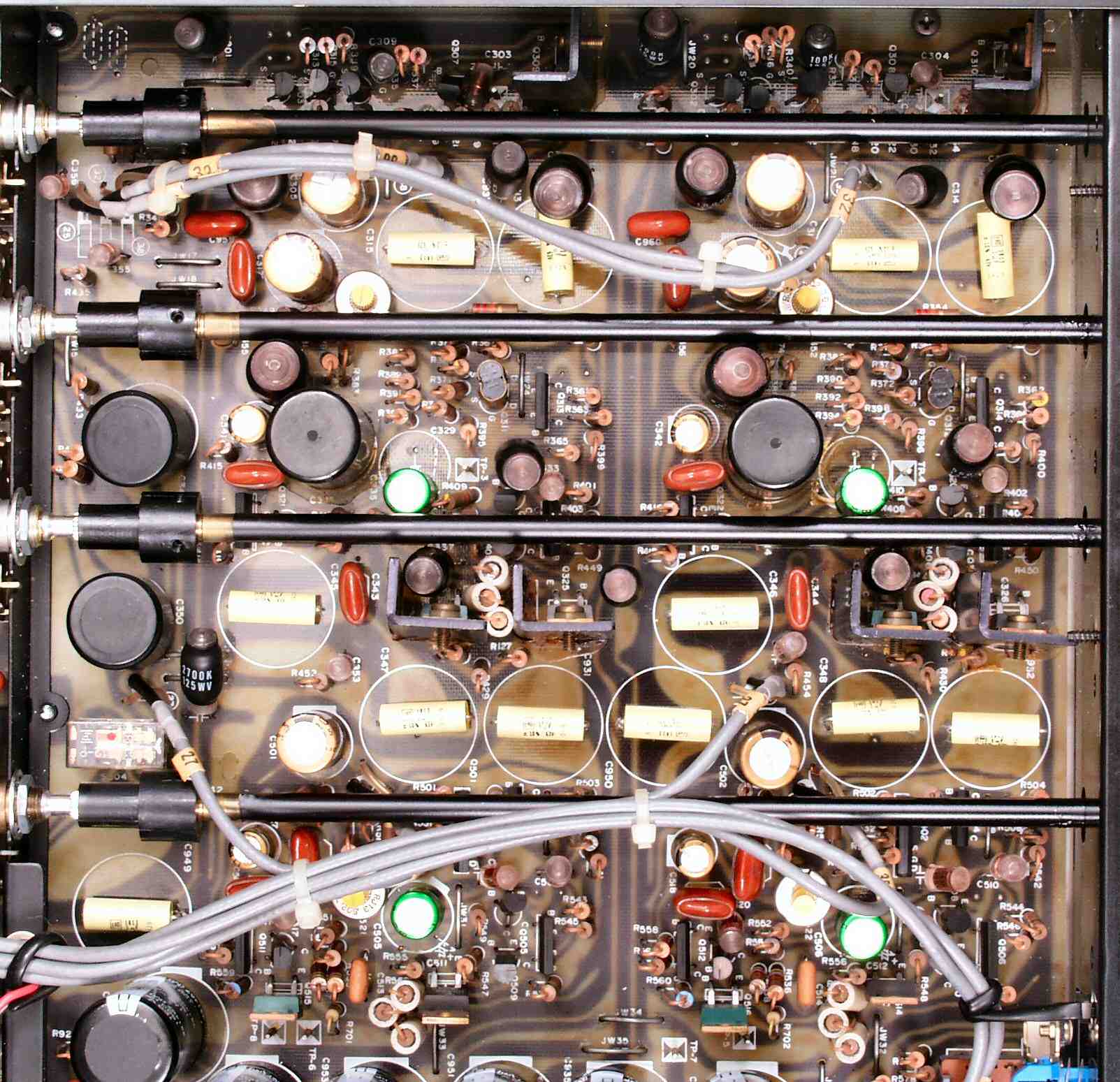

Ｃ−２Ａ．　修理前　ＳＷ部

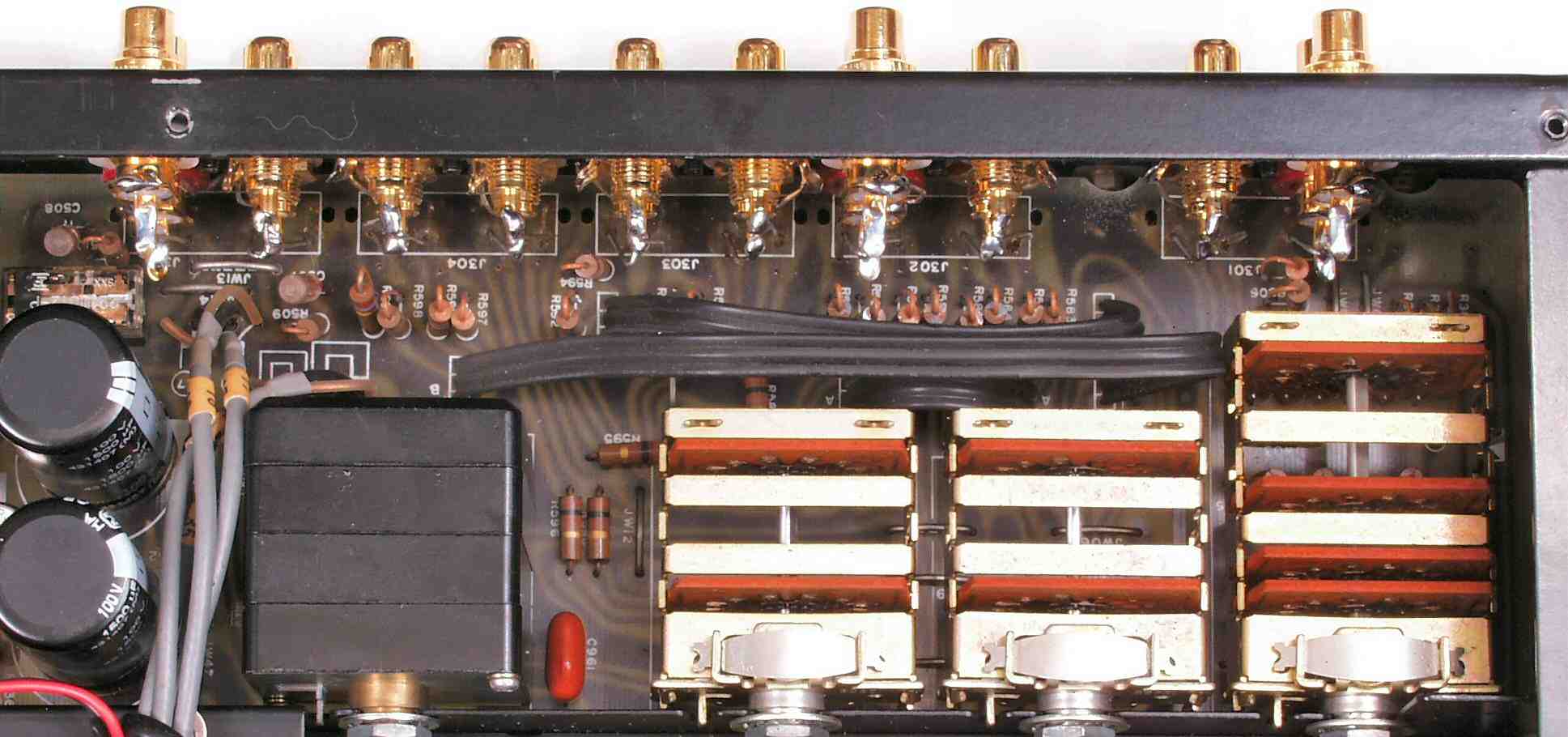

Ｃ−２Ｂ．　修理後　ＳＷ部　十分な空きがあるのでＲＣＡ端子の交換が出来た

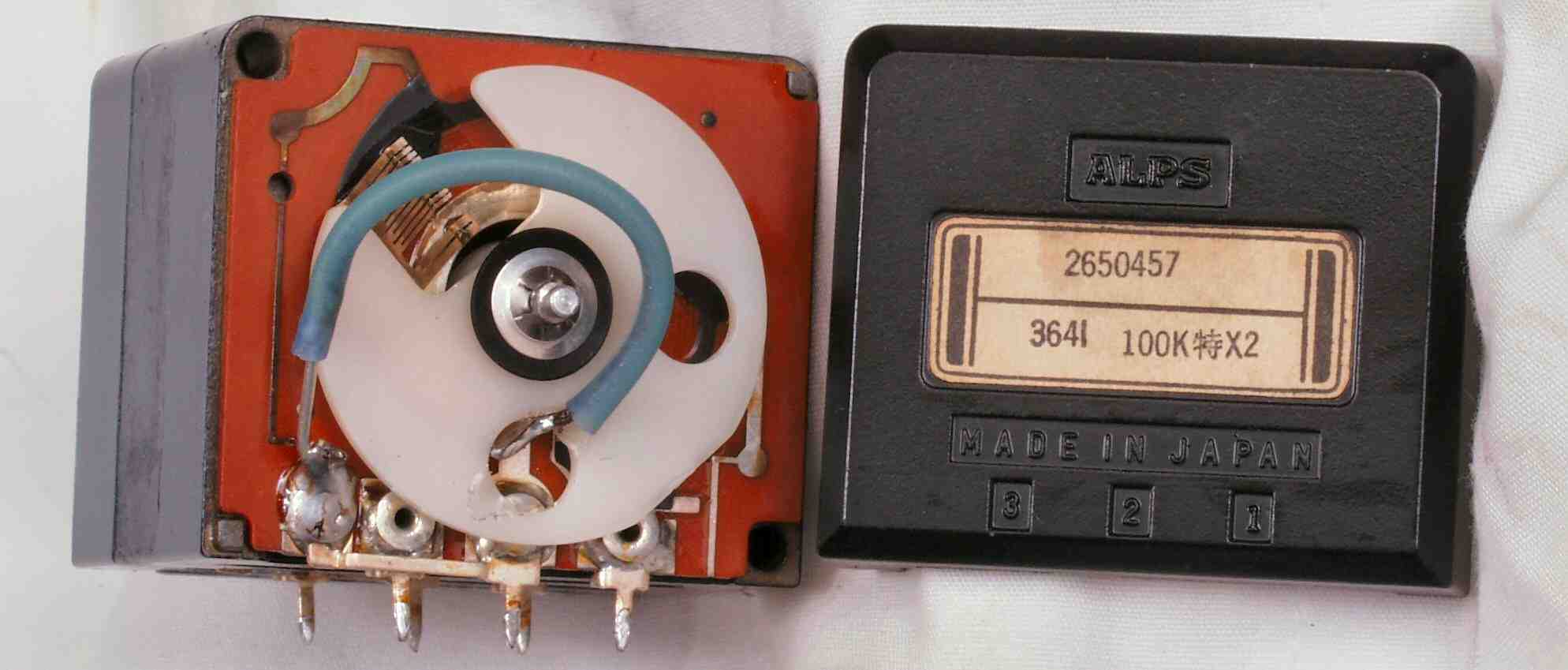

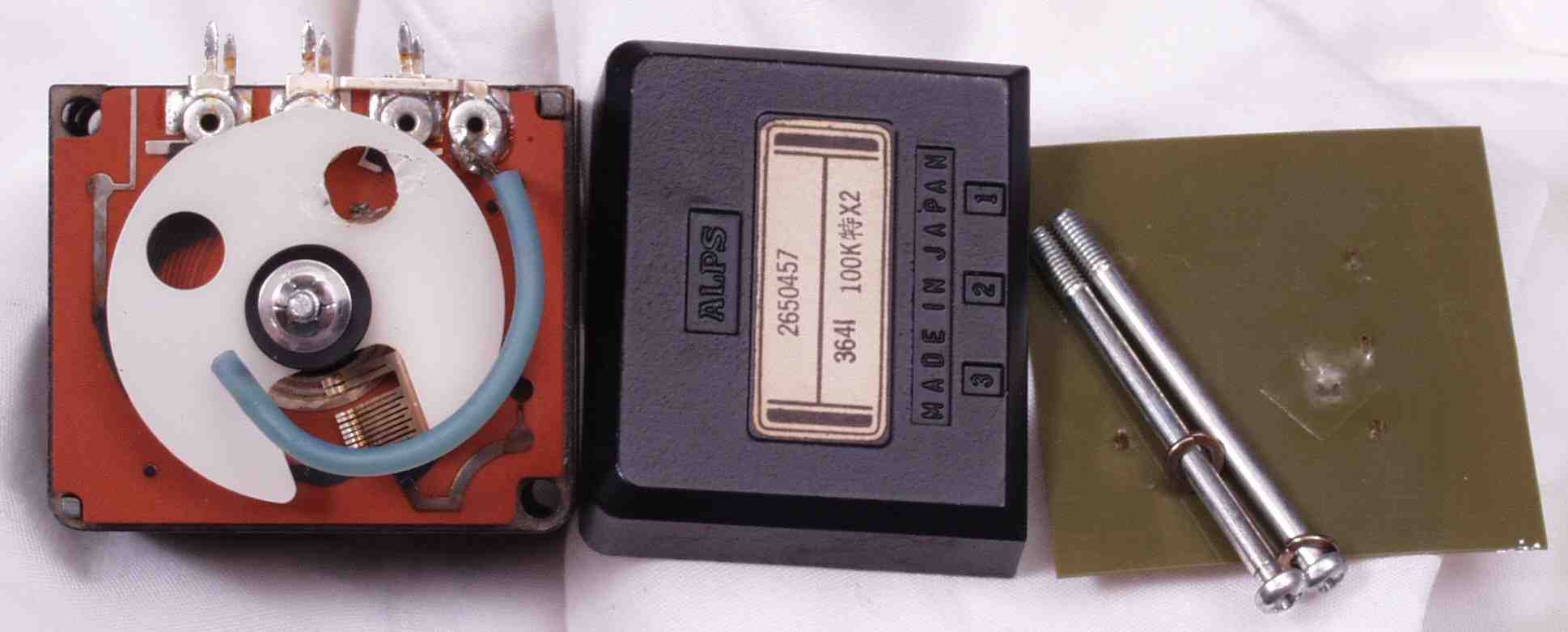

Ｃ−２Ｂ−１．　修理中　メインＶＲ分解中、回転子のリード線が切断しいる

Ｃ−２Ｂ−２．　修理後　メインＶＲ

Ｃ−２Ｃ．　修理前　ＳＷ部裏

Ｃ−２Ｄ．　修理（ハンダ補正）後　ＳＷ部裏

Ｃ−２Ｅ．　完成ＳＷ部裏　洗浄後

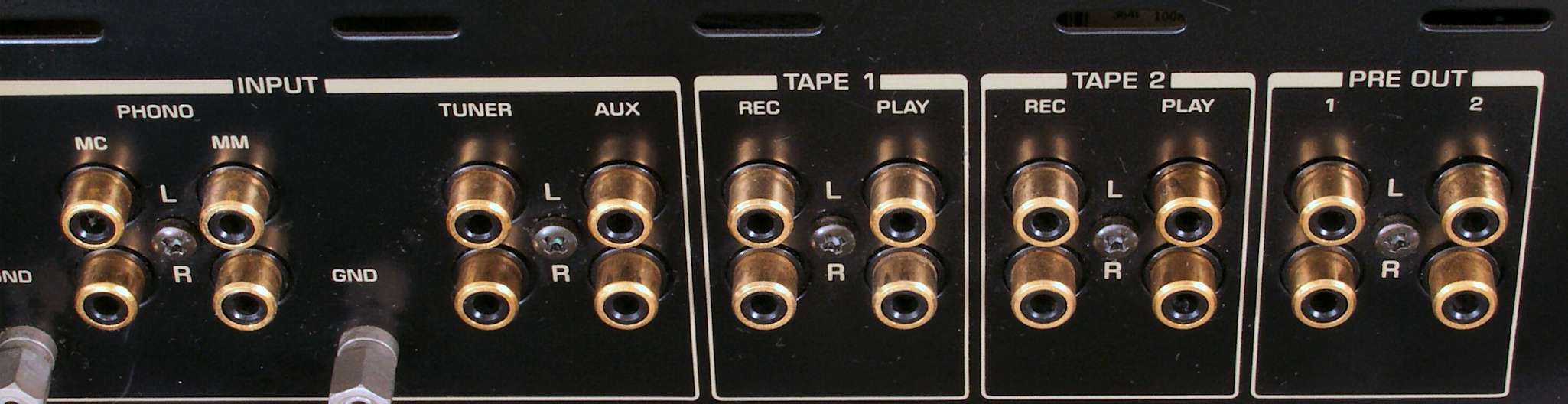

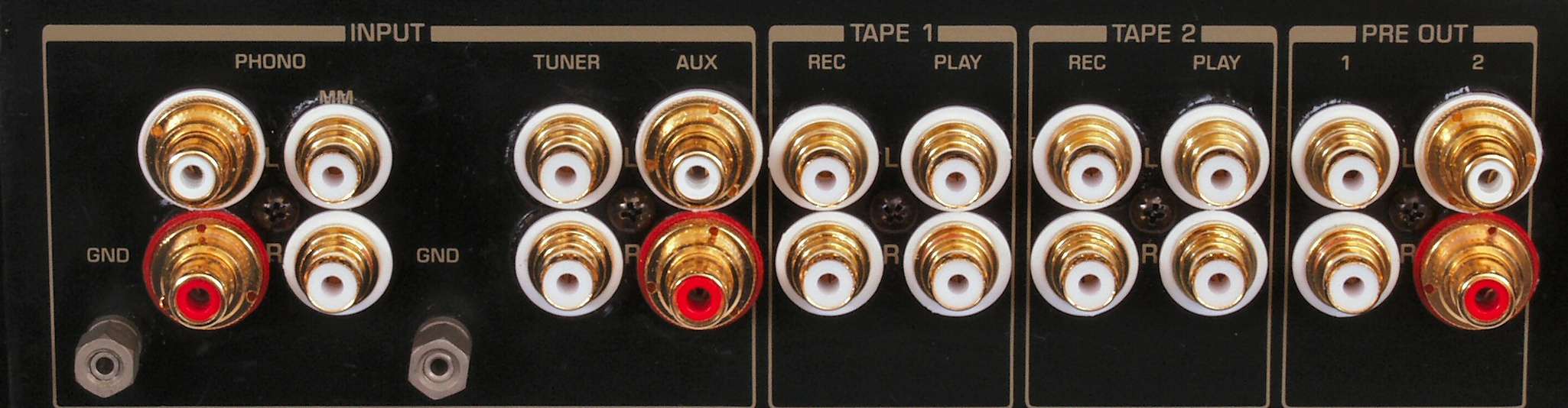

Ｃ−３Ｂ．　修理前　ＲＣＡ端子　　　　　　　＜＜ＲＣＡ端子の説明は此方＞＞ 　　　　　　　　　　　止めネジがセンターに１個しか無い構造、これで太い４本のケーブルは支えられない！

Ｃ−３Ｂ．　修理後　新しいテフロン絶縁RCA端子に１４個、WBT６個交換　　　　　　　　＜＜ＲＣＡ端子の説明は此方＞＞

Ｃ−４Ａ．　修理前　電源整流部

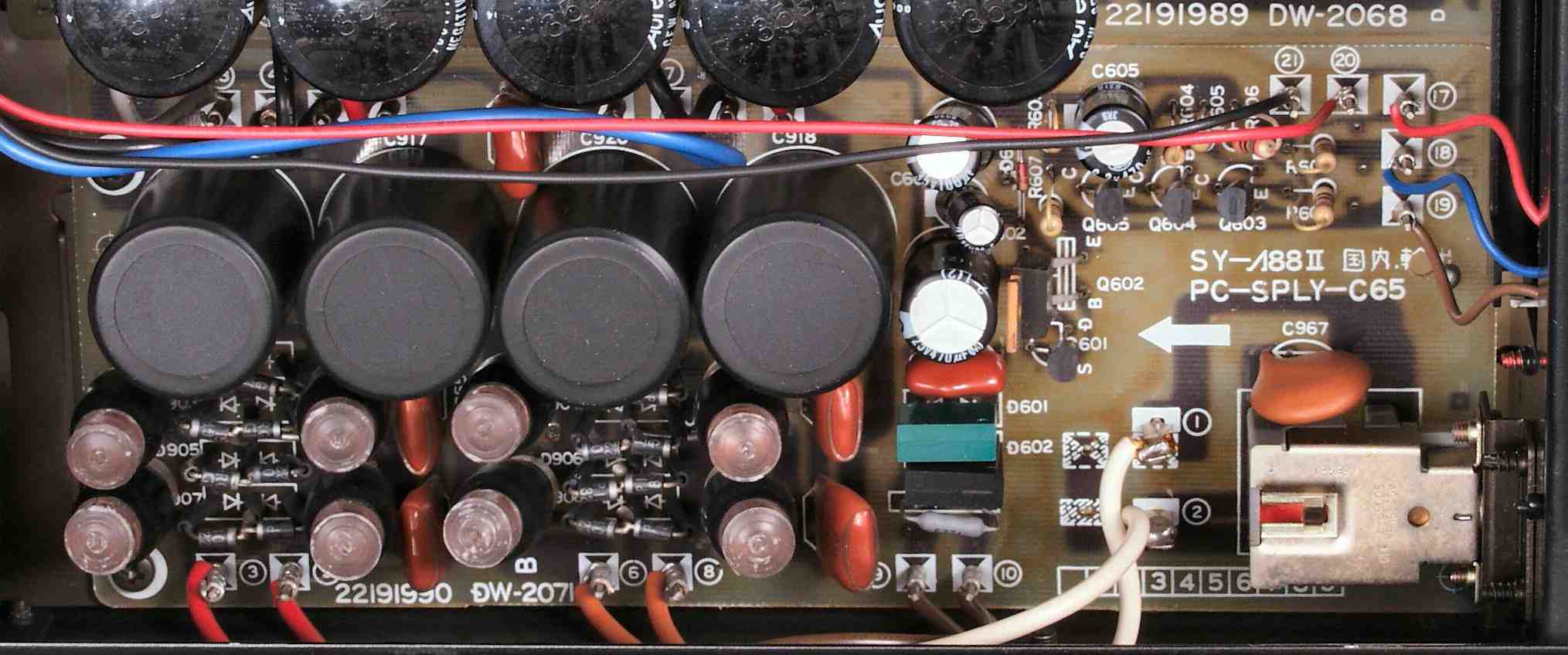

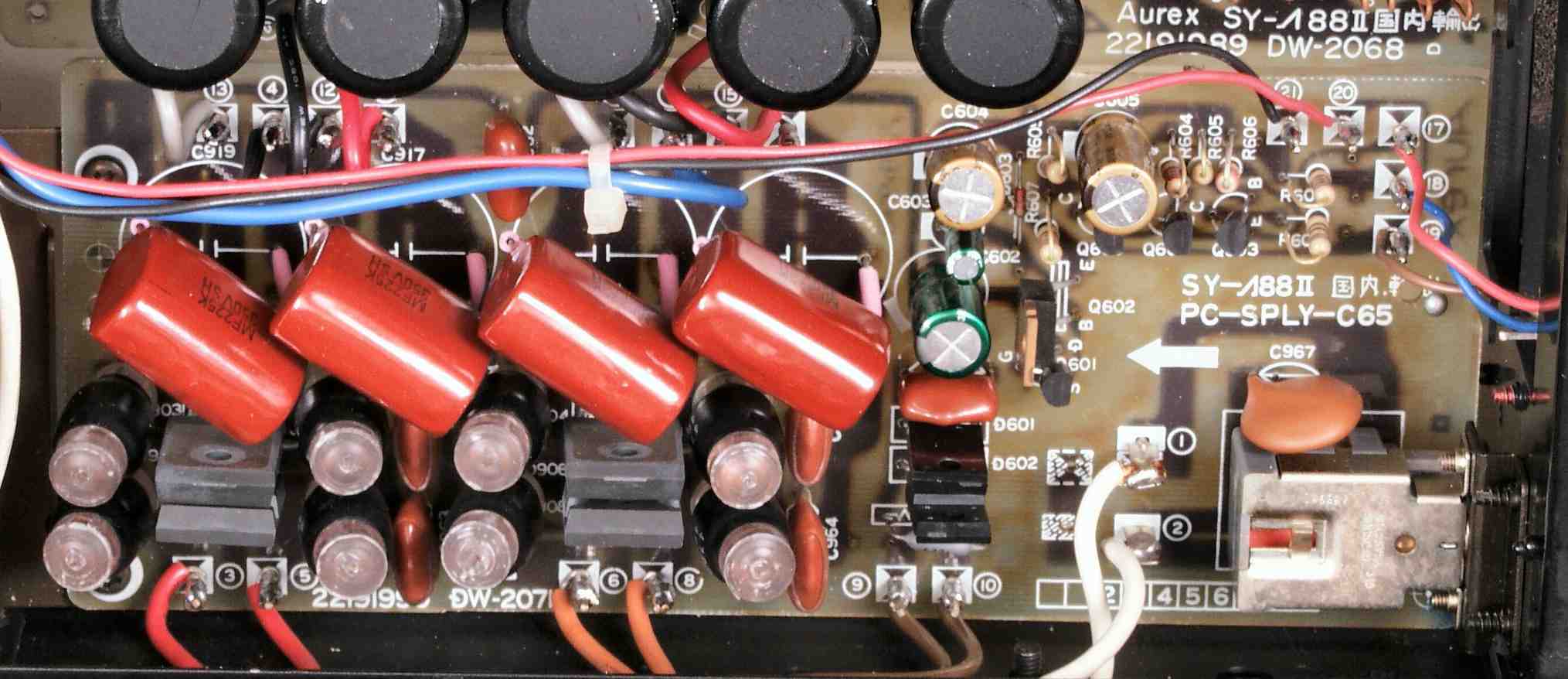

Ｃ−４B．　修理後　　電源整流部　電解コンデンサー４個、λコンデンサー４個交換、整流ダイオード３組交換（支給品）

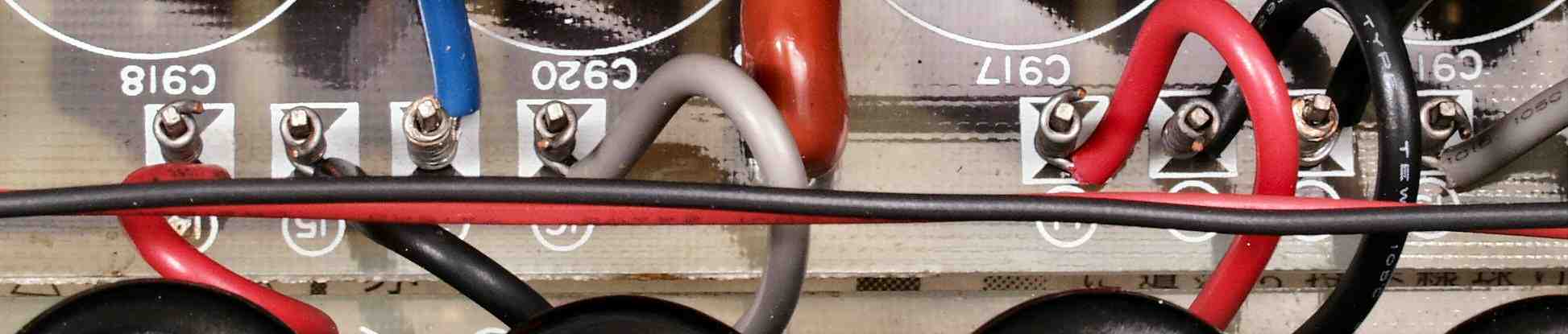

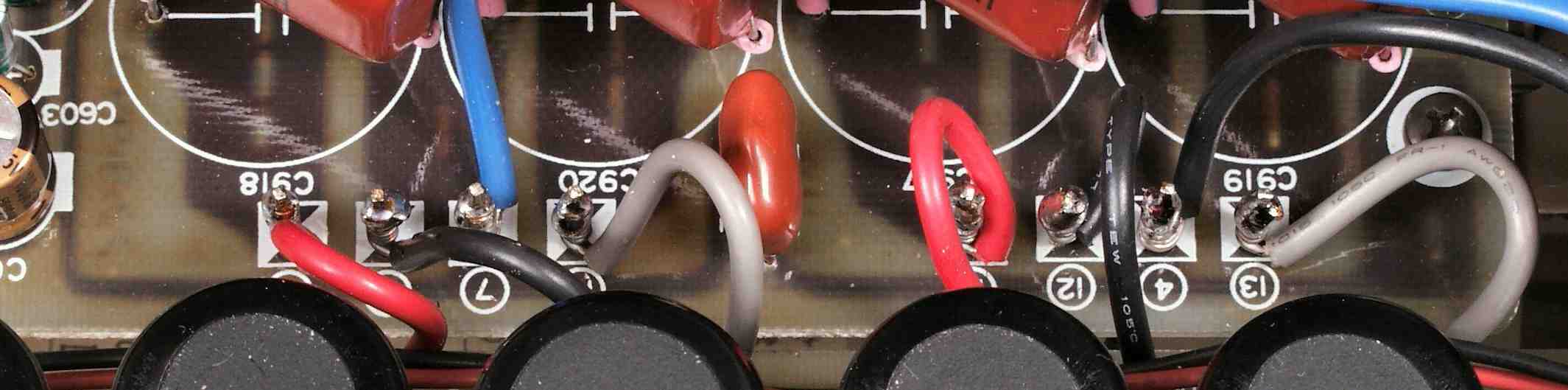

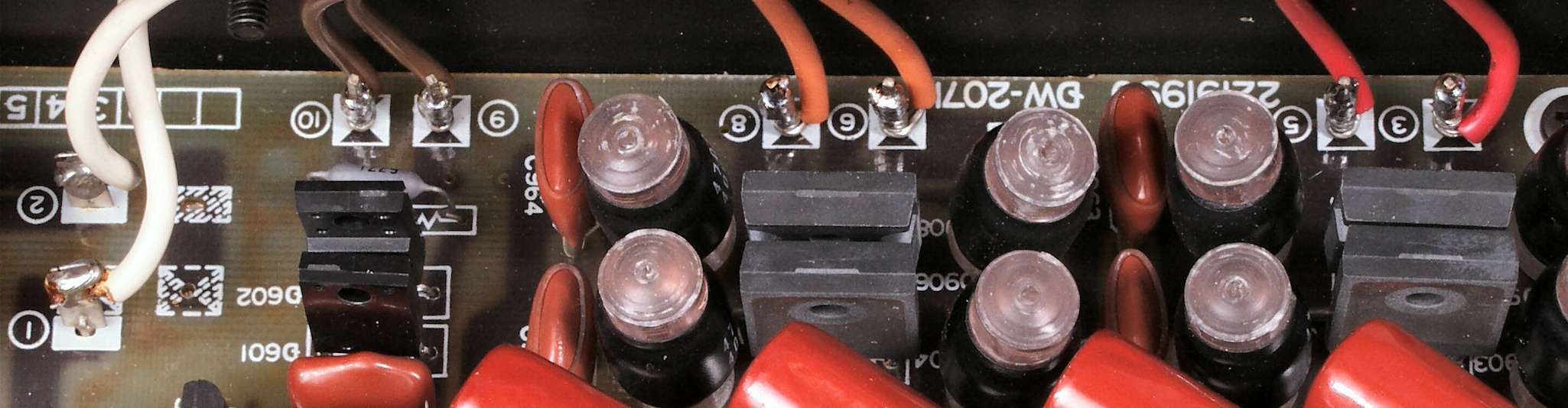

Ｃ−４Ｂ−１．　修理前　電源整流部ラッピング１

Ｃ−４Ｂ−２．　修理後　電源整流部ラッピング１、　ハンダを流し込む

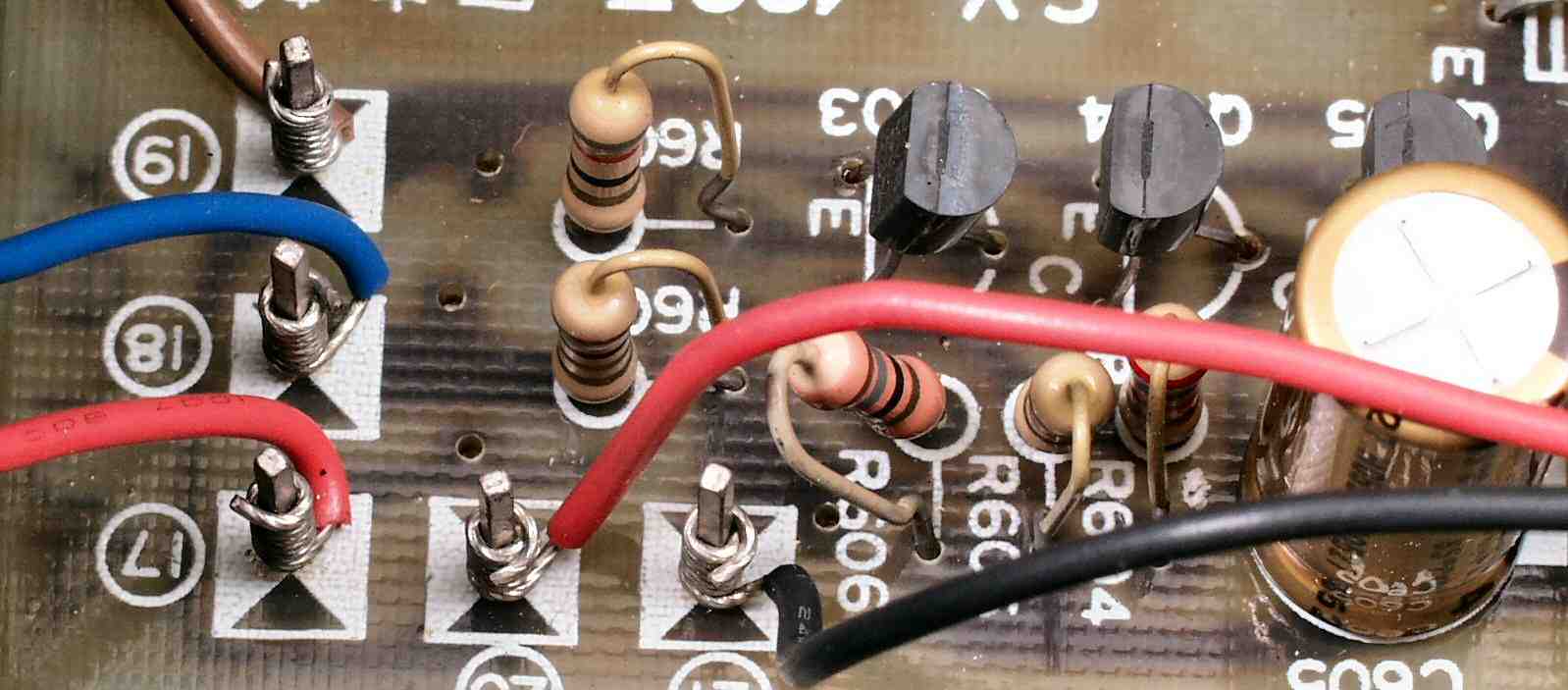

Ｃ−４Ｂ−３．　修理前　電源整流部ラッピング２

Ｃ−４Ｂ−４．　修理後　電源整流部ラッピング２、　ハンダを流し込む

Ｃ−４Ｂ−５．　修理前　電源整流部ラッピング３

Ｃ−４Ｂ−６．　修理後　電源整流部ラッピング３、　ハンダを流し込む

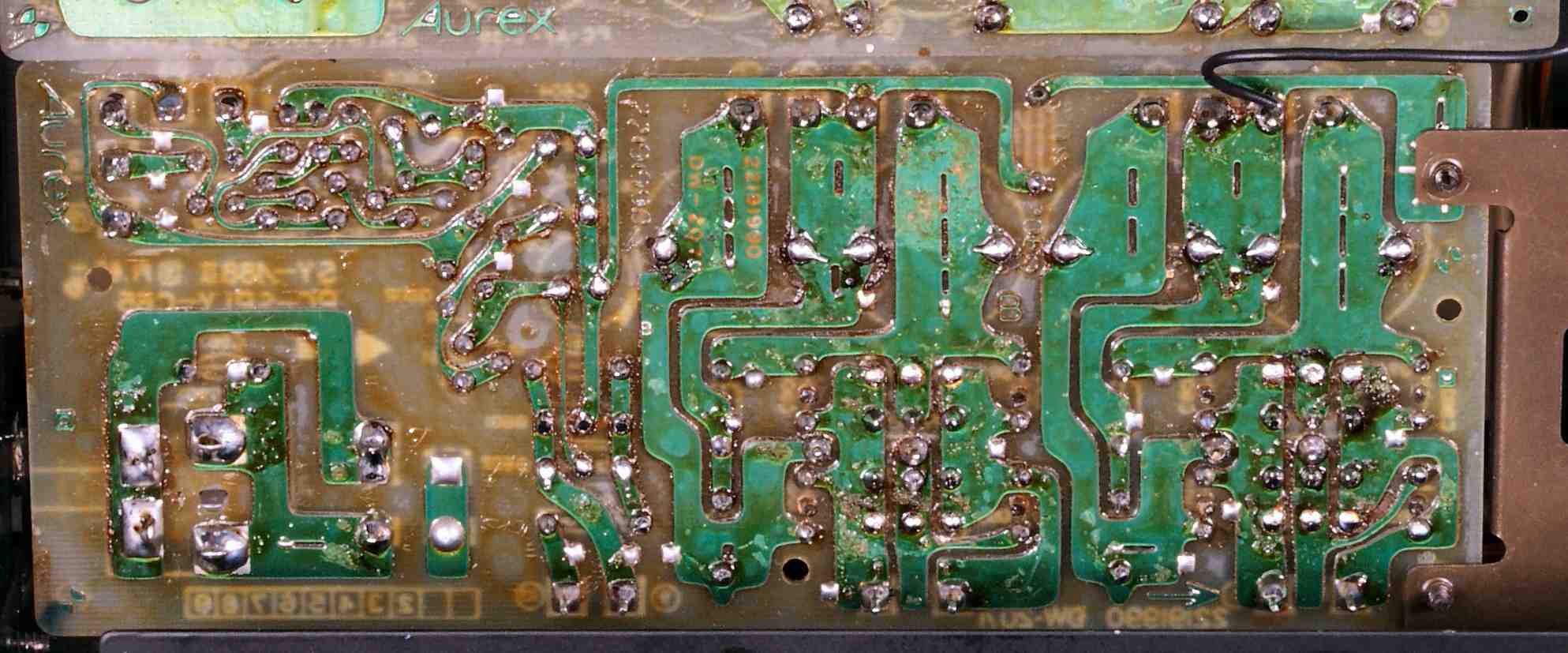

Ｃ−４Ｃ．　修理前　　電源部整流裏

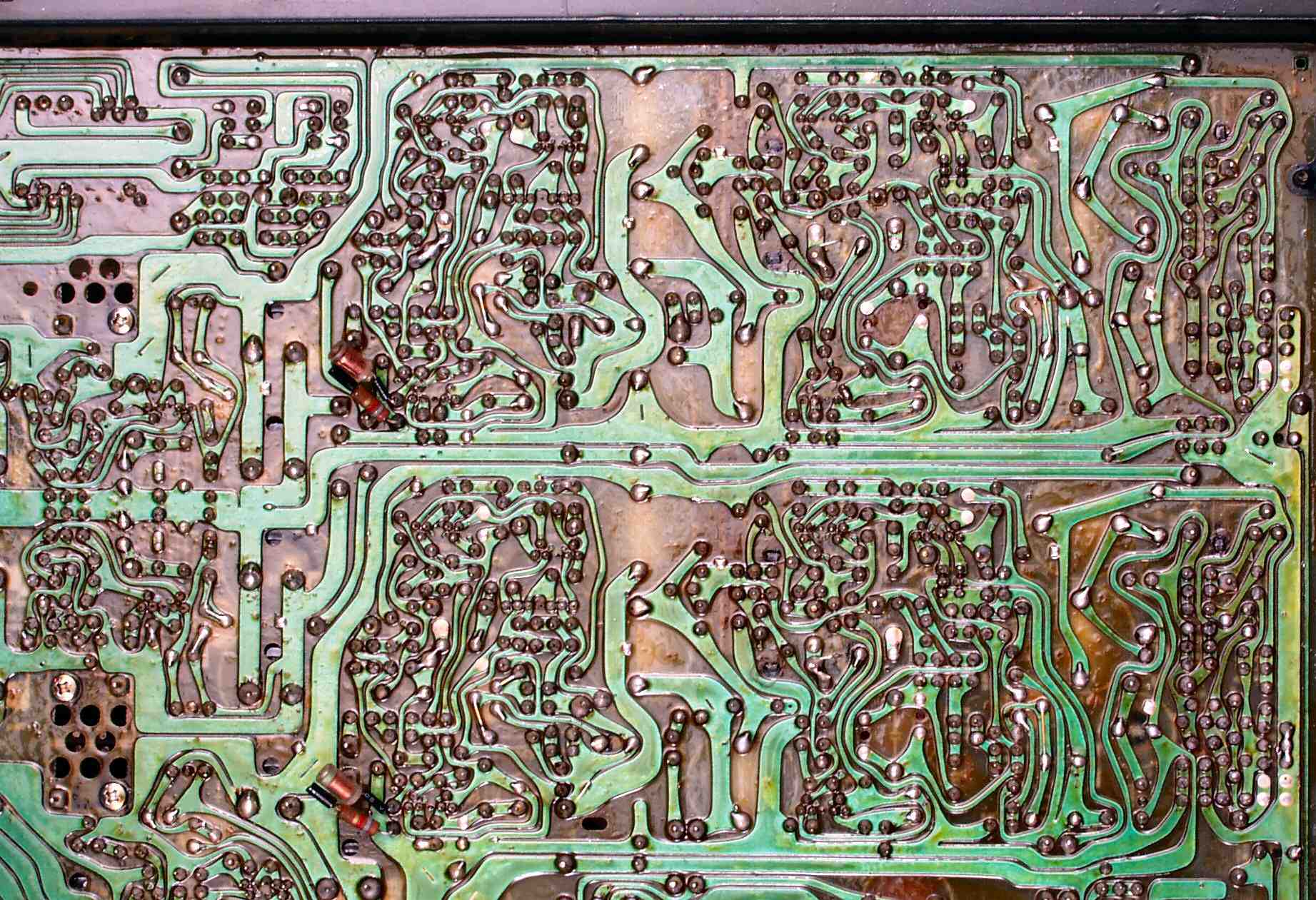

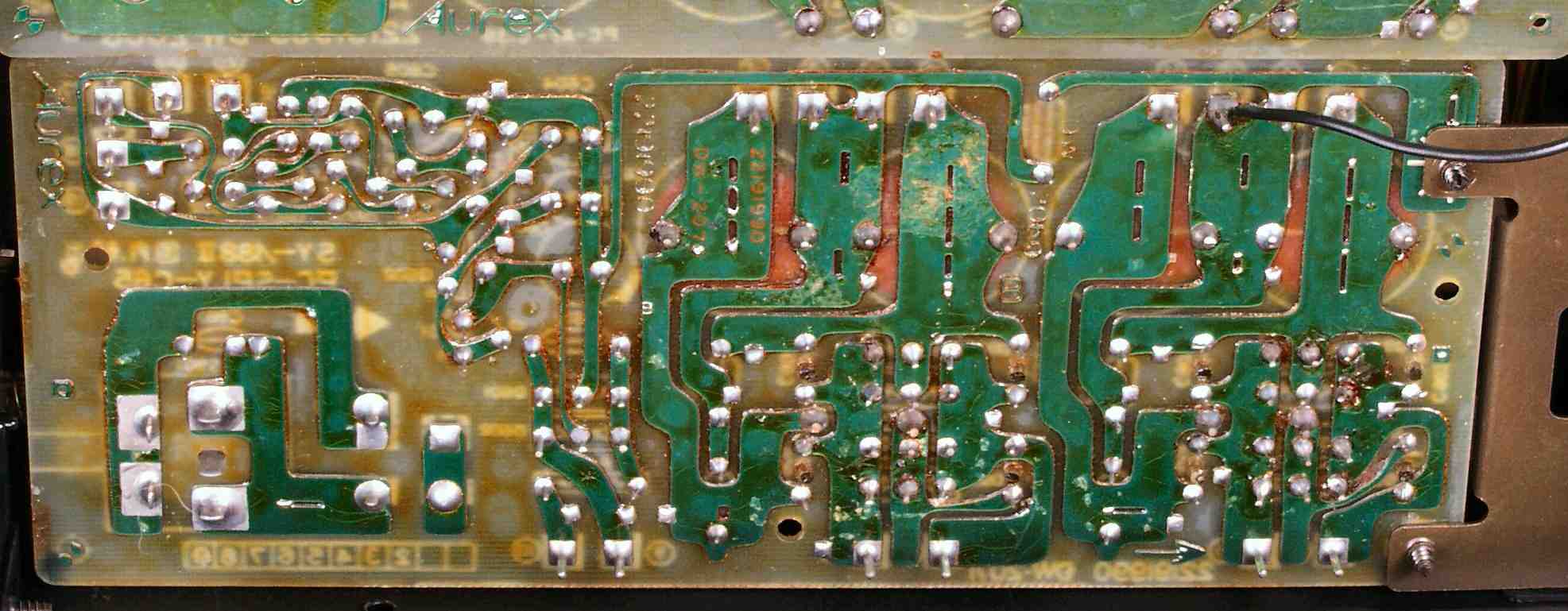

Ｃ−４Ｄ．　修理（ハンダ補正）後　　電源部整流裏

Ｃ−４Ｅ．　完成電源部整流裏　洗浄後

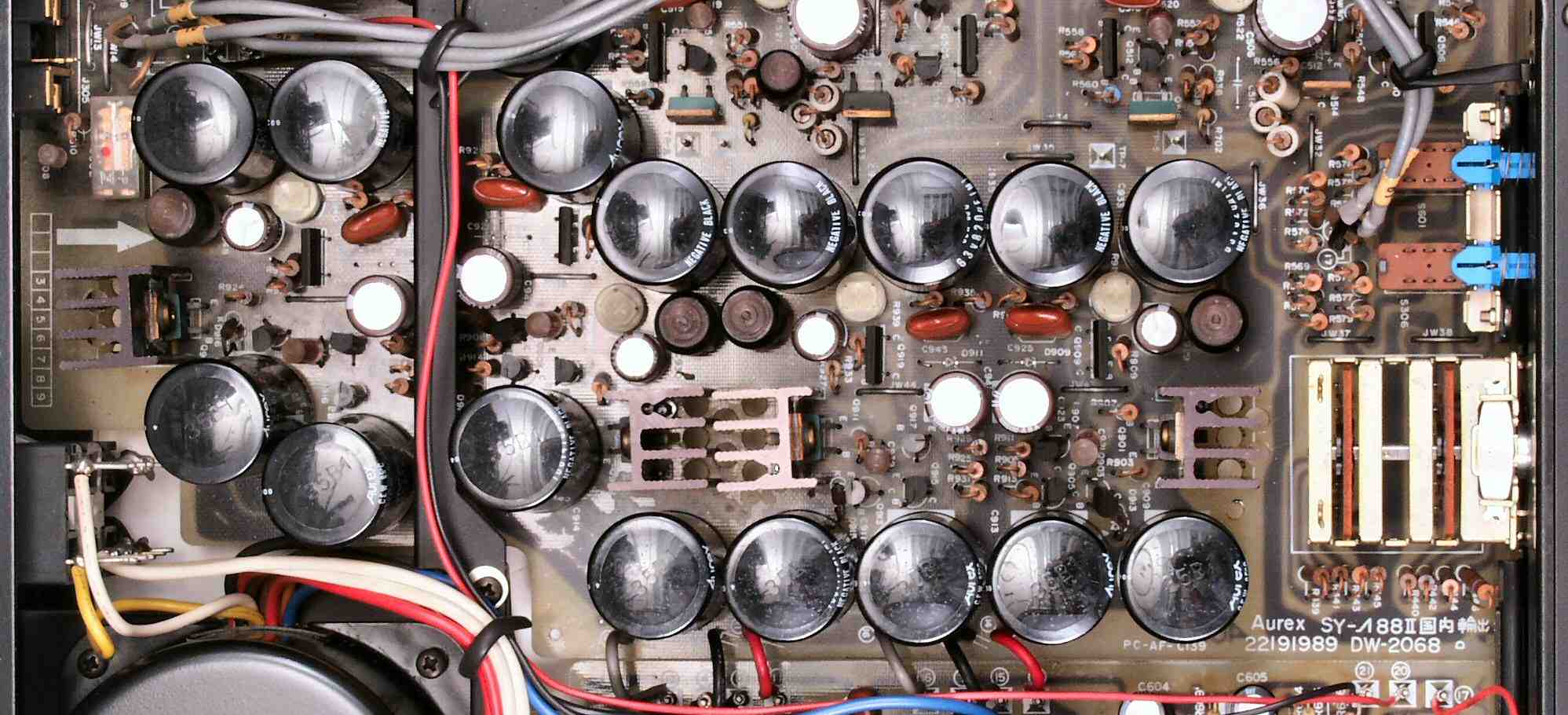

Ｃ−５Ａ．　修理前　定電圧部

Ｃ−５Ｂ．　修理後　定電圧部　大型電解コンデンサー１６個、電解コンデンサー８個、半固定ＶＲ４個交換

Ｃ−５Ｃ．　修理前　定電圧部裏

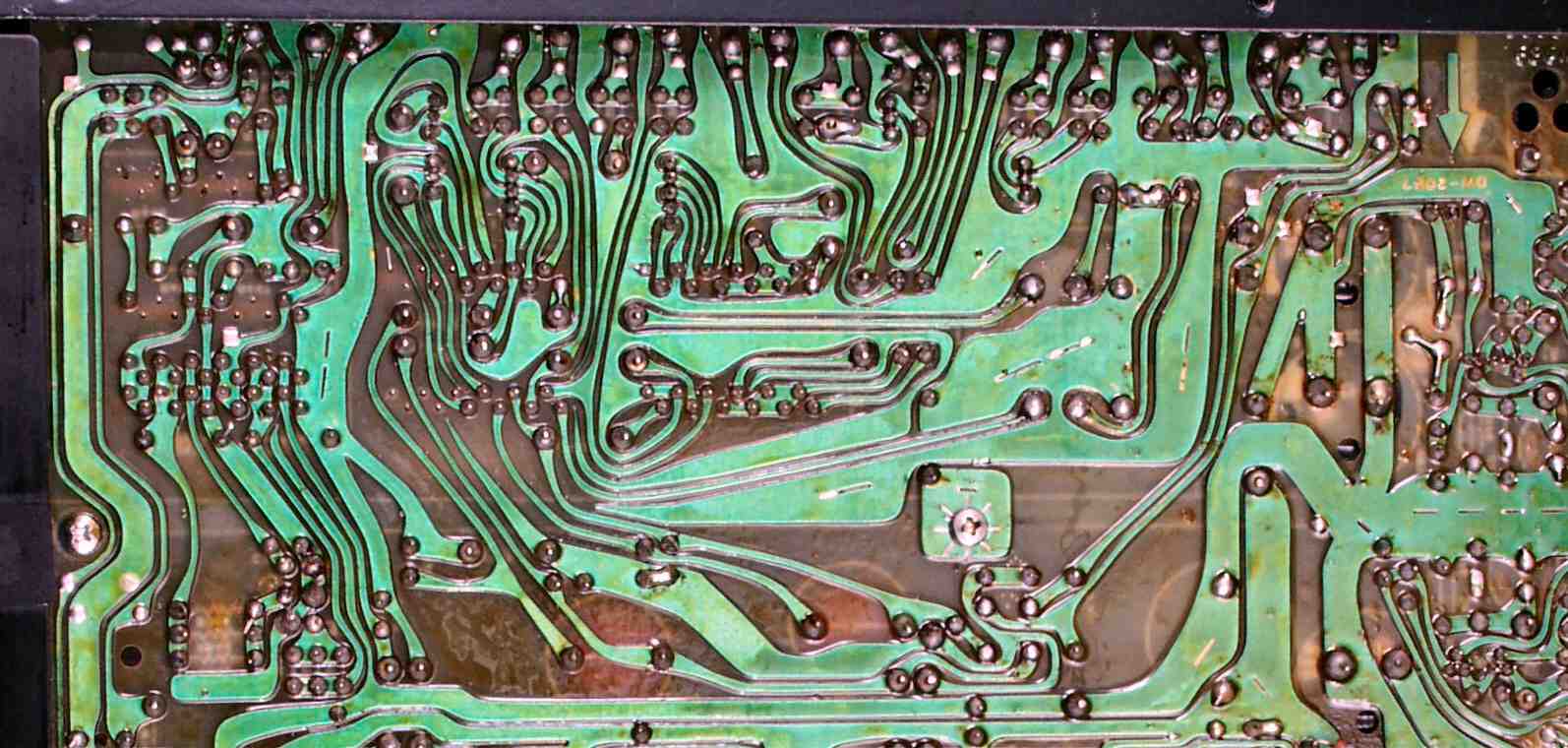

Ｃ−５Ｄ．　修理（ハンダ補正）後　定電圧部裏

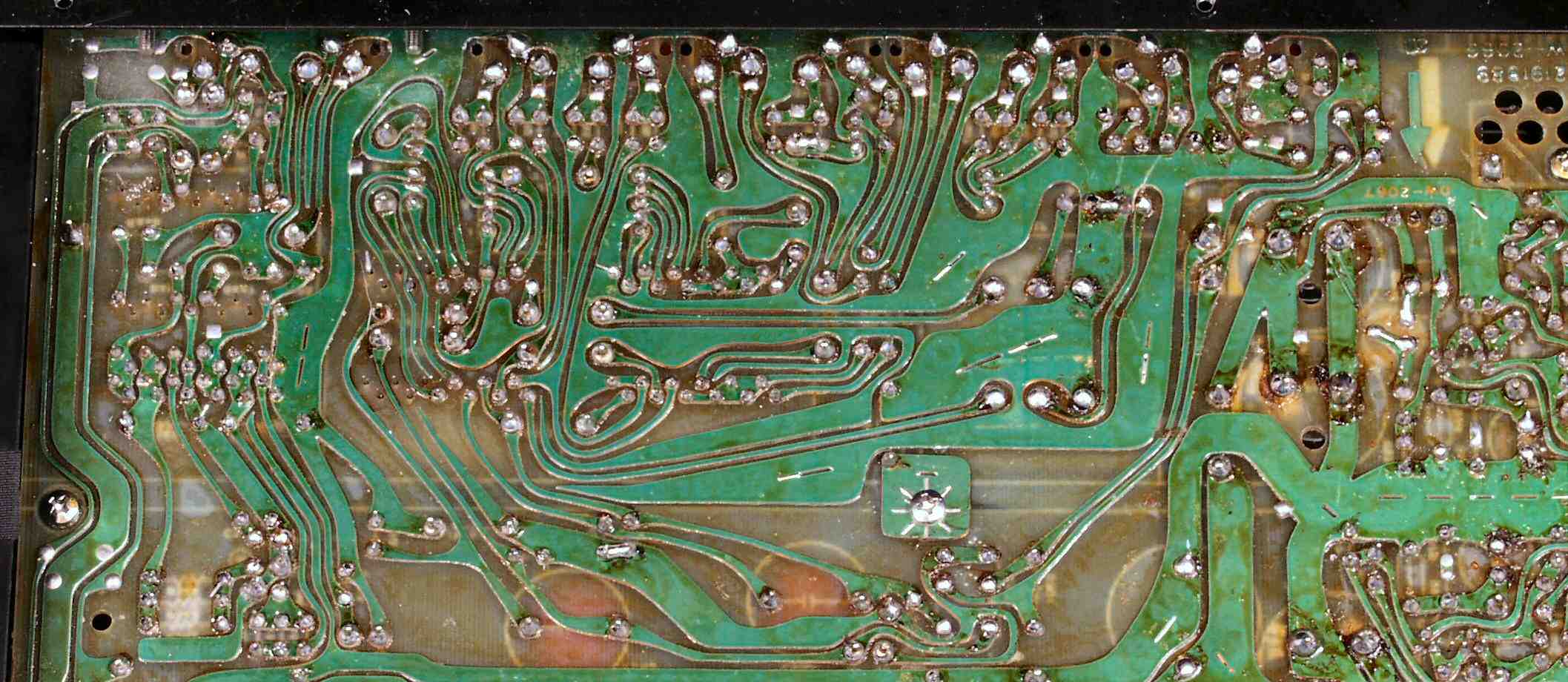

Ｃ−５Ｅ．　定電圧部裏完成　洗浄後

Ｃ−６Ａ．　パネル洗浄

Ｃ−６Ｂ．　パネル裏　接着材を流しておく

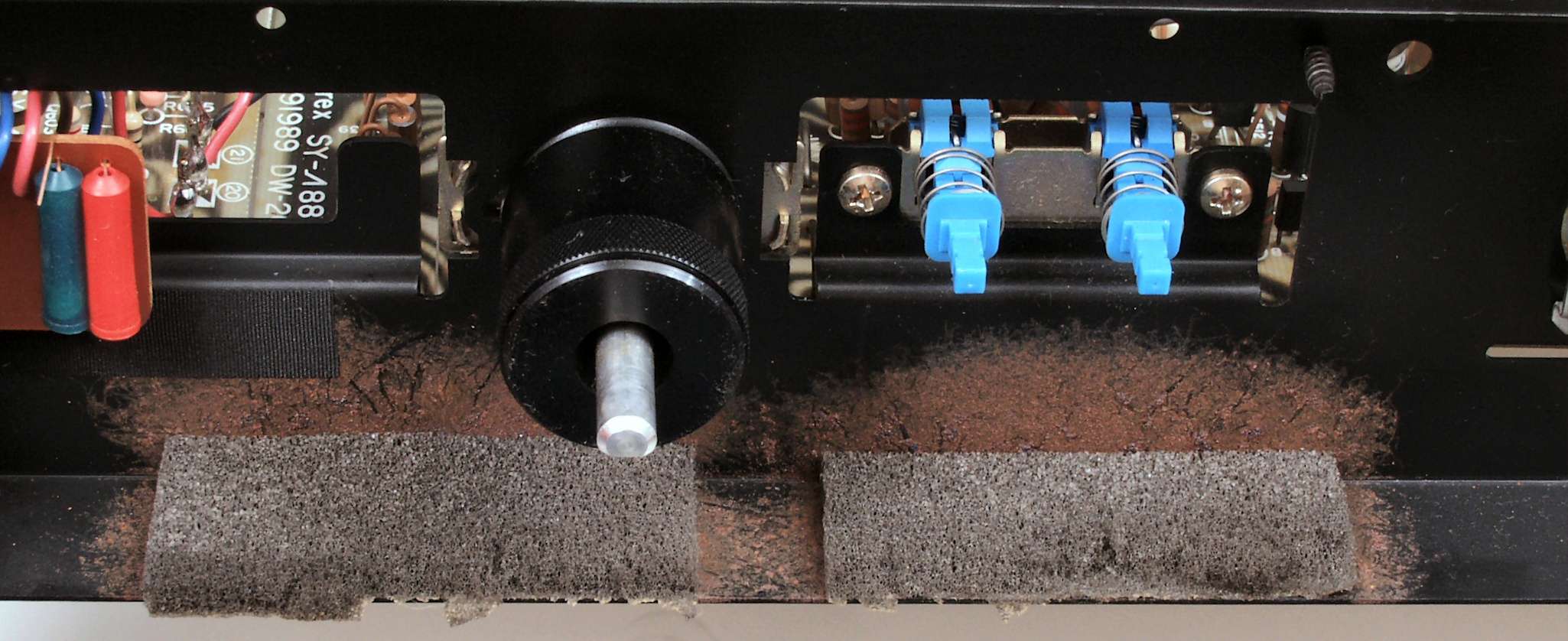

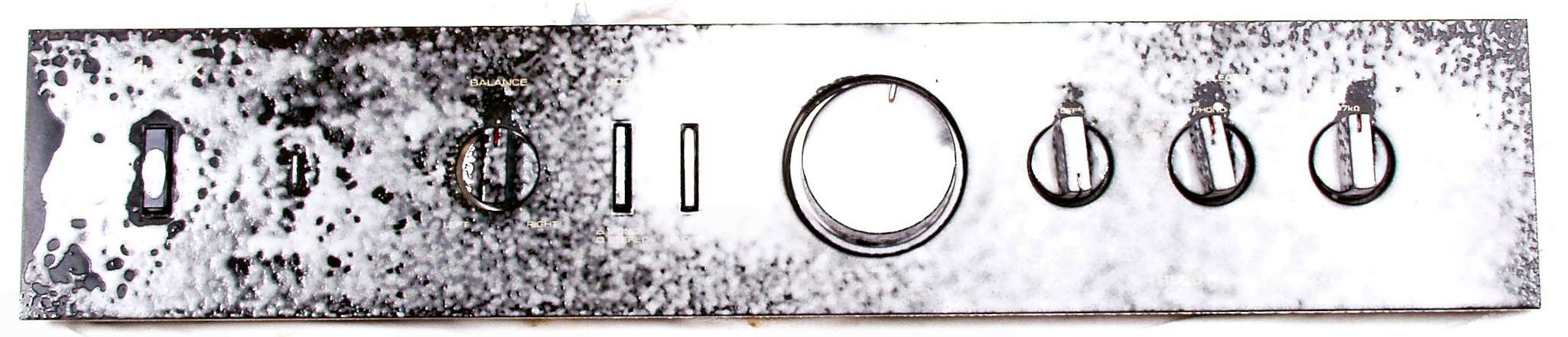

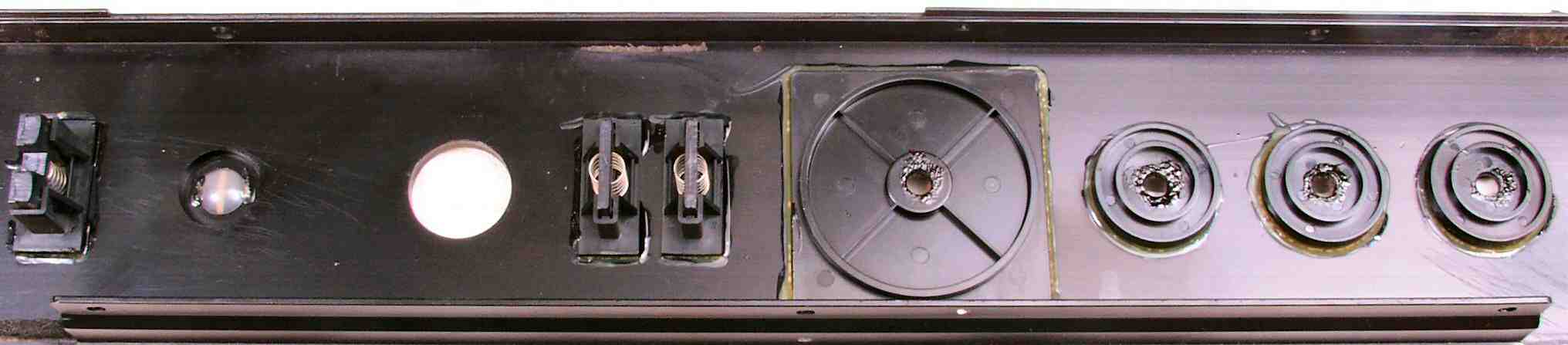

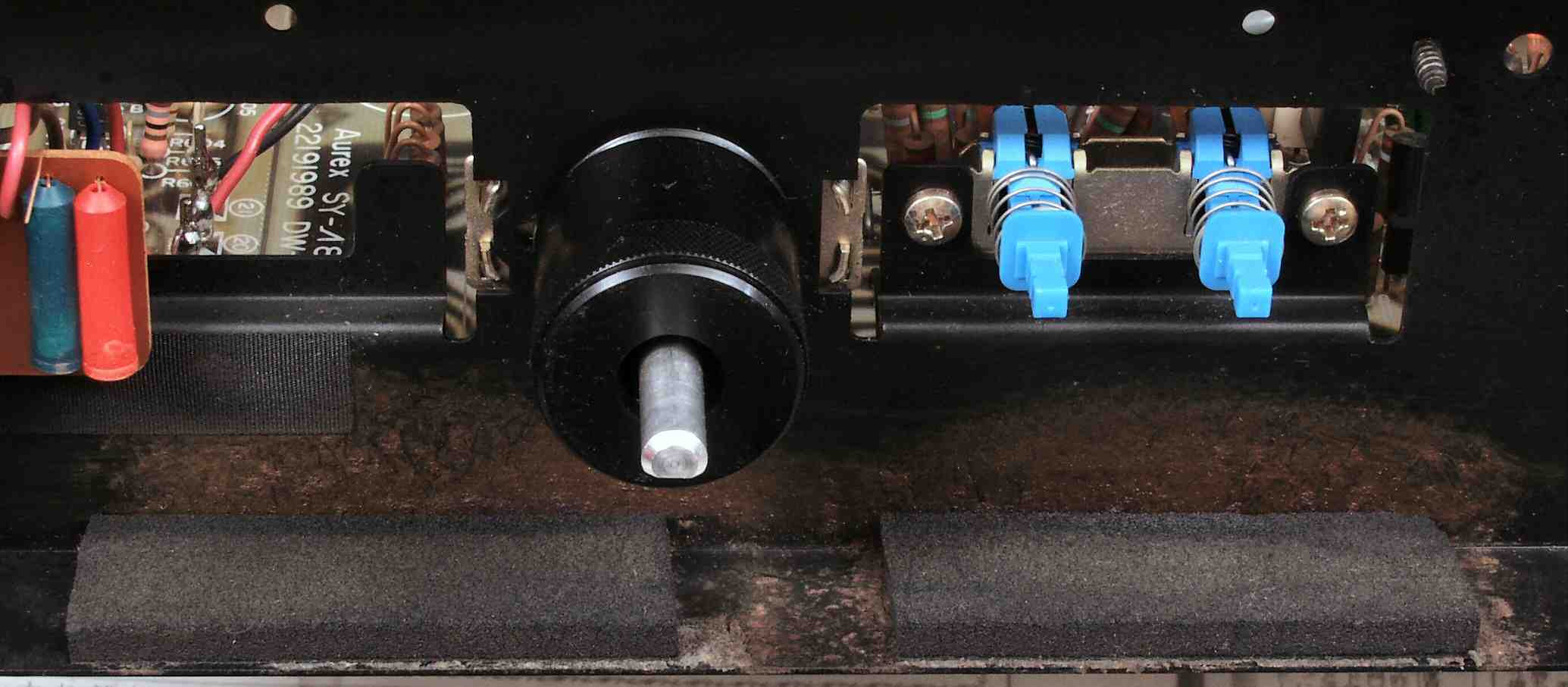

Ｃ−６Ｃ．　パネル裏スポンジの交換中　ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食

Ｃ−６Ｄ．　パネル裏スポンジの交換後

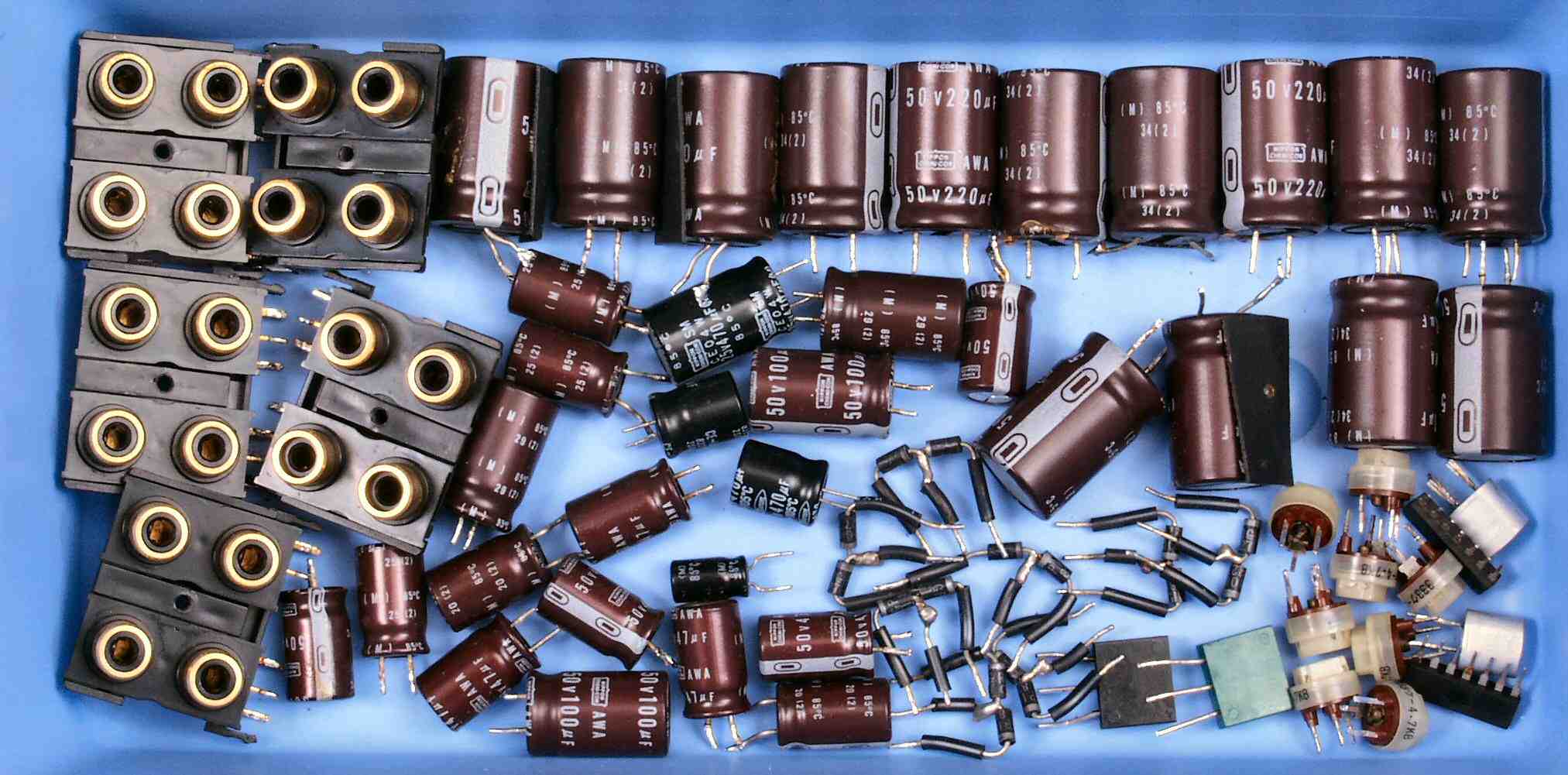

Ｃ−７．　交換した部品

Ｃ−９Ａ．　修理前　下から見る

Ｃ−９Ｂ．　修理後　下から見る

Ｃ−９Ｃ．　修理前　上から見る

Ｃ−９D．　修理後　上から見る

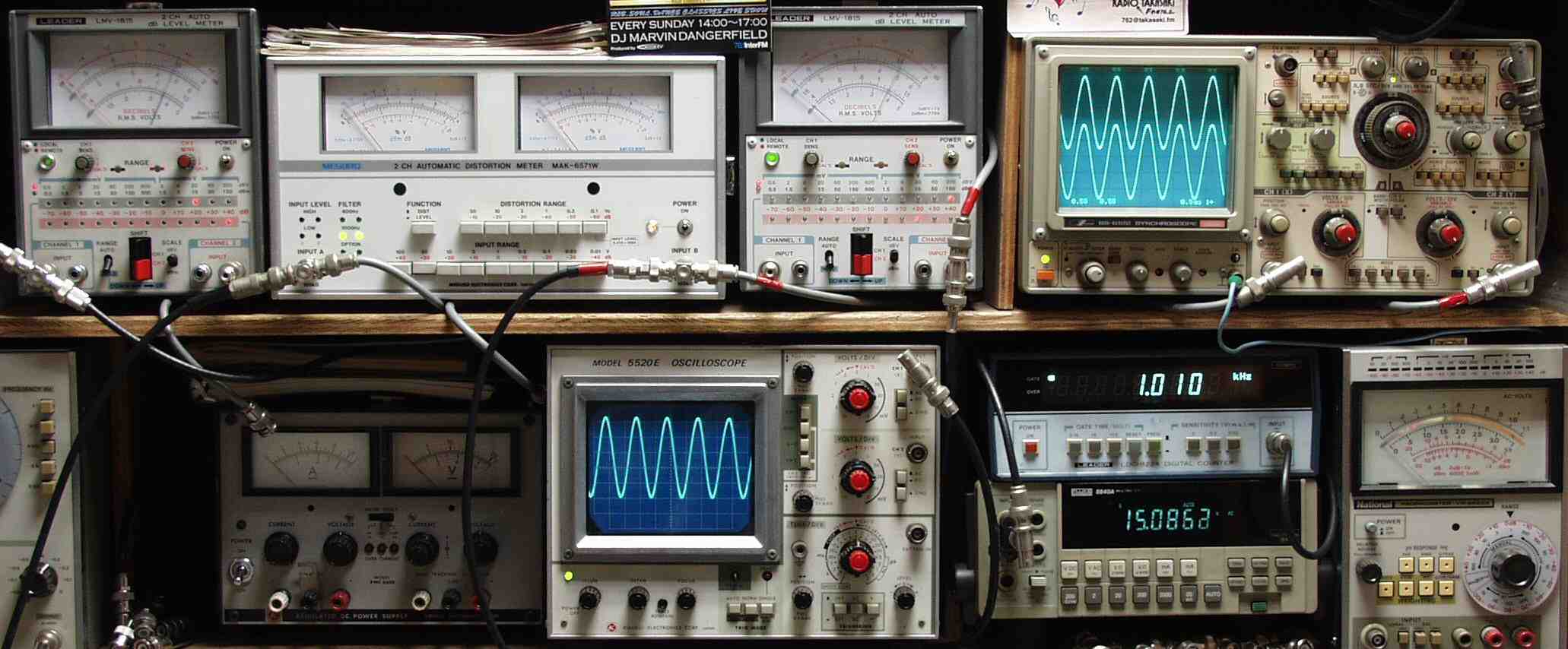

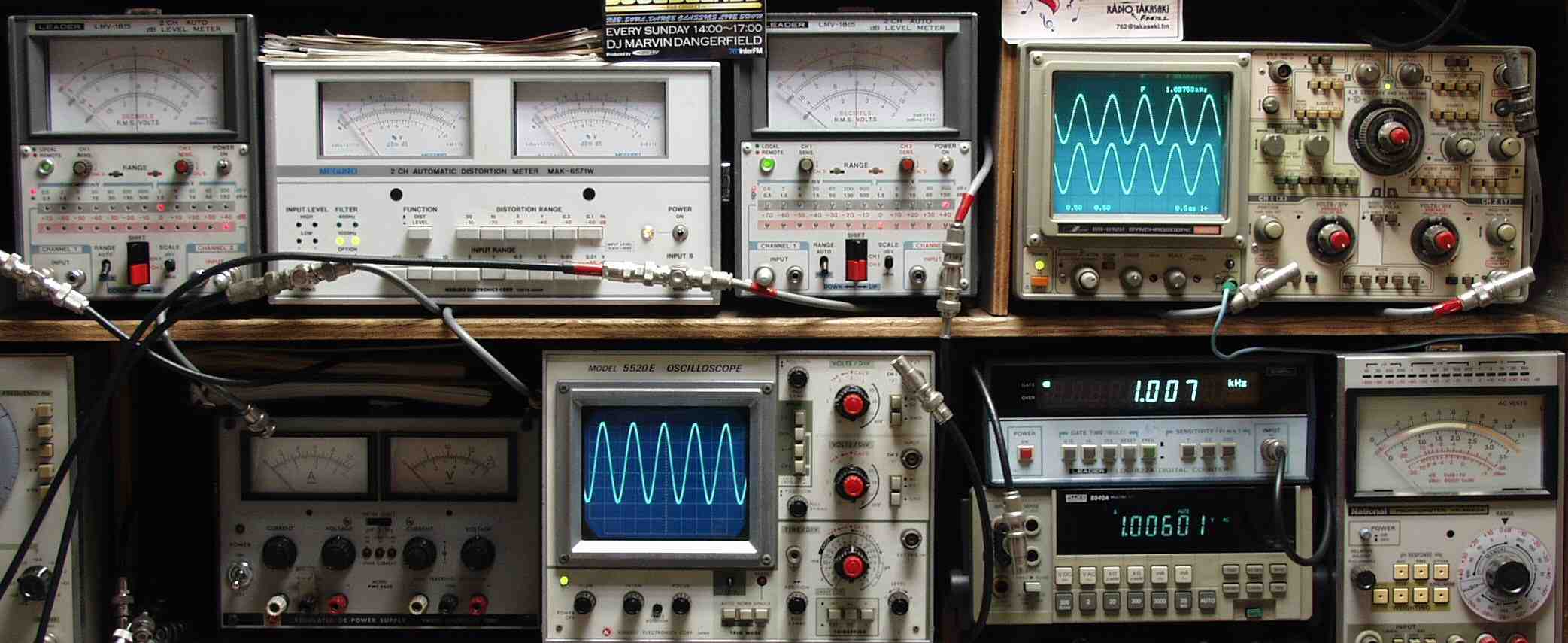

Ｅ．　測定・調整 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ−２Ａ．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　１０００ＨＺ

Ｅ−２Ｂ．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　４００ＨＺ

Ｅ−３Ａ．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　１０００ＨＺ

Ｅ−３Ｂ．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　４００ＨＺ

Ｅ−４Ａ．　出力＝１Ｖ（ＶＲは８０％）　　０．０？％歪み　　ＭＣ入力　　１０００ＨＺ

Ｅ−４Ｂ．　出力＝１Ｖ（ＶＲは８０％）　　０．０？％歪み　　ＭＣ入力　　４００ＨＺ

Ｅ−５Ａ．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０？％　ＭＣ入力　１０００ＨＺ 　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

Ｅ−５Ａ．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０？％　ＭＣ入力　４００ＨＺ 　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

ＥＥ．　上位測定器による　調整・測定

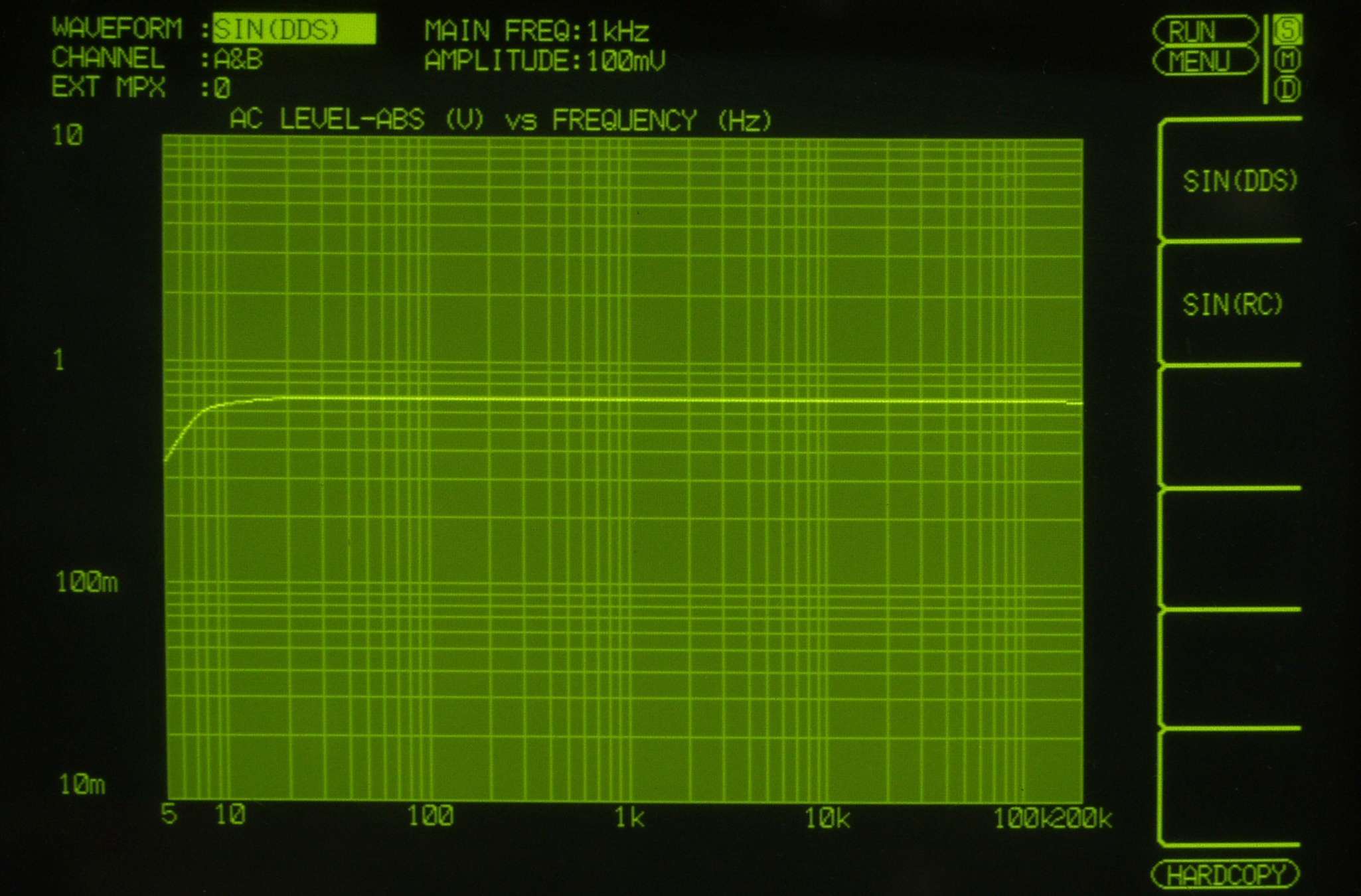

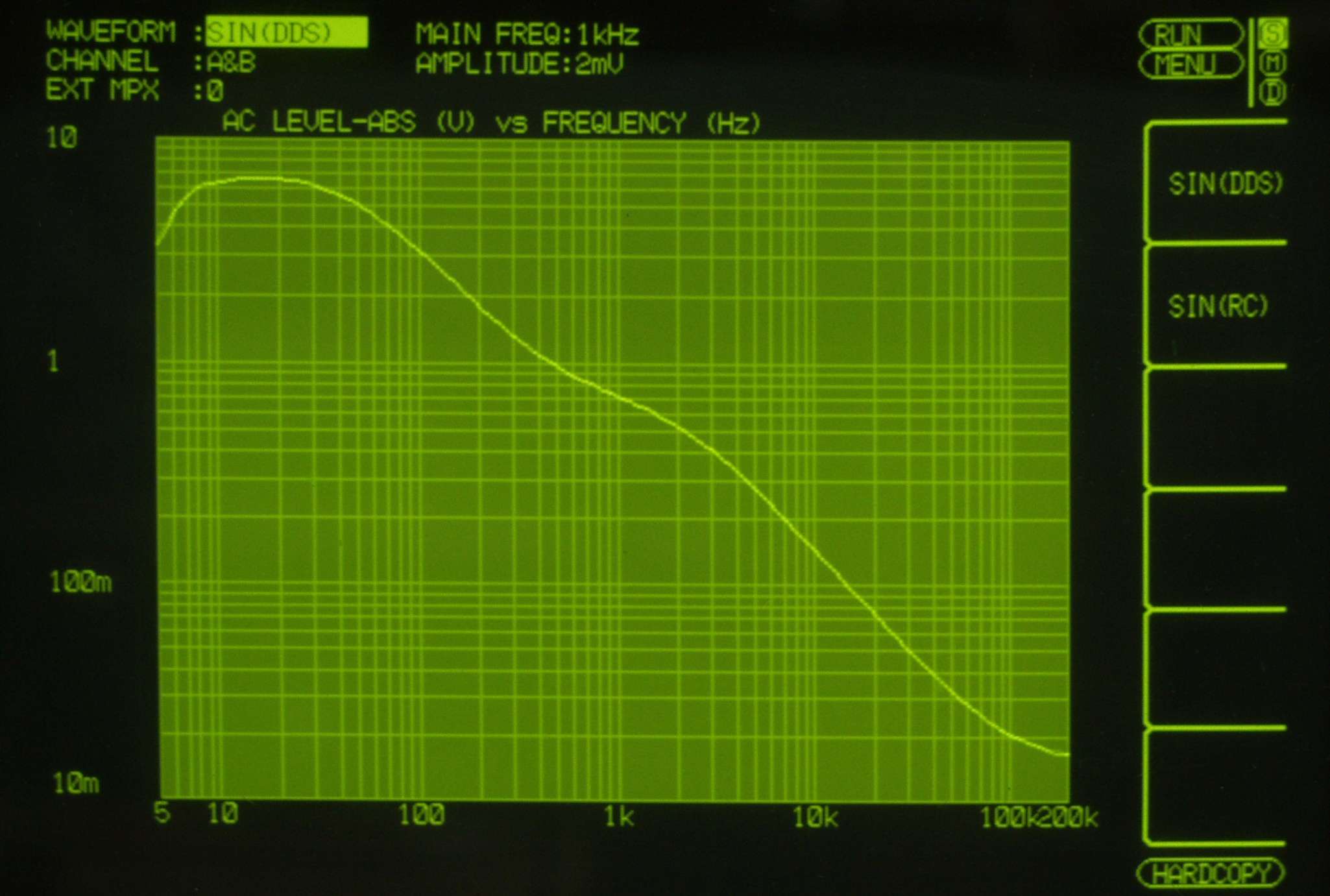

ＥＥ−２Ａ．　入出力特性測定（ＡＵＸ入力） 　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で０．７Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

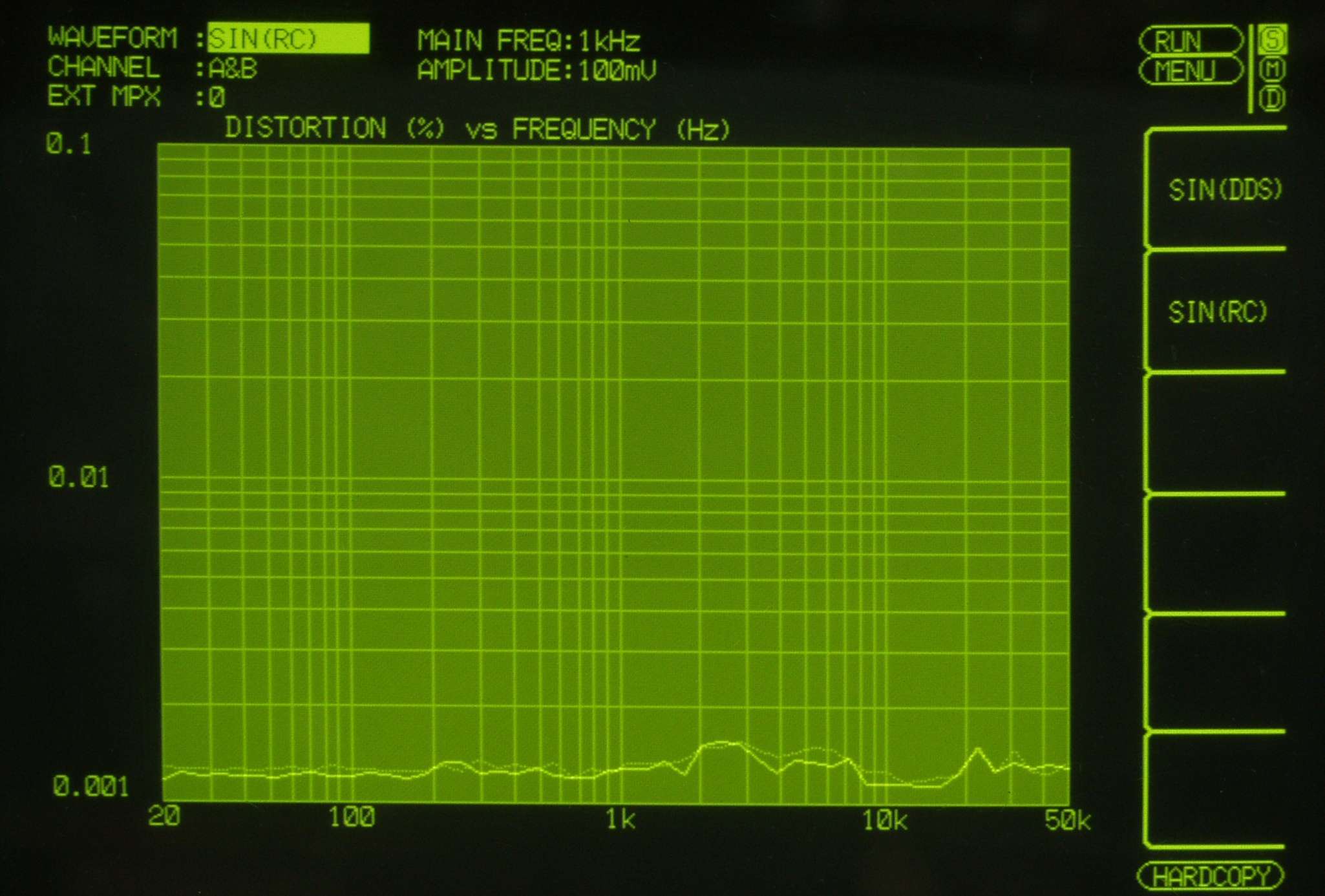

ＥＥ−２Ｂ．　歪み率特性測定（ＡＵＸ入力） 　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−３Ａ．　入出力特性測定（ＭＭ入力） 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

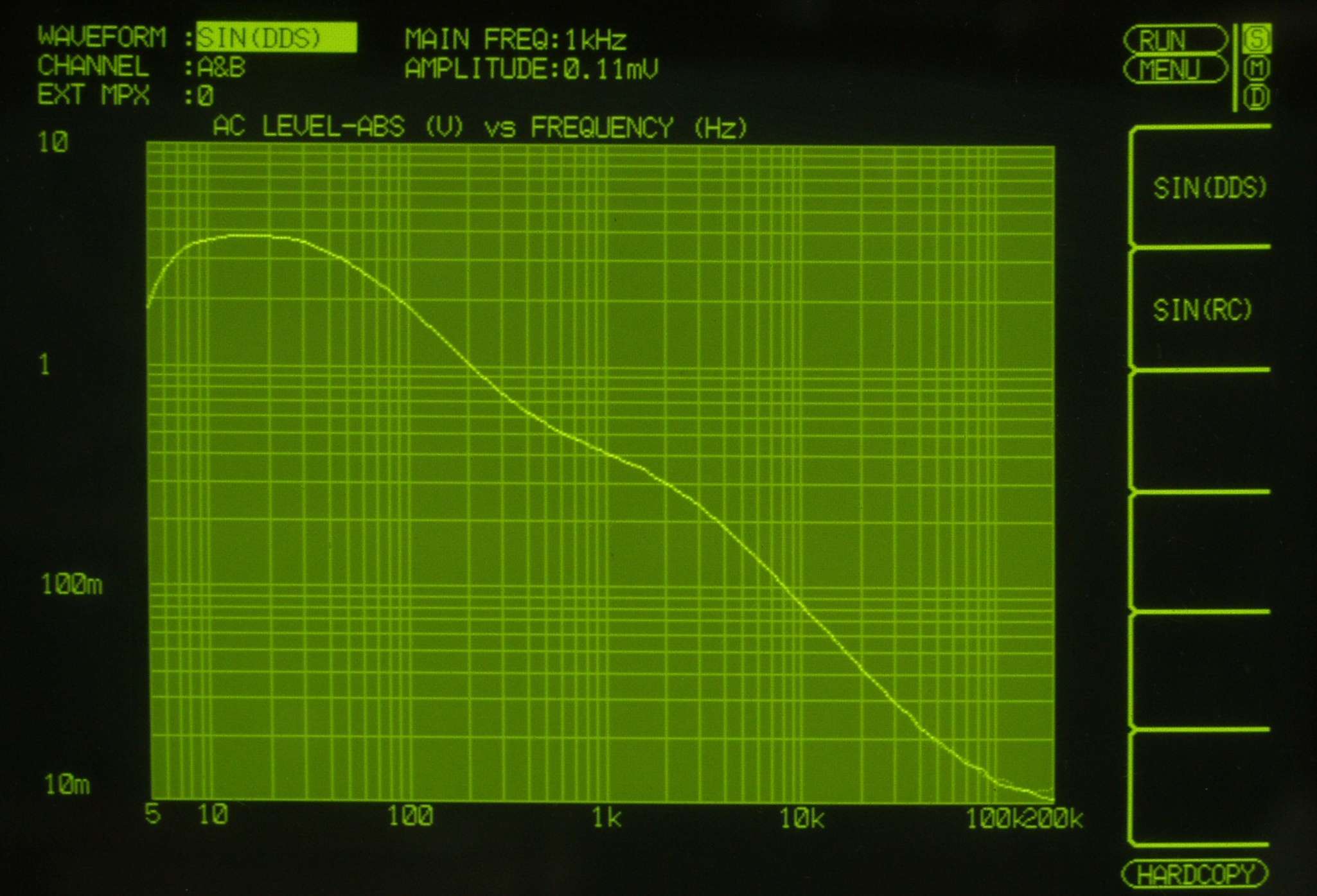

ＥＥ−３Ａ．　入出力特性測定（ＭＣ入力） 　　　　　　ＭＭ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲは１００％　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

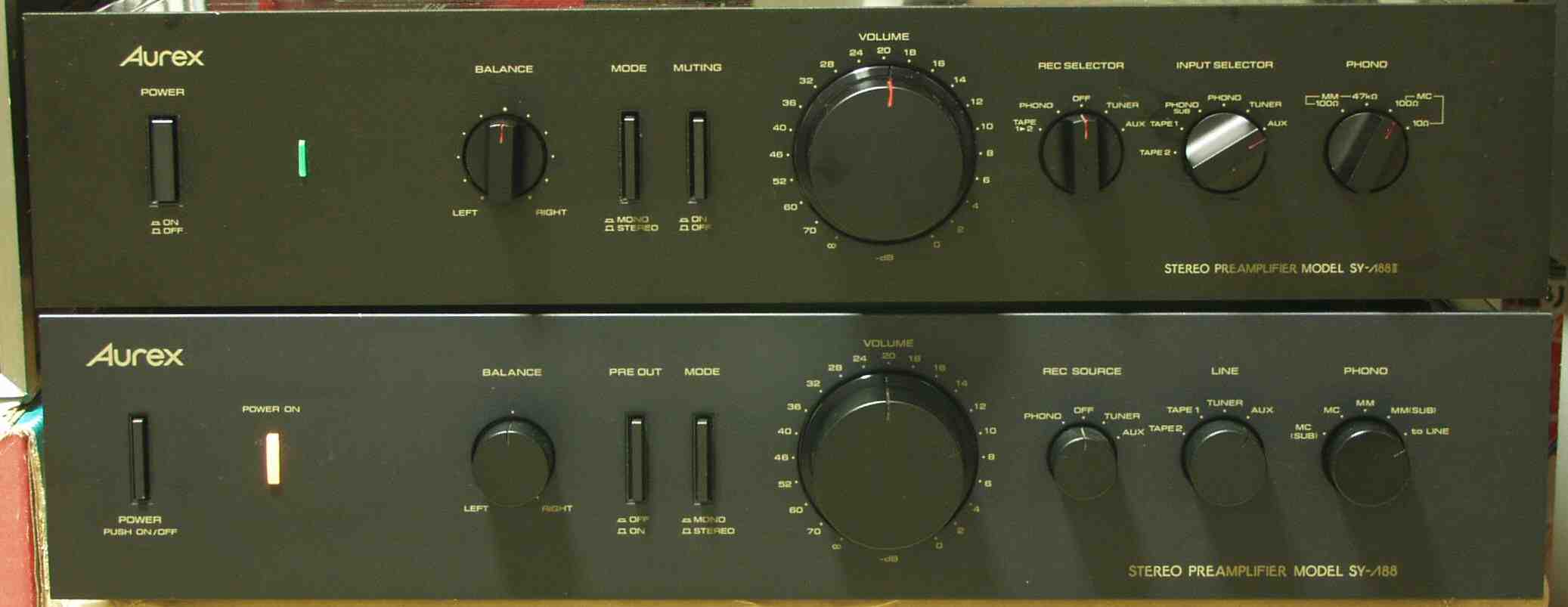

Ｅ−６．　完成　　お兄さんのλ８８と仲良く、２４時間エージング

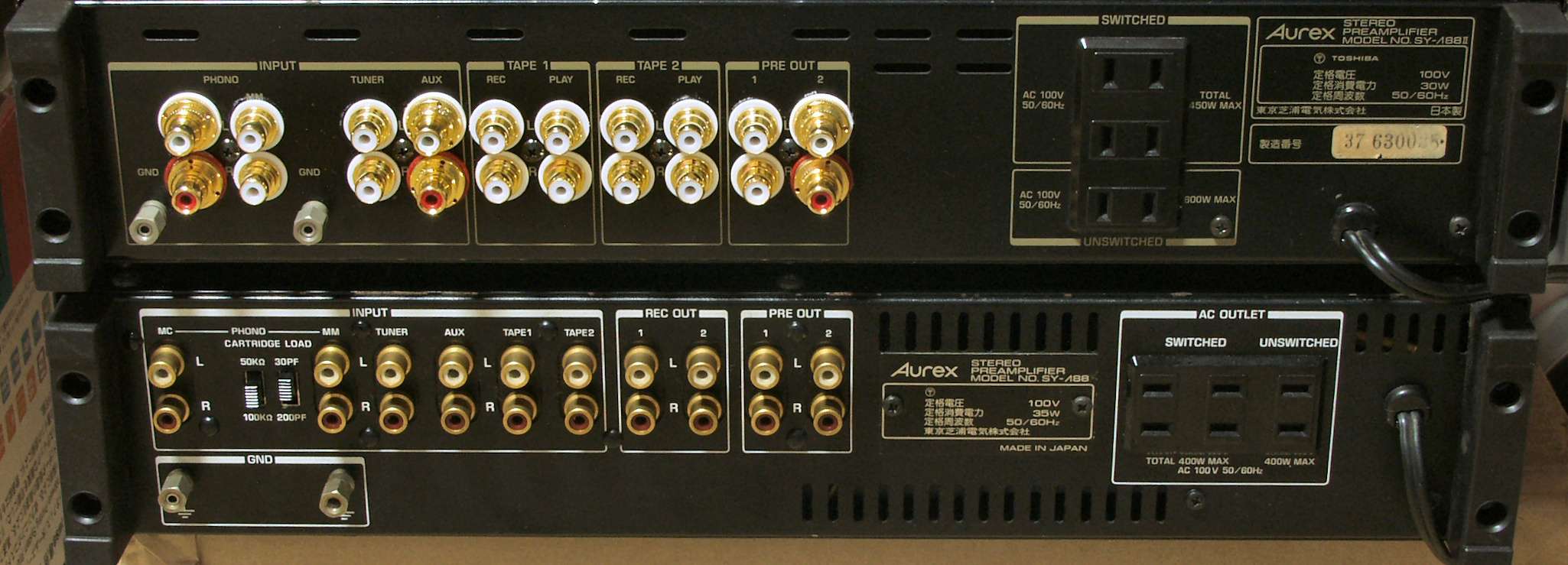

Ｅ−７．　完成　　綺麗なお尻で帰ります
