| ＫＥＮＷＯＯＤ ＫＡ−１１００Ｄ 修理記録 |
| 平成１３年９月修理完成 |
| A． 修理前の状況 Lチャンネル鳴らない状態でした。 スピーカへの出力（：後部の配線）が２つ共、鳴らない B． 原因 メインAMPの．独自ＩＣ劣化 経年劣化による各部ハンダの劣化 Ｃ． 修理状況 メインAMPのバランス、バイアス調整 メインAMPのＴＲ（トランジスター）交換 配線手直し、補強 経年劣化による各部ハンダ補正 Ｄ． 使用部品 独自ＩＣ ３個 ７，１００円 Ｅ． 修理費 １７，１００円 ＜＜通常修理＞＞ |
| １．独自ＩＣを取り替えている所。 |
 |

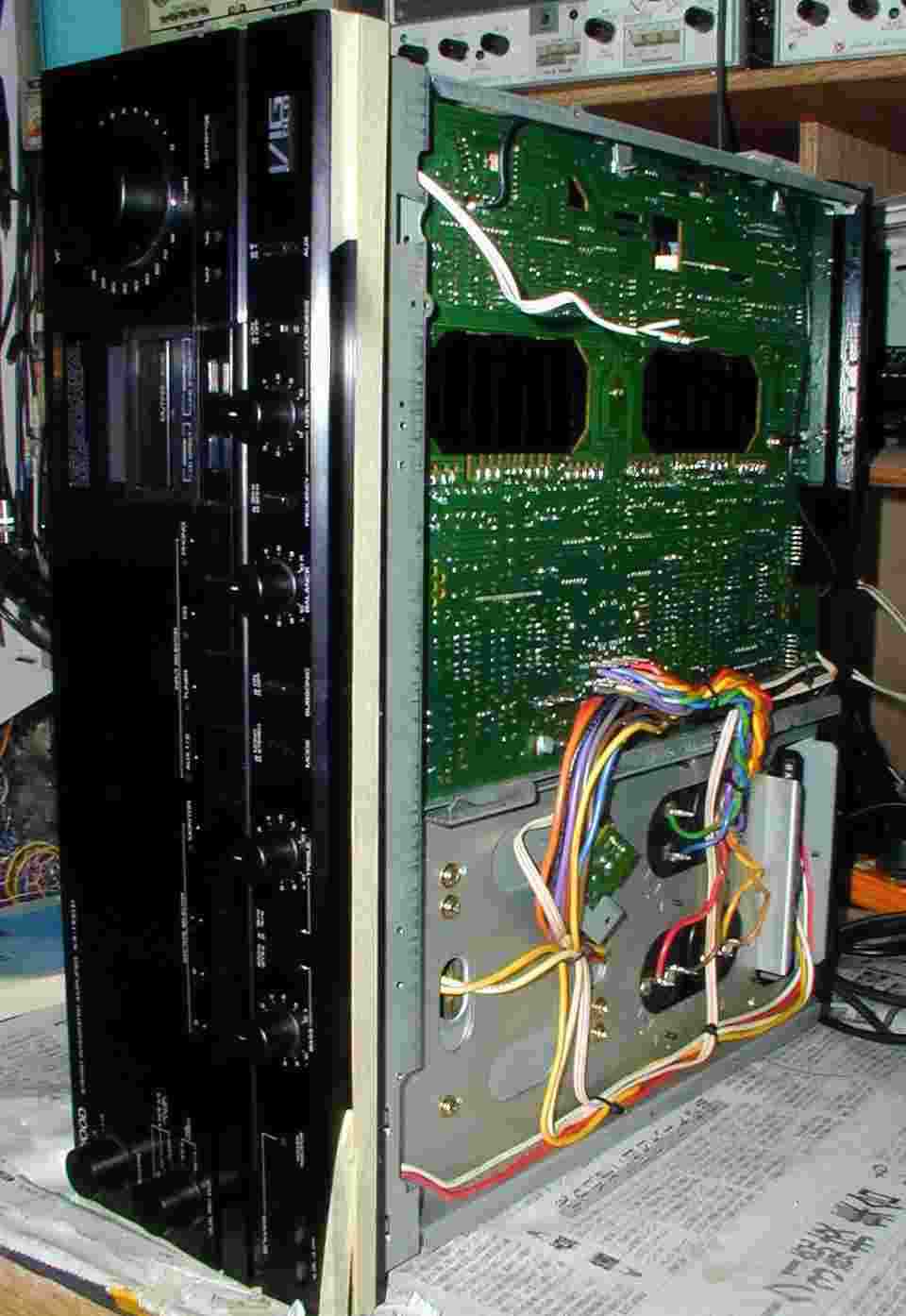

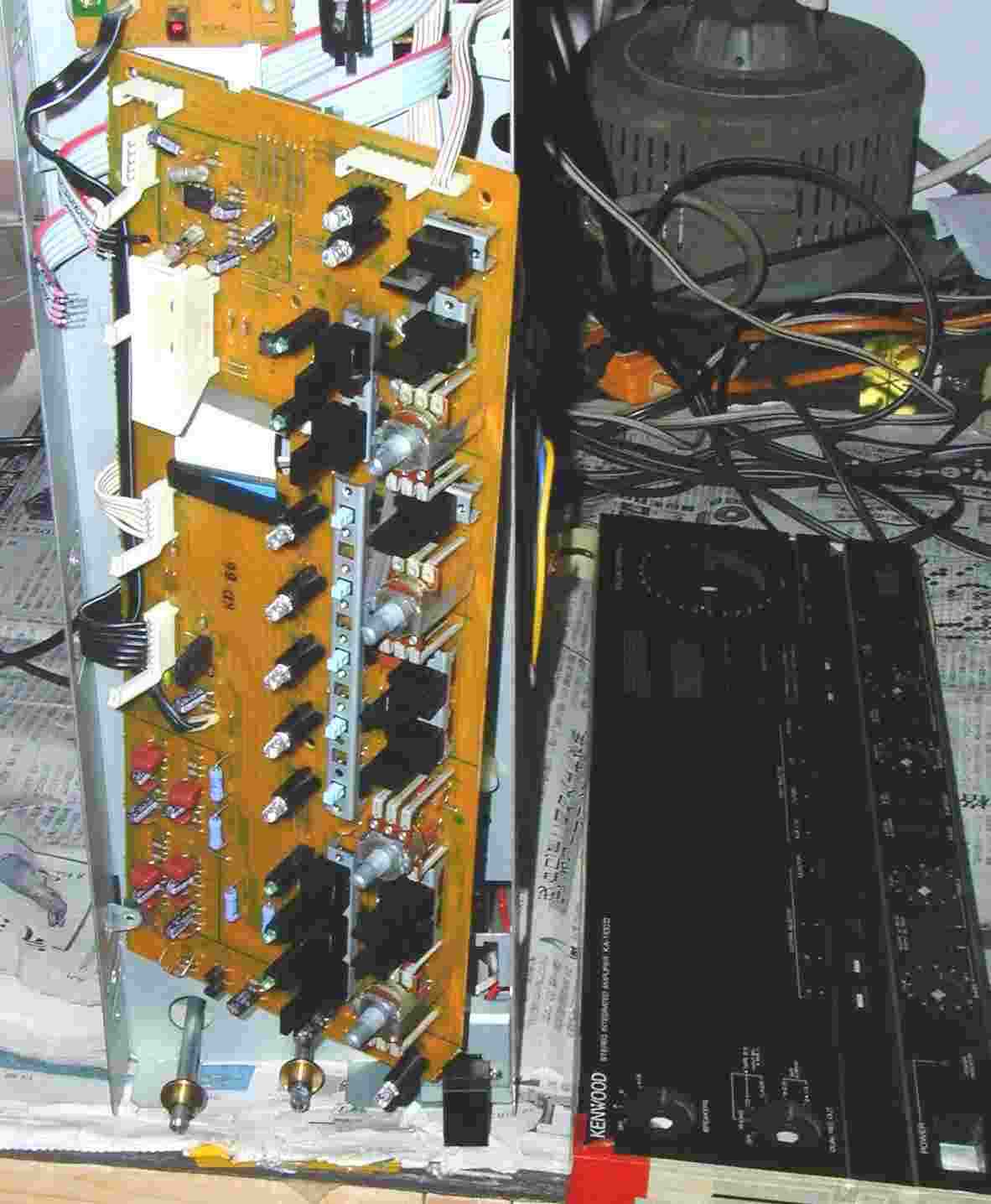

| ２．前面パネルを外し、中の基板を取り出す。 |
 |

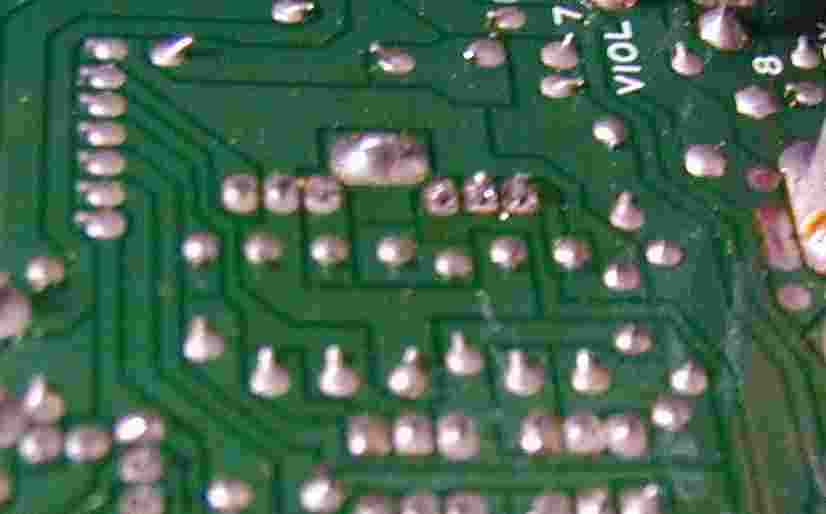

| ３．経年変化によるハンダ不良個所。 |
 |

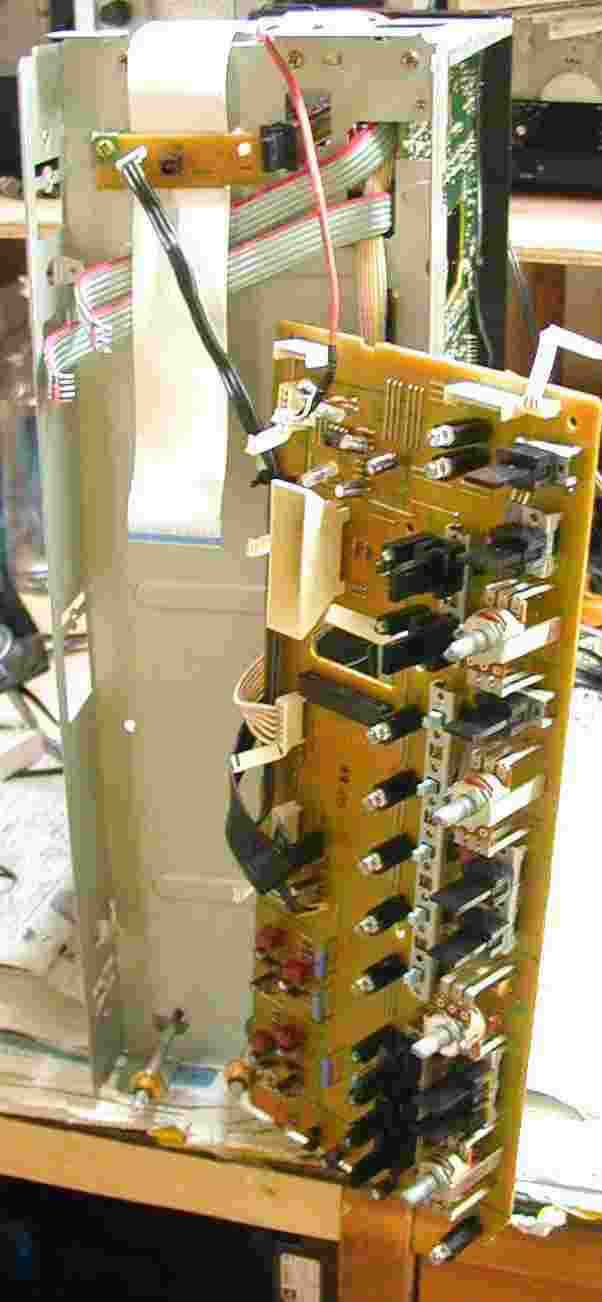

| ４．前面パネルを外し、中の基板を修理中 |
 |

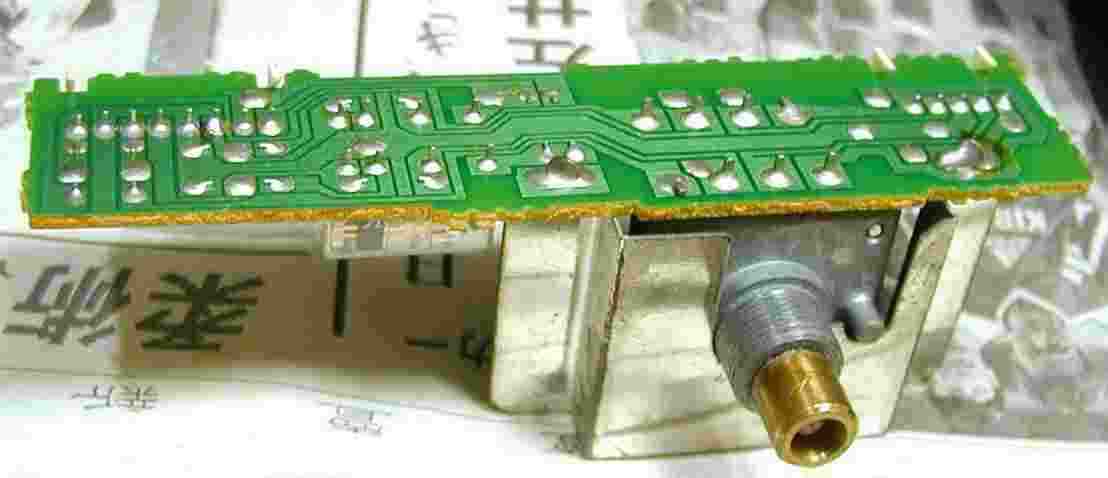

| ５．経年変化によるハンダ不良個所、その２。 |
 |

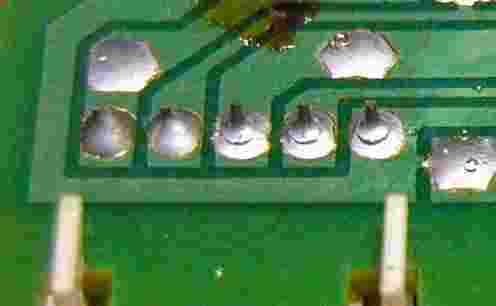

| ６．経年変化によるハンダ不良個所、その２の拡大図。 |
 |

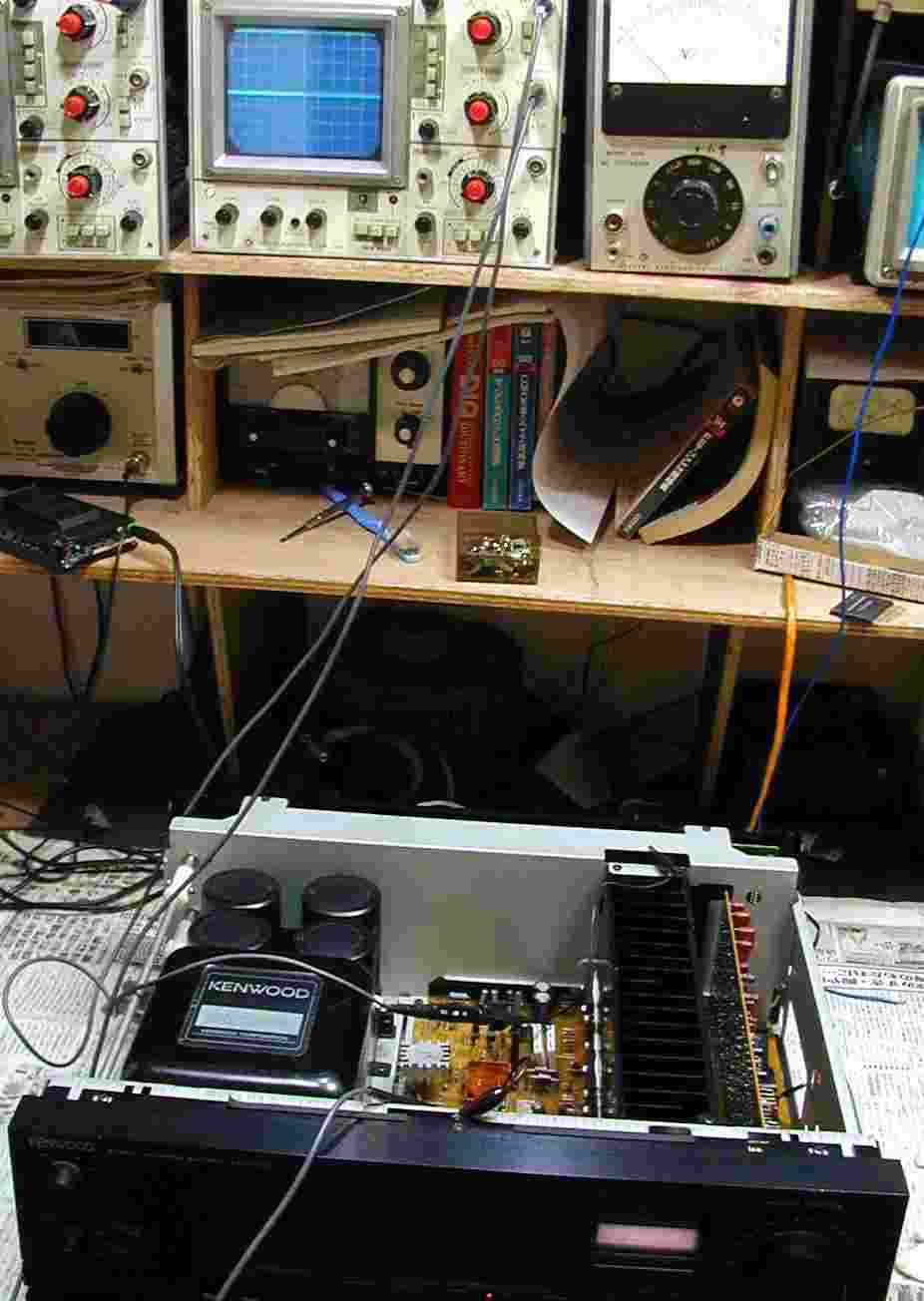

| ７．終段ＴＲ（トランジスター）バイアス電流調整。 |
 |
