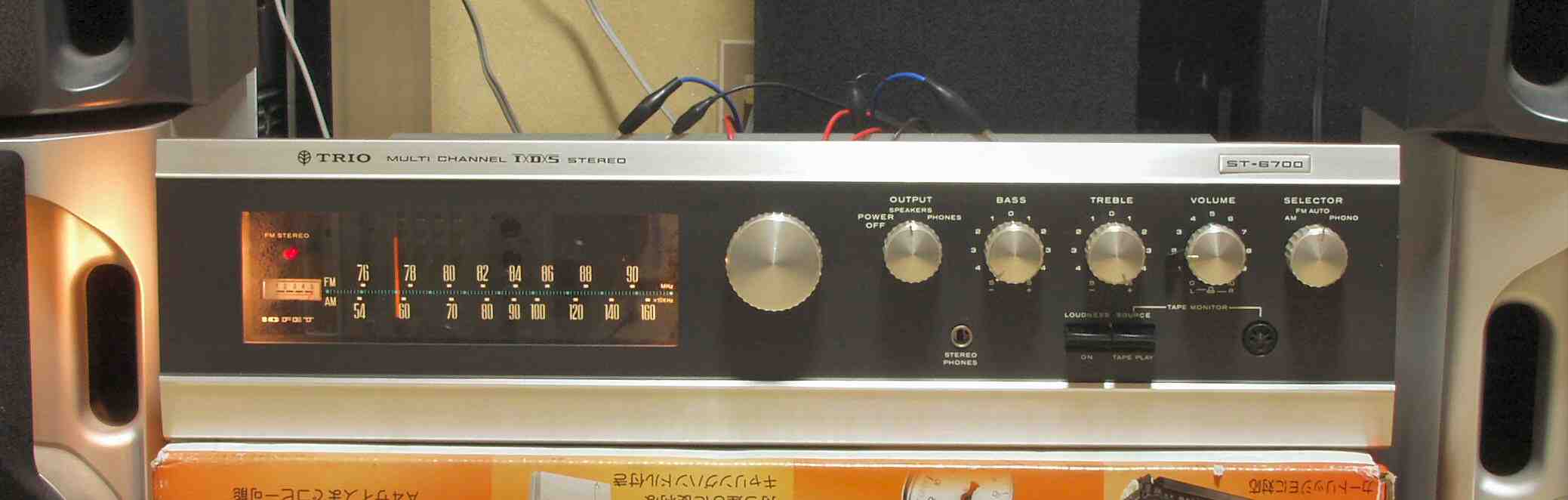

| ＫＥＮＷＯＯＤ ＳＴ−６７００、ＩＤＳ６７００修理記録 |
| 平成１８年６月２５日到着 １２月２６日完成 |
|

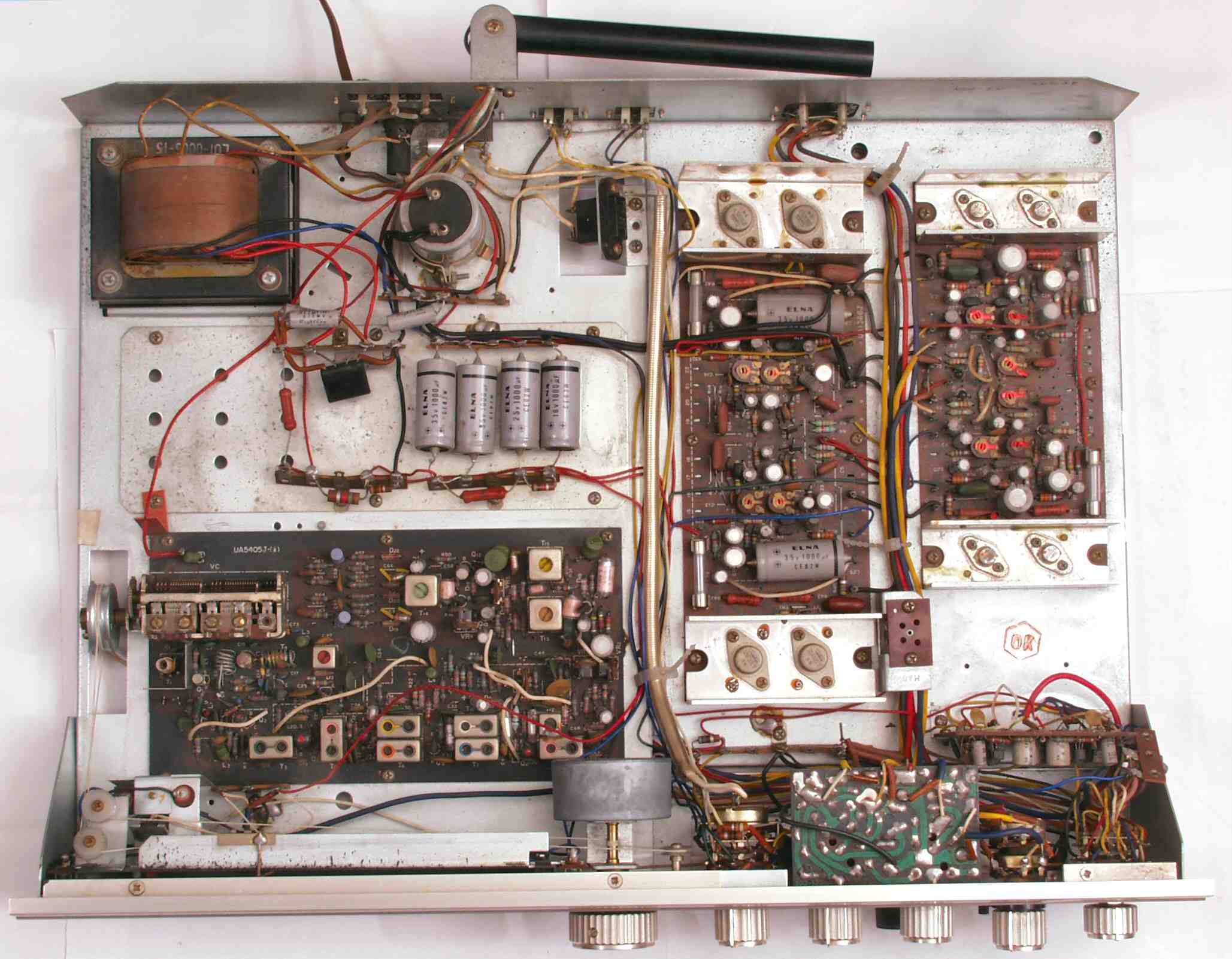

| Ａ． 修理前の状況 Ａ−１． 清掃後上から見る |
 |

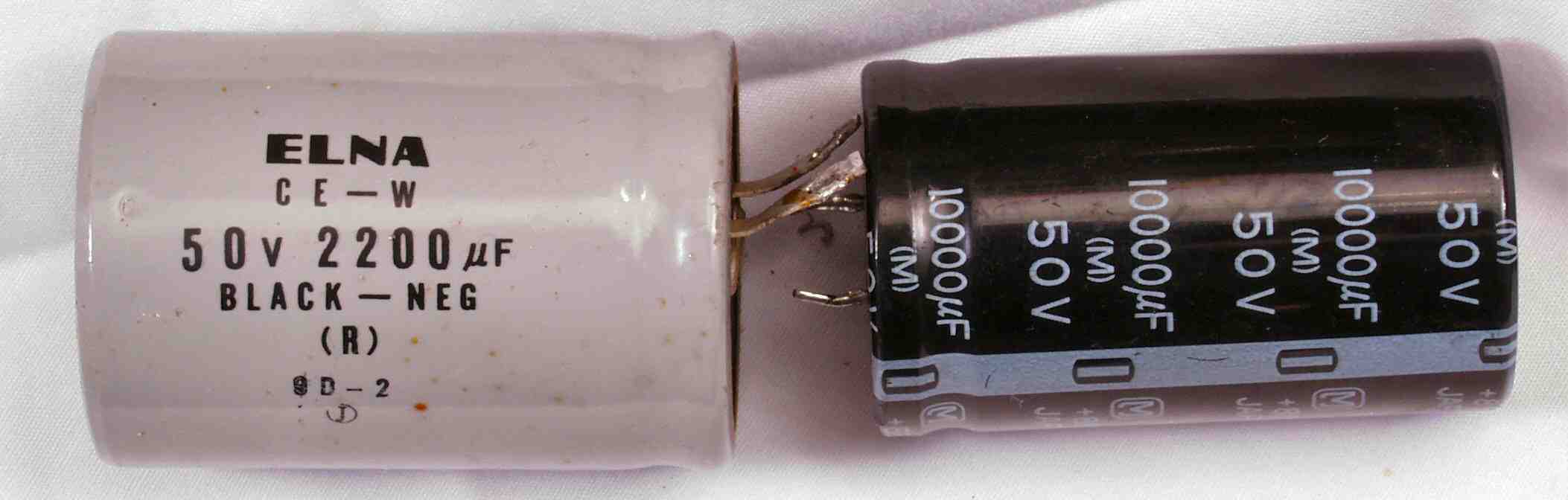

| Ａ−２． 電源ブロックコンデンサー比較 左＝付いていた物、右＝交換する物 |
 |

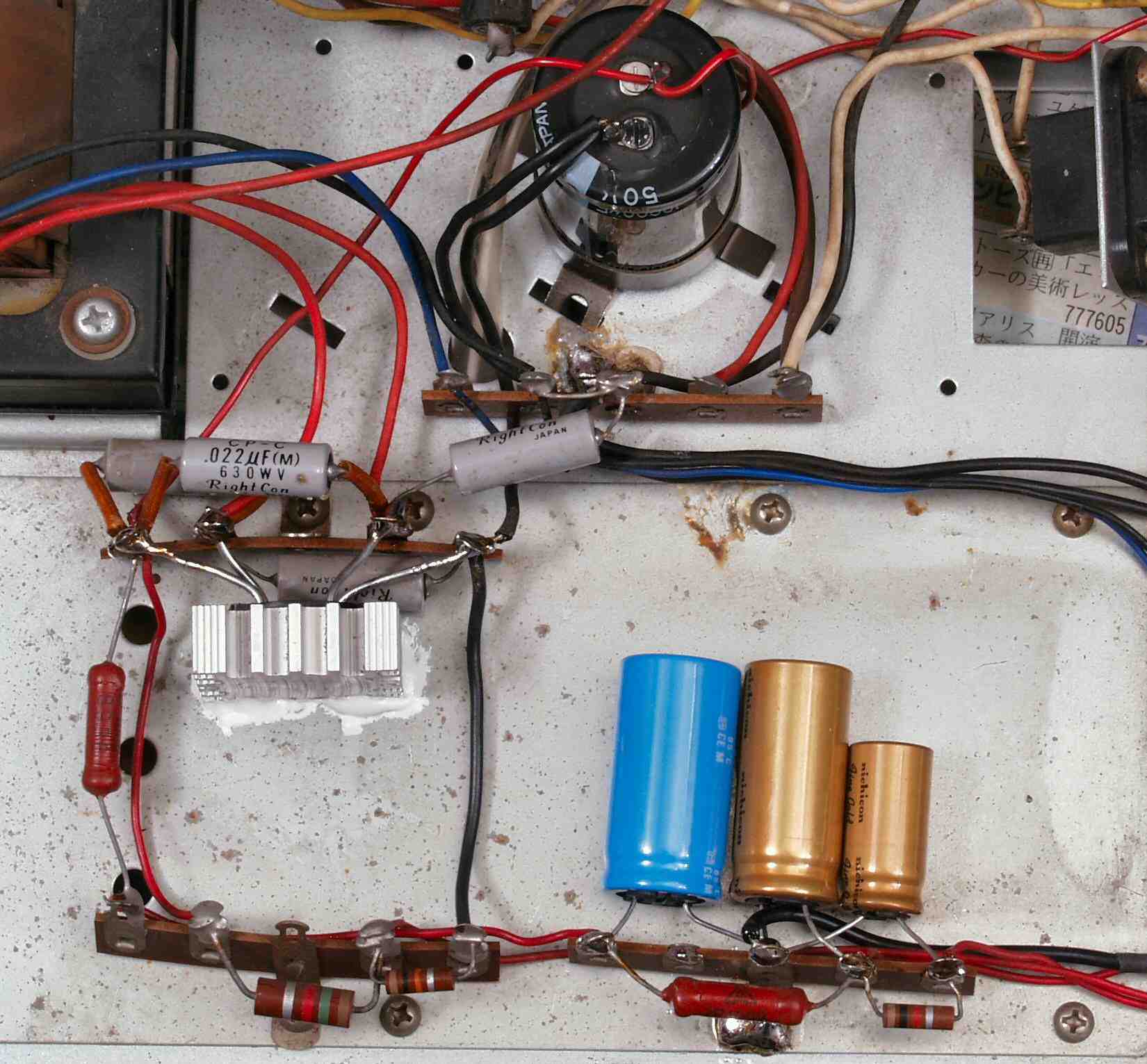

| Ａ−３． 半田級がスチコンを直撃している（製造時かな？） |
 |

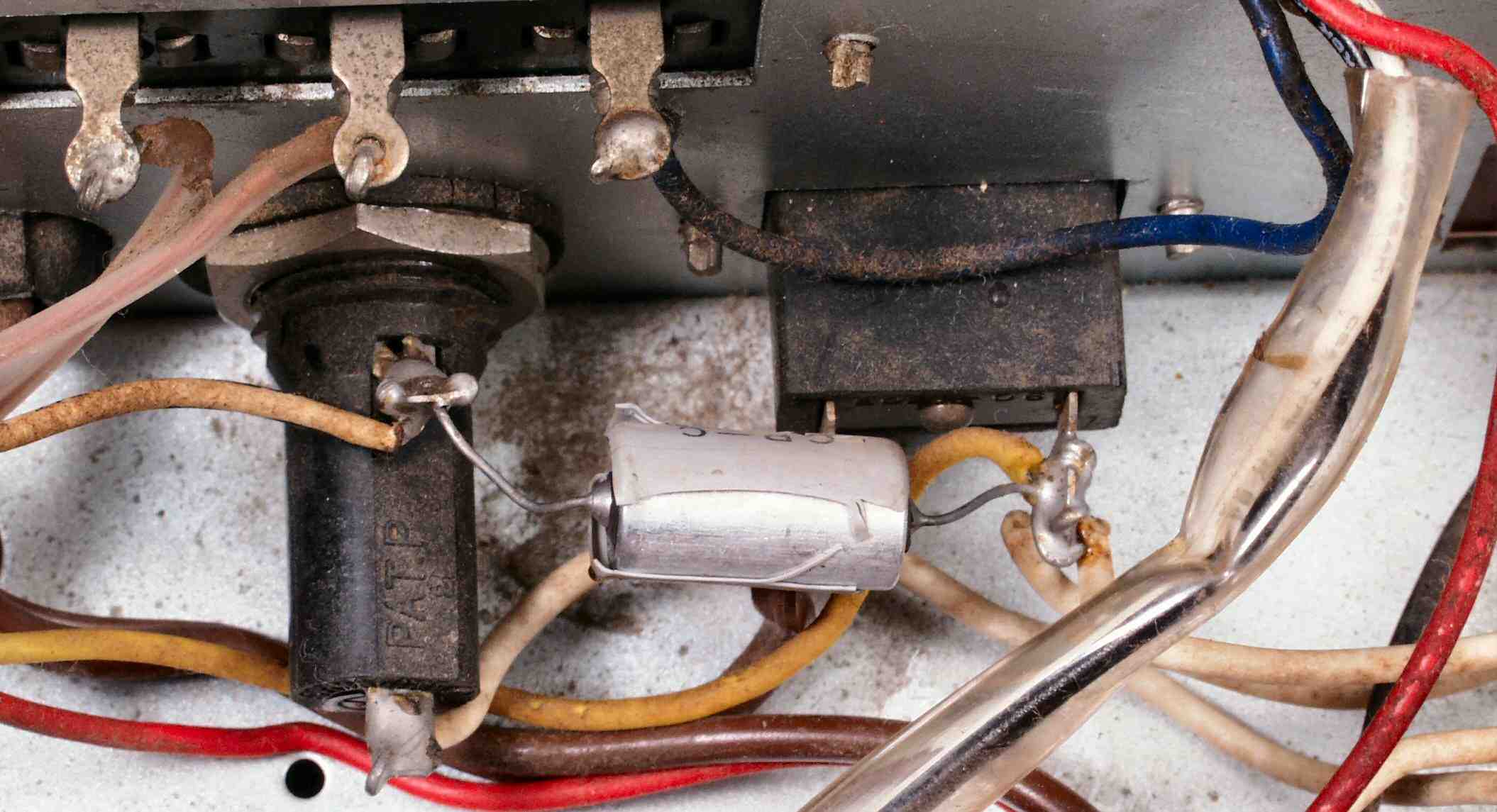

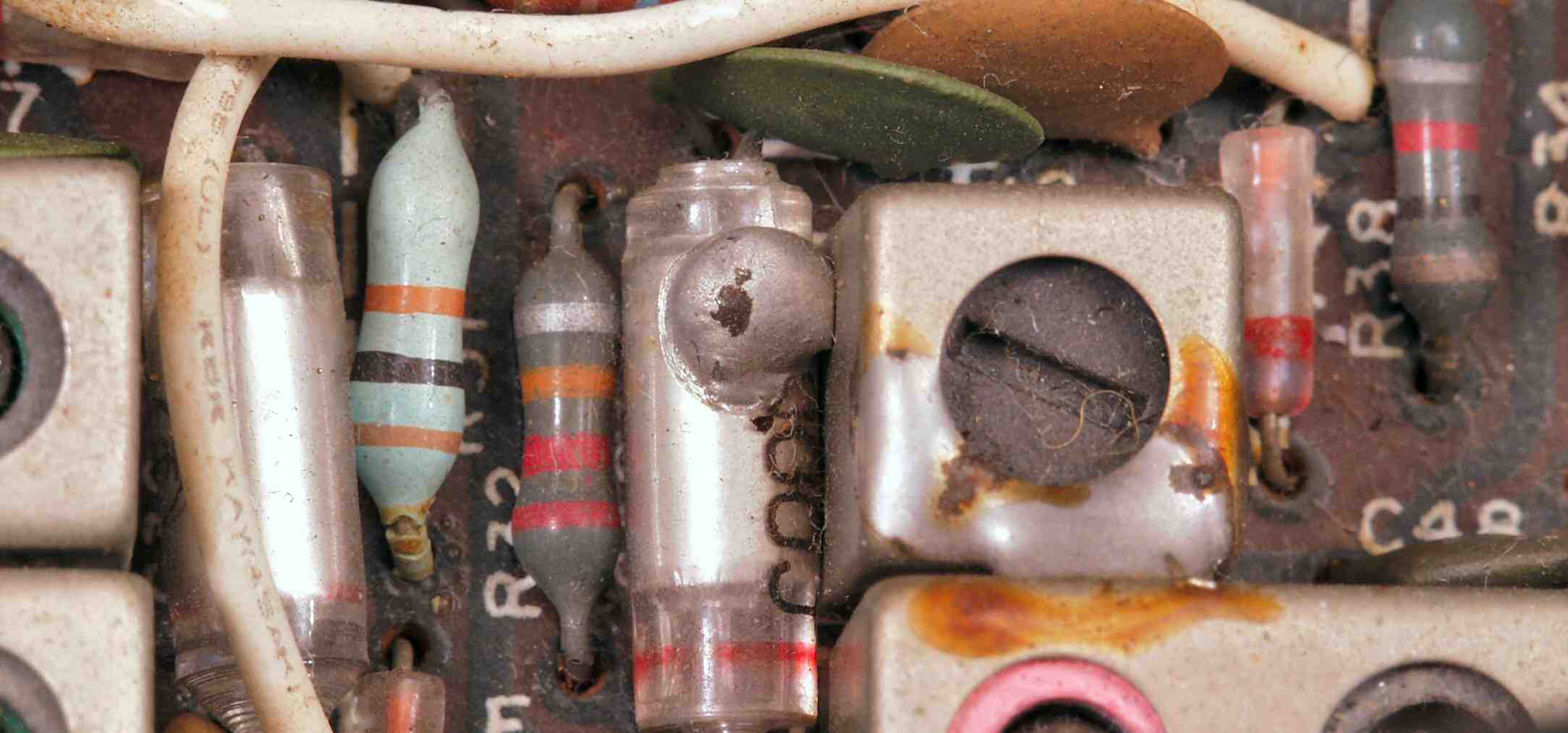

| Ａ−４． 電源回路のノイズ抑制コンデンサーがパンク寸前 |
 |

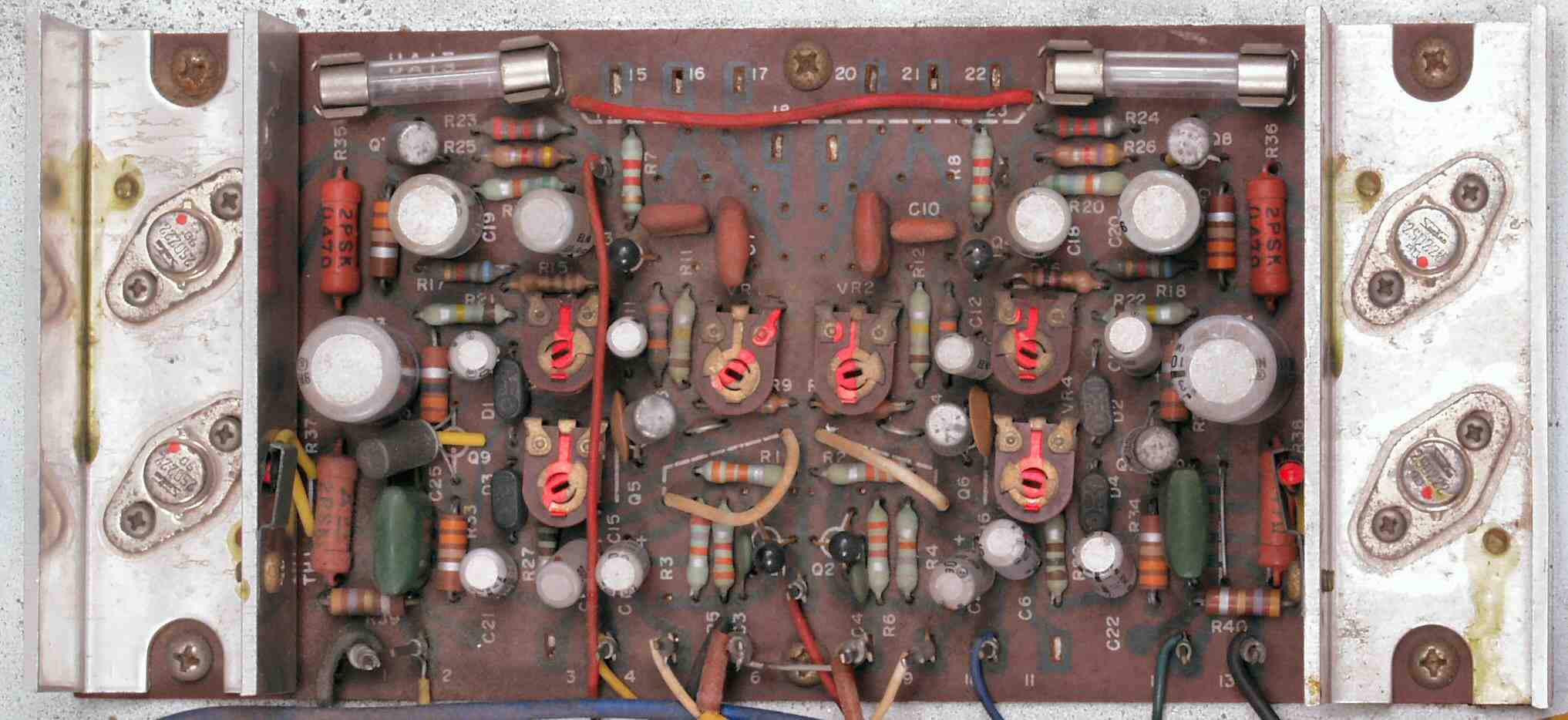

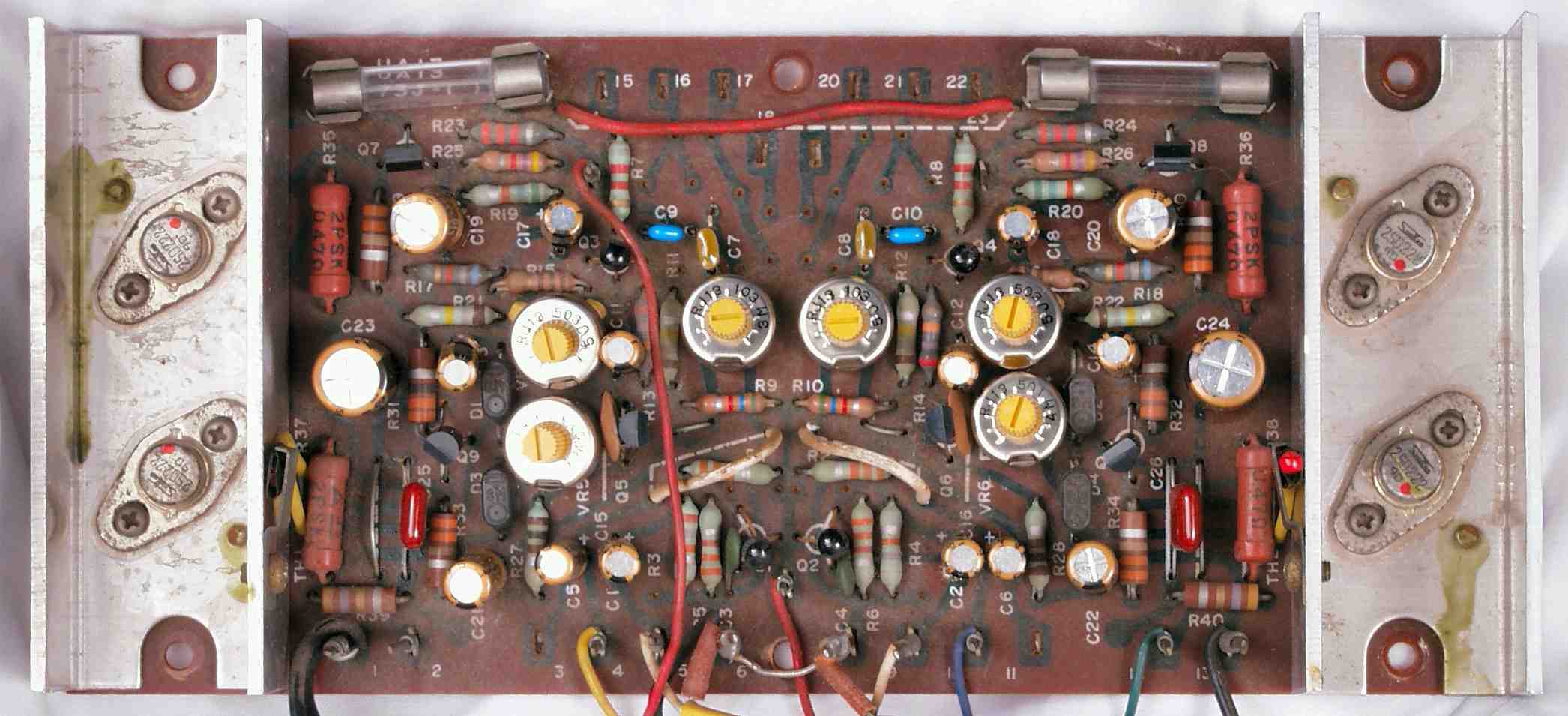

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＭＡＩＮ ＡＭＰ（ＨＩＧＨ）基板 |
 |

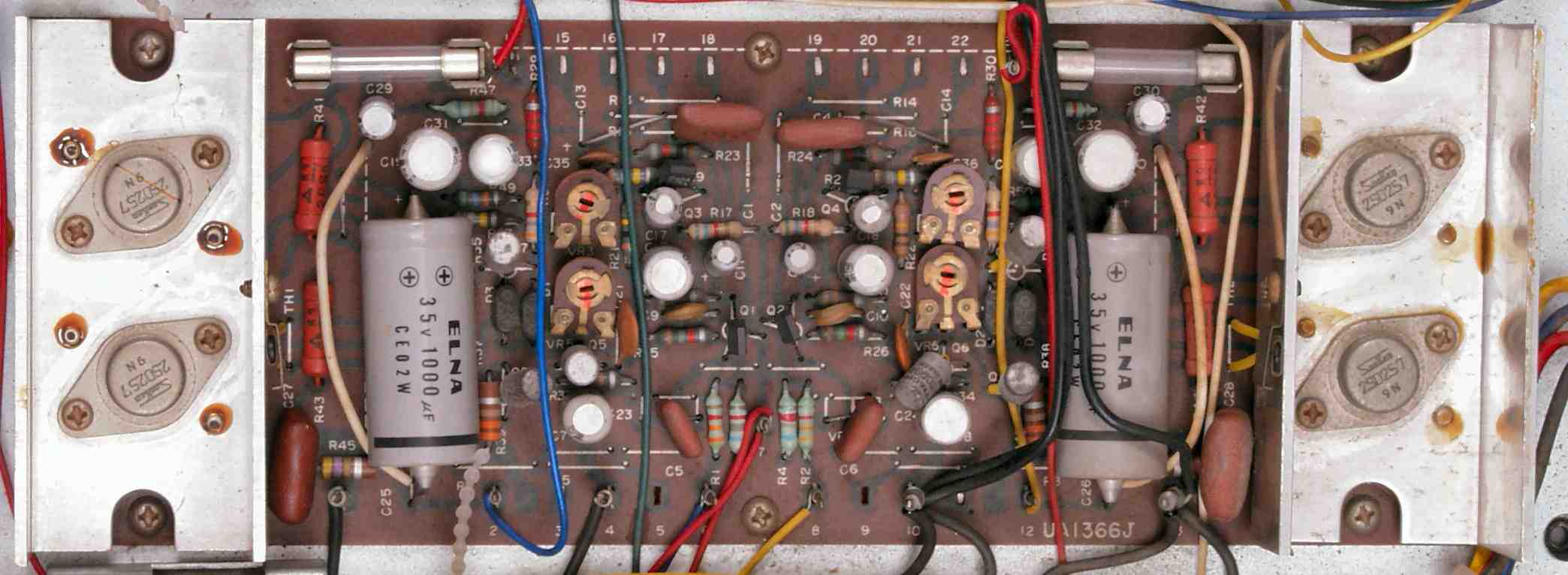

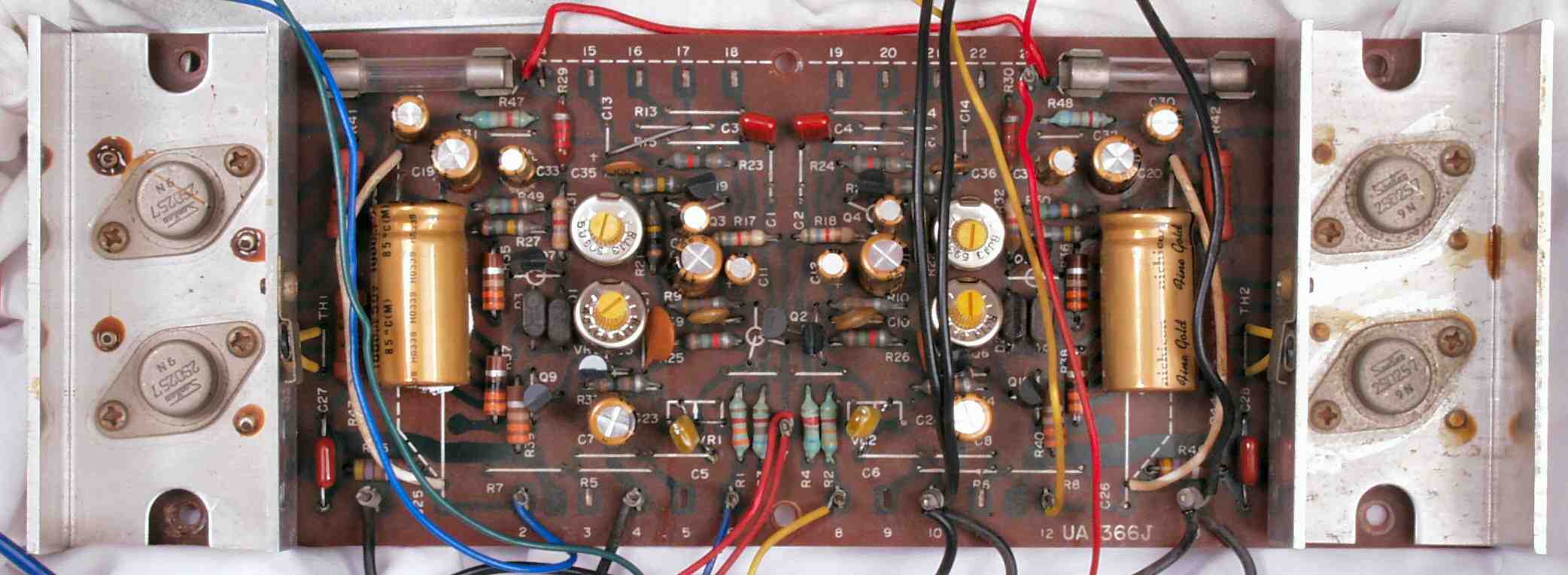

| Ｃ−１Ｂ． 修理後 ＭＡＩＮ ＡＭＰ（ＨＩＧＨ）基板 半固定ＶＲ６個、ＴＲ（トランジスター）６個、電解コンデンサー１４個、フイルムコンデンサー６個交換 |
 |

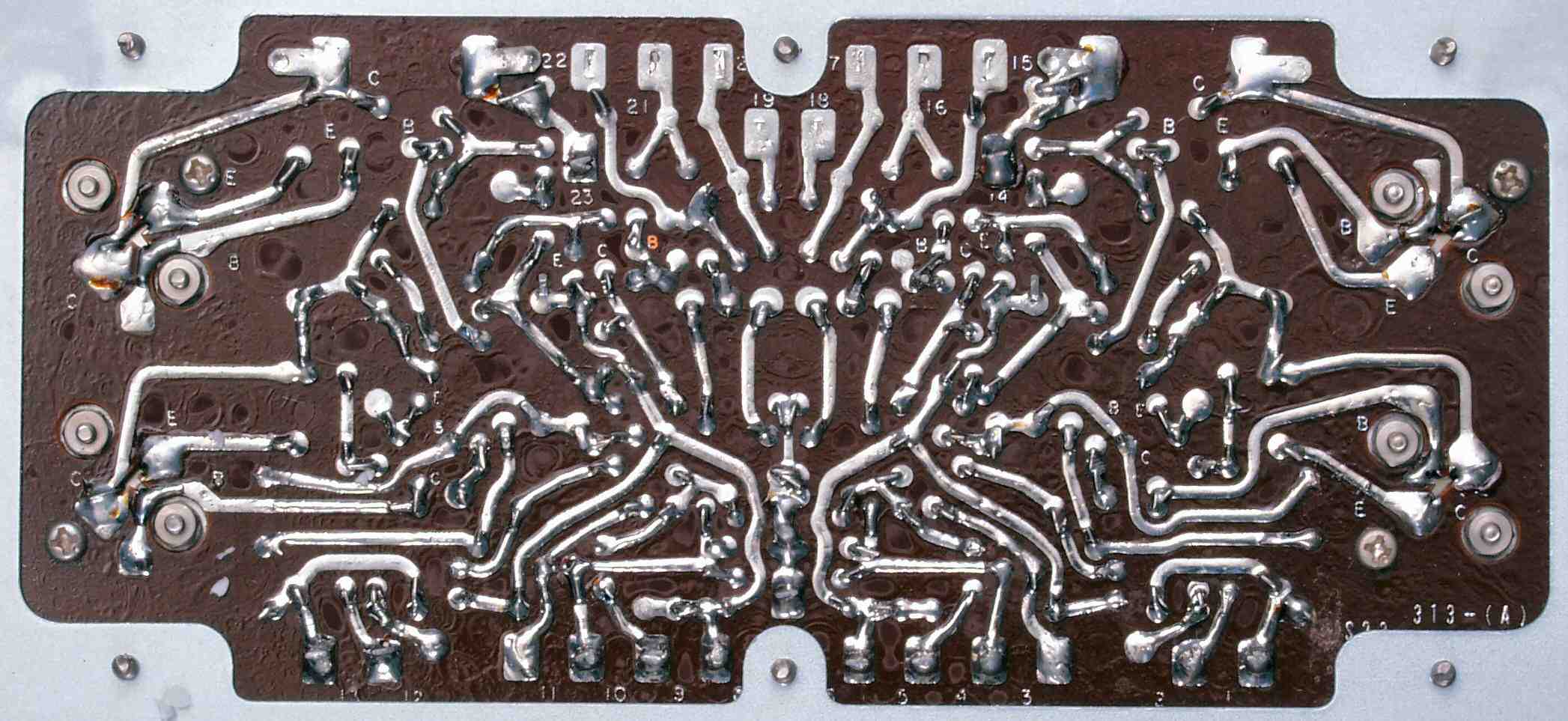

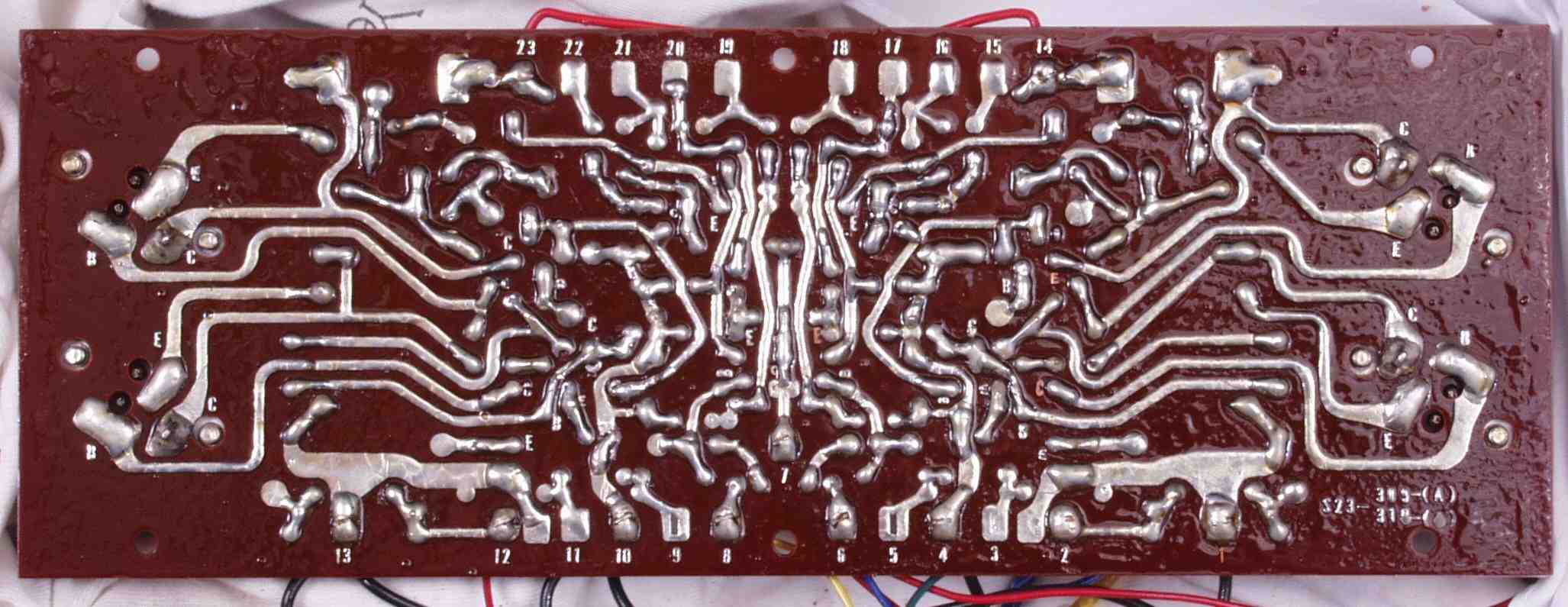

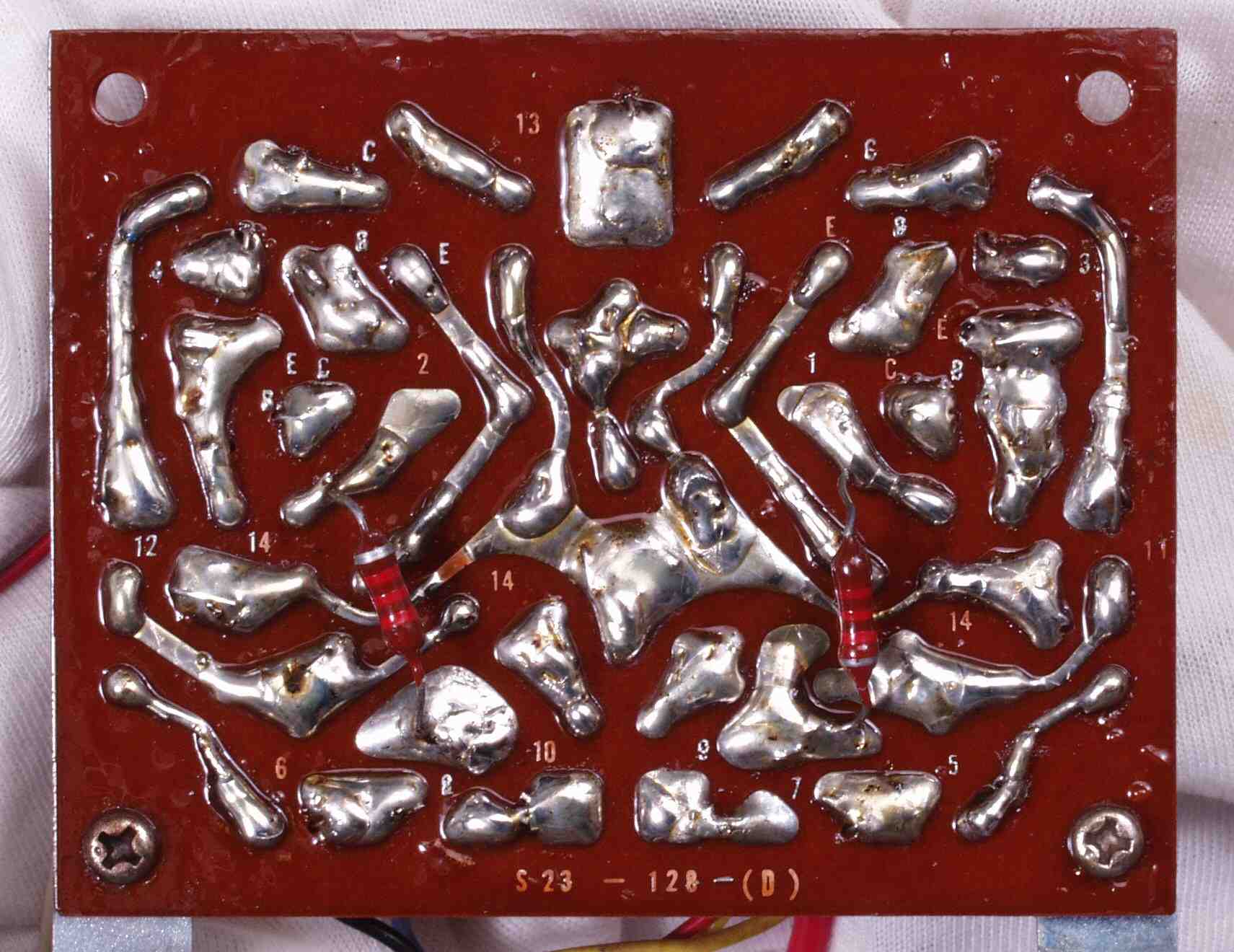

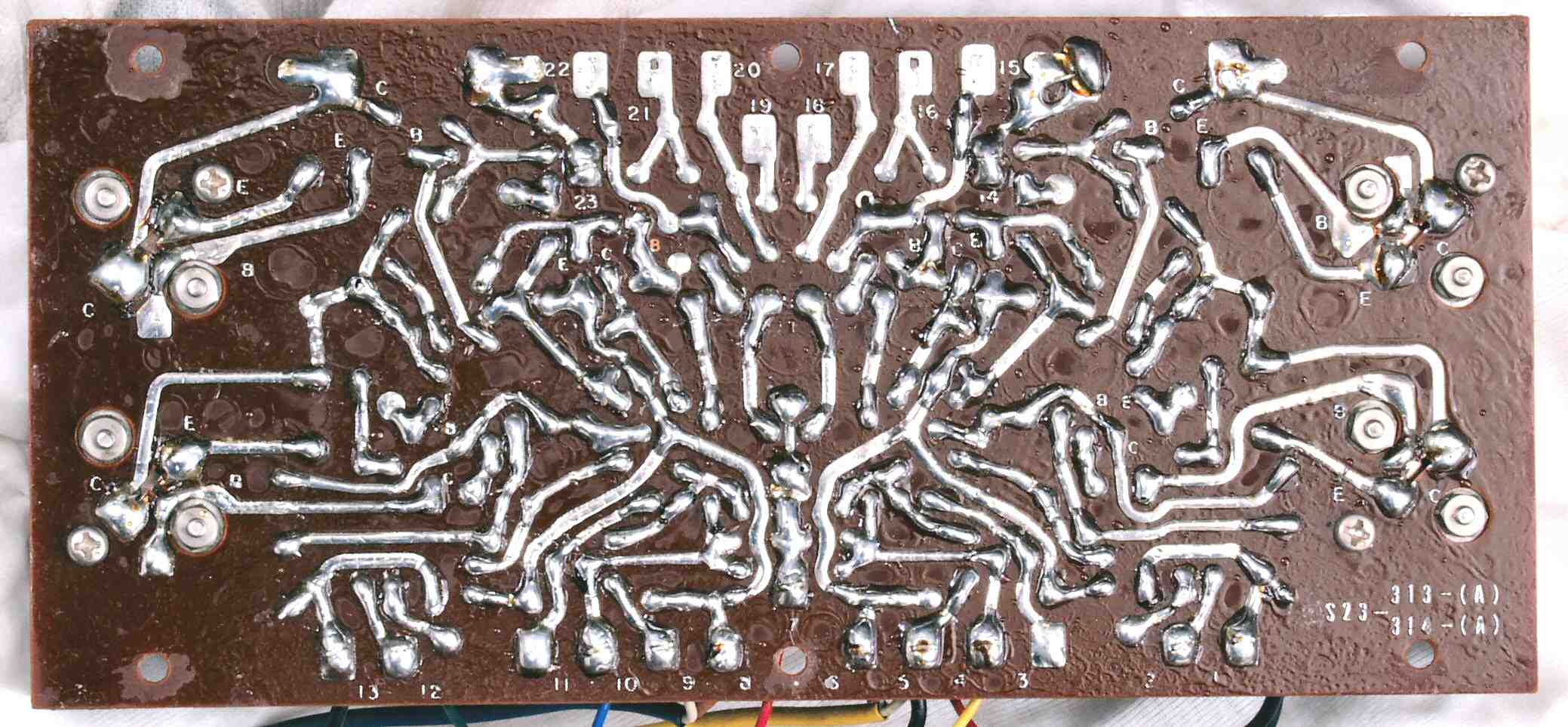

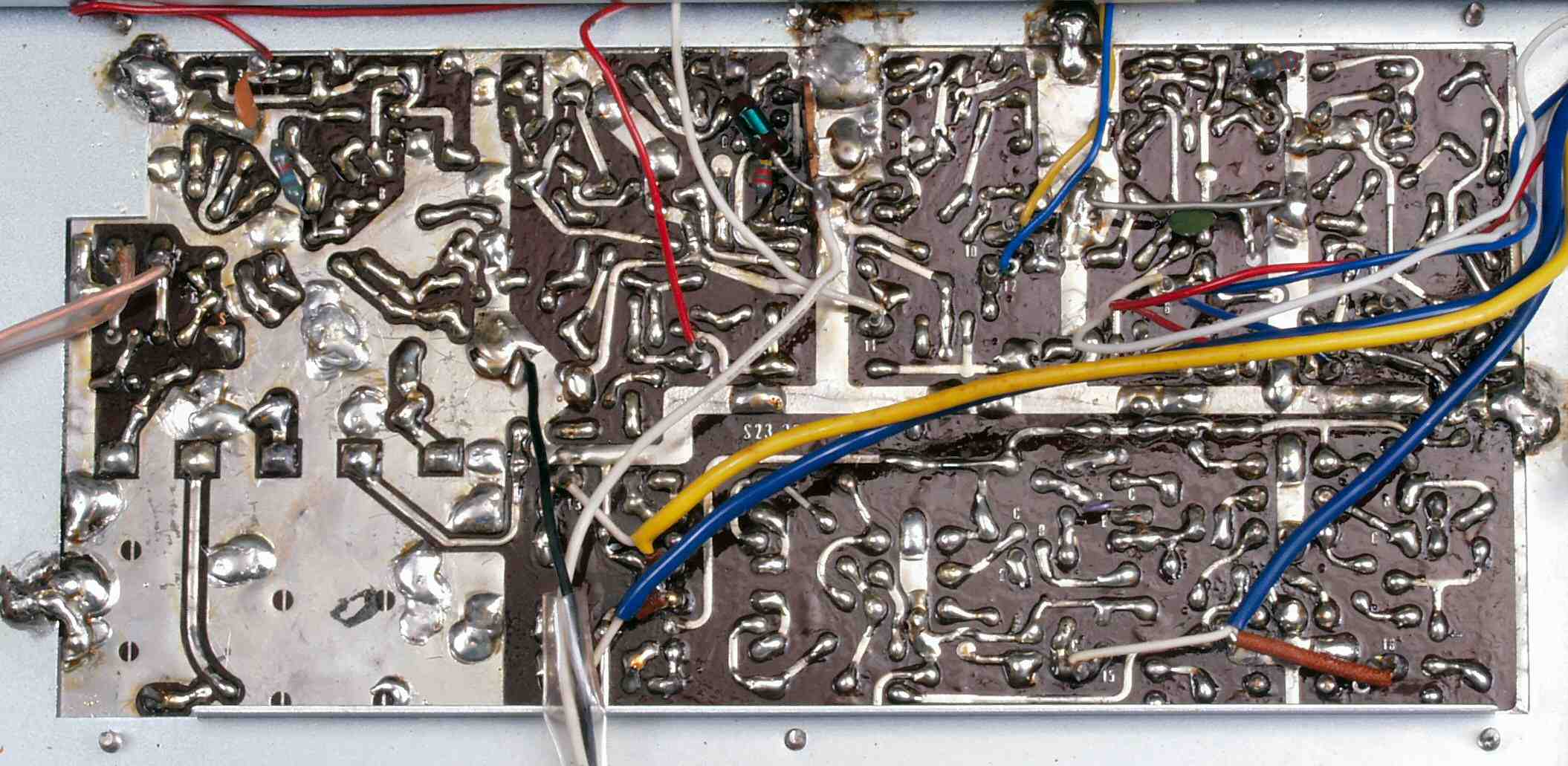

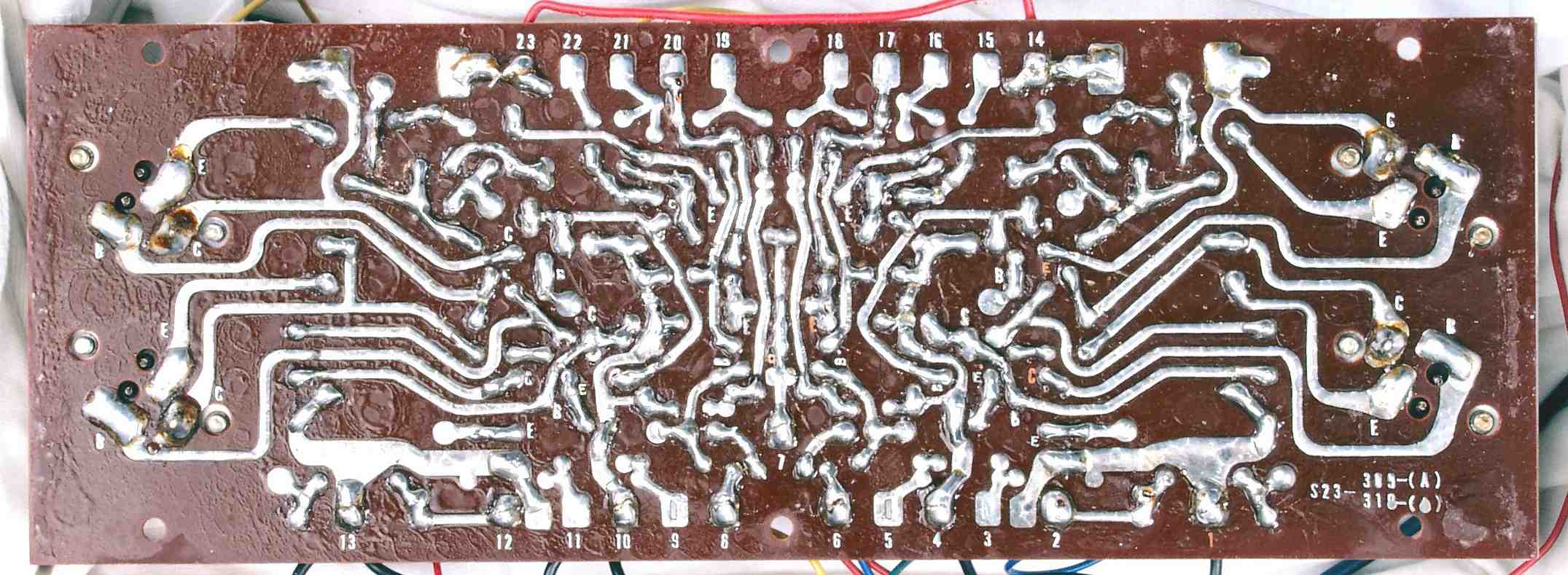

| Ｃ−１Ｃ． 修理前 ＭＡＩＮ ＡＭＰ（ＨＩＧＨ）基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 ＭＡＩＮ ＡＭＰ（ＨＩＧＨ）基板裏 |
 |
| Ｃ−１Ｅ．完成ＭＡＩＮ ＡＭＰ（ＨＩＧＨ）基板裏 洗浄し、コートを塗布後 |
 |
| Ｃ−２Ａ． 修理前 ＭＡＩＮ ＡＭＰ（ＬＯＷ）基板 |
 |
| Ｃ−２Ｂ． 修理後 ＭＡＩＮ ＡＭＰ（ＬＯＷ）基板 半固定ＶＲ４個、ＴＲ（トランジスター）４個、電解コンデンサー１６個、フイルムコンデンサー６個交換 |
 |

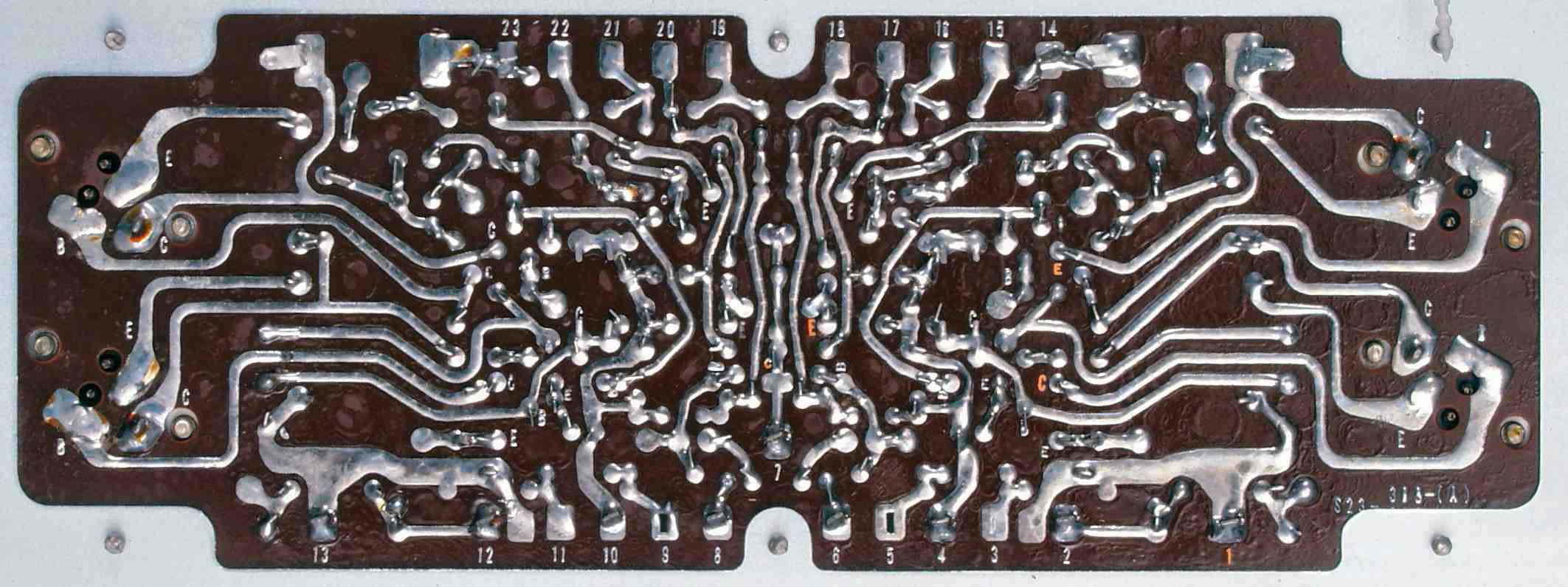

| Ｃ−２Ｃ． 修理前 ＭＡＩＮ ＡＭＰ（ＬＯＷ）基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 ＭＡＩＮ ＡＭＰ（ＬＯＷ）基板裏 |
 |
| Ｃ−２Ｅ． 完成ＭＡＩＮ ＡＭＰ（ＬＯＷ）基板裏 洗浄し、コートを塗布後 |
 |

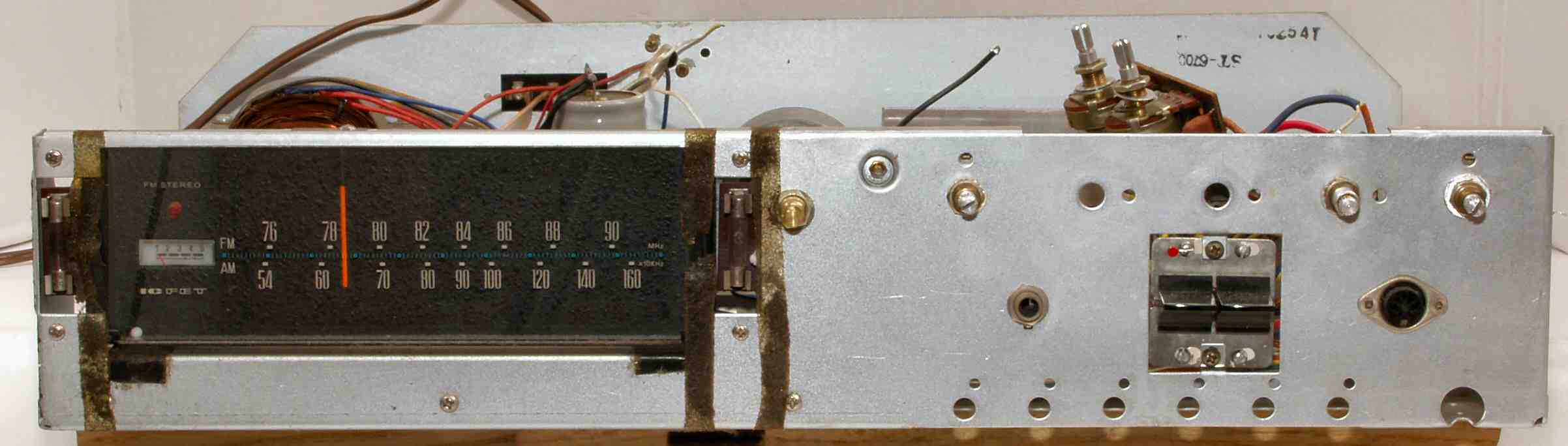

| Ｃ−３． 前面パネルを外し修理中 |
 |

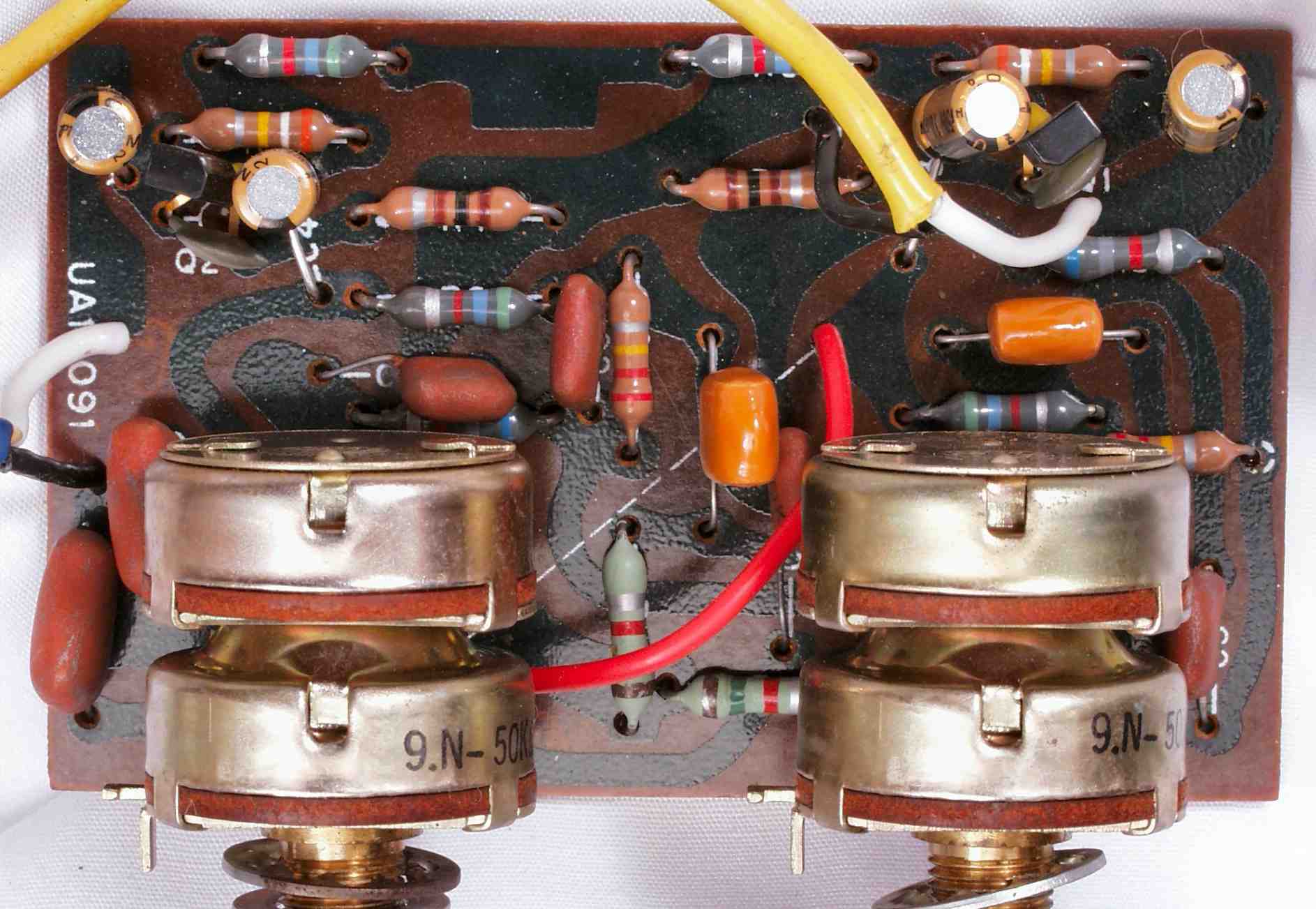

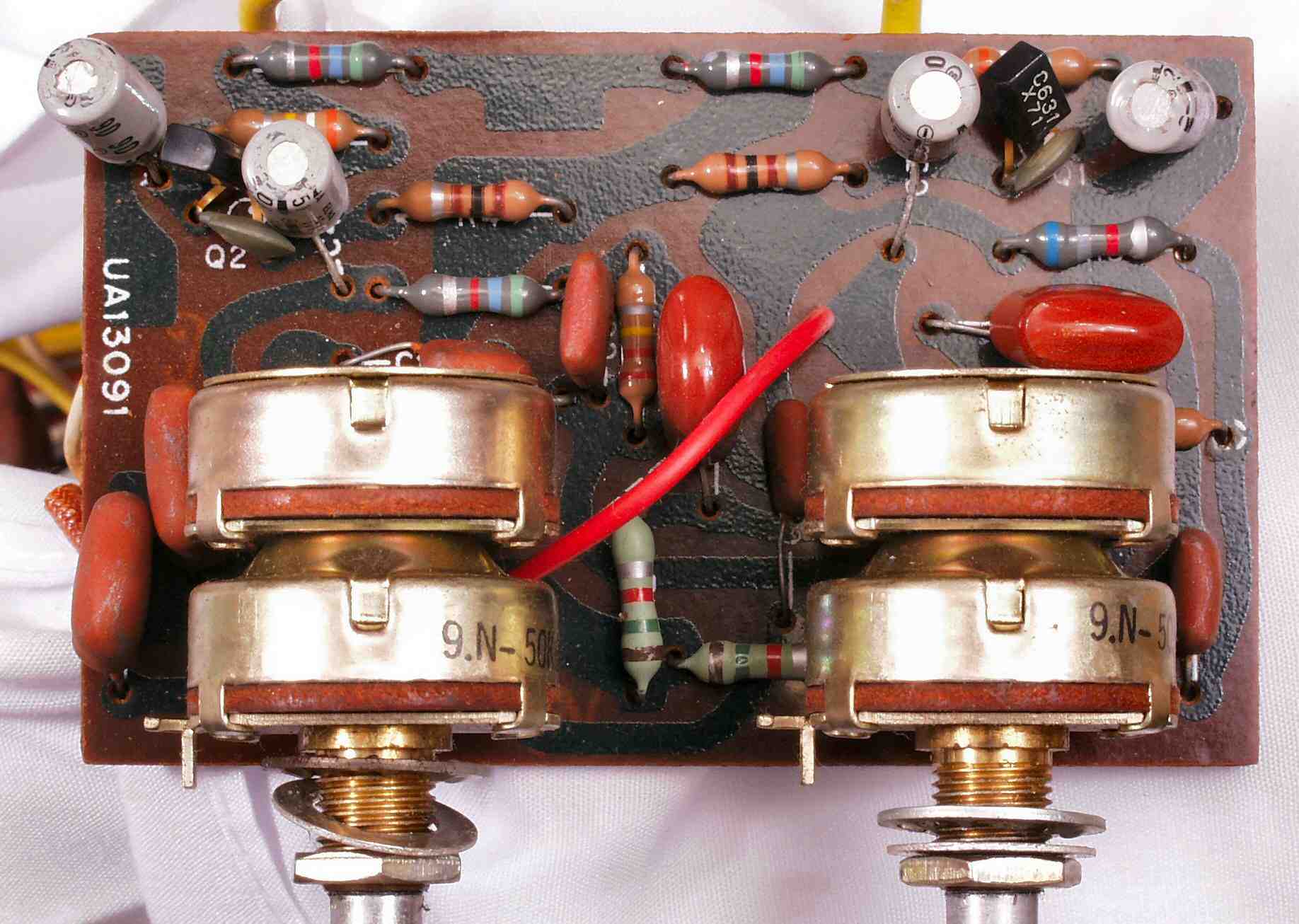

| Ｃ−３Ａ． 修理前 ＴＯＮＥ−ＡＭＰ基板 |
 |

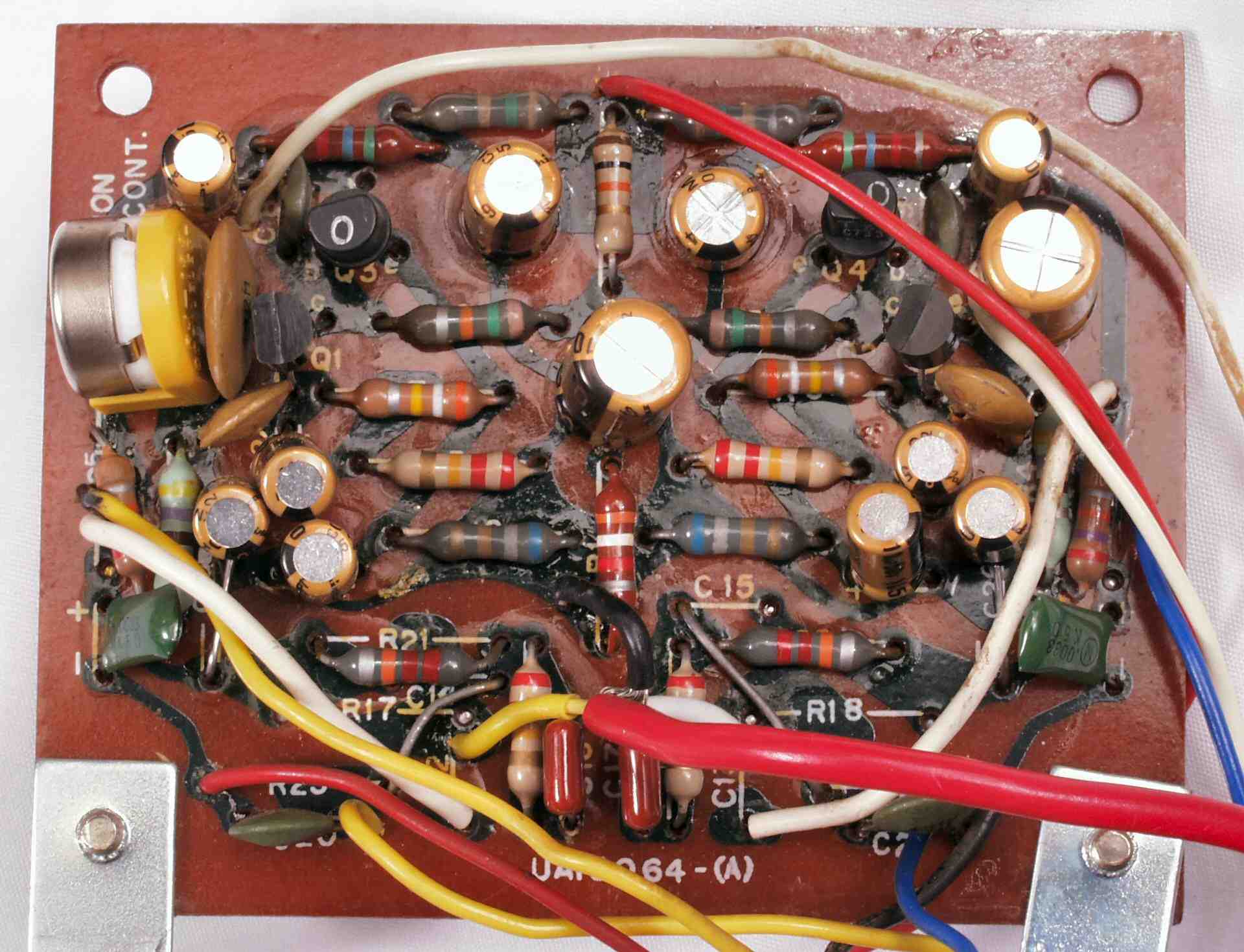

| Ｃ−３Ｂ． 修理後 ＴＯＮＥ−ＡＭＰ基板 電解コンデンサー４個、フイルムコンデンサー２個交換 |
 |

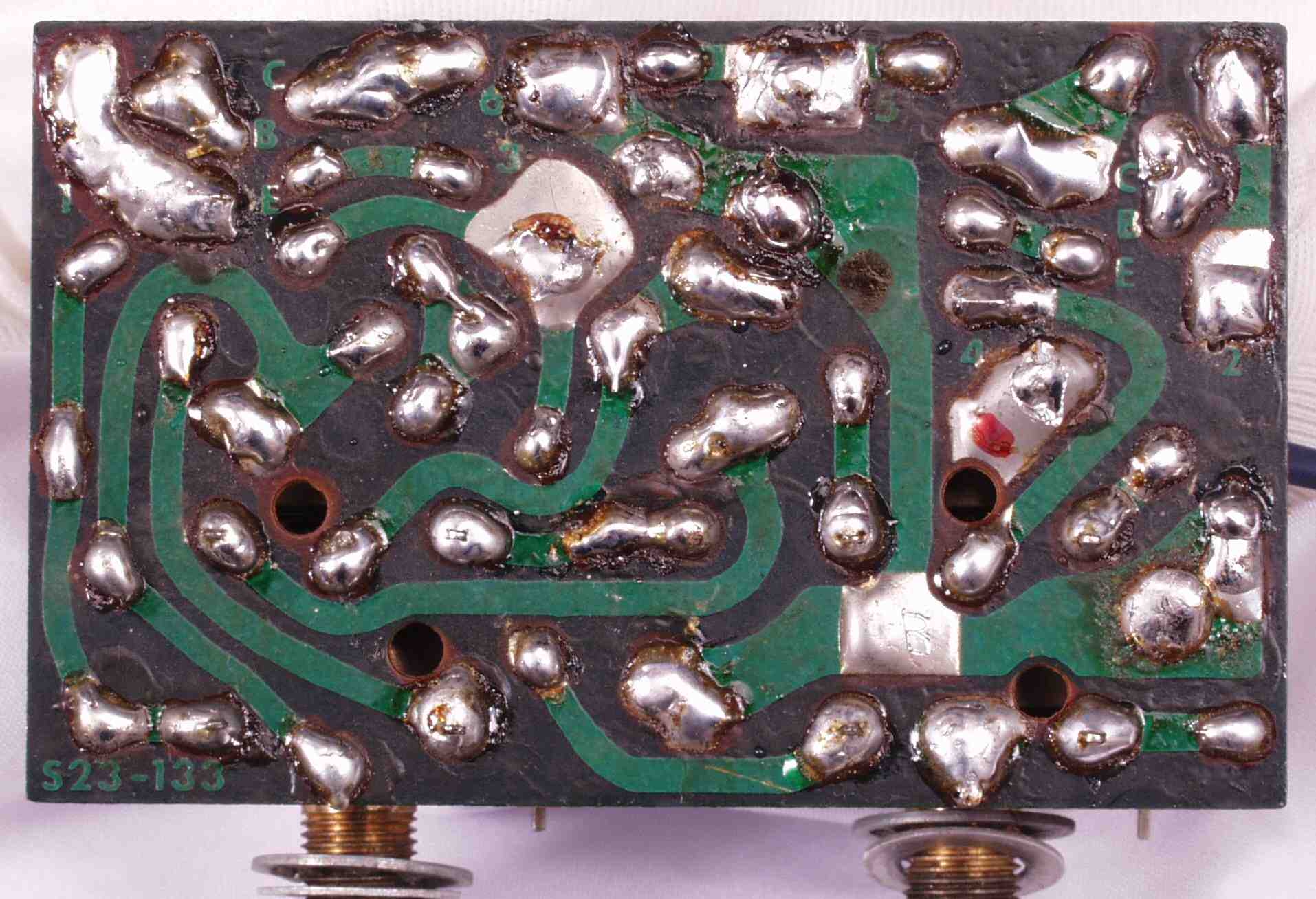

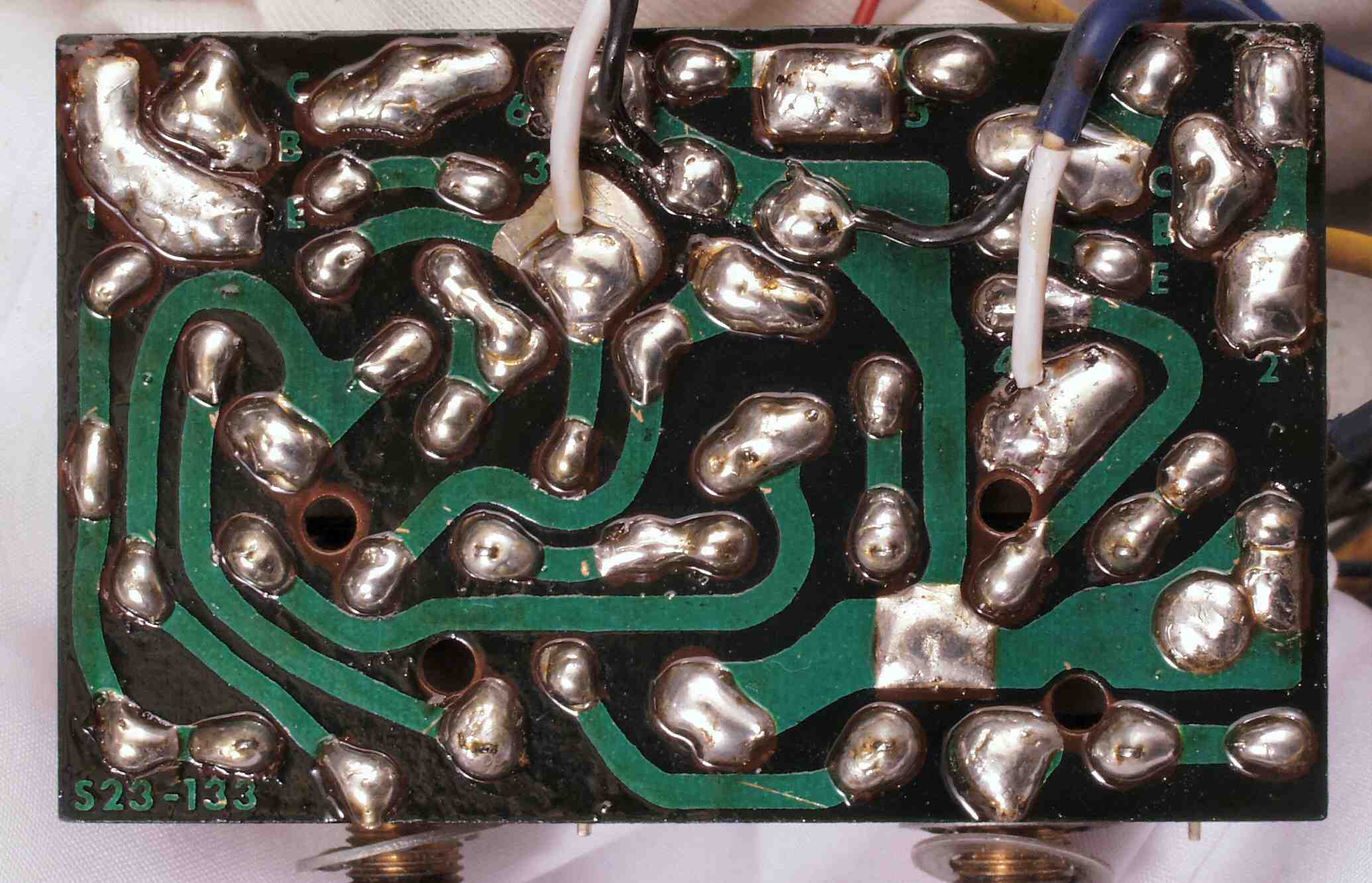

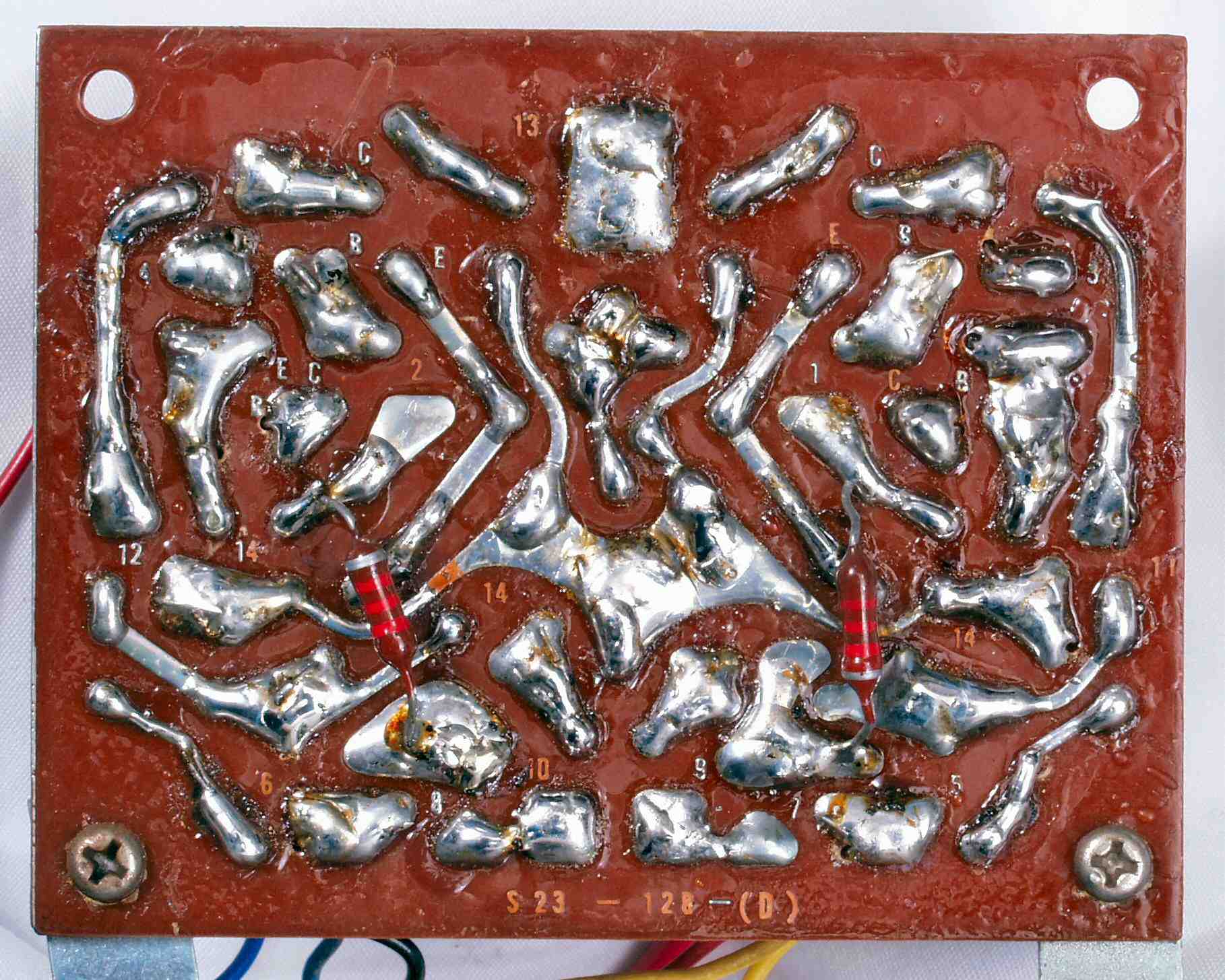

| Ｃ−３Ｃ． 修理前 ＴＯＮＥ−ＡＭＰ基板裏 |
 |

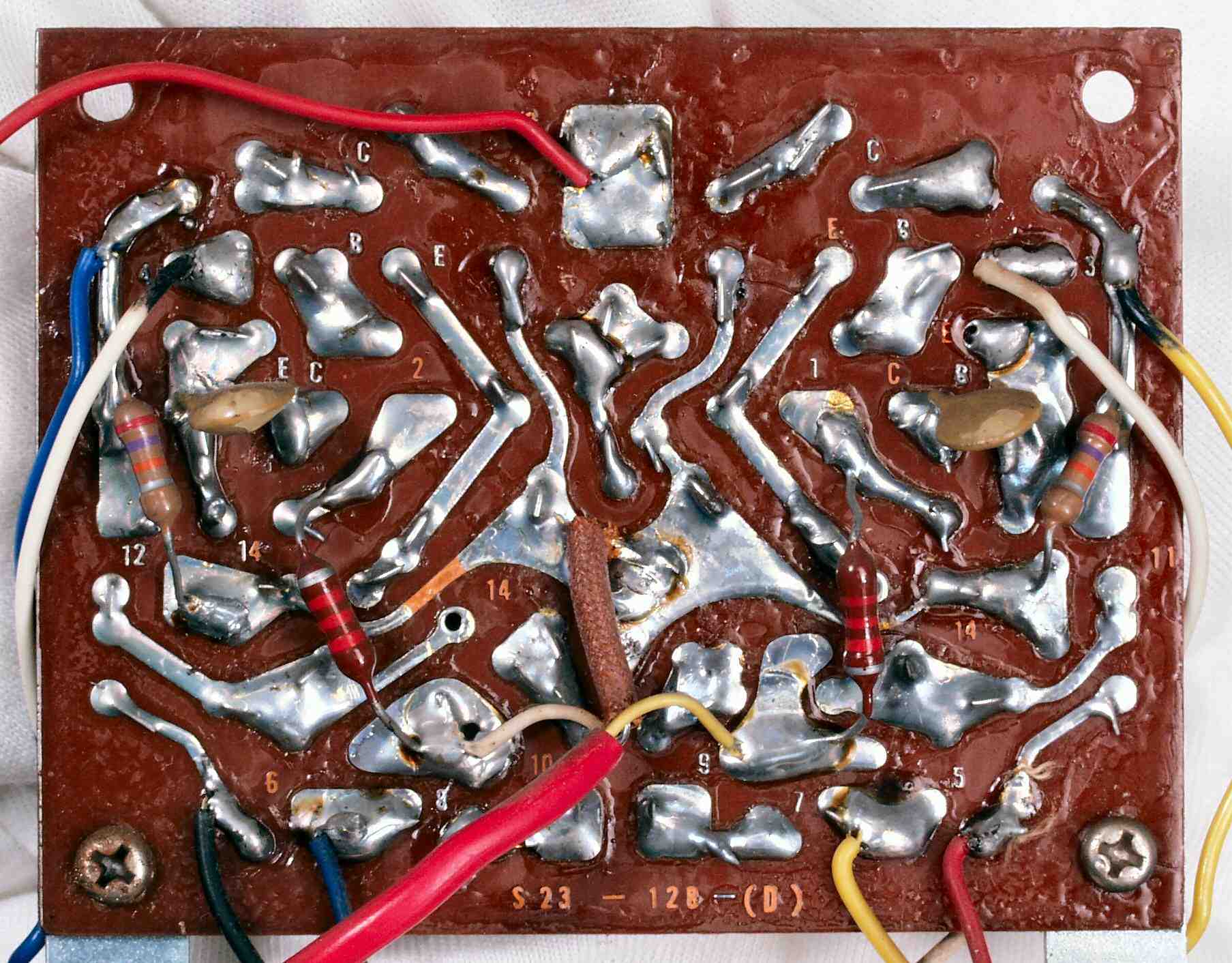

| Ｃ−３Ｄ． 修理（半田補正）後 ＴＯＮＥ−ＡＭＰ基板裏、裏面からの配線は銅箔剥離につながるので、出来るだけ表に移す。 |
 |
| Ｃ−３Ｅ． 完成ＴＯＮＥ−ＡＭＰ基板裏 洗浄し、コートを塗布後 |
 |
| Ｃ−４Ａ． 修理前 ＥＱ−ＡＭＰ基板 |
 |

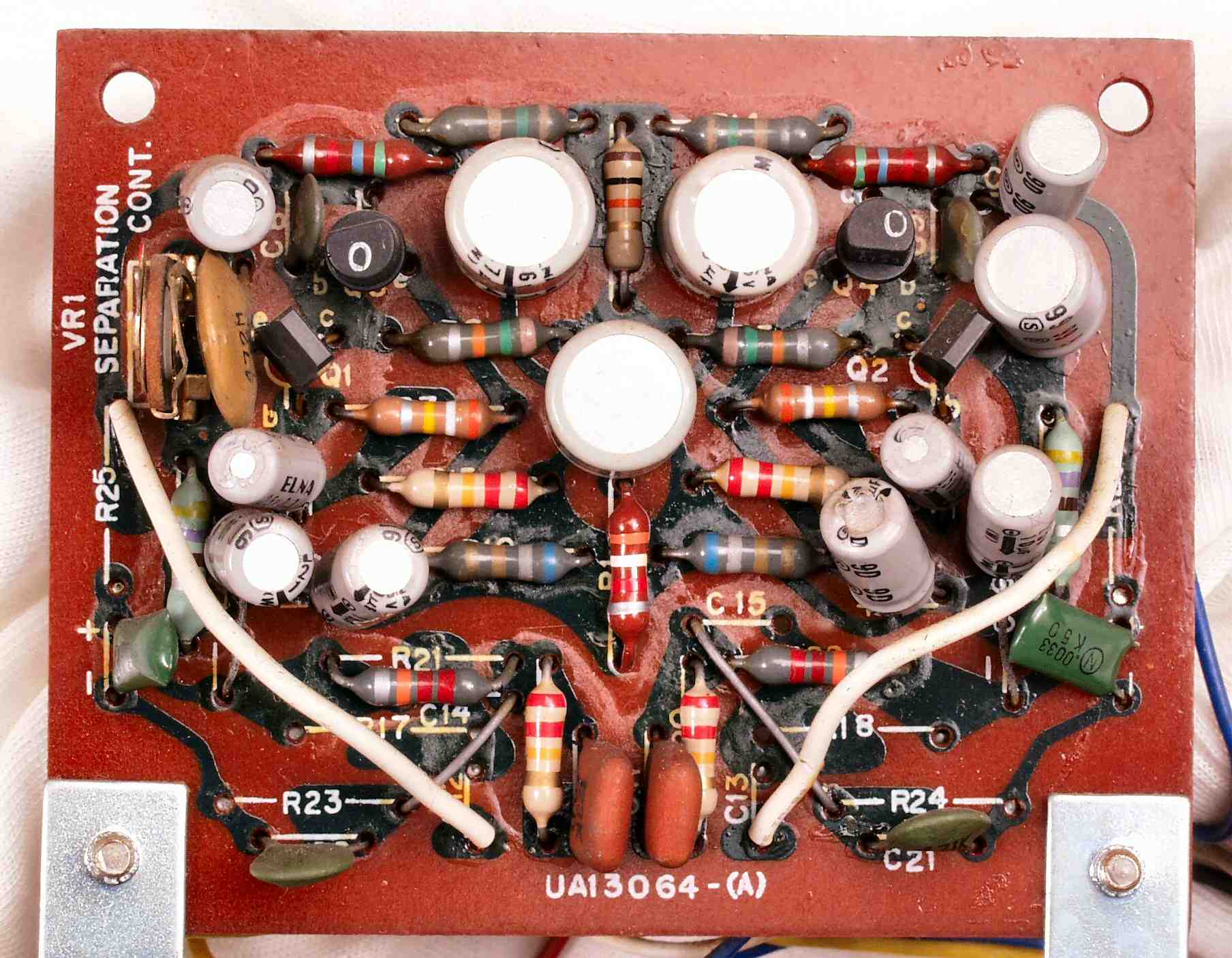

| Ｃ−４Ｂ． 修理後 ＥＱ−ＡＭＰ基板 ＴＲ（トランジスター）２個、半固定ＶＲ、電解コンデンサー１２個、フイルムコンデンサー２個交換 |
 |

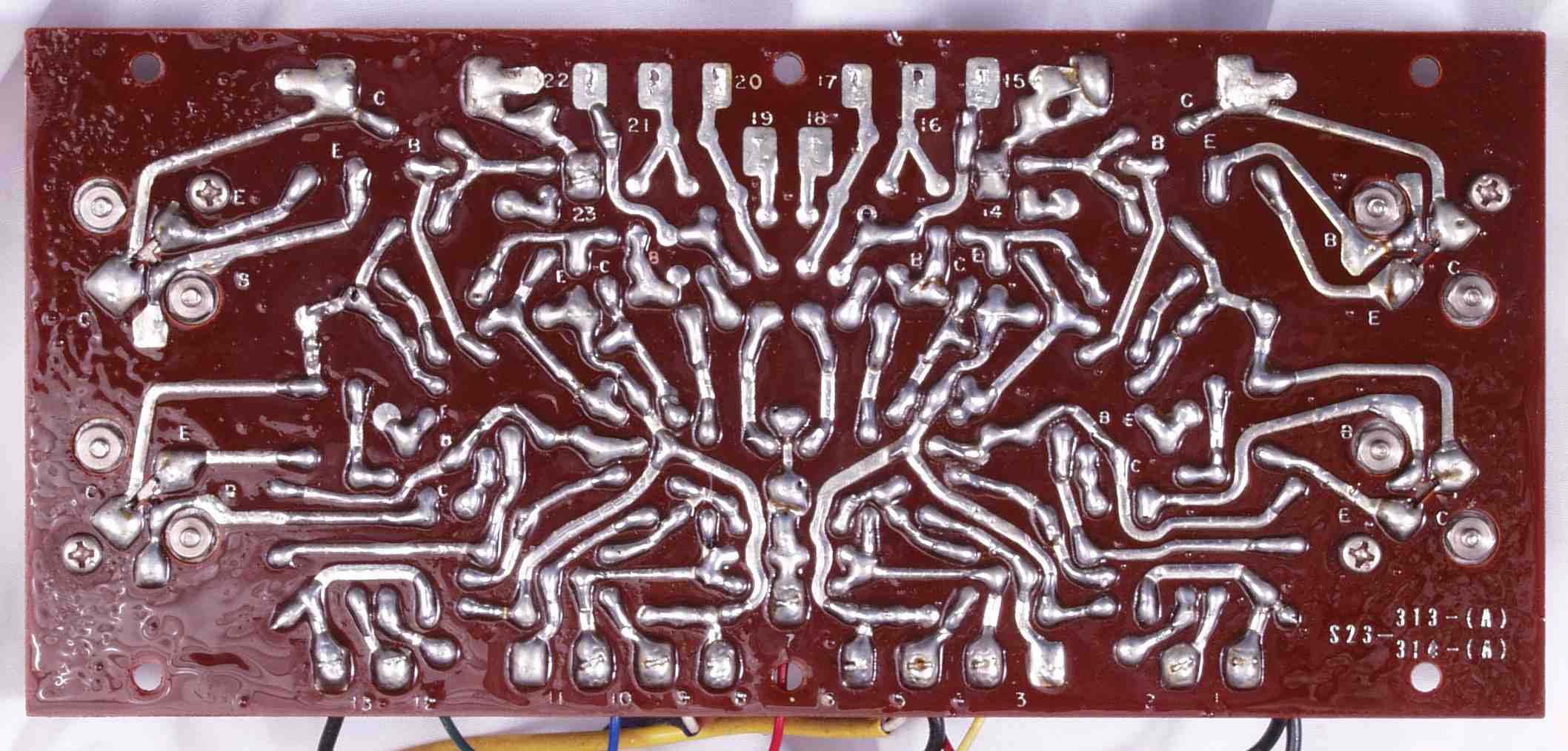

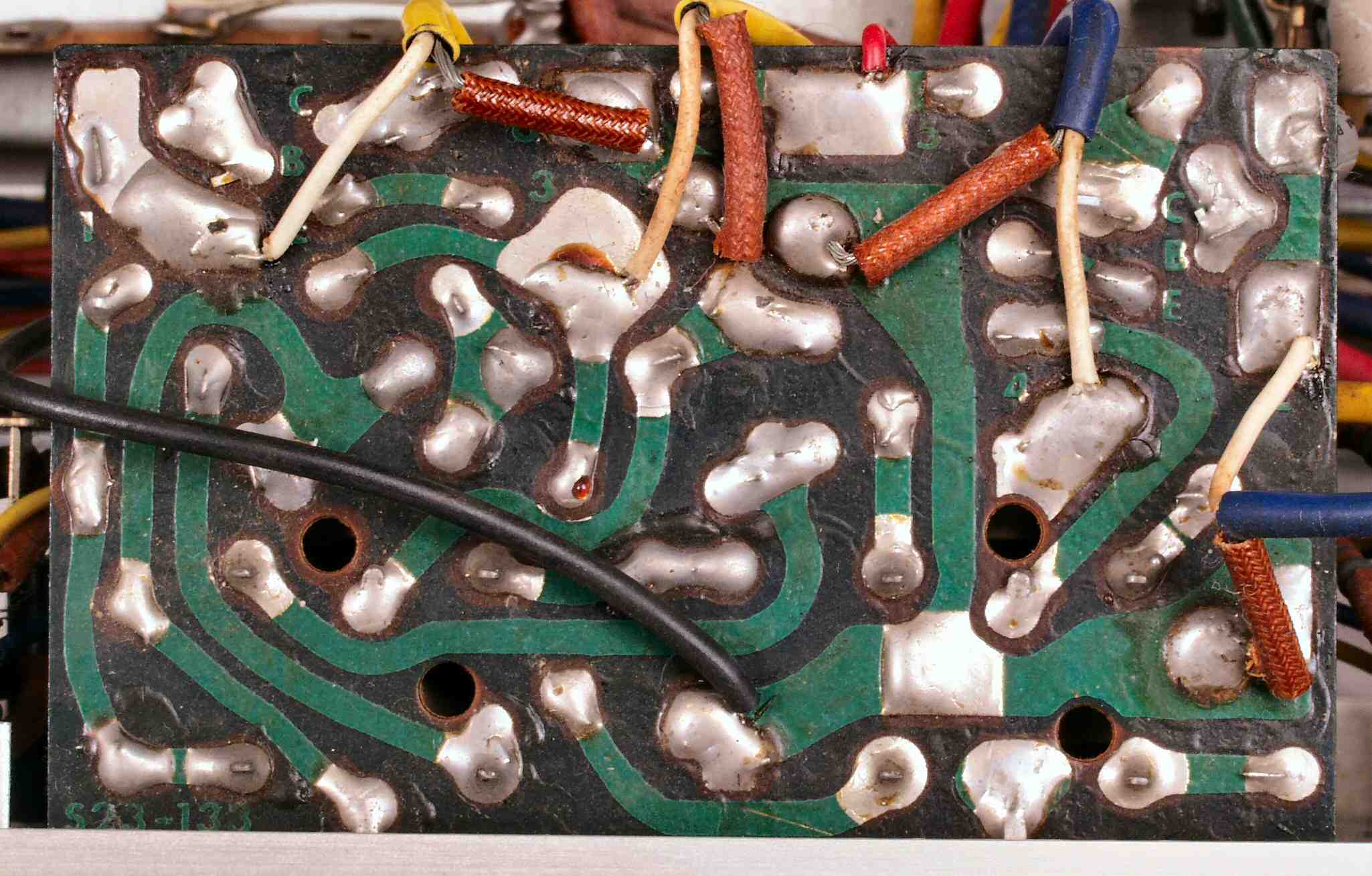

| Ｃ−４Ｃ． 修理前 ＥＱ−ＡＭＰ基板裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＥＱ−ＡＭＰ基板裏、裏面からの配線は銅箔剥離につながるので、出来るだけ表に移す。 部品も同様に移す。 |
 |
| Ｃ−４Ｅ． 完成ＥＱ−ＡＭＰ基板裏 洗浄し、コートを塗布後 |
 |

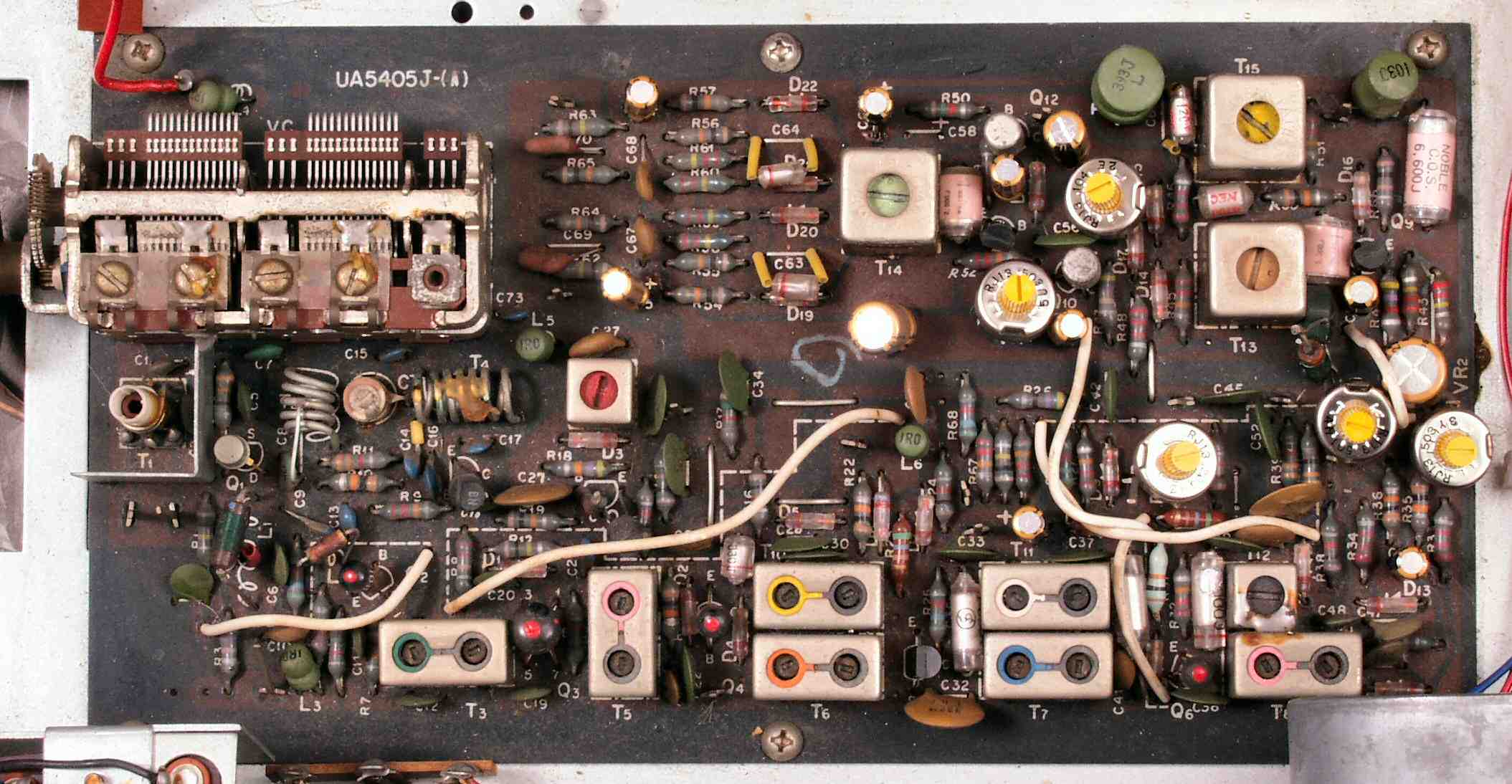

| Ｃ−５Ａ． 修理前 ＴＵＮＥＲ基板 |
 |

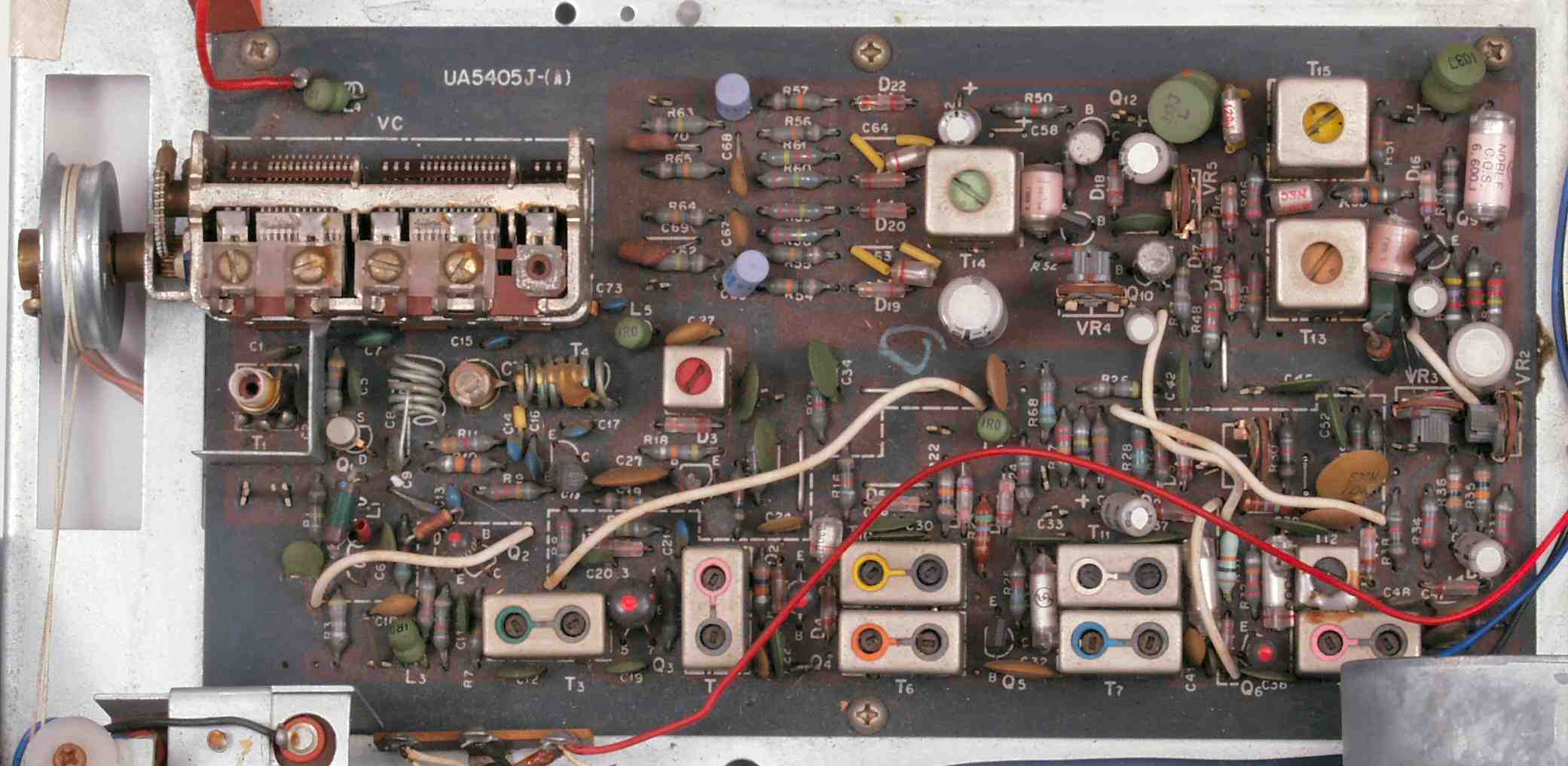

| Ｃ−５Ｂ． 修理後 ＴＵＮＥＲ基板 半固定ＶＲ５個、ＴＲ（トランジスター）４個、電解コンデンサー９個交換 |
 |

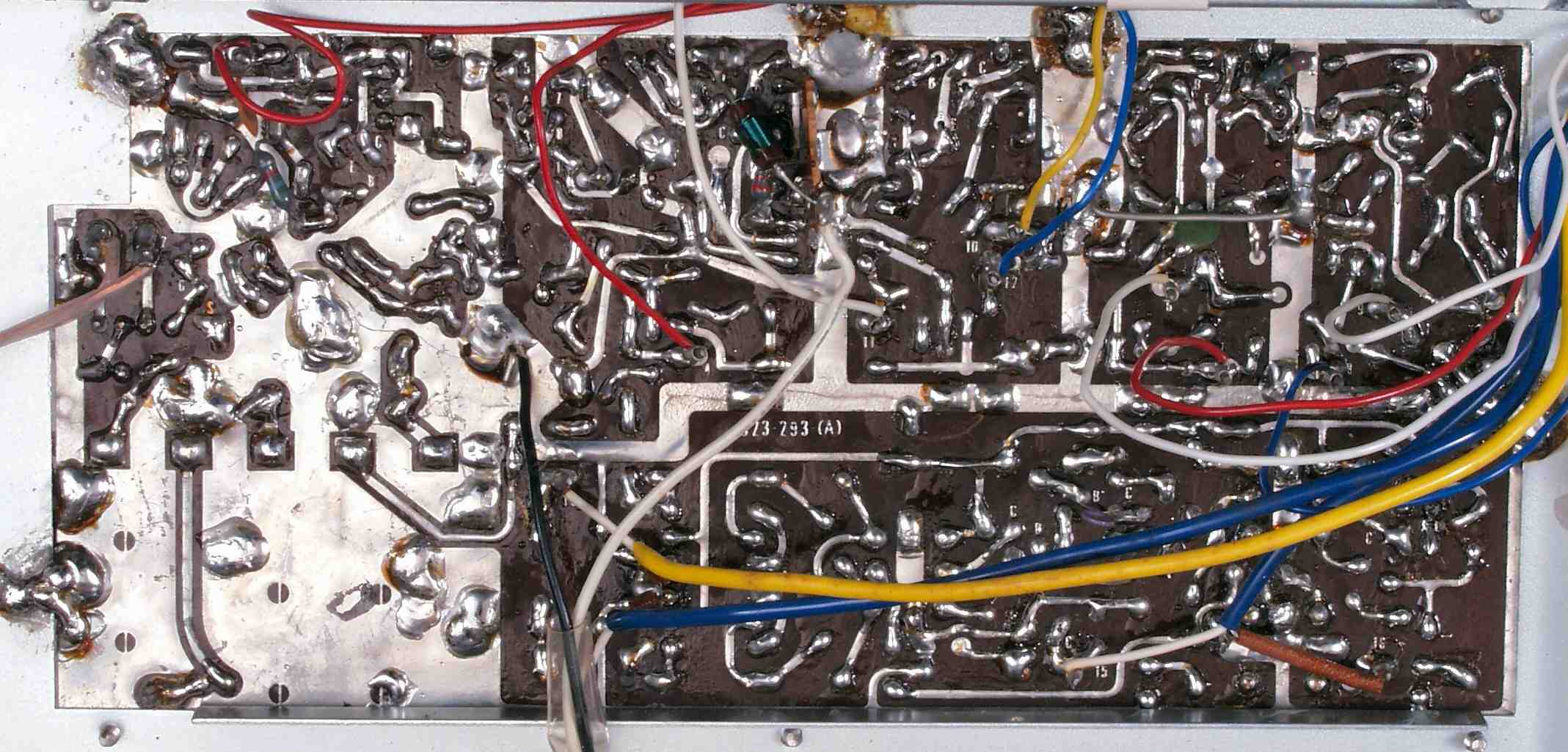

| Ｃ−５Ｄ． 修理前 ＴＵＮＥＲ基板裏 |
 |
| Ｃ−５Ｅ． 修理（半田補正）後 ＴＵＮＥＲ基板裏 |
 |
| Ｃ−５Ｆ． 完成ＴＵＮＥＲ基板裏 洗浄し、コートを塗布後 |
 |

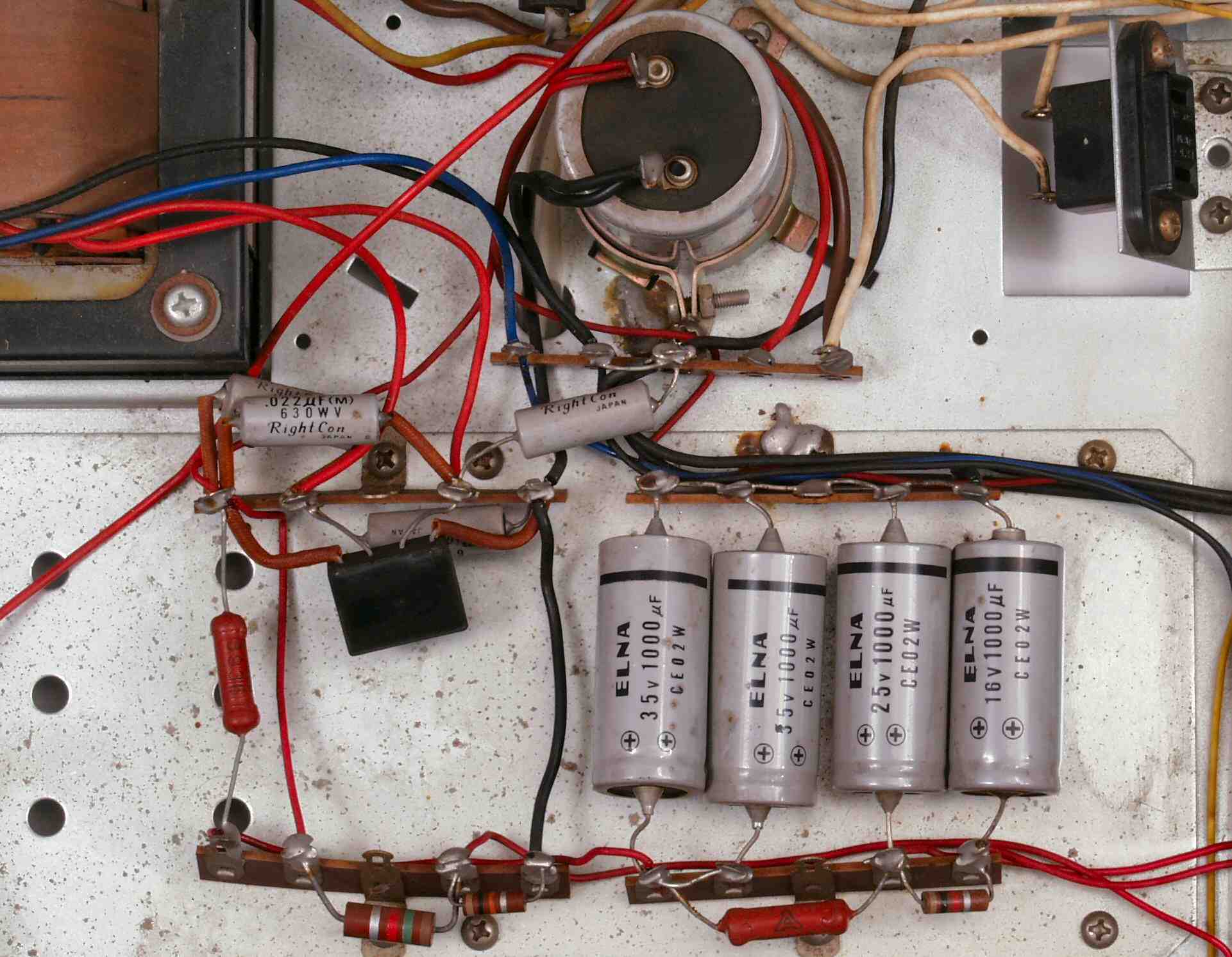

| Ｃ−６Ａ． 修理前 電源整流電解コンデンサー |
 |
| Ｃ−６Ｂ． 修理後 電源整流電解コンデンサー 電解コンデンサー５個交換 |
 |

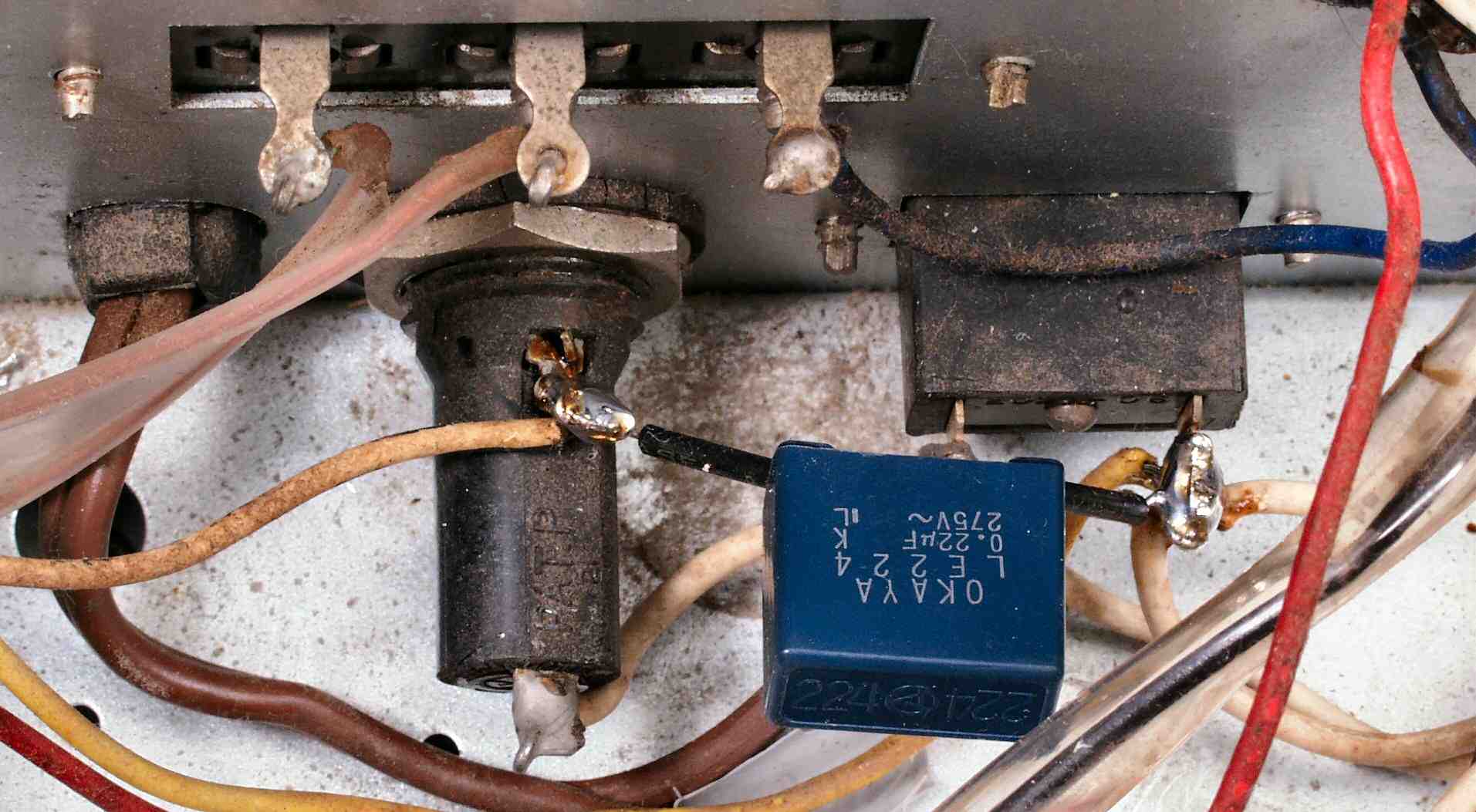

| Ｃ−７Ａ． 修理前 電源回路のノイズ抑制コンデンサー |
|
| Ｃ−７Ｂ． 修理後 電源回路のノイズ抑制コンデンサー |
 |

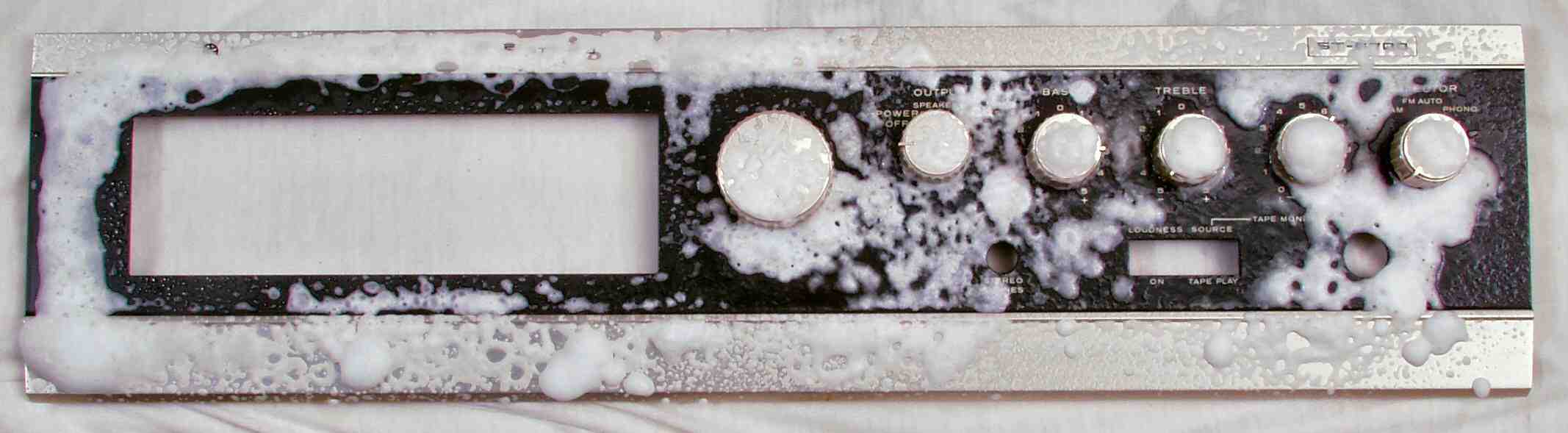

| Ｃ−８． 修理中 パネル清掃 |
 |

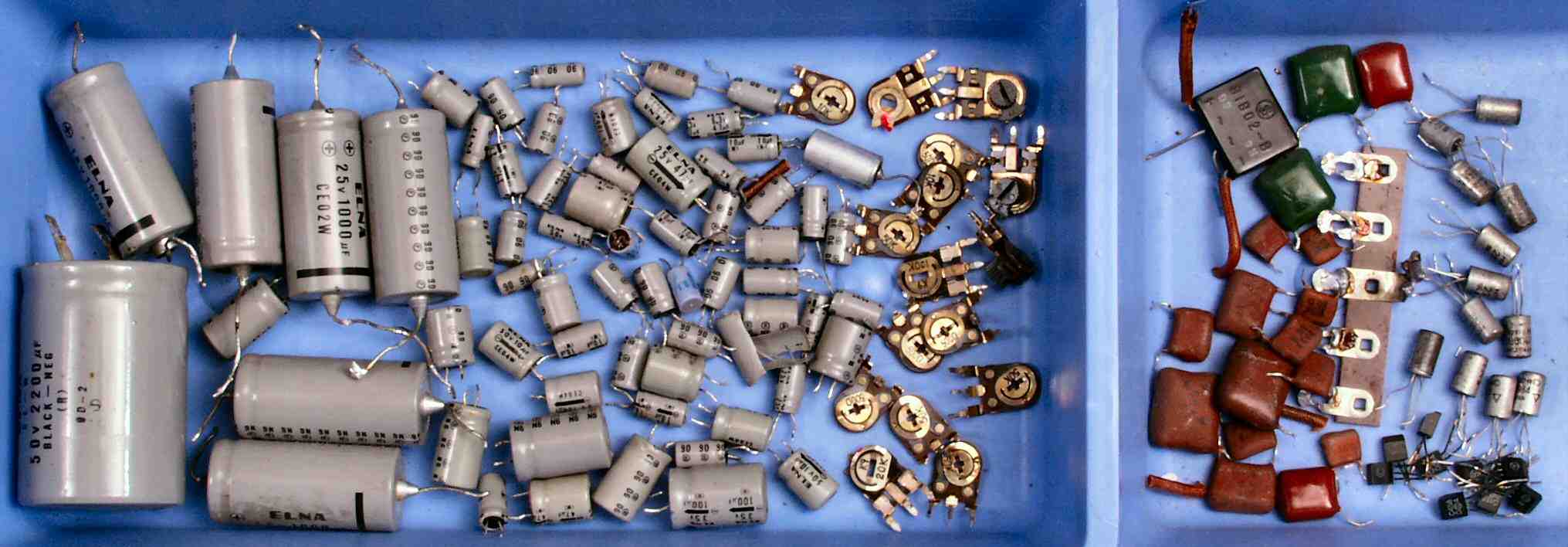

| Ｃ−９Ａ． 交換部品 |
 |

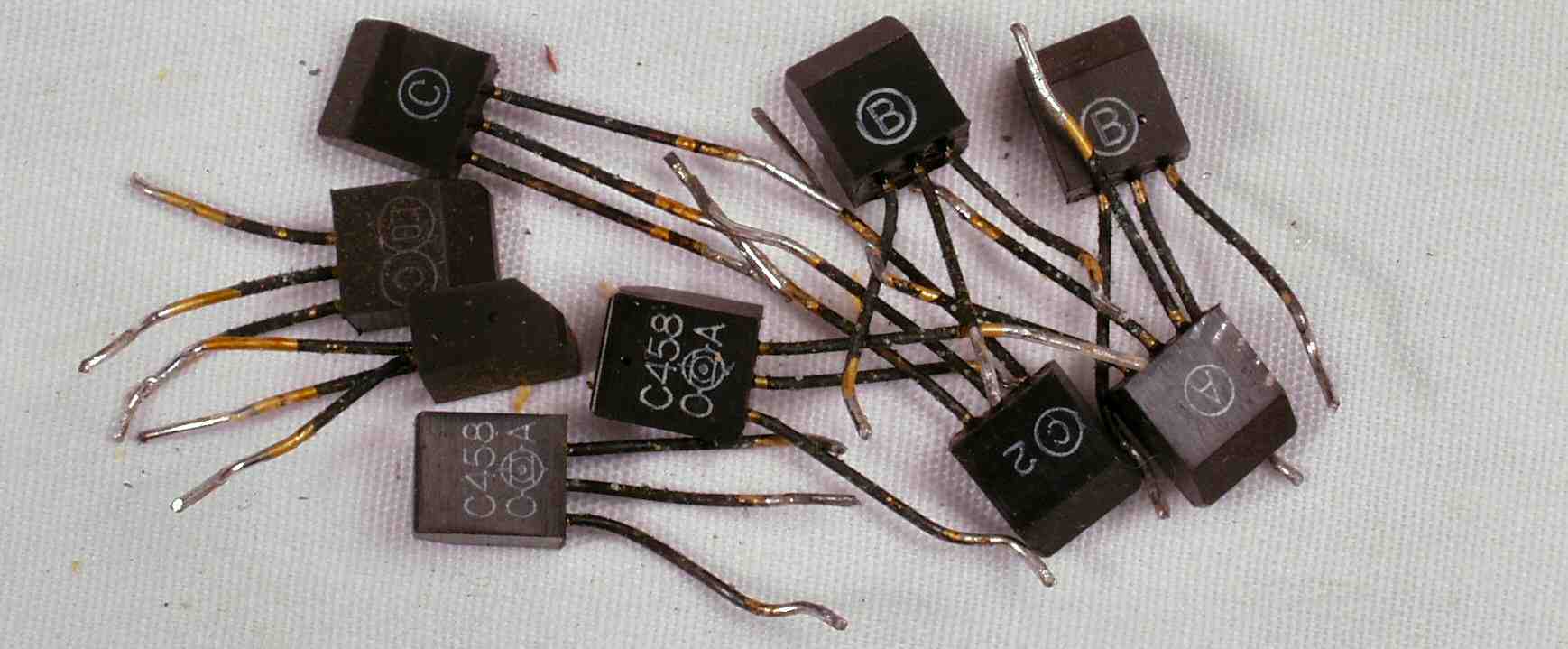

| Ｃ−９Ｂ． 交換部品、交換したＴＲ（トランジスター）、長年の使用で、足が腐食し、毛羽立っている |
 |

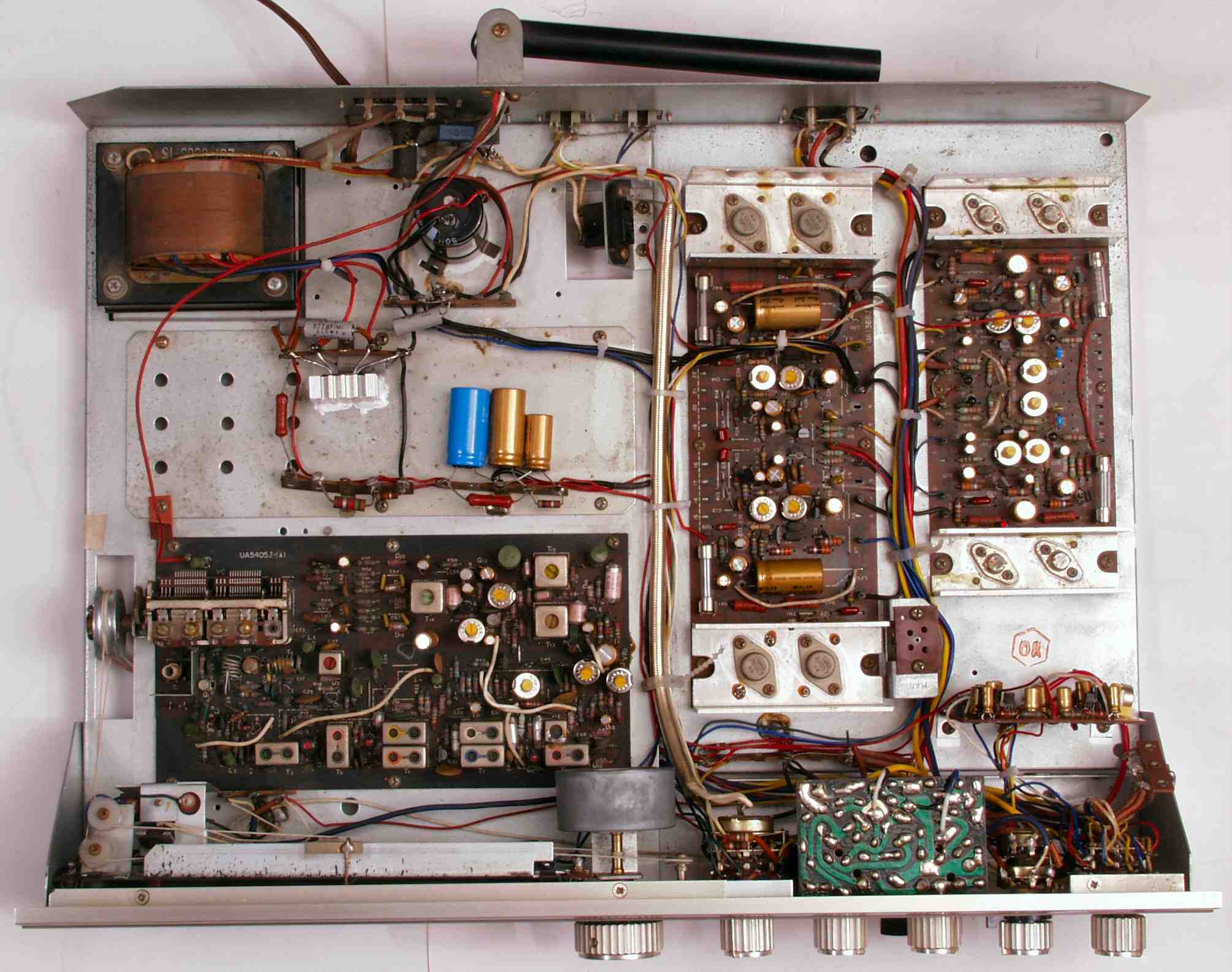

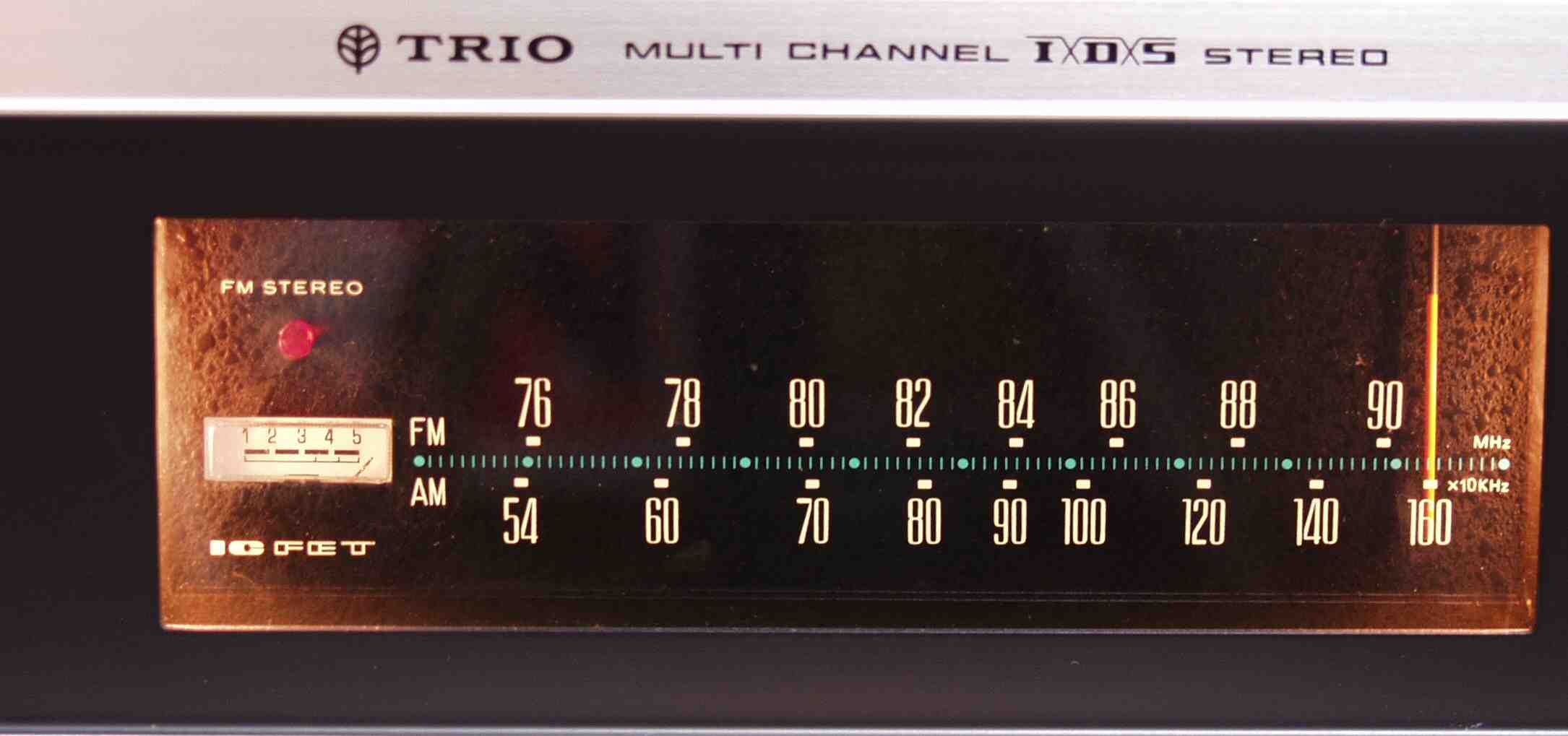

| Ｃ−ＡＡ． 修理前 上から見る |
|
| Ｃ−ＡＢ． 修理後 上から見る |
 |

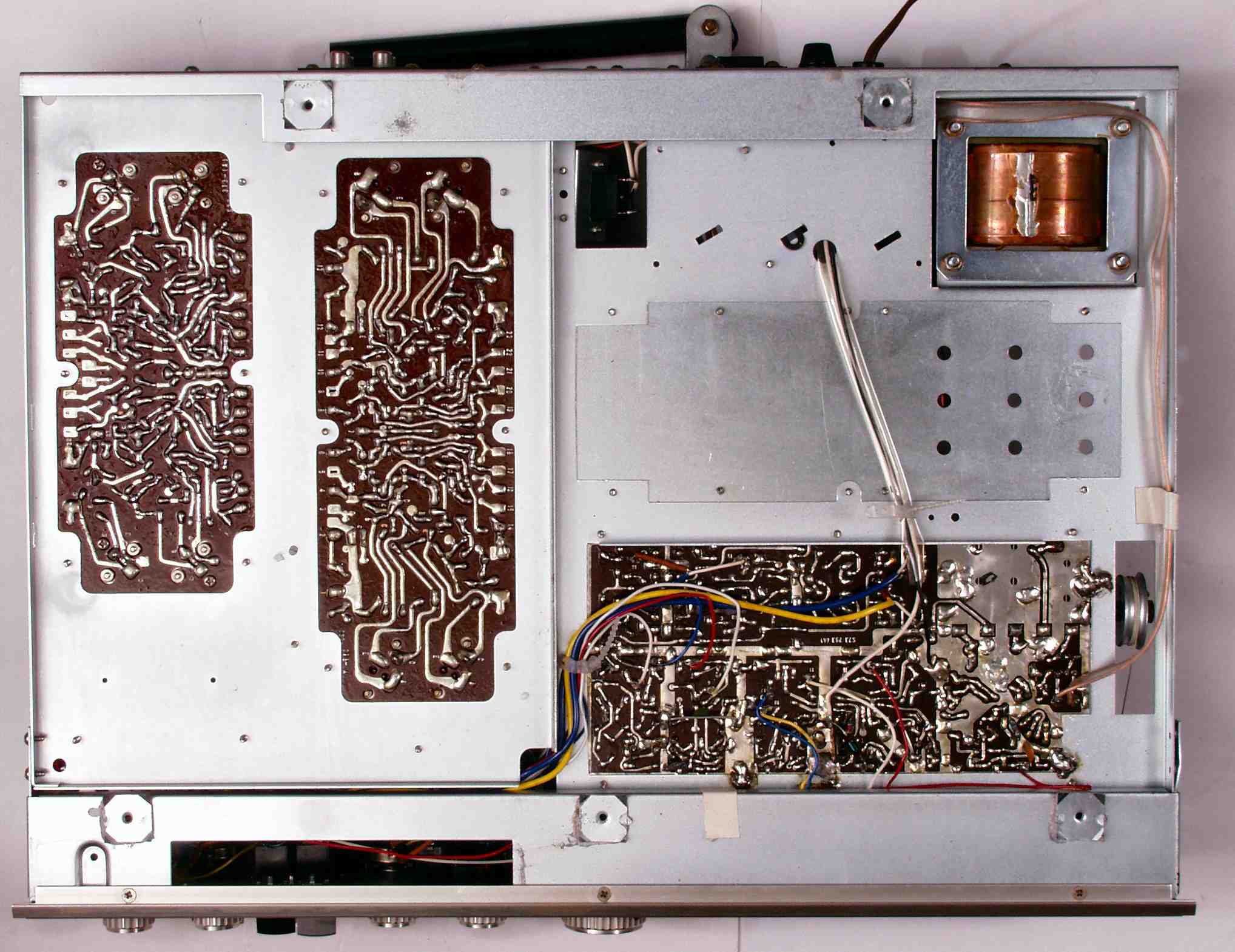

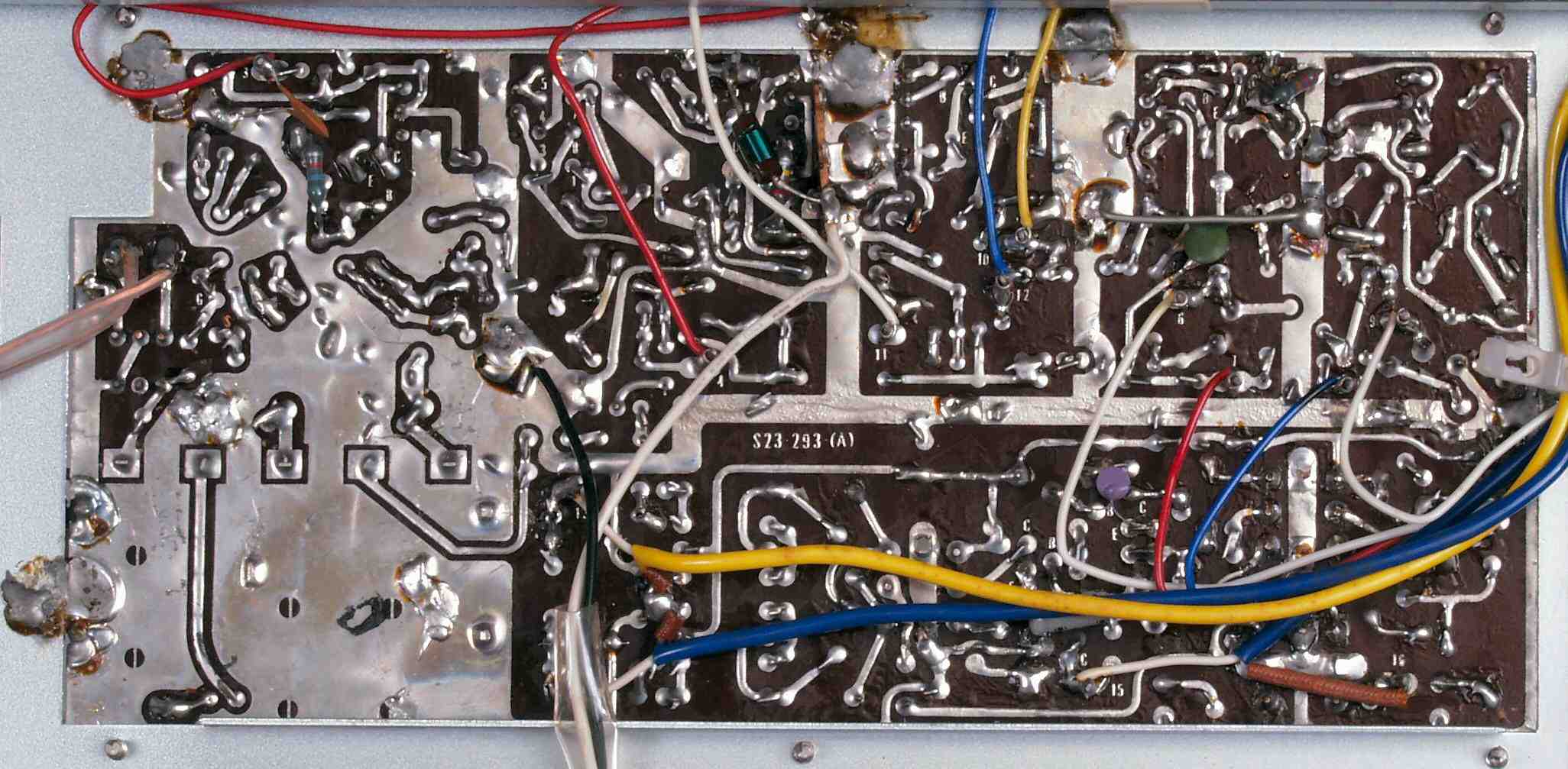

| Ｃ−ＡＣ． 修理前 下から見る |
| 写真紛失 |
| Ｃ−ＡＤ． 修理後 下から見る |
 |

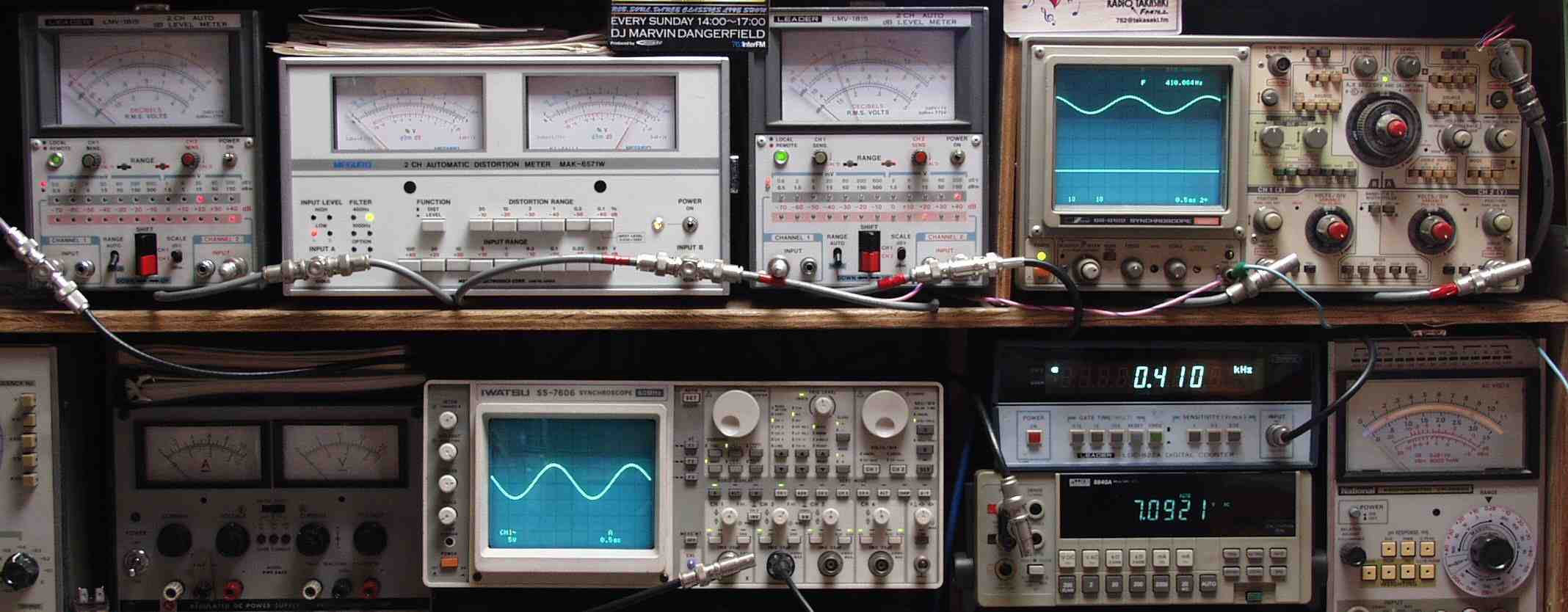

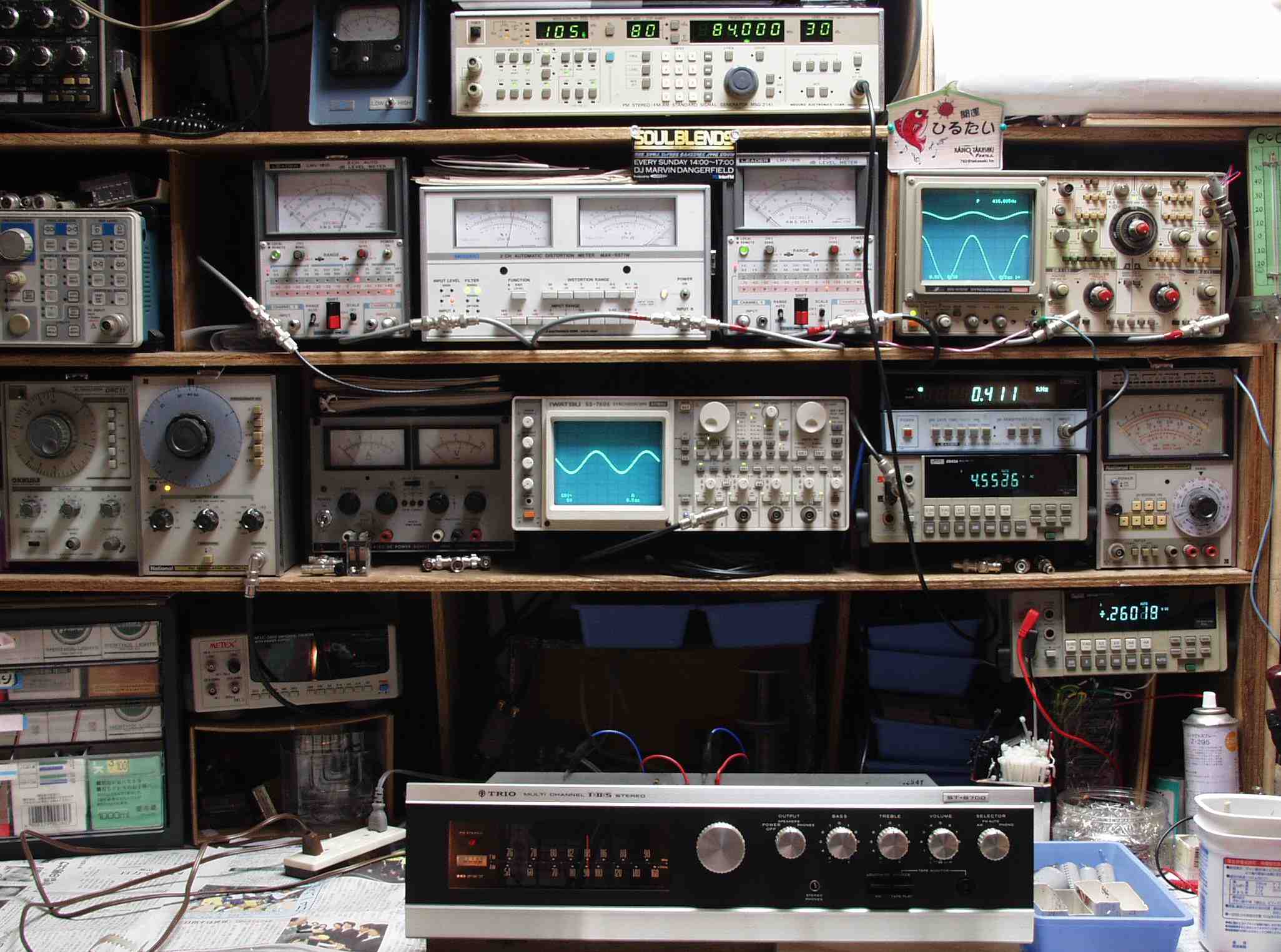

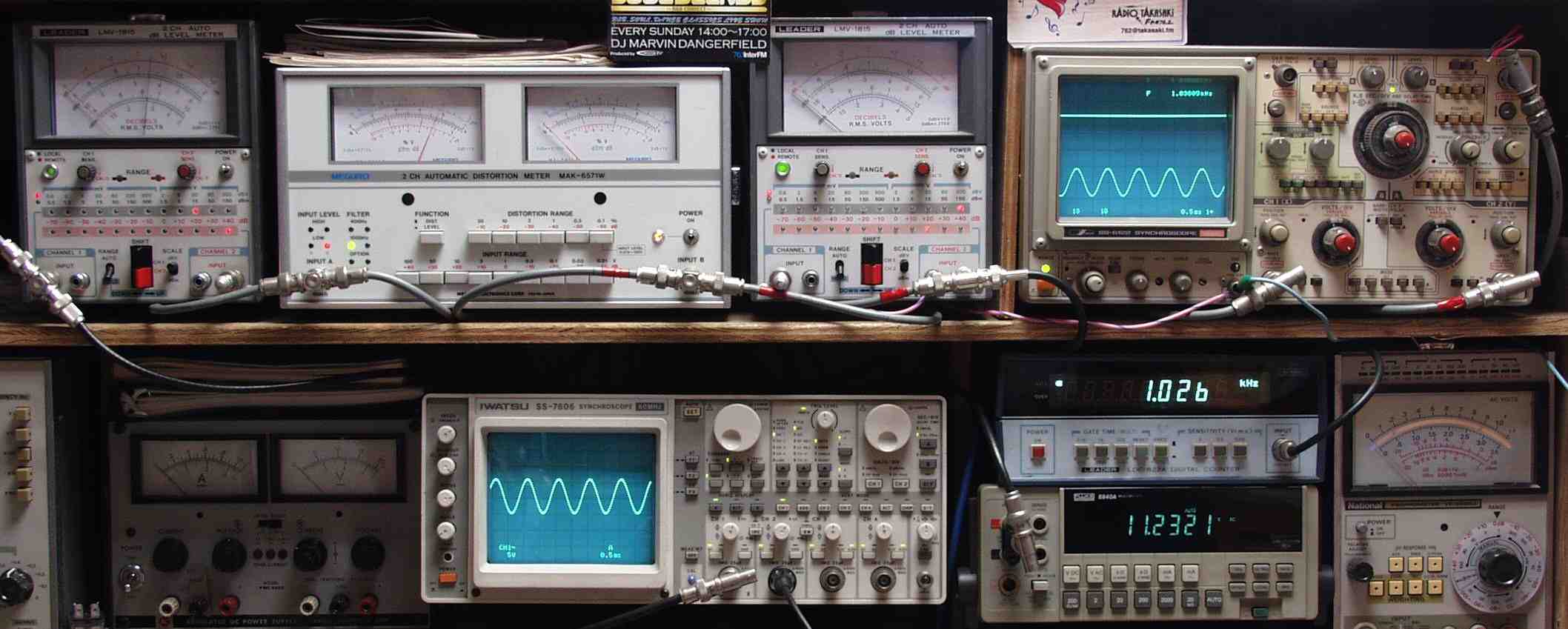

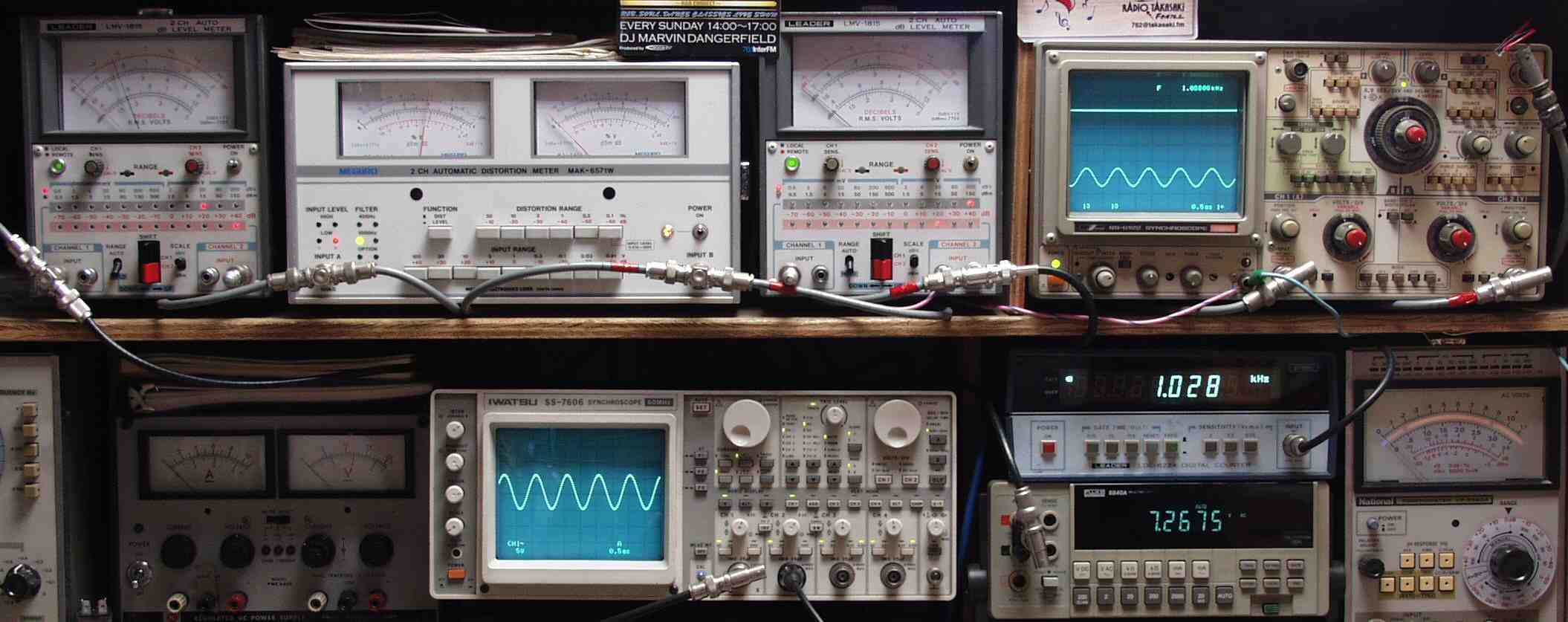

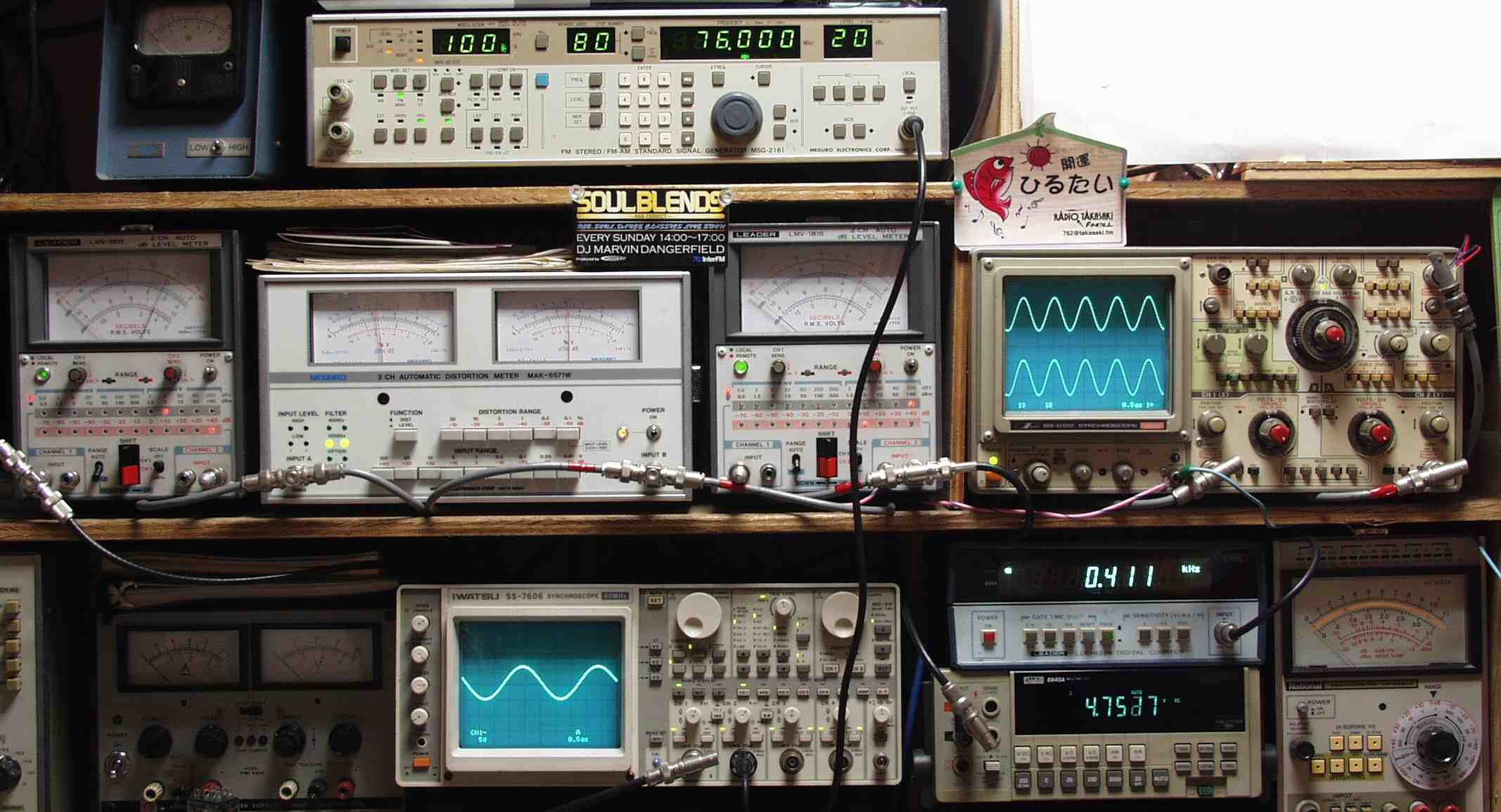

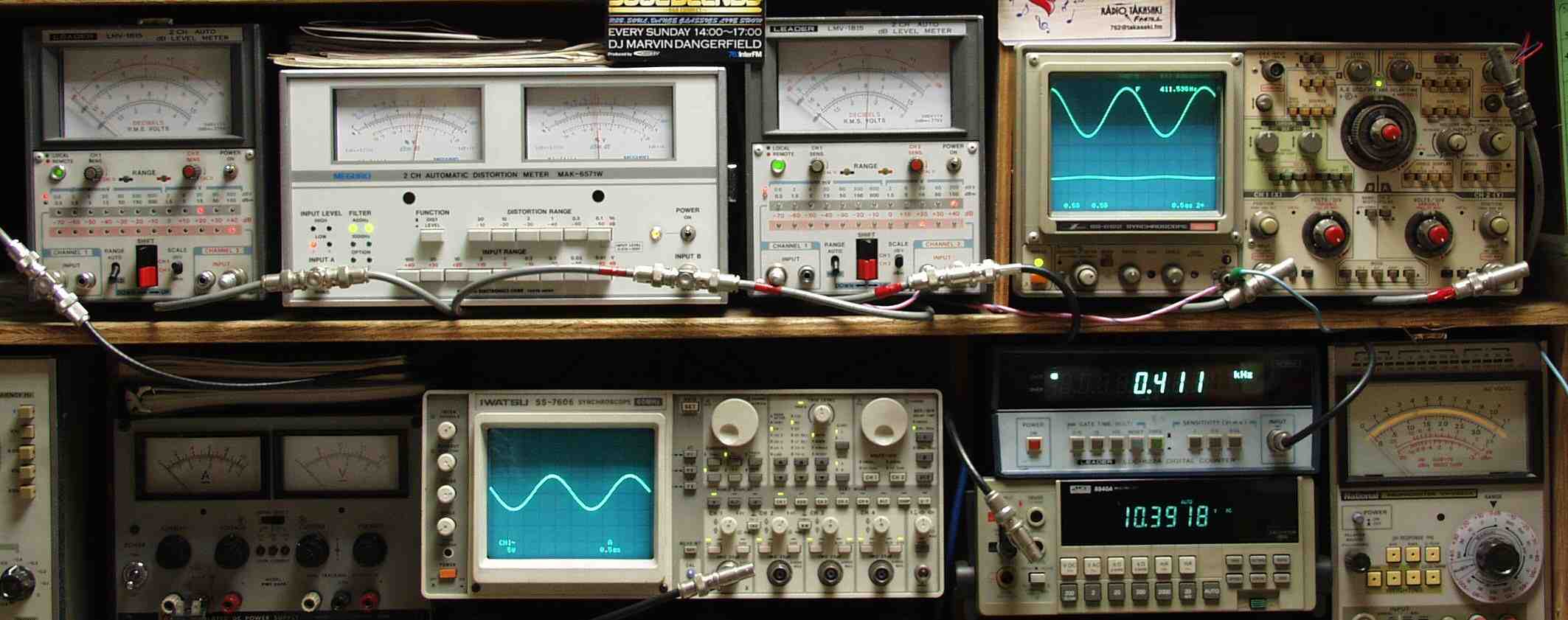

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 下中オシロ＝入力波形（オーディオ発振器のTTLレベル） 下中右上＝周波数計 下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 上中左歪み率計＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 上右端オシロ＝ＳＰ出力波形 上＝Ｒ出力、下＝Ｌ出力 |
 |

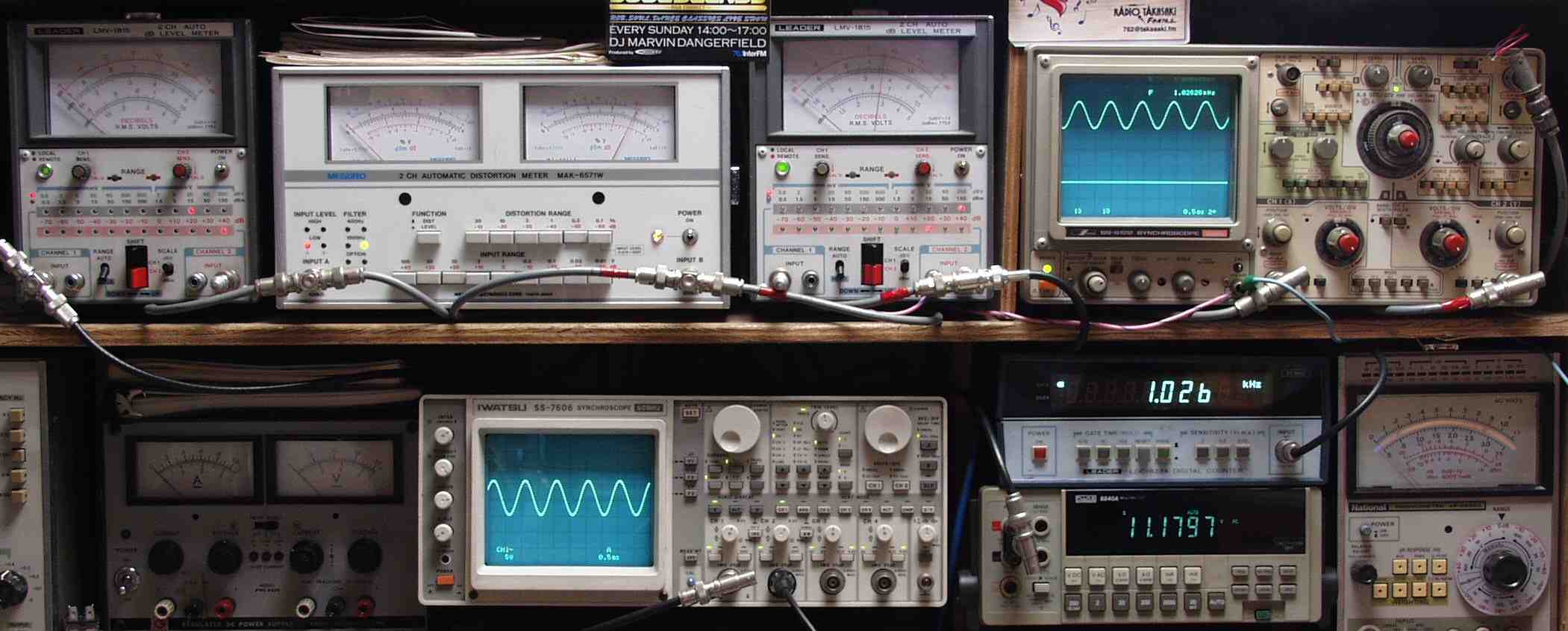

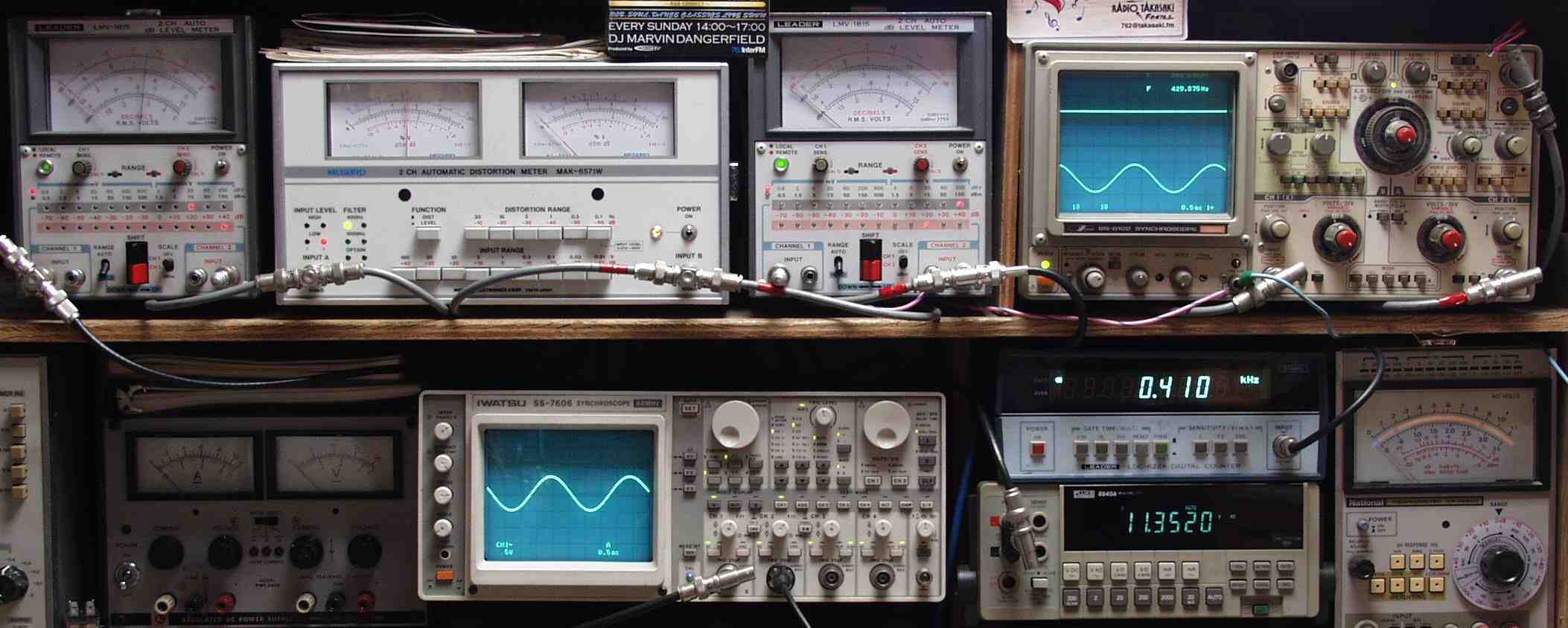

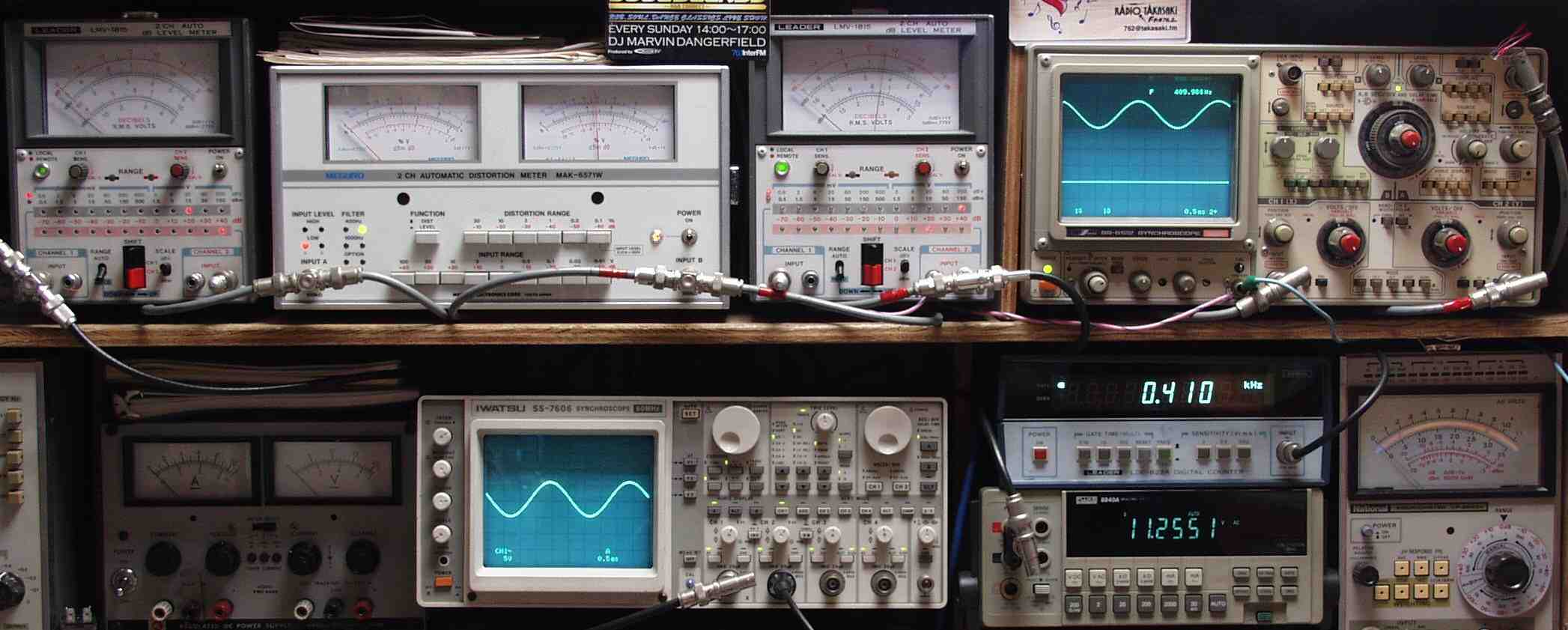

| Ｅ−２Ａ． ＡＭＰ（ＬＯＷ）Ｒ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． ＡＭＰ（ＬＯＷ）Ｒ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ｃ． ＡＭＰ（ＬＯＷ）Ｌ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｄ． ＡＭＰ（ＬＯＷ）Ｌ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． ＡＭＰ（ＨＩＧＨ）Ｒ−ＳＰ出力（８Ω） ７Ｖ＝６Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． ＡＭＰ（ＨＩＧＨ）Ｒ−ＳＰ出力（８Ω） ７Ｖ＝６Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ｃ． ＡＭＰ（ＨＩＧＨ）Ｌ−ＳＰ出力（８Ω） ７Ｖ＝６Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−３Ｄ． ＡＭＰ（ＨＩＧＨ）Ｒ−ＳＰ出力（８Ω） ７Ｖ＝６Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． ＡＭＰ（ＬＯＷ）−Ｒ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． ＡＭＰ（ＬＯＷ）−Ｒ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−４Ｃ． ＡＭＰ（ＬＯＷ）−Ｌ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−４Ｄ． ＡＭＰ（ＬＯＷ）−Ｌ−ＳＰ出力（８Ω） １１Ｖ＝１５Ｗ 歪率＝０．２５％ ＡＵＸ入力 ４００ＨＺ |
 |
| ＥＡ−１． ＡＭ感度測定・トラッキング調整 ＜見方＞ 上右＝ＡＭ・ＦＭステレオ信号発信器 中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 中中左歪み率計＝出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 中中右＝Ｒ側出力電圧測定、赤針のみ使用 中右端オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力 下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 |
 |

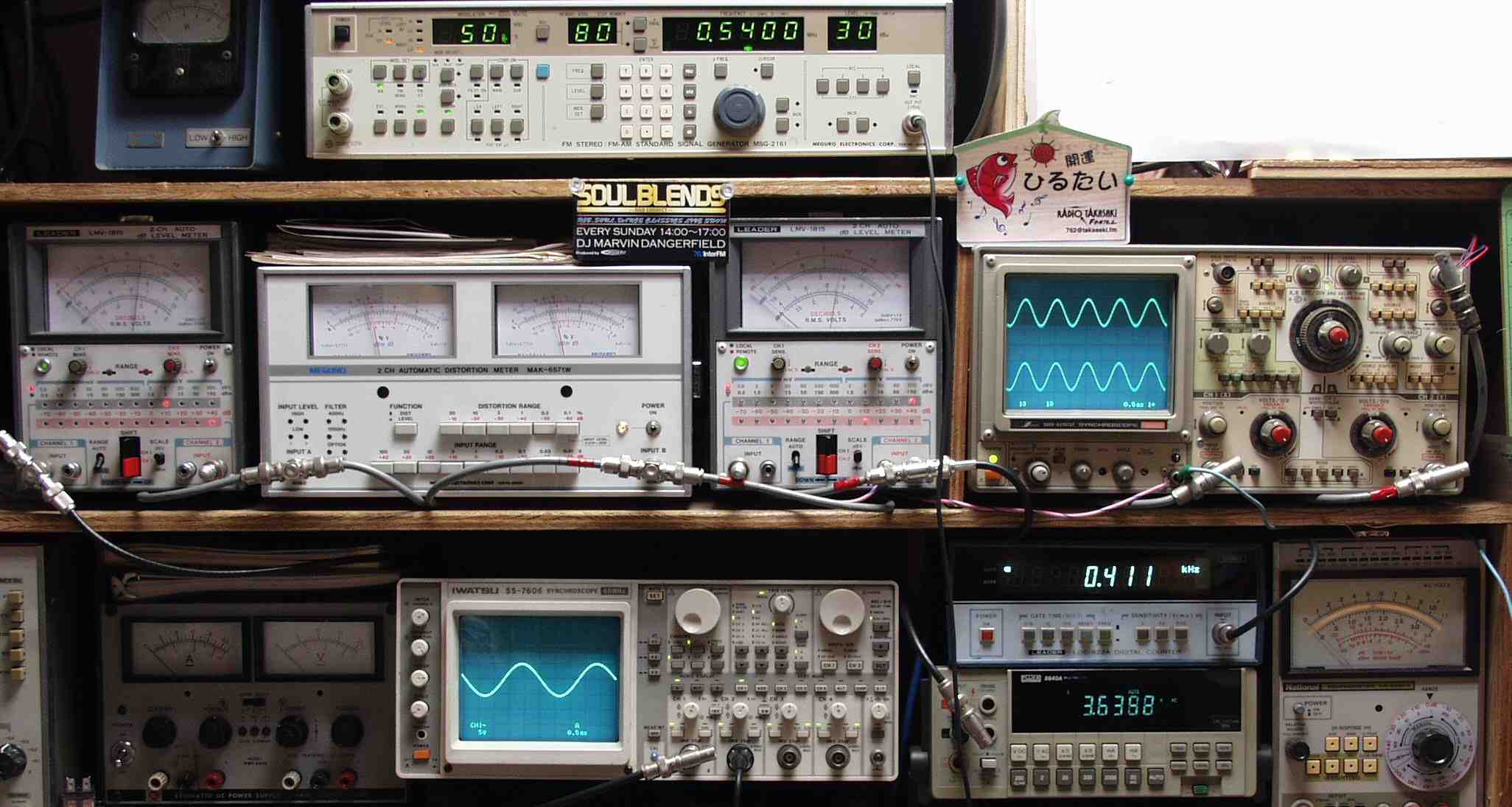

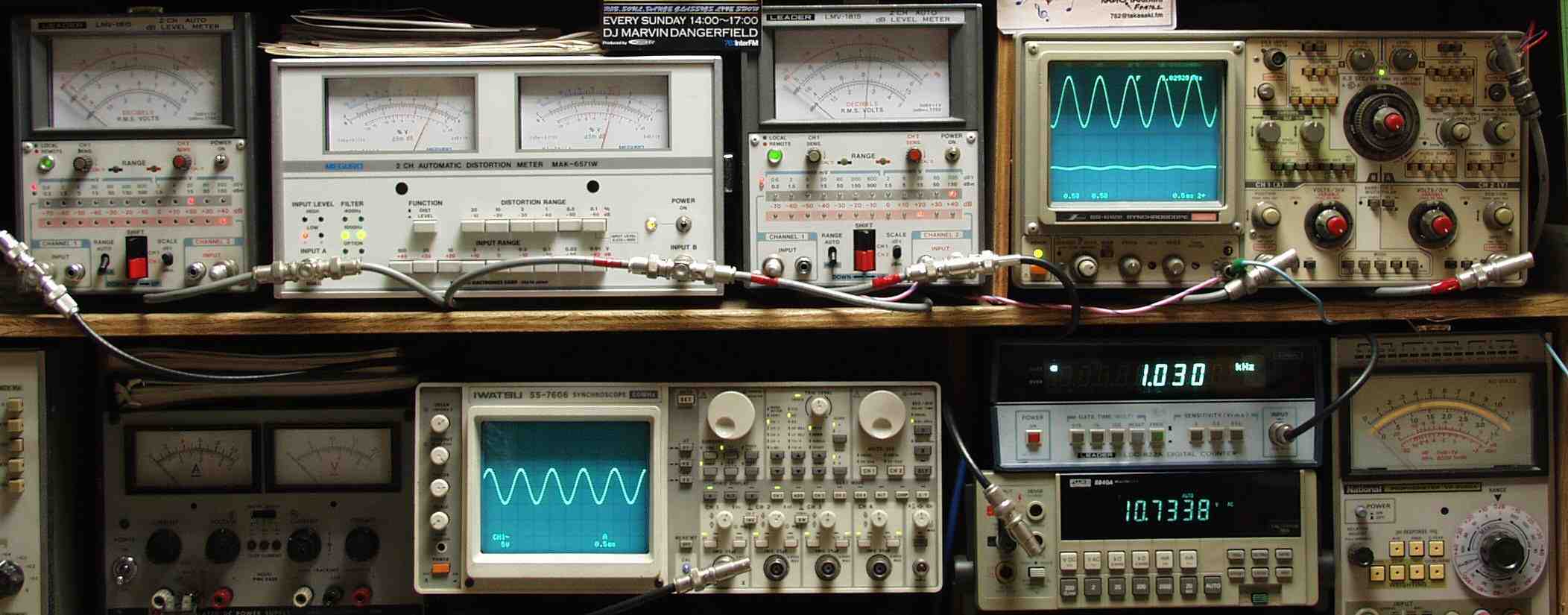

| ＥＡ−２Ａ． ＡＭ感度測定・トラッキング調整 上のＡＭ信号発信器より ５４０ＫＨＺで １ＫＨＺの ５０％変調信号を ３０ｄＢで出す これを受信し出力を測定する 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

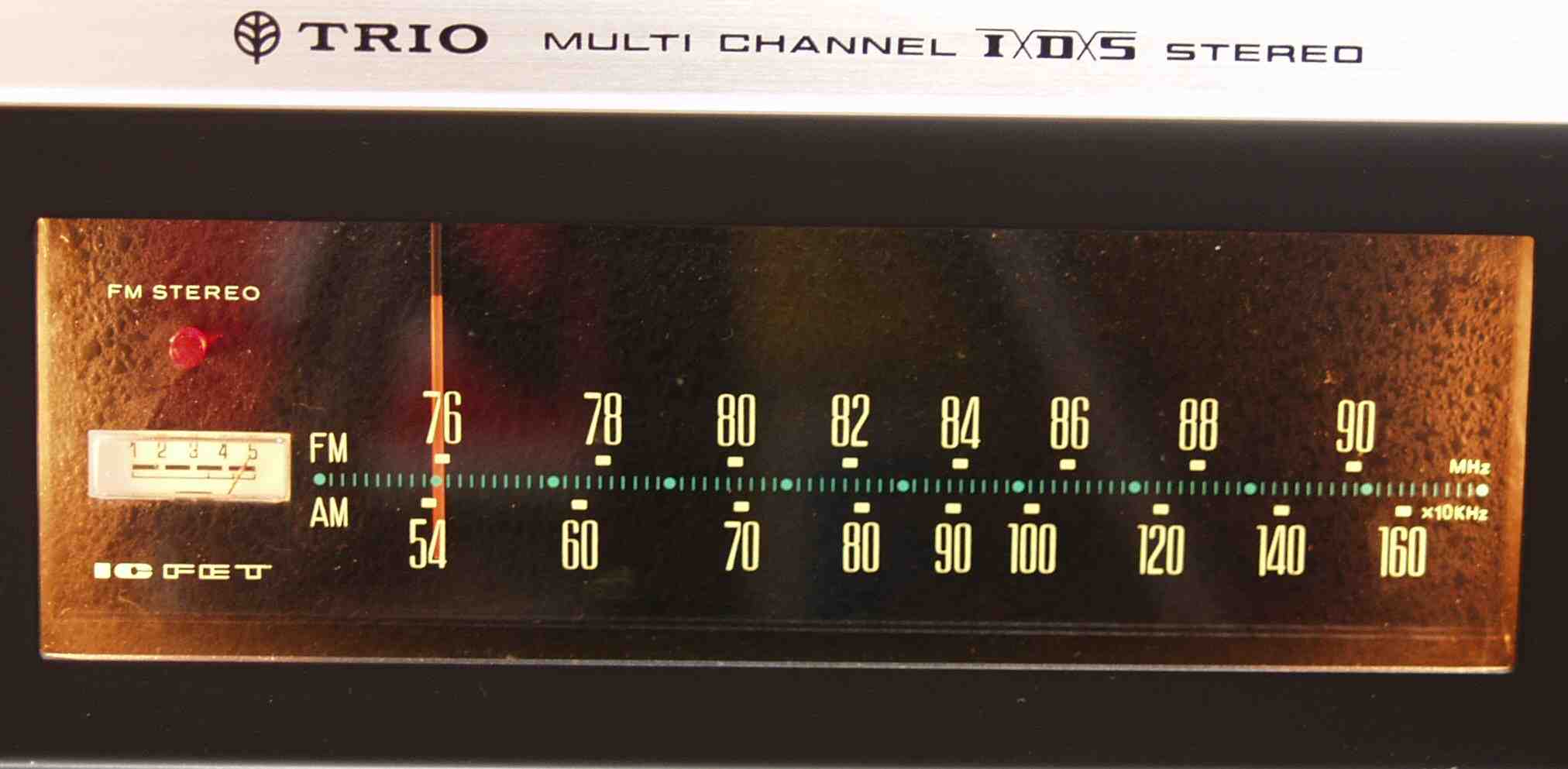

| ＥＡ−２Ｂ． ＡＭ感度測定・トラッキング調整、その時のダイヤル目盛５４０ＫＨＺ |
 |

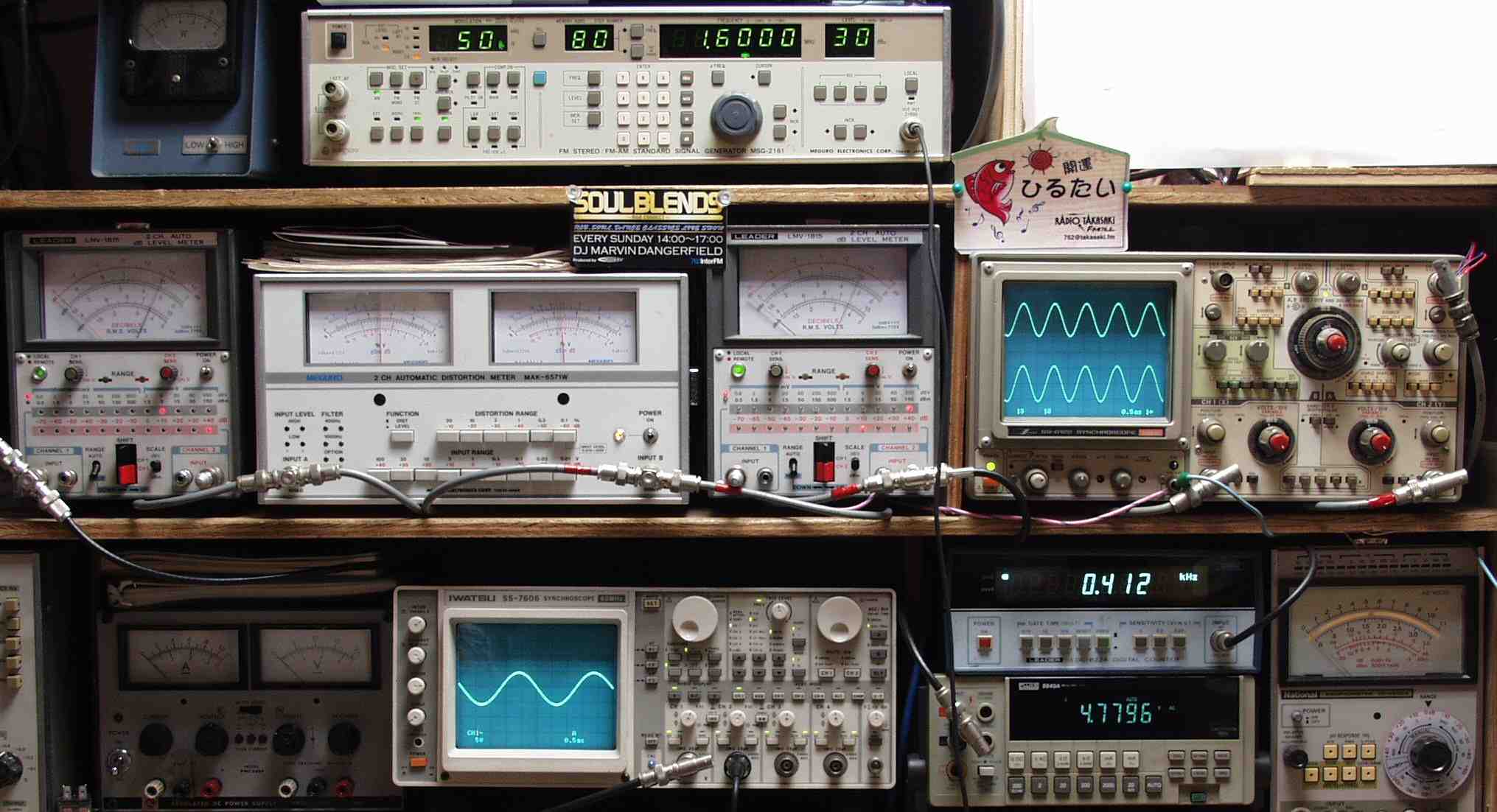

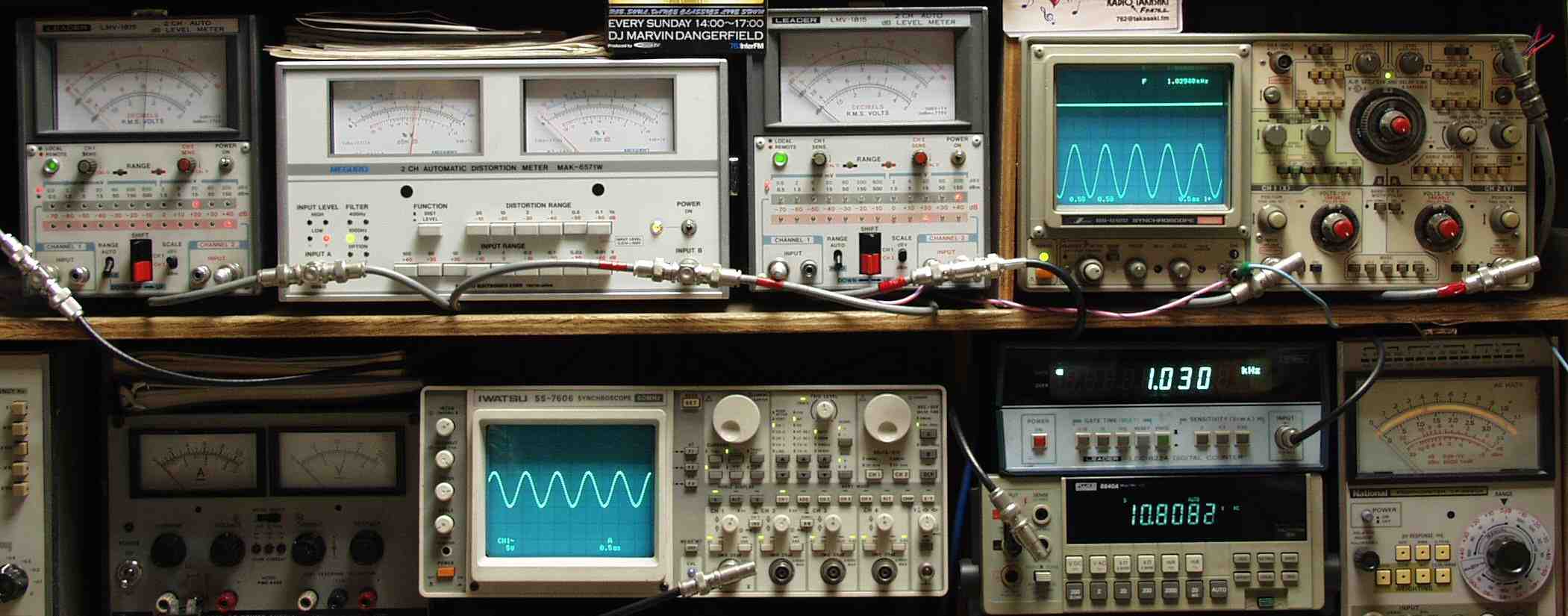

| ＥＡ−２Ｃ． ＡＭ感度測定・トラッキング調整 上のＡＭ信号発信器より １６００ＫＨＺで １ＫＨＺの ５０％変調信号を ３０ｄＢで出す これを受信し出力を測定する 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| ＥＡ−２Ｄ． ＡＭ感度測定・トラッキング調整、その時のダイヤル目盛１６００ＫＨＺ |
 |
| ＥＦ−１． ＦＭ感度測定・トラッキング・ＲＬ分離調整 ＜見方＞ 上右＝ＡＭ・ＦＭステレオ信号発信器 中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 中中左歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 中中右＝Ｒ側出力電圧測定、赤針のみ使用 中右端オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力 下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 |
 |

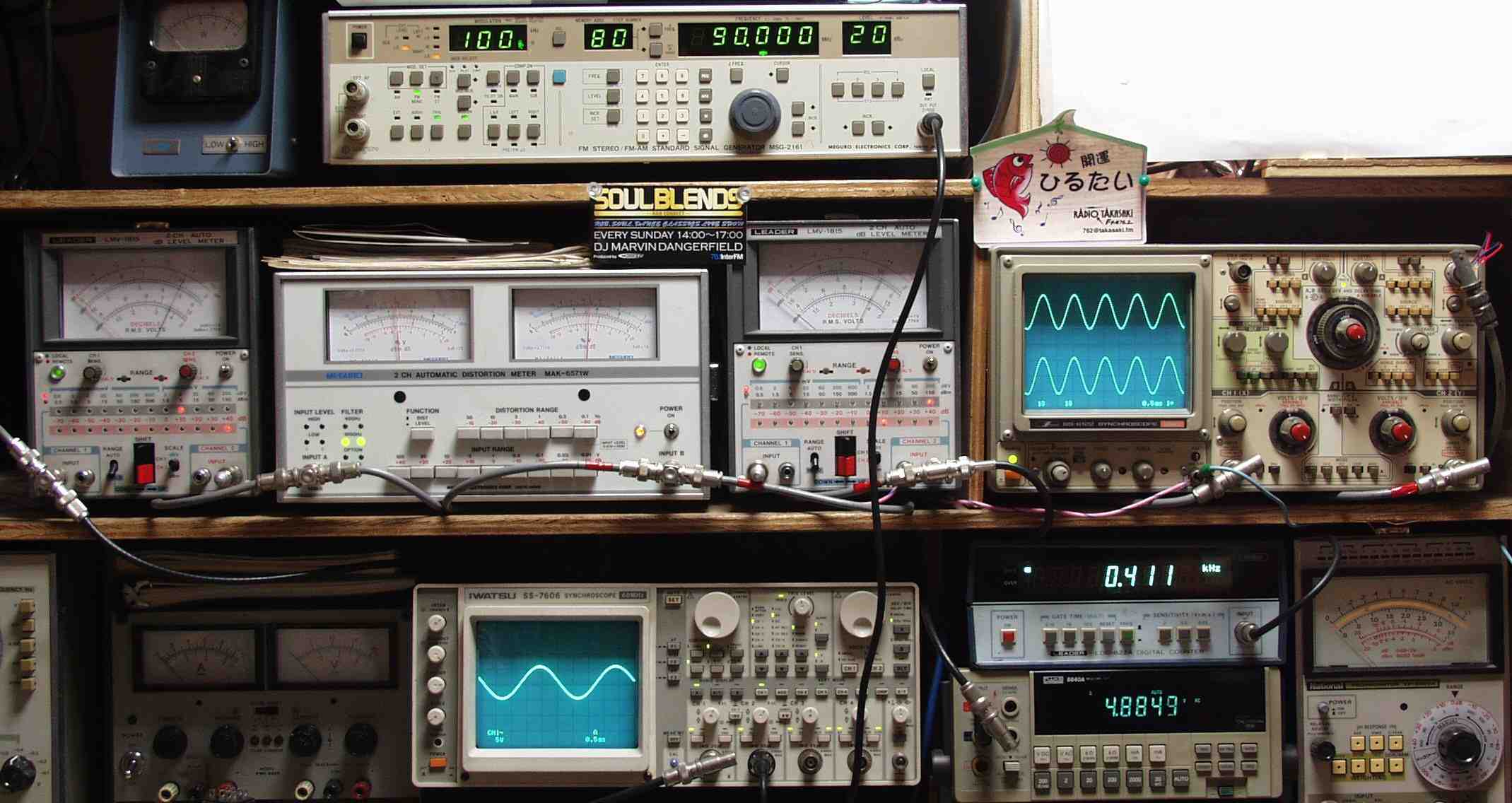

| ＥＦ−２Ａ． ＦＭ感度測定・トラッキング調整 上のＡＭ信号発信器より ７５ＭＨＺで １ＫＨＺの 変調信号を ２０ｄＢで出す これを受信し出力を測定する 歪み率、Ｌ出力＝０．１５％、右出力＝０．１５％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

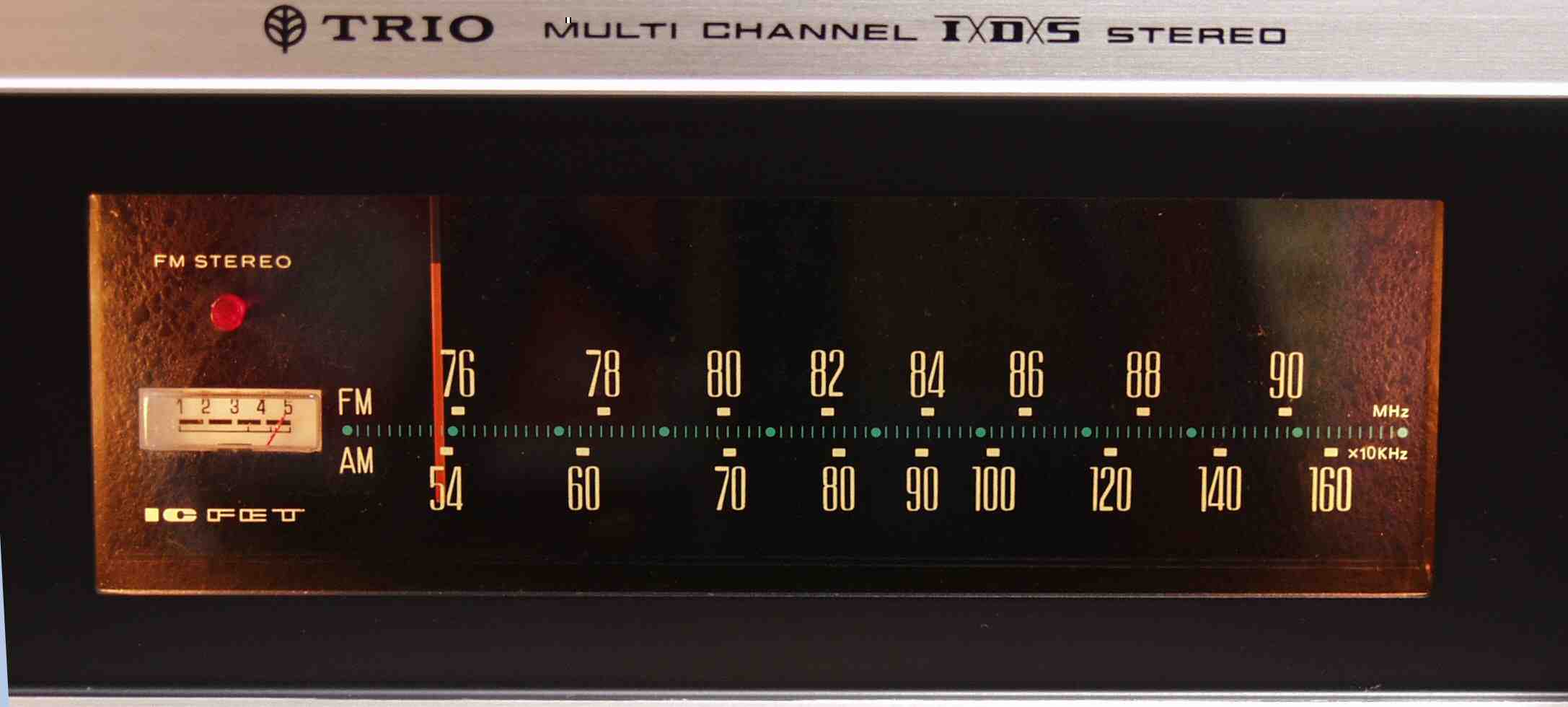

| ＥＡ−２Ｂ． ＦＭ感度測定・トラッキング調整、その時のダイヤル目盛７６ＭＨＺ |
 |
| ＥＦ−２Ｃ． ＦＭ感度測定・トラッキング調整 上のＡＭ信号発信器より ９０ＭＨＺで １ＫＨＺの 変調信号を ２０ｄＢで出す これを受信し出力を測定する 歪み率、Ｌ出力＝０．１５％、右出力＝０．１５％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

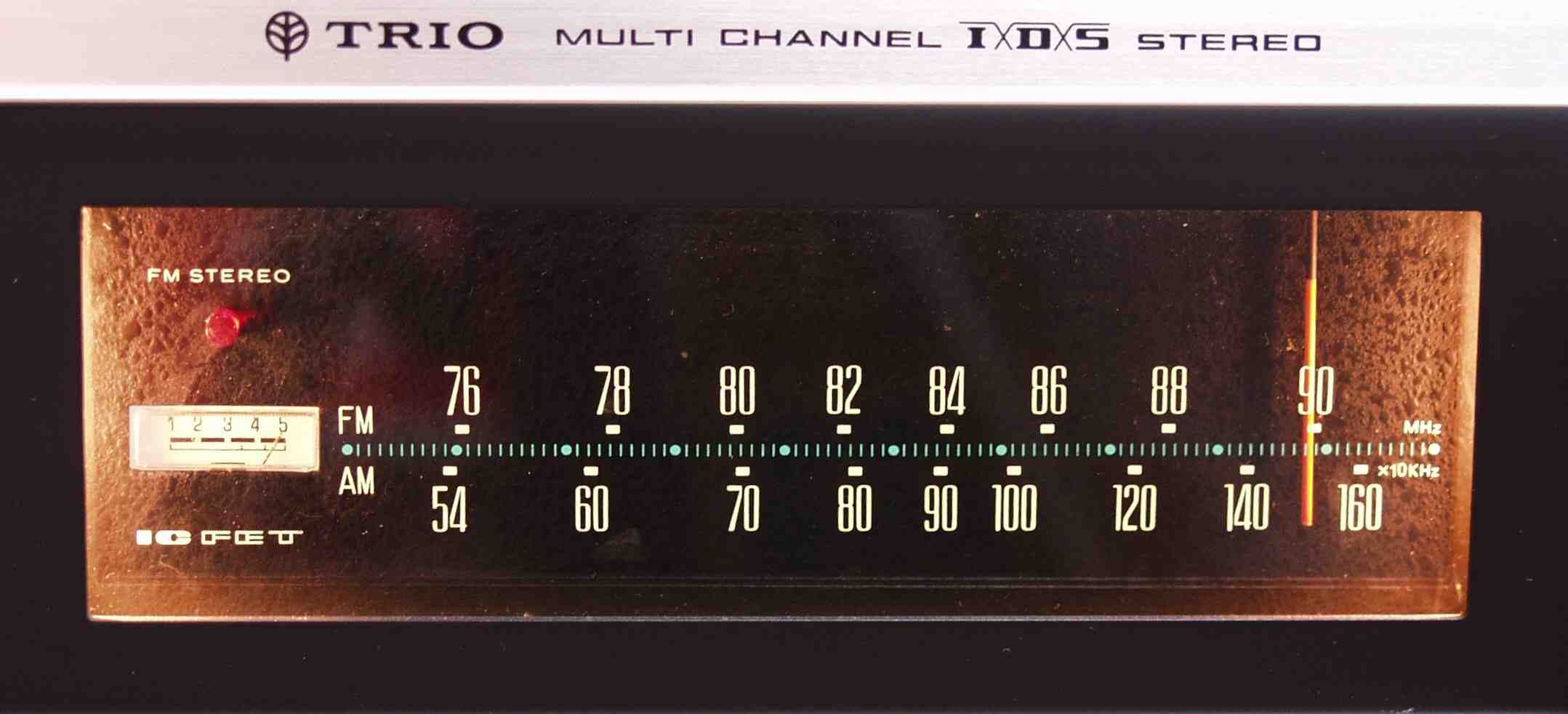

| ＥＡ−２Ｄ． ＦＭ感度測定・トラッキング調整、その時のダイヤル目盛９０ＭＨＺ |
 |

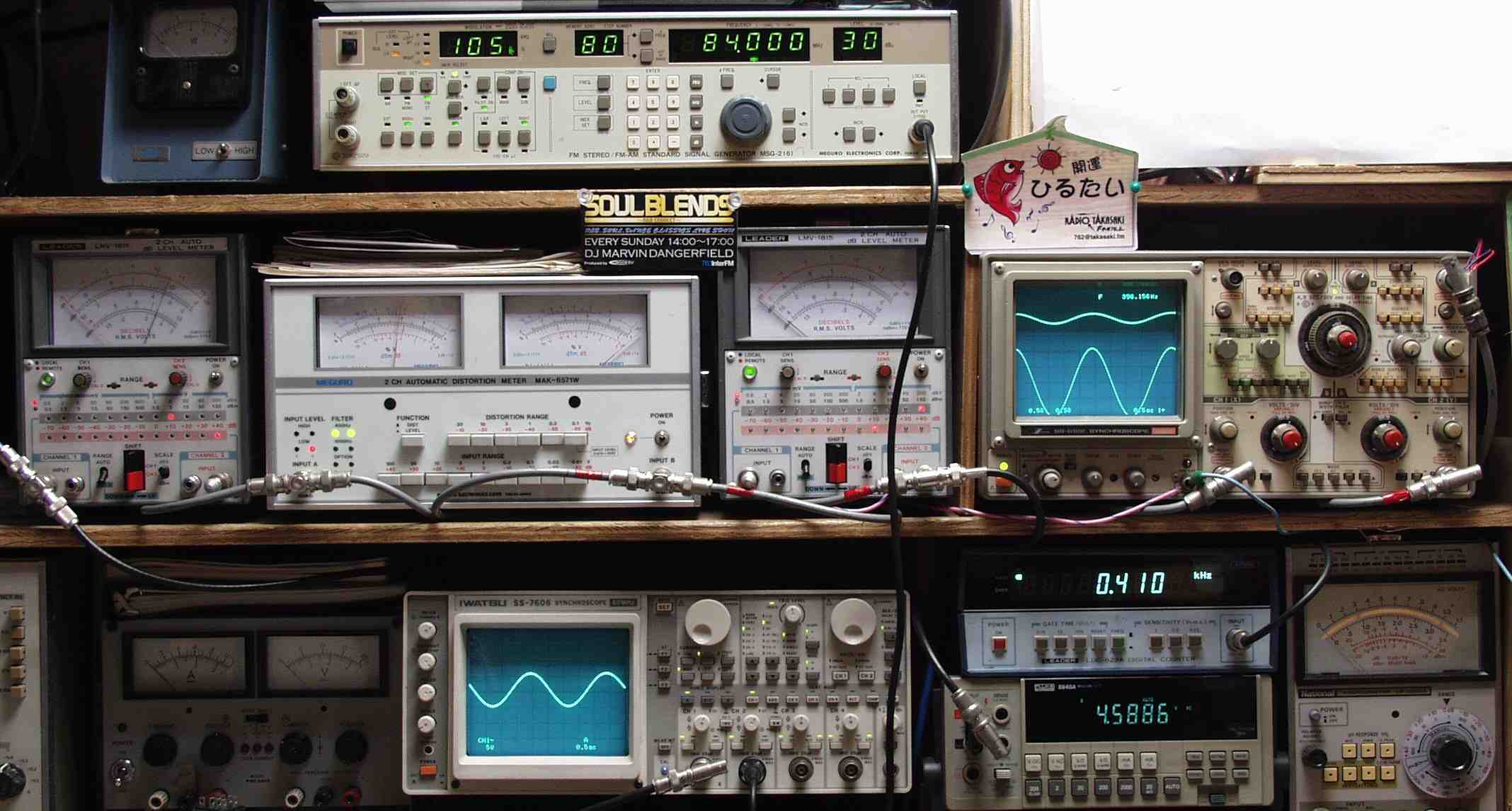

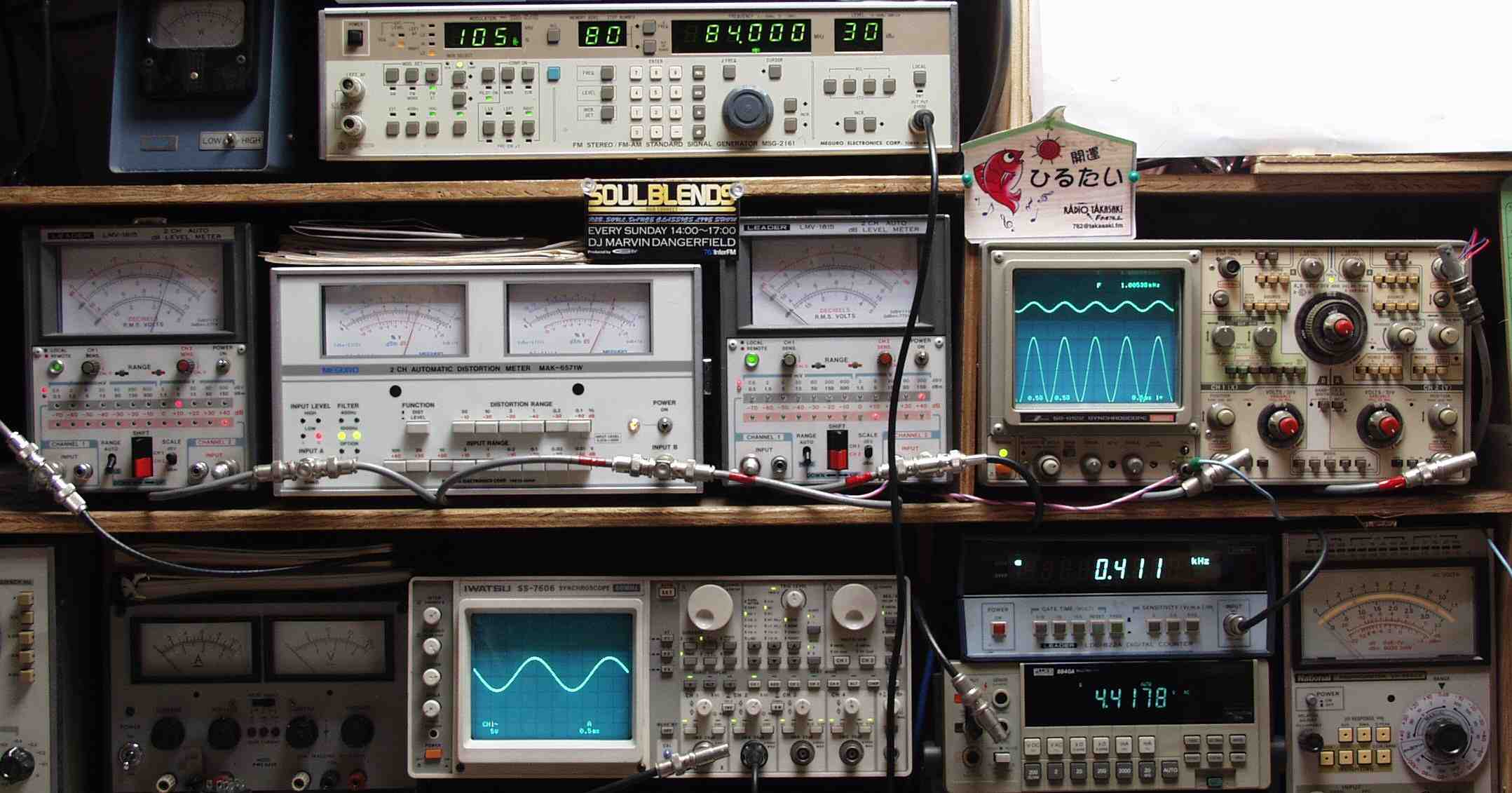

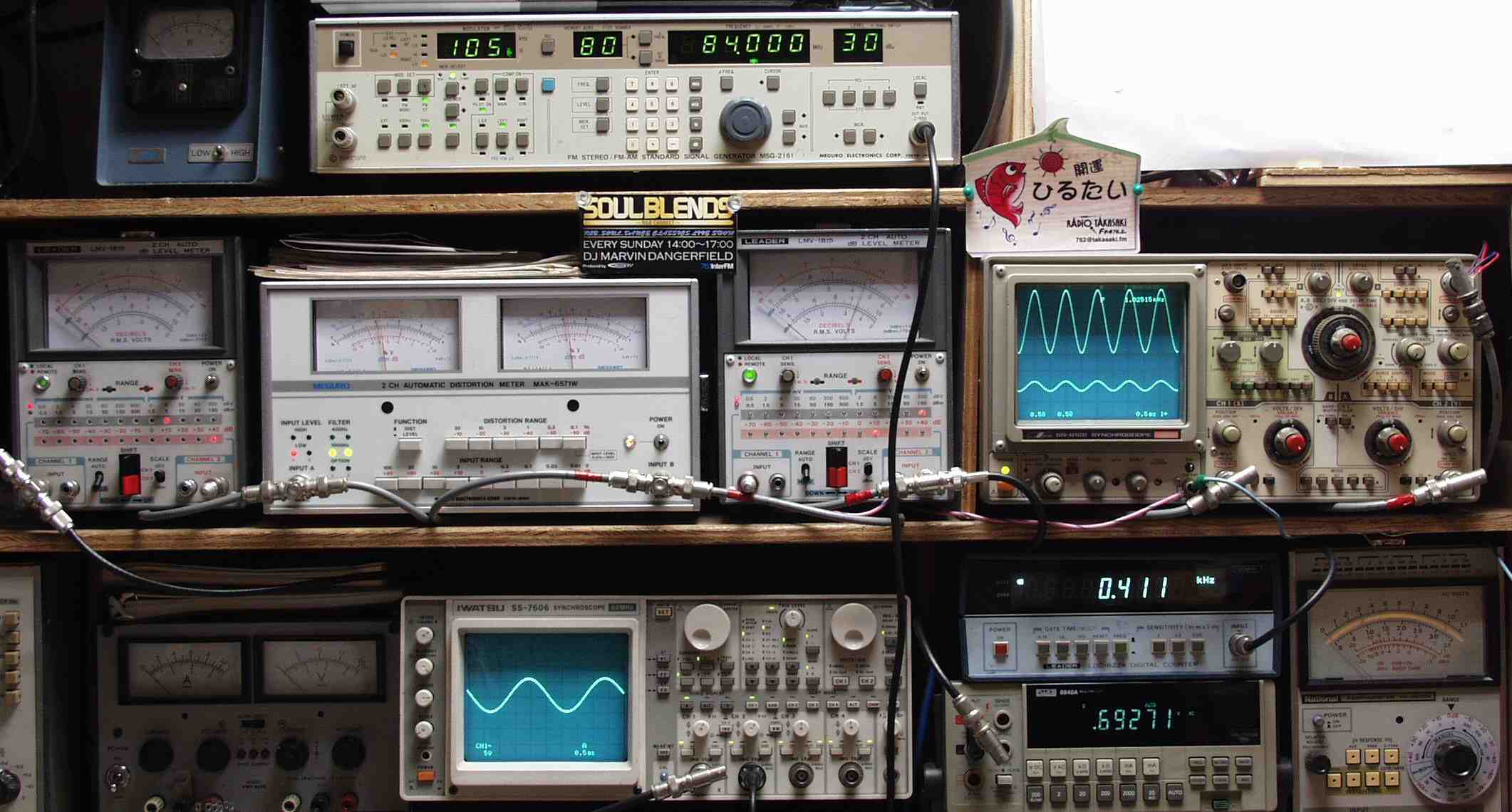

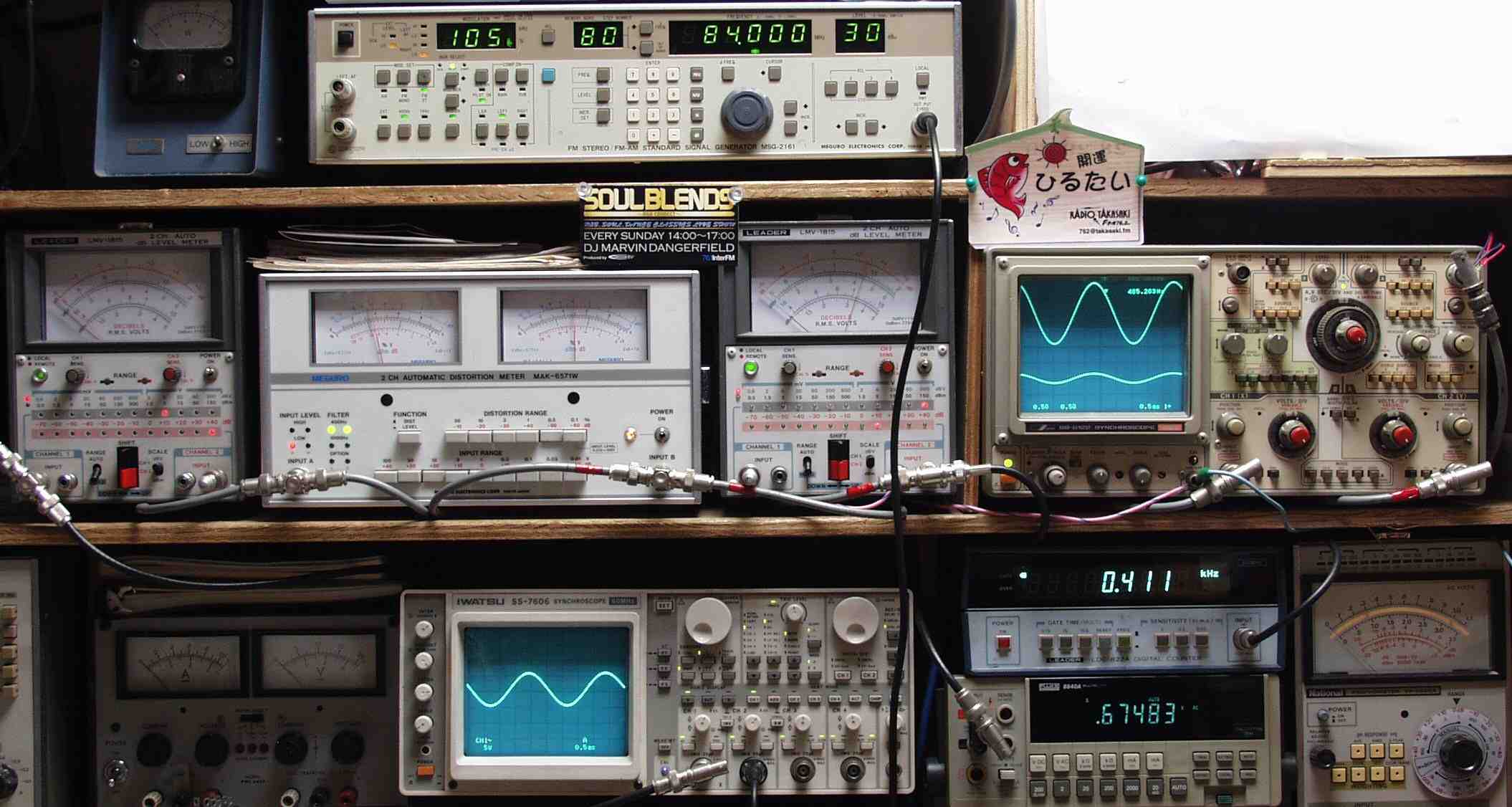

| ＥＦ−３Ａ． ＦＭ感度測定・ＲＬ分離調整・測定調整 Ｒ側 ＦＭステレオ信号発信器より ８４ＭＨＺで １KＨＺの Rのみ変調信号を ３０ｄＢで出す。 Ｌ側出力電圧＝０．６V（最大５Ｖレンジ） 歪み率 Ｌ出力＝、 Ｒ出力＝０．１５％（最大０．３％レンジ） Ｒ側出力電圧＝５V（最大５Ｖレンジ） |
 |
| ＥＦ−３Ｂ． ＦＭ感度測定・ＲＬ分離調整・測定調整 Ｒ側 ＦＭステレオ信号発信器より ８４ＭＨＺで ４００ＨＺの Rのみ変調信号を ３０ｄＢで出す。 Ｌ側出力電圧＝０．６V（最大５Ｖレンジ） 歪み率 Ｌ出力＝、 Ｒ出力＝０．１５％（最大０．３％レンジ） Ｒ側出力電圧＝５V（最大５Ｖレンジ） |
 |
| ＥＦ−３Ｃ． ＦＭ感度測定・ＲＬ分離調整・測定調整 Ｌ側 ＦＭステレオ信号発信器より ８４ＭＨＺで １ＫＨＺの Rのみ変調信号を ３０ｄＢで出す。 Ｒ側出力電圧＝０．６V（最大５Ｖレンジ） 歪み率 Ｌ出力＝、 Ｒ出力＝０．１５％（最大０．３％レンジ） Ｌ側出力電圧＝５V（最大５Ｖレンジ） |
 |
| ＥＦ−３Ｄ． ＦＭ感度測定・ＲＬ分離調整・測定調整 Ｌ側 ＦＭステレオ信号発信器より ８４ＭＨＺで ４００ＨＺの Rのみ変調信号を ３０ｄＢで出す。 Ｒ側出力電圧＝０．６V（最大５Ｖレンジ） 歪み率 Ｌ出力＝、 Ｒ出力＝０．１５％（最大０．３％レンジ） Ｌ側出力電圧＝５V（最大５Ｖレンジ） |
 |

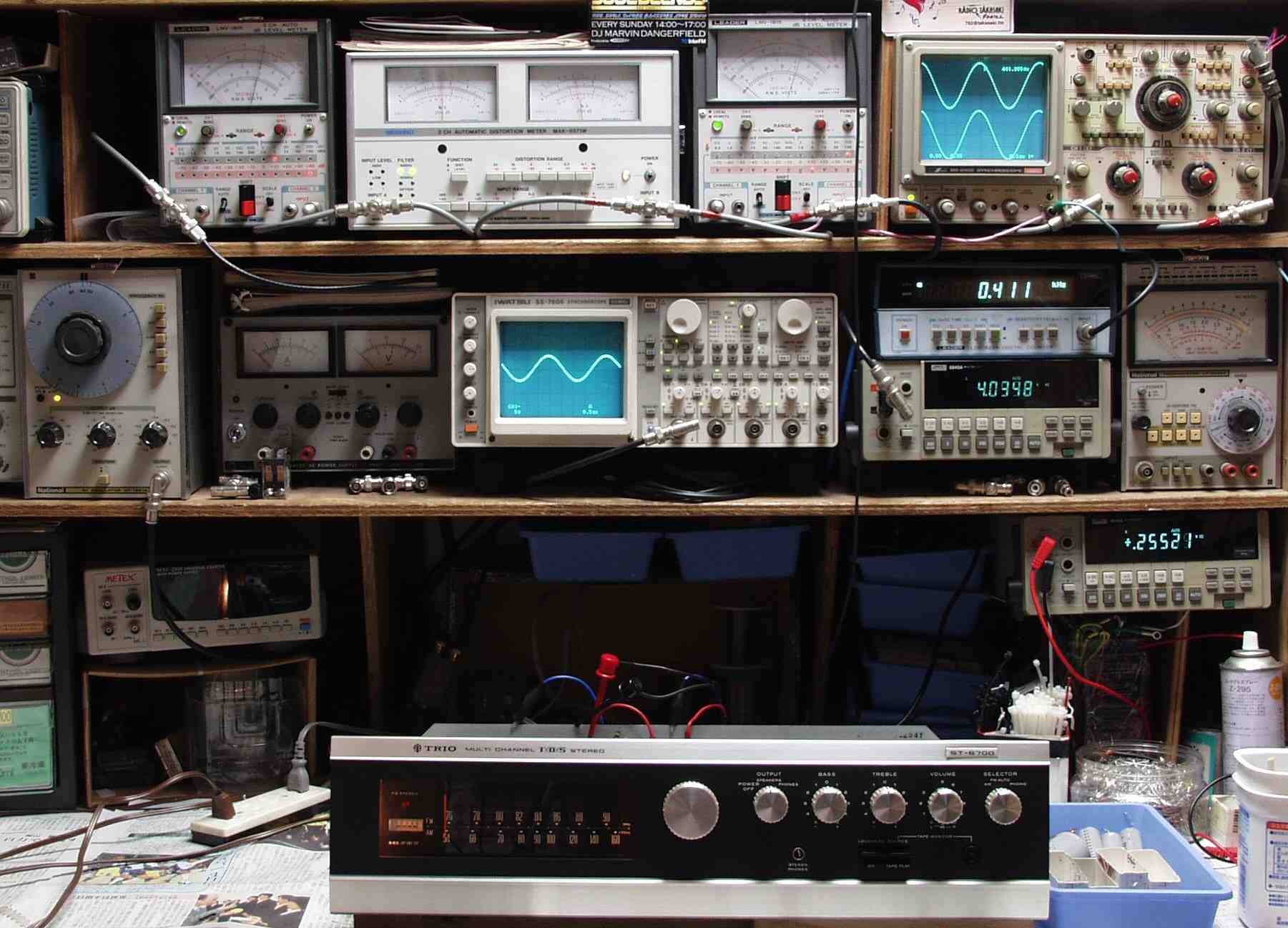

| Ｅ−５． ２４時間エージング |
 |
