S.E.A.グラフィックイコライザー SEA-M9.2台目修理記録
平成15年2付5日到着 平成月日完成
  • A. 修理前の状況
       スペクトル表示しない
       ドロワー(引き出し)が、偶にに出てくる、またぎこちない動き

  • B. 原因
       電源−IC不良
       駆動歯車不良
       OP−AMP不良(劣化)

  • C.修理状況
       イコライザーAMPのOP-AMP交換
       フラットAMPのOP-AMP交換、
       電源部の電解コンデンサー交換・補強
       配線、基板手直し・補強
       年劣化による各部ハンダ補正
       電動メカ部分手直し修理・歯車交換。


  • D. 使用部品
       OP−AMP            18個
       電解コンデンサ−        12個
       抵抗                18個
       定電圧IC              6個

  • E. 調整・測定

  • F. 修理費      75,000円+歯車制作費(22,000円)   <<オーバーホール修理>>
                                               <<ユーザーより部品取り器1台提供>>                                                     <<お馴染み様価格=3台目より>>

A.修理前の点検状況

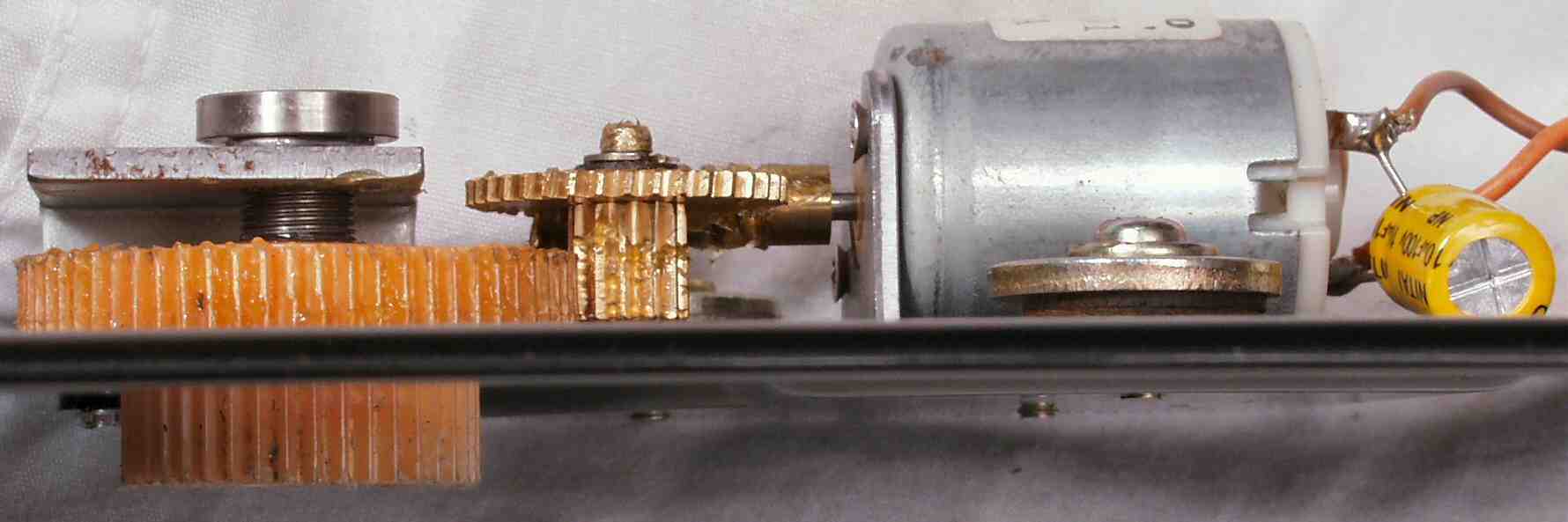

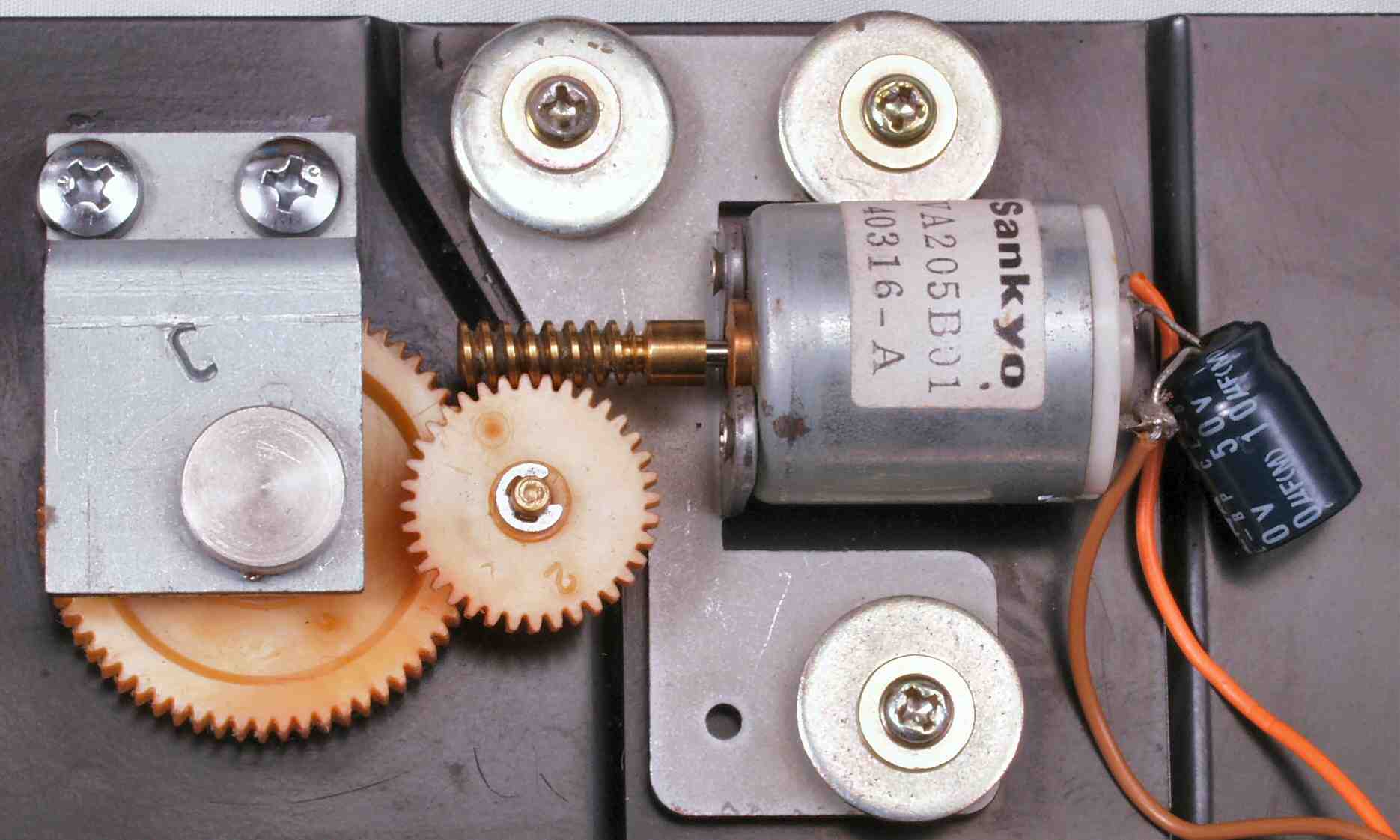

A−1. 点検中 ドロワー(引き出し)駆動部、真ん中の平歯車のした歯車が割れている
A−2. 点検中 設計が悪く歯ヤの当たりが十分で無い
A−2. 点検中 2台とも割れた歯車、この為に動かない。
A−3A. 点検中 左=交換する物

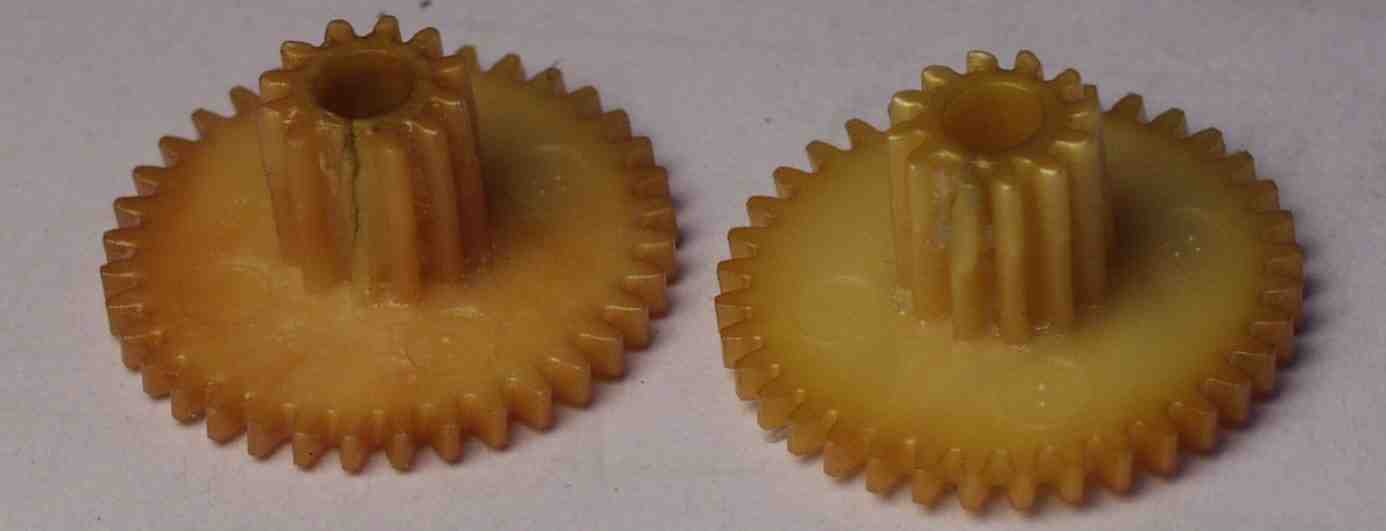

                       歯車を東京の町工場が製作してくれました。価格4個で88,000円。平成18年12月
                       必要な方販売します(1個22.000円2個有ります)
A−3B. 点検中 左=交換する物
C.修理状況
C−1. 修理中

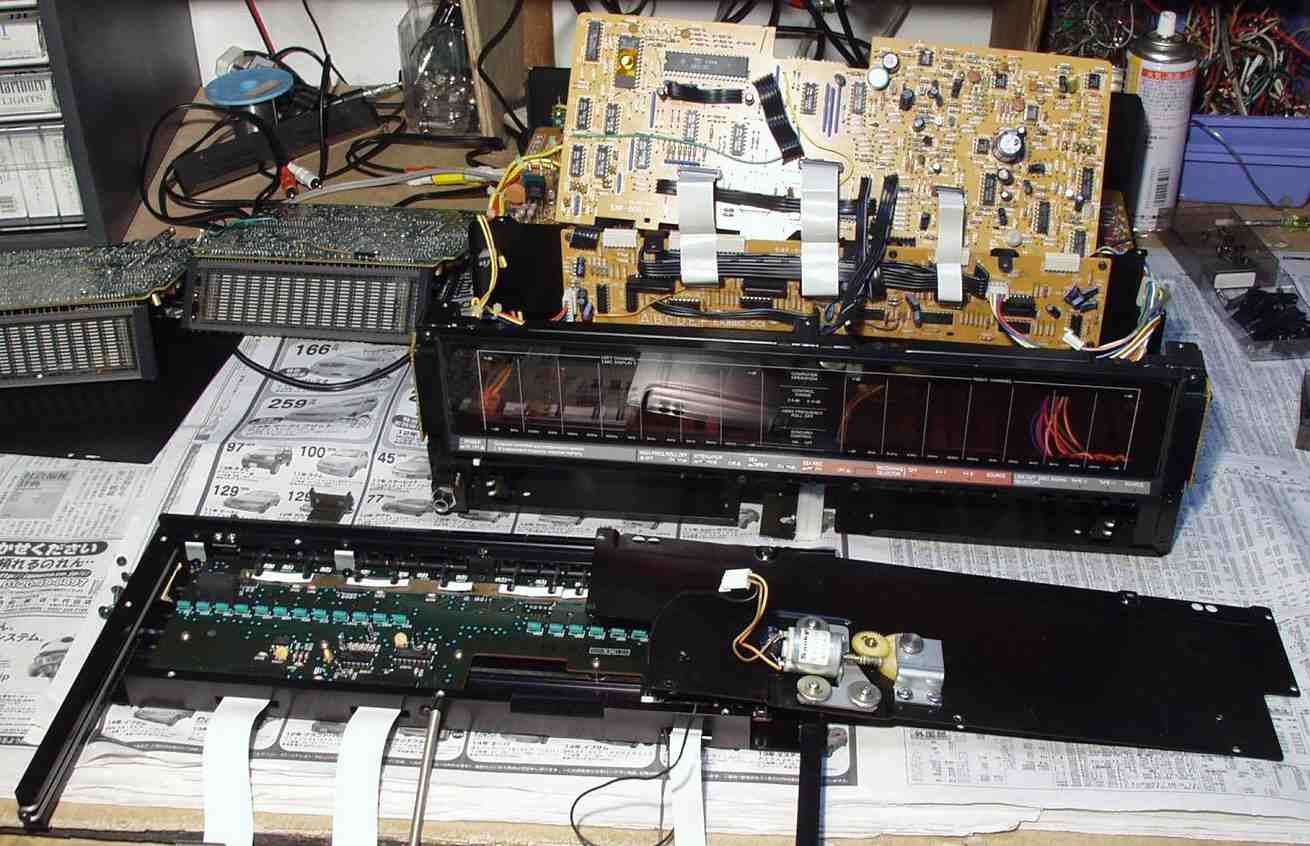

C−2A. 修理中 取り出した「ドロワー(引き出し)」
C−2B. 修理前 ドロワー駆動部

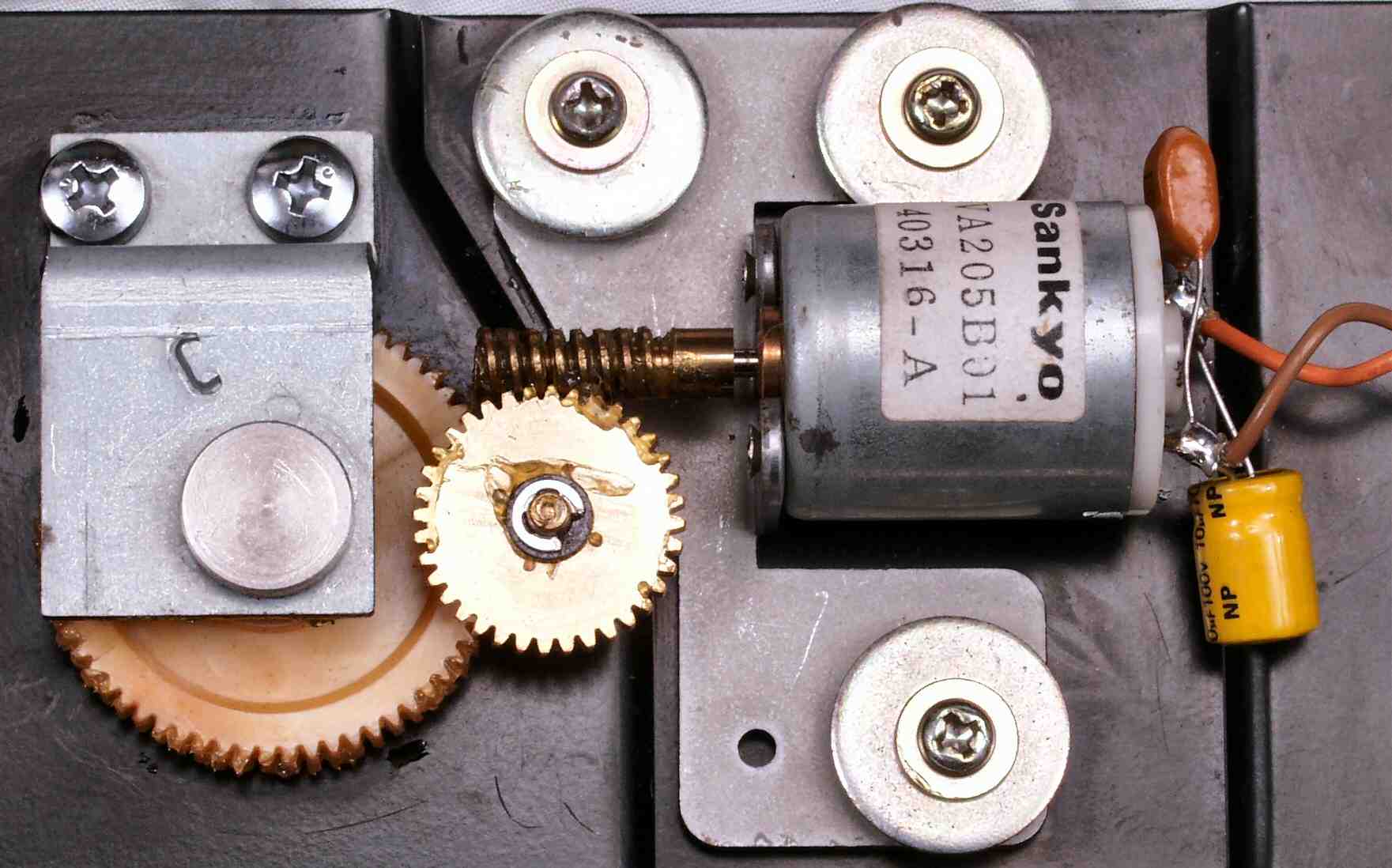

C−2C. 修理後 ドロワー駆動部。 電解コンデンサー交換、フイルムコンデンサー追加

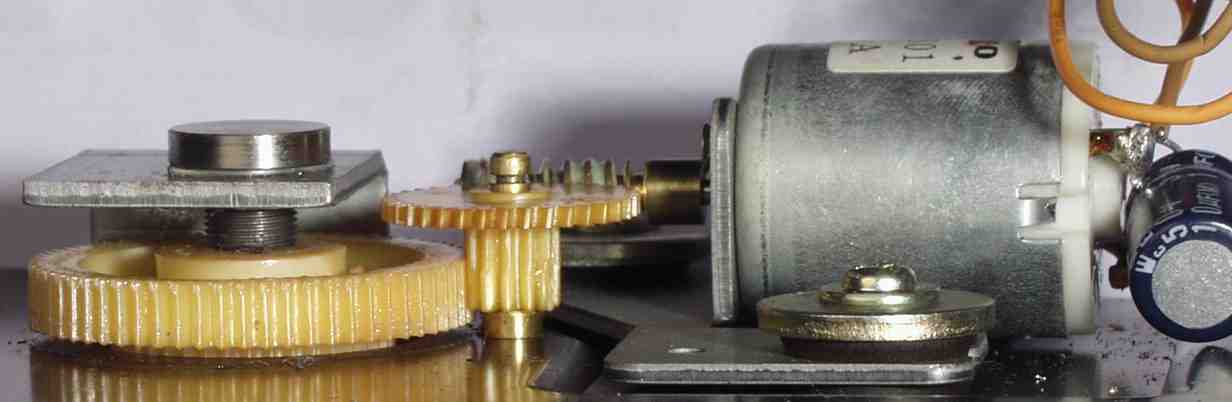

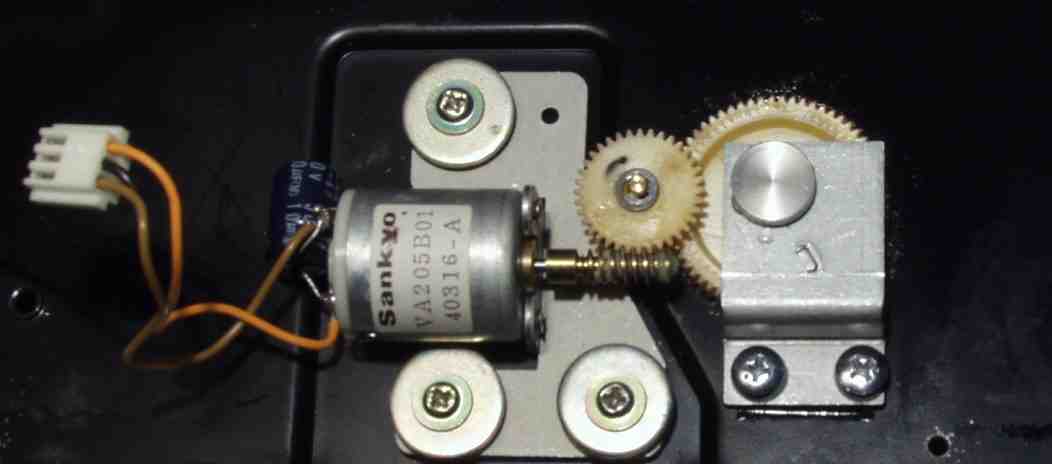

C−2D. 修理前 ドロワー駆動部を横から見る

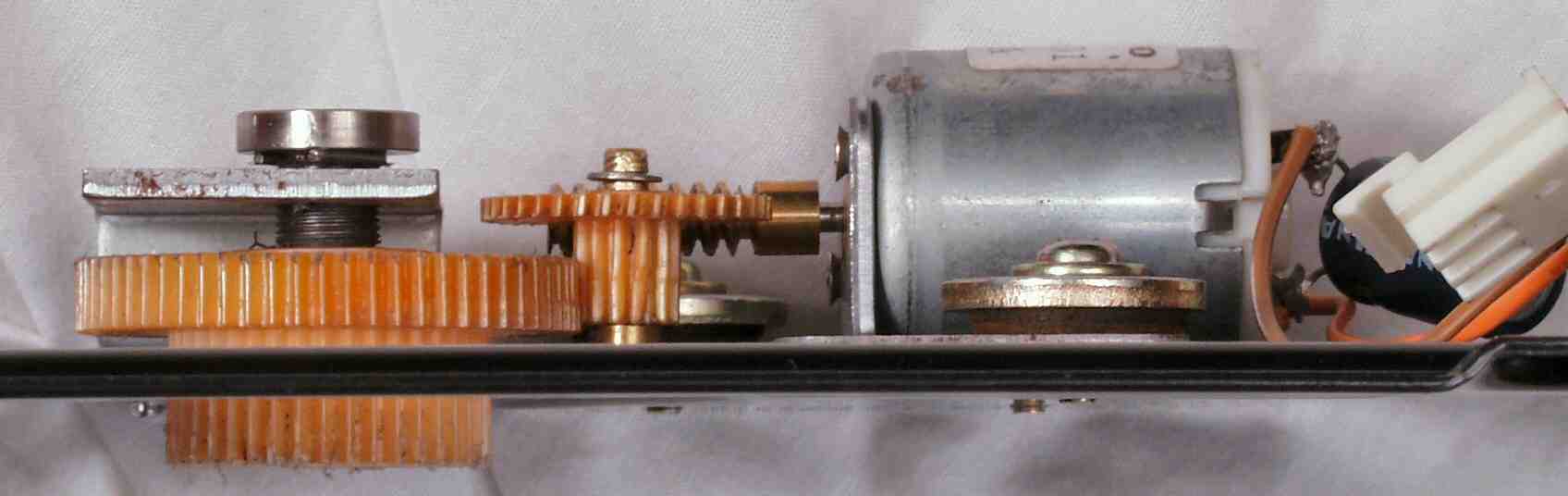

C−2E. 修理後 ドロワー駆動部を横から見る

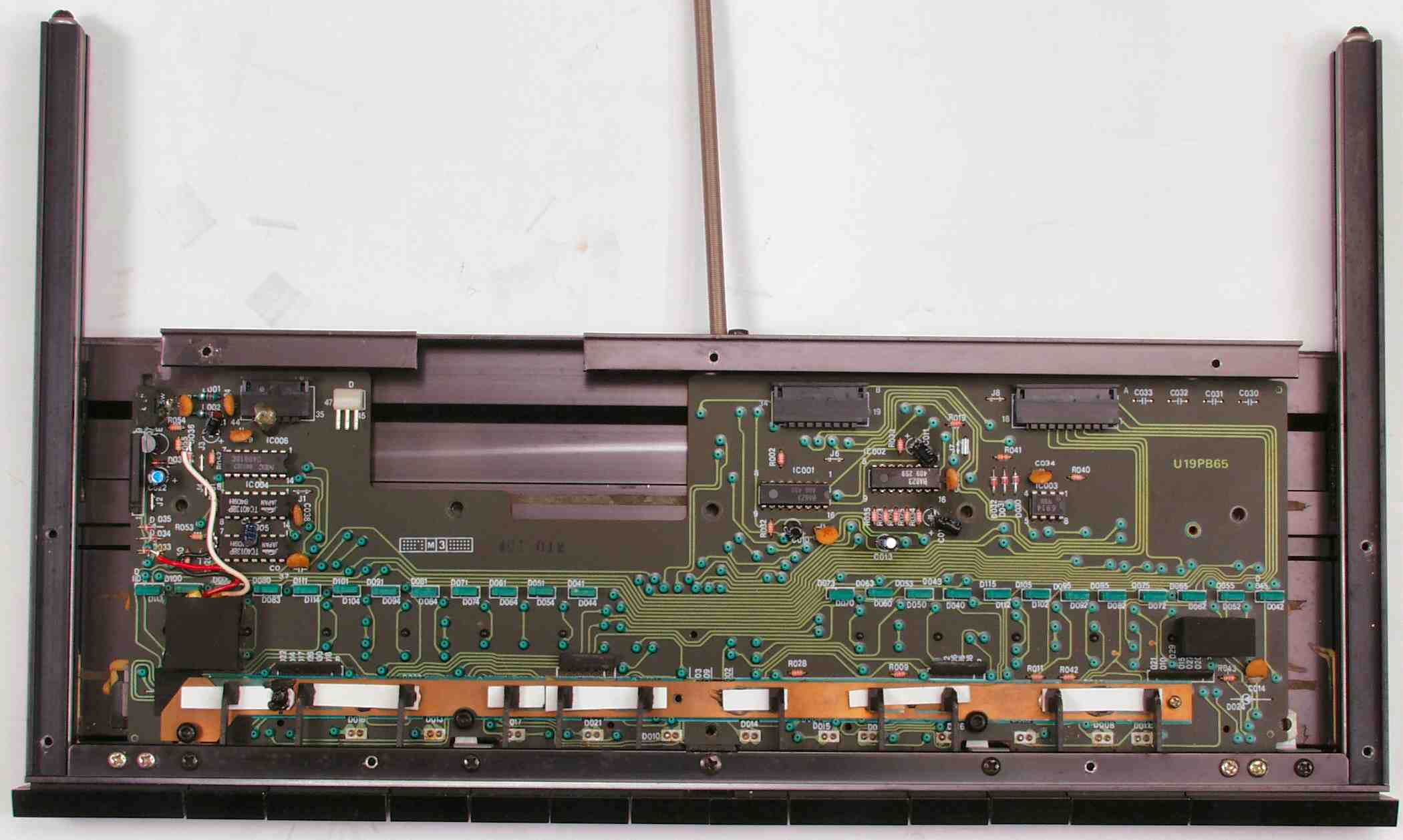

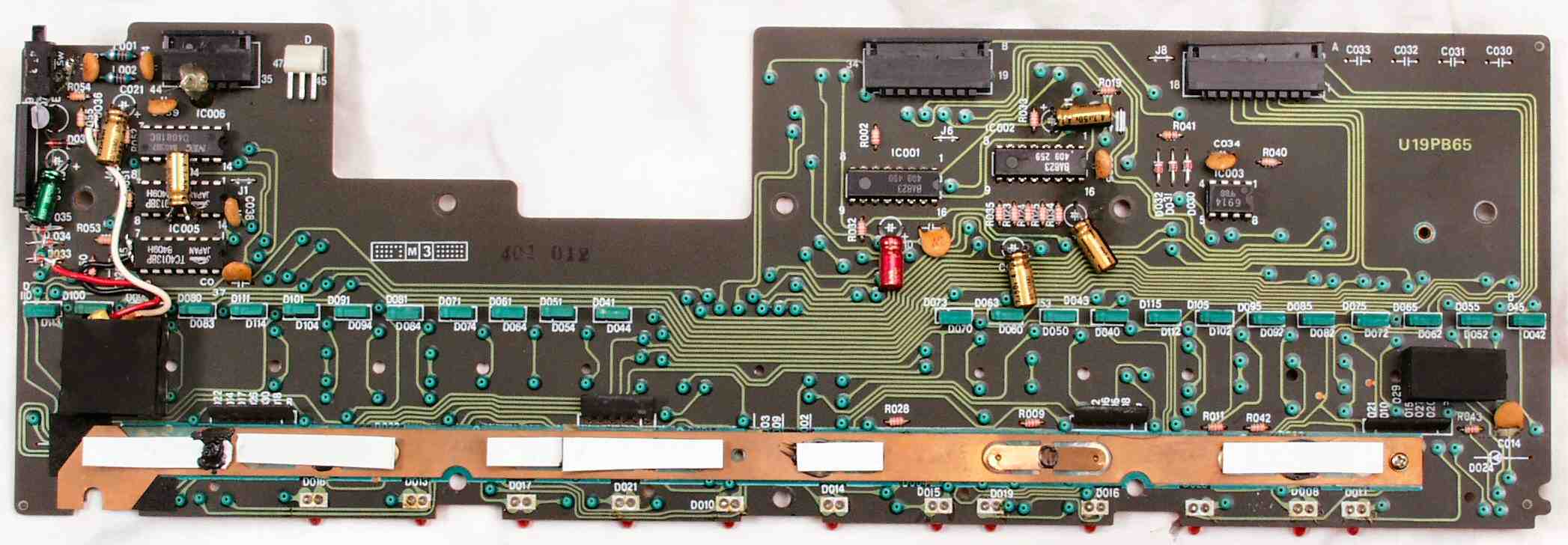

C−2F. 修理前 ドロワー基板
C−2G. 修理後 ドロワー基板。 電解コンデンサー7個交換

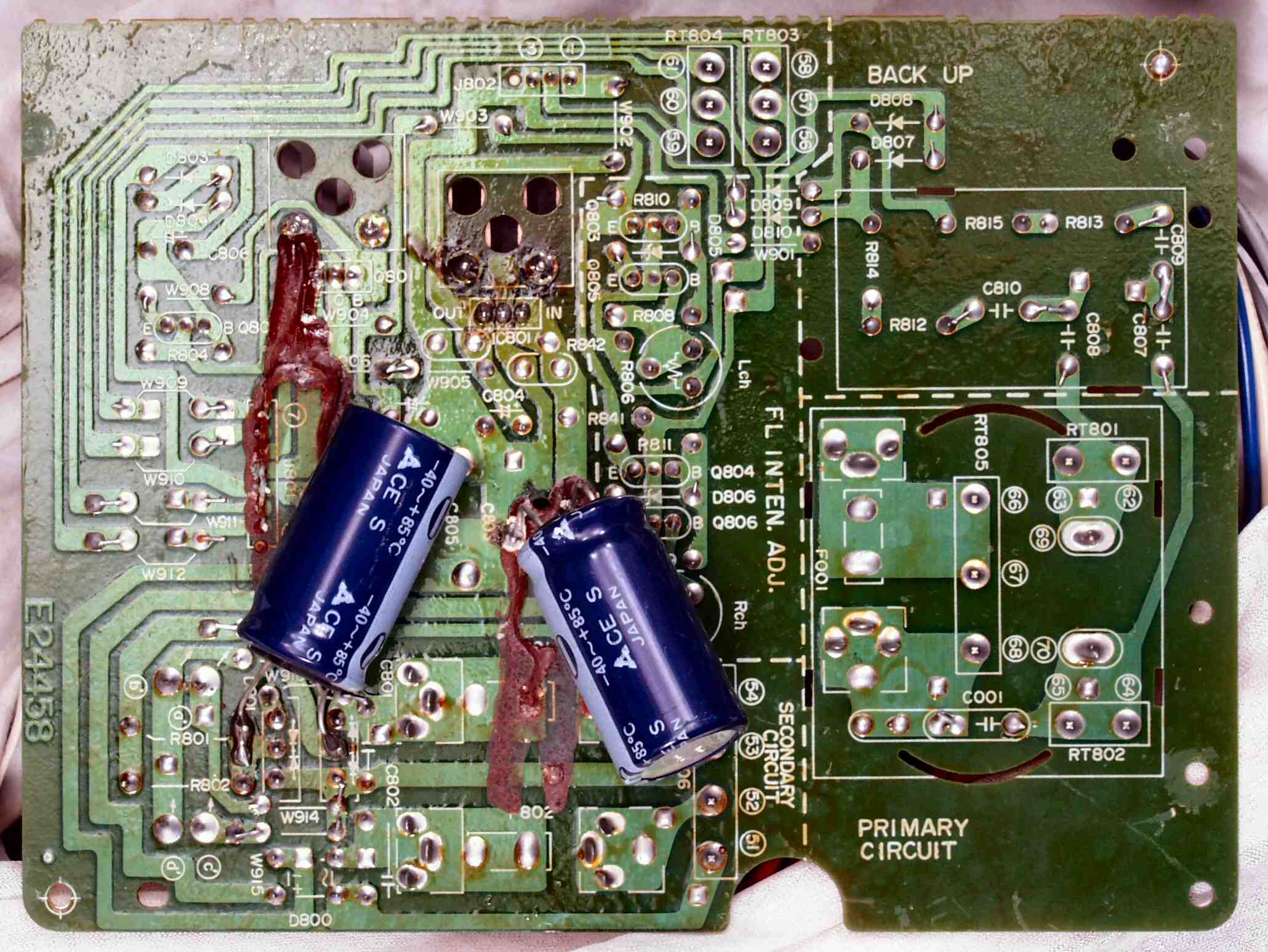

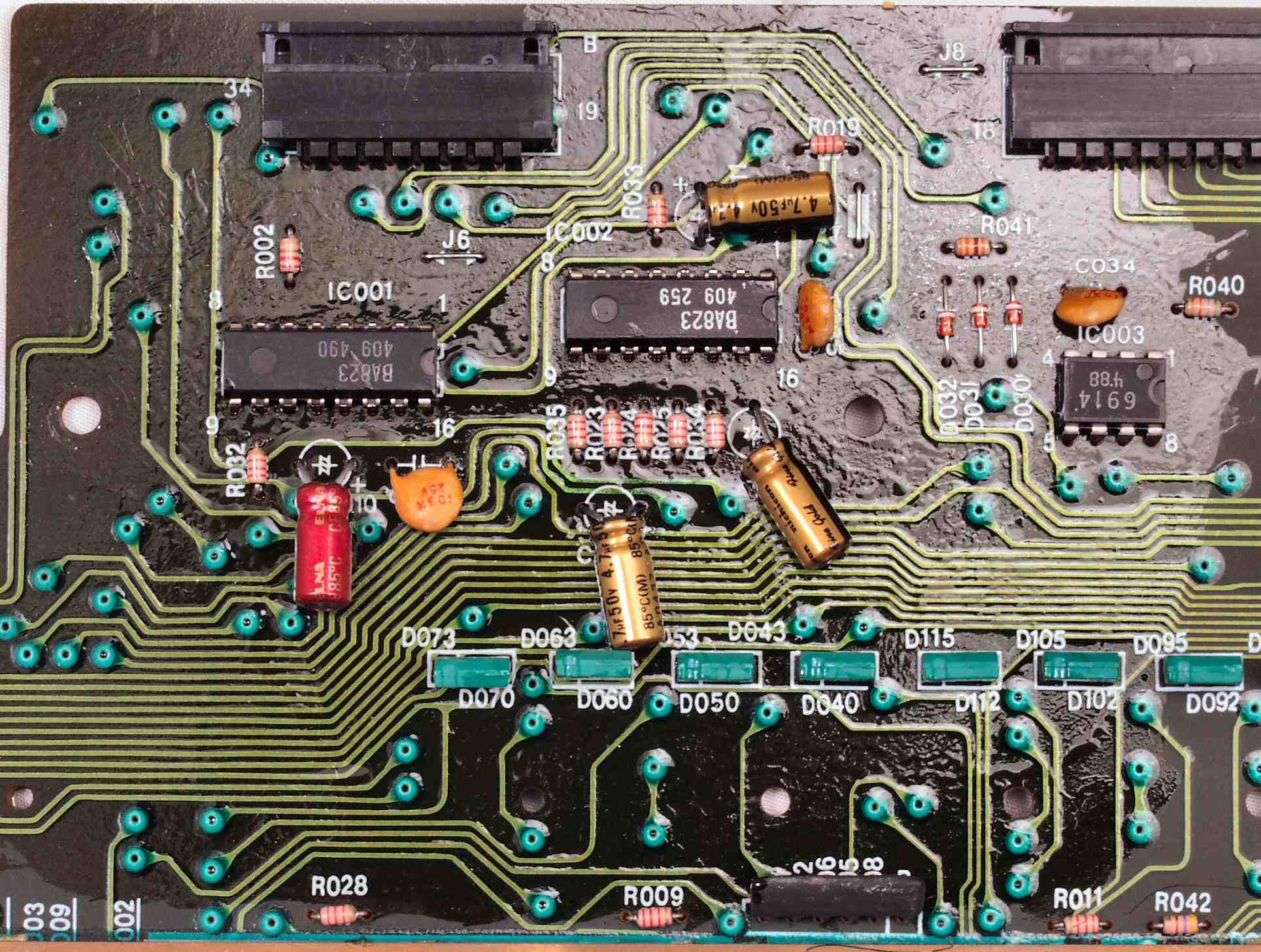

C−2H. 修理後 ドロワー基板。 オイルの液漏れがあるので、コート液を塗って事前に保護しておく。
C−2I. 修理前 ドロワー基板裏

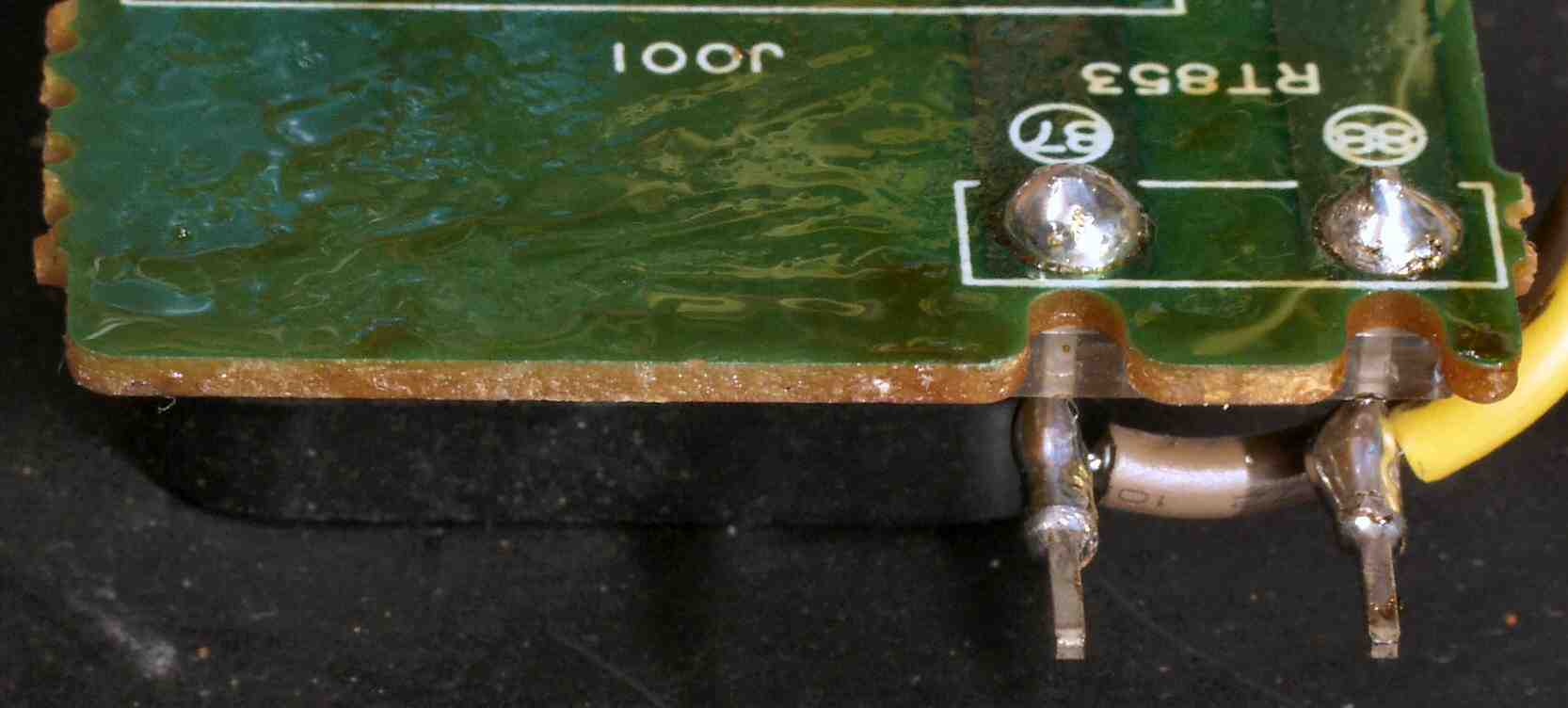

C−2J. 修理(半田補正)後 ドロワー基板裏。 全ての半田をやり直す
C−2K. 完成ドロワー基板裏。 洗浄後

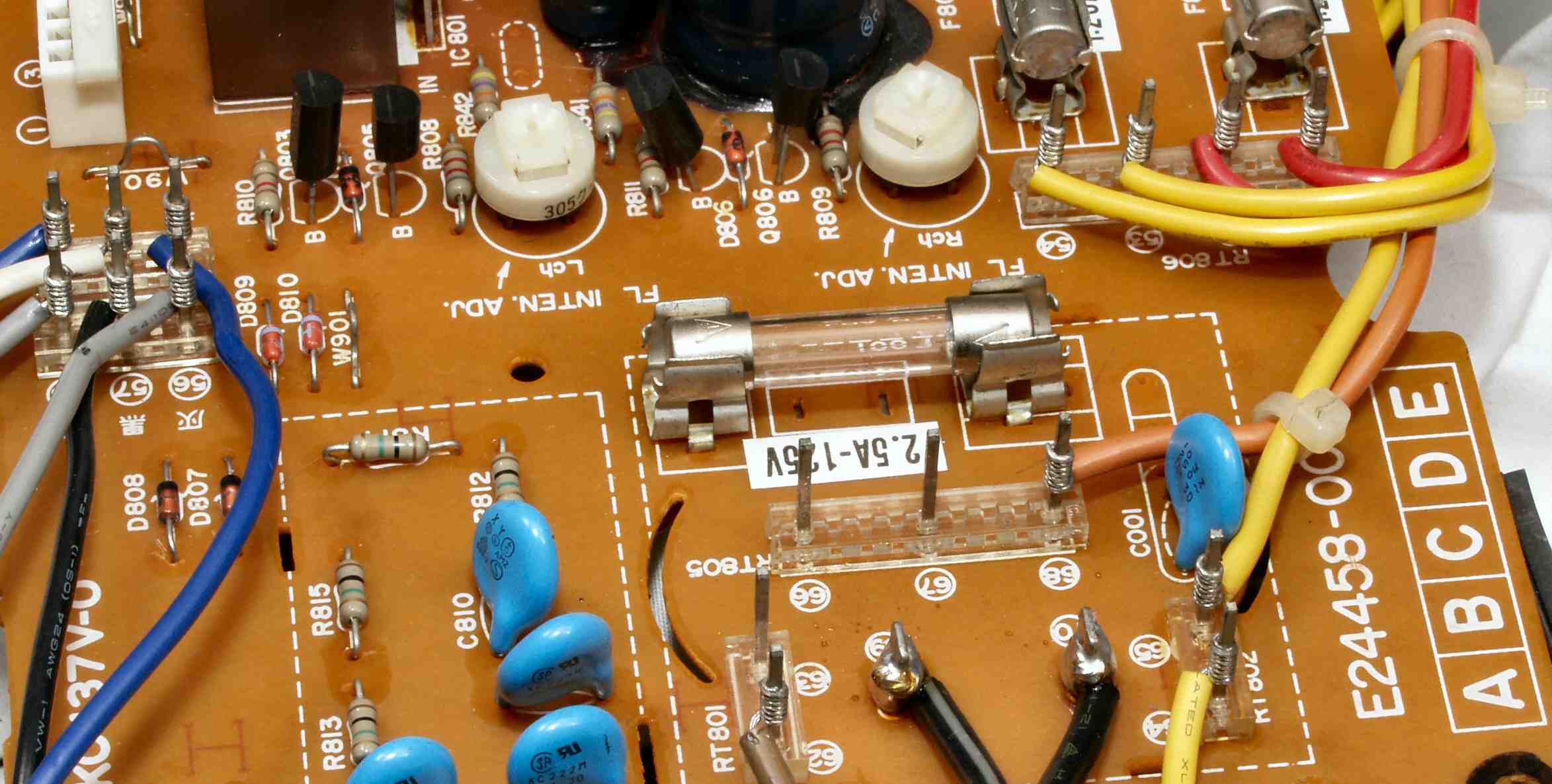

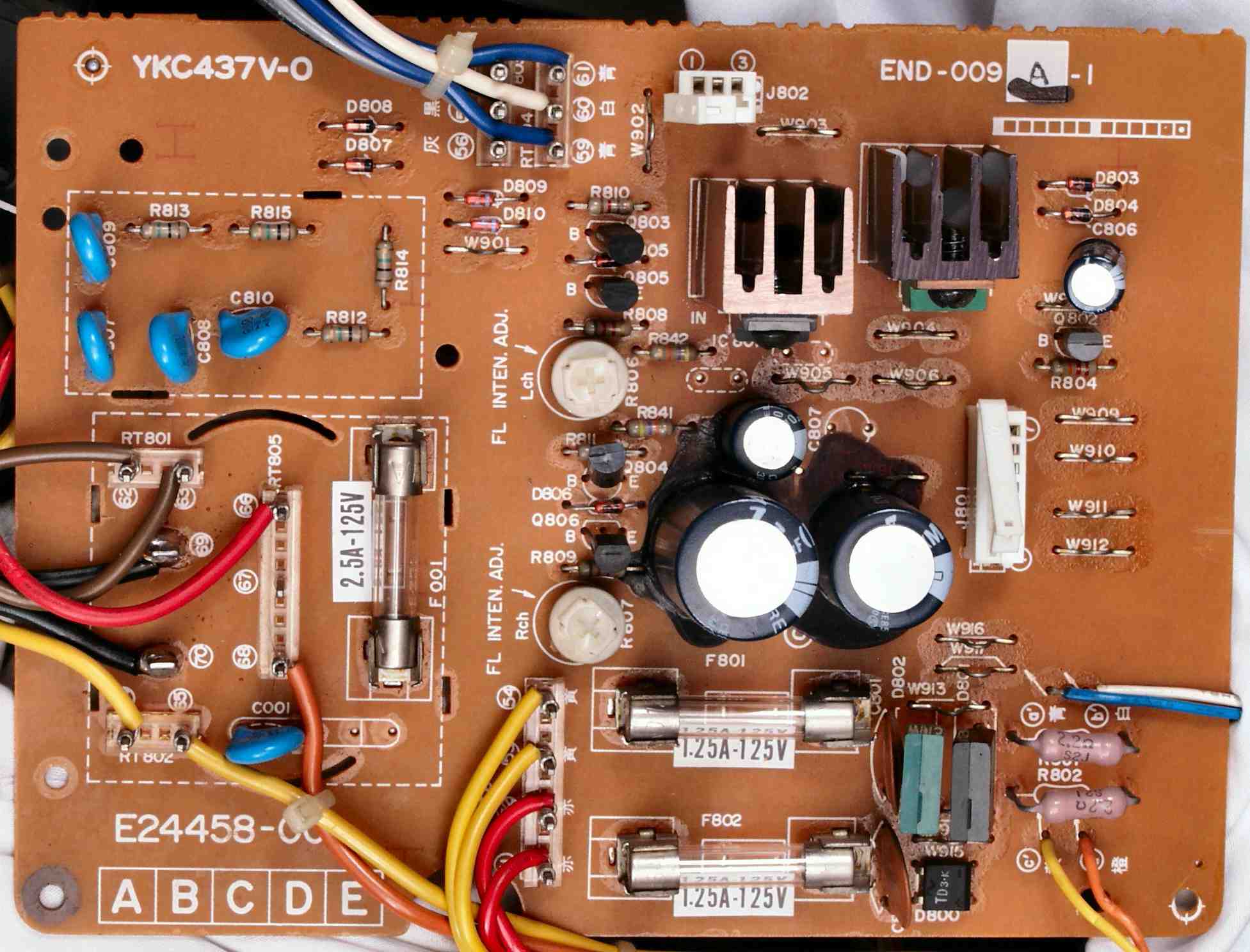

C−3A. 修理前 パワーサプライ基板。
C−3B. 修理後 パワーサプライ基板。 電解コンデンサー個交換。

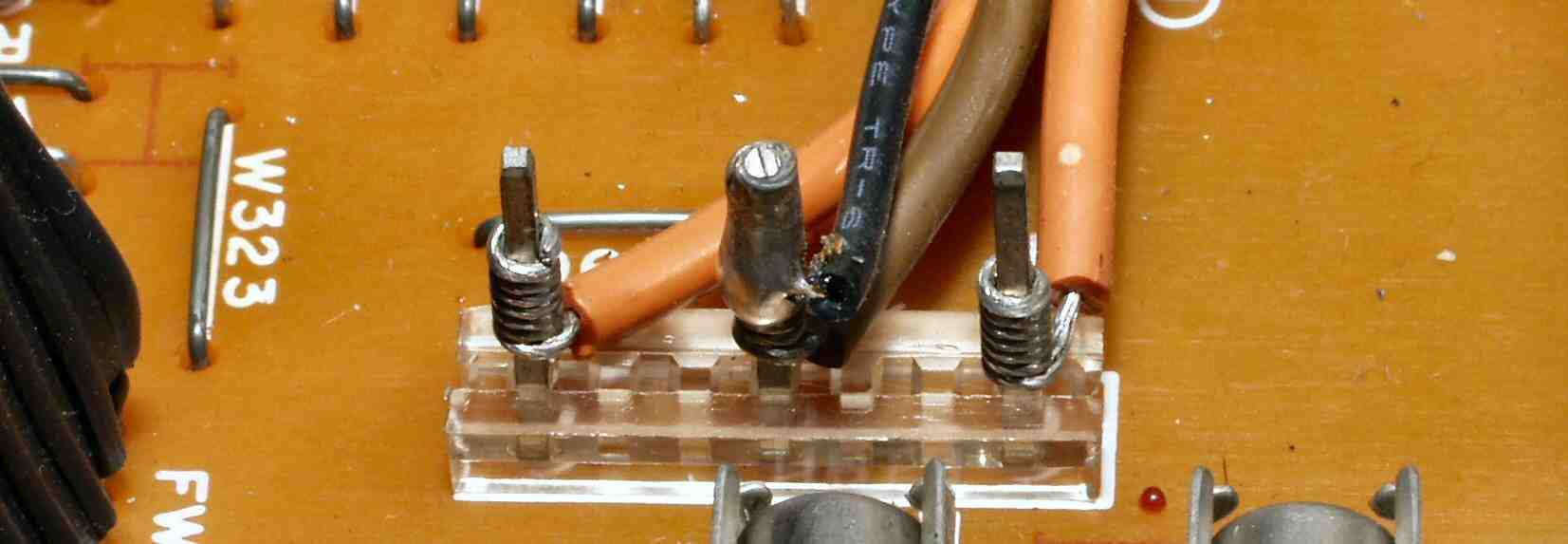

C−3B−1. 修理後 パワーサプライ基板ラッピング

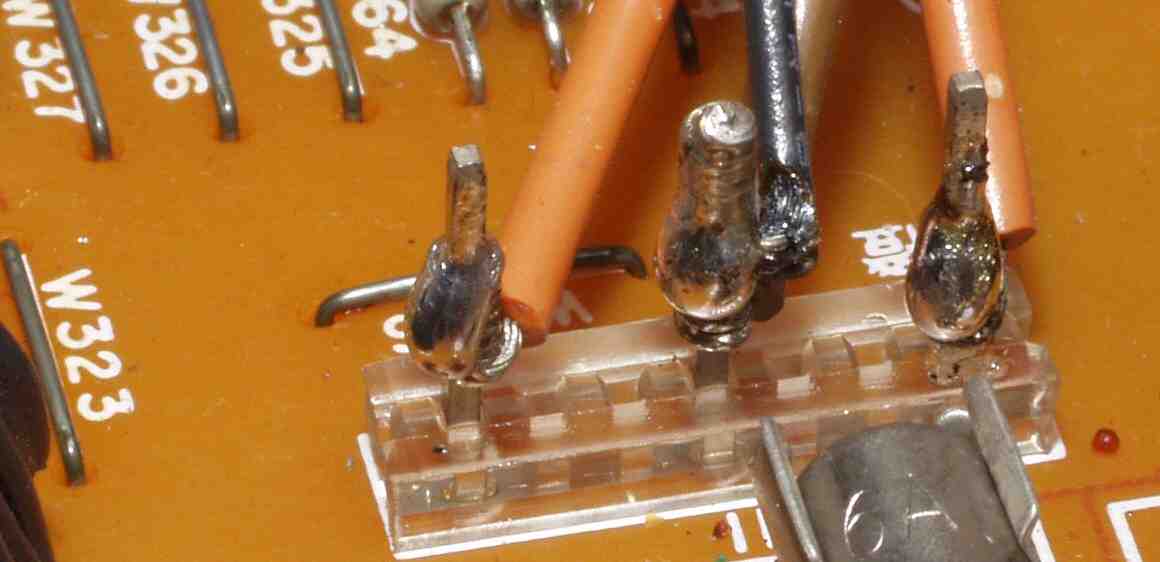

C−3B−2. 修理後 パワーサプライ基板ラッピング。 半田を流し込む。
C−3C. 修理前 パワーサプライ基板裏。
C−3D. 修理(半田補正)後 パワーサプライ基板裏。 全ての半田をやり直す。
C−3E. 完成パワーサプライ基板裏。 洗浄後。

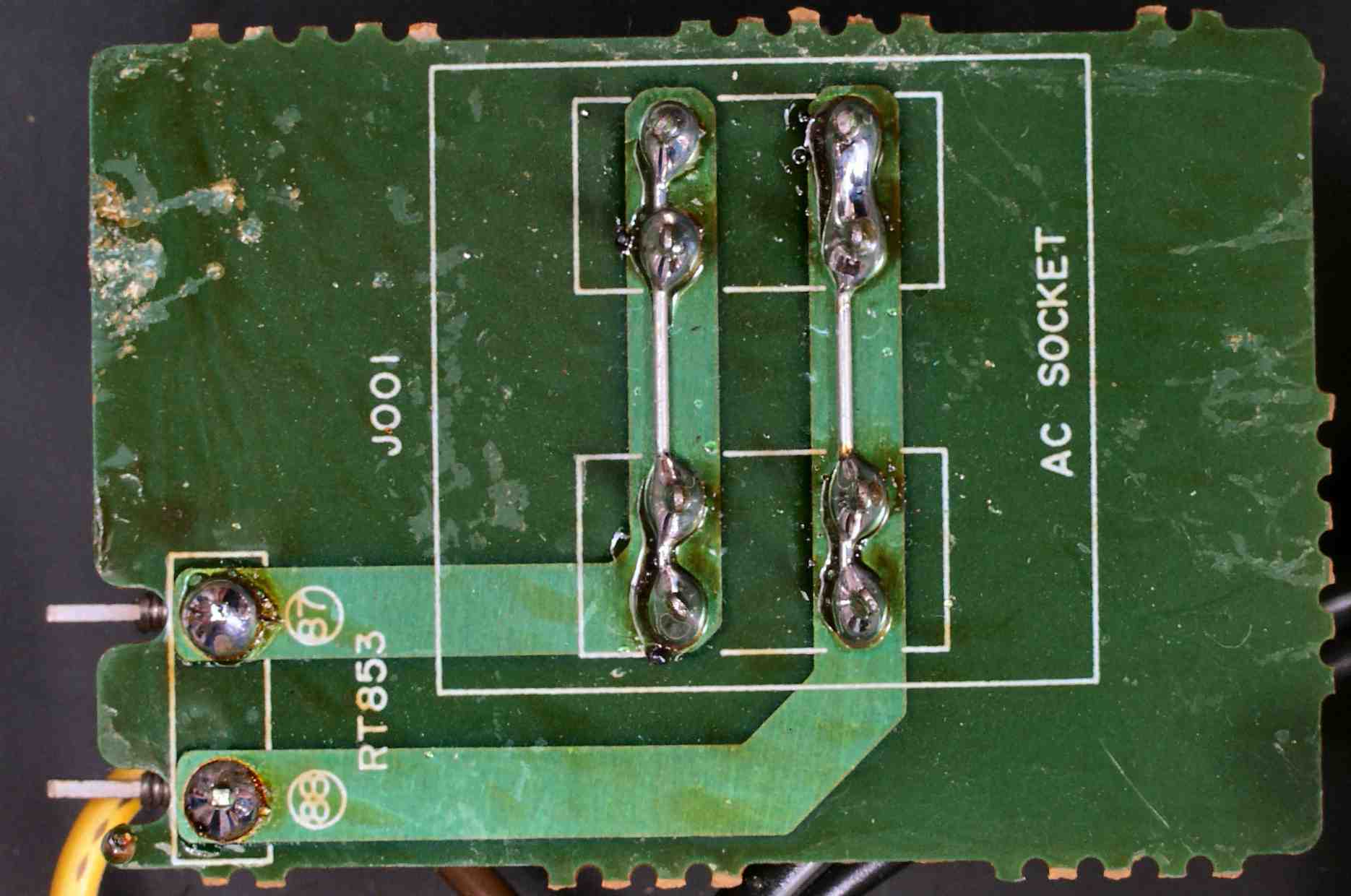

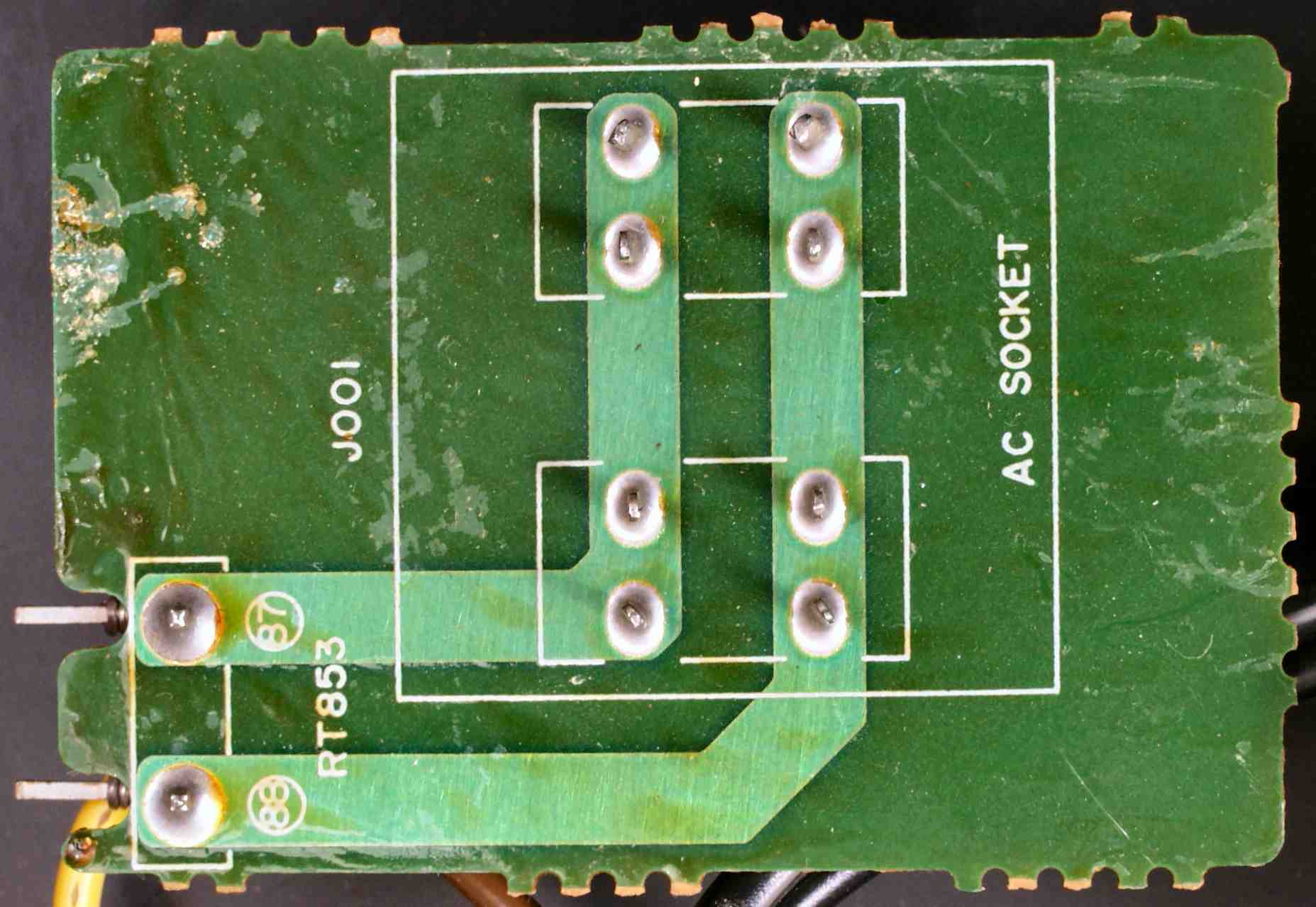

C−3F. 修理前 電源コンセント基板裏

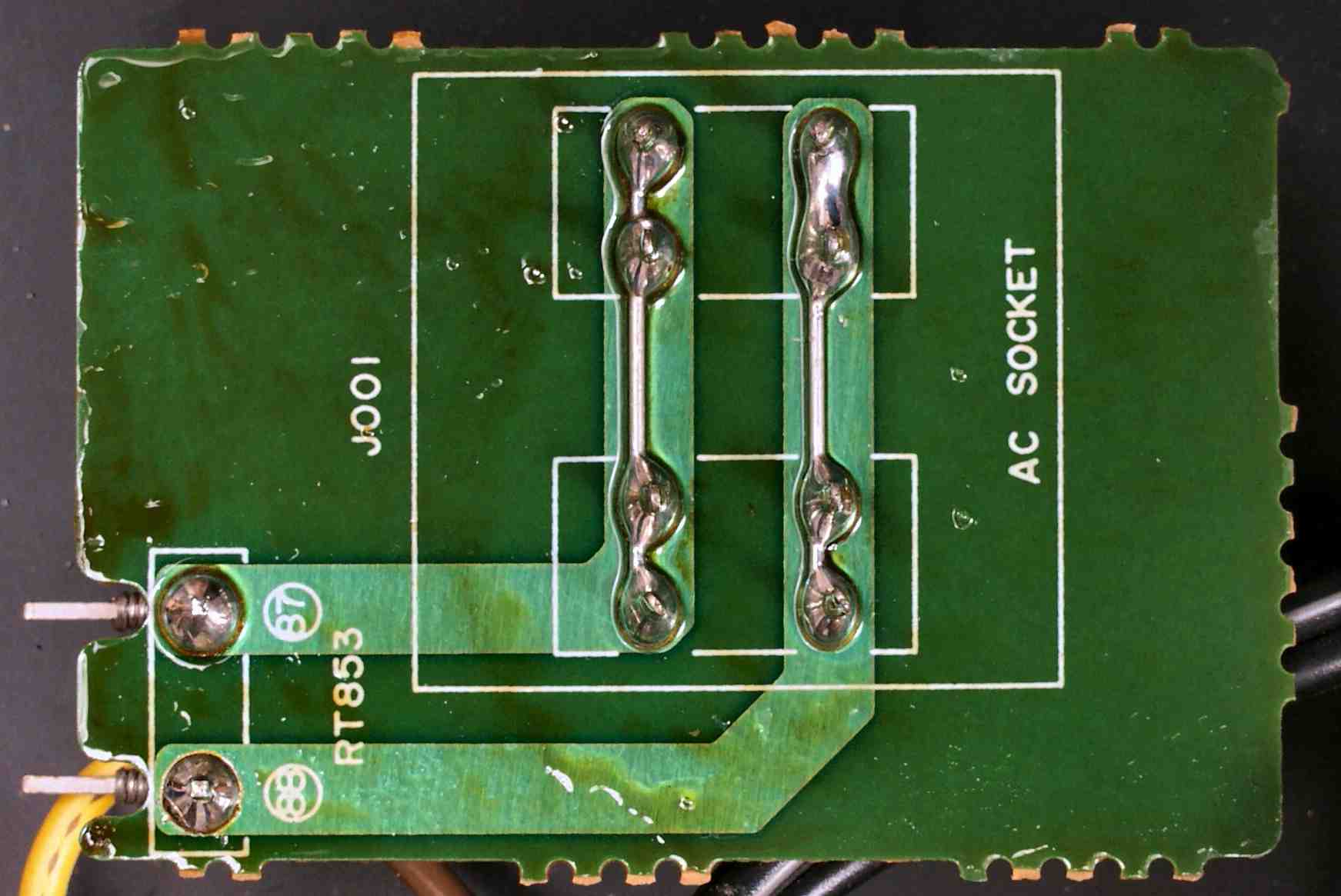

C−3G. 修理(半田補正)後 電源コンセント基板裏
C−3H. 完成電源コンセント基板裏。 洗浄後

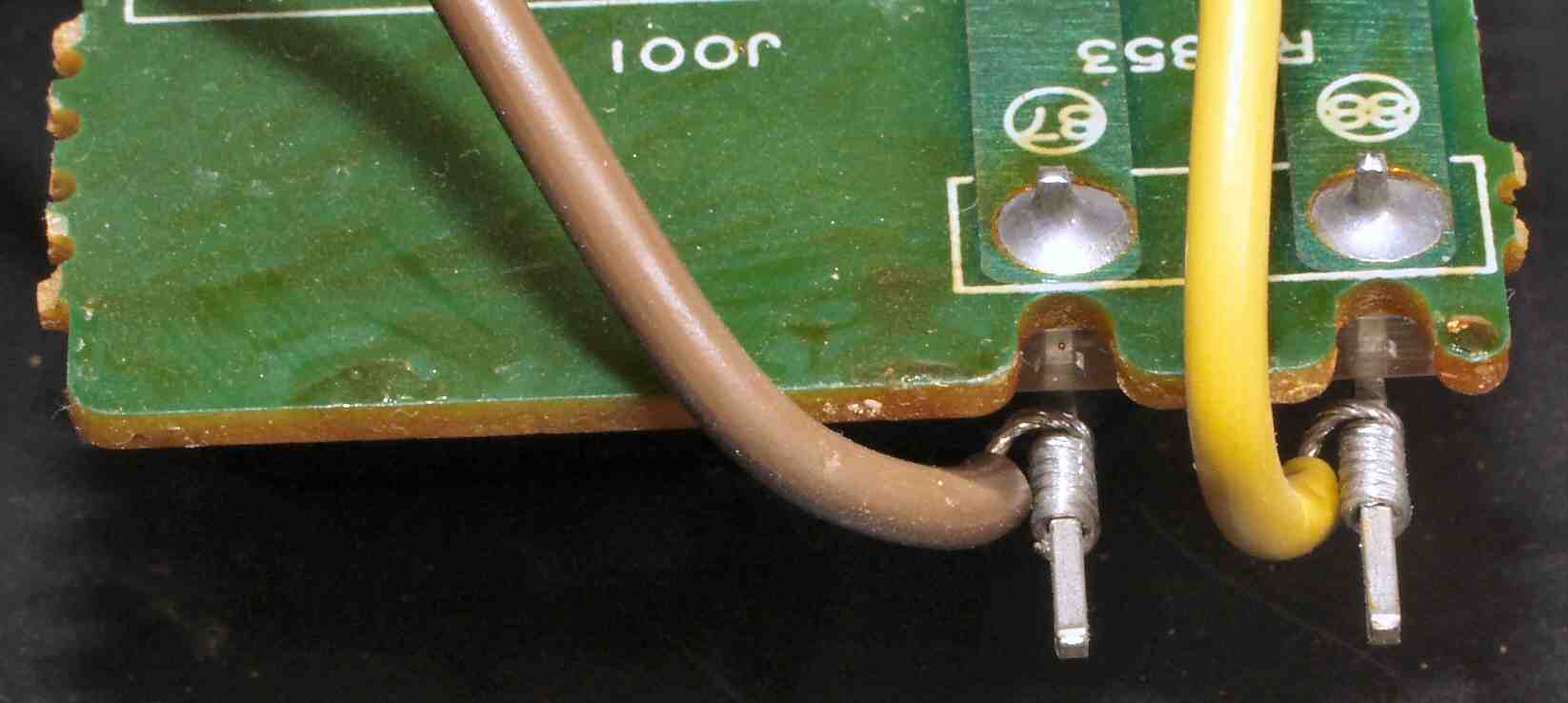

C−3I. 修理前 電源コンセント基板裏基板ラッピング。
C−3J. 修理(半田補正)後 電源コンセント基板裏基板ラッピング。 半田を流し込む。

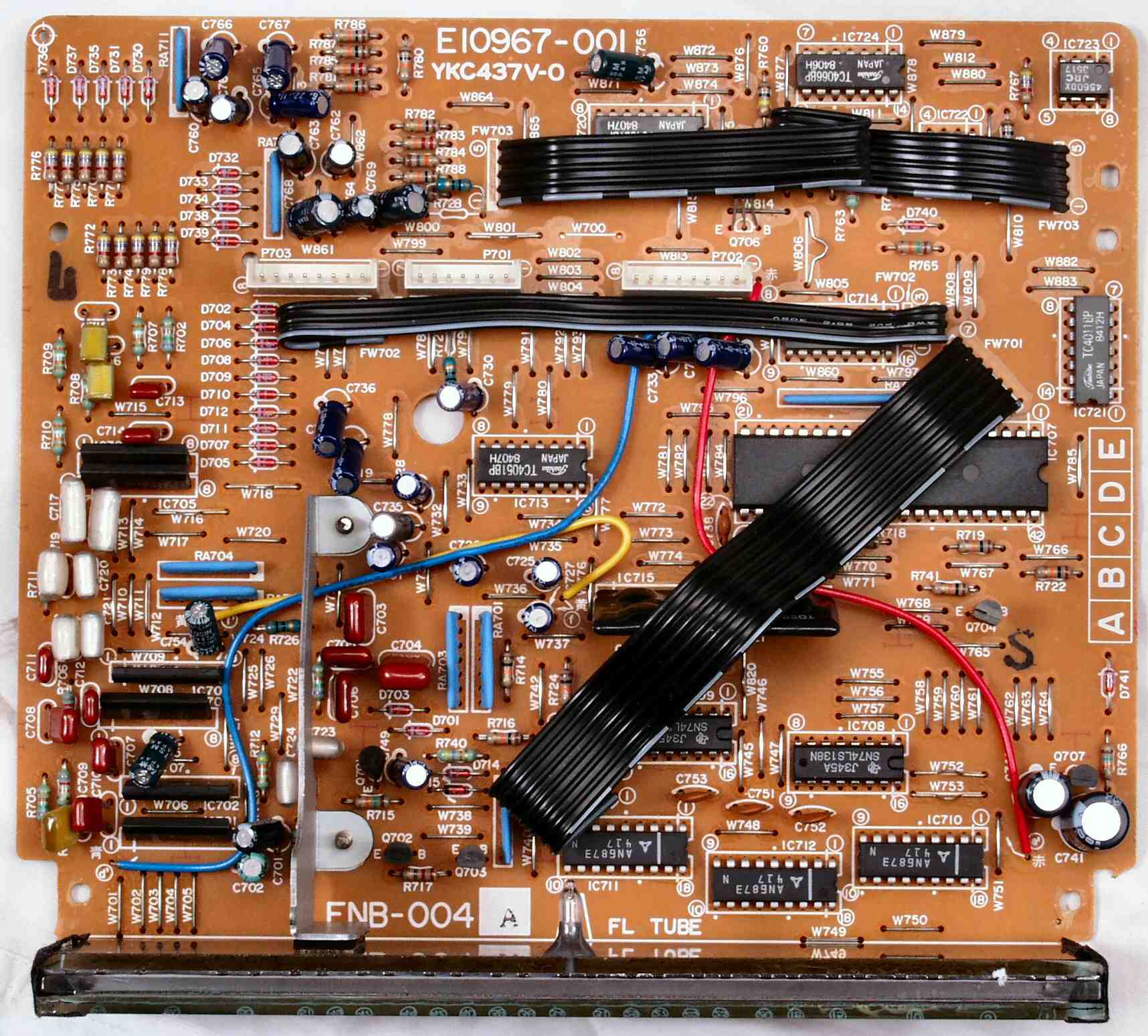

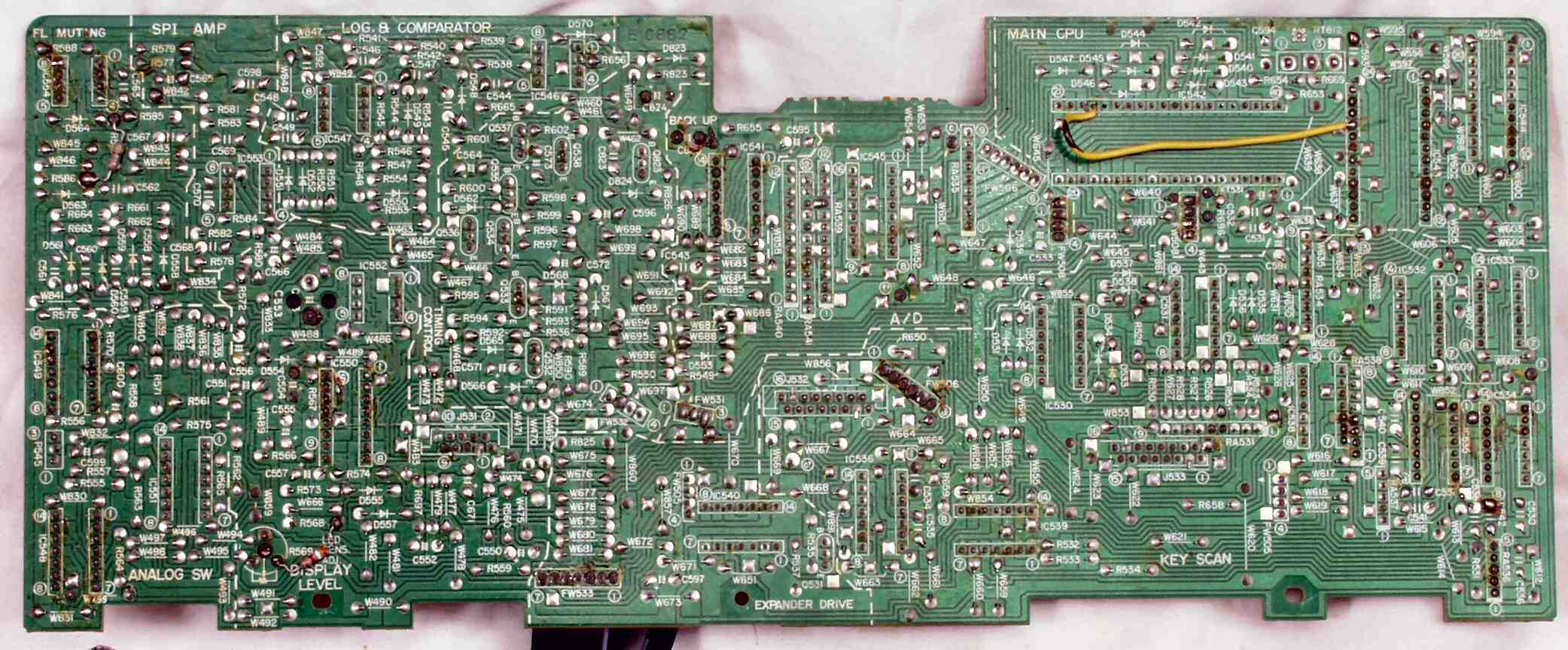

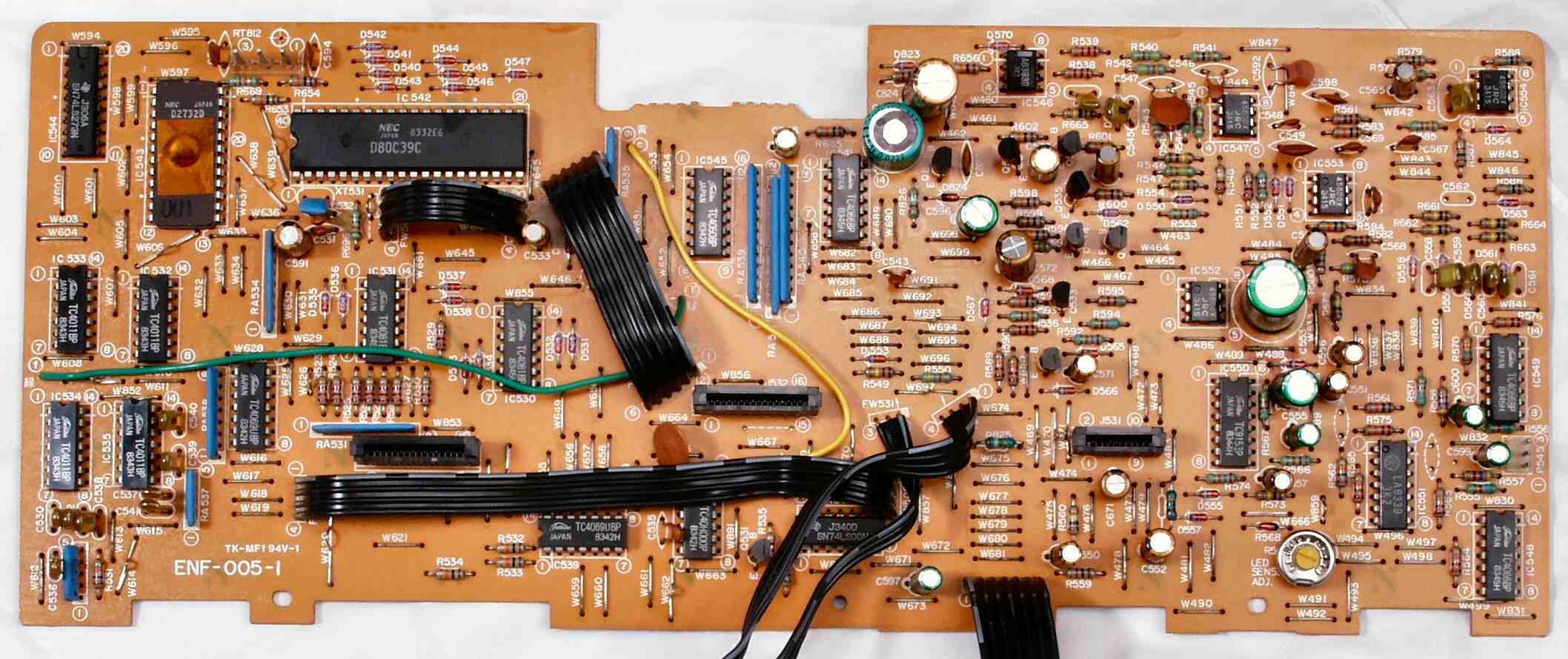

C−4A. 修理前 メインCPU基板。
C−4B. 修理後 メインCPU基板。 電解コンデンサー21個、半固定VR1個交換。

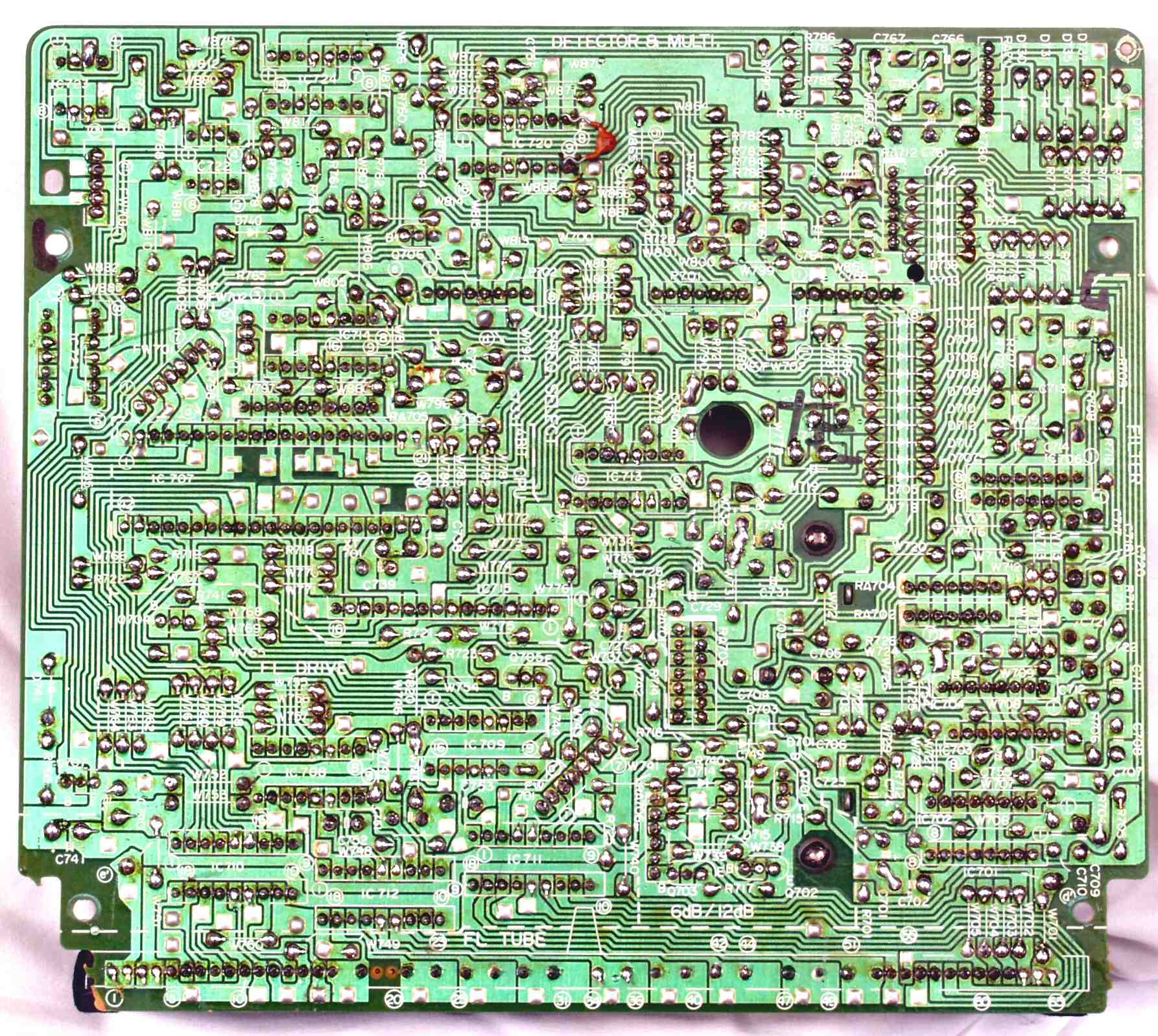

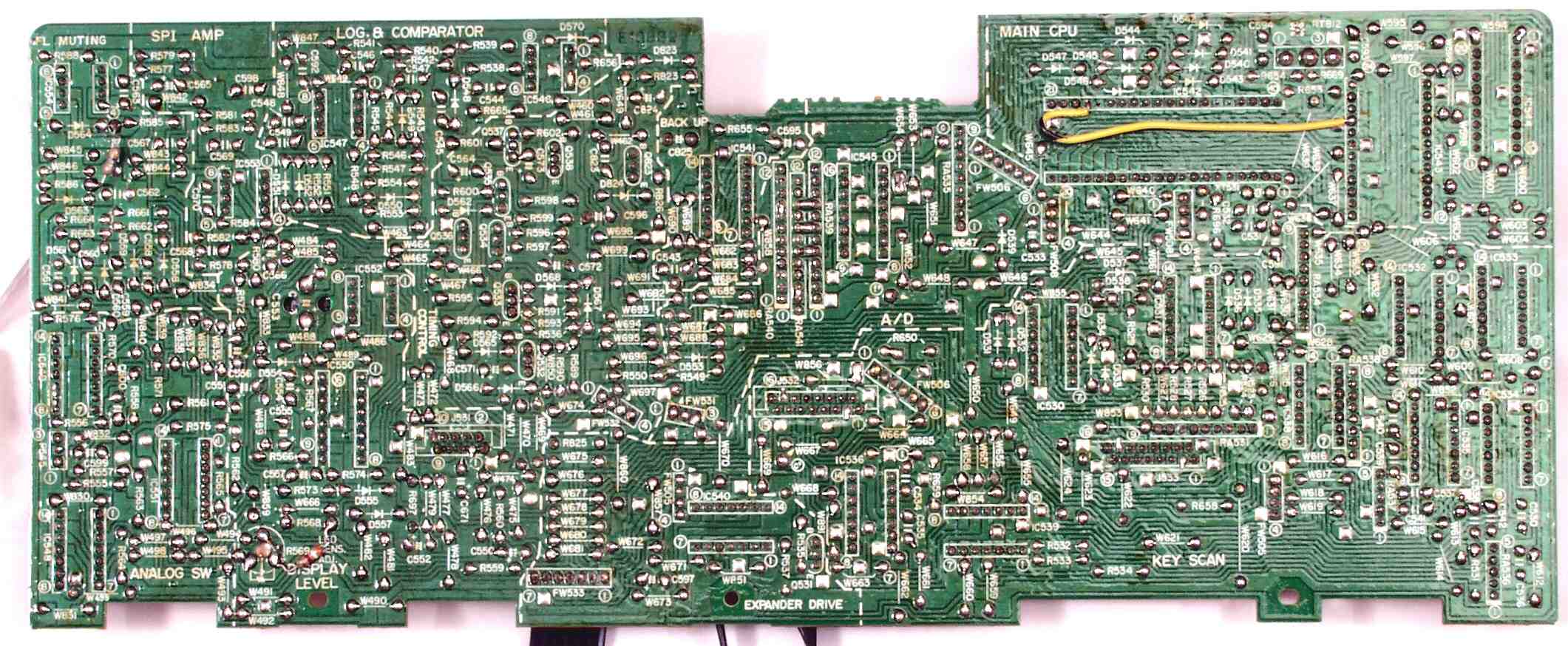

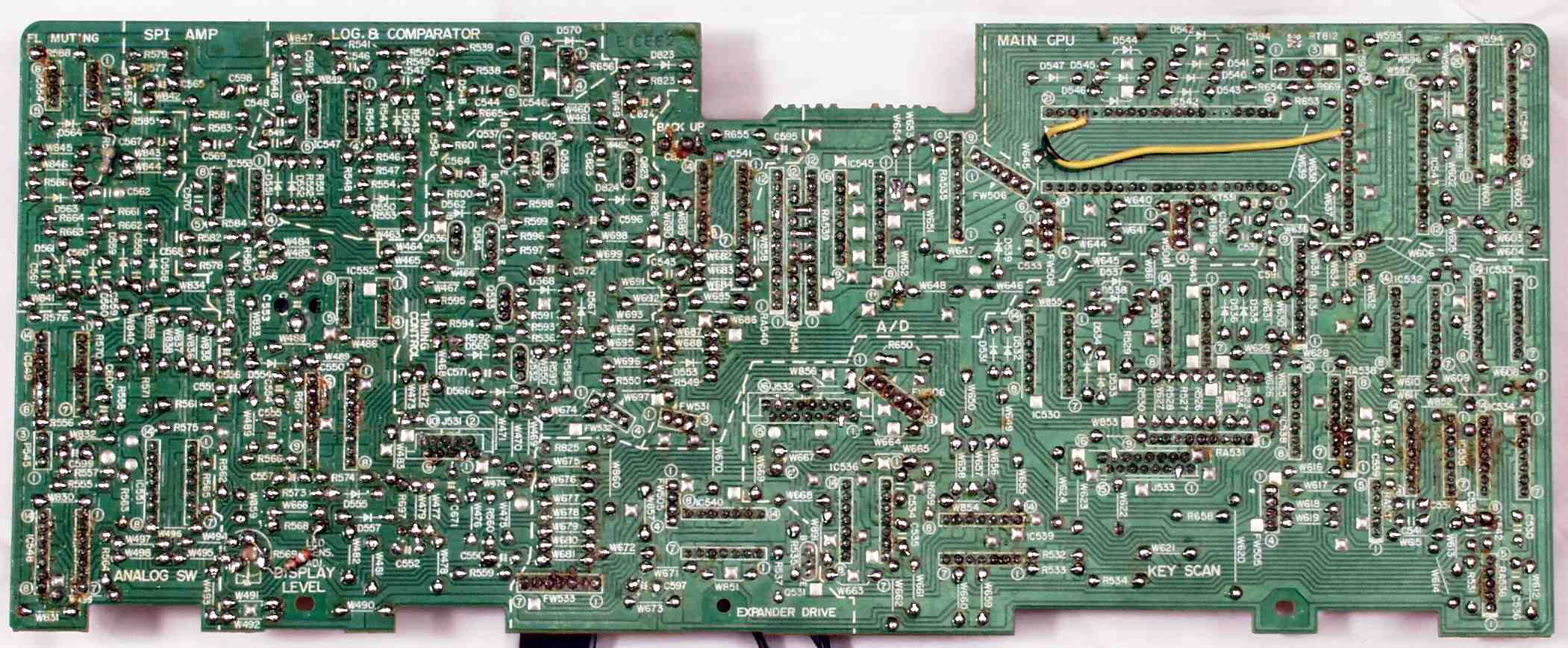

C−4C. 修理前 メインCPU基板裏。

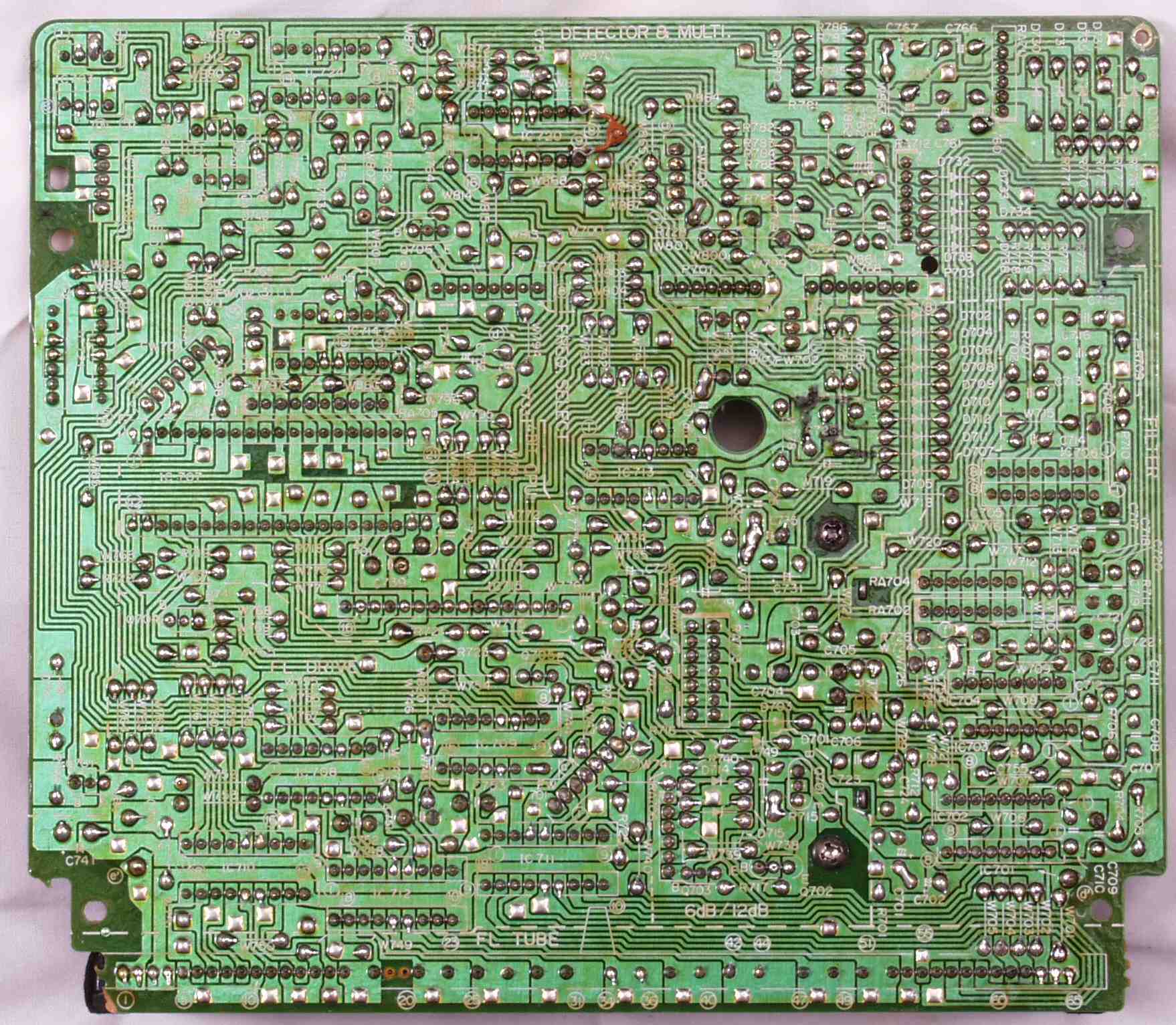

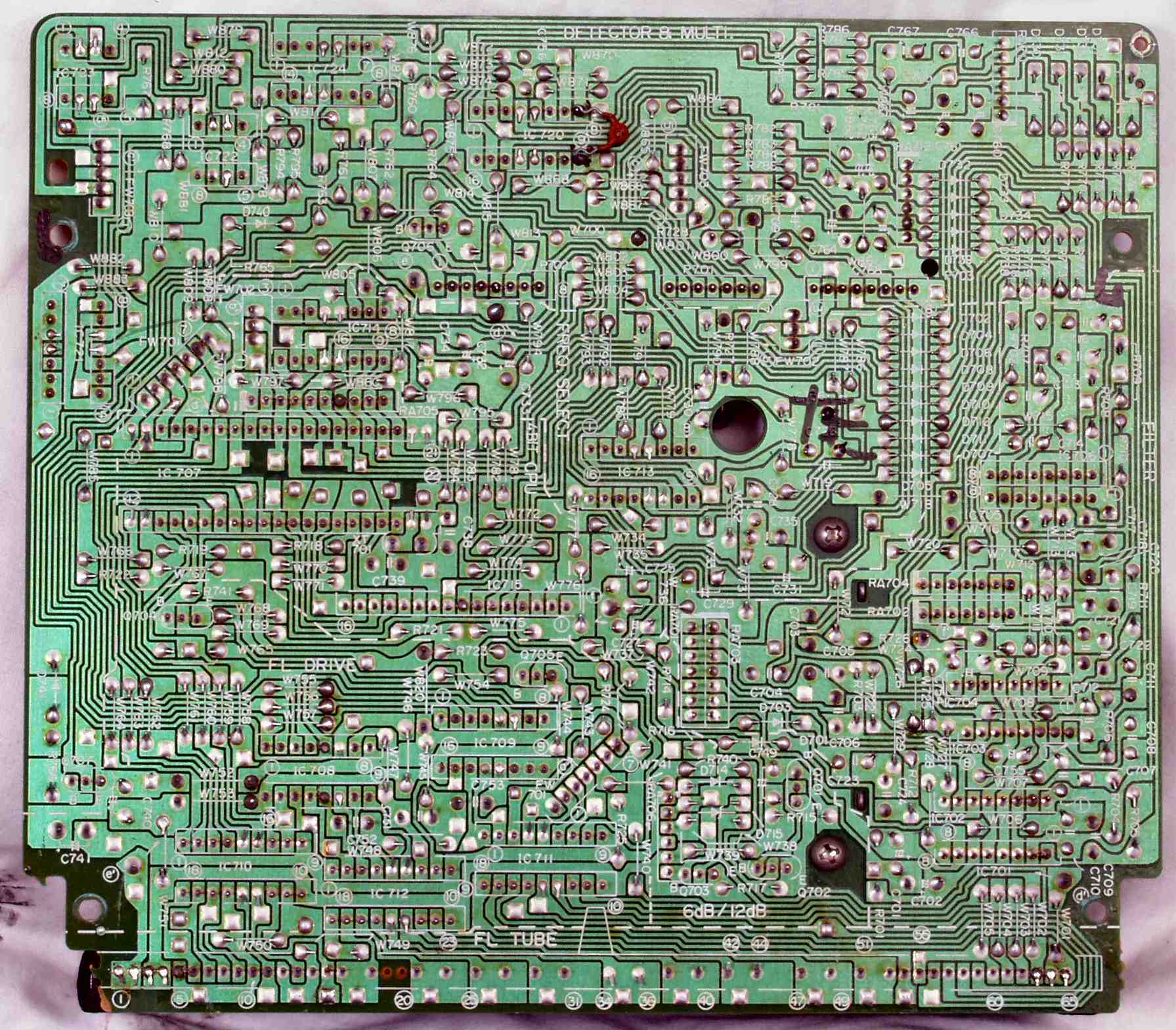

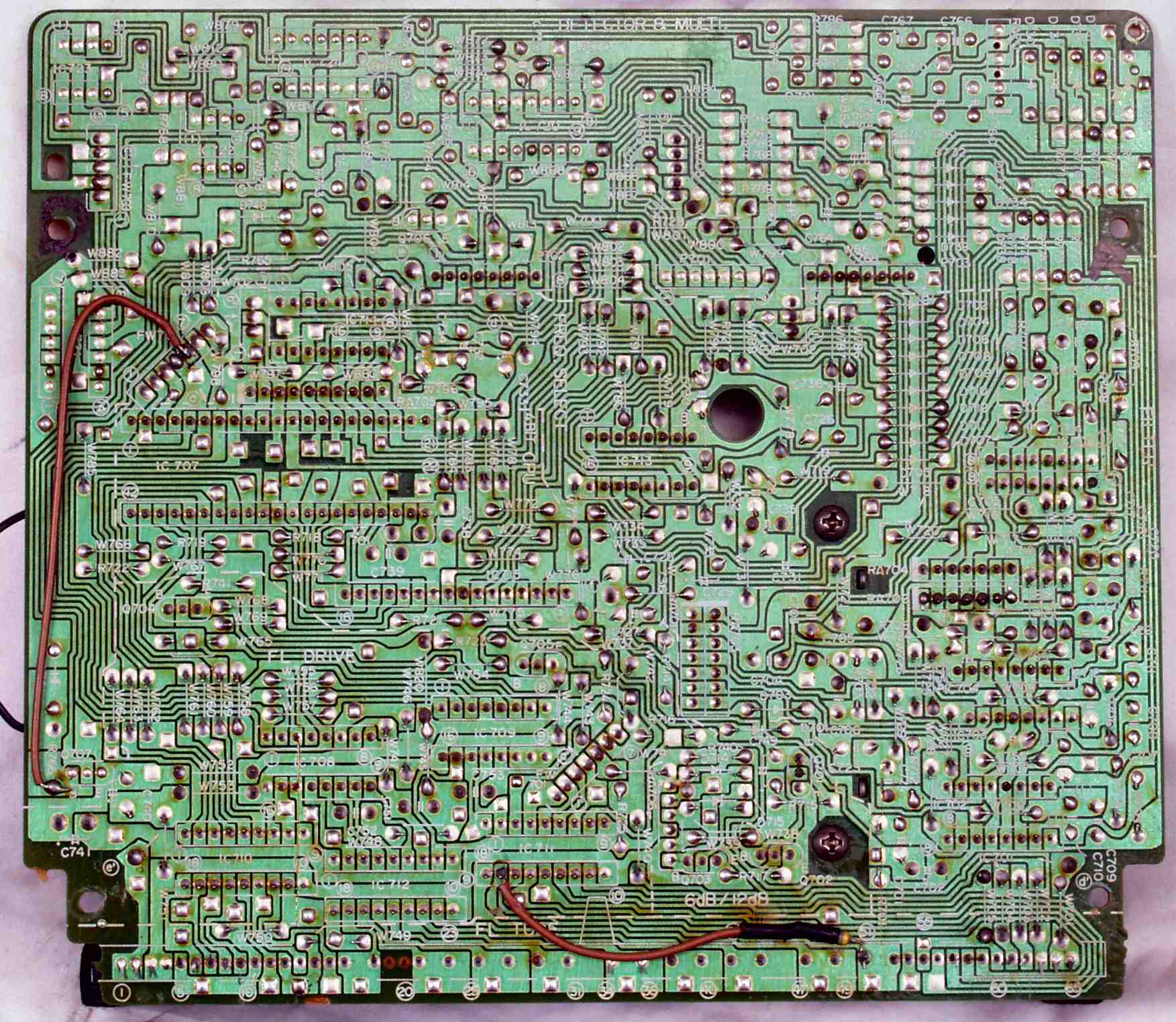

C−4D. 修理(半田補正)後 メインCPU基板裏。 全ての半田をやり直す。
C−4E. 完成メインCPU基板裏。 洗浄後。

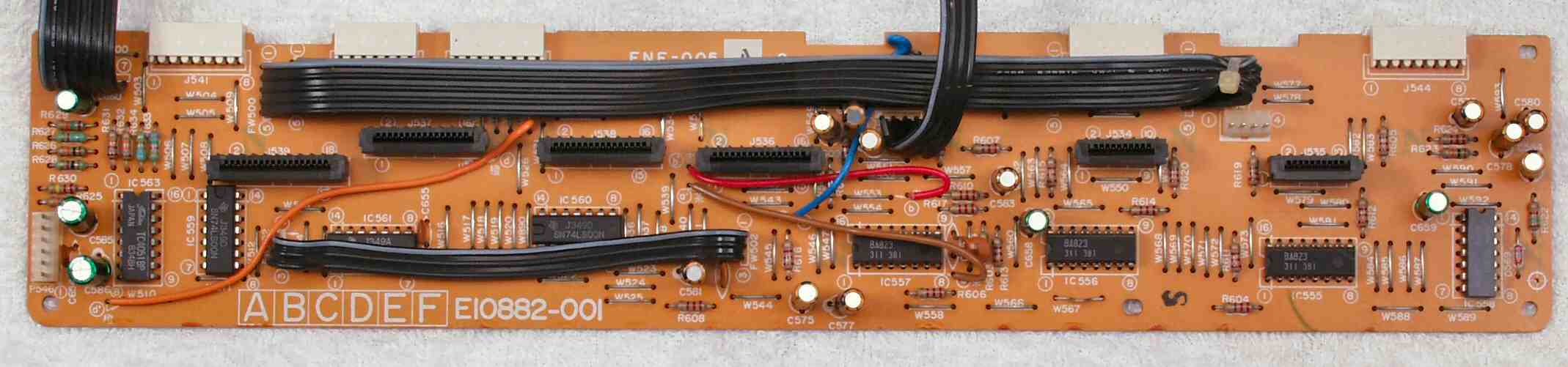

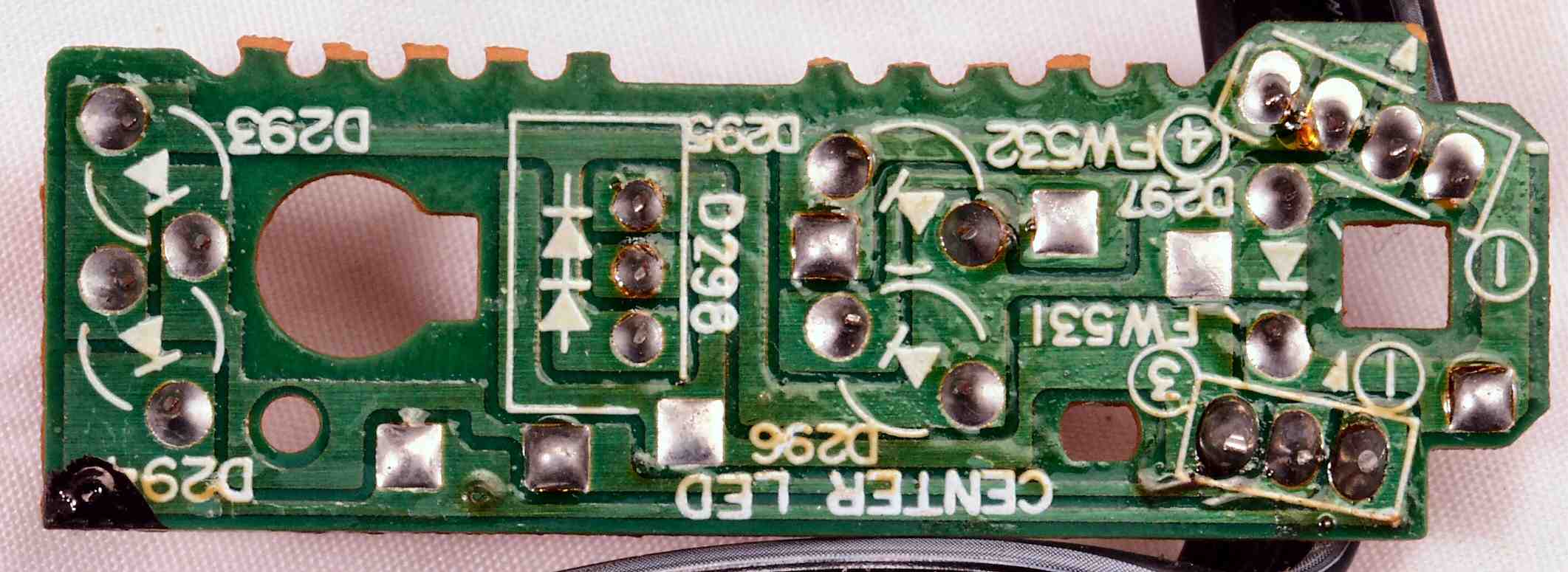

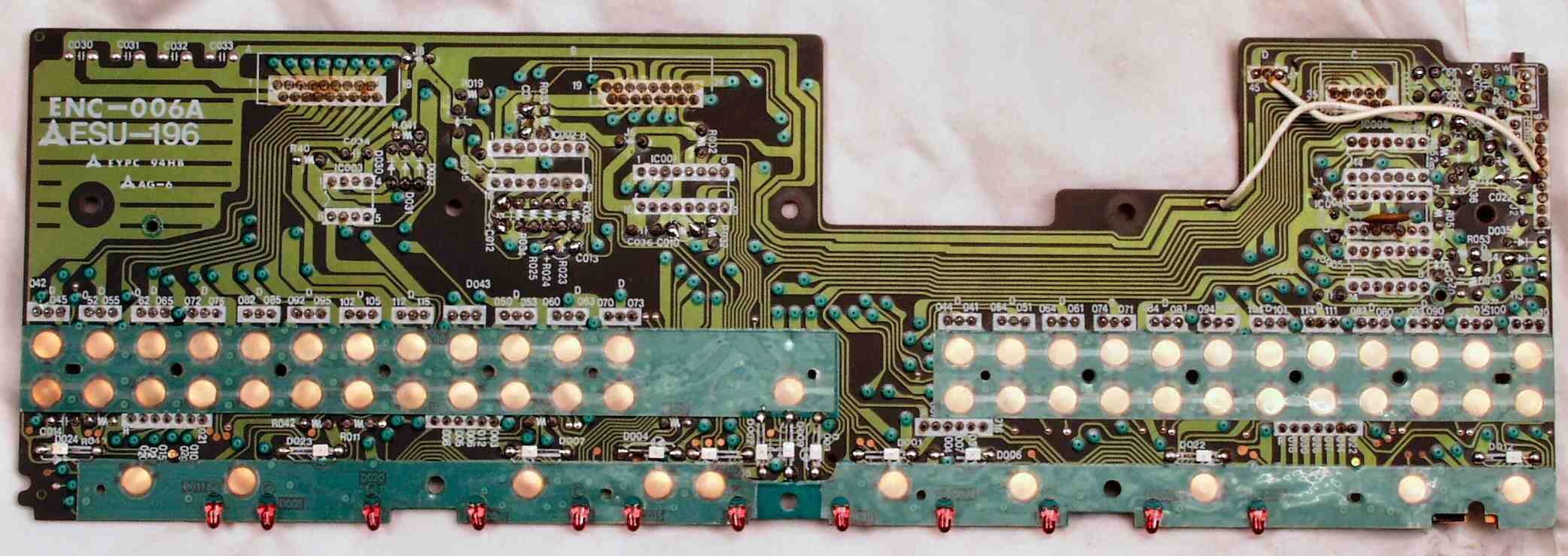

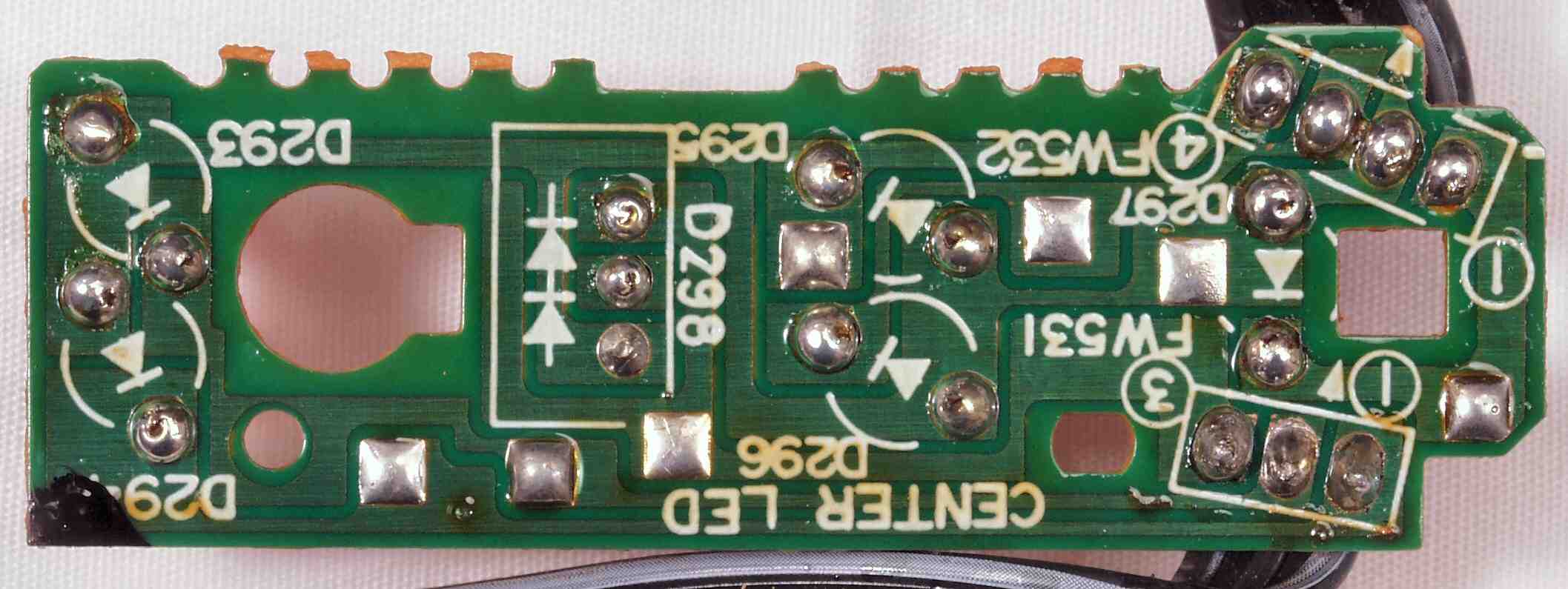

C−4F. 修理前 メインCPU−LED表示基板裏。

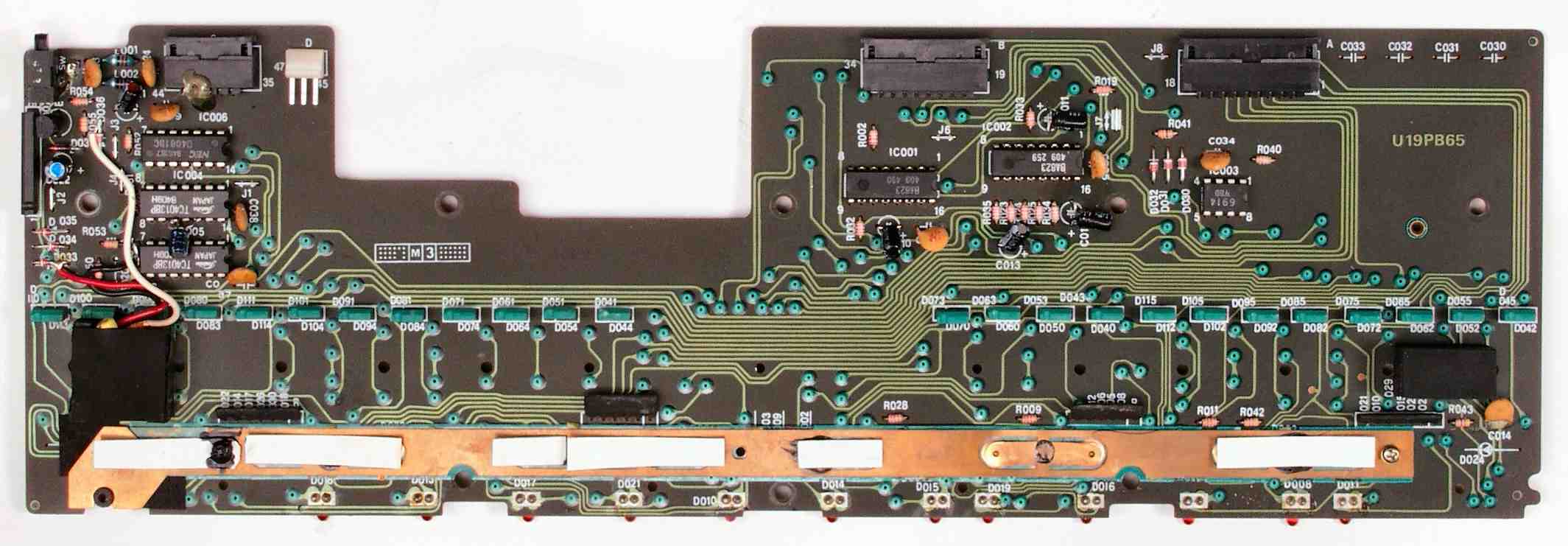

C−4G. 完成メインCPU−LED表示基板裏。 半田補正+後洗浄後。

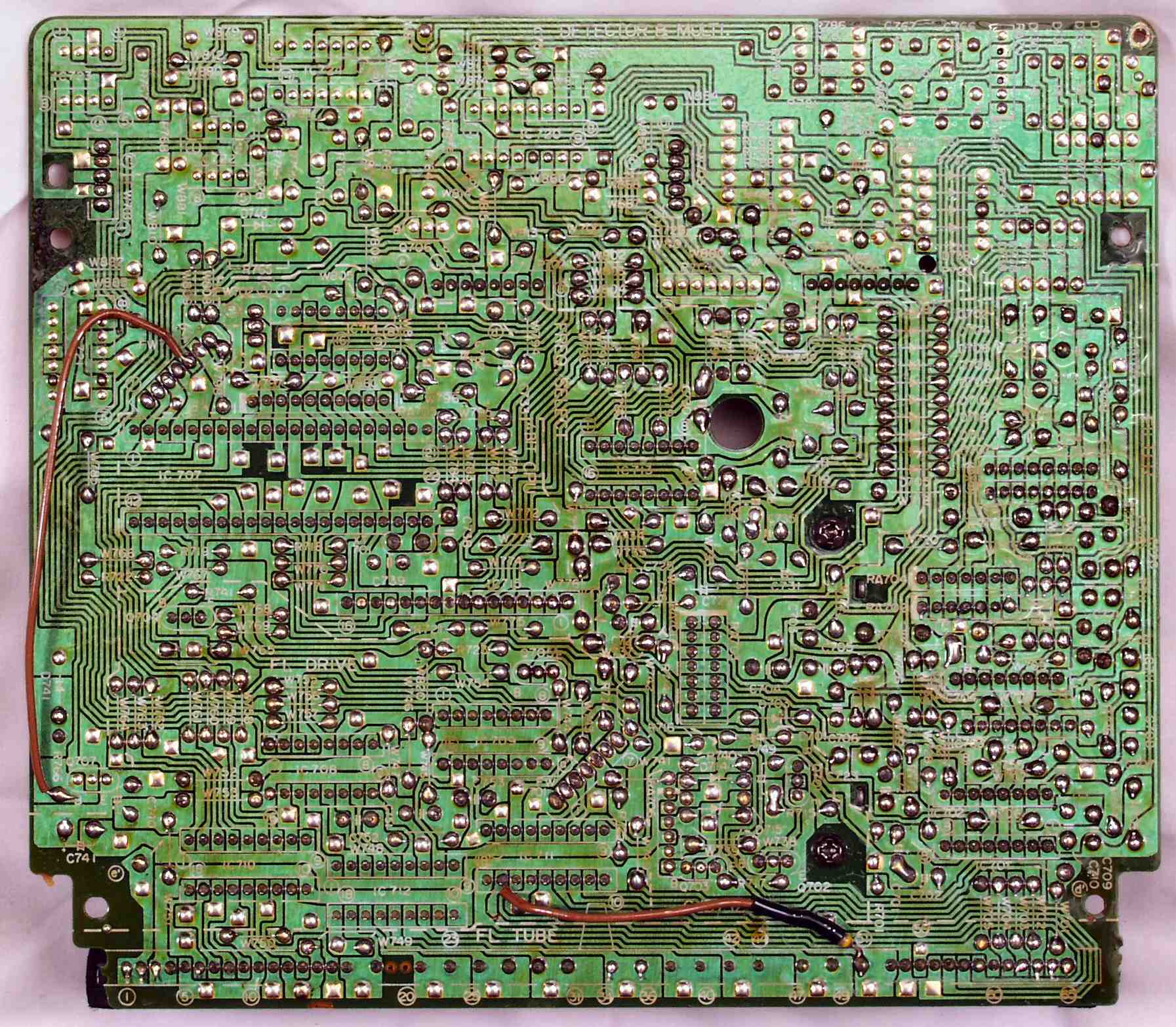

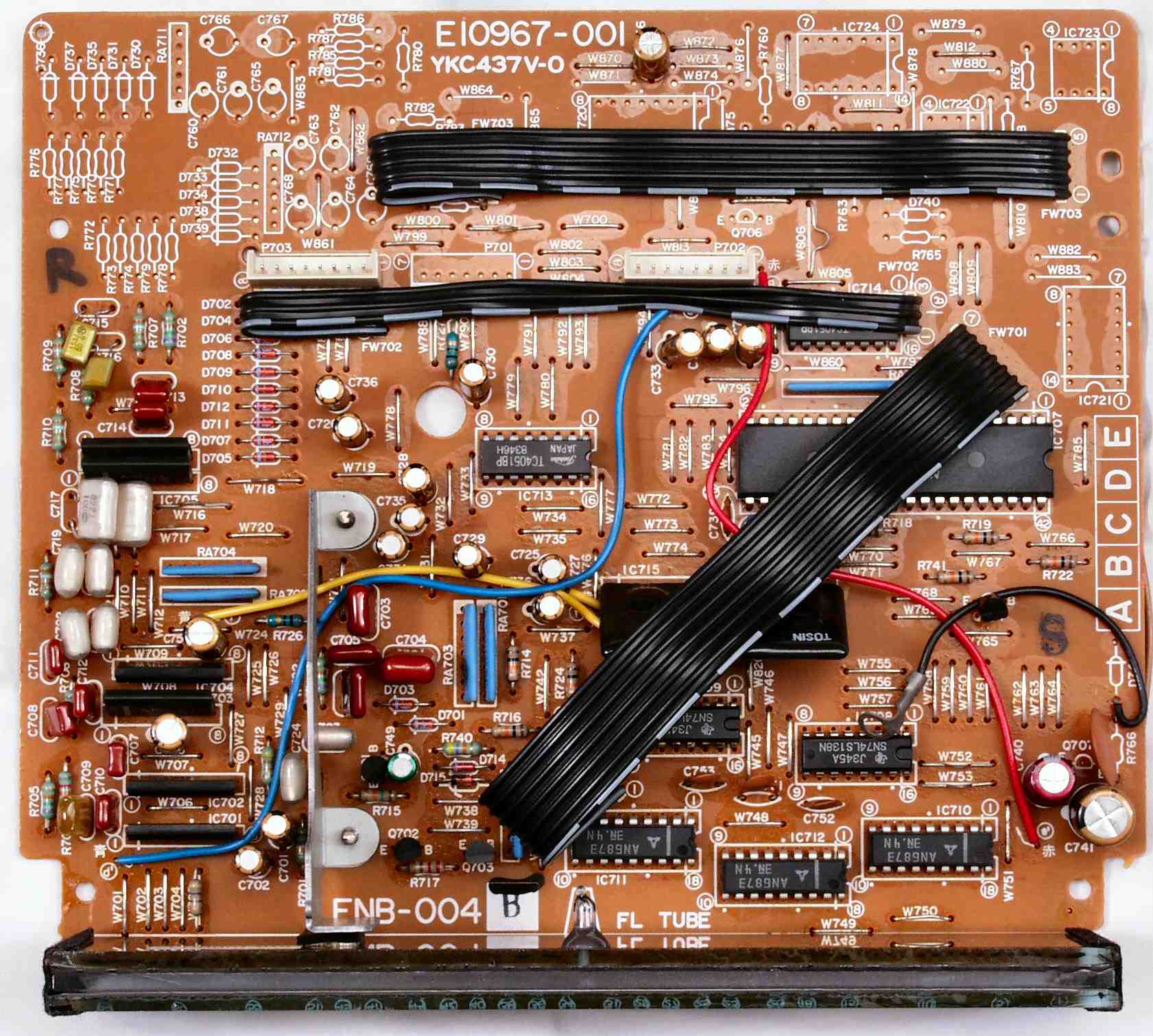

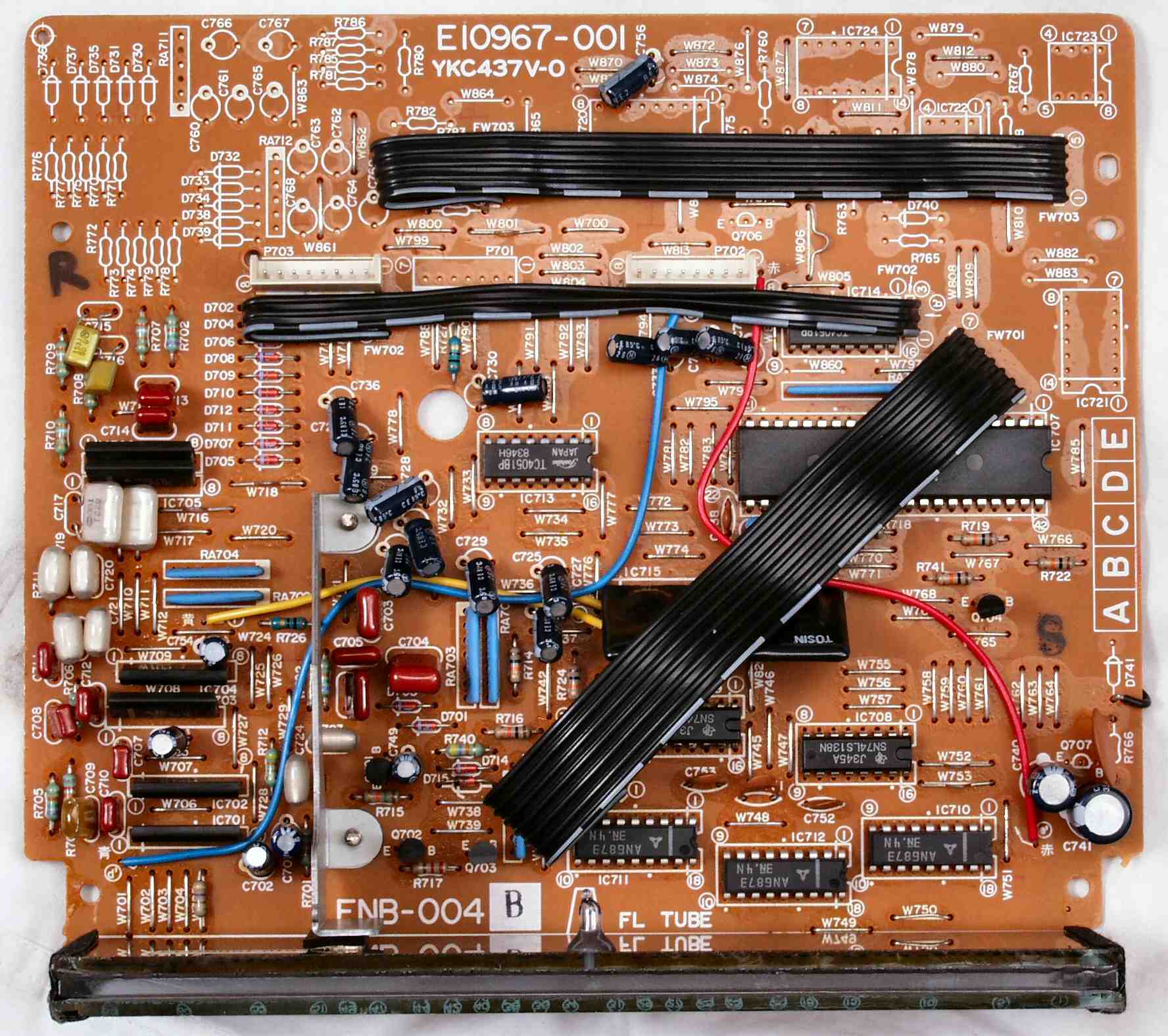

C−5A. 修理前 R側FL(3色蛍光表示管)基板。
C−5B. 修理後 R側FL(3色蛍光表示管)基板。 電解コンデンサー個交換。
C−5C. 修理前 R側FL(3色蛍光表示管)基板裏。
C−5D. 修理(半田補正)後 R側FL(3色蛍光表示管)基板裏。 全ての半田をやり直す。
C−5E. 完成R側FL(3色蛍光表示管)基板裏。 洗浄後。

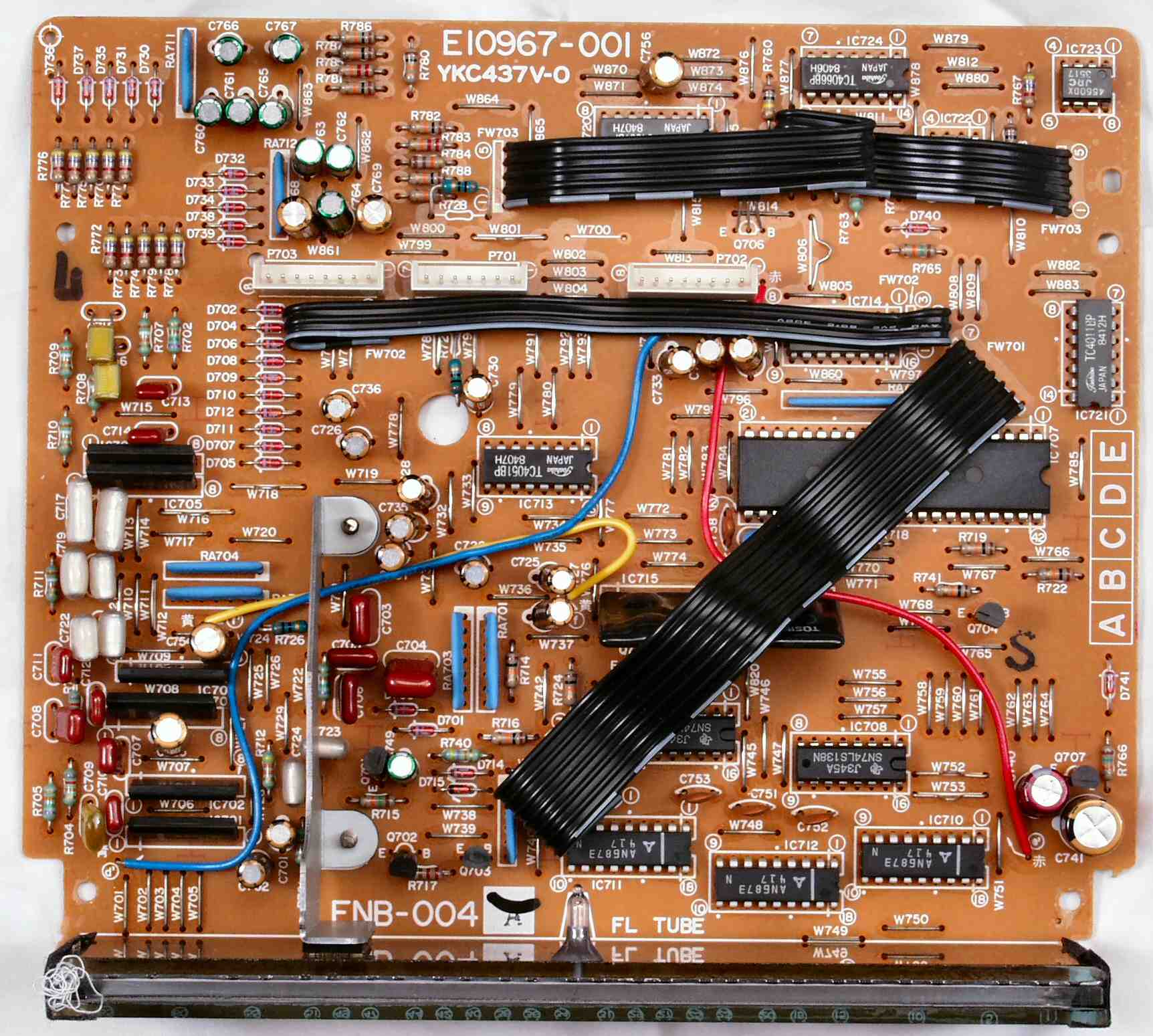

C−6A. 修理前 L側FL(3色蛍光表示管)基板。
C−6B. 修理後 L側FL(3色蛍光表示管)基板。 電解コンデンサー個交換。
C−6C. 修理前 L側FL(3色蛍光表示管)基板裏。
C−6D. 修理(半田補正)後 L側FL(3色蛍光表示管)基板裏。 全ての半田をやり直す。
C−6E. 完成L側FL(3色蛍光表示管)基板裏。 洗浄後。

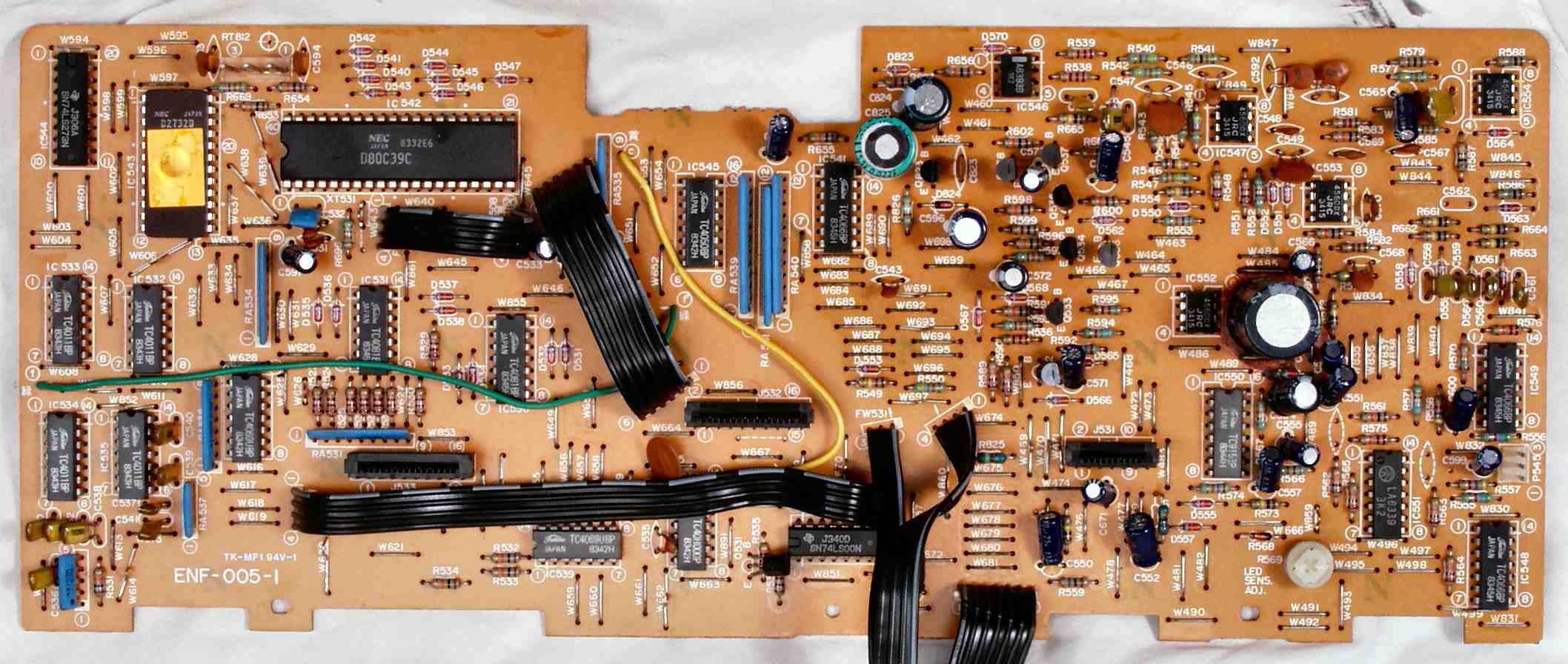

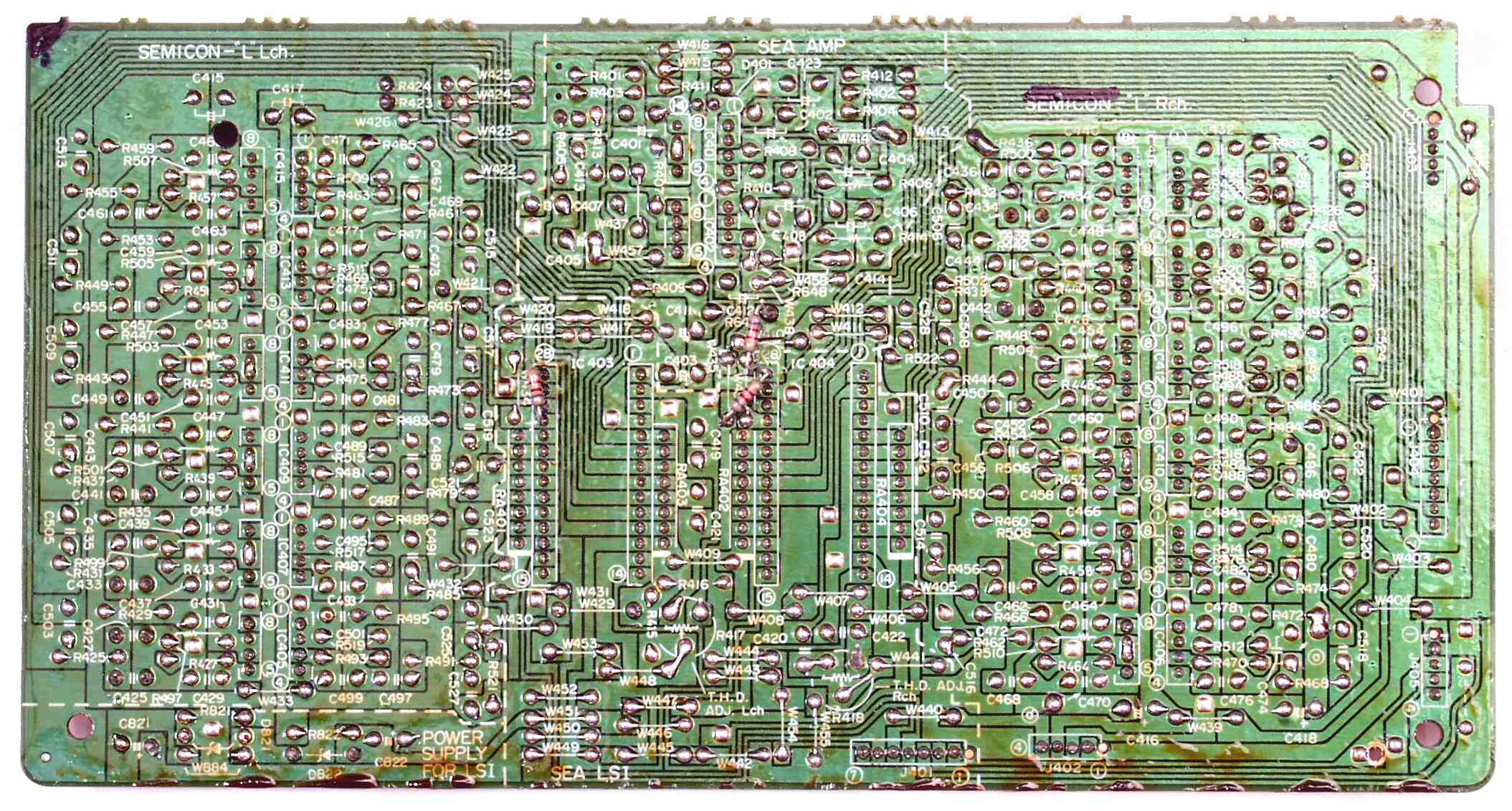

C−7A. 修理前 SEAアンプ基板。

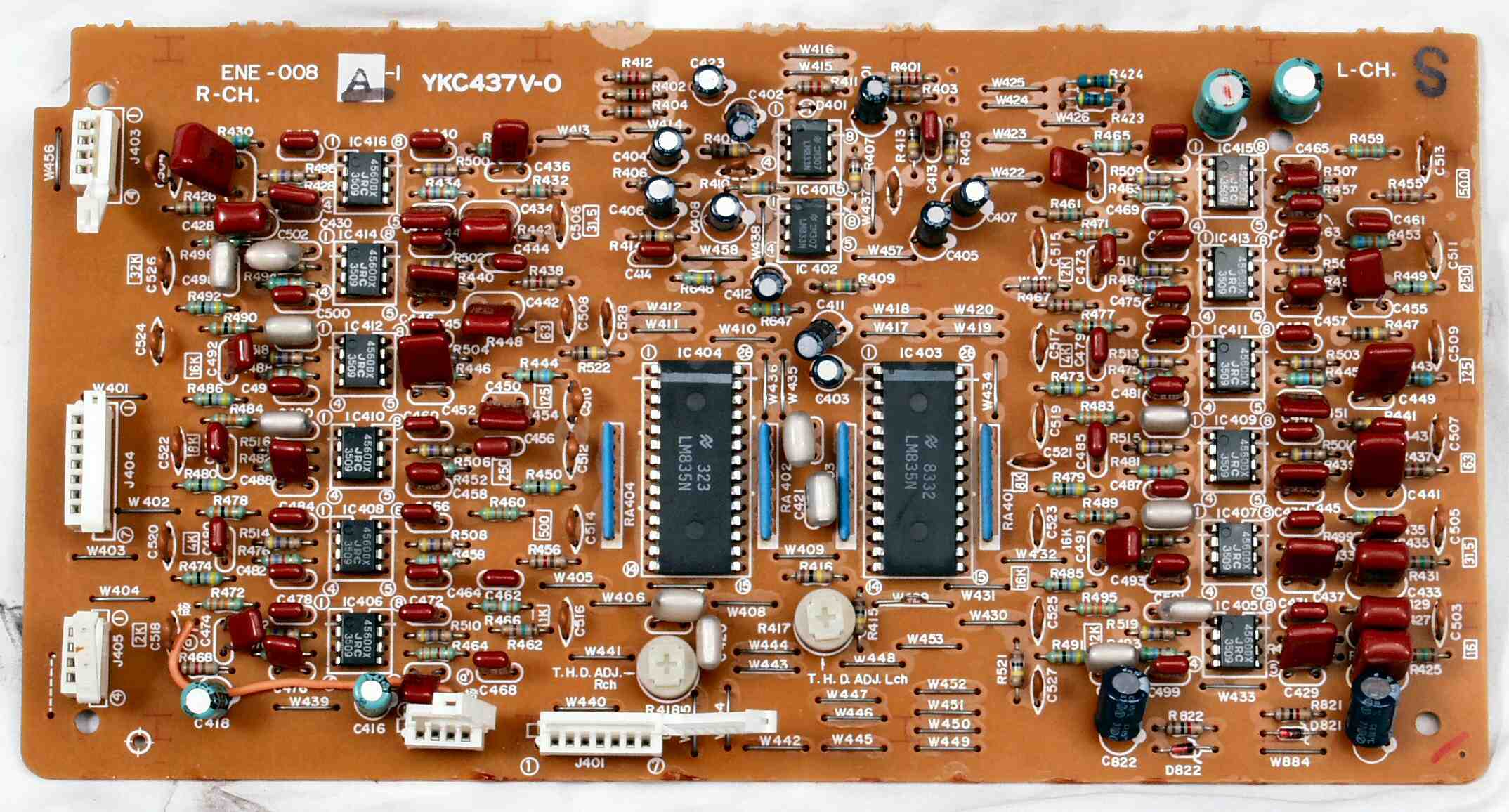

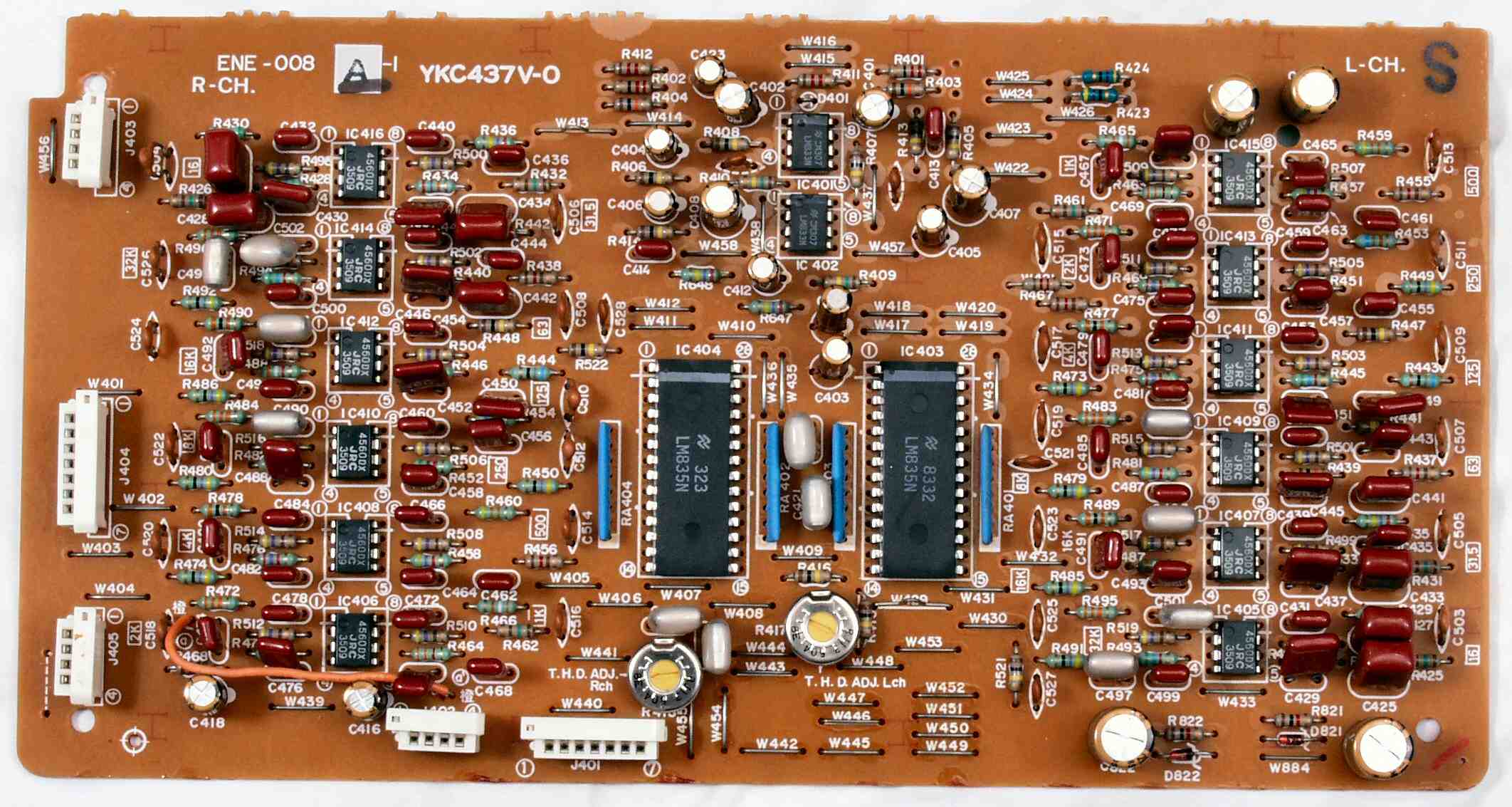

C−7B. 修理後 SEAアンプ基板。 電解コンデンサー17個、半固定VR2個交換。

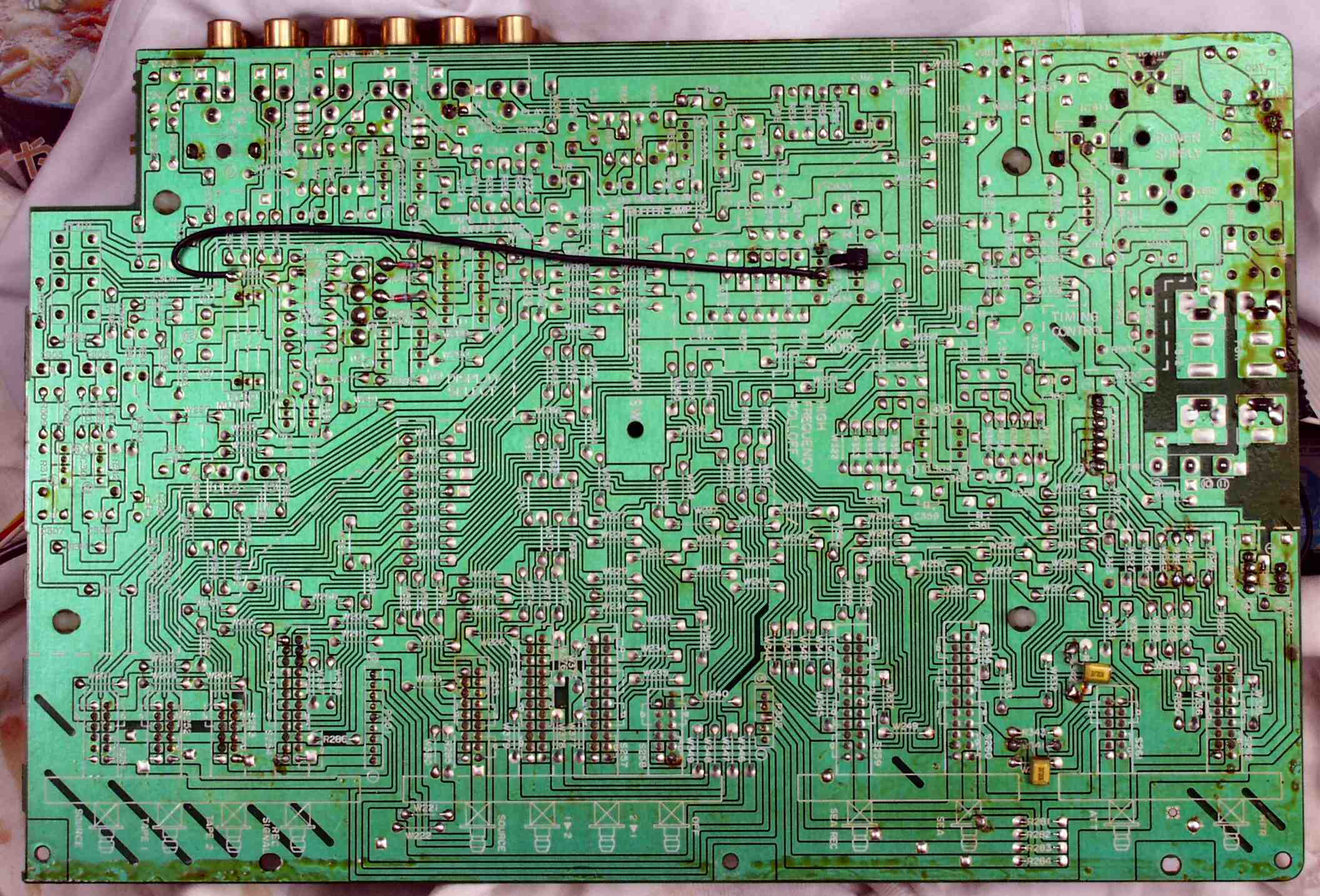

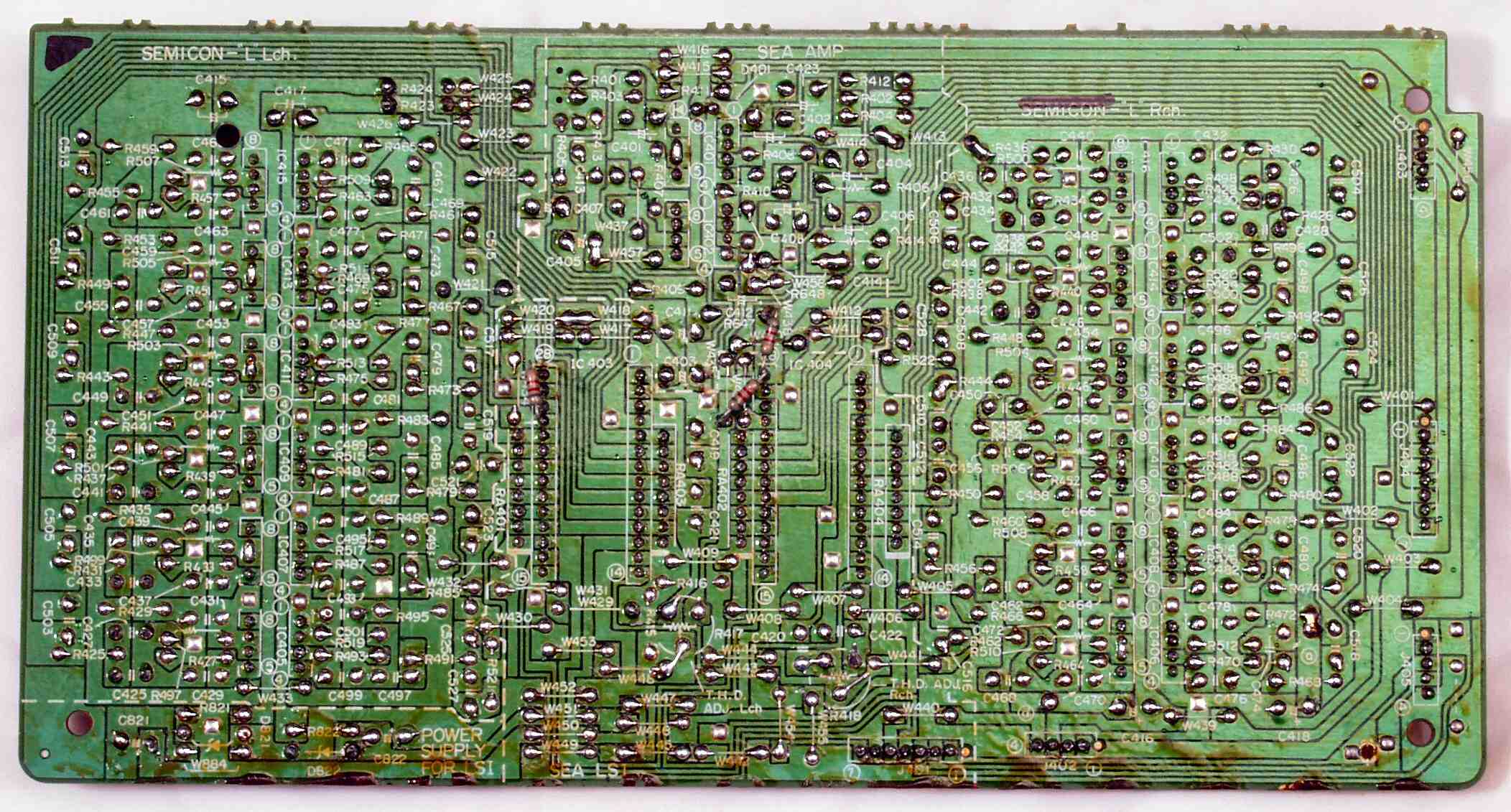

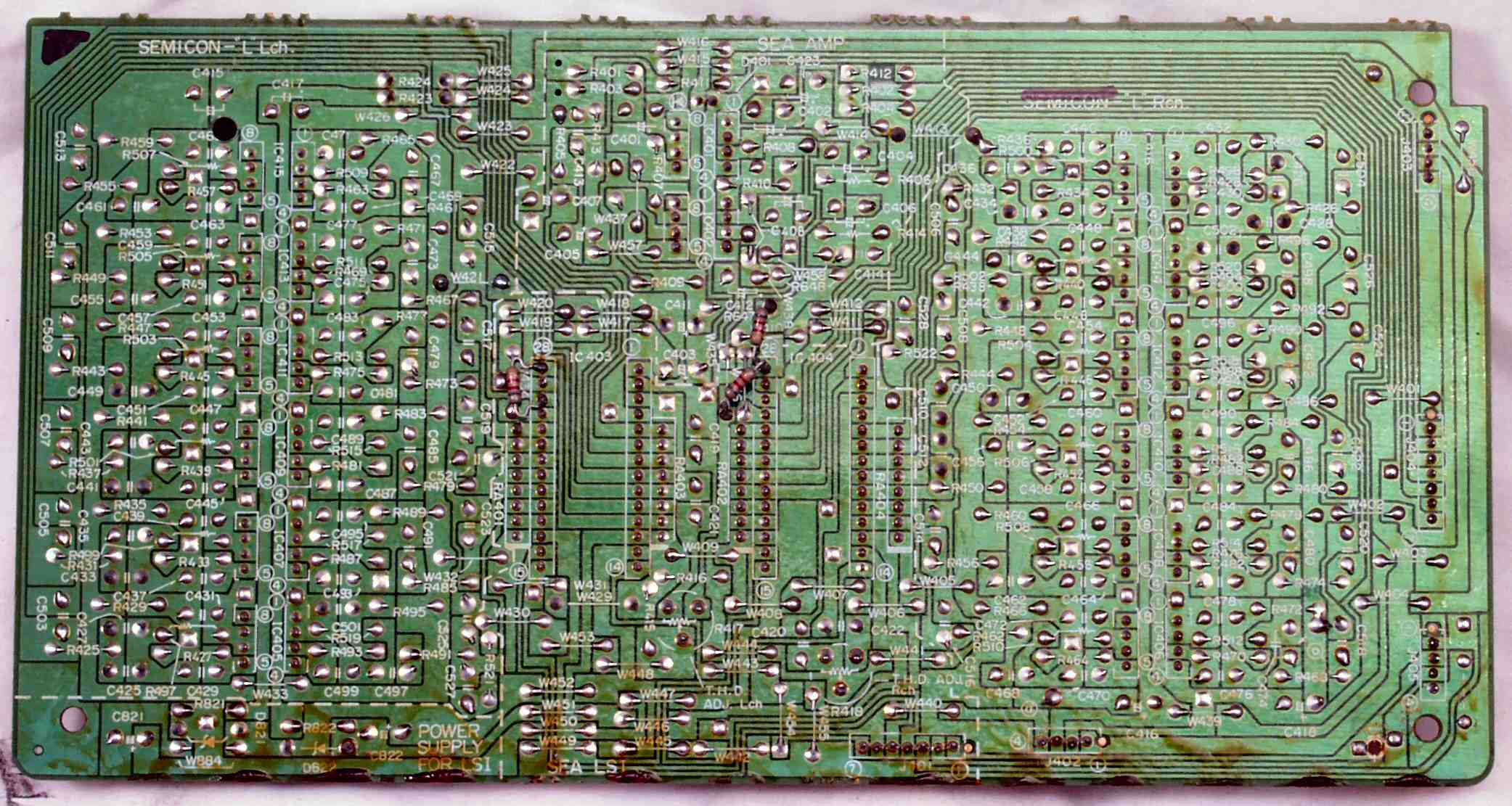

C−7C. 修理前 SEAアンプ基板裏。
C−7D. 修理(半田補正)後 SEAアンプ基板裏。 全ての半田をやり直す。
C−7E. 完成SEAアンプ基板裏。 洗浄後。

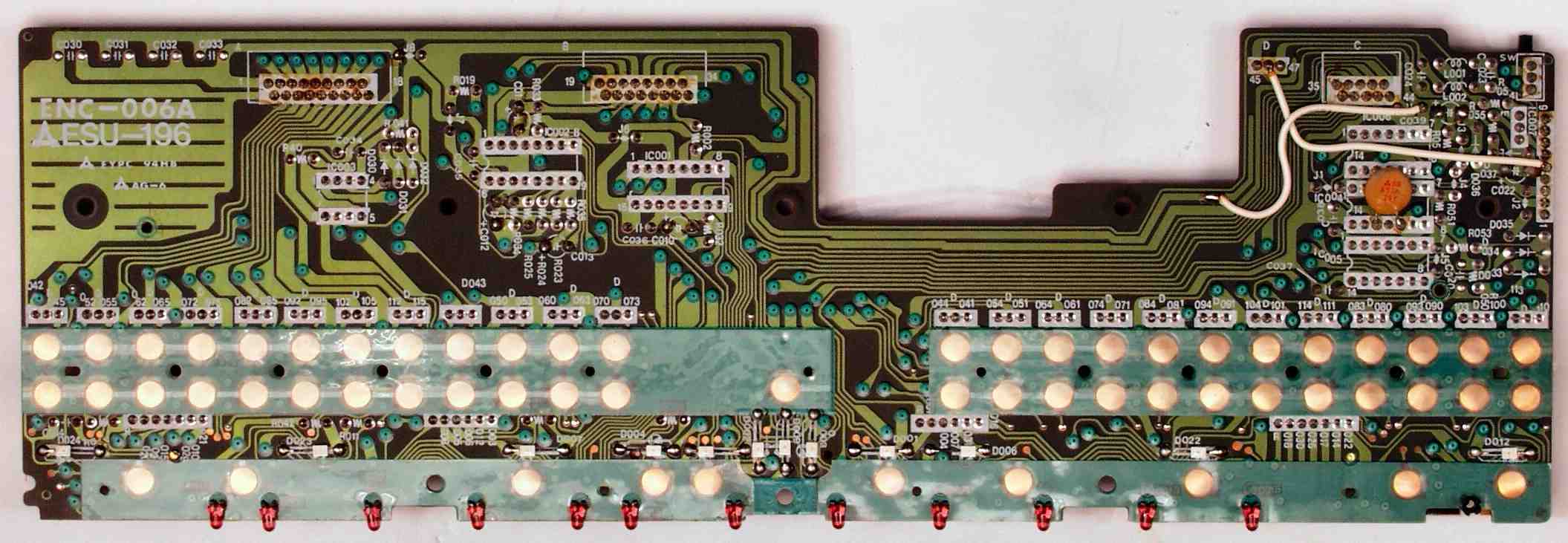

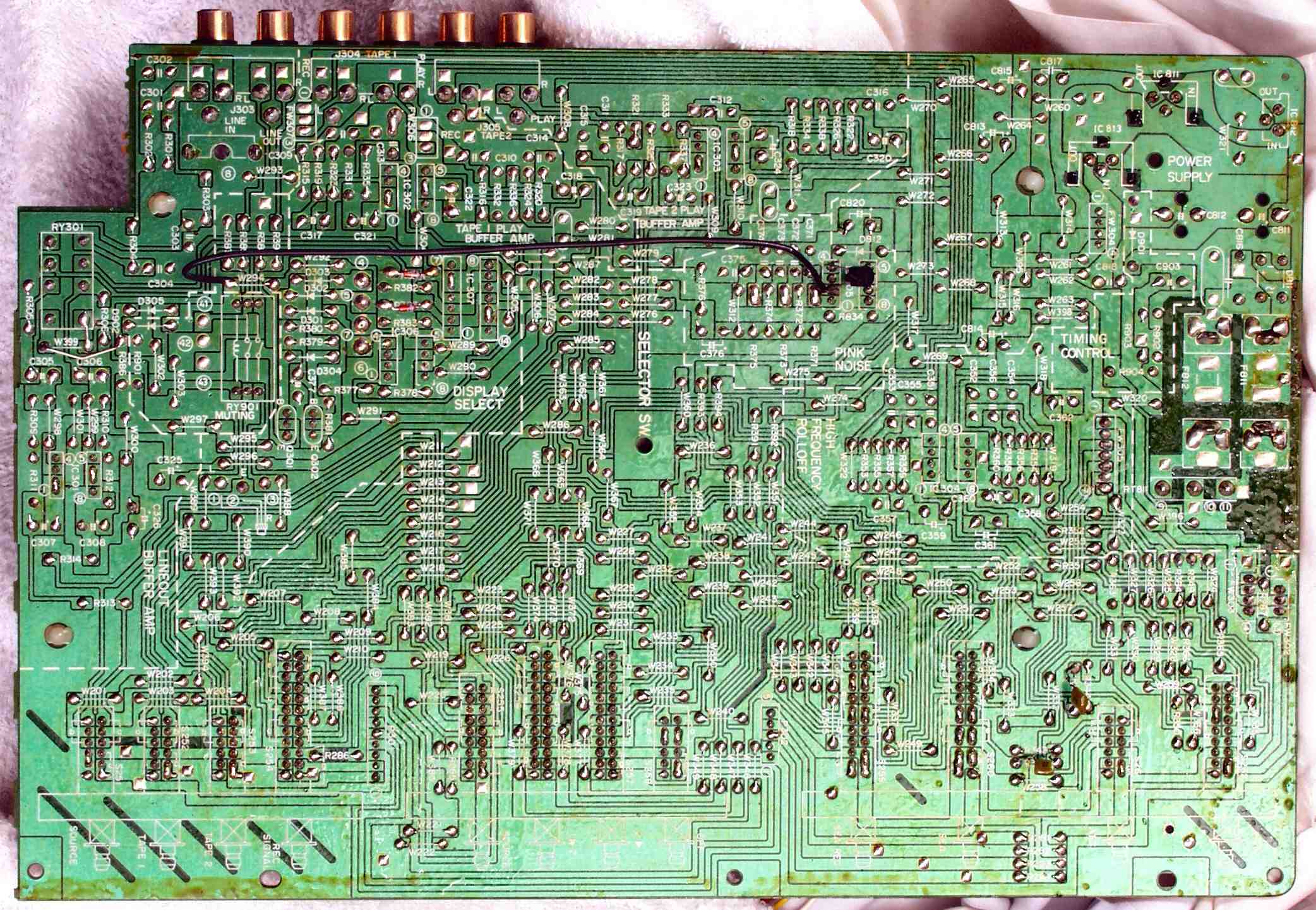

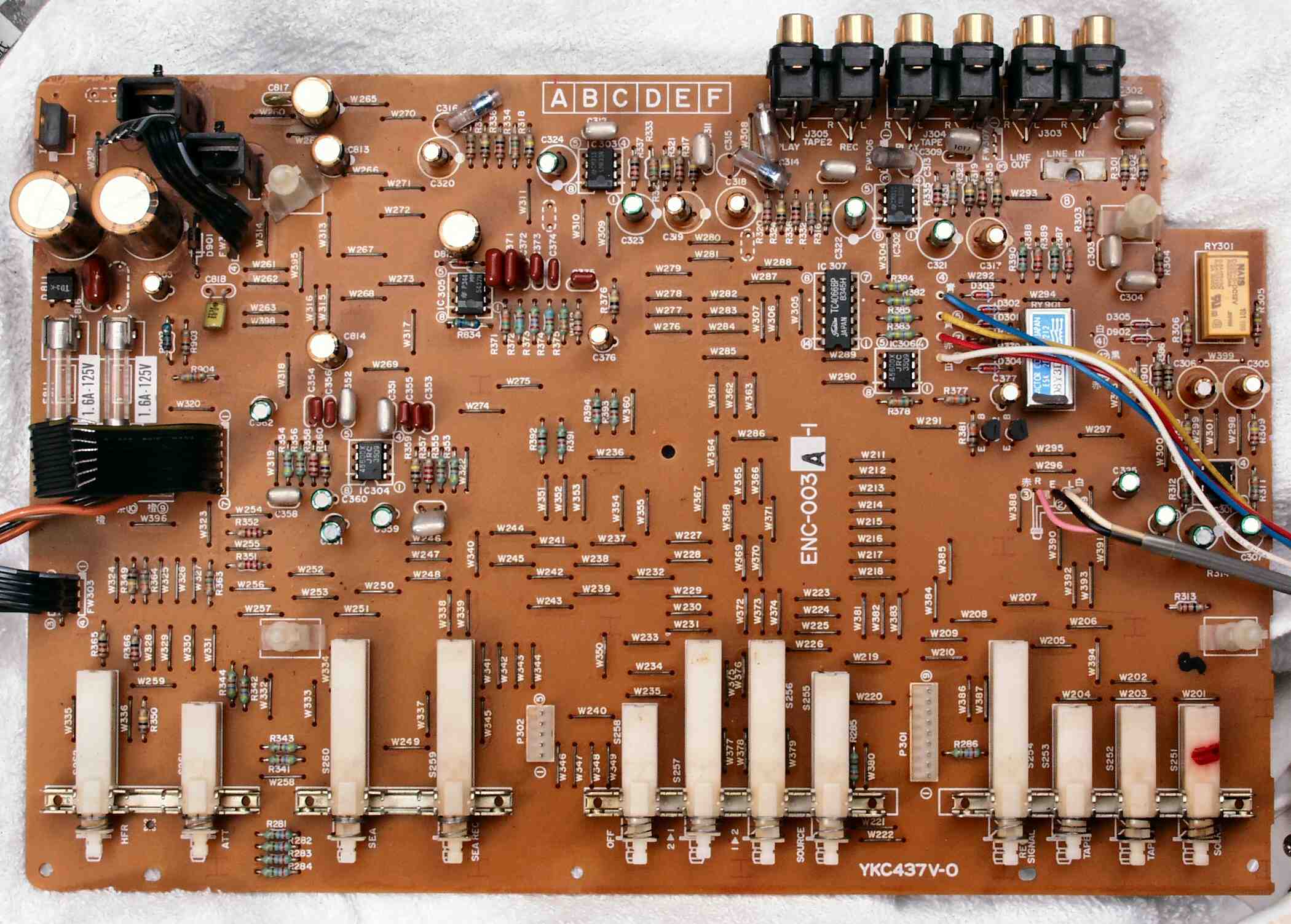

C−8A. 修理前 SW(スイッチ)基板。
C−8B. 修理後 SW(スイッチ)基板。 電解コンデンサー26個、リレー1個交換。
C−8B−1. 修理後 SW(スイッチ)基板ラッピング
C−8B−2. 修理後 SW(スイッチ)基板ラッピング。 半田を流し込む。

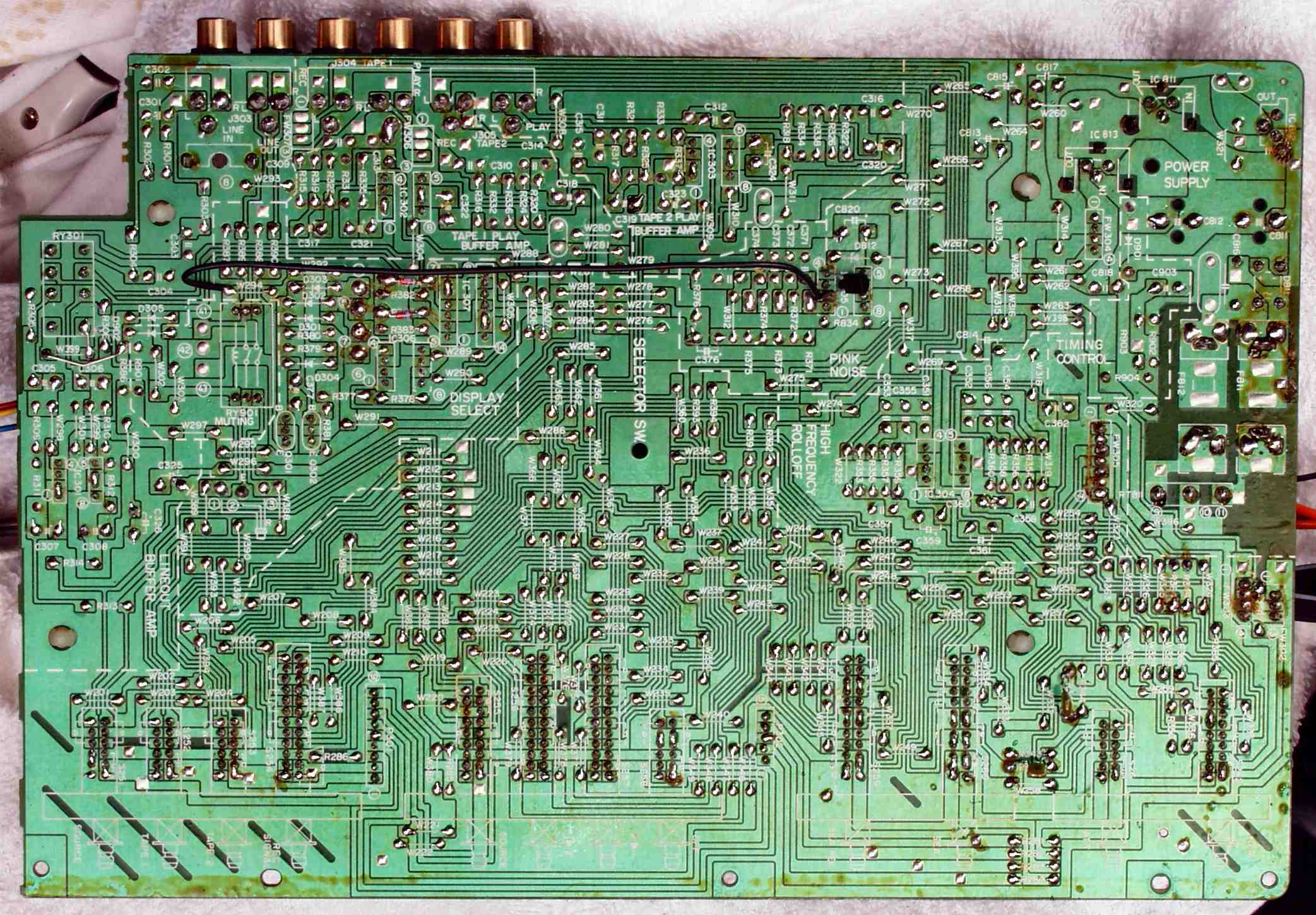

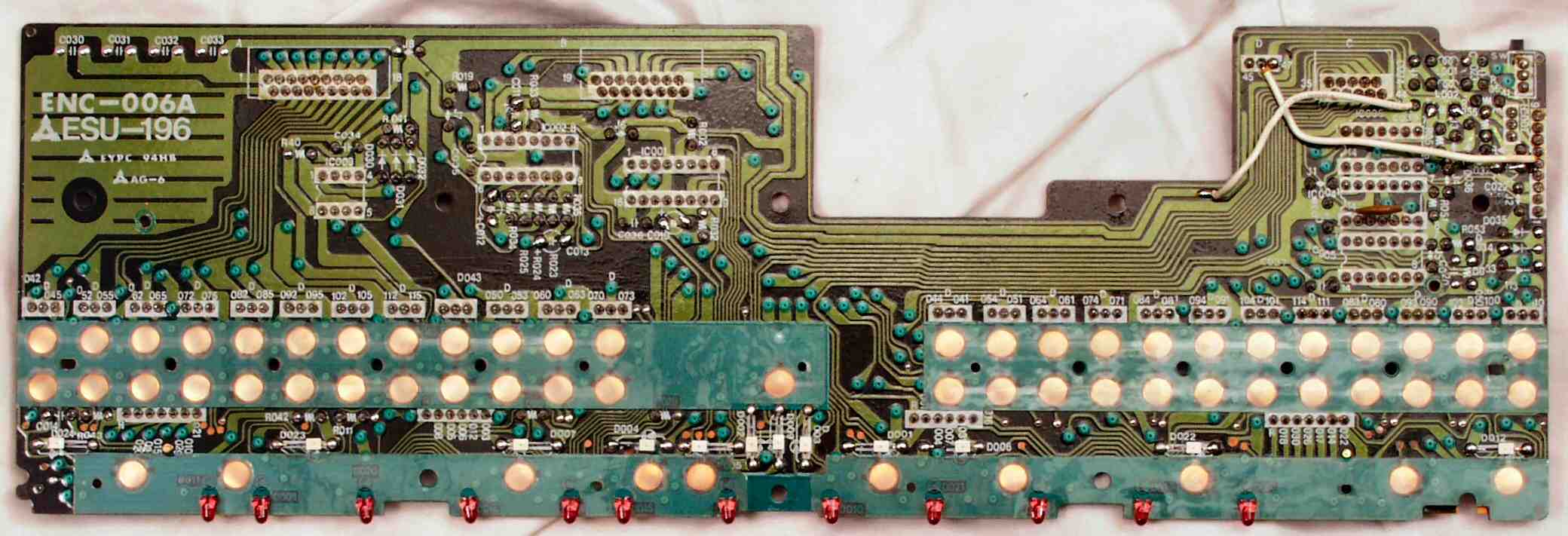

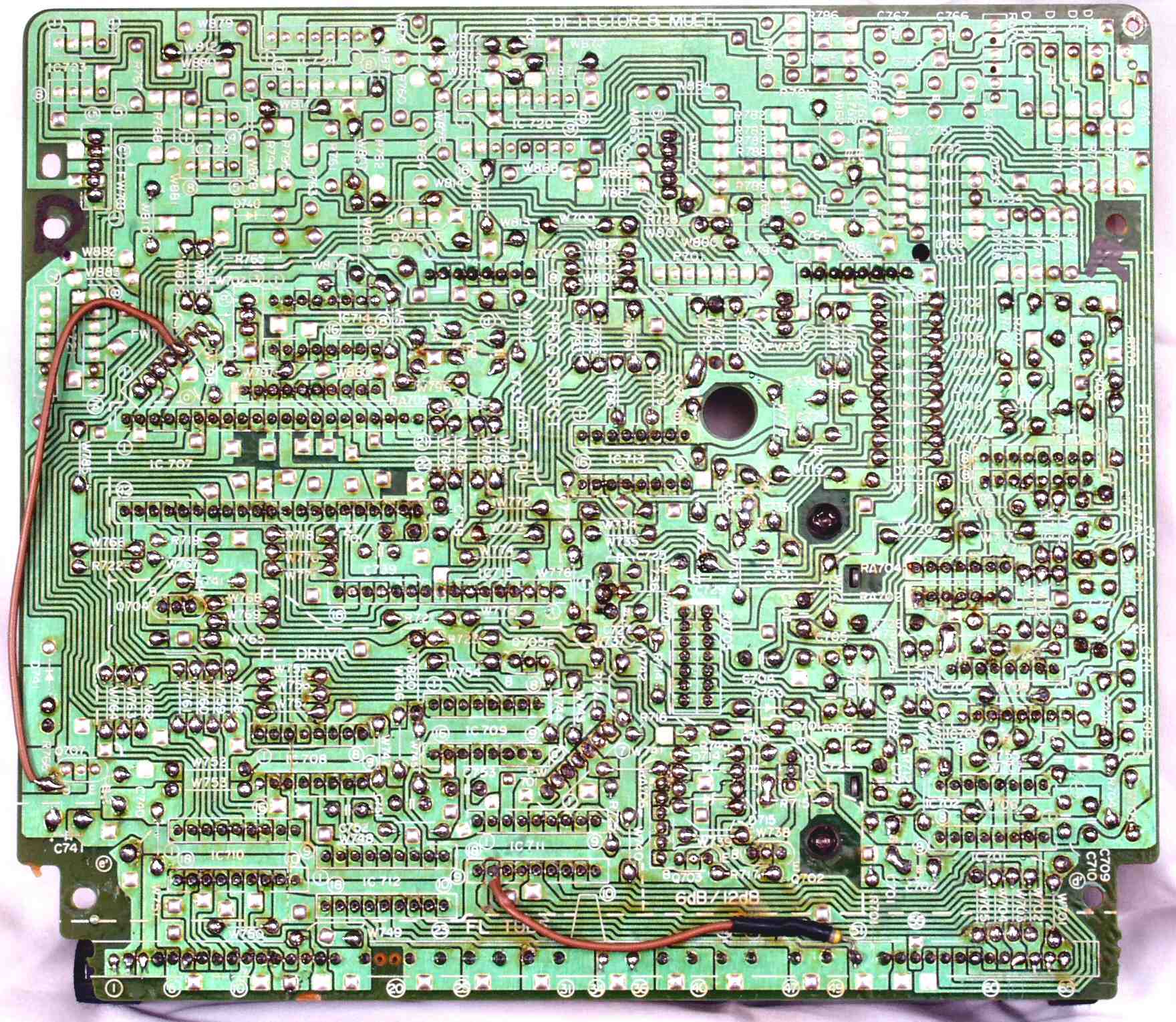

C−8C. 修理前 SW(スイッチ)基板裏。
C−8D. 修理(半田補正)後 SW(スイッチ)基板裏。 全ての半田をやり直す。
C−8E. 完成SW(スイッチ)基板裏。 洗浄後。

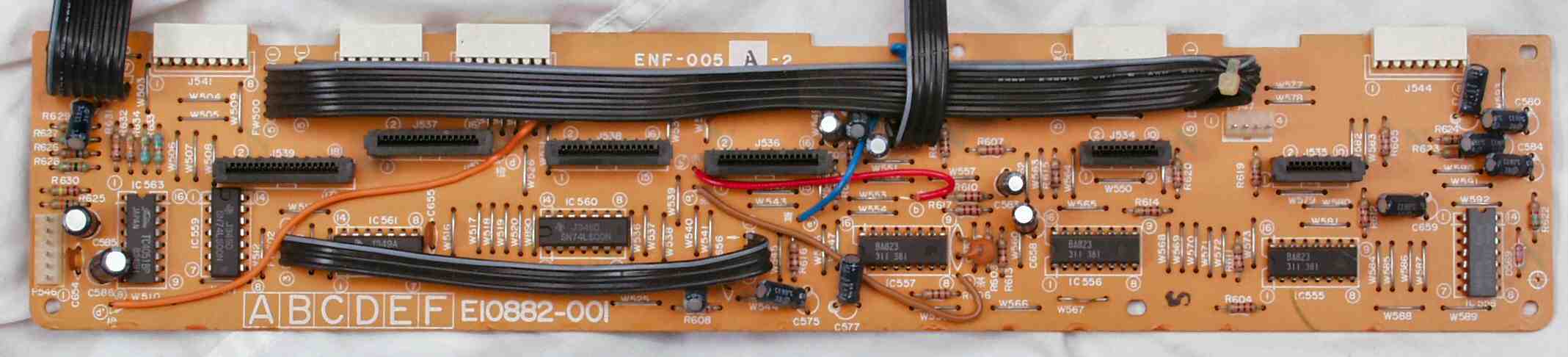

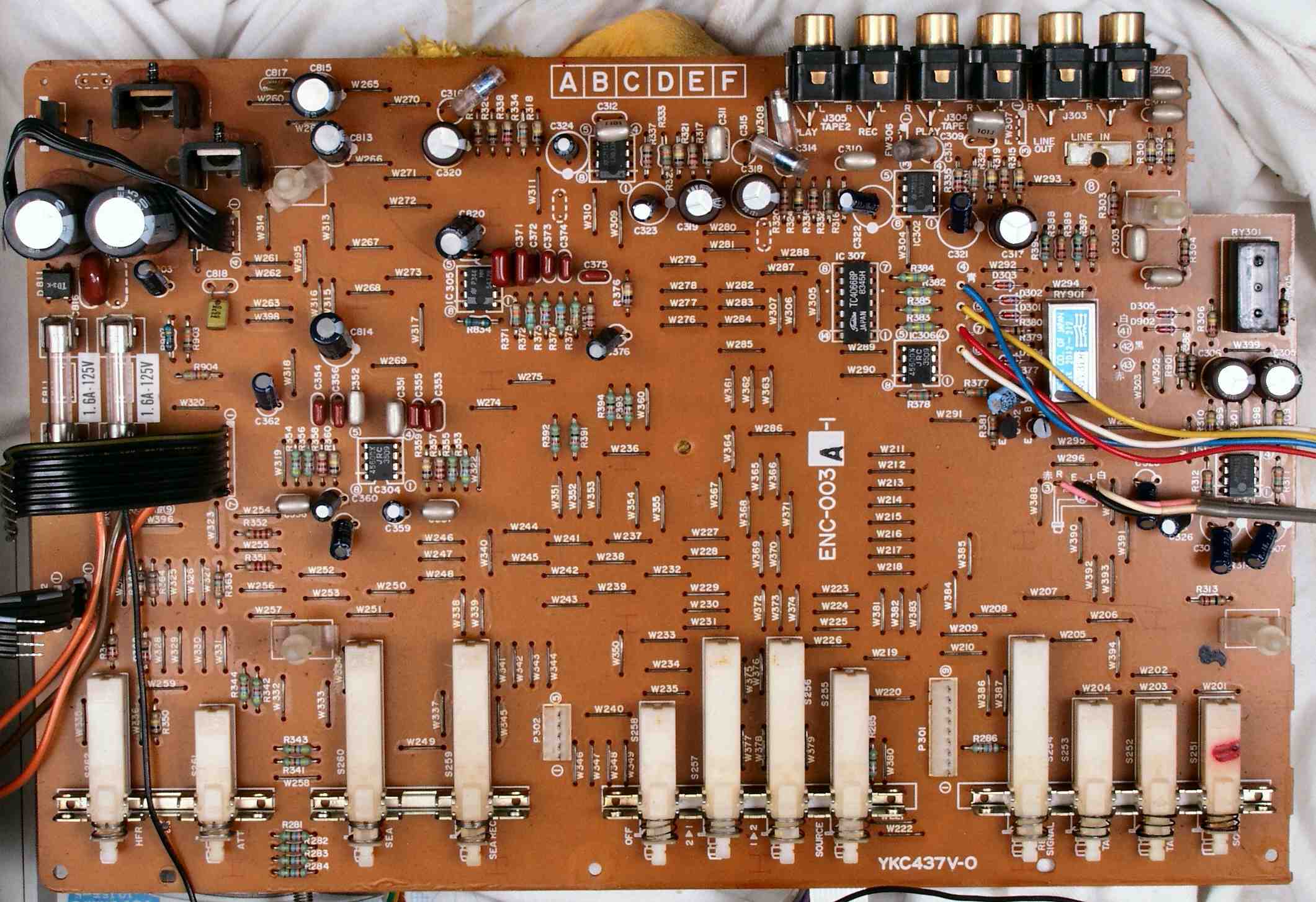

C−9A. 修理前 Expander基板。
C−9B. 修理後 Expander基板。 電解コンデンサー個交換。

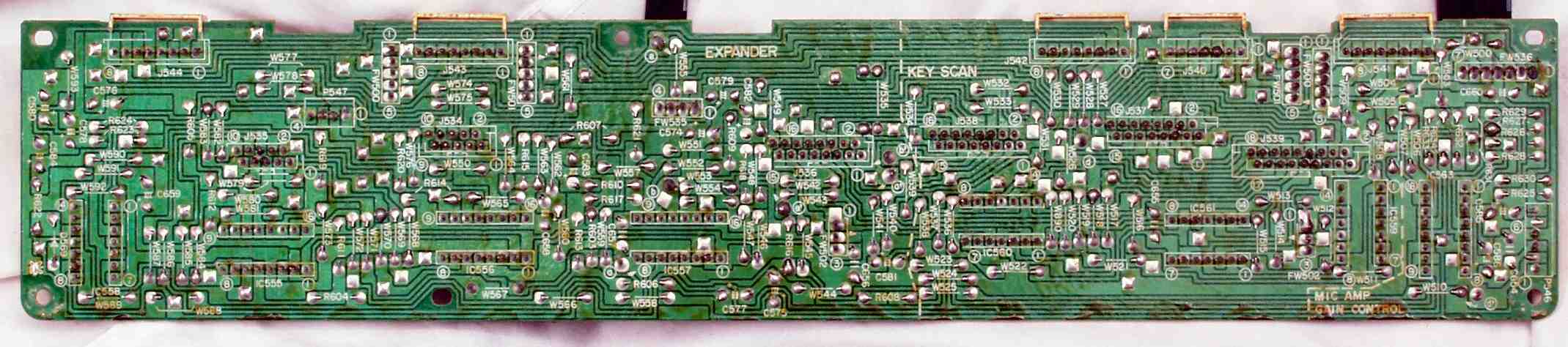

C−9C. 修理前 Expander基板裏。

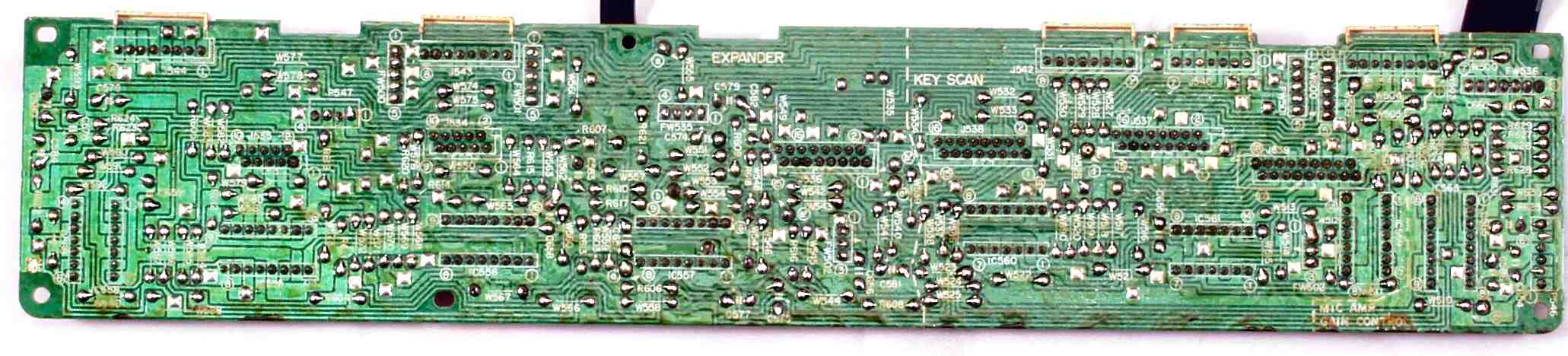

C−9D. 修理(半田補正)後 Expander基板裏。 全ての半田をやり直す。

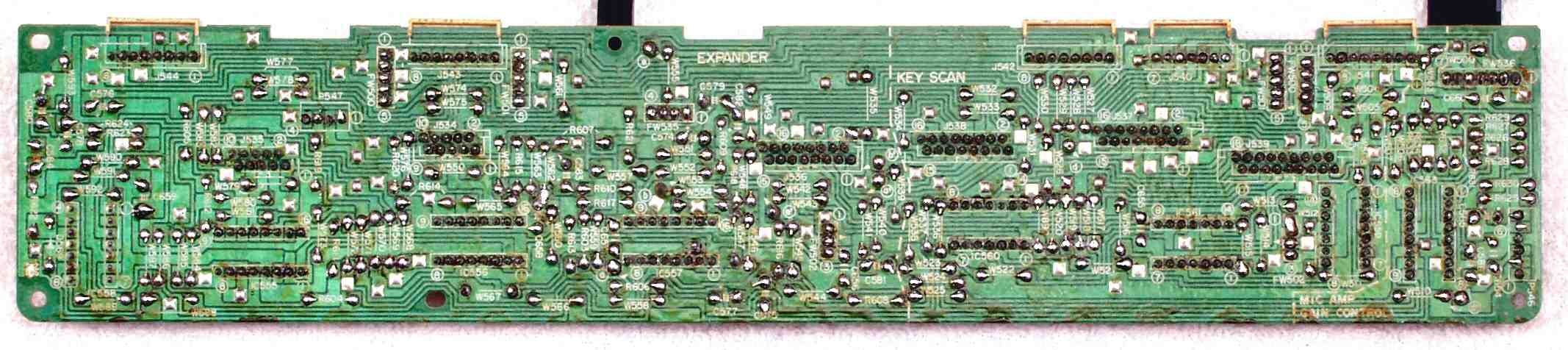

C−9E. 完成Expander基板裏。 洗浄後。
C−7. 交換部品
C−8A. 修理前 上から見る
C−8B. 修理後 上から見る
C−8C. 修理前 下から見る
C−8D. 修理後 下から見る
E. 調整・測定
E−1. 出力・歪み率測定・調整
    <見方>
   下右オーディオアナライザーより100HZ・400HZ・1KHZ・2KHZの信号を出し(歪み率=約0.0006%)これをAMPに入力し、出力を測定
   上段=R側AMP測定。 下段=R側AMP測定。 左下ノイズメータ=入力信号レベル
   定格(カタログより)
       定格出力 2V/100Ω
       全高調波ひずみ率  0.003%(定格出力)
E−2A. 入力端子に100mV・100HZを入力。 出力=mV、歪み率=0.02%。 VRはMax位置
F. 上位測定機器での調整・測定
F−1. 上位測定器で調整・測定
E−5. 24時間エージング。 電源投入時の初期入力設定はCD。
