YAMAHA B2X 修理記録
平成16年3月11到着  3月16日完成
A. 修理前の状況
  • チューニング依頼。

B. 原因・現状

  • 経年変化による劣化

C. 修理状況
  • 全電解コンデンサー交換
    RCA端子交換
    半固定VR交換
    初段FET(Field Effect Transistor)交換
    リレー交換

D. 使用部品
  • オーディオ用電解コンデンサー          30個(ニチコン・ミューズ使用)
    半固定VR                       6個
    リレー                          2個
    複合TR(トランジスター)              2個
    複合FET(電界トランジスター)          2個
    RCA端子                        2個

E. 調整・測定

F. 修理費(改造費)  85,000円
                       3台目からの、お馴染みさん価格。

S. YAMAHA B−2X の仕様(カタログ・マニアルより)

A. 修理前の状況

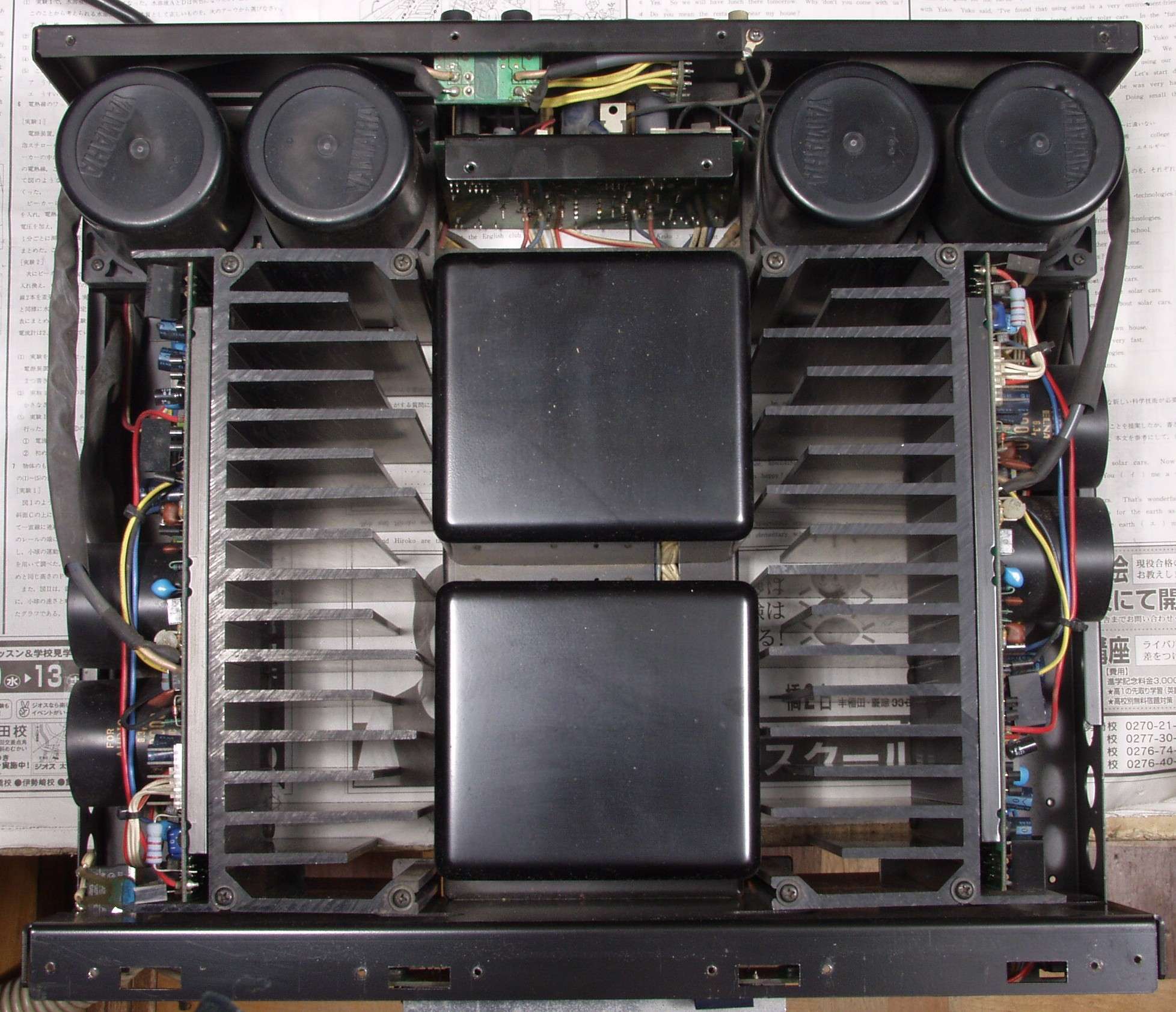

A1. 修理前 上から、綺麗に左右対称

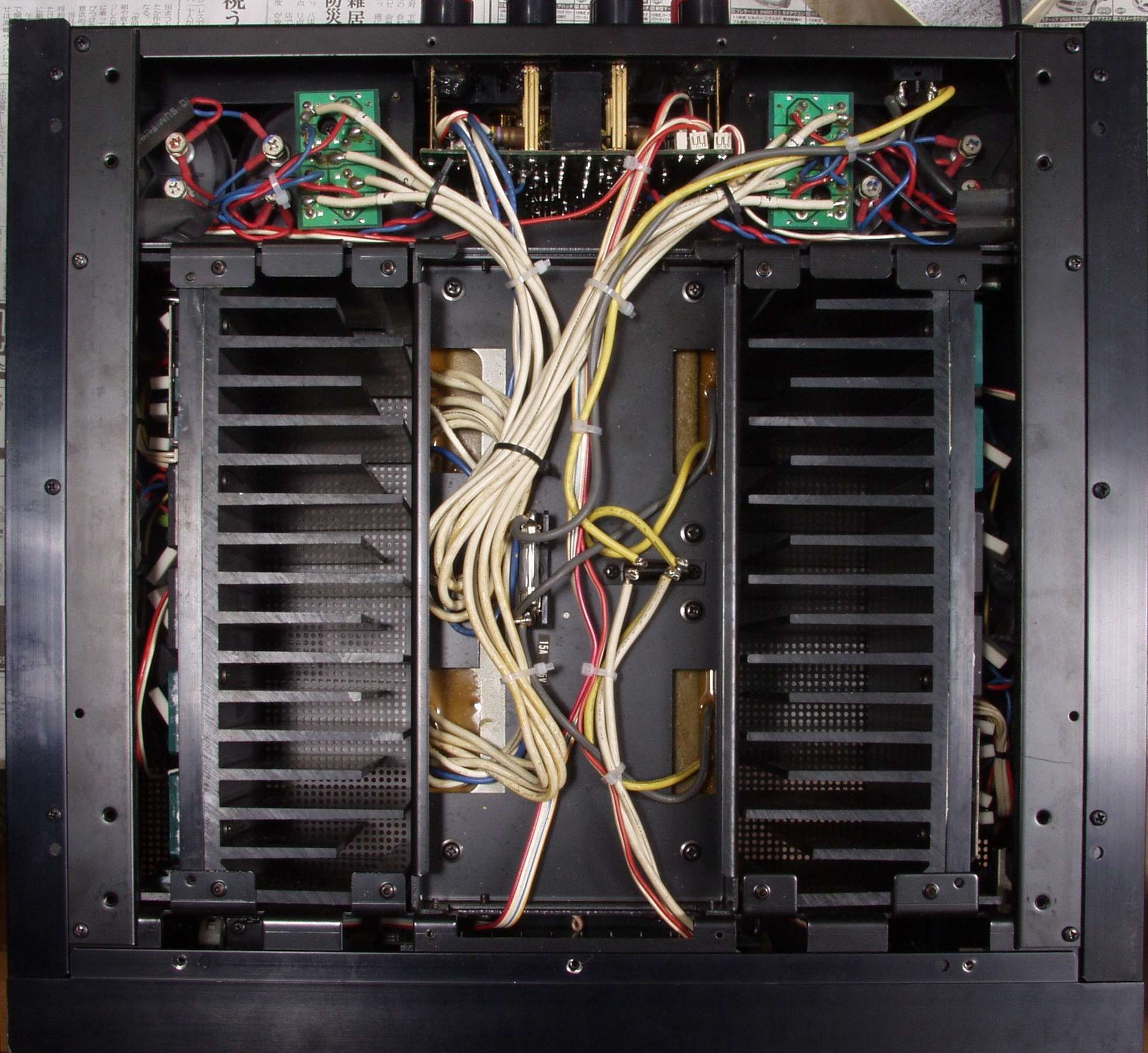

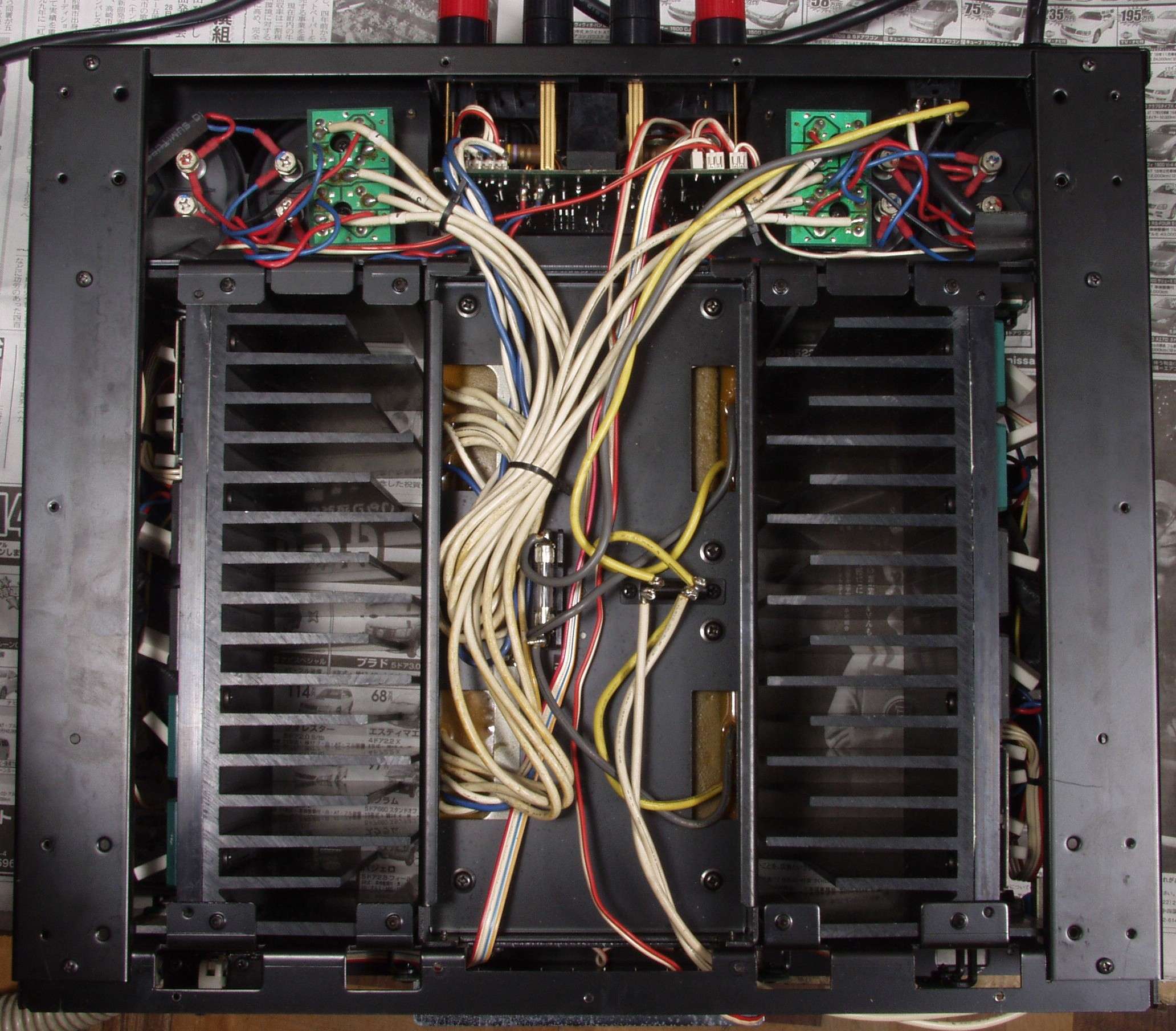

A2. 修理前 下から、真ん中の線がまとめて有るのは左右同じにする為

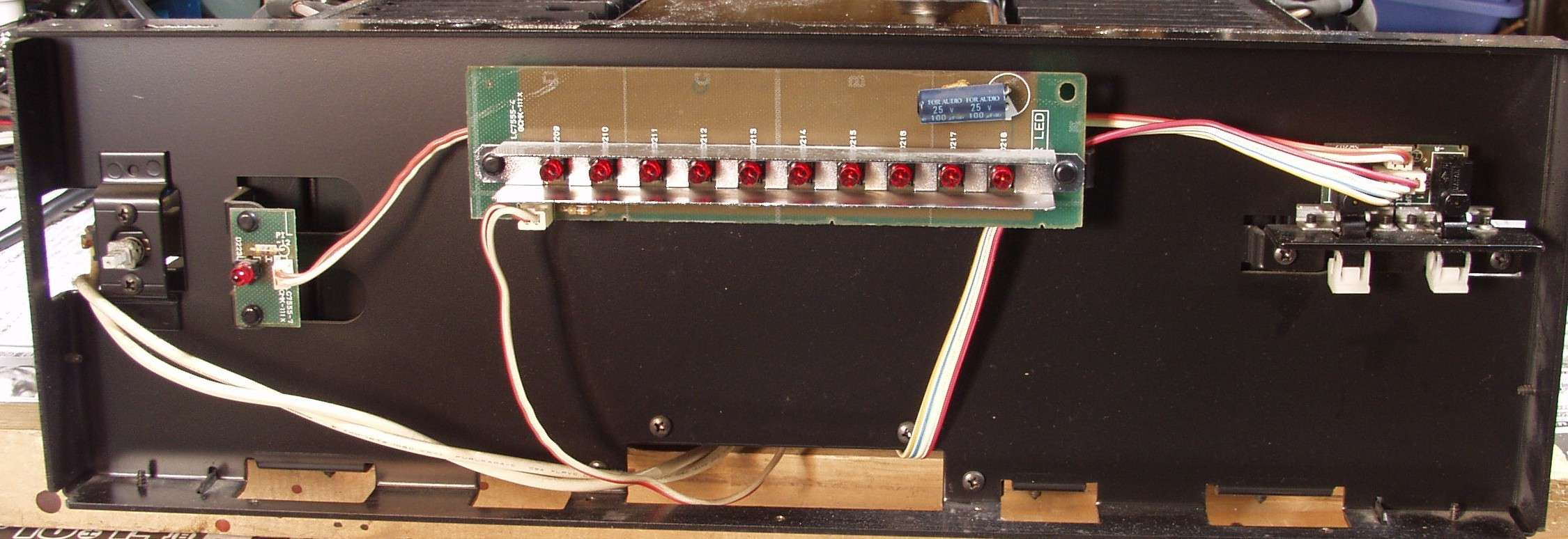

A3. 修理前 表パネル裏、表示はLED列

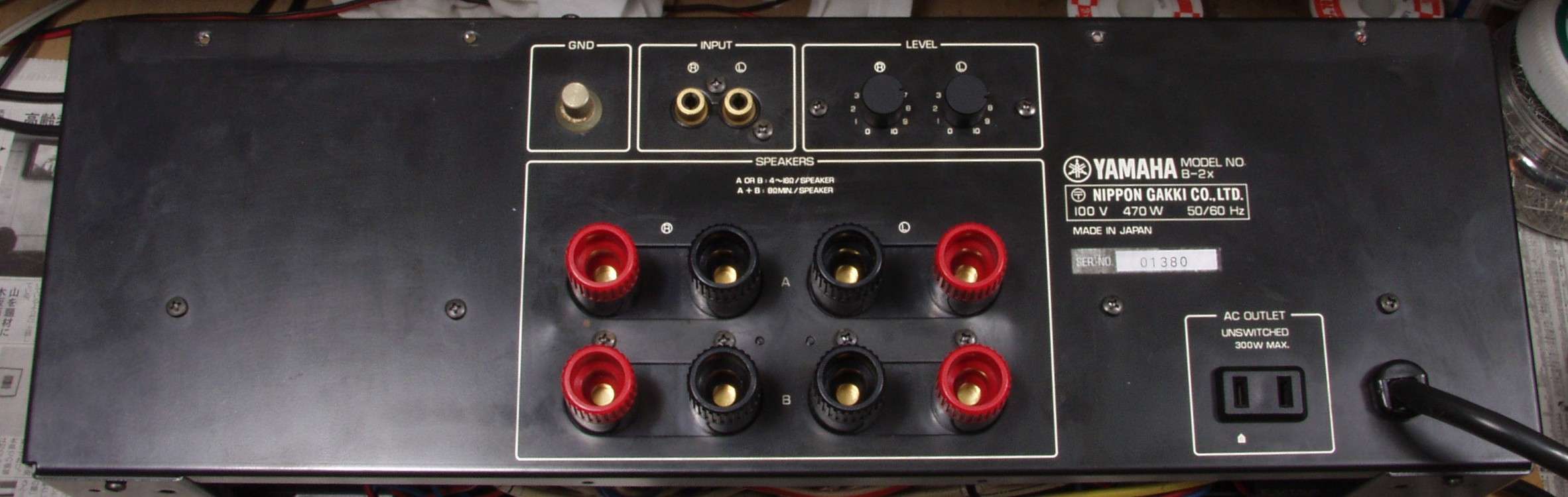

A4. 修理前 後ろパネル、大型のSP端子が使用されている
C. 修理状況

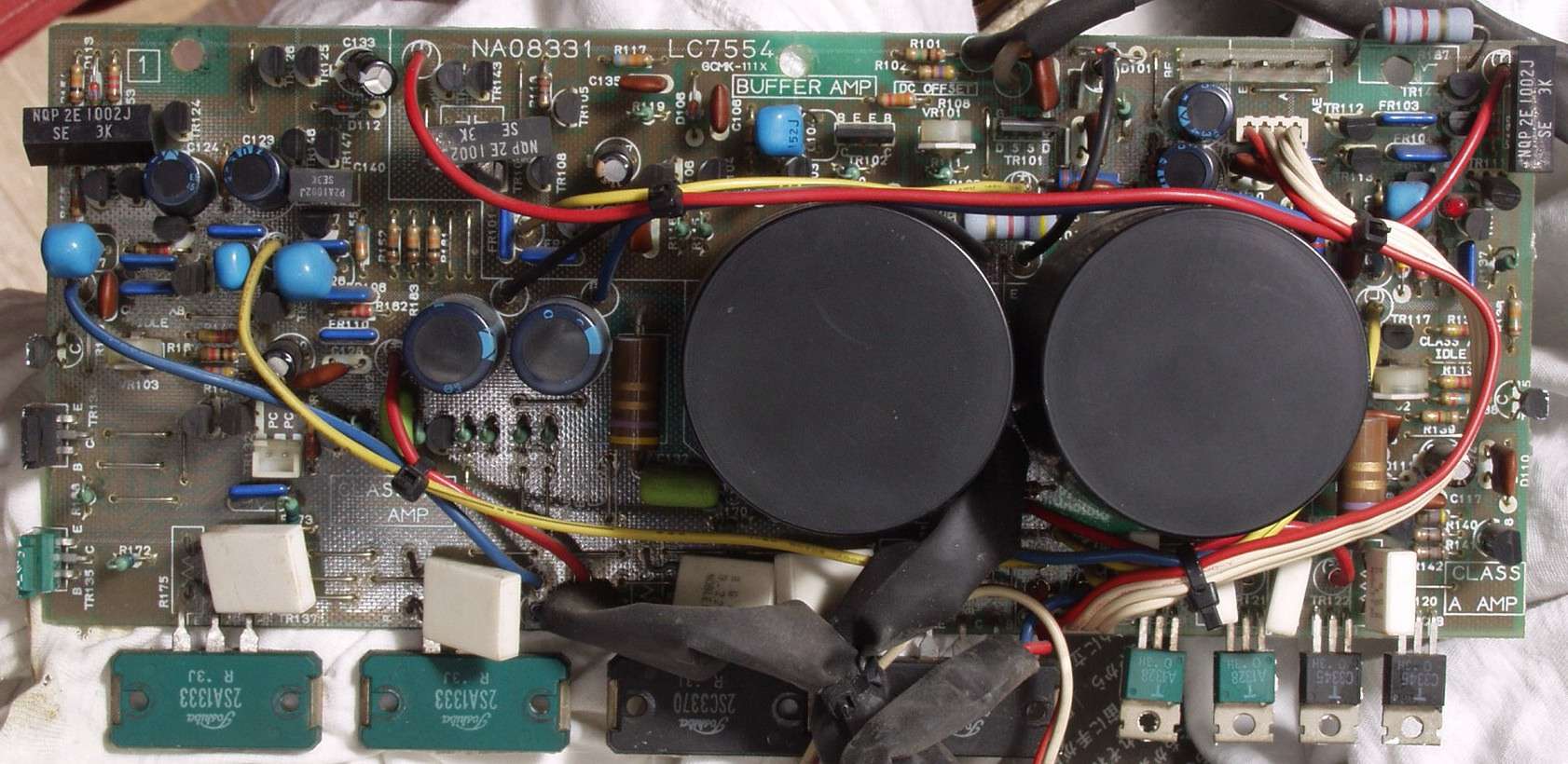

C1A. 修理前 L側ドライブ基板

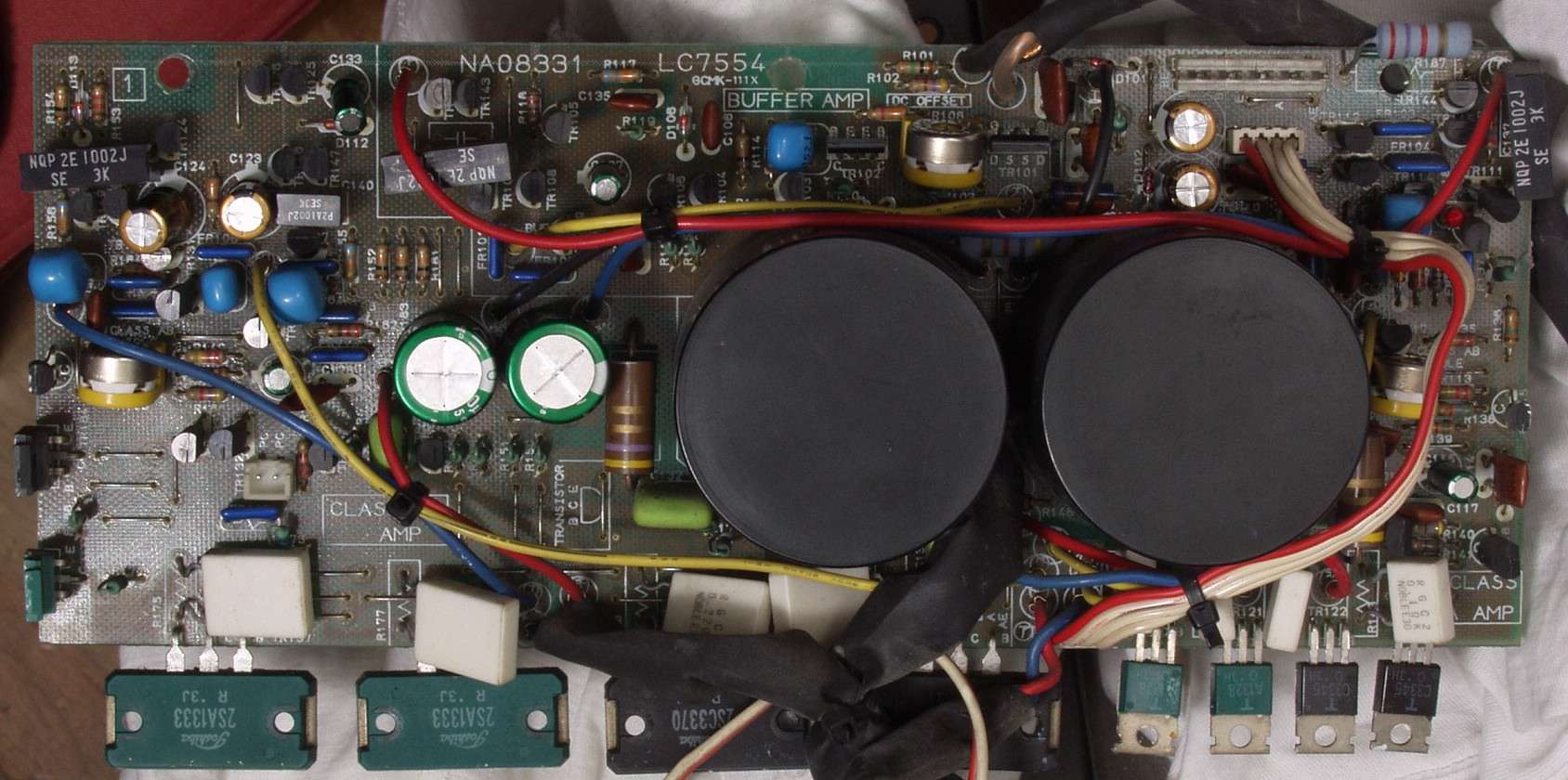

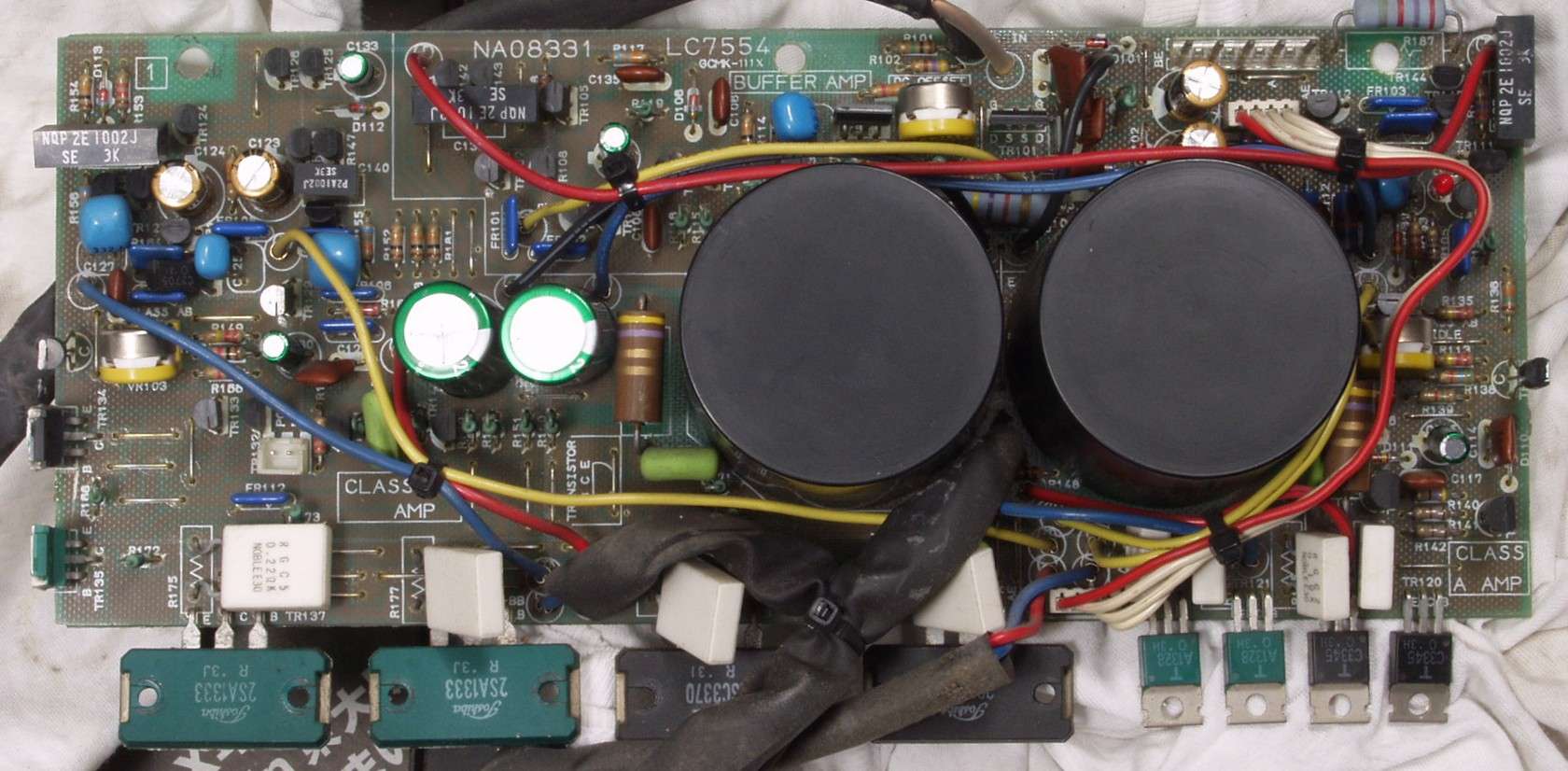

C1B. 修理後 L側ドライブ基板
           半固定VR3個、電解コンデンサー3個、複合TR(トランジスター)、複合FET(電界トランジスター)交換

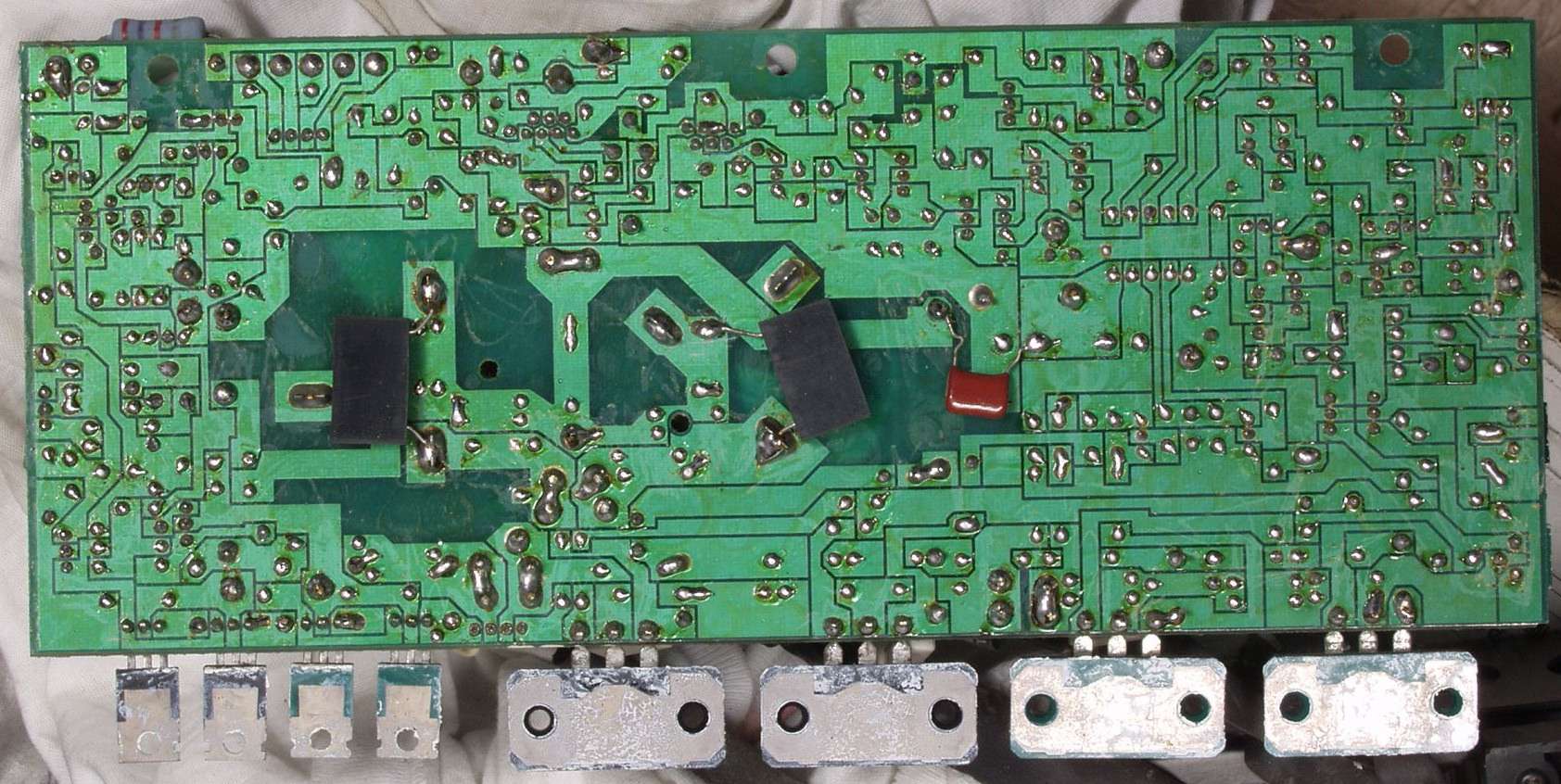

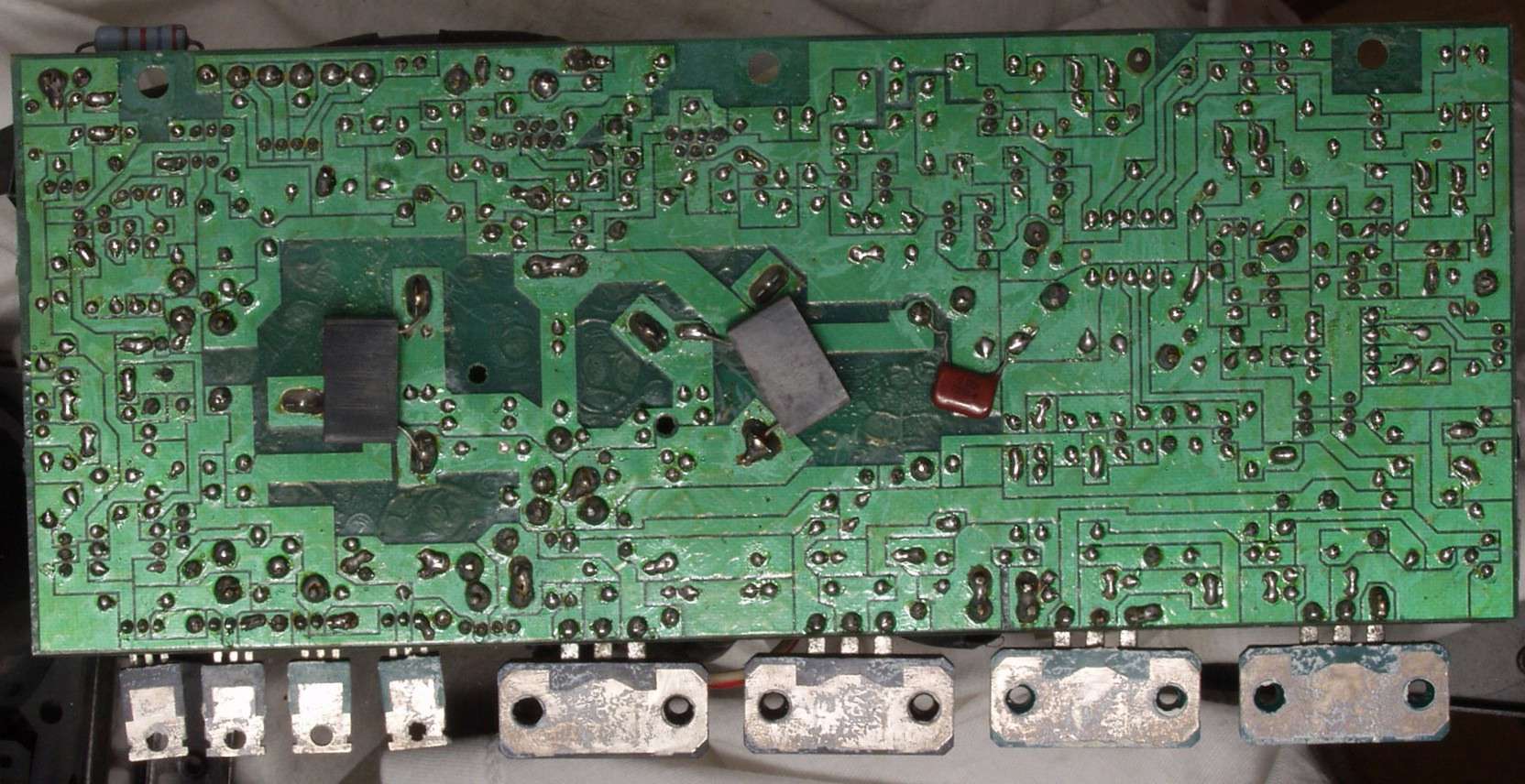

C1C. 修理前 L側ドライブ基板裏

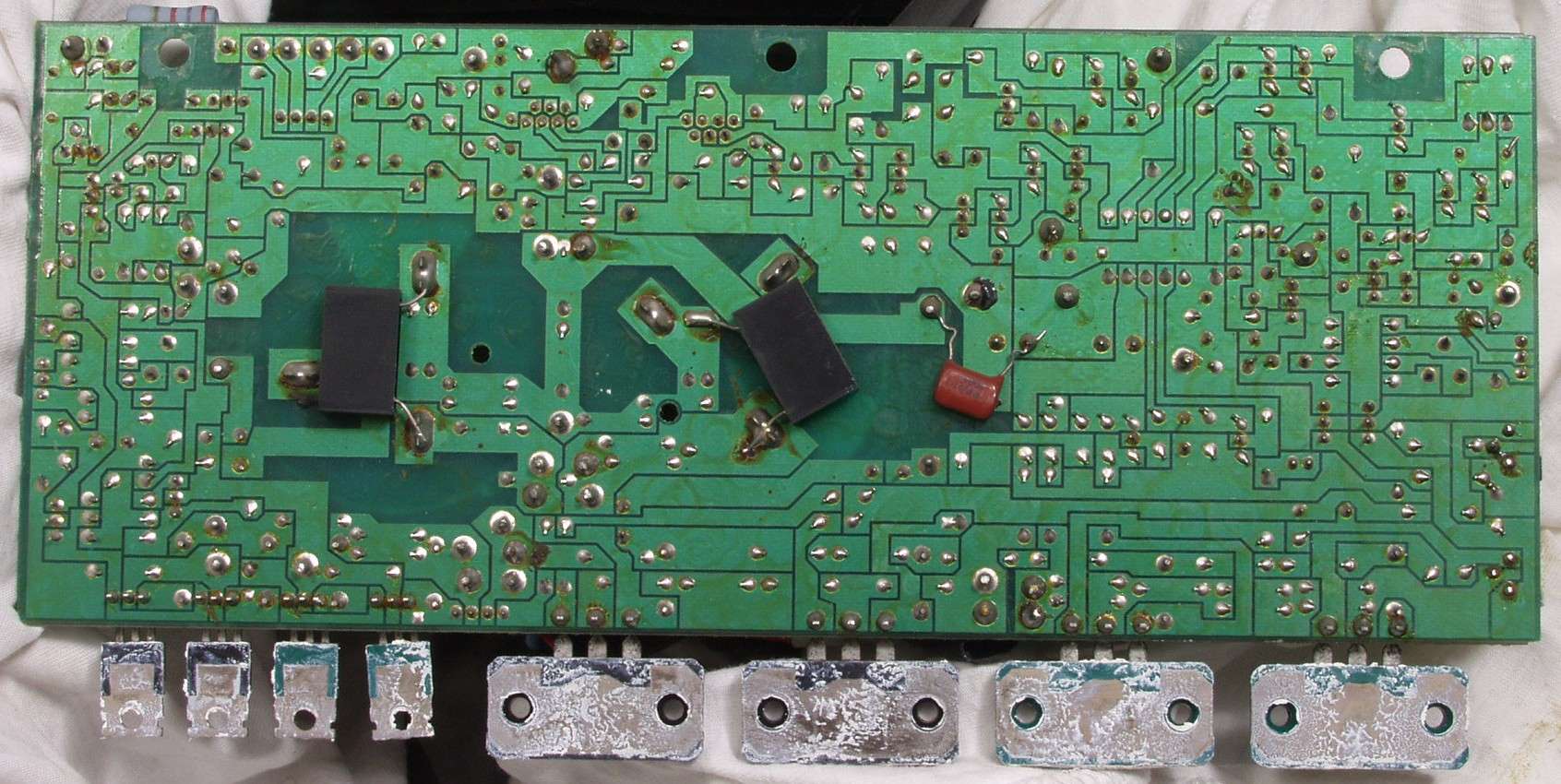

C1D. 修理(半田補正)後 L側ドライブ基板裏
C2A. 修理前 R側ドライブ基板
      写真紛失
C2B. 修理後 R側ドライブ基板
           半固定VR3個、電解コンデンサー3個、複合TR(トランジスター)、複合FET(電界トランジスター)交換
C2C. 修理前 R側ドライブ基板裏
      写真紛失
C2D. 修理(半田補正)後 R側ドライブ基板裏

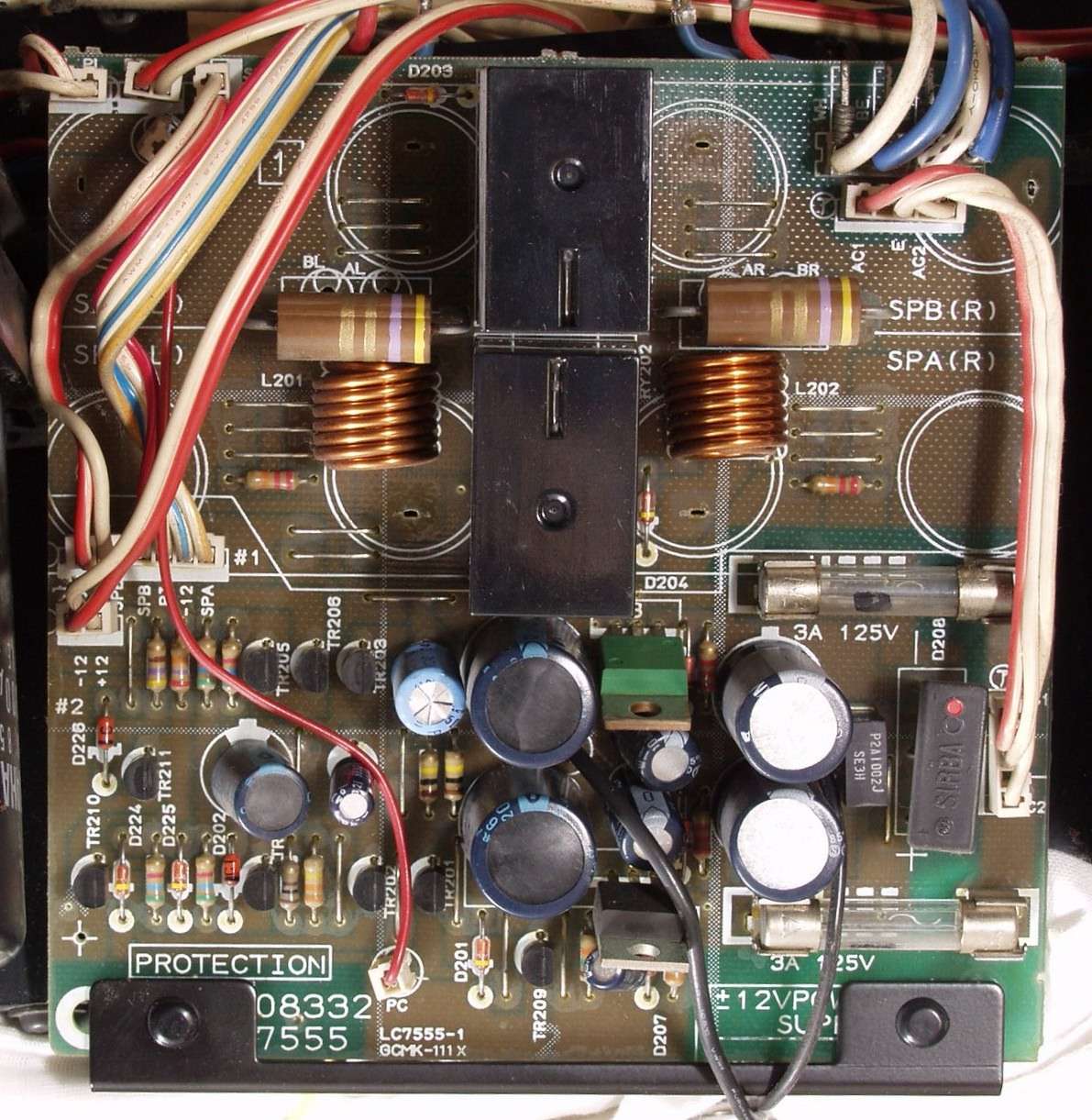

C3A. 修理前 プロテクト基板

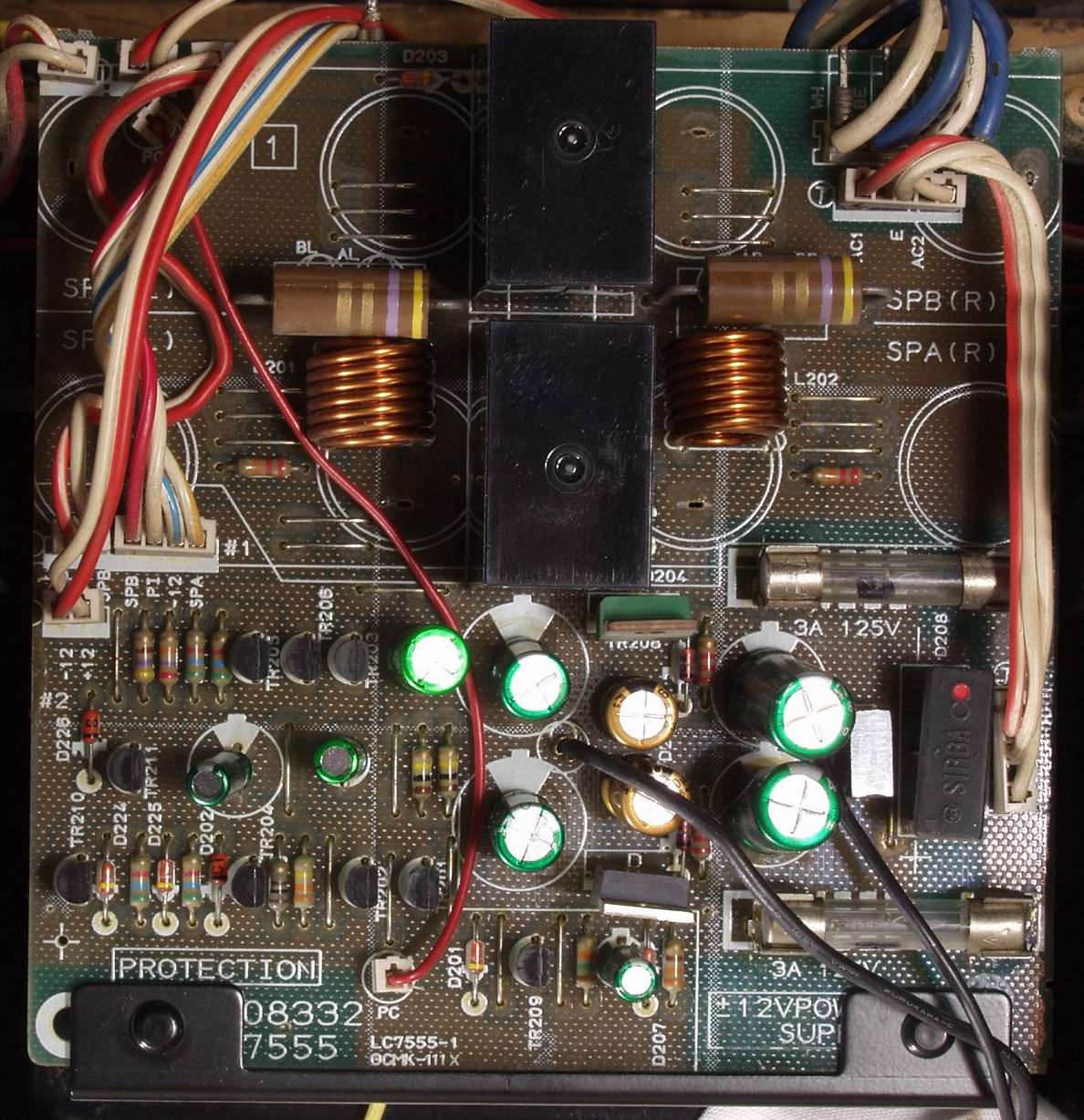

C3B. 修理後 プロテクト基板   リレー2個、電解コンデンサー10個 交換
C3C. 修理前 プロテクト基板裏

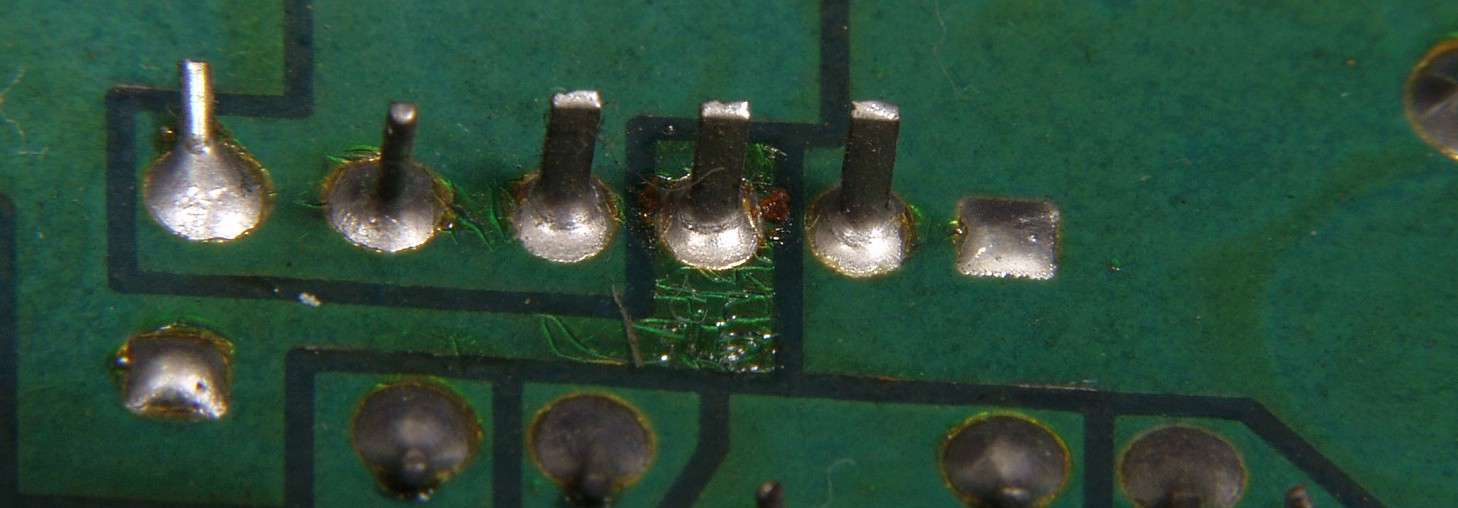

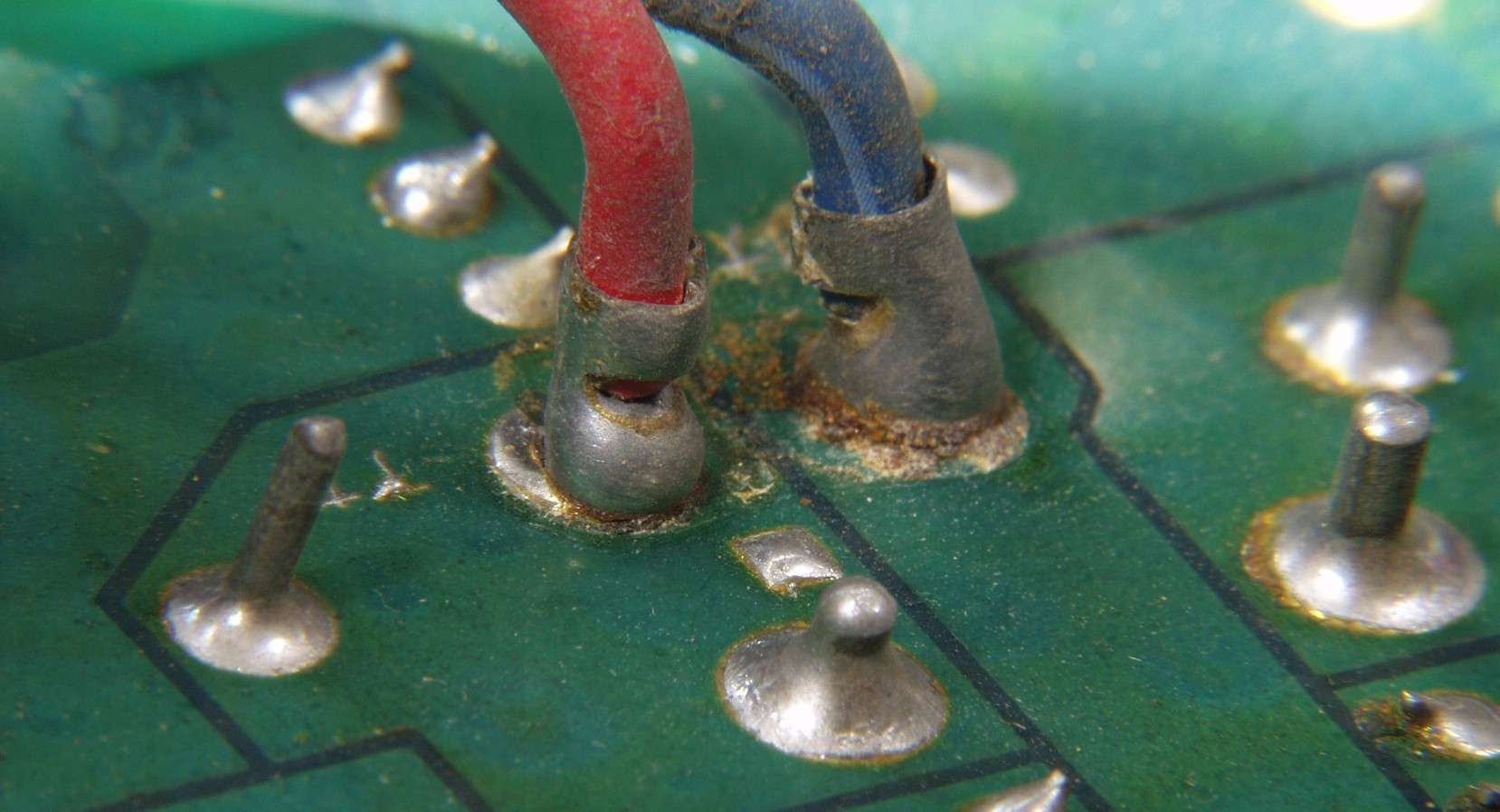

C3C1. 修理前 プロテクト基板裏、半田不良ヶ所
C3C2. 修理前 プロテクト基板裏、R側SP出力ライン、もう少し半田が欲しい
C3C3. 修理前 プロテクト基板裏、L側SP出力ライン、もう少し半田が欲しい

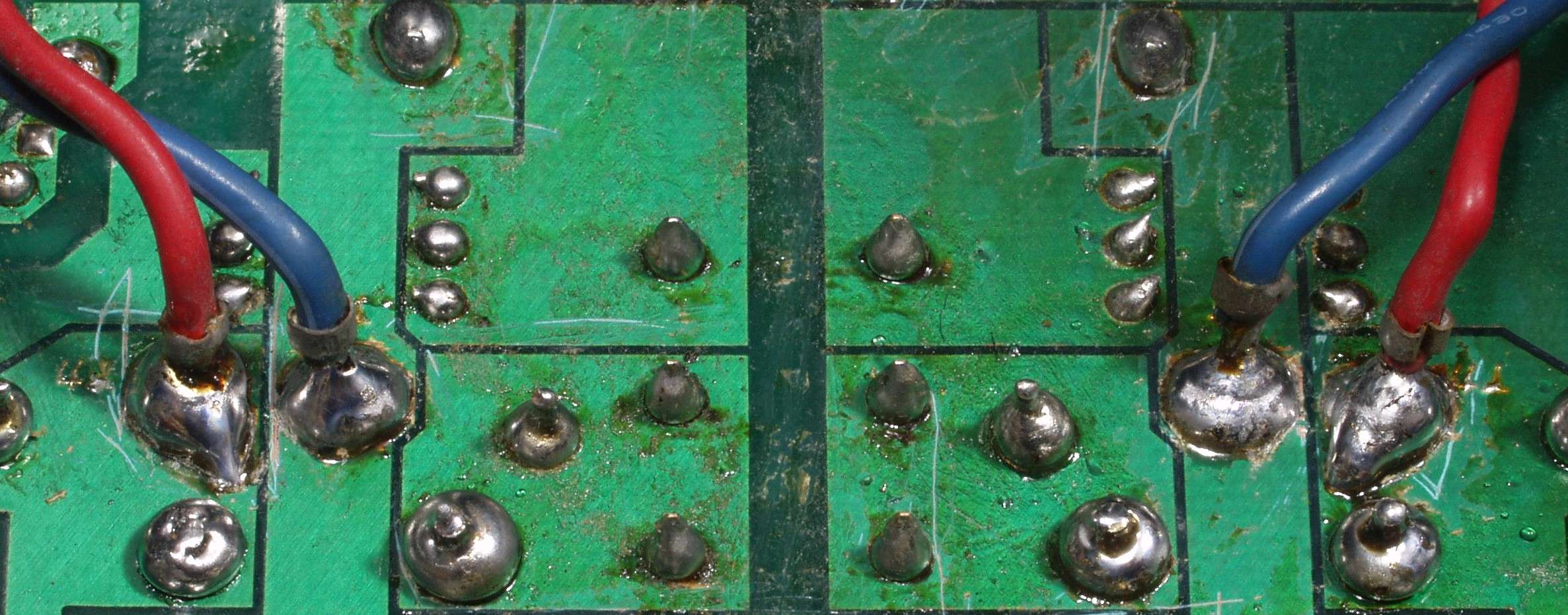

C3C4. 修理後 プロテクト基板裏、RL−SP出力ライン

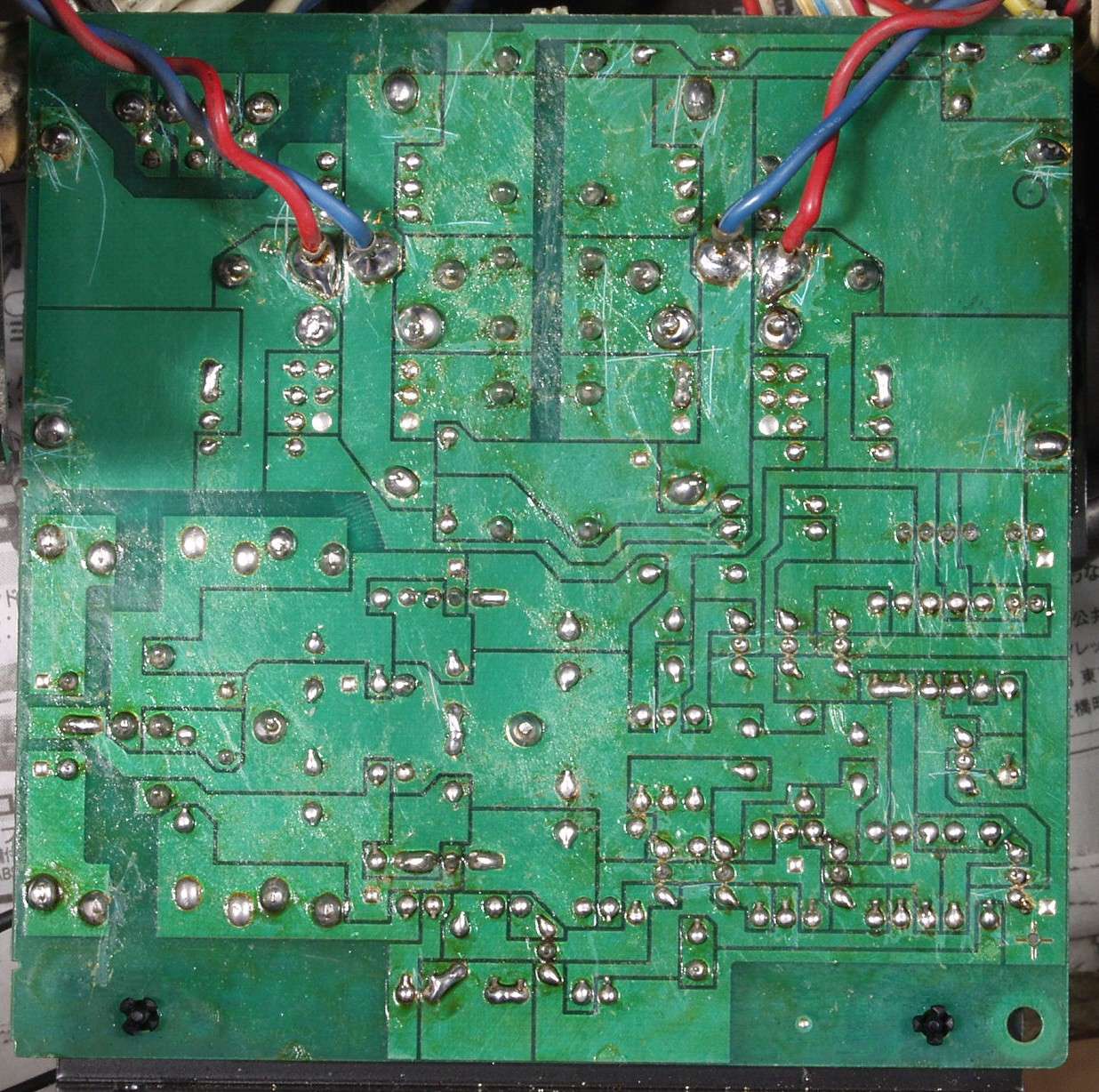

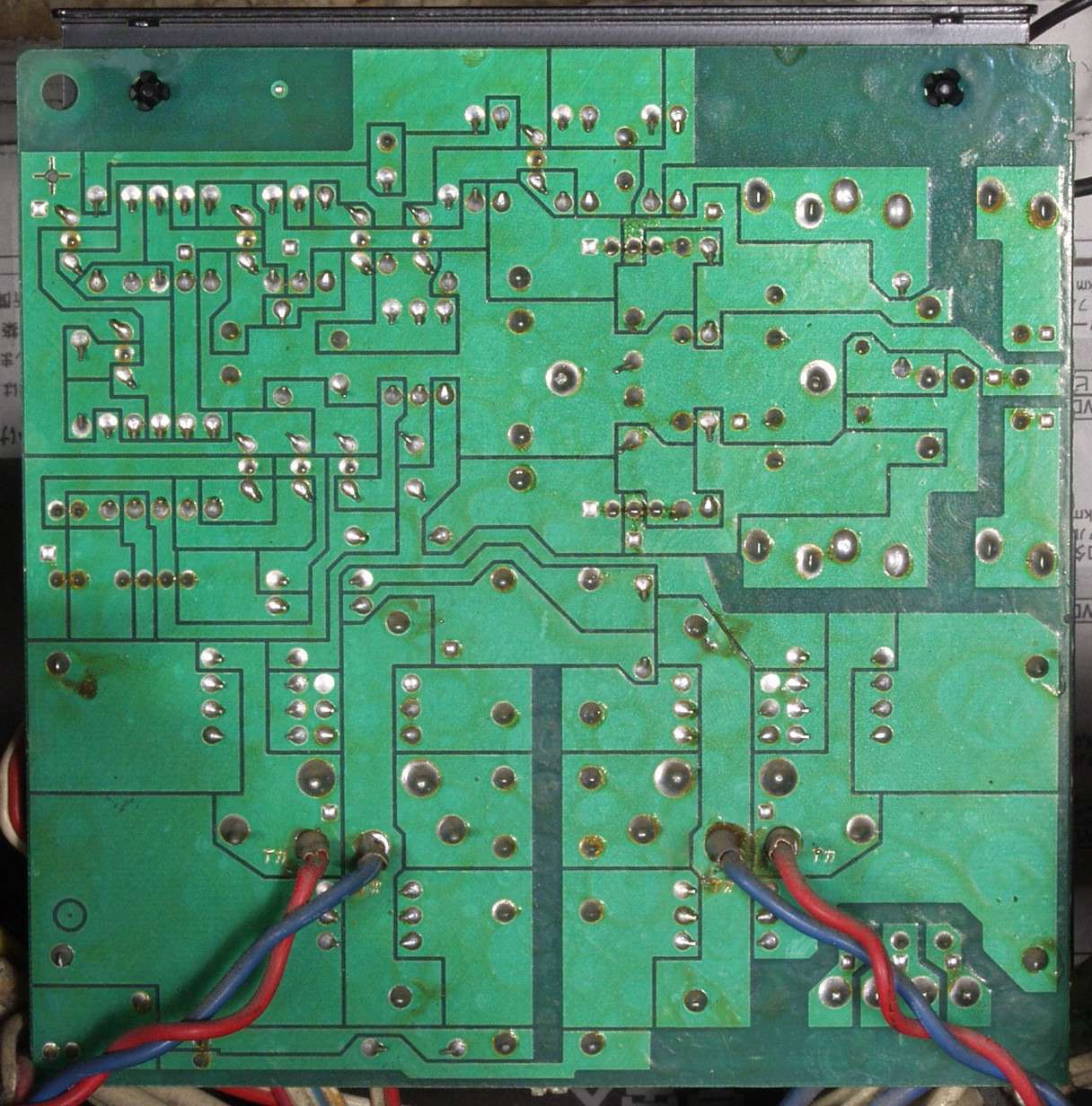

C3D. 修理(半田補正)後 プロテクト基板裏
C3E. 修理前 SP端子

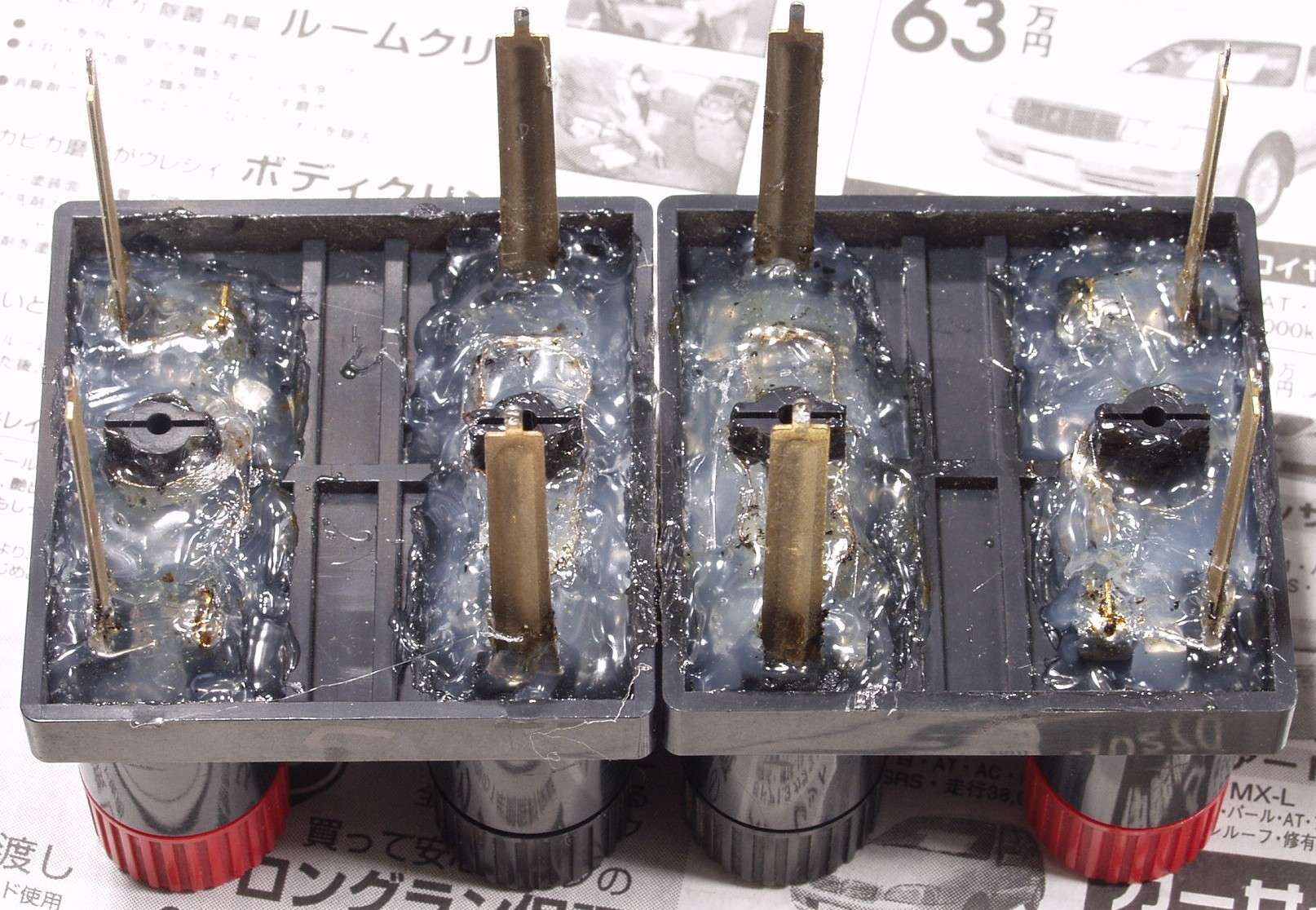

C3F. 修理後 SP端子、半田吸い取り線を巻、ホットボンドで補強する

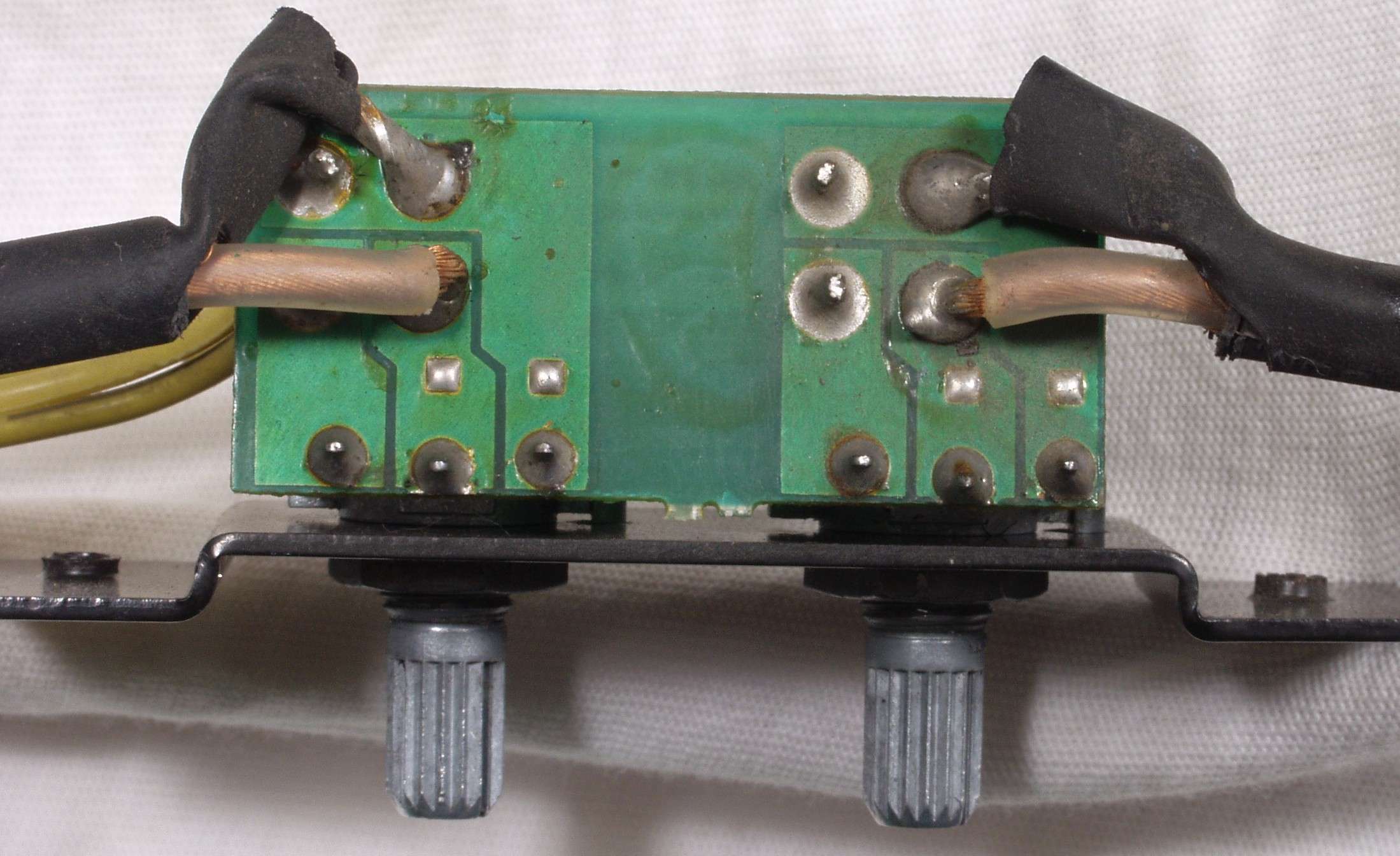

C4A. 修理前 入力VR基板、心線の太いケーブル使用

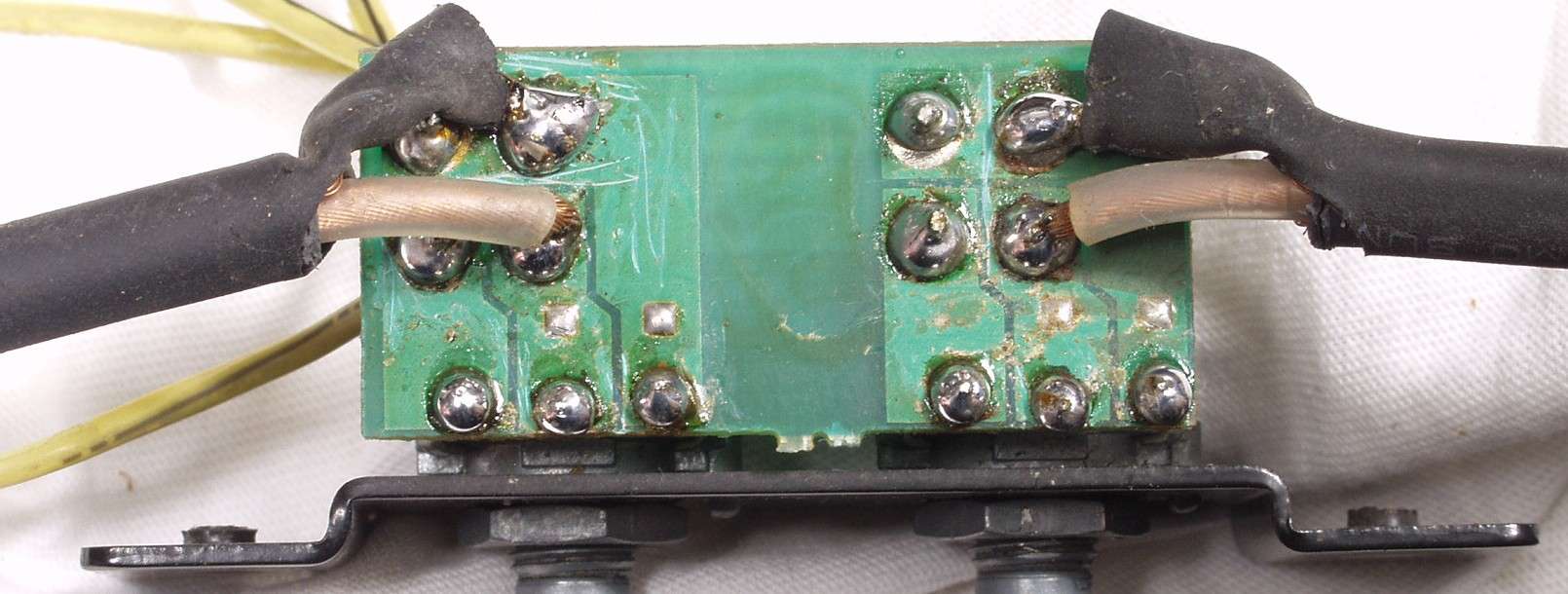

C4B. 修理(半田補正)後 入力VR基板

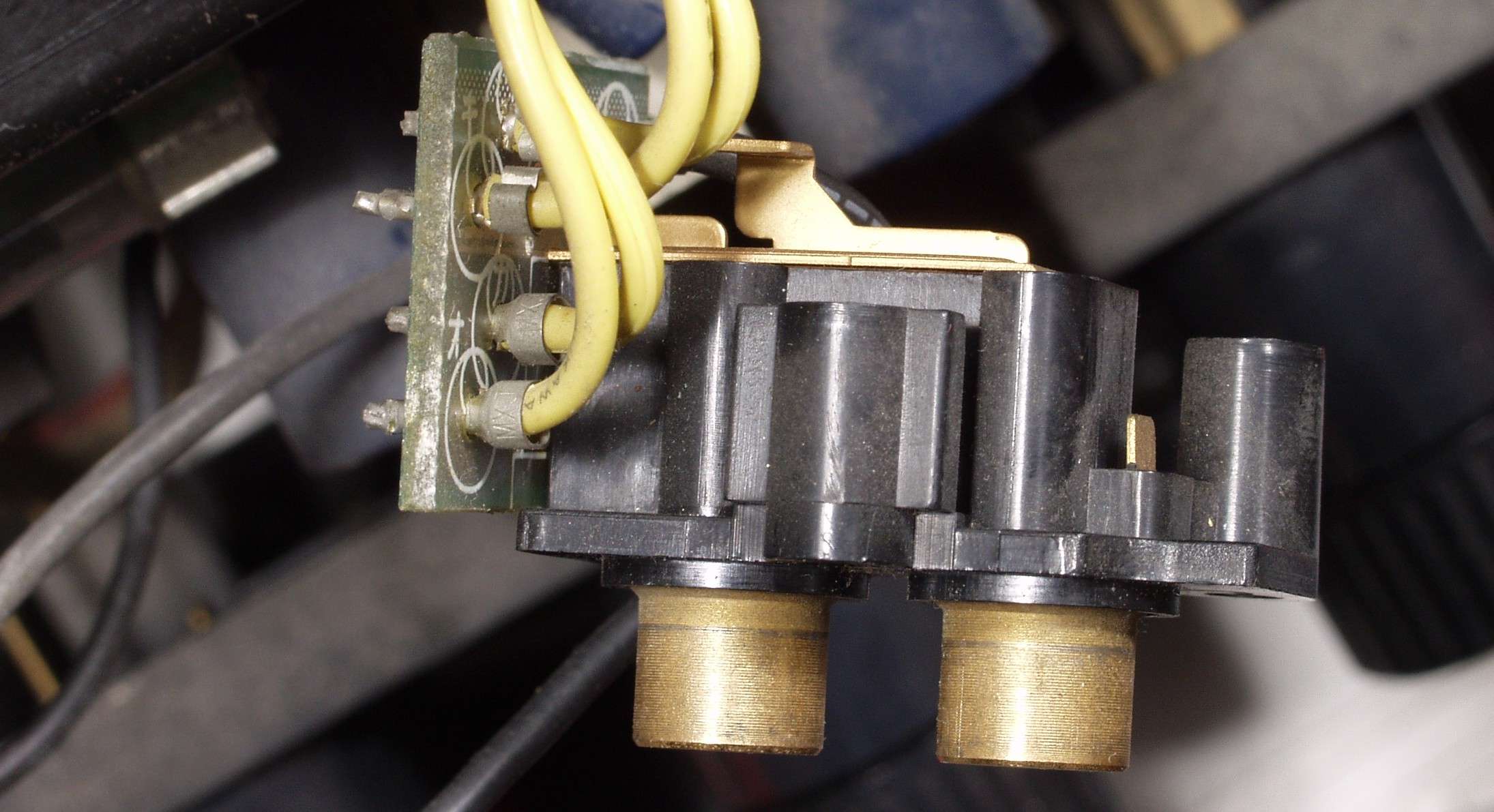

C4E. 修理前 入力RCA端子、こ時期の製品は、太いケーブルを想定していないので貧弱、付け根にヒビが入っている

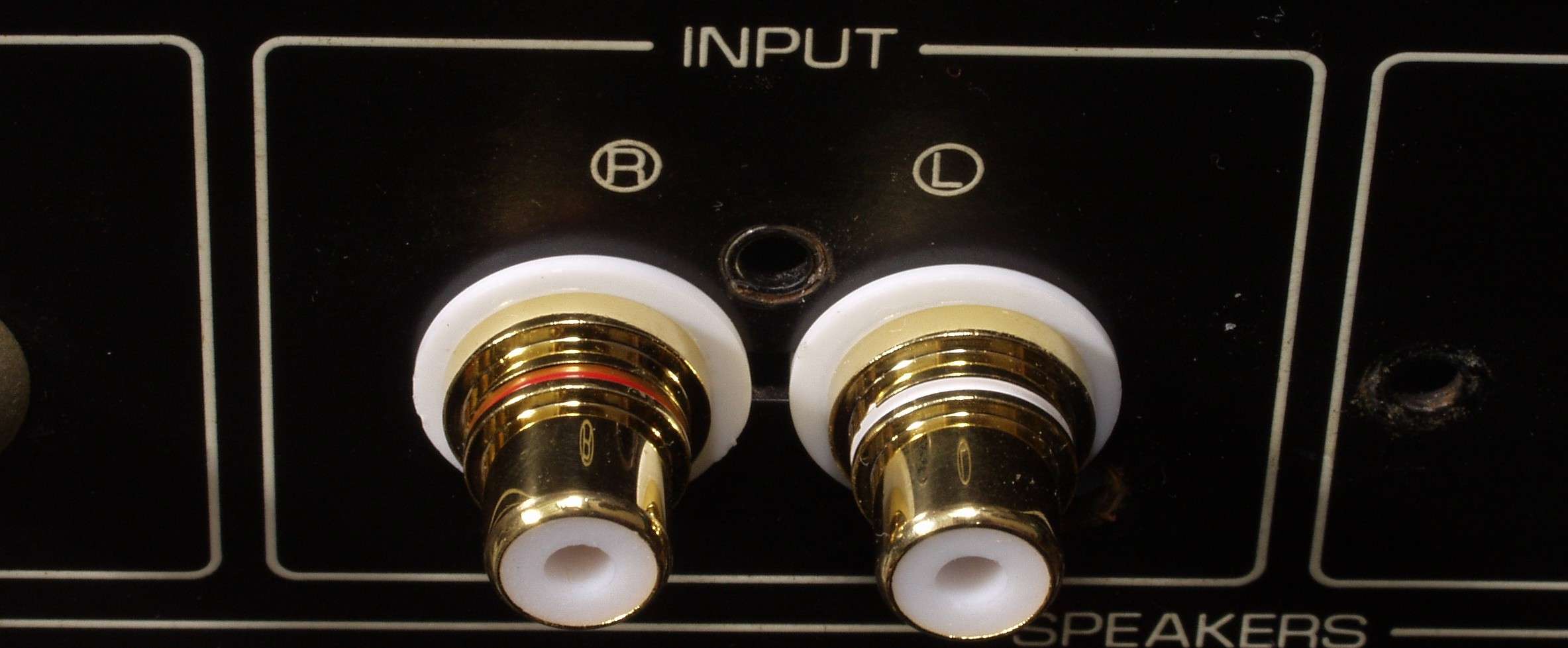

C4F. 修理後 入力RCA端子、上記の物を補強するより、取り付け場所が有るので、交換する。この方が修理費が安く綺麗

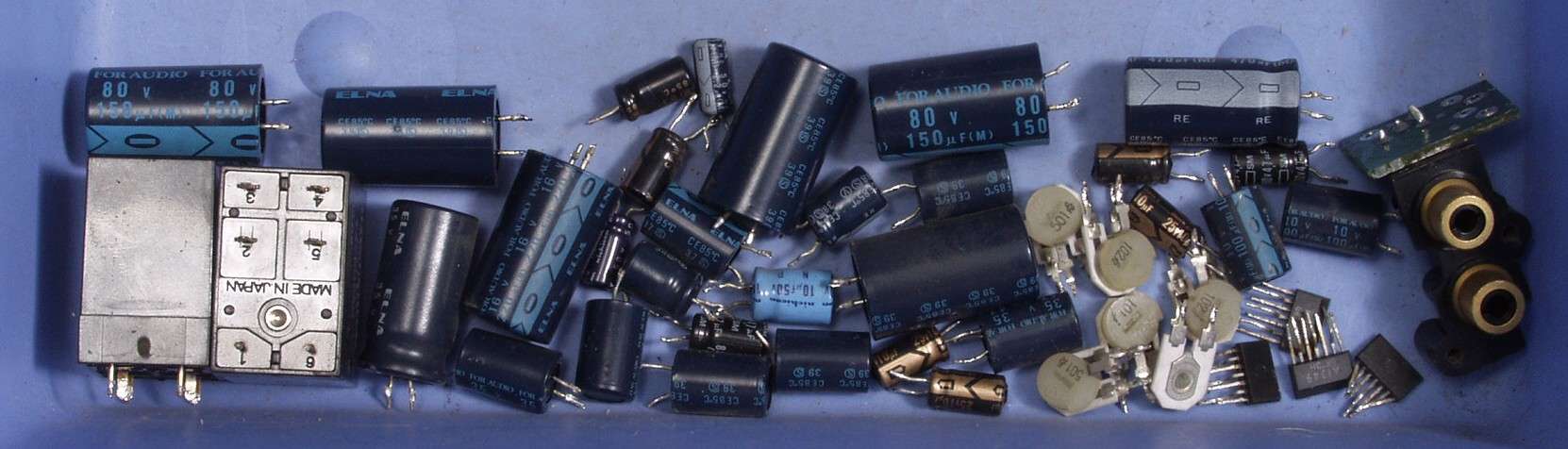

C5. 交換部品
C6A. 修理前 上か見る

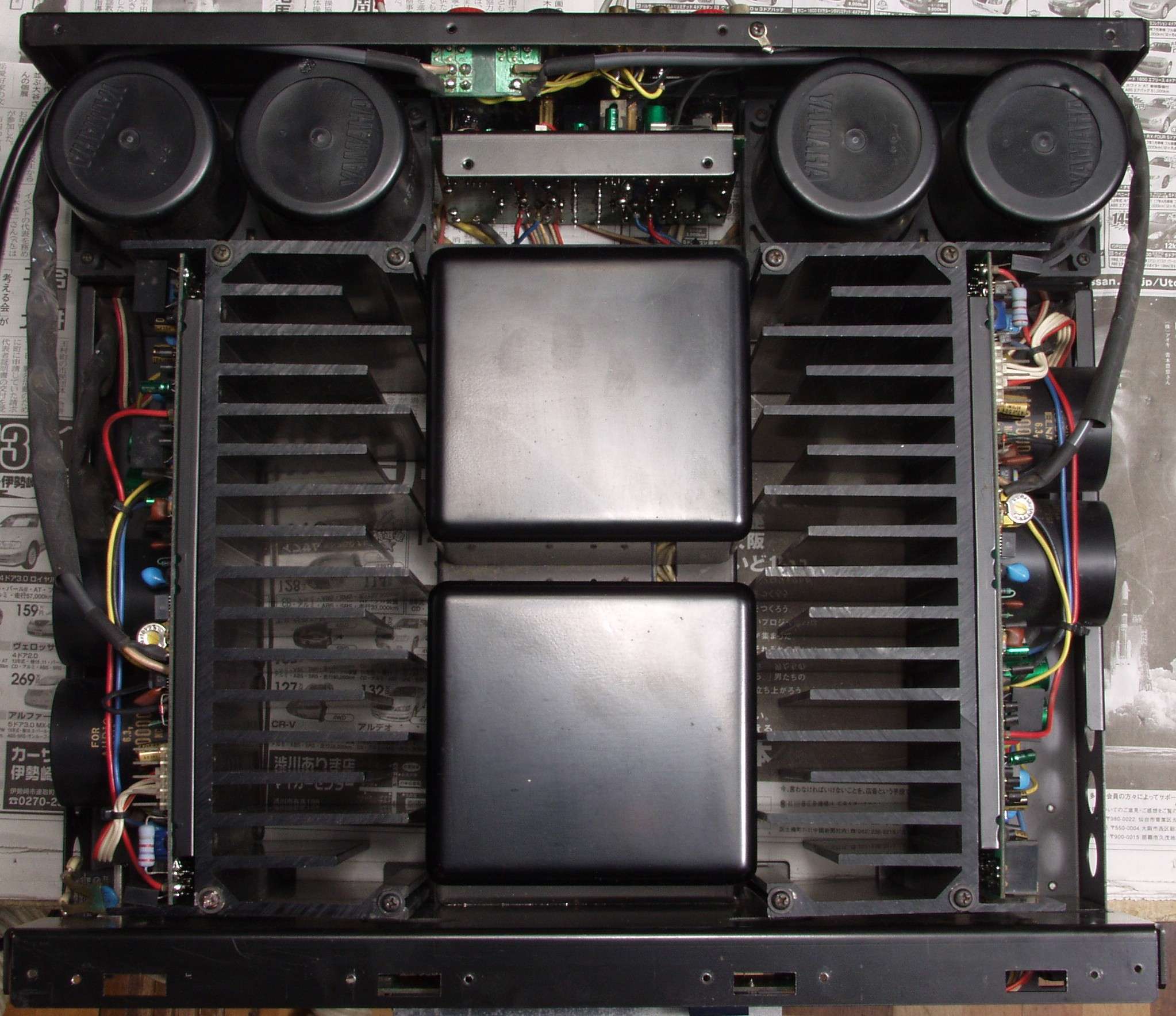

C6B. 完成上から見る
C6C. 修理前 下か見る
C6C. 完成下から見る
E. 調整・測定

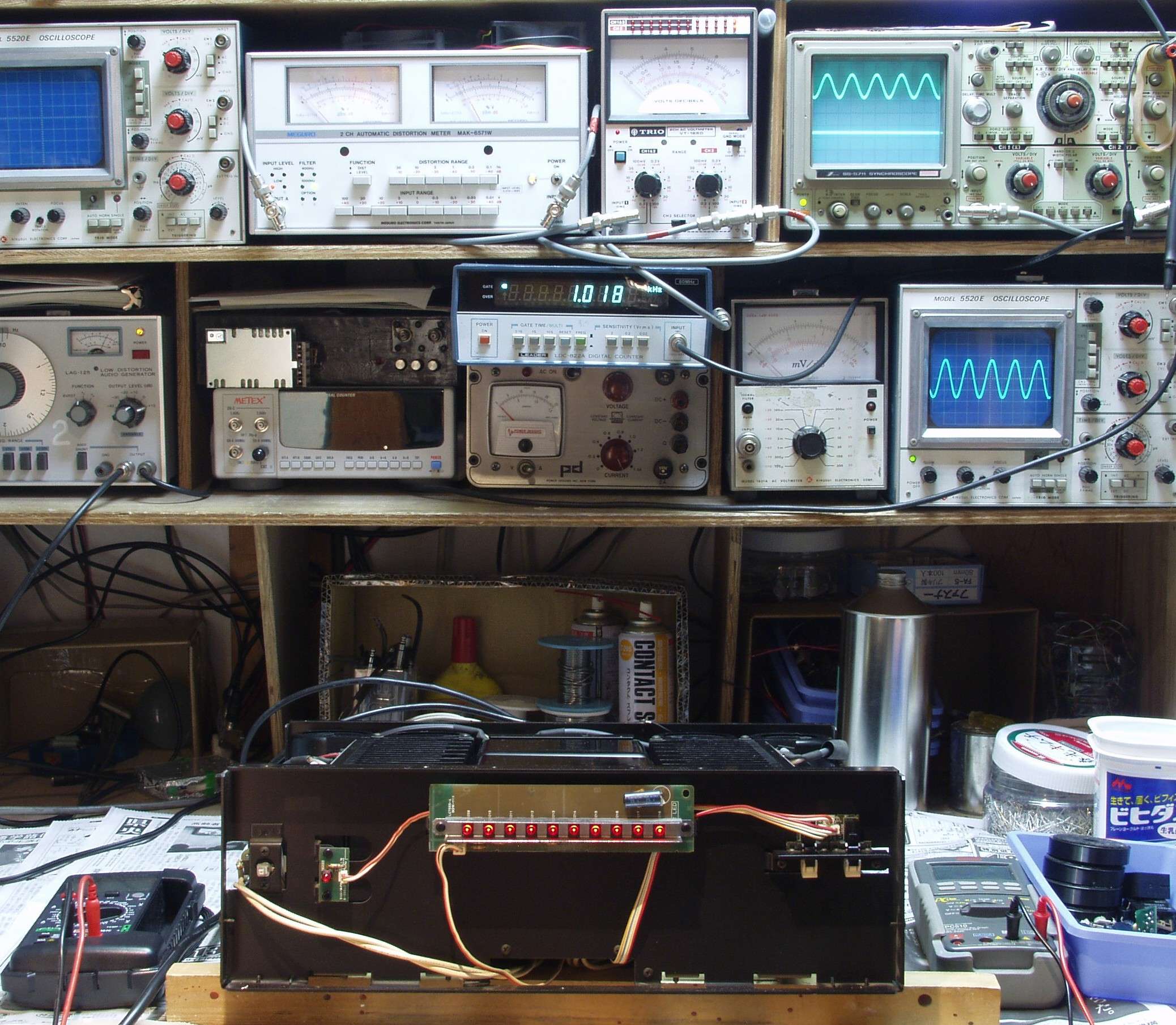

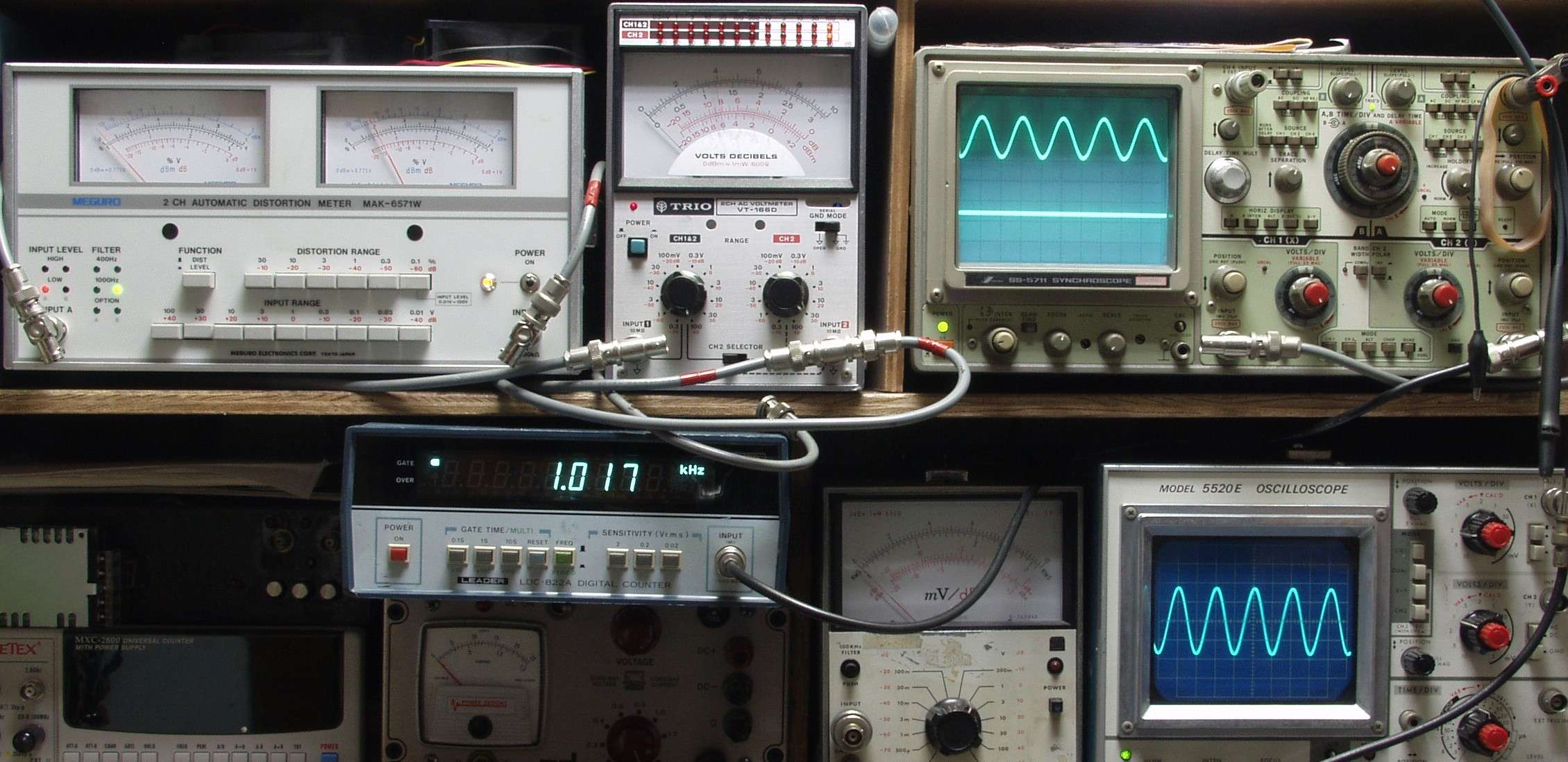

E1. 出力/歪み率測定

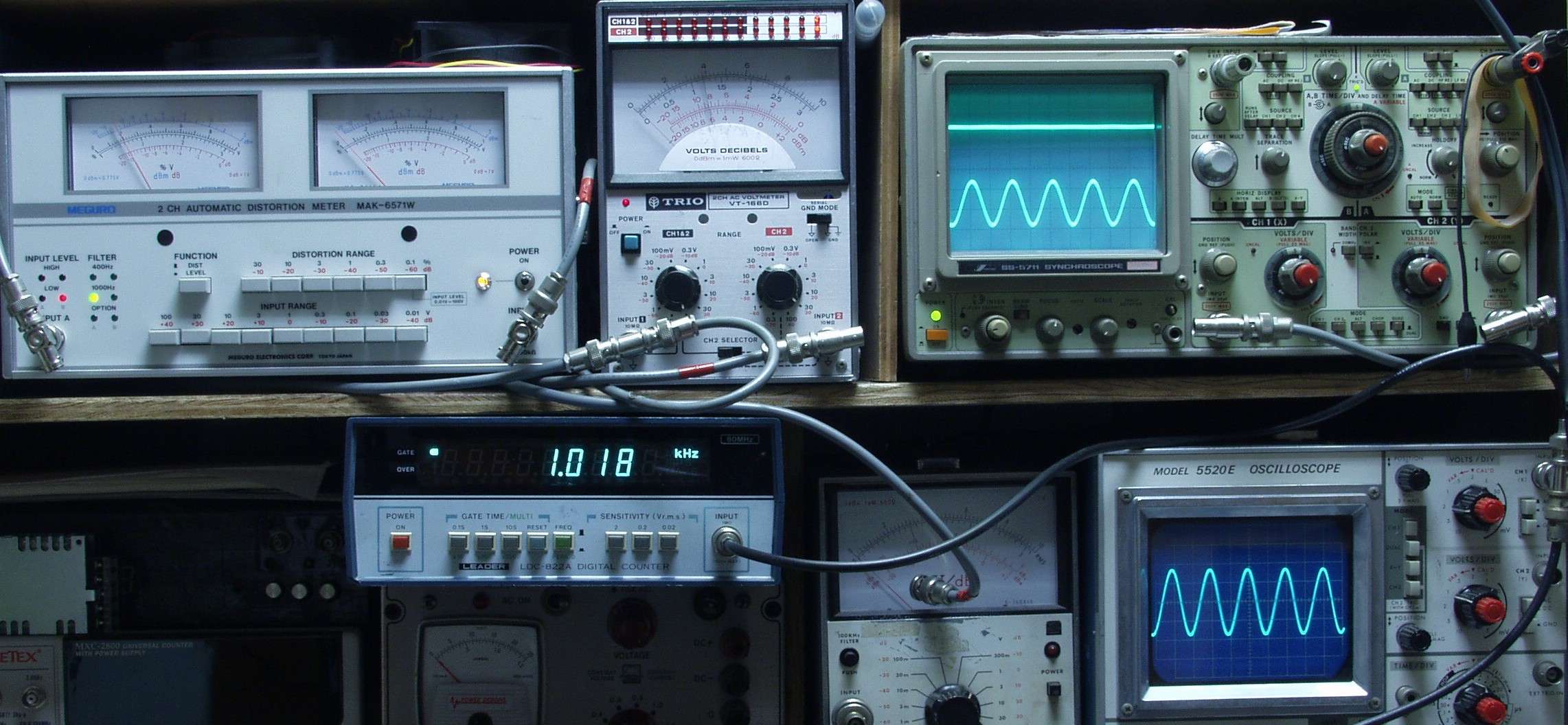

E2A. R側SP出力電圧38V=180W/8Ω 歪み率=0.02% 1000HZ

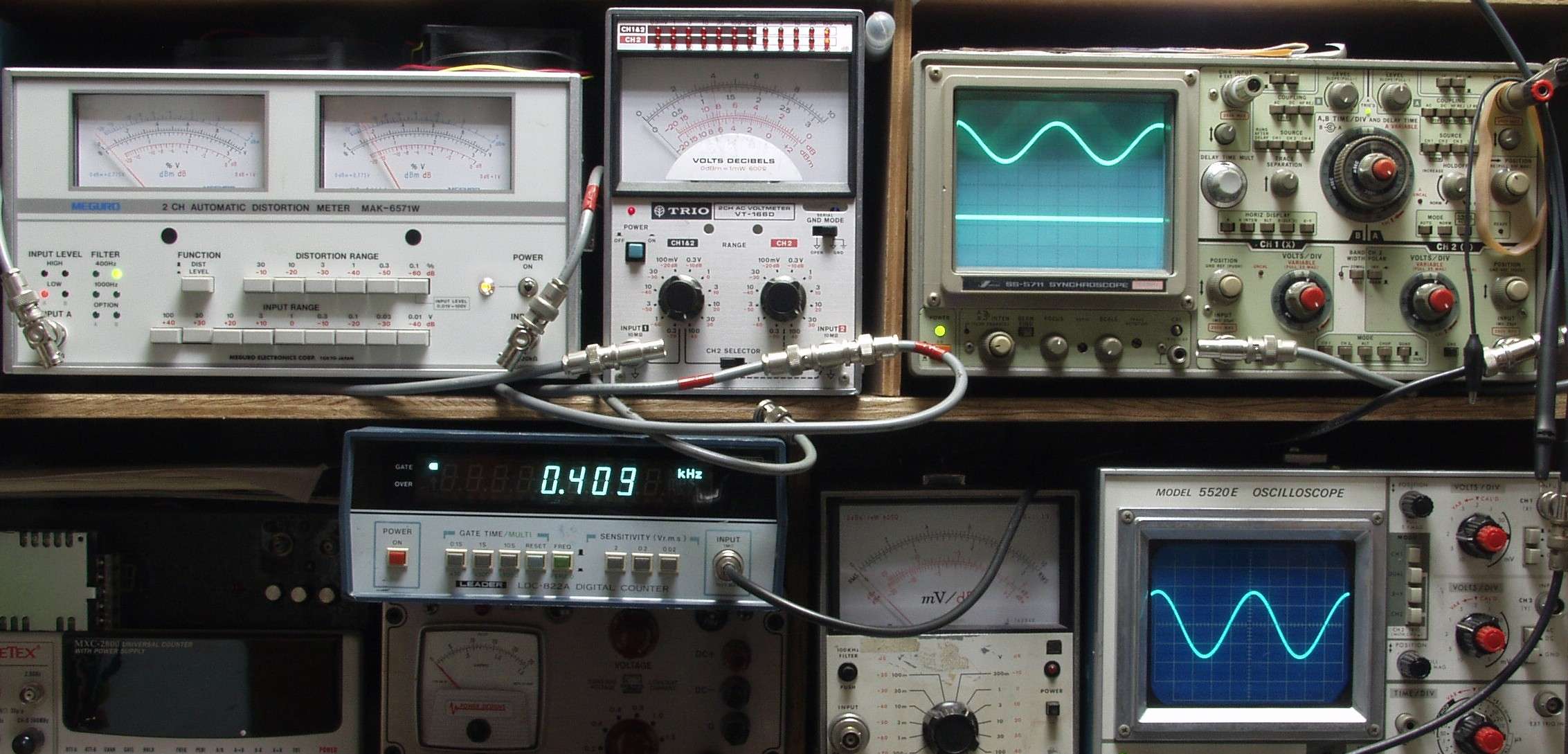

E2B. R側SP出力電圧38V=180W/8Ω 歪み率=0.02% 400HZ
E3A. L側SP出力電圧38V=180W/8Ω 歪み率=0.02% 1000HZ

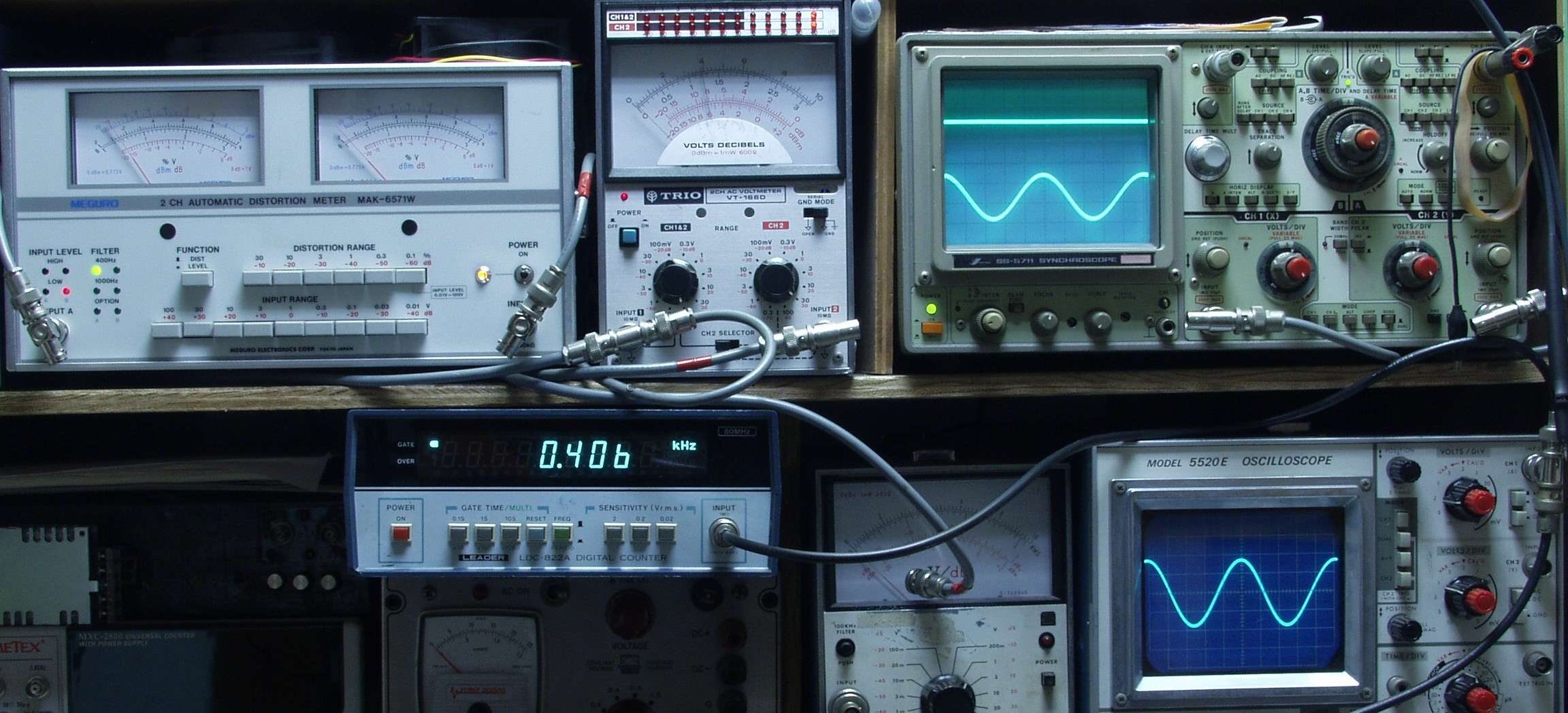

E3B. L側SP出力電圧38V=180W/8Ω 歪み率=0.02% 400HZ
E4. 24時間エージング 音は、TR(トランジスター)出力AMPなので、低音が力強く、柔らかい。癒し系のAMP
S. YAMAHA B−2X の仕様(カタログ・マニアルより)
型式 ステレオパワーアンプ B−2X
定格出力(20Hz〜20kHz) 4Ω=240W+240W(歪0.003%)
6Ω=200W+200W(歪0.002%)
8Ω=170W+170W(歪0.002%)
パワーバンド幅 10Hz〜100000Hz(8Ω、85W、歪0.002%)
入力感度/インピーダンス 1.3V/25kΩ(8Ω、1kHz、170W)
周波数特性 DC〜100000Hz、+0 -1dB
S/N比 124dB(IHF-A、入力ショート)
全高調波歪率 0.002%(8Ω、10Hz〜20000Hz、85W)
チャンネルセパレーション 95dB(1kHz、入力ショート)
ダンピングファクタ 200以上(1kHz、8Ω)
残留ノイズ 23μV(IHF-A)
電源 AC100V、50/60Hz
消費電力 470W
外形寸法 幅435x高さ165x奥行422mm
重量 26kg
価格 ¥270,000(1987年頃)
