AIR TIGHT ATC-2修理記録
平成27年9月16日持込  月日完成
A. 修理前の状況
  • 通電しない。
    当方点検時フューズ溶断。


B. 原因
  • 経年変化による劣化。


C. 修理状況
  • Miniature Tubes管ソケット交換。
    電解コンデンサ交換。
    半固定VR交換。
    配線手直し、補強。
    各部ハンダ補正。

U. TubeTester HickokTV-2B/Uによる付属真空管測定

D. 使用部品
  • Miniature Tubes管ソケット交換            3個。
    電解コンデンサ                      個。
    フイルムコンデンサ-                  個。
    半固定VR                        6個。



E. 調整・測定

F. 上位測定器による調整・測定

G. 修理費          ,000円   オーバーホール修理。
                              但し、真空管は別途です。

Y. ユーザー宅の設置状況

S. AIRTIGHT ATC-2 の仕様(マニアル・カタログより)

A. 修理前の状況

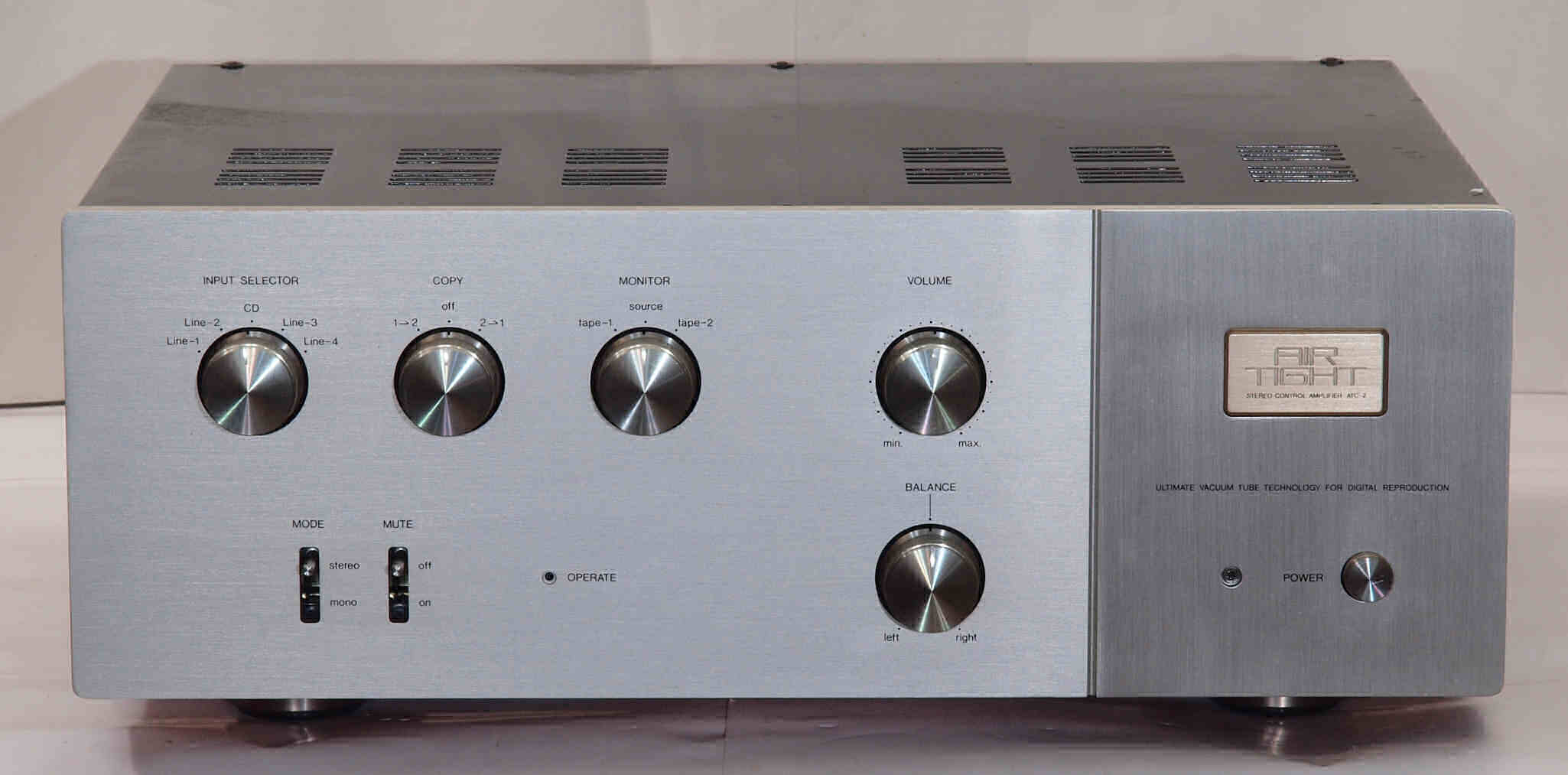

A11. 点検中 前から見る

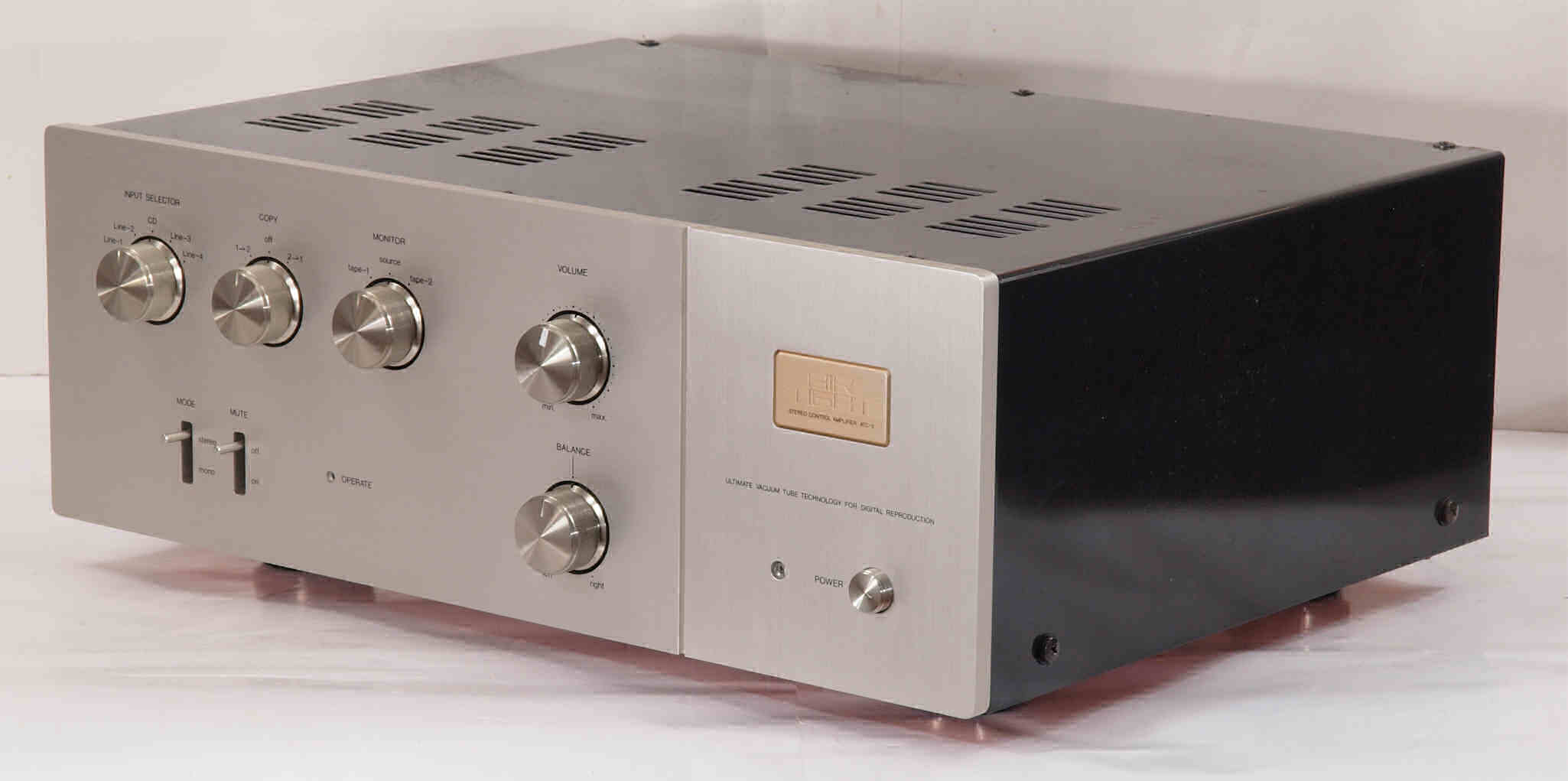

A12. 点検中 前右から見る

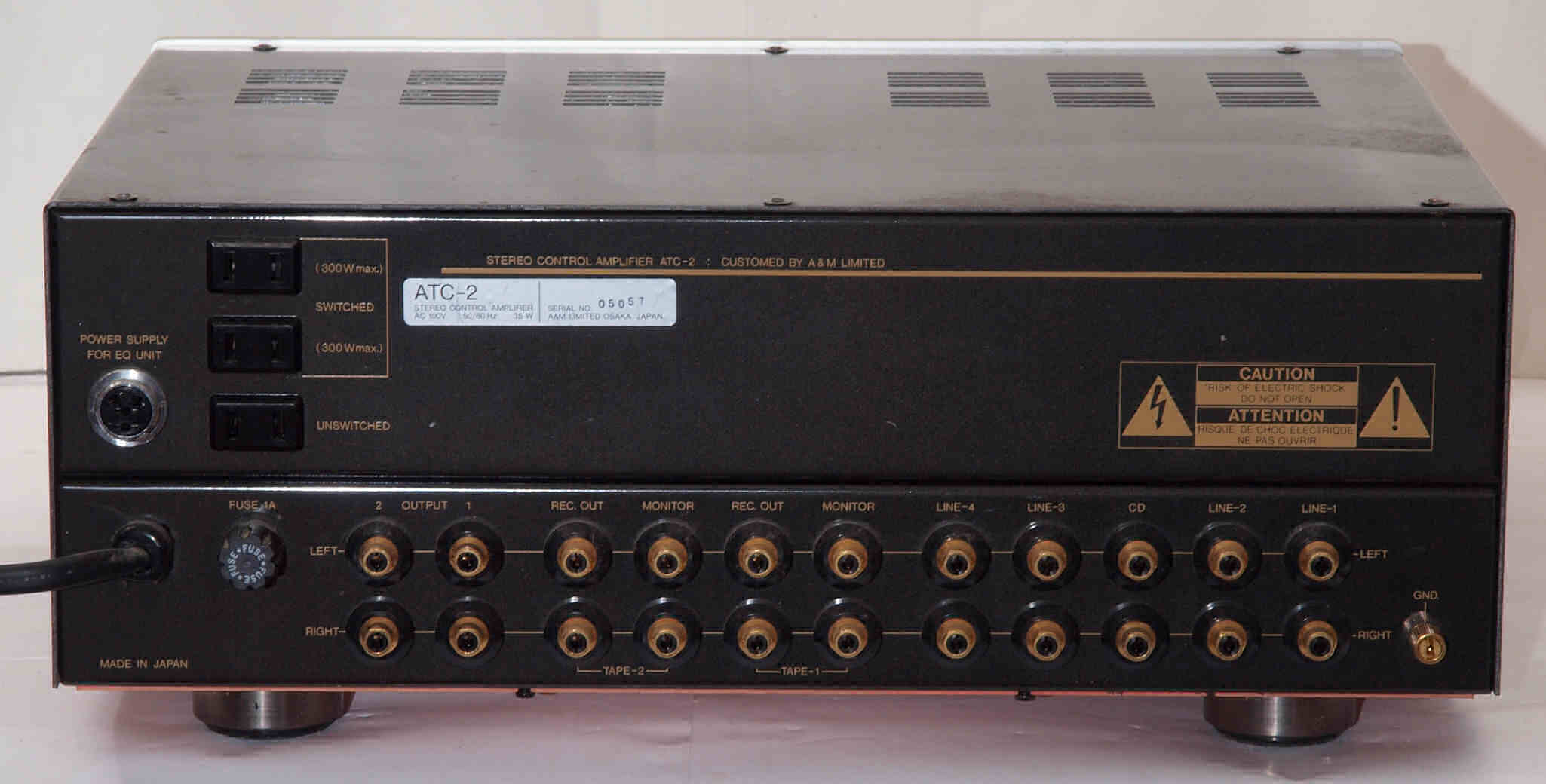

A13. 点検中 後から見る

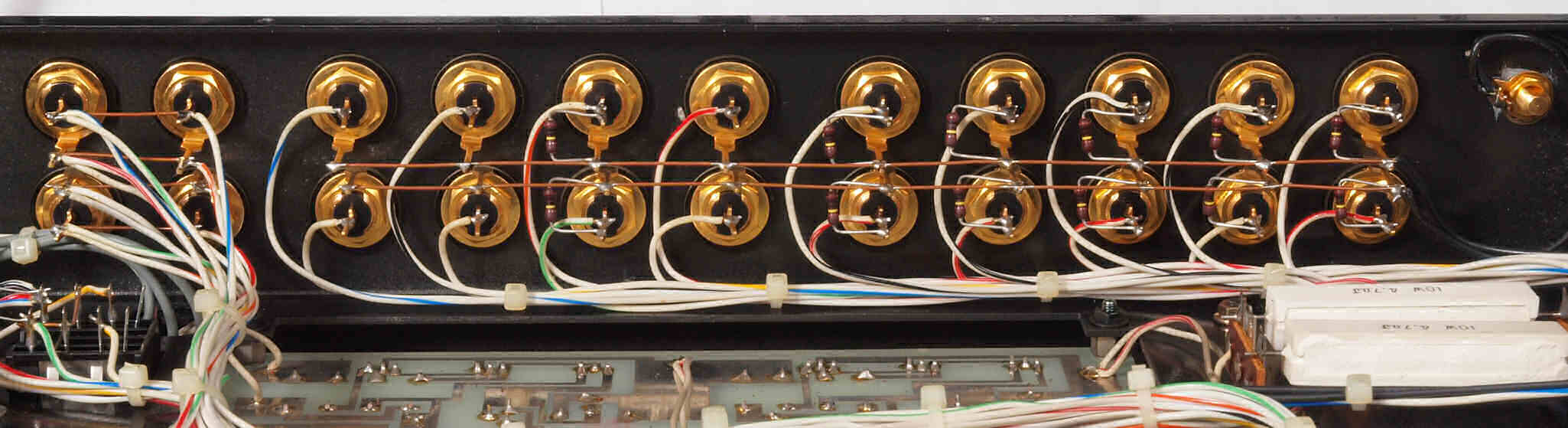

A132. 点検中 入出力RCA端子郡裏。

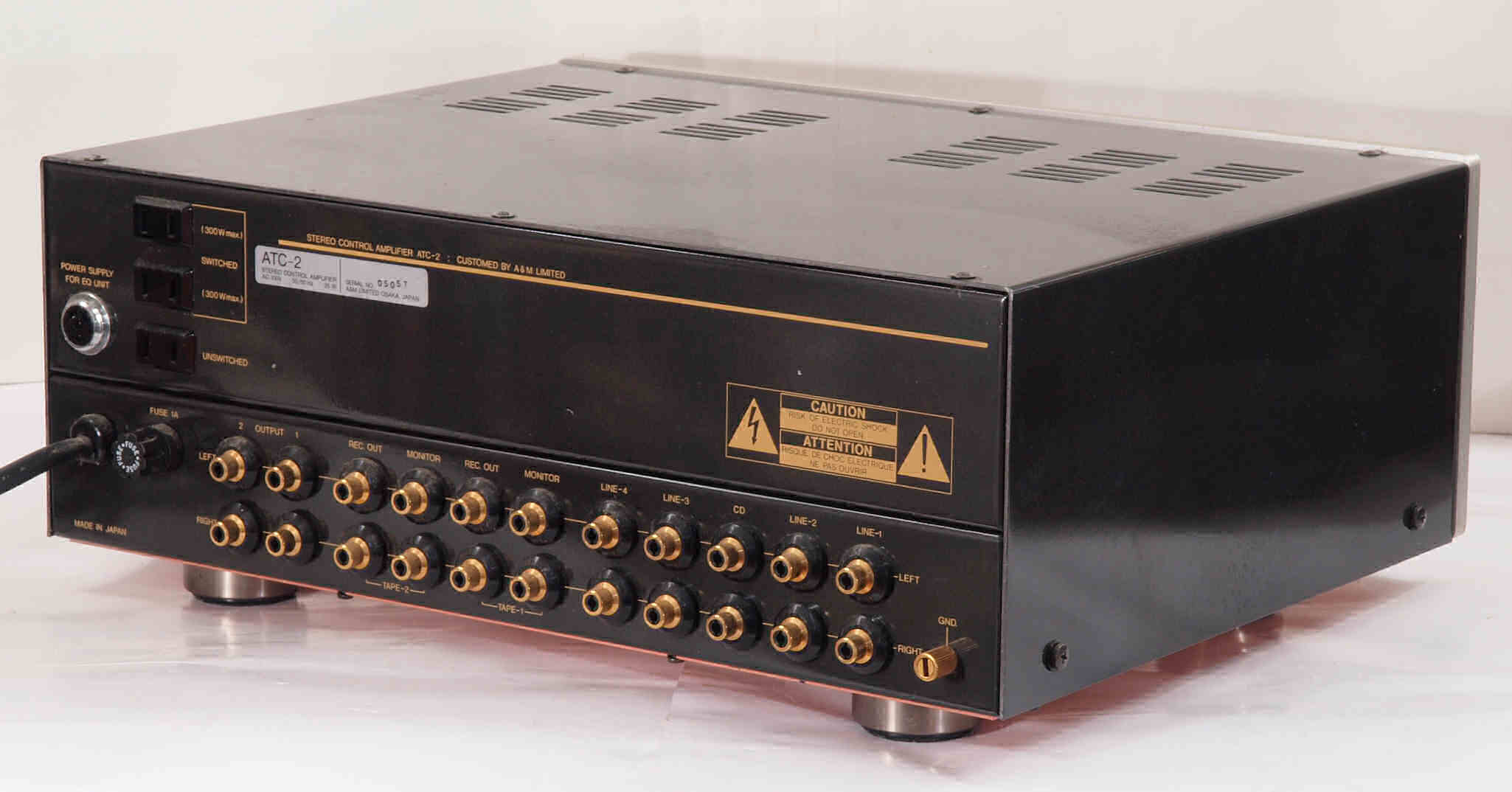

A14. 点検中 後左から見る

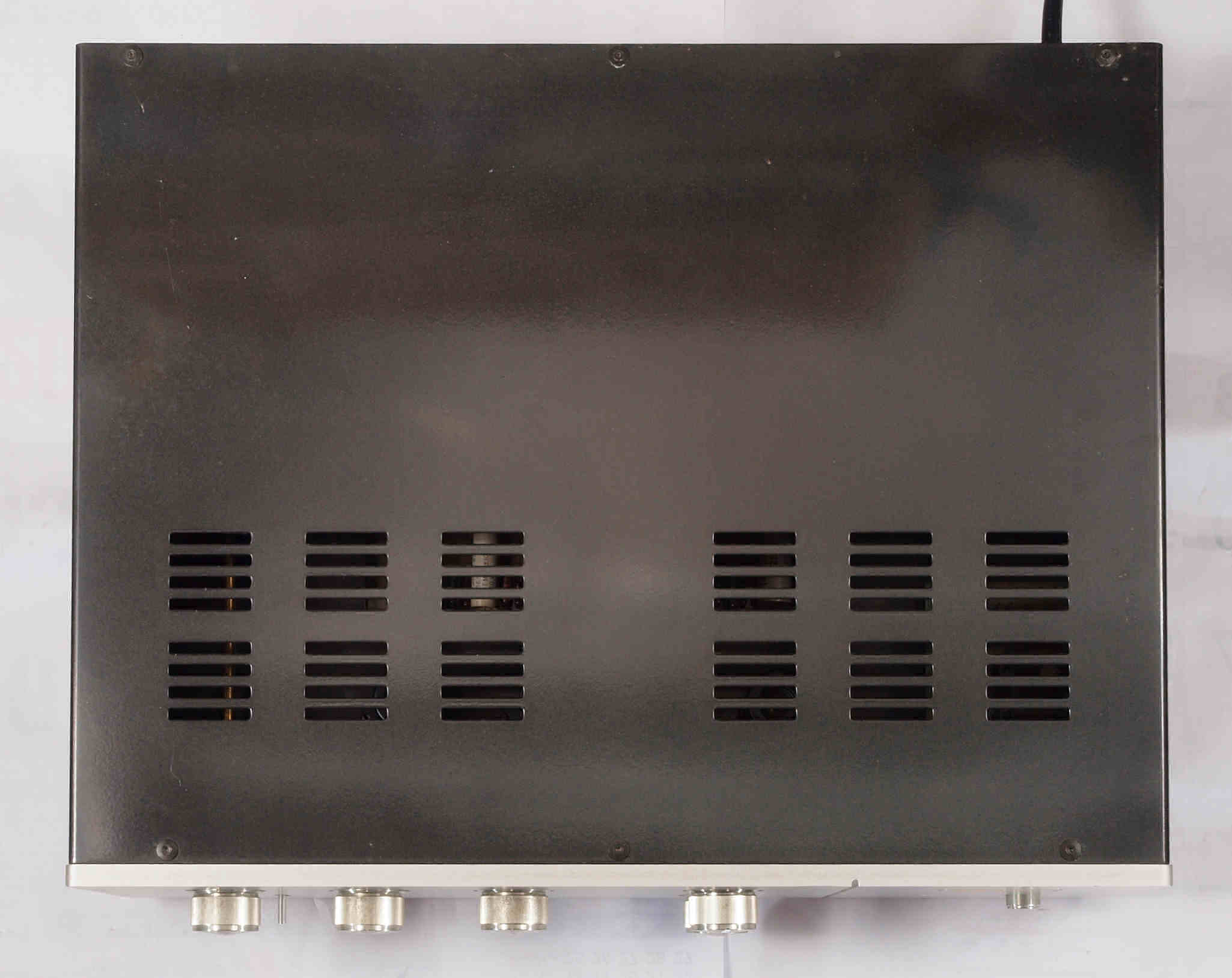

A15. 点検中 上から見る

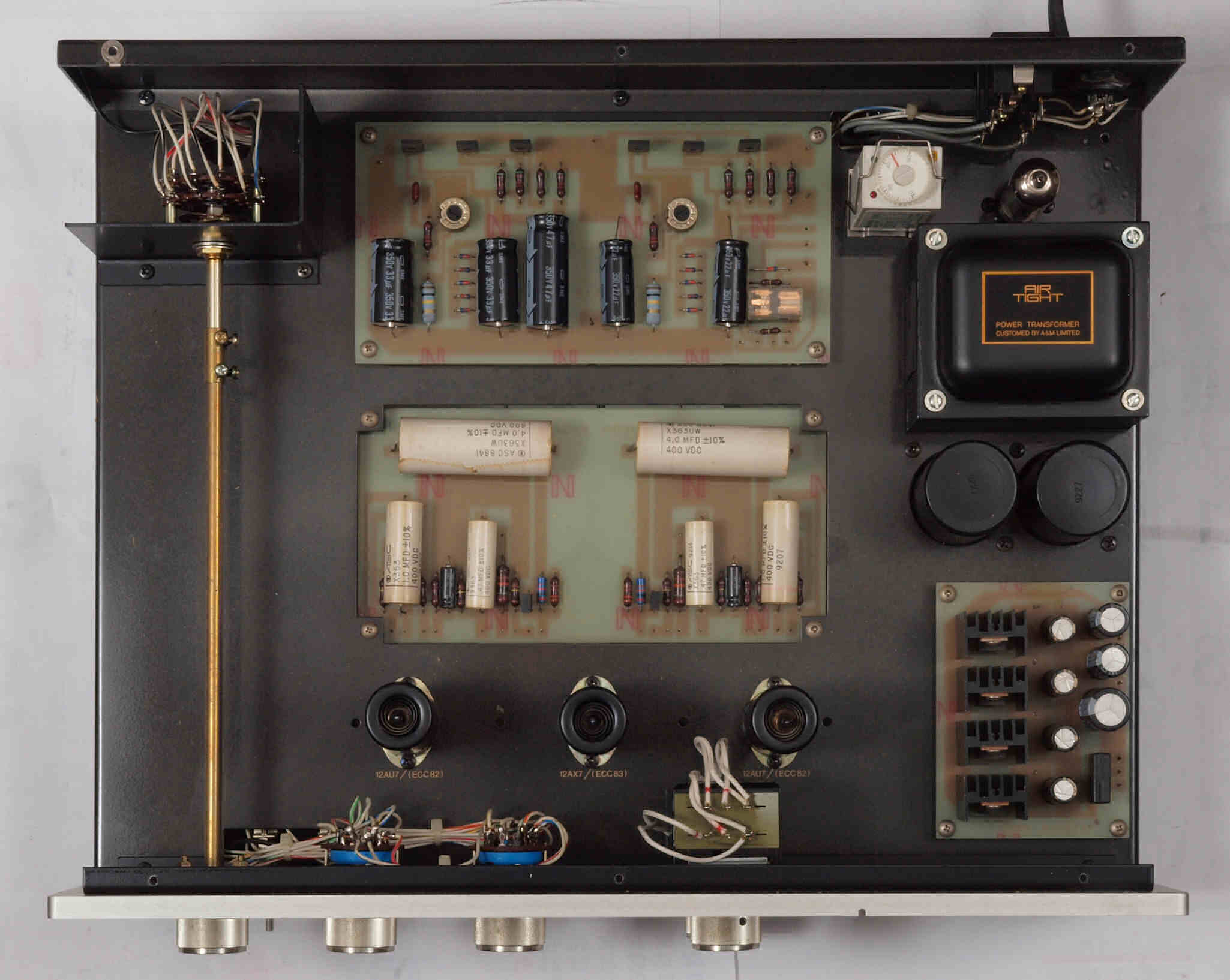

A16. 点検中 上下蓋を取り、上から見る
A21. 点検中 下前から見る

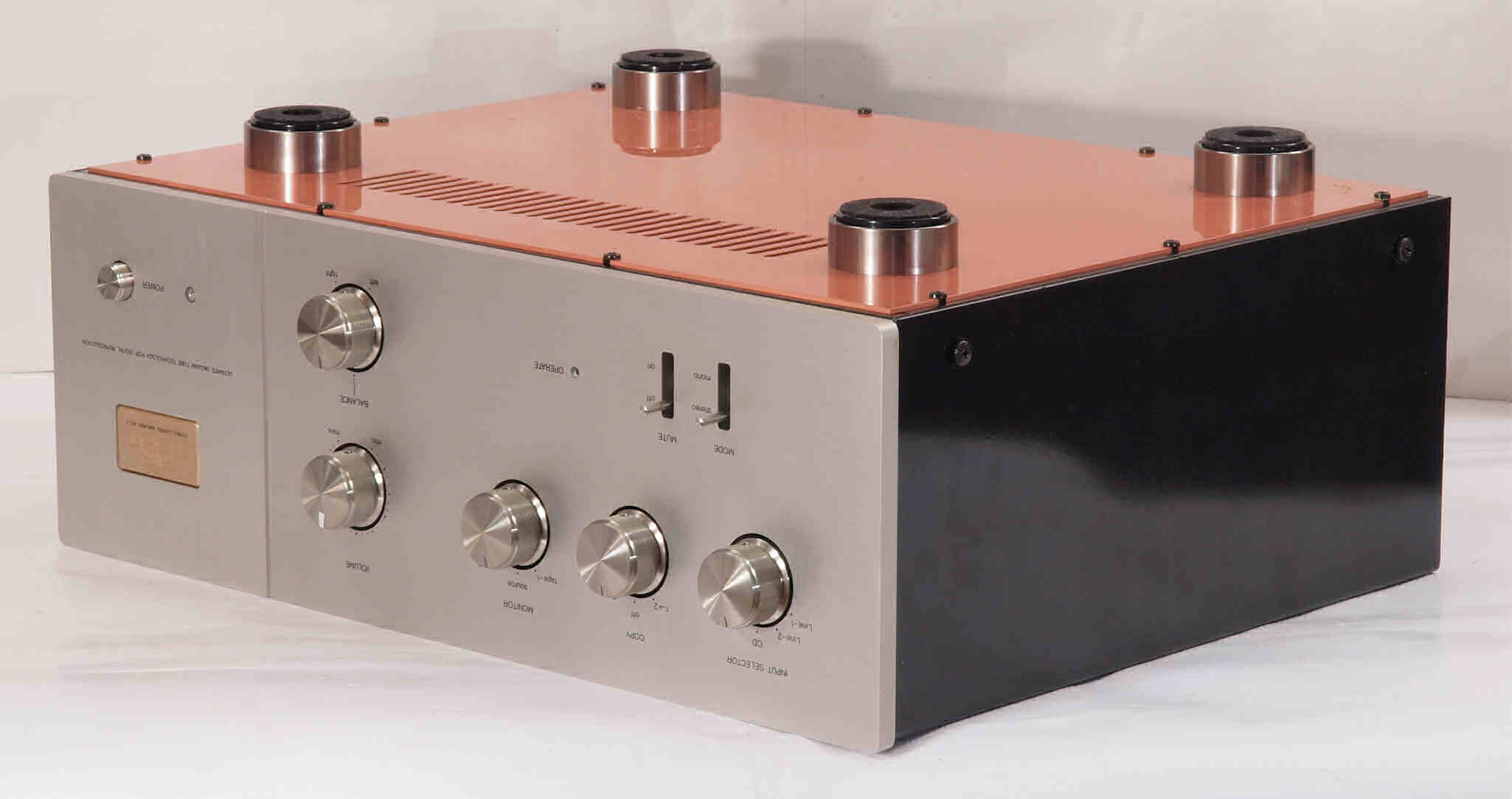

A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る

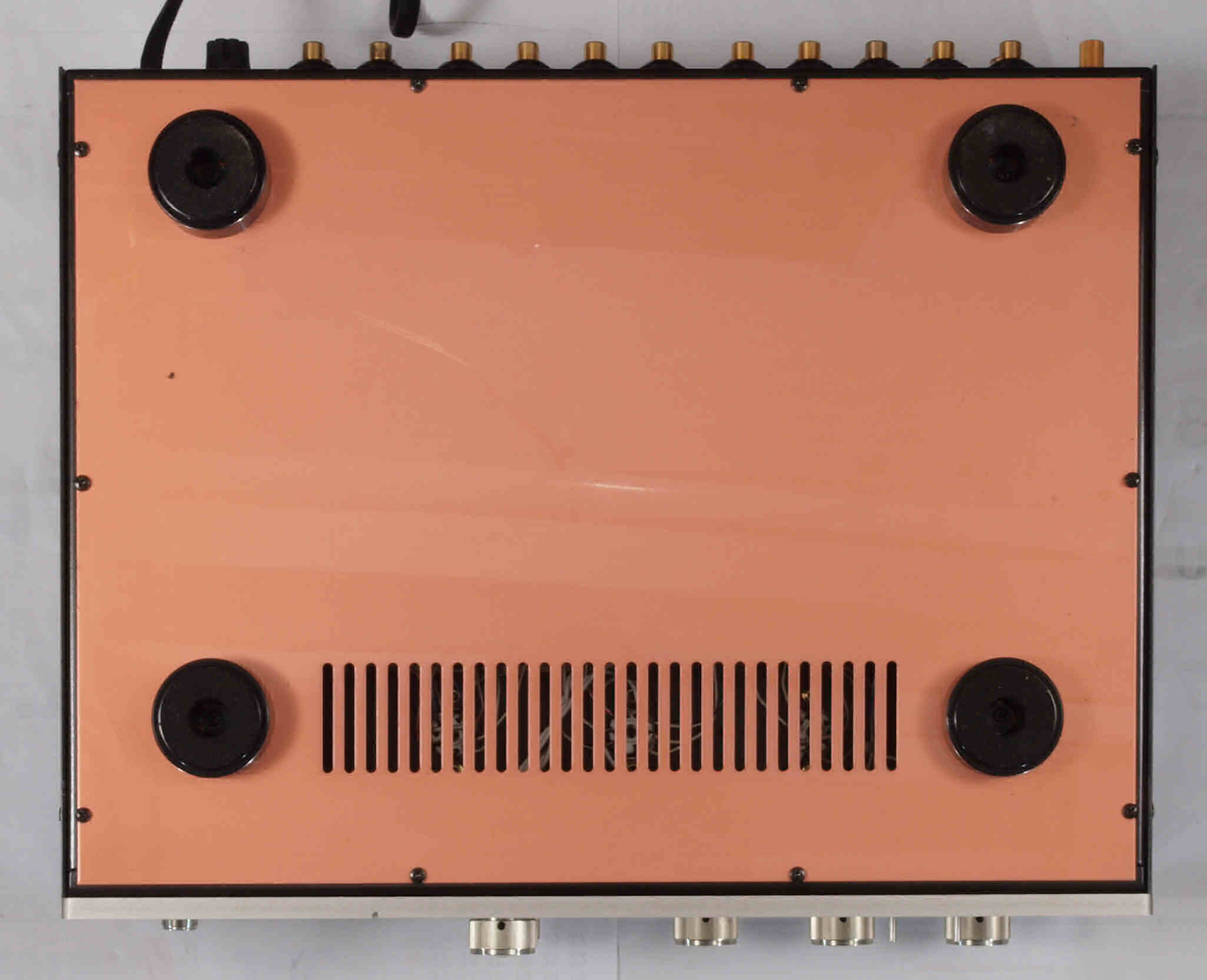

A25. 点検中 下から見る

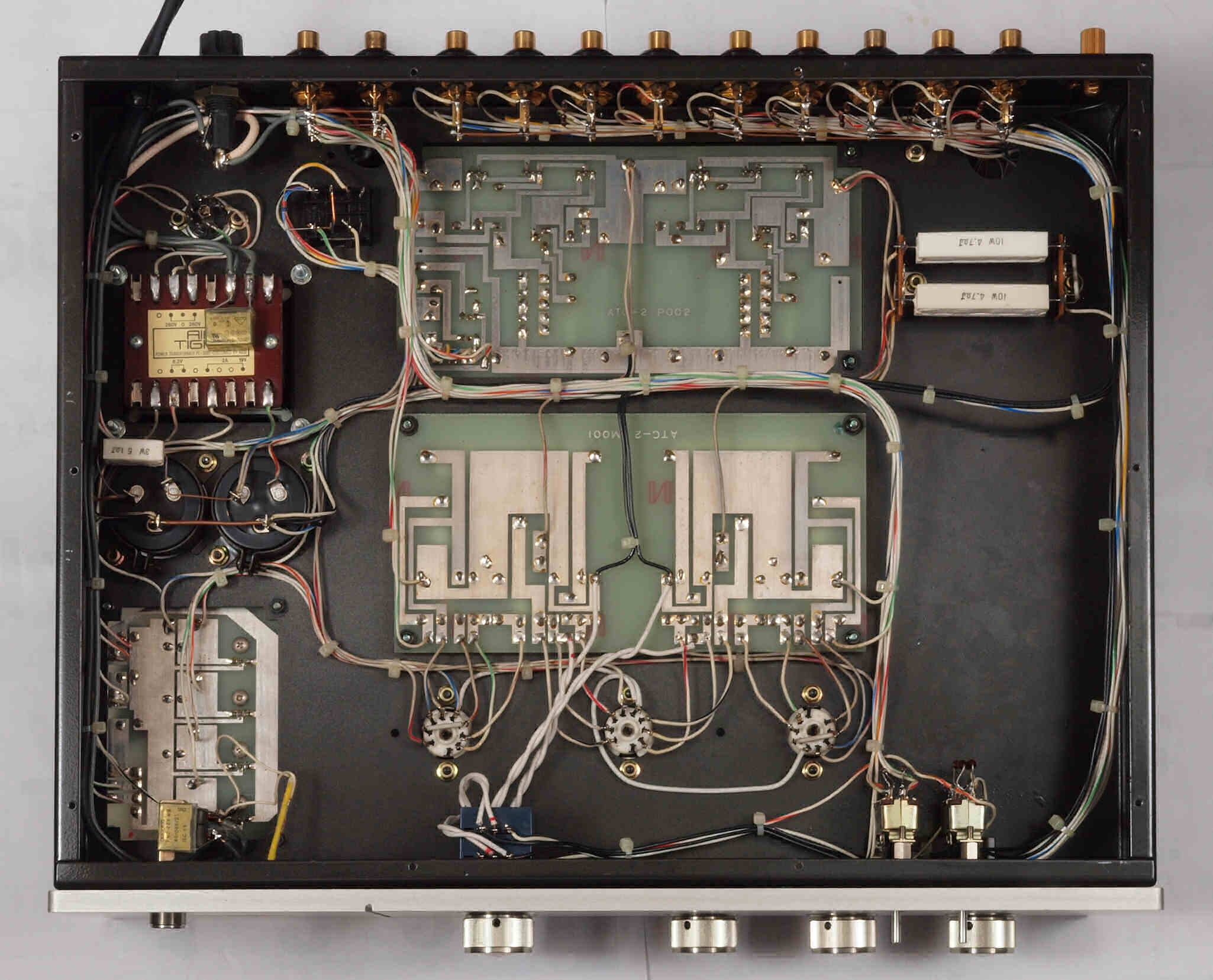

A26. 点検中 上下蓋を取り、下から見る

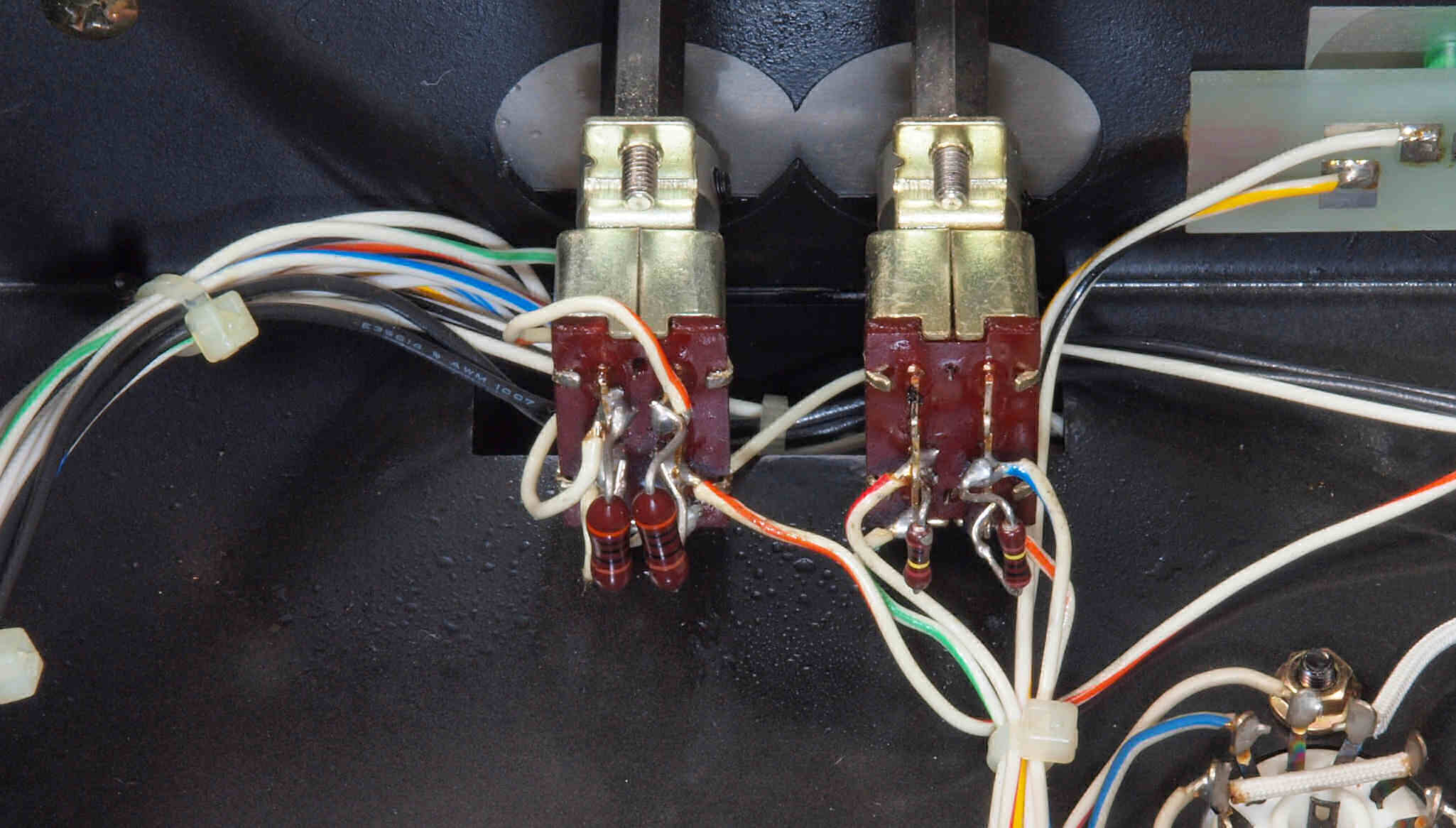

A31. 点検中 モードSWとミュートSWの接点復活材の跡。

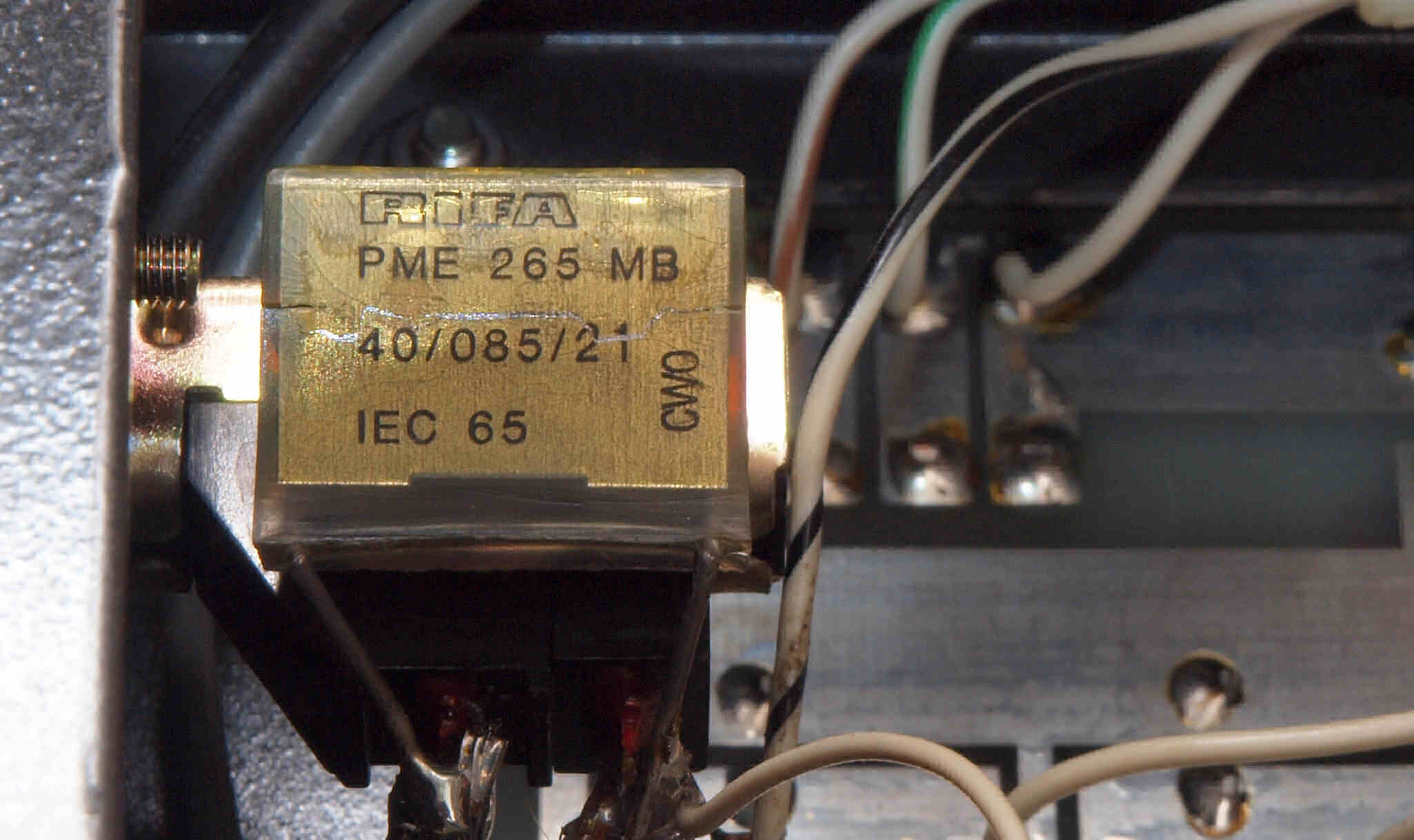

A41. 点検中 電源SWのスパークキラーフイルムコンデンサー。

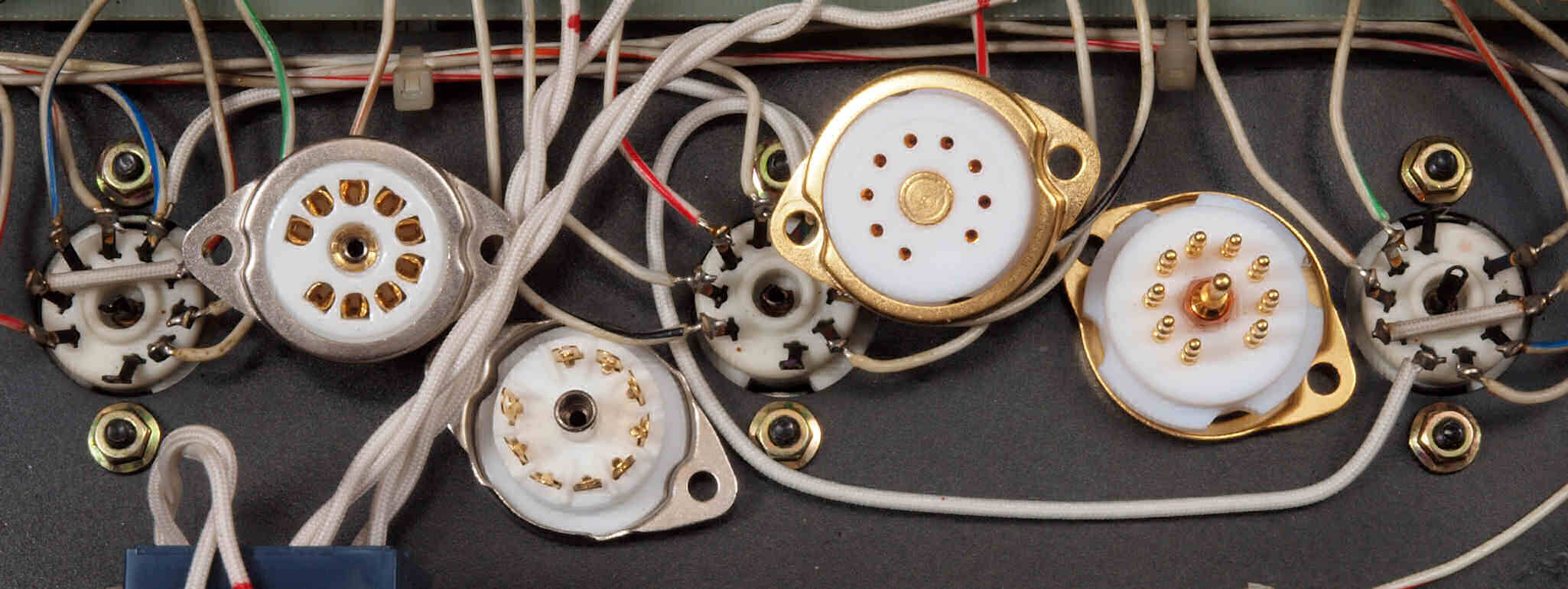

A51. 点検中 交換する真空管ソケットとの比較。 右=テフロン絶縁製、左=タイト絶縁製、が選択出来る。

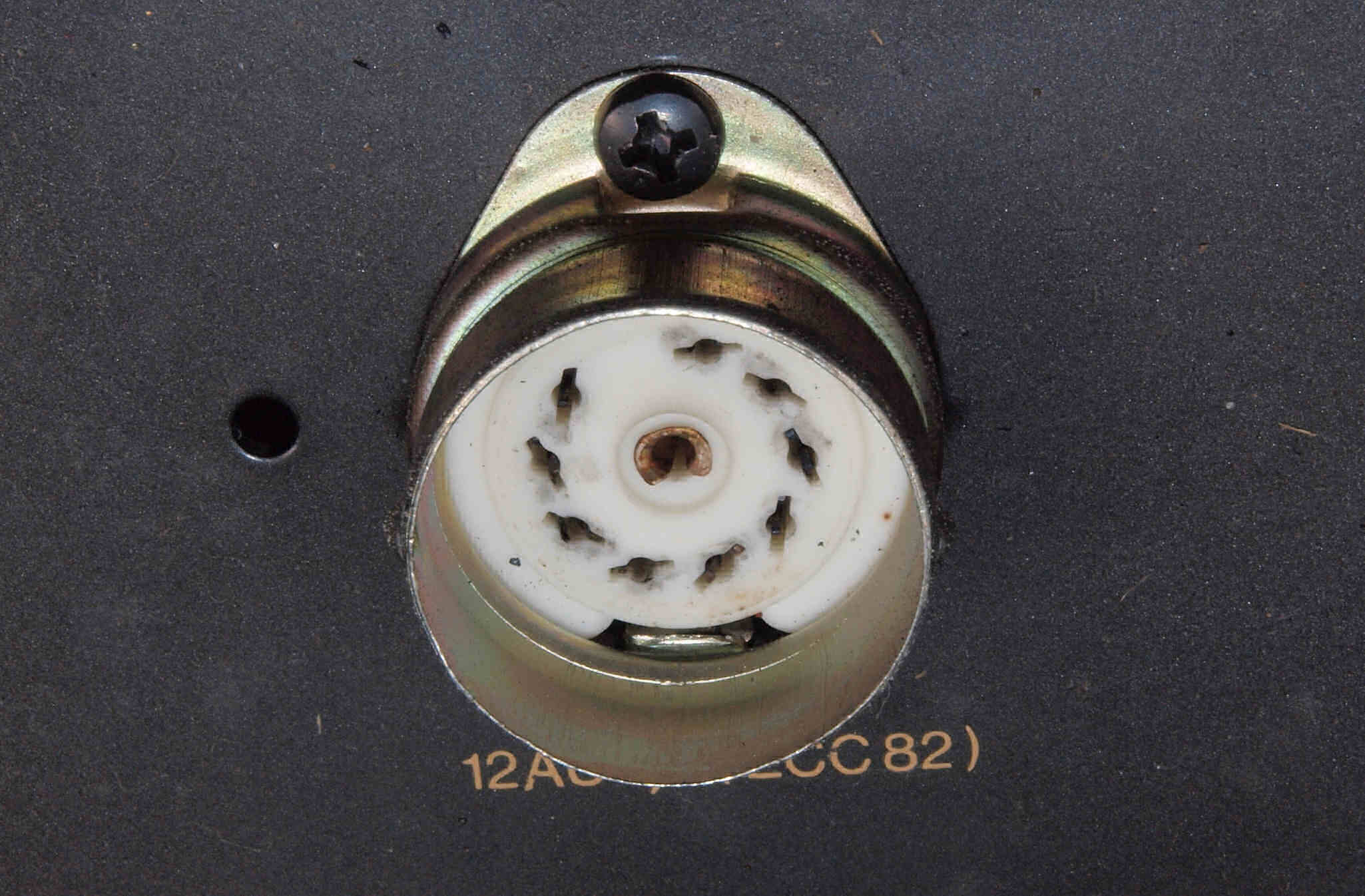

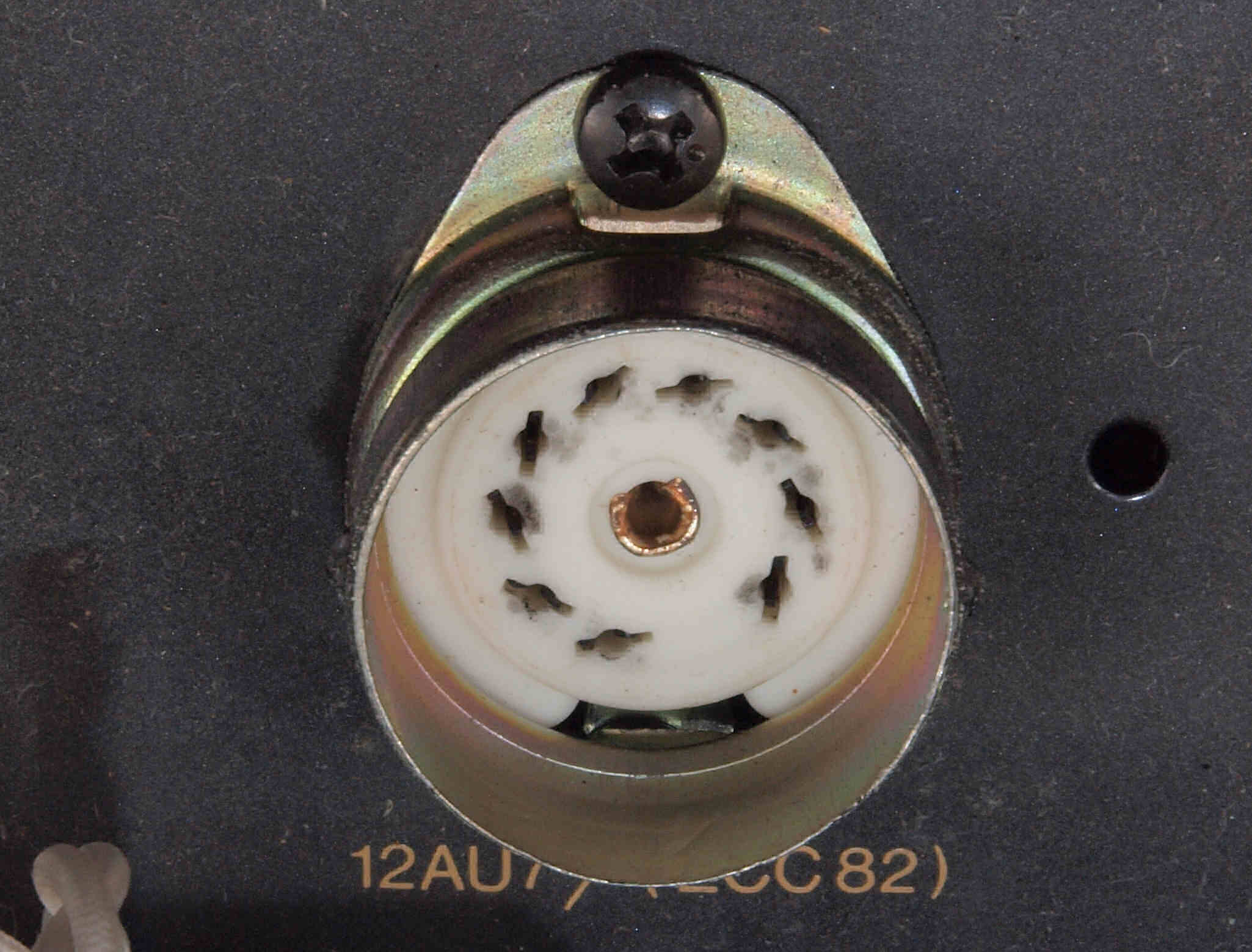

A61. 点検中 左ECC82(12AU7)ソケット。

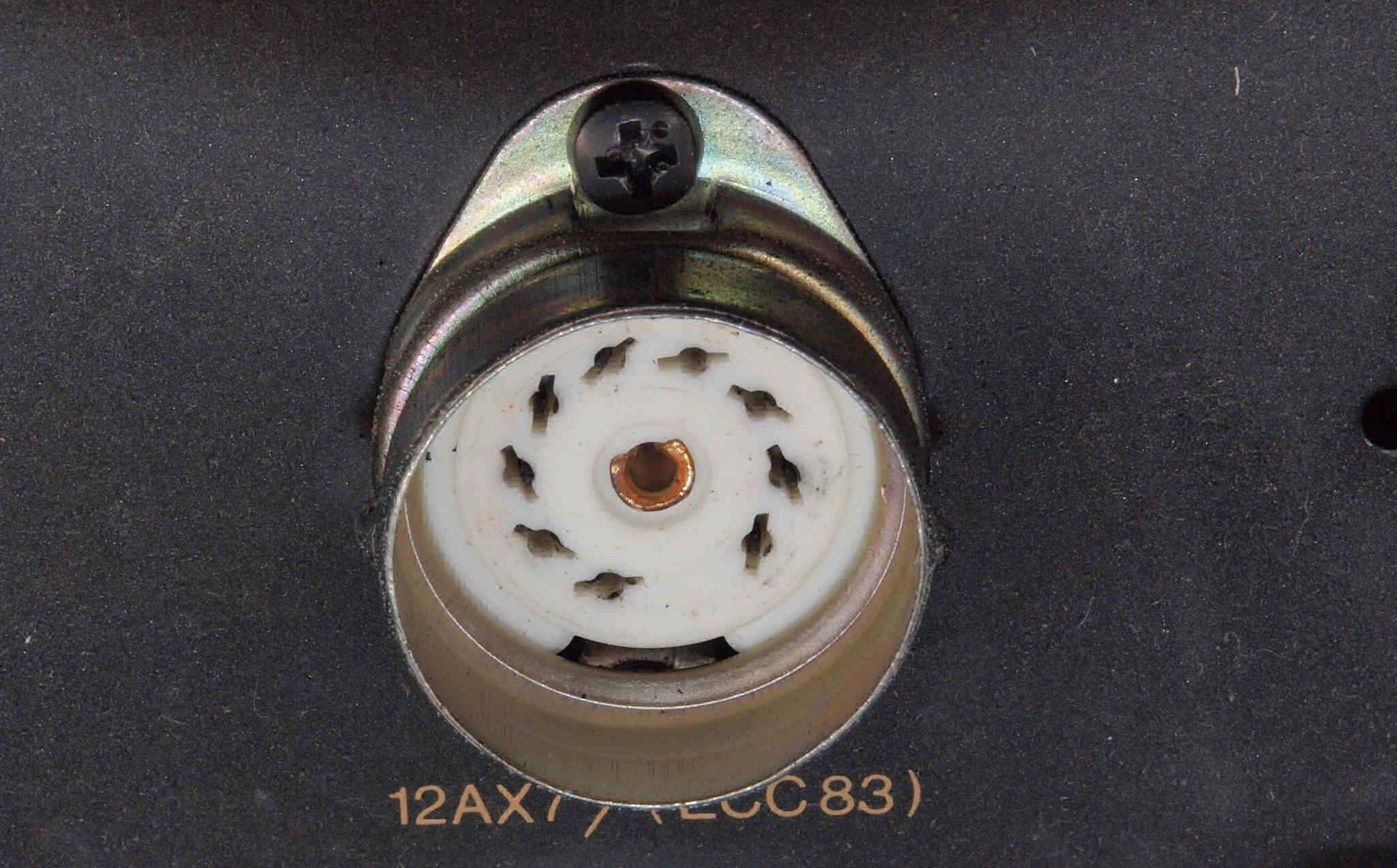

A62. 点検中 左ECC83(12AX7)ソケット。
A63. 点検中 右ECC82(12AU7)ソケット。

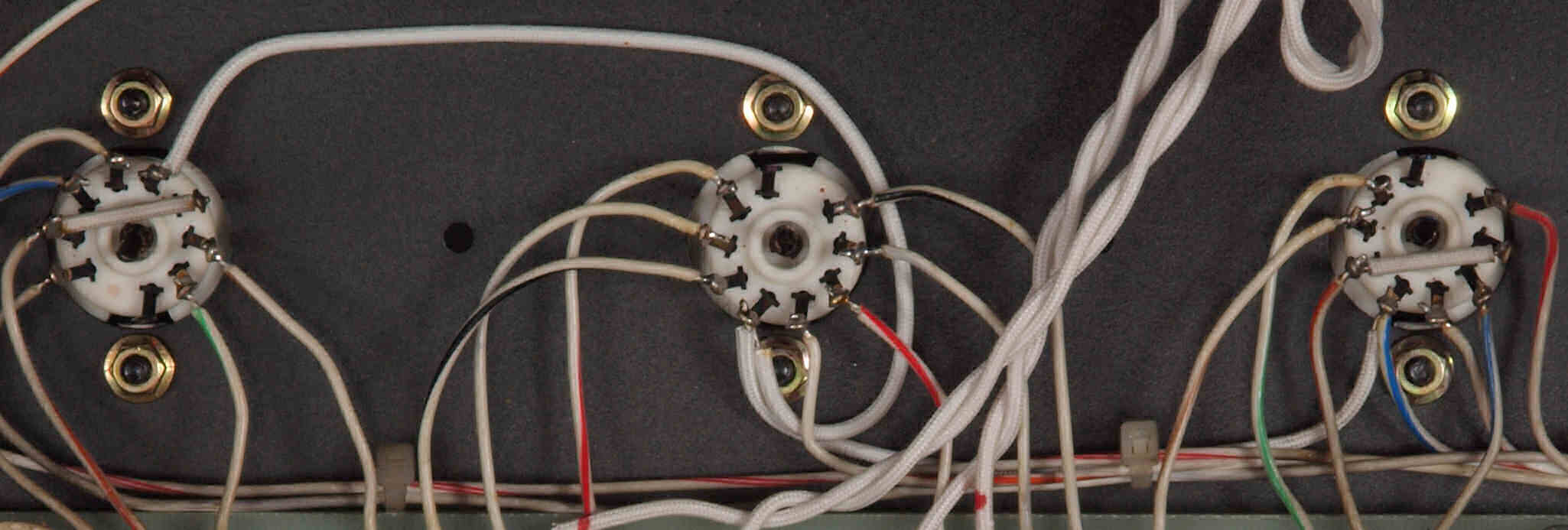

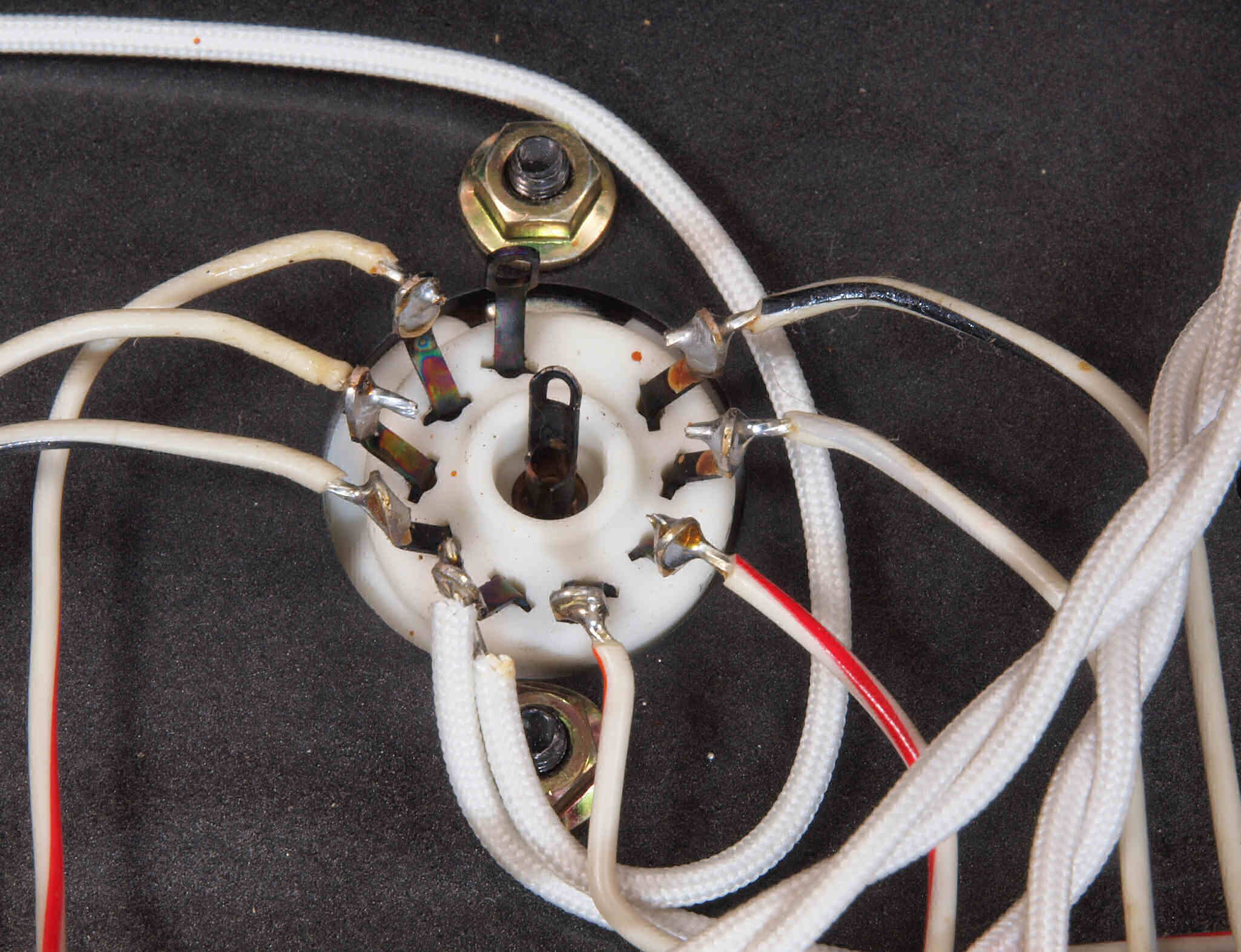

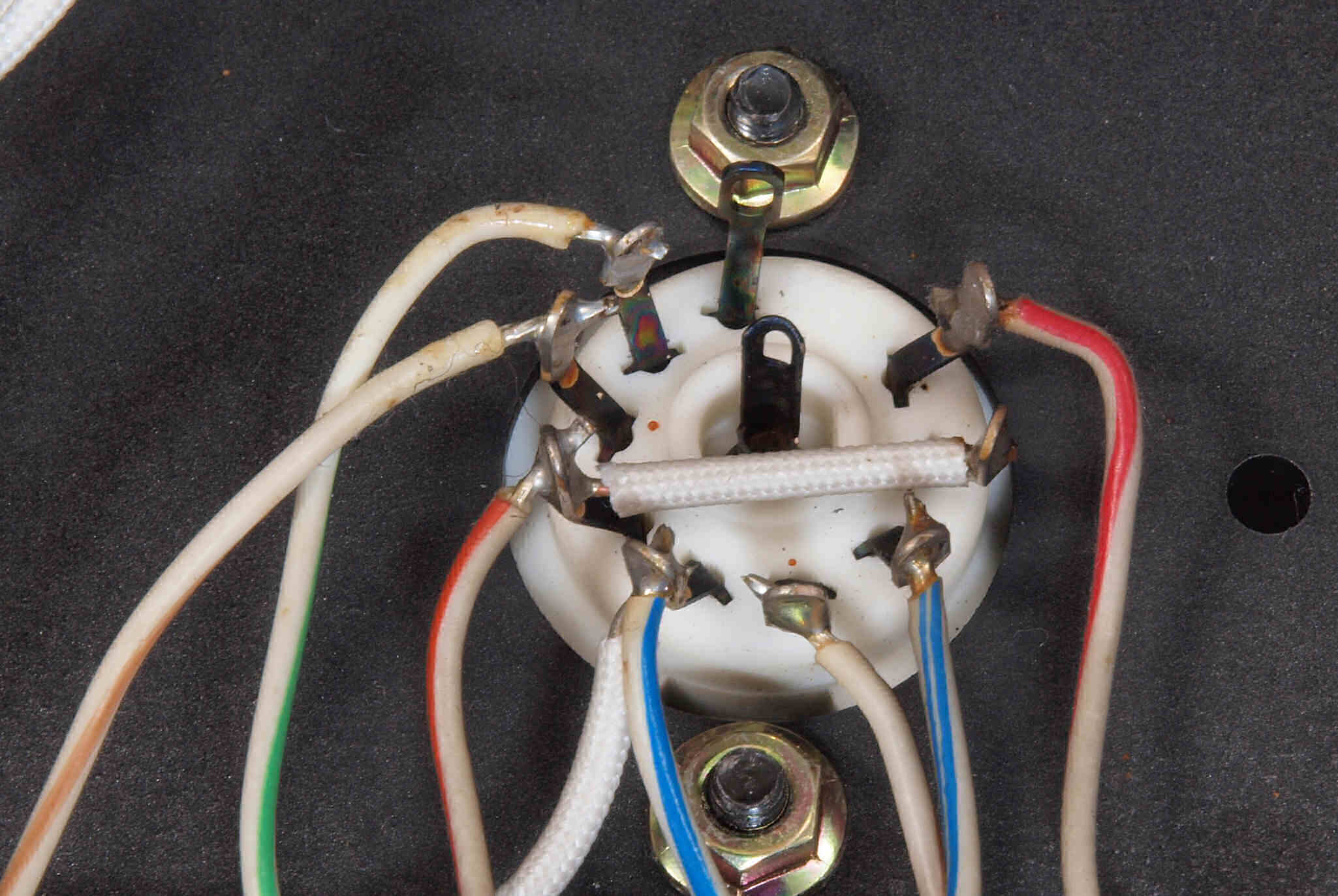

A71. 点検中 左ECC82(12AU7)ソケット裏。

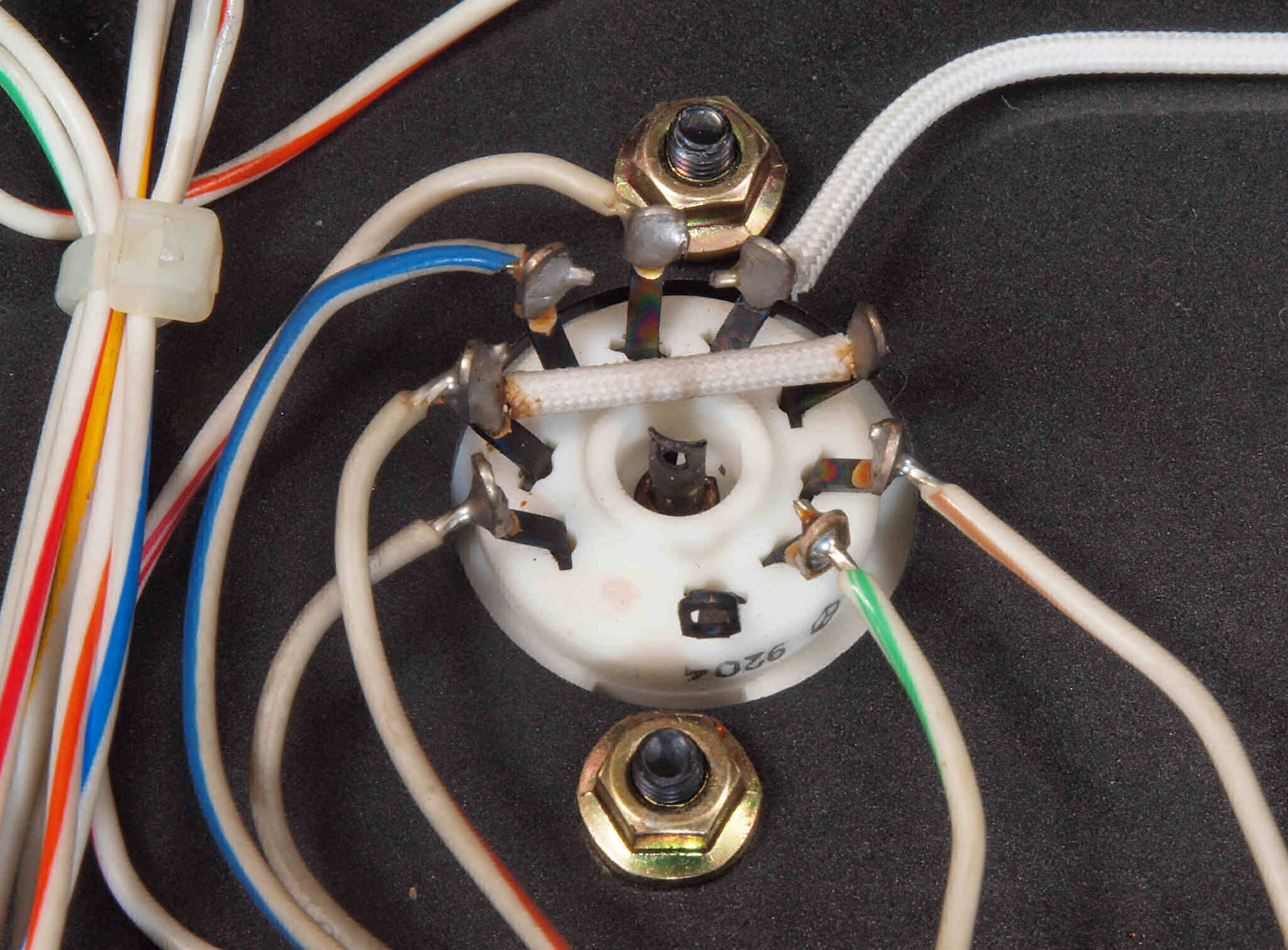

A72. 点検中 左ECC83(12AX7)ソケット裏。
A73. 点検中 右ECC82(12AU7)ソケット裏。

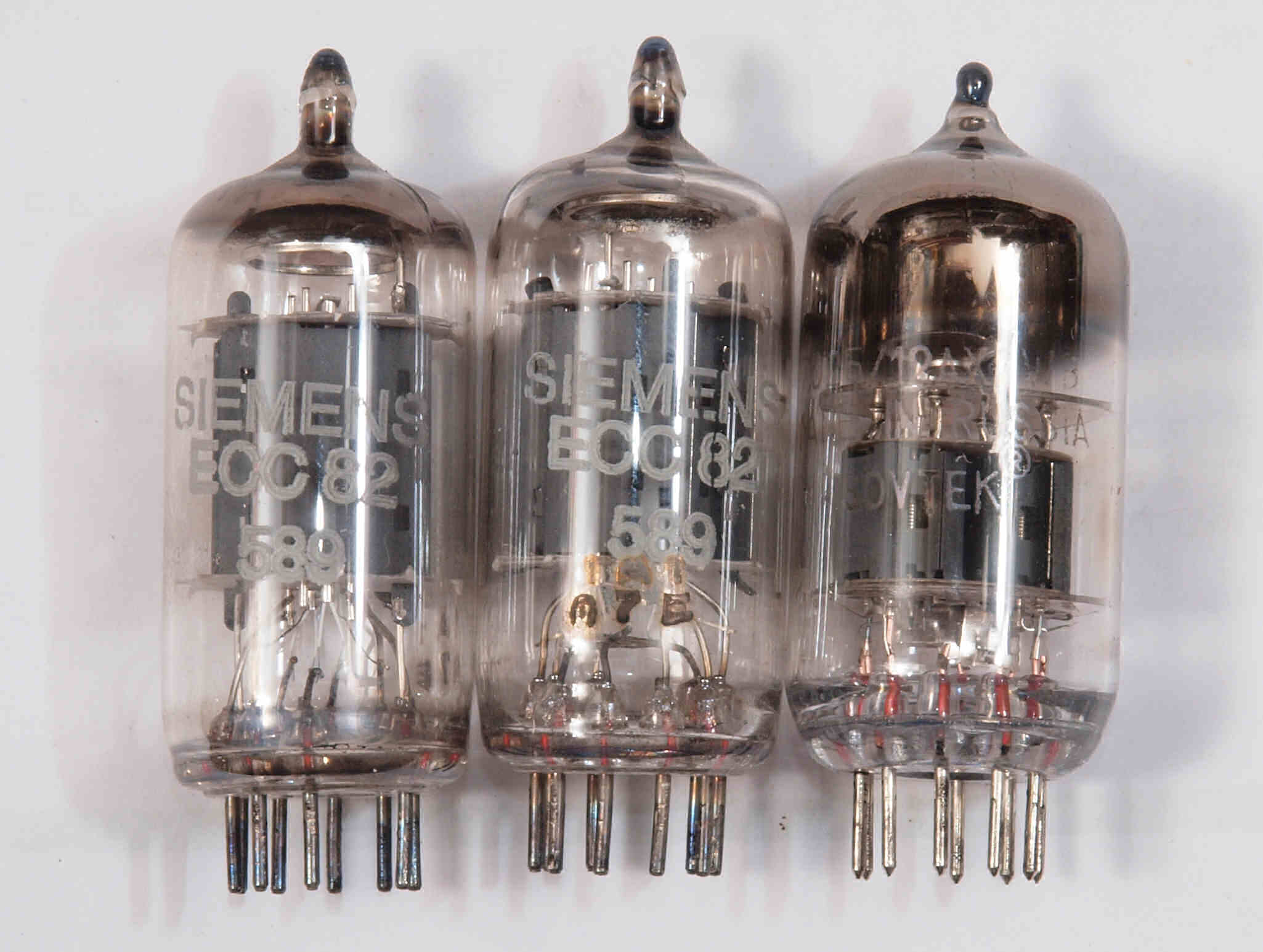

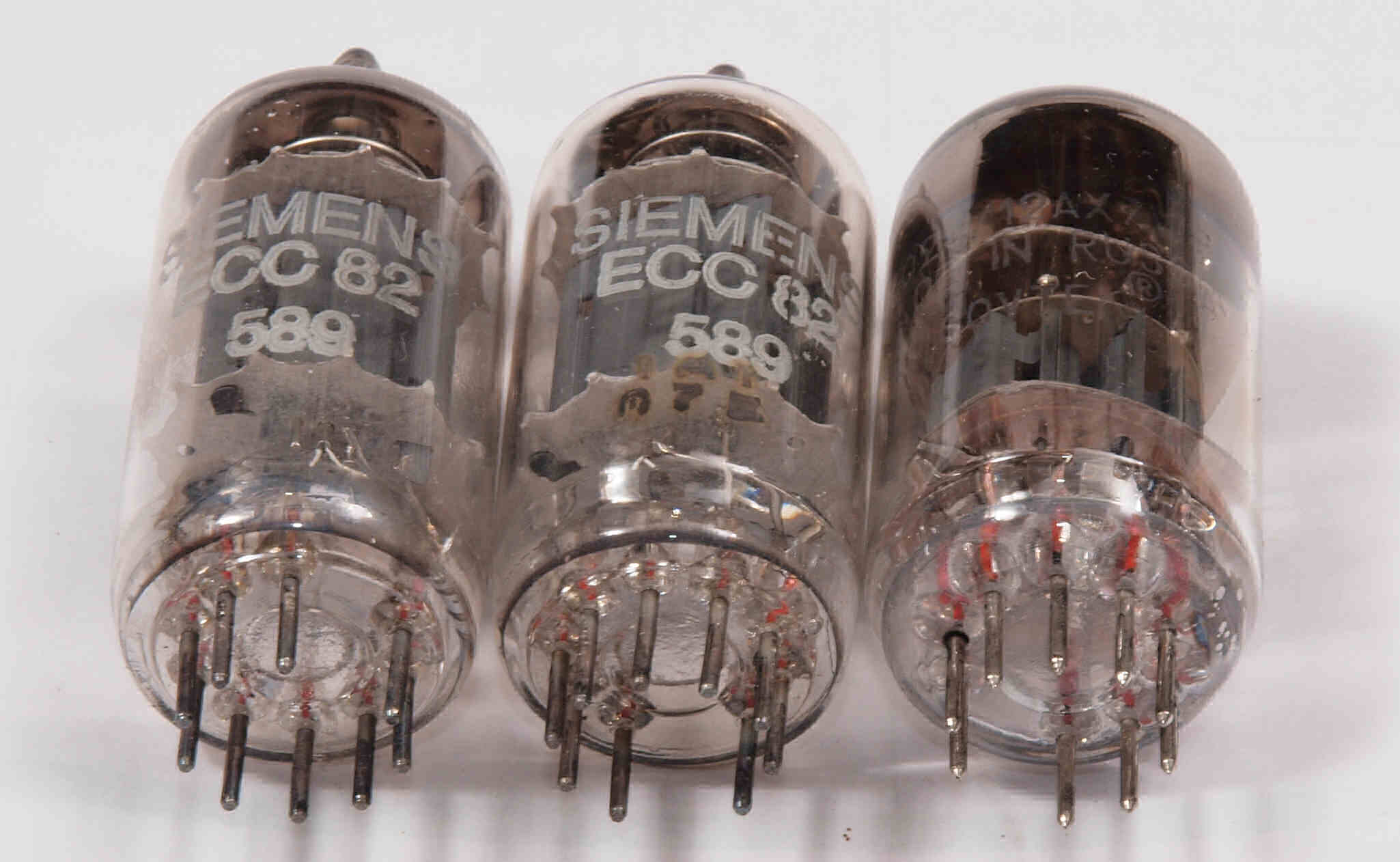

A81. 点検中 ECC82(12AU7)、12AX7(ECC83)
A82. 点検中 ECC82(12AU7)、12AX7(ECC83)、袴を見る。
C. 修理状況

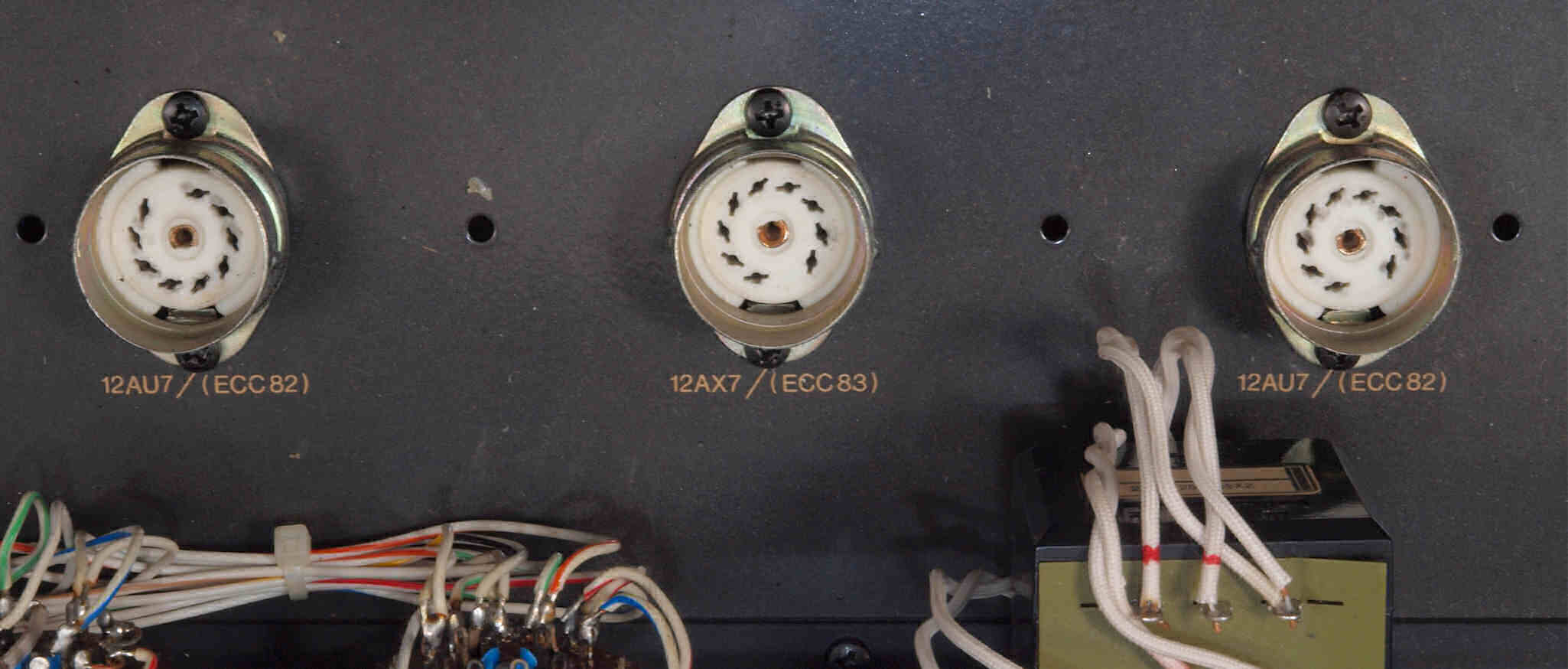

C11. 修理前 真空管ソケット。
C12. 修理(交換)後 真空管ソケット。
C13. 修理前 真空管ソケット裏。
C14. 修理(交換)後 真空管ソケット裏。

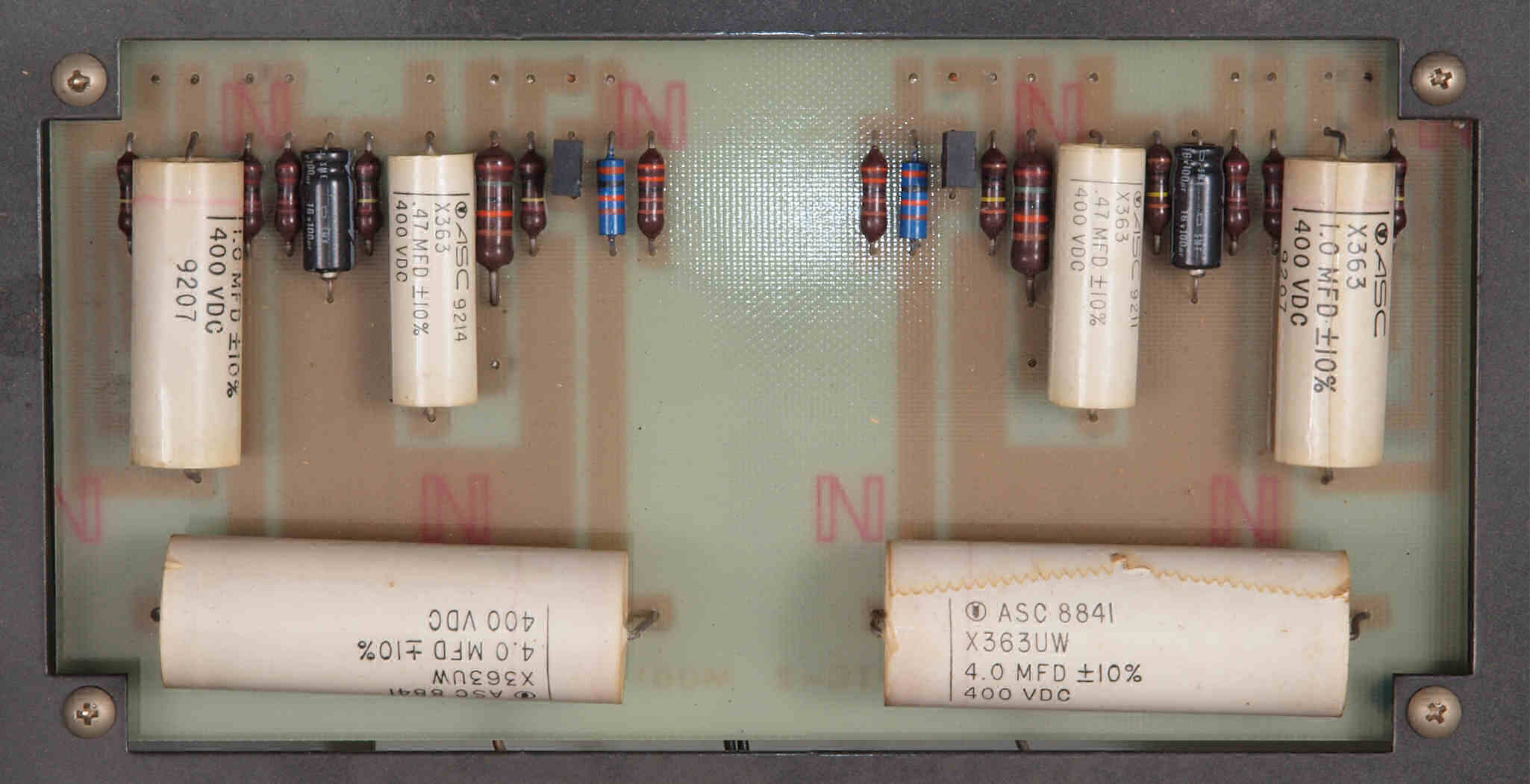

C21. 修理前後 基板1。 フイルムコンデンサー6個、電解コンデンサー2個交換。
C22. 修理後 基板1。

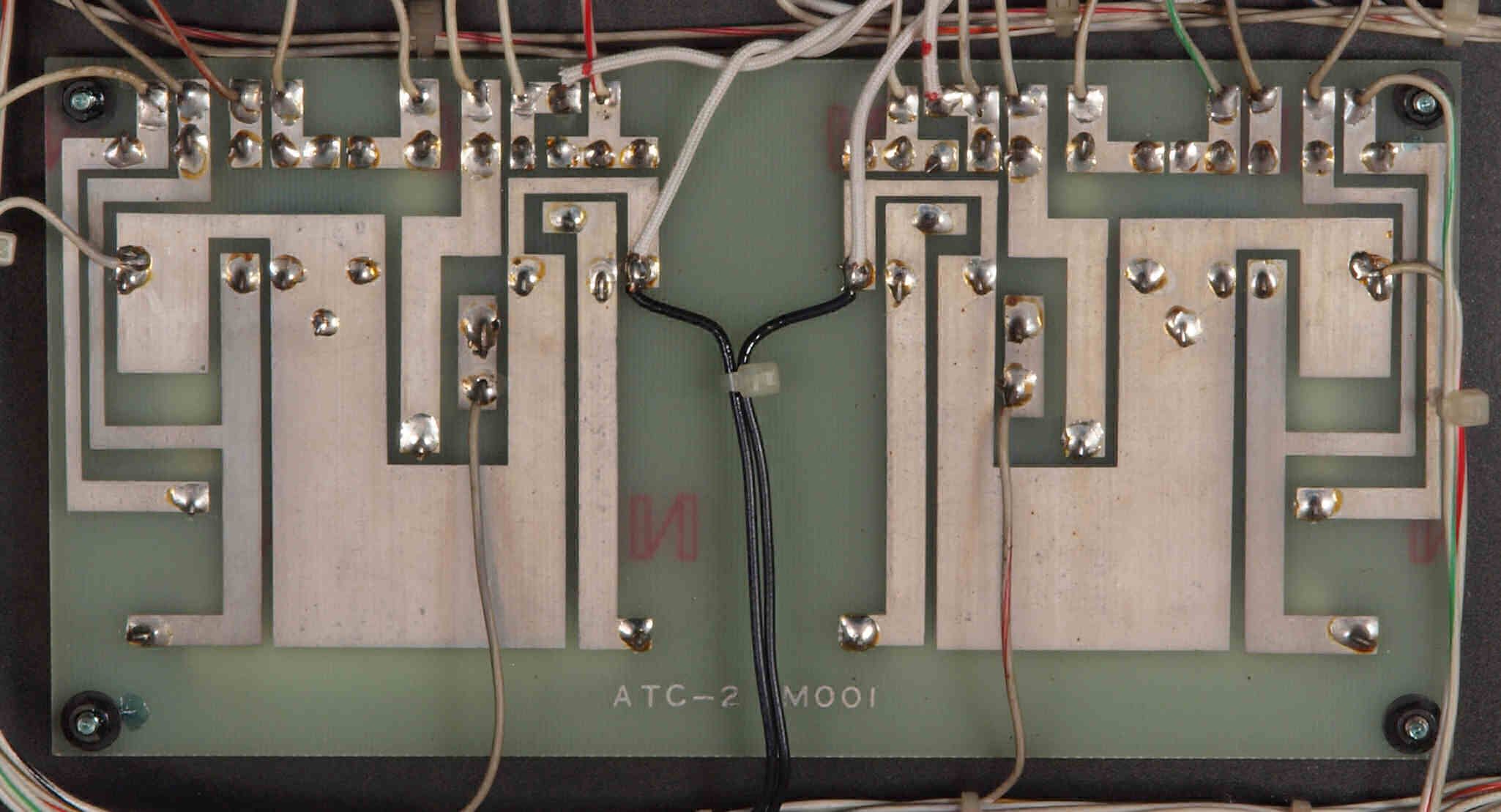

C23. 修理前 基板1裏。
C24. 修理後 基板1裏。 半田を全部やり直す。
C25. 完成基板1裏。  洗浄後防湿材を塗る。
C31. 修理前 基板2。半固定VR2個、リレー1個、電解コンデンサー6個交換。

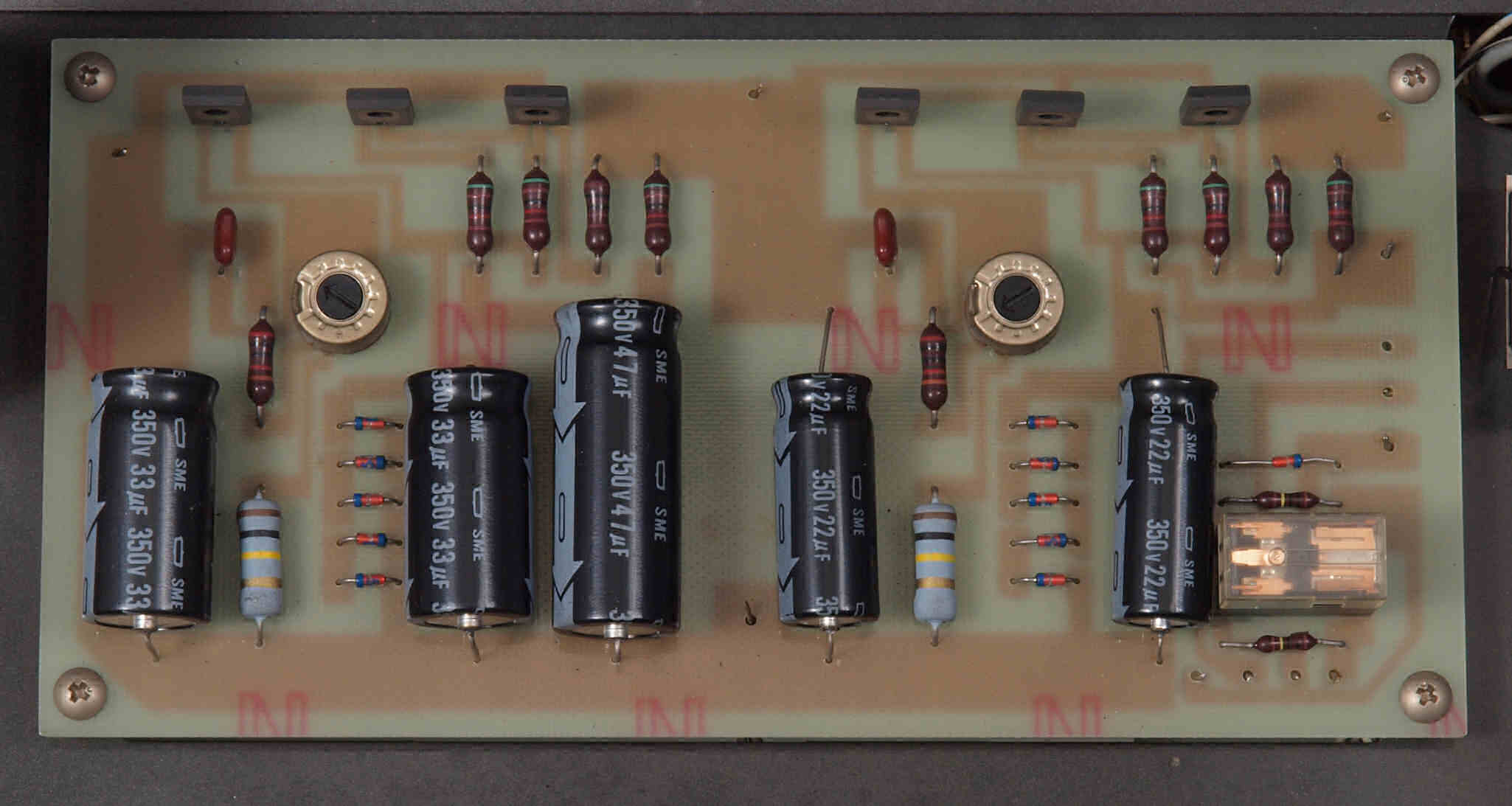

C32. 修理後 基板2。

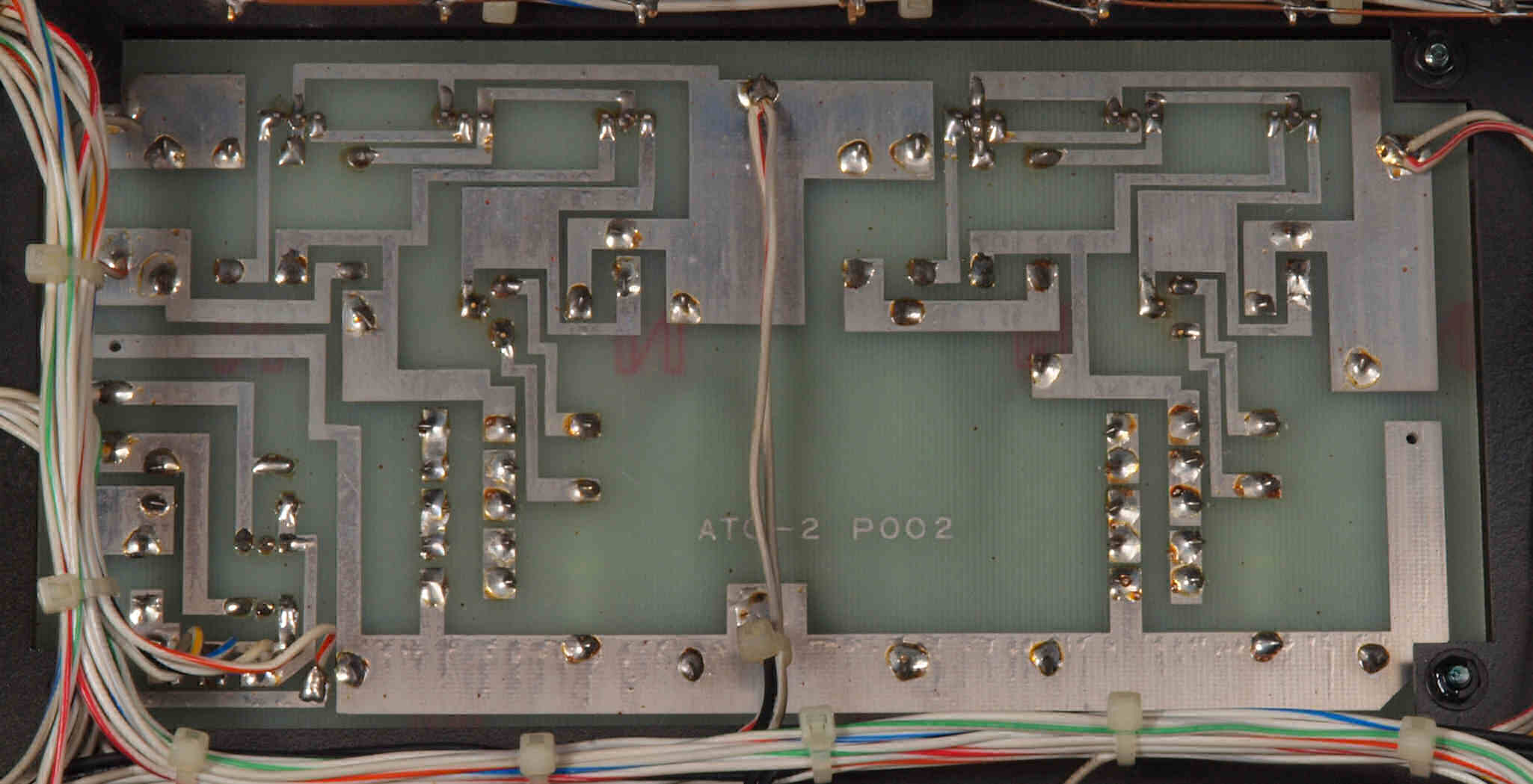

C33. 修理前 基板2裏。
C34. 修理後 基板2裏。 半田を全部やり直す。
C35. 完成基板2裏。  洗浄後防湿材を塗る。

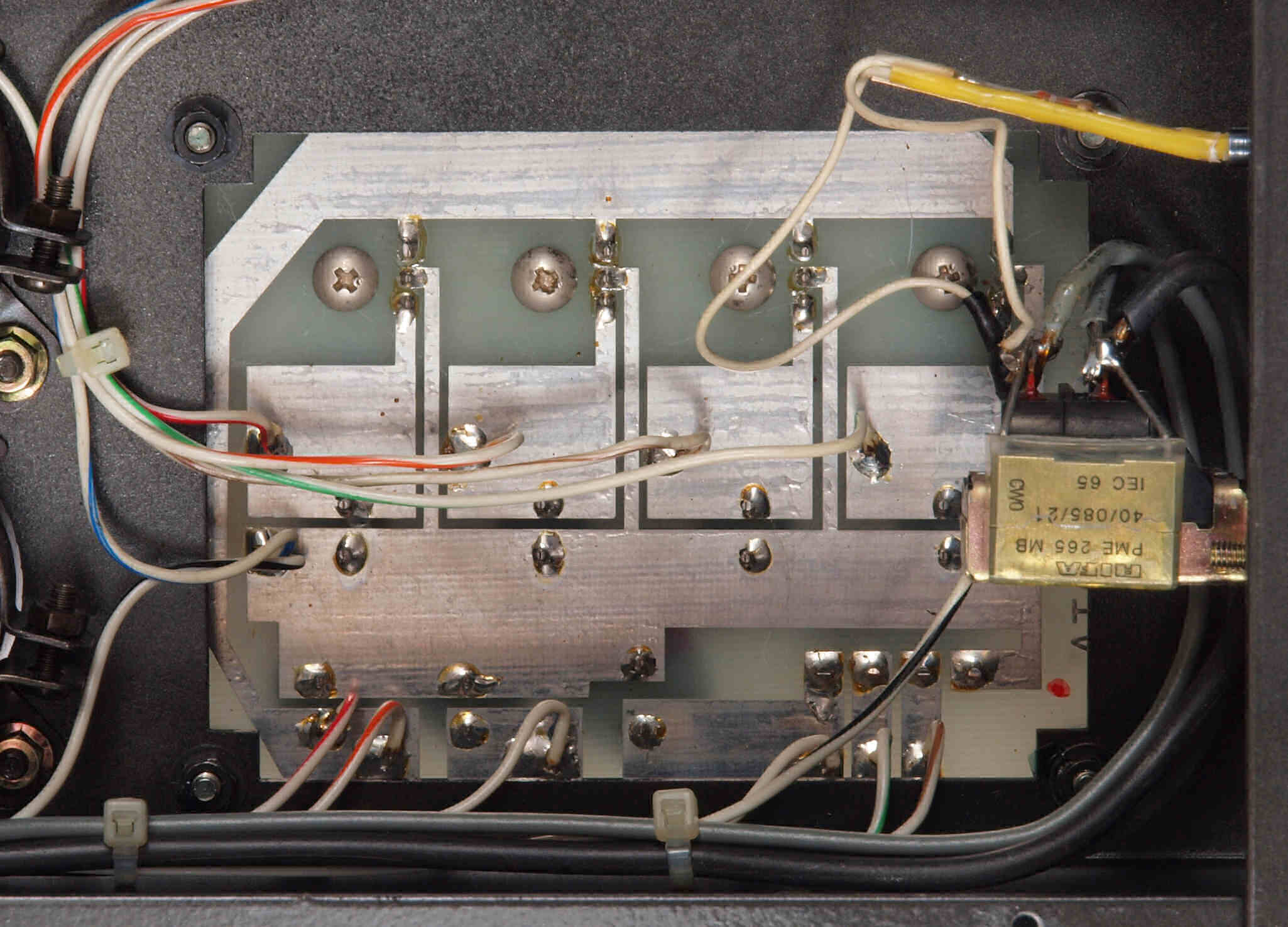

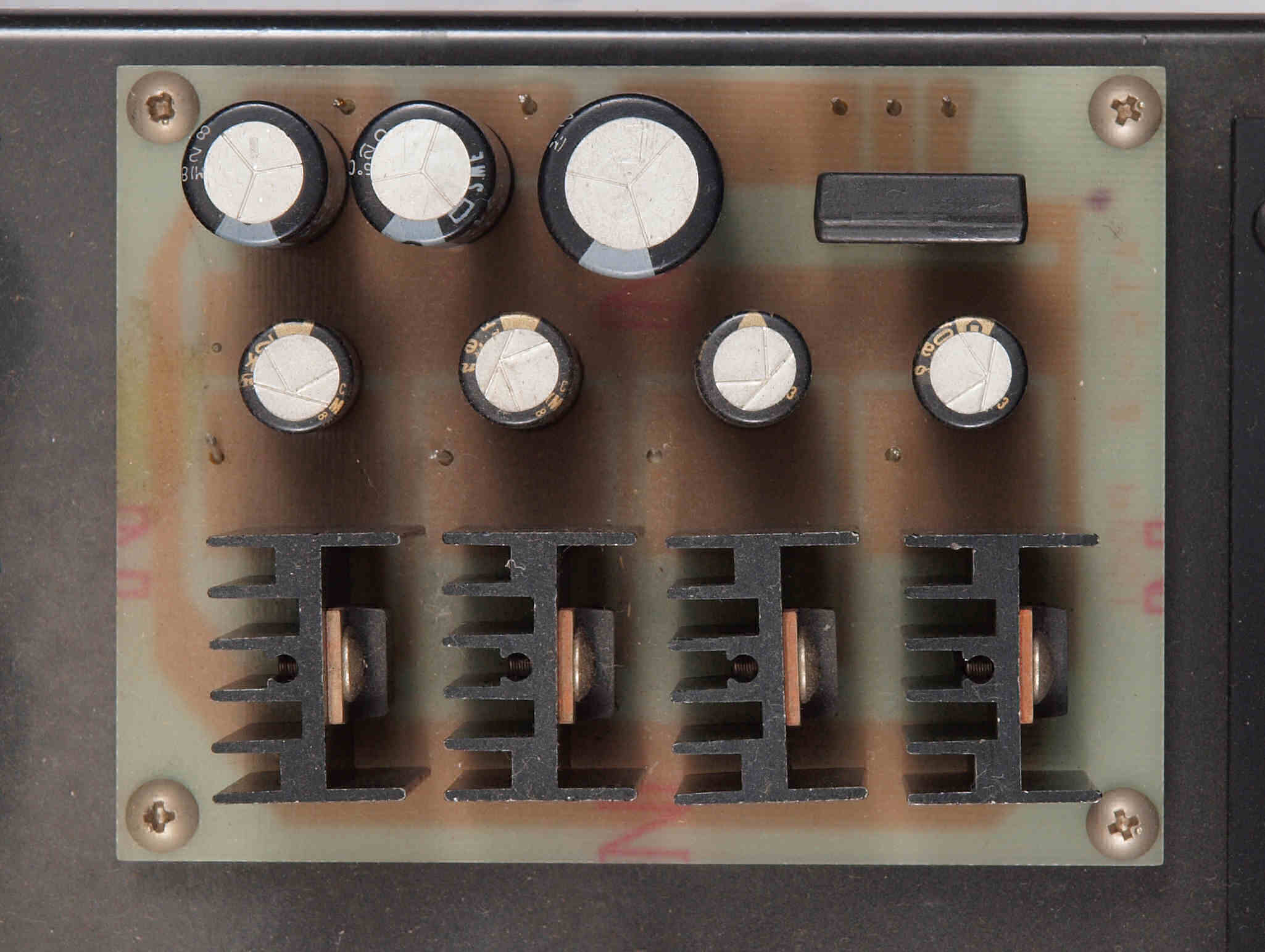

C41. 修理前 ヒーター回路基板。
C42. 修理前後 ヒーター回路基板。 電解コンデンサー7個交換。
C43. 修理前 ヒーター回路基板裏。
C44. 修理後 ヒーター回路基板裏。 半田を全部やり直す。
C45. 完成ヒーター回路基板裏。  洗浄後防湿材を塗る。

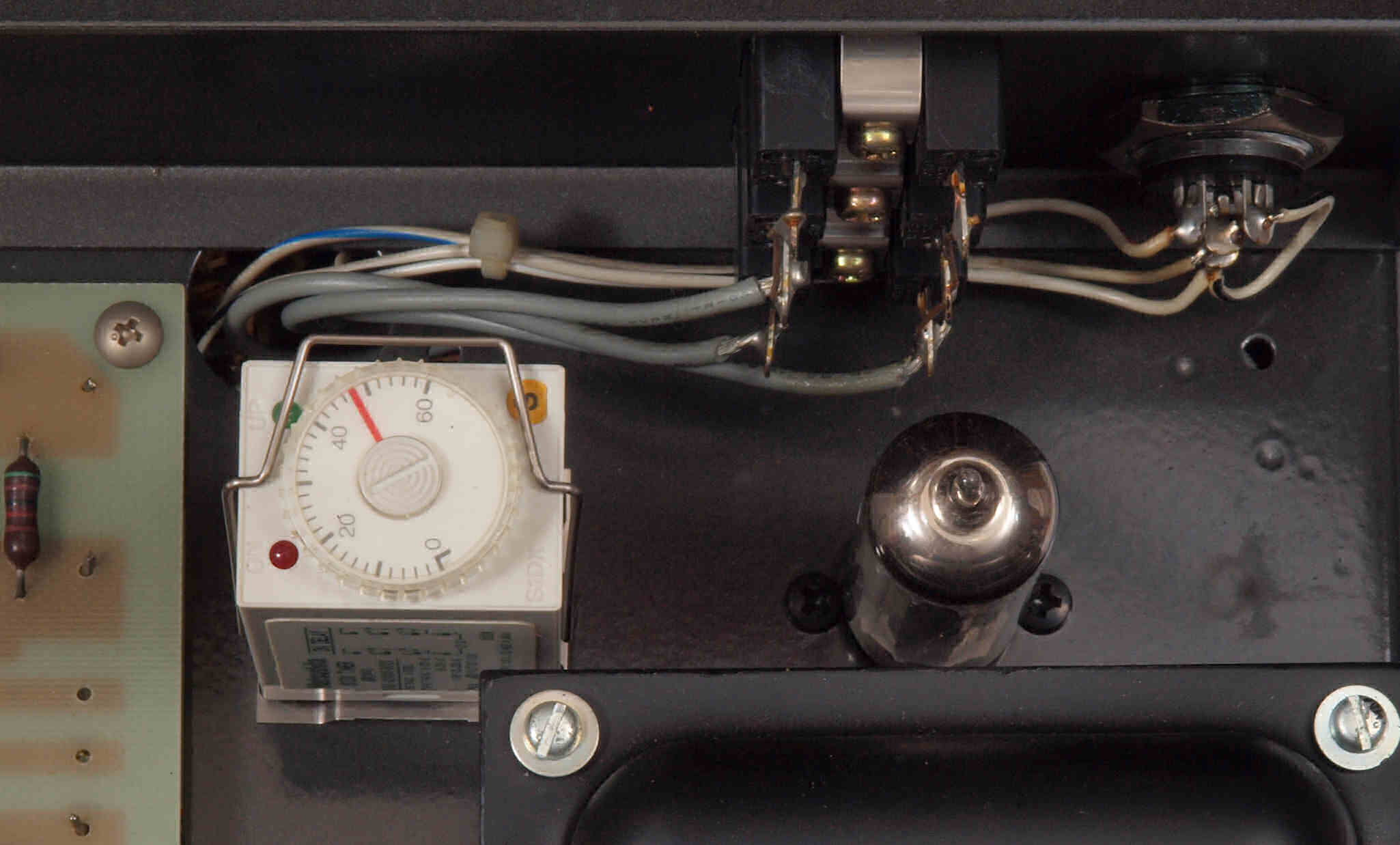

C51. 修理前 整流管+遅延リレー付近。
C52. 修理後 整流管+遅延リレー付近。

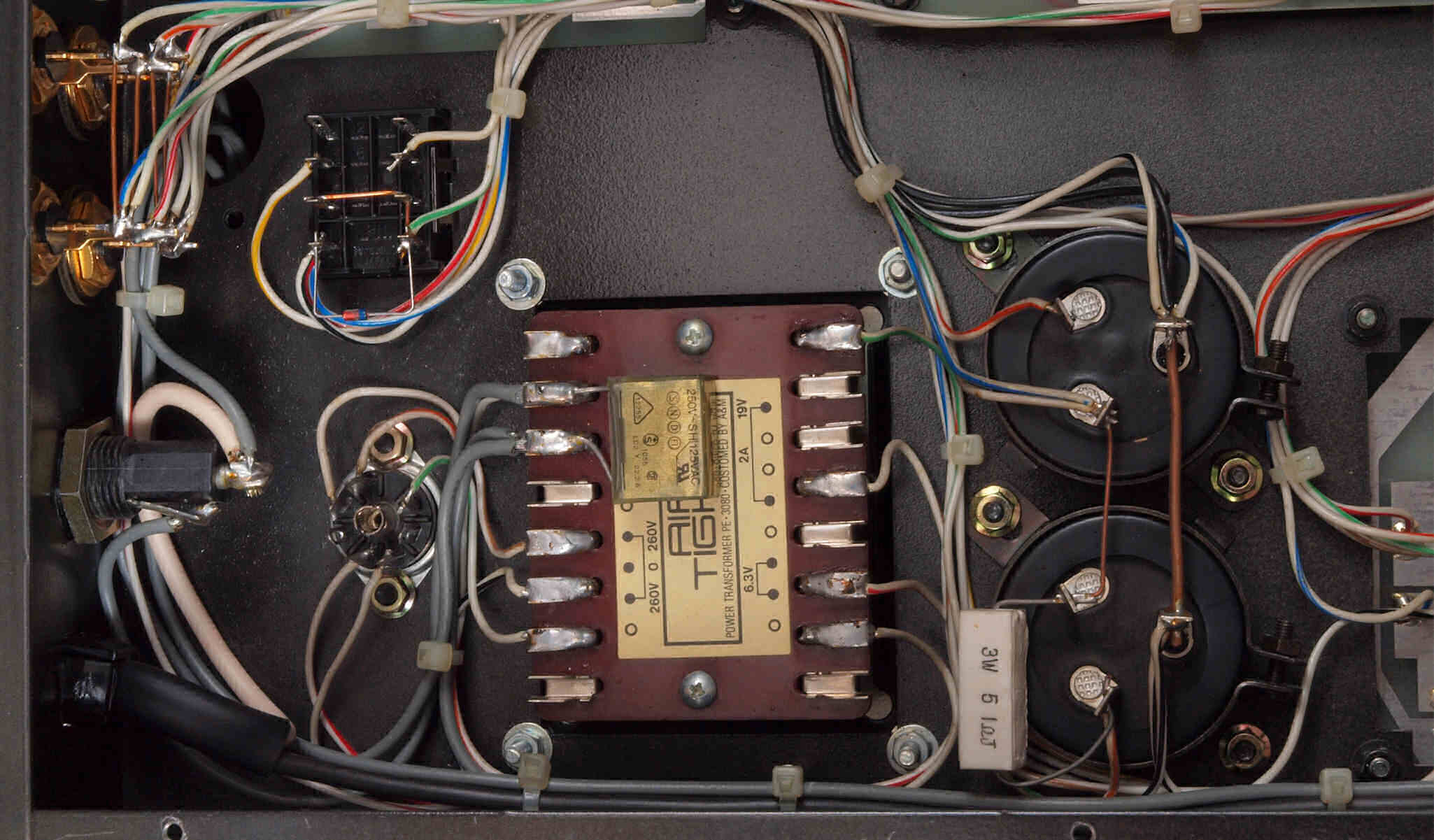

C51. 修理前 電源トランス付近下。
C52. 修理後 電源トランス付近下。
C61. 修理前 SW軸のカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない。

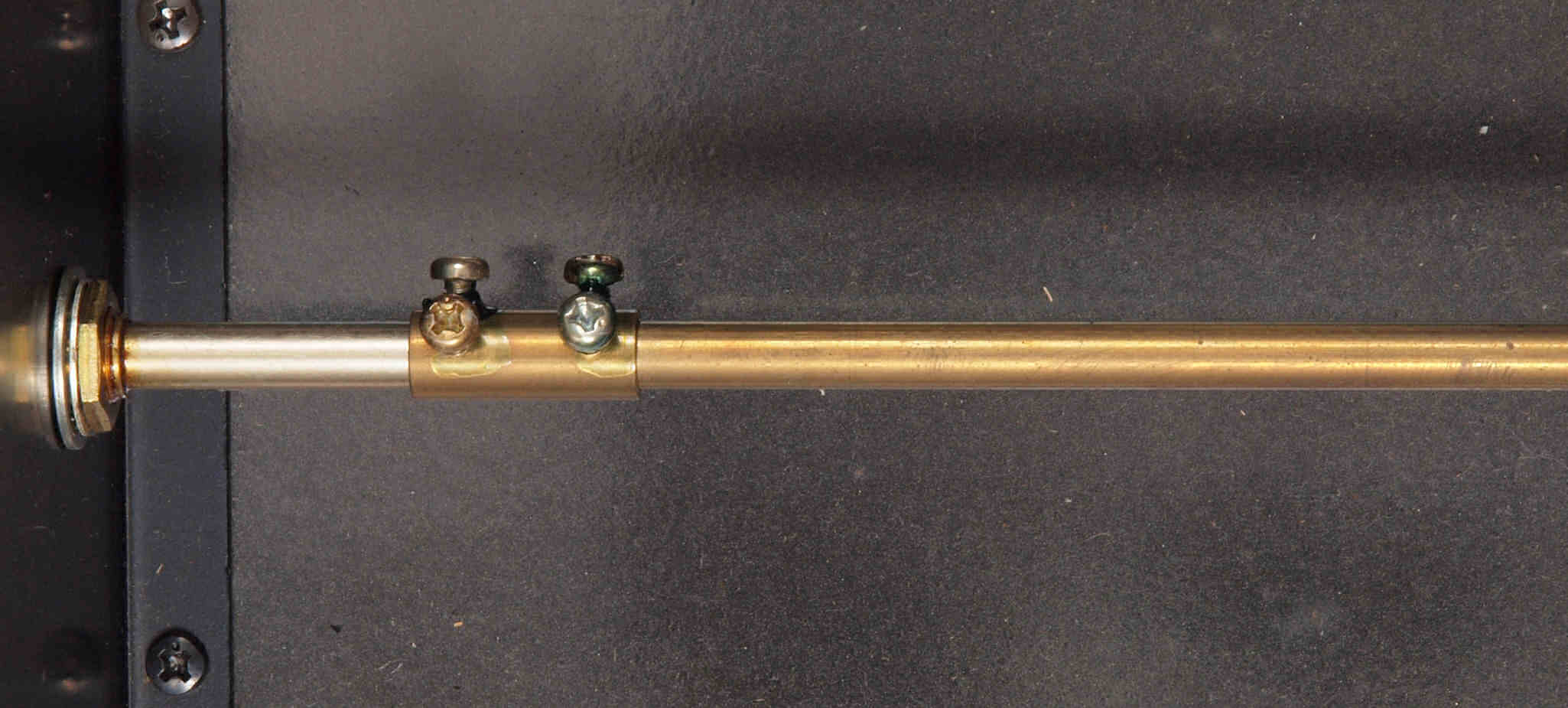

C62. 修理後 タイト製のユニバーサル・カップリングを使用。
CA. 前パネル清掃中。
CB1. 交換部品。
CB2. 交換部品。
CC1. 完成 前右から見る。
CC2. 完成 後左から見る。
CC3. 完成 後から見る。
E. 測定・調整
E1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP-7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP-7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP-7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP-7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP-7201A より50Hz~100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP-7723B」「VP-7201A」。 FFT画面の見方はこちら。
E21. CD_50Hz入力、R側SP出力電圧2V、 0.48%歪み。
                 L側SP出力電圧2V、 0.45%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. CD_100Hz入力、R側SP出力電圧2V、 0.19%歪み。
                    L側SP出力電圧2V、 0.19%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. CD_500Hz入力、R側SP出力電圧2V、 0.23%歪み。
                    L側SP出力電圧2V、 0.13%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. CD_1kHz入力、R側SP出力電圧2V、 0.23%歪み。
                  L側SP出力電圧2V、 0.16%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E25. CD_5kHz入力、R側SP出力電圧2V、 0.25%歪み。
                 L側SP出力電圧2V、 0.16%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E26. CD_10kHz入力、R側SP出力電圧2V、 0.33%歪み。
                   L側SP出力電圧2V、 0.34%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. CD_50kHz入力、R側SP出力電圧2V、 2.5%歪み。
                   L側SP出力電圧2V、 5.5%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
F. 上位測定器によるプリAMP調整・測定
F1. 下のオーディオアナライザーで自動測定
F21. 入出力特性測定(AUX入力)
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F22. 歪み率特性測定(AUX入力)
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
        20kHzから悪くなっているのは、出力トランス保護の為、ローパスフイルターで出力をおとしている為。
F31. 入出力特性測定(AUX入力) BASS(300HZ) & TREBLE(3KHZ) 最大
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F32. 入出力特性測定(AUX入力) BASS(300HZ) & TREBLE(3KHZ) 最小
        CD入力端子へ100mV一定入力、VRはmin、左出力=薄(細い)色 右出力=濃い(太い)色
F33. 入出力特性測定(AUX入力) BASS(150HZ) & TREBLE(6KHZ) 最大
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F34. 入出力特性測定(AUX入力) BASS(150HZ) & TREBLE(6KHZ) 最小
        CD入力端子へ100mV一定入力、VRはmin、左出力=薄(細い)色 右出力=濃い(太い)色
F51. 入出力特性測定(AUX入力) LowFilter(100HZ) & HighFilter(5KHZ) ON
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F52. 入出力特性測定(AUX入力) LowFilter(50HZ) & HighFilter(9KHZ) ON
        CD入力端子へ100mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
E4. 完成、 24時間エージング中。 右は Sony TA-F7
U. TubeTester HickokTV-2B/Uによる付属真空管測定
U1. 付属真空管 「12AU7」。 左から1本目.2本目。
       真空管ハンドブック(規格表)の、
       12AU7相互コンダクタンス2200μmho「Ep=250V、IP=10.5mA、Eg1=-8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
U2. 付属真空管「12AU7」の足を見る。 左から1本目.2本目。
U11. 付属1本目 「12AU7」ユニット1。 Gm測定=3000μmho、IP=13.4mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=-8.5V」。
U12. 付属1本目 「12AU7」ユニット2。 Gm測定=3000μmho、IP=14.6mA。
U21. 付属2本目 「12AU7」ユニット1。 Gm測定=2700μmho、IP=12.6mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=-8.5V」。
U22. 付属2本目 「12AU7」ユニット2。 Gm測定=2800μmho、IP=13.0mA。
U4. 付属真空管「12AX7」。 右から1本目。
        真空管ハンドブック(規格表)の、
        12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=-2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
U5. 付属真空管「12AX7」の足を見る。 右から1本目。
U61. 付属1本目「12AX7」 ユニット1。 Gm測定=2000μmho、IP=1.6mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=-2V」
U62. 付属1本目「12AX7」ユニット2。 Gm測定=1960μmho、IP=1.6mA。
Y. ユーザー宅の設置状況
Y1. 設置状況.
S. AIR TIGHT ATC-2 の仕様(マニアル・カタログより)
型式 管球式コントロールアンプ ATC-2
使用真空管 12AX7(ECC83) x 1, 12AU7(ECC82) x 2
出力電圧 定格 2V, 最大15V
出力インピーダンス 出力インピーダンス 200Ω
全高調波歪率 0.01%以下
周波数特性 5−100,000Hz(±1dB以内)
入力感度(出力=1V時) 110mV
SN比(IHF-A補正) 90dB以内(IHF-A補正)
電源電圧 AC100V、50Hz/60Hz
消費電力(電気用品取締法)
外径寸法 寸法 410 W x 337D x 156Hmm
重量 12kg
価格
                            atc2-10
