自作２Ａ３シングルステレオＡＭＰ修理記録

平成１３年１２月

A．修理前の状況 　　ハム少し出る 　　出力でず。 　　伸びがない。 B．原因 　　整流管エミゲン 　　ハムバランス調整不良 Ｃ．修理状況 　　整流はダイオ−ドに変更 　　バイアス調整 　　配線手直し、補強 　　各部ハンダ補正 Ｄ．使用部品 　　１２ＡＸ７　　　　　　　　　　１本 　　整流はダイオ−ド　　　　４本 Ｅ．修理費　１６，０００円　　　通常修理 　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　２Ａ３　の規格（カタログ・マニアルより）

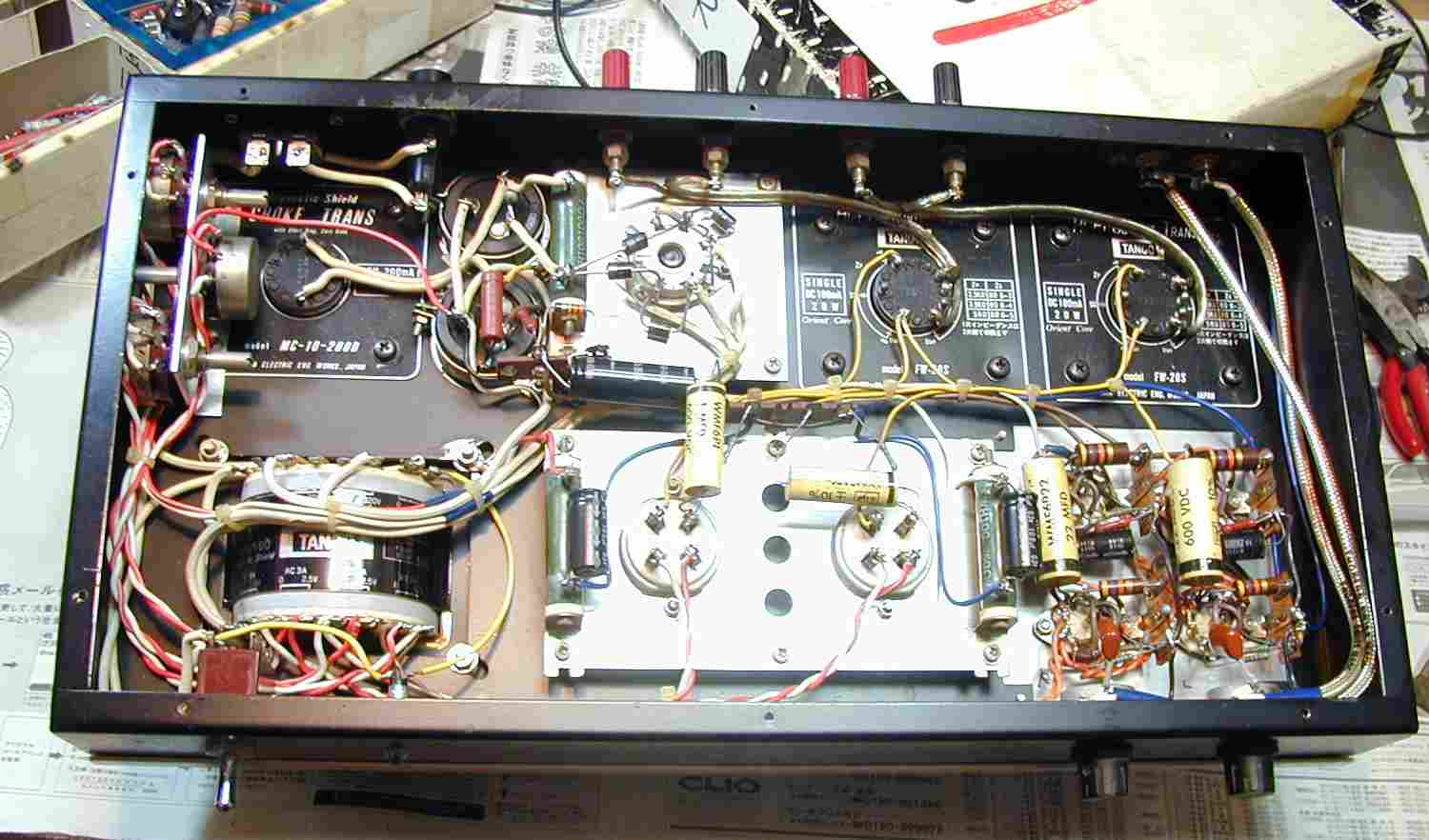

１．整流管のソケットにダイオ−ド取り付け。 　整流出力電圧＝３２０Ｖ、付随整流管５Ｕ４Ｇ＝２８０Ｖ

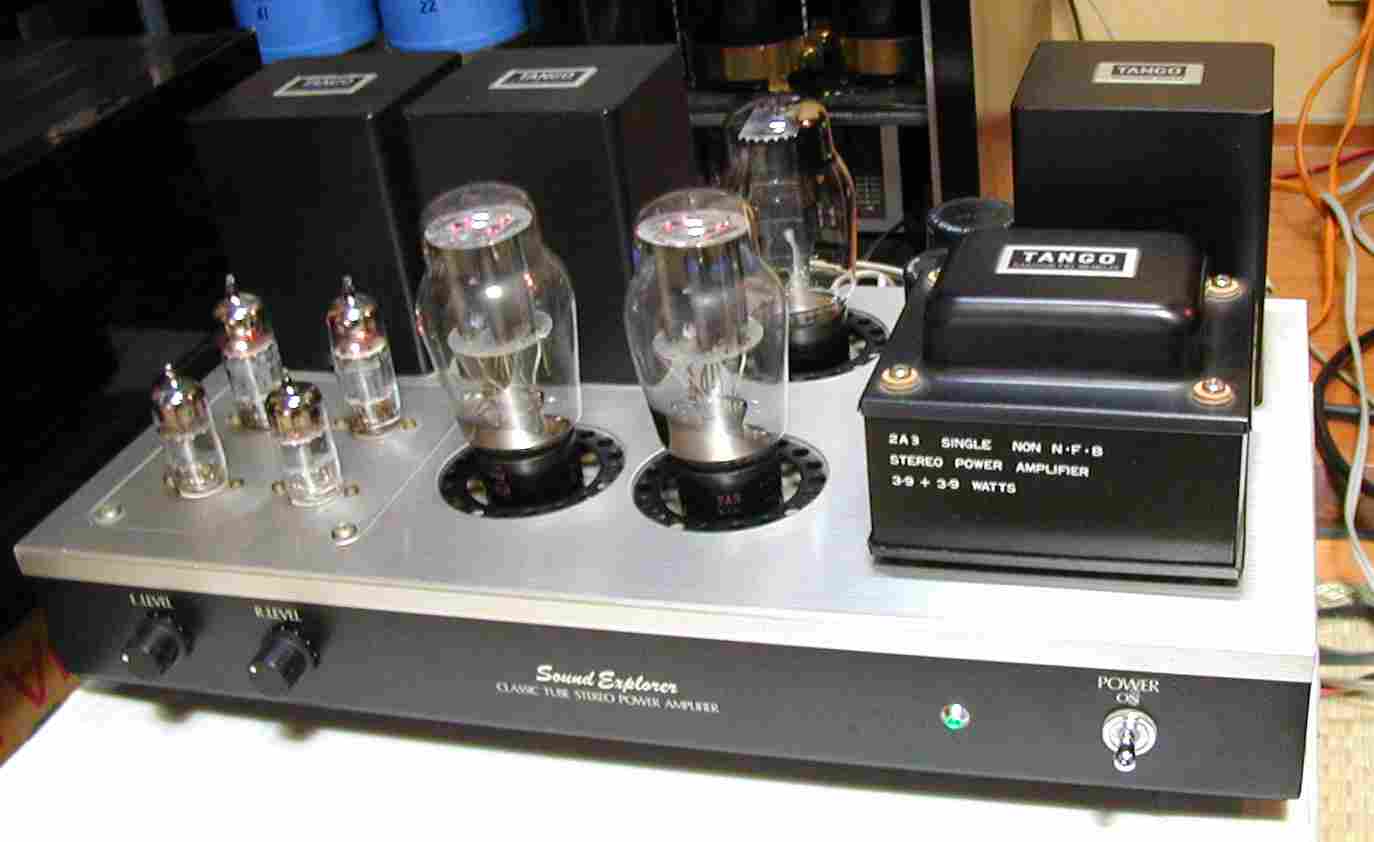

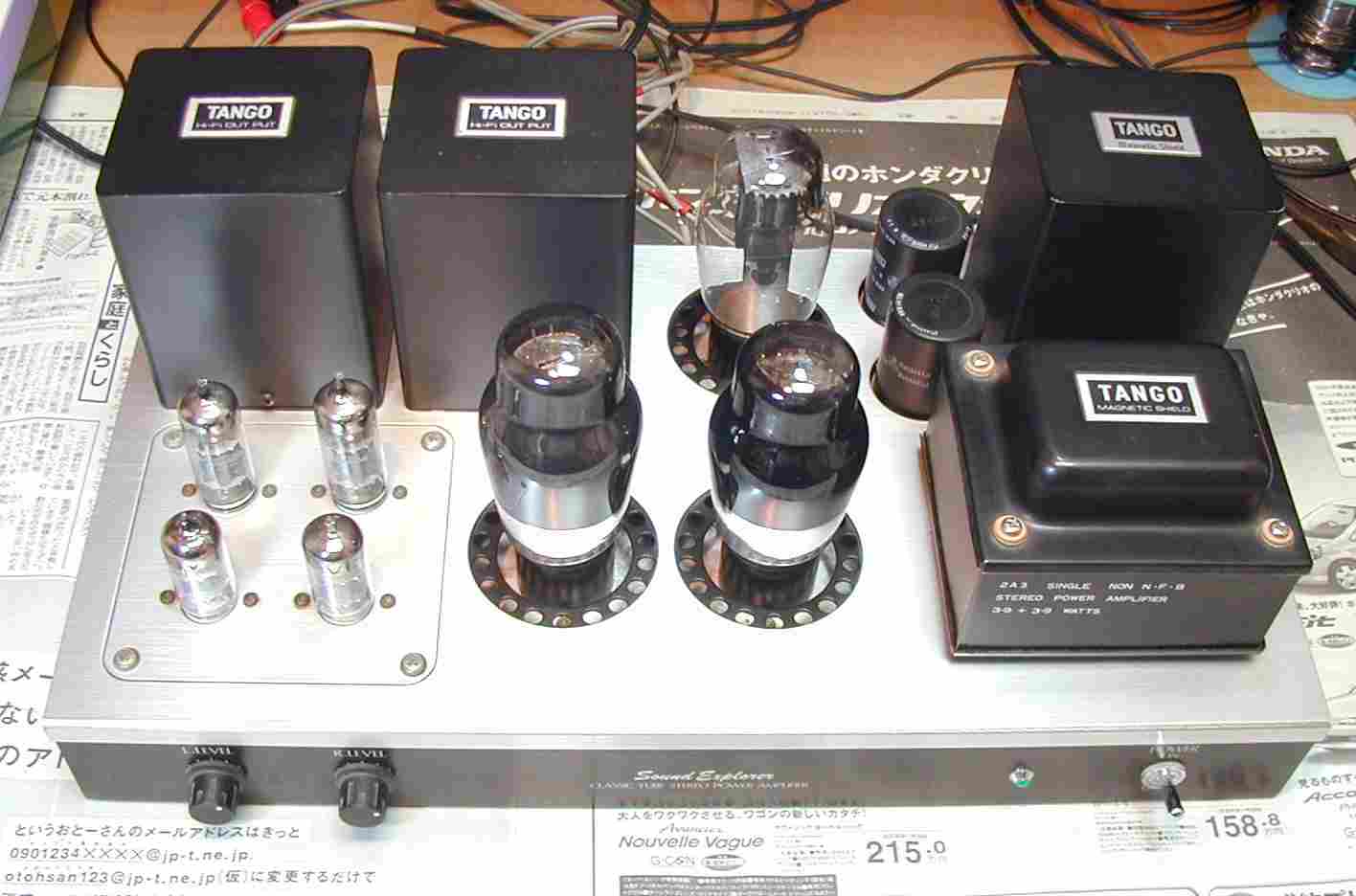

２．構成は１２ＡＴ７パラ−１２ＢＨ７パラ−２Ａ３ 　電源トランスを交換すれば３００Ｂに交換可能。

３．２４時間エ−ジング。 　出力は４Ｗ弱だが、真空管の為、ＴＲ−ＡＭＰ　２０Ｗクラスの音を持つ。 　家庭用では十分です。音は間違いもなく３極真空管の音。

Ｓ．　２Ａ３　の規格（カタログ・マニアルより）

名称 ﾌｨﾗﾒﾝﾄ 電圧(V) ﾌｨﾗﾒﾝﾄ 電流(A) ﾌﾟﾚｰﾄ 電圧(V) ﾌﾟﾚｰﾄ 電流(mA) ｸﾞﾘｯﾄﾞ 電圧(V) gm (mA/Ｖ) 内部 抵抗 (Ω) 増幅度 負荷 抵抗 (Ω) 出力(W) ﾌﾟﾚｰﾄ 損失(W) ２Ａ３ 2.5 2.5 250 60 -45 5250 2500 4.2 5000 3.5 15
