自作品　２Ａ３　シングルステレオ　ＡＭＰ修理

平成１４年２月８日到着　３月２０日完成

寸評　この様なＡＭＰは、部品で供給された方がよほど早く、安く、綺麗に、性能良く出来ます。 出来れば、制作者が引き取り、全部解体し、再度製作される事を強く望む、それが技術向上（人間形成）の最短距離と考えます。 その場合、製作するＡＭＰの回路は必ず暗記しておくこと、配線図を見ながら製作していたのでは到底良い物は作れない。

修理前の状況 オークションで購入した２Ａ３のアンプが、かなり大きなハムを出します。 ２Ａ３が好みのためにいくつかオークションで同じようなものを買っていますが, そのなかでは小型で,音質そのものは気に入っておりますが,なにぶんハムがなおらず、 閉口しています。 制作された方の回路図,性能の検査グラフなどがありますが,何ぶん素人の悲しさで, ハムバランサーなどは見つかりません。 バイアス固定との事で、真空管が左右指定されております。 これなども,新しいものに変えたときにはどのようにバイアスを調整するかが、わからなくて不安でした。 原因 基本的な回路がだめ、現在の２Ａ３の状況を把握していない 製作技術が下手、お金を貰える技術ではない 修理状況 回路変更 　 使用部品 電解コンデンサ− 整流ダイオ−ド 半固定ＶＲ 抵抗 修理費　　３９，０００円　　　＜＜通常修理＞＞

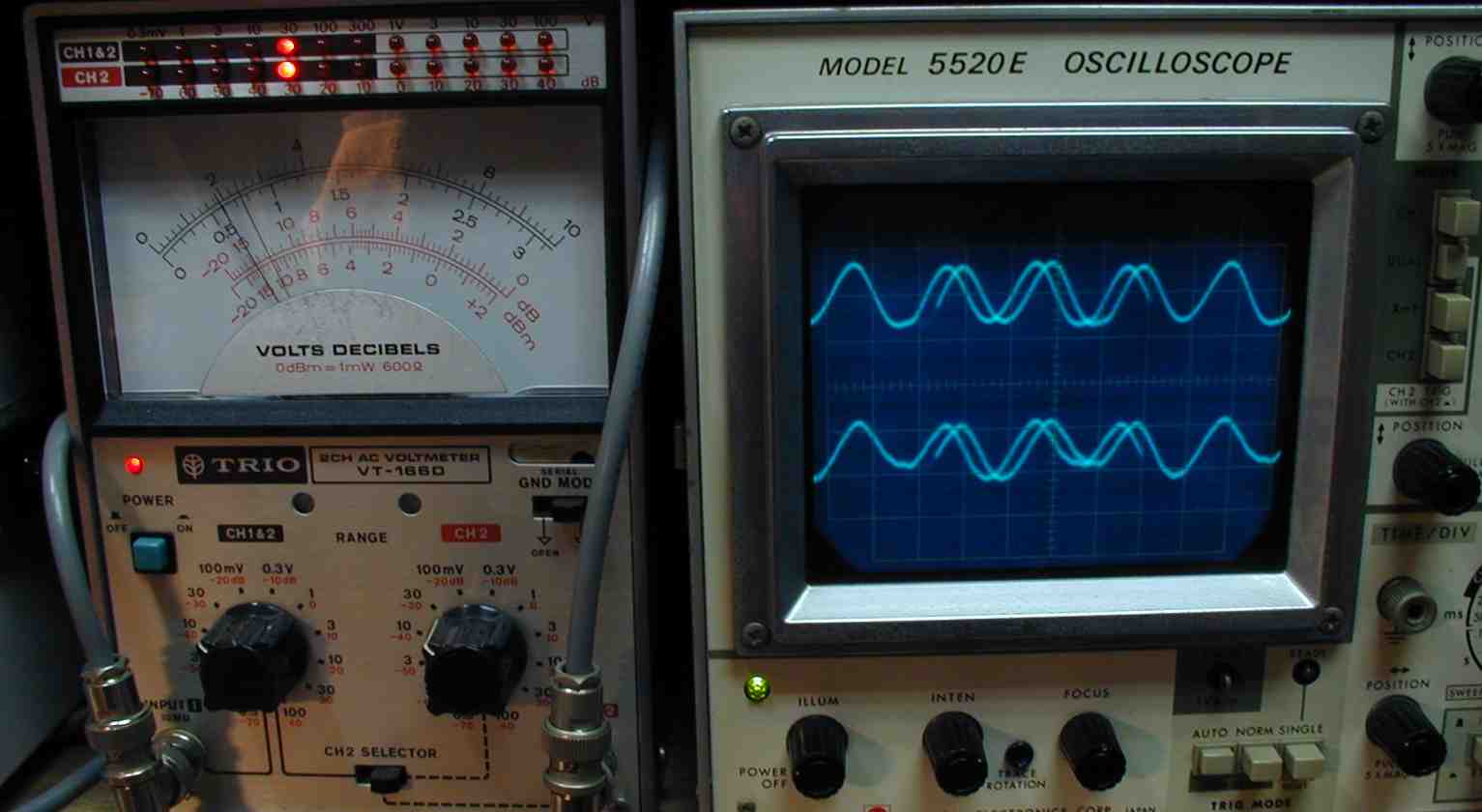

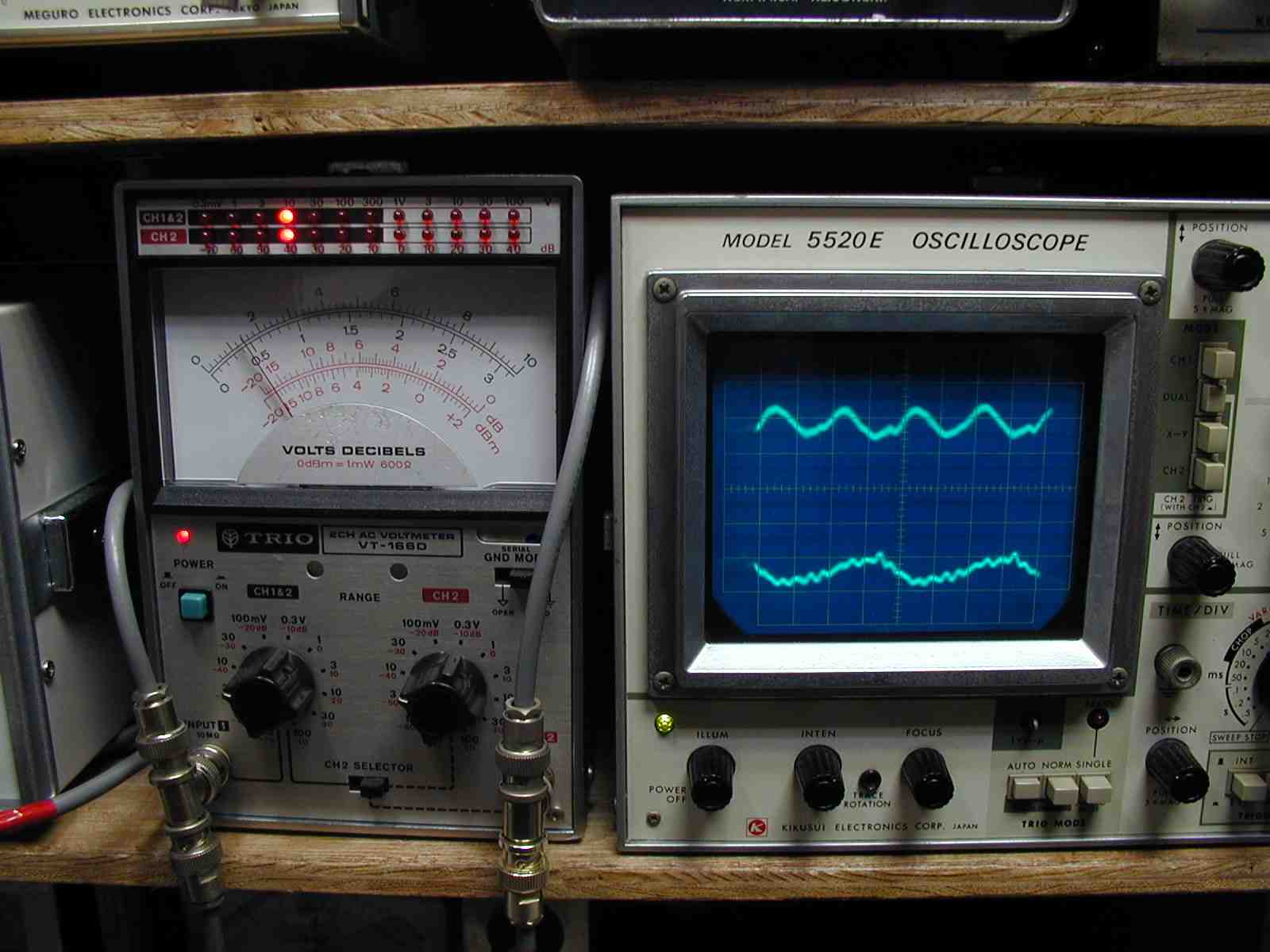

１．ＳＰ出力での「ハム」測定、３０ｍＶレンジ

２．修理後ＳＰ出力での「ハム」測定、１０ｍＶレンジ、右側（＝上）の２Ａ３はかなりくたびれています

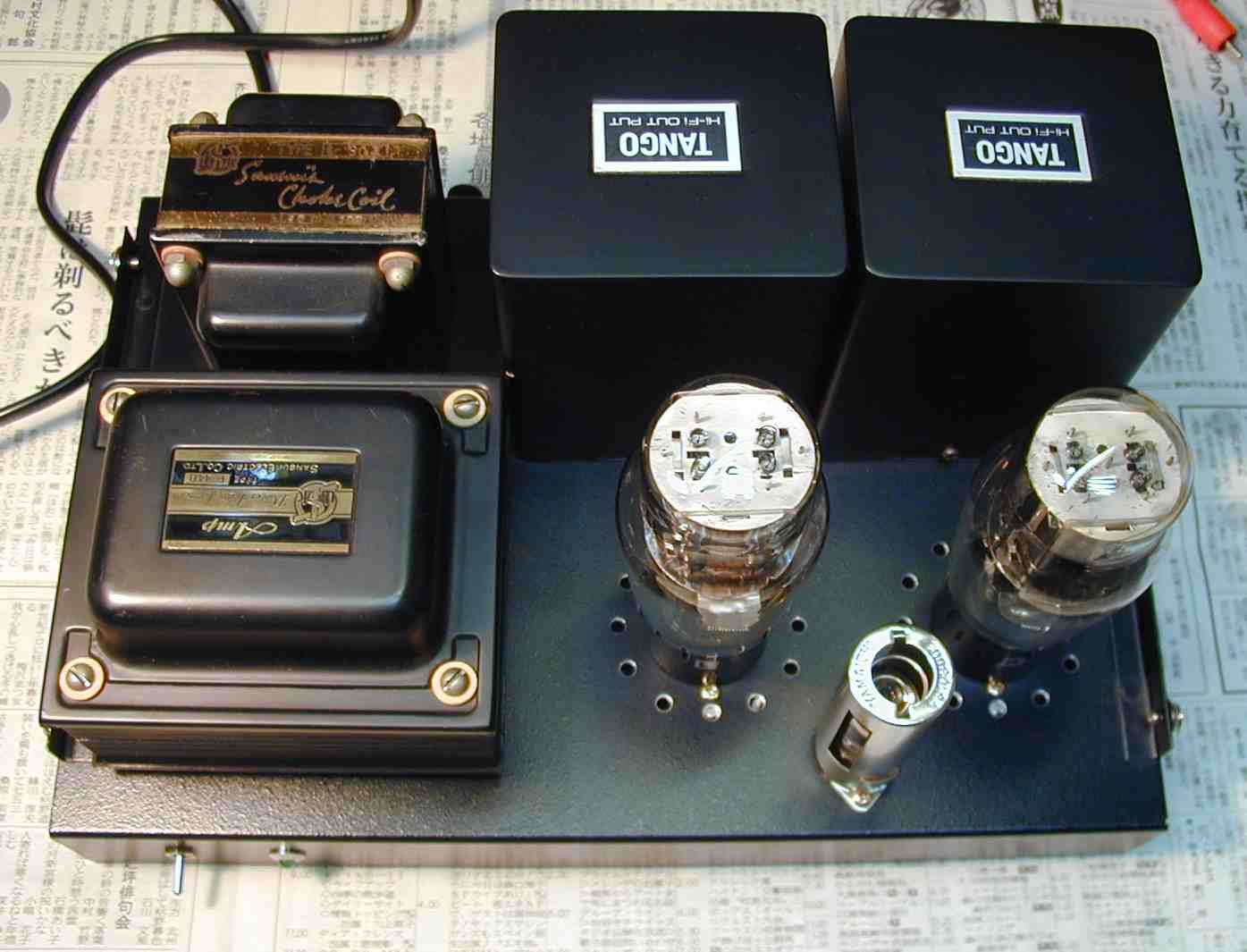

３．初段にシ−ルドをして対策をしたのか、真空管の寿命が短く成るだけで効果なし。 　　右側の２Ａ３は、外観でも解るとおり、かなり「エミ減」している

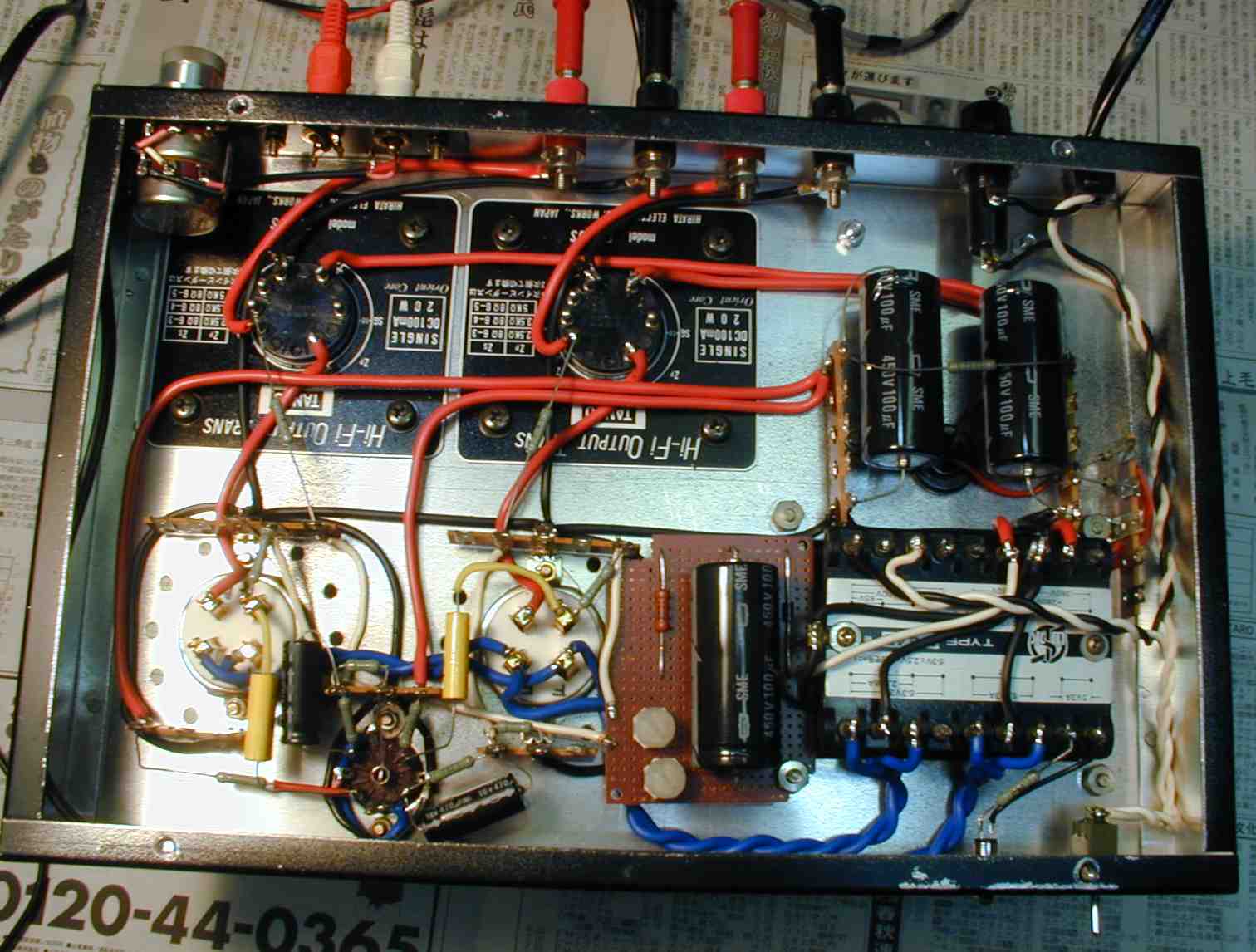

４．シャ−シ下から見たところ、素人が作ればこの程度、到底商品ではない。

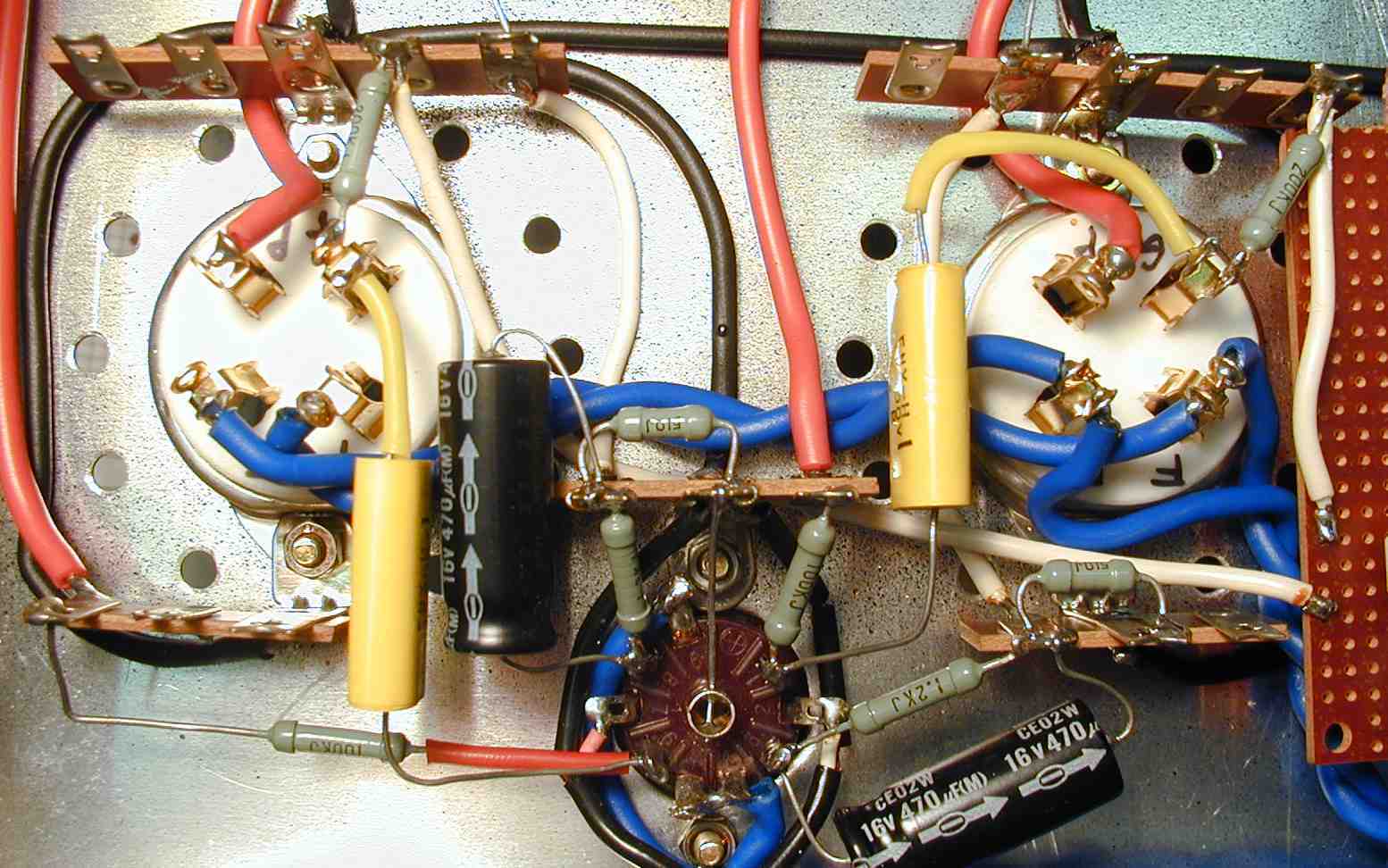

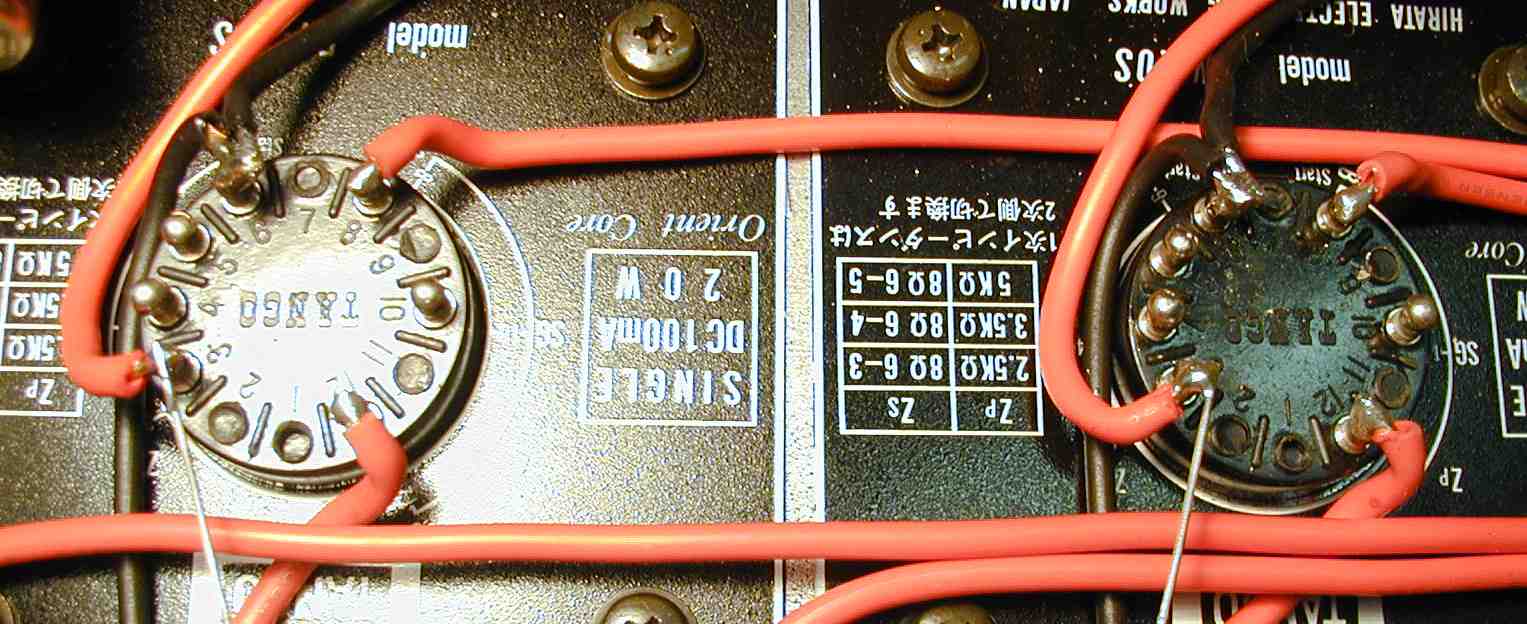

５．只線を乗せて半田付けしただけ＝売る商品ではない。

６．真空管の足は熱を持つところ、差し込だけでは、不十分、巻き付ける事くらいは当然すること。 　　半田も十分盛る

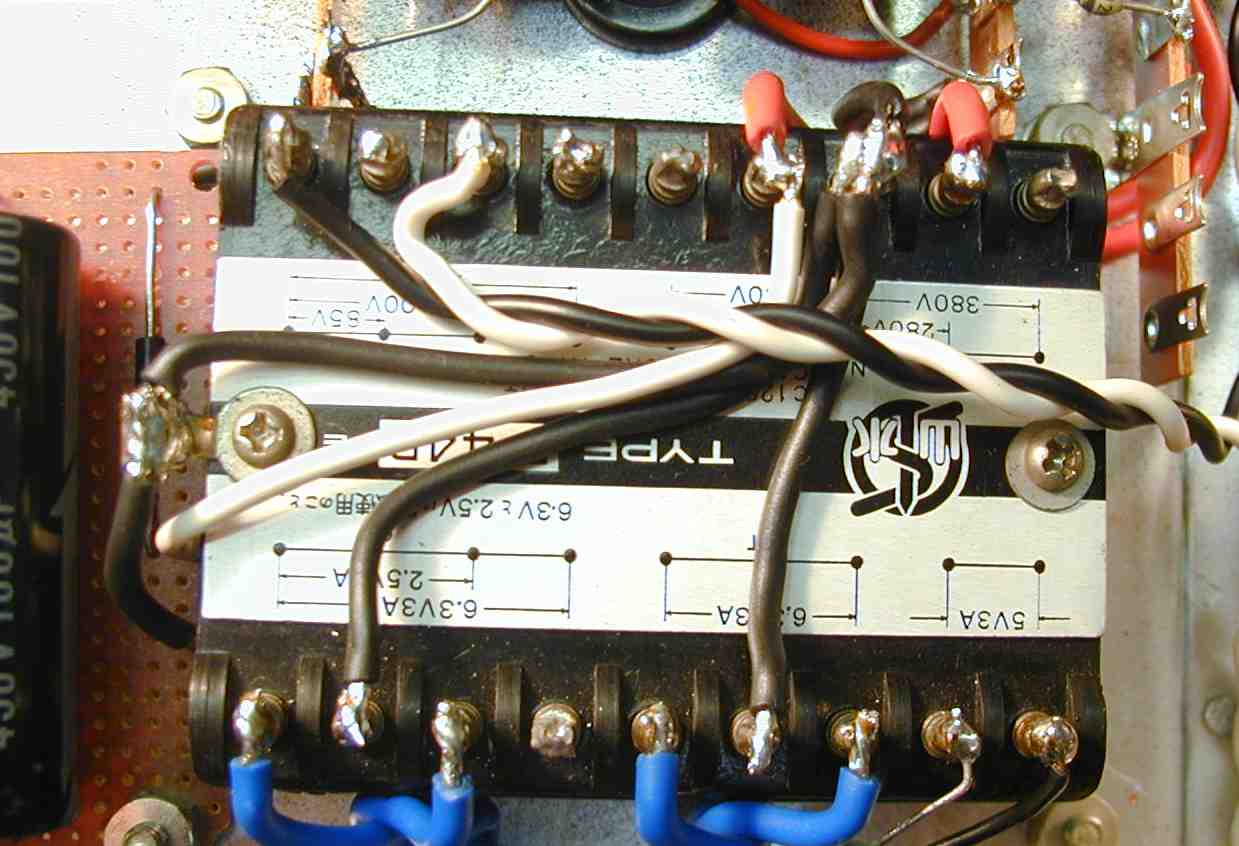

７．只、線を乗せて半田付けするだけ＝売る商品ではない。

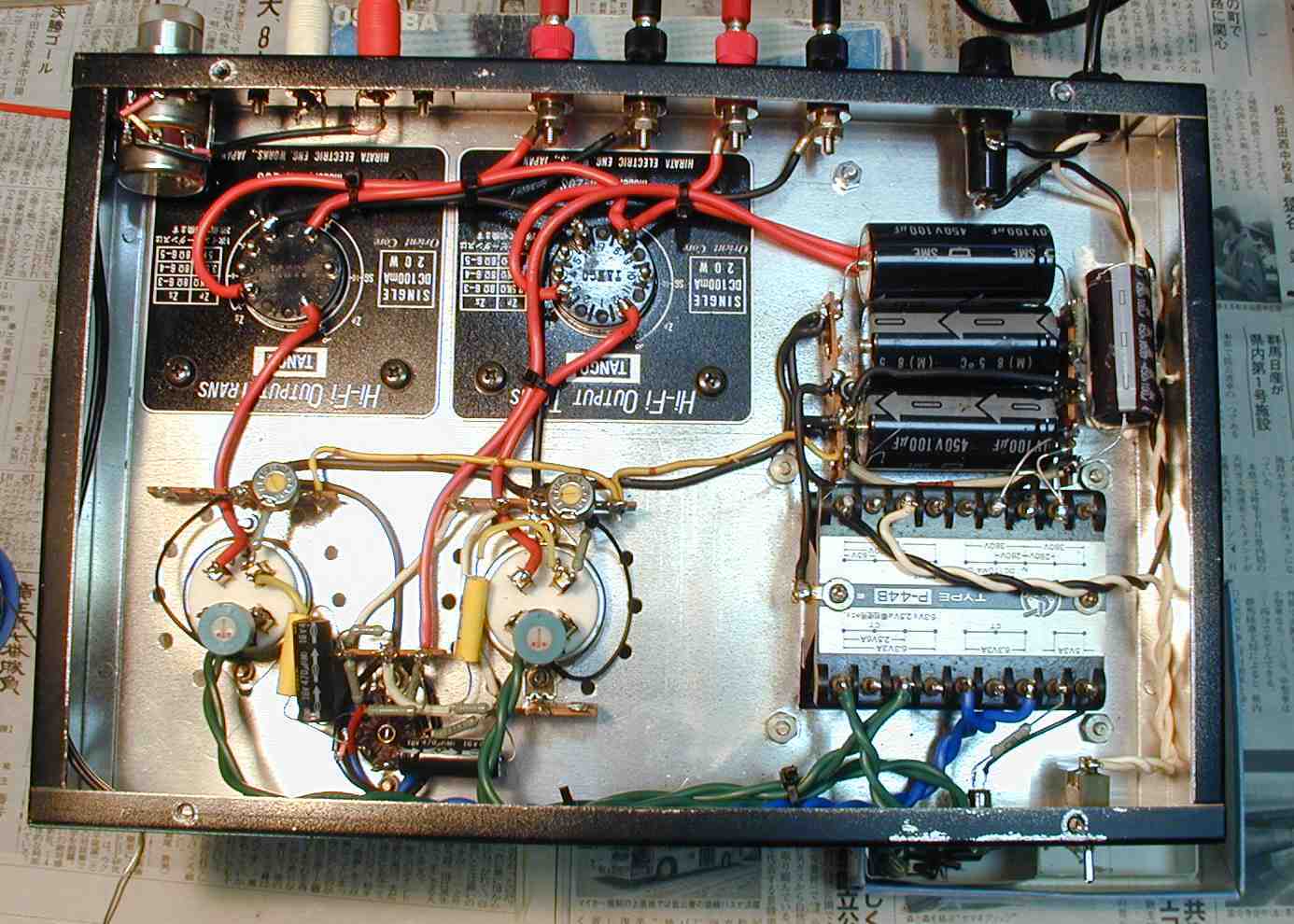

８．修理後のシャ−シ下

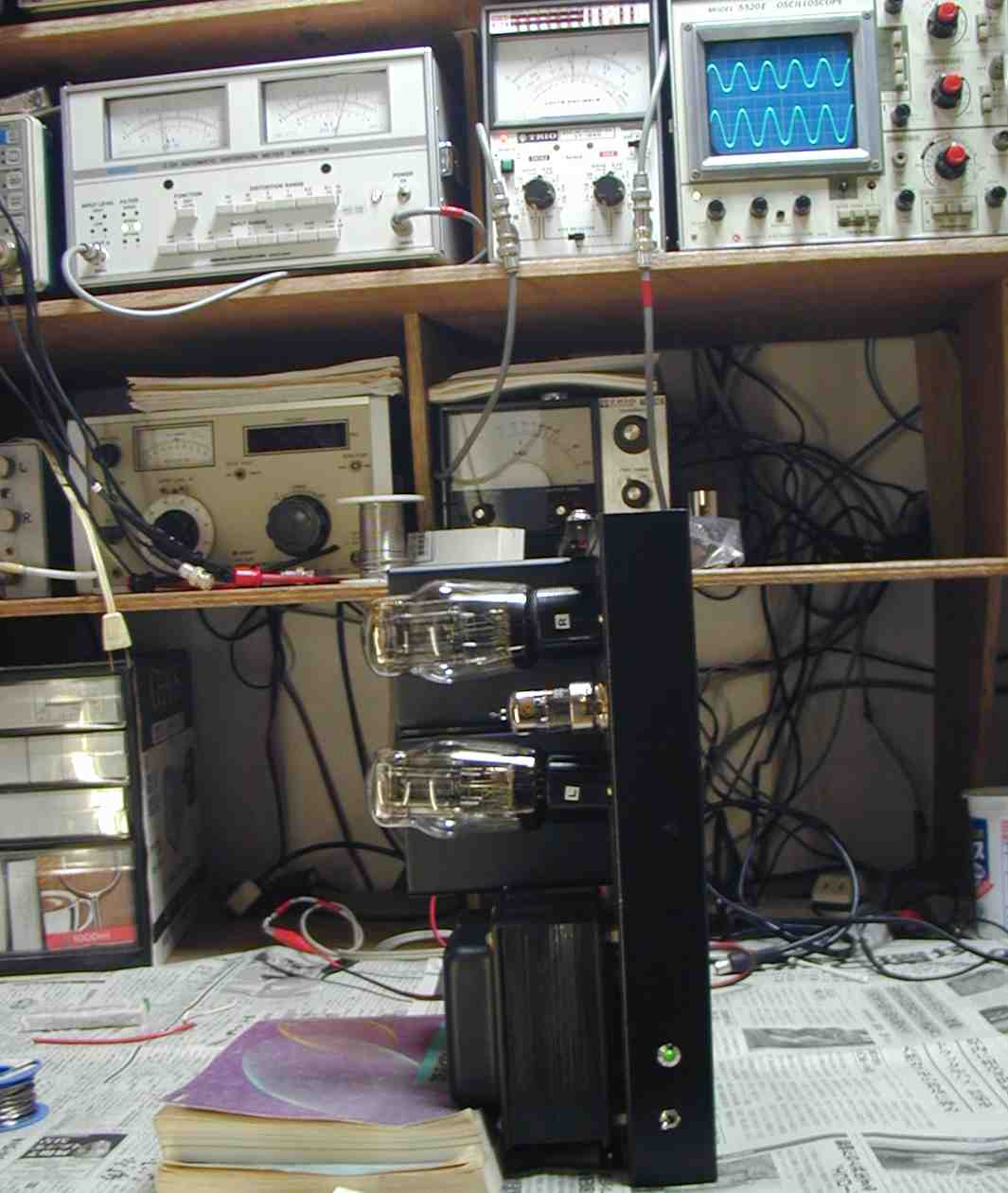

９．出力／歪み率測定・調整

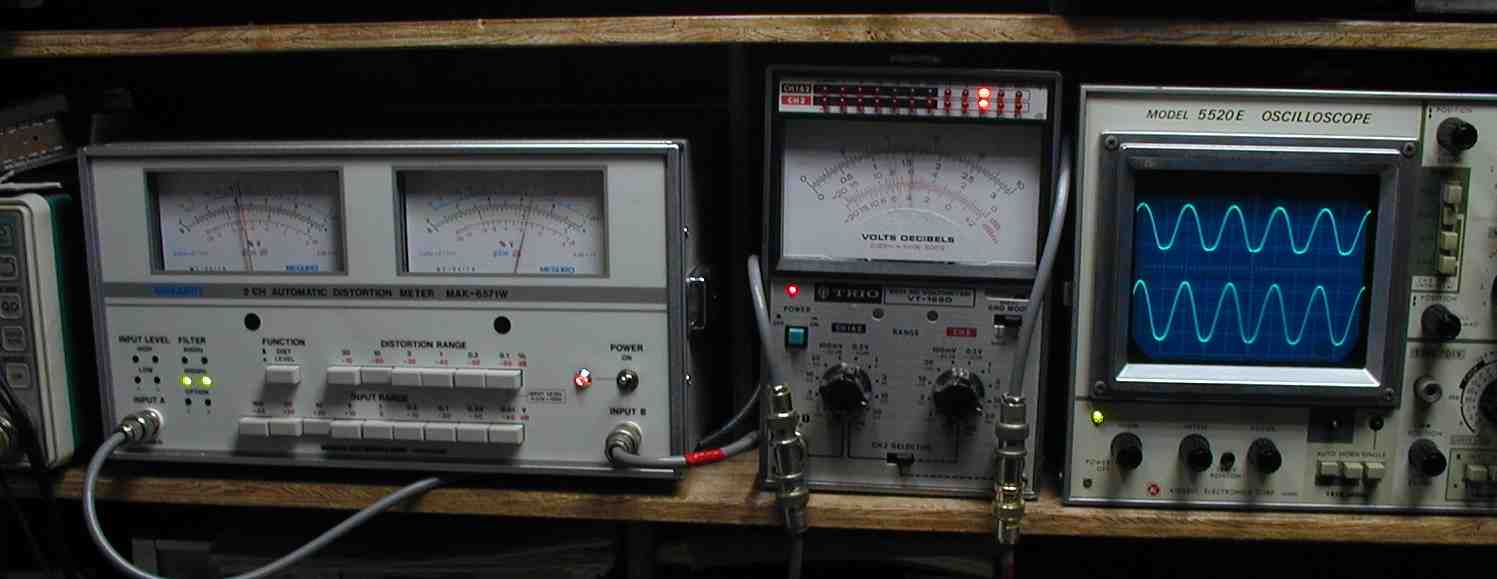

１０．出力　５Ｖ　＝３．２Ｗ　歪み率＝３％　　４００ＨＺ　右側がかなり悪い＝２Ａ３が原因

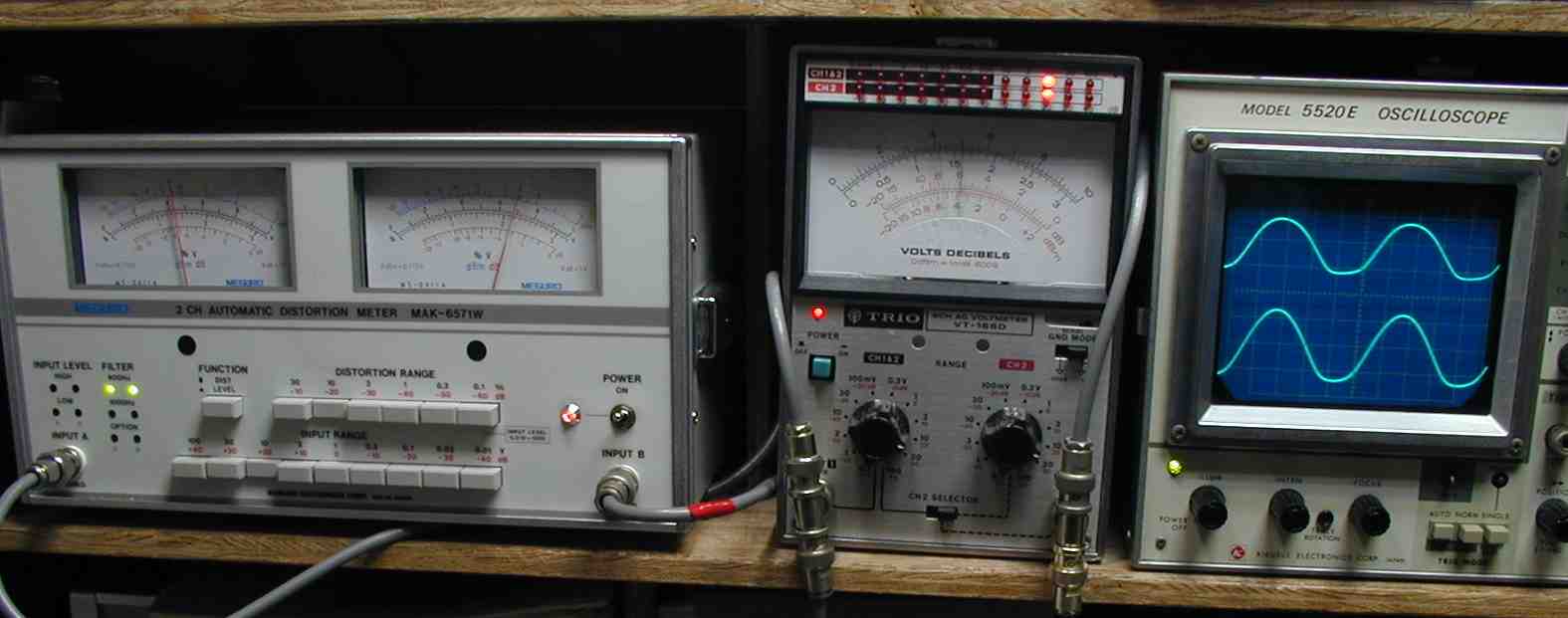

１１．出力　５Ｖ　＝３．２Ｗ　歪み率＝３％　　４００ＨＺ　右側がかなり悪い＝２Ａ３が原因

１２．２４時間エ−ジング
