Ｊｕｌｉｕｓ　Ｆｕｔｔｅｒ　Ｍａｎ　ＯＴＬ　ＡＭＰ　の修理

平成１４年２月５日到着 ３月２８日完成

修理前の状況 電源入れるとき、リレ−から火花が散る 電源切りると　大きな音がする 冷却フアンがうるさい ＡＭＰが不安定？？ 原因 設計が悪い？ 修理状況 電源投入時に抵抗を挿入し、１秒くらいに さらに、２０秒くらい後にＳＰを接続する、電源切り後５分以内は短い時間で接続する 使用部品 電源用リレ−（１０Ａ×３接点）　　　　２個 制御用リレ−　　　　　　　　　　　　　　２個 ＴＲ（トランジスタ−）　　　　　　　　　　２個 ダイオ−ド　　　　　　　　　　　　　　　　４個 コンデンサ−／抵抗／他 修理費　　４０，０００円　　　　通常修理

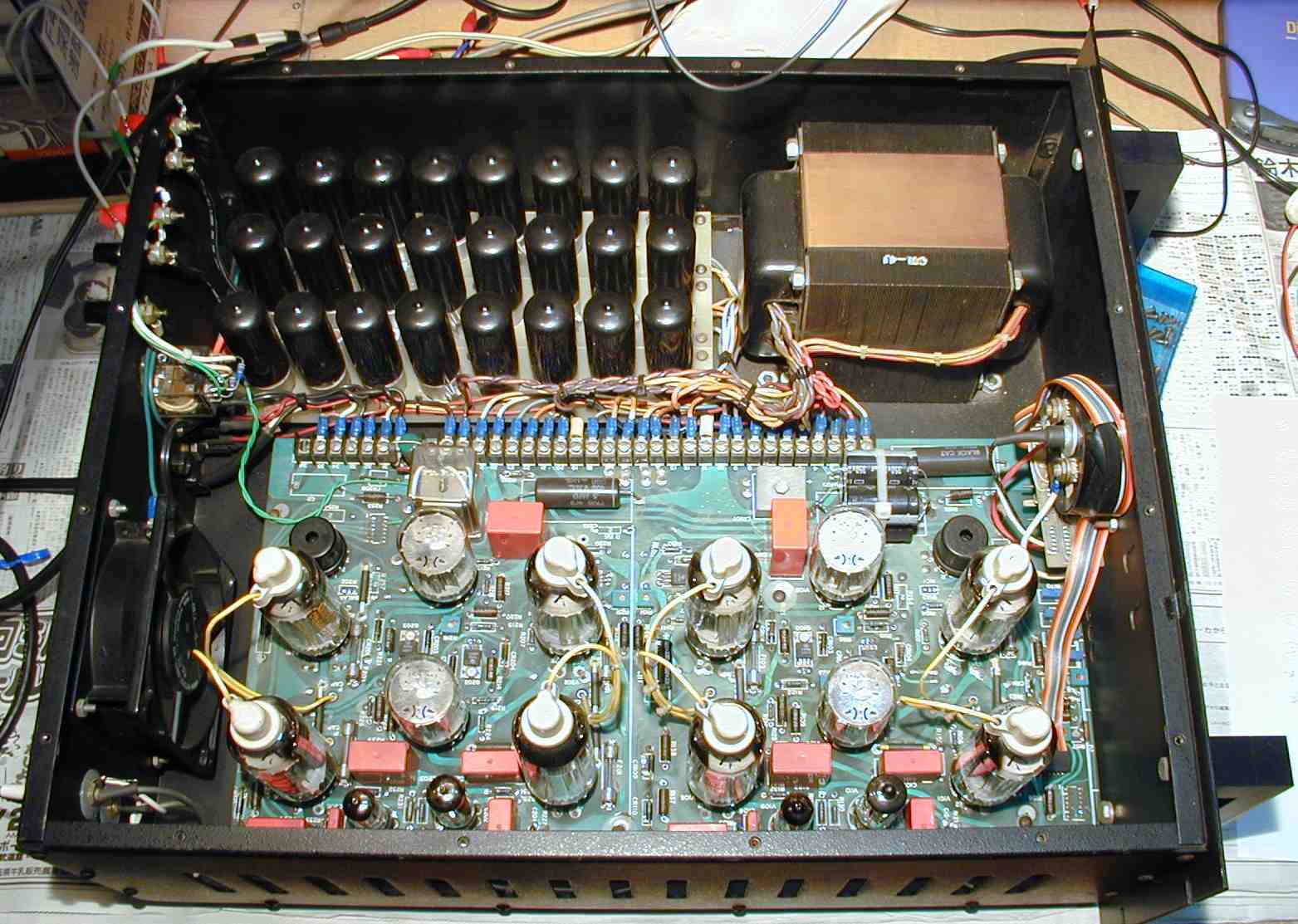

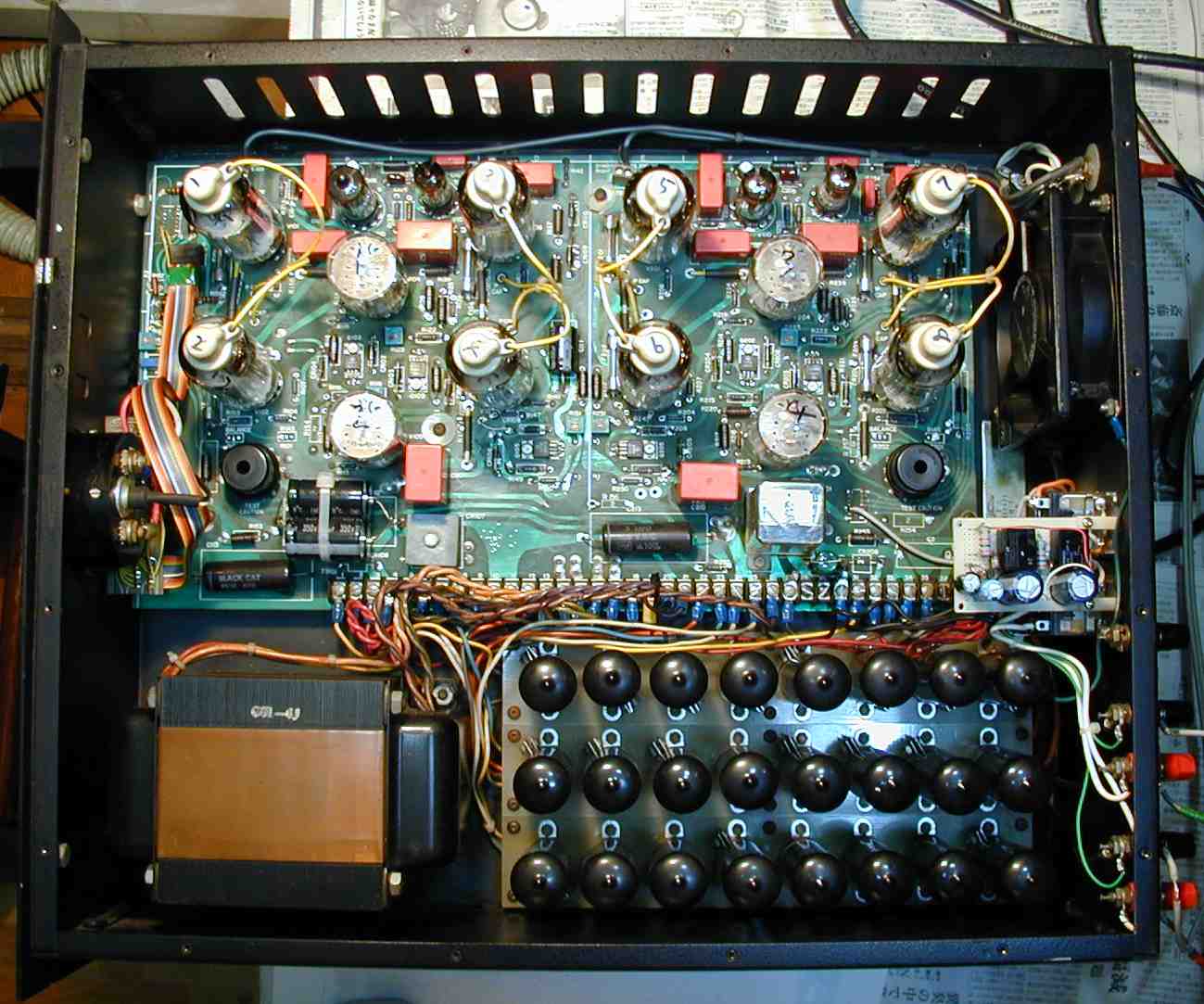

１．上蓋を開けた所 　　フアンは吸い出しに成っている、しかし横（写真では下）には沢山穴があり、右側は全く効果無し、上蓋にも穴有り。 　　よって、フアンを逆にして、真空管に風を当てるよう変更する。

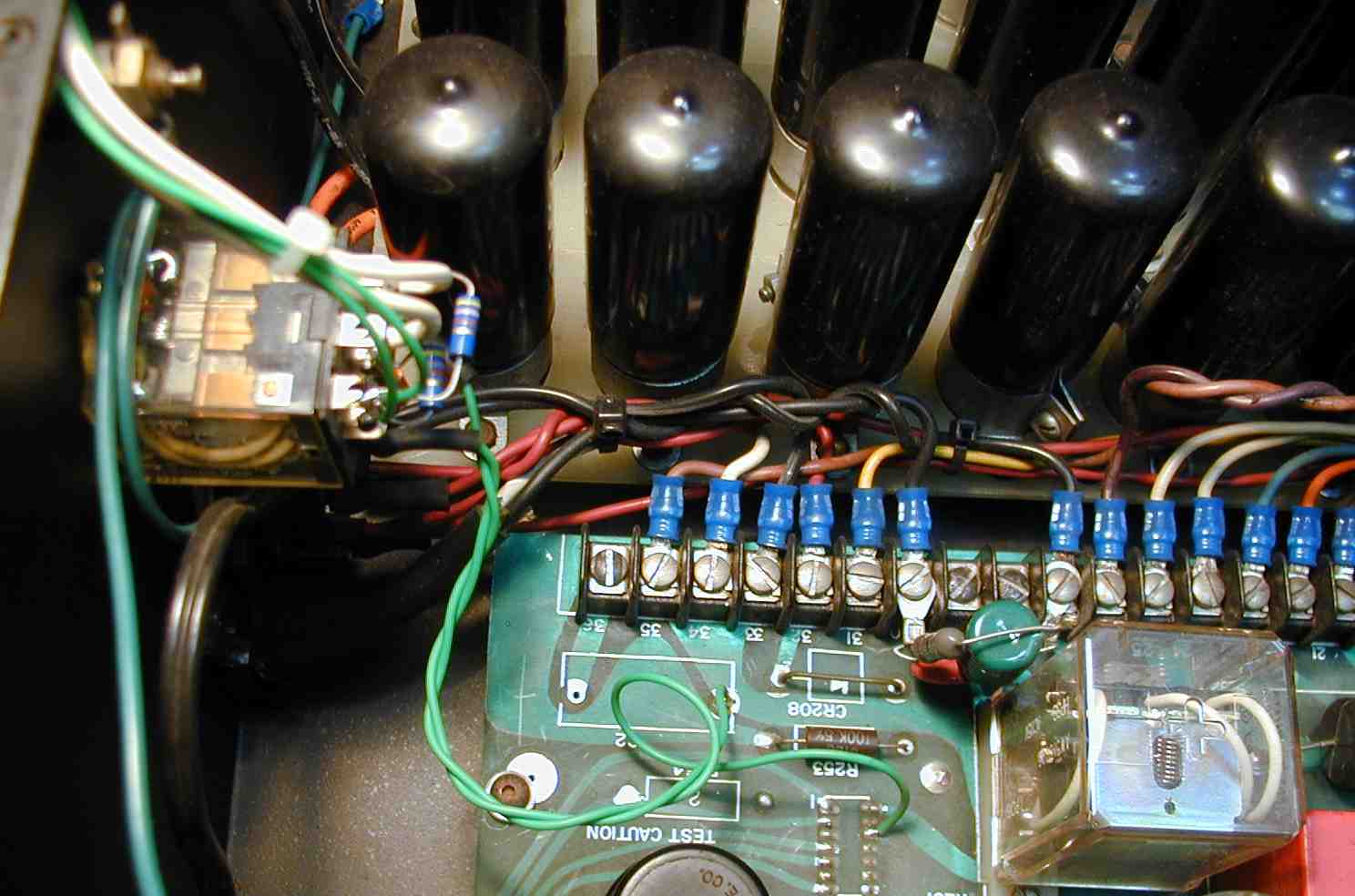

２．後から取り付けられたＳＰ接続リレ−、遅延回路が無く、又、プロテクト回路も無い様子！！飾りだけ 　　右下の大きいのが電源投入リレ−只入るだけ？？ 　　よって、コンデンサ−のラッシュカ−レントで火花が出るのは当然。

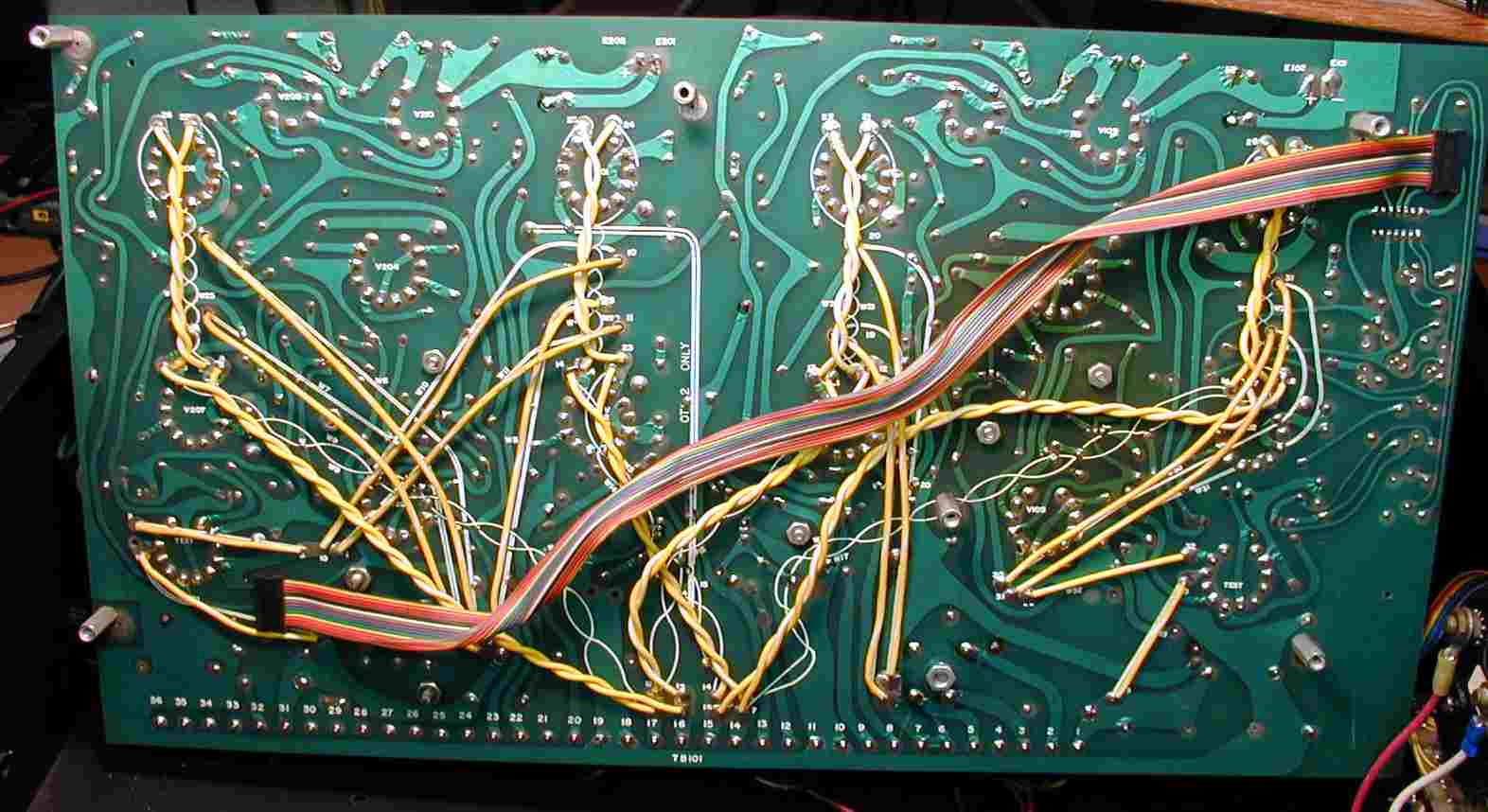

３．基板裏、スルフォ−ル基板、黄色の撚り配線はヒ−タ配線、半田補正１０ヶ所。

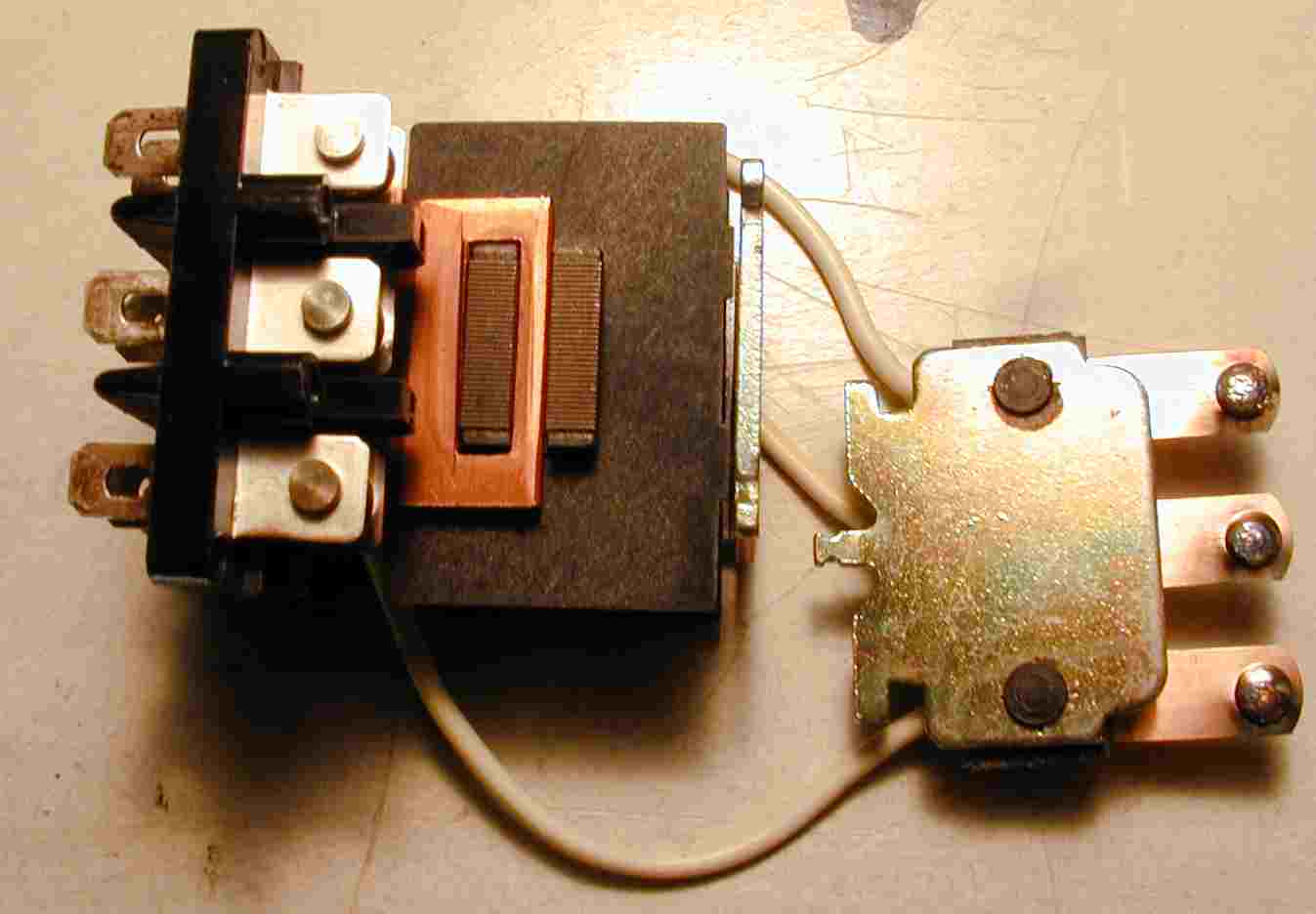

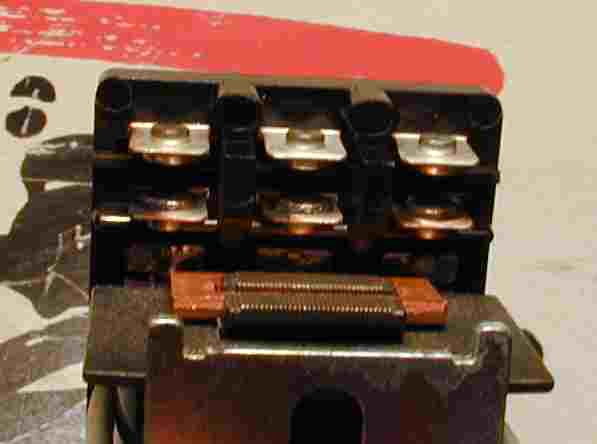

４．焼けた電源投入リレ−の可動接点

５．焼けた電源投入リレ−の固定接点

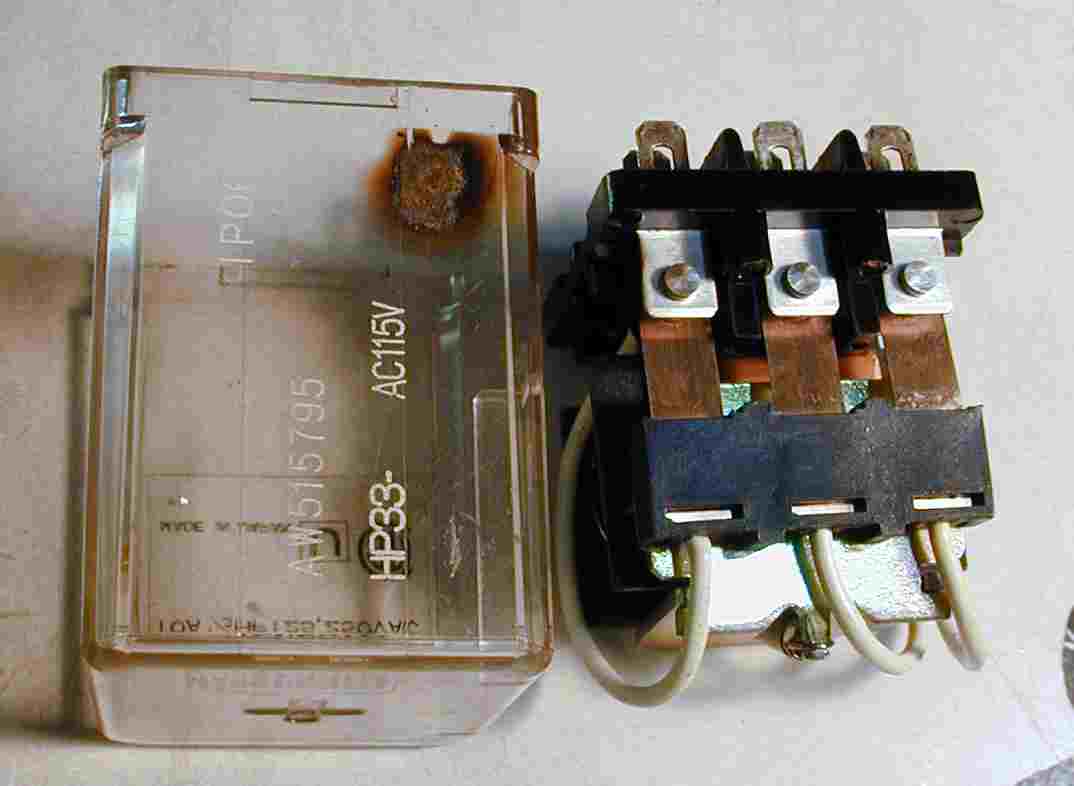

６．焼けた電源投入リレ−のケ−ス

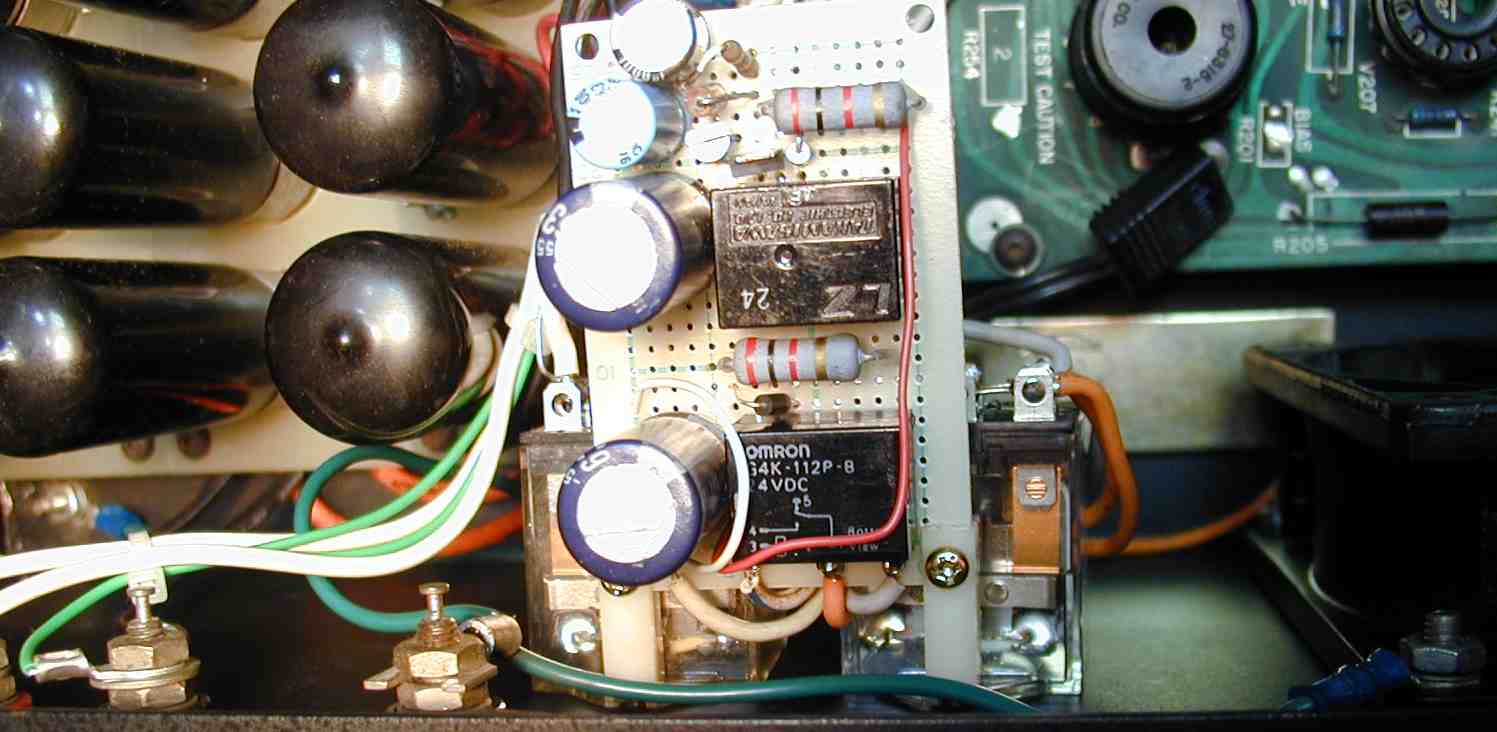

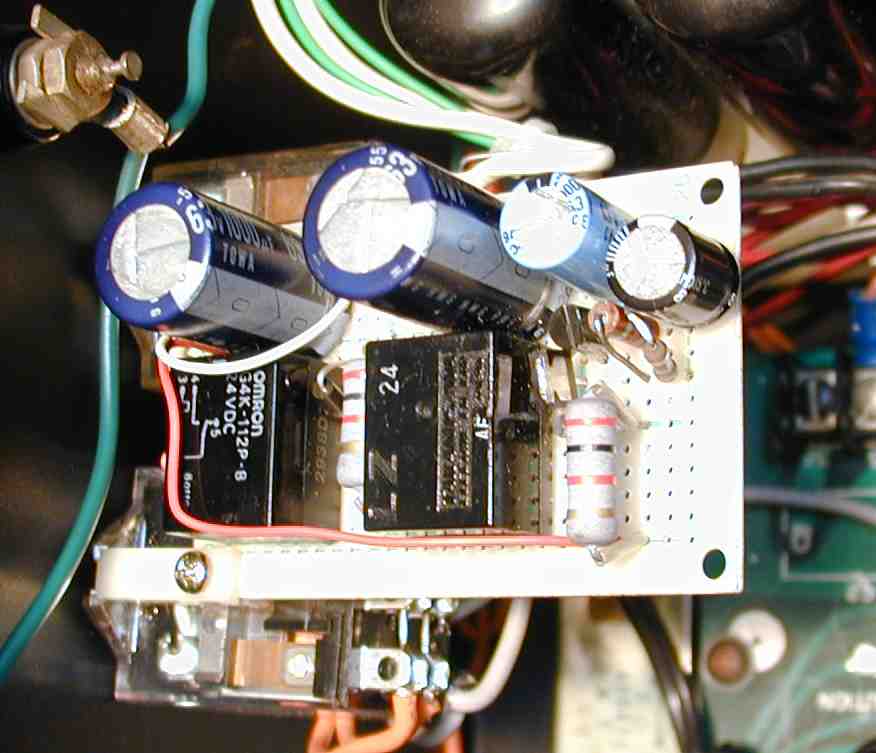

７．増設した制御リレ−その下に電源１次投入リレ−

８．右真ん中に投入制御抵抗

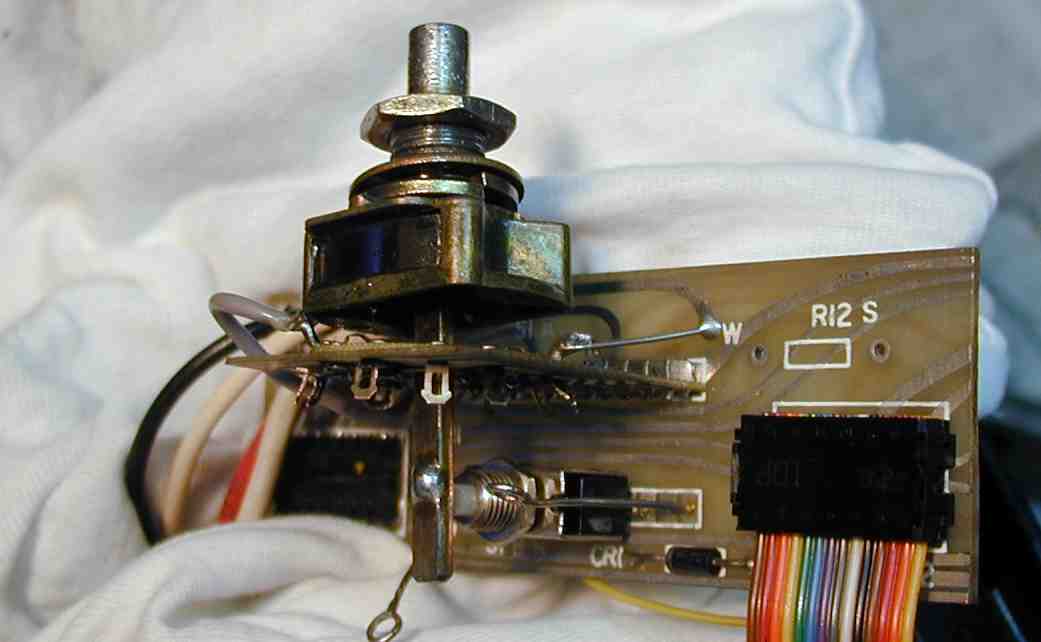

９．電源ＳＷ兼メ−タ−切り替えＳＷの修理＝接触不良 　　リミットＳＷを軸で入れる、しかも半田を軸にもる＝職人芸！！！

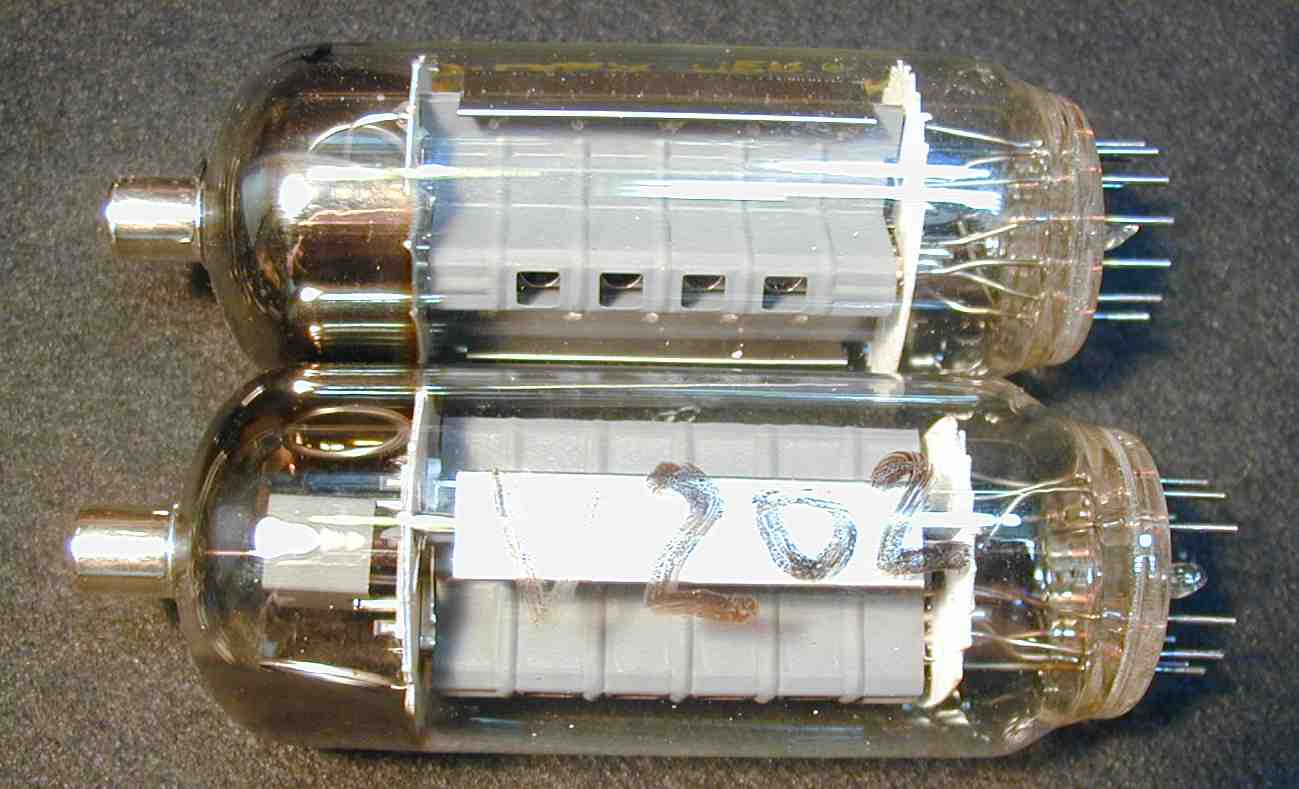

１０．カソ−ドが剥離してきて管球に付いている、劣化の始まり 　　　管壁に白い点々が見えるのが、剥離してきたカソ−ド。

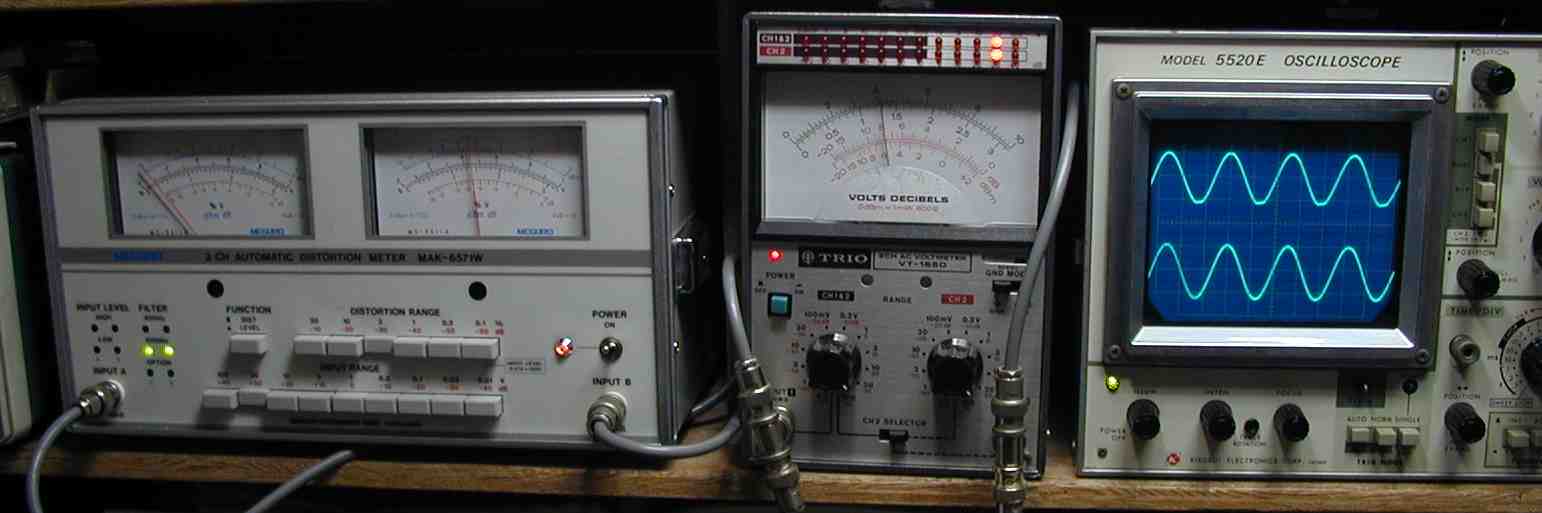

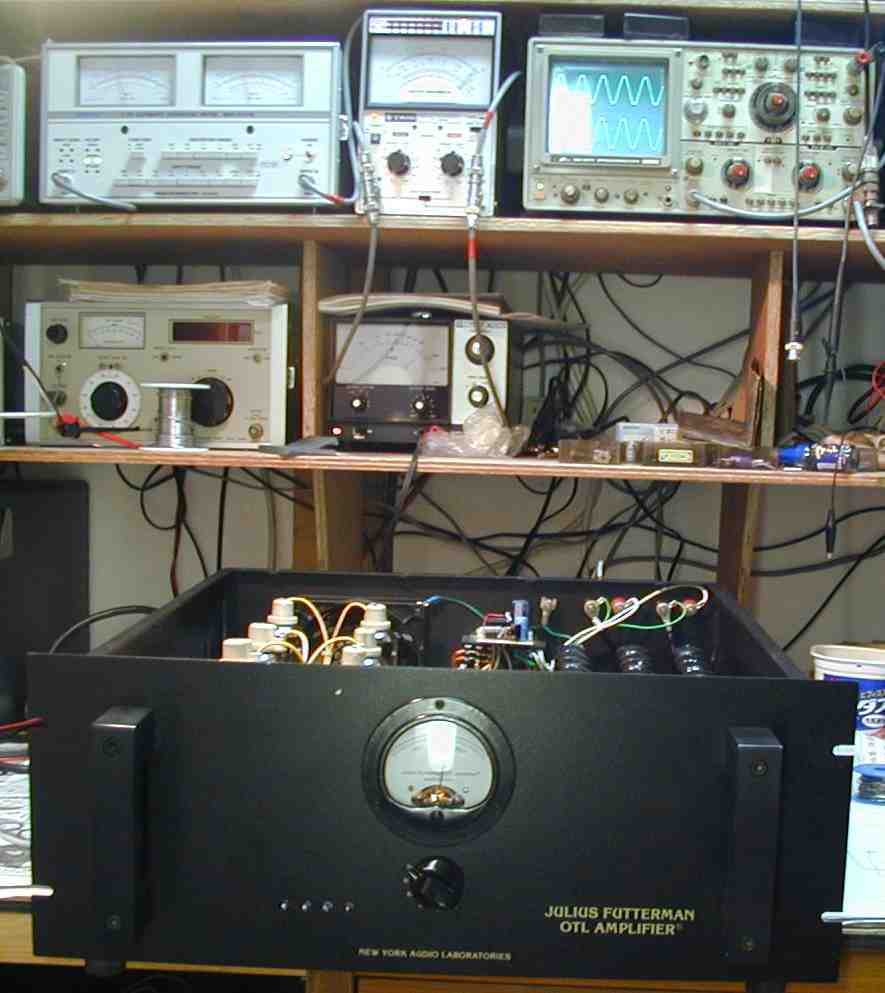

１０．出力／歪み測定

１１．１３Ｖ＝２１Ｗ（８オ−ム）　右側のみ歪み率多く１．４％　右側はフアンから遠く、真空管がぼけたのでしょう。

１２．完成上から見る、鉄のかたまりを思わせる重さ

ter-ｄ
