ＪＭＴＥＣ　Ｍ−１００ＳＬ　修理記録

平成１５年３月１０日到着　５月１１日完成

寸評 　　　　国産真空管ＡＭＰでは、低音の音が良くでます

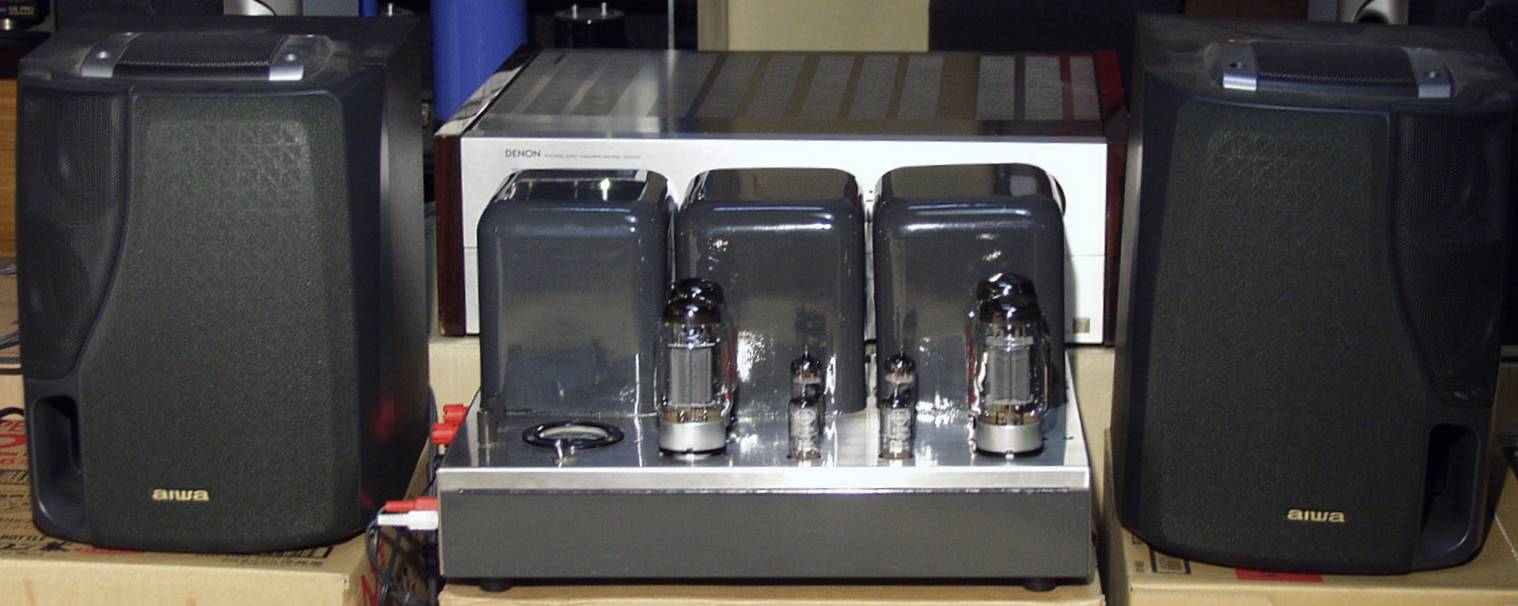

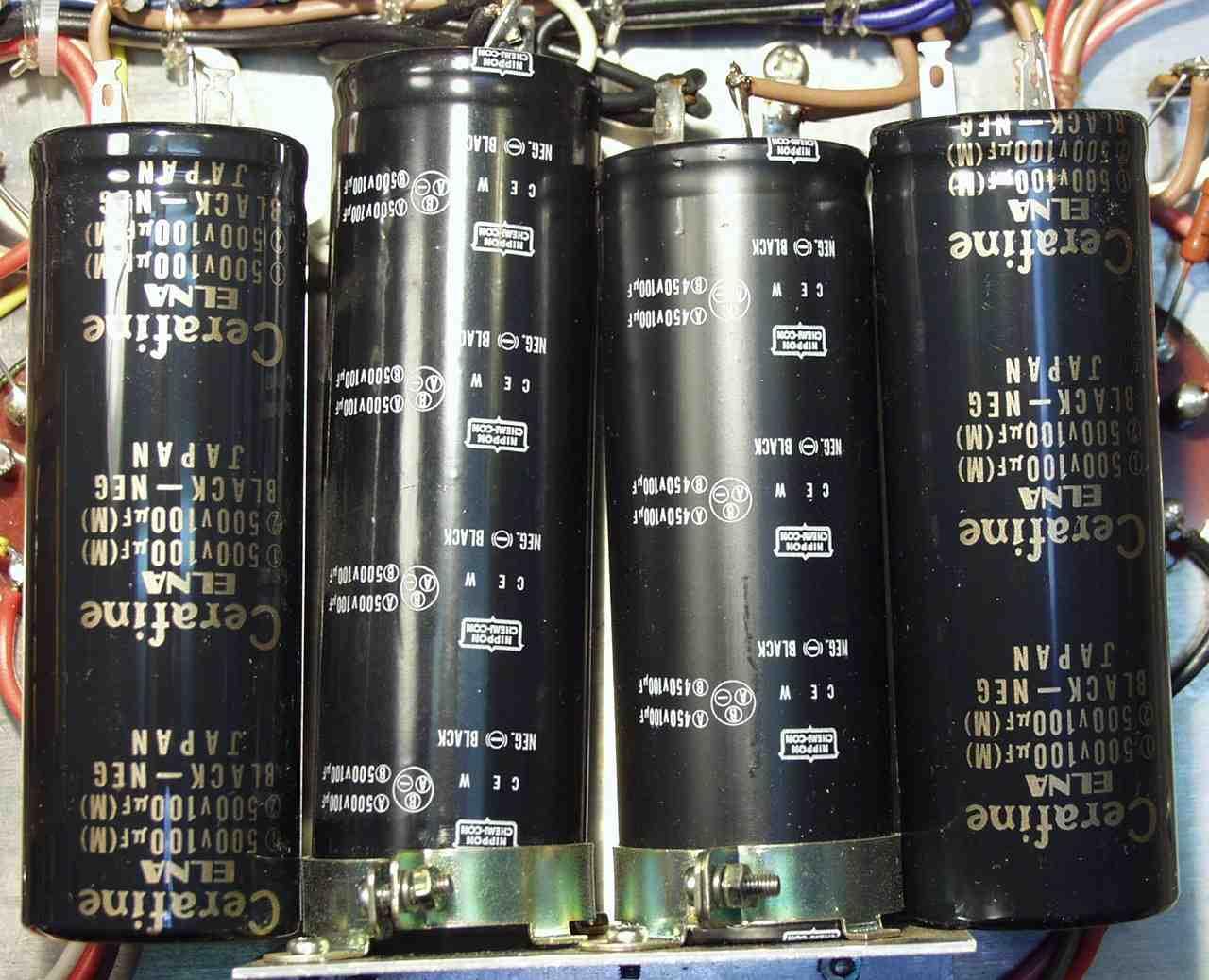

Ａ．　修理前の状況 　かなり古い物ですが問題なく作動しています。 何となく音がぼやけている感じがしますので、コンデンサー、抵抗、ソケットなどを高音質と言われている物に交換すればもっとシッカリした音になるのではないかと考えています。 このアンプは今後も長期間使いたいと考えていますので部品はなるべく良い物を使ってください。 Ｂ．　症状、原因 　　 結合コンデンサー容量抜け Ｃ．　修理状況 　　真空管ソケット交換 　　電解コンデンサー交換 　　半固定ＶＲ交換 　　カップリング・コンデンサー交換 　　抵抗交換 　　整流ダイオード交換 　　ＳＰ端子交換 Ｄ．　使用部品 　　タイト製真空管ソケット　ＭＴ＝４個　　ＵＳ＝４個　　　　　　　　　　　　　　８個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 　　ブロック電解コンデンサー（エルナセラファイン）５００Ｖ１００＋１００　　　２個 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　カップリング・コンデンサー交換 　　　　　　　　　　　　　　　　　　　　　　　　６個 　　抵抗　　リケンＲＭＧ　オーディオ用カーボン　　　　　　　　　　　　　　　　　４０本 　　整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３本 　　ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｆ．　修理費　　　９８，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　＜＜真空管別途＞＞

Ａ．　修理前の状況

Ａ−１．点検中　ＡＭＰ基板 　　　　　　　　　　　ＫＴ−８８ソケット周りの配線（銅泊）が細く、且つ、半田盛りも無く、放熱への配慮が無い

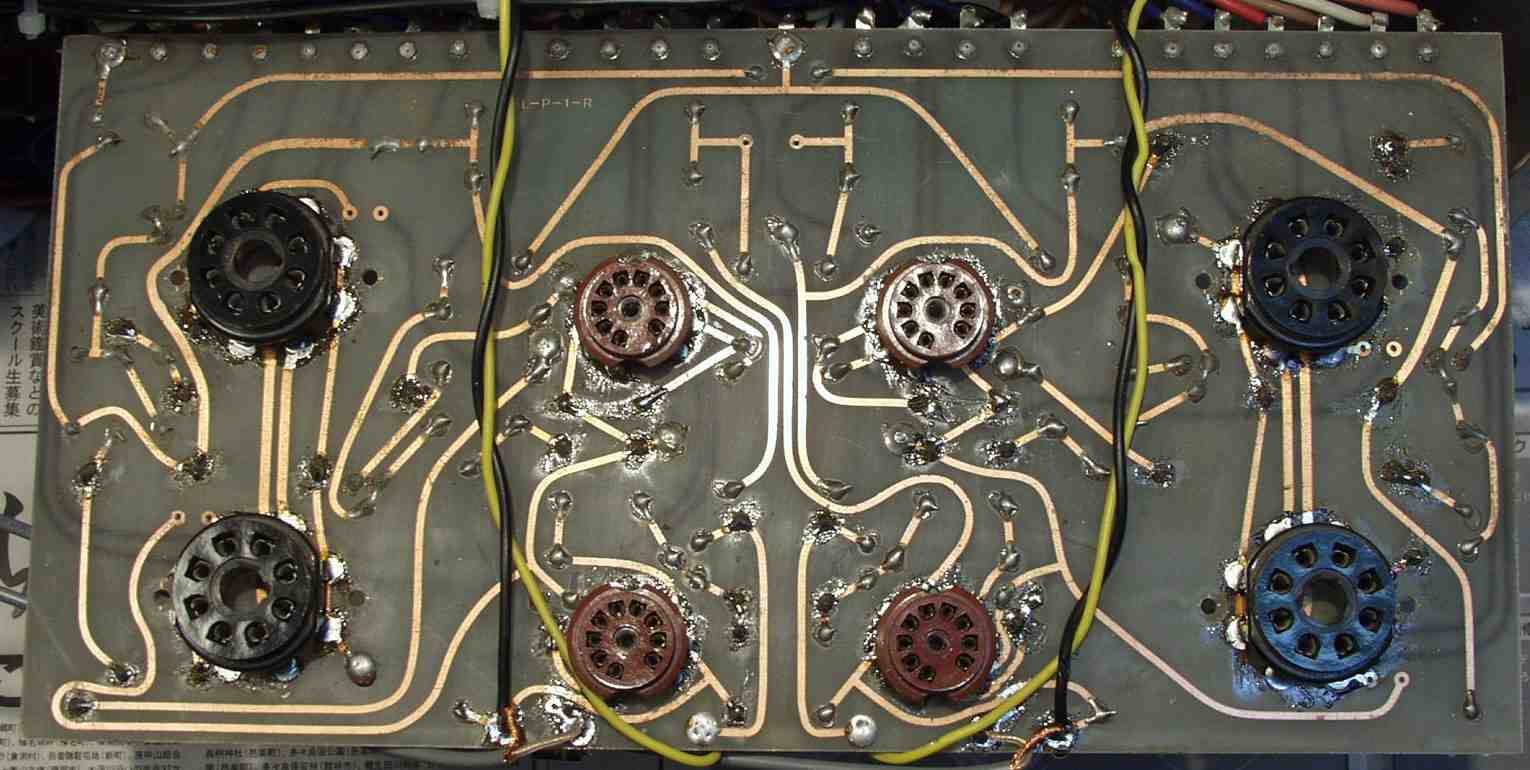

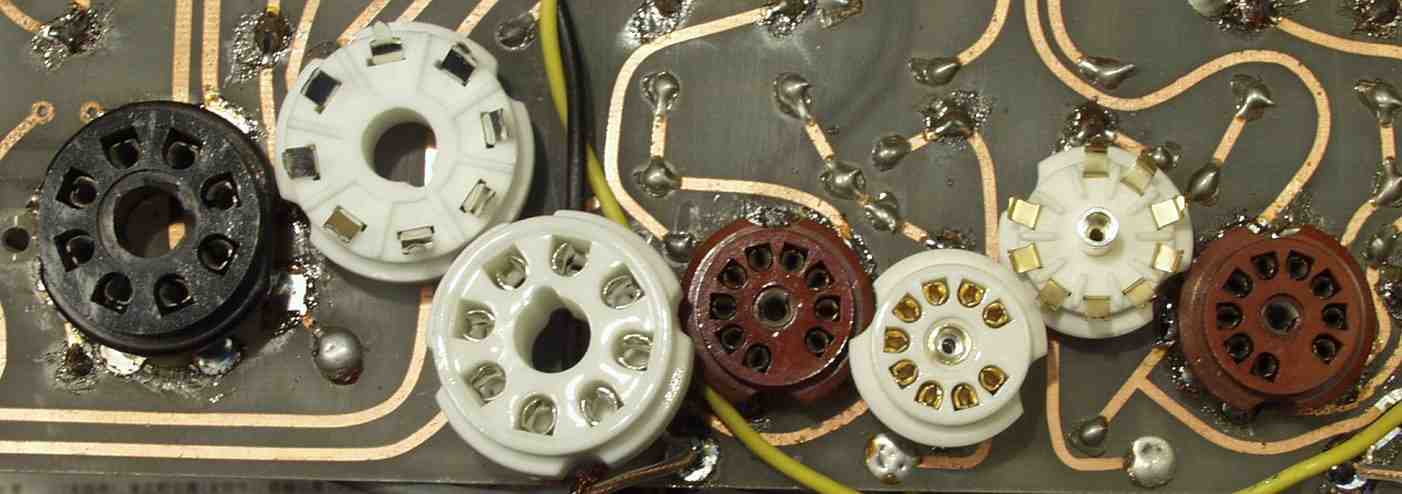

Ａ−２．点検中　真空管ソケット比較

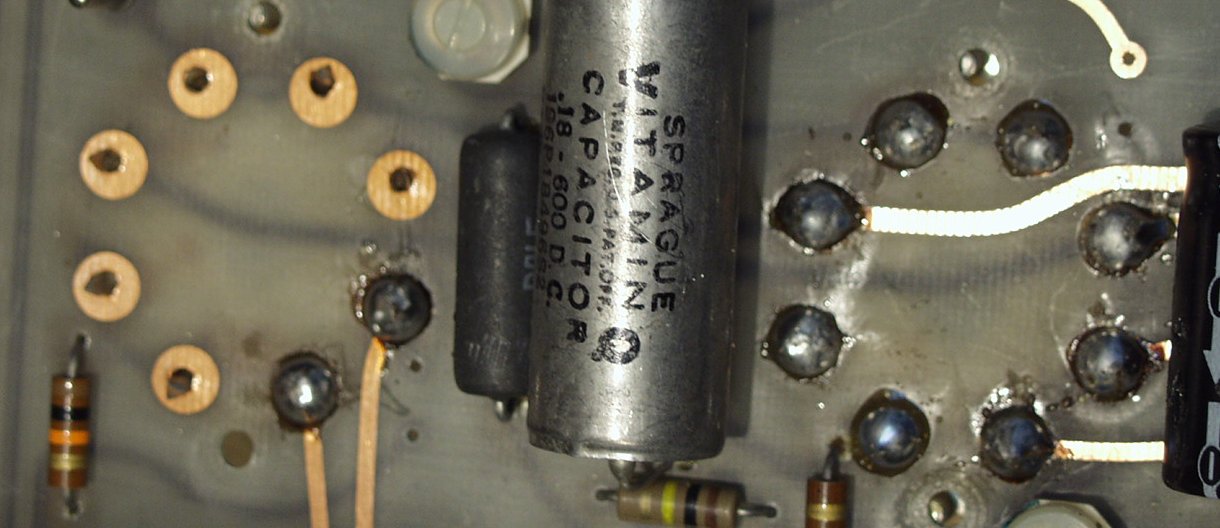

Ａ−３．点検中　電解コンデンサ−比較

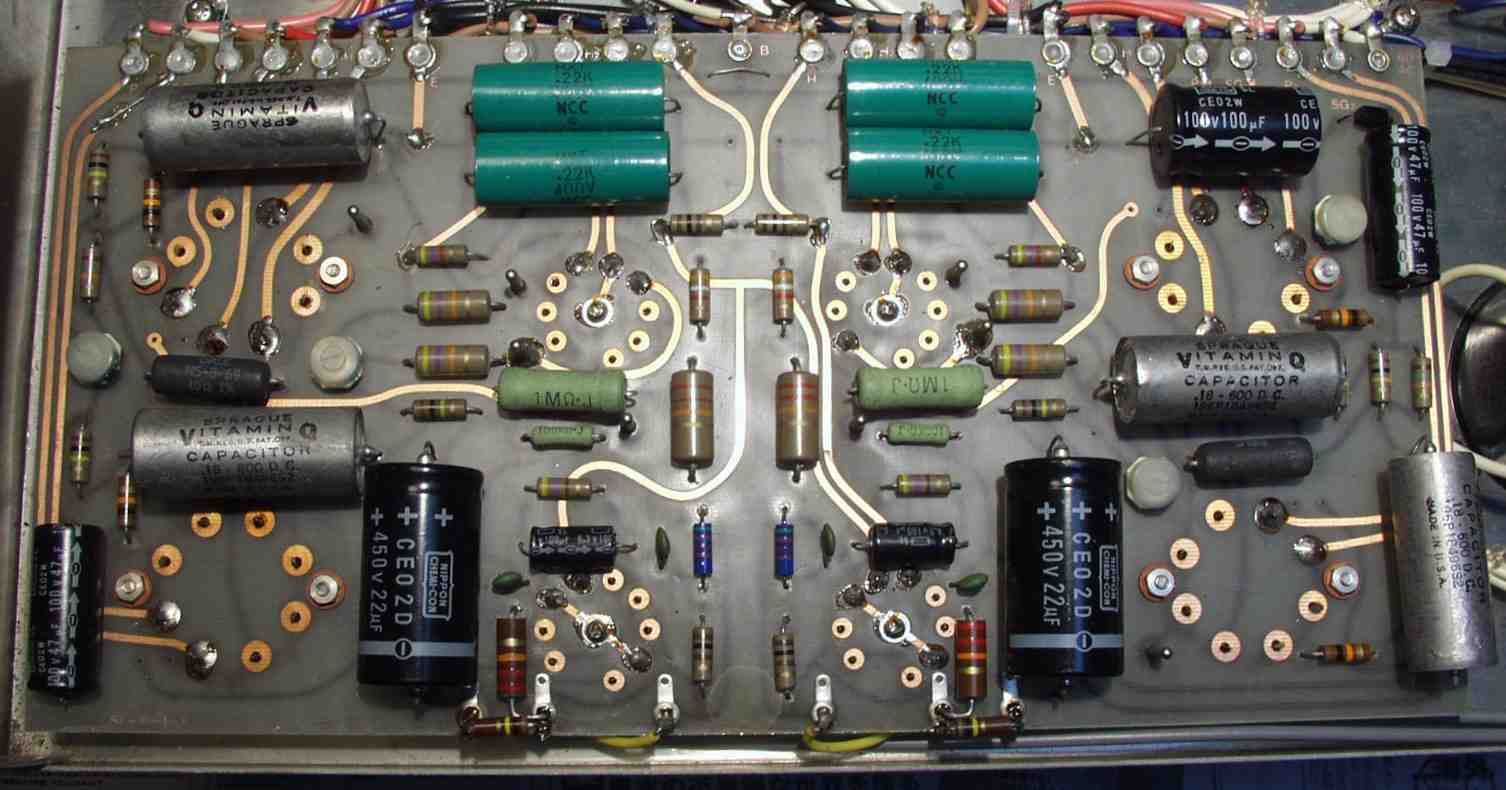

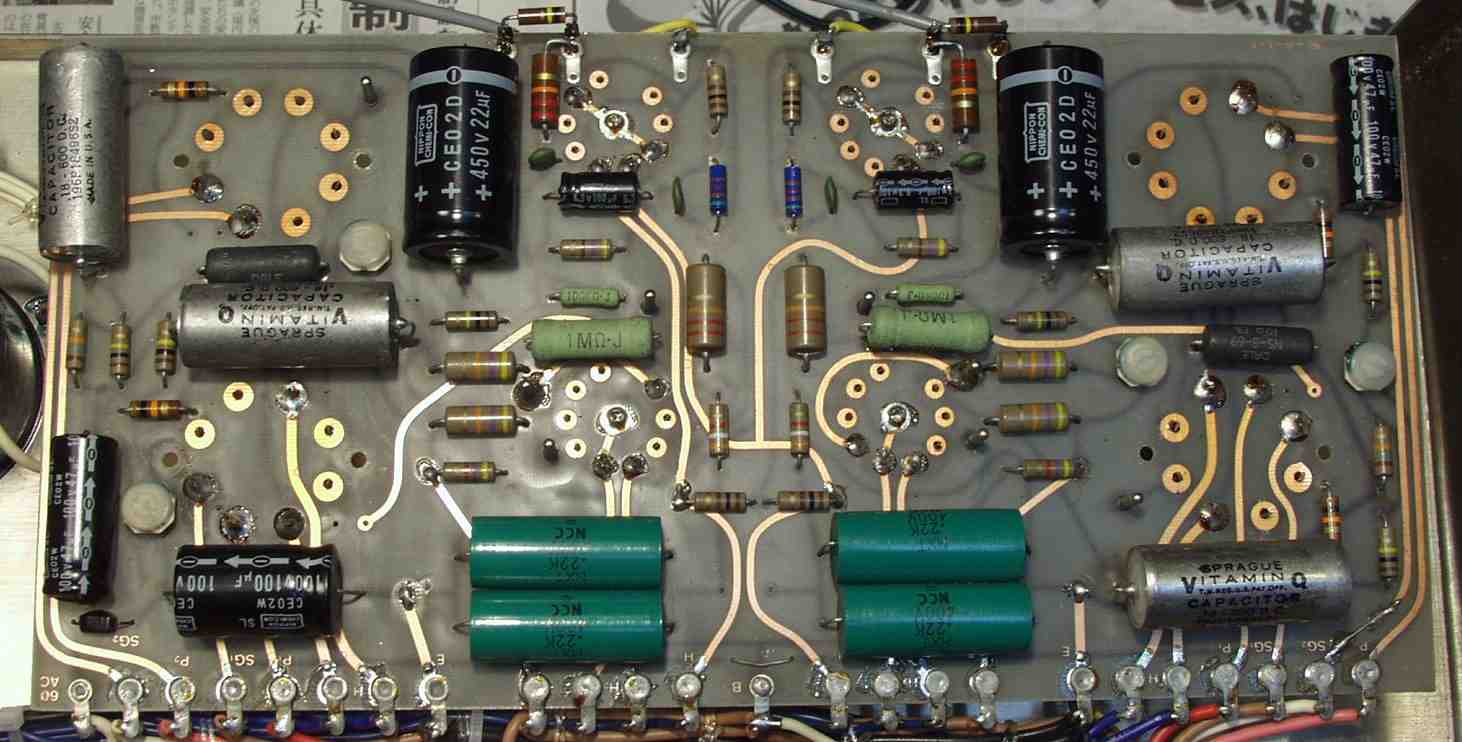

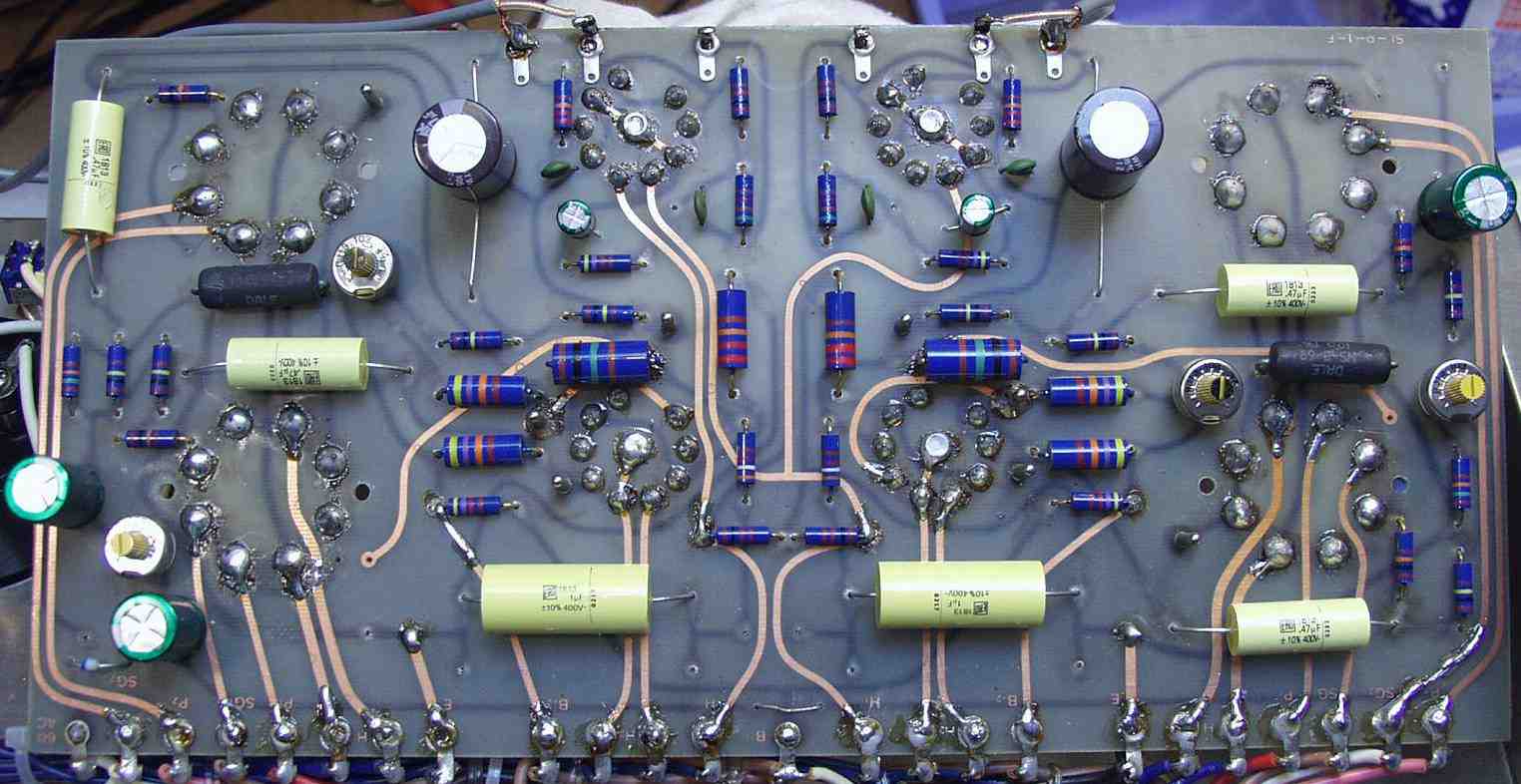

Ｃ．　修理の様子 Ｃ−１Ａ．　修理前　ＡＭＰ基板

Ｃ−１Ｂ．　修理中　ＡＭＰ基板　ソケットのハンダは、放熱や安定を考慮して、全て行う 　　　　　　　　　　　　　　　　　　　左＝修理前　右＝修理後

Ｃ−１Ｃ．　修理後　　ＡＭＰ基板　ＫＴ８８のソケットは、放熱の為に、十分に半田を盛る

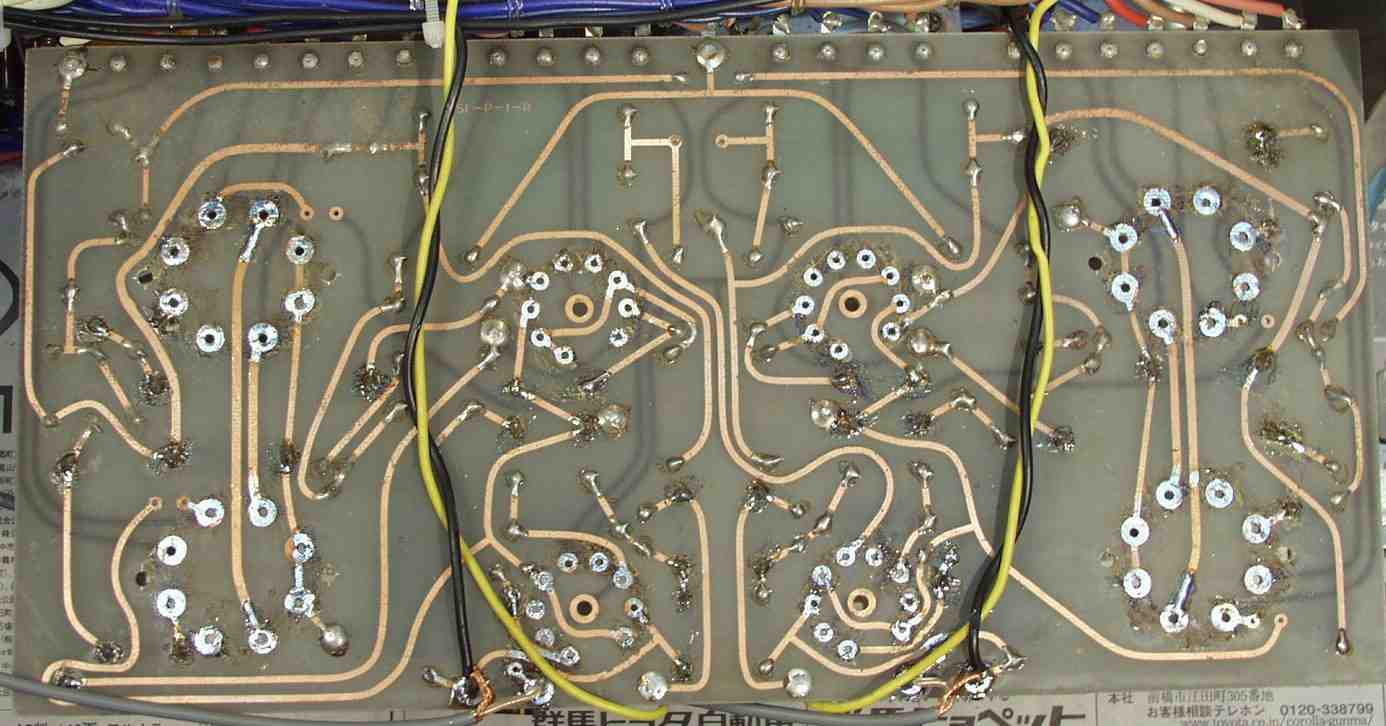

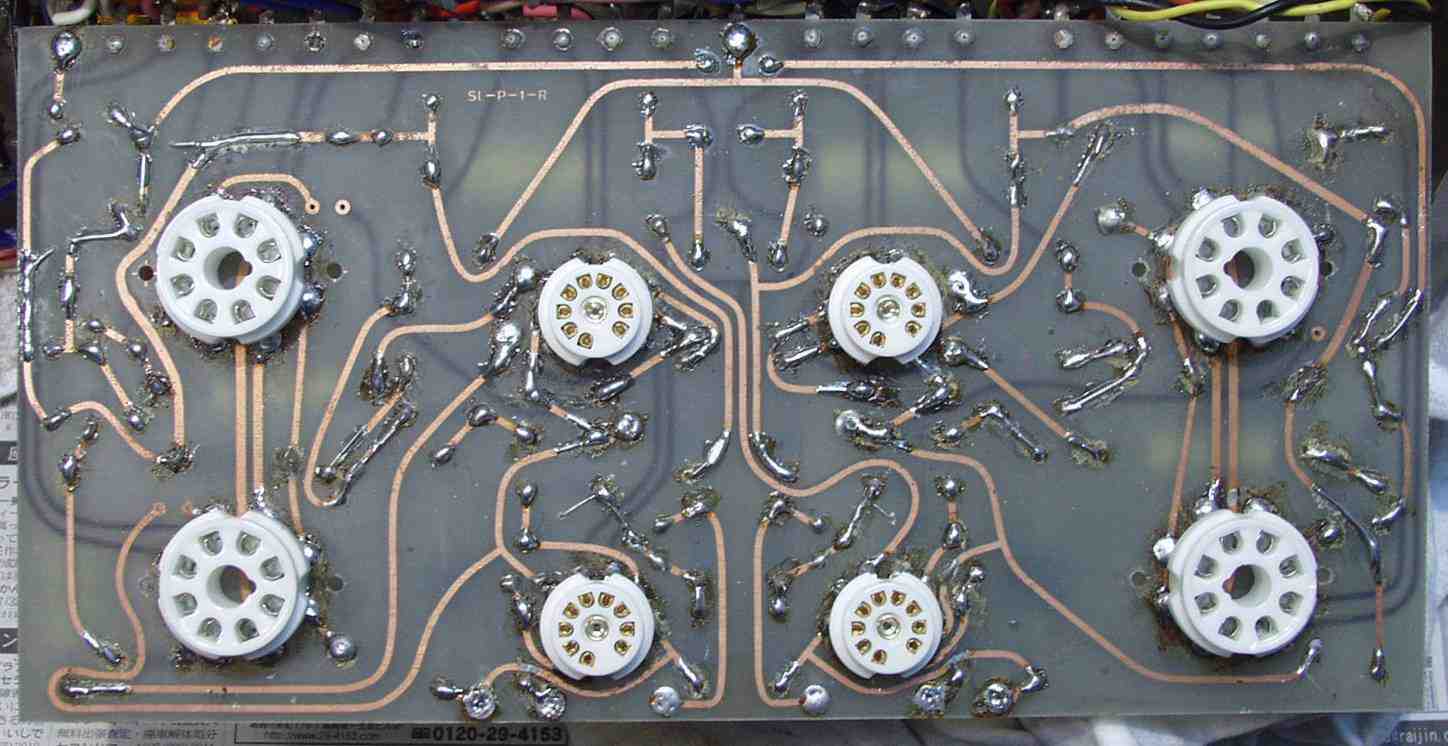

Ｃ−１Ｄ．　修理前　　ＡＭＰ基板　裏

Ｃ−１Ｅ．　修理中　　ＡＭＰ基板　裏　ソケットを取り除いた所

Ｃ−１Ｆ．　修理後　ＡＭＰ基板　裏

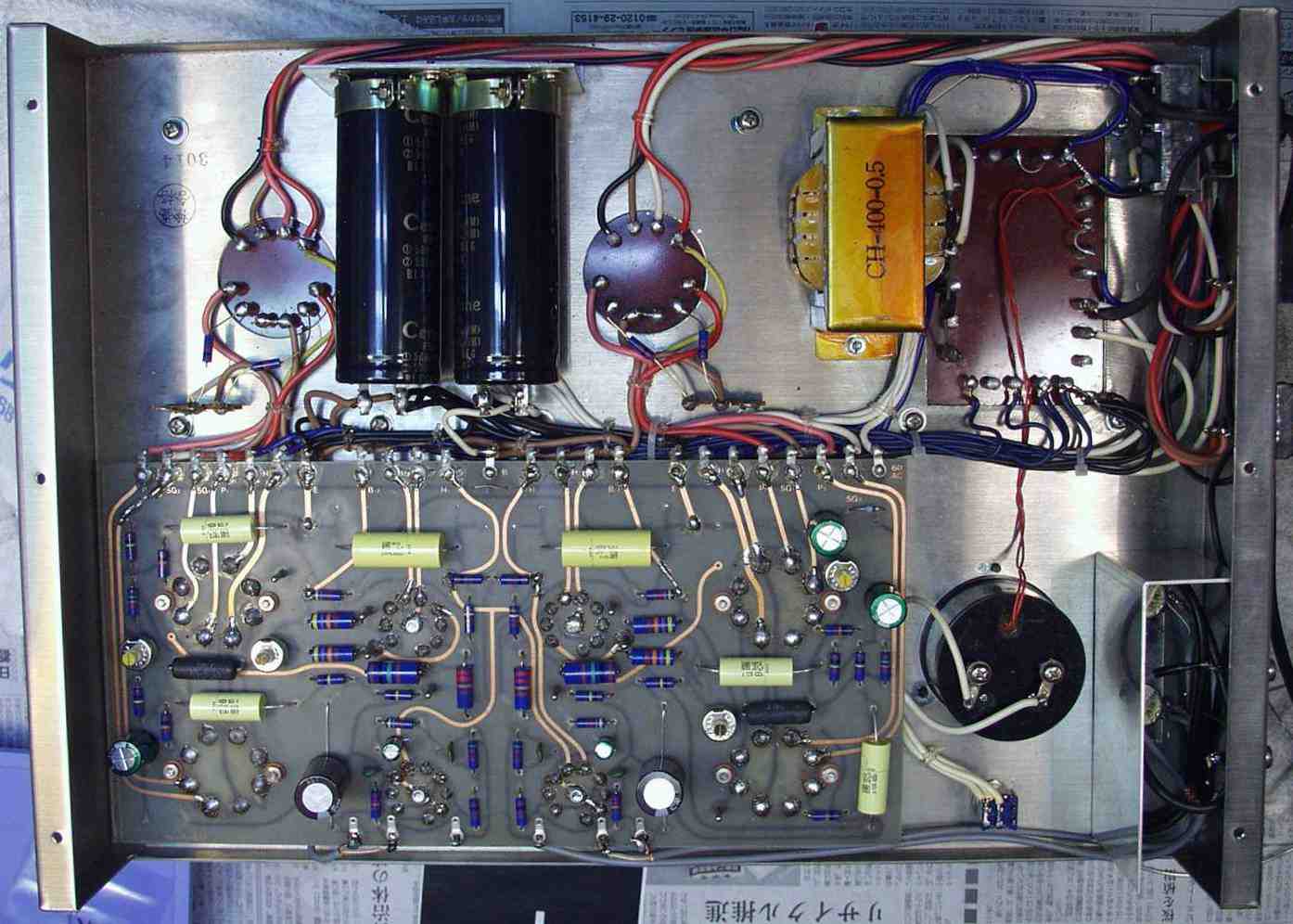

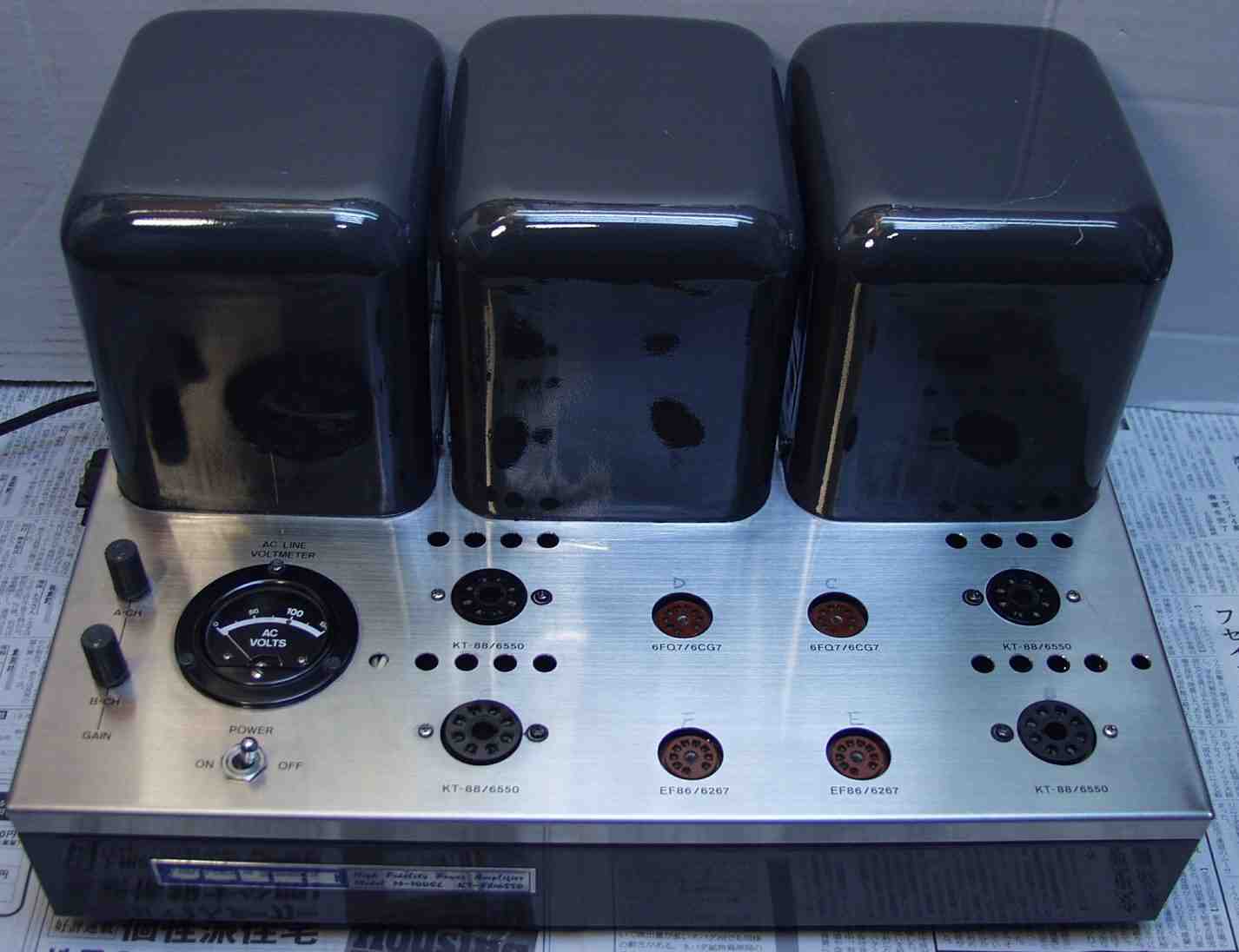

Ｃ−２Ａ．　修理前　前上から見る

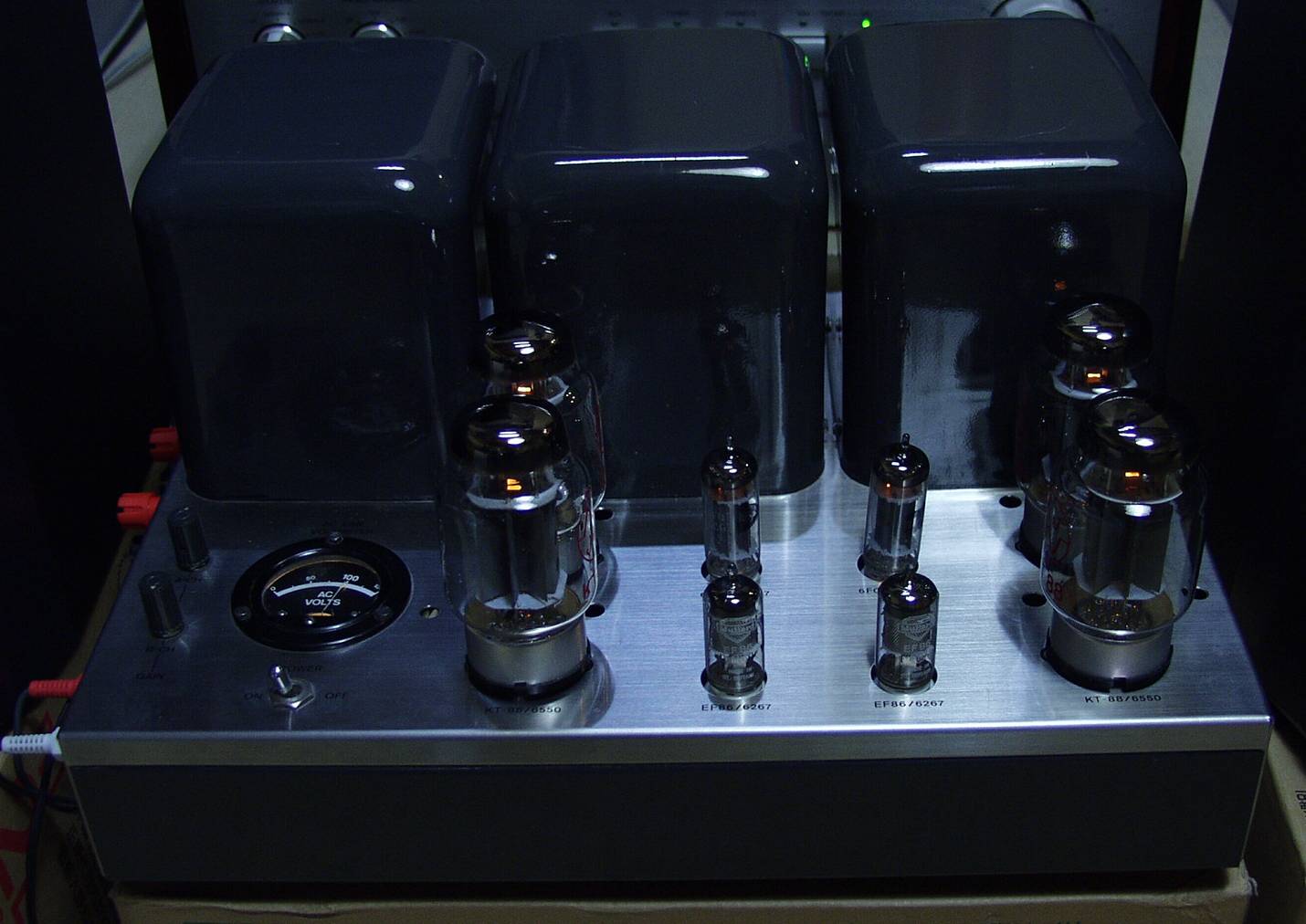

Ｃ−２Ｂ．　修理後　前上から見る

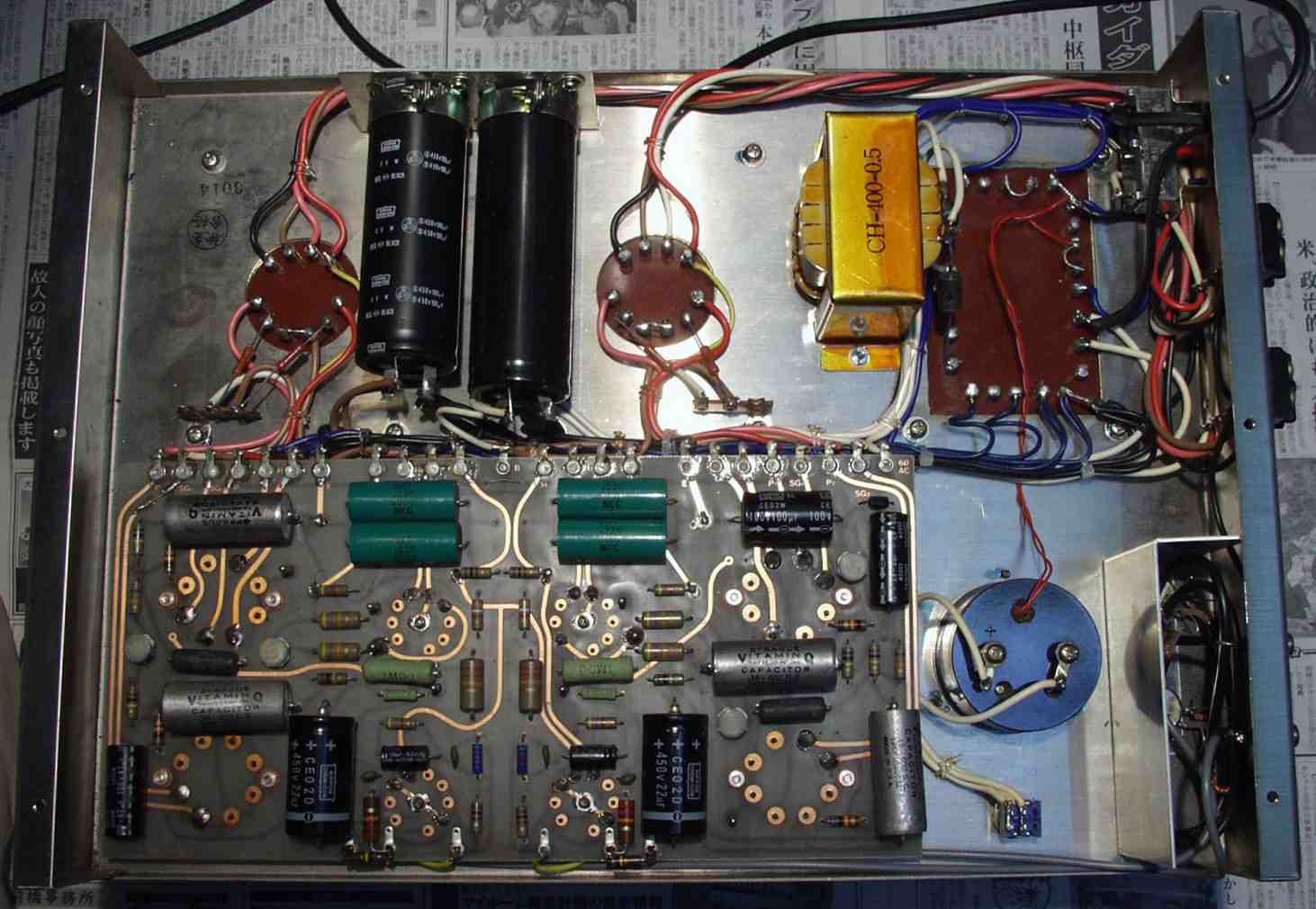

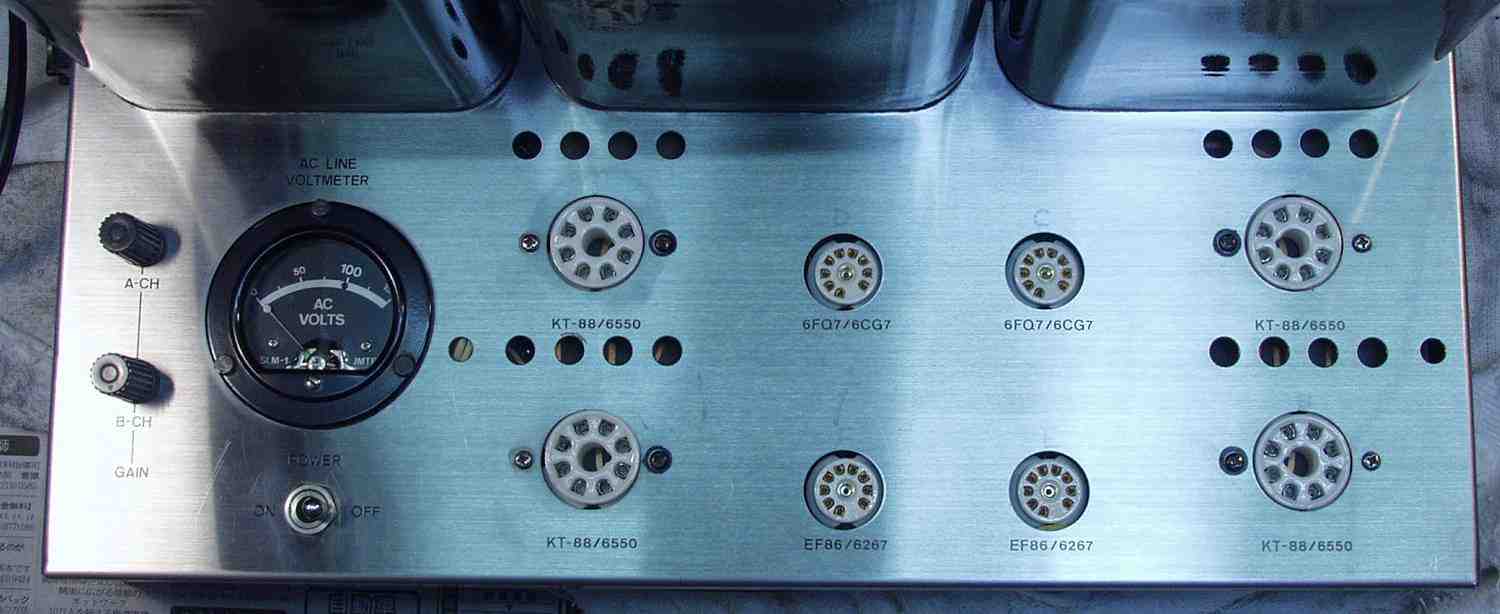

Ｃ−３Ａ．　修理前　下から見る

Ｃ−３Ａ．　修理後　下から見る

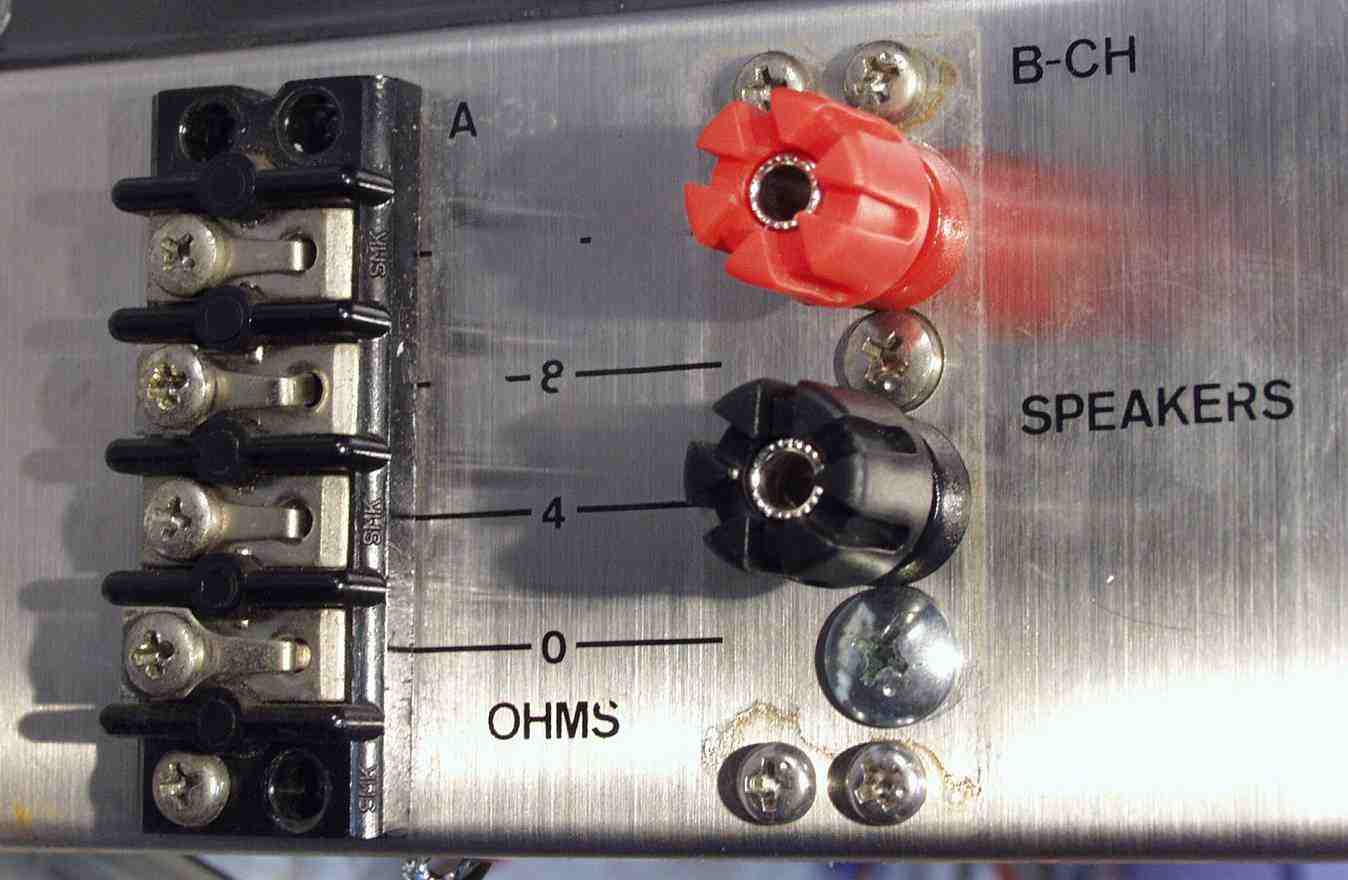

Ｃ−４．ＳＰ端子の交換　左＝修理前　　右＝修理後

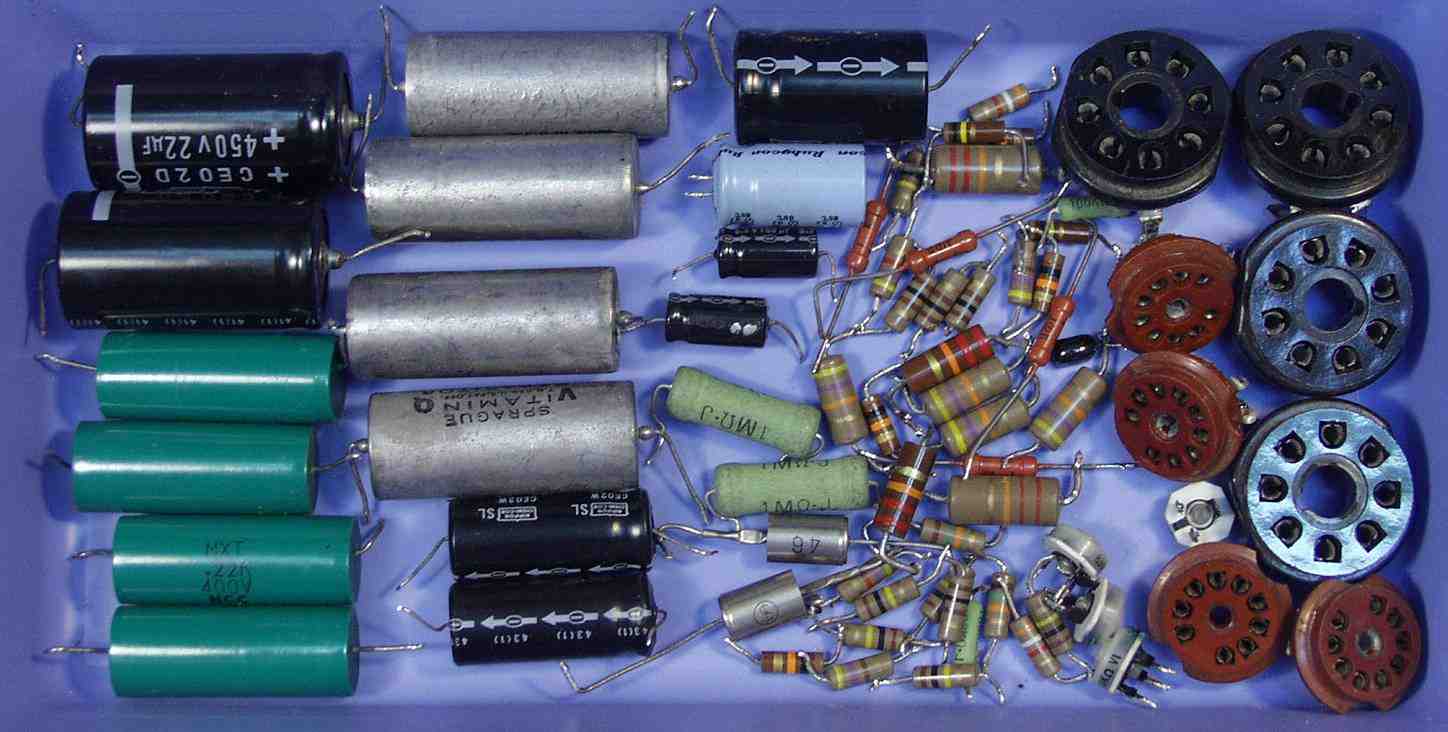

Ｃ−５．　交換部品

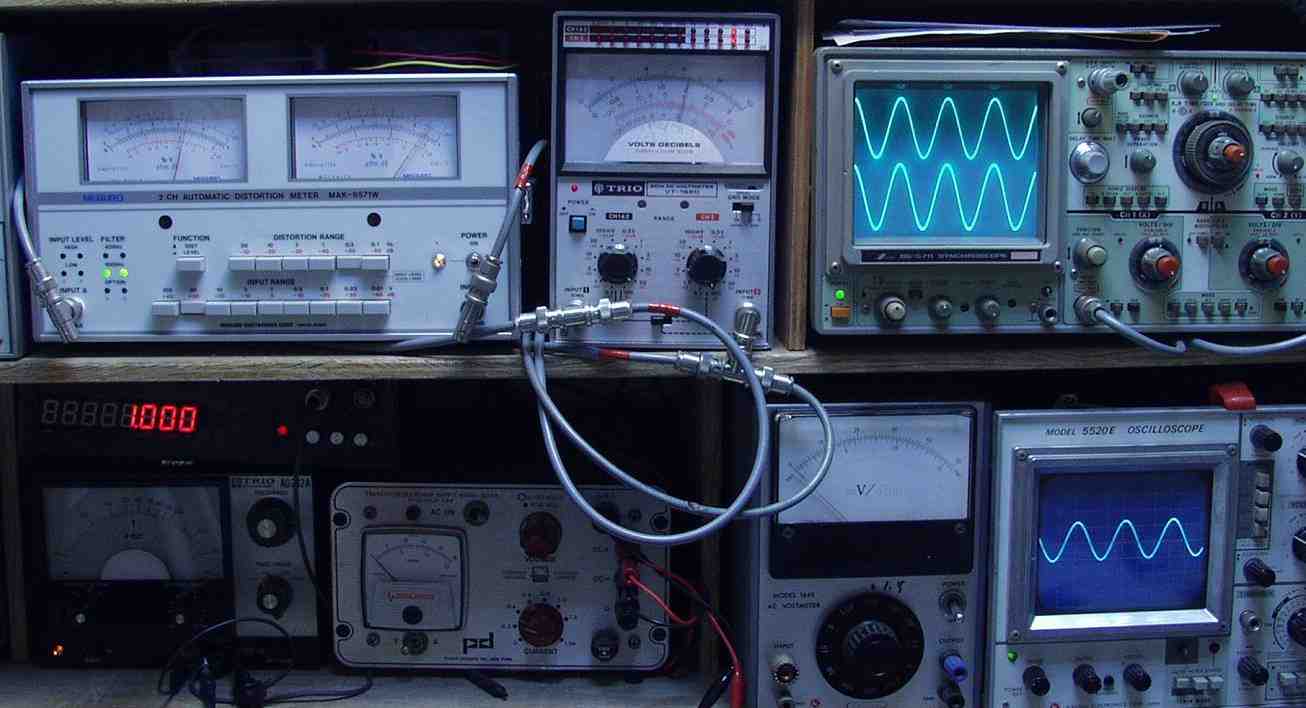

Ｅ．　測定・調整 Ｅ−１．　出力／歪み測定・調整

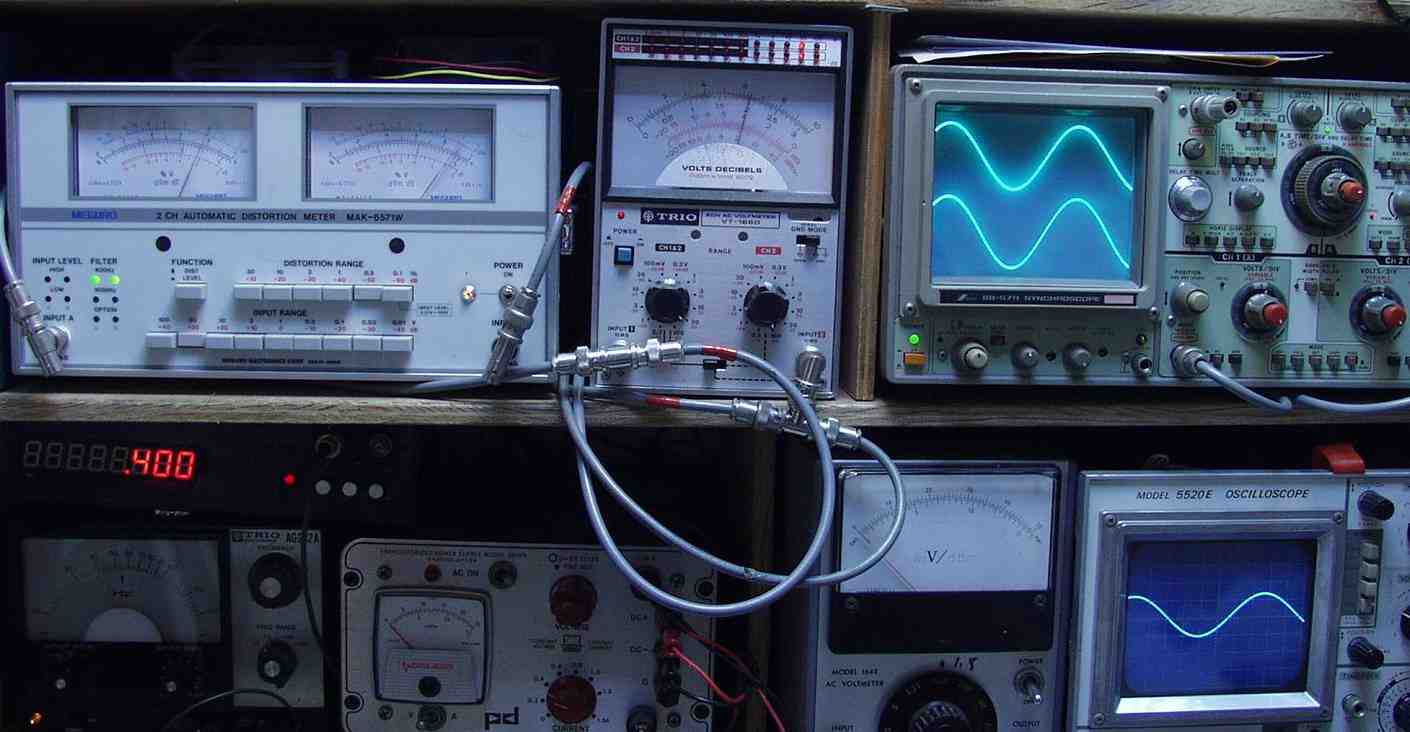

Ｅ−２Ａ．　ＳＰ出力＝２０Ｖ　歪み率＝０．２８％　　１０００ＨＺ 　　　　　　　カタログ値＝０．３％　真空管も、部品も良いのを使用すると、カタログ値を上回る

Ｅ−２Ｂ．　ＳＰ出力＝２０Ｖ　歪み率＝０．２８％　　４００ＨＺ

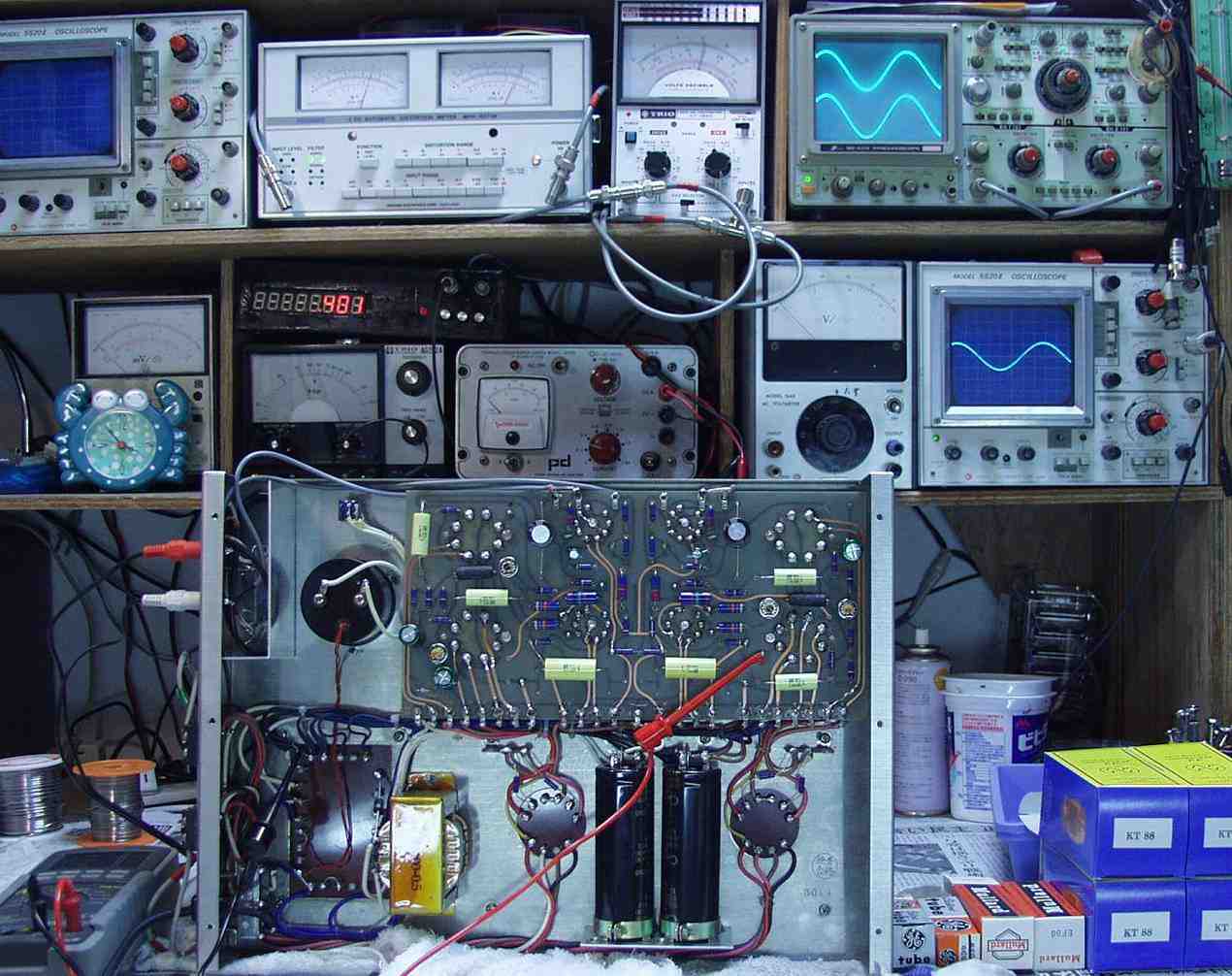

Ｅ−３Ａ．　修理完了　２４時間エージング

Ｅ−３Ｂ．　修理完了　２４時間エージング
