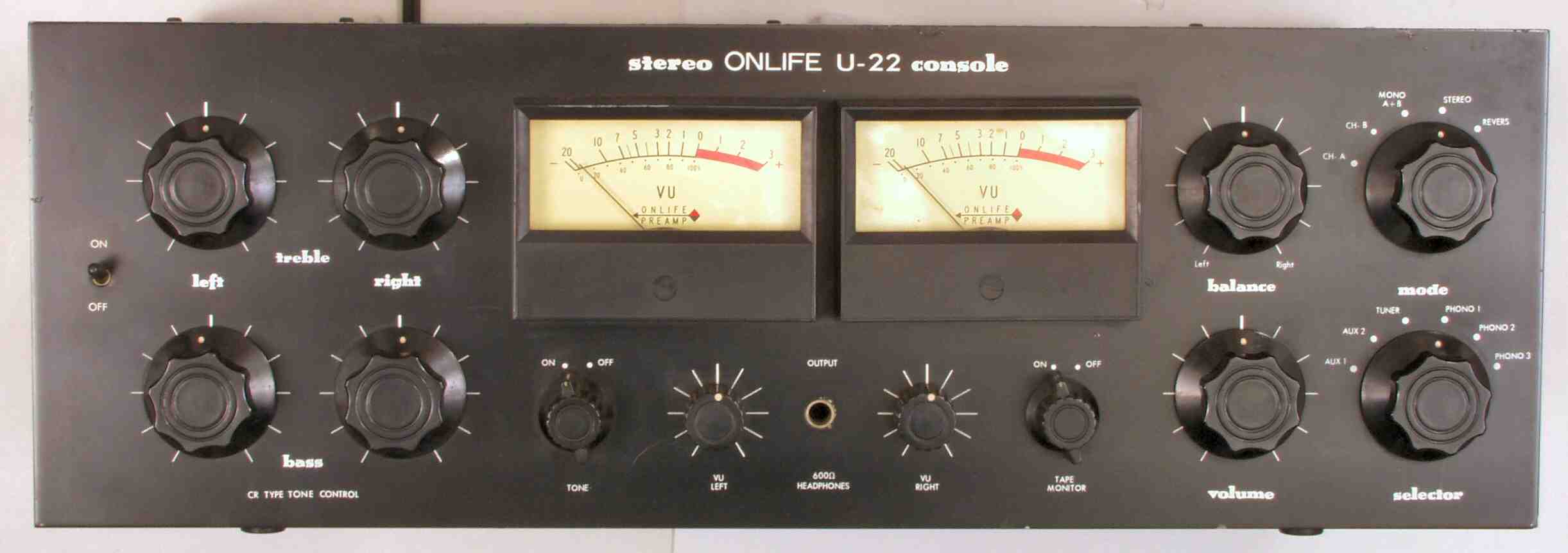

| ＯＮＬＩＦＥ Ｕ−２２修理記録 |
| 平成１９年８月３日到着 ９月１３日完成 |
Ａ． 修理前の状況
Ｂ． 原因
ＥＥ．上位測定器による 調整・測定 Ｆ． 修理費 ９８，０００円 ＜＜オーバーホール修理＞＞ ＜＜但し、真空管は別途です＞＞ |

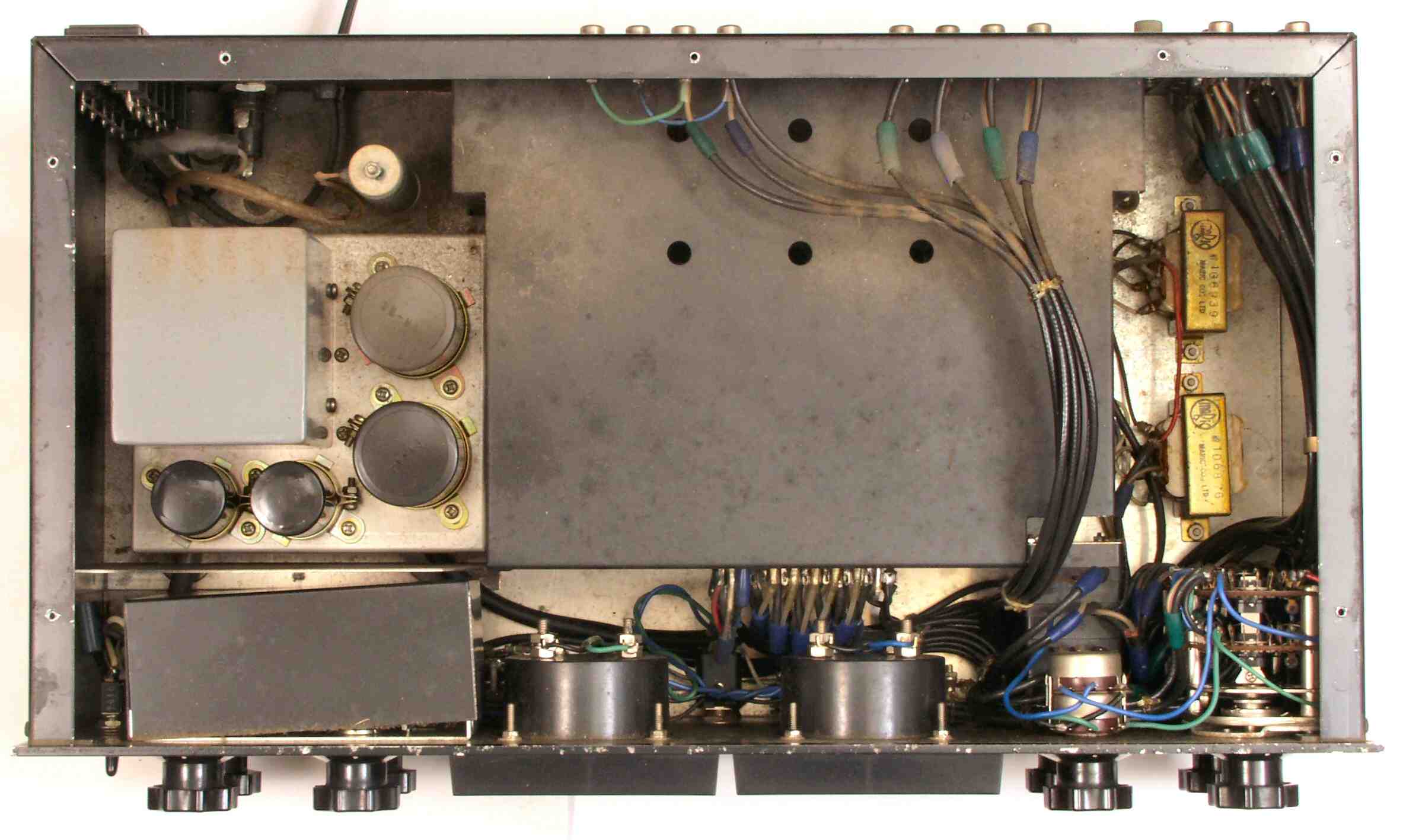

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |
| Ａ−２． 点検中 上から見る |
 |

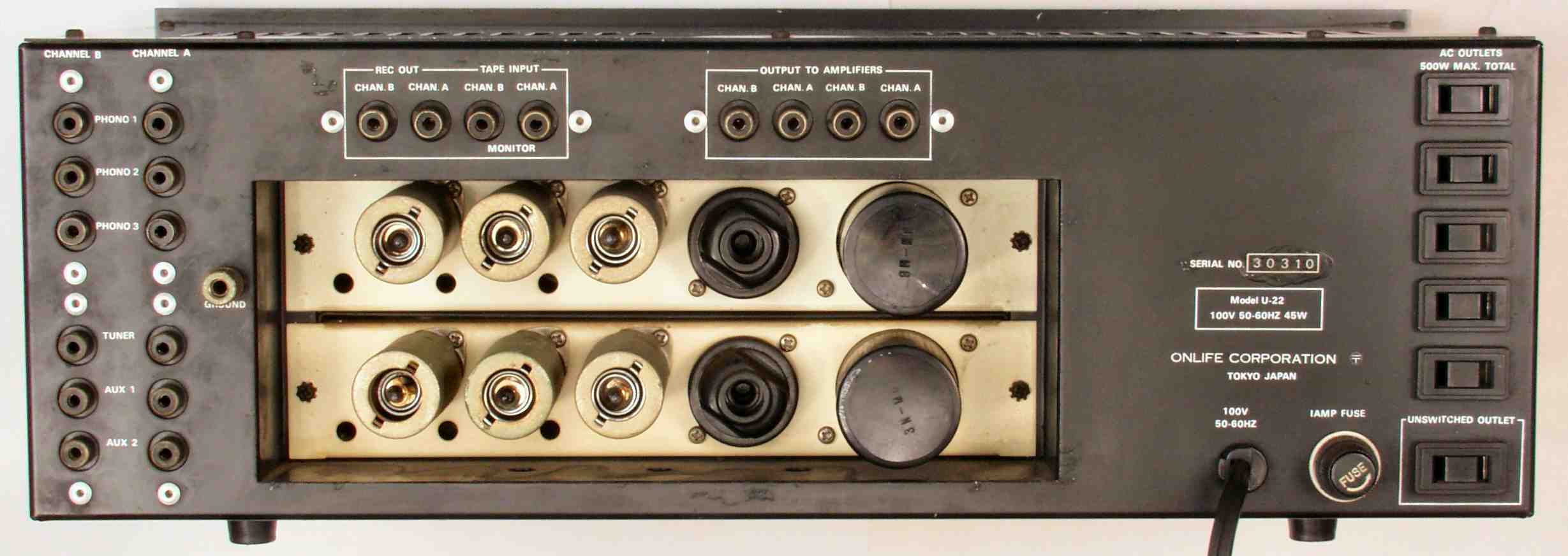

| Ａ−３． 点検中 後から見る |
 |

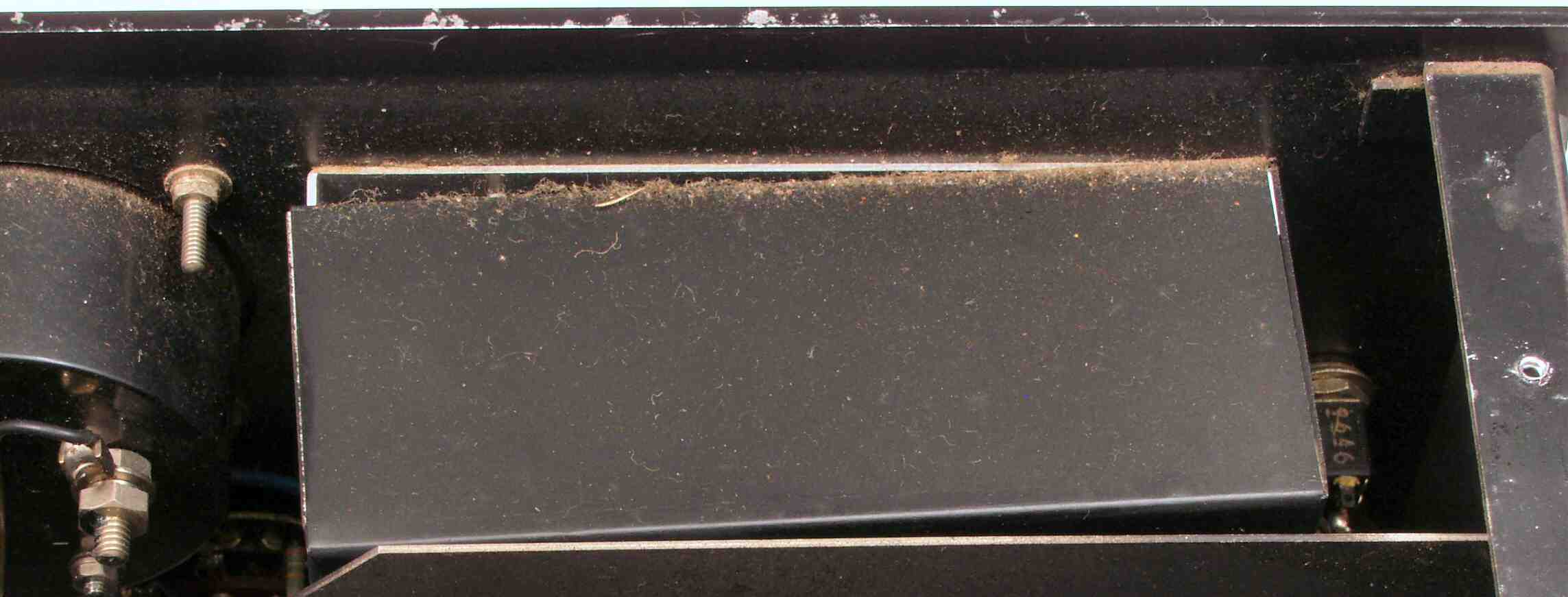

| Ａ−４． 点検中 振動で外れた（？）トーン回路（ＶＲ）のシールド |
 |

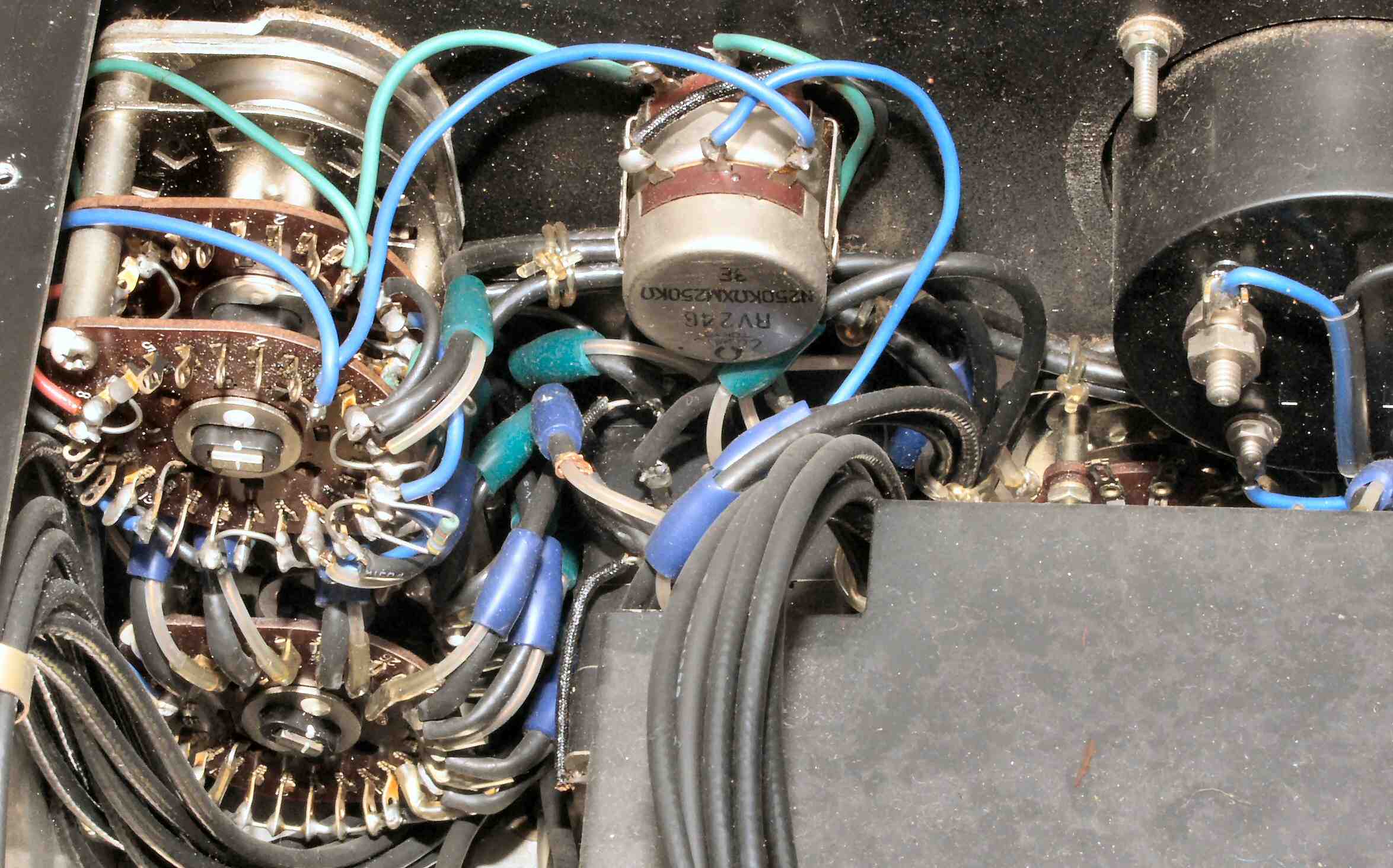

| Ａ−５． 点検中 左＝モードＳＷ、その下＝入力切り替えＳＷ、右ＶＲ＝バランスＶＲ＝通信機用の密閉型 |
 |
| Ａ−６． 点検中 電源コード、場所が十分あるので、３Ｐインレットに交換可能 |
 |

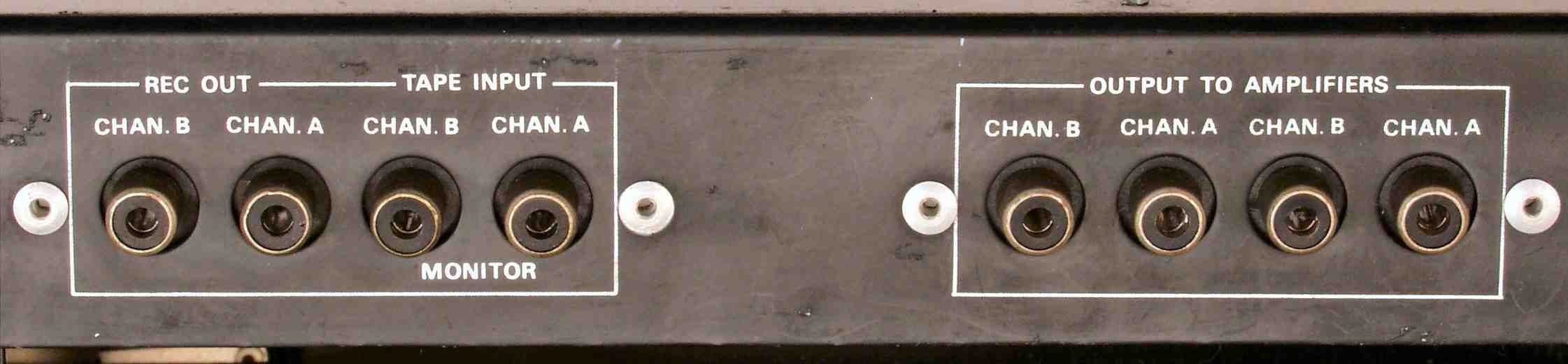

| Ａ−７Ａ． 点検中 出力ＲＣＡ端子 |
 |
| Ａ−７Ｂ． 点検中 出力ＲＣＡ端子の交換、テフロン絶縁製、両端の取り付け穴はネジで埋める。 |
 |

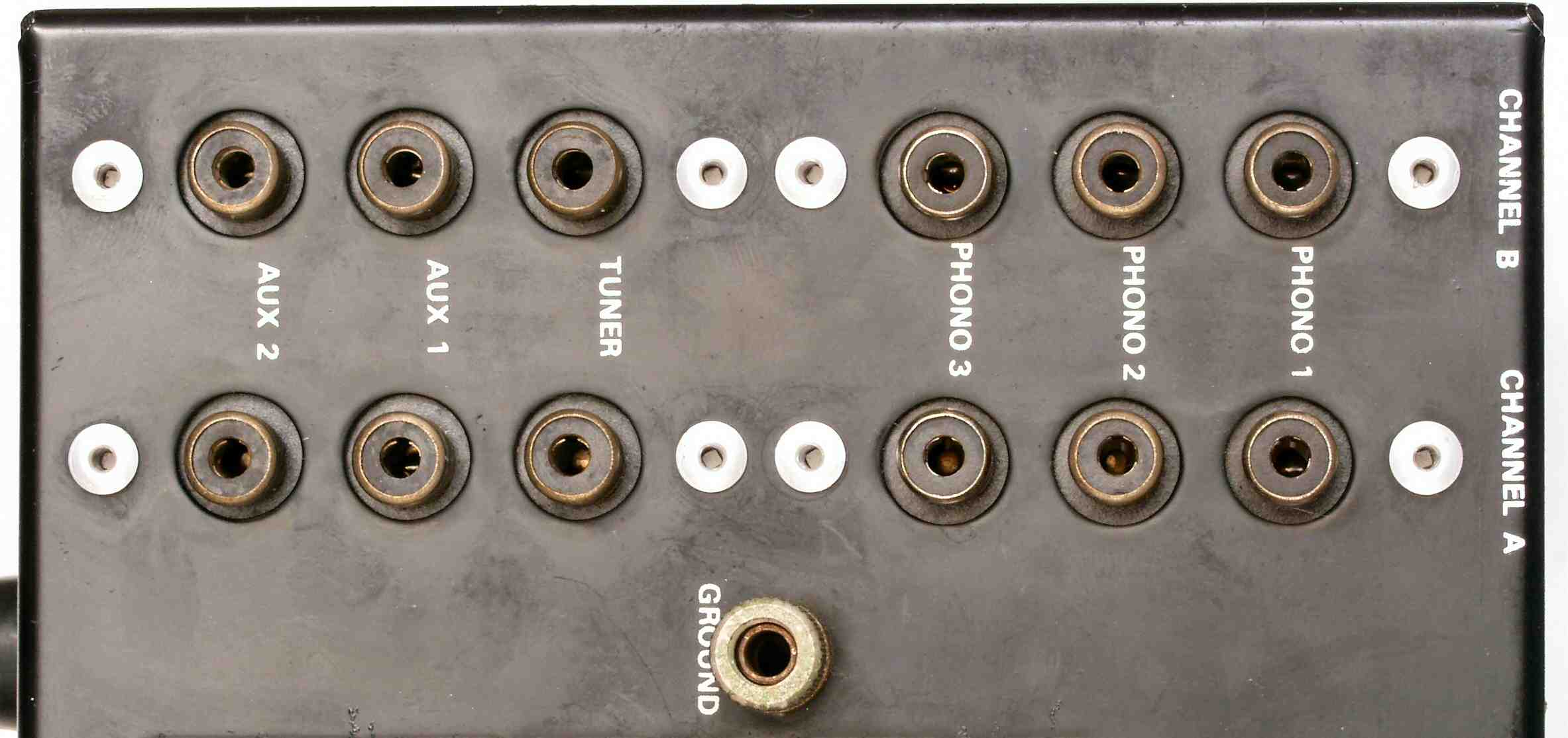

| Ａ−８． 点検中 入力ＲＣＡ端子 |
 |

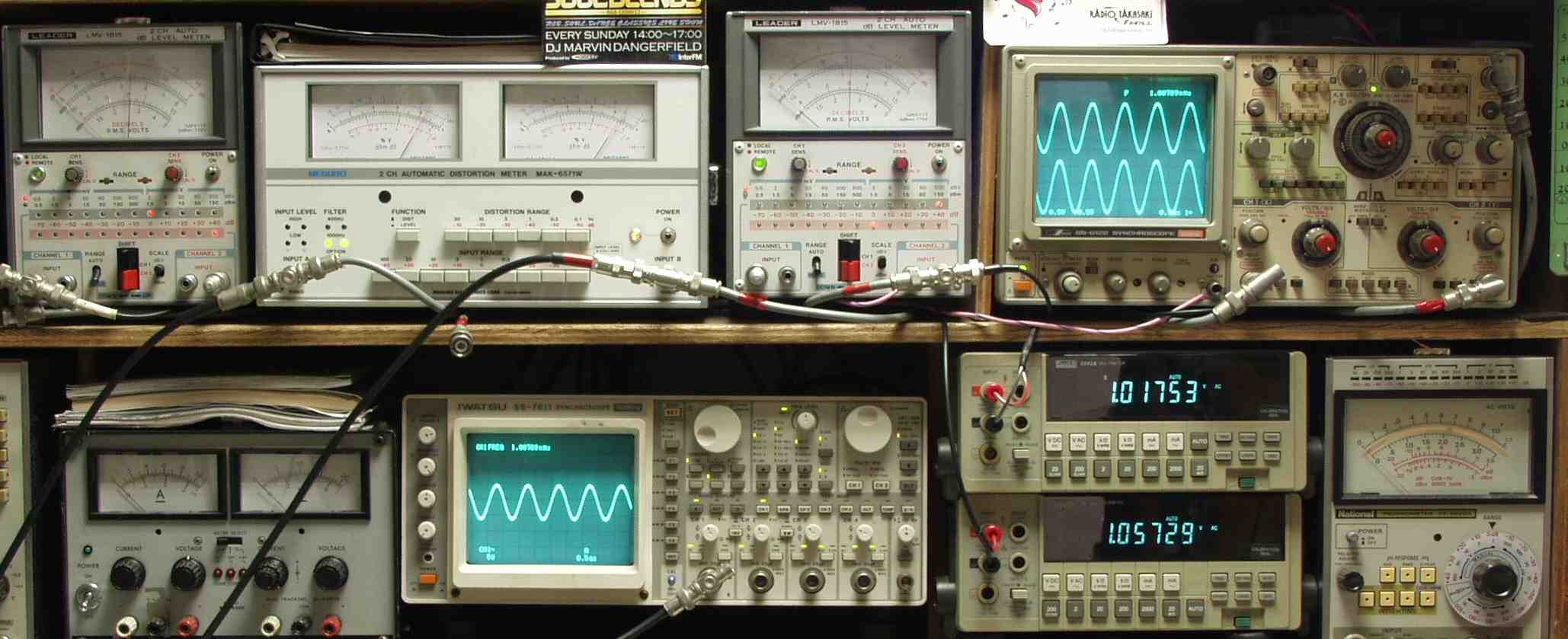

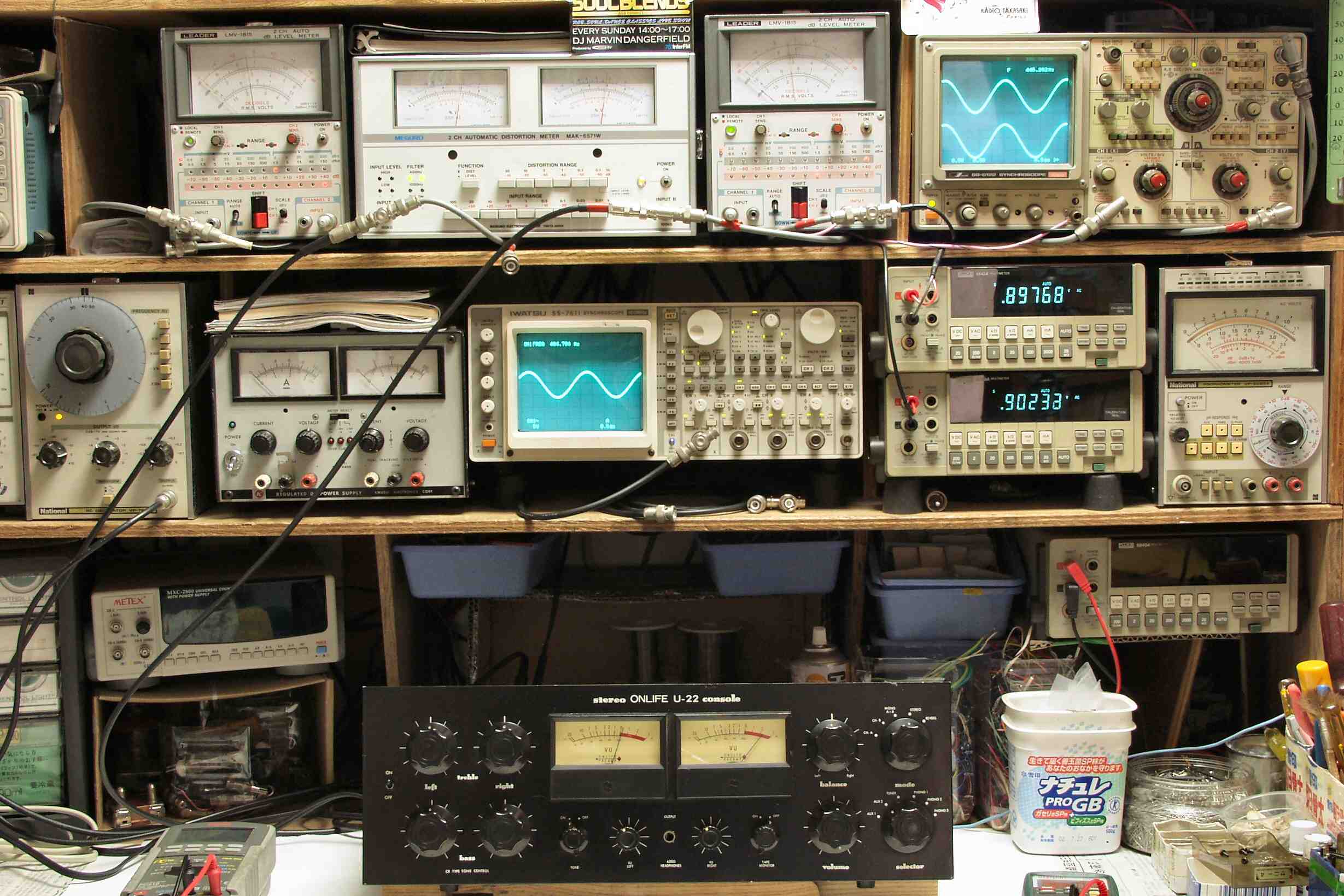

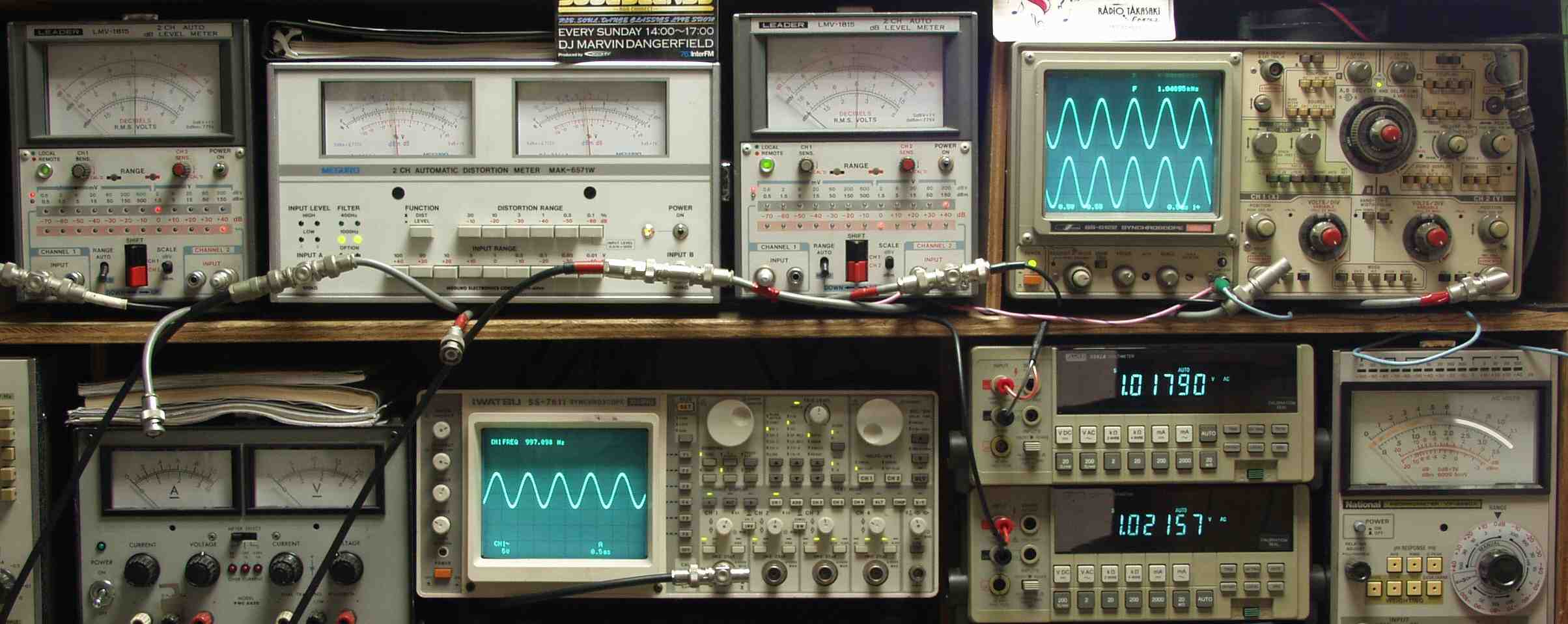

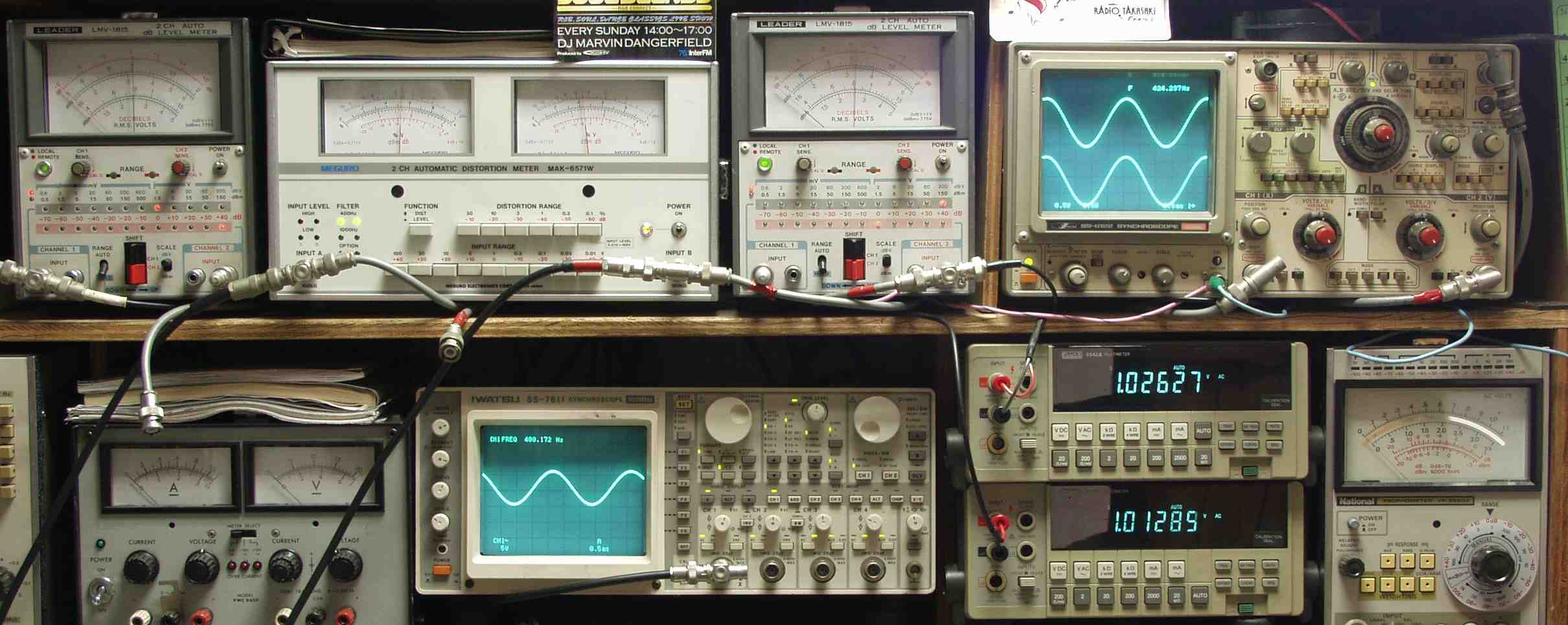

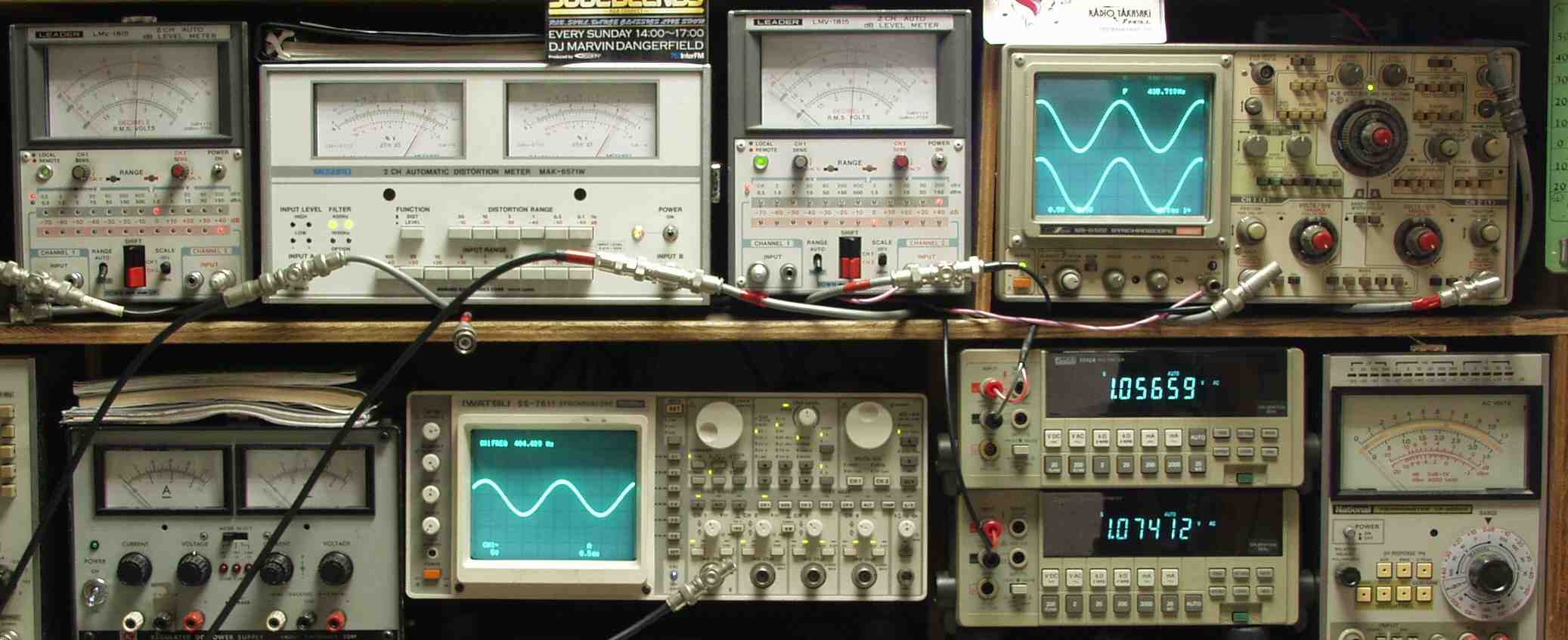

| ＡＥ． バラック修理で測定 ＡＥ−１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．５％ 測定レンジ＝１％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．５％ 測定レンジ＝１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．８％ 測定レンジ＝１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．８％ 測定レンジ＝１％ ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−４． その時のＶＵメーター指示 |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＡＭＰ−Ａ |
 |
| Ｃ−１Ｂ． 修理後 ＡＭＰ−Ａ |
 |
| Ｃ−１Ｃ． 修理前 ＡＭＰ−Ａ裏 |
 |

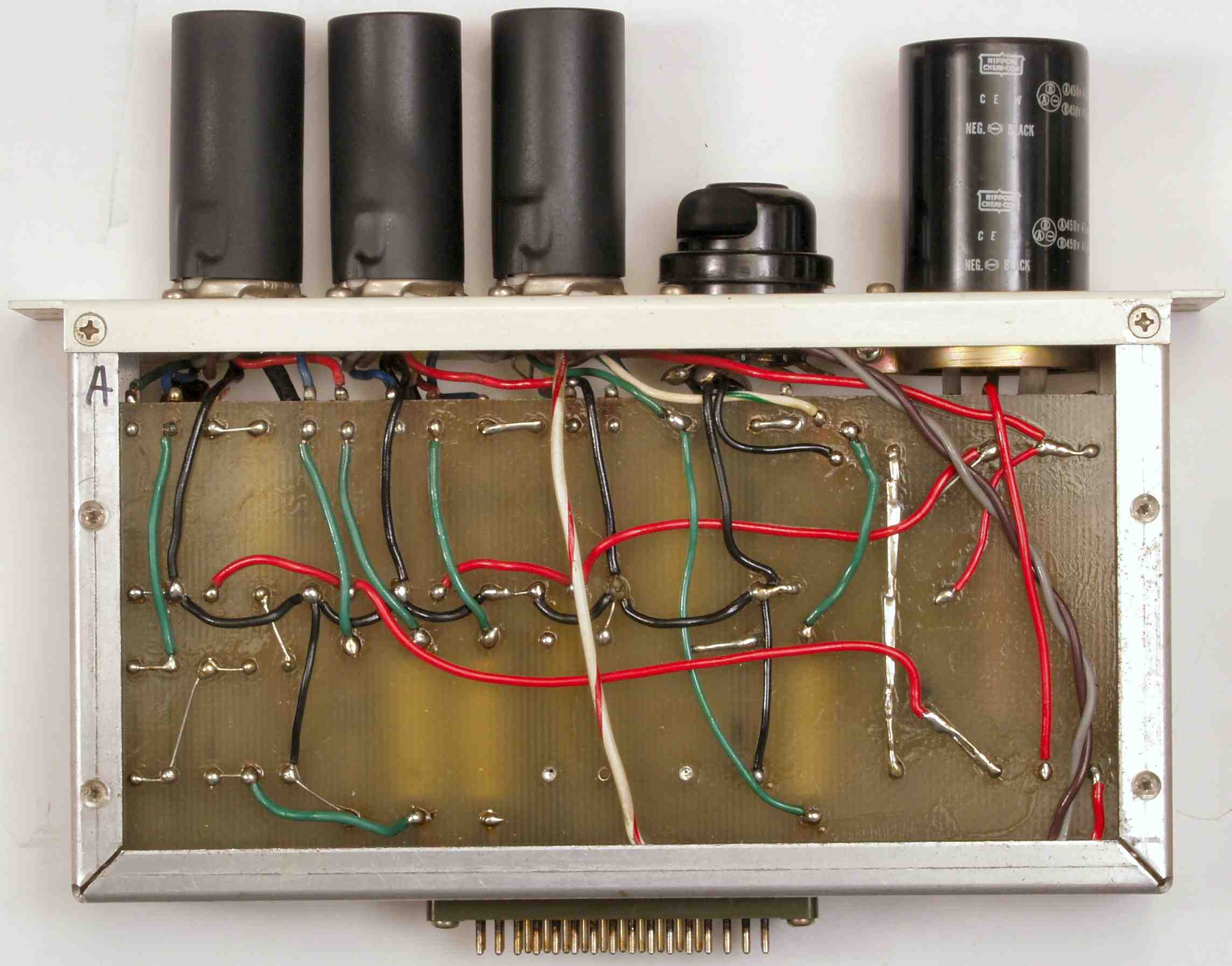

| Ｃ−１Ｄ． 修理後 ＡＭＰ−Ａ裏 |
 |
| Ｃ−２Ａ． 修理前 ＡＭＰ−Ａ基板 |
 |

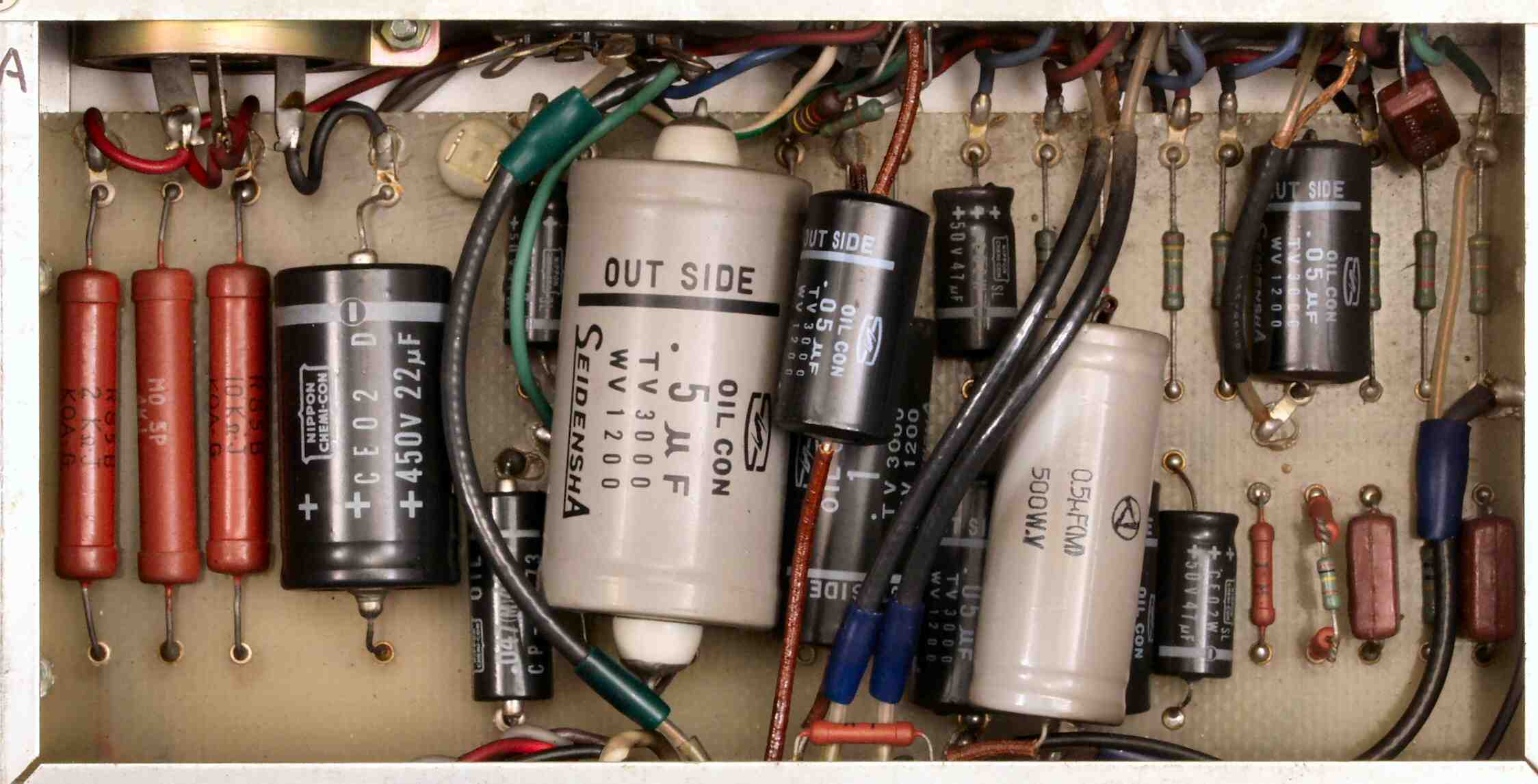

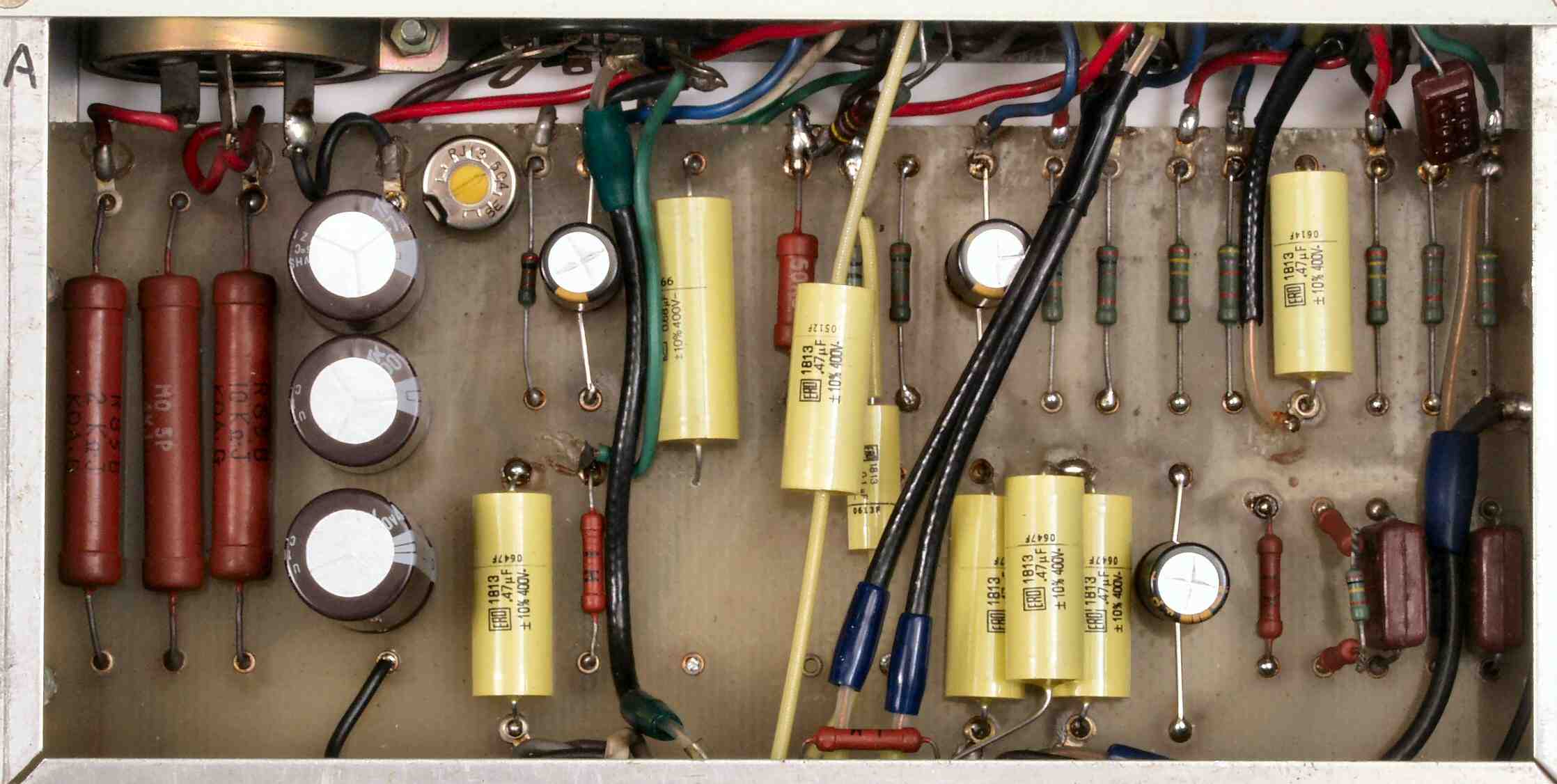

| Ｃ−２Ｂ． 修理後 ＡＭＰ−Ａ基板 |
 |

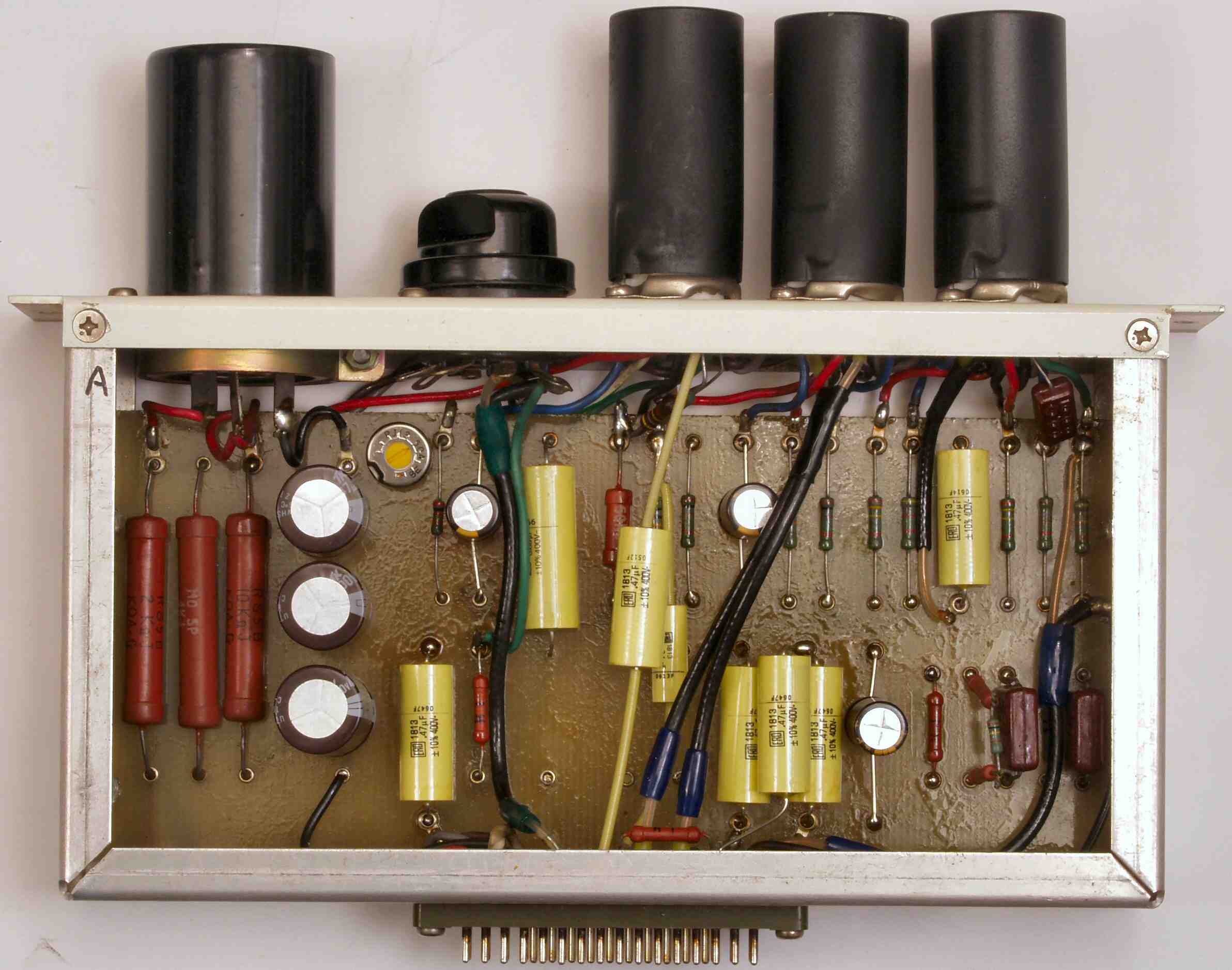

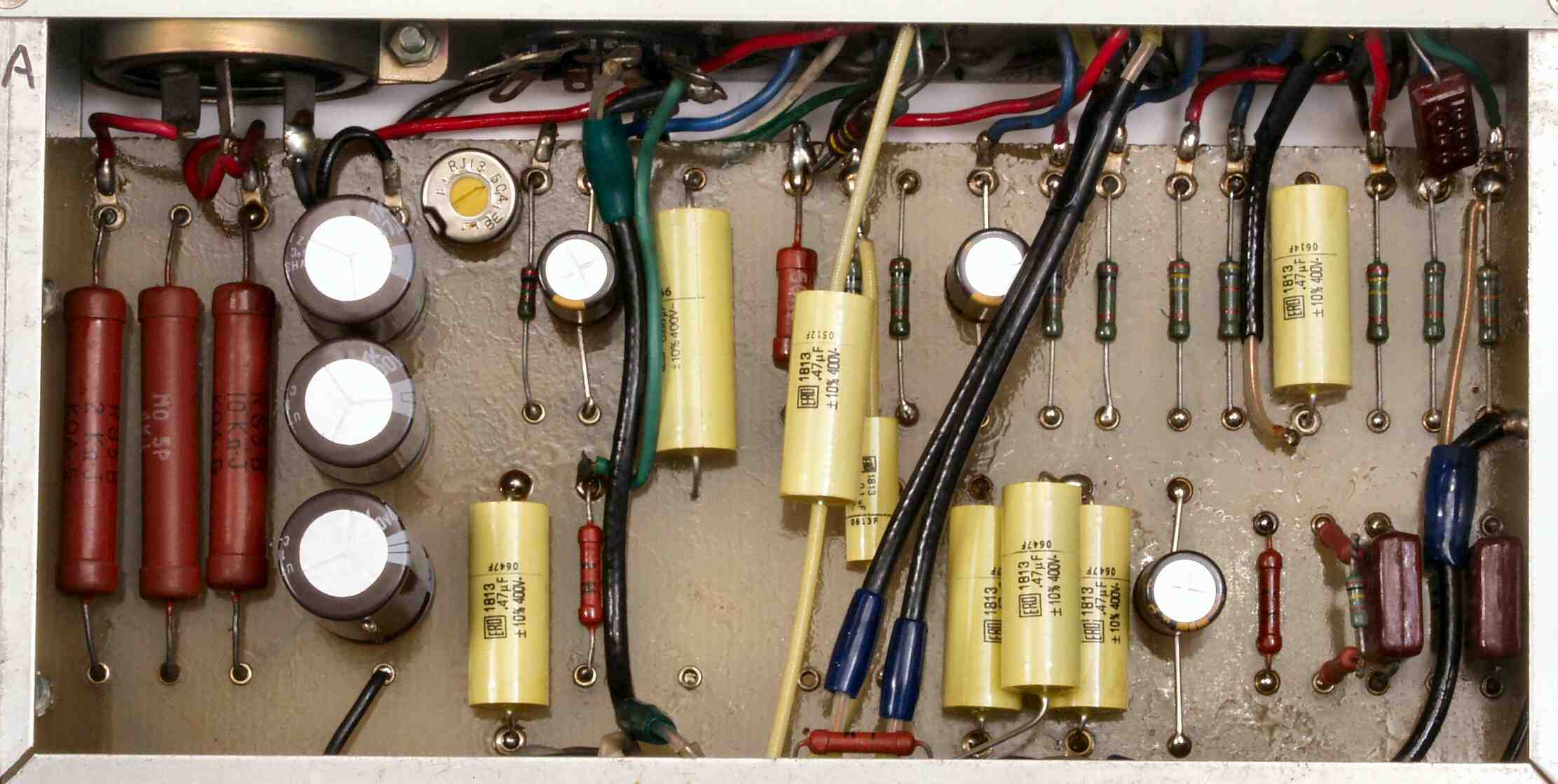

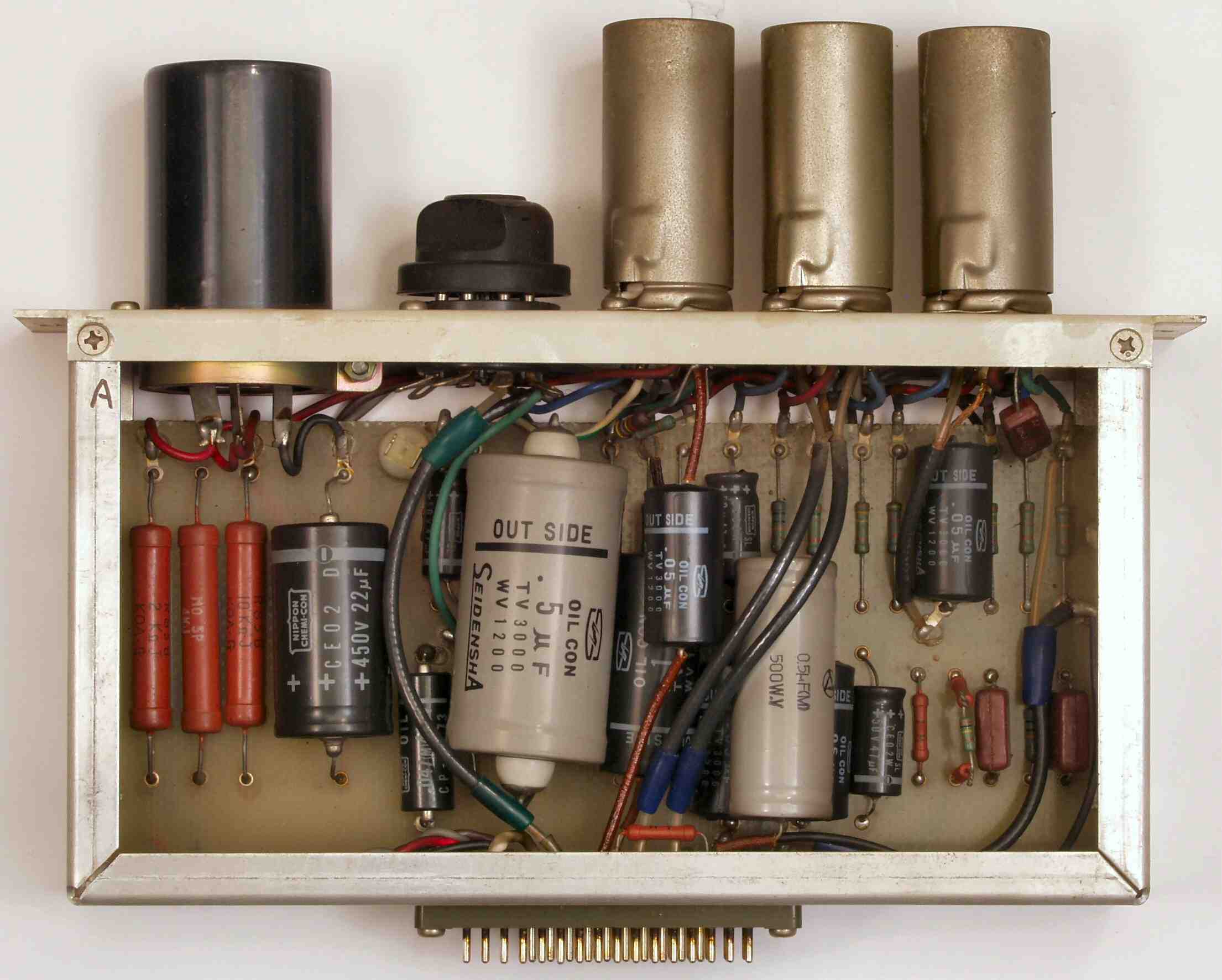

| Ｃ−２Ｃ． 完成ＡＭＰ−Ａ基板 |
 |

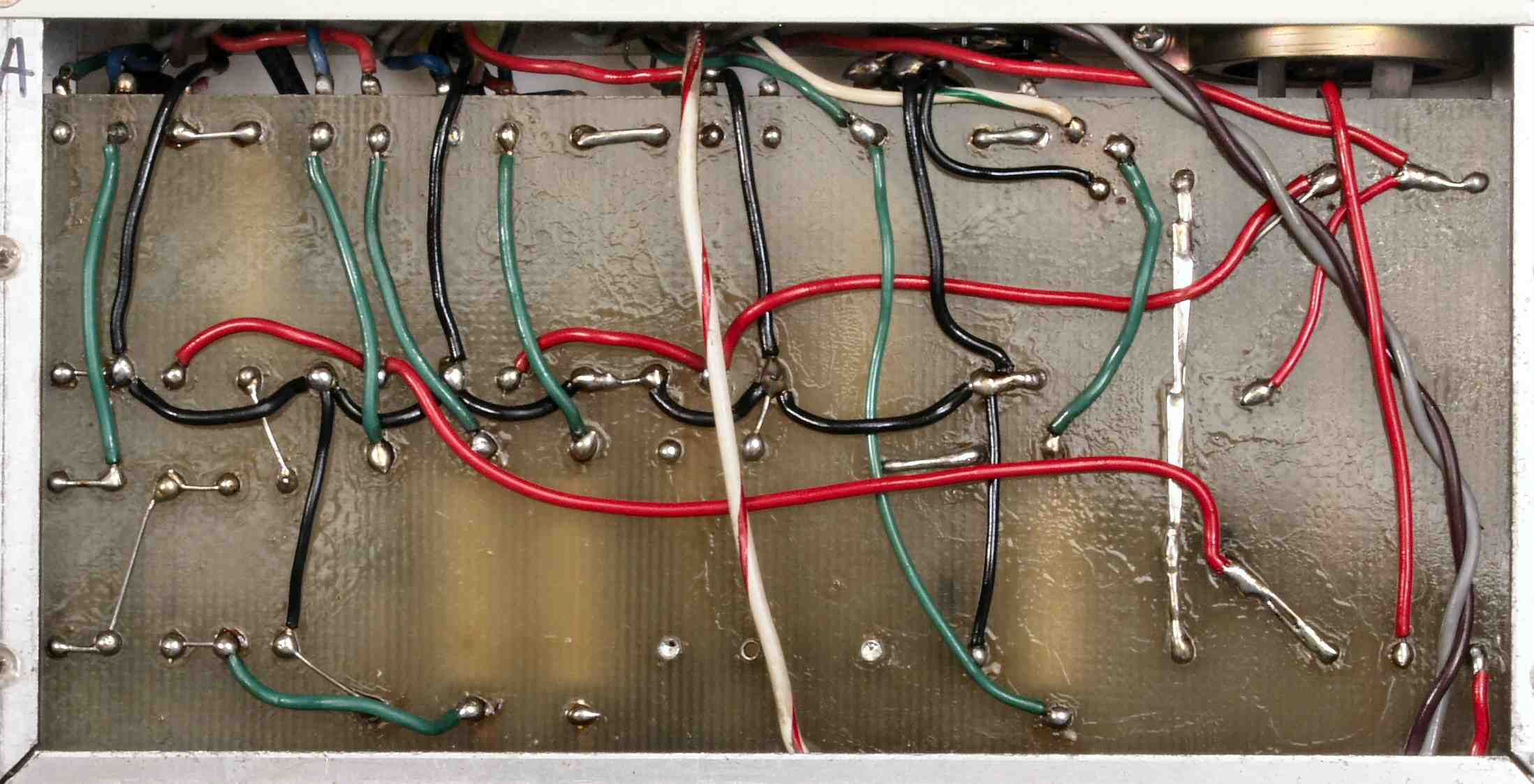

| Ｃ−２Ｄ． 修理前 ＡＭＰ−Ａ基板裏 |
 |

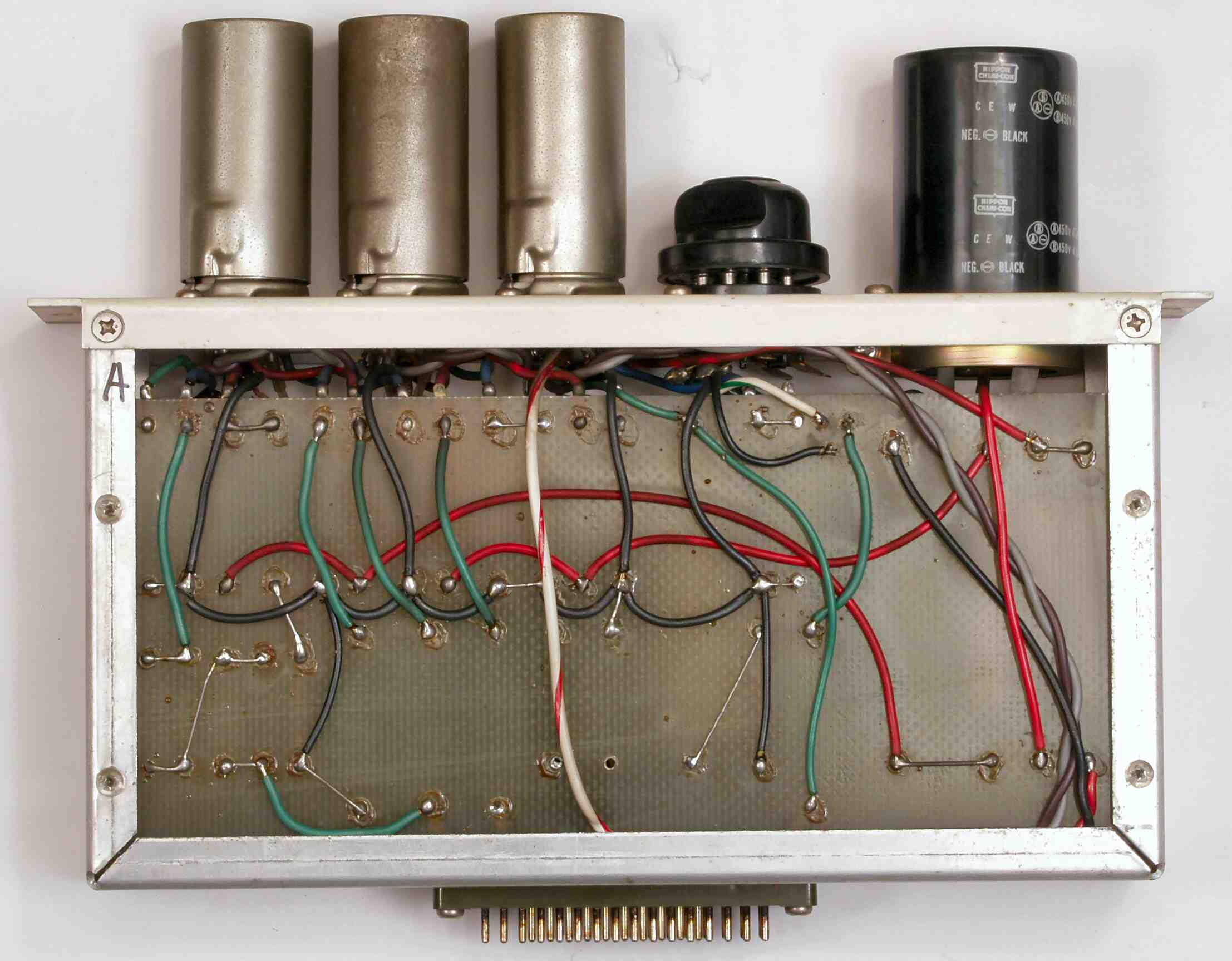

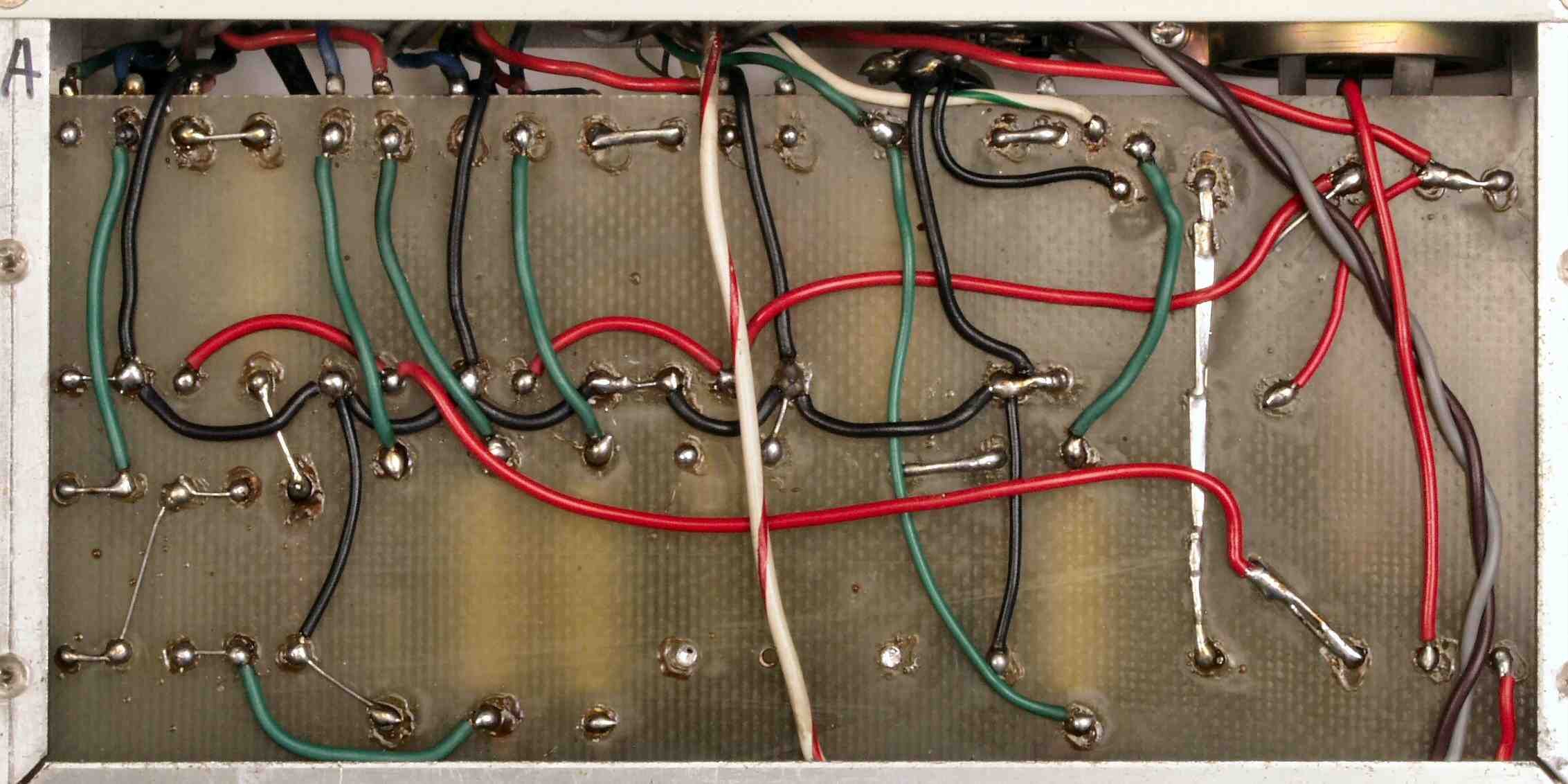

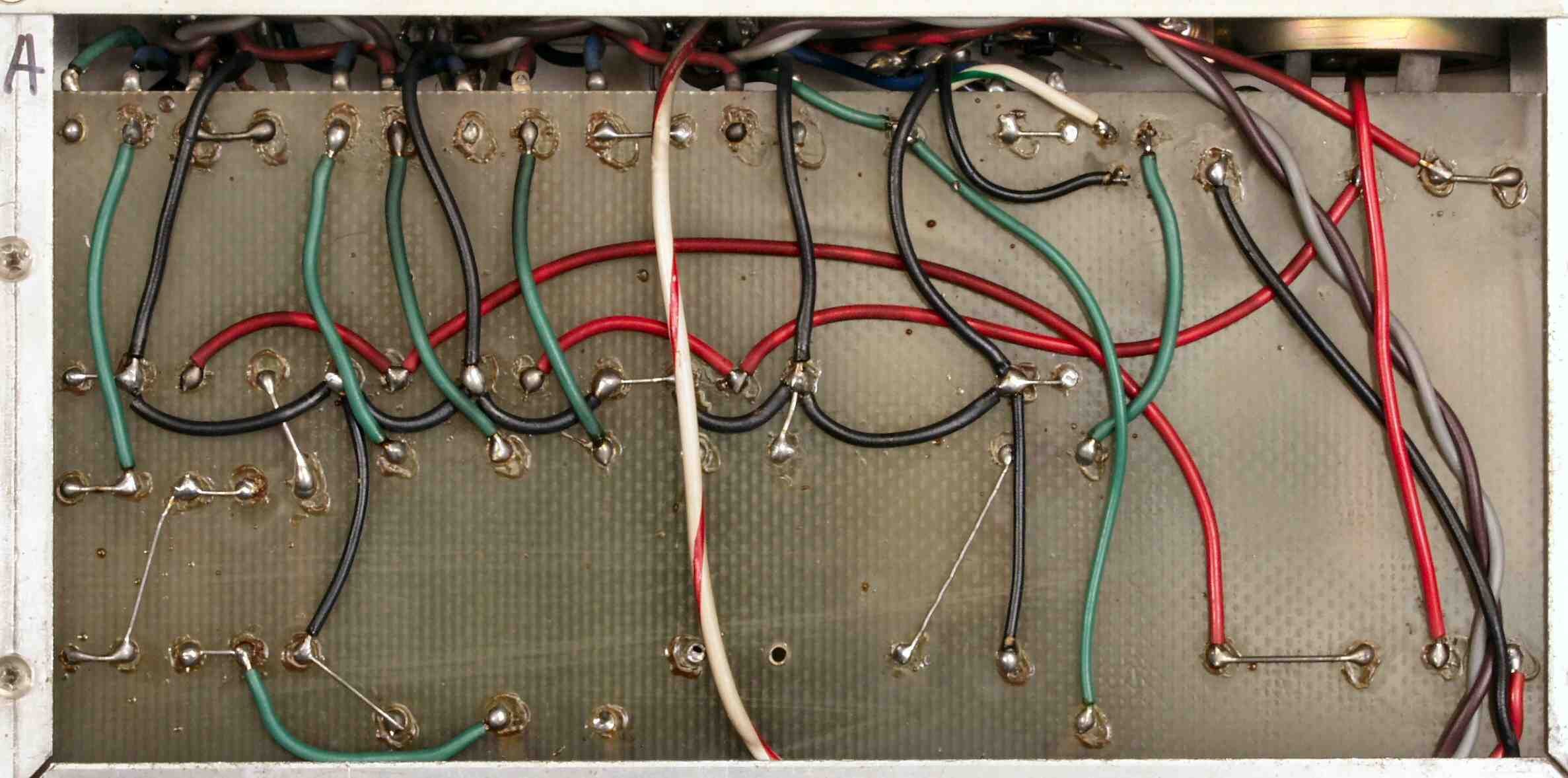

| Ｃ−２Ｅ． 修理（半田補正）後 ＡＭＰ−Ａ基板裏 |
 |
| Ｃ−２Ｆ． 完成ＡＭＰ−Ａ基板裏、洗浄後 |
 |

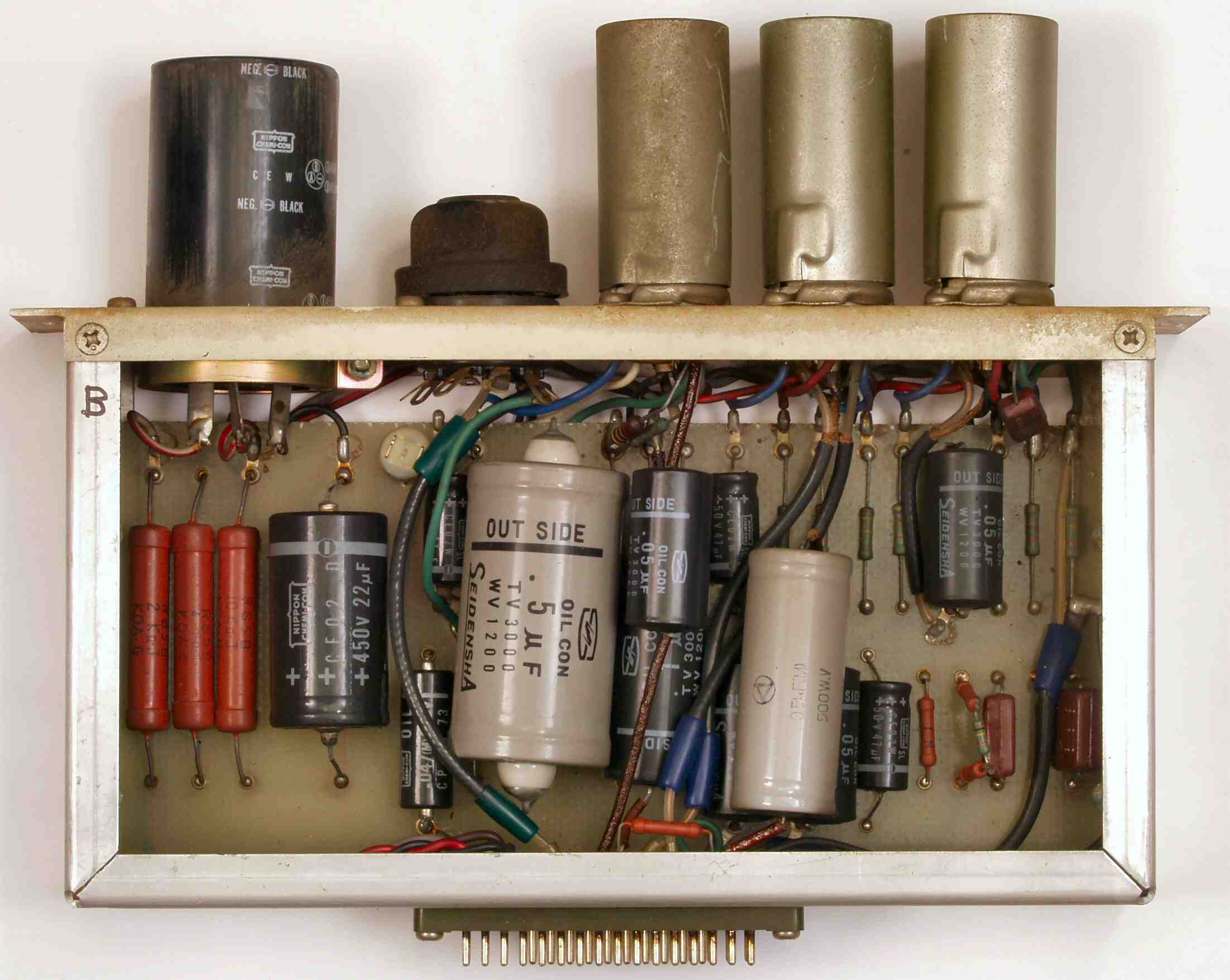

| Ｃ−３Ａ． 修理前 ＡＭＰ−Ｂ |
 |
| Ｃ−３Ｂ． 修理後 ＡＭＰ−Ｂ |
 |
| Ｃ−３Ｃ． 修理前 ＡＭＰ−Ｂ裏 |
 |
| Ｃ−３Ｄ． 修理後 ＡＭＰ−Ｂ裏 |
 |

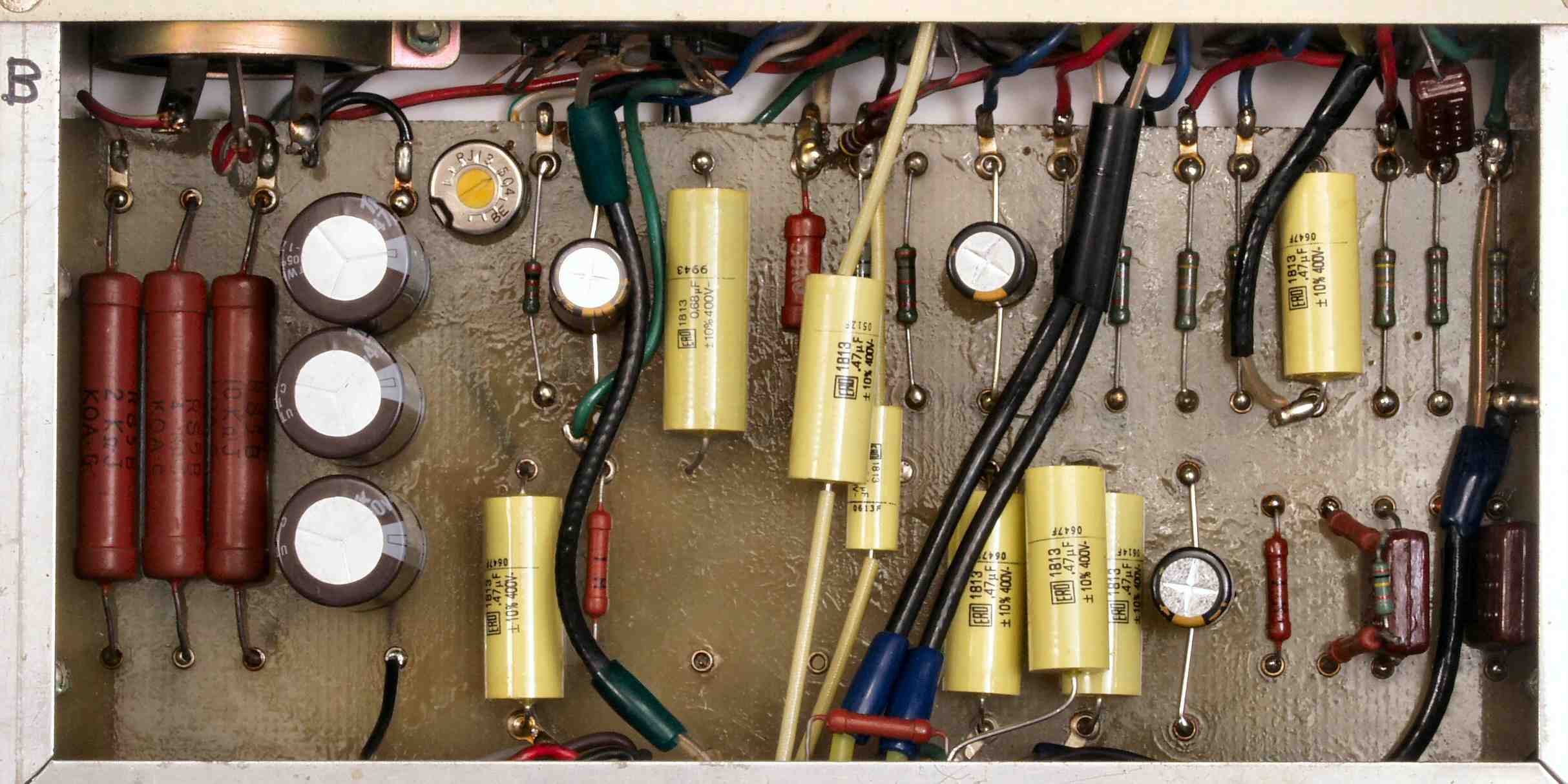

| Ｃ−４Ａ． 修理前 ＡＭＰ−Ｂ基板 |
 |

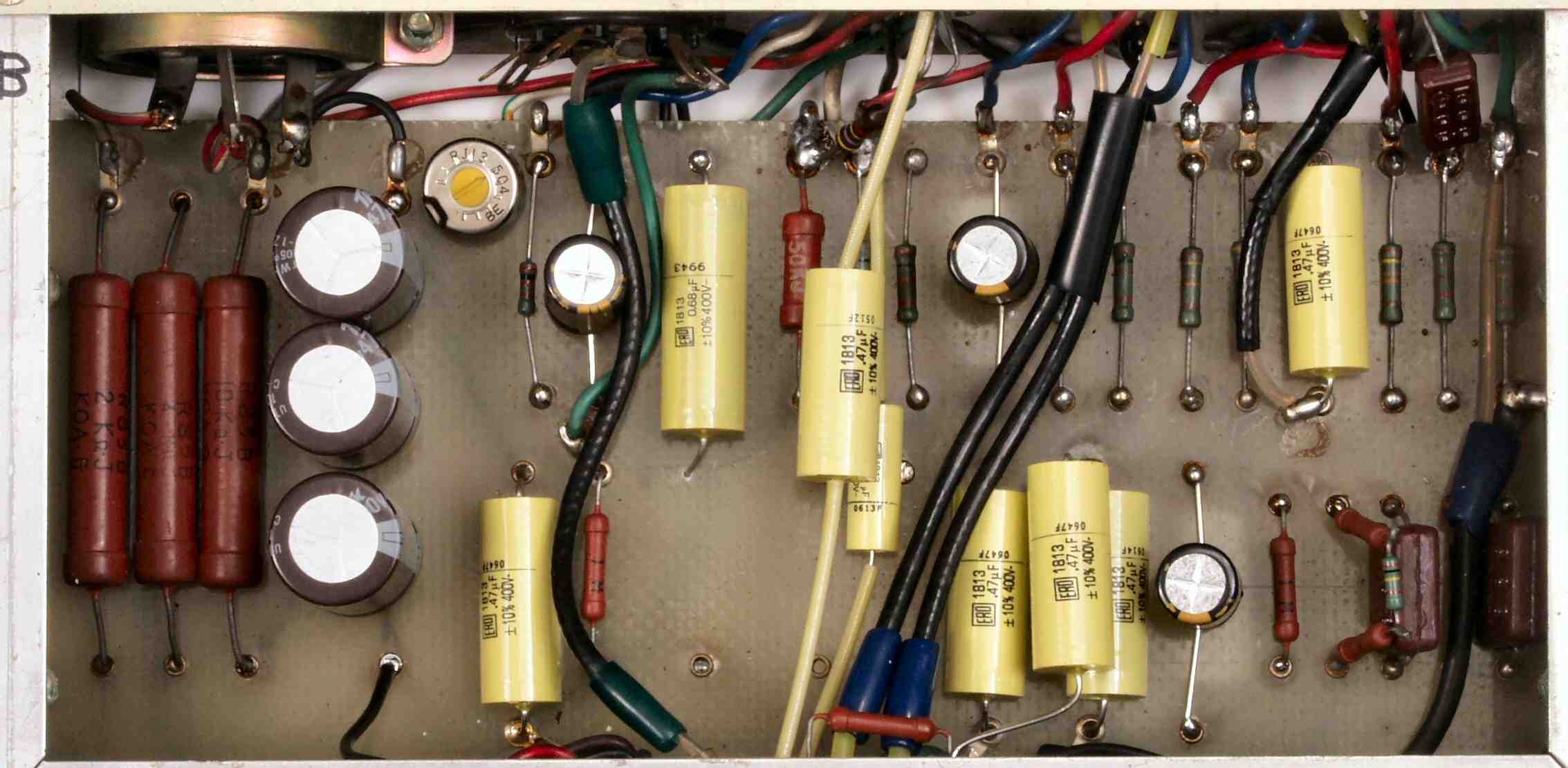

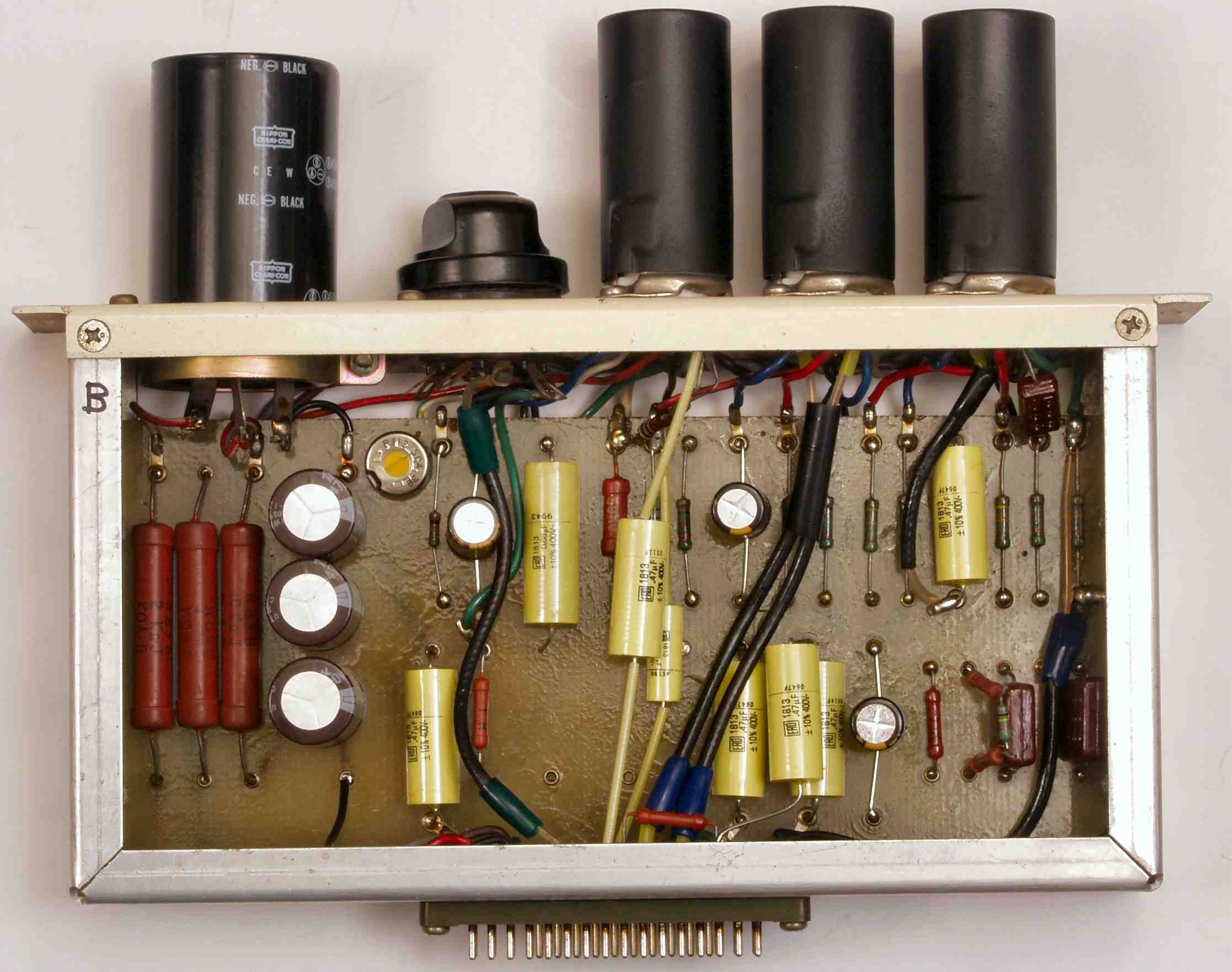

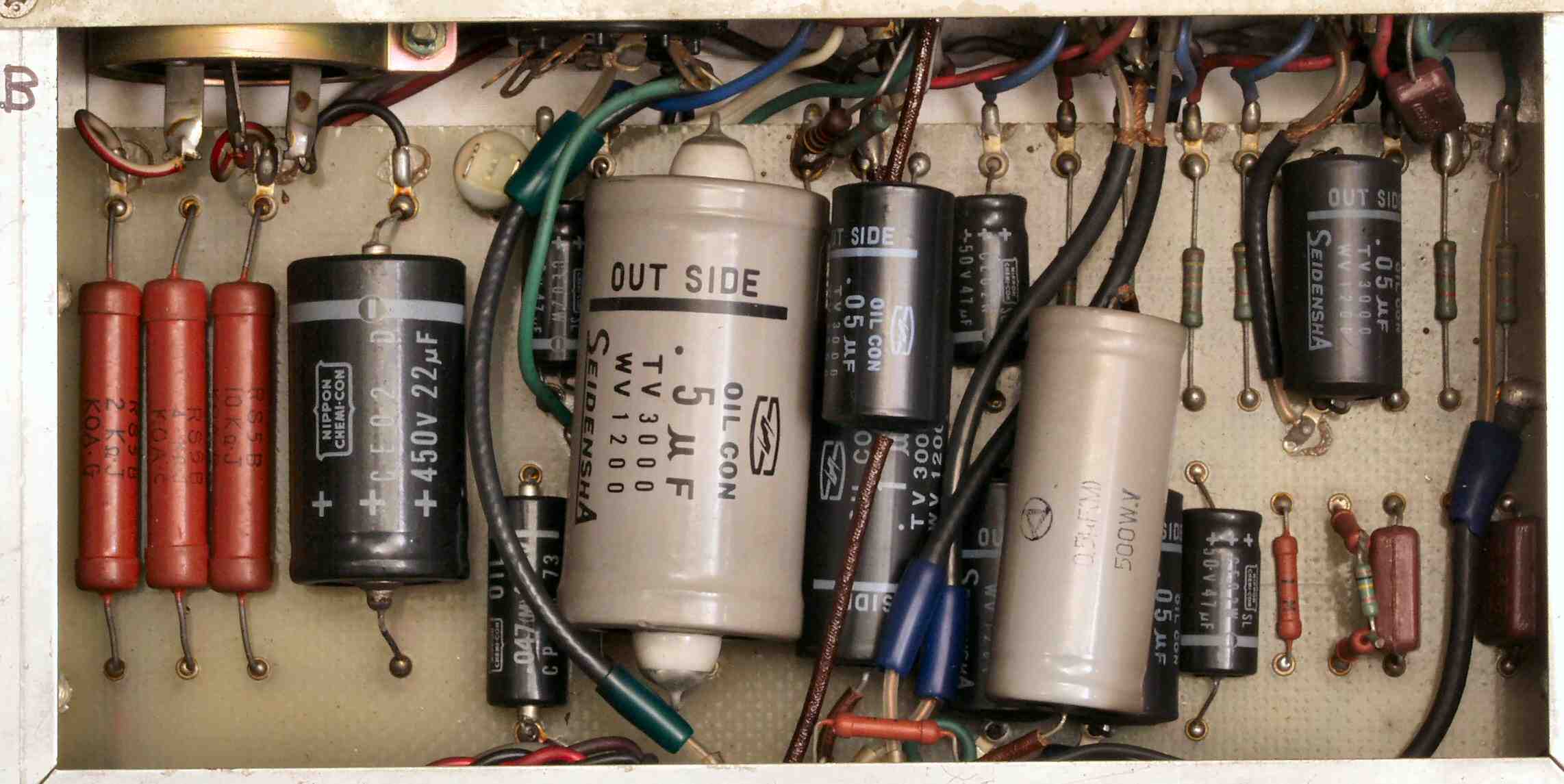

| Ｃ−４Ｂ． 修理後 ＡＭＰ−Ｂ基板 |
 |
| Ｃ−４Ｃ． 完成ＡＭＰ−Ａ基板 |
 |

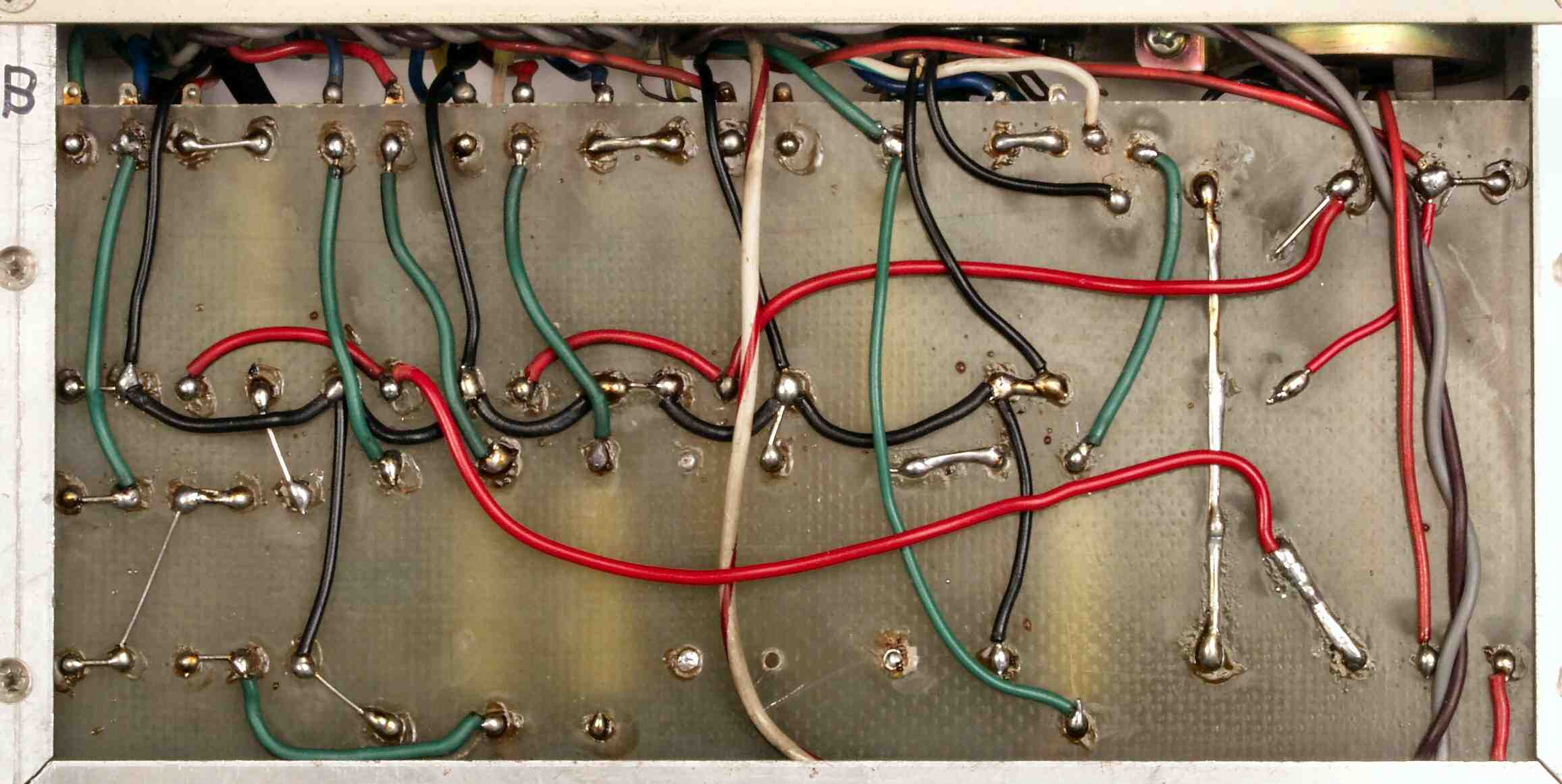

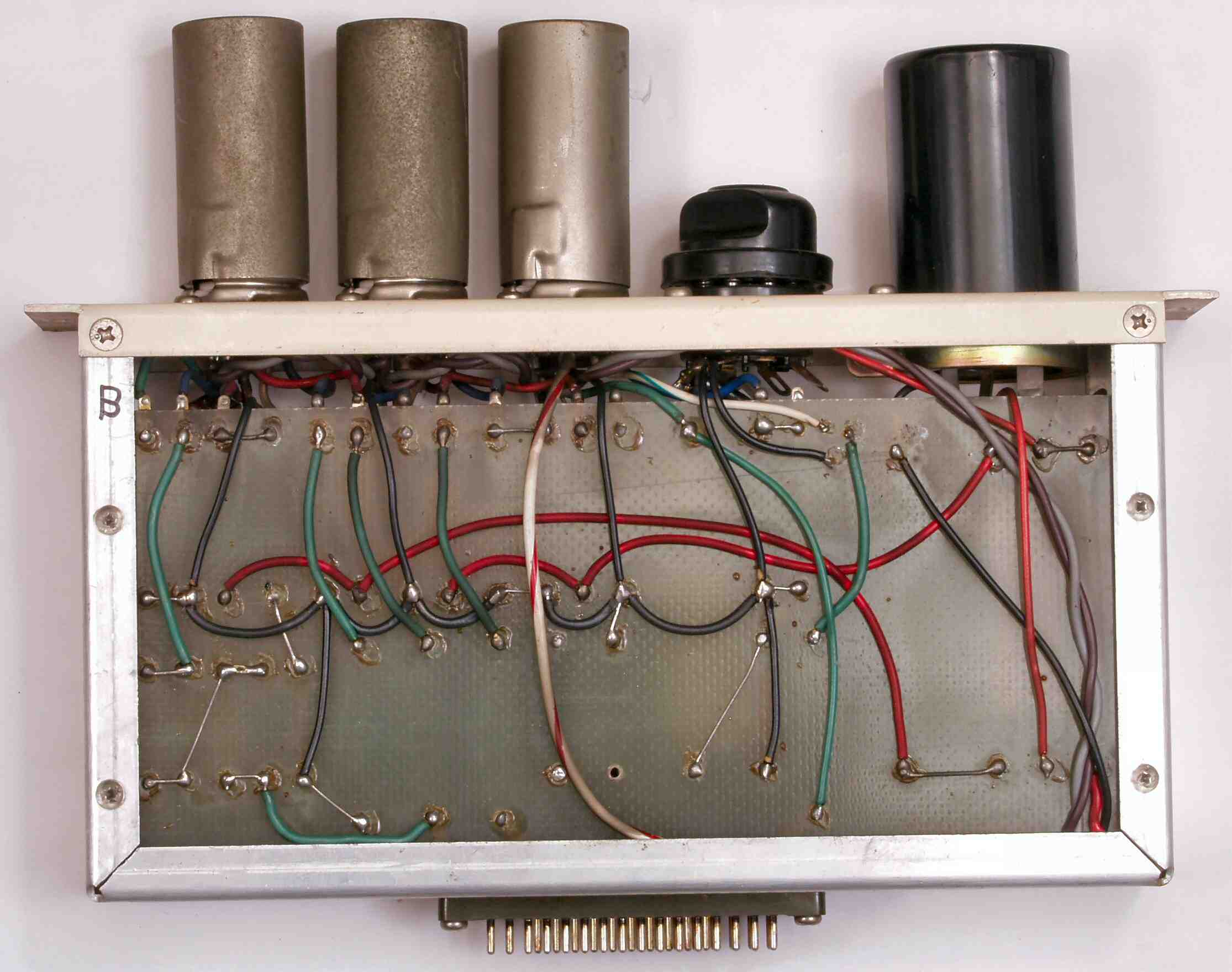

| Ｃ−４Ｄ． 修理前 ＡＭＰ−Ｂ基板裏 |
 |

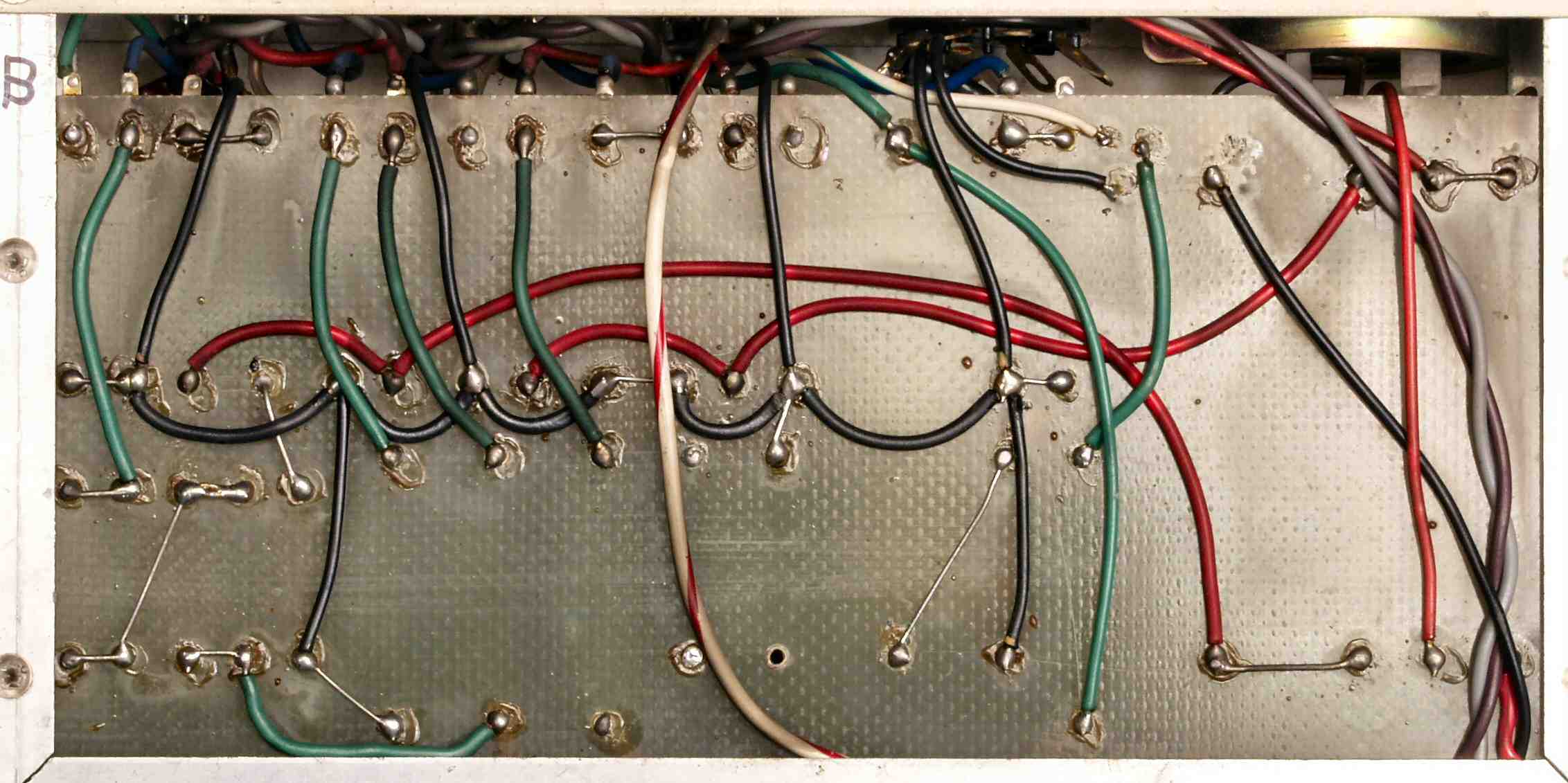

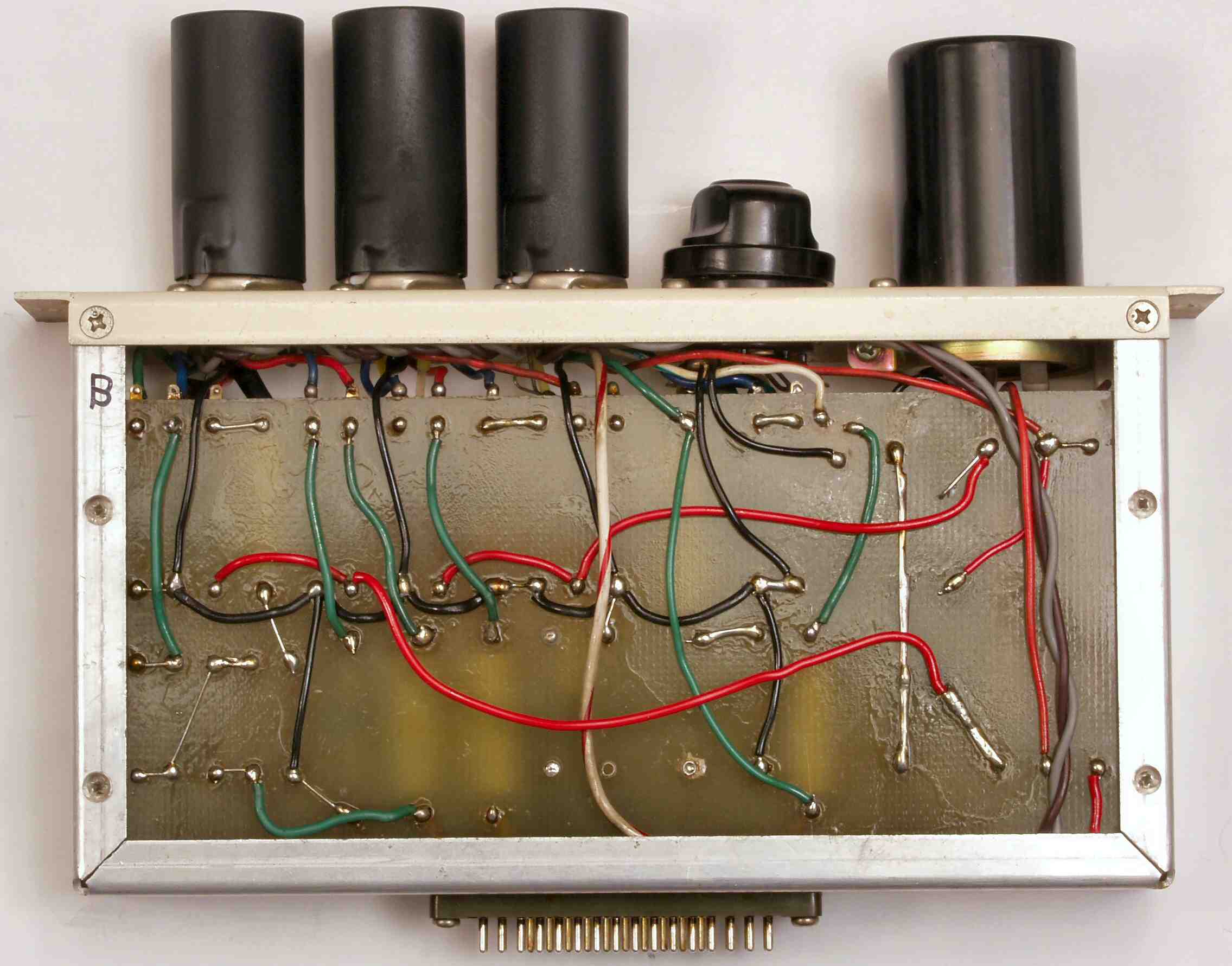

| Ｃ−４Ｅ． 修理（半田補正）後 ＡＭＰ−Ｂ基板裏 |
 |
| Ｃ−４Ｆ． 完成ＡＭＰ−ＡＢ板裏、洗浄後 |
|
| Ｃ−５Ａ． 修理（交換）前 真空管ソケット |
 |

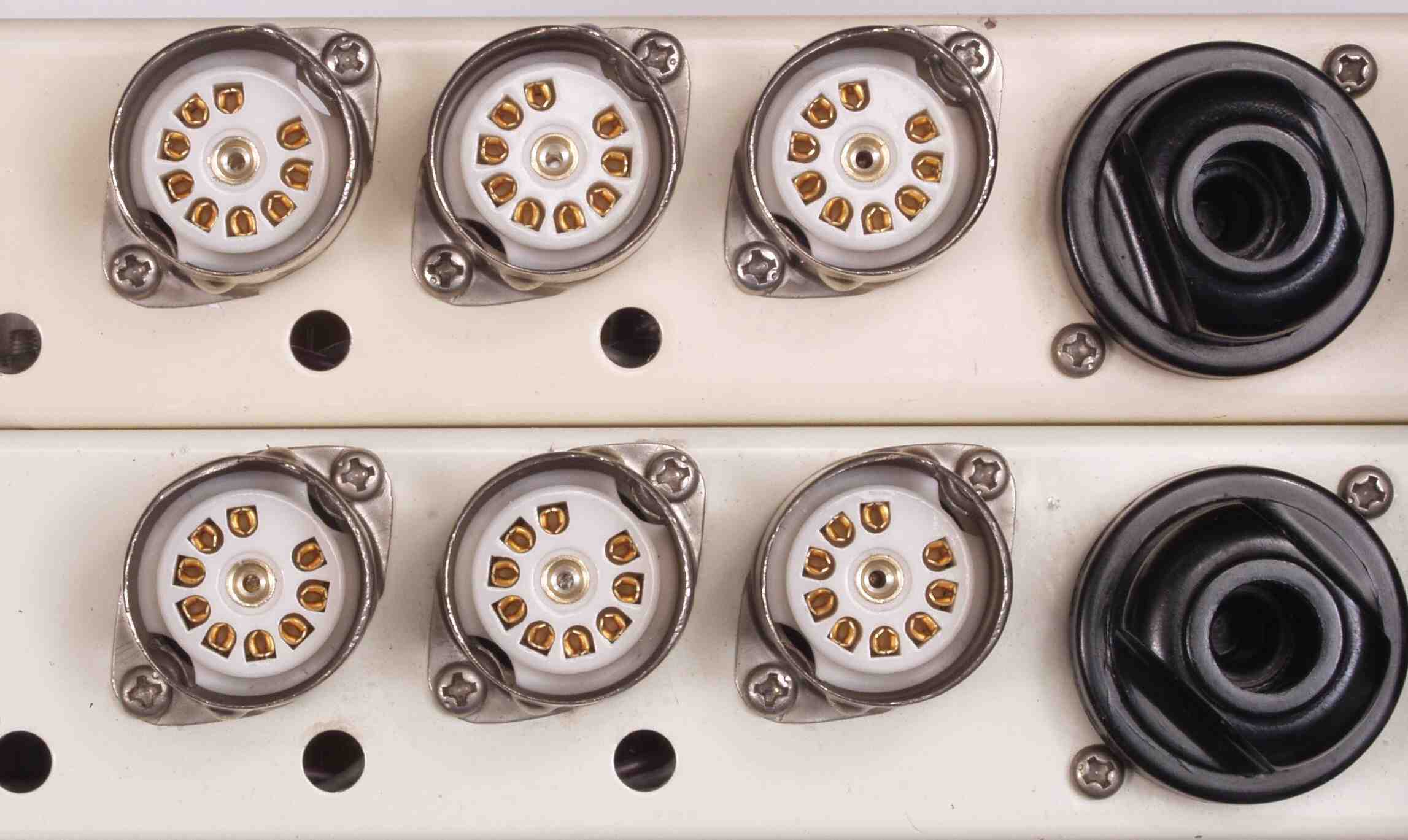

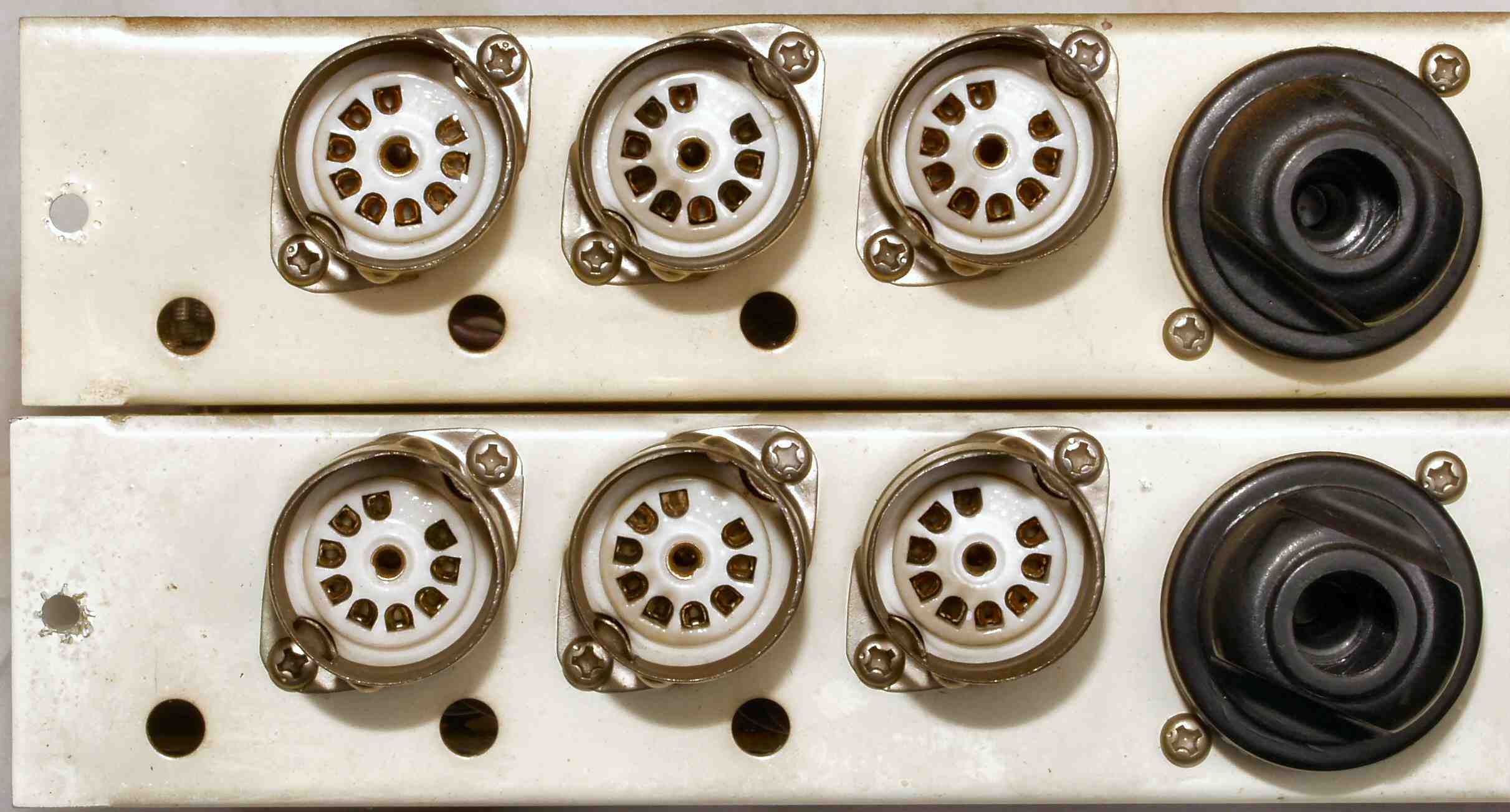

| Ｃ−５Ｂ． 修理（交換）後 真空管ソケット |
 |

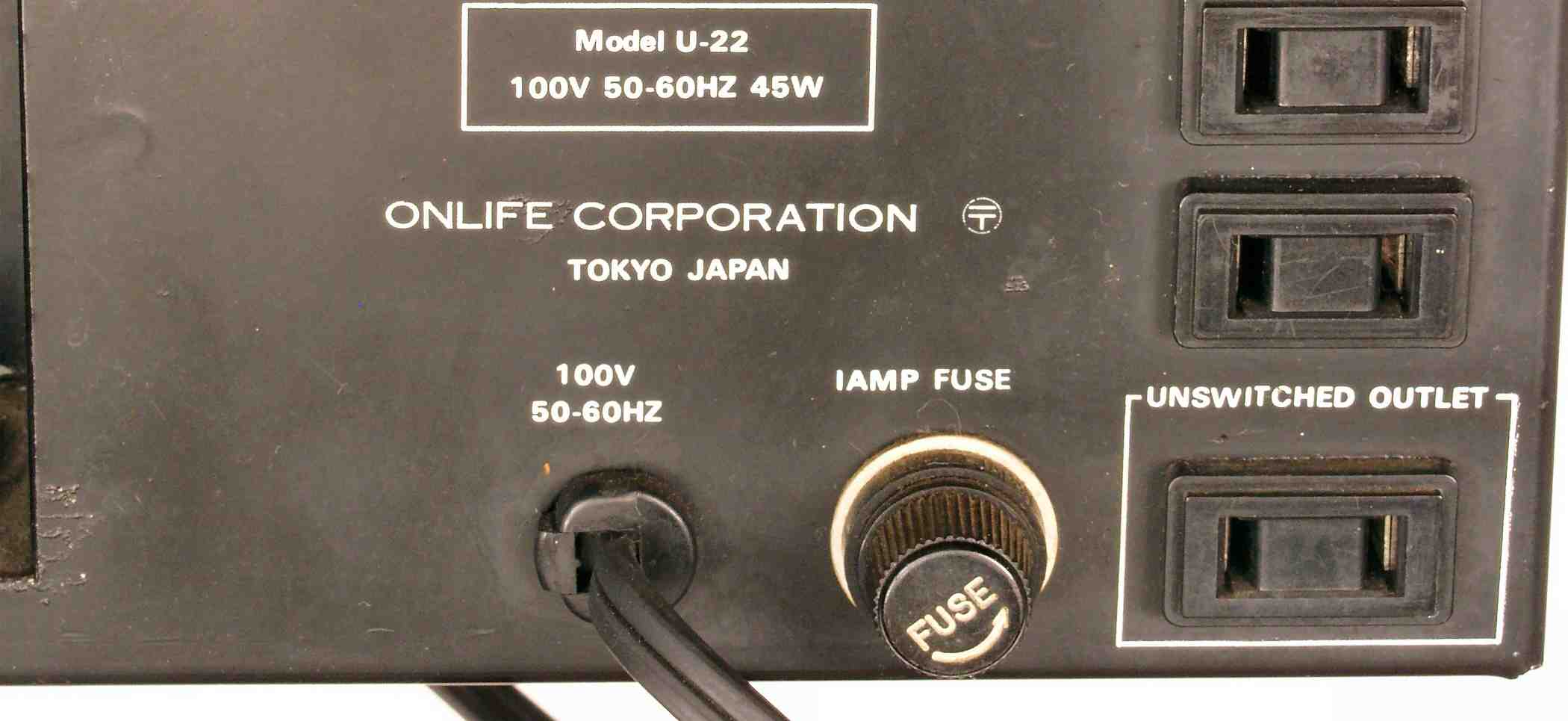

| Ｃ−６Ａ． 修理前 ＡＣ電源コード |
|

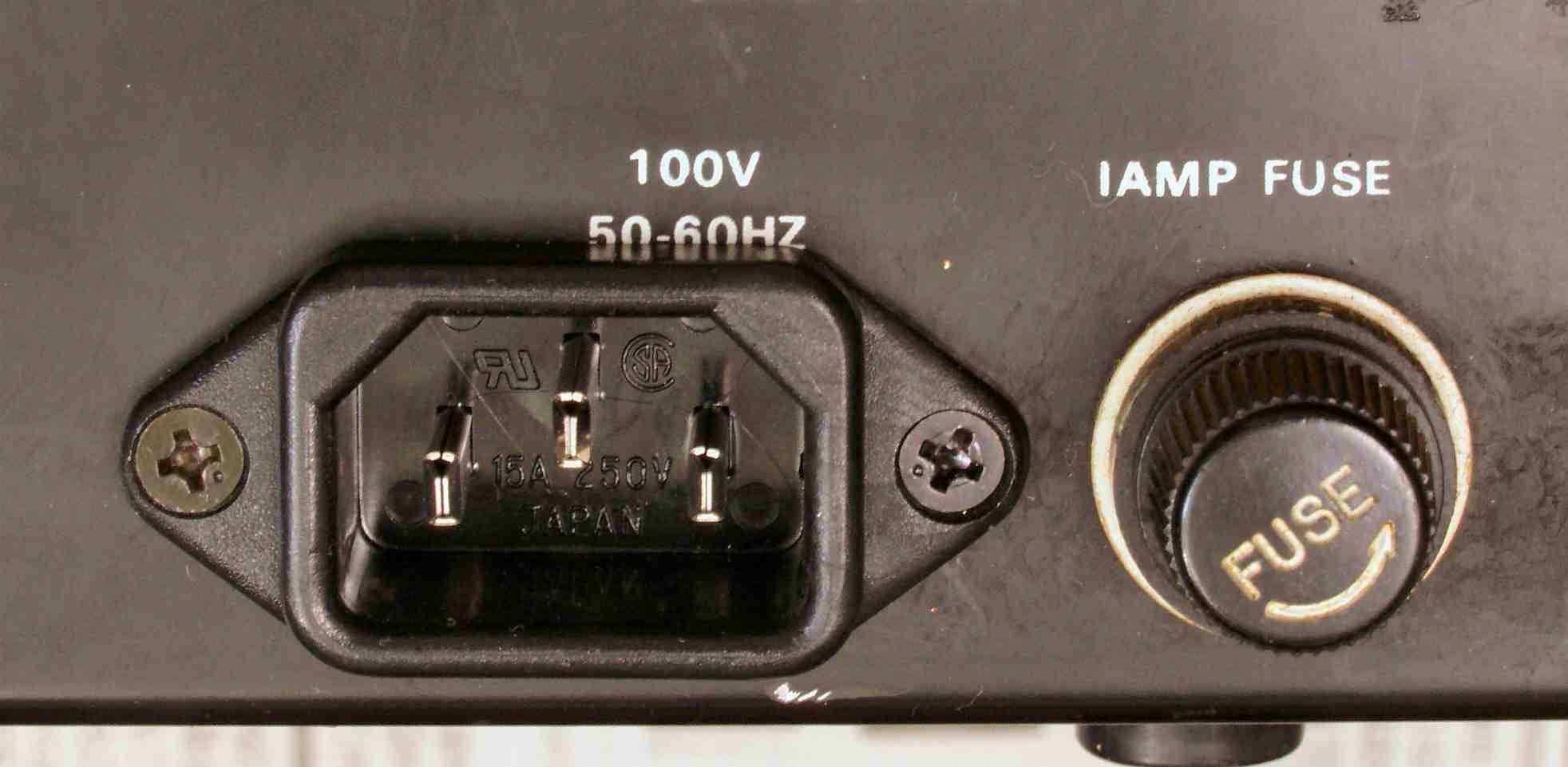

| Ｃ−６Ｂ． 修理後 ３Ｐインレットソケットに交換 |
 |
| Ｃ−７Ａ． 修理前 出力ＲＣＡ端子 |
|

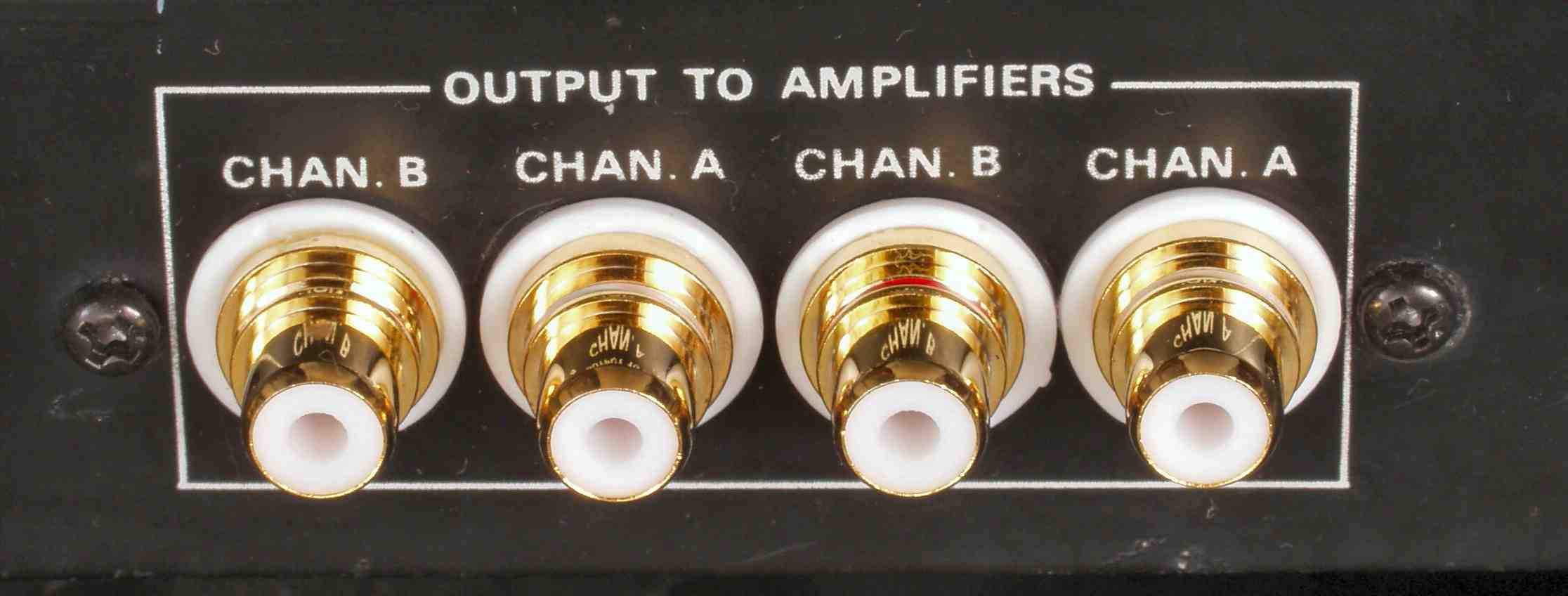

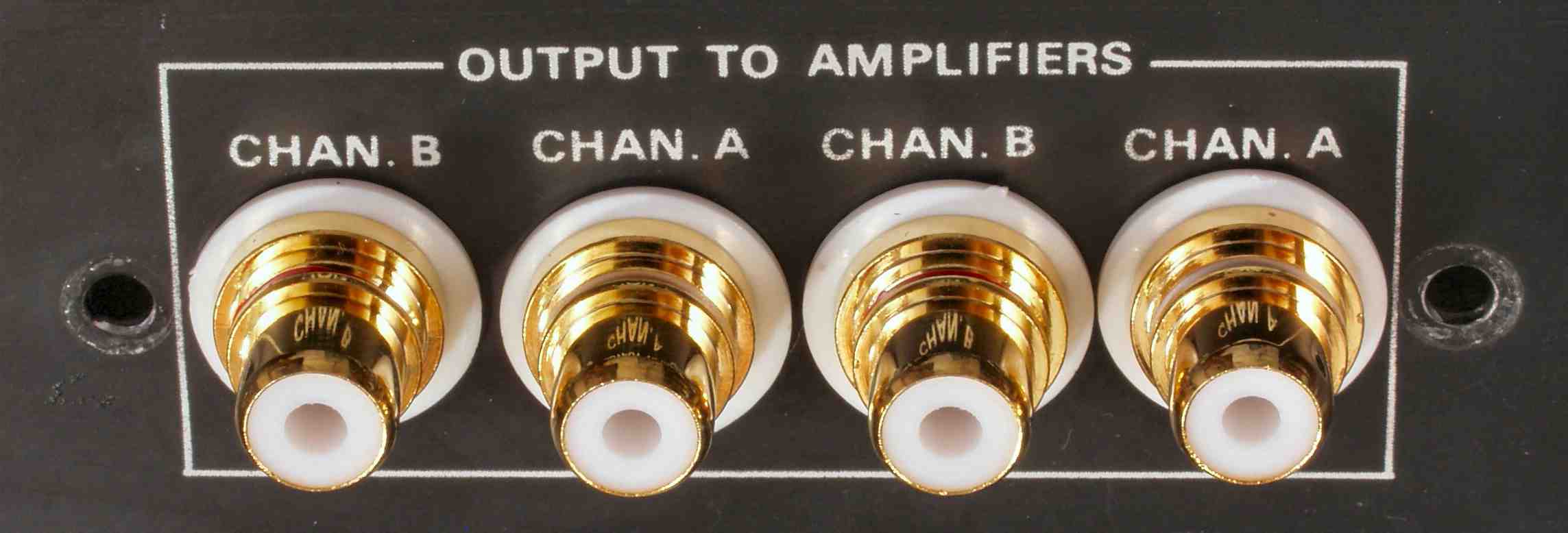

| Ｃ−７Ｂ． 修理（交換）後 出力ＲＣＡ端子 |
 |

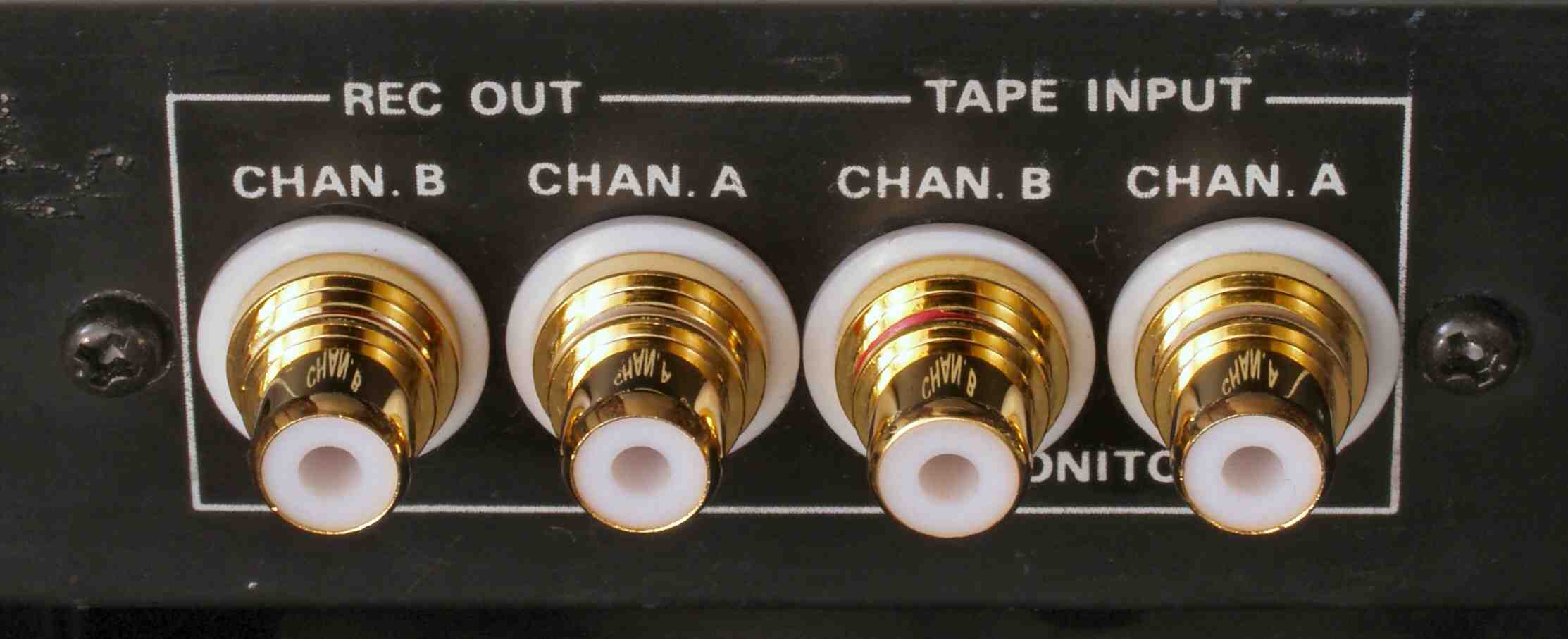

| Ｃ−７Ｃ． 修理（交換）後 ＴＡＰＥ入出力ＲＣＡ端子 |
 |
| Ｃ−８Ａ． 修理前 入力ＲＣＡ端子 |
|

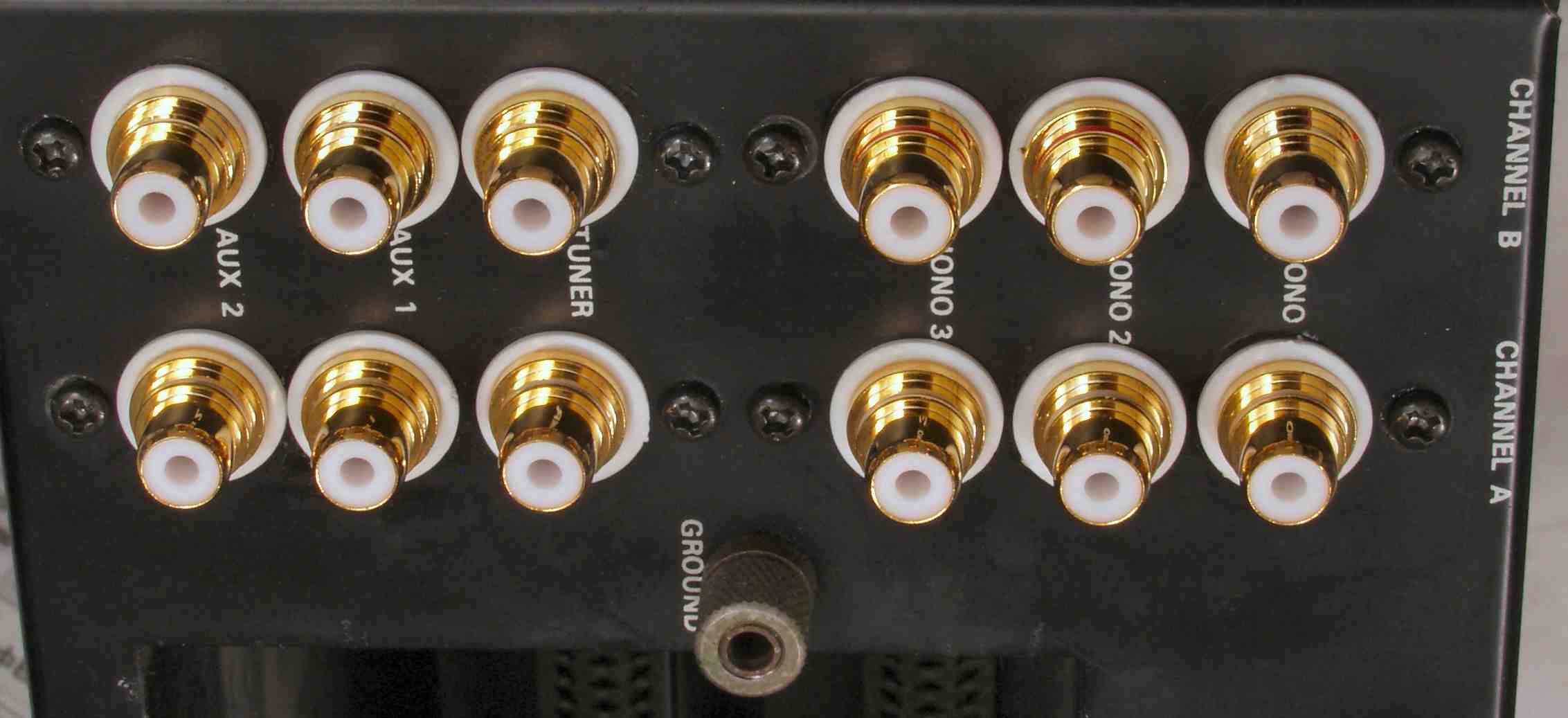

| Ｃ−８Ｂ． 修理（交換）後 入力ＲＣＡ端子 |
 |

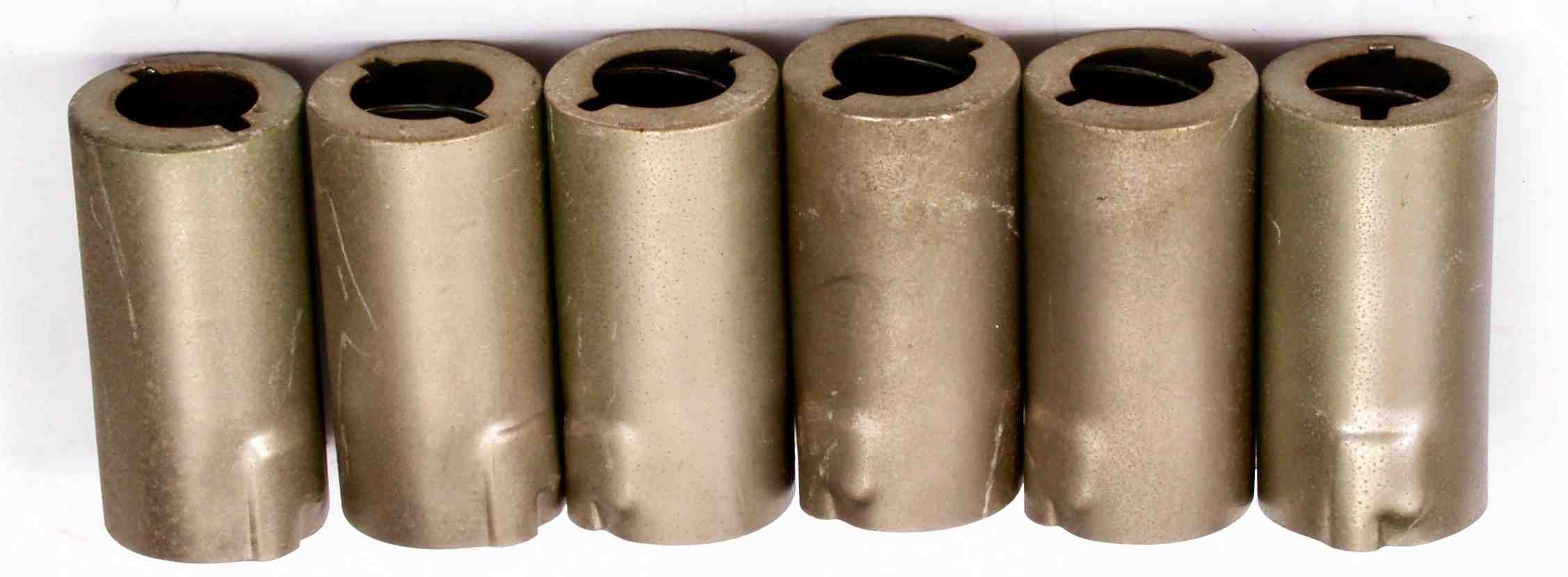

| Ｃ−９Ａ． 修理前 真空管シールドケース、大分錆びが出ている |
 |

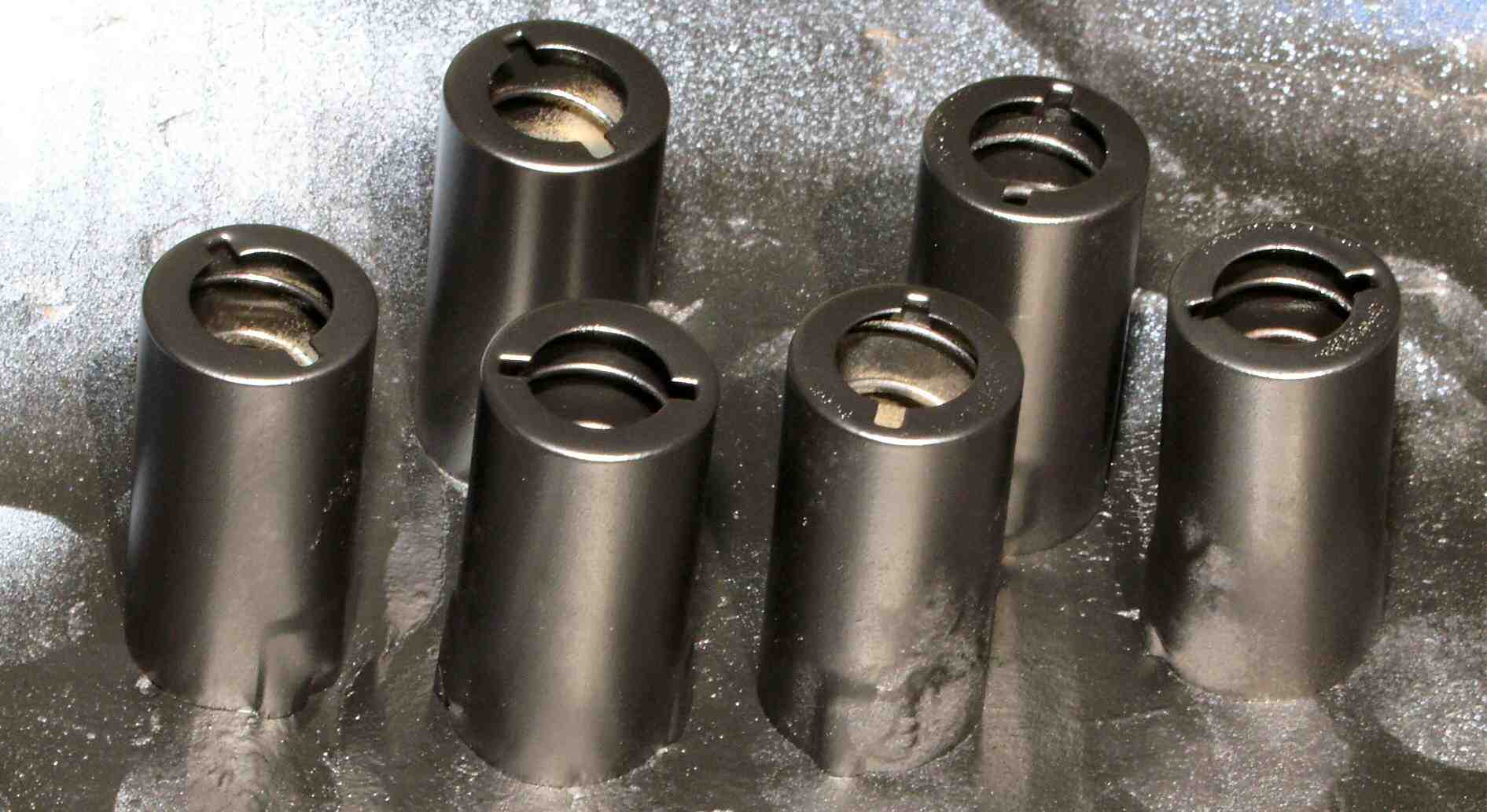

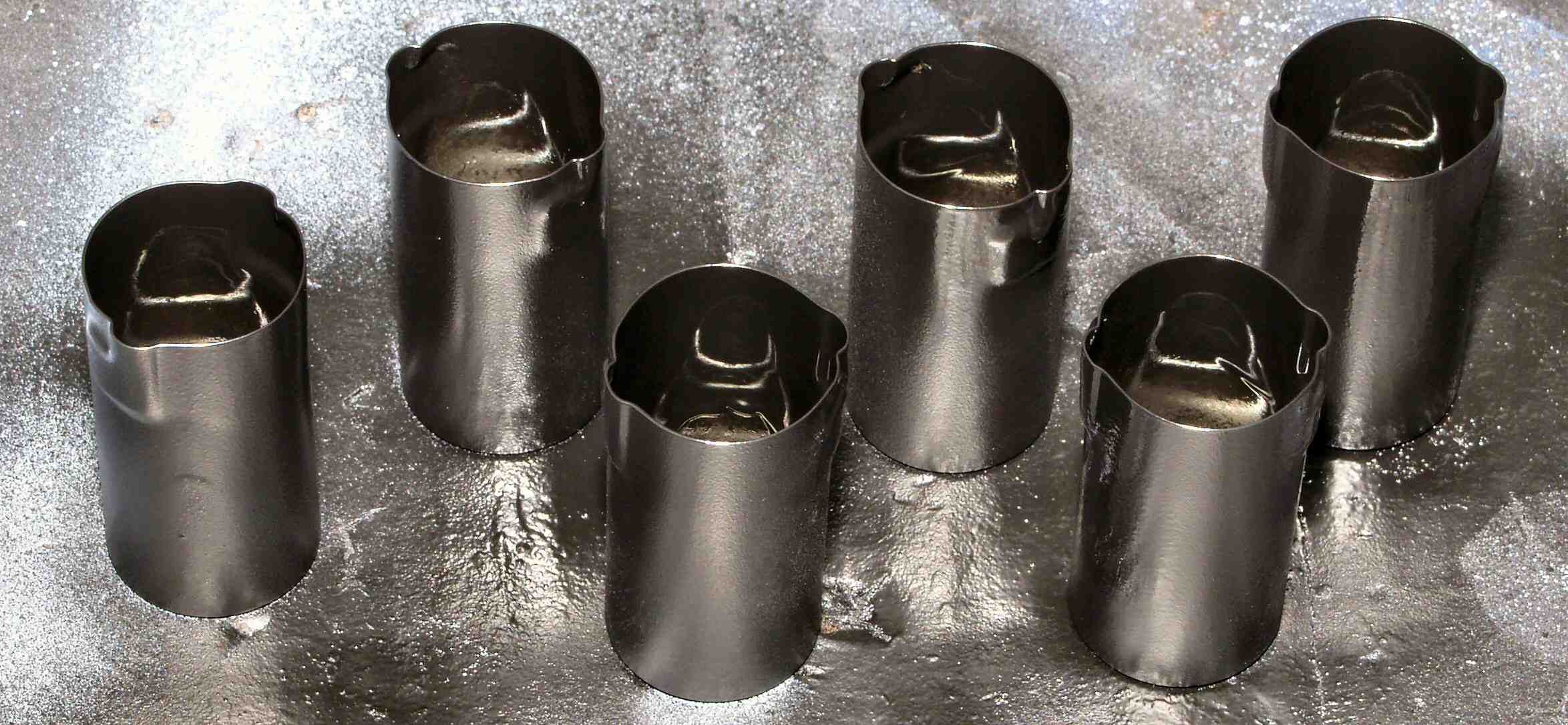

| Ｃ−９Ｂ． 修理後 真空管シールドケース、軽く艶消し塗装をする、放熱効果も増す |
 |
| Ｃ−９Ｃ． 修理後 真空管シールドケース、軽く艶消し塗装をする、放熱効果も増す |
 |

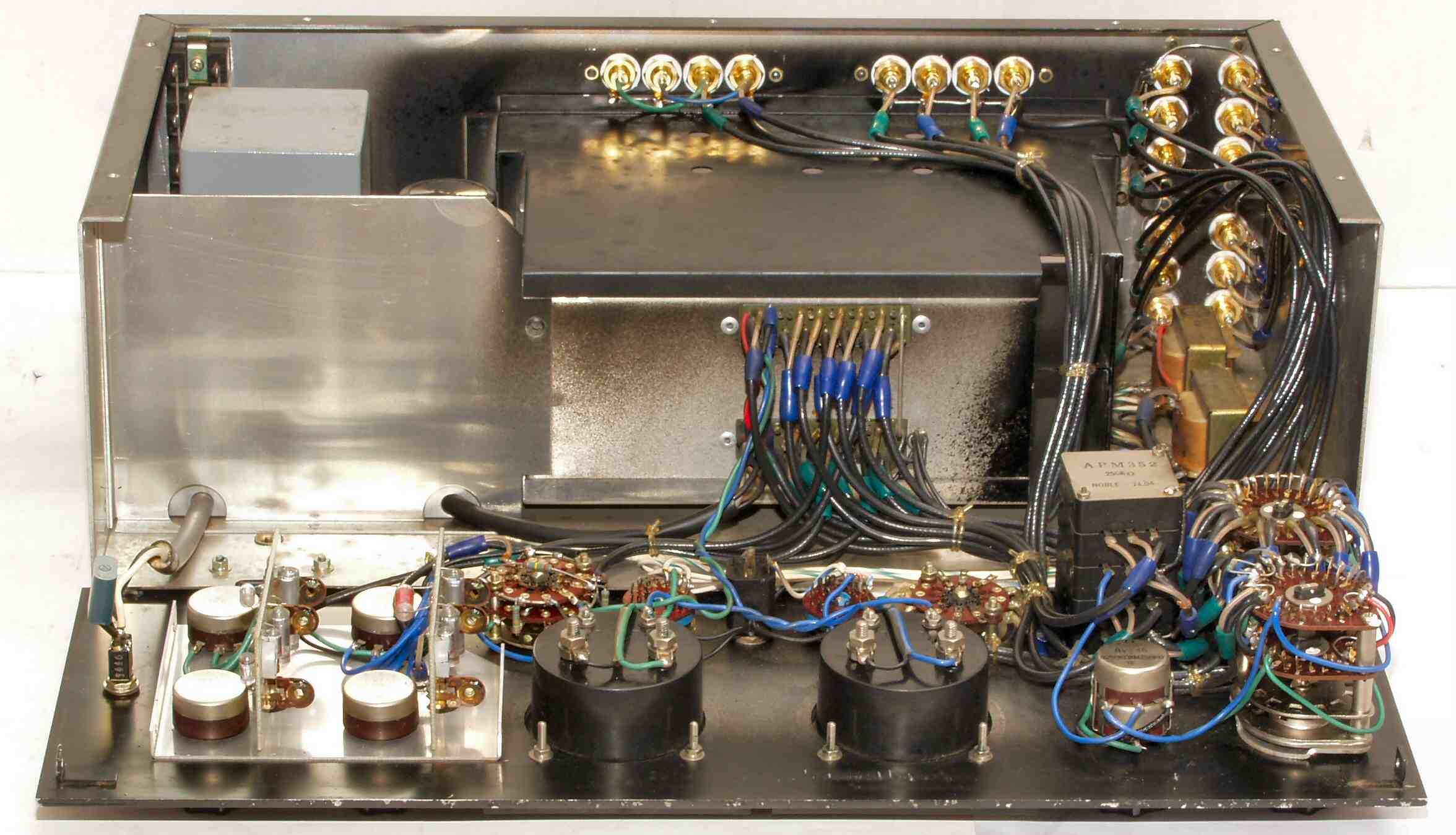

| Ｃ−Ａ． 前面パネルを倒し修理中 |
 |
| Ｃ−ＡＡ． 修理（清掃）前 入力切り替えＳＷ |
 |
| Ｃ−ＡＢ． 修理（清掃）後 入力切り替えＳＷ |
 |
| Ｃ−ＡＣ． 修理（清掃）中 モード切り替えＳＷ、 上は清掃済み |
 |
| Ｃ−ＡＤ． 修理（清掃）後 モード切り替えＳＷ |
 |

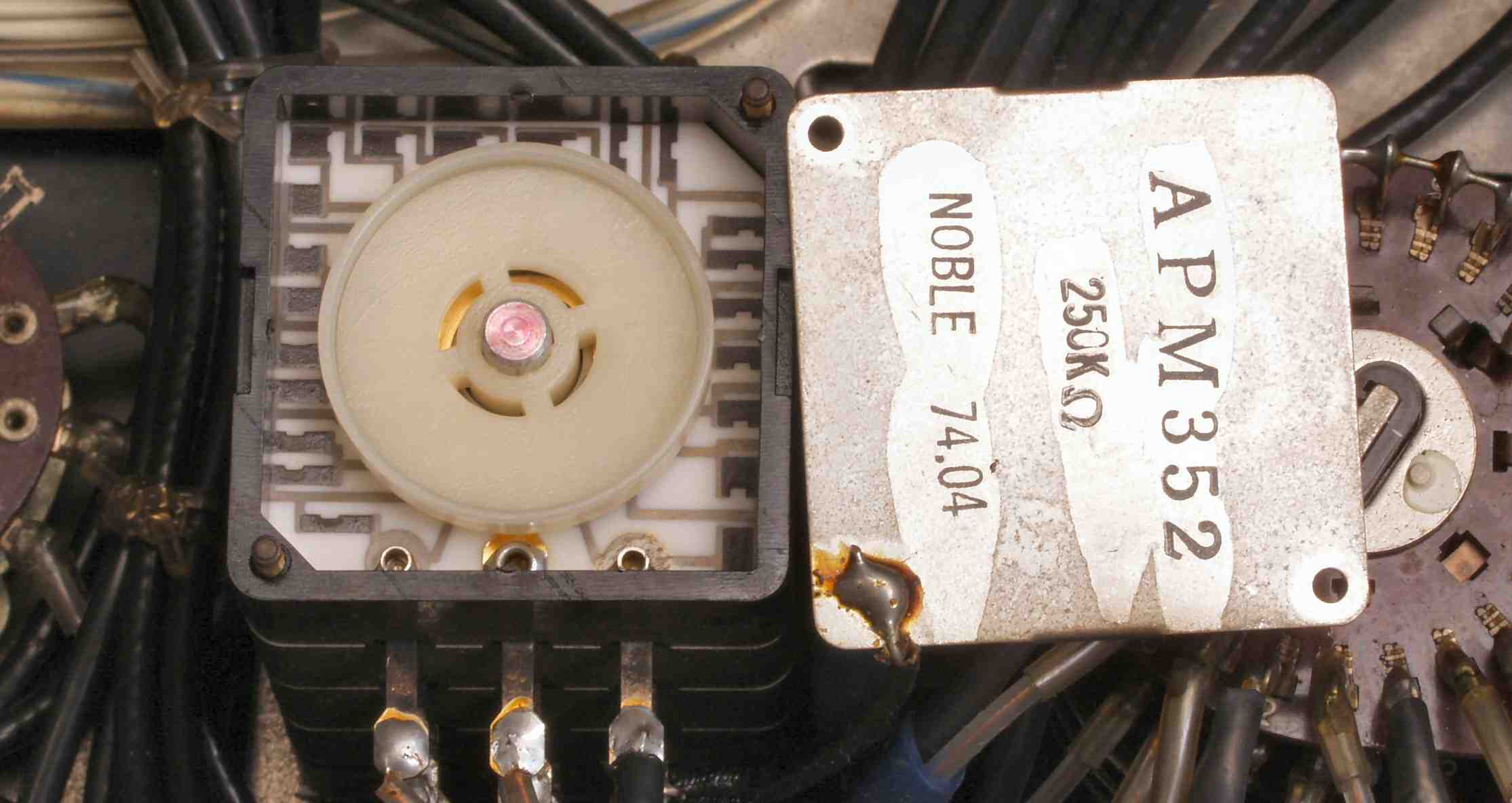

| Ｃ−Ｂ． 修理（清掃）中 メインＶＲ、 カシメ構造なのでこれまで |
 |

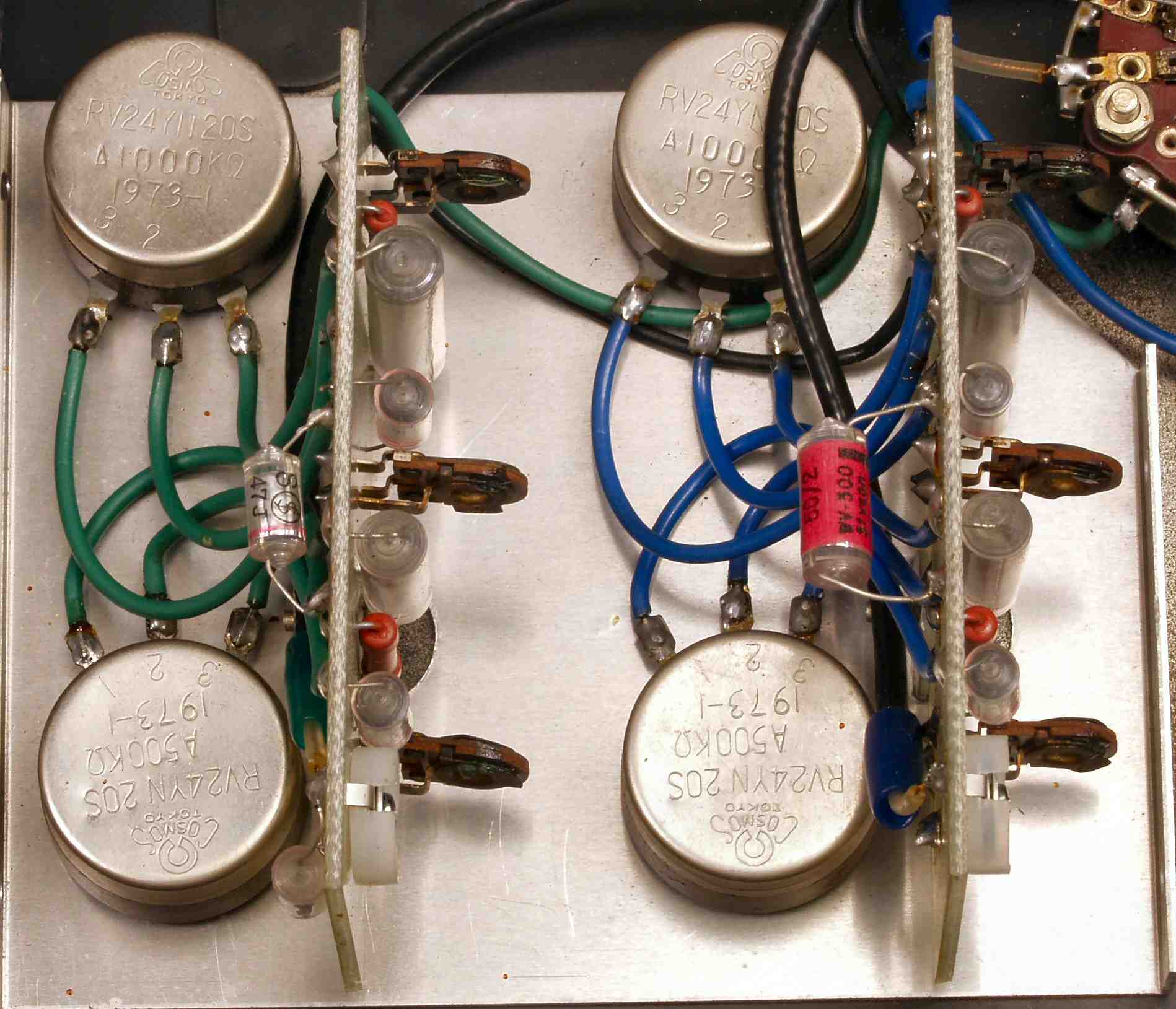

| Ｃ−ＣＡ． 修理前 トーンコントロール回路のＲＣ 「ＥＥ−１Ｂ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大」及び 「ＥＥ−１Ｃ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小」からそのまま。 （真空管のバラツキ範囲内の為） |
 |

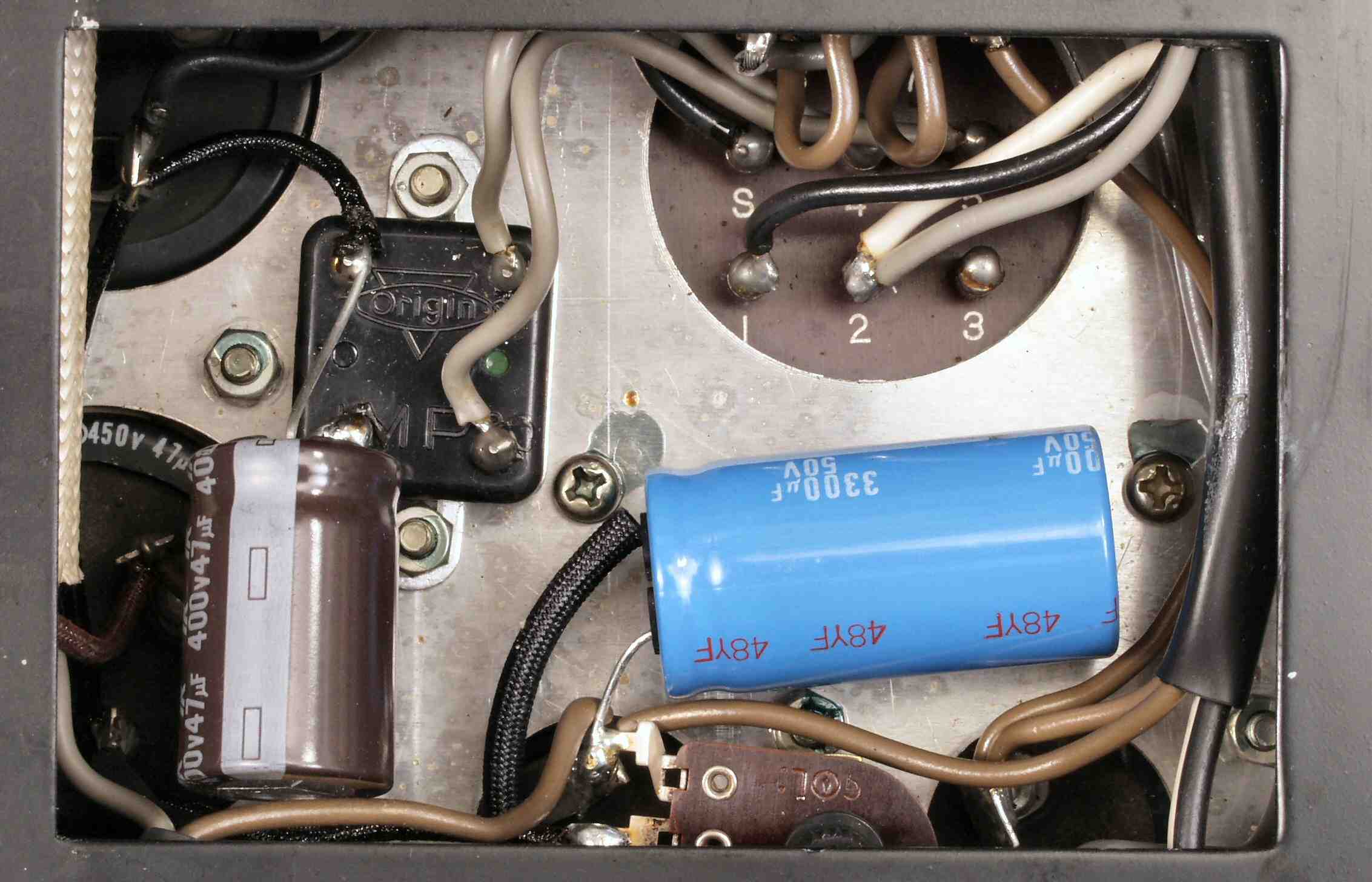

| Ｃ−D． 修理後 追加した電源回路の電解コンデンサー |
 |

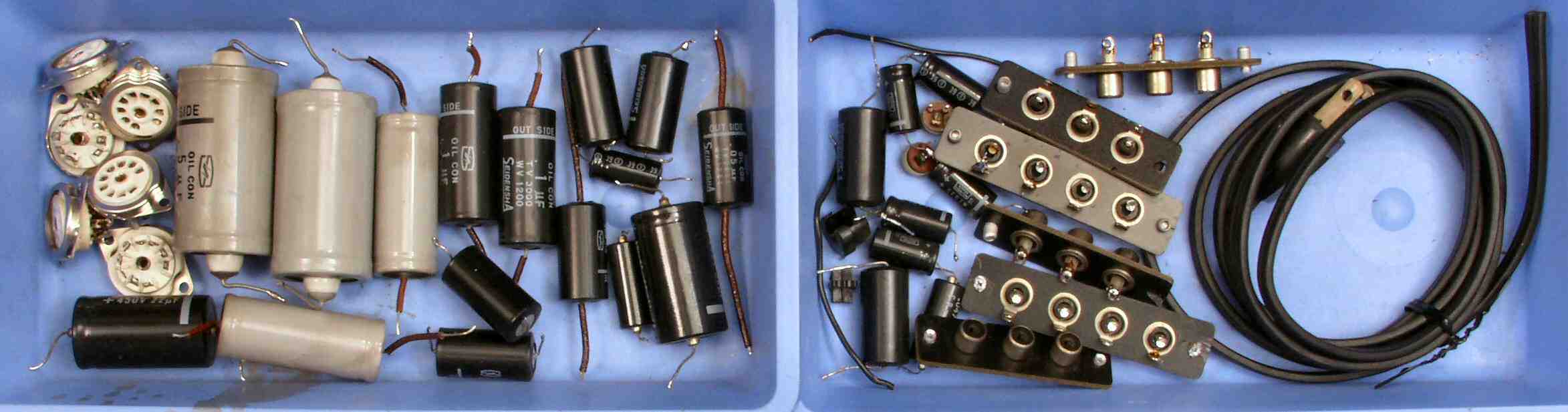

| Ｃ−Ｅ． 交換した部品 |
 |
| C−ＦＡ． 修理前 上から見る |
|

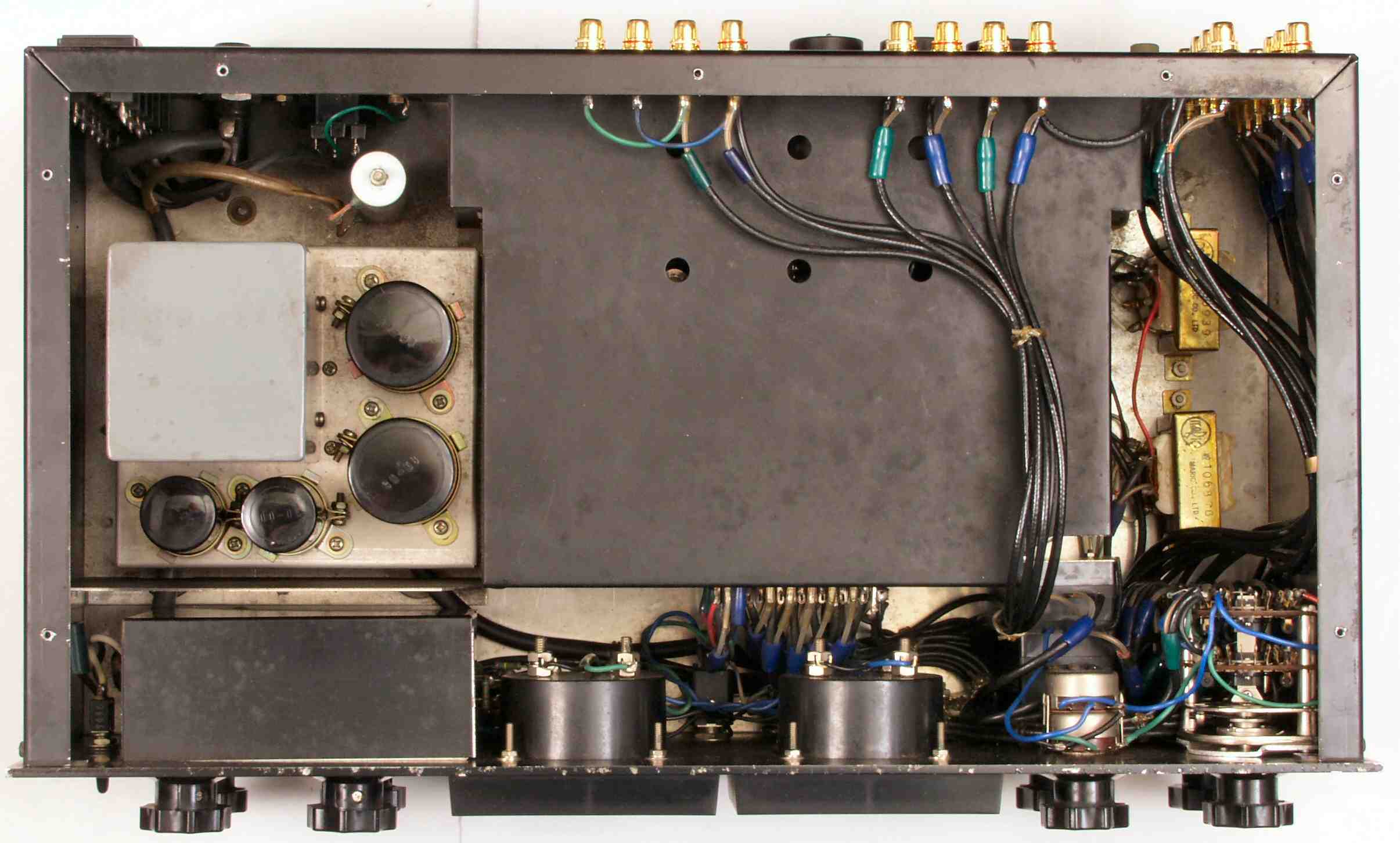

| Ｃ−ＦＢ． 修理後 上から見る |
 |
| C−ＦＣ． 修理前 後から見る |
|

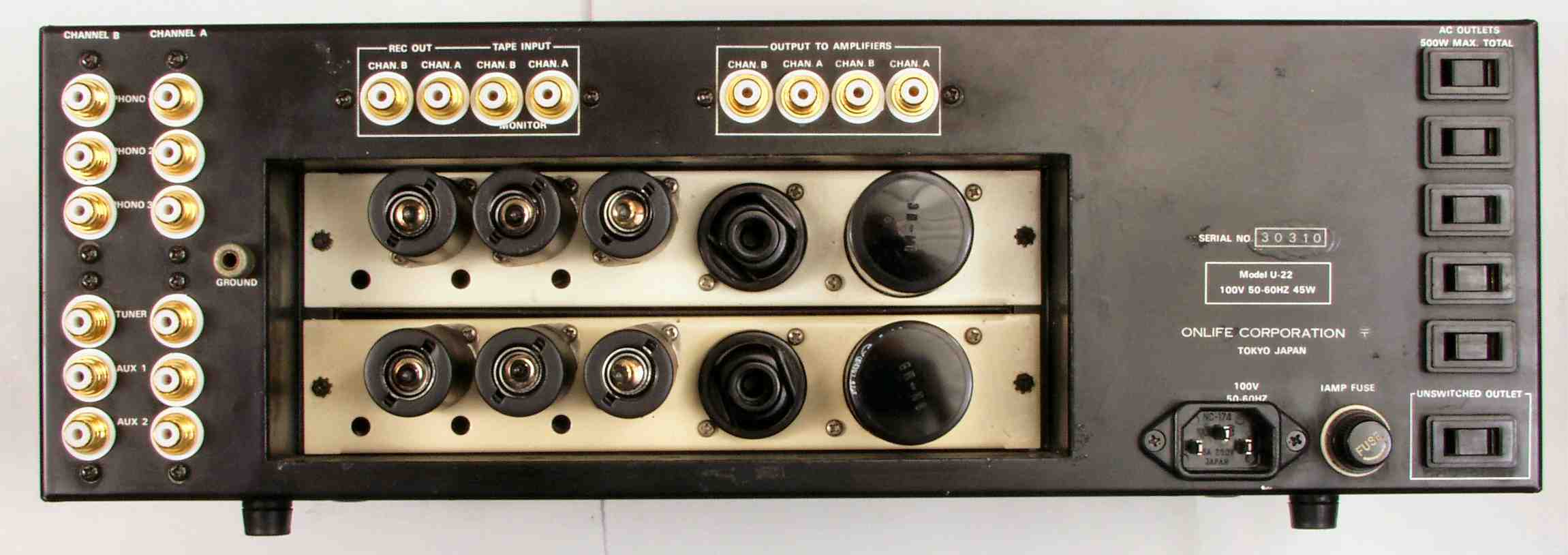

| Ｃ−ＦＤ． 修理後 後から見る |
 |

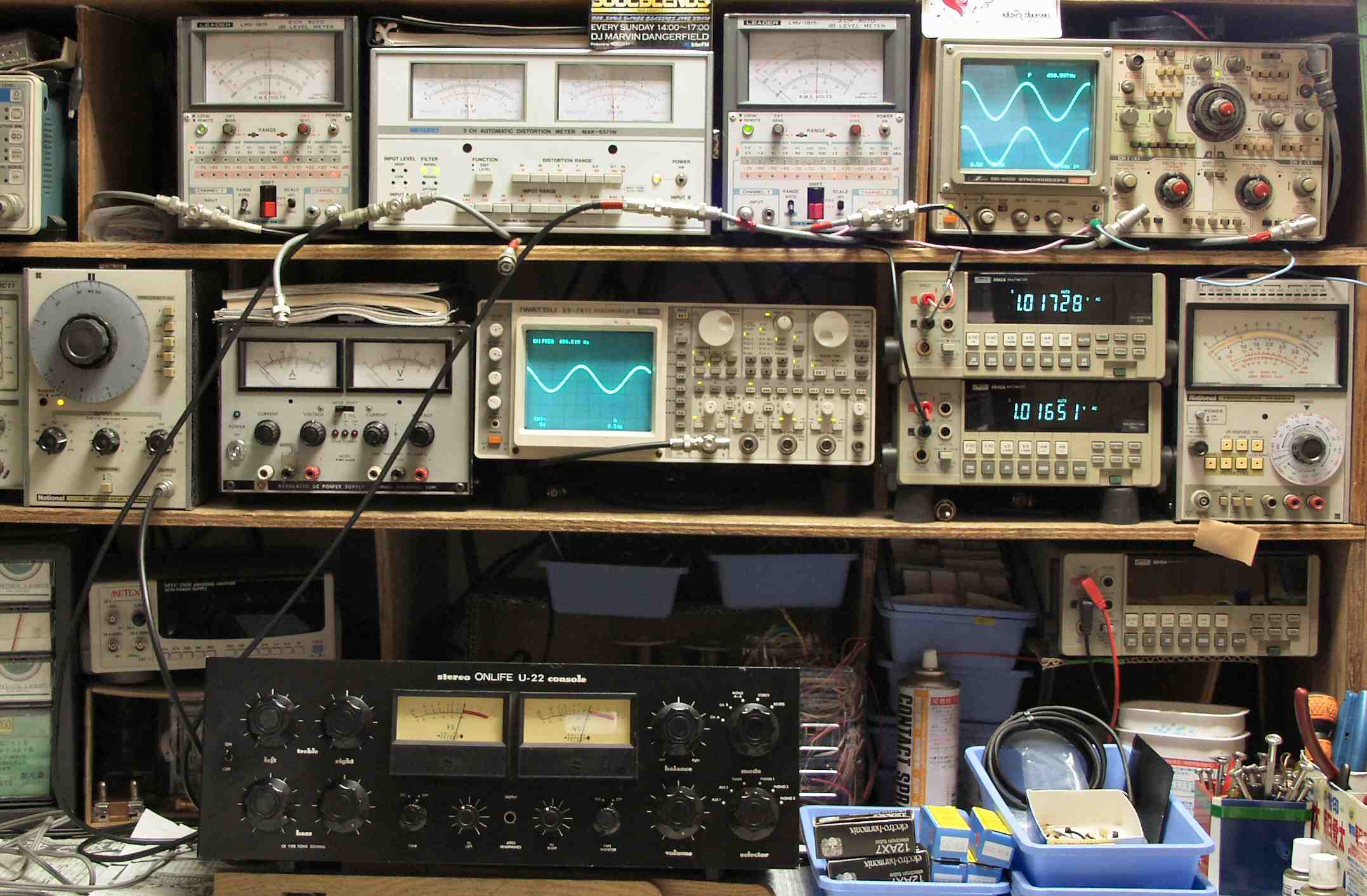

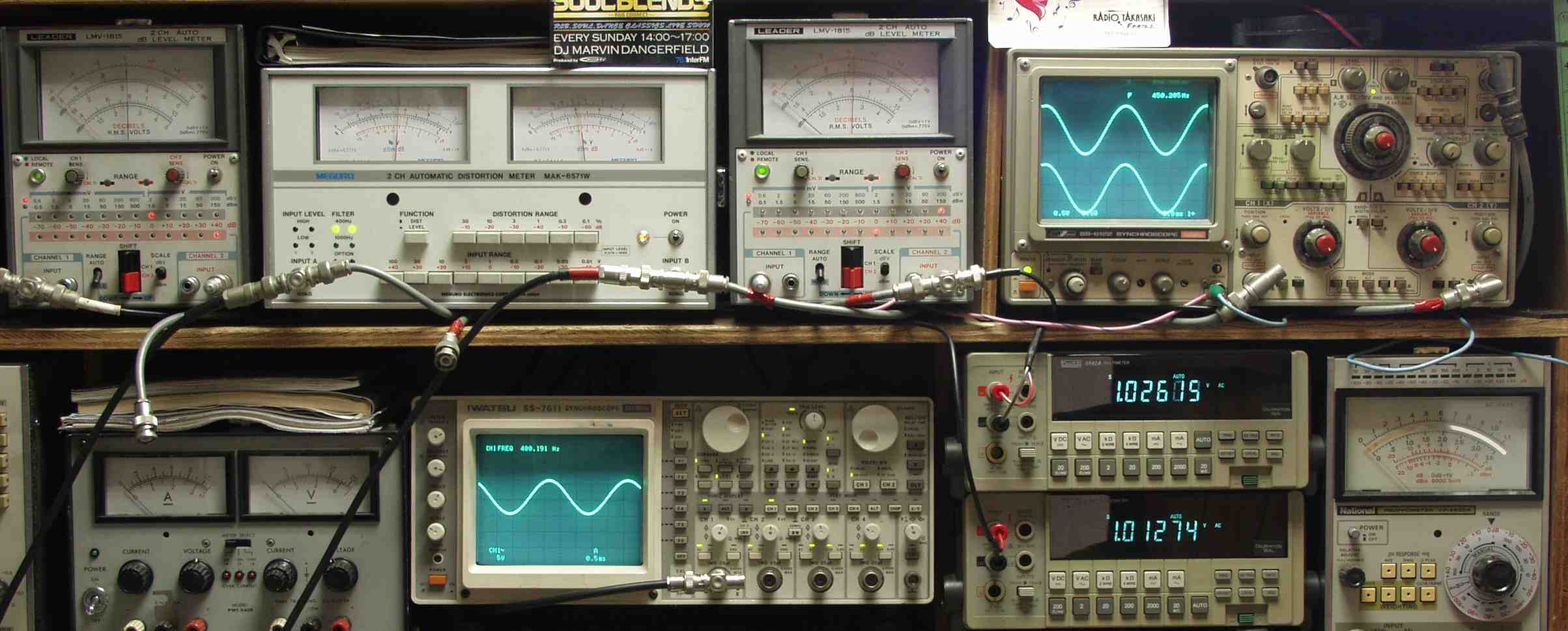

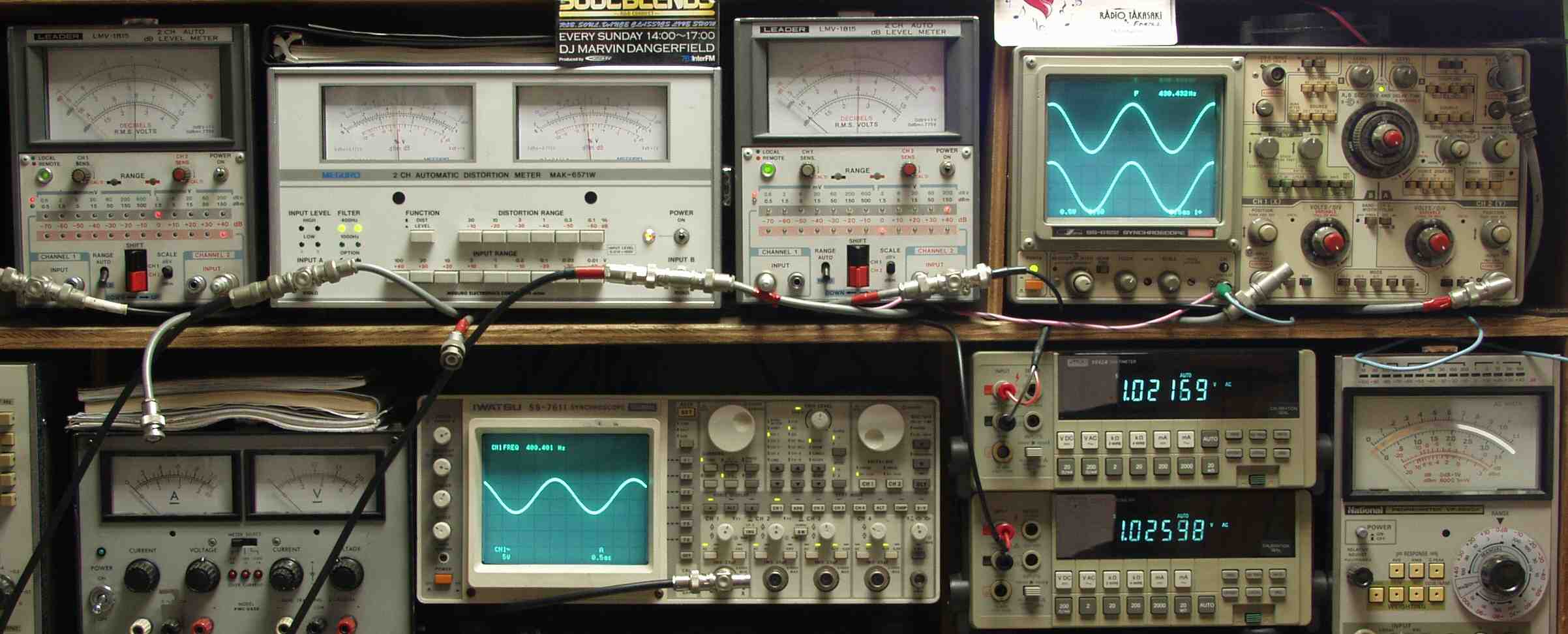

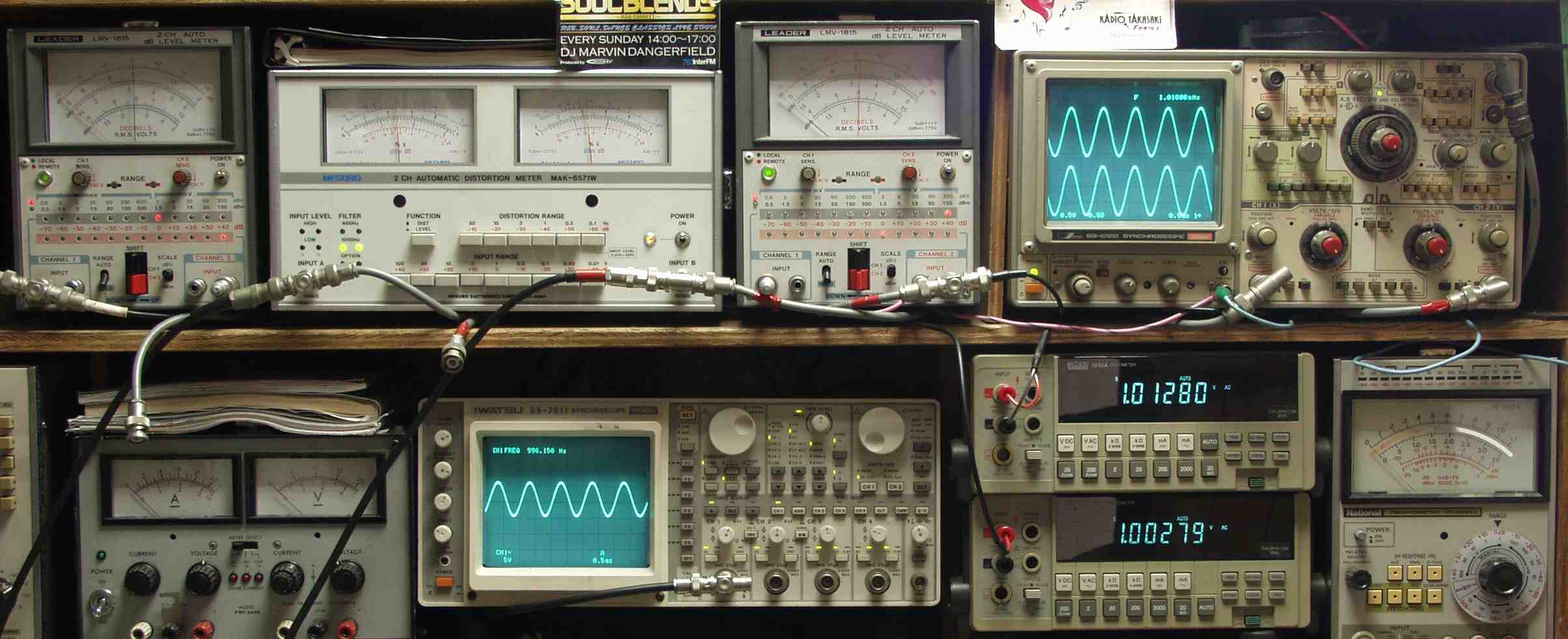

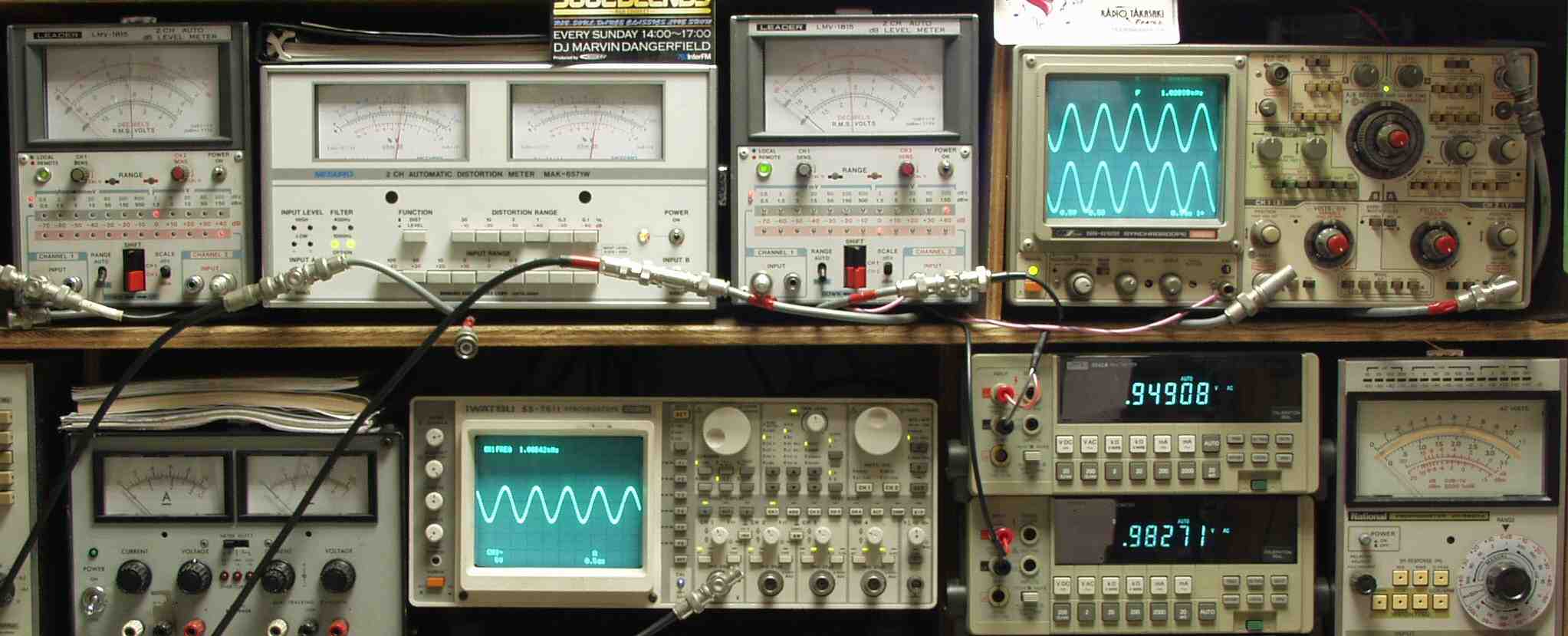

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＭＭ−１入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＭＭ−１入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＭＭ−１入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力電圧１Ｖ 歪み率＝０．０５％ 測定レンジ＝０．１％ ＭＭ−１入力 ４００ＨＺ |
 |

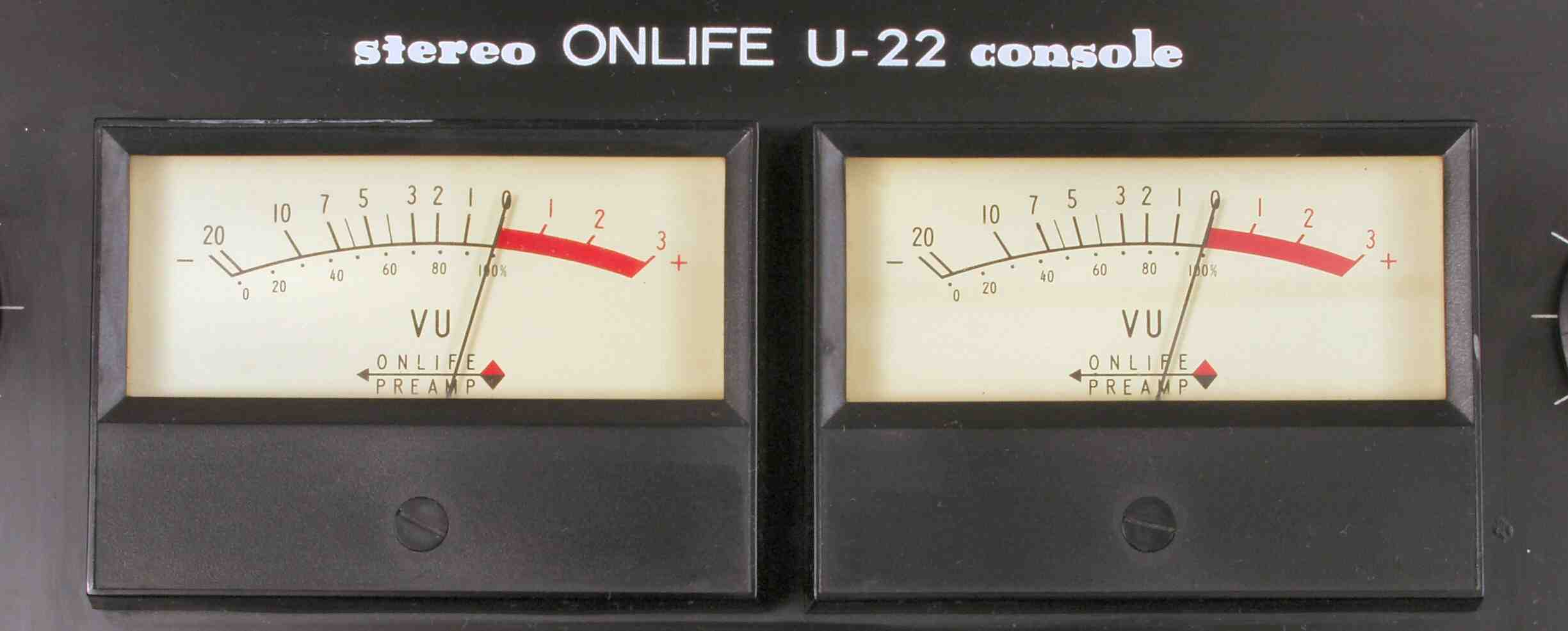

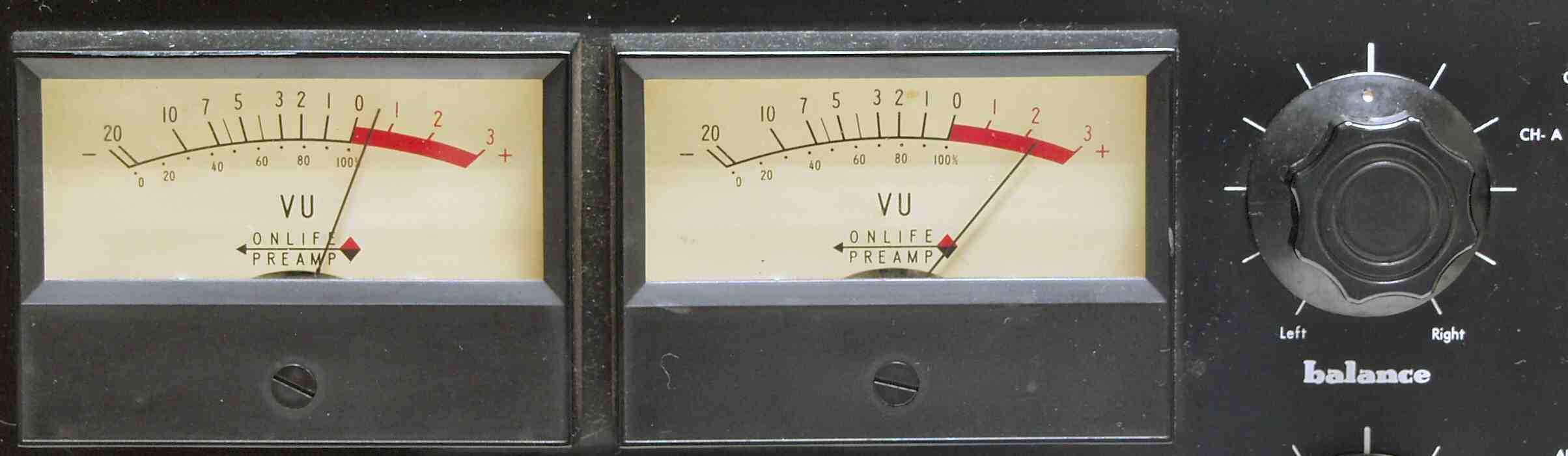

| Ｅ−５． その時のＶＵメーター指示 |
 |

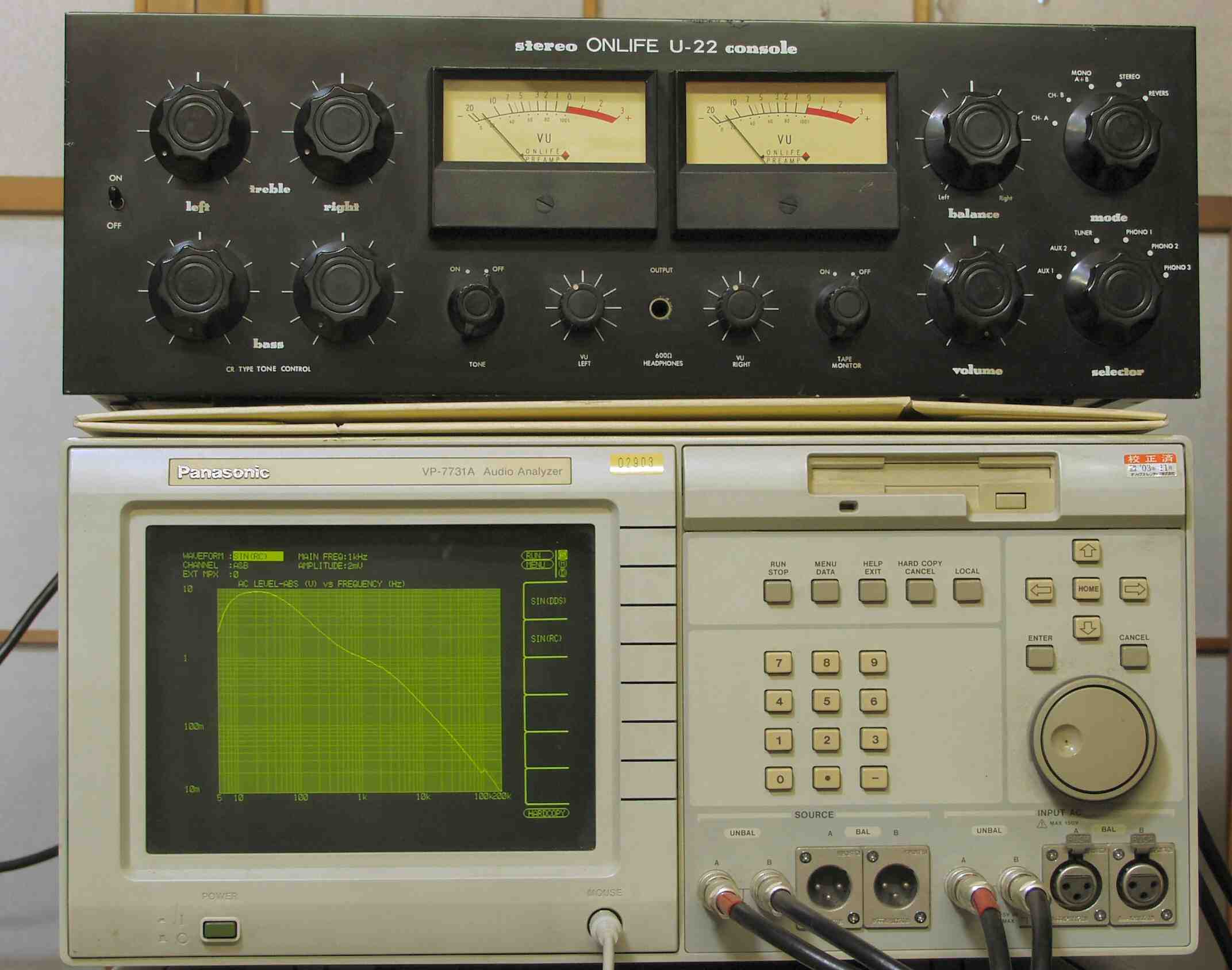

| ＥＥ． 上位測定器による 調整・測定 ＥＥ−１． 下のオーディオアナライザーで自動測定 |
 |

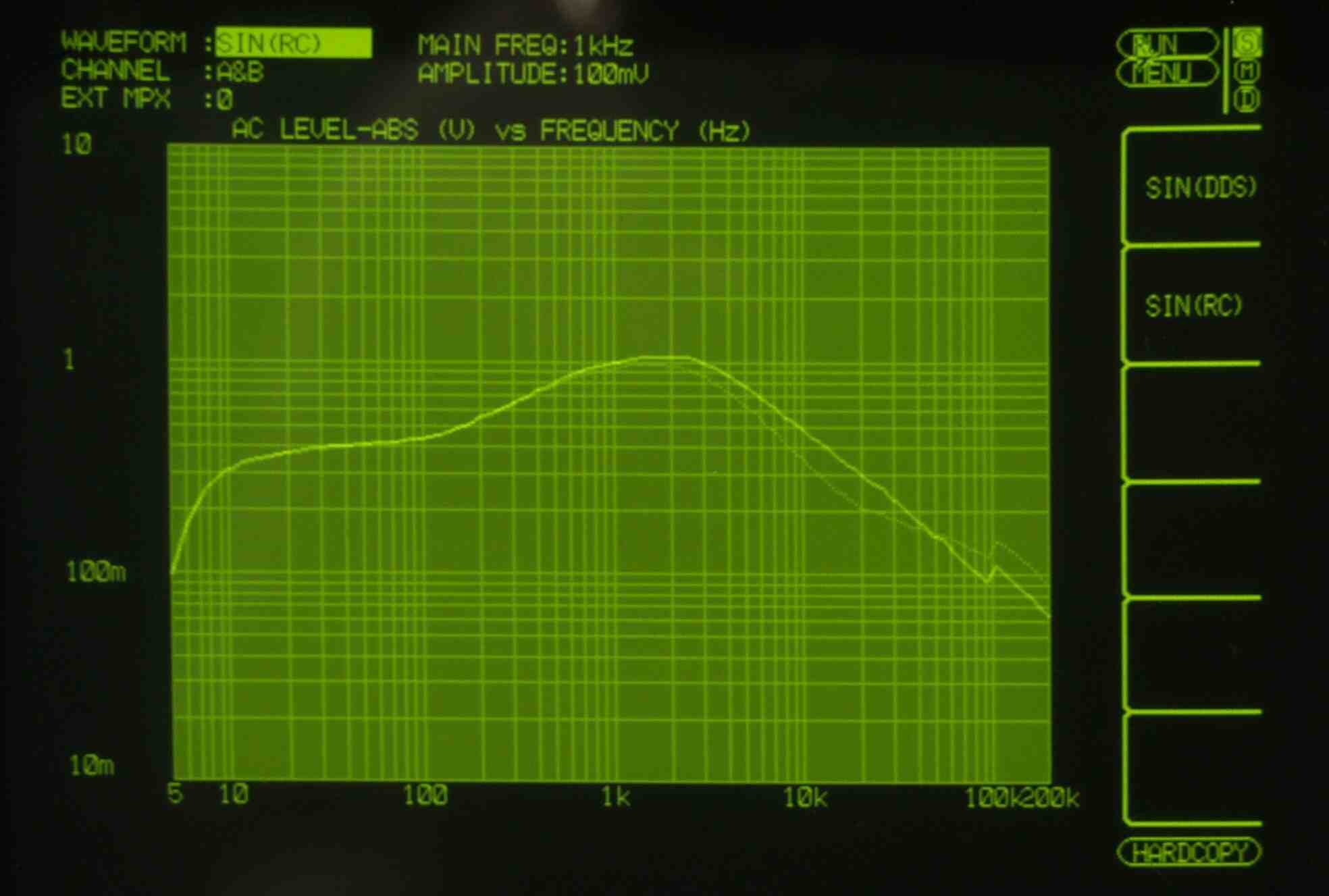

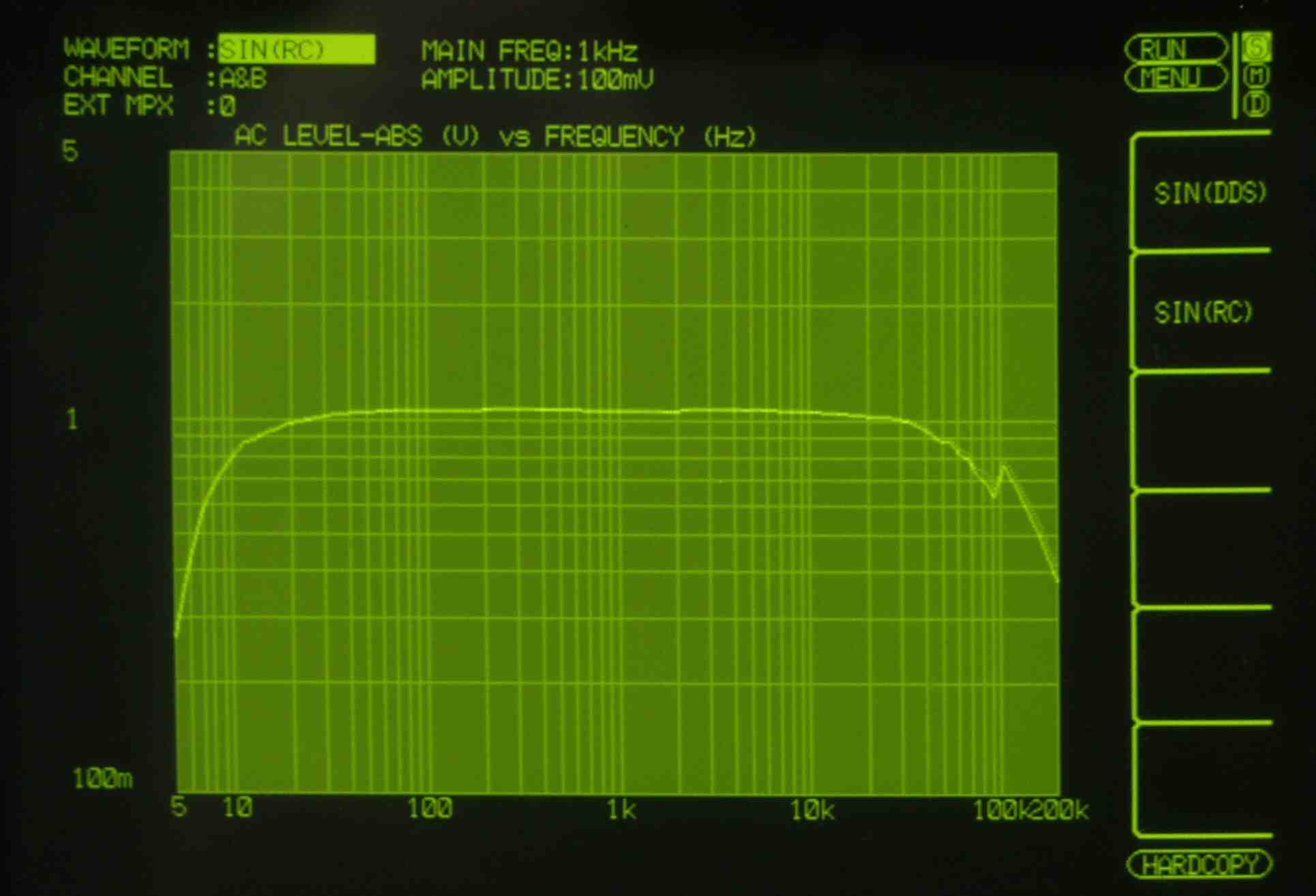

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

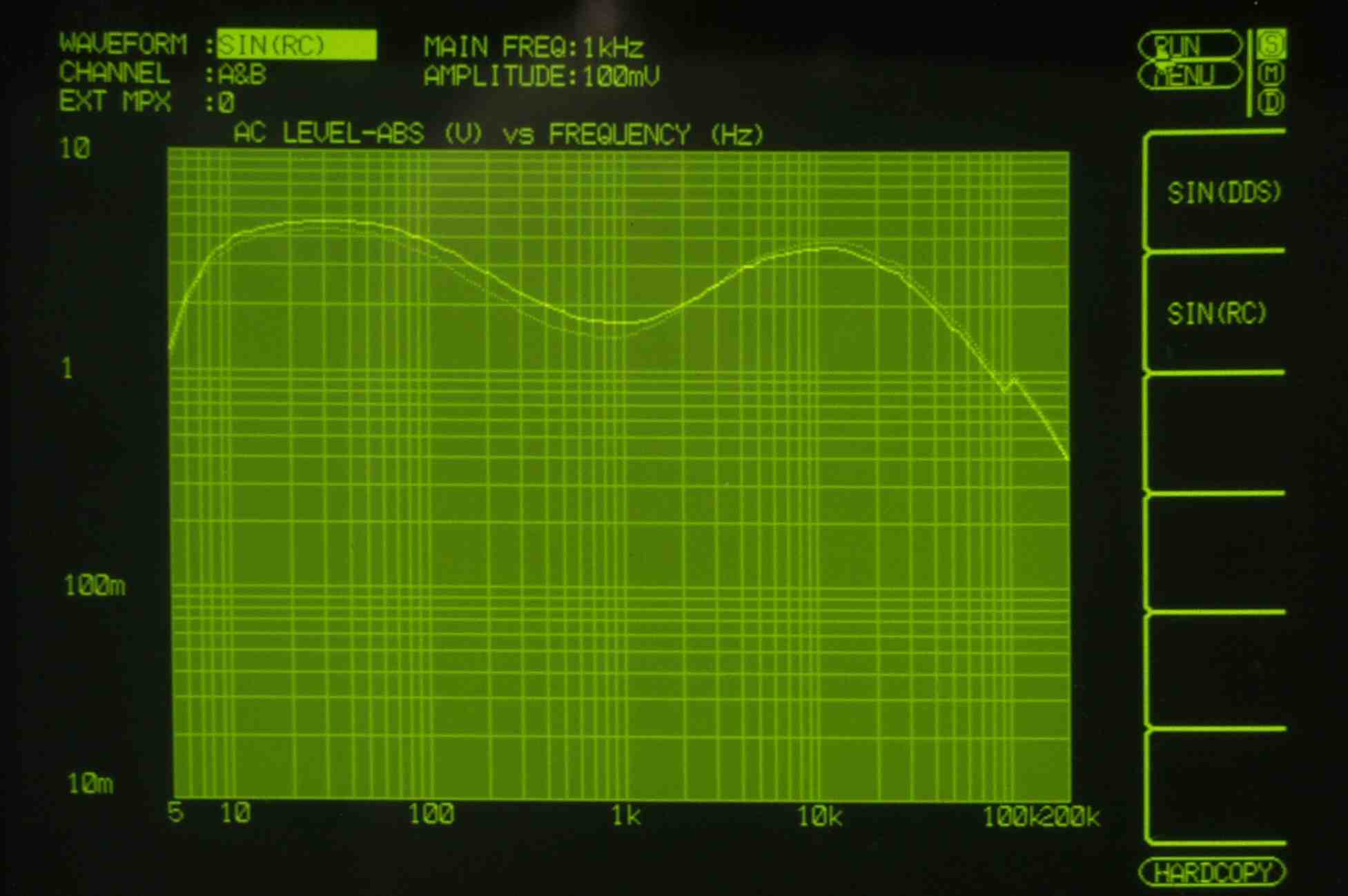

| ＥＥ−１Ｂ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ−１Ｃ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

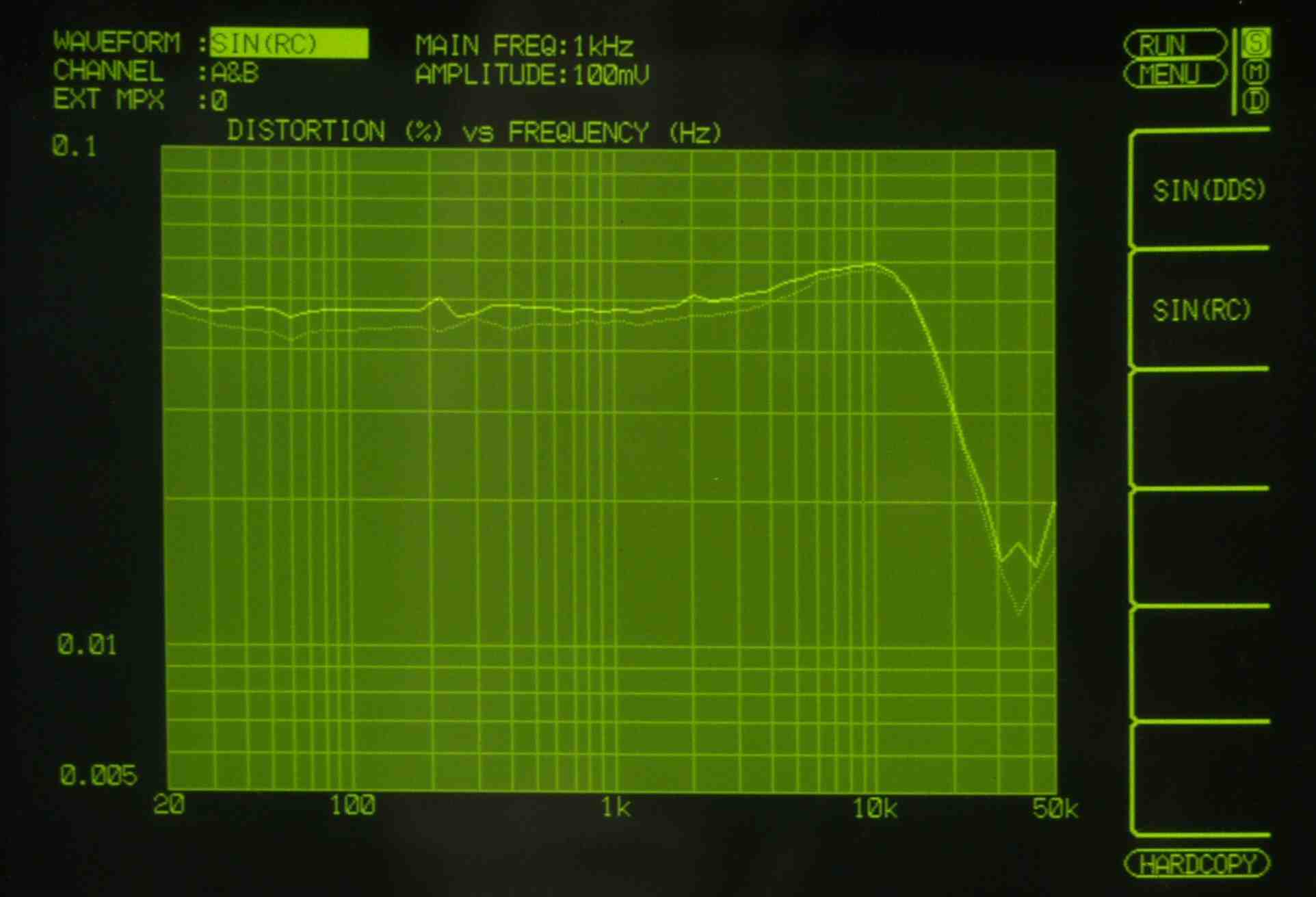

| ＥＥ−１Ｄ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

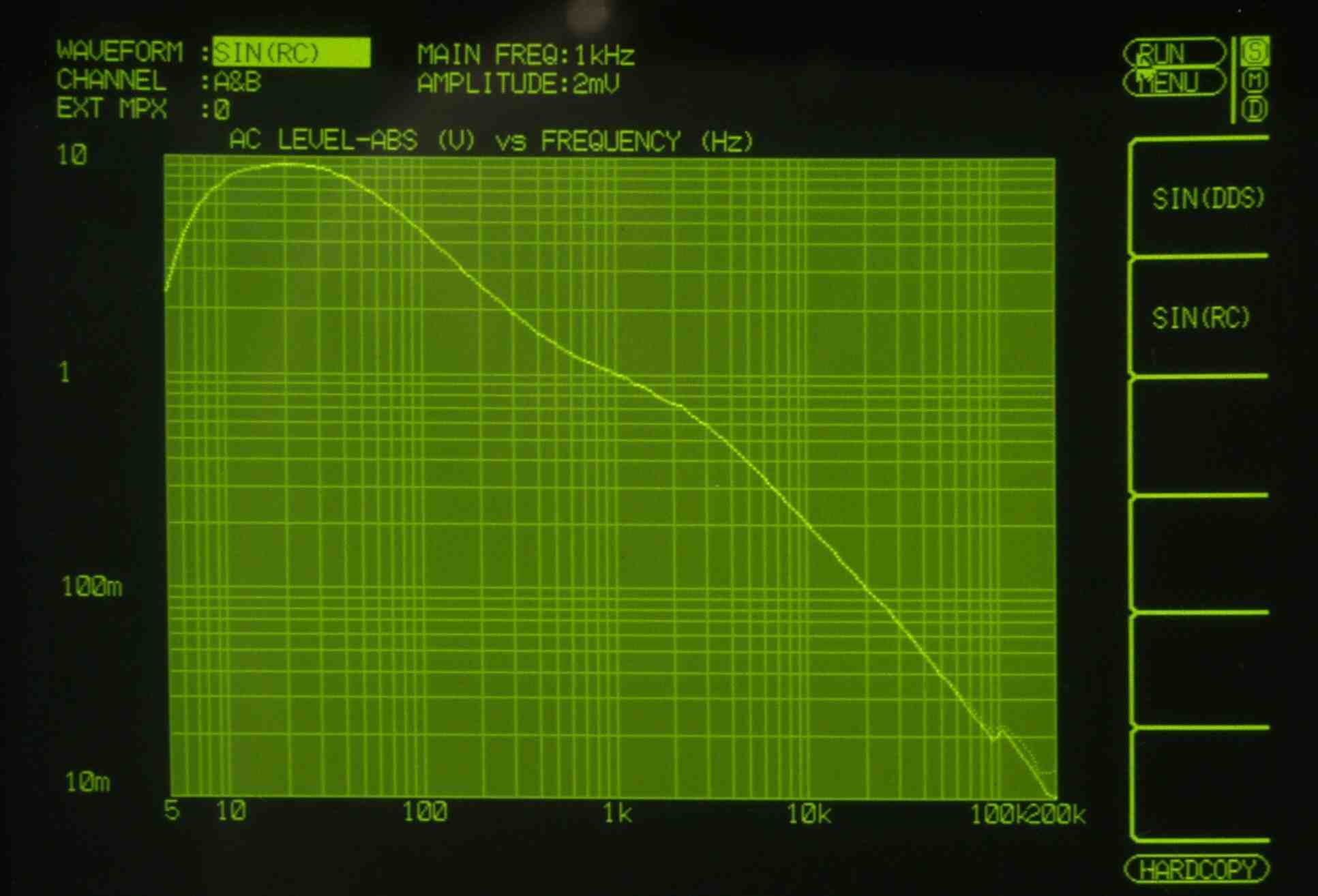

| ＥＥ−２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｅ−６． 完成 ２４時間エージング |
