| ＬＵＸＭＡＮ Ａ３３００ ２台目修理記録 | |
| 平成１６年１月１８日到着 月日完成 | |
Ａ． 修理前の状況
Ｆ． 修理費 ４５，０００円 ＜＜真空管別途＞＞ |
|

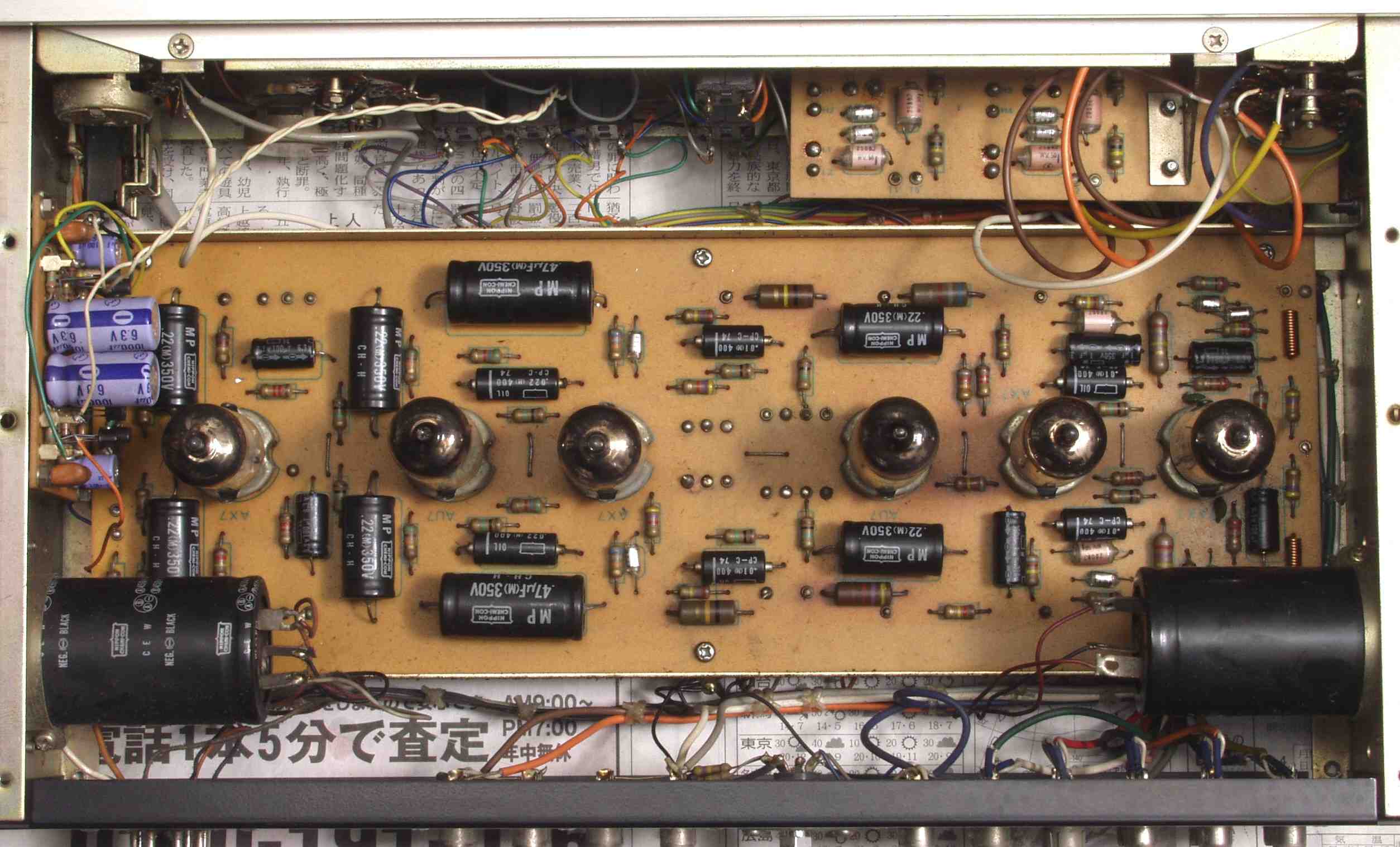

| Ａ． 修理前の状況 Ａ−１． 修理前点検中 上から見る |
|
 |
|

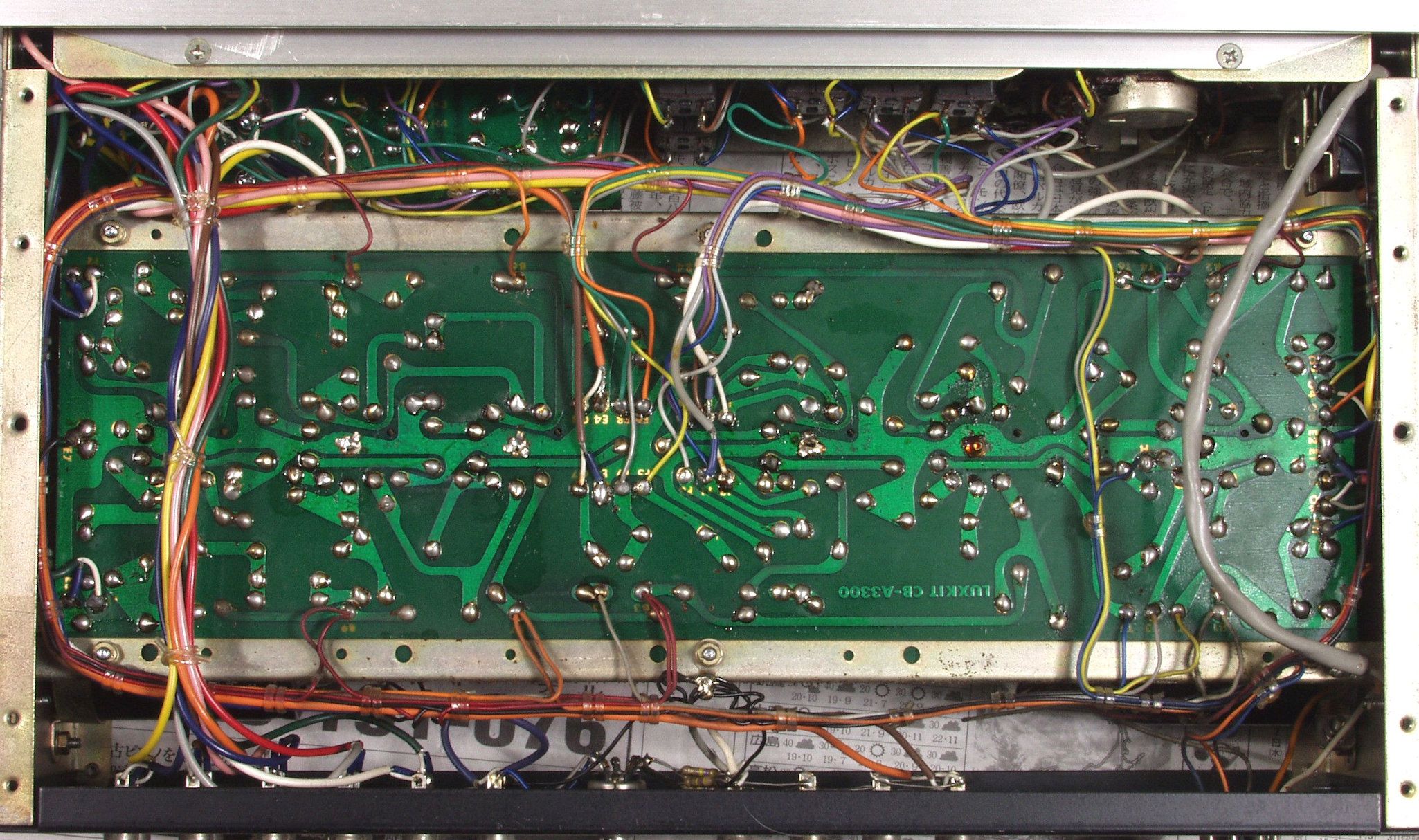

| Ａ−２． 修理前点検中 下から見る | |
 |
|
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 前段基板 |
|
| Ｃ−１Ｂ． 修理後 前段基板 コンデンサー個交換 | |
| Ｃ−１Ｃ． 修理前 前段基板 裏 | |
| Ｃ−１Ｄ． 修理（半田補正）後 前段基板 裏 | |
| Ｃ−３Ａ． 修理前 電源基盤 | |
| Ｃ−３Ｂ． 修理後 電源基盤 フュ−ズ入り抵抗全部、電解コンデンサー９個交換 ジャンパー線も半田を浸み込ませる |
|
| Ｃ−３Ｃ． 修理前 電源基盤 裏 | |
| Ｃ−３Ｄ． 修理（半田補正）後 電源基盤 裏 半田を全部やり直す | |
| Ｃ−３Ｅ．発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シ−ト | |
| Ｃ−７．交換した部品 | |
| Ｃ−８Ａ． 修理前 下から見る | |
| Ｃ−８Ｂ． 修理後 上から見る | |
| C−９．完成 | |
| Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
|
| Ｅ−２Ａ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み １０００ＨＺ | |
| Ｅ−２Ｂ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み ４００ＨＺ | |
| Ｅ−３．完成 ２４時間エ−ジング | |
