LUX A3400 修理記録
平成14年10月15日到着 11月24日完成
  • A. 修理前の状況
      オークションでLUXKIT A3400のプリアンプを落札致しましたところ調子が悪く片チャンネルが音がほとんど出ません。修理をお願い致したいのですが如何でしょうか。受けとってしばらくは正常でした。正面右側の真空管EL34−2本が妙に明るくなる 燃えすぎてるようです

  • B.症状、原因
      バイアス回路故障。

  • C. 修理状況
      結合コンデンサー交換
      配線手直し、補強
      経年劣化による各部ハンダ補正

  • D.使用部品
      メタライズド・フィルムコンデンサー 38個
      抵抗                      個
      電解コンデンサー           24個

  • F. 修理費   48,000円    通常修理。
                          真空管別途。
  • S. LUX A3400 の仕様(マニアル・カタログより)
A. 修理前の状況

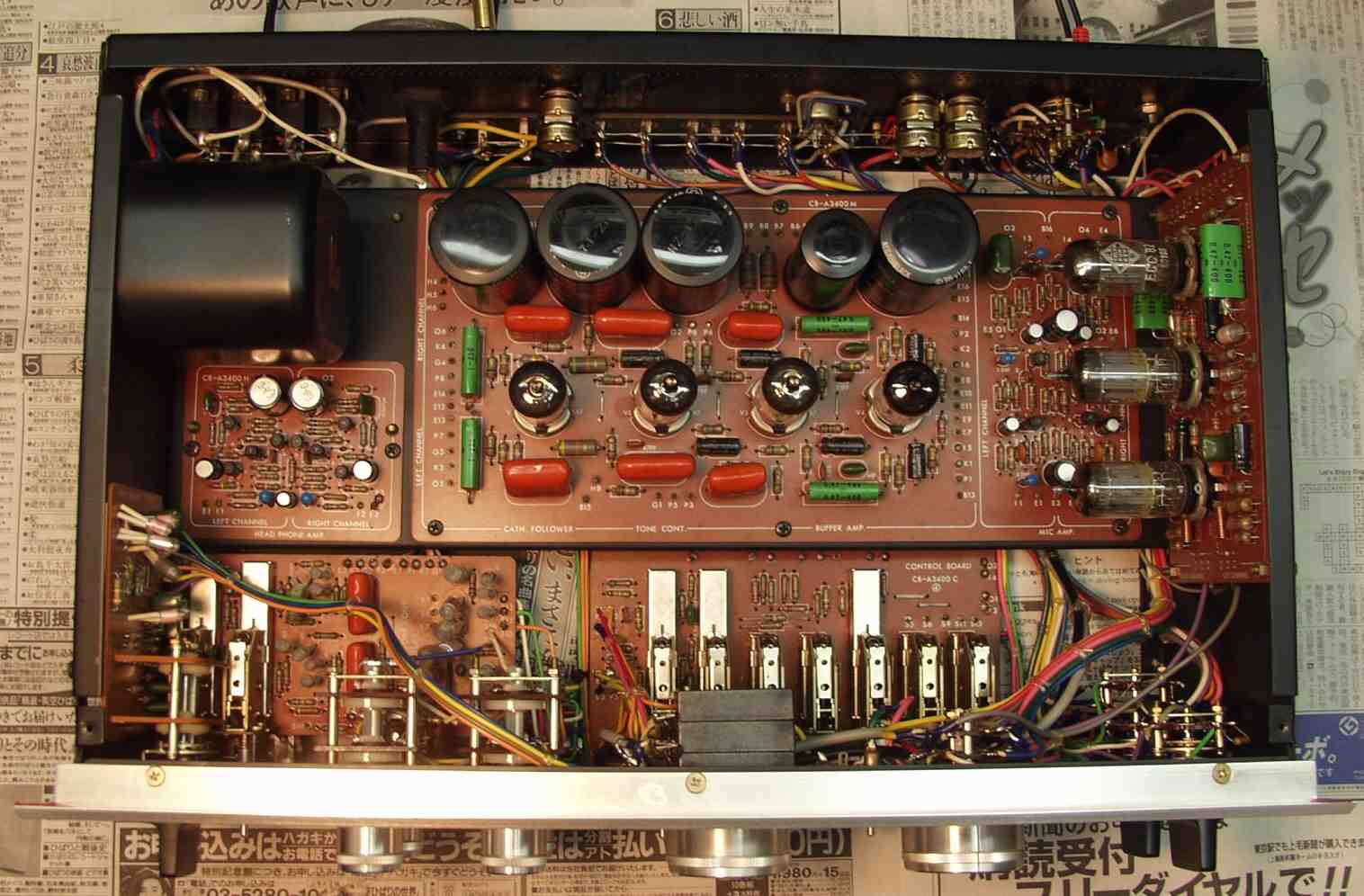

A1. 修理前 上から見る、電解コンデンサーの頭に膨らみ有り、橙色のペーパーコンデンサーが並ぶ
A2. 修理前 右側の表が見えるのが電源基盤
C. 修理・調整の様子

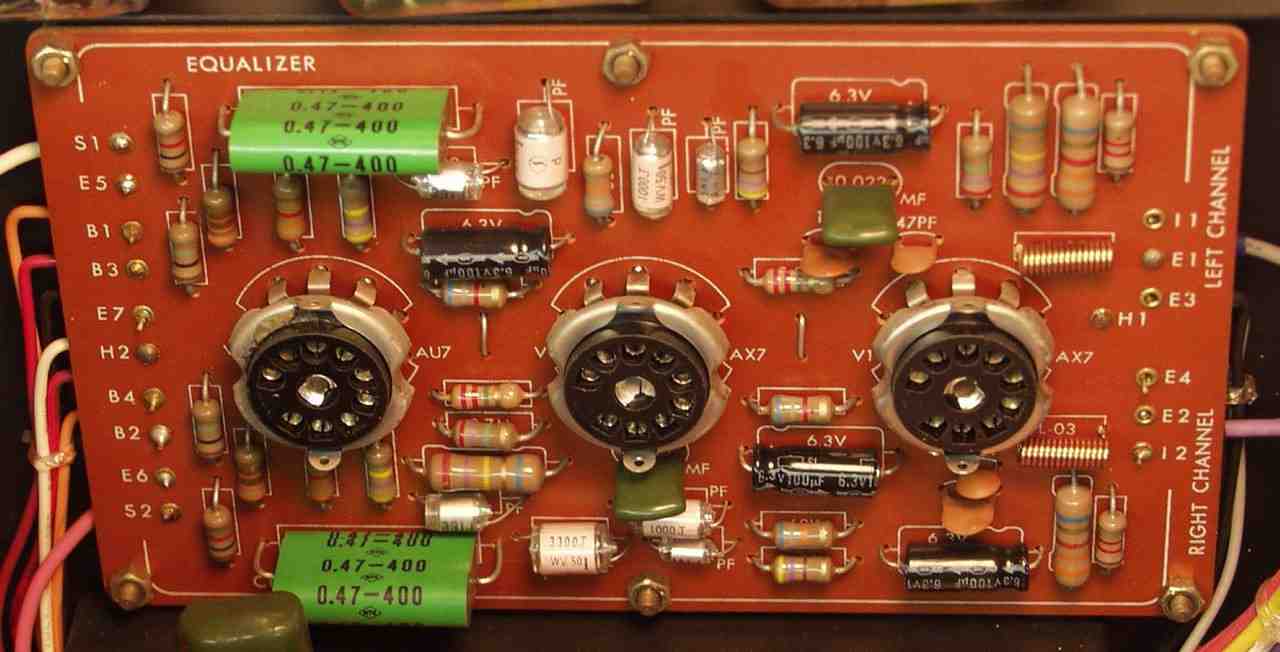

C1. 修理前 EQ−AMP基板

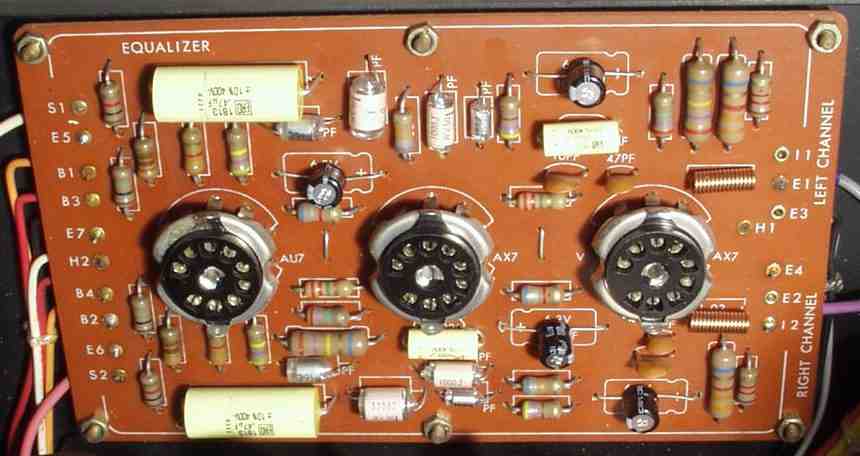

C2. 修理後 EQ−AMP基板 フイルムコンデンサー、電解コンデンサー交換
C3. 修理(半田補正)後 EQ−AMP基盤 裏

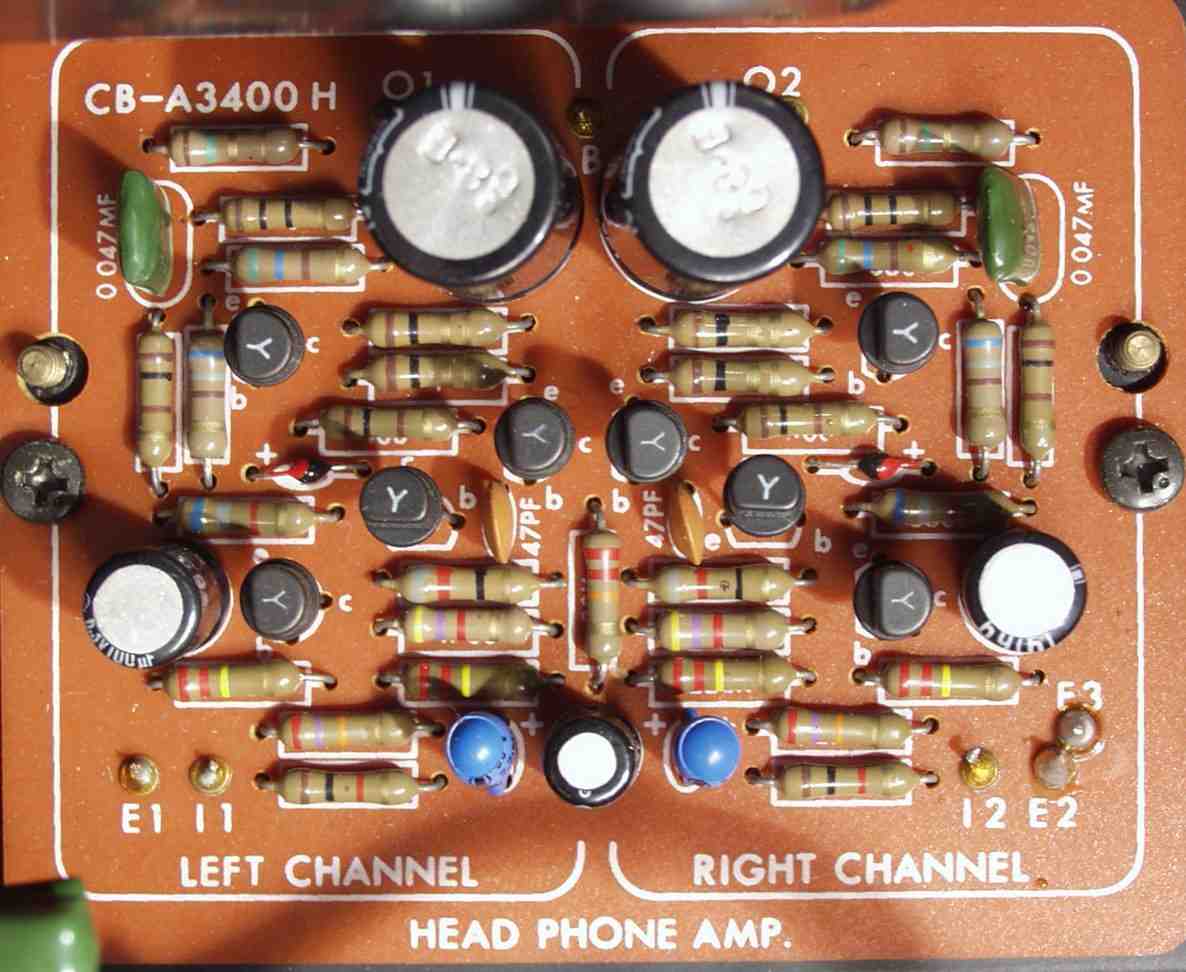

C4. 修理前 MM−AMP基板

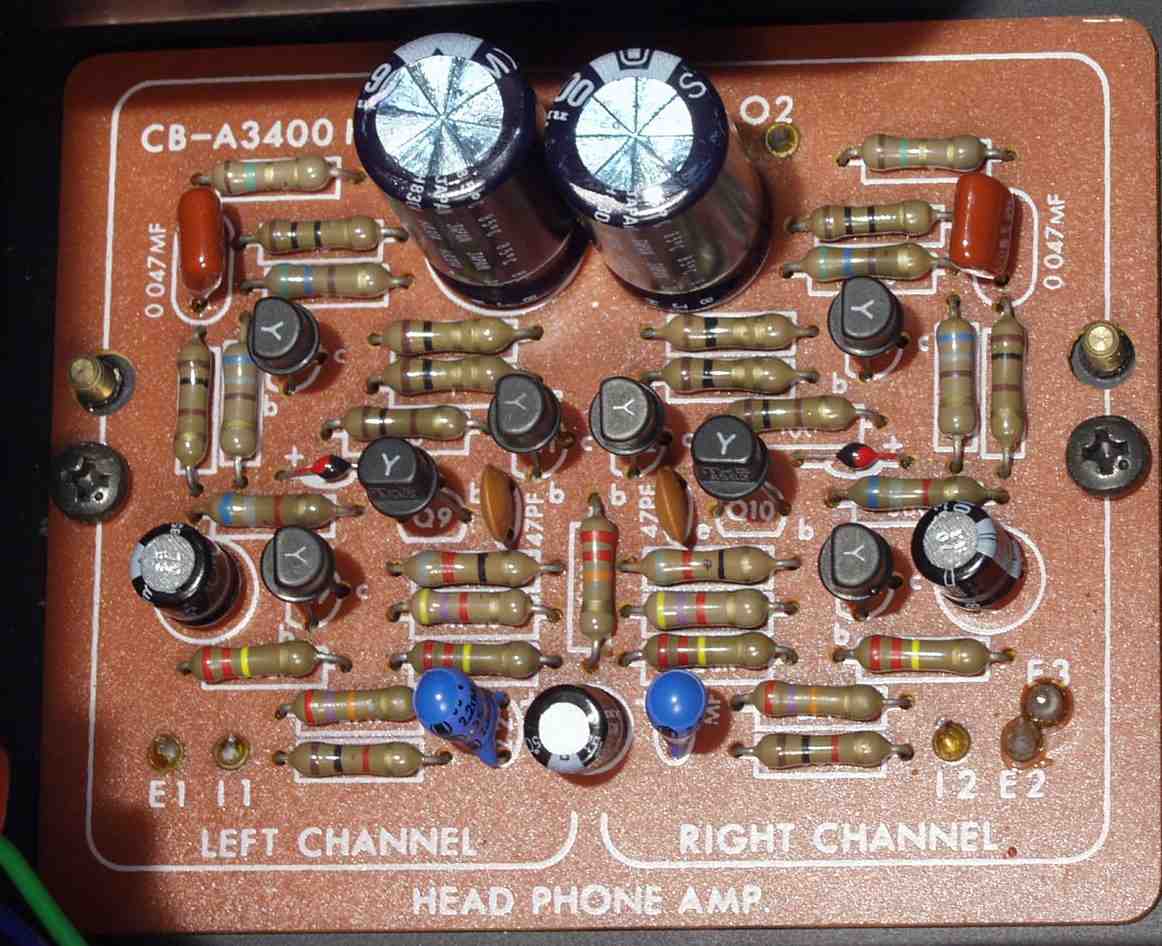

C5. 修理後 MM−AMP基板 フイルムコンデンサー、電解コンデンサー交換

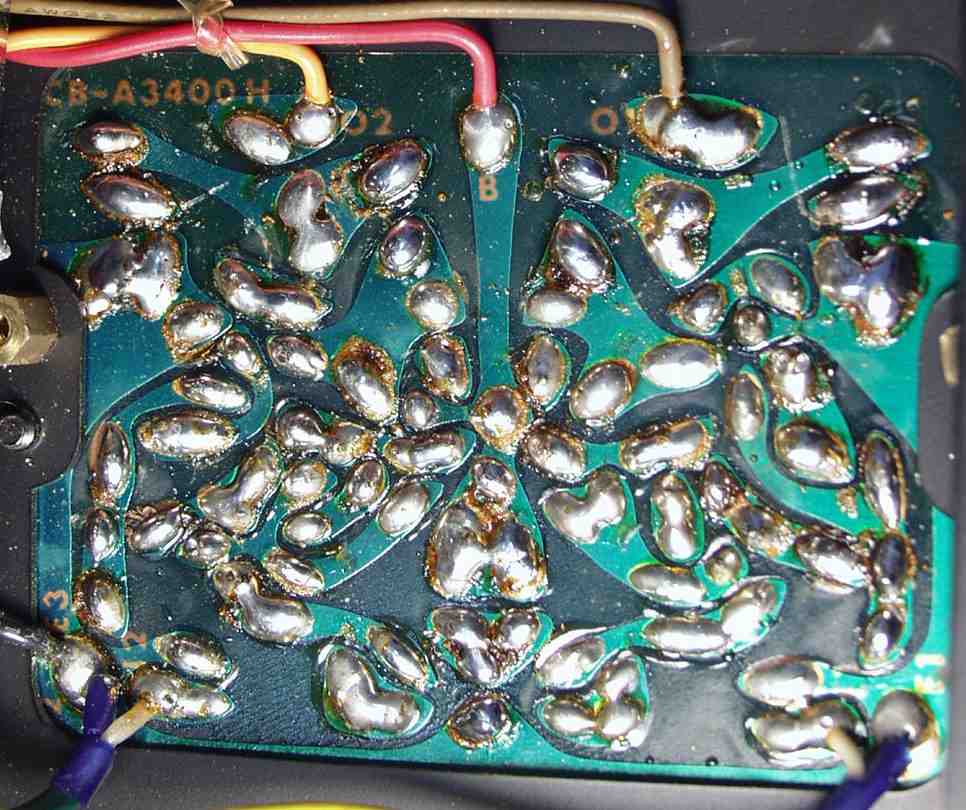

C6. 修理(半田補正)後 MM−AMP基盤 裏

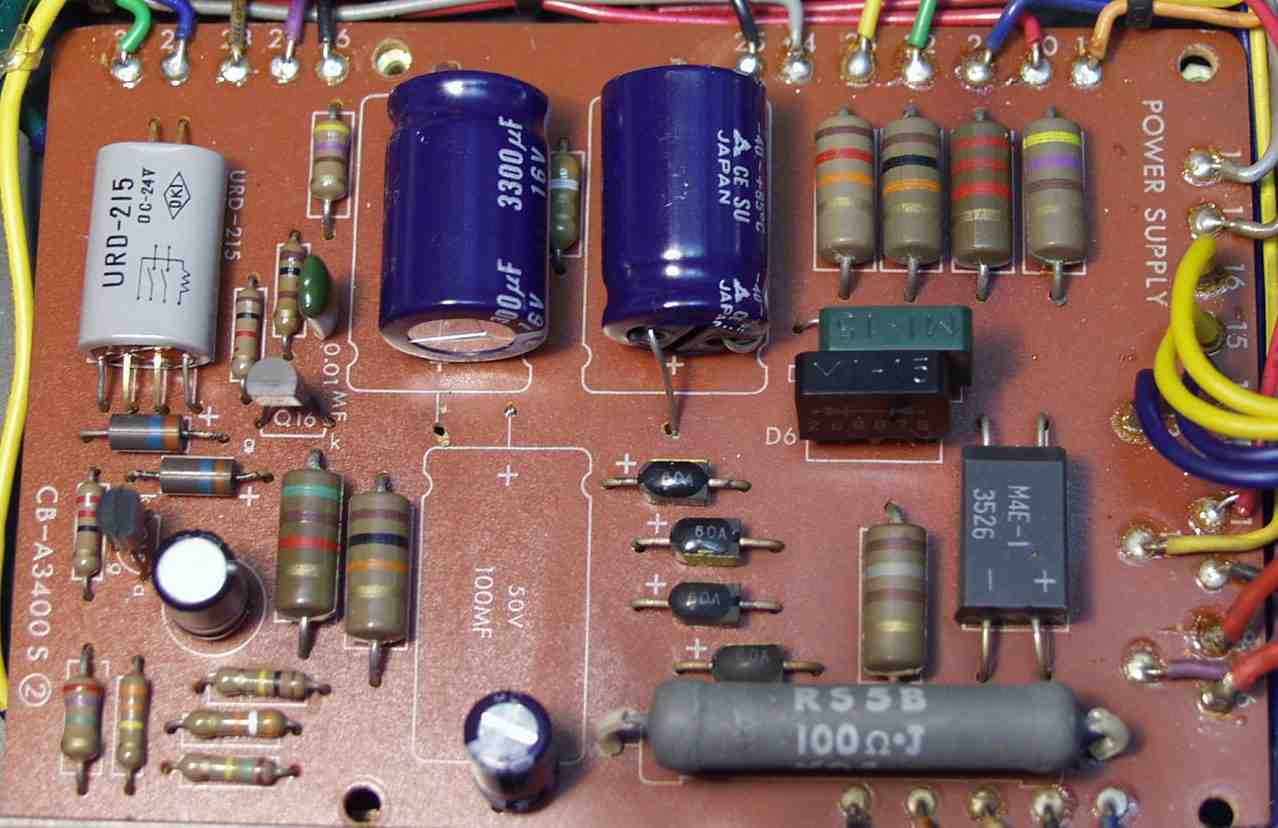

C7. 修理後 電源基盤 電解コンデンサー交換

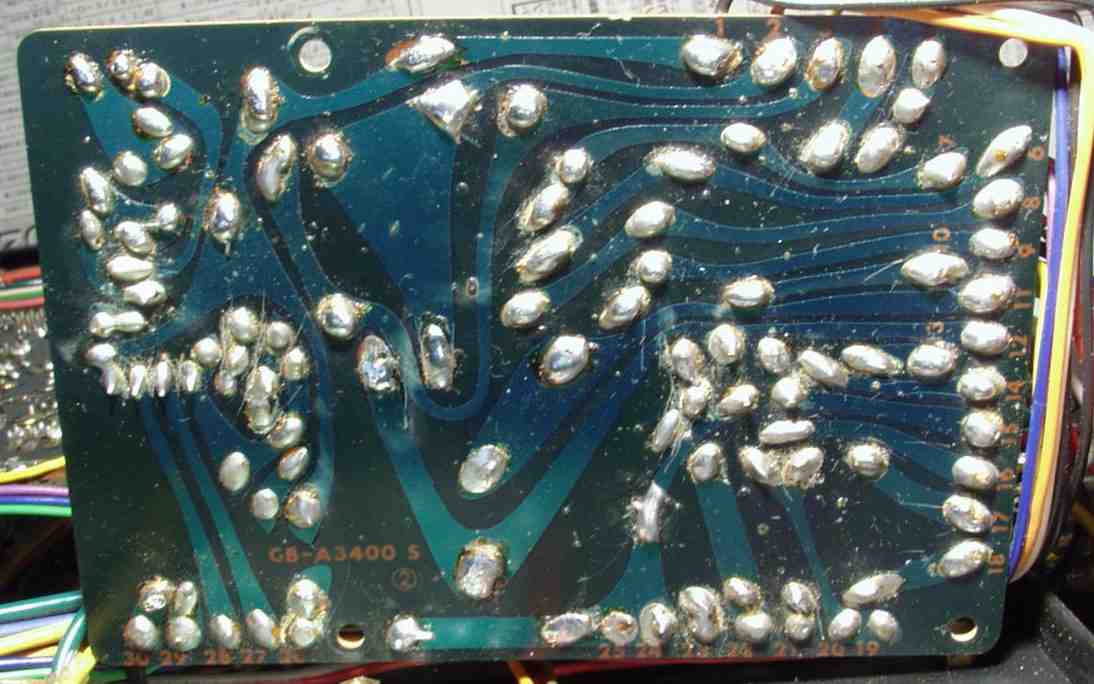

C8. 修理(半田補正)後 電源基盤裏

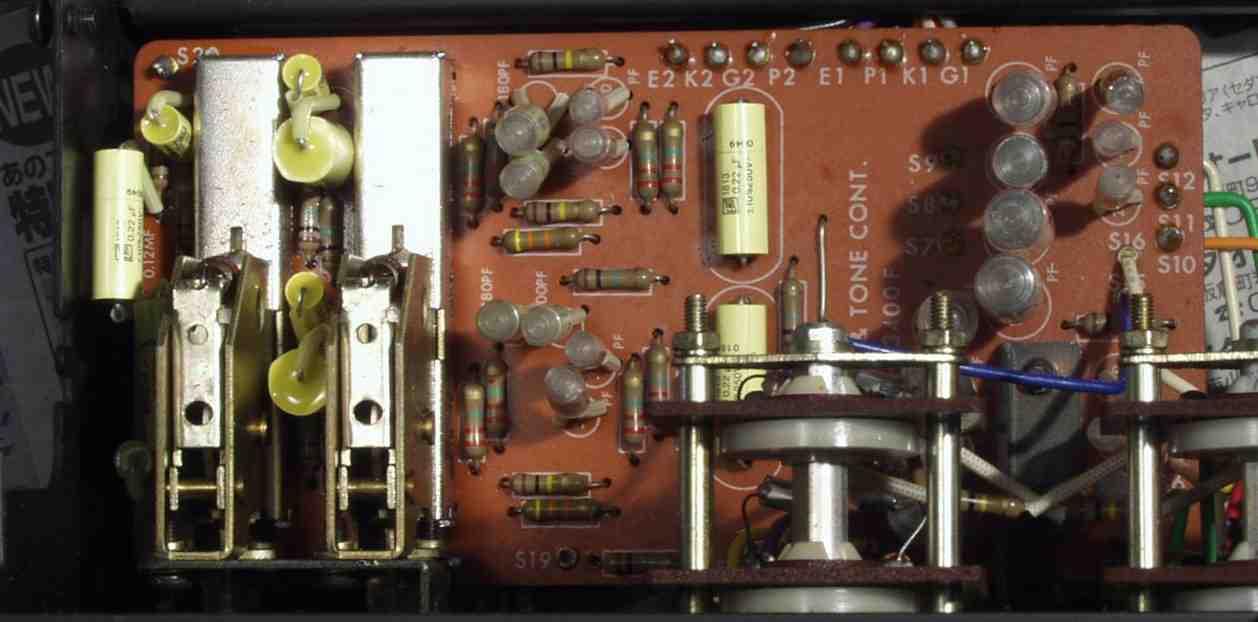

C9. 修理前 コントロール基盤
C10. 修理後 コントロール基盤 フイルムコンデンサ−交換

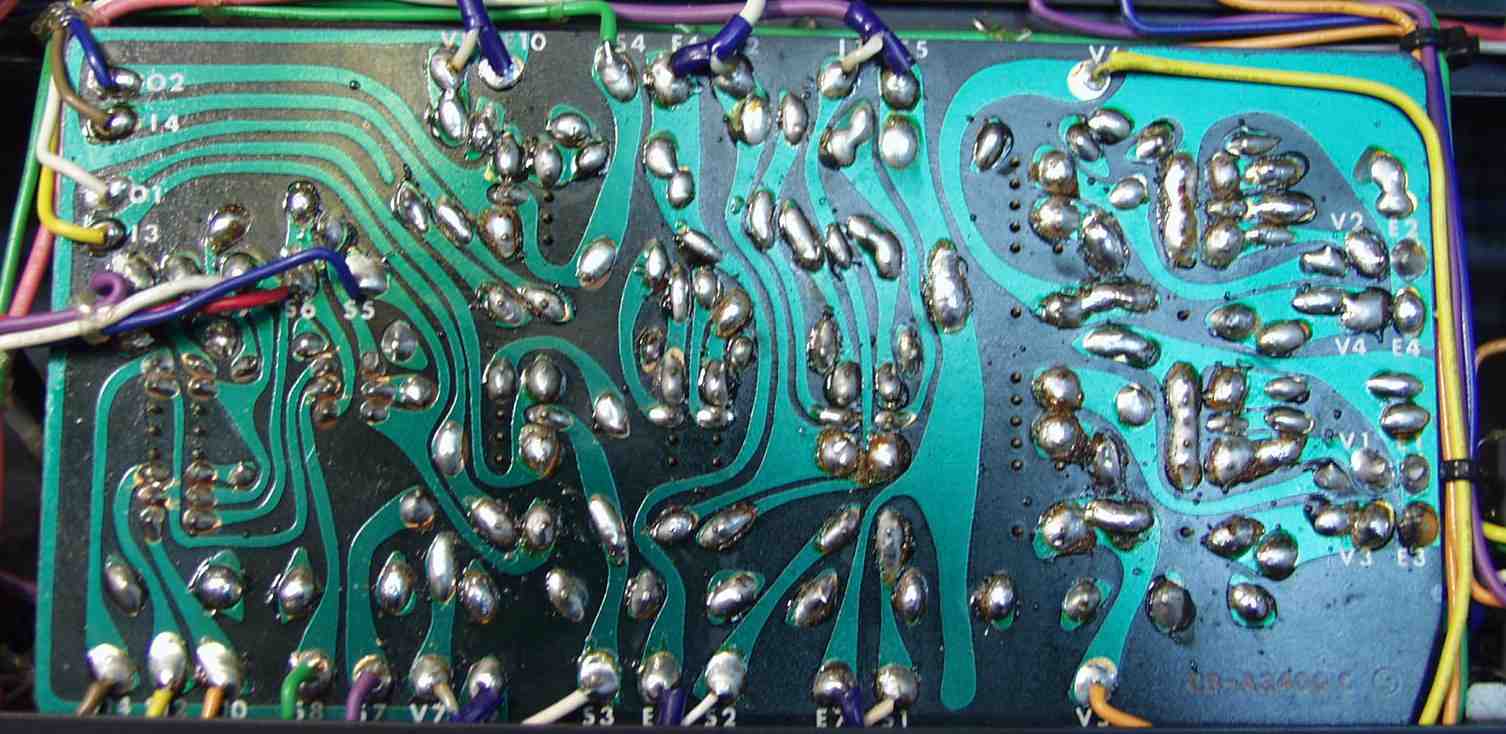

C11. 修理(半田補正)後 コントロール基盤裏

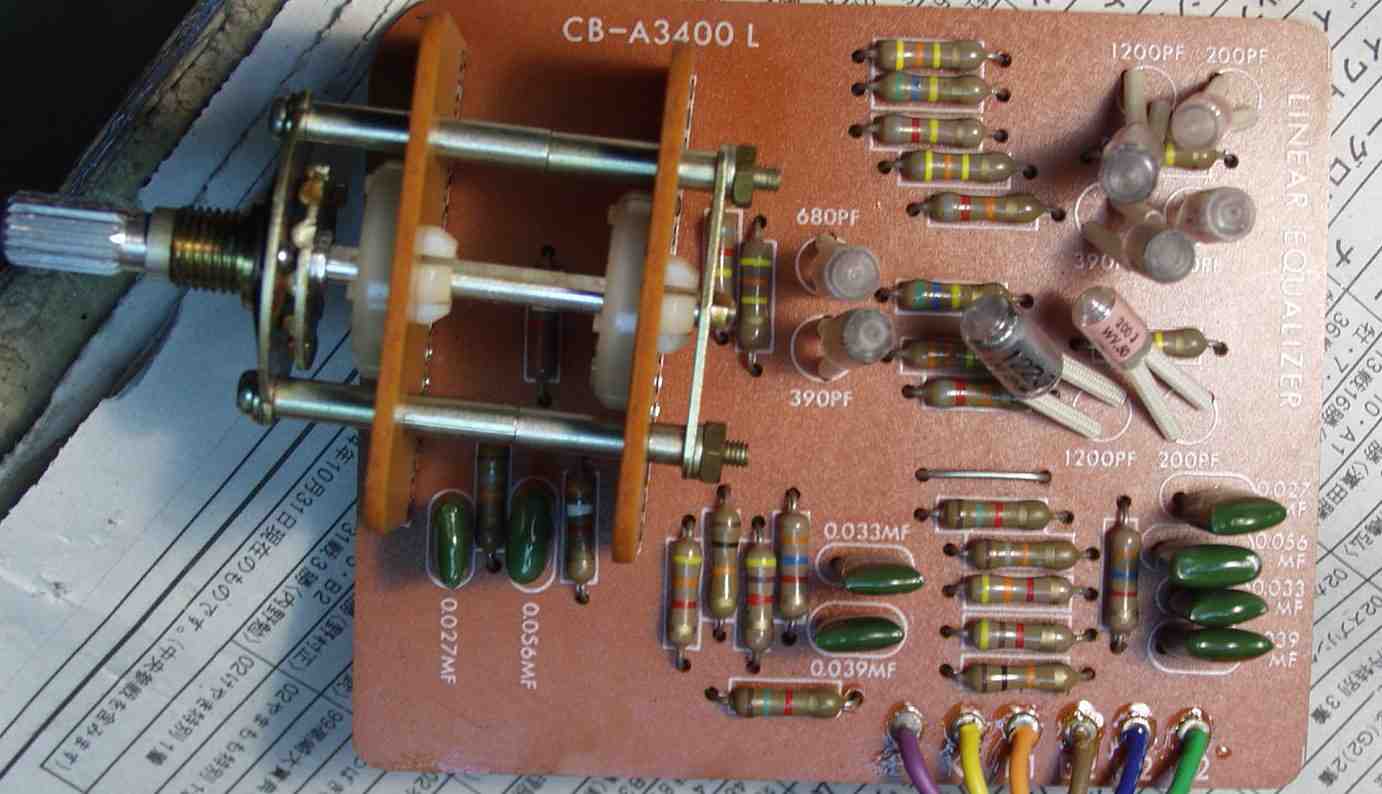

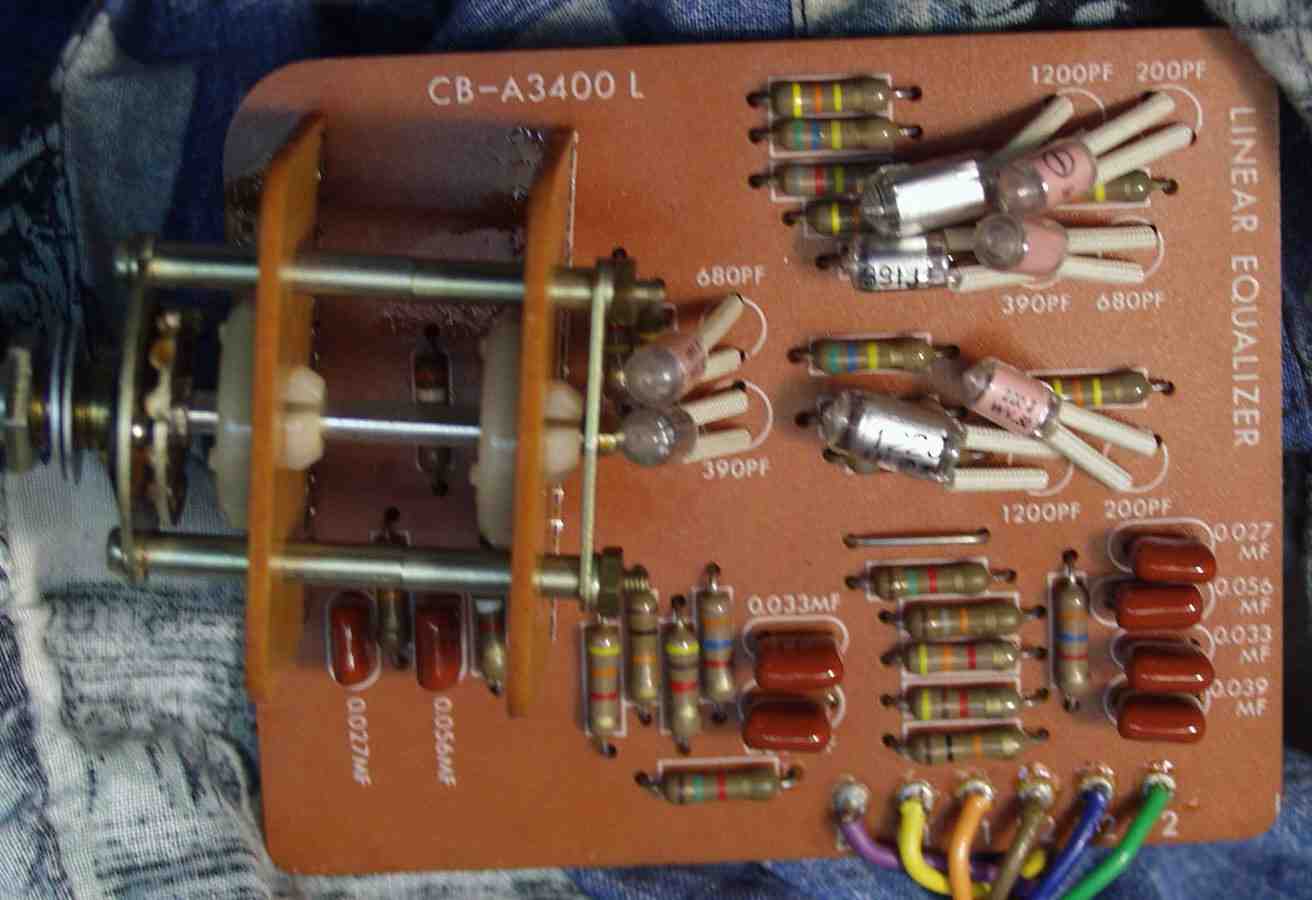

C12. 修理後 コントロール基盤2  フイルムコンデンサー交換

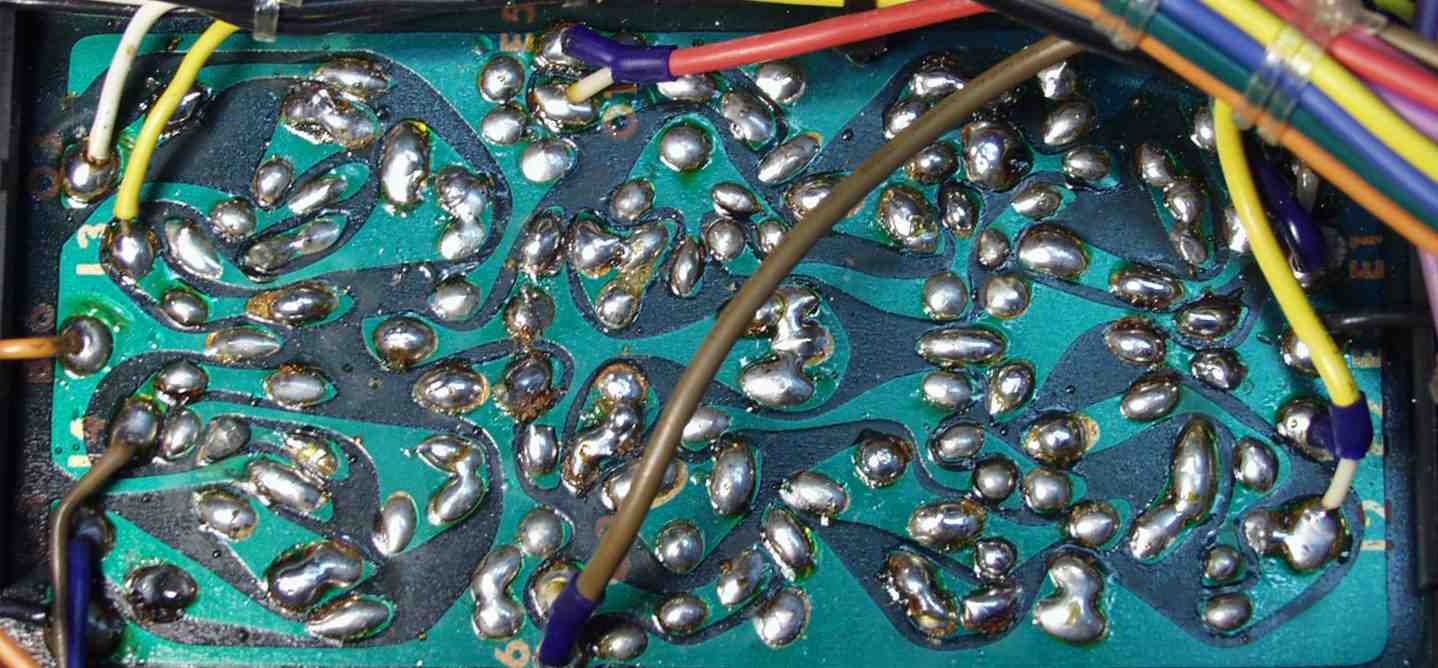

C13. 修理(半田補正)後 コントロール基盤2裏

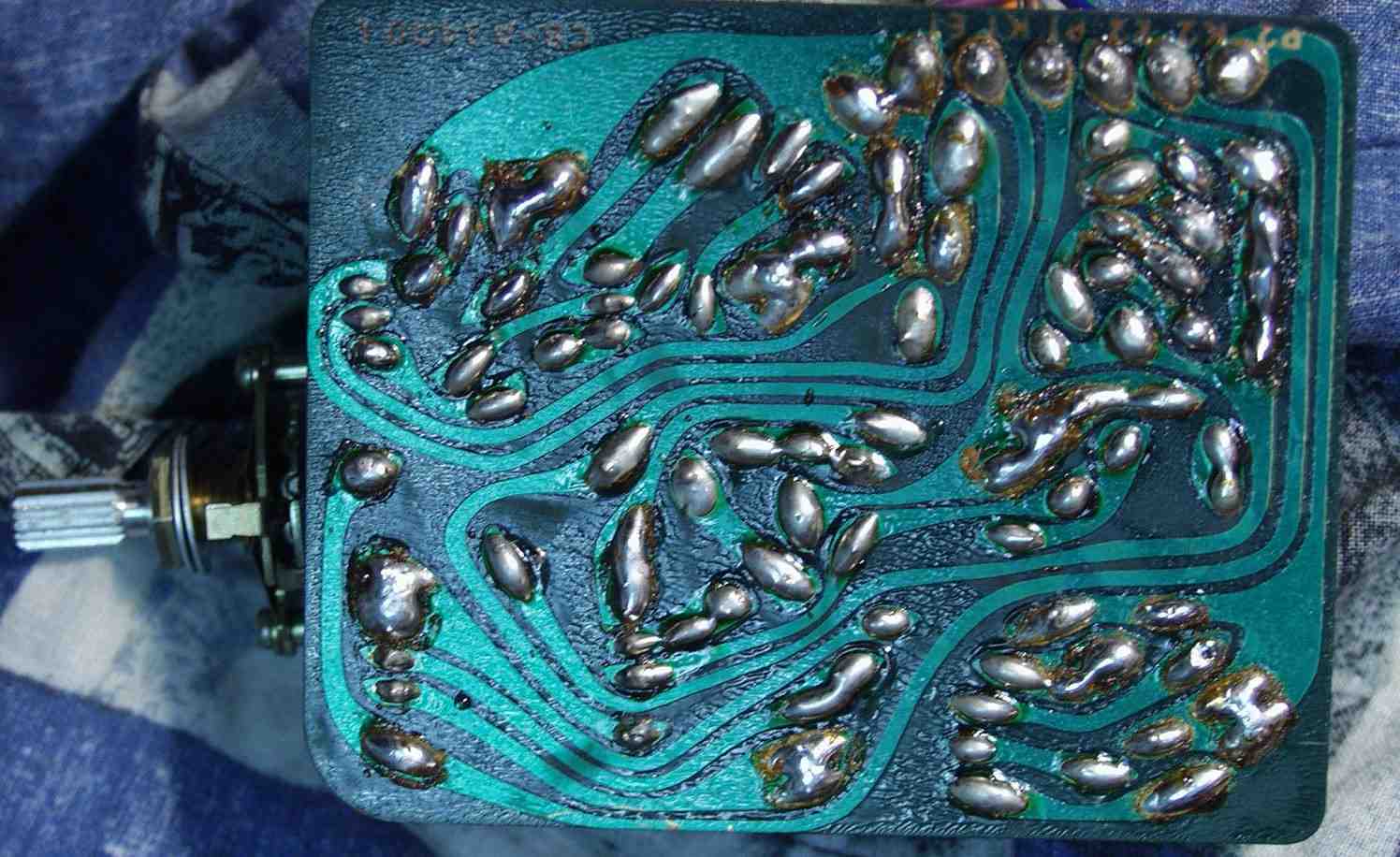

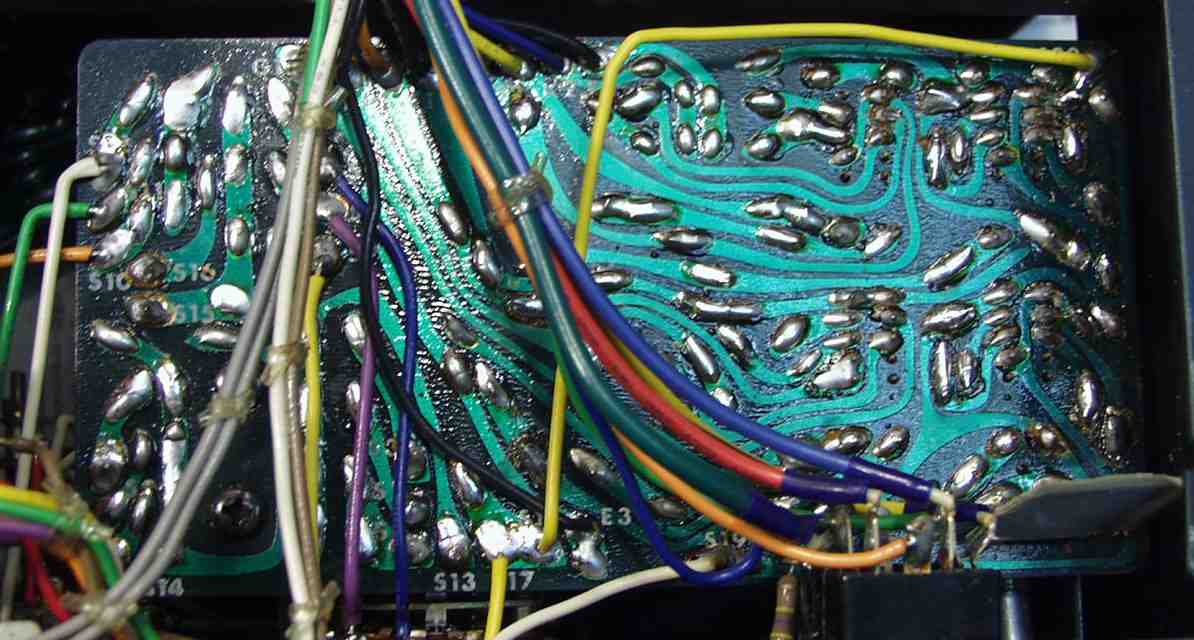

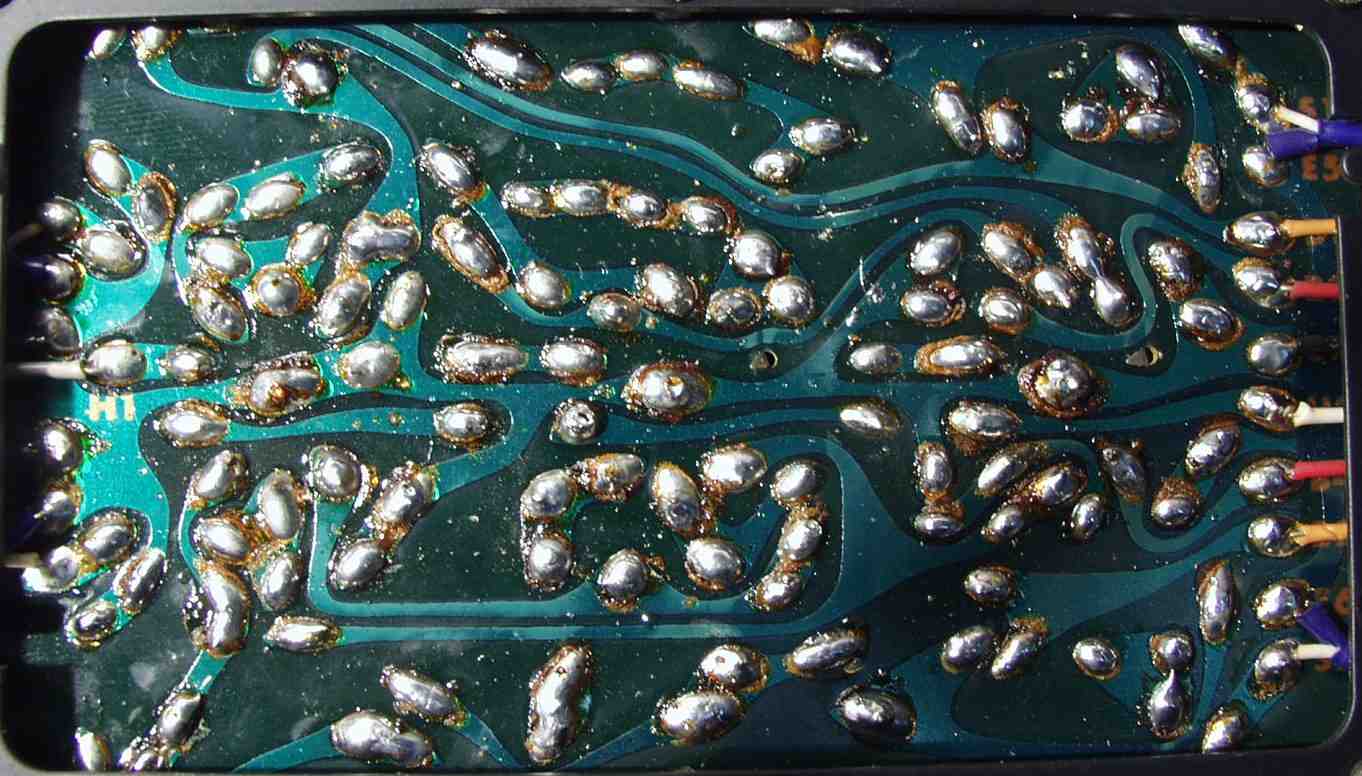

C14. 修理(半田補正)後 SW基盤裏

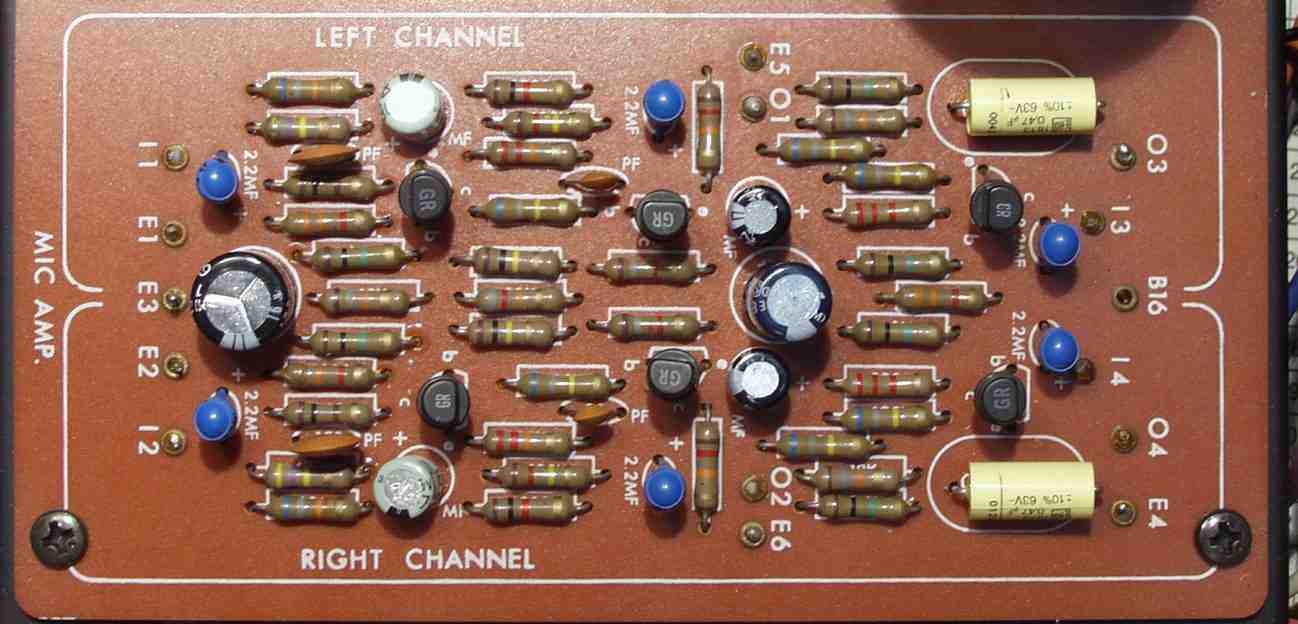

C15. 修理後 マイクAMP基板 フイルムコンデンサー、電解コンデンサー交換
C16. 修理(半田補正)後 マイクAMP基板

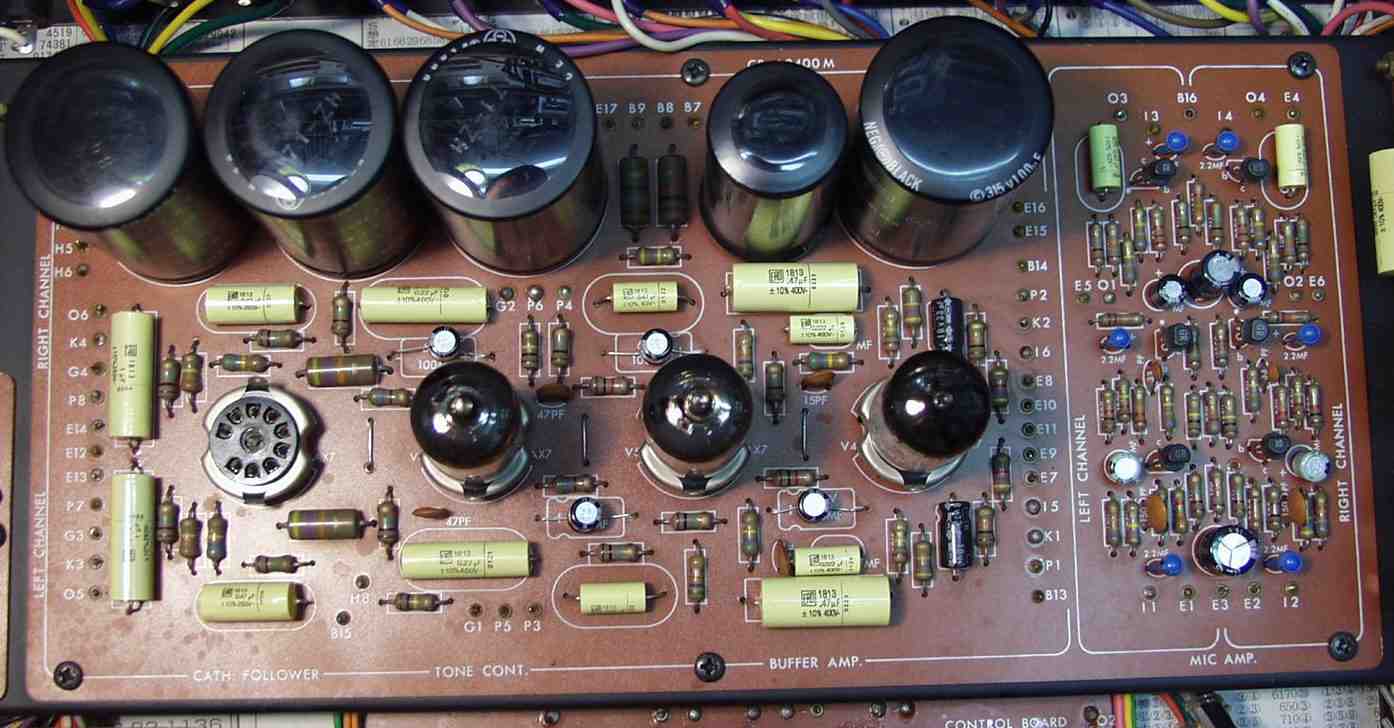

C17. 修理後 本体基板 フイルムコンデンサー、電解コンデンサー交換

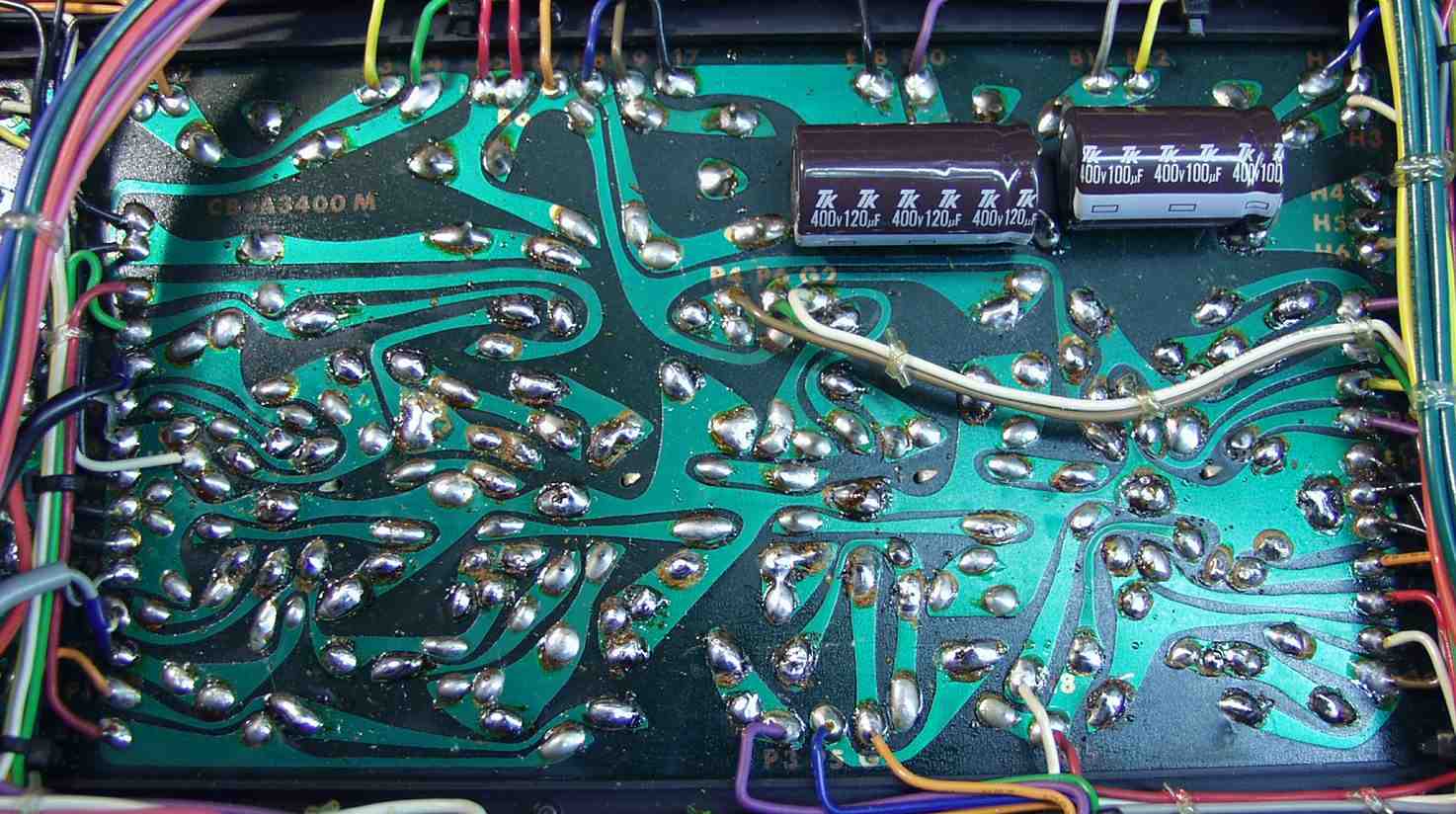

C18. 修理(半田補正)後 本体基板裏 電解コンデンサー増量

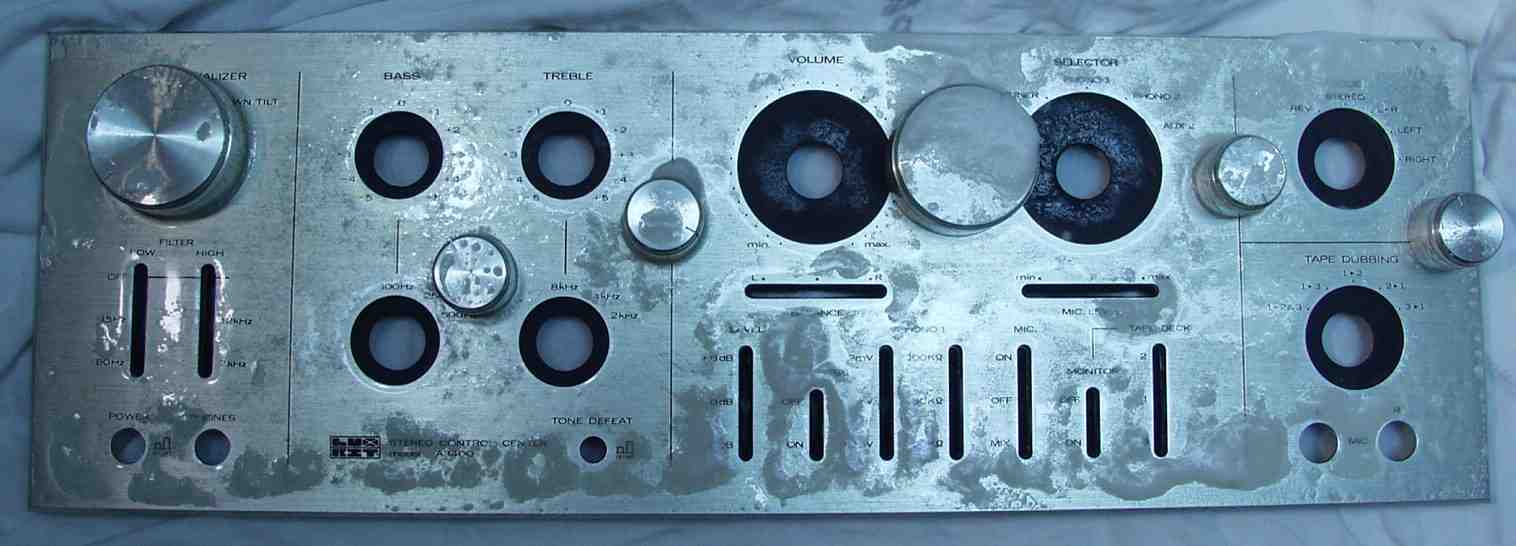

C19. パネル掃除

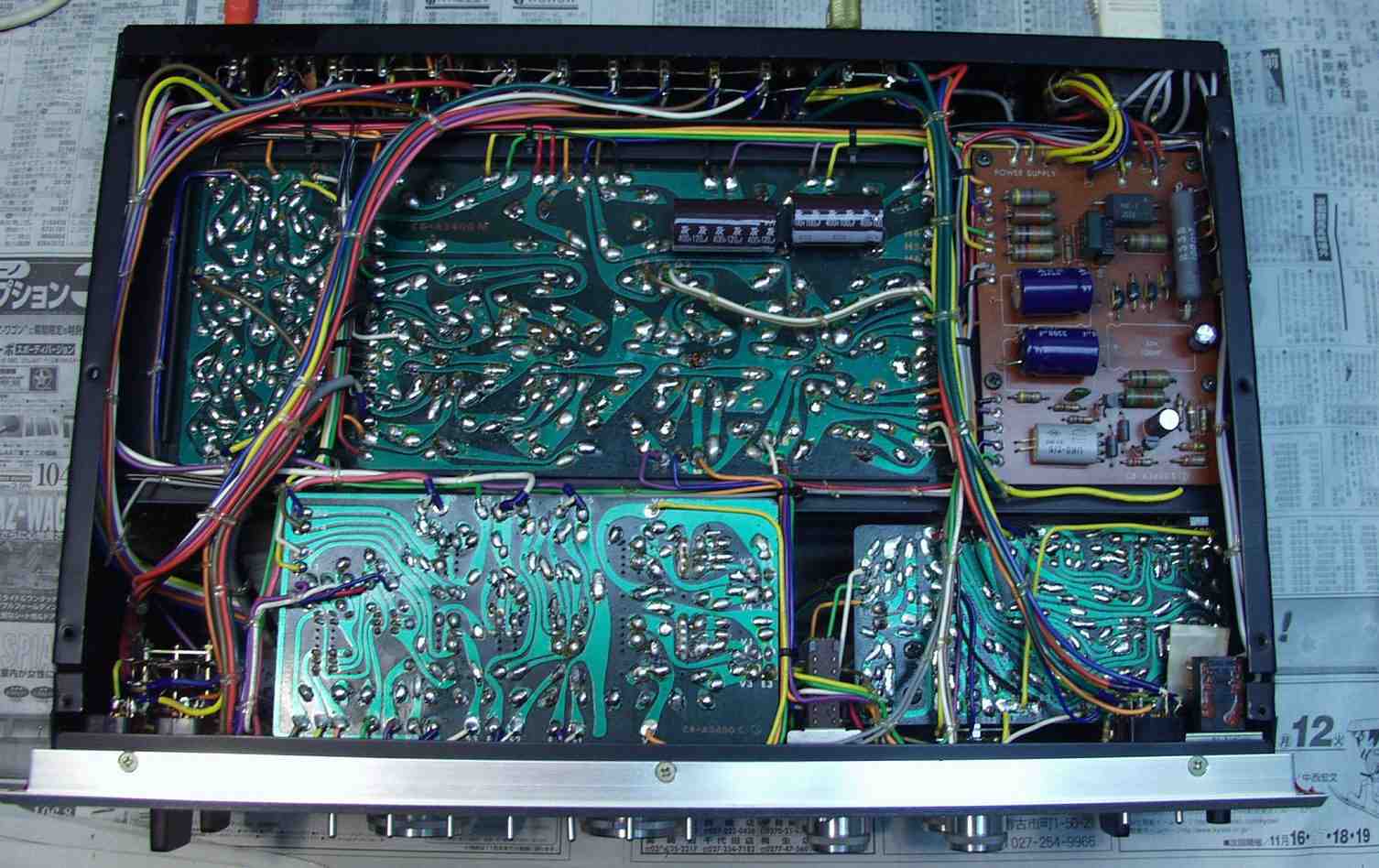

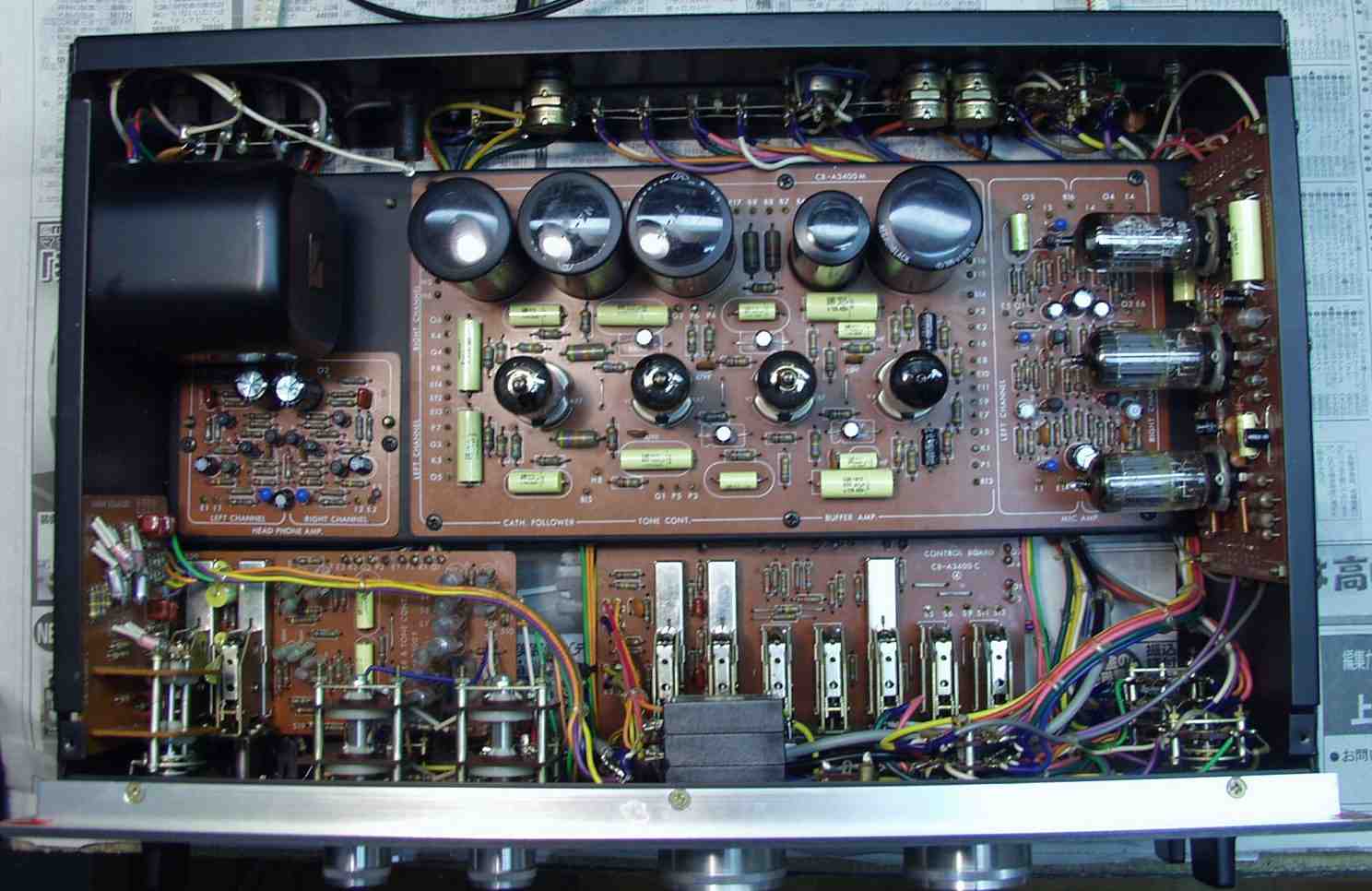

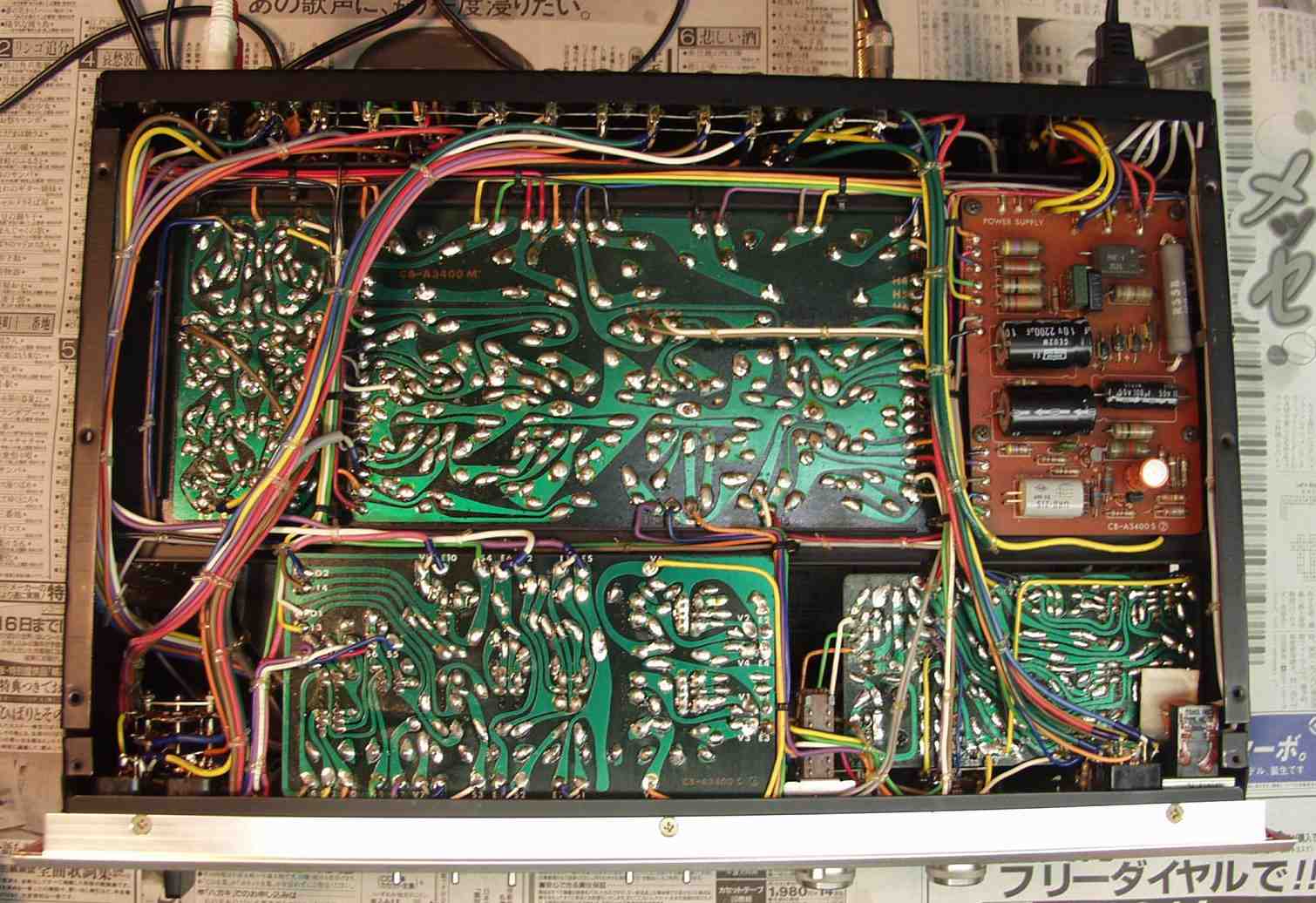

C20. 完成後 下から見る
C21. 完成後 下から見る

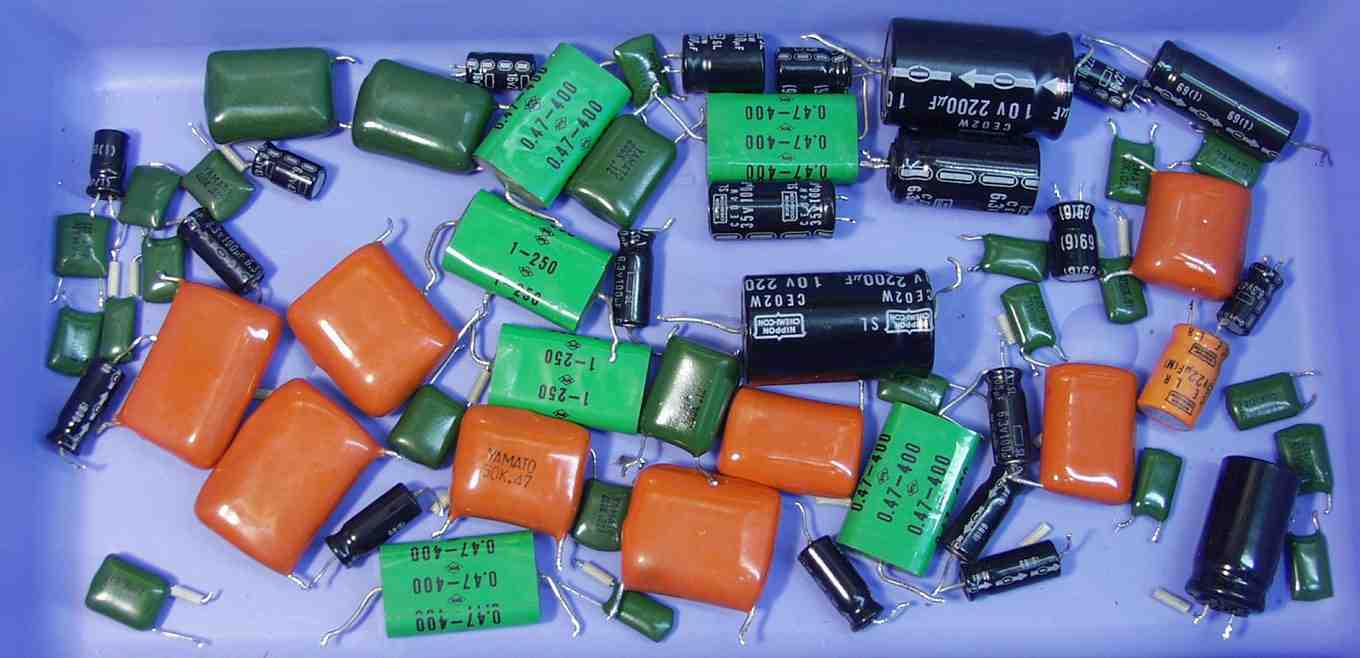

C22. 交換部品
E. 測定・調整

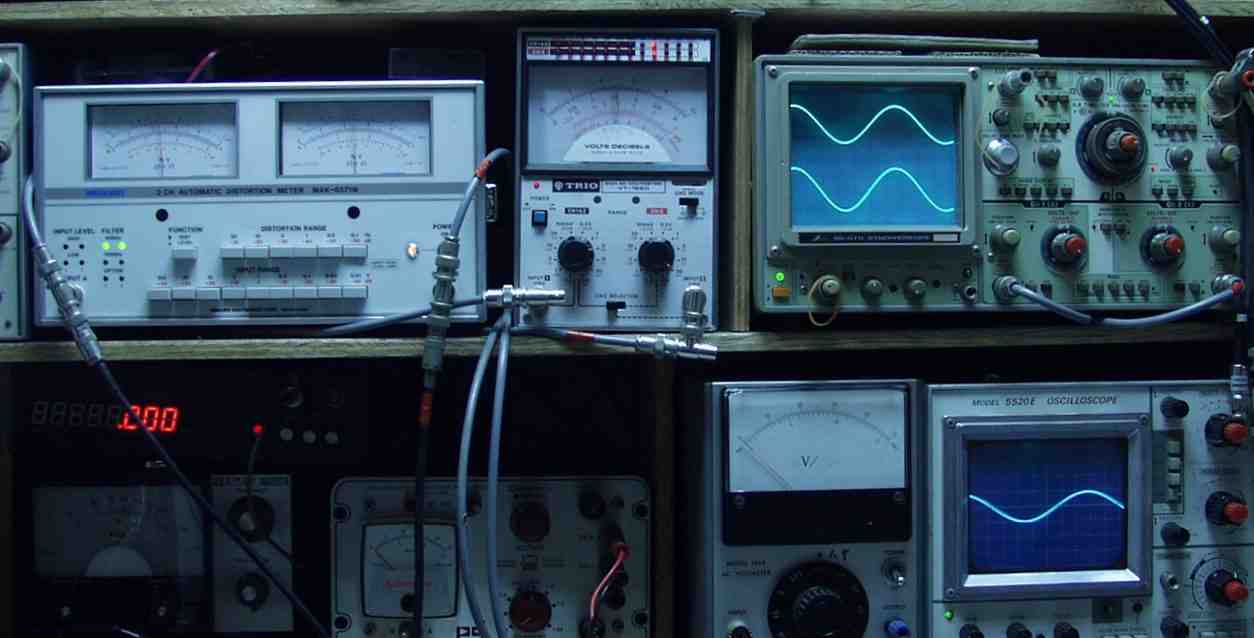

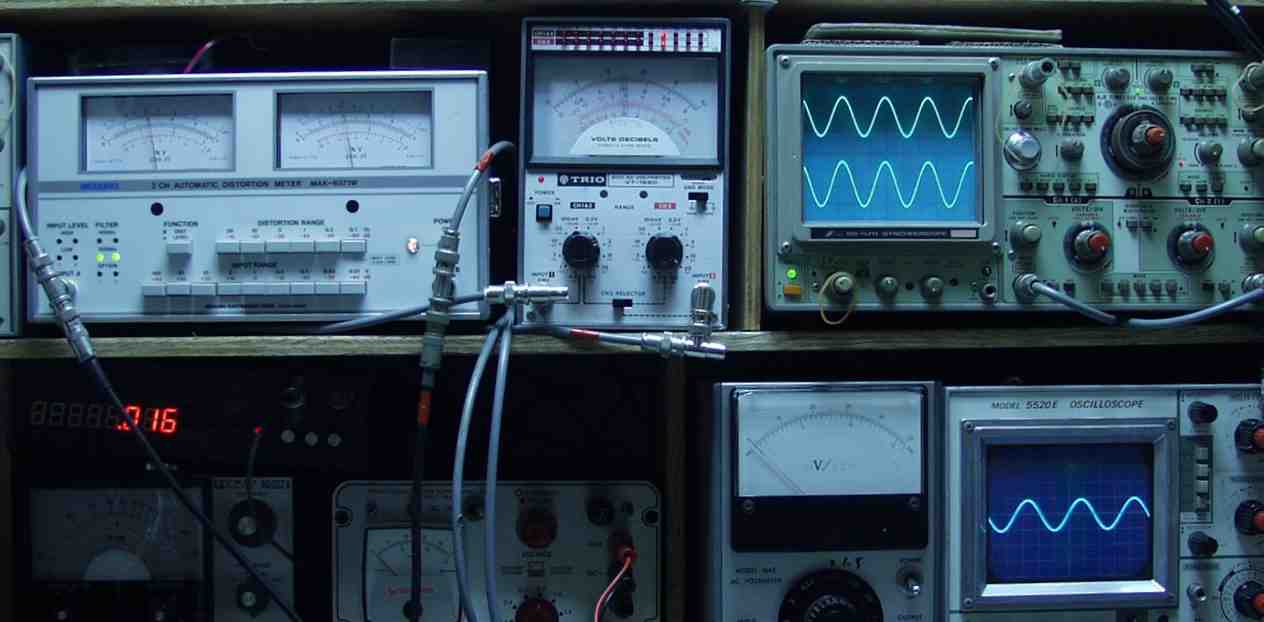

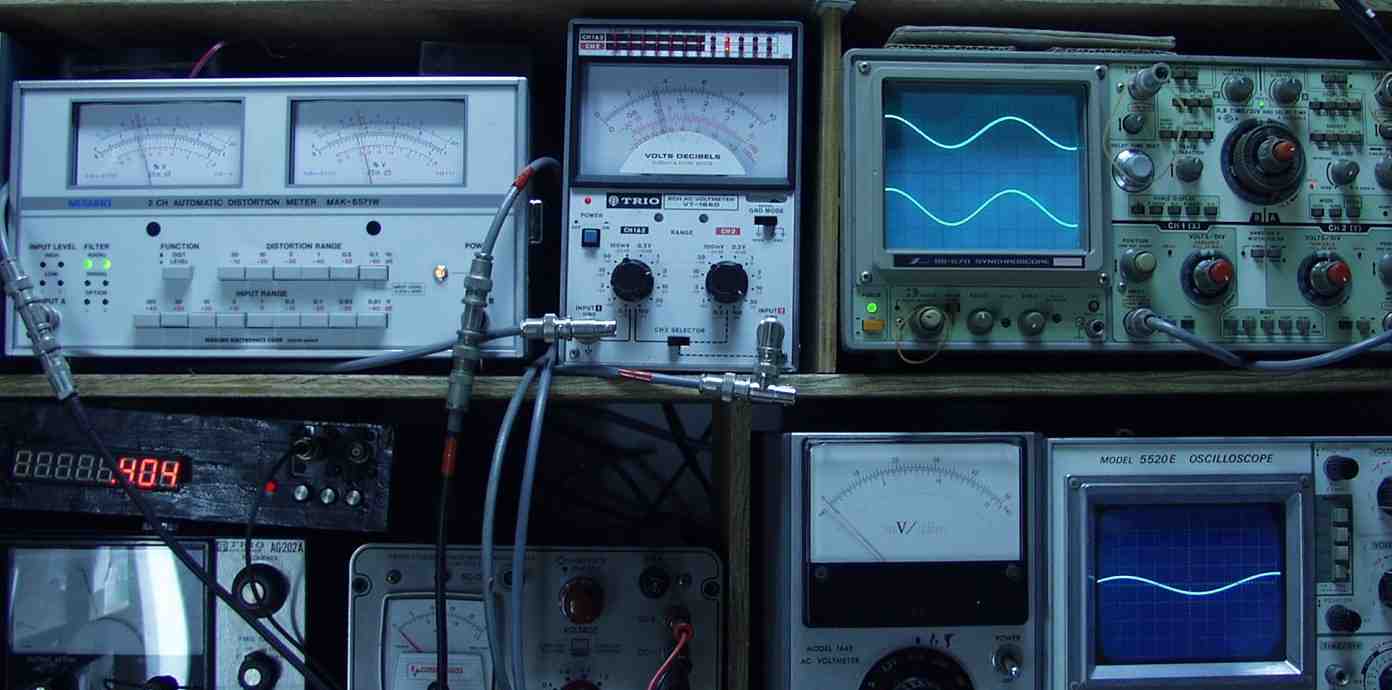

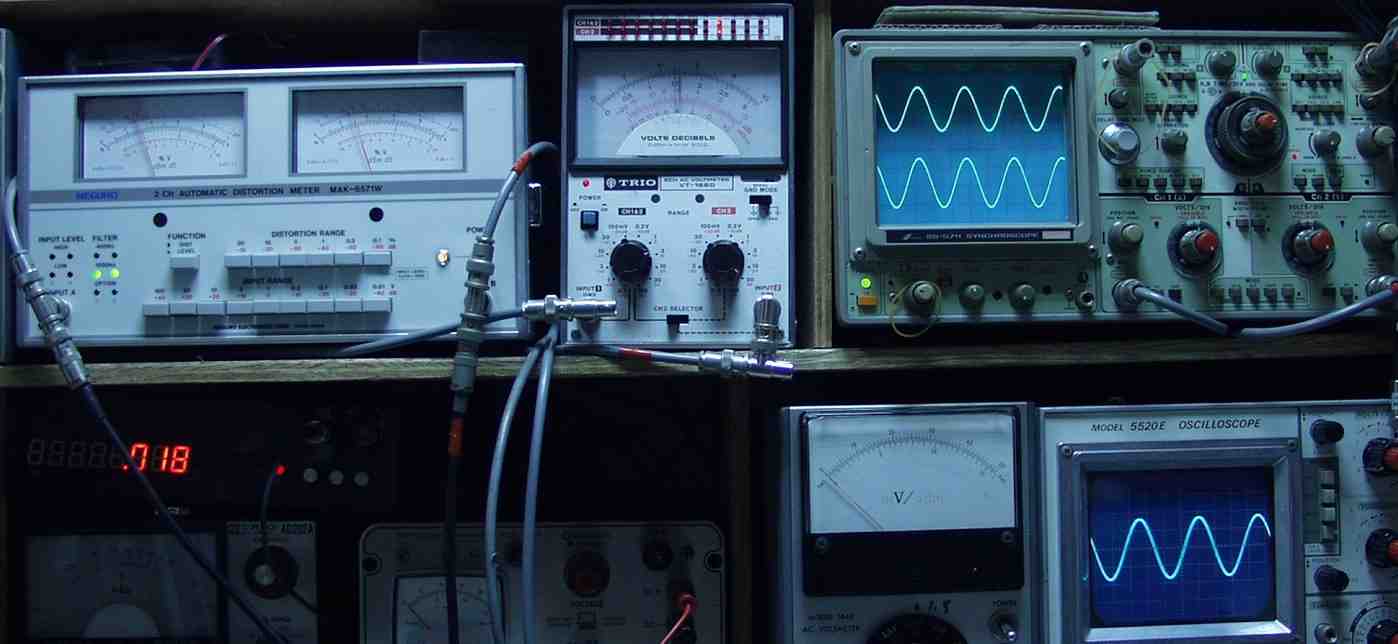

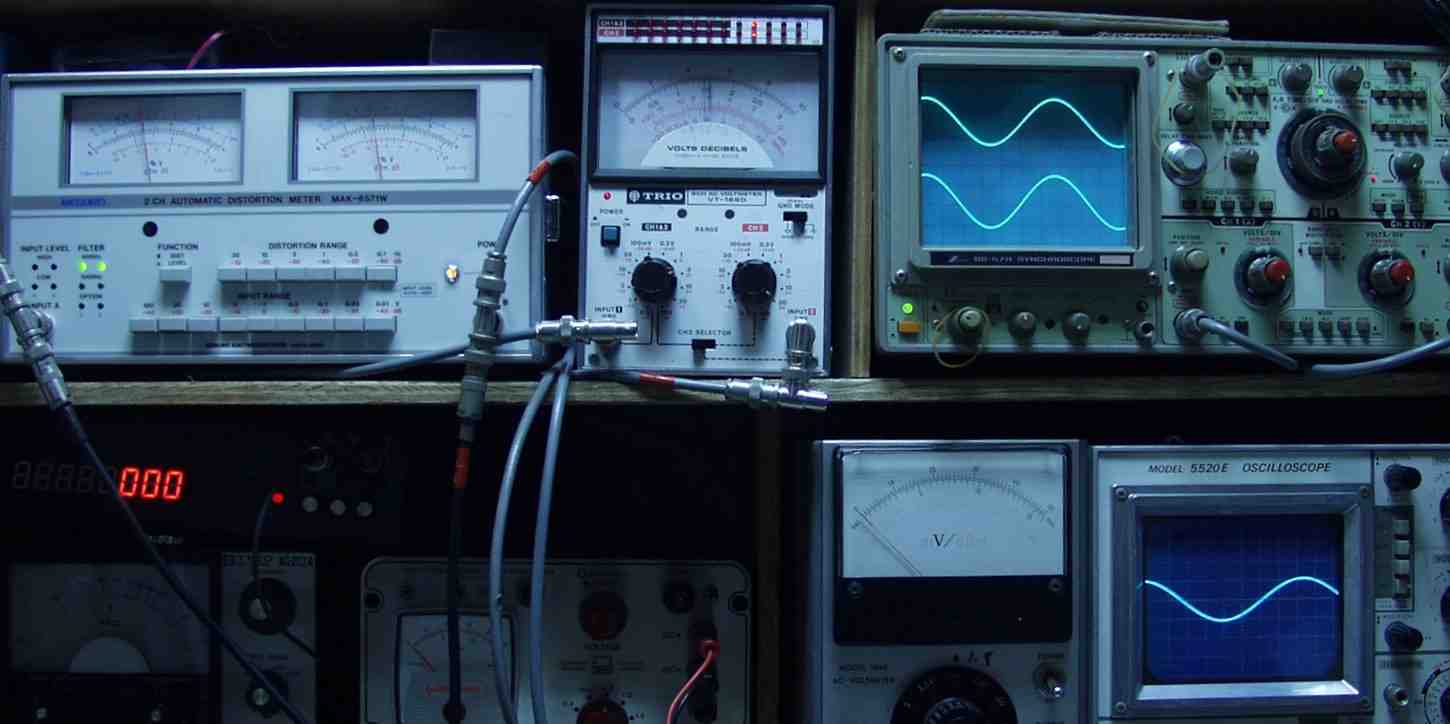

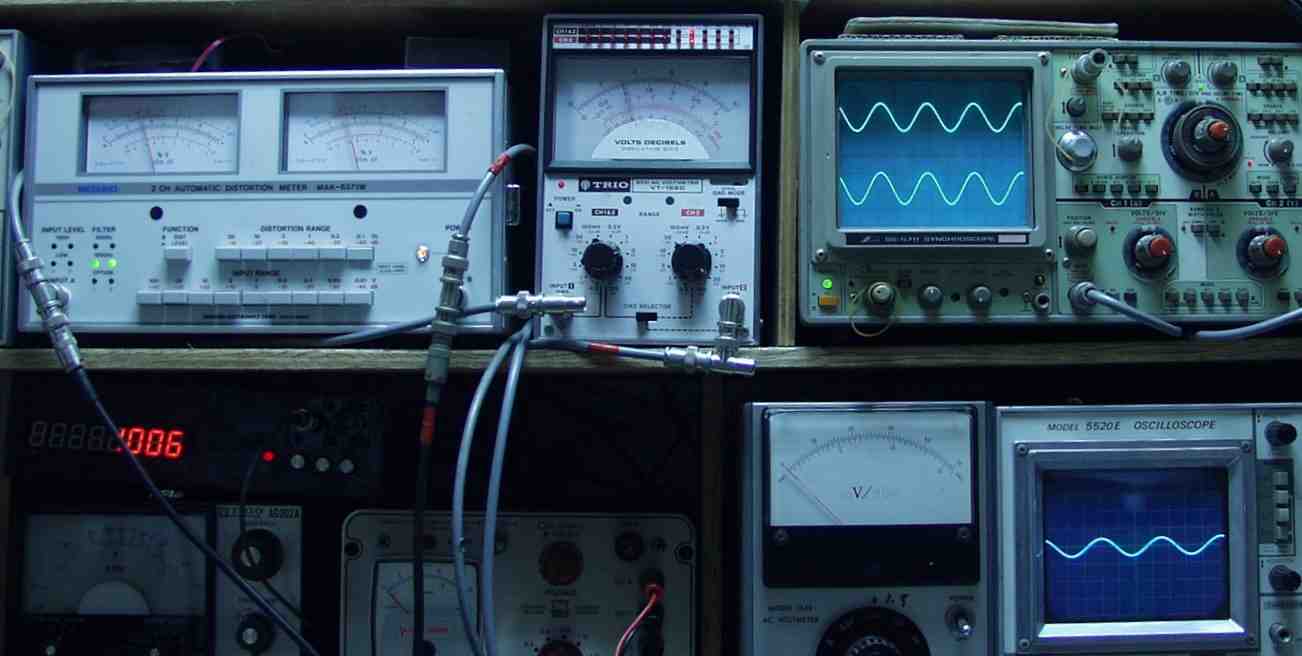

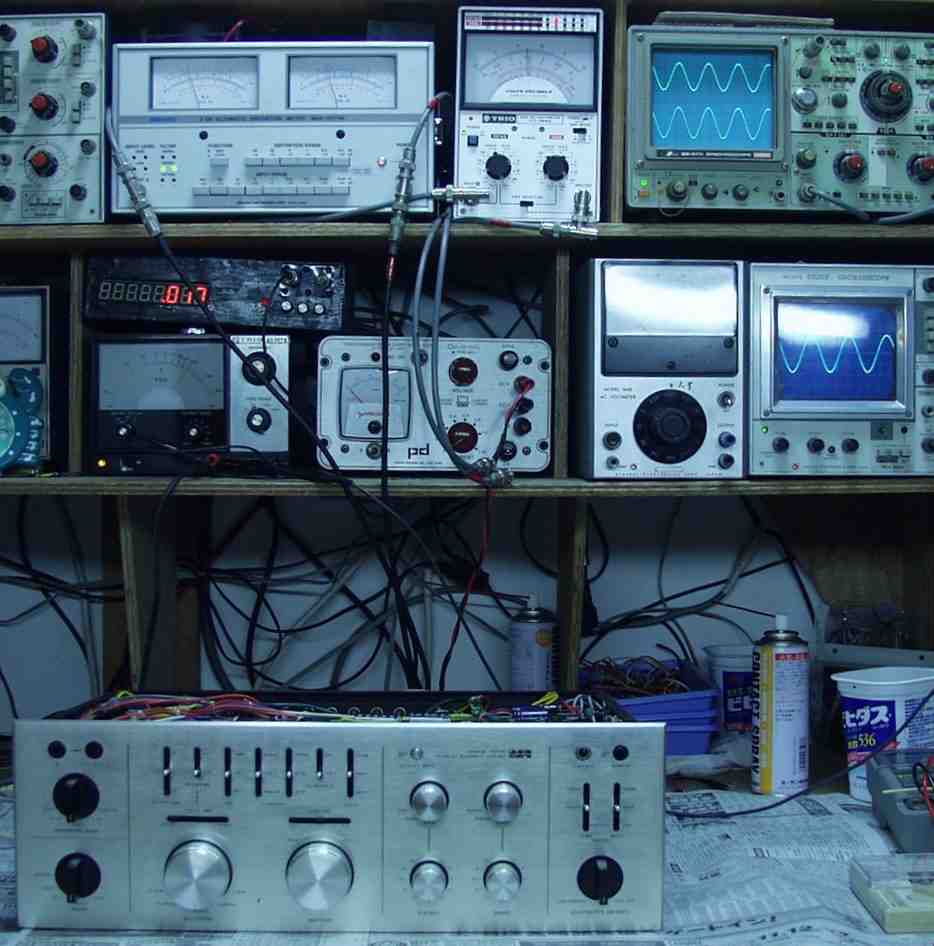

E1. 出力/歪み測定・調整
E2. AUX入力 出力=1V 歪み率=0.03%  1000HZ
E3. AUX入力 出力=1V 歪み率=0.03%  400HZ
E4. MM入力 出力=1V 歪み率=0.03%  1000HZ
E5. MM入力 出力=1V 歪み率=0.03%  400HZ
E6. MIC入力 出力=1V 歪み率=0.03%  1000HZ
E7. MIC入力 出力=1V 歪み率=0.03%  400HZ

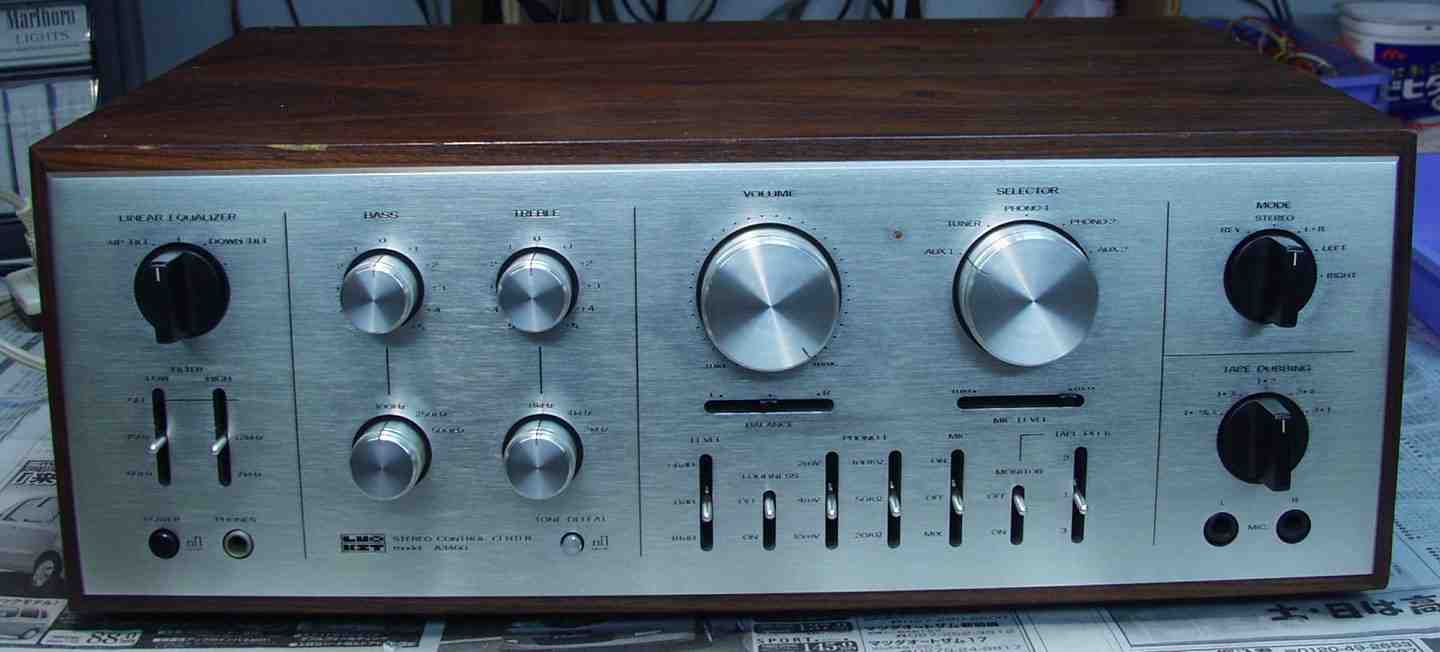

E8. 完成
. LUX A3400 の仕様(マニアル・カタログより)
型式 管球式コントロールアンプ A3400
出力電圧 定格=2V(出力レベル+6dB位置)
最大=15V(歪率0.3%)
出力インピーダンス 550Ω
全高調波歪率 0.06%以下(出力2V、55Hz〜10kHz)
周波数特性 15Hz〜35kHz -1dB
入力感度 Phono1=2mV、4mV、10mV(切換式)
Phono2=2mV
Mic=2.2mV
Aux1=170mV
Tuner、Aux2=170mV(レベルセット付)
入力インピーダンス Phono1、2=100kΩ、50kΩ、20kΩ
Aux1=150kΩ
Tuner、Aux2=100kΩ
Mic=50kΩ
SN比 Phono1、2=64dB
Mic=66dB
Tuner、Aux1、2=77dB
トーンコントロール LUX方式NF型湾曲点切換付
低域湾曲点=100Hz、250Hz、500Hz
高域湾曲点=2kHz、4kHz、8kHz
フィルター ローカット=15Hz、80Hz(-12dB/oct)
ハイカット=12kHz、7kHz(-12dB/oct)
付属装置 リニアイコライザ(up tilt 2段階、フラット位置、down tilt 2段階)
マイクアンプ
ヘッドホンアンプ
Phono入力感度切換
出力レベル切換
使用真空管 12AX7x6
12AU7x1
使用半導体 RA1Bx4
M4E1x1
1S-1850x1
1S-1850Rx1
S1R60x2
2SF657x1
N13T1x1
2SA493x3
2SC1000x4
2SA562x2
2SC735x4
KB265x2
外形寸法 幅435x高さ165x奥行300mm
重量 9kg
別売 アッセンブリマニュアル(¥3,000)
定価 ¥108,000(1974年5月発売)
