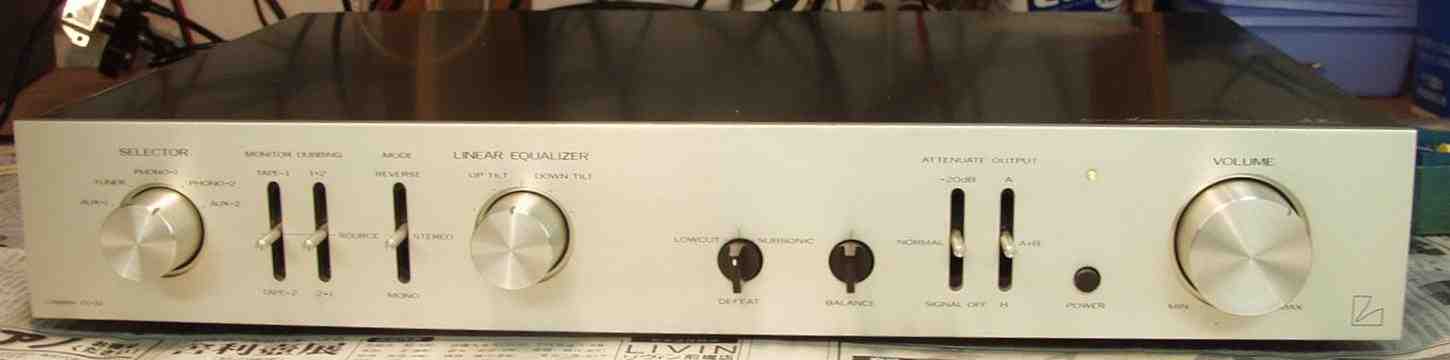

ＬＵＸ　ＣＬ−３２　修理

平成１４年８月２４日到着　平成１４年月日完成

A．　修理前の状況 　雑音及び歪みが多いい B．　症状、原因 　　真空管ヒーター回路故障。 　　高圧電源回路故障 Ｃ．　修理状況 　　電解コンデンサー交換 　　フィルムコンデンサー交換 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 Ｅ．　使用部品 　　電解コンデンサー　　　　　　　 　 　　　　　　４個 　　メタライズド・フィルムコンデンサー　　　　１４個 　　抵抗　　　　　　　　　　　　　　　 　　　　　　　　　個 Ｆ．　修理費　　　３８，０００円　　　　＜＜通常修理＞＞ 　　　　　　　　　　　　　　　　　　　　　＜＜真空管別途＞＞

Ａ．　修理前の状況

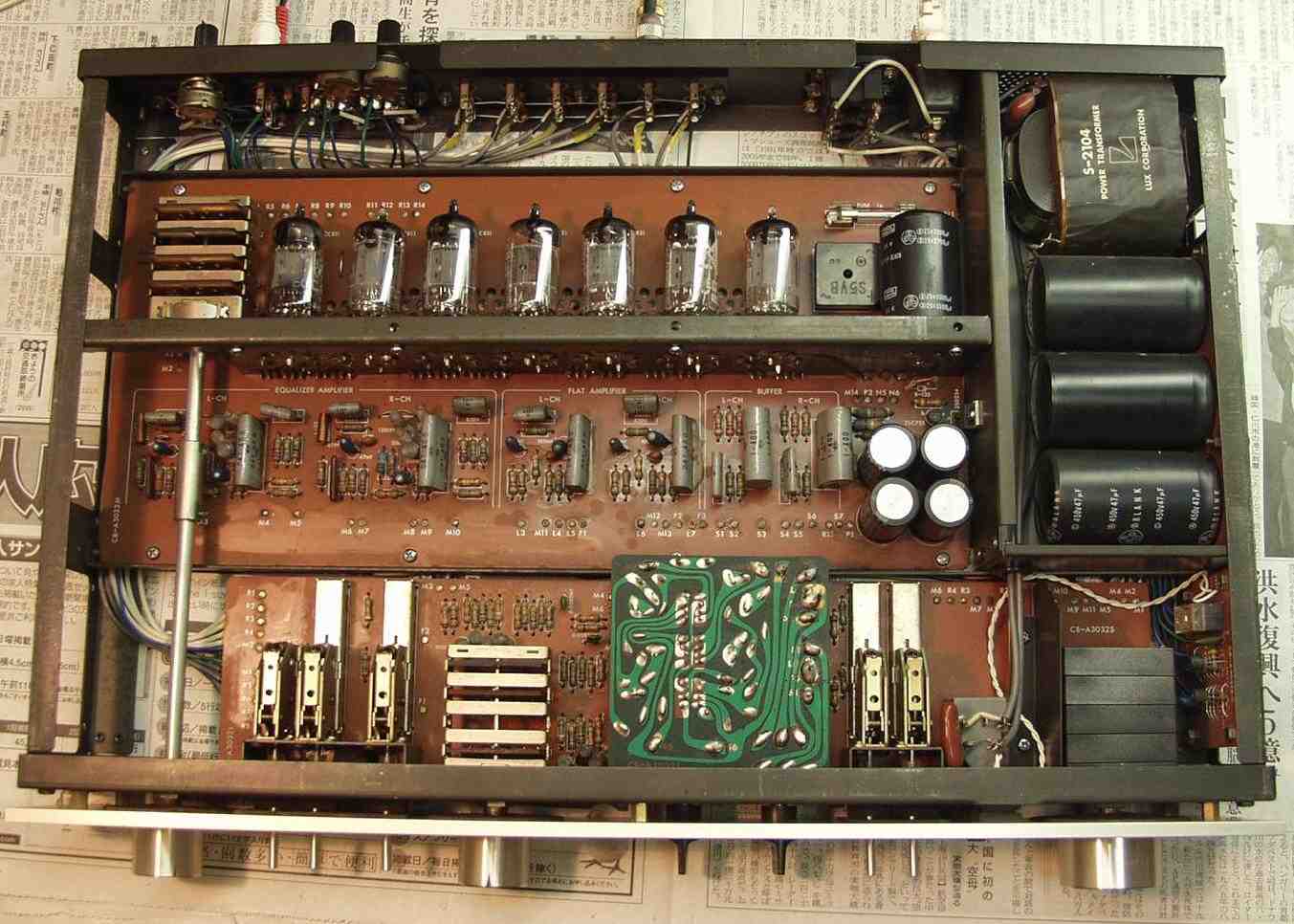

Ａ−１．　修理前　上から見る

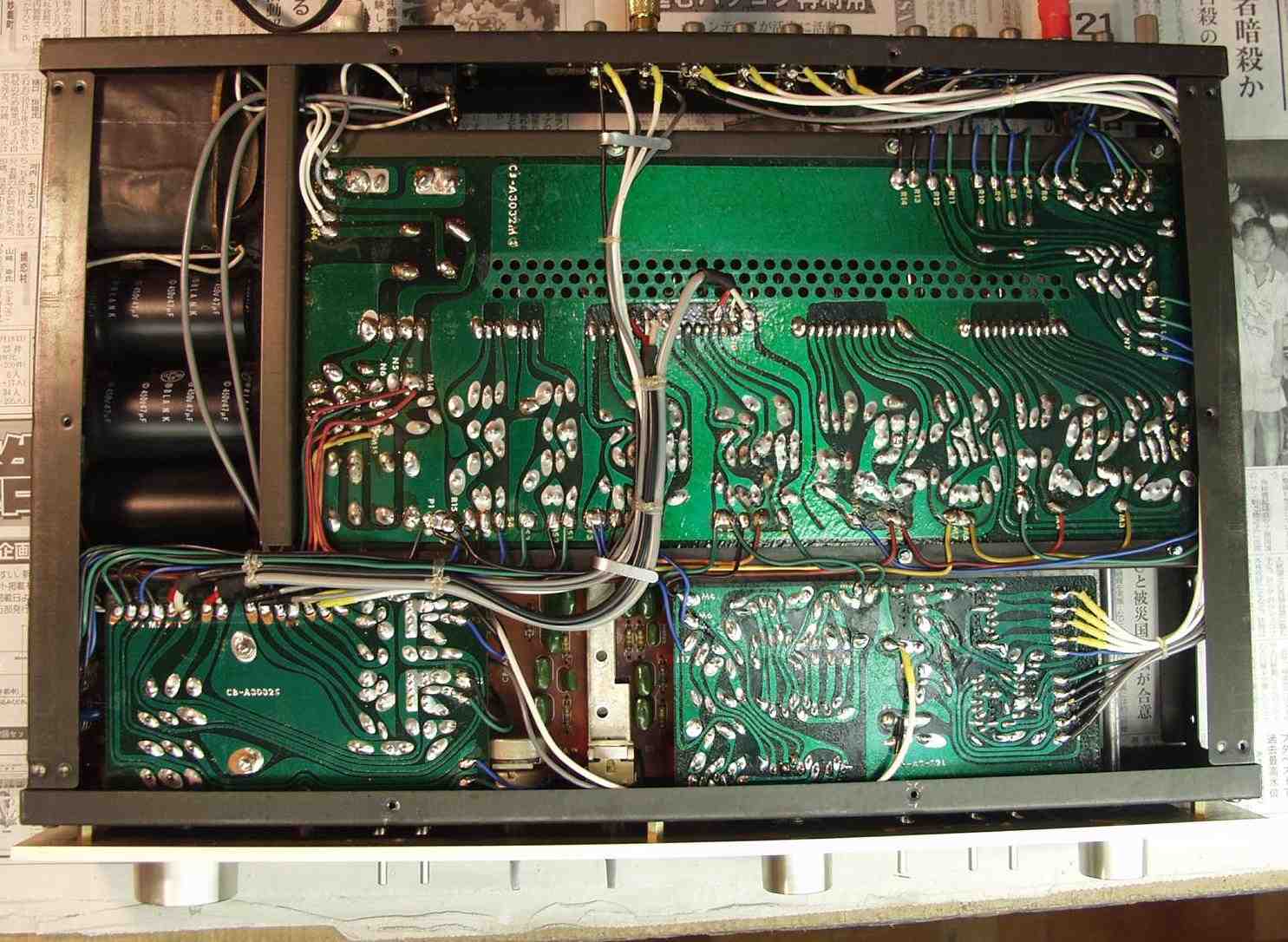

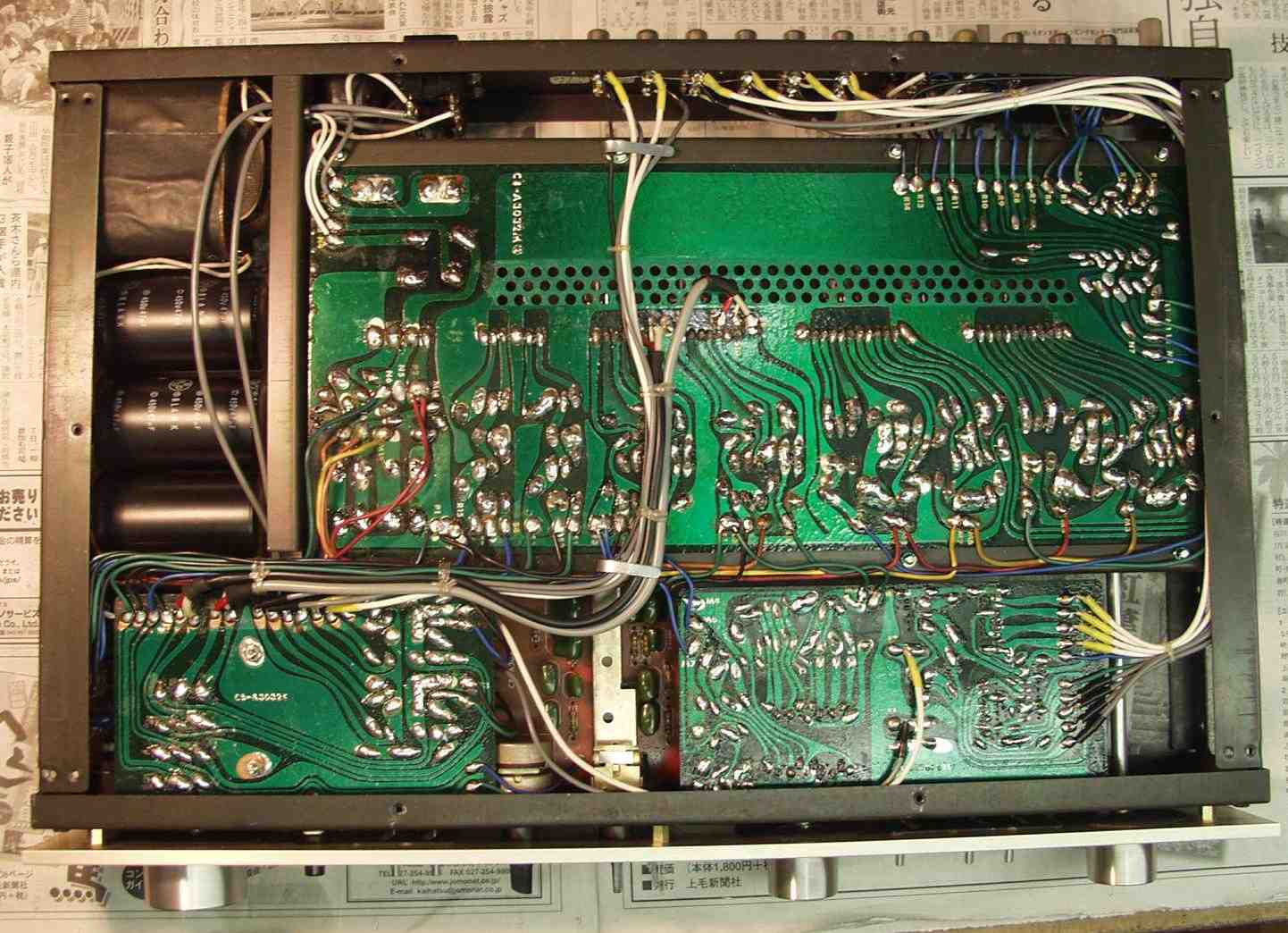

Ａ−２．　修理前　下から見る

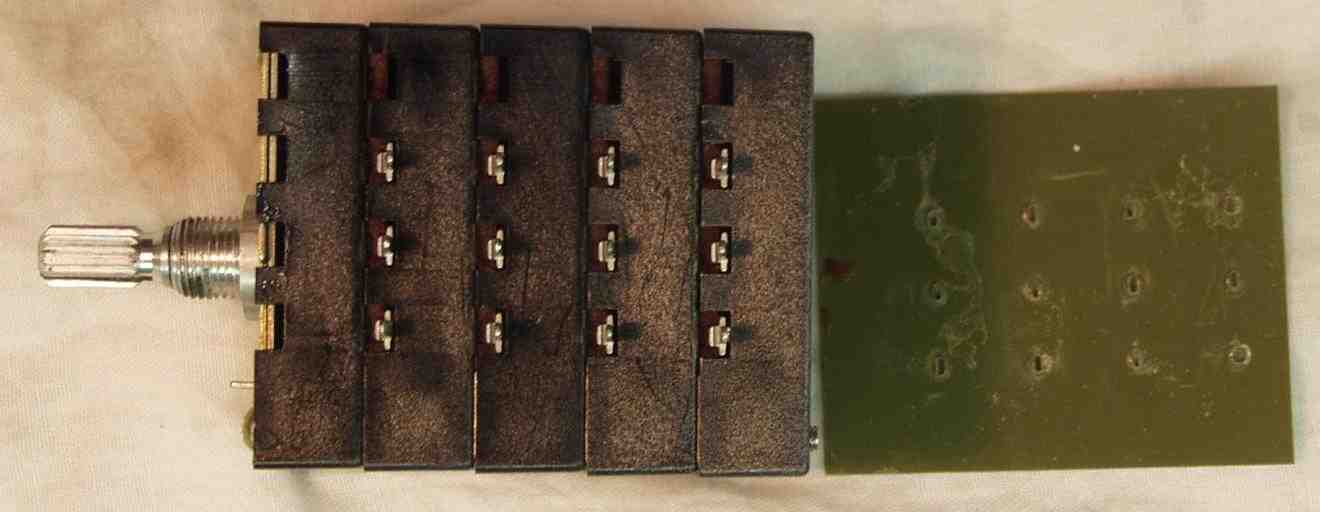

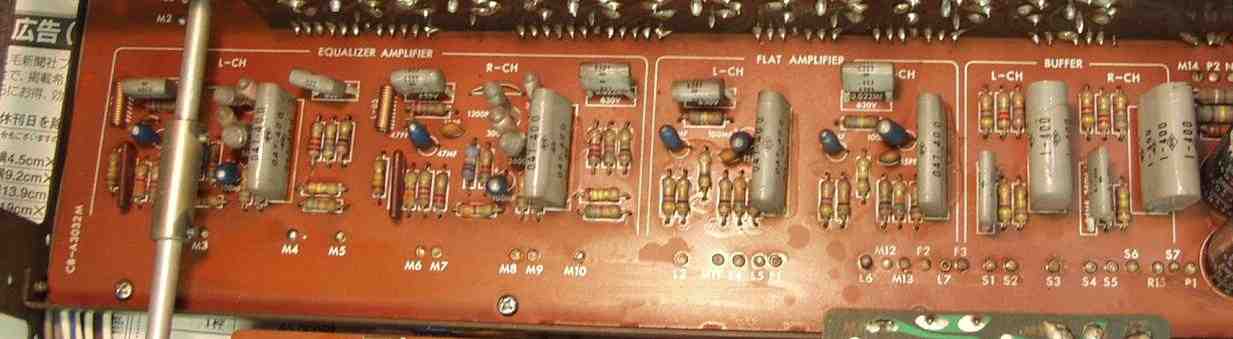

Ａ−３．　古いフィルムコンデンサー、これらはメタライズド・フィルムコンデンサーに交換

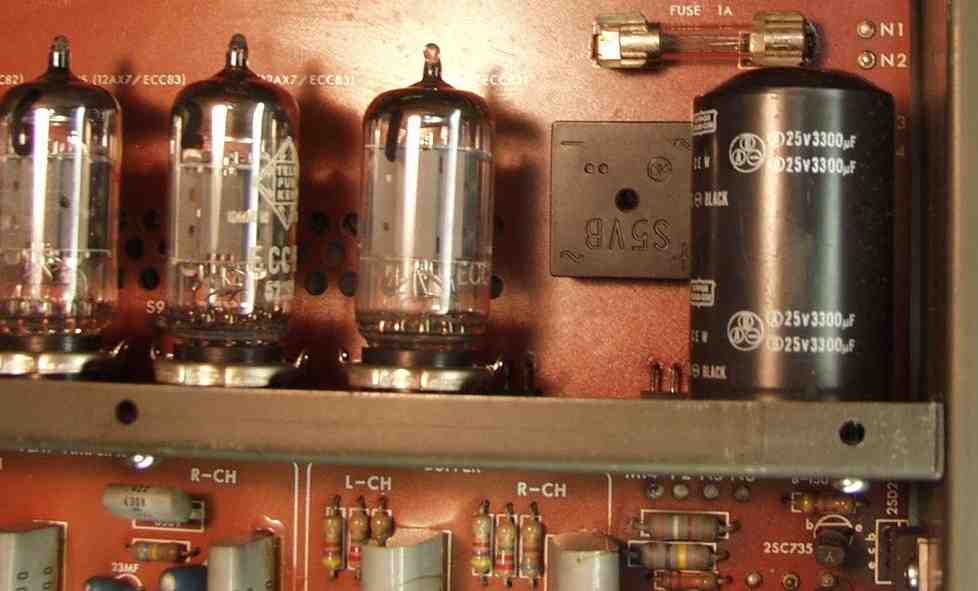

Ａ−４．　頭が膨らんで、劣化している電解コンデンサー。

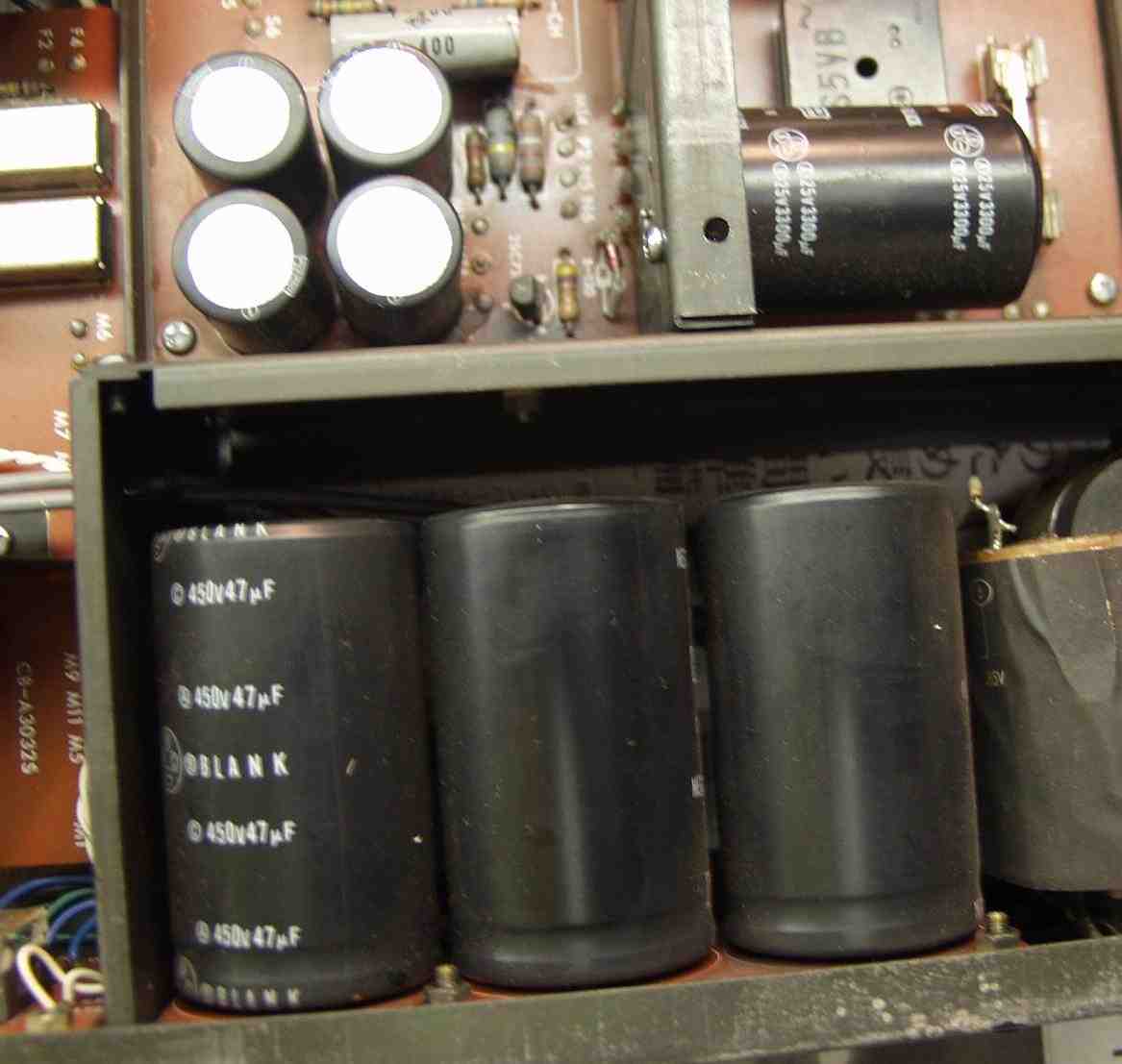

Ａ−５．　高圧回路の、電解コンデンサー

Ｃ．　修理・調整の様子

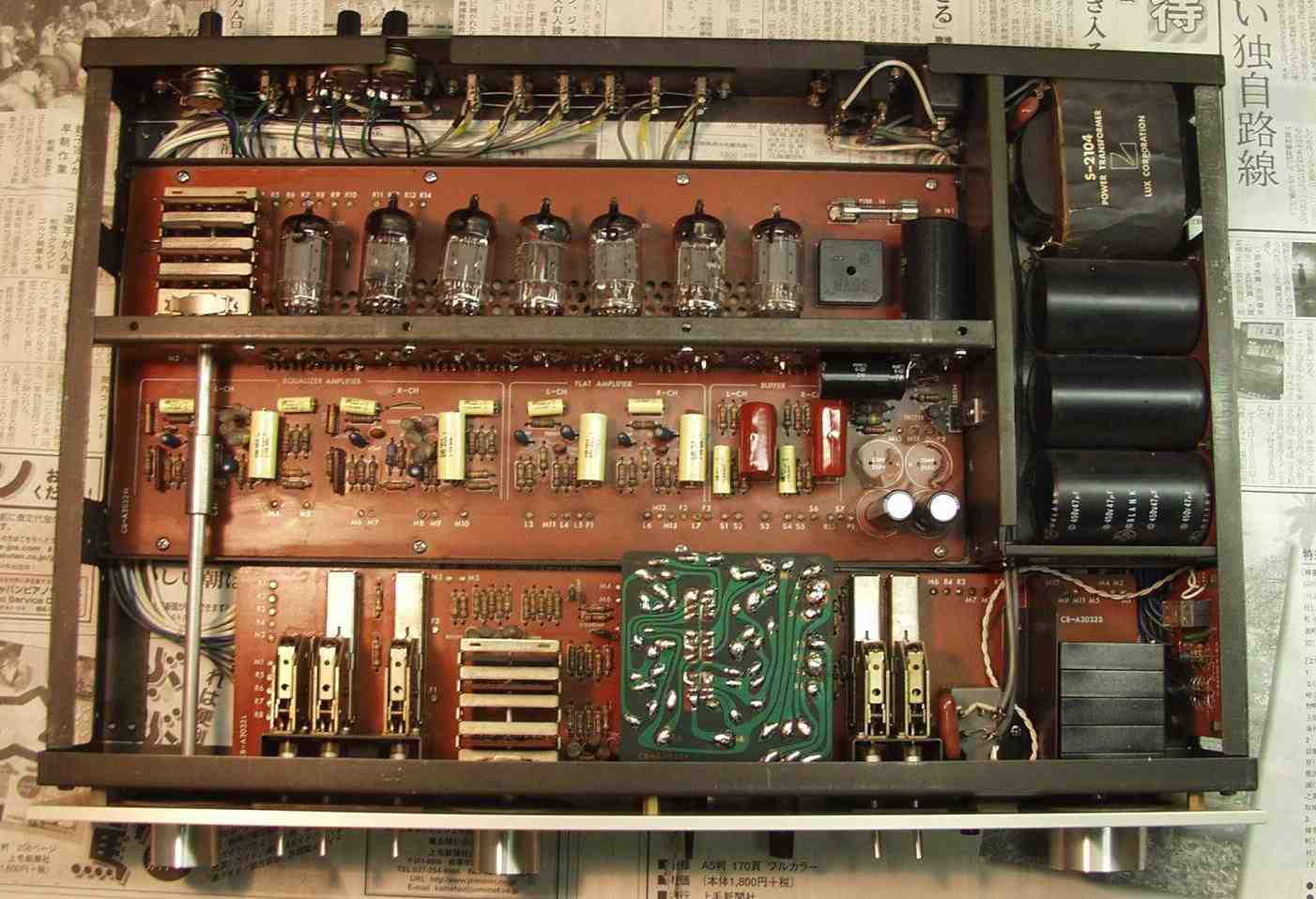

Ｃ−１．　完成後　上から見る

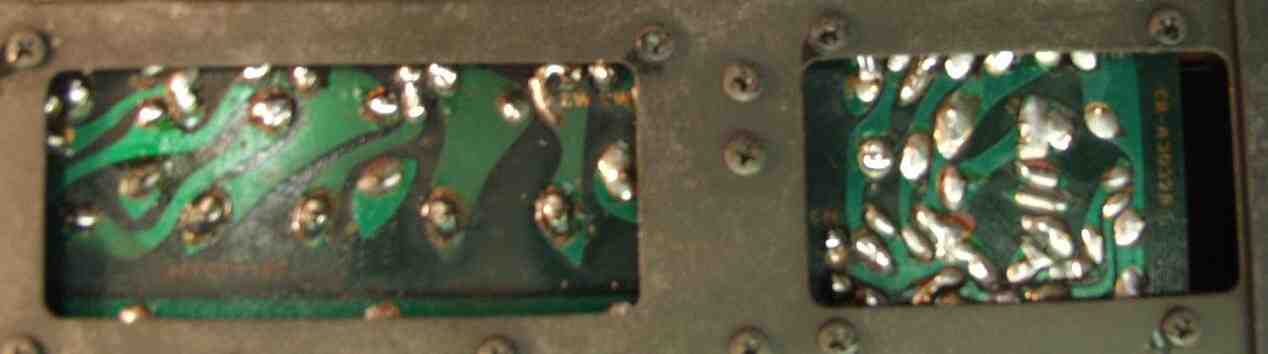

Ｃ−２．　電源コンデンサー、プロテクト（遅延リレー）基盤の半田補正後

Ｃ−３．　完成後　上から見る

Ｃ−４．　完成後　下から見る 　　　　　各基盤は全て半田補正を施す

Ｄ．　測定・調整

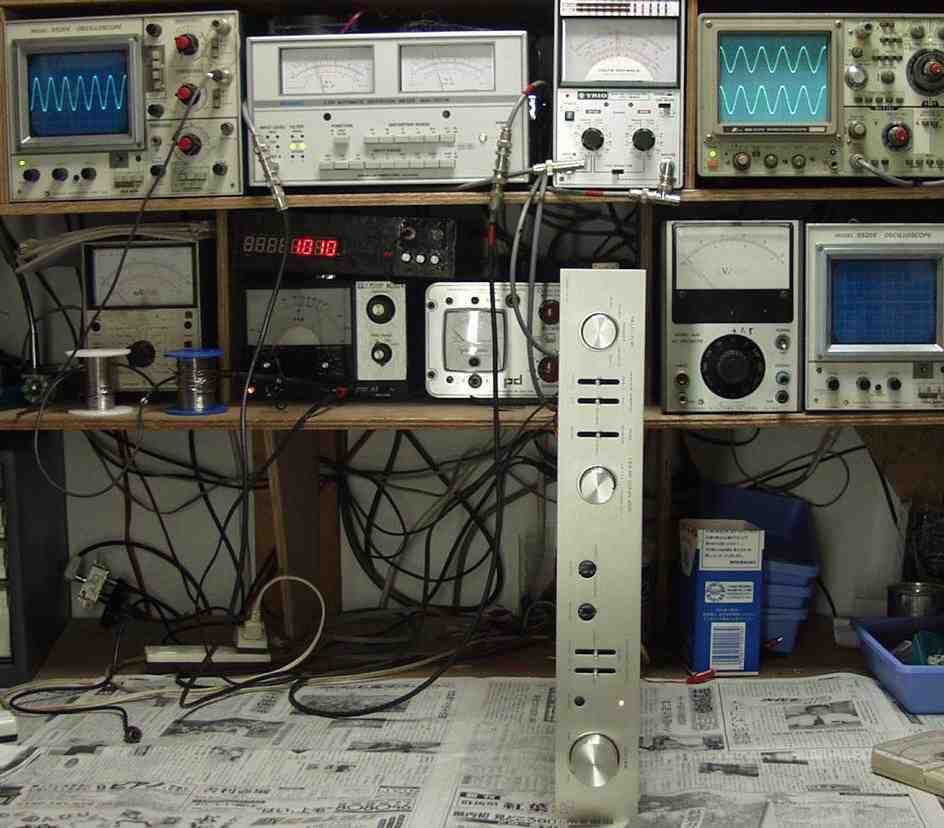

Ｄ−１．　出力／歪み測定・調整

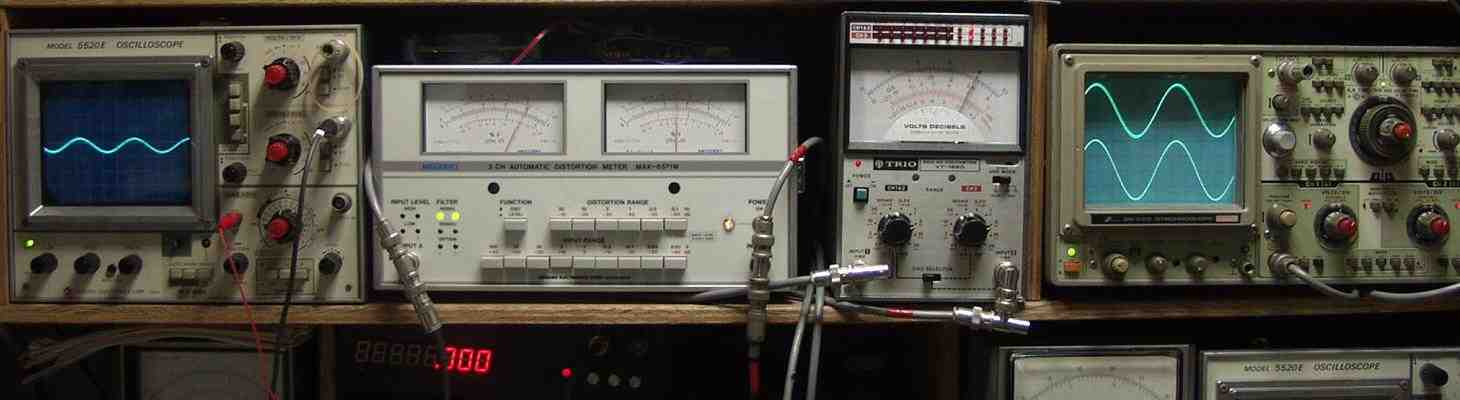

Ｄ−２．　ＡＵＸへ　１０００ＨＺ入力、出力＝１．５Ｖ　歪み率＝０．０３％

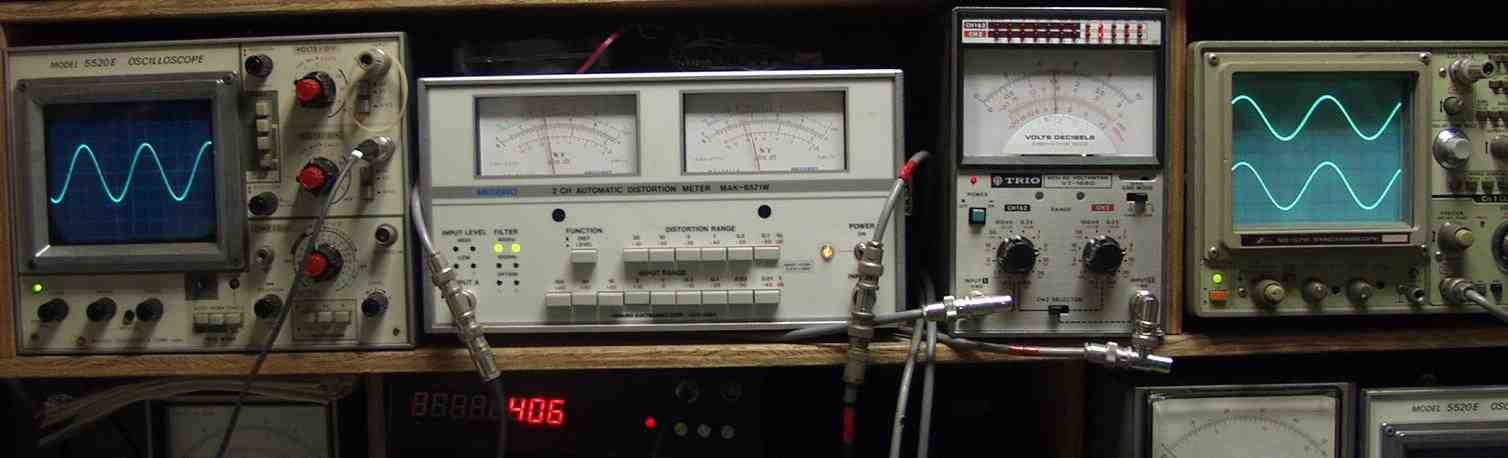

Ｄ−３．　ＡＵＸへ　４００ＨＺ入力、出力＝１．５Ｖ　歪み率＝０．０３％

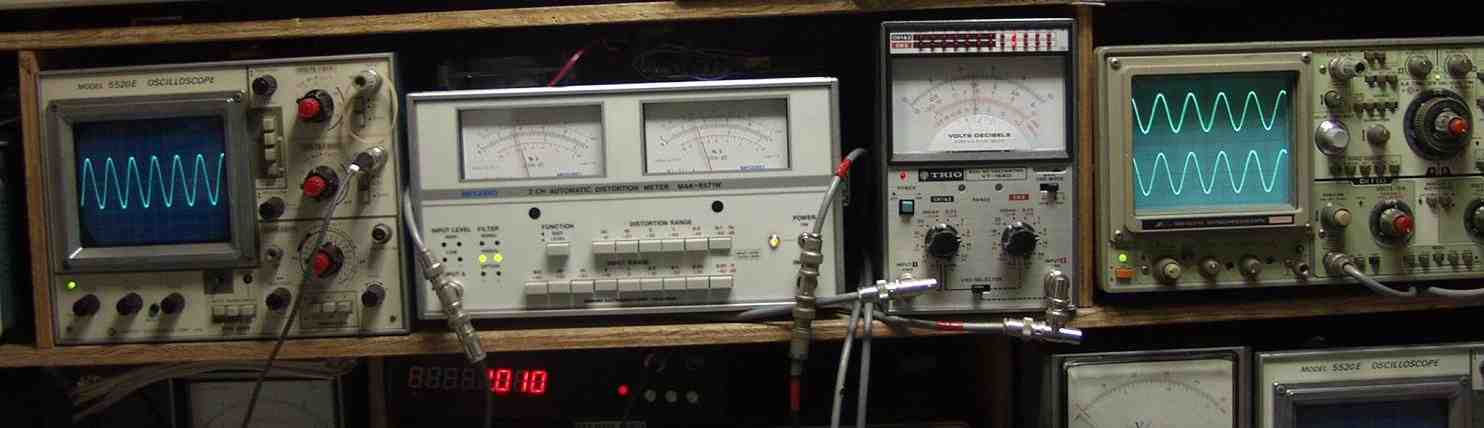

Ｄ−４．　ＭＭへ　１０００ＨＺ入力、出力＝１．５Ｖ　歪み率＝０．０６％

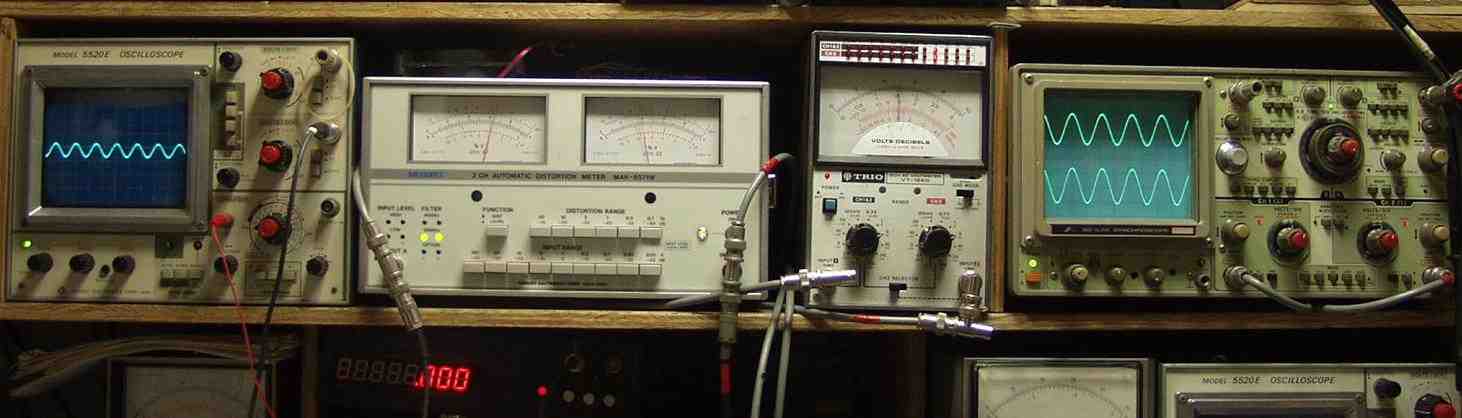

Ｄ−５．　ＭＭへ　４００ＨＺ入力、出力＝２．５Ｖ　歪み率＝０．０８％

Ｄ−６．完成

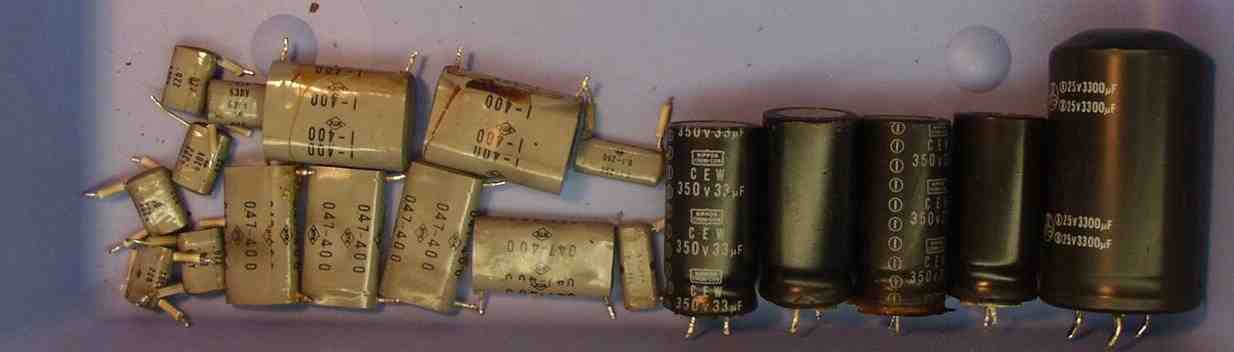

Ｄ−７．　交換部品
