ＬＵＸ　ＣＬ−３６　修理

平成１３年１２月２１日到着　平成１４年２月５日完成

寸評 　　高圧で使用できるＴＲ（トランジスター）を探すのに時間が係りました。

A．修理前の状況 　プロテクト動作。 B．症状、原因 　真空管ヒーター回路故障。 　高圧電源回路故障 Ｃ．修理状況 　ＯＰ−ＡＭＰ交換 　電解コンデンサー交換 　ＴＲ（トランジスター）交換 　ＦＥＴ（電界トランジスター）交換 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．使用部品 　ＯＰ−ＡＭＰ　　　　　　　　　　　　　２個 　電解コンデンサー　　　　　　　 　 １０個 　整流ダイオード　　　　　　　　 　 　６個 　ＴＲ（トランジスター）　　　　 　　　１２個 　ＦＥＴ（電界トランジスター）　　　 　１個 　抵抗　　　　　　　　　　　　　　　 　１２個 Ｅ．修理費　　　３８，０００円　　　　＜＜通常修理＞＞

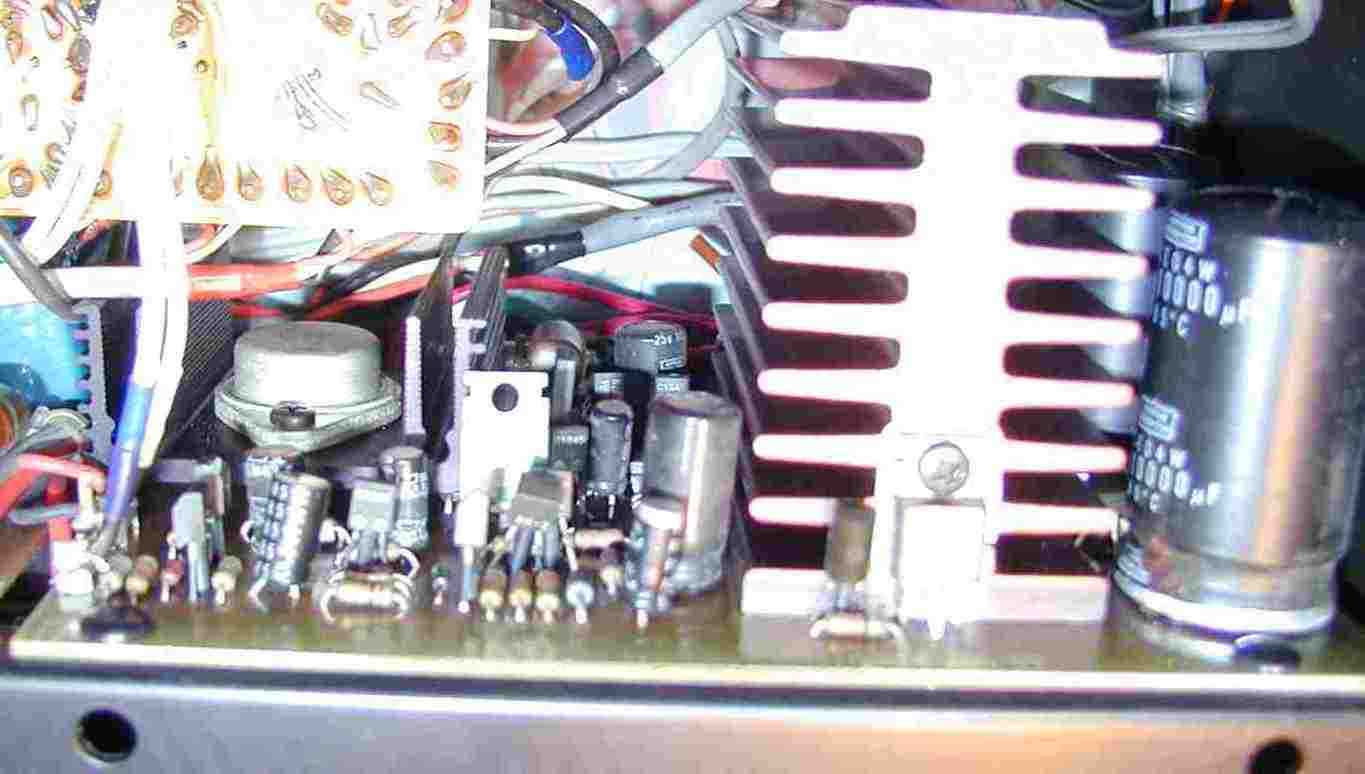

１．故障したヒーター電源回路、この部分ケースにパンチングの穴が悪く、放熱が悪い。

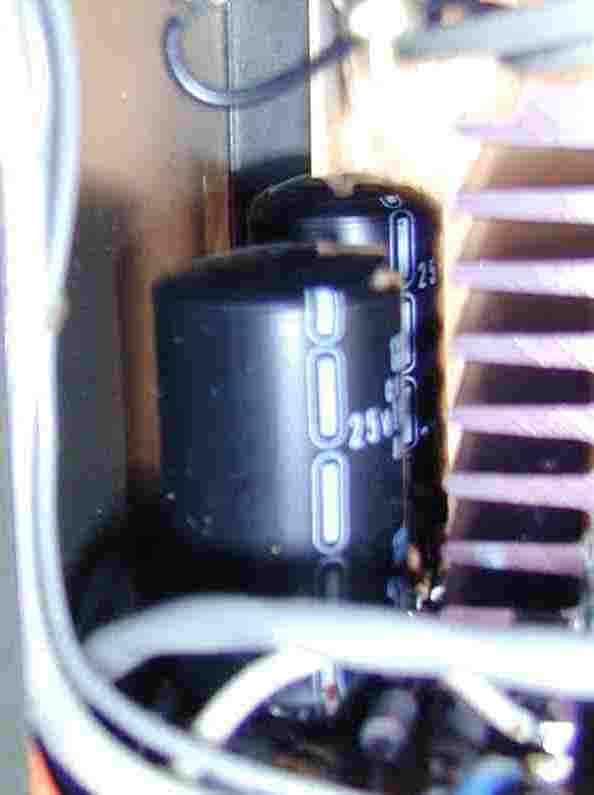

２．頭が膨らんでいる電解コンデンサー。

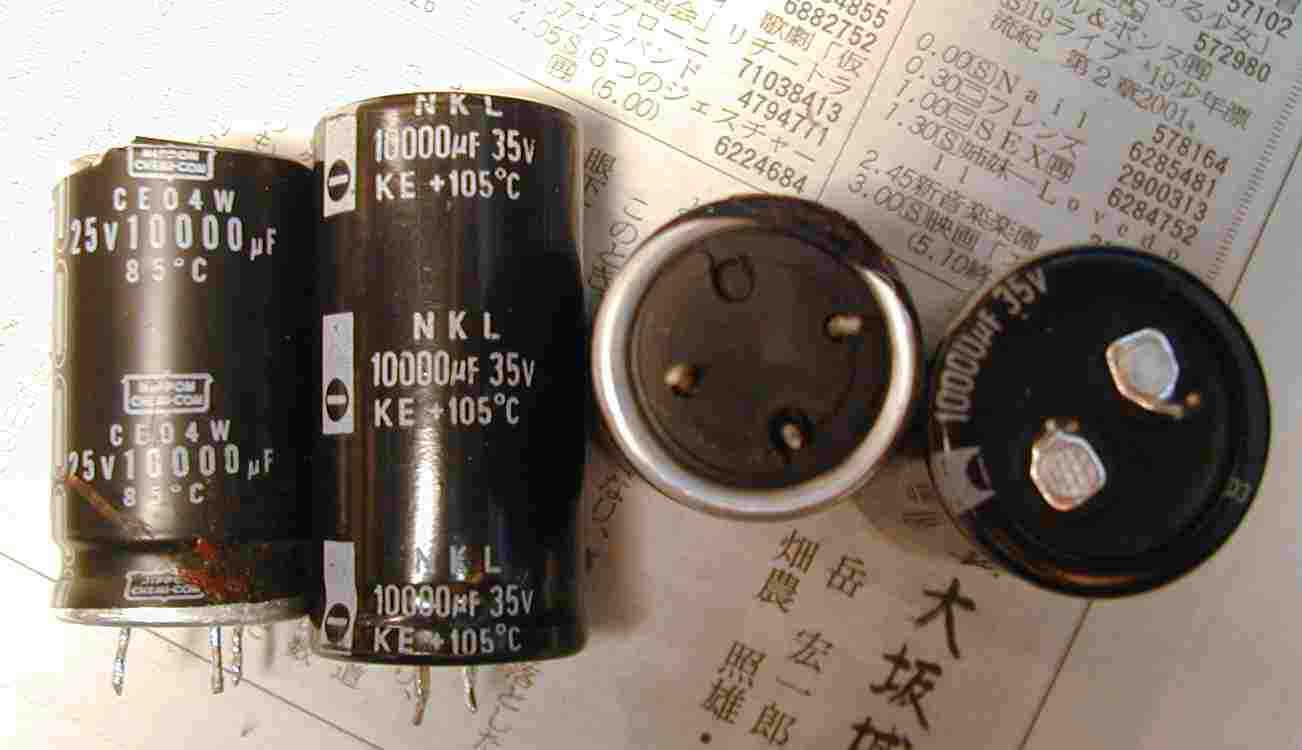

３．右＝使用する電解コンデンサー、耐圧３５ＶにＵＰ、耐熱１０５度にＵＰする。

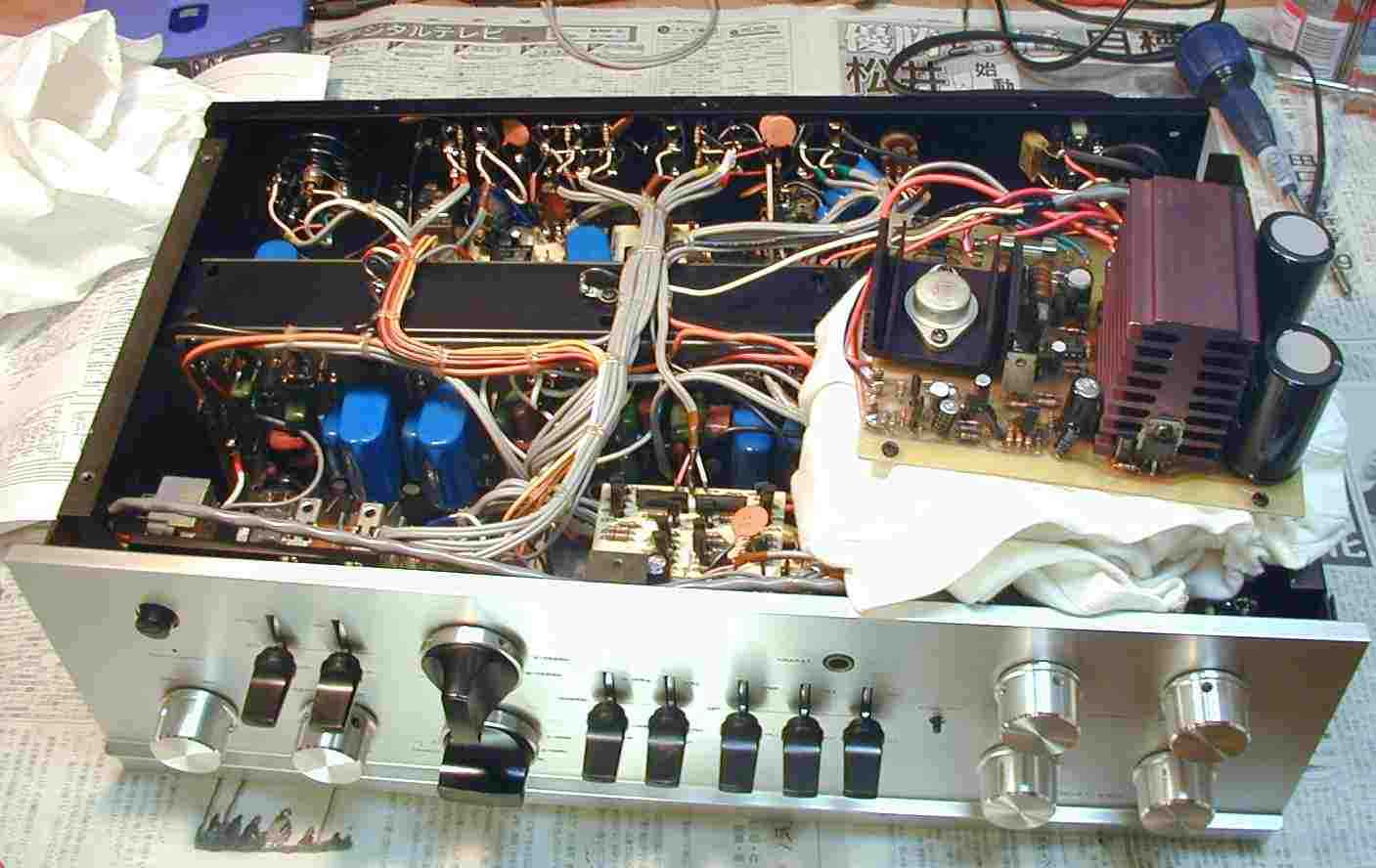

４．修理中。

５．電源ユニットの修理 　　低圧／高圧安定回路とも故障、修理に失敗した形跡あり 　　高圧安定回路＝左の白い金属のＣＡＮタイプのＴＲ（トランジスター）も交換 　　　　　　　　　　　　その前段のＯＰ−ＡＭＰ迄全滅 　　低圧安定回路＝今白くシリコンを塗っている所の＋−出力ＴＲ（トランジスター）交換 　　　　　　　　　　　　その前段ＯＰ−ＡＭＰ迄全滅 　　熱のため、コンデンサーは容量抜け、１部絶縁不良で交換する

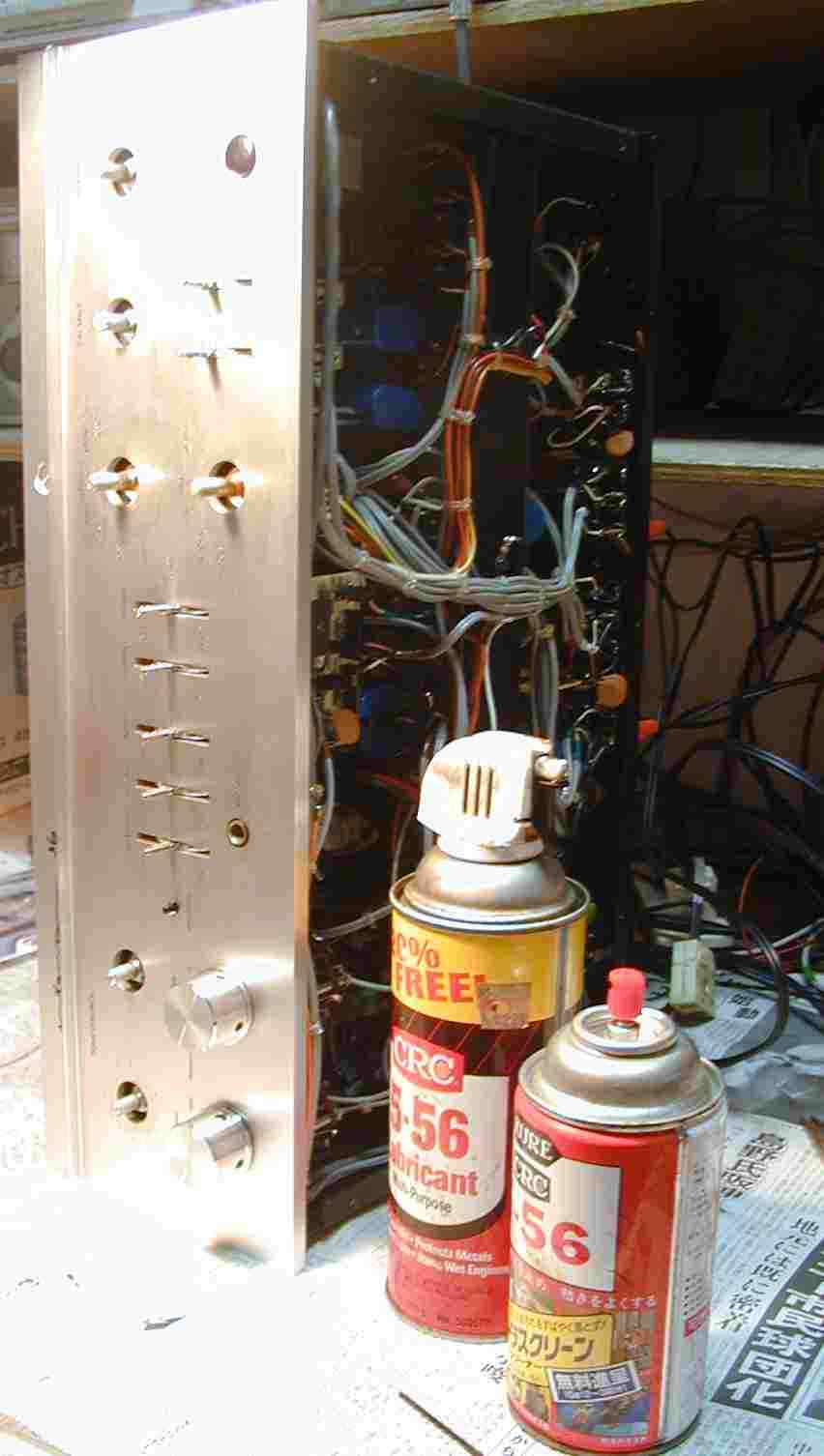

６．プロテクト表示ＬＥＤ及びＶＲ類「ガリ発生」の為ツマミを取る。ツマミのネジにＣＲＣを付けてとる。 　　アルミと鉄ネジなので腐食して固く成っている。廻らないときはＣＲＣで１昼夜付け置く

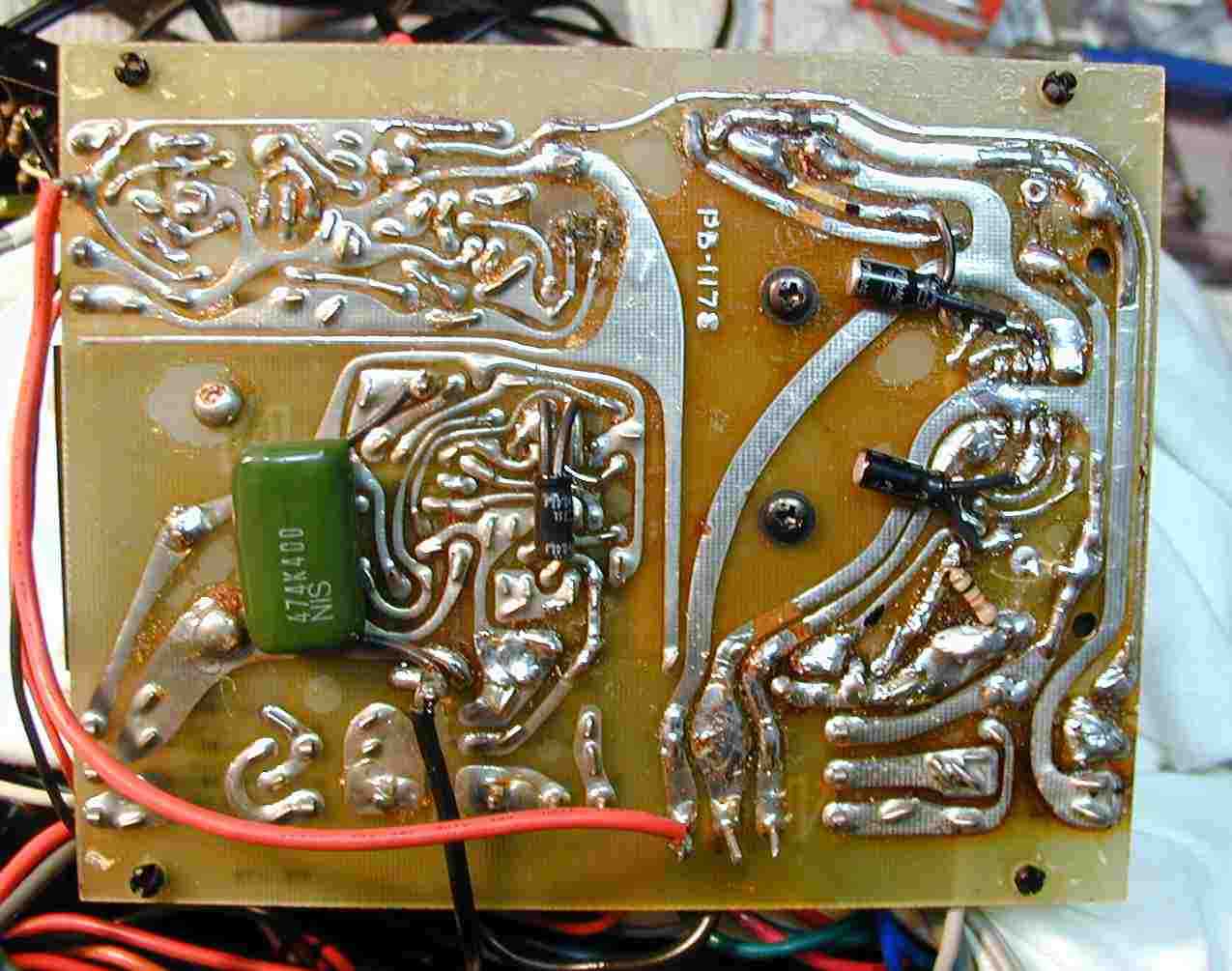

７．電源ユニットの基板裏、熱を出す所なので、ハンダは十分盛る

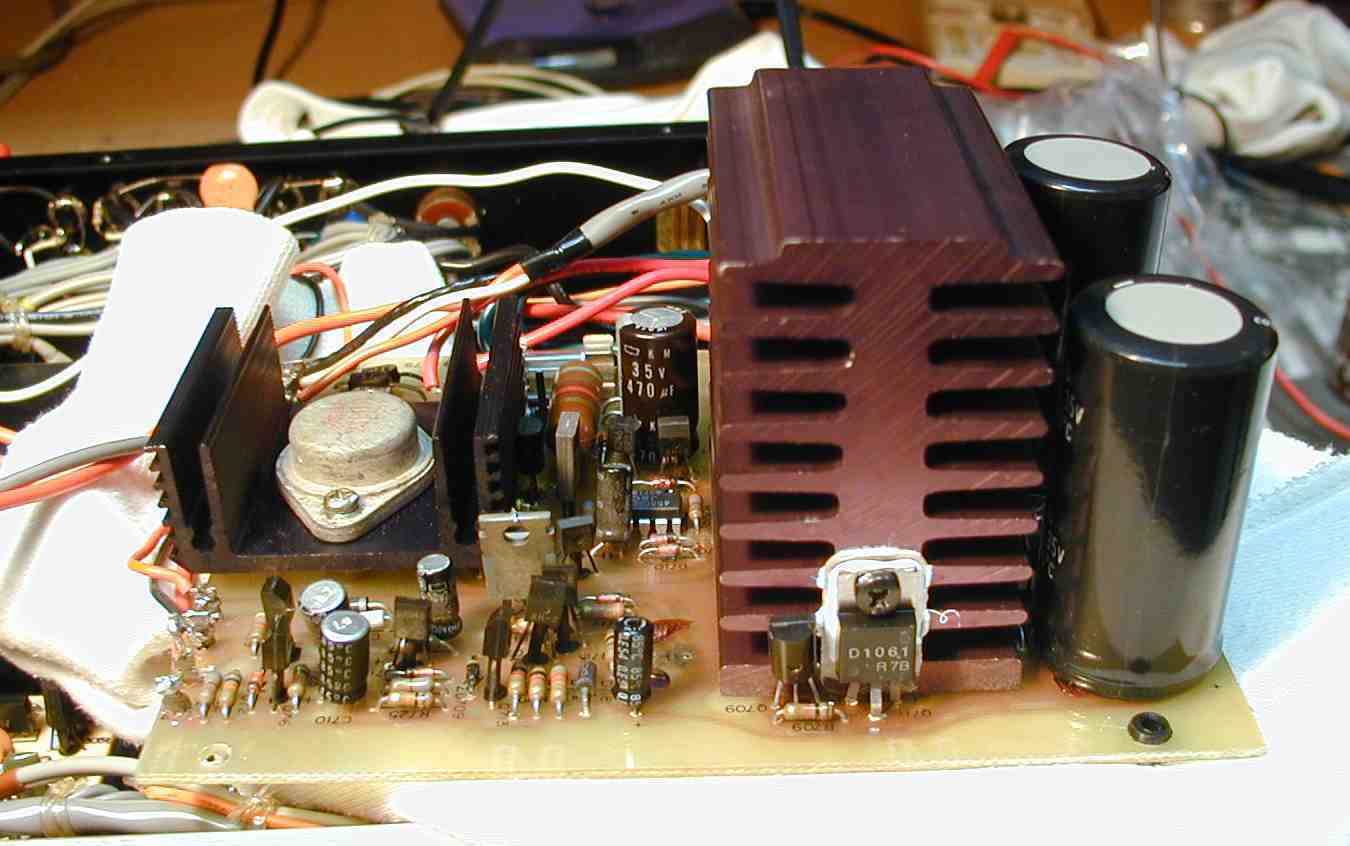

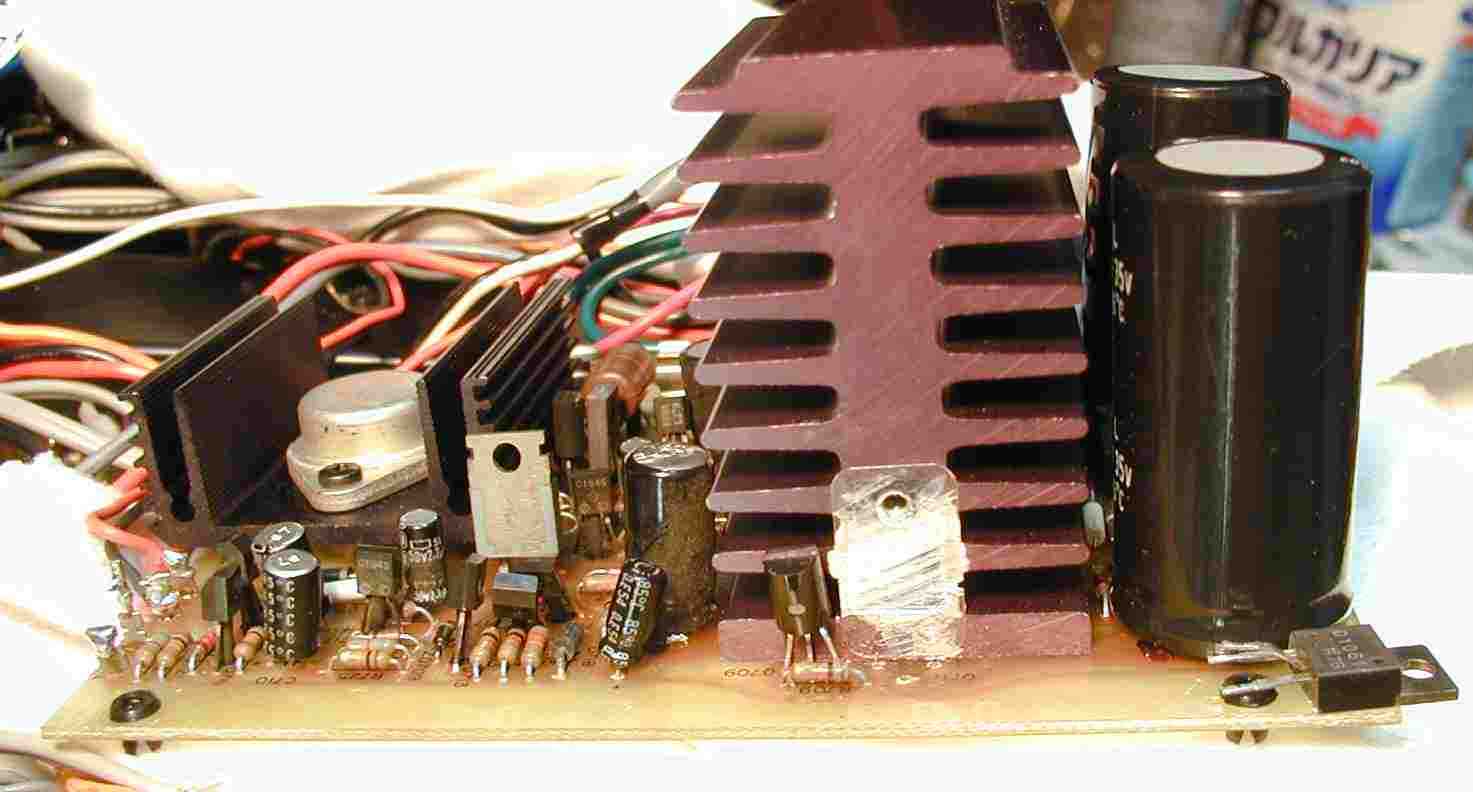

８．修理が終わったデンゲンユニット、高圧安定ＴＲ（トランジスター）は中古品です。 　　是を探すのに数週間掛かりました！！ 　　是が故障すると、可変出力に「ハム」が出ます。

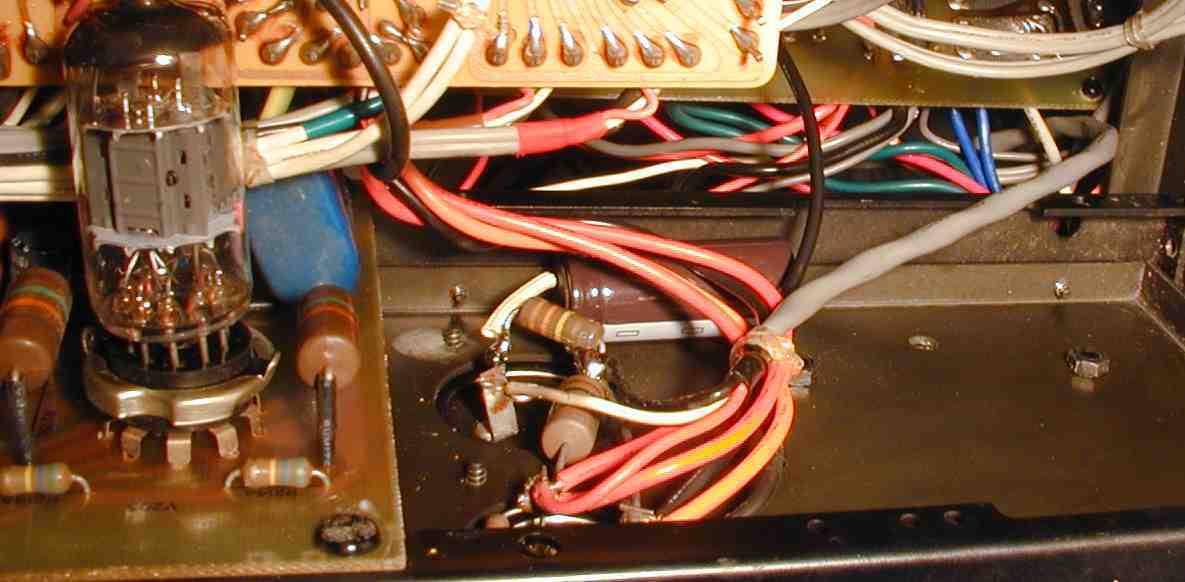

９．高圧コンデンサ−を補うために追加した高圧コンデンサー（１００μＦ）

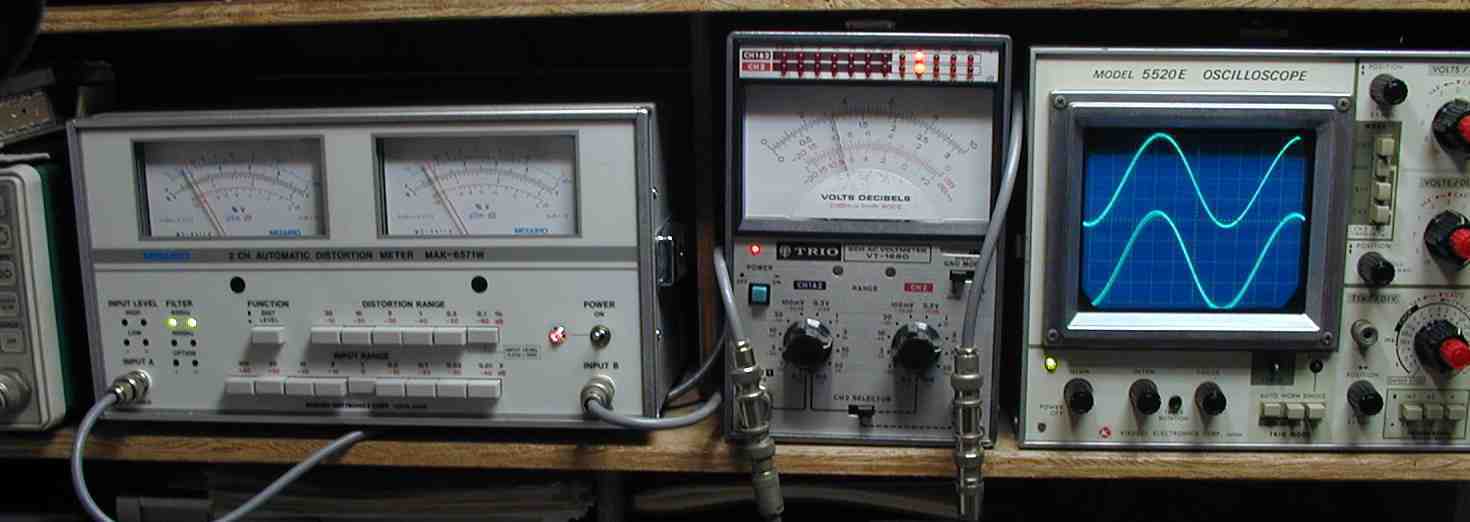

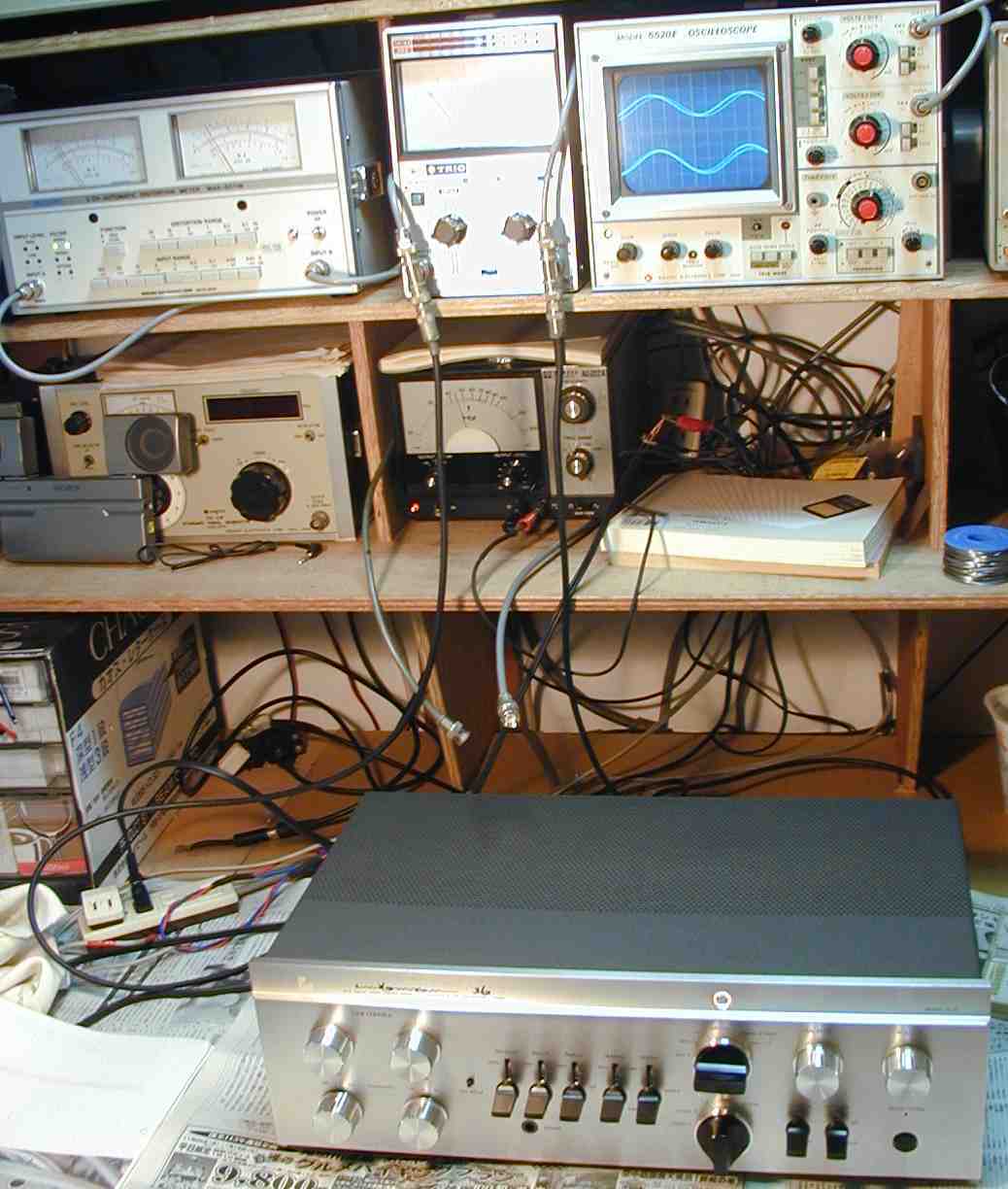

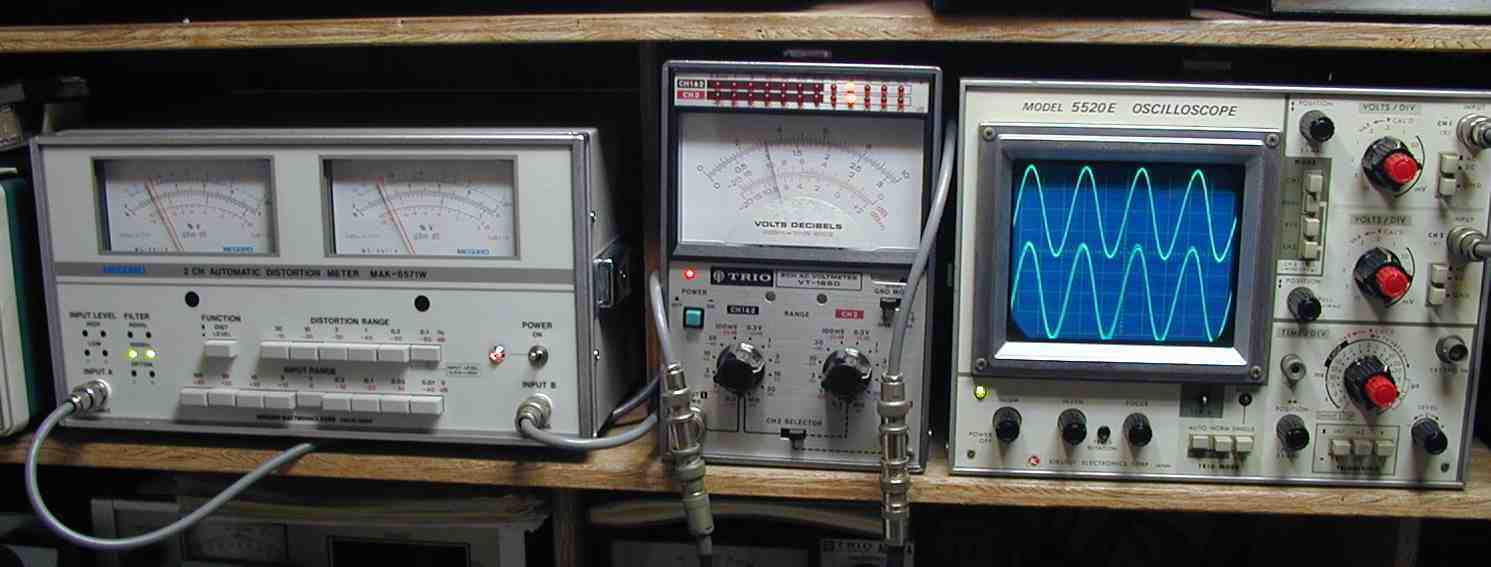

１０．出力／歪み測定・調整

１１．　１０００ＨＺ入力、出力＝１Ｖ　歪み率＝０．０２％

１２．　４００ＨＺ入力、出力＝１Ｖ　歪み率＝０．０２％

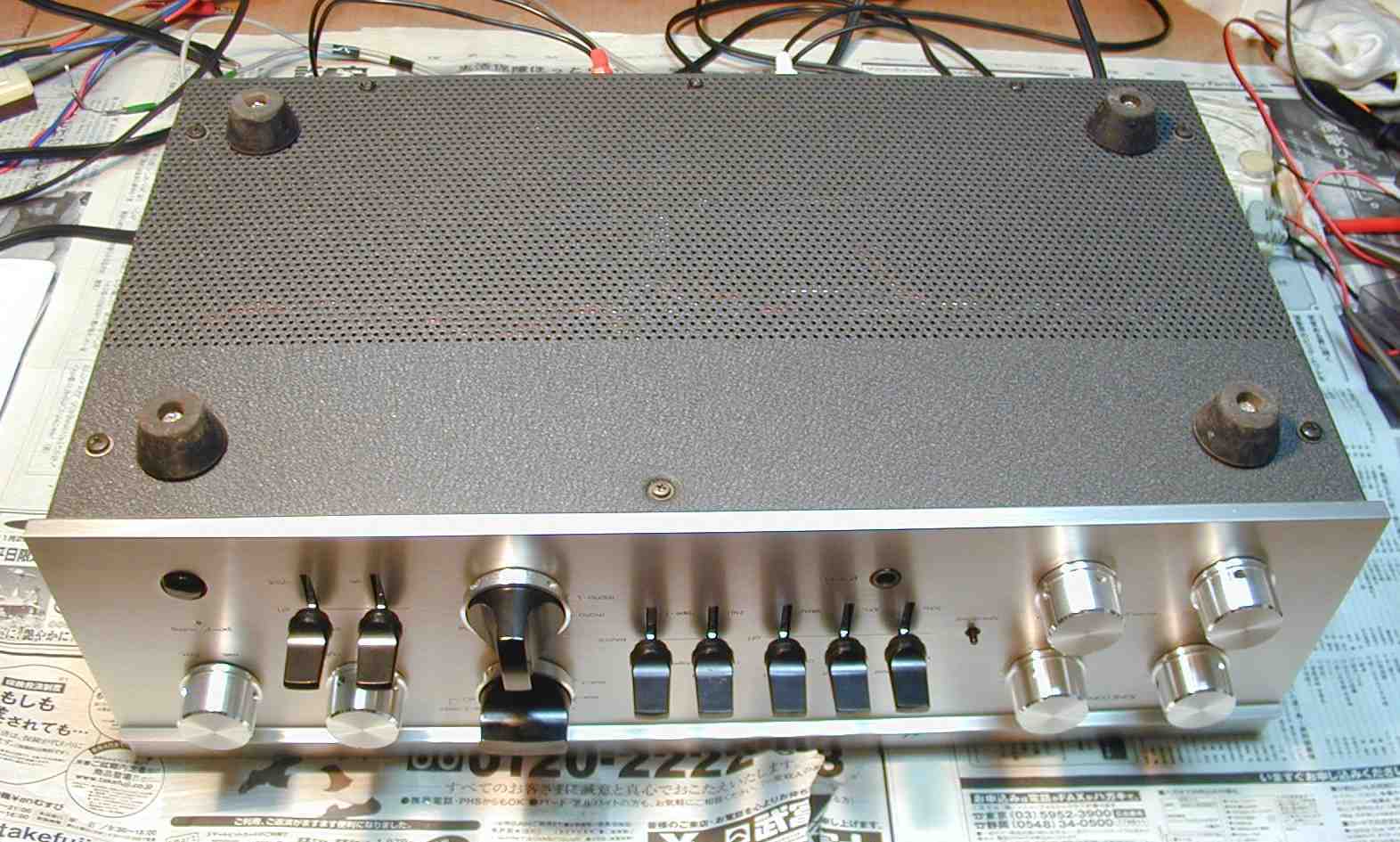

１３．放熱を良くするために、ゴム足を着ける 　　　空気は下から入り、暖まり上昇するので、下を開ける事も重要です。

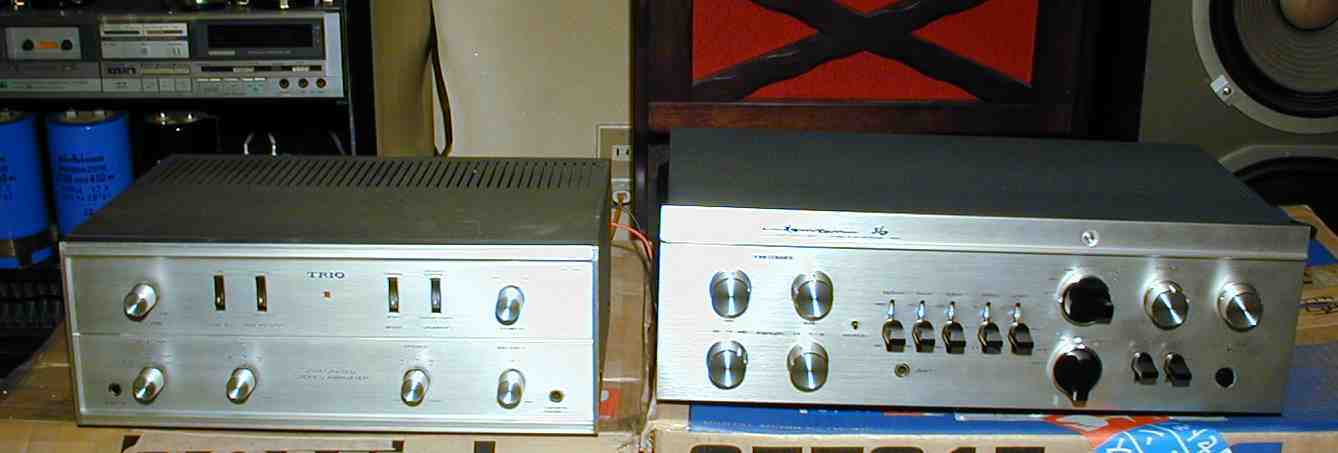

１４．実働試験エージング、左はトリオ　Ｗ−４６Ｋ　６ＢＱ５ＰＰステレオＡＭＰ
