ＬＵＸ　CL-３６０　修理記録

同時修理　Sun Audio SV-300BE　　　　　　　　　　　　平成２７年３月２５日持込　　４月２日完成

A．　修理前の状況 音途切れたり、出ない時あり。 入出力ＲＣＡ端子交換希望。 B．　原因 経年変化による劣化。 Ｃ．　修理状況 ３Ｐインレットに交換。 テフロン絶縁金メッキ端子に交換。 Ｋ．　左右パネルと下蓋修理　ユーザーが修理。 Ｄ．　使用部品 ３Ｐインレット　　　　　　　　　　　　　　　　　　　　　　　１個。 テフロン絶縁金メッキ端子ＲＣＡ端子　　　　　　　１０組２０個。 Ｇ．　修理費　　　　　　　　　２８，０００円　　　　特別に通常修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＬＵＸ　ＣＬ-３６０　の仕様（マニアル・カタログより）

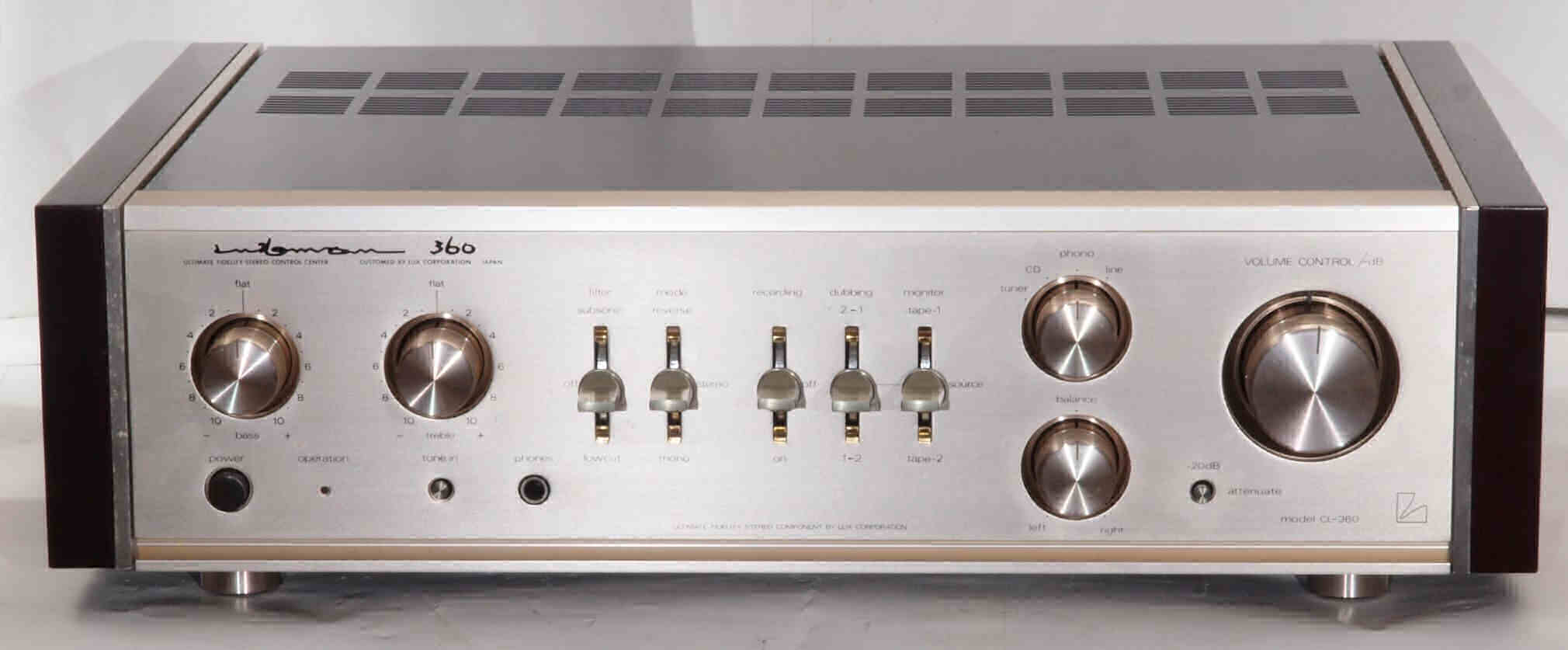

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

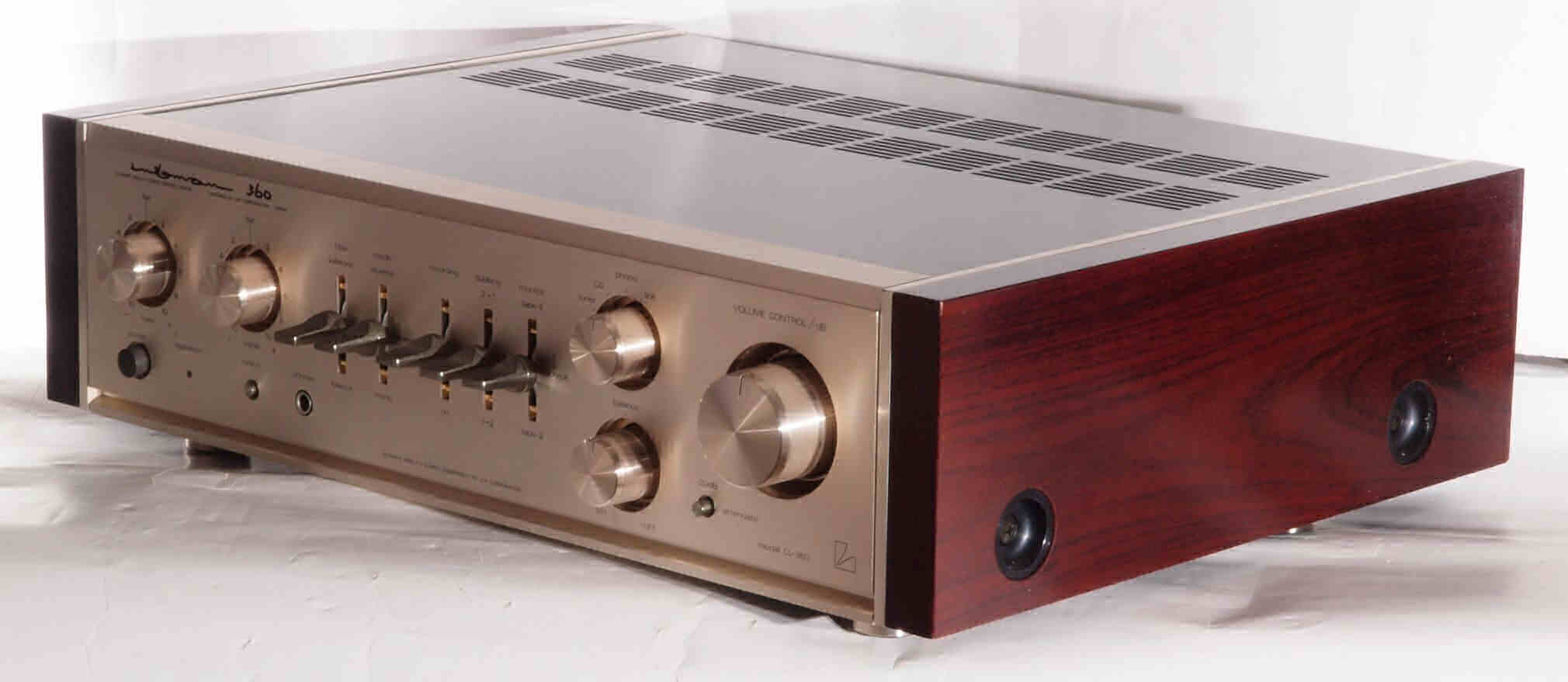

Ａ１２．　点検中　前右から見る

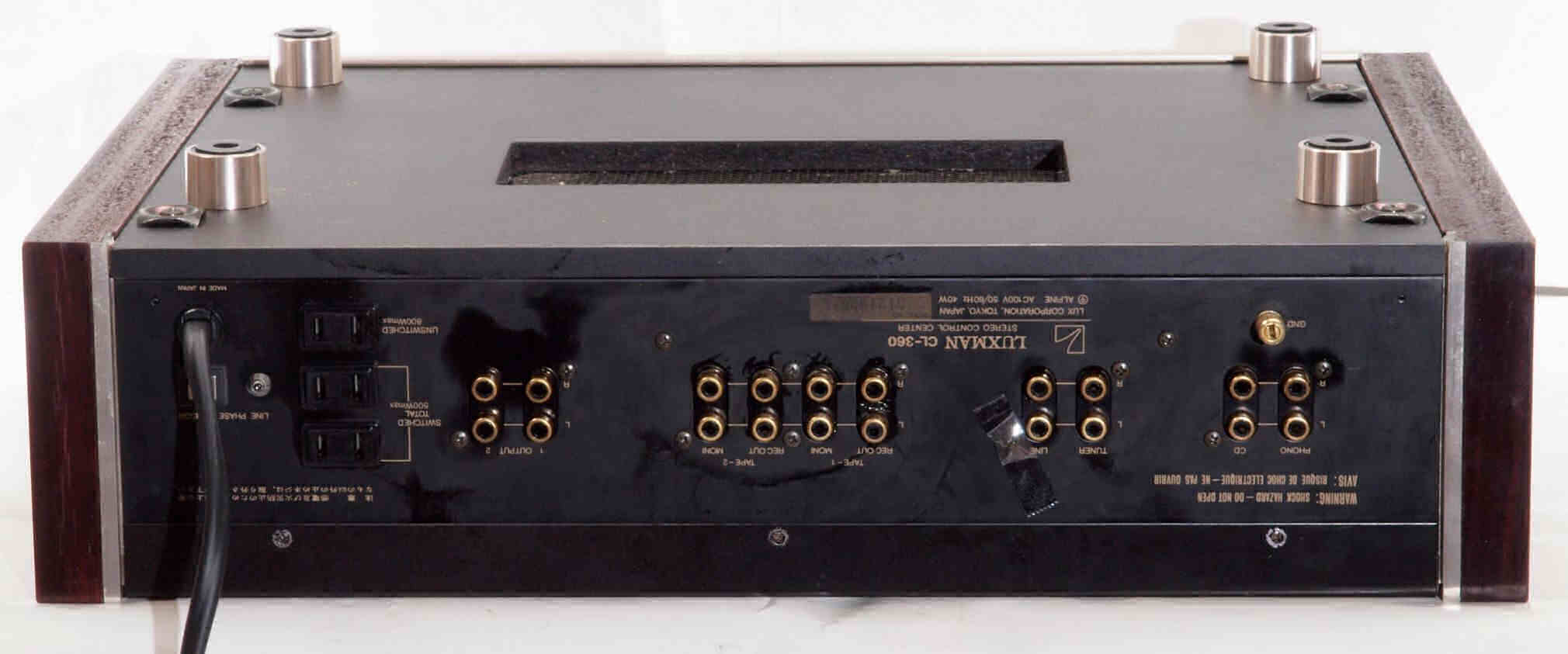

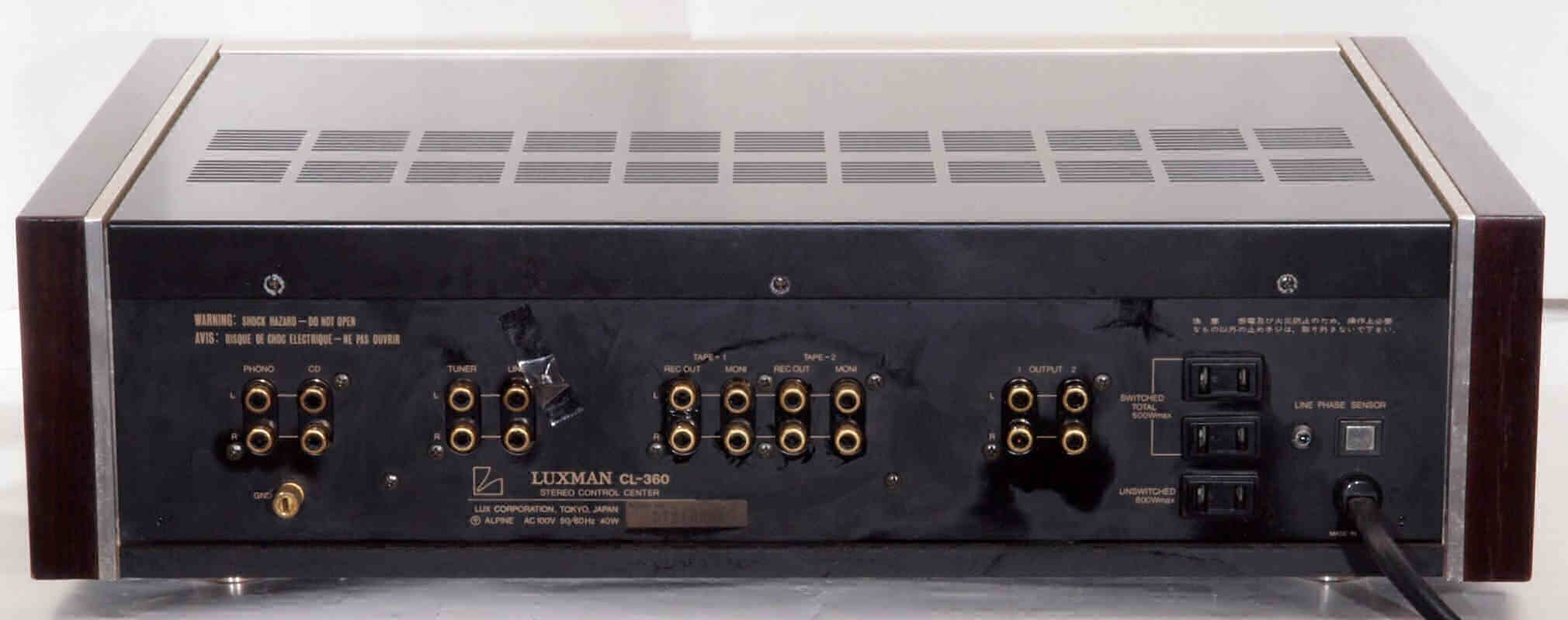

Ａ１３．　点検中　後から見る

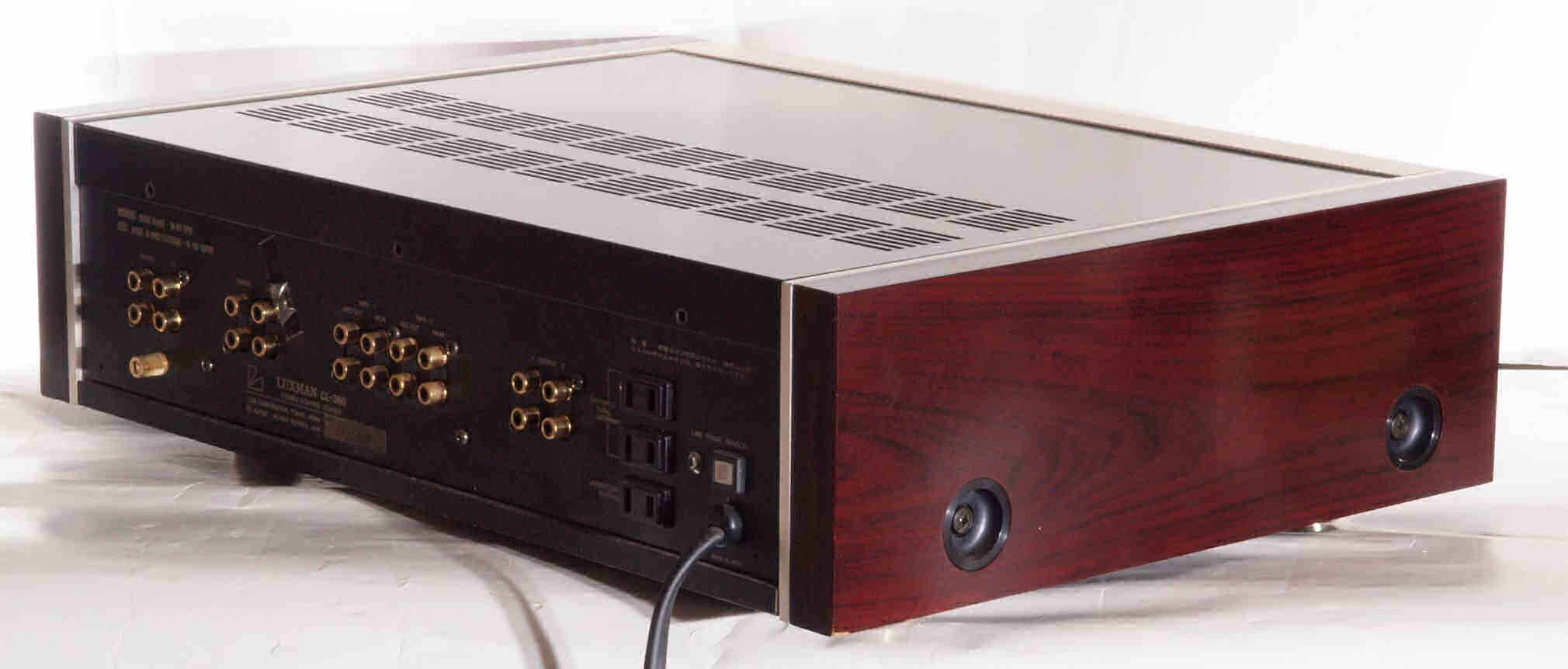

Ａ１９．　点検中　後左から見る

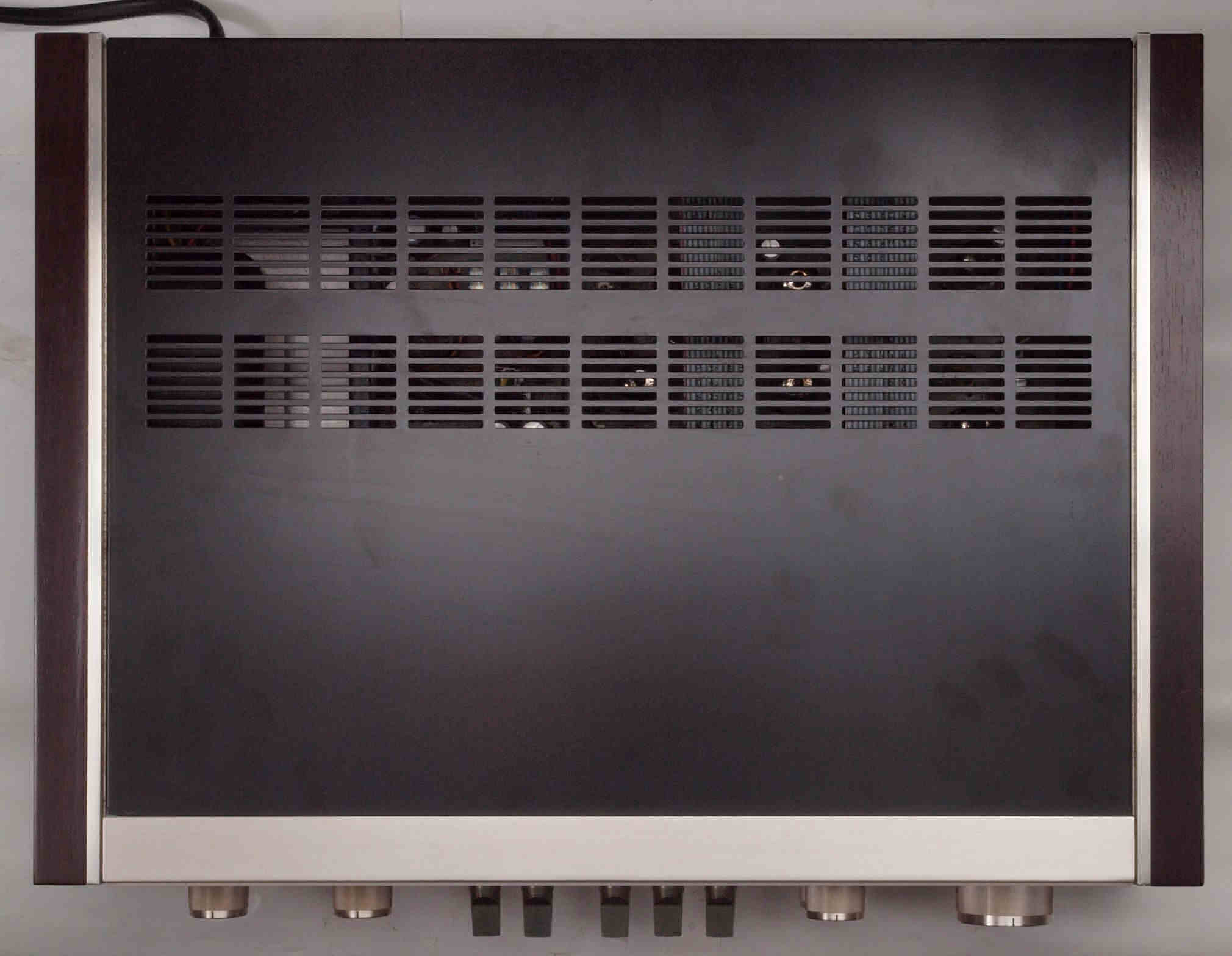

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上下蓋を取り、上から見る。

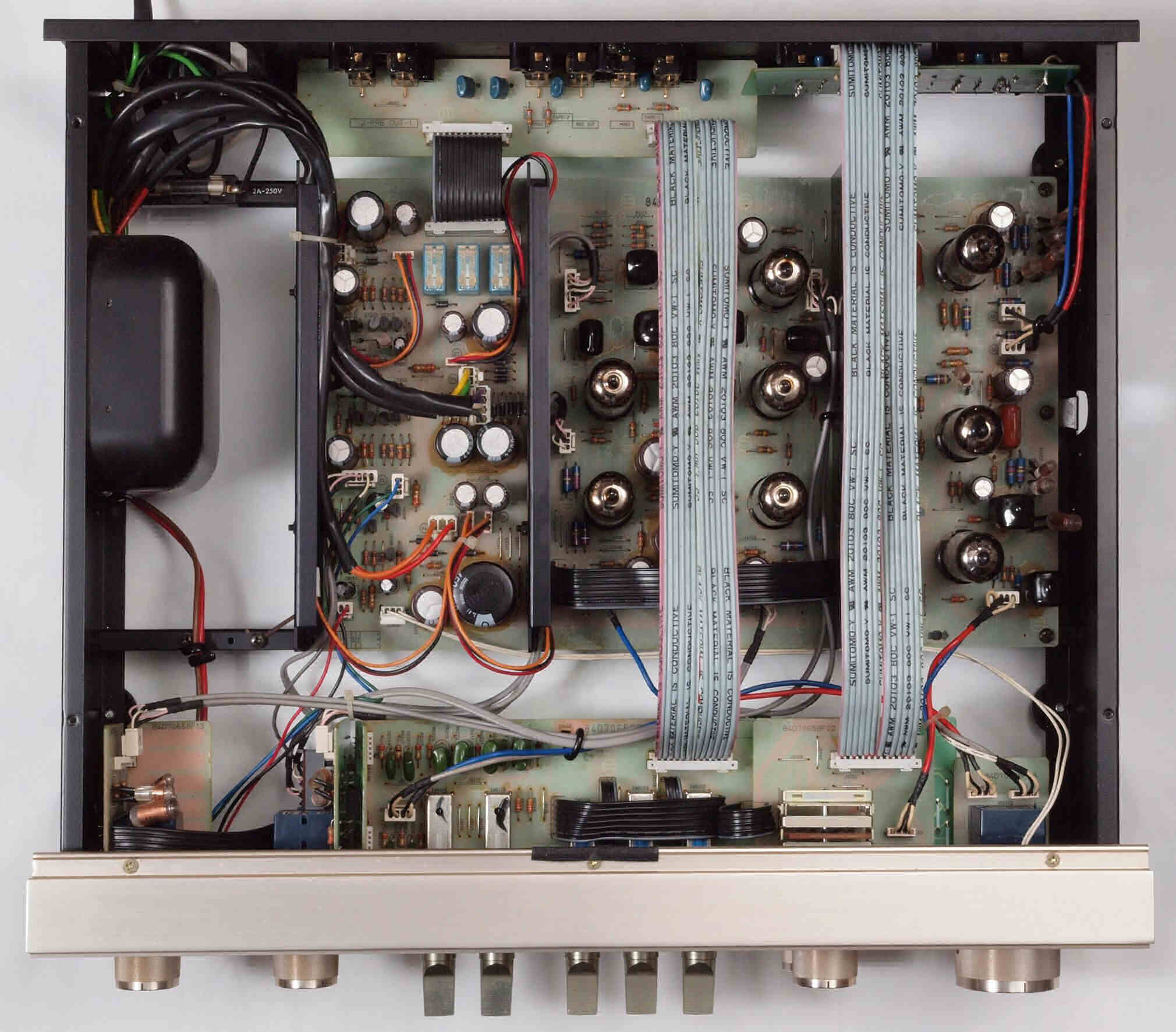

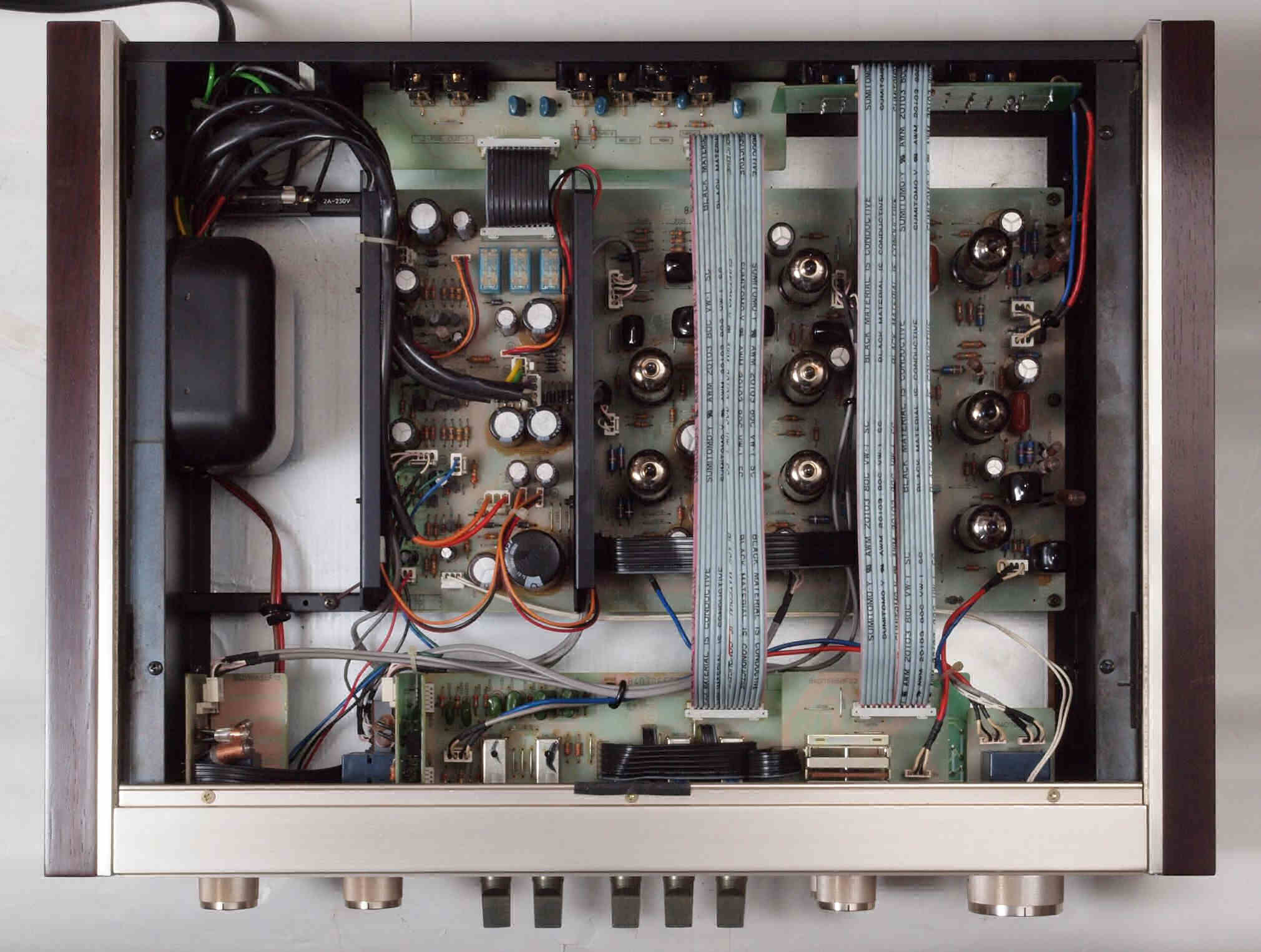

Ａ２３．　点検中　左右パネル・上下蓋を取り、上から見る。

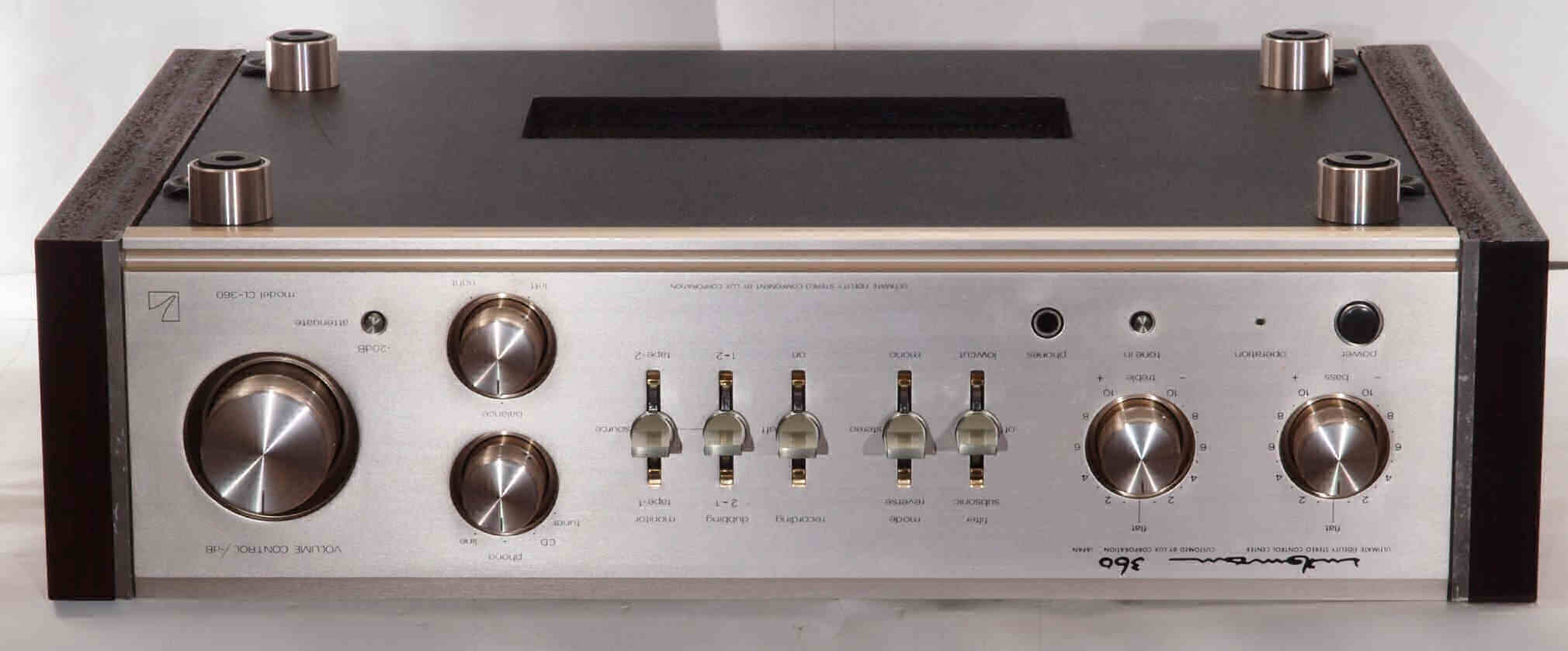

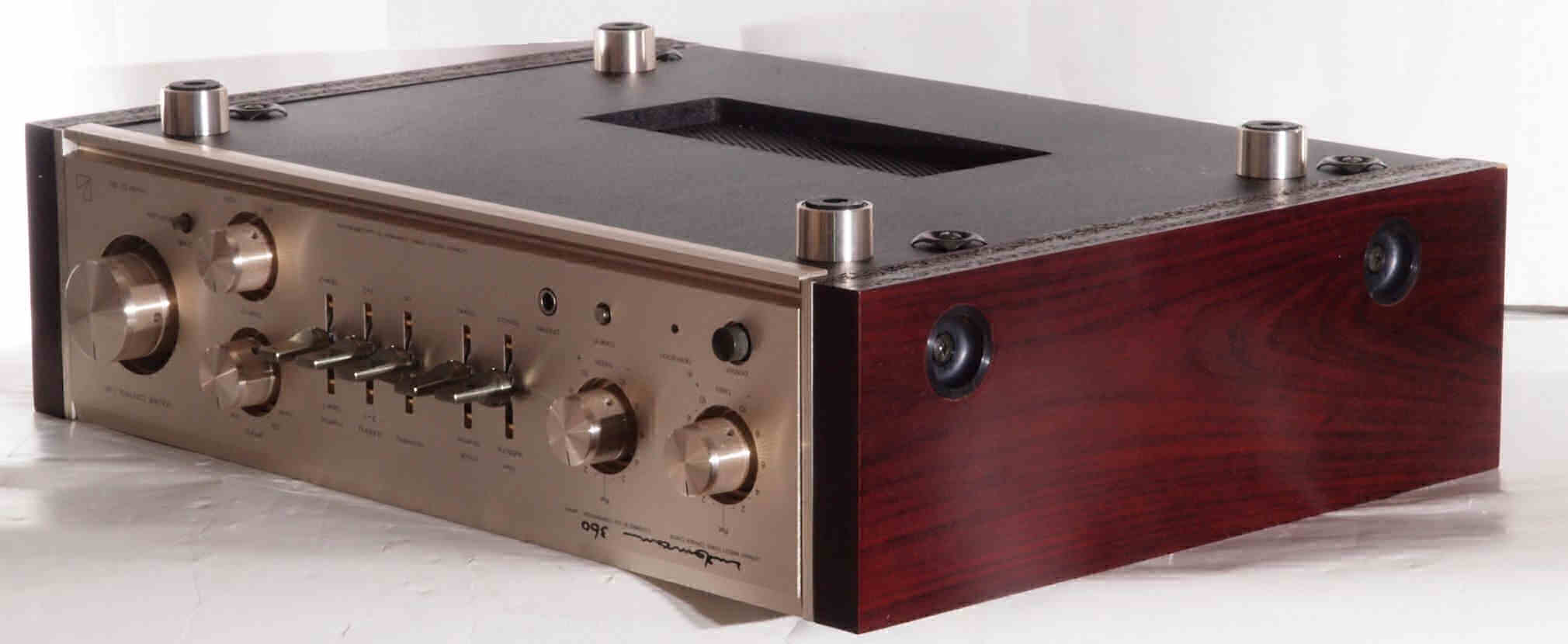

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

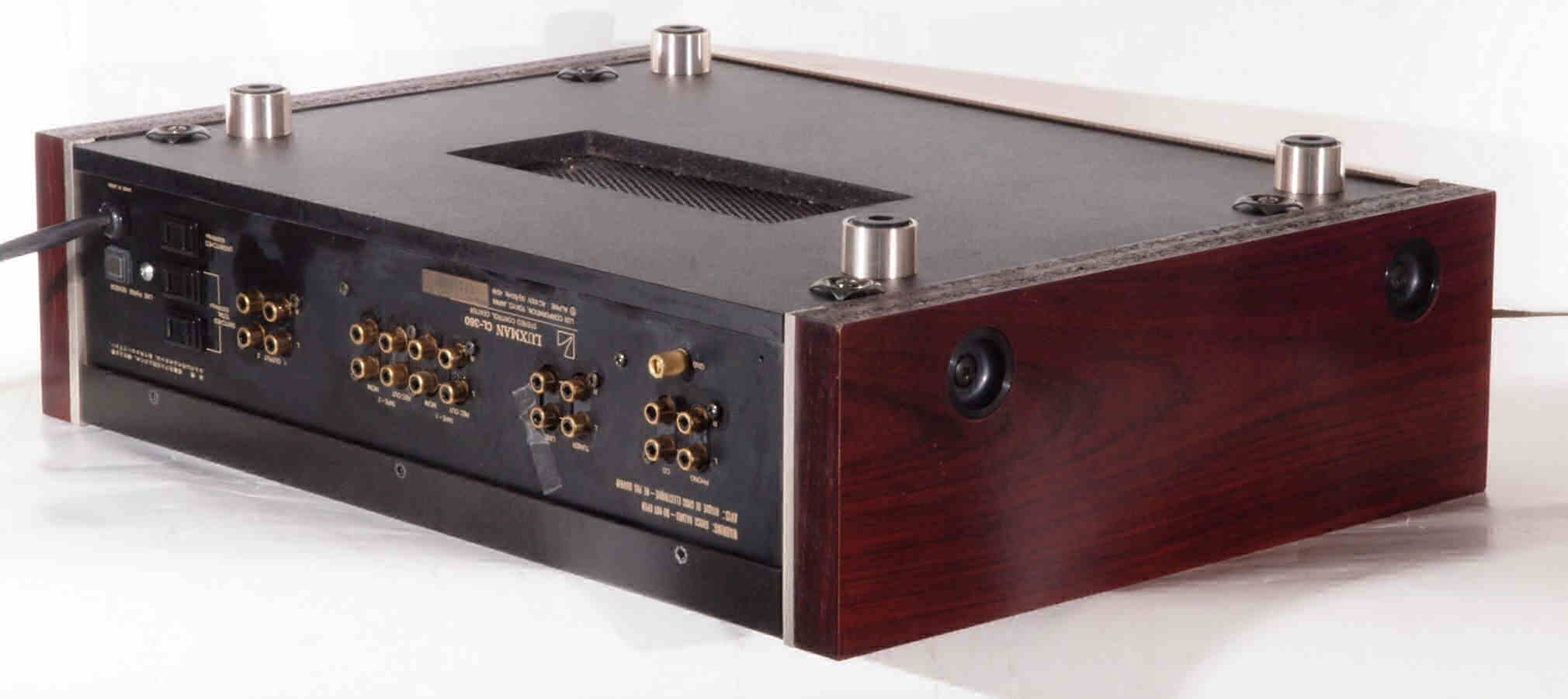

Ａ３４．　点検中　下後右から見る

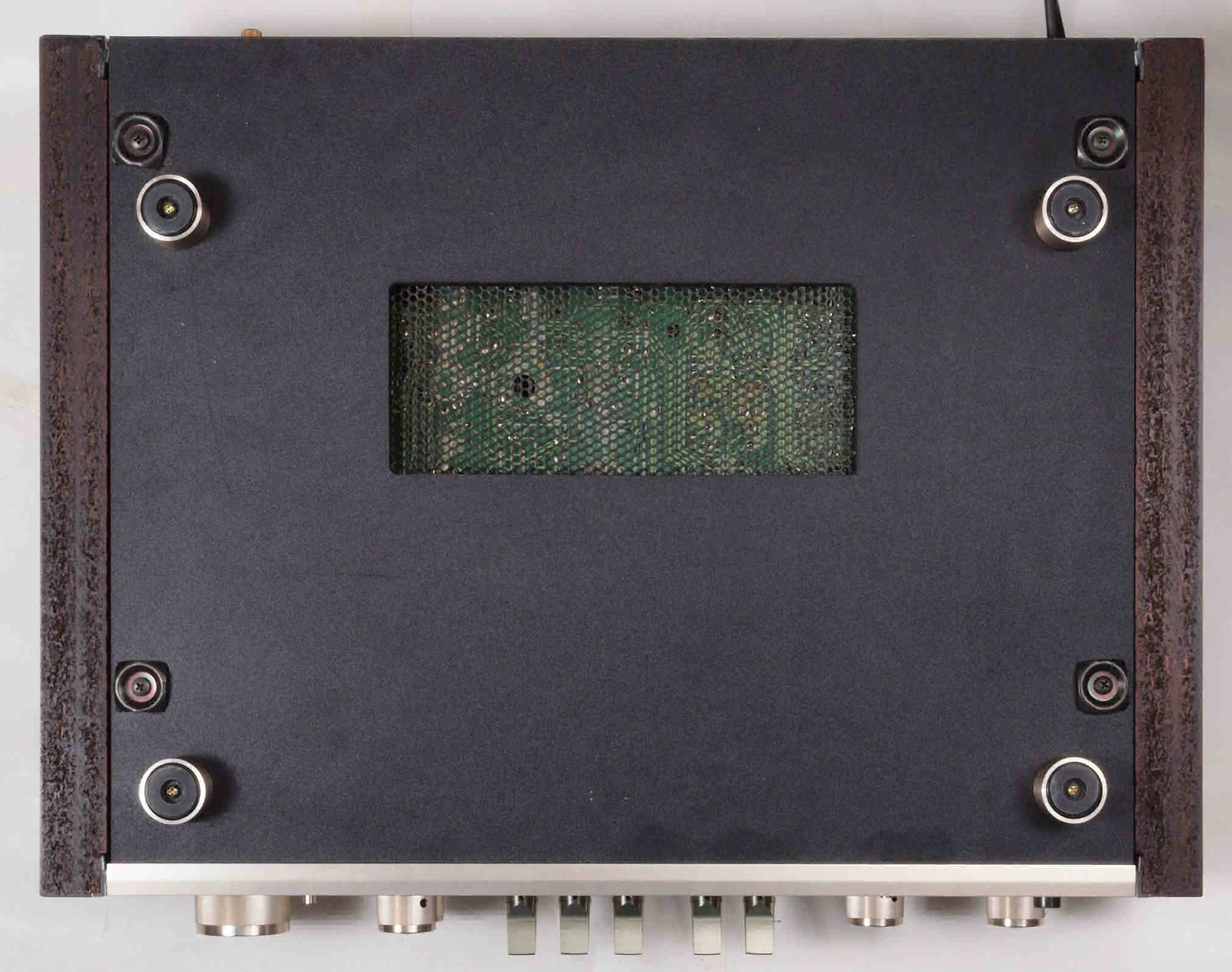

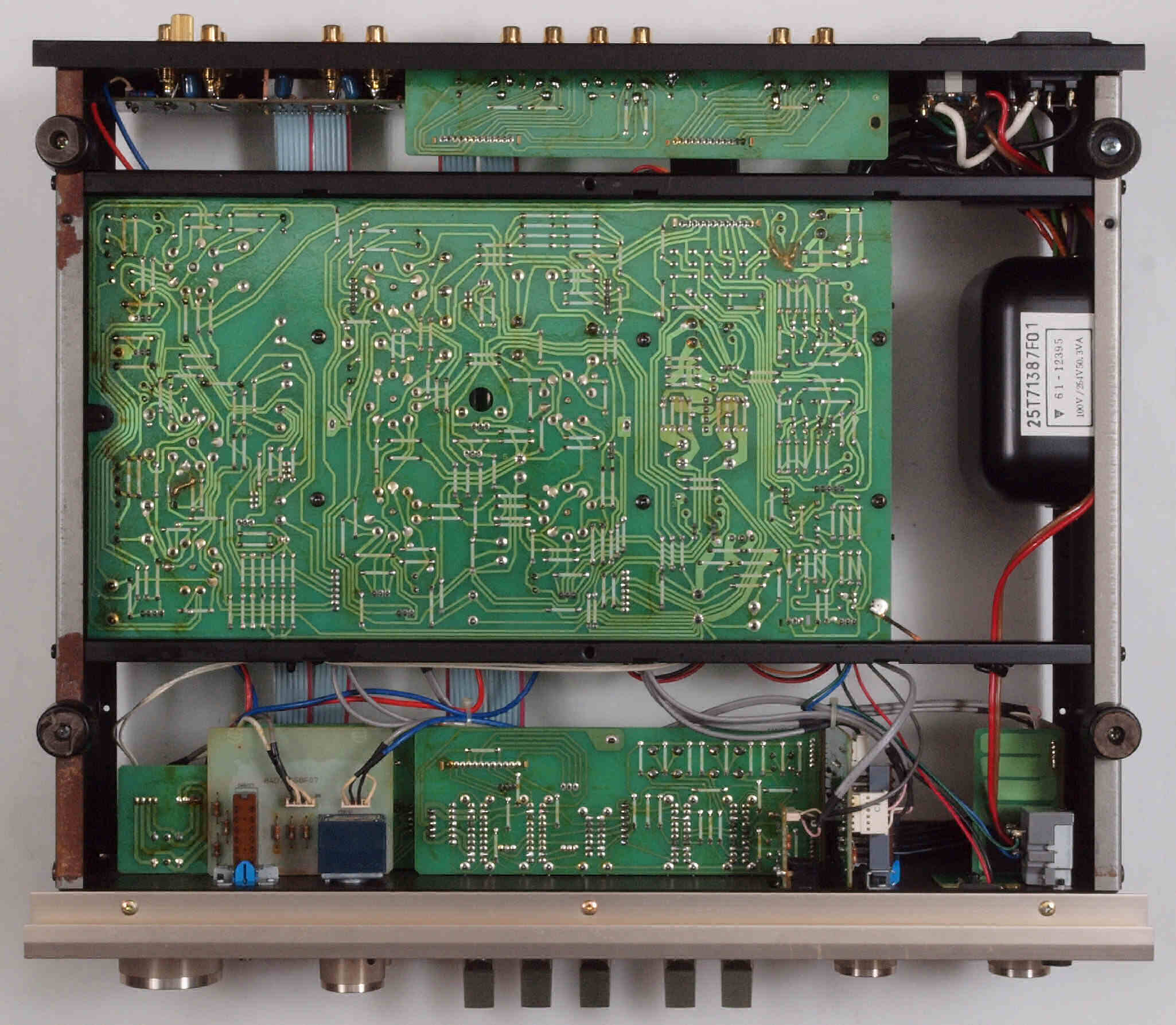

Ａ４１．　点検中　下から見る

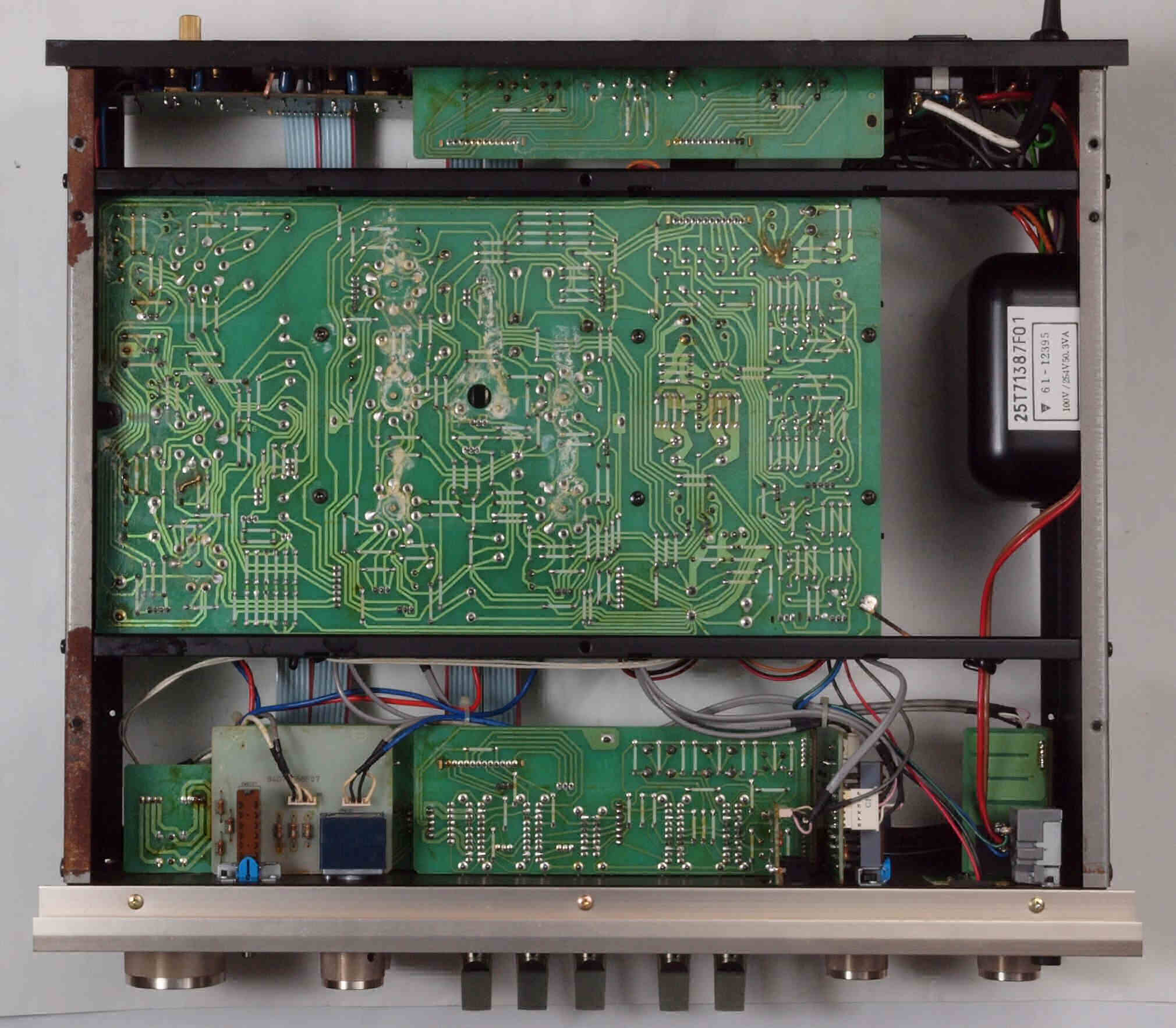

Ａ４２．　点検中　　左右パネル・上下蓋を取り、下から見る。

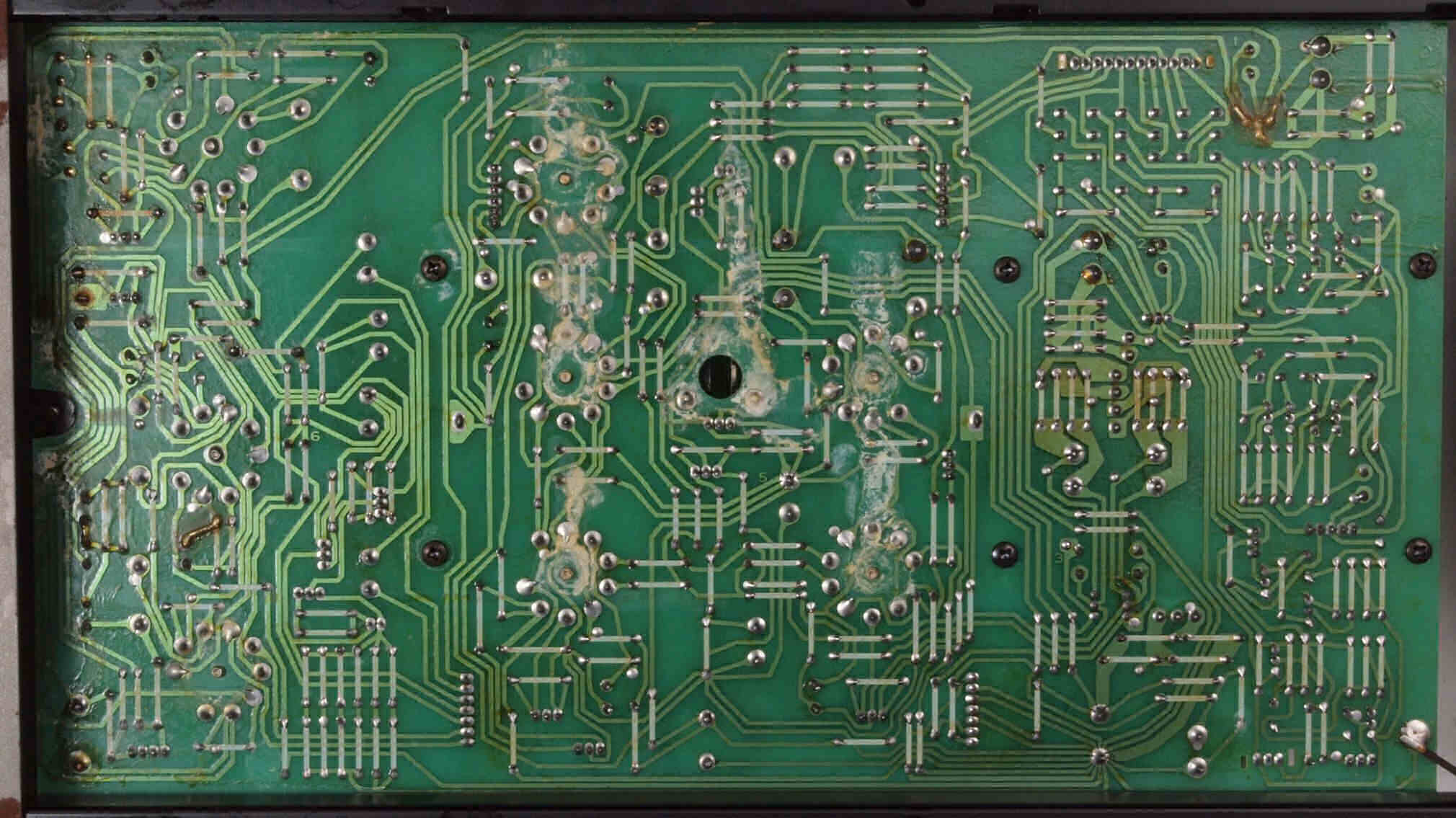

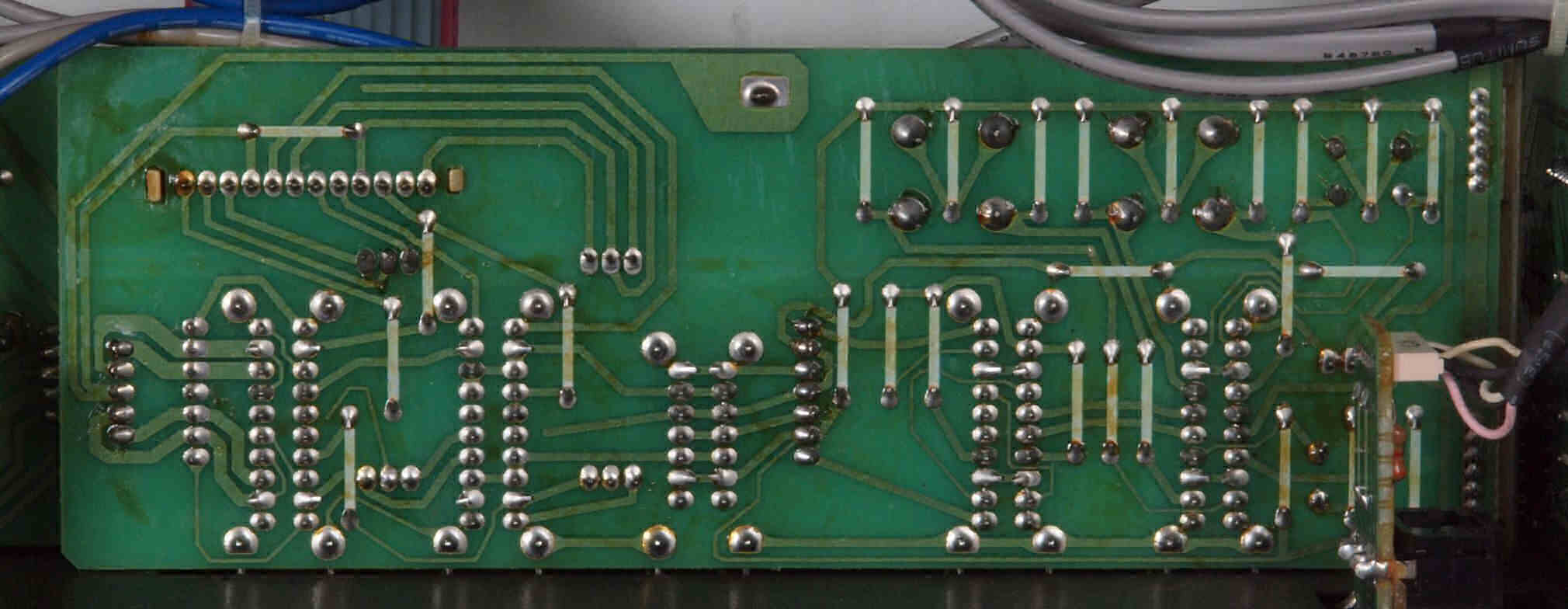

Ａ４３．　点検中　メイン基板裏。　白い物質は？？

Ａ４４．　点検中　メイン基板裏。　白い物質は？？

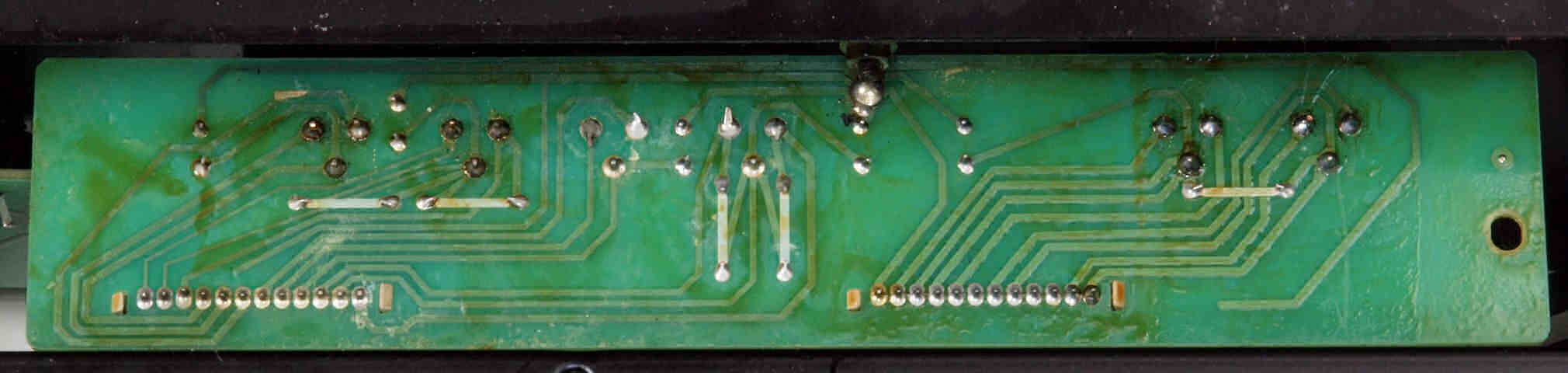

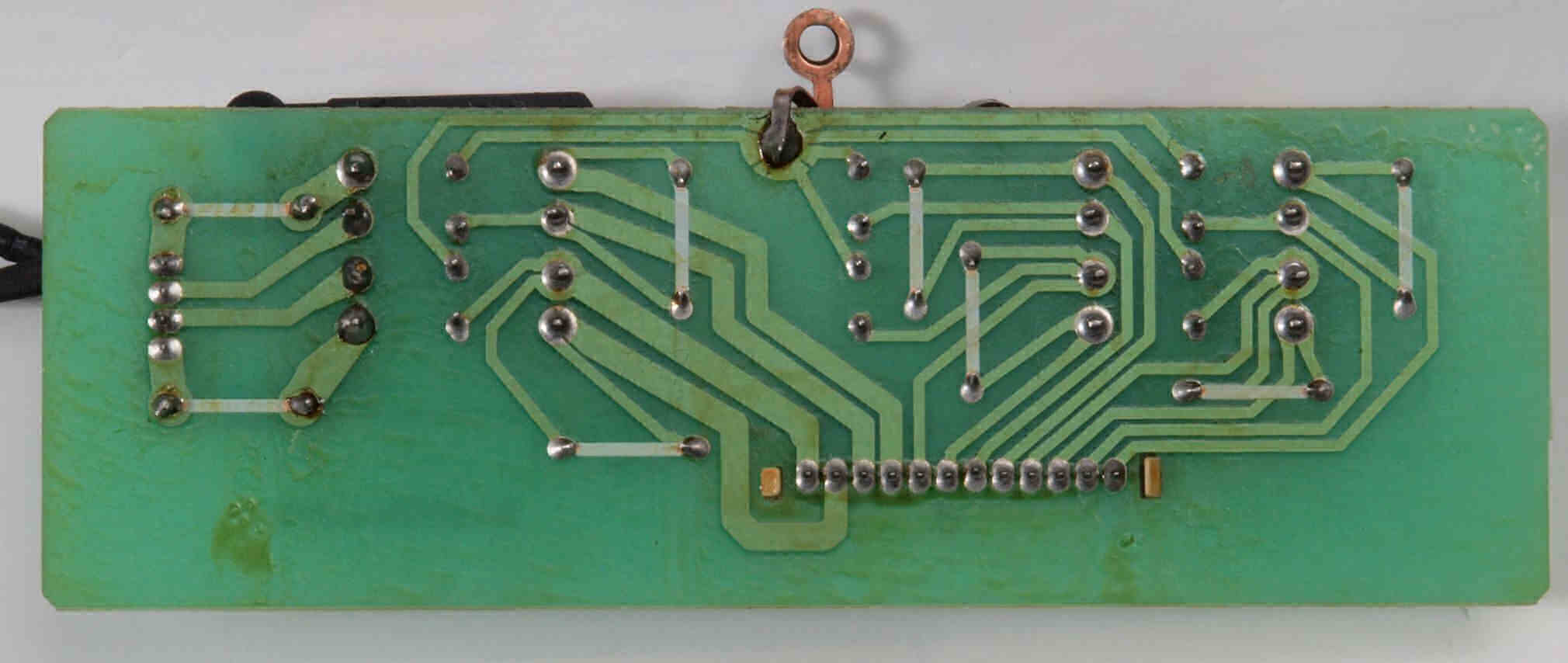

Ａ４５．　点検中　ＳＷ基板裏。

Ａ５１．　点検中　ＲＣＡ端子。　アラルダイドで補強したが破損！

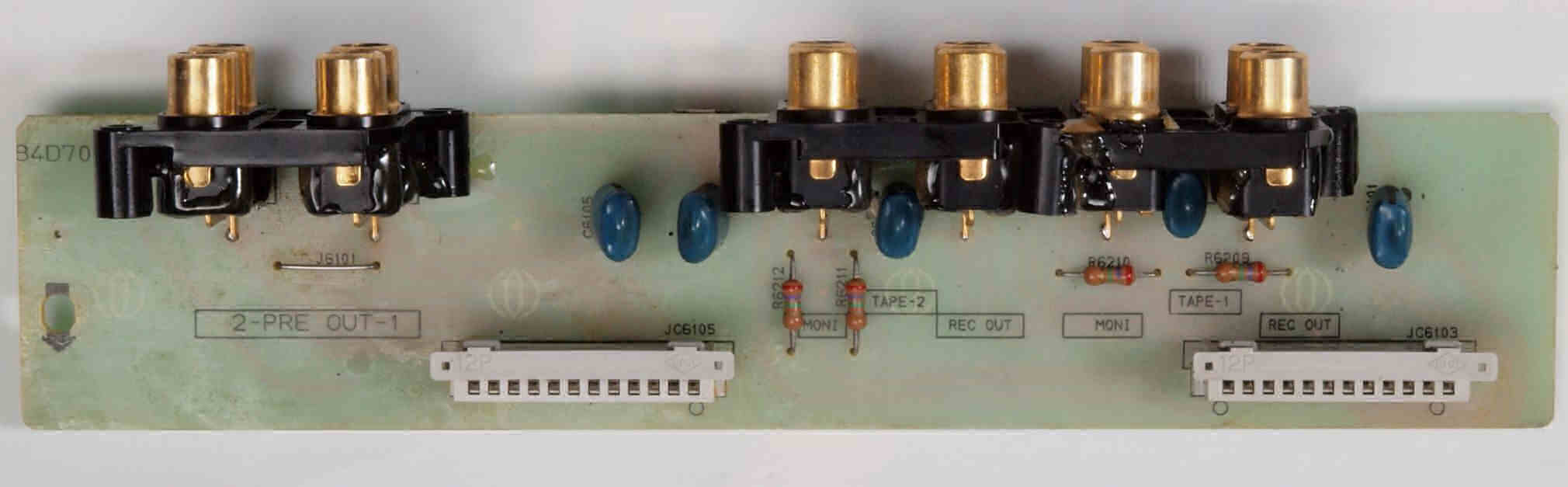

Ａ５２．　点検中　ＲＣＡ端子裏配。

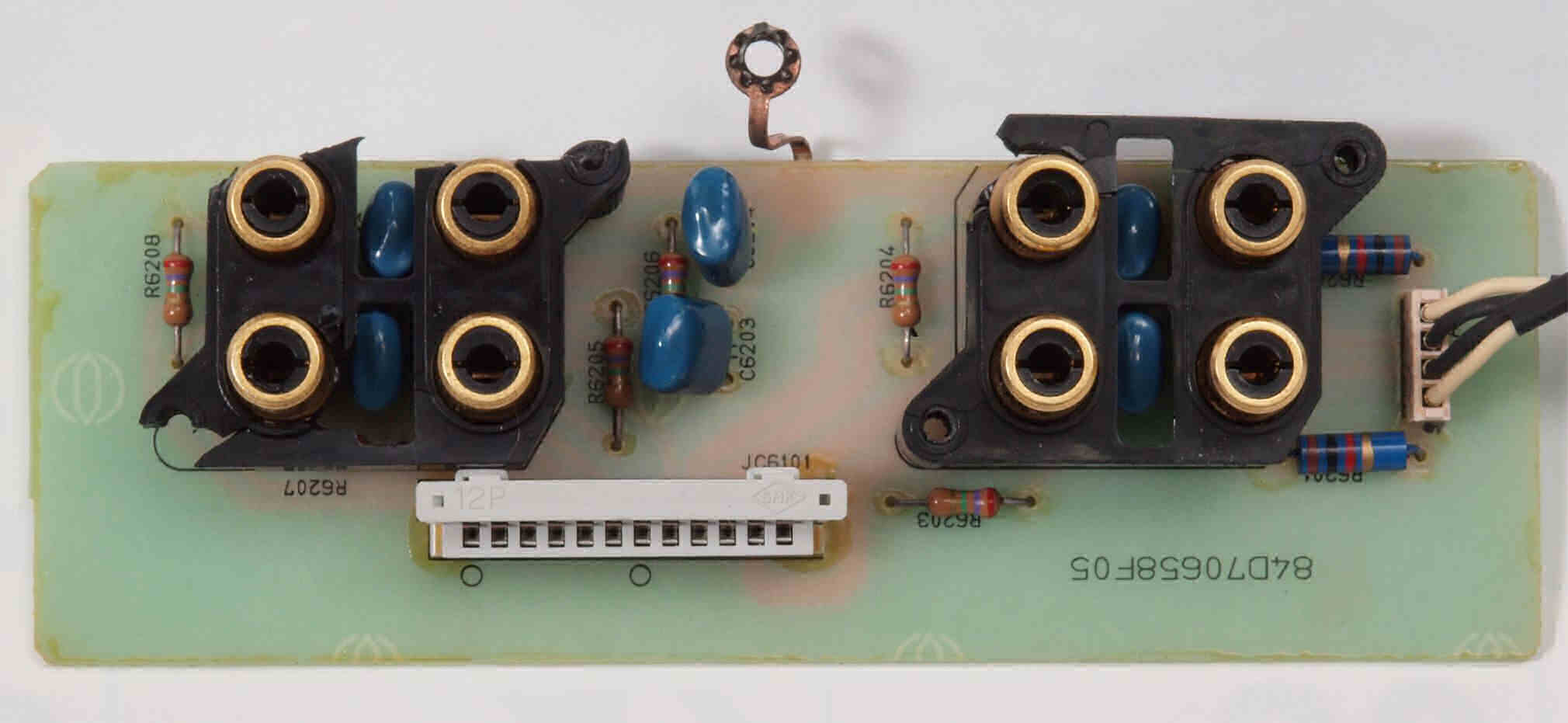

Ａ５３．　点検中　ＲＣＡ端子２。　アラルダイドで補強したが破損！

Ａ５４．　点検中　ＲＣＡ端子２。　アラルダイドで補強したが破損！

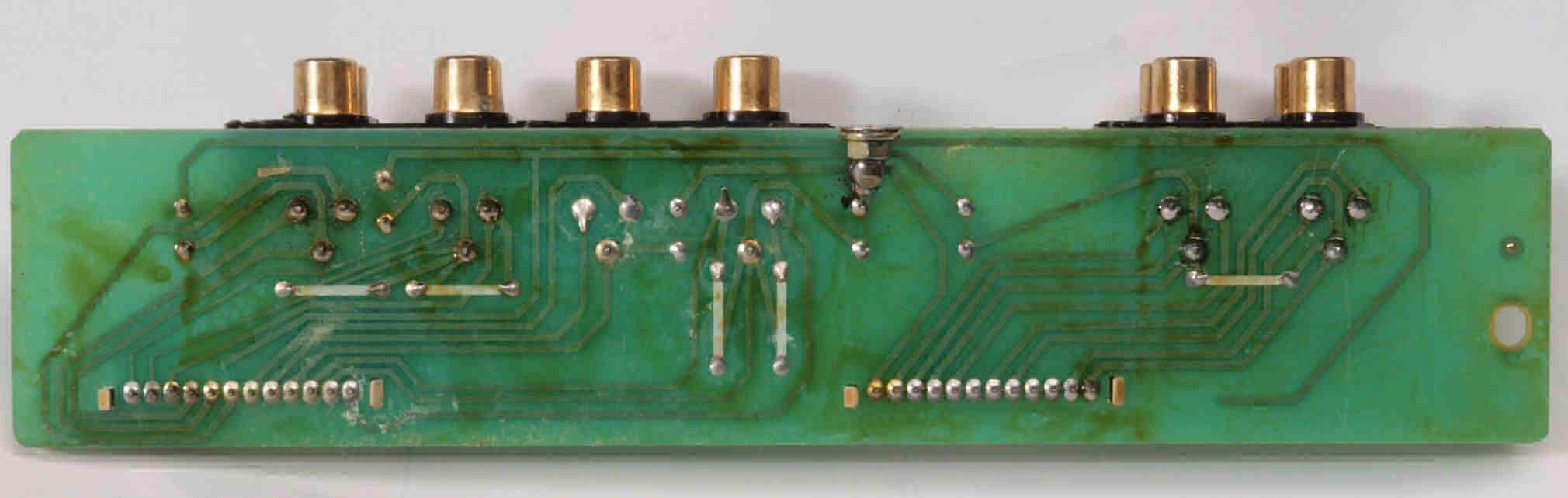

Ａ５５．　点検中　ＲＣＡ端子２裏。

Ａ６１．　点検中　　入力ＲＣＡ端子郡。

Ａ６２．　点検中　入力ＲＣＡ端子郡。　テフロン絶縁金メッキ端子に交換可能。

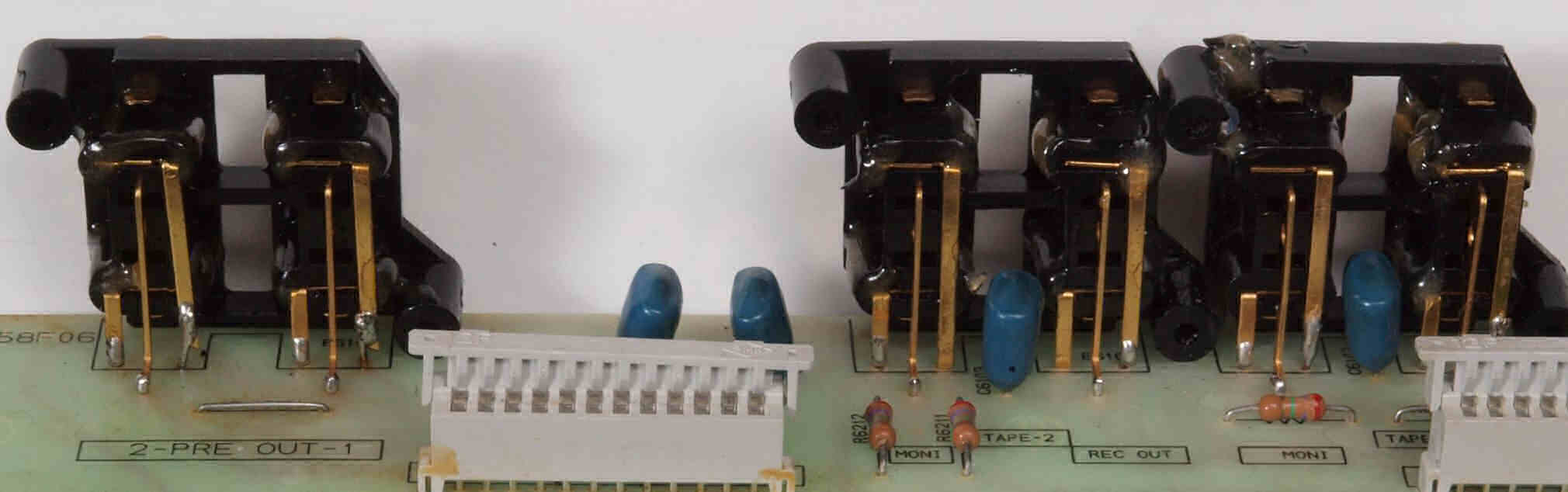

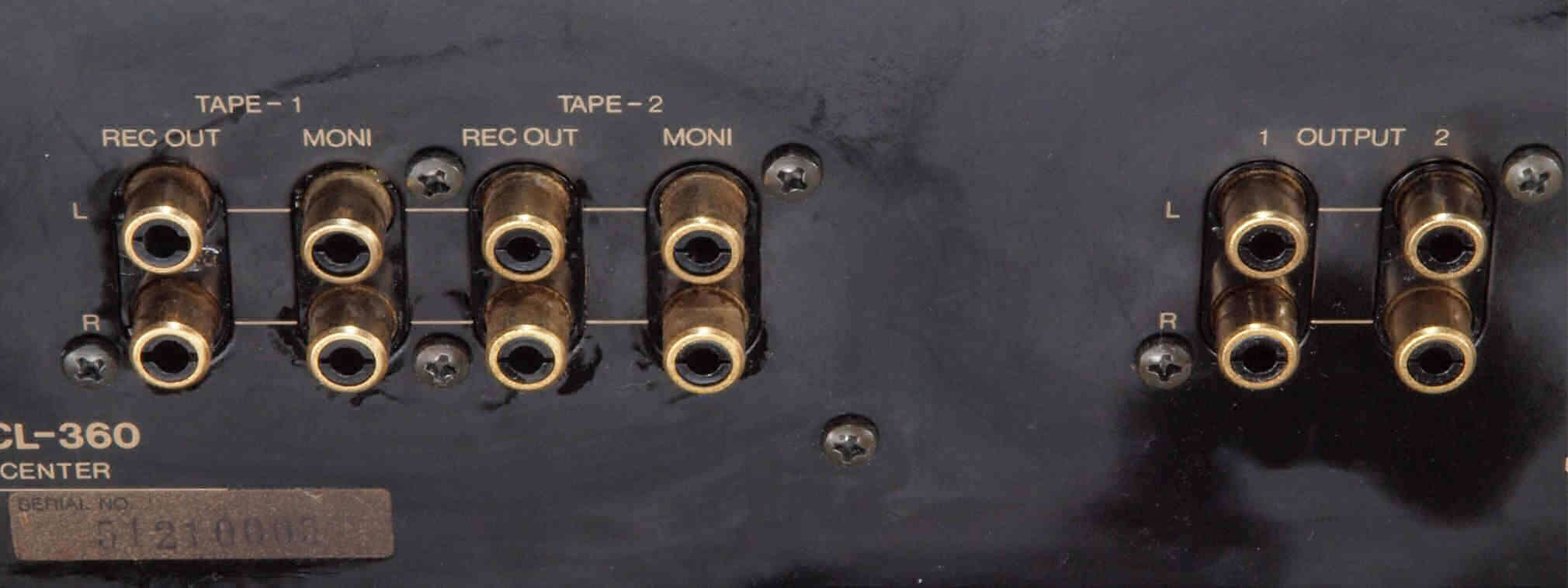

Ａ６３．　点検中　出力ＲＣＡ端子、ＴＥＰＥＲＣＡ端子。

Ａ６４．　点検中　出力ＲＣＡ端子、ＴＥＰＥＲＣＡ端子。　テフロン絶縁金メッキ端子に交換可能。

Ａ７１．　点検中　入力コード。

Ａ７２．　点検中　３Ｐインレットに交換可能。

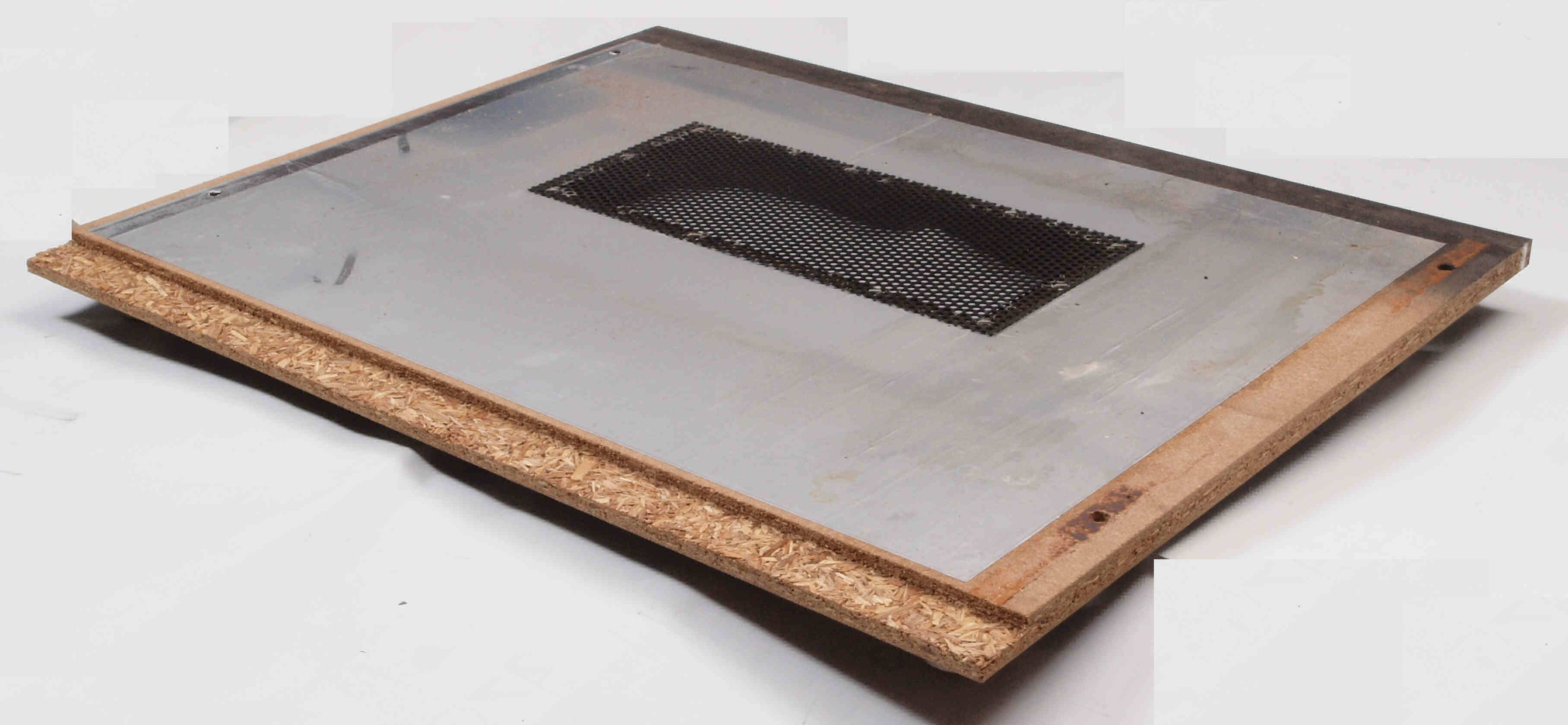

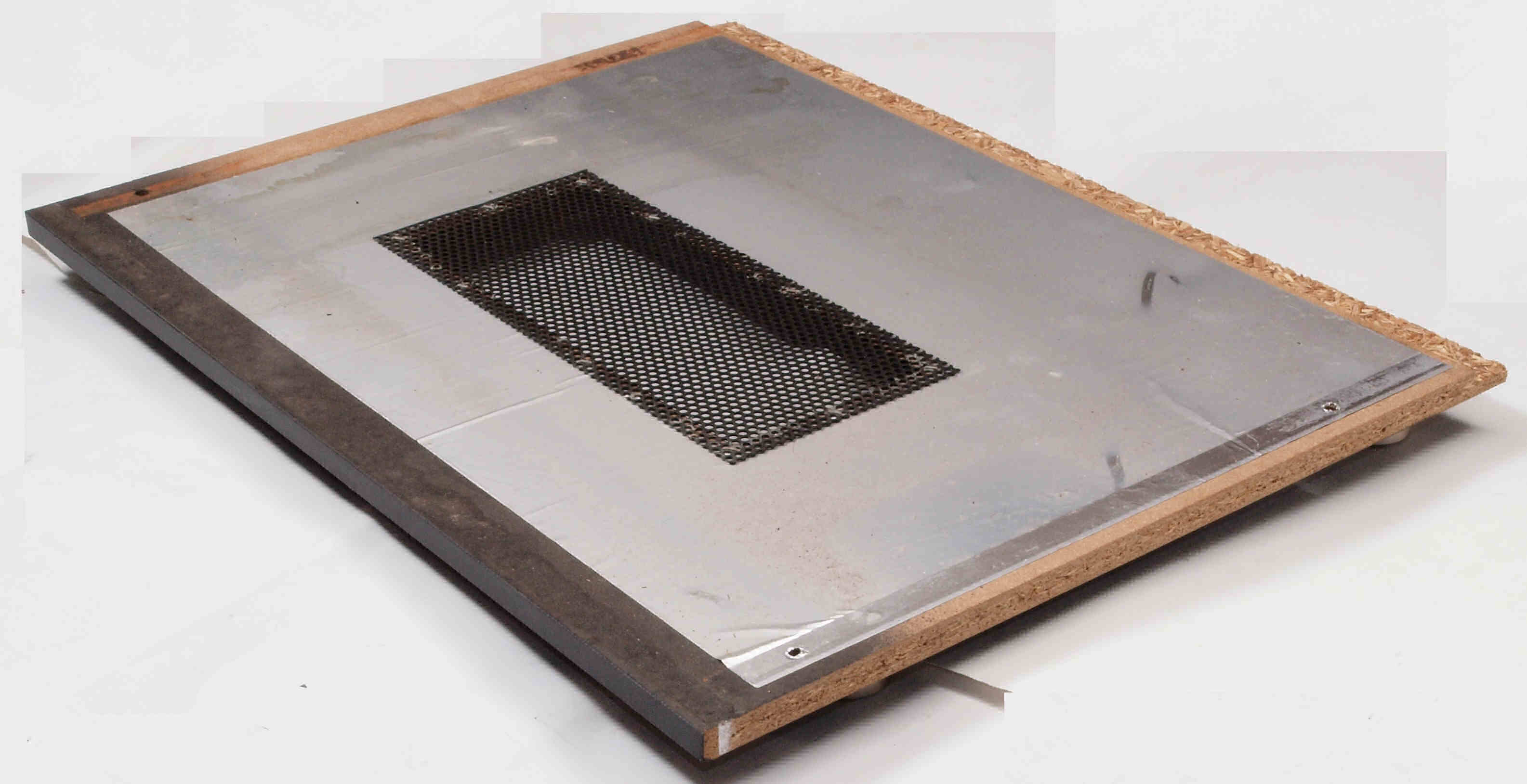

Ａ８１．　点検中　下蓋裏。　圧縮材がそのまま。

Ａ８２．　点検中　下蓋裏２。　圧縮材がそのまま。

Ａ９１．　点検中　サイドパネル前側。　圧縮材が伸縮し、ヒビが入っている。

Ｃ．　修理状況 Ｃ１１．　修理前　入力ＲＣＡ端子郡。

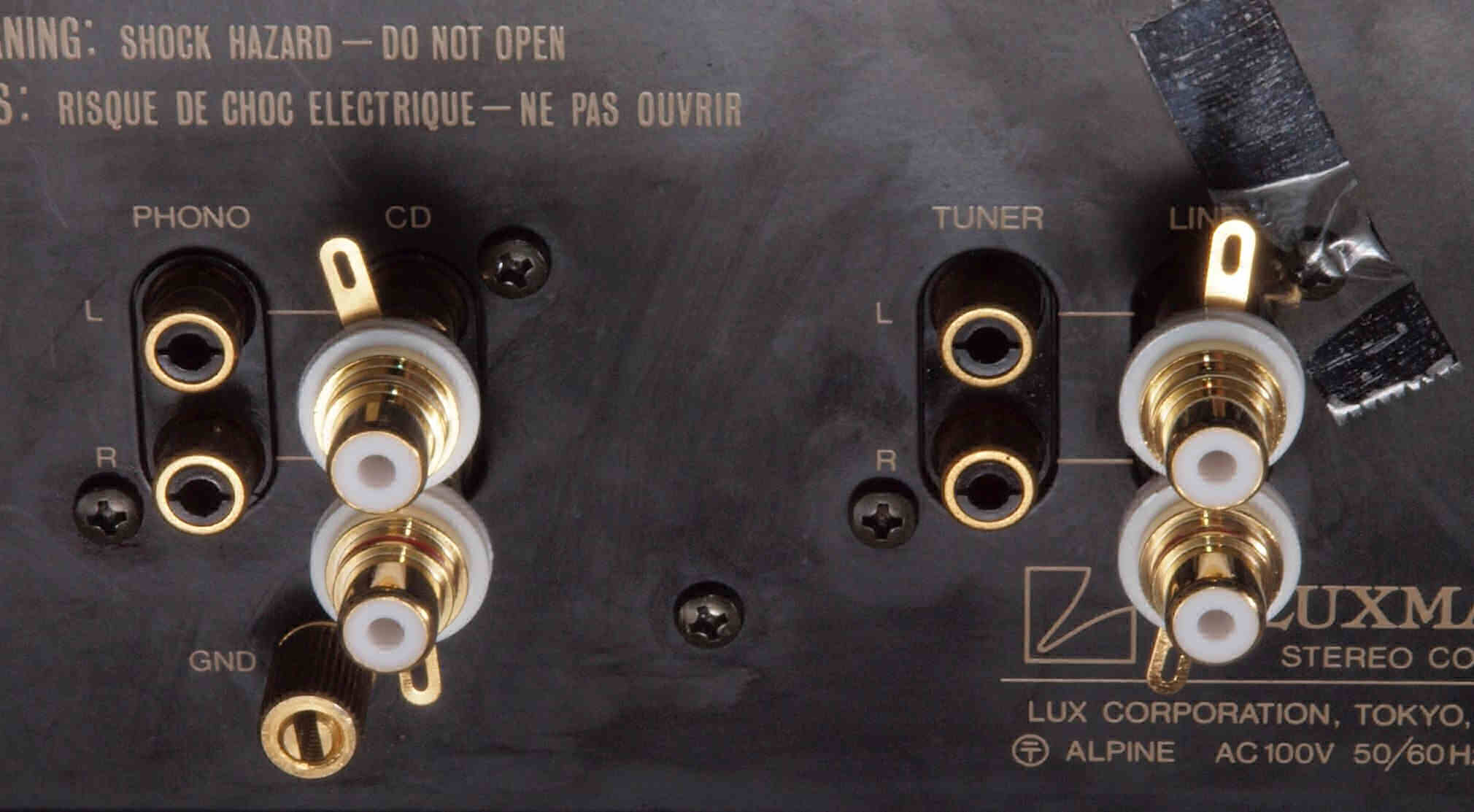

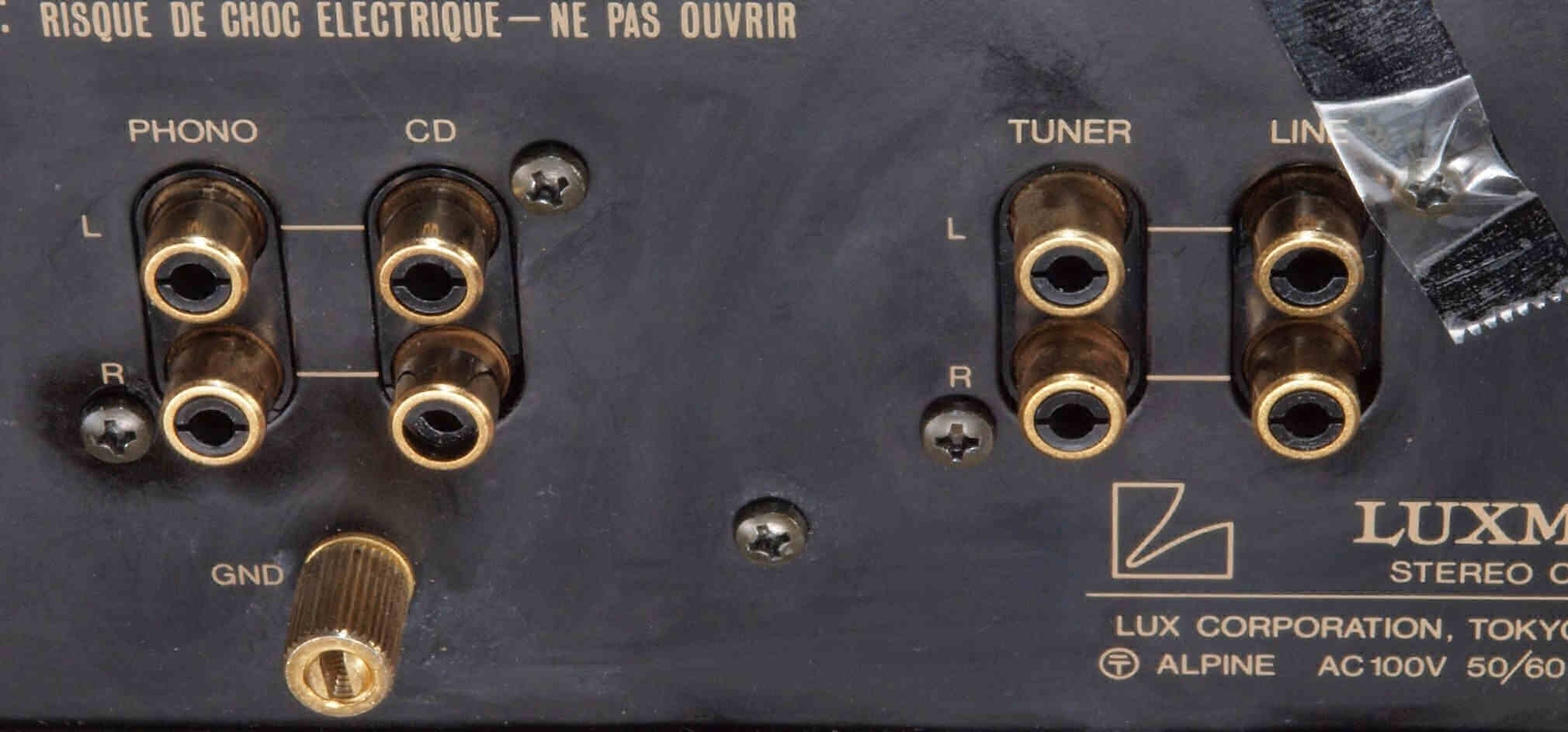

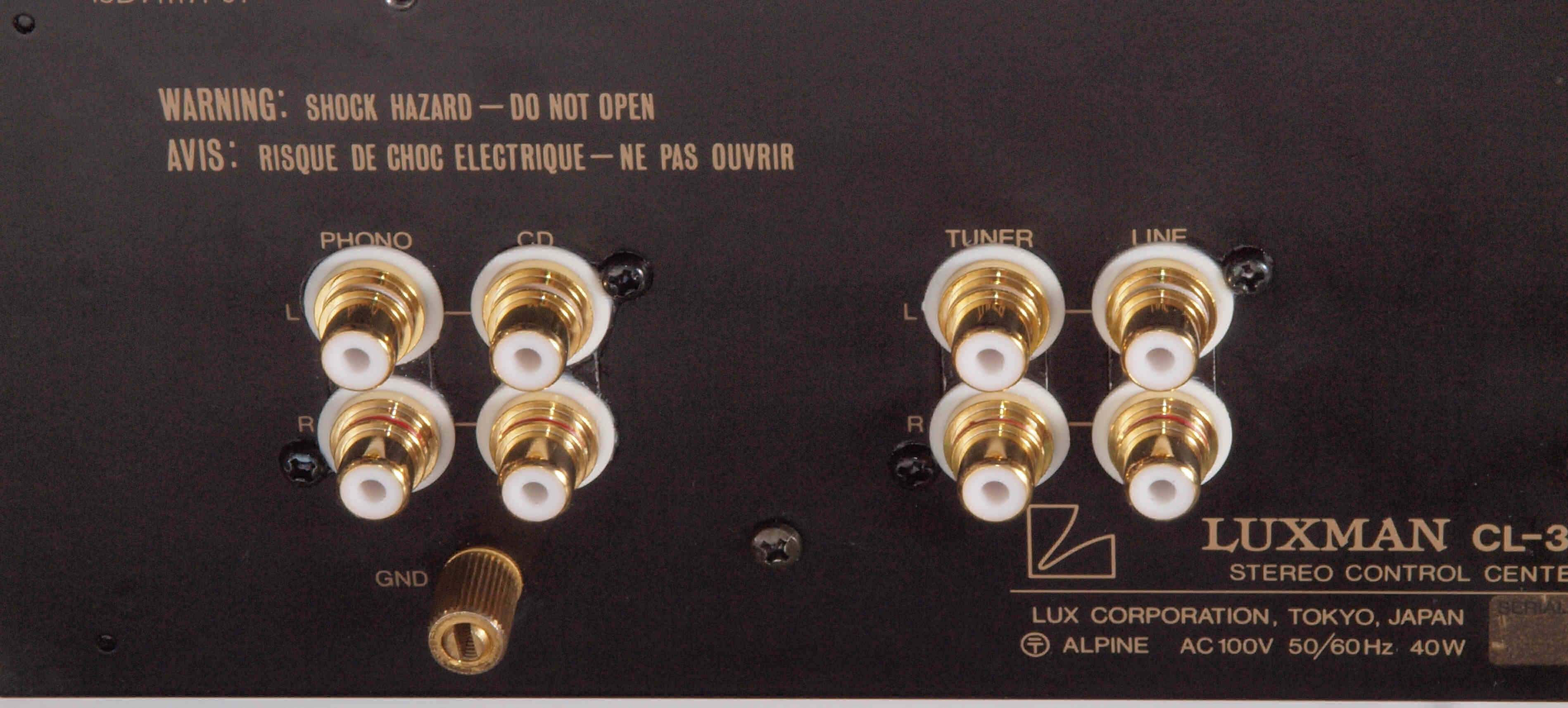

Ｃ１２．　修理後　入力ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換。

Ｃ２１．　修理前　出力ＲＣＡ端子、ＴＥＰＥＲＣＡ端子。

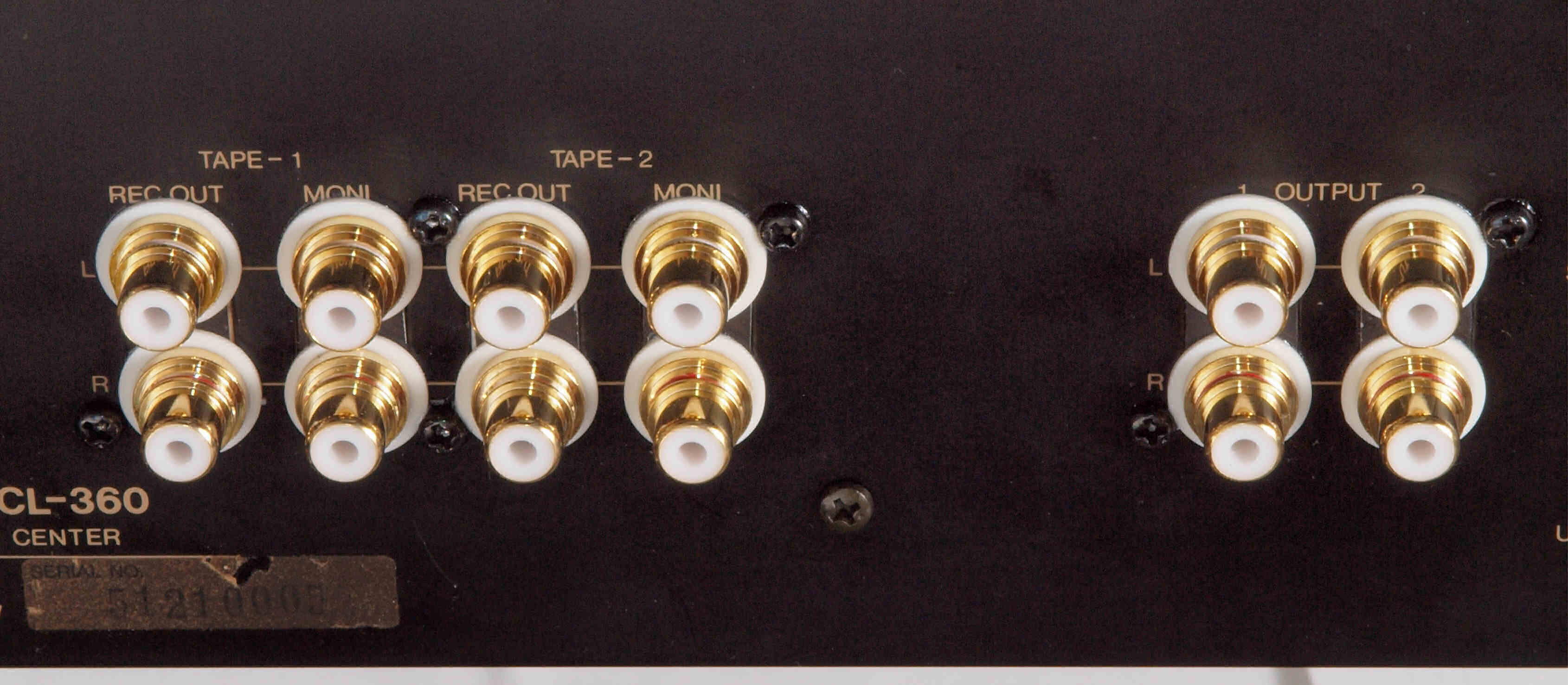

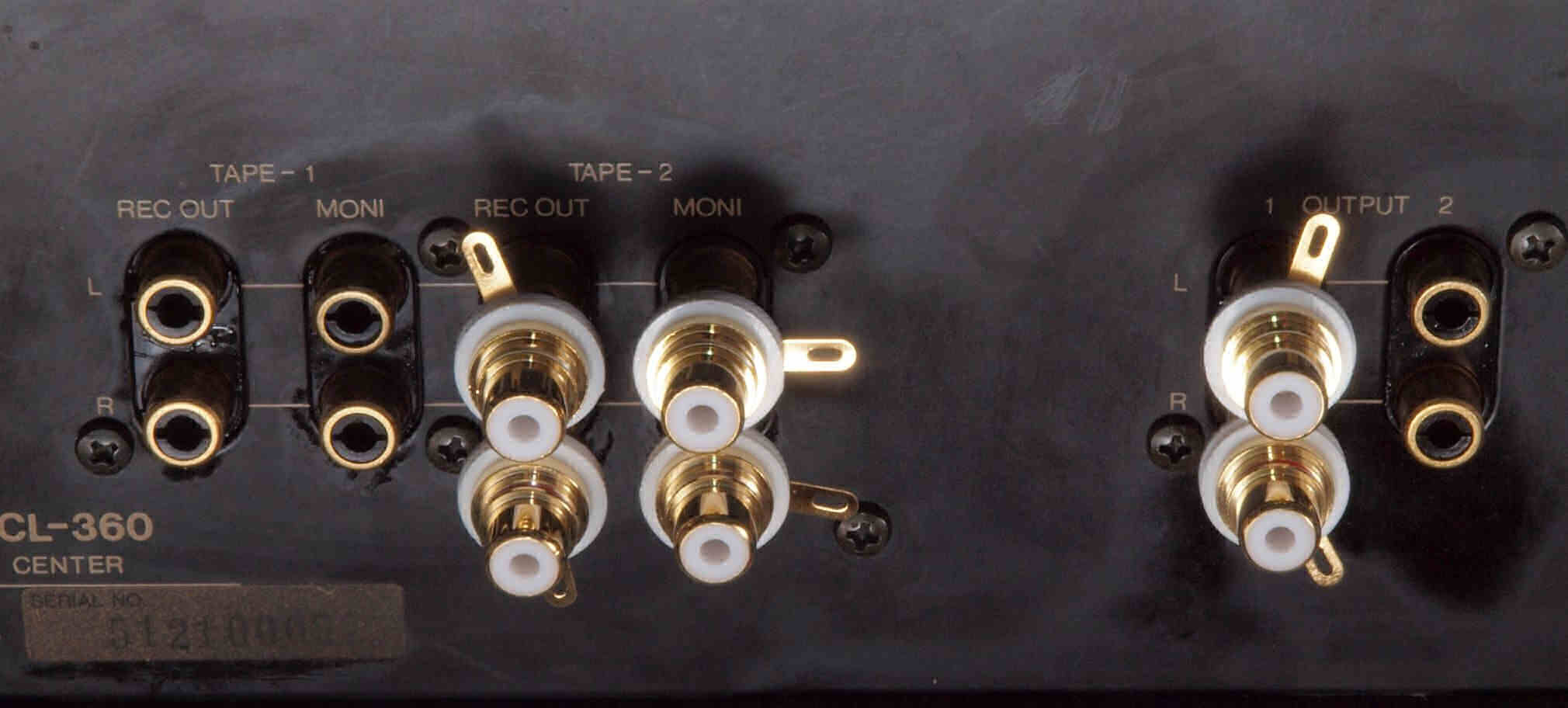

Ｃ２２．　修理後　出力ＲＣＡ端子、ＴＥＰＥＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

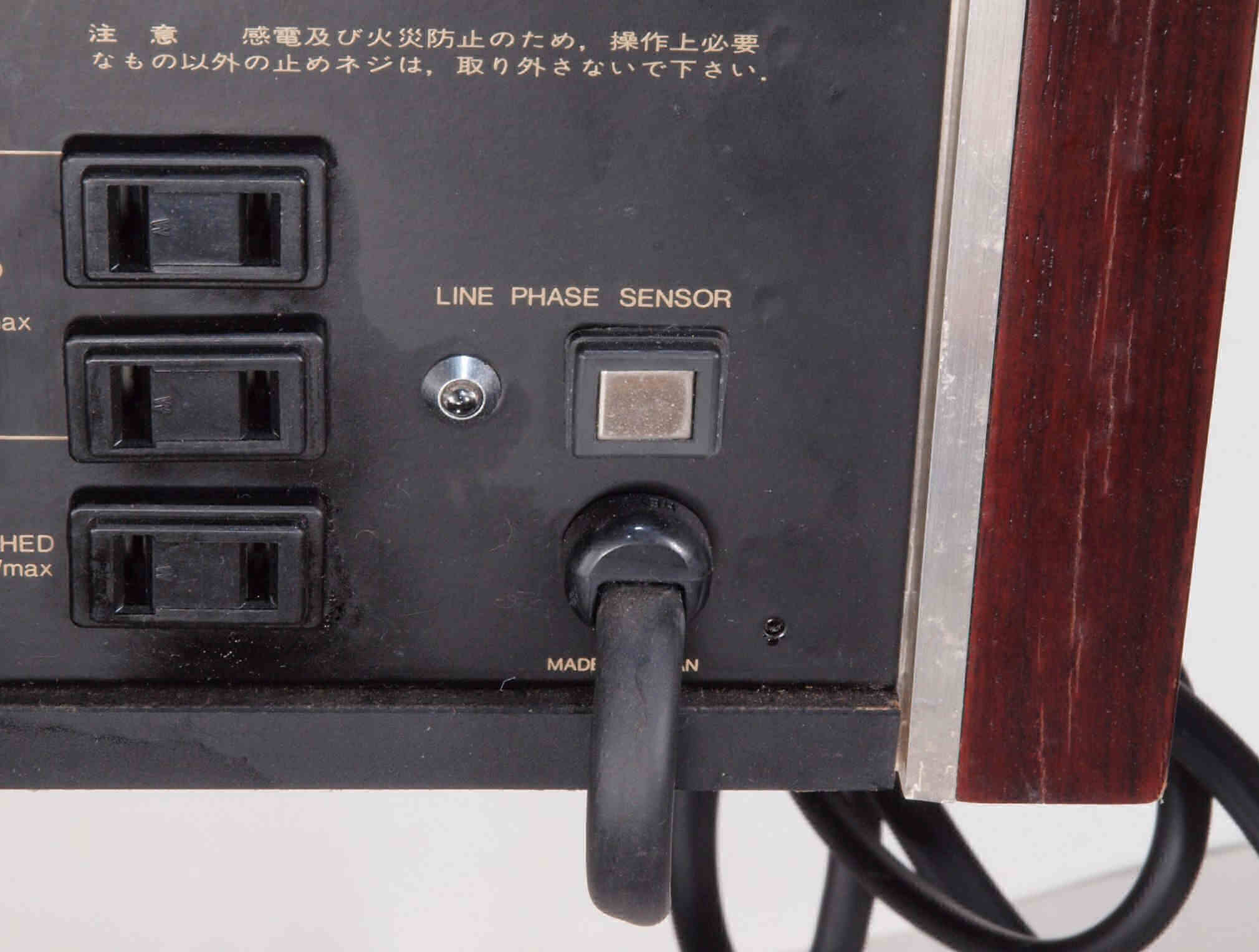

Ｃ３１．　修理前、　電源ソケット。

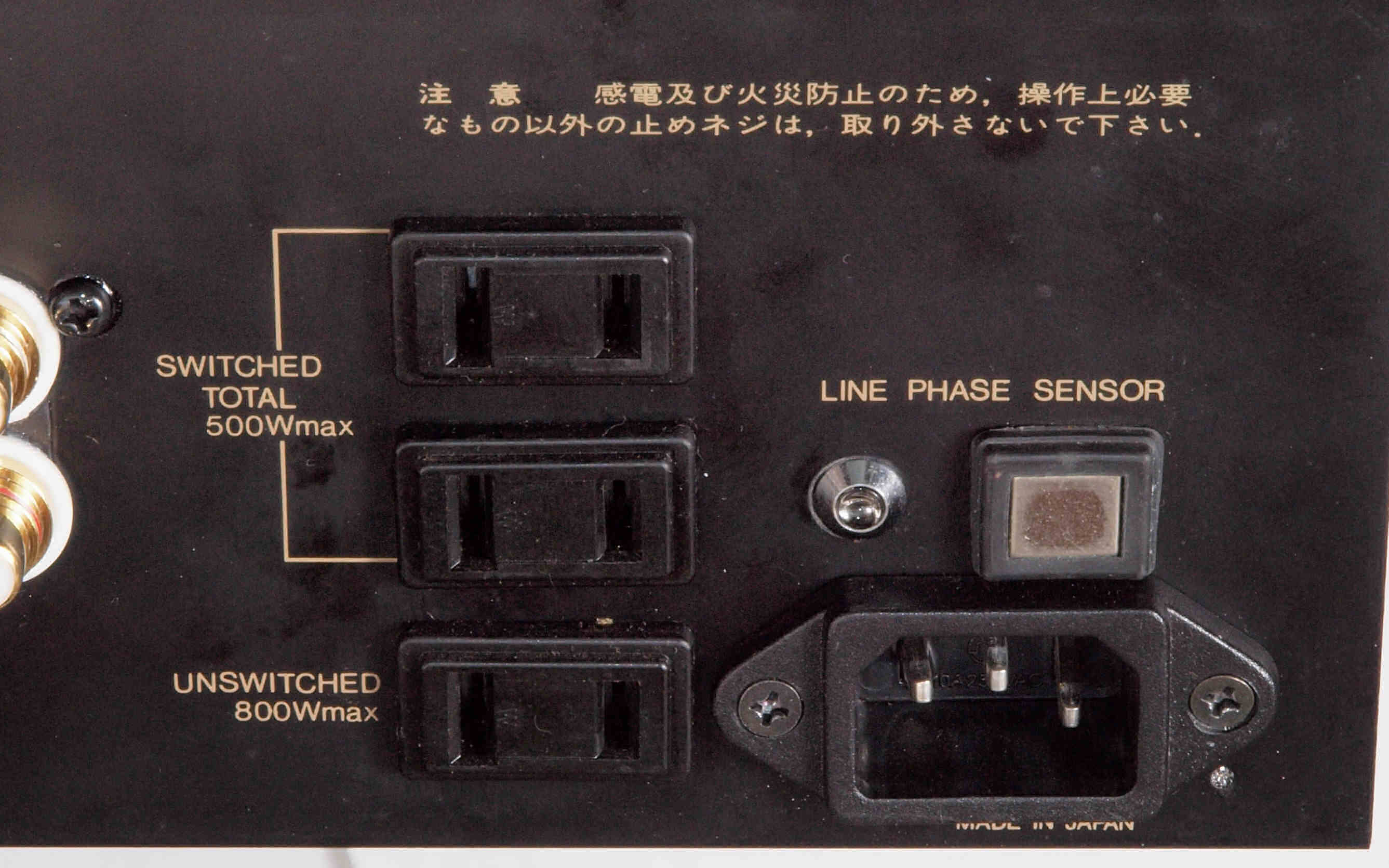

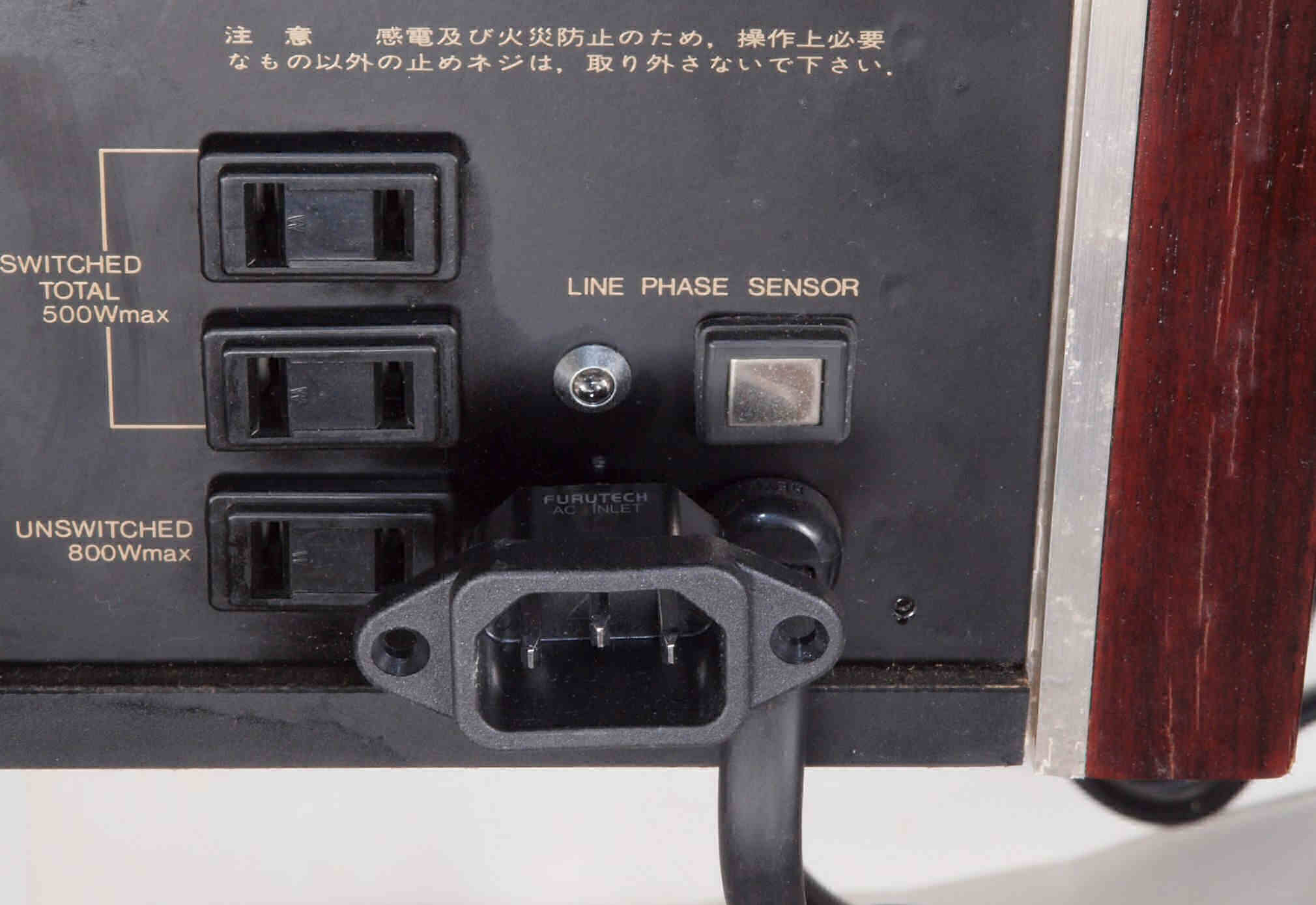

Ｃ３２．　修理（交換）後　３Ｐインレットに交換。

Ｃ５１．　修理前　下から見る。

Ｃ５２．　修理後　下から見る。

Ｋ．　左右パネルと下蓋修理　ユーザーが修理。 Ｋ１１．　修理前　下蓋裏。　圧縮材がそのまま。

Ｋ１３．　修理前　下蓋裏２。　圧縮材がそのまま。

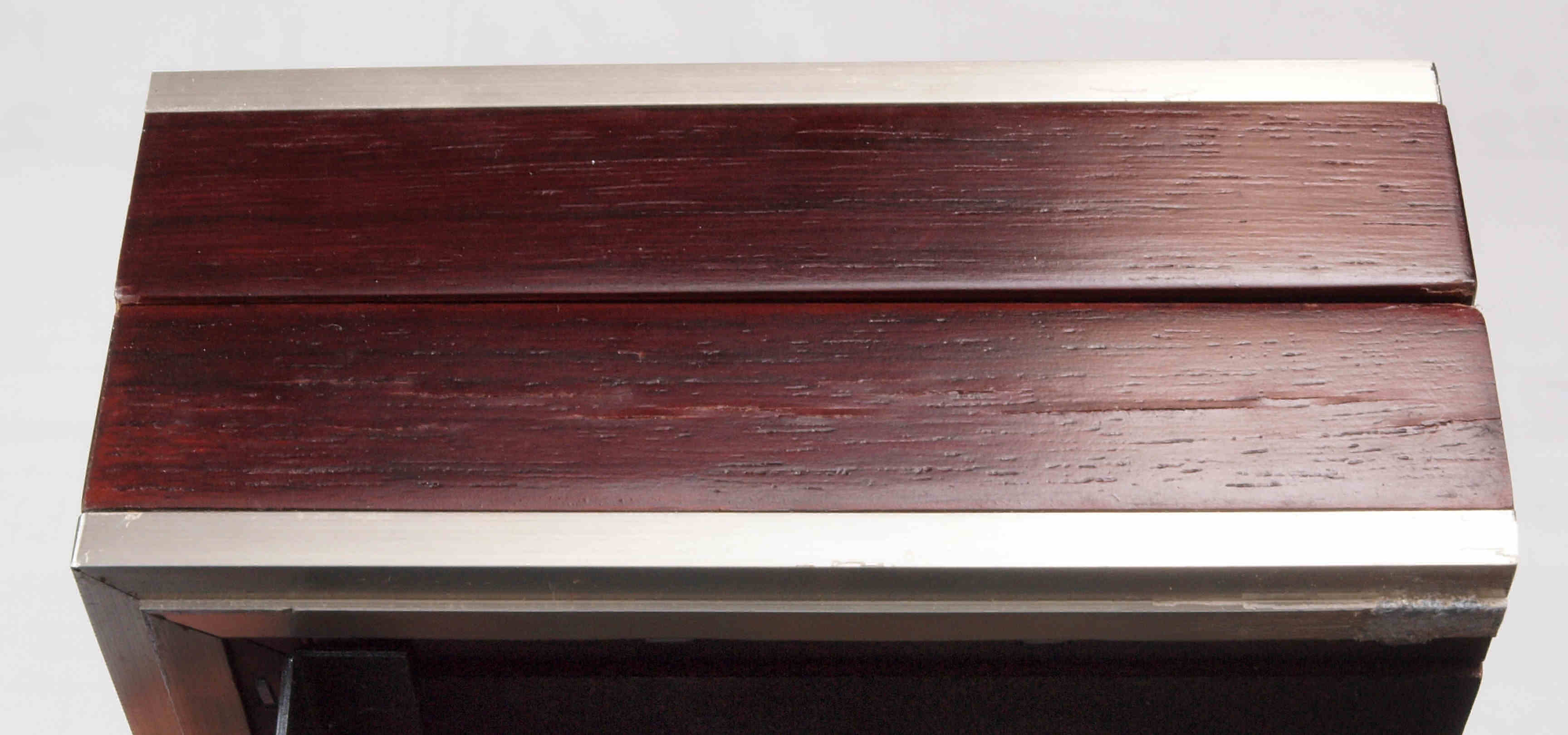

Ｋ２１．　修理前　サイドパネル前側。　圧縮材が伸縮し、ヒビが入っている。

Ｓ．　ＬＵＸ　Ｃｌ-３６０　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　ＣＬ−３６０ 使用真空管 12AX7A/7025×3本、12AU7A/6189×5本 出力電圧 pre out＝定格2V、最大20V以上 出力インピーダンス rec out＝300Ω以下、　pre out＝300Ω以下 全高調波歪率 phono＝0.05％以下（rec out＝2V、1kHz） CD、Tuner、Line＝0.05％以下（pre out＝2V、1kHz） monitor 1、2＝0.05％以下（pre out＝2V、1kHz） 周波数特性 phono＝20Hz〜20000Hz±0.3dB以内 CD、Tuner、Line＝5Hz〜100000Hz±1dB以内 monitor 1、2＝5Hz〜100000Hz±1dB以内 入力感度（出力＝1.1V時） phono＝1.8mV CD、Tuner、Line＝170mV monitor1、2＝170mV 入力インピーダンス phono＝50kΩ CD、Tuner、Line＝100kΩ monitor 1、2＝100kΩ SN比（IHF-A補正） Phono＝81dB以上（5mV入力時） CD、Tuner、Line＝97dB以上 monitor1、2＝97dB以上 トーン・コントロール LUX方式NF型 可変範囲＝±8dB（精密型連続可変式） 低域湾曲点＝300Hz、高域湾曲点＝3kHz 低域用フィルター subsonic＝15Hz、　lowcut＝60Hz ヘッドホンジャック 100mW/8Ω 付属装置 モニタースイッチ（tape1、2） テープダビングスイッチ（1→2、2→1） レコーディングスイッチ モード・スイッチ（reverse、stereo、mono） アッテネーター（-20dB） トーン・スイッチ（in、out） ラインフェーズセンサー ACアウトレット3系統 電源電圧 AC100V、50Hz/60Hz 消費電力（電気用品取締法） 40W 外径寸法 幅493×高さ142×奥行402mm 重量 11.5kg 価格 \364,800　1985年10月発売
