LUX CL-36u

ＬＵＸ　ＣＬ－３６Ｕの修理記録

平成１３年９月

A．修理前の状況
　　残留雑音が大きい
　　パイロットランプ切れ

B．症状、原因
　　ＲＬ共不特定の雑音が入る。
　　Ｌチャネルやや大きめ。
　　保存状態、使用場所が悪く、真空管とソケットの接触不良。
　　ソケットの交換が必要ですが、今回見送り。
　　メインＶＲ、バランスＶＲ急激な変化で、雑音が入る。
　　コンデンサーの絶縁不良が原因。
　　ＰＵアンプのＸ７のエミ減による雑音。

Ｃ．修理状況
　　ソケットのハンダ付け手直し。
　　配線手直し、補強。
　　経年劣化による各部ハンダ補正。

Ｄ．使用部品
　　電球　　　１個。

Ｅ．修理費　　　１００００円　　　　通常修理。

Ｓ．　ＬＵＸ　ＣＬ-３６Ｕ　の仕様（カタログ・マニアルより）

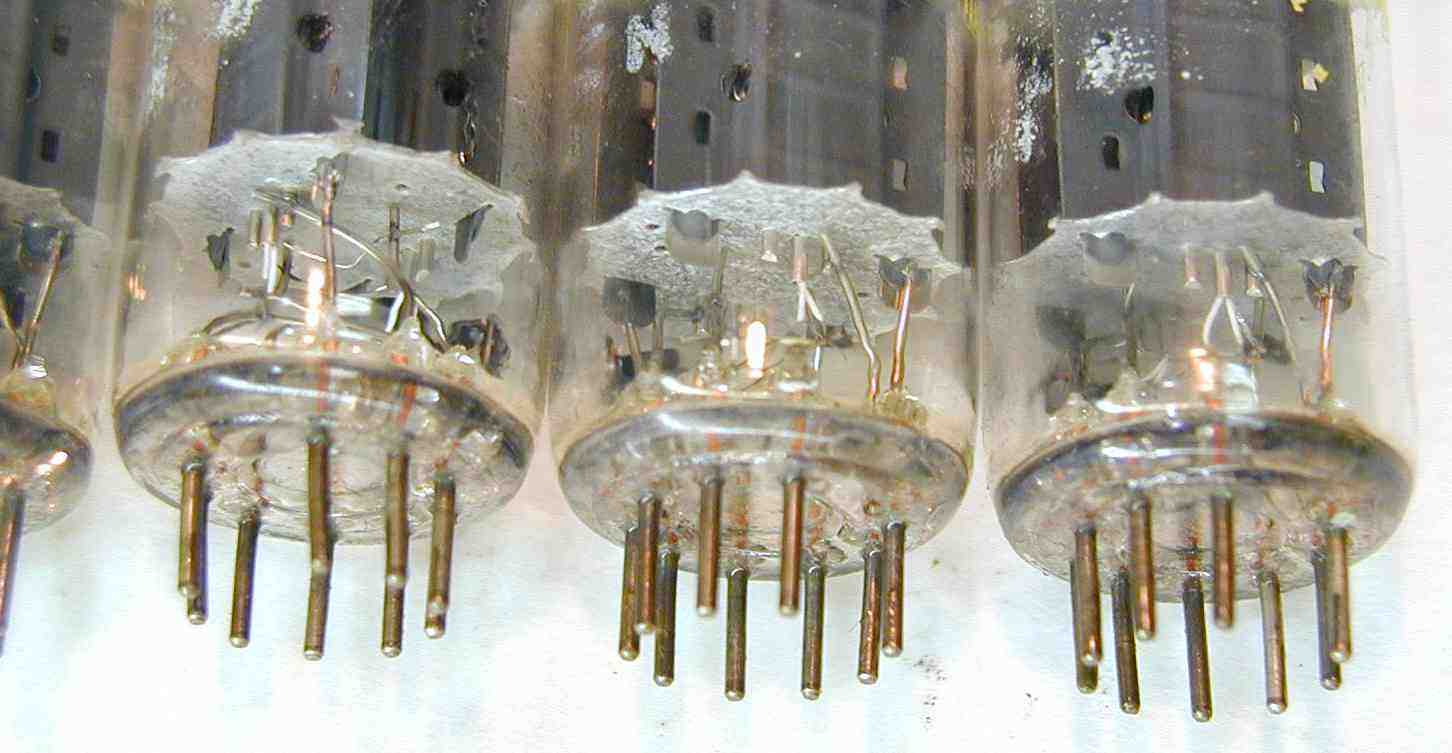

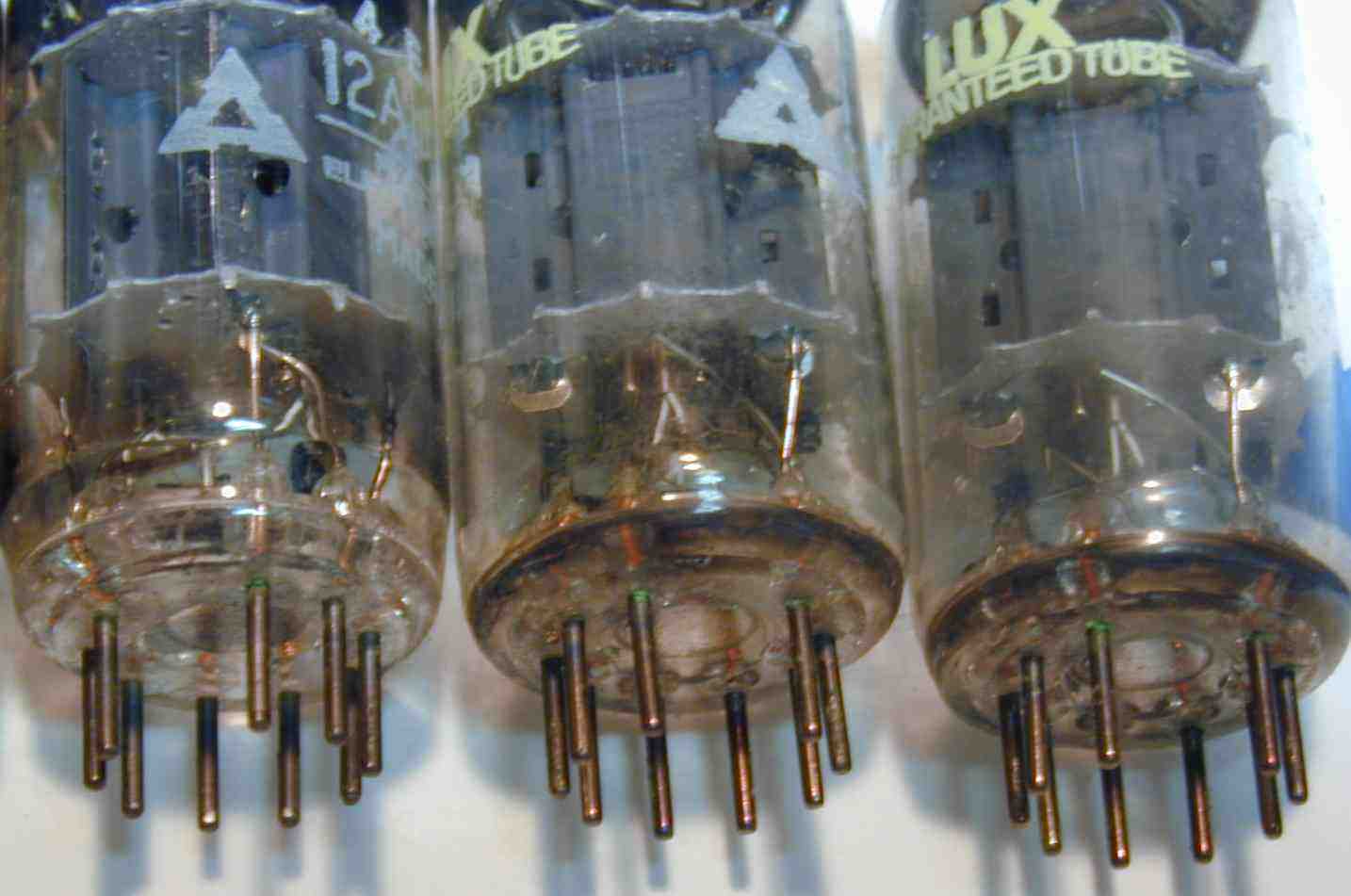

１．真空管の足が緑青を吹いている。

２．清掃する。

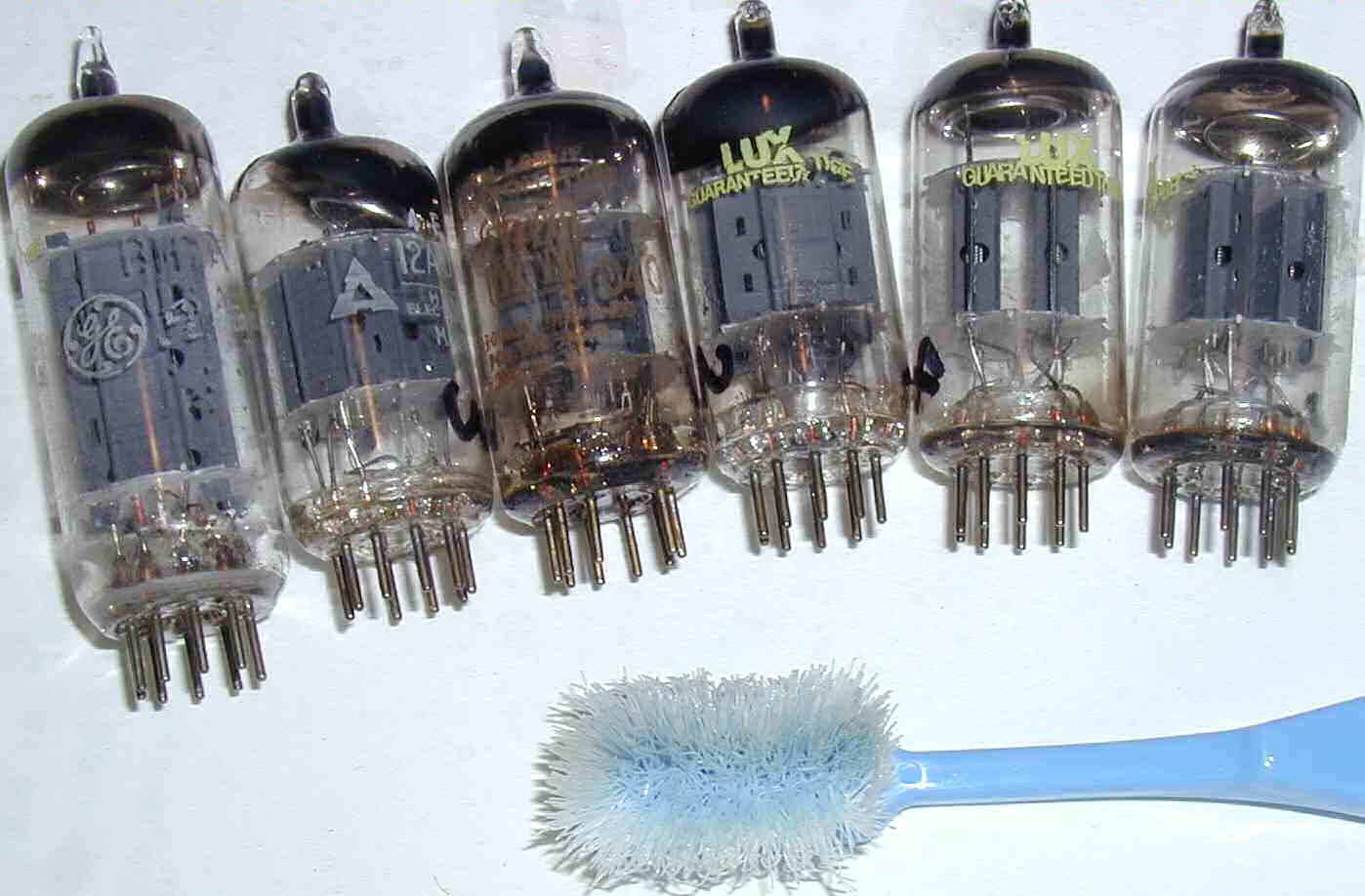

３．接点復活剤を付け歯ブラシで落とす。

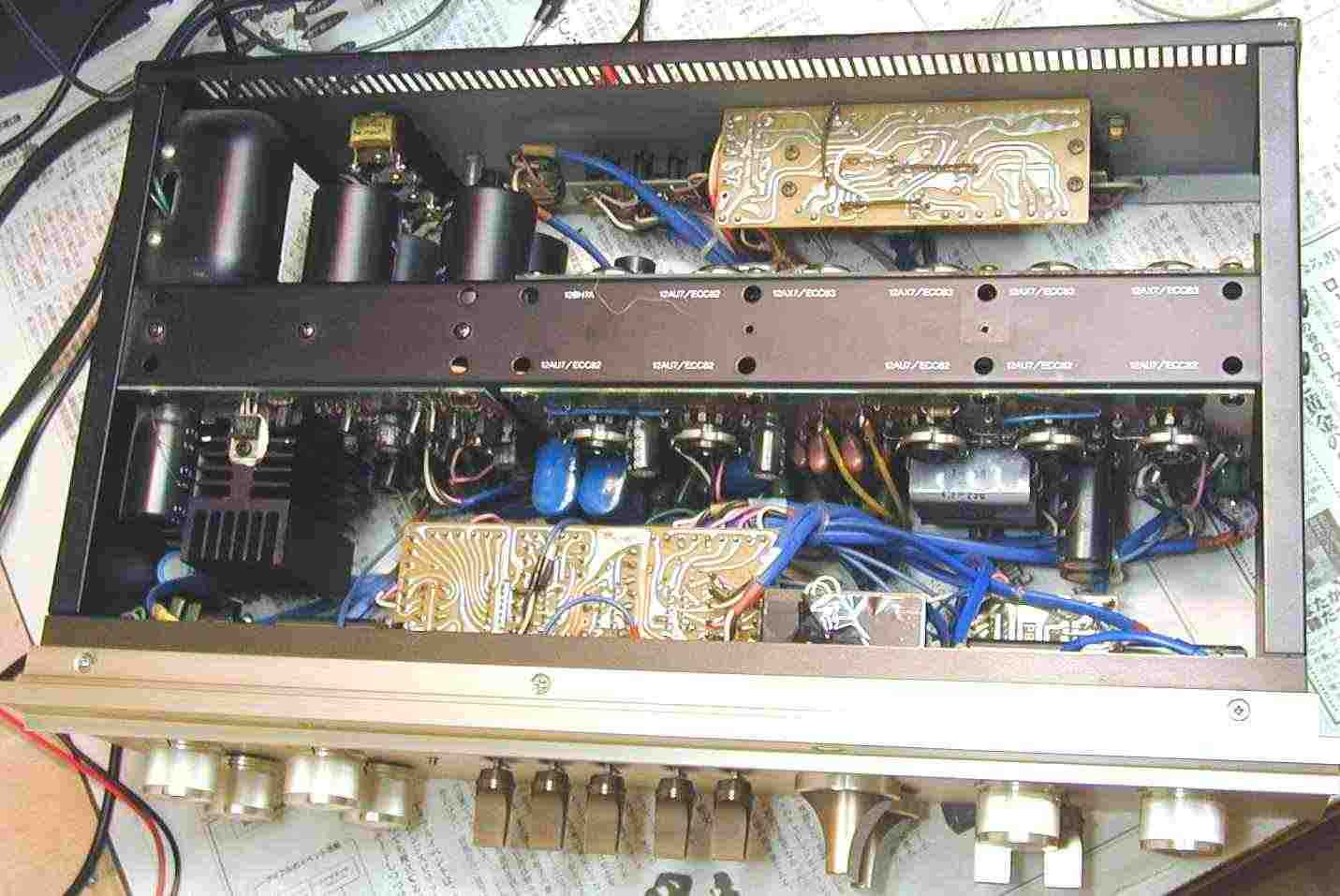

４．中も掃除する。

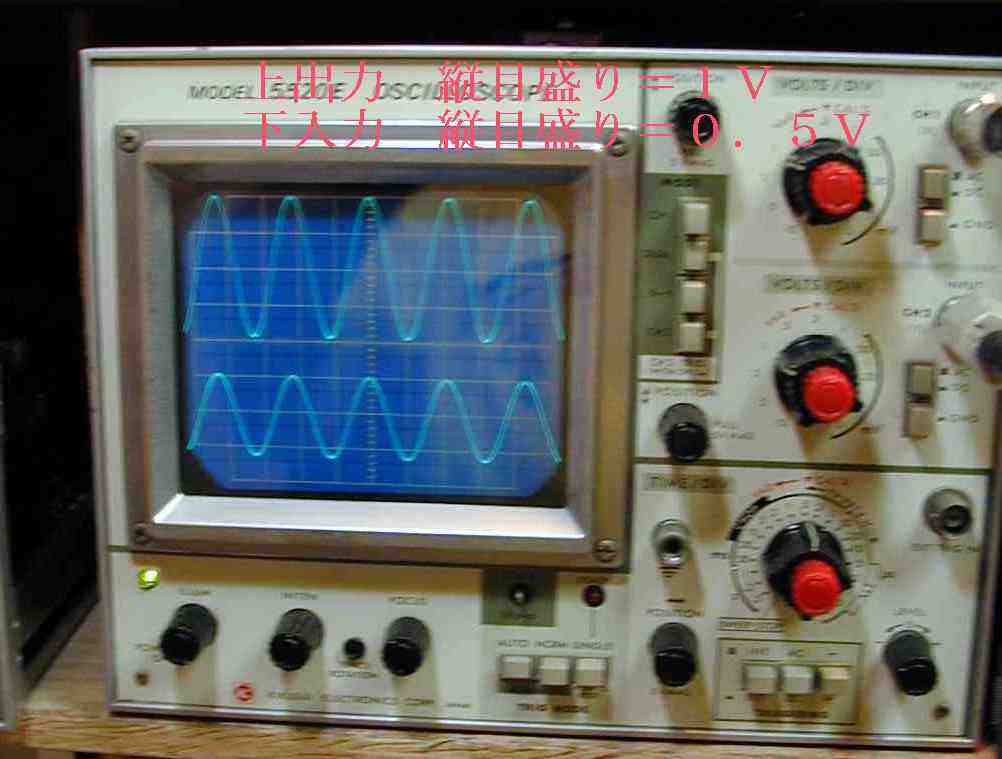

５．入出力確認

６．拡大

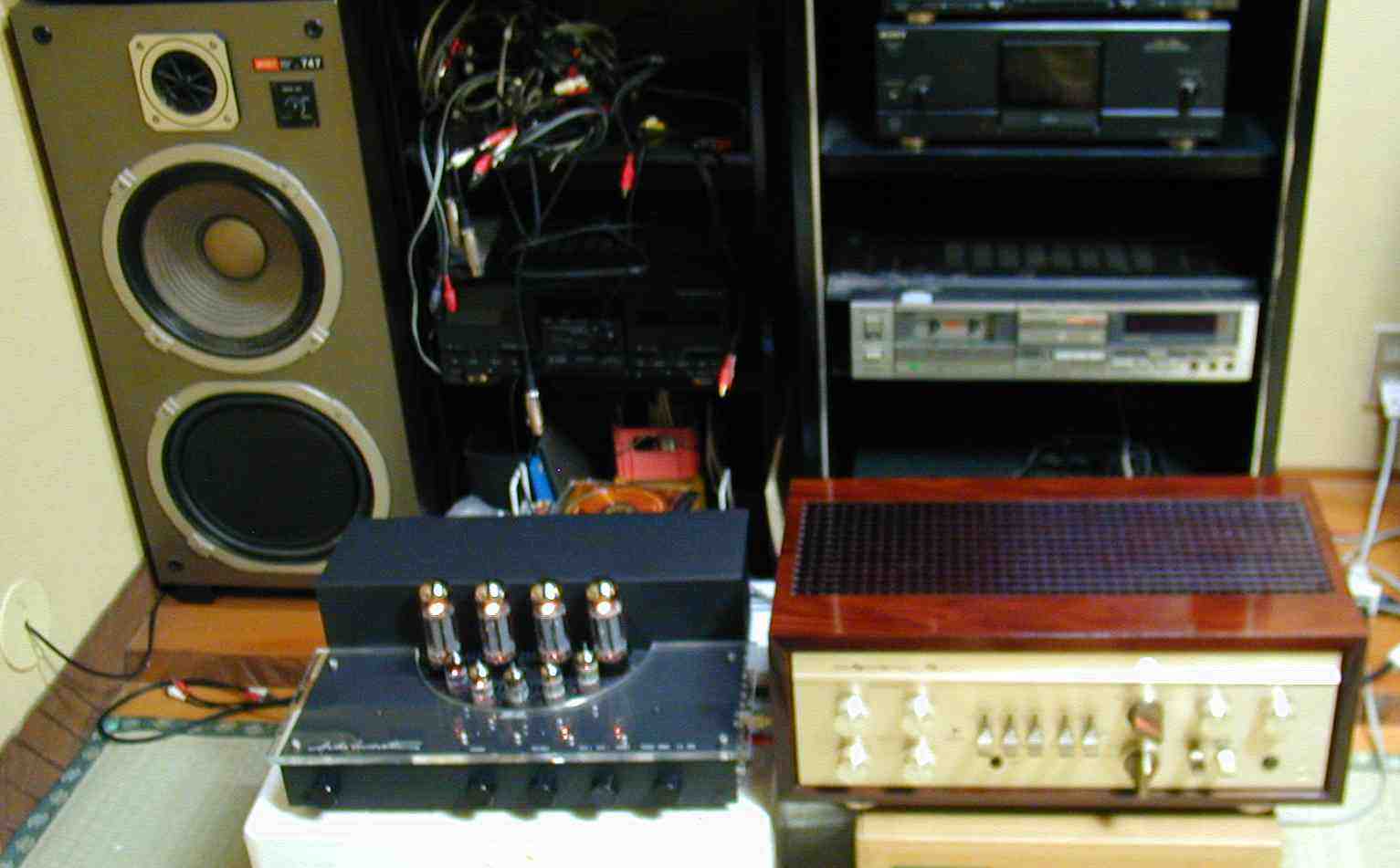

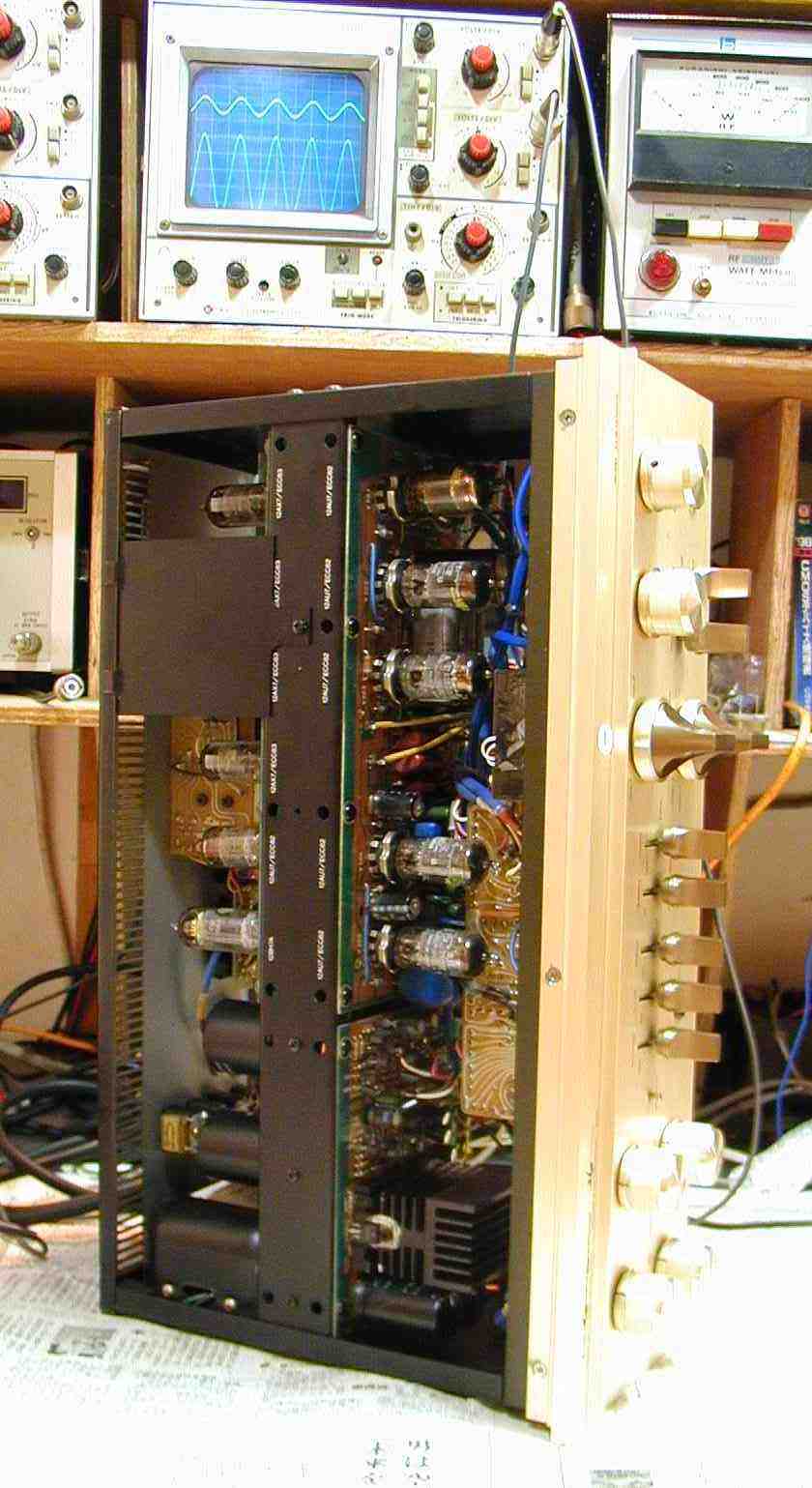

７．実働試験エージング

Ｓ．　ＬＵＸ　ＣＬ-３６Ｕ　の仕様（マニアル・カタログより）

型式	管球式ステレオコントロールアンプＣＬ-３６Ｕ
出力電圧	Pre out:定格2V、最大20V(歪率0.1%以下)
出力インピーダンス	Pre out:600Ω Rec out:600Ω
全高調波歪率 (20Hz～20kHz)	Phono1、2:0.03%以下(Rec out、2V) Tuner、Aux1、2、Monitor1、2:0.03%以下(Pre out、2V)
周波数特性	Phono1、2:20Hz～20kHz ±0.2dB Tuner、Aux1、2、Monitor1、2:10Hz～50kHz -1dB
入力感度(出力1V)	Phono1:2.6mV Phono2:2.6mV(MC型昇圧トランス用ソケット付) Tuner、Aux1、2、Monitor1、2:170mV
入力インピーダンス	Phono1:33kΩ、50kΩ、100kΩ(切替スイッチ付) Phono2:50kΩ Tuner:50kΩ Aux1、2、Monitor1、2:100kΩ
SN比(IHF-A補正、入力ショート)	Phono1、2:80dB以上 Tuner、Aux1、2、Monitor1、2:95dB以上
最大許容入力	Phono:350mV以上(1kHz、RMS)
チャンネルセパレーション	Phono:60dB以上 Aux:65dB以上
トーンコントロール	LUX方式NF型湾曲点周波数切替付(defeat可能) 低域湾曲点:150Hz、300Hz、600Hz 高域湾曲点:1.5kHz、3kHz、6kHz
付属装置	アコースティック・イコライザー　　　(frequency:75Hz～150Hz、attenuation:0dB～-12dB) ローブースト・スイッチ(50Hz、off、100Hz) ローカットフィルター(10Hz、off、30Hz) ハイカットフィルター(12kHz、off、18kHz) モニタースイッチ(tape-1、source、tape-2) テープダビングスイッチ(1to2、source、2to1) レコーディングスイッチアッテネーター(-20dB) Phono1用入力インピーダンス切替スイッチ MC型昇圧トランス用ソケット(Phono-2) Tuner用入力レベルセット
使用真空管	12AX7/ECC83:7本 12AU7/ECC82:4本
電源電圧	AC100V、50Hz/60Hz
消費電力	75W(電気用品取締法)
外形寸法	幅440x高さ162x奥行278mm
重量	12.0kg
別売	ウッドキャビネット W-38/36(￥15,000)
定価	\￥228,000(1978年4月発売)
