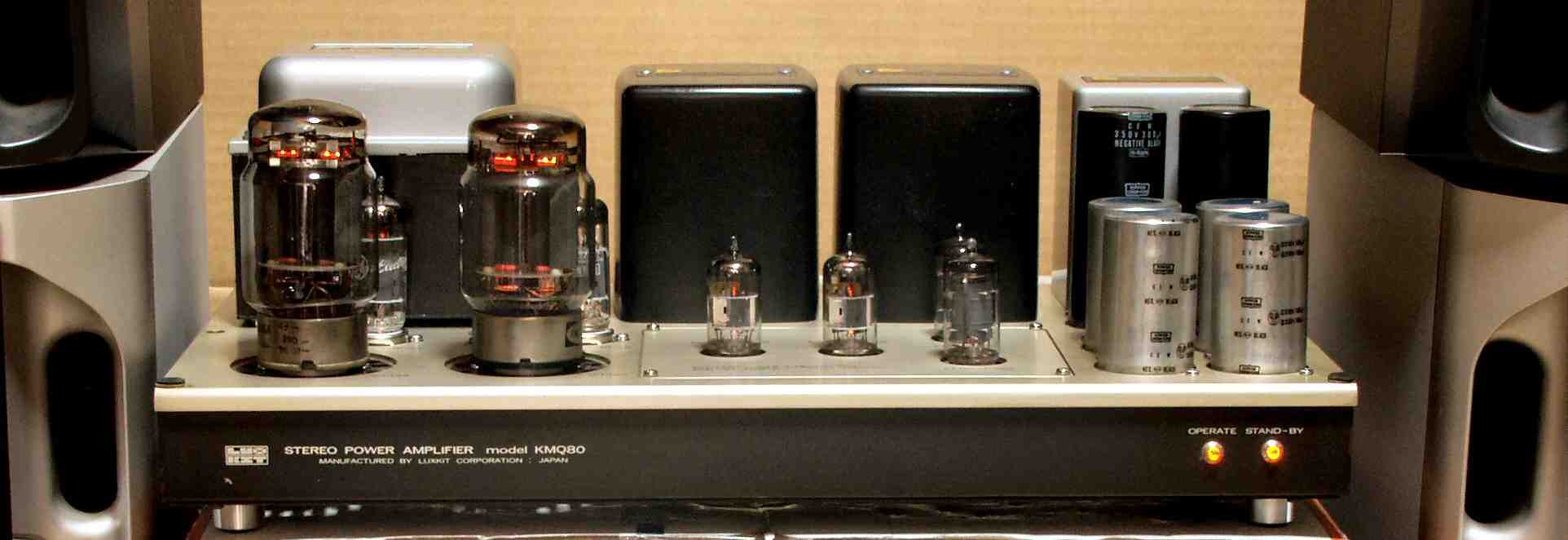

ＬＵＸ　ＫＭＱ−８０　２台目修理記録

平成１９年６月３０日持込　　平成２０年１月１９日完成

Ａ．　修理前の状況 　　　真空管ＡＭＰ「ＫＭＱ８０」と同じ真空管ＡＭＰ「ＣＬ３６」 の組み合わせでＪＡＺＺを聞いています。 　　Ｌ側スピーカーですごい雑音、今は 音の割れが発生しています。　製造メーカで修理お願いしたところ 　　　１．大きなノイ ズの症状でず、基板のホコリ？ 　　　２．タイムミューティング用タンタルコンデンサ ー、抵抗劣化交換。 　　　３．１２ＢＨ７用９Ｐソケット接触不安定、交換。 　　　４．基板ク リニング、再調整。 　　　５．小さなノイズは、真空管６２６７のノイズと思われる。 　　と の処置で回復はしました。 　　しかし、又以前と同じ症状が発生しています。 　　原因箇所 を突き止めるため行ったことは、ＡＭＰ入れ替えによる識別（ＫＭＱ８０に原因 あり） 　　ＲＬ真空管抜き差しによる入れ替え（症状改善変化なし） 　　目視点検等を行 い、さらにある人のアドバイスにより「ルーペ」を用いてコンデンサ、抵抗、 接続端子半田あげ等 　　点検したところ、コンデンサの亀裂、抵抗に穴が空いて いる、半田あげ不良等多数見つかりました。 　　頻繁に使用しているためか、又年数 がかかっているためかかなりのダメイジがあるようも思われます。 Ｂ．　症状、原因 　　　抵抗焼損及び劣化 　　　結合コンデンサ−容量抜け Ｃ．　修理状況 　　　　結合コンデンサ−交換 　　　　配線手直し、補強 　　　　経年劣化による各部ハンダ補正 　　　　真空管ソケット交換 　　　　６３３６Ａ，１２ＢH７Ａ回り、ソリッド抵抗交換 　　　　電源３Ｐインレット・ソケットに交換 Ｄ．　使用部品 　　　６３３６Ａ用ＧＴソケット（金メッキ）　　　　　　　２個 　　　１２ＢH７Ａ用ＭＴソケット（金メッキ）　　　　　　２個 　　　６ＡＱ８／６２６７用基板用ＭＴソケット　　　　４個 　　　メタライズド・フィルムコンデンサ−　　　　　１４個 　　　抵抗　　　　　　　　　　　　　　　 　　　　　　　　　４個 　　　電解コンデンサ−　　　　　　　　　　　　　　　　９個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　１個 　　　電源コンデンサ−増量　　　　　　　　　　　　　４個 　　　整流ダイオ−ド　　　　　　　　　　　　　　　　　８個 　　　リレー 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　８個（リケノーム予定） 　　　３Ｐインレット・ソケット Ｆ．　修理費　　　１００，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　＜＜真空管別途＞＞

Ａ．修理前の状況 Ａ−１Ａ．　点検中　前上から見る

Ａ−１Ｂ．　点検中　後上から見る

Ａ−１Ｃ．　点検中　上から見る

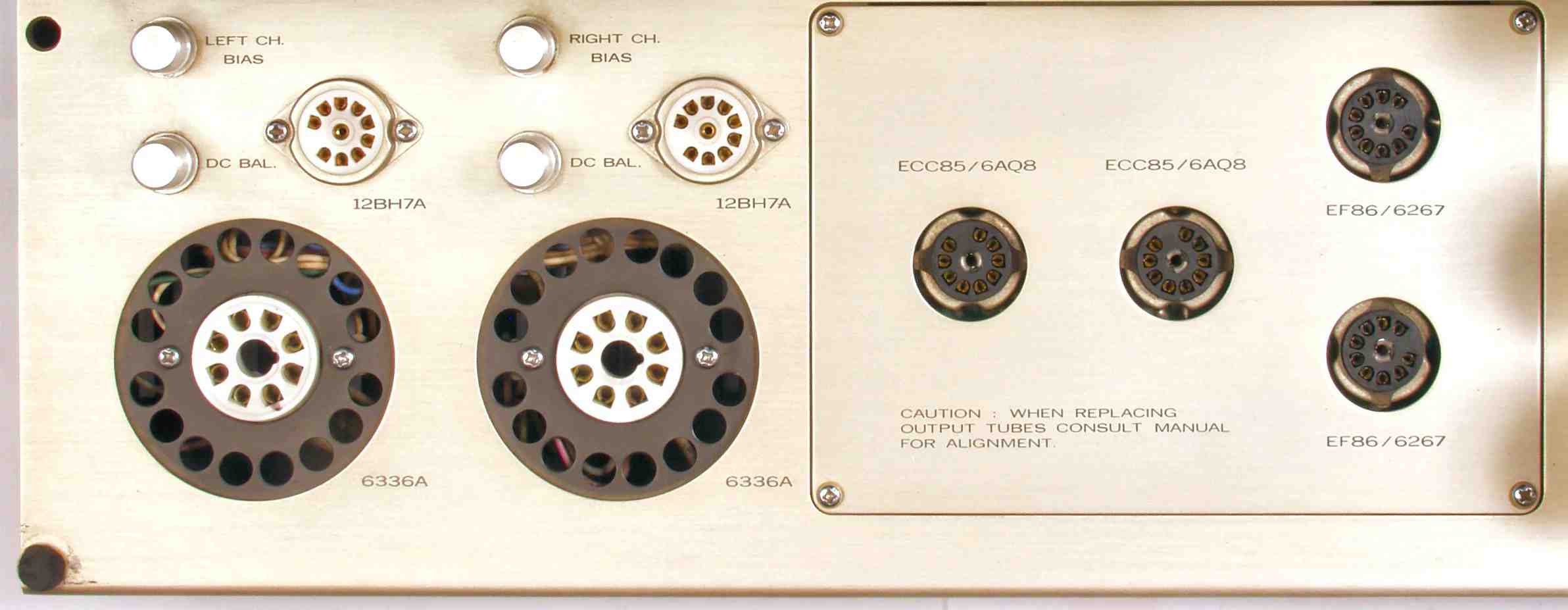

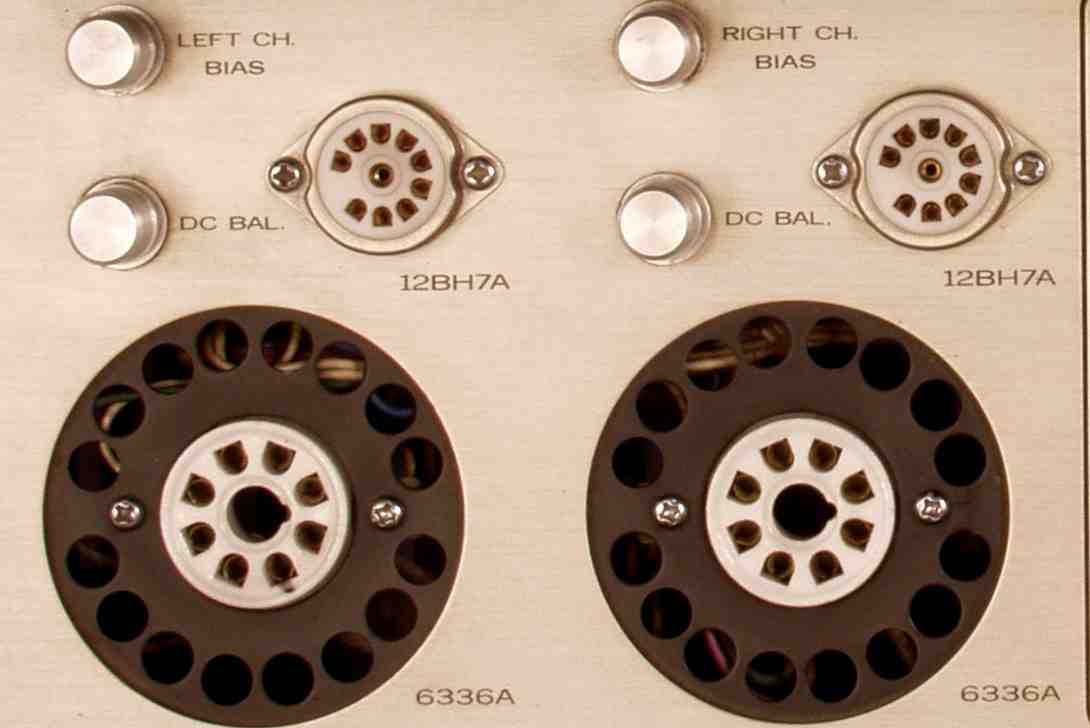

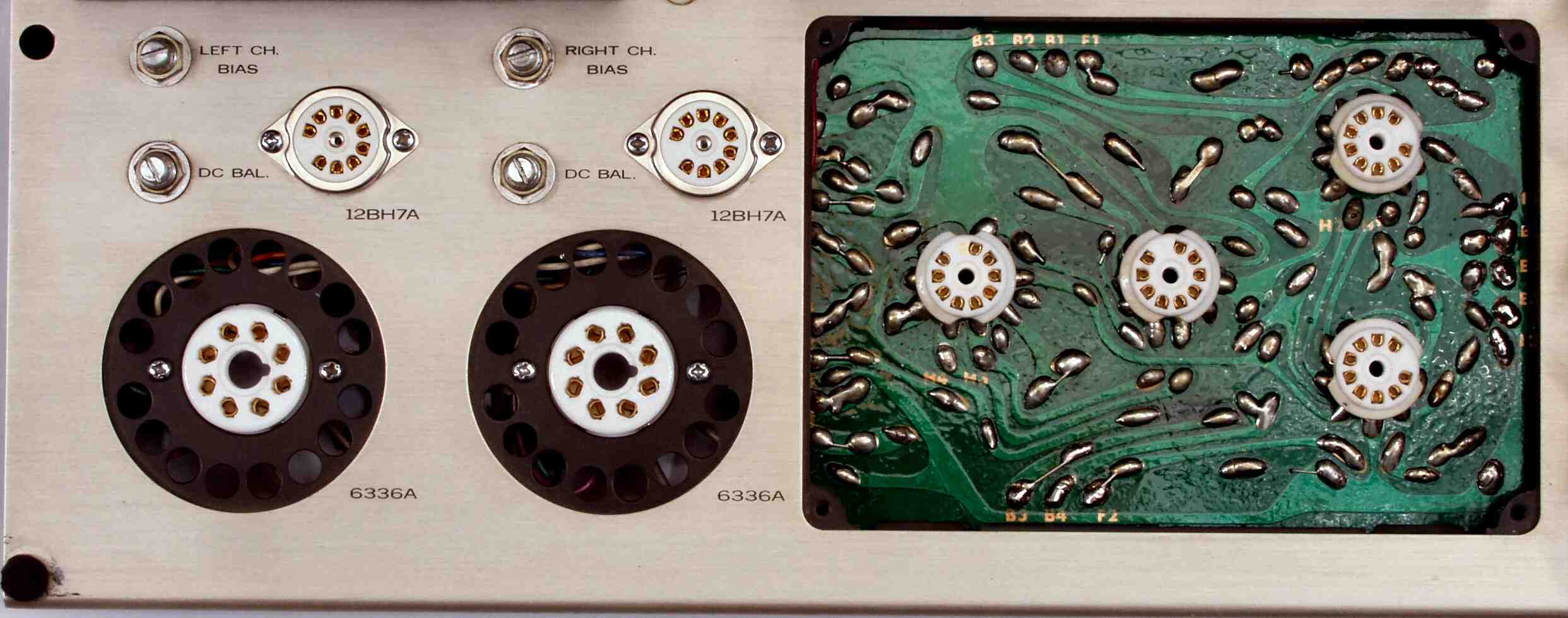

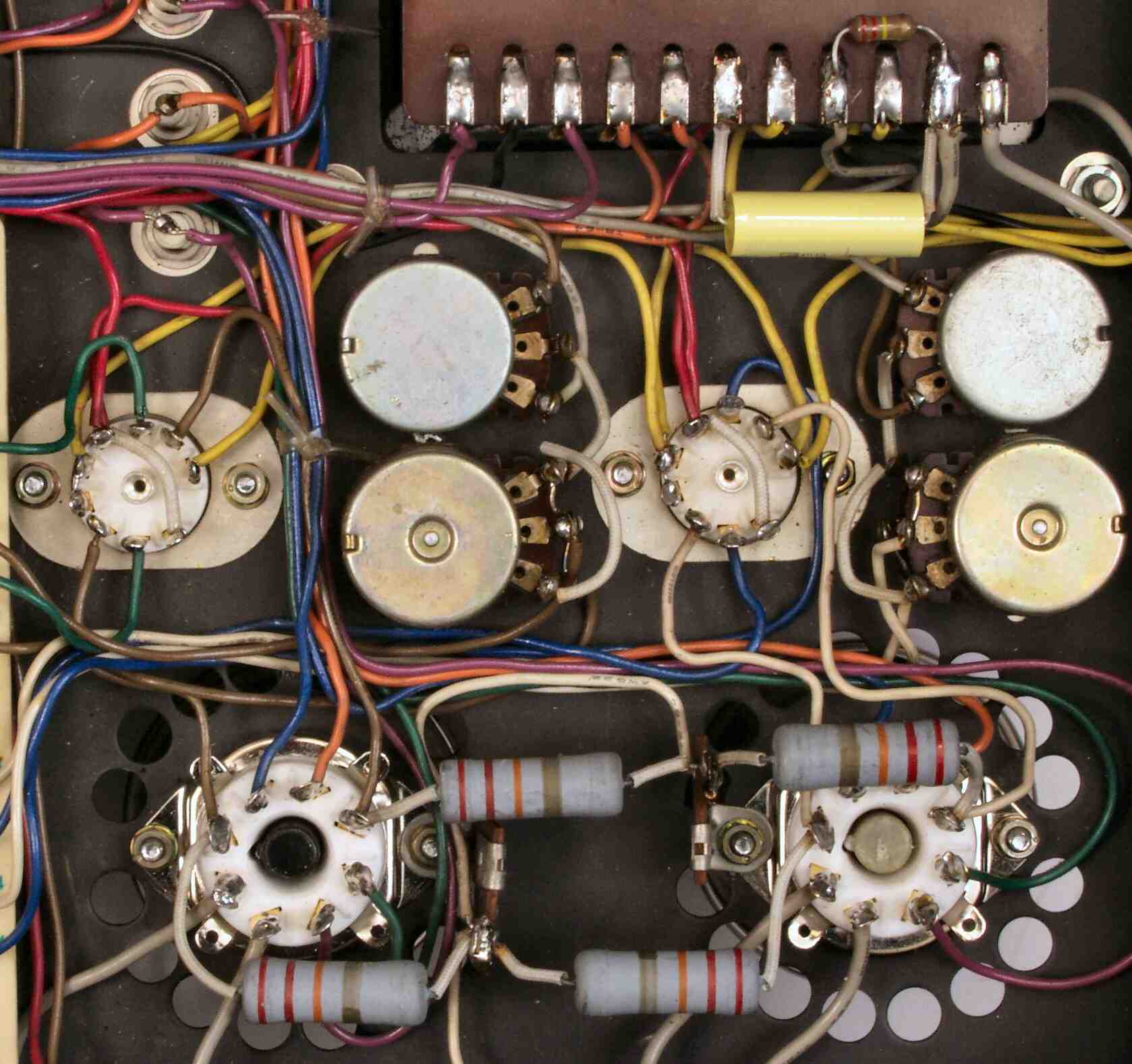

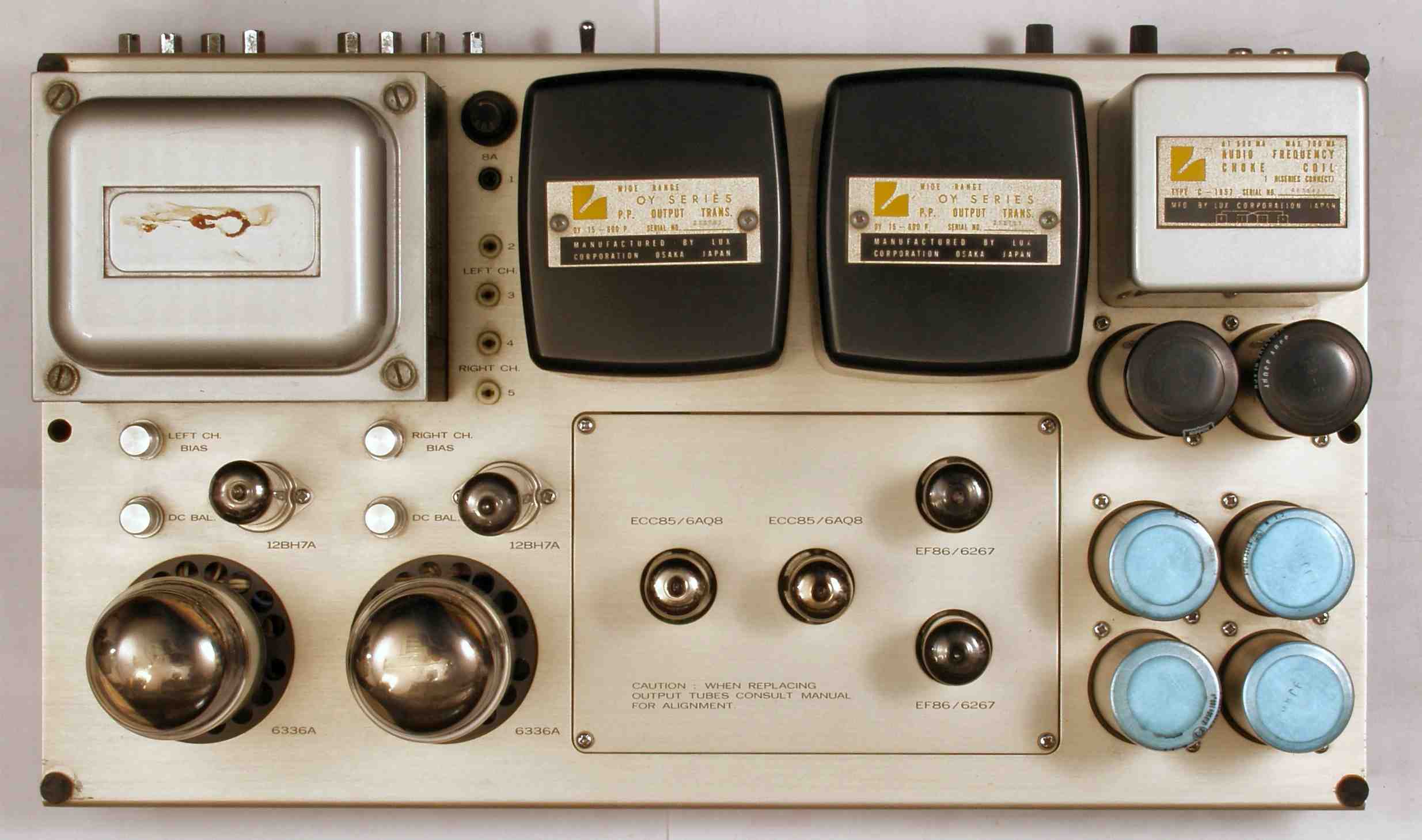

Ａ−２．　点検中　６３３６Ａ、１２ＢＨ７のソケット

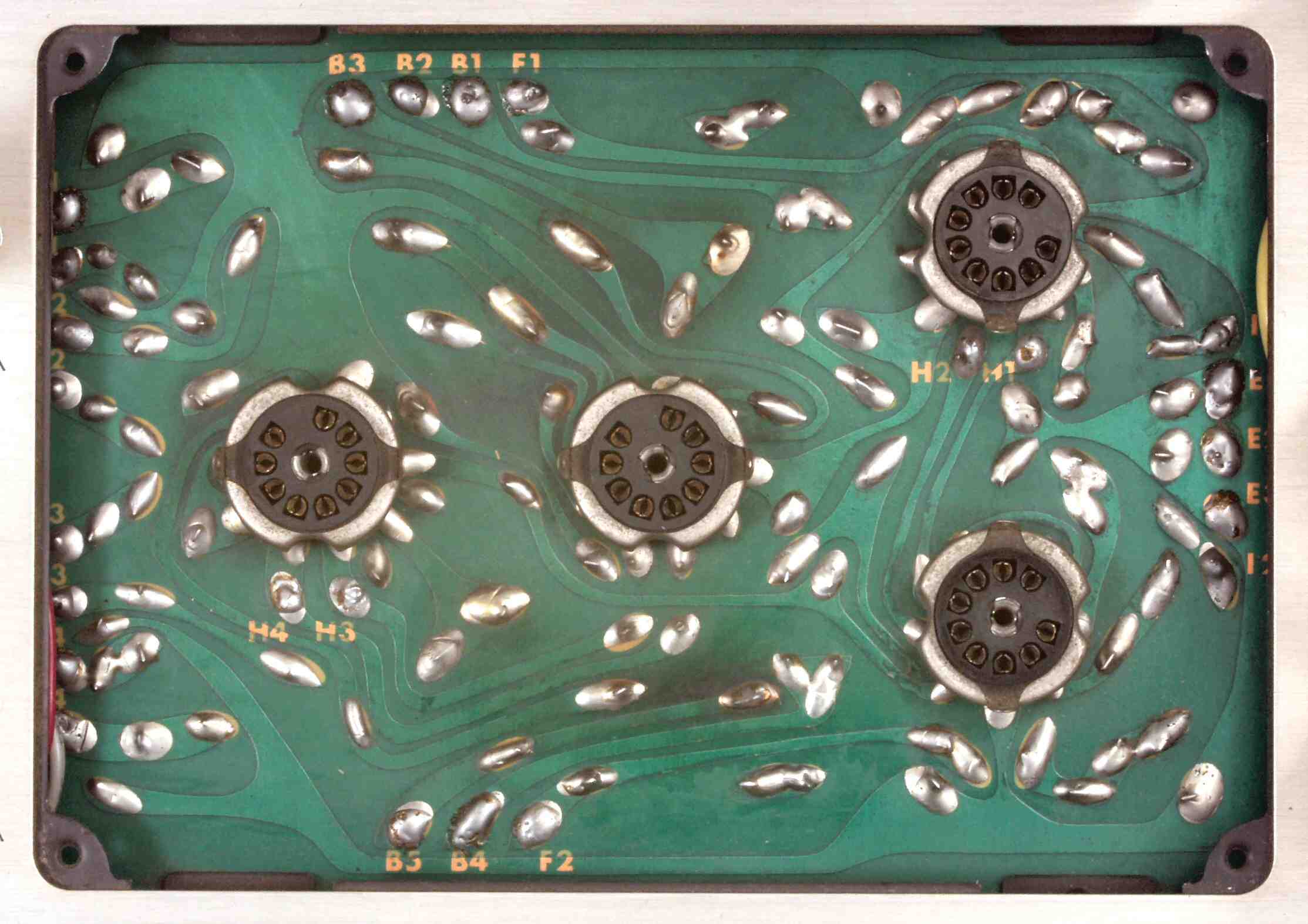

Ａ−３．　点検中　下から見る

Ａ−４．　修理前　整流・プロテクト基板

Ａ−５．　修理前　前段基板裏

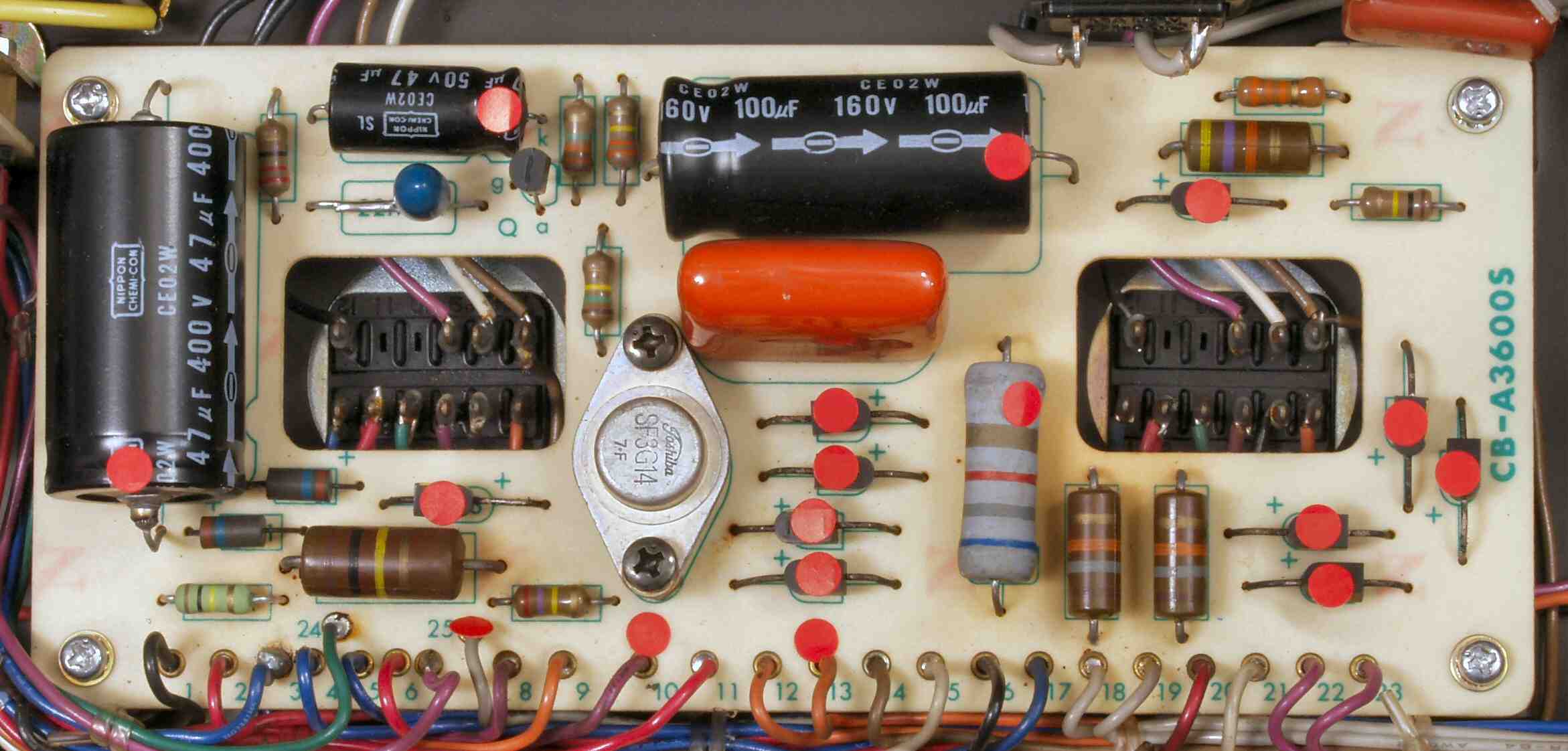

Ｃ．　修理・調整の様子 Ｃ−１Ａ．　修理前　整流・プロテクト基板

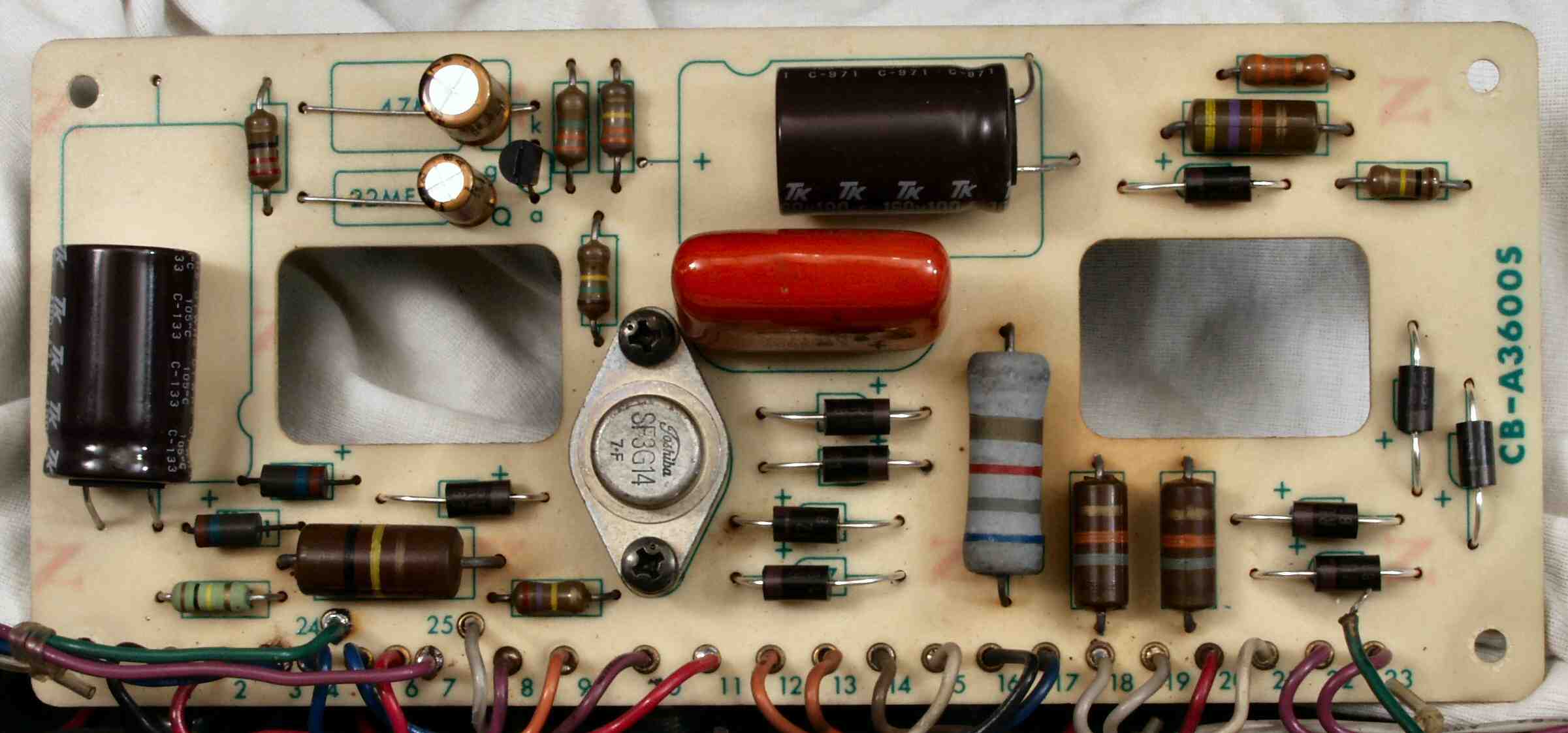

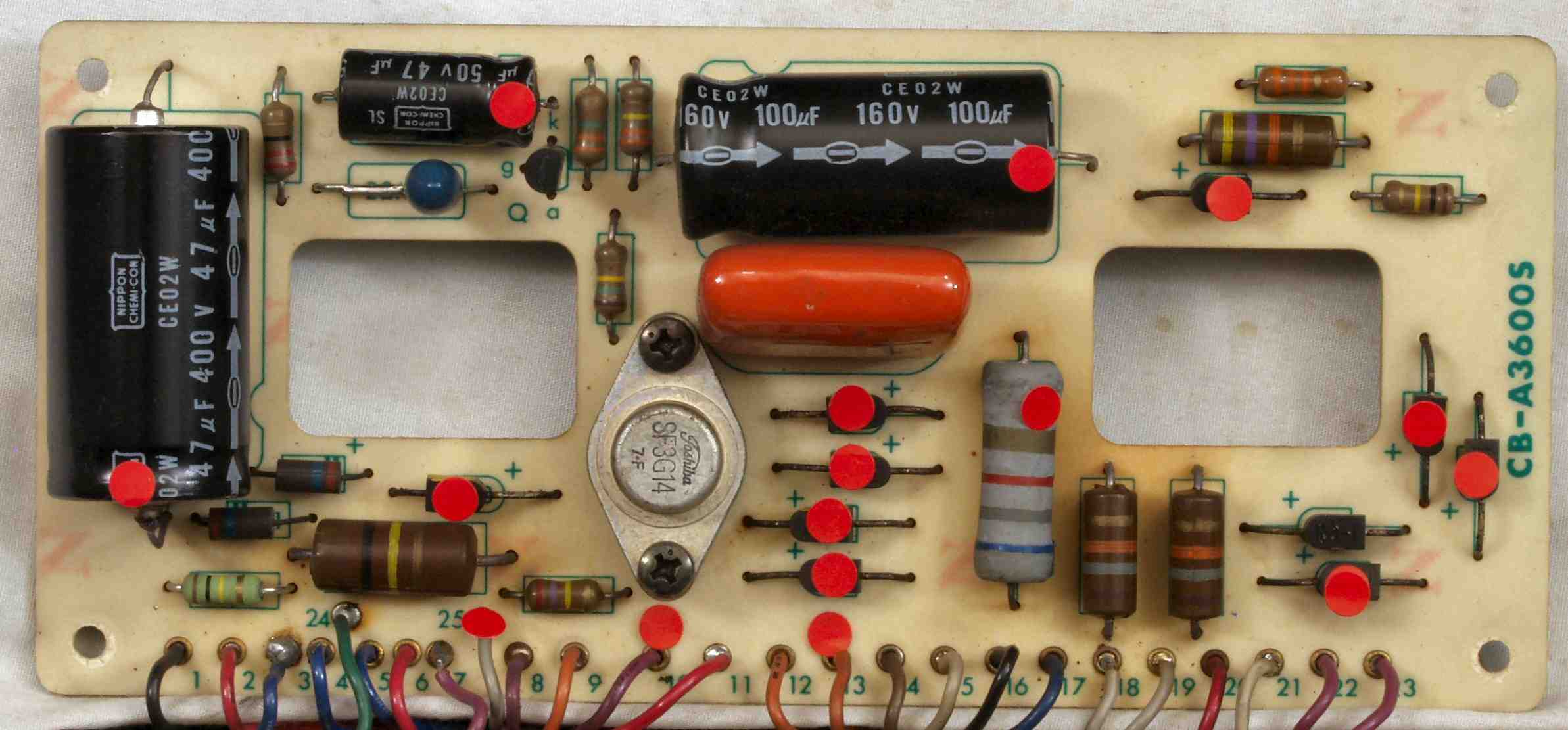

Ｃ−１Ｂ．　修理後　整流・プロテクト基板　　電解コンデンサー４個、ダイオード１０個交換

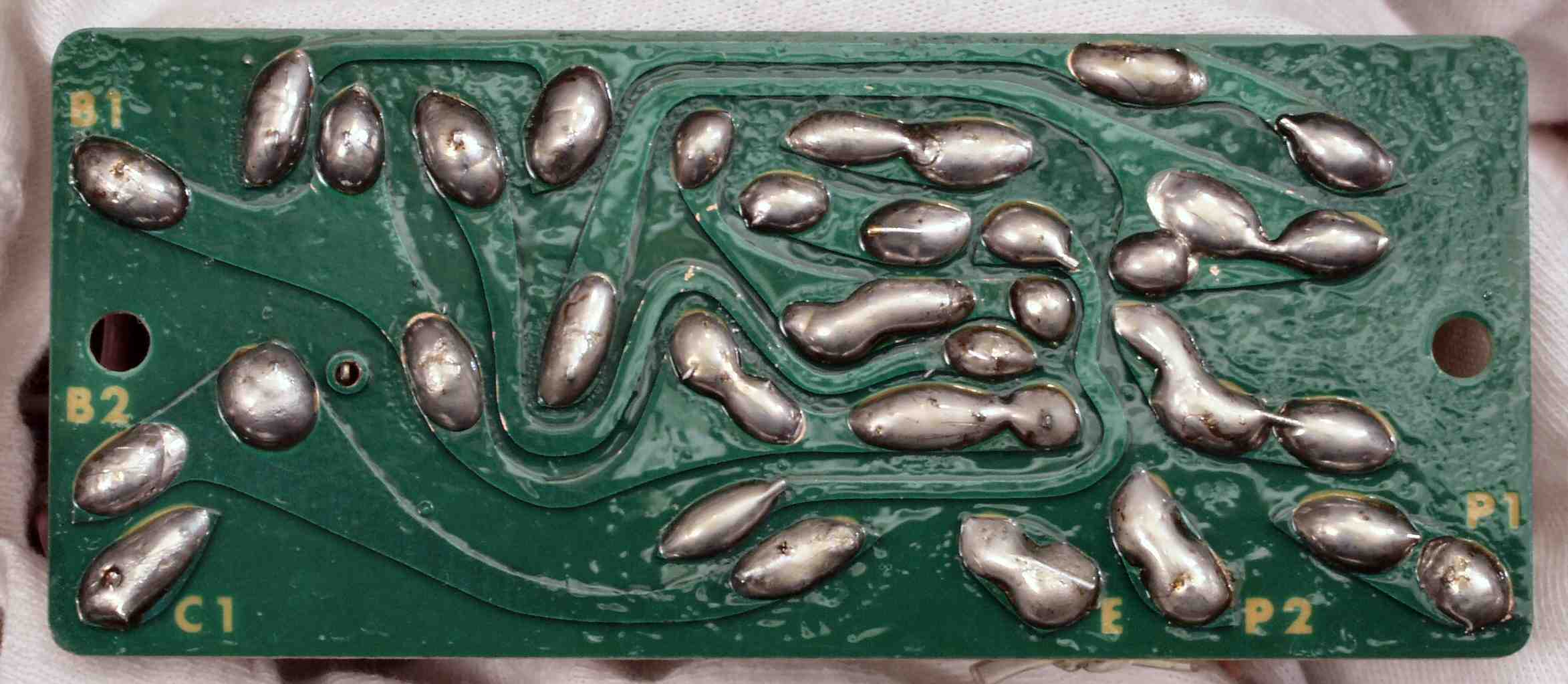

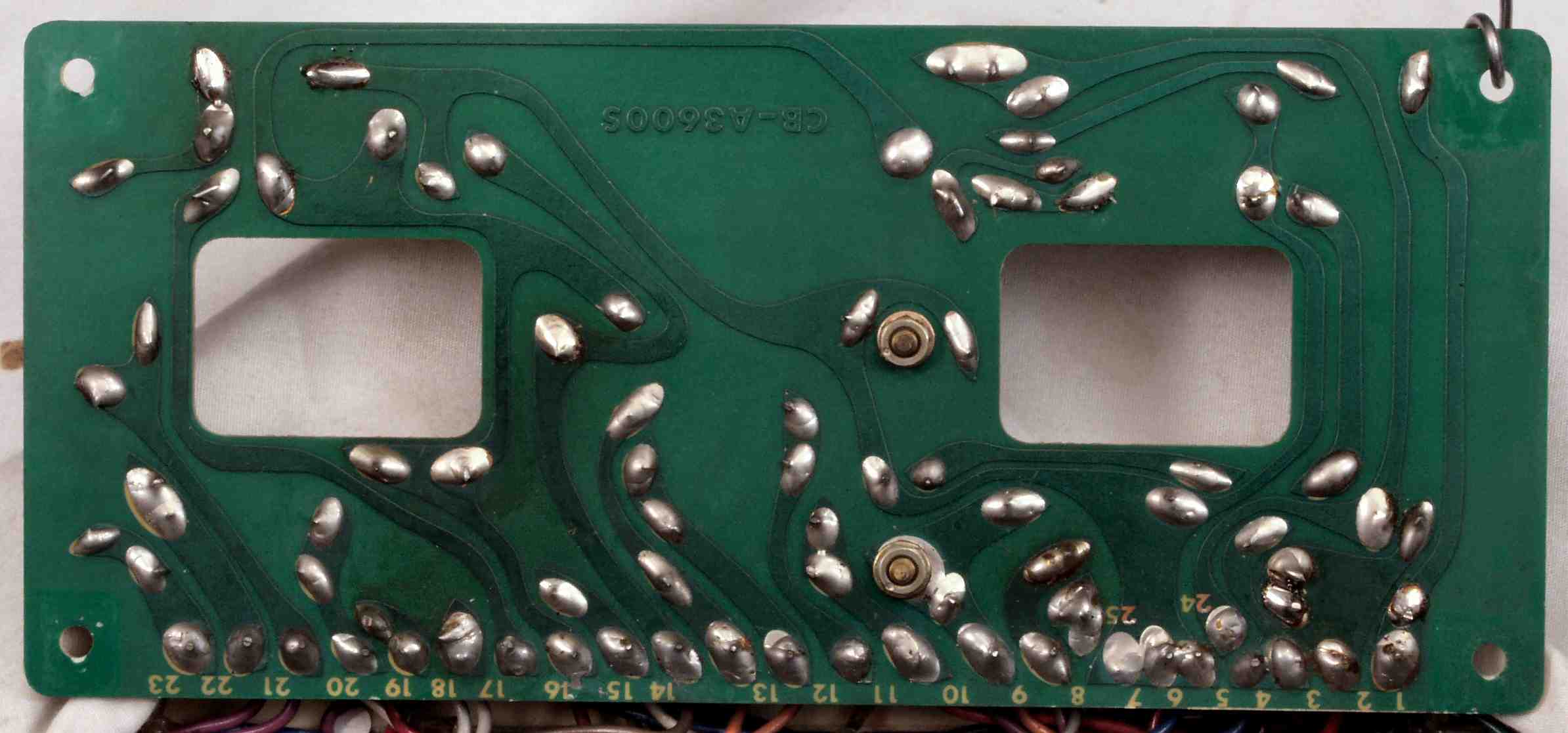

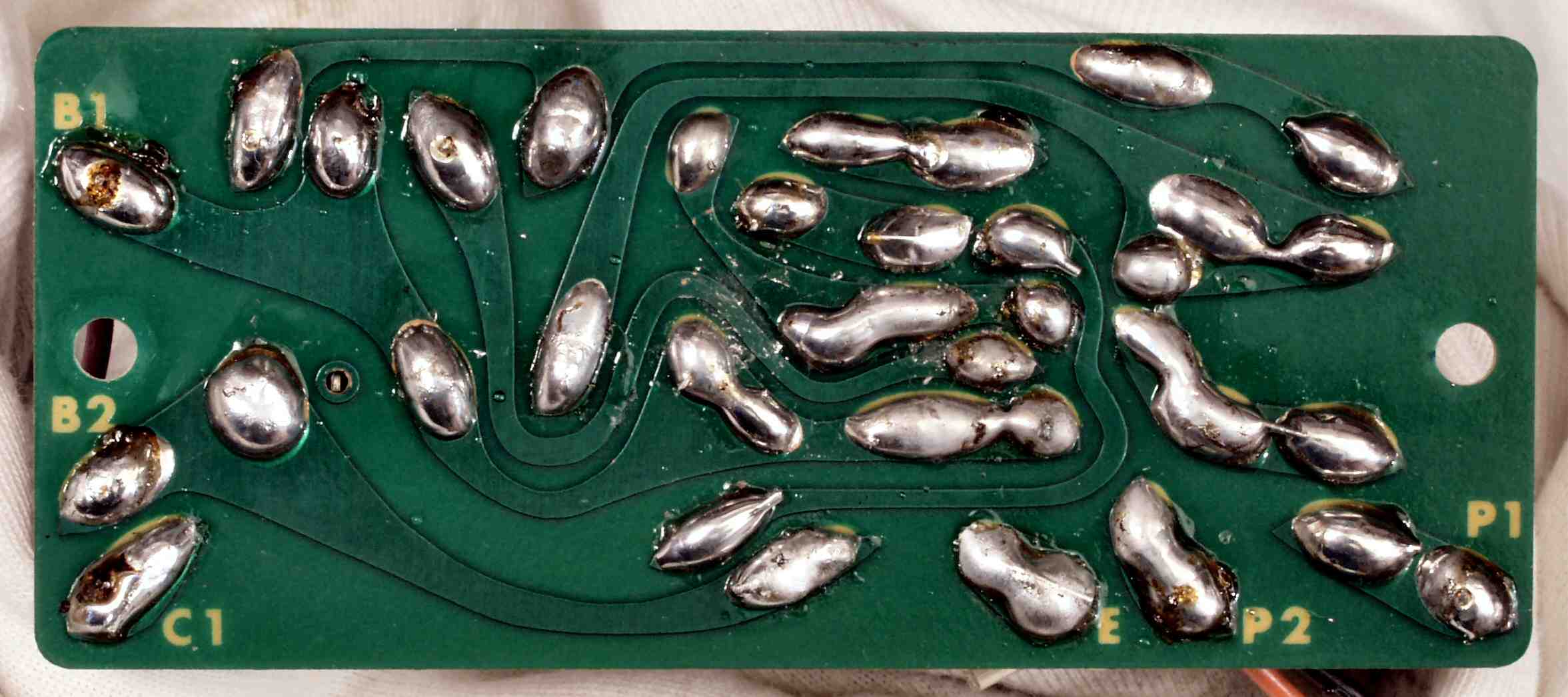

Ｃ−１Ｃ．　修理前　整流・プロテクト基板裏

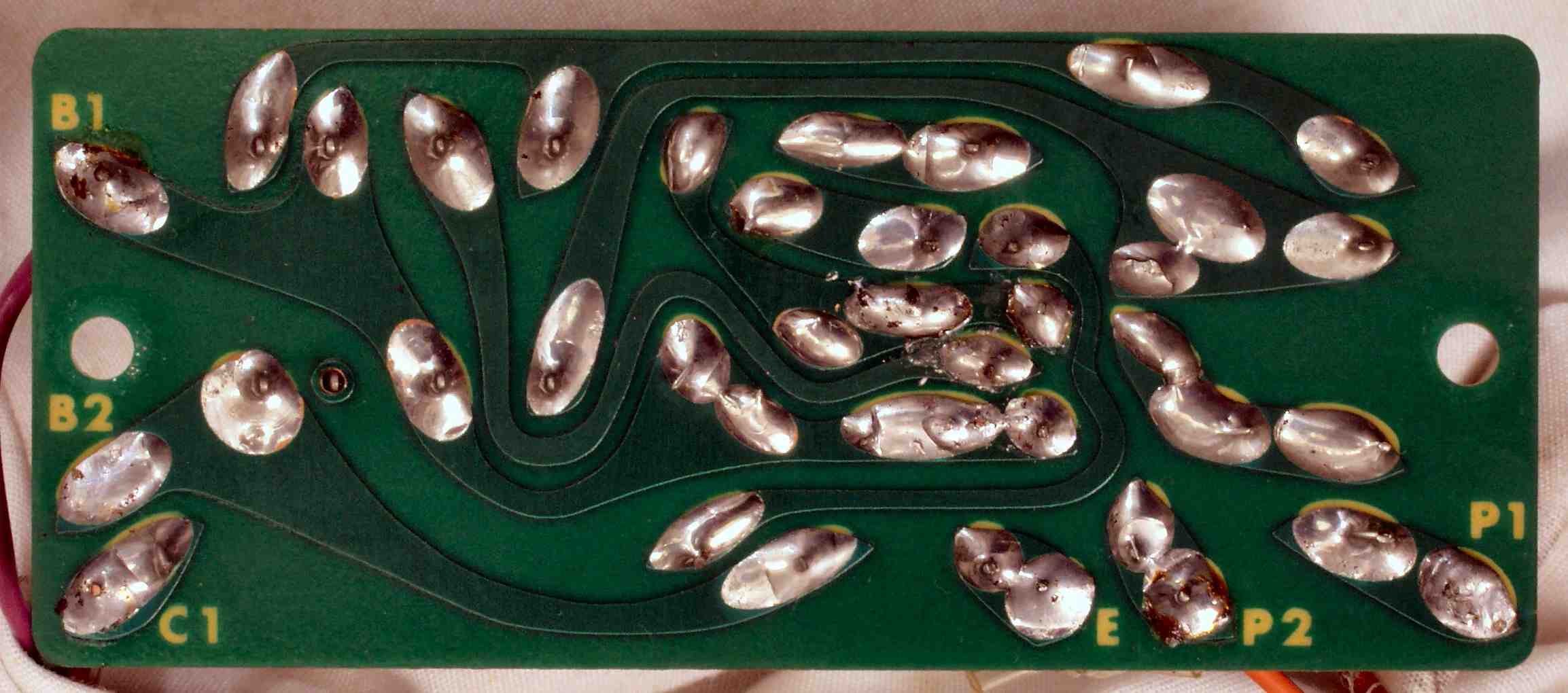

Ｃ−１Ｄ．　修理（半田補正）後　整流・プロテクト基板裏

Ｃ−１Ｅ．　完成整流・プロテクト基板裏、洗浄後

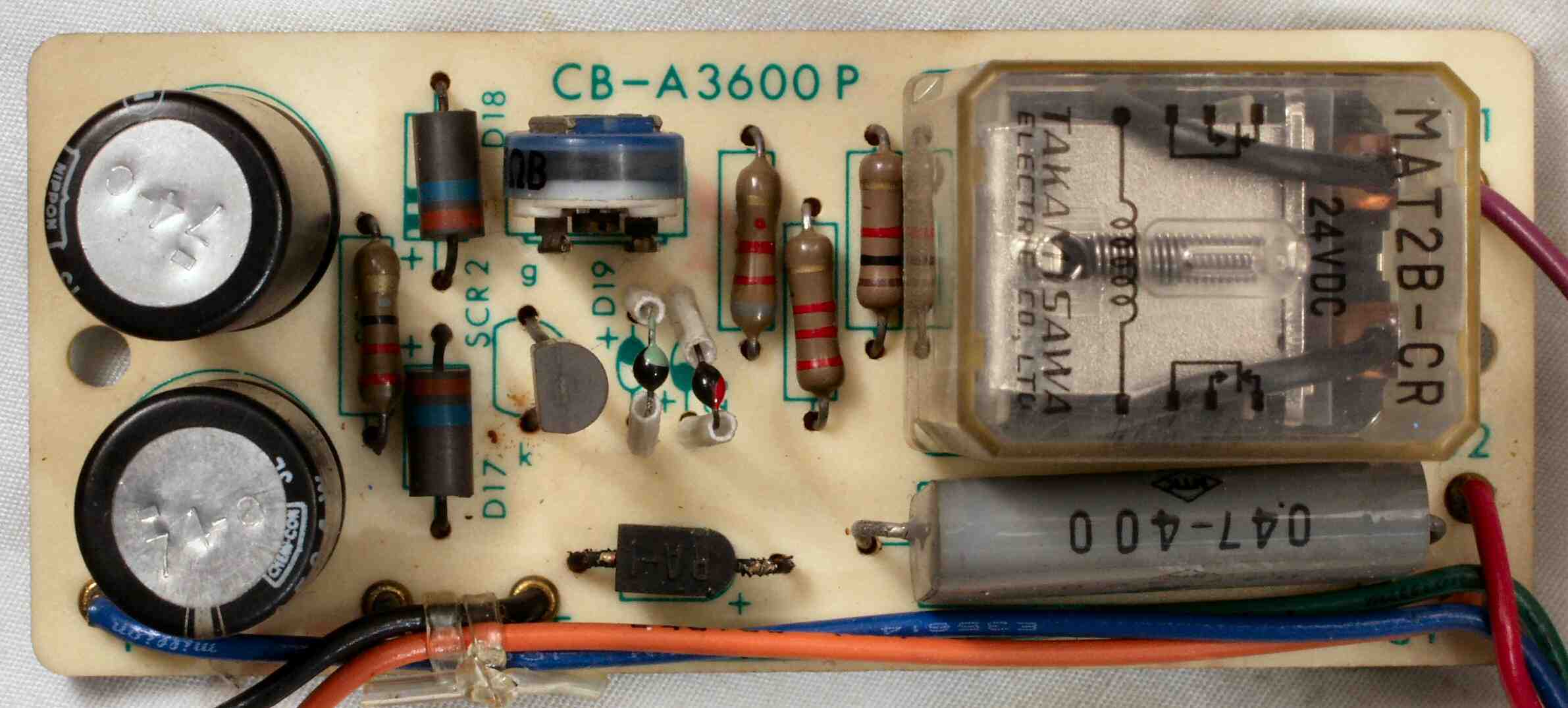

Ｃ−２Ａ．　修理前　プロテクトリレー基板

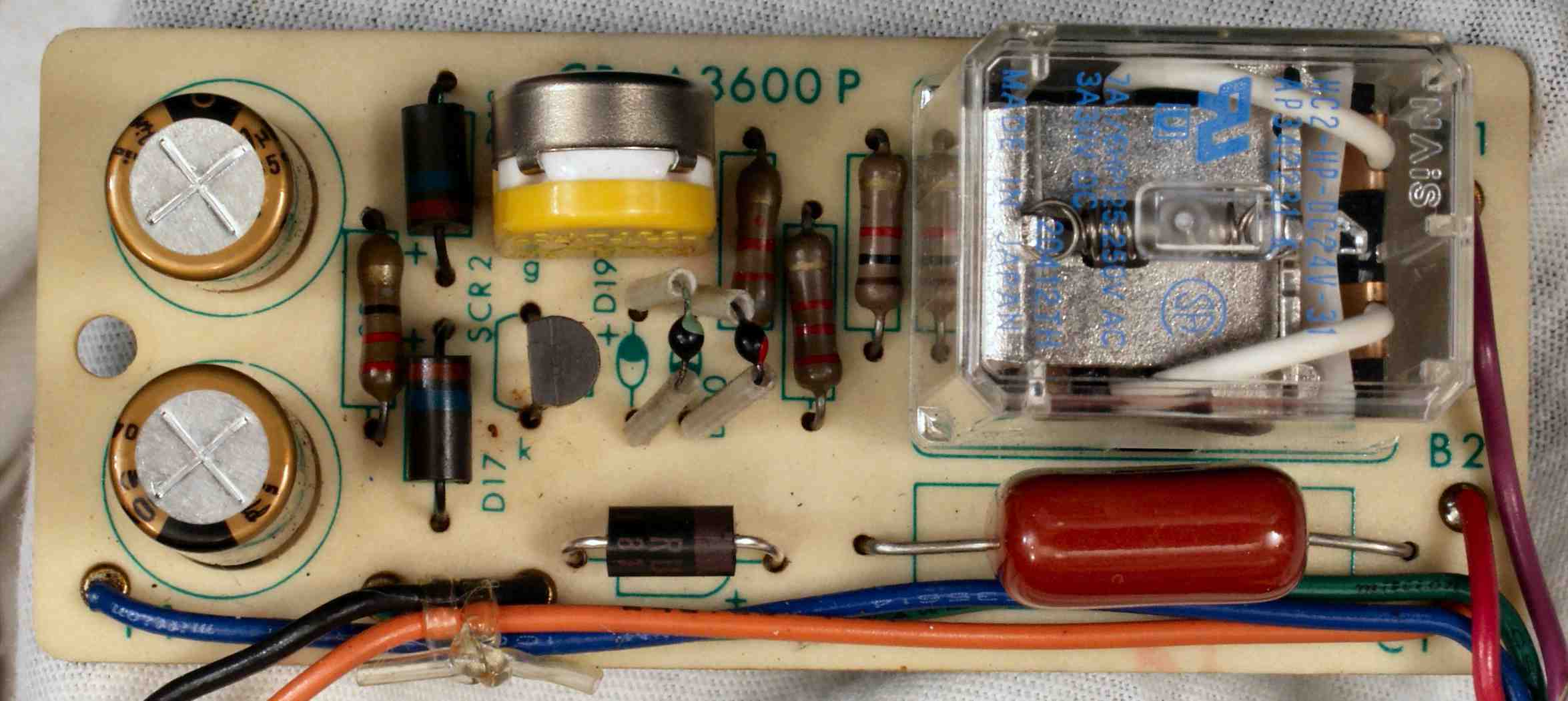

Ｃ−２Ｂ．　修理後　プロテクトリレー基板 　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、ダイオード１個、リレー１個、半固定ＶＲ、フイルムコンデンサー１個交換

Ｃ−２Ｃ．　修理前　プロテクトリレー基板裏

Ｃ−２Ｄ．　修理（半田補正）後　プロテクトリレー基板裏

Ｃ−２Ｅ．　完成プロテクトリレー基板裏、洗浄後

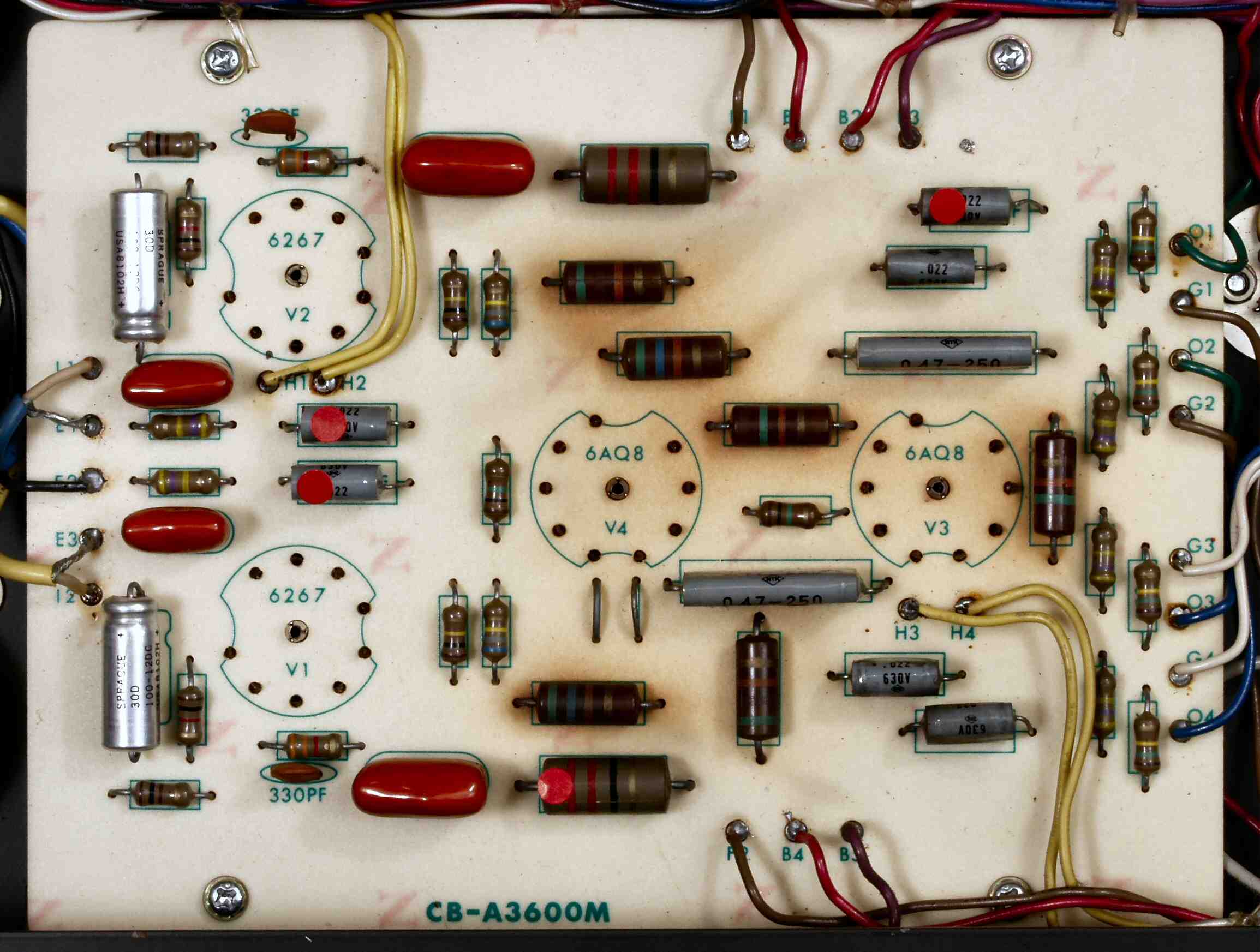

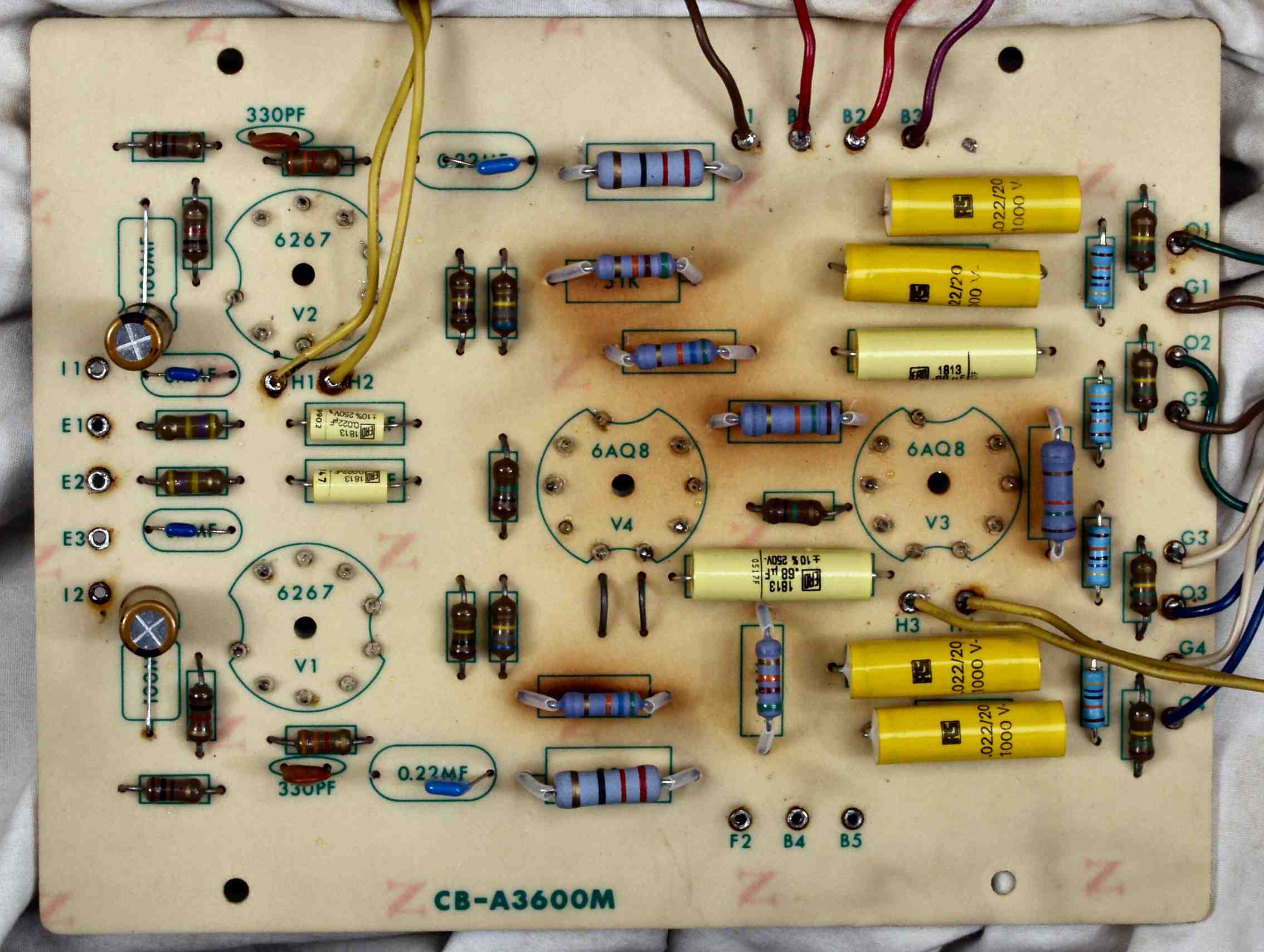

Ｃ−３Ａ．　修理前　前段基板

Ｃ−３Ｂ．　修理後　前段基板　電解コンデンサー２個フイルムコンデンサー１０個、抵抗１２個交換

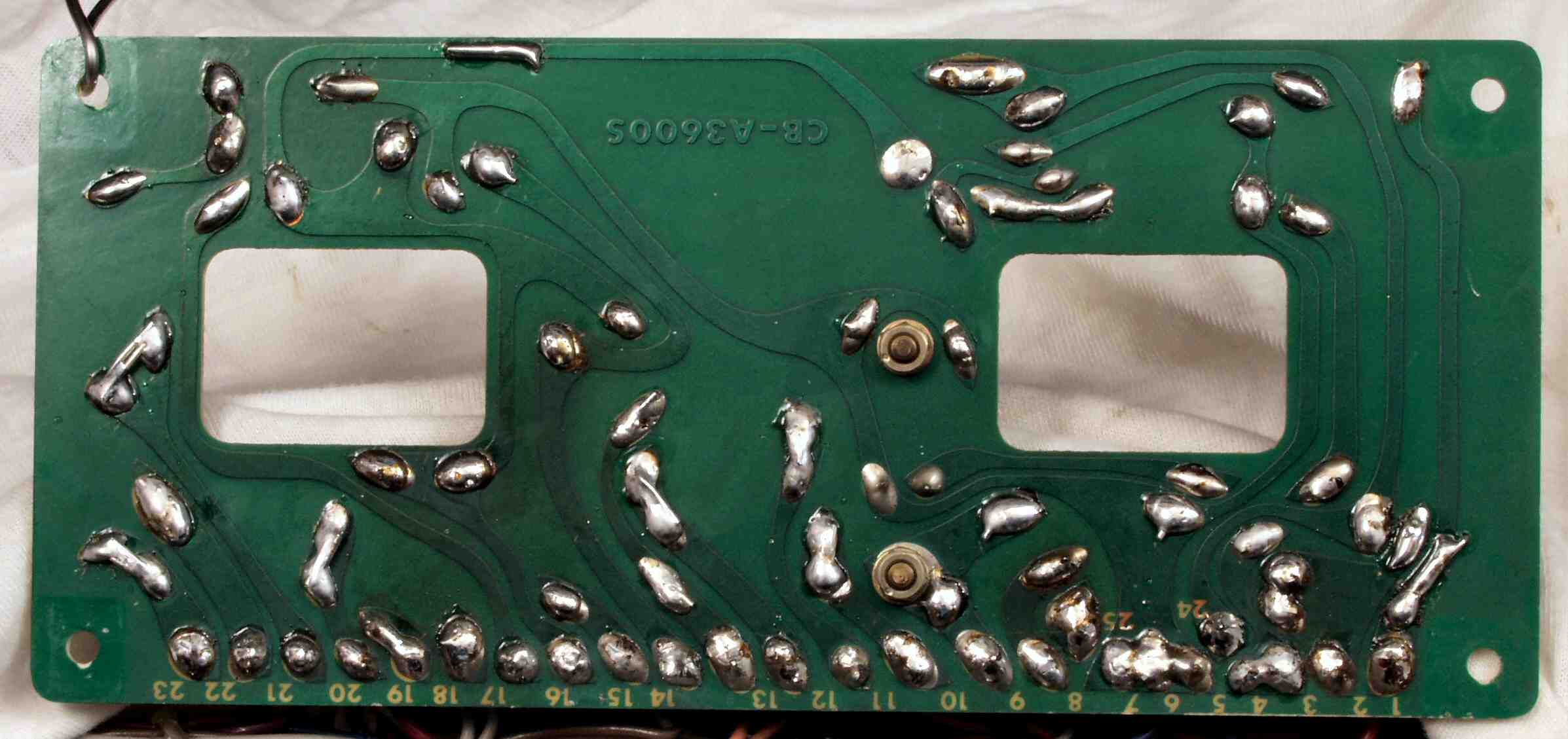

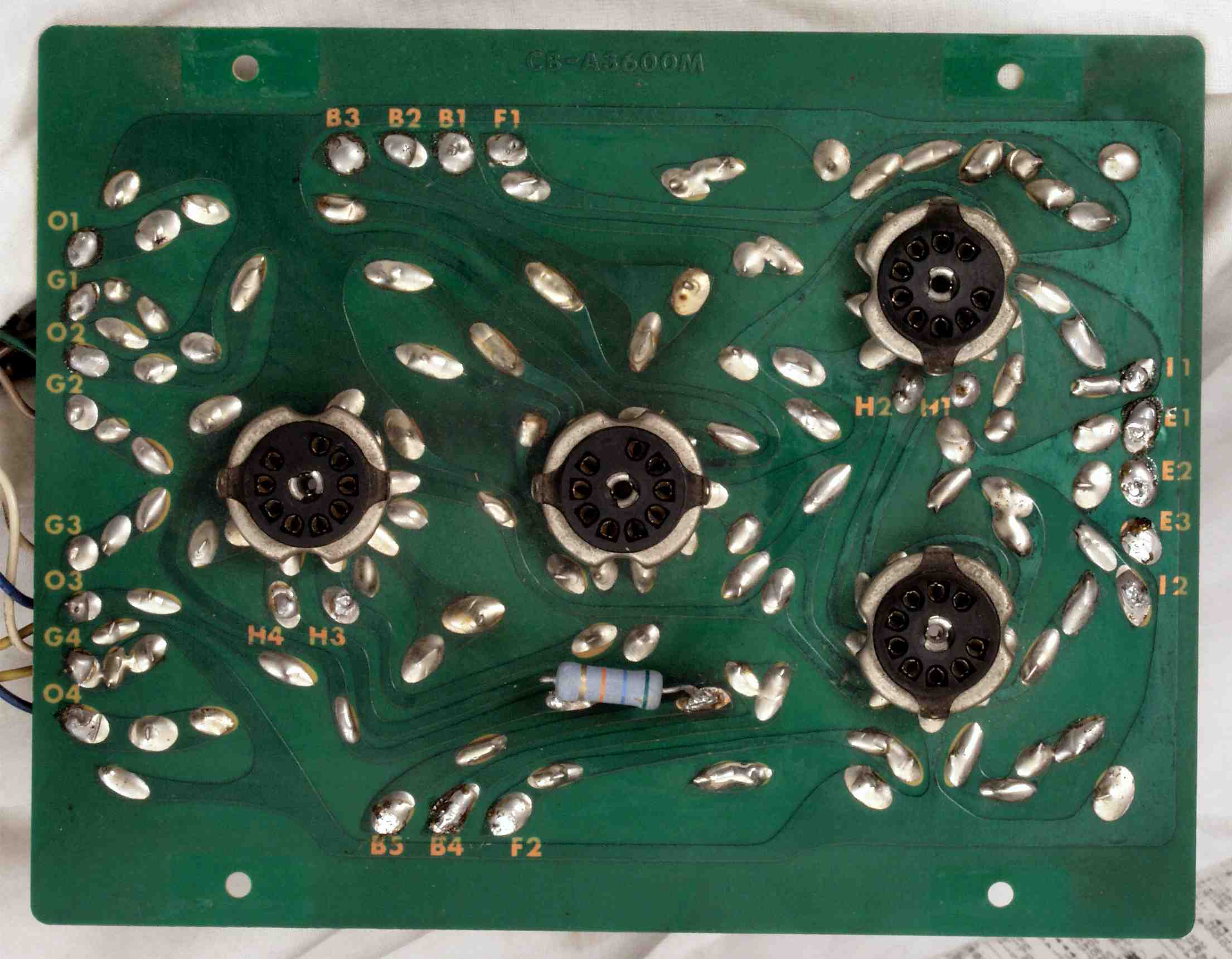

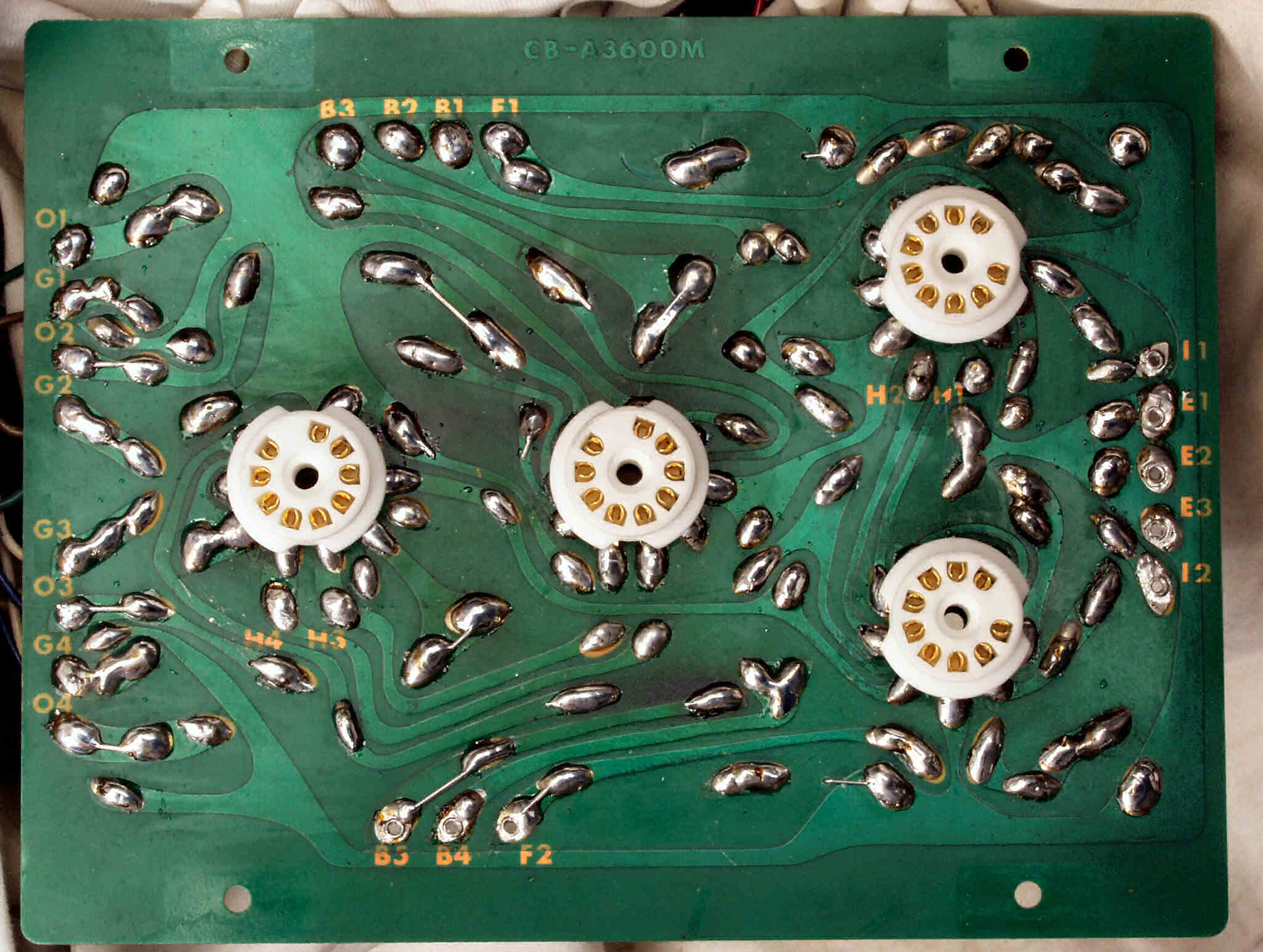

Ｃ−３Ｃ．　修理前　前段基板裏

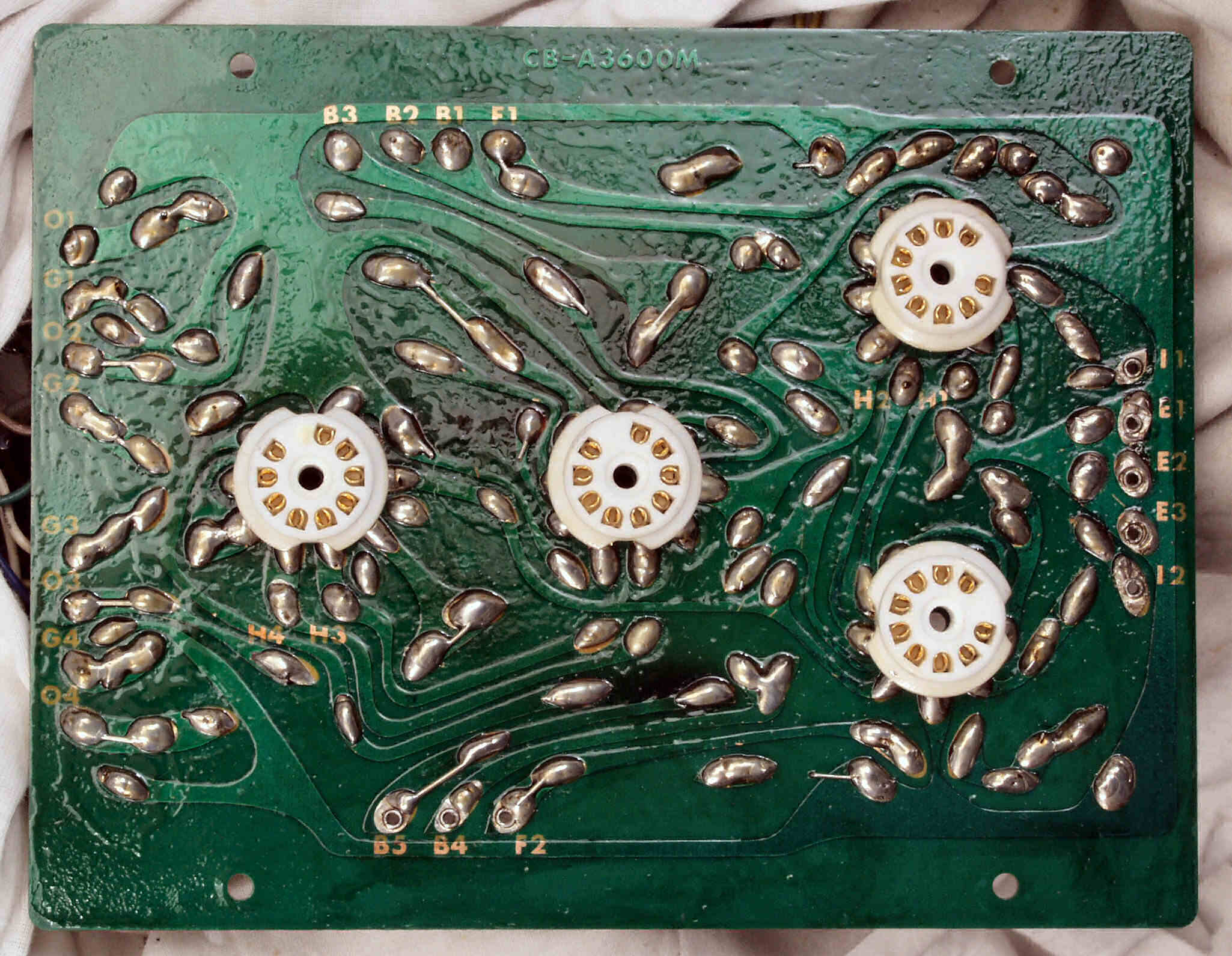

Ｃ−３Ｄ．　修理（半田補正）後　前段基板裏　ＭＴ９ピンソケット４個交換

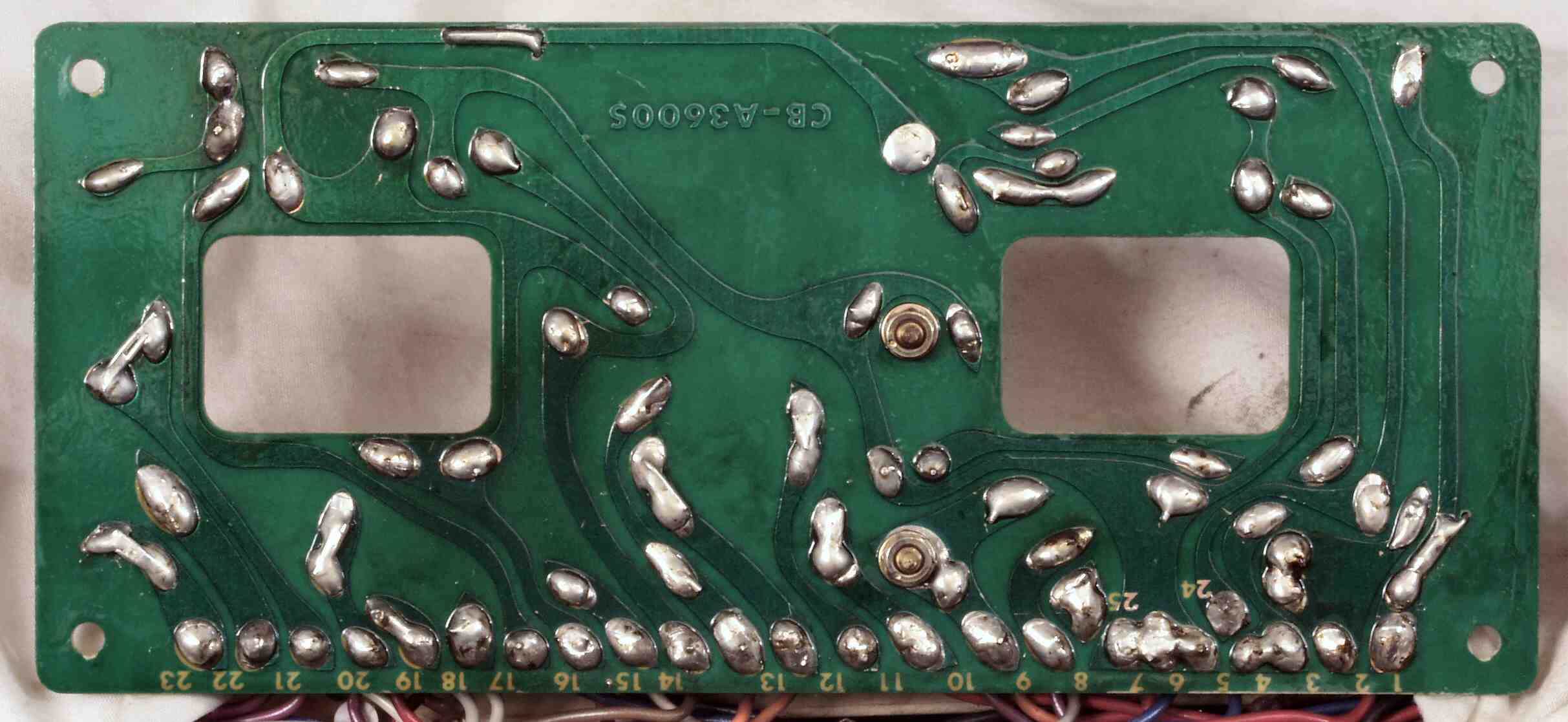

Ｃ−３Ｅ．　完成前段基板裏　洗浄後

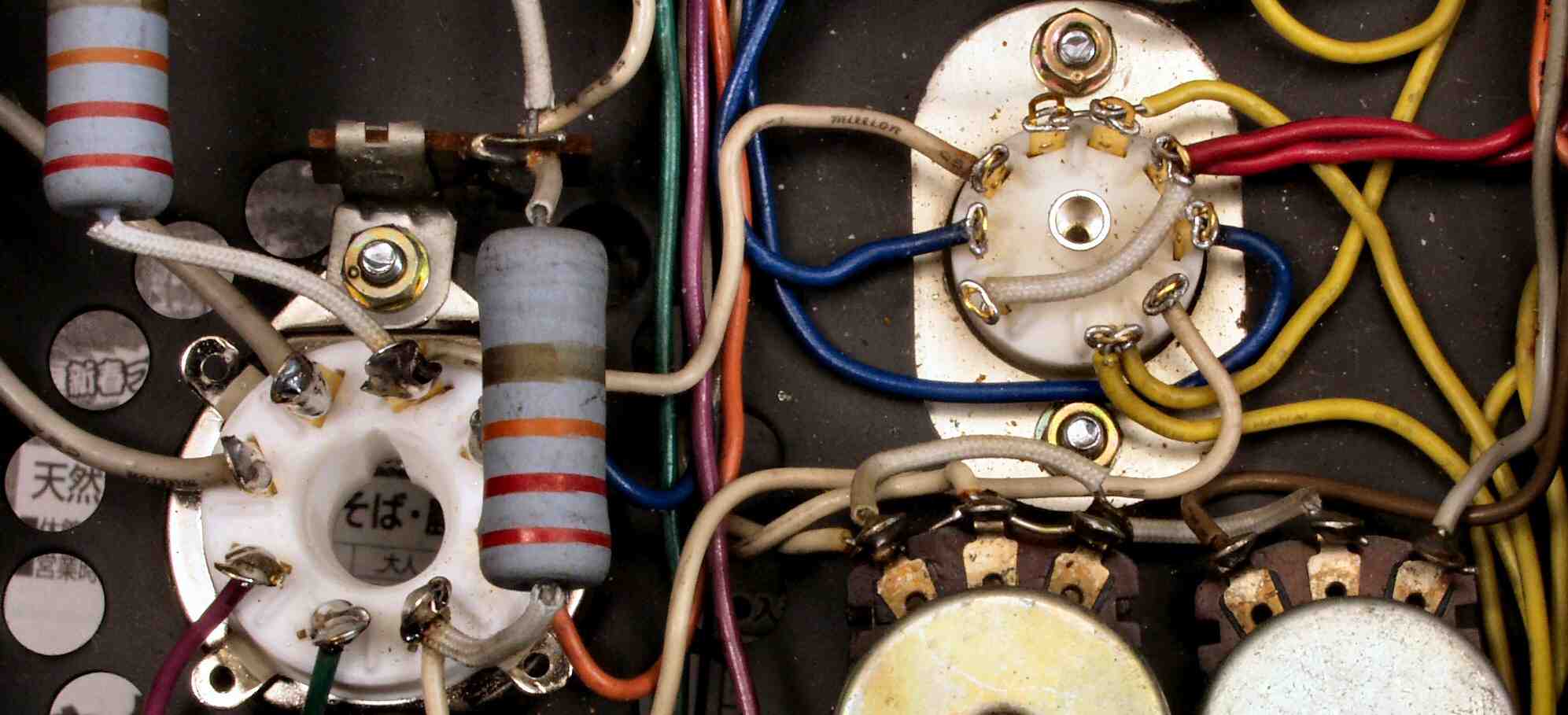

Ｃ−４Ａ．　修理前　６３３６Ａ・１２ＢＨ７周辺の配線

Ｃ−４Ａ−１．　修理中　６３３６Ａ・１２ＢＨ７周辺の配線、出来るだけ絡げる。

Ｃ−４Ａ−２．　修理中　６３３６Ａ・１２ＢＨ７周辺の配線、出来るだけ絡げる。

Ｃ−４Ｂ．　修理後　６３３６Ａ・１２ＢＨ７周辺の配線

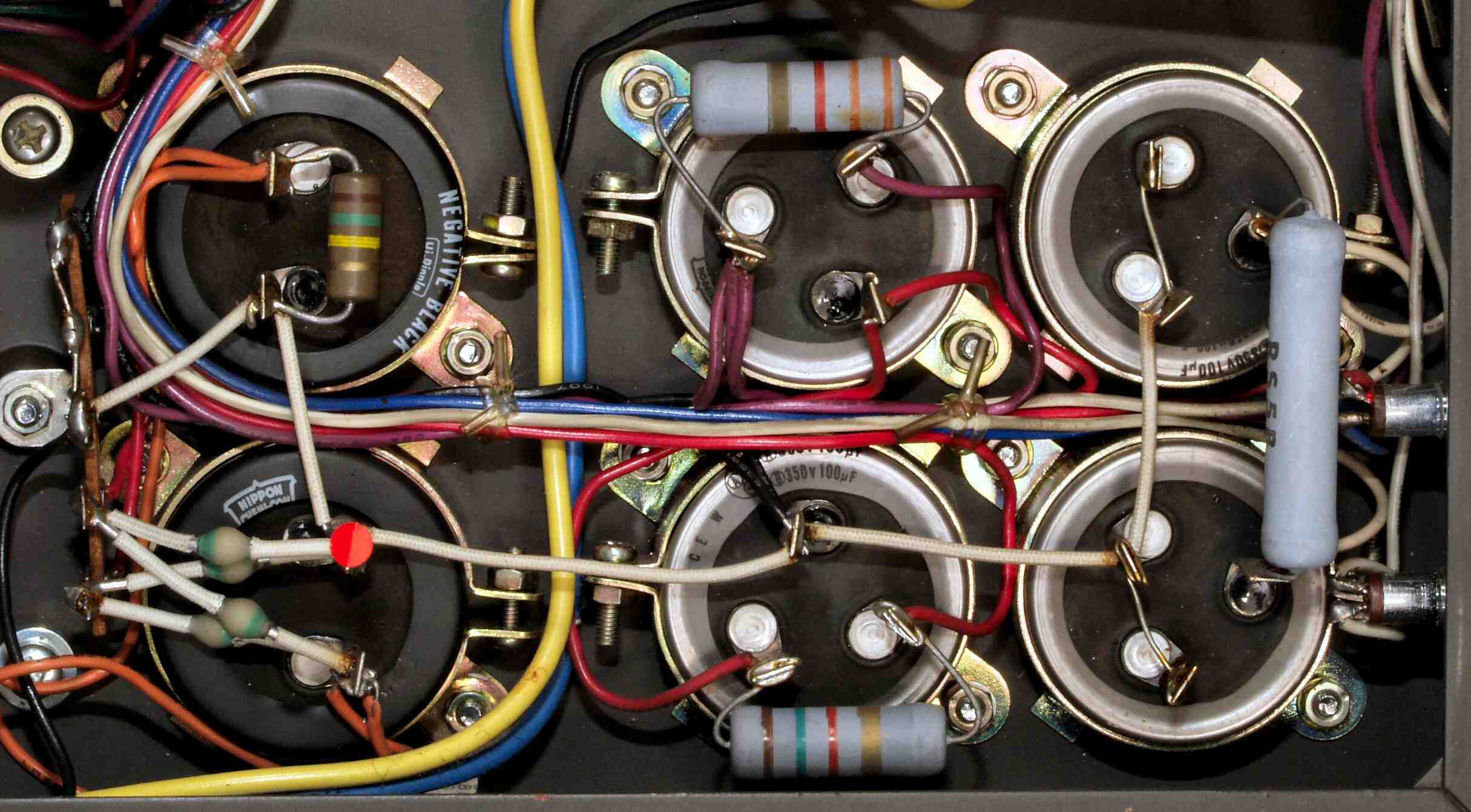

Ｃ−５Ａ．　修理前　ブロックコンデンサー回り配線

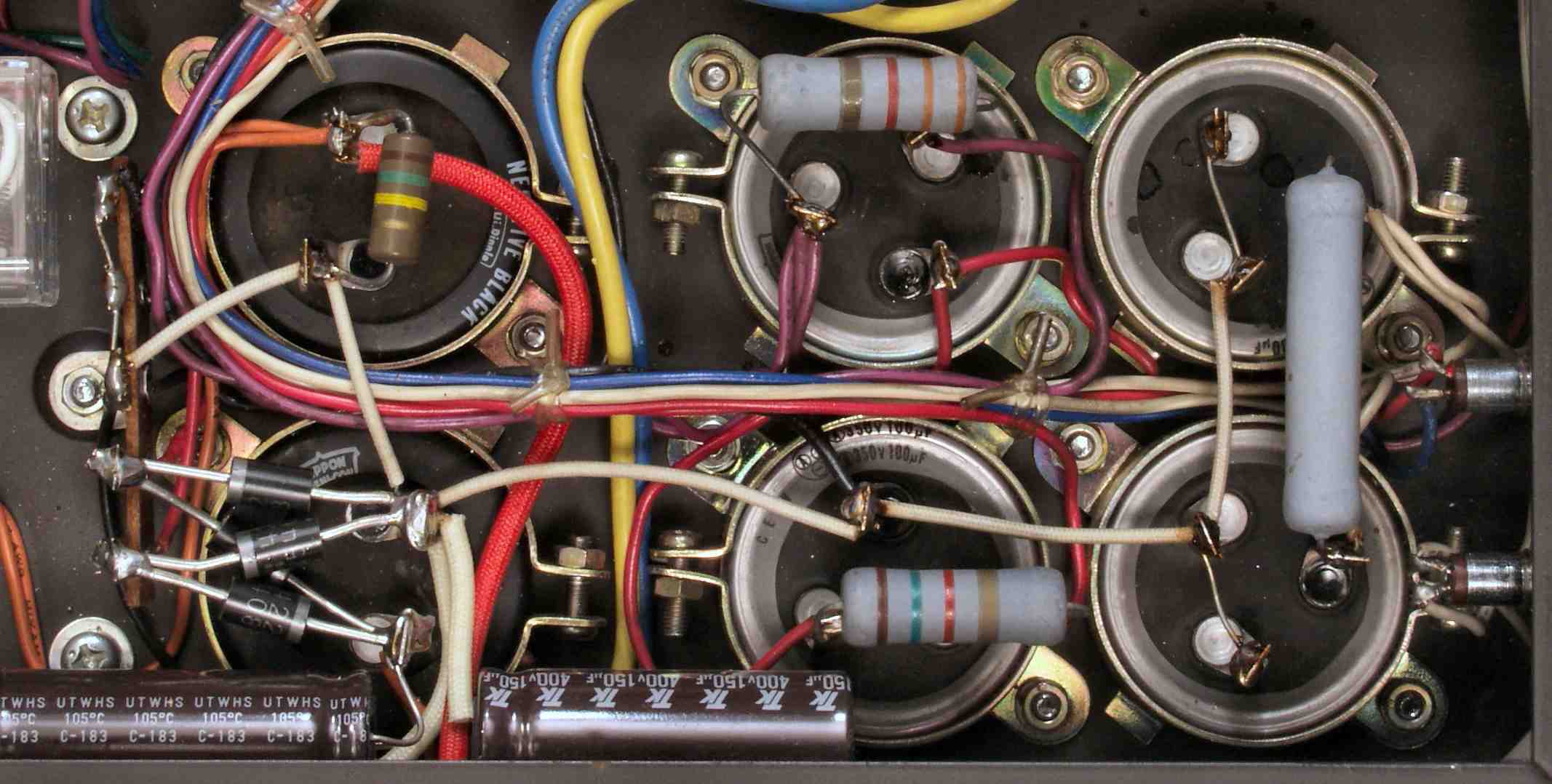

Ｃ−５Ｂ．　修理後　ブロックコンデンサー回り配線、整流ダイオード４本交換、電解コンデンサー２個追加。

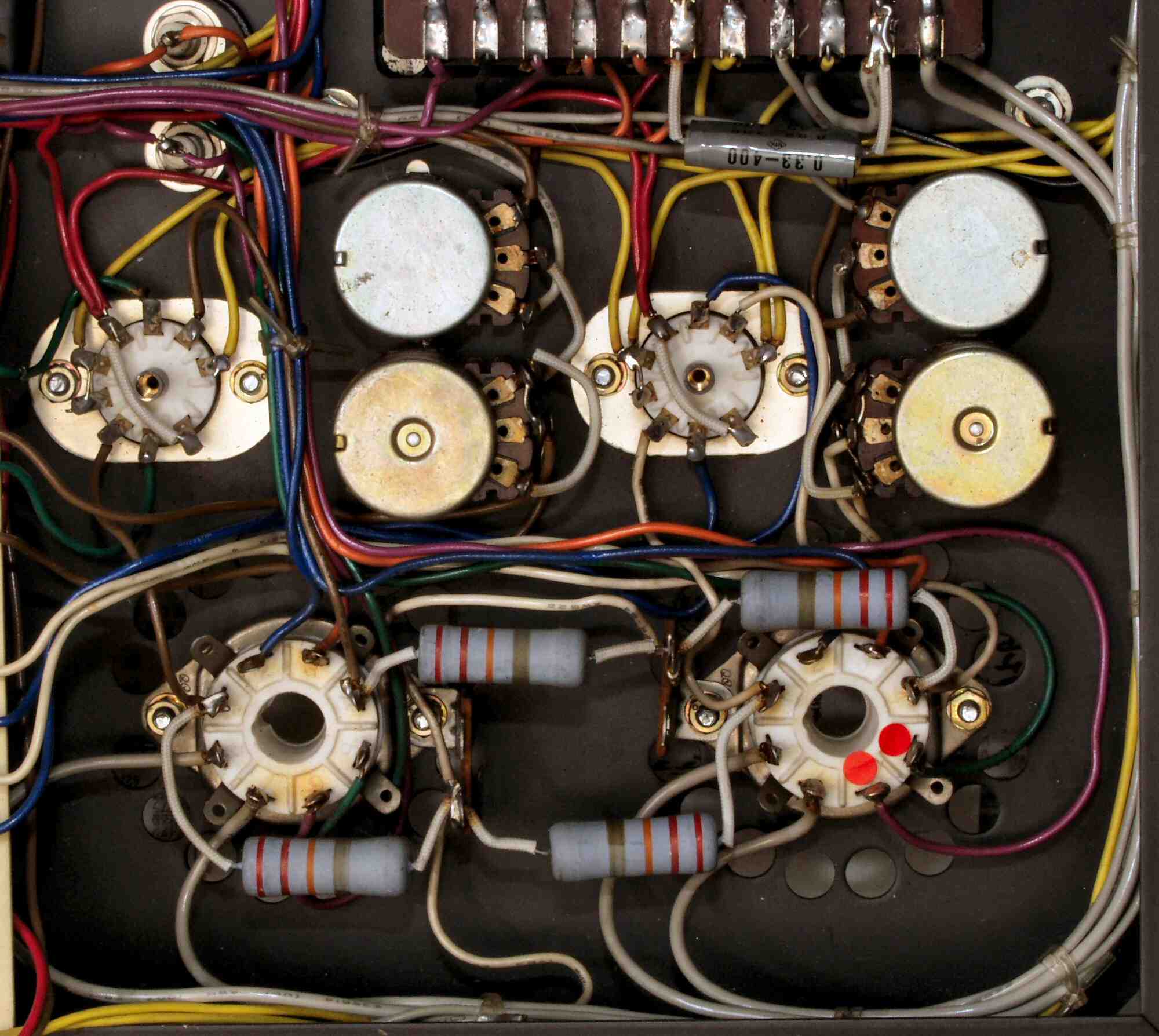

Ｃ−６Ａ．　修理前　６３３６Ａ、１２ＢＨ７ソケット

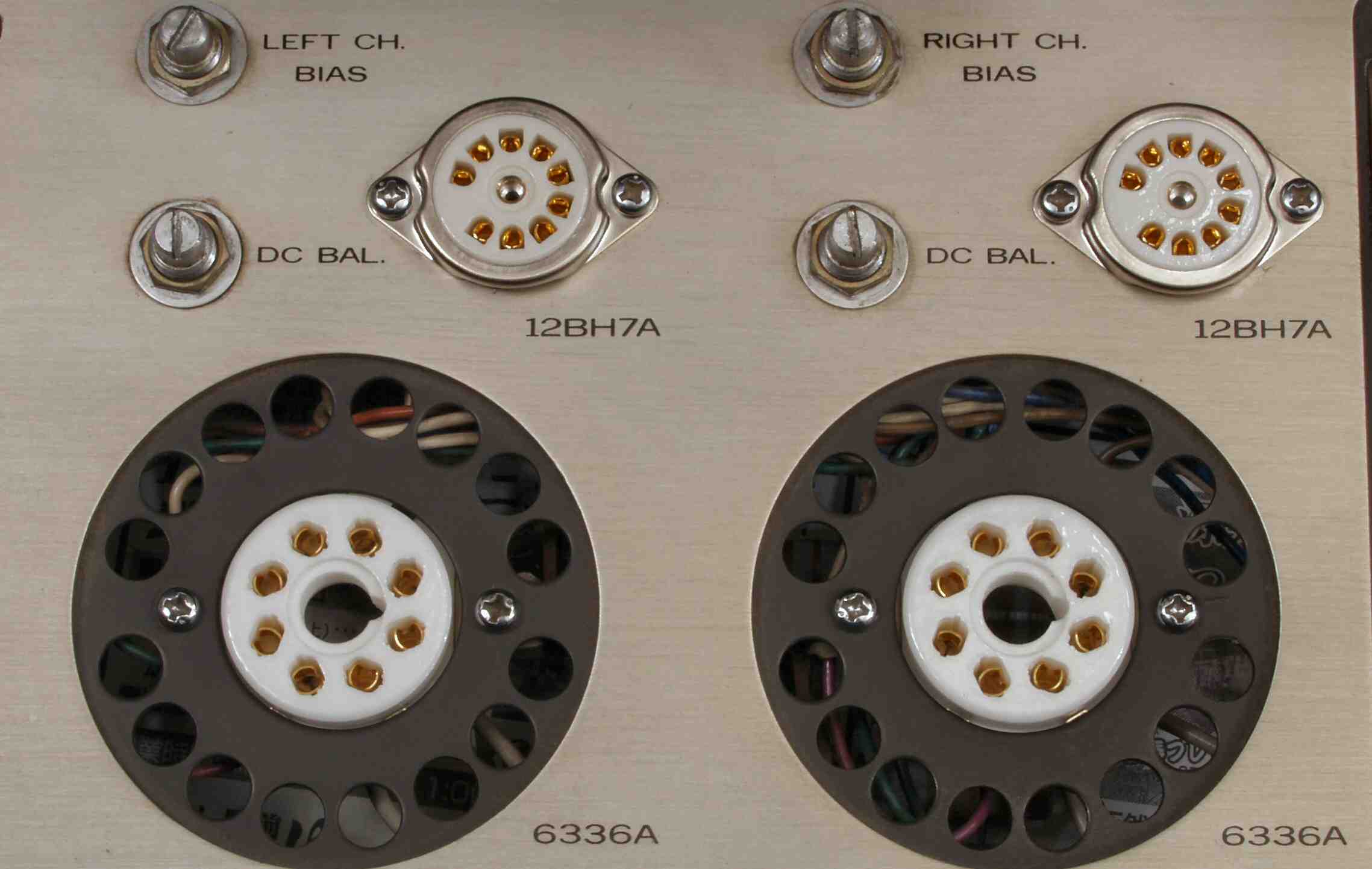

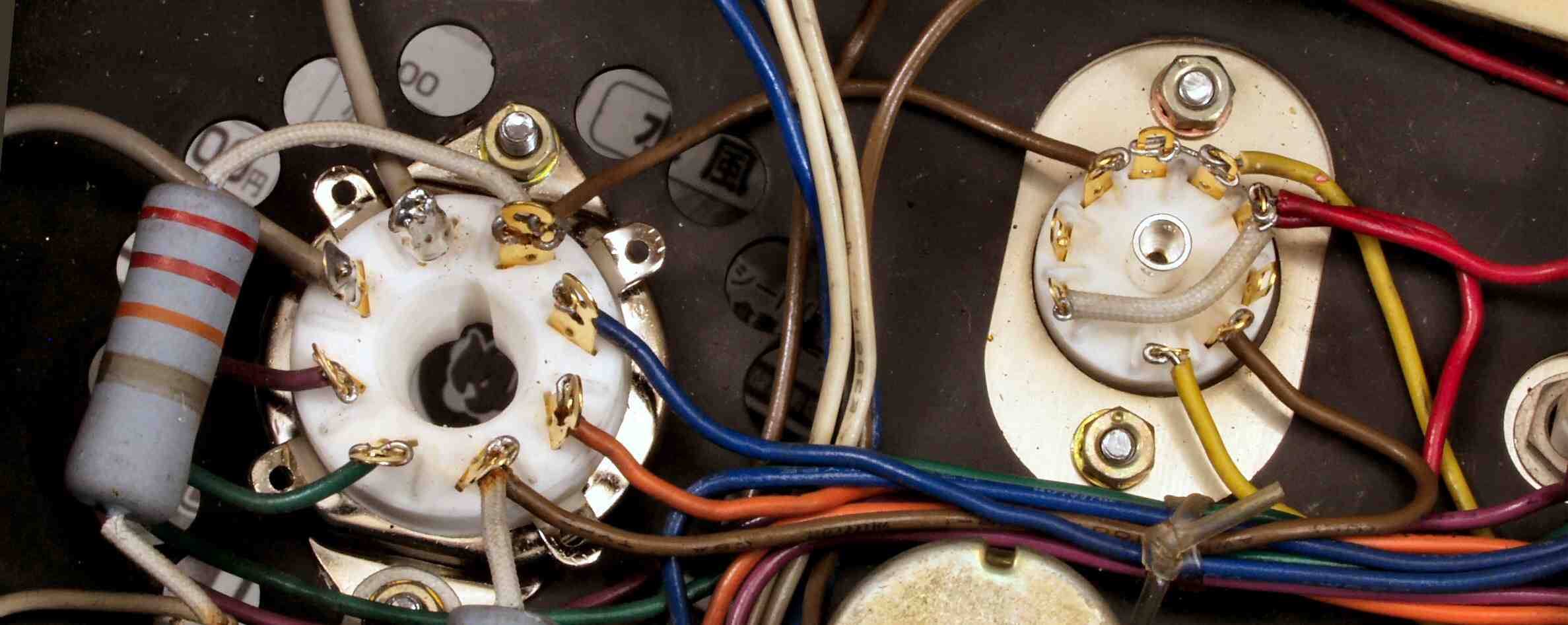

Ｃ−６Ｂ．　修理（交換）後　６３３６Ａ、１２ＢＨ７ソケット

Ｃ−７Ａ．　修理前　電源ソケット

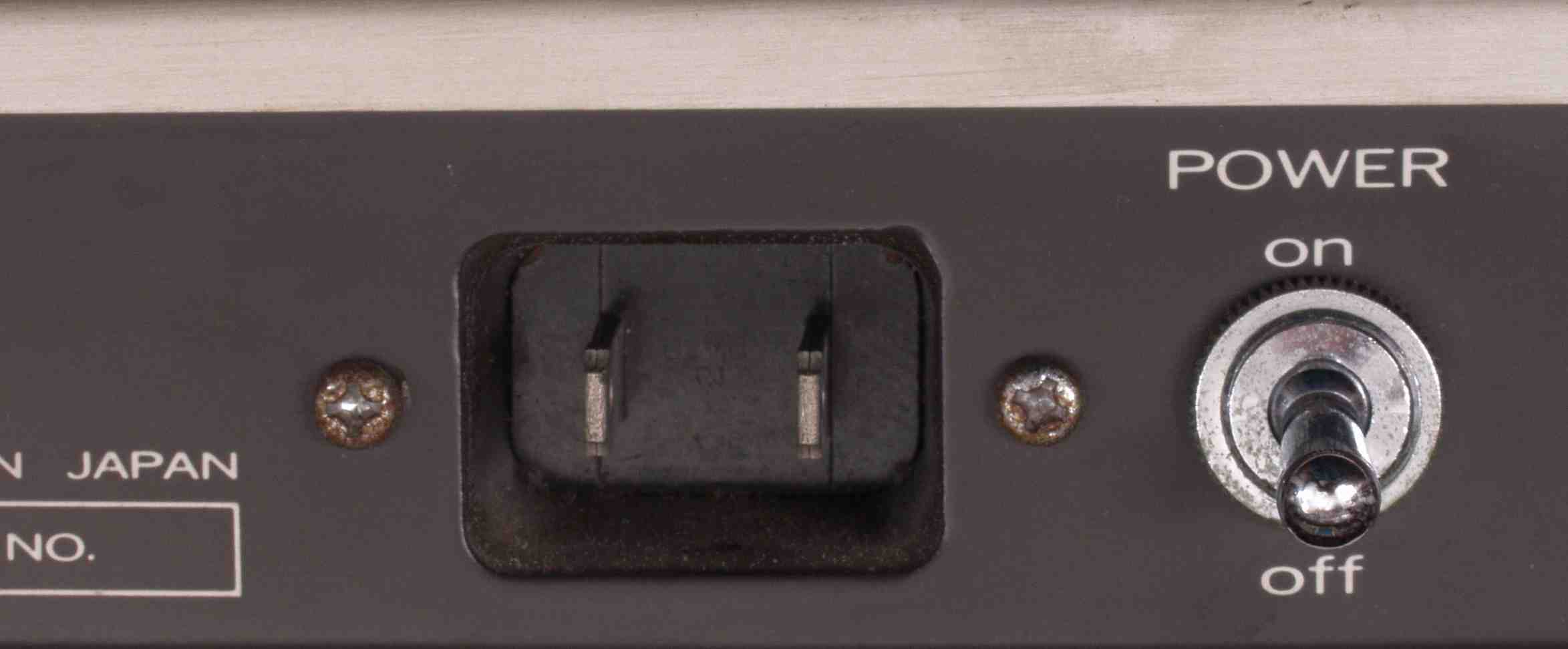

Ｃ−７Ｂ．　修理（交換）後　電源３Ｐインレット・ソケット

Ｃ−８Ａ．　修理前　真空管６３３６Ａ、１２ＢＨ７のソケット

Ｃ−８Ｂ．　修理（交換）後　真空管６３３６Ａ、１２ＢＨ７のソケット

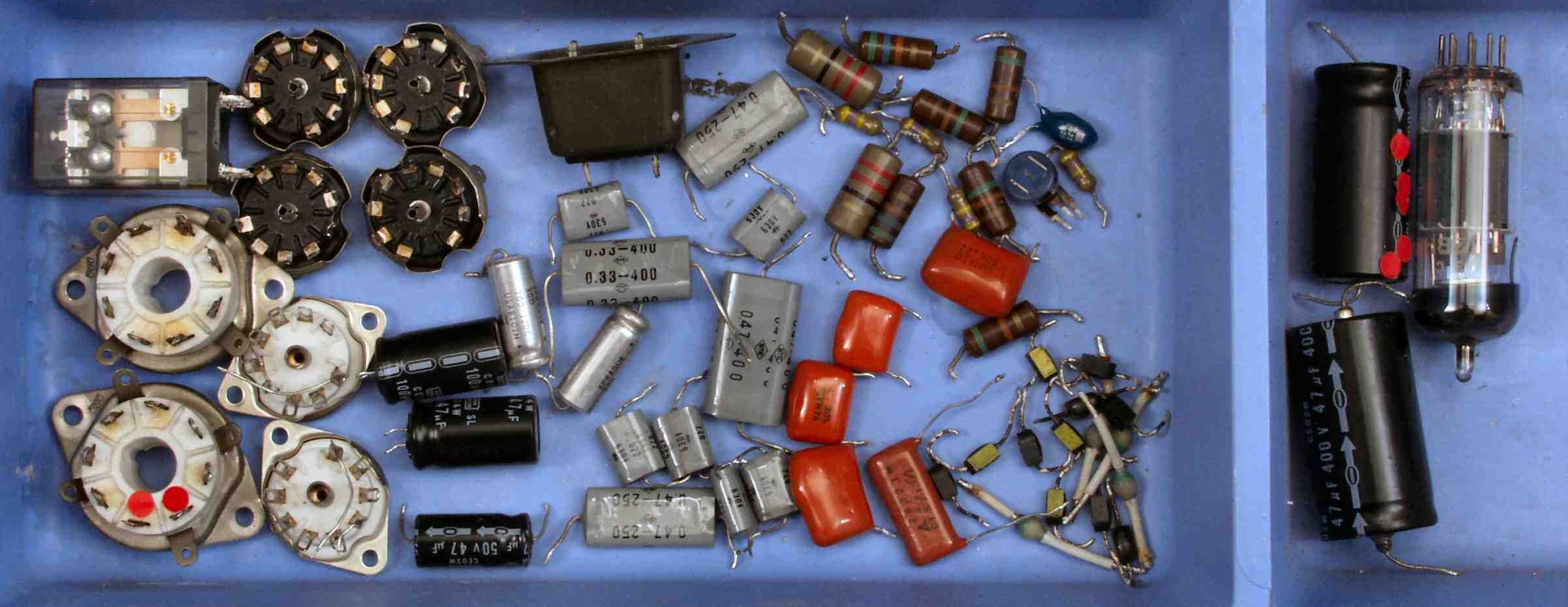

Ｃ−９．　交換部品

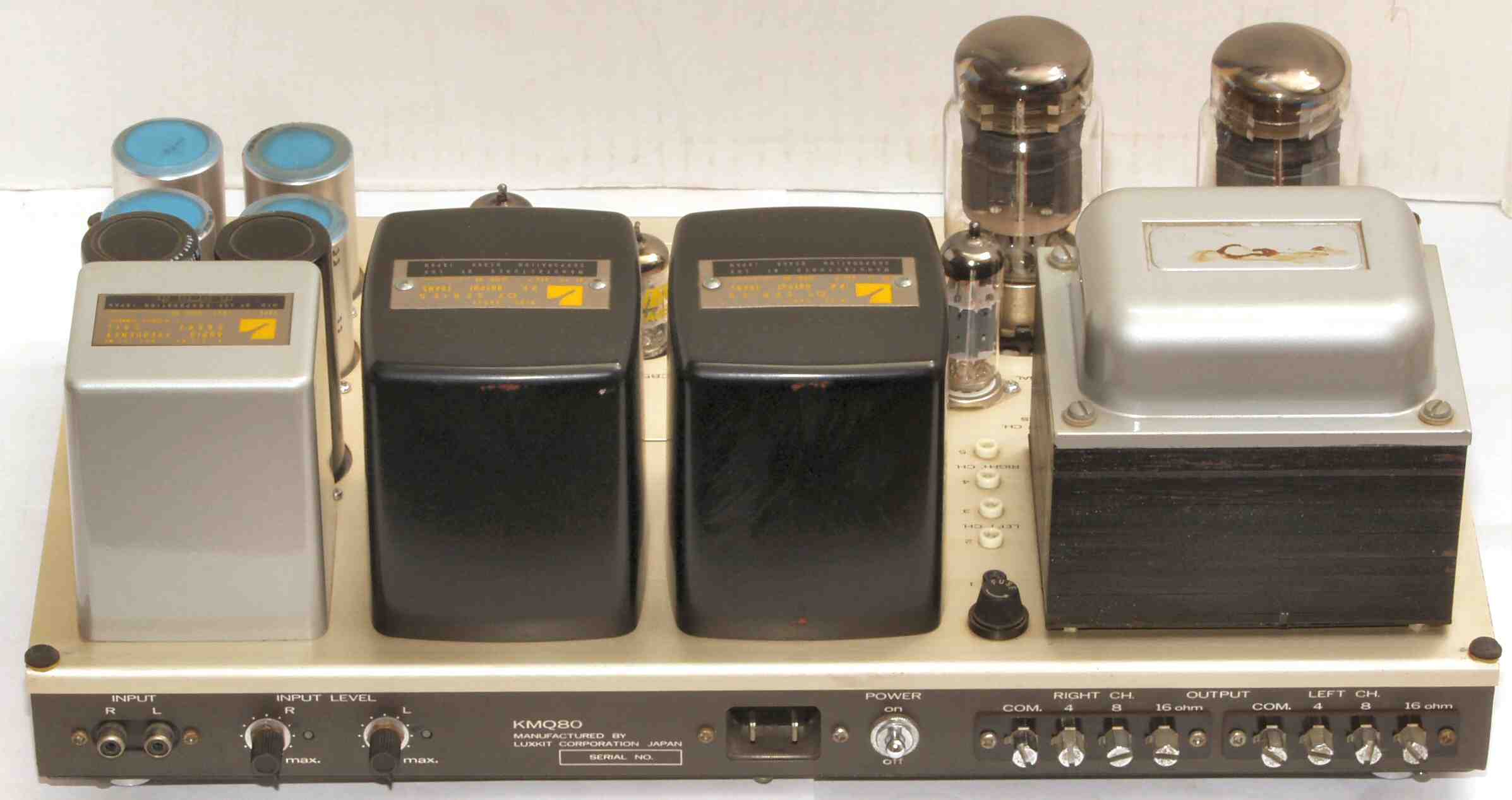

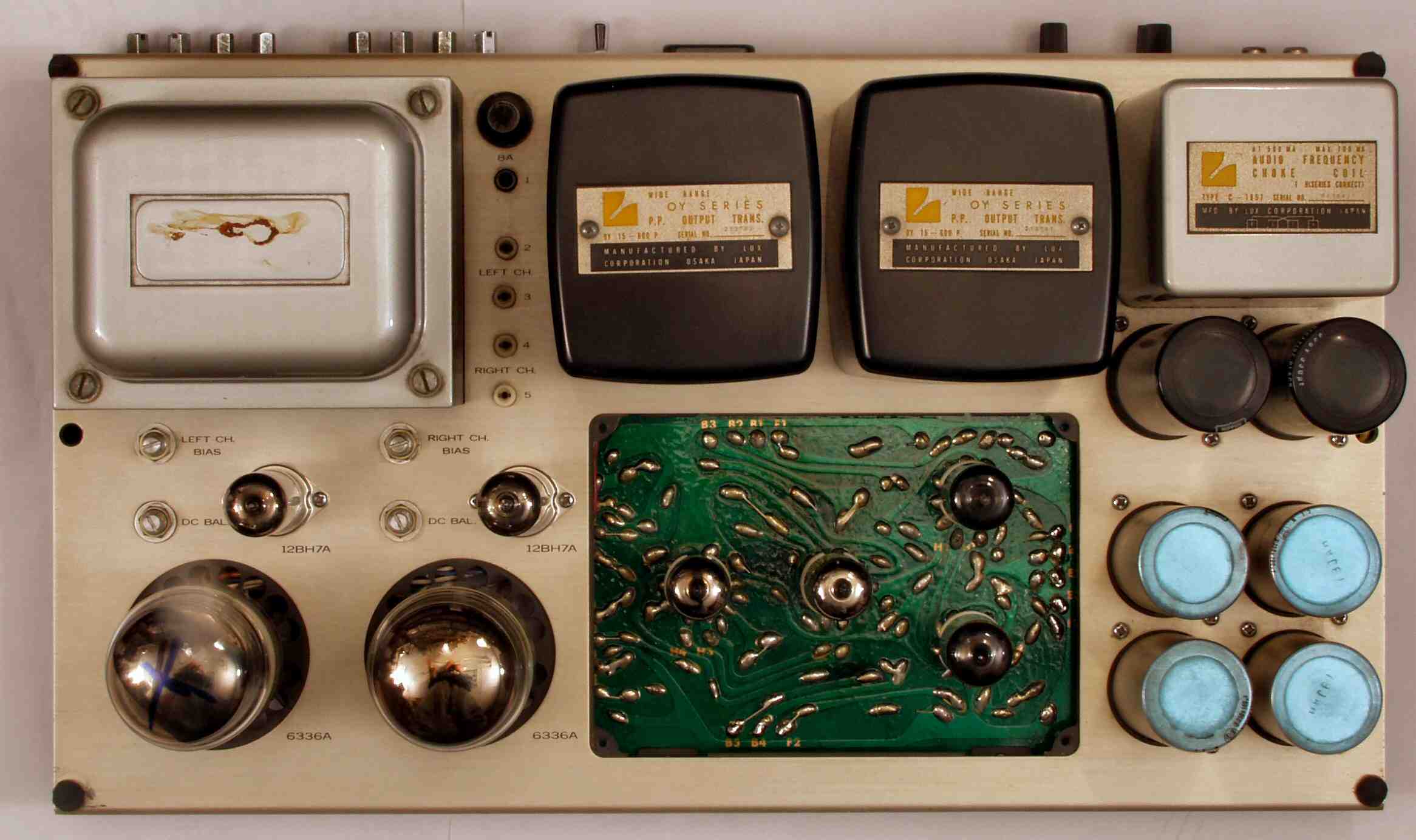

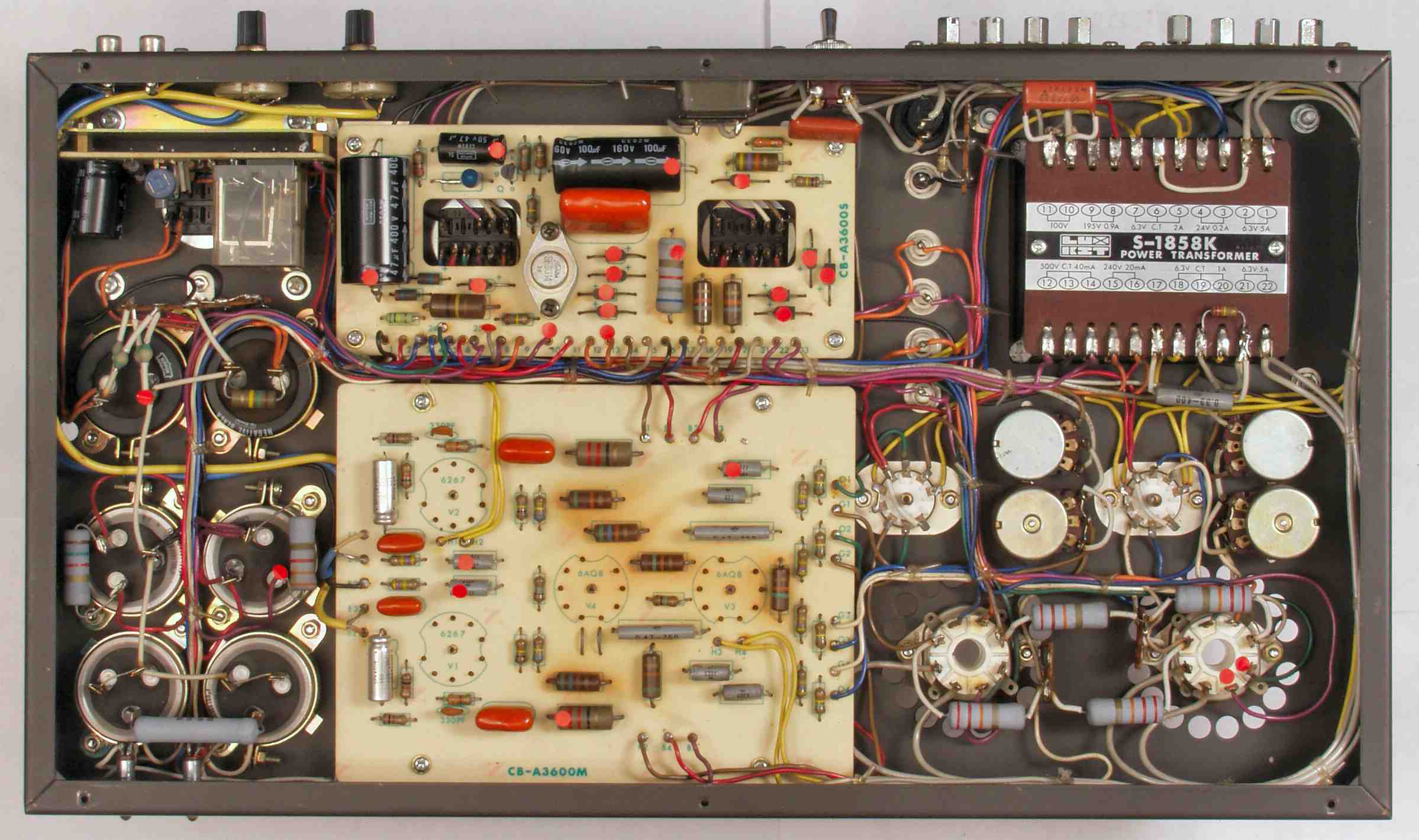

Ｃ−ＡＡ．　修理前　上から見る

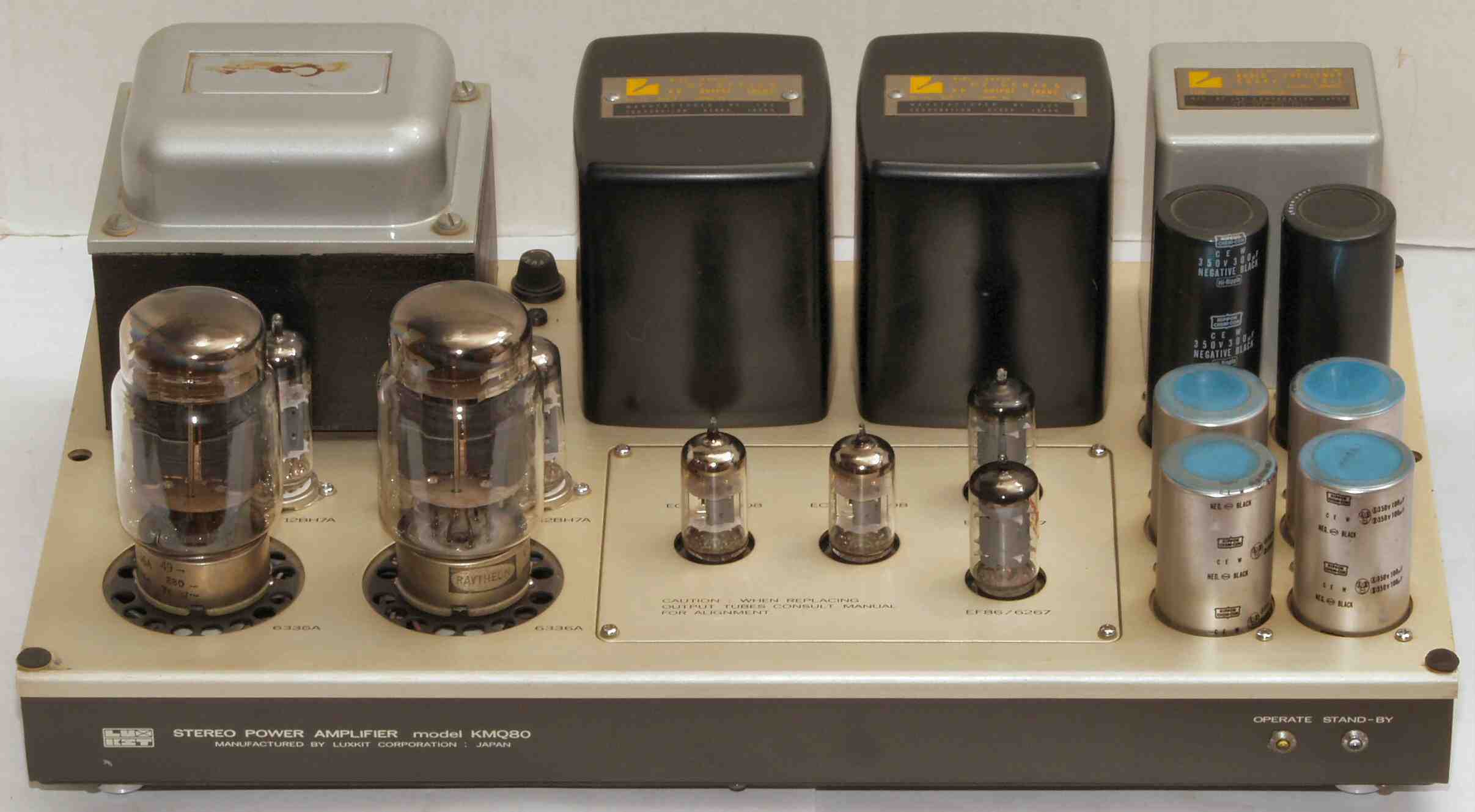

Ｃ−ＡＢ．　修理後　上から見る

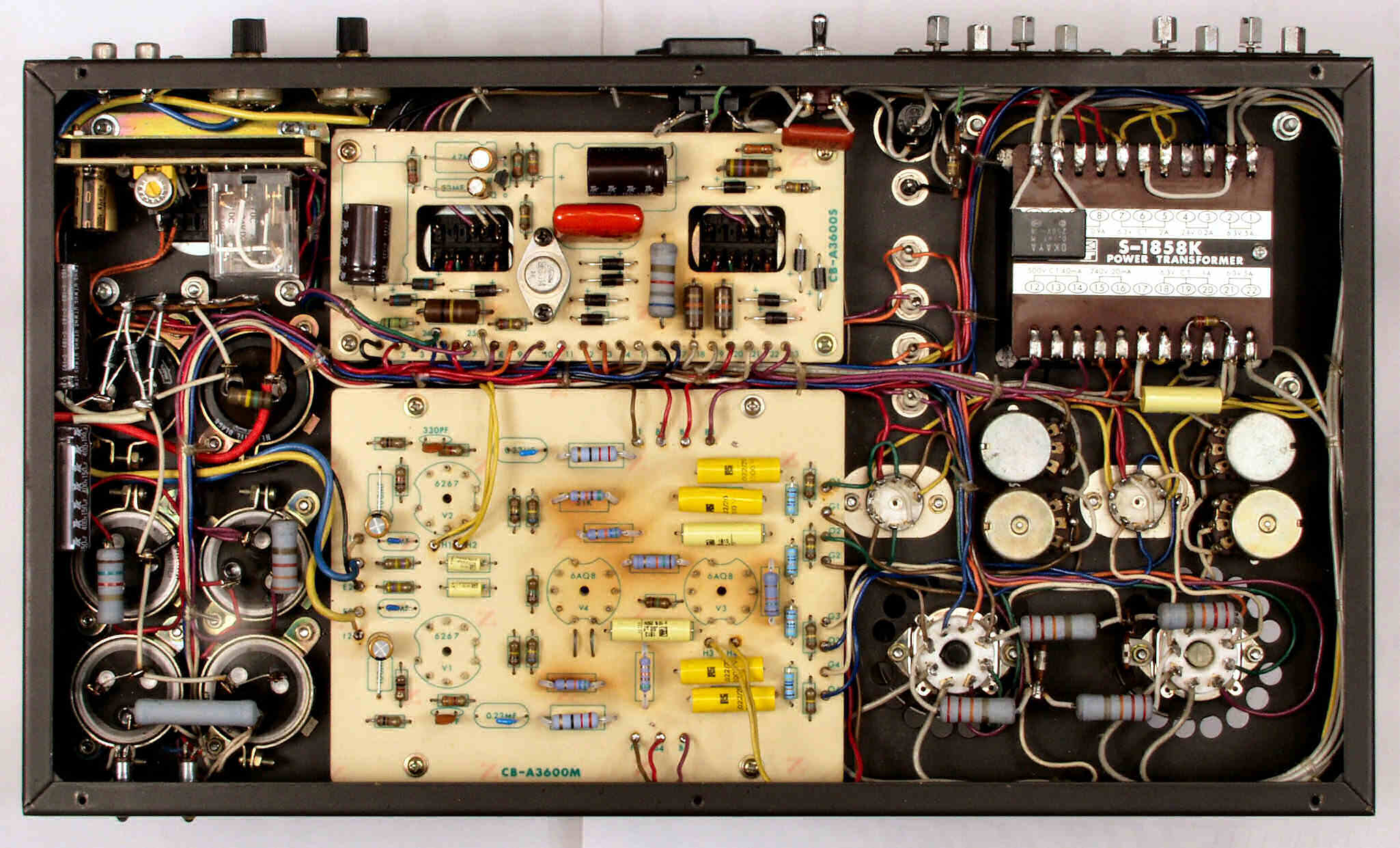

Ｃ−ＡＣ．　修理前　下から見る

Ｃ−ＡＤ．　修理後　下から見る

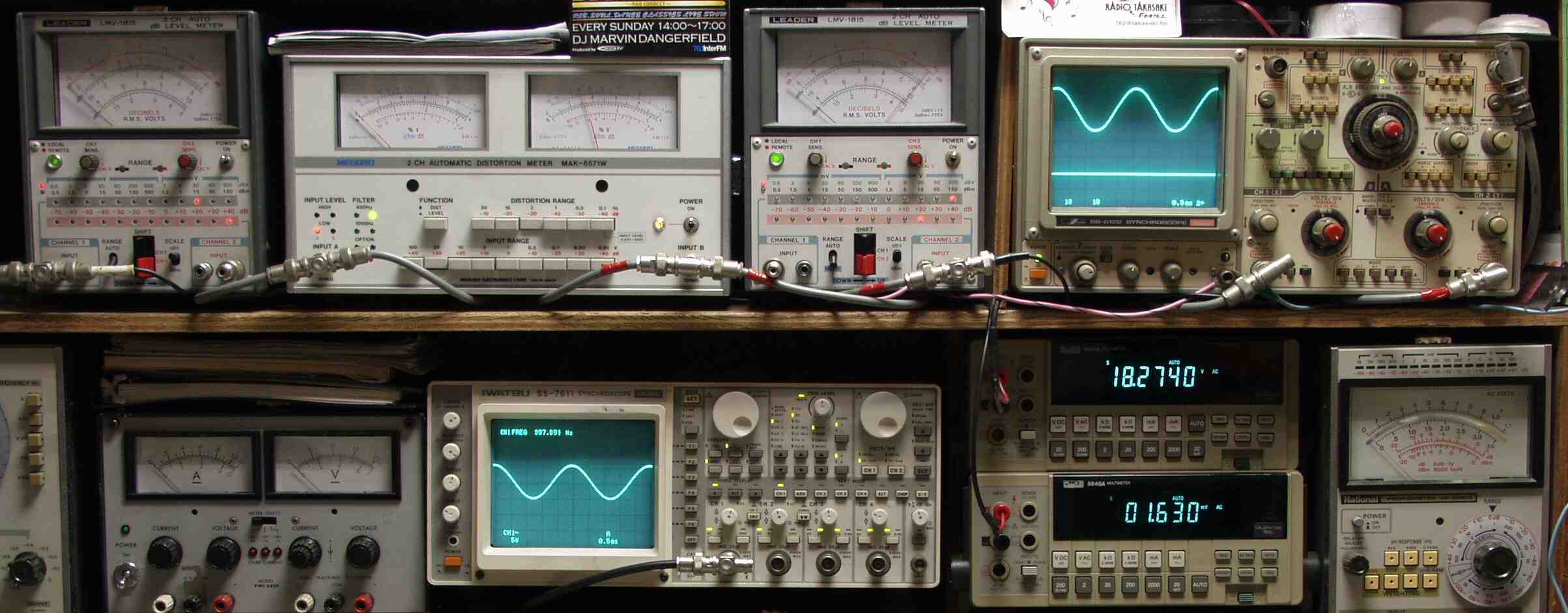

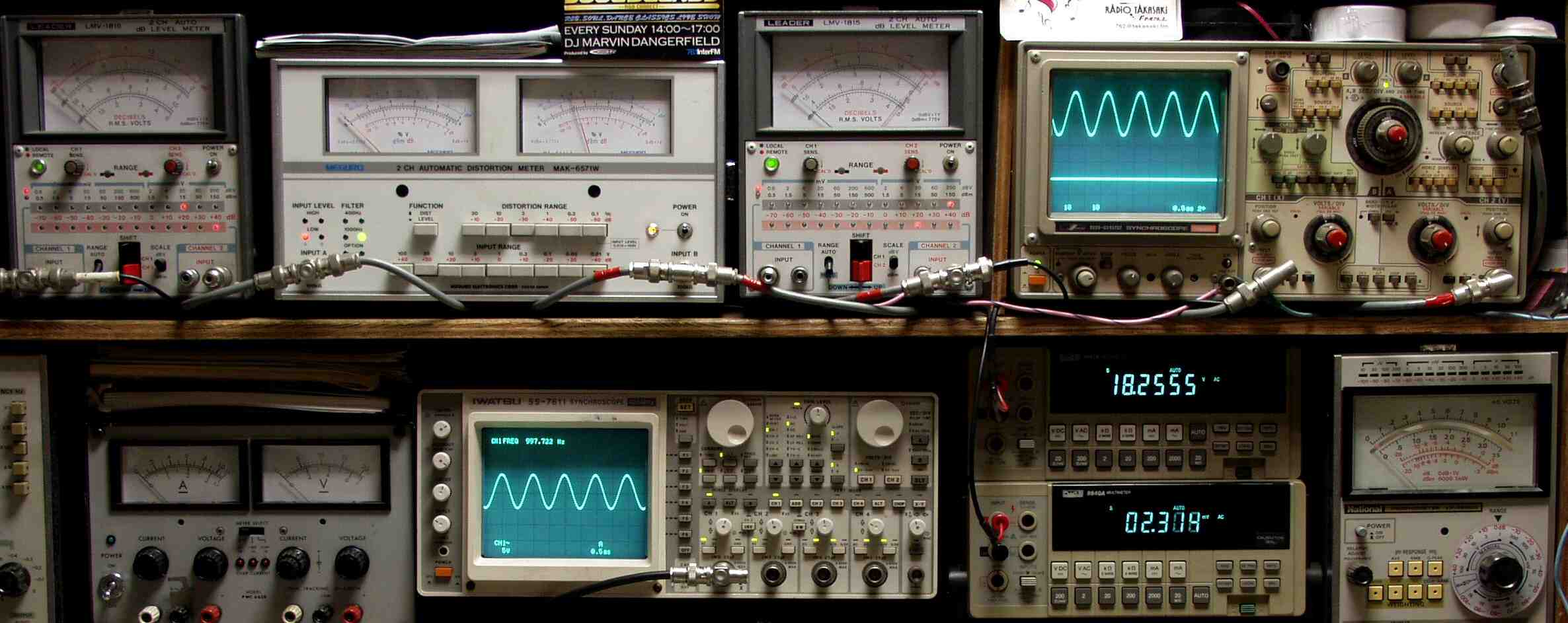

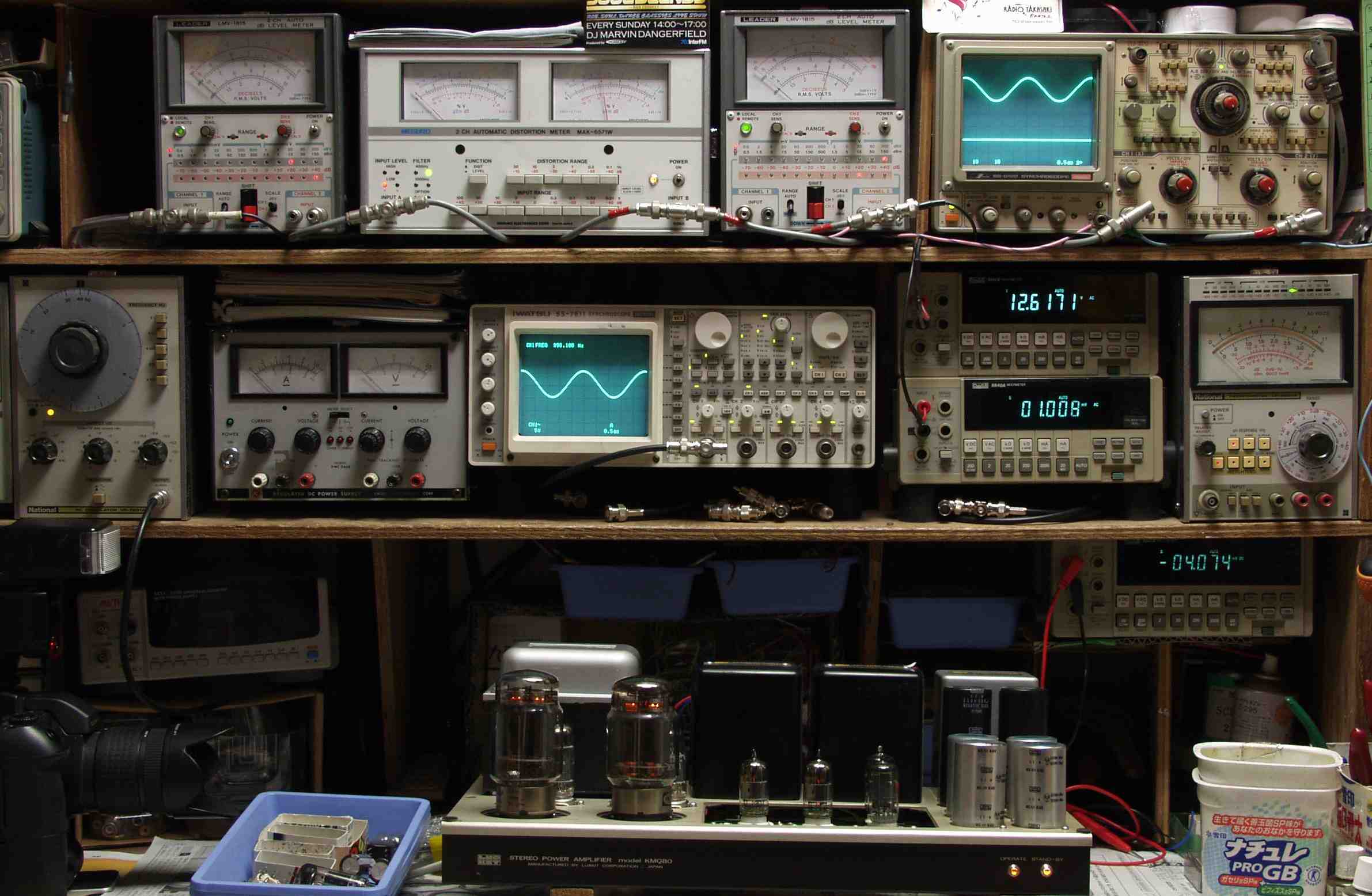

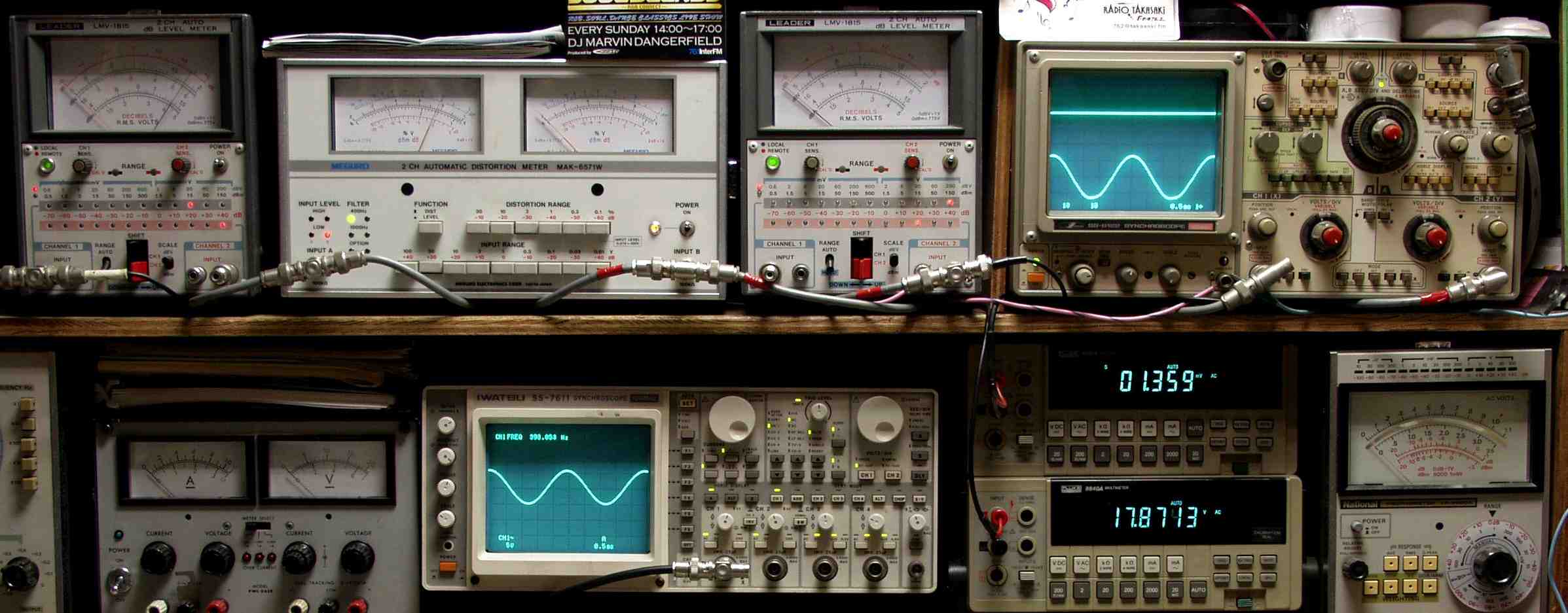

Ｅ．　測定・調整 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ−２Ａ．　Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝１０００ＨＺ

Ｅ−２Ｂ．　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率２％（３％レンジ）　ａｔ＝１０００ＨＺ、　６３３６Ａの劣化（エミ減）の為出力でない。

Ｅ−３Ａ．　Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝４００ＨＺ

Ｅ−３Ｂ．　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝４００ＨＺ、　６３３６Ａの劣化（エミ減）の為出力でない。

Ｅ−４Ａ．　実働試験後引き続き、２４時間エ−ジング開始

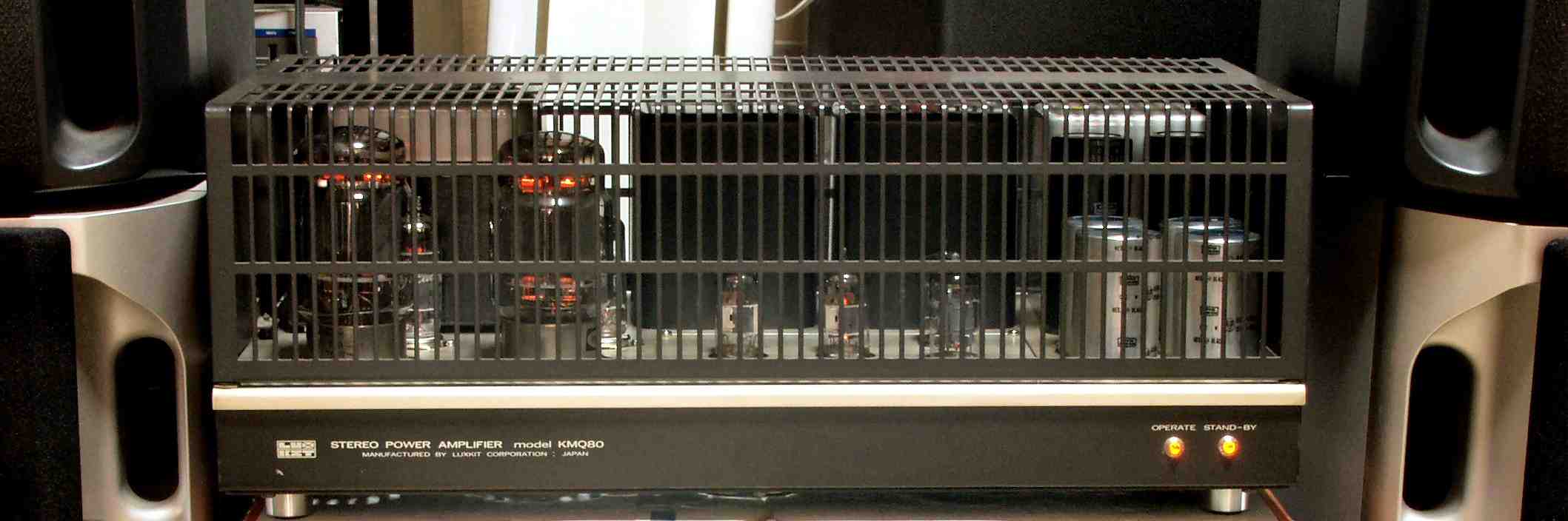

Ｅ−４Ｂ．　２４時間エ−ジング中
