LUX SQ-38FD. 5台目修理記録2
平成24年3月5日到着  8月9日完成
U. TubeTester HickokTV−2B/Uによる付属真空管測定

V. TubeTester HickokTV−2B/Uによる購入真空管測定
U. TubeTester HickokTV−2B/Uによる付属真空管測定
U10. 付属真空管 「50CA10」。 左から1本目.2.3.4本目。
      真空管ハンドブック(規格表)の、
      50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
      1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。

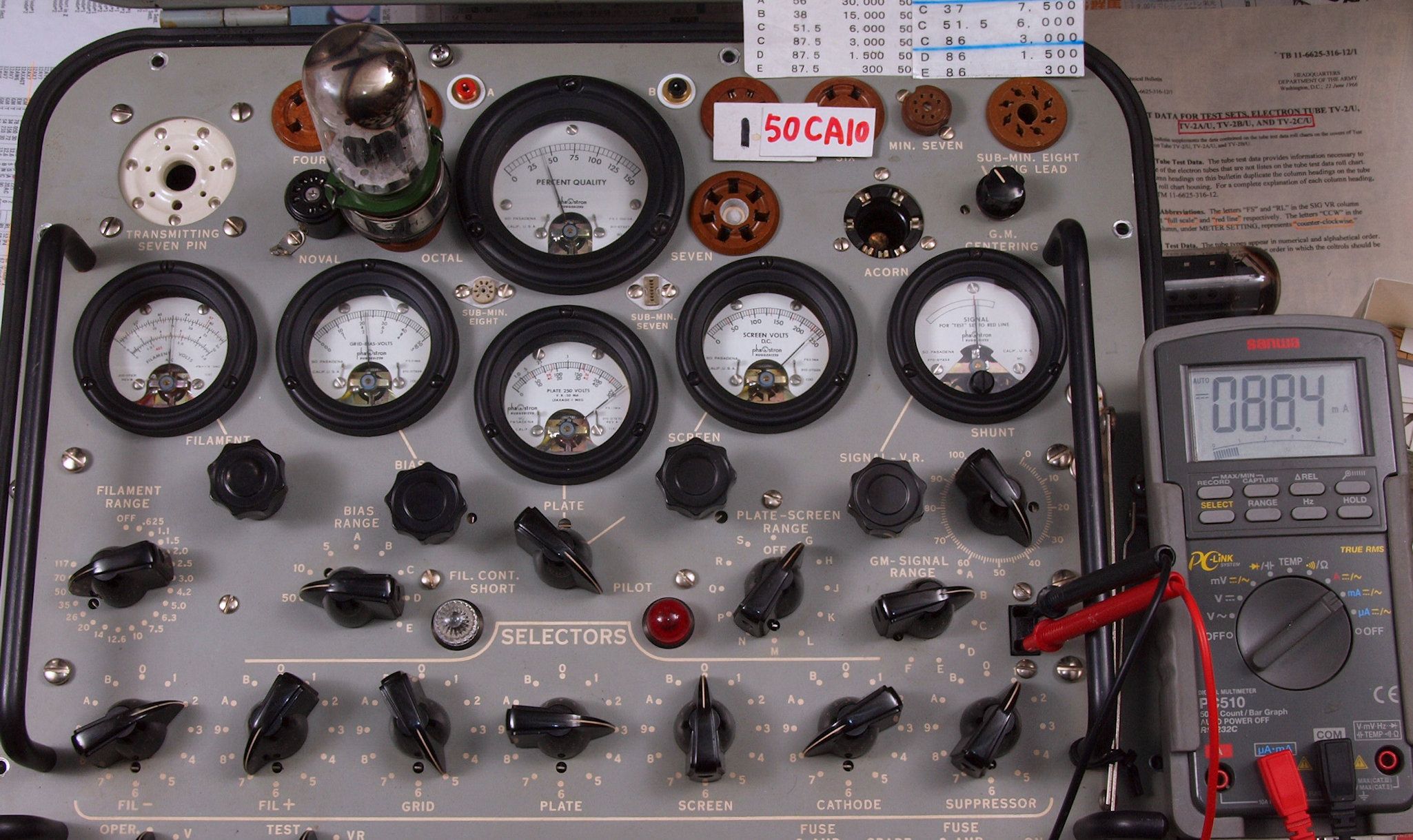

U11. 付属1本目 「50CA10」。 Gm測定=4200μmho、IP=88.4mA。
        Bレンジ=15000μmhoレンジでの測定、「Ep=250V、Eg1=−22V」。

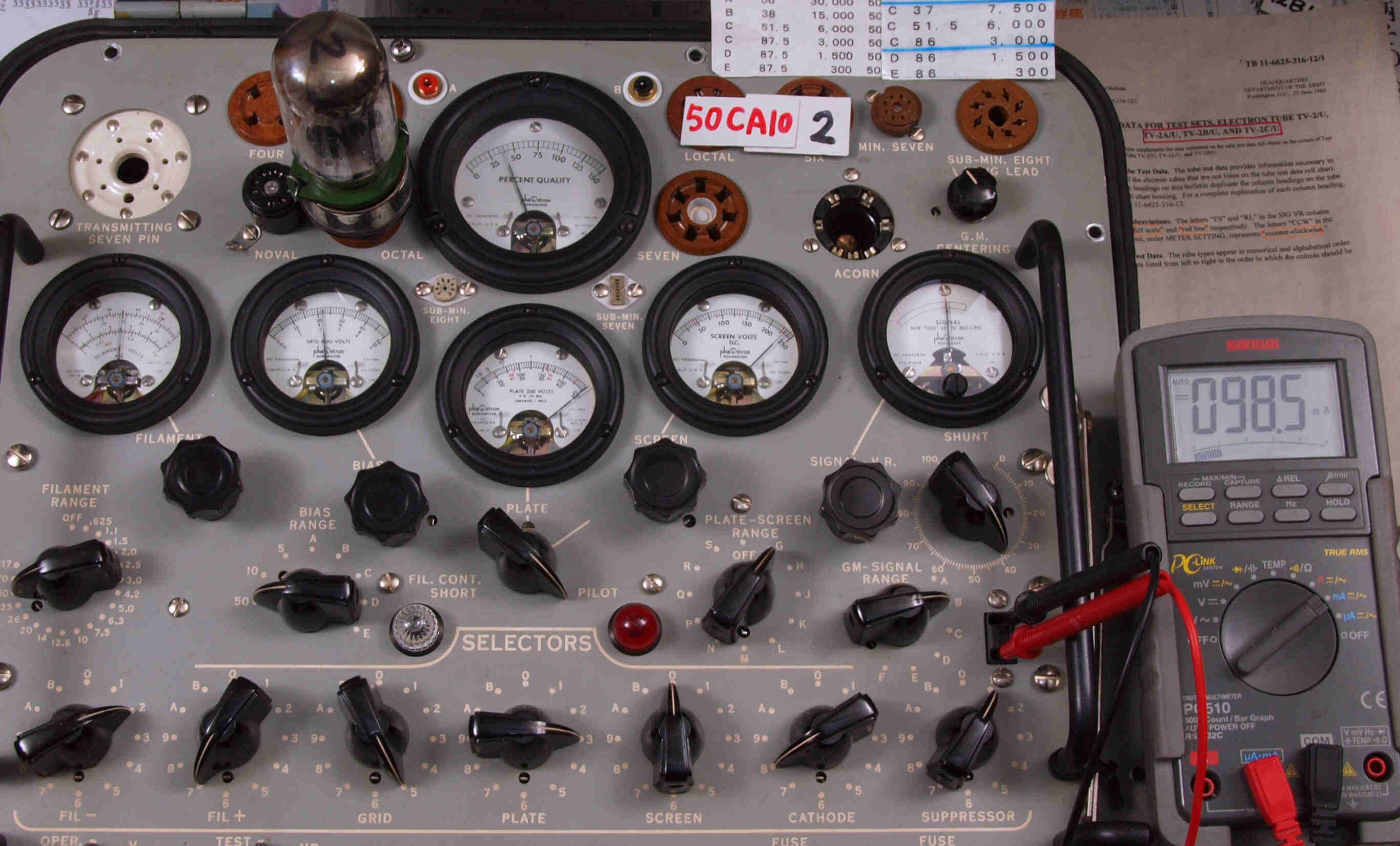

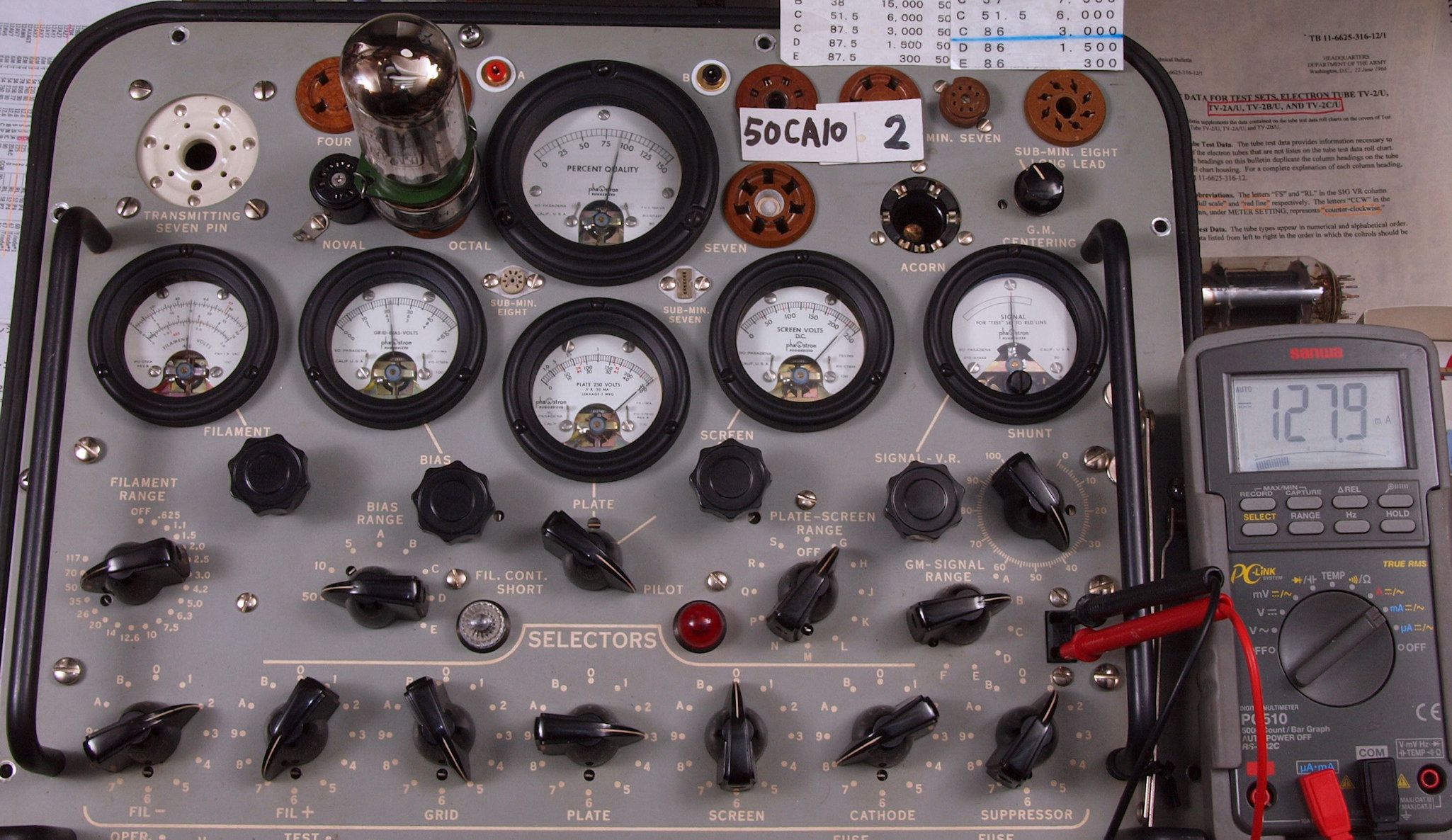

U12. 付属2本目 「50CA10」。 Gm測定=4000μmho、IP=98.5mA。
U13. 付属3本目 「50CA10」。 Gm測定=0μmho、IP=0.0mA。
       ヒータ切れで測定不可。

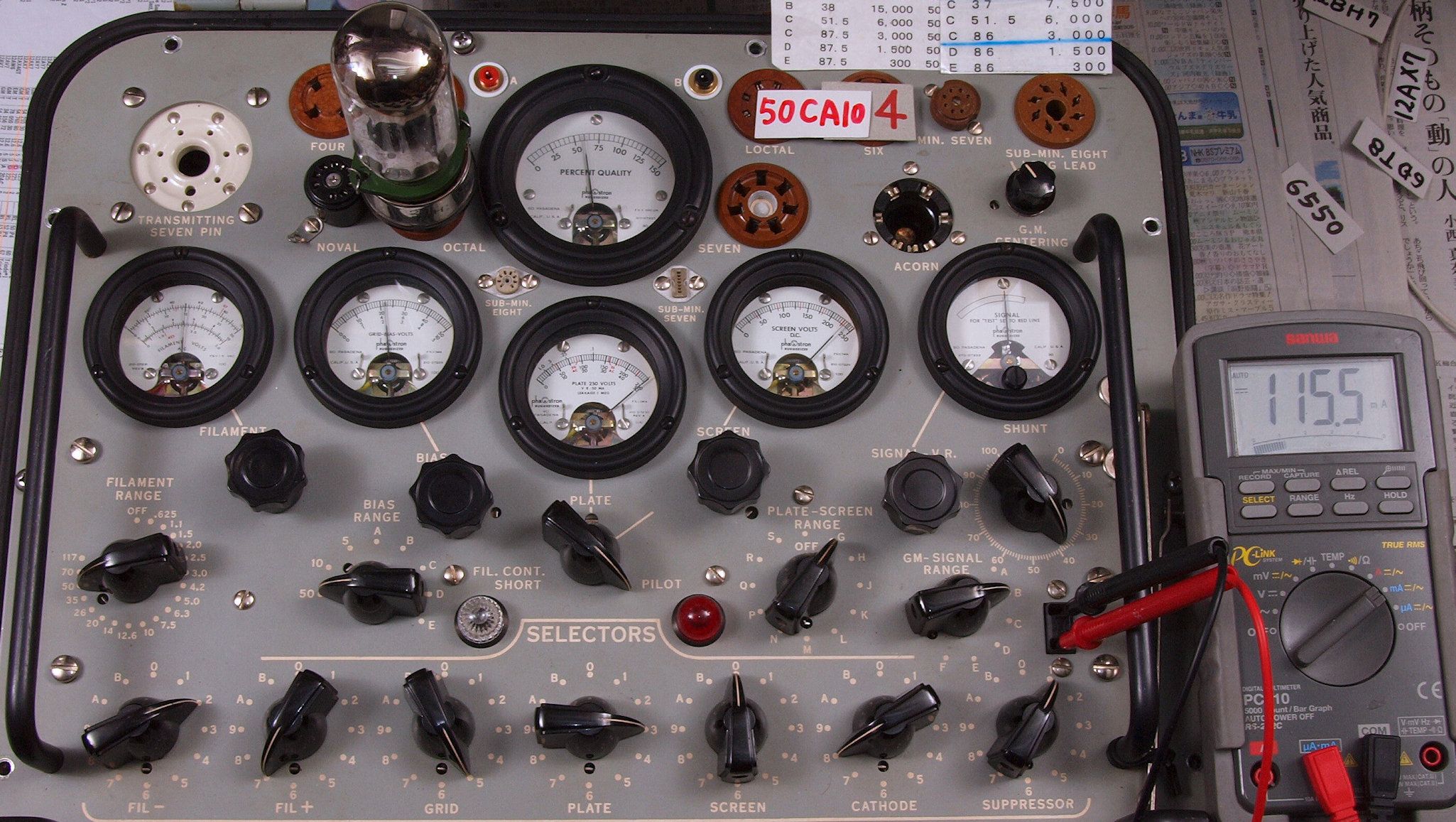

U14. 付属4本目 「50CA10」。 Gm測定=6000μmho、IP=115.5mA。

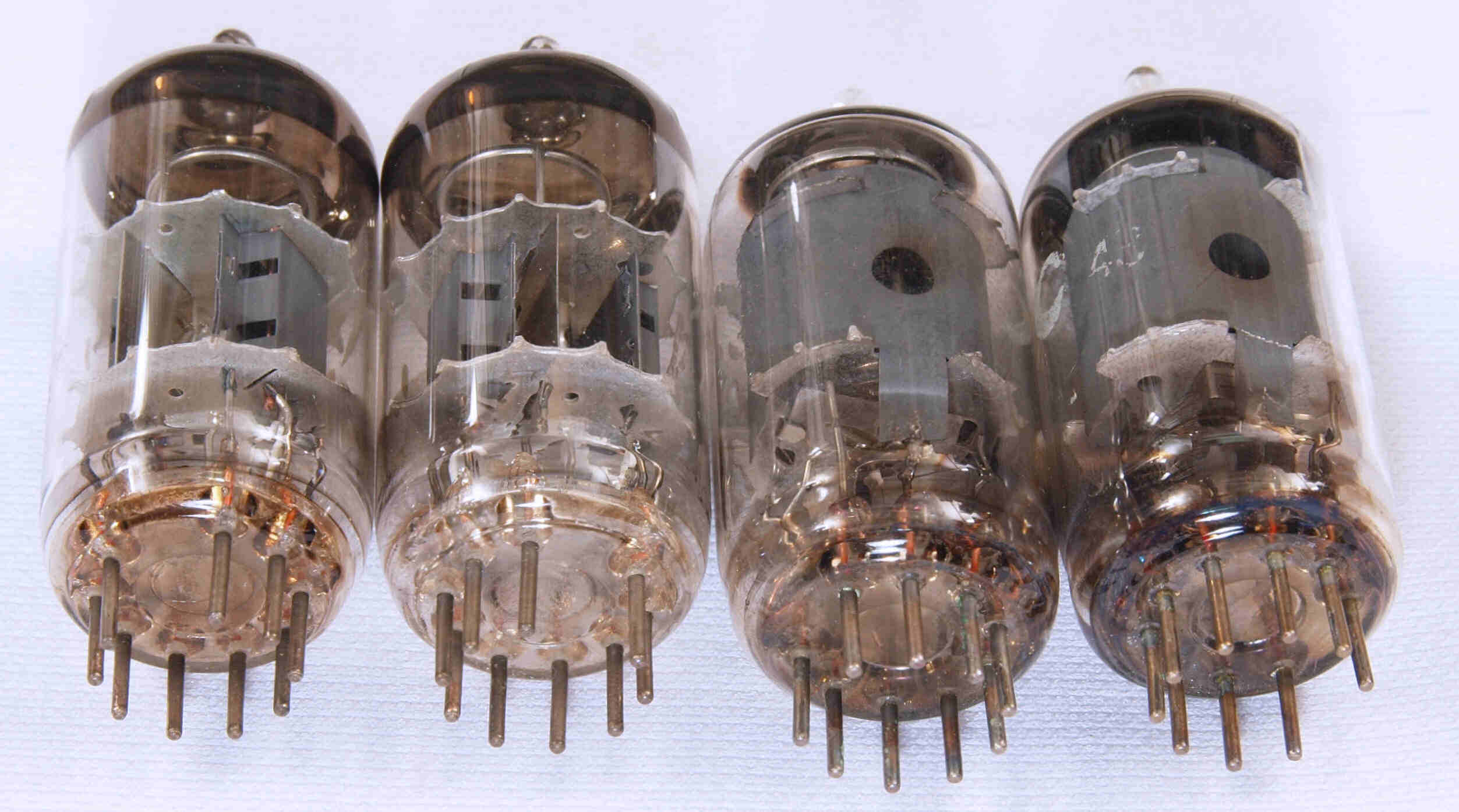

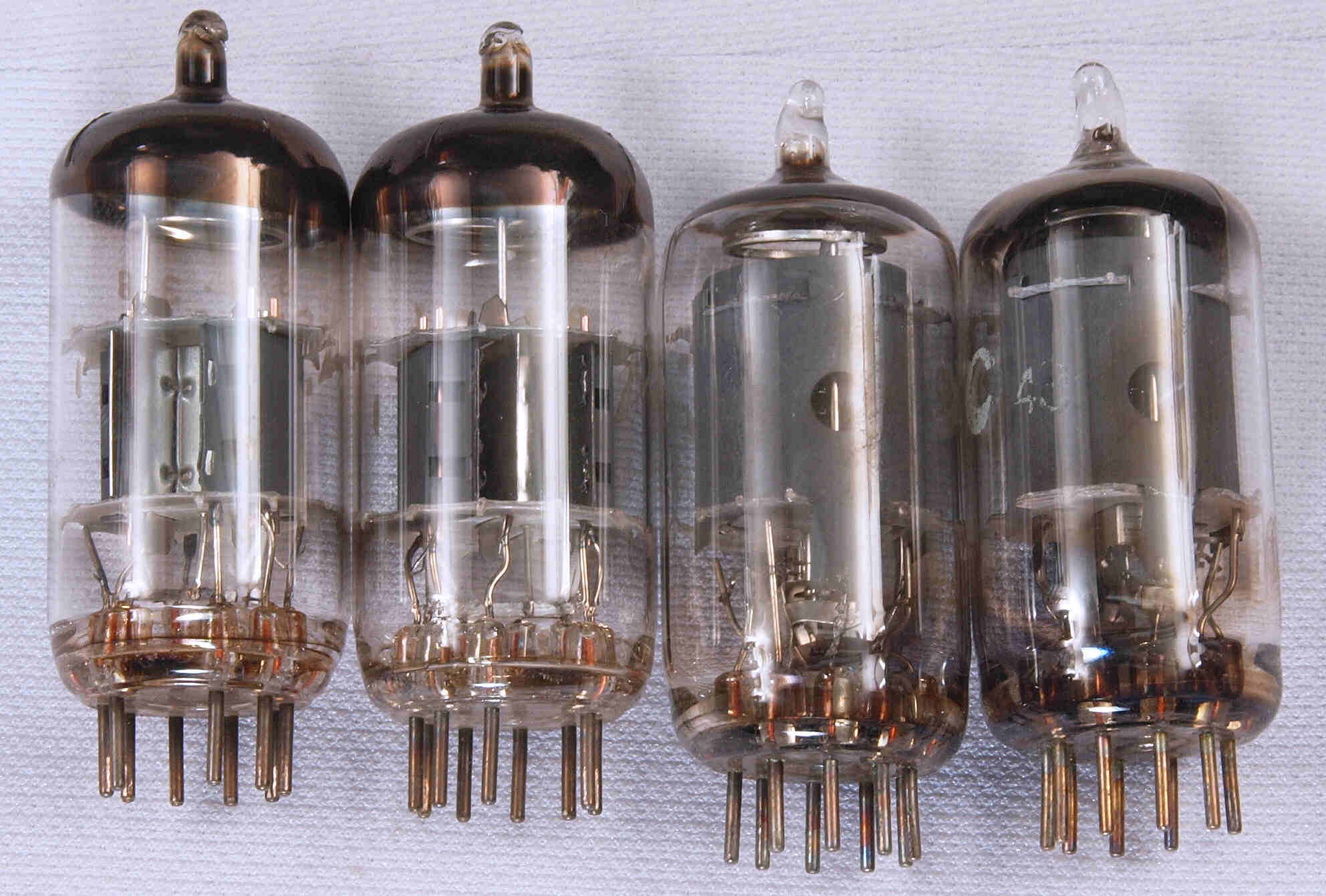

U2. 付属真空管。 左から6AQ8、1−2本目。 6267、1−2本目。
       真空管ハンドブック(規格表)の、
       6267相互コンダクタンス=2000μmho、「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
       6AQ8相互コンダクタンス=5900μmho、「Ep=250V、Ip=10mA、Eg1=−2.3V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
U20. 付属真空管。 左から6AQ8、1−2本目。 6267、1−2本目。

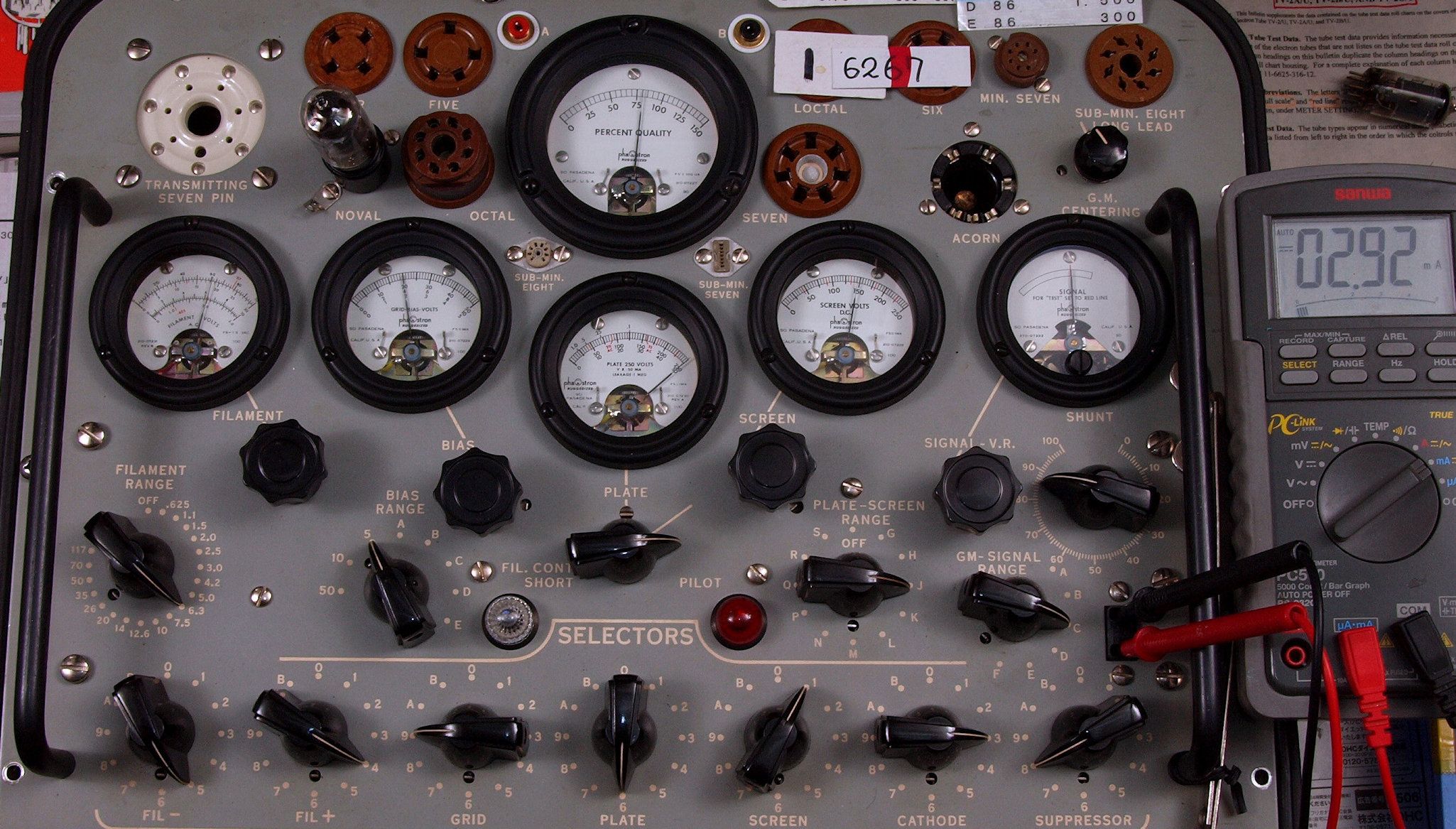

U21. 付属1本目「6267」。 Gm測定=1600μmho、IP=2.92mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」

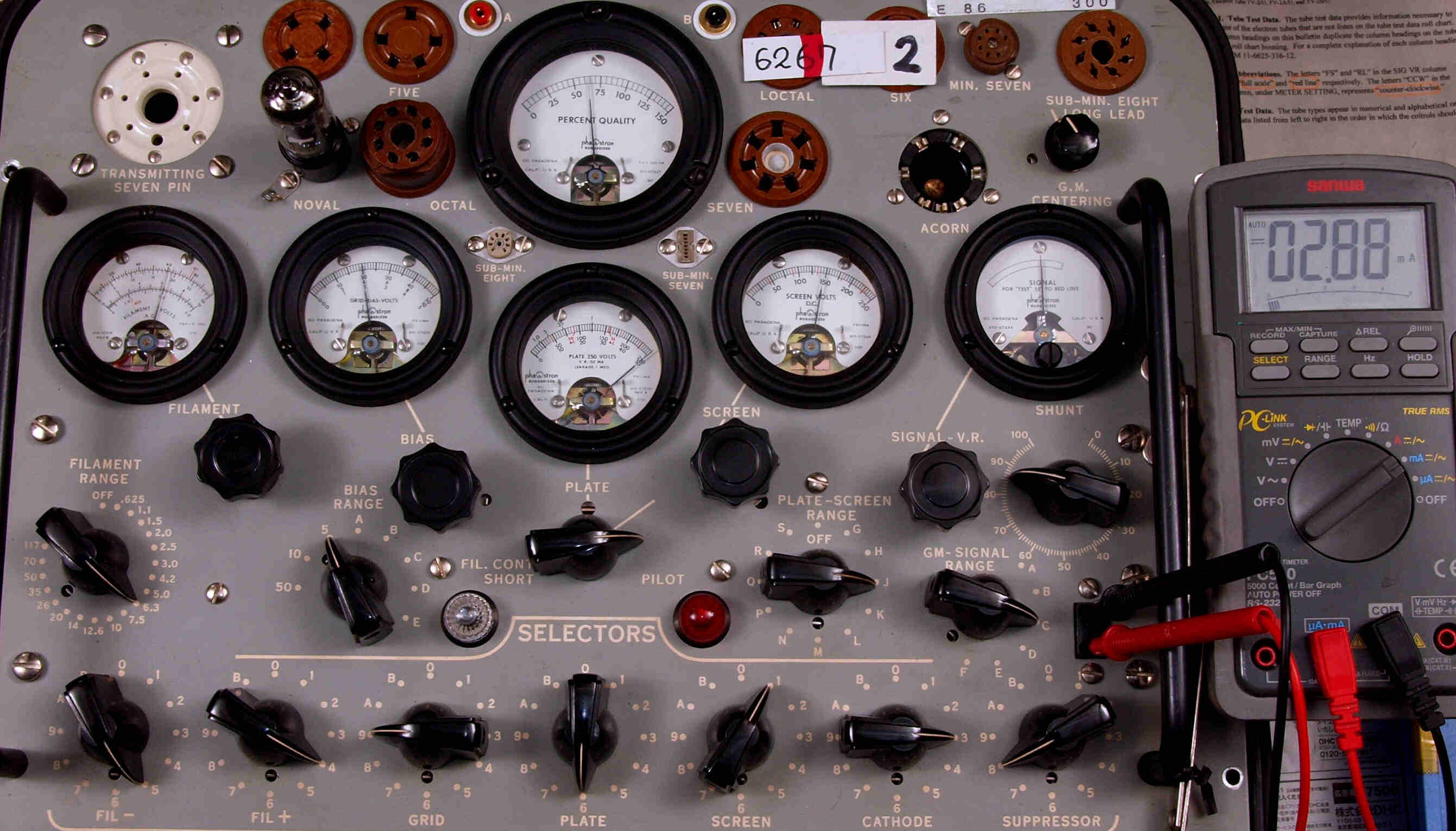

U22. 付属2本目「6267」。 Gm測定=1240μmho、IP=2.88mA。

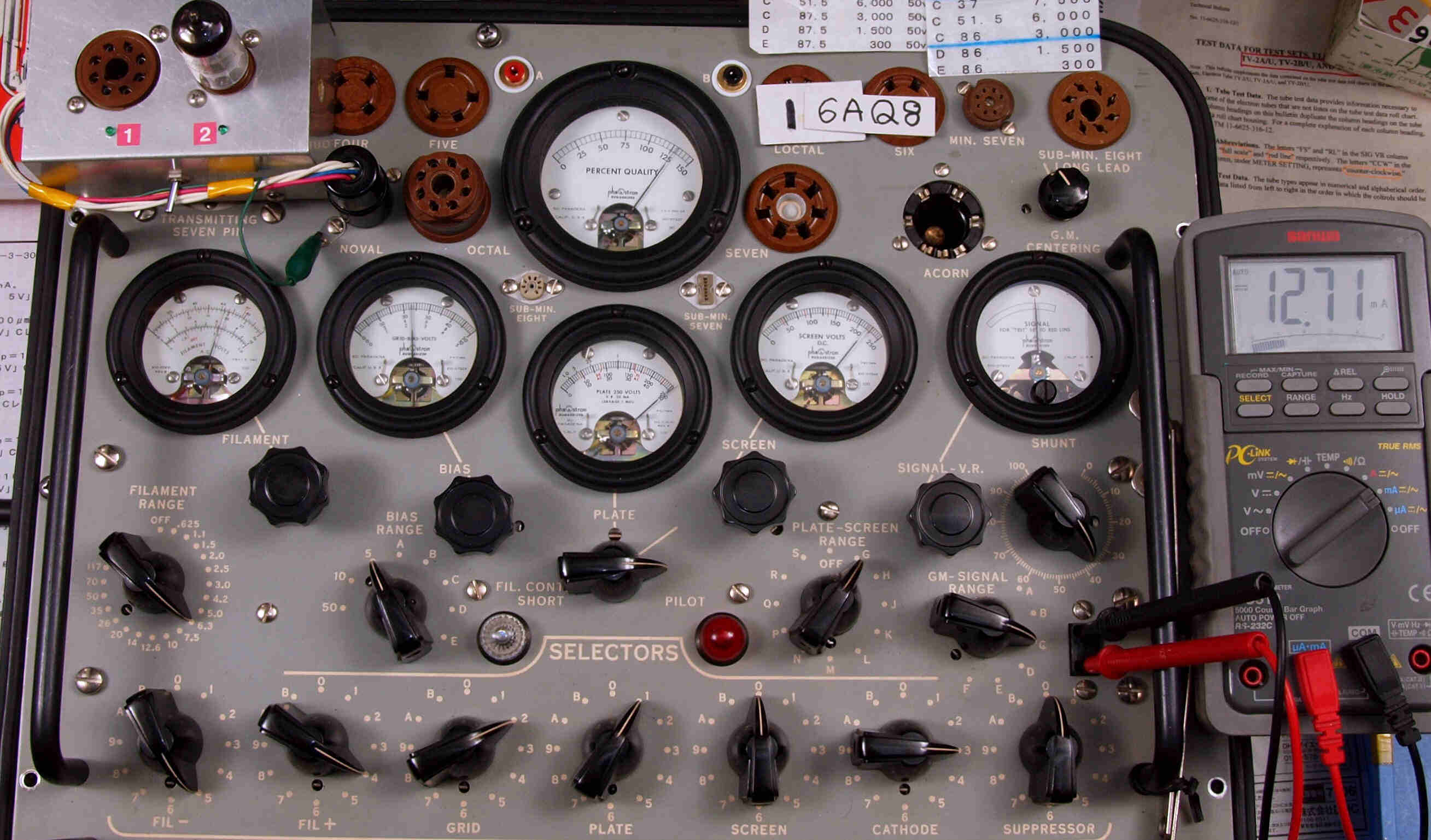

U311. 付属1本目「6AQ8」ユニット1。 Gm測定=6350μmho、IP=12.7mA。
        Cレンジ=7500μmhoレンジでの測定、「Ep=250V、Eg1=−2.3V」。

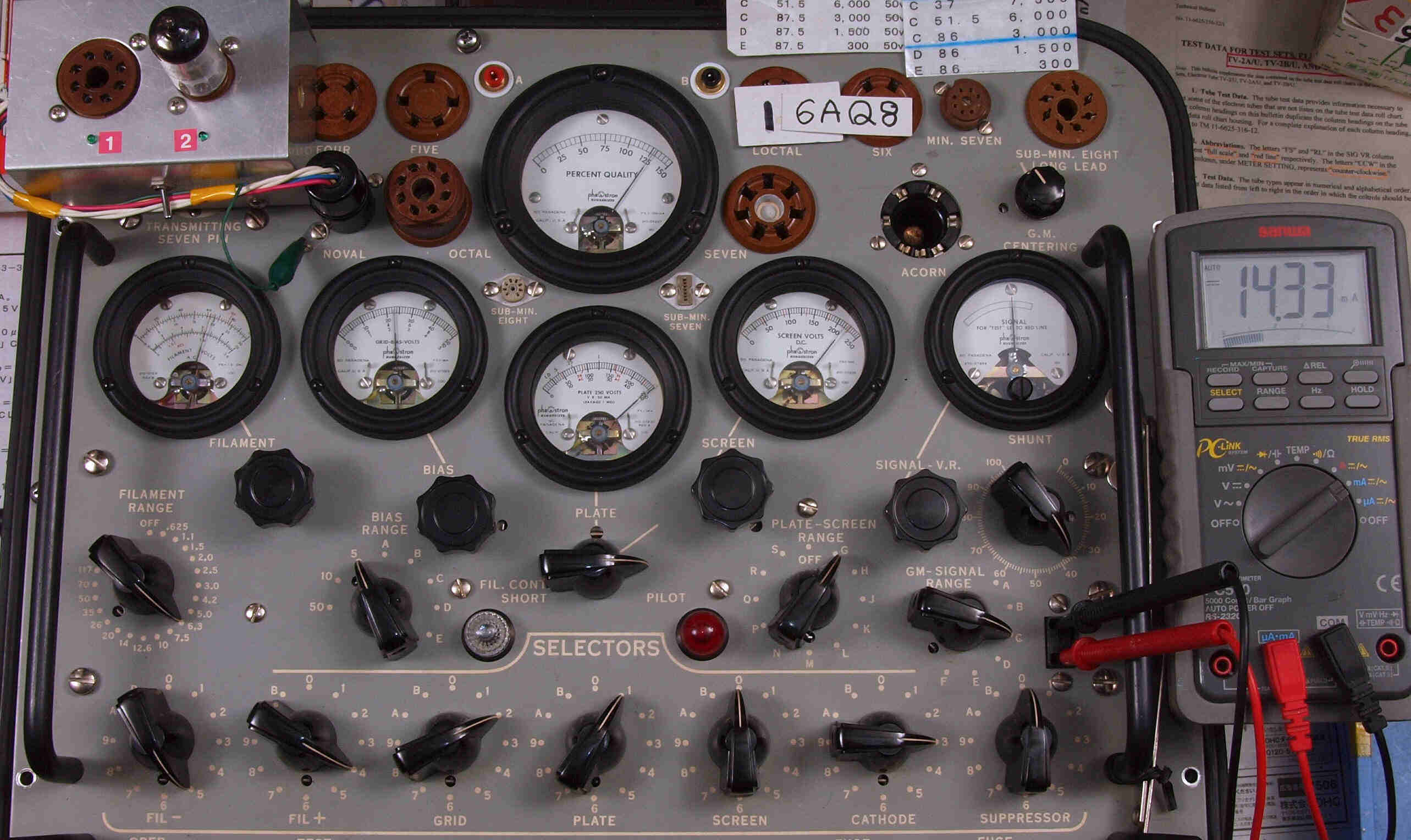

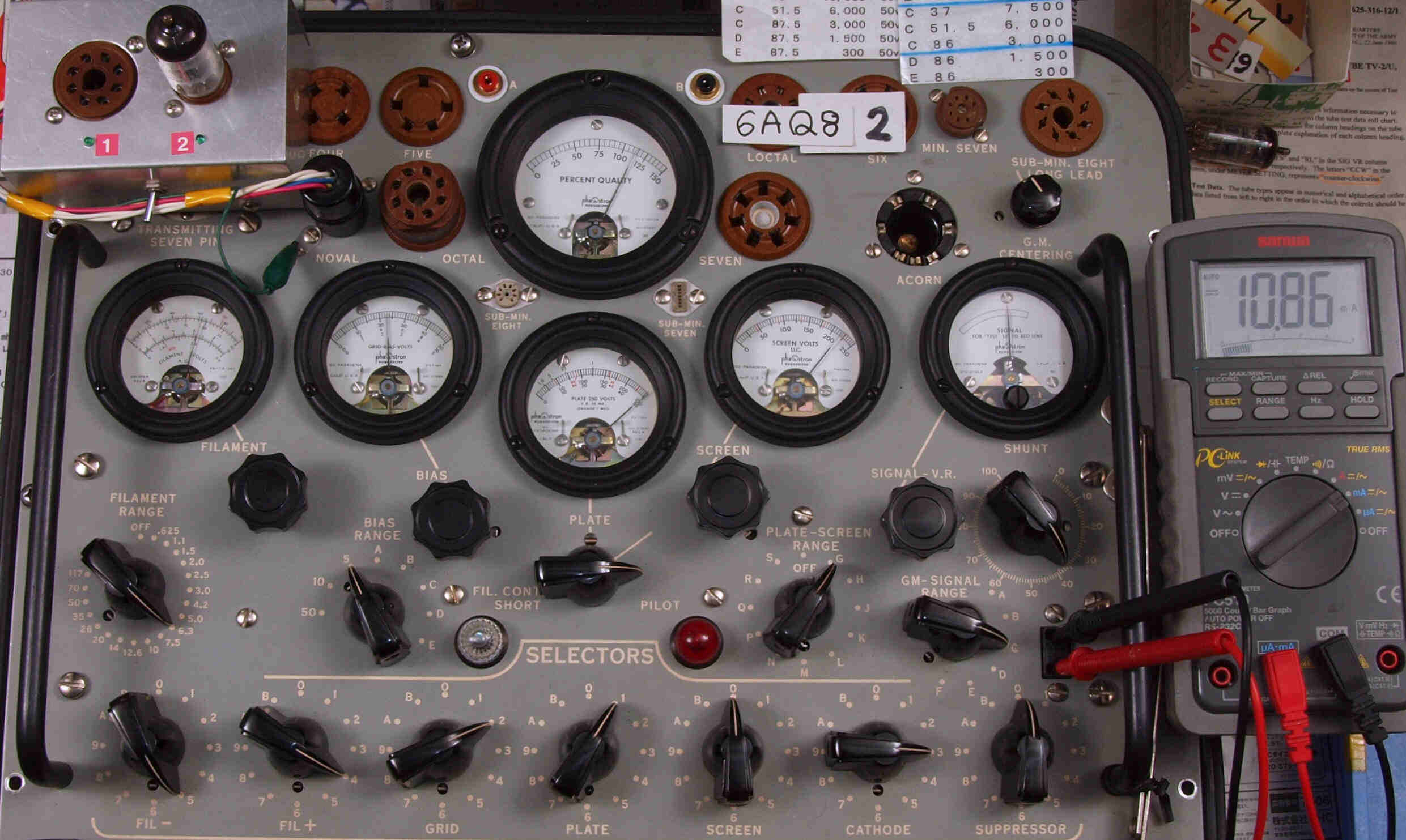

U312. 付属1本目「6AQ8」ユニット2。 Gm測定=6100μmho、IP=14.3mA。
U321. 付属2本目「6AQ8」ユニット1。 Gm測定=5600μmho、IP=10.9mA。
        Cレンジ=7500μmhoレンジでの測定、「Ep=250V、Eg1=−2.3V」。

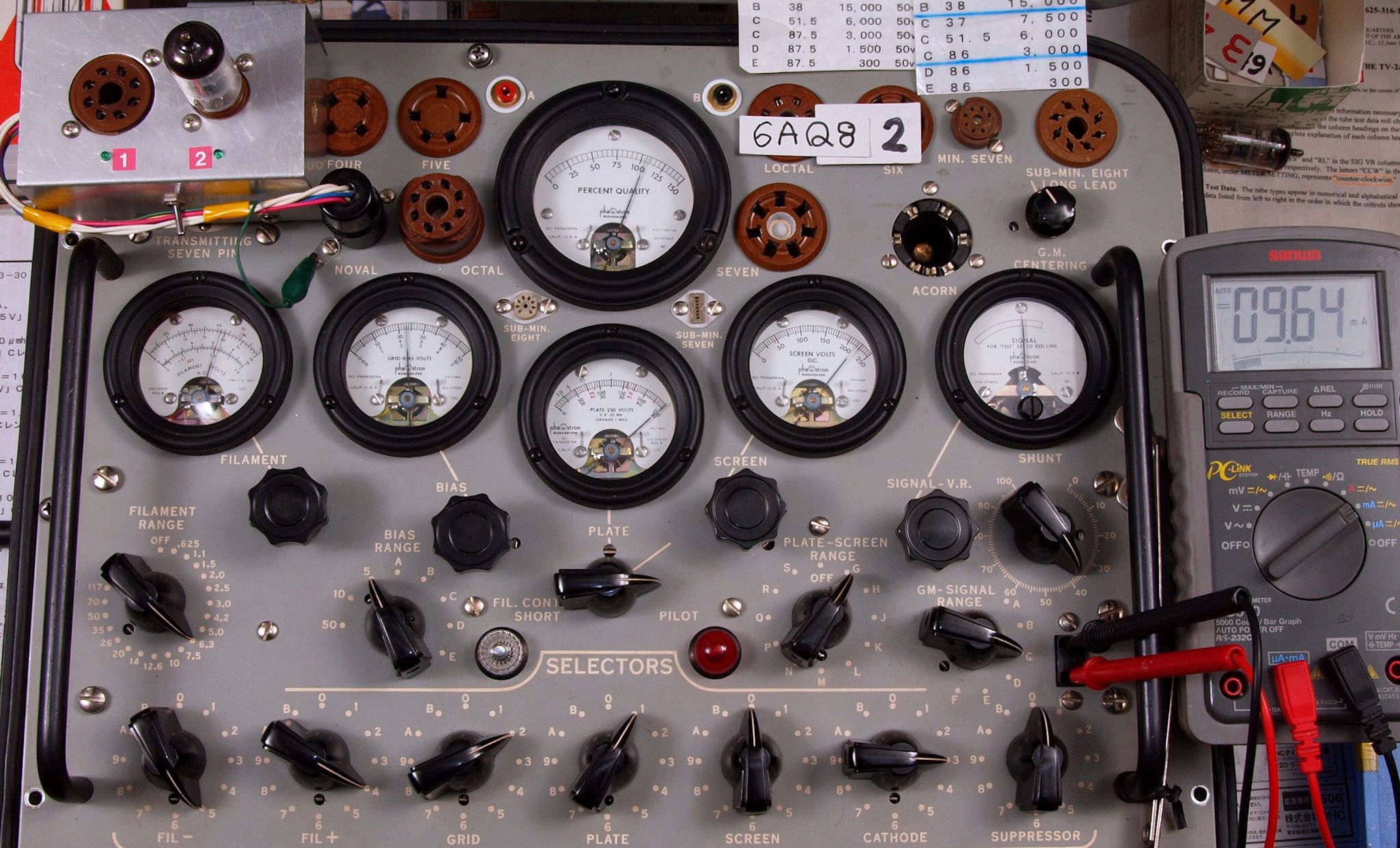

U322. 付属2本目「6AQ8」ユニット2。 Gm測定=5250μmho、IP=9.6mA。

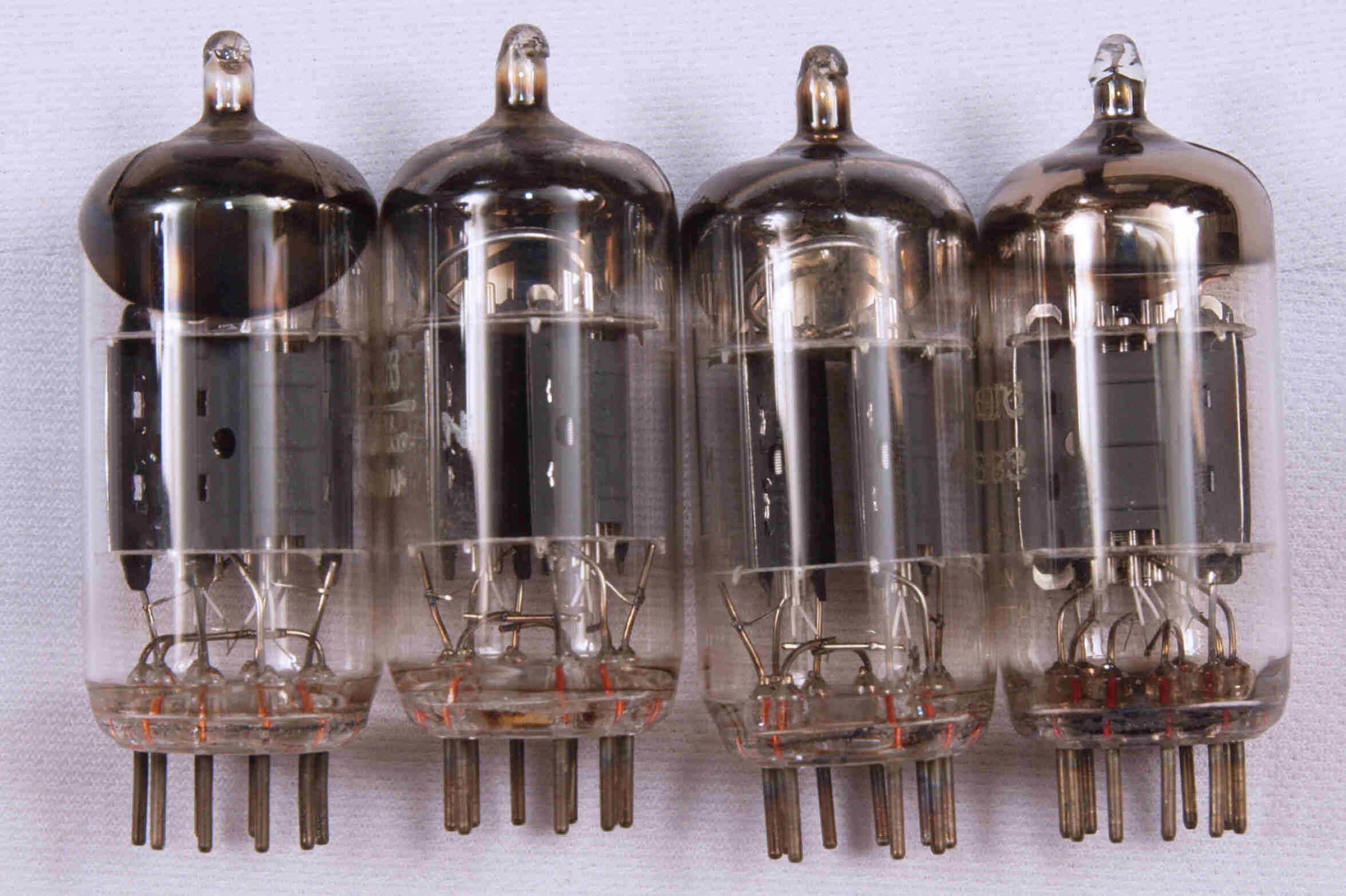

U40. 付属真空管「12AX7(ECC83)」。 左から1本目.2本目.3本目.4本目
       真空管ハンドブック(規格表)の、
       12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

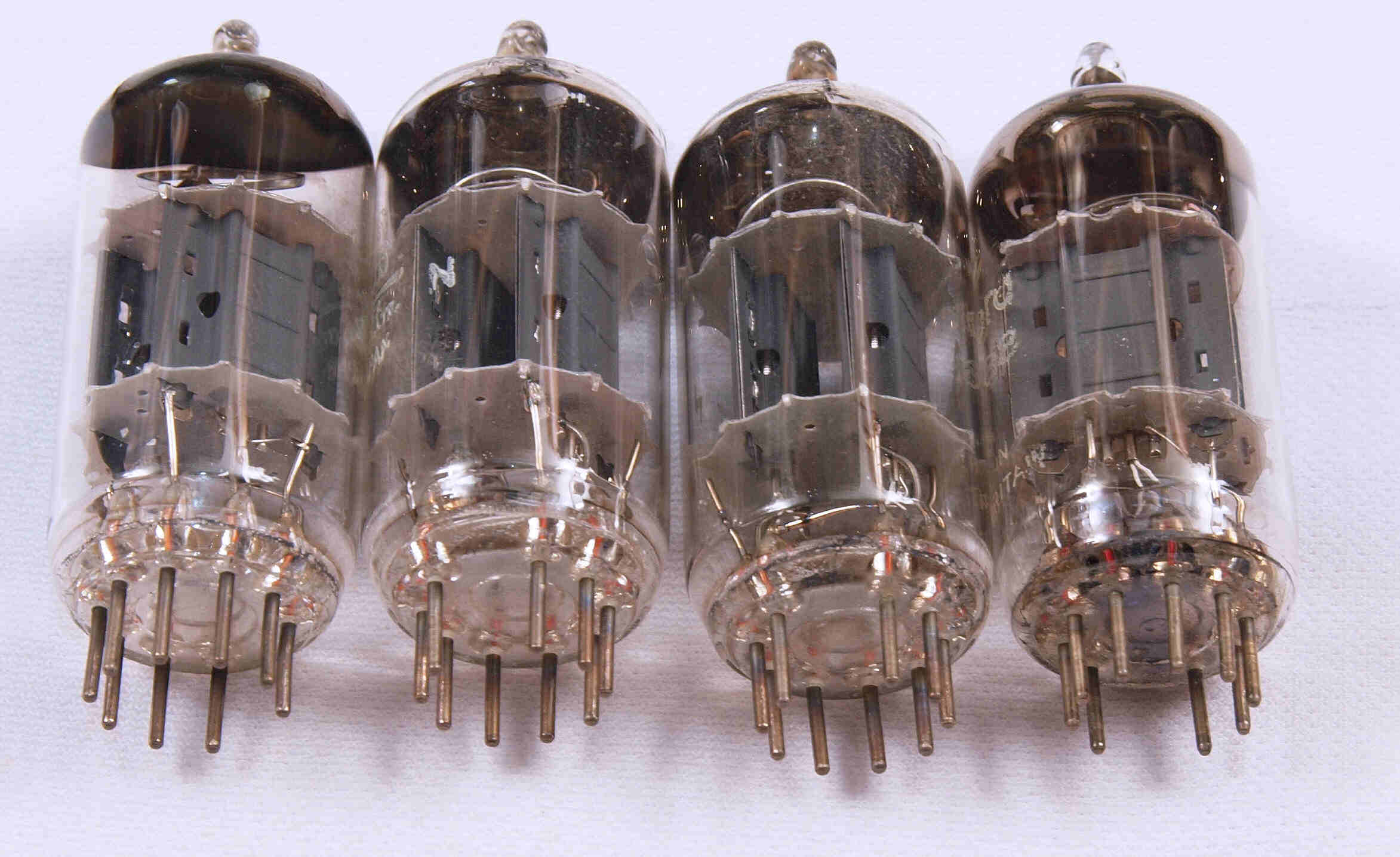

U400. 付属真空管「12AX7(ECC83)」。 左から1本目.2本目.3本目.4本目

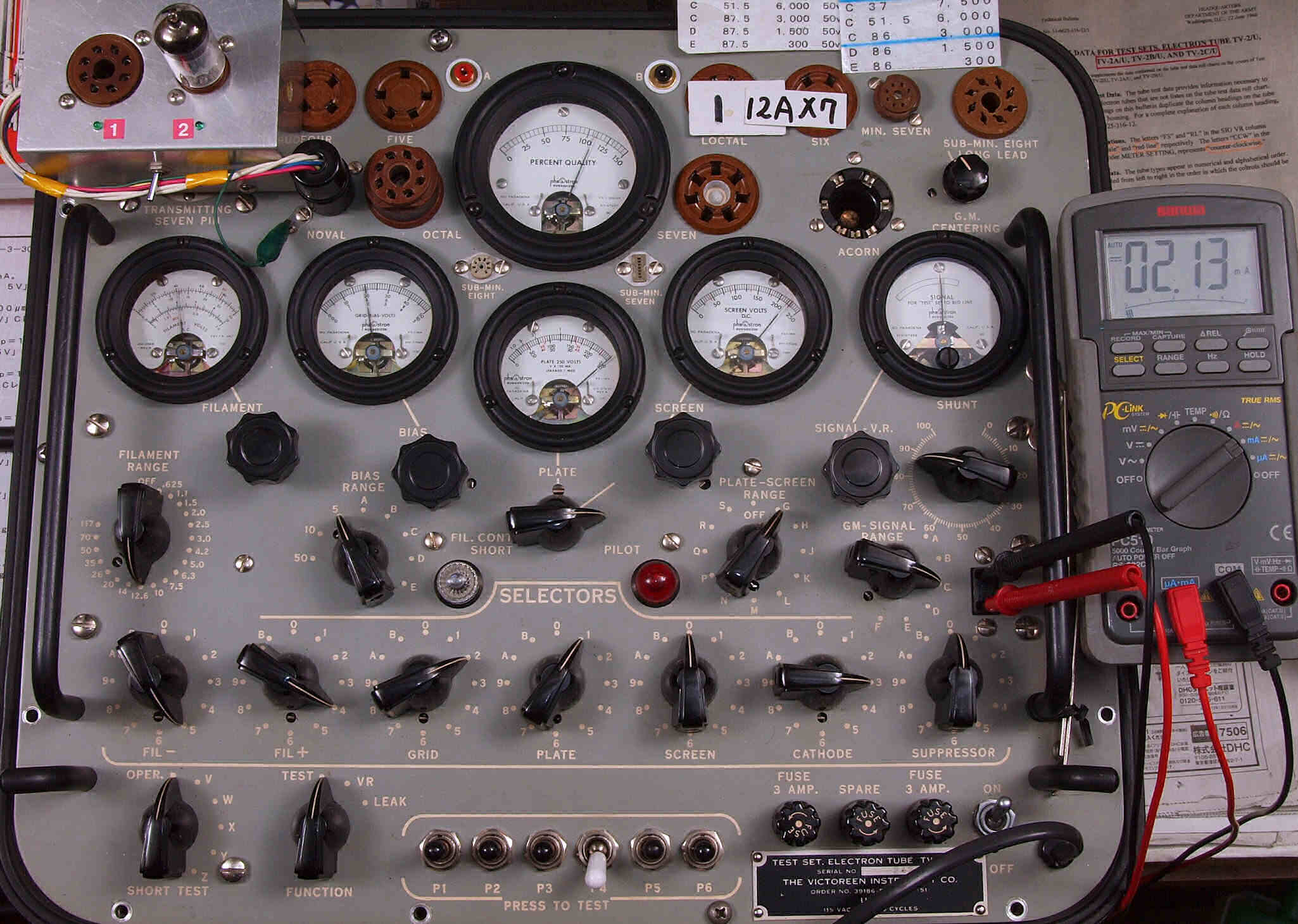

U411. 付属1本目「12AX7」 ユニット1。 Gm測定=2140μmho、IP=2.13mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」

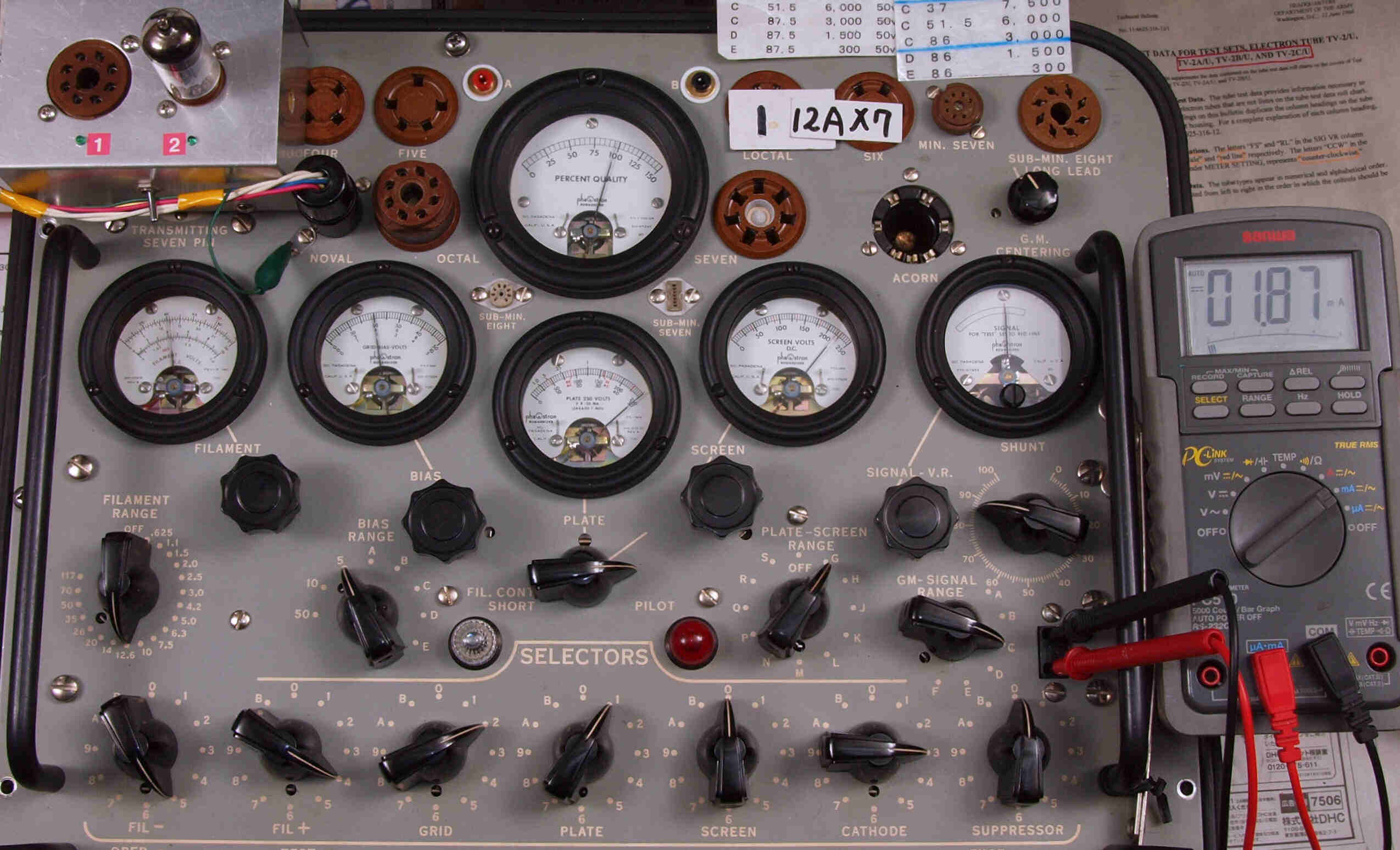

U412. 付属1本目「12AX7」ユニット2。 Gm測定=1900μmho、IP=1.87mA。

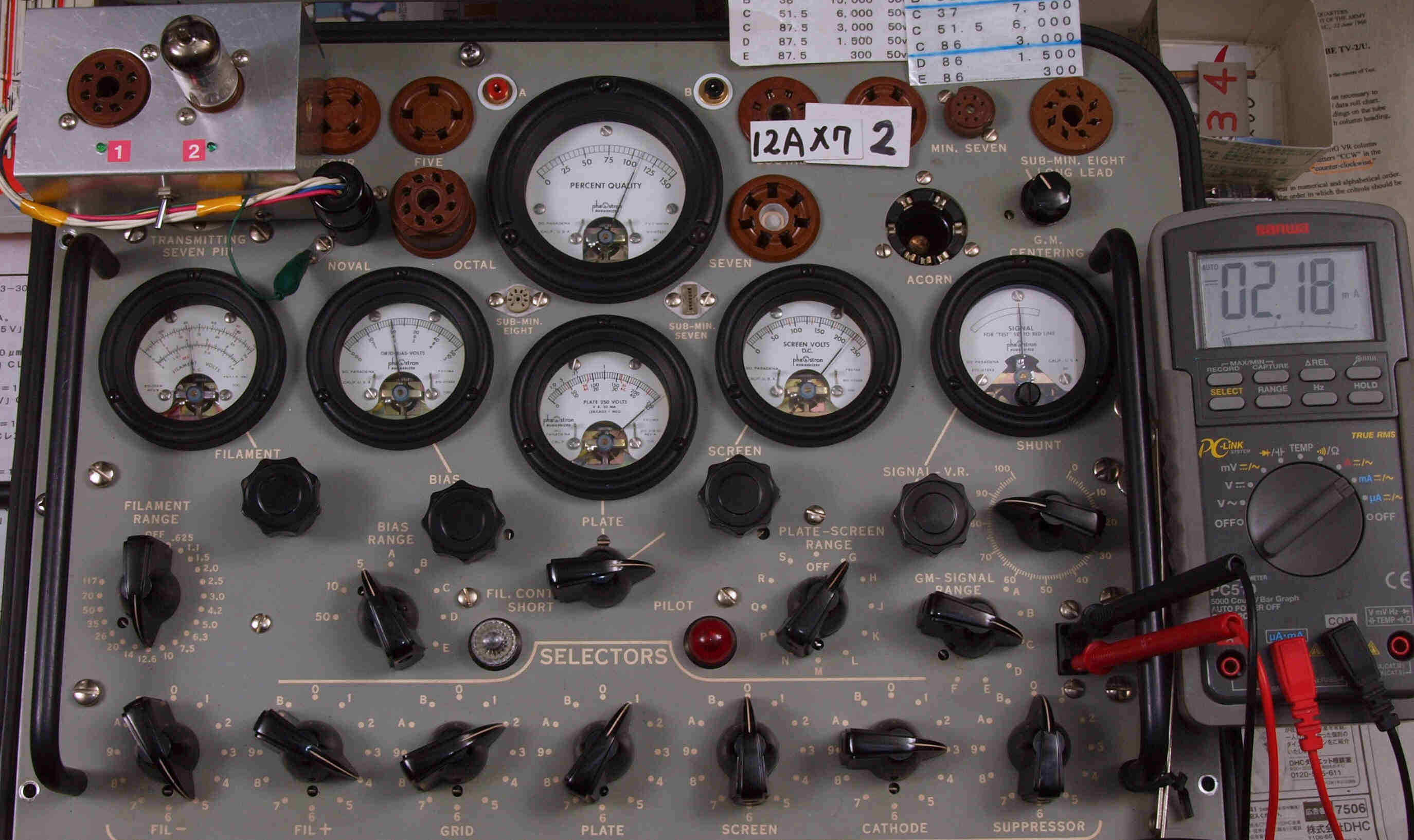

U421. 付属2本目「12AX7」ユニット1。 Gm測定=2160μmho、IP=2.2mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」

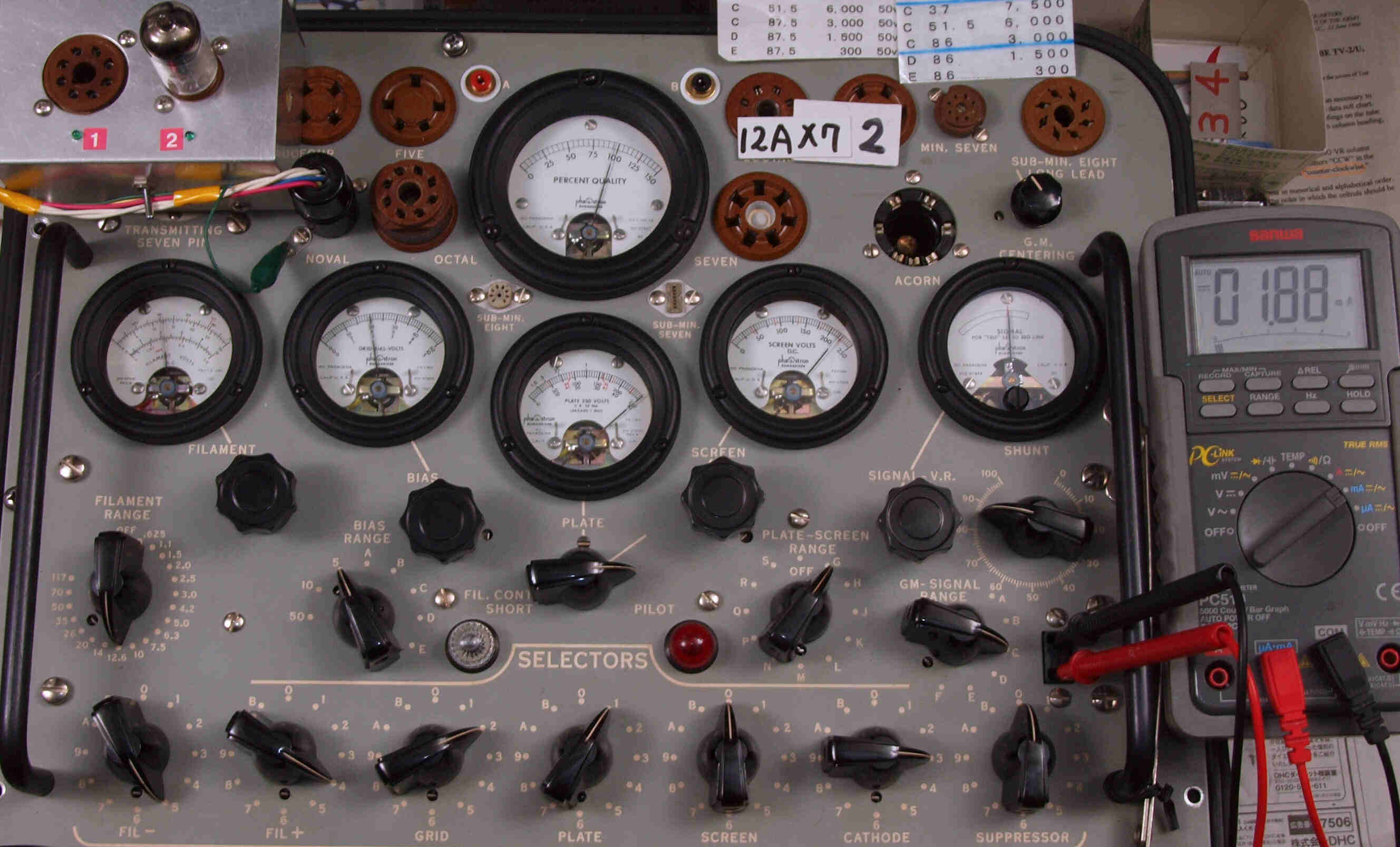

U422. 付属2本目「12AX7」ユニット2。 Gm測定=1940μmho、IP=1.88mA。

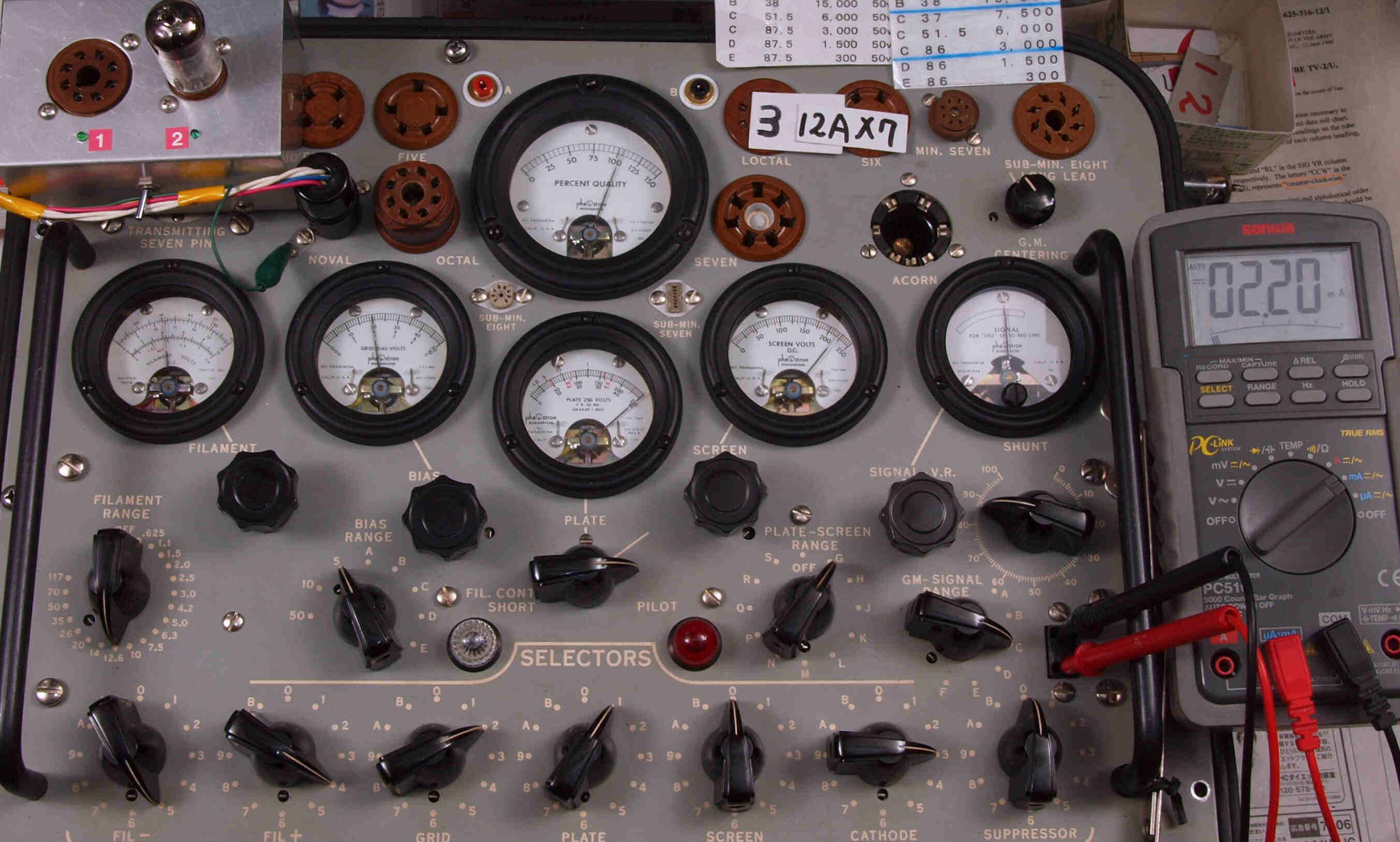

U431. 付属3本目「12AX7」ユニット1。 Gm測定=2040μmho、IP=2.2mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」

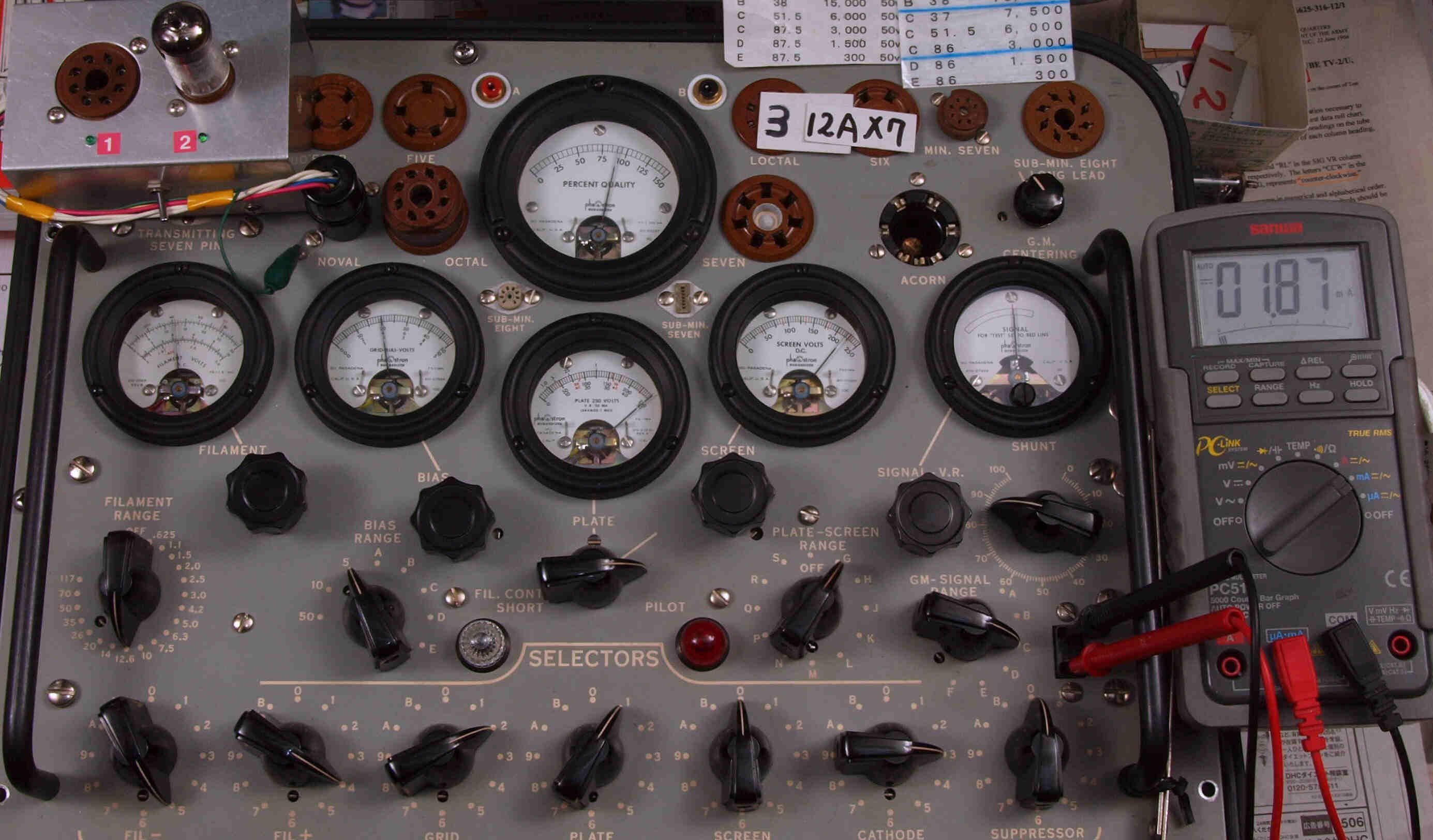

U432. 付属3本目「12AX7」ユニット2。 Gm測定=1800μmho、IP=1.87mA。

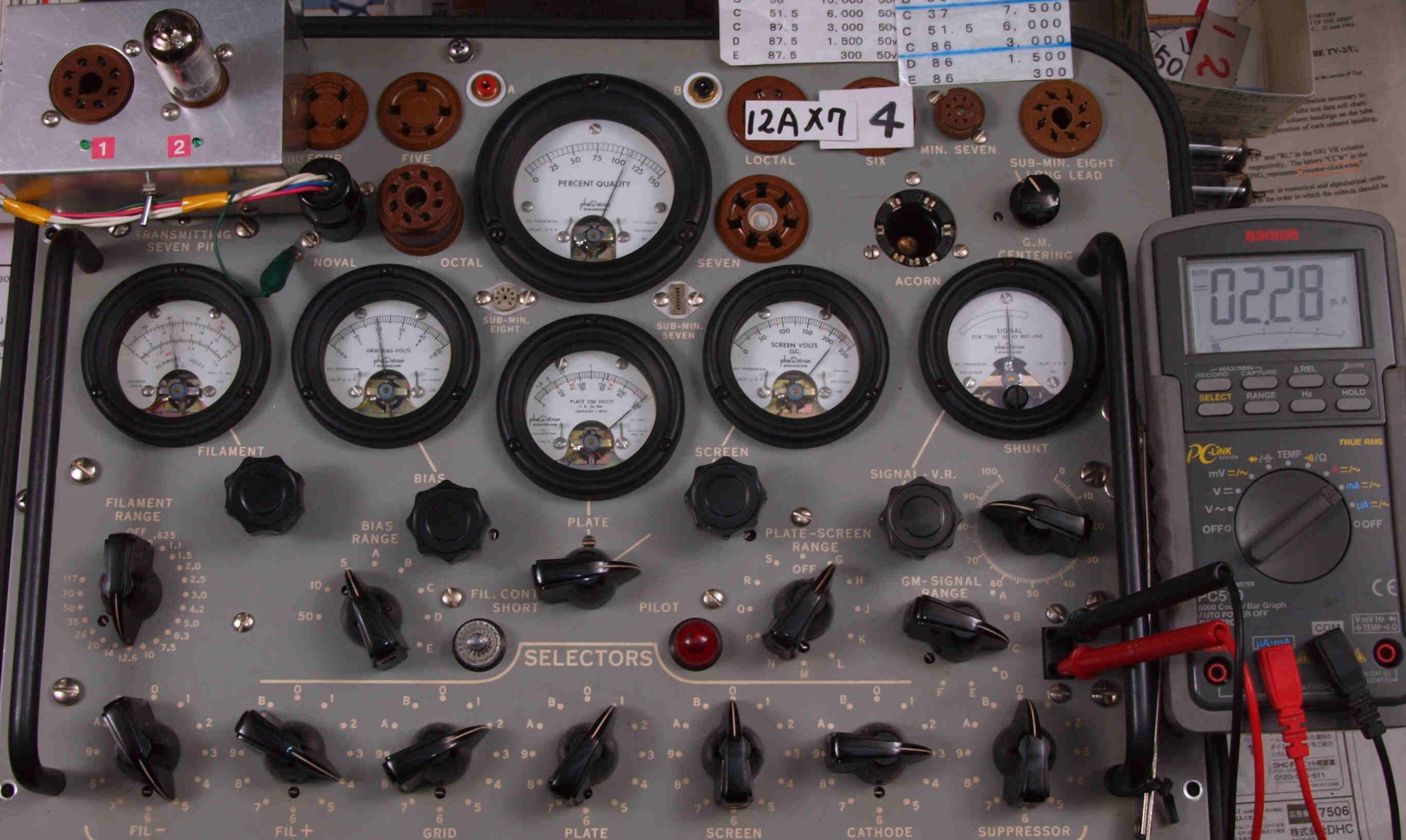

U441. 付属4本目「12AX7」ユニット1。 Gm測定=214μmho、IP=2.28mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」

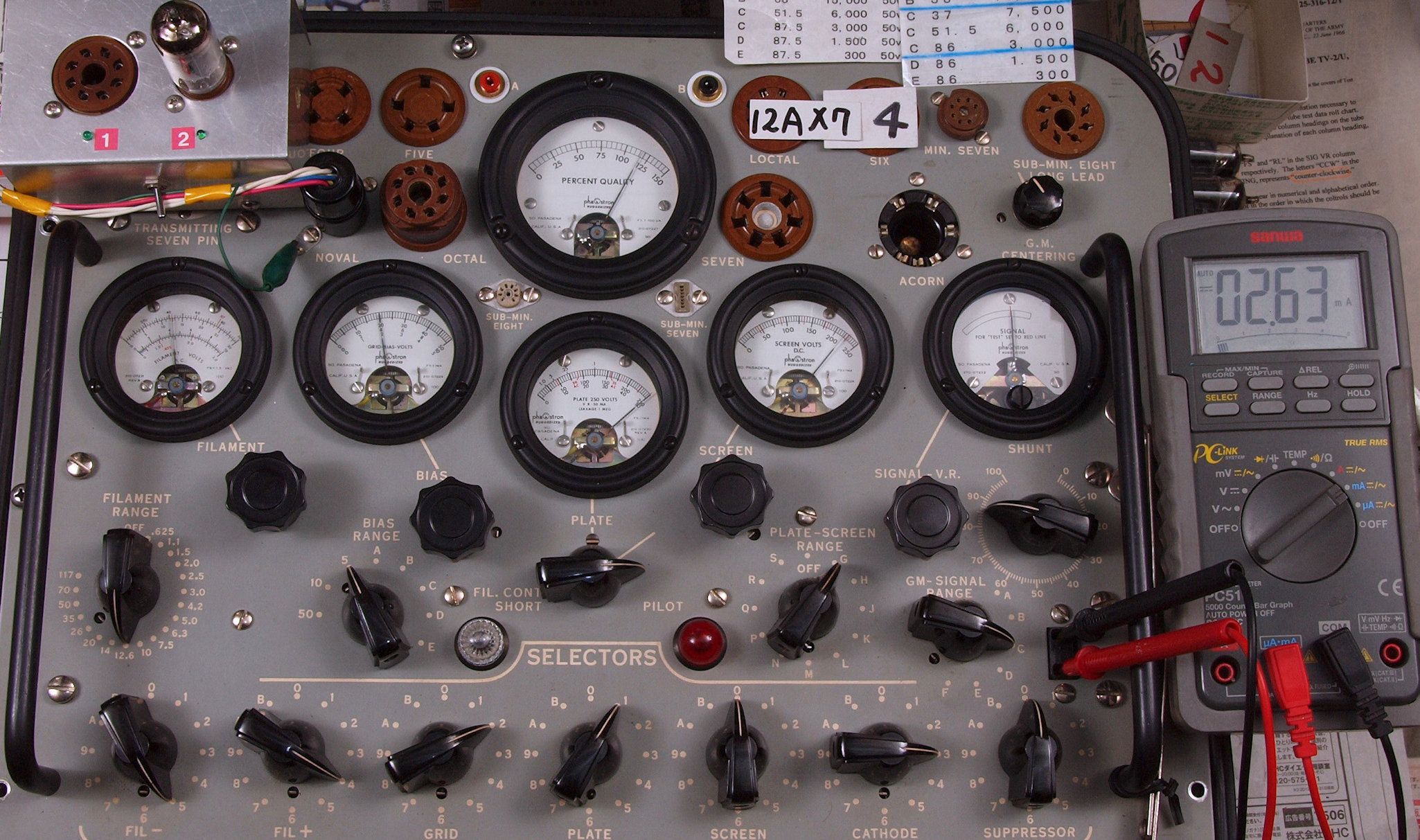

U442. 付属4本目「12AX7」ユニット2。 Gm測定=2340μmho、IP=2.63mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定
U5. 購入球「50CA10」−4本。 LUXのロゴ入り。 左上から1本目、2本目、3本目、4本目。
      真空管ハンドブック(規格表)の、
      50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
      1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。
U50. 購入球「50CA10」−4本。 LUXのロゴ入り。 左上から1本目、..、4本目。

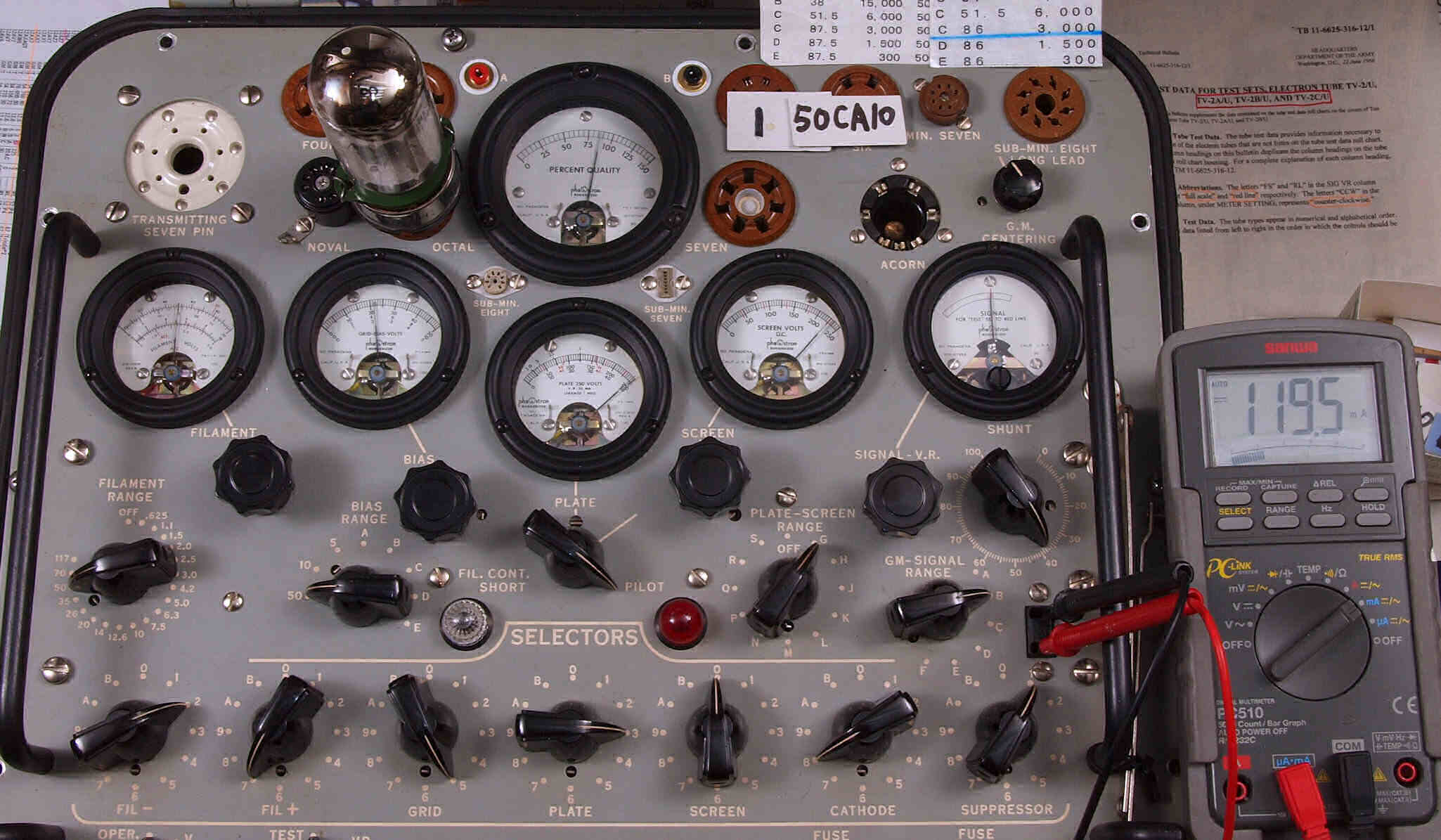

U51. 購入球1本目 「50CA10」 Gm測定=8800μmho、IP=119.5mA。
        Bレンジ=15000μmhoレンジでの測定、「Ep=250V、Eg1=−22V」。
U52. 購入球2本目 「50CA10」 Gm測定=9000μmho、IP=127.9mA。

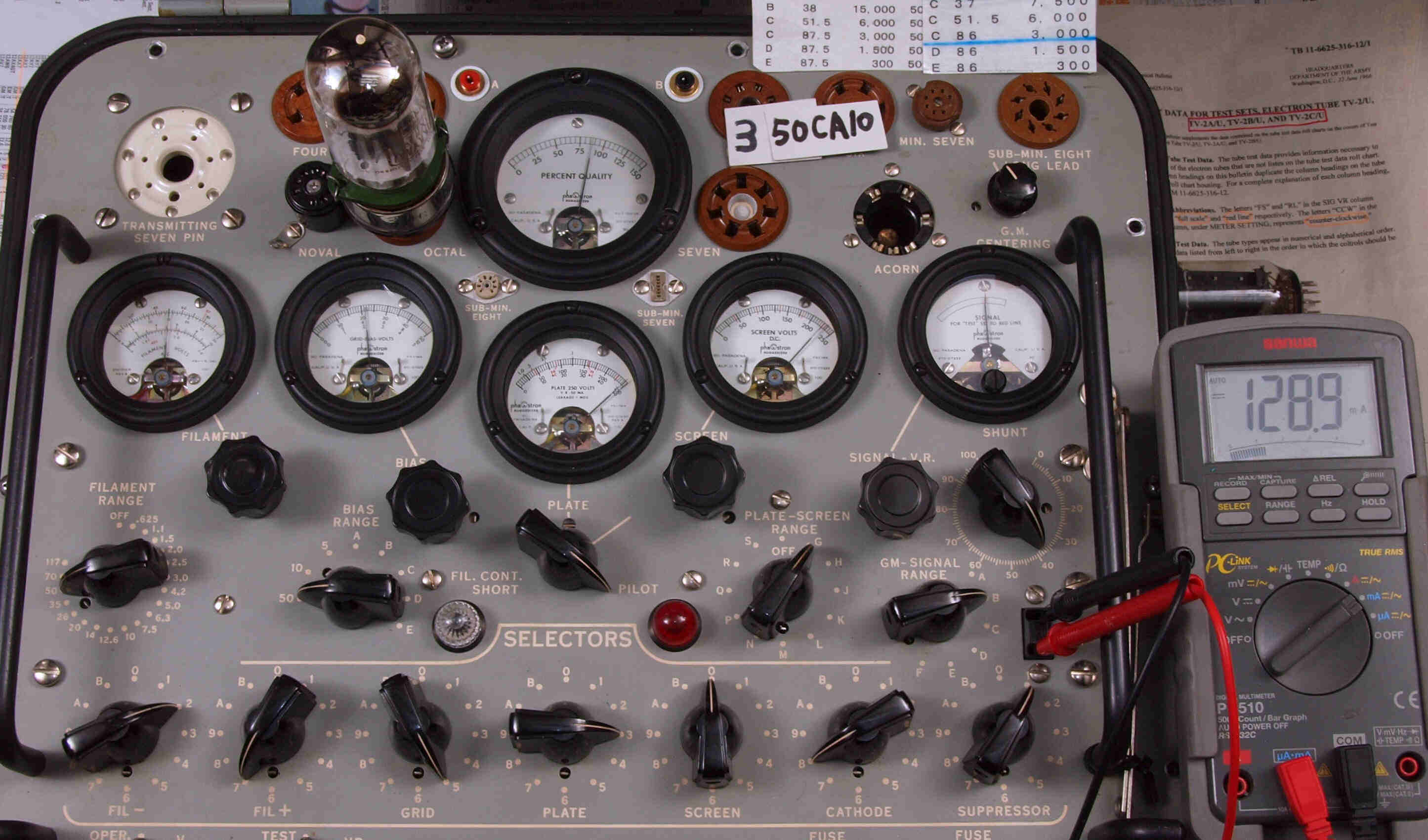

U53. 購入球3本目 「50CA10」 Gm測定=8800μmho、IP=128.9mA。
        Bレンジ=15000μmhoレンジでの測定、「Ep=250V、Eg1=−22V」

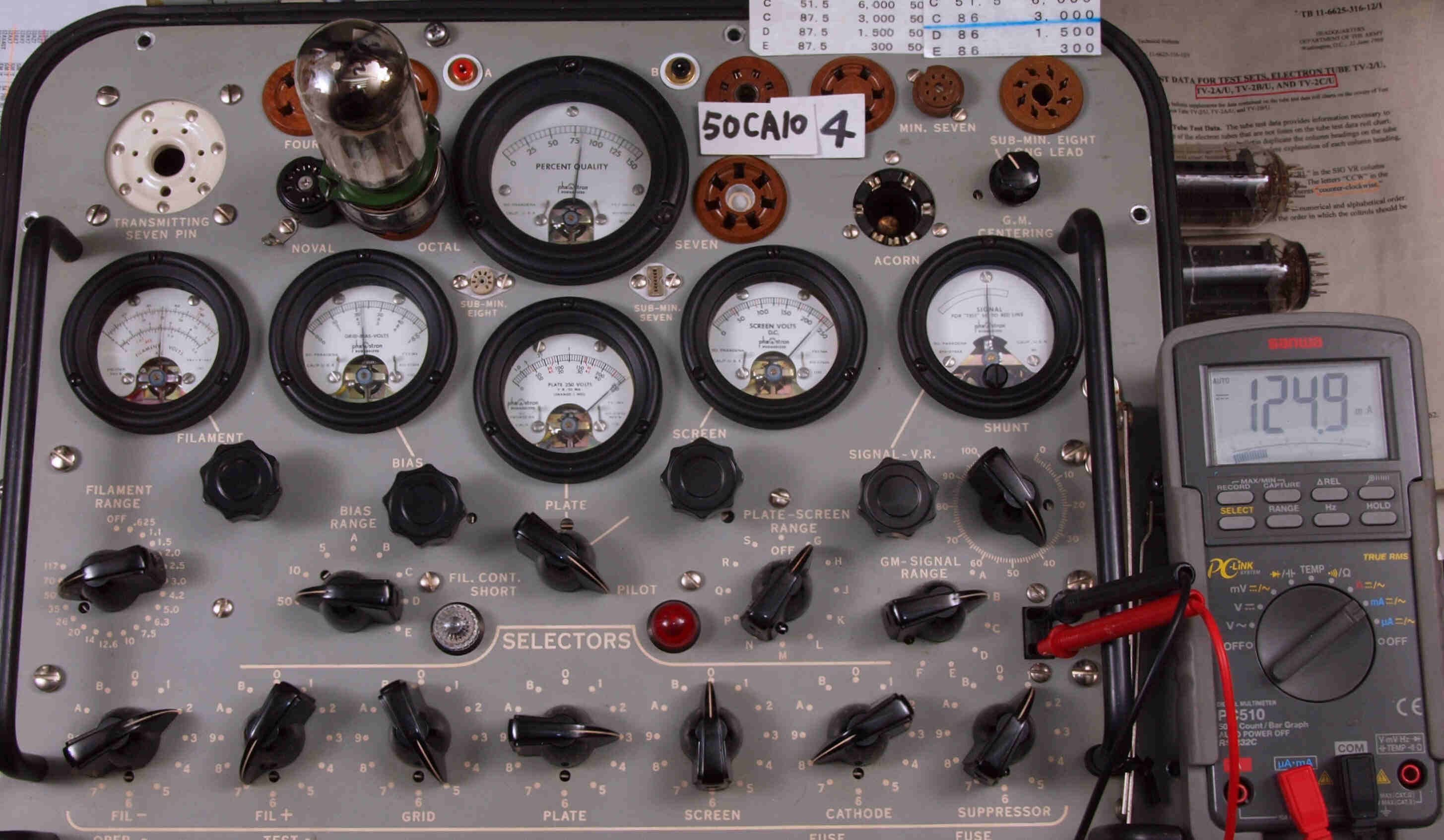

U54. 購入球4本目 「50CA10」 Gm測定=83000μmho、IP=124.9mA。
                      sq38d5-1d
