ＭｃＩｎｔｏｓｈ　Ｃ−２２レプリカ修理記録

平成１４年５月２５日到着　　６月９日完成

A．　修理前の状況 　　　最近マッキントッシュＣ２２（復刻版）を友人から手にいれたのですが、以前からあまり使わなかったみたいで 　　　プリについている電源のスイッチドのリレーの接点不良で、アンスイッチドはＯＫでしたがスイッチド部分が効きません。 　　　盆に修理を依頼。 　　　１１月手元に届きましたが、外部に別電源回路が取り付いてもどってきた。 B．　症状、原因 　　　保管場所が悪く、鉛の半田を腐食させた 　　　鉛は硫酸系には反応し、硫酸鉛になる、酸化鉛は非伝導なので始末が悪い Ｃ．　修理状況 　　　電源回路基板修理 　　　他の基板ハンダ補正 Ｄ．　使用部品 　　　抵抗　　　　　　　　　　　　　　　２個 　　　ダイオード　　　　　　　　　　　２個 Ｅ．　修理費　　４０，０００円　　　　＜＜通常修理＞＞

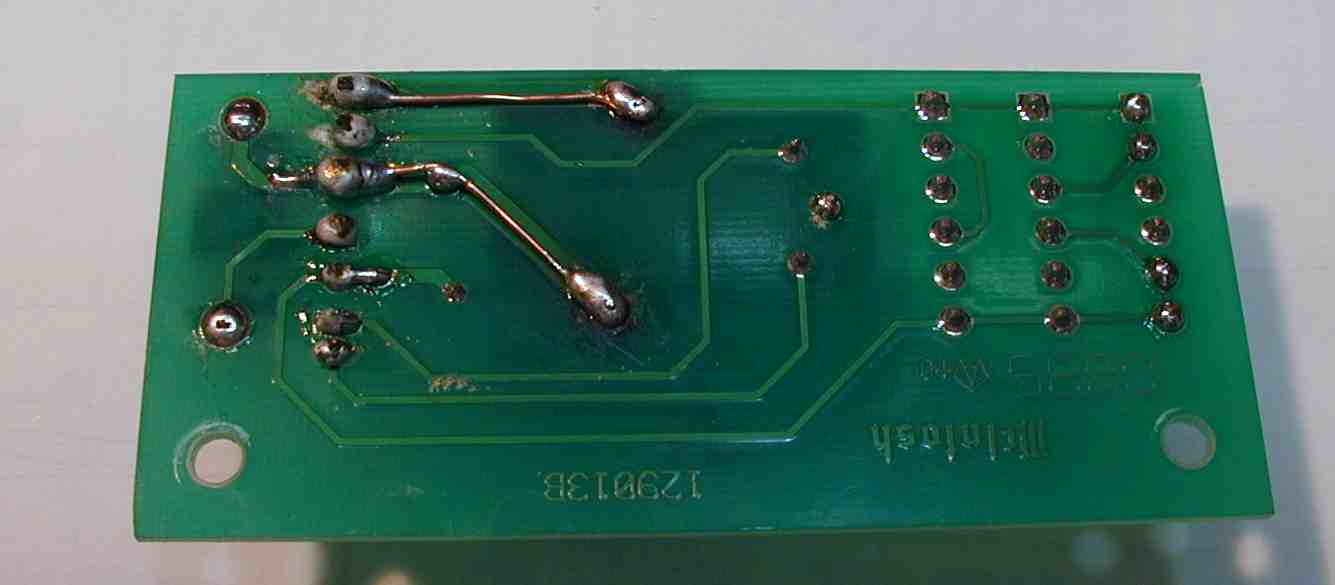

１．　電源ＳＷ回路基板修理後

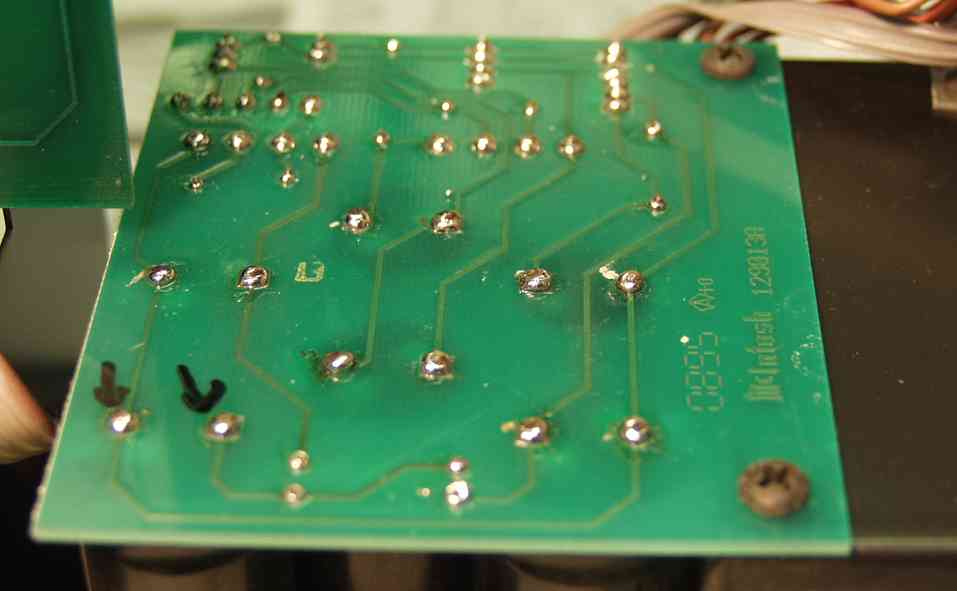

２．　整流基板半田補正後

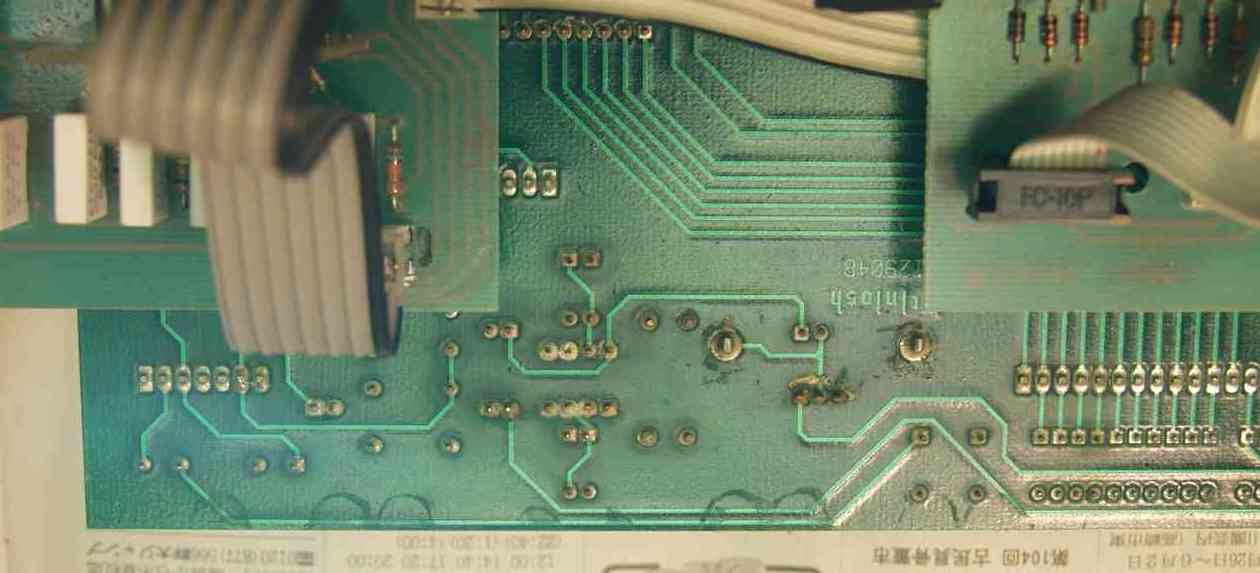

３．　コントロール基板半田腐食の所

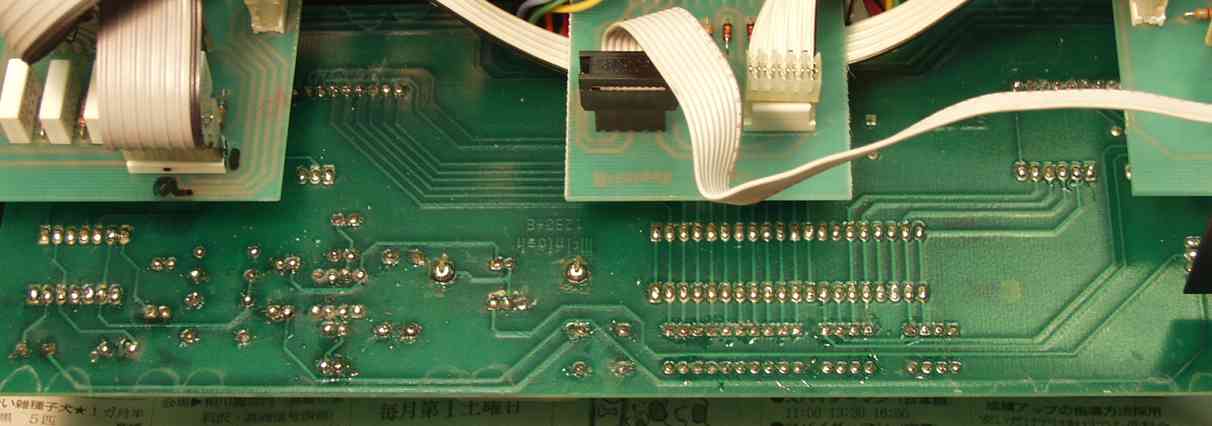

４．　コントロール基板半田補正後 　　　　　　　　　　　　　　　　　　　　腐食した半田（＝硫酸鉛）は熱も伝わりにくく、半田の補正は大変

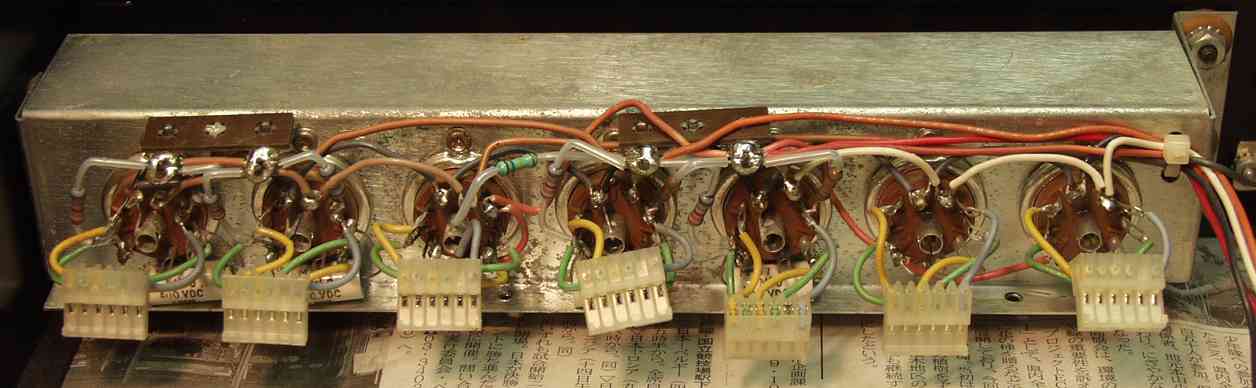

５．　真空管ソケット半田腐食の所

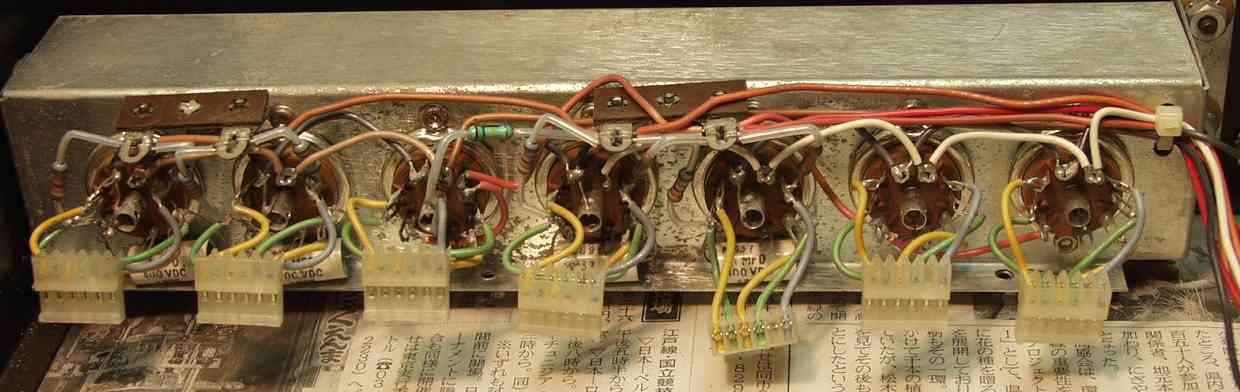

６．　真空管ソケット半田補正後

７．　回路基板半田補正前

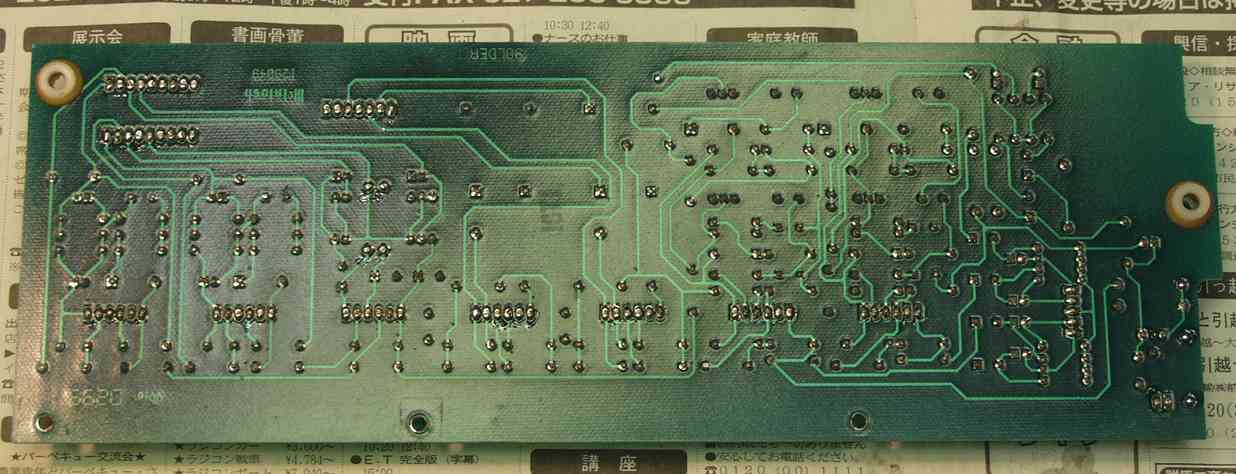

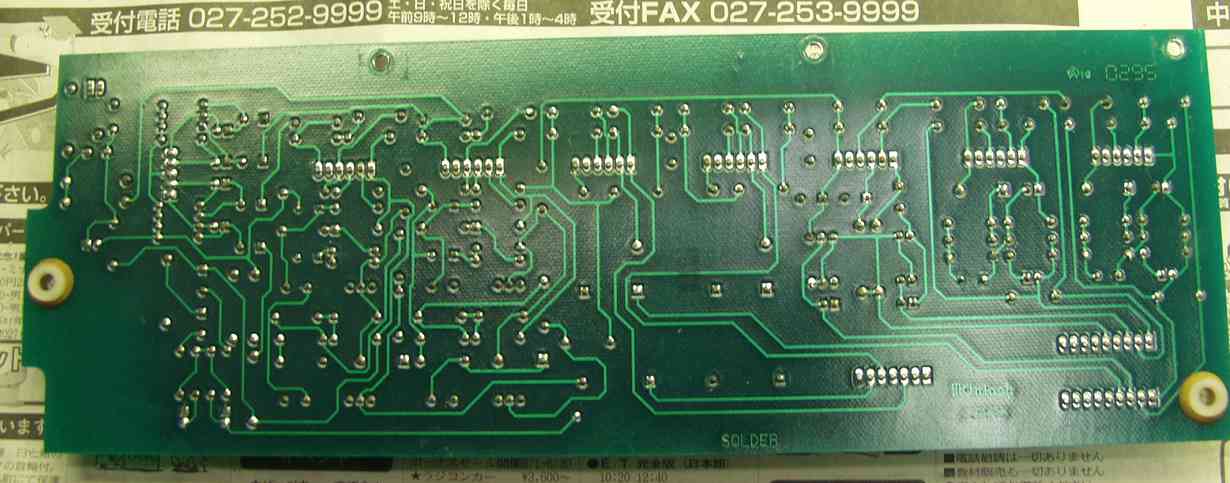

８．　回路基板半田補正後

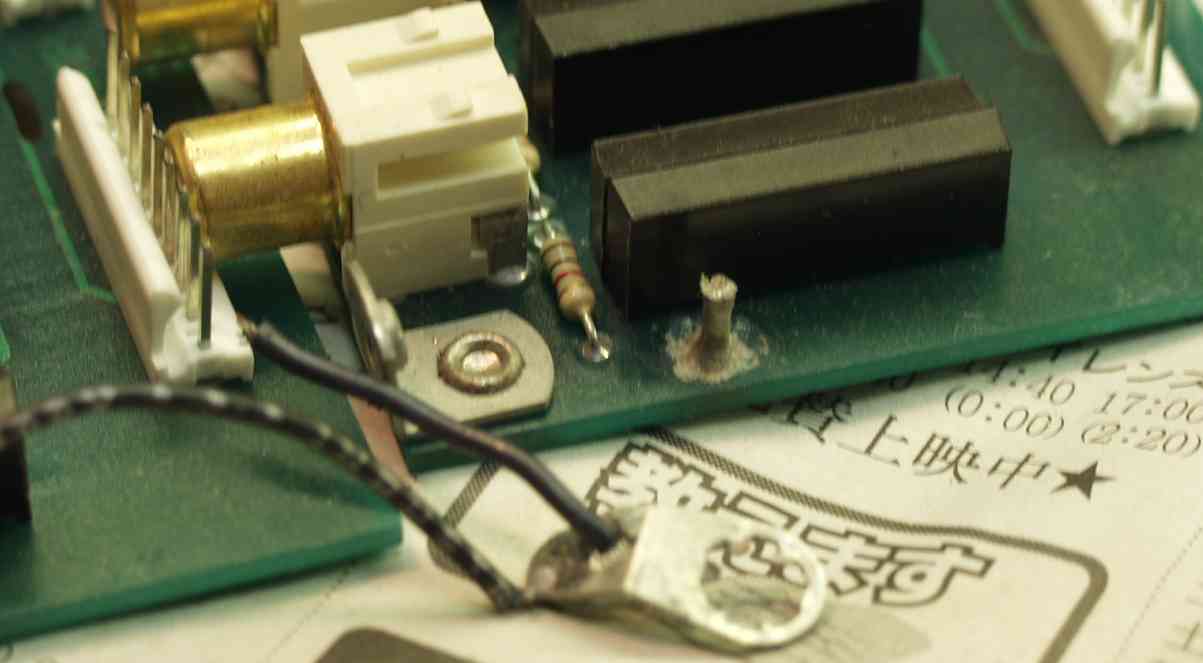

９．　ＲＣＡ入力端子基板半田腐食

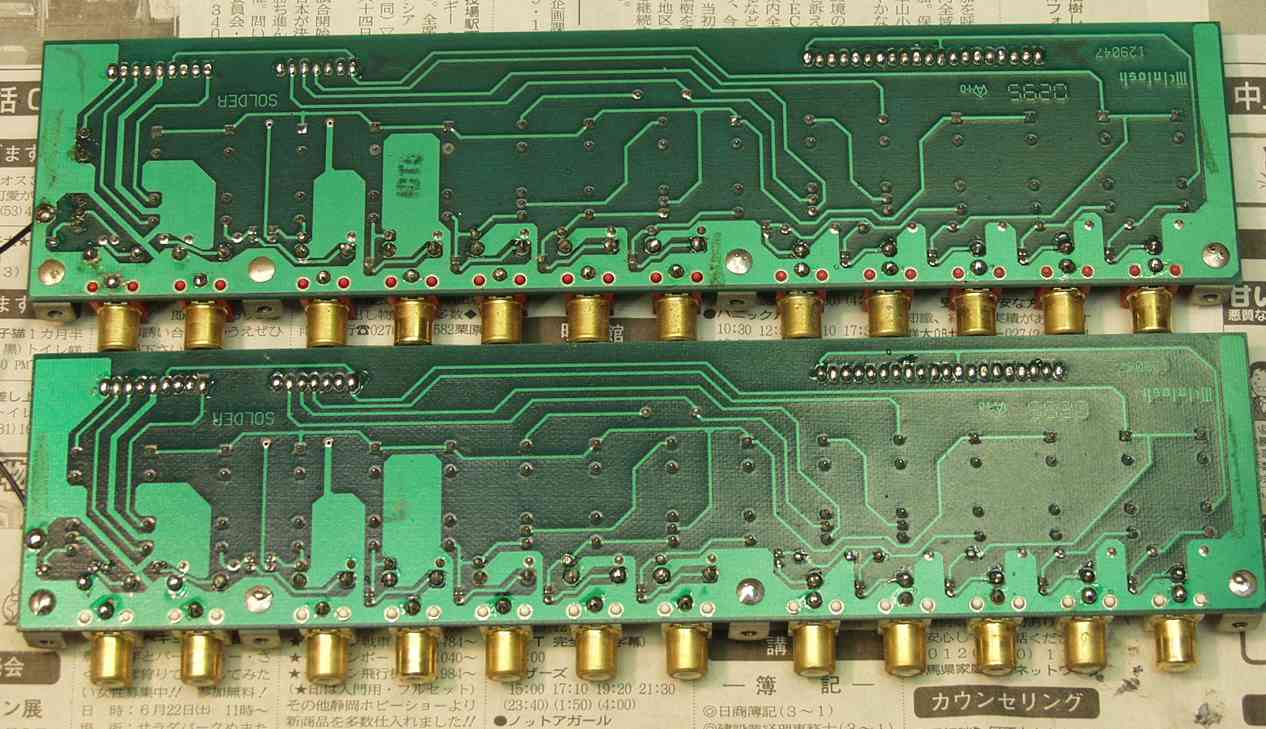

１０．　ＲＣＡ入力端子基板半田補正後

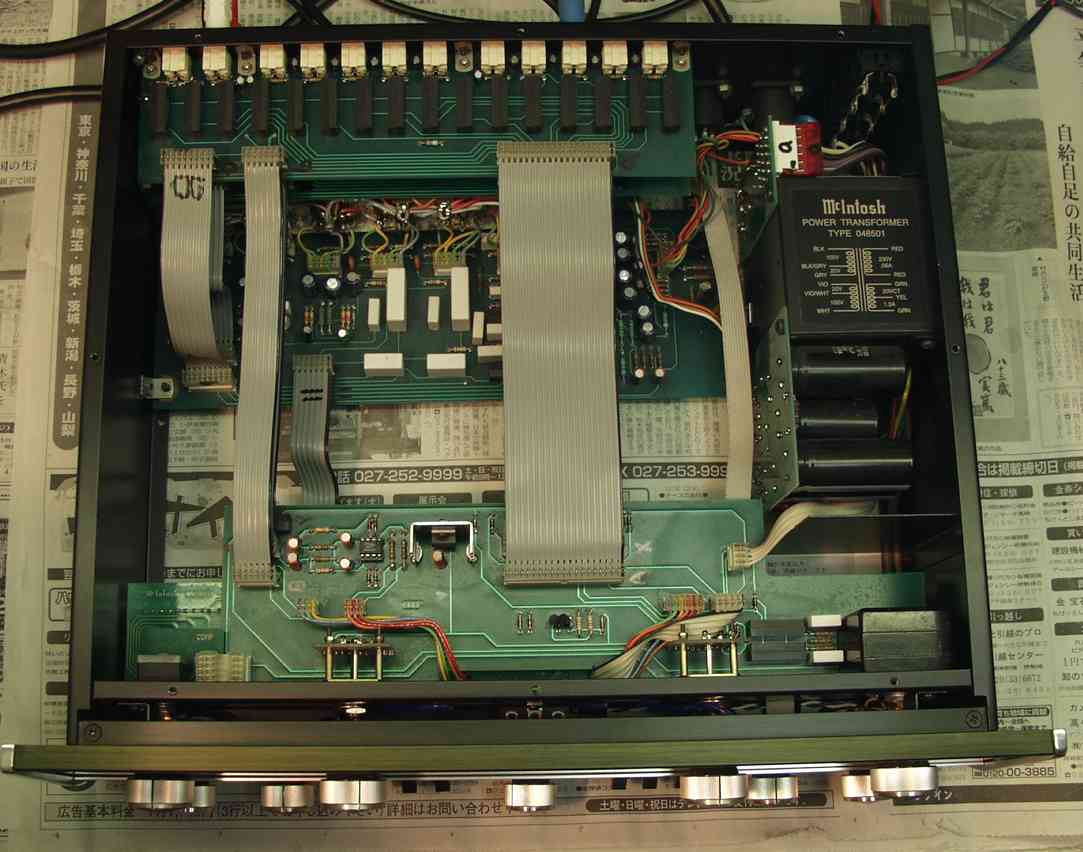

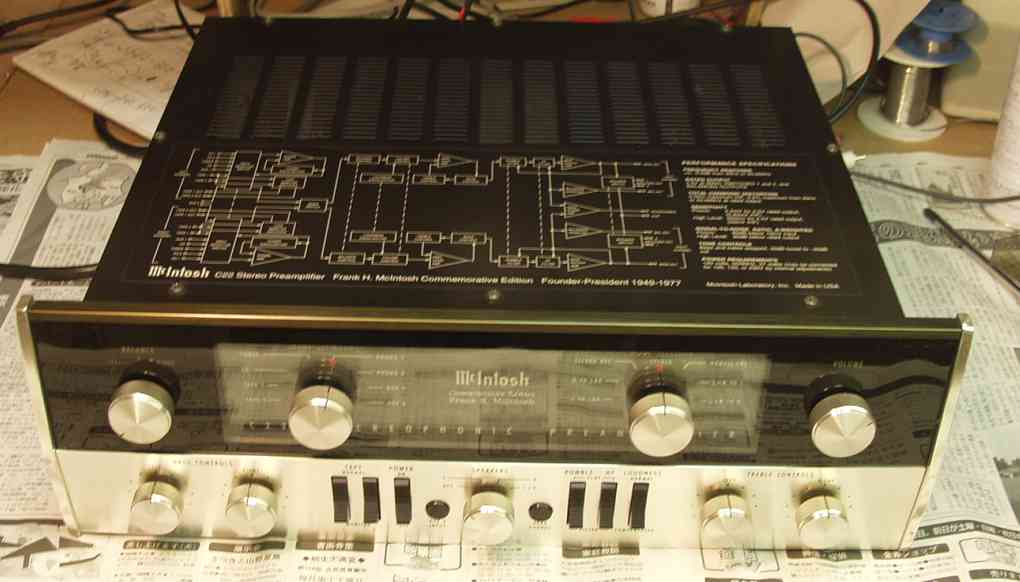

１１．　完成上から見る

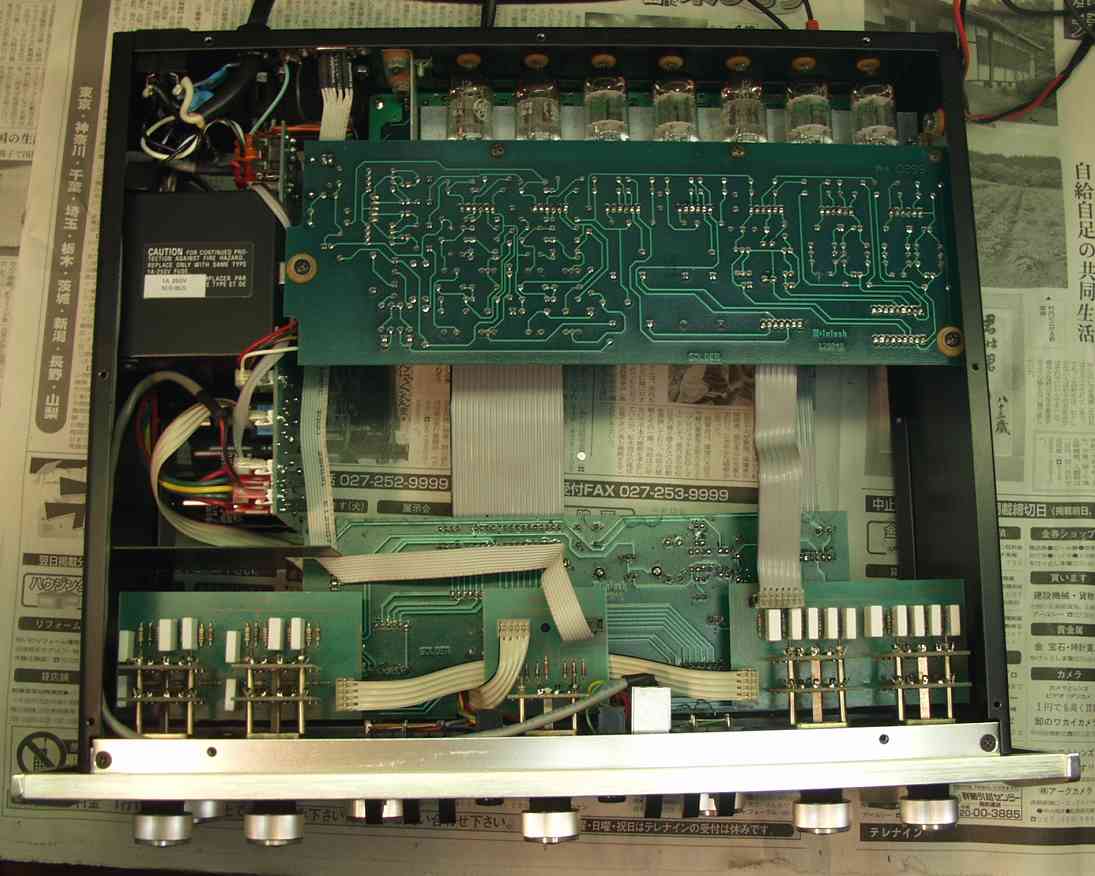

１２．　完成下から見る

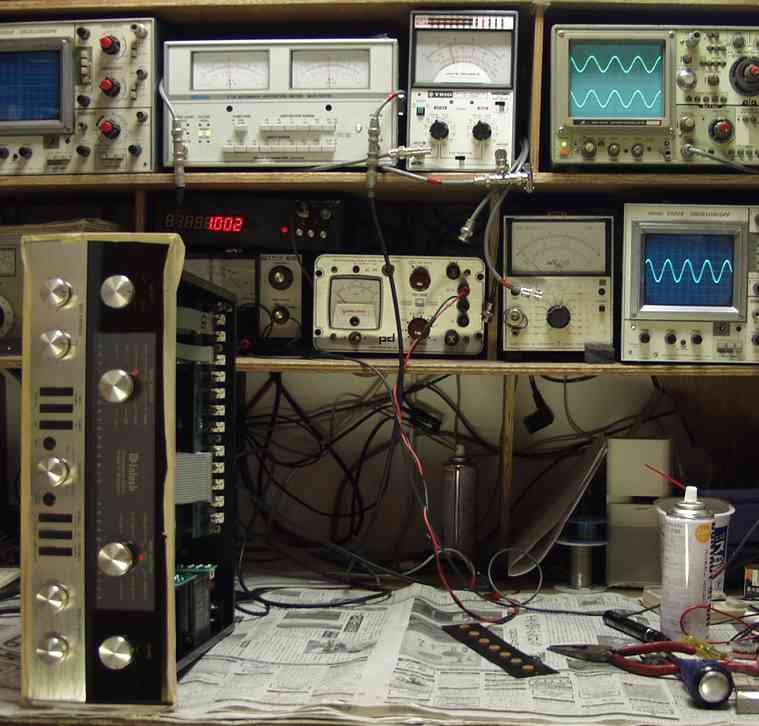

１３．　測定

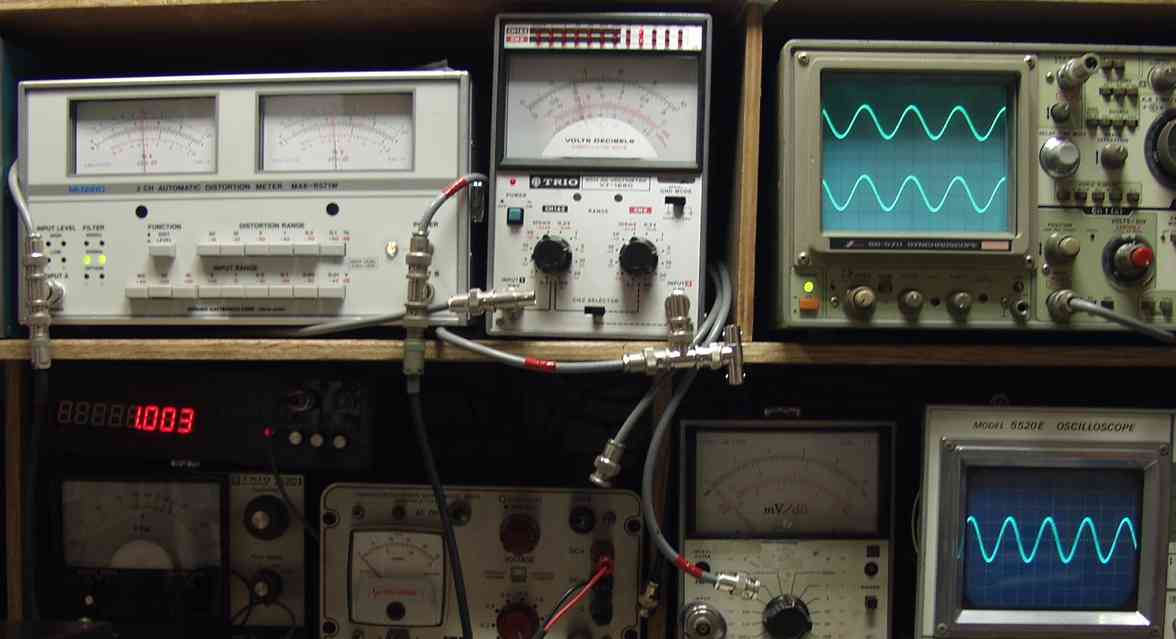

１４．　ＣＤ端子入力　出力＝１Ｖ　歪み率０．０５％　１０００ＨＺ

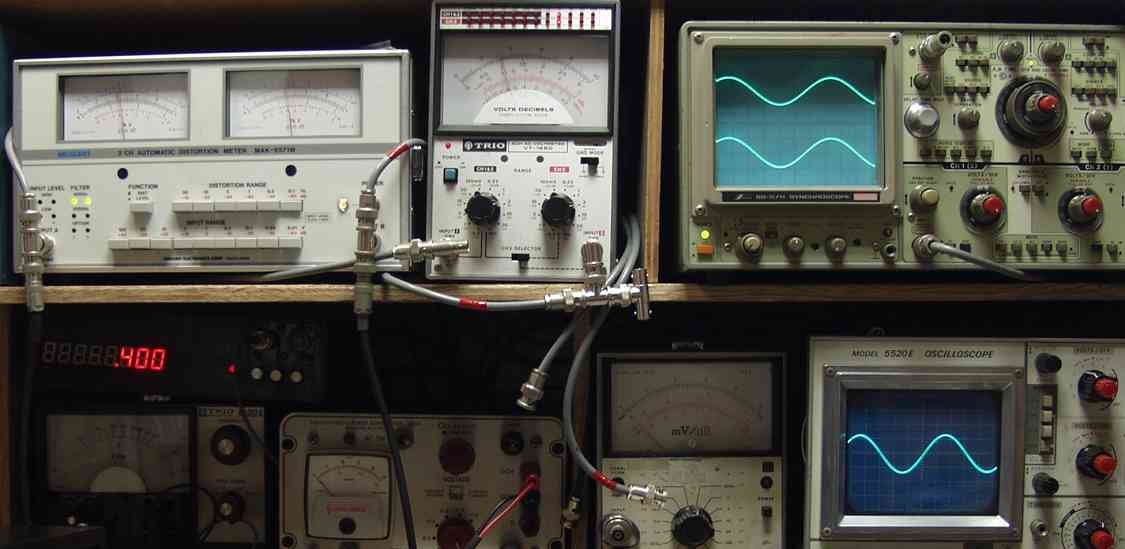

１５．　ＣＤ端子入力　出力＝１Ｖ　歪み率０．０４％　４００ＨＺ

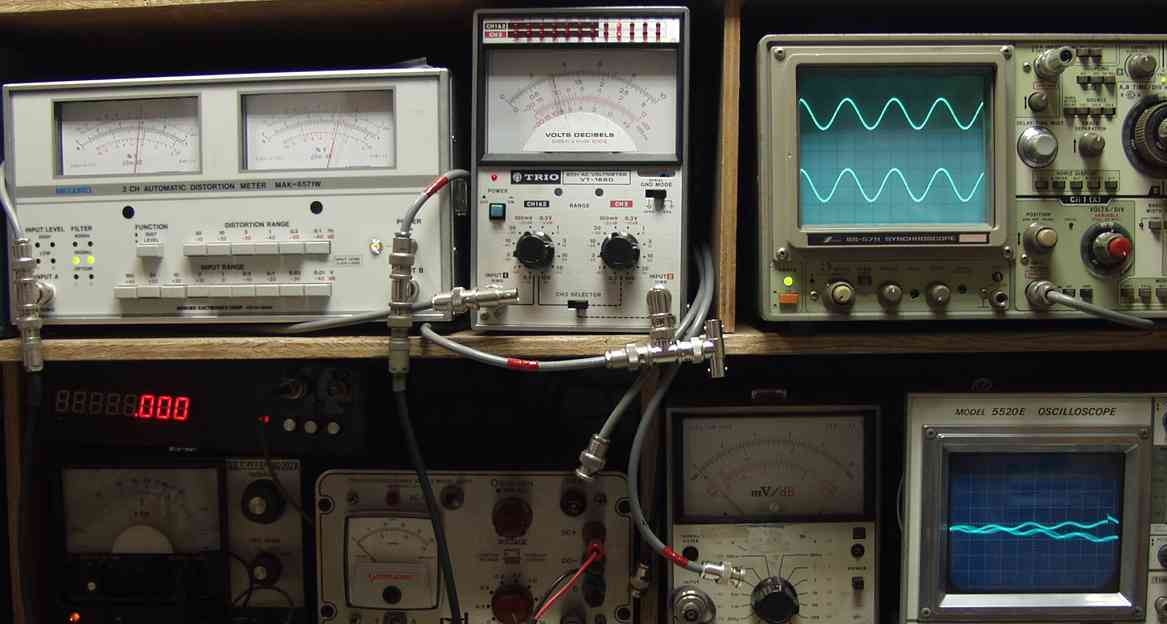

１６．　ＭＭ端子入力　出力＝１Ｖ　歪み率０．０６％　１０００ＨＺ

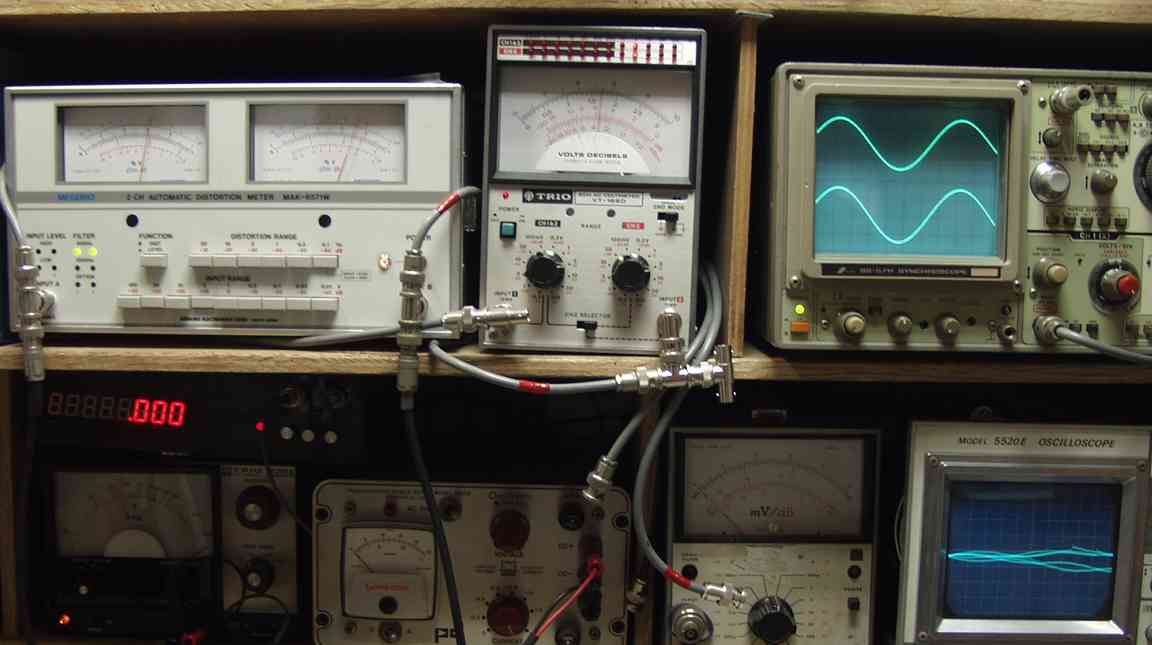

１７．　ＭＭ端子入力　出力＝１Ｖ　歪み率０．０６％　４００ＨＺ

１８．　２４時間エージング。
