Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．　２台目修理記録

平成２０年１月２日持込　　　６月２９日完成

Ａ．　修理前の状況 　　　出力でない。 　　　オーバーホール。 ＡＥ．　修理前の測定 Ｂ．　原因 　　　経年変化 Ｃ．　修理状況 　　　終段（６Ｌ６ＧＣ）ソケット交換 　　　前段ＭＴ管ソケット交換 　　　ブロックコンを含む電解コンデンサー交換 　　　フイルムコンデンサー交換 　　　配線手直し、補強 Ｄ．　使用部品 　　　モールド製ＵＳソケット　　　　　　　　　　　　４個 　　　タイト製ＭＴソケット　　　　　　　　　　　　　　７個 　　　電解コンデンサー　　　　　　　　　　　　　　　７個 　　　ブロック電解コンデンサー　　　　　　　　　　２個 　　　ダイオード　　　　　　　　　　　　　　　　　　　　３個 　　　フイルムコンデンサー　　　　　　　　　　　　　１６個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　８個 　　　インチビス　　　　　　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　　　１００，０００円　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途＞＞ このクラスの６Ｌ６ＧＣは良質な物を選択すること。 又、前段１２ＡＸ７／ＥＣＣ８３と直結なので、こちらも同様の配慮が必要。

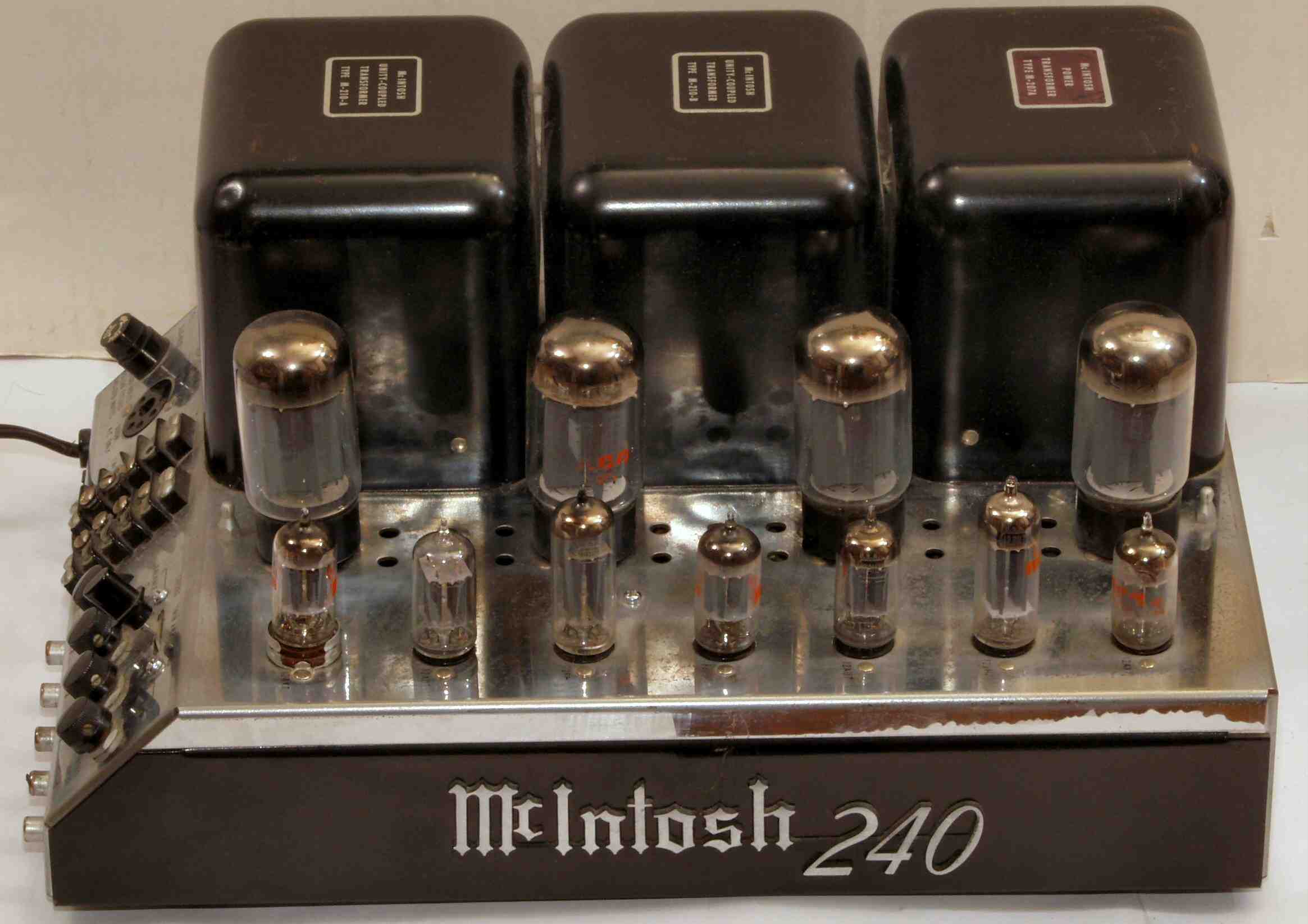

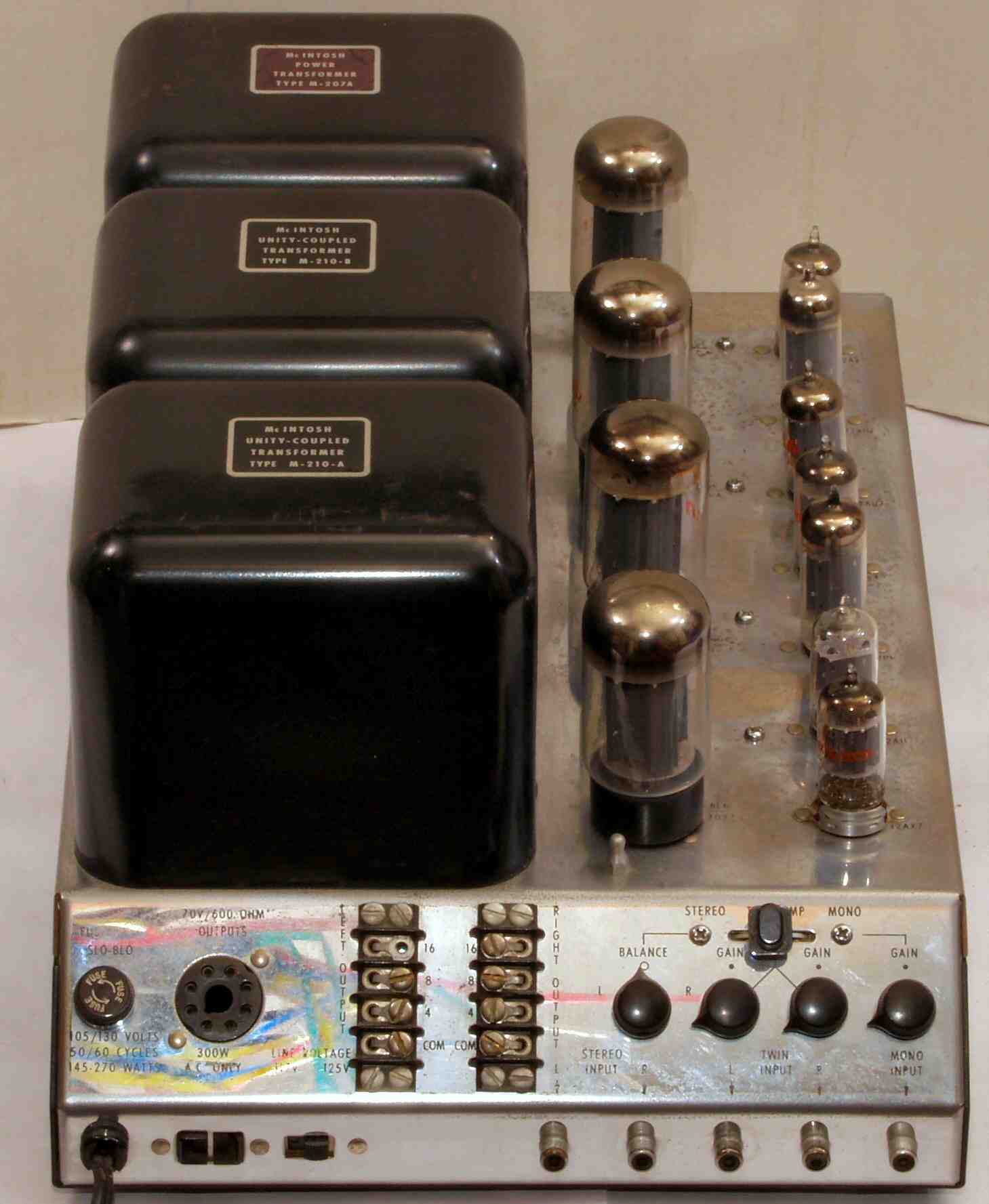

A．　修理前の状況 Ａ−１Ａ．　点検中　前上から見る

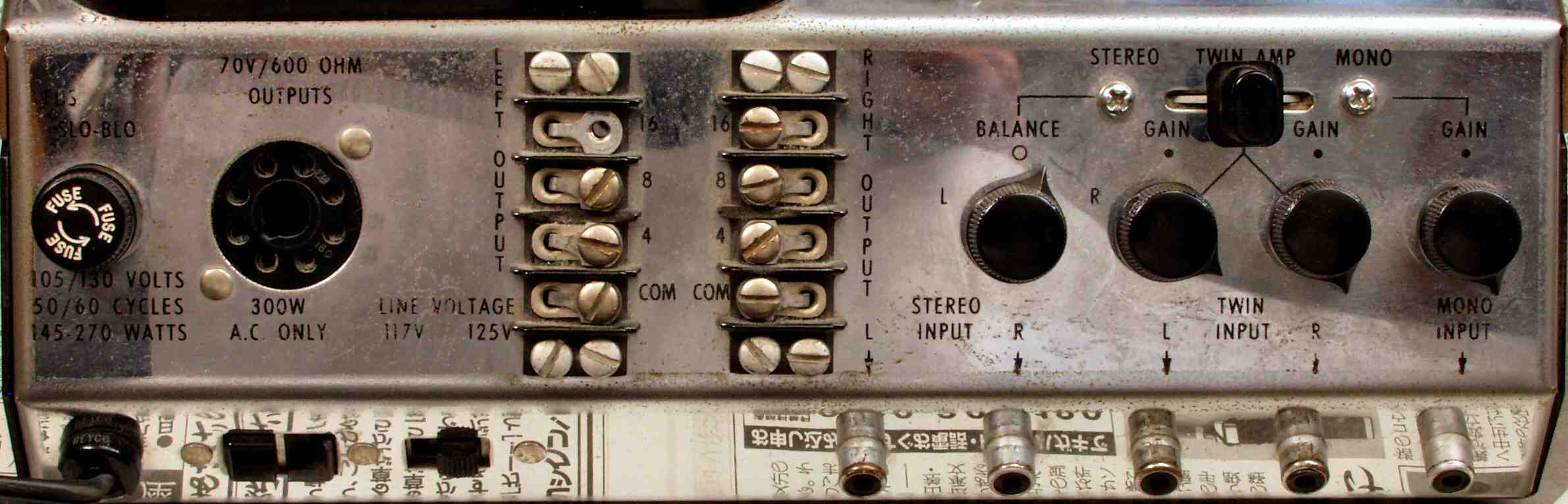

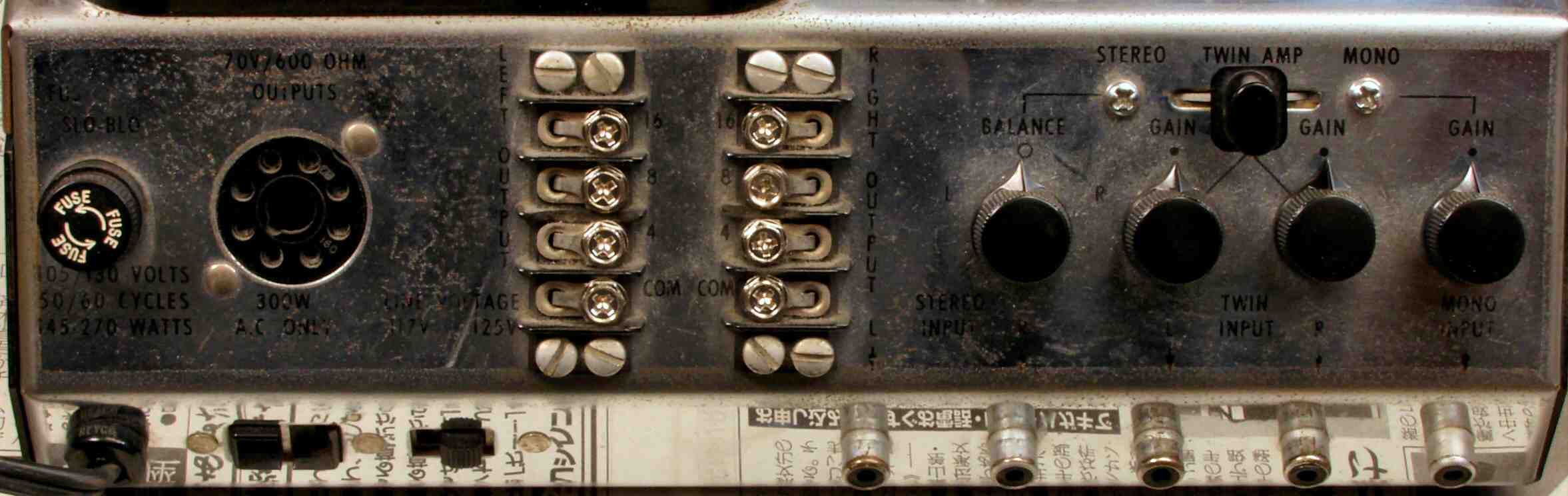

Ａ−１Ｂ．　点検中　左「入出力端子」側から見る

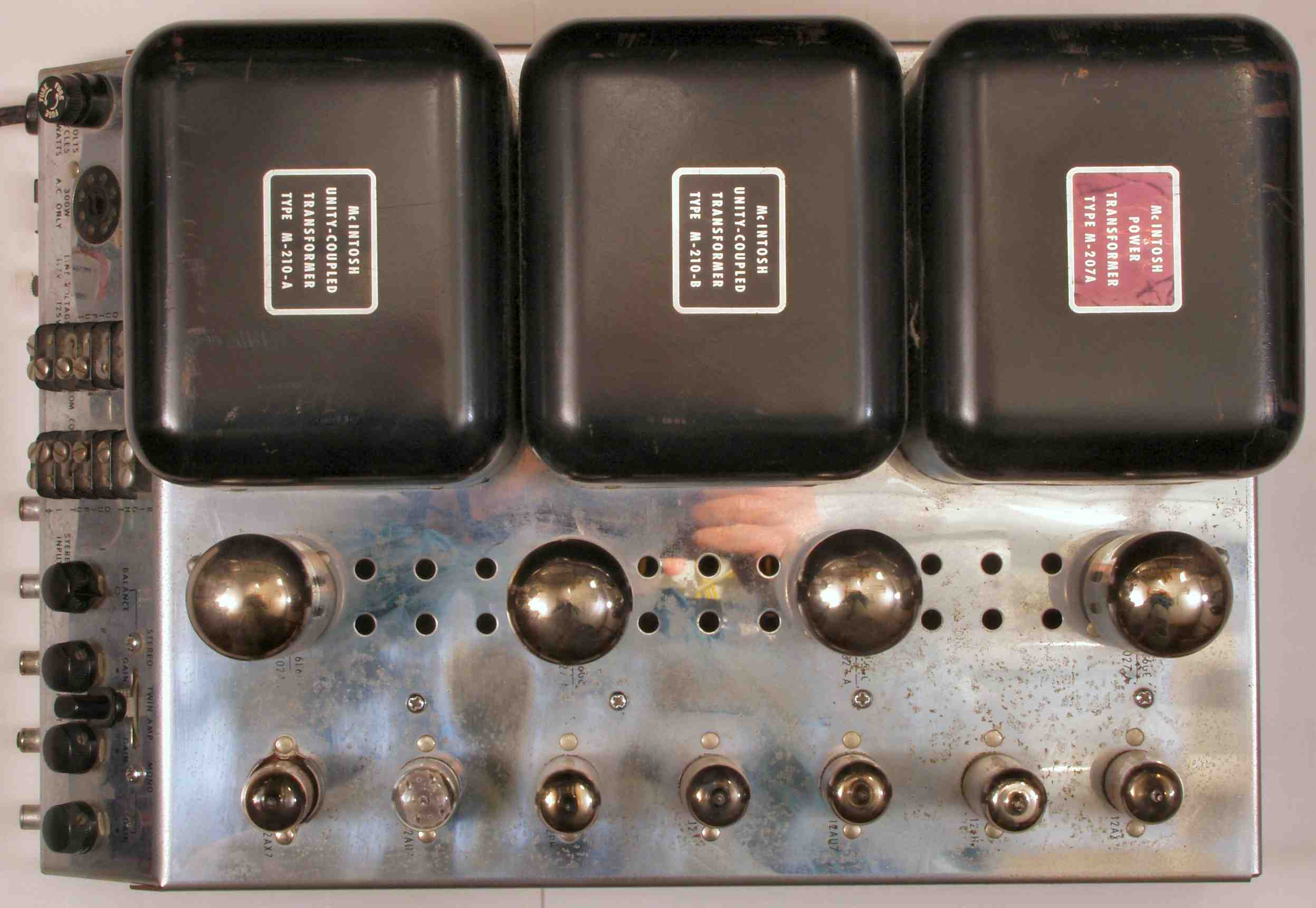

Ａ−１Ｃ．　点検中　　上から見る

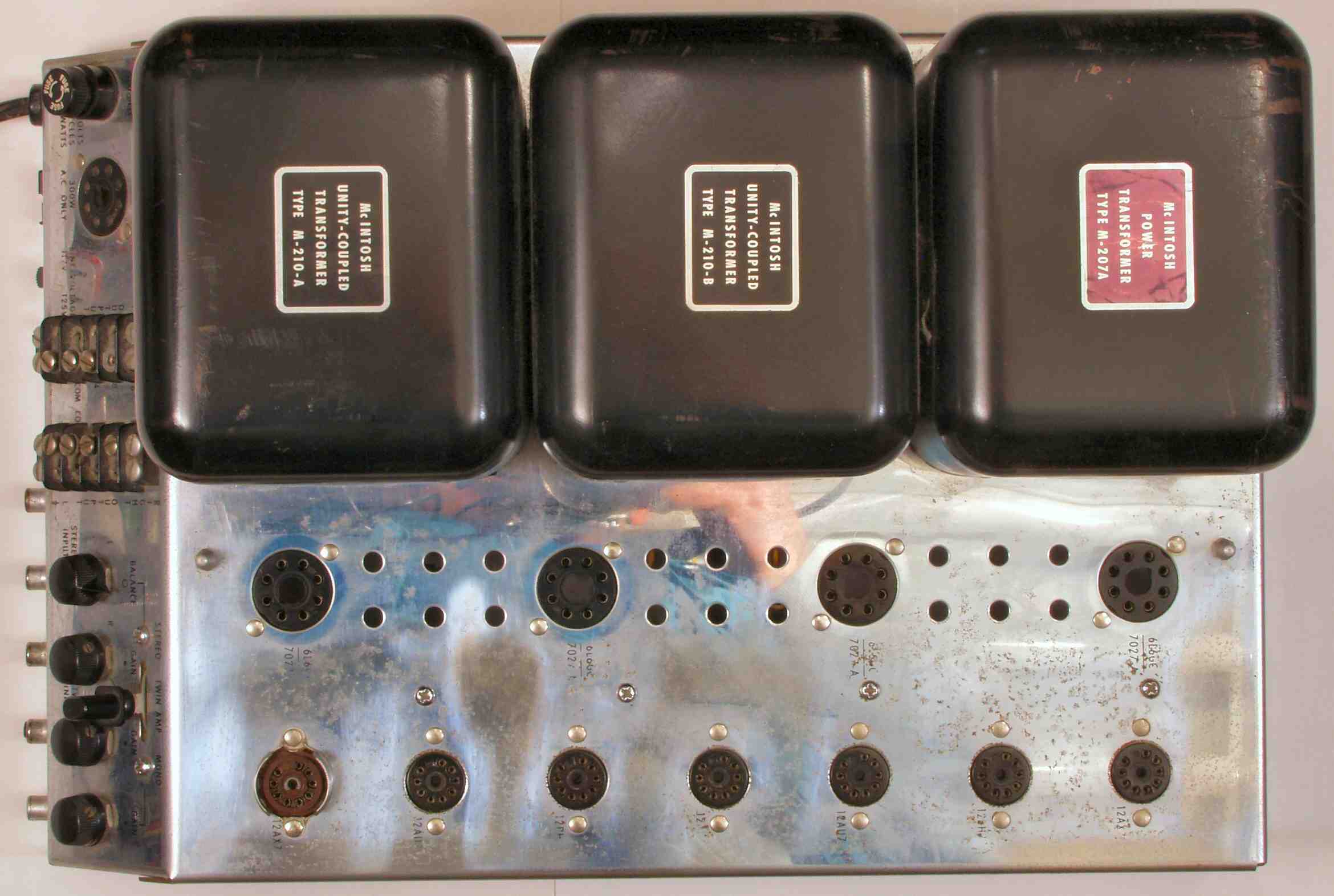

Ａ−１Ｄ．　点検中　　真空管を取り外し、上から見る

Ａ−１Ｅ．　点検中　下蓋を取り、　下から見る

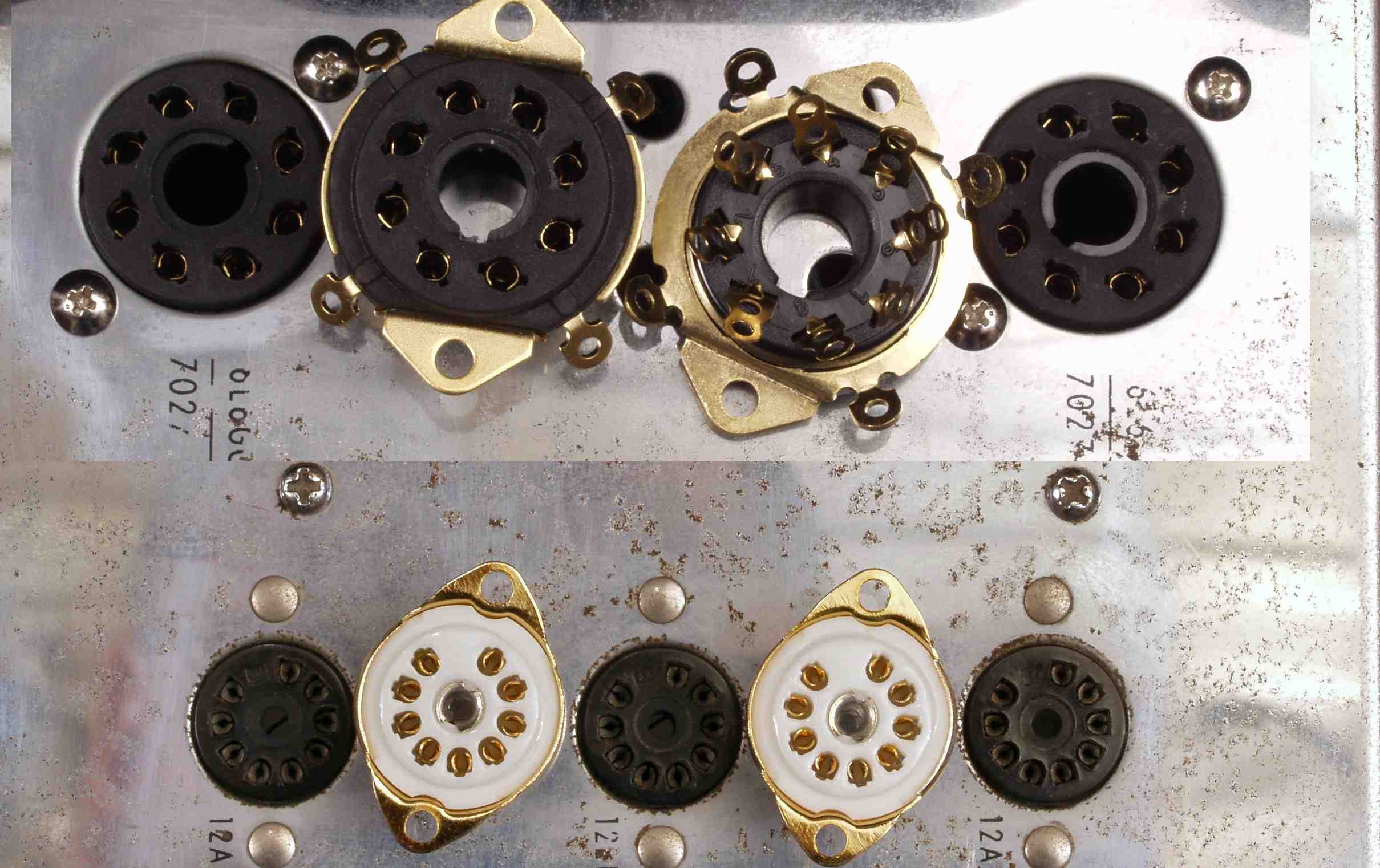

Ａ−２．　点検中　交換するＵＳソケット、ＭＴ９ピンソケットの比較

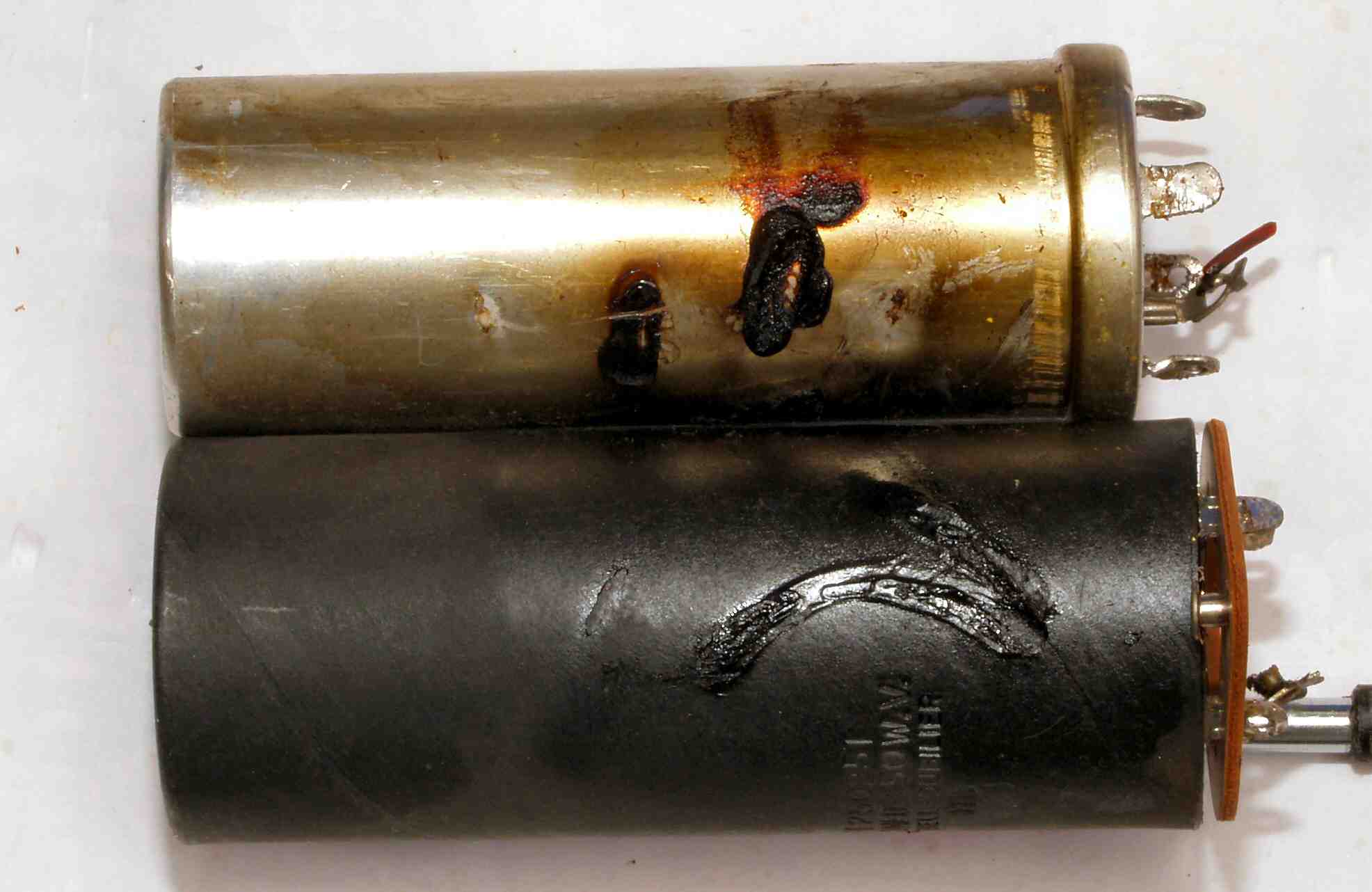

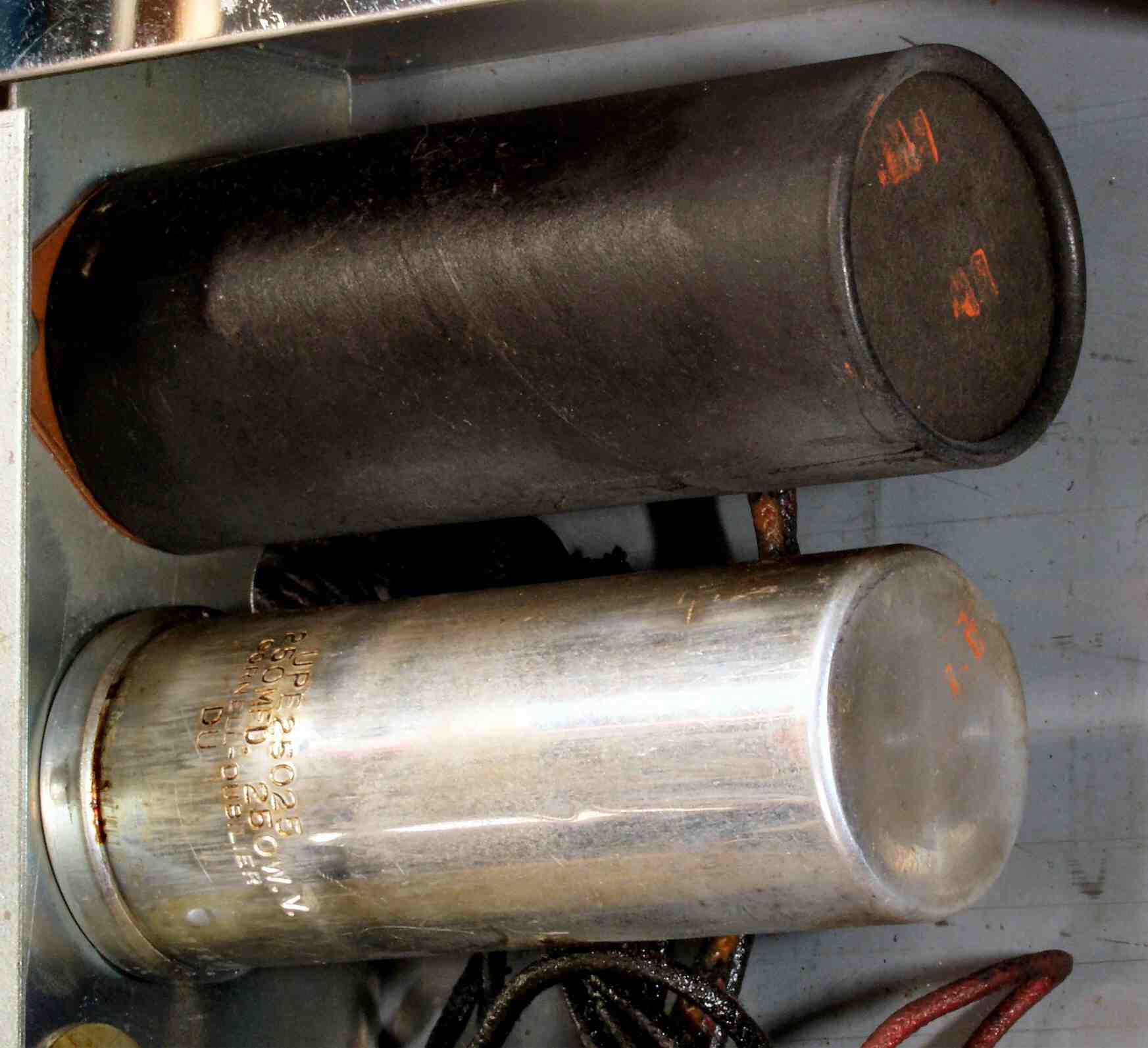

Ａ−３Ａ．　点検中　容量抜けした電源ブロックコンデンサー２本

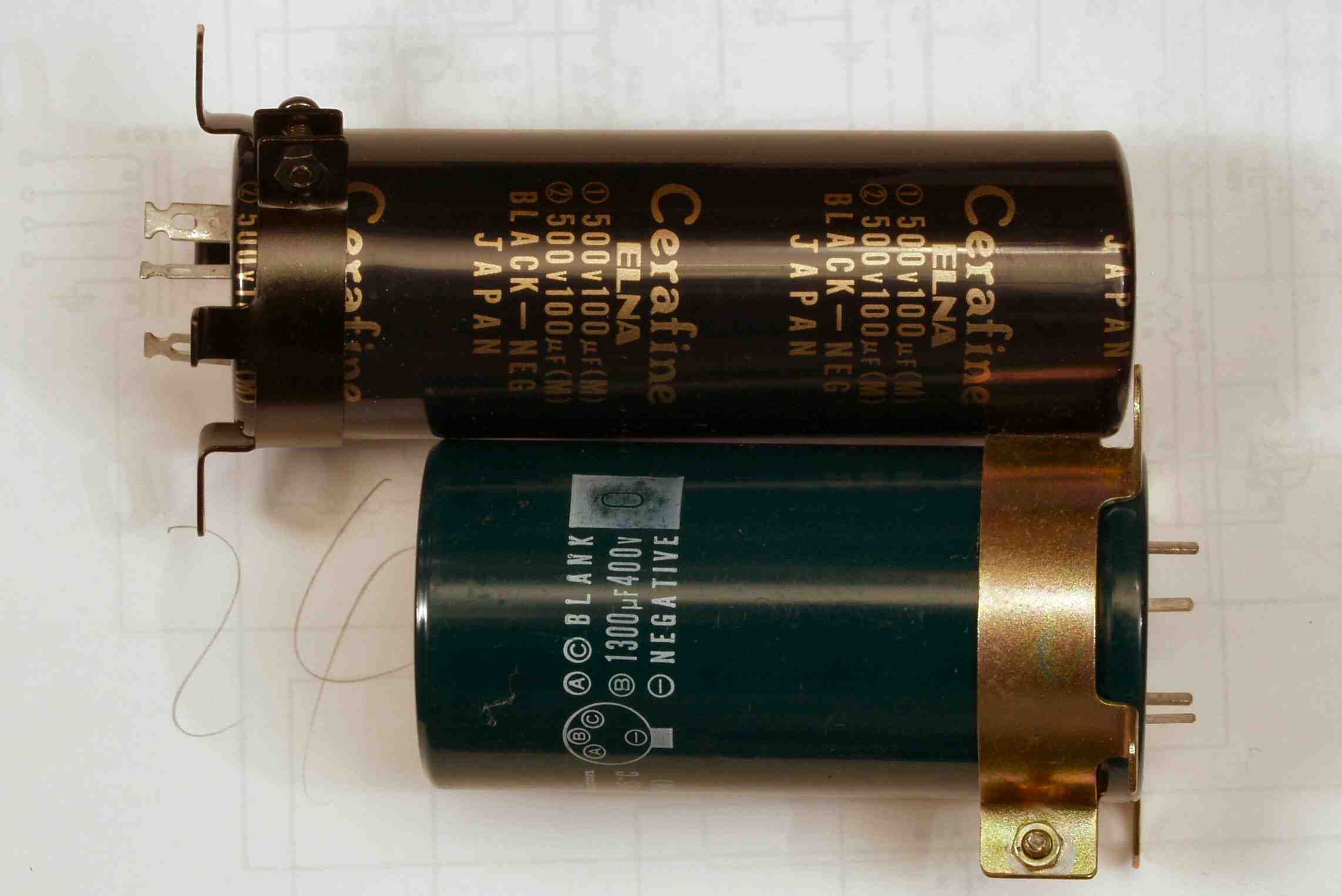

Ａ−３Ｂ．　点検中　交換する電源ブロックコンデンサー

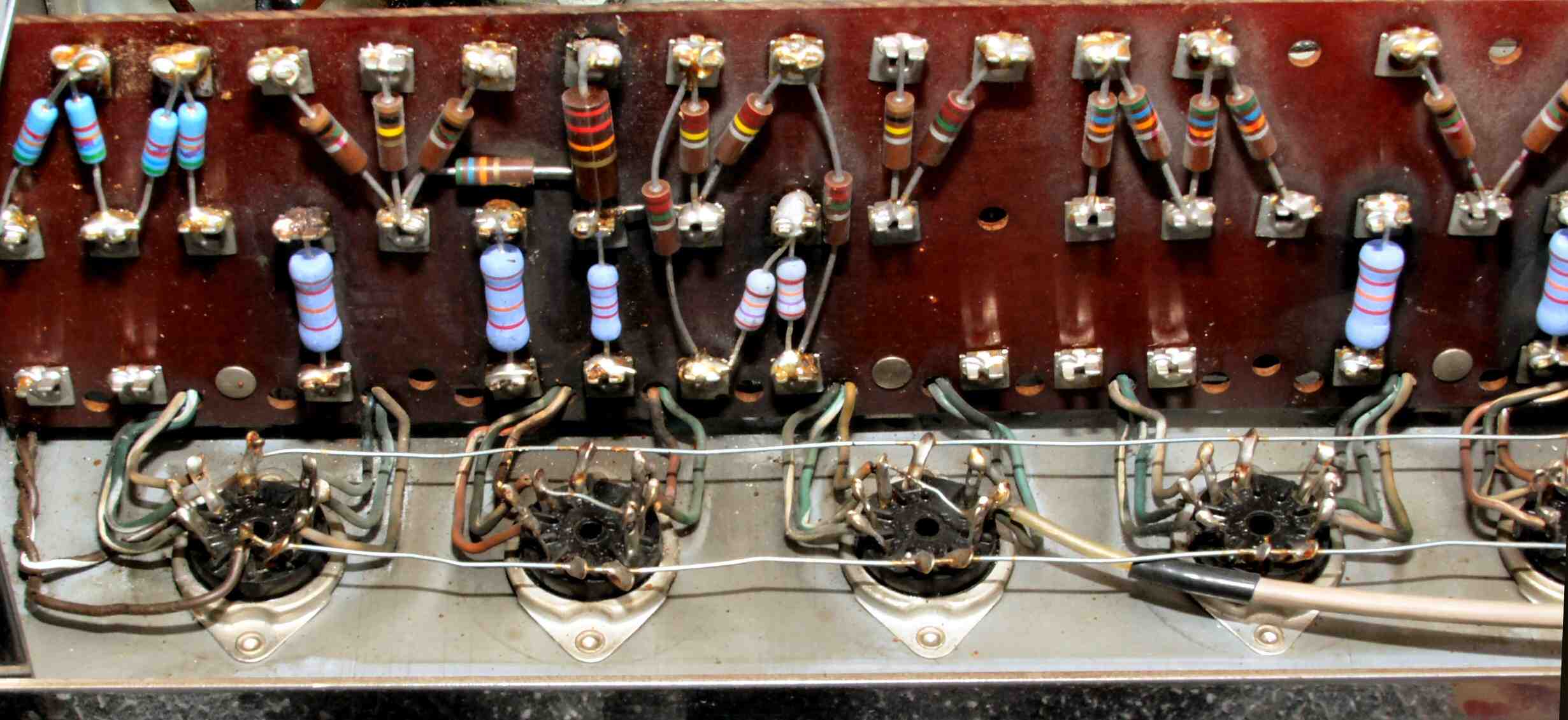

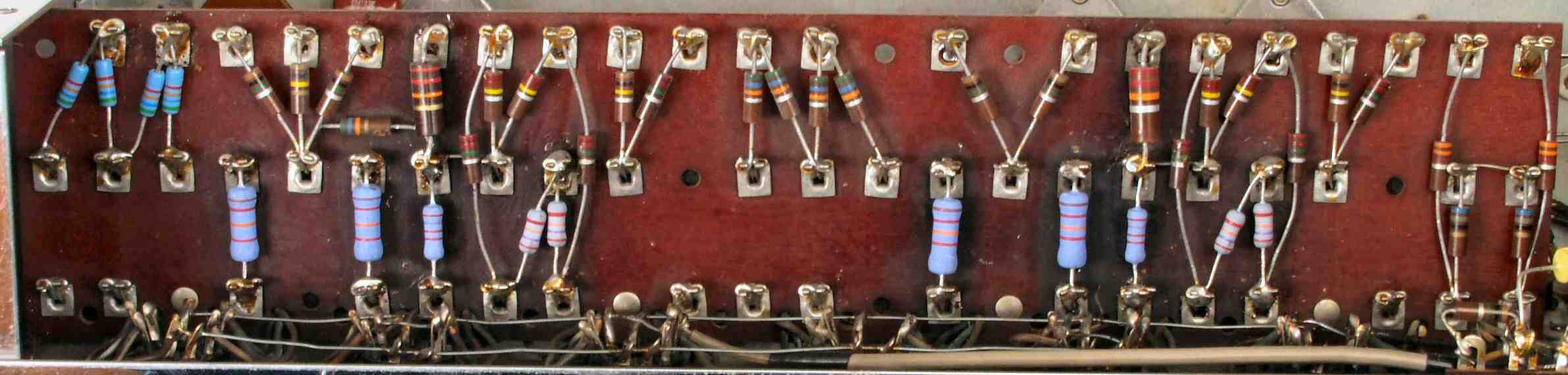

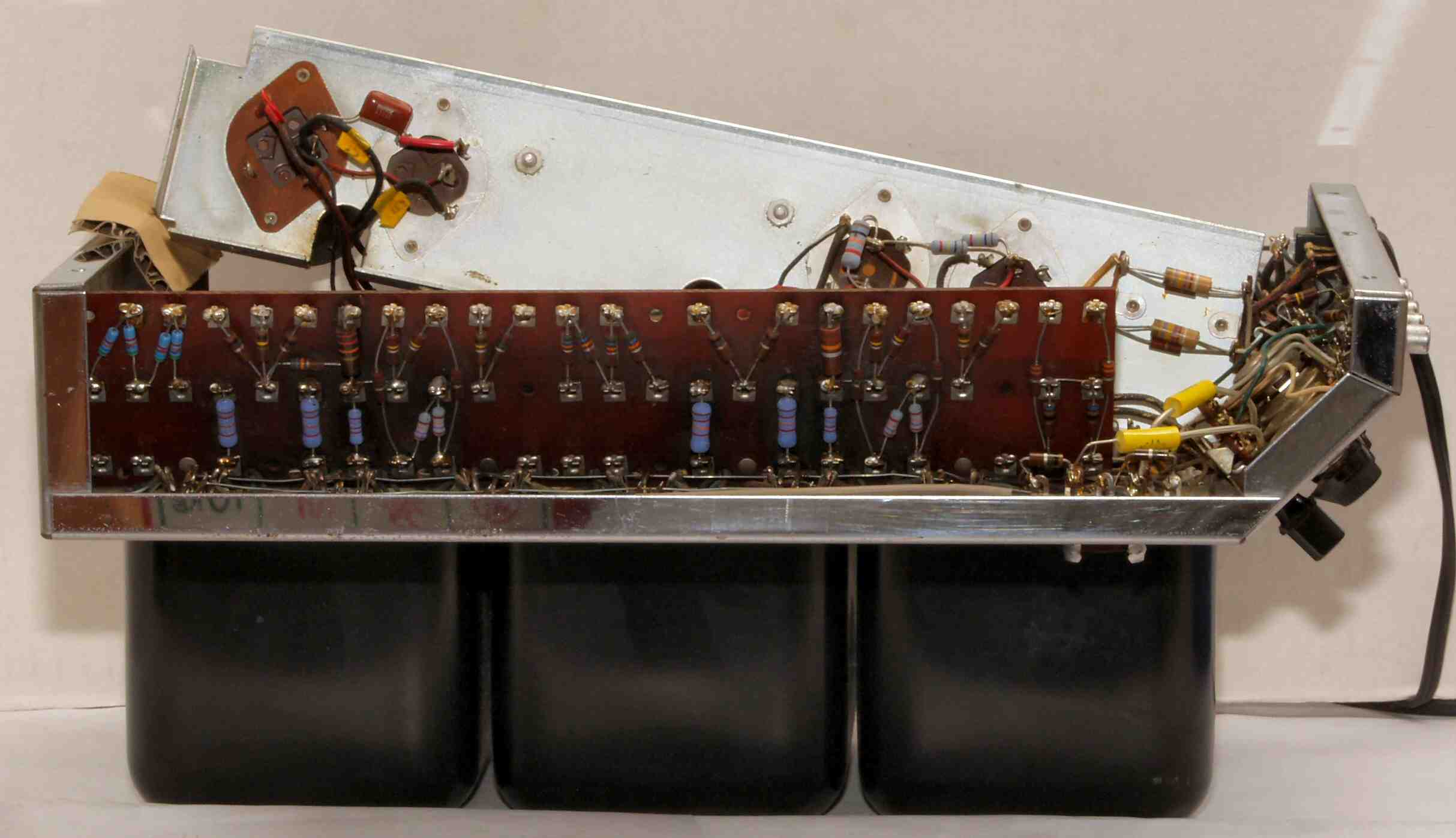

Ａ−４Ａ．　点検中　基板

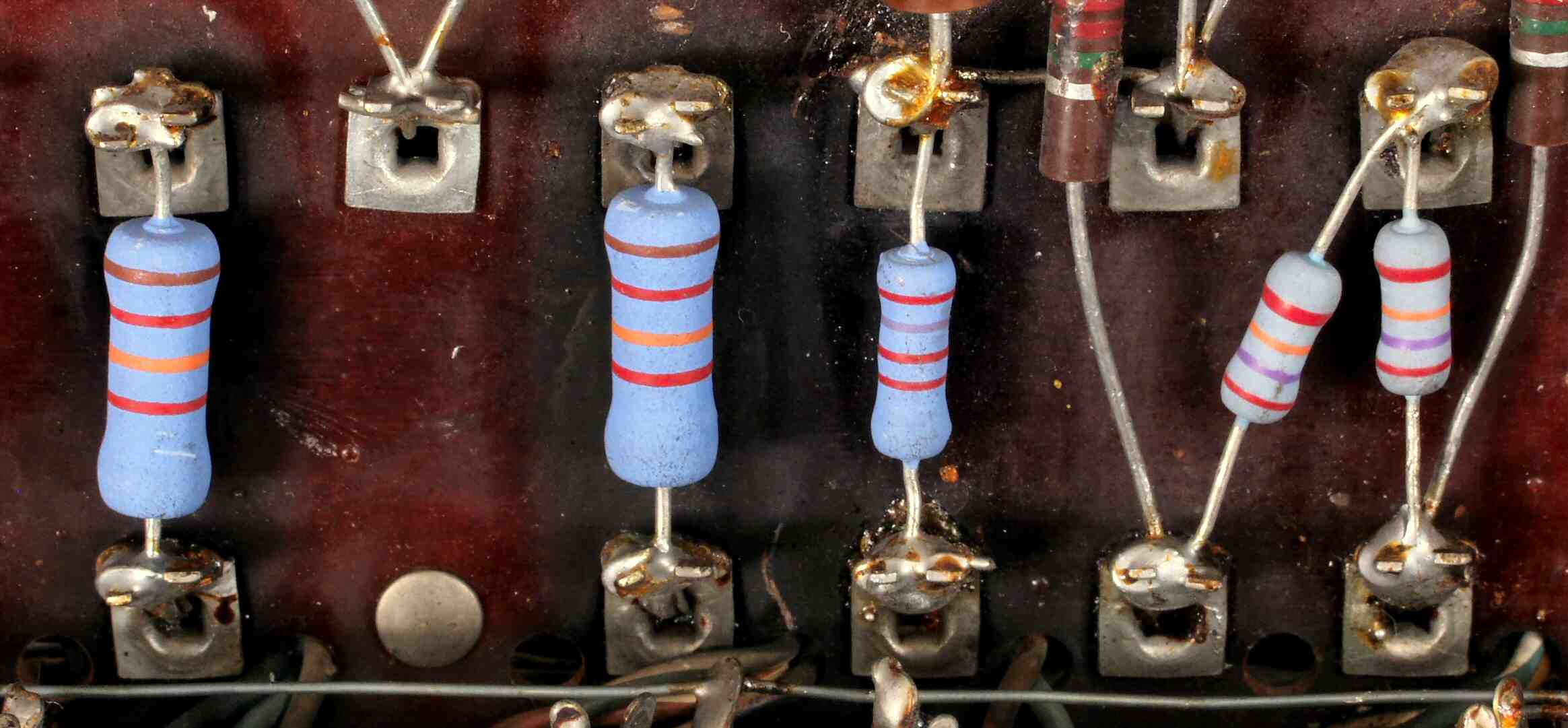

Ａ−４Ｂ．　点検中　　基板拡大、抵抗は絡げてある、メーカー修理？

Ａ−４Ｃ．　点検中　　基板拡大、抵抗は絡げてある、メーカー修理？

Ａ−５Ａ．　点検中　基板裏、コンデンサーが全て交換されているが！！！！

Ａ−５Ｂ．　点検中　基板裏拡大１

Ａ−５Ｃ．　点検中　基板裏拡大２

Ａ−５Ｄ．　点検中　基板裏拡大３

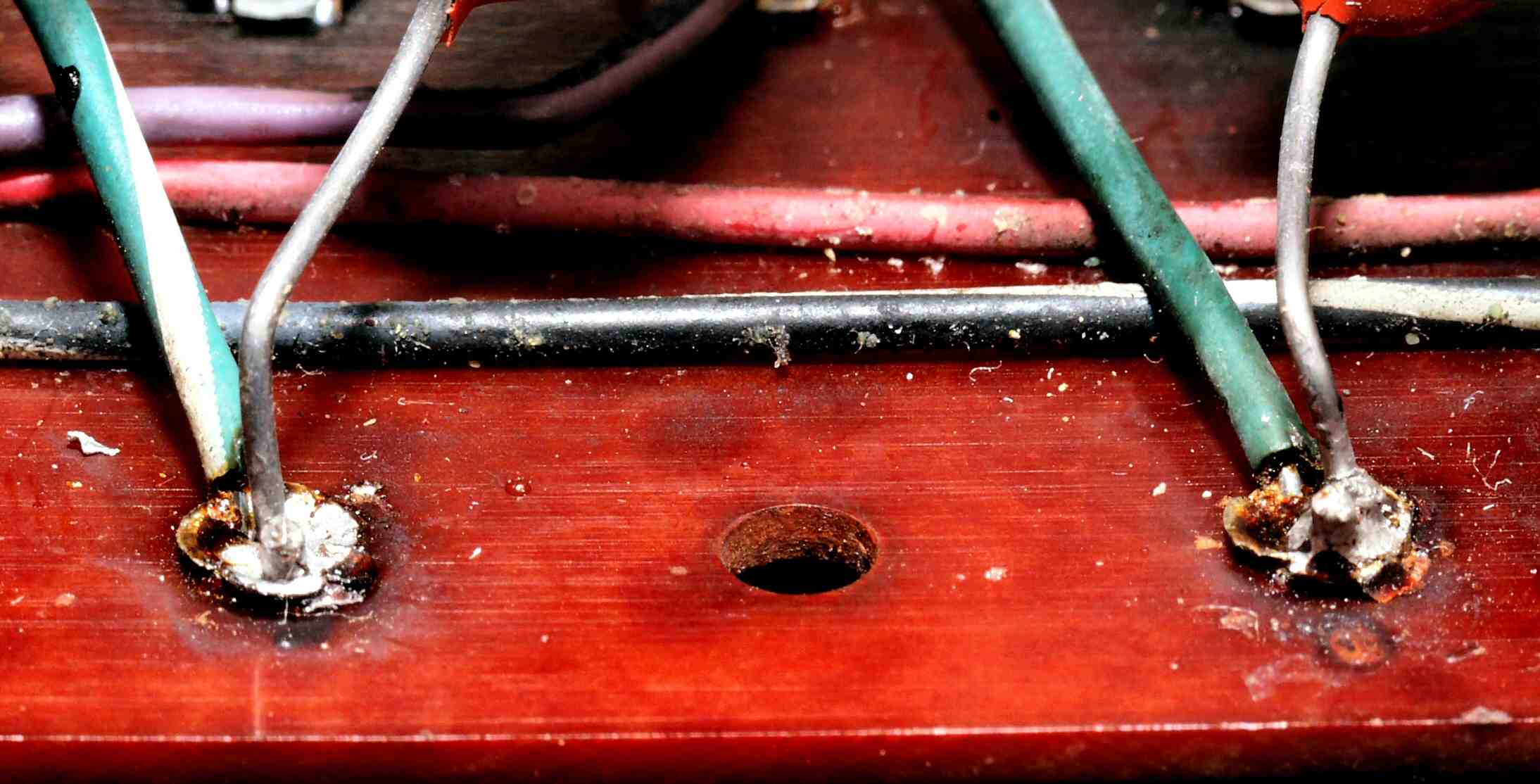

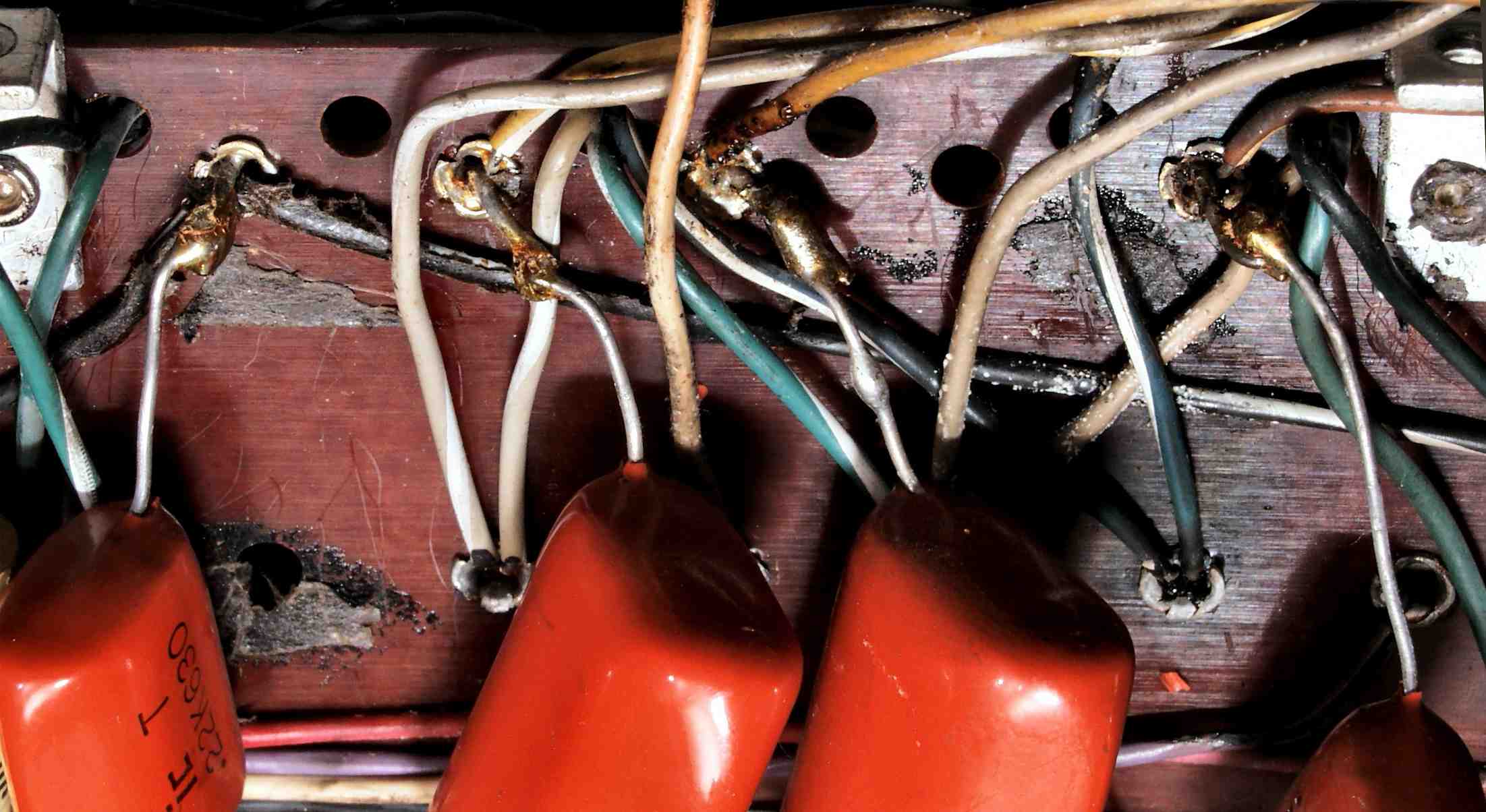

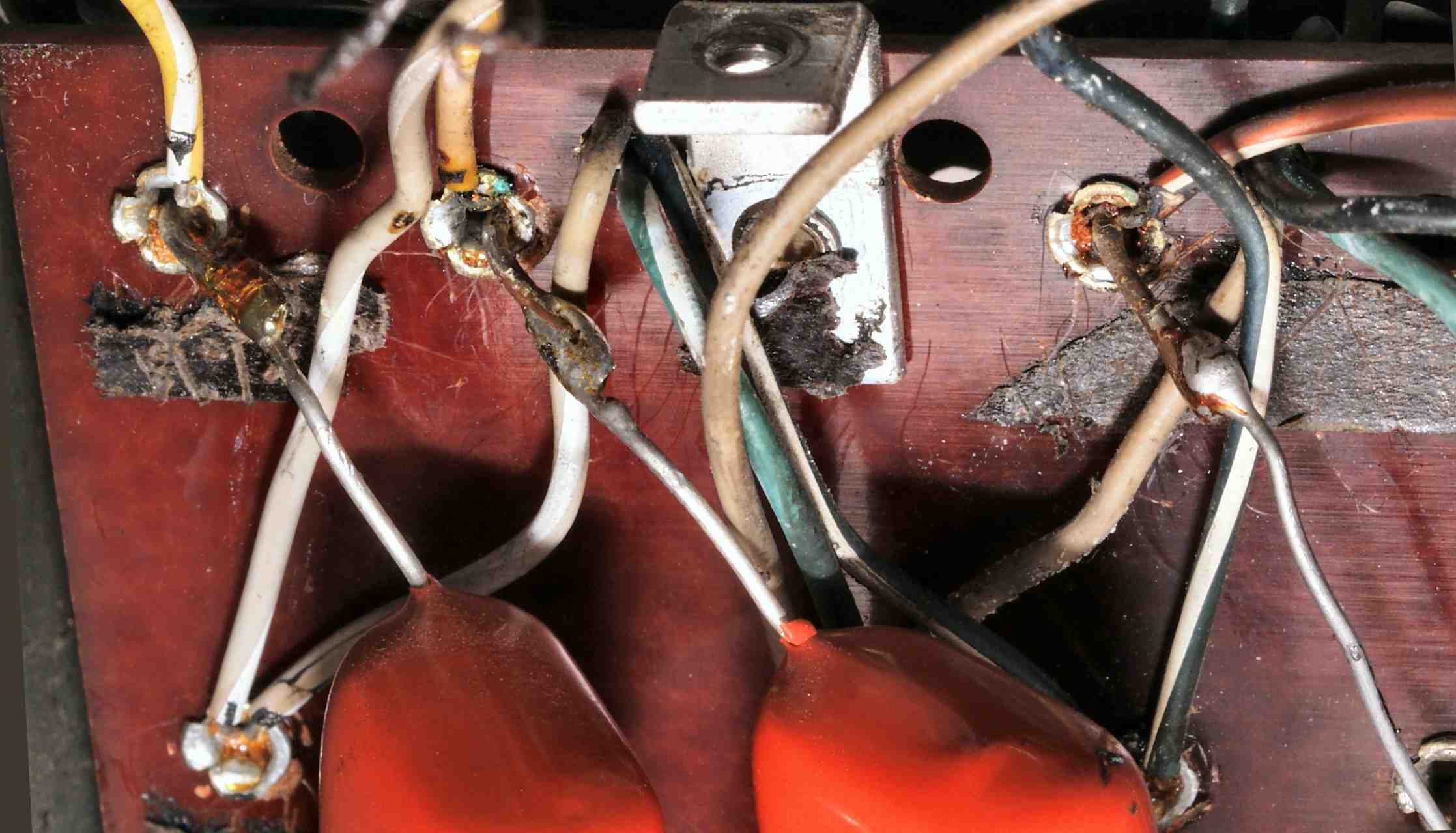

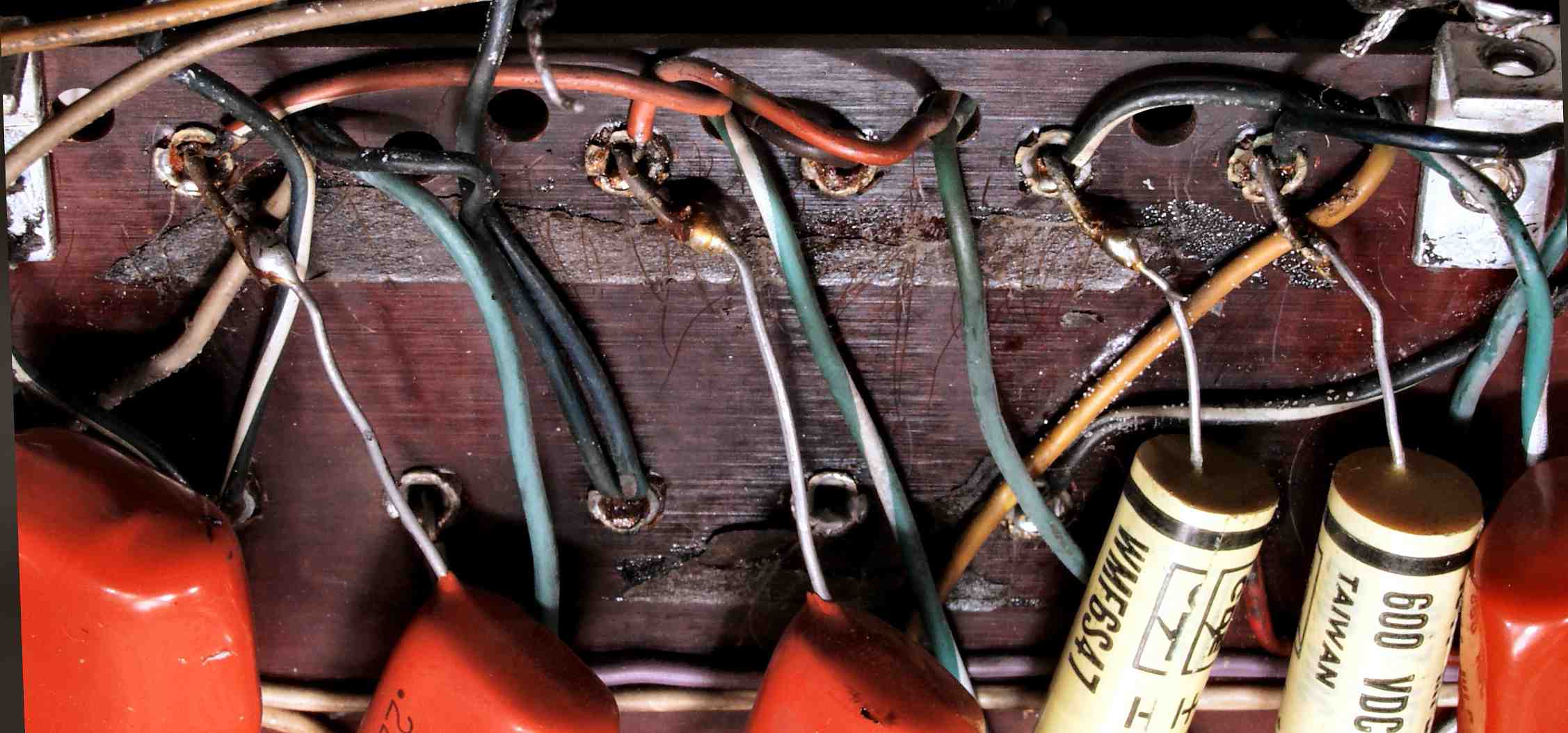

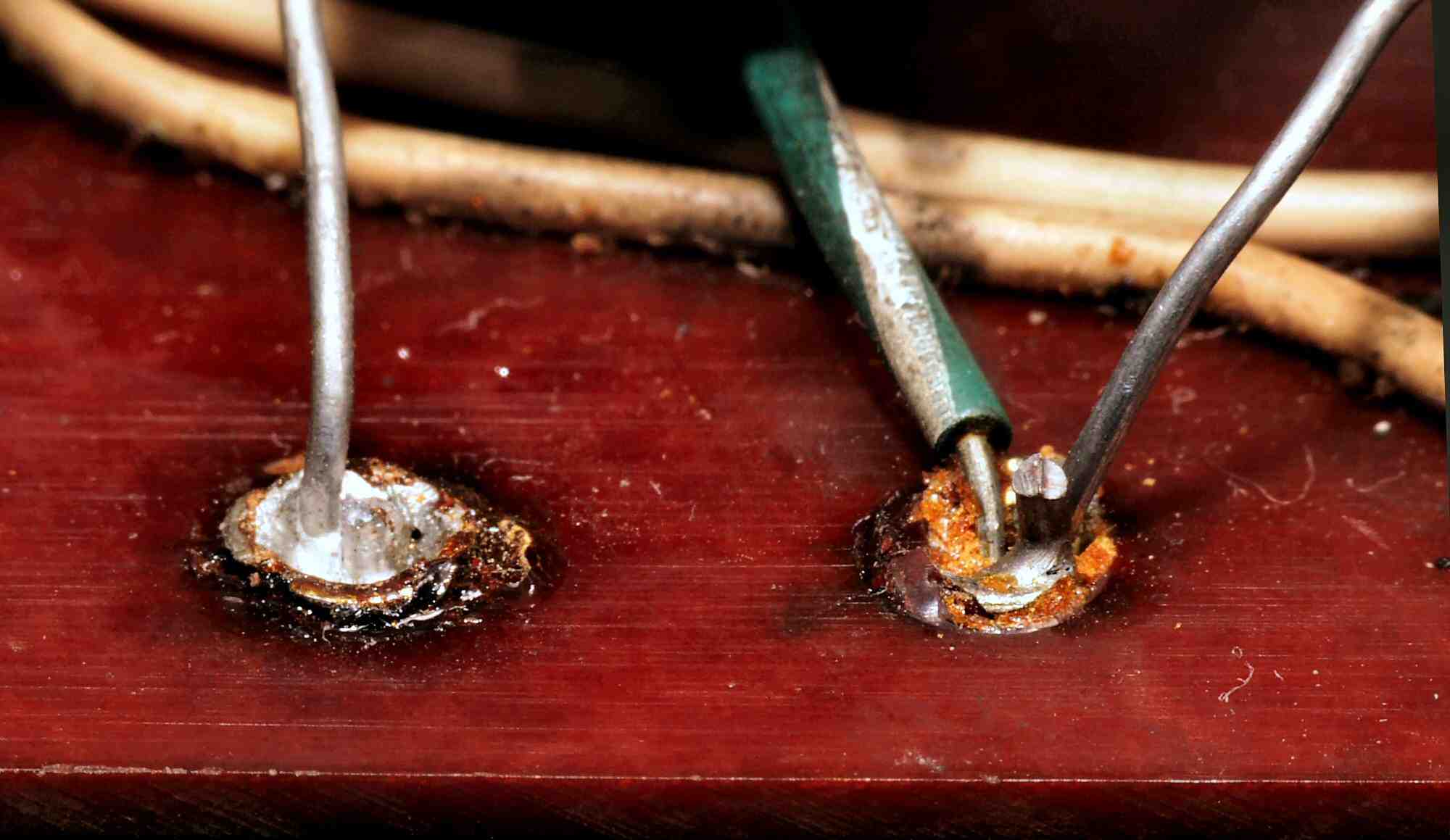

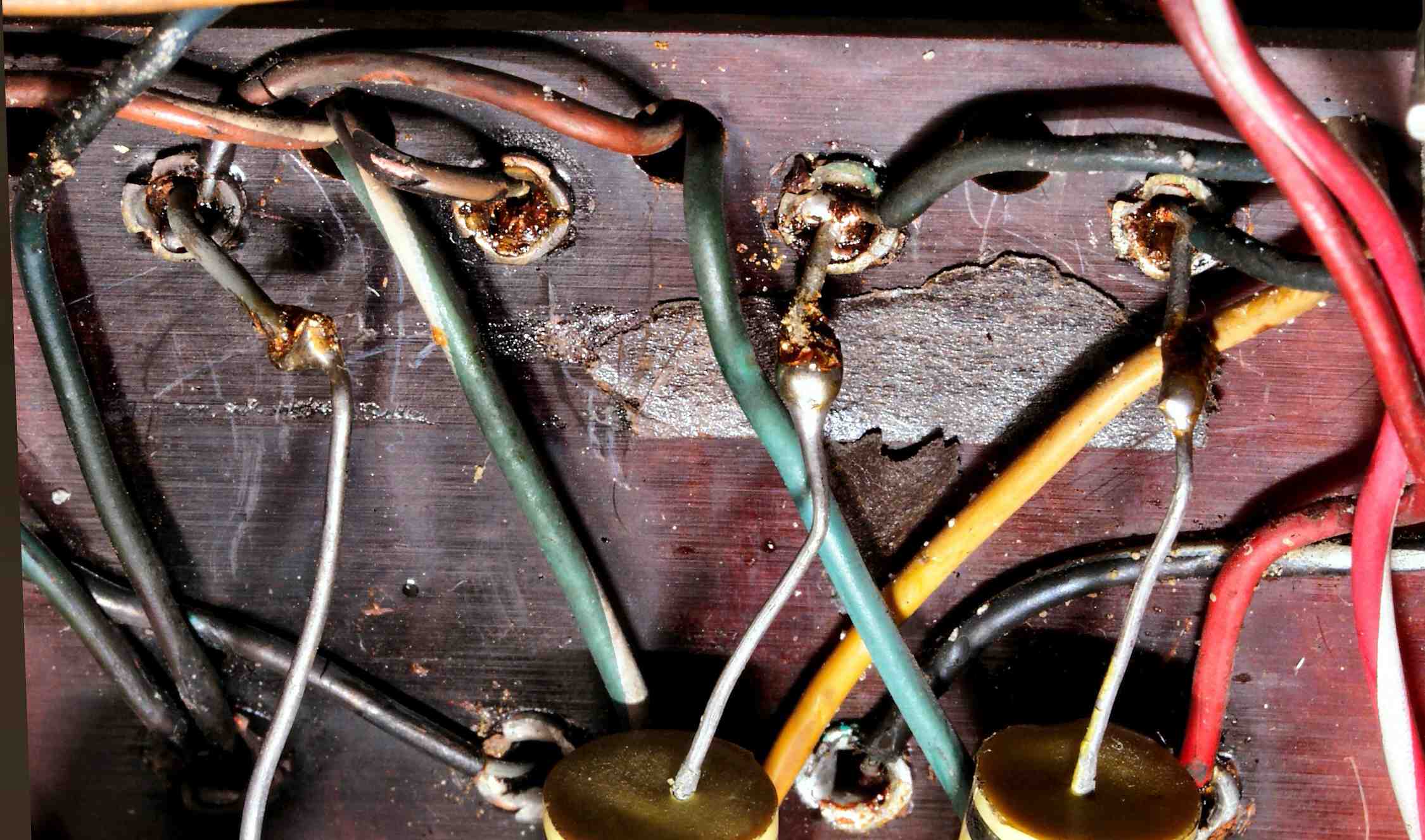

Ａ−５Ｅ．　点検中　基板裏拡大１１、取り除いたコンデンサーのリード線を取り除かない！

Ａ−５Ｆ．　点検中　基板裏拡大１２、取り除いたコンデンサーのリード線を取り除かない！

Ａ−５Ｇ．　点検中　基板裏拡大１３、取り除いたコンデンサーのリード線を取り除かない！

Ａ−５Ｈ．　点検中　基板裏拡大１４、取り除いたコンデンサーのリード線を取り除かない！

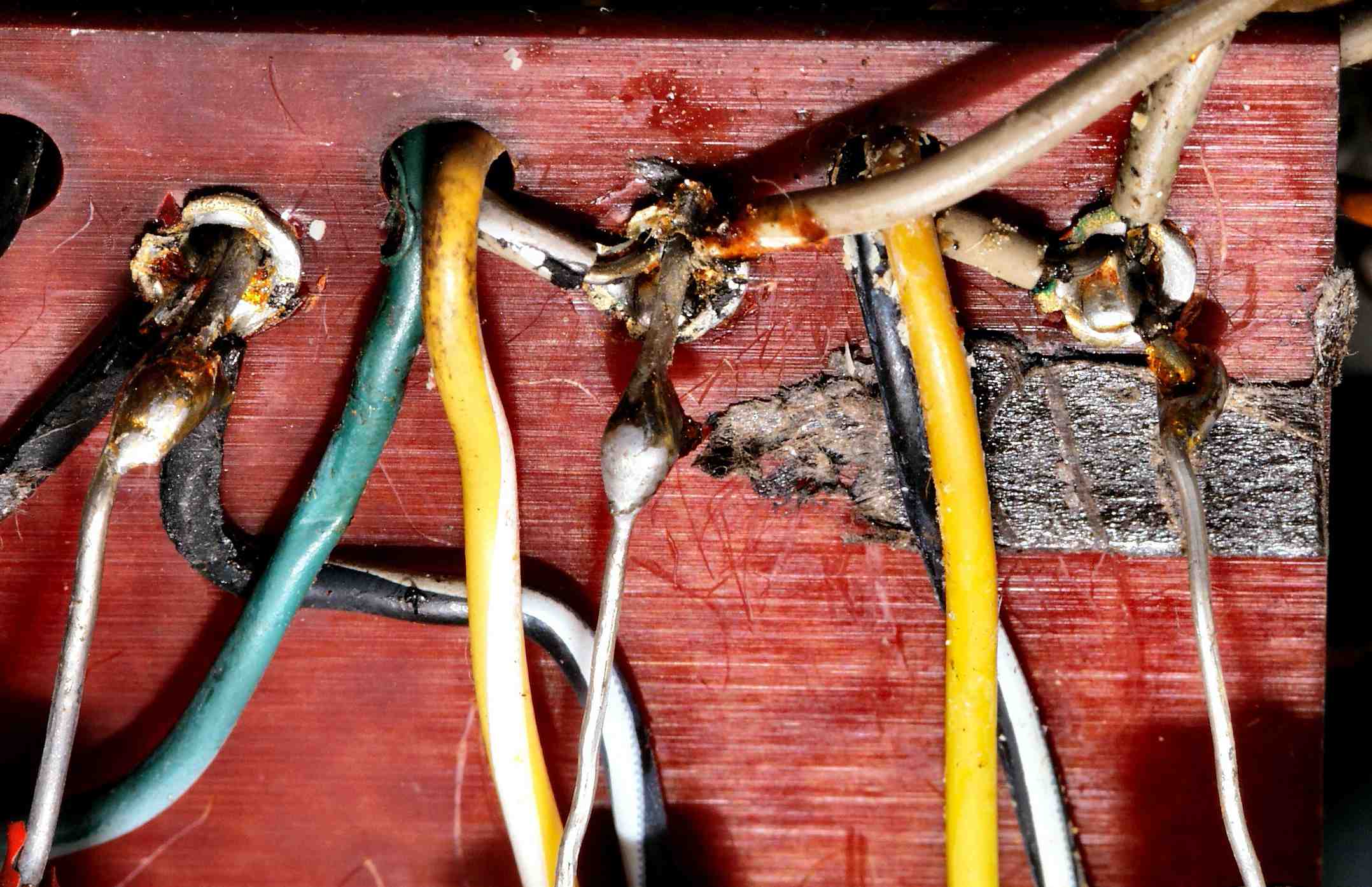

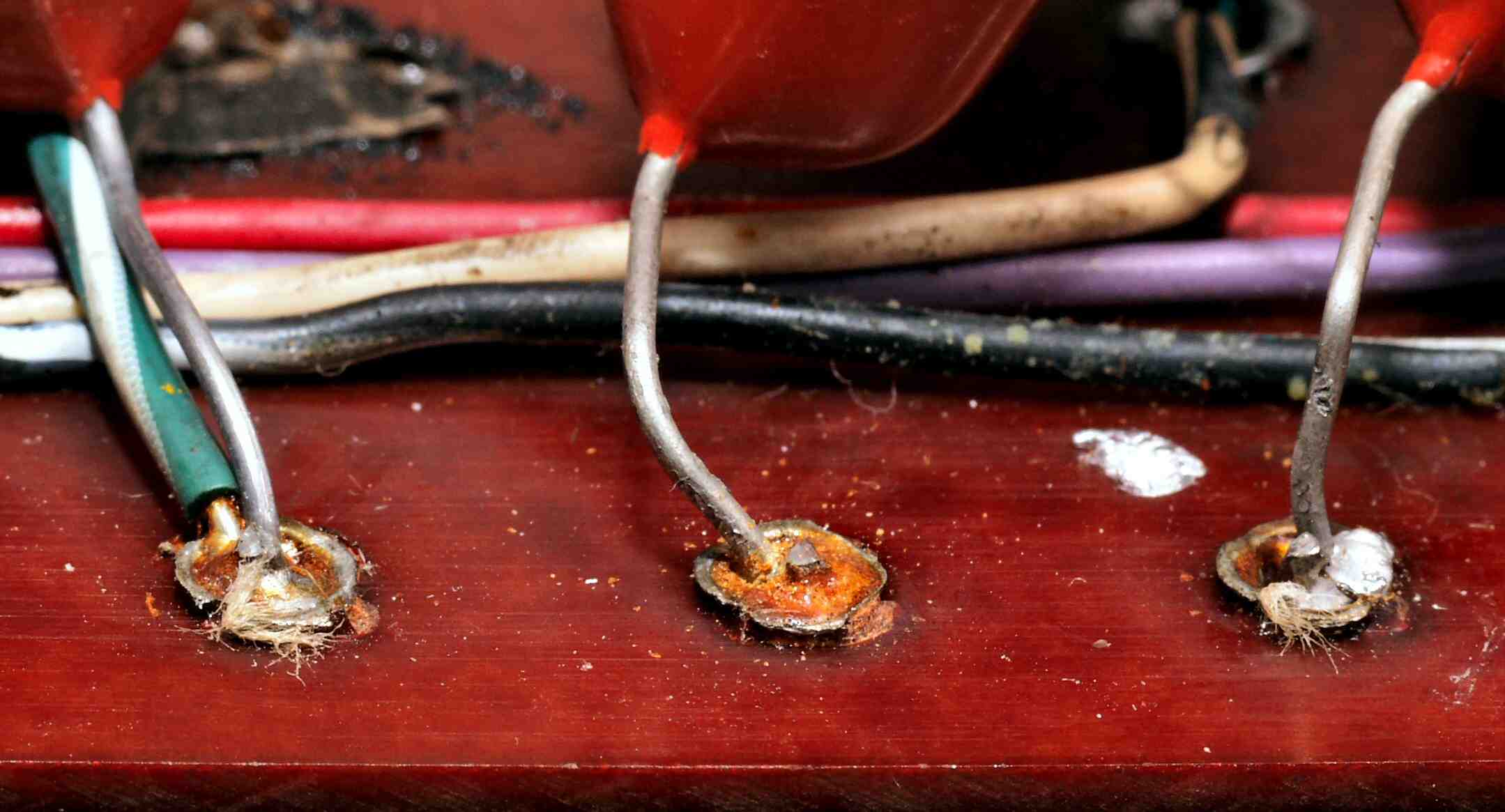

Ａ−５Ｉ．　点検中　基板裏拡大２１、取り除いたコンデンサーのリード線に半田付け！

Ａ−５Ｊ．　点検中　基板裏拡大２２、取り除いたコンデンサーのリード線に半田付け！

Ａ−５Ｋ．　点検中　基板裏拡大２３、取り除いたコンデンサーのリード線に半田付け！

Ａ−５Ｌ．　点検中　基板裏拡大２４、取り除いたコンデンサーのリード線に半田付け！

Ａ−５Ｍ．　点検中　基板裏拡大２４、取り除いたコンデンサーのリード線に半田付け！

Ａ−６．　点検中　交換された電源ブロックコンデンサーと抵抗

Ａ−７．　点検中　整流基板、ダイオードが２本交換されている

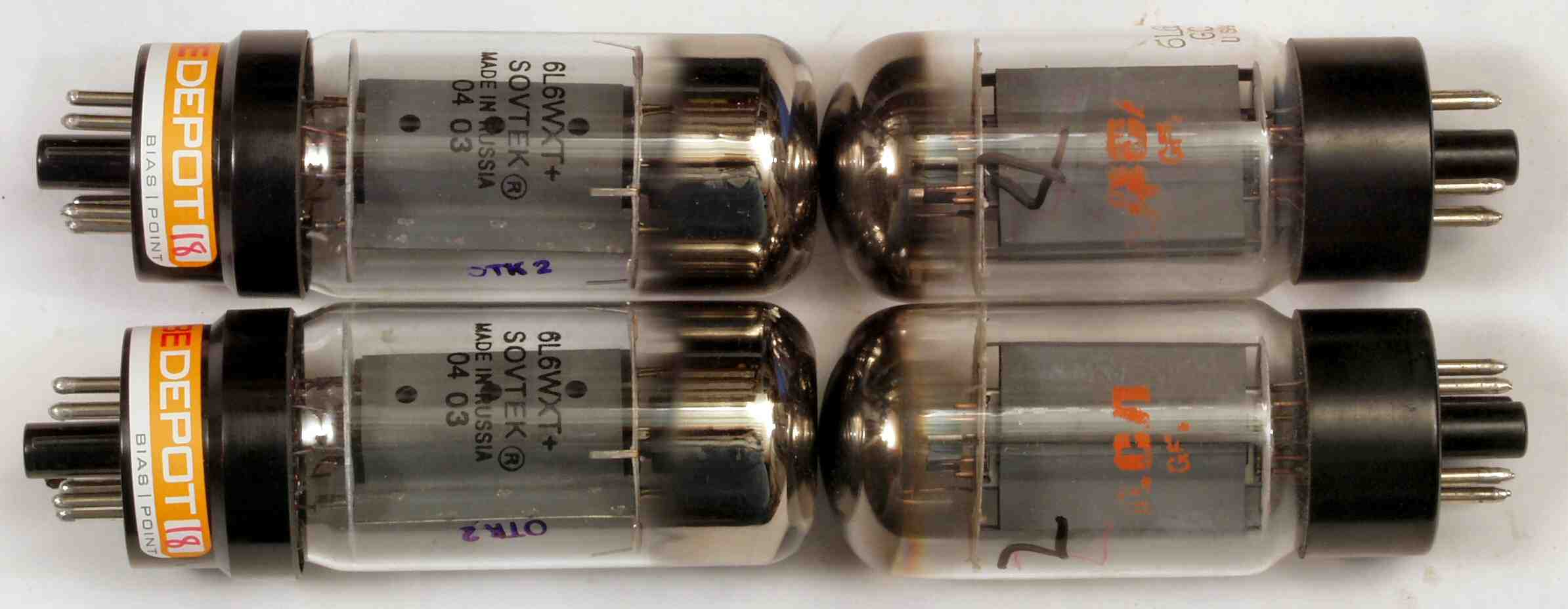

Ａ−８．　点検中　６Ｌ６ＧＣ比較、左＝手持ちの新しいＳＯＶＴＥＫの物、　右＝付いているＲＣＡの物。大きな変化は見られない。

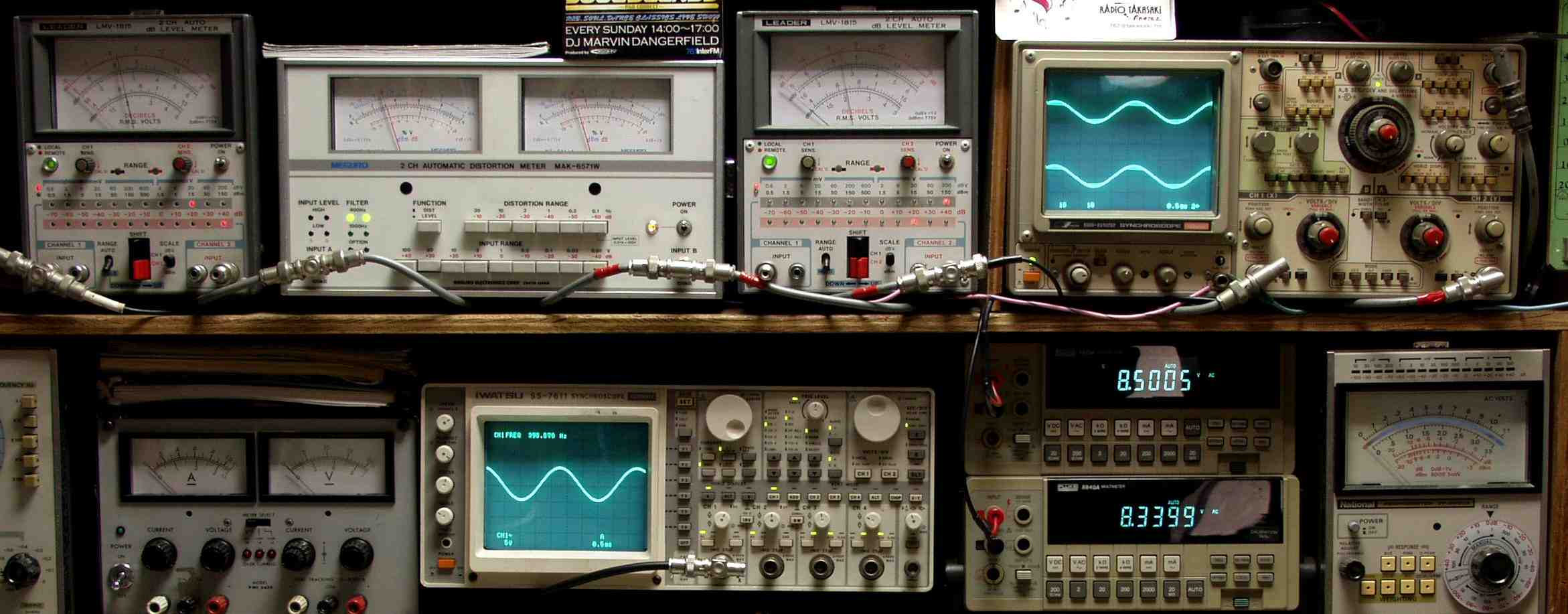

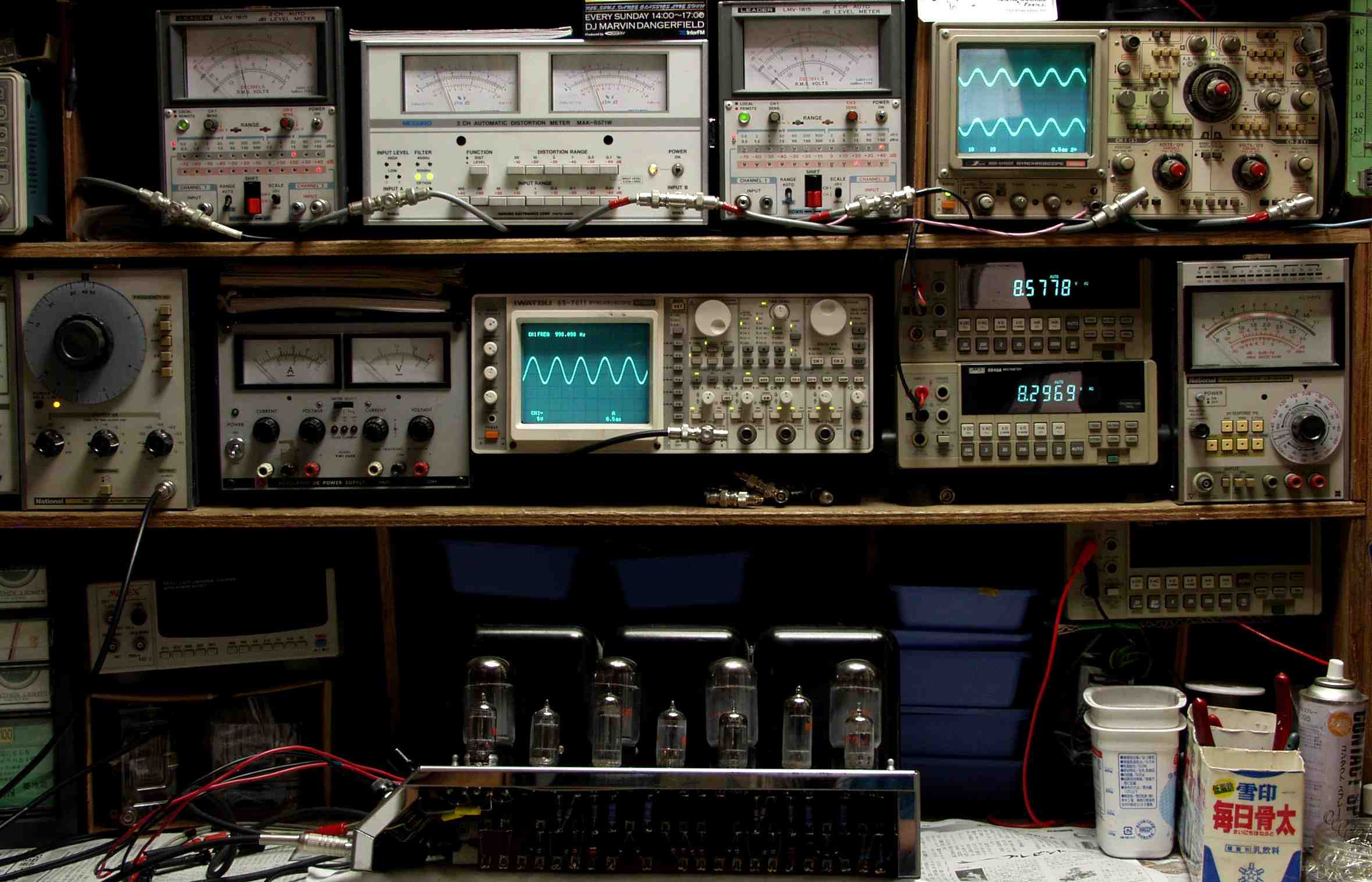

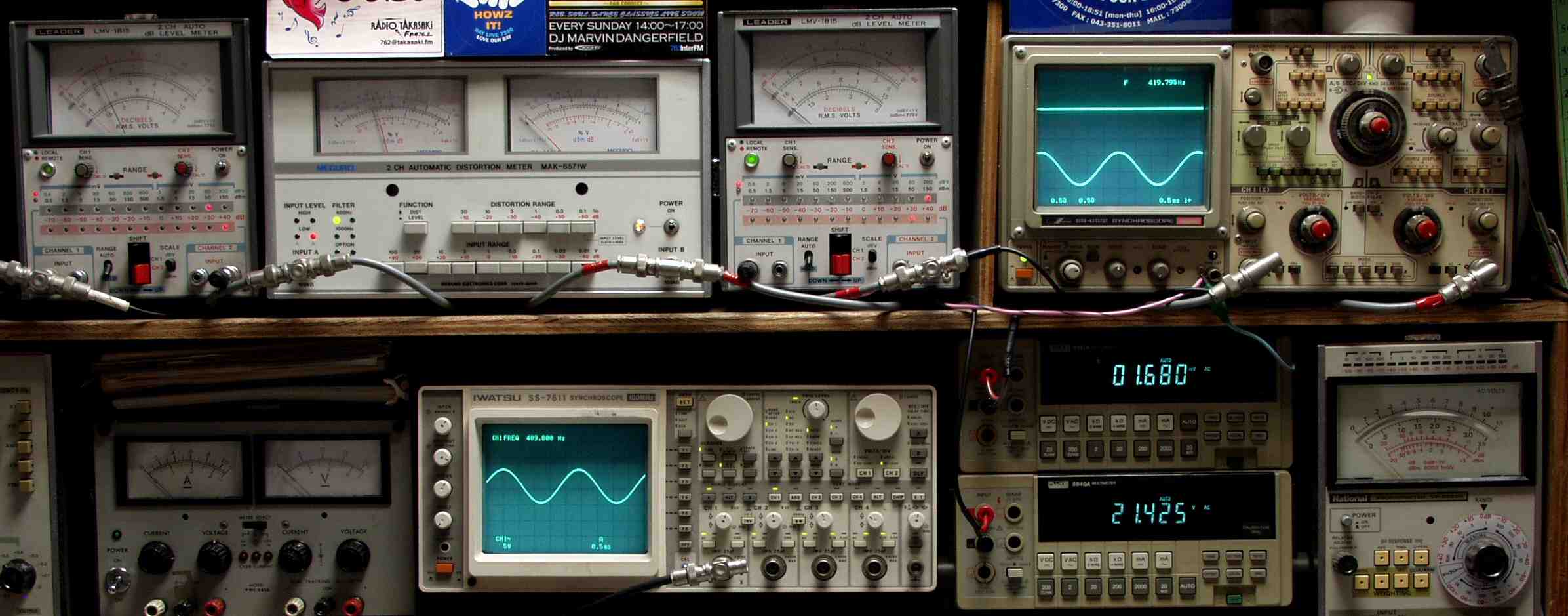

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

ＡＥ−２Ａ．　ＳＰ出力８．５Ｖ＝９Ｗ　歪み率＝３％（測定レンジ＝１０％）　　１０００ＨＺ 　　　　　　　　　　　　　　　　　　　　　　高圧が倍電圧整流なので、電解コンデンサーの容量抜けで、電圧が下がり出力が出ない

ＡＥ−２Ｂ．　ＳＰ出力８．５Ｖ＝９Ｗ　歪み率＝３％（測定レンジ＝１０％）　４００ＨＺ 　　　　　　　　　　　　　　　　　　　　　　高圧が倍電圧整流なので、電解コンデンサーの容量抜けで、電圧が下がり出力が出ない

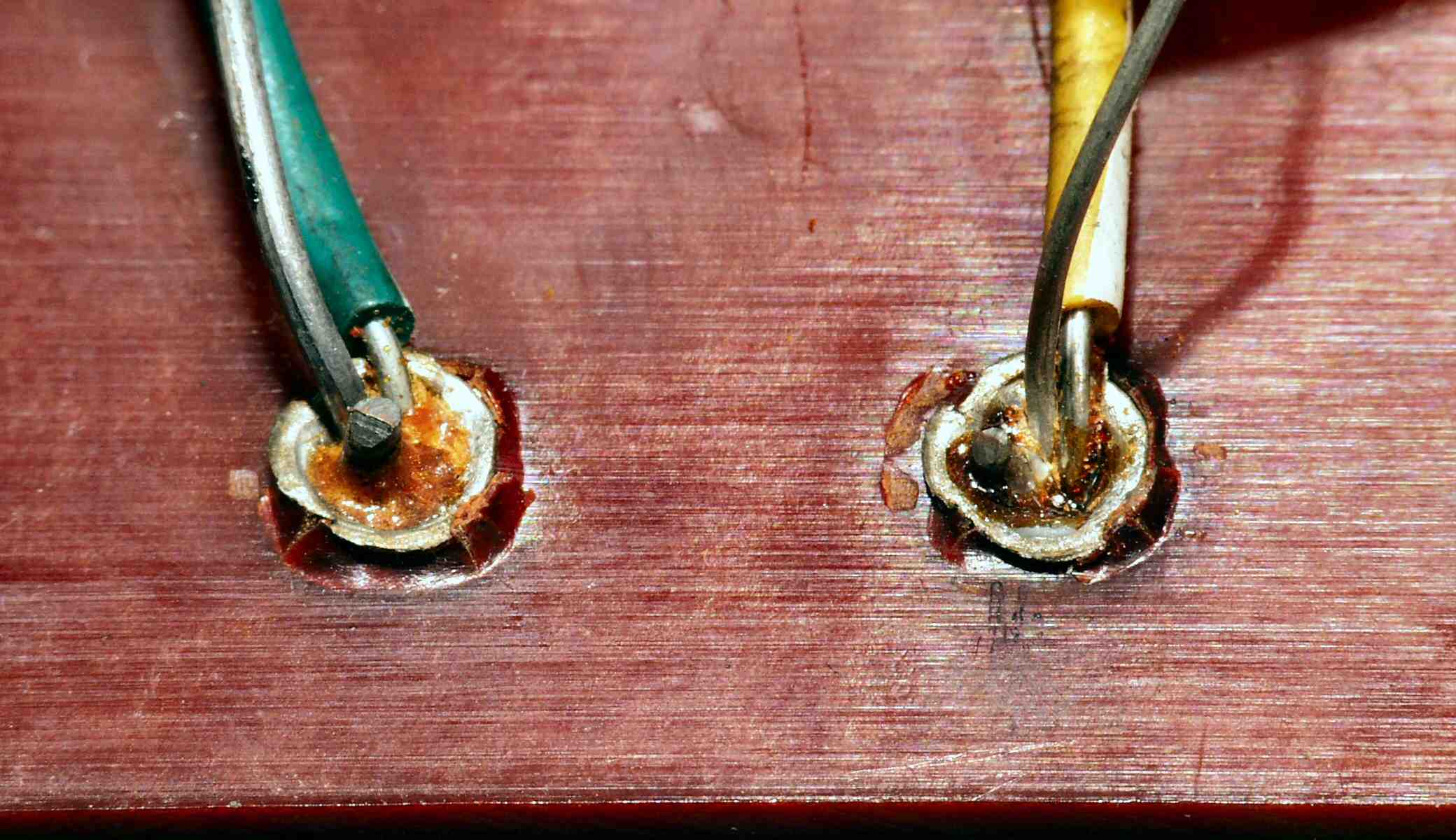

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＳＰ端子止めネジ

Ｃ−１Ｂ．　修理（交換）後　ＳＰ端子止めネジ

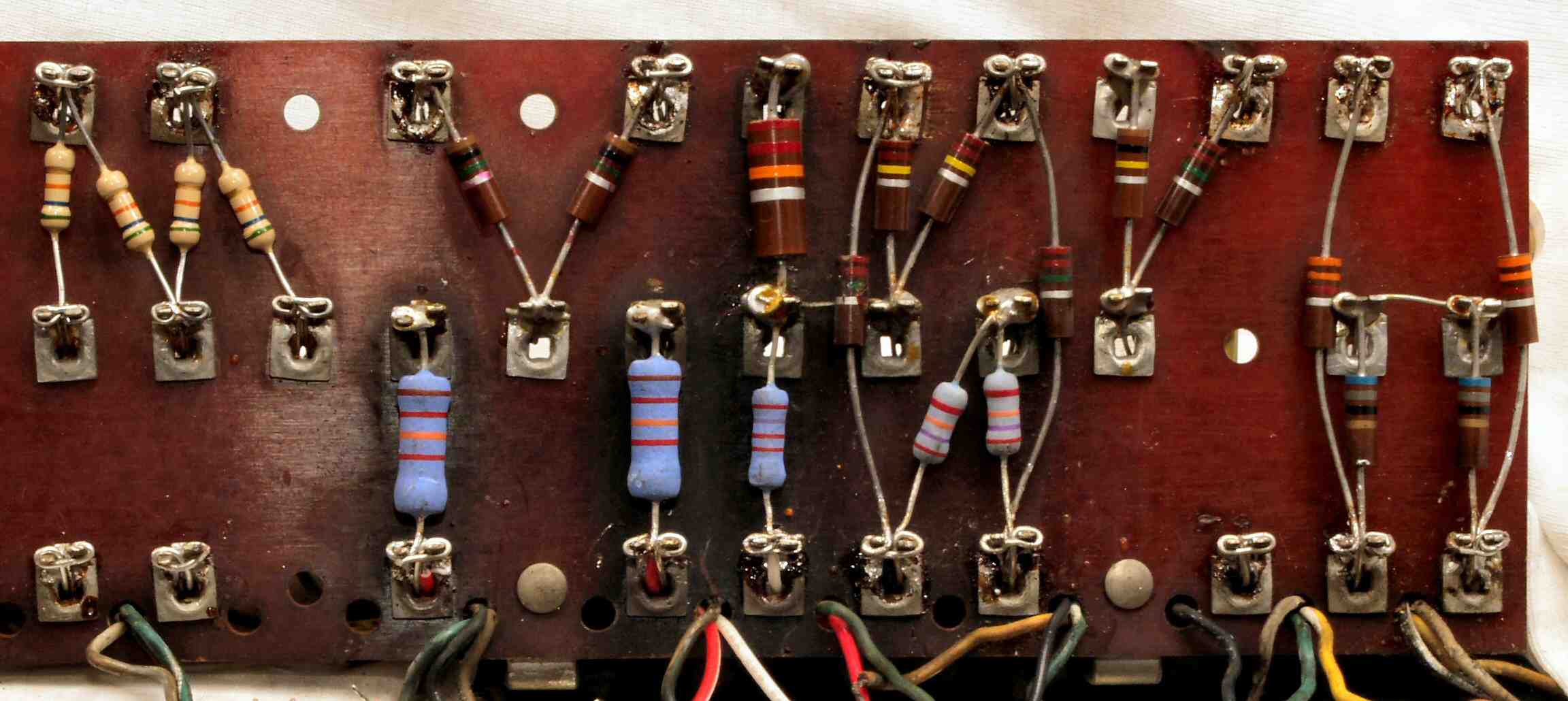

Ｃ−２Ａ．　修理前　基板

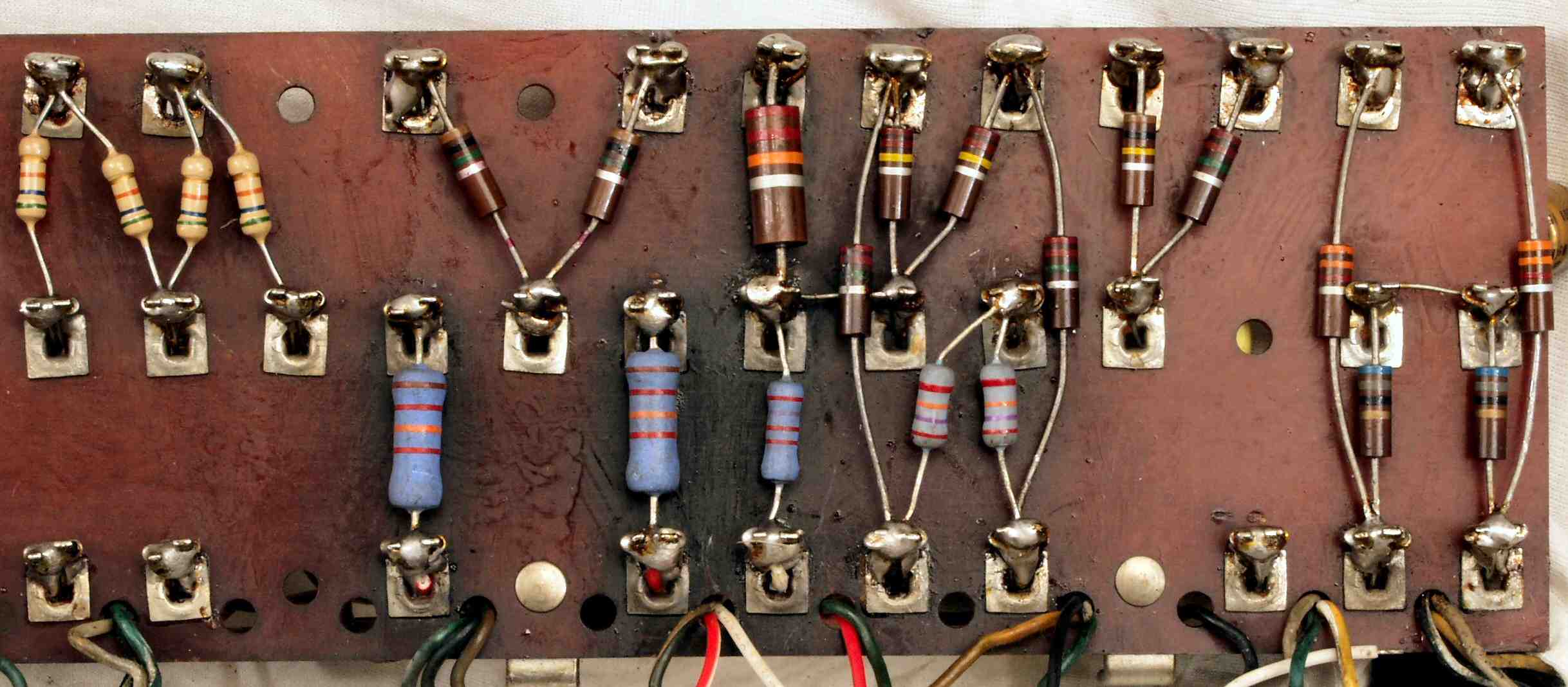

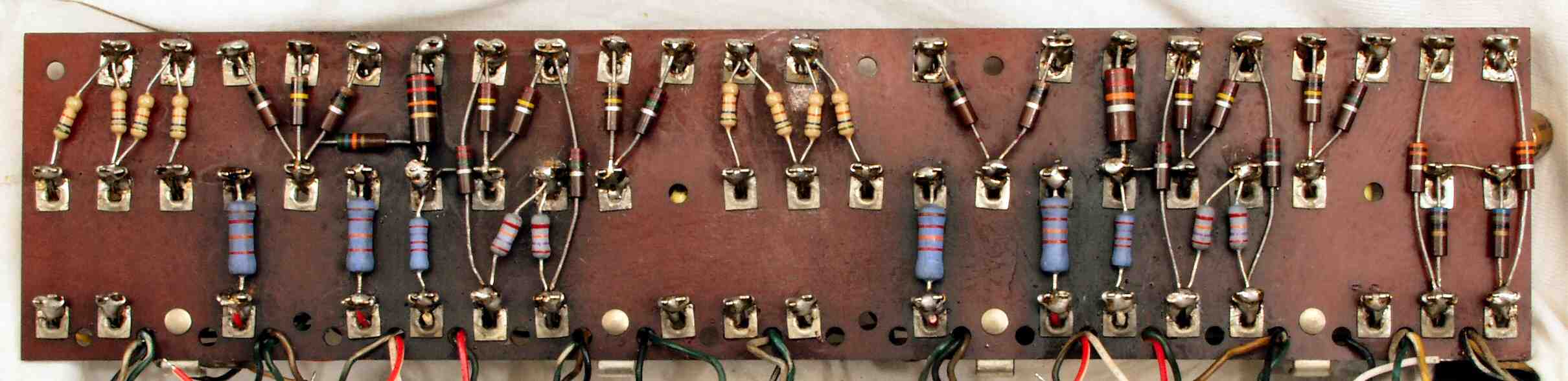

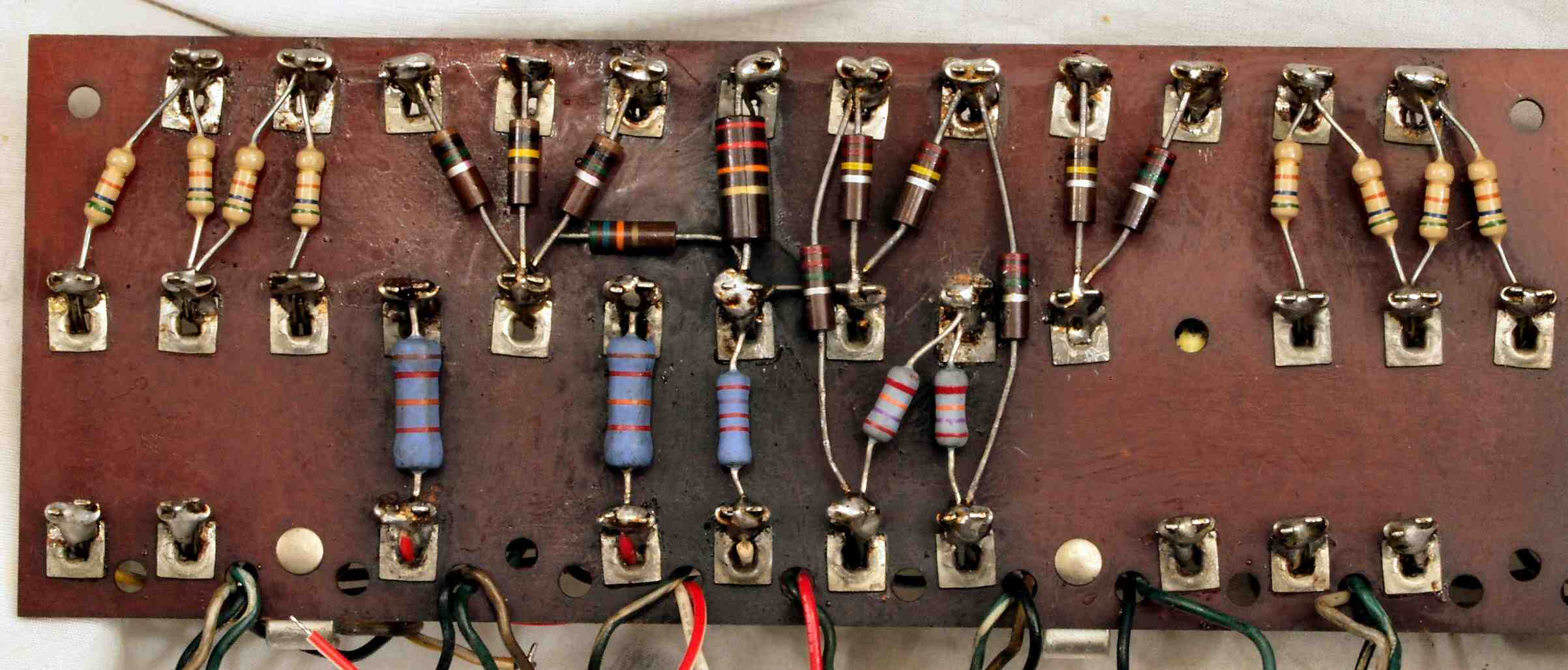

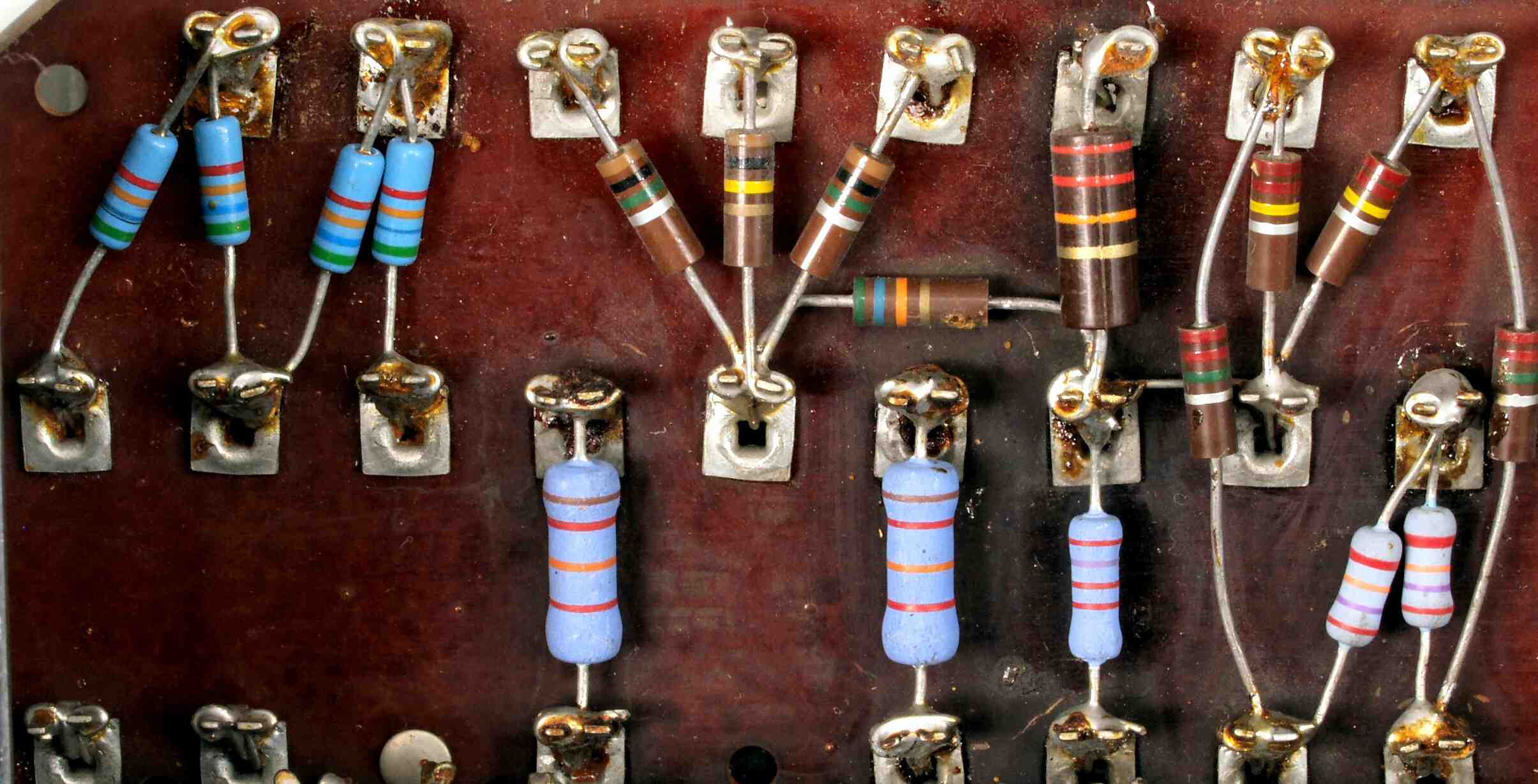

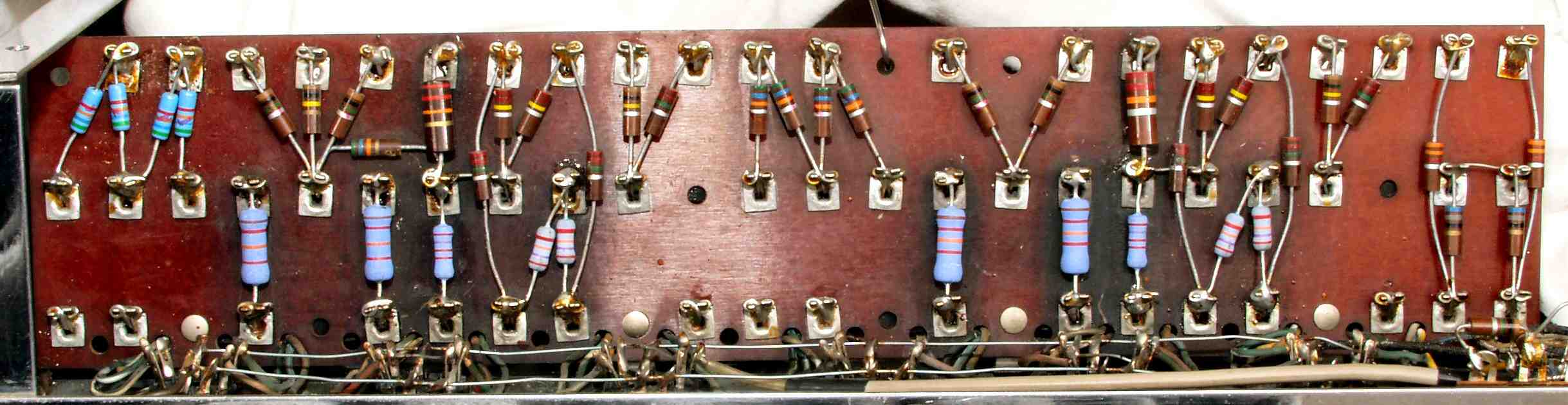

Ｃ−２Ｂ．　修理後　基板、抵抗８個交換

Ｃ−２Ｂ−１．　修理中　基板拡大、リード線は十分からげる

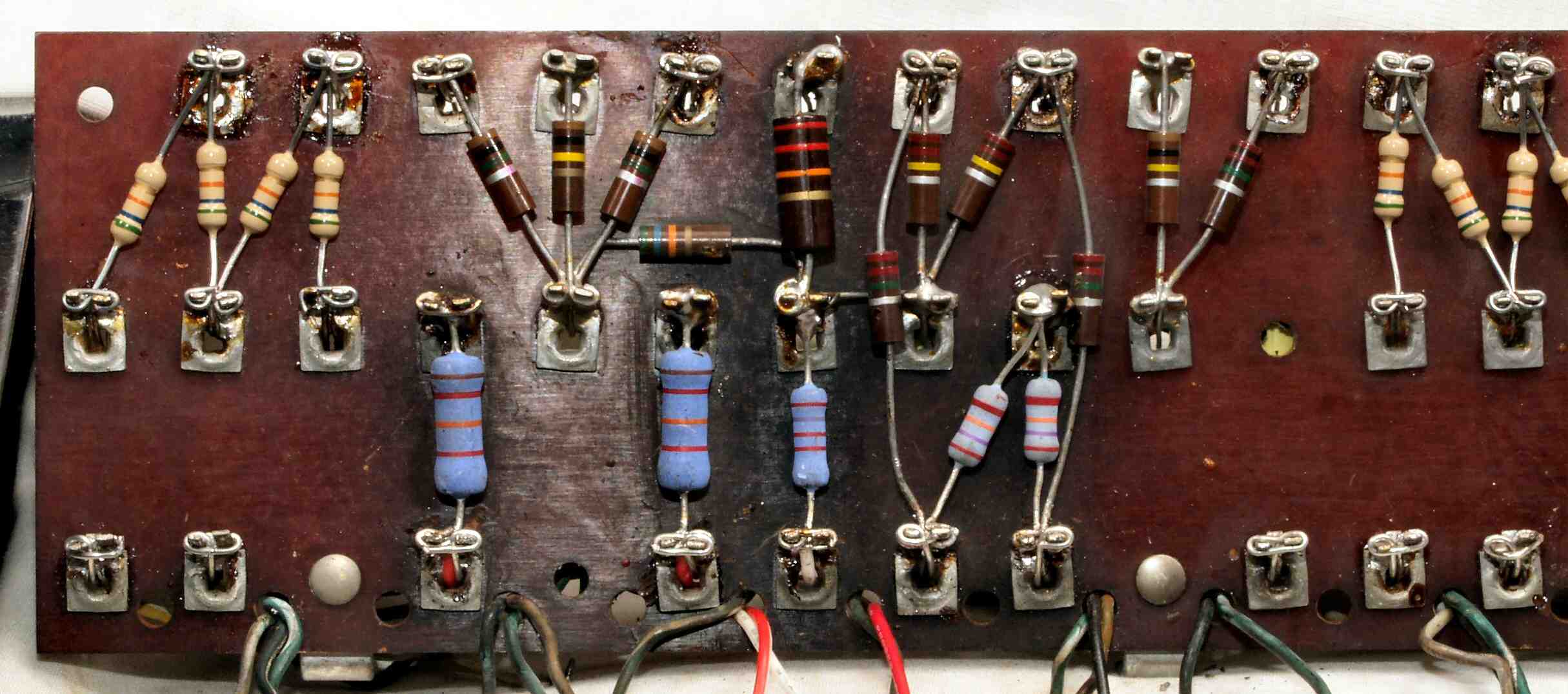

Ｃ−２Ｂ−２．　修理後　基板拡大、半田で固定し完成

Ｃ−２Ｂ−３．　修理中　基板拡大２、リード線は十分からげる

Ｃ−２Ｂ−４．　修理後　基板拡大２、半田で固定し完成

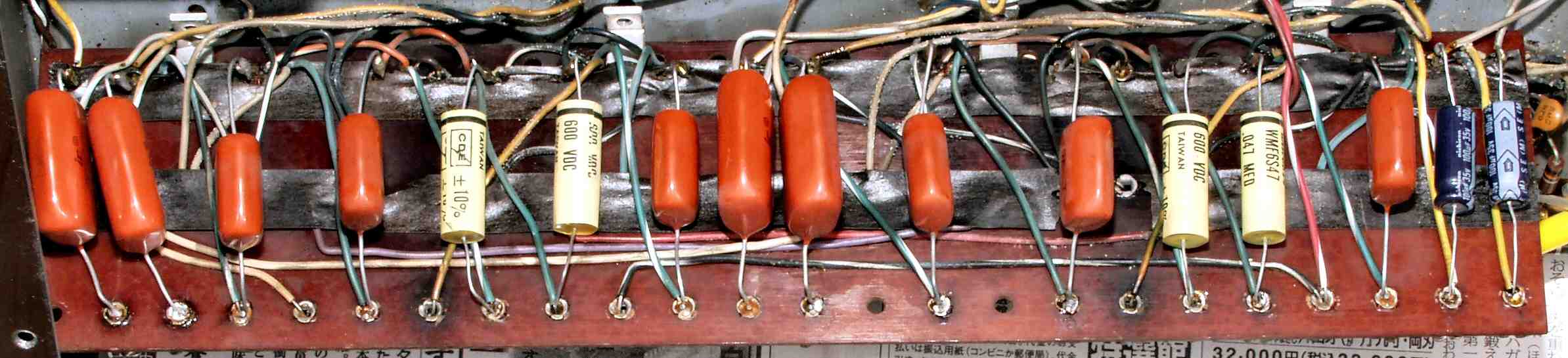

Ｃ−２Ｃ．　修理前　基板裏

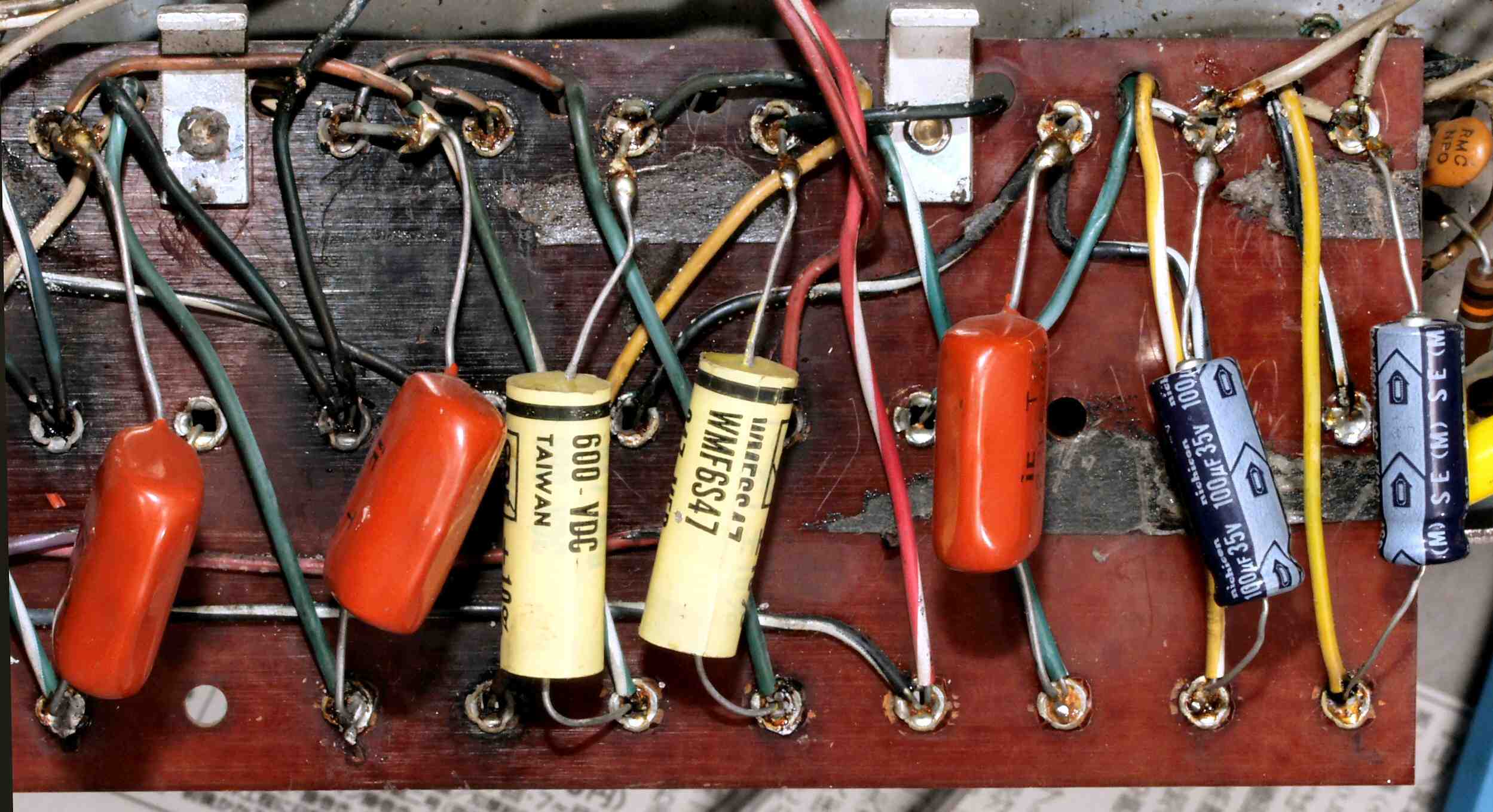

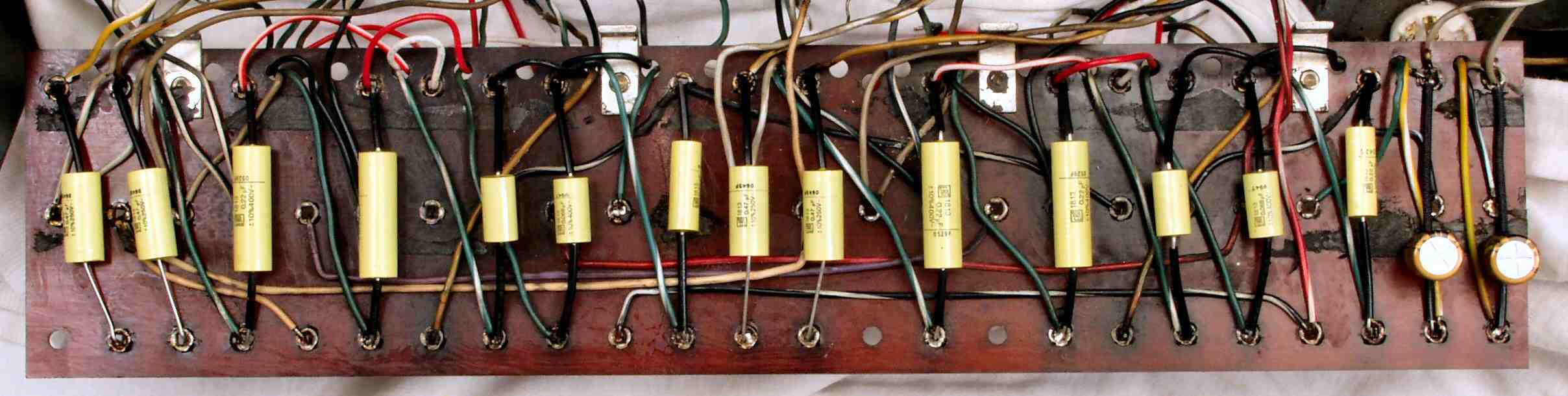

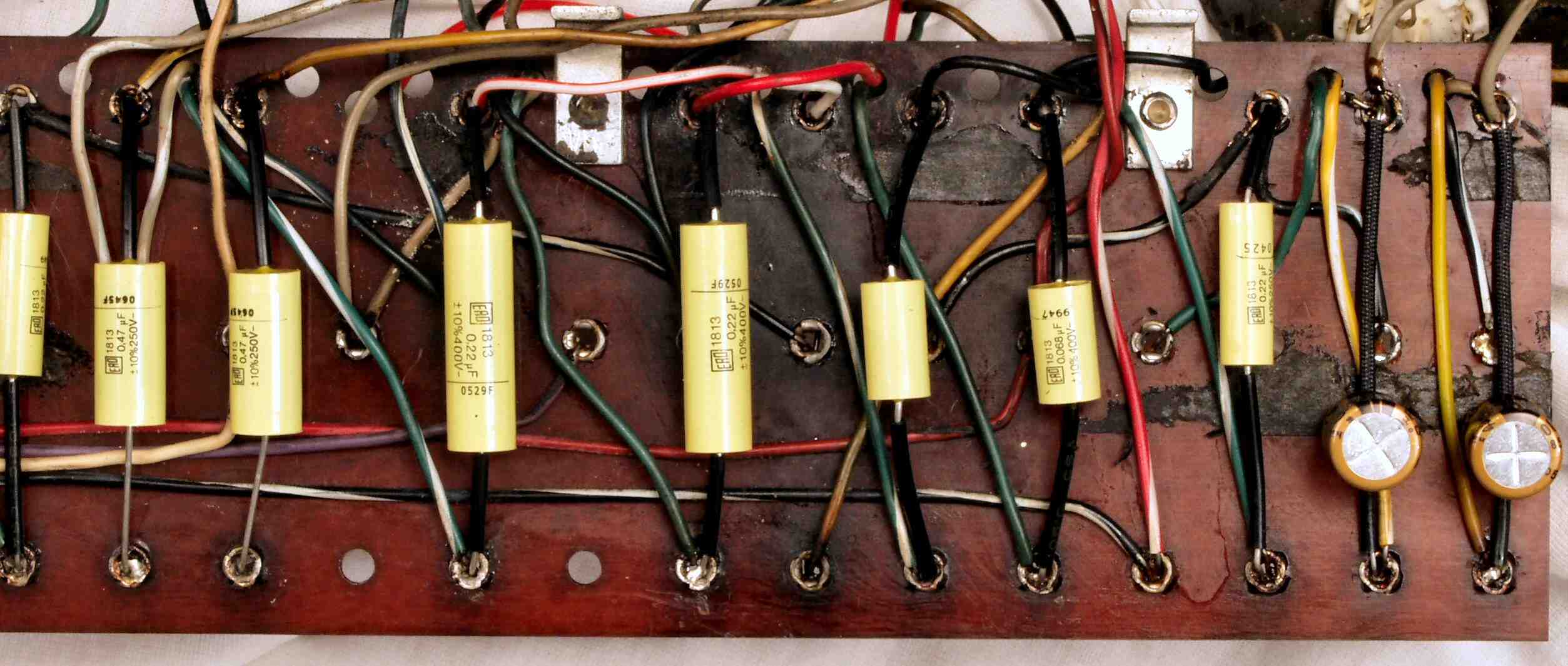

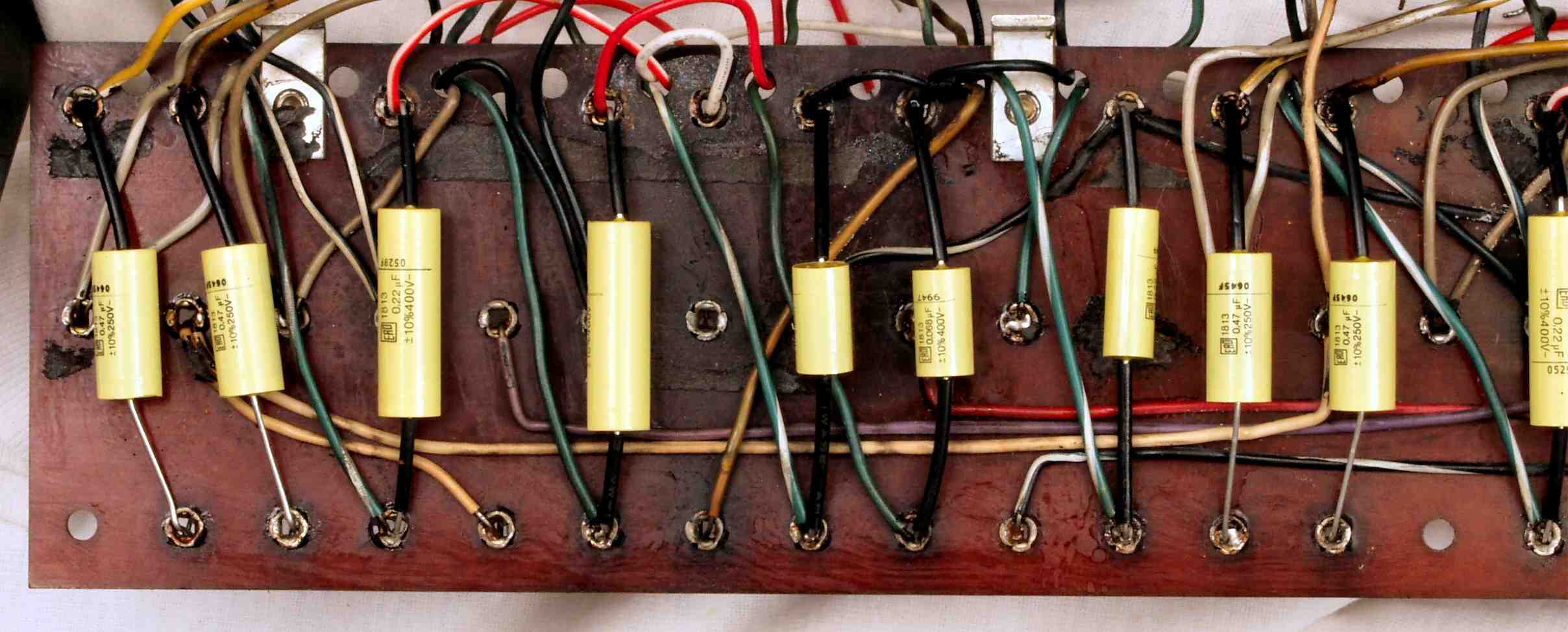

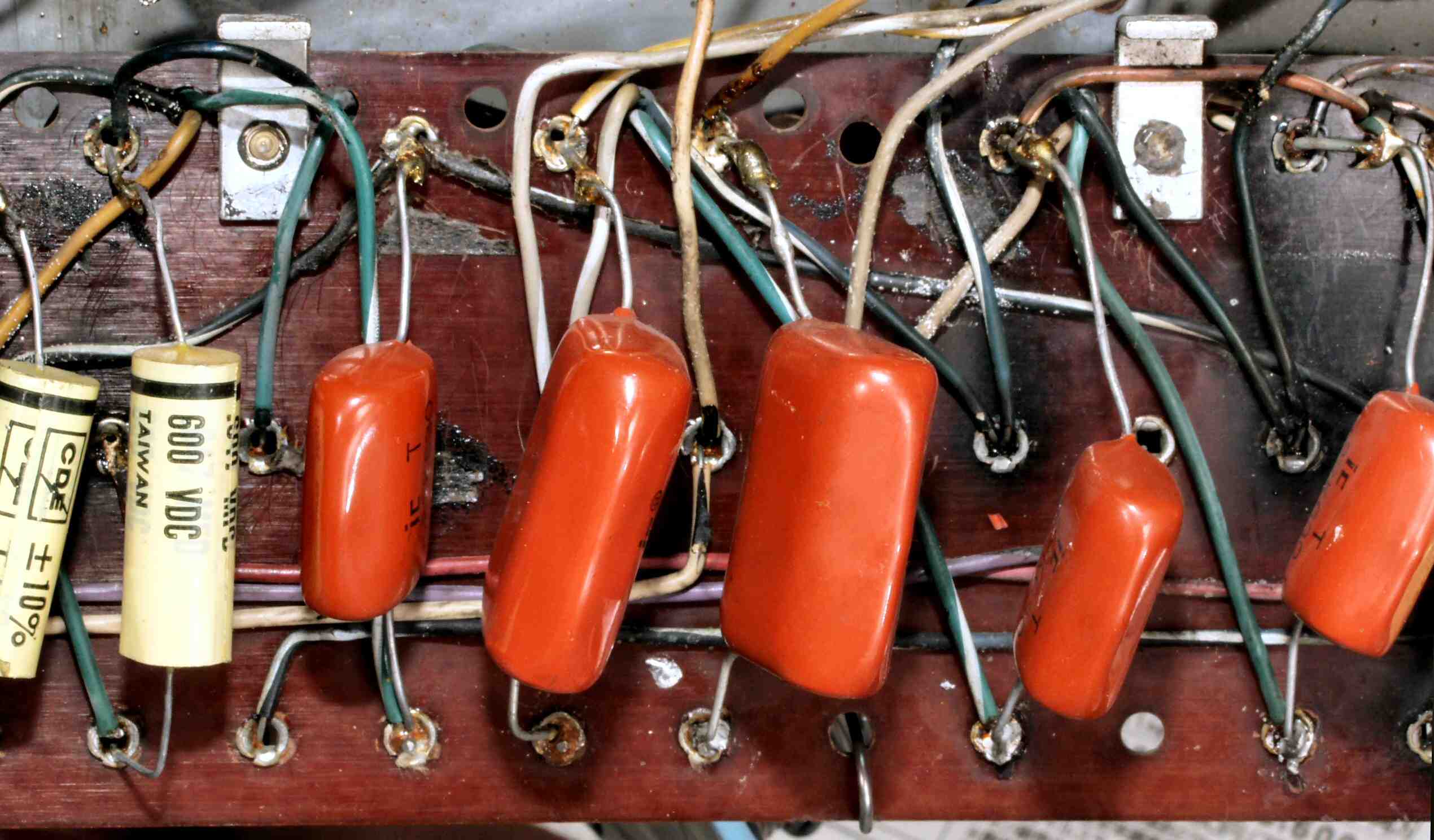

Ｃ−２Ｄ．　修理後　基板裏、電解コンデンサー２個、フイルムコンデンサー１４個交換

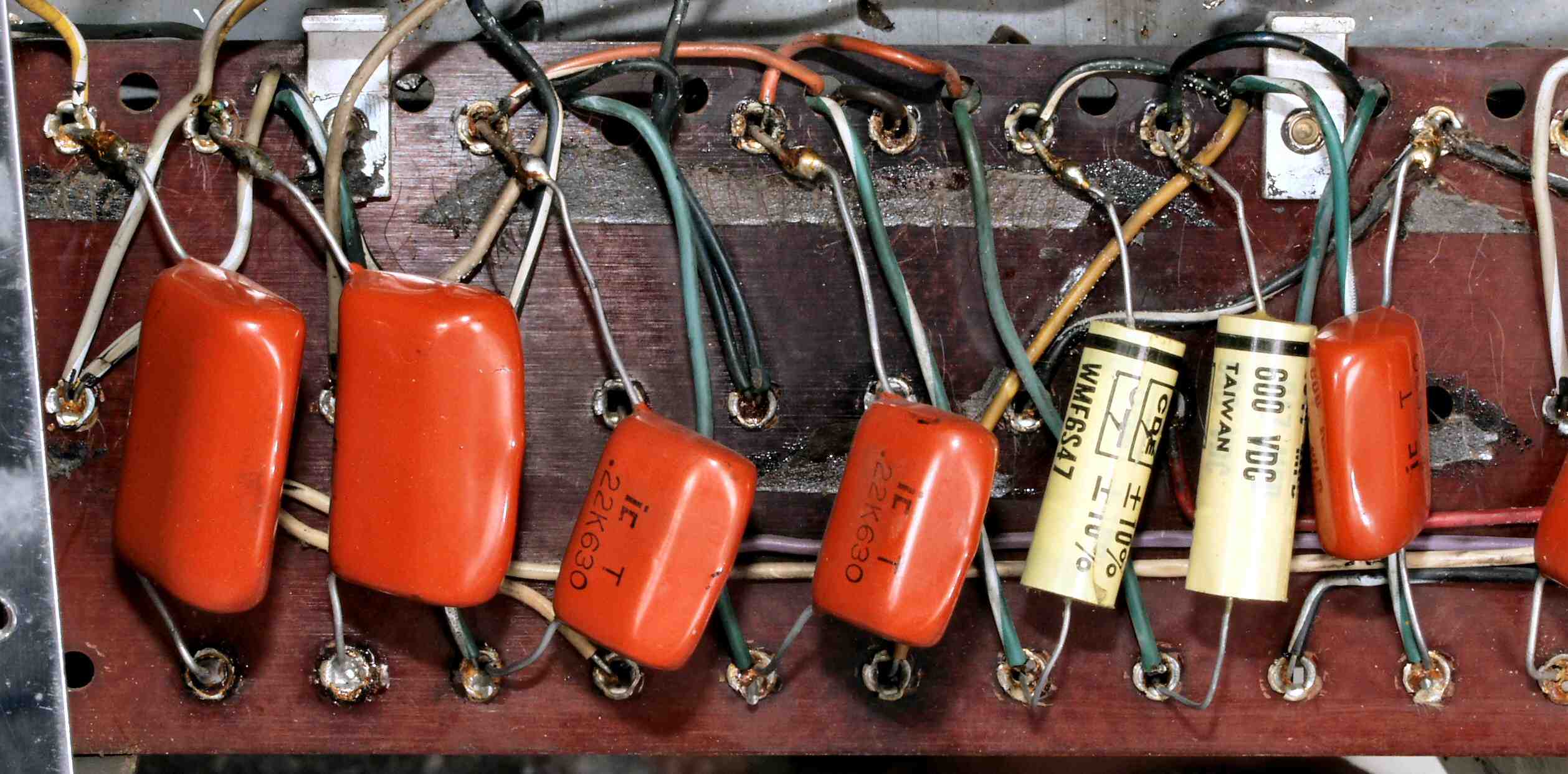

Ｃ−２Ｄ−１．　修理後　基板裏拡大

Ｃ−２Ｄ−２．　修理後　基板裏拡大２

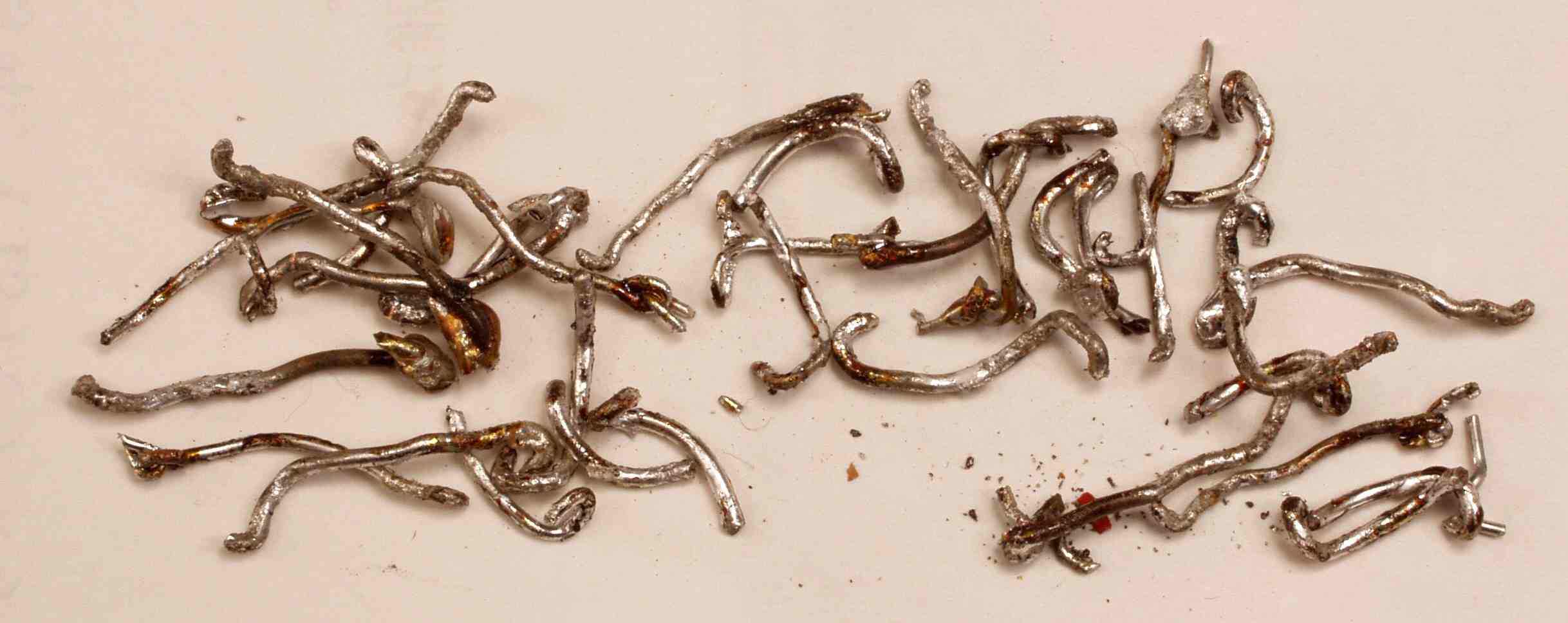

Ｃ−２Ｅ．　修理後　基板から取り除いたコンデンサーのリード線！

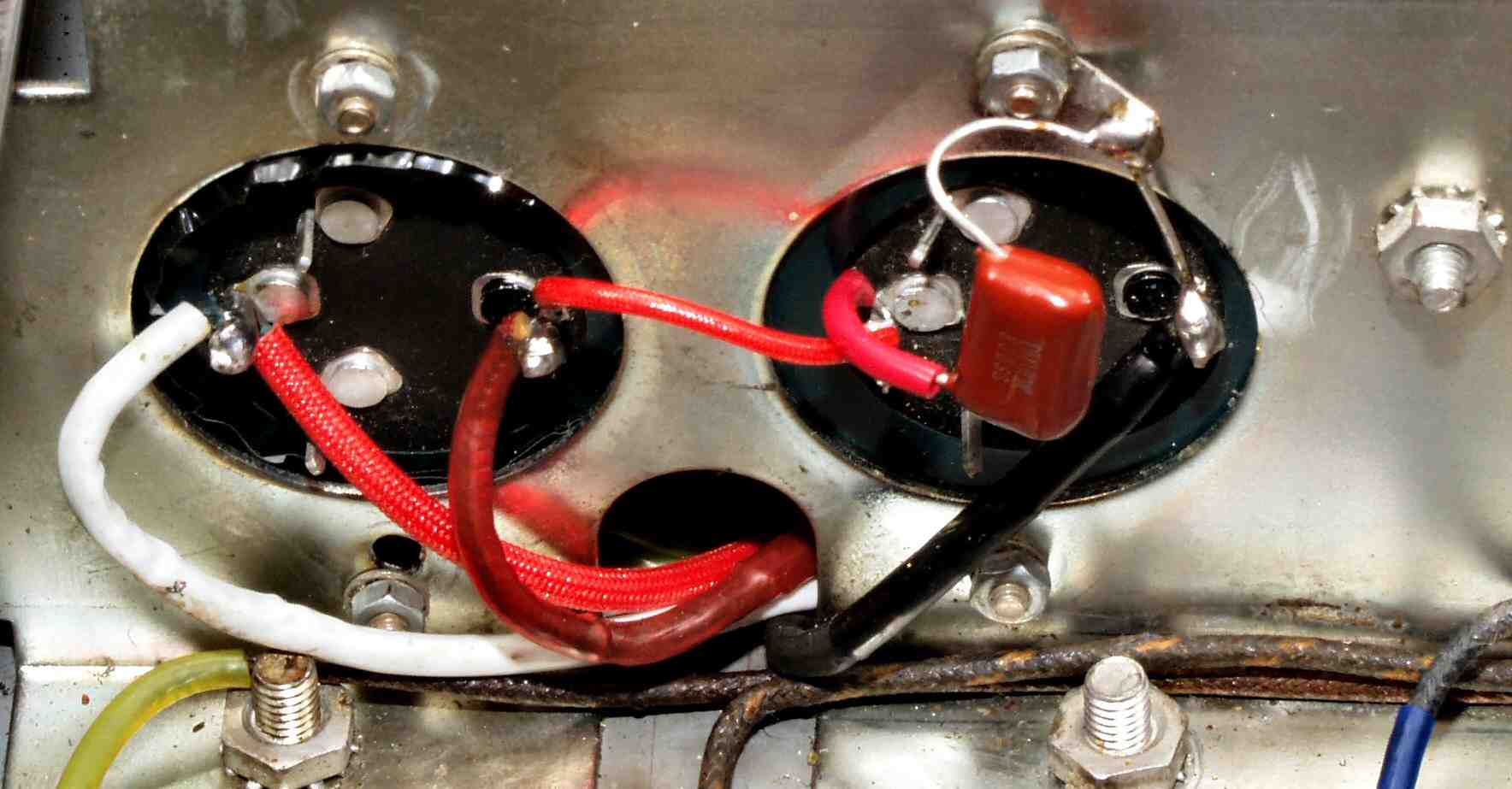

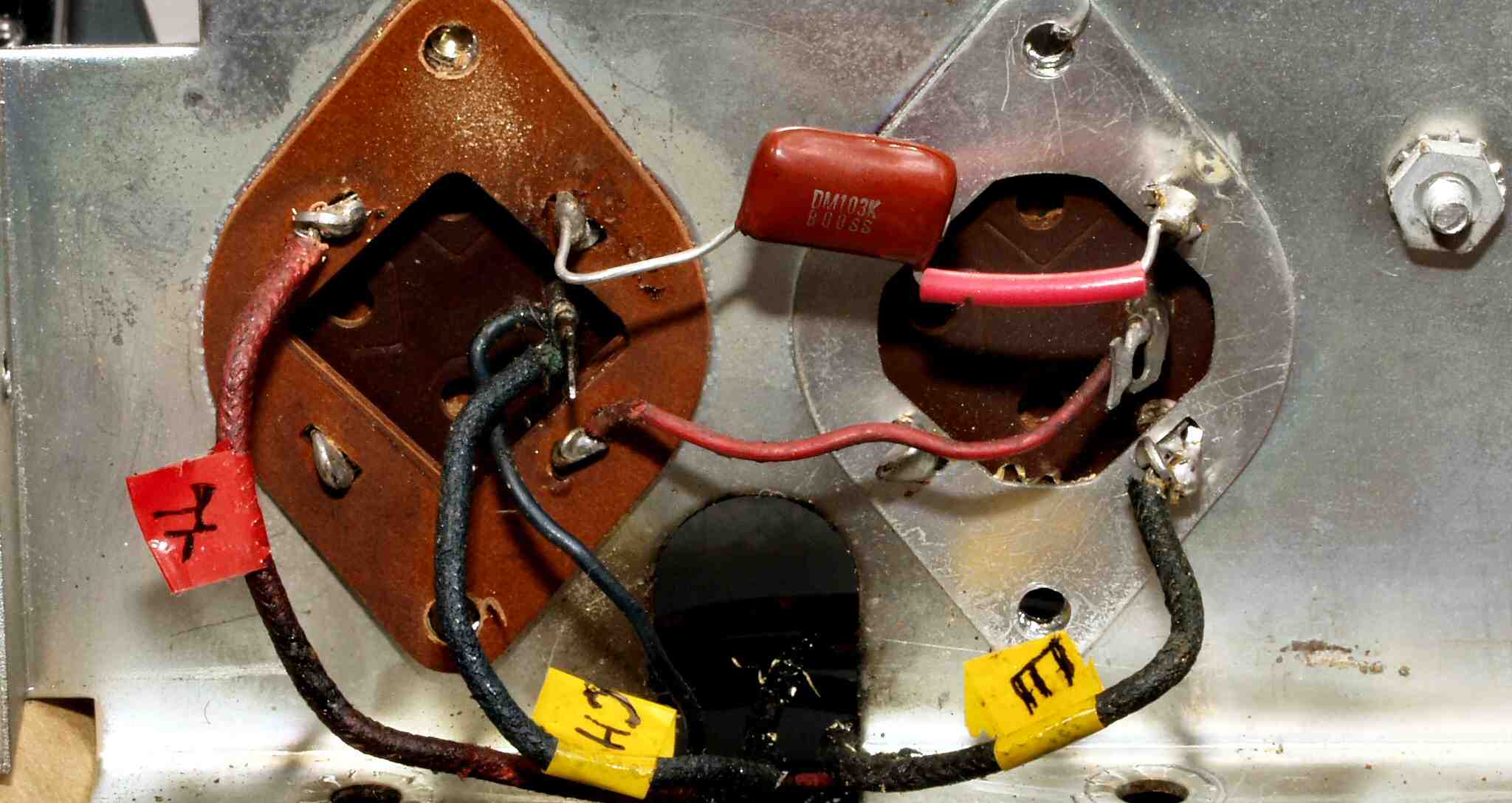

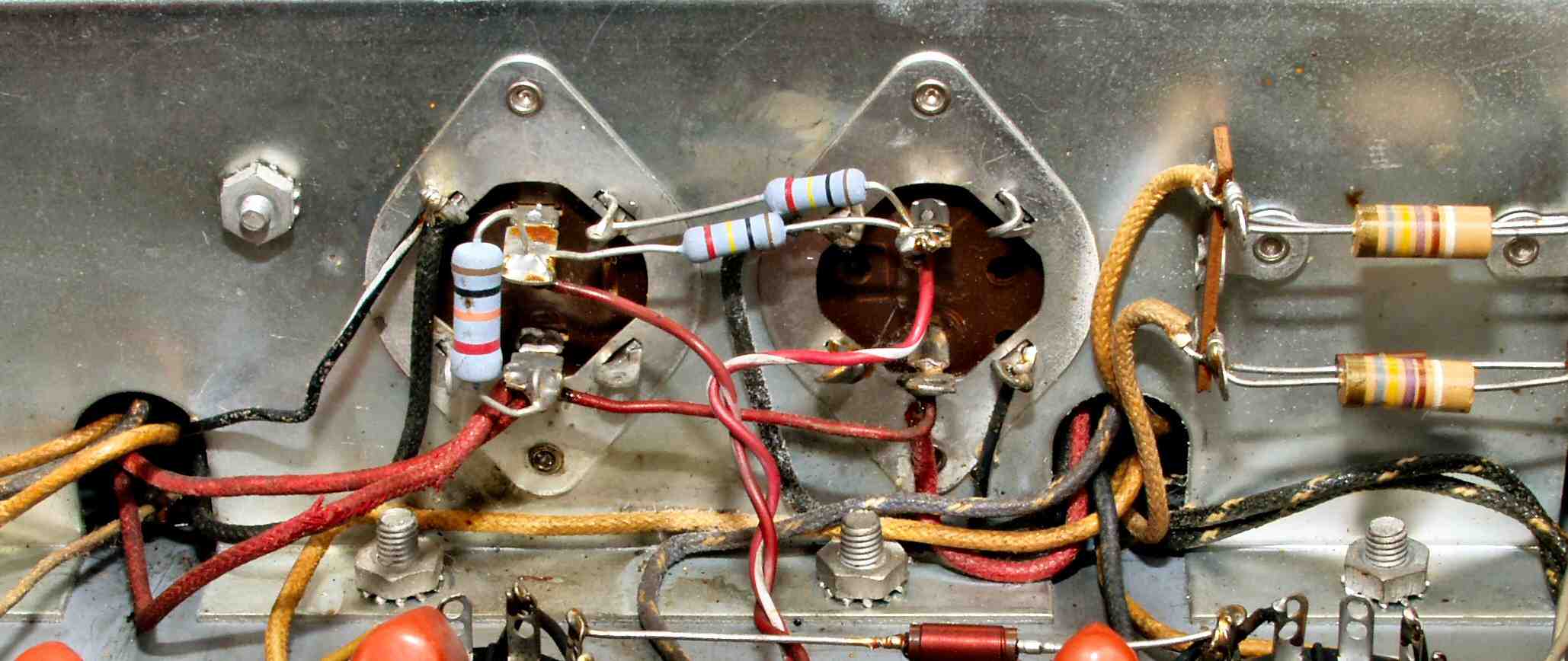

Ｃ−３Ａ．　修理前　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線

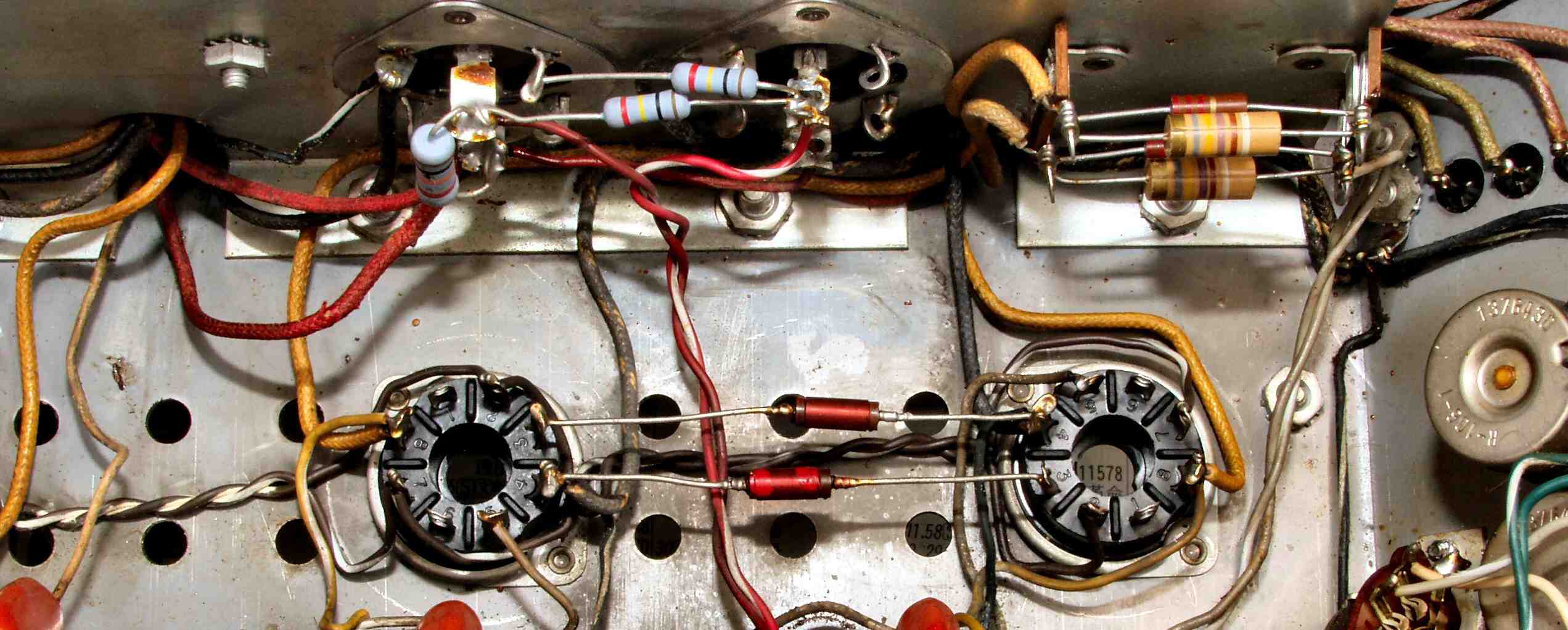

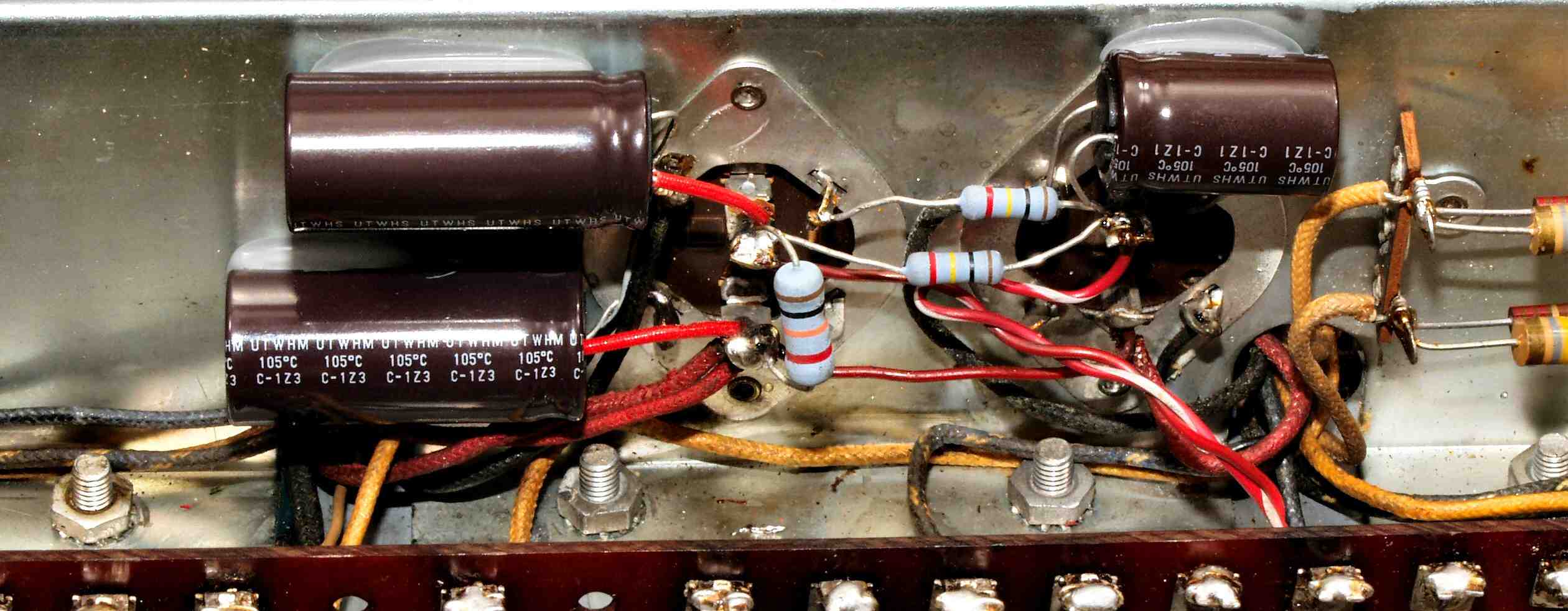

Ｃ−３Ｂ．　修理後　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線、電解コンデンサー２個追加

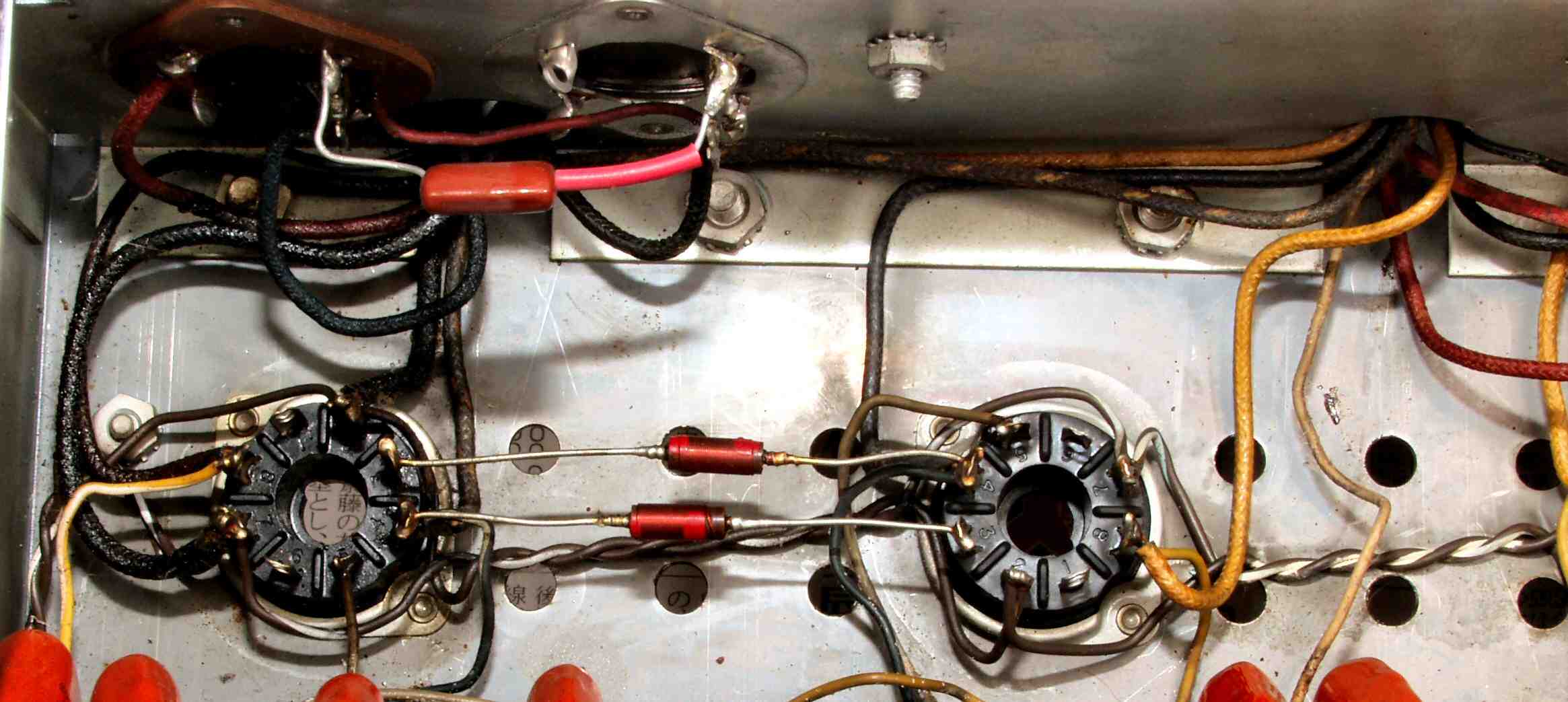

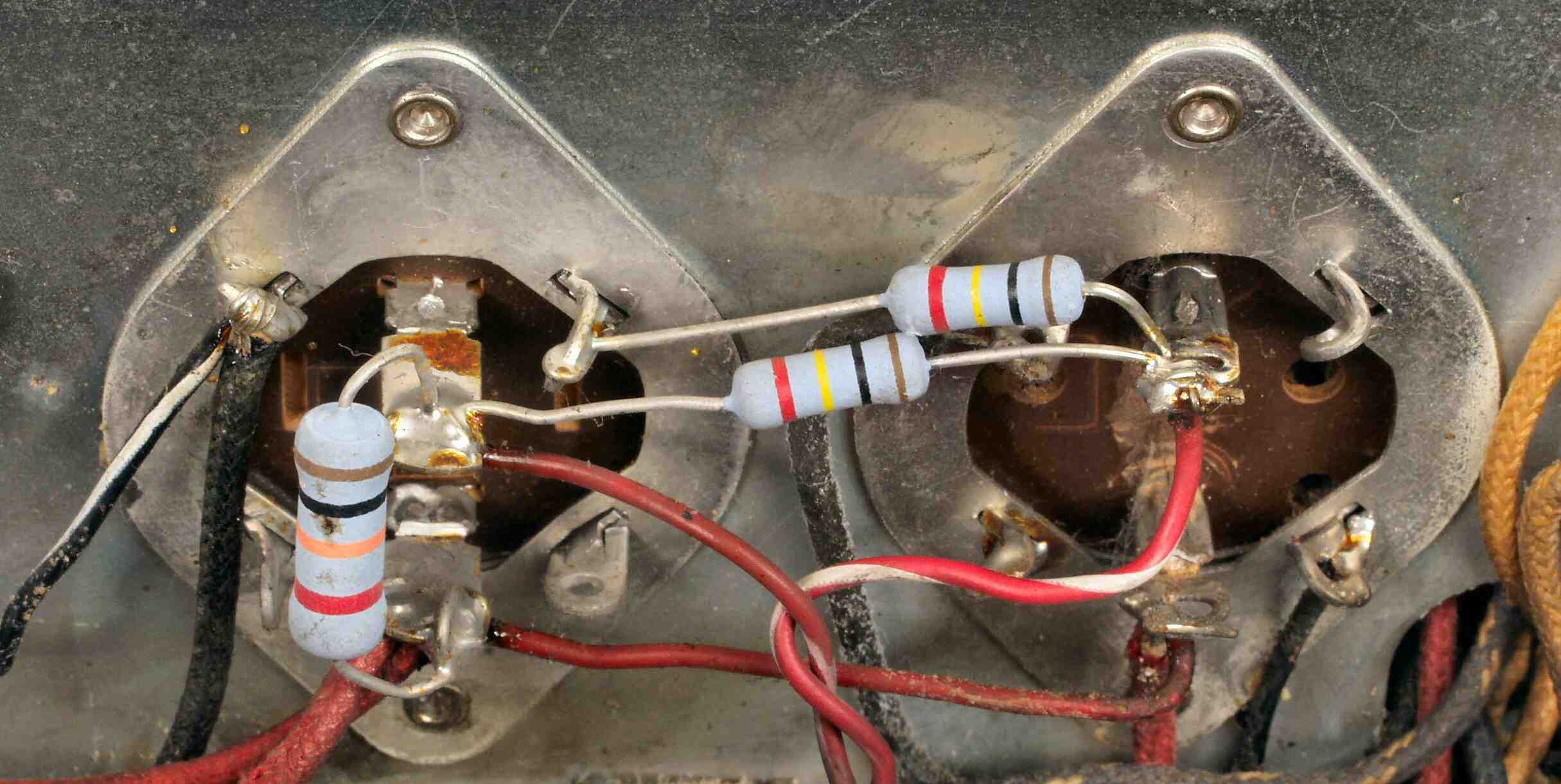

Ｃ−３Ｃ．　修理前　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

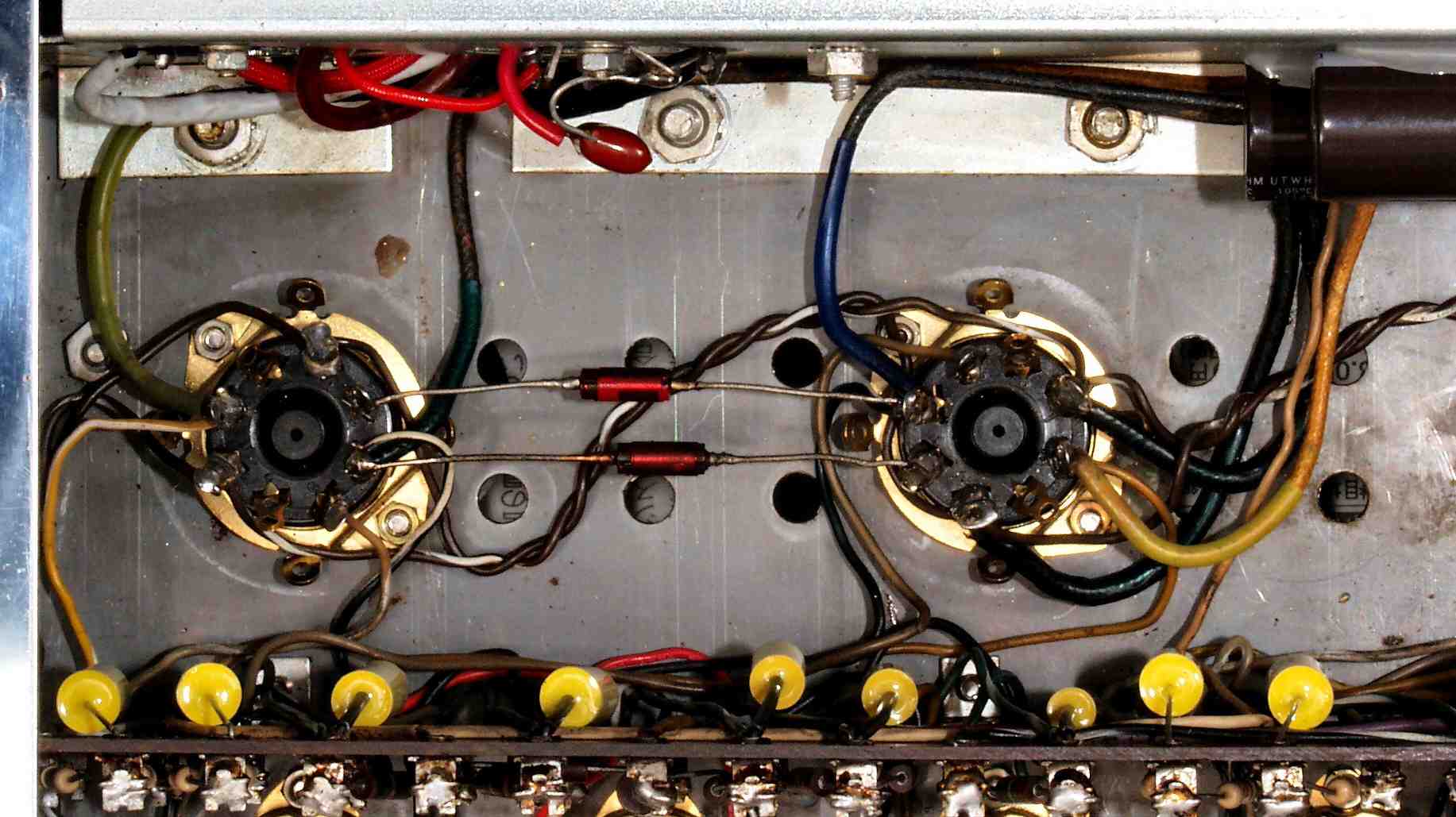

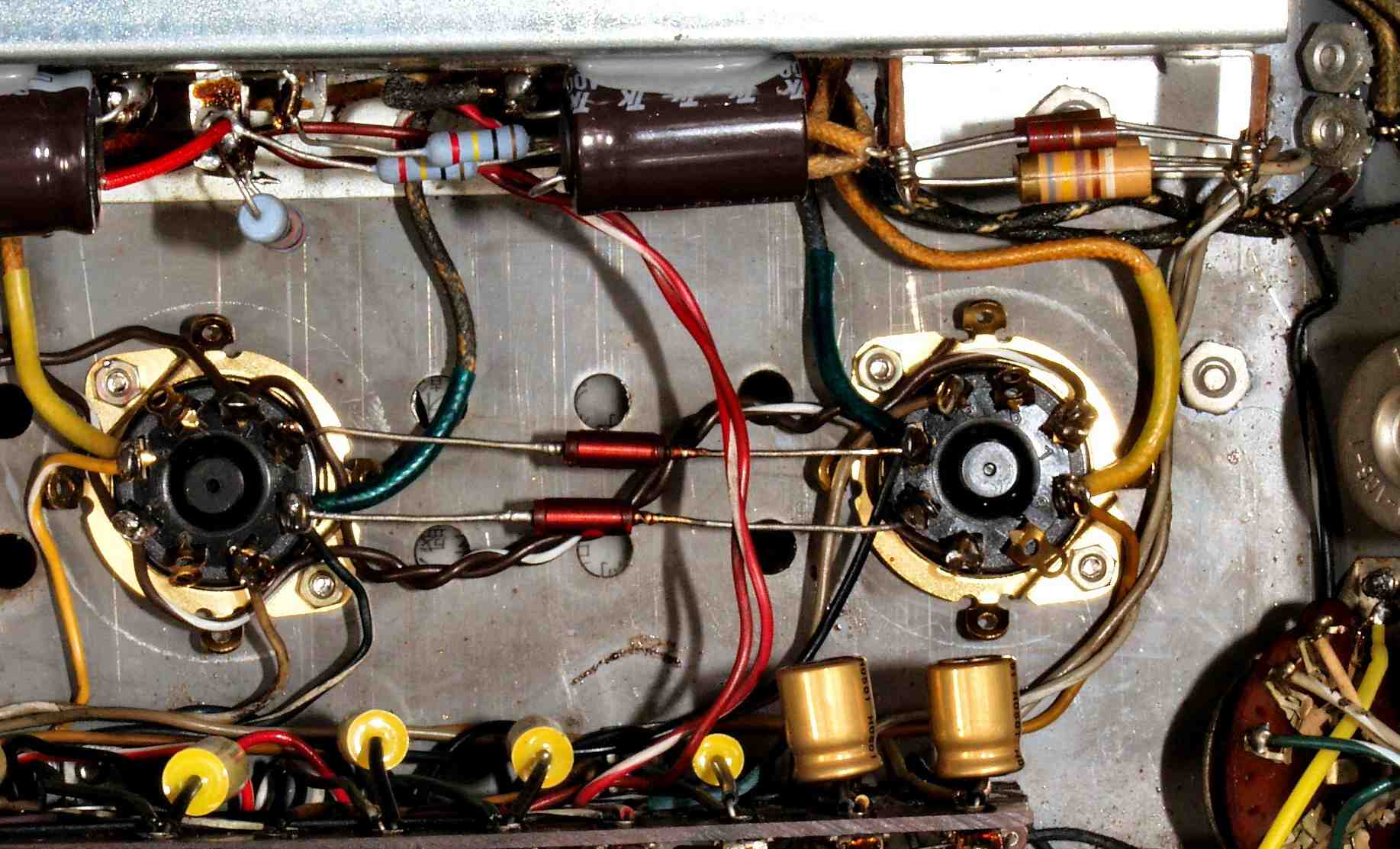

Ｃ−３Ｄ．　修理後　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

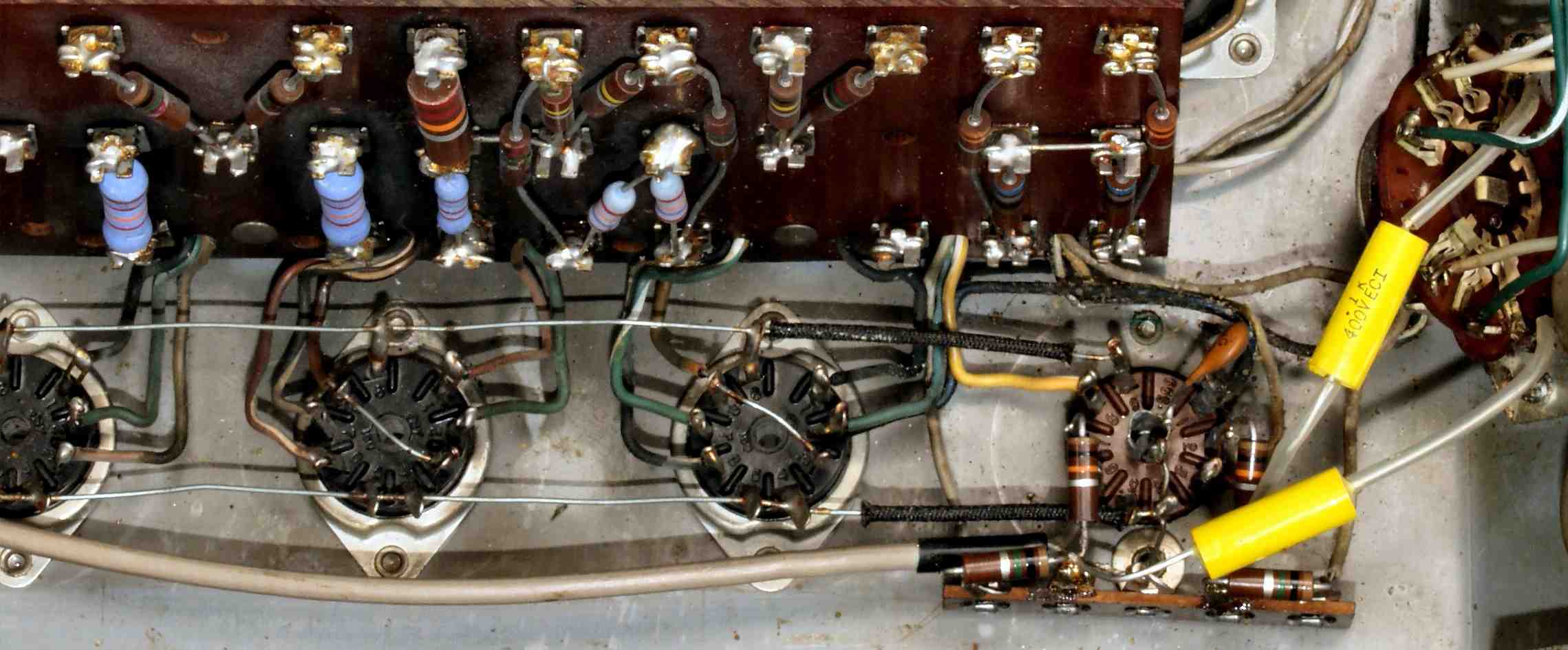

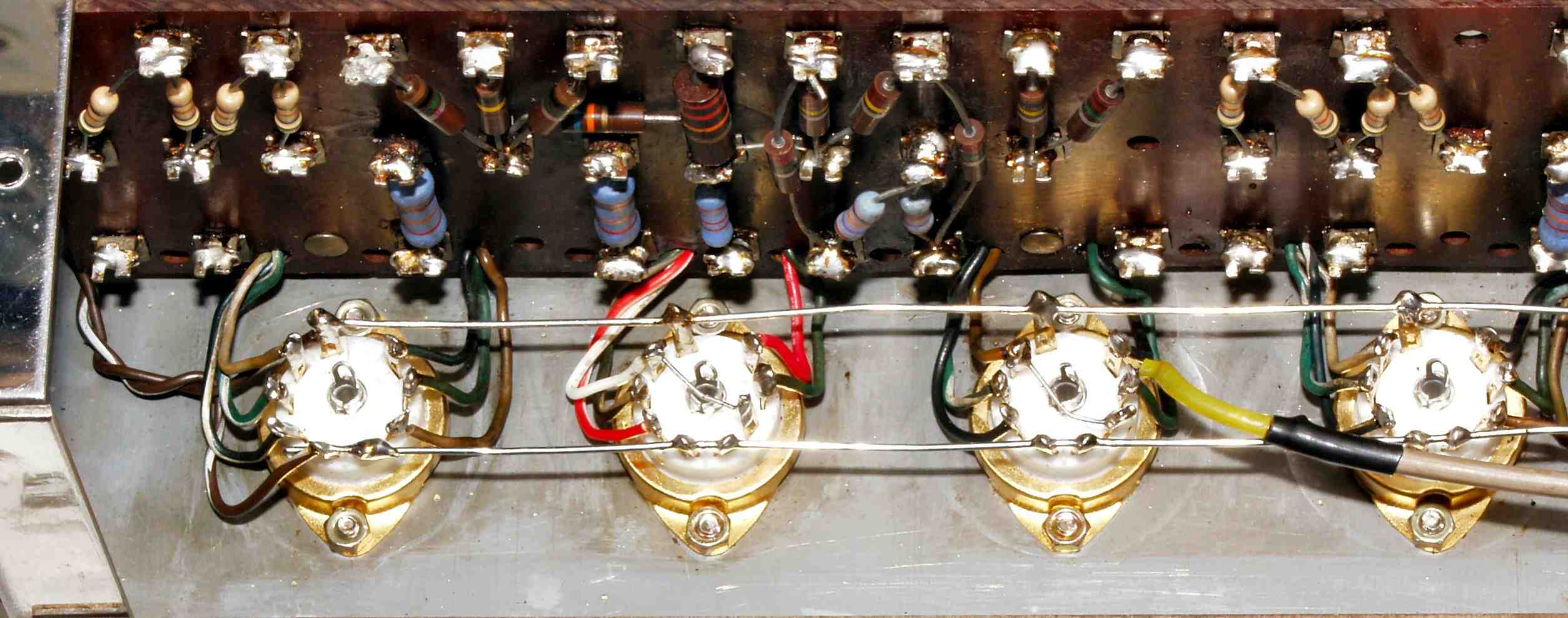

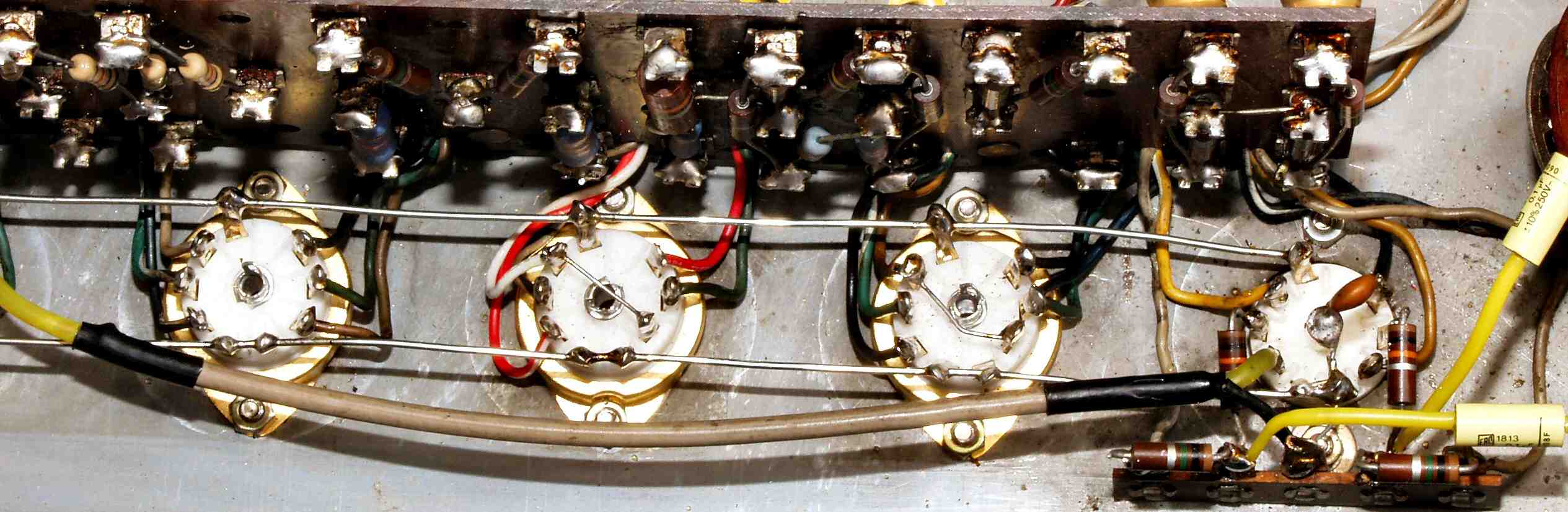

Ｃ−４Ａ．　修理前　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線

Ｃ−４Ｂ．　修理後　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線、フイルムコンデンサー２個交換

Ｃ−４Ｃ．　修理前　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ−４Ｄ．　修理後　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ−５．　修理中　中シャーシを外し電解コンデンサー交換中

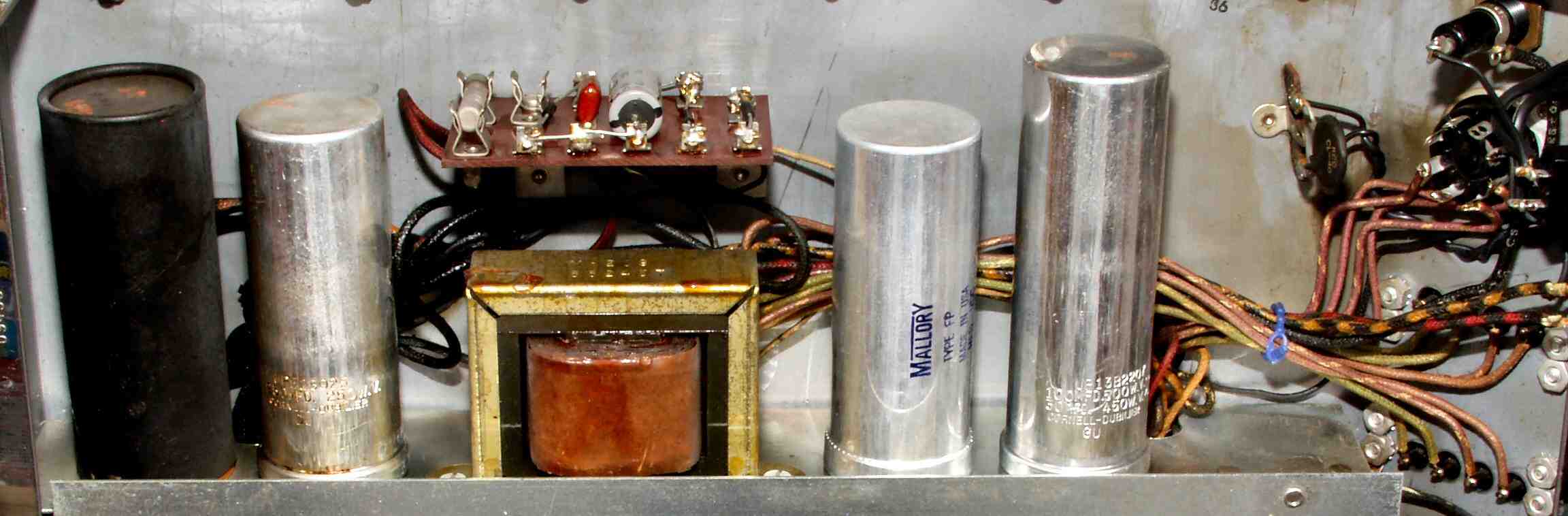

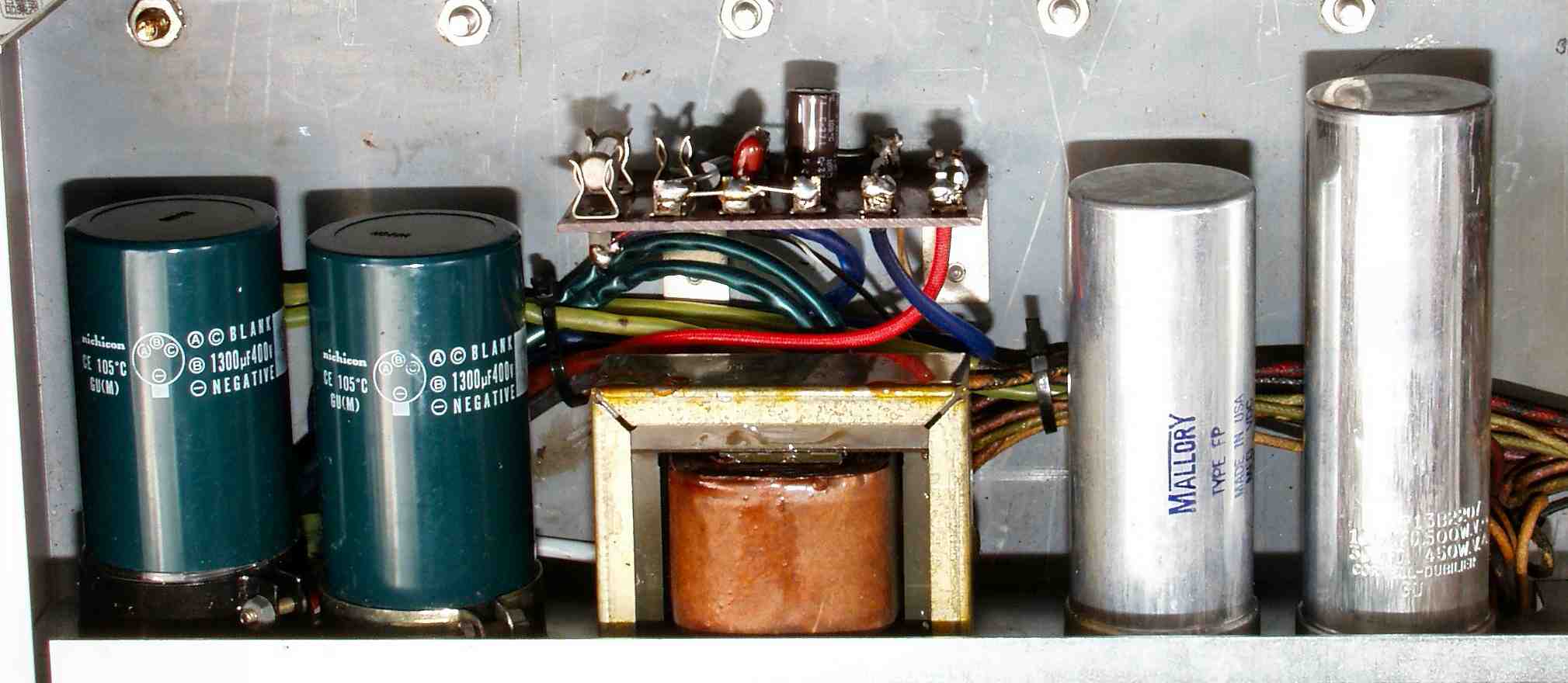

Ｃ−５Ａ．　修理前　電源周り

Ｃ−５Ｂ．　修理後　電源周り、ブロック電解コンデンサー２個交換

Ｃ−５Ｃ．　修理前　倍電圧ブロック電解コンデンサー周り配線

Ｃ−５Ｄ．　修理後　倍電圧ブロック電解コンデンサー周り配線

Ｃ−５Ｅ．　修理前　ブロック電解コンデンサー周り配線

Ｃ−５Ｆ．　修理後　ブロック電解コンデンサー周り配線、電解コンデンサー３個追加

Ｃ−５Ｇ．　修理前　整流基板

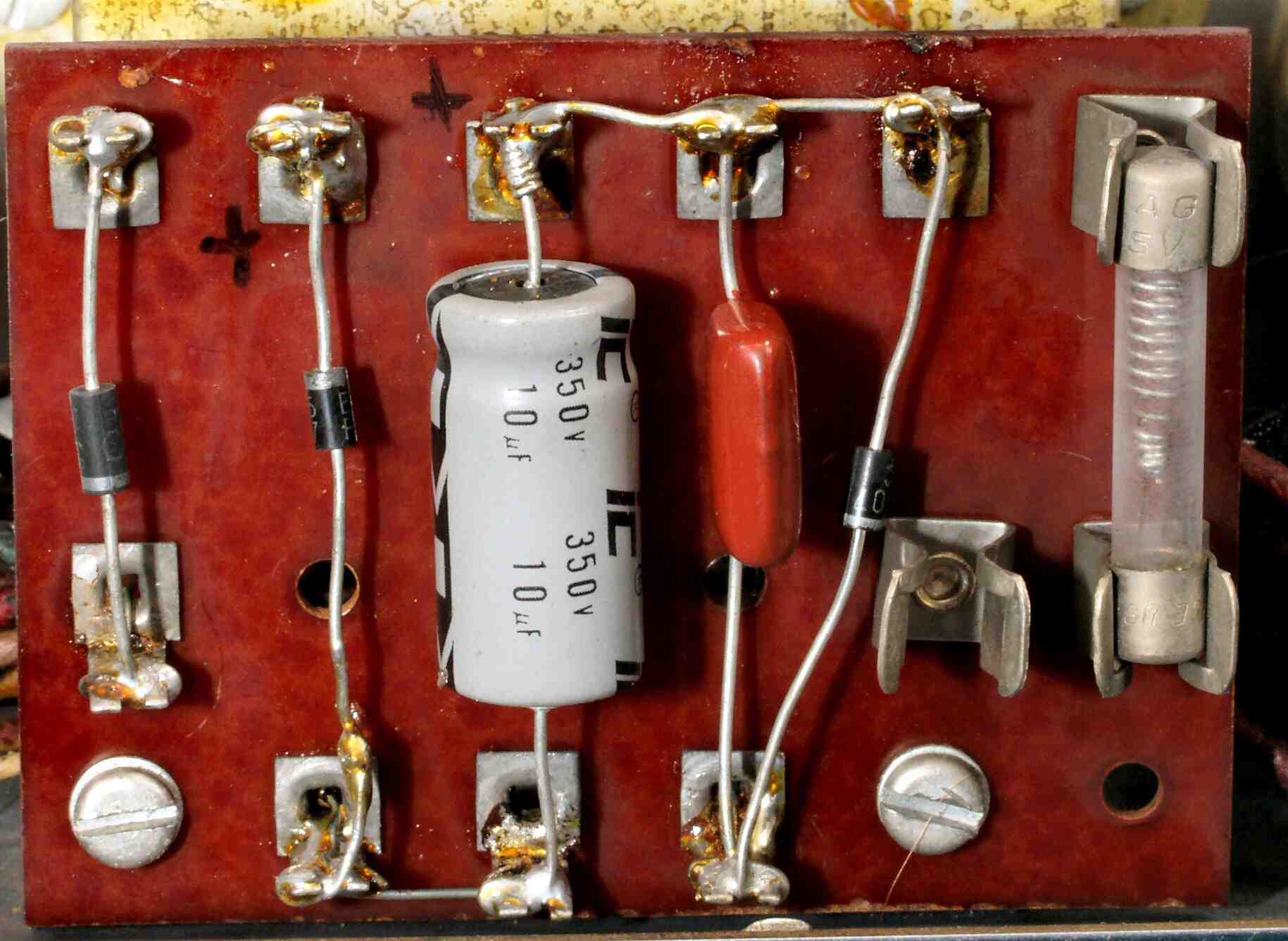

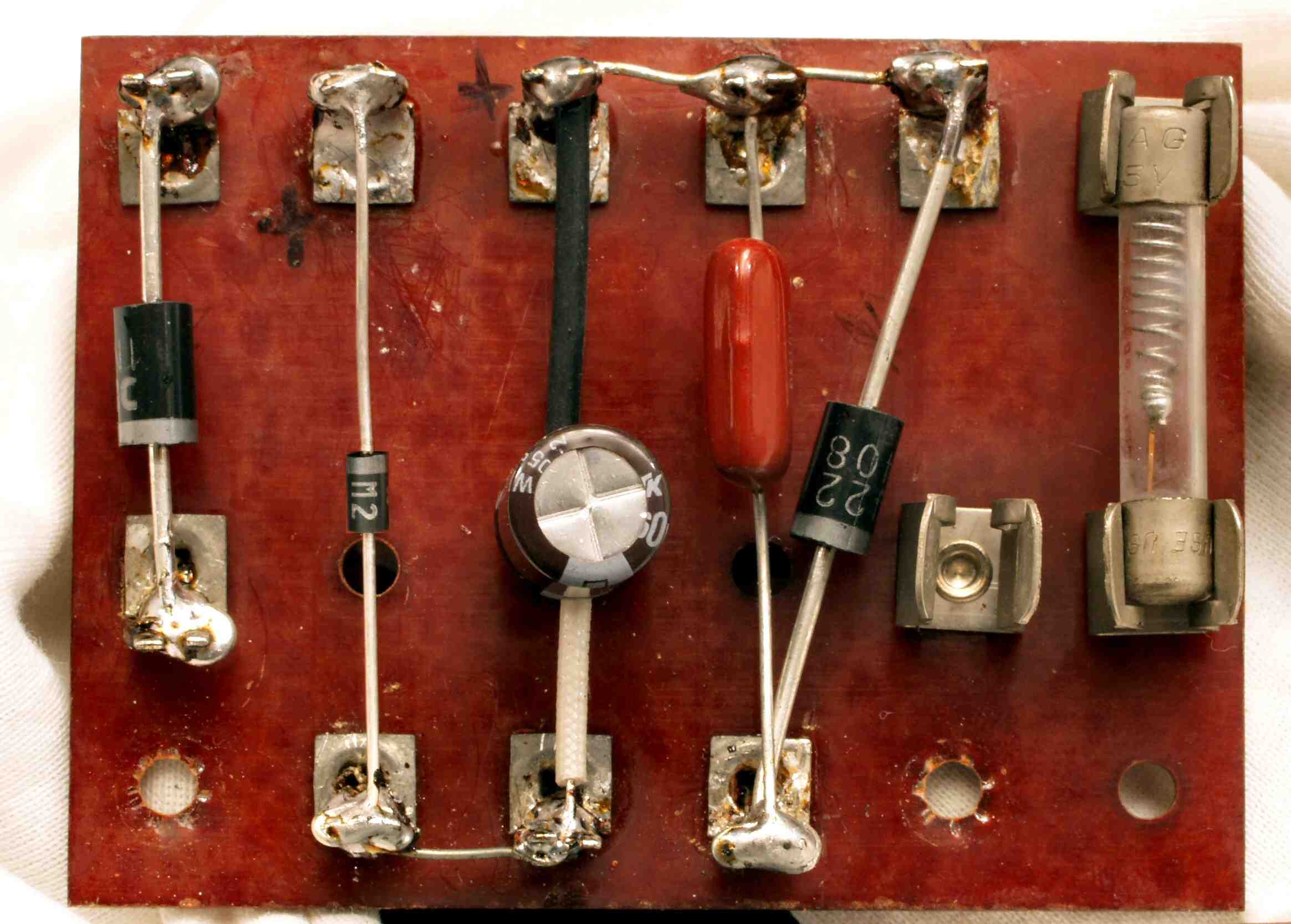

Ｃ−５Ｈ．　修理後　整流基板、電解コンデンサー１個、ダイオード３個交換

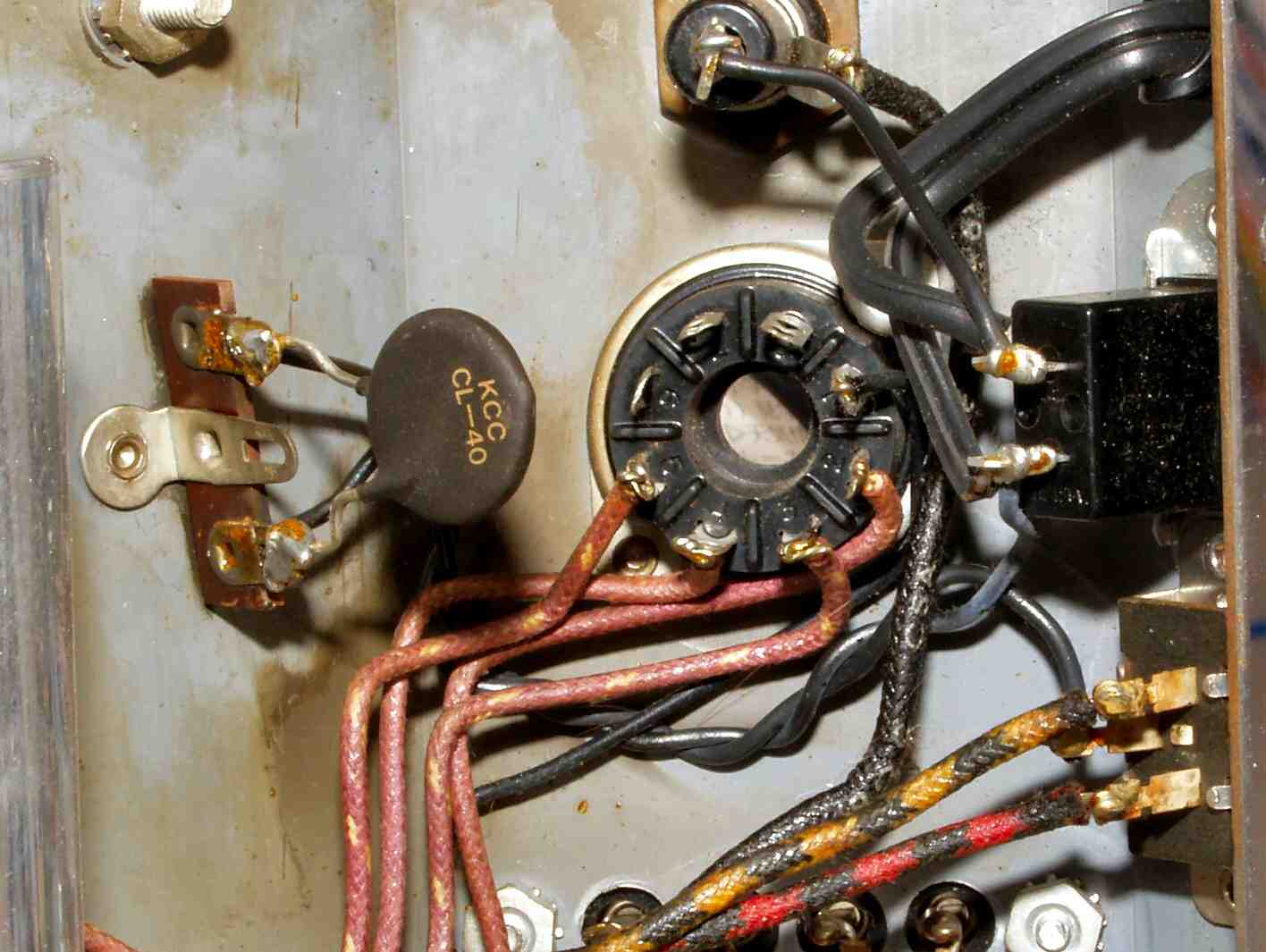

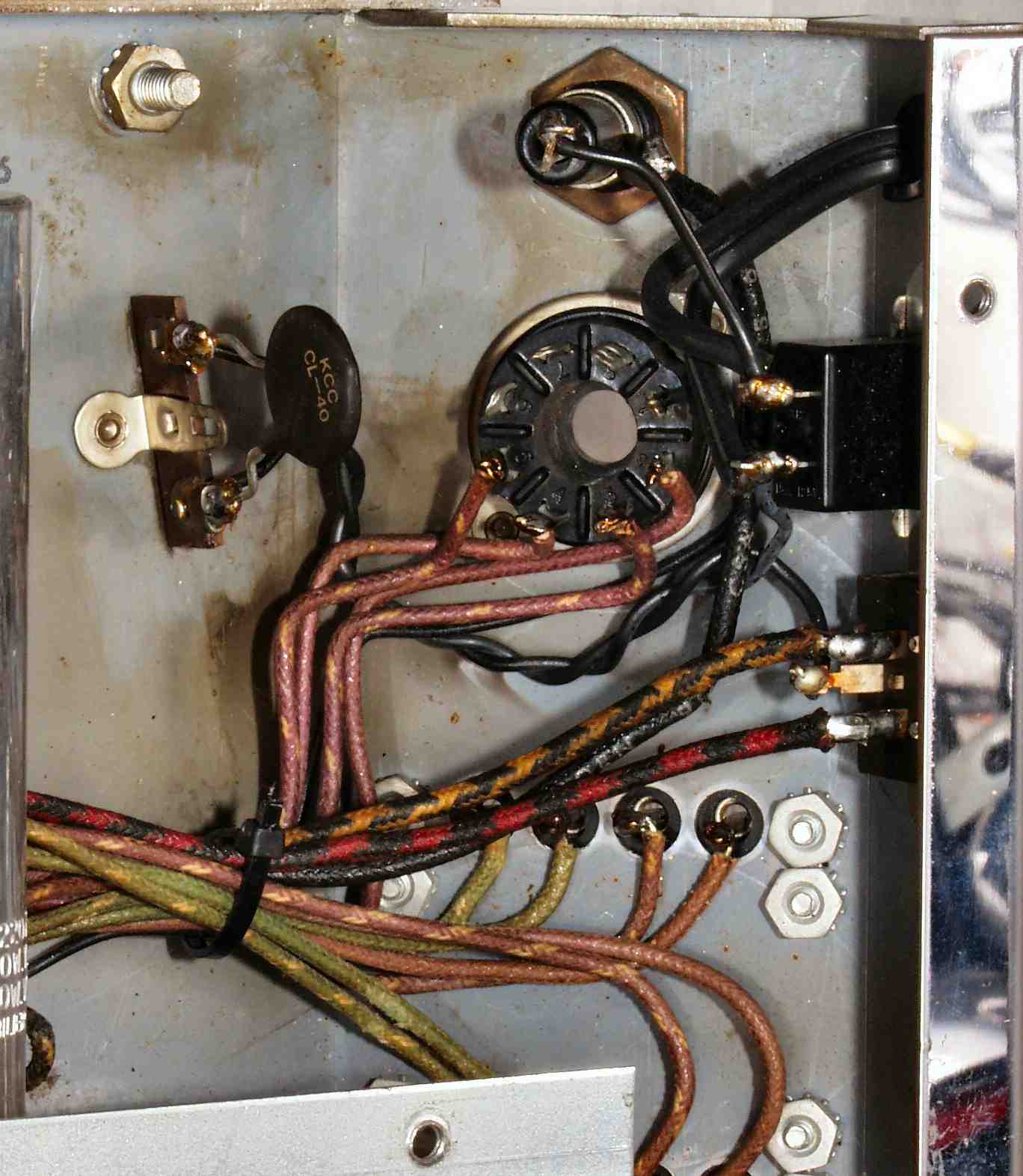

Ｃ−５Ｉ．　修理前　フューズ・ポジスター・リモートソケット周り配線

Ｃ−５Ｊ．　修理後　フューズ・ポジスター・リモートソケット周り配線

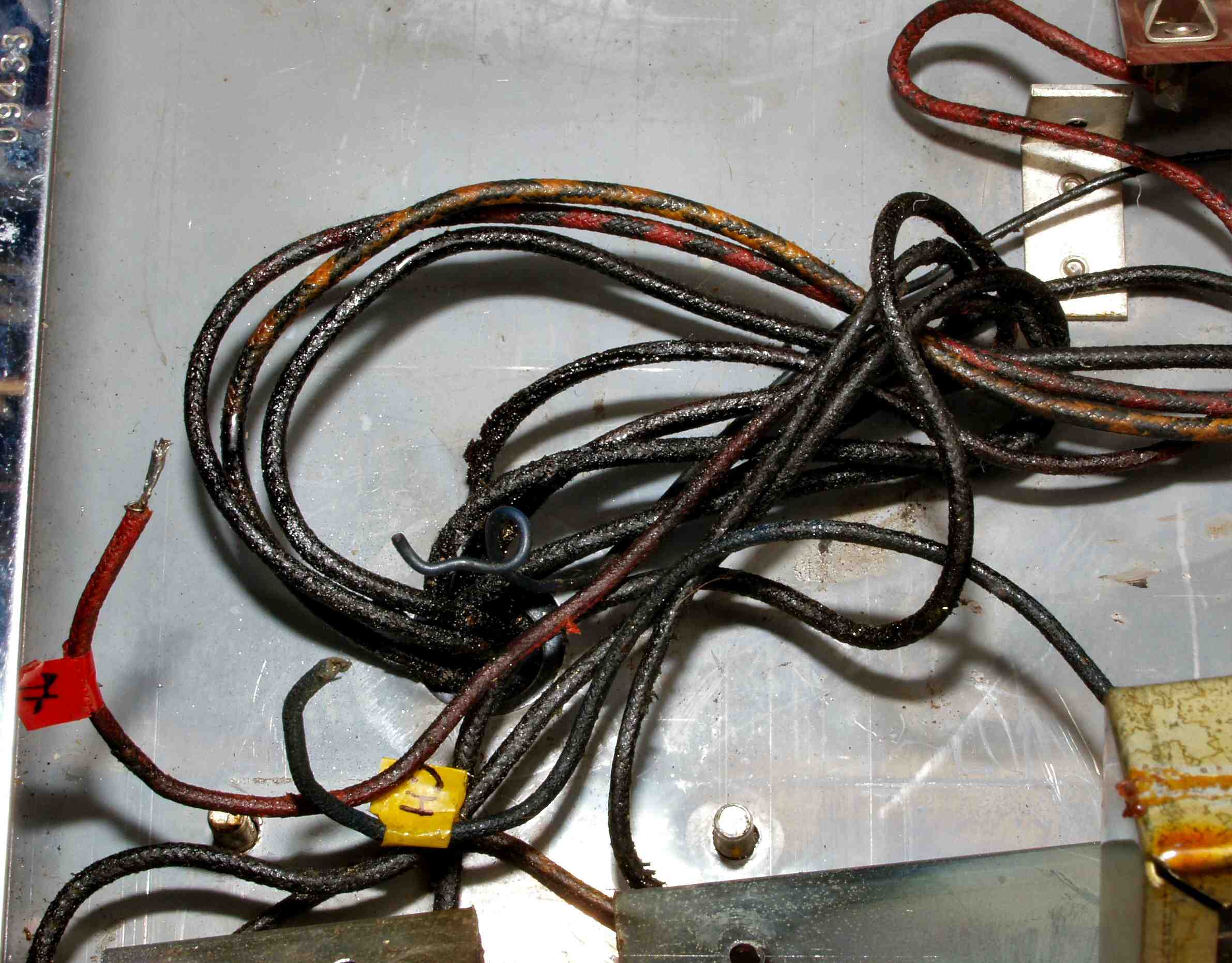

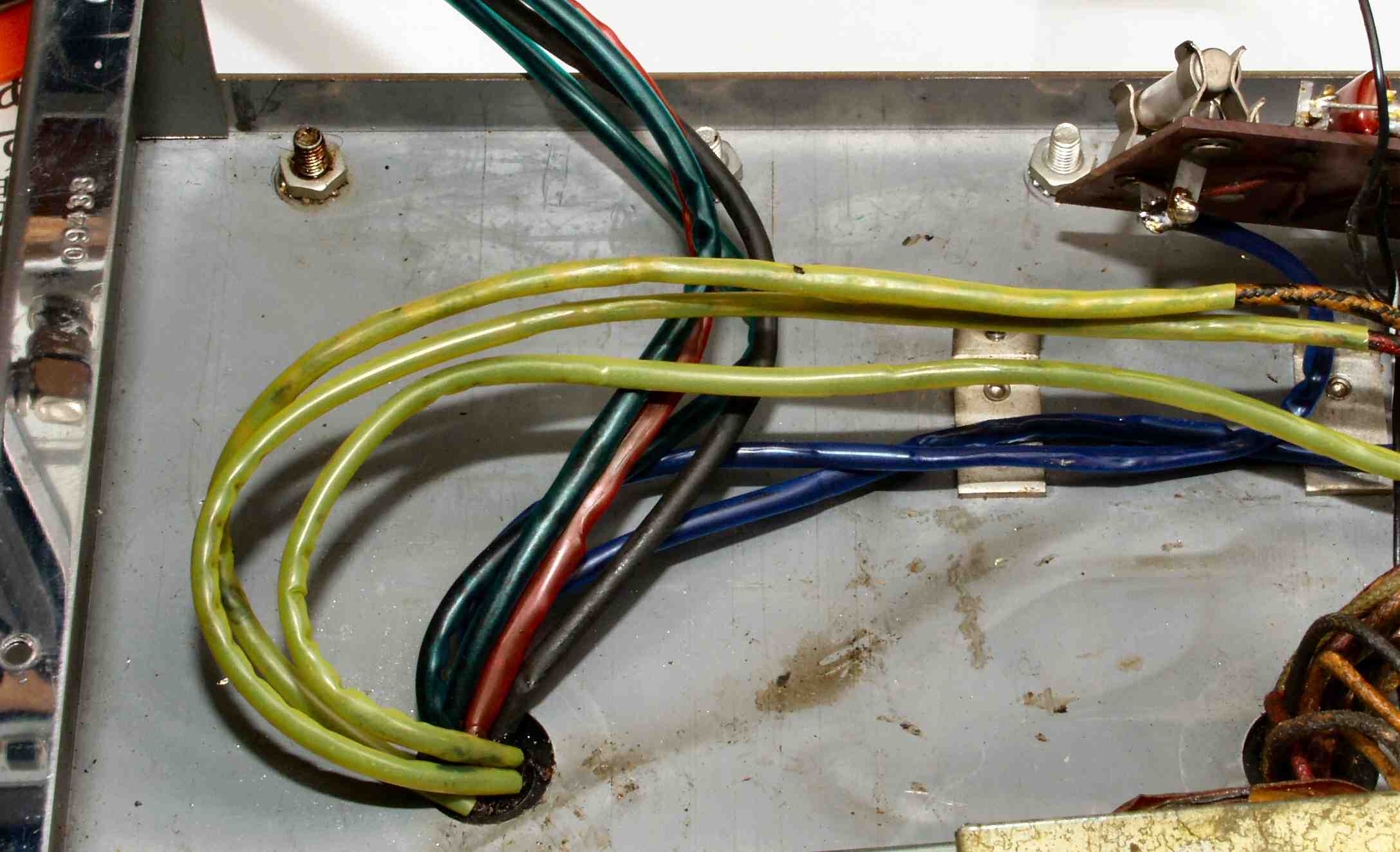

Ｃ−５Ｋ．　修理前　電源トランス引き出し線、熱で、内部のピッチが溶け出し、絶縁が堅くなり、不良が出始めている

Ｃ−５Ｌ．　修理後　電源トランス引き出し線、収縮チューブをかぶせる。

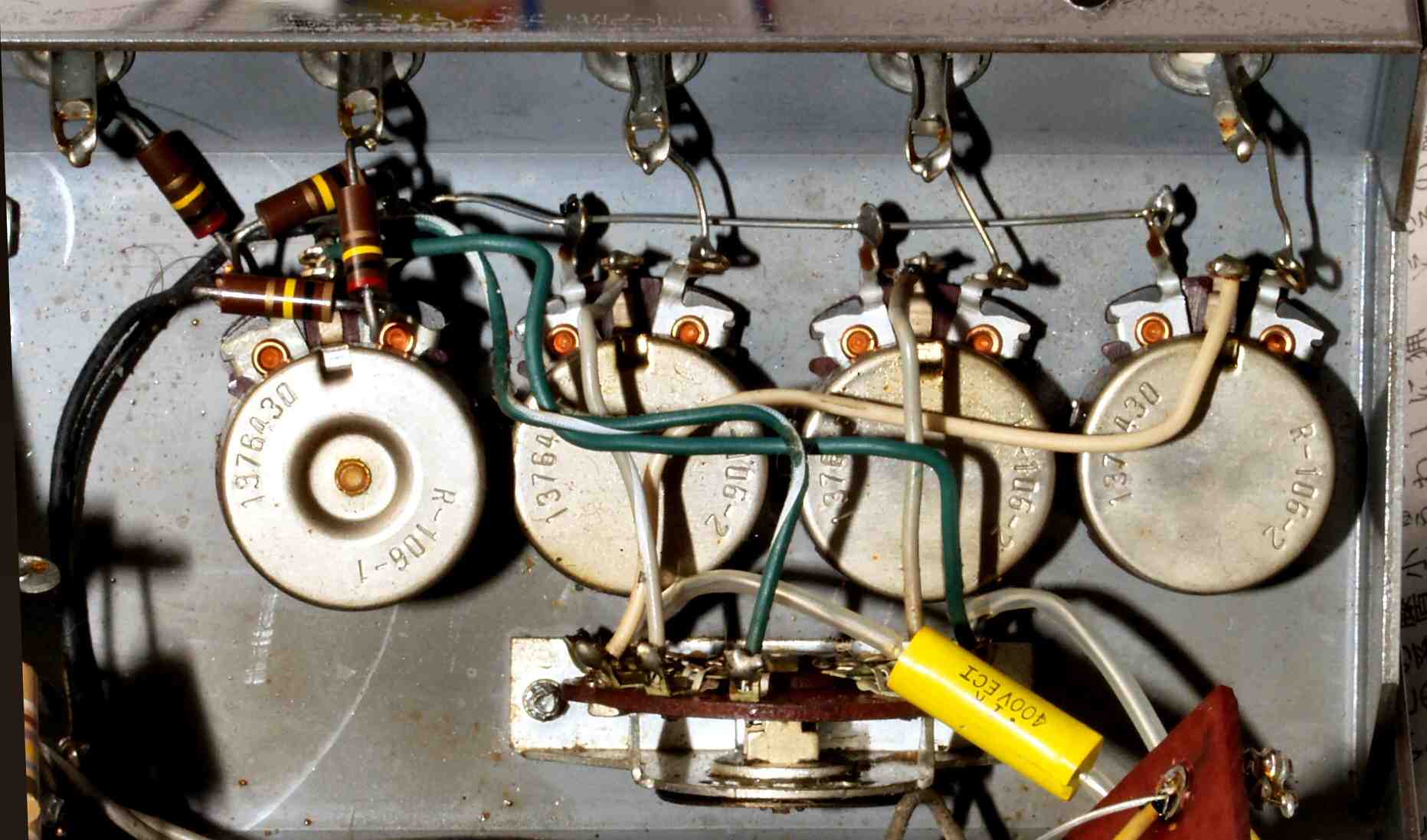

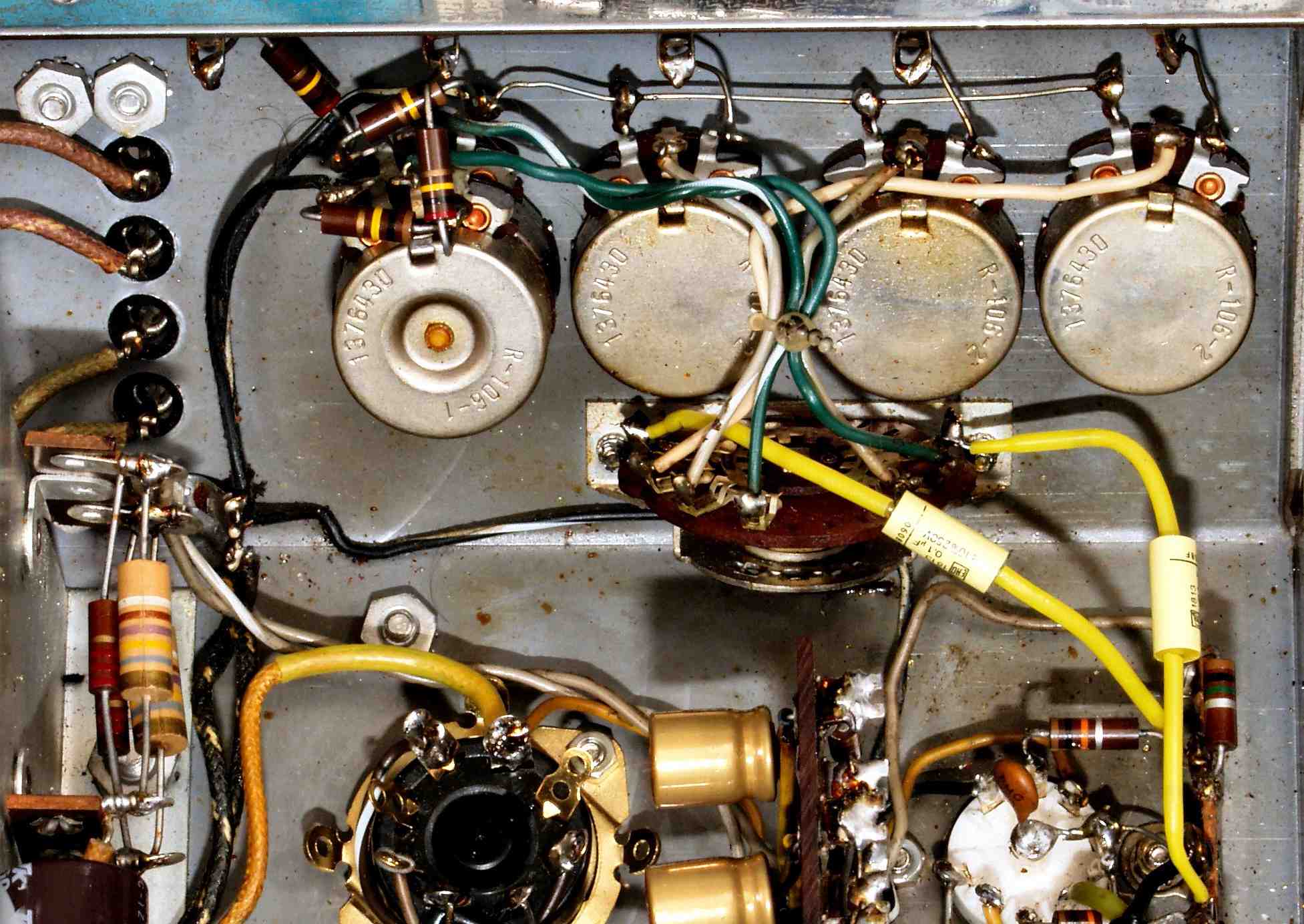

Ｃ−６Ａ．　修理前　入力ＶＲ周り配線

Ｃ−６Ｂ．　修理後　入力ＶＲ周り配線、フイルムコンデンサー２個交換

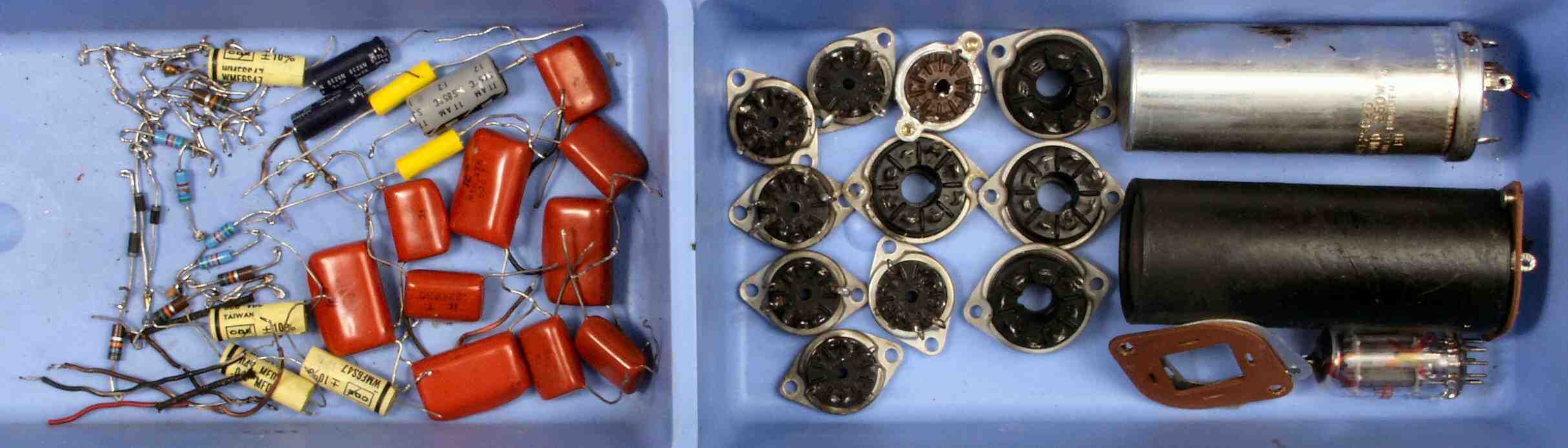

C−７Ａ．　交換部品

C−７Ｂ．　交換部品、倍電圧ブロック電解コンデンサー

Ｃ−６Ａ．　修理前　上から

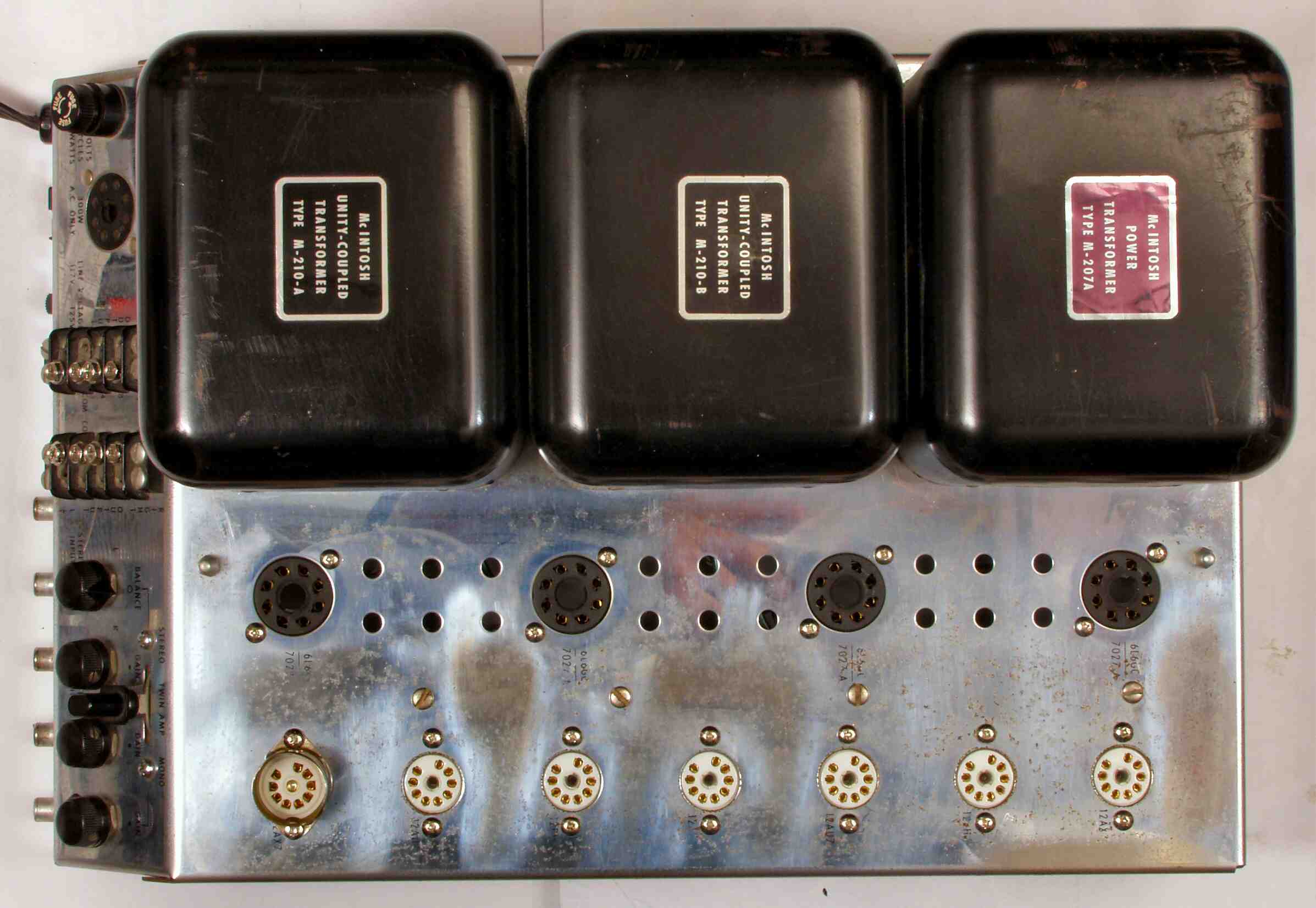

Ｃ−６Ｂ．　修理後　上から

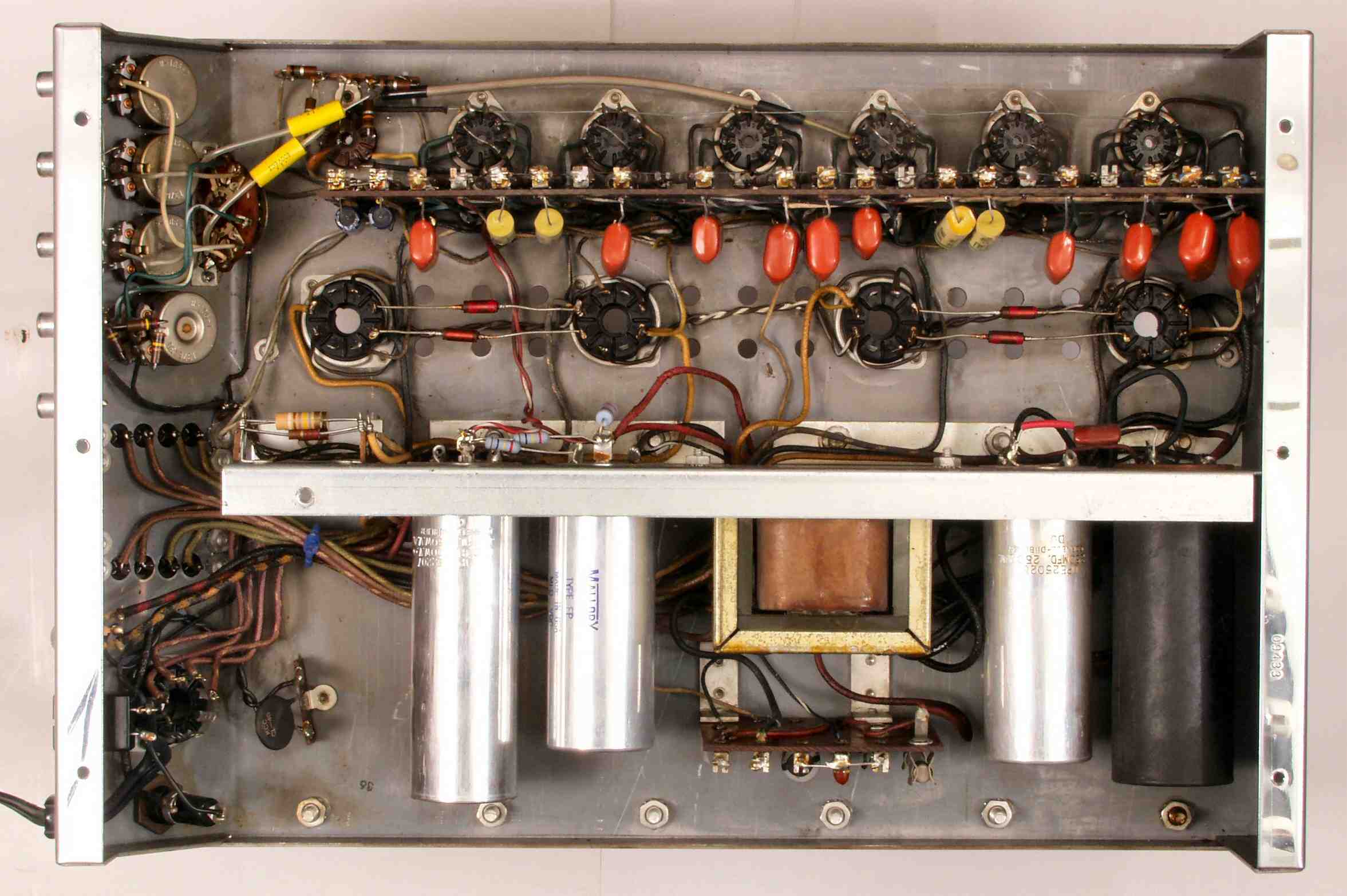

Ｃ−６Ｄ．　修理前　下から

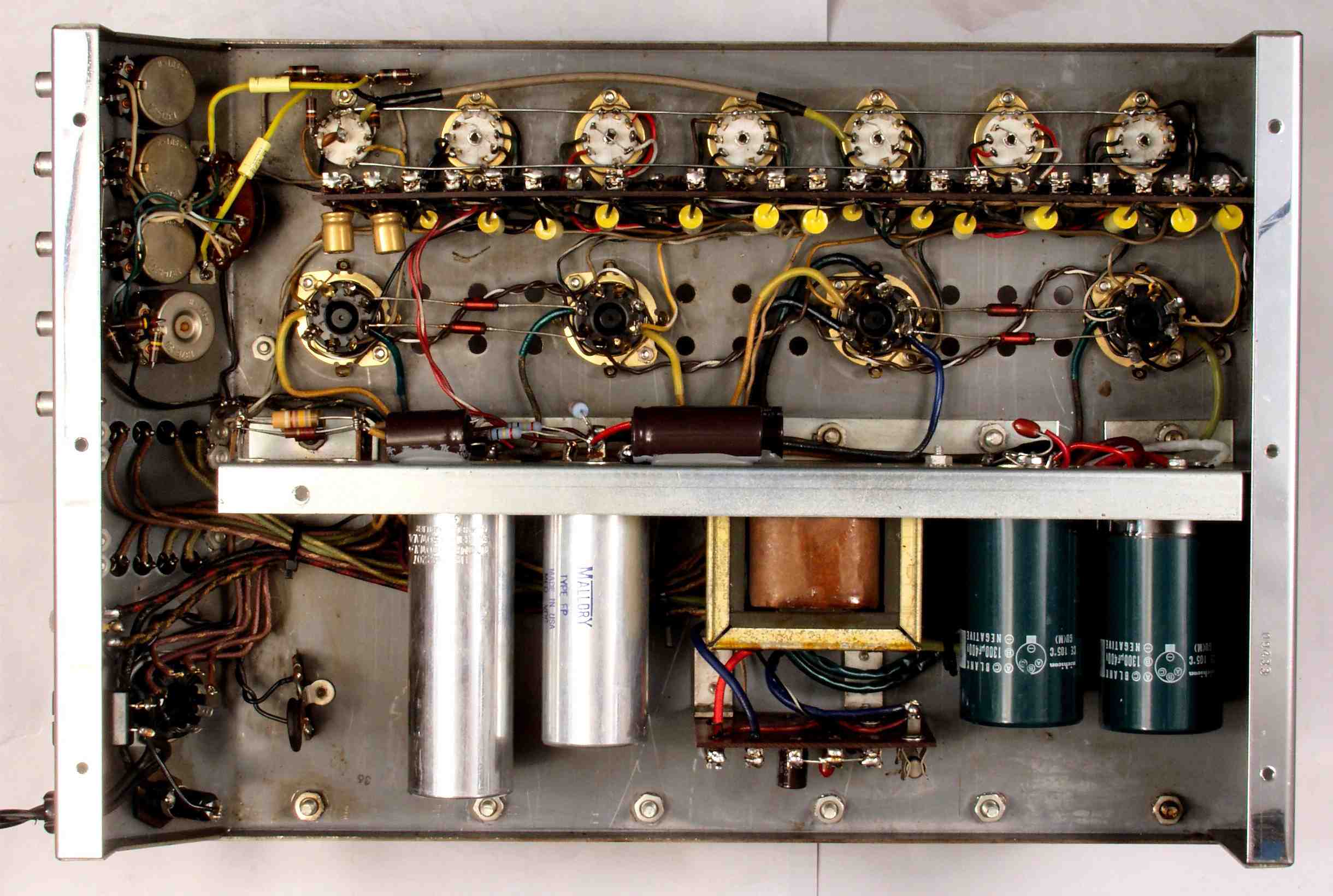

Ｃ−６Ｅ．　修理後　下から

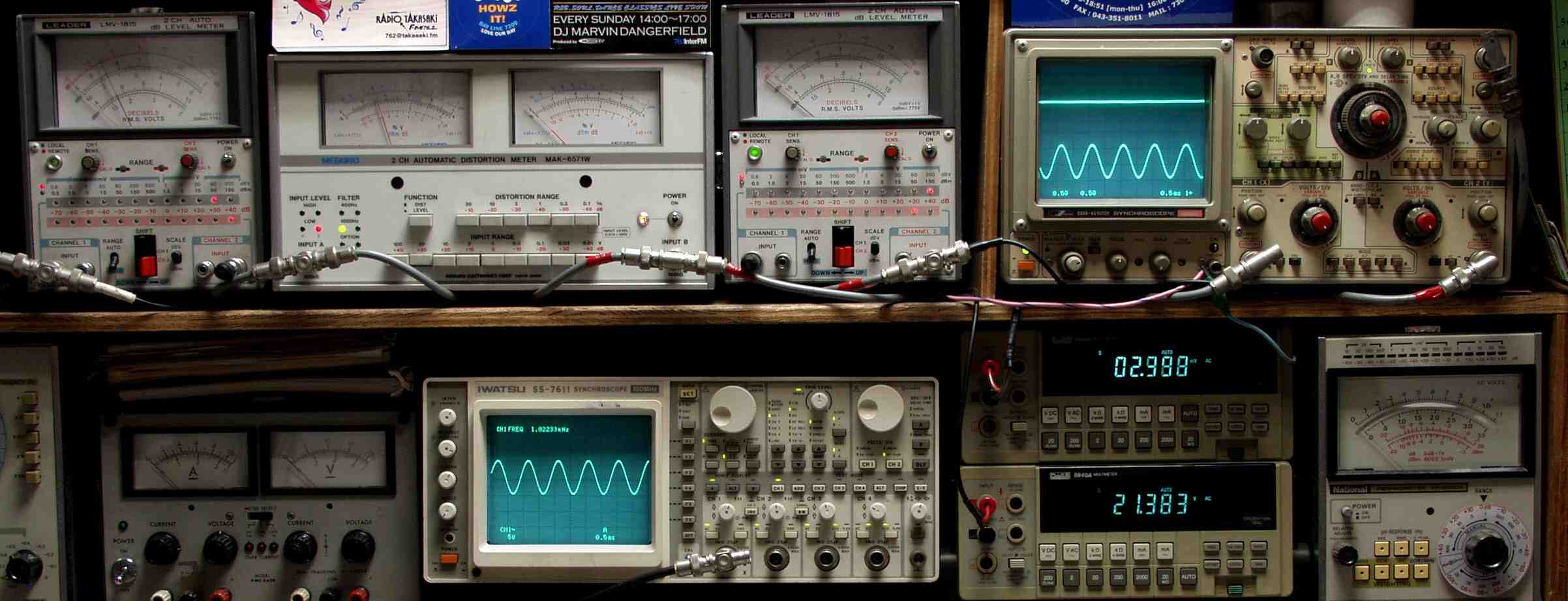

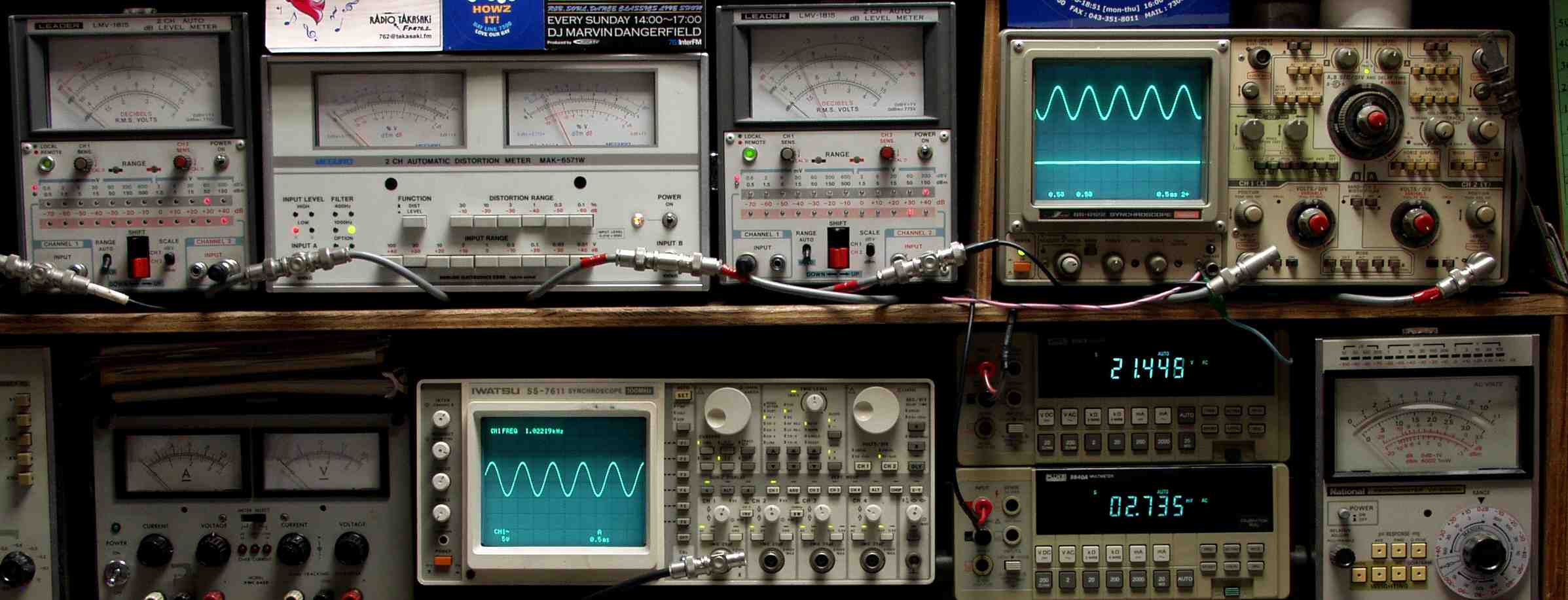

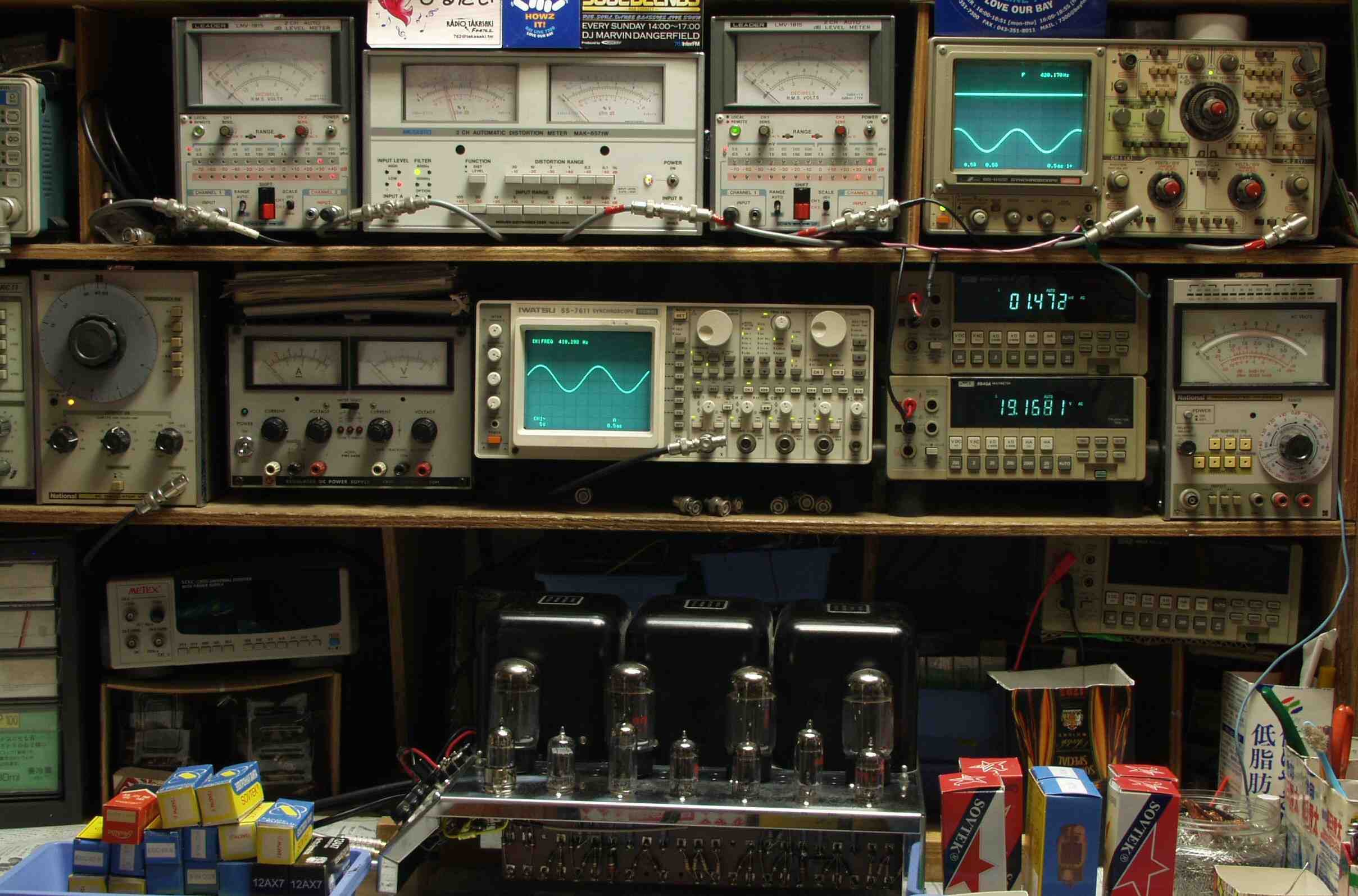

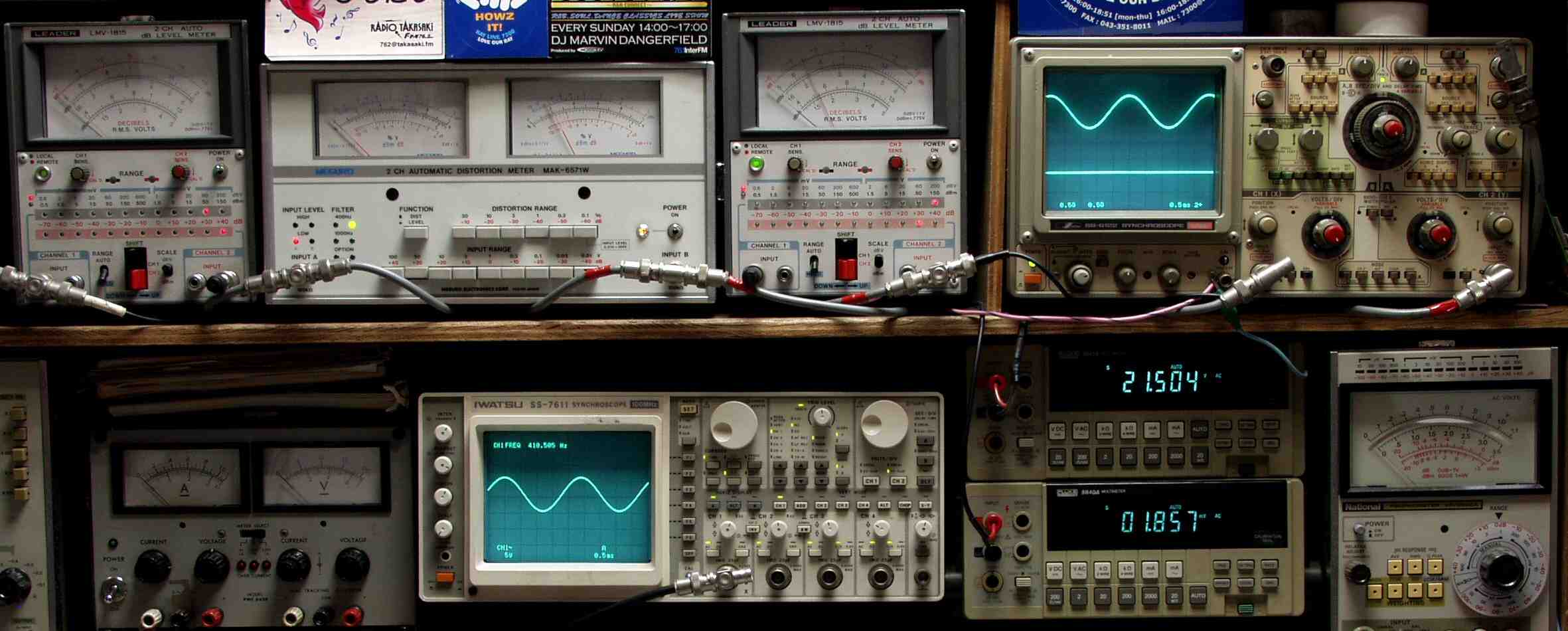

Ｅ．　調整・測定 Ｅ−１．　調整・出力測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定 　　　個人輸入器なので電源電圧は１２０Ｖ−５０ＨＺ

Ｅ−２Ａ．　Ｒ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．２％（１％レンジ）　　１０００ＨＺ

Ｅ−２Ｂ．　Ｌ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．３％（１％レンジ）　　１０００ＨＺ

Ｅ−３Ａ．　Ｒ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．２％（１％レンジ）　　４００ＨＺ

Ｅ−３Ｂ．　Ｌ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．４％（１％レンジ）　　４００ＨＺ

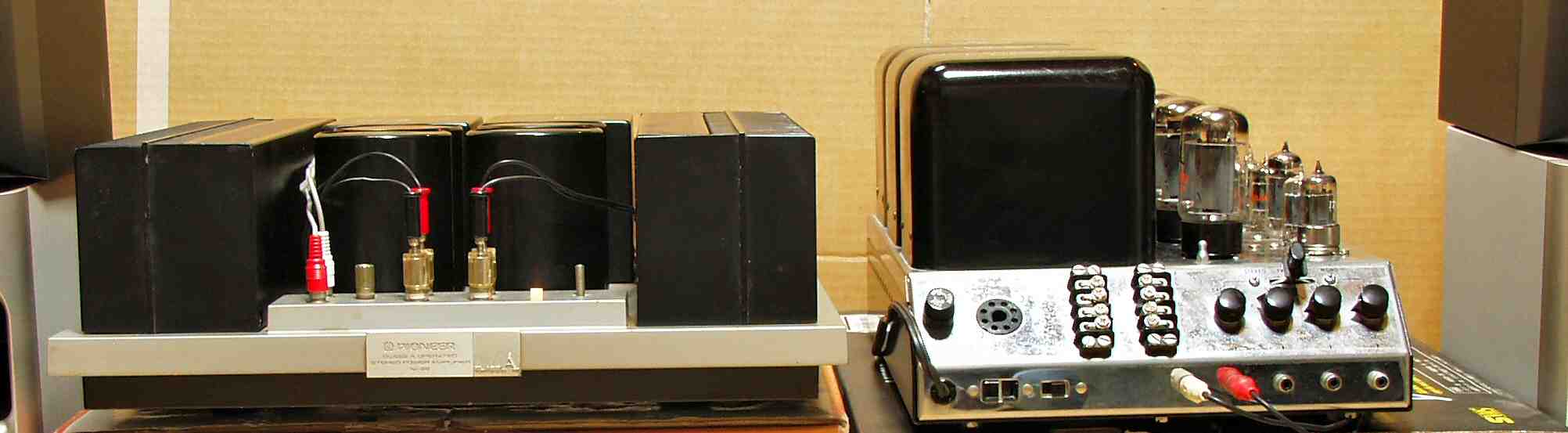

Ｅ−４．　２４時間エージング中
