Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　２台目修理
寸評
  • 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！
    この巨大（強力）なトランスがその原動力でしょう
    マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、
    力強いく荒々しい低音の音が光ります
    真空管ＡＭＰの中では、一度は聞きたい機種です
平成１４年９月９日到着　　　１０月１９日完成
  • A．　修理前の状況
    　　昨年、某 中古販売店より Michaelson&Austin TVA-1を入手しました。
    入手時、前オーナーにより改造が加えられ 、ＶＲ（ボリューム）が取り付けてあったり 、シャーシに落書きがしてあったり
    かなり傷んでおりました。
    購入する際、本当に買うのですか。などと脅されましたが、 その音がいたく気に入り、愛用しておりました。
    ７月に部屋の模様替えをした際、 プリから取り外し、ラック位置などを移動し再セッティングをしました。
    いつもはＶＲを絞って、ＳＷオンするのですが 偶々ボリュームをやや上げた段階でＳＷを入れてしまいました。
    途端、スピーカーからバババリッという大音響が響いたと思うと それから一切鳴らなくなりました。
    もちろん、落としたり、ぶつけたりは一切いたしておりません。
    念のため、真空管を全て総替えしたり、 ケーブルを代えたりしましたが全く反応いたしません。
  • B．　原因
    １．．経年変化＋おかしな改造により、各真空管の劣化
    ２．経年変化により、コンデンサーの容量抜け

  • Ｃ．　修理状況
    終段（ＫＴ−８８）、バイアスを設定回路変更
    終段（ＫＴ−８８）、安全抵抗交換
    終段（ＫＴ−８８）、ソケット交換
    ＶＲまわり配線手直し
    電源ＳＷまわり配線手直し
    電解コンデンサー増量
    配線手直し、補強

  • Ｄ．　使用部品
    フイルムコンデンサー　　　　　　　２個
    ＵＳソケット　　　　　　　　　　　　　　４個
    電解コンデンサー　　　　　　　　　　２個
    抵抗　　　　　　　　　　　　　　　　　　８個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　４９，０００円　　　　＜＜通常修理＞＞
    　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途です＞＞
A．　修理前の状況

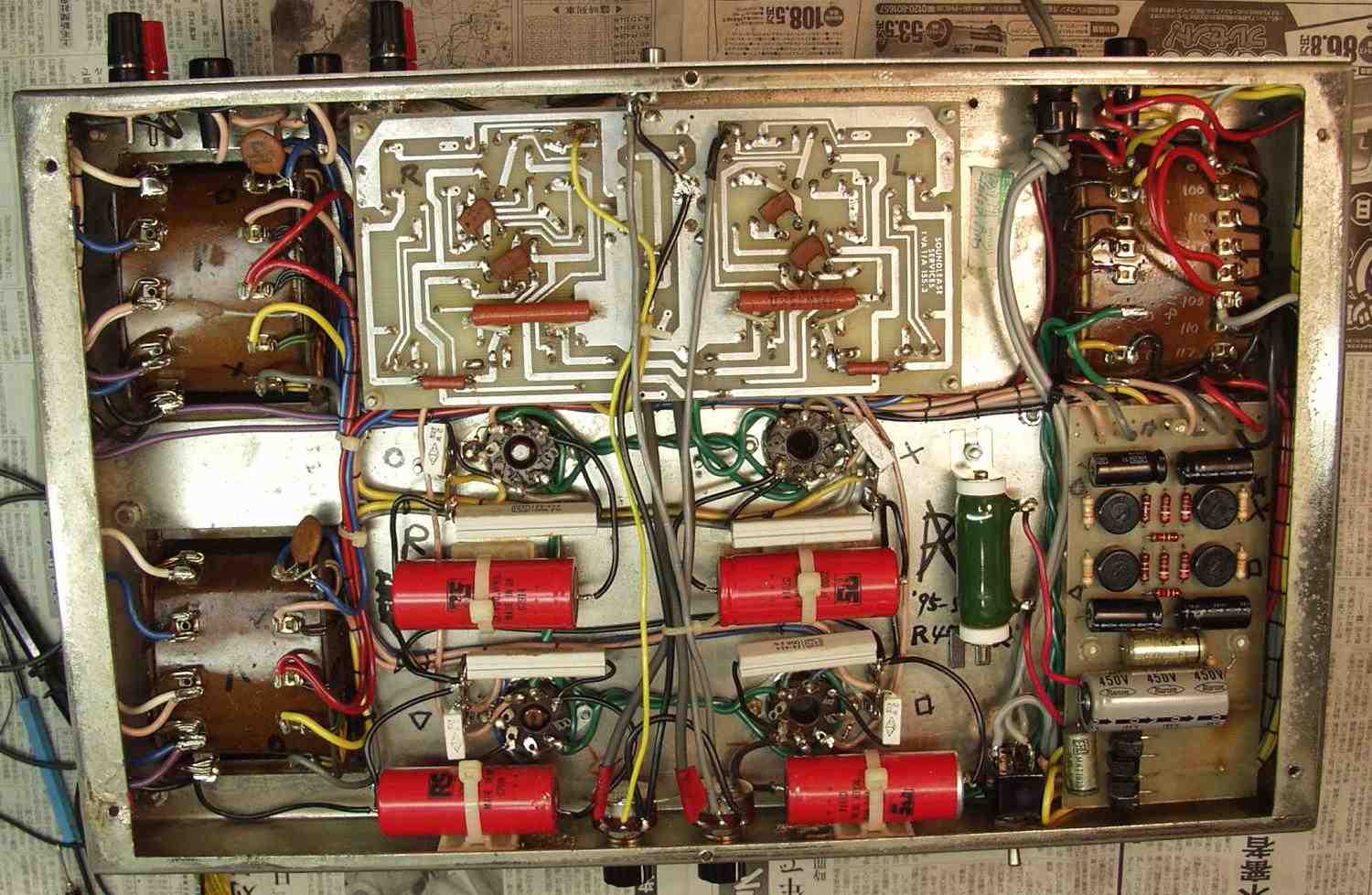

Ａ−１．　修理前　下から見る
　　　　　カメラの使用が悪く画像が歪んでしまいました＝頑張ってもっと良いカメラ購入します
Ａ−２．　修理前　電源ＳＷが交換されている、この様に両切りにする場合は、ＳＷの規格に十分に注意する
　　　　　アークにより、線間短絡を起こしかねない、一般には片切りにする

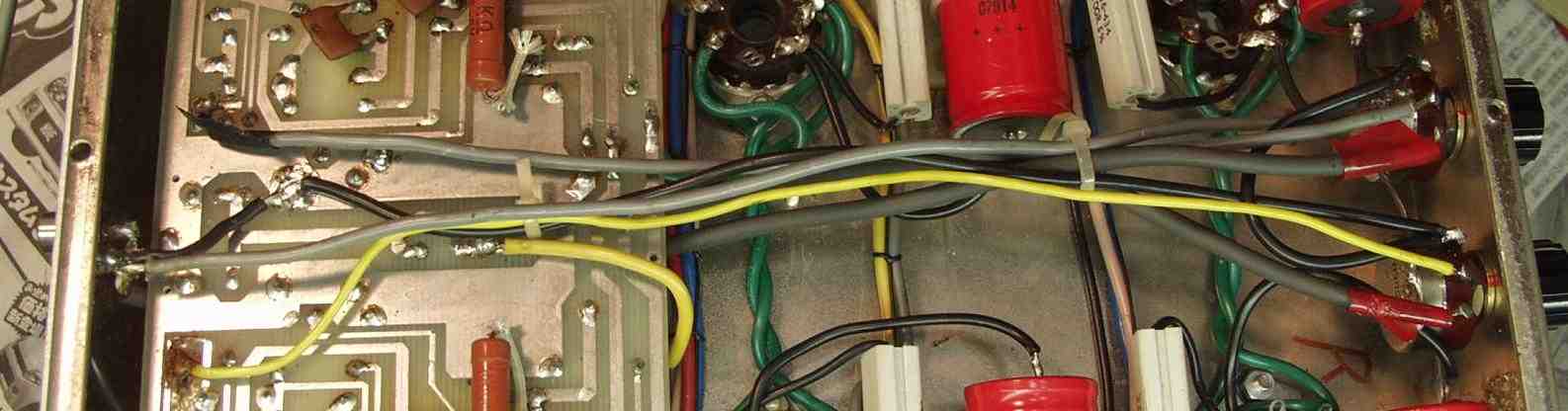

Ａ−３．　修理前　入力にＶＲを組み込んだが、配線は普通の線！！、常識的には、シールド線
Ａ−４．　修理前　カソ−ドの安全抵抗を４７Ωを　１００Ω増し、且つコンデンサーを入れ、カソードバイアス＋！
　　　　　固定バイアスは何の為

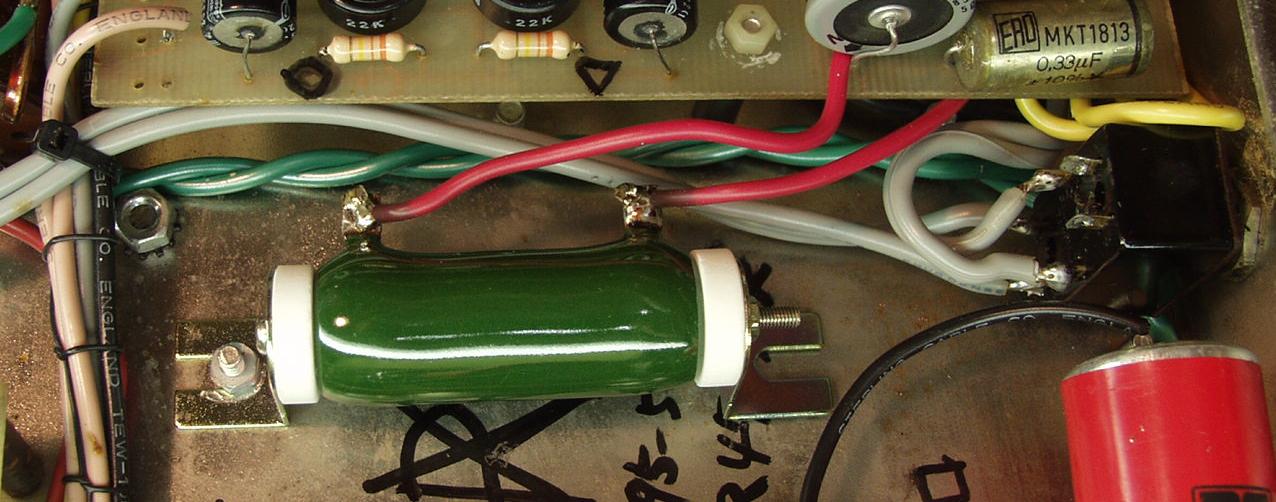

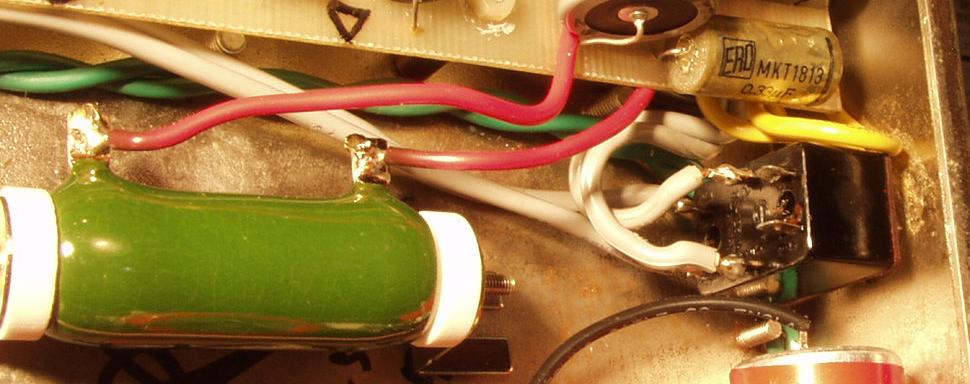

Ａ−５．　修理前　ハムが出たのか？　Ｂ＋電圧を下げている、出口のコンデンサーは？
　　　　　　　　　　下の抵抗は高圧電源に入れ、電圧を下げている＝これでレギュレーション悪くしている＝何の為か不明

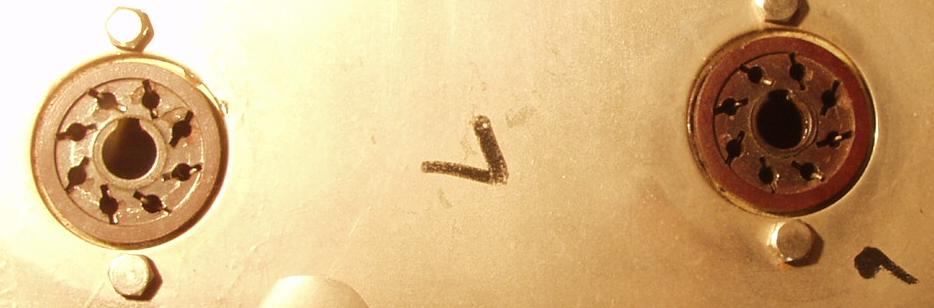

Ａ−６．　修理前　熱でボロボロのＫＴ−８８のソケット

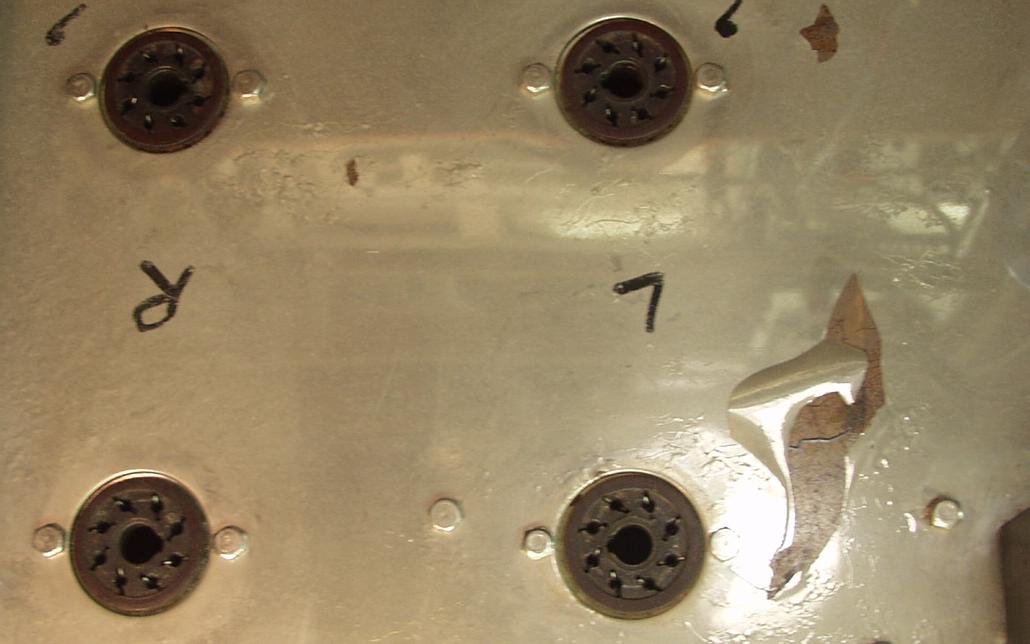

Ａ−７．　修理前　シャーシのメッキも剥げる
Ａ−８．　修理前　応急処置で出力・歪み測定
　　　　　Ｒ側＝発振し出力でず　
　　　　　Ｌ側＝１８Ｖ＝４０Ｗ　歪み率＝４％　４００ＨＺ

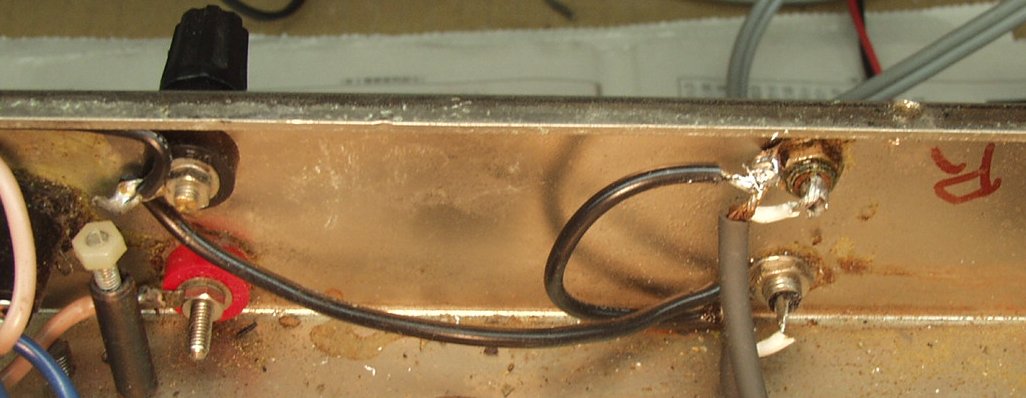

Ａ−９．　修理前　入力端子のアースとＳＰ出力端子のアースがわざわざ配線してある
Ａ−１０．　修理中　シルド線のアースが付いていない
Ｃ．　修理状況

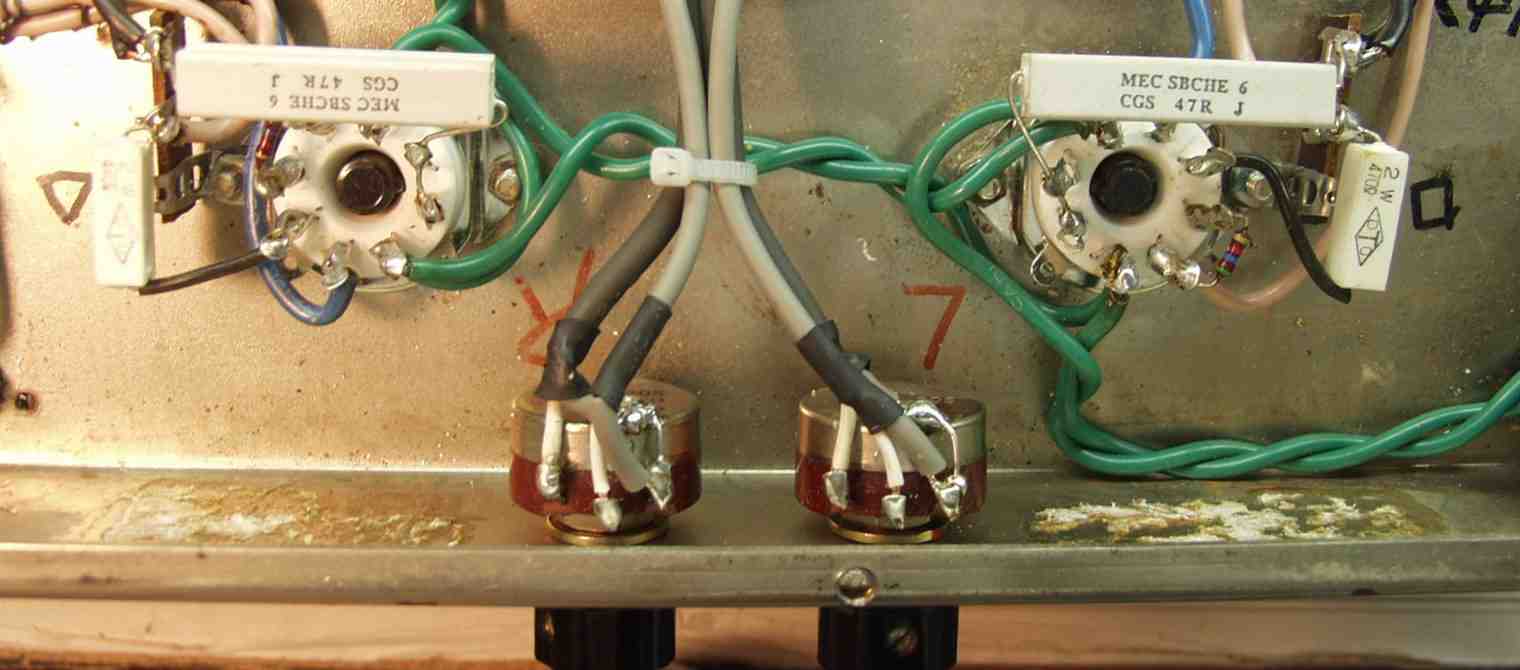

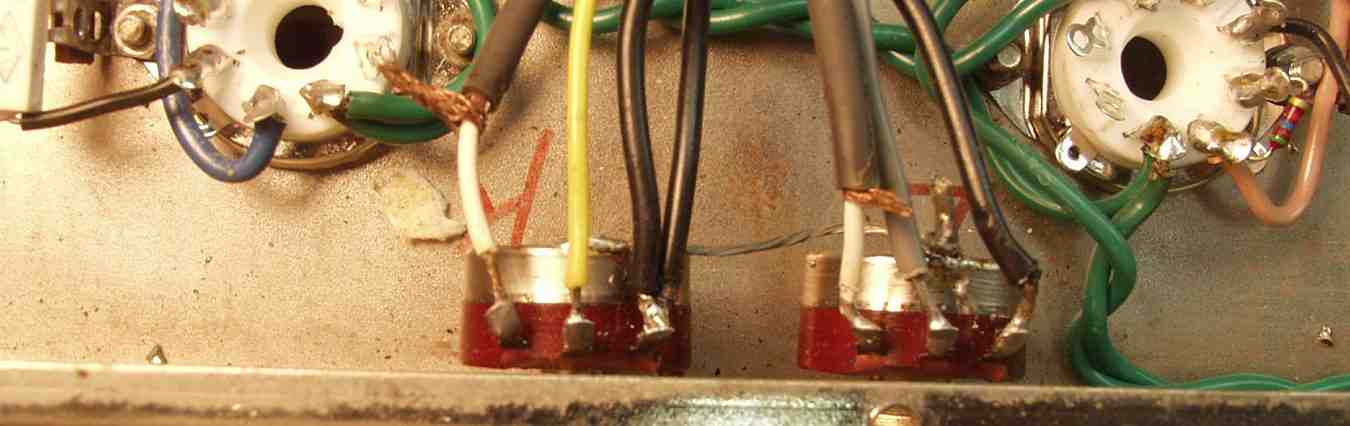

Ｃ−１．　修理後　ＶＲへのシルド線のアースを付ける、VRのケースもアースする

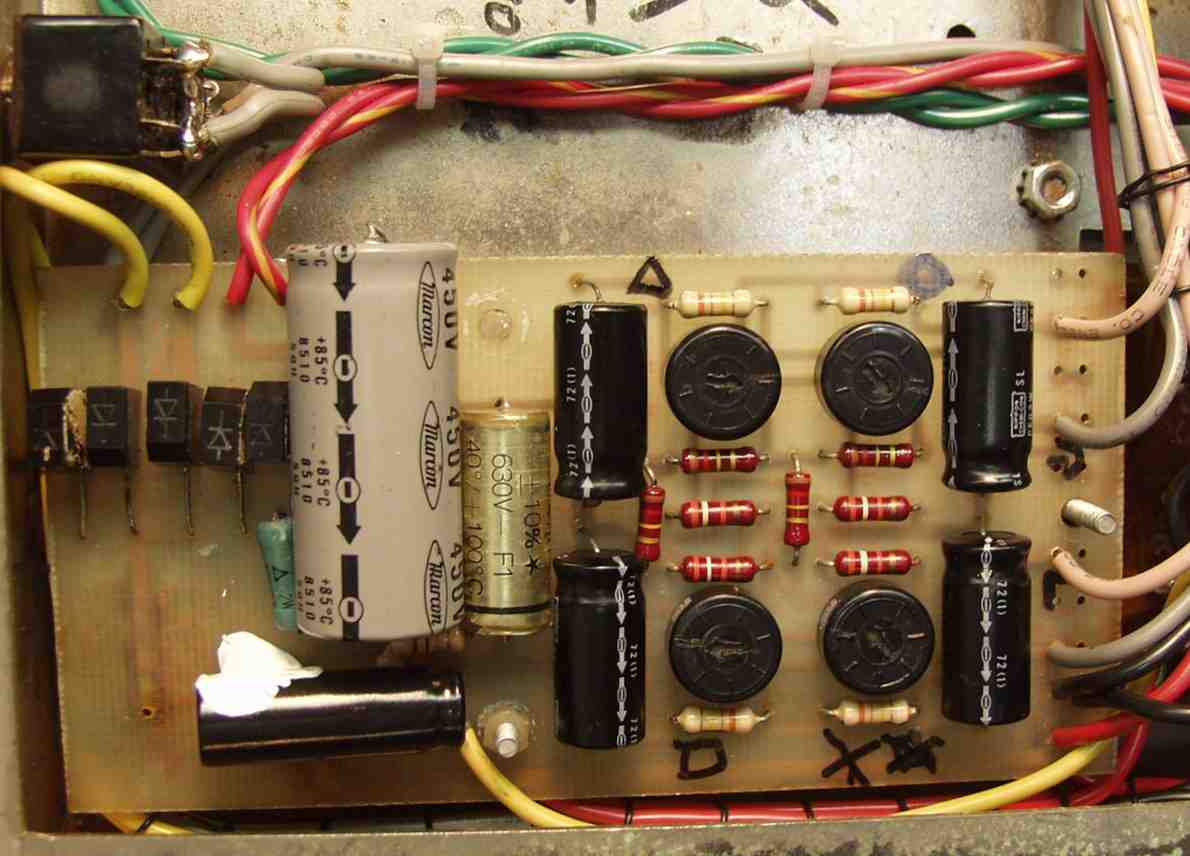

Ｃ−２．　修理後　バイアス基盤

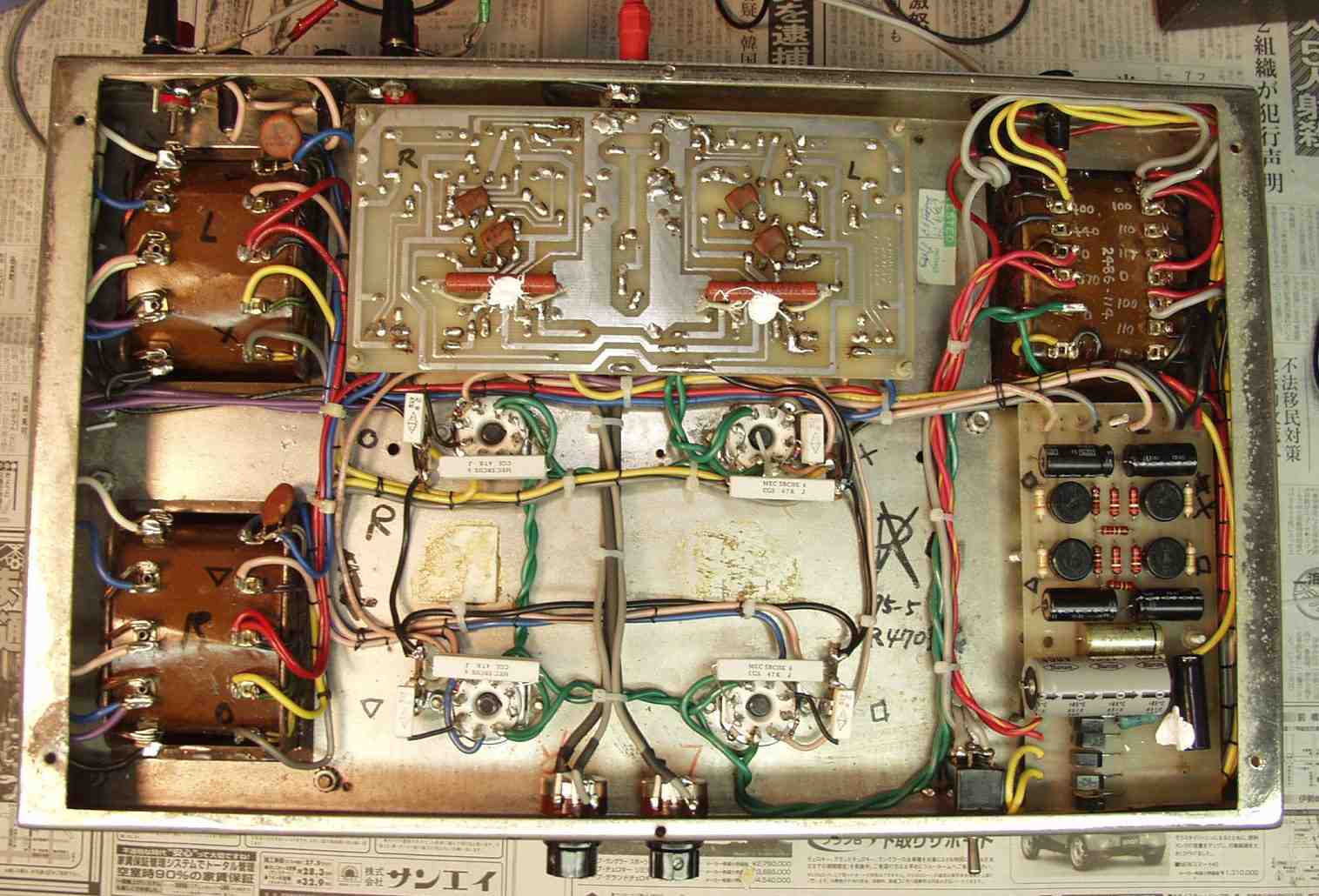

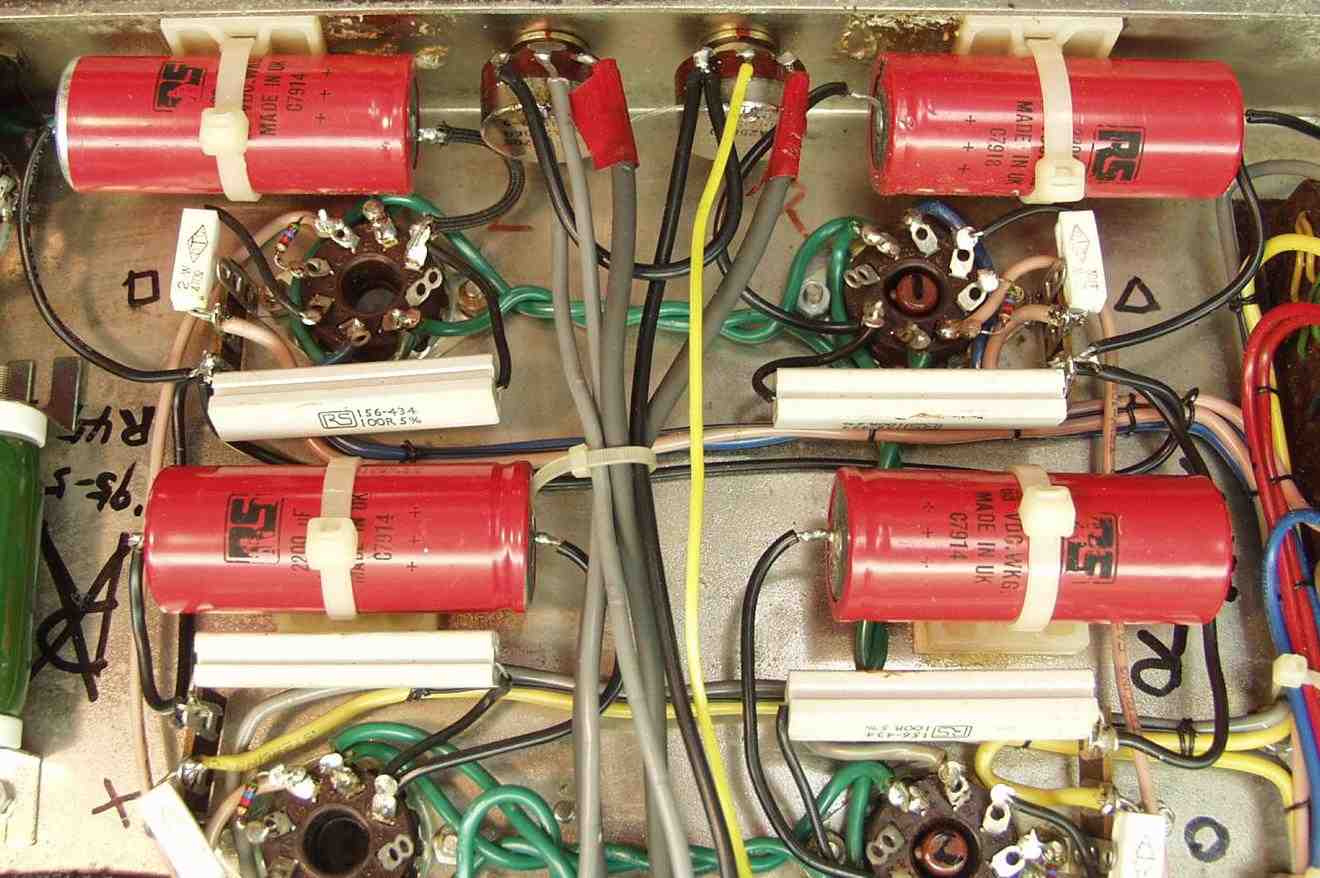

Ｃ−３．　修理後　完成　下から見る

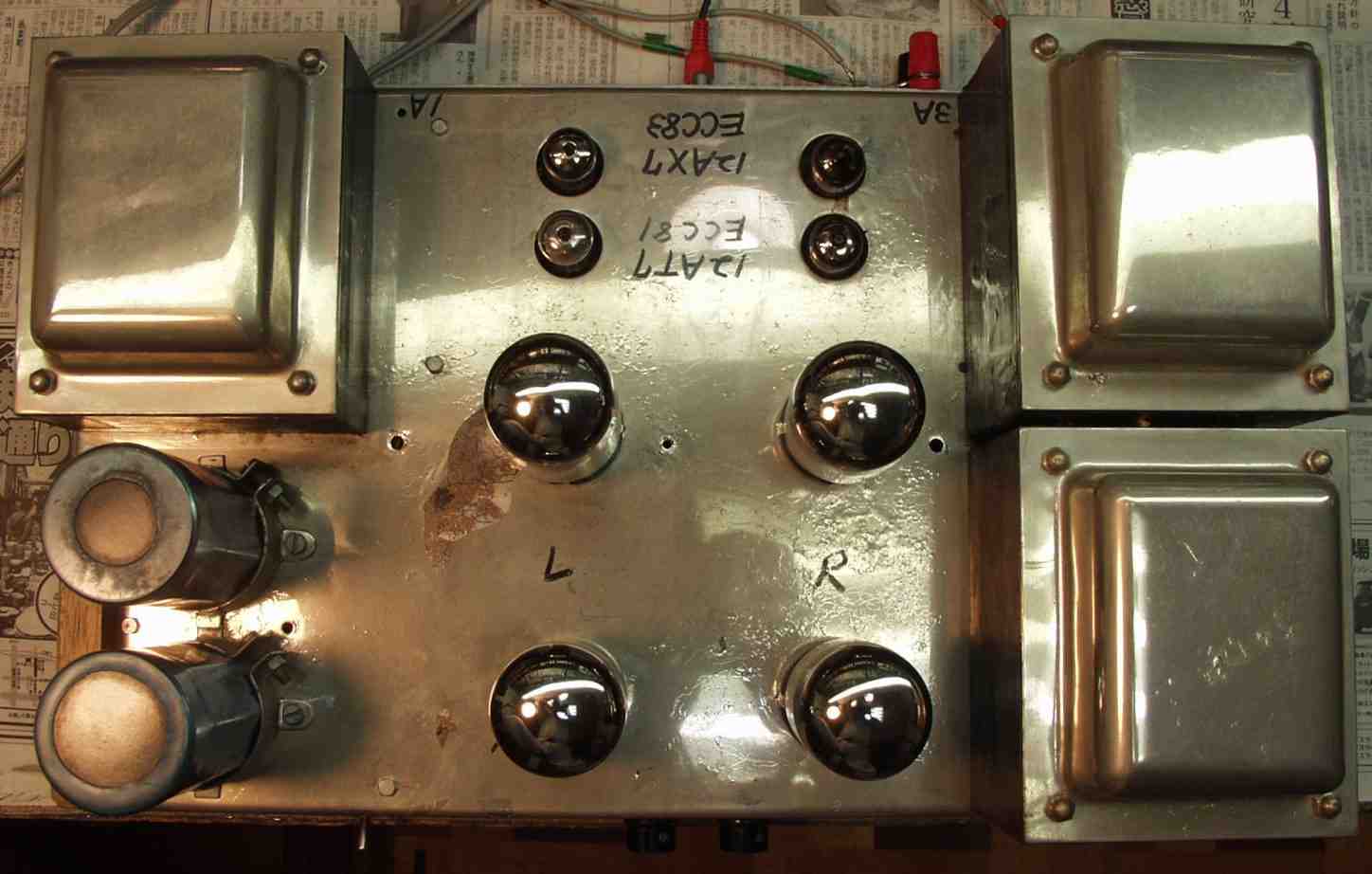

Ｃ−４．　修理後　完成　上から見る
Ｅ．　調整・測定

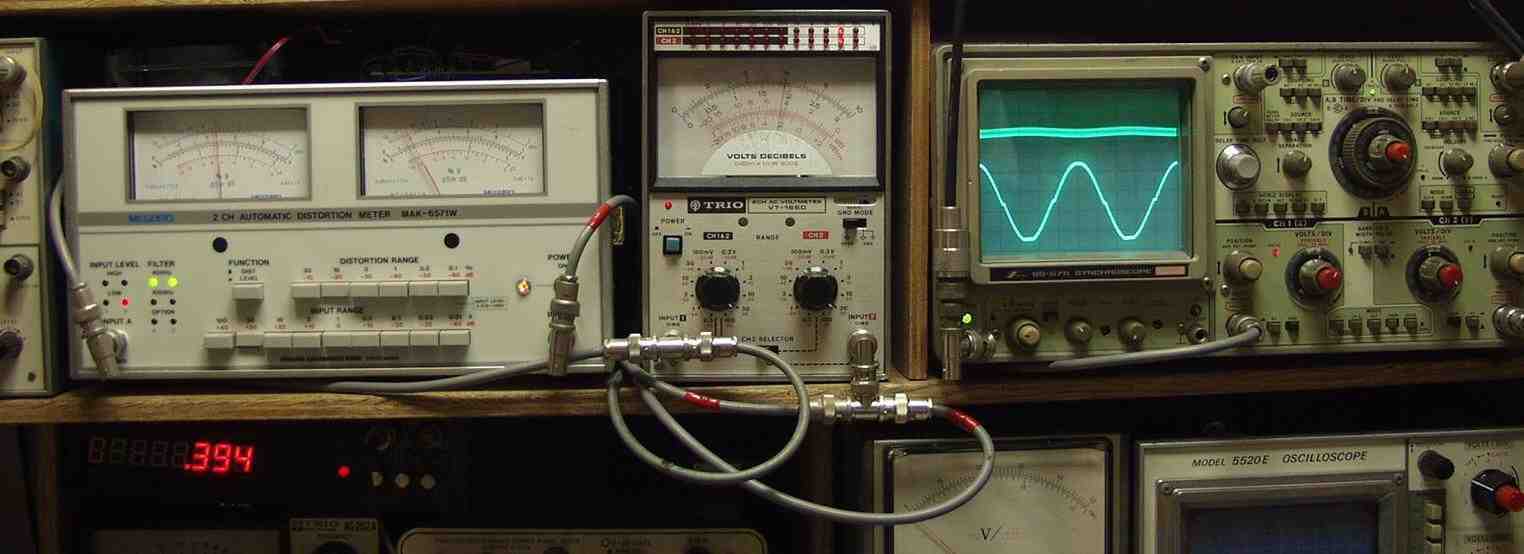

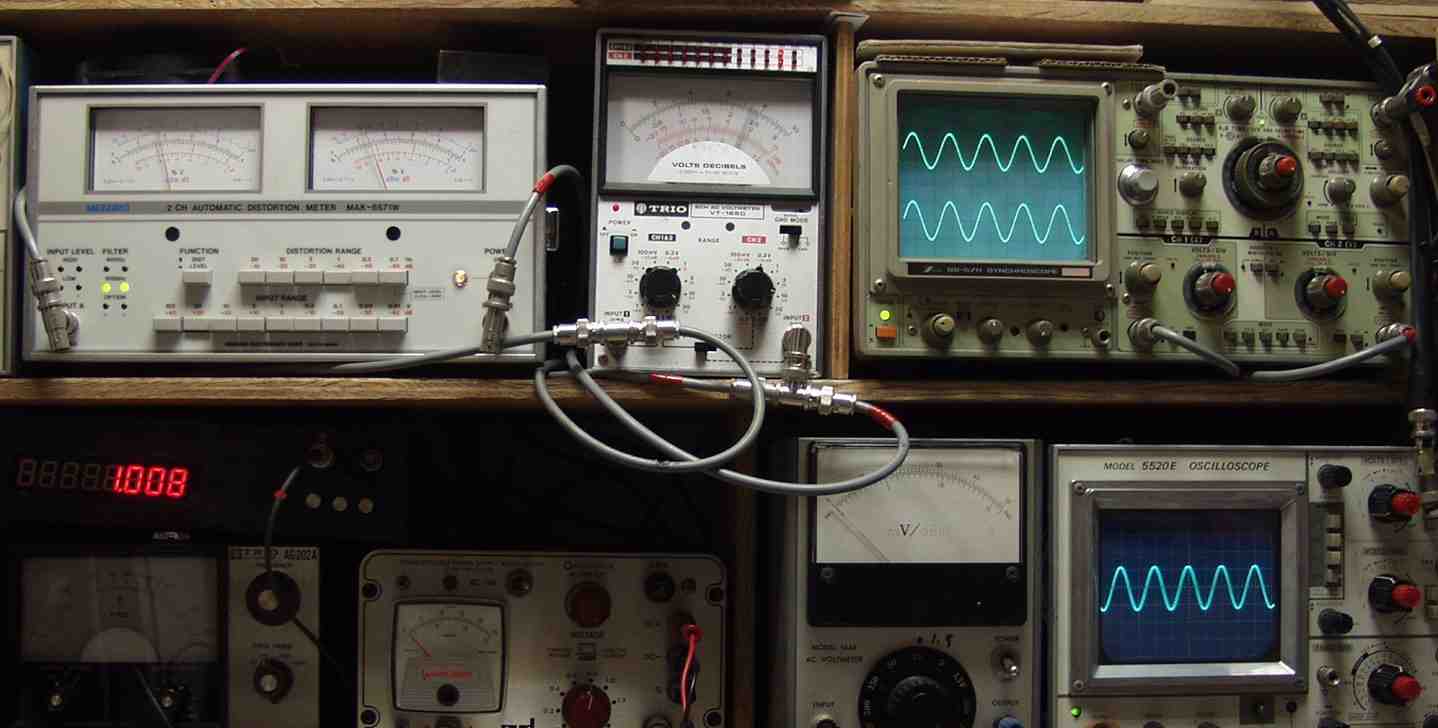

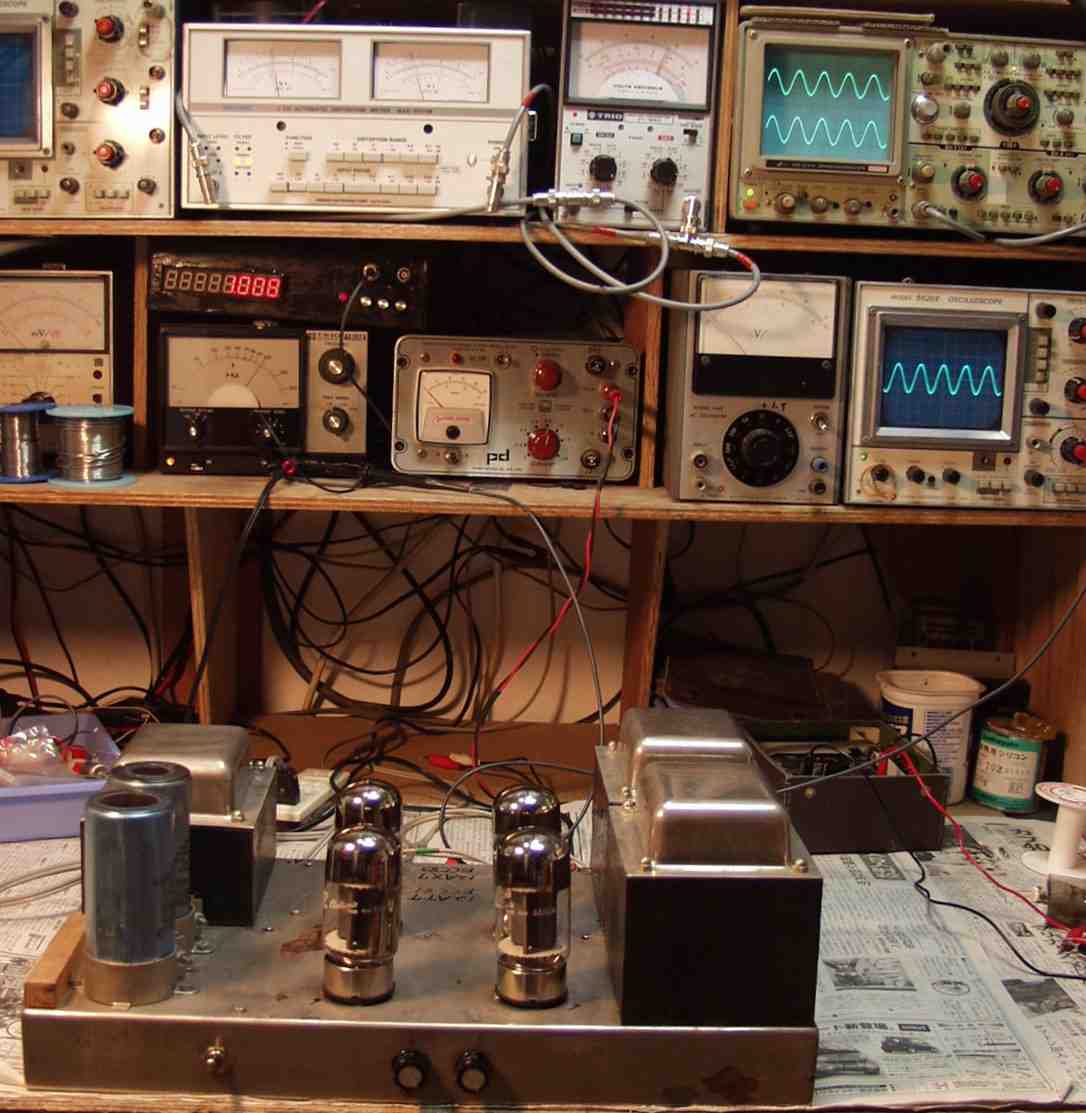

Ｅ−１．　調整・出力測定

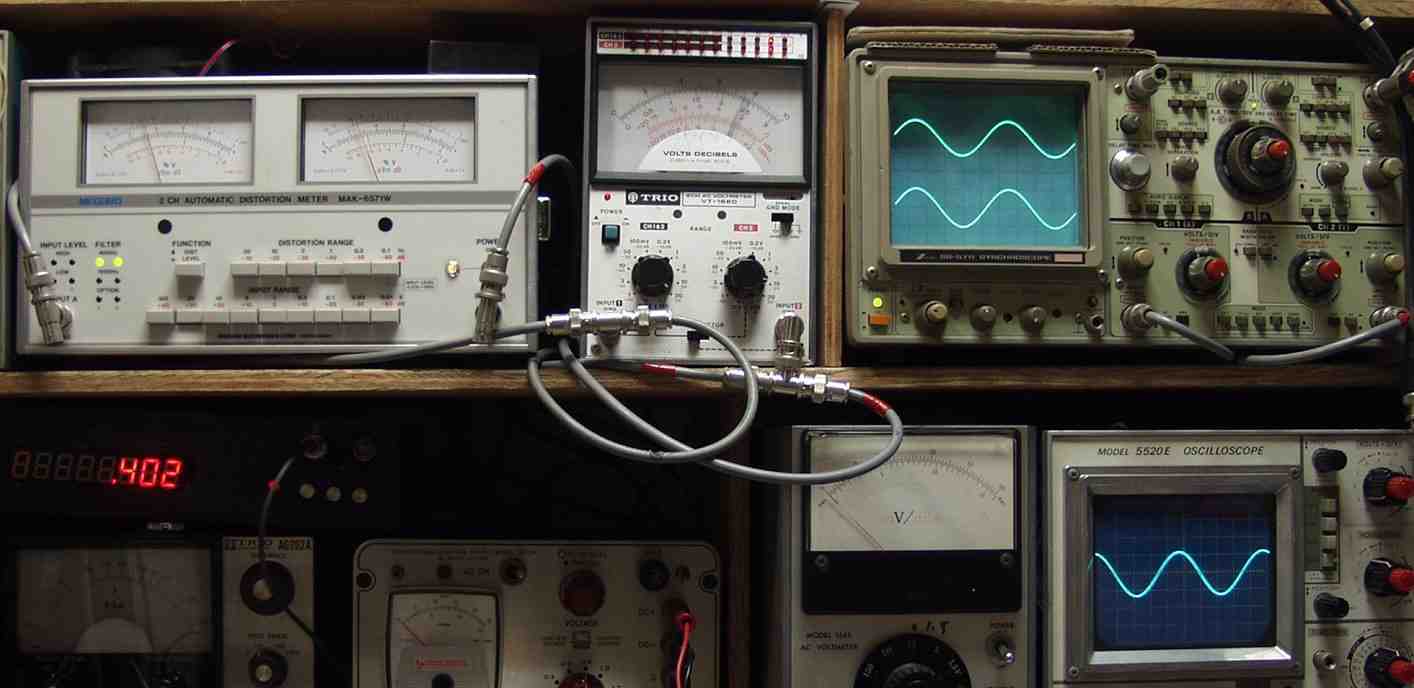

Ｅ−２．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．２％　　１０００ＨＺ
Ｅ−３．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．２％　　４００ＨＺ

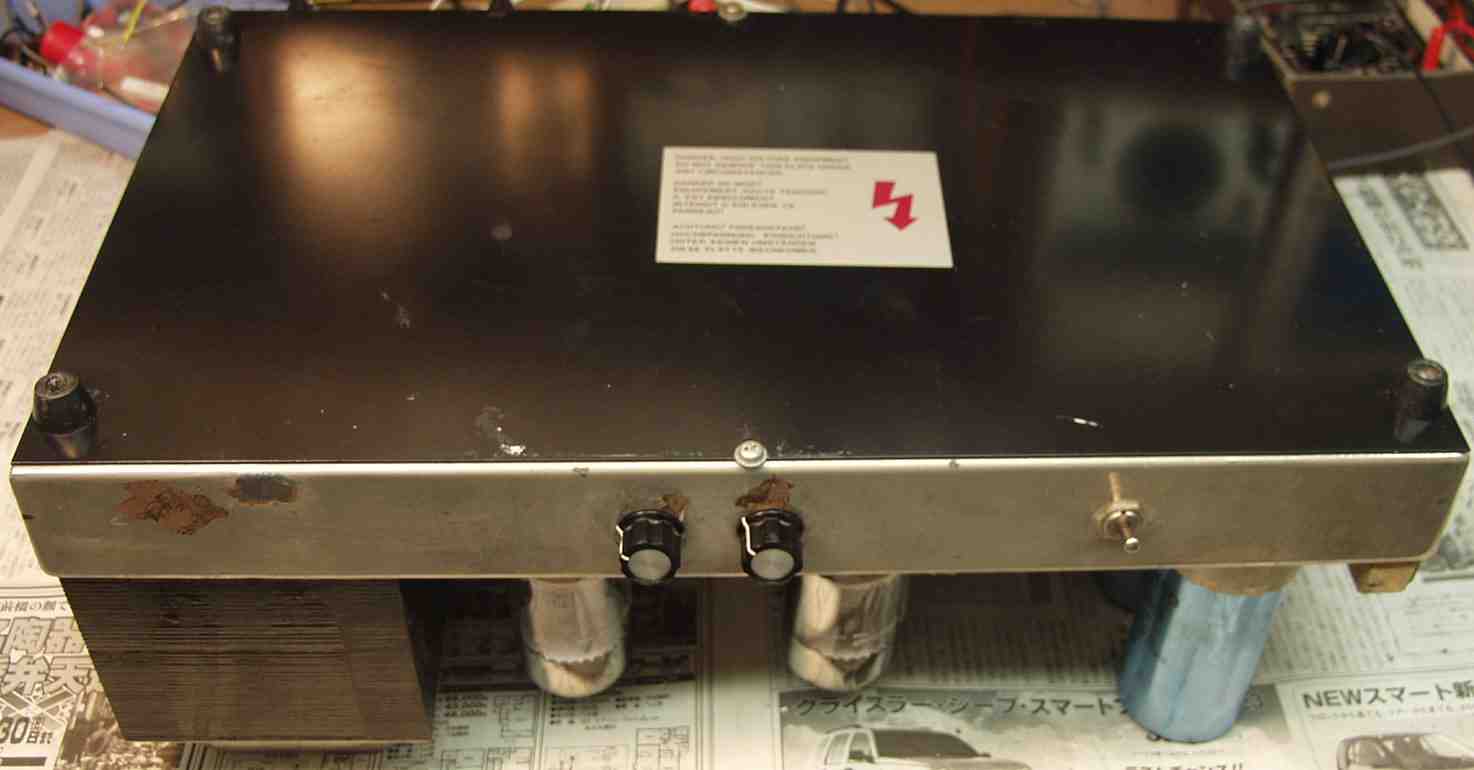

Ｅ−４．　外国はＰＬ法が強いので、全く放熱を考慮していない、下蓋に穴なし
　　　　　シャシ内部に空気が全く入らない

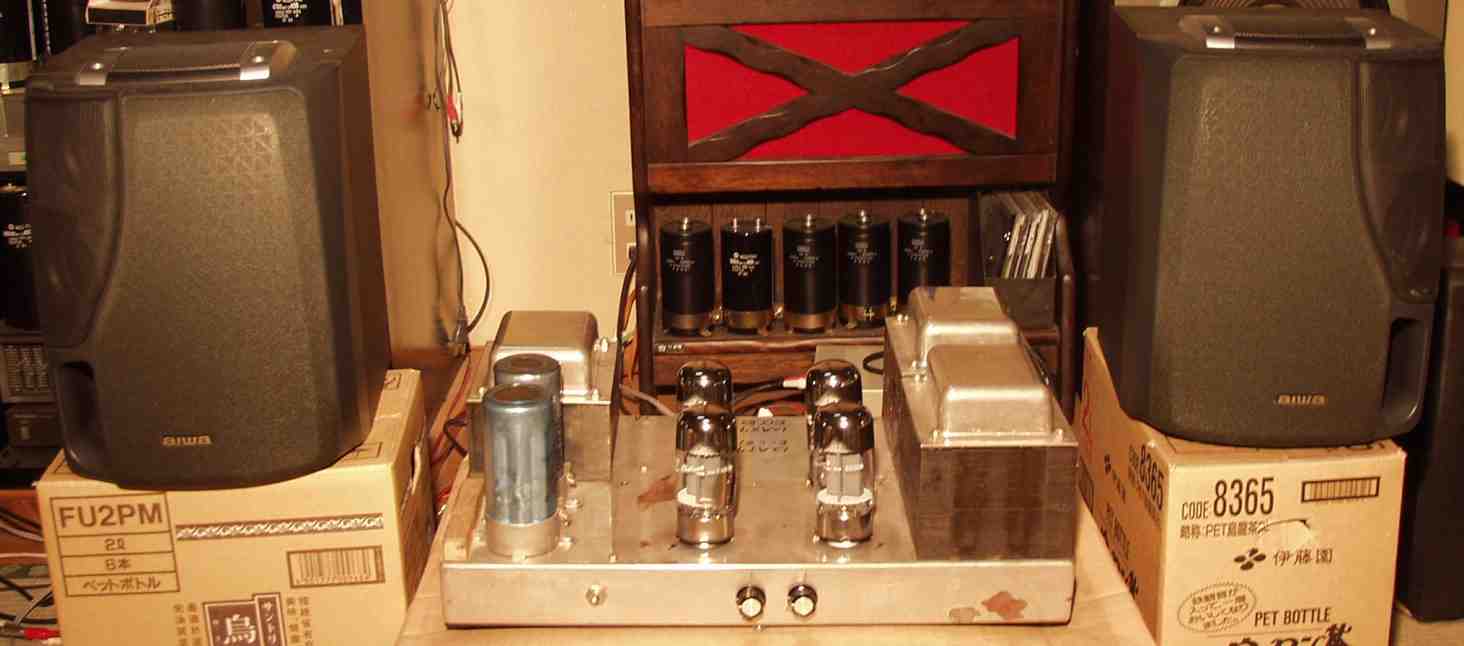

Ｅ−５．　１２時間エージング中。
再修理１２月５日到着

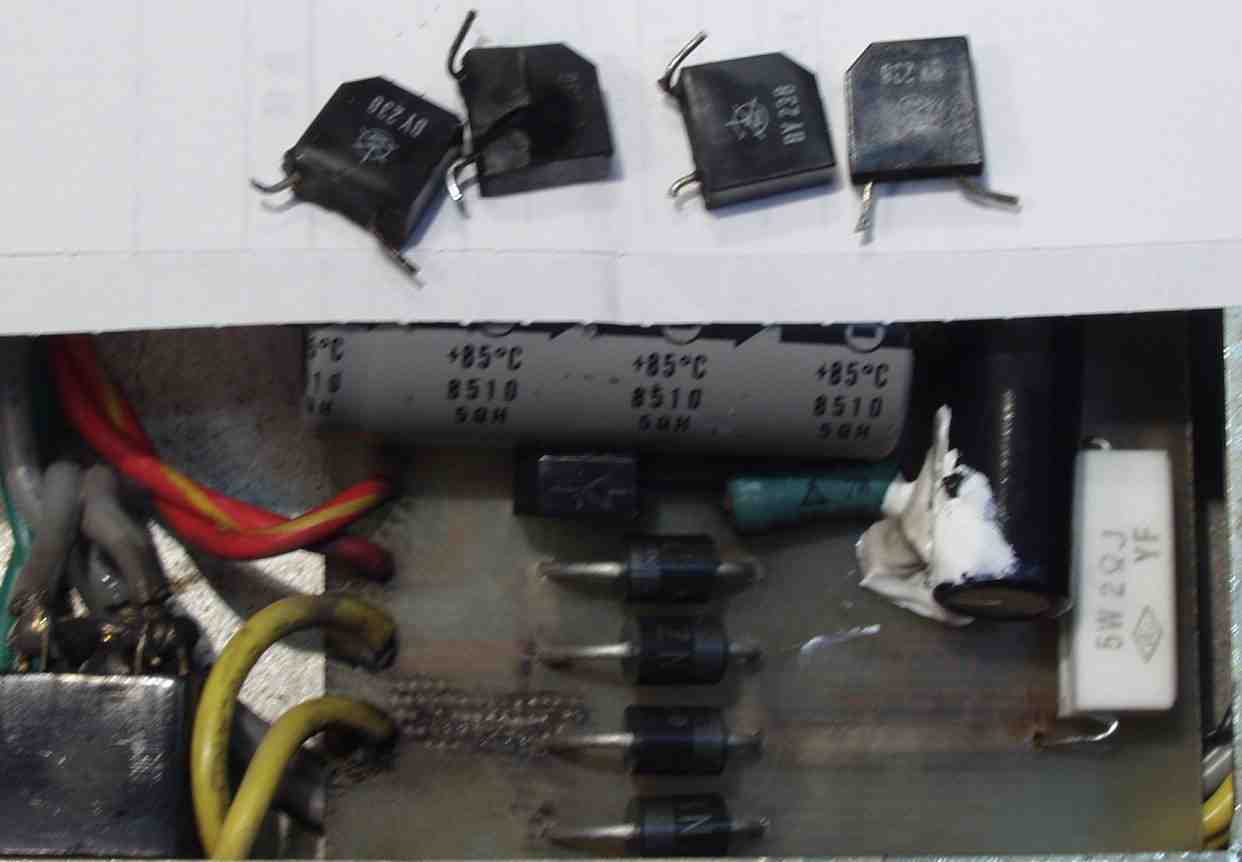

再修理−１．　高圧の整流ダイオード焼損　上＝焼損ダイオード　下＝交換したダイオード

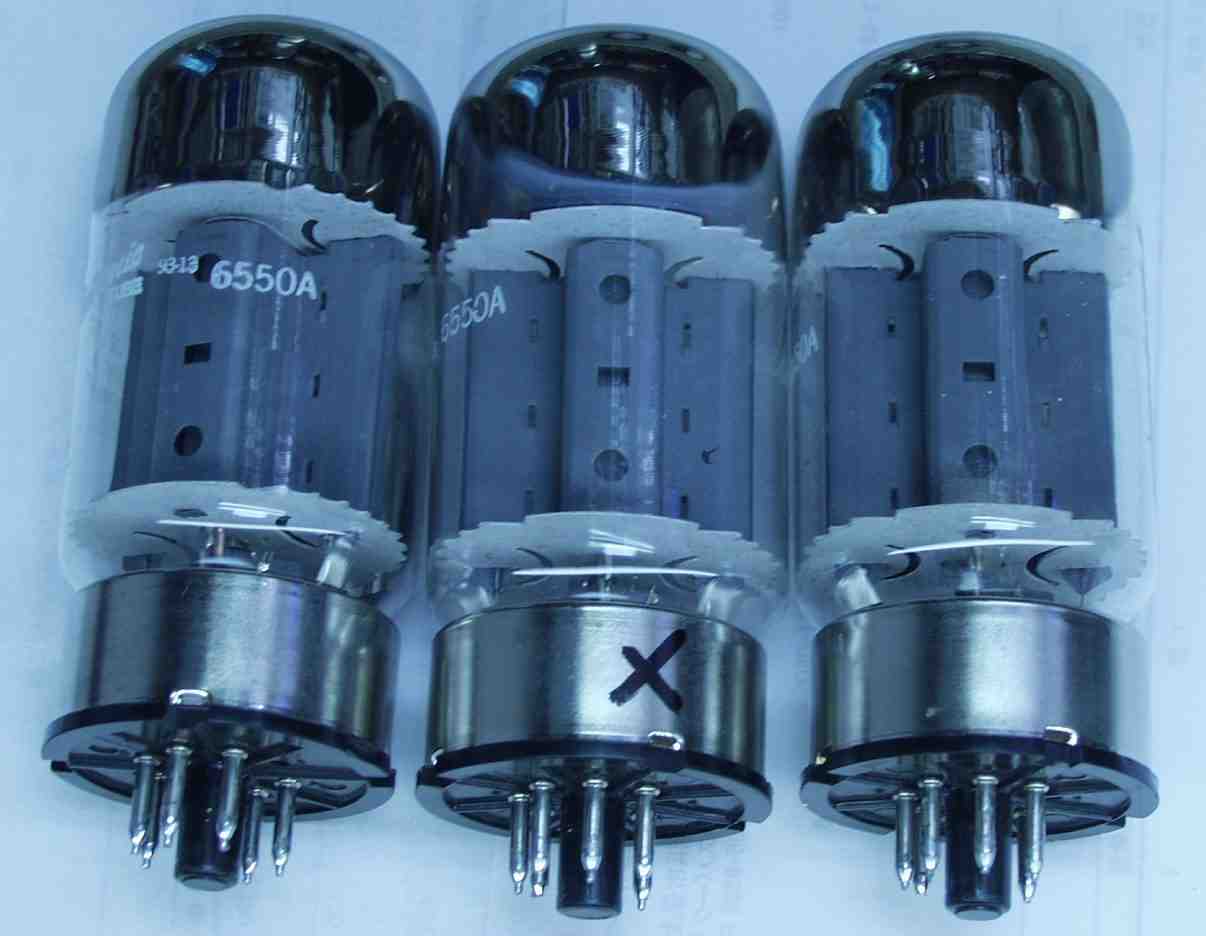

再修理−２．　原因は真ん中の６５５０Ａの不良
　　　　　　　　中でグロー放電し、死んだ。　　上のゲッターの周りが白くなっているので解る。
　　　　　　　　この様なハイスペックのＡＭＰに使用する球は、良品を選ばないとだめです。
　　　　　　　　現在、市場にある真空管は、いい加減なのが多いいですので、信頼出来るところから購入しましょう。
　　　　　　　　そうしないと、高いトランス類やコンデンサーを壊す事になります
