Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　４台目修理
寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります 真空管ＡＭＰの中では、一度は聞きたい機種です
平成１５年８月９日到着　　　１０月3日完成
A．　修理前の状況 　　歪み多し B．　原因 　　経年変化による、コンデンサーの容量抜け Ｃ．　修理状況 　　終段（ＫＴ−８８）、前段ＭＴ管ソケット交換 　　フイルムコンデンサー交換 　　電解コンデンサー増量・交換 　　配線手直し、補強 　　整流ダイオード交換 　　SP端子交換 　　ＲＣＡ端子交換 　　高圧電解コンデンサー増量・交換 　　電源投入による突入電流抑制回路組み込み 　　終段ＫＴ８８を３結／ＵＬ切り替え回路組み込み Ｄ．　使用部品 　　フイルムコンデンサー　　　　　　　　　　　　９個 　　ＵＳソケット　　　　　　　　　　　　　　　　　　　４個 　　ＭＴソケット　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサー　　　　　　　　　　　　　　１０個 　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　個 　　整流ダイオード　　　　　　　　　　　　　　　　　５個 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個 　　SP端子　　　　　　　　　　　　　　　　　　　　　　４個 　　ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　４個 　　高圧電解コンデンサー　　　　　　　　　　　　　２個 　　突入電流抑制回路（リレー２個他） 　　終段ＫＴ８８を３結／ＵＬ切り替え回路（リレー４個他） Ｅ．　調整・測定 Ｆ．　修理費　　９５，０００円　　　　　＜＜お馴染み様価格＝３台目より＞＞＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途です＞＞ Ｇ．参考
A．　修理前の状況 Ａ−１Ａ．　修理前の点検、　上から見る

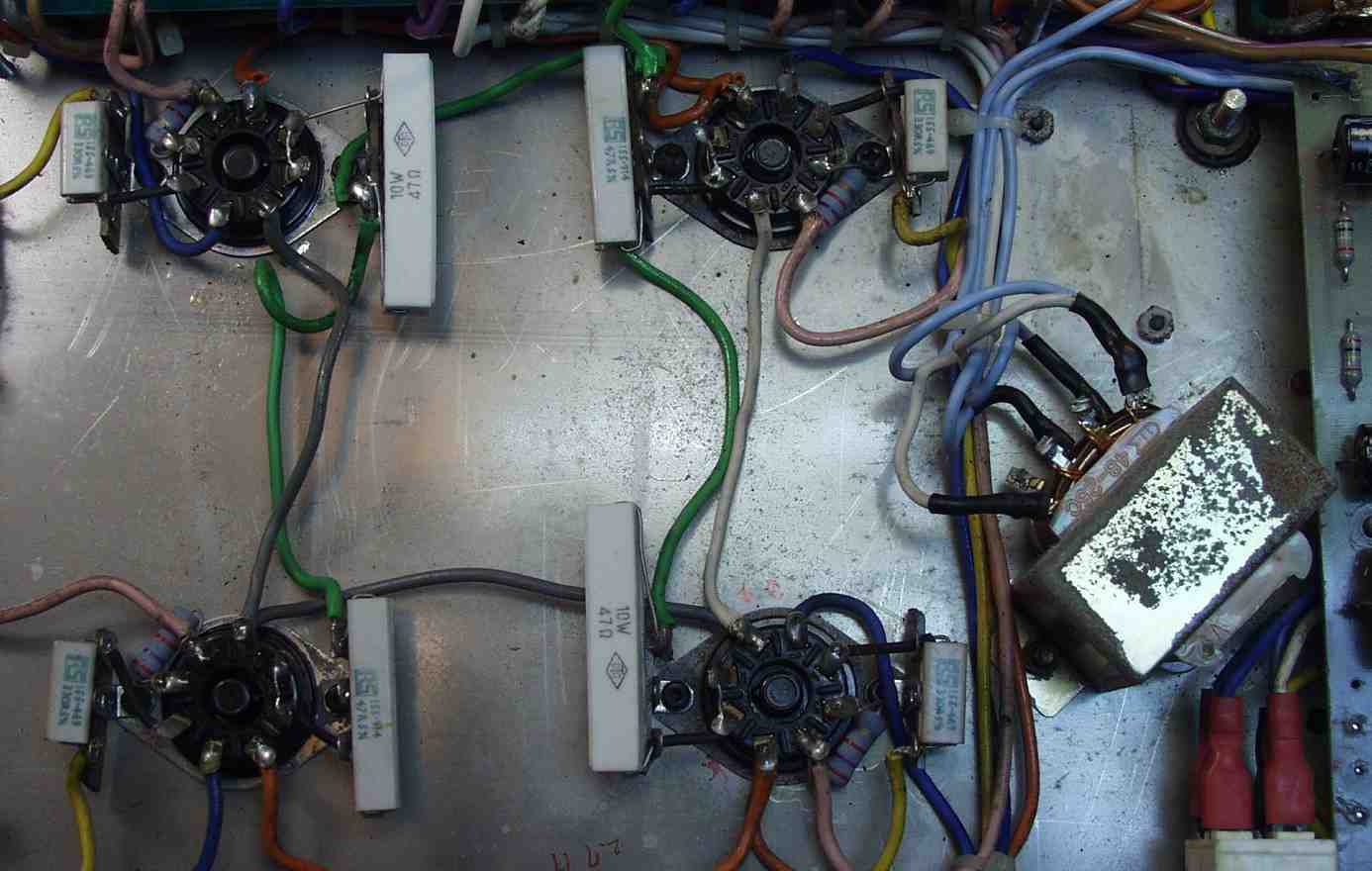

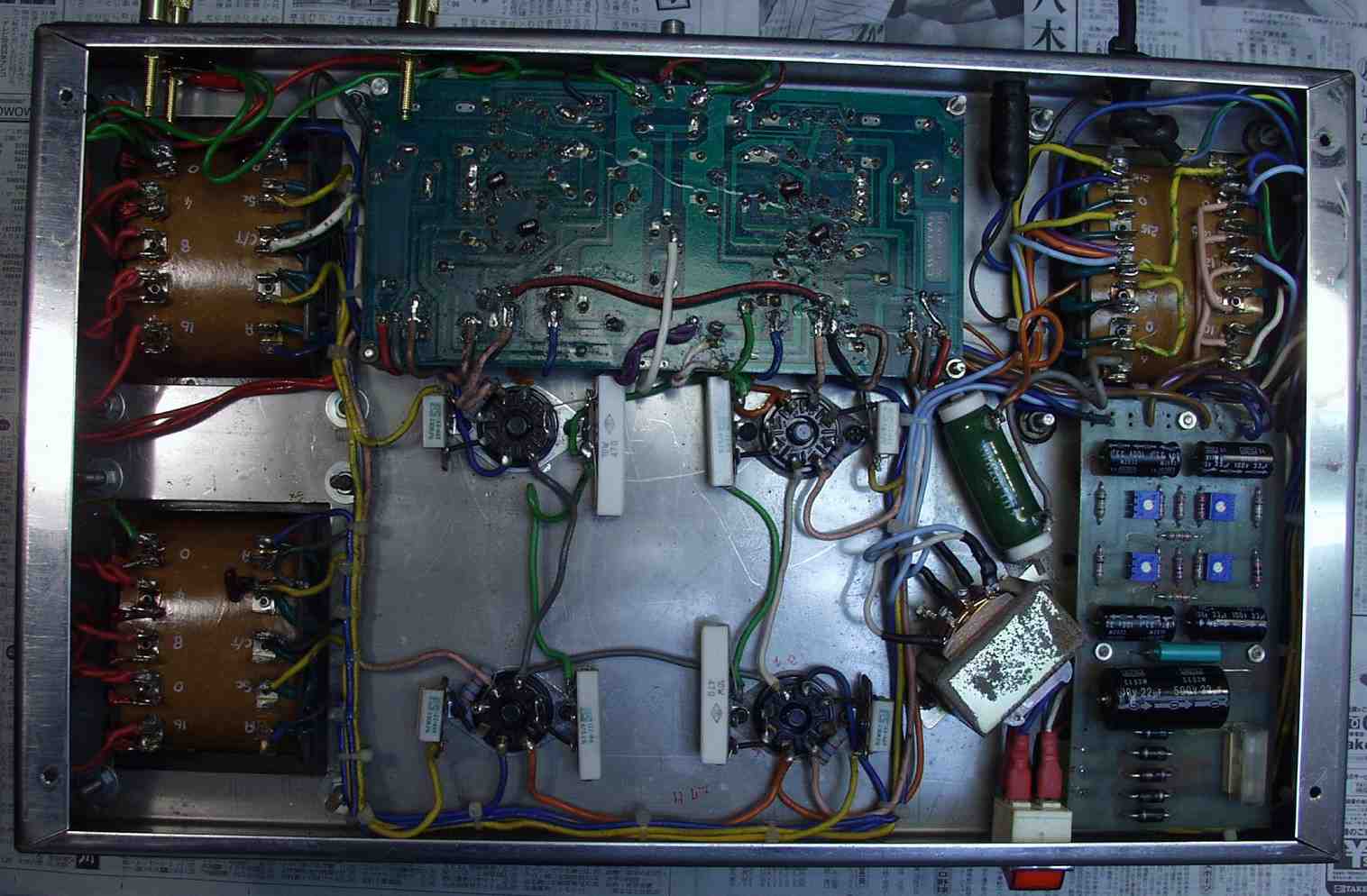

Ａ−１Ｂ．　修理前の点検、　下から見る　カソード抵抗が２本交換して有る。 　　　　　　　　　　　又、ヒータートランスが増設してある。

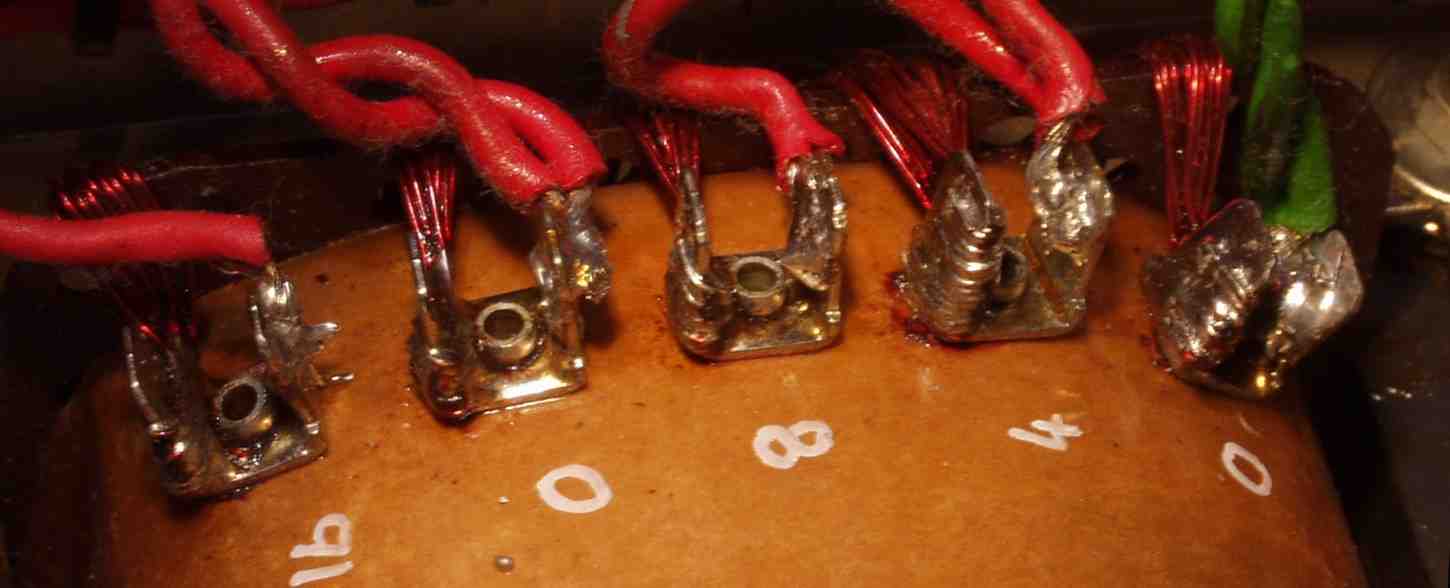

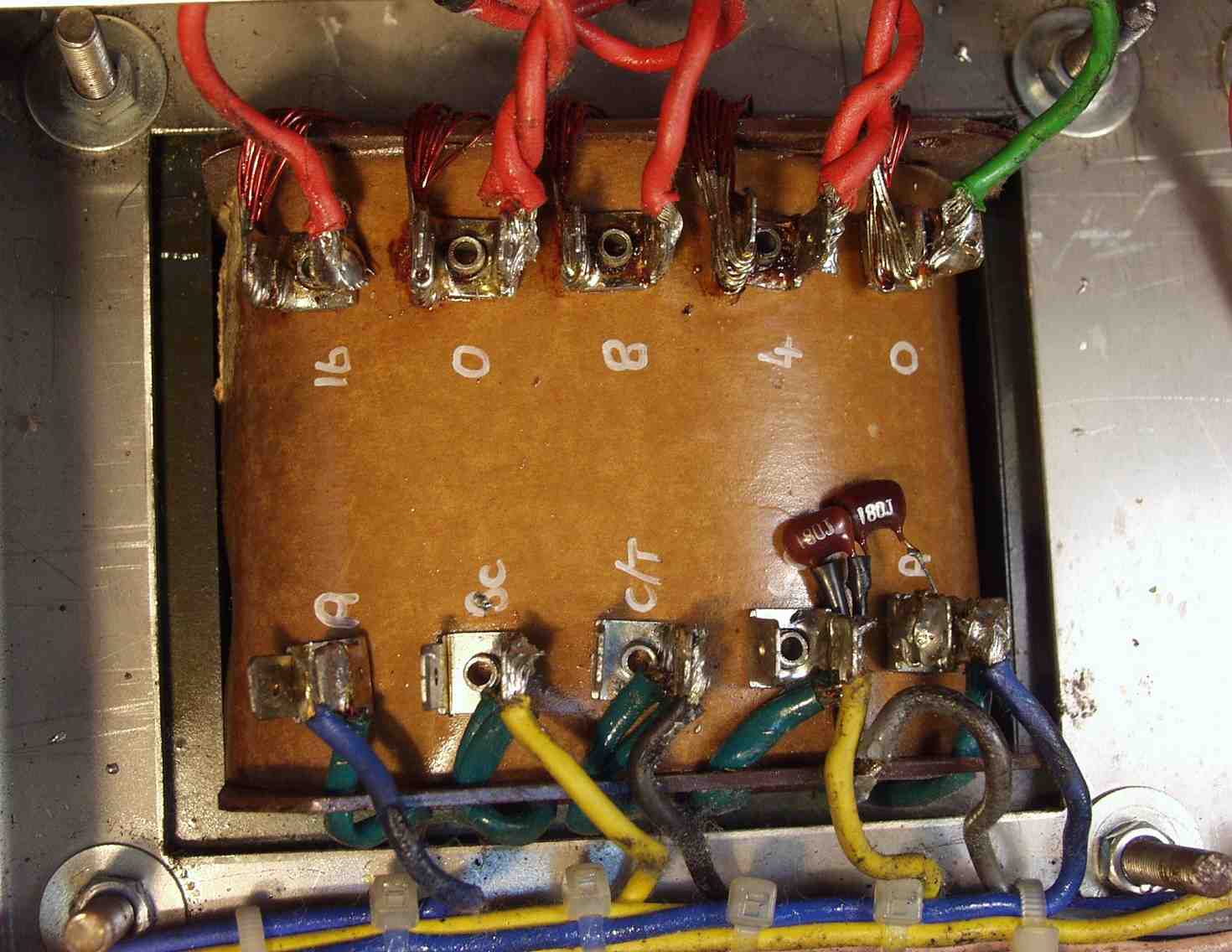

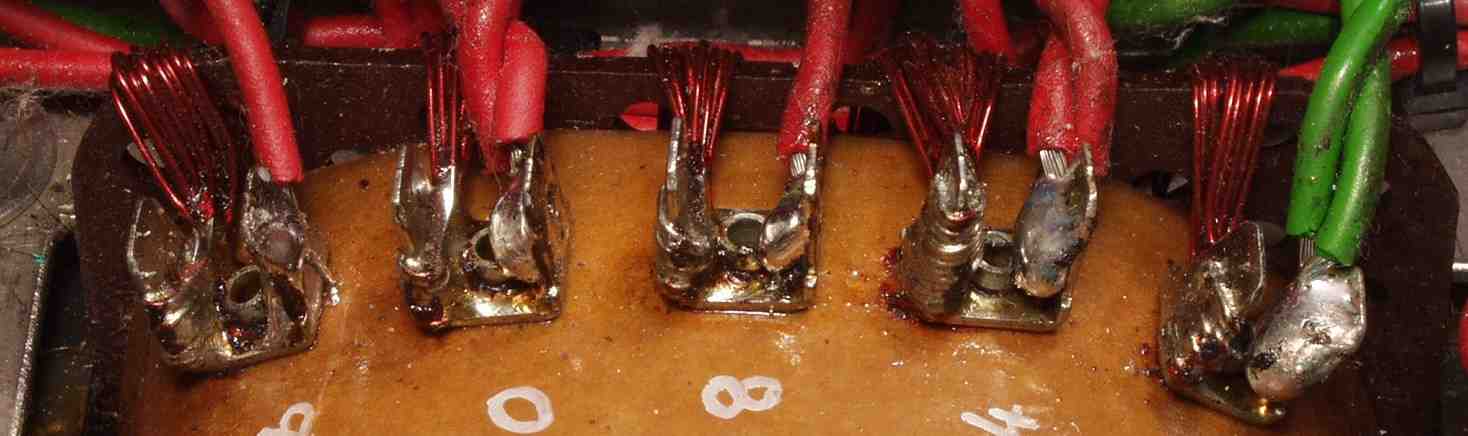

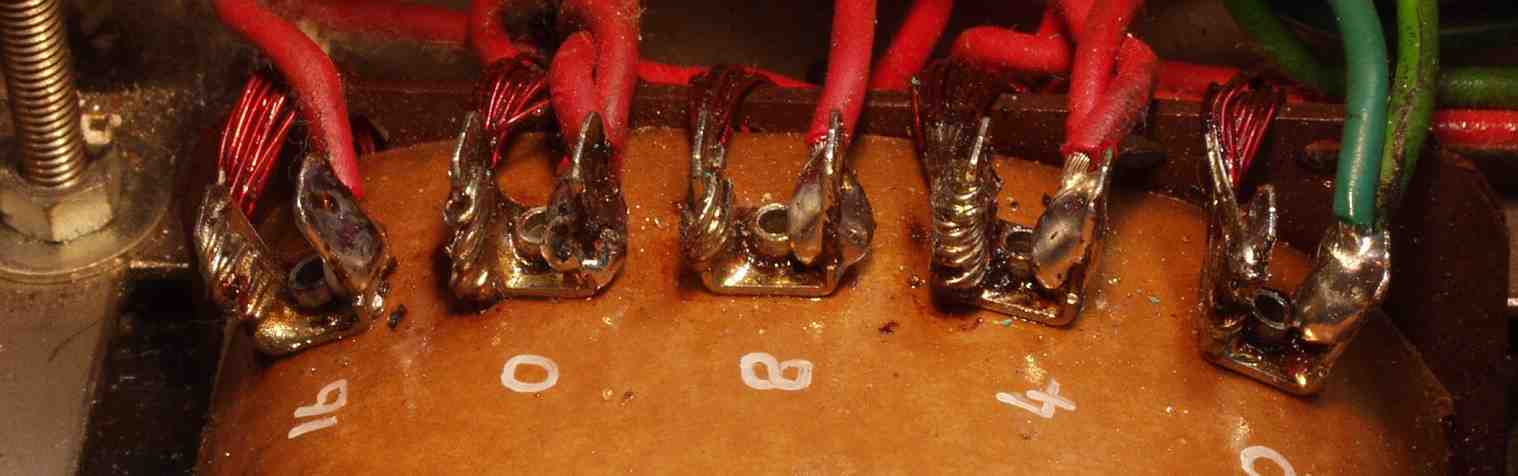

Ａ−２Ａ．　修理前の点検、　改良された出力トランス　２次巻き線は細い線を並列で使用 　　　　　　　　　　　　しかし半田付けは最低、とんがりが沢山出ている

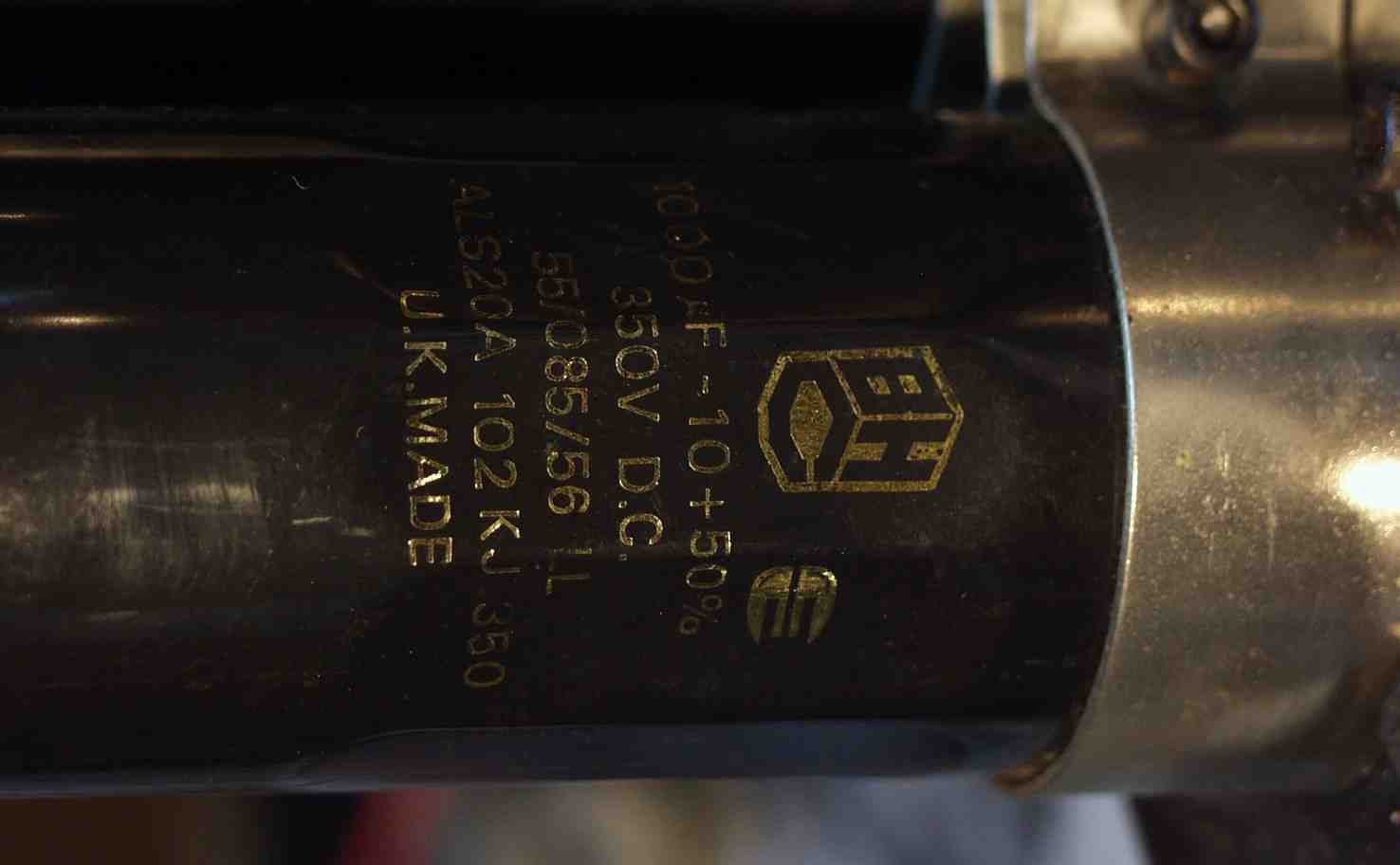

Ａ−２Ｂ．　修理前の点検、　高圧電解コンデンサーは３５０ＷＶ／１０００μ本来は４００ＷＶ／１２００μのはずです

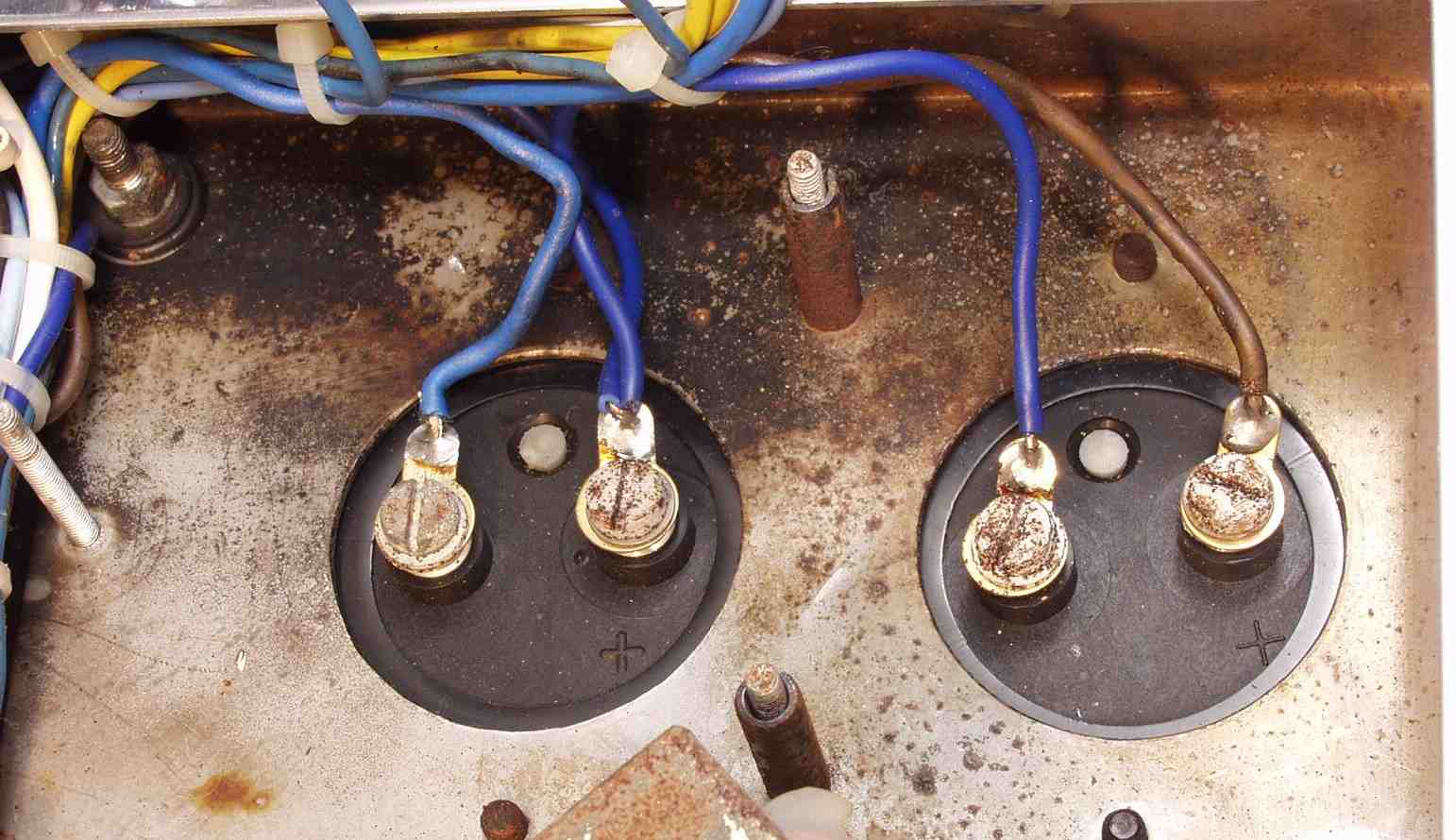

Ａ−２Ｃ．　修理前の点検、　電解コンデンサーが液漏れして交換してある、黒くなっている所が電解液が漏れた所 　　　　　　　　　　　ステンレス鋼板でもこの様に犯す
Ａ−３Ａ．　修理前の点検、　ＫＴ−８８のヒーター回路がいじられている 　　　　　　　　　　１２Ｖ＋６Ｖ＝１８Ｖにして、抵抗で落としている、これでは６Ｖ巻き線の電流容量が足らない 　　　　　　　　　　ＫＴ−８８及び１２ＡＸ７の規格表があれば解ること！

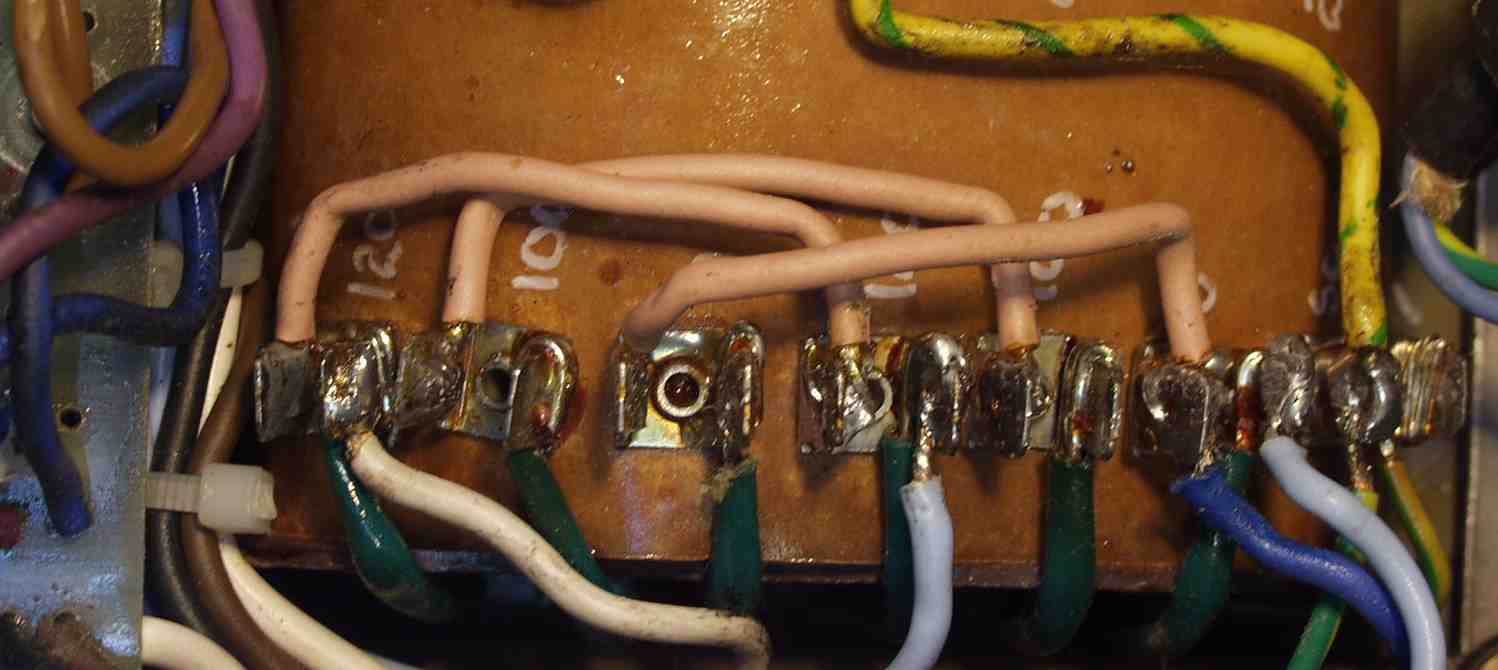

Ａ−３Ｂ．　修理前の点検、　電源トランスの１次巻き線が１００Ｖと１２０Ｖのタップ両方が接続してある 　　　　　　　　　　　ＫＴ−８８がパンクして、電解コンデンサー液漏れしたので、１２０Ｖに１００Ｖを入力して、高圧を下げたのでしょう 　　　　　　　　　　　真空管を知らない初心者が少ない知識で考え、到達した結論か？

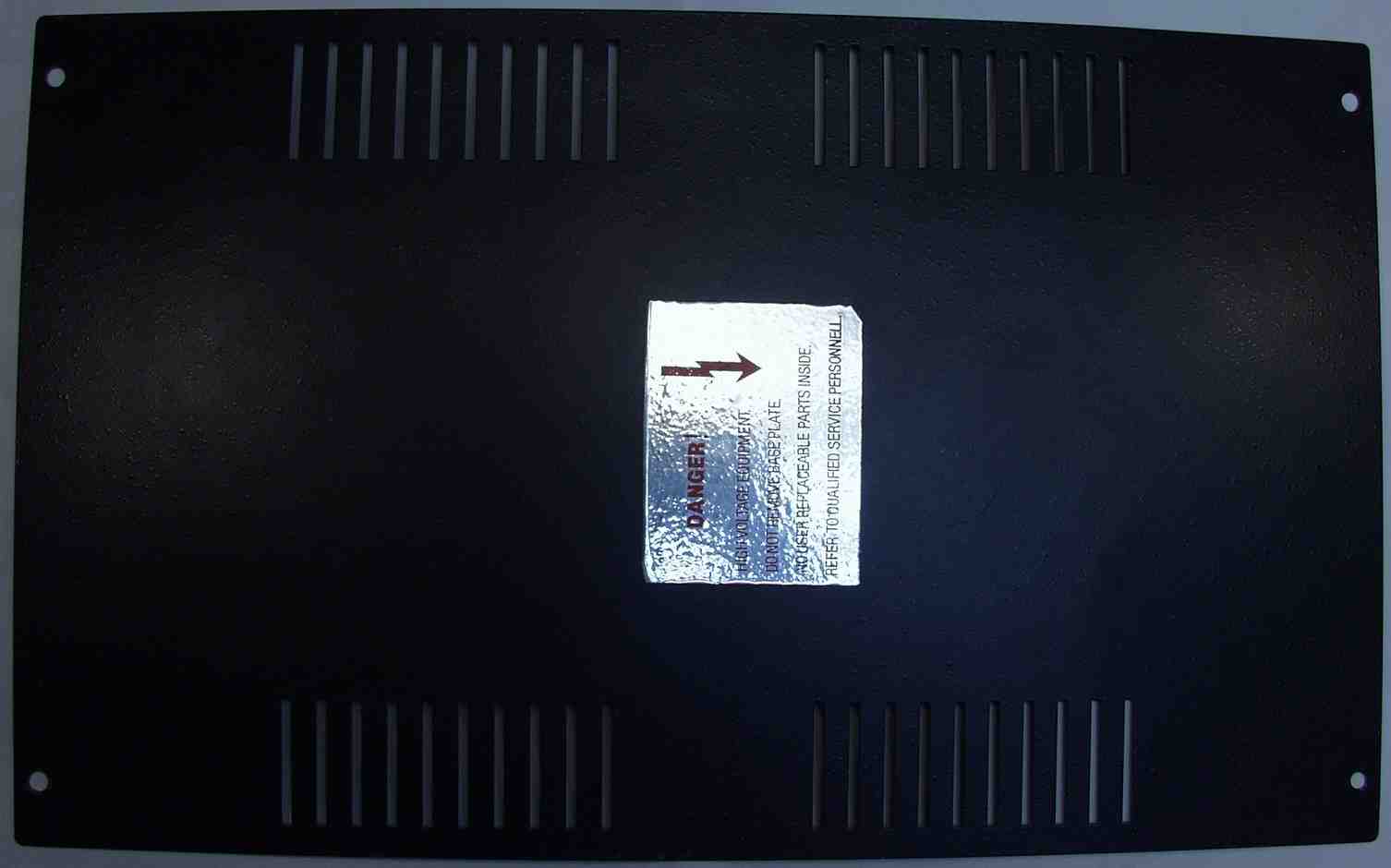

Ａ−４．　修理前の点検、　放熱の為、スリッロが空いている

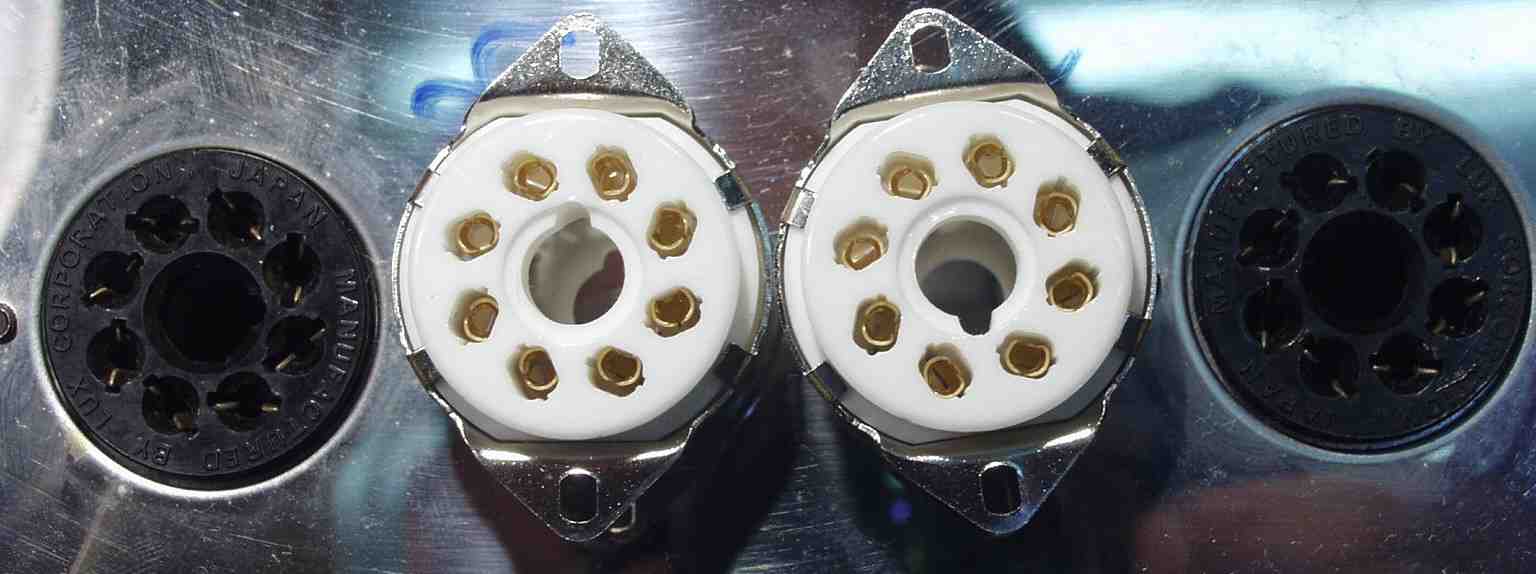

Ａ−５．　修理前の点検、　ＫＴ−８８のソケット比較　中＝交換するステアタイト製、両側＝古いモールド製

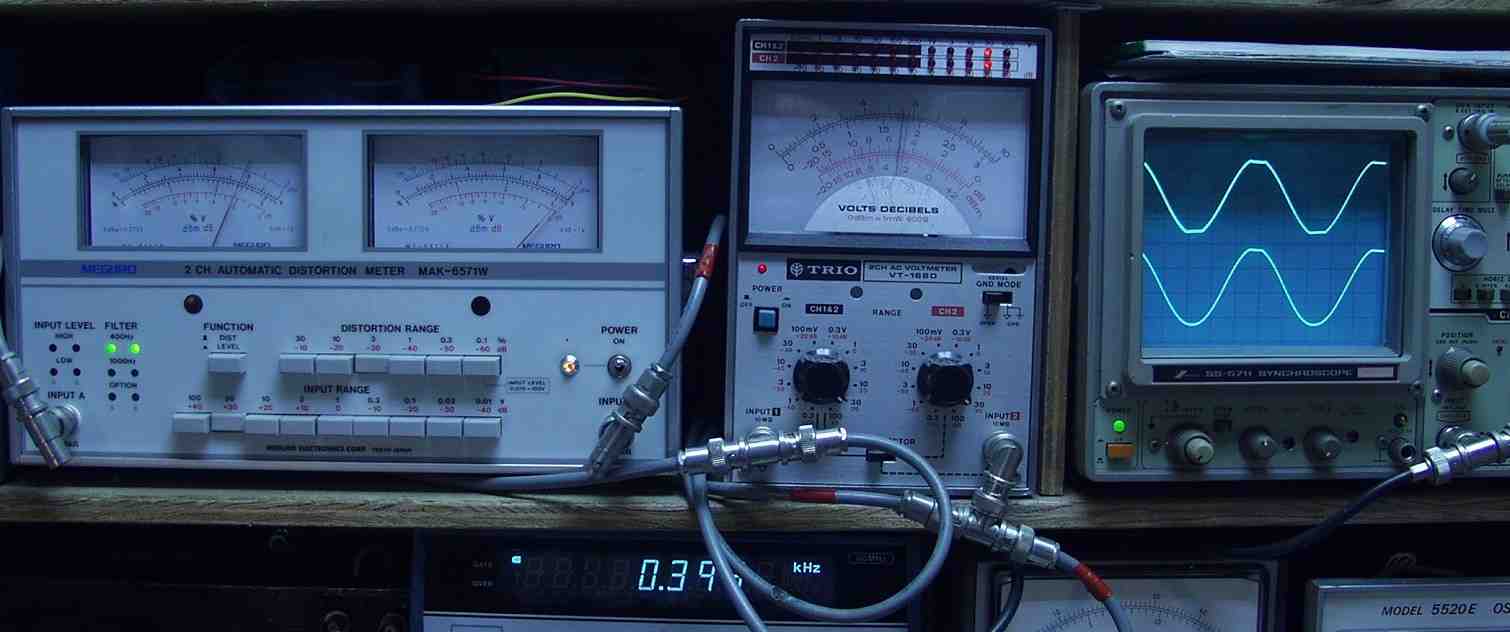

Ａ−６．　修理前の点検、　応急処置で出力・歪み測定 　　　　　Ｒ側＝１８Ｖ＝４０Ｗ　歪み率＝３％　４００ＨＺ 　　　　　Ｌ側＝１７Ｖ＝３６Ｗ　歪み率＝２．８％　４００ＨＺ

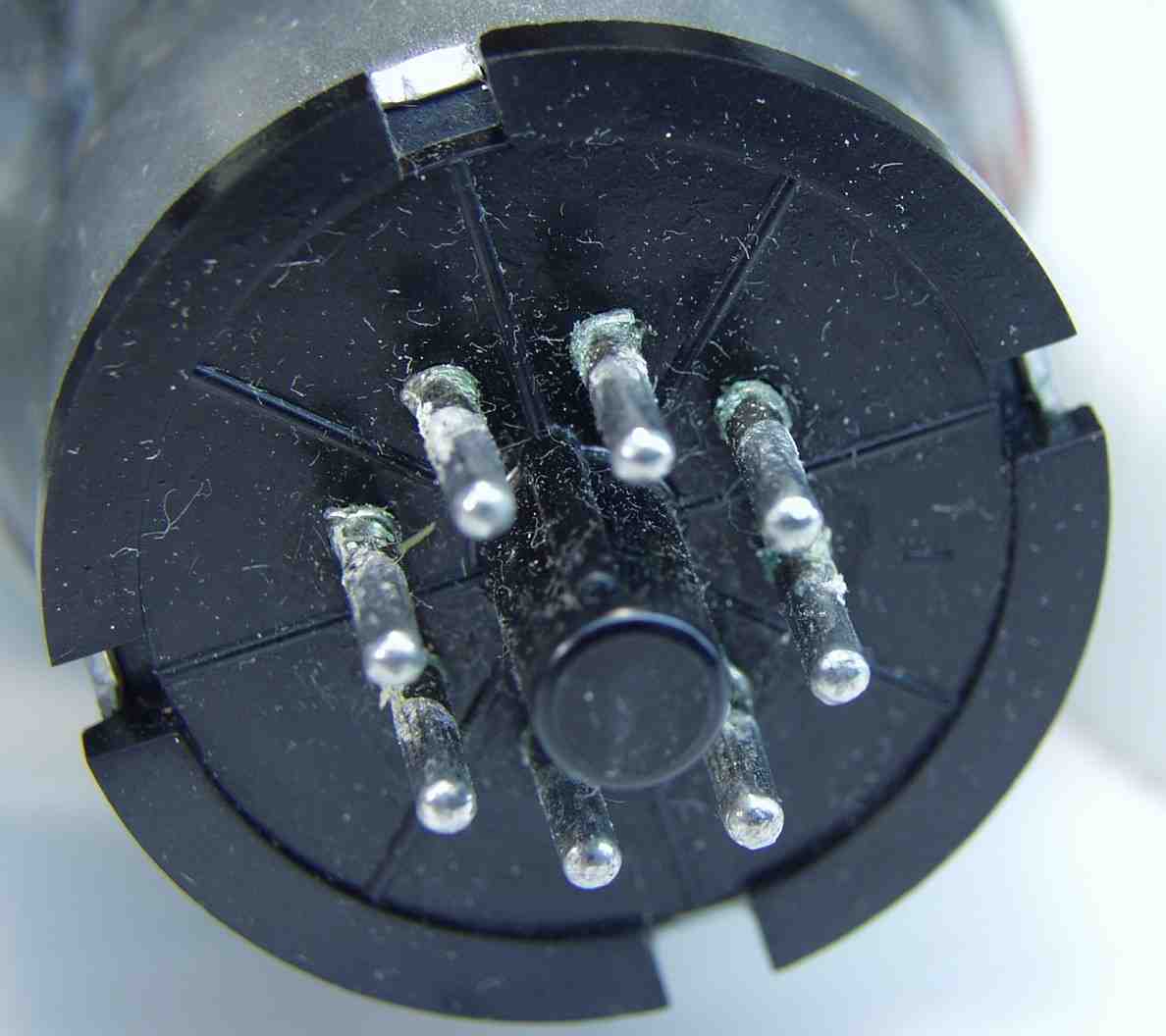

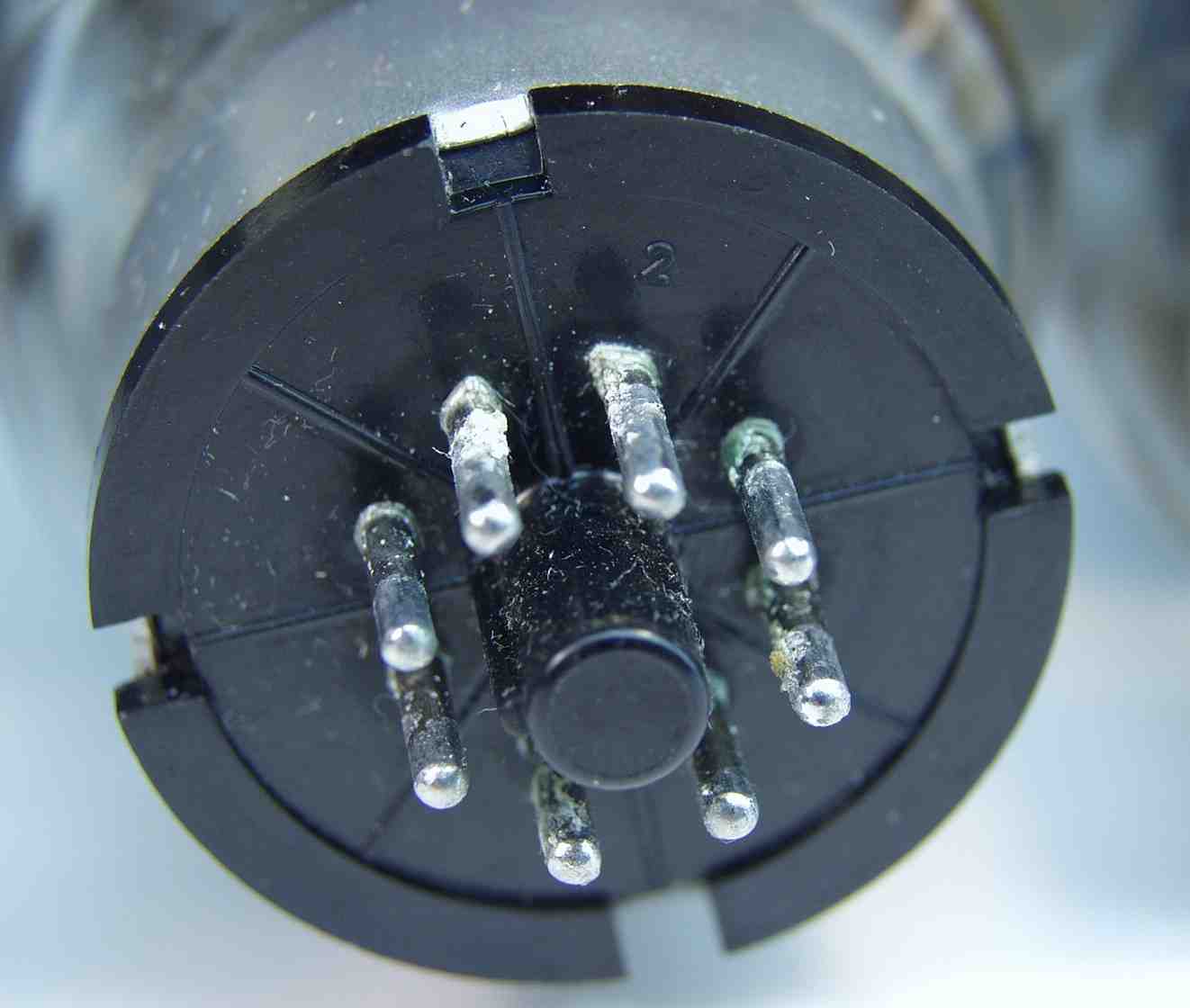

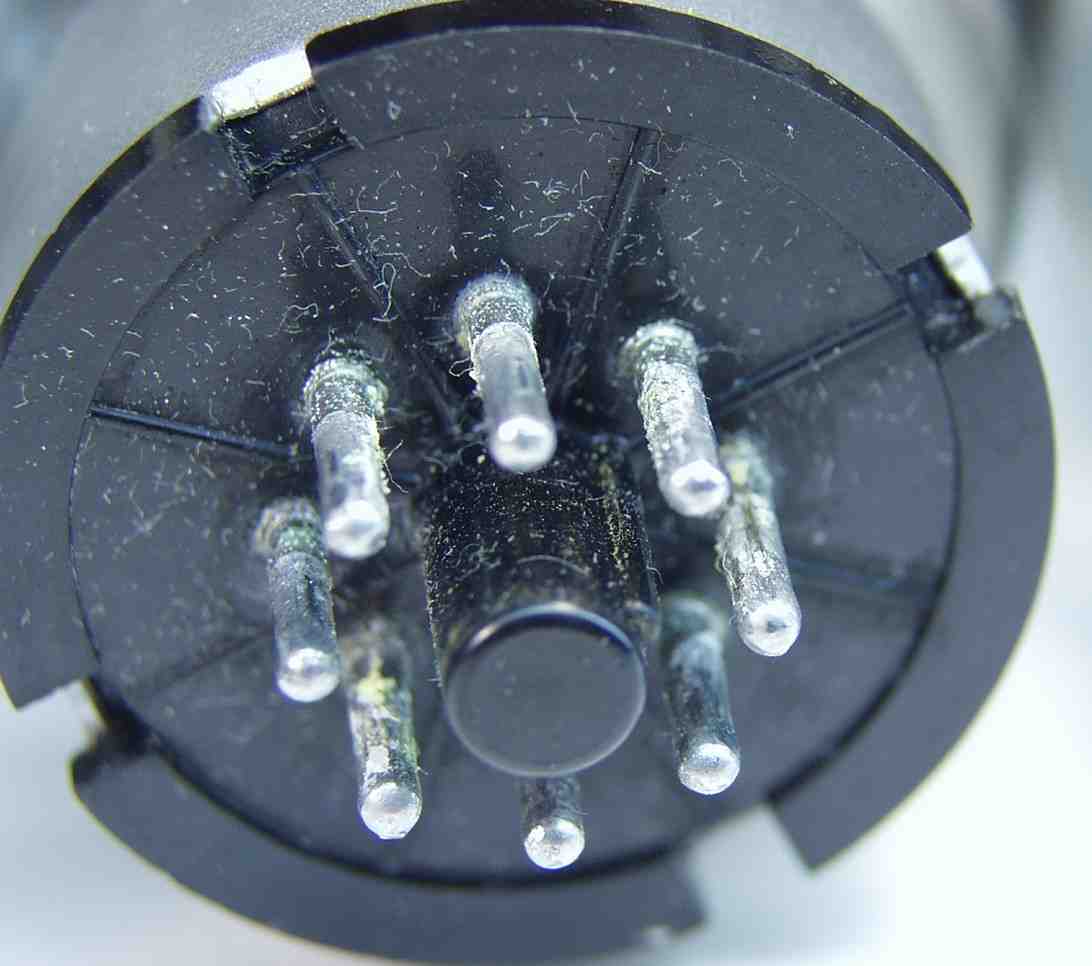

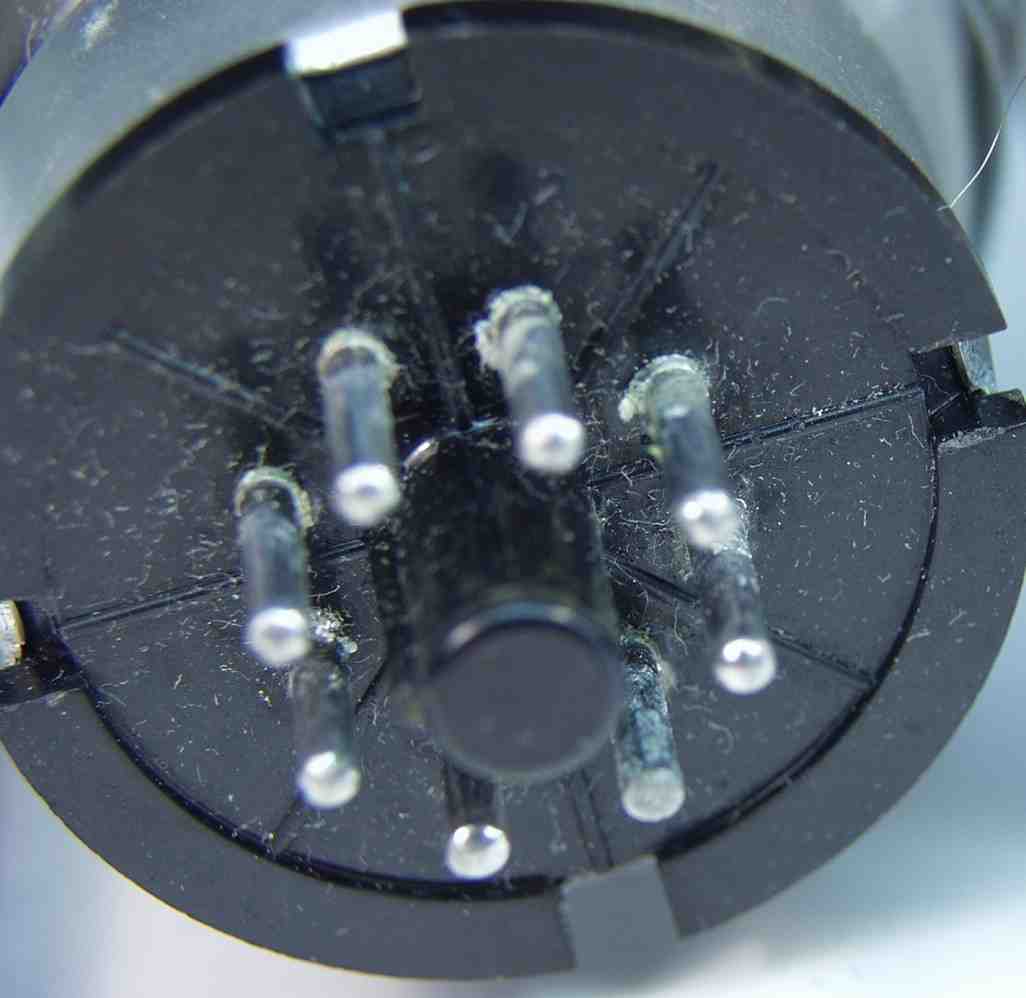

Ａ−６Ａ．　修理前　ユーザーが購入し送られてきたＫＴ−８８　４本 　　　　　　　　　　　未使用新品とのことですが長期在庫で足が腐食している 　　　　　　　　　　　取りあえずは問題無いだろうが、後々の真空管の抜き差しに不安が残る 　　　　　　　　　　　平成１６年３月再修理（６ヶ月後）、この真空管が足の接触不良で、カソード抵抗が、焼けました

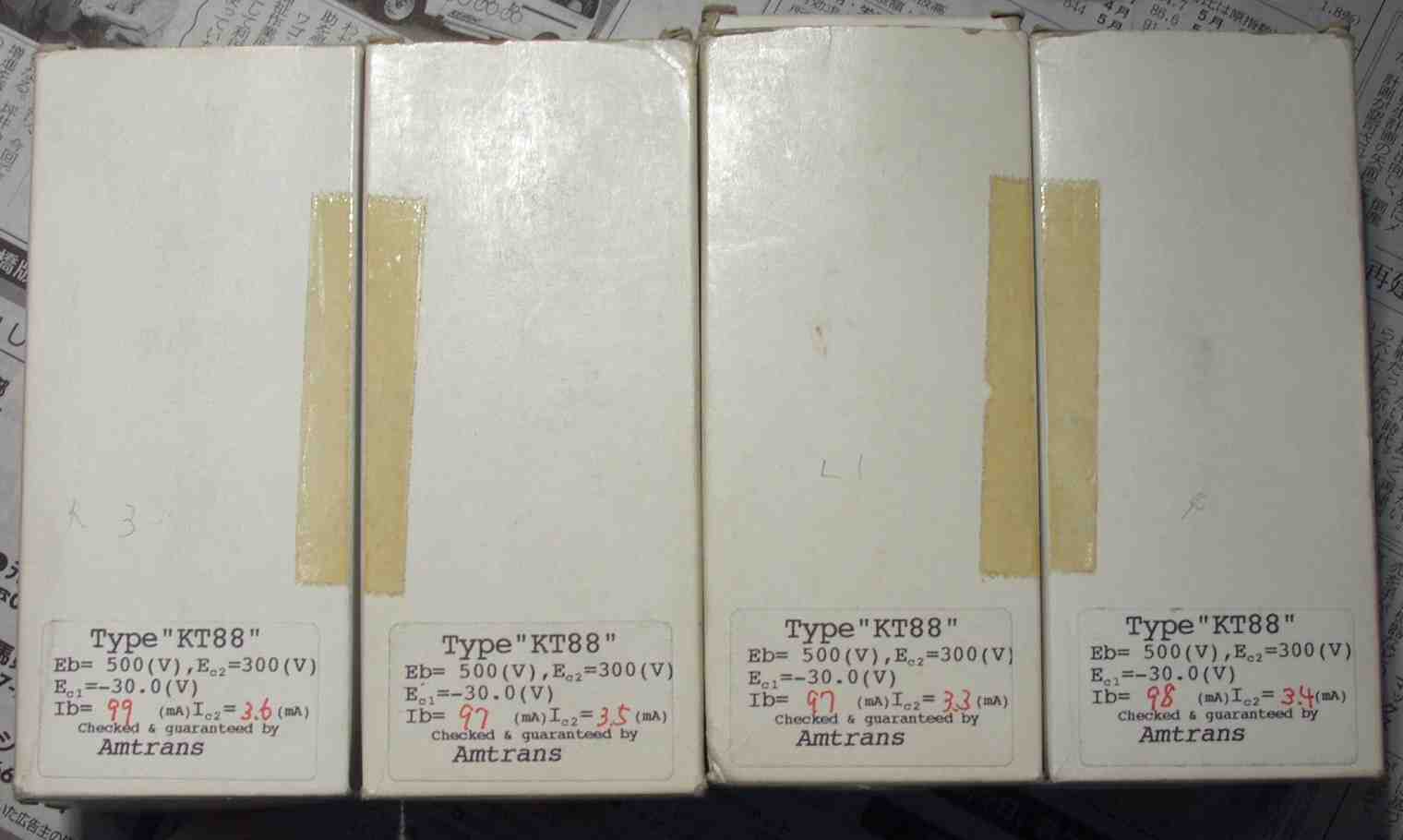

Ａ−６Ｂ．　修理前　白箱もセロテープが粘着力を失っている、これはかなりの年数
Ａ−６Ｃ．　修理前　拡大
Ａ−６Ｄ．　修理前　拡大
Ｃ．　修理状況 Ｃ−１Ａ．　修理前　前段ＡＭＰ基板　ソケットは交換して有る

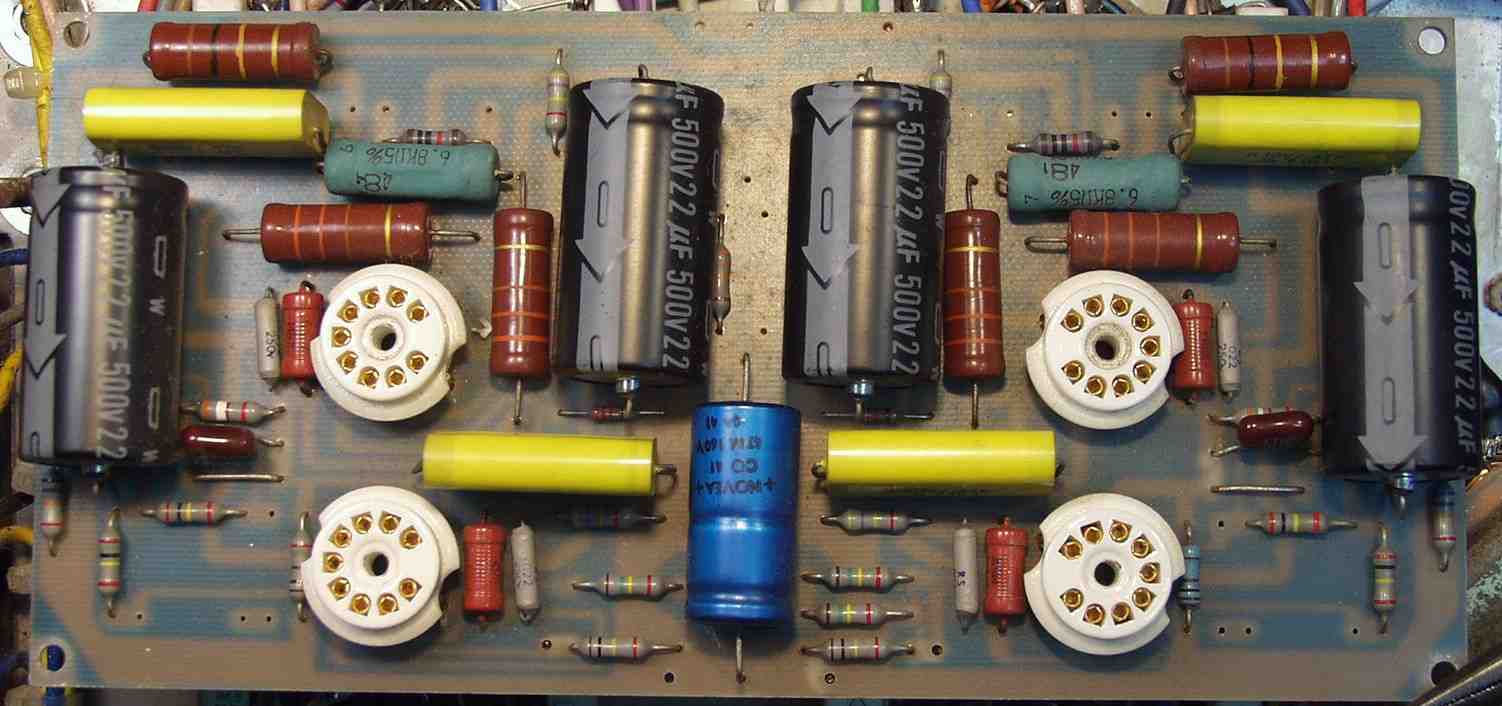

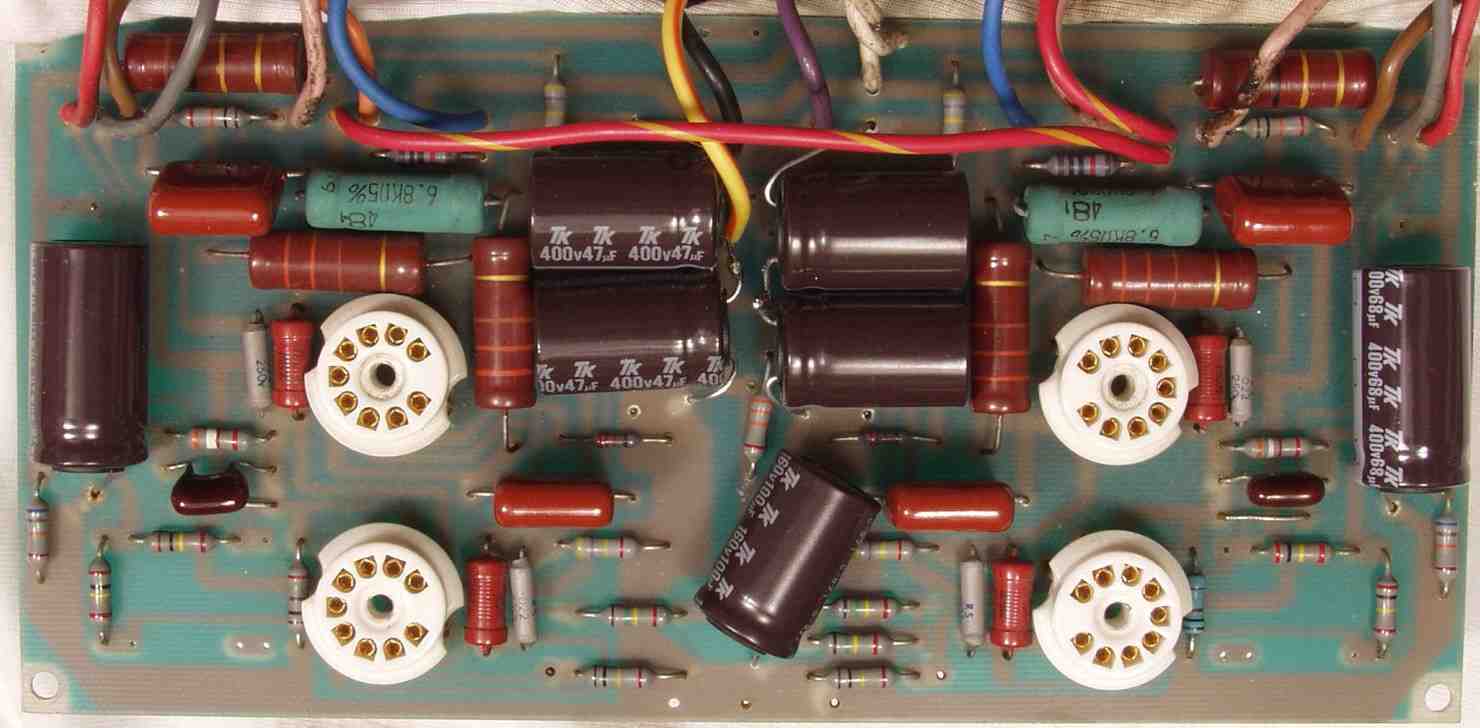

Ｃ−１Ｂ．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換

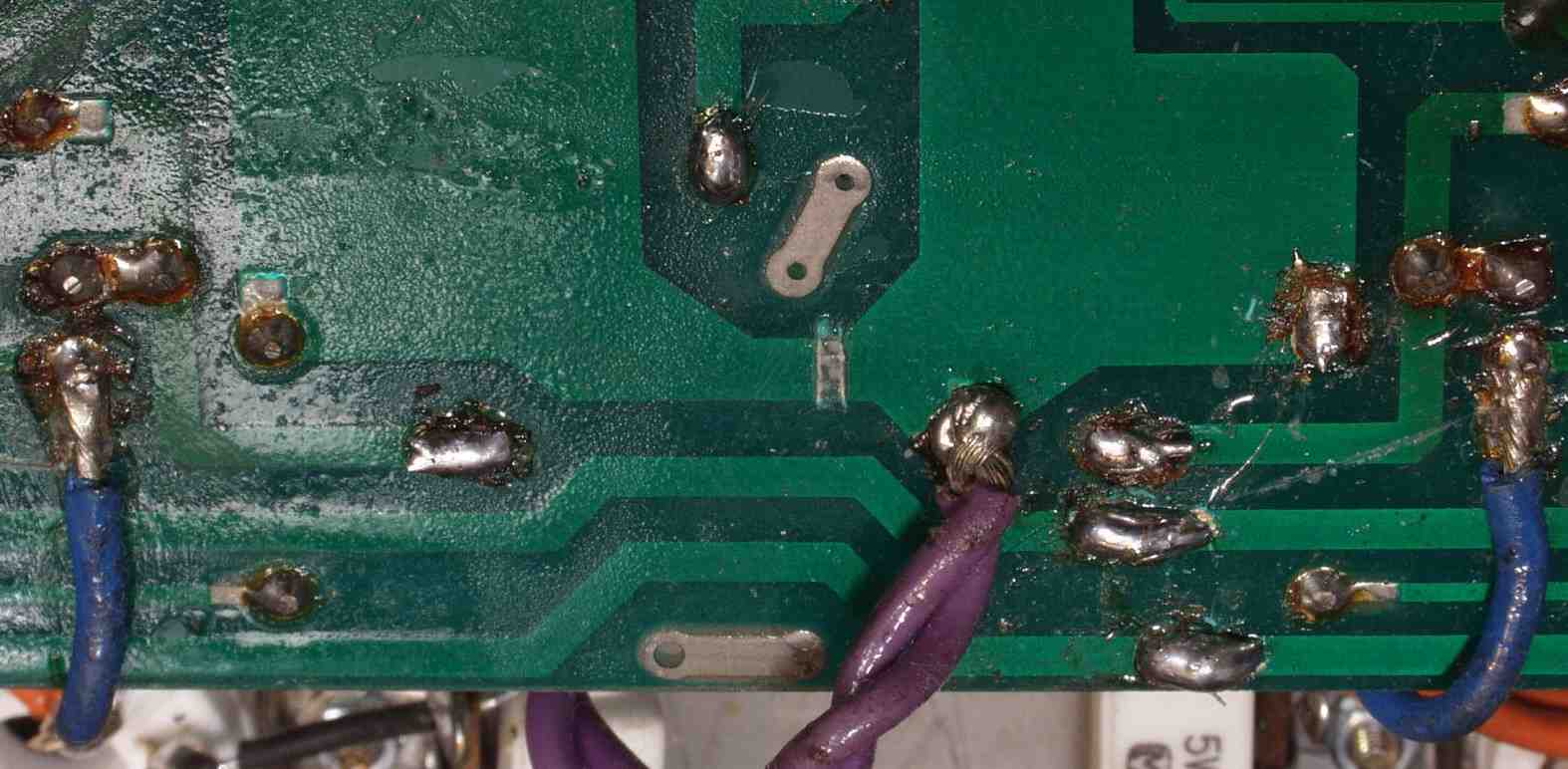

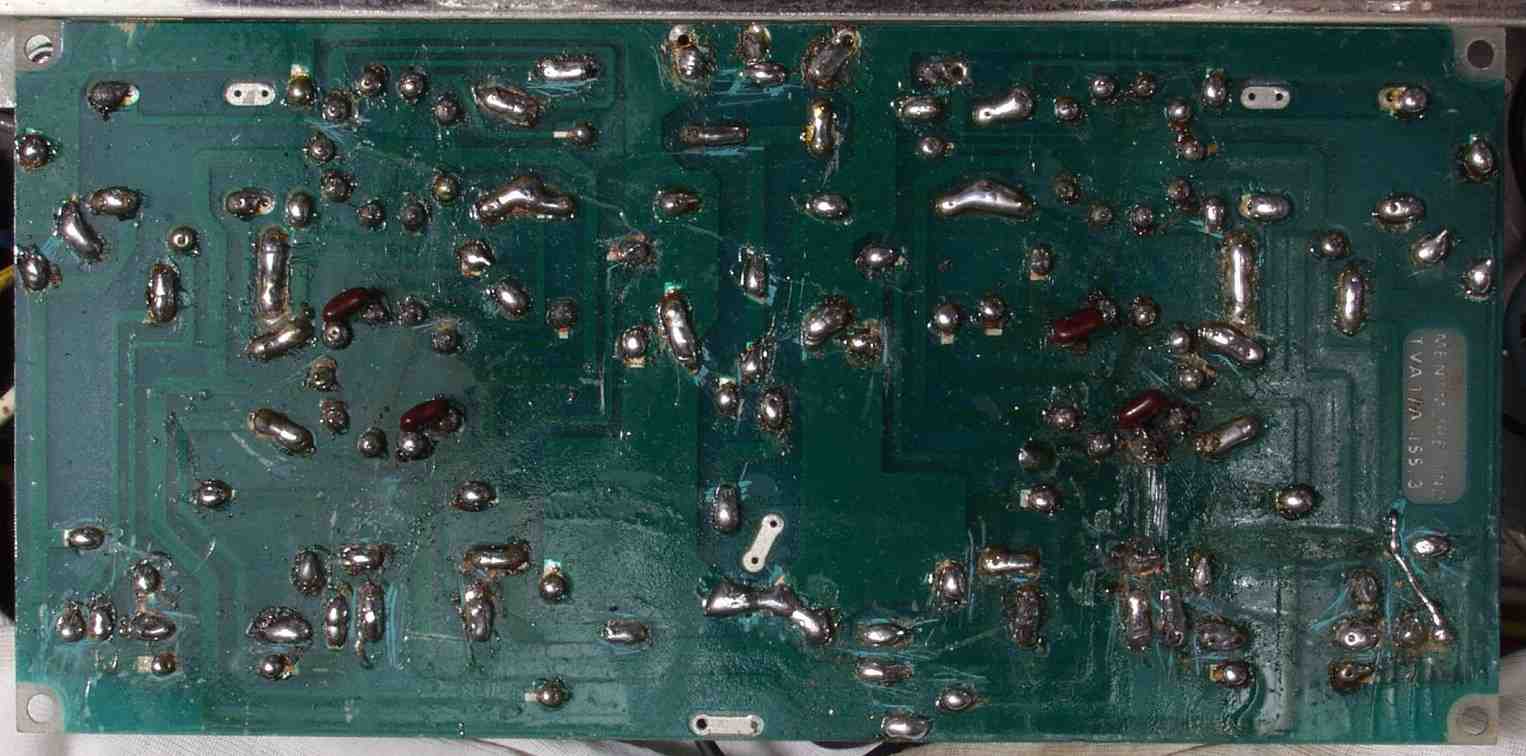

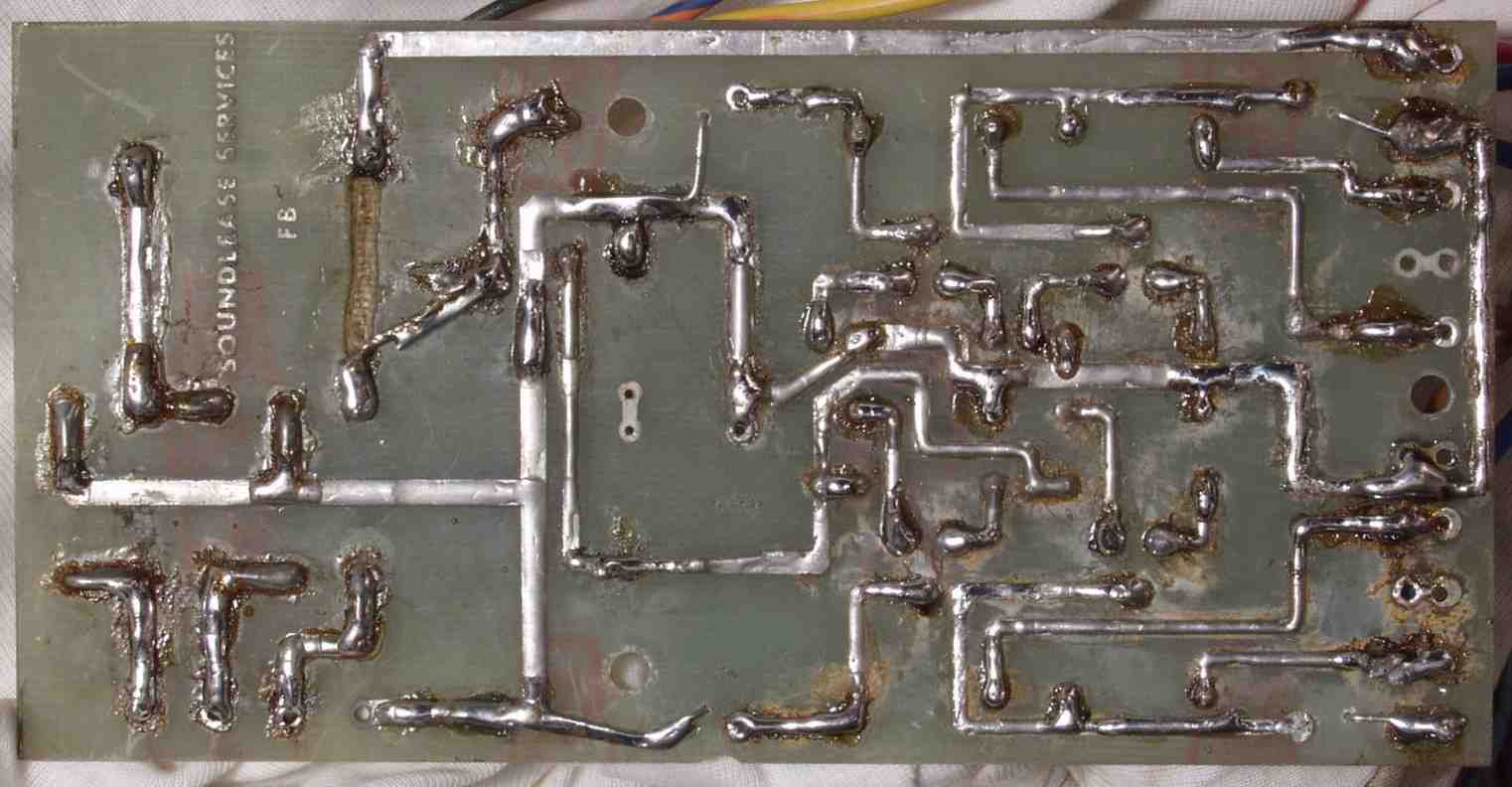

Ｃ−１Ｃ．　修理前　前段ＡＭＰ基板裏　手抜きで引き出し線がみな銅箔に半田付け　これでは銅箔が直ぐに剥離する

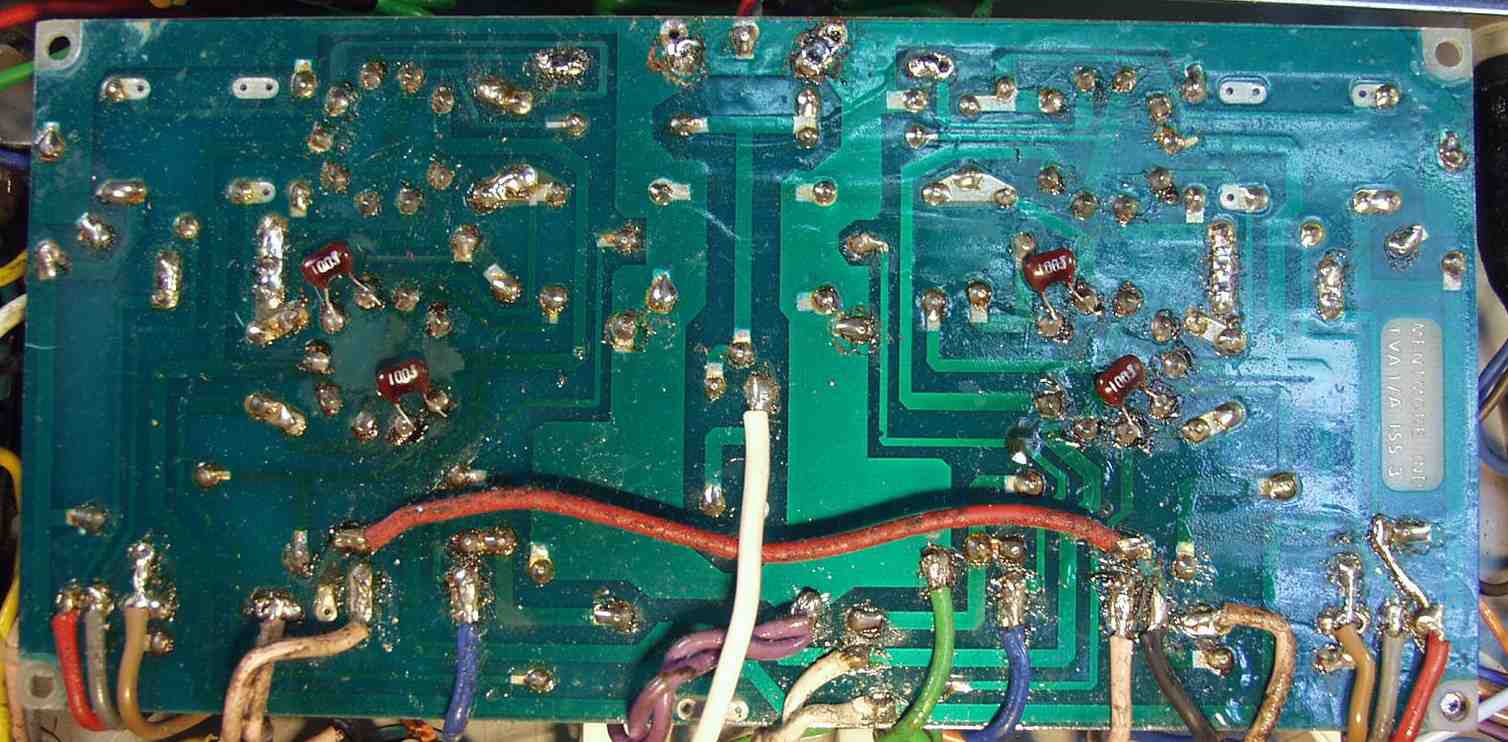

Ｃ−１Ｄ．　修理前　前段ＡＭＰ基板裏　意味のない銅箔カットがある
Ｃ−１Ｅ．　修理（半田補正）後　前段ＡＭＰ基板裏
Ｃ−２Ａ．　修理前　整流・バイアス基盤

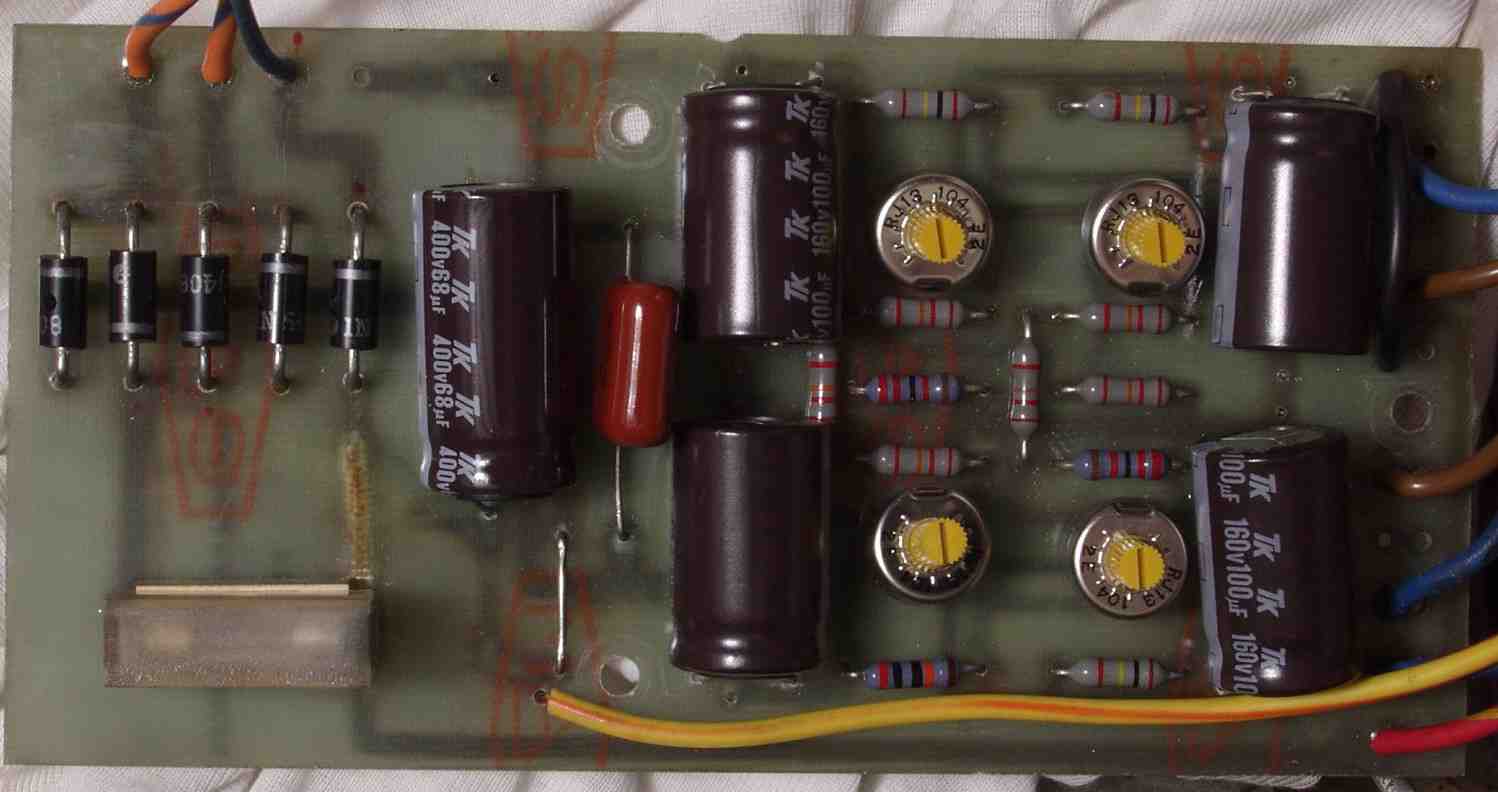

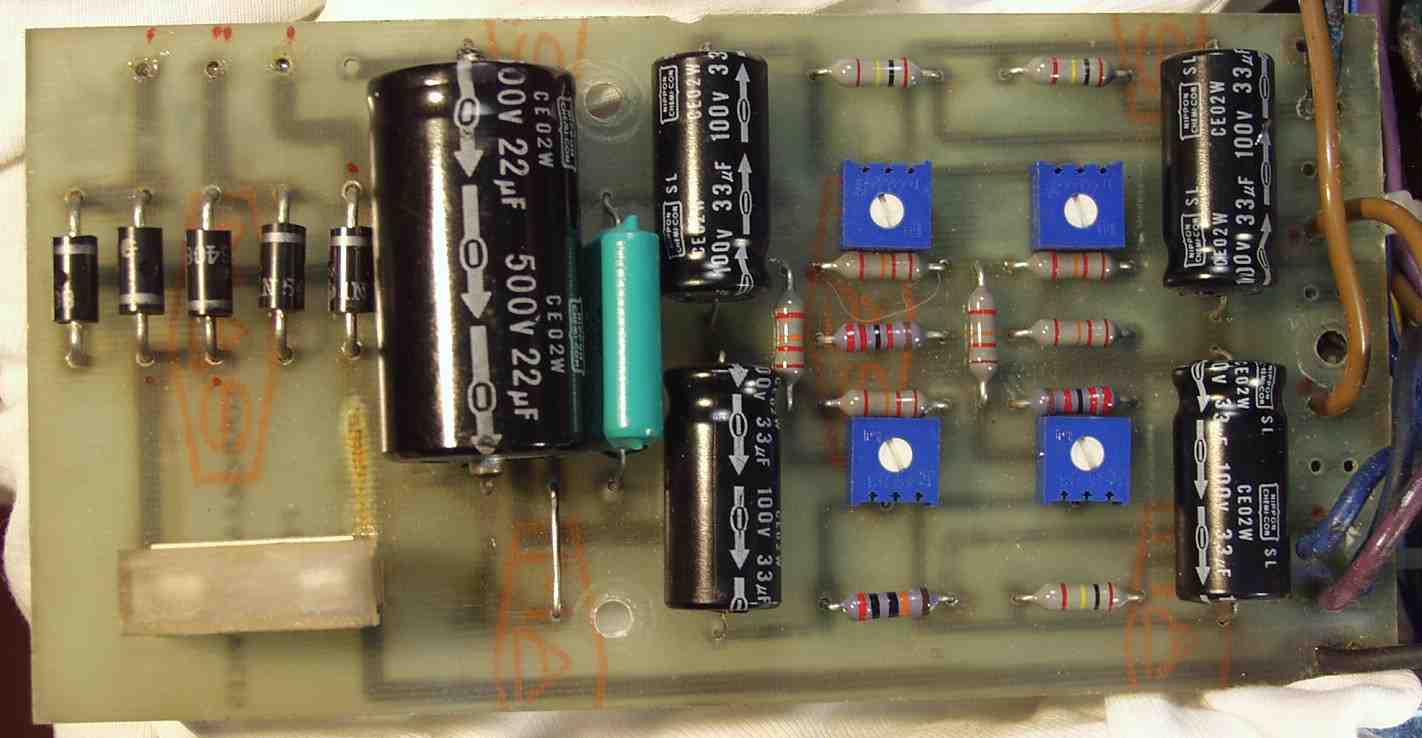

Ｃ−２Ｂ．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

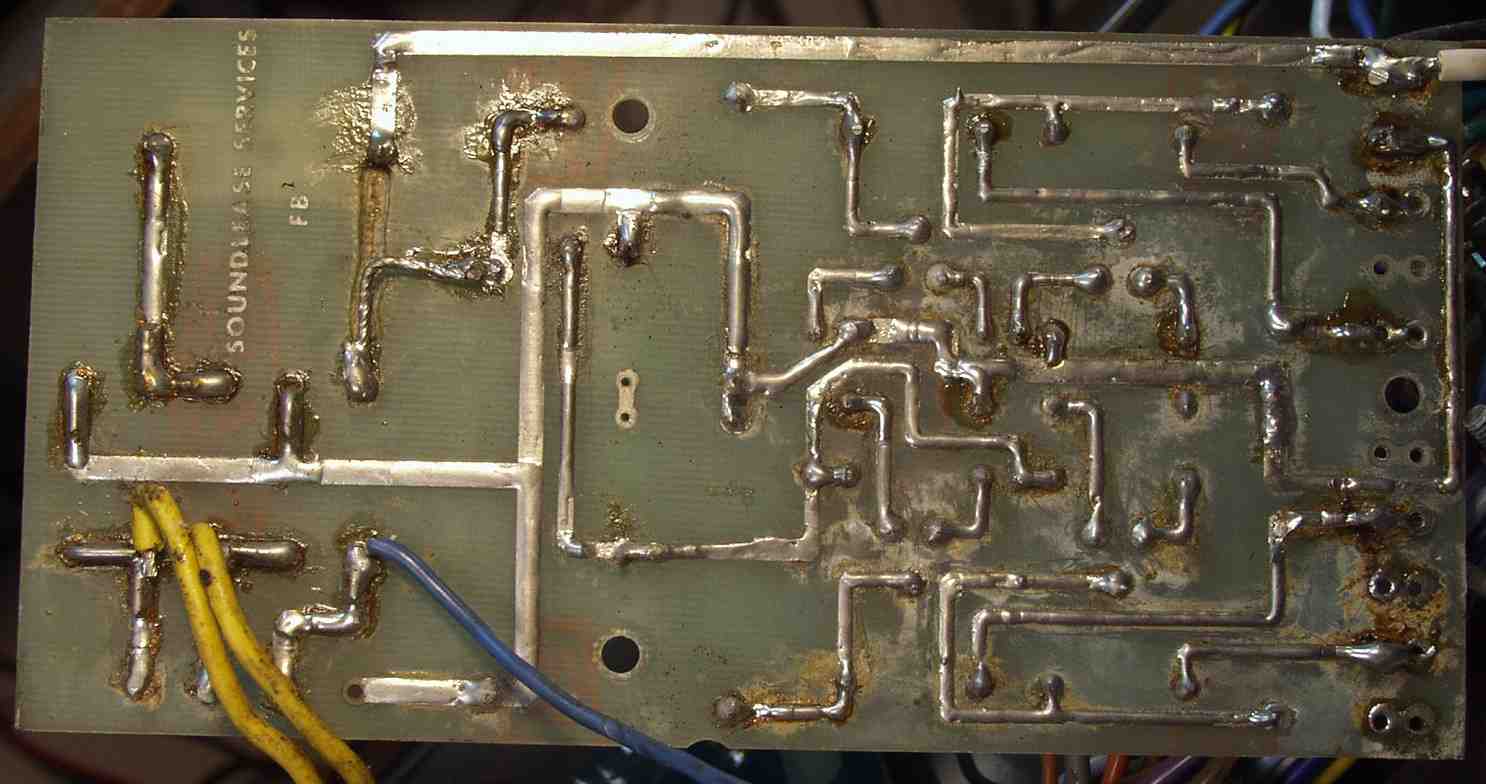

Ｃ−２Ｃ．　修理前　整流・バイアス基盤裏　液漏れの後がある
Ｃ−２Ｄ．　修理（半田補正）後　整流・バイアス基盤裏

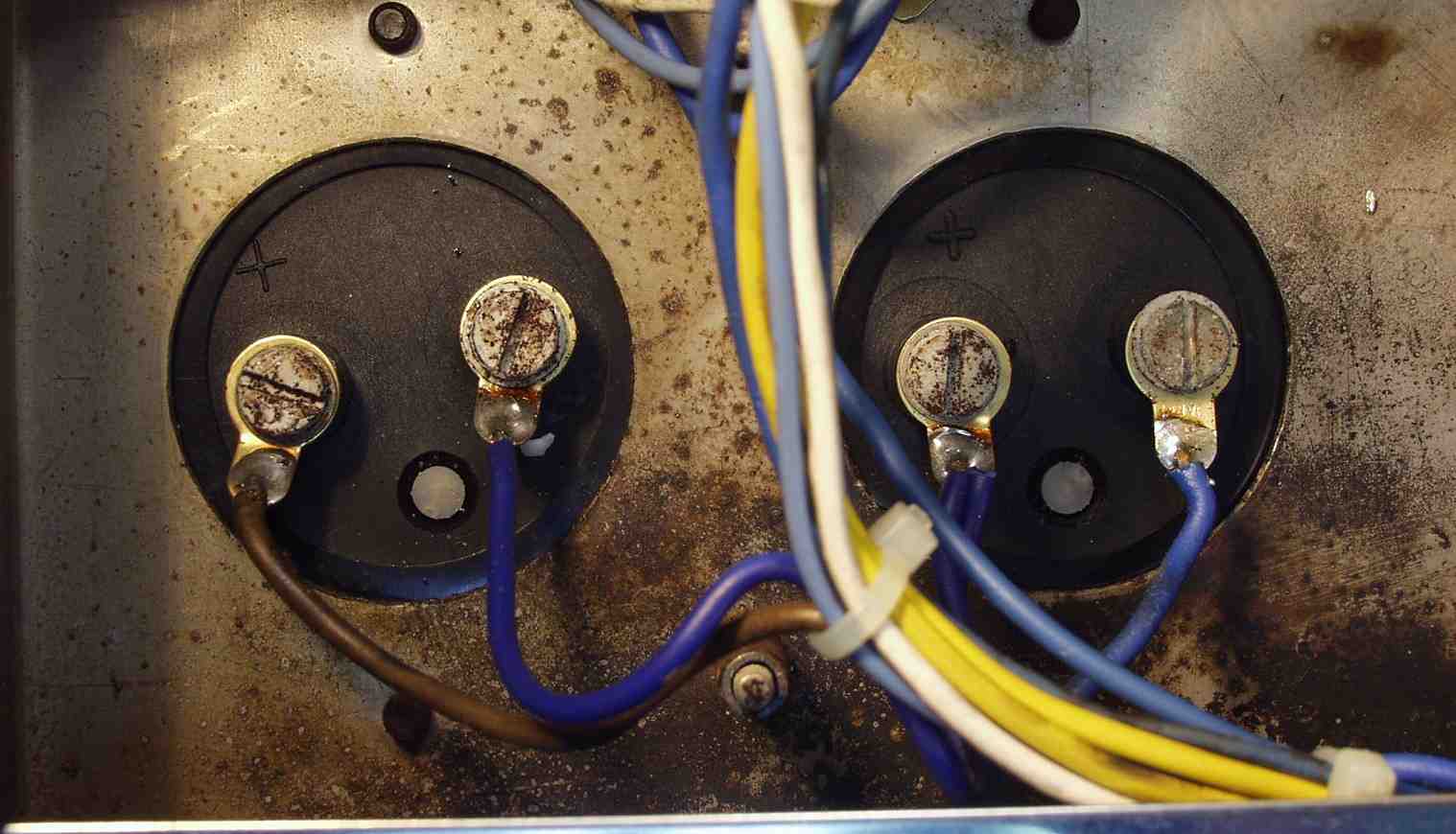

Ｃ−２Ｅ．　修理前　高圧電解コンデンサー
Ｃ−２Ｆ．　修理後　高圧電解コンデンサー　最終に使用したのは３９００μ／４００ＷＶ　２本

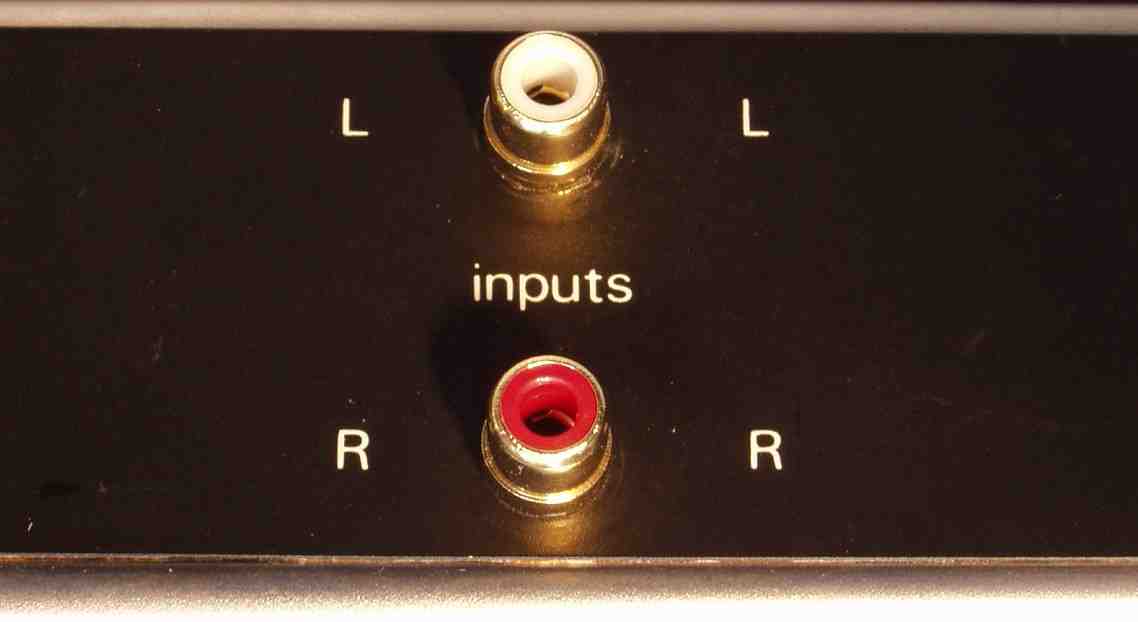

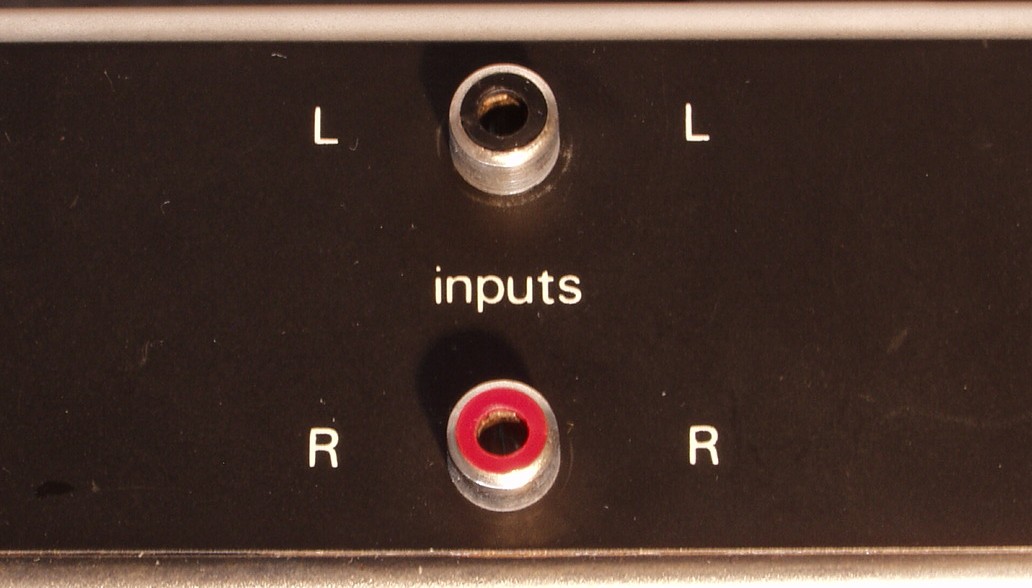

Ｃ−３Ａ．　修理前　ＲＣＡ端子
Ｃ−３Ｂ．　修理後　ＲＣＡ端子

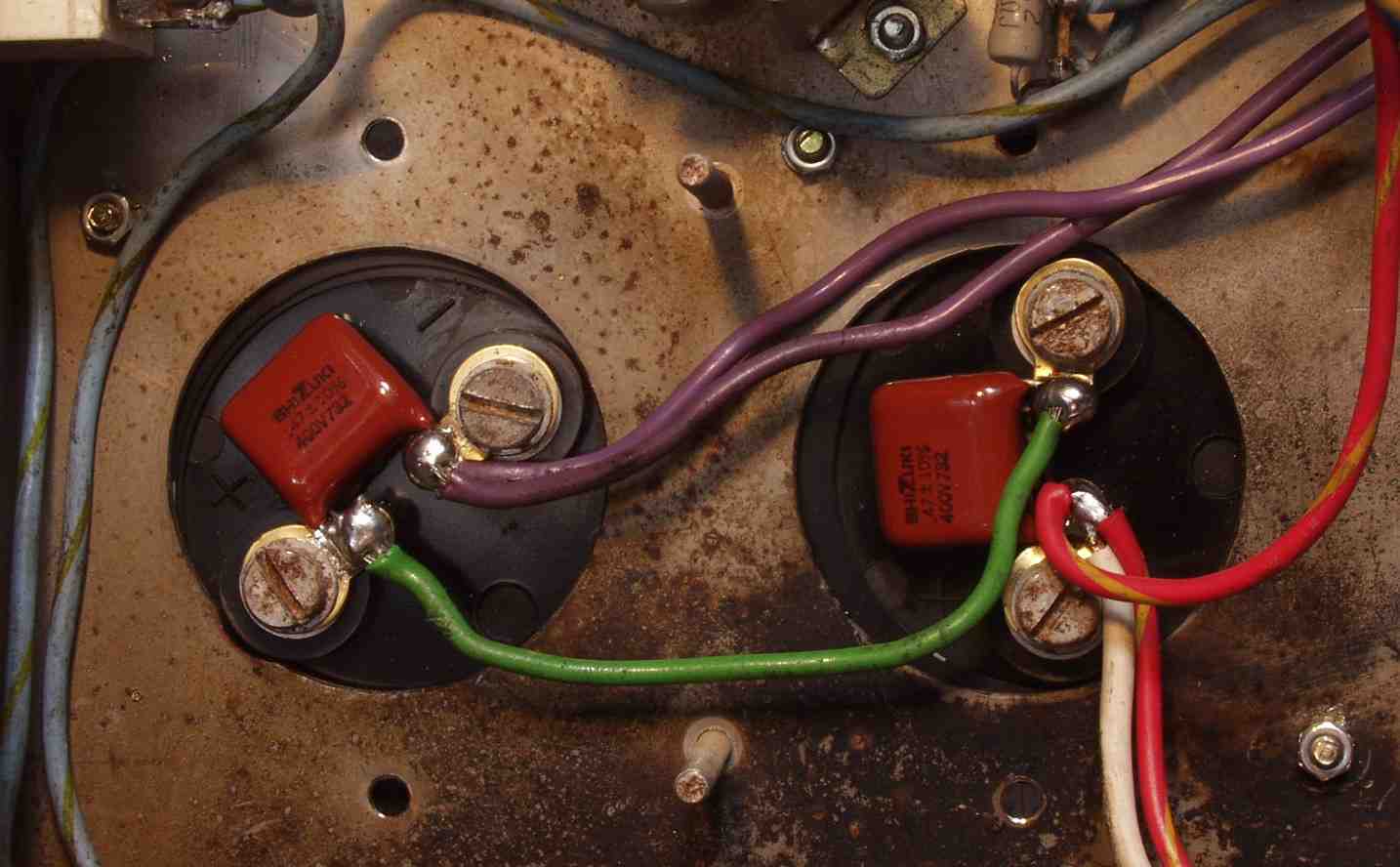

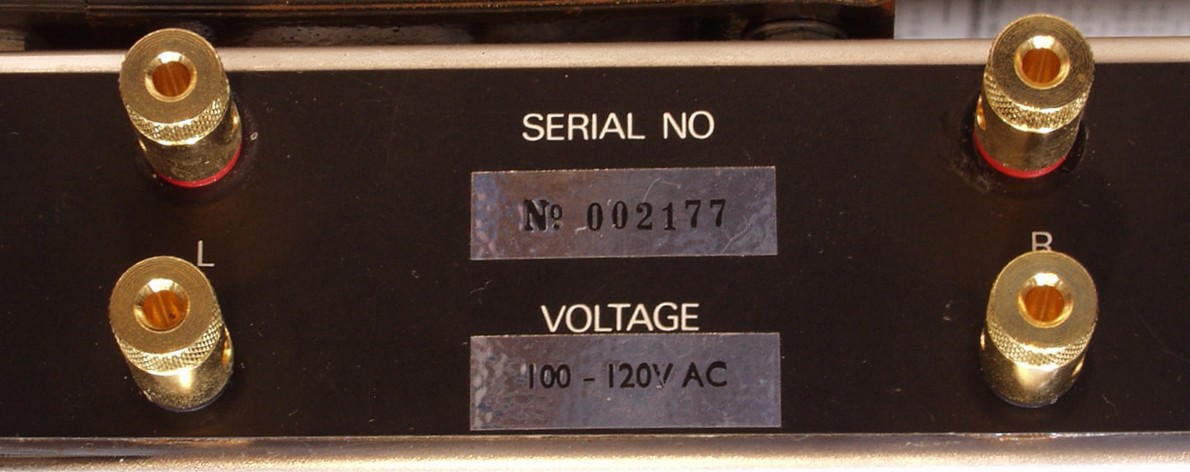

Ｃ−３Ｃ．　修理前　ＳＰ端子

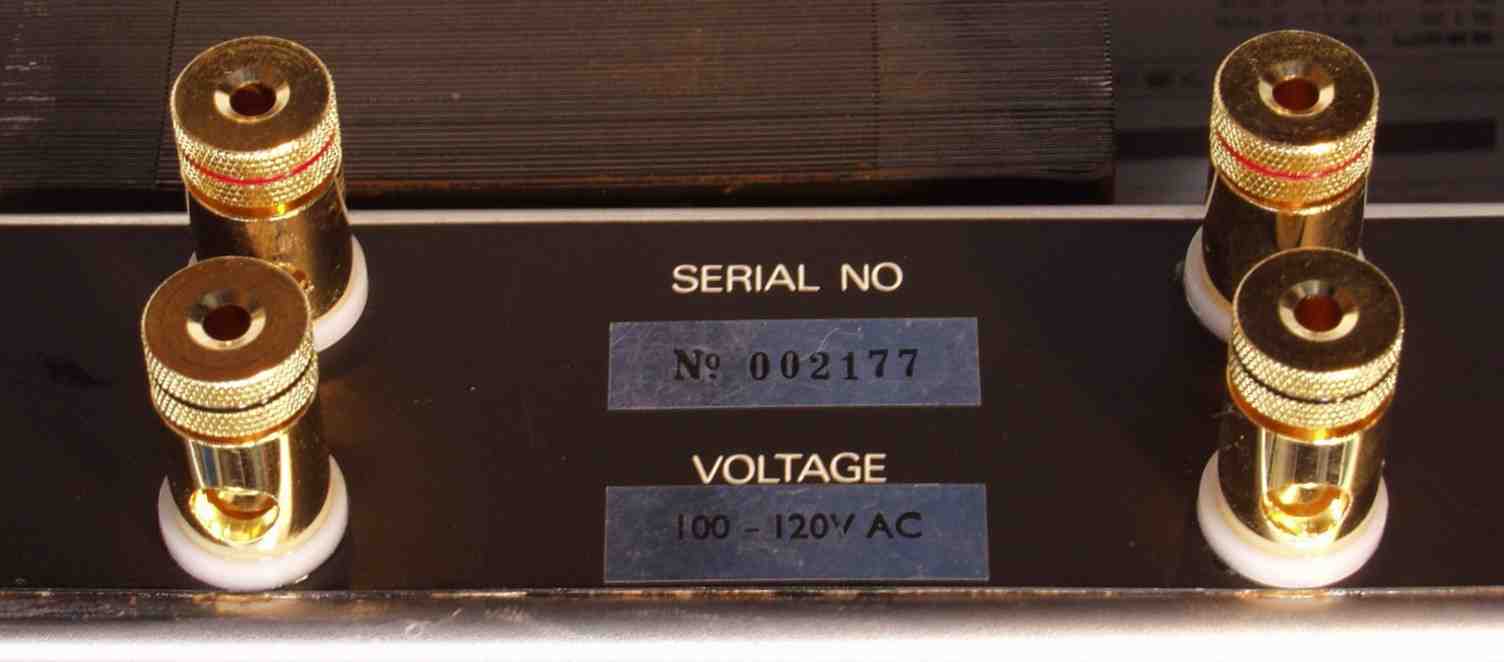

Ｃ−３Ｄ．　修理後　ＳＰ端子

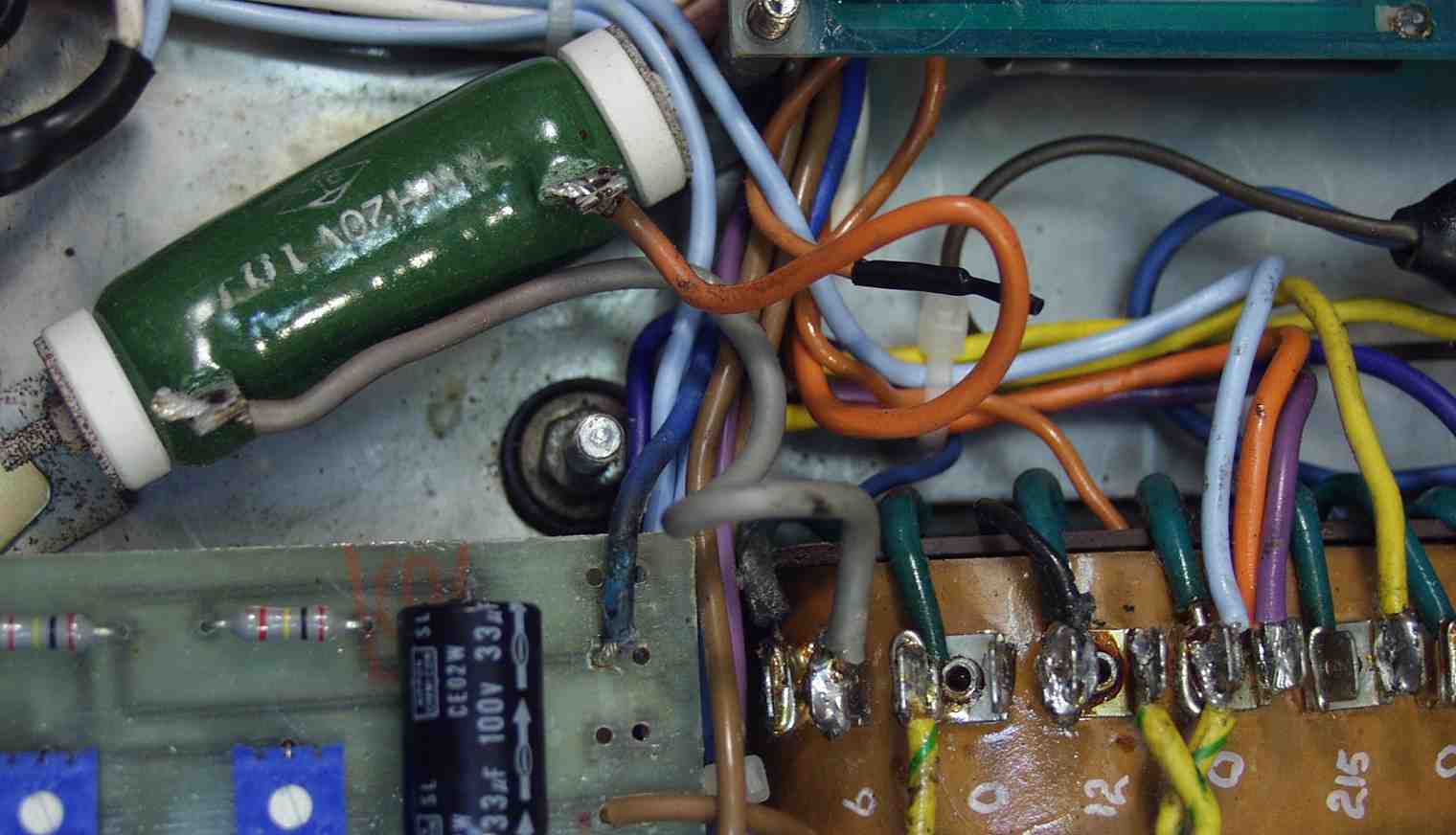

Ｃ−４Ａ．　修理前　ＫＴ８８周り、２本のＫＴ−８８がショウトし安全抵抗が焼き切れ、交換した 　　　　　　　　　　　セメント抵抗が７Ｗから１０Ｗに交換されている、安全抵抗の意味が無い！

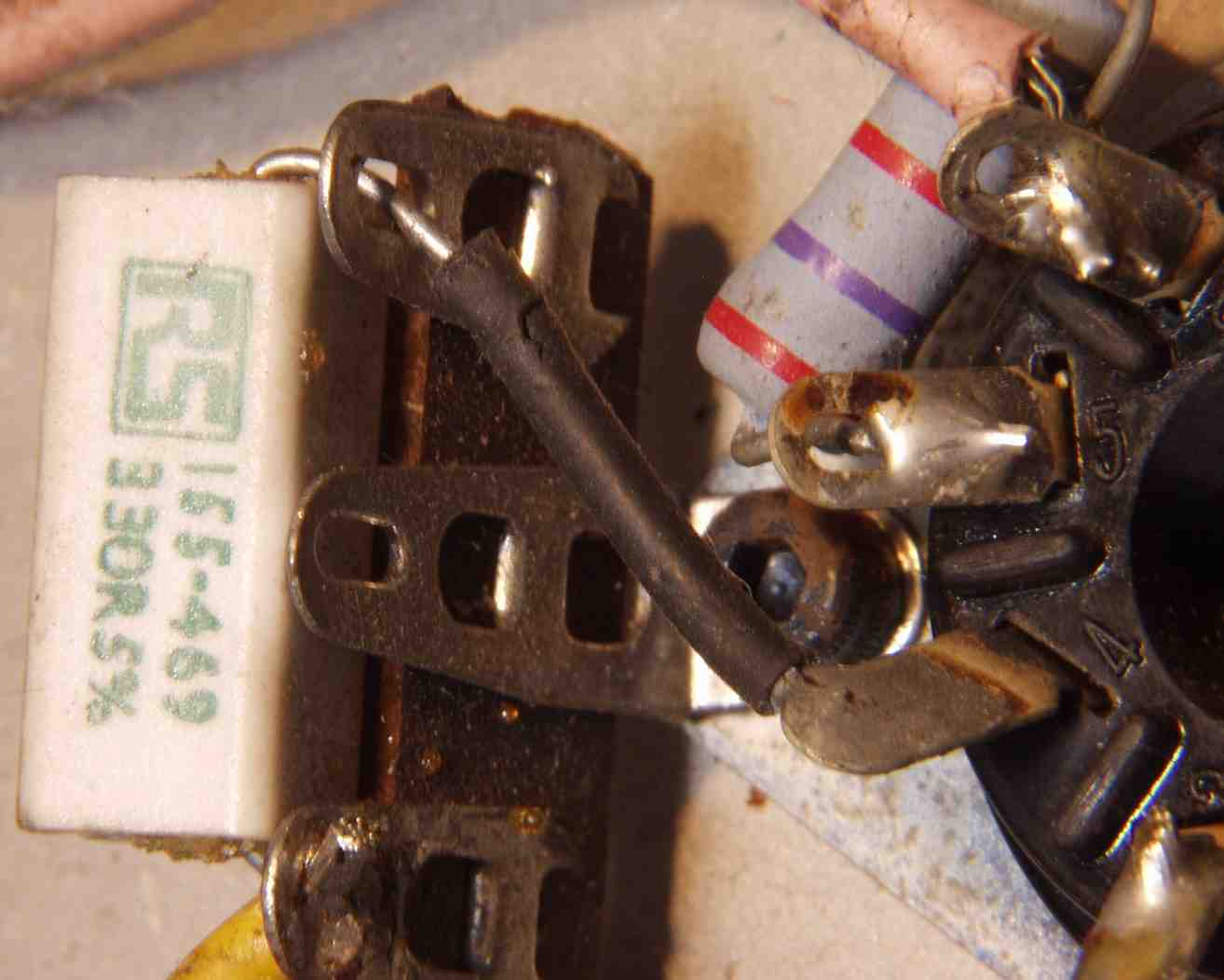

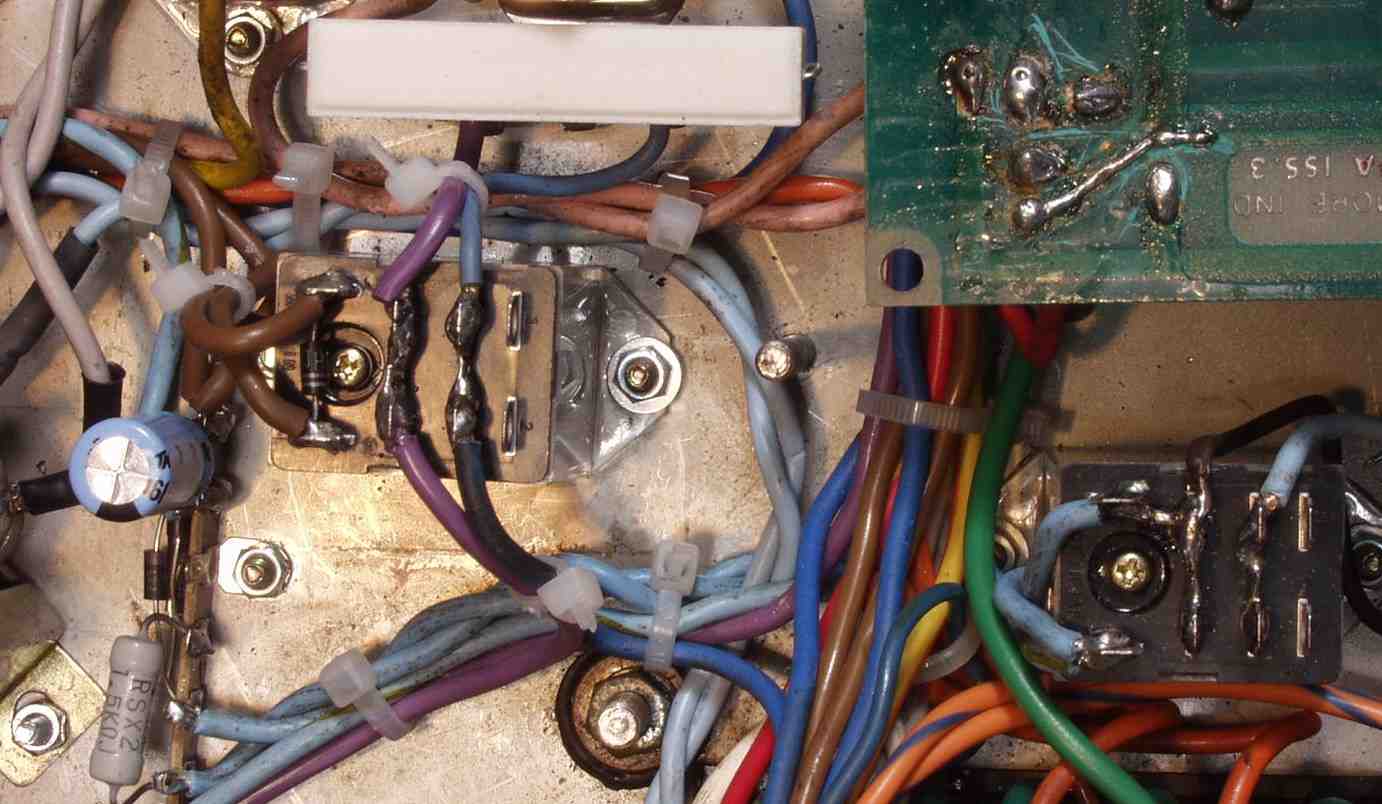

Ｃ−４Ｂ．　修理前　ＫＴ８８のＳＧ抵抗がラグ板に半田付けしていない 　　　　　　　　　　　英国人も忘れる

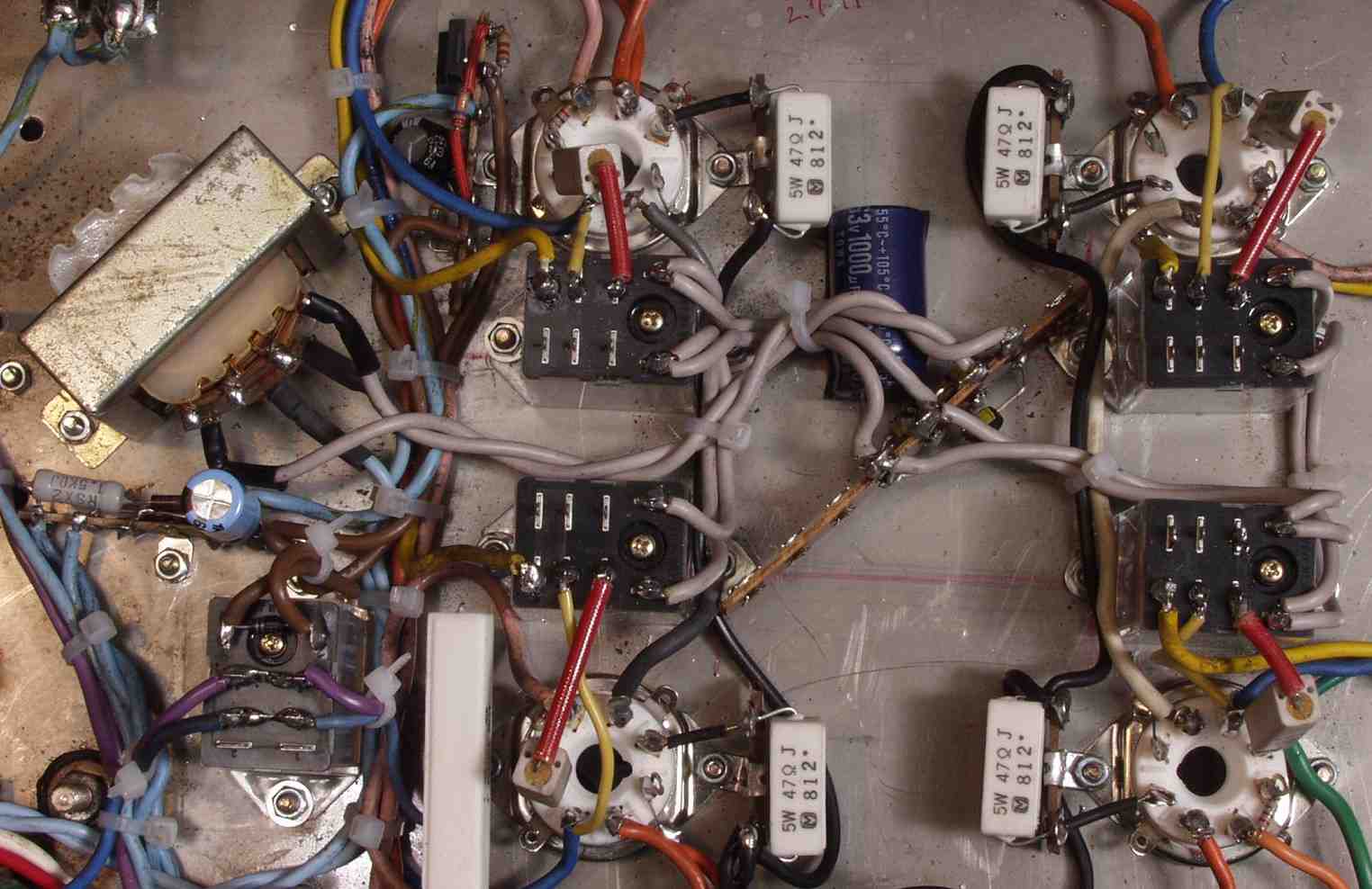

Ｃ−４Ｃ．　修理後　ＫＴ−８８周り、ＫＴ−８８のSGをプレート／出力トランスへ切り替えている 　　　　　　　　　　　ＫＴ−８８　おのおのに１個のリレー使用 　　　　　　　　　　　これで三結と五結の違いが解る

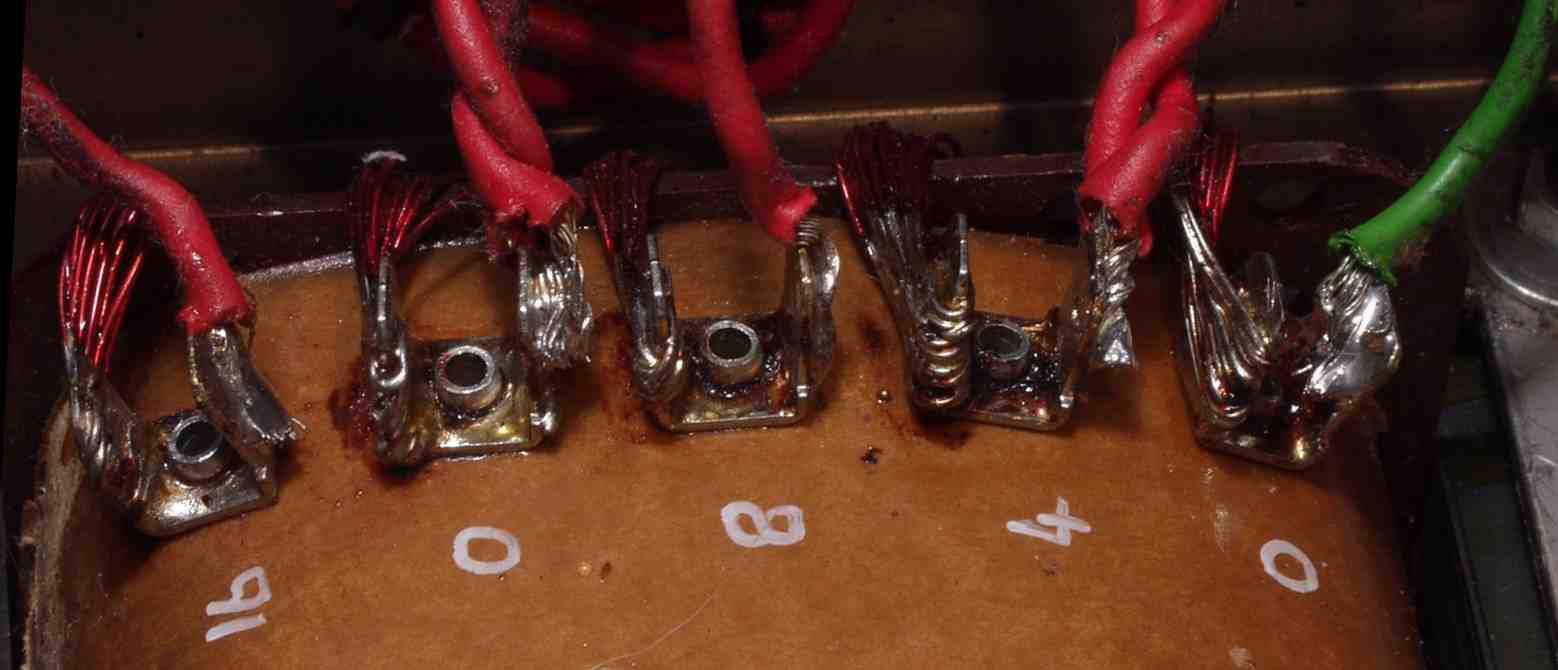

Ｃ−５Ａ．　修理前　トランス端子の下手な半田付け　Ｌ側
Ｃ−５Ｂ．　修理後　トランス端子の半田付け　Ｌ側
Ｃ−５Ｃ．　修理前　トランス端子の下手な半田付け　Ｒ側
Ｃ−５Ｄ．　修理後　トランス端子の半田付け　Ｒ側
Ｃ−６．　突入電流抑制回路
Ｃ−７Ａ．　修理前　完成　上から見る

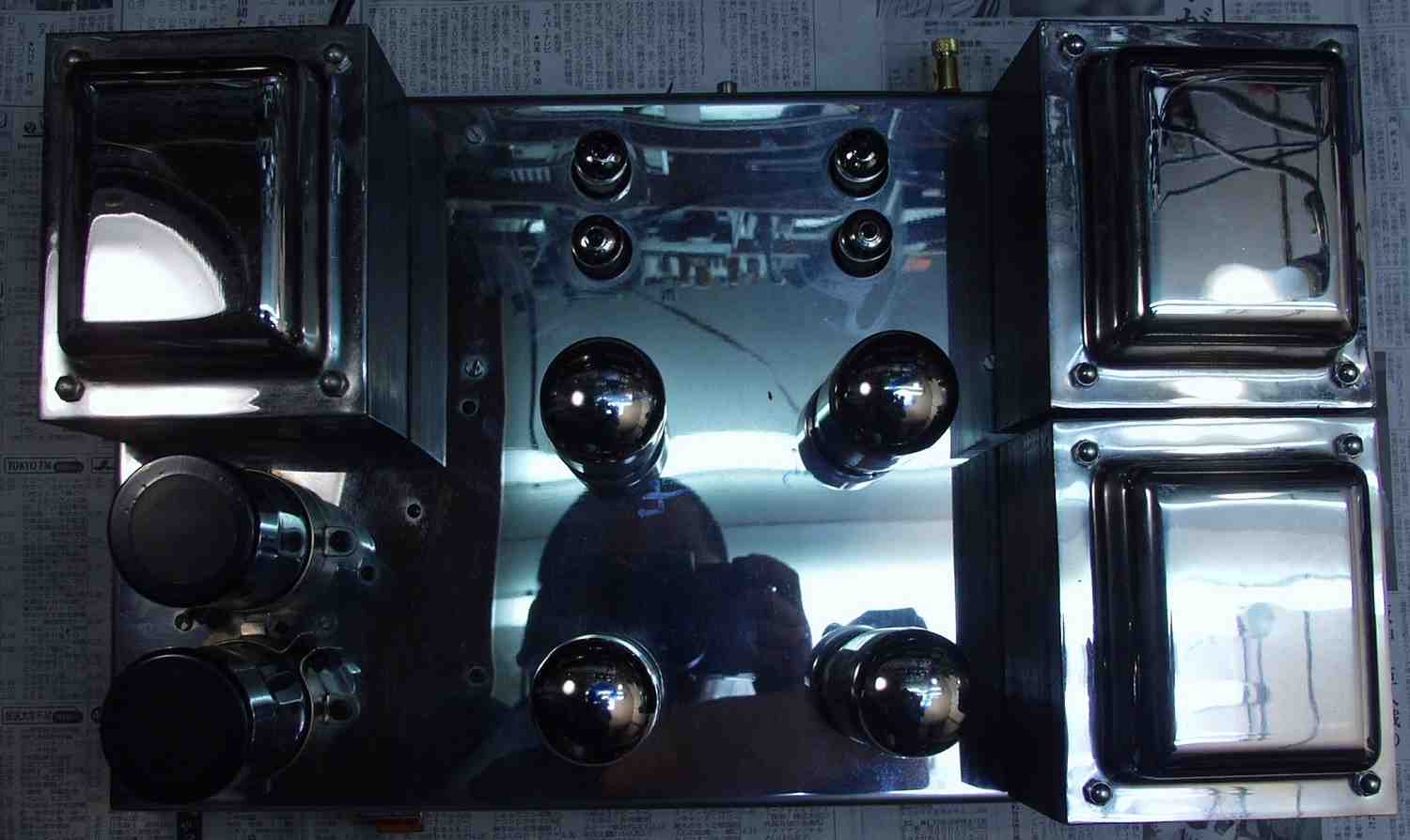

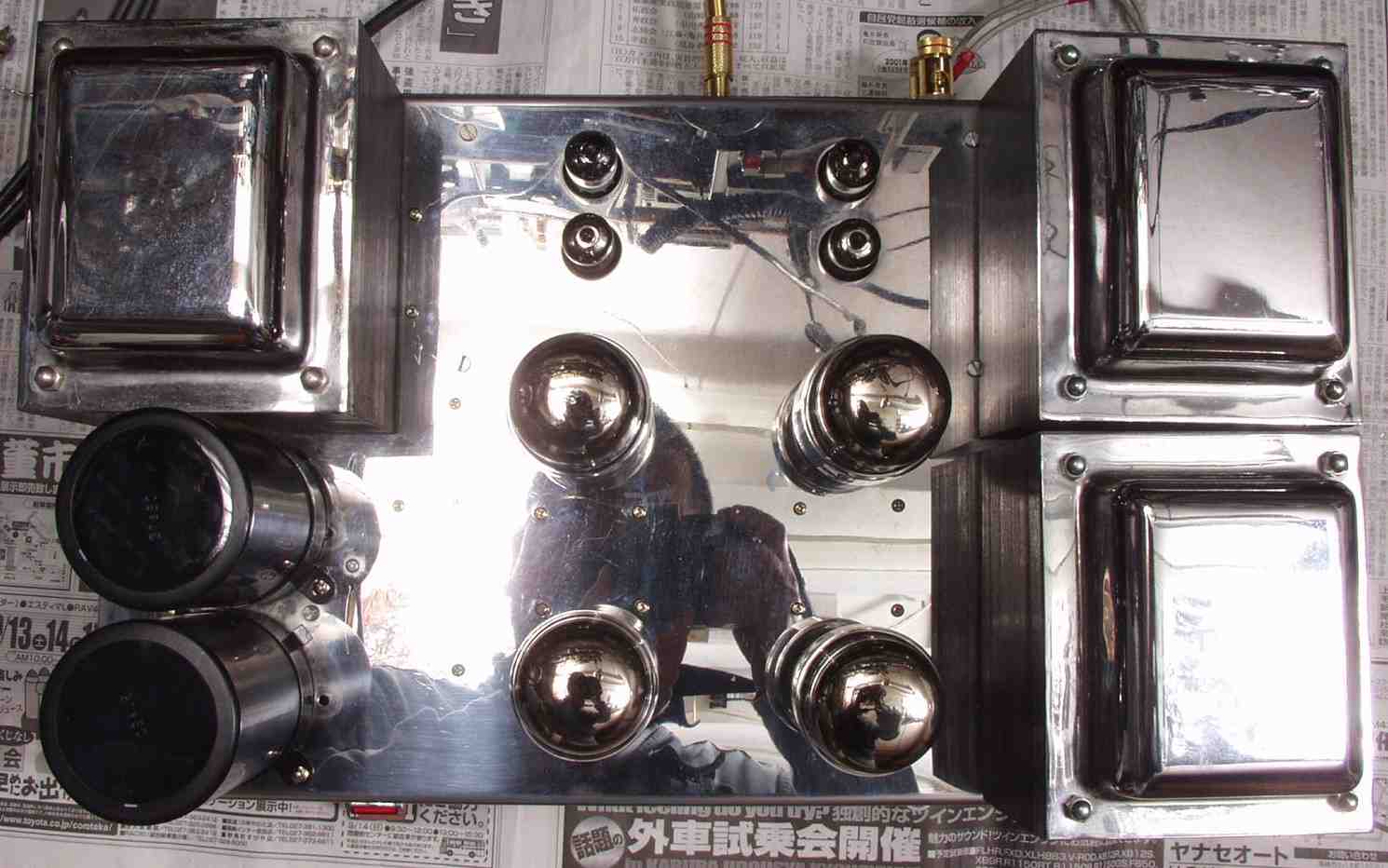

Ｃ−７Ｂ．　修理後　完成　上から見る

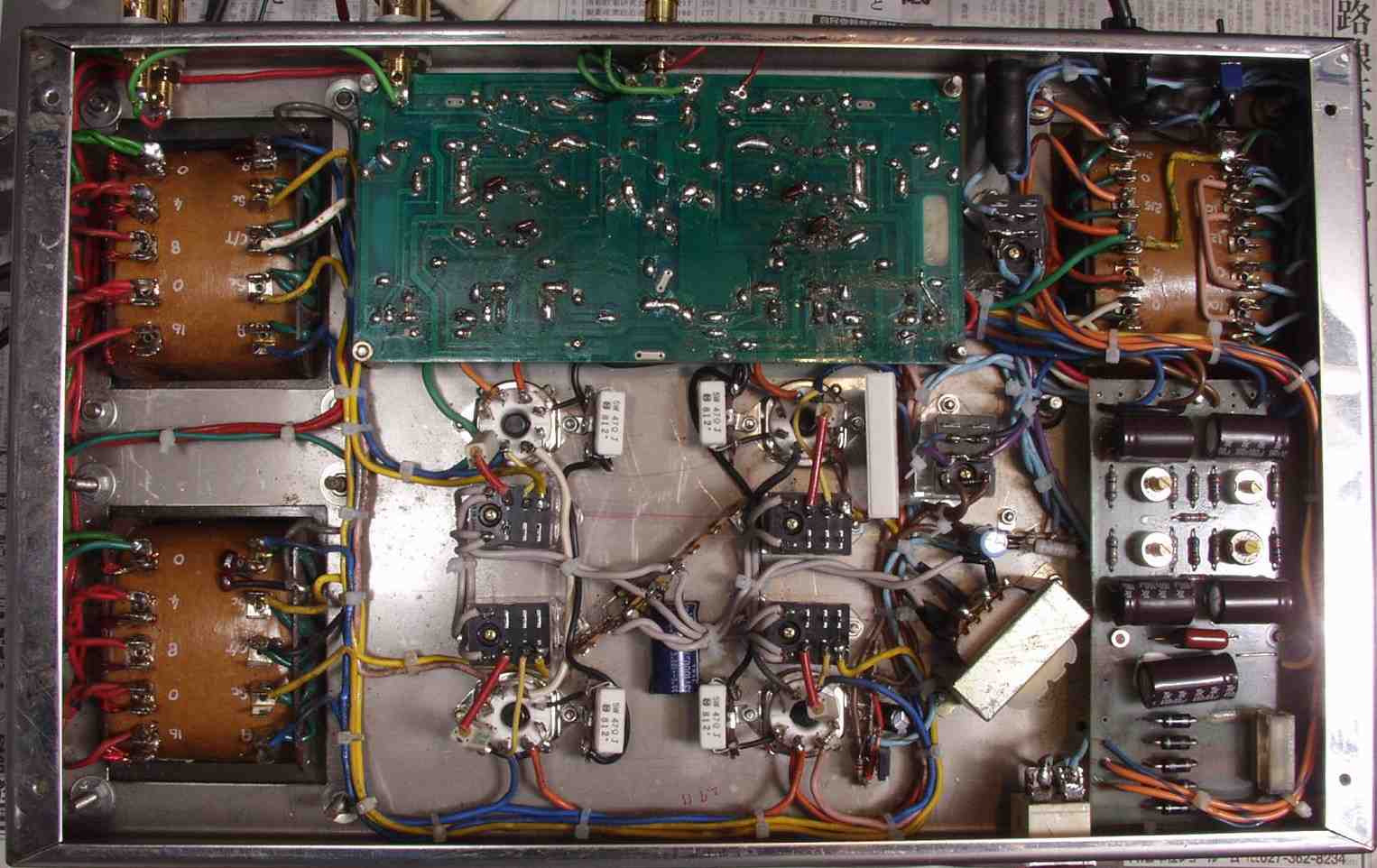

Ｃ−７Ｃ．　修理前　下から見る
Ｃ−７Ｄ．　修理後　完成　下から見る

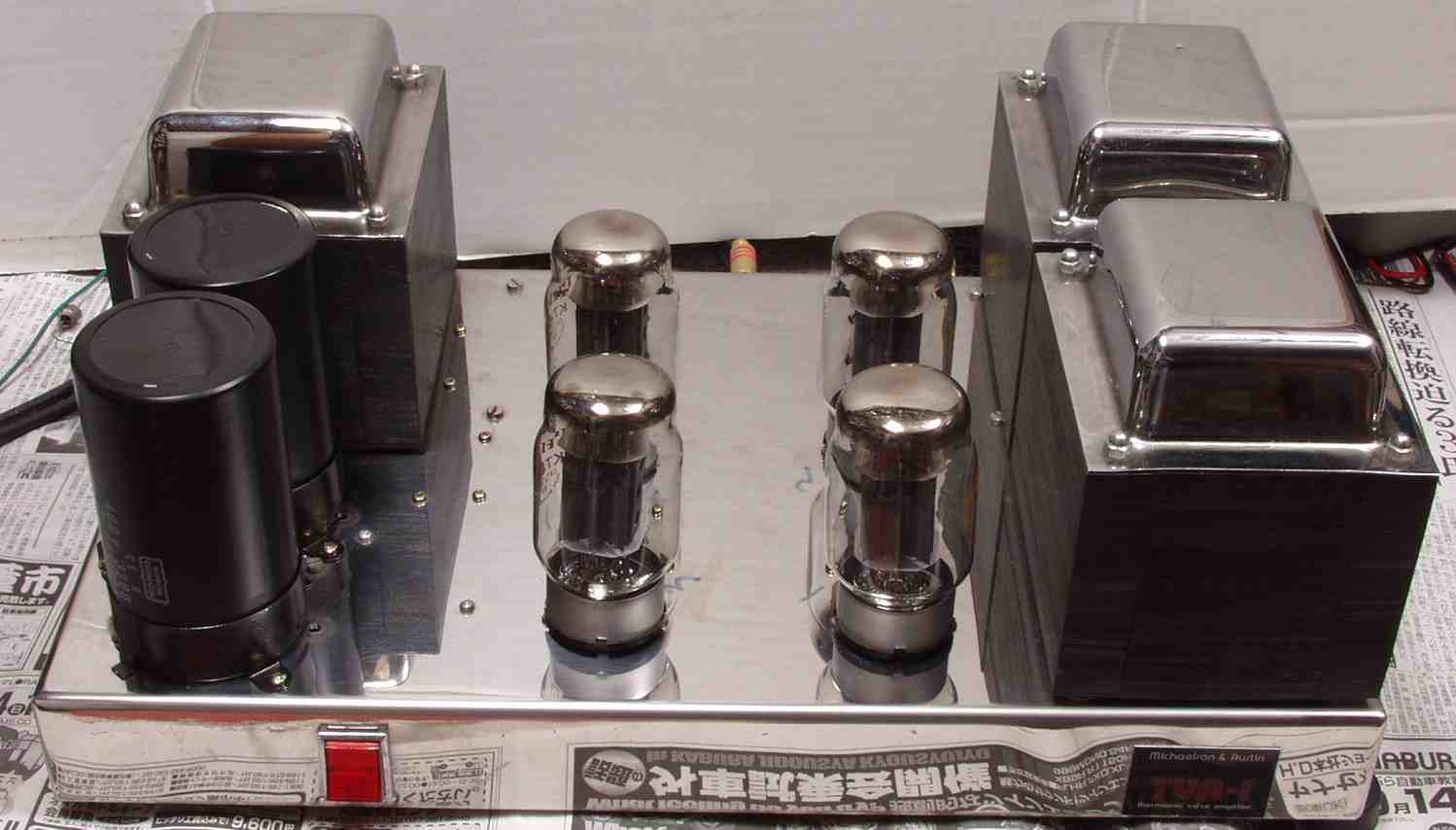

Ｃ−７Ｅ．　修理後　完成　前上から見る

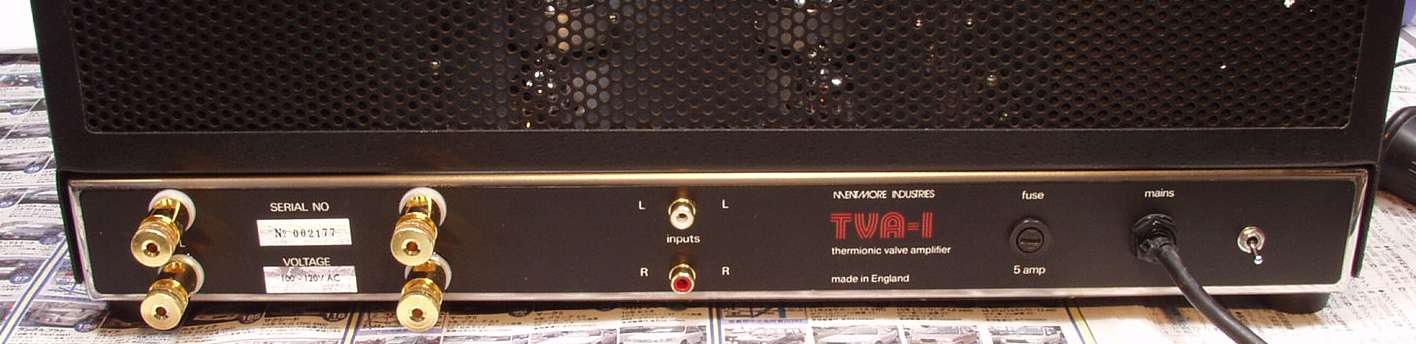

Ｃ−７Ｆ．　修理後　完成　後から見る　右端がＳＧ切り替えＳＷ

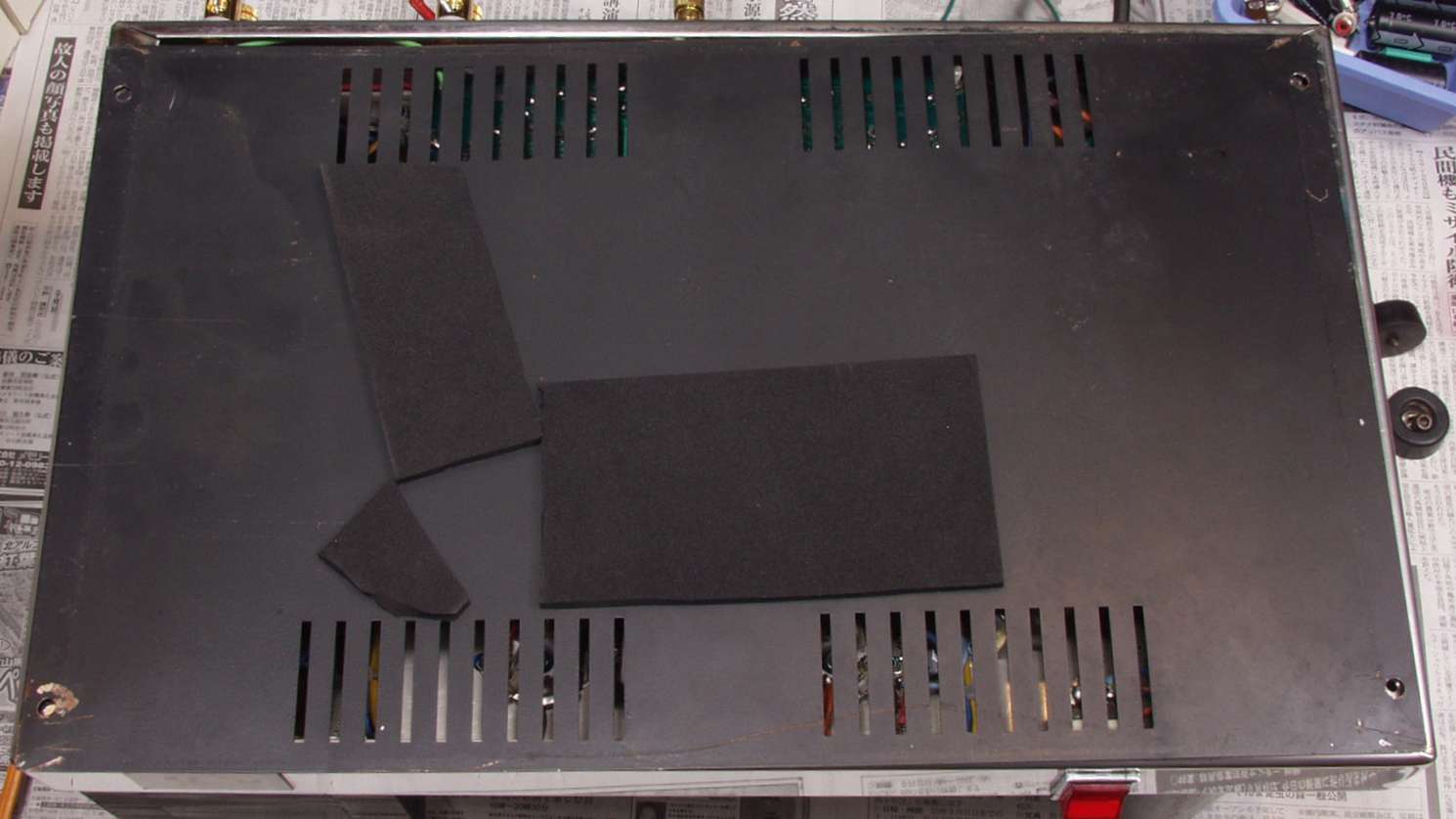

Ｃ−８．　修理後　何と底板はアルミ製、念のためリレー部下にはゴムを張る

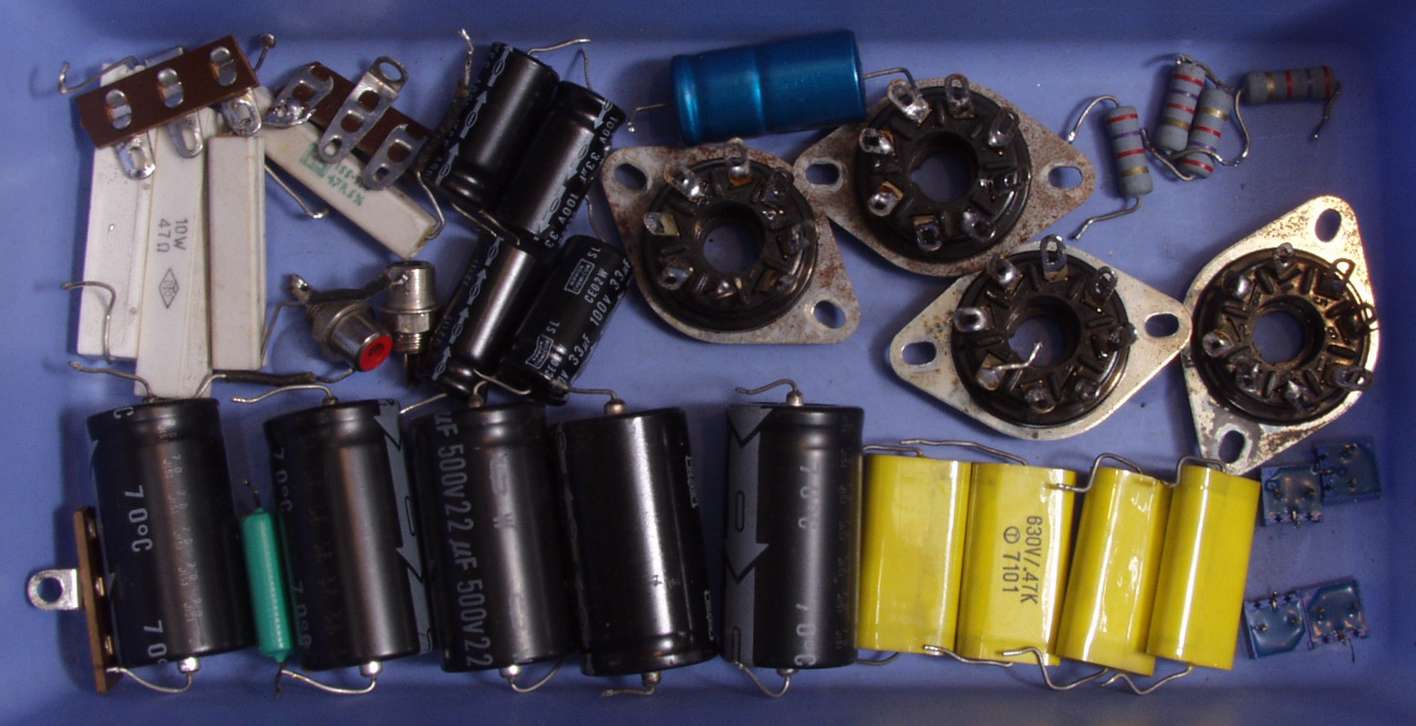

Ｃ−９．　交換部品

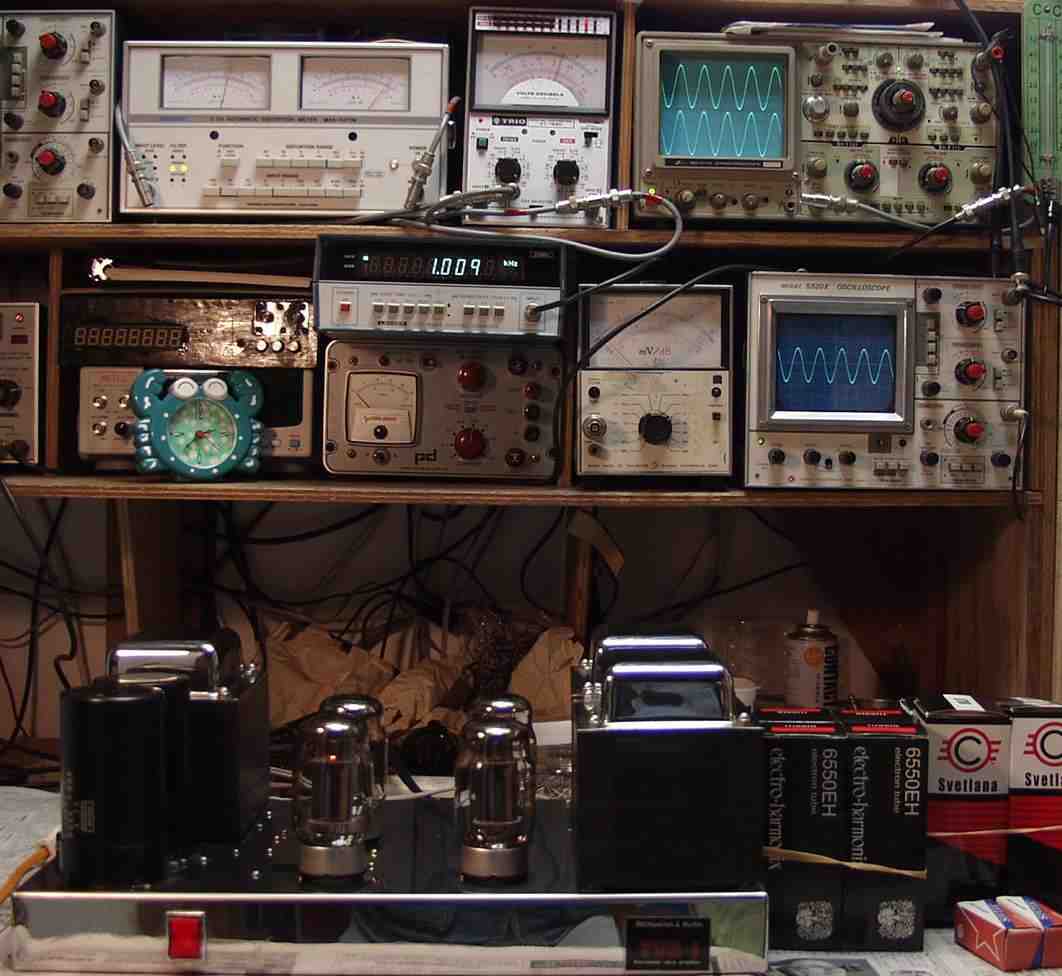

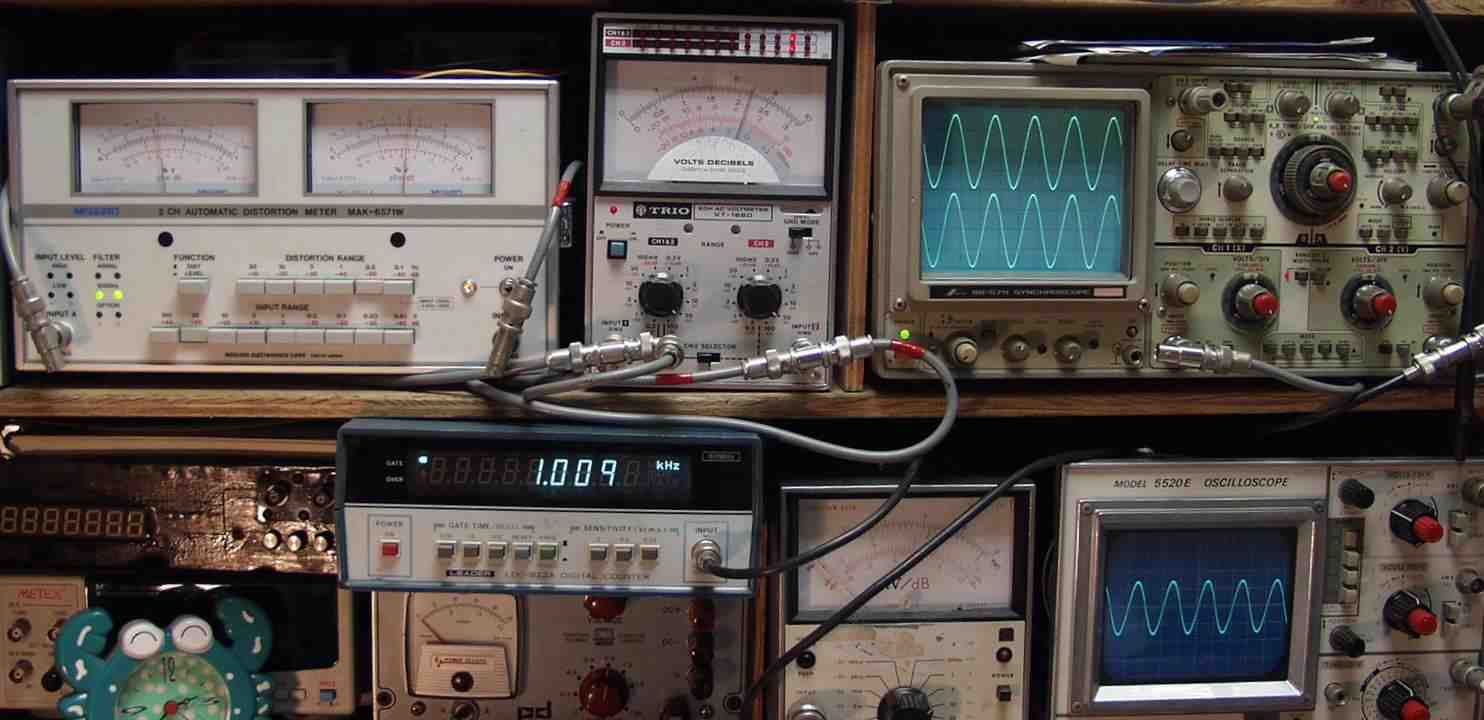

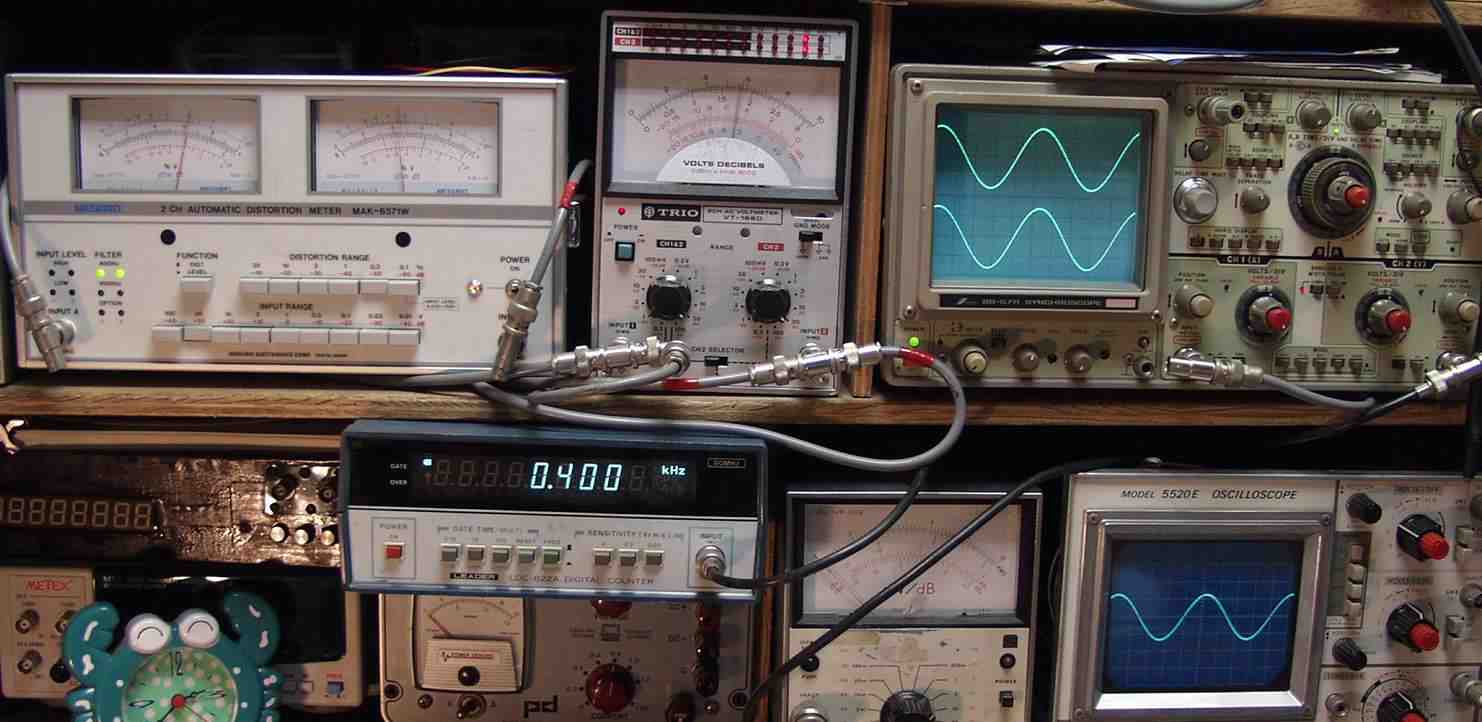

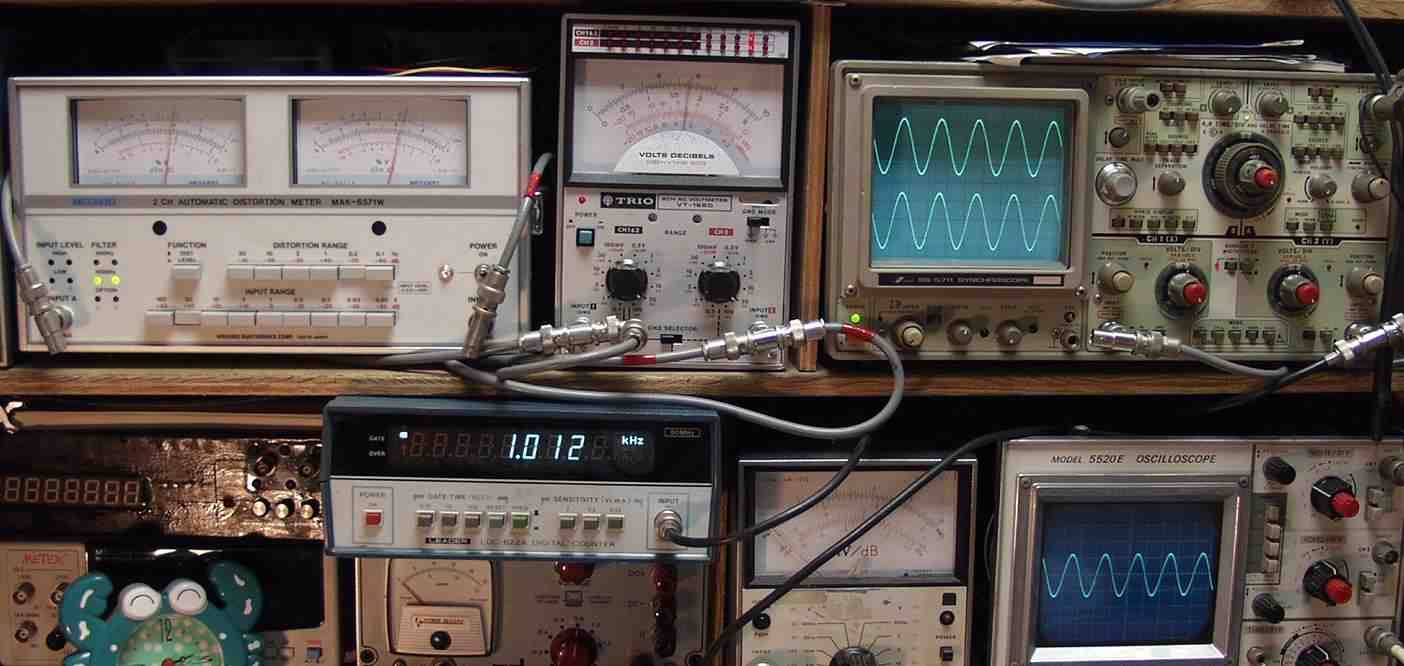

Ｅ．　調整・測定 Ｅ−１．　調整・出力測定
Ｅ−２Ａ．　（ＵＬ接続）ＳＰ出力２２Ｖ＝６０．５Ｗ　歪み率＝０．１８％　　１０００ＨＺ
Ｅ−２Ｂ．　（ＵＬ接続）ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．６％　　４００ＨＺ
Ｅ−３Ａ．　（三結接続）ＳＰ出力１８Ｖ＝４０．５Ｗ　歪み率＝０．１９％　　１０００ＨＺ

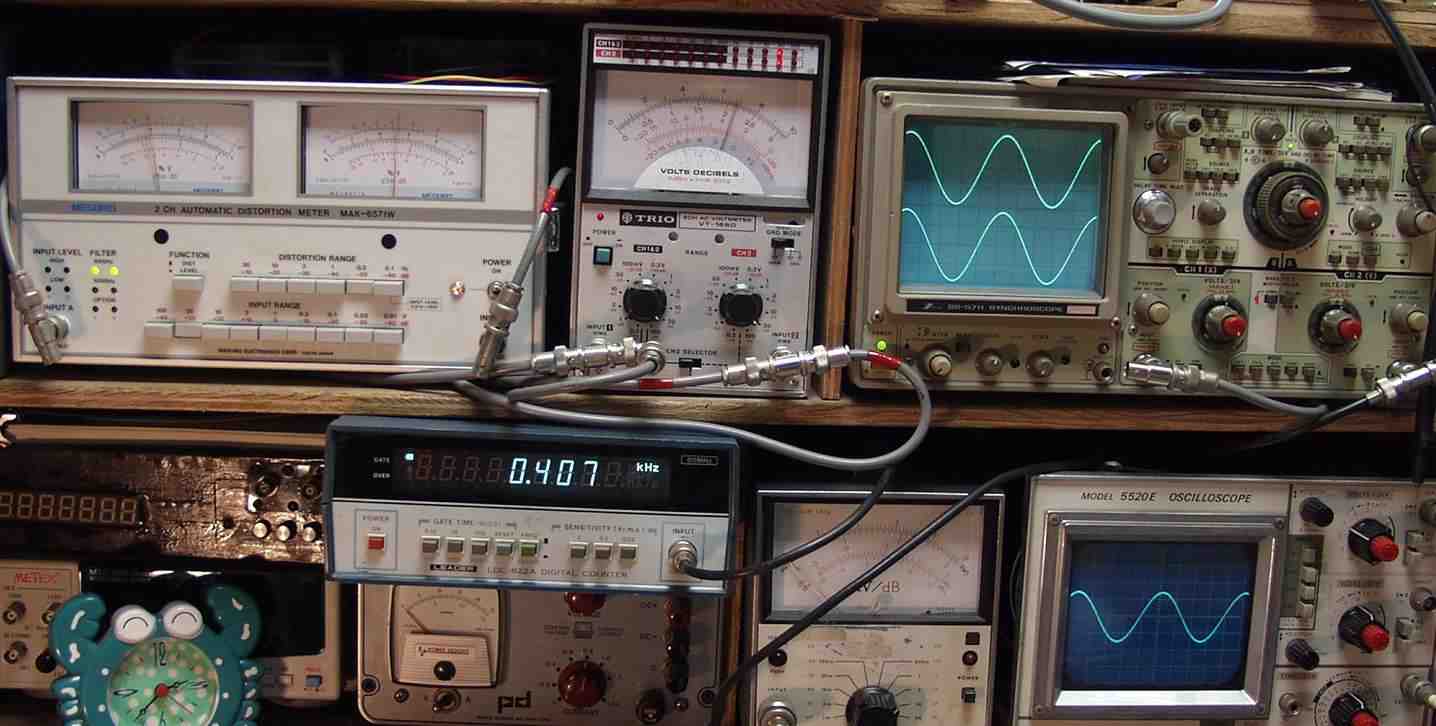

Ｅ−３Ｂ．　（三結接続）ＳＰ出力１８Ｖ＝４０．５Ｗ　歪み率＝０．２％　　４００ＨＺ

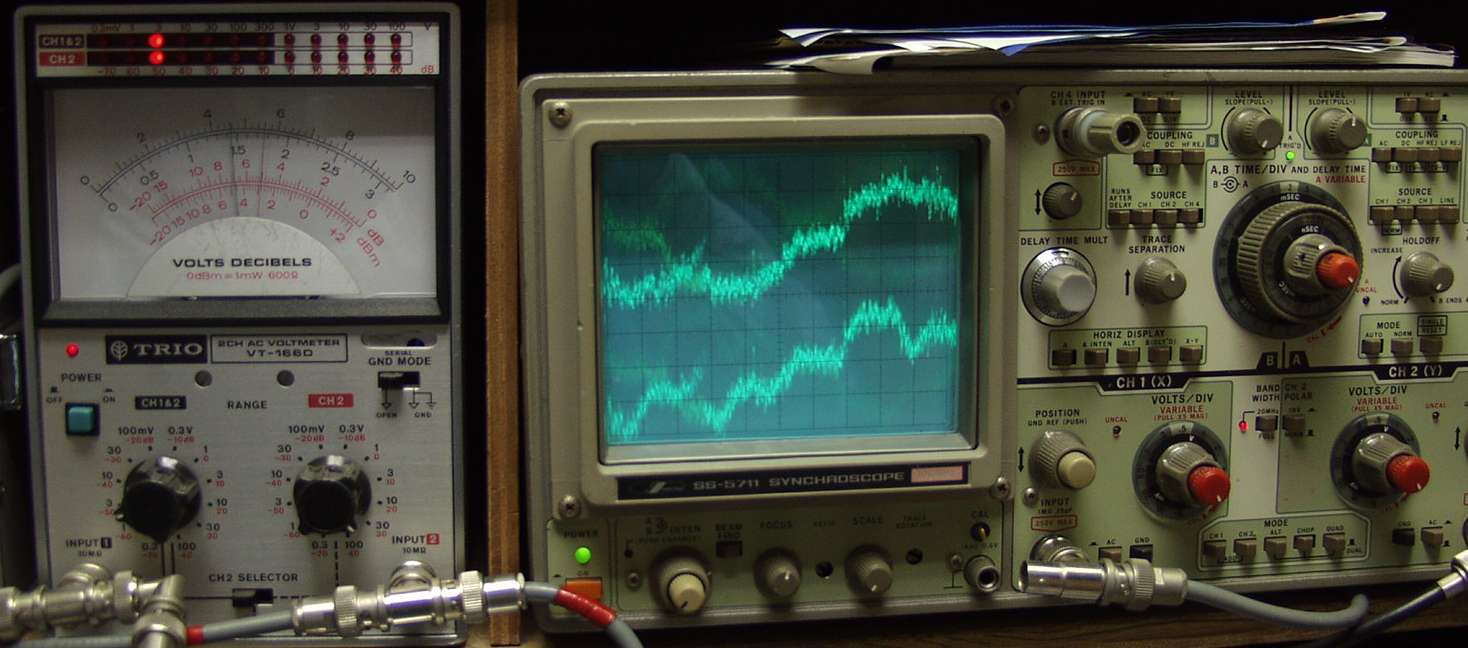

Ｅ−４．　　残留雑音　１．７ｍＶ　１０００ｍＶ＝１Ｖ

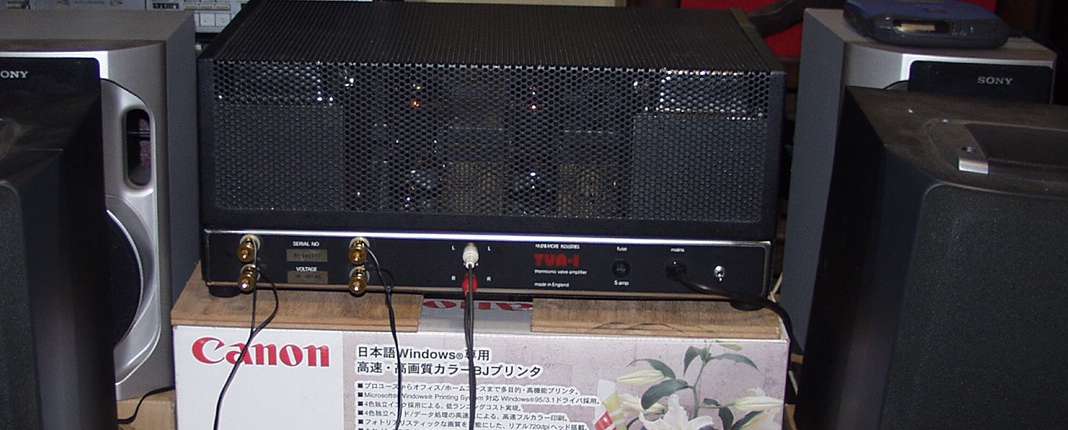

Ｅ−６．　１２時間エージング中。
Ｇ．参考 Ｆ−１．　電圧を下げた理由が解りました（推測） 　　　　付いていた６５５０をテストで使用したら１本が内部放電し、空気が入りました

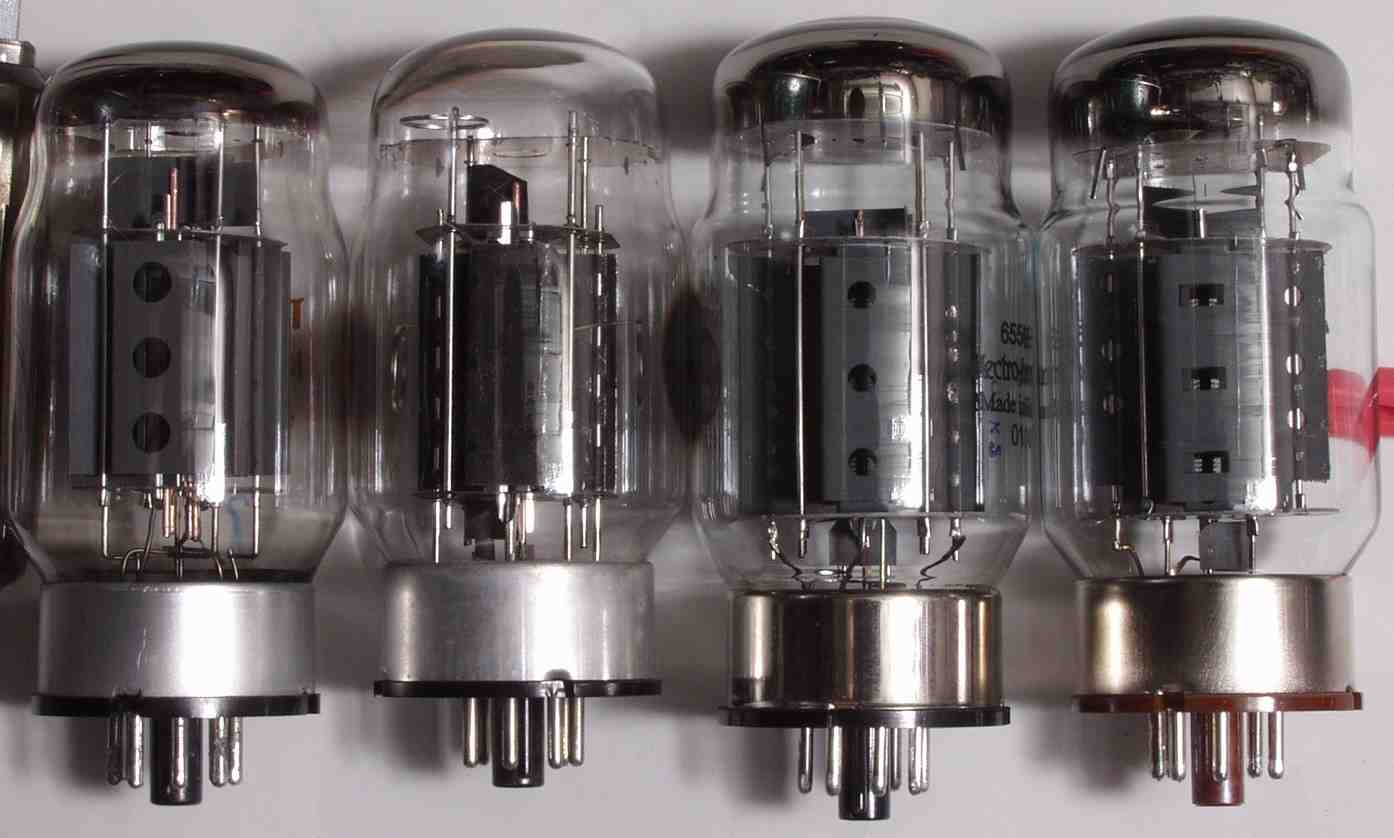

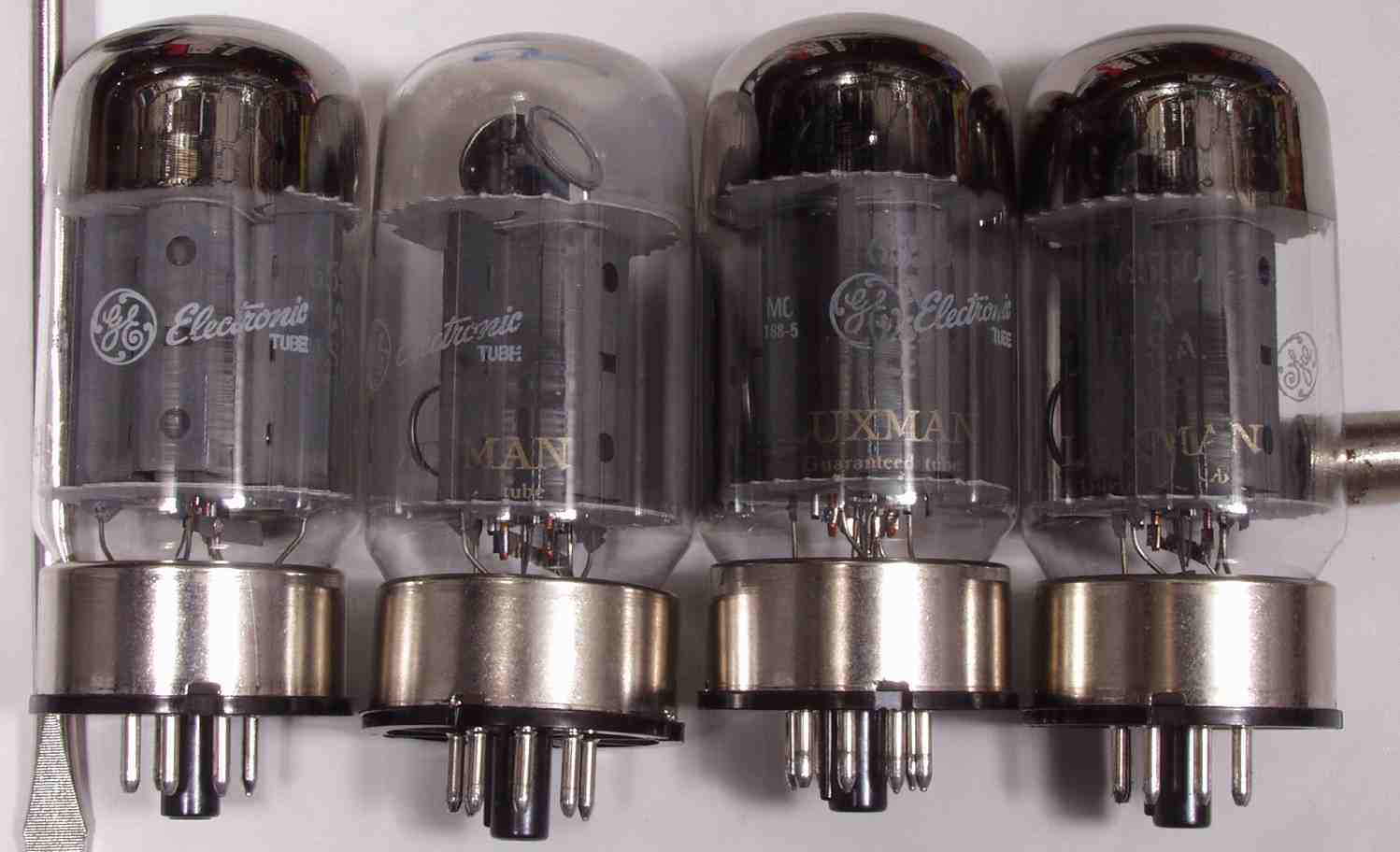

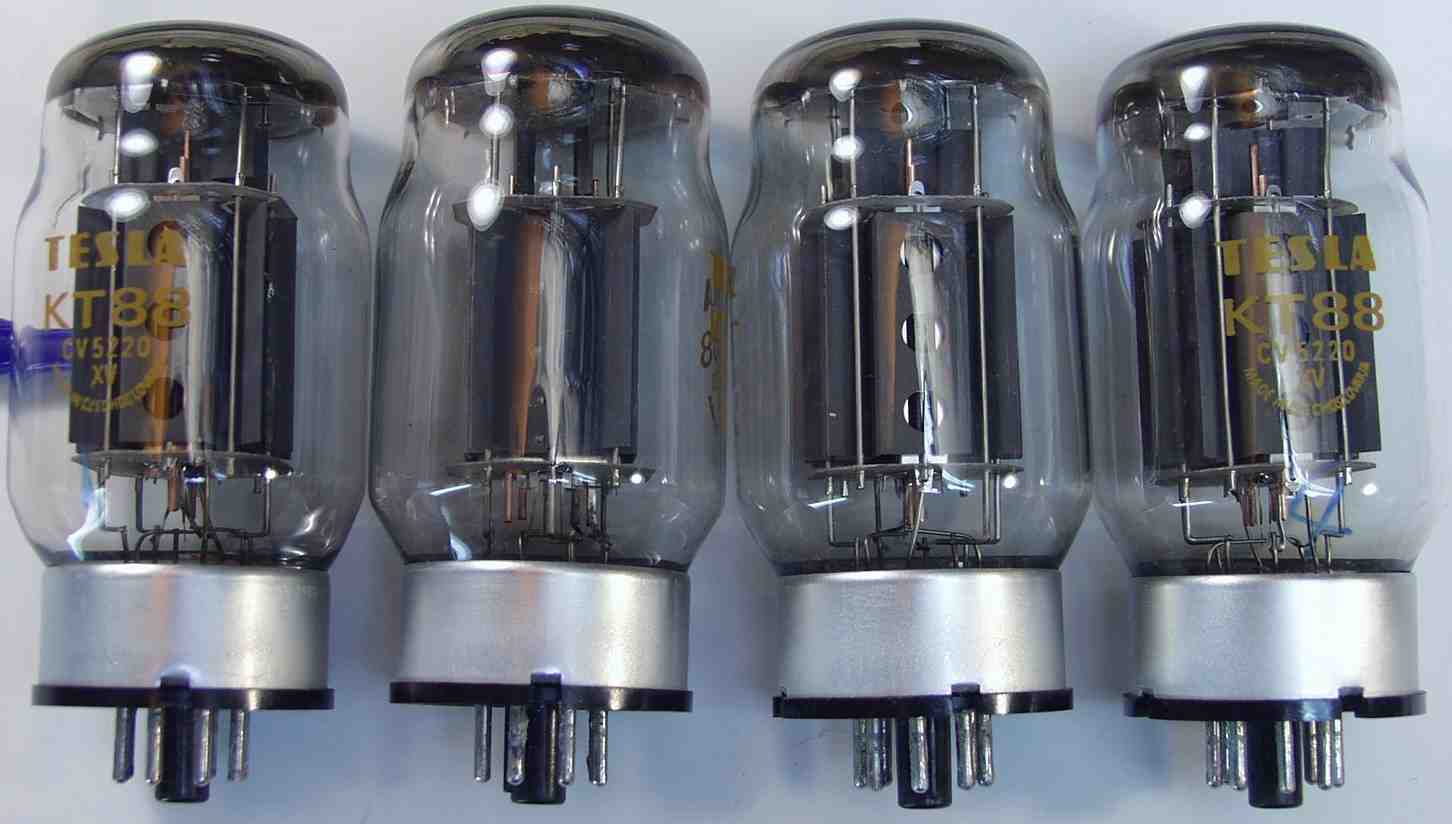

Ｆ−２．　各メーカーのＫＴ８８外観比較 　　　　　　　　　　　左端＝ＴＥＳＬＡ（４台目に新規使用）　中左＝ＫｉｎｇＤｒａｇｏｎ（４台目に付属） 　　　　　　　　　　　中右＝Ｓｖｅｔｌａｎａ（３台目に新規使用）　　右端＝ electro-harmonix 6550
