| ＫＥＮＷＯＯＤ Ｌ−０７Ｄ． ３台目修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成２１年３月１５日到着 ４月４日完成 |
Ａ． 修理前の状況
F． デジタルオシロで最終計測・調整 機器は デモで拝借 ＜＜ＹＯＫＯＧＡＷＡ ＤＬＭ２０２４＞＞ Ｆ． 修理費 ７５，０００円 ＜＜オーバーホール修理＞＞ |

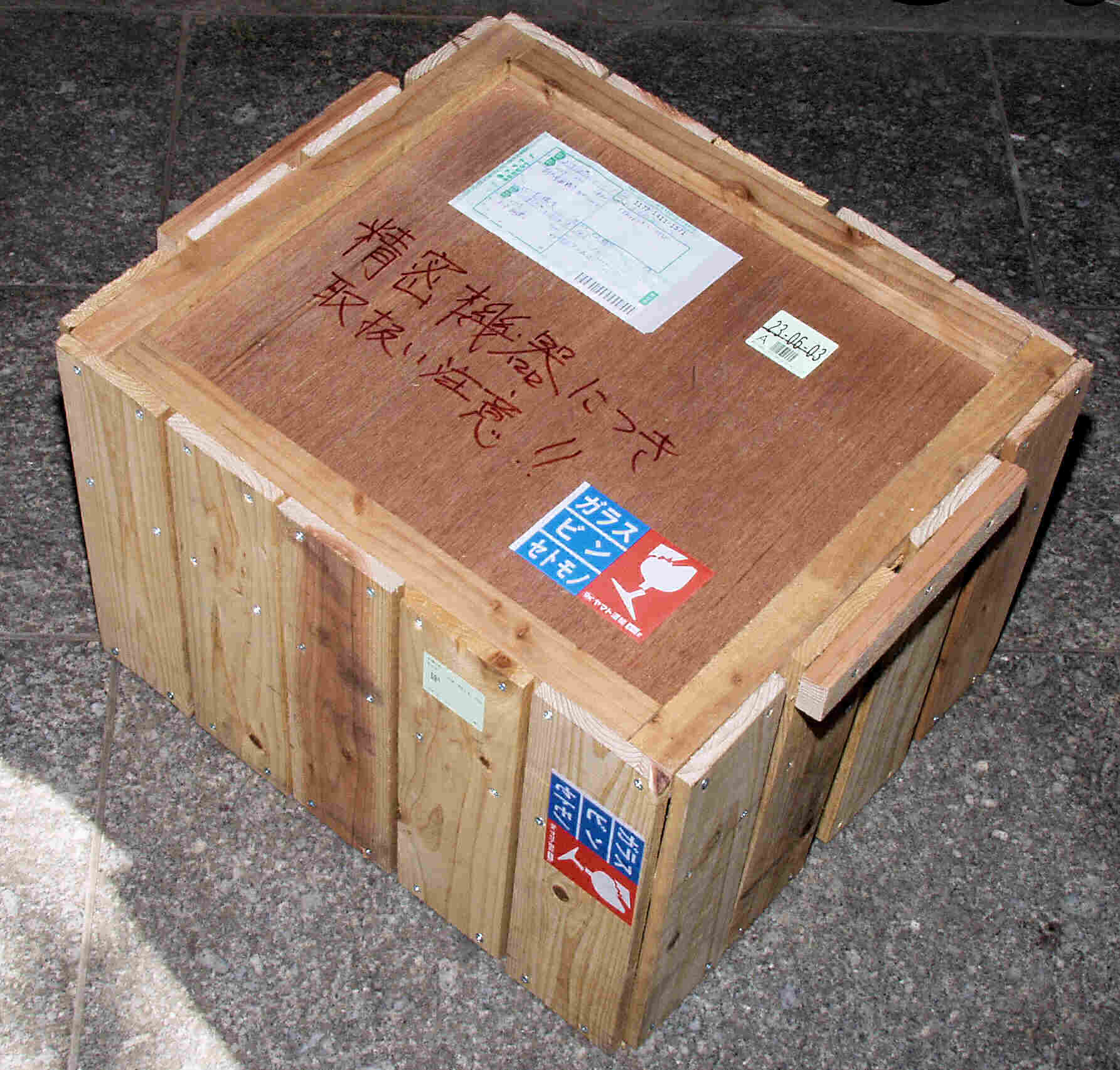

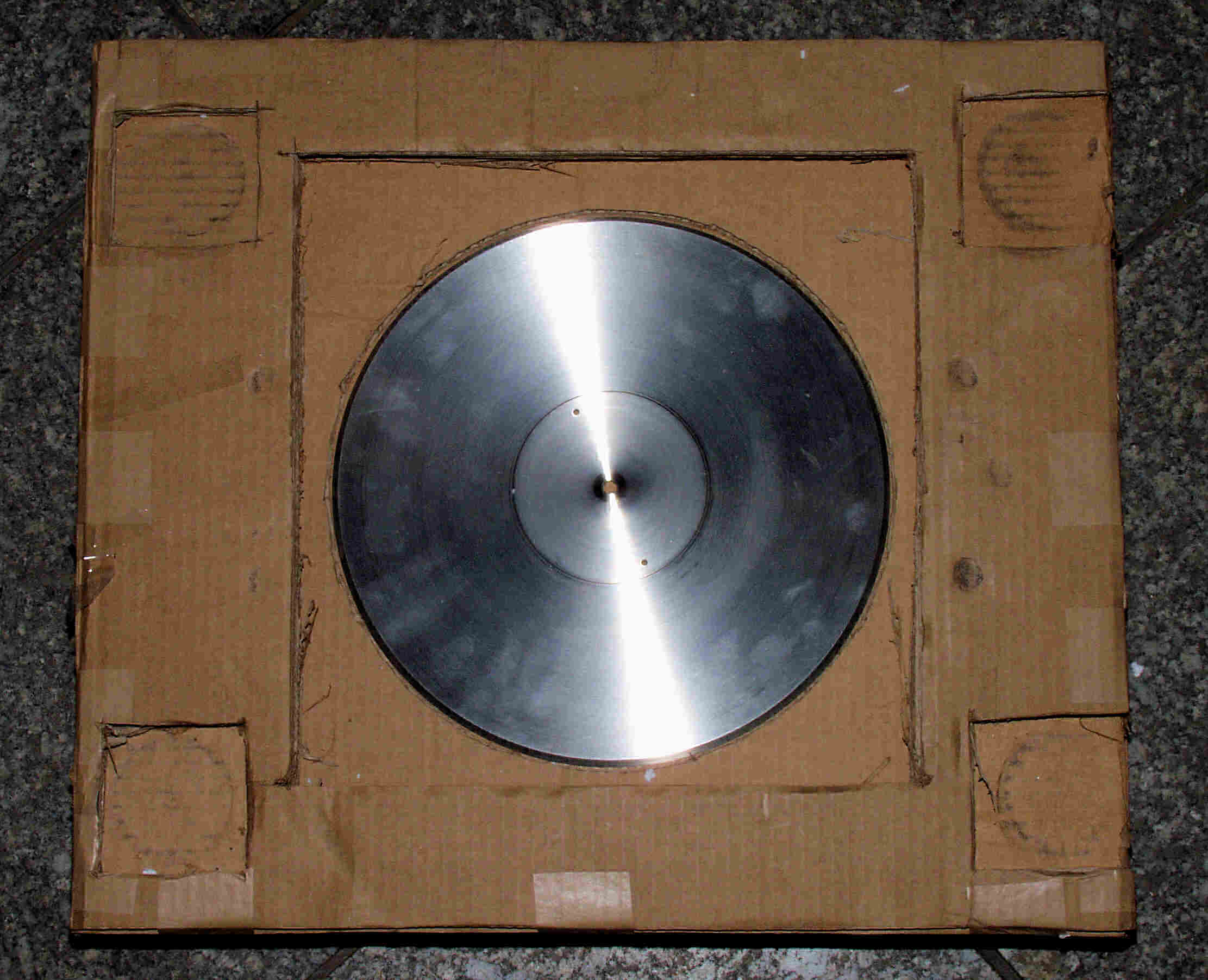

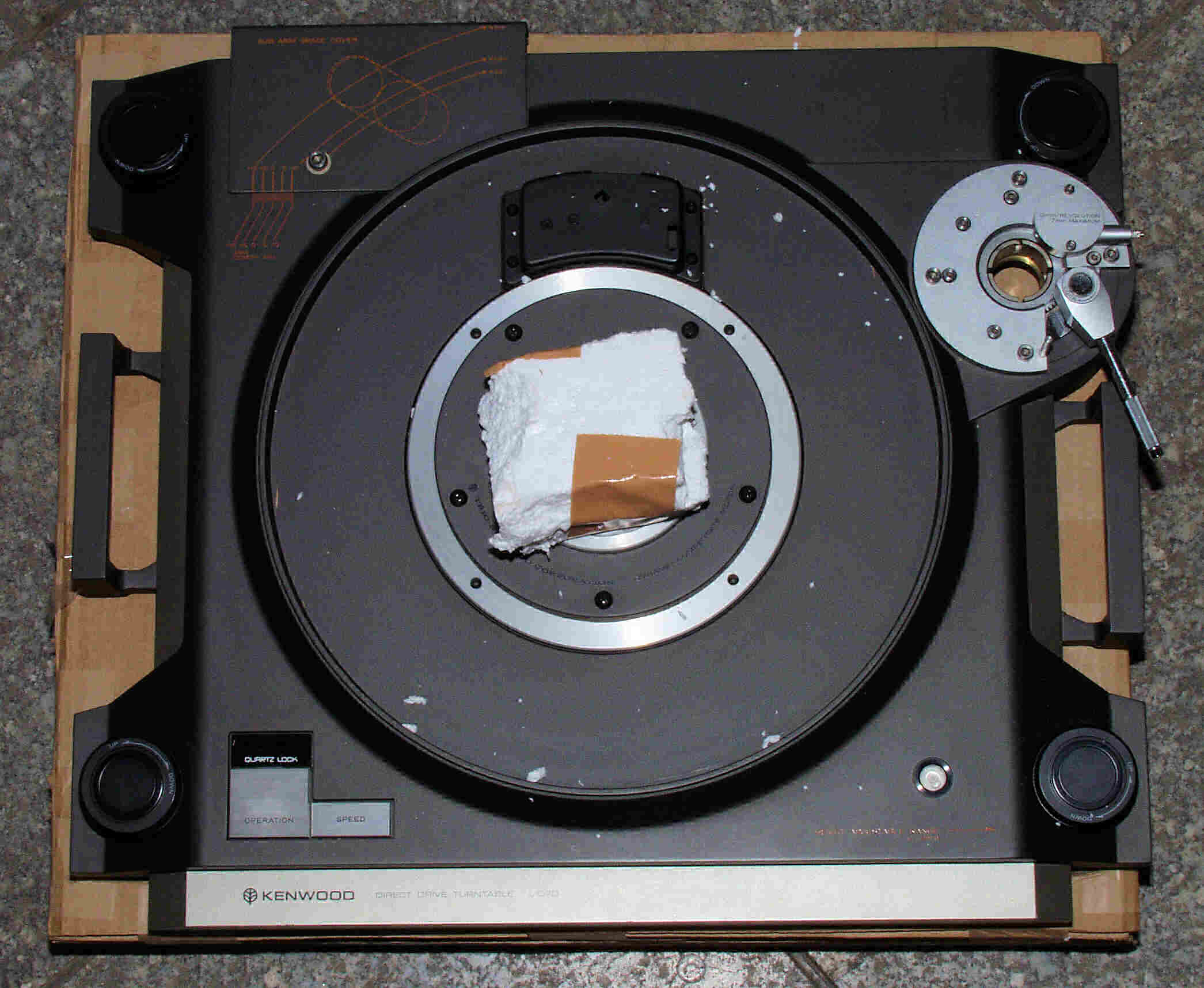

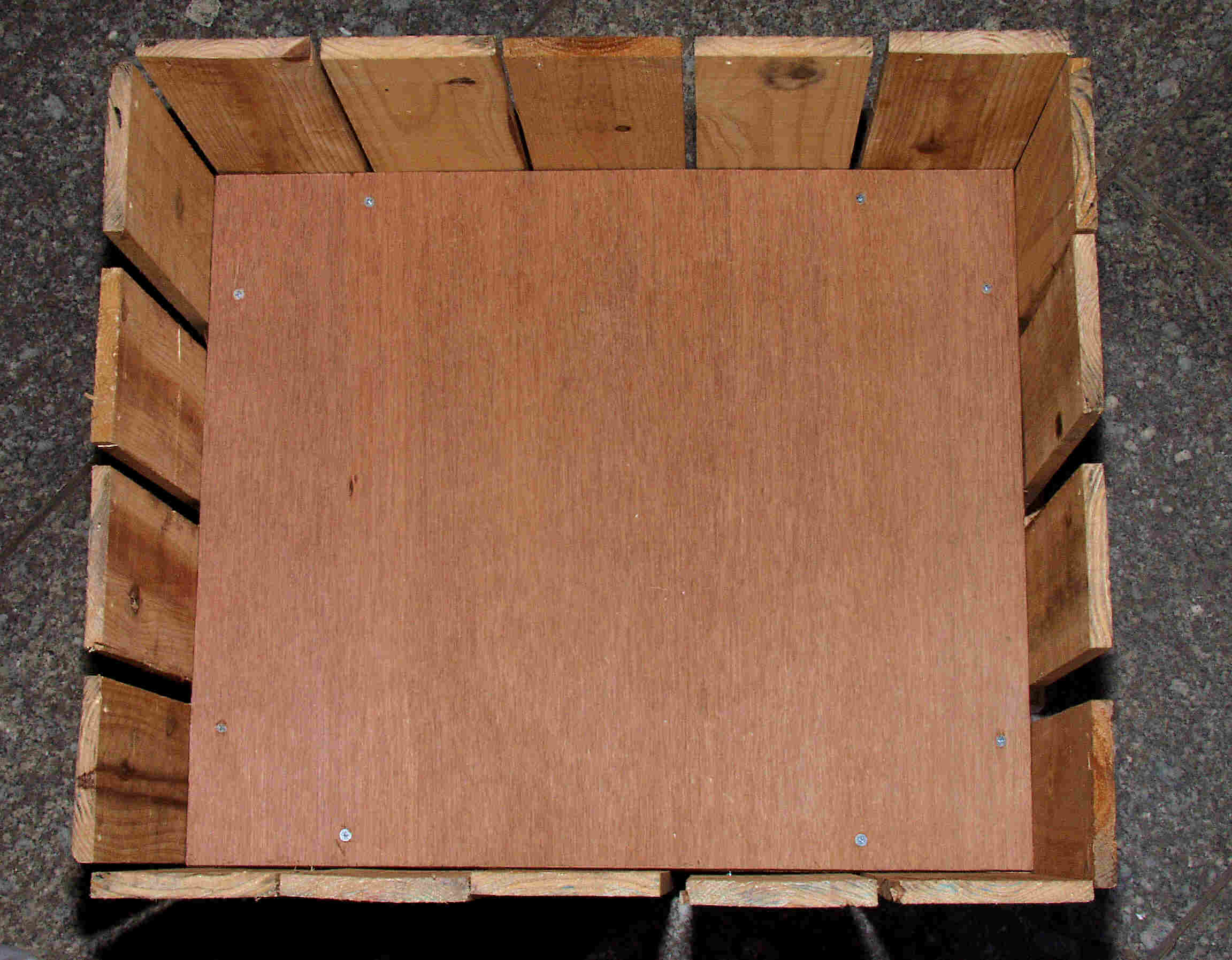

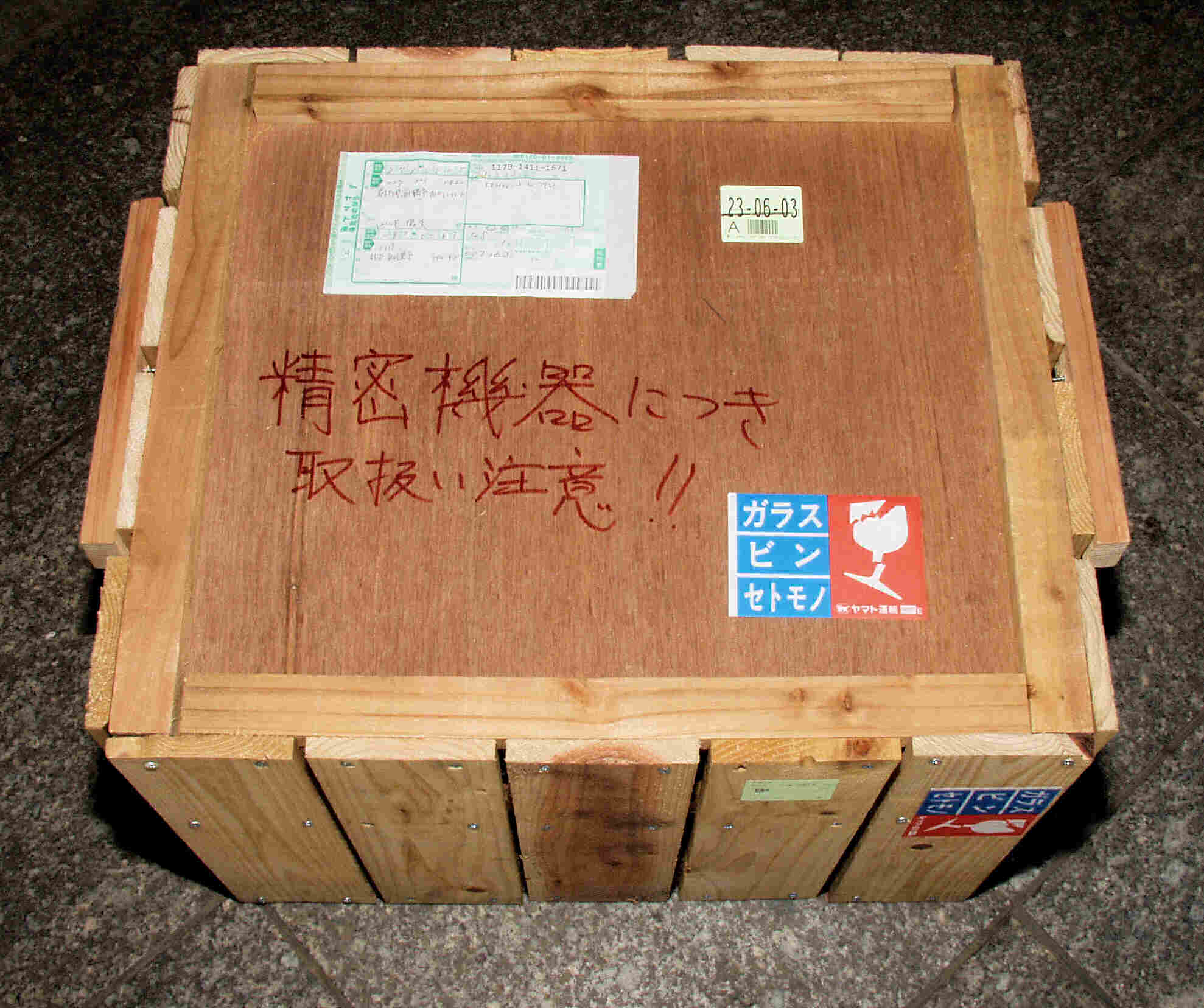

| Ａ． 修理前の状況 Ａ１Ａ． 点検中 北海道から「木箱による梱包」！ ＜＜梱包はこちらを参考＞＞ |
 |
| Ａ１Ｂ． 点検中 前から見ます。 |
 |

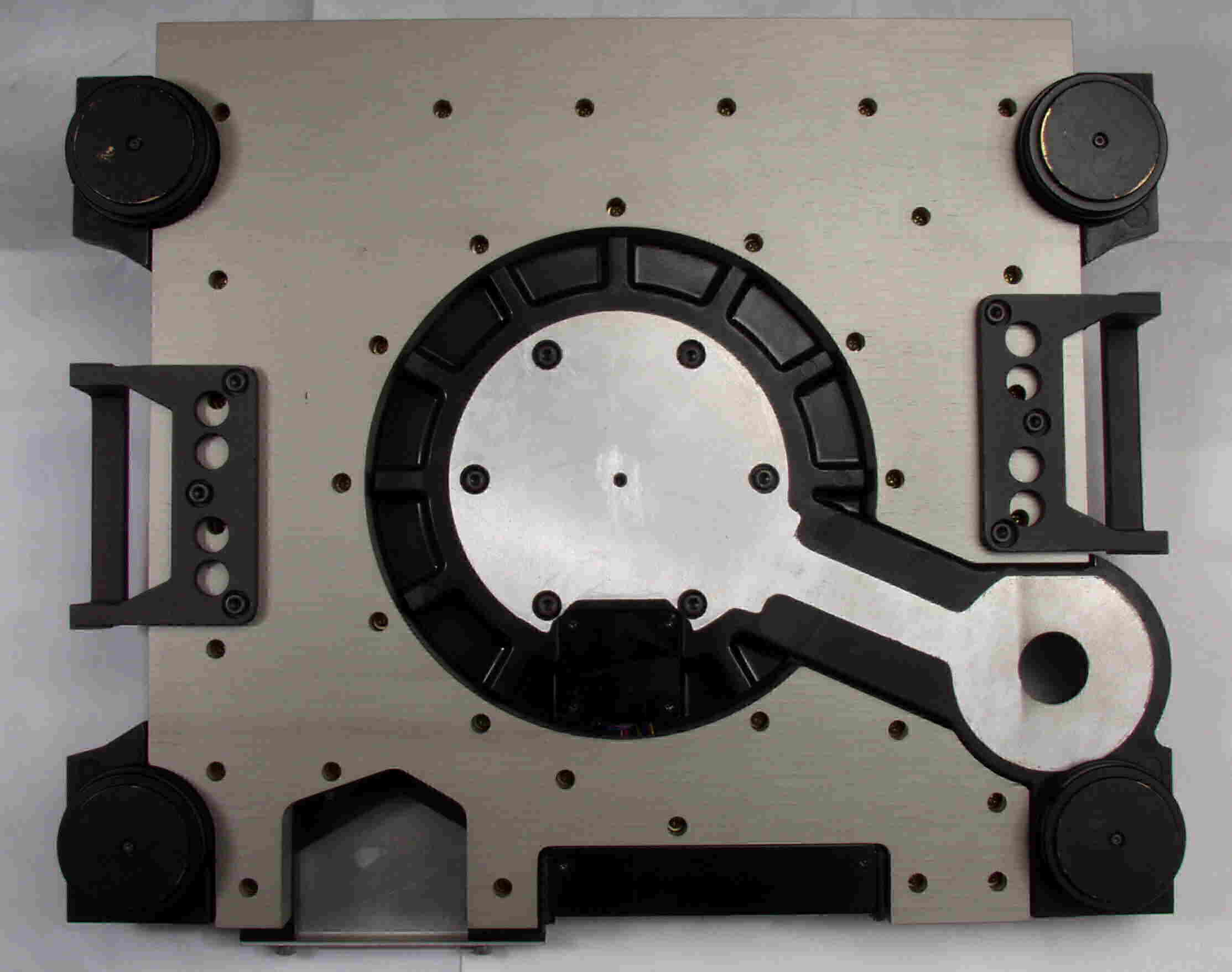

| Ａ１Ｃ． 点検中 底板に本体を固定します。 |
 |
| Ａ１Ｄ． 点検中 底板に本体を固定、もう少し箱を大きくするか、外した方が安心です。 |
 |
| Ａ１Ｅ． 点検中 底板の中に、タンテーブルシート（スタビライザー）を収納。 |
 |

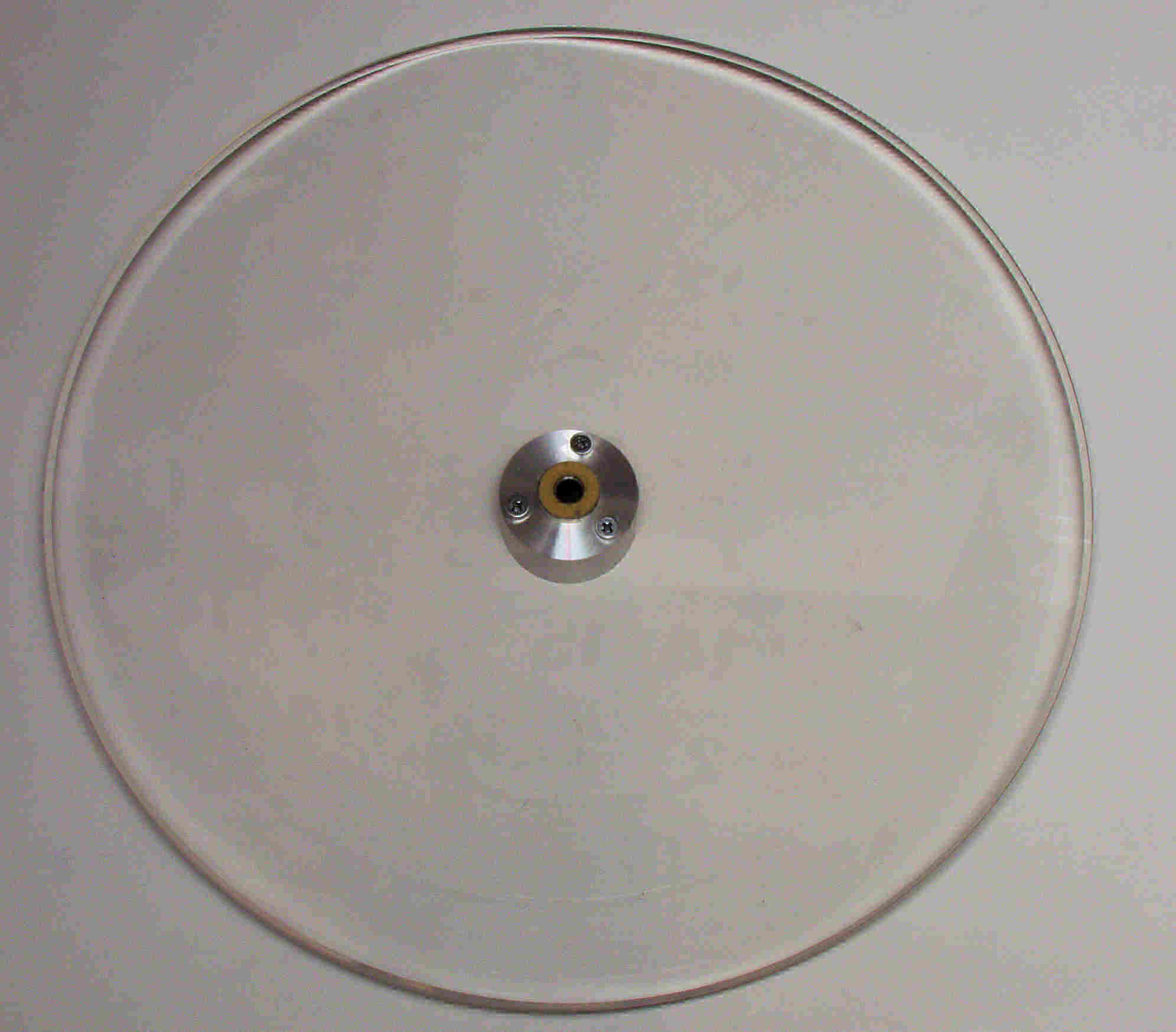

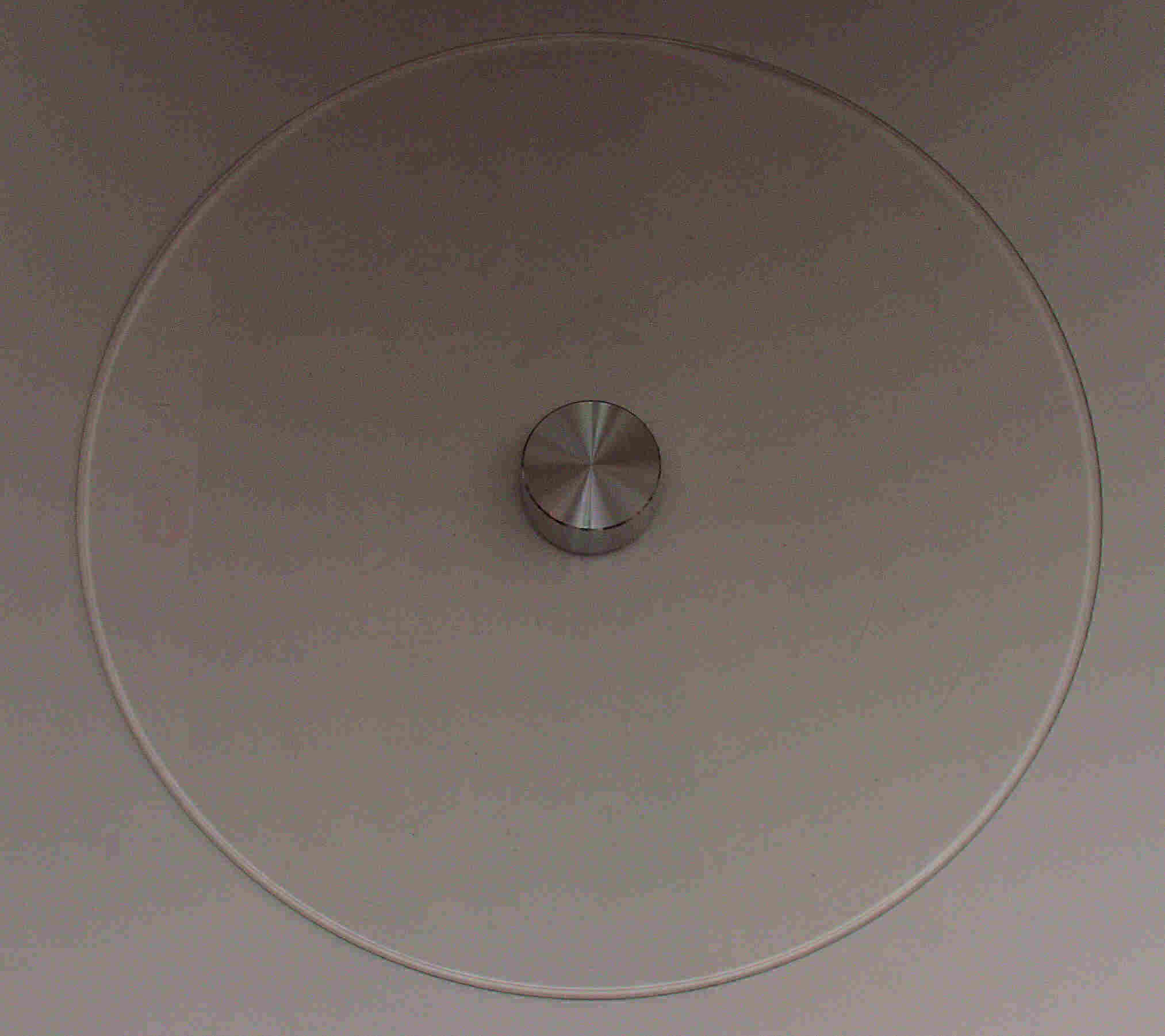

| Ａ１Ｆ． 点検中 タンテーブルシート（スタビライザー）。 |
 |
| Ａ１Ｇ． 点検中 タンテーブルシート（スタビライザー）裏。 |
 |
| Ａ２Ａ． 点検中 木箱、上側に電源等を収納。 |
 |
| Ａ２Ｂ． 点検中 木箱、上側に電源等を収納、底板を外した所。 |
 |

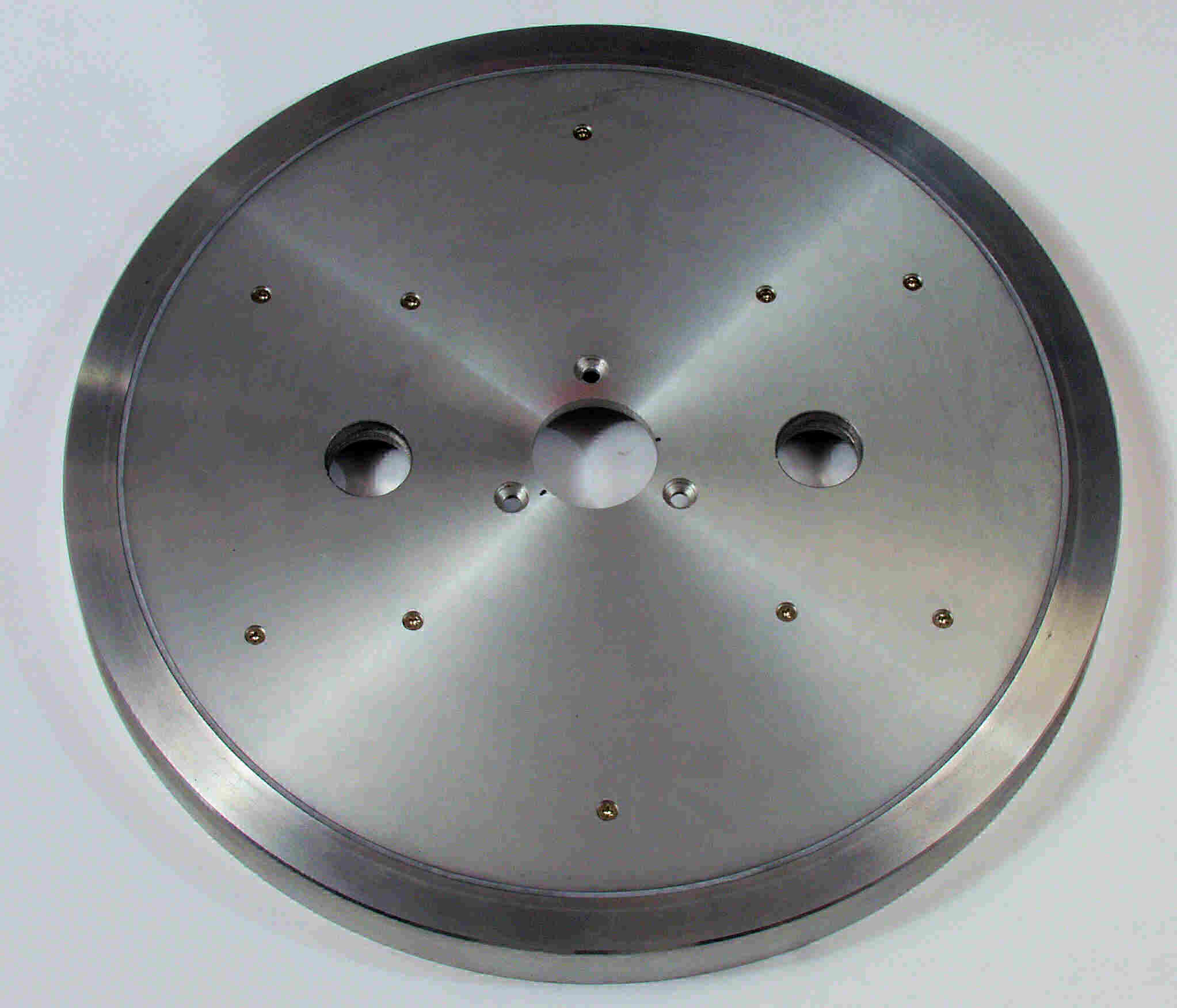

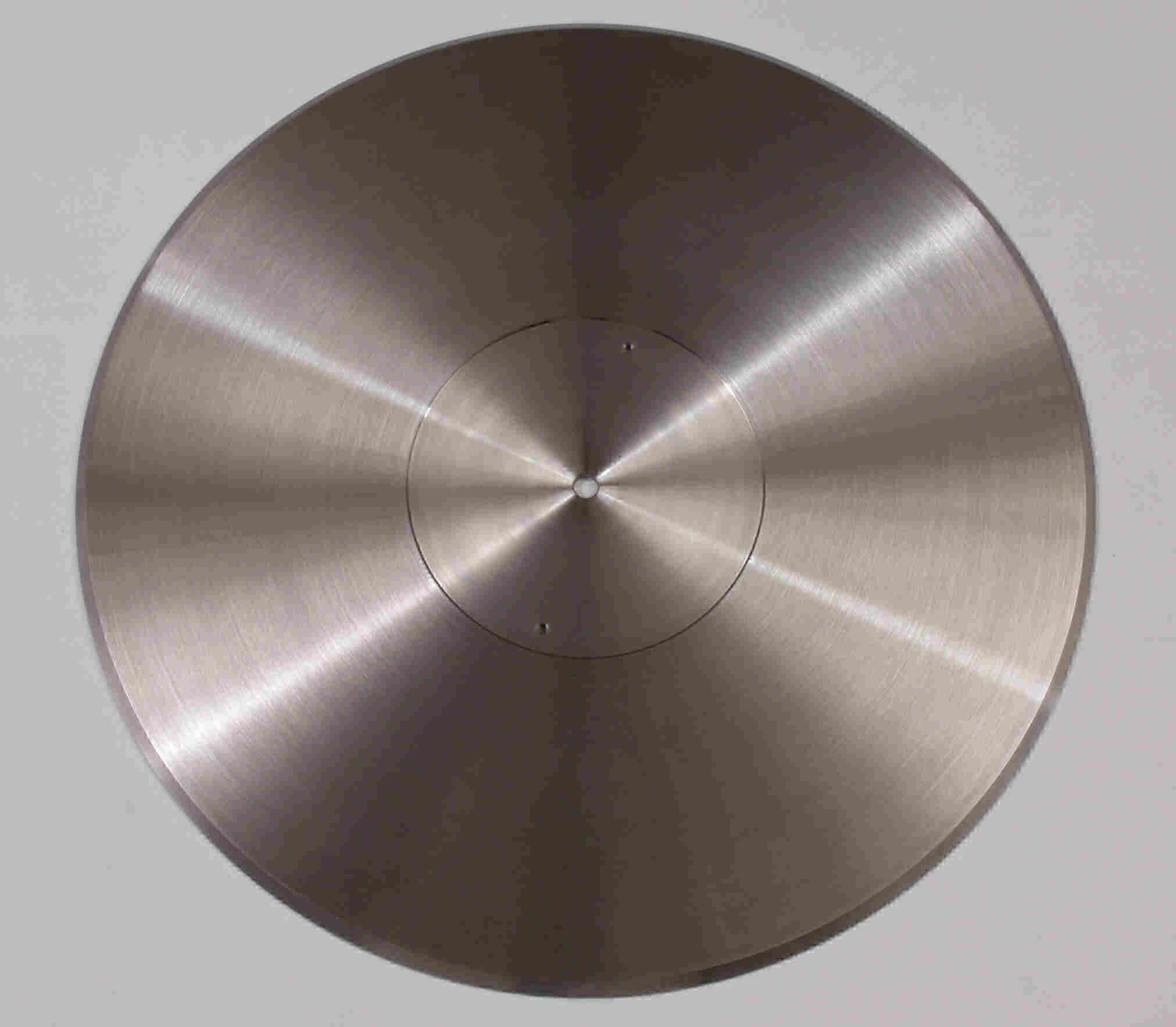

| Ａ２Ｃ． 点検中 タンテーブル。 |
 |

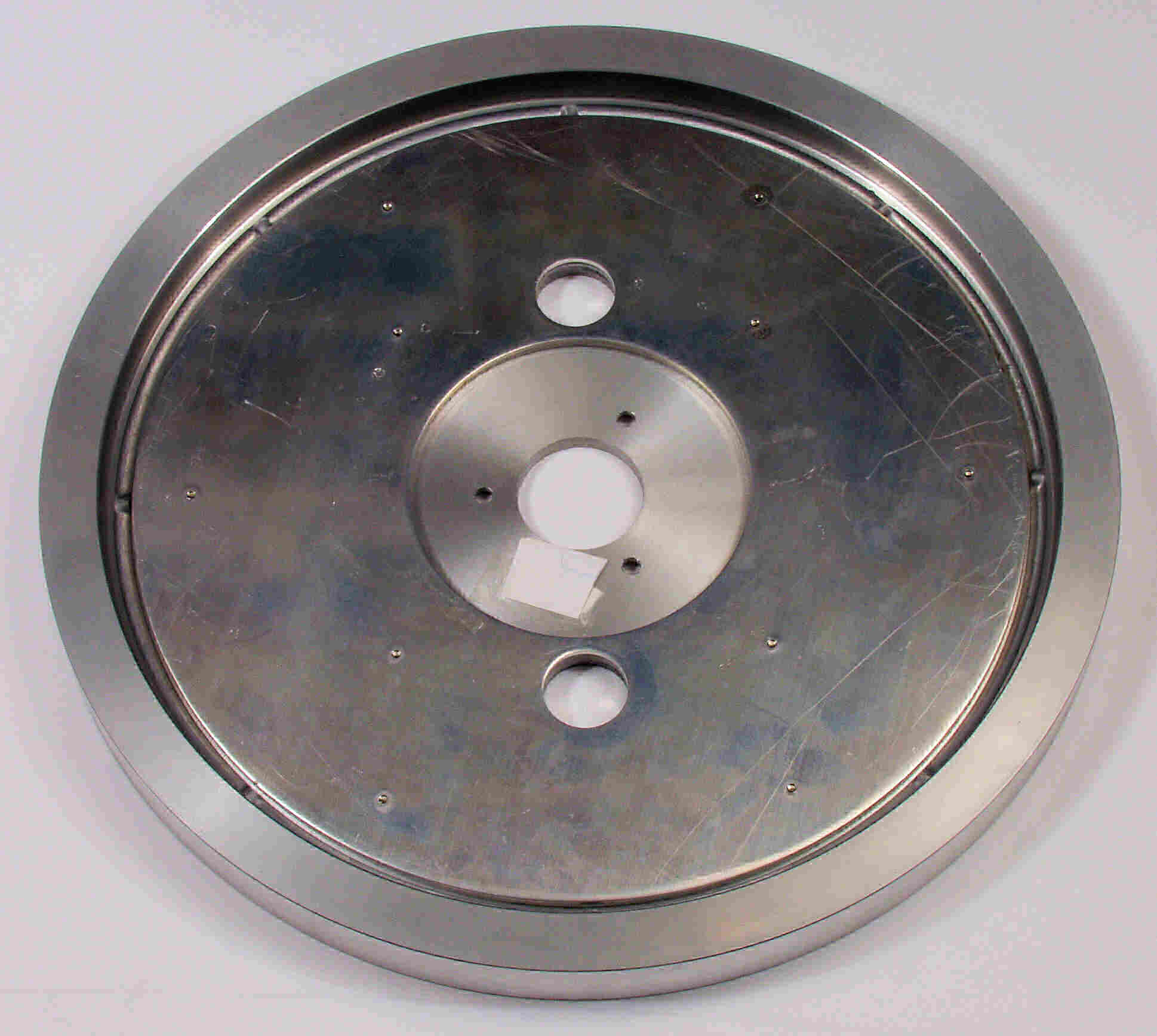

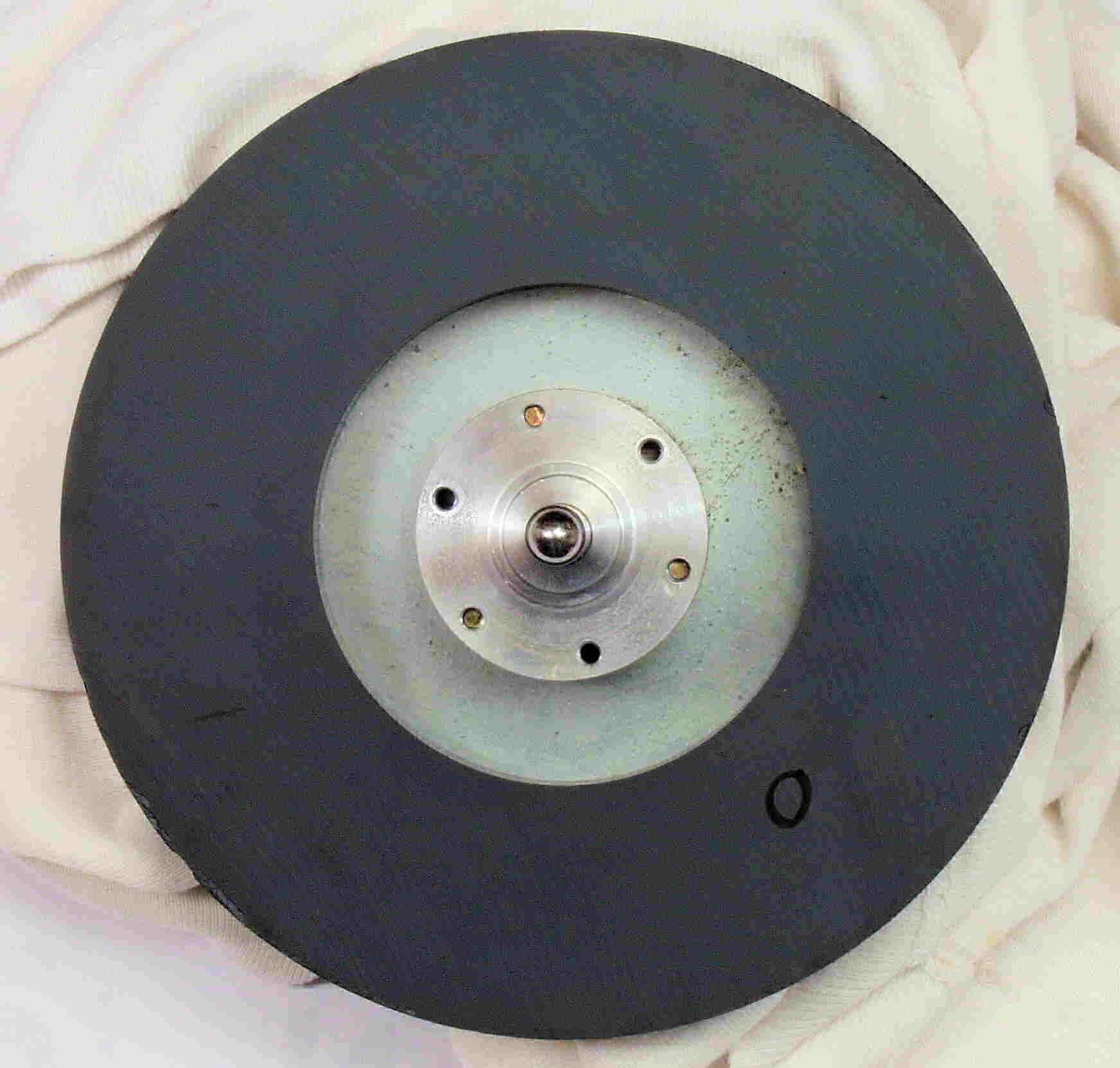

| Ａ２Ｄ． 点検中 タンテーブル裏。 |
 |
| Ａ２Ｅ． 点検中 ＥＰ（ドーナツ盤）用 アダプター。 |
 |
| Ａ２Ｆ． 点検中 ＥＰ（ドーナツ盤）用 アダプター裏。 |
 |

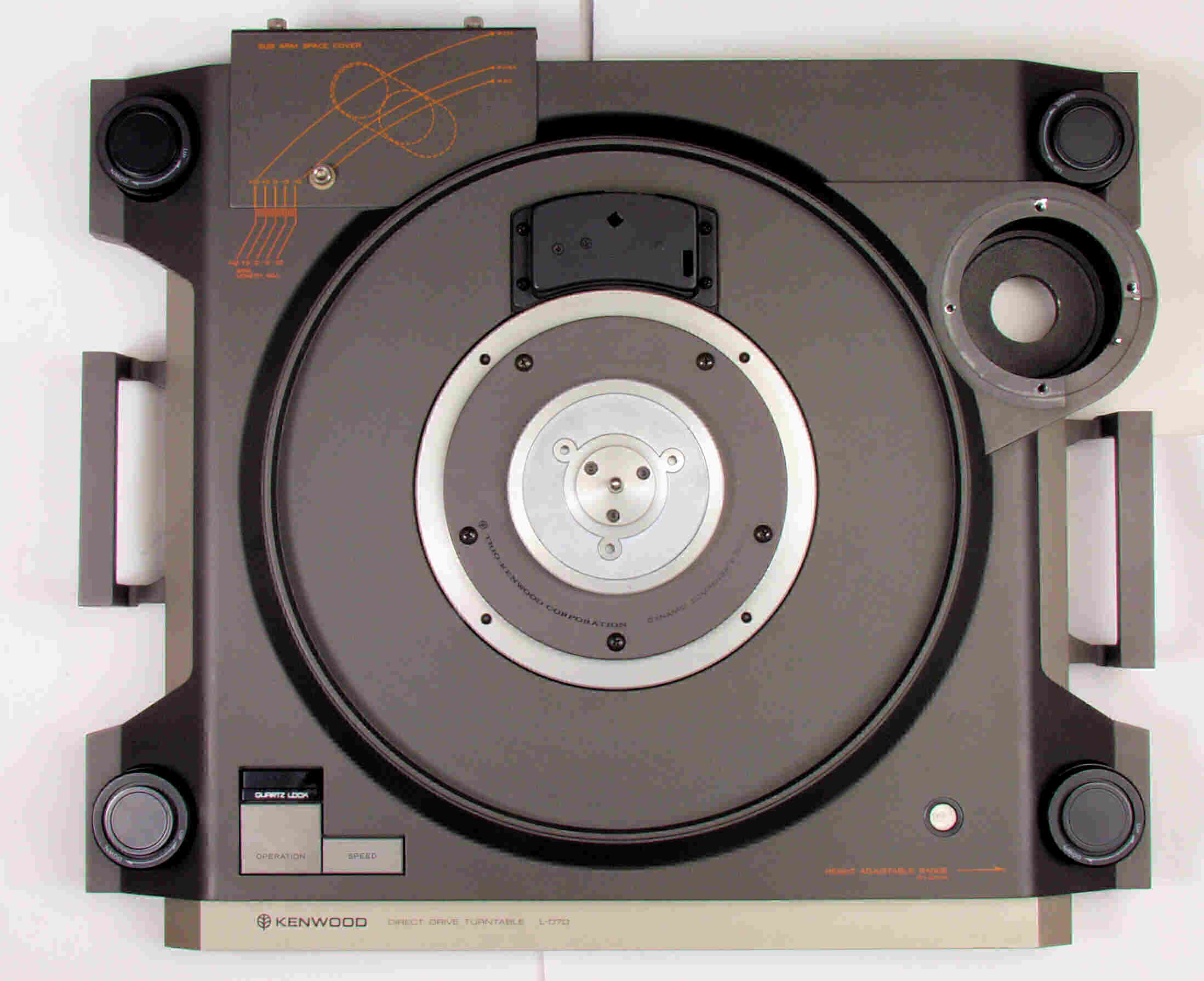

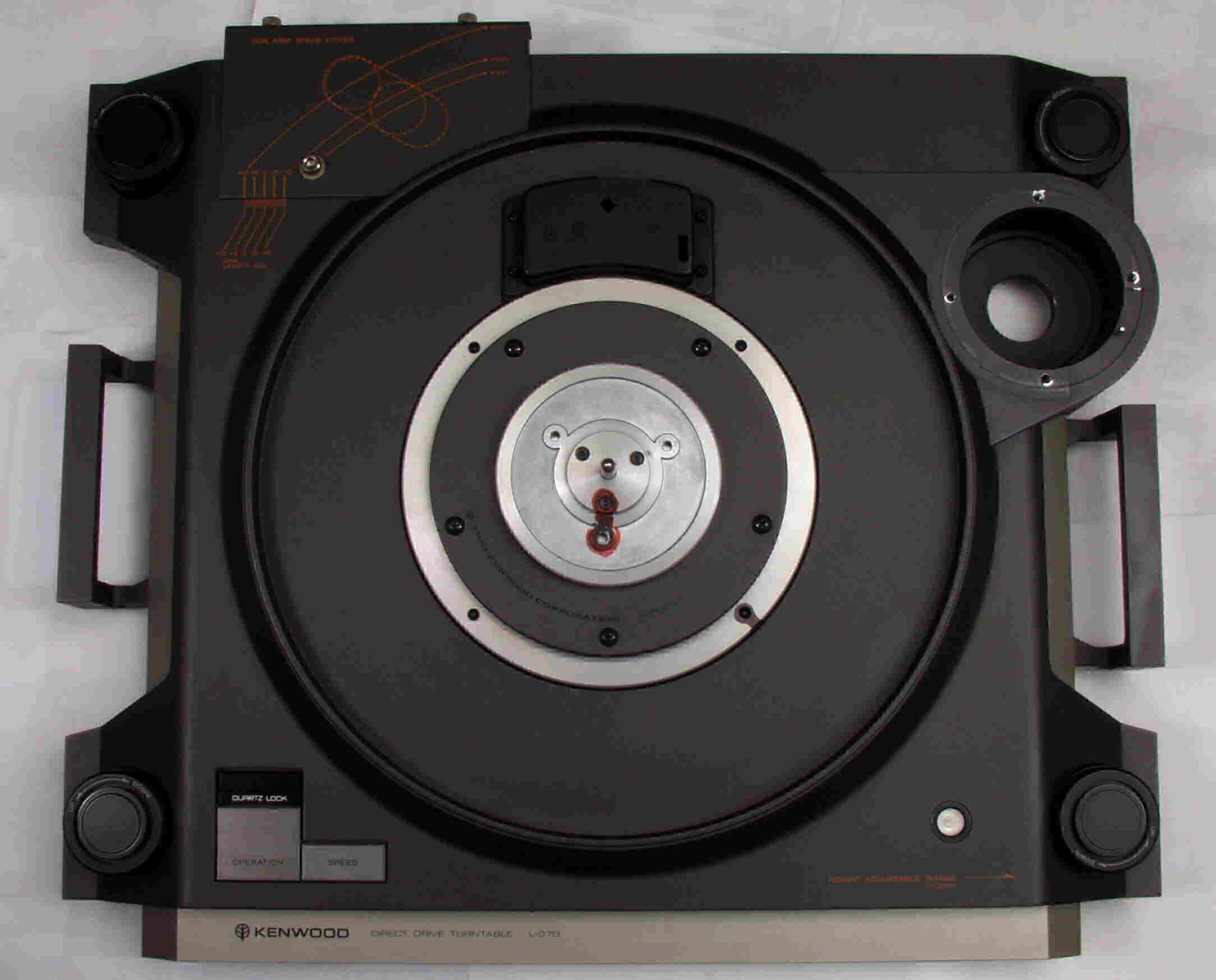

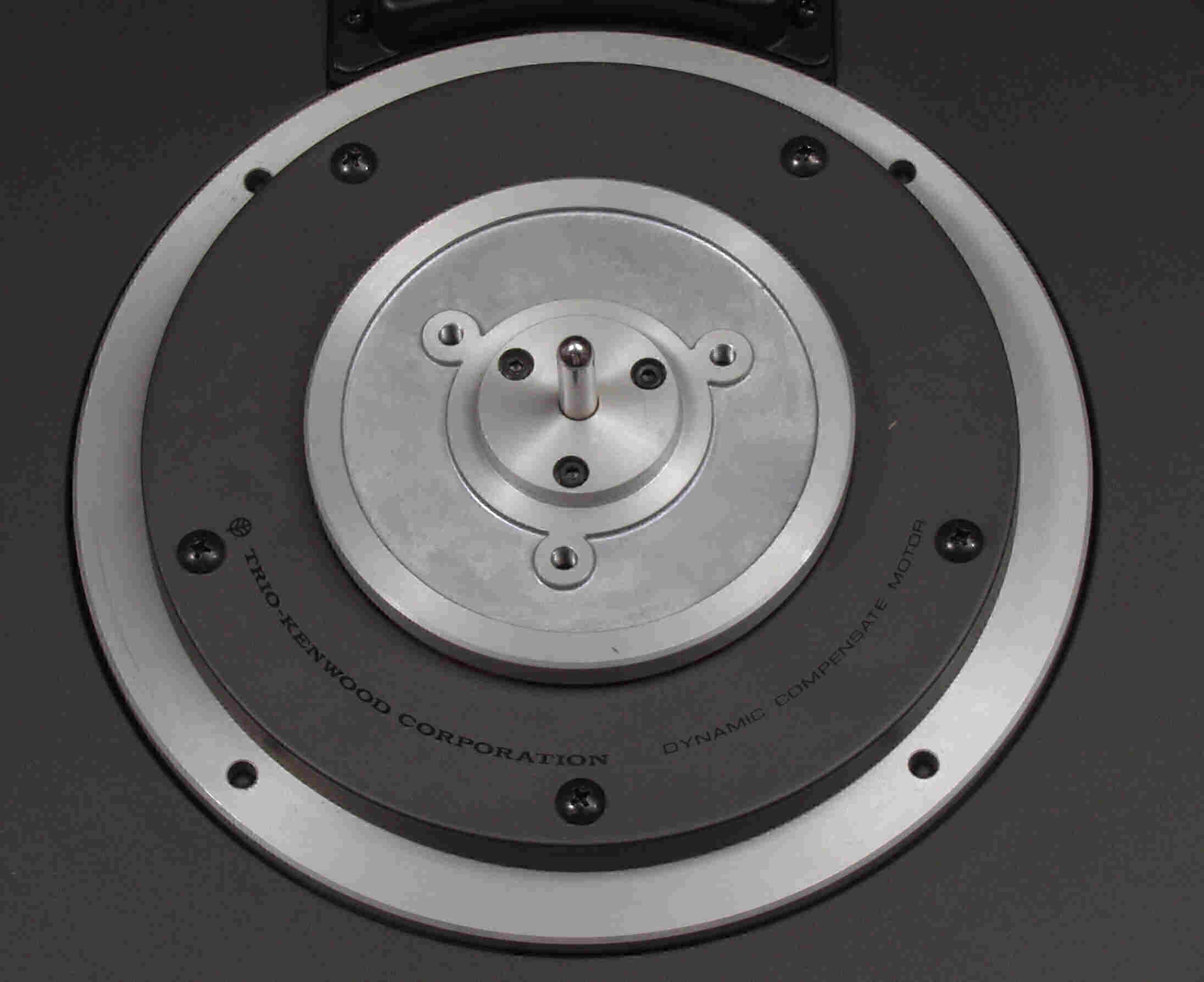

| Ａ３Ａ． 点検中 ターンテーブルを外し、上から見る。 |
 |
| Ａ３Ｂ． 点検中 モーター部拡大。 |
 |

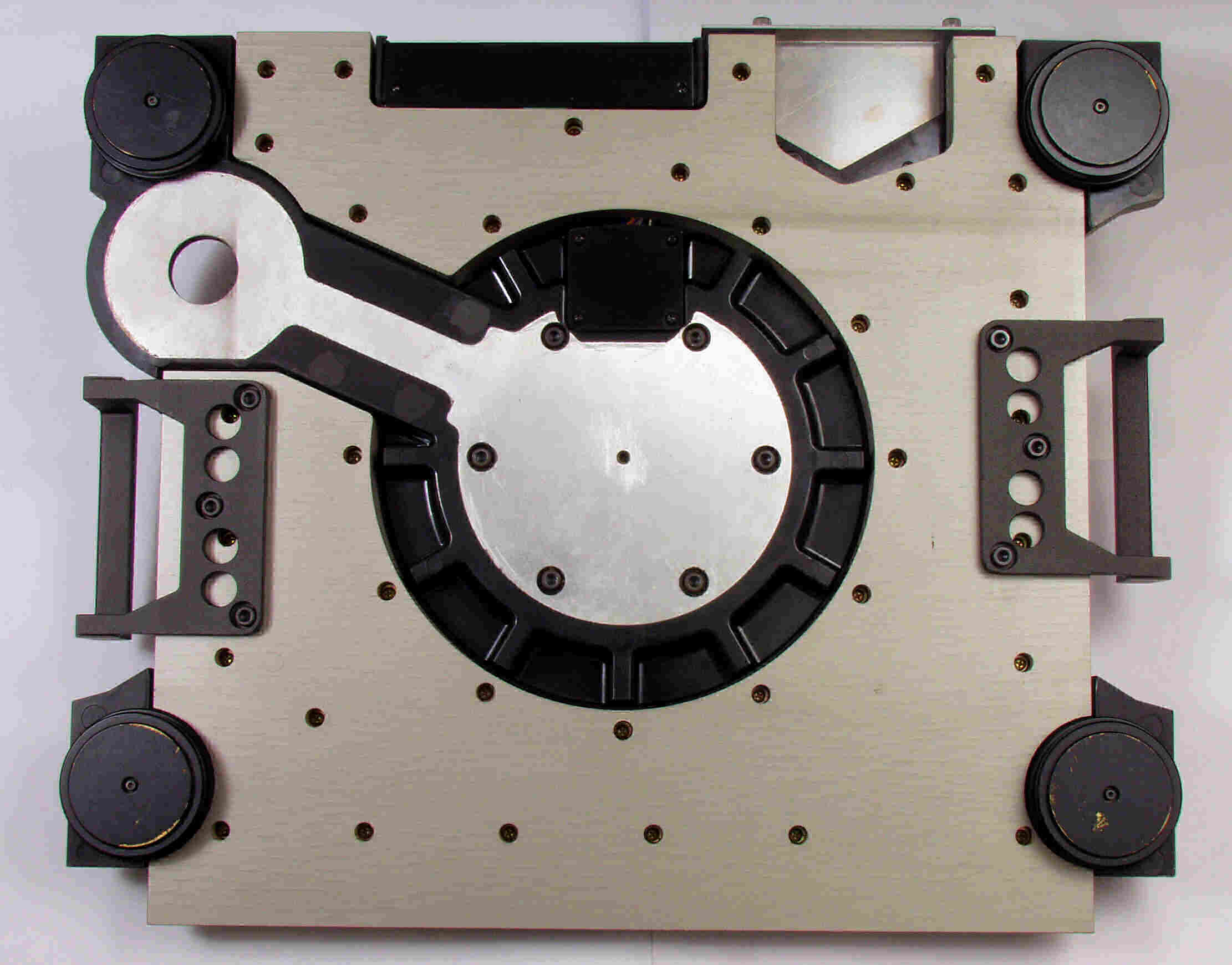

| Ａ４Ａ． 点検中 下から見る。 |
 |

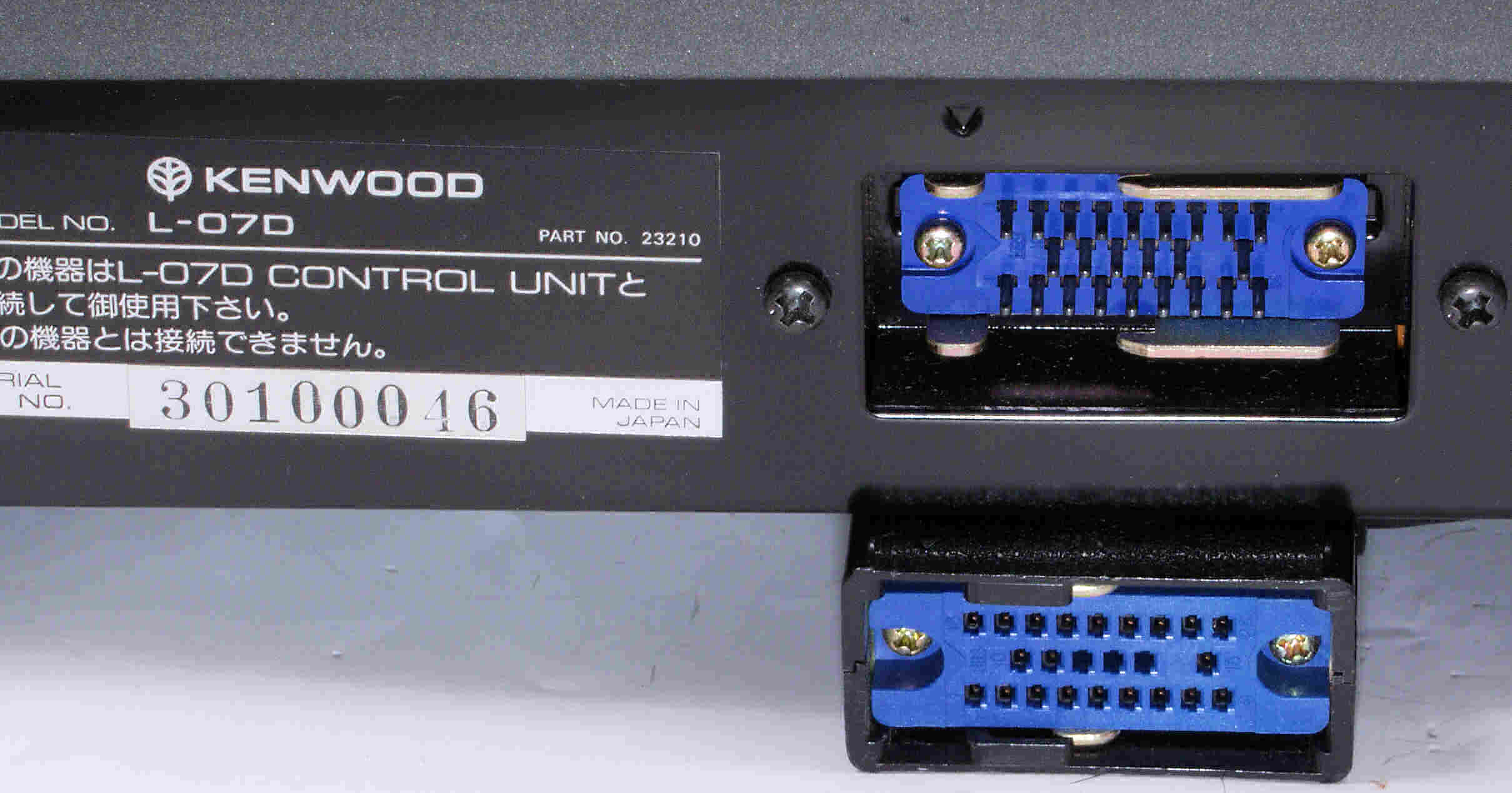

| Ａ４Ｂ． 点検中 コネクター形状が異なる、後期型？ |
 |

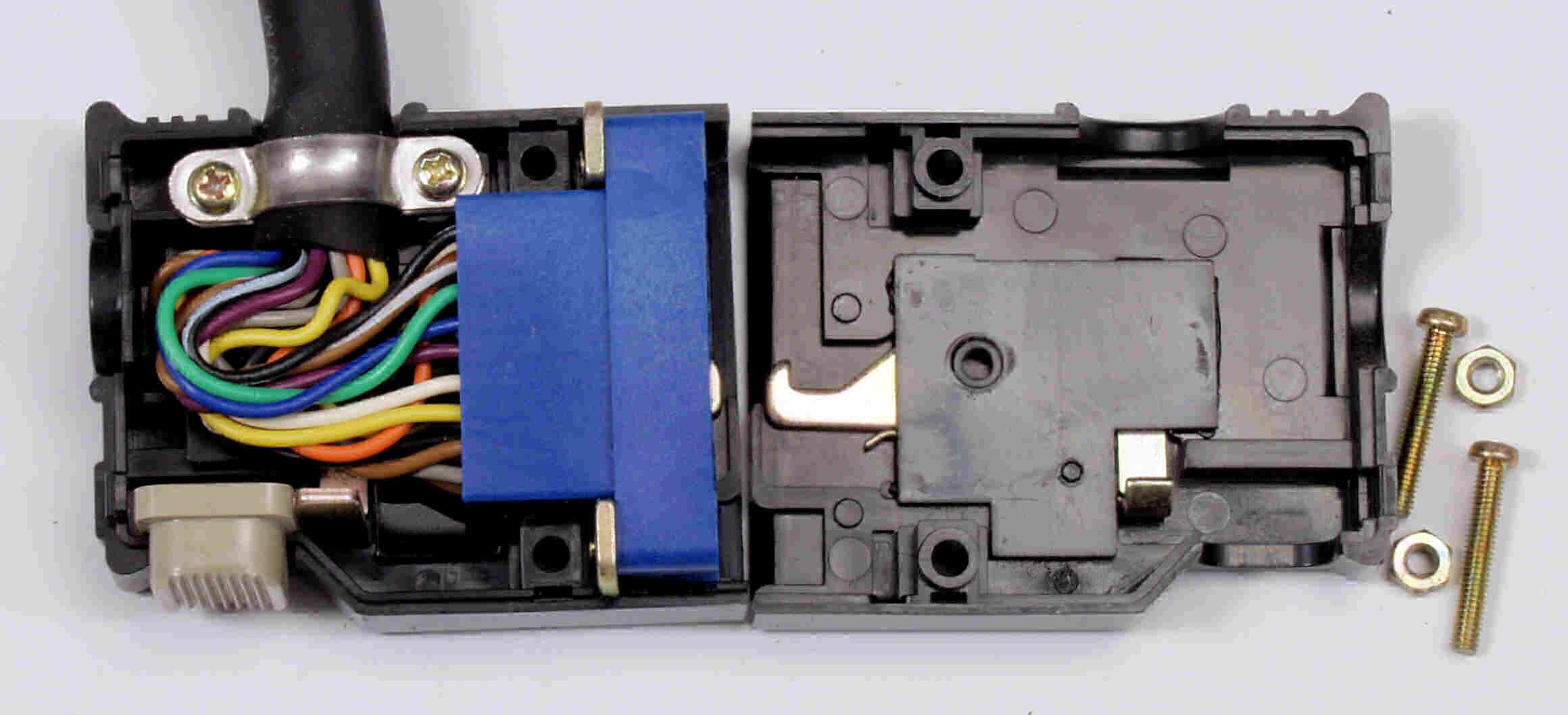

| Ａ４C． 点検中 コネクター分解・点検・清掃。 |
 |

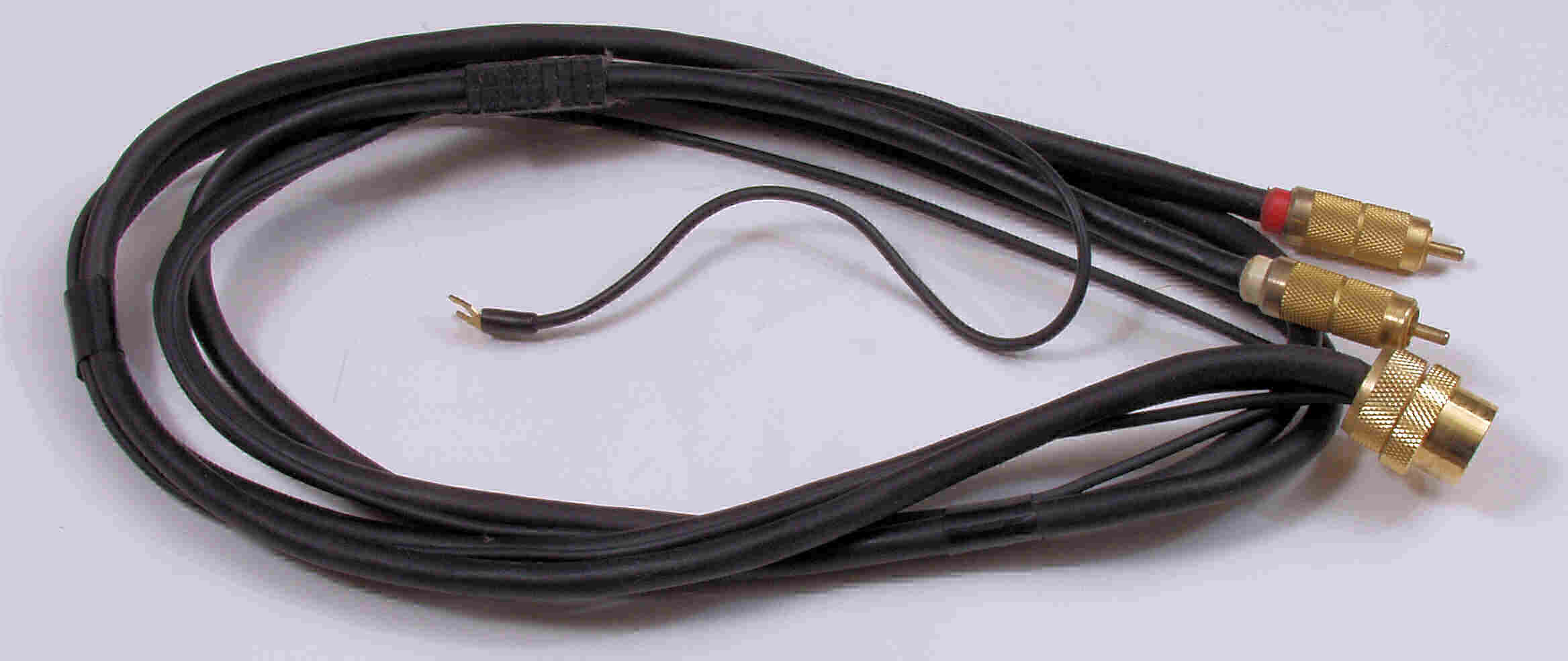

| Ａ４D． 点検中 付属出力RCAケーブル。 |
 |

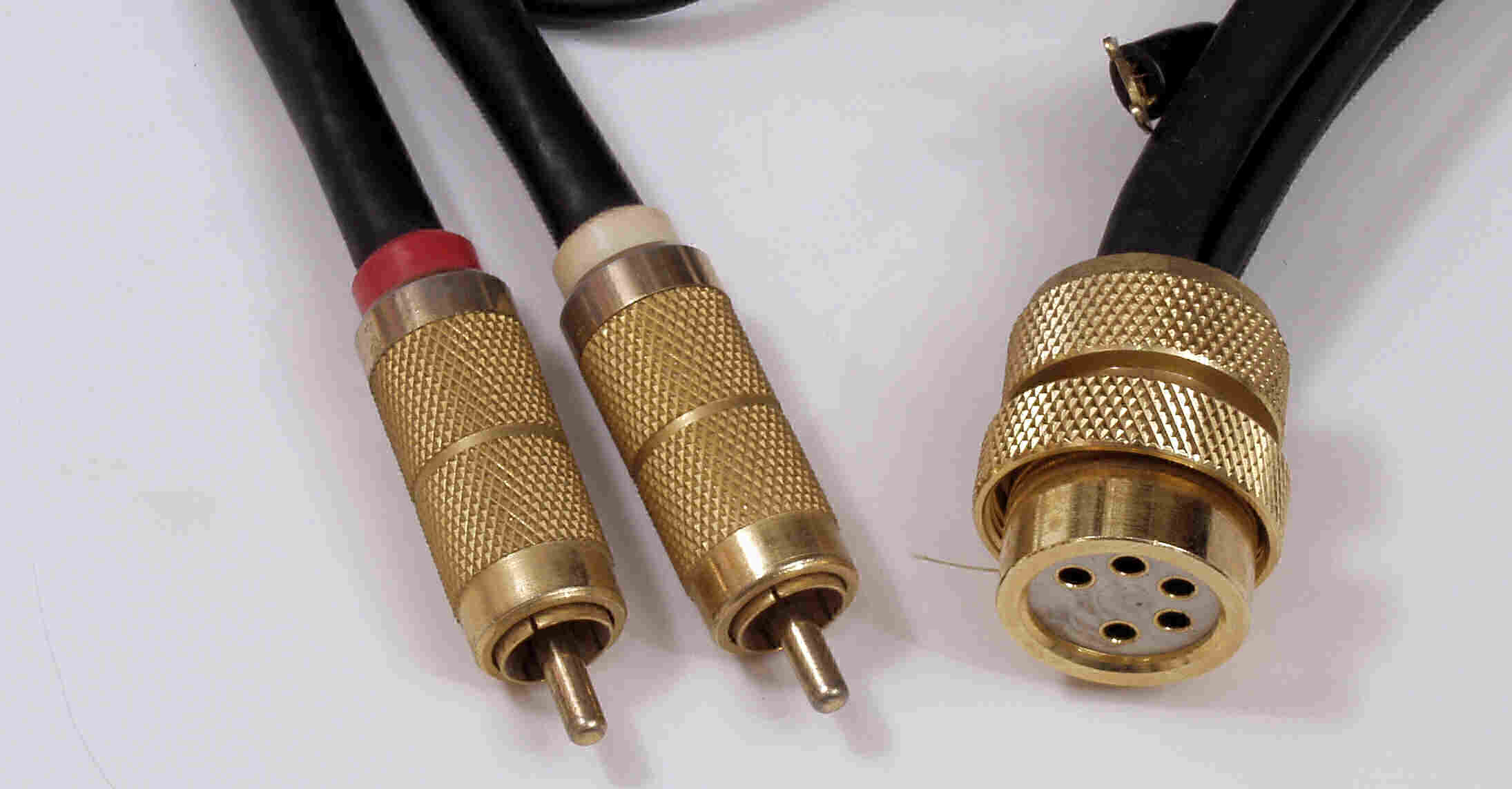

| Ａ４E． 点検中 付属出力RCAケーブル、端子拡大。 |
 |

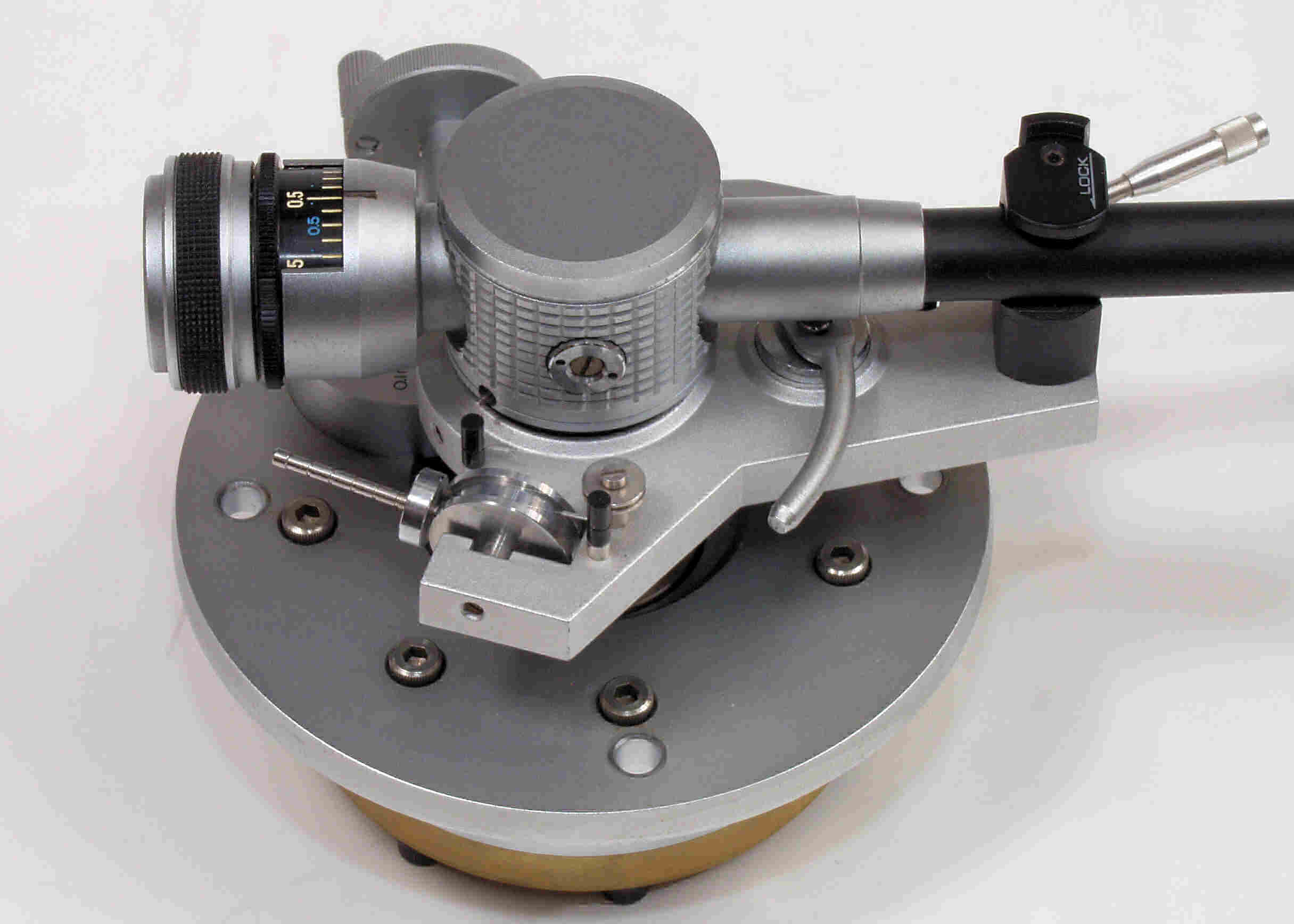

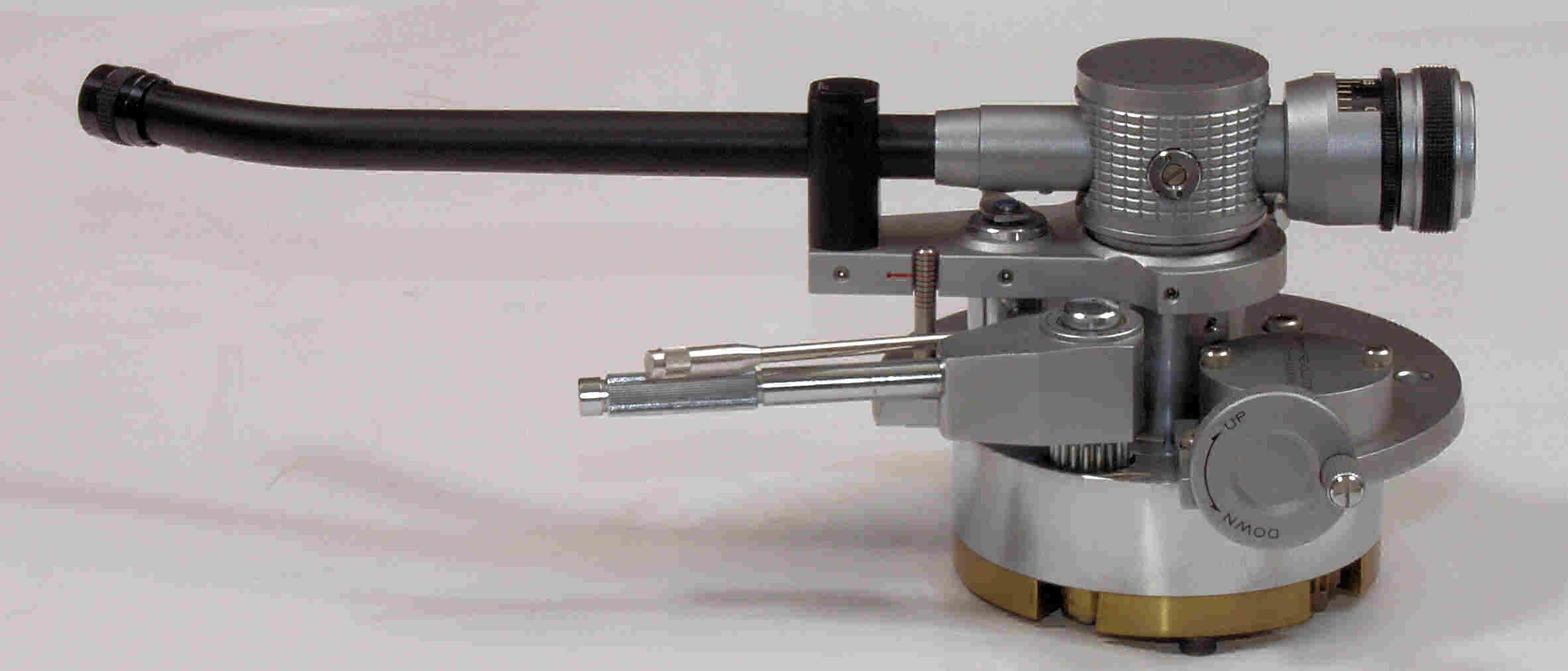

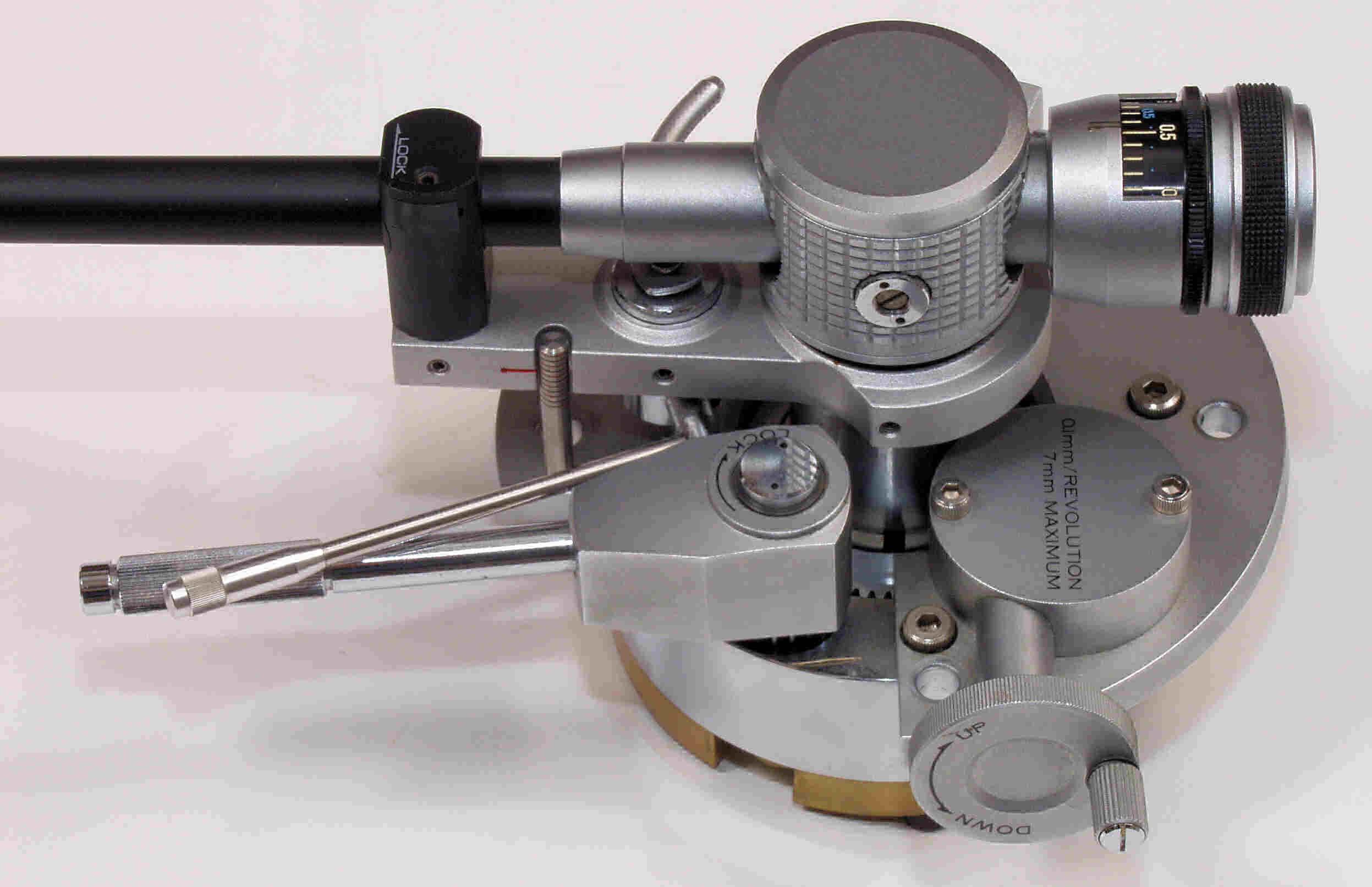

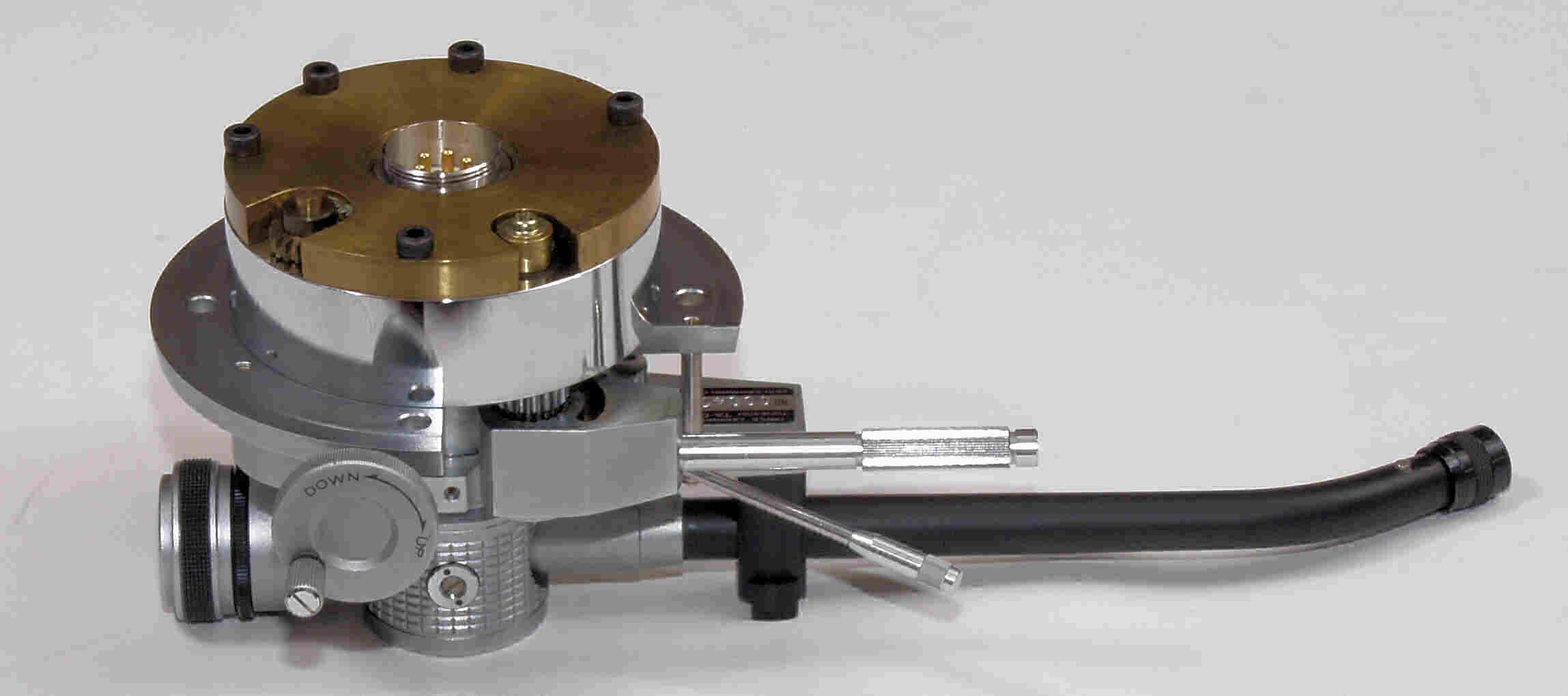

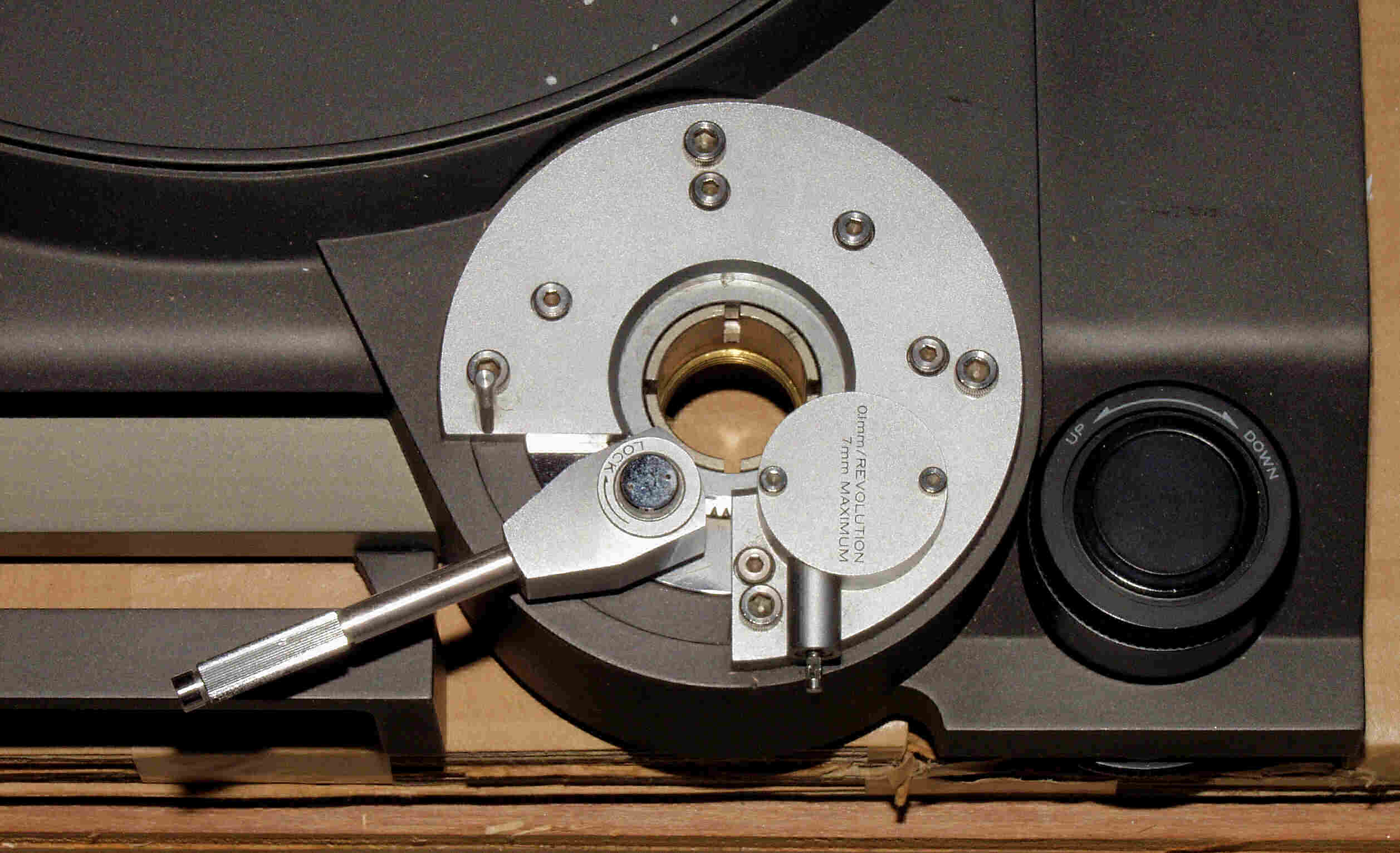

| Ａ５Ａ． 点検中 アーム、右から。 |
 |
| Ａ５Ｂ． 点検中 アーム、右から、拡大。 |
 |

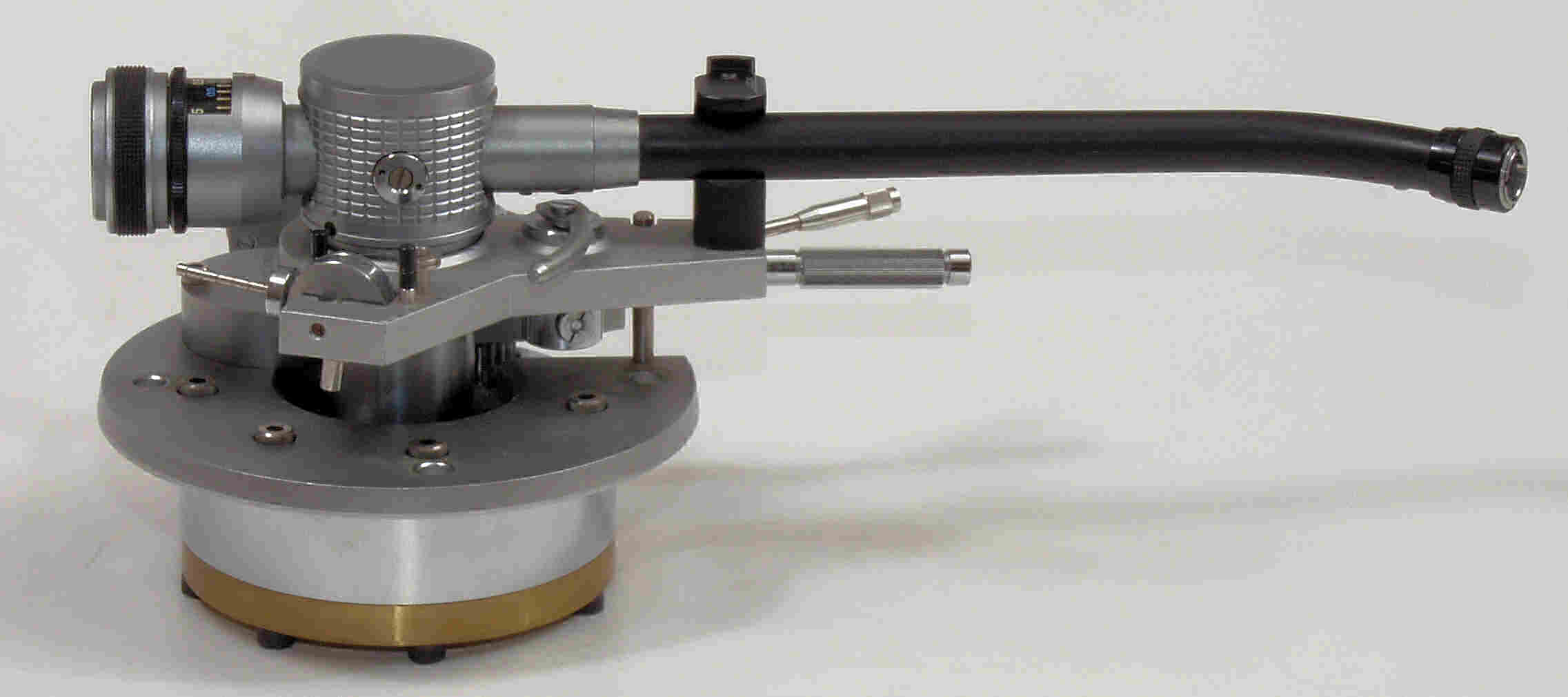

| Ａ５Ｃ． 点検中 アーム、左から。 |
 |
| Ａ５Ｄ． 点検中 アーム、左から、拡大。 |
 |

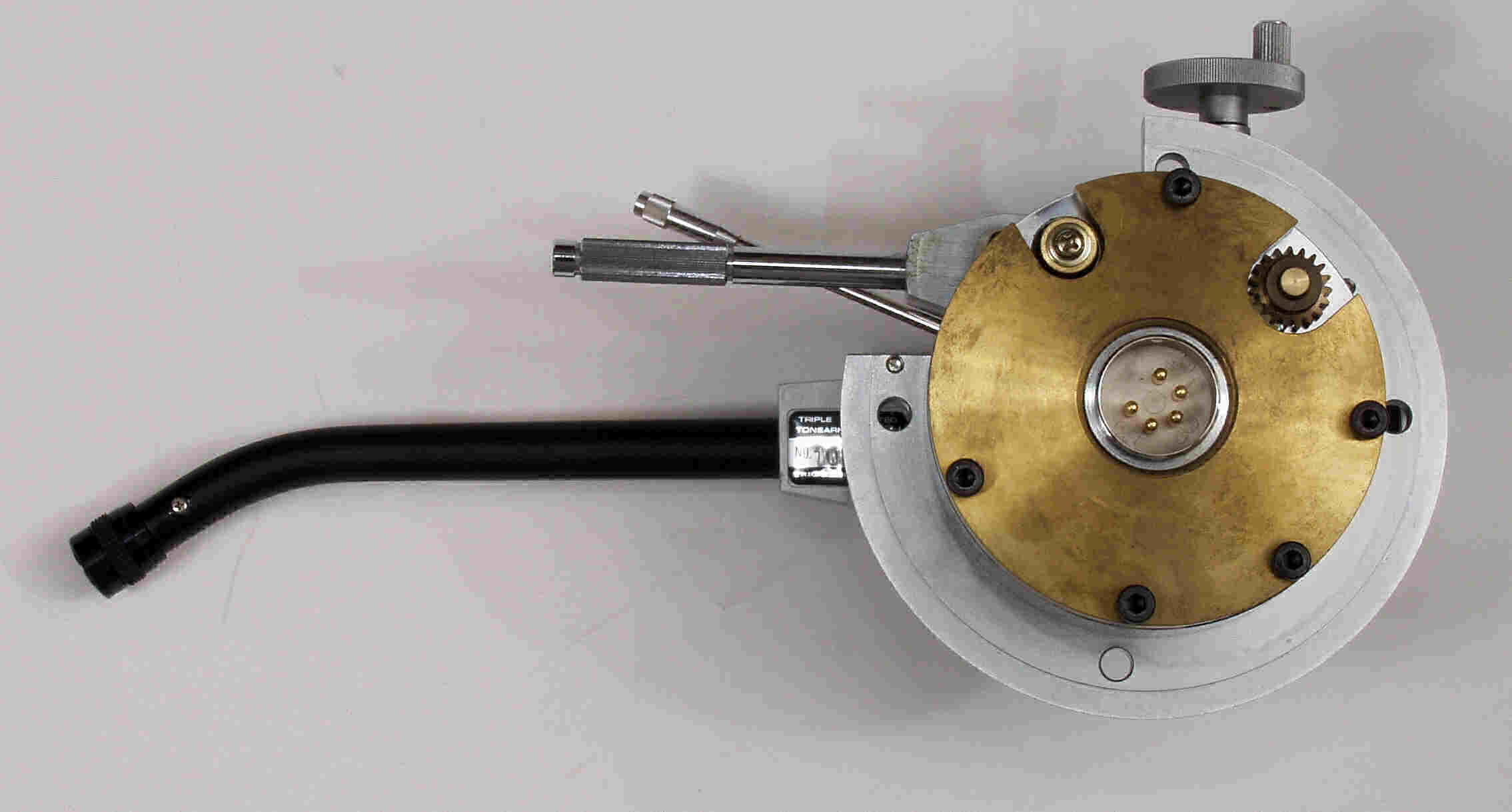

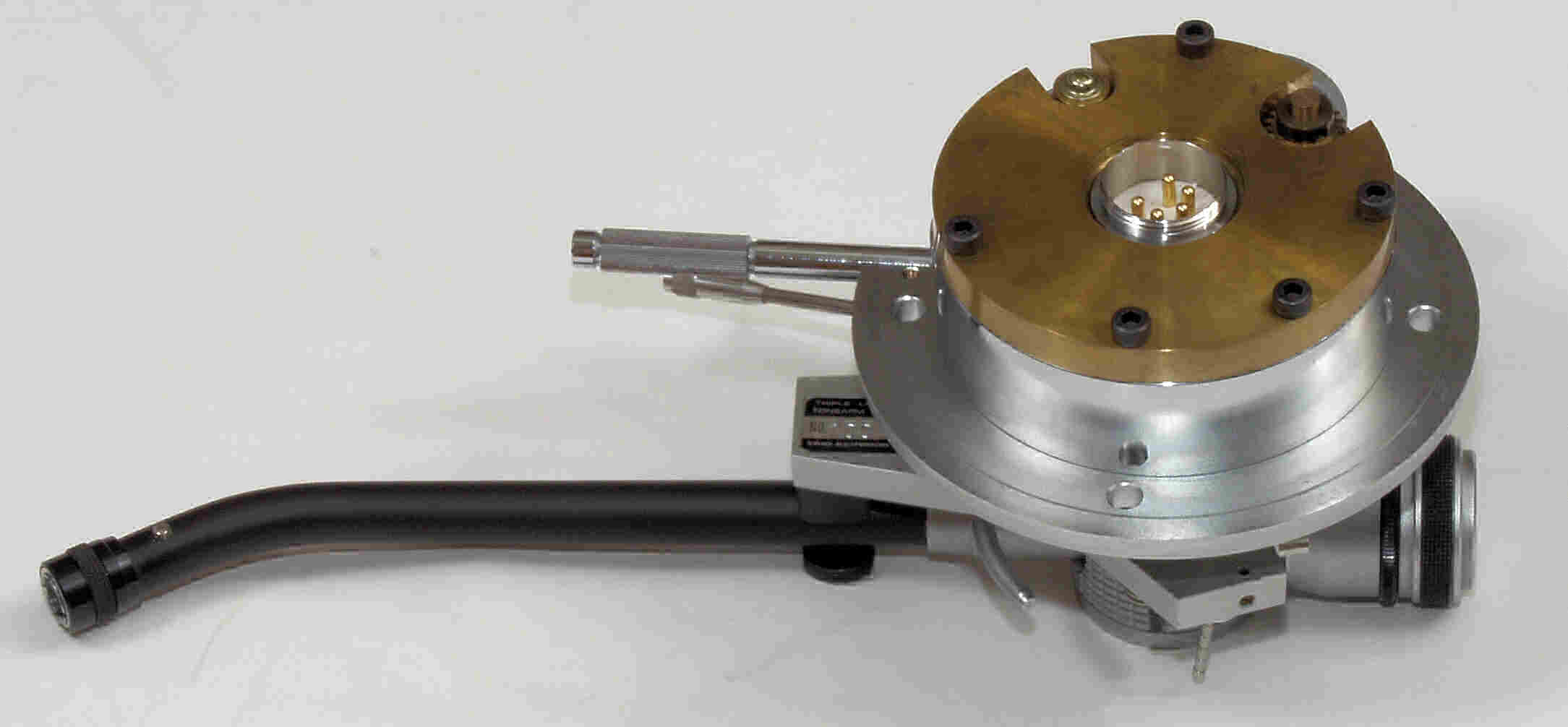

| Ａ５Ｅ． 点検中 アーム、下から。 |
 |
| Ａ５Ｆ． 点検中 アーム、下右から。 |
 |
| Ａ５Ｇ． 点検中 アーム、下左から。 |
 |

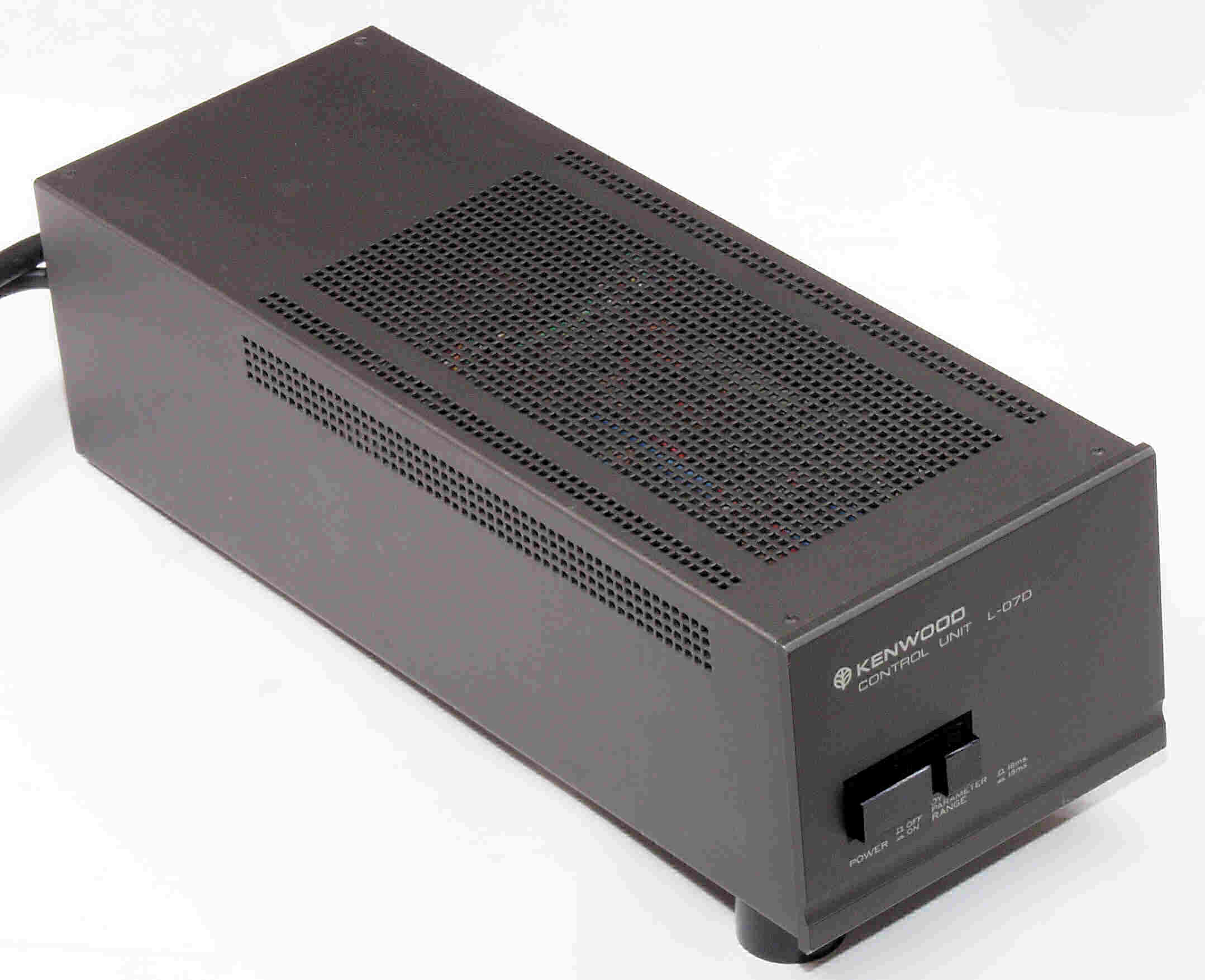

| Ａ６Ａ． 点検中 電源・制御部、 上から見る |
 |

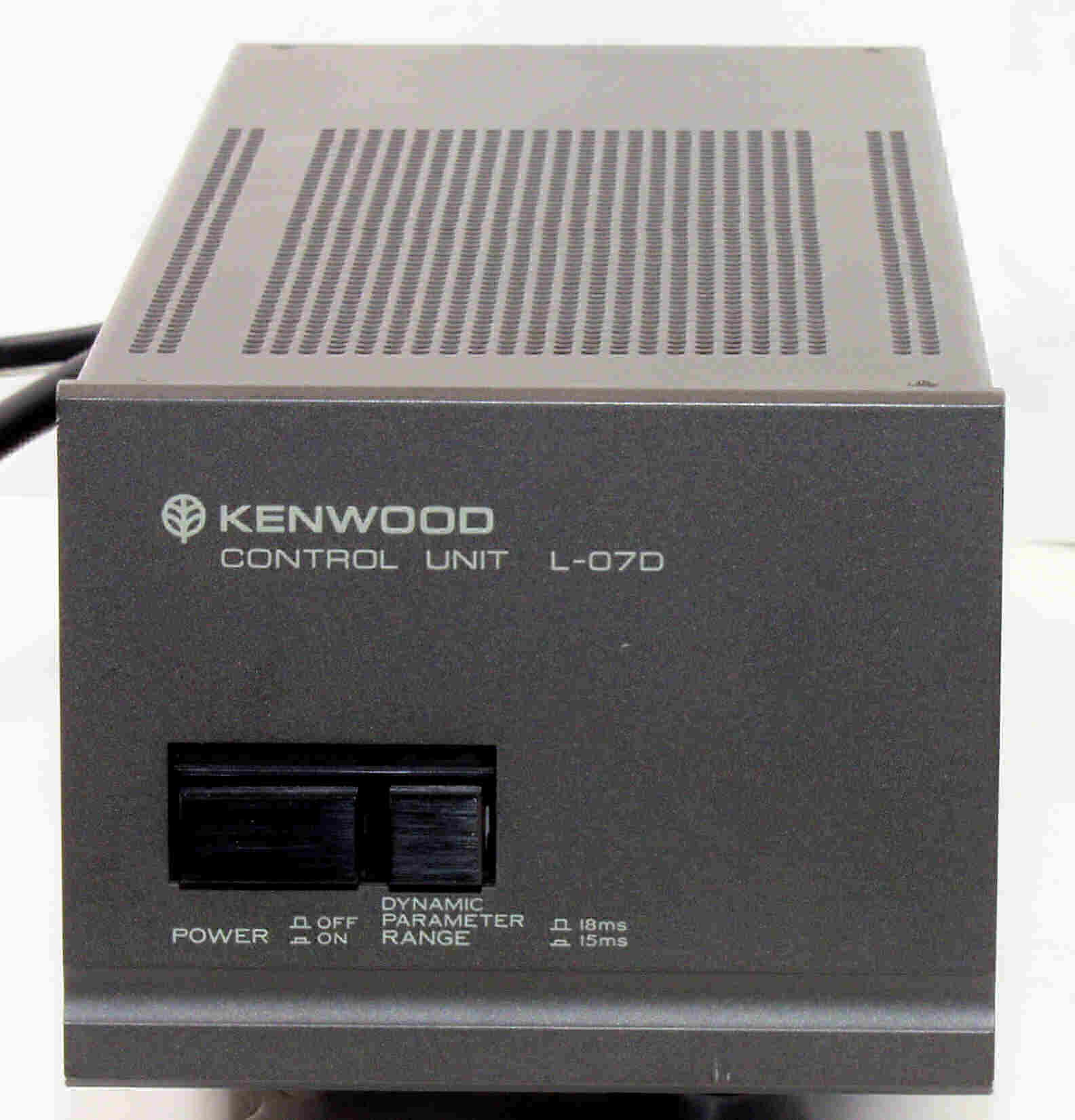

| Ａ６Ｂ． 点検中 電源・制御部、 前上から見る |
 |
| Ａ６Ｃ． 点検中 電源・制御部、 前左上から見る |
 |

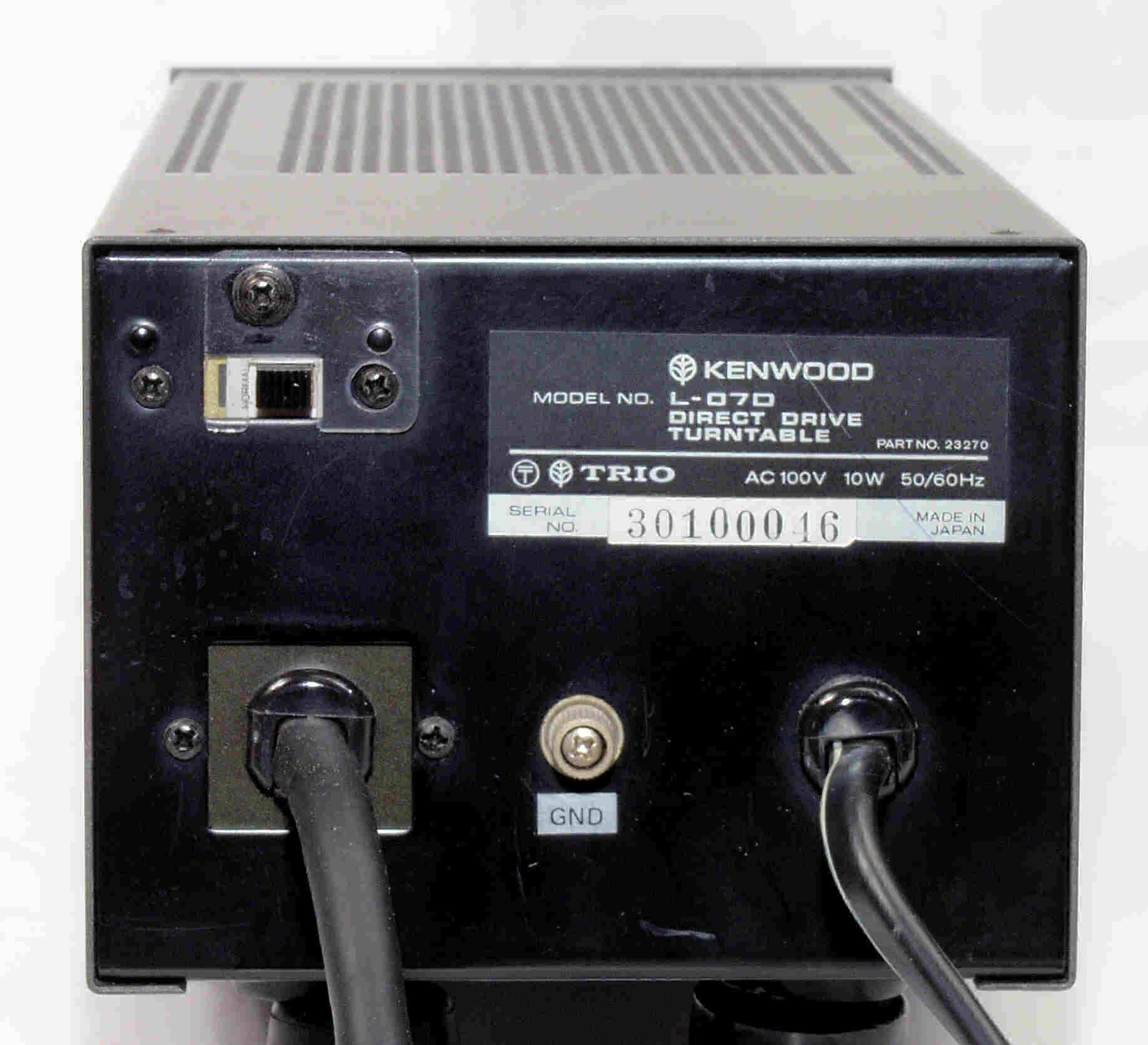

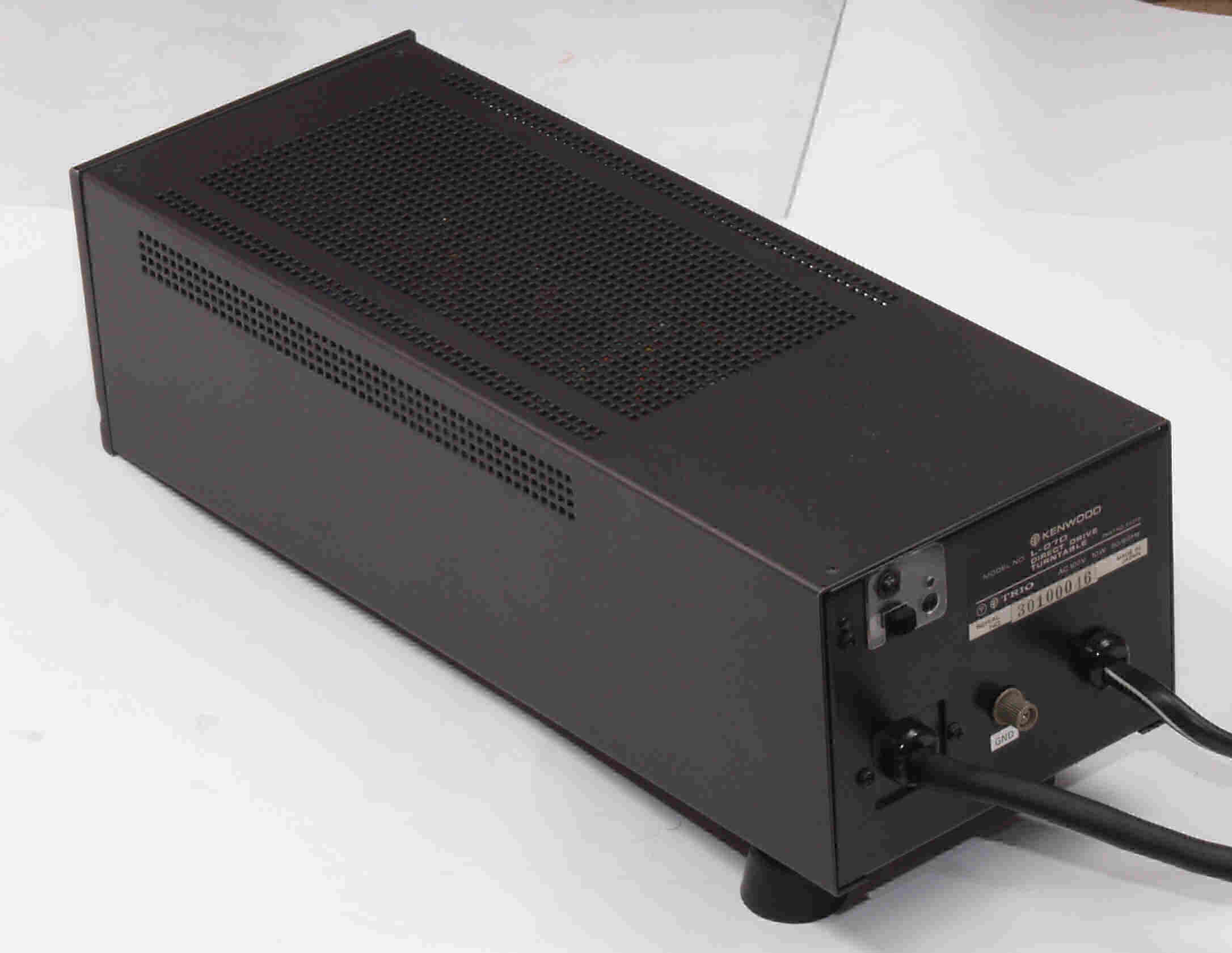

| Ａ６Ｄ． 点検中 電源・制御部、 後から見る |
 |
| Ａ６Ｅ． 点検中 電源・制御部、 後右上から見る |
 |

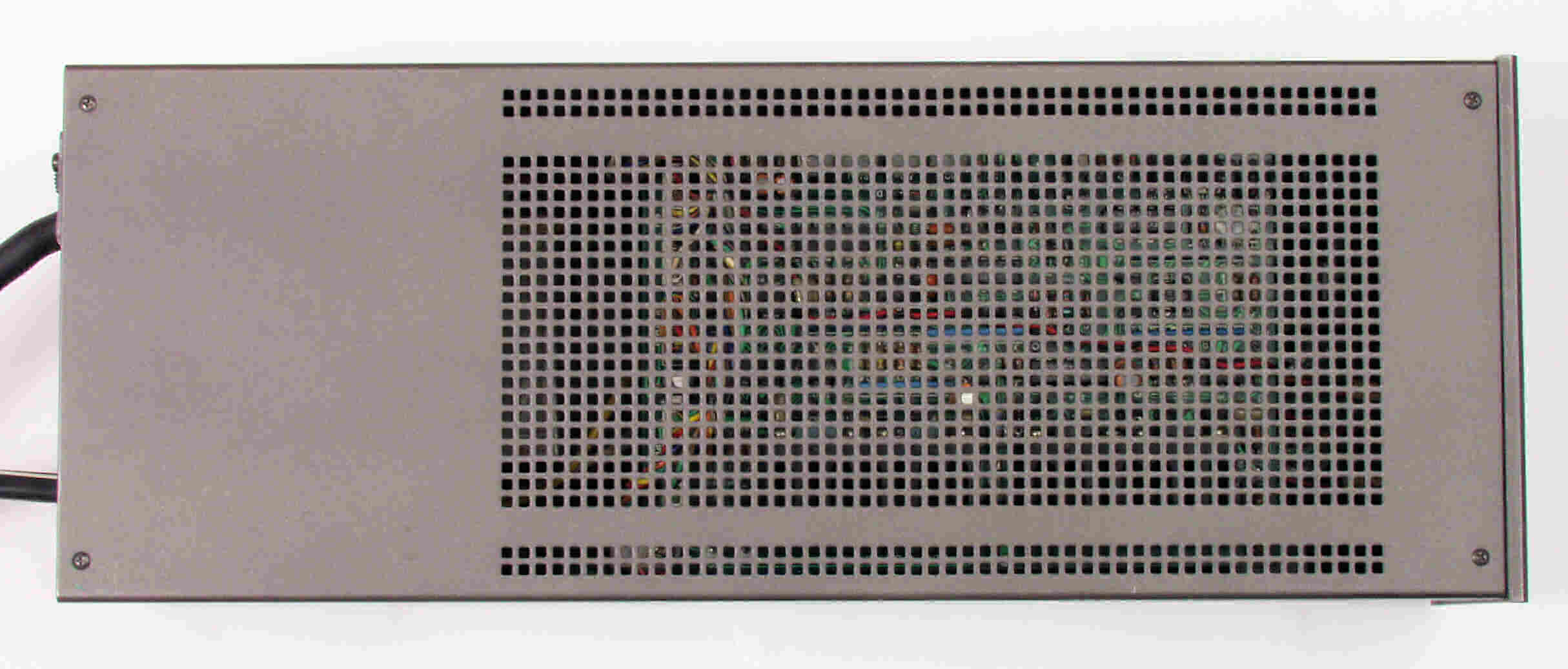

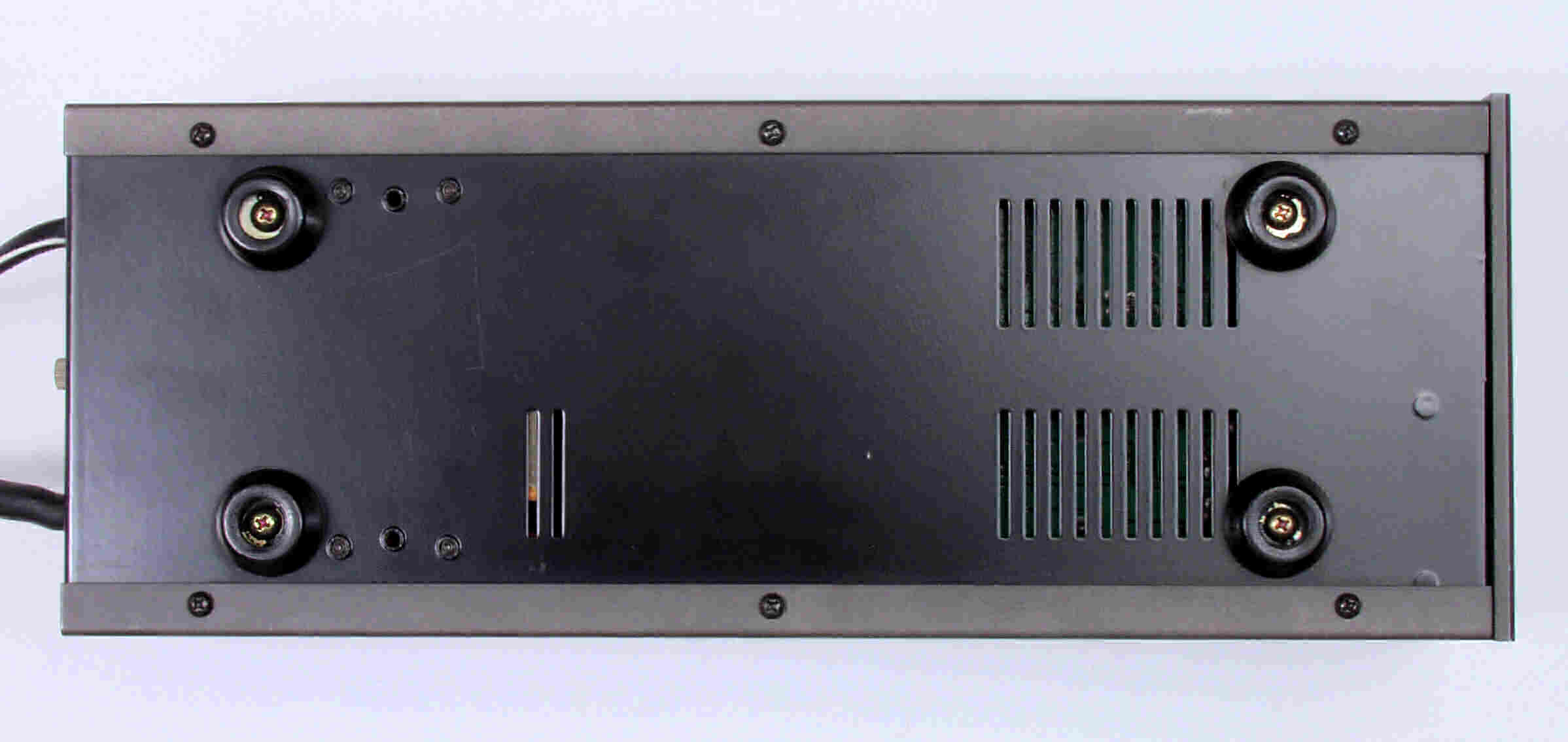

| Ａ６Ｆ． 点検中 電源・制御部、 下から見る |
 |
| Ａ６Ｇ． 点検中 電源・制御部、 前右下から見る |
 |

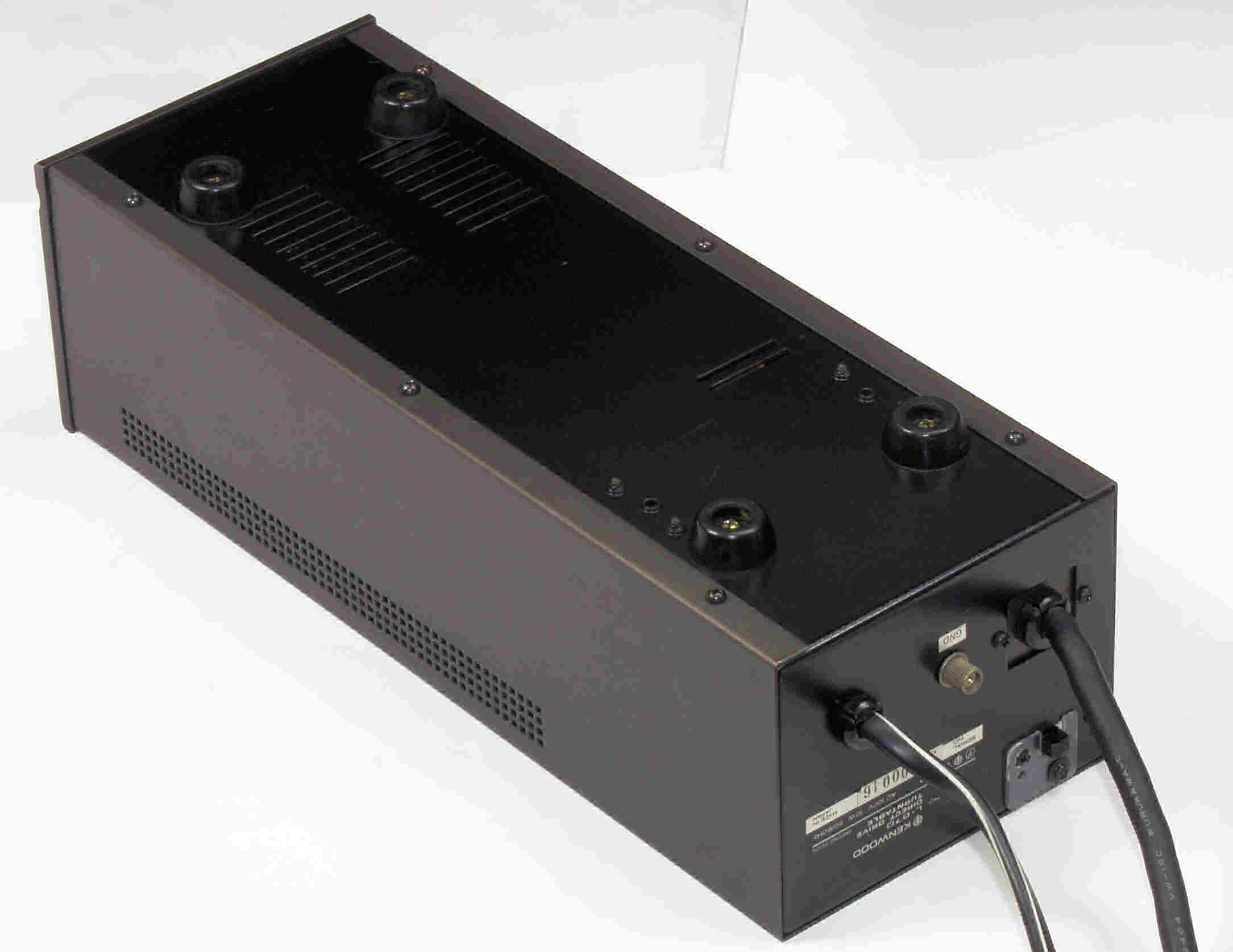

| Ａ６Ｈ． 点検中 電源・制御部、 後左下上から見る |
 |

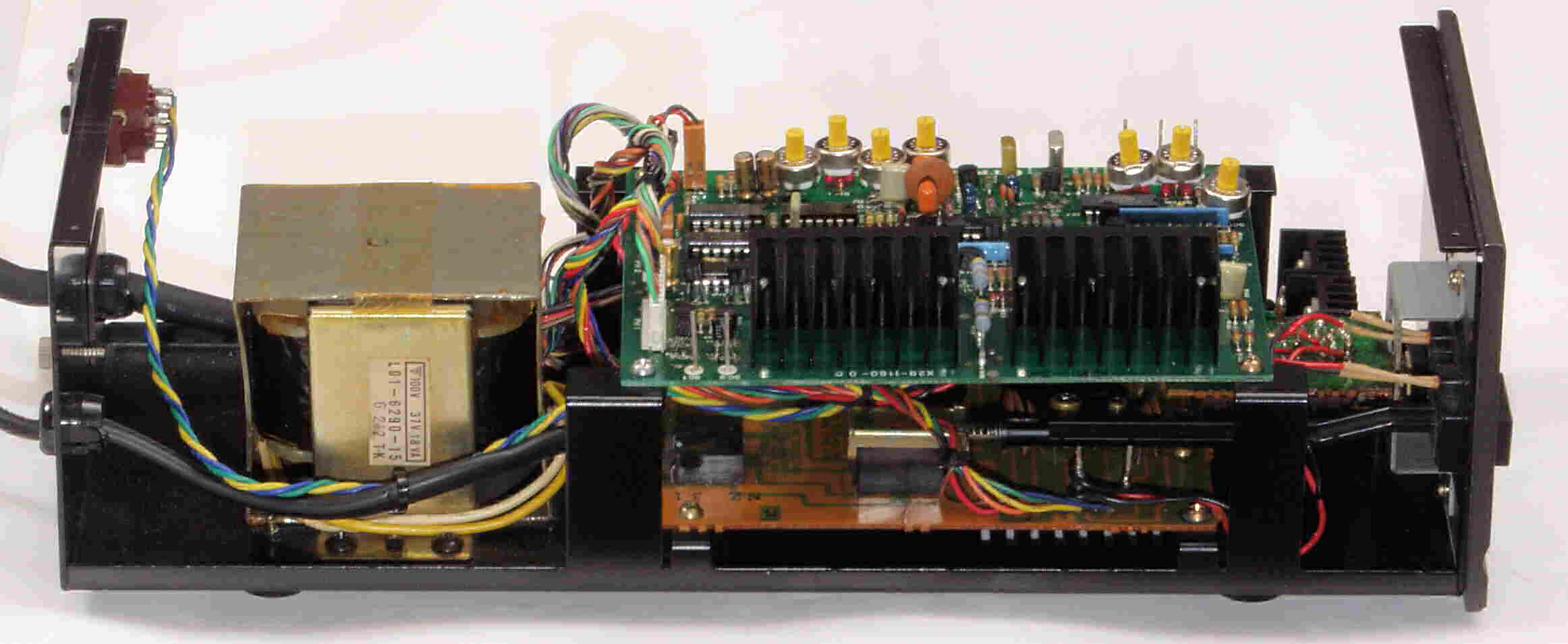

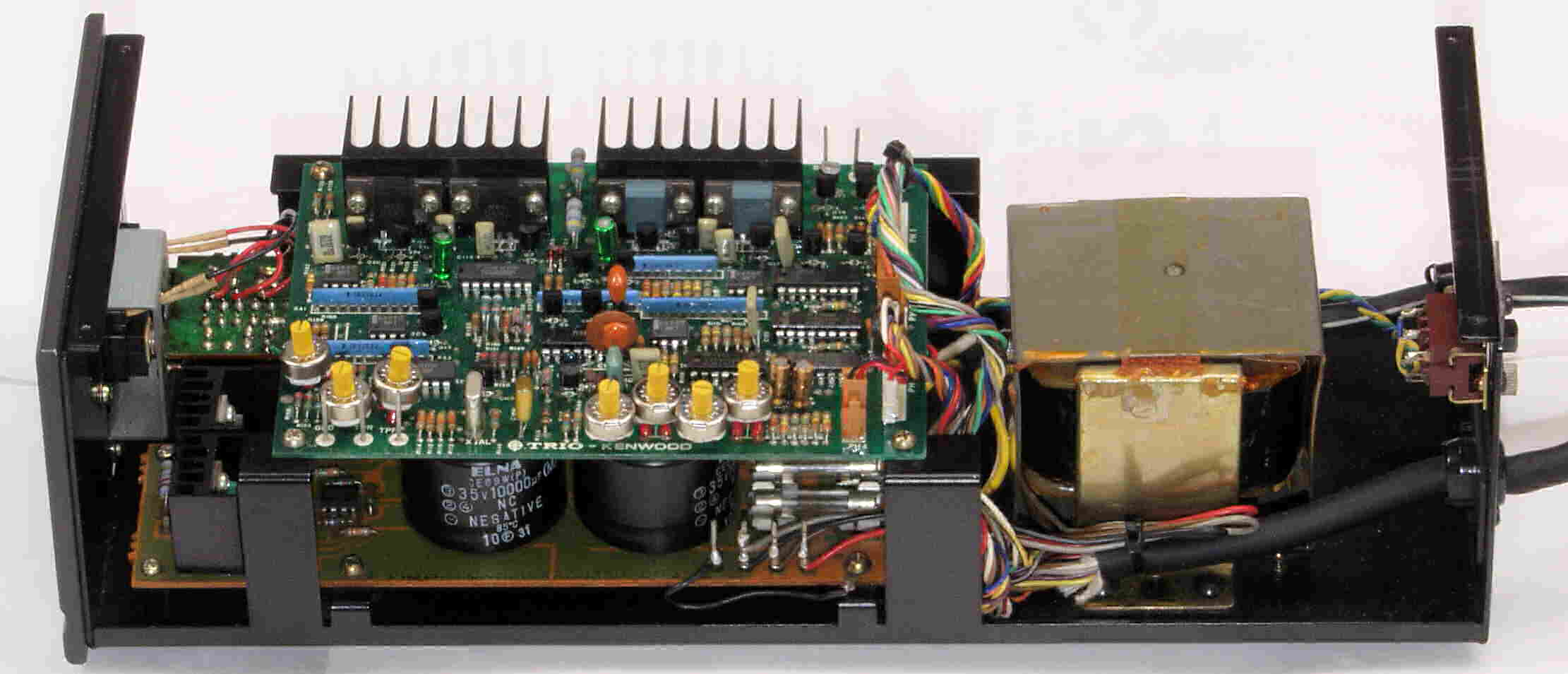

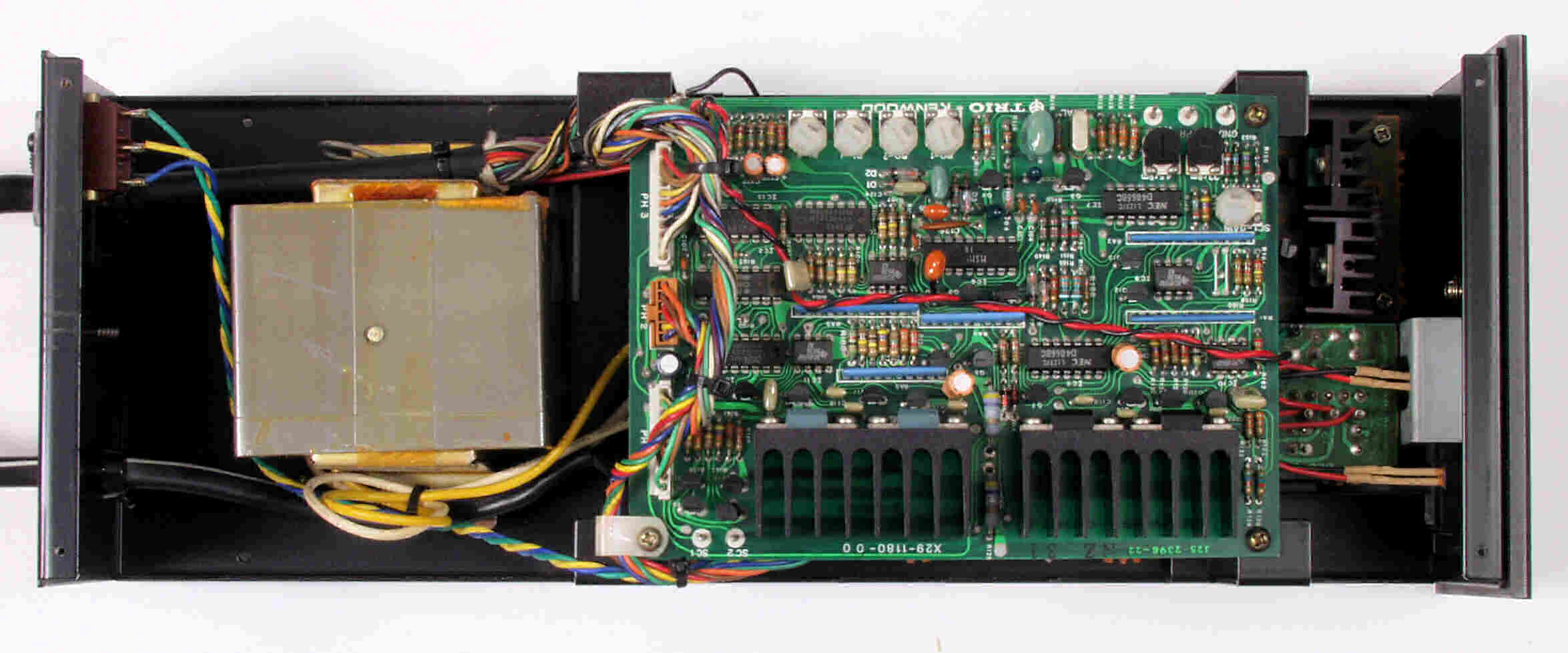

| Ａ７Ａ． 点検中 電源・制御部、 ケースを取り、上から見る。 |
 |

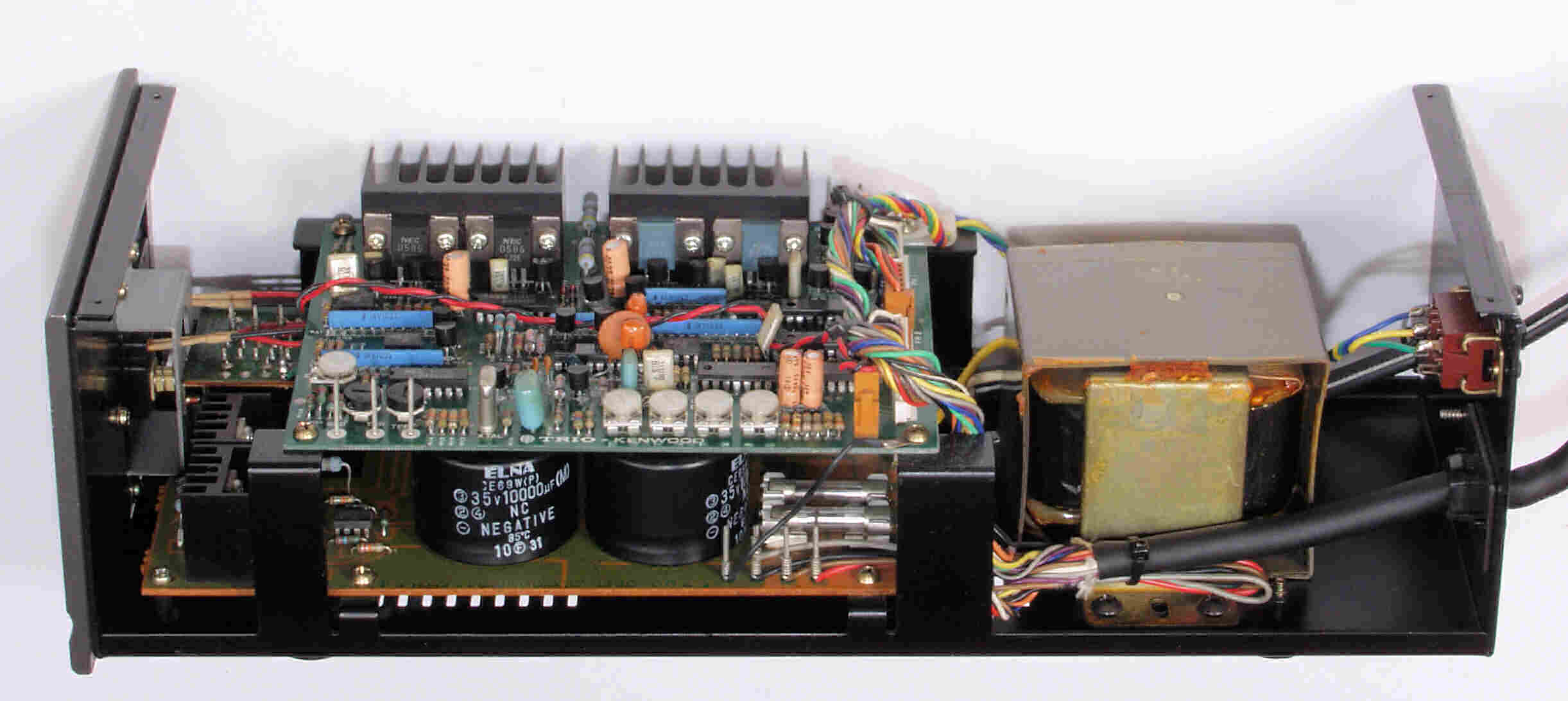

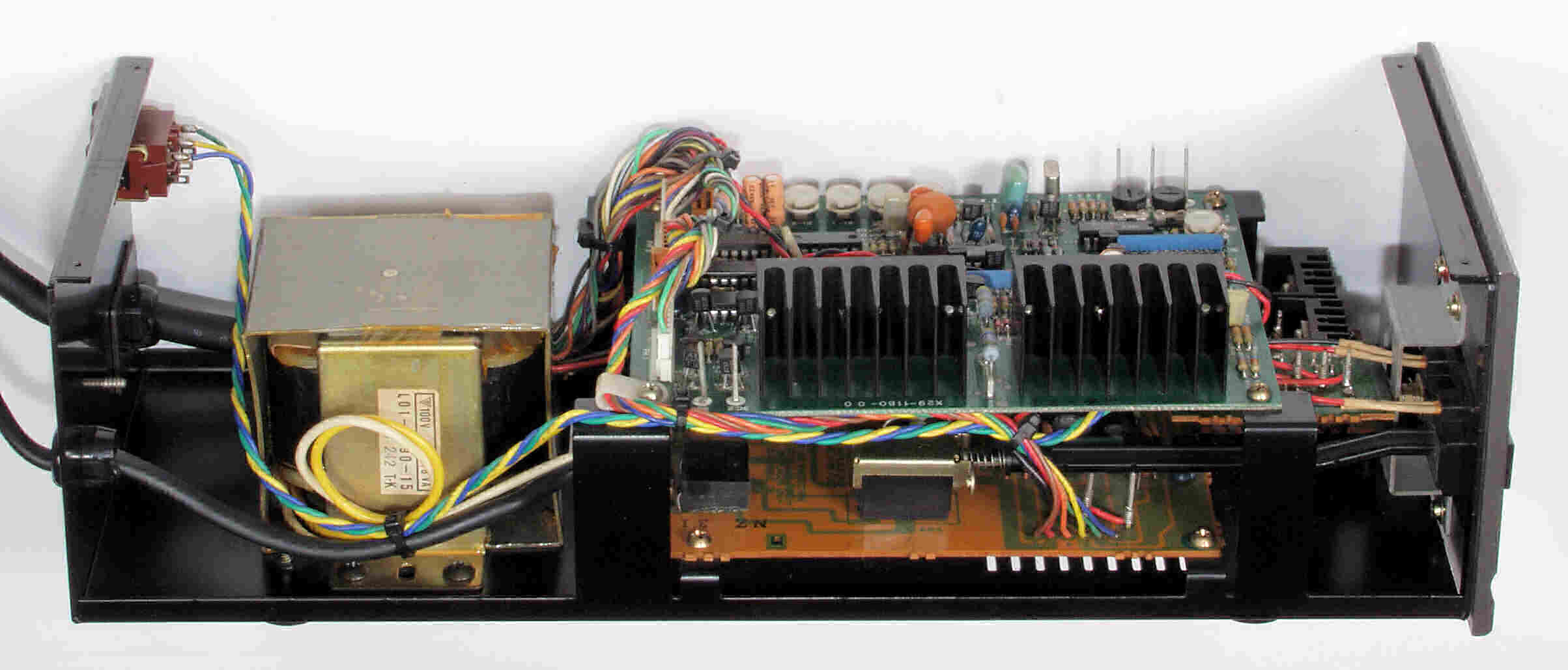

| Ａ７Ｂ． 点検中 電源・制御部、 右上から見る |
 |
| Ａ７Ｃ． 点検中 電源・制御部、 左上から見る |
 |

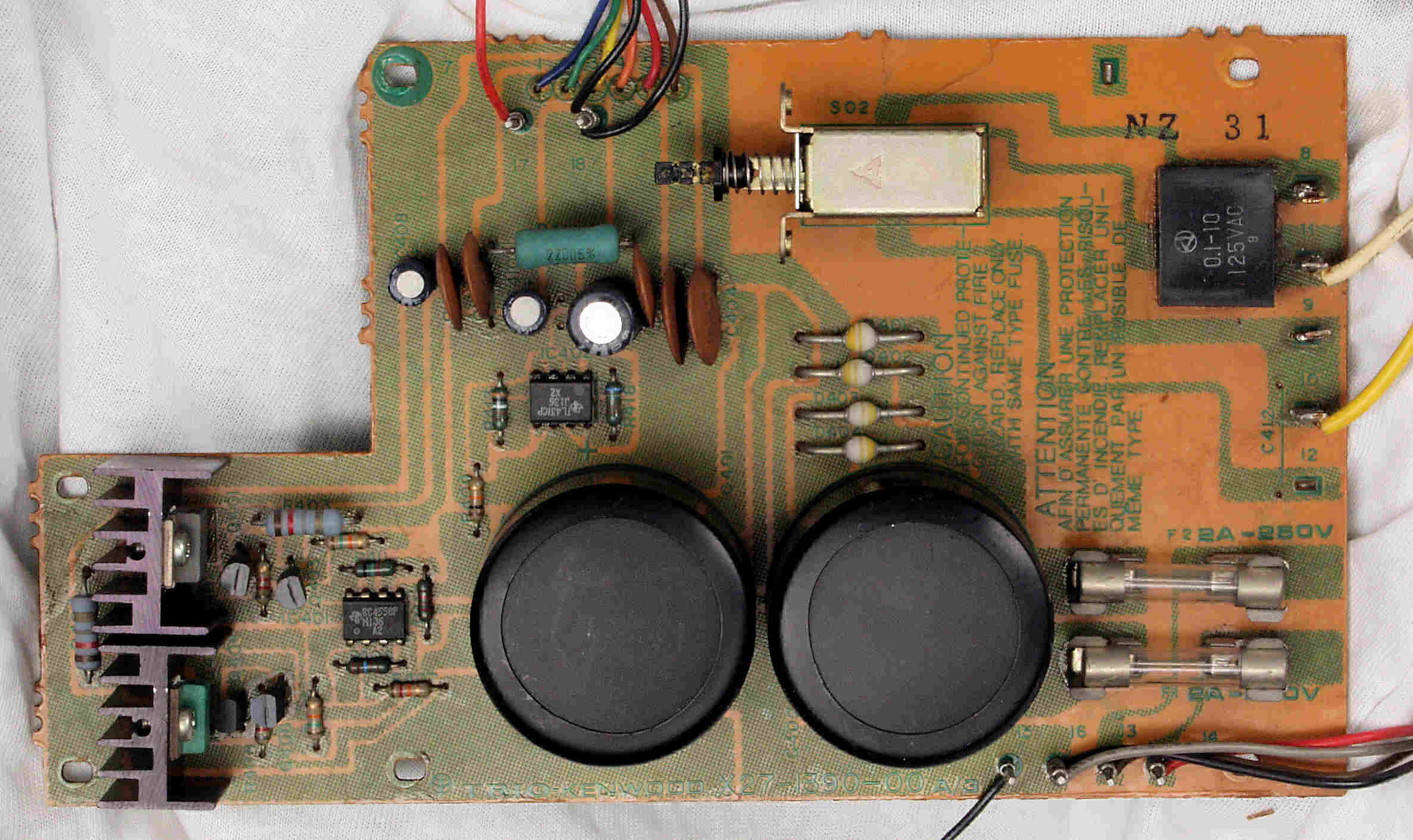

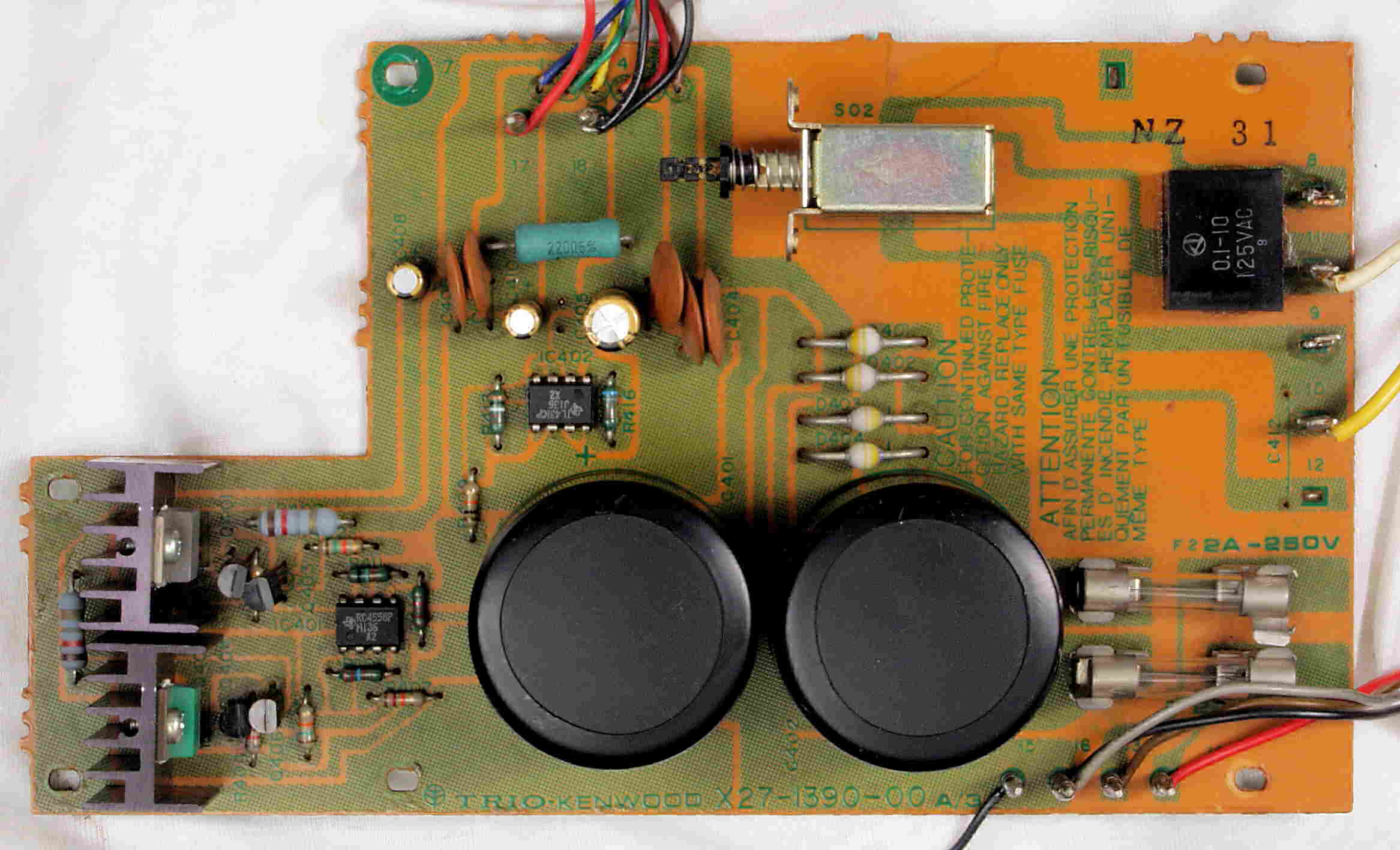

| Ｃ． 修理状況 Ｃ１Ａ． 修理前 電源定電圧基板 |
 |
| Ｃ１Ｂ． 修理後 電源定電圧基板 電解コンデンサー３個交換 |
 |

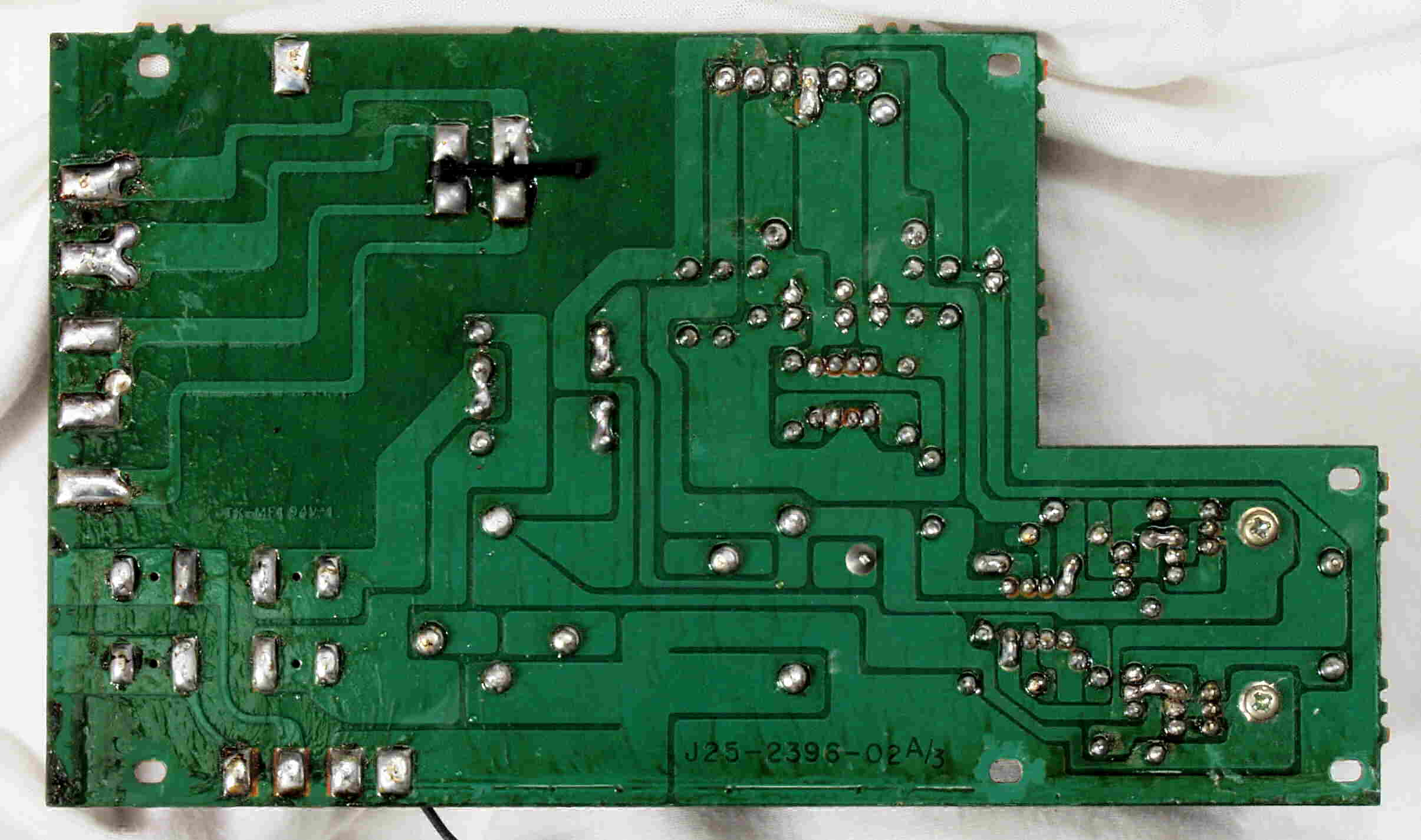

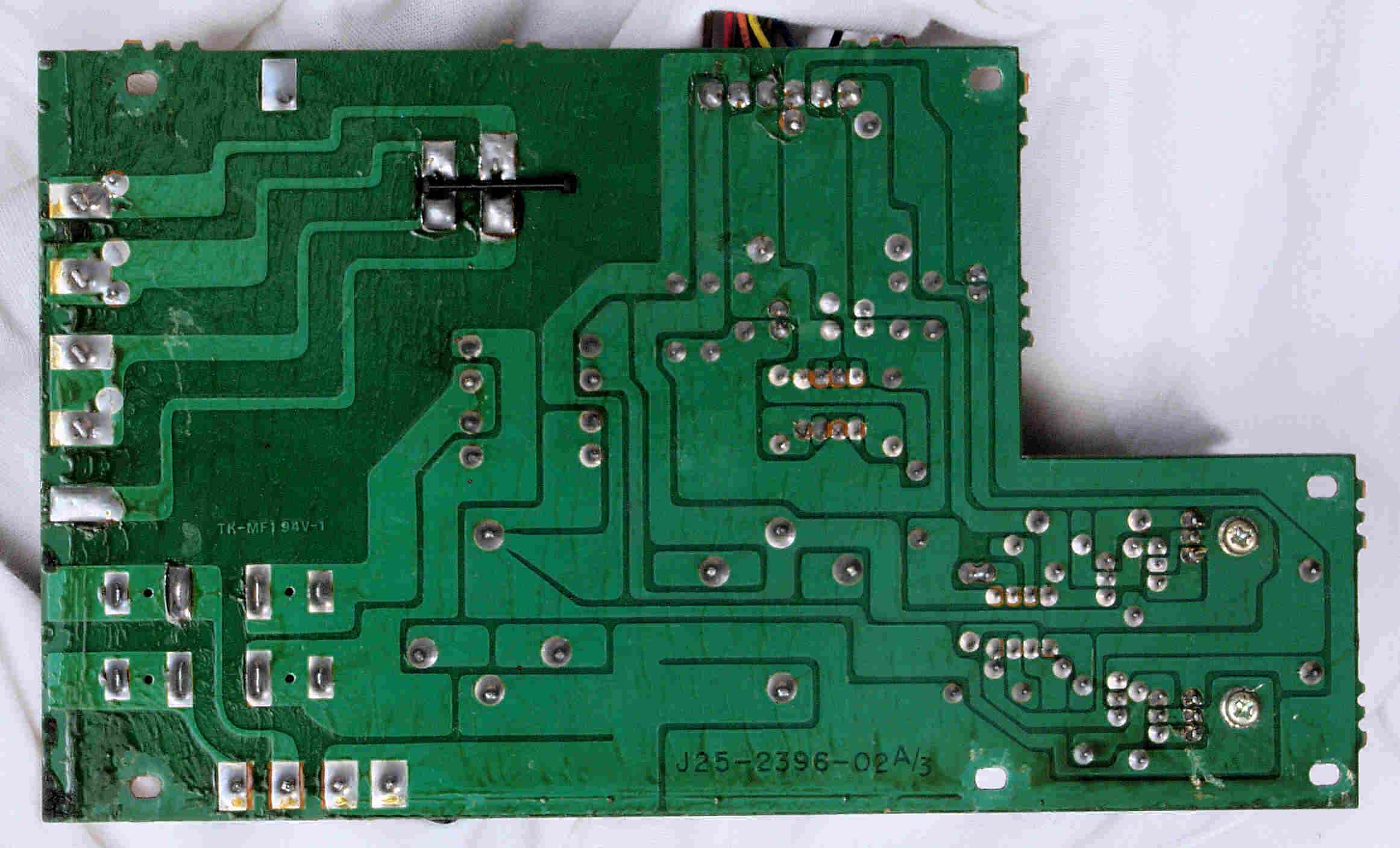

| Ｃ１Ｃ． 修理前 電源定電圧基板裏 |
 |

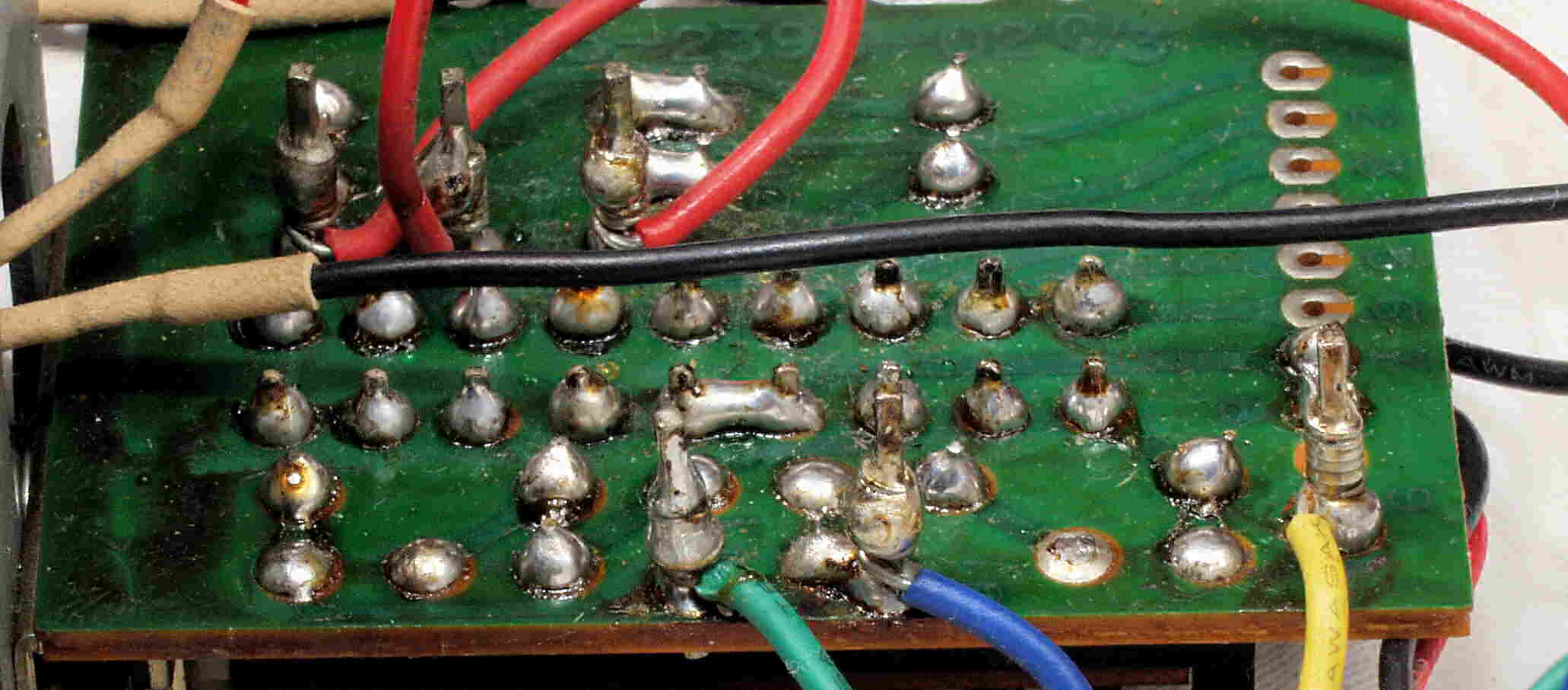

| Ｃ１Ｄ． 修理（半田補正）後 電源定電圧基板裏 |
 |
| Ｃ１Ｅ． 完成電源定電圧基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

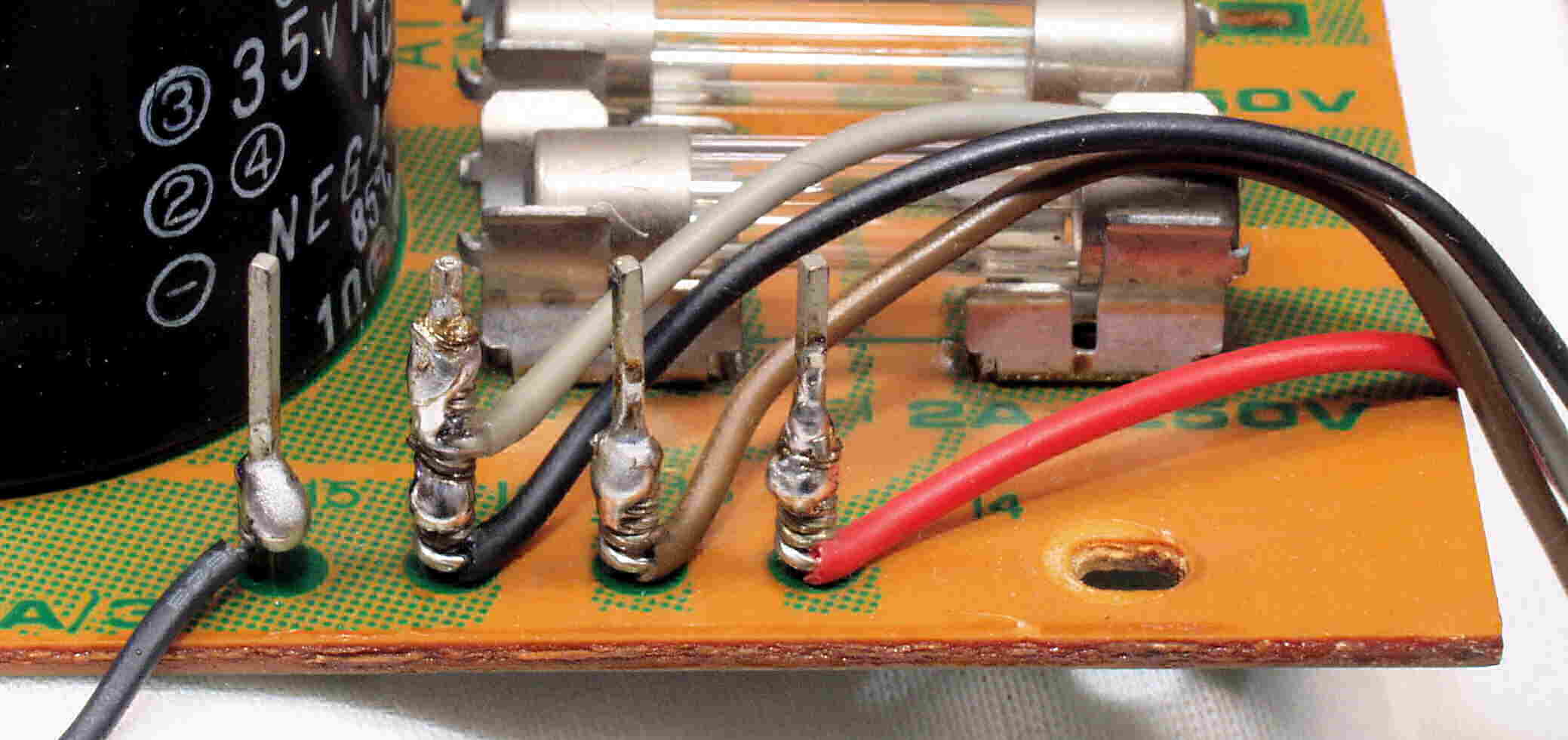

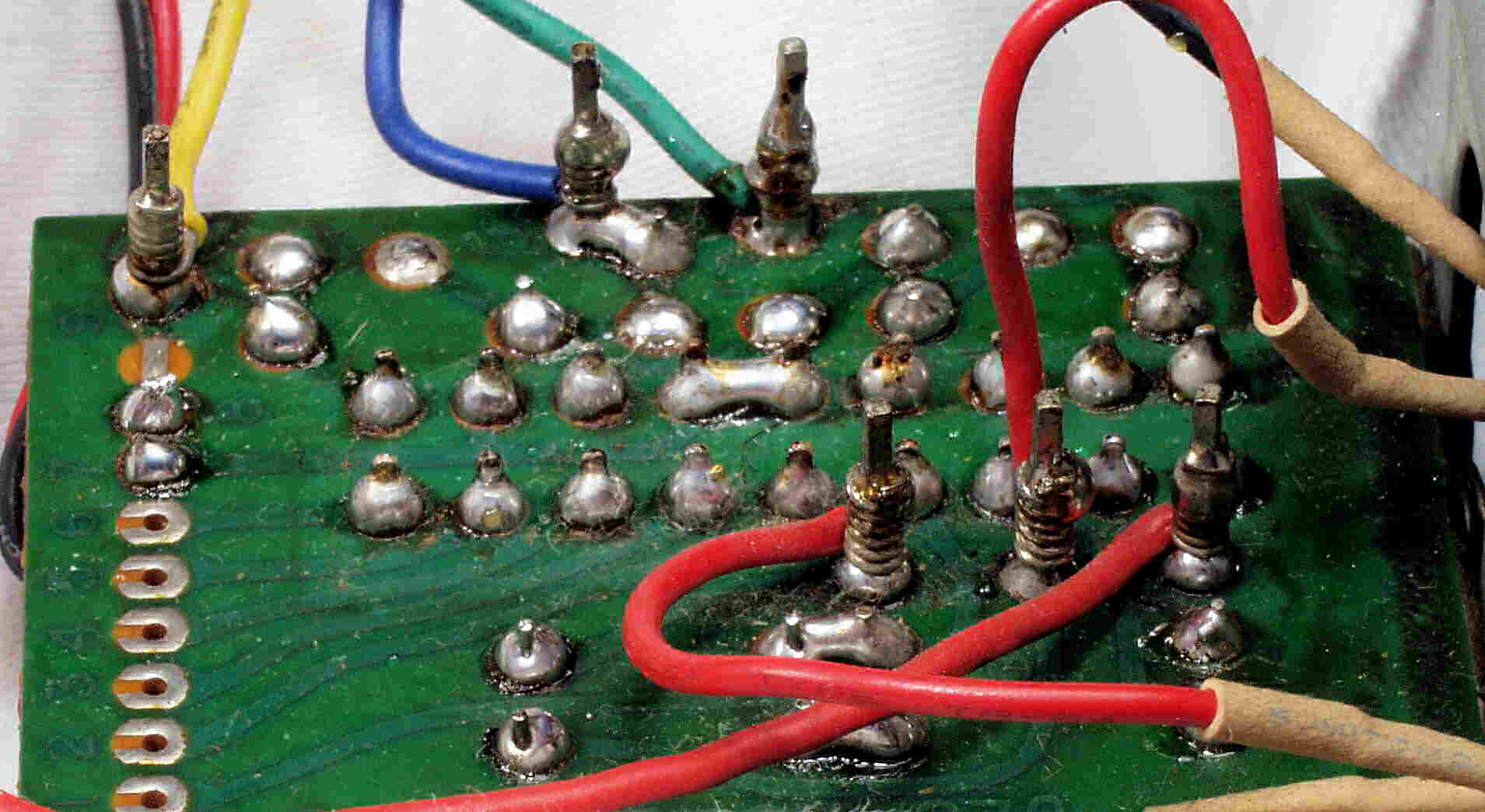

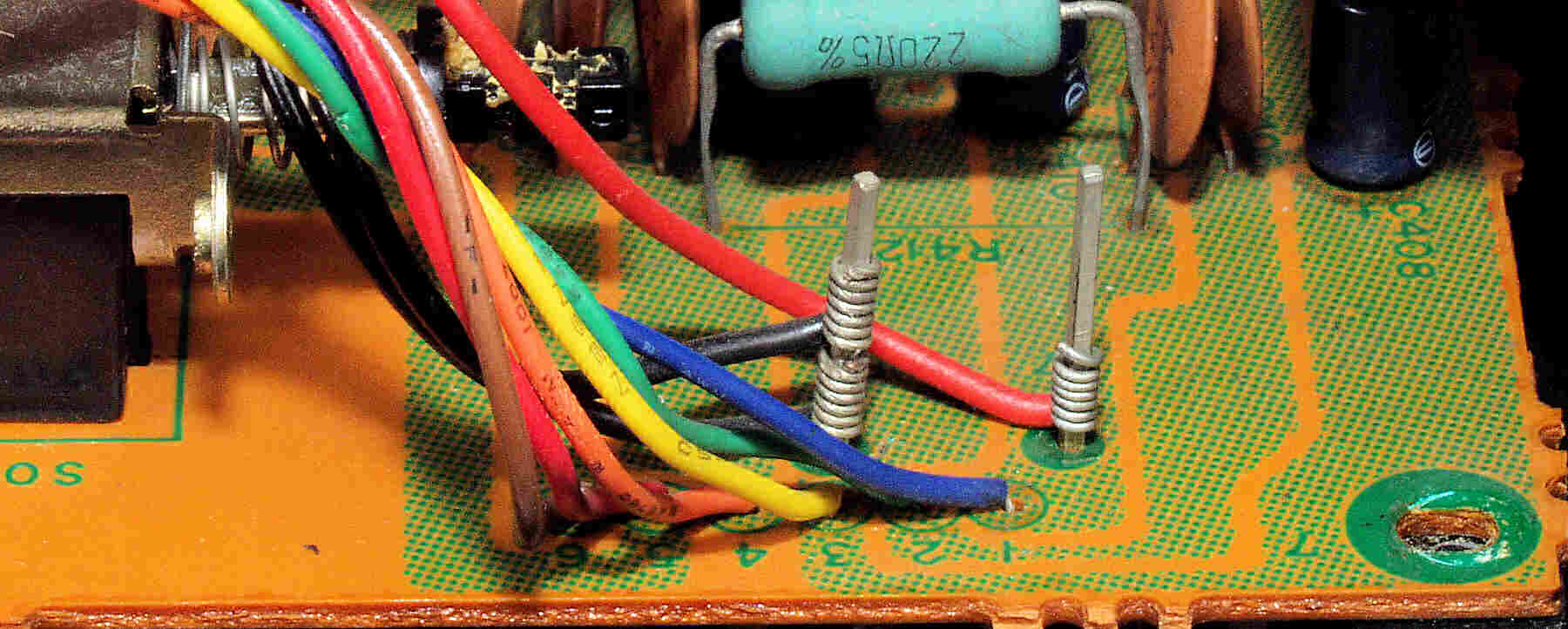

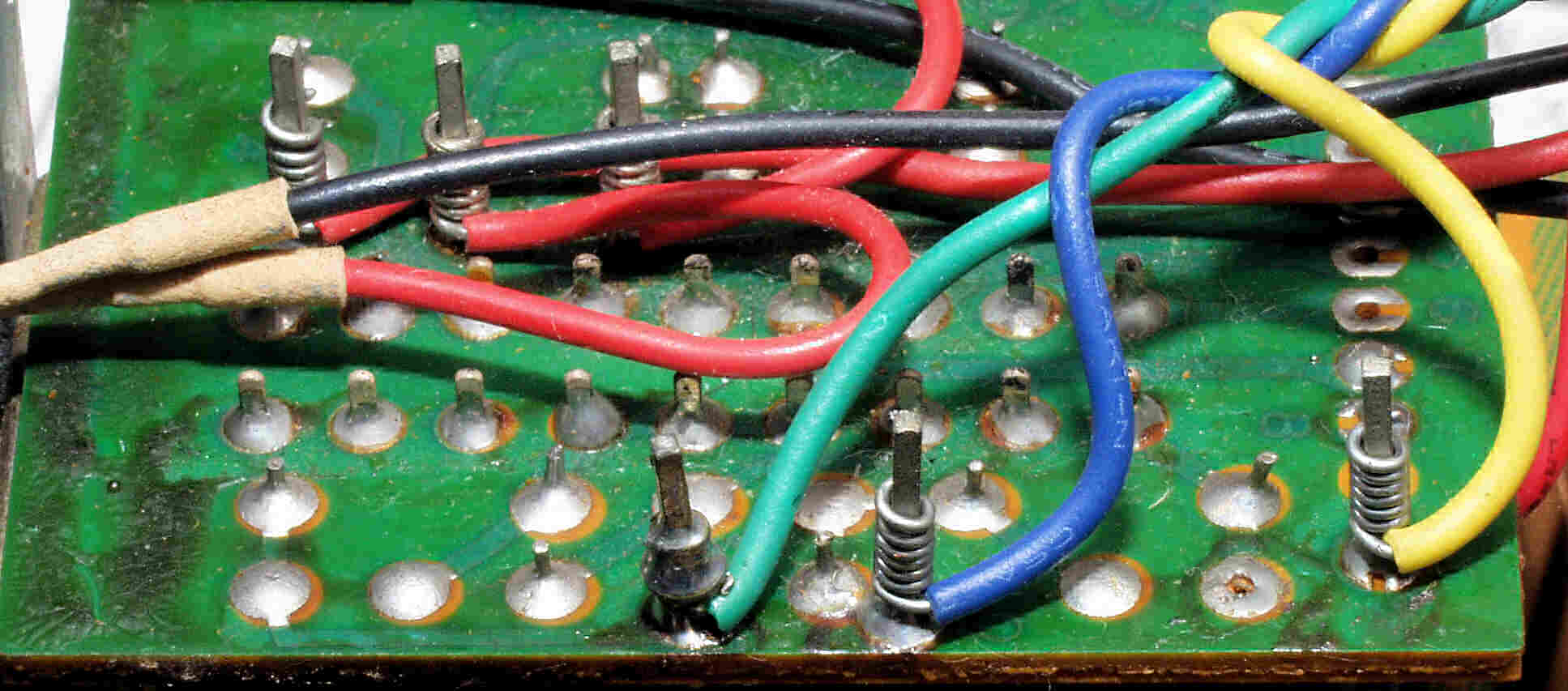

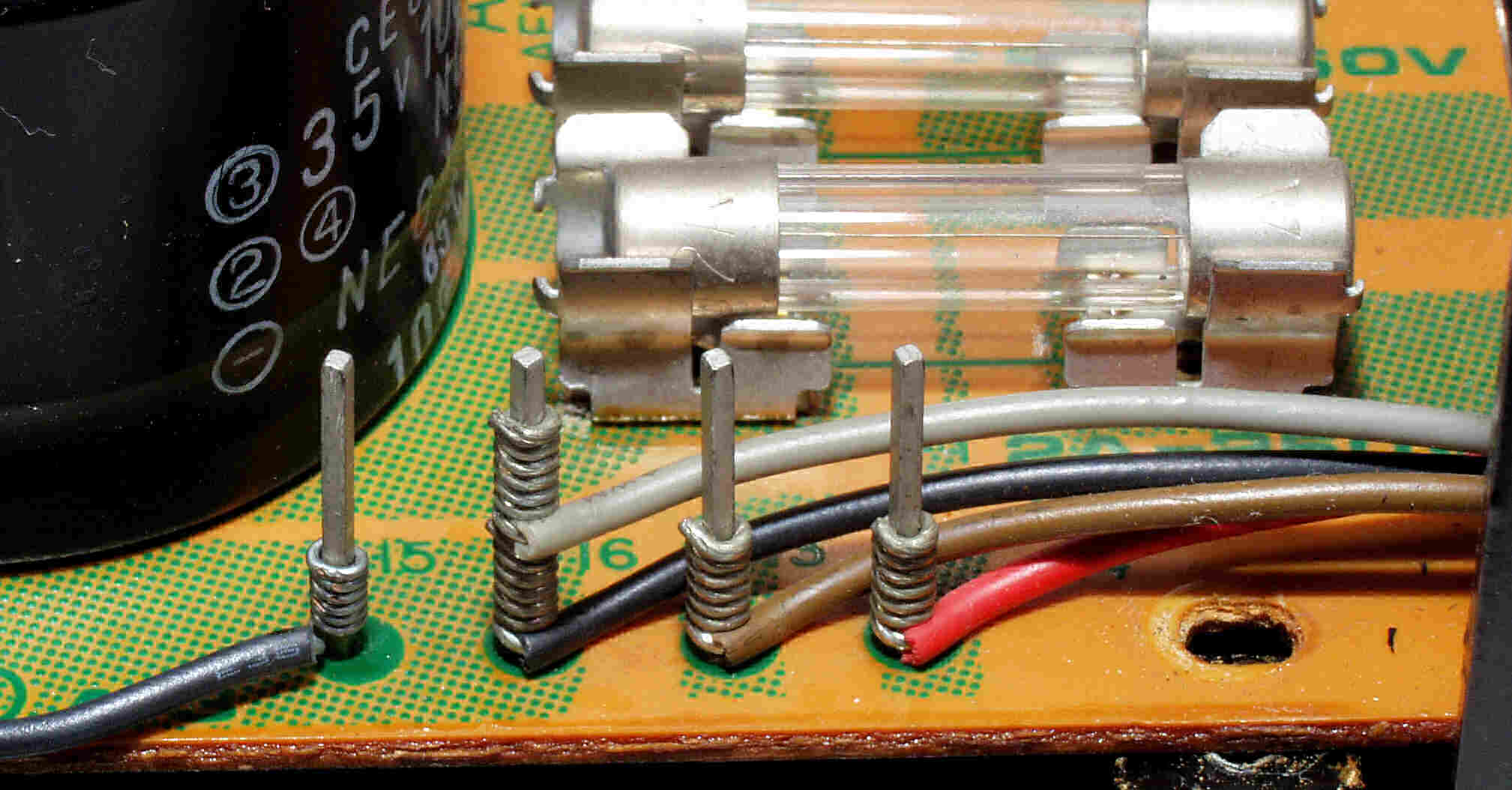

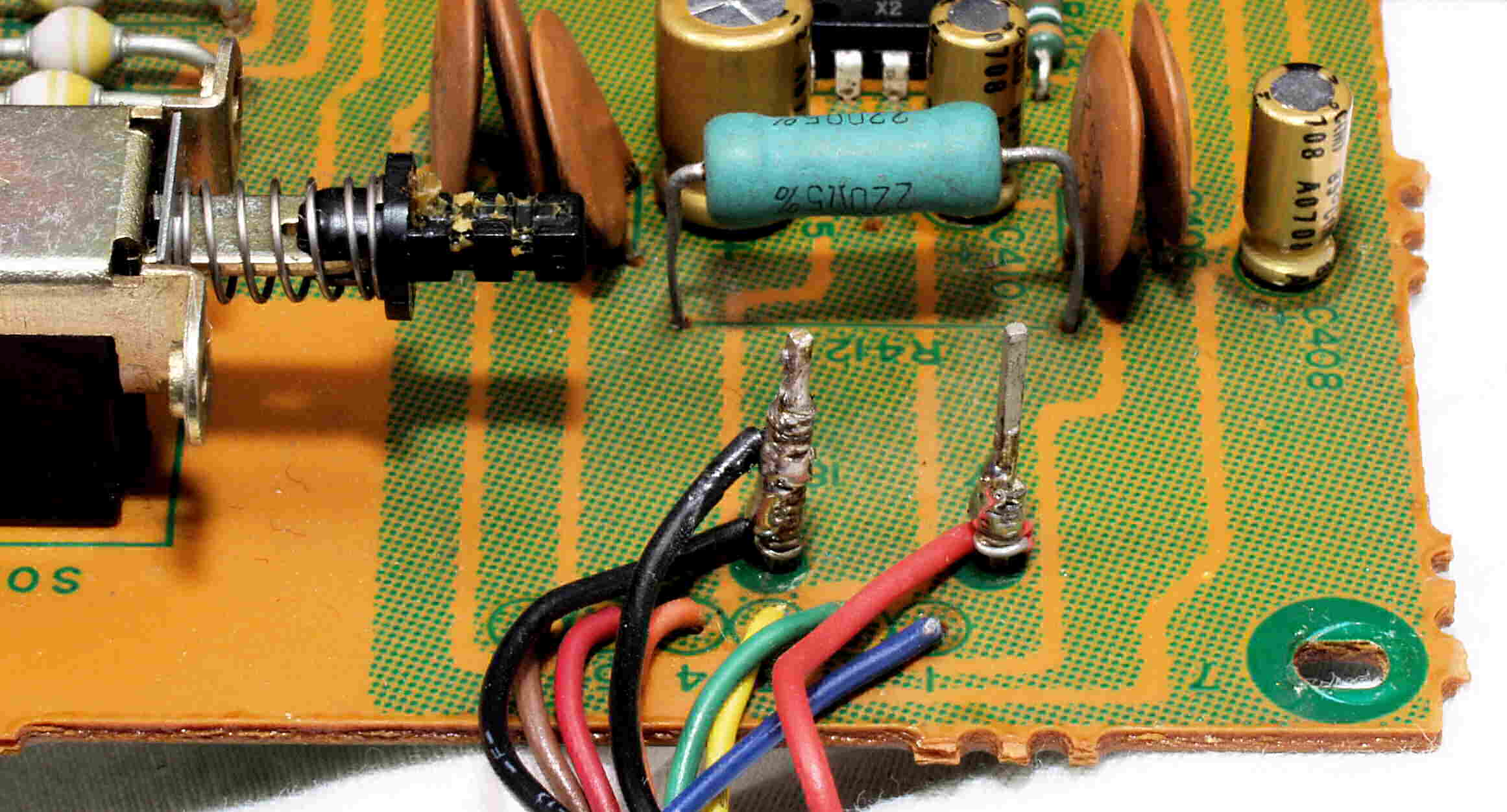

| Ｃ２Ａ． 修理前 電源定電圧基板、 ラッピング |
 |
| Ｃ２Ｂ． 修理（半田補正）後 電源定電圧基板、 ラッピングに半田をしみこませる。 |
 |
| Ｃ２Ｃ． 修理前 電源定電圧基板、 ラッピング２ |
 |
| Ｃ２Ｄ． 修理（半田補正）後 電源定電圧基板、 ラッピング２に半田をしみこませる。 |
 |

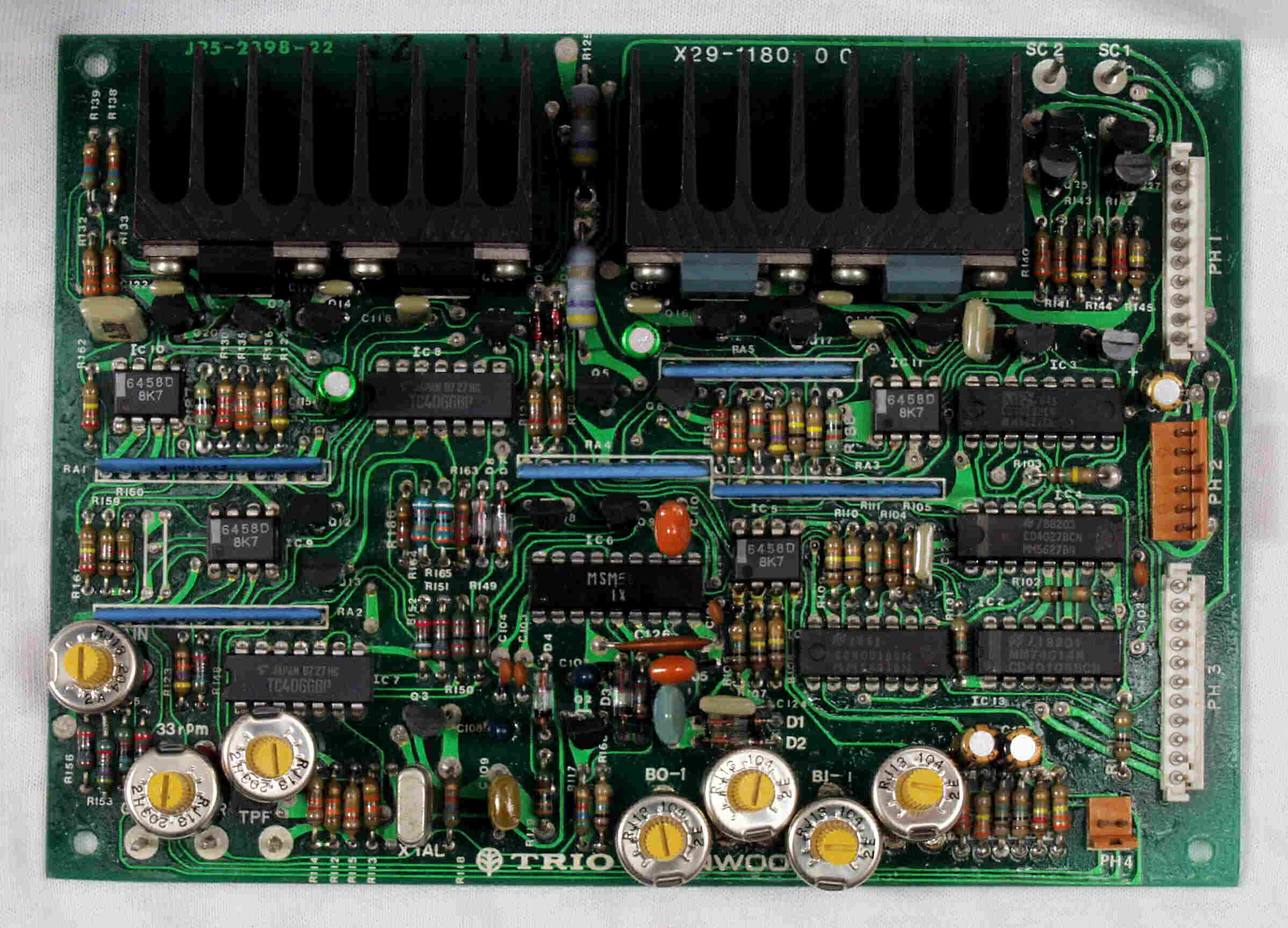

| Ｃ３Ａ． 修理前 制御基板 |
 |

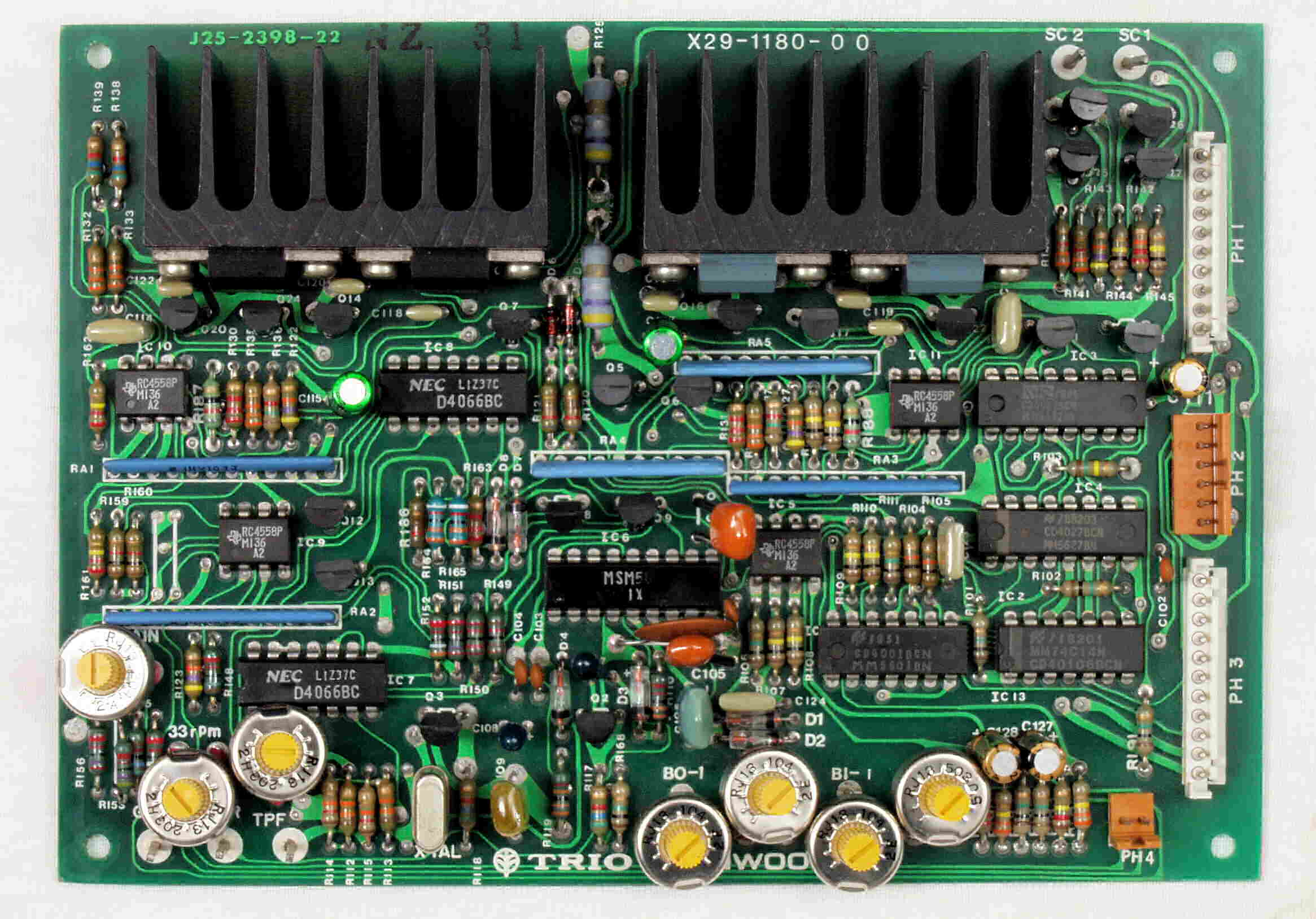

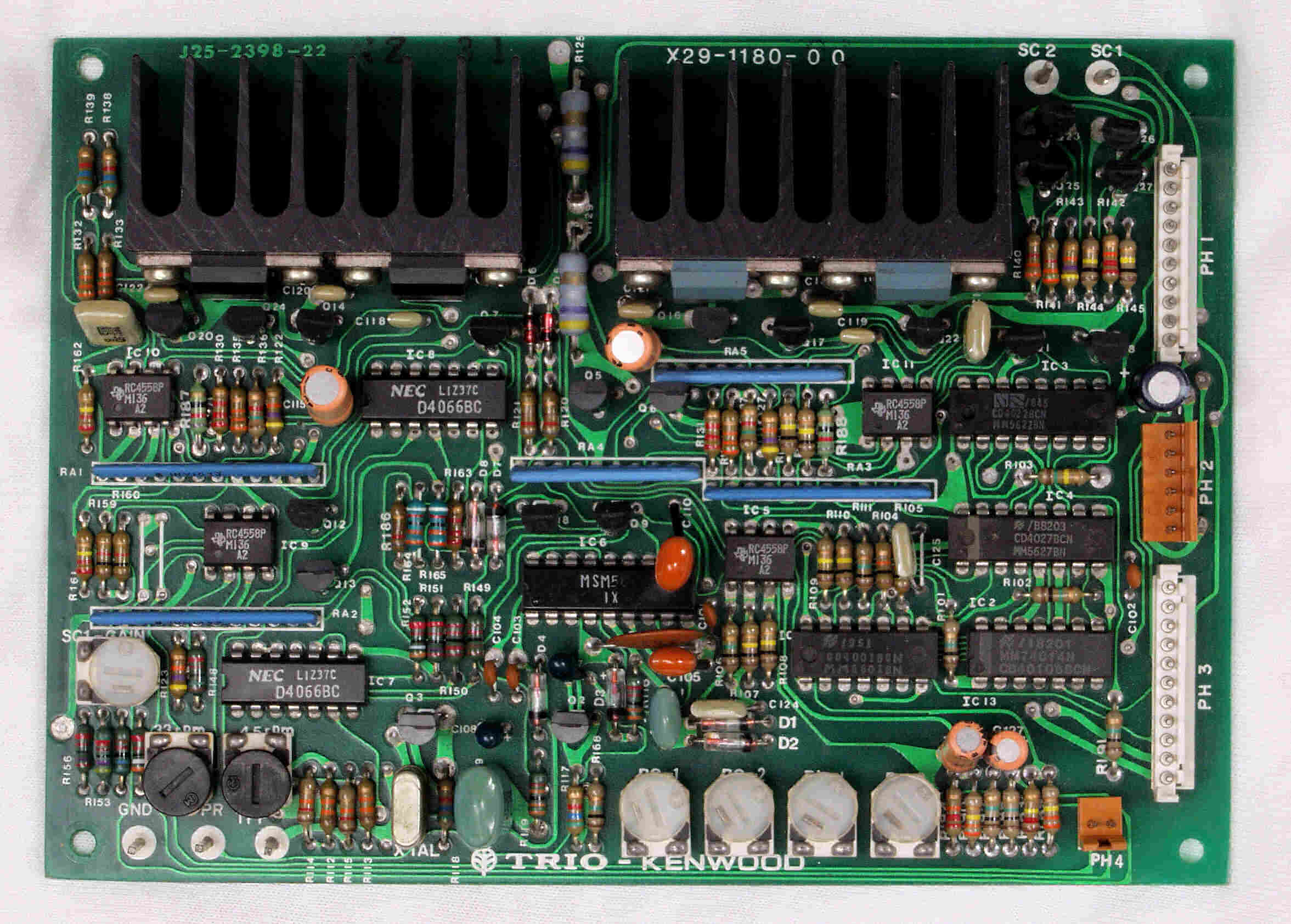

| Ｃ３Ｂ． 修理後 制御基板 半固定VR７個、電解コンデンサー５個、フイルムコンデンサー１個交換 |
 |
| Ｃ３Ｃ． 制御基板。さらにＴＴＬ−ＩＣ２個、ＯＰ−ＡＭＰ４個交換。余分なフラックスを落として、コート液を塗る。 |
 |

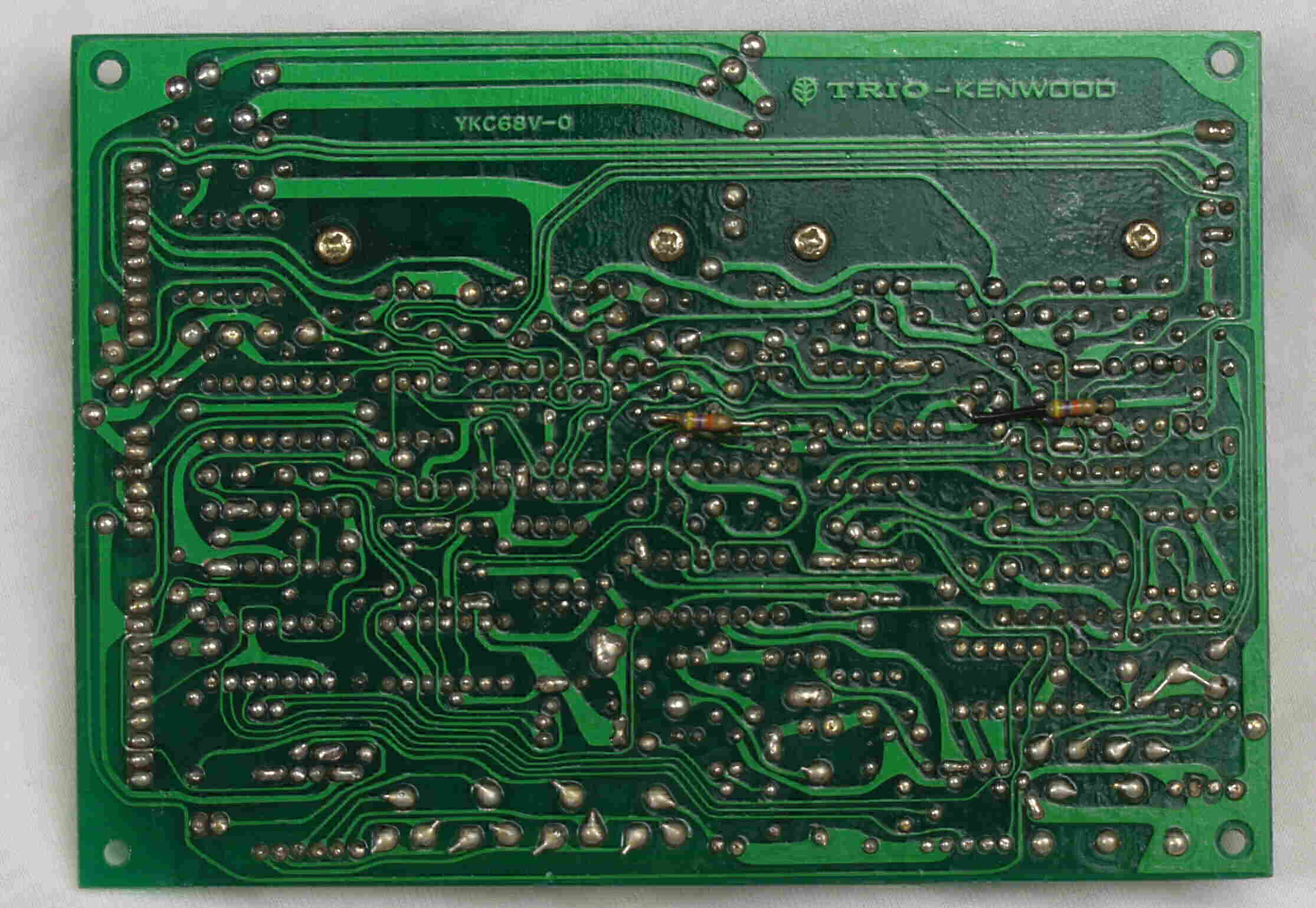

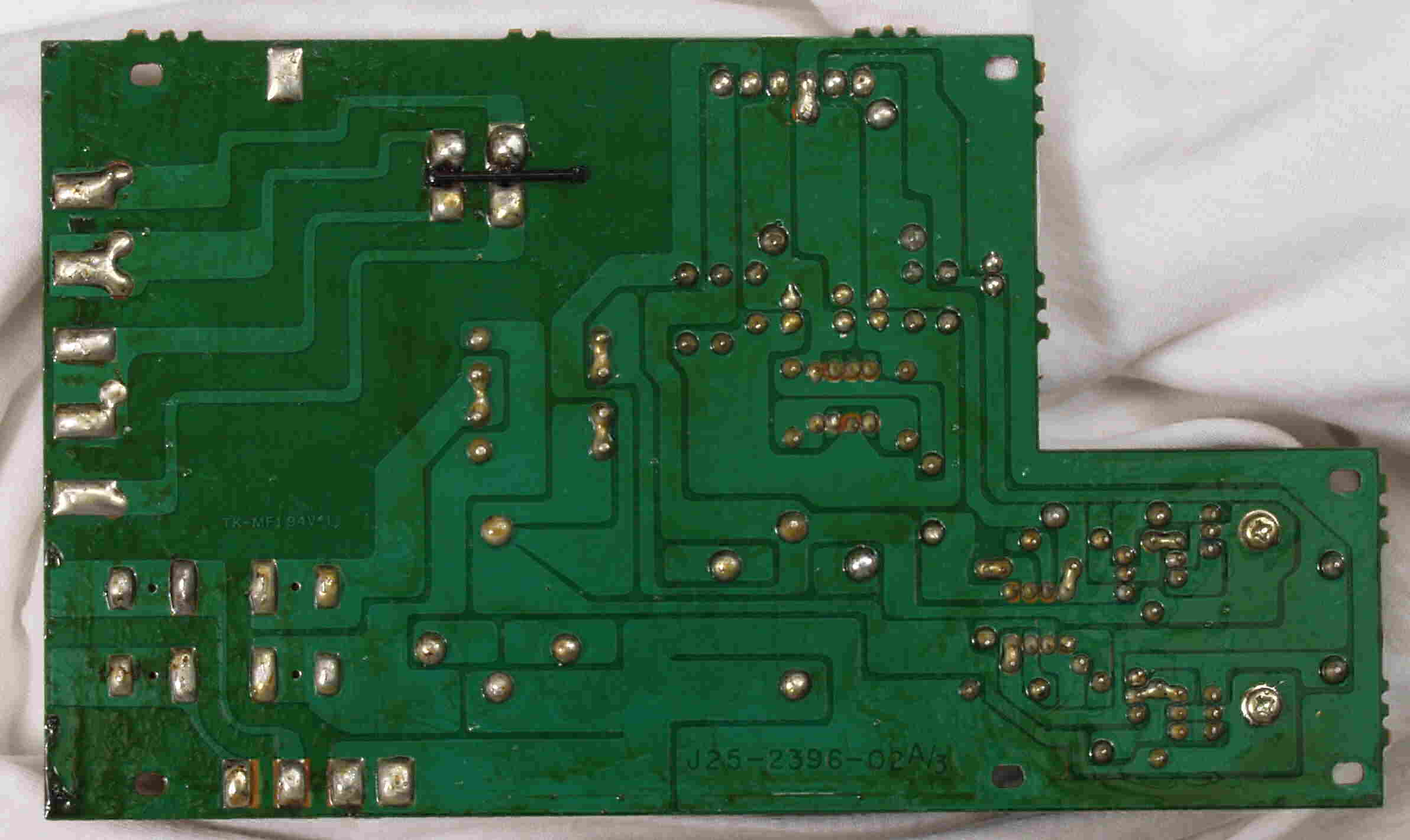

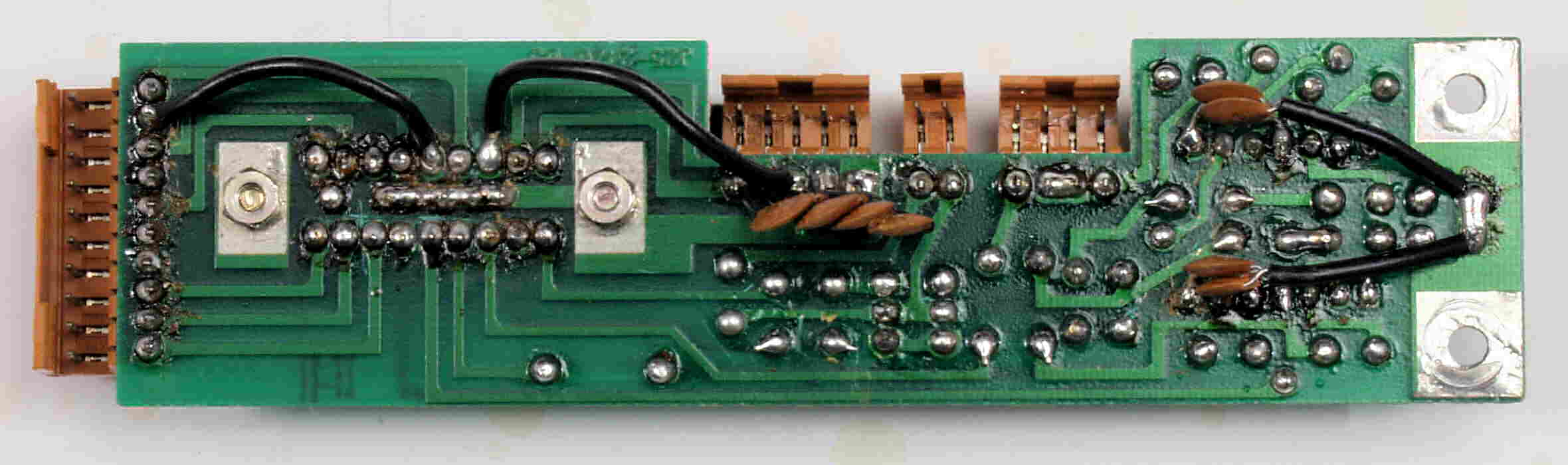

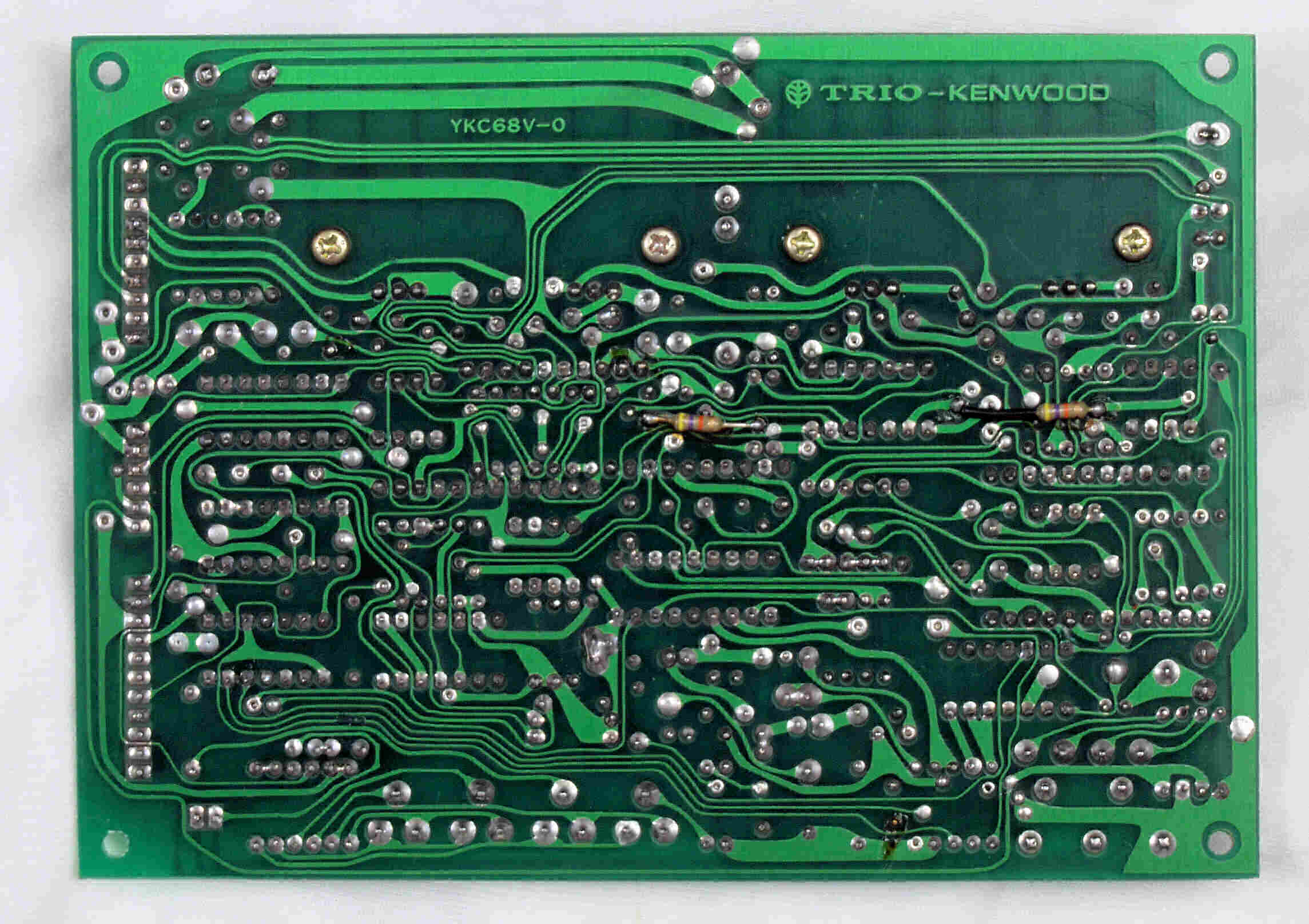

| Ｃ３Ｄ． 修理前 制御基板裏 |
 |
| Ｃ３Ｅ． 修理（半田補正）後 制御基板裏 |
 |

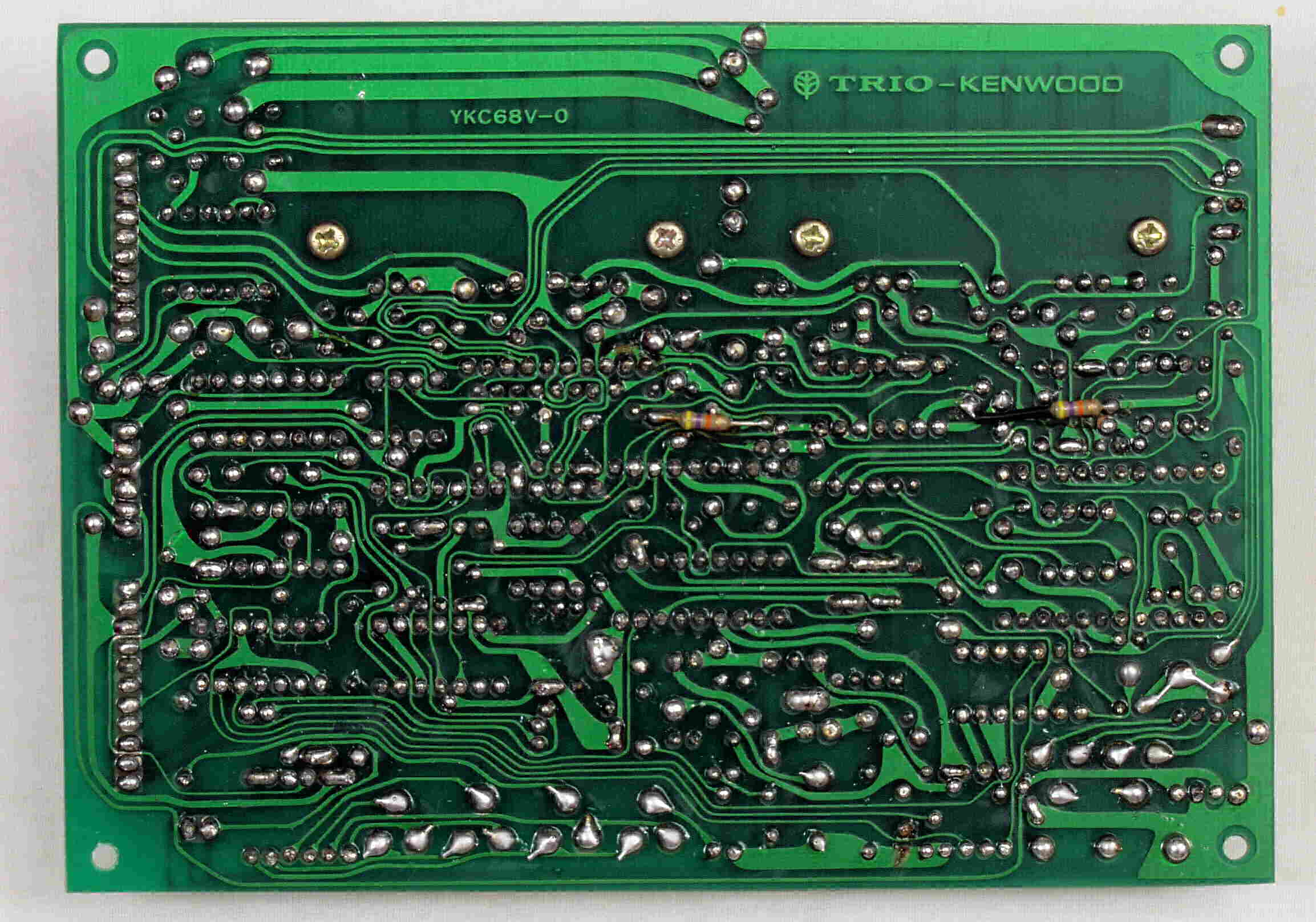

| Ｃ３Ｆ． 完成制御基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

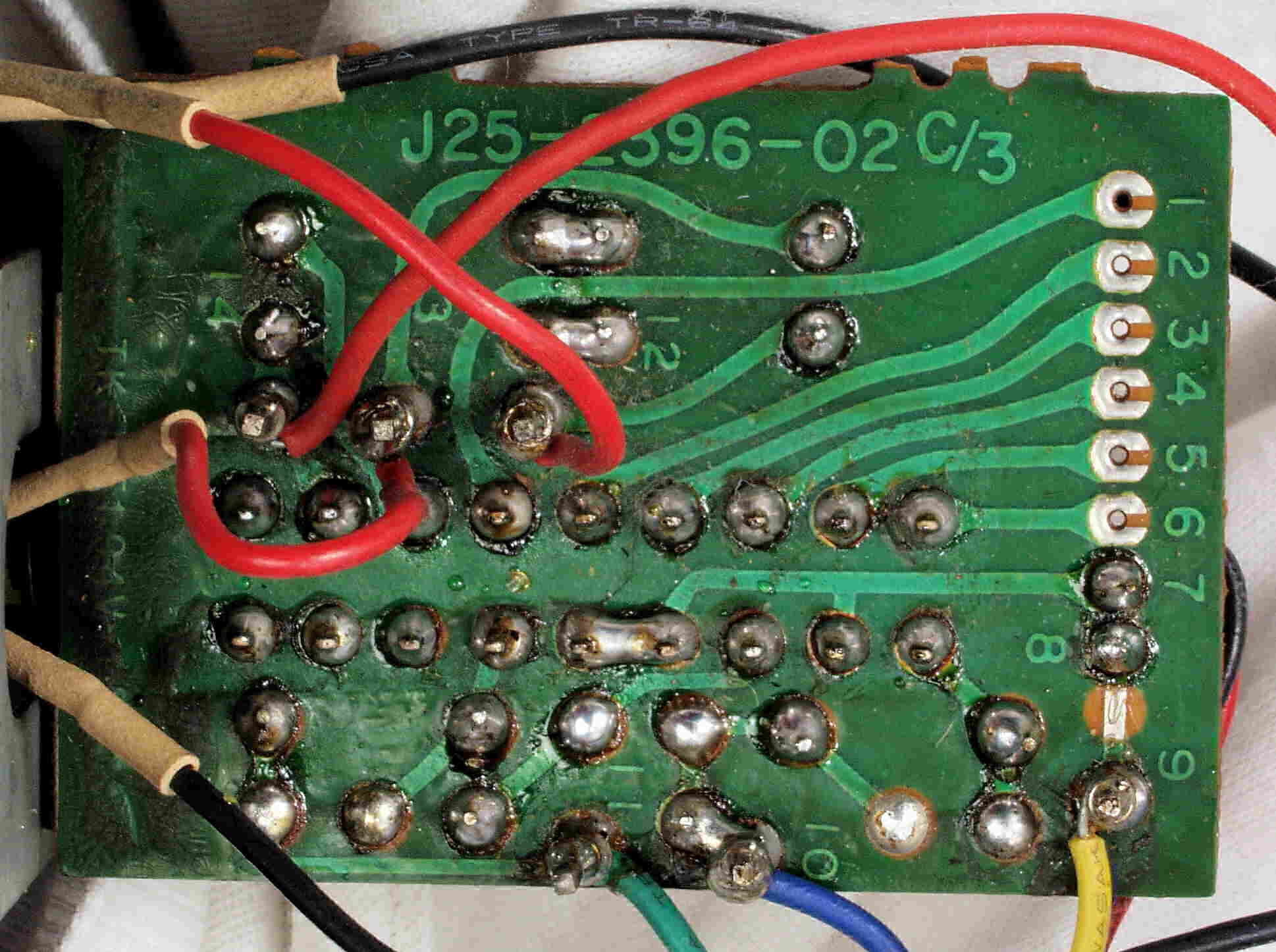

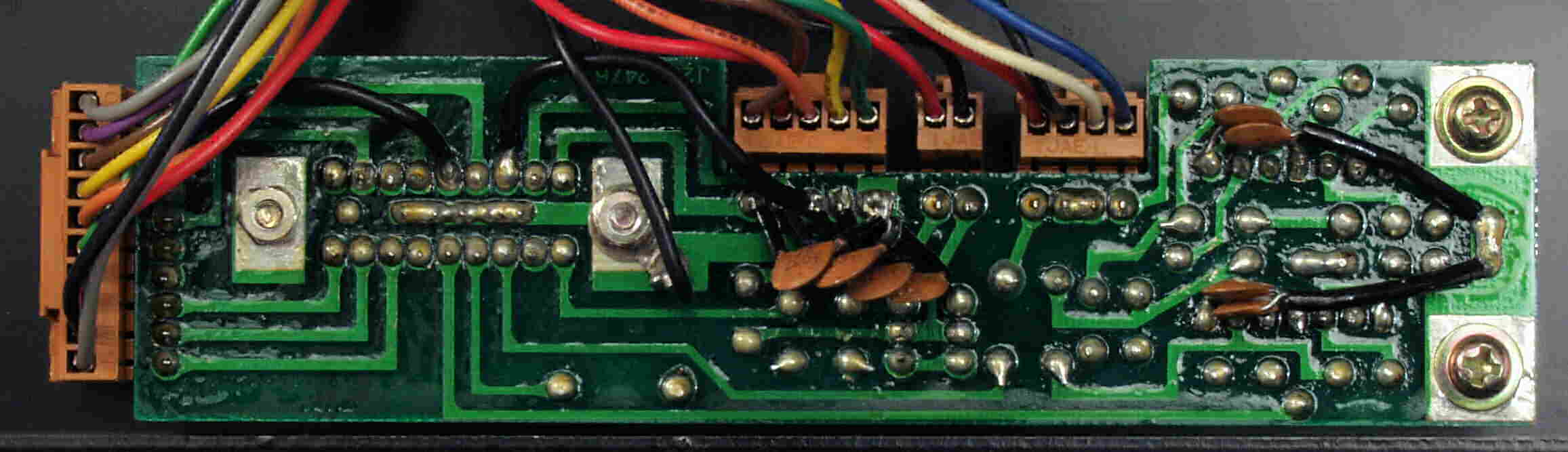

| Ｃ４Ｄ． 修理前 ＳＷ基板裏 |
 |
| Ｃ４Ｅ． 修理（半田補正）後 ＳＷ基板裏 |
 |
| Ｃ４Ｆ． 完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

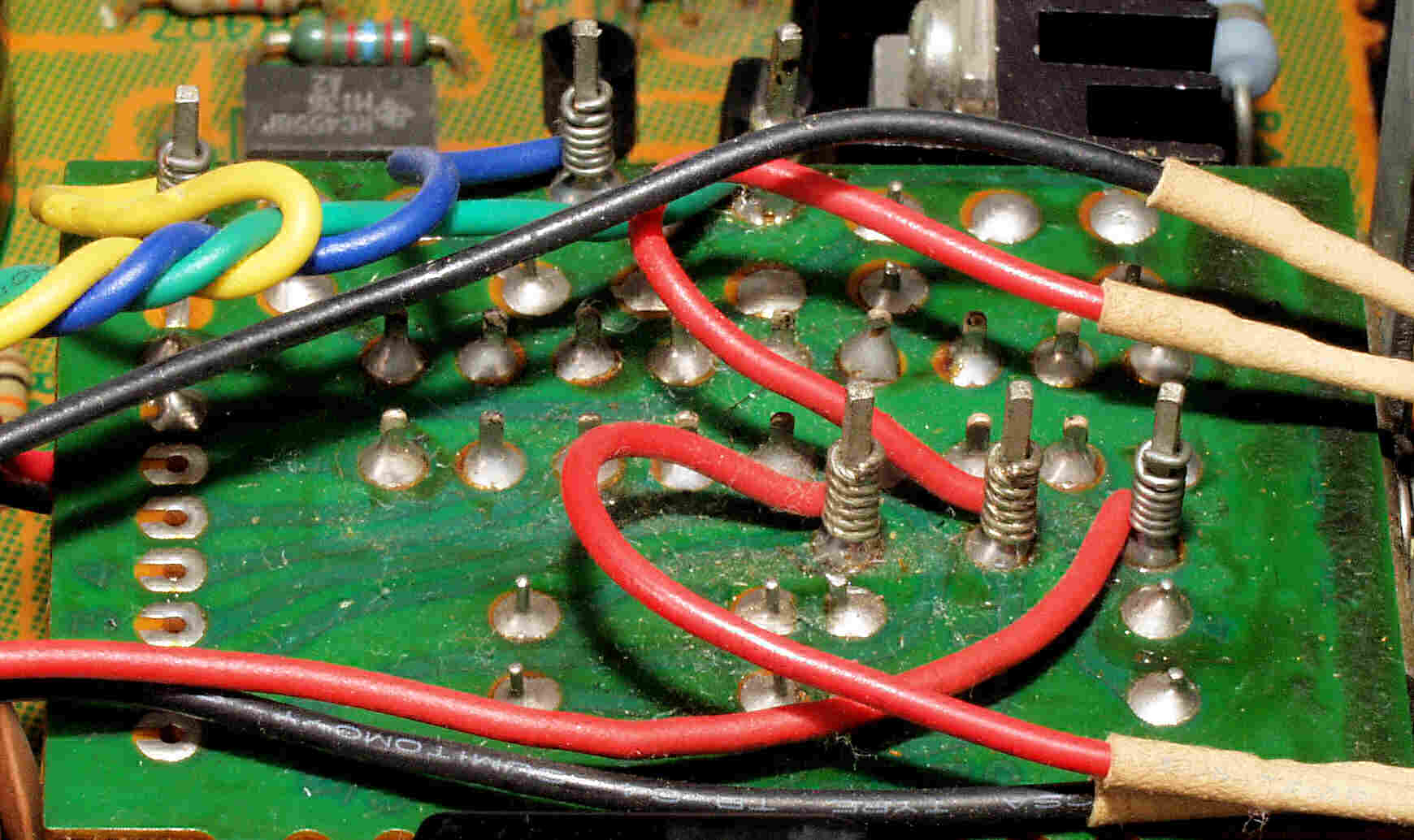

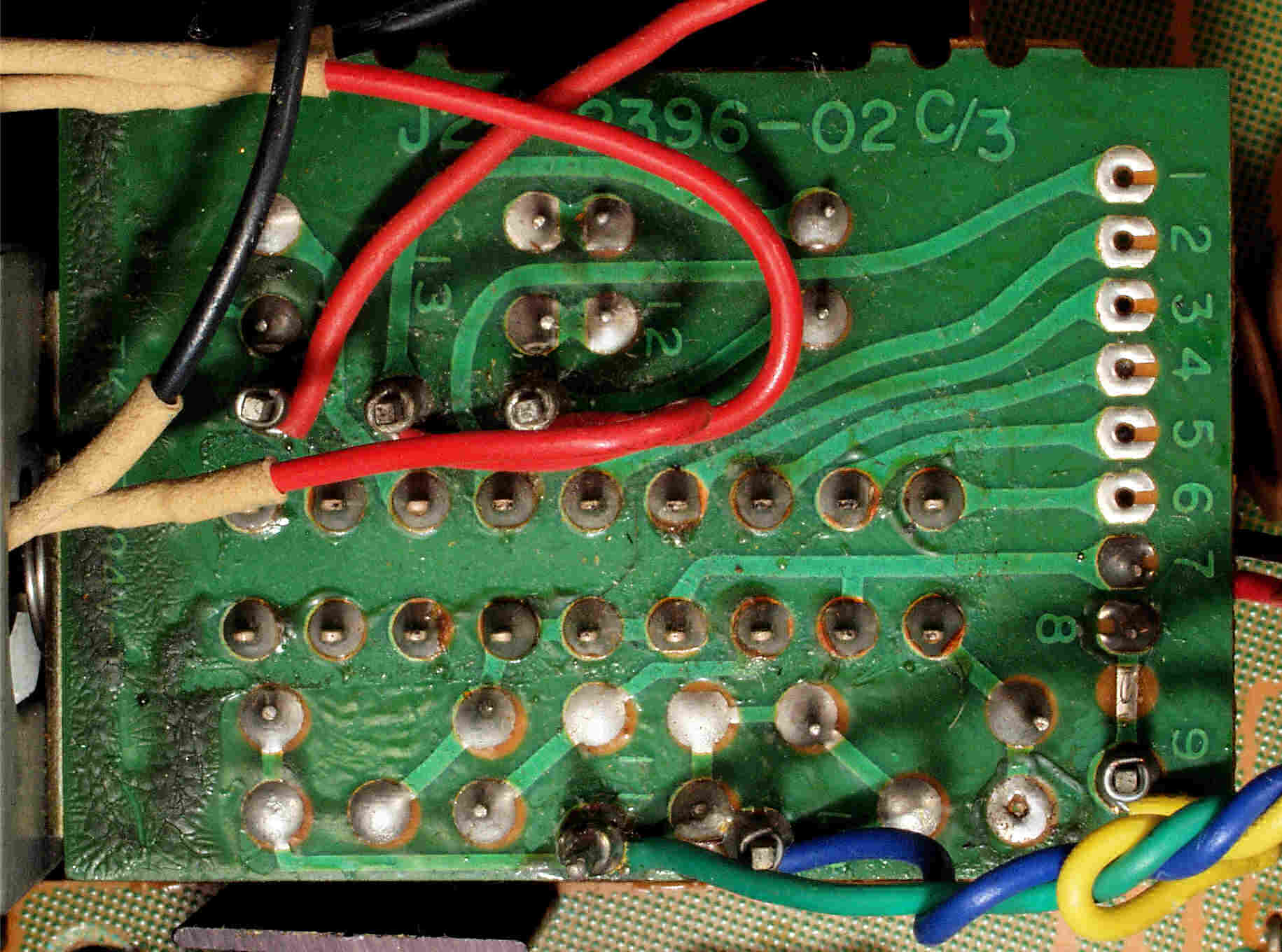

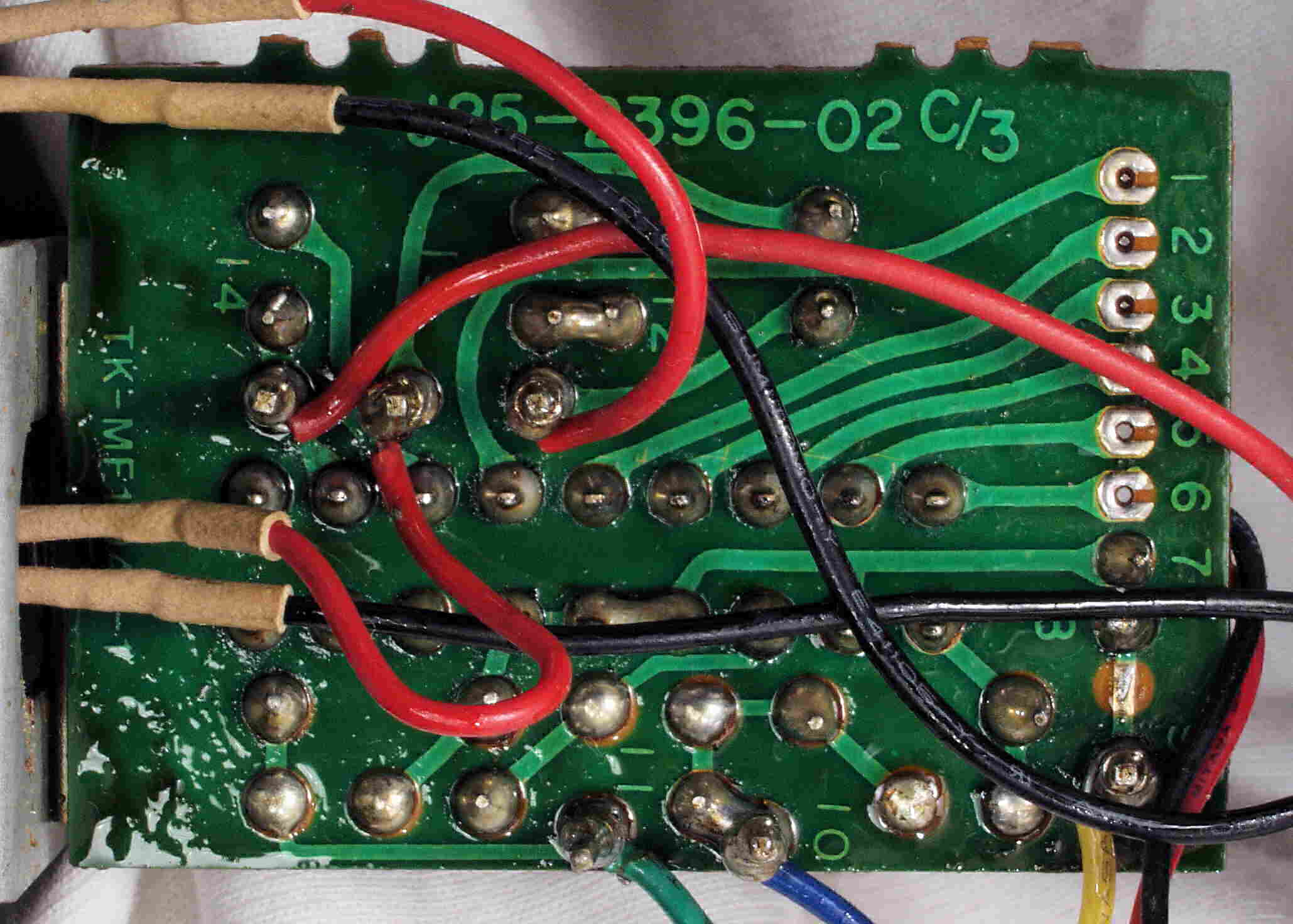

| Ｃ５Ａ． 修理前 ＳＷ基板裏、 ラッピング |
 |
| Ｃ５Ｂ． 修理（半田補正）後 ＳＷ基板裏、 ラッピングに半田をしみこませる。 |
 |
| Ｃ５Ｃ． 修理前 ＳＷ基板裏、 ラッピング２ |
 |
| Ｃ５Ｄ． 修理（半田補正）後 ＳＷ基板裏、 ラッピング２に半田をしみこませる。 |
 |

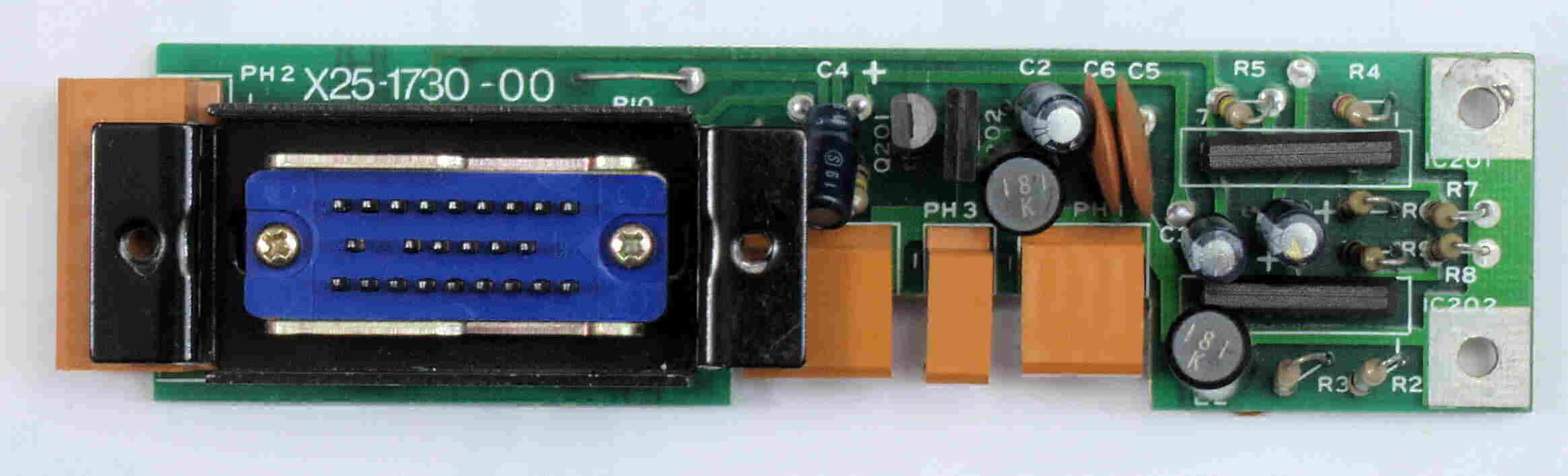

| Ｃ６Ａ． 修理前 ＡＭＰ・コネクター基板 |
 |

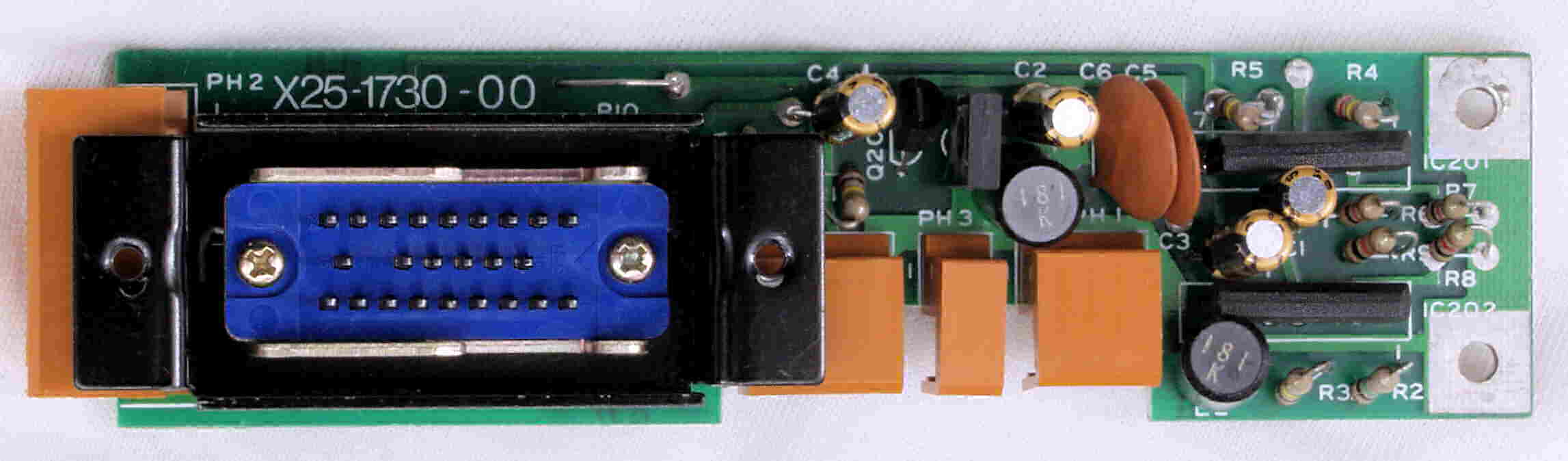

| Ｃ６Ｂ． 修理後 ＡＭＰ・コネクター基板 電解コンデンサー４個交換 |
 |

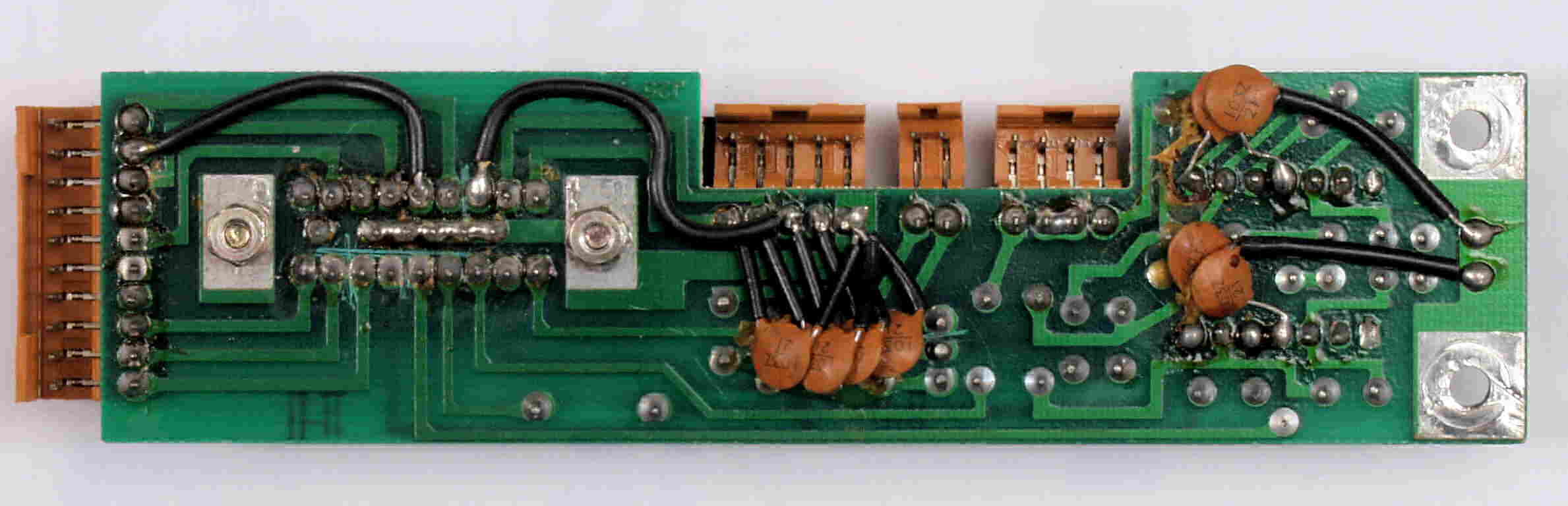

| Ｃ６Ｅ． 修理前 ＡＭＰ・コネクター基板裏 |
 |
| Ｃ６Ｆ． 修理（半田補正）後 ＡＭＰ・コネクター基板裏 |
 |
| Ｃ６Ｇ． 完成ＡＭＰ・コネクター基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

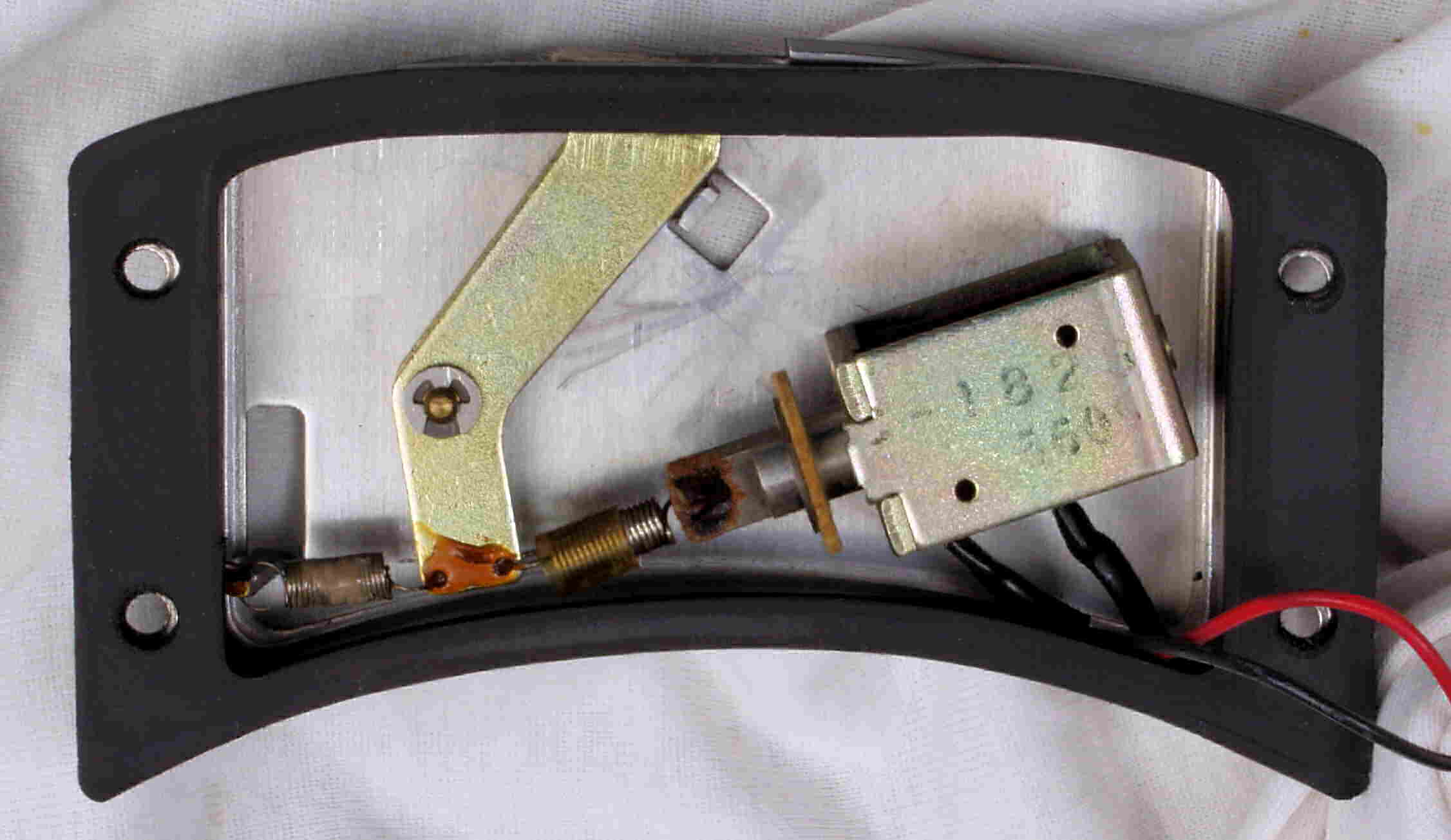

| Ｃ７． 修理中 ブレーキ分解・点検・清掃・給油 |
 |

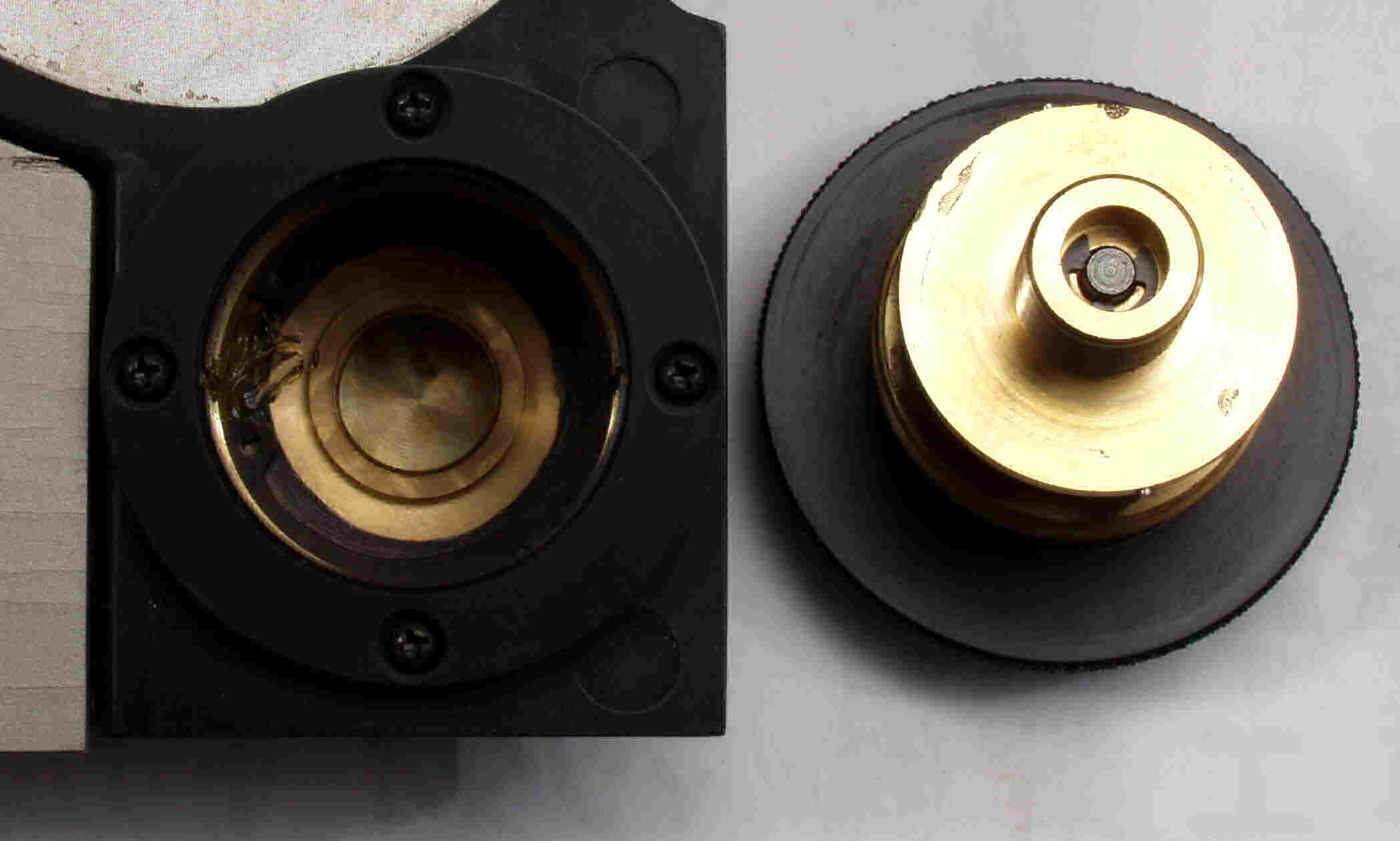

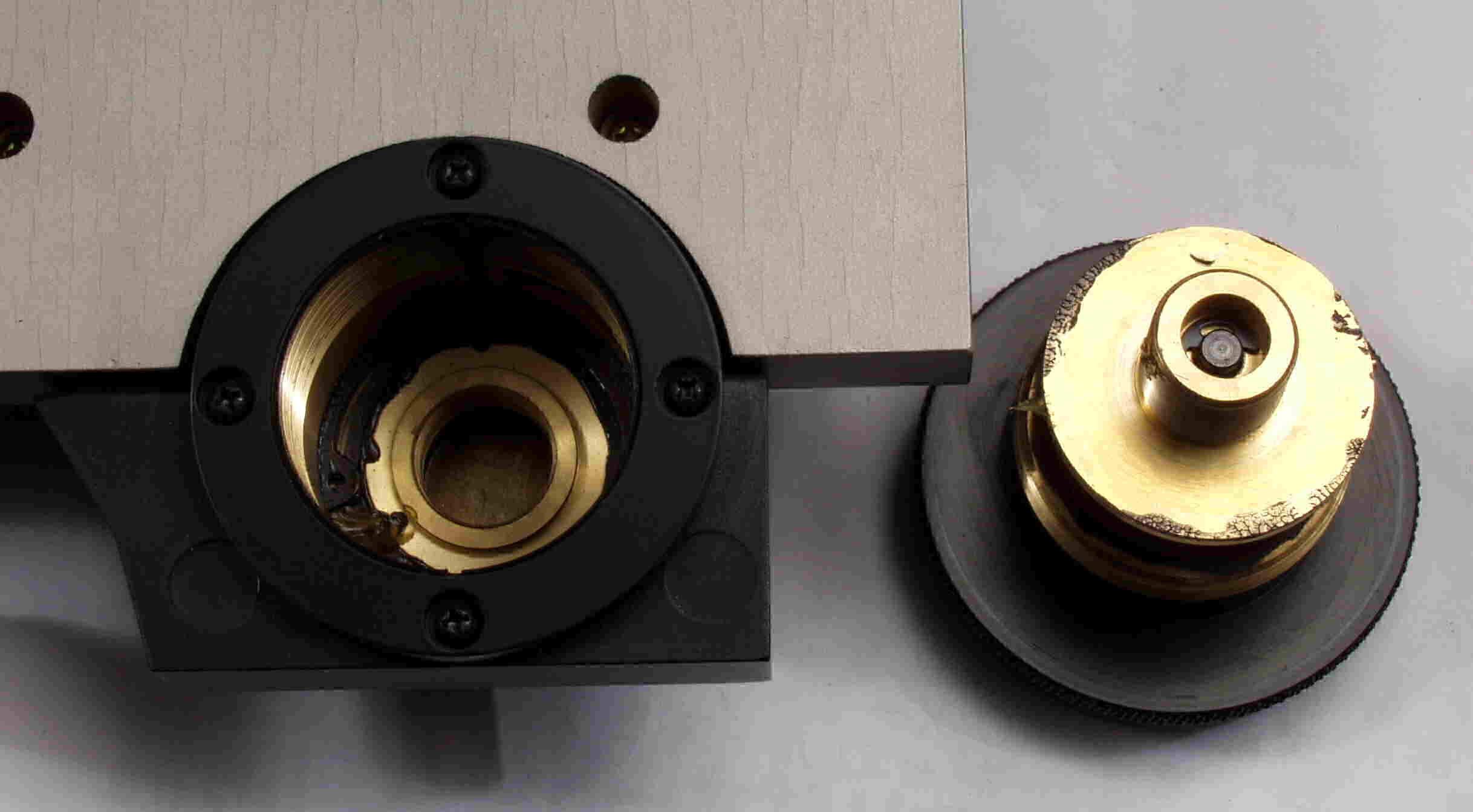

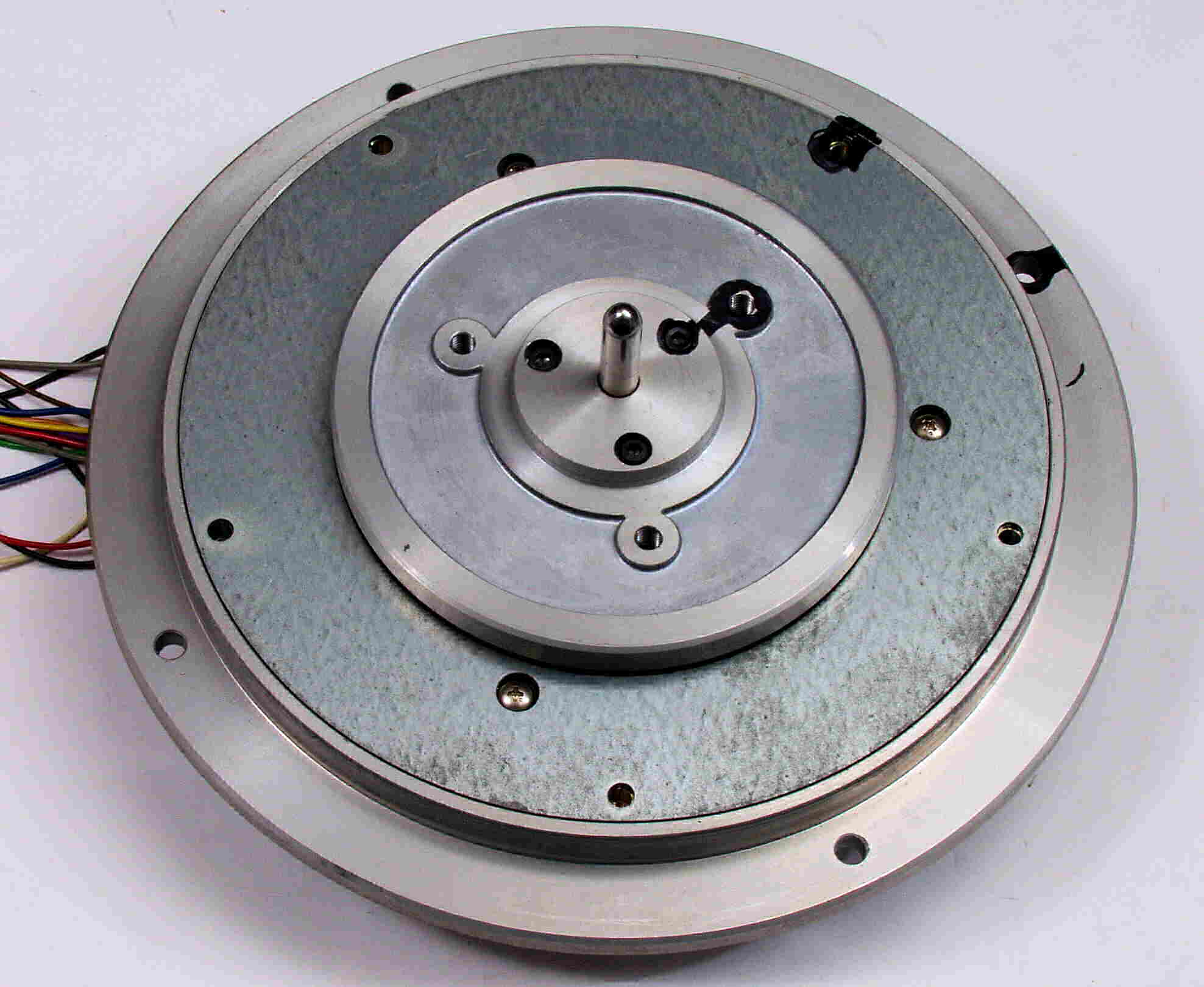

| Ｃ８Ａ． 修理中 モーター上から見る |
 |

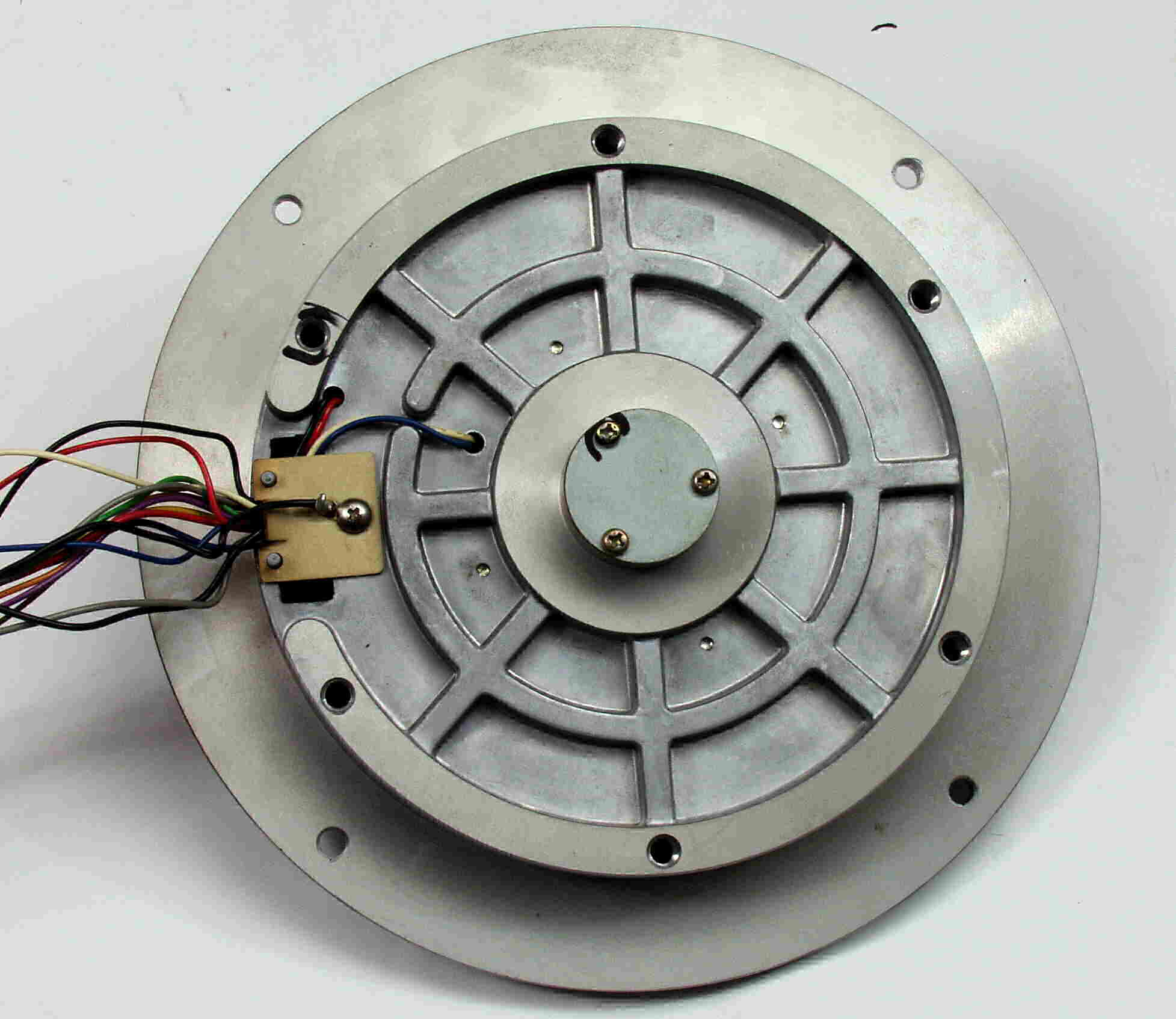

| Ｃ８Ｂ． 修理中 モーター下から見る |
 |

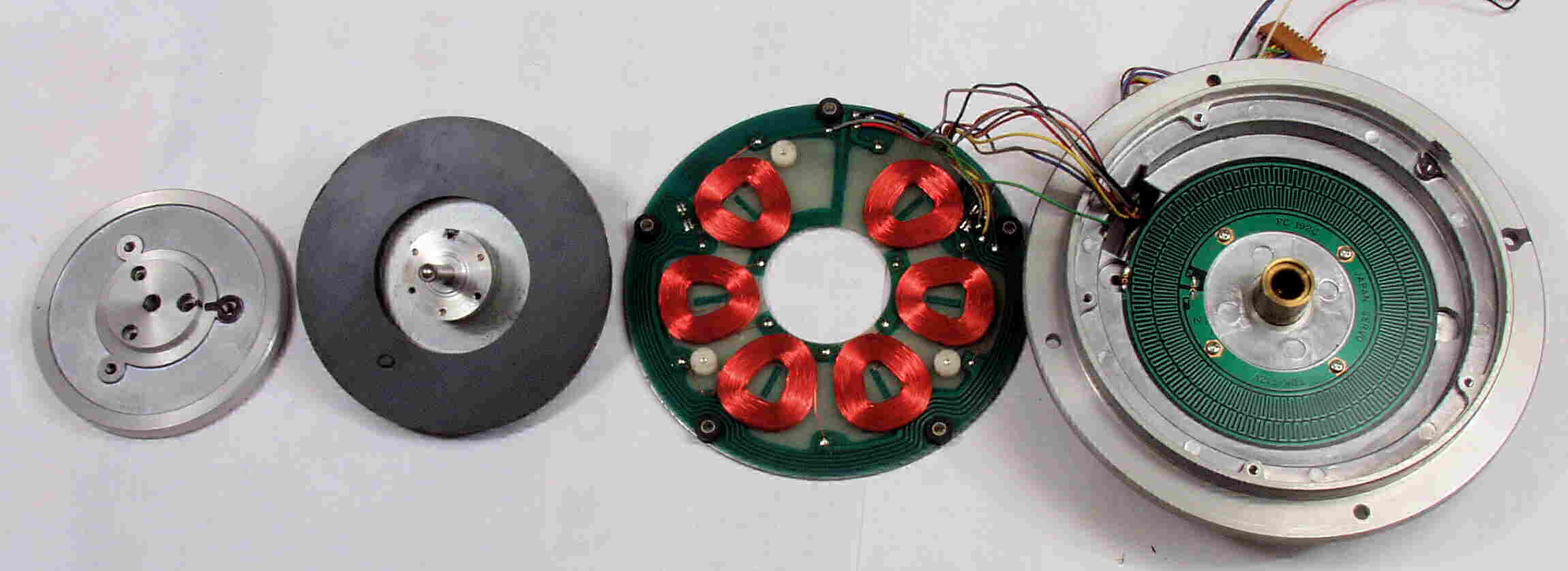

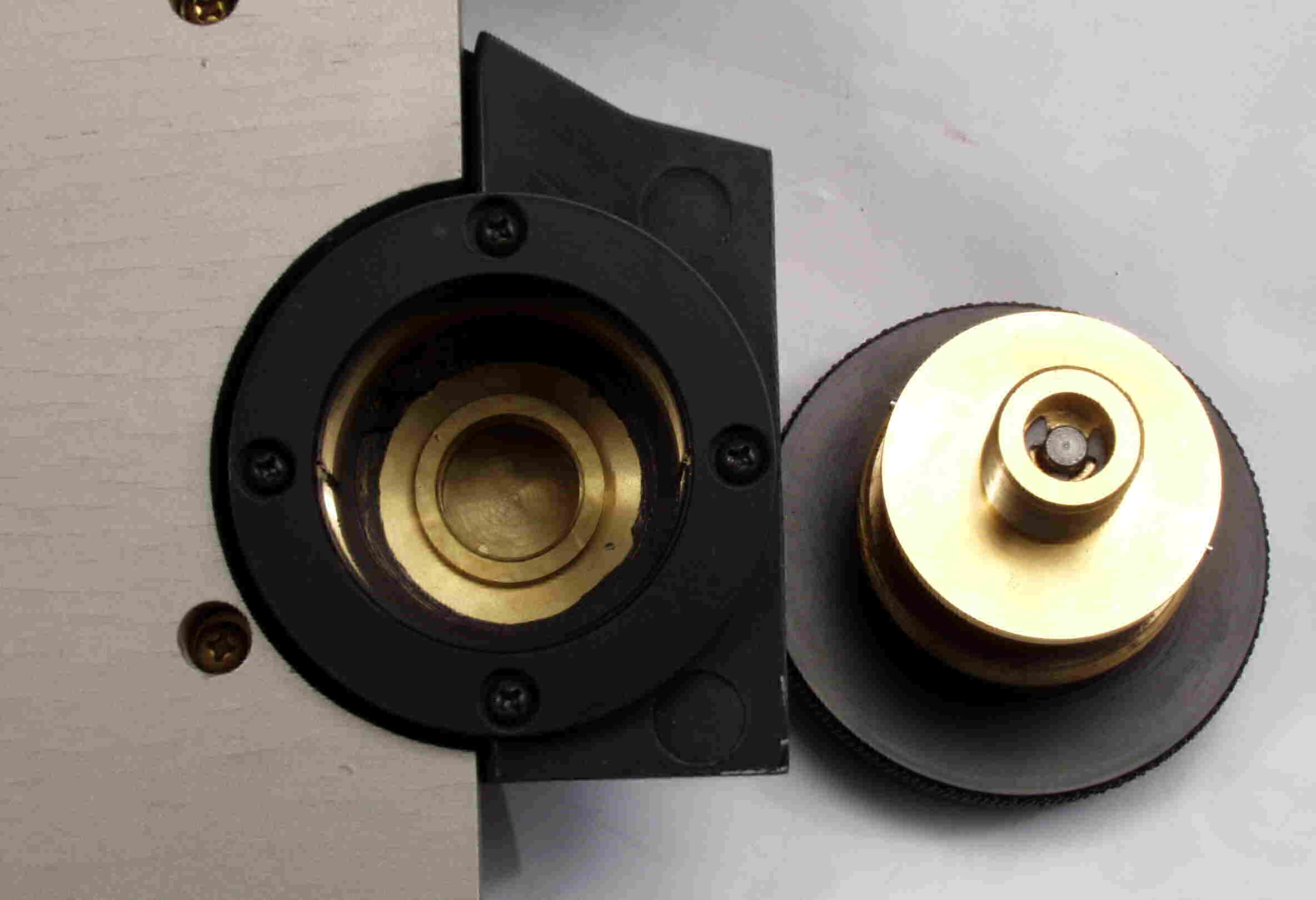

| Ｃ８Ｃ． 修理中 モーター分解・点検・清掃・給油 |
 |

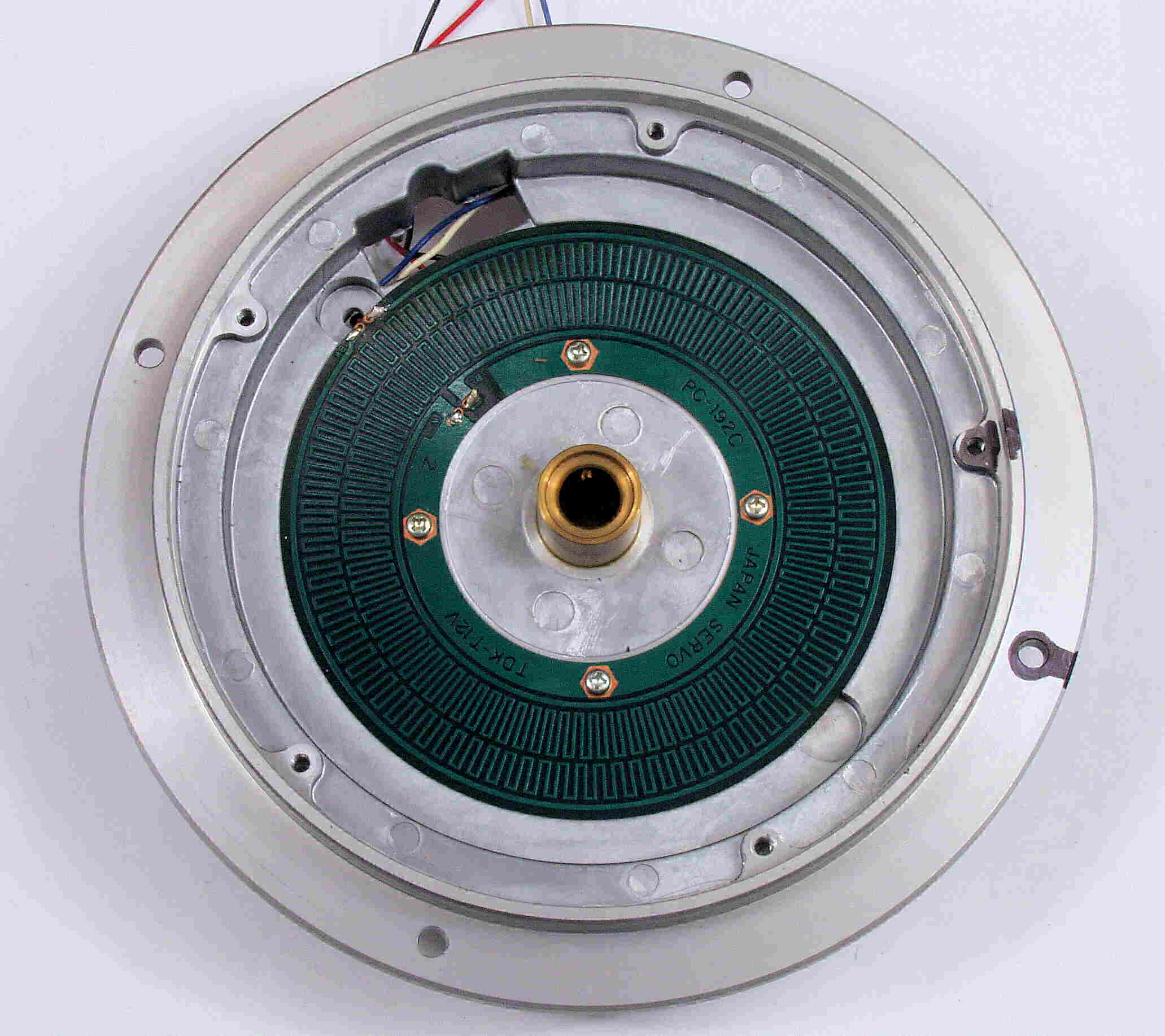

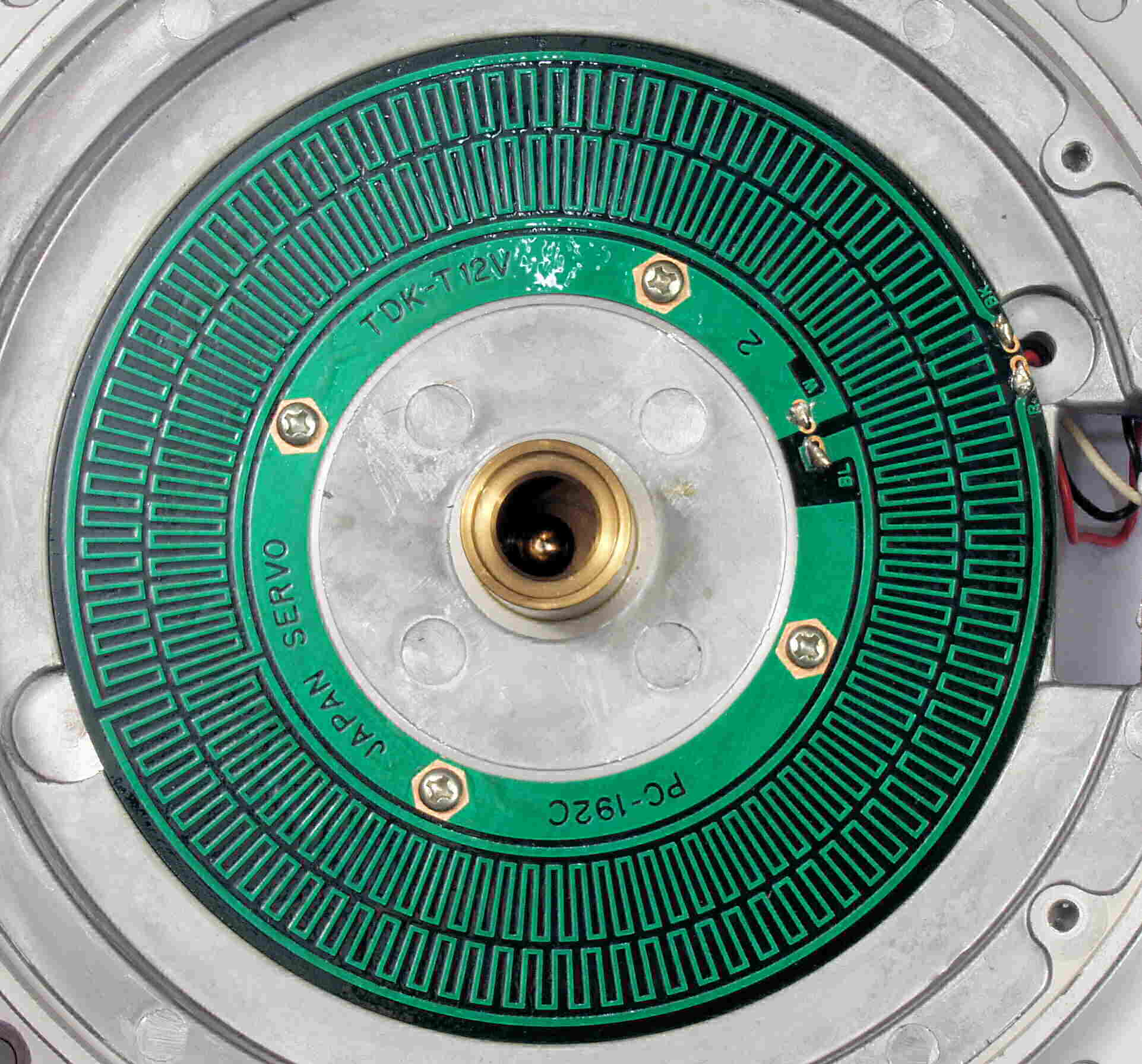

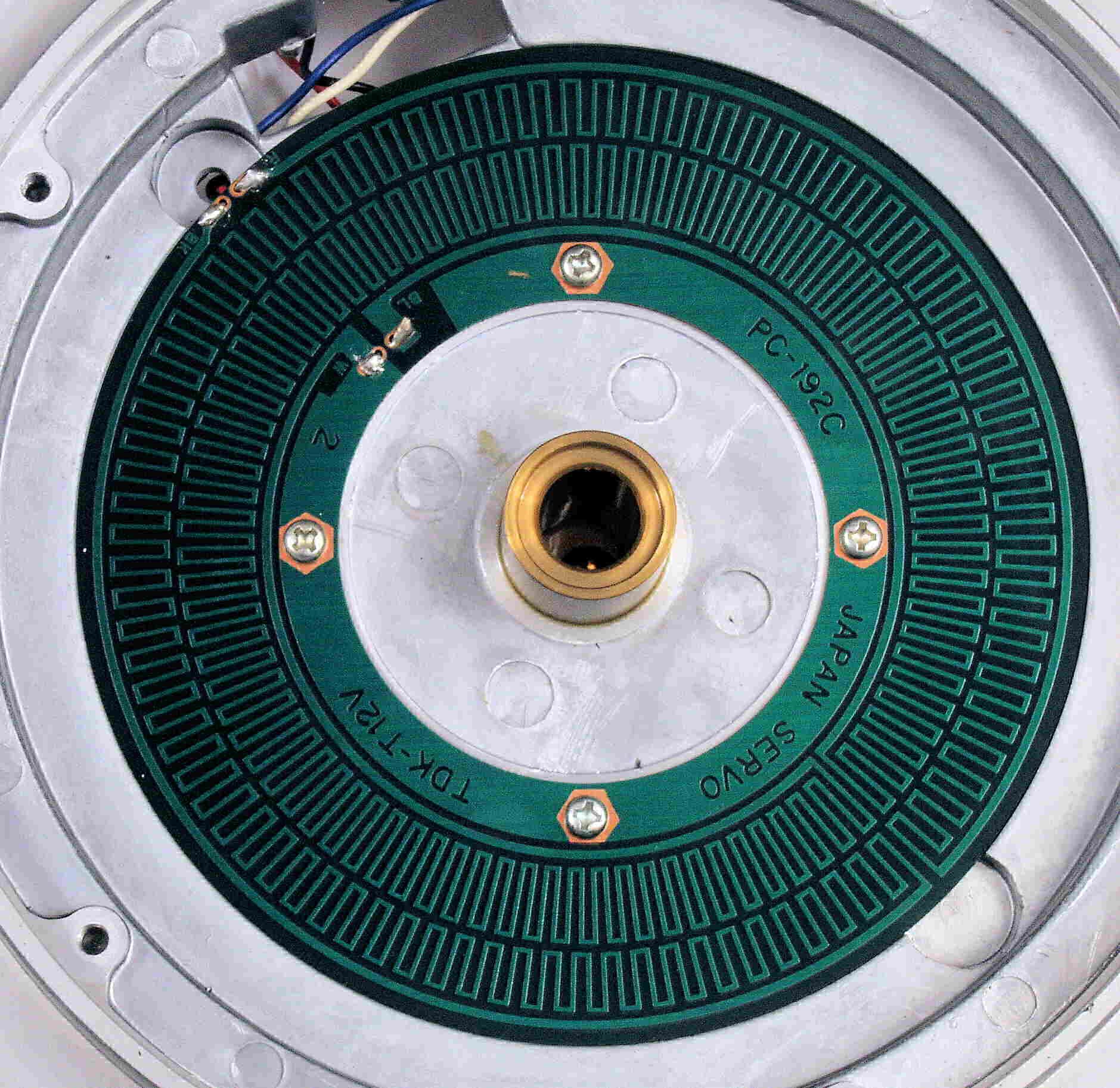

| Ｃ８Ｄ． 修理中 回転センサー（発電機）＝ＦＧコイル。 |
 |
| Ｃ８Ｅ． 修理中 回転センサー（発電機）＝ＦＧコイル。 |
 |
| Ｃ８Ｆ． 修理後 回転センサー（発電機）に絶縁コートを塗る。 |
 |
| Ｃ８Ｇ． 修理中 軸受けにグリス（オイル）が殆ど無い！ |
 |
| Ｃ８Ｈ． 修理中 軸受けにグリス（オイル）が殆ど無い２！ |
 |

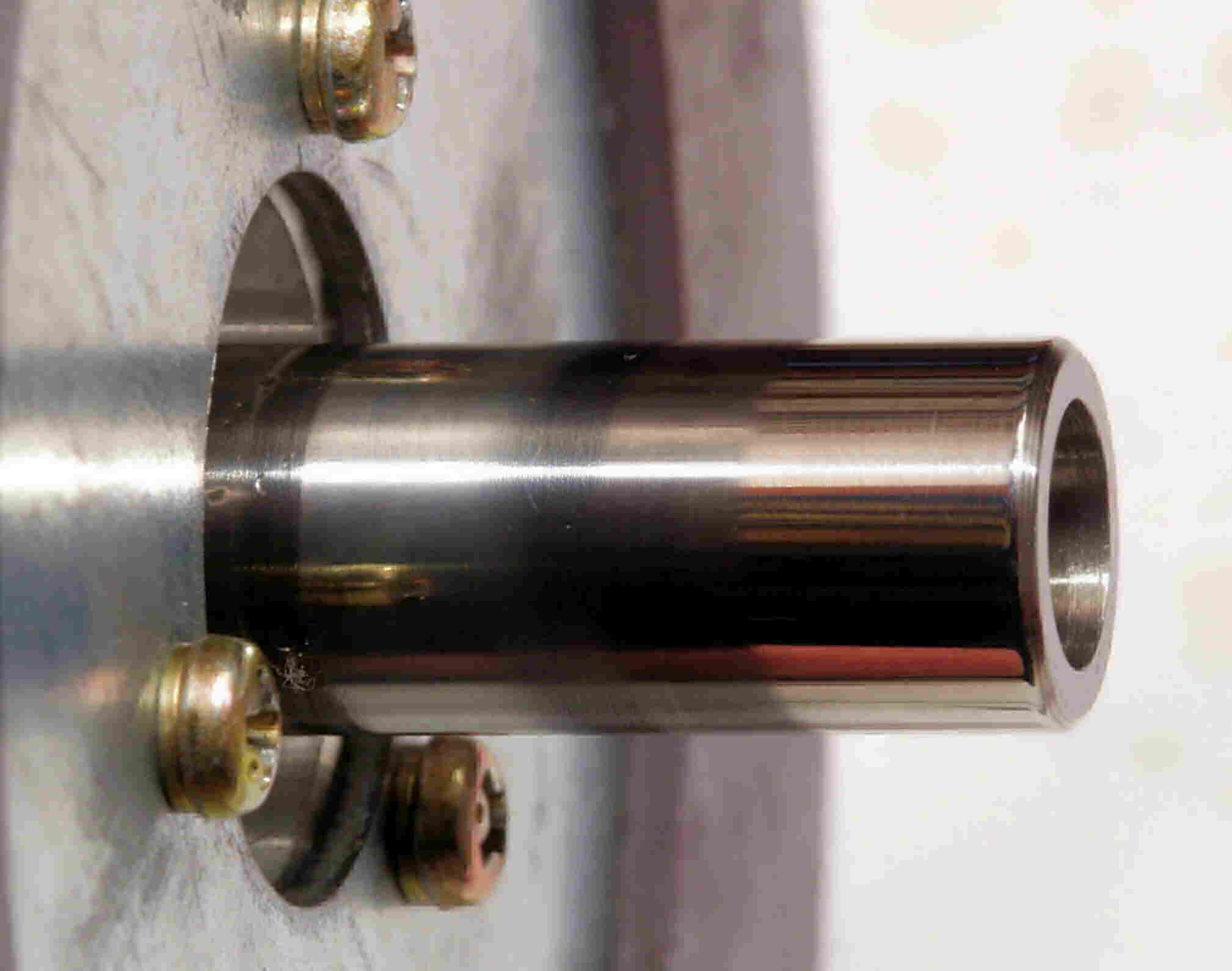

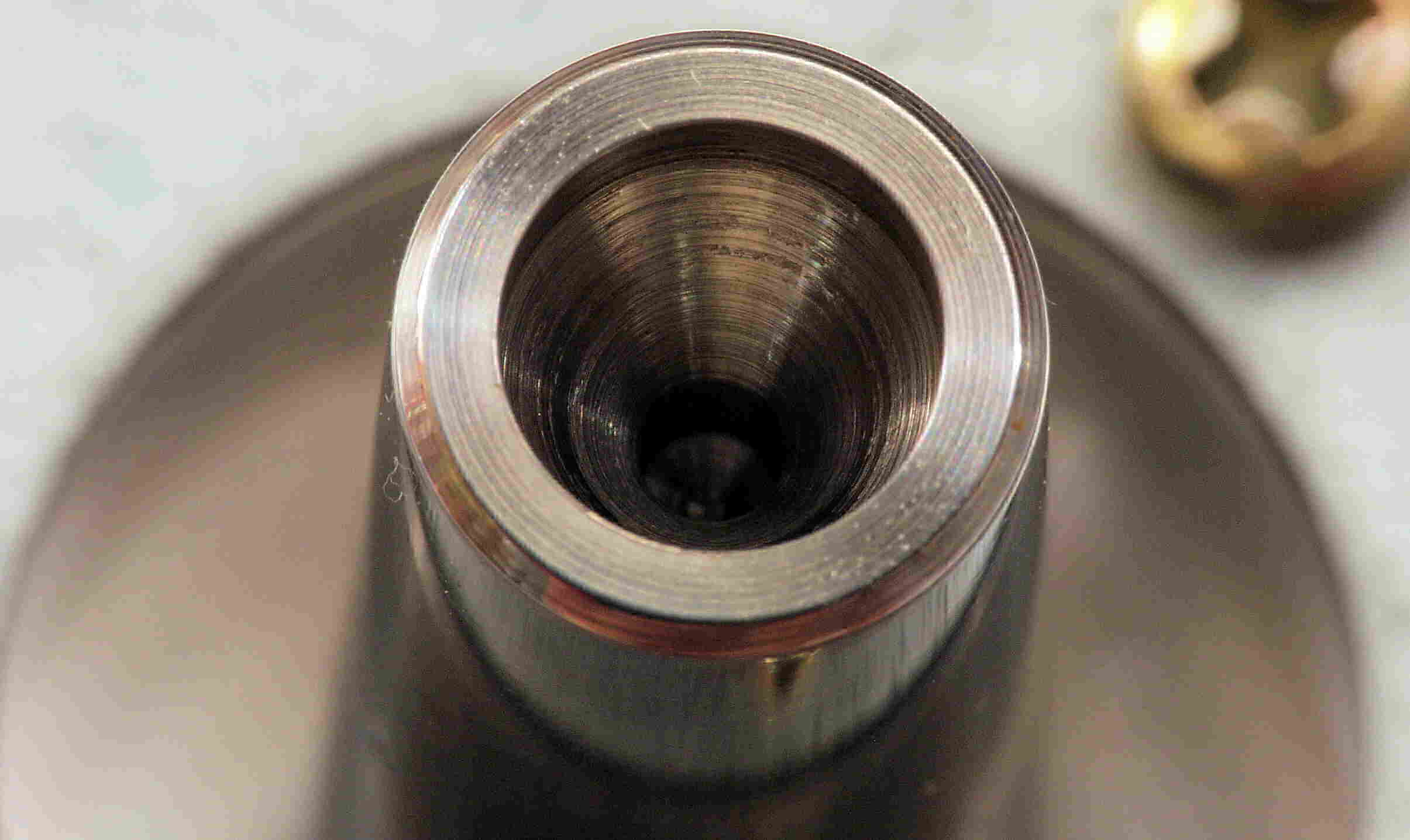

| Ｃ８Ｉ． 修理中 軸に変色有り！ |
 |

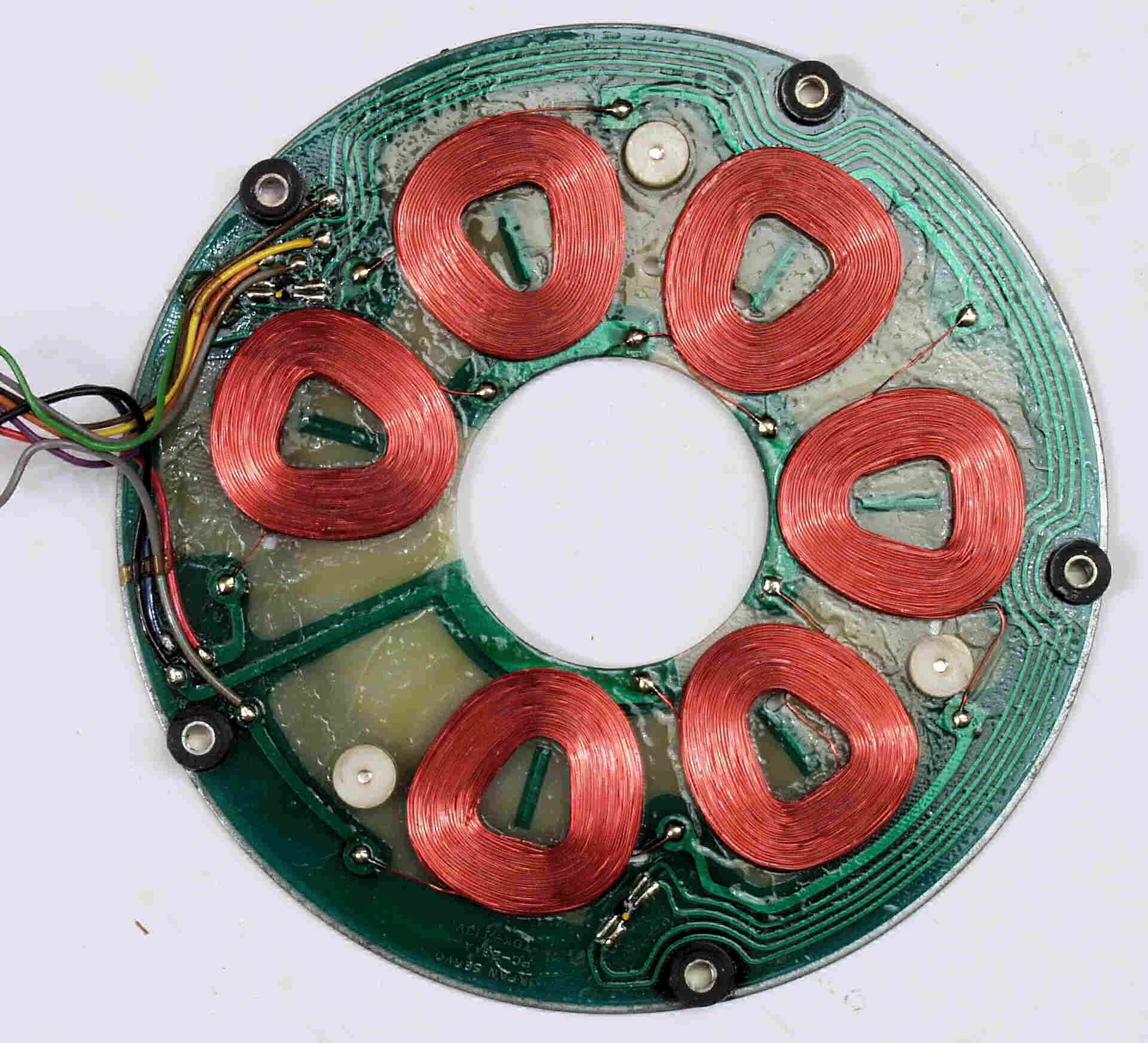

| Ｃ９Ａ． 修理前 フィールドコイル。 |
 |

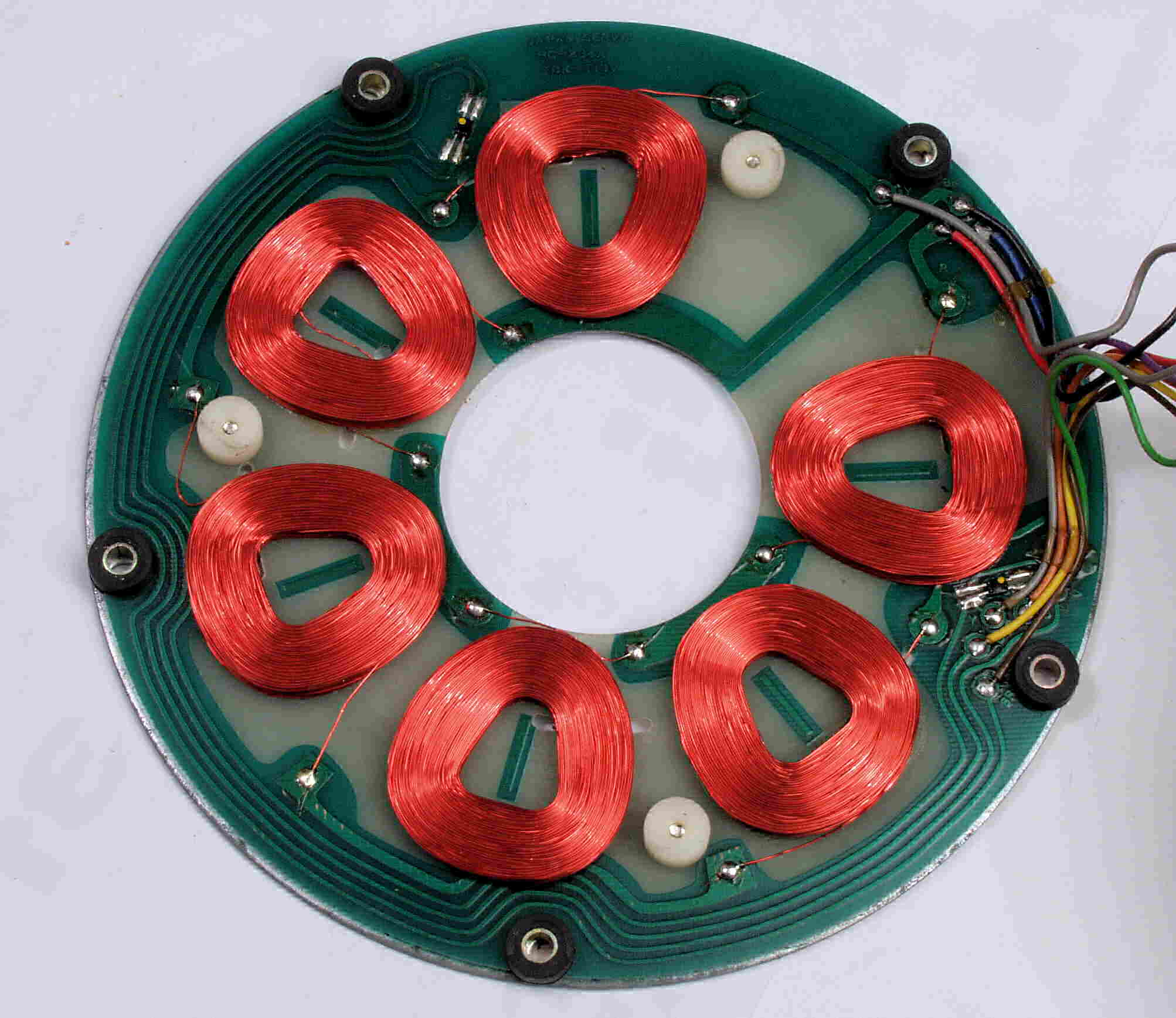

| Ｃ９Ｂ． 修理後 フィールドコイル、絶縁コーテイングで押さえる。 |
 |

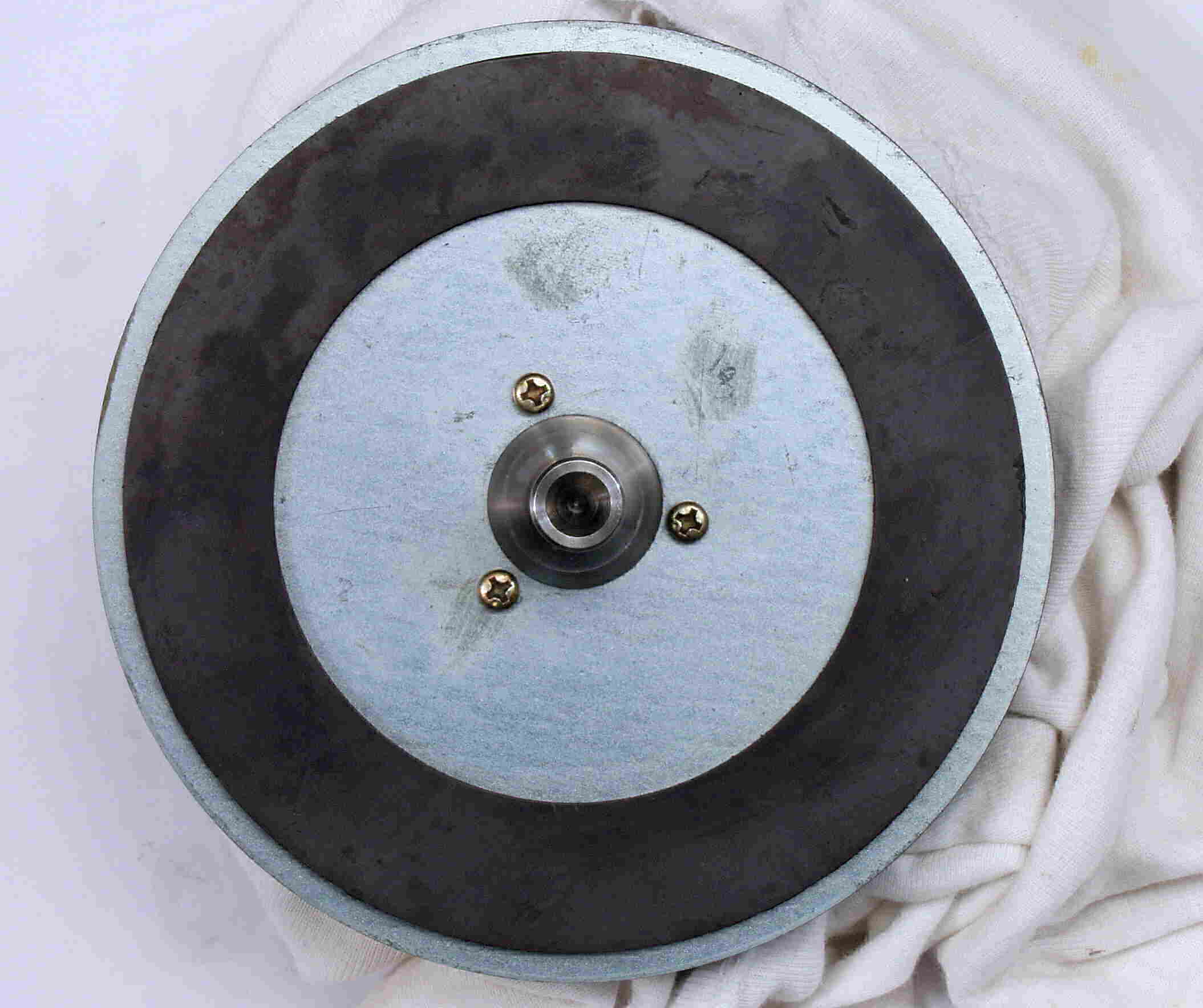

| ＣＢＡ． 修理前 回転子下磁石。 |
 |
| ＣＢＢ． 修理前 回転子上磁石。 |
 |

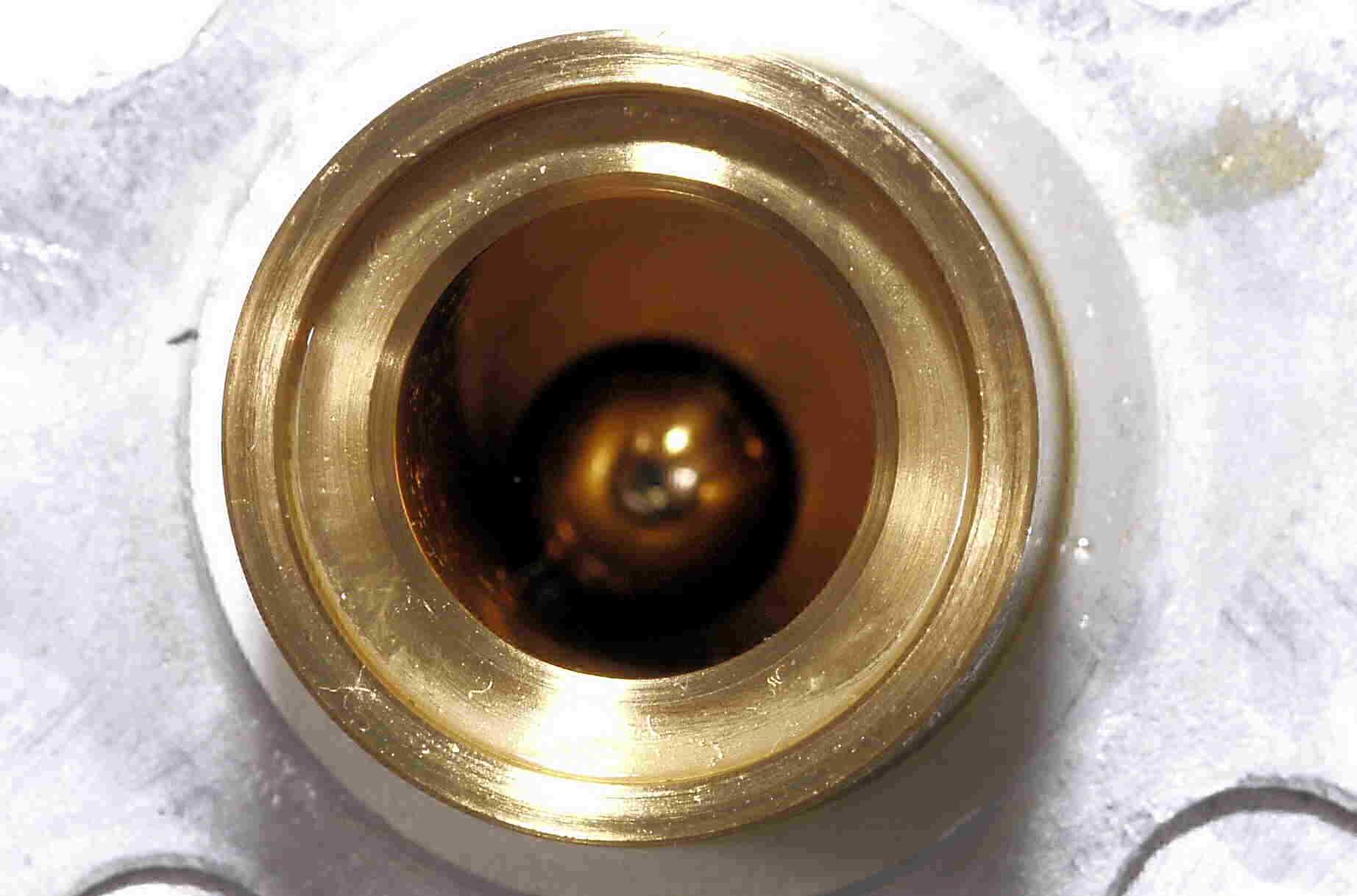

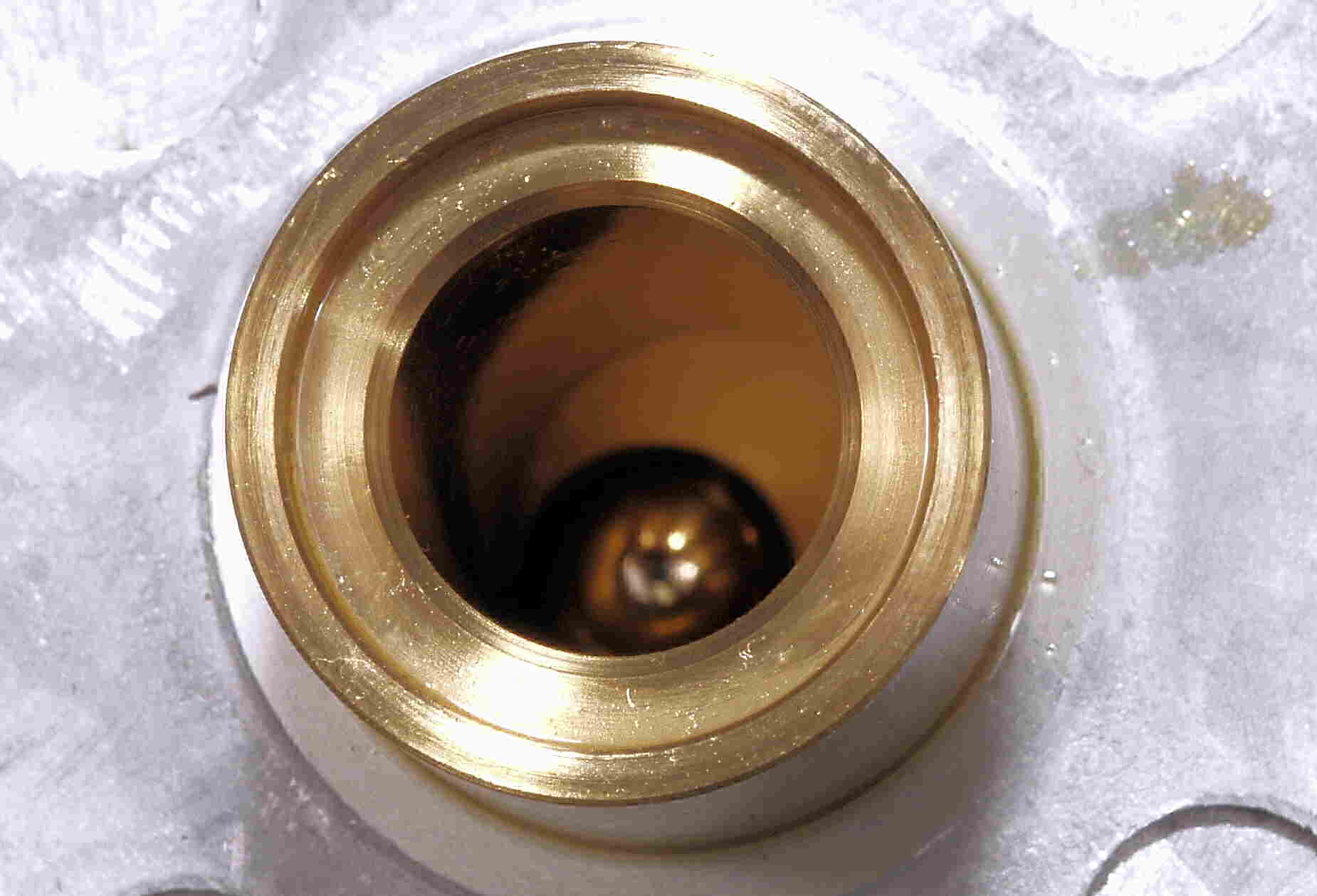

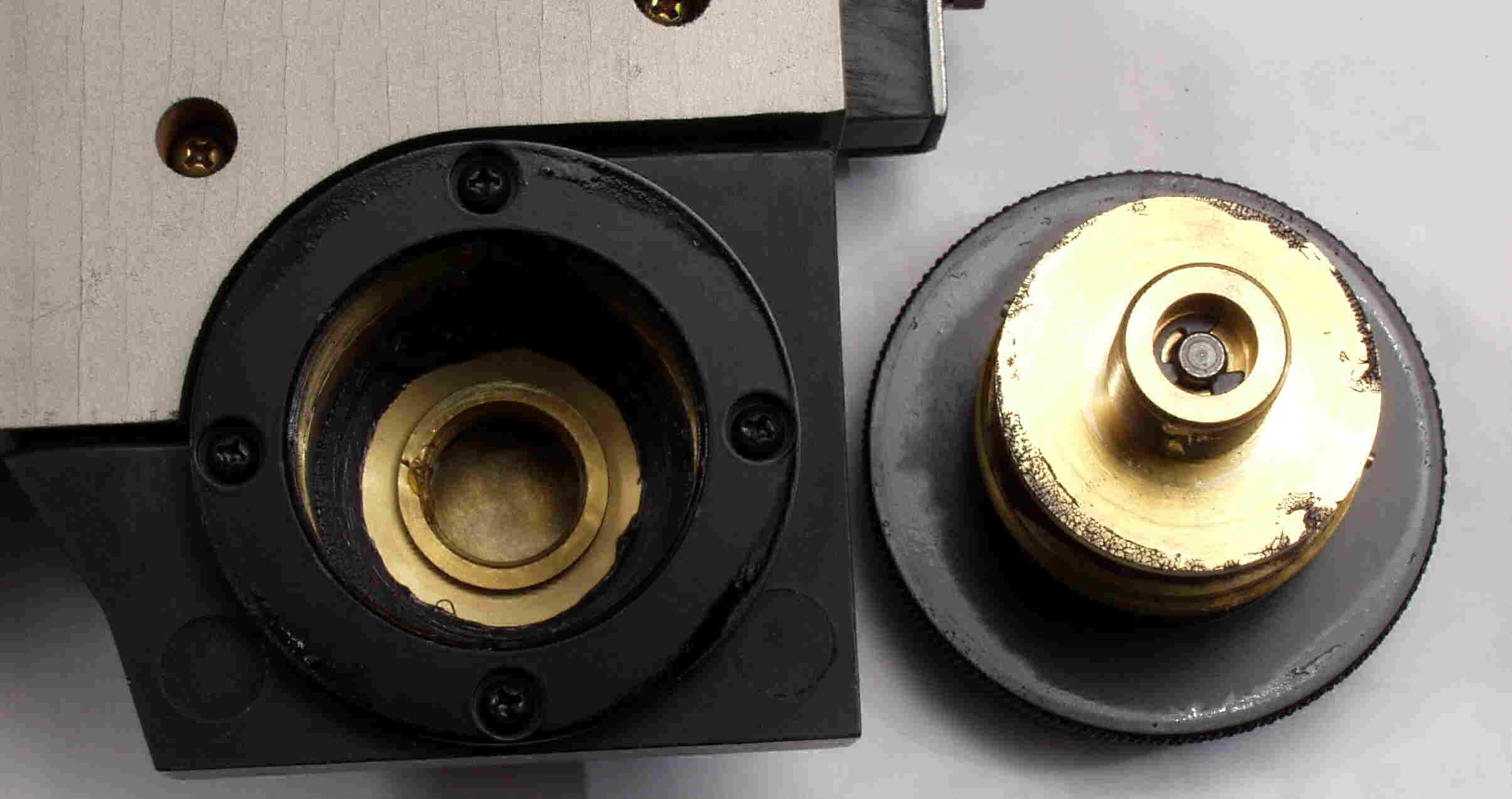

| ＣＢＣ． 修理前 軸受けと受け玉、グリス（オイル）が殆ど無い！ |
 |
| ＣＤＡ． 修理中 前右足の点検・清掃・給油 |
 |
| ＣＤＢ． 修理中 前左足の点検・清掃・給油 |
 |
| ＣＤＣ． 修理中 後右足の点検・清掃・給油 |
 |
| ＣＤＤ． 修理中 後左足の点検・清掃・給油 |
 |

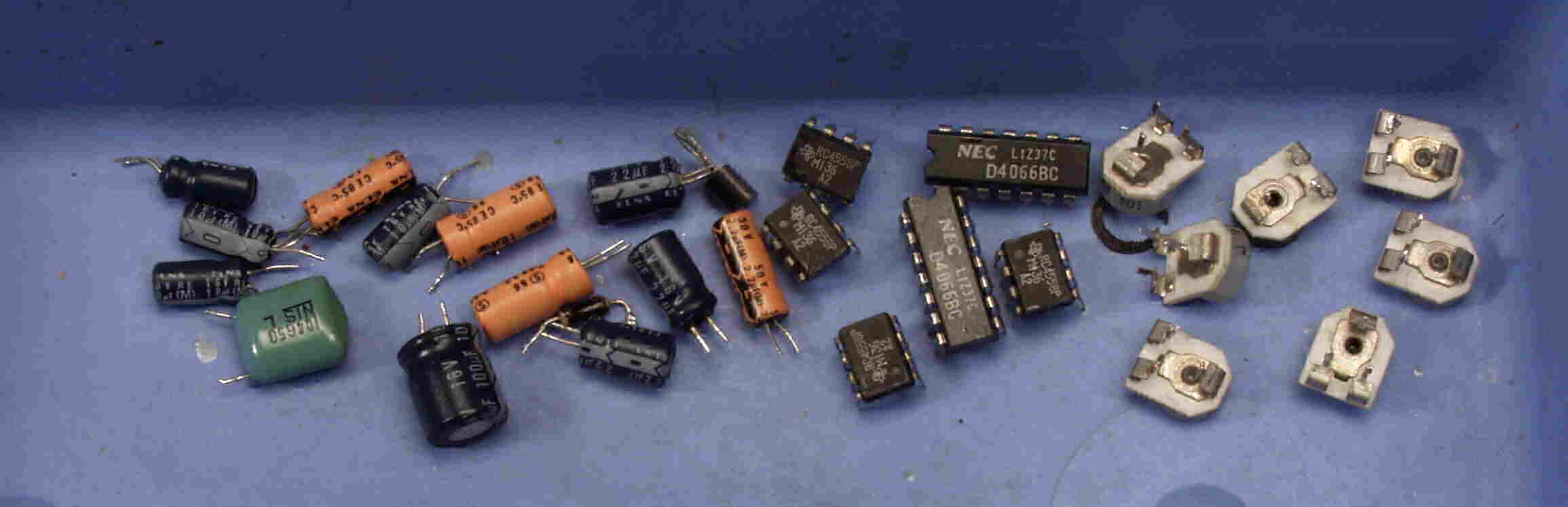

| ＣＦ． 交換部品 |
 |

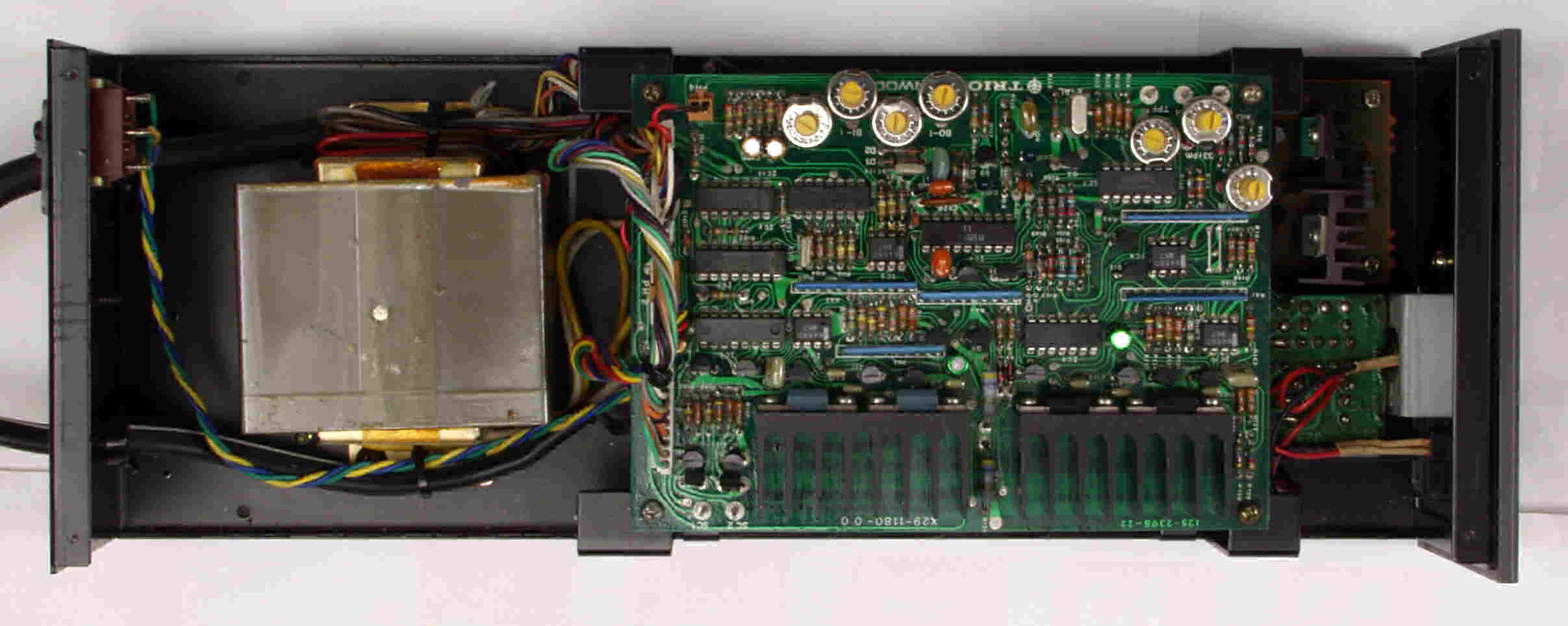

| ＣＧＡ． 修理前 電源・制御部 |
|
| ＣＧＢ． 修理後 電源・制御部 |
 |
| ＣＧＣ． 修理前 電源・制御部、 右上から見る |
|
| ＣＧＤ． 修理後 電源・制御部、 右上から見る |
 |
| ＣＧＥ． 修理前 電源・制御部、 左上から見る |
|
| ＣＧＦ． 修理後 電源・制御部、 左上から見る |
 |
| ＣＨＡ． モータ固定する |
 |
| ＣＨＢ． タンテーブル取り付け |
 |

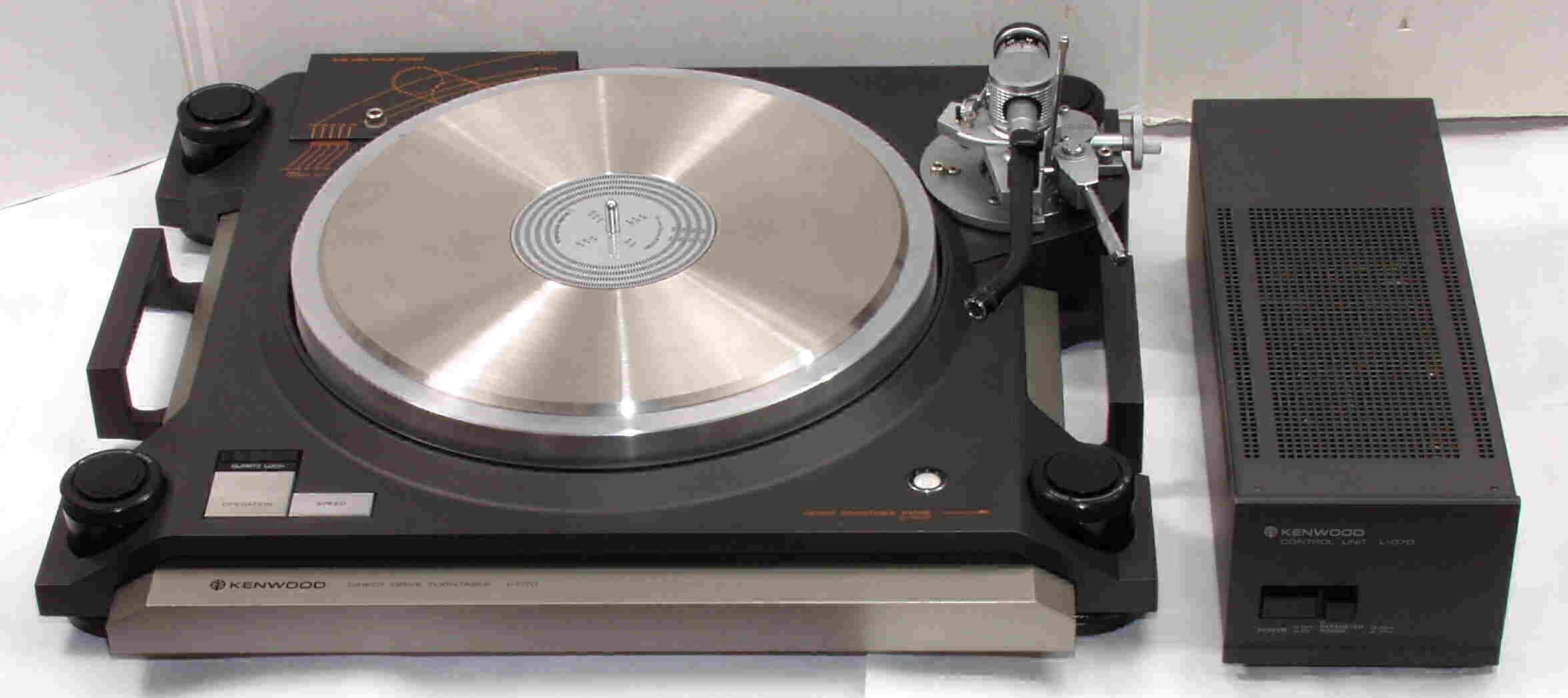

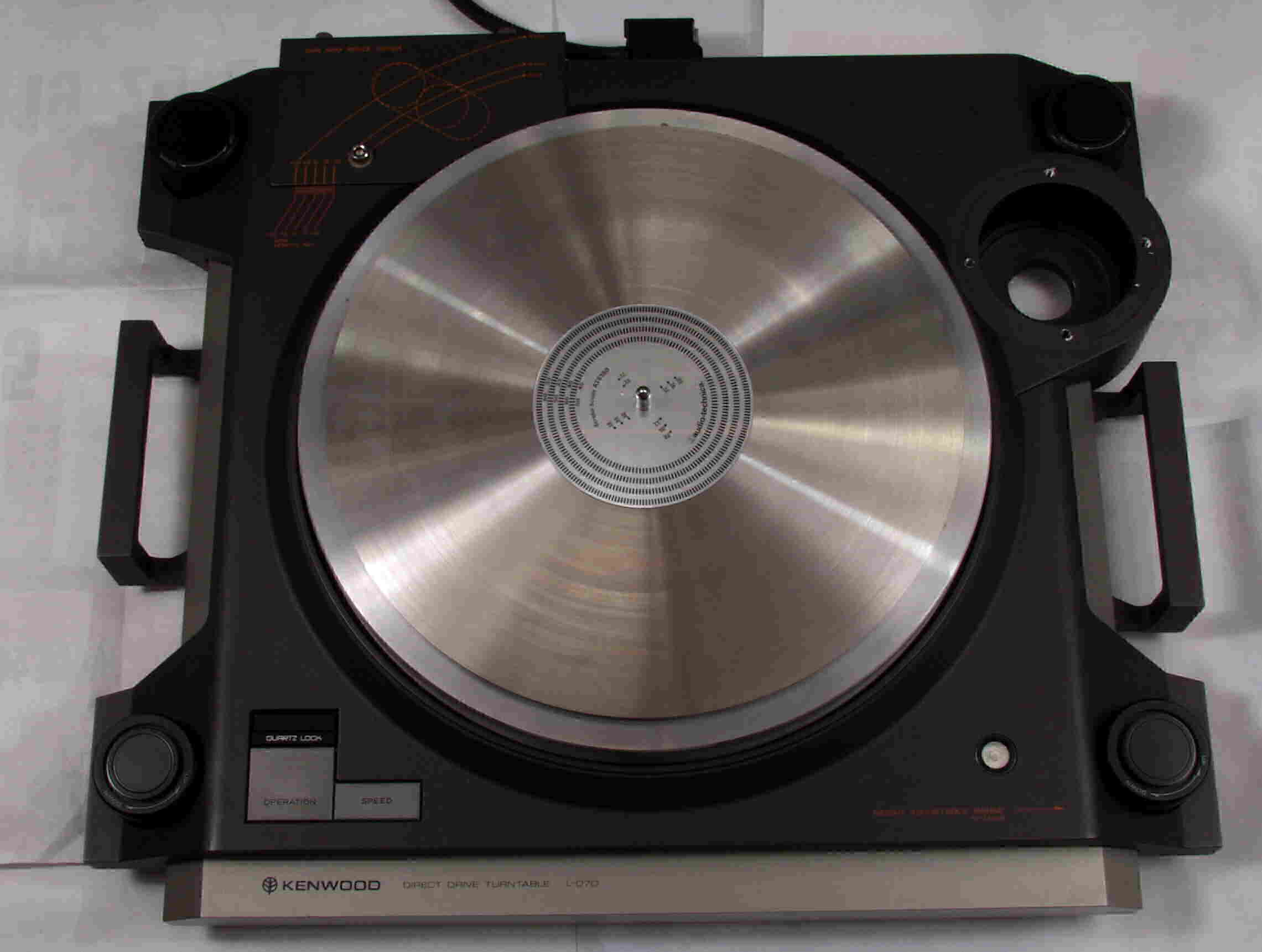

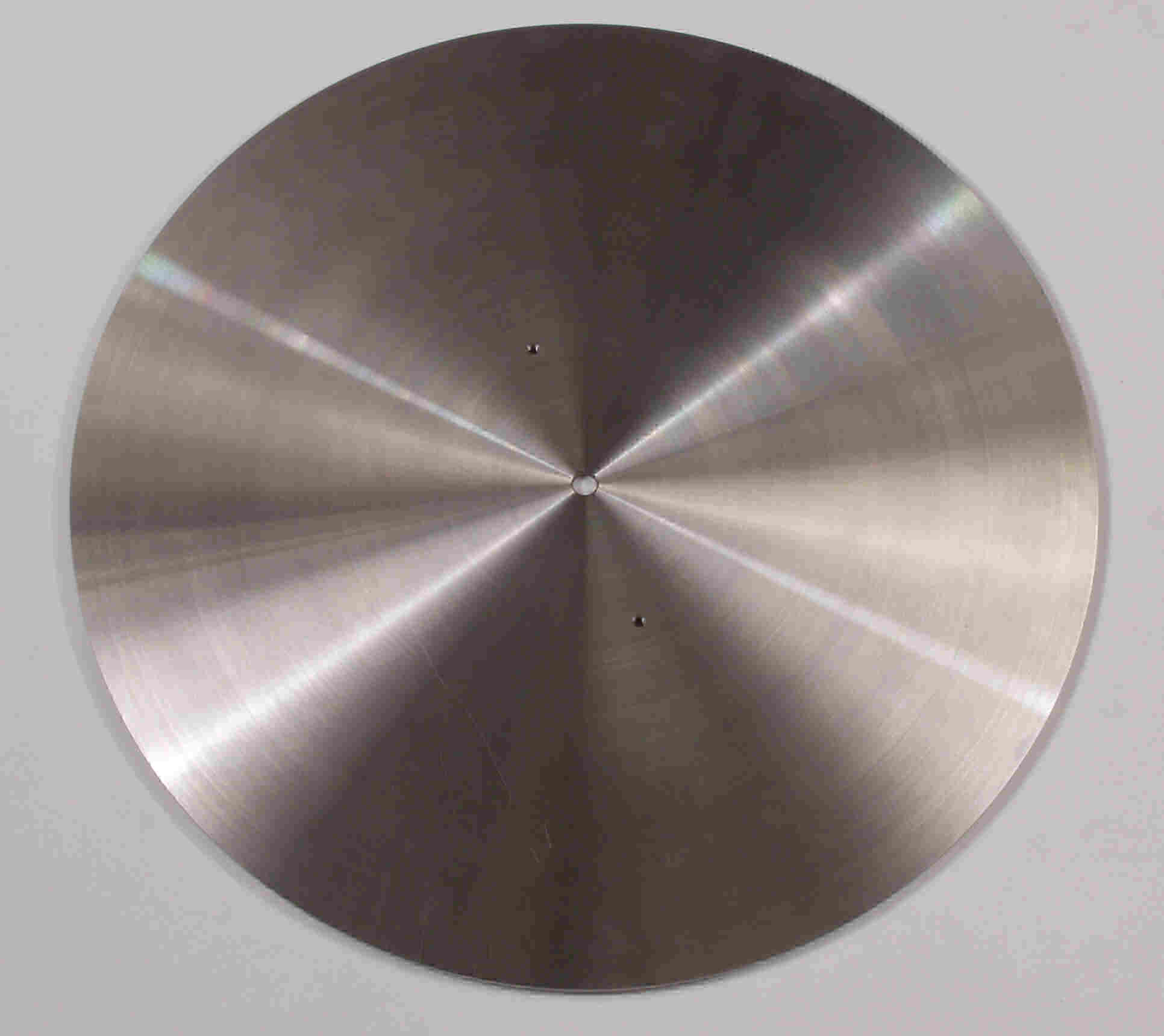

| ＣＨＣ． ステンレス製スタビライザー取り付けて完成 |
 |
| Ｅ． 調整・測定 Ｅ１． 調整・測定 |
 |

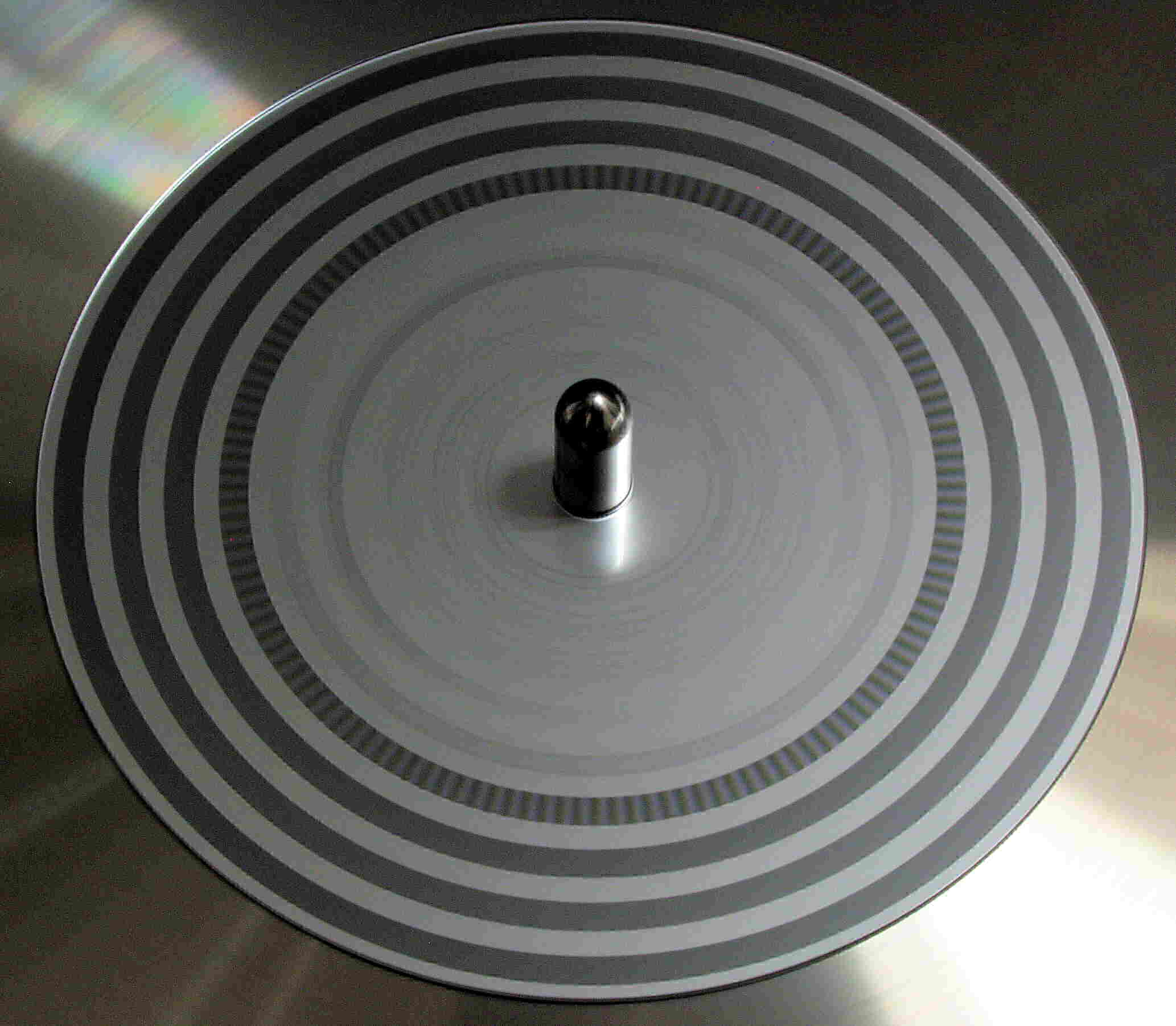

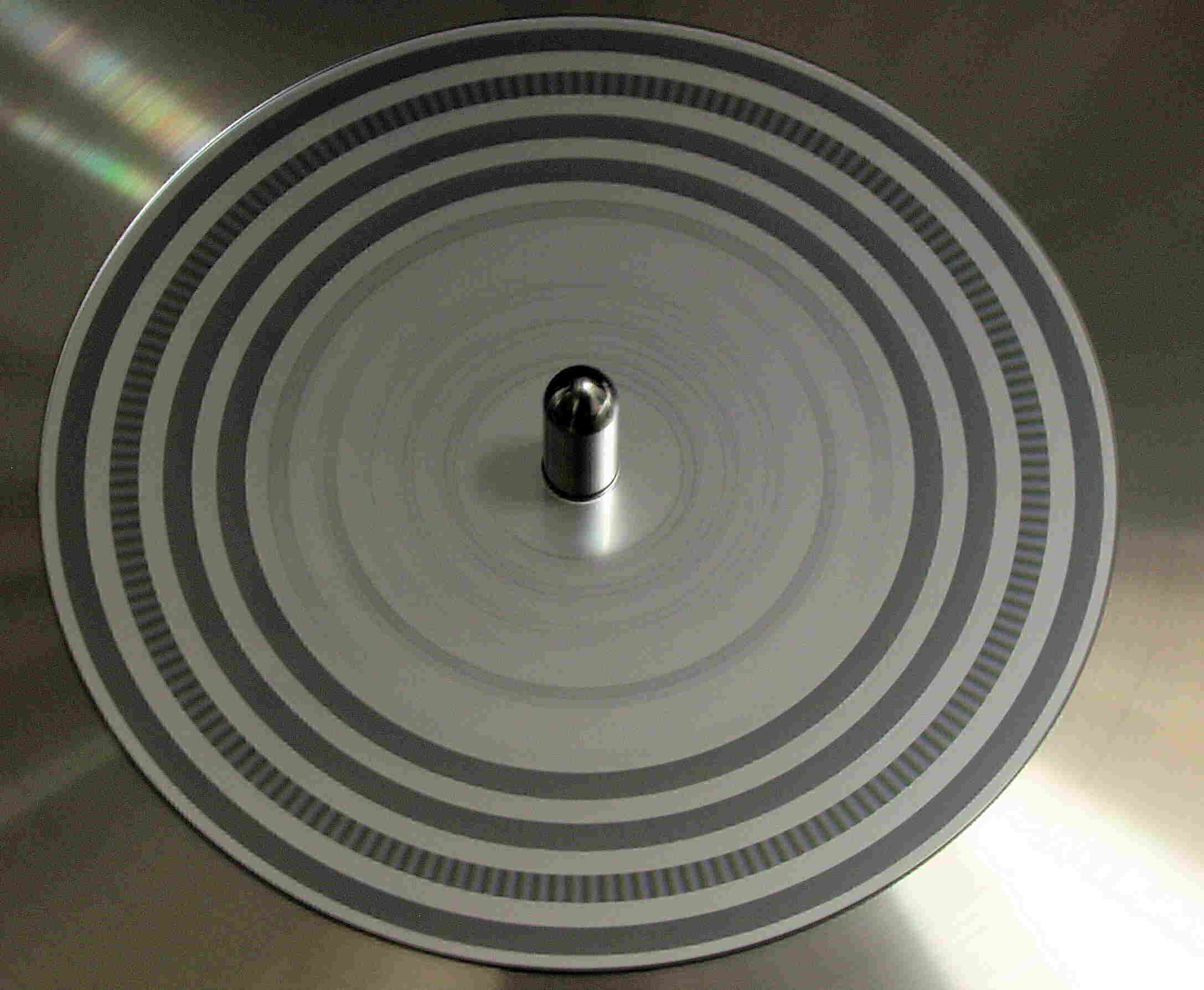

| Ｅ２． ３３回転、ストロボ |
 |
| Ｅ３． ４５回転、ストロボ |
 |

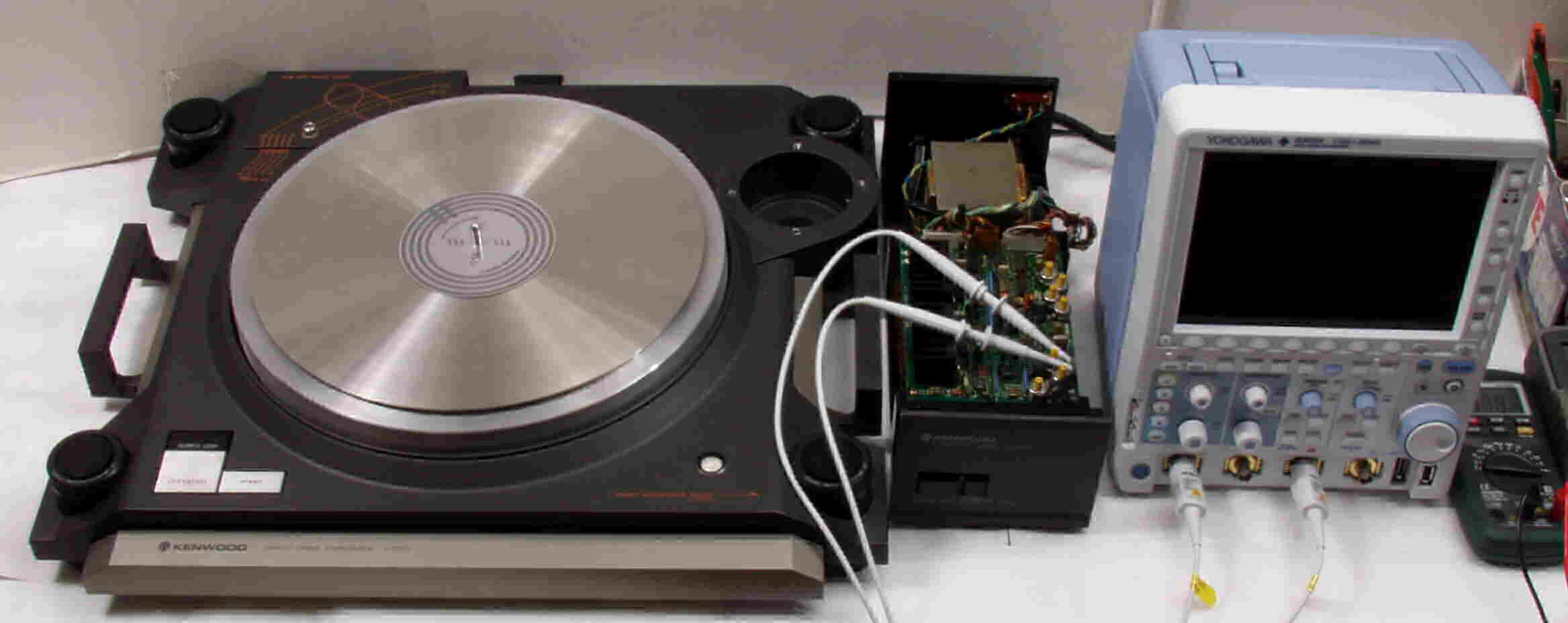

| F． デジタルオシロで最終計測・調整 F１． 左のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ ＤＬＭ２０２４＞＞ |
 |

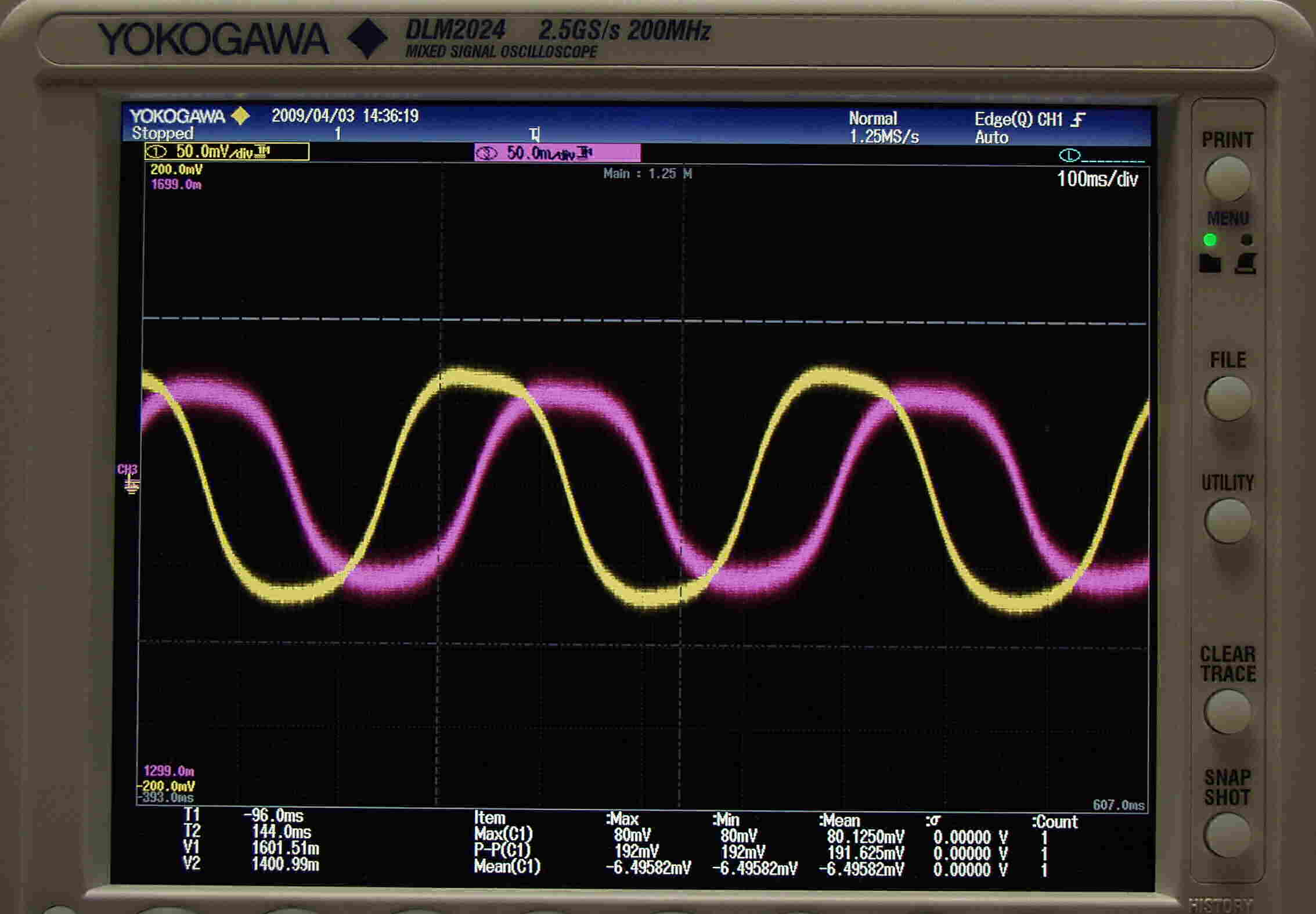

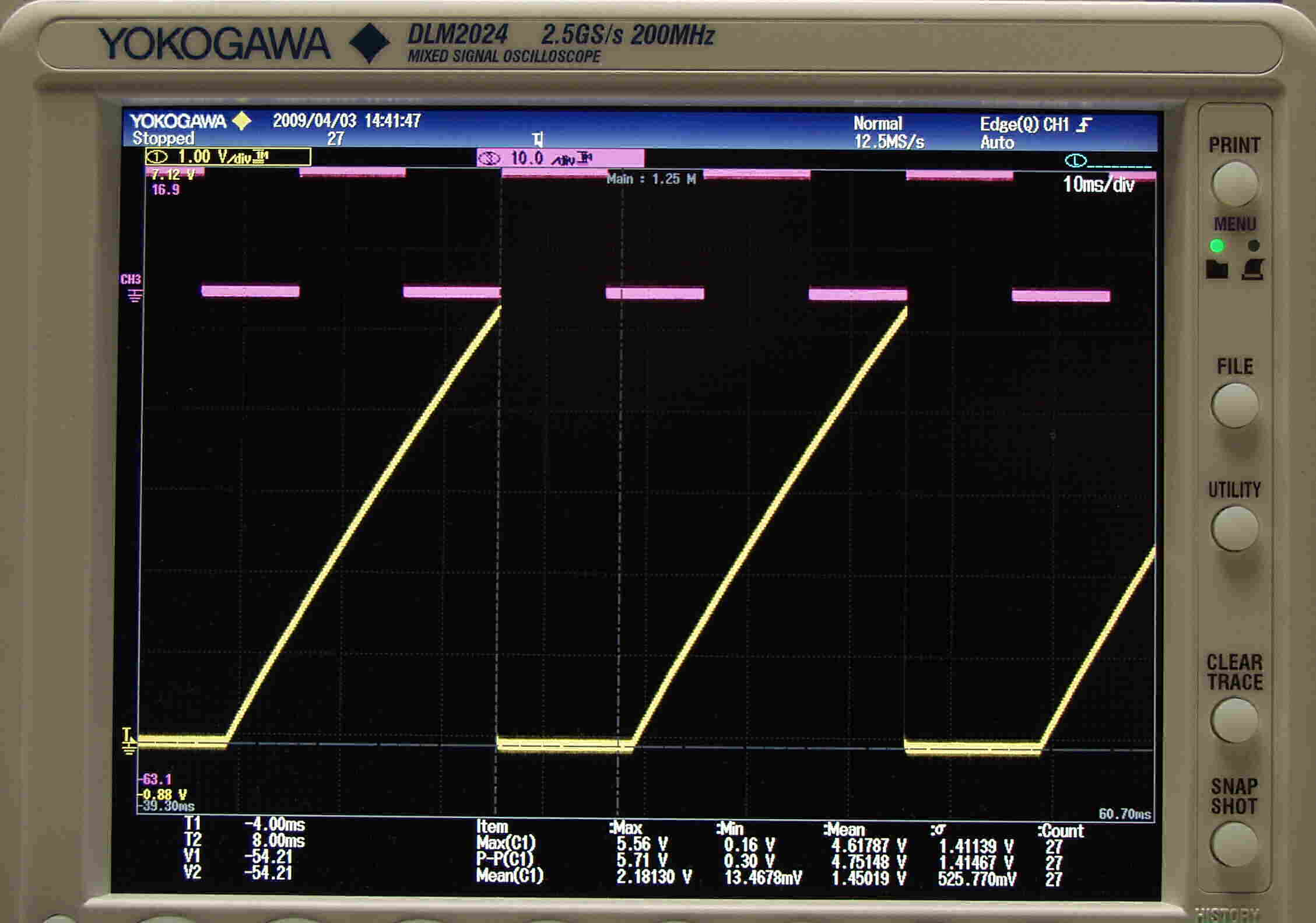

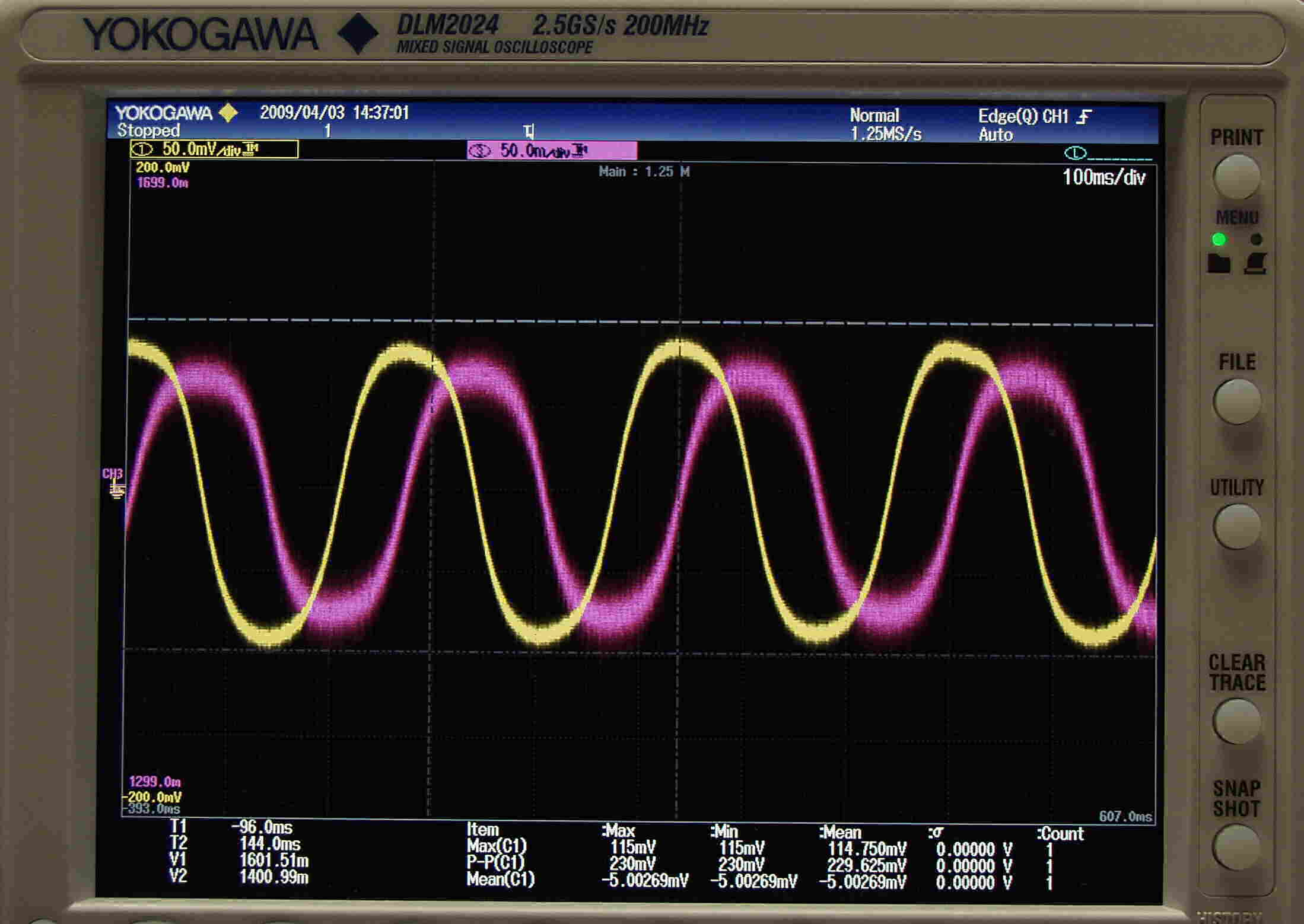

| F２Ａ． ４５回転駆動電流波形 |
 |
| F２Ｂ． ３３回転駆動電流波形 |
 |

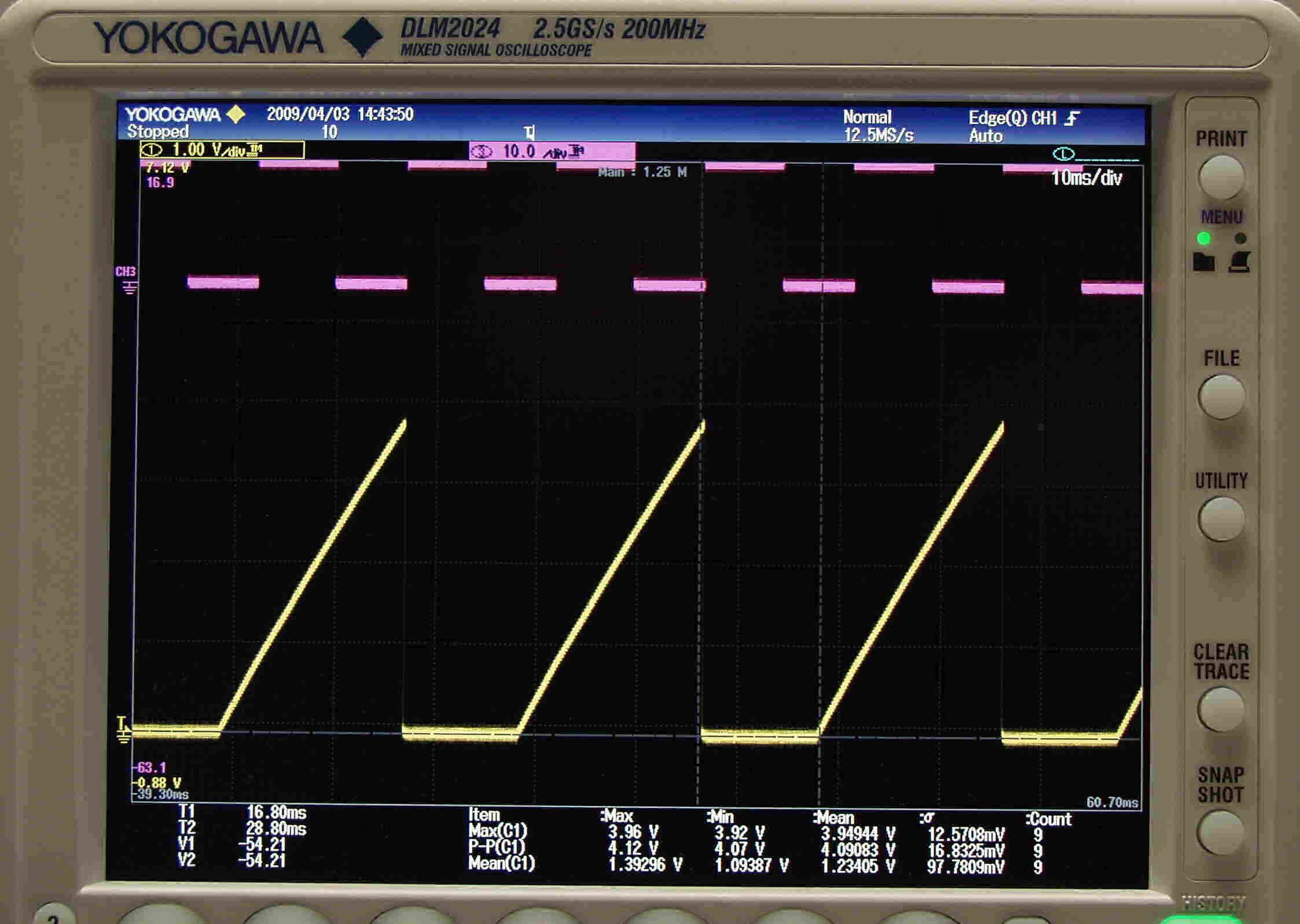

| F３Ａ． ４５回転ＰＬＬ制御波形 |
 |
| F３Ｂ． ３３回転ＰＬＬ制御波形 |
 |

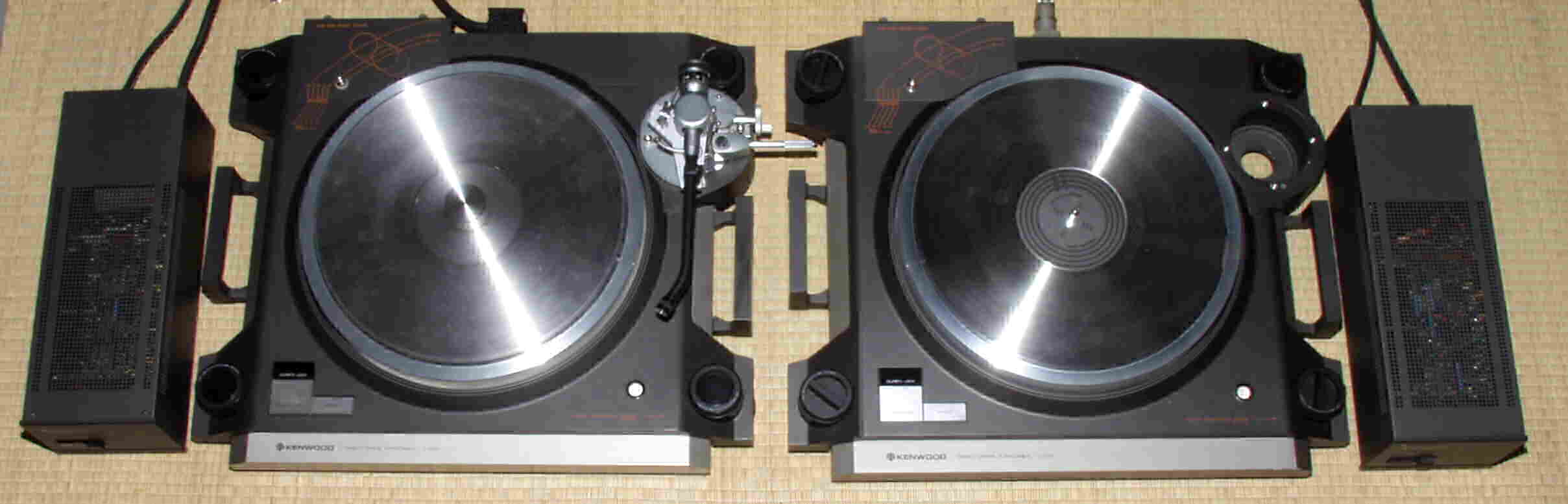

| Ｅ４． 完成２４時間エージング、右は「Ｌ−０７ｄ ２台目」 |
 |
