| ＭＩＣＲＯ ＳＸ−１１１ＦＶ Ｔｕｒｎｔａｂｌｅ． 修理記録 |
| ＜＜Ｐｕｍｐｕｎｉｔ ＲＰ１１１０ ６台目修理記録はこちら＞＞ 平成１９年３月９日持込 ４月２８日完成 |
|

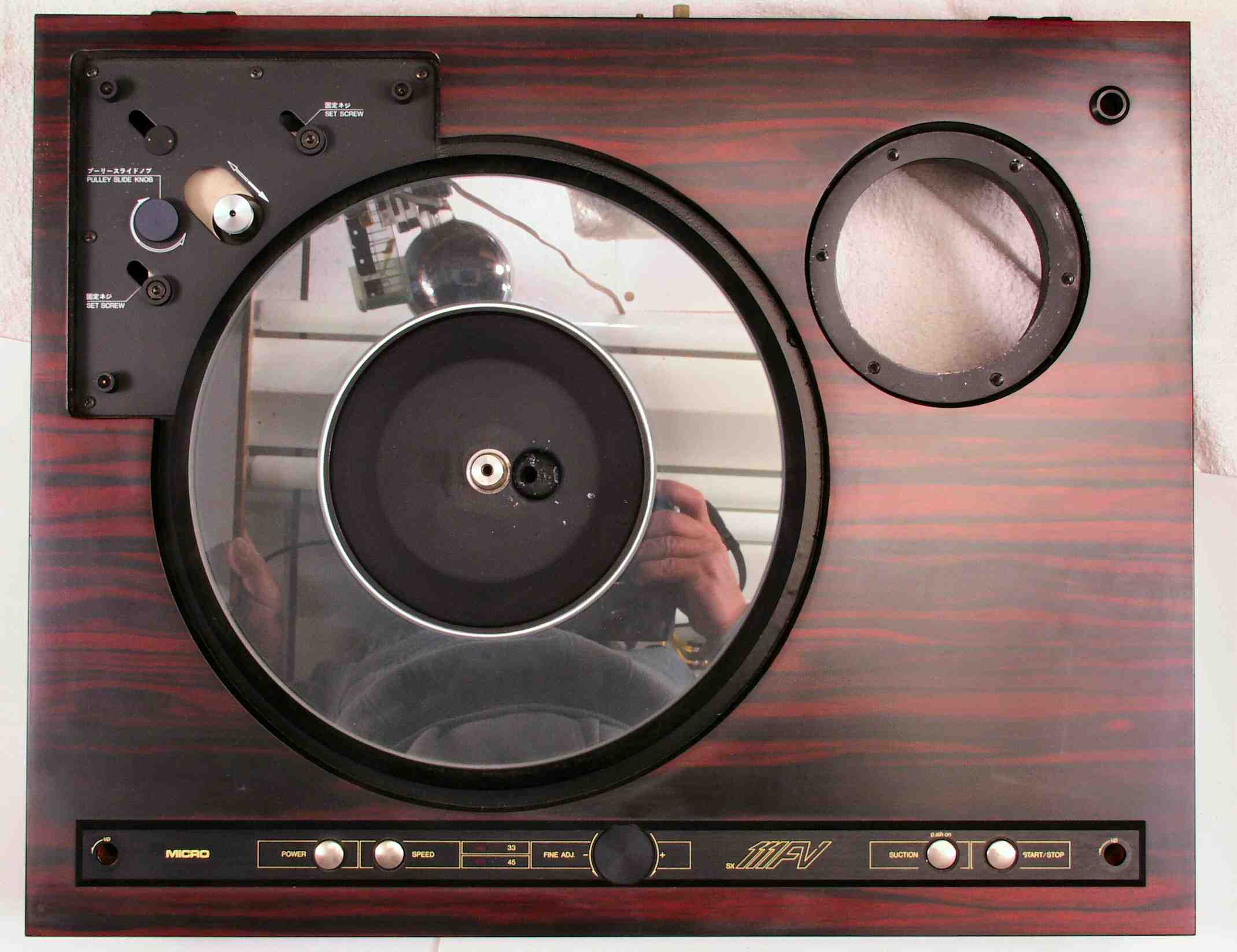

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |
| Ａ−２． 点検中 下から見る |
 |
| Ａ−３Ａ． 点検中 ターンテーブルを上から見る |
 |
| Ａ−３Ｂ． 点検中 ターンテーブルを裏から見る。軸付近に錆びが発生。 |
 |
| Ａ−３Ｃ． 点検中 ターンテーブルを裏から見る（拡大）。軸付近に錆びが発生。 |
 |

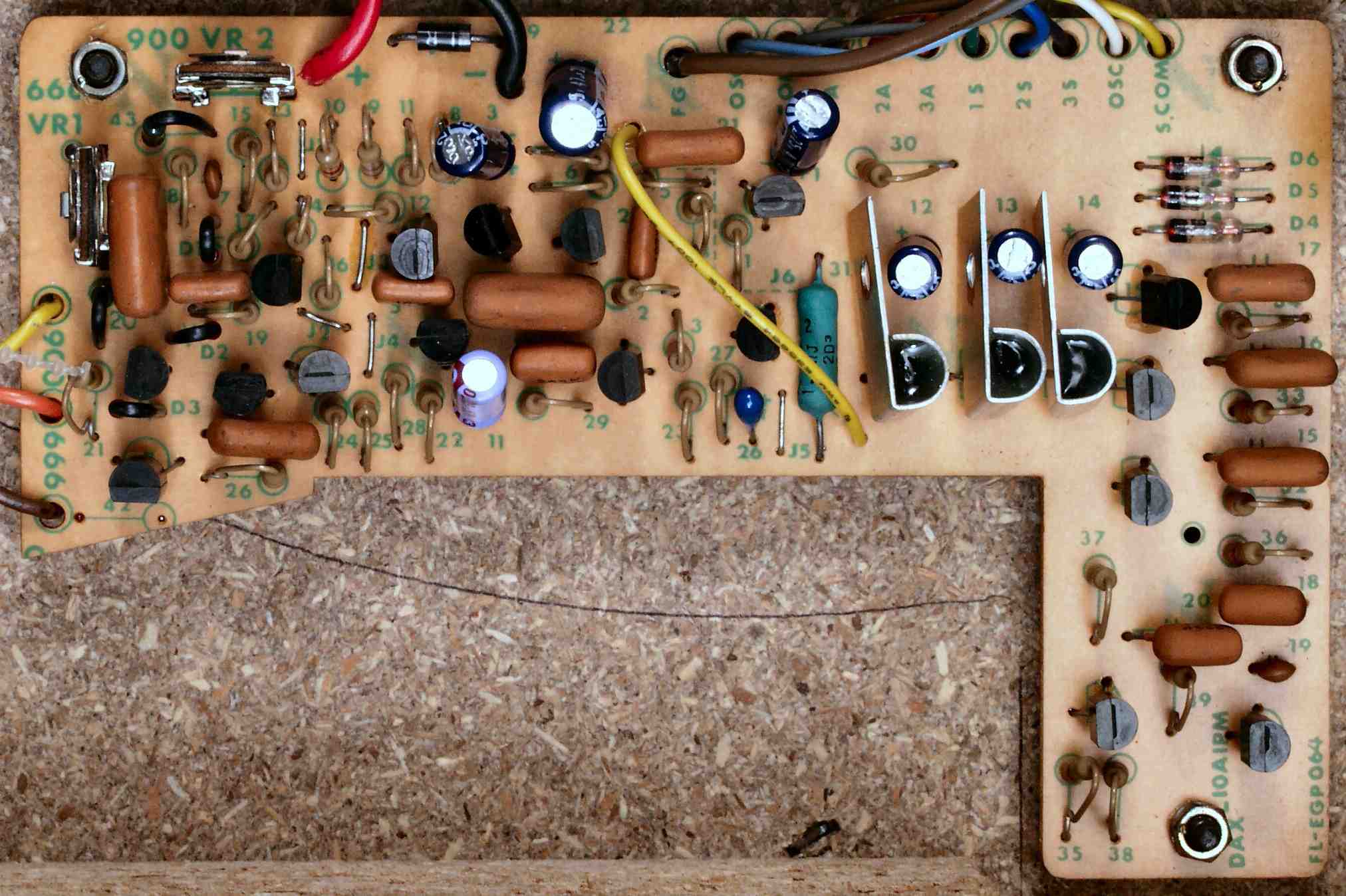

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 制御基板 |
 |

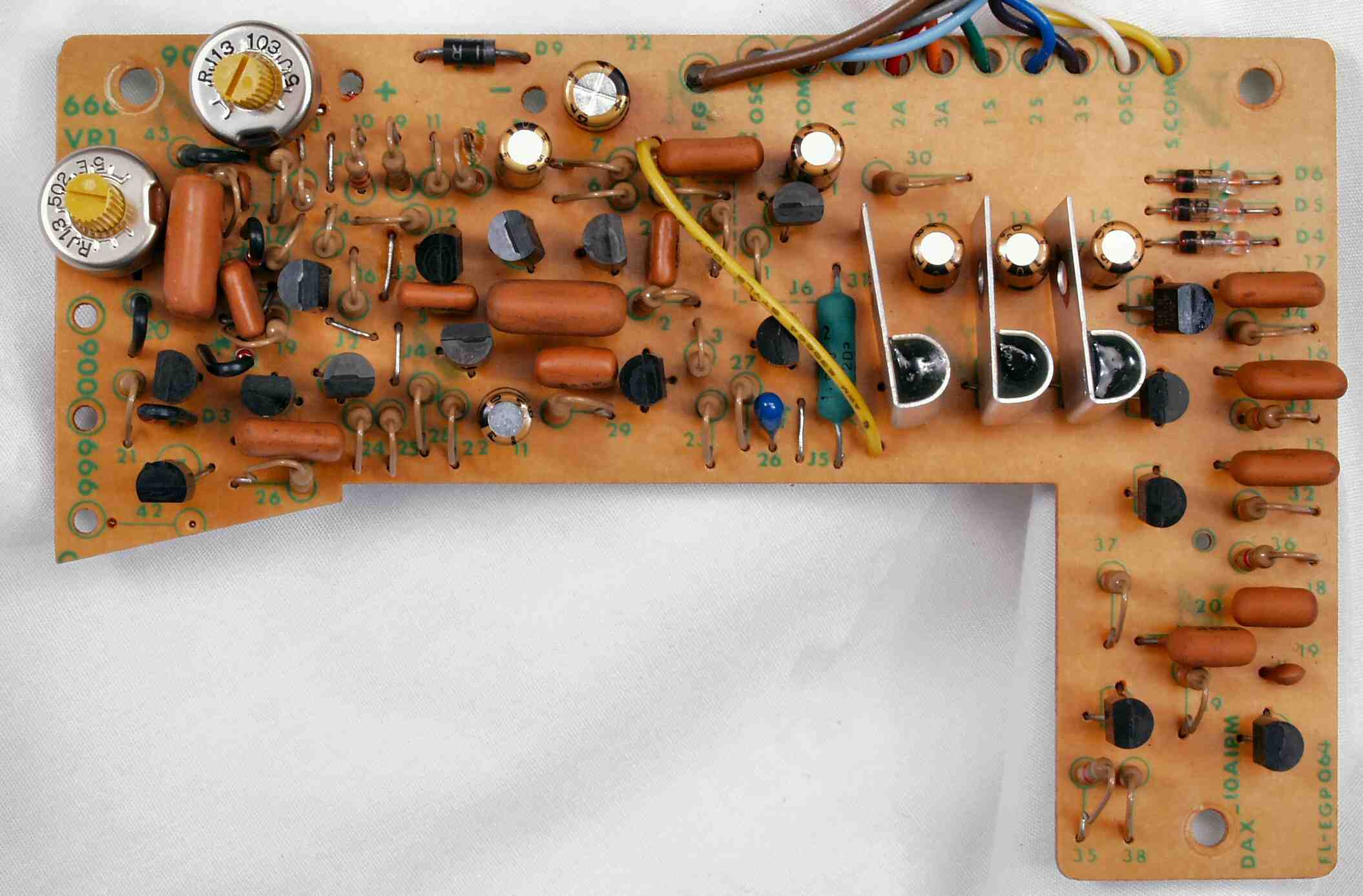

| Ｃ−１Ｂ． 修理後 制御基板。 半固定ＶＲ２個、電解コンデンサー７個交換 |
 |

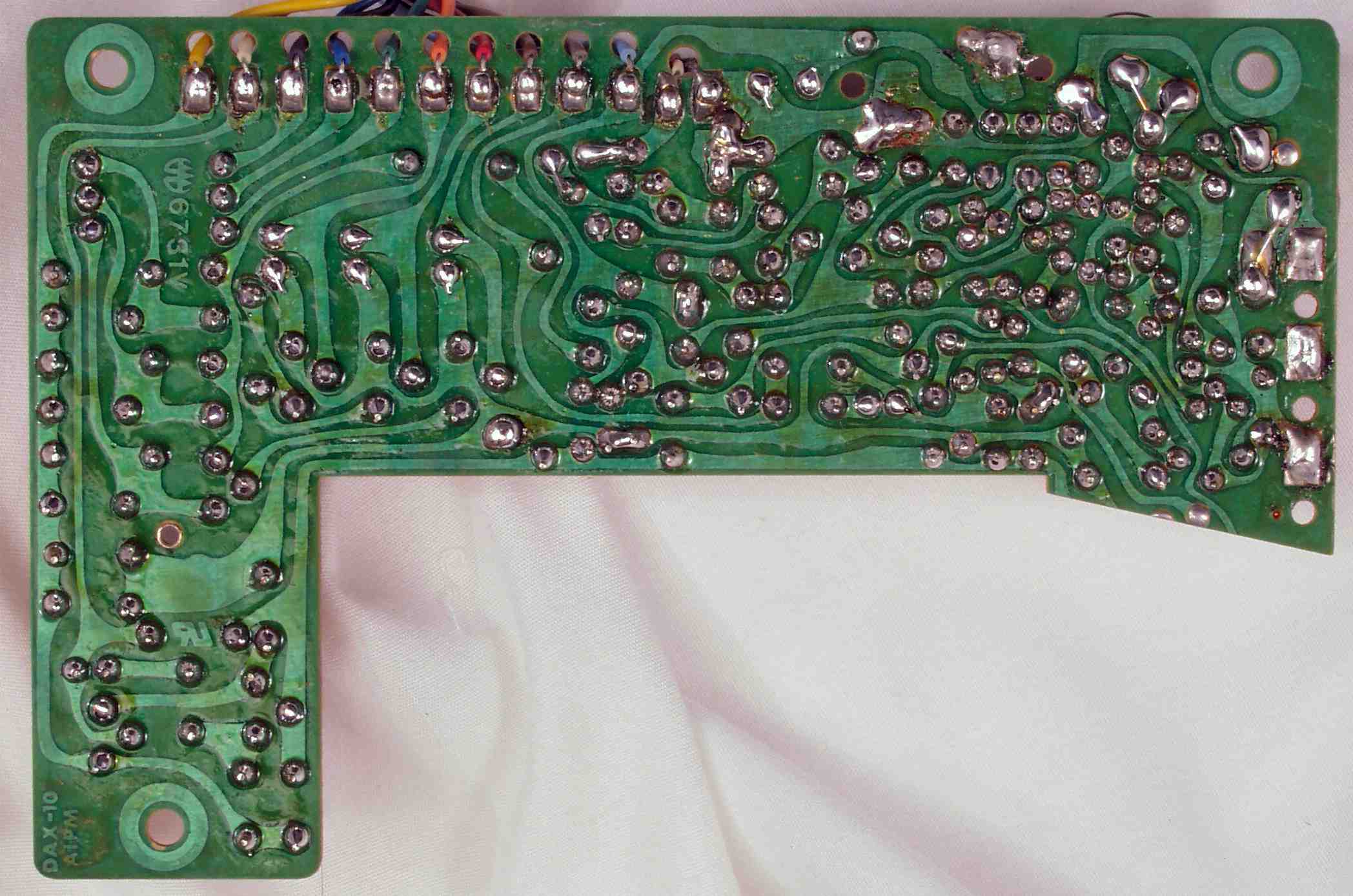

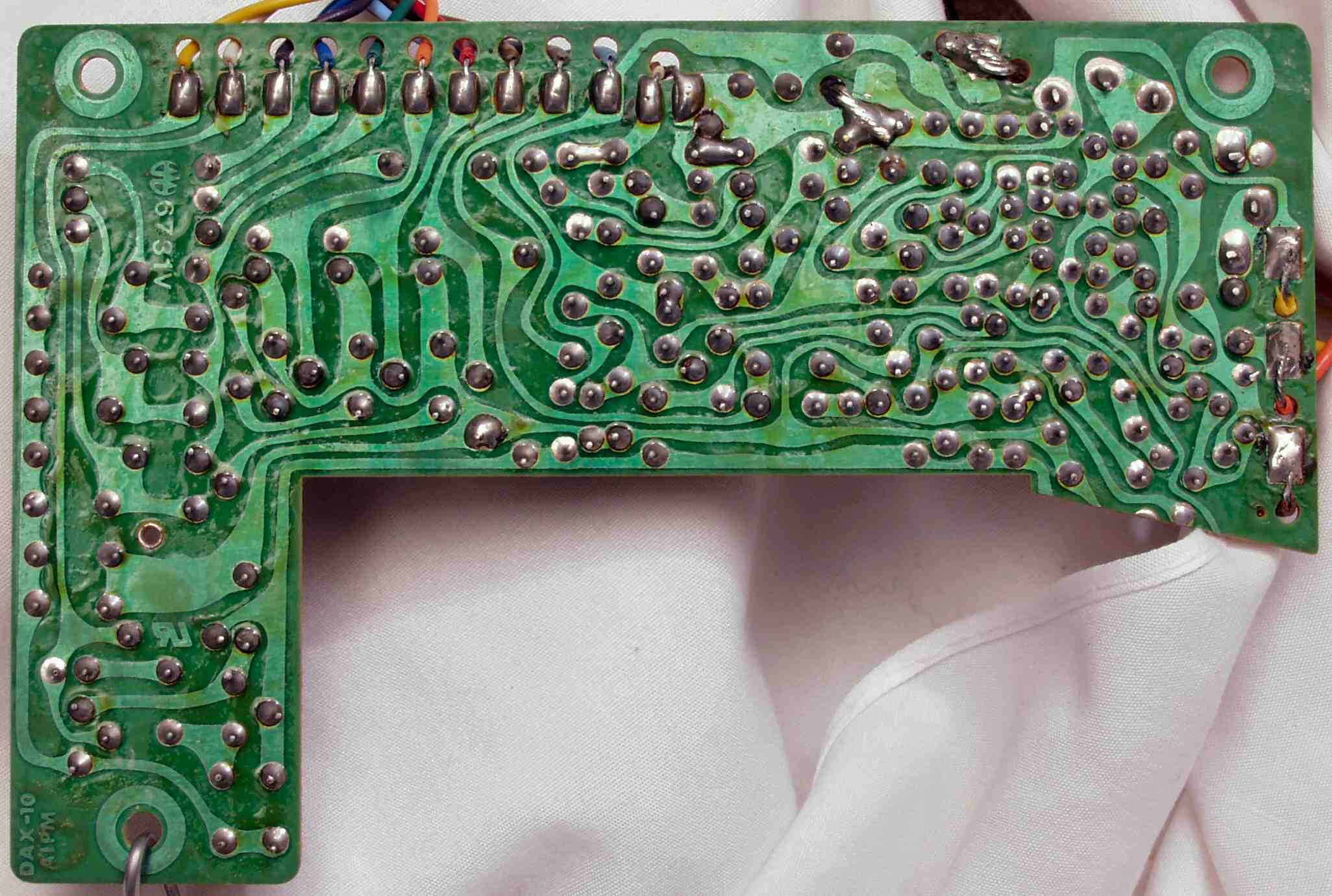

| Ｃ−１Ｃ． 修理前 制御基板裏 |
 |

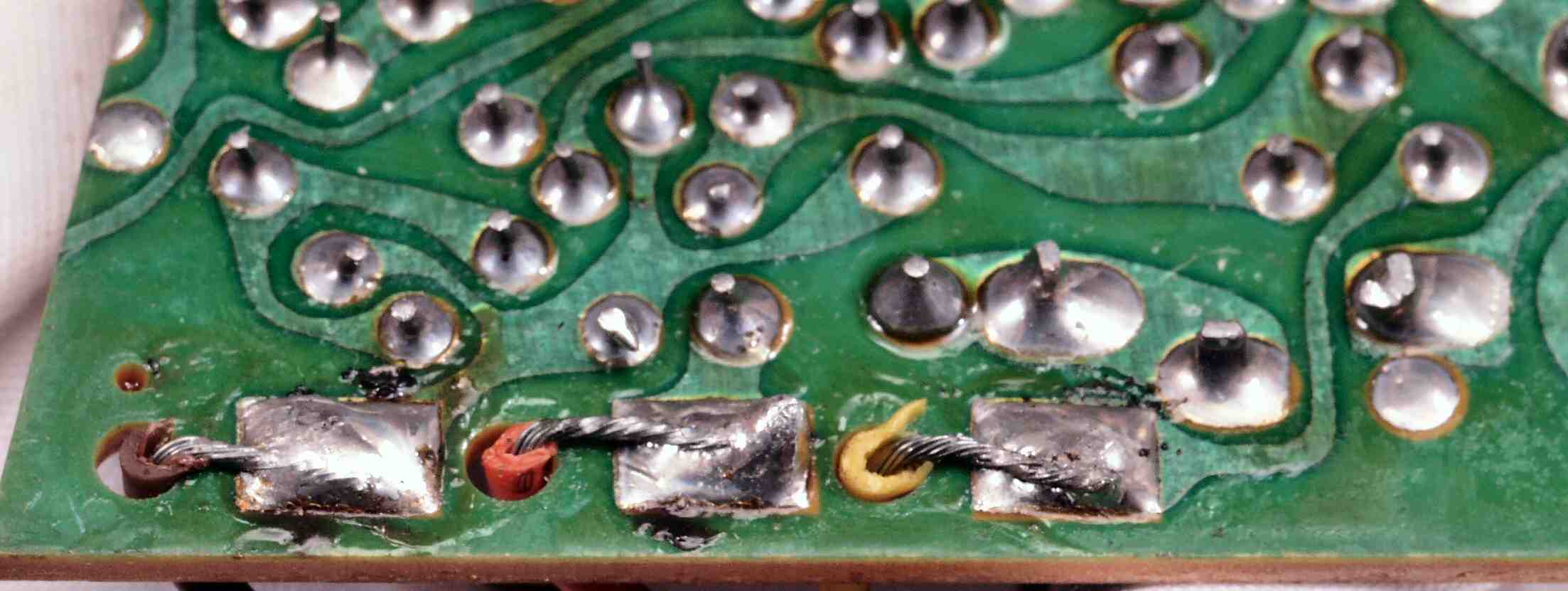

| Ｃ−１Ｃ−１． 修理前 制御基板裏。 もう少し半田が欲しい |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 制御基板裏。 全半田をやり直す。 |
 |

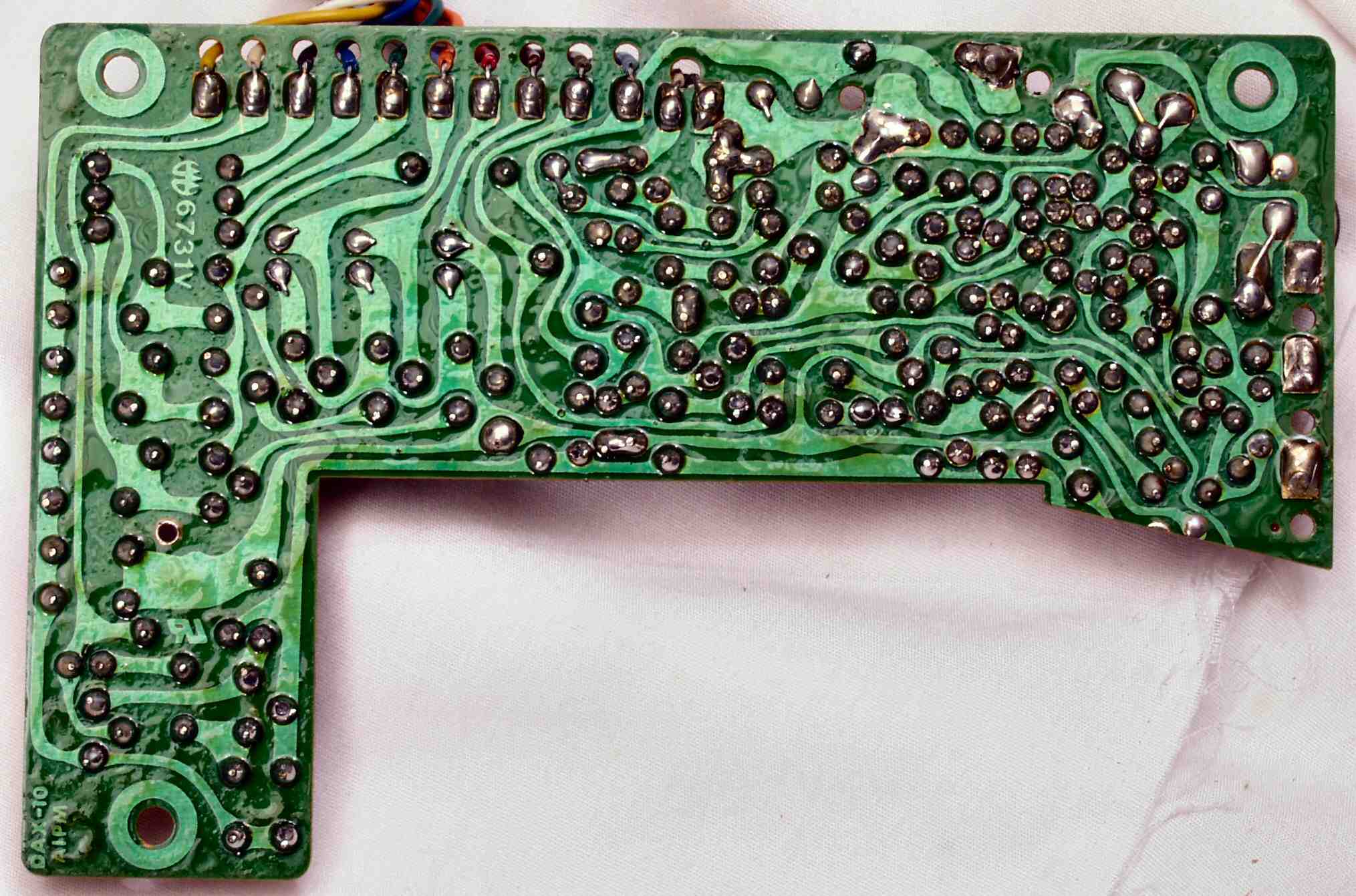

| Ｃ−１E． 完成制御基板裏。 フラックスを取り清掃後 |
 |

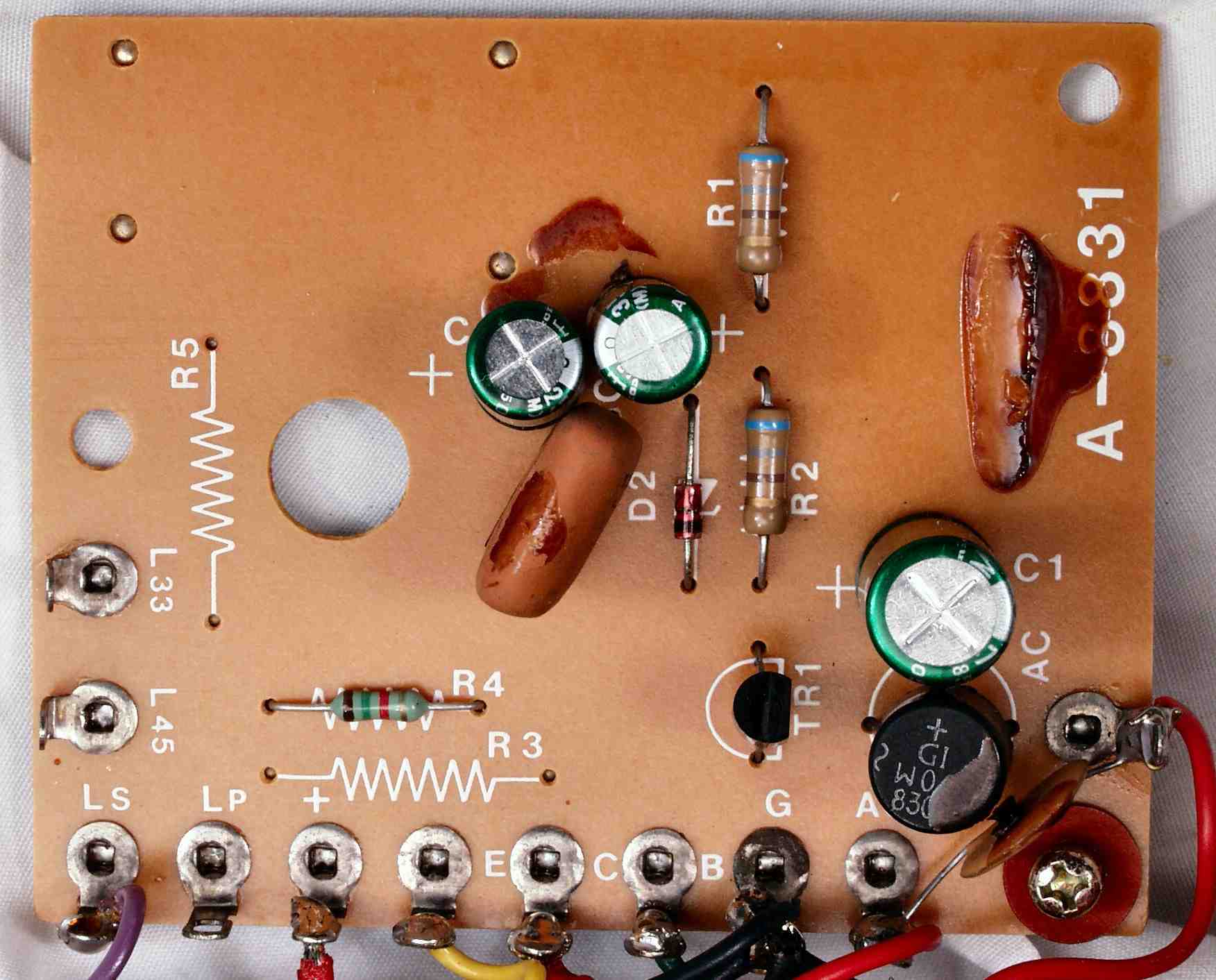

| Ｃ−２Ａ． 修理前 電源基板 |
 |

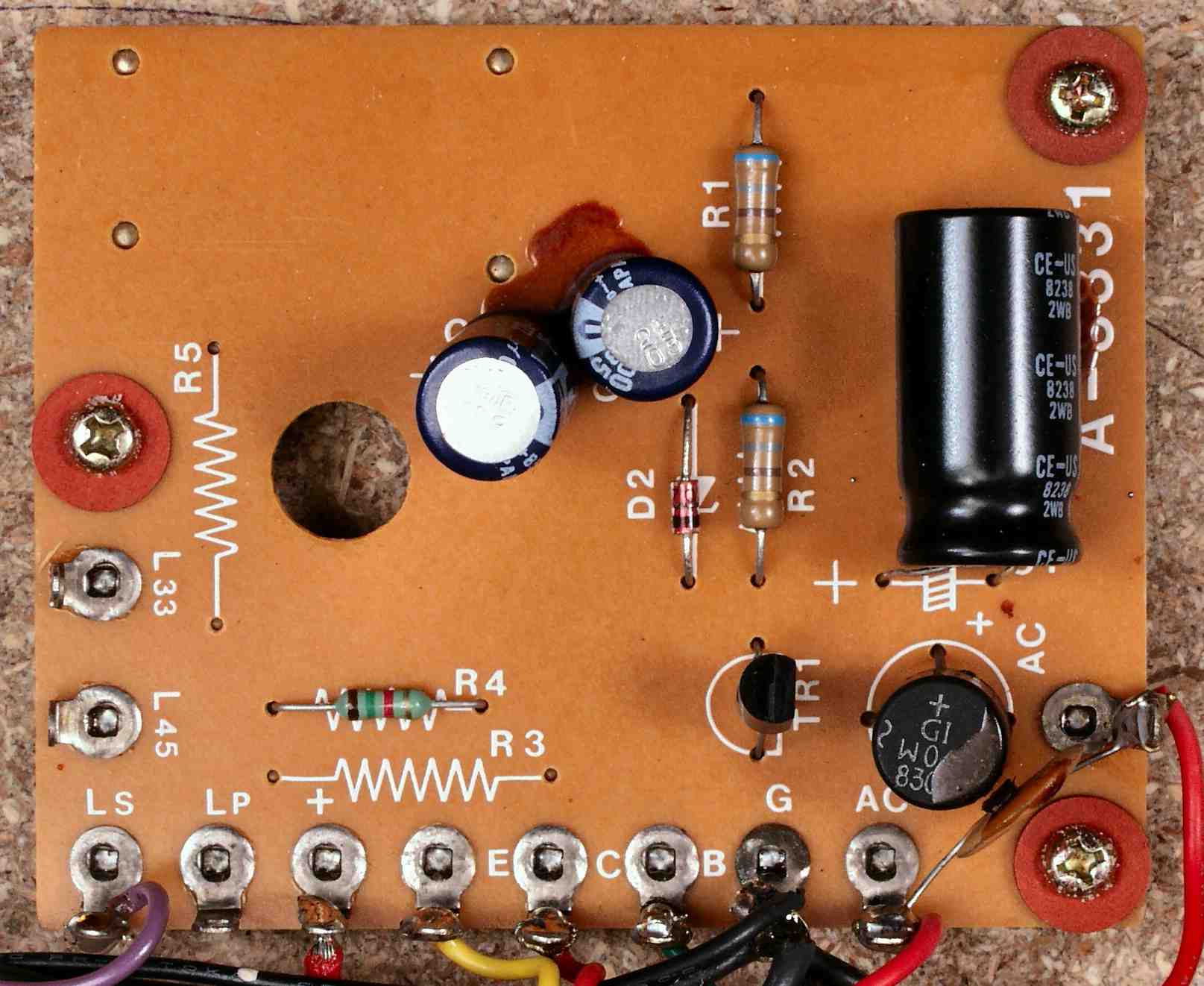

| Ｃ−２Ｂ． 修理後 電源基板 電解コンデンサー３個交換 |
 |

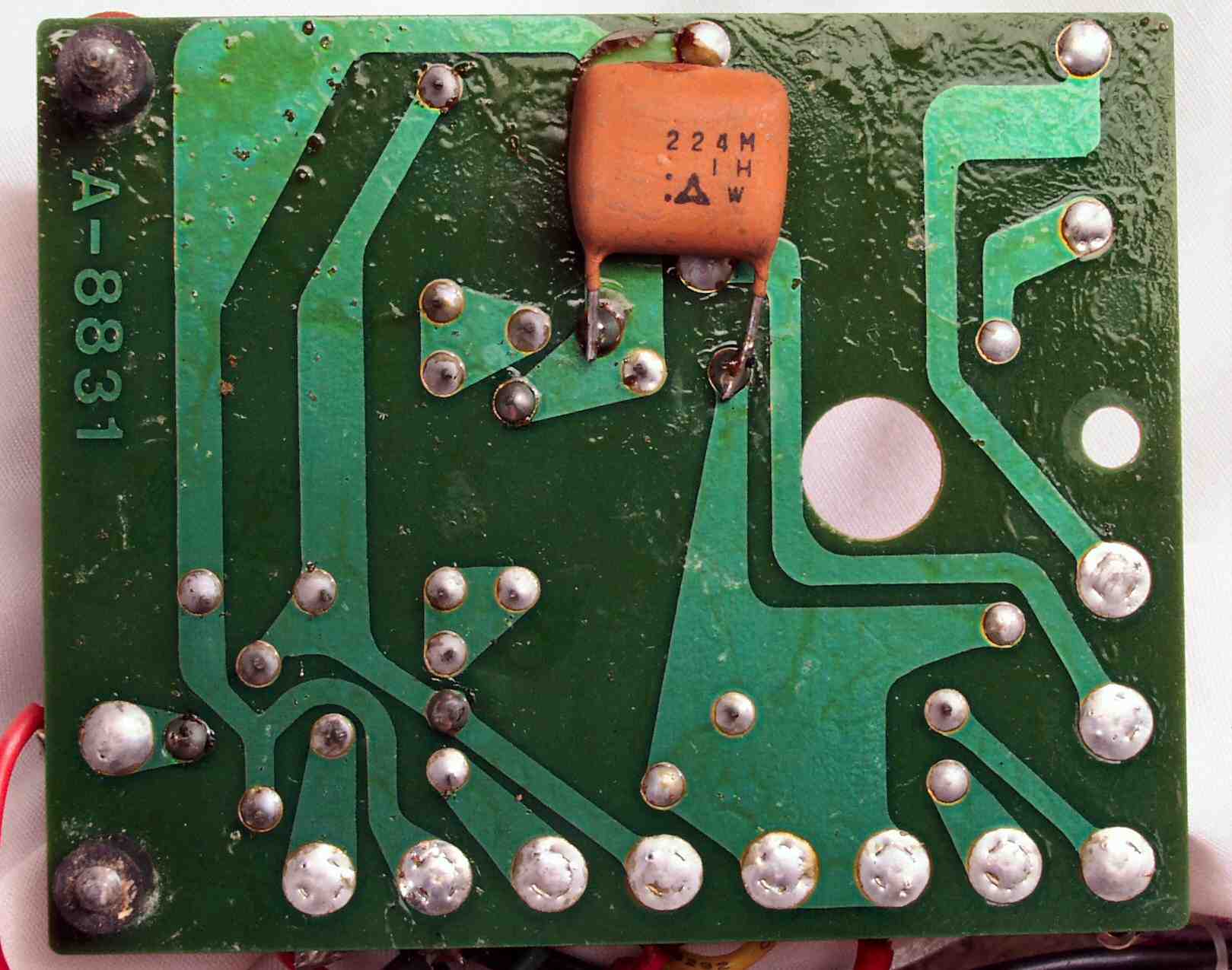

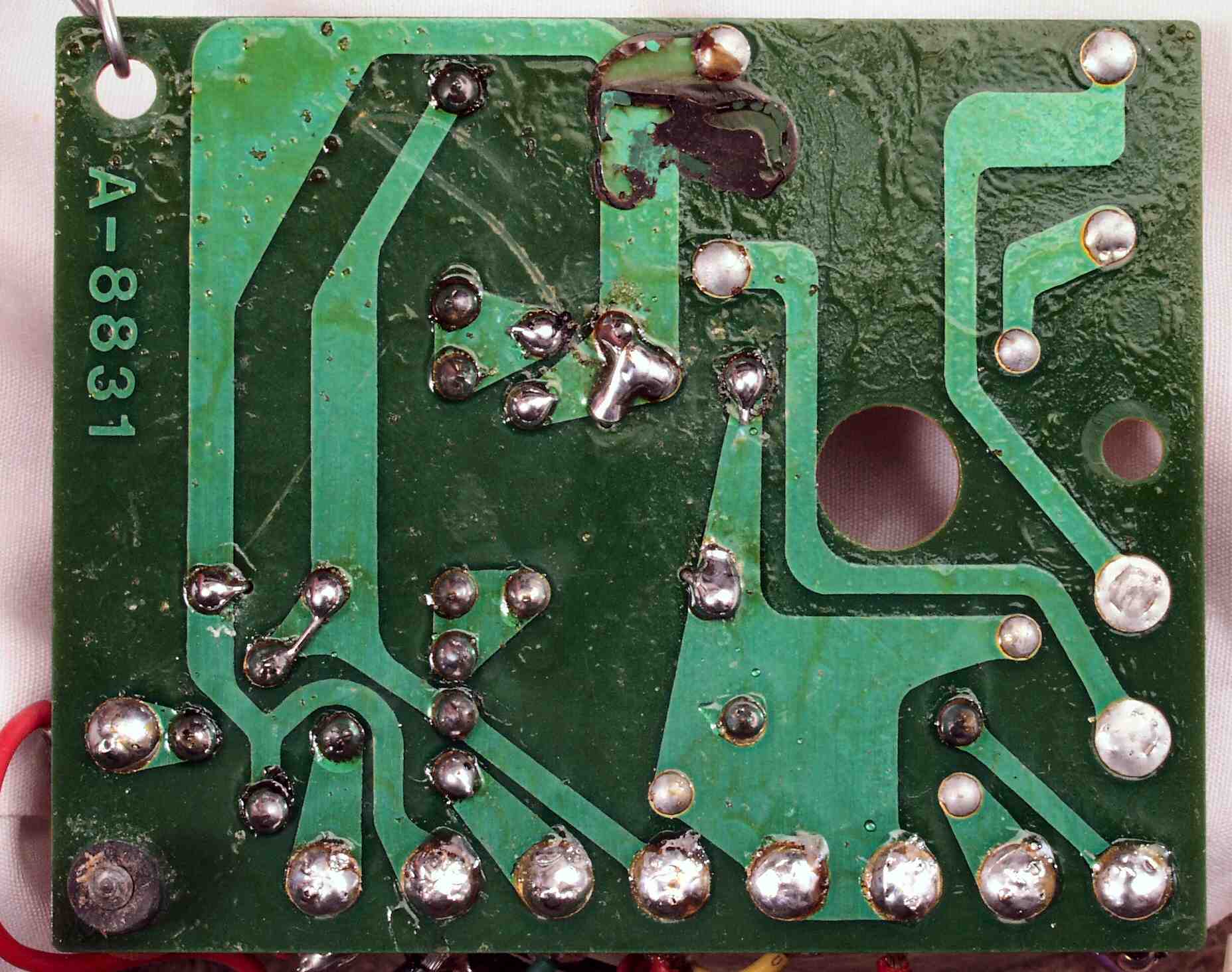

| Ｃ−２Ｃ． 修理前 電源基板裏 |
 |

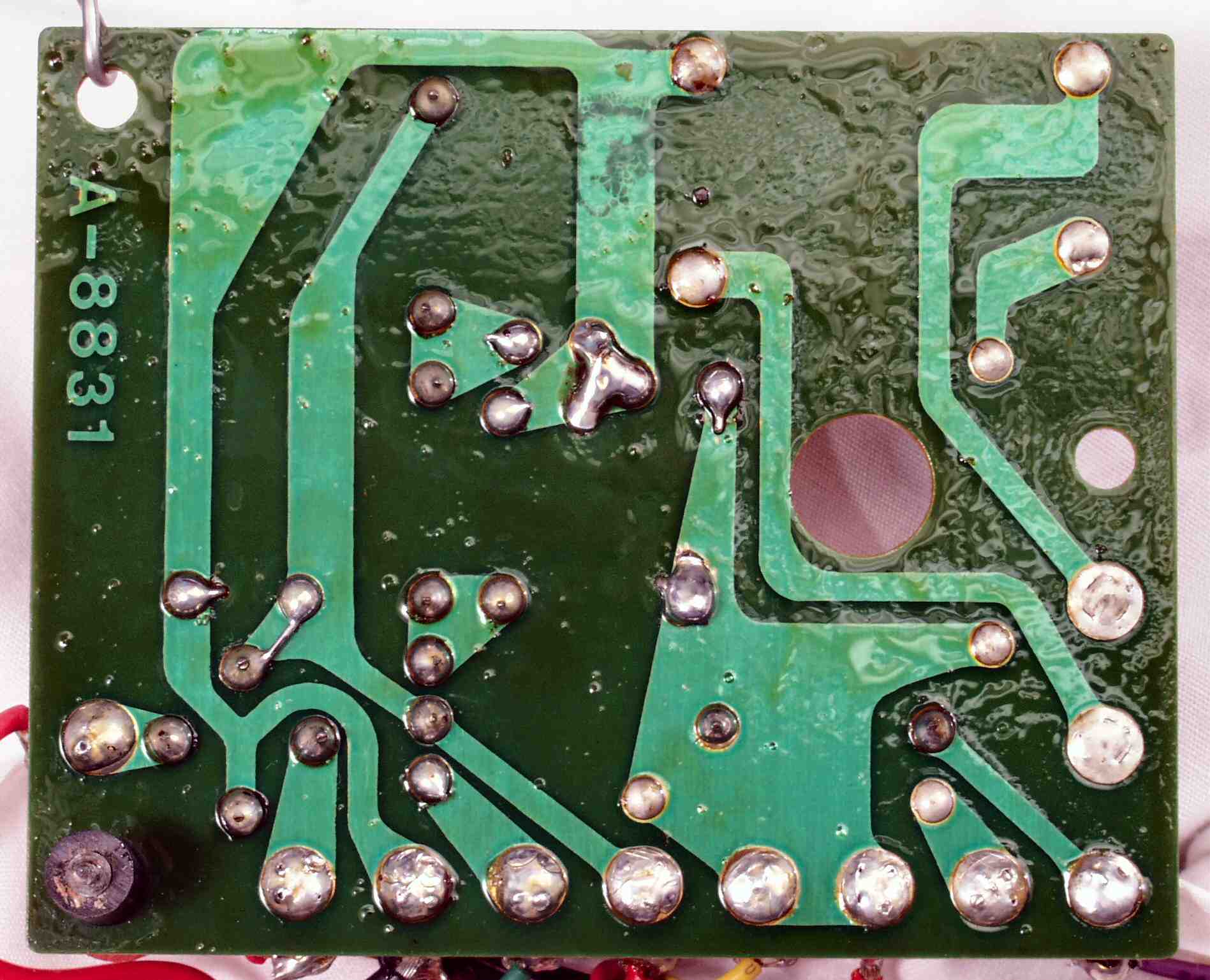

| Ｃ−２Ｄ． 修理（半田補正）後。 電源基板裏。 全半田をやり直す。 |
 |
| Ｃ−２E． 完成電源基板裏 フラックスを取り清掃後 |
 |

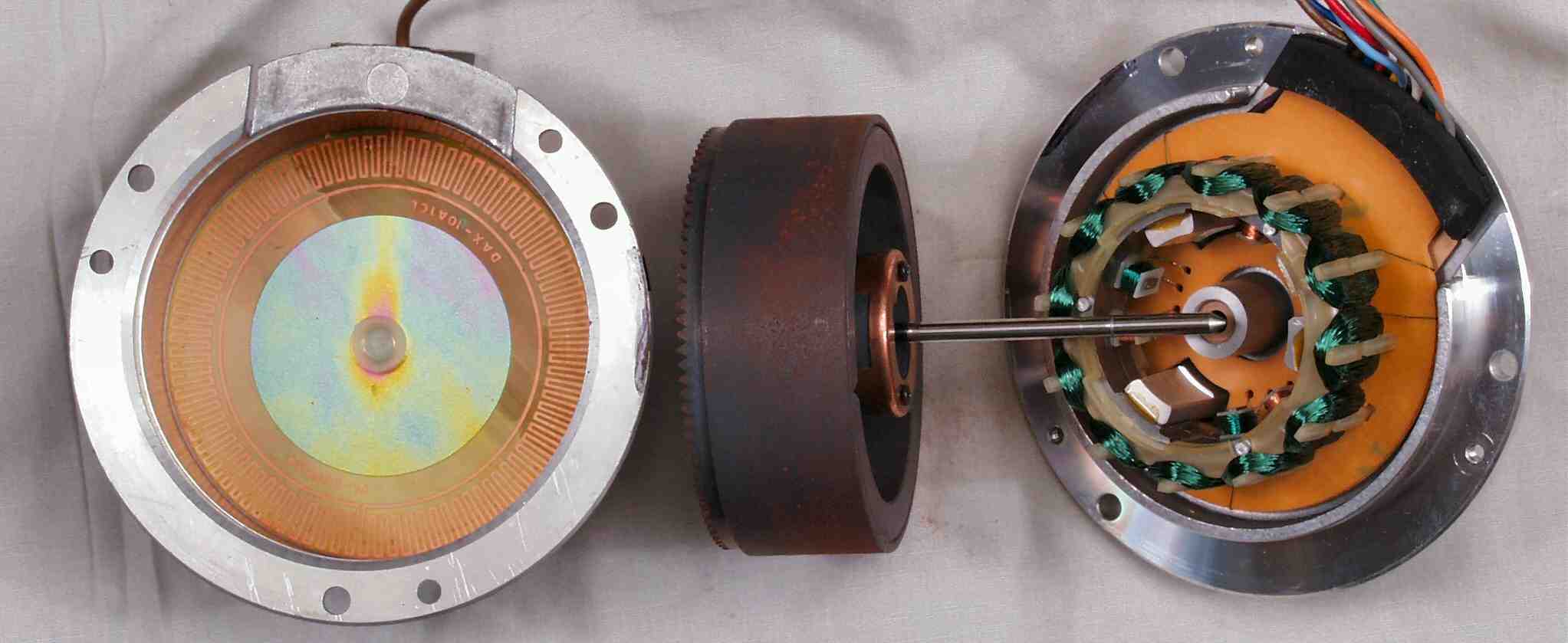

| Ｃ−３Ａ． 修理中 サーボモーターの分解・点検・清掃・注油をする |
 |

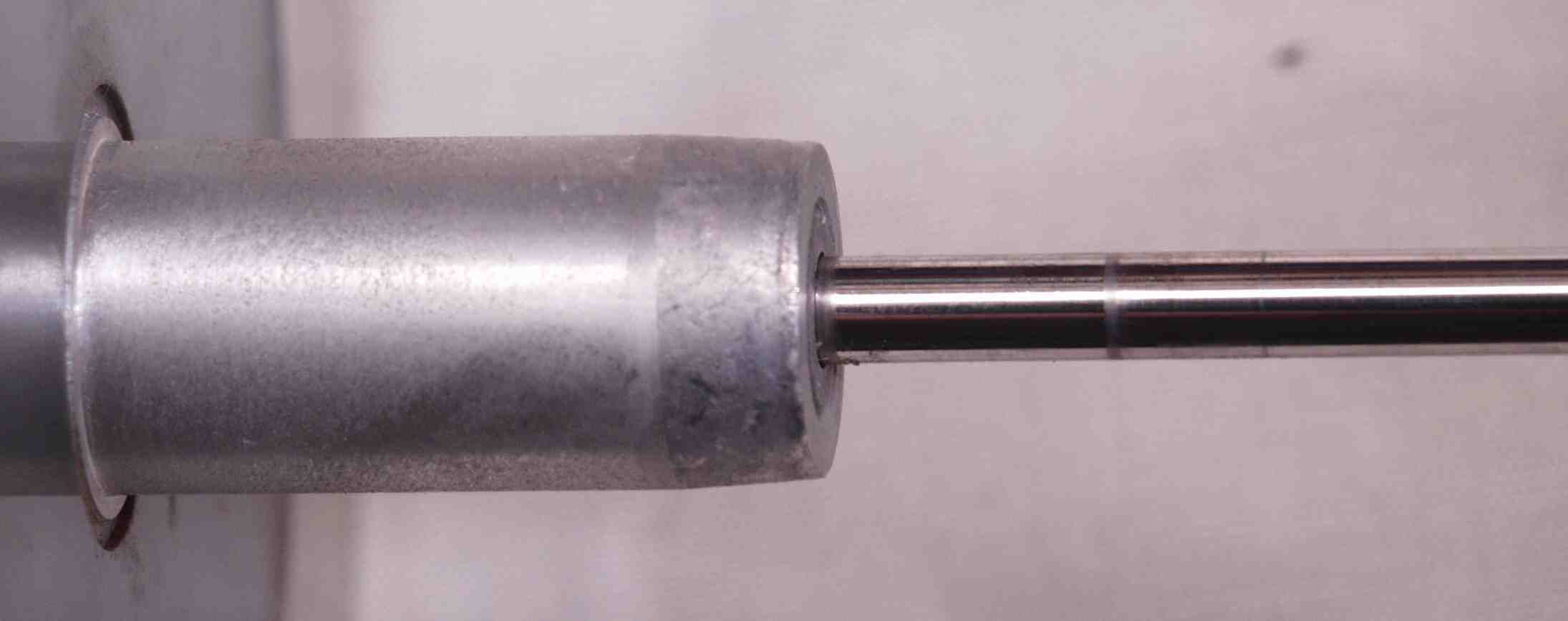

| Ｃ−３B． 修理中 サーボモーター軸にキズ？ |
 |

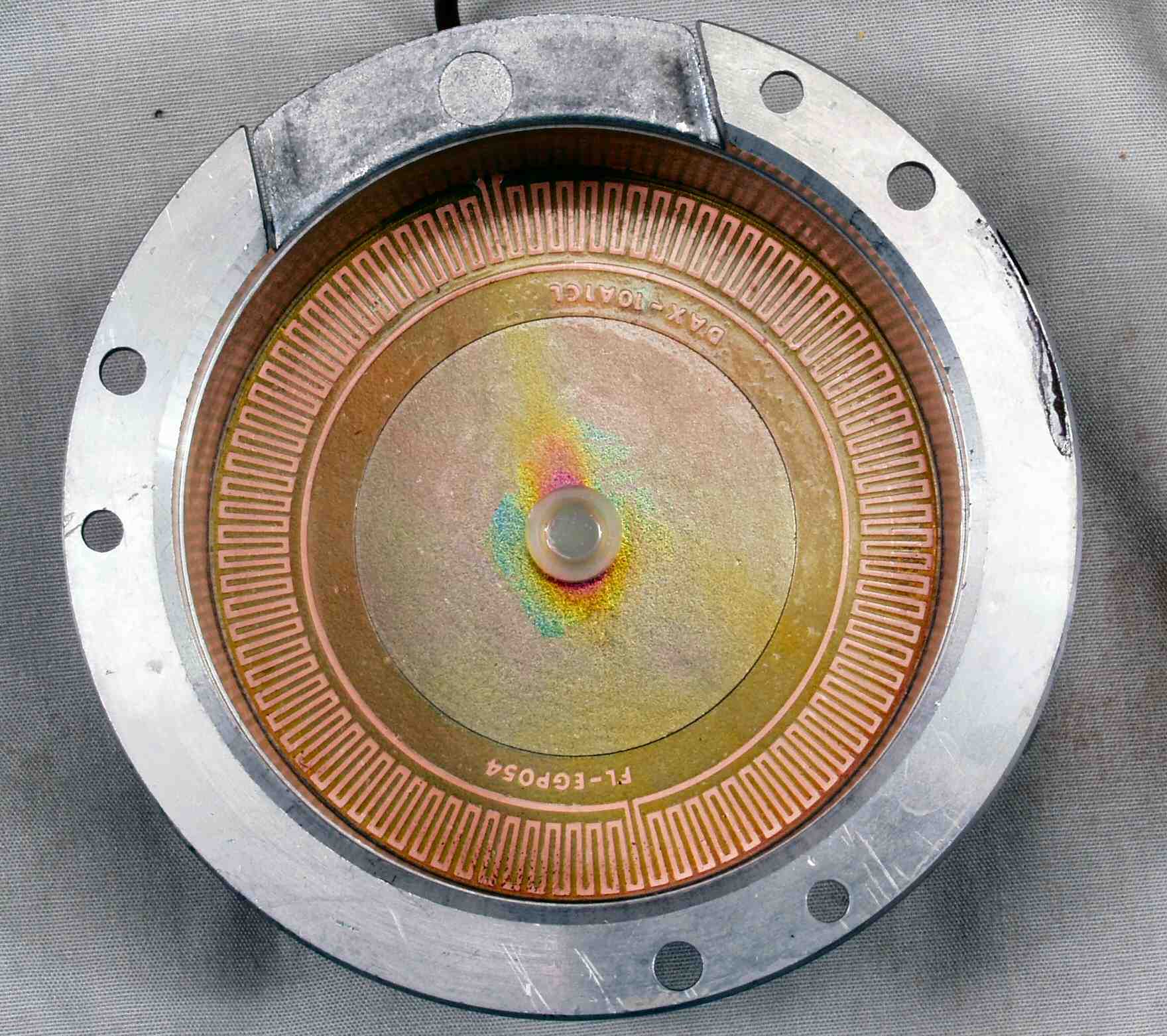

| Ｃ−３C． 修理中 サーボモーター・センサー巻き線に錆び止めコートを塗る |
 |

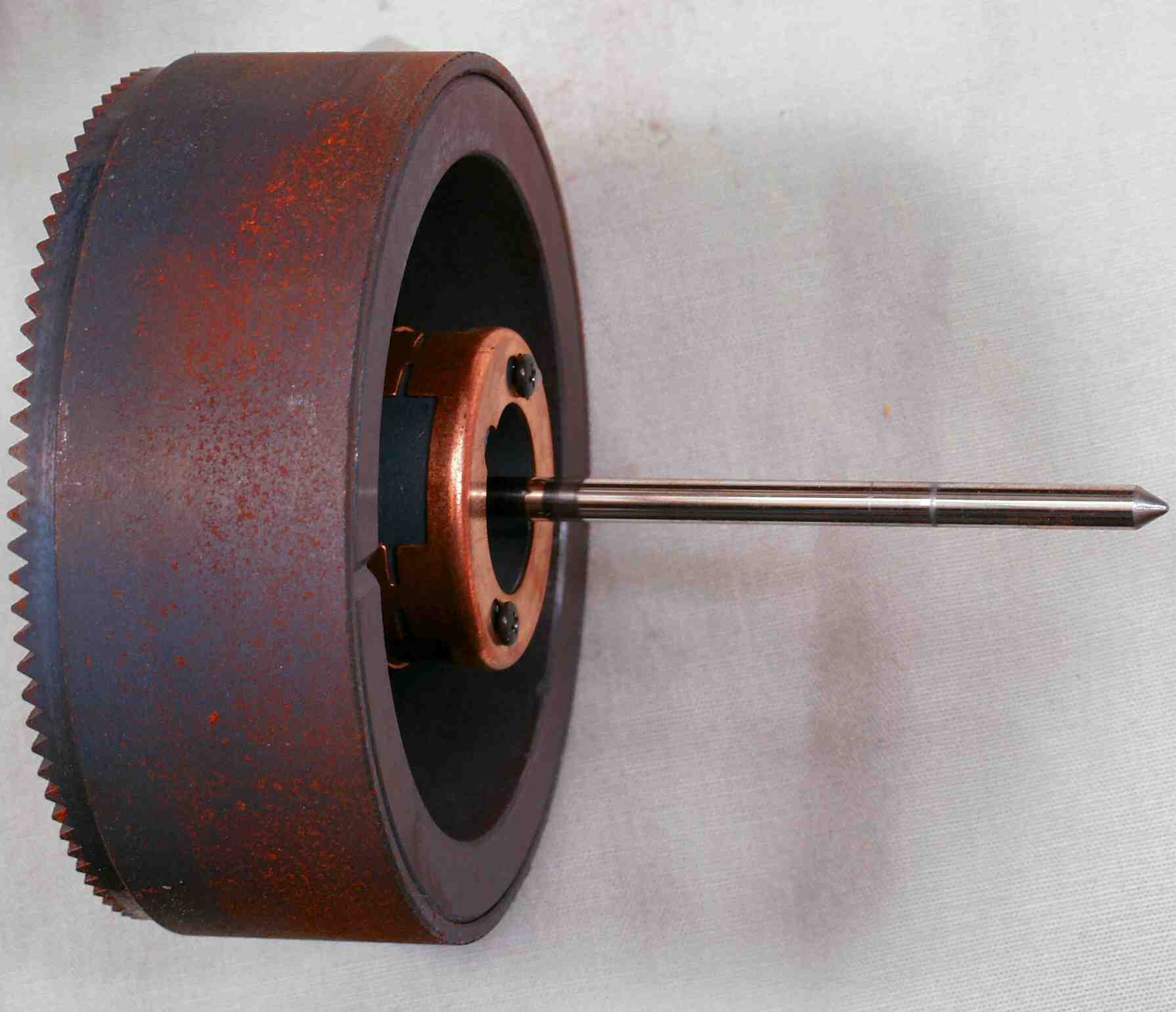

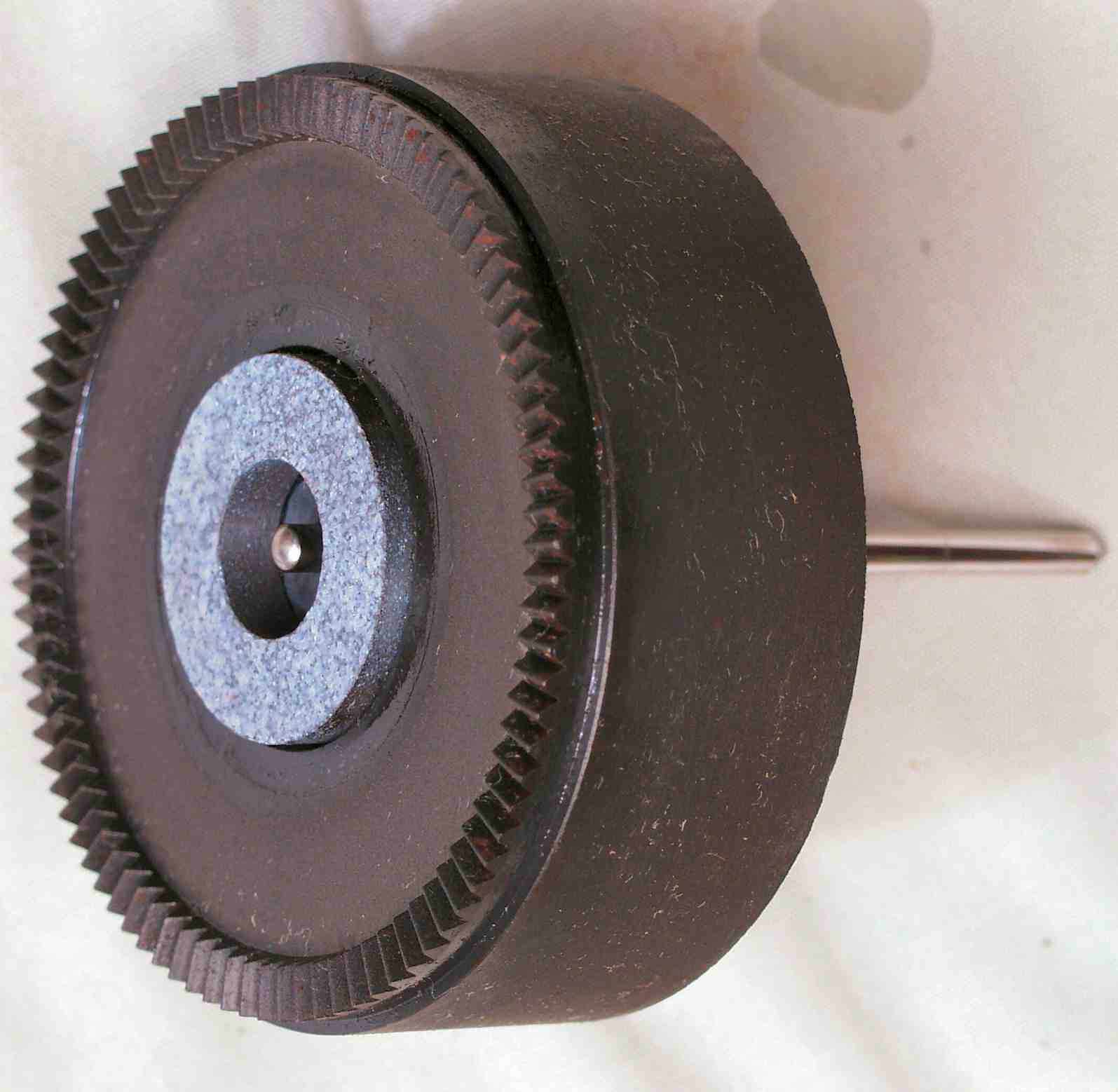

| Ｃ−４A． 修理前 回転子（アマチュア）に錆びが発生している |
 |
| Ｃ−４Ｂ． 修理後前 回転子（アマチュア） |
 |

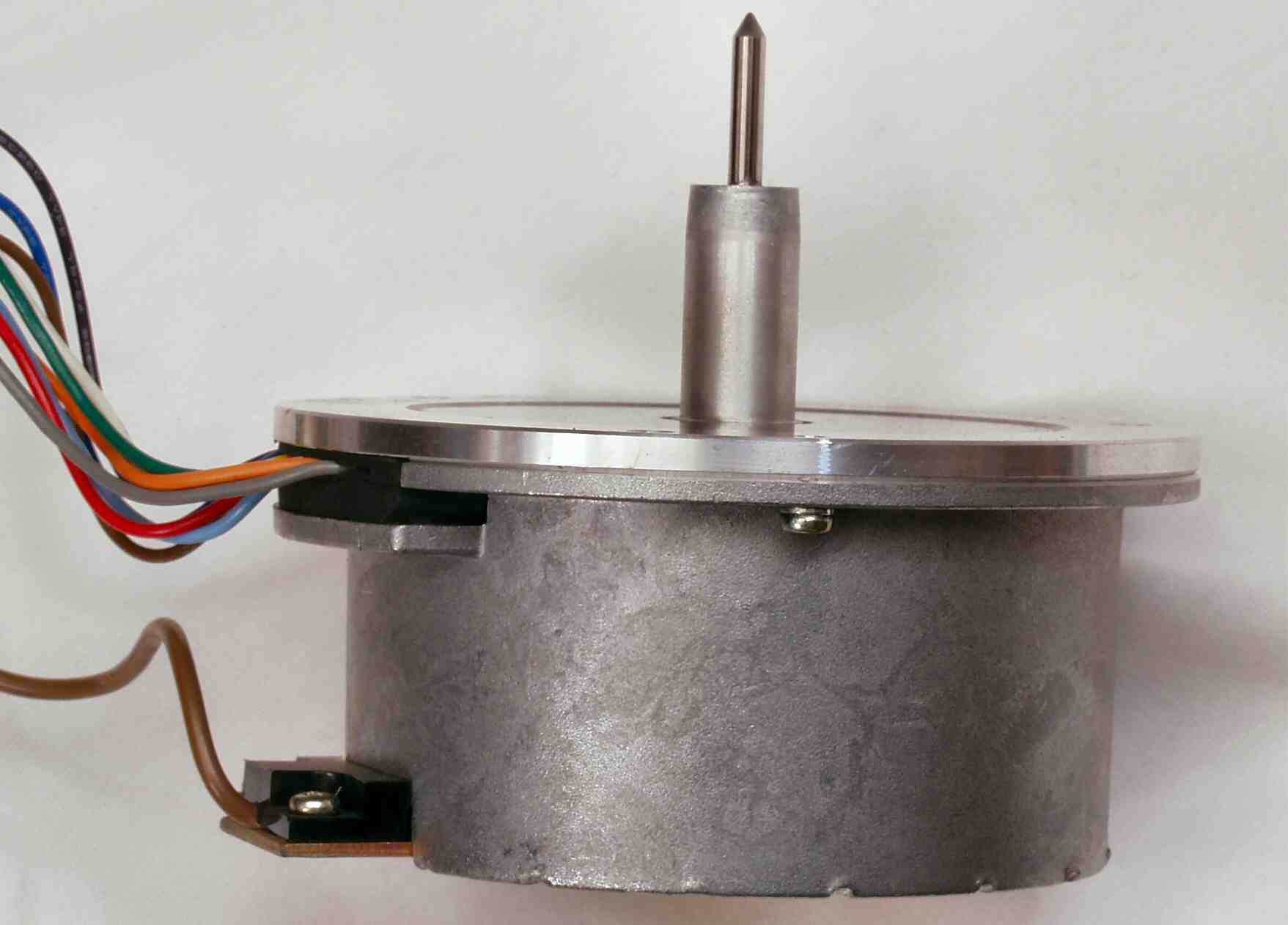

| Ｃ−５． 完成サーボ・モーター |
 |

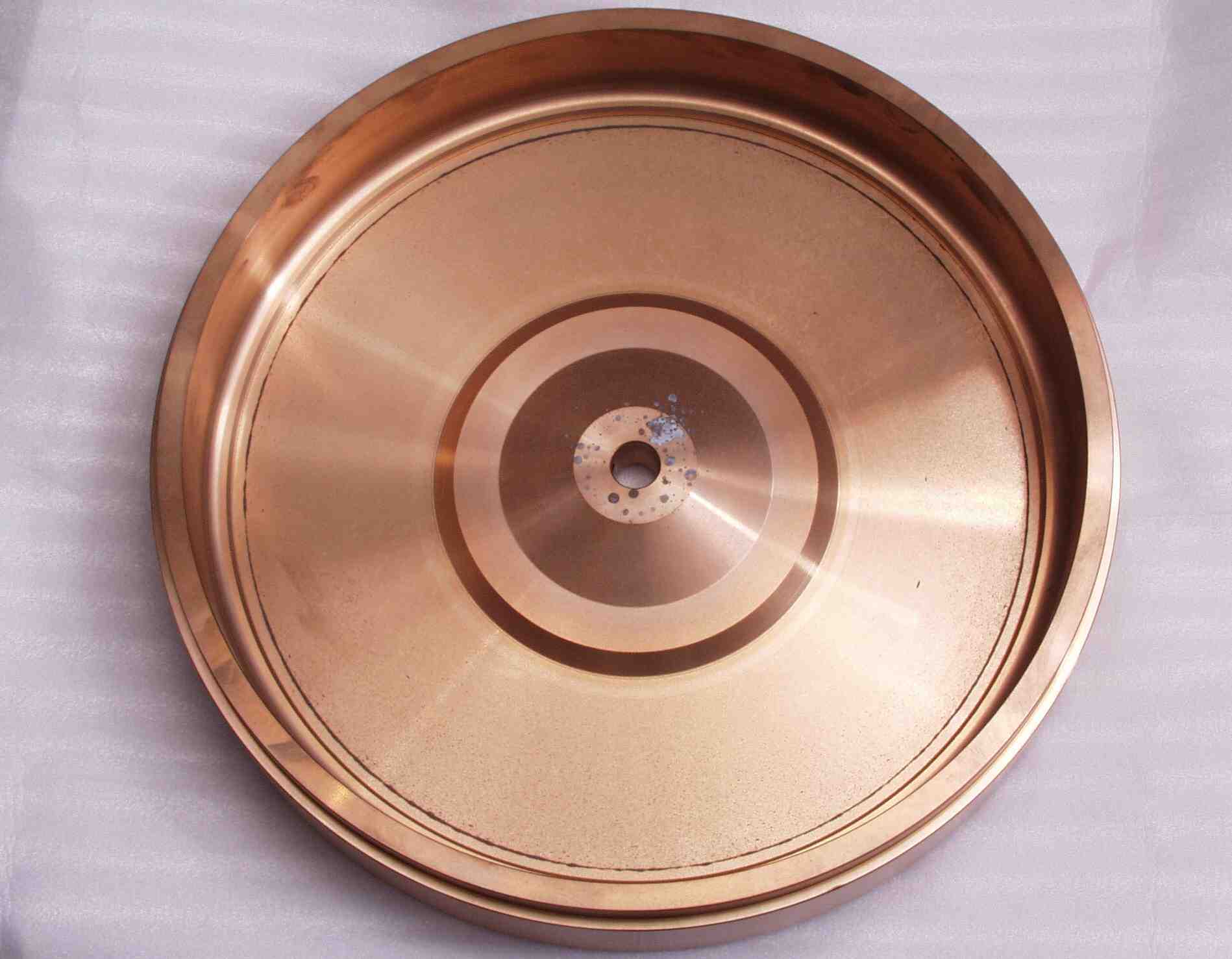

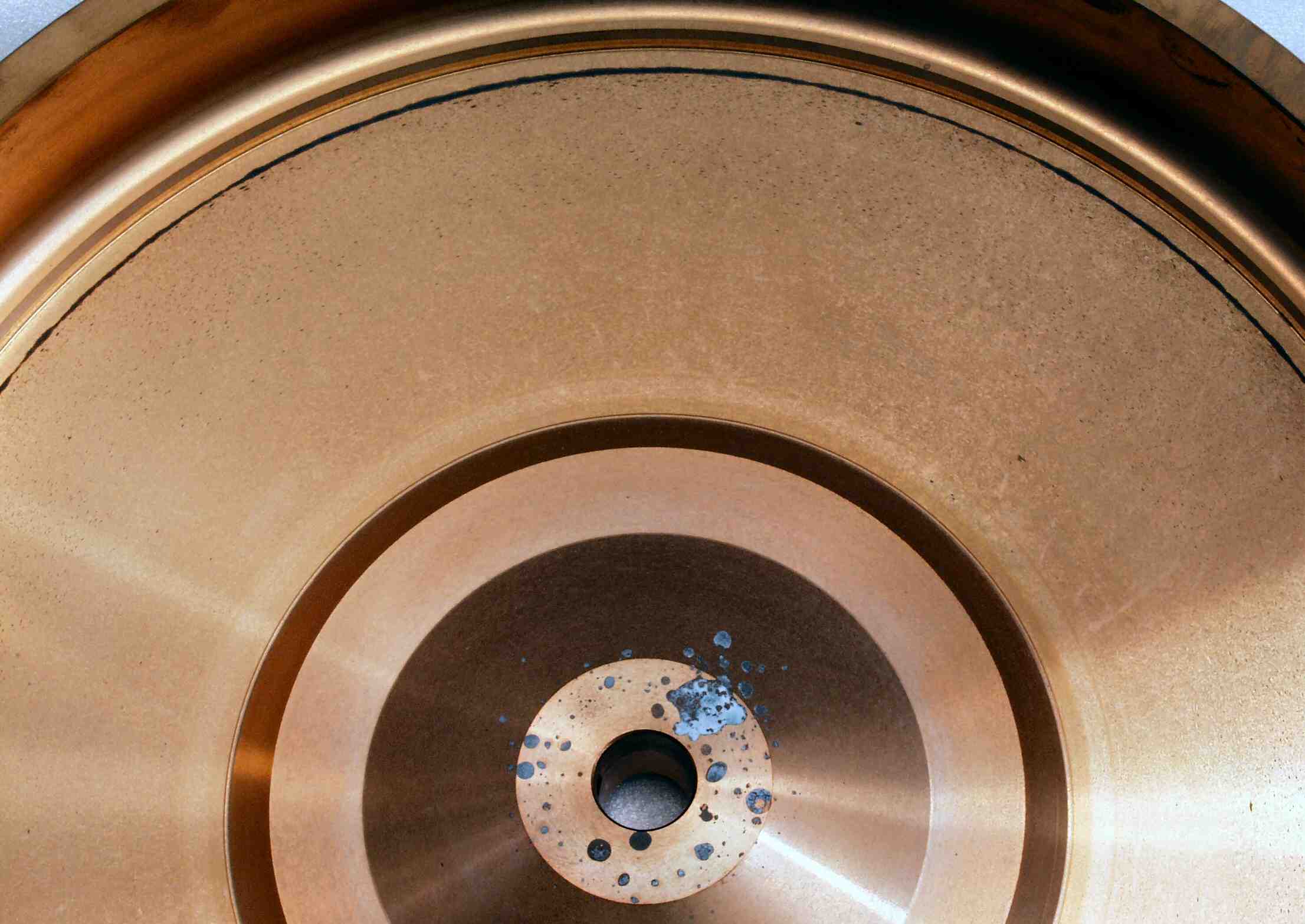

| Ｃ−６Ａ． 修理前 ターンテーブルを裏、軸付近に錆びが発生。 |
|

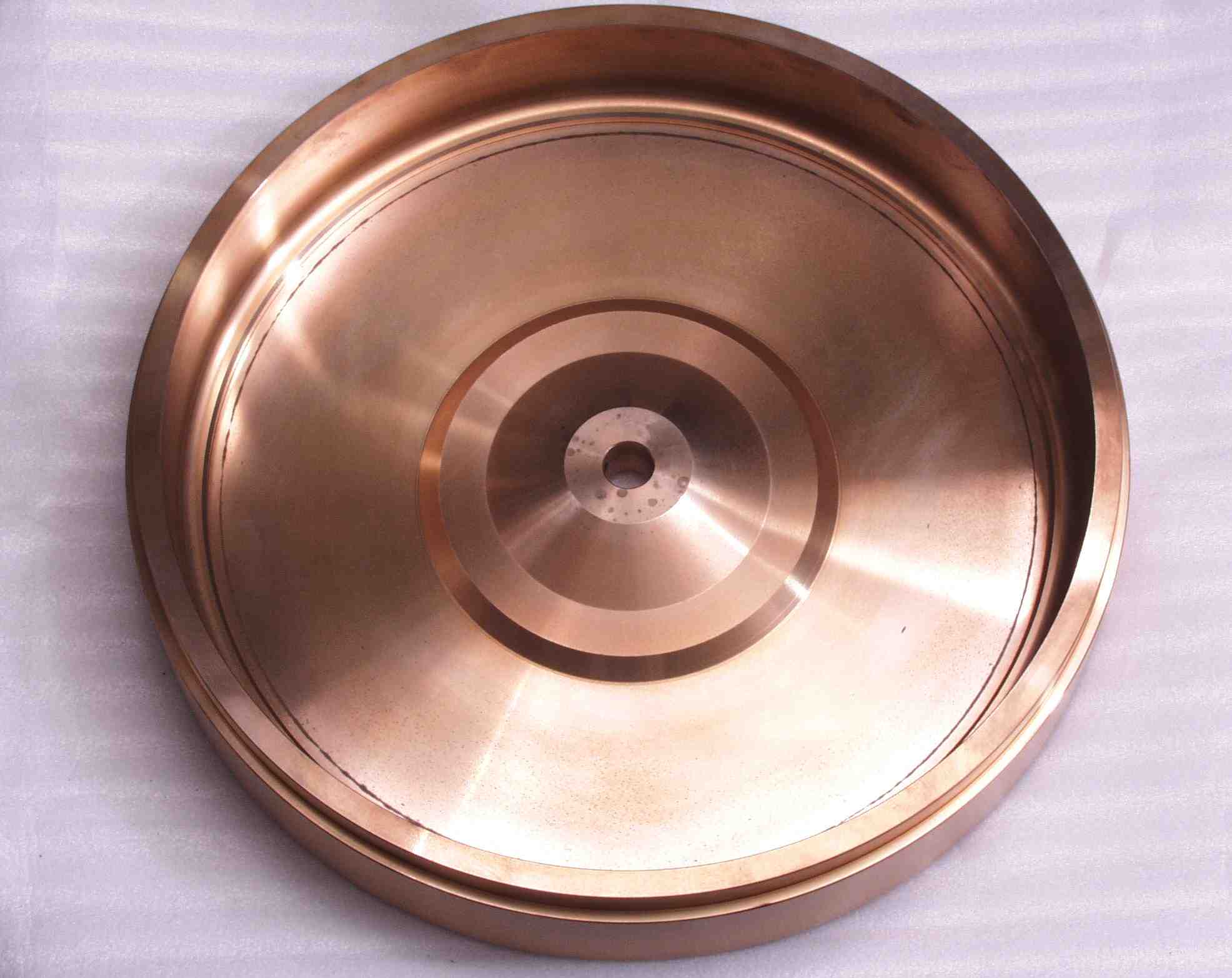

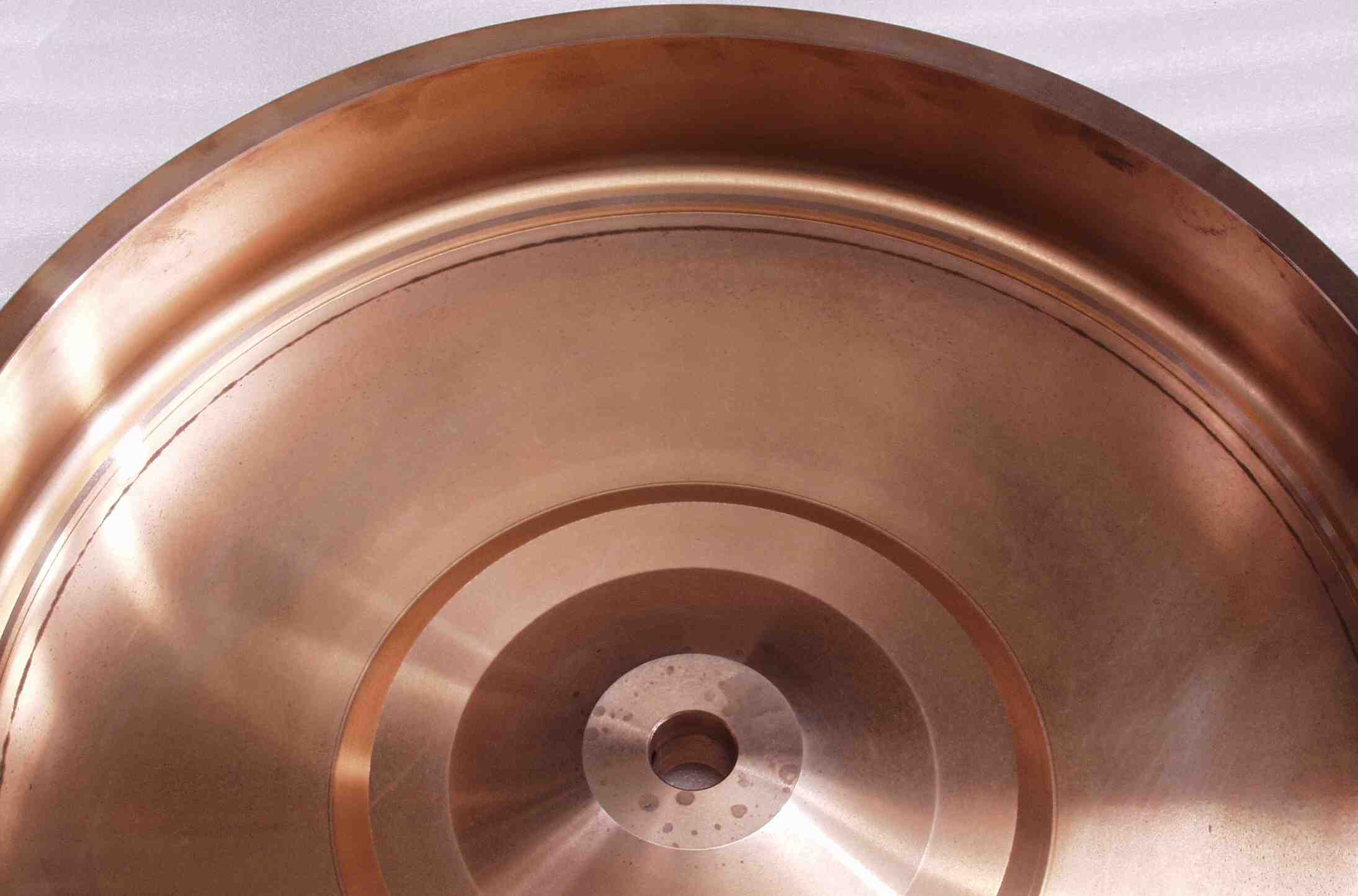

| Ｃ−６Ｂ． 修理（研磨）後 ターンテーブルを裏 |
 |
| Ｃ−６Ｃ． 修理前 ターンテーブルを裏から見る（拡大）。軸付近に錆びが発生。 |
|
| Ｃ−６Ｄ． 修理（研磨）後 ターンテーブルを裏 |
 |

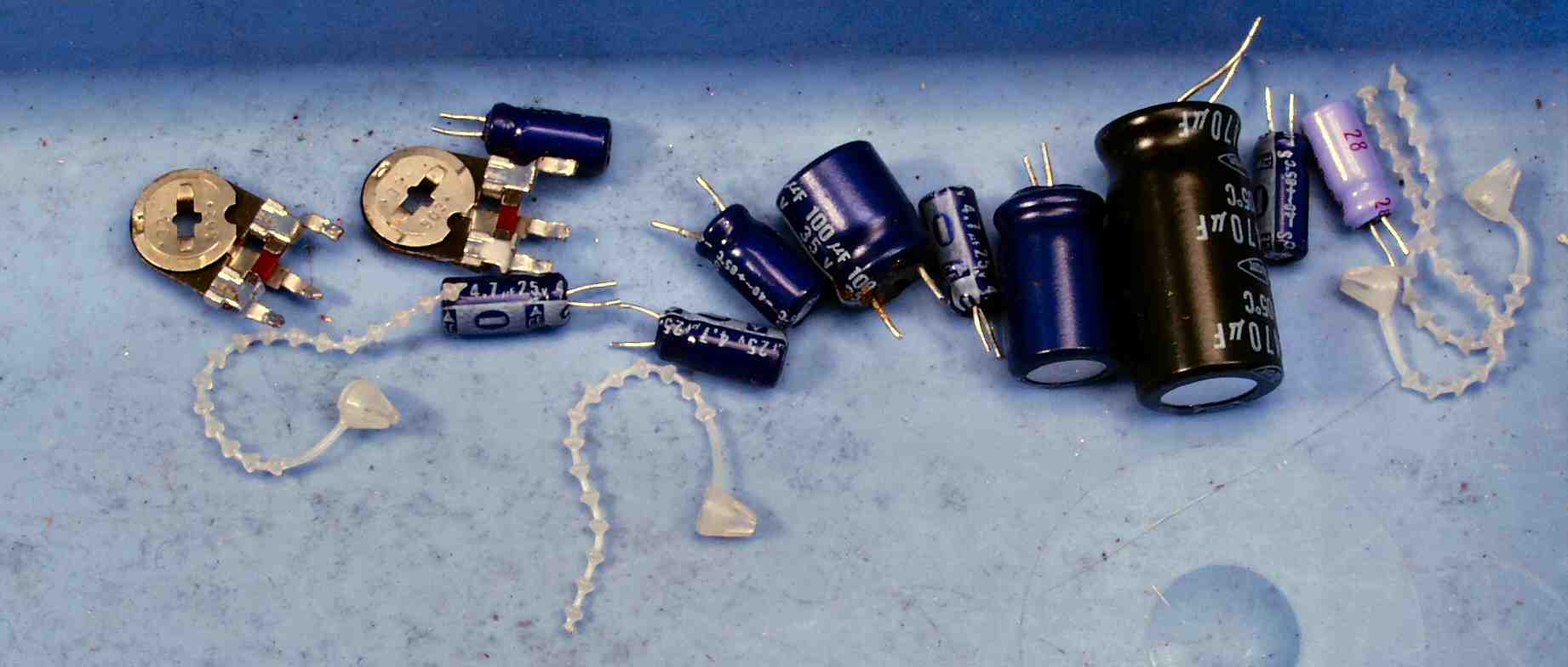

| Ｃ−７． 交換部品 |
 |

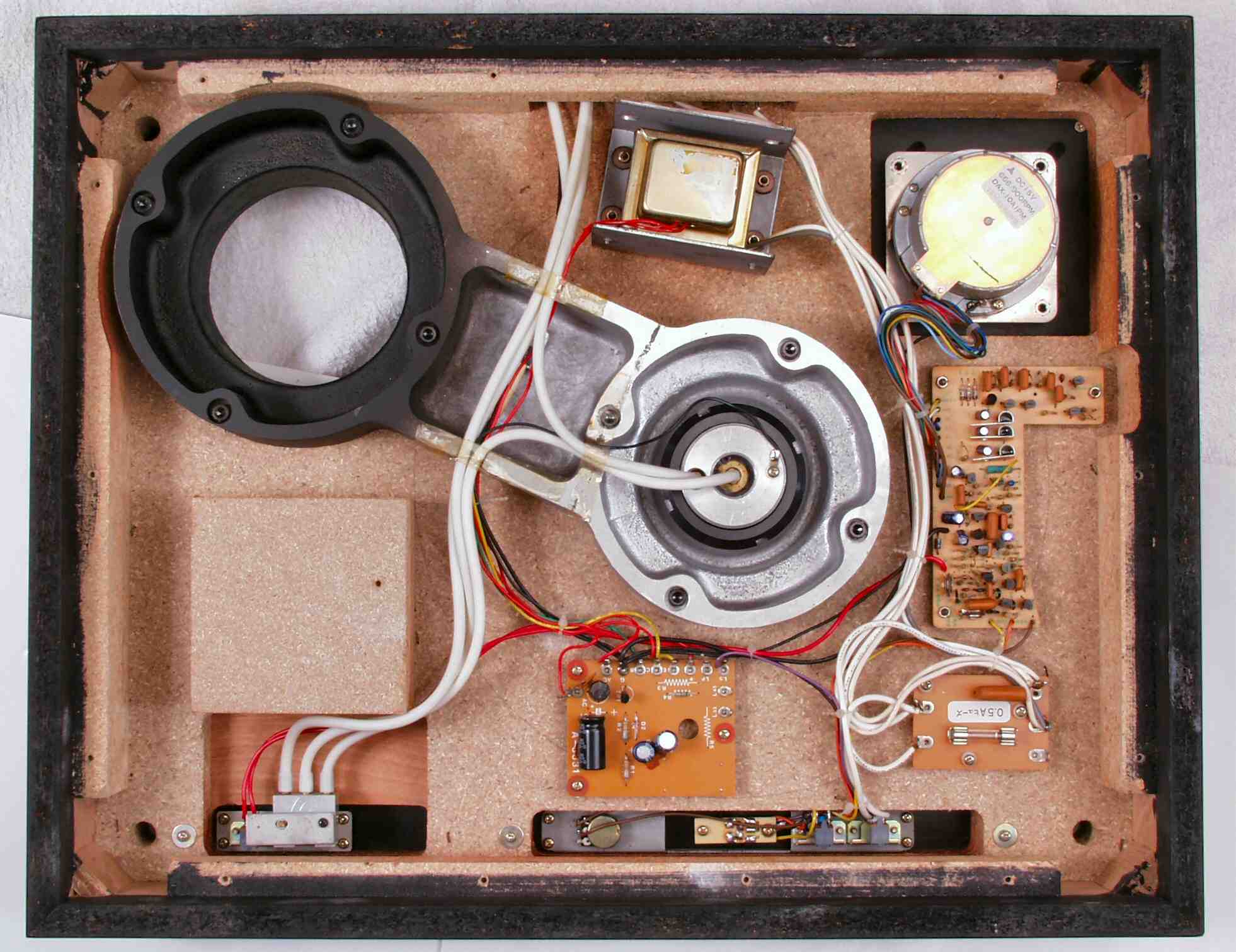

| Ｃ−８Ａ． 修理前 下から見る |
|

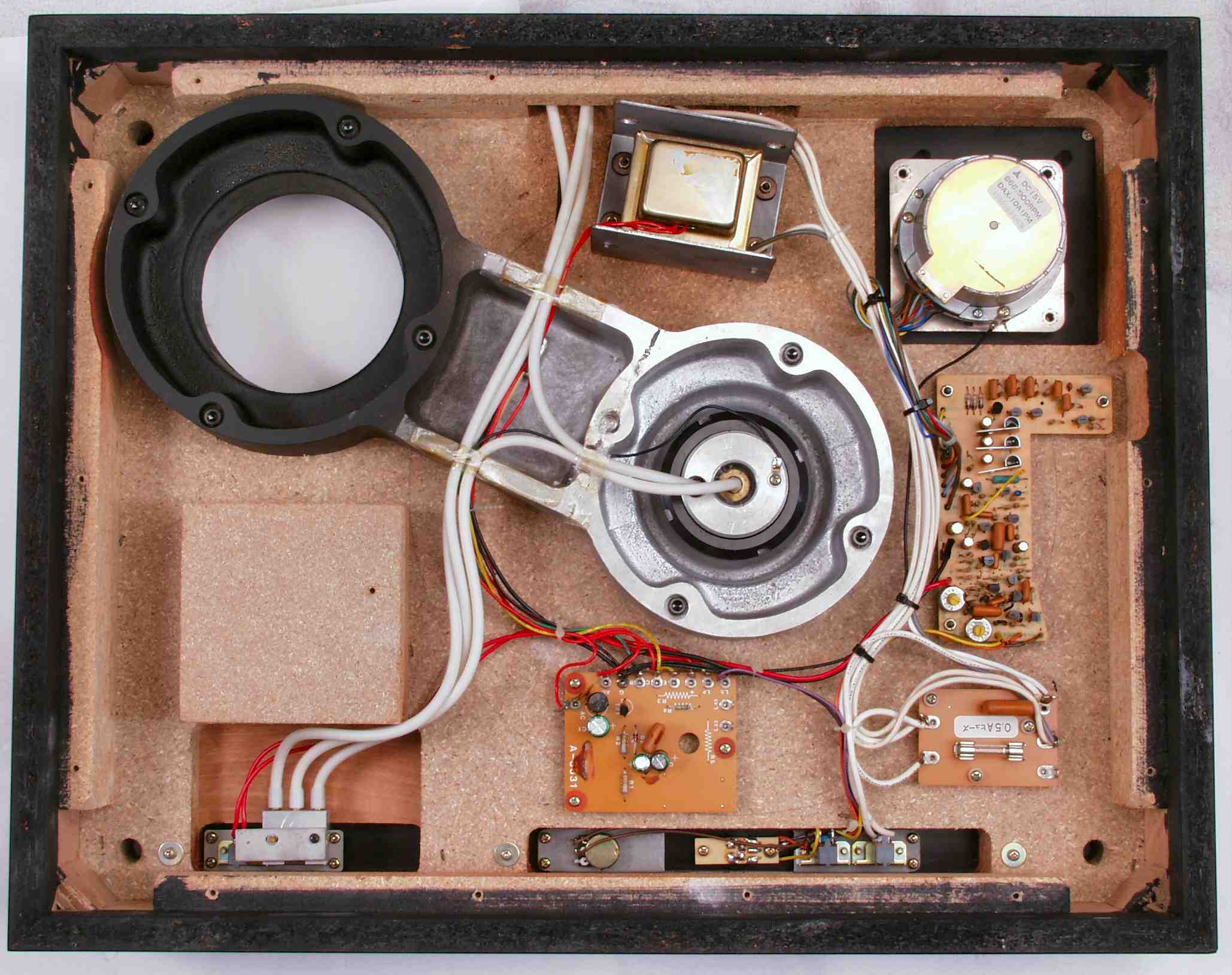

| Ｃ−８Ｂ． 修理後 下から見る |
 |

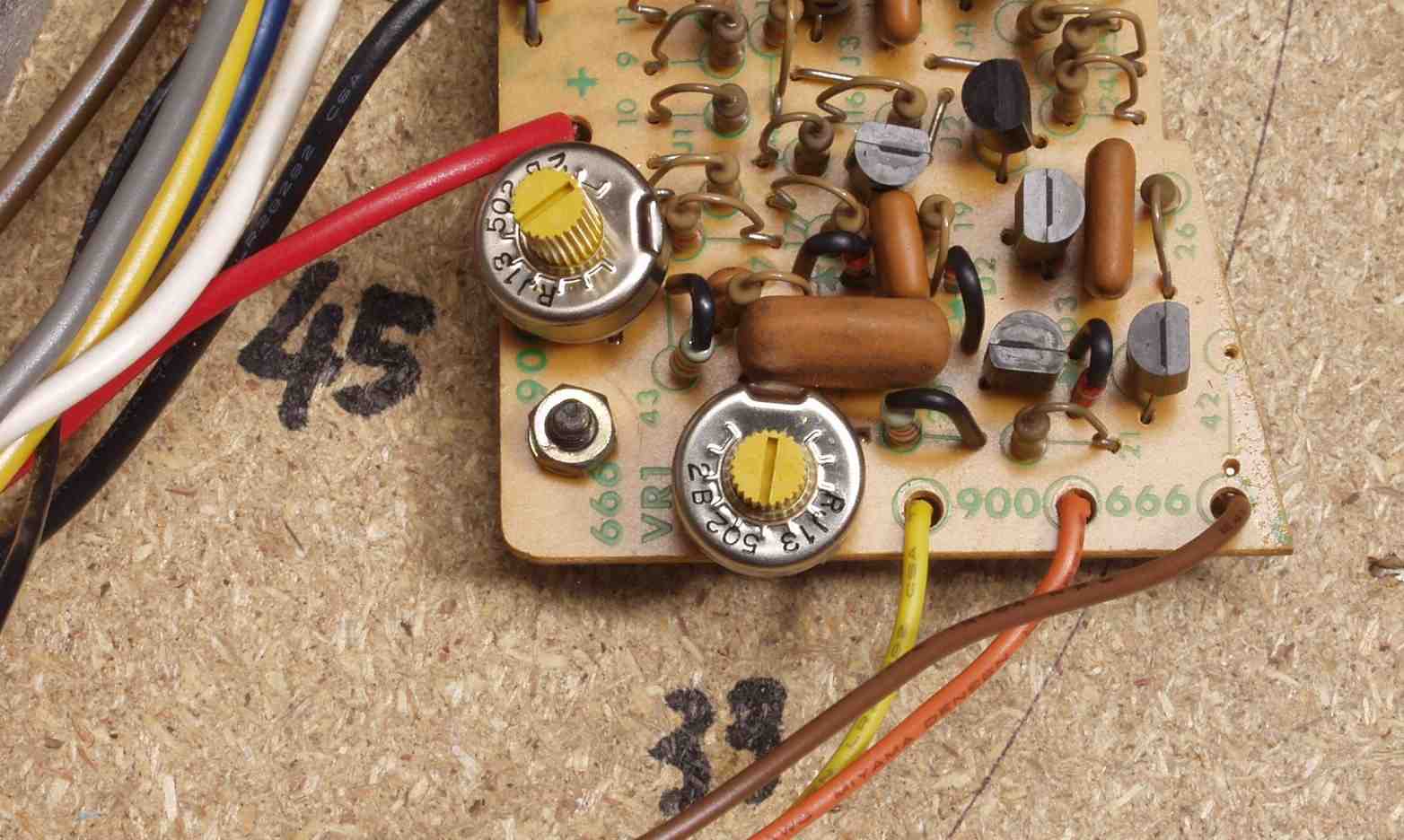

| Ｅ． 調整・測定 Ｅ−１． ３３回転／４５回転の調整場所 |
 |

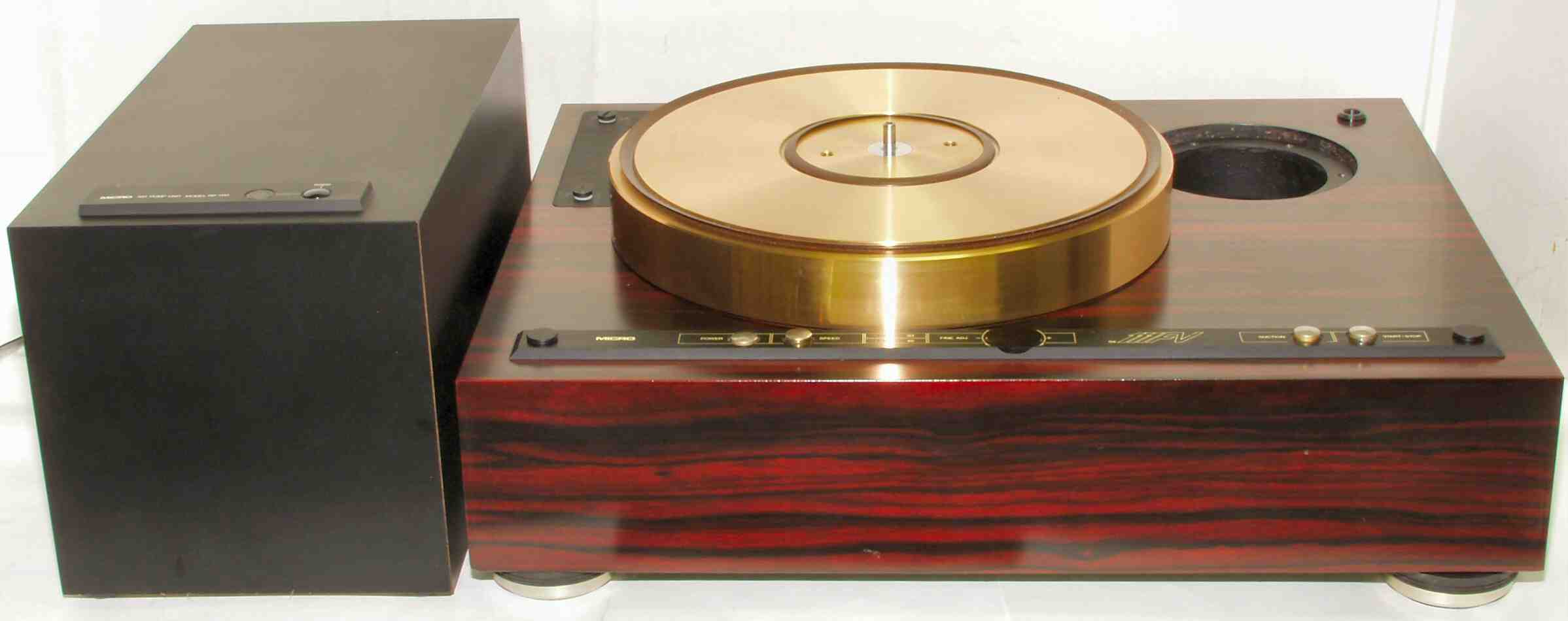

| Ｅ−２． 完成。 レコードプレヤーでは最強のシステムでしょう！ |
 |
