ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０．　６台目修理記録

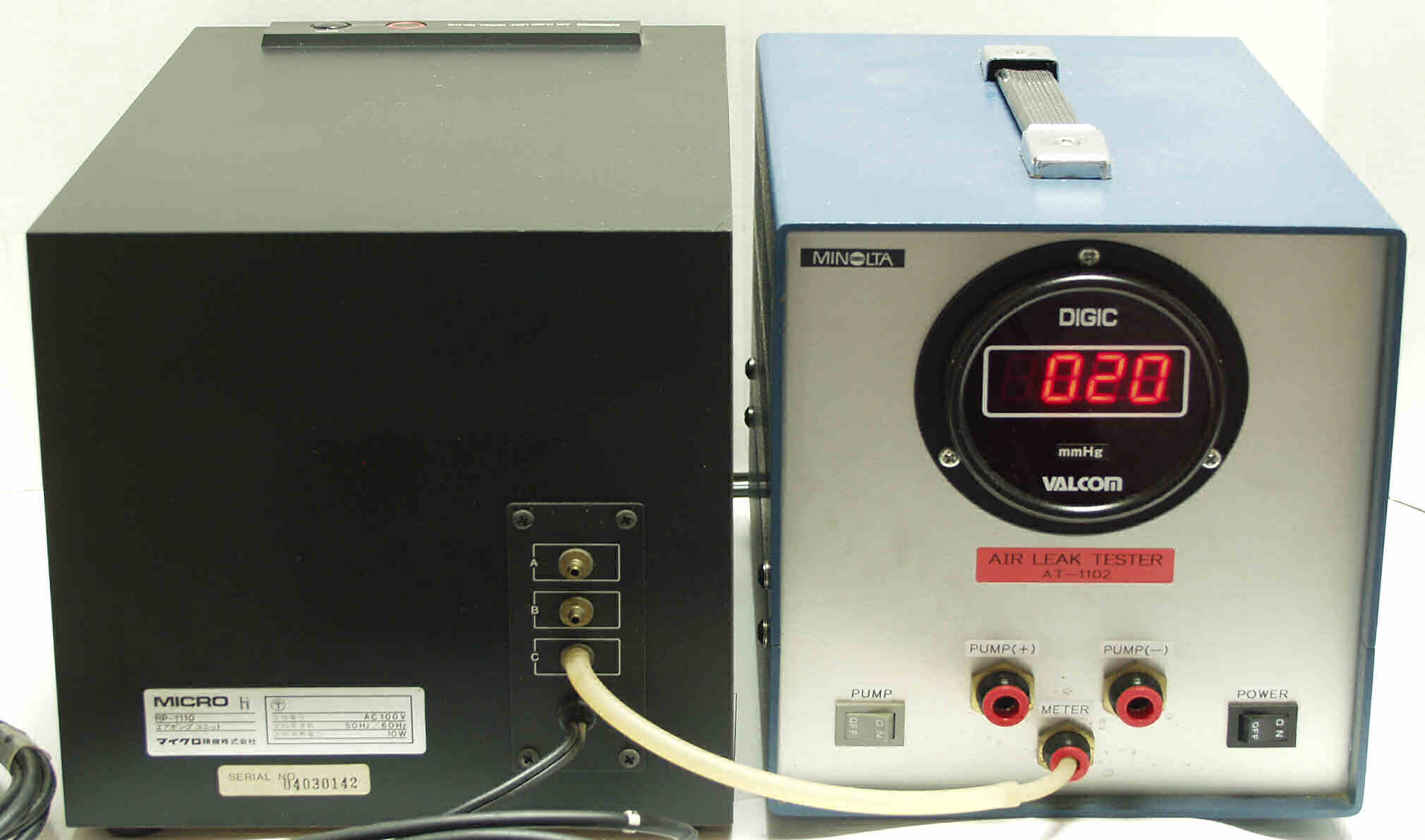

　　本体　ＳＸ－１１１ＦＶの修理記録はこちら　　　　　　　　　　　　　　　　平成１９年３月９日持込　　４月２６日完成　

Ａ．　修理前の状況
Ａ１．　点検中　「Ａ＝吐き出し」　の圧力測定。　かなり低い

Ａ２．　点検中　「Ｂ＝吸い込」　の圧力測定。　低い

Ａ３．　点検中　「Ｃ＝吐き出し」　の圧力測定。　低い

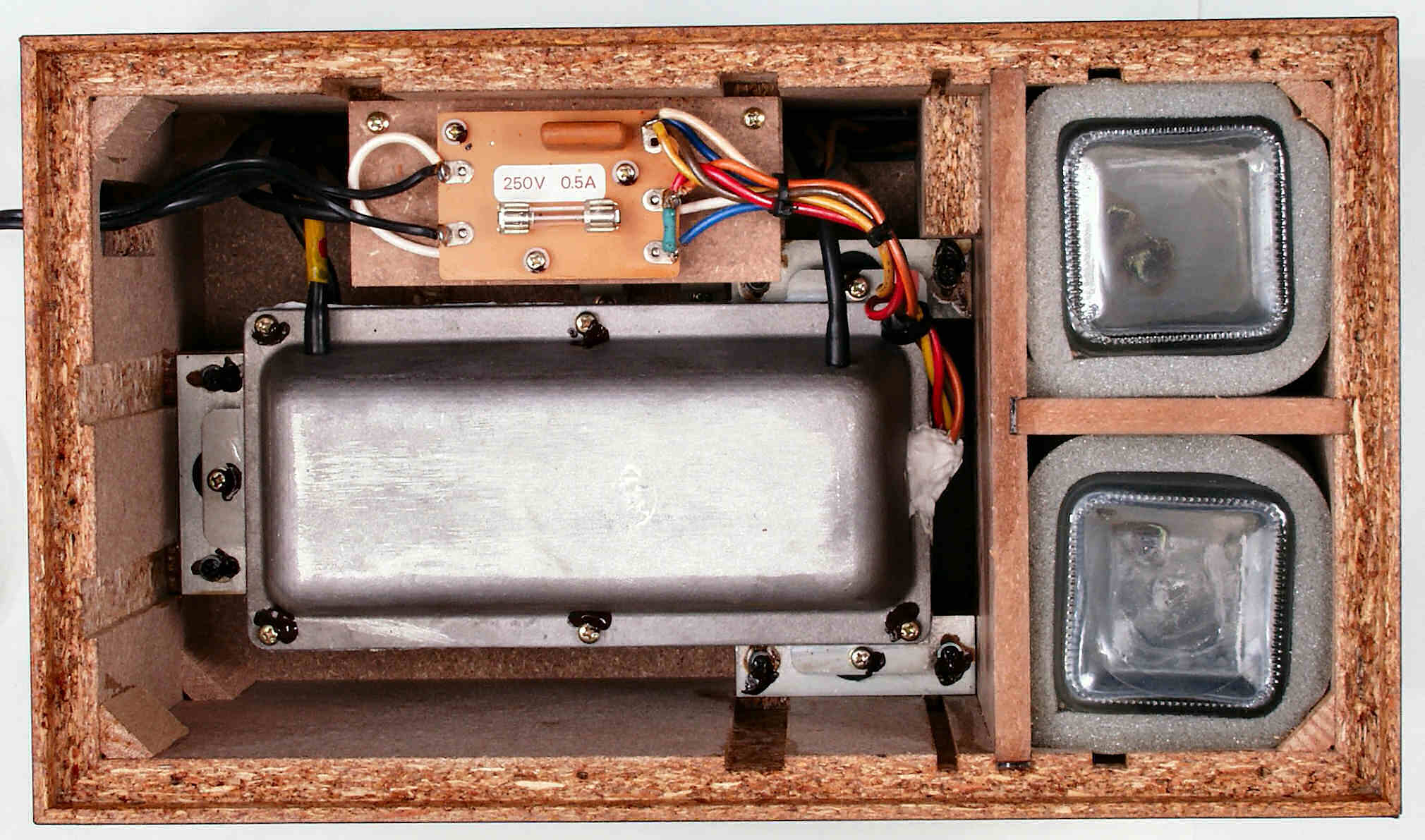

Ａ４．　点検中　上から見る

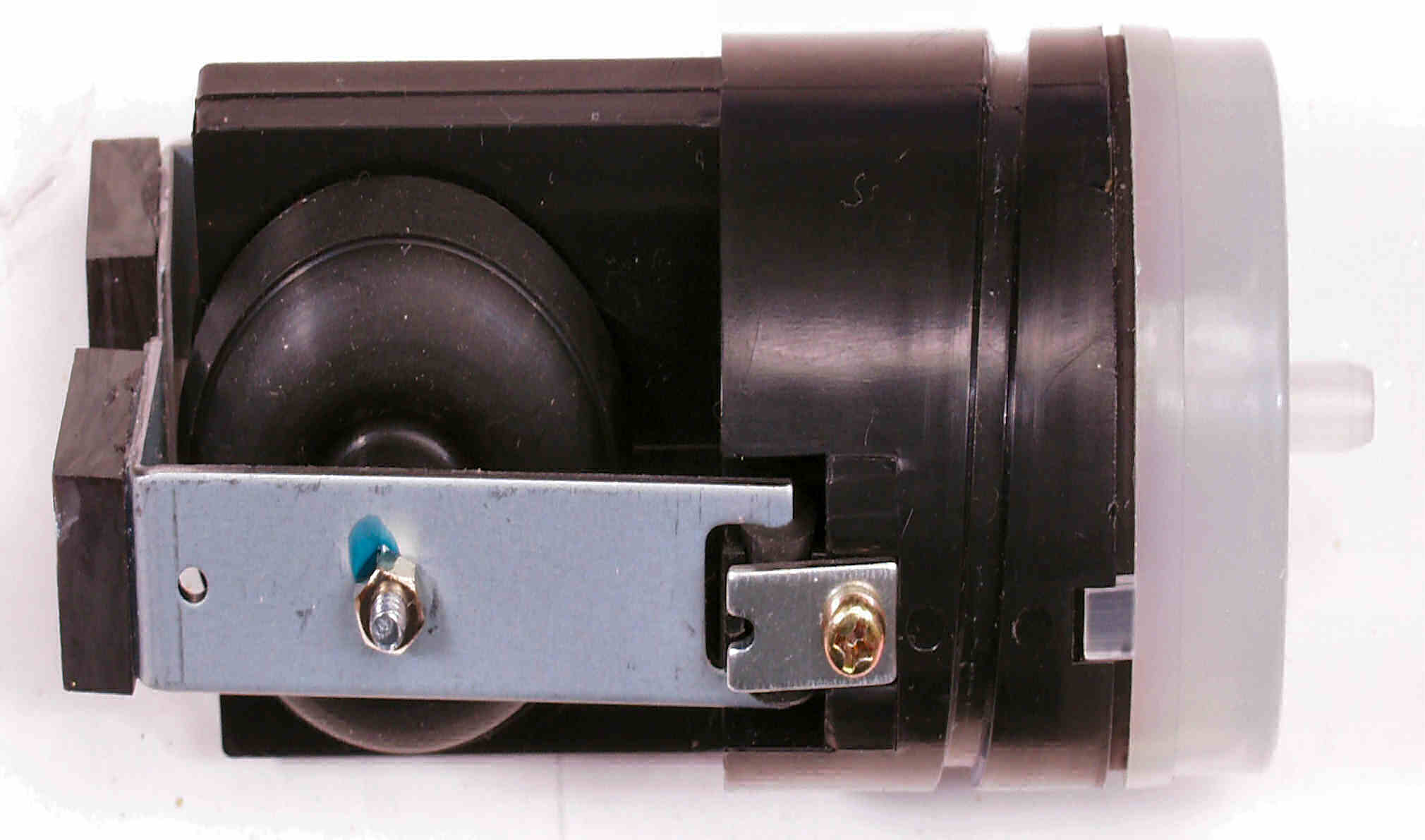

Ａ５．　点検中　圧縮材の糊がきかなくなり始めている

Ａ６．　点検中　圧縮材なので木ネジで割れる。　もう少し接着材を押し込んで欲しい！

Ｃ．　修理状況

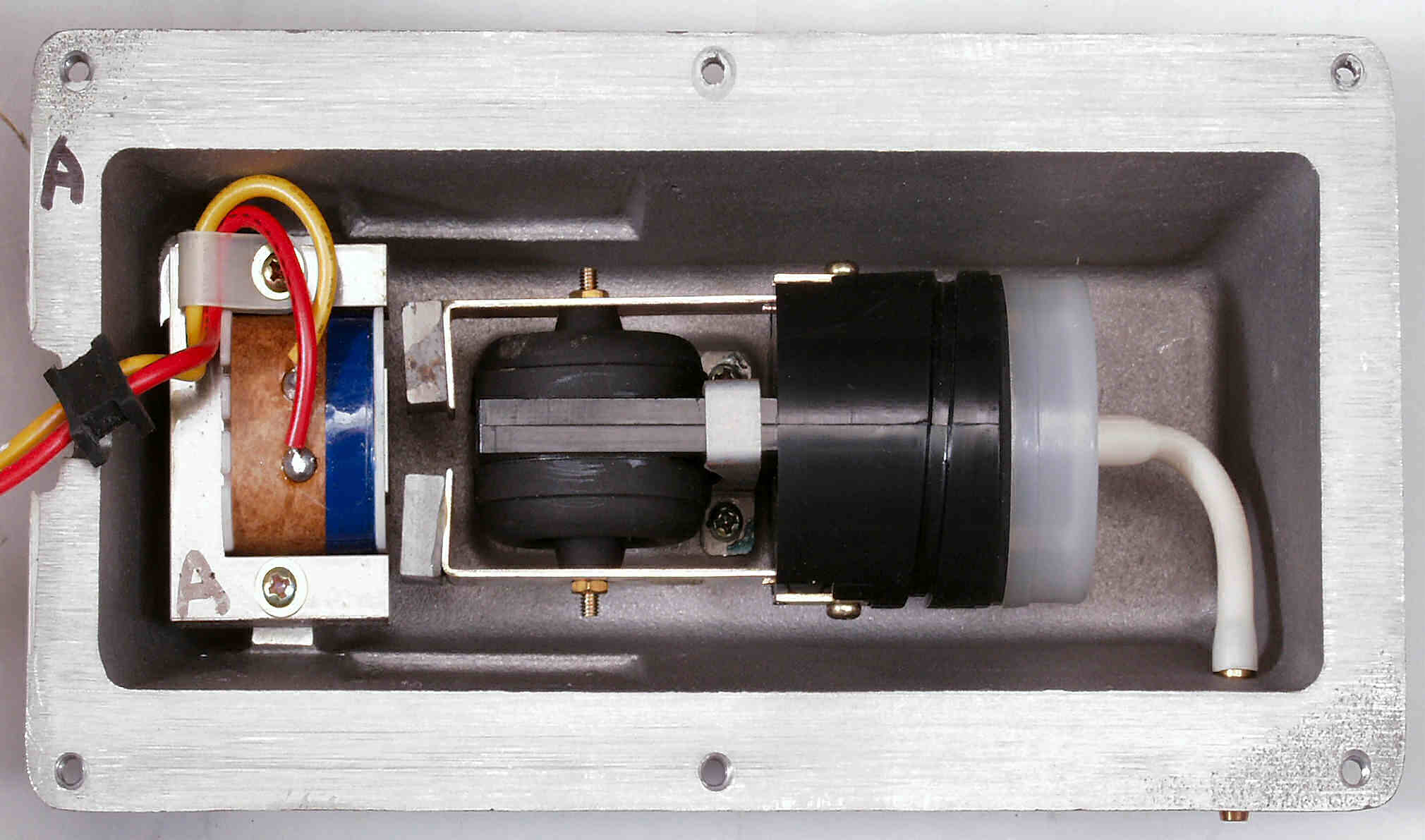

C１Ａ．　修理前　「Ａ＝吐き出し用ポンプ」

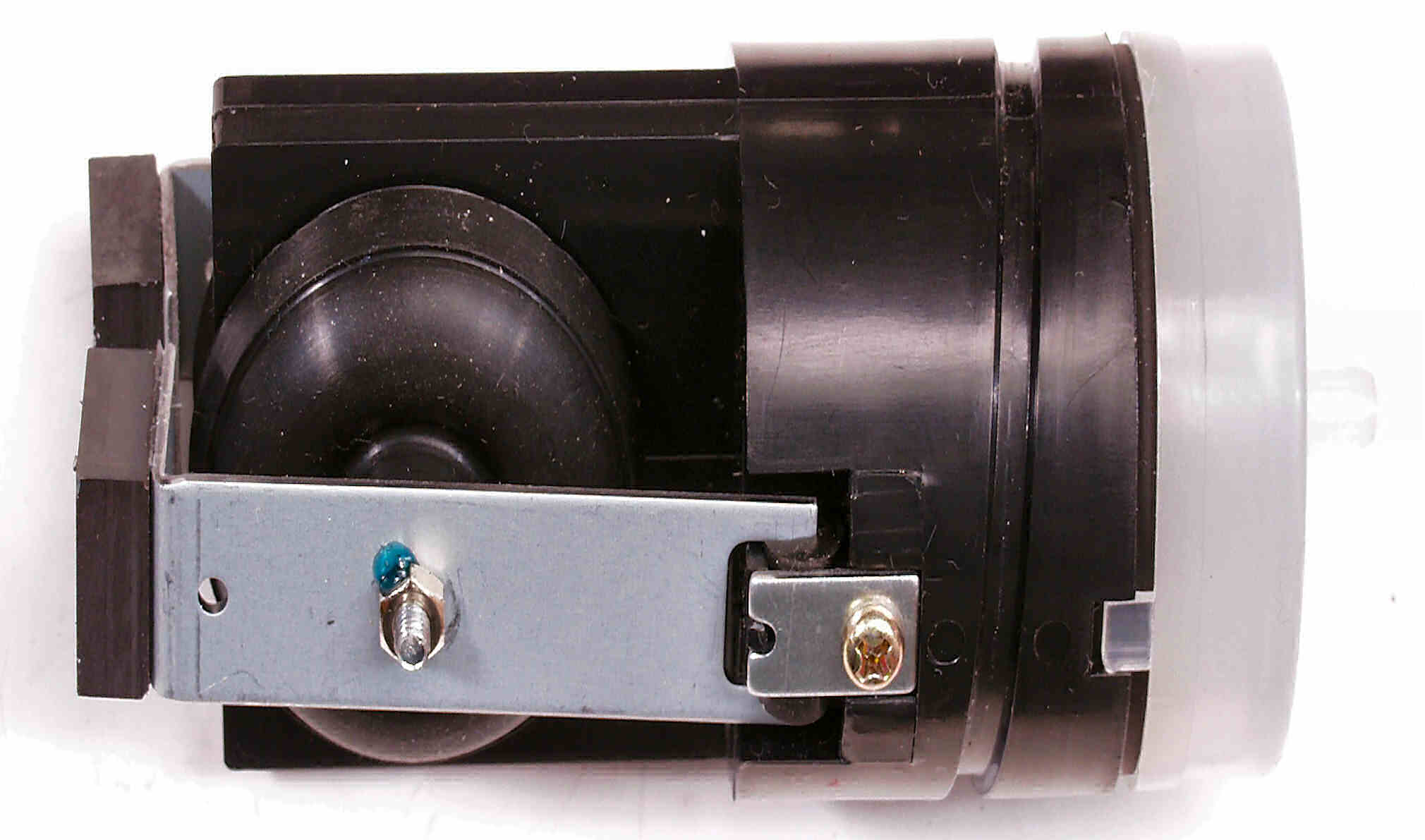

C１Ｂ．　修理（新品交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

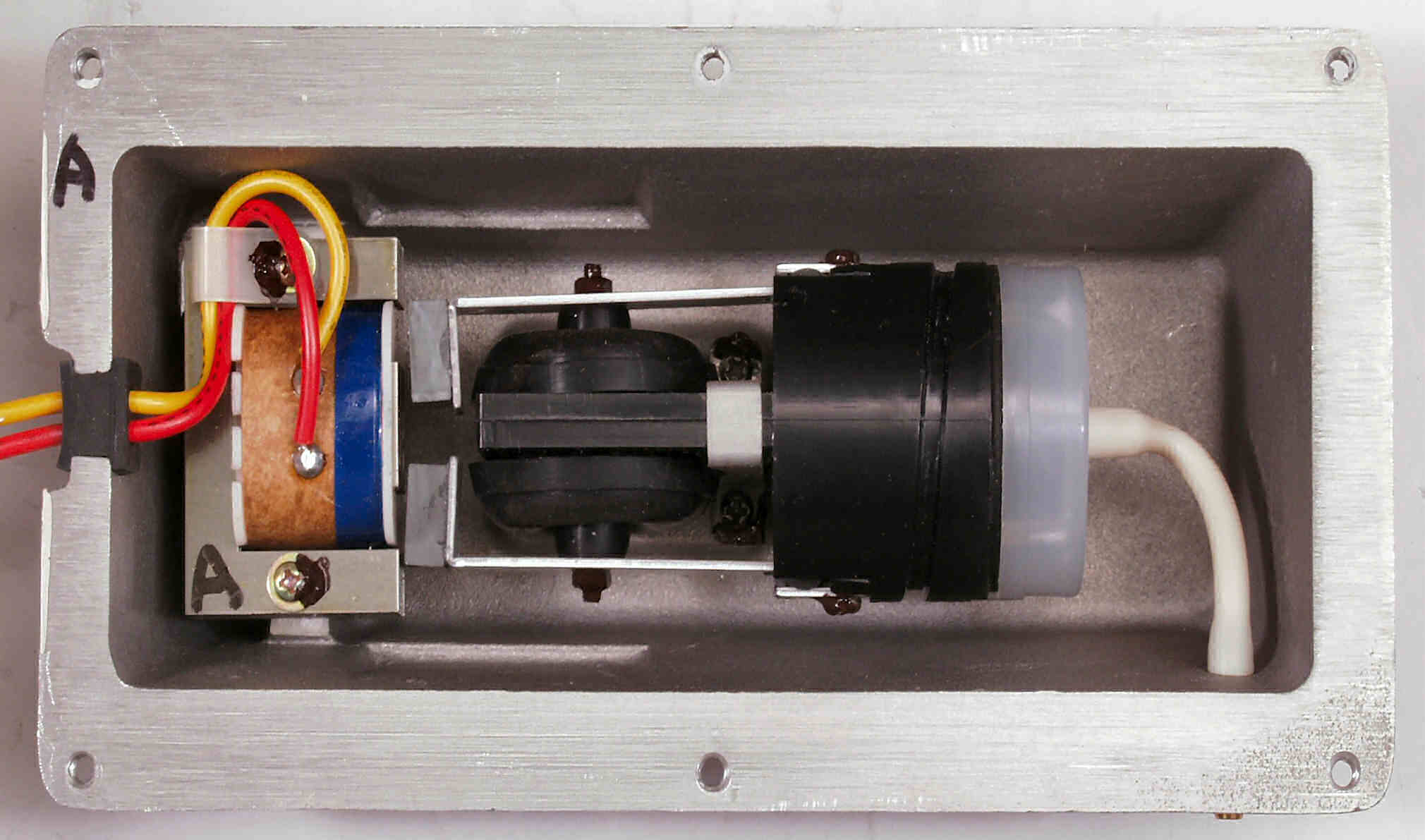

C１Ｃ．　完成　「Ａ＝吐き出し用ポンプ」　ユニット

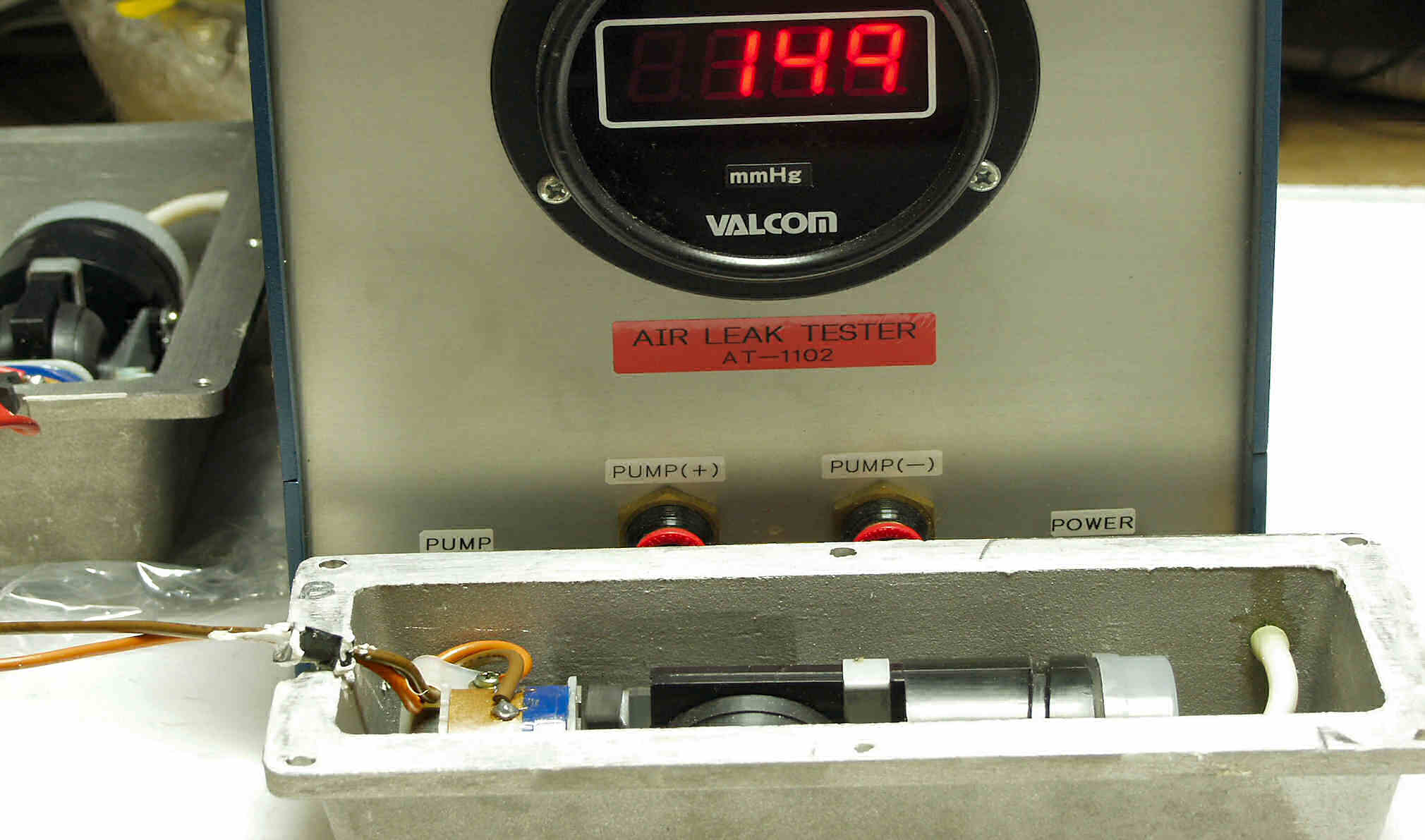

C１Ｄ．　圧力測定中の「Ａ＝吐き出し用ポンプ」

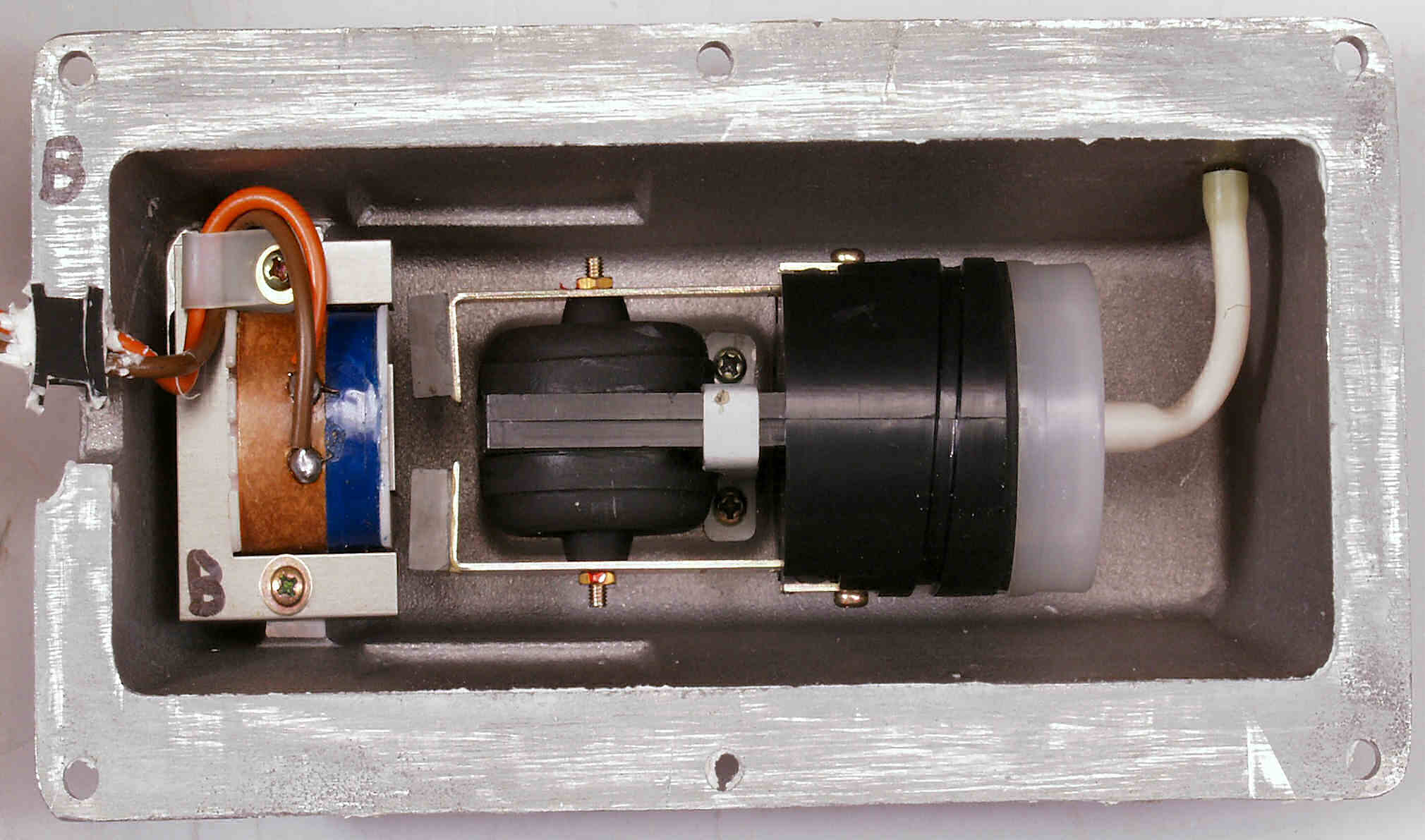

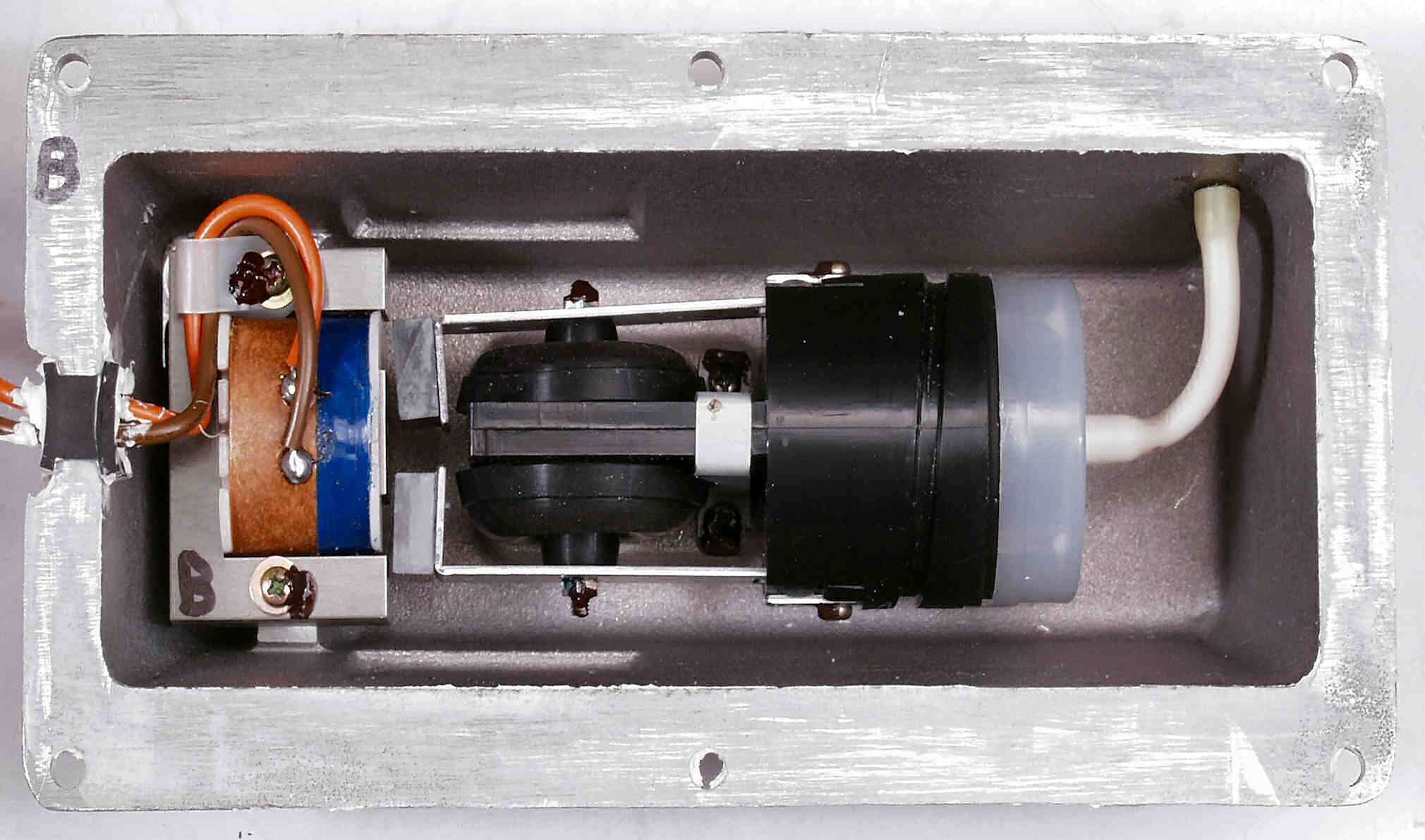

C２Ａ．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

C２Ｂ．　修理修理（新品交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

C２Ｃ．　完成「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

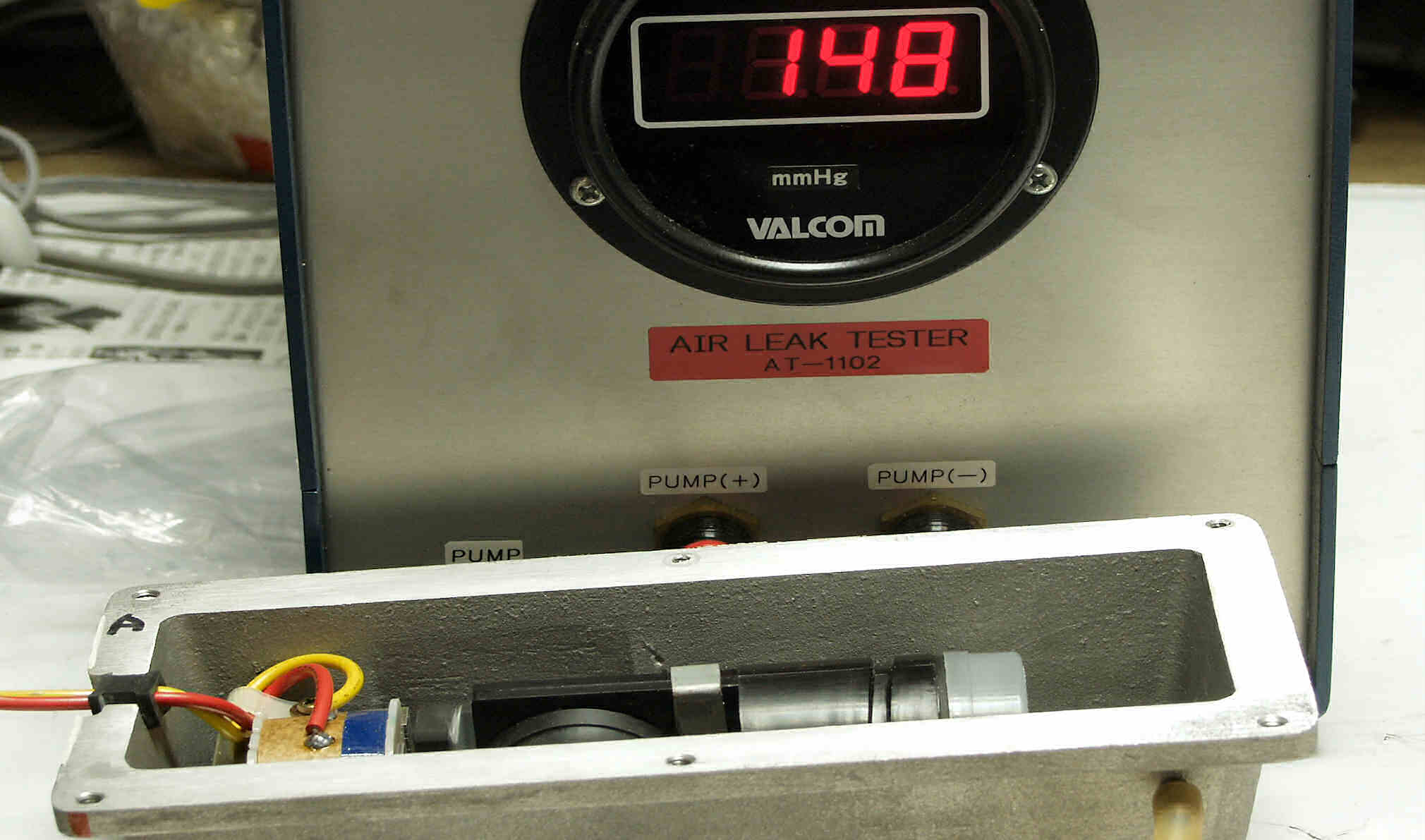

C２Ｄ．　圧力測定中の「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

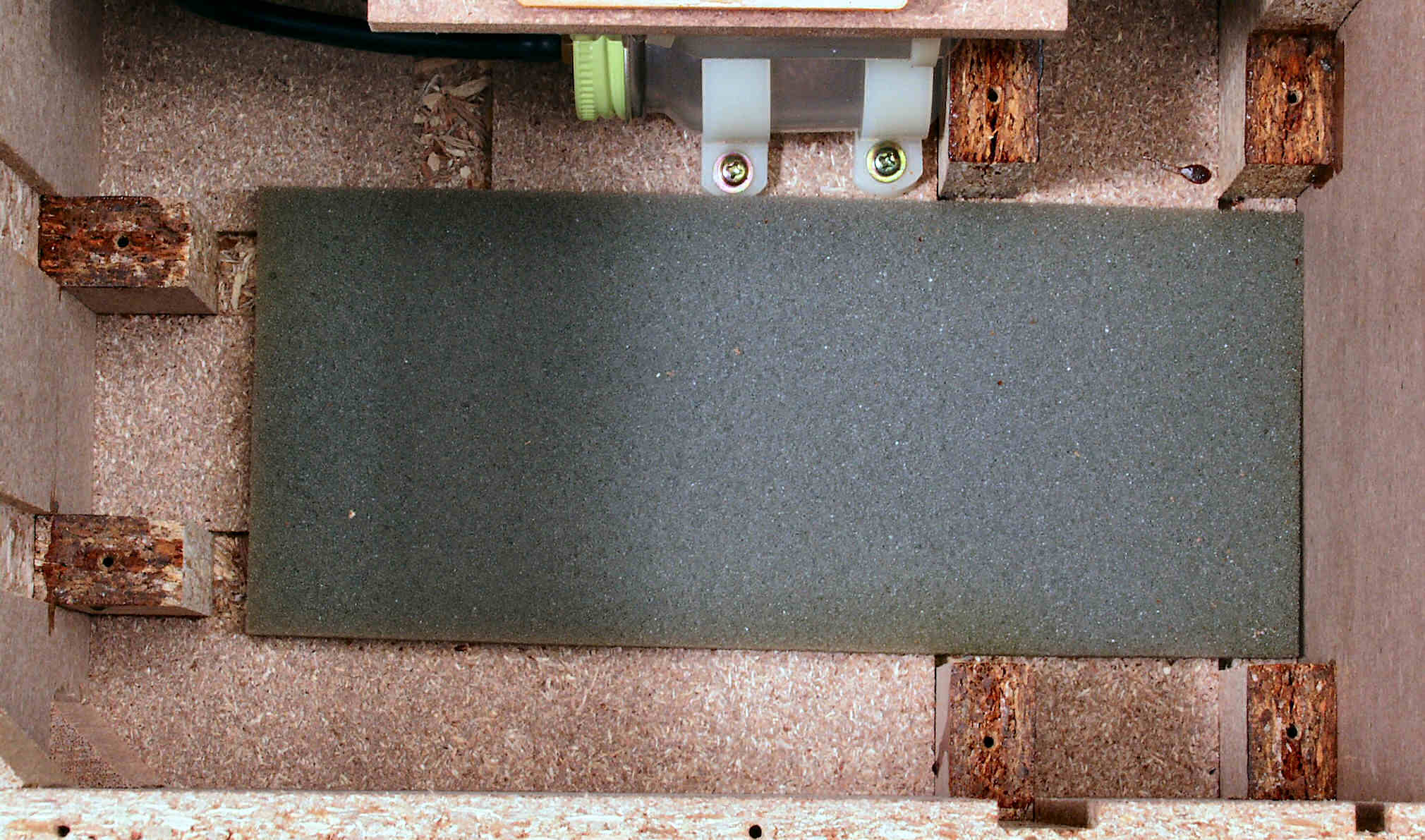

C３Ａ．　修理中　圧縮板にボンドを塗って固めている

C３Ｂ．　修理中　止め板もボンドを染みこませる

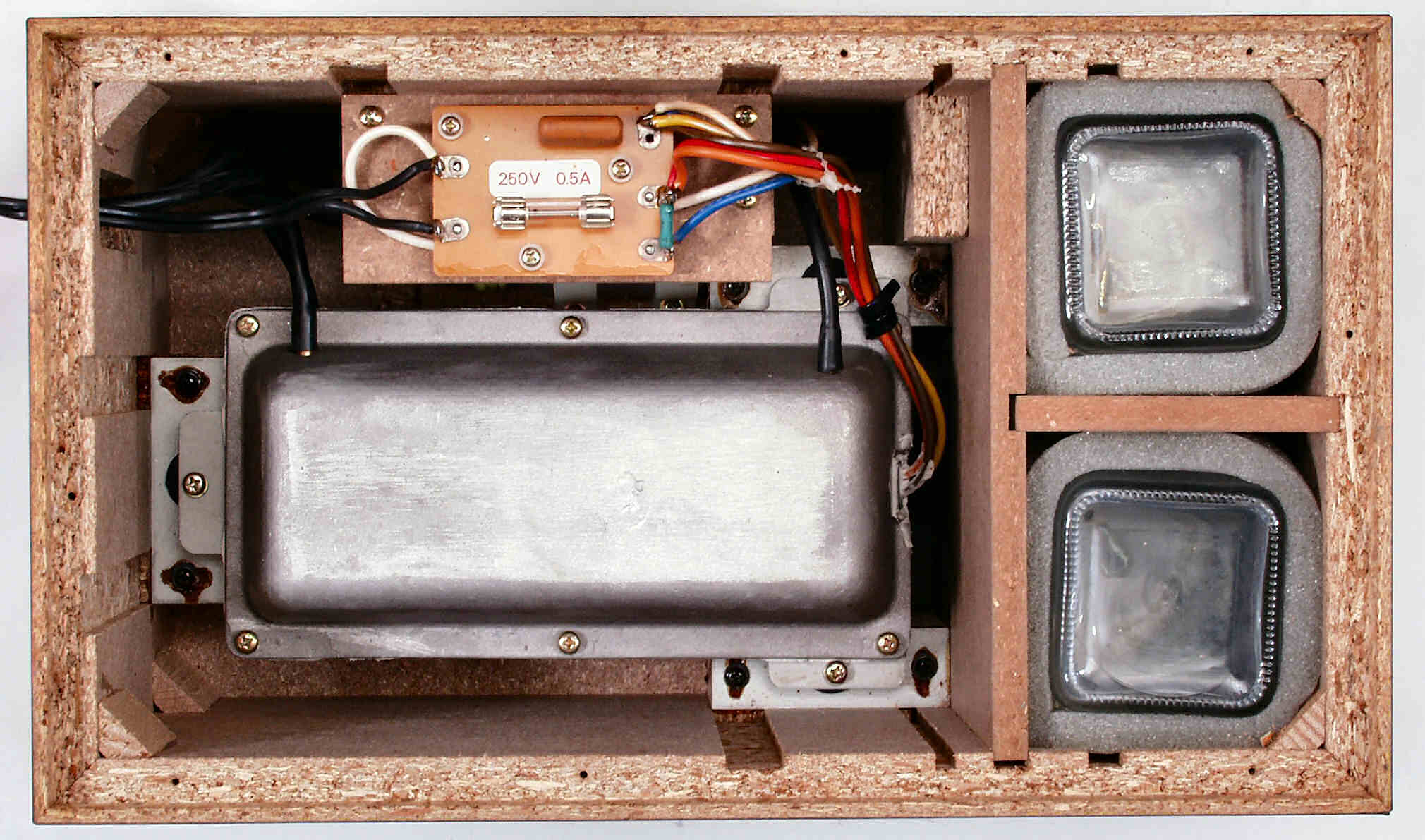

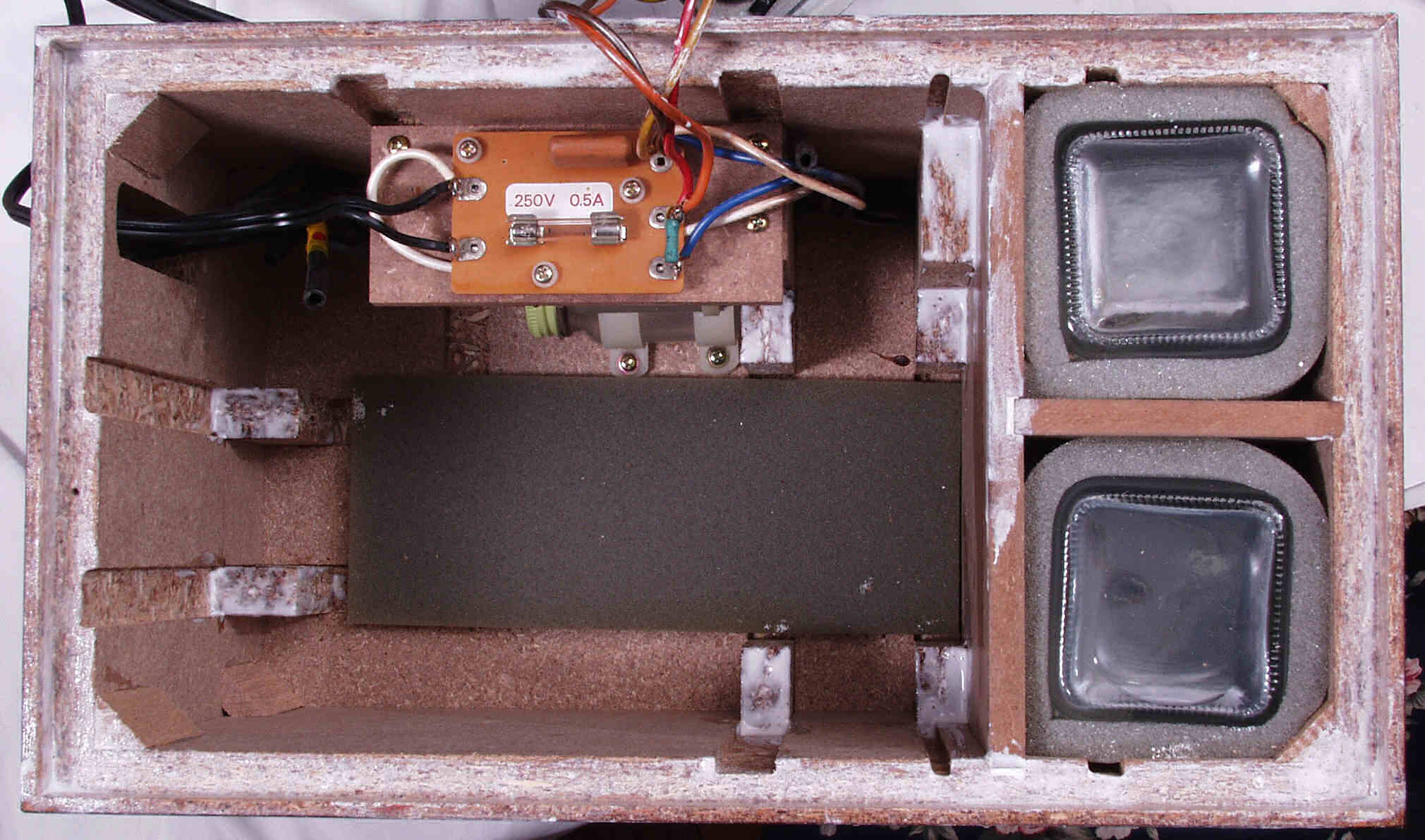

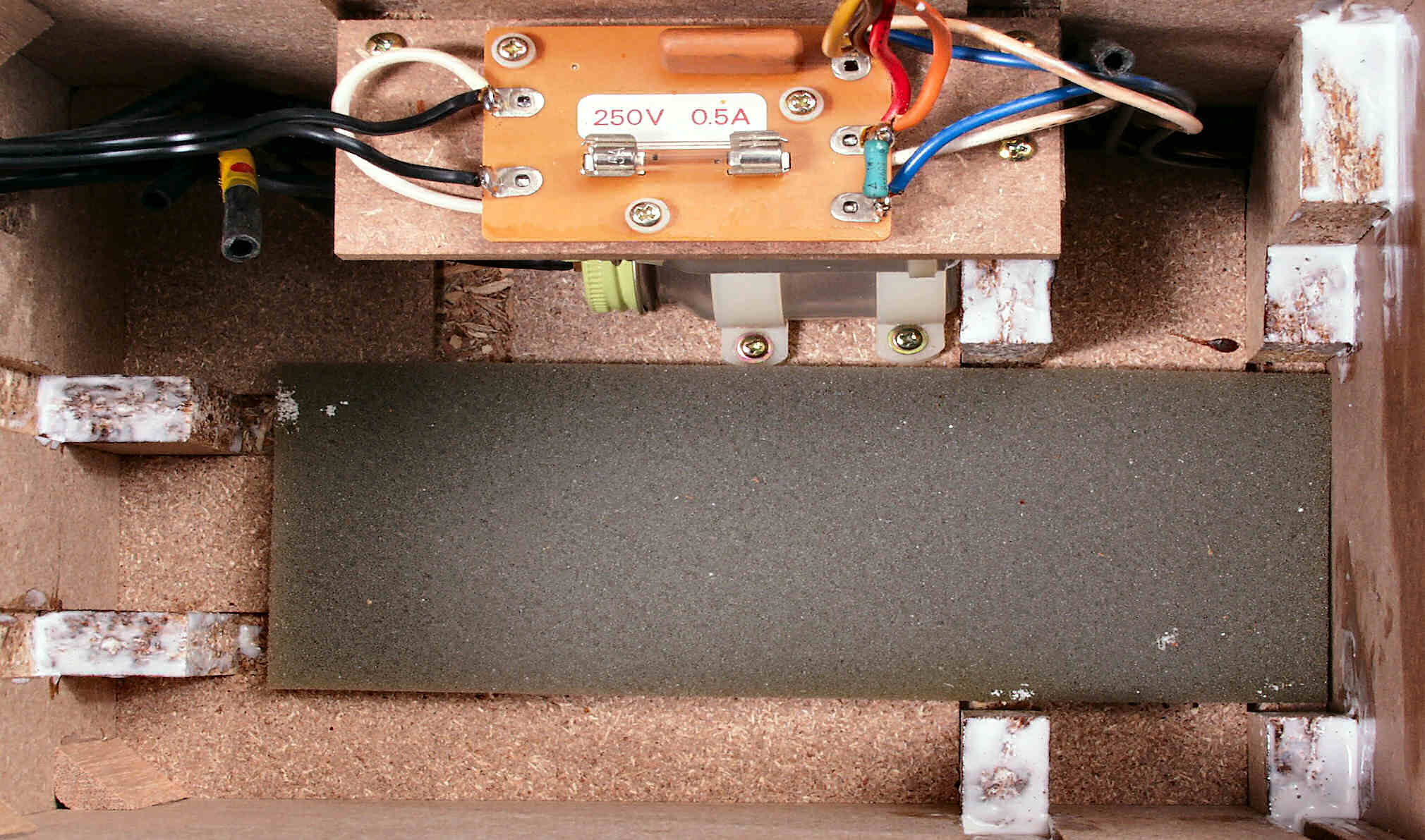

C５Ａ．　修理前　上から見る

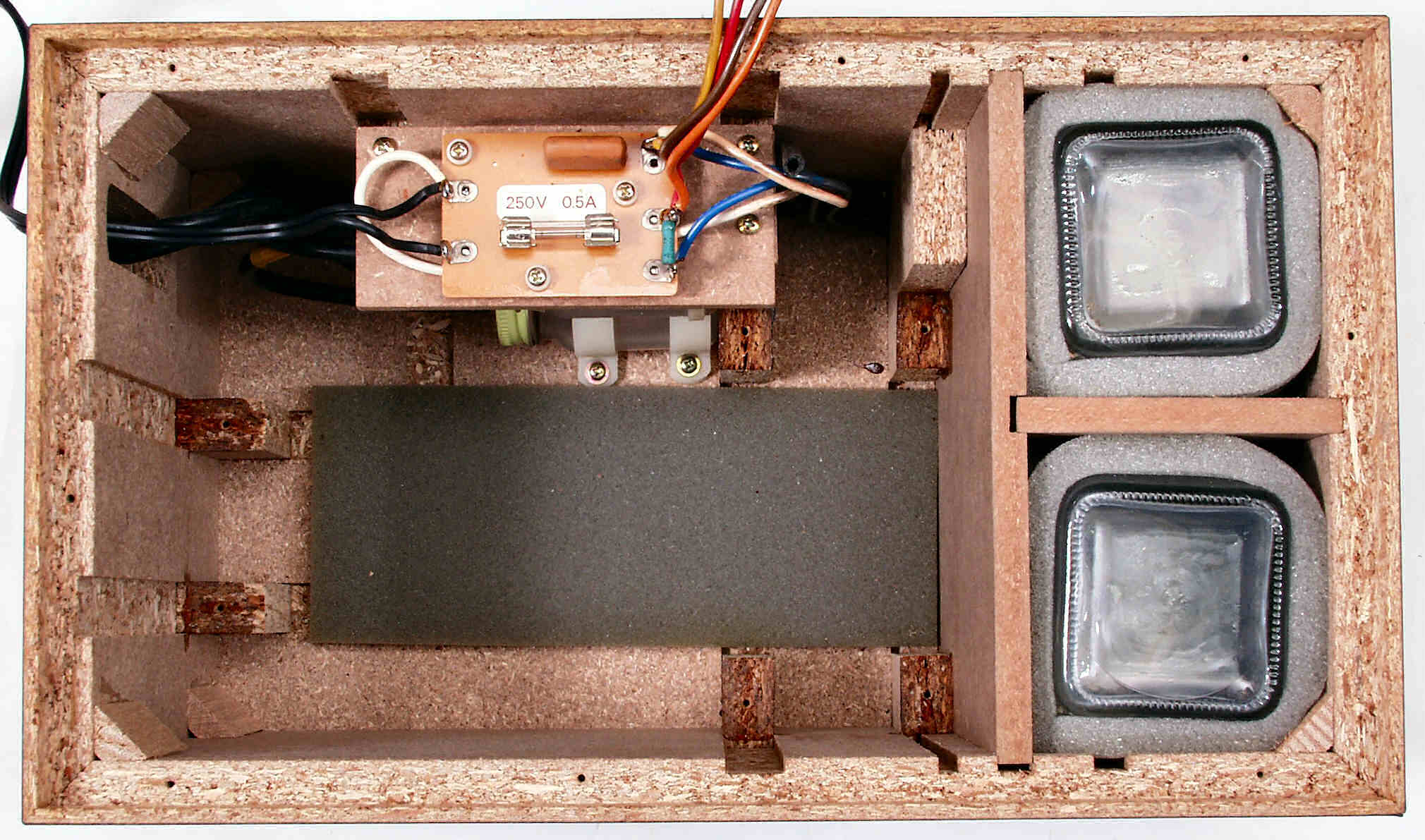

C５Ｂ．　修理後　上から見る

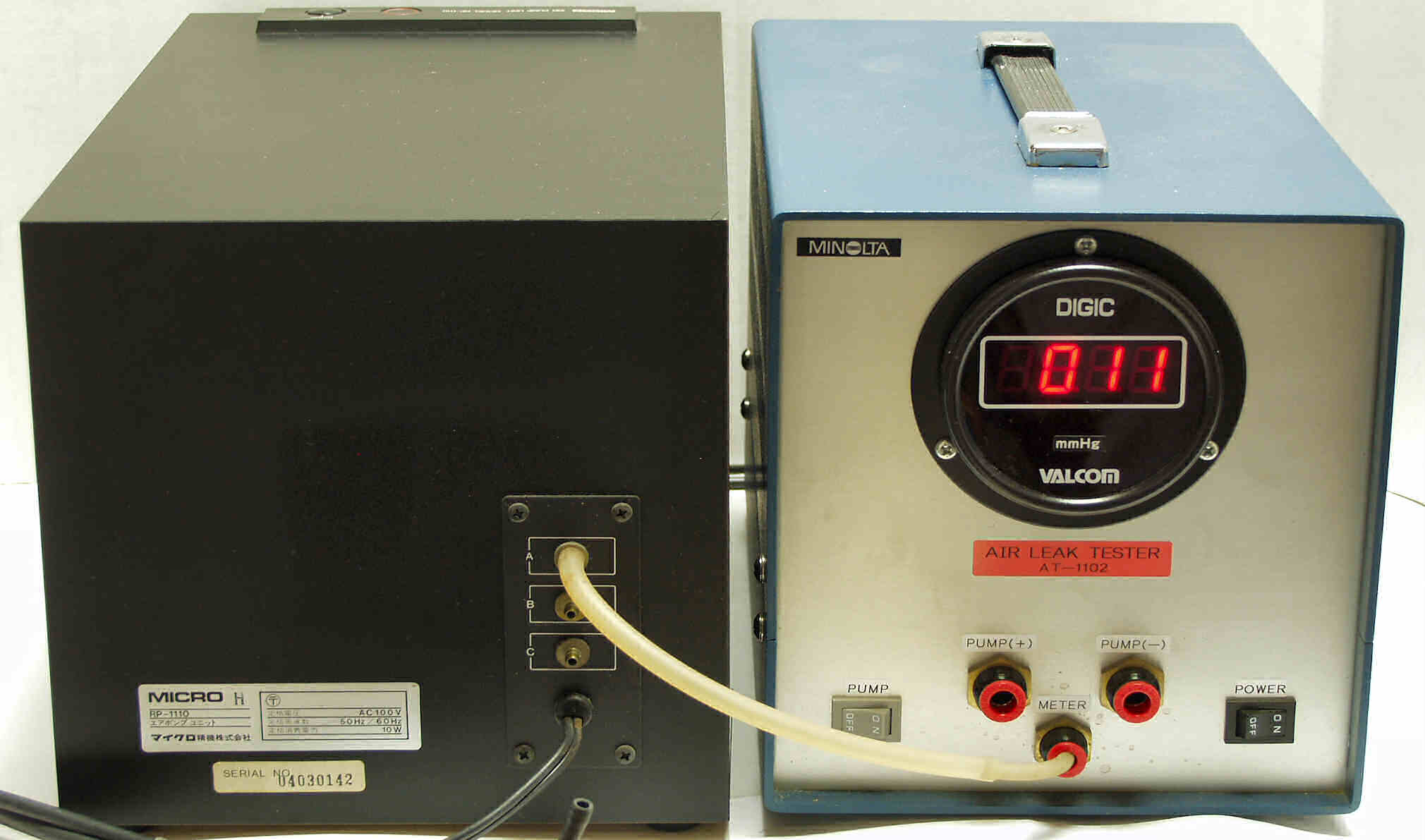

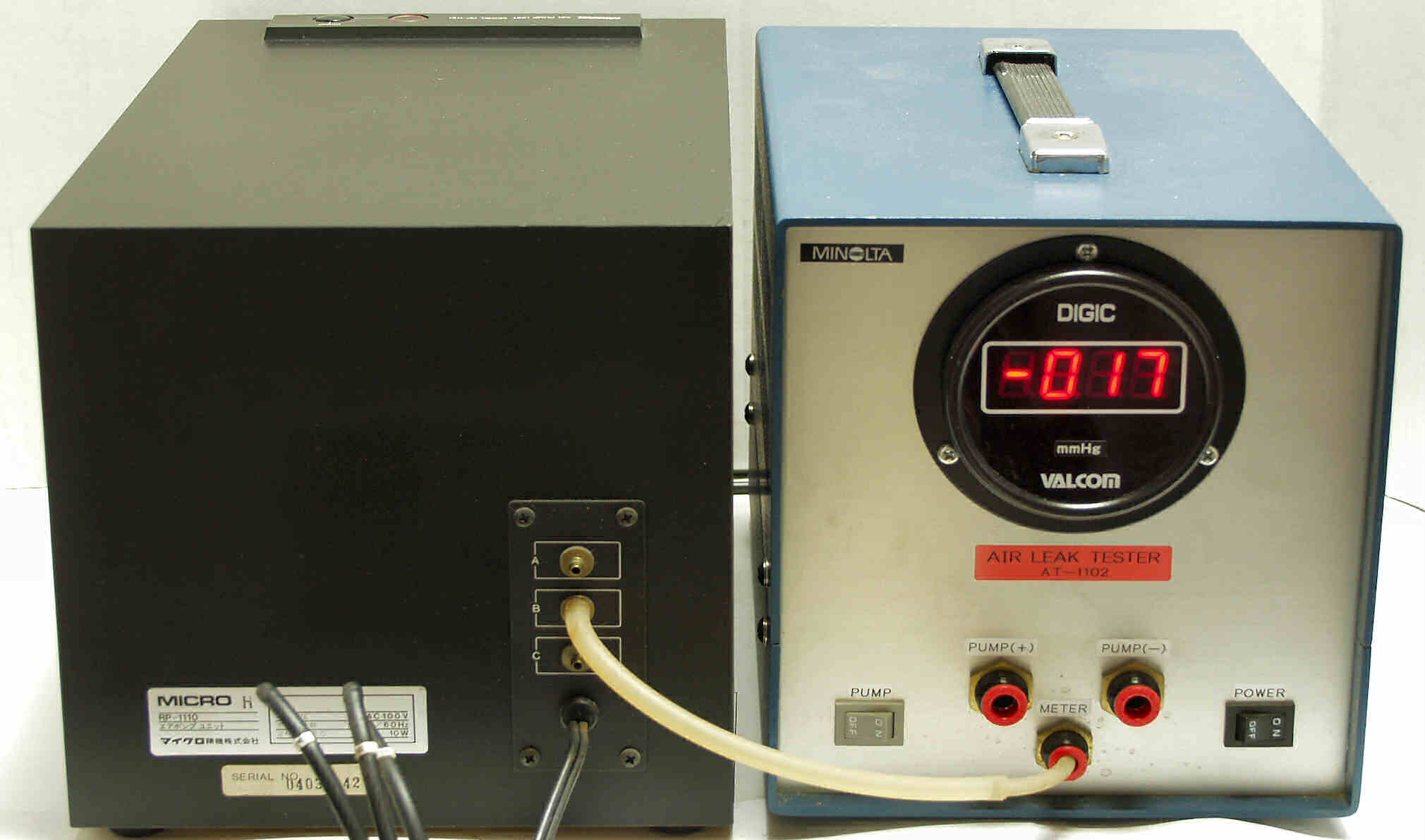

C６．　完成後の圧力測定中

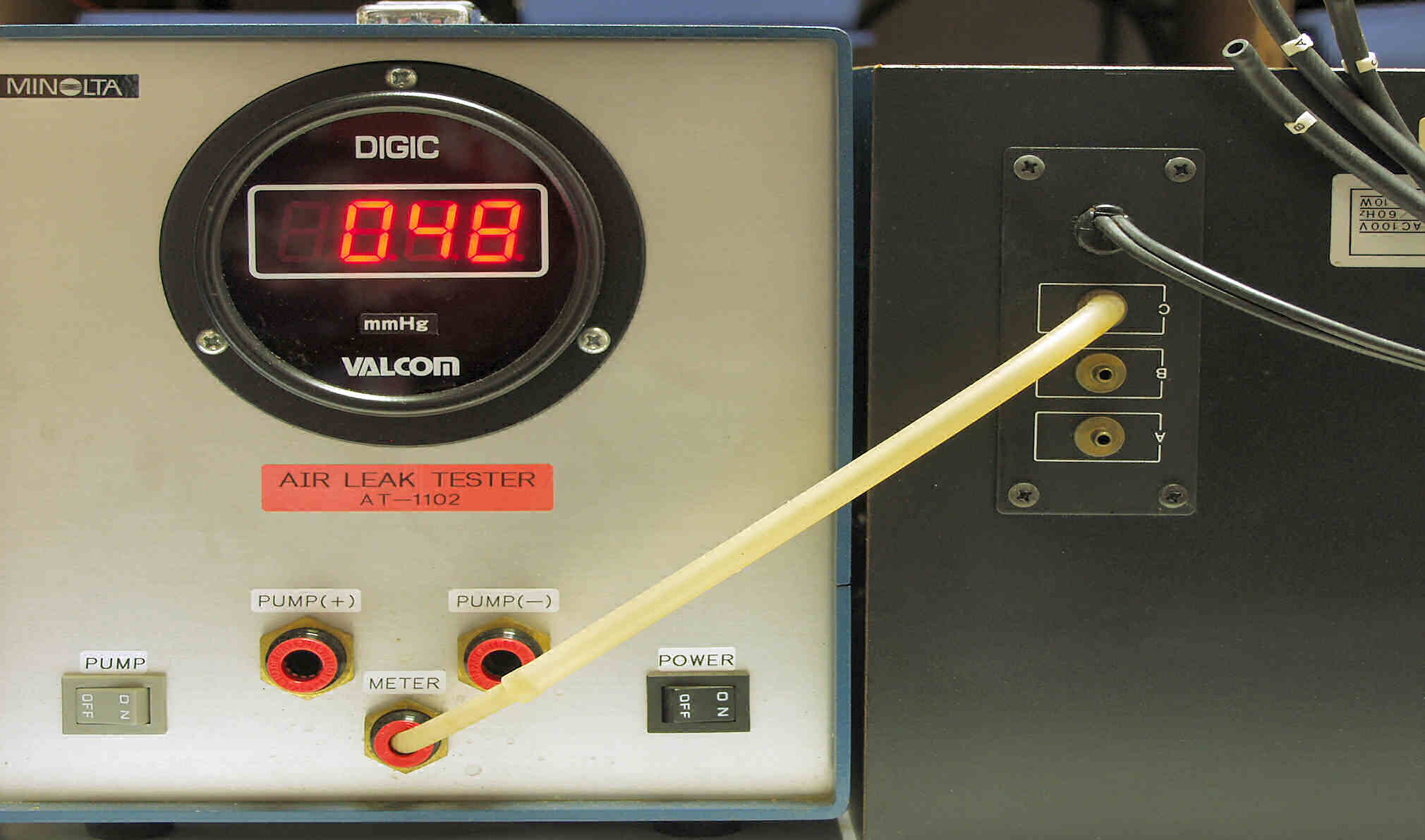

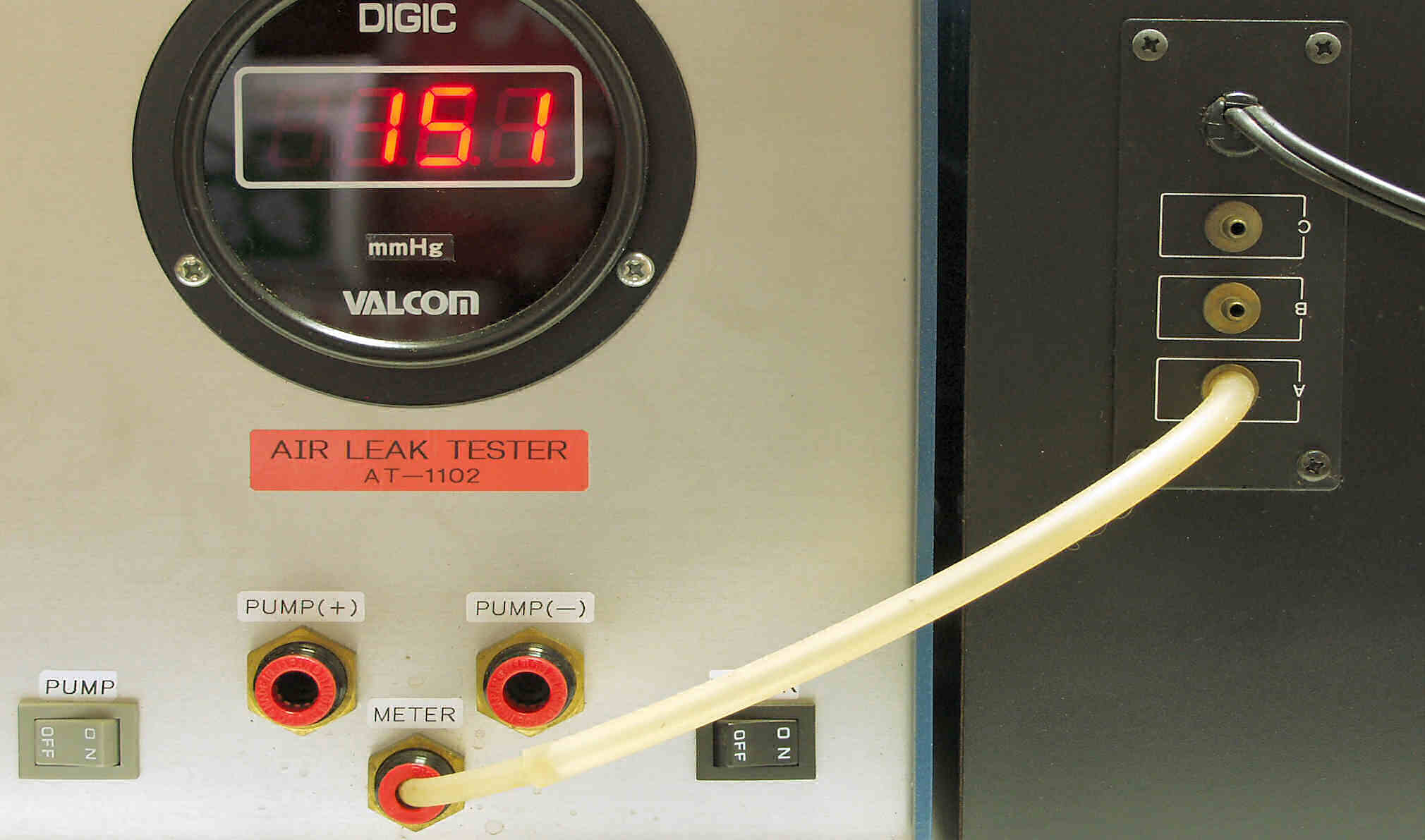

C６Ａ．　圧力測定　Ａ端子

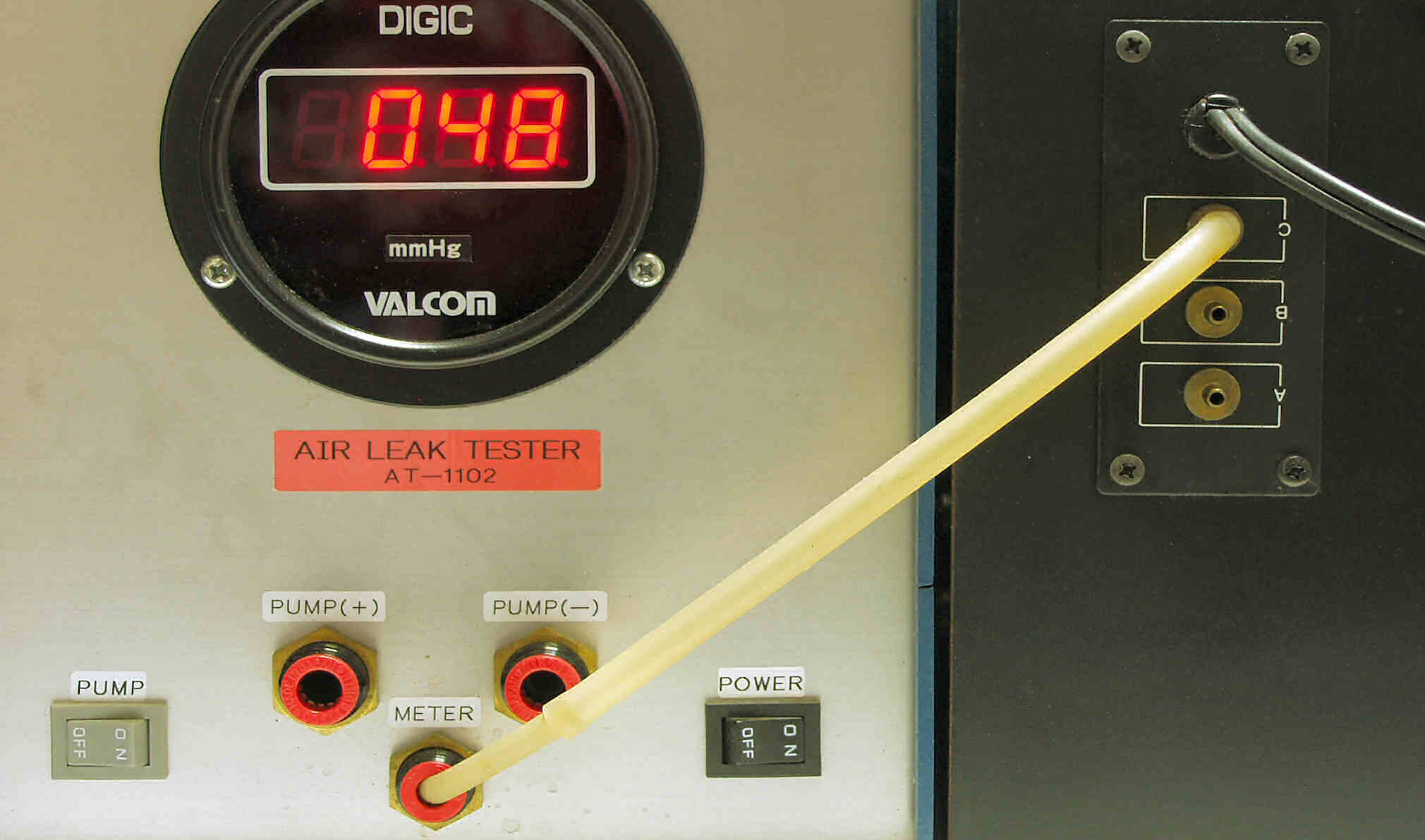

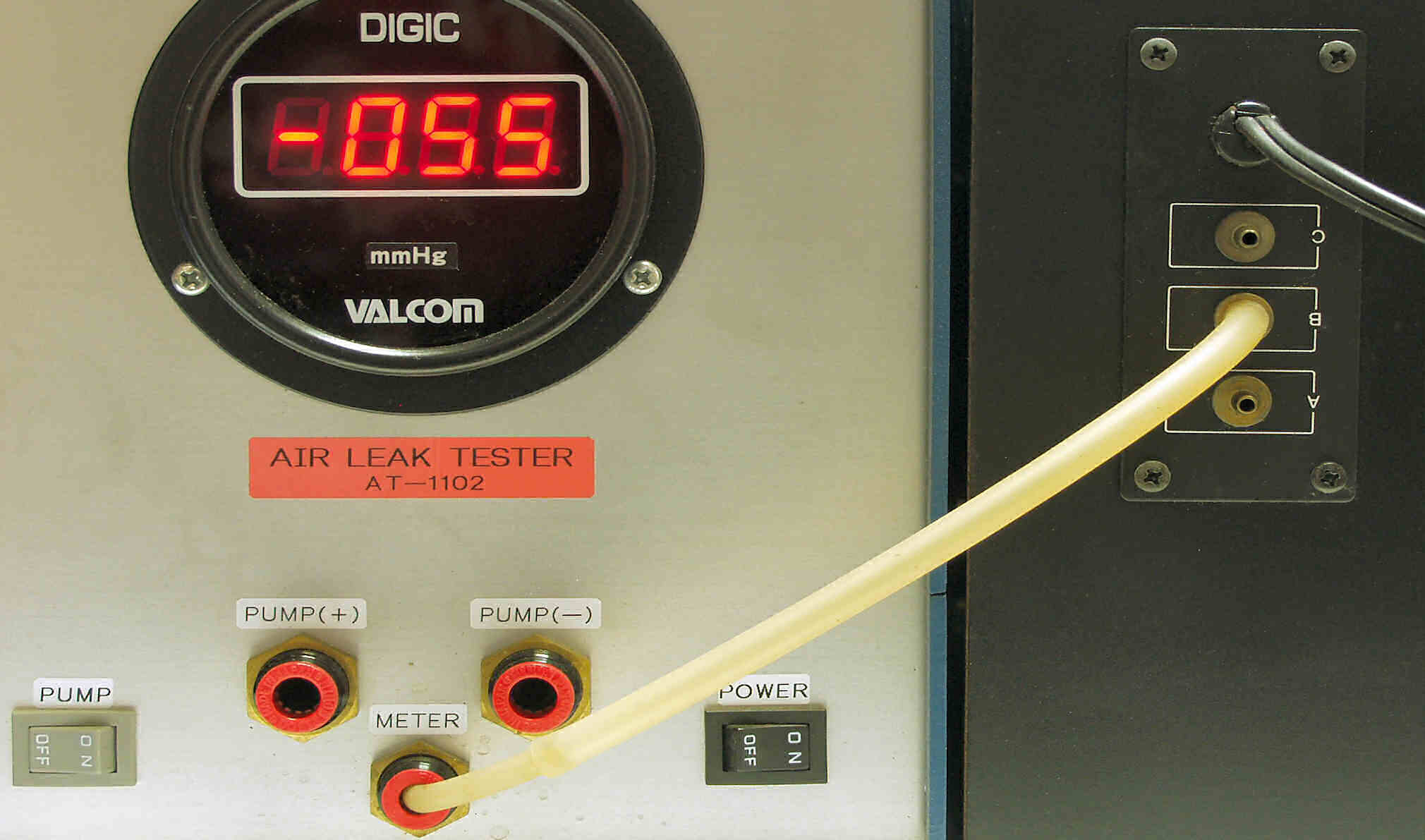

C６Ｂ．　圧力測定　Ｂ端子

C６Ｃ．　圧力測定　Ｃ端子。　Ｂ端子圧力より低いのは、調整バイバスが有る為。

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）　

型名	エアーポンプ　ＲＰ-１１１０
出力エアー	エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１０Ｗ
外形寸法	２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量	６．３ｋｇ

今回修理よりポンプユニットは新品に交換します

　　　　　　　　　　　　　　　rp1110-6m
