Vacuum Tube Tester Hickok TV-2B/Uで 50CA10 測定
A1.LUX KMQ60. 3台目付属真空管「50CA10」測定。   KMQ−60. 3台目の修理記録はこちら。
A2.LUX KMQ60. 3台目予備真空管「50CA10」測定。


J1.LUX SQ-38FD. 4台目付属真空管「50CA10」測定。 SQ−38FD. 4台目の修理記録はこちら。
J2.LUX SQ-38FD. 4台目予備真空管「50CA10」測定。
J3.LUX SQ-38FD. 4台目第二予備真空管「50CA10」測定。

K1.LUX SQ-38FD. 5台目付属真空管「50CA10」測定。  SQ−38FD. 5台目の修理記録はこちら。
K2.LUX SQ-38FD. 5台目予備真空管「50CA10」測定。

L1.LUX SQ-38FD. 6台目付属真空管「50CA10」測定。  SQ−38FD. 6台目の修理記録はこちら。

M1.LUX SQ-38FD. 7台目付属真空管「50CA10」測定。 SQ−38FD. 7台目の修理記録はこちら。
M2.LUX SQ-38FD. 7台目予備真空管「50CA10」測定。
M3.LUX SQ-38FD. 7台目予備真空管「50CA10」測定。
M4.LUX SQ-38FD. 7台目予備真空管「50CA10」測定。

測定電源は定周波定電圧電源を使用し、AC115V 60Hzで行う。
測定器に挿入する前に、十分ヒーターを暖めて置く。
A1. LUX KMQ60. 3台目付属真空管「50CA10」測定。  詳しい測定は記録はこちら。

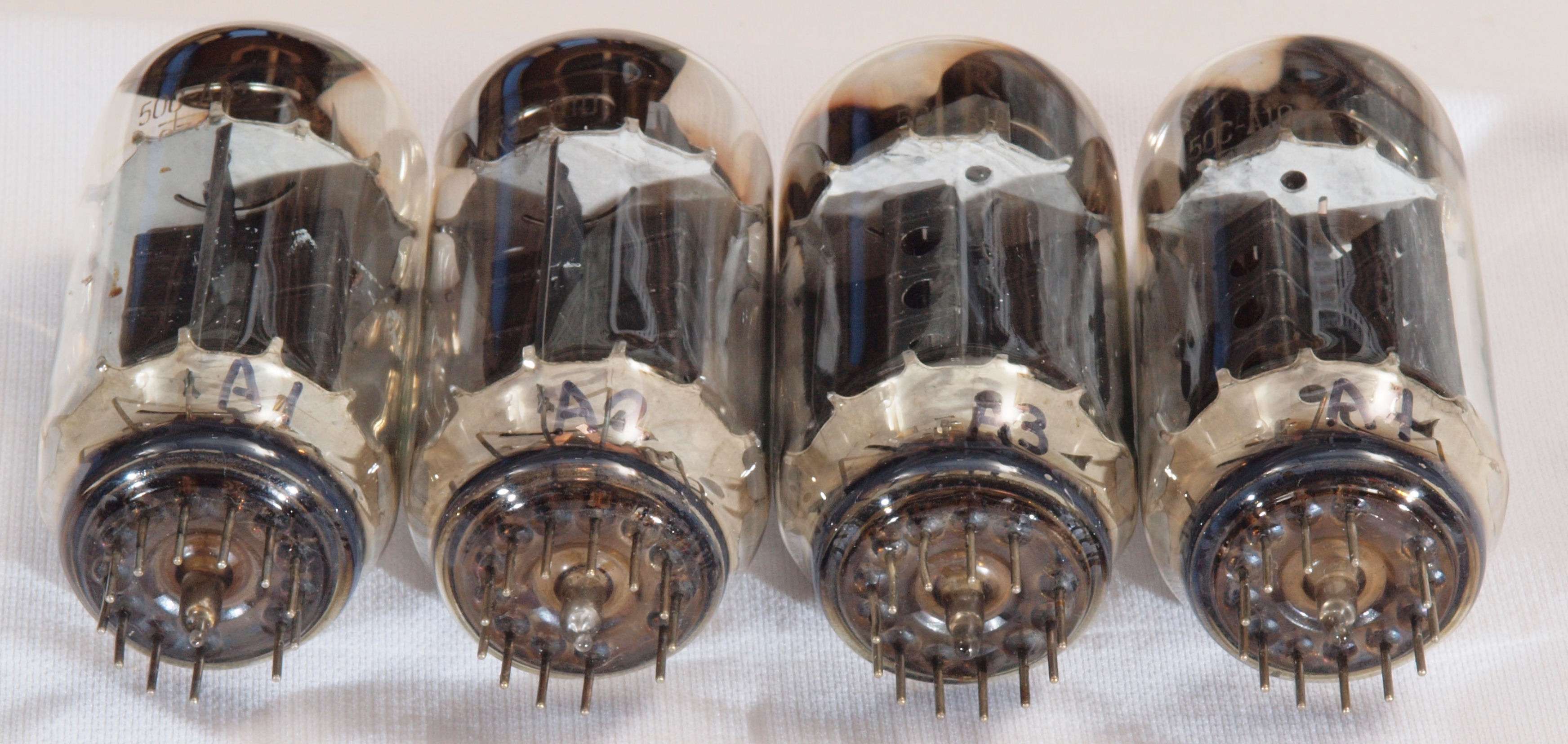

  左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=8200μmho、IP=87.1mA。
 2本目 「50CA10」 Gm=14000μmho、IP=143.4mA。
 3本目 「50CA10」 Gm=15000μmho、IP=135.1mA。
 4本目 「50CA10」 Gm=14400μmho、IP=109.3mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
A2. LUX KMQ60. 3台目予備真空管「50CA10」測定。  詳しい測定は記録はこちら。
 左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=16800μmho、IP=157.5mA。
 2本目 「50CA10」 Gm=16500μmho、IP=155.3mA。
 3本目 「50CA10」 Gm=15000μmho、IP=145.2mA。
 4本目 「50CA10」 Gm=16000μmho、IP=157.4mA。
  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
J1. LUX SQ-38FD. 4台目付属真空管「50CA10」測定。  詳しい測定は記録はこちら。

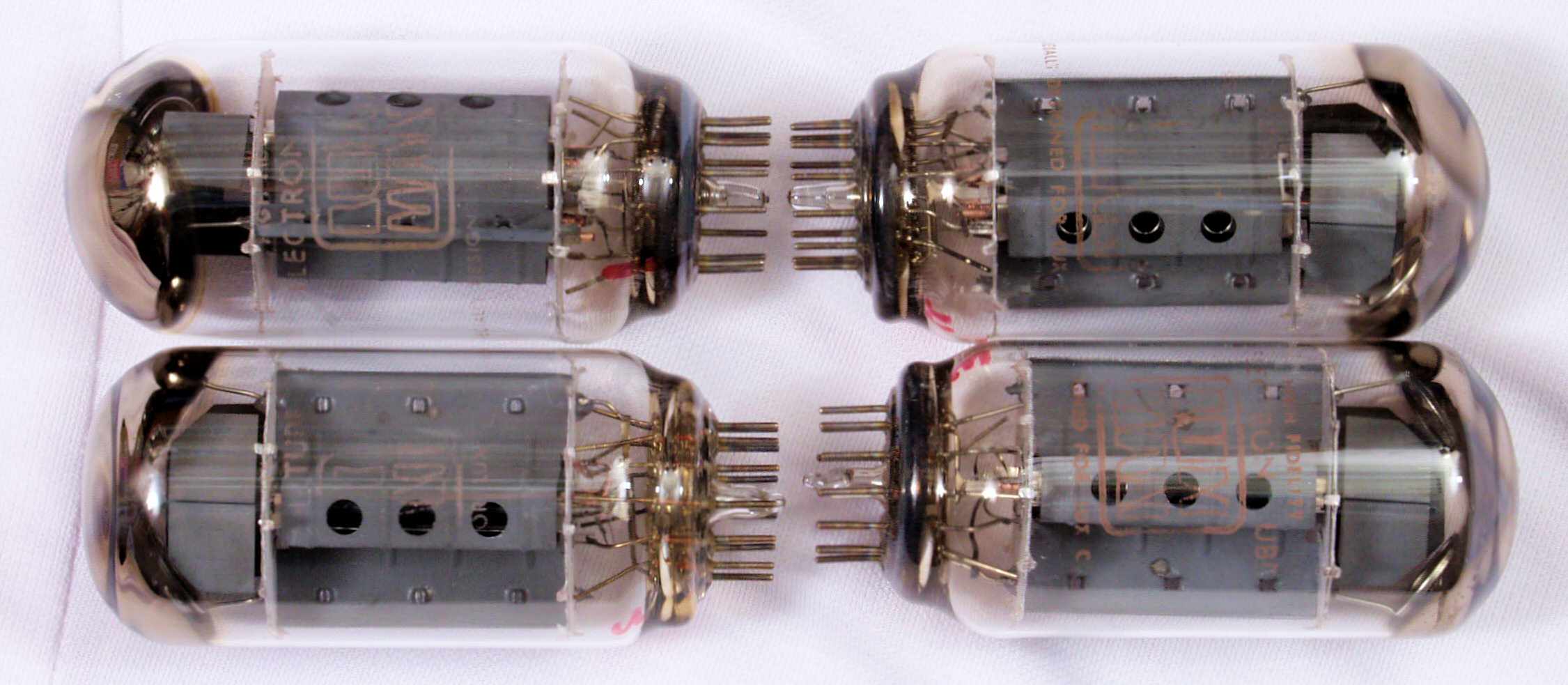

 左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=9400μmho、IP=96.3mA。
 2本目 「50CA10」 Gm=7400μmho、IP=73.3mA。
 3本目 「50CA10」 Gm=9400μmho、IP=85.9mA。
 4本目 「50CA10」 Gm=9000μmho、IP=85.9mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
J2. LUX SQ-38FD. 4台目予備真空管「50CA10」測定。  詳しい測定は記録はこちら。

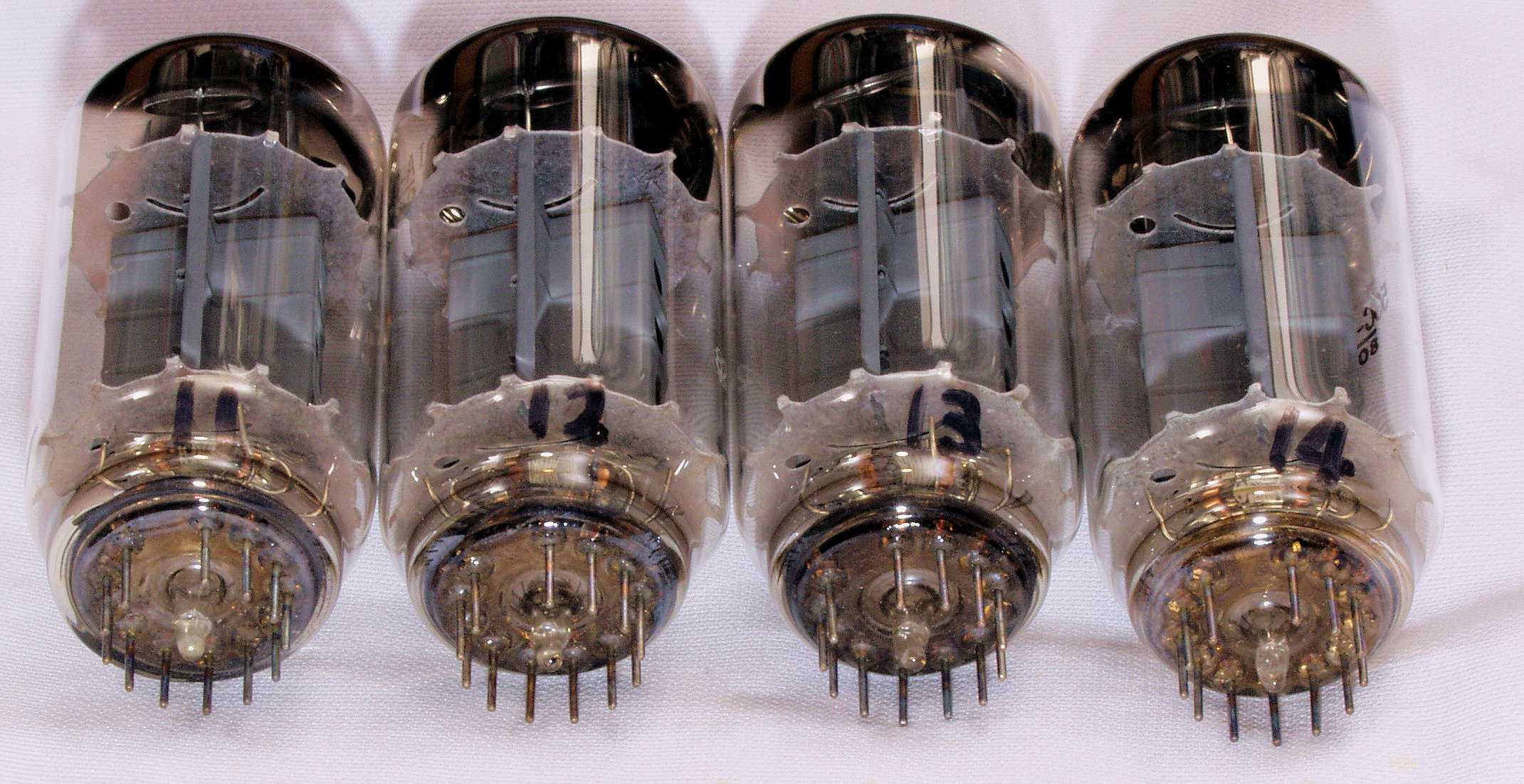

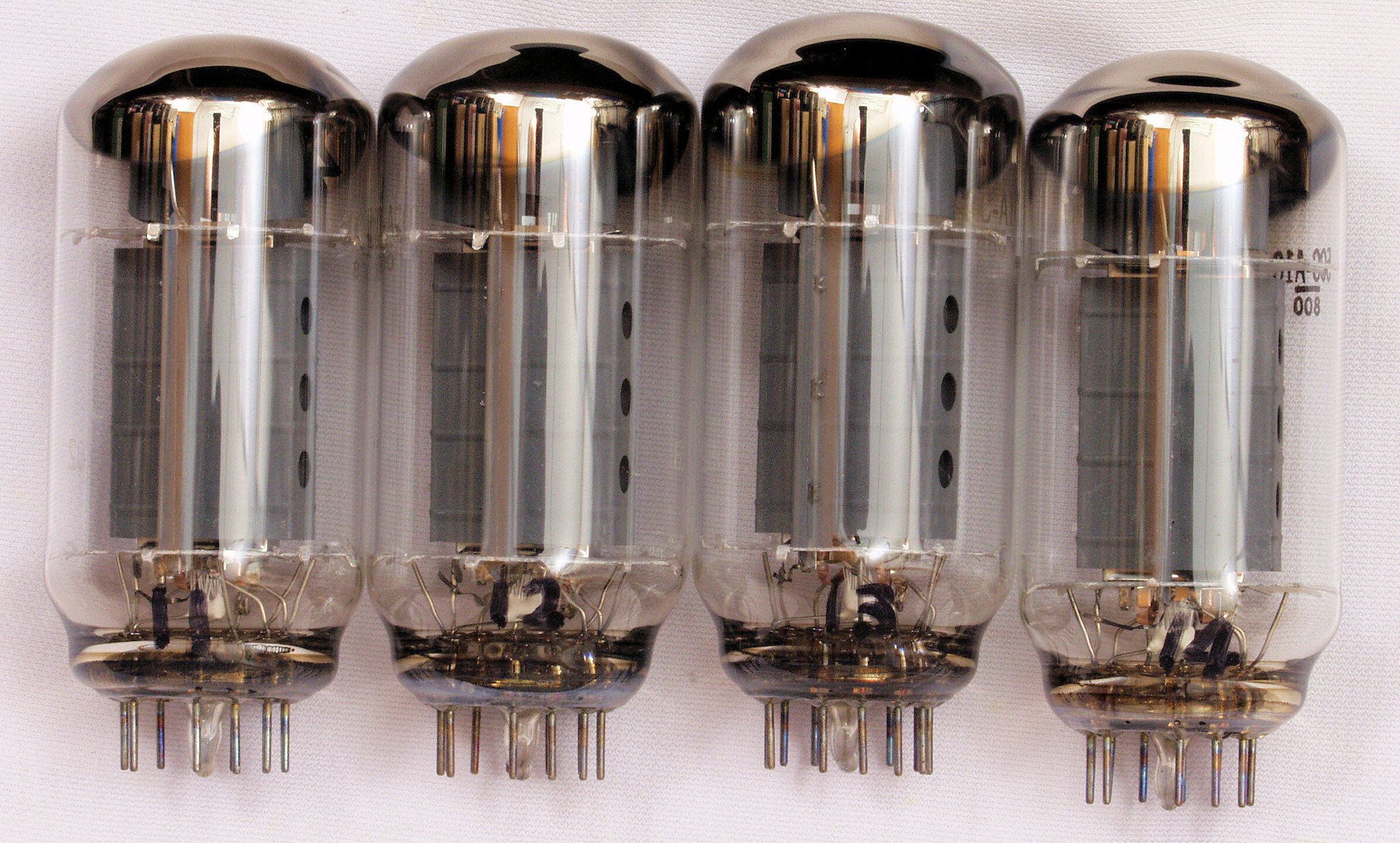

 左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=13400μmho、IP=91.8mA。
 2本目 「50CA10」 Gm=17000μmho、IP=104.8mA。
 3本目 「50CA10」 Gm=12400μmho、IP=78.8mA。
 4本目 「50CA10」 Gm=14000μmho、IP=74.8mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
J3. LUX SQ-38FD. 4台目第二予備真空管「50CA10」測定。  詳しい測定は記録はこちら。

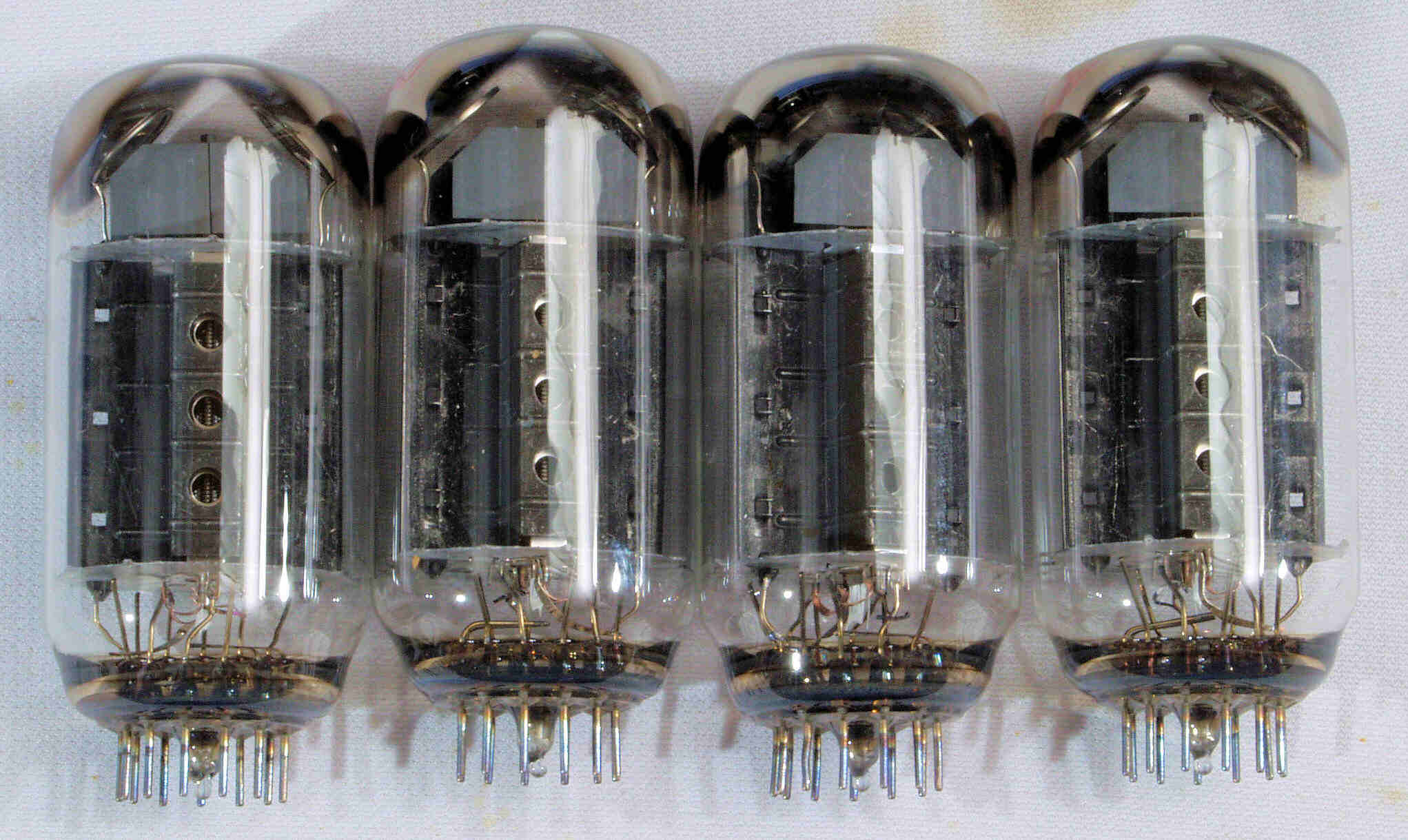

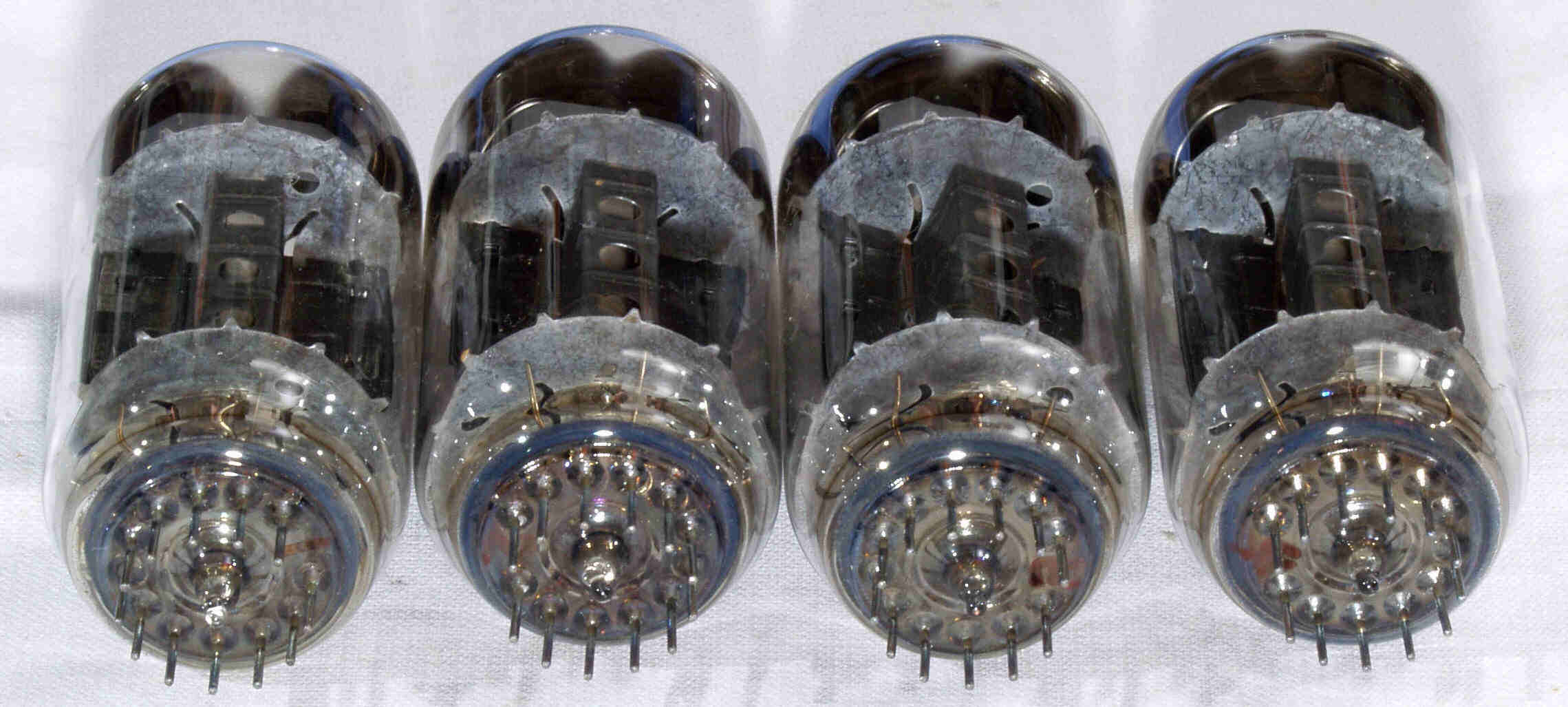

 左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=13400μmho、IP=139.3mA。
 2本目 「50CA10」 Gm=12400μmho、IP=138.3mA。
 3本目 「50CA10」 Gm=6200μmho、IP=118.4mA。
 4本目 「50CA10」 Gm=6400μmho、IP=116.1mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
K1. LUX SQ-38FD. 5台目付属真空管「50CA10」測定。  詳しい測定は記録はこちら。

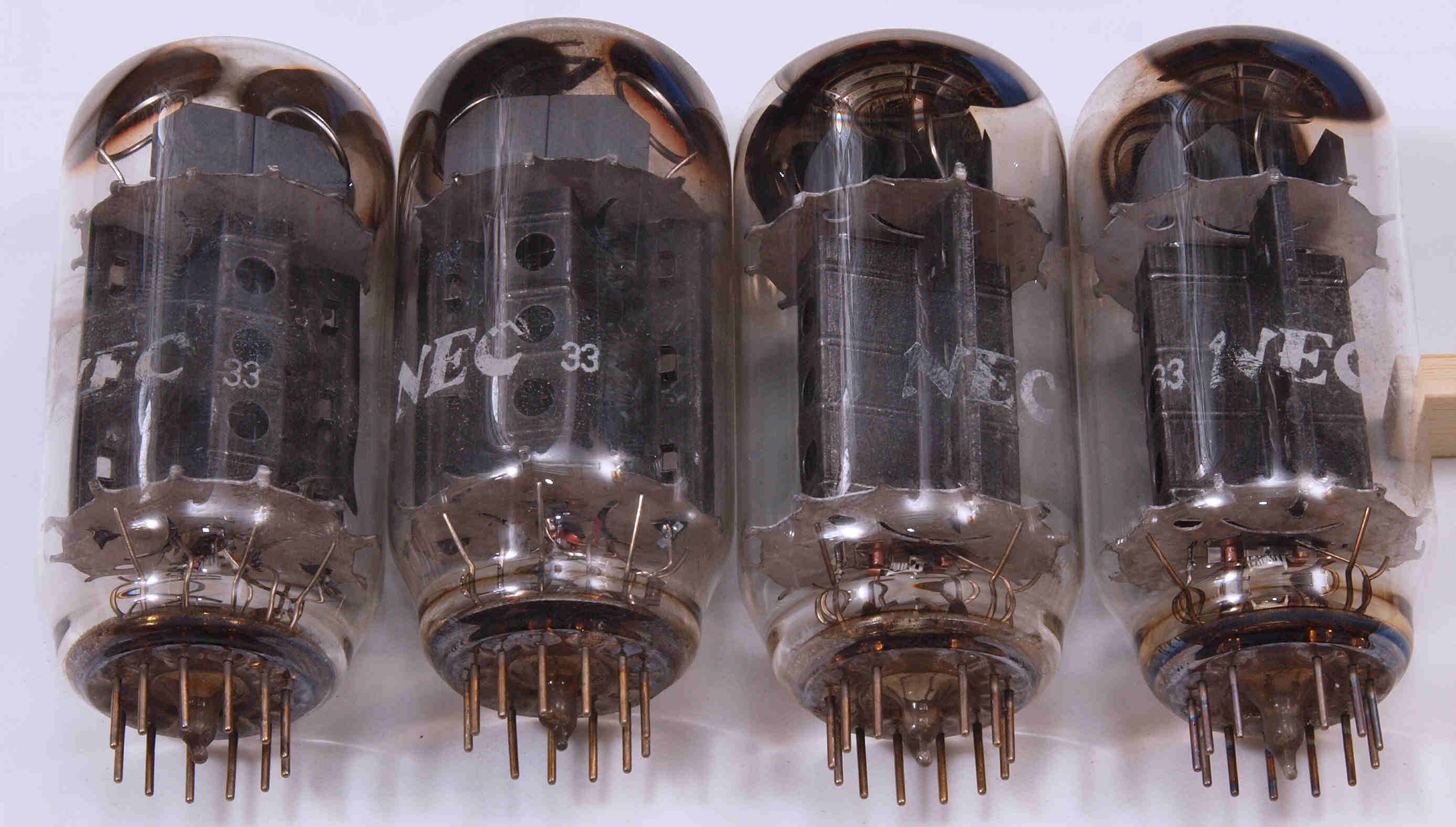

 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=4200μmho、IP=88.4mA。
 2本目 「50CA10」 Gm=4000μmho、IP=98.5mA。
 3本目 「50CA10」 Gm=0μmho、IP=0.0mA。  ヒータ切れで測定不可。
 4本目 「50CA10」 Gm=6000μmho、IP=115.5mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
K2.  LUX SQ-38FD. 5台目購入予備真空管「50CA10」測定。  詳しい測定は記録はこちら。

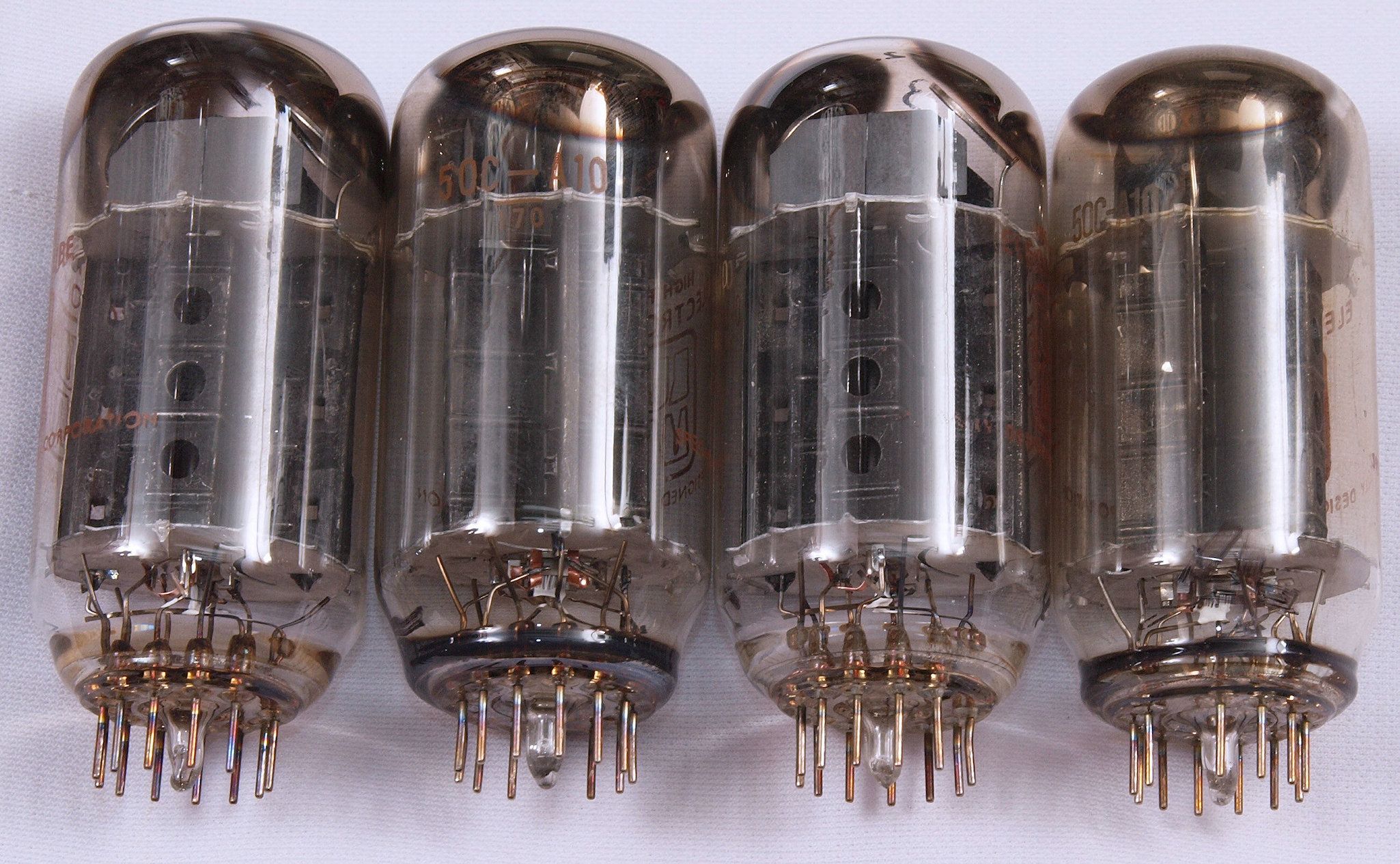

 左から1本目、2本目、3本目、4本目。
 1本目 「50CA10」 Gm=8800μmho、IP=119.5mA。
 2本目 「50CA10」 Gm=9000μmho、IP=127.9mA。
 3本目 「50CA10」 Gm=8800μmho、IP=128.9mA。
 4本目 「50CA10」 Gm=83000μmho、IP=124.9mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
L1. LUX SQ-38FD. 6台目付属真空管「50CA10」測定。  詳しい測定は記録はこちら。

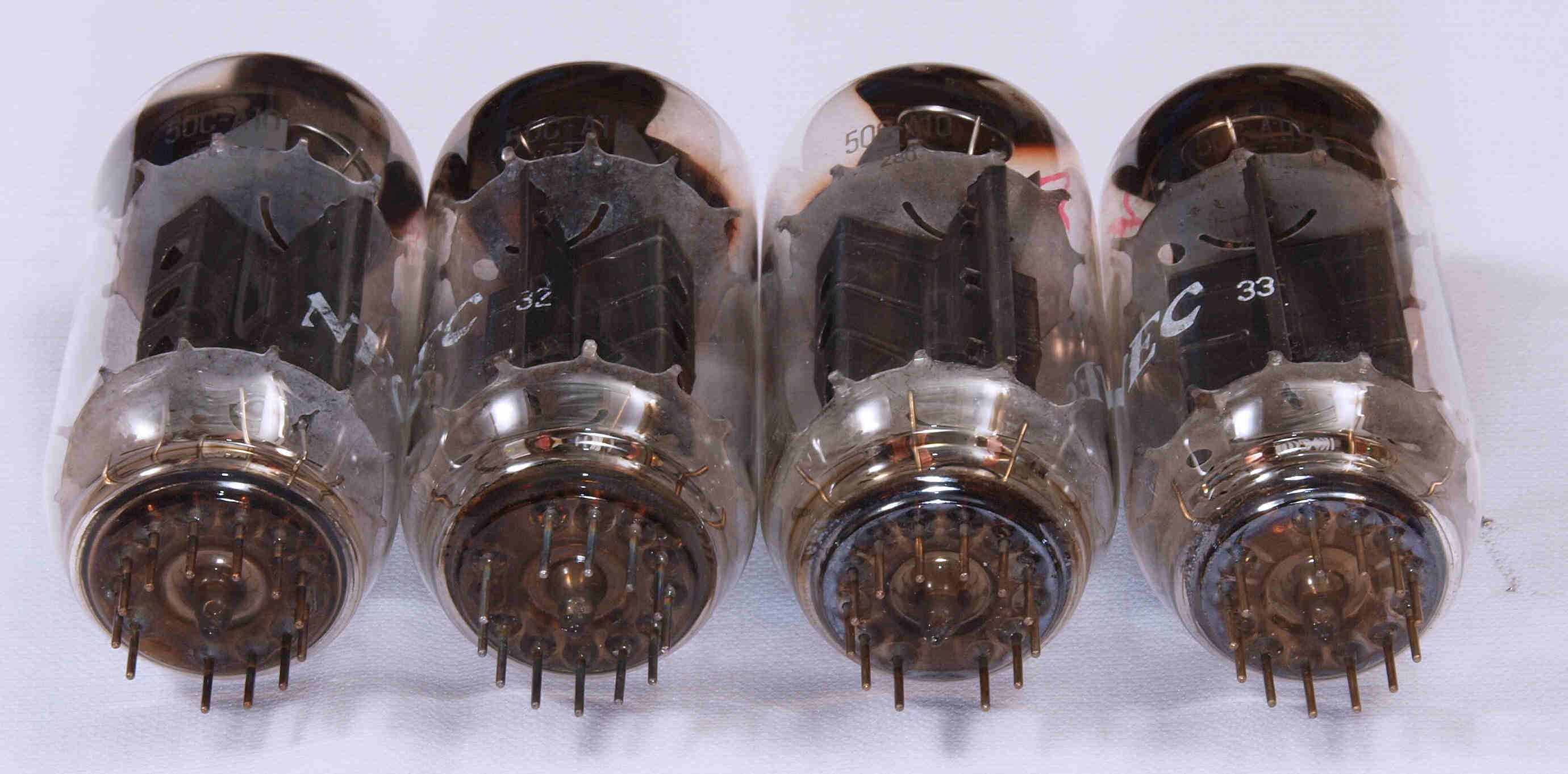

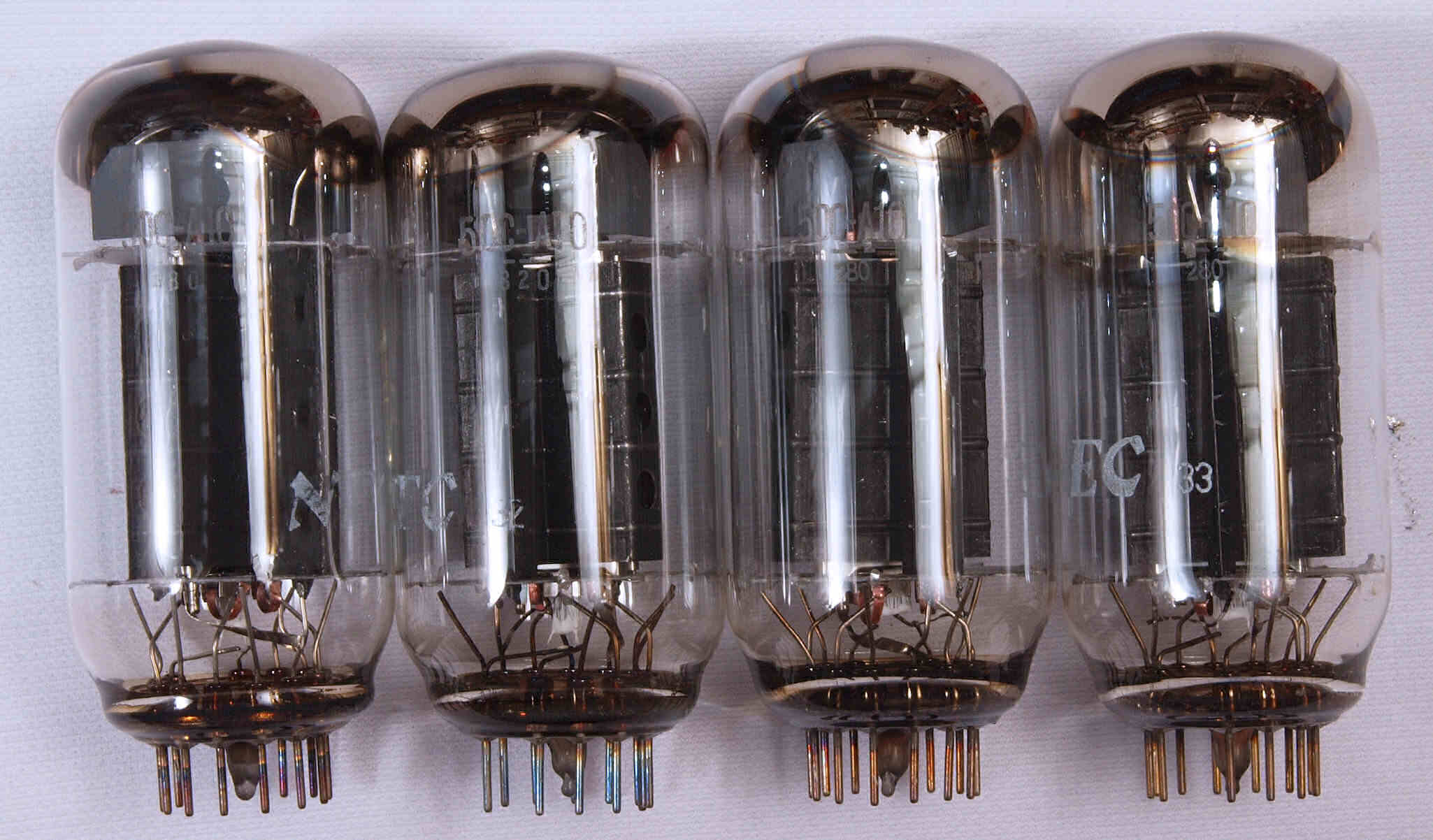

 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=7200μmho、IP=95.2mA。
 2本目 「50CA10」 Gm=?μmho、IP=0.95mA。
 3本目 「50CA10」 Gm=1300μmho、IP=14.44mA。
 4本目 「50CA10」 Gm=50μmho、IP=4.59mA。

  真空管規格表による 相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより。
M1. LUX SQ-38FD. 7台目付属真空管「50CA10」測定。  詳しい測定は記録はこちら。

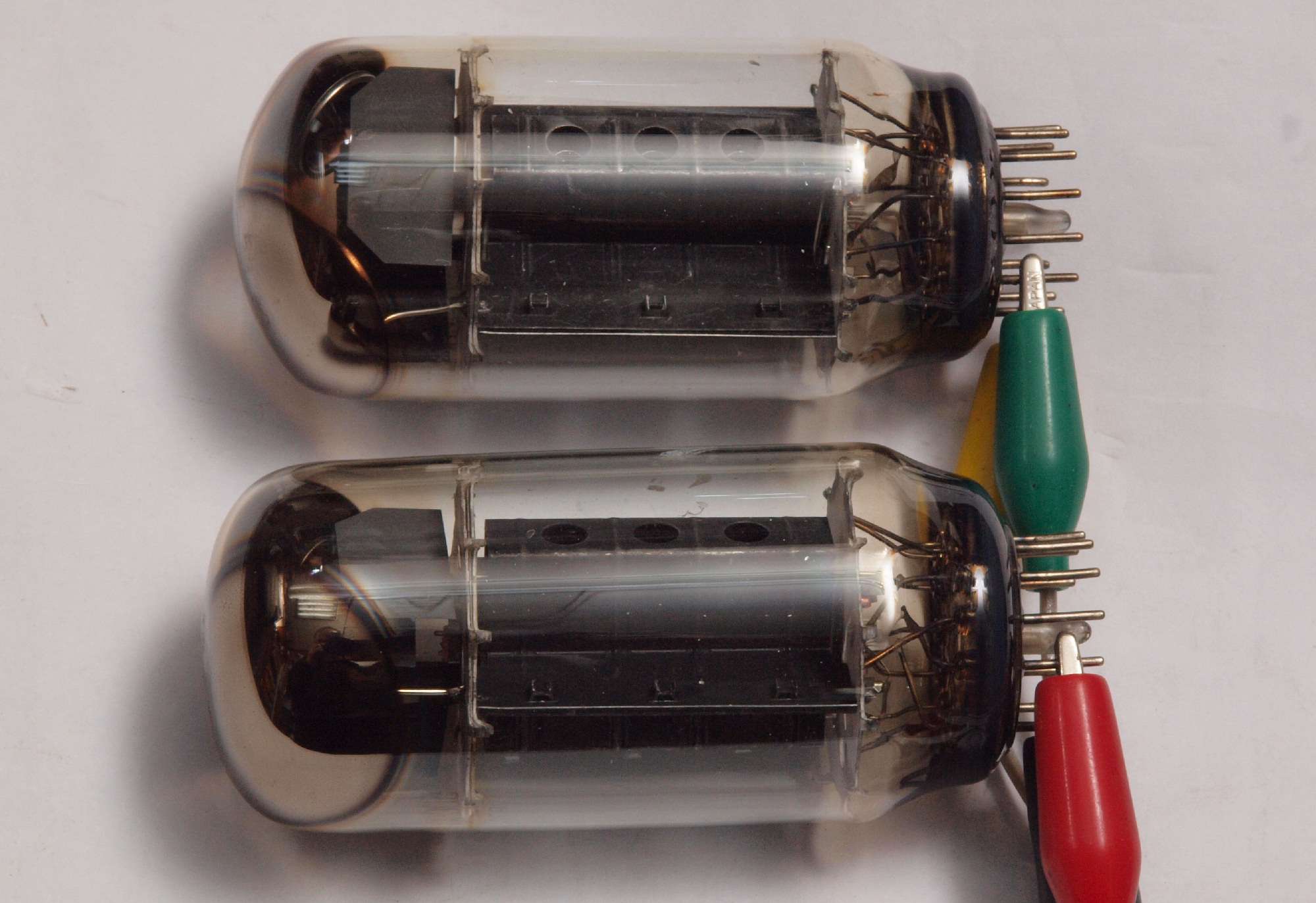

 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=13000μmho、IP=110.6mA。
 2本目 「50CA10」 Gm=5400μmho、IP=41.6mA。
 3本目 「50CA10」 Gm=8000μmho、IP=58.6mA。
 4本目 「50CA10」 Gm=10000μmho、IP=75.2mA。

     相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより
M2. LUX SQ-38FD. 7台目 購入真空管「50CA10」測定。  詳しい測定は記録はこちら。
                   A組 50CA10 4本=YAHOOオークションにて 55,000円で購入。
 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=13400μmho、IP=115.7mA。
 2本目 「50CA10」 Gm=0μmho、IP=0.0mA。
 3本目 「50CA10」 Gm=8000μmho、IP=86.2mA。
 4本目 「50CA10」 Gm=7000μmho、IP=79.9mA。

    相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより)。

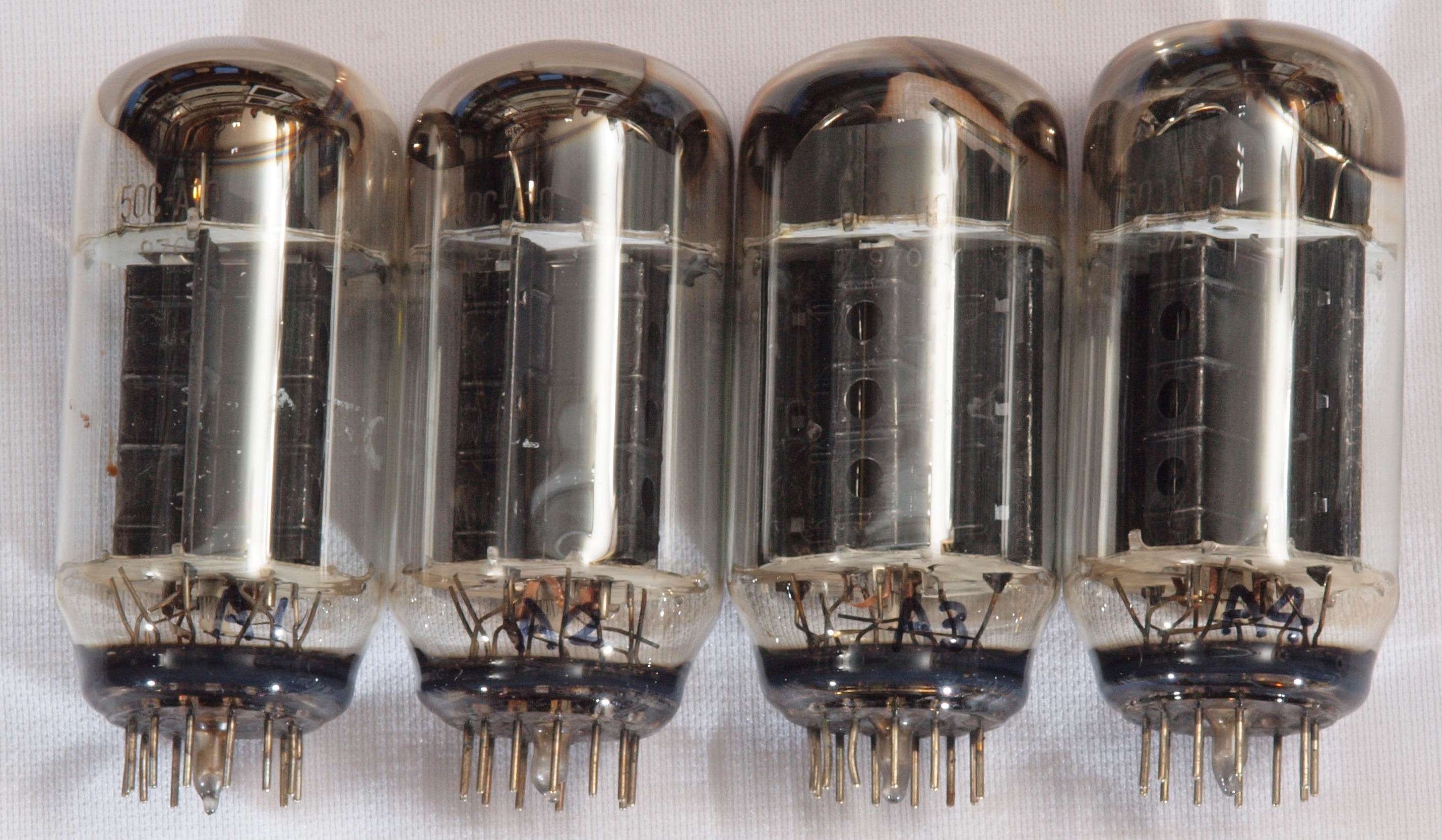

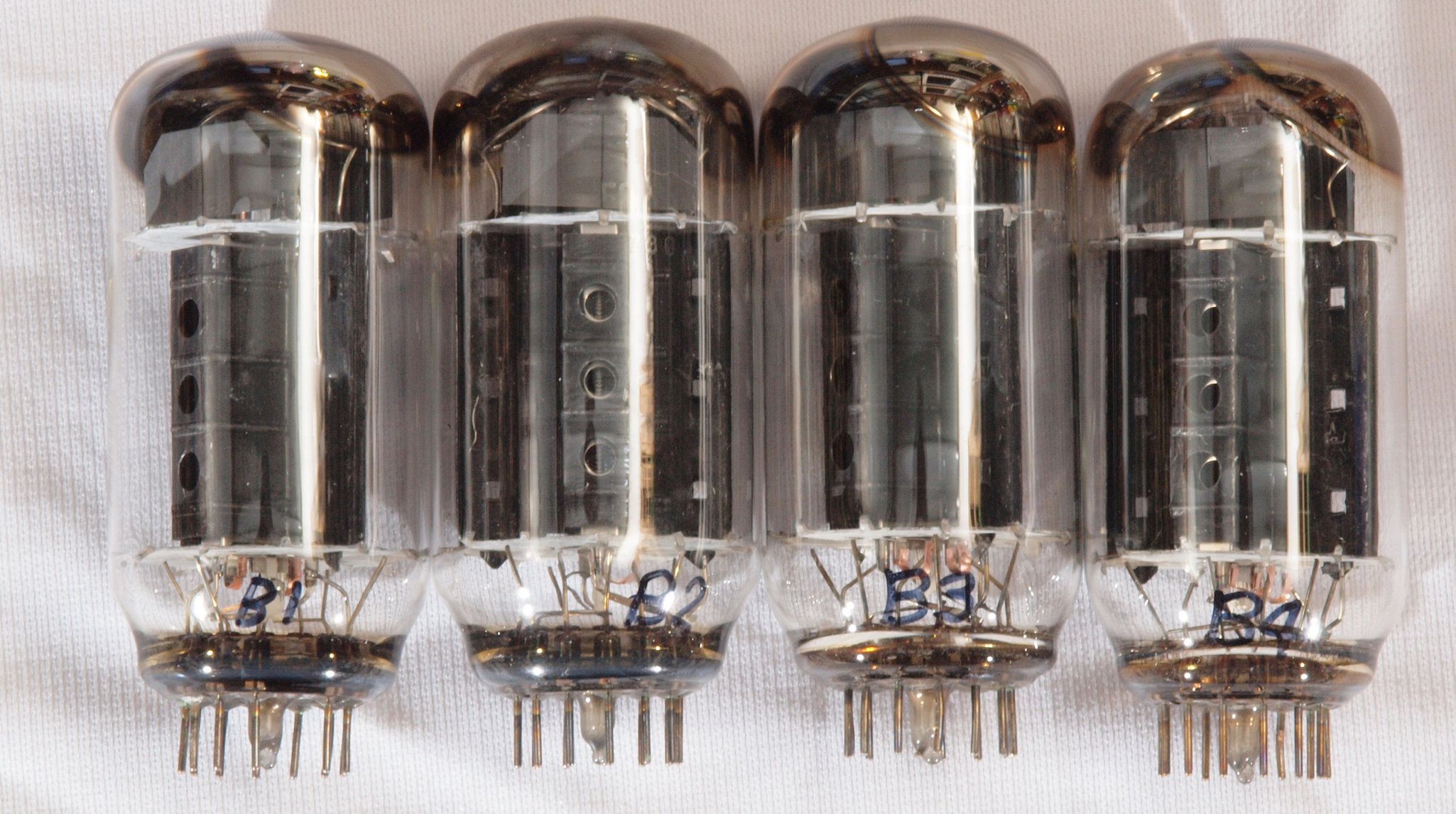

M2. LUX SQ-38FD. 7台目 購入真空管「50CA10」測定。  詳しい測定は記録はこちら。

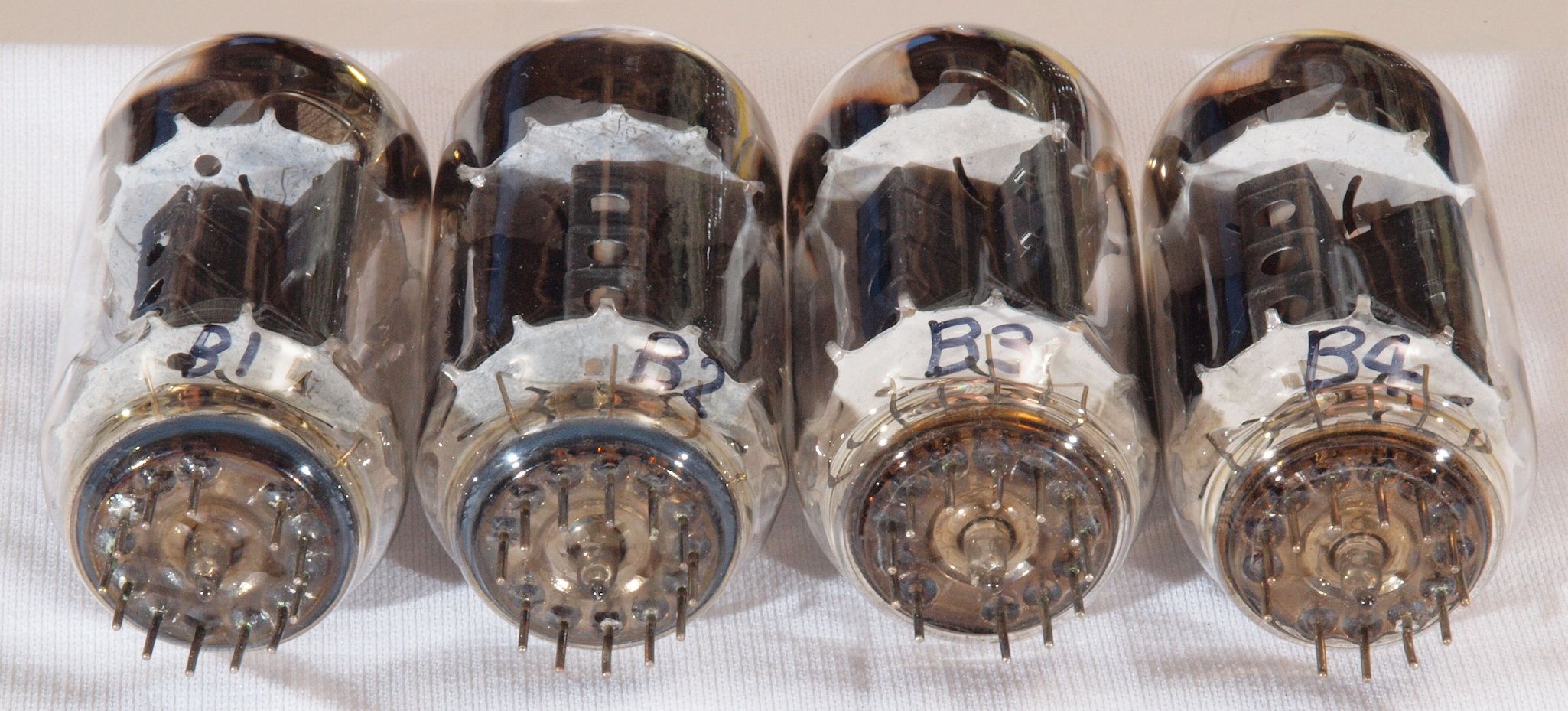

                   B組 50CA10 4本YAHOOオークションにて 22,000円で購入。
 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=9000μmho、IP=90.9mA。
 2本目 「50CA10」 Gm=9000μmho、IP=93.9mA。
 3本目 「50CA10」 Gm=10000μmho、IP=108.5mA。
 4本目 「50CA10」 Gm=12000μmho、IP=109.2mA。

    相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより)。
M4. LUX SQ-38FD. 7台目 購入真空管「50CA10」測定。  詳しい測定は記録はこちら。

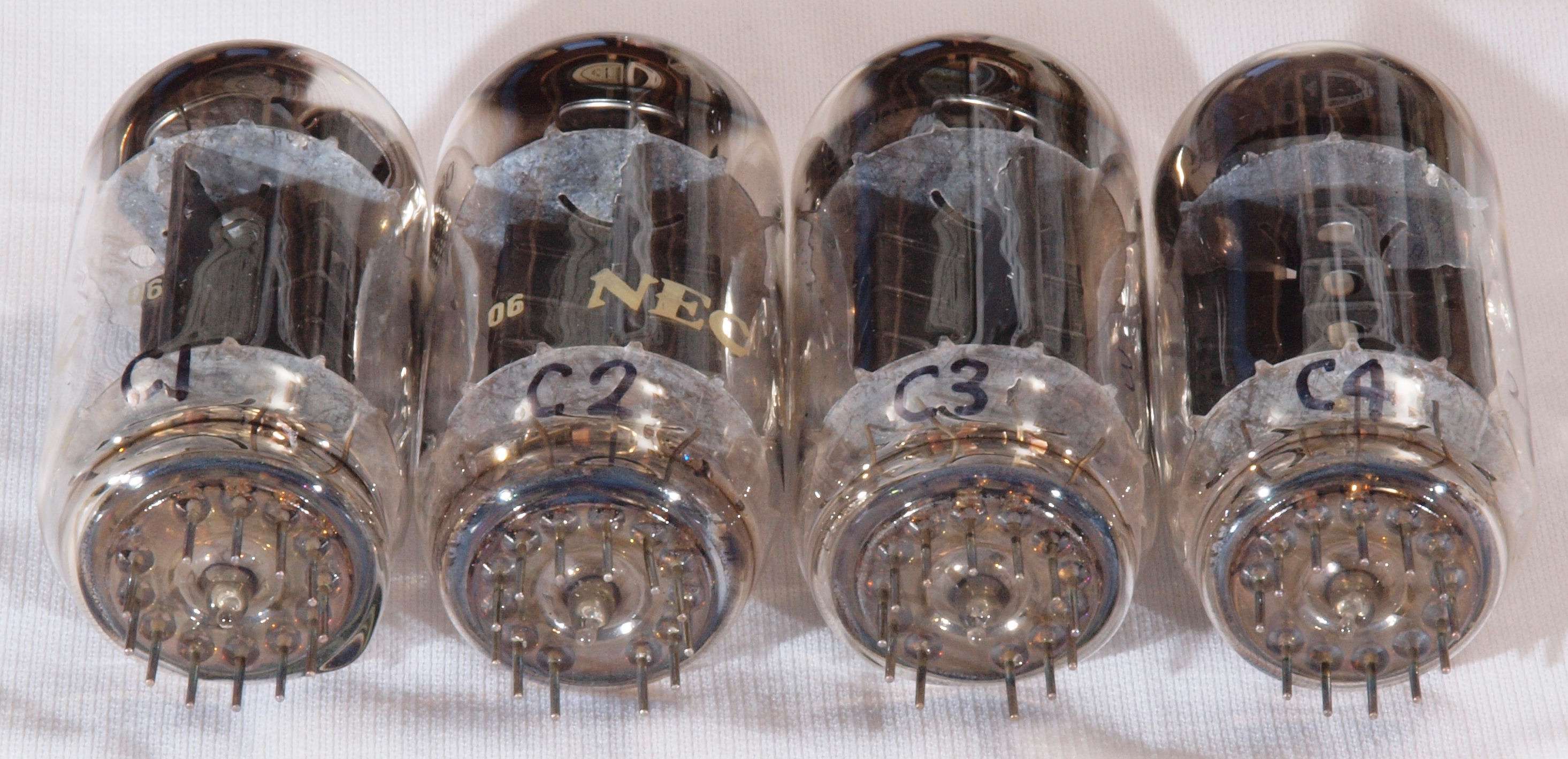

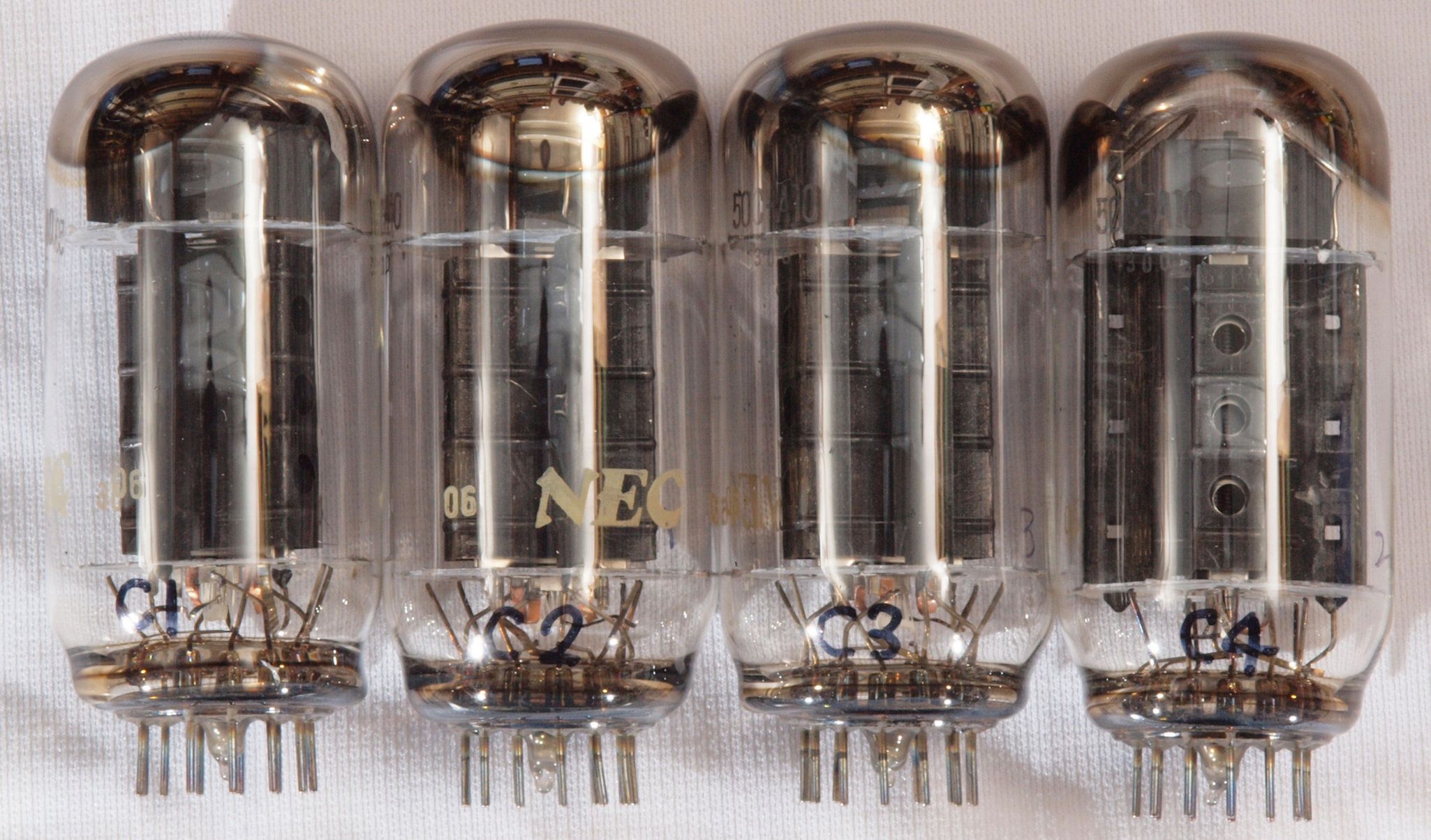

                   C組 50CA10 4本YAHOOオークションにて 28,000円で購入。
 左から1本目、2、3、4本目。
 1本目 「50CA10」 Gm=15000μmho、IP=121.1mA。
 2本目 「50CA10」 Gm=15000μmho、IP=132.6mA。
 3本目 「50CA10」 Gm=15000μmho、IP=127.6mA。
 4本目 「50CA10」 Gm=9600μmho、IP=87.0。

    相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」(全日本真空管マニュアル、オーディオ用真空管マニアルより)。
