Vacuum Tube Tester Hickok TV-2B/Uで
6DJ8、E88CC,6922EH Gm、Ip測定
YAHOOオークションで購入、 ElectroHarmonix 6922EH 4本測定
  • 1本目 6922EH 測定。 ユニット1 Gm測定=12500μmho、IP=11.32mA。
                     ユニット2 Gm測定=12500μmho、IP=12.38mA。
    2本目 6922EH 測定。 ユニット1 Gm測定=12000μmho、IP=13.03mA。
                     ユニット2 Gm測定=12000μmho、IP=10.91mA。
    3本目 6922EH 測定。 ユニット1 Gm測定=12200μmho、IP=11.56mA。
                     ユニット2 Gm測定=12000μmho、IP=11.58mA。
    4本目 6922EH 測定。 ユニット1 Gm測定=11500μmho、IP=10.88mA。
                     ユニット2 Gm測定=11000μmho、IP=10.43mA。
  • 平均 ユニット Gm=11963μmho、IP=11.51mA。
6DJ8 4本測定
  • 1本目 6DJ8 ユニット1 Gm測定=10500μmho、 Ip=17.64mA。
             ユニット2 Gm測定=12500μmho、 Ip=18.19mA。
    2本目 6DJ8 ユニット1 Gm測定=11500μmho、 Ip=17.67mA。
             ユニット2 Gm測定=12500μmho、 Ip=17.22mA。
    3本目 6DJ8 ユニット1 Gm測定=9000μmho、 Ip=14.49mA。
             ユニット2 Gm測定=9300μmho、 Ip=14.40mA。
    4本目 6DJ8 ユニット1 Gm測定=11000μmho、 Ip=17.01mA。
             ユニット2 Gm測定=11500μmho、 Ip=17.00mA。
JJ  E88CC 4本測定
  • 1本目 E88CC ユニット1 Gm測定=12000μmho、 Ip=23.76mA。
              ユニット2 Gm測定=10000μmho、 Ip=22.37mA。
    2本目 E88CC ユニット1 Gm測定=10500μmho、 Ip=19.94mA。
              ユニット2 Gm測定=10500μmho、 Ip=19.97mA。
    3本目 E88CC ユニット1 Gm測定=10000μmho、 Ip=17.01mA。
              ユニット2 Gm測定=9500μmho、 Ip=17.03mA。
    4本目 E88CC ユニット1 Gm測定=12000μmho、 Ip=23.03mA。
              ユニット2 Gm測定=7000μmho、 Ip=13.65mA。

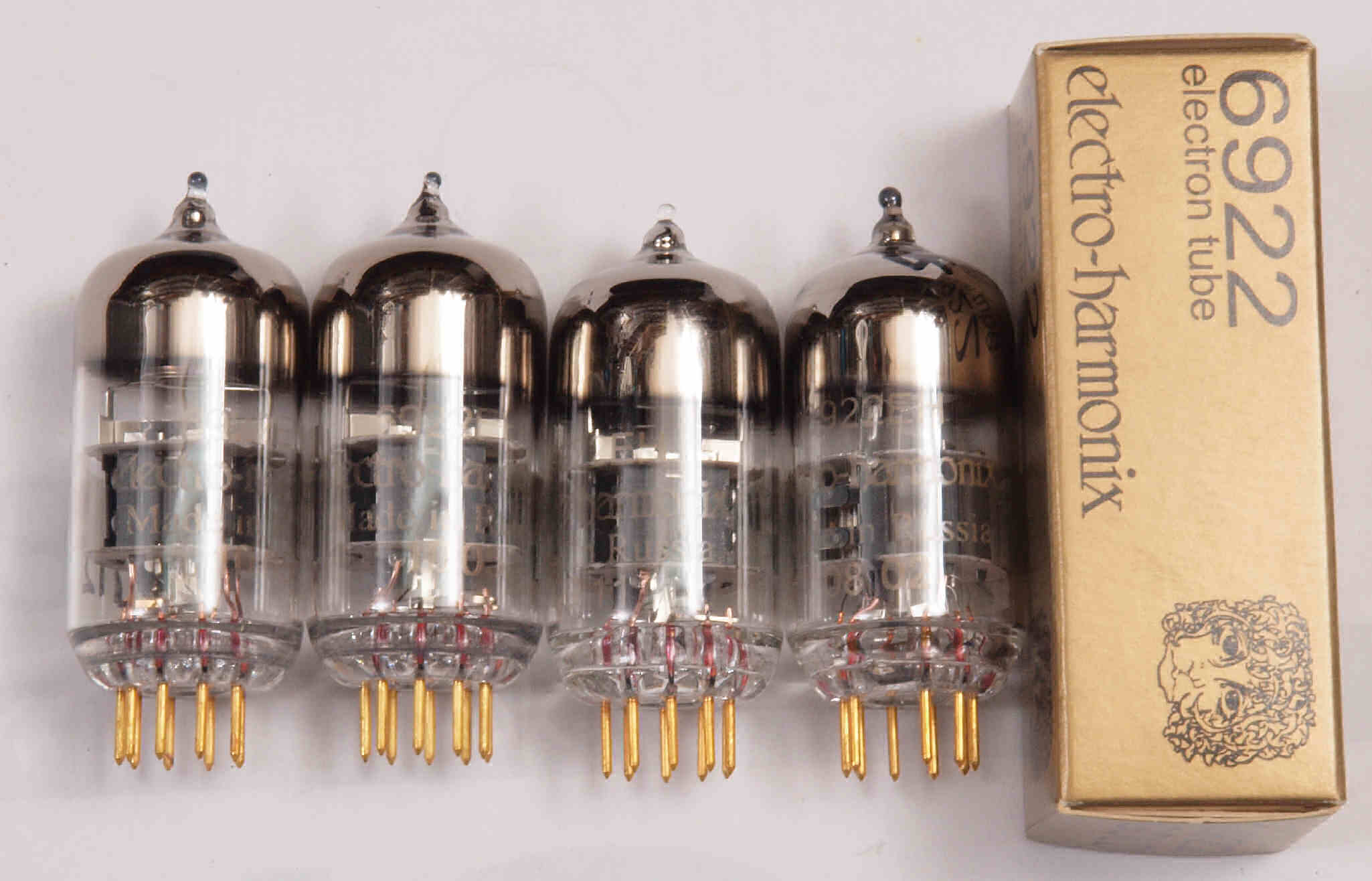

A. 6922EH 4本測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の 6922、ECC83、6DJ8 相互コンダクタンス=12500μmho
       「Ep=90V、Eg1=−1.3V、Ip=15mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

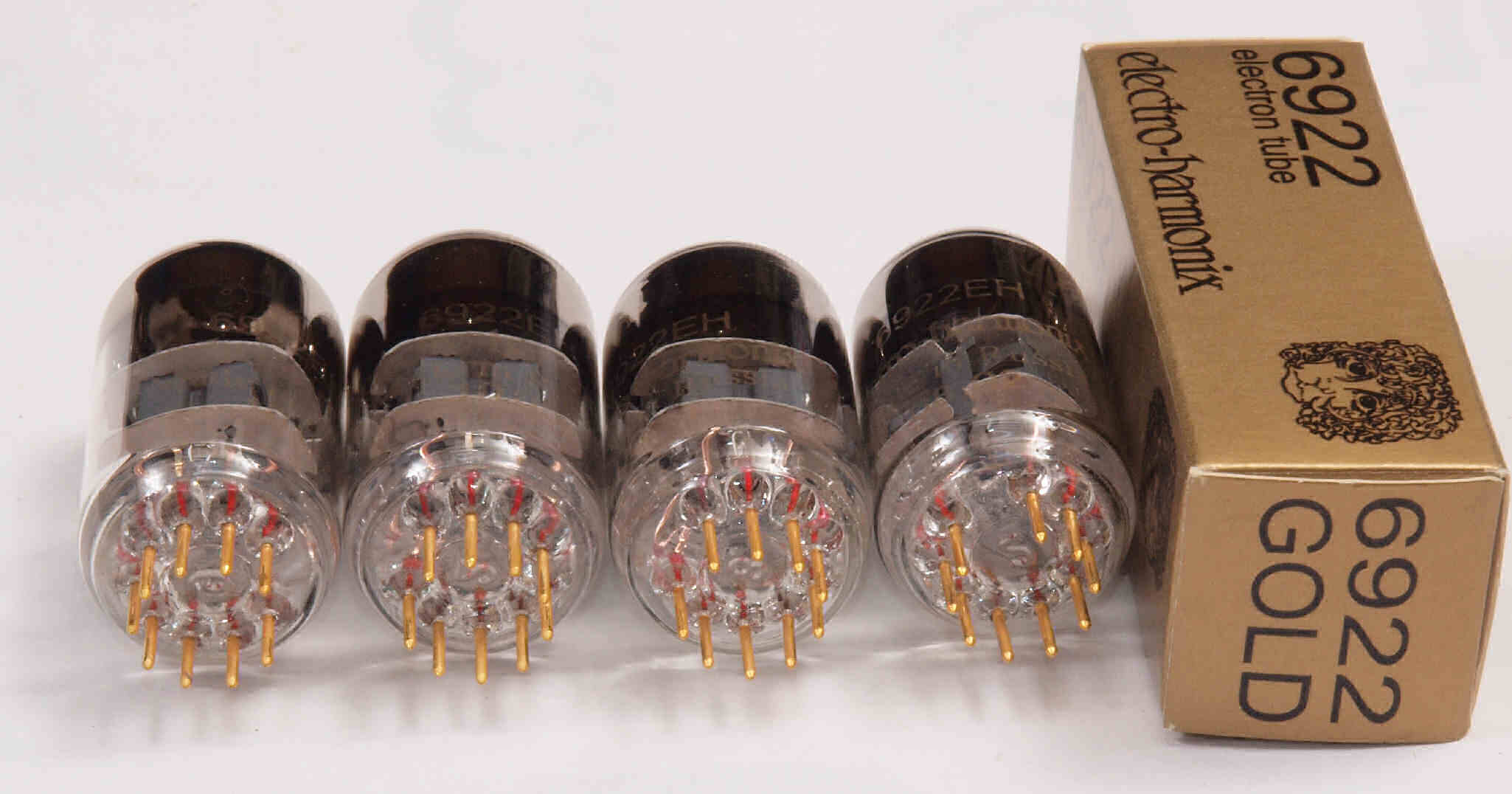

左から1本目、2本目、3本目、4本目。
  • 1本目 6922EH 測定。 ユニット1 Gm測定=12500μmho、IP=11.32mA。
                     ユニット2 Gm測定=12500μmho、IP=12.38mA。
    2本目 6922EH 測定。 ユニット1 Gm測定=12000μmho、IP=13.03mA。
                     ユニット2 Gm測定=12000μmho、IP=10.91mA。
    3本目 6922EH 測定。 ユニット1 Gm測定=12200μmho、IP=11.56mA。
                     ユニット2 Gm測定=12000μmho、IP=11.58mA。
    4本目 6922EH 測定。 ユニット1 Gm測定=11500μmho、IP=10.88mA。
                     ユニット2 Gm測定=11000μmho、IP=10.43mA。
  • 平均 ユニット Gm=11963μmho、IP=11.51mA。

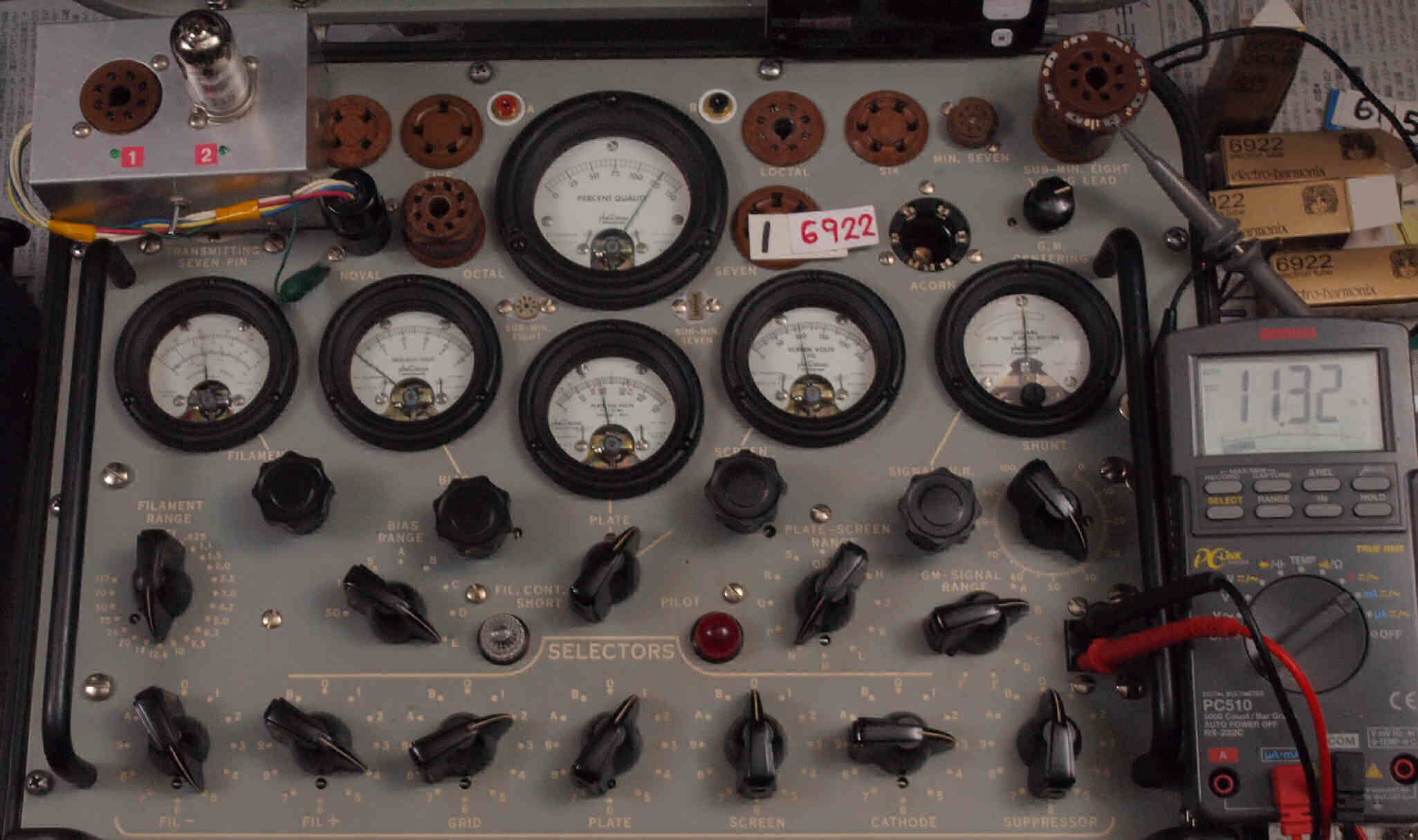

A11. 6922EH−1本目ユニット1測定。 Gm測定=12500μmho、IP=11.32mA。
        測定条件「Ep=90V、Rk=288Ω」。 Bレンジ=15000μmhoレンジでの測定。

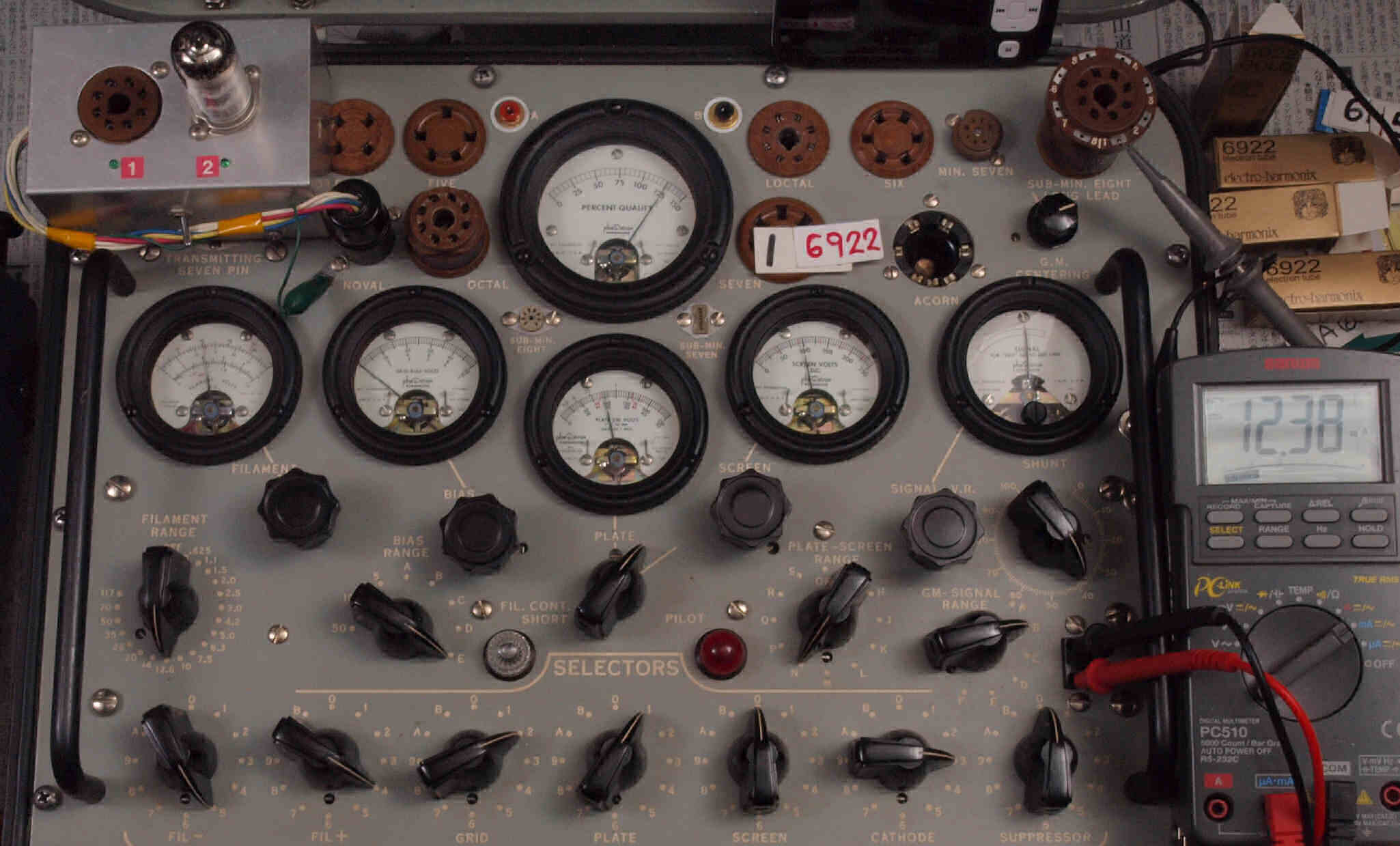

A12. 6922EH−1本目ユニット2測定。 Gm測定=12500μmho、IP=12.38mA。

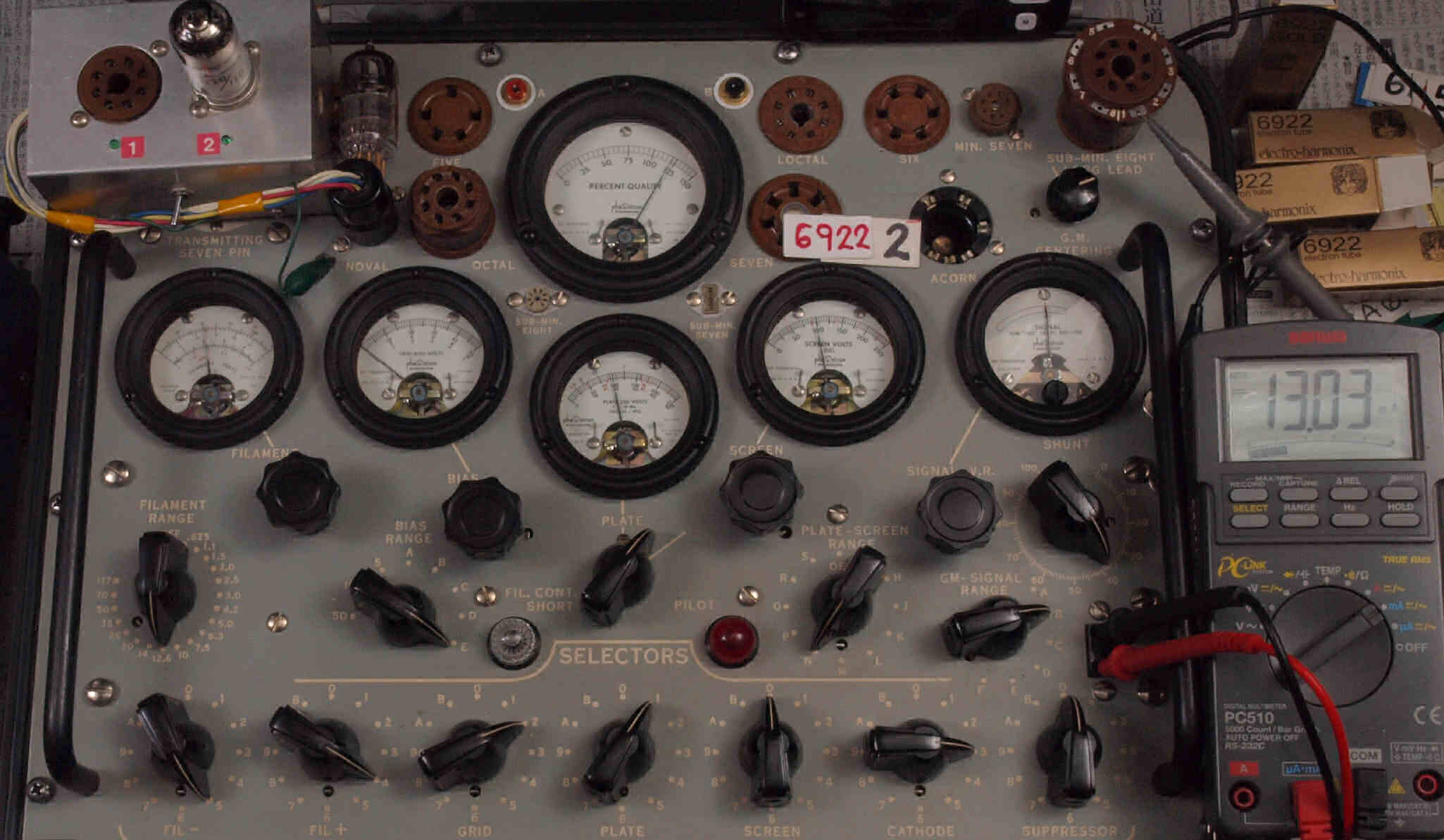

A21. 6922EH−2本目ユニット1測定。 Gm測定=12000μmho、IP=13.03mA。
        測定条件「Ep=90V、Rk=288Ω」。 Bレンジ=15000μmhoレンジでの測定。

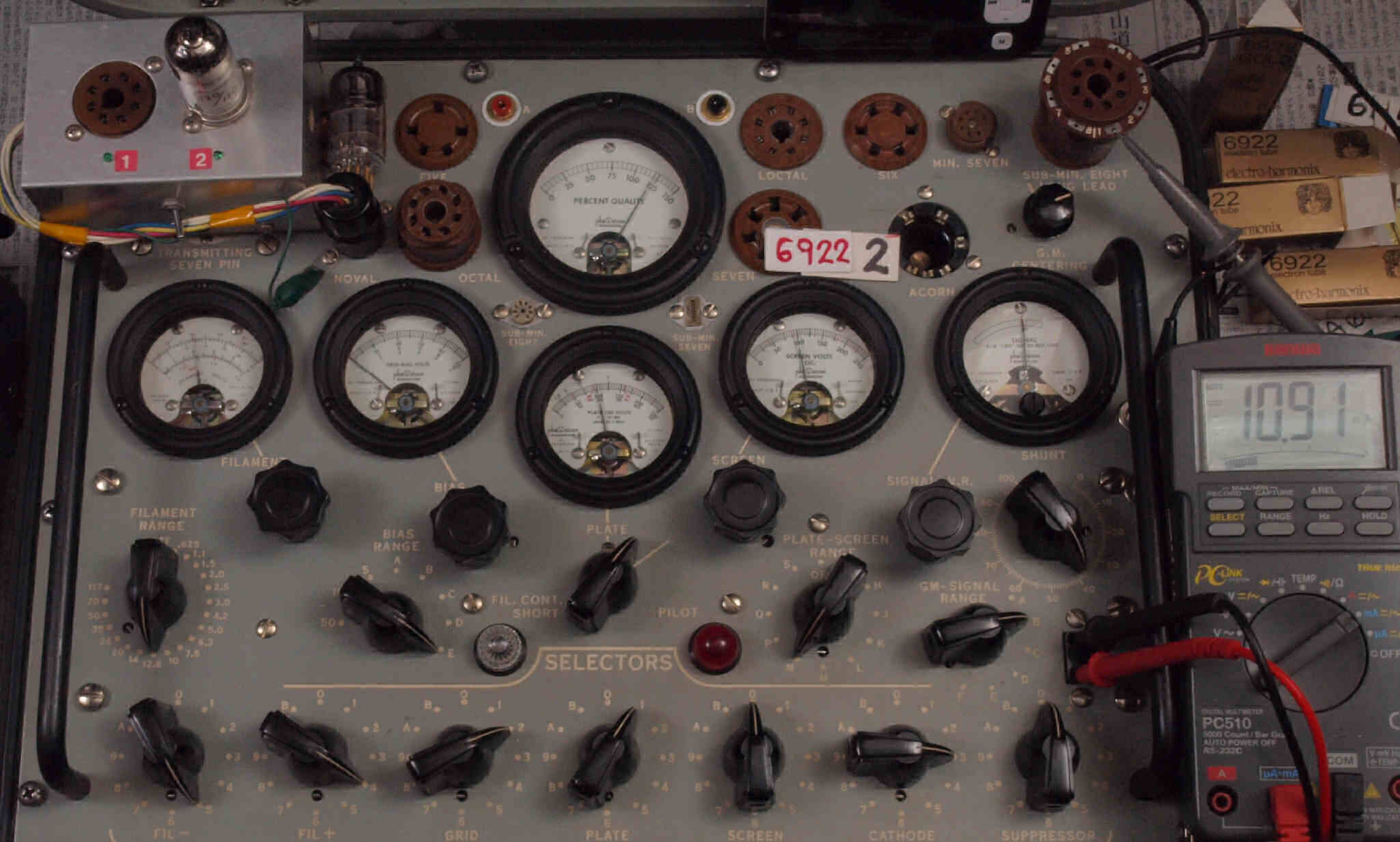

A22. 6922EH−2本目ユニット2測定。 Gm測定=12000μmho、IP=10.91mA。

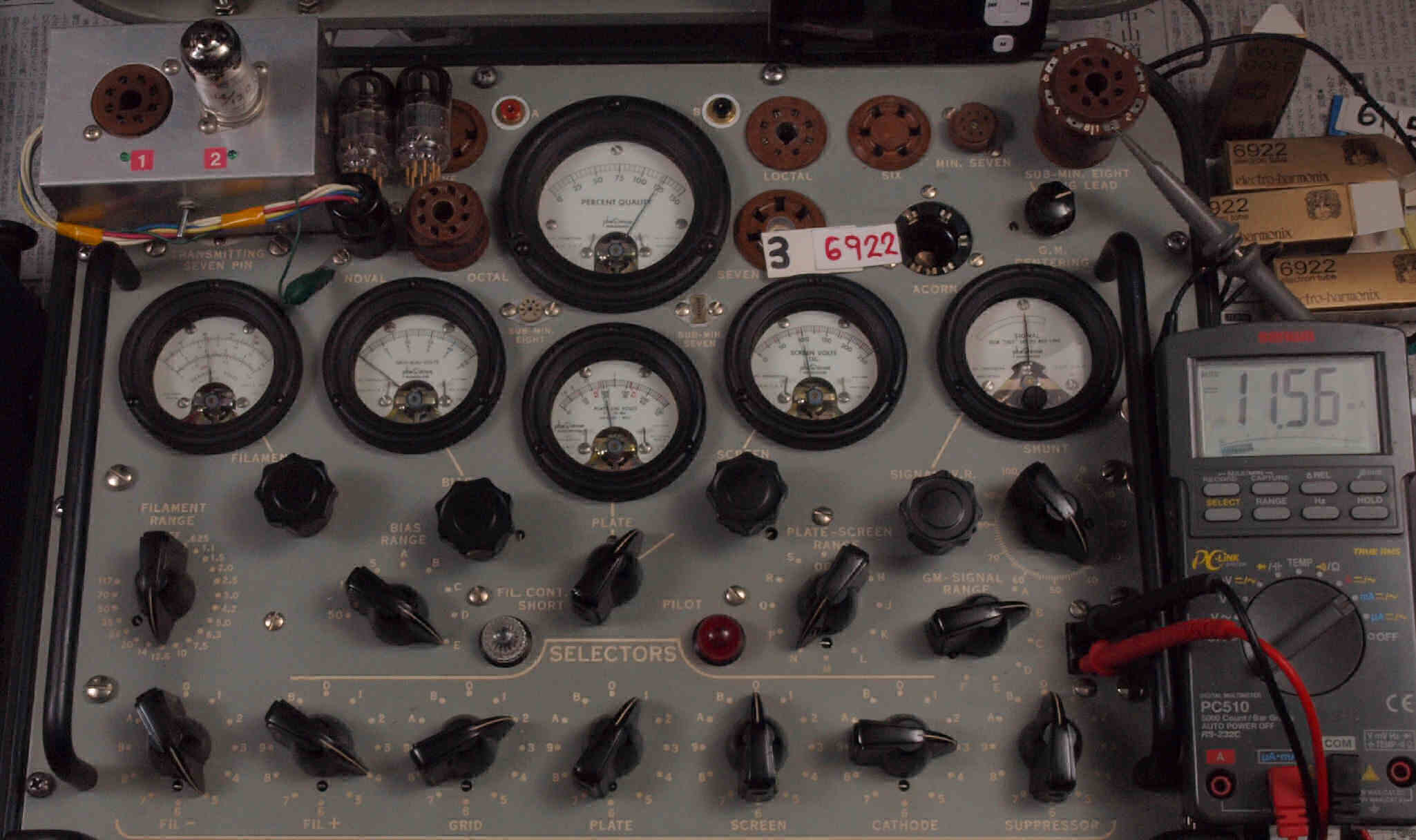

A31. 6922EH−3本目ユニット1測定。 Gm測定=12200μmho、IP=11.56mA。
        測定条件「Ep=90V、Rk=288Ω」。 Bレンジ=15000μmhoレンジでの測定。

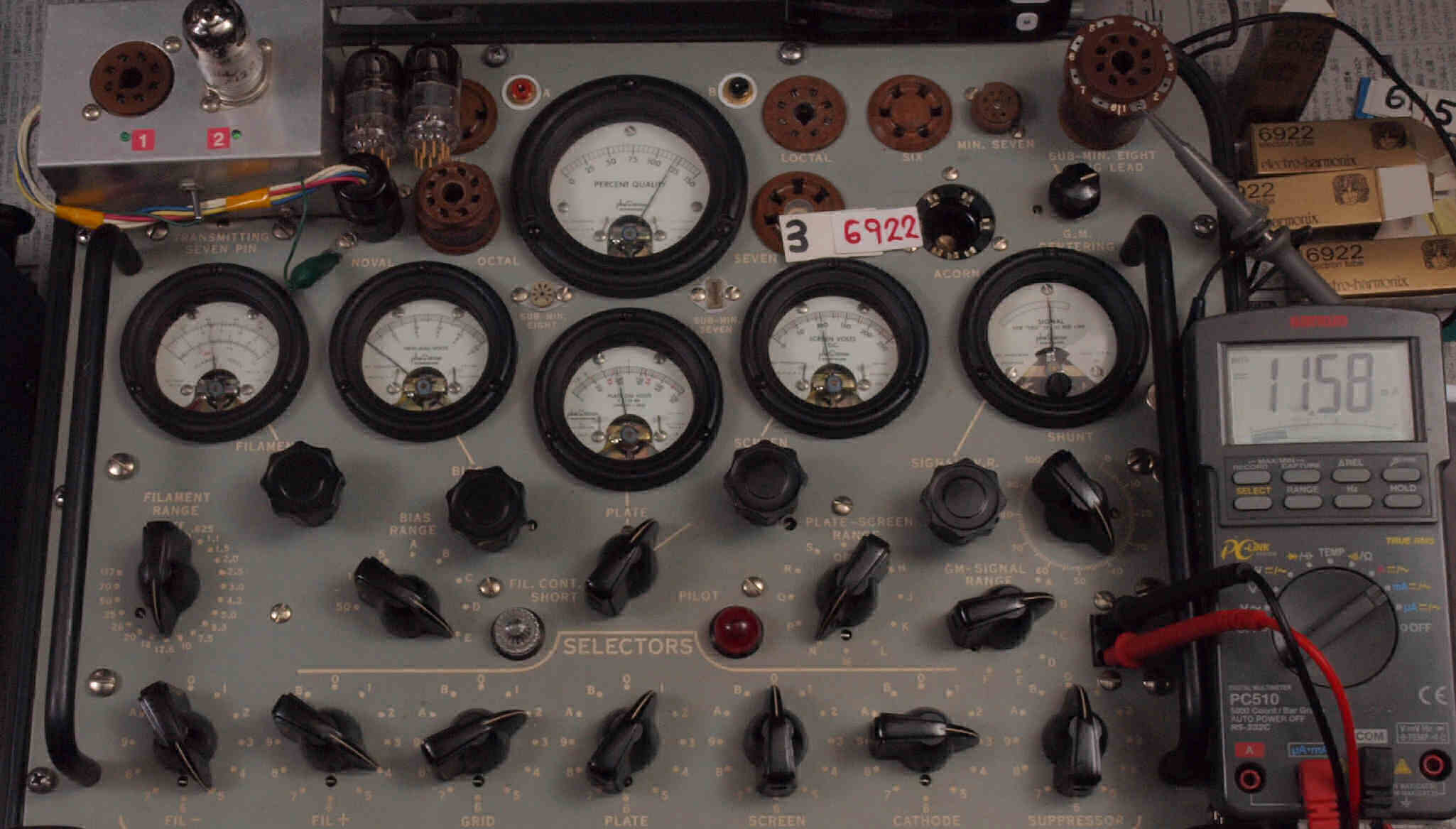

A32. 6922EH−3本目ユニット2測定。 Gm測定=12000μmho、IP=11.58mA。

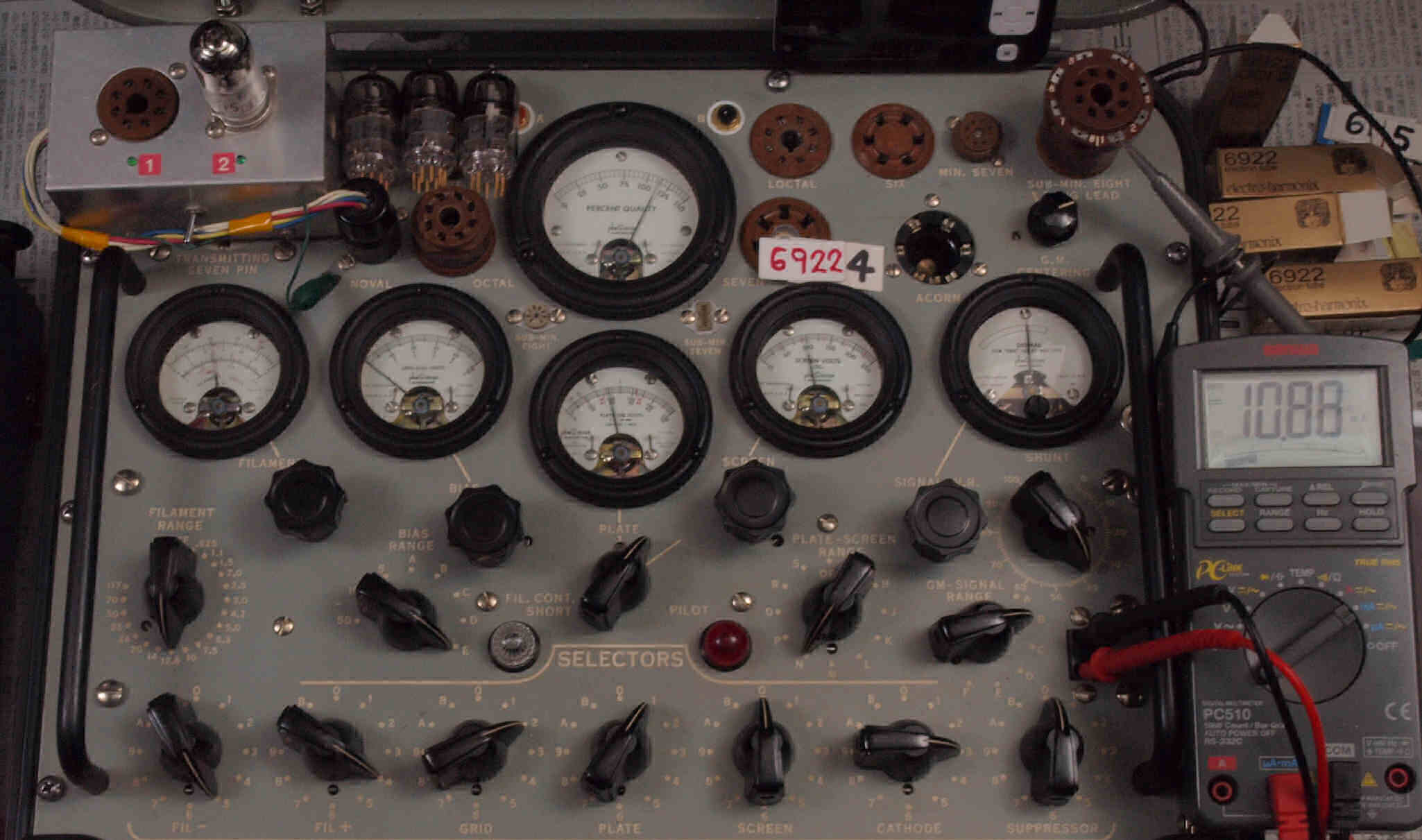

A41. 6922EH−4本目ユニット1測定。 Gm測定=11500μmho、IP=10.88mA。
        測定条件「Ep=90V、Rk=288Ω」。 Bレンジ=15000μmhoレンジでの測定。

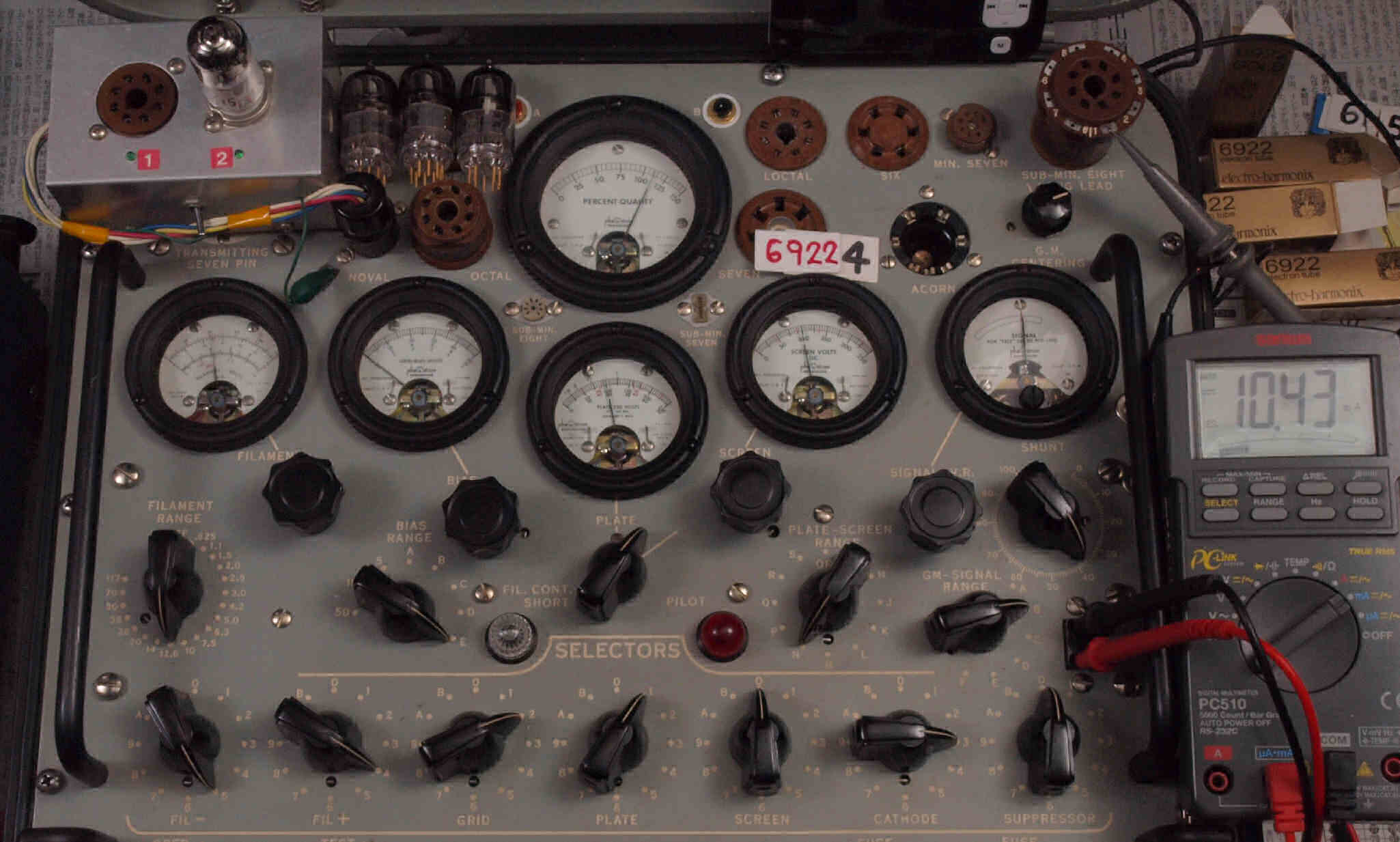

A42. 6922EH−4本目ユニット2測定。 Gm測定=11000μmho、IP=10.43mA。

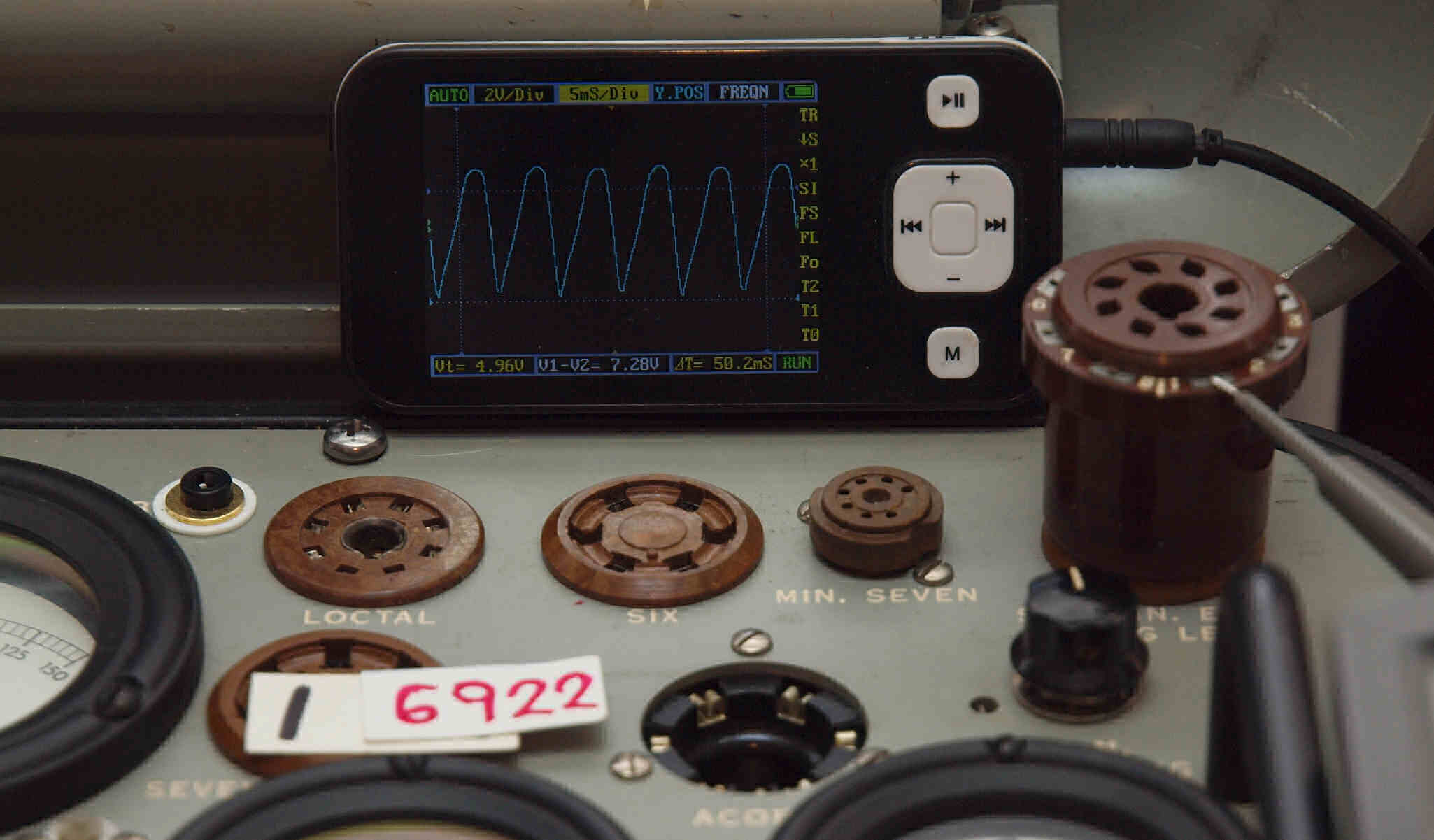

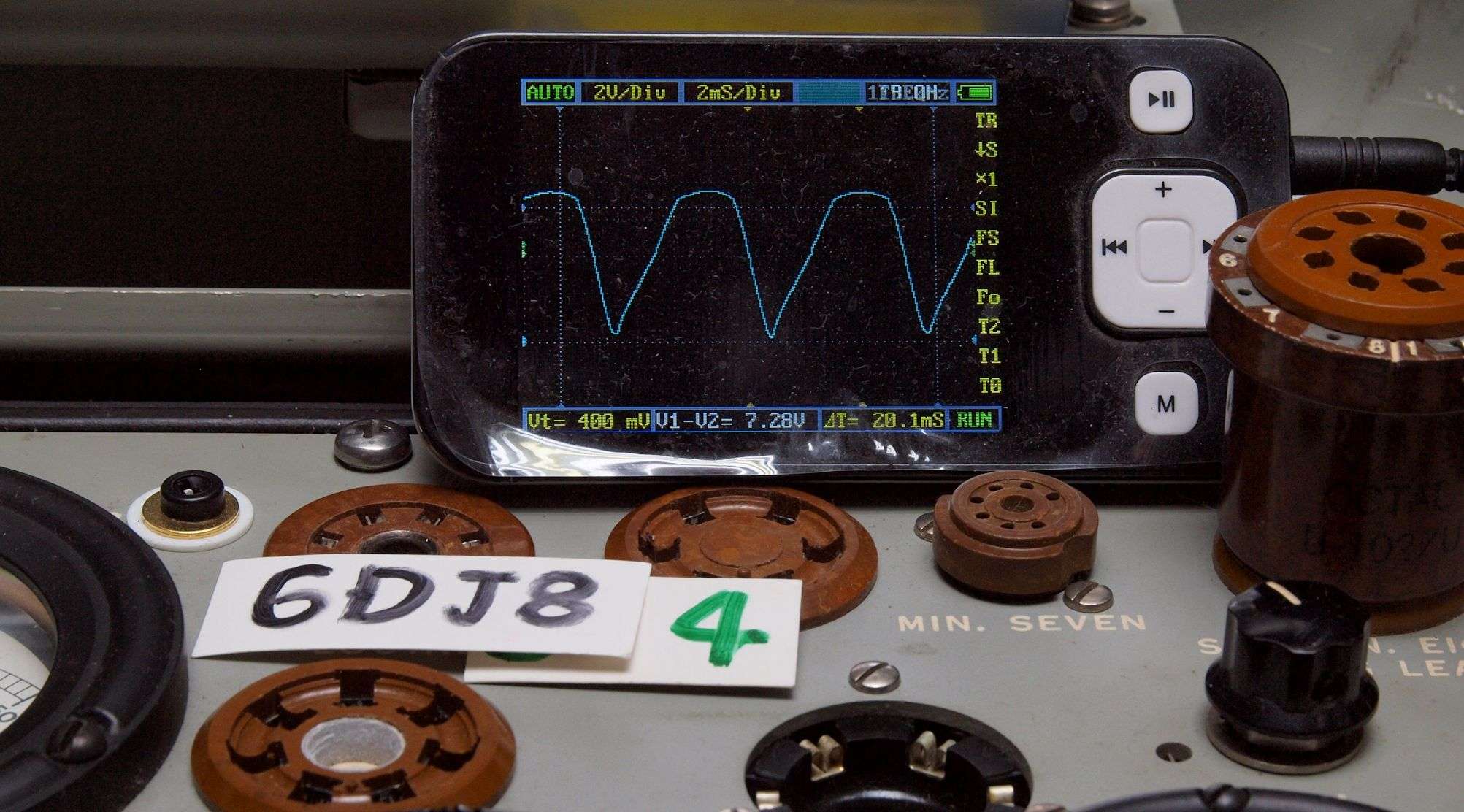

A5. プレート電圧波形を観測しながら測定する。
A6. 測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
B. 6DJ8 4本測定。
     相互コンダクタンス=12250μmho「Ep=90V、Ip=15mA、eg1=−1.3V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより。

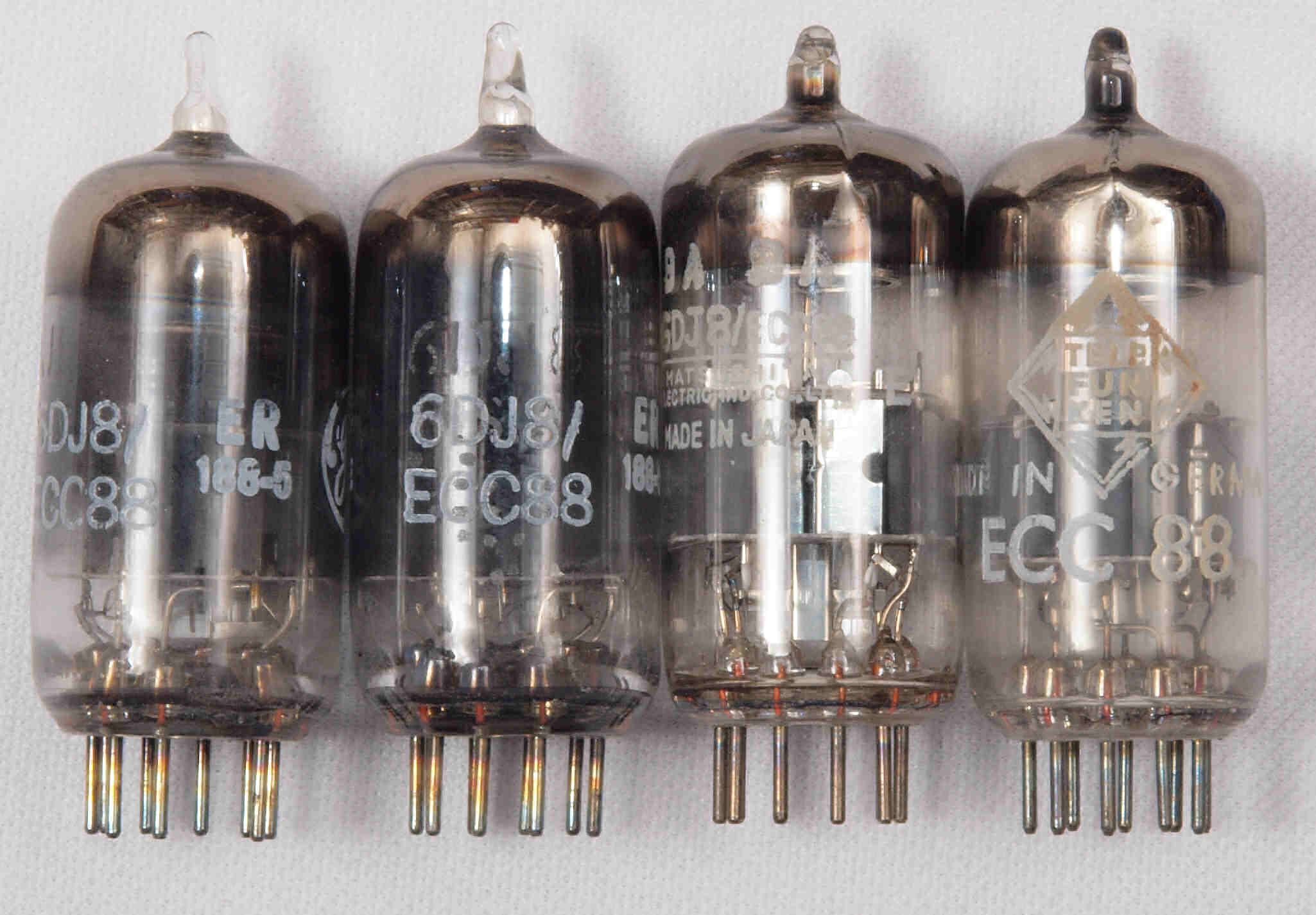

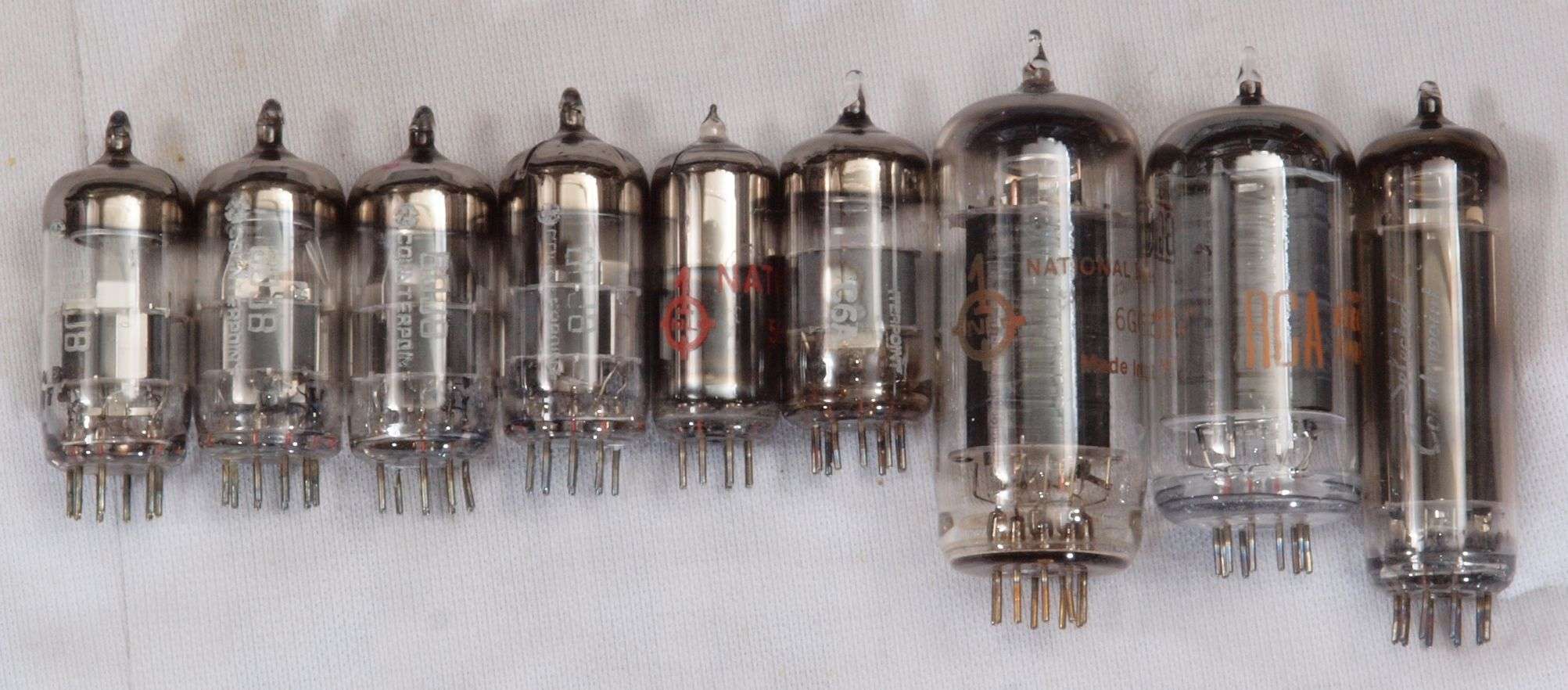

右から 6DJ8 1番目、2番目、、4番目、5651、6JC6、6GC5 1番目、2番目、6CA4。
  • 相互コンダクタンス=12250μmho、Ip=15mAがRCAの規格値。
    1本目 6DJ8 ユニット1 Gm測定=10500μmho、 Ip=17.64mA。
             ユニット2 Gm測定=12500μmho、 Ip=18.19mA。
    2本目 6DJ8 ユニット1 Gm測定=11500μmho、 Ip=17.67mA。
             ユニット2 Gm測定=12500μmho、 Ip=17.22mA。
    3本目 6DJ8 ユニット1 Gm測定=9000μmho、 Ip=14.49mA。
             ユニット2 Gm測定=9300μmho、 Ip=14.40mA。
    4本目 6DJ8 ユニット1 Gm測定=11000μmho、 Ip=17.01mA。
             ユニット2 Gm測定=11500μmho、 Ip=17.00mA。

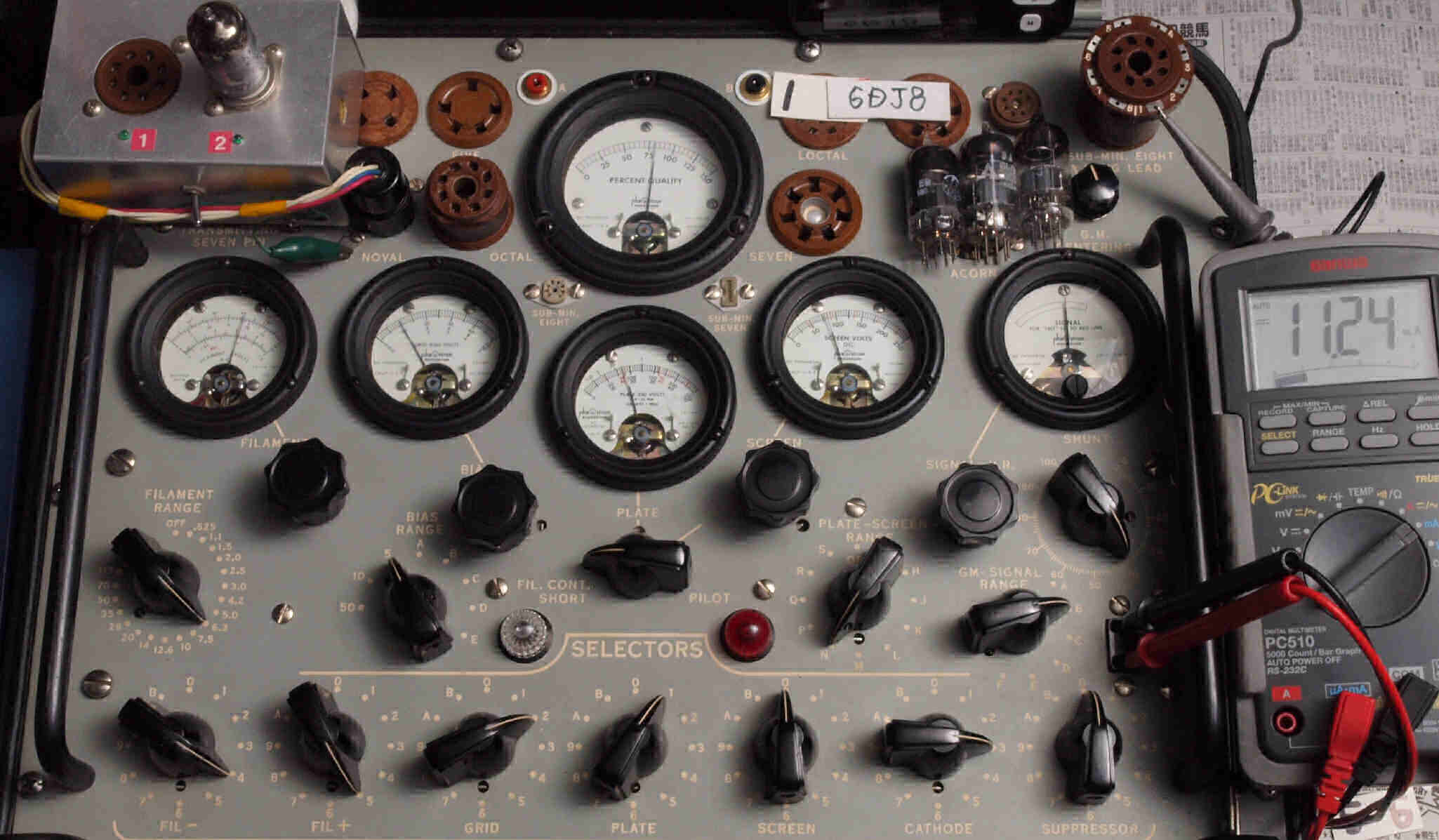

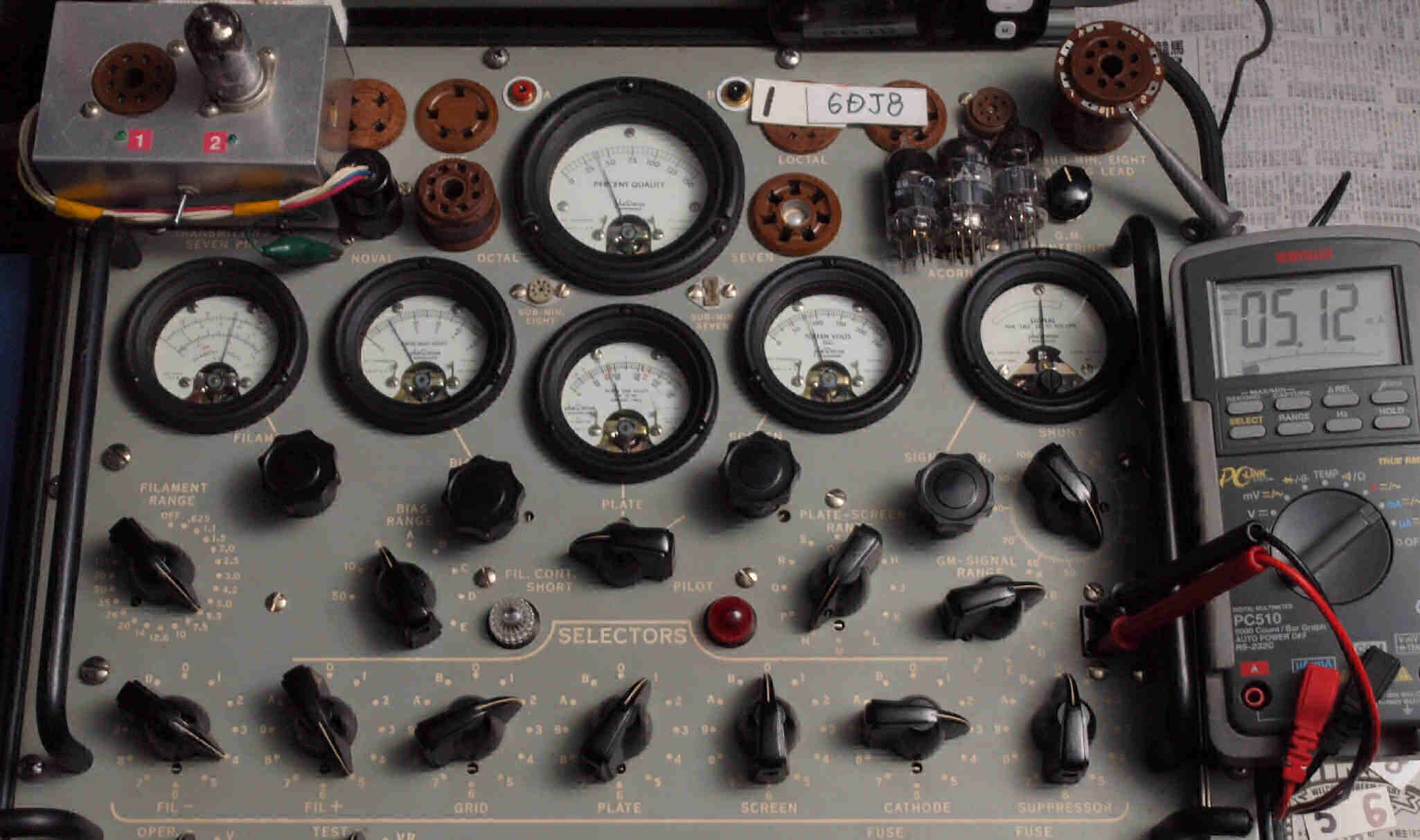

B11. 1本目 6DJ8 ユニット1。 Gm測定=10500μmho、 Ip=17.64mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

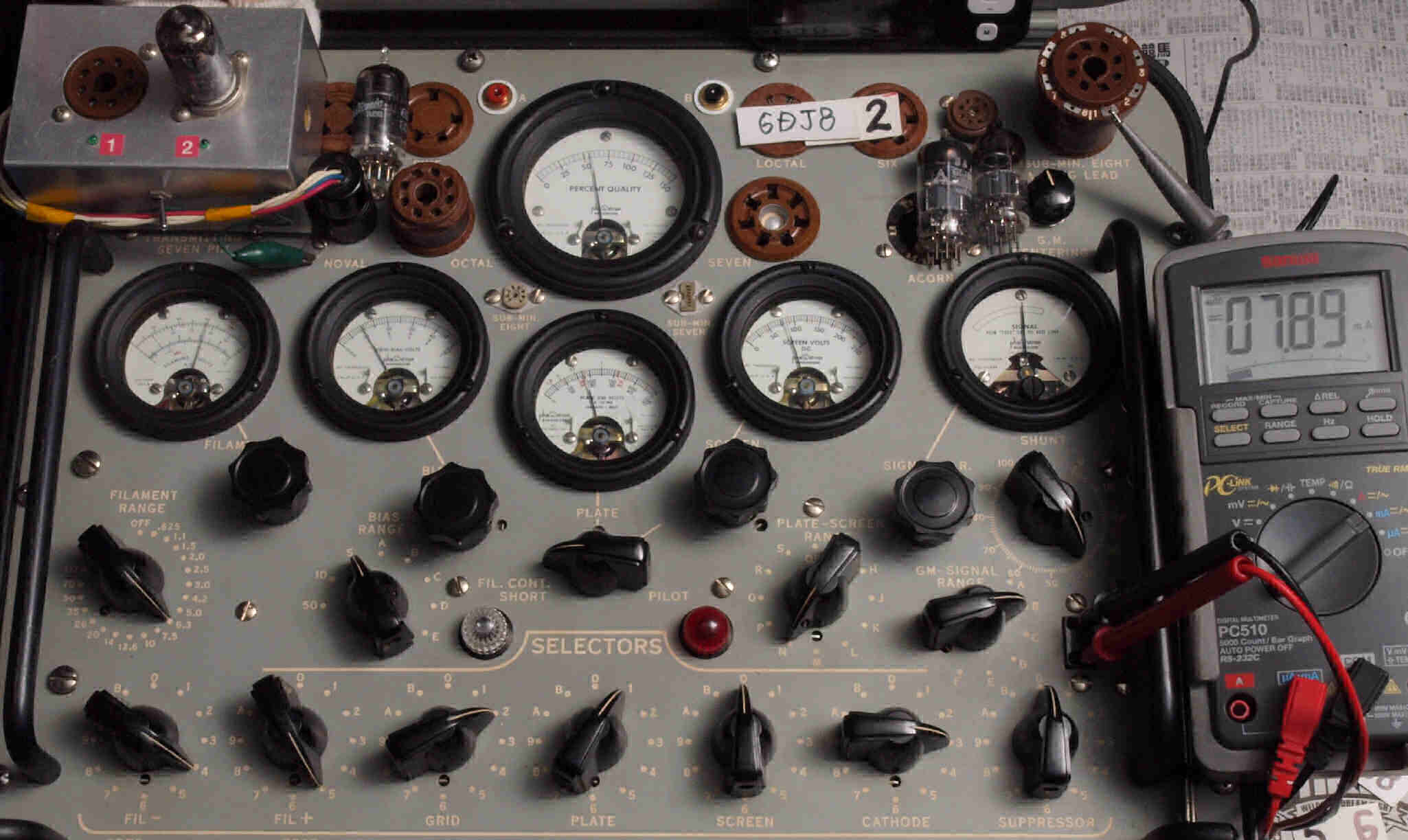

B12. 1本目 6DJ8 ユニット2。 Gm測定=12500μmho、 Ip=18.19mA。

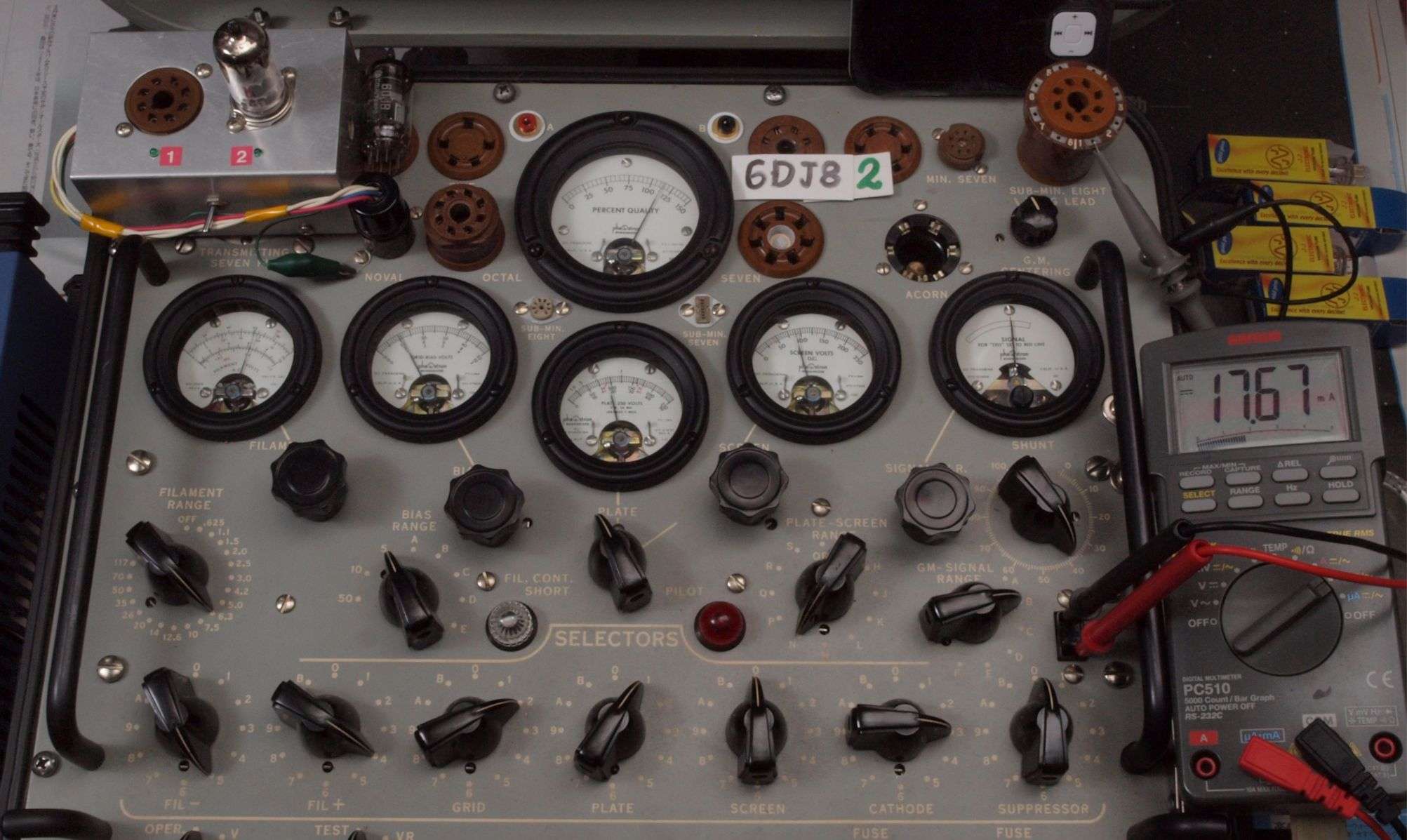

B21. 2本目 6DJ8 ユニット1。 Gm測定=11500μmho、 Ip=17.67mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

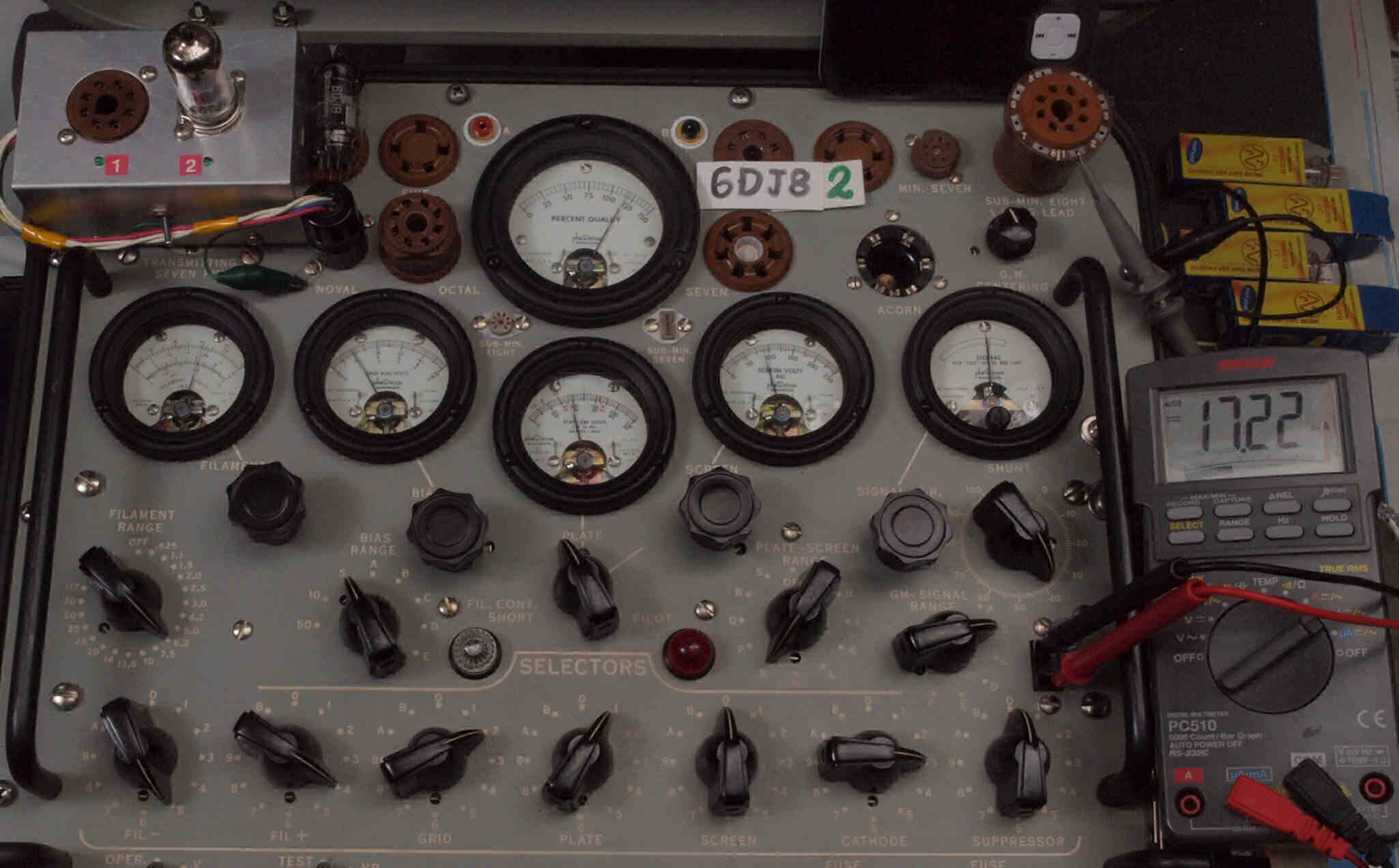

B22. 2本目 6DJ8 ユニット2。 Gm測定=12500μmho、 Ip=17.22mA。

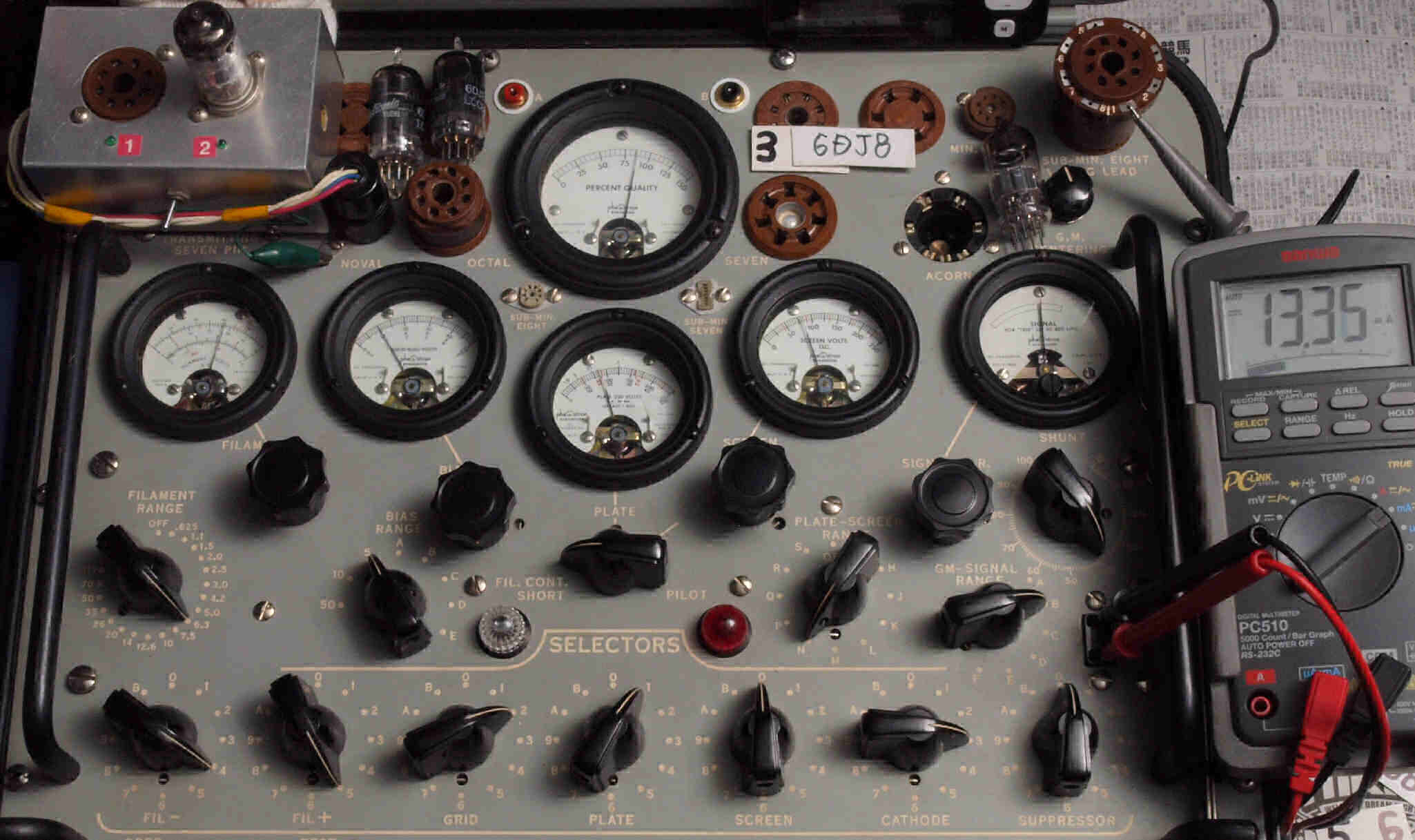

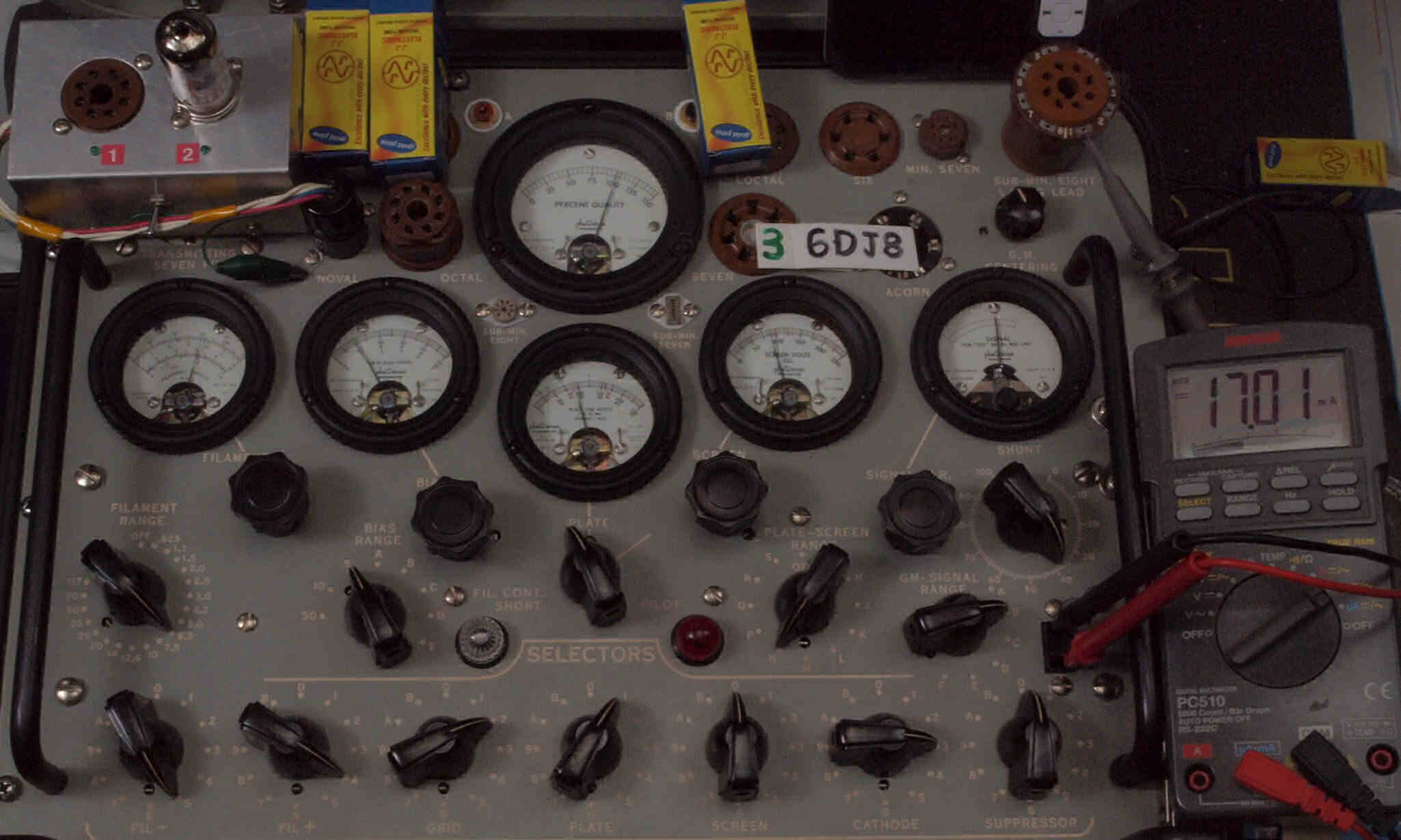

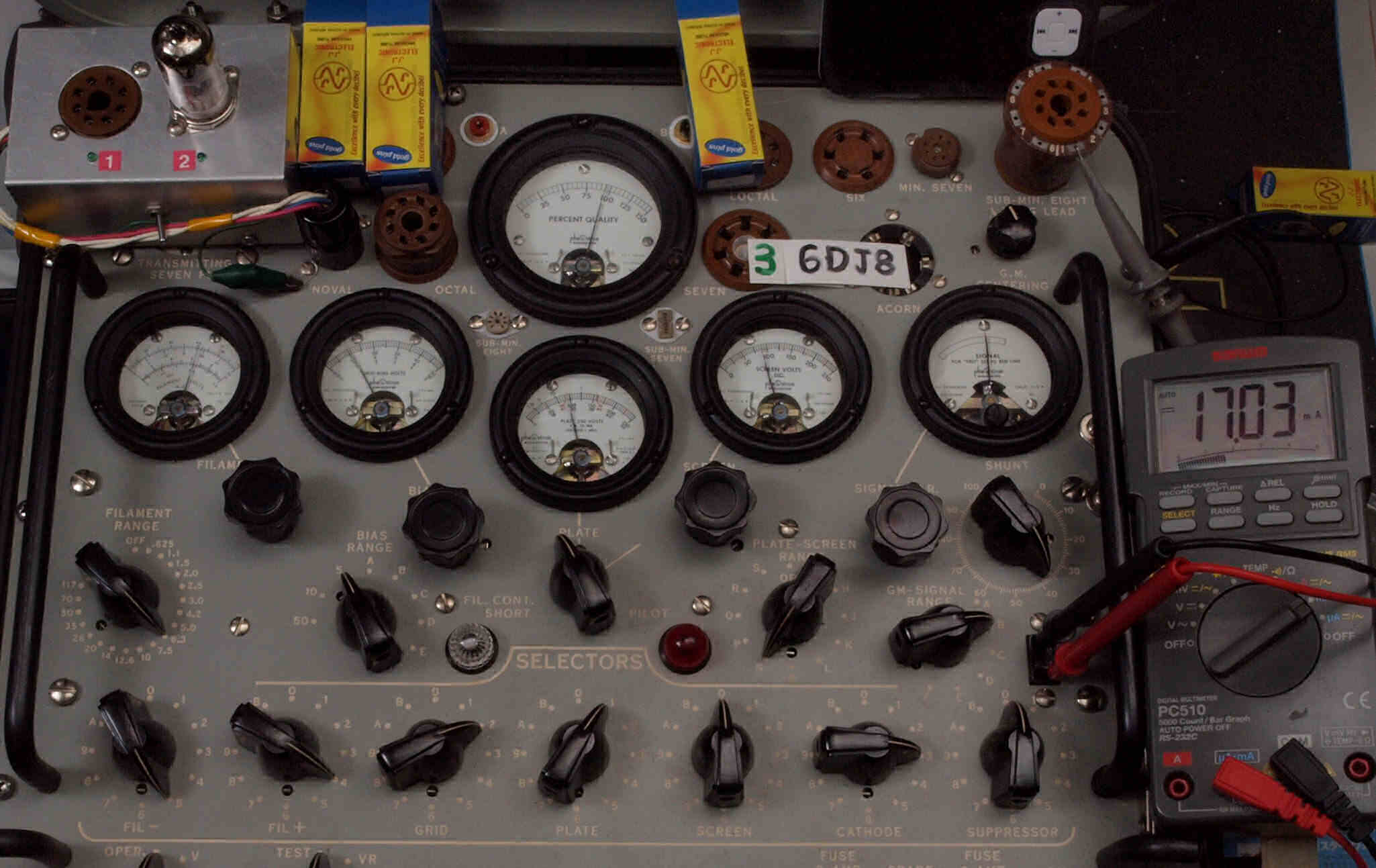

B31. 3本目 6DJ8 ユニット1。 Gm測定=9000μmho、 Ip=14.49mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

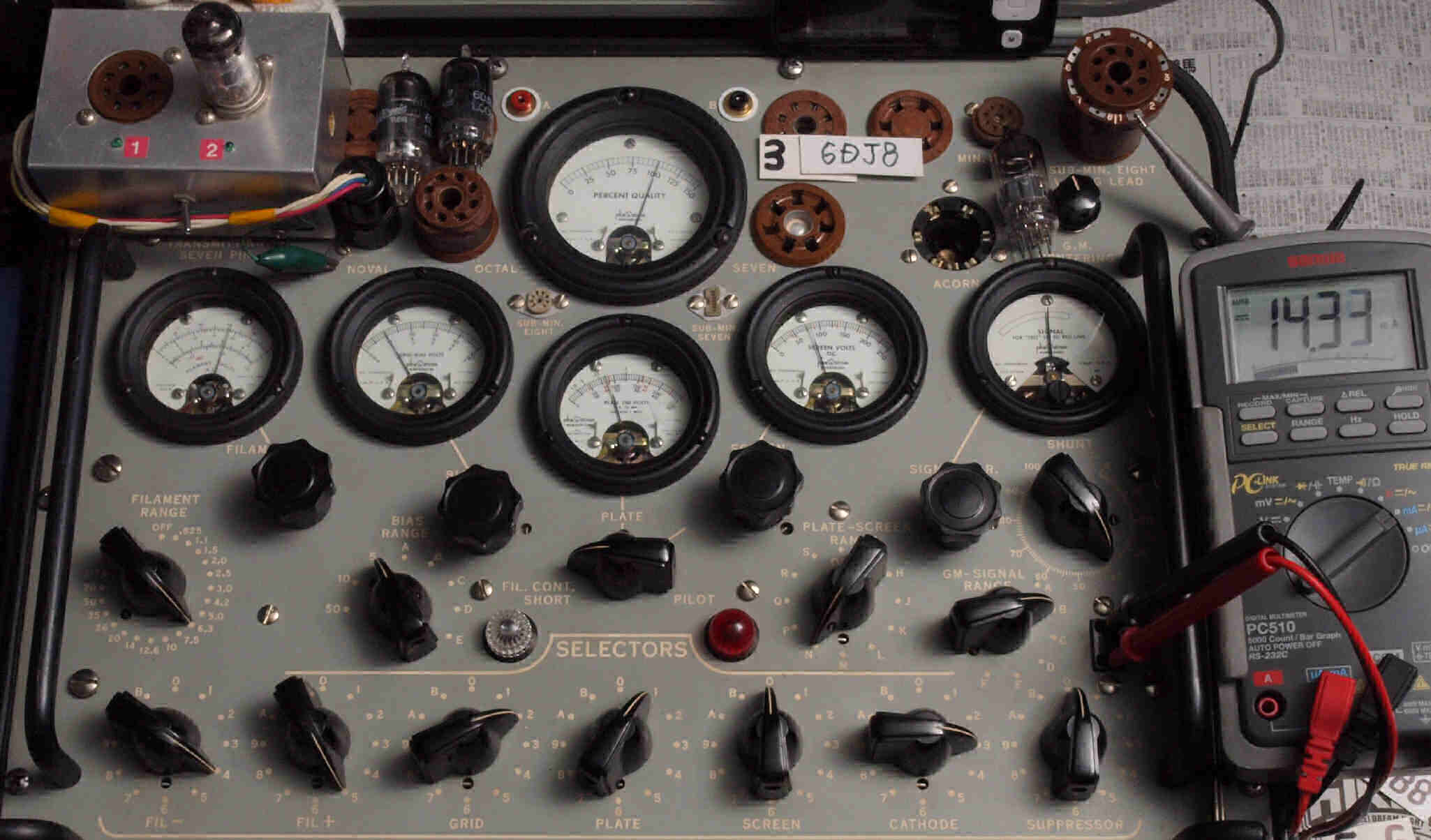

B32. 3本目 6DJ8 ユニット2。 Gm測定=9300μmho、 Ip=14.40mA。

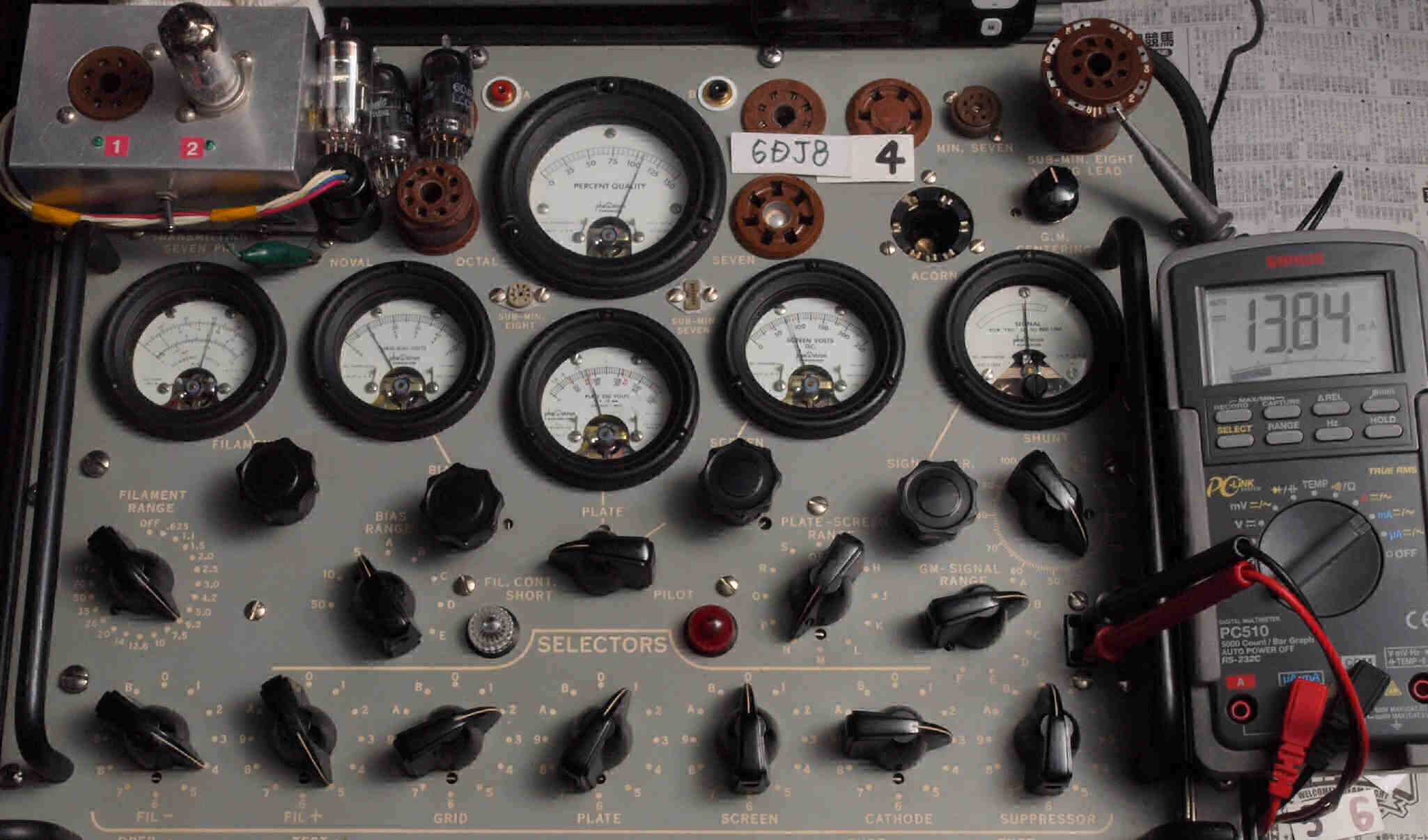

B41. 4本目 6DJ8 ユニット1。 Gm測定=11000μmho、 Ip=17.01mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。
B42. 4本目 6DJ8 ユニット2。 Gm測定=11500μmho、 Ip=17.00mA。
C. JJ E88CC(6DJ8)4本測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
    相互コンダクタンス=12250μmho「Ep=90V、Ip=15mA、eg1=−1.3V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより。

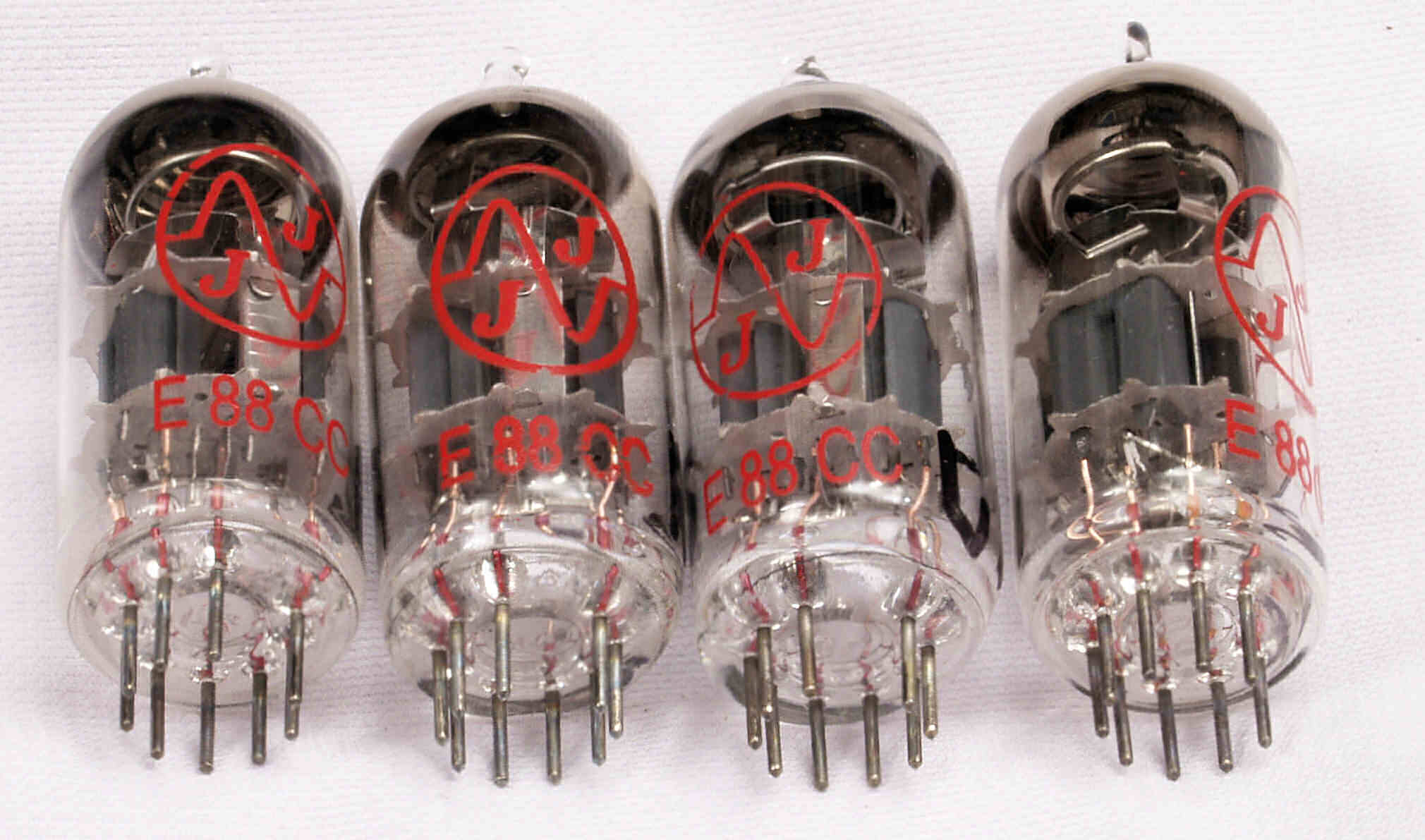

JJ  E88CC 右から1番目、2番目、3番目、4番目。
  • 1本目 E88CC ユニット1 Gm測定=12000μmho、 Ip=23.76mA。
              ユニット2 Gm測定=10000μmho、 Ip=22.37mA。
    2本目 E88CC ユニット1 Gm測定=10500μmho、 Ip=19.94mA。
              ユニット2 Gm測定=10500μmho、 Ip=19.97mA。
    3本目 E88CC ユニット1 Gm測定=10000μmho、 Ip=17.01mA。
              ユニット2 Gm測定=9500μmho、 Ip=17.03mA。
    4本目 E88CC ユニット1 Gm測定=12000μmho、 Ip=23.03mA。
              ユニット2 Gm測定=7000μmho、 Ip=13.65mA。

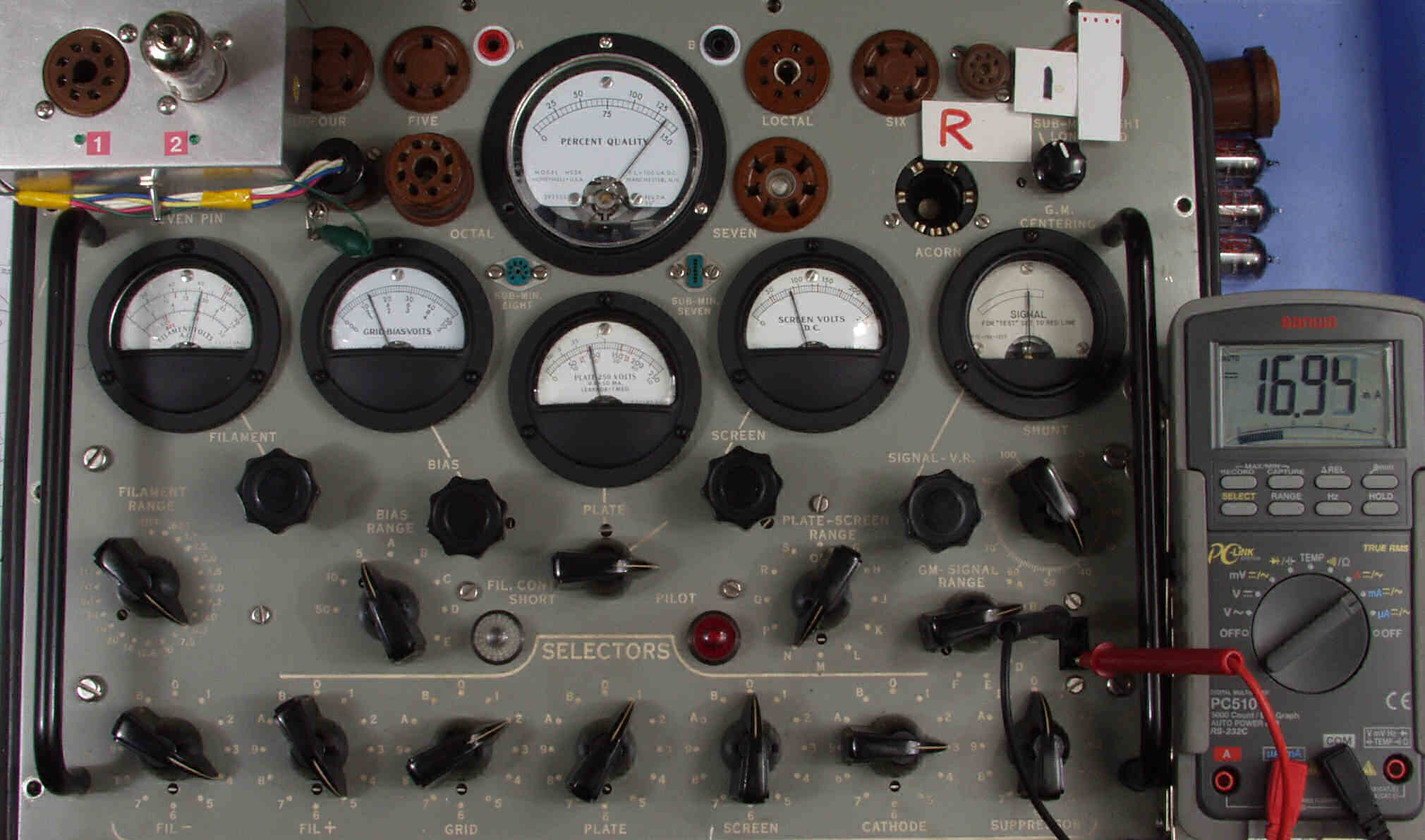

C11. 1本目 E88CC ユニット1。 Gm測定=12000μmho、 Ip=23.76mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

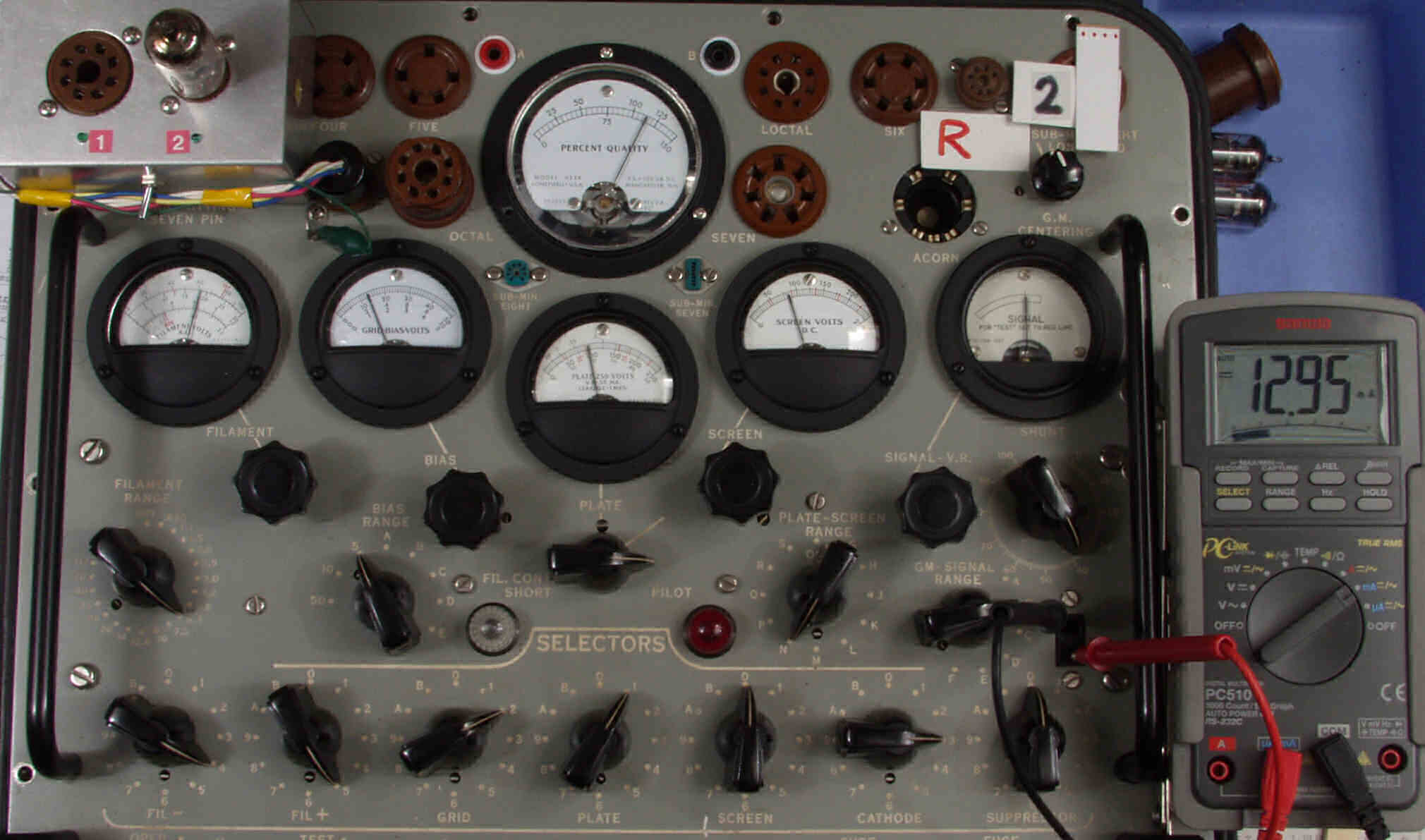

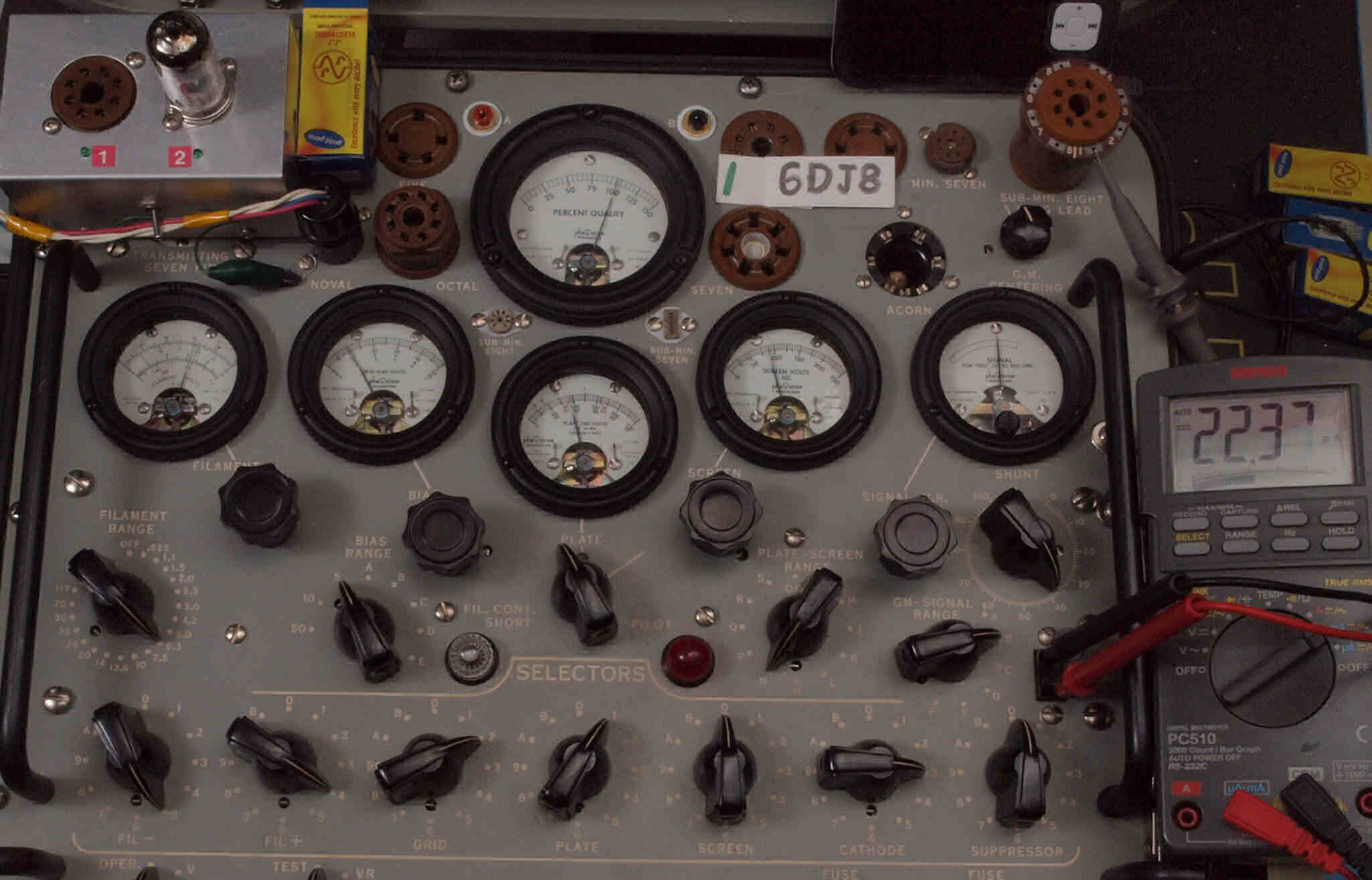

C12. 1本目 E88CC ユニット2。 Gm測定=10000μmho、 Ip=22.37mA。

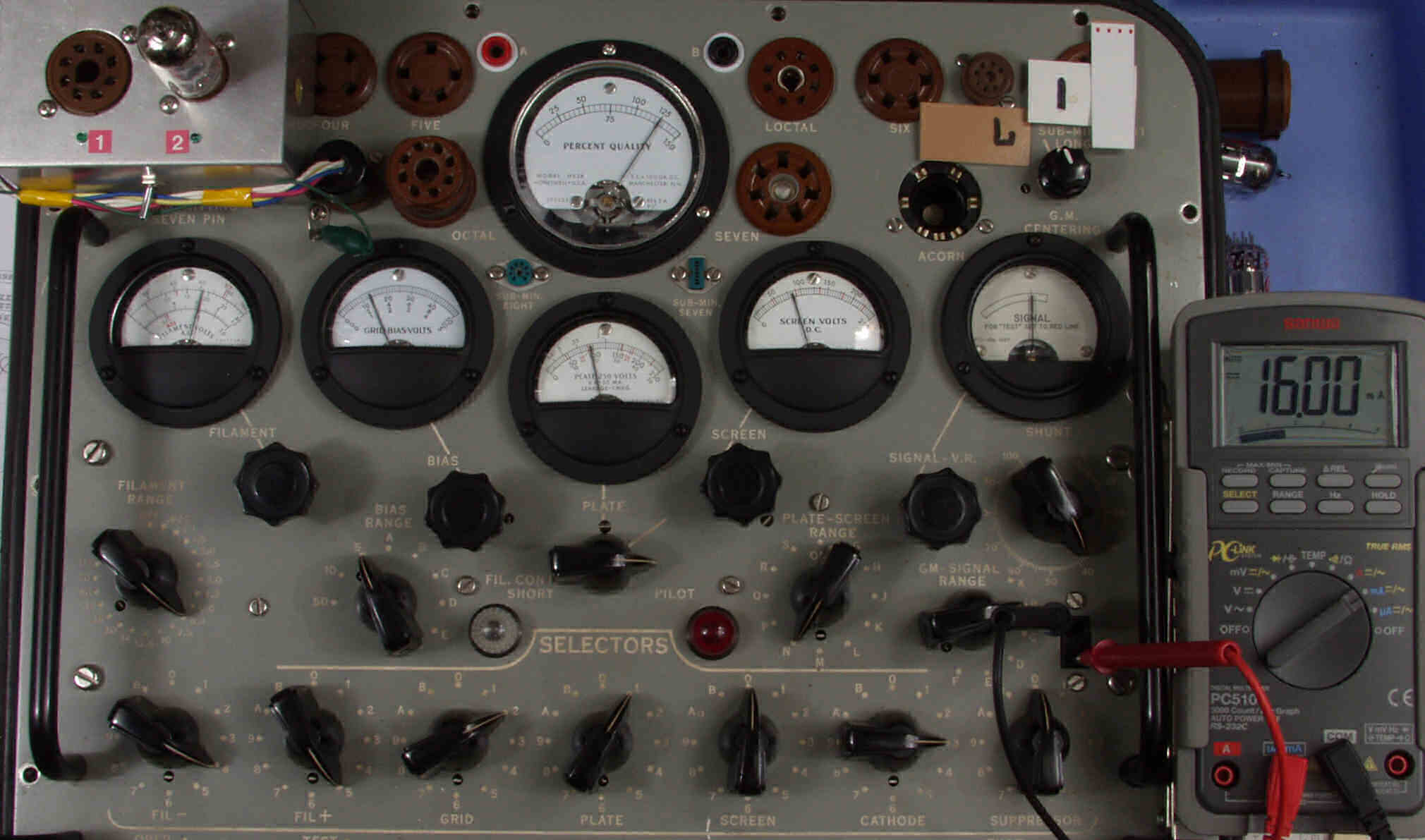

C21. 2本目 E88CC ユニット1。 Gm測定=10500μmho、 Ip=19.94mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

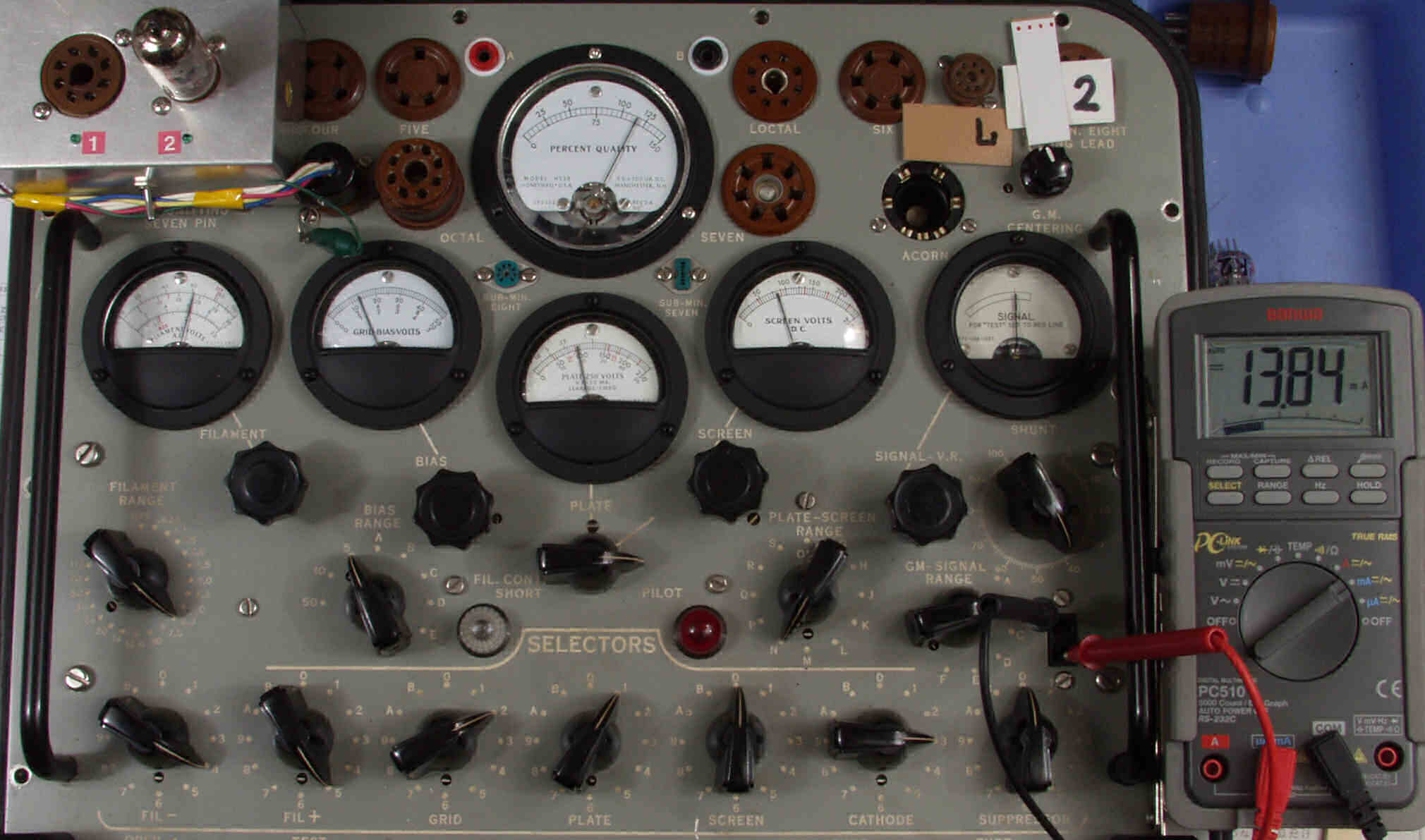

C22. 2本目 E88CC ユニット2。 Gm測定=10500μmho、 Ip=19.97mA。

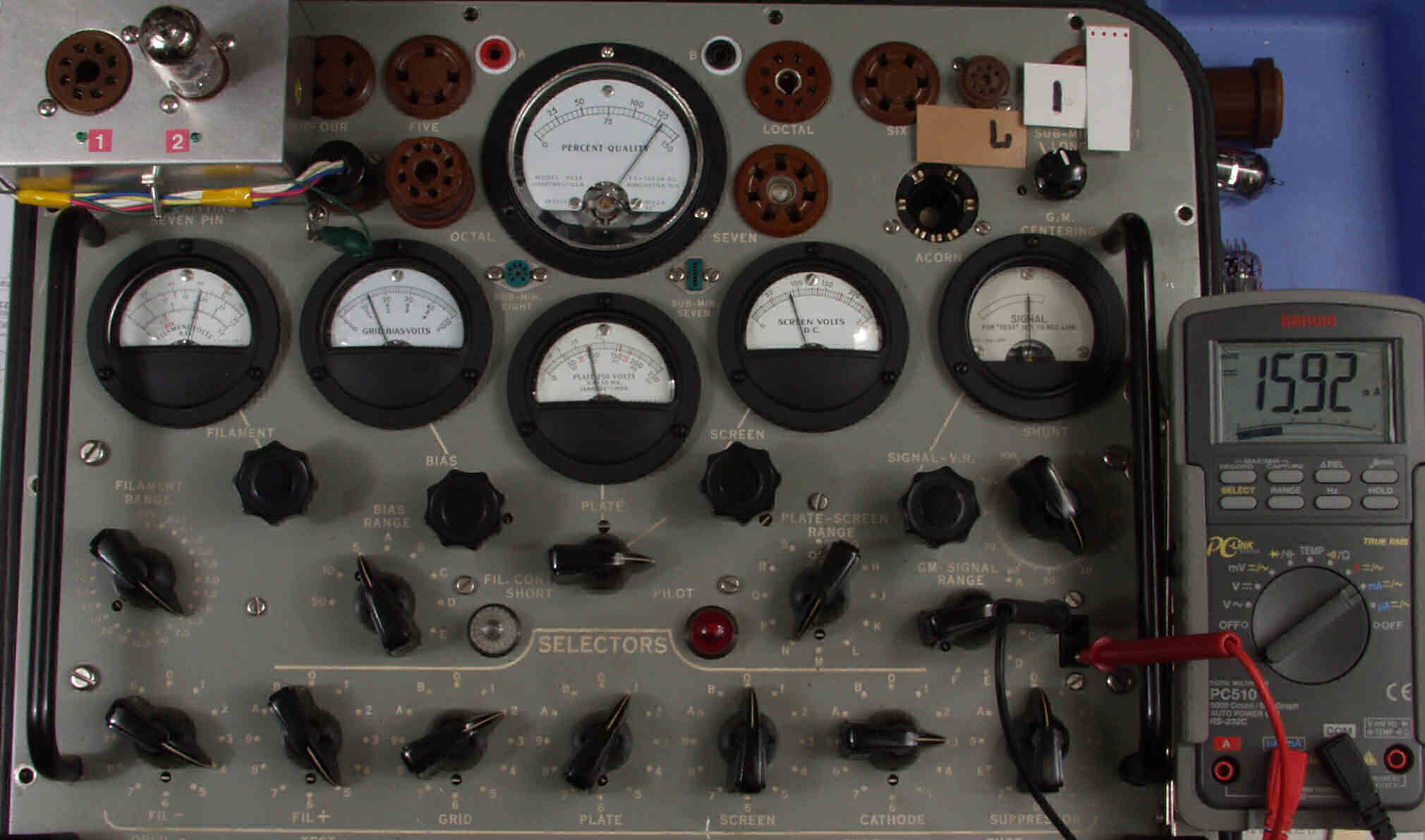

C31. 3本目 E88CC ユニット1。 Gm測定=10000μmho、 Ip=17.01mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

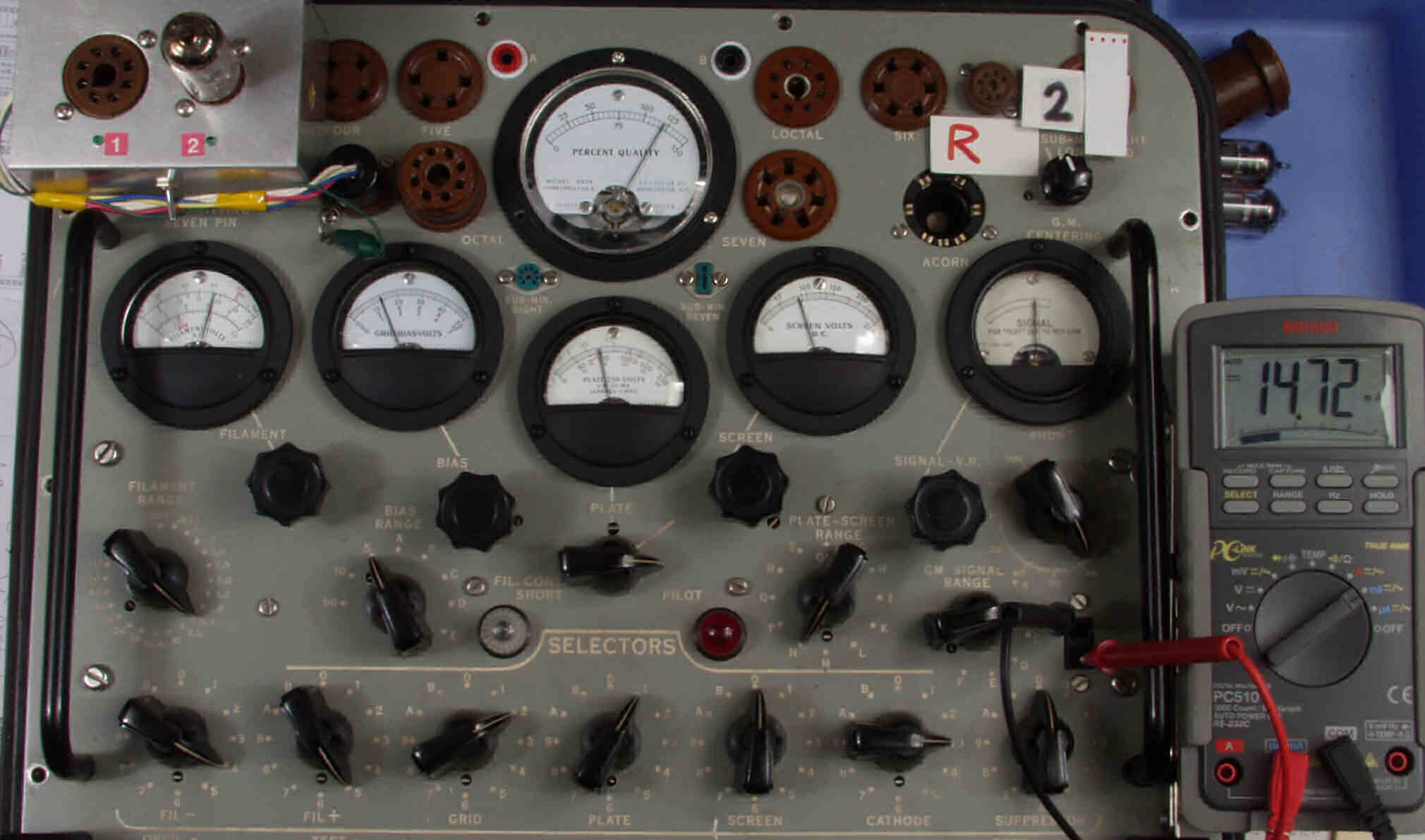

C32. 3本目 E88CC ユニット2。 Gm測定=9500μmho、 Ip=17.03mA。
C41. 4本目 E88CC ユニット1。 Gm測定=12000μmho、 Ip=23.03mA。
                       測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。

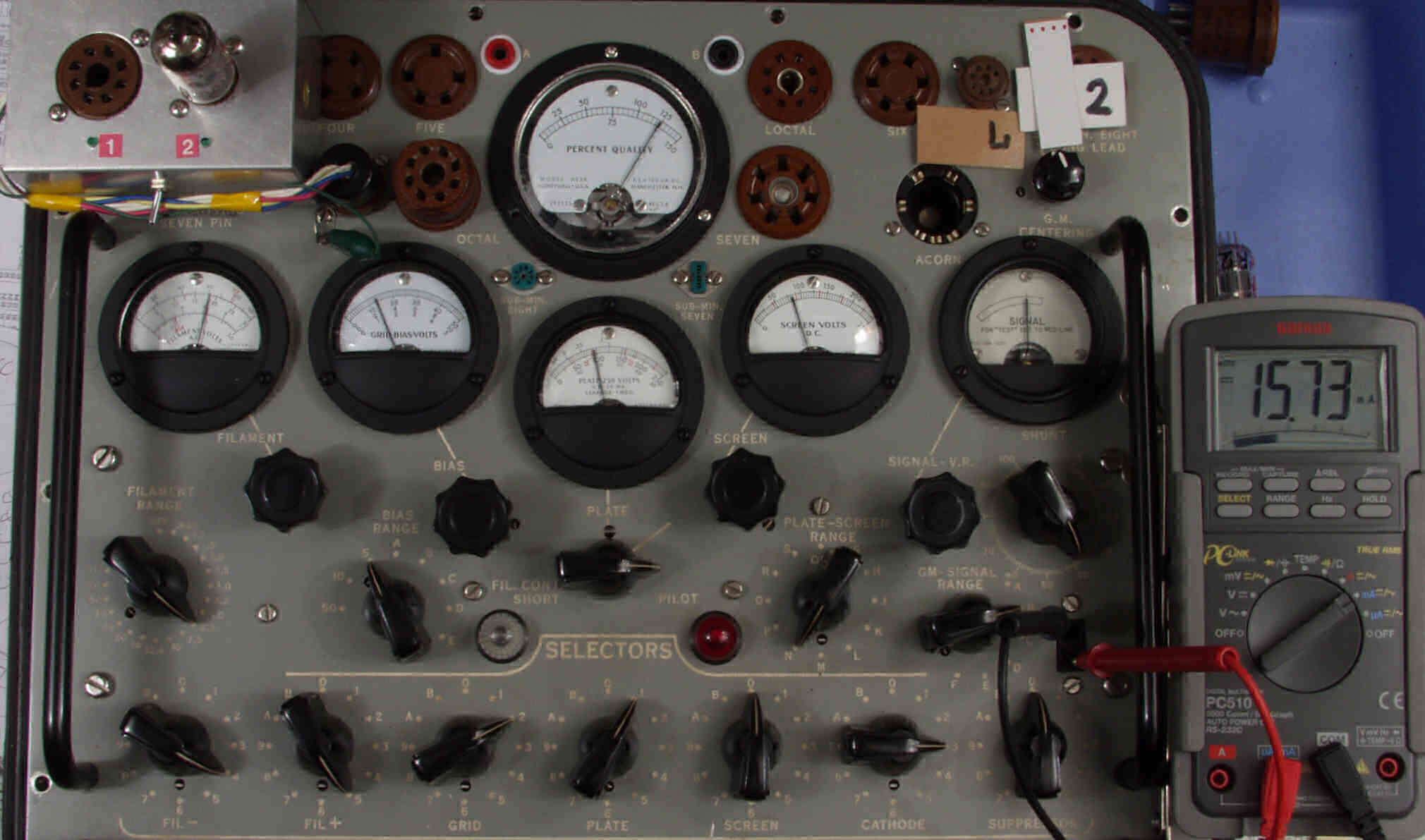

C42. 4本目 E88CC ユニット2。 Gm測定=7000μmho、 Ip=13.65mA。

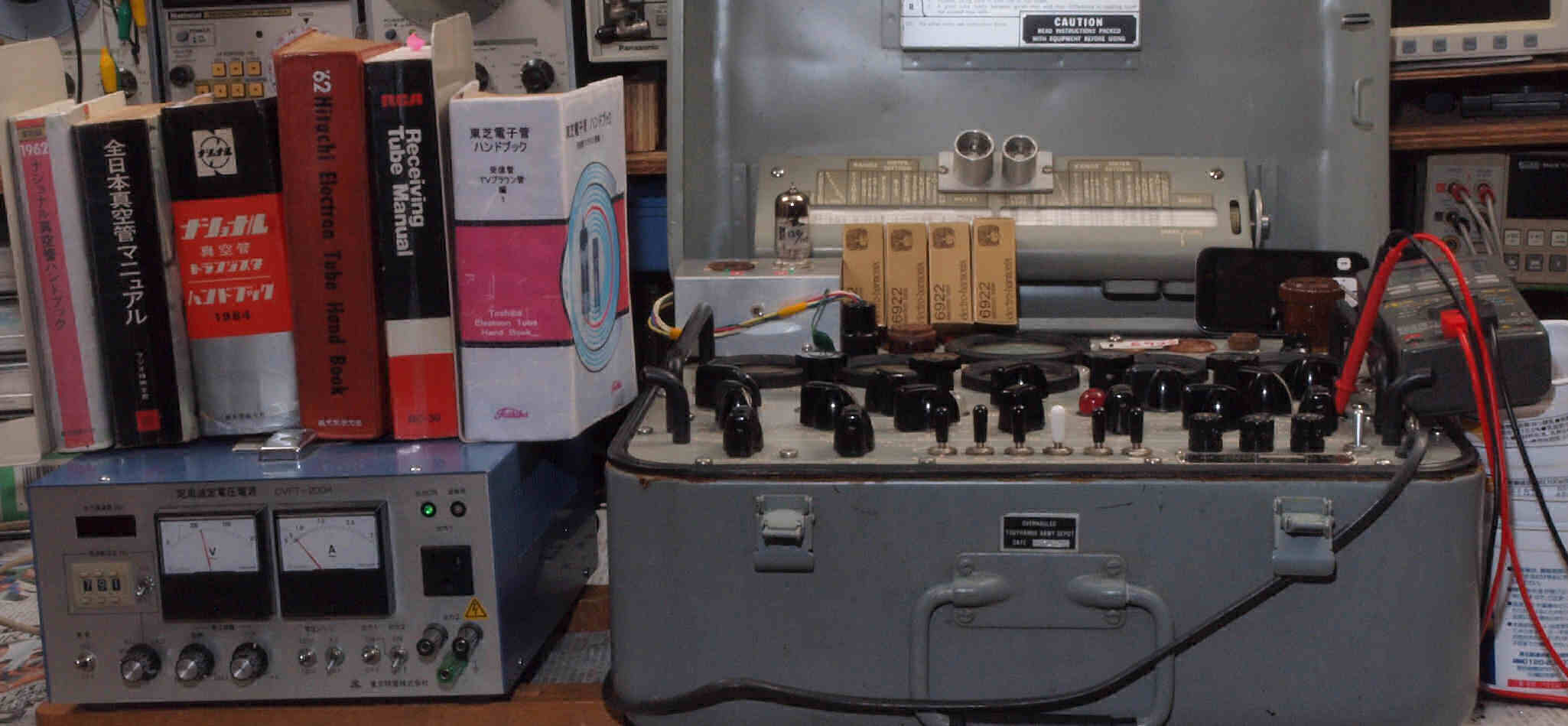

C5. 測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
C6. プレート波形を観測しながら測定する。
                  6922eh-c
