ＡＭＰ点検方法　清掃方法

一般的なＡＭＰの点検・清掃方法　　　　

１００Ｗ以上のAMP（アンプ）を修理して、,感じた事を書きました。
大切で貴重なＡＭＰです。　お使いのＡＭＰを点検・清掃してください。

Ａ．点検方法
　　長く使用するために、プロテクトが働く前に、一度お使いのＡＭＰを点検してください。

電源を入れ、メインＶＲ（ボリューム）を左に回し「０」にします。
ＳＰに耳を近づけます、から無音の状態が正常です。
この時「ブツブツ」「バリバリ」と不定期な音が、わずかでも音がすれば、初段～中段のＴＲ（トランジスター）不良です。
「サー」と言うノイズが連続ででる場合、初段ＴＲ（トランジスター）の劣化です。
「チー」と言う音がすれば、高域の発振です。是は非常に解りにくいです。
普段使用していて、どうも高域が「こもる／濁る」も是に起因する場合が有ります。
この後、暖まると消える場合がありますが、この症状が進みますと、常時、出る様になります。
この「ブツブツ」「バリバリ」は先端が尖っており（尖頭値が高い）、後続のＴＲ（トランジスタ－）やＦＥＴ（電界トランジスタ－）の劣化に繋がりますので、出来るだけ早く、修理されるのが良いです

　
音がしなければ、接続されているＳＰの線の片側を外したり、繋いだりしてください。
この時ＳＰから「ガリ」と音が出ればＤＣ－AMPバランスが崩れております。
音が大きいほど、重傷です。
通電初めの冷えている時と、３０分以上使用してＡＭＰが暖まった状態での比較もして下さい
目安ですが、ＳＰから１ｍはなれ、「カリ」位の僅かの音が約０．０５Ｖ位です。
ＳＰのコーン紙が殆ど動きません。
「ガリ」位の僅かの音が約０．５Ｖ位です。ＳＰのコーン紙が少し動きます。
この位で修理・調整されるのが良いです。
但し、１０年以上前に製作された製品は、電解コンデンサーの交換が必要です。此方を参考
　１．通電初めより、ＡＭＰが暖まった状態の方が「ガリ」音が小い場合
　　　　調整ポイントが正しいです。
　１．通電初めより、ＡＭＰが暖まった状態の方が「ガリ」音が大きい場合
　　　　調整ポイントが反対にずれており、危険です
大きな「ガリ」音がしてＳＰのコーン紙が大きく動く場合。
ＳＰ（スピーカー）に直流電圧が常時流れ、ＳＰのボイスコイルが痛みます。
その内プロテクトが動作し始め、働きぱなしになります。
BクラスAMPは、放熱器の温度を見ます。左右の差が無いか？　異常に熱くないか？
小さい音（１W位）で聴き、歪みの増加を見る。

略語　ＳＰ＝スピーカー　ＶＲ＝ボリュム　ＡＭＰ＝アンプ　
ＤＣ＝ダイレクトカップリング＝コンデンサーを介せず直接繋ぐ
Ｖ＝ボルト、電圧の単位

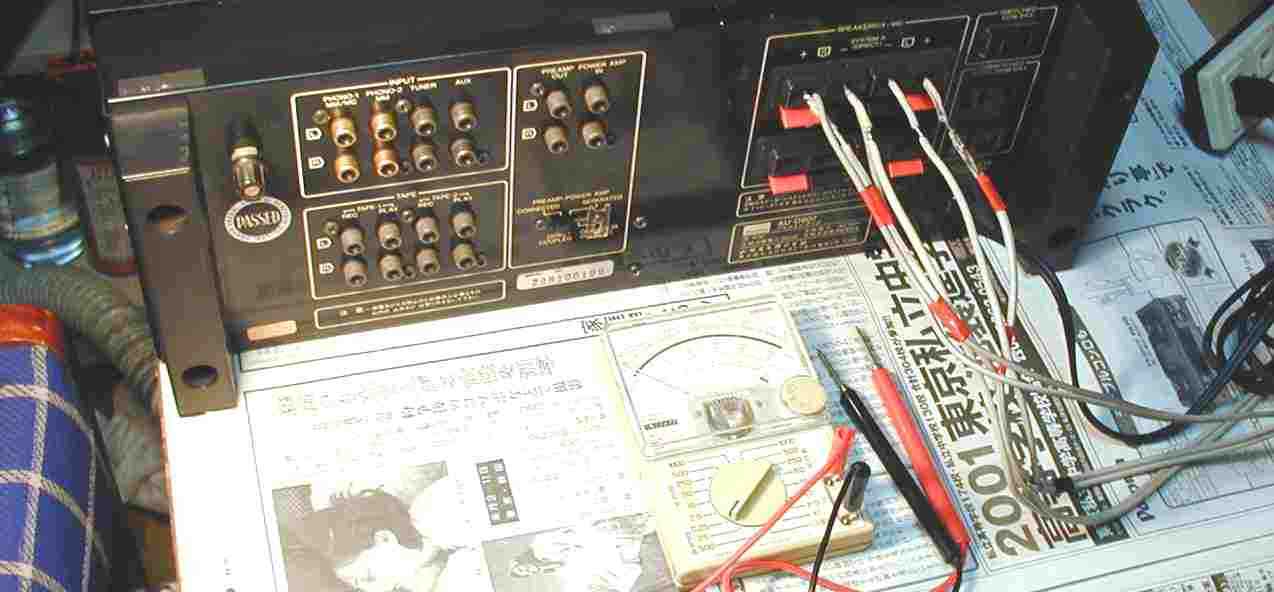

テスターをお持ちでしたら、ＳＰライン間、又ＳＰの＋とシャーシとを計ります。
この時何れも、電圧が０．１Ｖ以上（＝１００ｍＶ）有れば完全に異常で、調整が必要です。
メーカーでは５ｍＶ以下に指定しています。
出来るだけ早い時期に修理・調整しましょう。
なを、山水電気のＸシリーズ（ＡＵ－９０７Ｘ．ＡＵ－７０７Ｘ．ＡＵ－６０７Ｘ．Ｂ－２３０１シリ－ズ．α９０７シり－ズ）をお使いの人は、アースとＳＰのマイナス端子もあたること、此方も「０Ｖ」です。
次にコントロール（フラット）ＡＭＰの点検です。
ＡＭＰの入力端子は全て抜きます。
入力をＣＤ／ＡＵＸ／チュウナー等にします。
徐々にメインＶＲを上げていきます。
以下はメインＶＲのガリは無い物としています。
メインＶＲにガリが有る場合、下記は解りにくいです。
この時雑音が出れば、このＡＭＰの故障です。
「ブツブツ」「バリバリ」と不定期な音が、わずかでも音がすれば、
初段～中段のＴＲ（トランジスター）不良です。
「サー」と言うノイズが連続ででる場合、初段ＴＲ（トランジスター）の劣化です。
「チー」と言う音がすれば、高域の発振です。
ボリュームを最大までして以上がなければ、０～最大～０　を繰り返し、だんだん早めます
雑音が無いことを確かめます。
この時、音はしない（聞こえない）がＳＰのコーン紙が動く場合は、
このＡＭＰの発振かバランス崩れです。
次ＥＱ（イコライザー）ＡＭＰの点検です。
　メインＶＲを０に戻します
　ＡＭＰの入力端子をＰＨＯＮＯ（ＭＭ／ＭＣの切り替えがある場合はＭＭ）にします。
　徐々にメインＶＲを上げていきます。
　この時雑音が出れば、このＡＭＰの故障です。
　　「ブツブツ」「バリバリ」と不定期な音が、わずかでも音がすれば、
　　初段～中段のＴＲ（トランジスター）不良です。
　　「サー」と言うノイズが連続ででる場合、初段ＴＲ（トランジスター）の劣化です。
　　「チー」と言う音がすれば、高域の発振です。
　ボリュームを最大までして以上がなければ、０～最大～０　を繰り返し、だんだん早めます
　雑音が無いことを確かめます。
　　この時、音はしない（聞こえない）がＳＰのコーン紙が動く場合は、
　このＡＭＰの発振かバランス崩れです。
ＭＭ＝ムービングマグネット＝出力　数十Ｖ～数百ｍＶ
ＭＣ＝ムービングコイル　　　＝出力　数ｍＶ～数十ｍＶ
次ＭＣ（無い機種あり）ＡＭＰの点検です。
　メインＶＲを０に戻します
　ＭＣの入力端子をショウトピンジャックでショウトしておきます。
　徐々にメインＶＲを上げていきます。
　この時雑音が出れば、このＡＭＰの故障です。
　　「ブツブツ」「バリバリ」と不定期な音が、わずかでも音がすれば、
　　初段～中段のＴＲ（トランジスター）不良です。
　　「サー」と言うノイズが連続ででる場合、初段ＴＲ（トランジスター）の劣化です。
　　「チー」と言う音がすれば、高域の発振です。
　ボリュームを最大までして以上がなければ、０～最大～０　を繰り返し、
　雑音が無いことを確かめます。
　この時、音はしない（聞こえない）がＳＰのコーン紙が動く場合は、
　このＡＭＰの発振かバランス崩れです。
良く調整されたＡＭＰのみ出来ます。
　悪いＡＭＰですと、ＳＰが壊れます。
　メインＶＲを最大にします。
　入力切り替えＳＷをＣＤ／ＡＵＸ／チュウナー／ＰＨＯＮＯと連続して、切り替えても、
　プロテクトが働きません。　切り替えの為の、若干のノイズが出るだけです。
　　同じように各種のＳＷ（フイルター、ラウドネス、ミュート等）を切り替えても同様です。
　ボリュウムやＳＷのガリと思われている内の、大半はＡＭＰのバランスくずれによる、
　信号ラインへのＤＣ電圧の漏れが原因でノイズが出るのが多いいのです。
長く使用していないＡＭＰの使用上の注意
　１日くらい何も入力しないで、通電しておきましょう。
　長い冬眠から覚ますには、時間が掛かります。
一般的なＡＭＰの使用上の注意
　電源投入と同時ににフルパワーにしないでください。
　最低１０分位してからフルパワーにしましょう。
　特にバランス崩れのＡＭＰは、この時にプロテクトが働きます。
　たまには、ＡＭＰも埃落としをし、日頃の労をねぎらいましょう。
　掃除機で吸ってもおちないので、エアーで吹いて埃を飛ばし、掃除機で吸うのがよいです。
　エアーは３００～５００ＣＣ位のが売られています。
　ＡＭＰの放熱器なども結構埃がコビリ付いています。
　（特に愛煙家のＡＭＰ）愛煙家のかたは、たばこの脂が＋して埃がこびりつきます。
　消毒用アルコールを歯ブラシに付けて、ごしごしすると落ちます。
　大きいＴＲ（トランジスター）の付近は、白いシリコンの放熱材を取らないよう、注意する。
　手入れをして、長く使用しましょう。
　基板の埃を取るのに、刷毛等で擦るのは、十分に注意

Ｂ．長らく休眠の機器の方法
　　たまには、ＡＭＰも埃落としをし、日頃の労をねぎらいましょう。

長く使用していないＡＭＰの使用上の注意
　１日くらい何も入力しないで、通電しておきましょう。
　長い冬眠から覚ますには、時間が掛かります。
但し、大型トランス等が使用してあるＡＭＰ、特に真空管ＡＭＰはそのまま通電しない方が良いです。
トランス内に水分があり、短絡や断線の危険があります。　此方を参照

Ｄ．機器の清掃方法（パネル等）　埃落としをし、日頃の労をねぎらいましょう。

掃除機で吸ってもおちないので、エアーで吹いて埃を飛ばし、掃除機で吸うのがよいです。
エアーは３００～５００ＣＣ位のが売られています。、クリーナーは十分吟味して使用して下さい。
ＡＭＰの放熱器なども結構埃がコビリ付いています。　（特に愛煙家のＡＭＰ）愛煙家のかたは、「たばこの脂が＋」して埃がこびりつきます。これを取るには、消毒用アルコールを歯ブラシに付けて、ごしごしすると落ちます。
大きいＴＲ（トランジスター）の付近は、白いシリコンの放熱材を取らないよう、注意する。
　基板の埃を取るのに、刷毛等で擦るのは、十分に注意して下さい。部品を動かし、隣の部品に接触し、ショウトしたり、動かした事による半田不良の発生が起きる場合があります。この様な理由による故障は、プロテクトが働かず、被害が甚大になる場合が多いです。又、回路の構造上＋－の配線が平行してある場合が多いです
下は、小生が使用するアンプ掃除用具です。
一番使用するのは、掃除機で埃を吸いながら、歯ブラシ／刷毛で埃を取ります。
ツマミ／パネルの汚れは、ガラスクリーナー、エタノール（アルコール）を使用します。
愛煙家の「ヤニ取りは」中性洗剤も使用します。トルエンは最終兵器です。

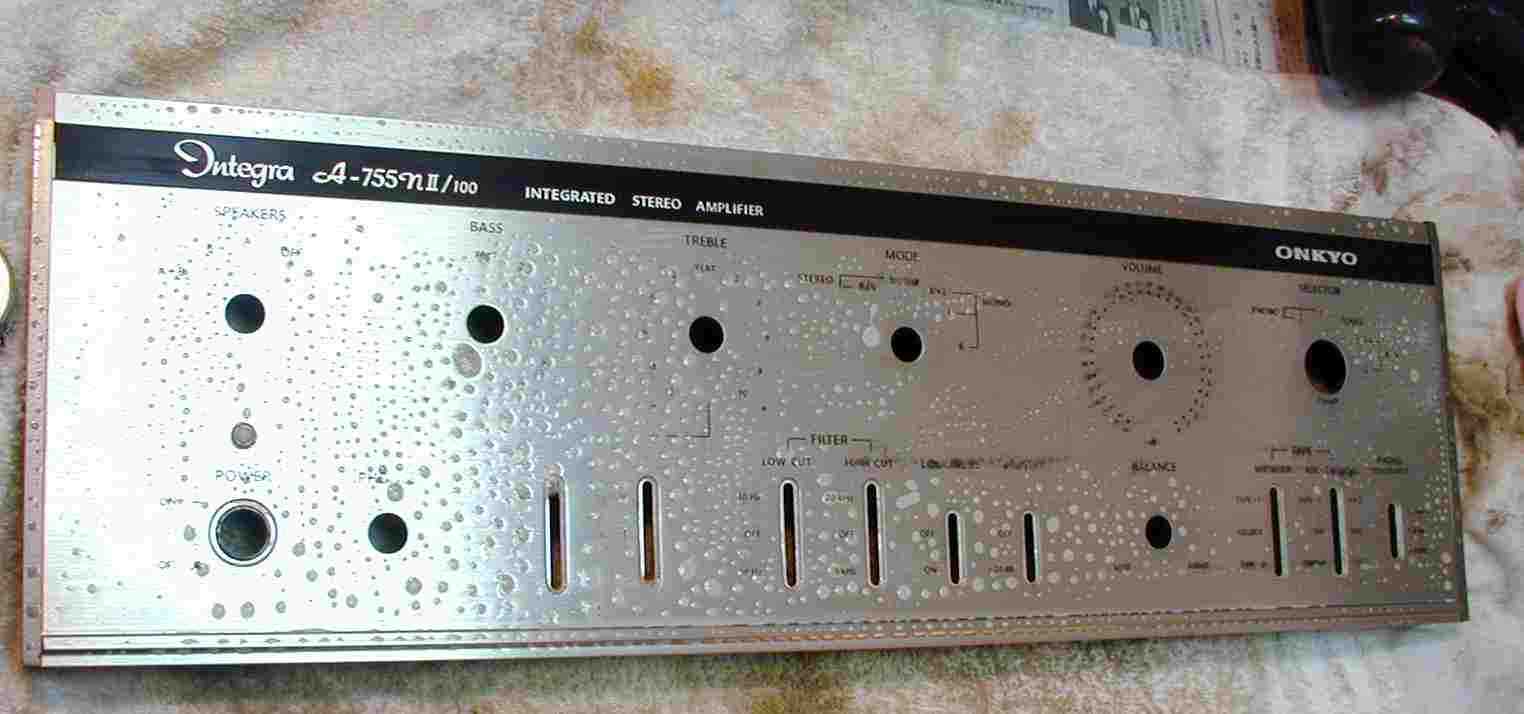

Ｄ１．　パネルの清掃　　　修理の様子はこちらに有ります

Ｄ３．　ツマミの清掃　　　修理の様子はこちらに有ります

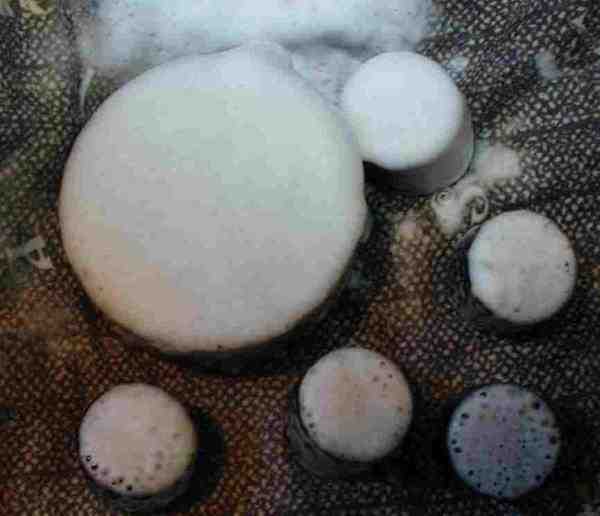

上は、ツマミにこびりついた、タバコのヤニが浮いて来ている様子です、この後ブラシで良くこする。
綺麗になって乾いたら、シリコン系の車のワックスを塗ると良いです。

Ｅ．機器の清掃方法（ヒートシンク＝放熱器）　埃落としをし、日頃の労をねぎらいましょう。

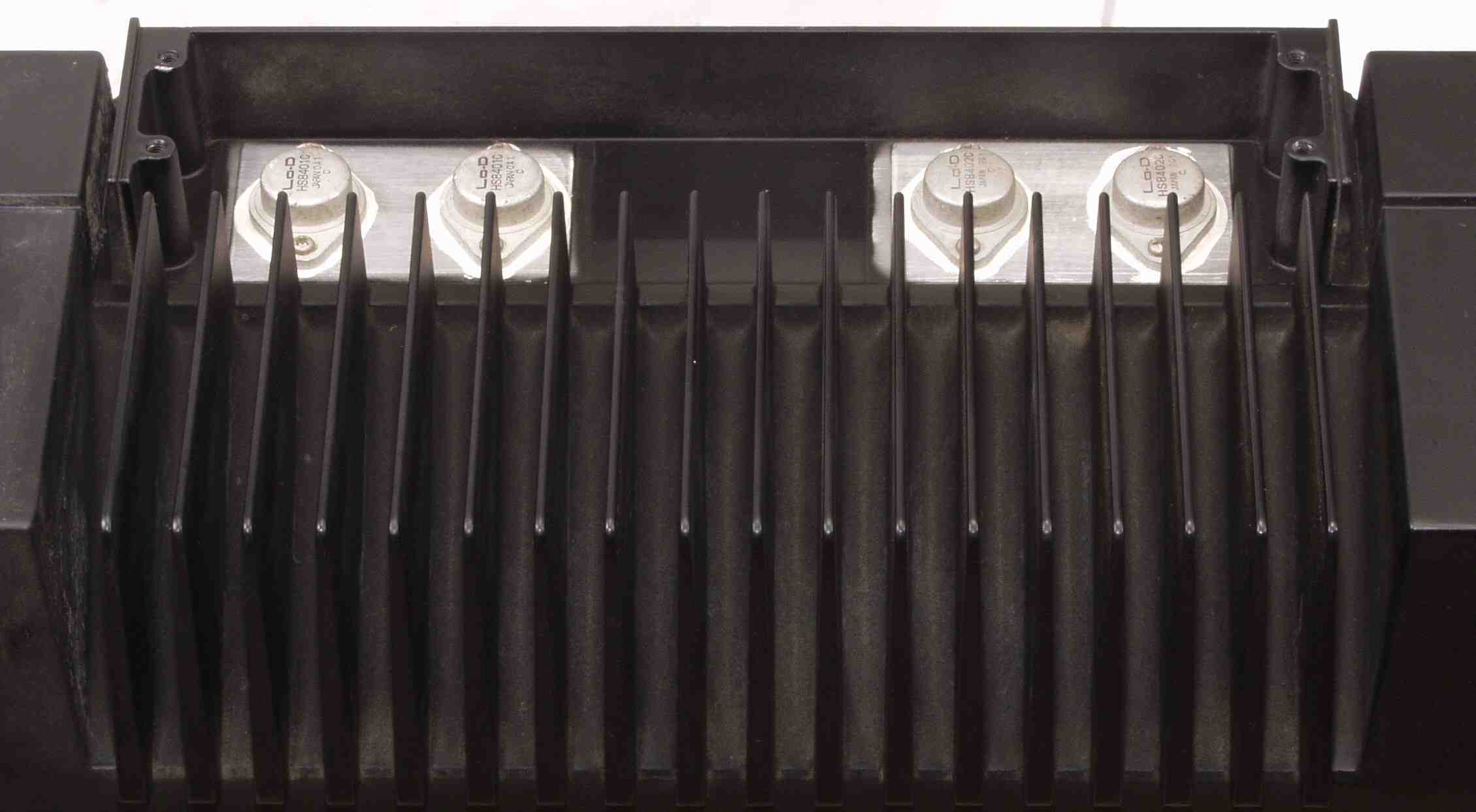

Ｅ１．　ＨＭＡ－９５００ｍＫⅡ　の場合　　　修理の様子はこちらに有ります

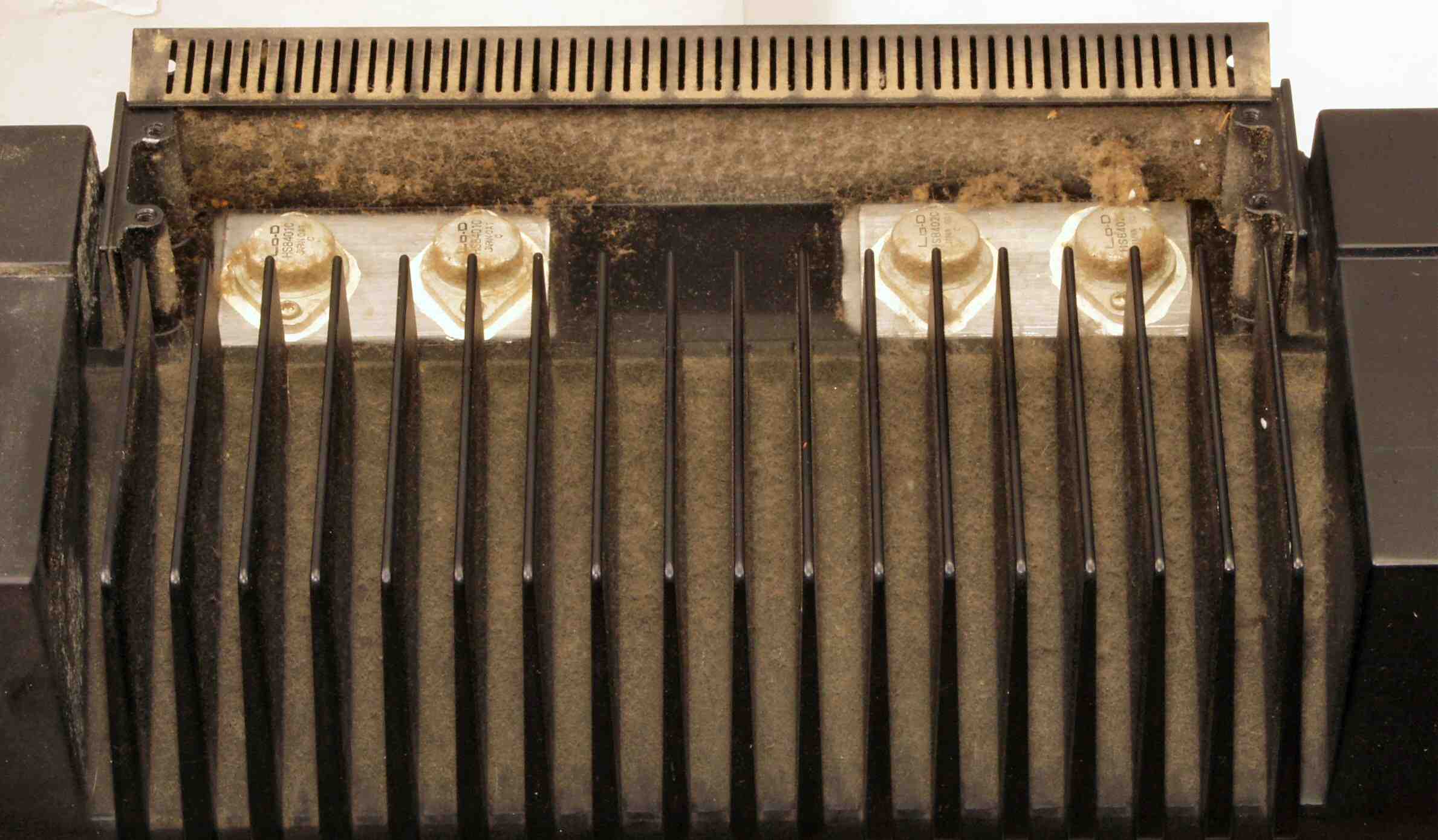

Ｅ２．　　　　上＝清掃前、下＝清掃後

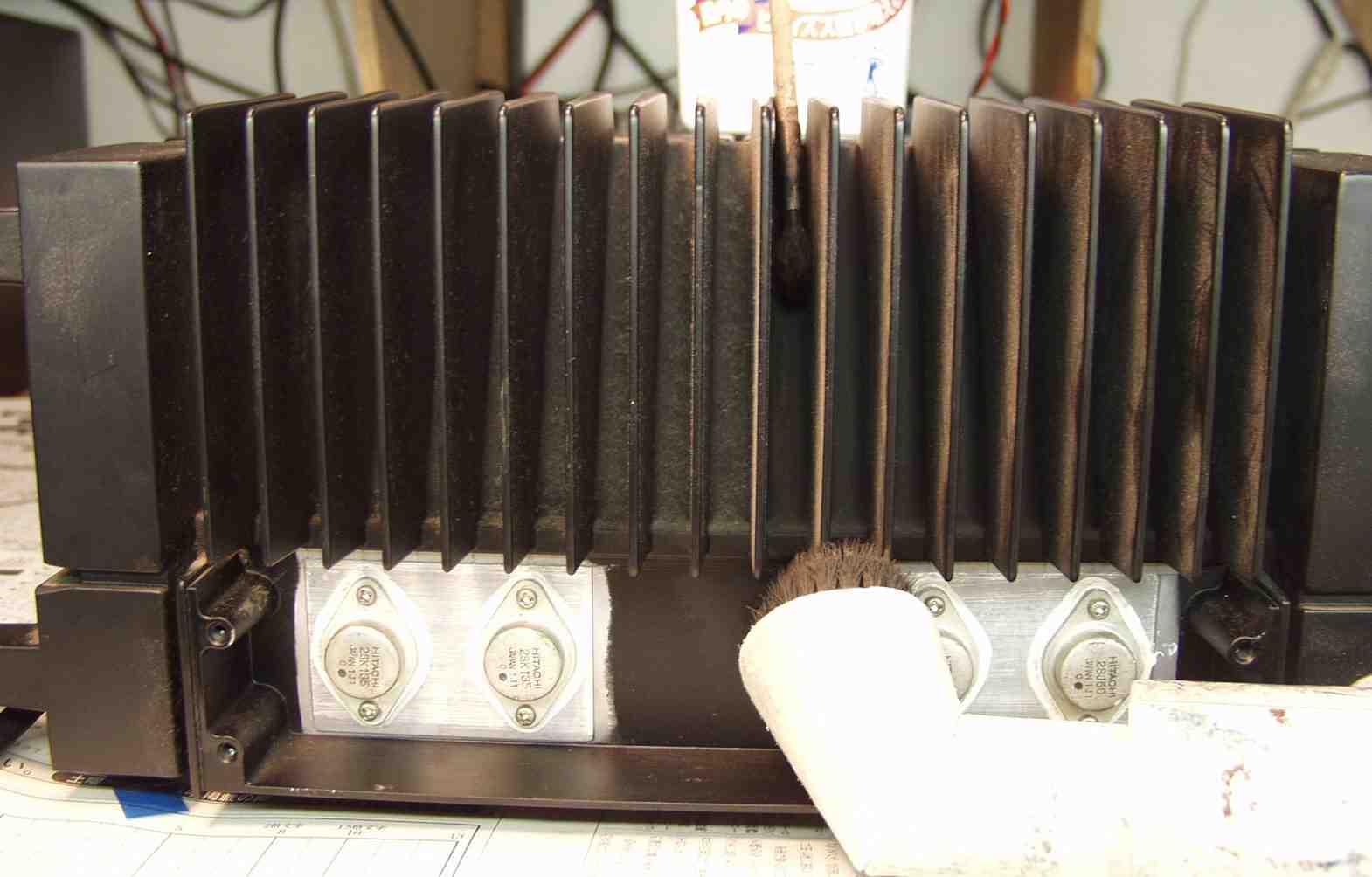

Ｅ３．　掃除機で吸いながら、ペンキの刷毛で落とす

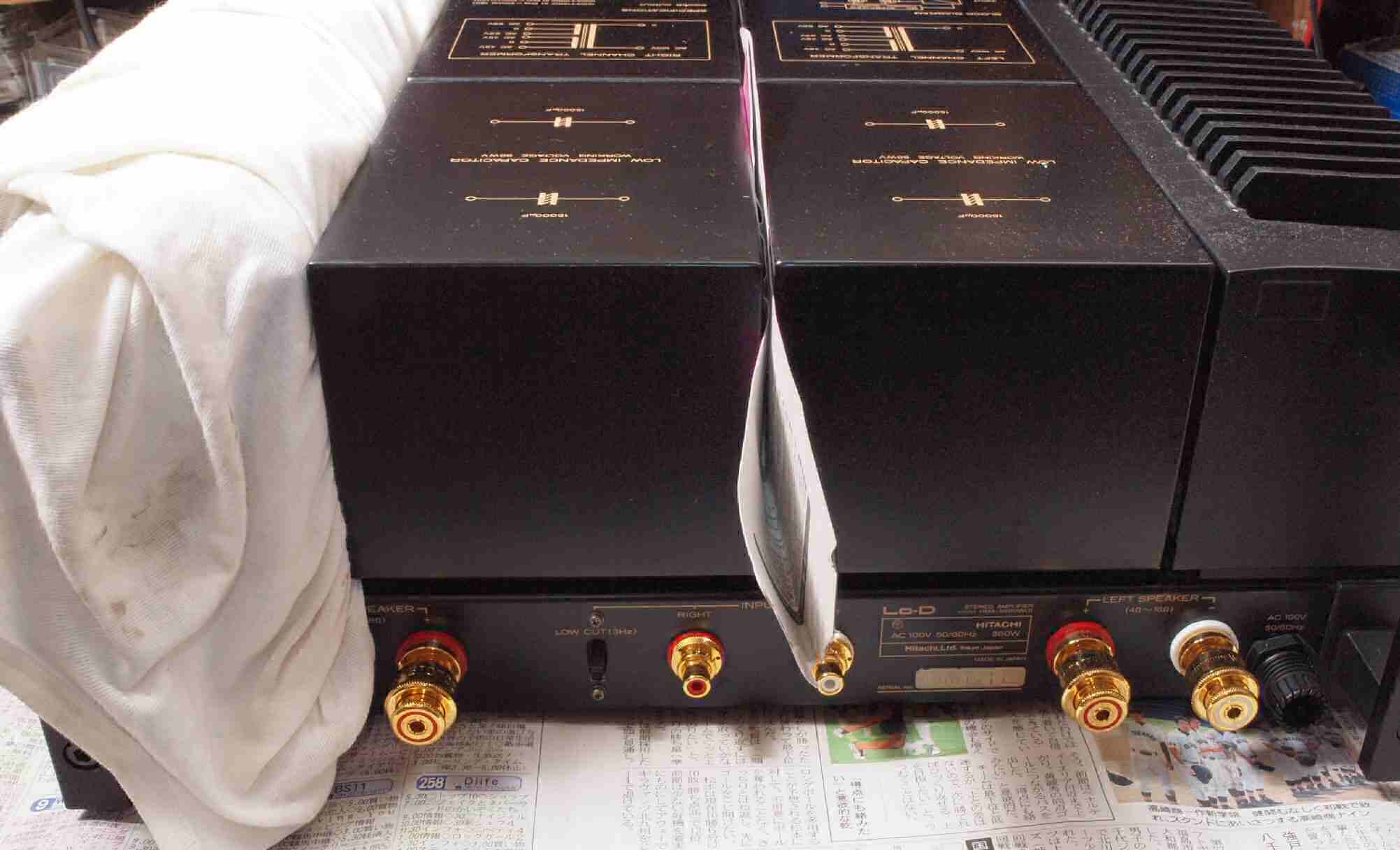

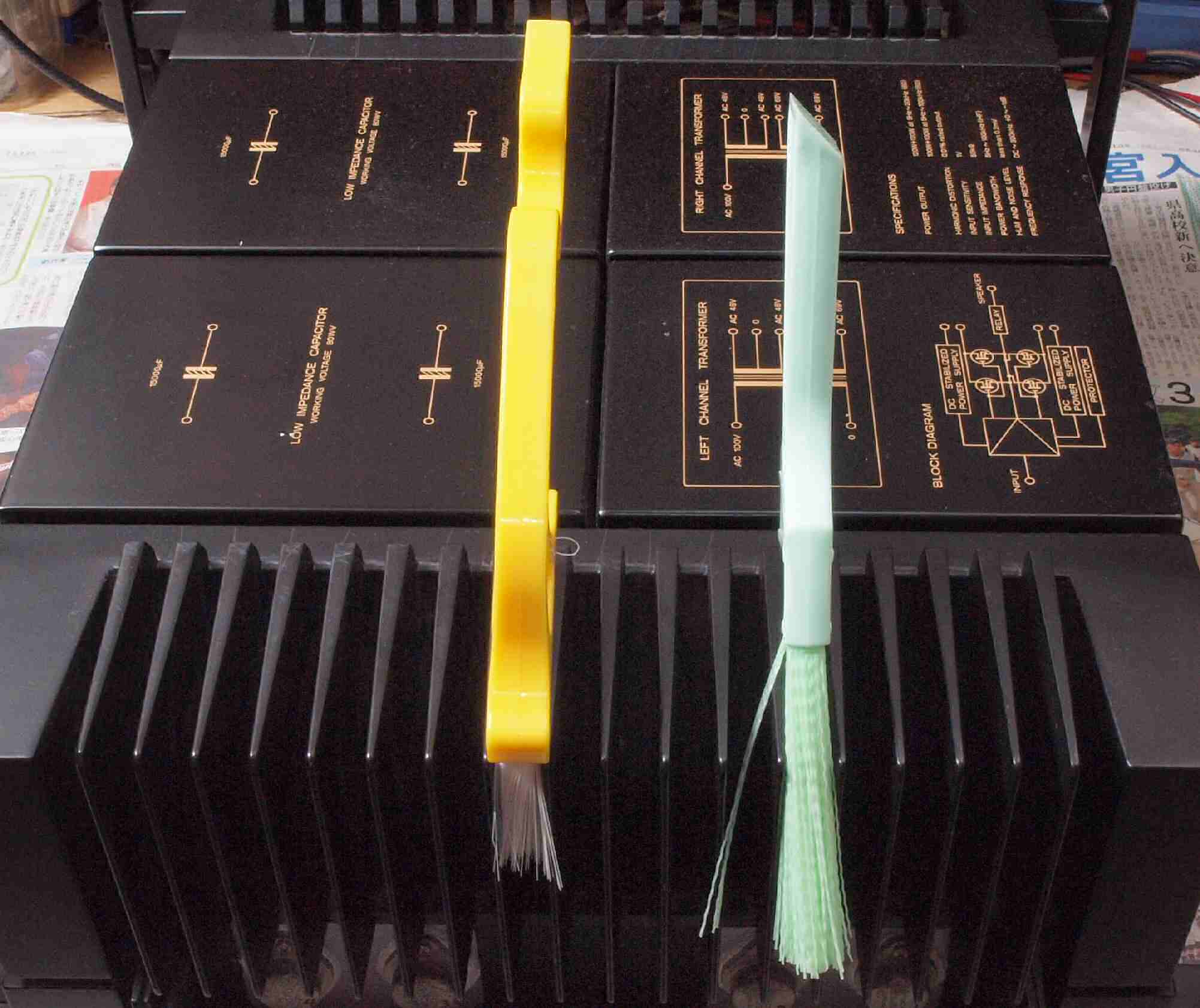

Ｆ１．　深いフインは、長い刷毛を使用する。　修理の様子はこちらに有ります

Ｆ２．　狭い隙間は厚紙を使用する。
