電源コードを太くすると音が良くなる？
最近この要望が多いいので、小生の意見を述べさせて頂きます。

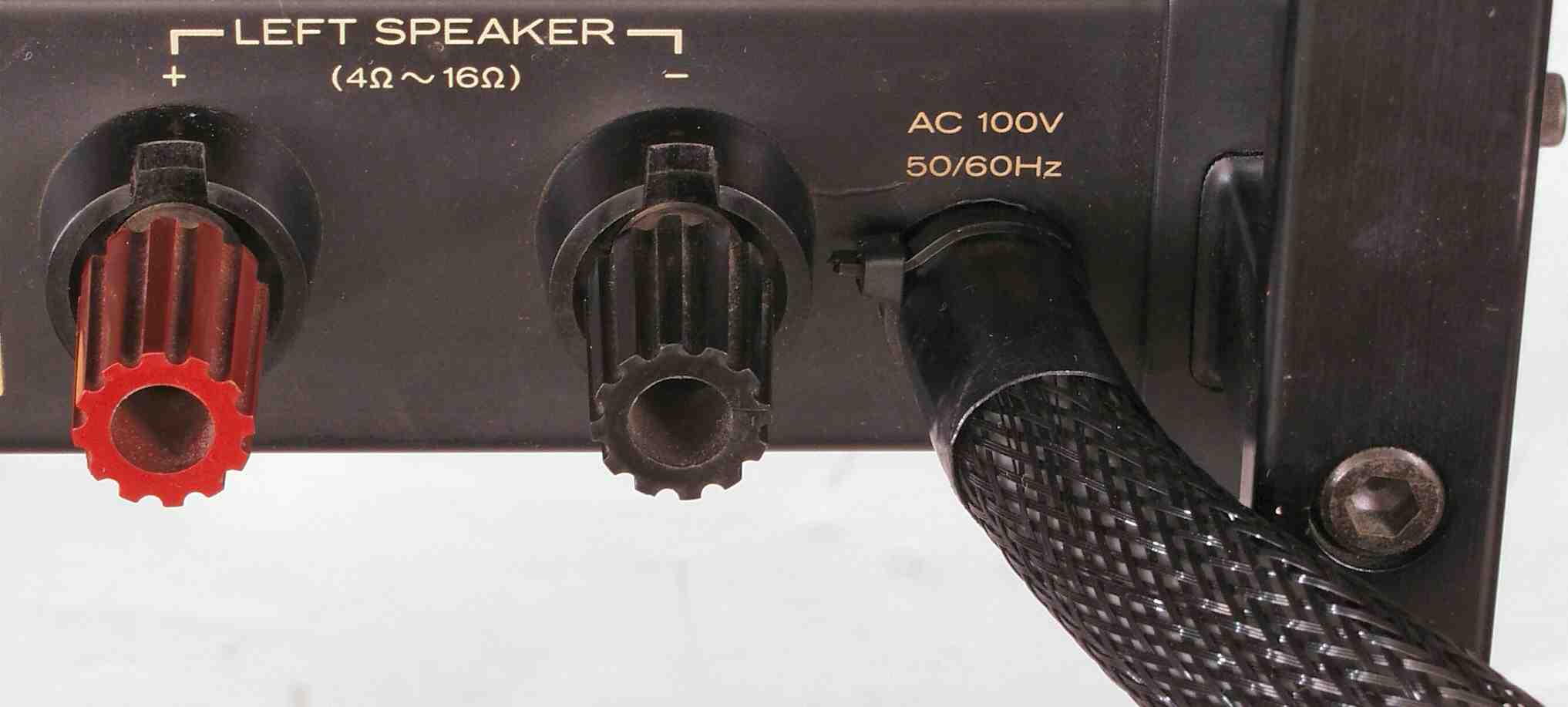

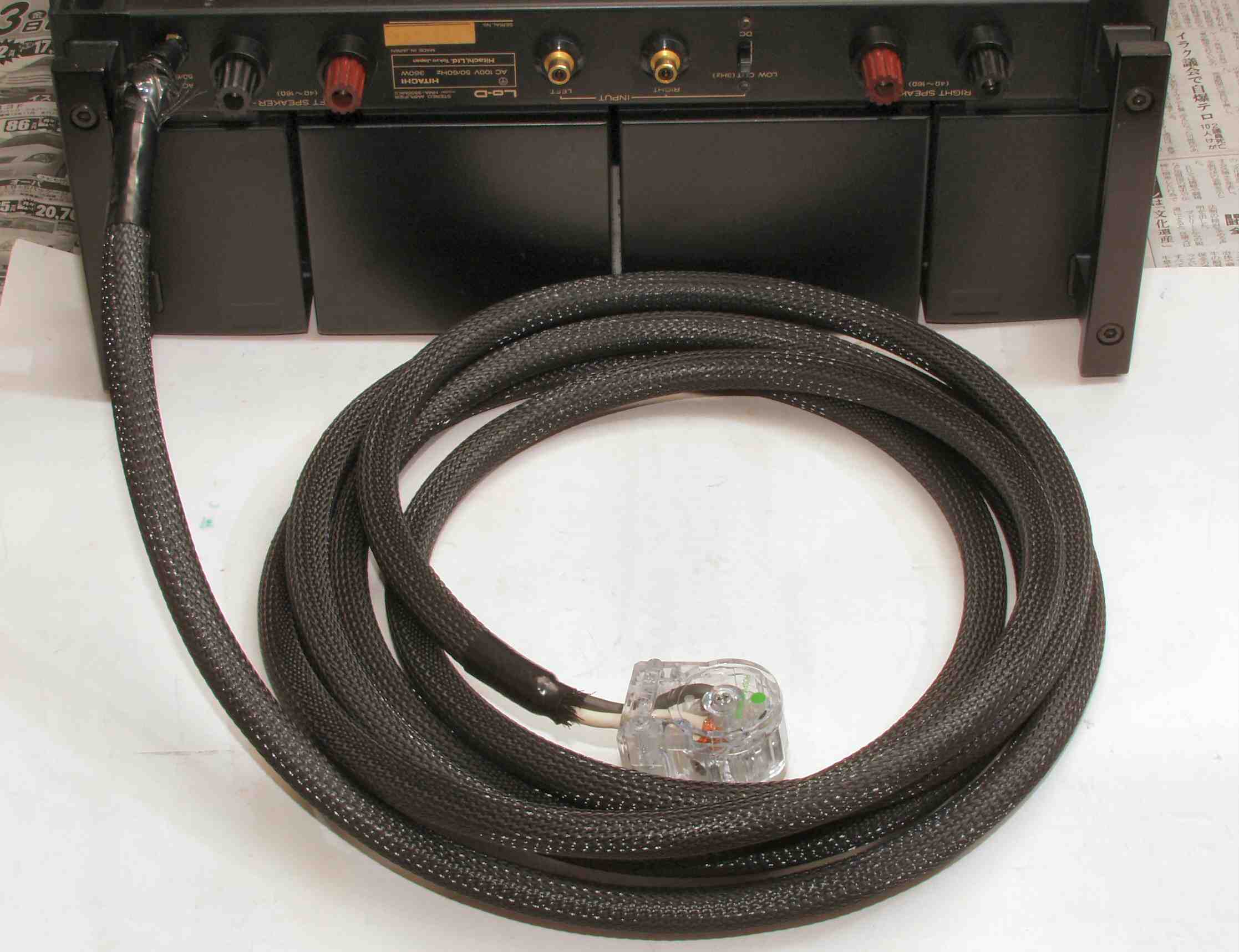

１．　強化する理由。 言わずとしれた、電源電圧の変動（ＡＭＰの出力が大きい時の電圧降下）を防ぐ為。 ＜経路を追ってみる＞ 　　　　電力会社の柱上変圧器→架空配電線→架空引き込み線→積算電力計→東電ブレーカー→配電ブレーカー 　　　　→屋内配線→部屋のコンセント→ＡＭＰコード→ＡＭＰ電源ＳＷ→トランス→フューズ→整流ダイオード 　　　　→平滑コンデンサー→ＡＭＰ終段ＴＲ（トランジスター）。 　　　　　　変更出来るのは配電ブレーカー以降で、今回ターゲットに成っているのはＡＭＰコードです。

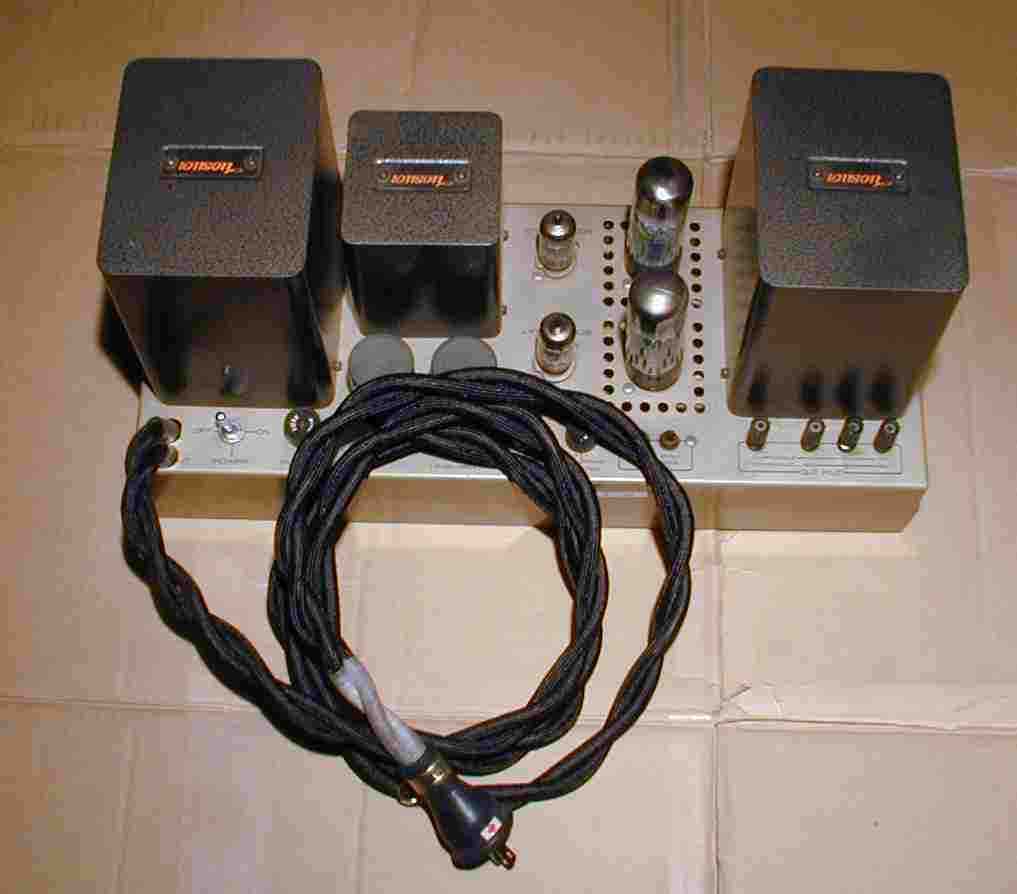

１−Ａ１．　絹使用の太いコードに取り替えられた真空管ＡＭＰ（上杉　ＵＴＹ−５）の例

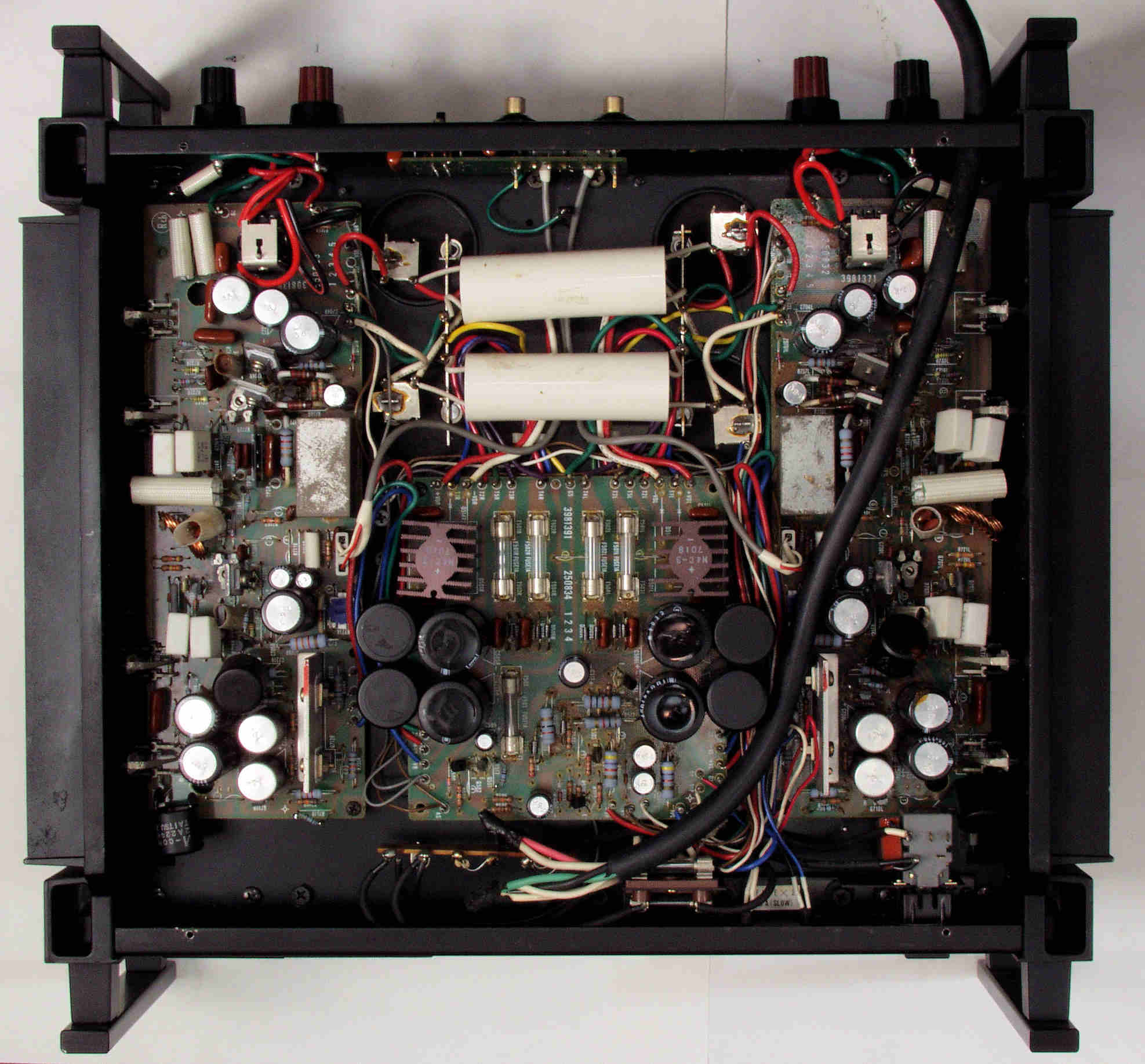

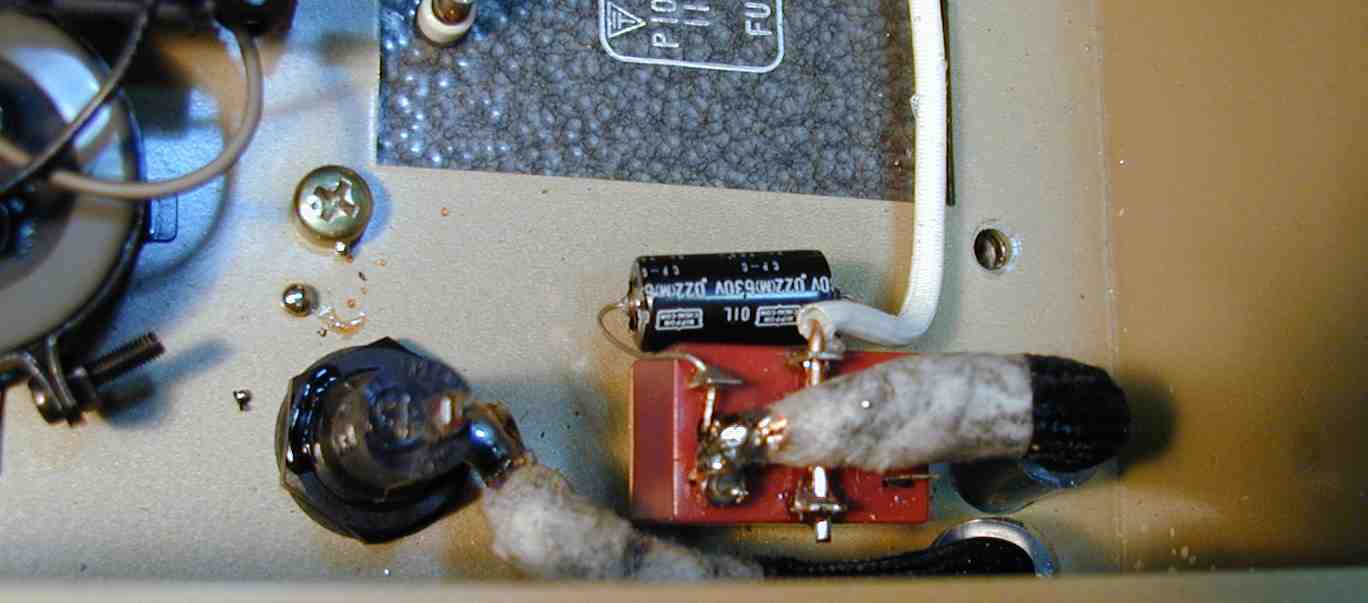

１−Ａ２．　コードはＳＷの片側しかハンダ付けしていない！！

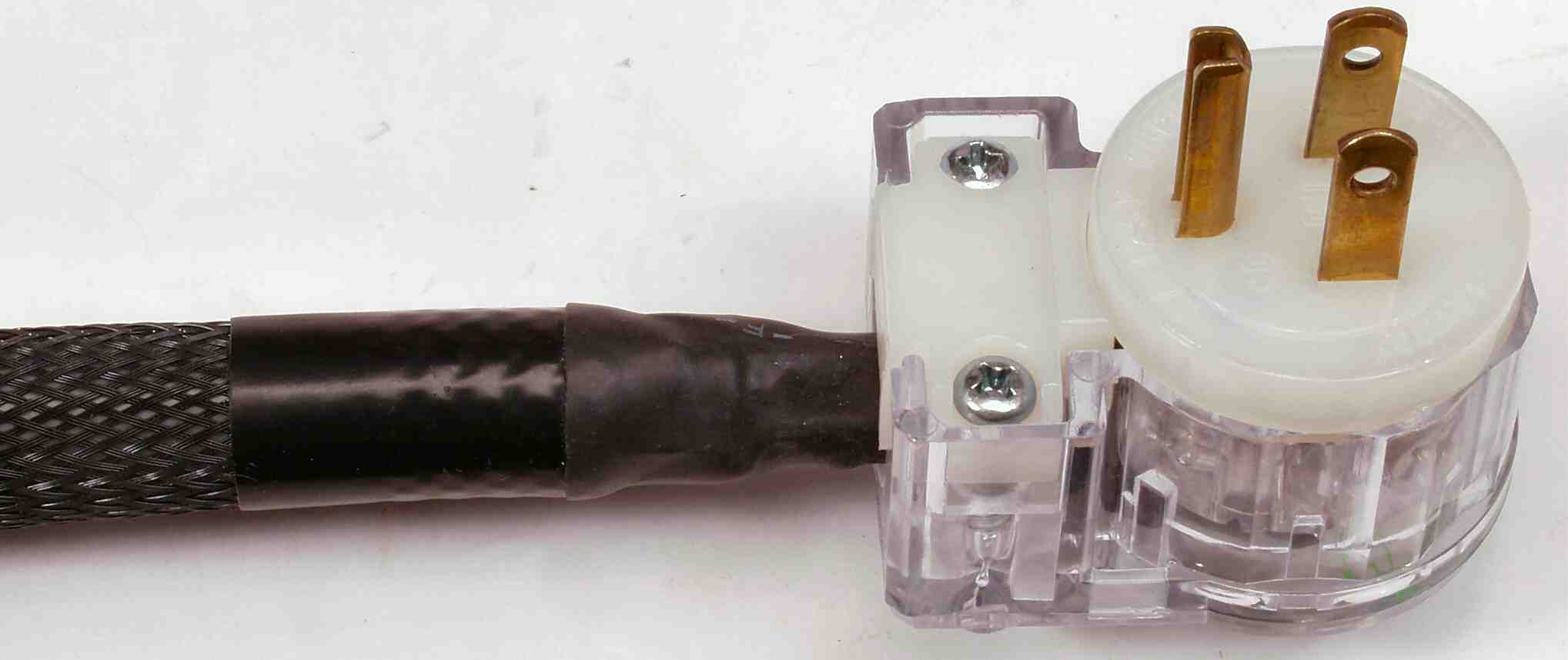

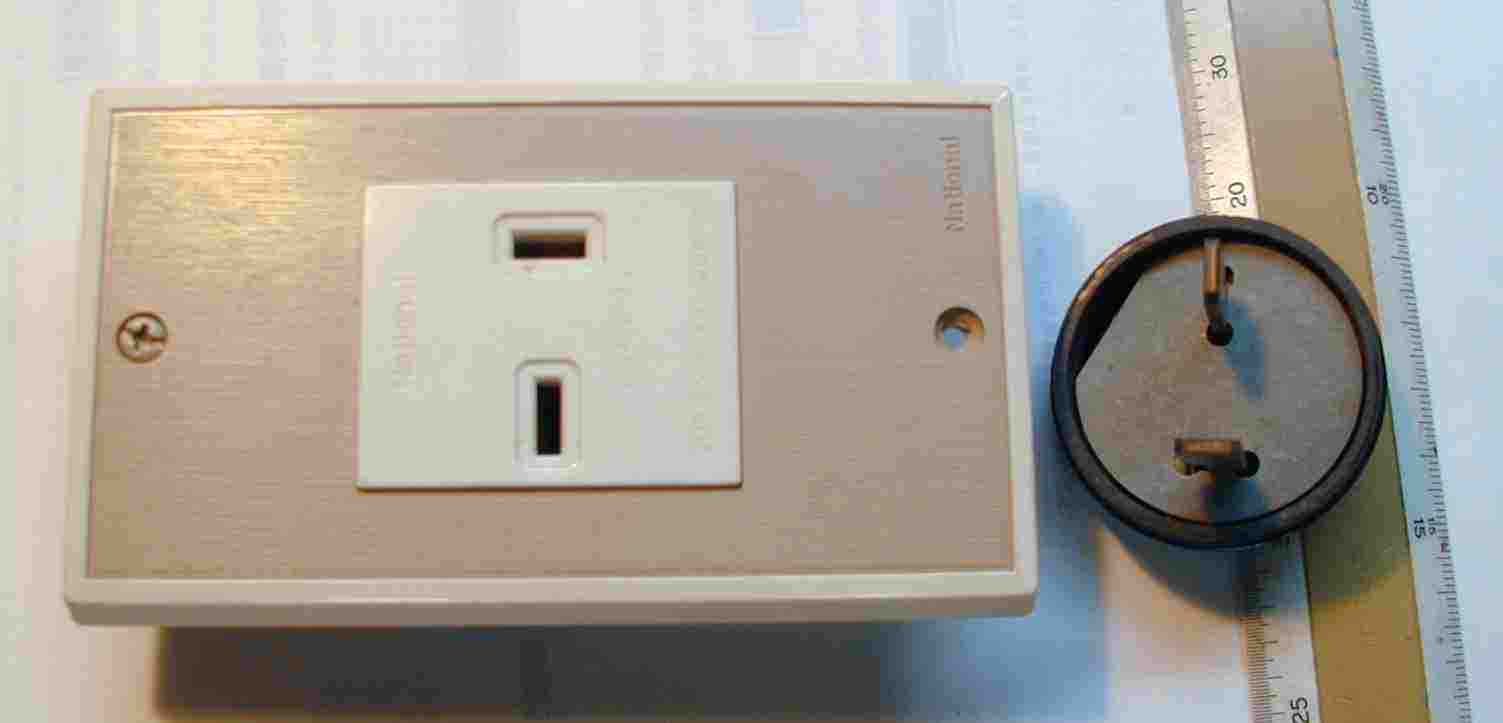

１−Ａ３．　ここ迄投資するなら、プラグも交換したい、下は２０Ａ用の物

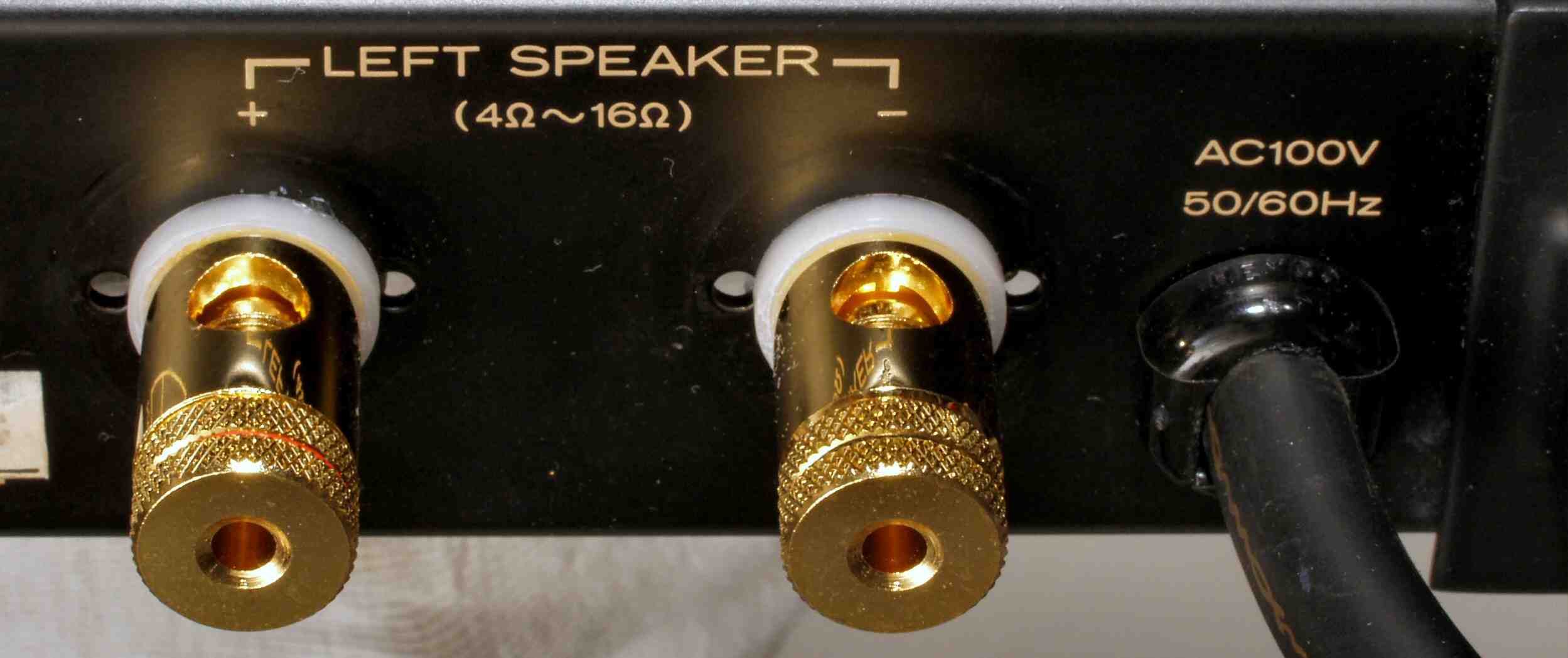

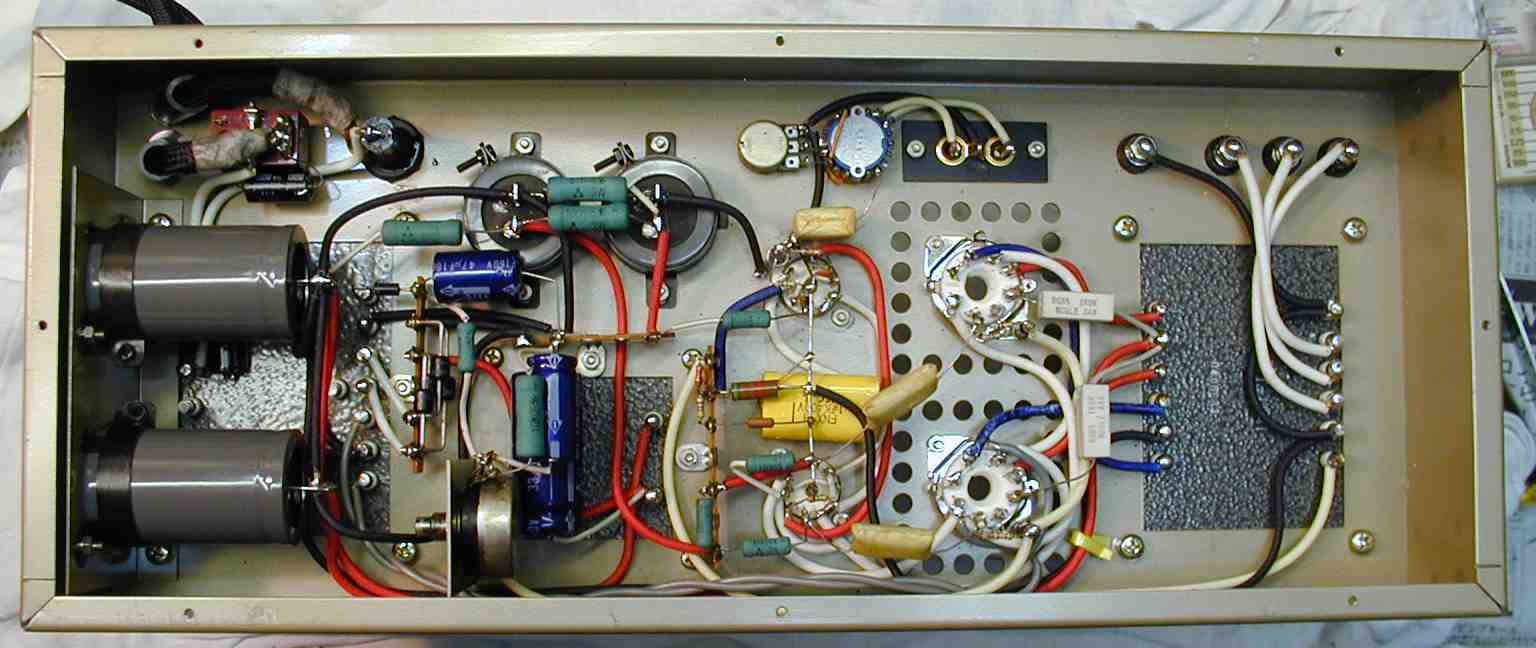

１−Ａ４．　内部配線を強化した例。 　　　　　　　　　　　　　ＳＰへの出力は１．６ｍｍ銅線、他は１ｍｍ銅線にそれぞれ２重絶縁ガラスチューブ使用 　　　　　　　　　　　　　ついでに真空管ソケットは、全てステアタイト製（磁器製）に交換、ＳＰ端子は大型に交換。 　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞

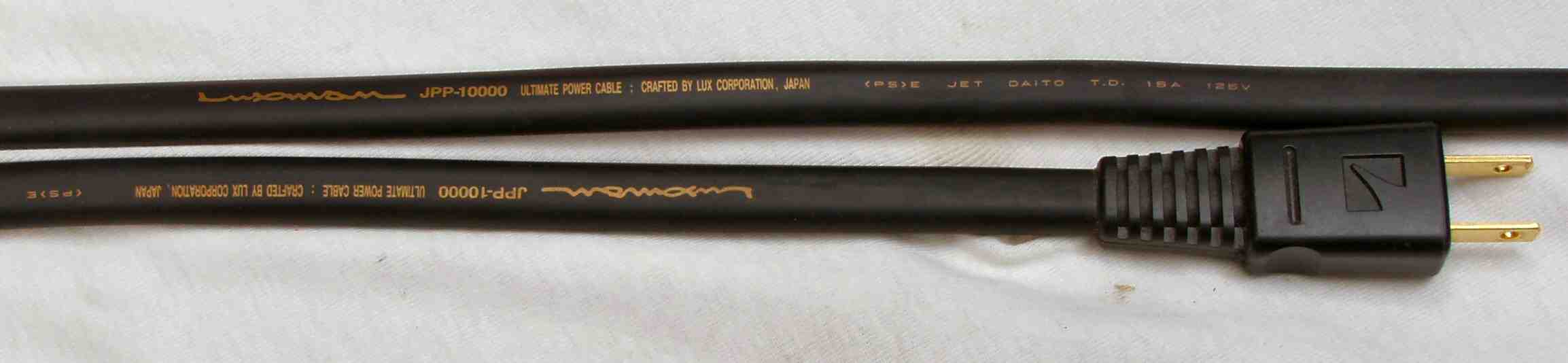

２．　ＡＭＰコード交換の効能を考える １００Ｗ／１００Ｗクラスに付いているのは、撚線で０．７５ｍ�u〜１．２５ｍ�uです。 是を強電用のキャプタイヤ３．５m�uに交換すると抵抗値は１／４．６〜１／２．８に成ります。 　では配線全体で比較しましょう 家庭内の配線は１．６ｍｍφ／２．０ｍｍφです、撚線で２．０m�u／３．５m�uです、配電盤からコンセントまでの距離は ２０ｍ〜５０ｍ位でしょ。　 　電線の抵抗は　R＝ｒ×長さ／断面積　 配線＝１．６ｍｍφで長さ２０ｍとし、コードは１．５ｍで０．７５ｍ�uを３．５mm2に交換とします 　　　０．７５ｍ�uで１．５ｍのコードの抵抗＝ｒオームとします。 　　　交換前の全抵抗　　ｒ　　　　　＋　　ｒ／２．６×２０　＝　８．６ｒオーム 　　　交換後の全抵抗　　ｒ／４．６　＋　ｒ／２．６×２０　　＝　７．８ｒオーム 　　７．８ｒ／８．６ｒ＝０．９　となり約１割しか改善されない 確かに少なくなります、問題は予算です。コード込みの交換費用が１万円まででしょう。 安くするにはコードを詰める、５０Ｃｍ位にすると３倍太くしたのと、同じになり、ＡＭＰ後ろがすっきりします。 そこまでのケーブルは幾らでの太いのが安く売られています。そして、プラグにネジ止めし、その後ハンダ付けをします。（下記参照） 　　φ＝直径 　　m�u＝平方ｍｍ 　　ｒ＝抵抗係数

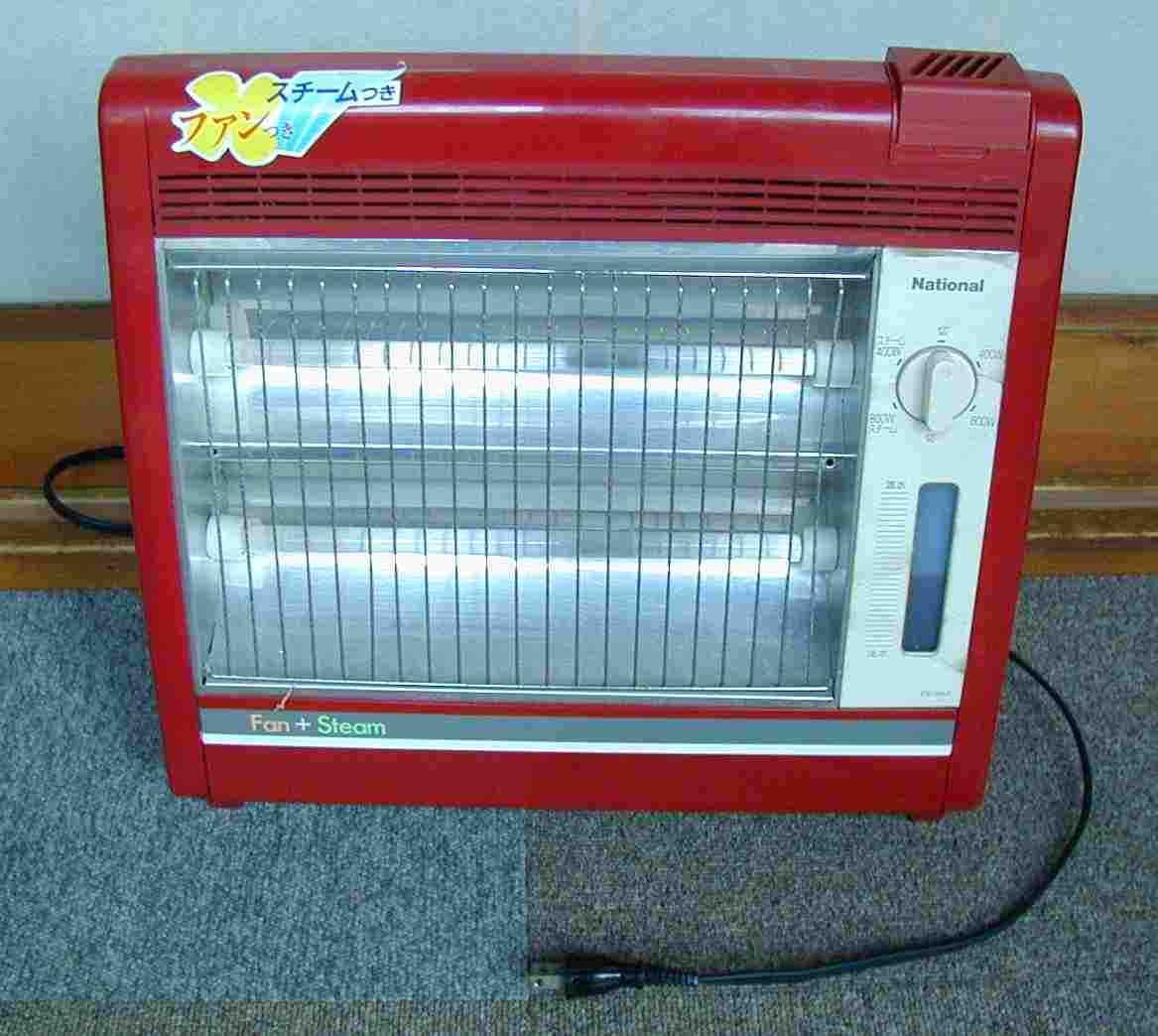

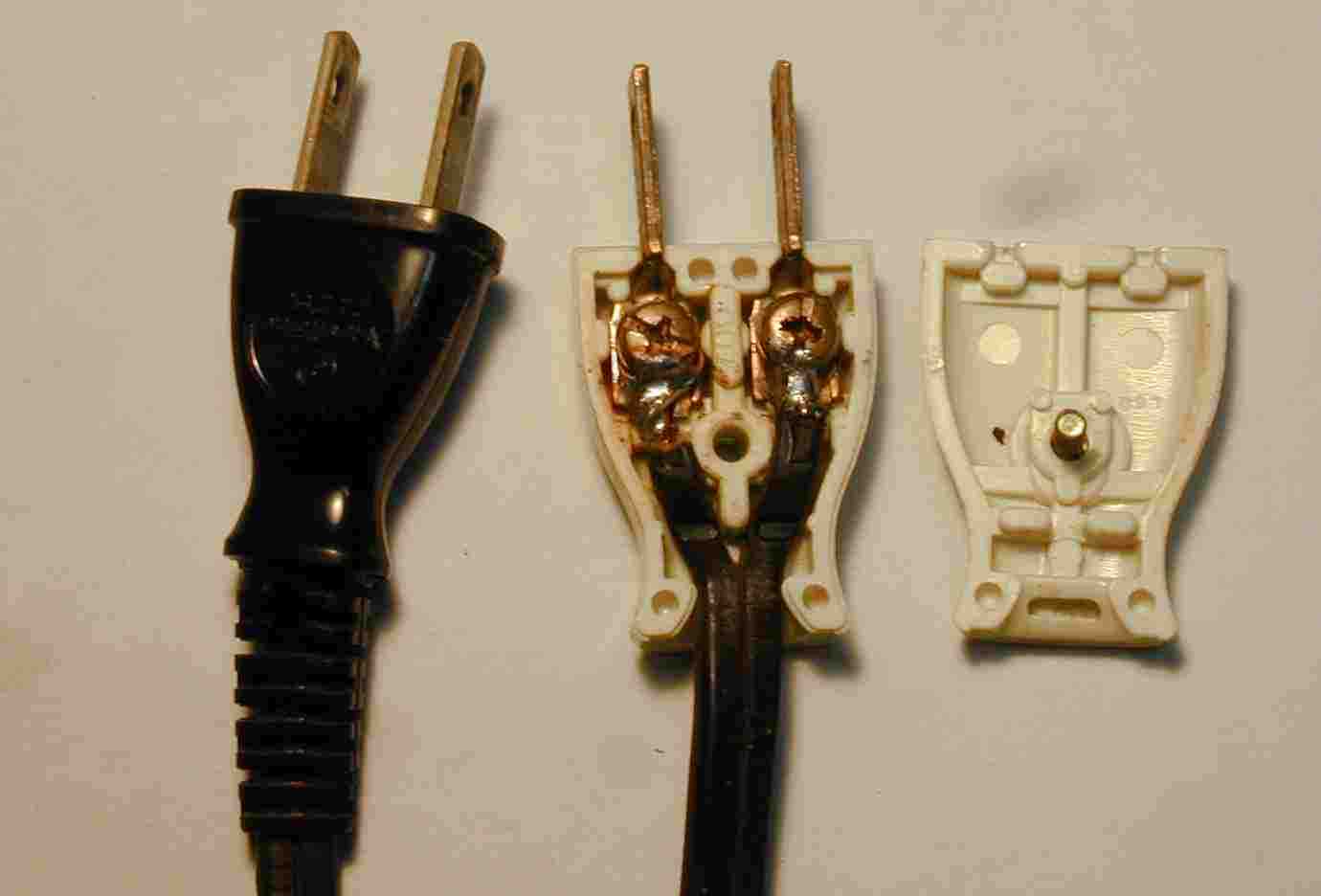

３．　プラグのコード付け方法 　　　　　　　消費電力の多いい器具のコード付けです、これでプラグが熱を持たなく成りました。 　　　　　　　銅線同士を接続する場合、ネジ留めや、圧着が良いのですが、経年変化による緩みが問題になります。 　　　　　　　半田付けで接触面積が１５倍取れば、同じになります。 　　　　　　　よって、理想は、ネジ止めや、圧着の後、その隙間に半田を流し込むのが理想です。 金属の抵抗率 　銀 　＝　１．６２ 　銅 　＝　１．６９ 　金 　＝　２．４６ 　鉄　 ＝１０．０ 　白金＝１０．５ 　錫　 ＝１１．４ 　鉛　 ＝２１．９ ＷＢＴ等でネジ止めを用いているのは、半田鏝を使わなくても作成出来るのと、この理由による為でしょう しかし、電線は丸なので、どうしても接触面積が取れません、半田は十分接触面積が取れるので、優劣付けがたい
４．　他の方法と比較する 　　　　２００Ｖ使用可能ならば、２００Ｖで供給する。 　　　　内部に１００／２００Ｖの切り替えＳＷが有る機種や、トランスが２００Ｖ巻き線に対応している場合は、４倍良くなります。

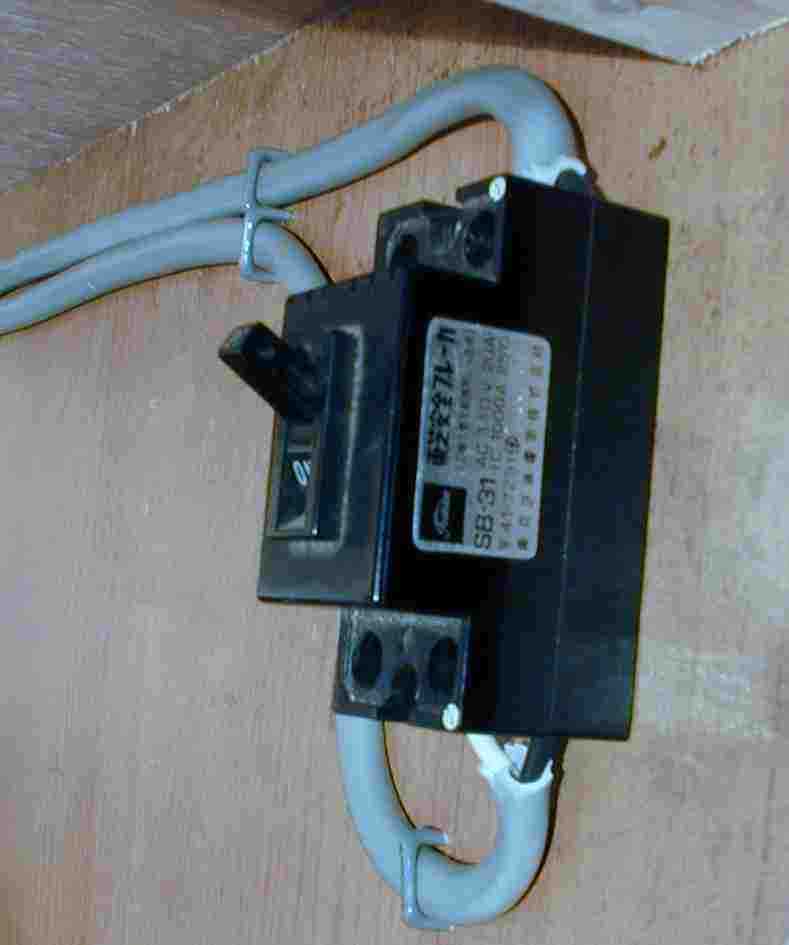

５．　他のお勧めの方法 外部に電源ＳＷ（２０Ａのブレーカー）を付け、ＡＭＰ＿ＳＷは短絡する。 普通のＡＭＰは機械的なＳＷです、是が力が弱くなり熱を持ちます、大型、ＡＭＰは内部にリレーを使用しています 同じようにリレー方式にするのが理想ですが、簡単なのはこの方法です。 又、電気を２極共、完全に遮断しますので、雷等も少し強くなります

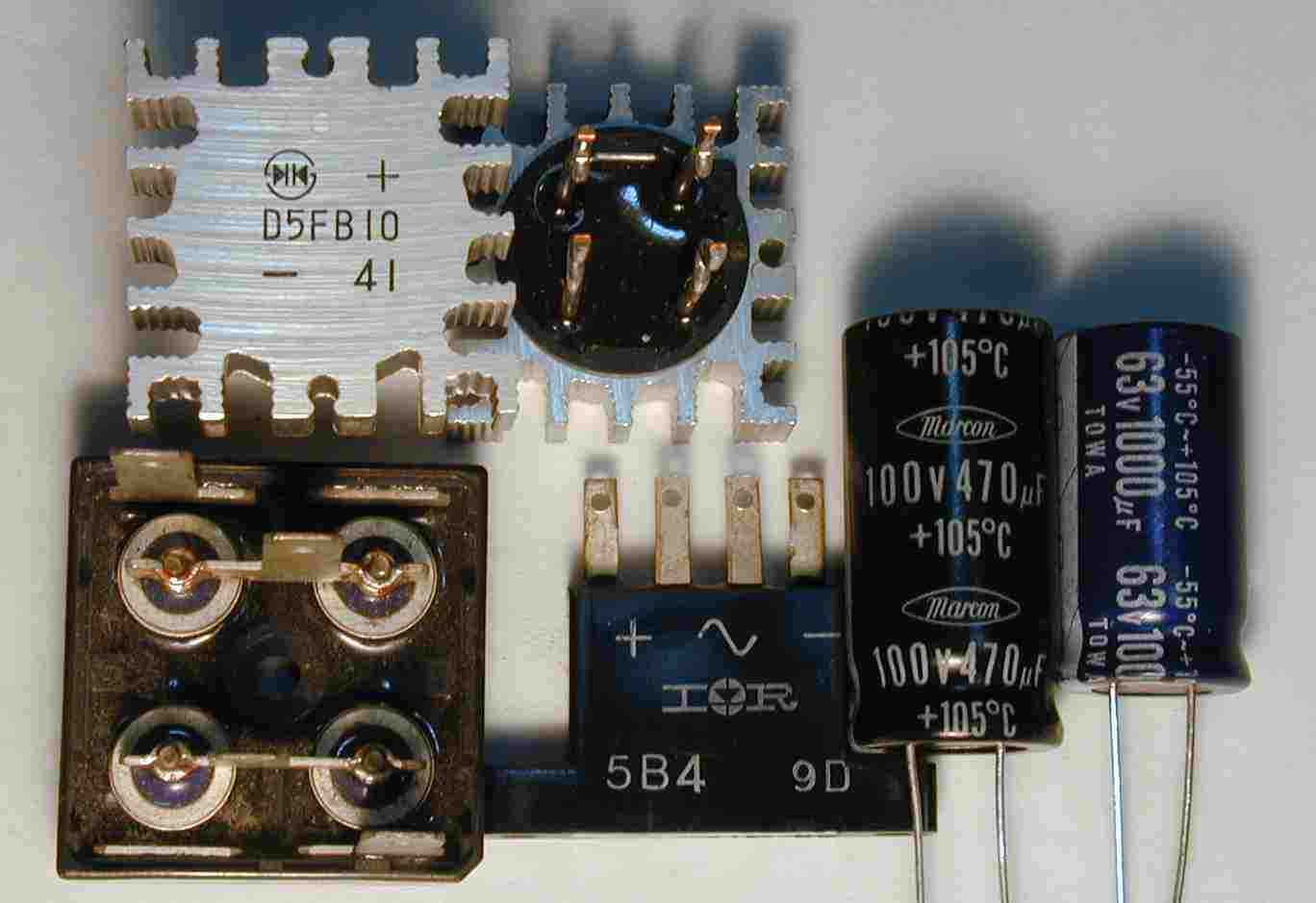

６．　修理の時、ついでのに交換した方が良いもの。 　　　　　　　　　整流器（ダイオード）を大電流の物に交換する。 　　　　　　　　　整流用電解コンデンサーを高温度、高電圧、大容量のものと交換する。

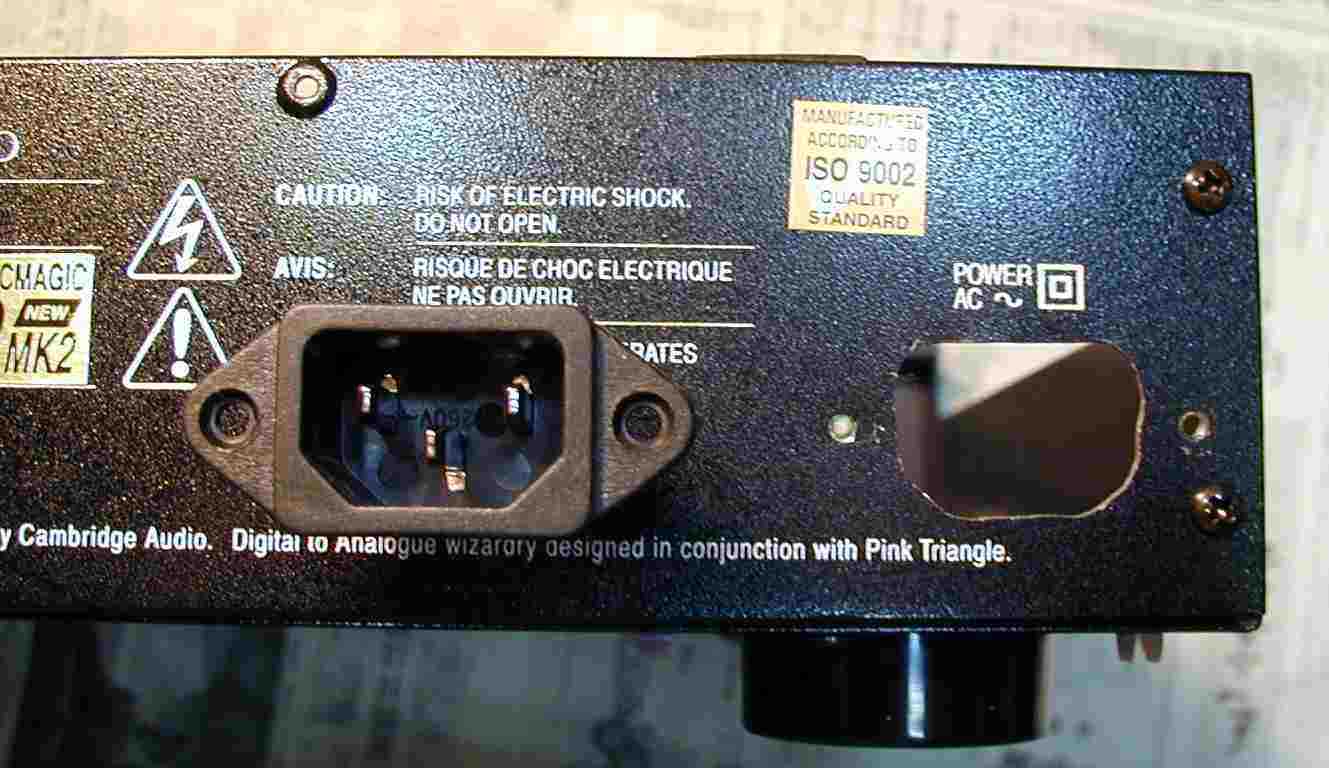

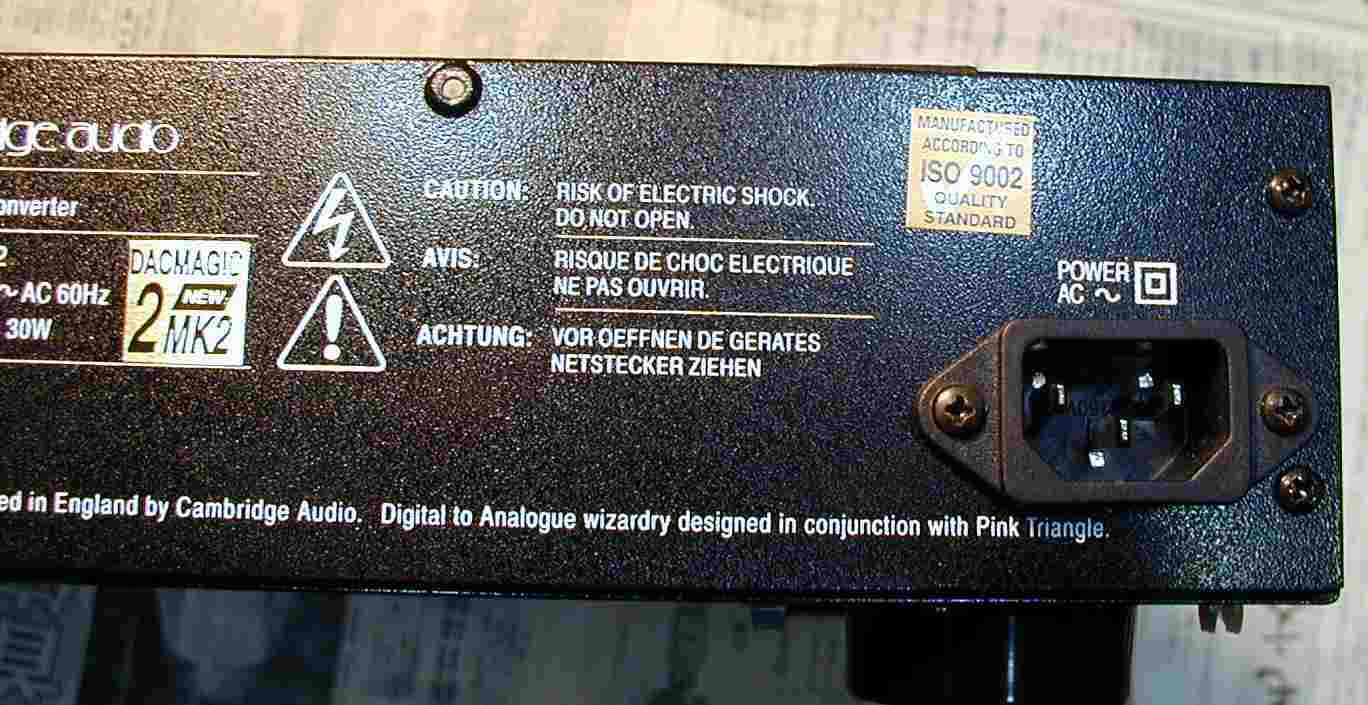

７．　簡単に効能を知るには、「３Pインレット」に交換しコードを交換してみる。 　　　　　　　　下は、「３Pインレット」に交換した物。　＜＜詳細はこちら参照＞＞ 　　　　　　　　但し、交換すると、インレットの接触抵抗が増すので注意

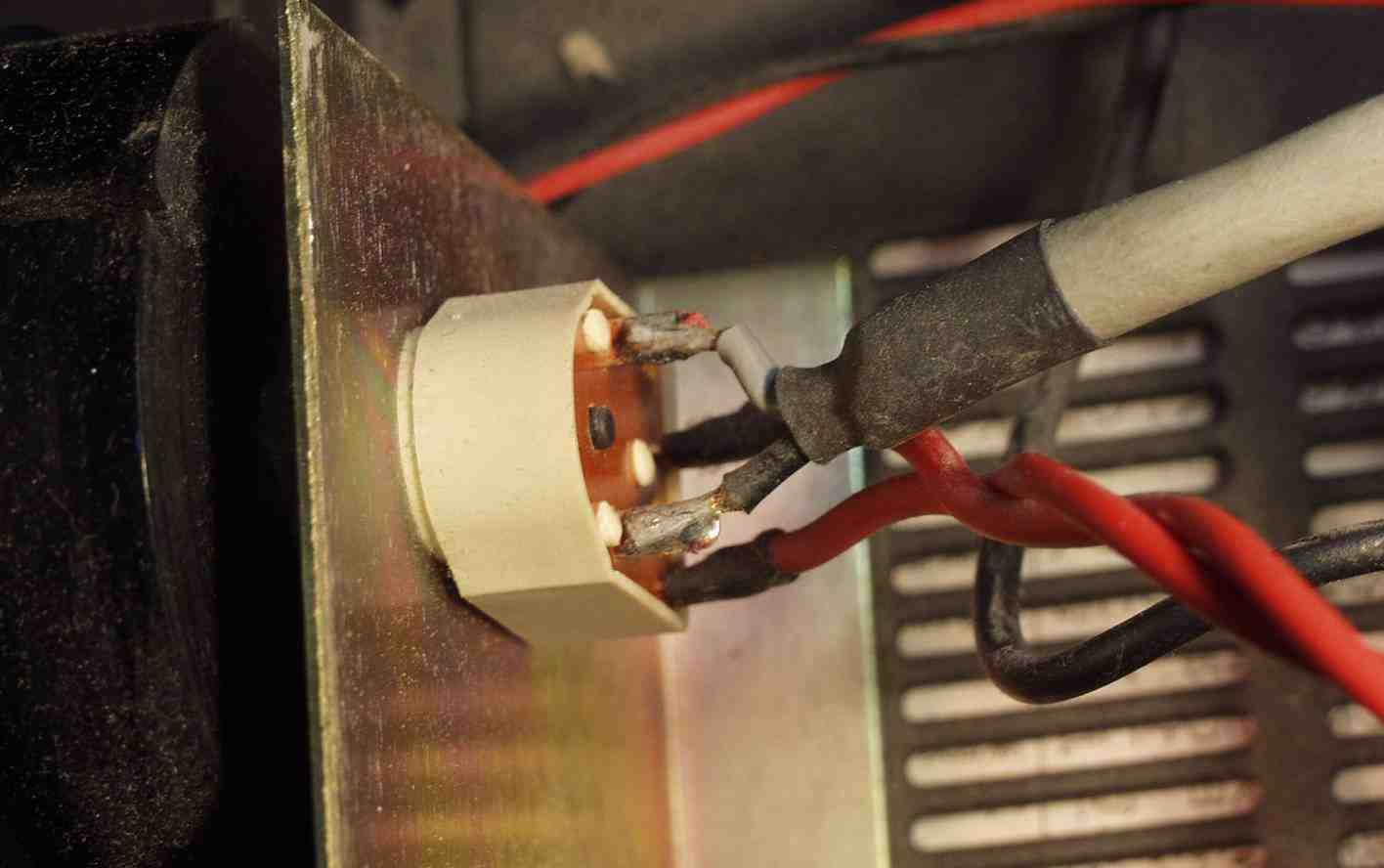

８−１Ａ．　電源SWの改良例　（Musical Fidelity Ａ−1000 ） 　　　　　　　　　　　　　　　　　修理前、この小さなSWで電源線の両方を「ON＝入り」「OFF＝切り」していた 　　　　　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞

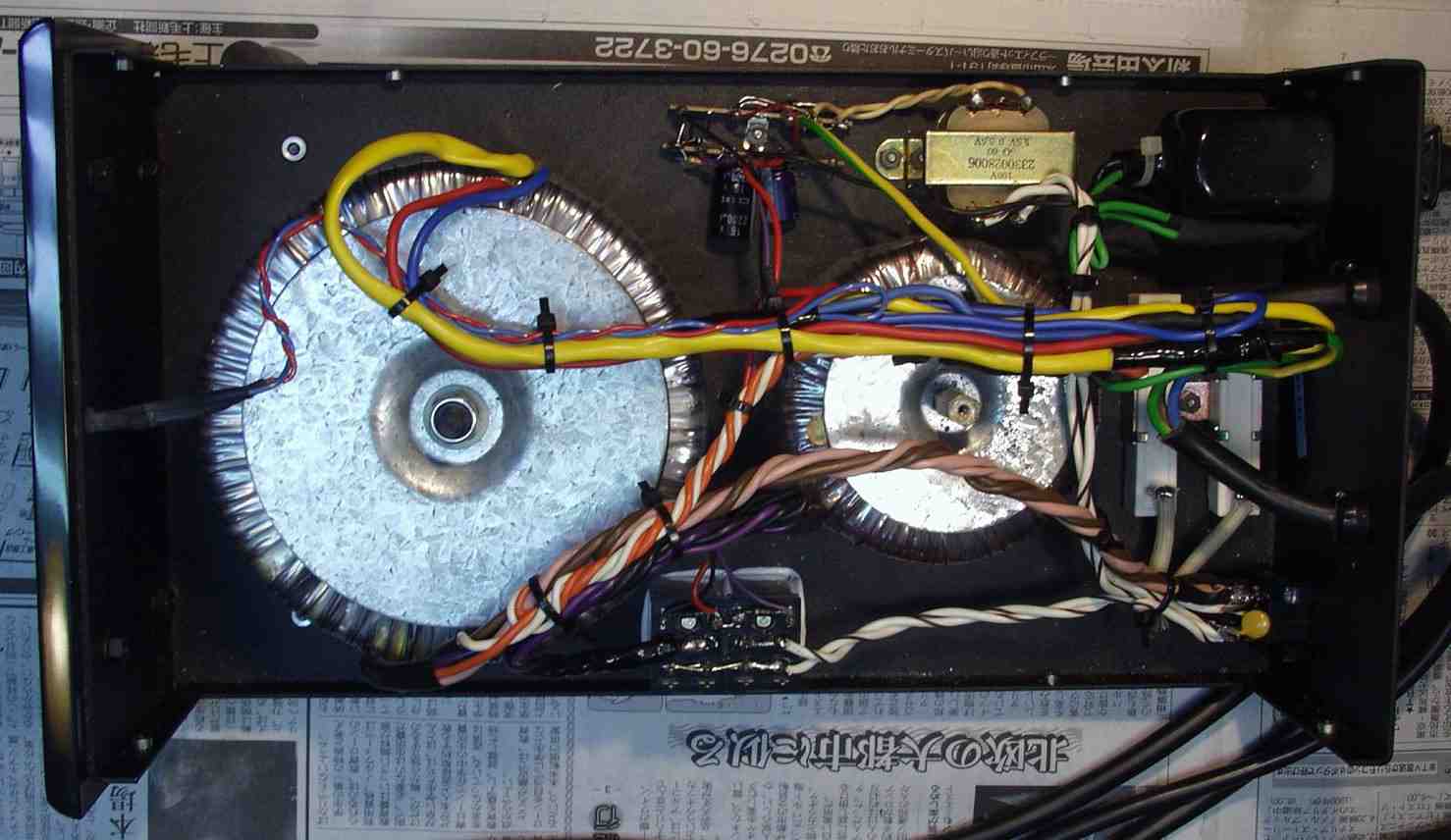

８−１Ｂ．　電源SWの改良例　遅延リレー組み込み 　　　　　　　　　　　　　　　　　電源部にリレーを２個新設＝真ん中下に見える物 　　　　　　　　　　　　　　　　　トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 　　　　　　　　　　　　　　　　　上右＝新設した制御用電源部　右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗

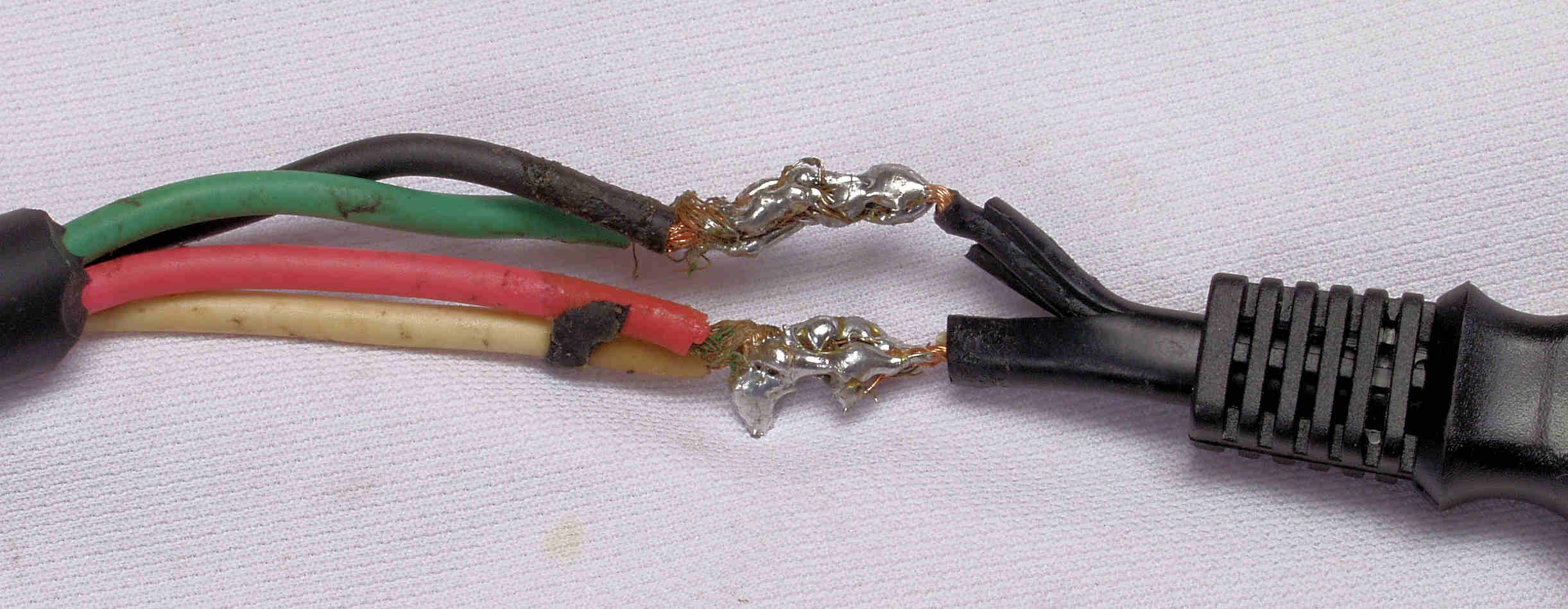

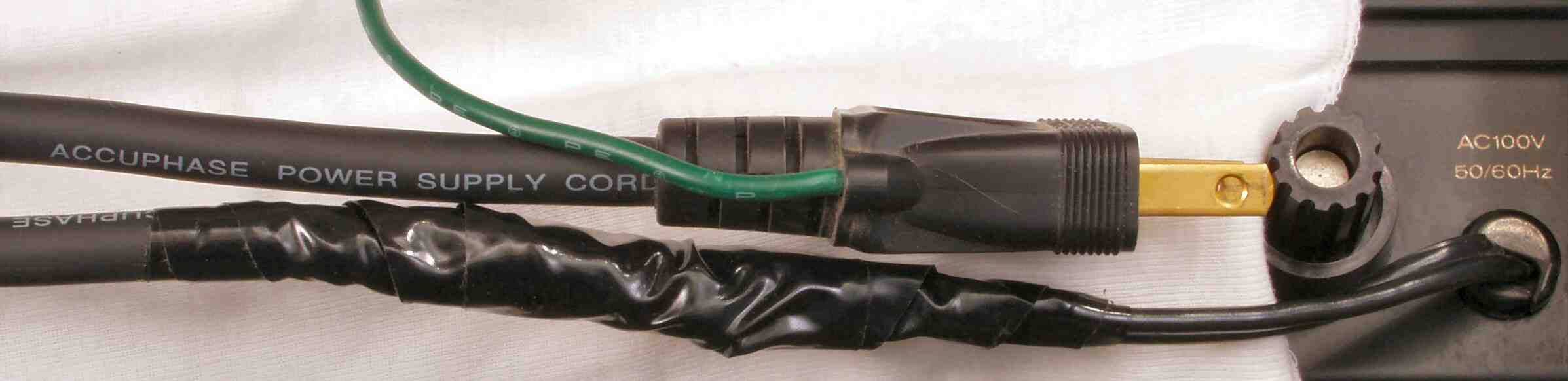

９−Ａ１．　せっかくの部品も、腕が未熟だと、効果が期待できない。

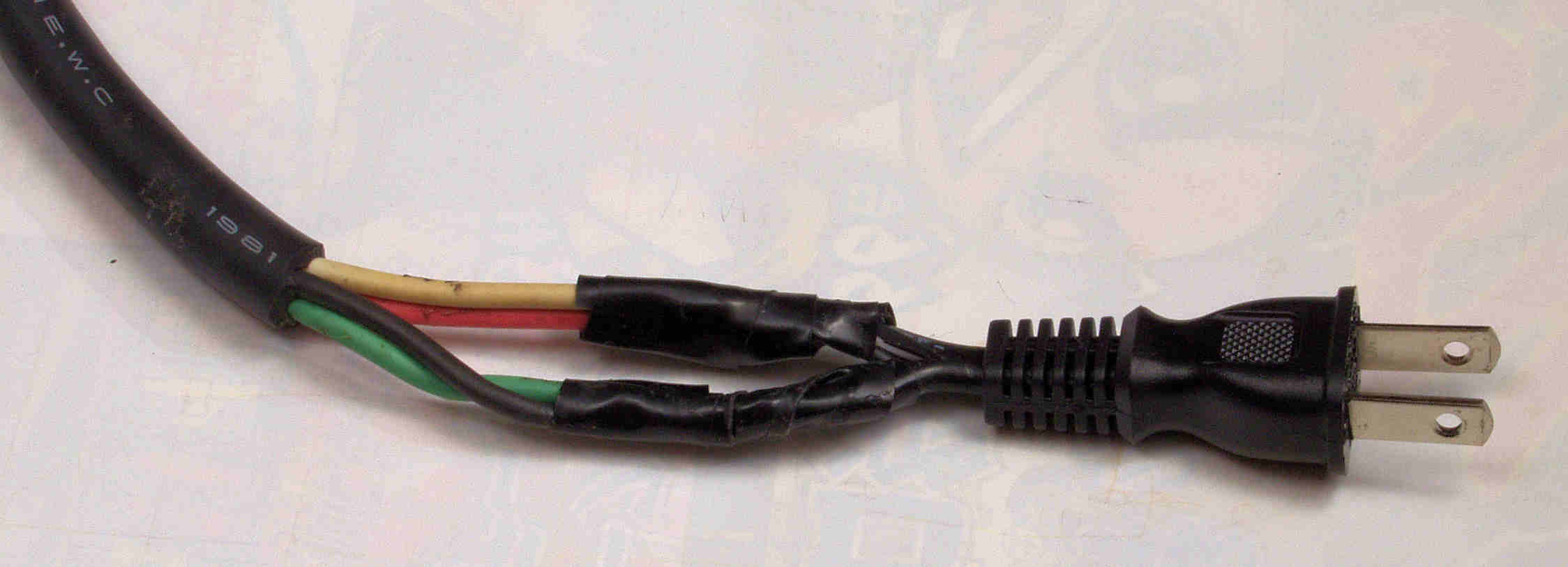

９−Ａ２．　心線が十分挿入されていない。　＜＜修理の様子はこちら＞＞

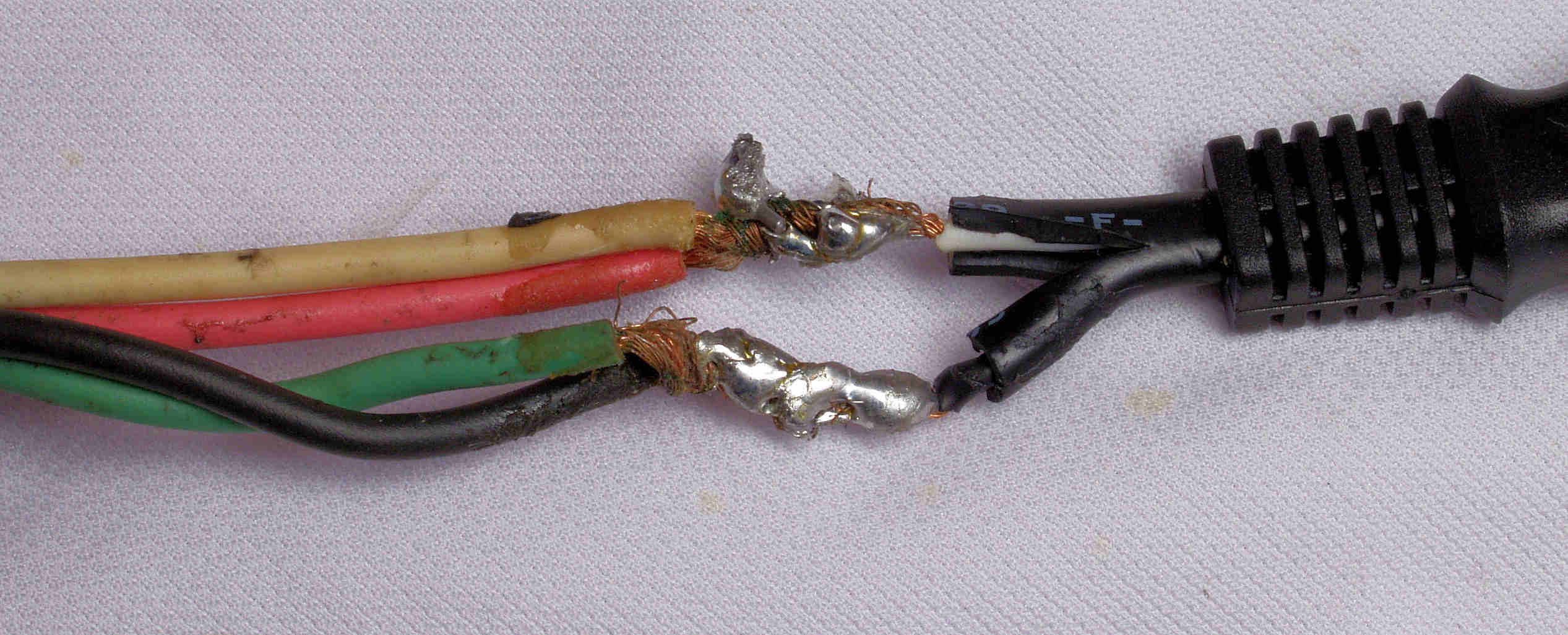

上＝修理前、　　下＝修理中。　＜＜修理の様子はこちら＞＞

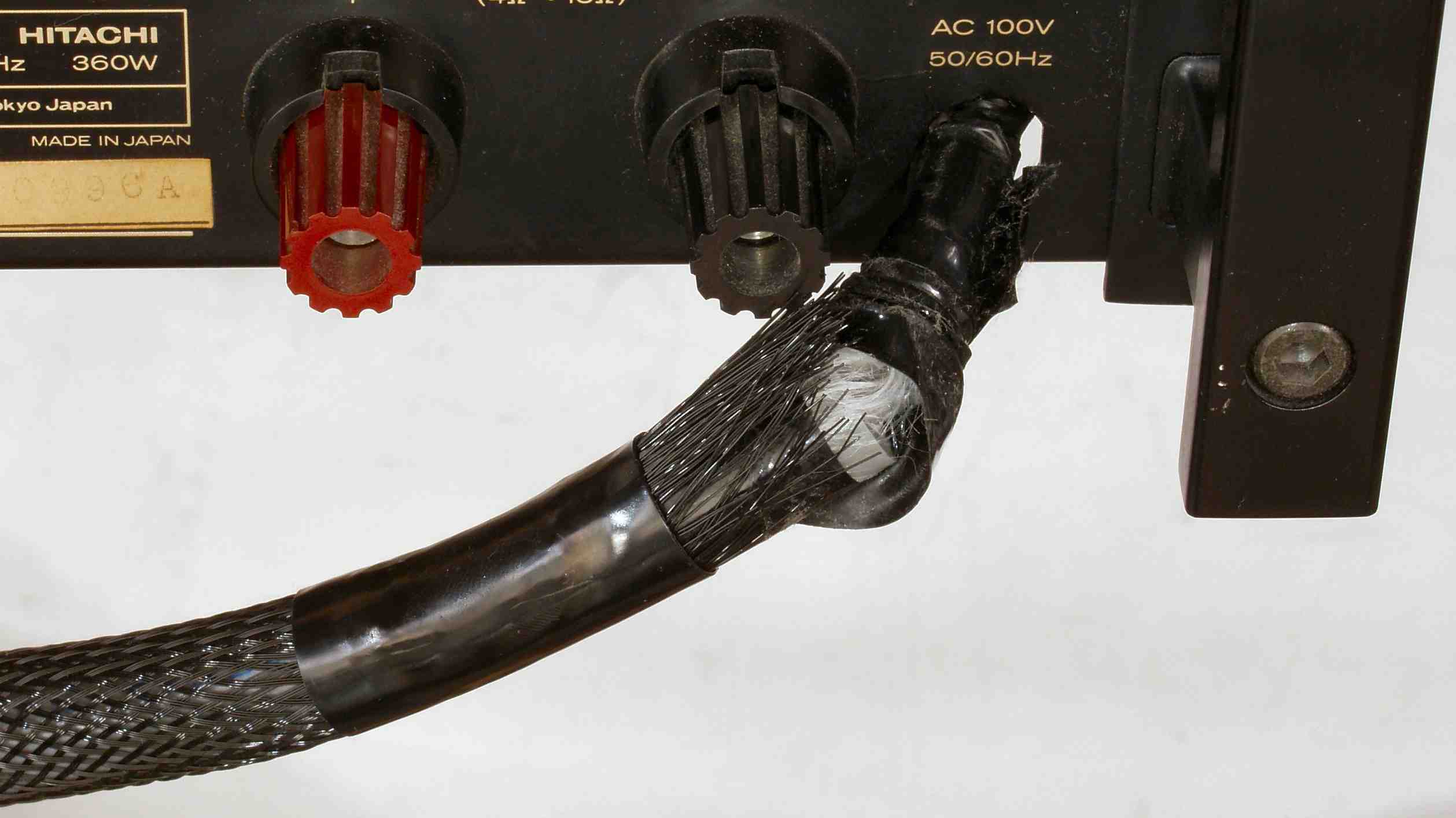

９−Ａ３．　シャーシ（ケース）貫通部分。　　＜＜修理の様子はこちら＞＞
上＝修理前、　　下＝修理中

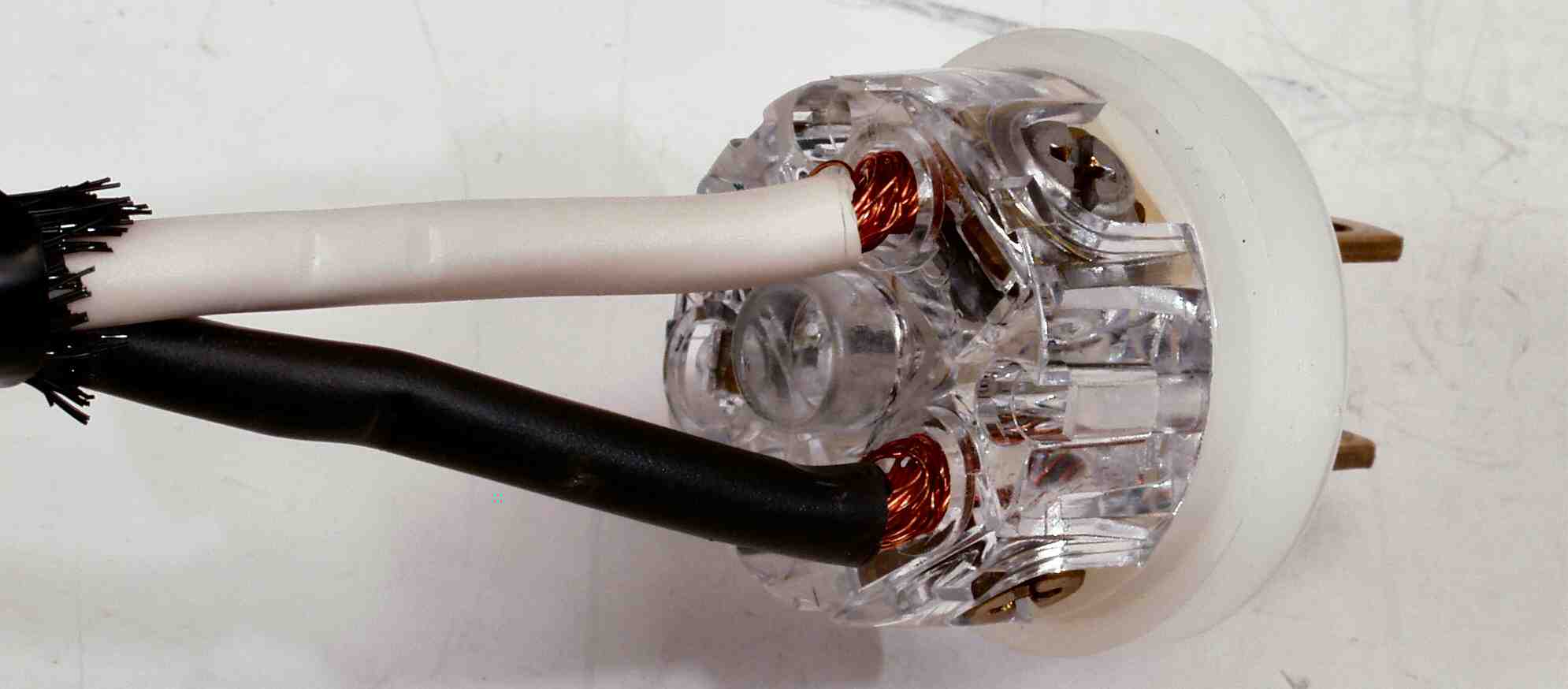

９−Ｂ１．　せっかくの部品も、腕が未熟だと、効果が期待できない。。　＜＜修理の様子はこちら＞＞
上＝修理前、　　下＝修理中。　＜＜修理の様子はこちら＞＞
