ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ−８００．３台目修理記録
２０２６／２／．到着　　完成　
Ａ．　修理前の状況
  • 知人から譲り受けたウォルターウッズのヘッドです。
    知人も中古を購入して使用していたとの事ですので最低２オーナー、ここ3年くらいは使用せず自宅で 保管していたようです。
    機材整理した後で譲り受けたのでその時は通電のみ確認、後日町スタジオにてチェックしたところ 下記のような症状でした。
  • 症状。
    ブーンというノイズがかなり大きな音で出っ放しです。
    VolやEQなどは効いている感じはしますがノイズのせいで正確には判断出来ないです。
    何件かアンプ修理屋に当たってみたのですが どこも修理不可と言われまして色々探していたところこちらのHPに辿り着いた次第です。
    可能であれば少々高額でも直して使用したいと思っております。

ＡＡ．進行状況



Ｂ．　原因
  • 過大入力による、電源・出力ＦＥＴ（電界効果トランジスター）焼損。
    前段ＩＣ焼損。


Ｃ．　修理状況
  • 電源、ＦＥＴ（電界効果トランジスター）交換。
    終段、ＦＥＴ（電界効果トランジスター）交換。
    ドライブ、ＴＲ（トランジスター）交換。
    ＯＰ−ＡＭＰ交換。
    電源電解コンデンサー交換・追加。


Ｄ．　使用部品
  • 終段、ＴＲ（トランジスター）　　　　　　　　個。
    ドライブ、ＴＲ（トランジスター）　　　　　　個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　個。
    電解コンデンサー　　　　　　　　　　　　　　個。
    フイルムコンデンサー　　　　　　　　　　　　個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　　　０，０００円　　　通常修理ですが特別にHP製作。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ−８００　仕様
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

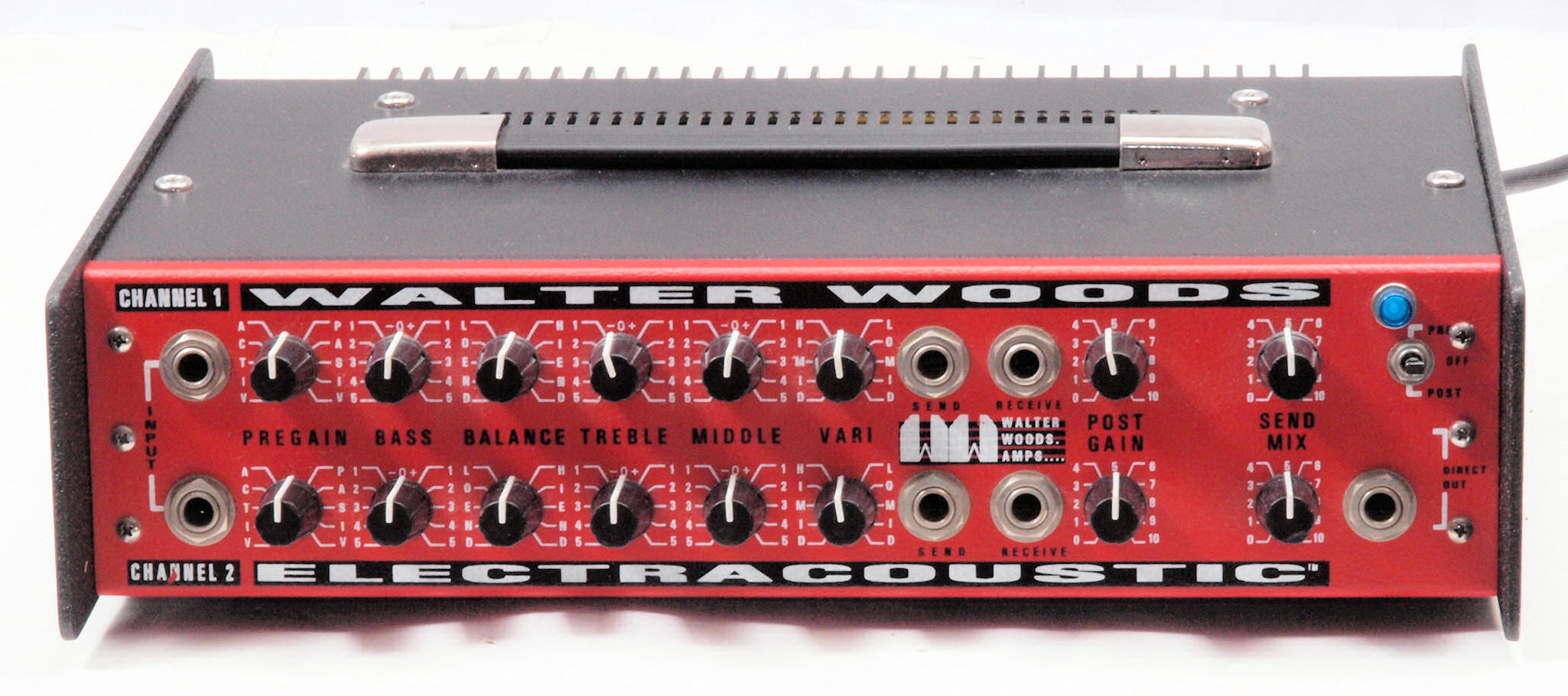

Ａ１１．　点検中　前から見る

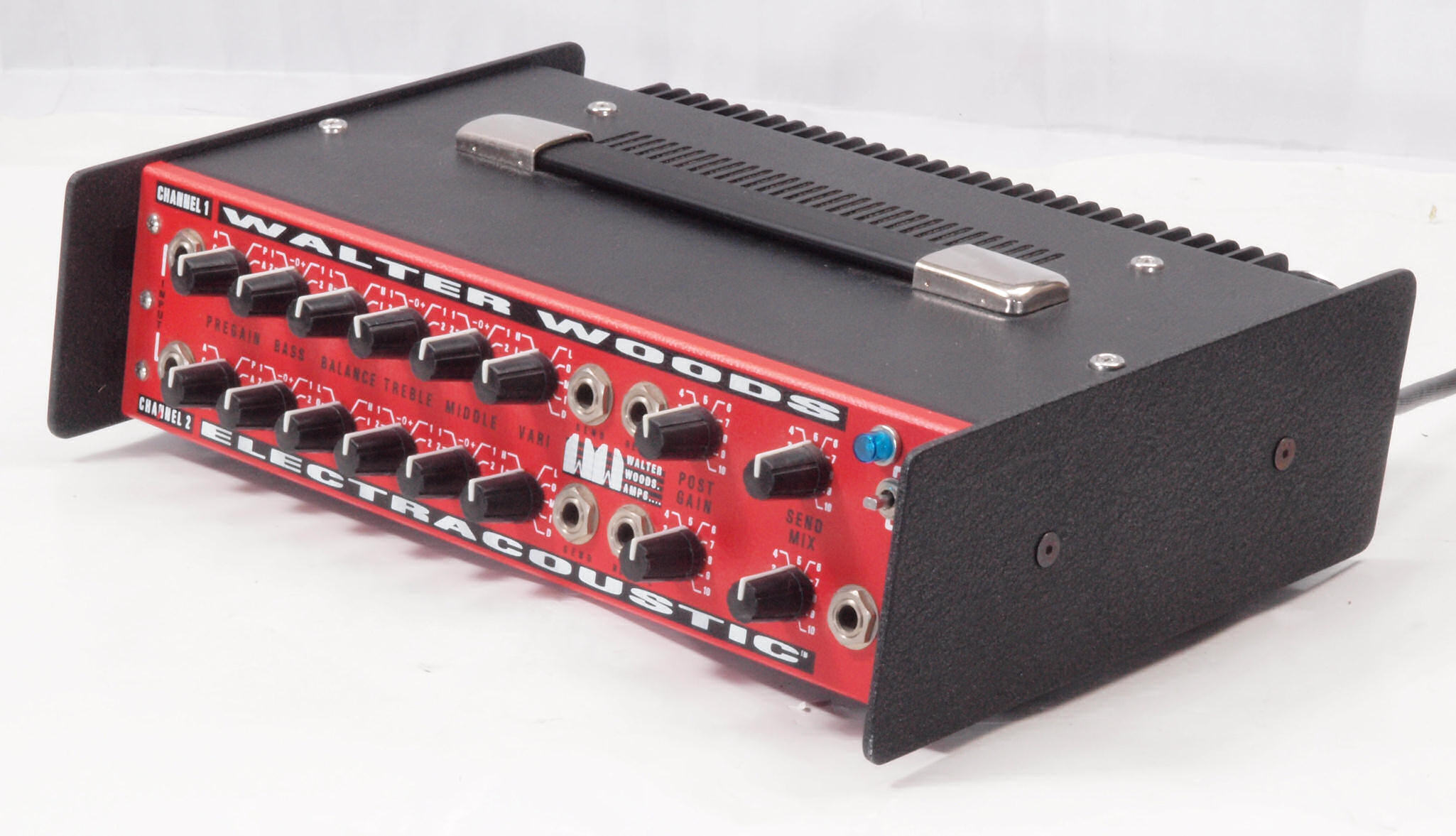

Ａ１２．　点検中　前右から見る

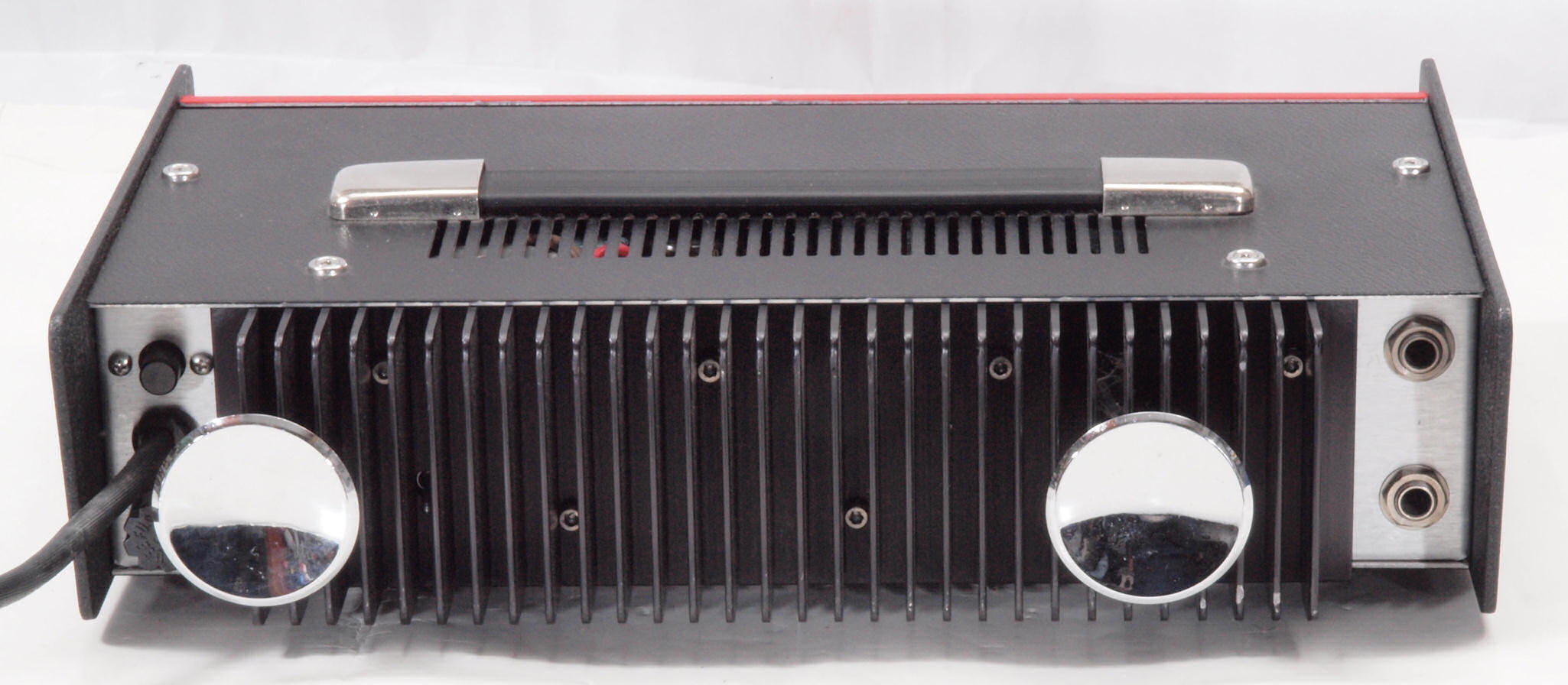

Ａ１３．　点検中　後から見る

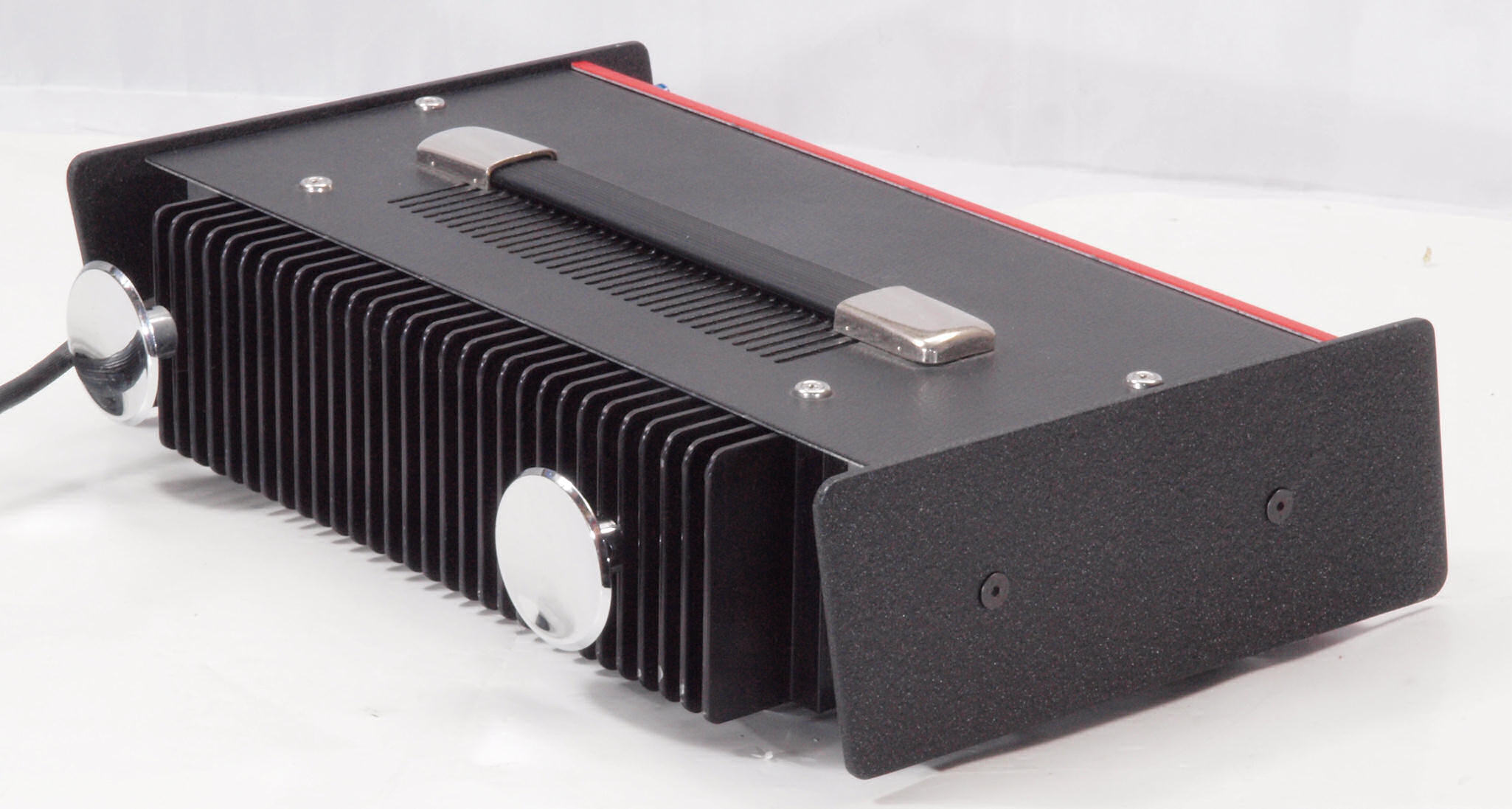

Ａ１４．　点検中　後左から見る

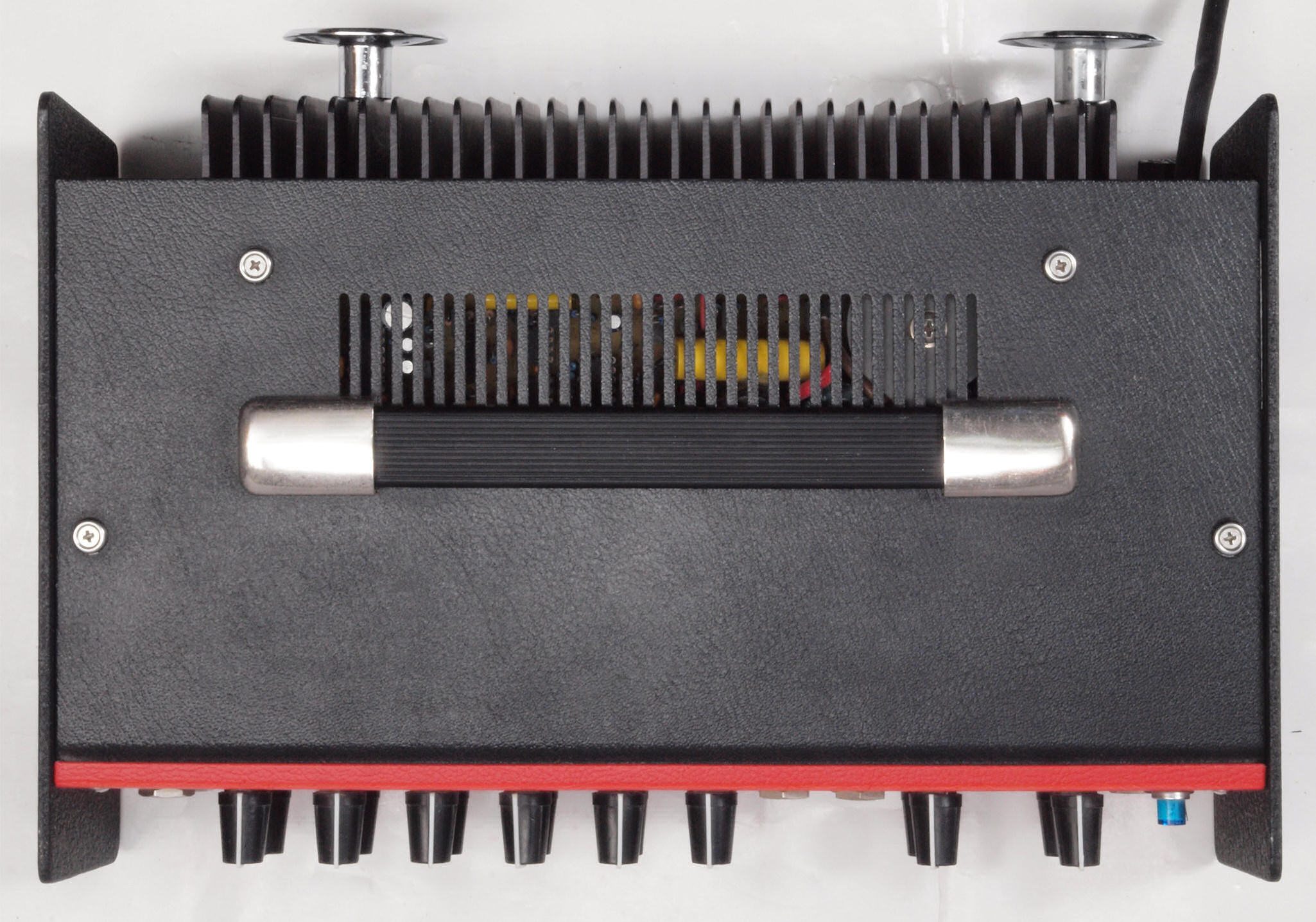

Ａ２１．　点検中　上から見る。　

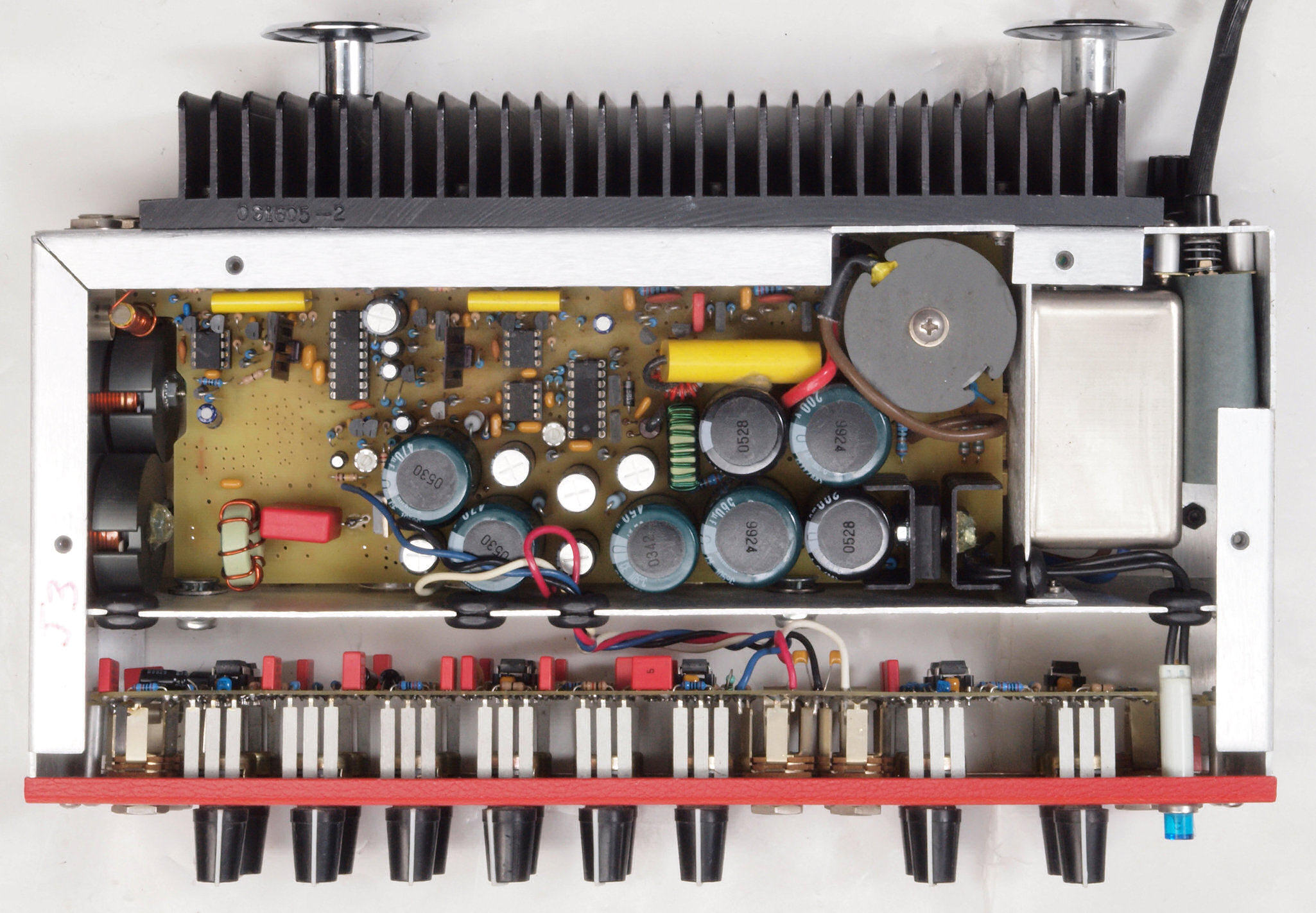

Ａ２２．　点検中　上下蓋、左右パネルを取り、上から見る。
Ａ２３．　点検中　上下蓋、左右パネルを取り、上から見る。ＩＣが焼損！

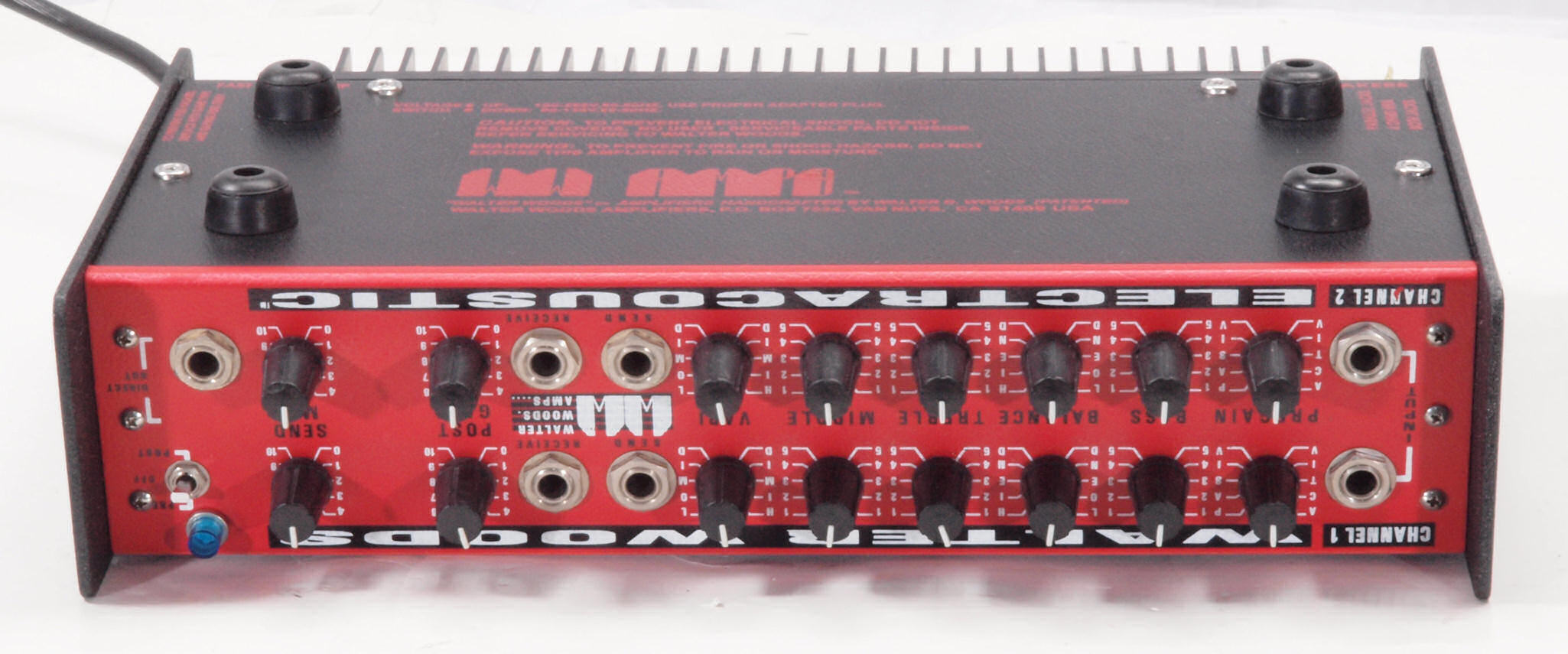

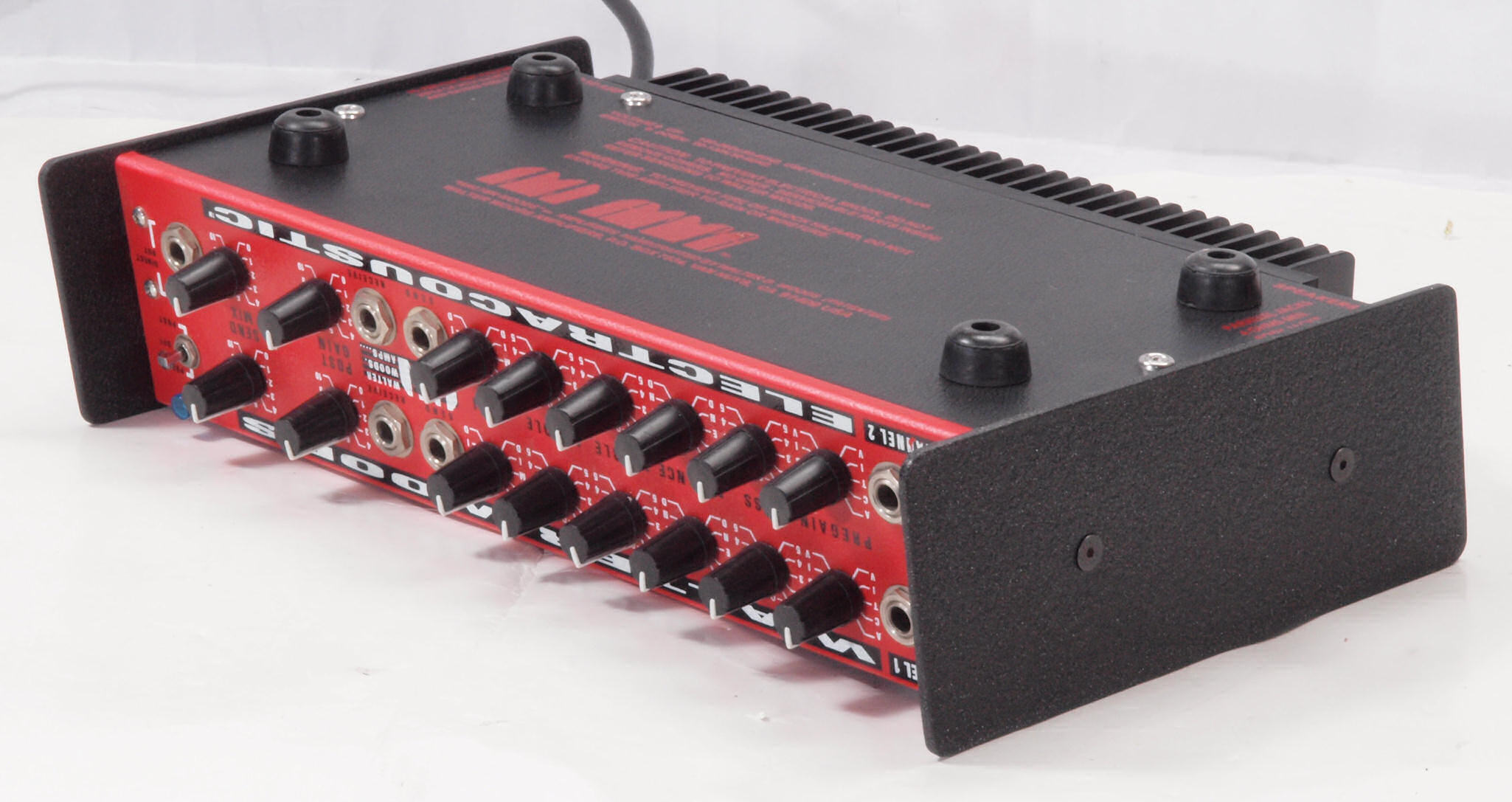

Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下前左から見る

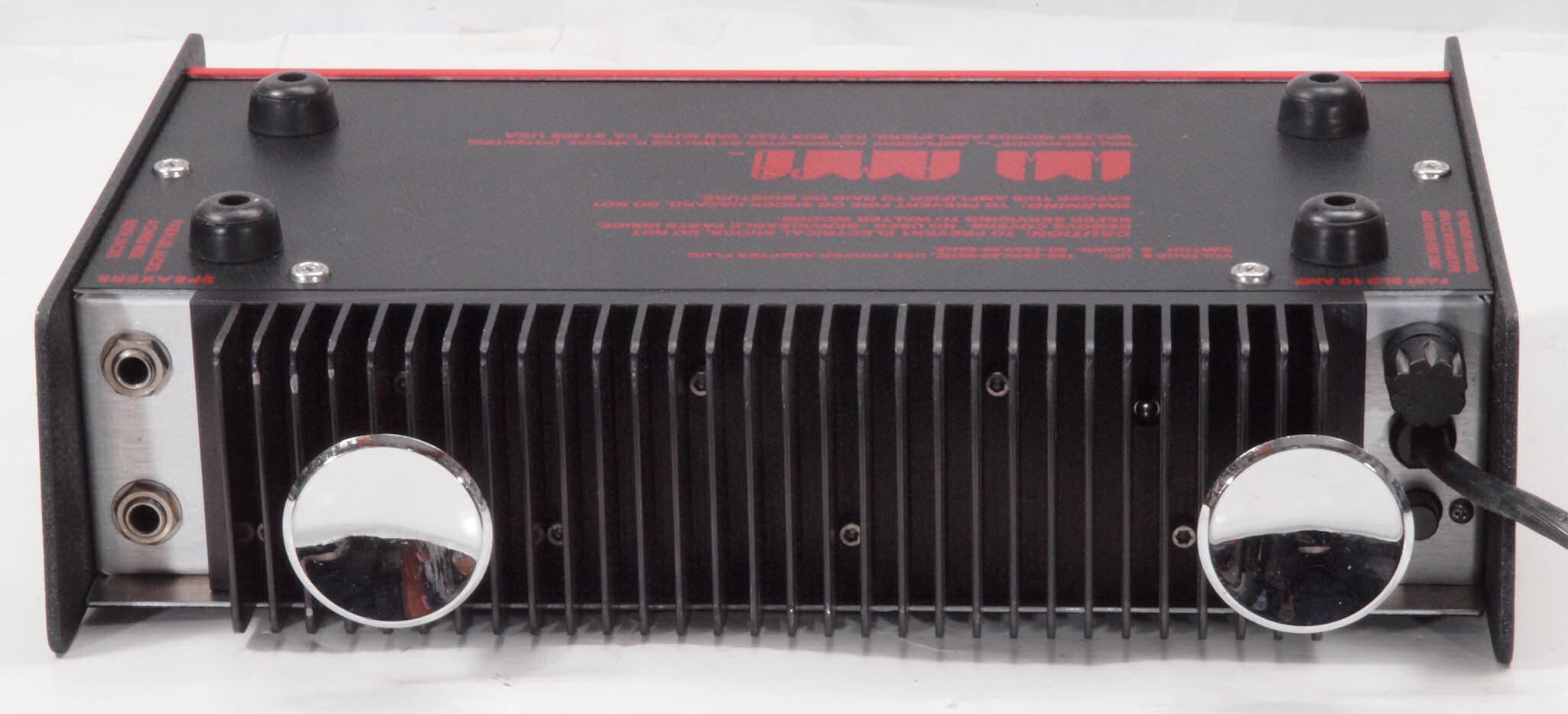

Ａ３３．　点検中　下後から見る

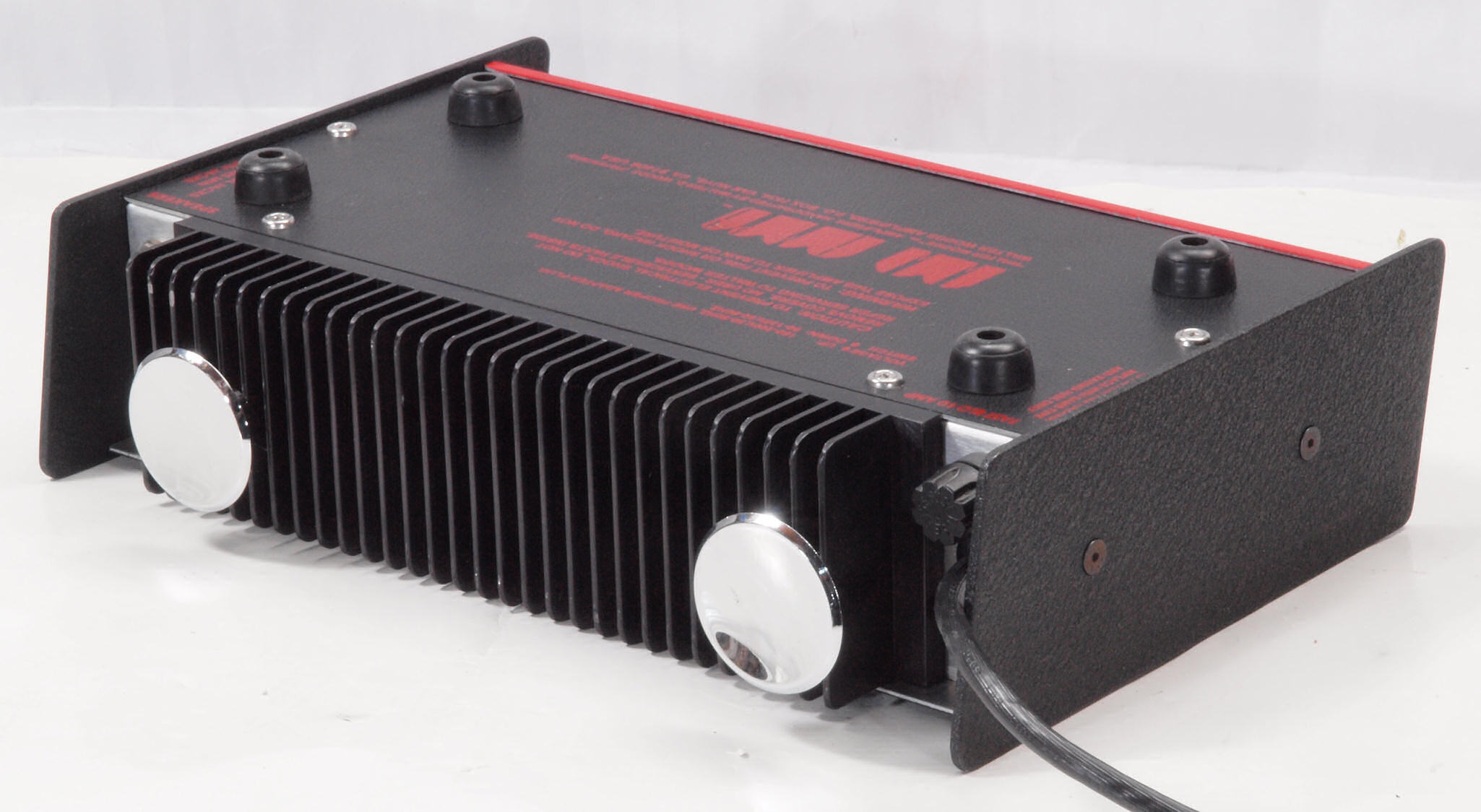

Ａ３４．　点検中　下後左から見る

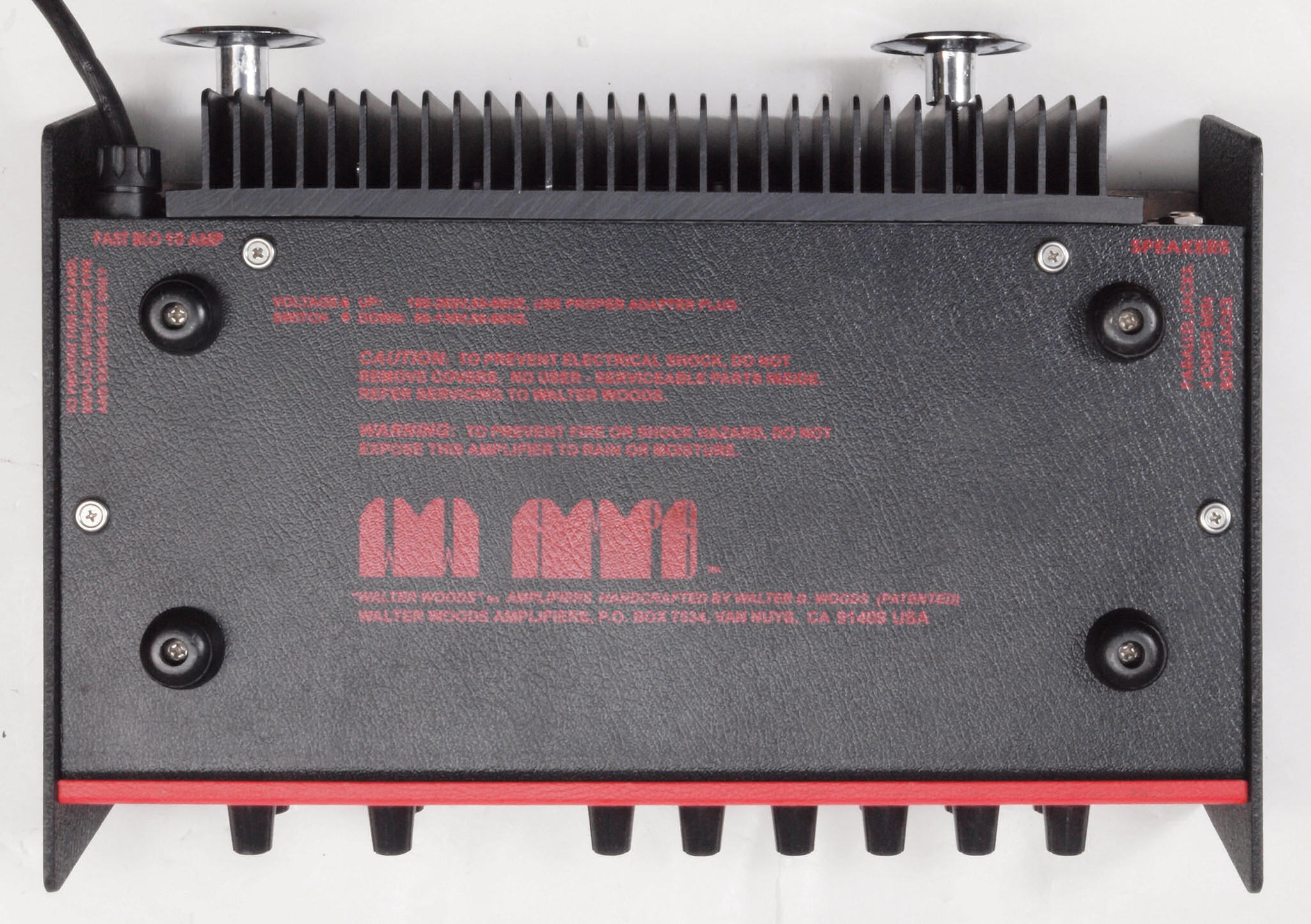

Ａ４１．　点検中　下から見る

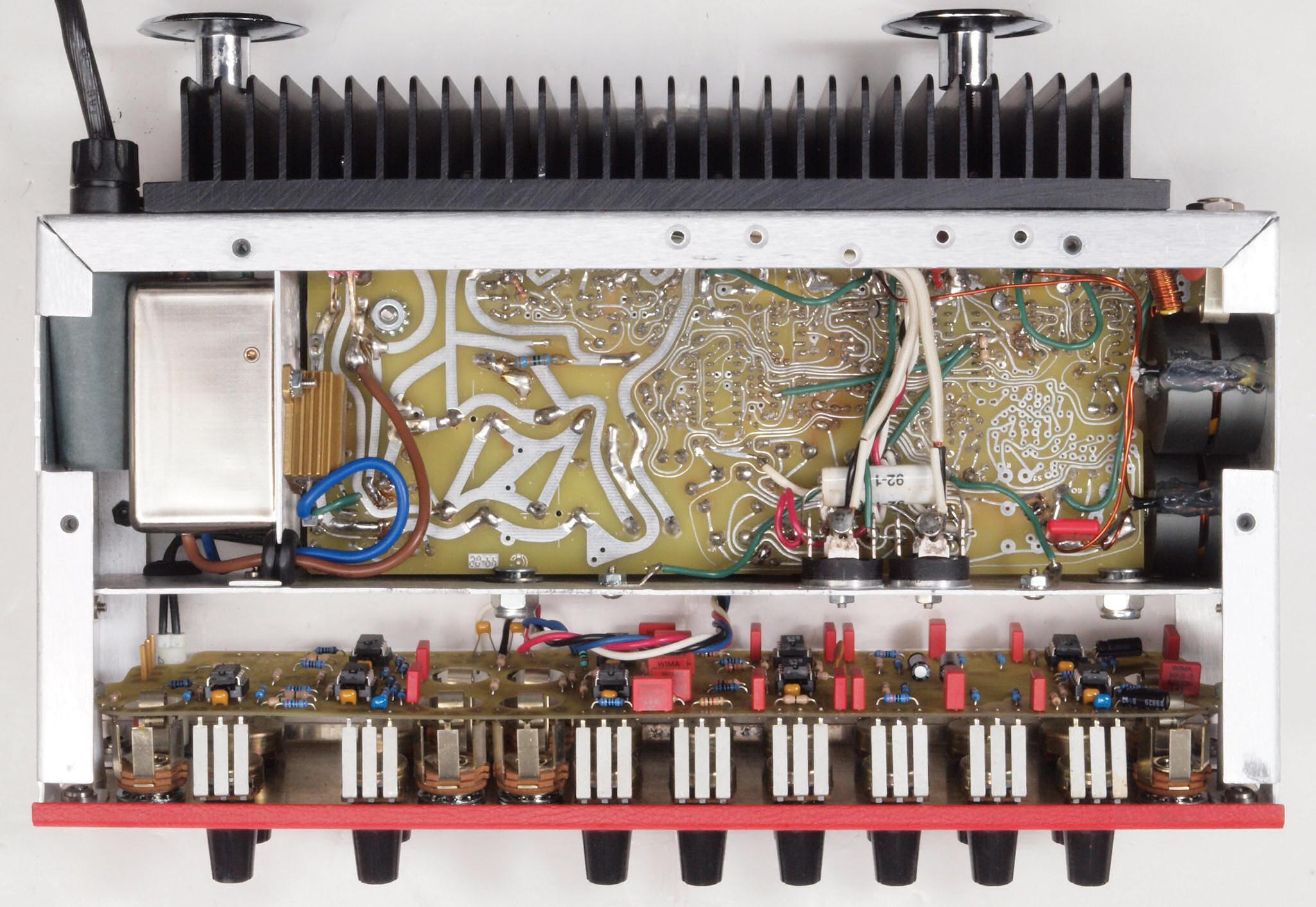

Ａ４２．　点検中　上下蓋、左右パネルを取り、下から見る。
Ａ５１．　点検中　購入した電子部品類。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理中　メインＡＭＰ基板。３００と同じく、入力電圧整流ダイオードブリッジは４Ａ。
　　　　　　　　　　よって、ＡＣ１００Ｖ使用では最大入力は４００ＫＶＡ、ＡＣ２００Ｖ使用では最大入力は８００ＫＶＡ
Ｃ１２．　修理中　メインＡＭＰ基板の終段ＦＥＴ（電界効果トランジスター）と電源スッイチングＦＥＴ（電界効果トランジスター）
Ｃ１３．　修理中　メインＡＭＰ基板裏
Ｃ２１．　修理中　プリＡＭＰ基板
Ｃ２２．　修理中　プリＡＭＰ基板裏
Ｃ２３．　修理中　プリＡＭＰ基板裏配線
Ｃ３１．　修理中　左右パネル
Ｃ３２．　修理（塗装）後　左右パネル
Ｃ４１．　修理前　上から見る
Ｃ４２．　修理後　上から見る
Ｃ４３．　修理前　下から見る
Ｃ４４．　修理後　下から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定
　　　　「見方」。
　　　中、　ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　右端、　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　左端、　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１．　２０Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．７６％歪み。これ以上入力すると歪みが増し、出力も増す。
Ｅ２．　５０Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．５６％歪み。
Ｅ３．　１００Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．６１％歪み。
Ｅ６．　完成、２４時間エージング。　左は「Ｍａｒａｎｔｚ　ＤＡＣ−１
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体を見る。
Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ−８００　仕様
ワット数
　800w/ 8ohms, Min. 4ohms
　1200w/ 4ohms, Min. 4ohms, 100VAC
Dimension; 311W: 85H: 196D mm
weight;3.5kg
電圧切り替えスイッチ付き 90-130(50-60Hz)/180-260v(50-60Hz)
