| Ａｎｒｉｔｓｕ ＲＧ５５Ａ． ２台目修理記録 |
| メモリーユニットＺＮ３３１Ａの修理ははこちら 平成１８年１２月２日到着 平成２２完成 |
|

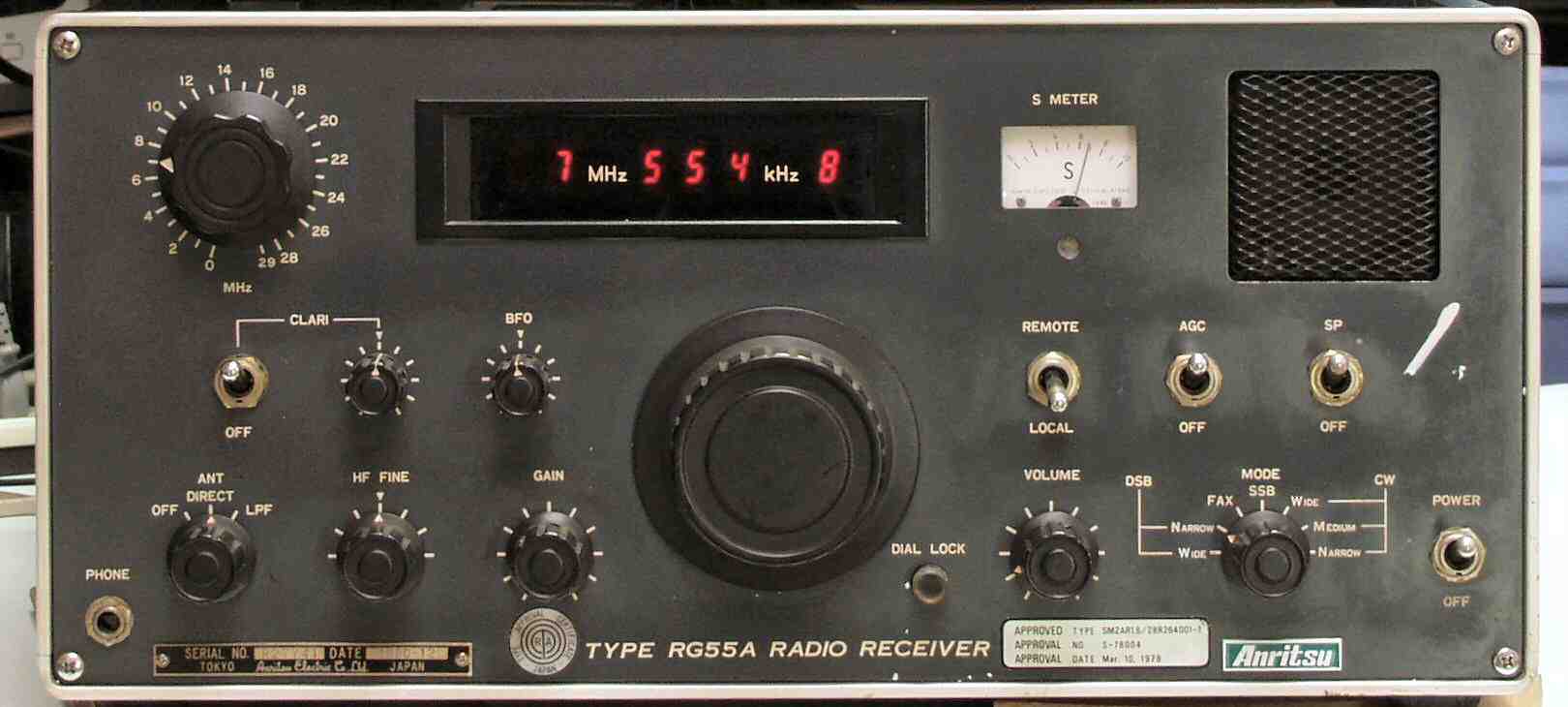

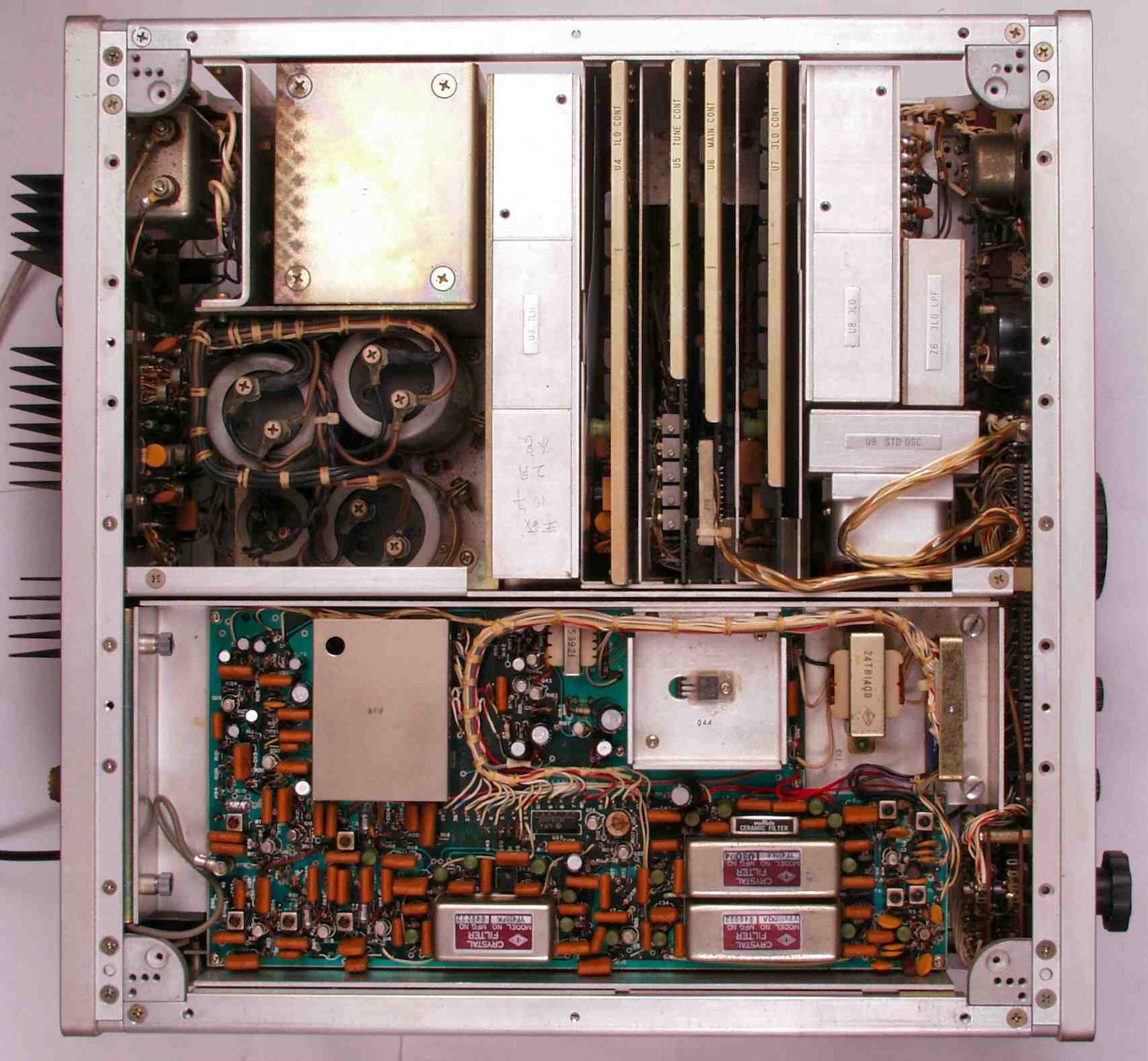

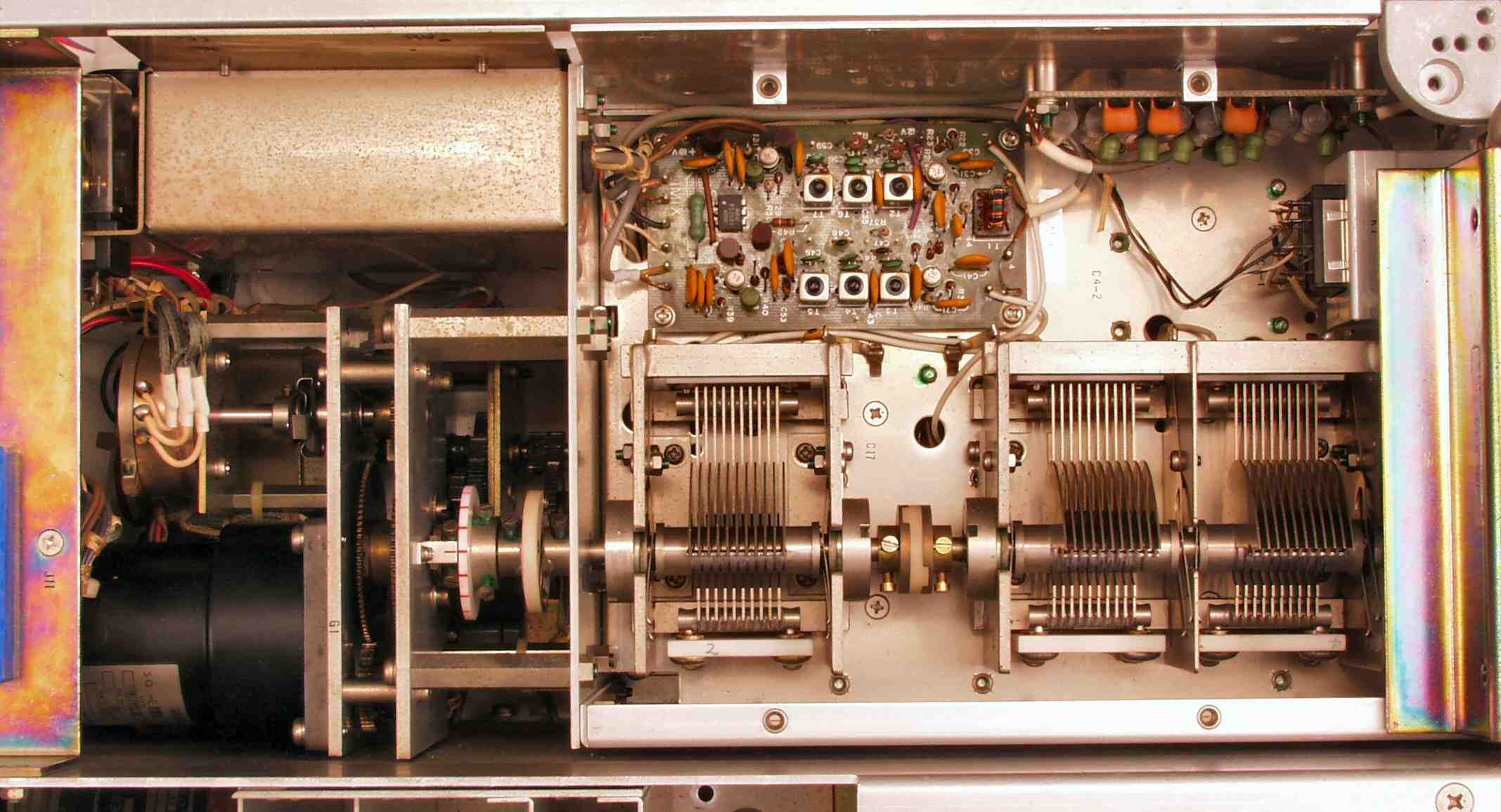

| Ａ． 修理前の点検 Ａ−１Ａ． 点検中 前から見る |
 |

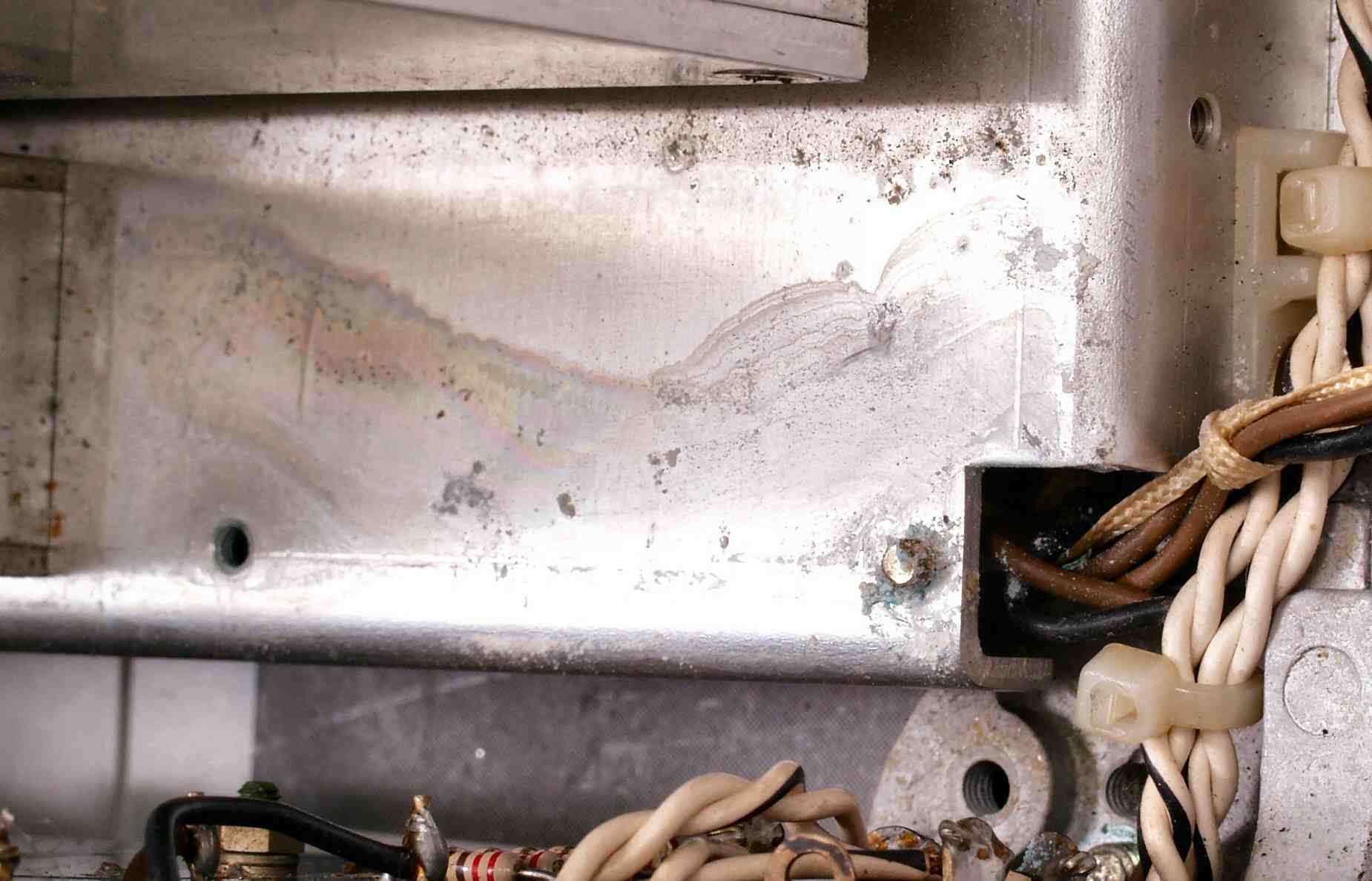

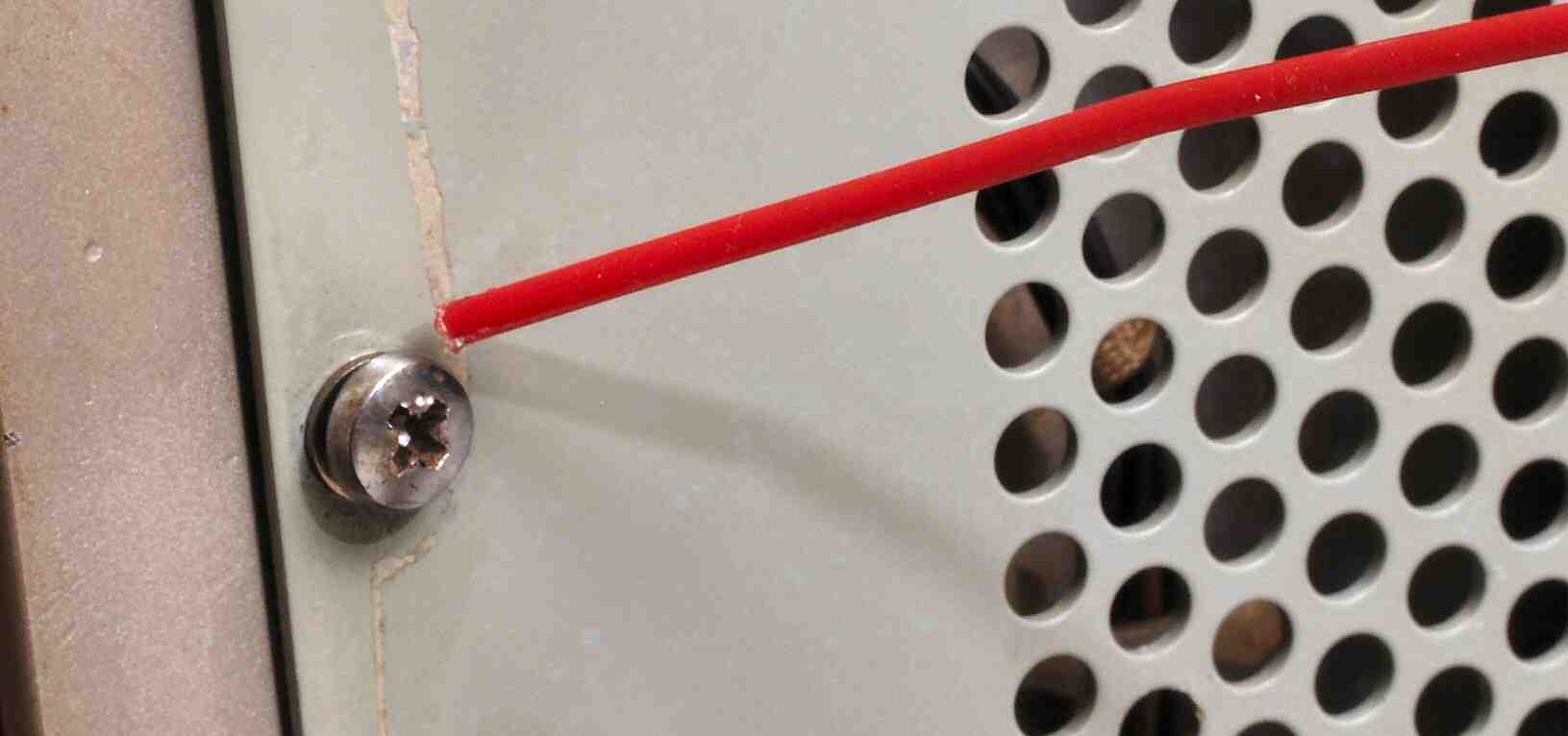

| Ａ−１Ａ−１． 点検中 アルミシャーシなので腐食してネジ取れず、ＣＲＣを掛け数時間置く |
 |
| Ａ−１Ａ−２． 点検中 後は、タップを掛けておく |
 |

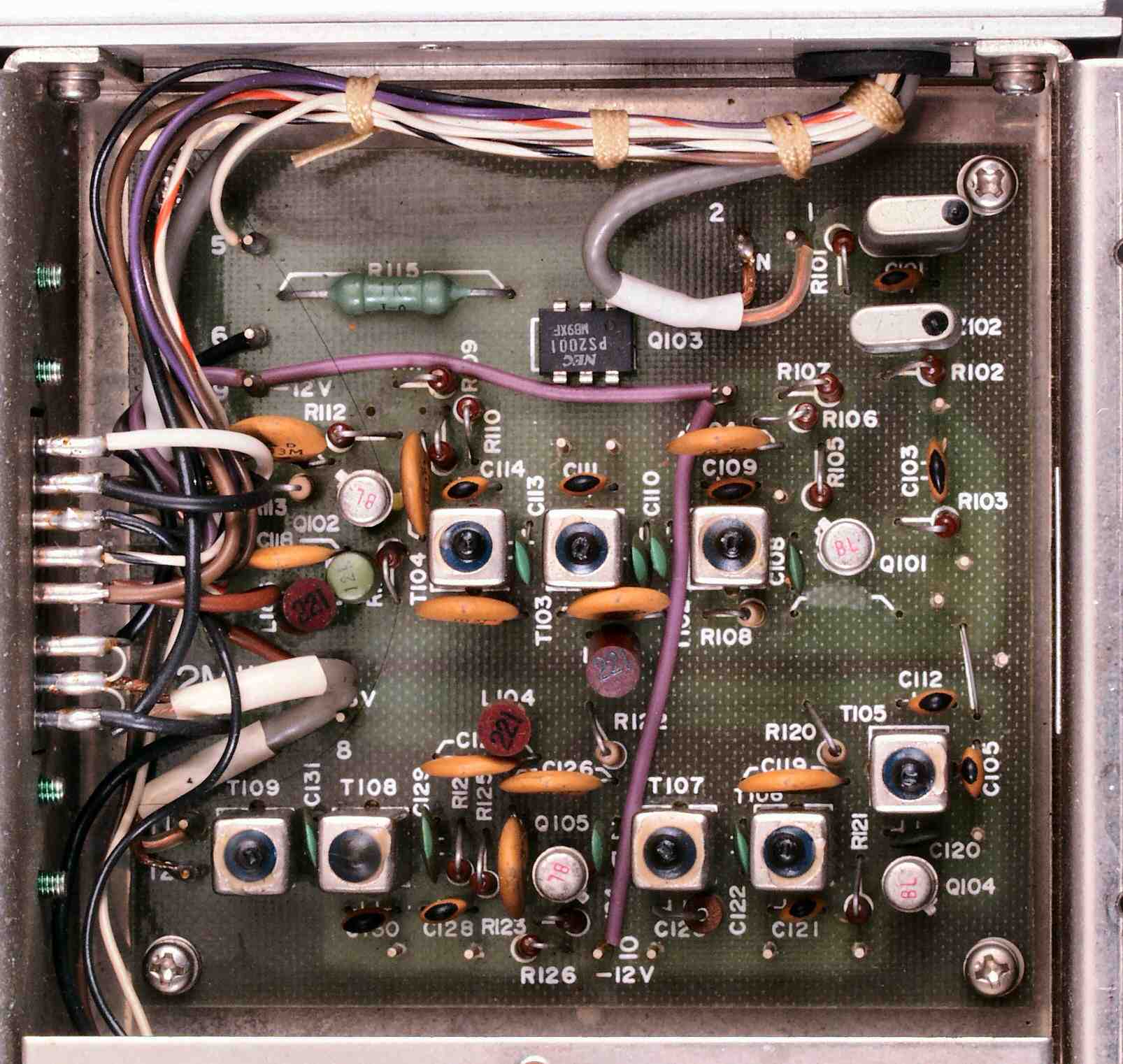

| Ａ−１Ｂ． 点検中 上から見る、局発に平成１０年２月故障と明記あり |
 |

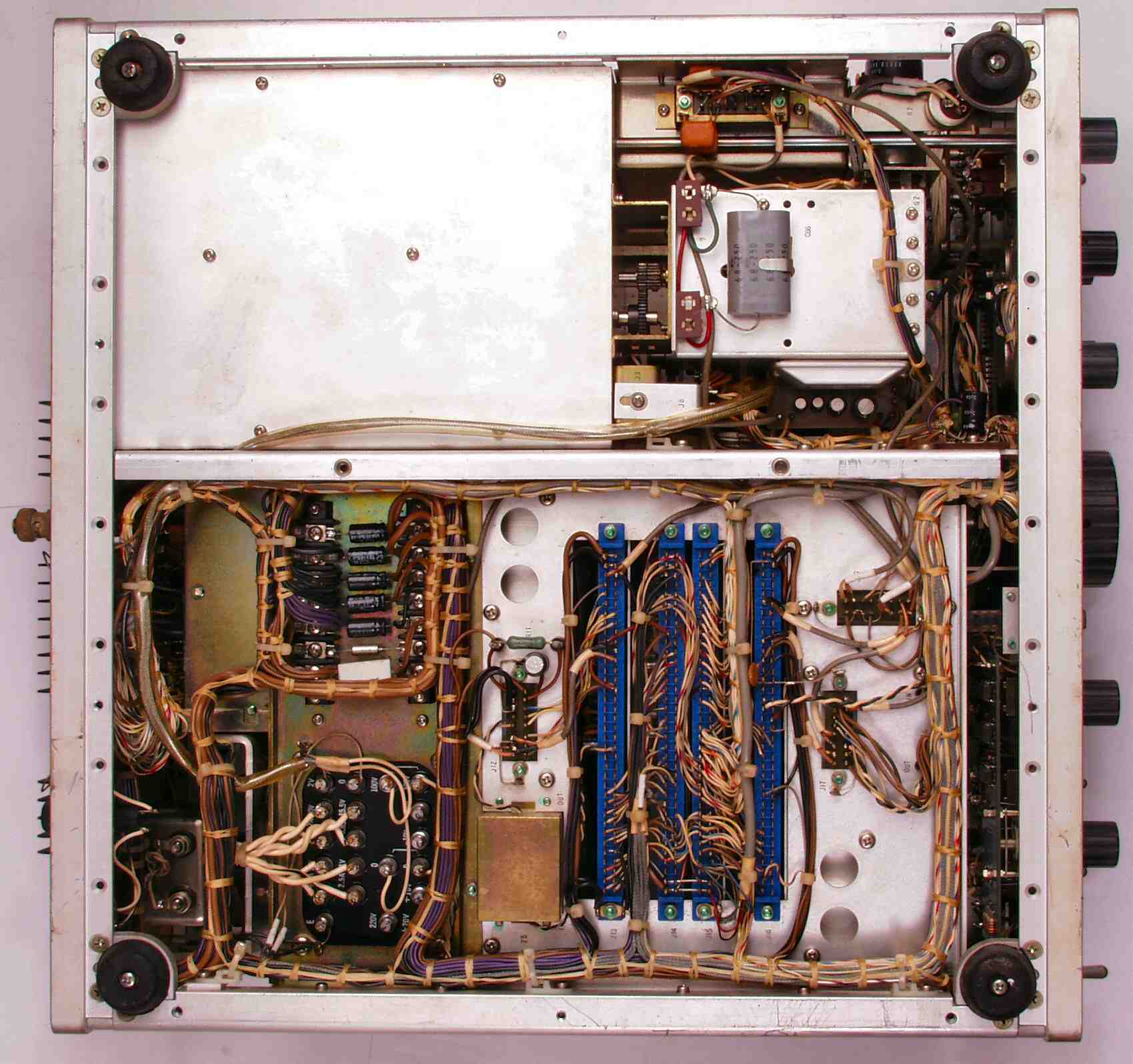

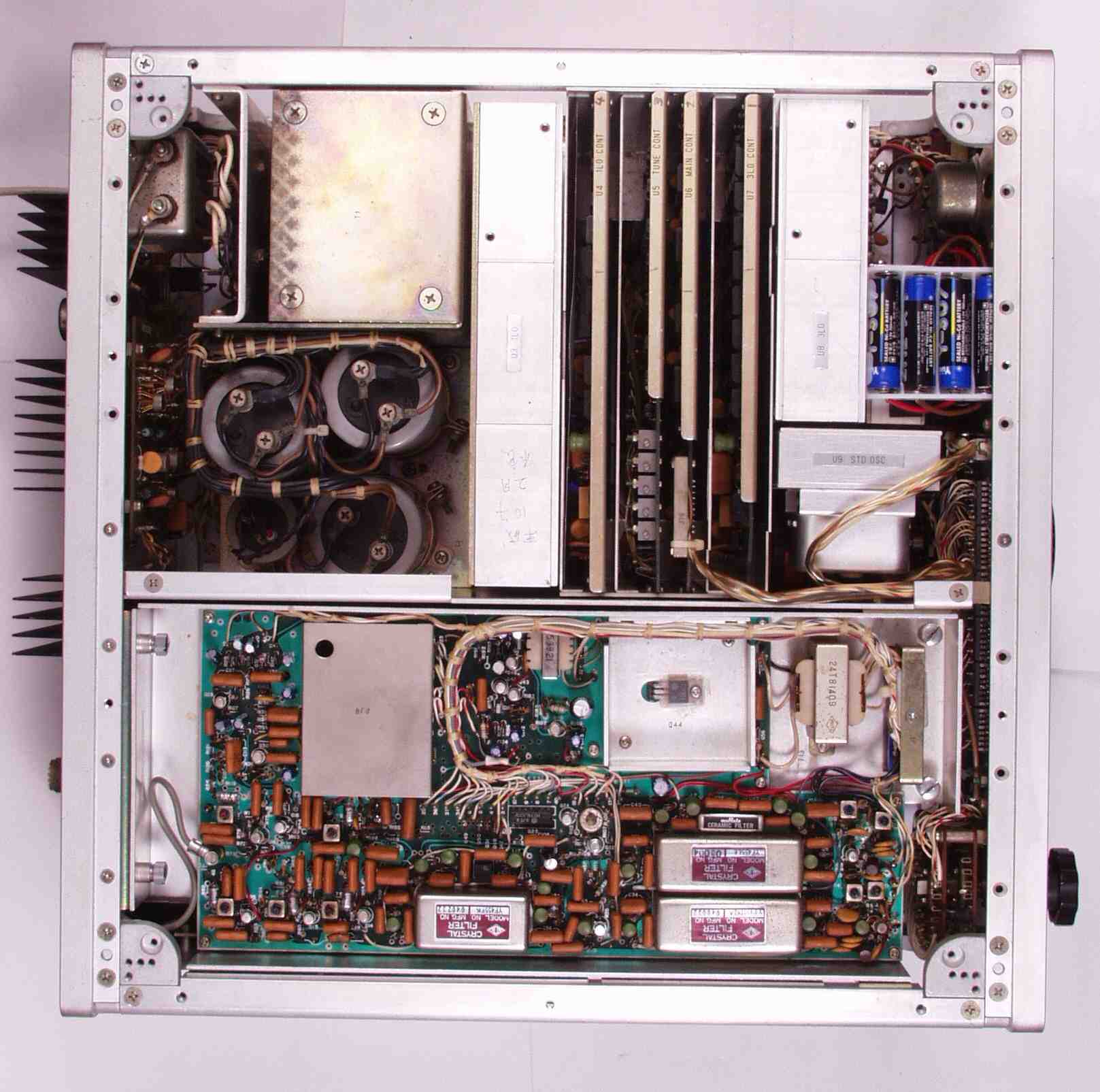

| Ａ−１Ｃ． 点検中 下から見る |
 |

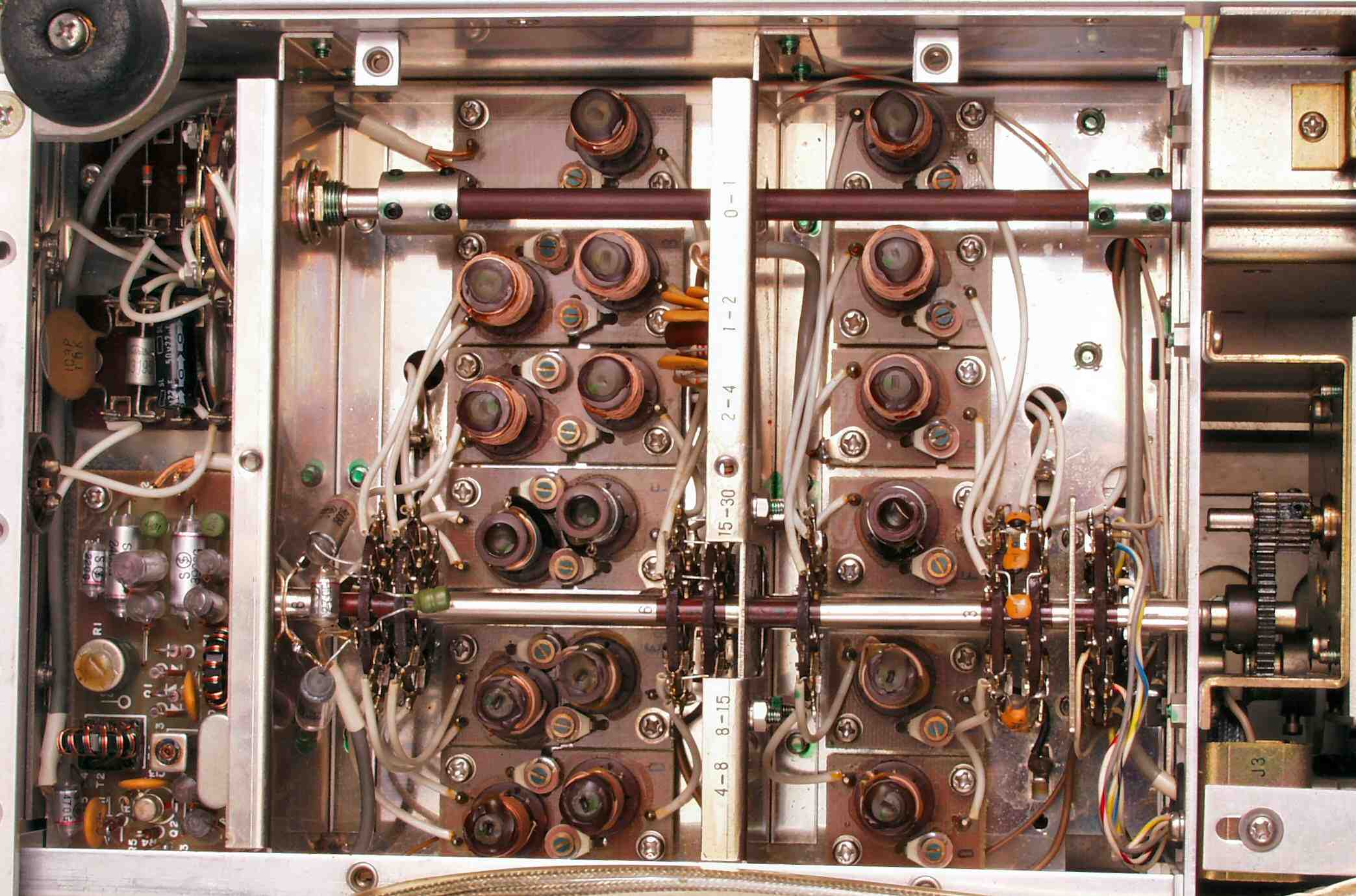

| Ａ−２Ａ． 点検中 ＲＦ・AMP部 |
 |
| Ａ−２Ｂ． 点検中 ＲＦ・AMP ＆ １ｓｔＭＩＸ部 |
 |

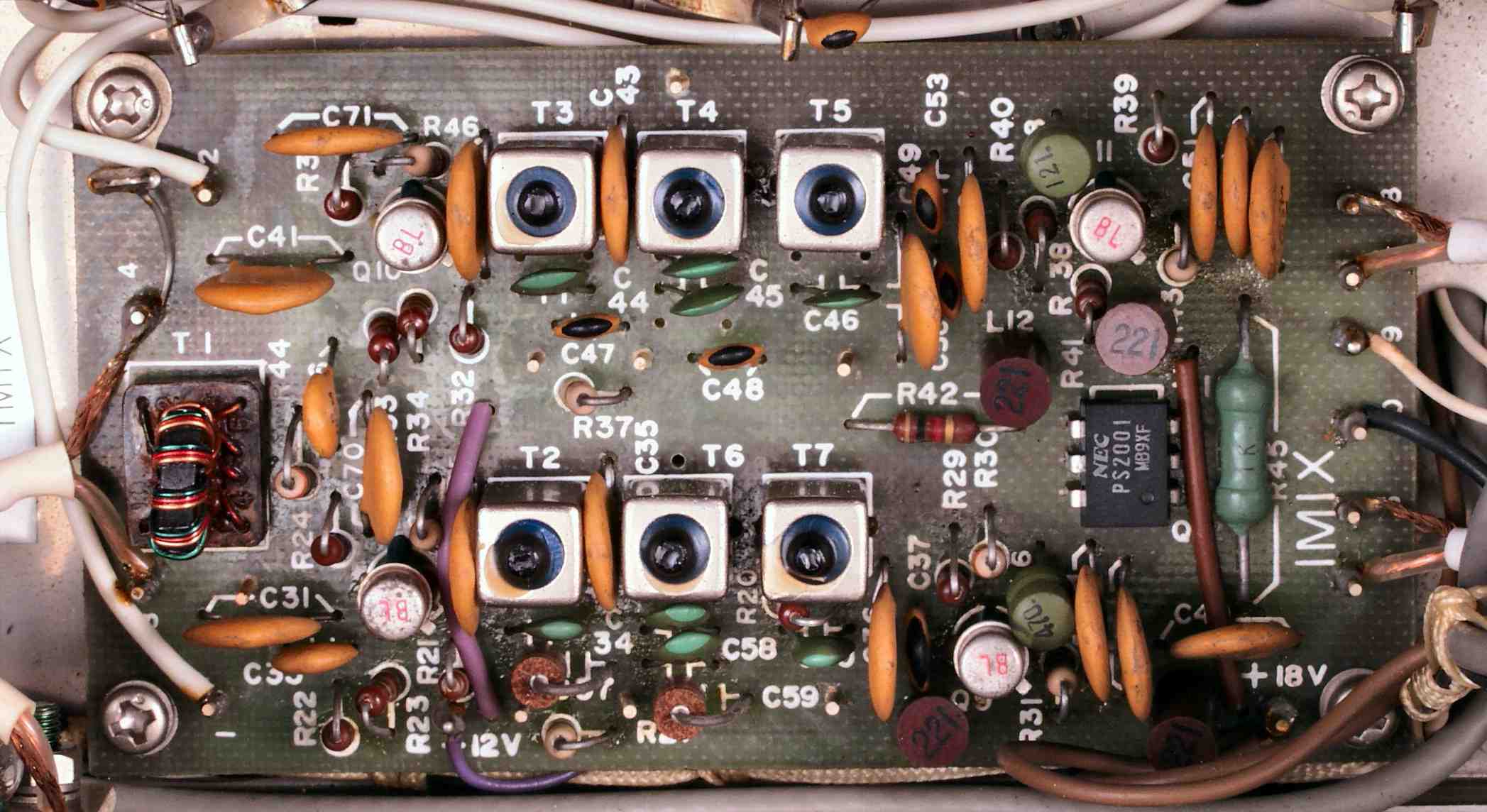

| Ａ−２Ｃ． 点検中 １ｓｔ・ＭＩＸ部拡大 |
 |
| Ａ−２Ｄ． 点検中 ２ｎｄ・MIX部 |
 |

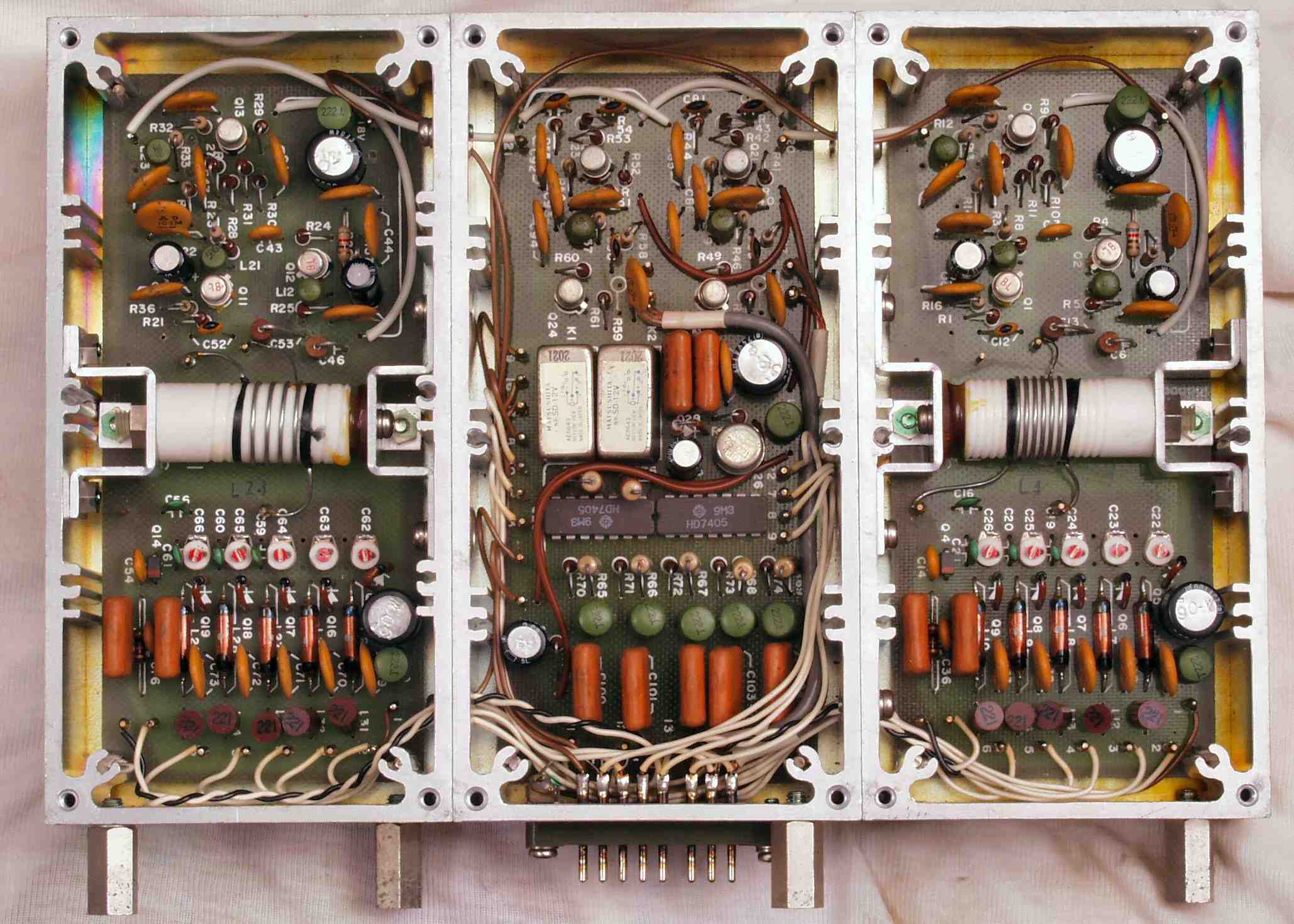

| Ａ−３Ａ． 点検中 １ｓｔ・ＬｏｃａｌＯｓｃｉｌｌａｔｏｒ |
 |

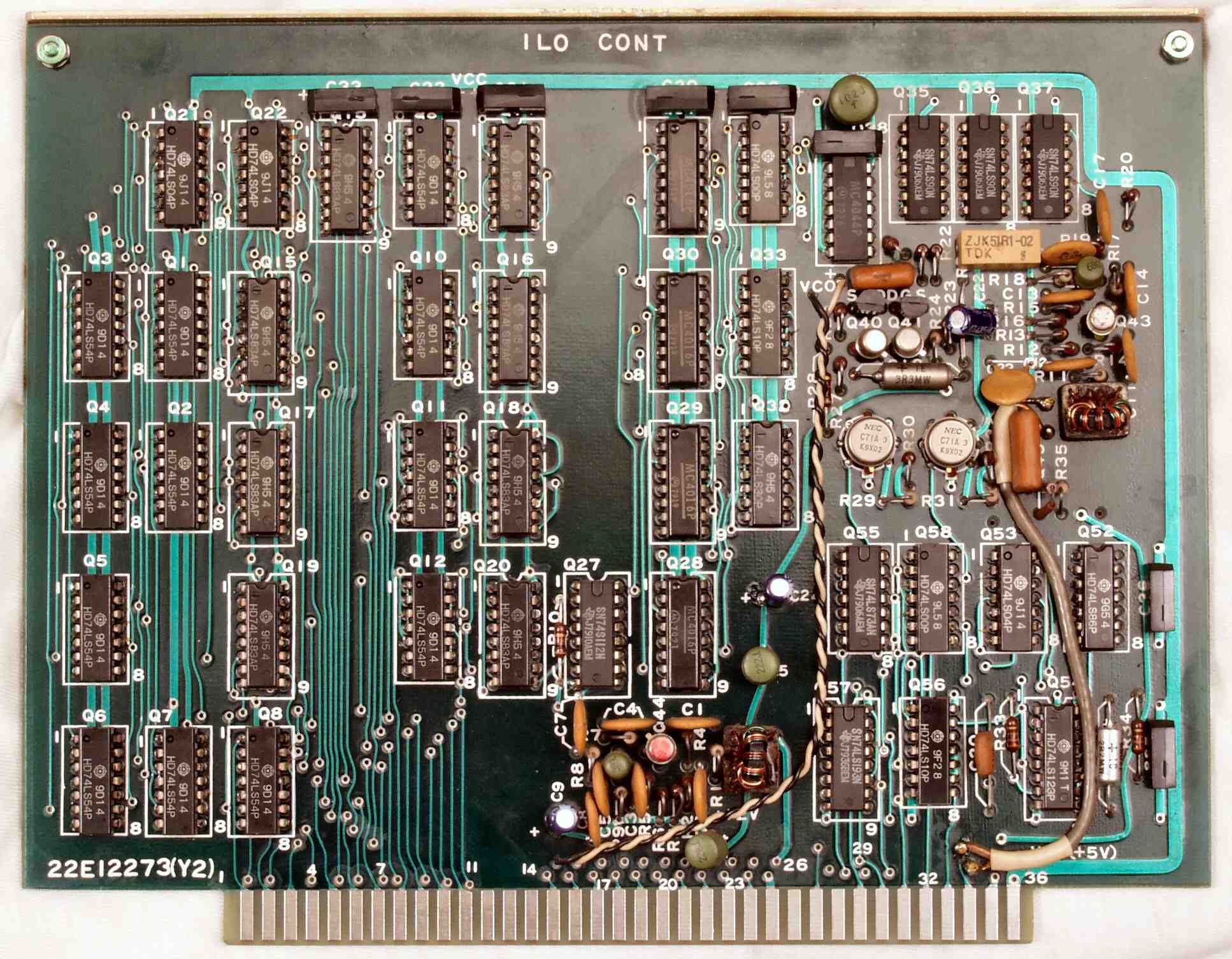

| Ａ−３Ｂ． 点検中 １ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板 |
 |

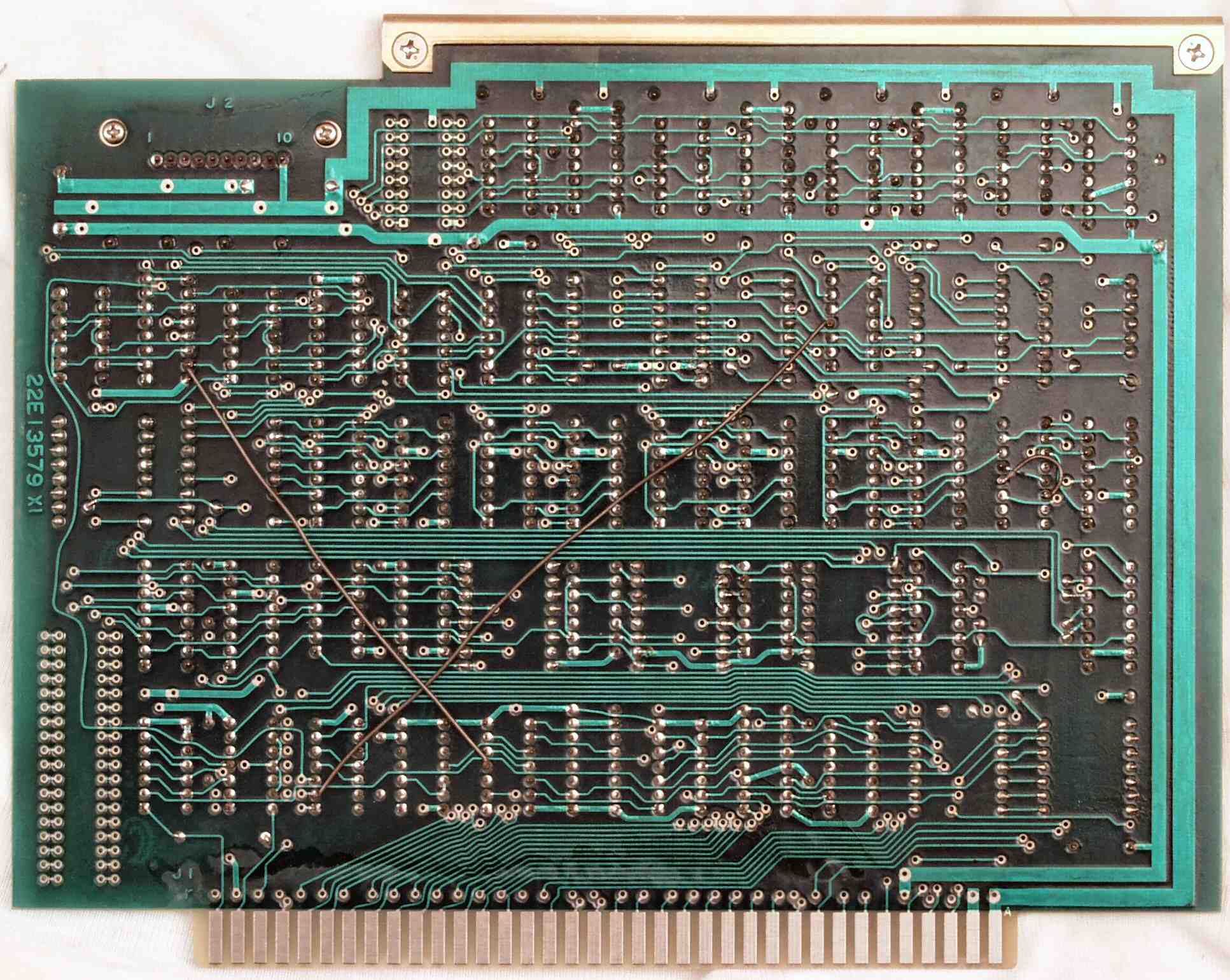

| Ａ−３Ｃ． 点検中 １ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板裏 |
 |

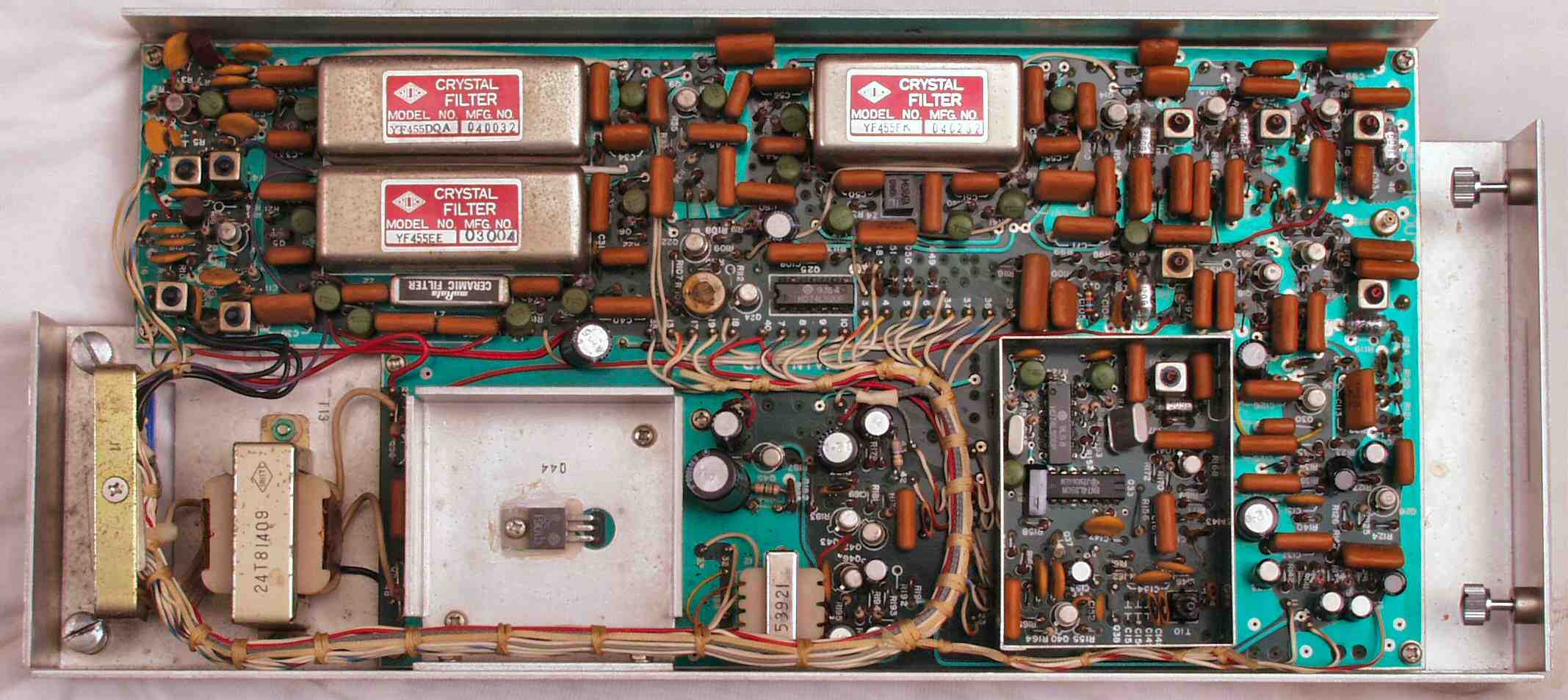

| Ａ−４Ａ． 点検中 Ｍａｉｎ・ＡＭＰ基板 |
 |

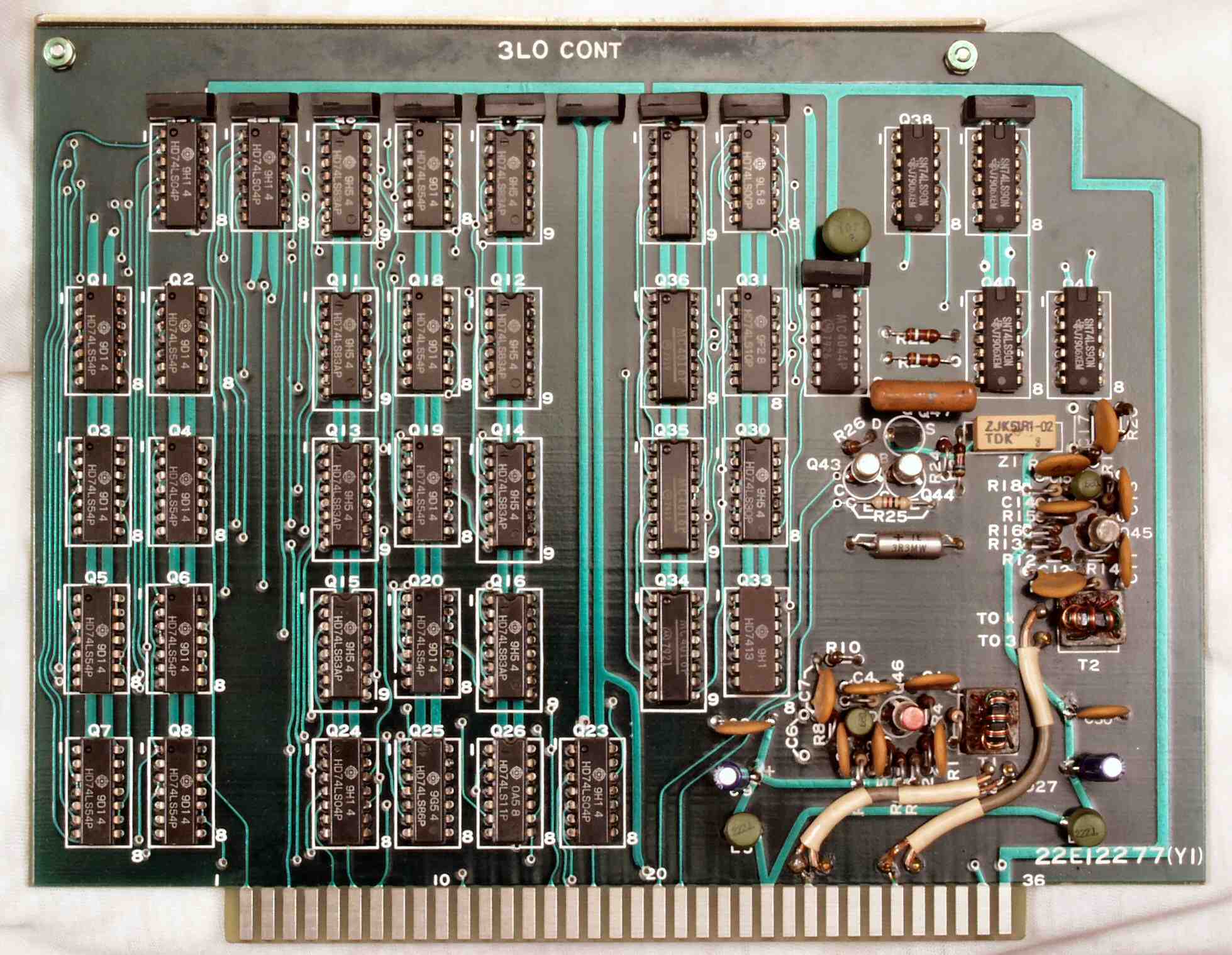

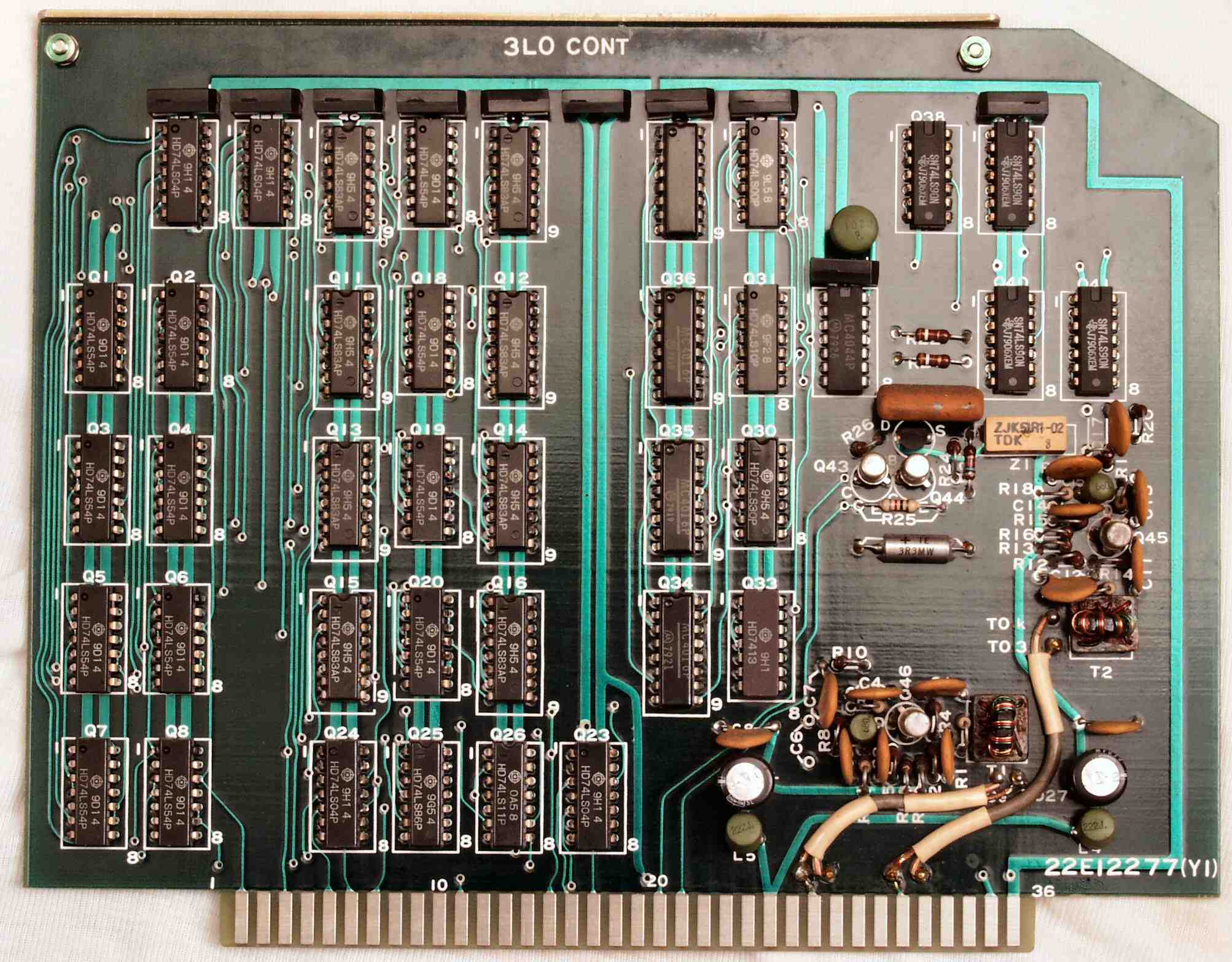

| Ａ−５Ａ． 点検中 ３ｓｔ Lｏｃａｌ Ｃｏｎｔｒｏ基板 |
 |

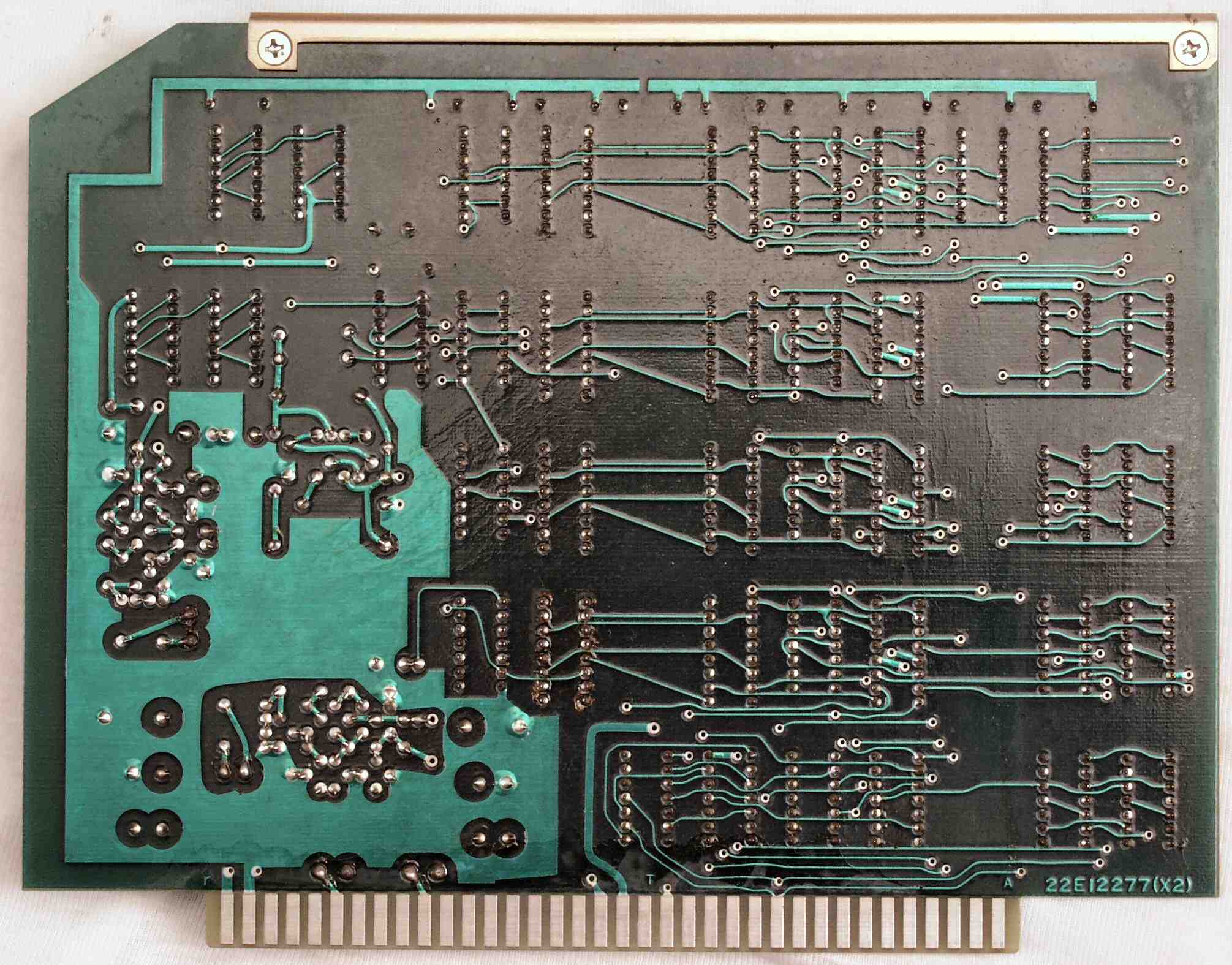

| Ａ−５Ｂ． 点検中 ３ｓｔ Lｏｃａｌ Ｃｏｎｔｒｏ基板裏 |
 |

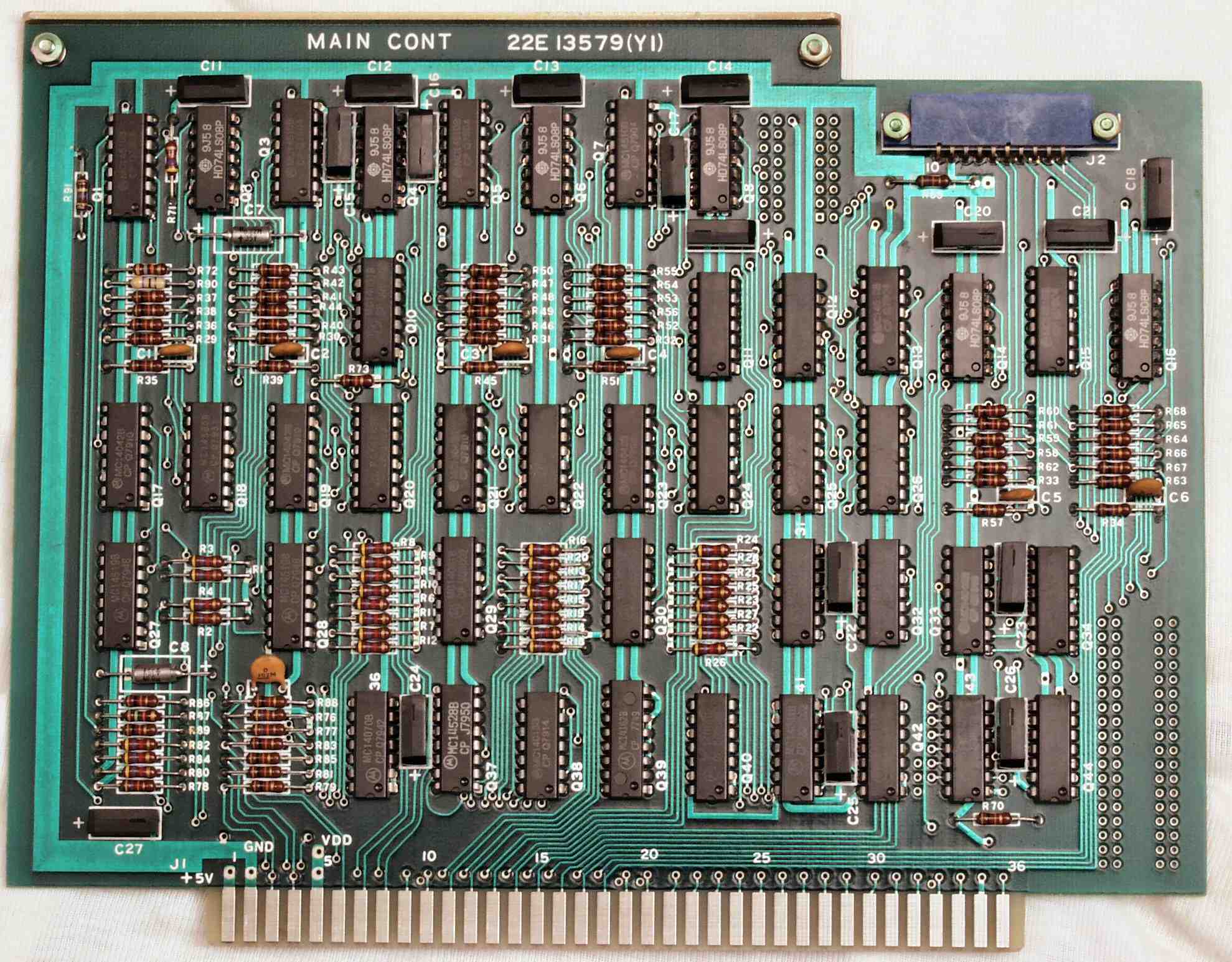

| Ａ−６Ａ． 点検中 Ｍａｉｎ Ｃｏｎｔｒｏ基板 |
 |

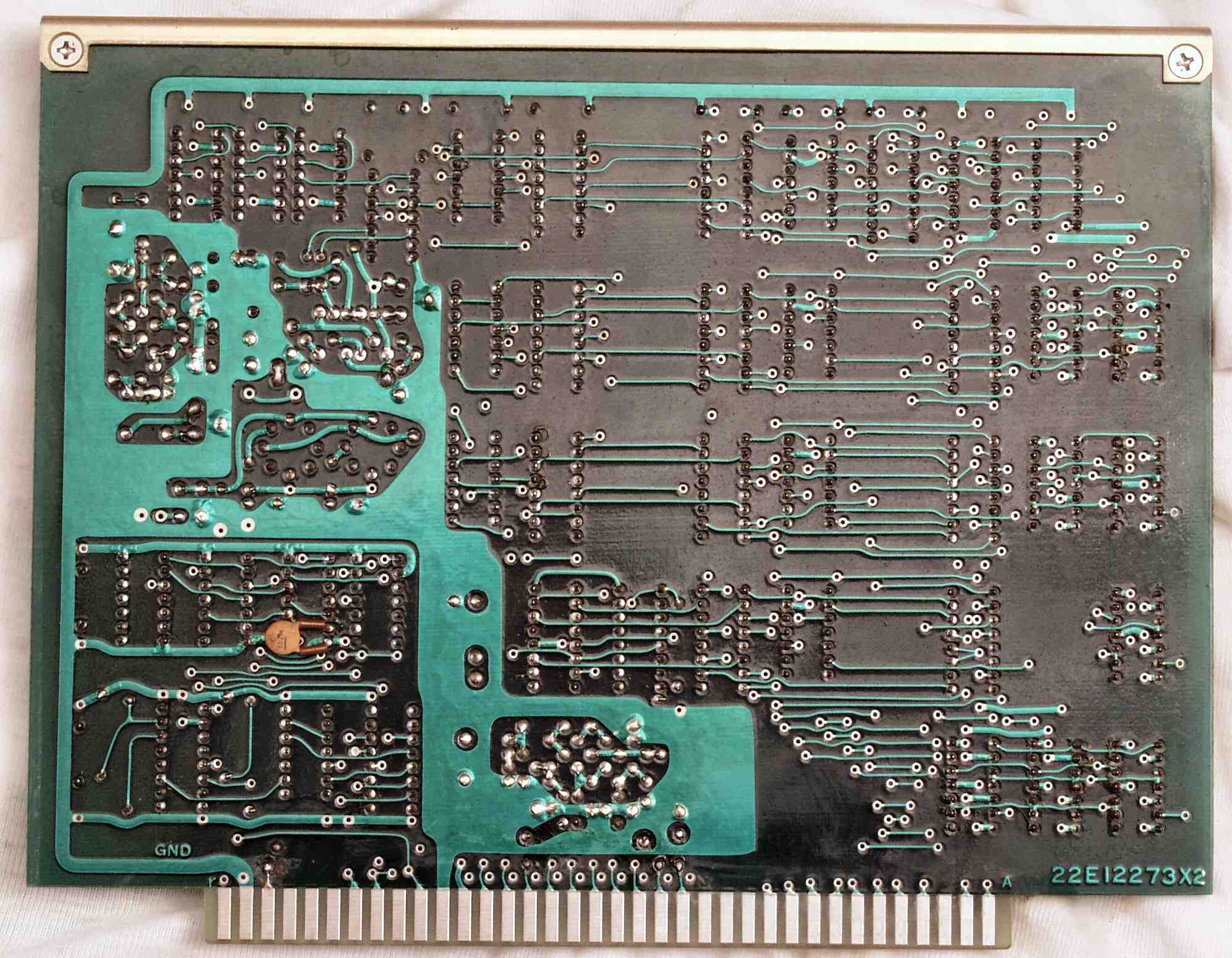

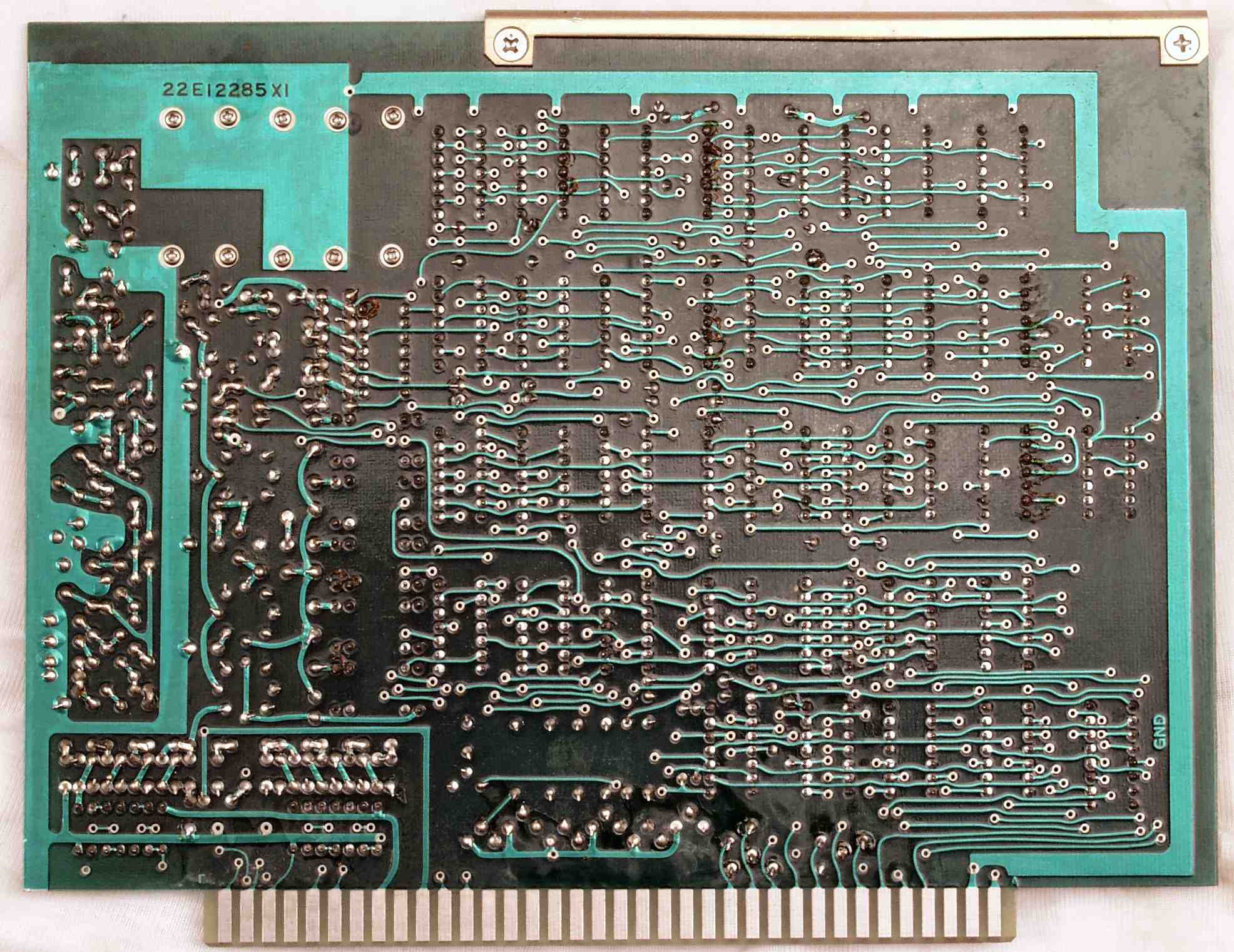

| Ａ−６Ｂ． 点検中 Ｍａｉｎ Ｃｏｎｔｒｏ基板裏 |
 |

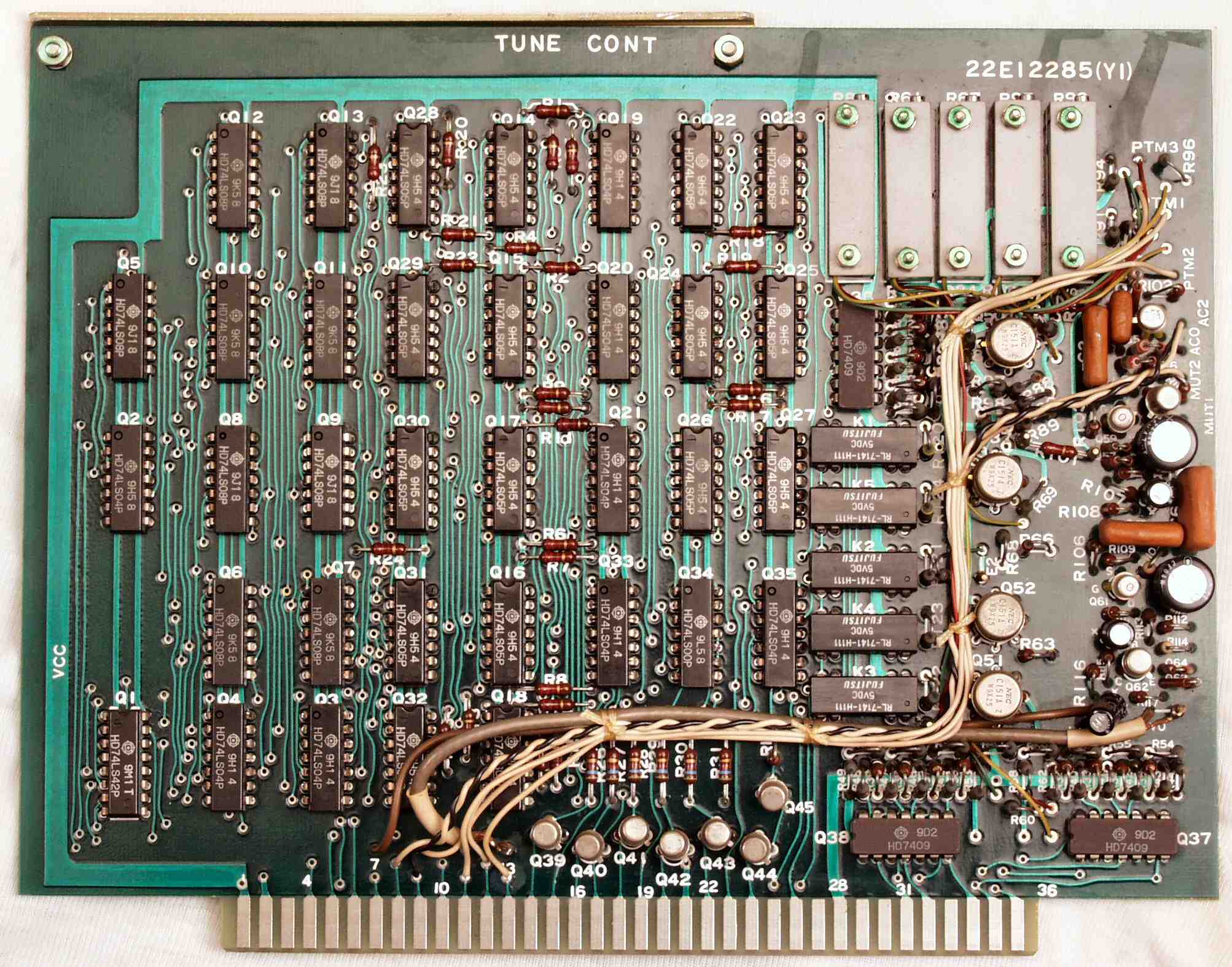

| Ａ−７Ａ． 点検中 Ｔｕｎｅ Ｃｏｎｔｒｏ基板 |
 |
| Ａ−７Ｂ． 点検中 Ｔｕｎｅ Ｃｏｎｔｒｏ基板裏 |
 |

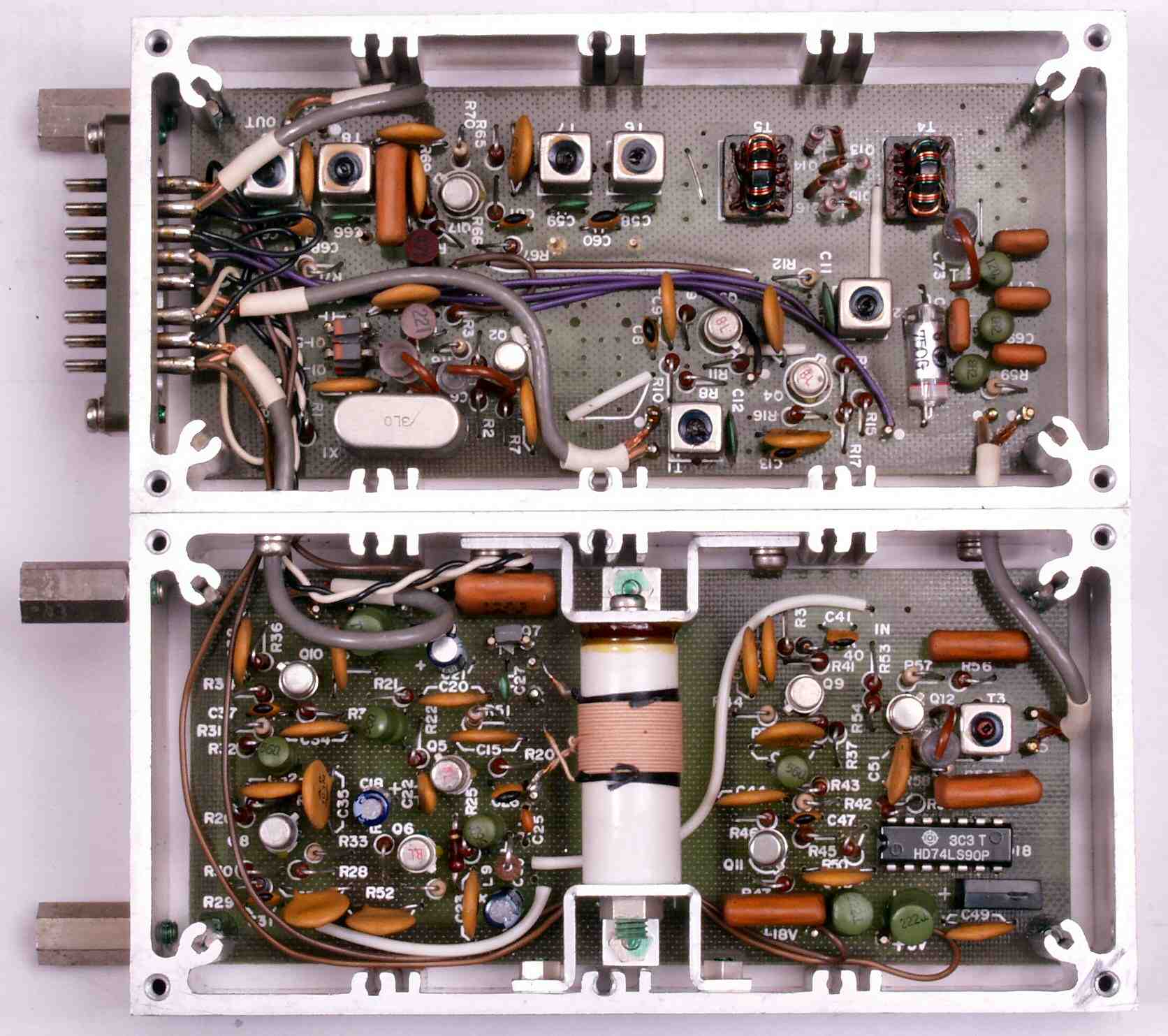

| Ｃ． 修理状況 Ｃ−２Ａ． 修理前 １ｓｔ ＬｏｃａｌＯｓｃｉｌｌａｔｏｒ |
|
| Ｃ−２Ｂ． 修理後 １ｓｔ ＬｏｃａｌＯｓｃｉｌｌａｔｏｒ。 ＦＥＴ（電解トランジスター）６個、全電解コンデンサー交換 後々の事を考え、電解コンデンサーを交換する。１１０℃をせんたくする。 |
 |
| Ｃ−３Ａ． 修理前 ３ｓｔ ＬｏｃａｌＯｓｃｉｌｌａｔｏｒ |
 |

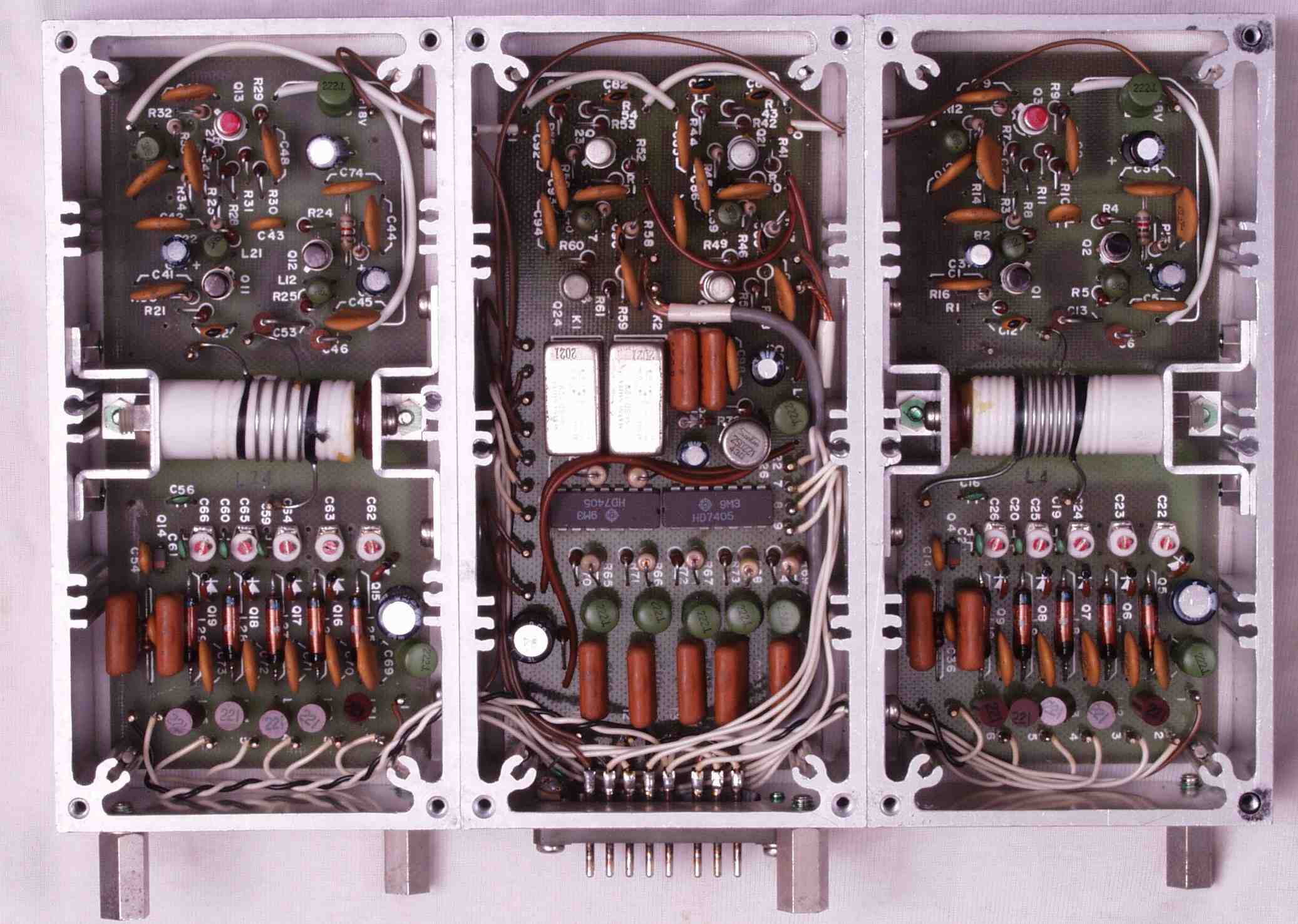

| Ｃ−３Ｂ． 修理後 ３ｓｔ ＬｏｃａｌＯｓｃｉｌｌａｔｏｒ。 全電解コンデンサー交換、セラミックコンデンサー、バラクターダイオード追加 |
 |
| Ｃ−４Ａ． 修理前 ＩＦ・AMP ＤＥＴ部 |
 |

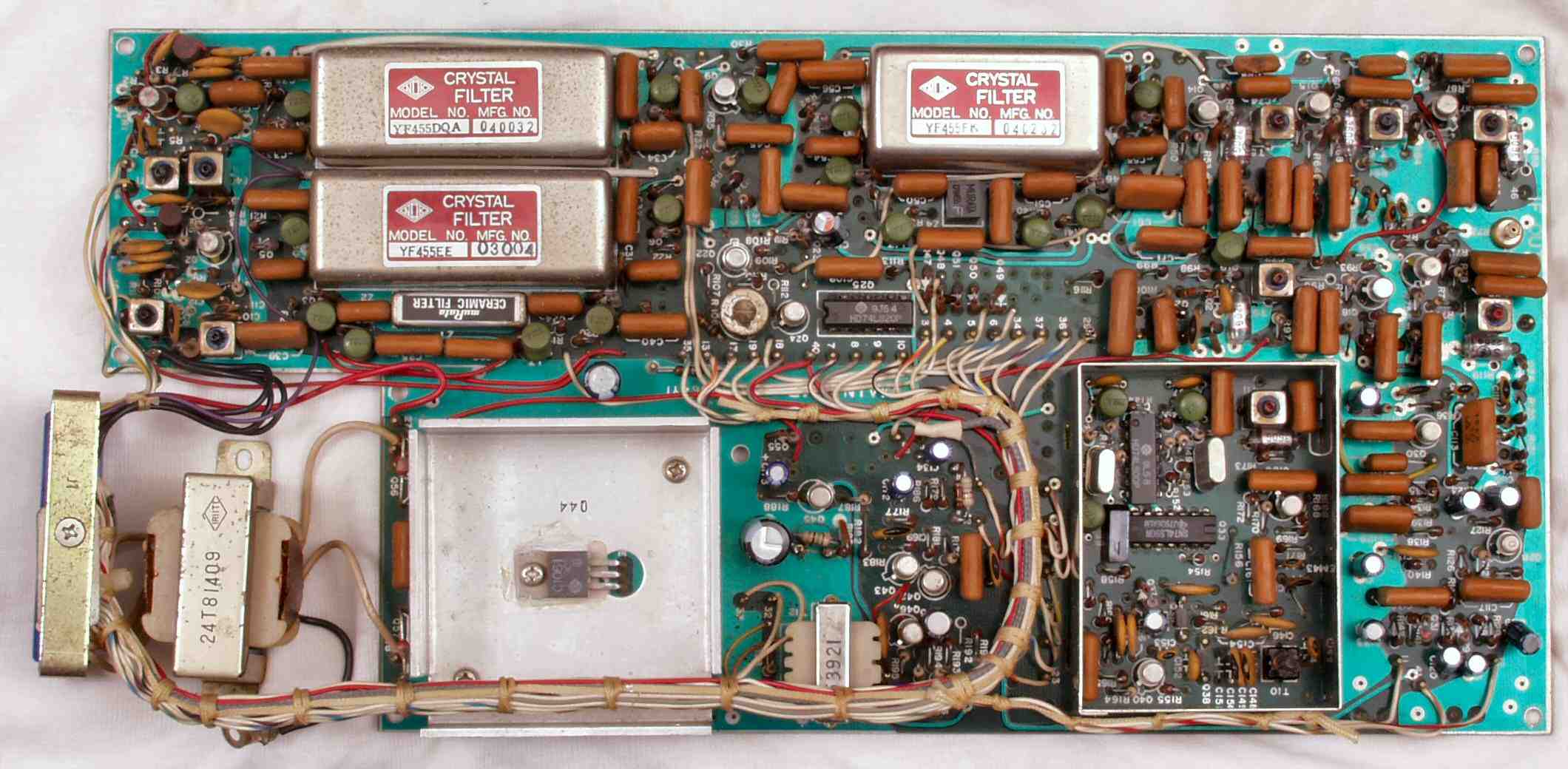

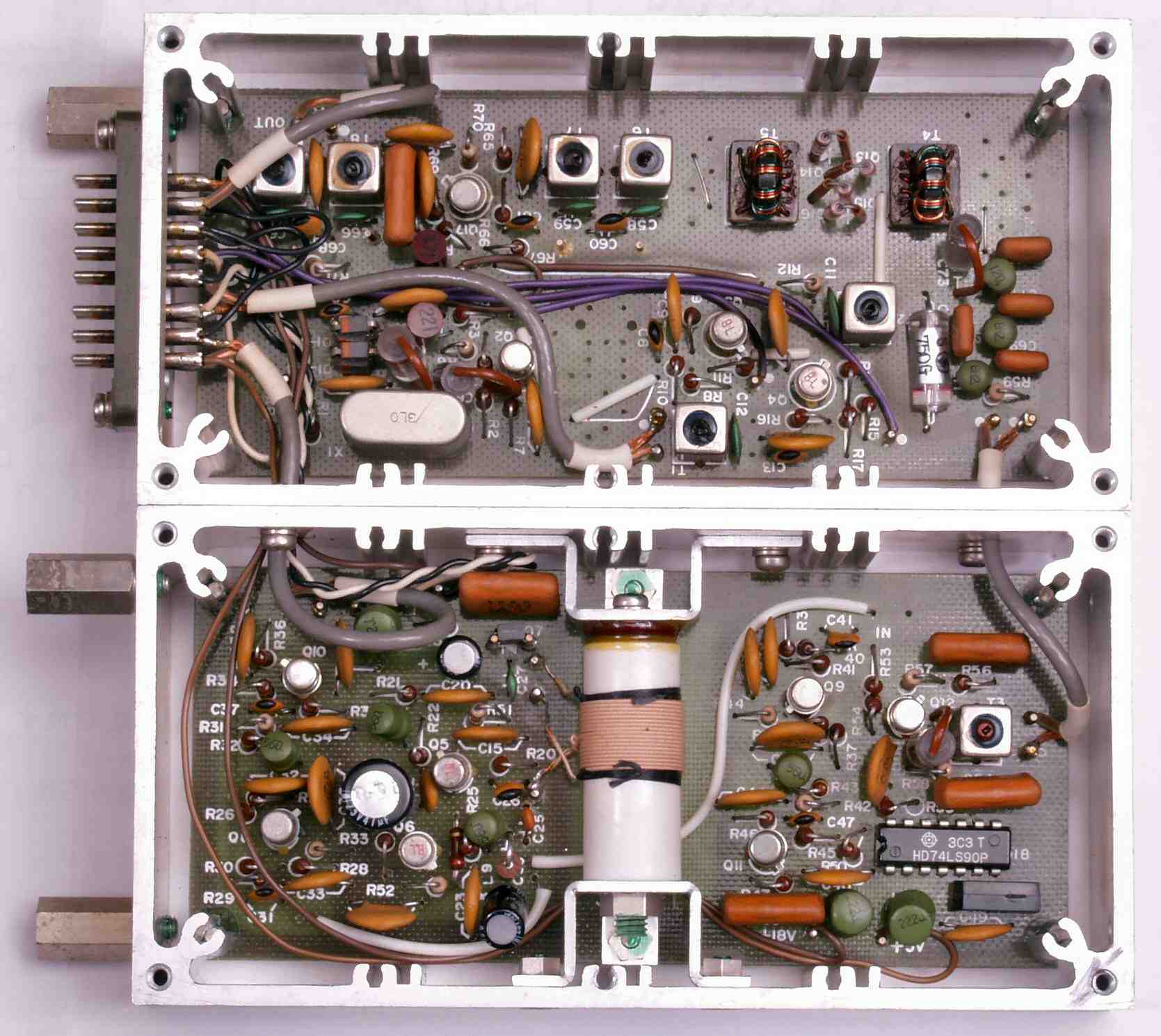

| Ｃ−４Ｂ． 修理後 ＩＦ・AMP ＤＥＴ部。 ＦＥＴ（電解トランジスター）４個、全電解コンデンサー、抵抗２本交換、ＦＡＸ水晶交換 |
 |

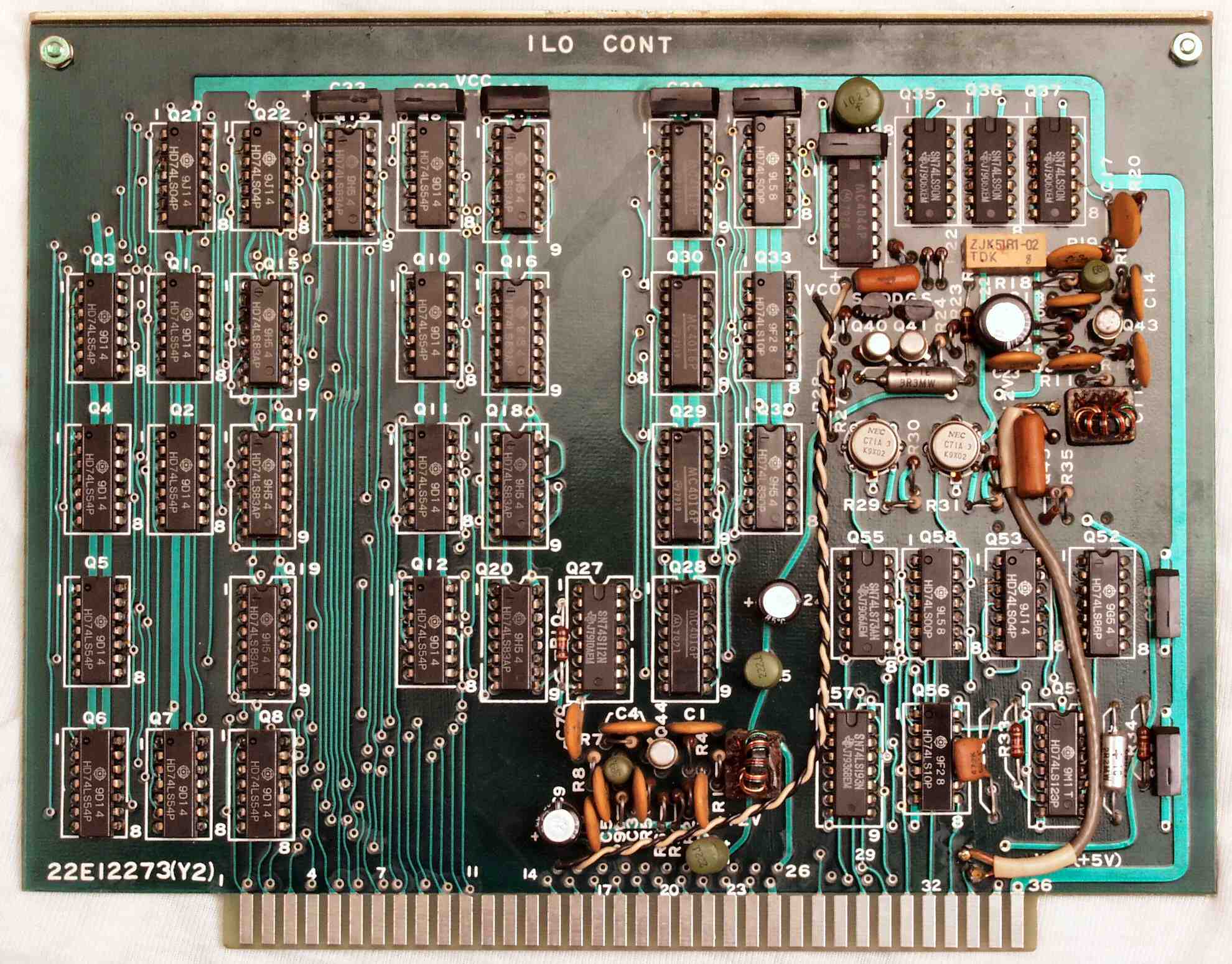

| Ｃ−５Ａ． 修理前 １ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板 |
|
| Ｃ−５Ｂ． 修理後 １ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板 ＦＥＴ（電解トランジスター）１個、全電解コンデンサー交換 |
 |
| Ｃ−６Ａ． 修理前 ３ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板 |
|
| Ｃ−６Ｂ． 修理後 ３ｓｔ・Lｏｃａｌ Ｃｏｎｔｒｏ基板 ＦＥＴ（電解トランジスター）１個、全電解コンデンサー交換 |
 |

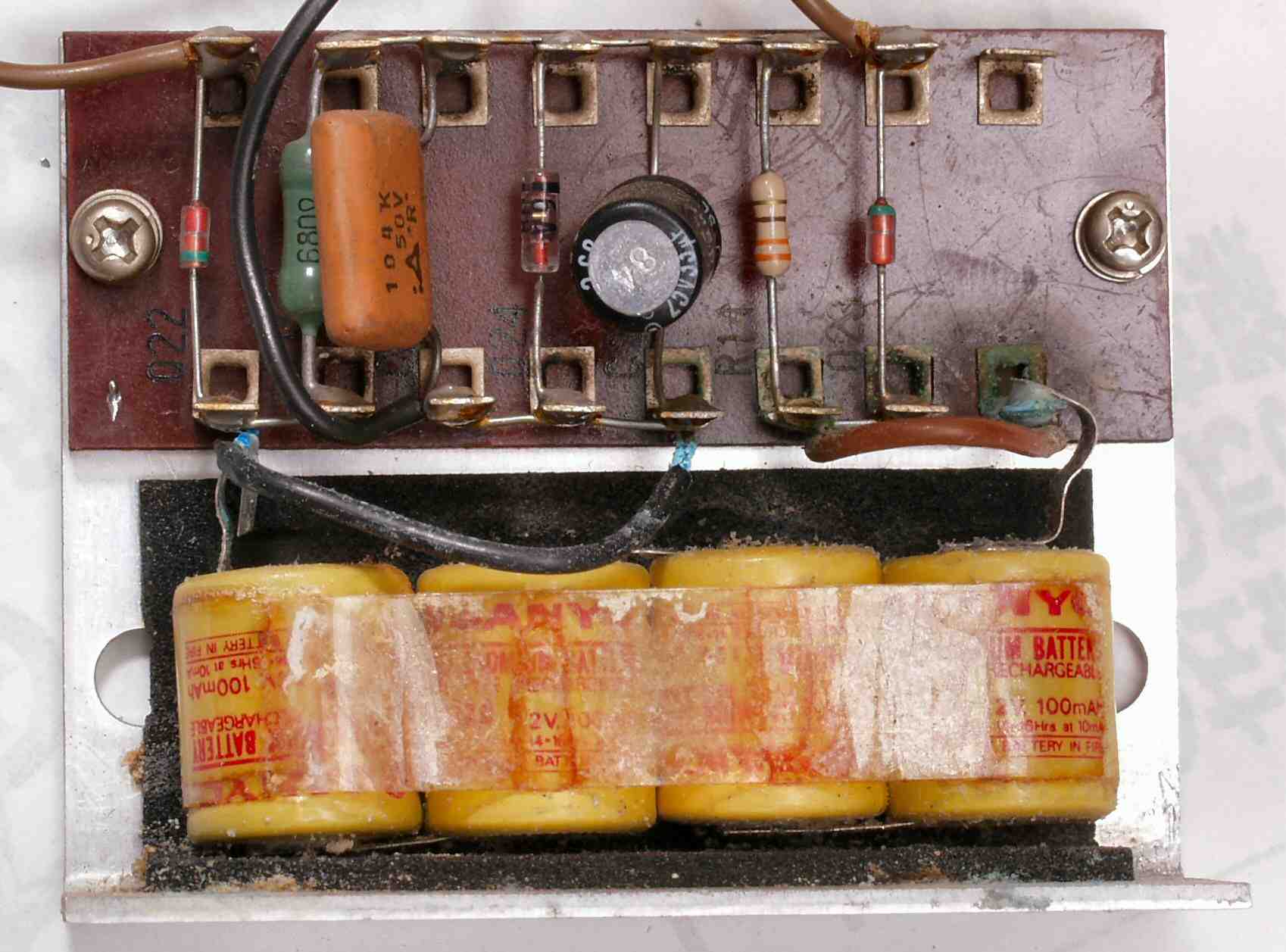

| Ｃ−７Ａ． 修理前 メモリー・バック・アップニッカド電池 液漏れしている |
 |

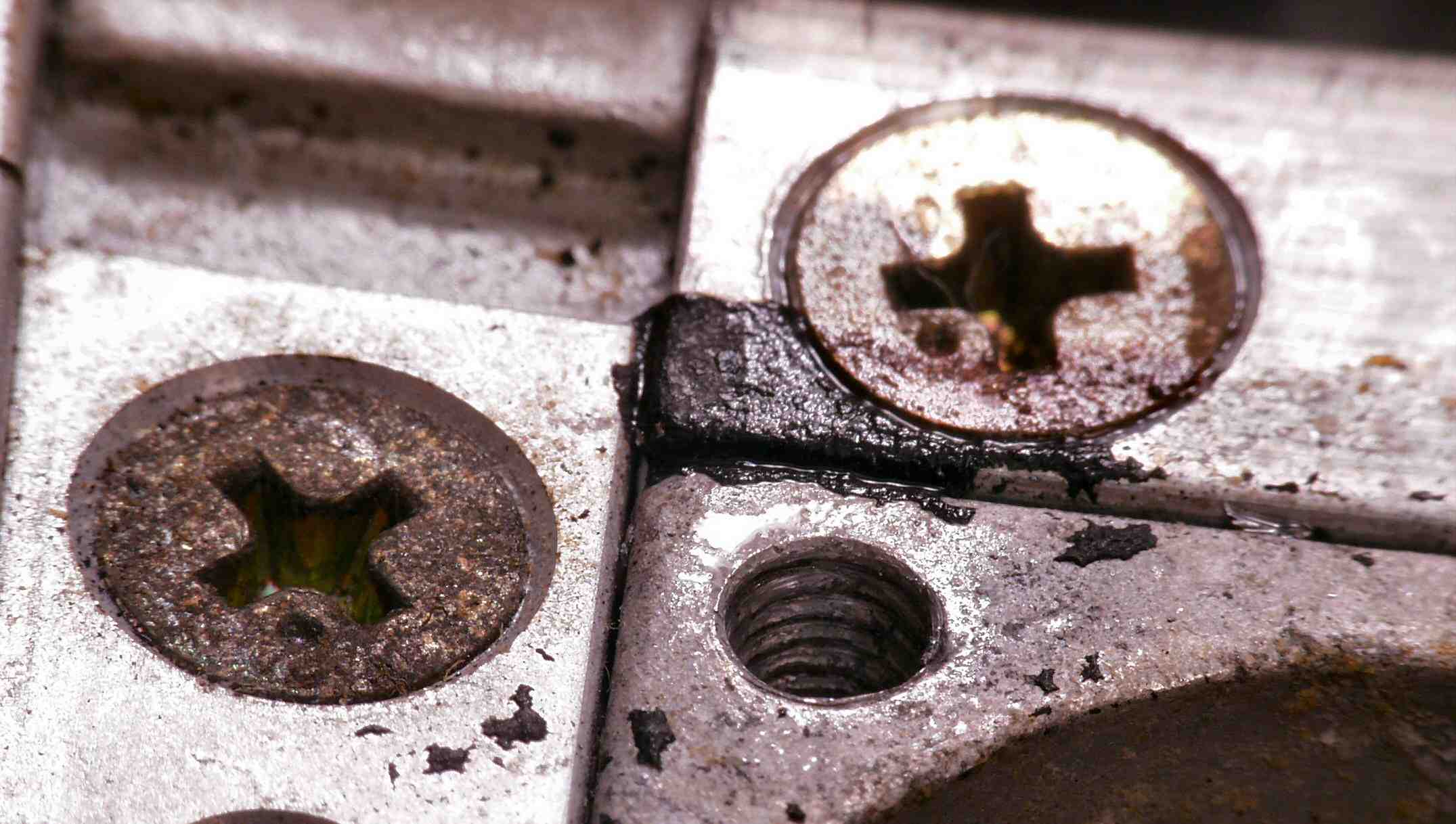

| Ｃ−７Ｂ． 修理中 メモリー・バック・アップニッカド電池の液漏れで腐食した止めネジ、これを取るのは大変！！ |
 |

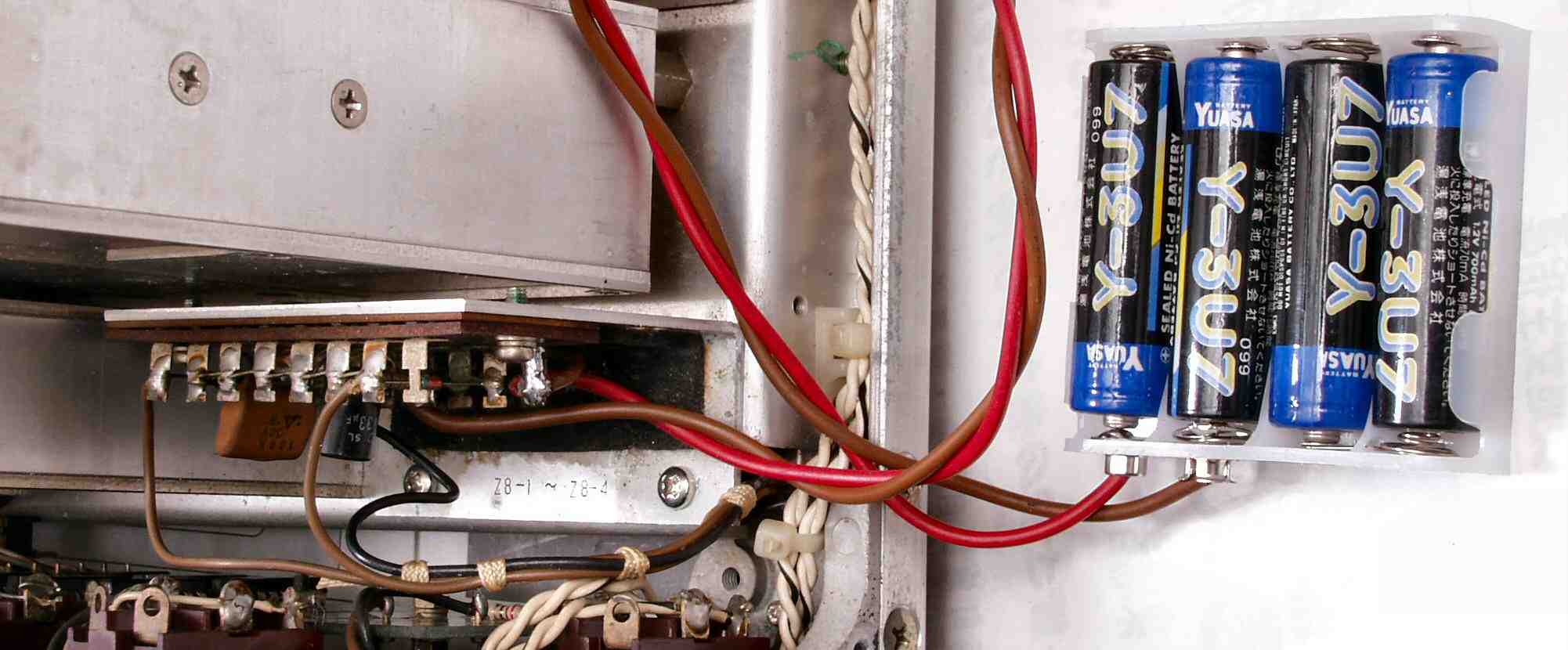

| Ｃ−７Ｃ． 修理後 メモリー・バック・アップニッカド電池 |
 |

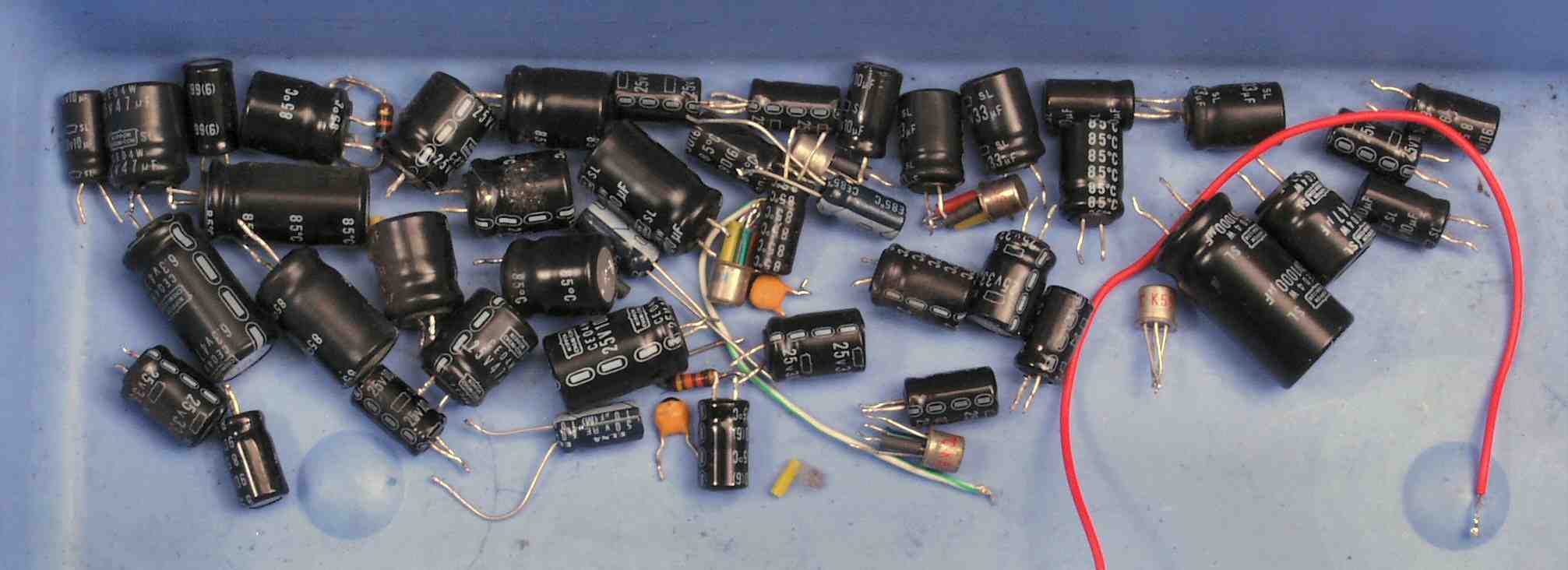

| Ｃ−８． 交換部品 |
 |
| Ｃ−９Ａ． 修理前 上から見る |
|
| Ｃ−９Ｂ． 修理後 上から見る |
 |
| Ｅ． 測定・調整 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｅ−１． 測定・調整 |
 |
| Ｅ−２． 周波数精度測定 １０ＭＨＺのＷＷＷ受信 さすがプロ器、周波数はドンピシャリ 。下手なＳＳＧは顔負け！ |
 |

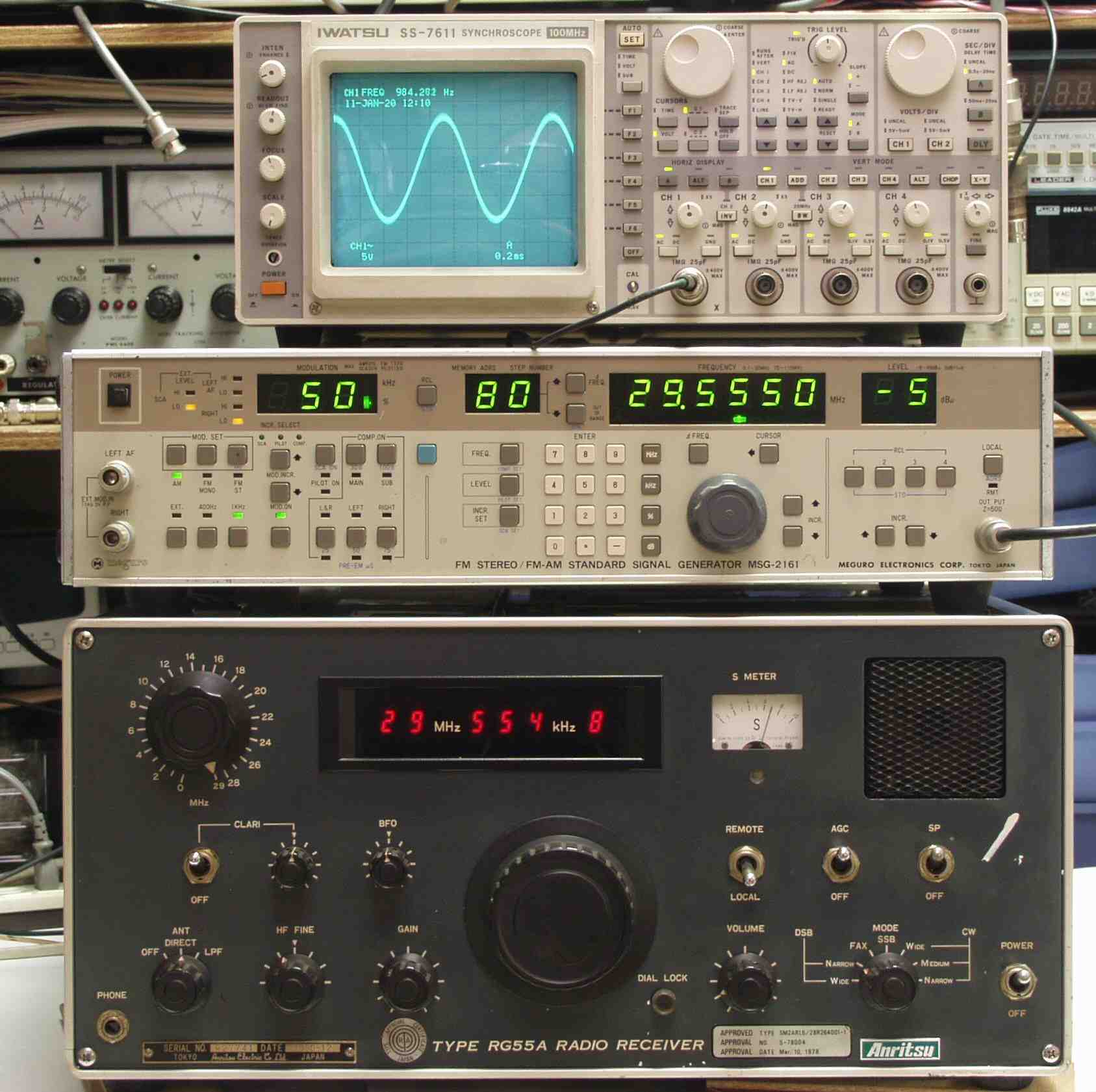

| Ｅ−３A． ２９MHZ感度測定 上のSSGより２９．５５５ＭＨＺのAM５０％変調の−５ｄBμ受信 本体６００Ω出力を測定。 以下、周波数設定以外同じ状態で測定する |
 |

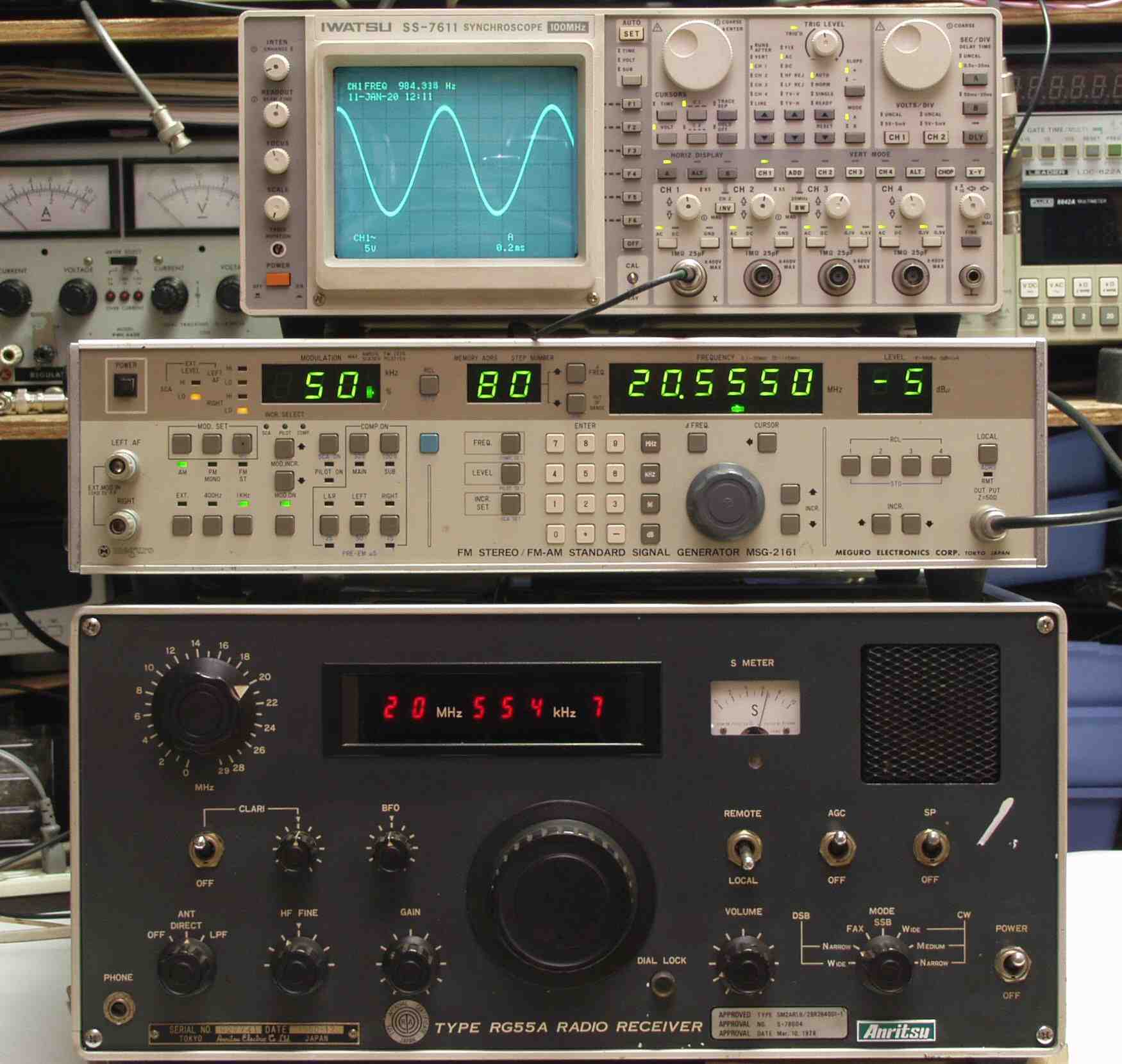

| Ｅ−３B． ２０MHZ感度測定 上のSSGより２０．５５５ＭＨＺのAM５０％変調の−５ｄBμ受信 |
 |

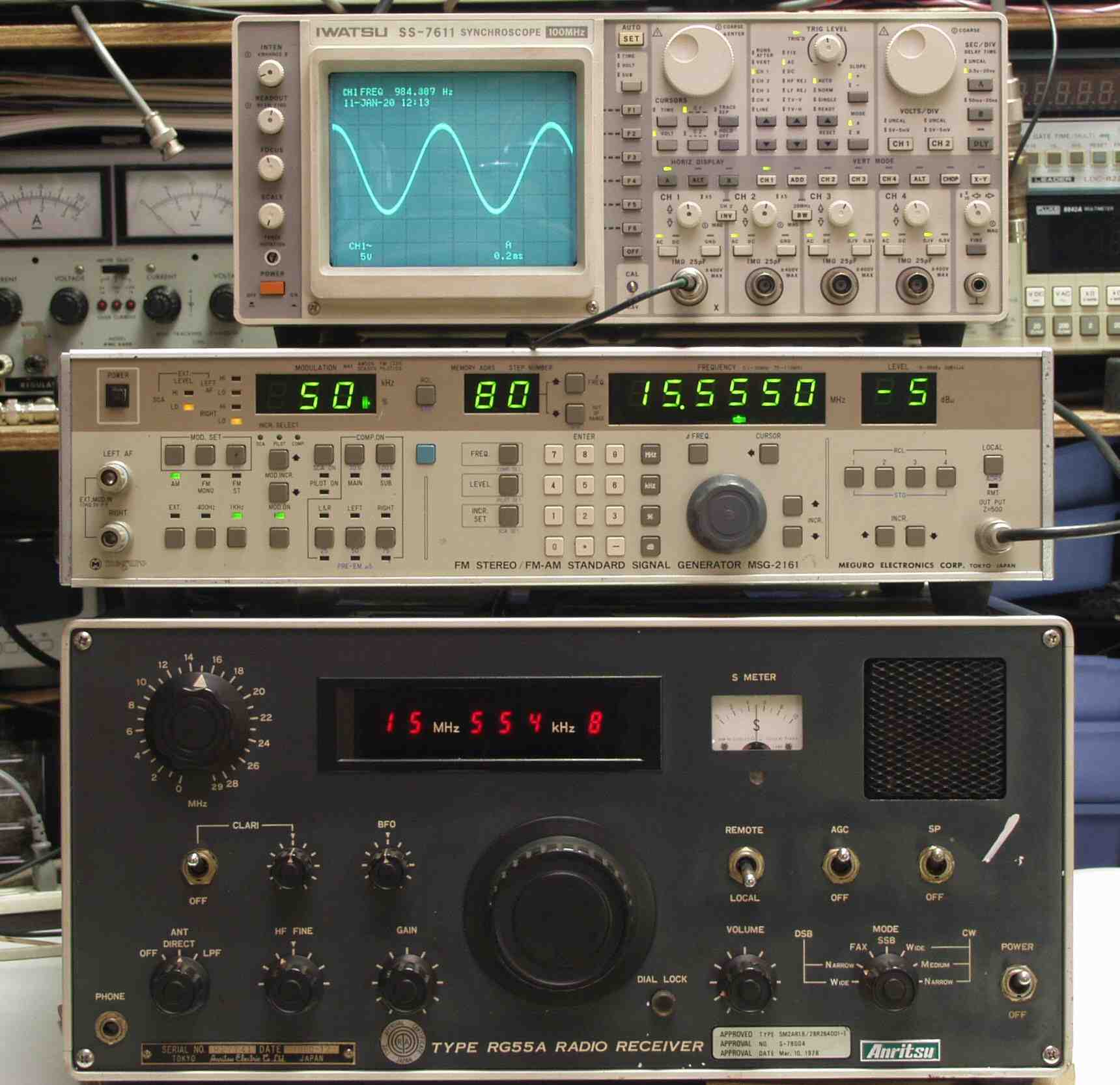

| Ｅ−３C． １５MHZ感度測定 上のSSGより１５．５５５ＭＨＺのAM５０％変調の−５ｄBμ受信 |
 |

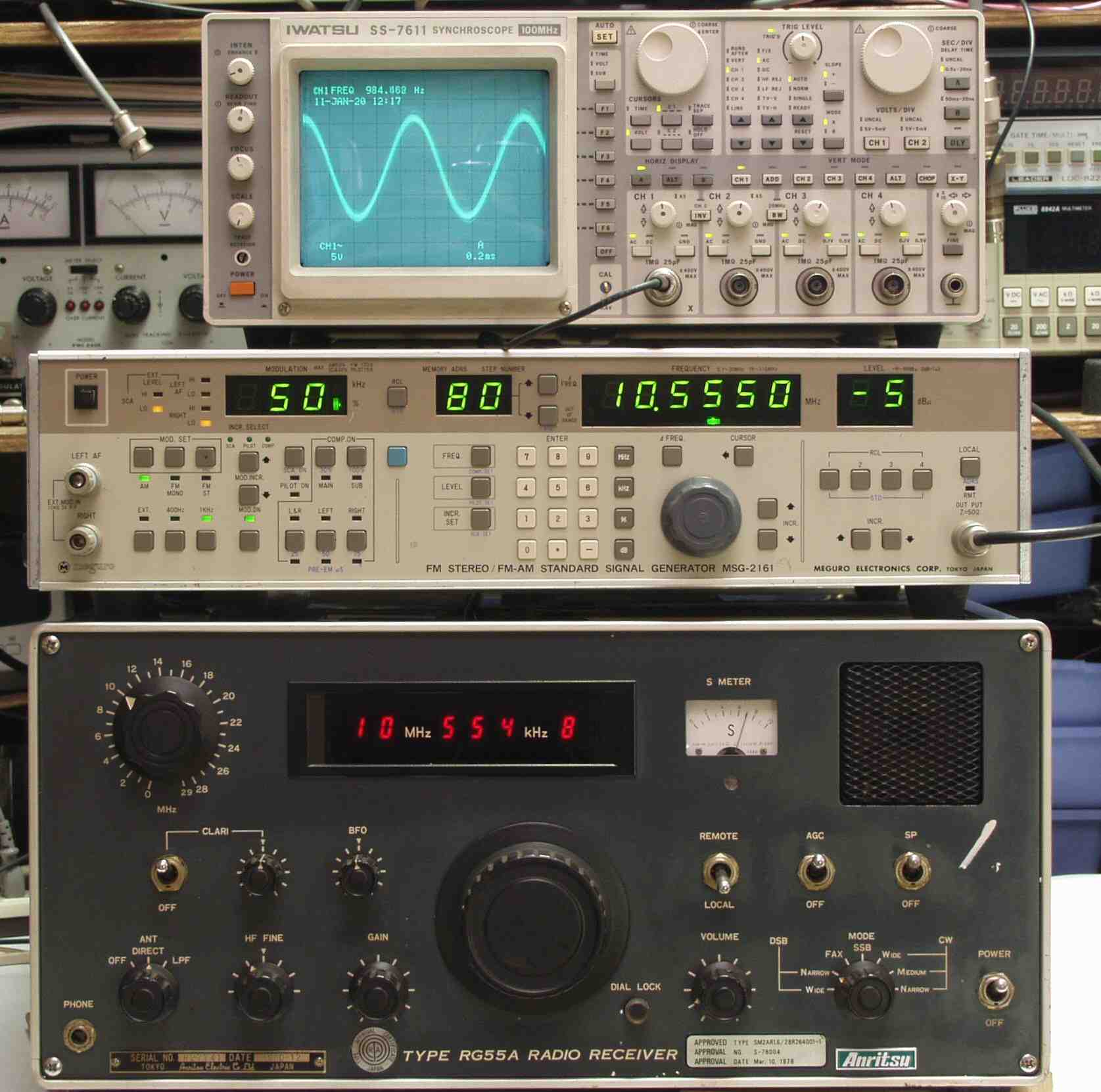

| Ｅ−３D． １０MHZ感度測定 上のSSGより１０．５５５ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

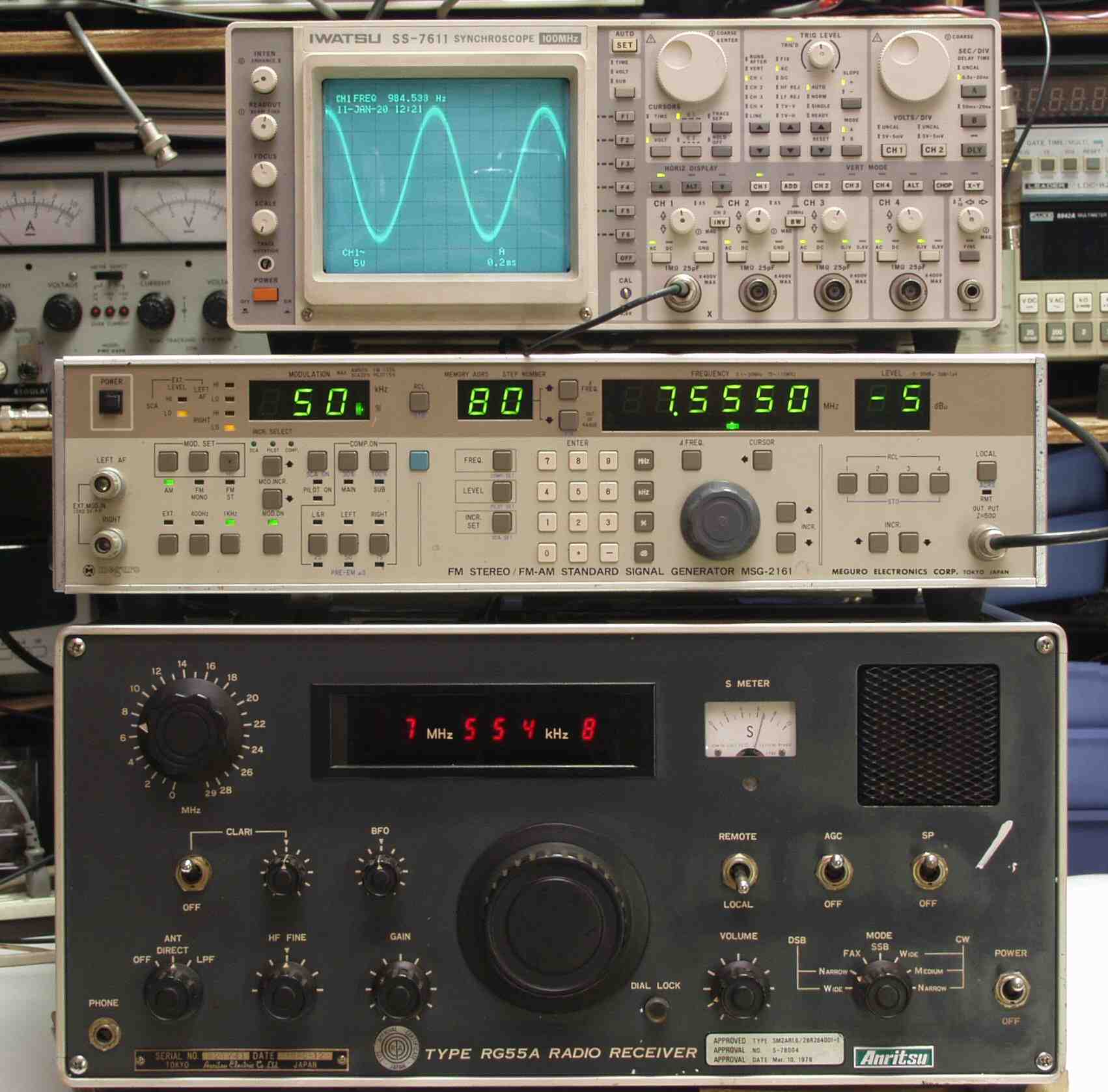

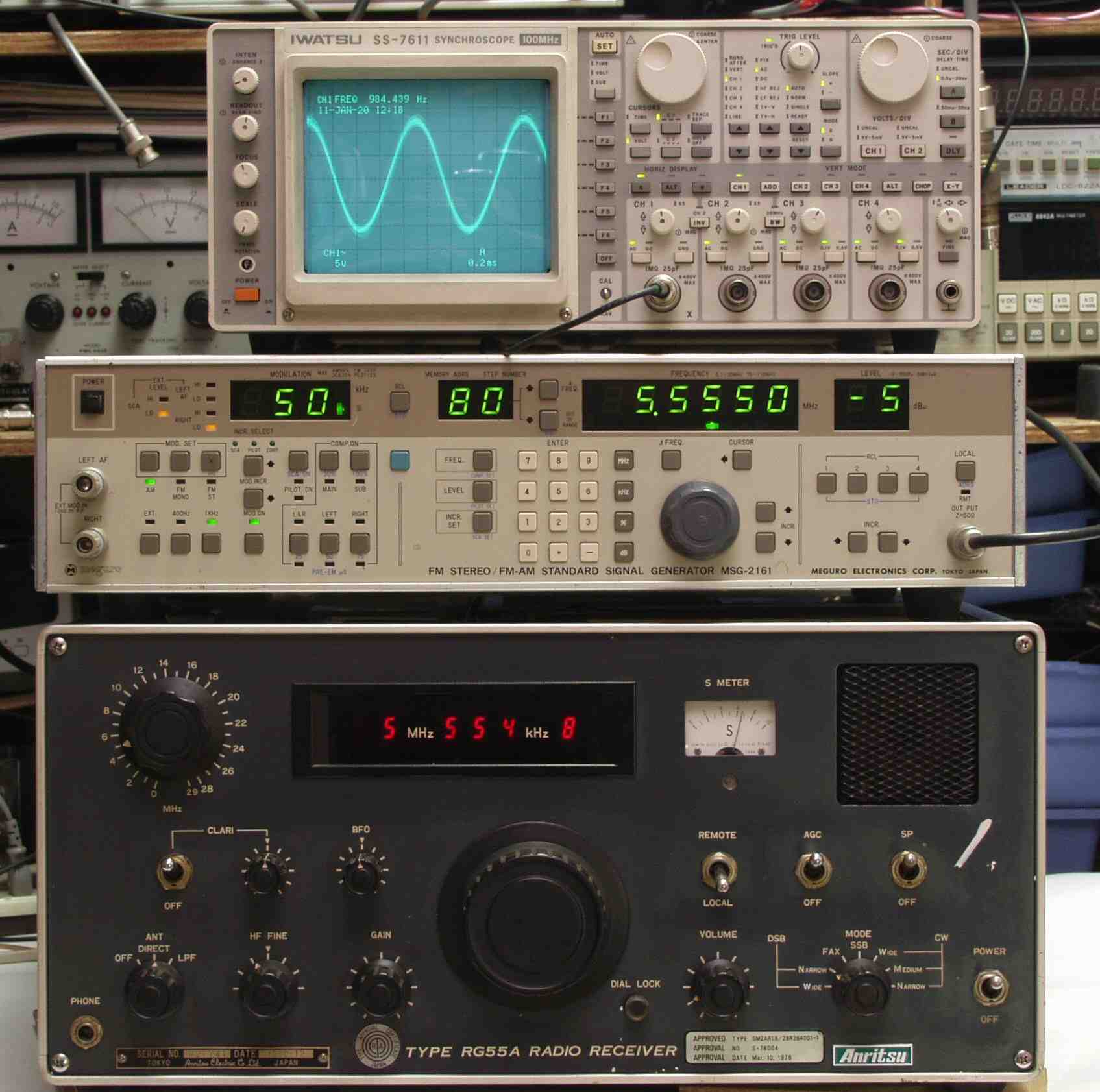

| Ｅ−３E． ５MHZ感度測定 上のSSGより５．５５５ＭＨＺのAM５０％変調の−５ｄBμ受信 |
 |

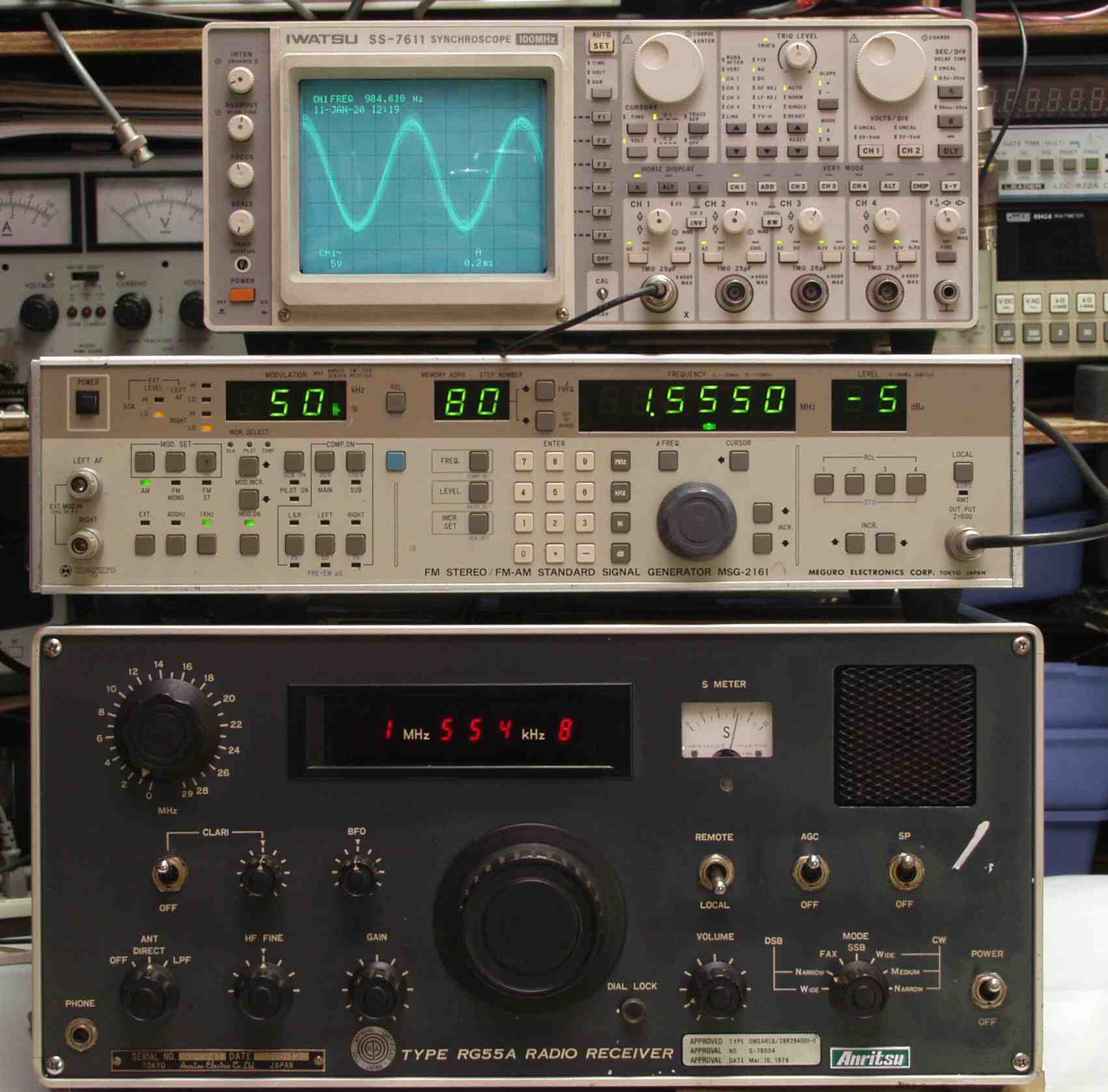

| Ｅ−３Ｆ． １MHZ感度測定 上のSSGより１．５５５ＭＨＺのAM５０％変調の−５ｄBμ受信 |
 |

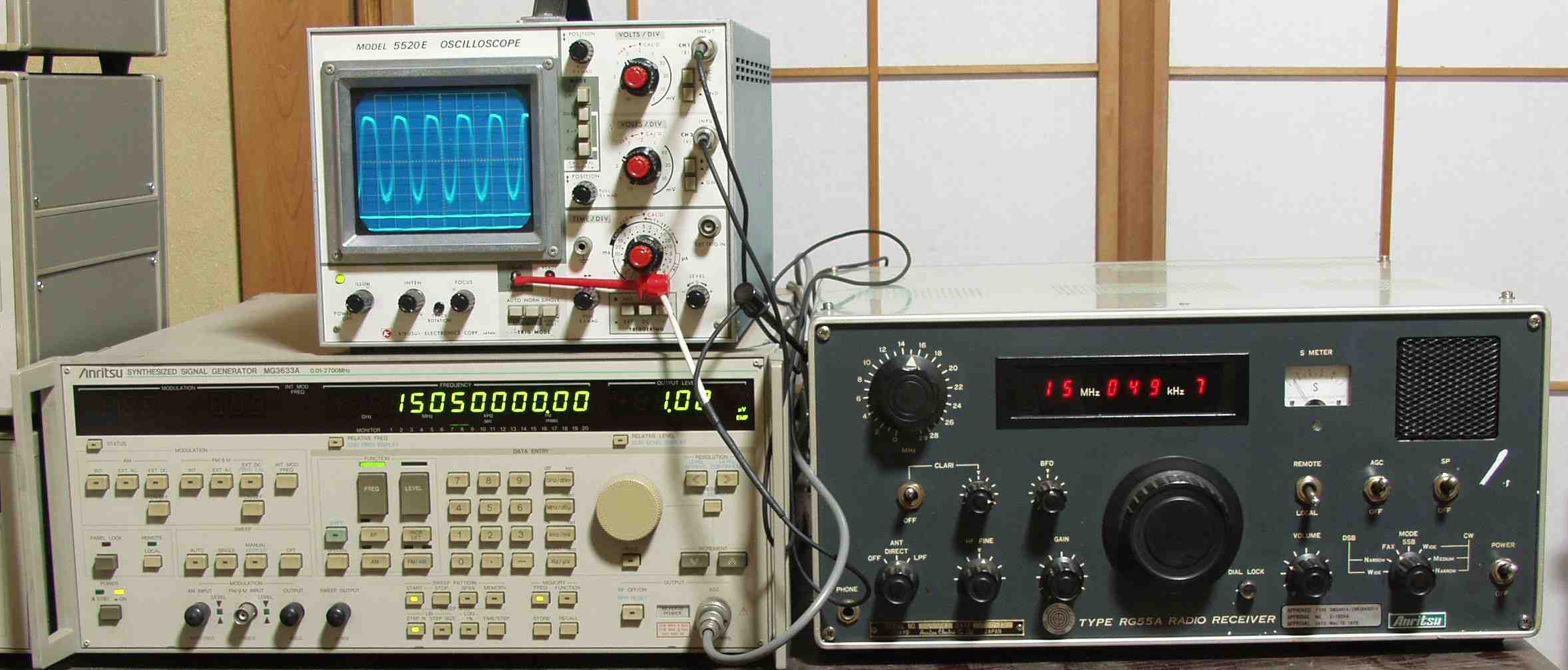

| Ｆ． 上位測定機器での調整・測定 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｆ−１． １５MHZ感度測定 上のSSGより１５．０５ＭＨＺの信号１μＶをＣＷで受信 ＢＦＯを１ＫＨＺに調整して、ＳＰ出力を測定 |
 |

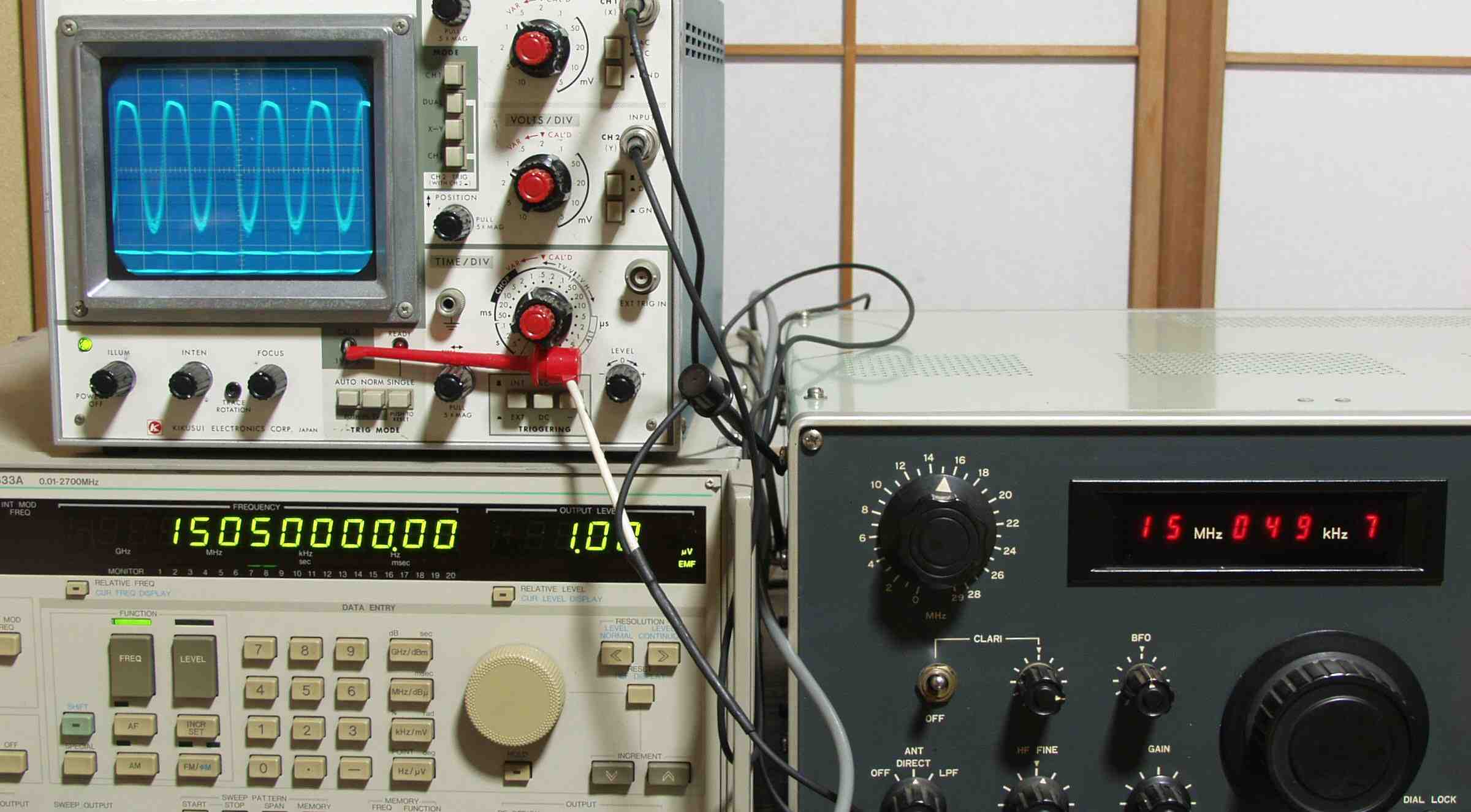

| Ｆ−２． 下の波形は１ＫＨＺ |
 |

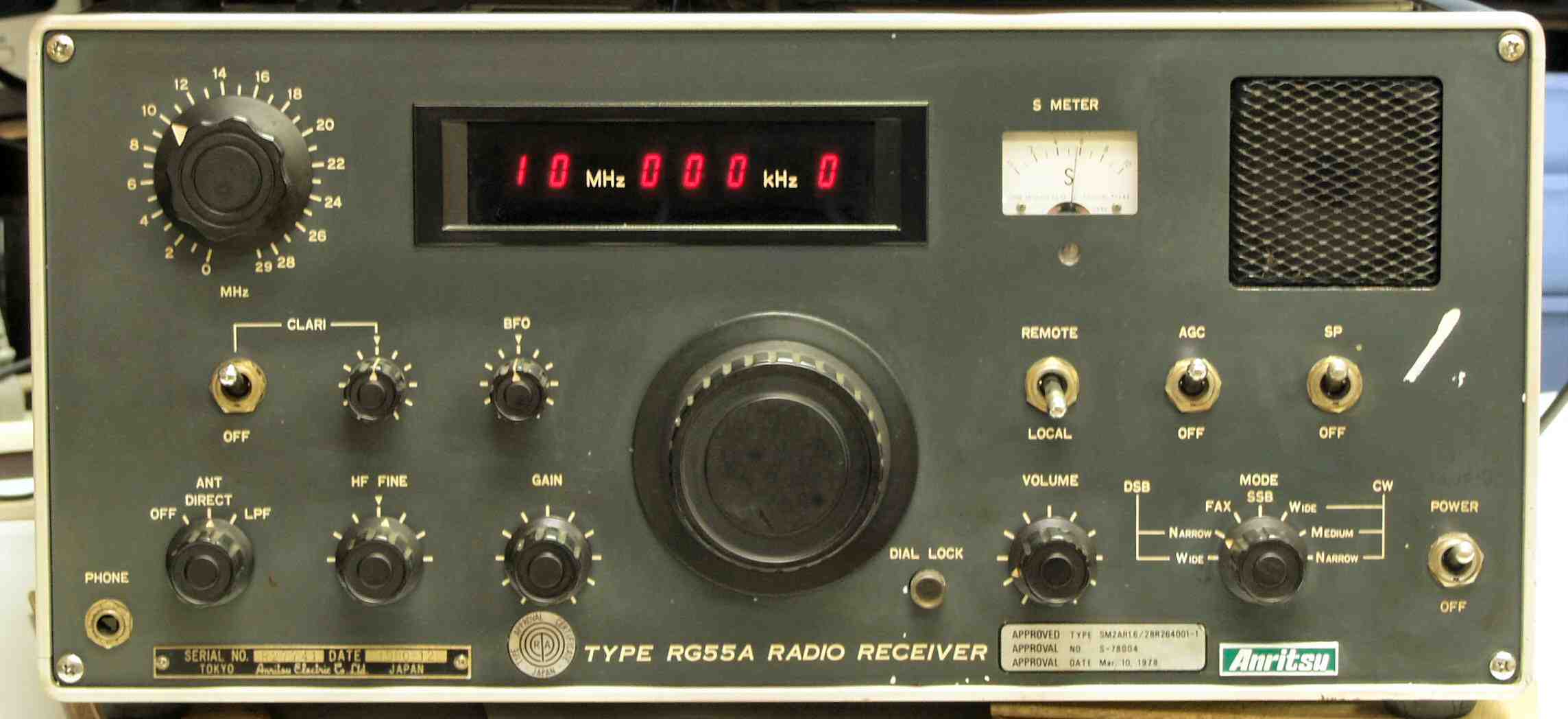

| Ｆ−３． 完成、２４時間エージング中 規制緩和のお陰で、ヘビーデュティなプロの業務から開放され、ハムの世界で余生を迎える幸せな機器 |
 |
| 回路図があるので楽 |
 |
