ＳＡＢＡ　ＨｉＦｉ　Ｓｔｕｄｉｏ　ⅡＡ（２ａ）　Ｓｔｅｒｅｏ修理記録

　　　識別の為緑色養生テープ有り　　　　　２０２２／１２／１８持込　　　　１２／２８修理保留で返却　

Ａ．　修理前の状況。

オークションでそのデザインが目に留まり、状態も良いということでＳＡＢＡ　ＨｉＦｉ　Ｓｔｕｄｉｏ　ⅡＡ（２ａ）購入しました。
使用し始めて間もなく雑音が出たり、音がふらつき消失したりと不具合が出始めました。
ヤフオークションで国内個人修理業者さんにお願いしましたが、数日雑音歪は消えて「よかった」と思いましたが間もなくそれはひどくなっていきました。
修理費は７０，０００円でした。
再度壊れたときの修理は難しいといわれました。
ヤフオークションで国内個人修理業者二軒目は一軒目の件を伝えてお願いしました。
部品等かなり交換したようですが「諦めてください」とのことでした。
費用は３０，０００円でした。
見た目、音、大変気に入っていたものなので、どうして諦めきれず購入したオークション先方にお願いして同じものがもう一台あるとのことで、そのＳＡＢＡ　ＨｉＦｉ　Ｓｔｕｄｉｏ　ⅡＡ（２ａ）．２台目を譲ってもらいました。
到着後これもしばらくは良かったのですが１台目と似たような症状が出始め聴くに堪えない音になってしまいました。
「古いものだからしかたないのか・・・」残念でなりませんでした。
と諦めかけたときたまたまこの『ＡＭＰ修理工房』にたどり着きました。
「大丈夫ですよ」と言ってもらえた時本当にうれしかったです。
この際なので２台ともお願いすることにしました。

B．　原因。

オーバホール修理依頼。
出力ＡＭＰ故障。
他点検中。

Ｃ．　修理状況。

終段ＴＲ（トランジスター）の交換

Ｄ．　使用部品。

ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　４個。

Ｆ．　修理費　　　　　２０，０００円　　　「見積・点検費用」
　　　　　　　　　　　　　ゲルマニウムＴＲ（トランジスター）捜すのに時間がかかるため、１時返却。

Ｓ．　ＳＡＢＡ　ＨｉＦｉ　Ｓｔｕｄｉｏ　ⅡＡ（２ａ）　Ｓｔｅｒｅｏ　仕様（カタログ・マニアルより）。

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

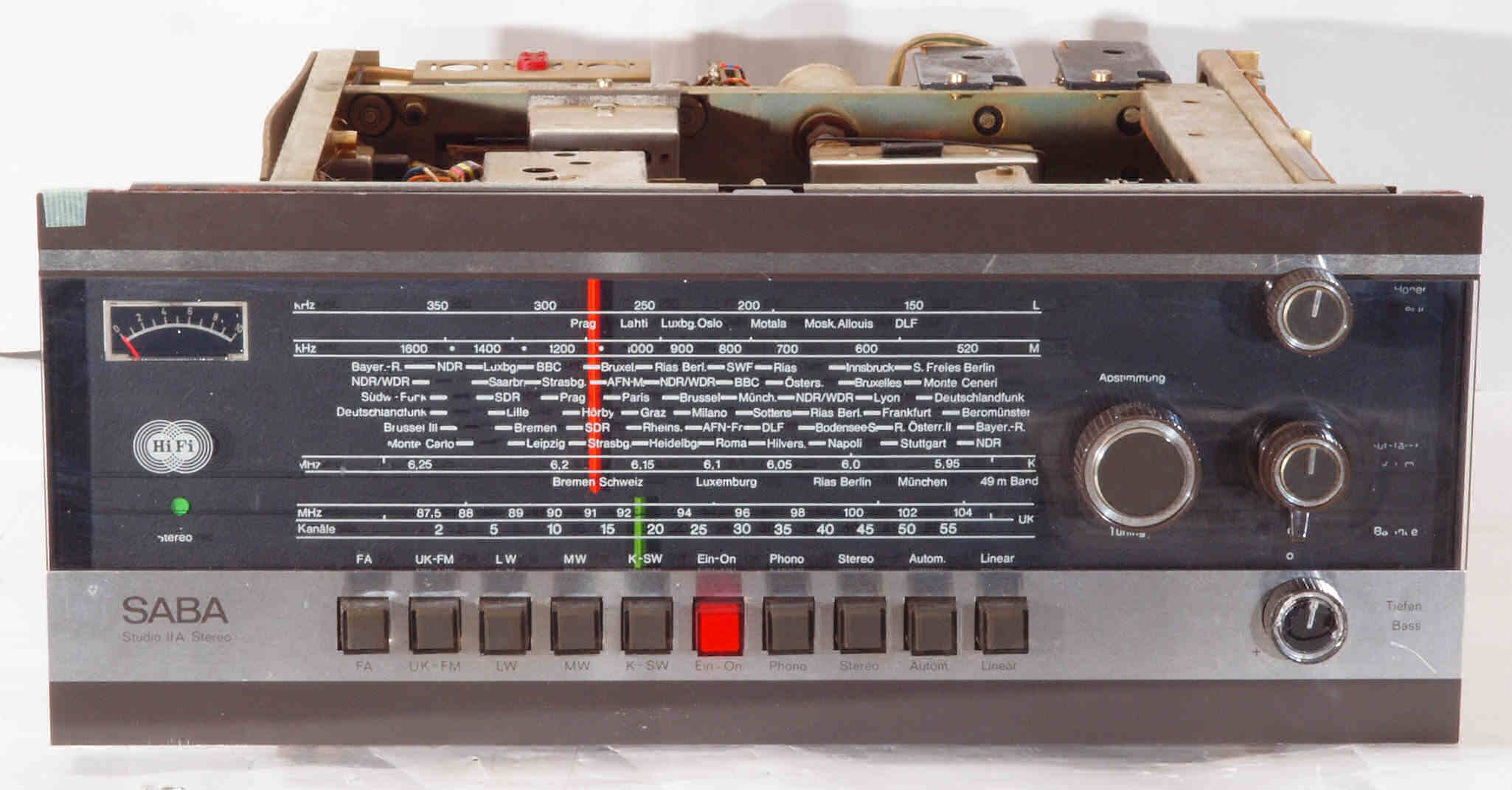

Ａ１１．　点検中　前から見る。　木箱ケースはユーザーが修理の為無。

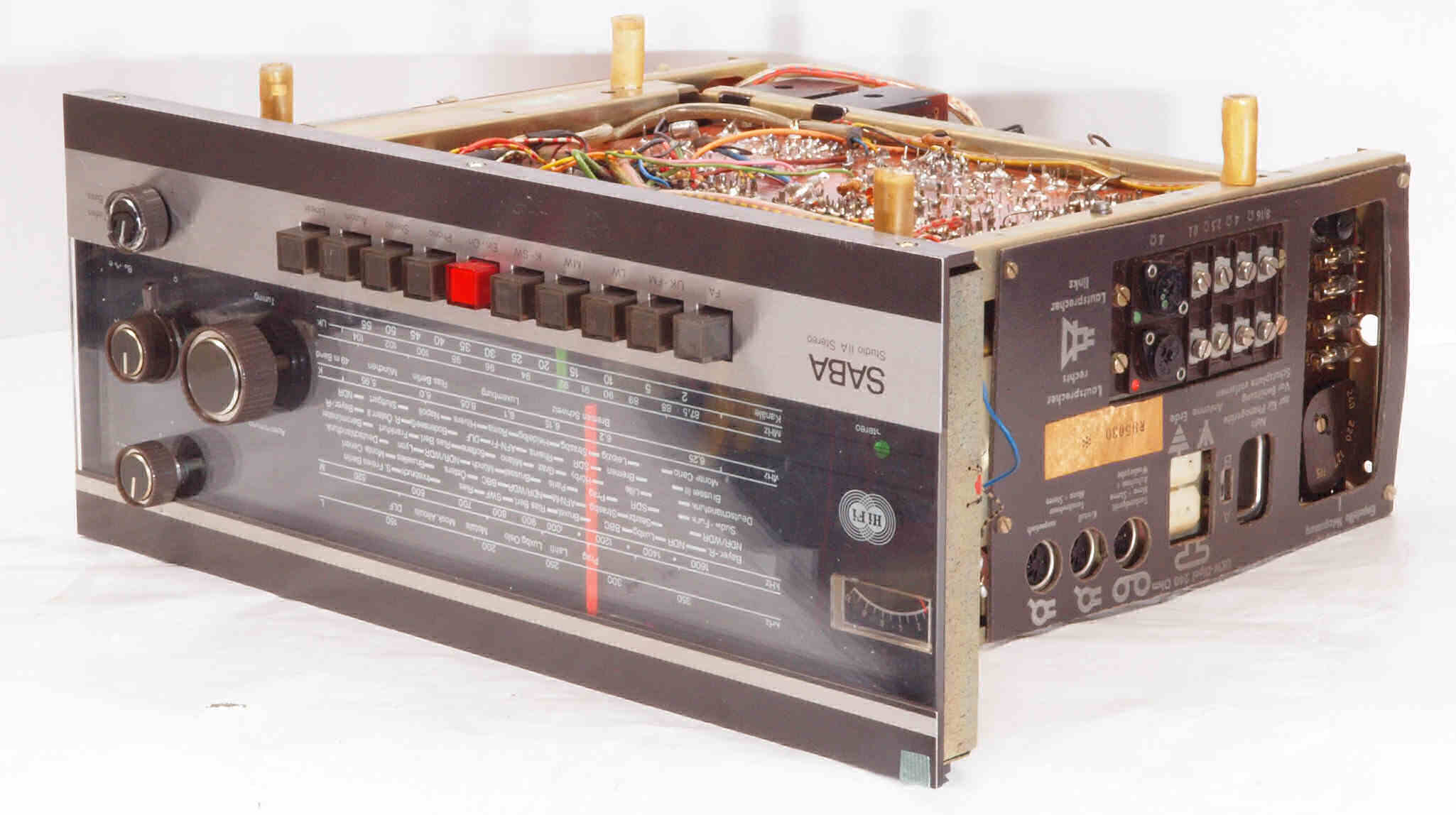

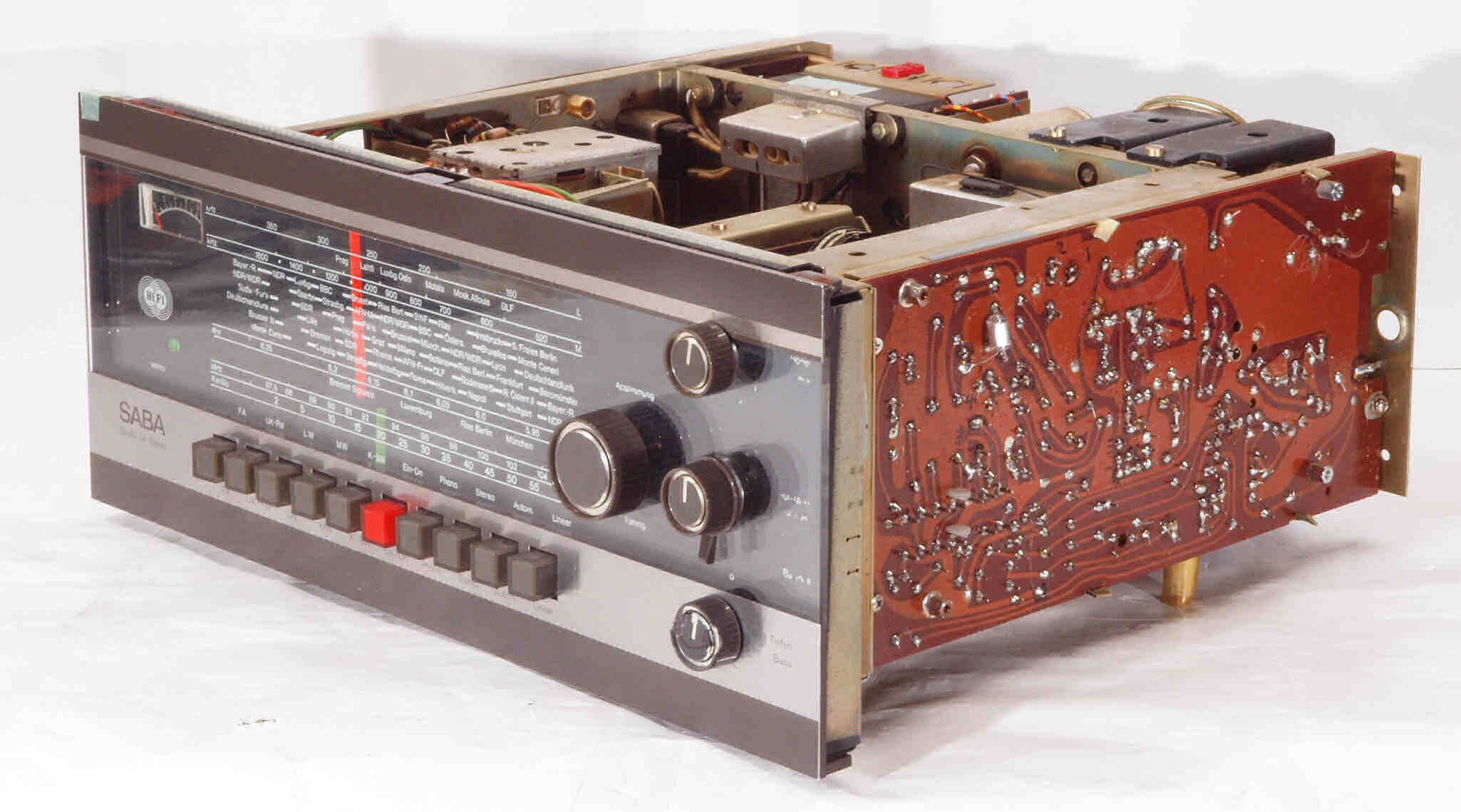

Ａ１２．　点検中　前右から見る。　横シールド無。

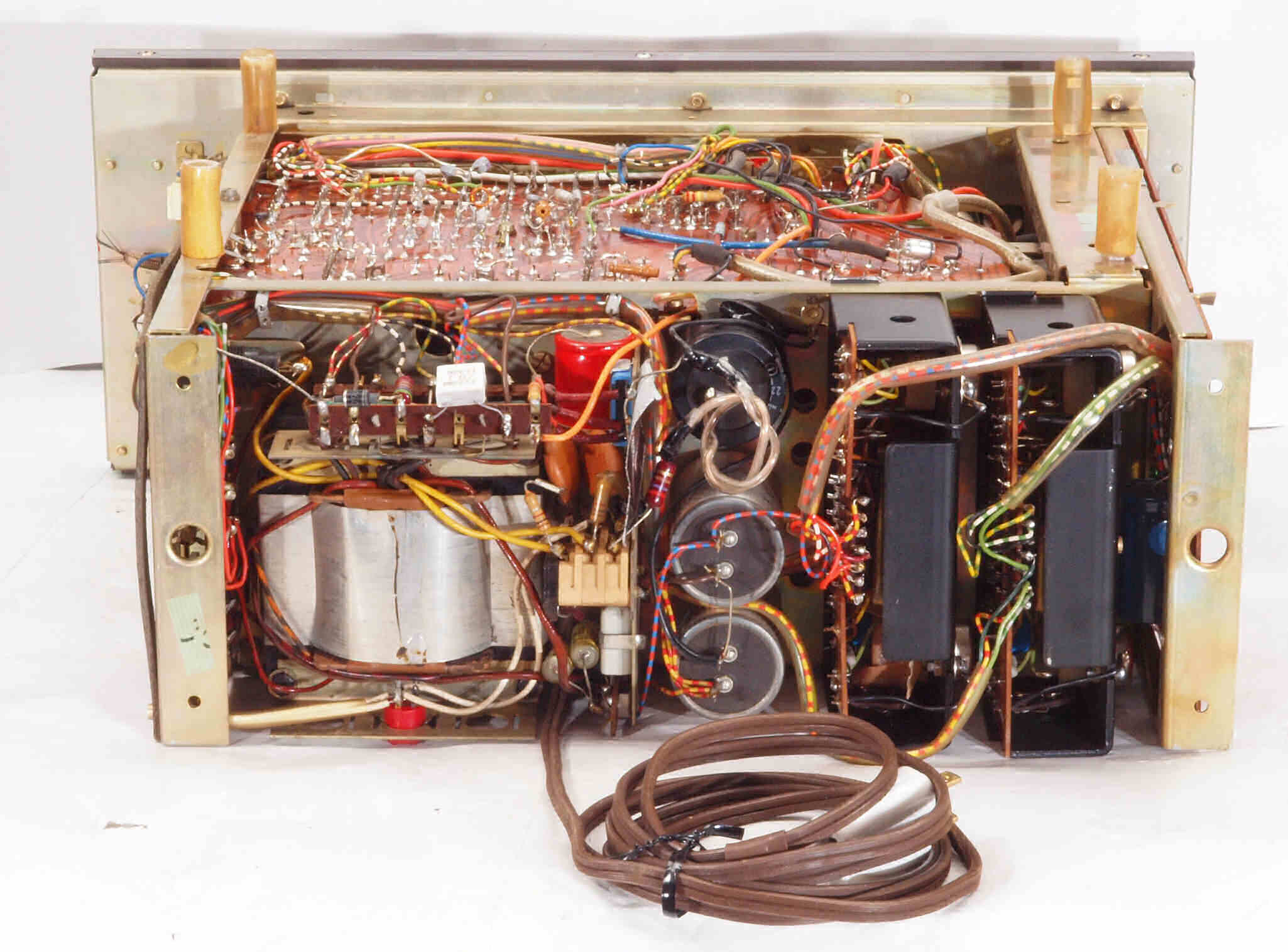

Ａ１３．　点検中　後から見る

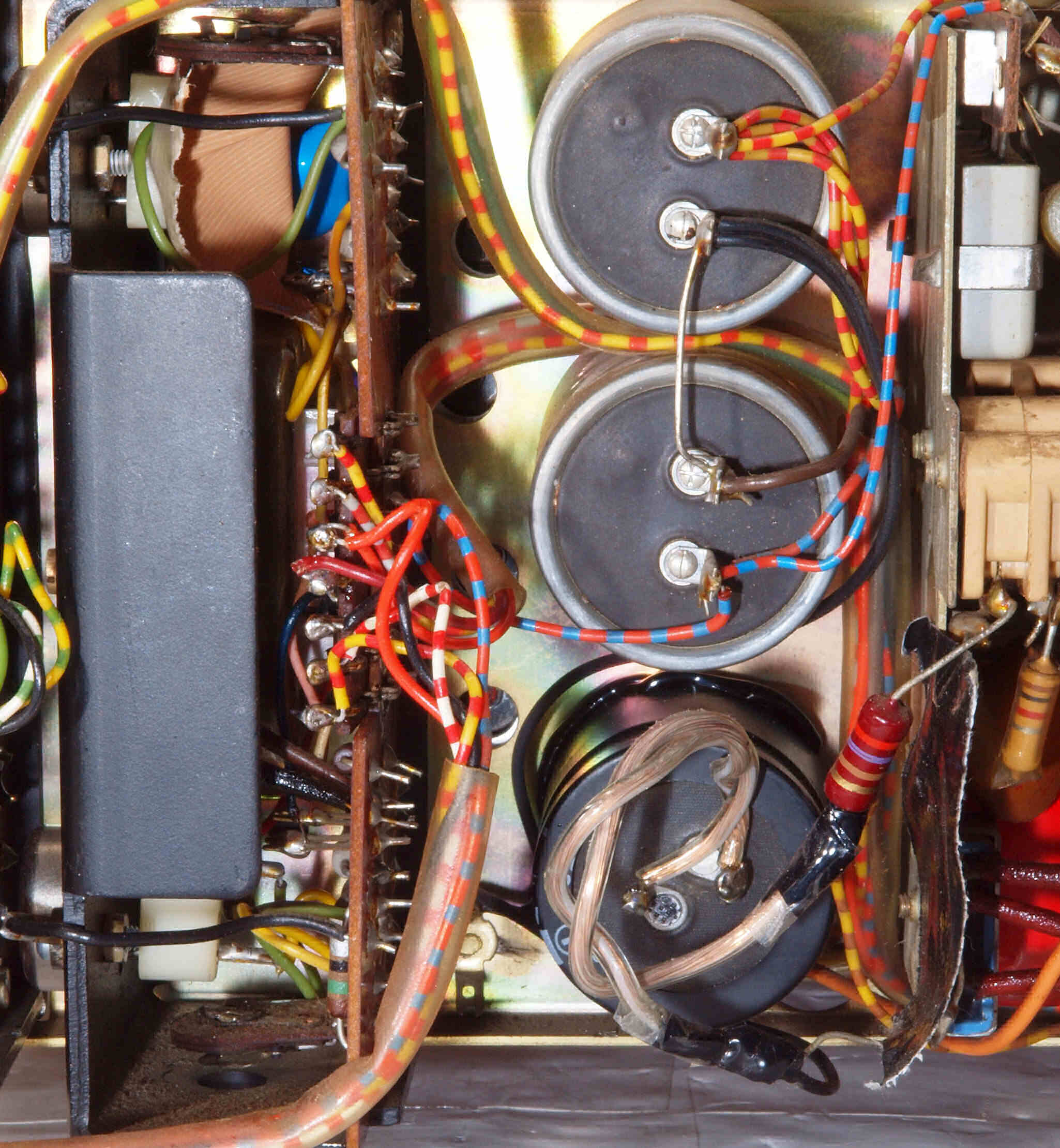

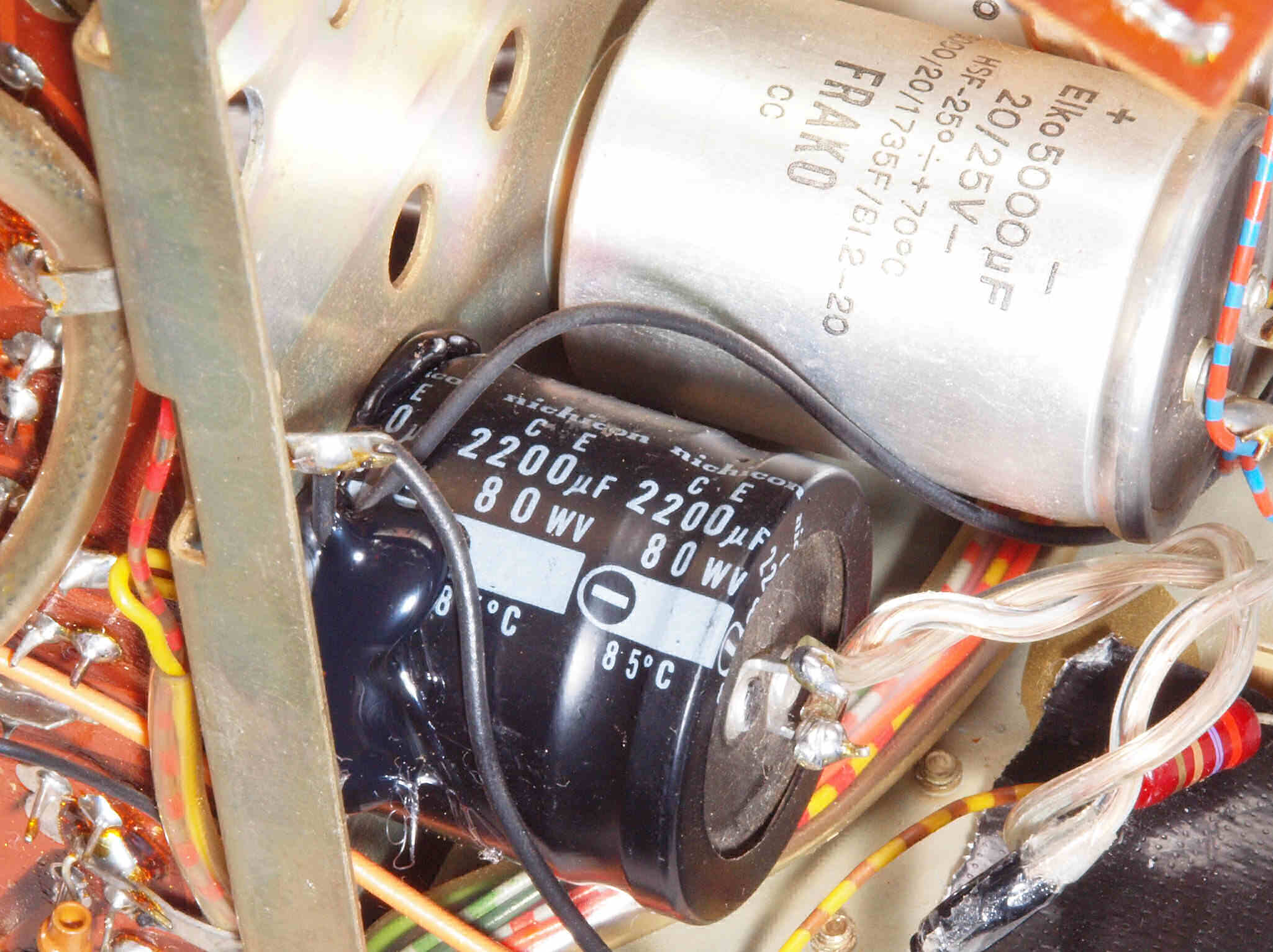

Ａ１３２．　点検中　後から見る、電解コンデンサー１個が交換されている。

Ａ１３３．　点検中　後から見る、電解コンデンサー１個が交換されている。
　　　　　　　　　　　　　　　交換した電解コンデンサーは使用電圧が２倍以上でＥＳＲが異なる。
　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

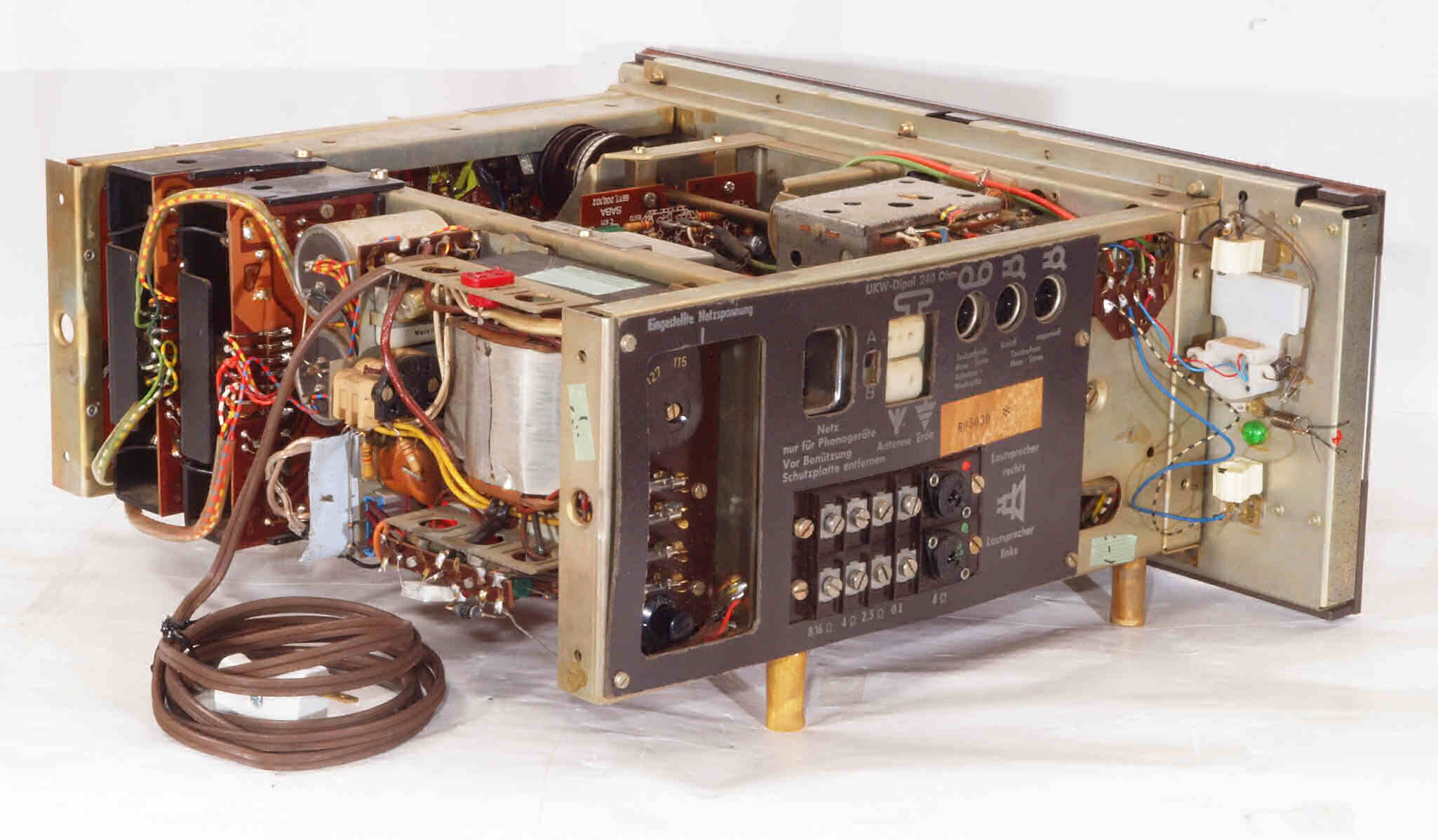

Ａ１４．　点検中　後左から見る

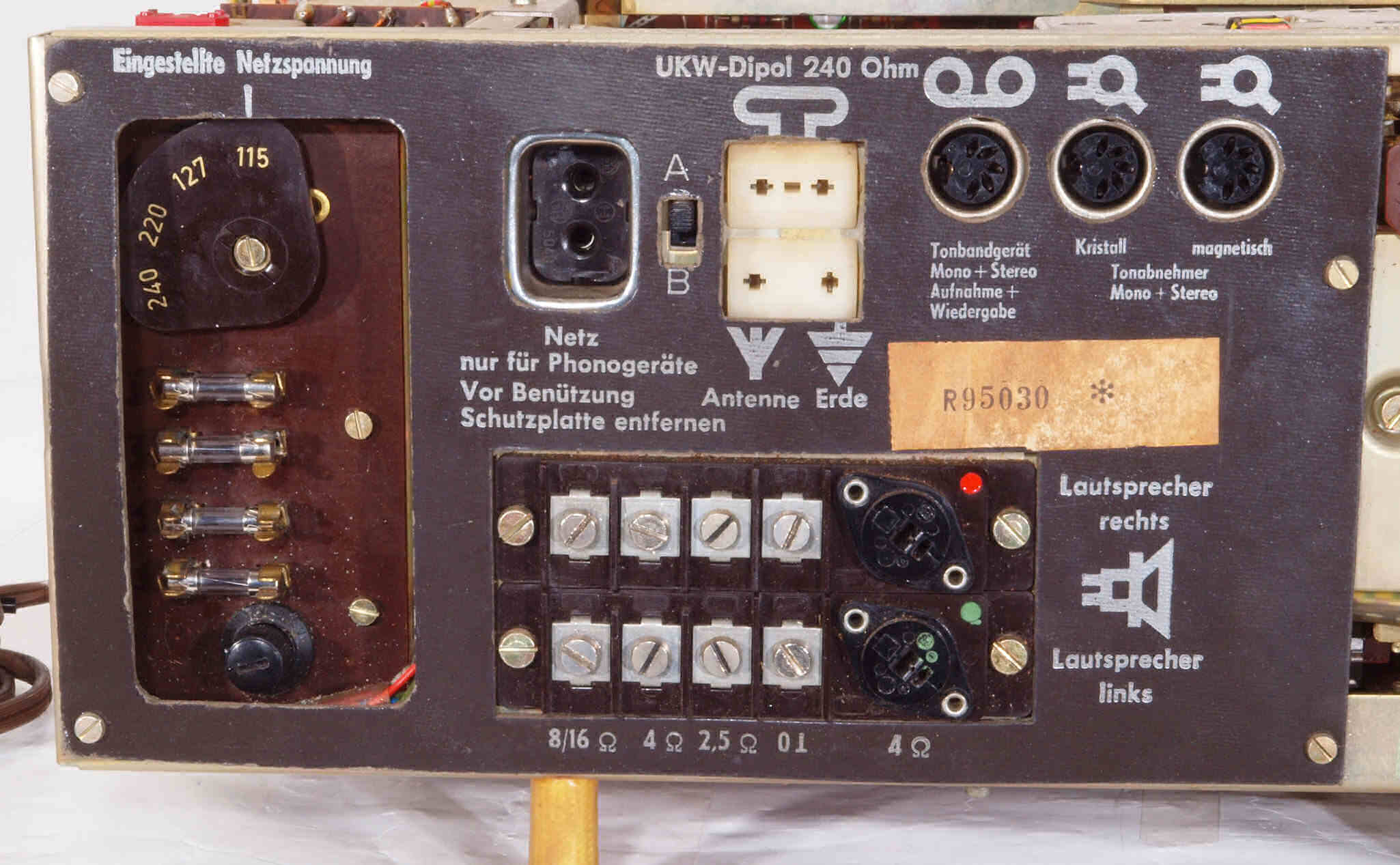

Ａ１５．　点検中　左から見る、入出力端子郡。左側の４本のヒューズ０．５Ａの内２本が溶断している。

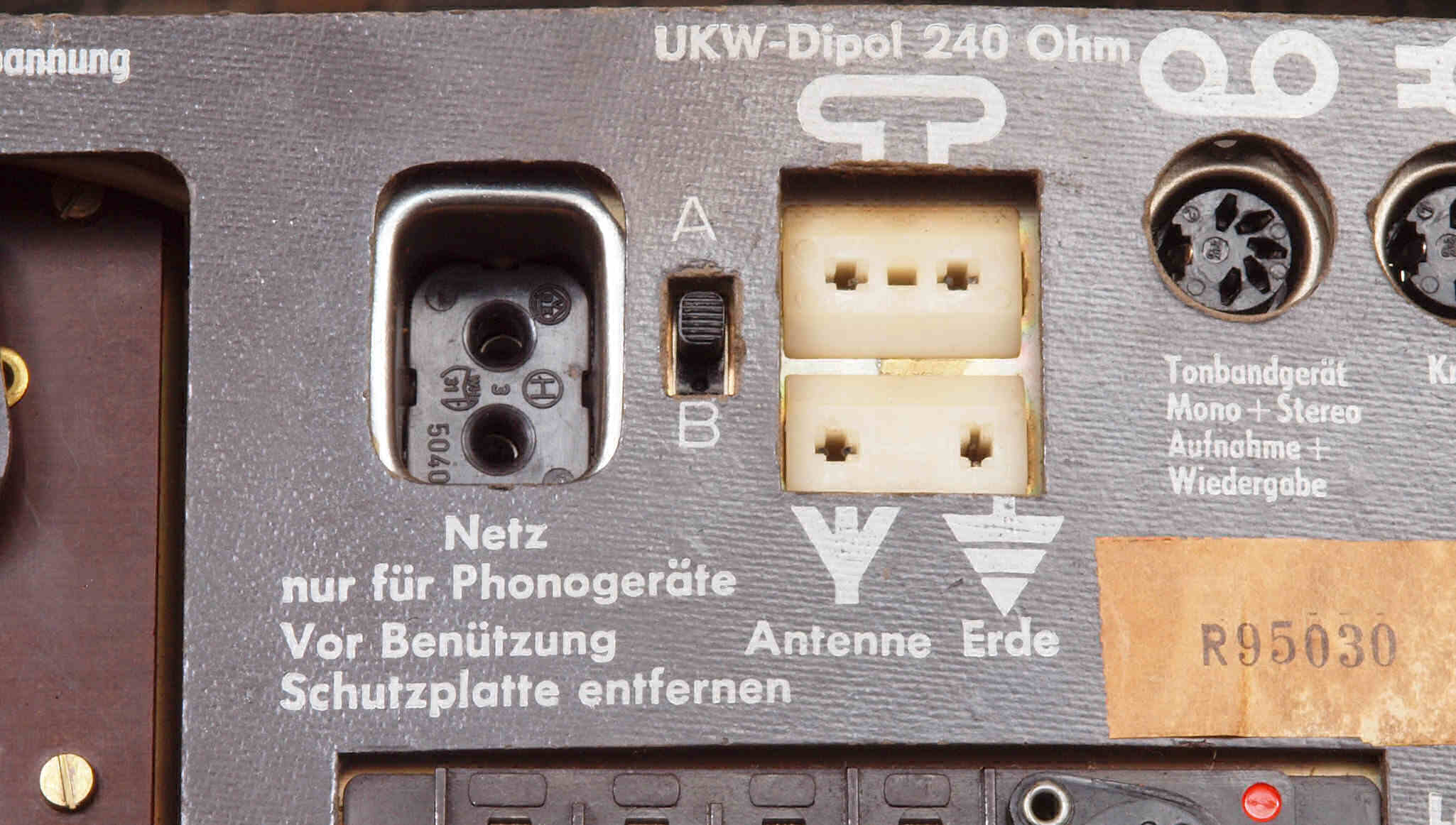

Ａ１６．　点検中　左から見る、ＡＣ出力端子がある。

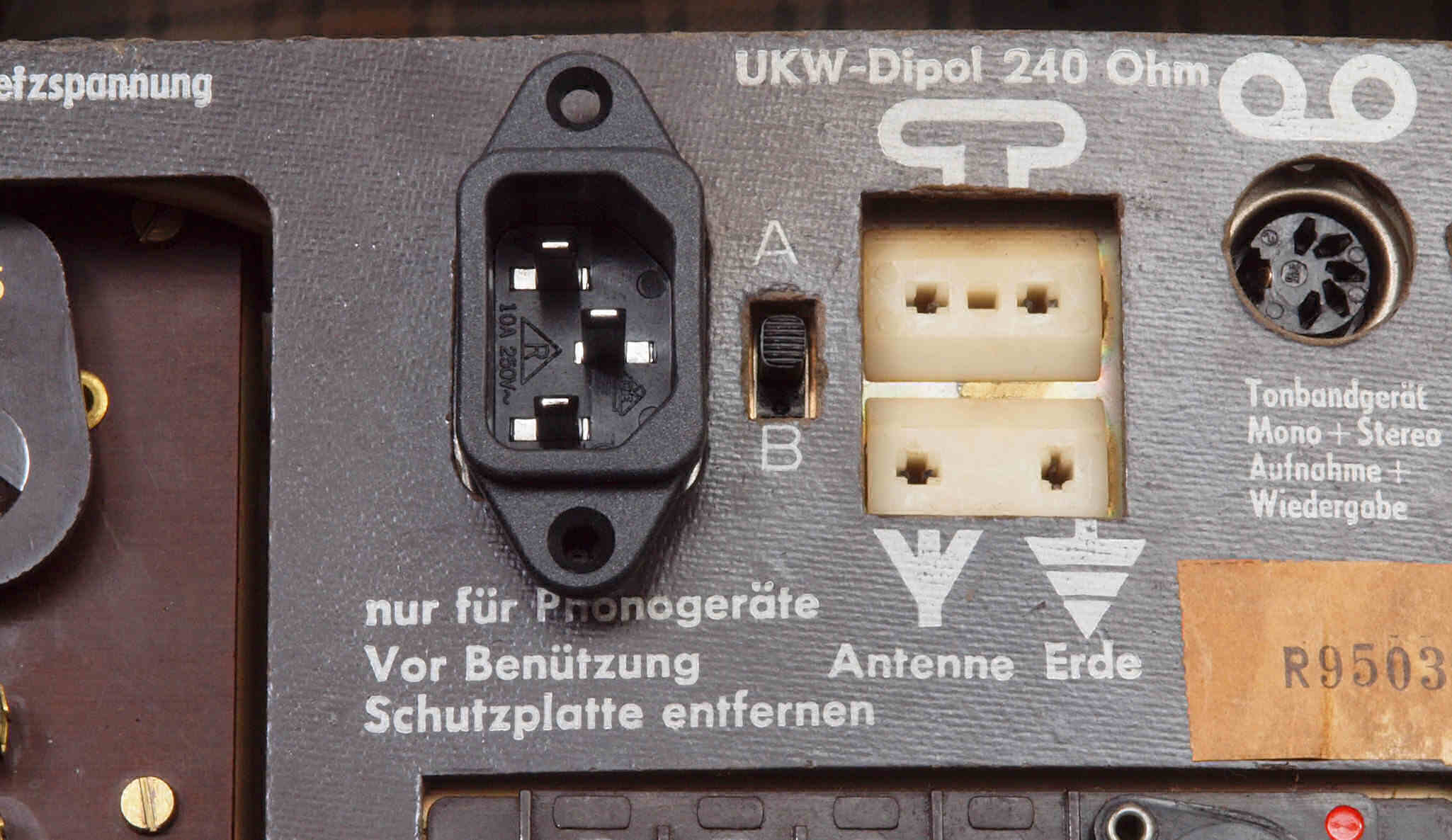

Ａ１７．　点検中　左から見る、ＡＣ出力端子を３Ｐインレットに交換する。

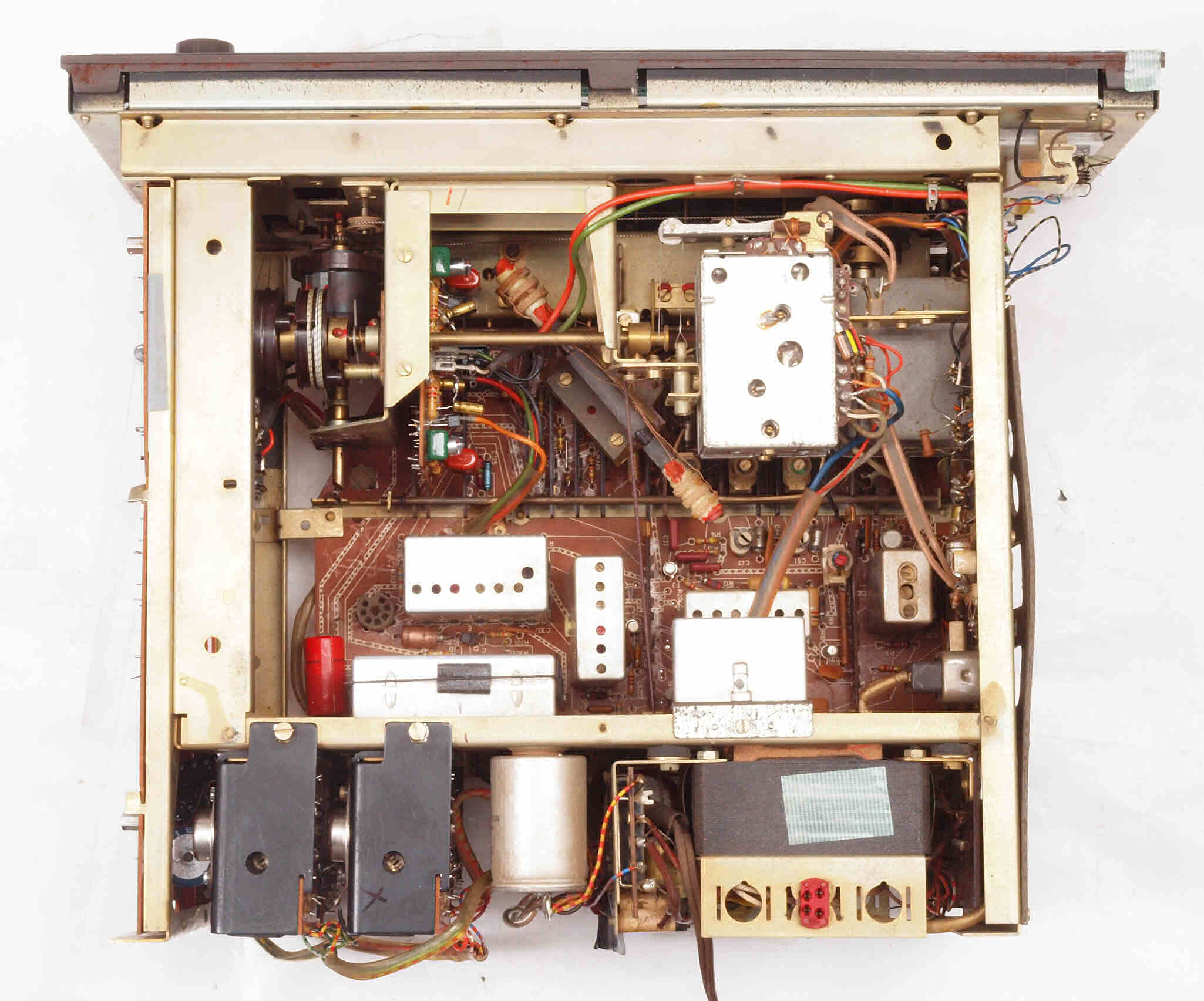

Ａ２１．　点検中　上から見る

Ａ３１．　点検中　下前から見る、４本のビスは下足の変わり。

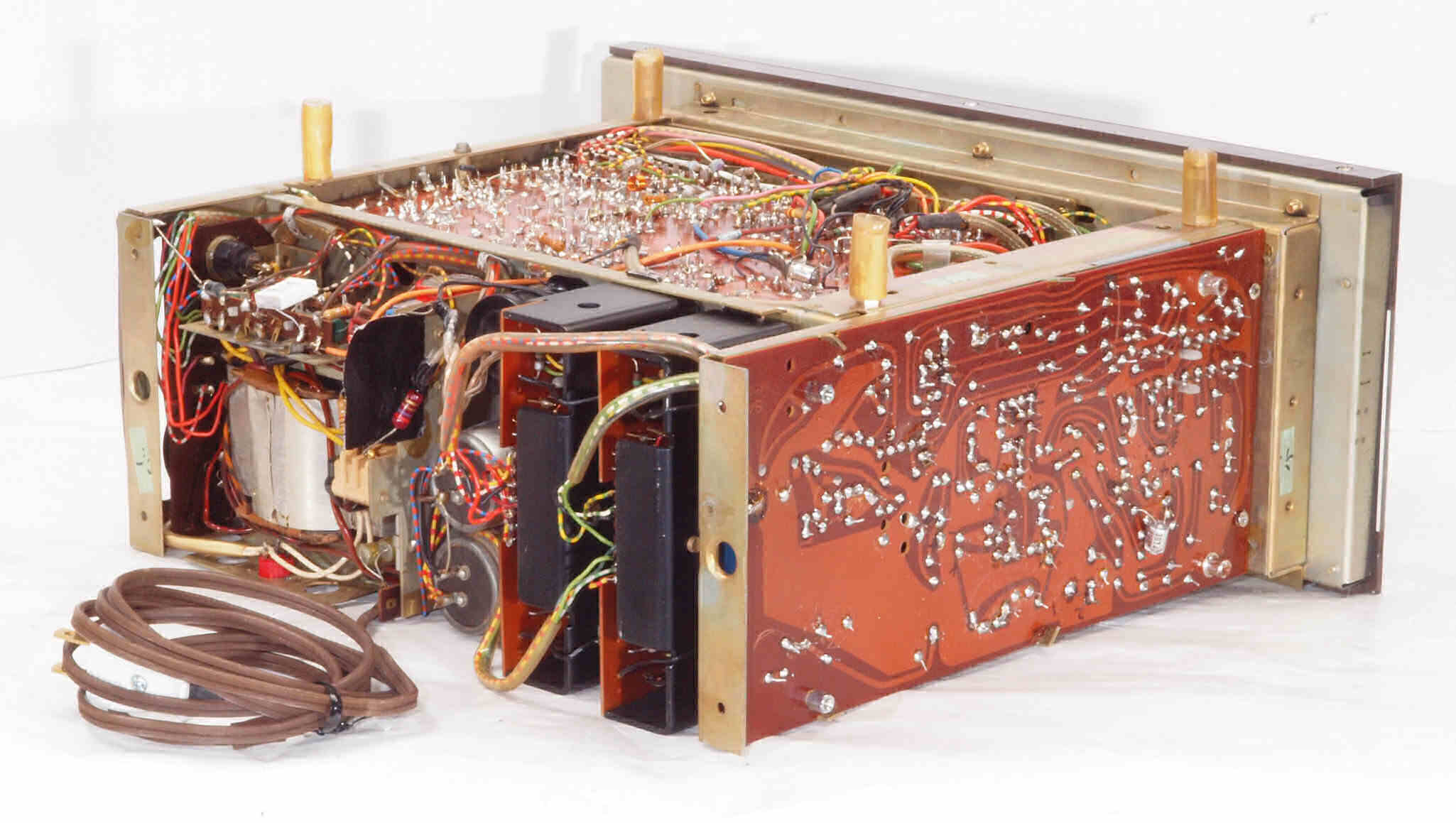

Ａ３２．　点検中　下前左から見る

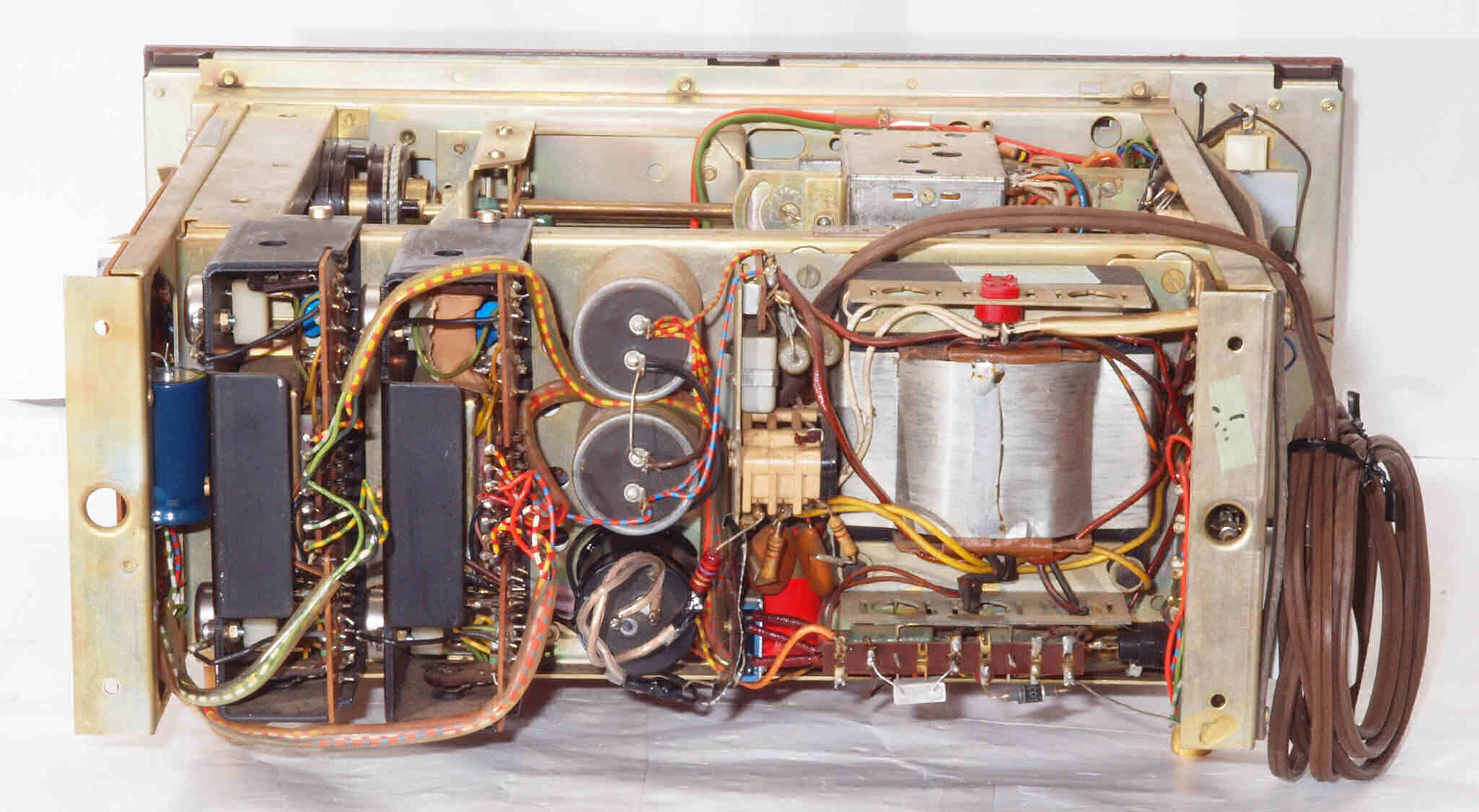

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

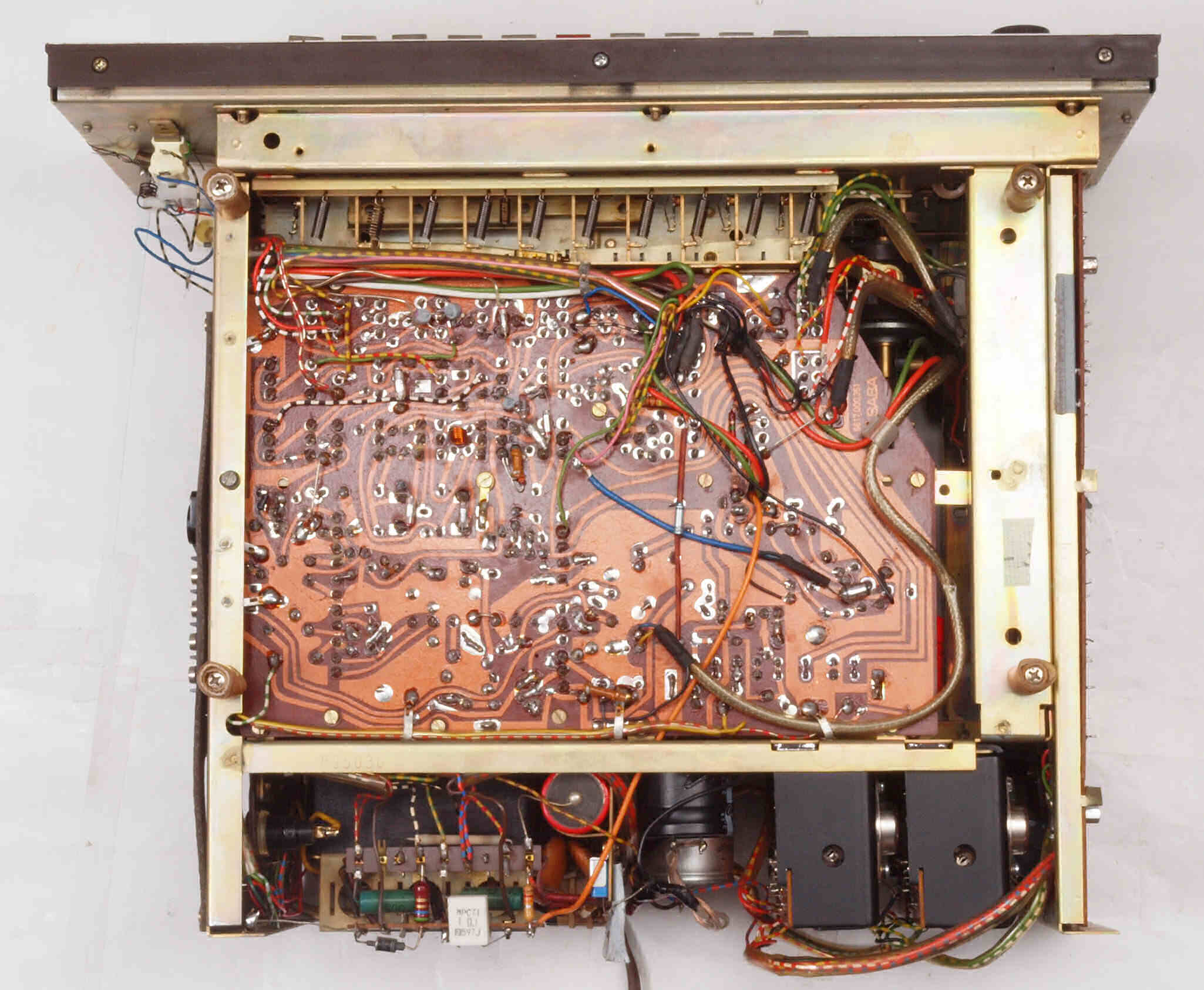

Ａ３５．　点検中　下から見る

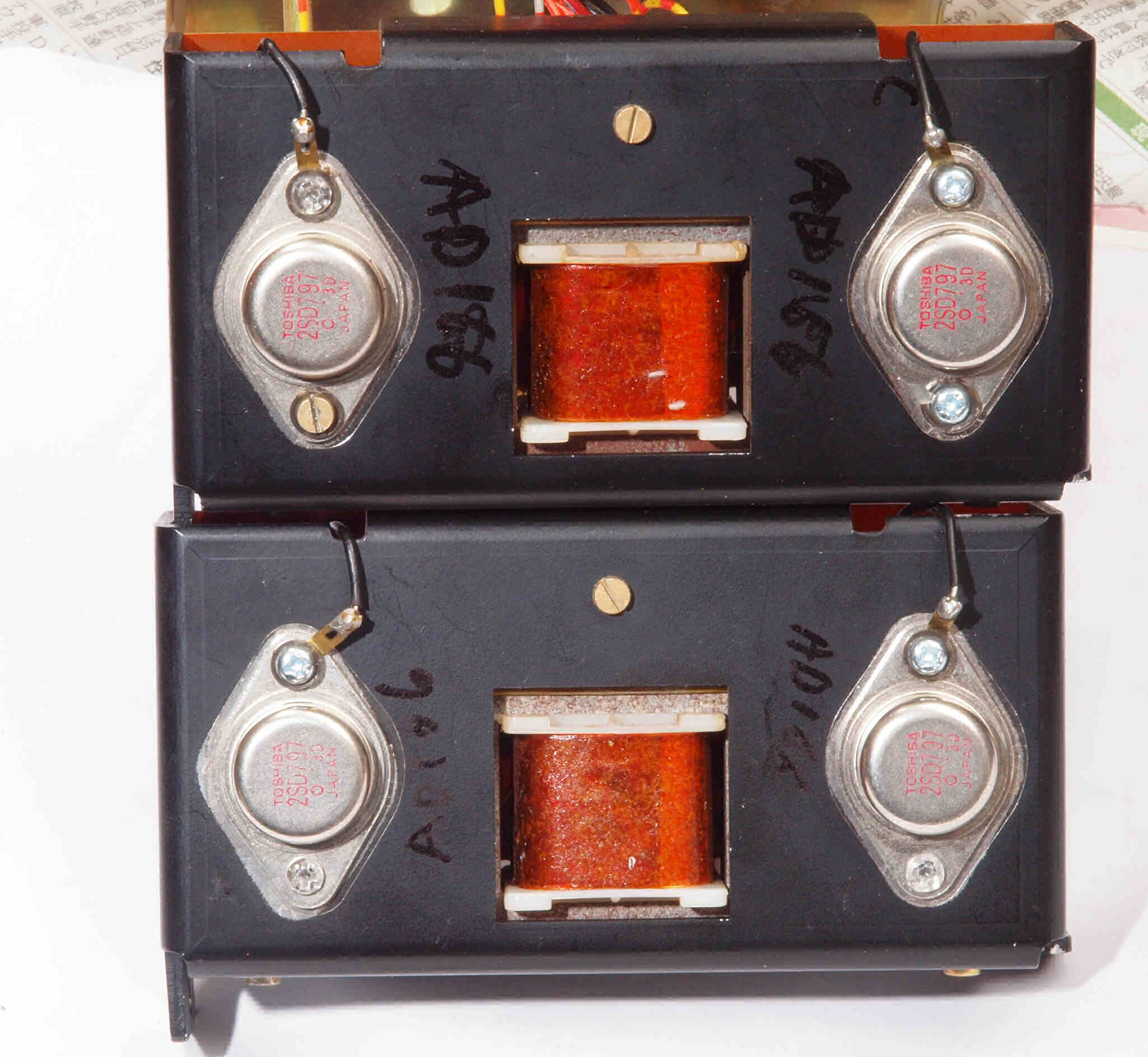

Ａ４１．　点検中　終段ＴＲ（トランジスター）。貴重なジーメンス－ハルスケ(Siemens & Halske AG)製のゲルマ　トランジスターが日本製のシリコン　トランジスターに交換されている！！

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

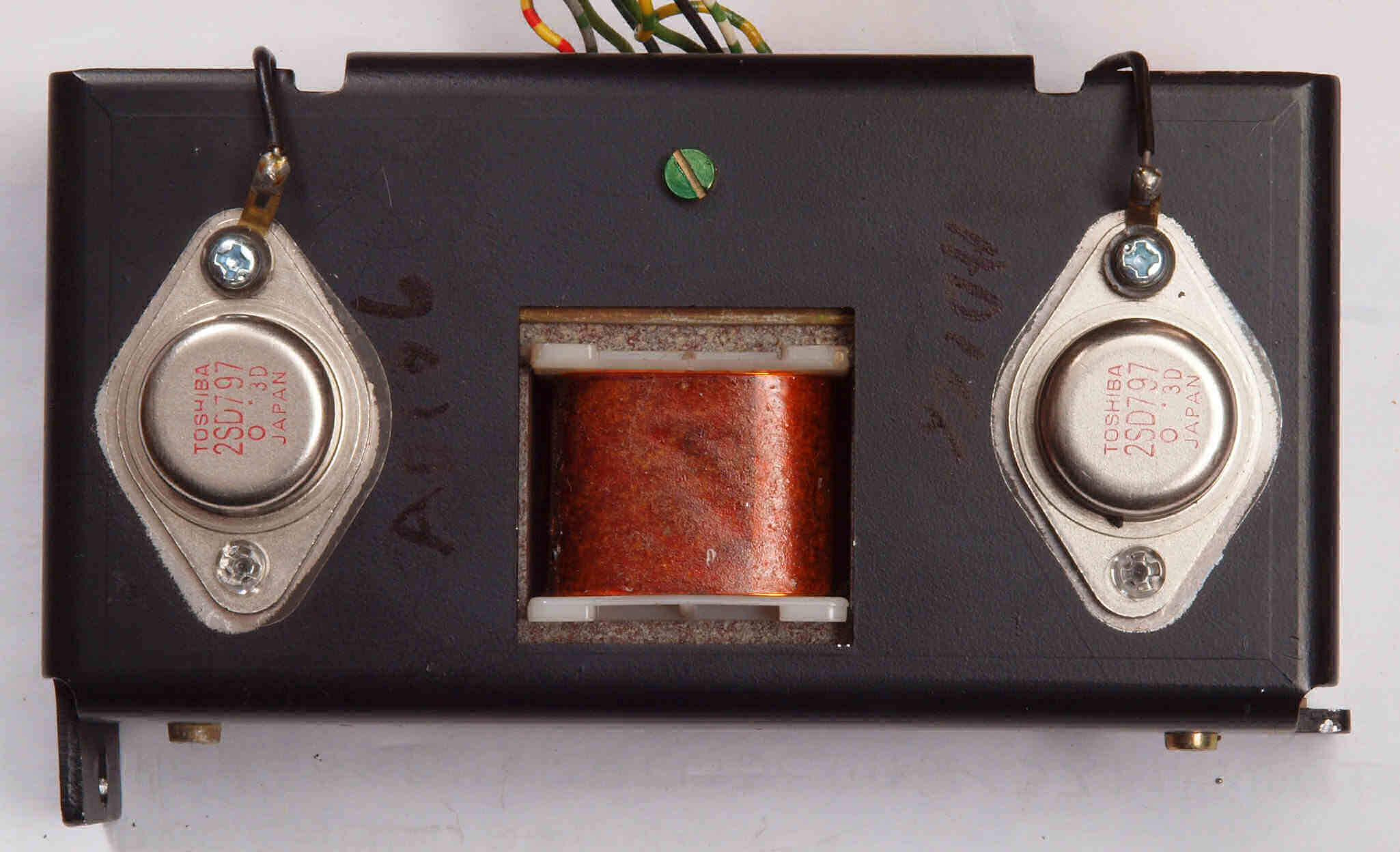

Ｃ１１．　修理中　Ｒ側終段ＴＲ（トランジスター）。　常識外れのＴＲ（トランジスター）に交換！！

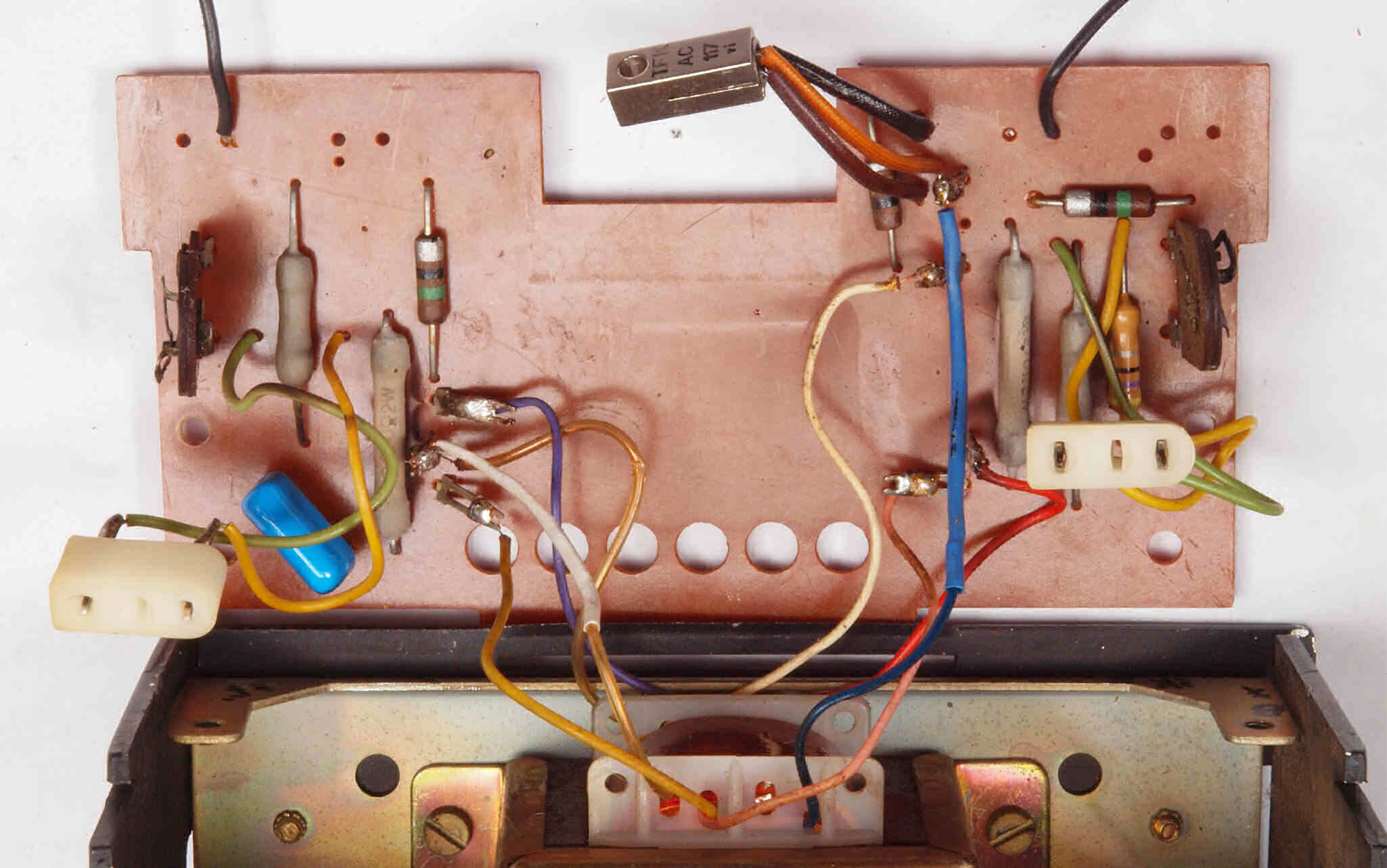

Ｃ１２．　修理中　Ｒ側終段ＴＲ（トランジスター）基板

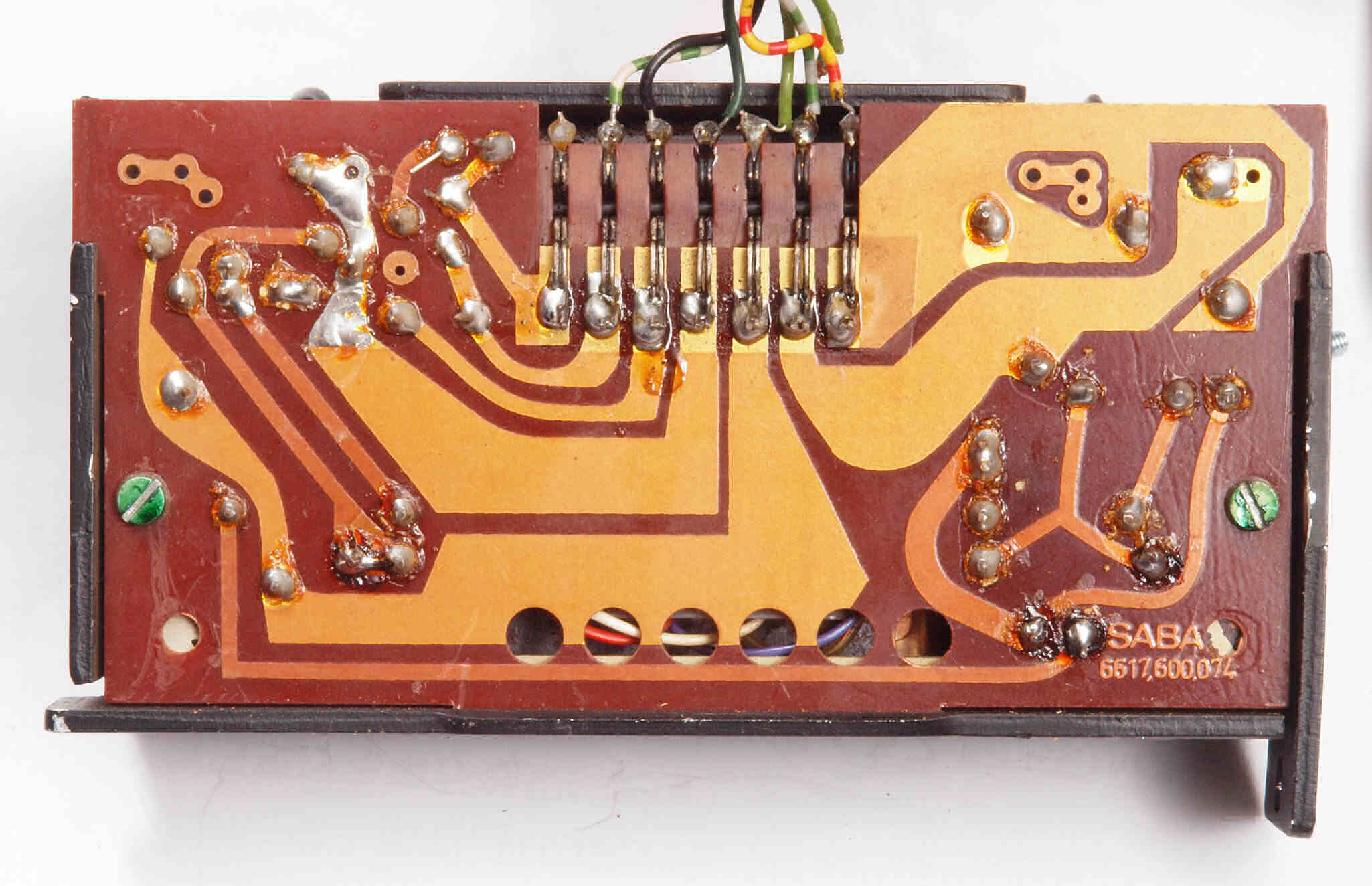

Ｃ１３．　修理中　Ｒ側終段ＴＲ（トランジスター）基板裏

Ｃ２１．　修理中　Ｌ側終段ＴＲ（トランジスター）。　常識外れのＴＲ（トランジスター）に交換！！

Ｃ２２．　修理中　Ｌ側終段ＴＲ（トランジスター）基板。コネクターが半田付けされている。

Ｃ２３．　修理中　Ｌ側終段ＴＲ（トランジスター）基板裏。

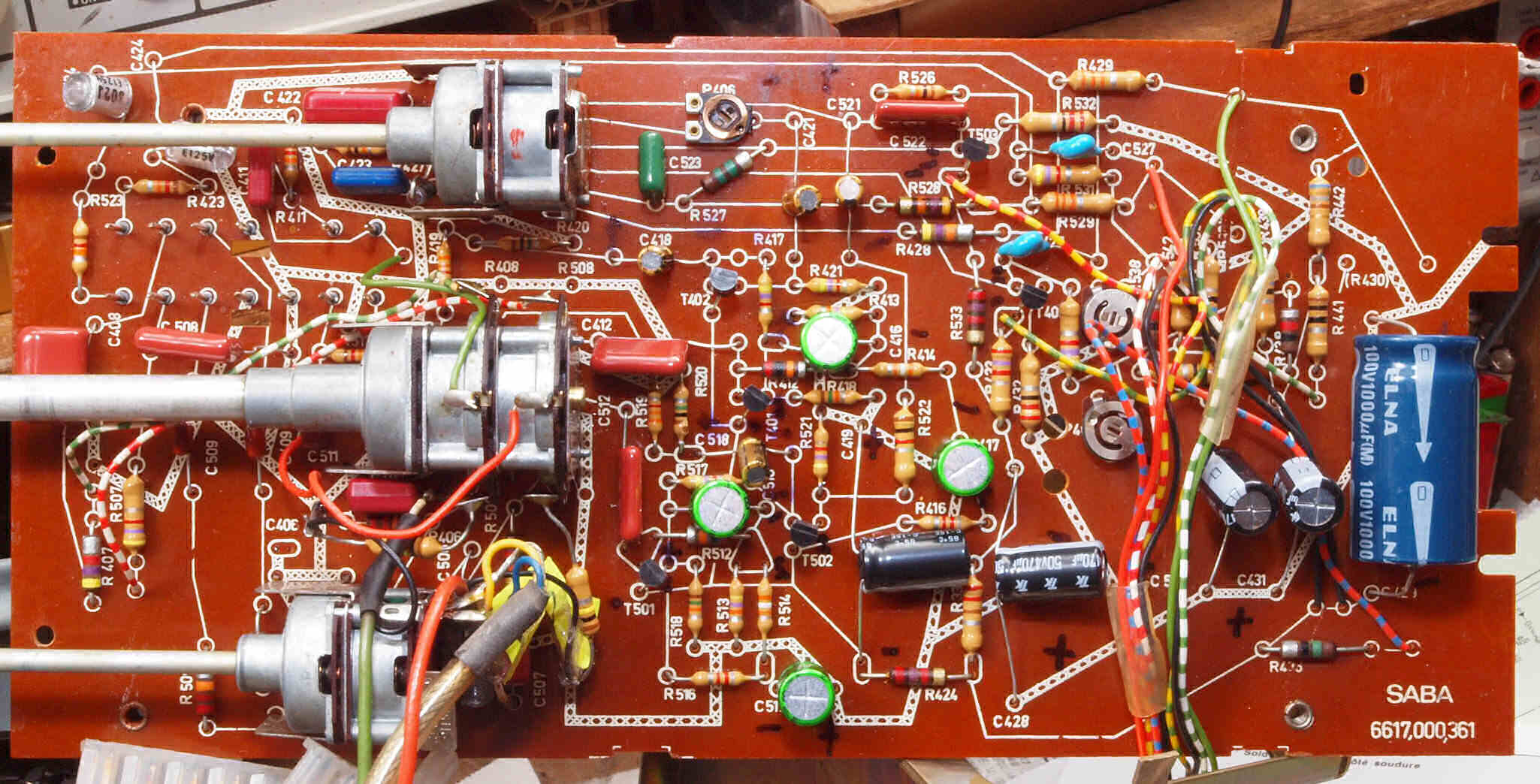

Ｃ３１．　修理中　プリアンプ部基板。

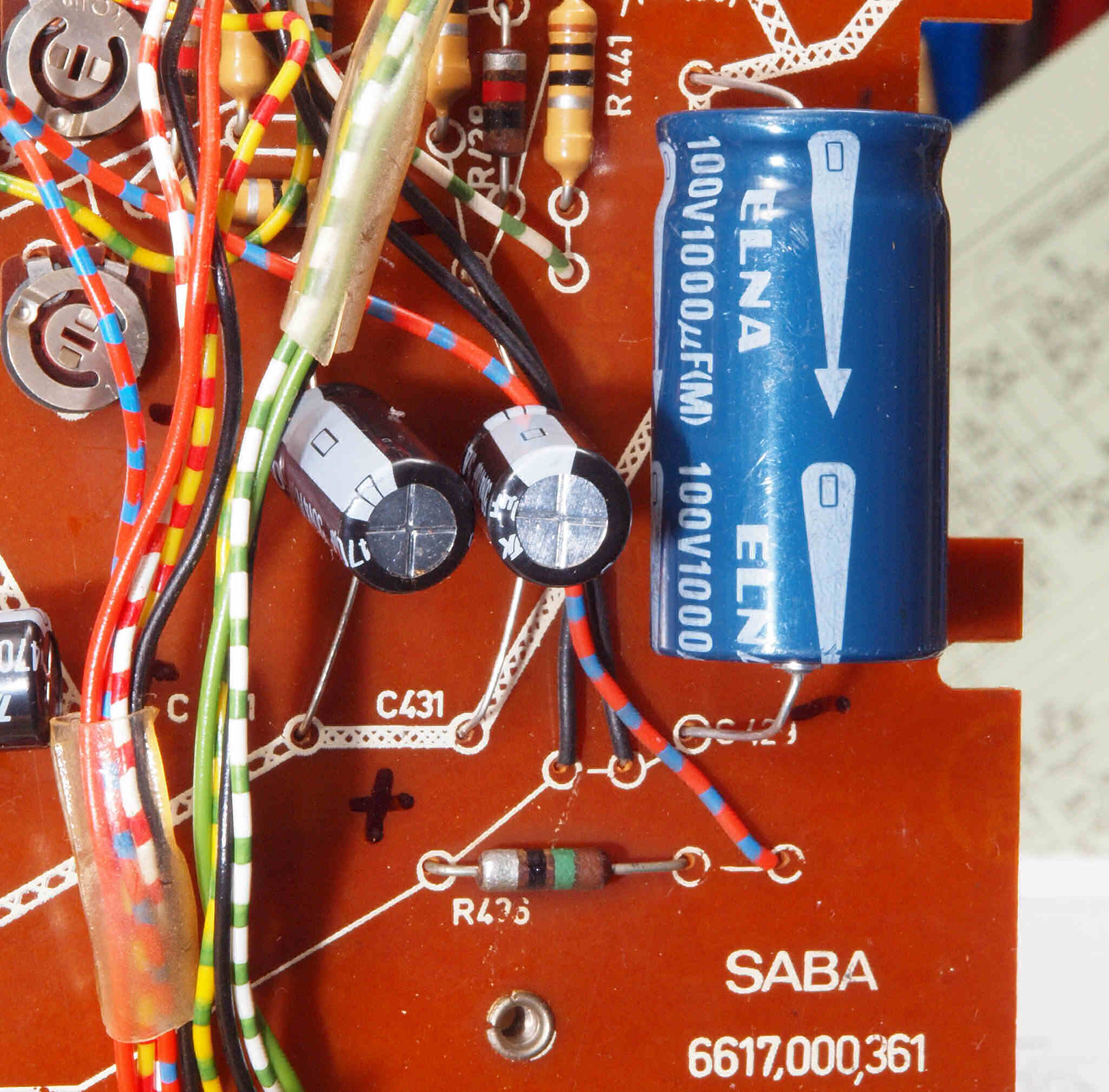

Ｃ３２．　修理中　プリアンプ部基板、電解コンデンサーが交換されている。
　　　　　　　　　　　　　　　交換した電解コンデンサーは使用電圧が４倍以上でＥＳＲが異なる。
　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　全トランジスターがシリコントランジスター）に交換されている。

Ｃ３３．　修理中　プリアンプ部基板裏

Ｓ．　ＳＡＢＡ　ＨｉＦｉ　Ｓｔｕｄｉｏ　ⅡＡ（２ａ）　Ｓｔｅｒｅｏ　仕様（カタログ・マニアルより）

Power sourcd	115, 127, 220v, 50-60Hz, 60w
Semiconductors	33 transistors, 23 diodes, 2rectifirs
Dial lighting	2 lamps 7V/0.3A
Fuses	Mains T0.5A a for 220,240V, 　T1A a for 115,127V Output stages 4x M 1.25A
Circuits	FM 13, AM 8
Wave bands	FM=87-104NHz MW=510-1630kHz､LW=140-360kHz､ SW=5.92-6.25MHz
Interrmediate Frequency	FM=10.7MHz, AM=460kHz
Input sensitivity	FM=2μV(26dB signal-to-noise ratio)、SW=4μV(10dB signal-to-noise ratio) MW=8μV(10dB signal-to-noise ratio)、LW=13μV(10dB signal-to-noise ratio)
Band　ｗｉｄｔｈ	FM=170kHz, AM=4.5kHz(narrow)、8kHz(wide)
Power output	2x16w music power、 2x12w continuous sin-wave power(with 4Ωload)
Frequency response	30Hz to 30kHz.　±1.5dB
Power bandｗｉｄｔｈ	20Hz to 15kHz.　(4Ω2x12w harmonic distortion=1%)
Harmonic distortion	=< 0.8%(2x12w）
IM distortion	=< 3%(250Hz/8kHz, 4:1）
Ｓｉｇｎａｌ-to-nose ratio	=> 54dB Phono(magn）、=>72dB Tape
Channel separation	46dB (1kHz), 36dB (40-10kHz),
Damping factor	20dB (4Ω)
Cabinet dimensions	42cm w x 18.5cm h x 32.5cm d
Weight	11kg(net), 15kg(gross)
Stereo decoder	SABA Stereo-Decoder E16
Input sensitivity	3mV (MM), 100mV (ceramic), 300mV (line)
Signal to noise ratio	74dB (ceramic), 64dB (line)
Speaker load impedance	4Ω to 16Ω

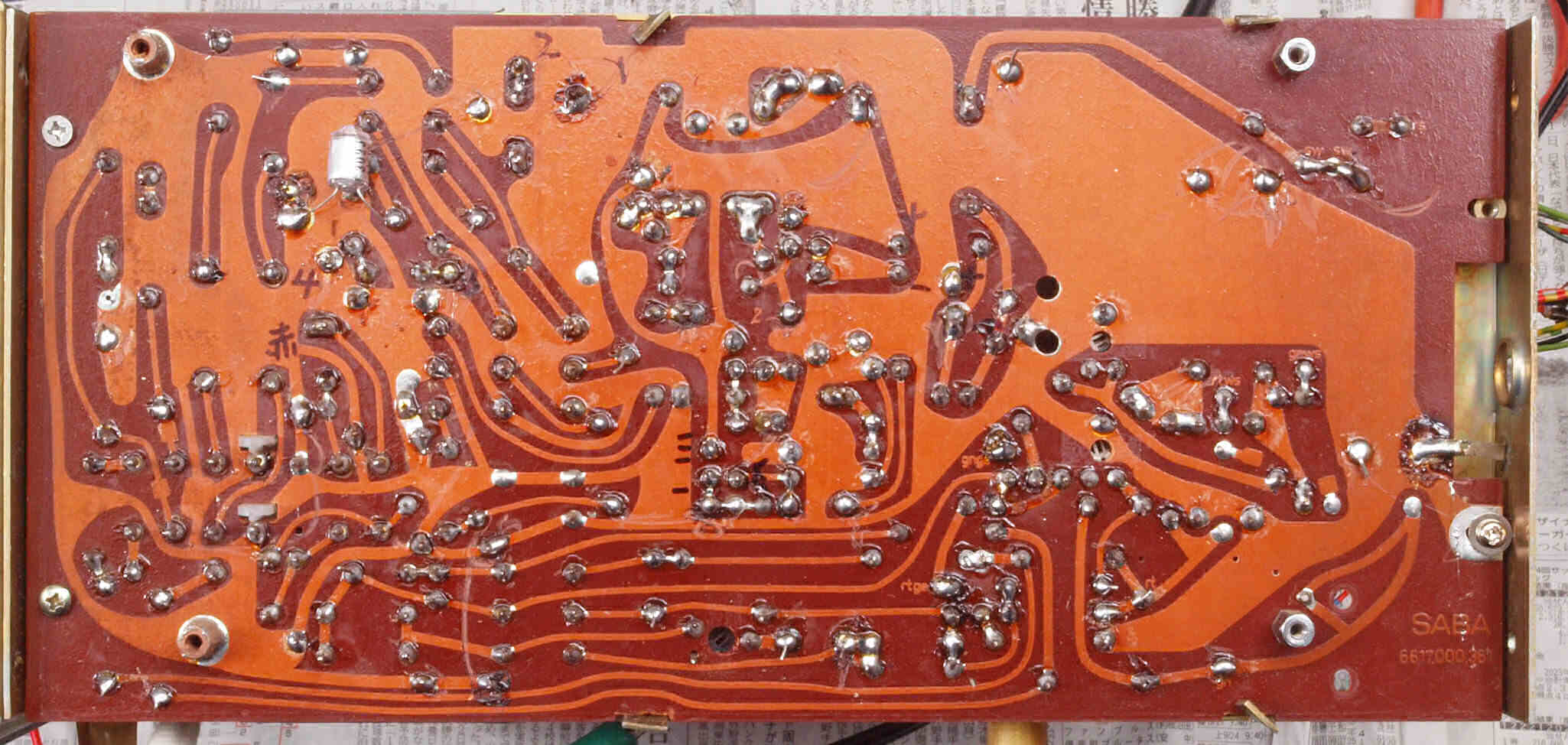

　　　　　　　　　　　　　　studio2a-1m
