| ＤＥＮＯＮ ＰＲＡ−２０００ＺＲ． ３台目修理記録 |
| 平成１５年１２月２２到着 平成１６年１月１４日完成 |
| 注意 このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 よって、メインAMPに、DC入力が有る場合、これを使用しないように！ HMA−９５００やB-2301等 |
|
|
 |

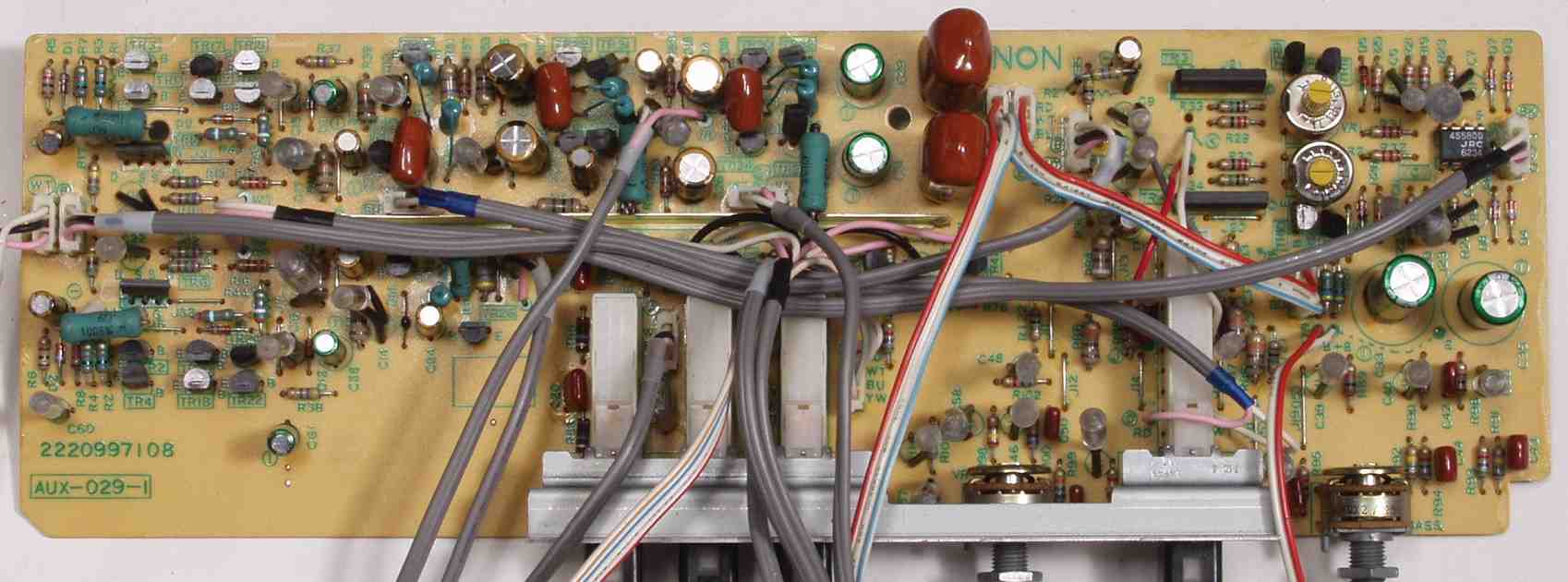

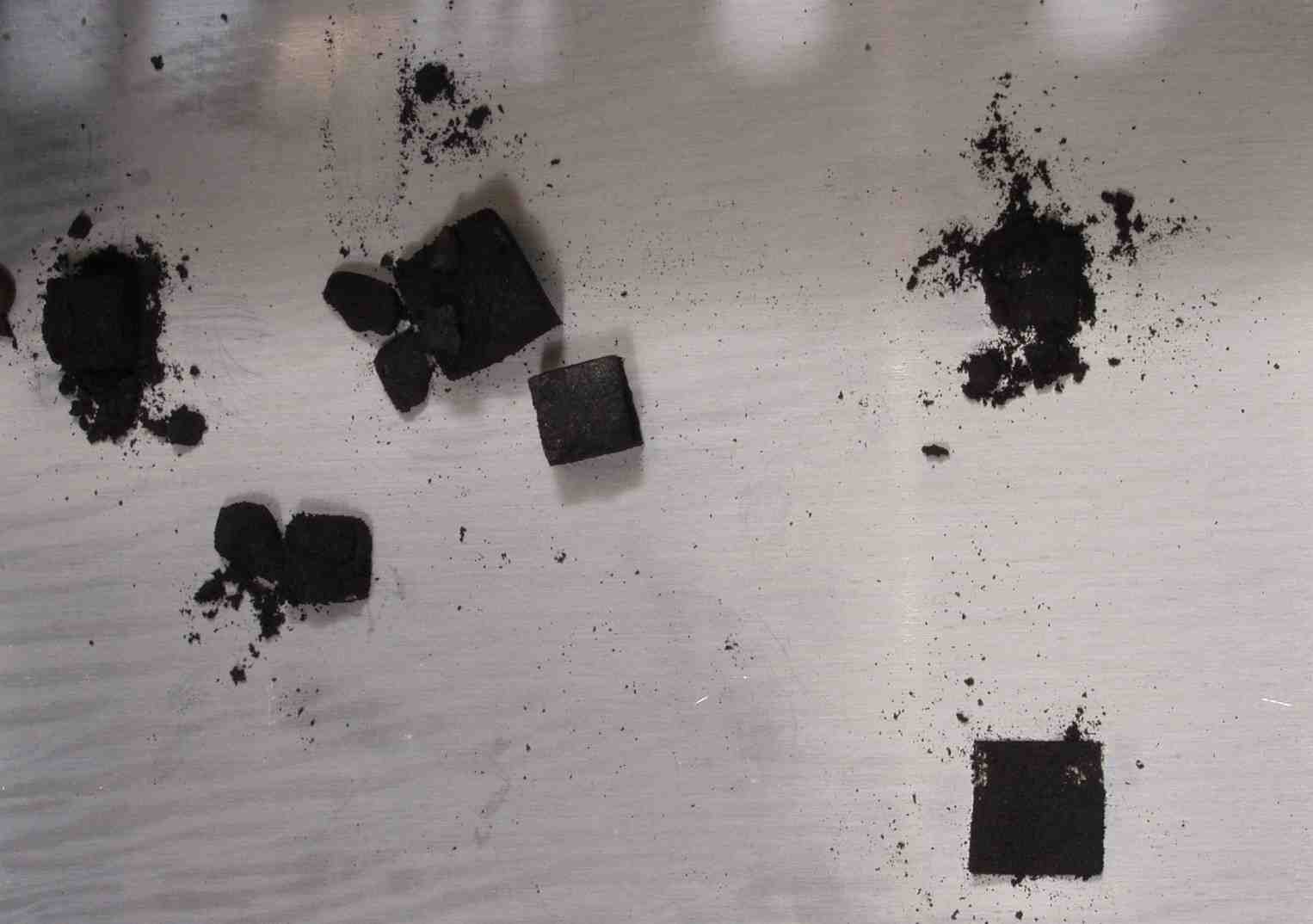

| Ｃ−１Ａ１． 修理前 ＥＱ−HEAD-ＡＭＰ基盤 を支えるスポンジは熱で劣化 |
 |

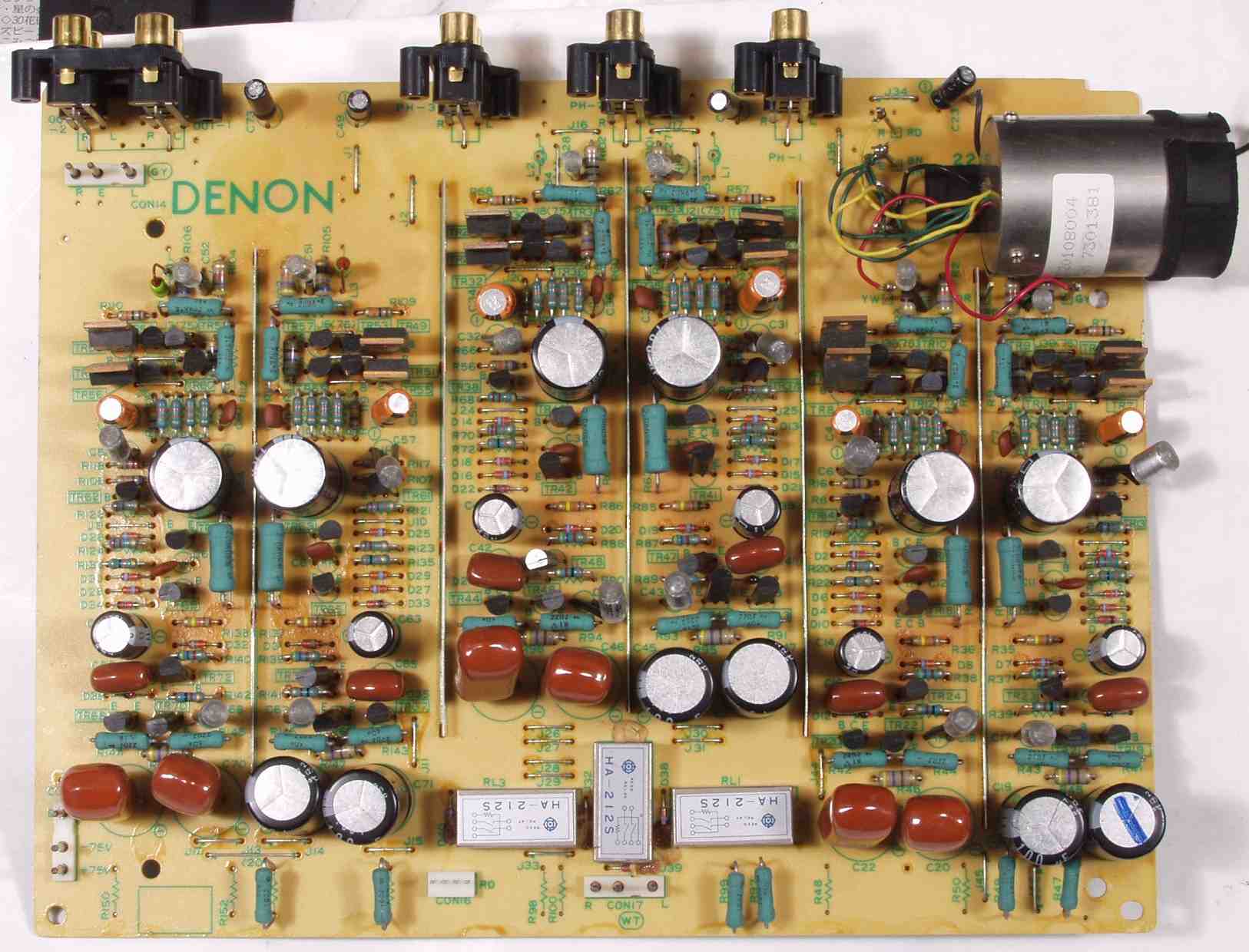

| Ｃ−１Ｂ． 修理後 ＥＱ−HEAD-ＡＭＰ基盤 電解コンデンサー２８個、リレー３個交換 |
 |

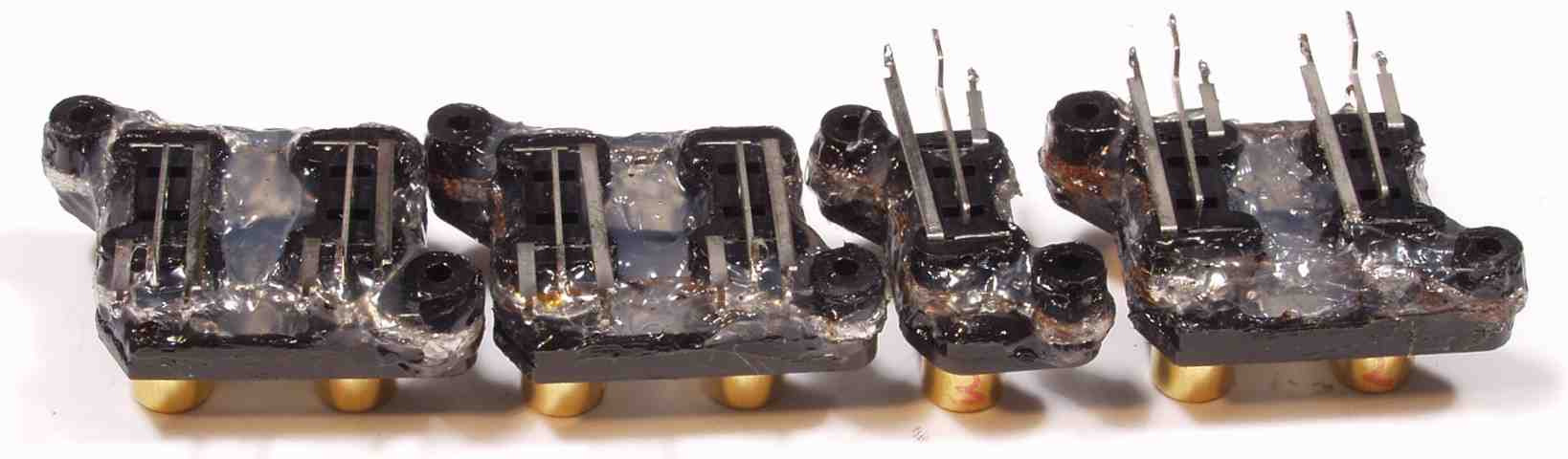

| Ｃ−１C． 修理後 ＥＱ−ＡＭＰのRCA端子 太いケーブルを繋ぐのでホットボンドで補強 |
 |

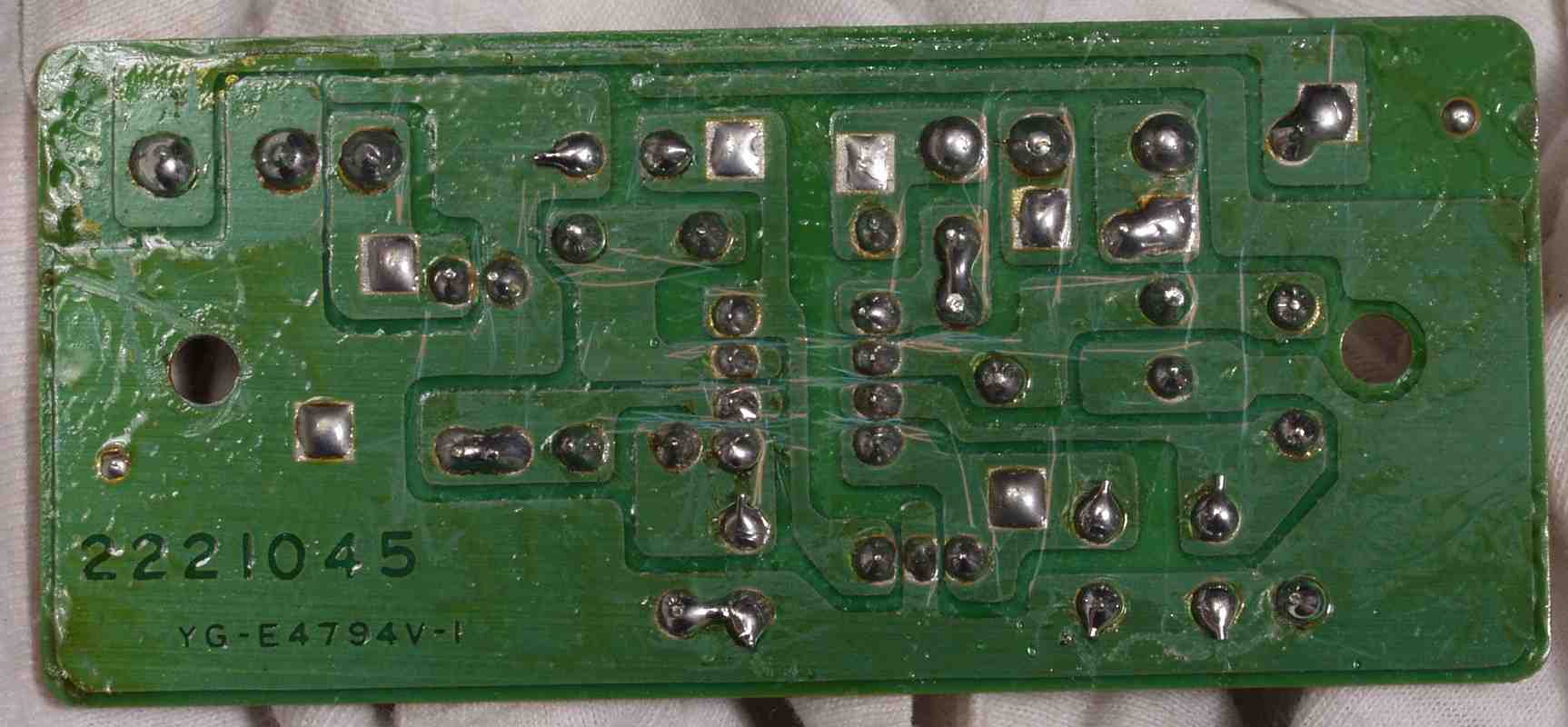

| Ｃ−１Ｅ． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 |
 |

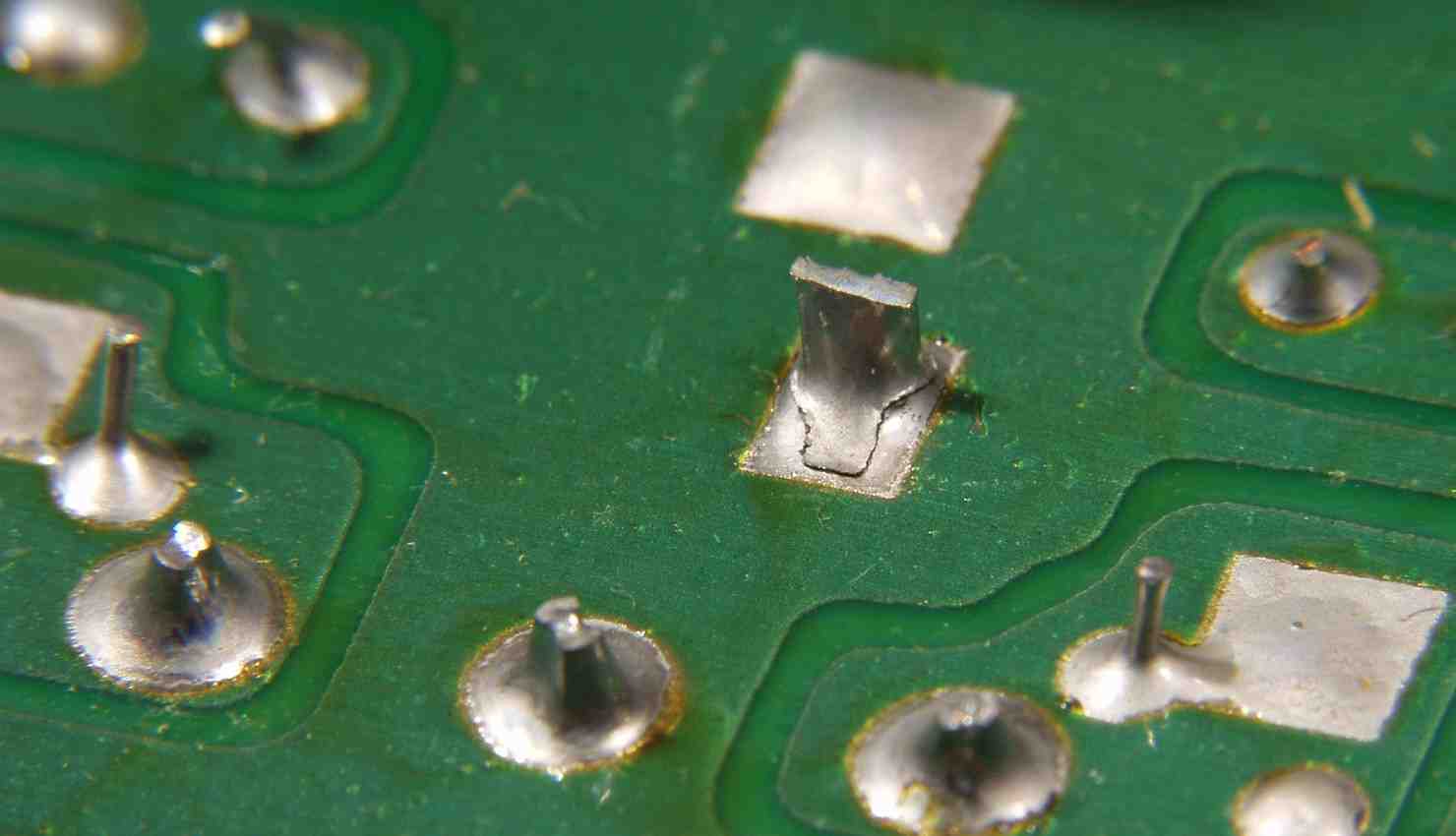

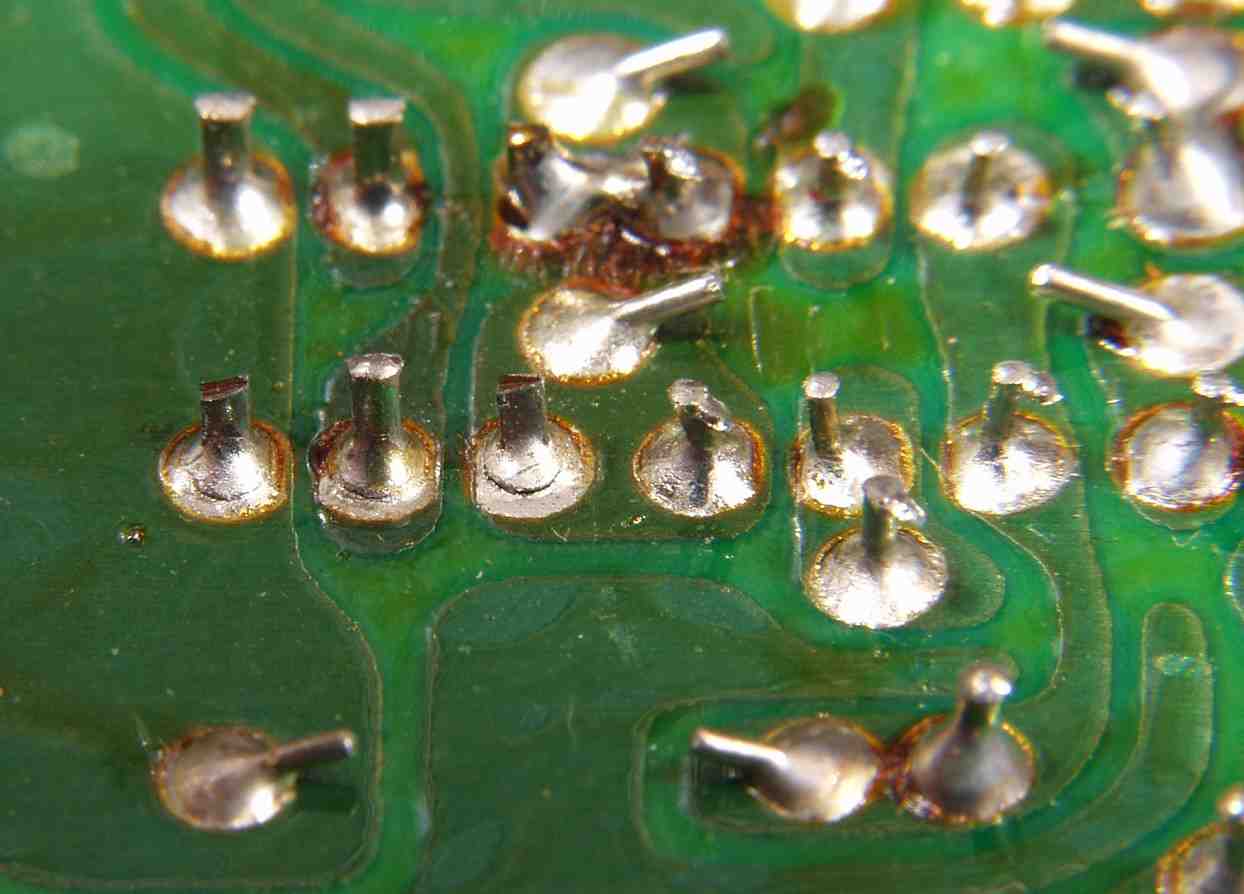

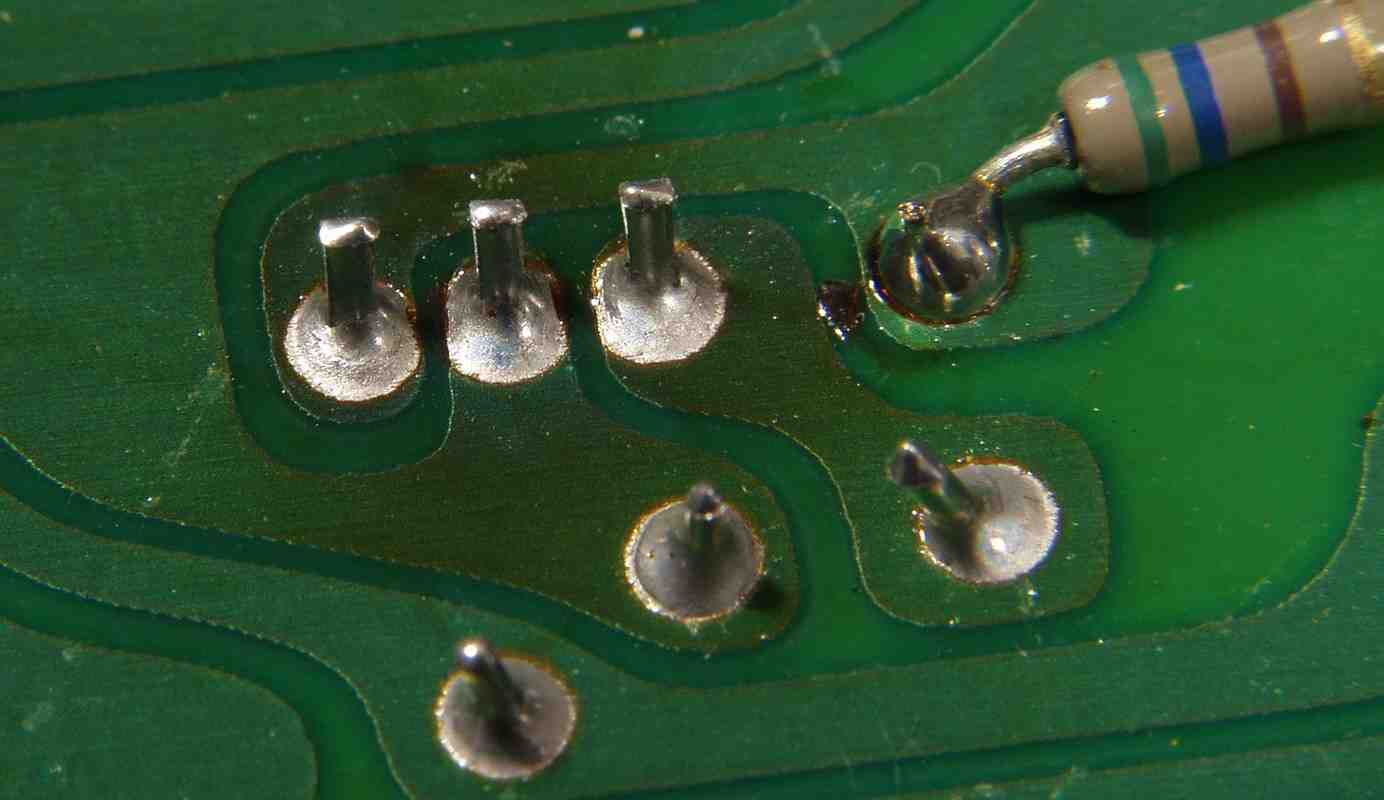

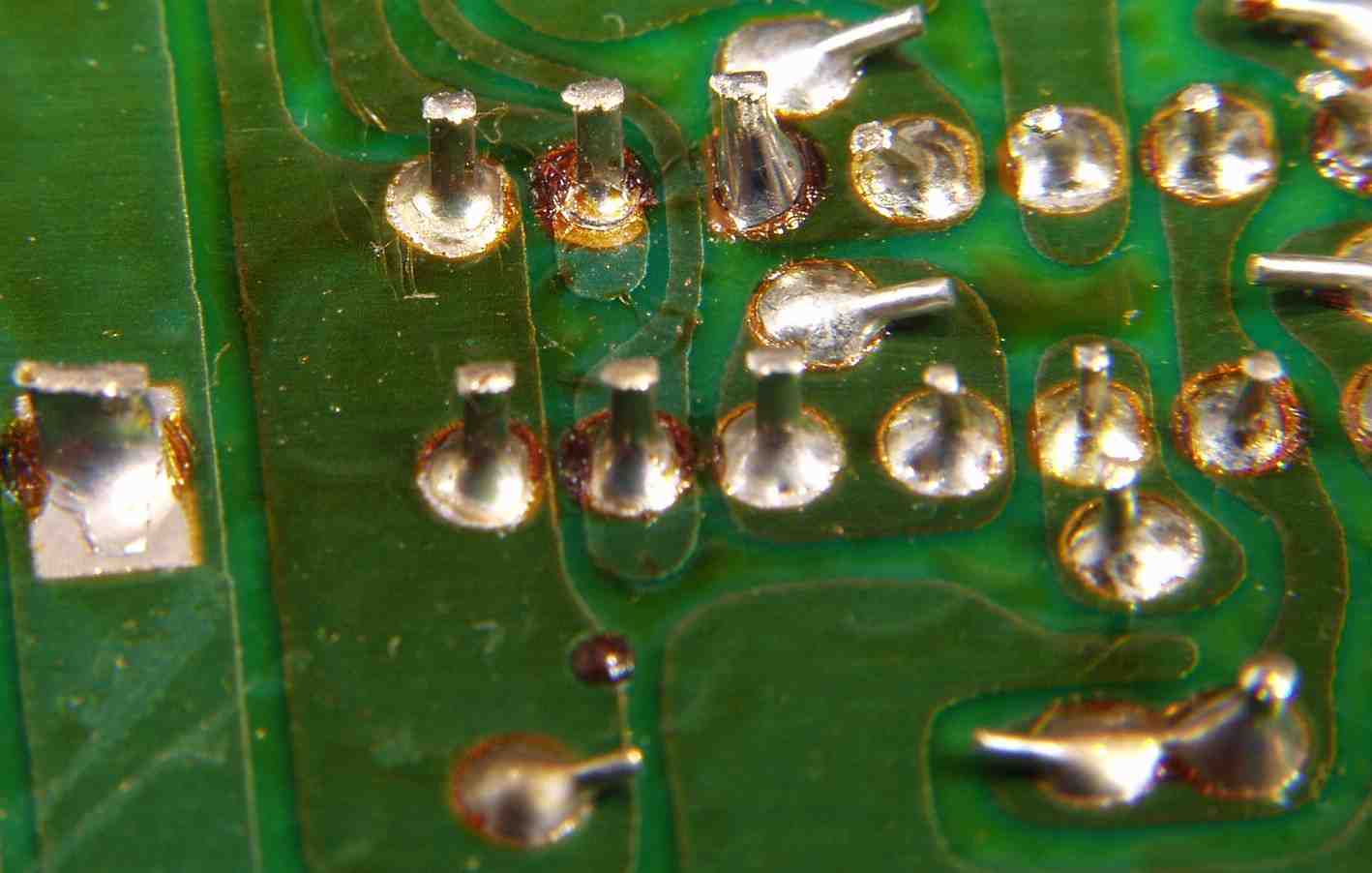

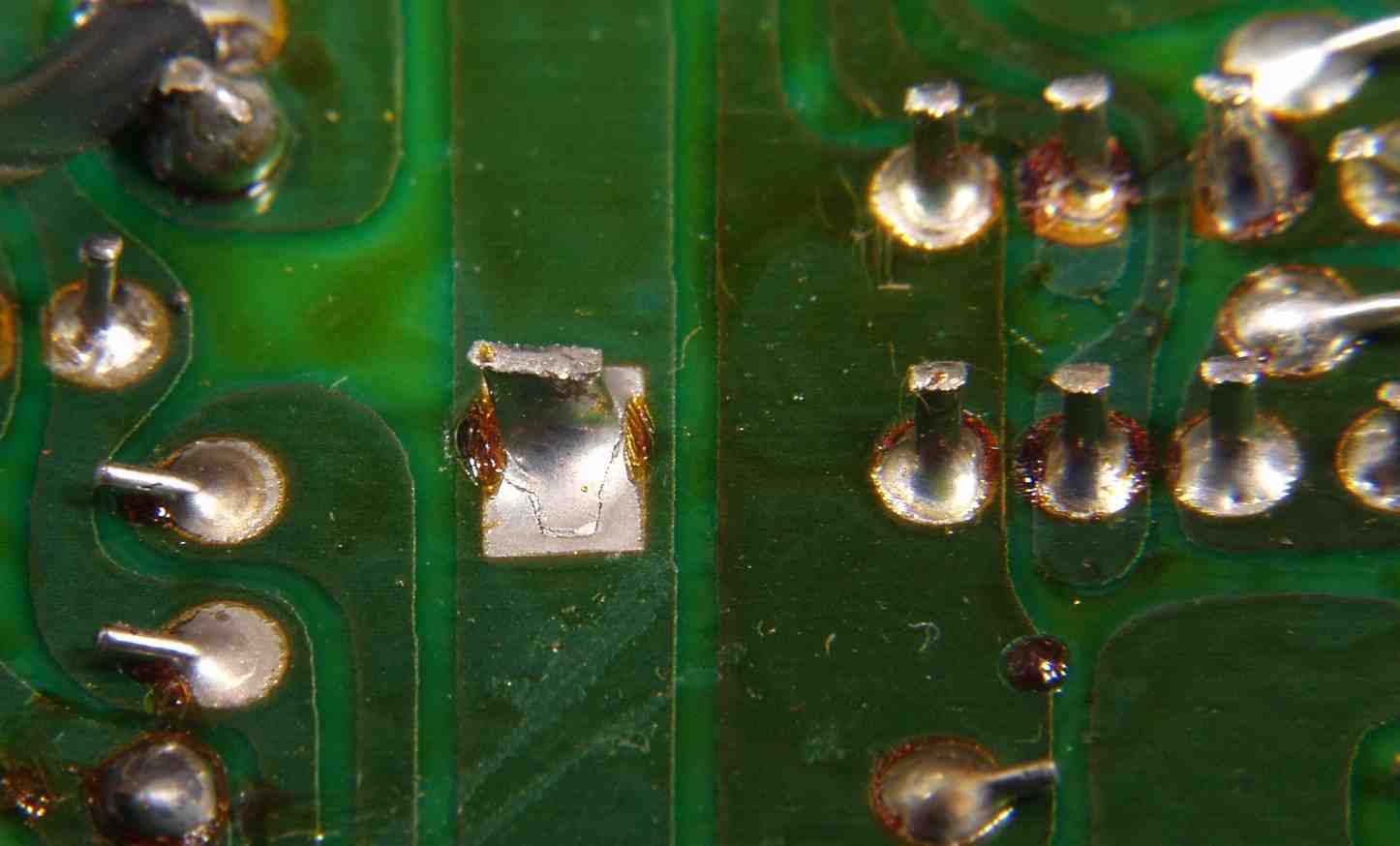

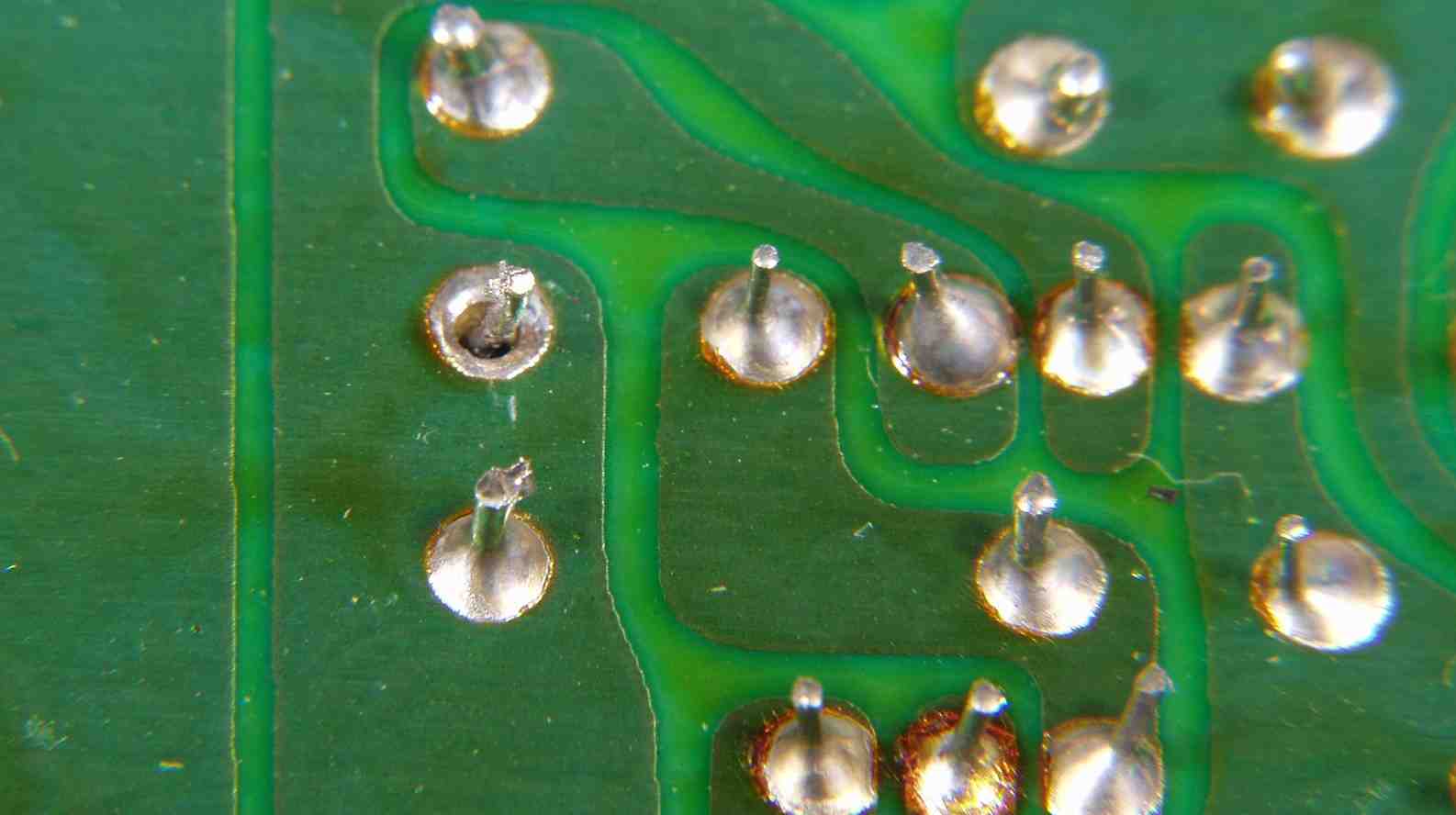

| Ｃ−１Ｅ−１． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 ハンダ不良ヶ所（未ハンダ部分） トランス使用ＭＣ−ＡＭＰのＬ側スチロールコンデンサー |
 |

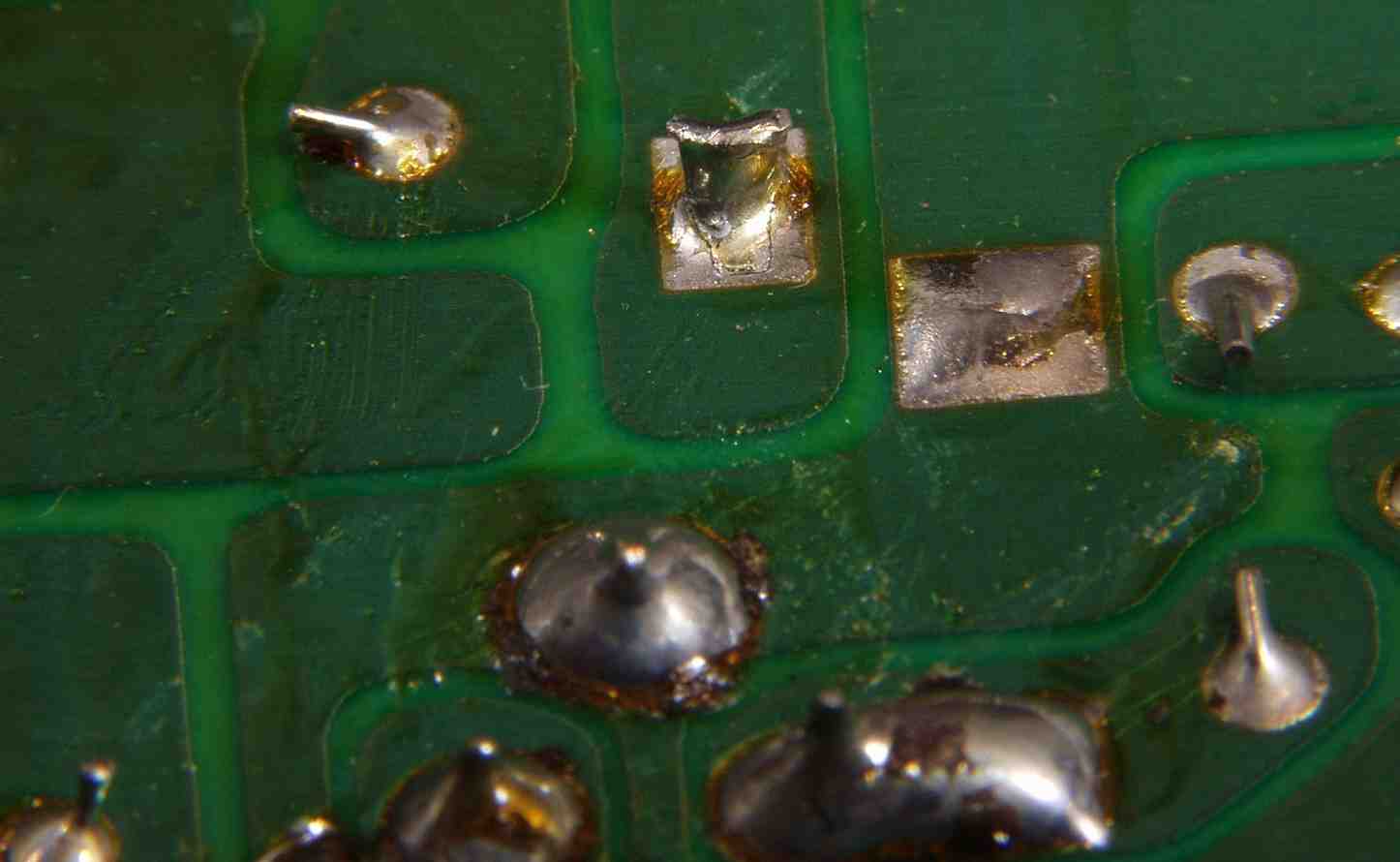

| Ｃ−１Ｅ−２． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 ハンダ不良ヶ所 最近はカメラと腕が上がり、写真が撮れる様に成りました。 |
 |
| Ｃ−１Ｅ−３． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 ハンダ不良ヶ所 最近はカメラと腕が上がり、写真が撮れる様に成りました。 |
 |
| Ｃ−１Ｅ−４． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 ハンダ不良ヶ所 |
 |
| Ｃ−１Ｅ−５． 修理前 ＥＱ−HEAD-ＡＭＰ基盤裏 ハンダ不良ヶ所 |
 |

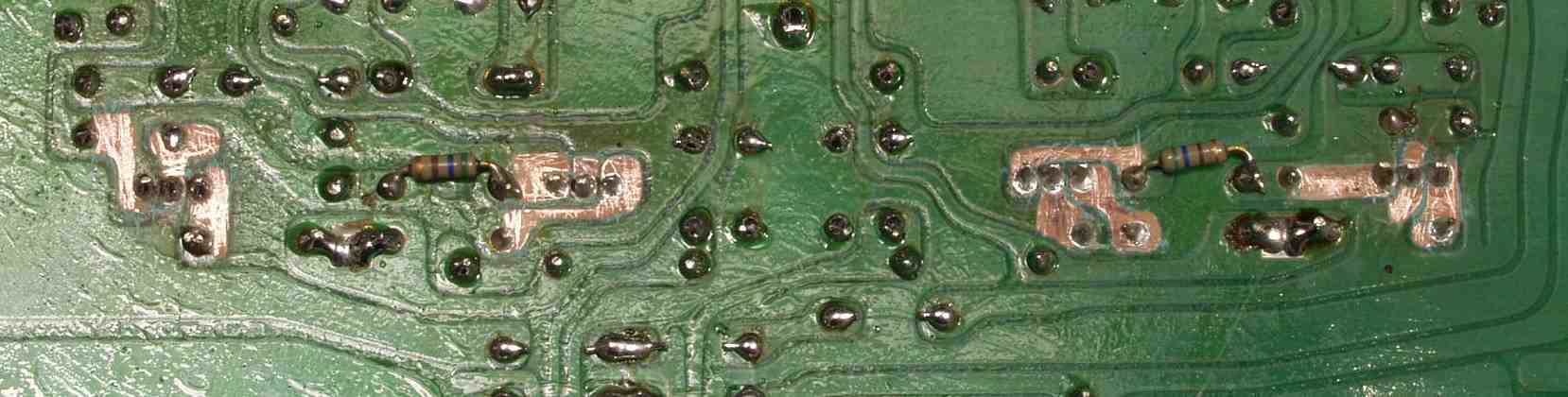

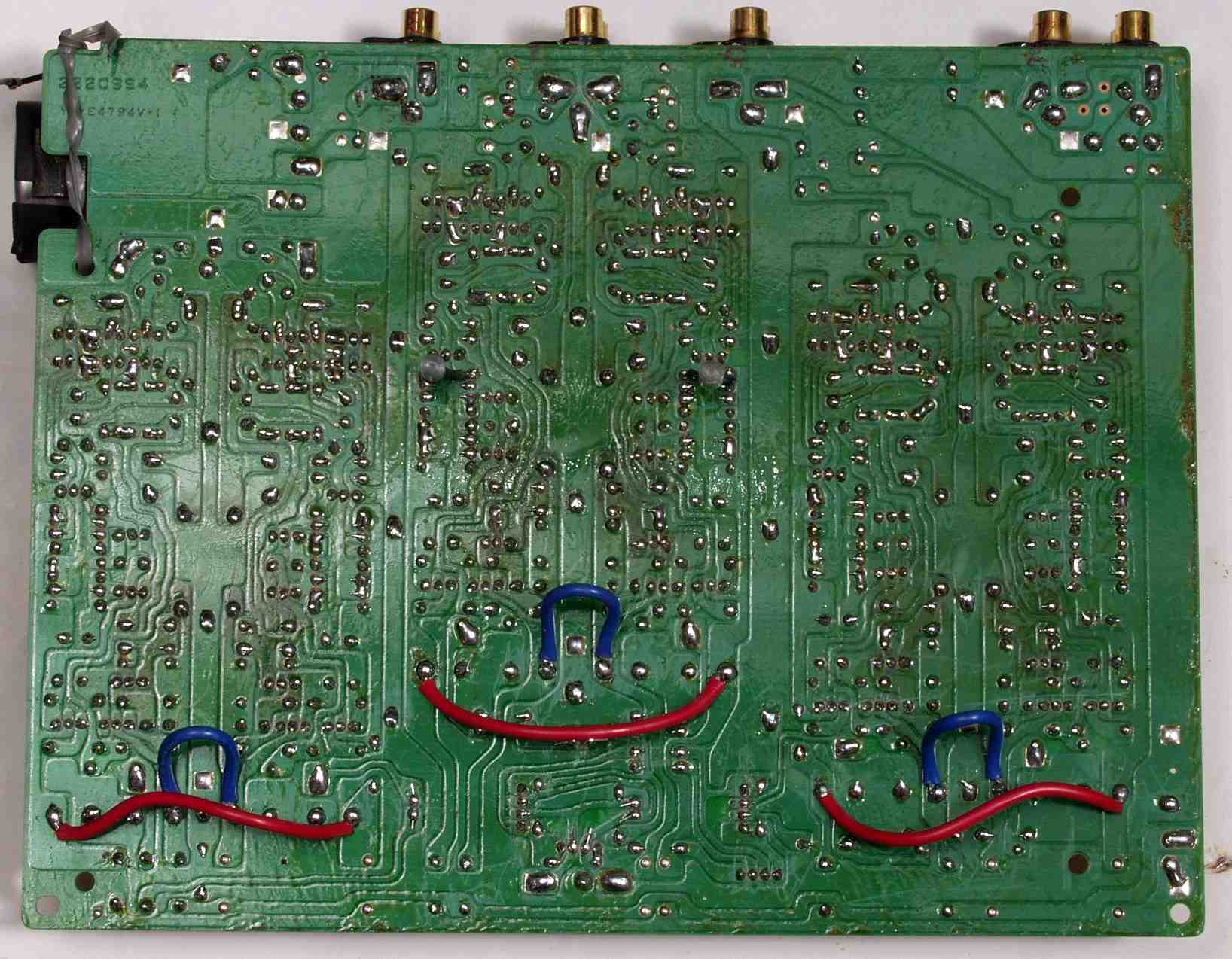

| Ｃ−１Ｆ． 修理（半田補正）後 ＥＱ−HEAD-ＡＭＰ基盤裏 全ての半田をやり修す |
 |

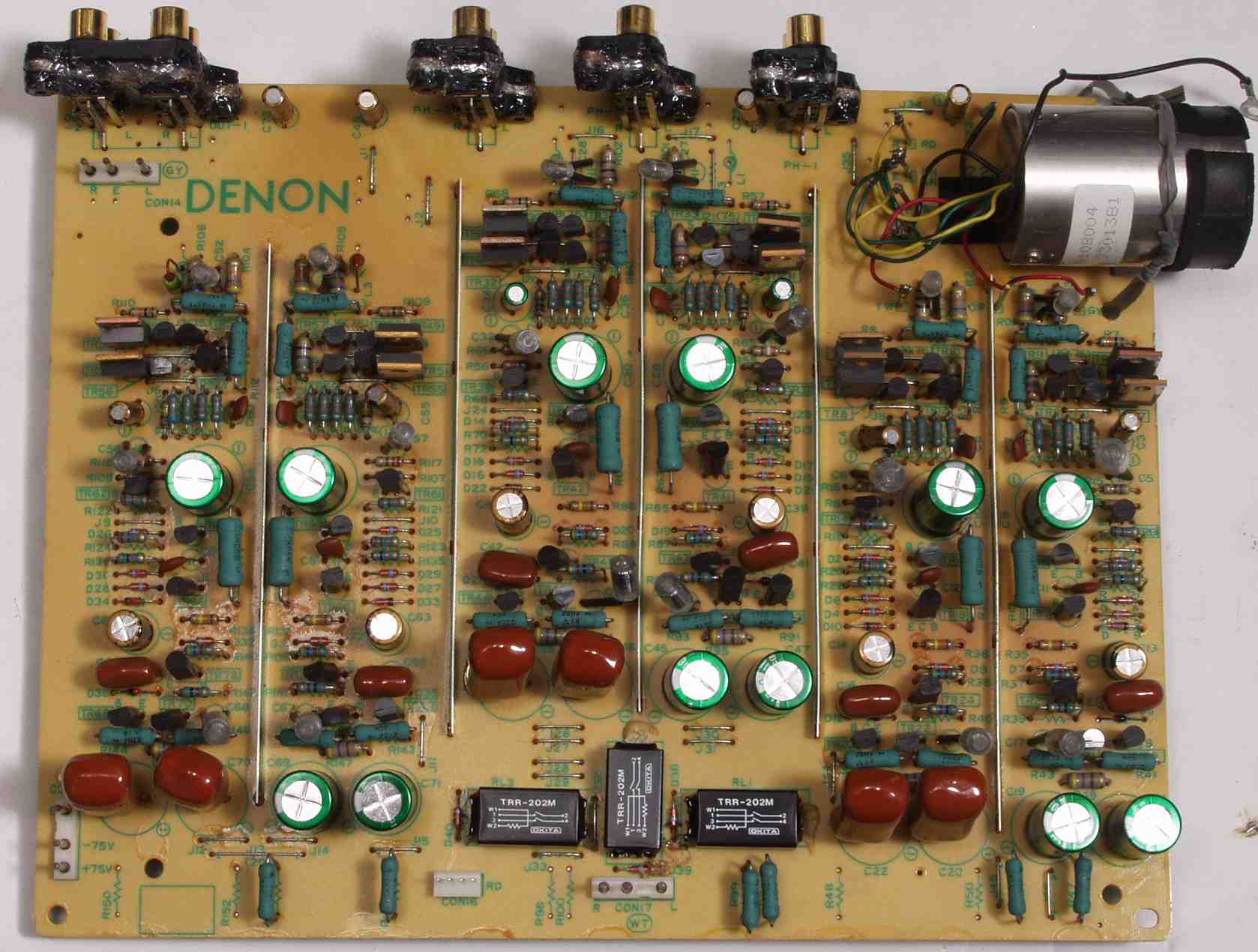

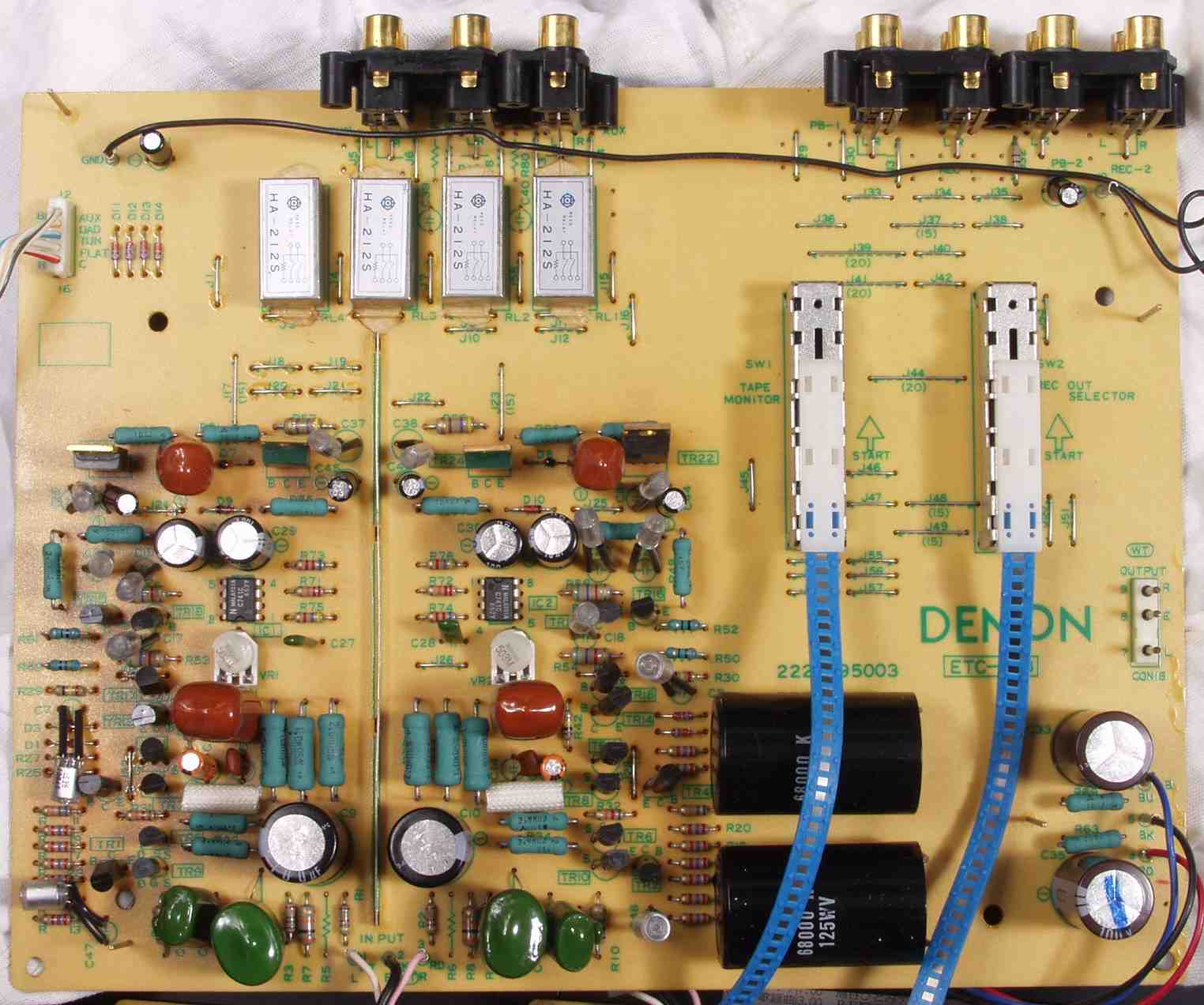

| Ｃ−２Ａ． 修理前 ＥＱ−ＡＭＰ |
 |

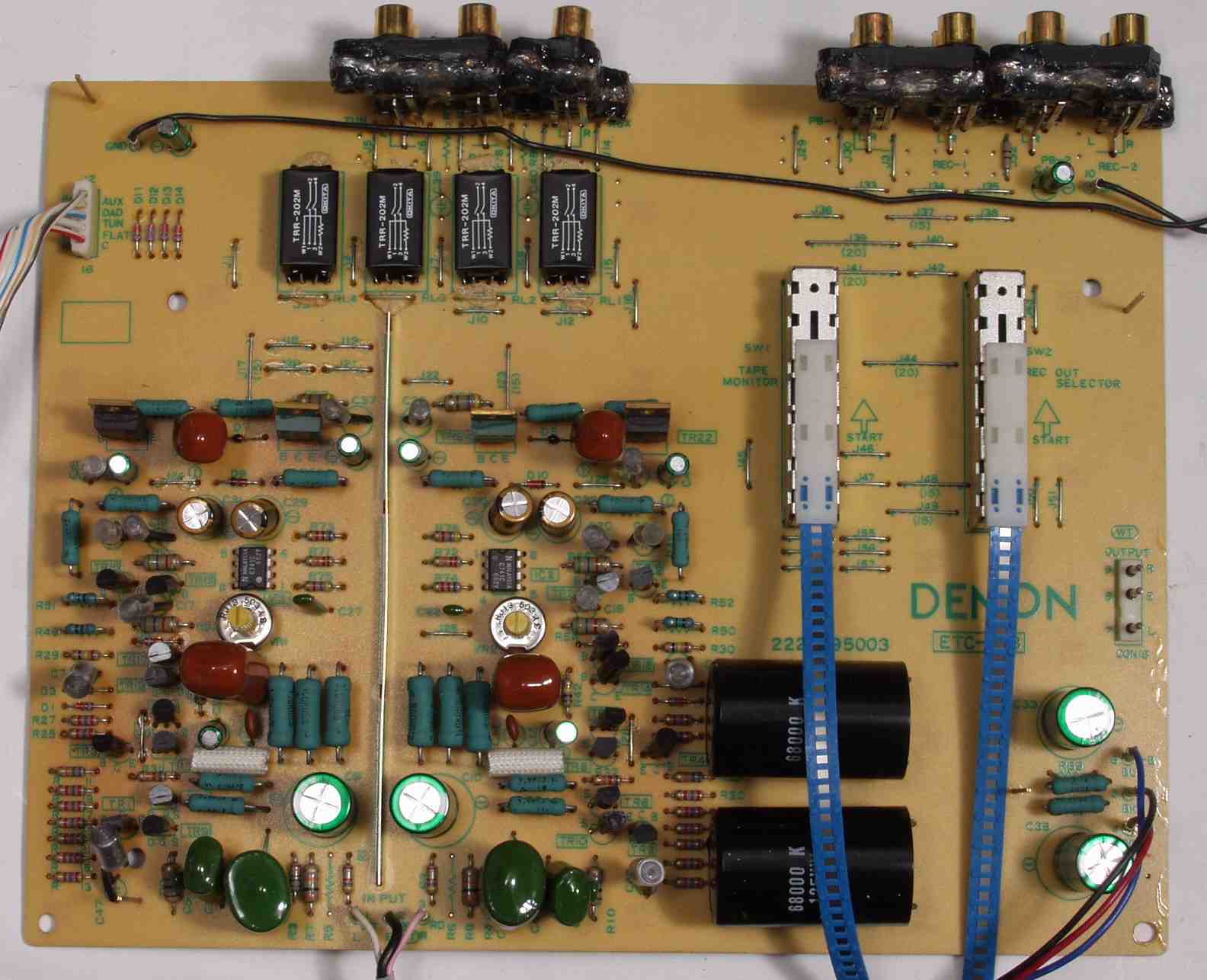

| Ｃ−２Ｂ． 修理後 ＥＱ−ＡＭＰ基盤 電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個交換 |
 |

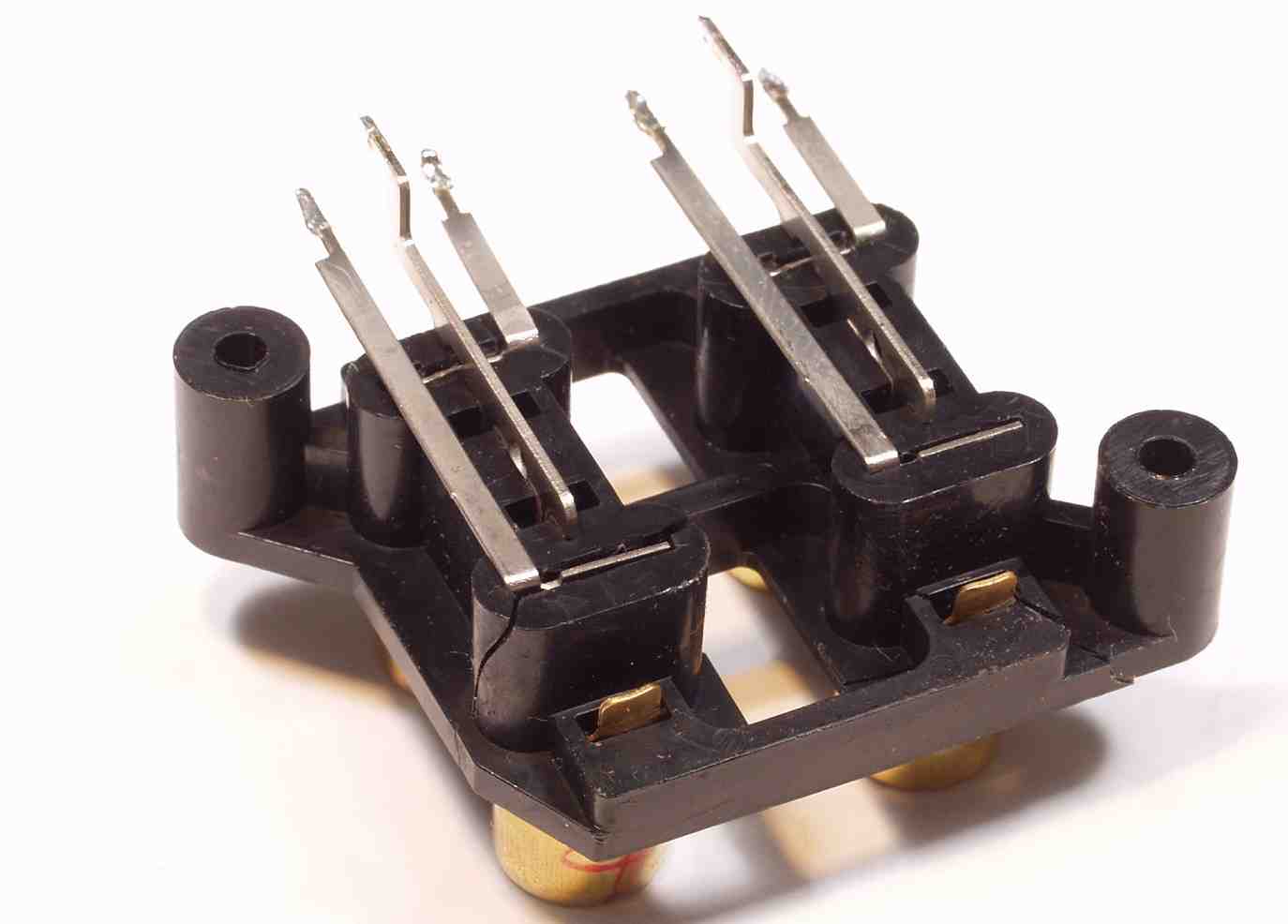

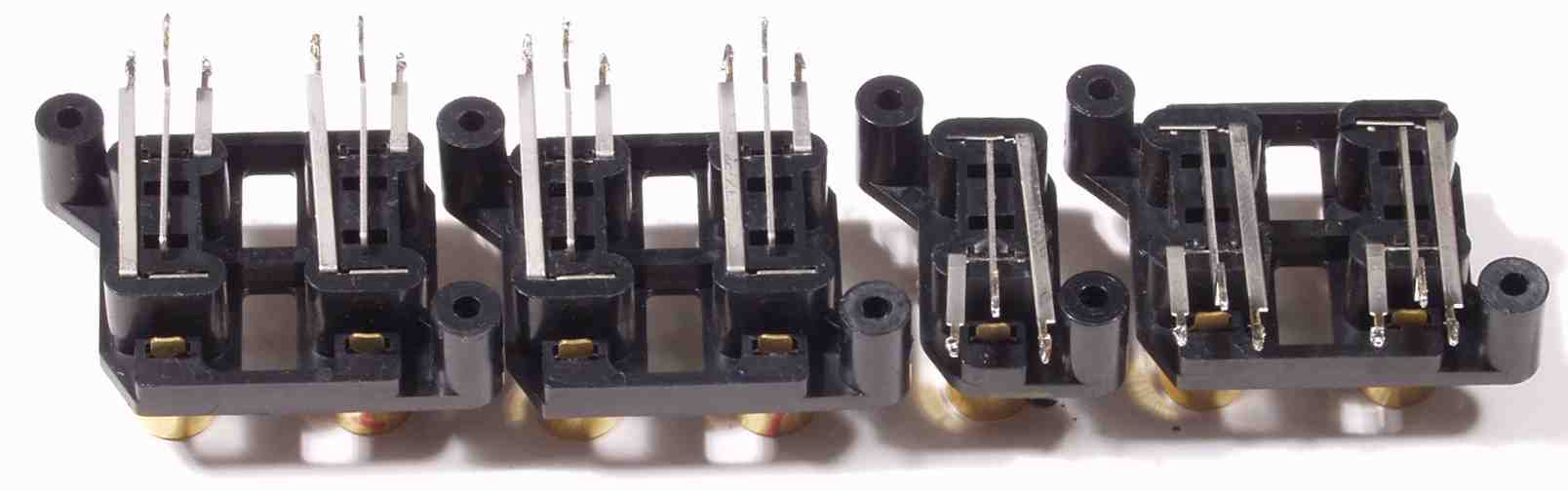

| Ｃ−２Ｃ． 修理前 RCA端子 |
 |
| Ｃ−２Ｃ−１． 修理前 拡大した割れたRCA端子 |
 |

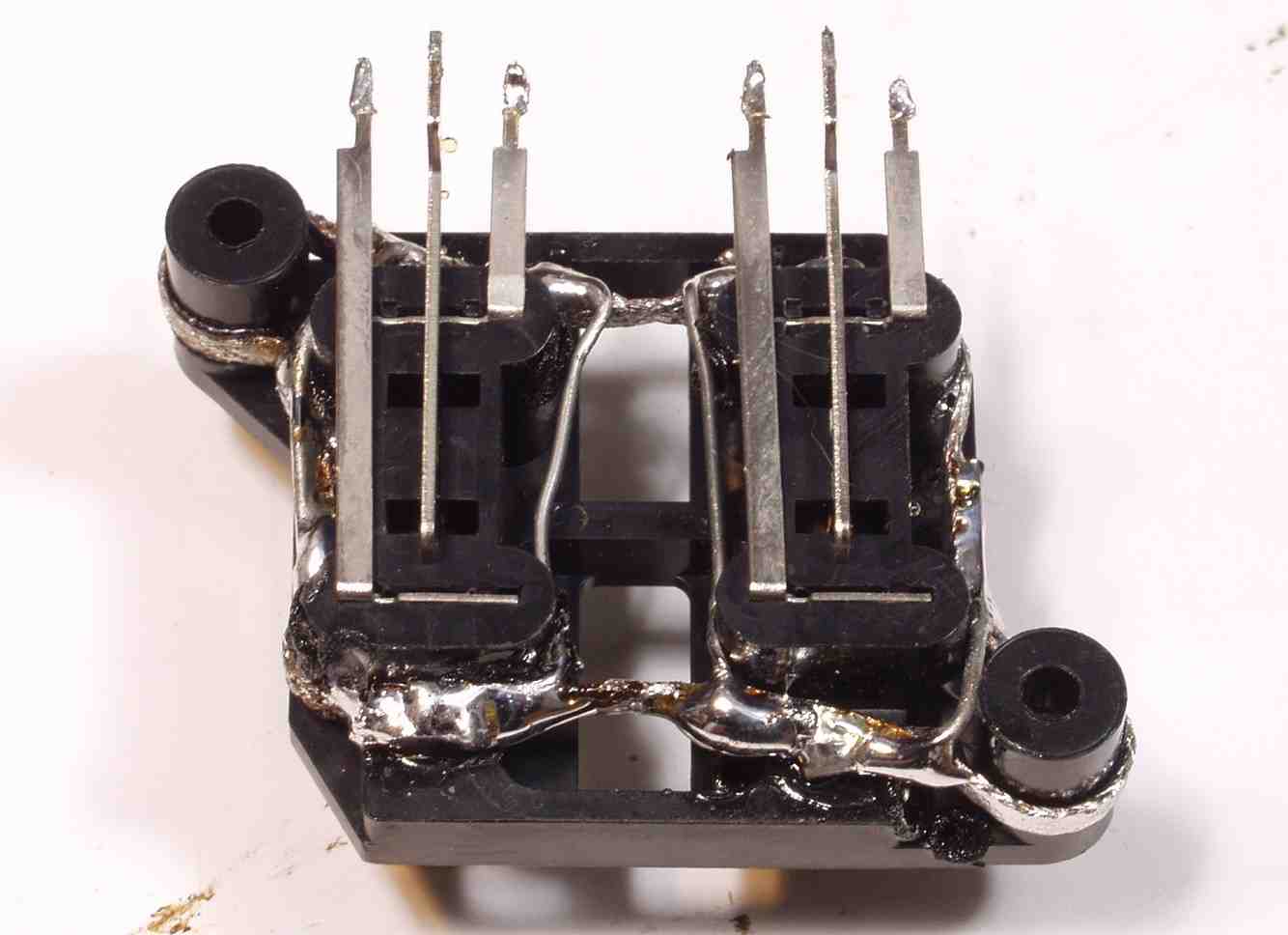

| Ｃ−２Ｃ−２． 修理中 RCA端子 ヒビの入った所をハンダ鏝で繋ぐ |
 |
| Ｃ−２Ｃ−３． 修理中 RCA端子 更に補強する |
 |

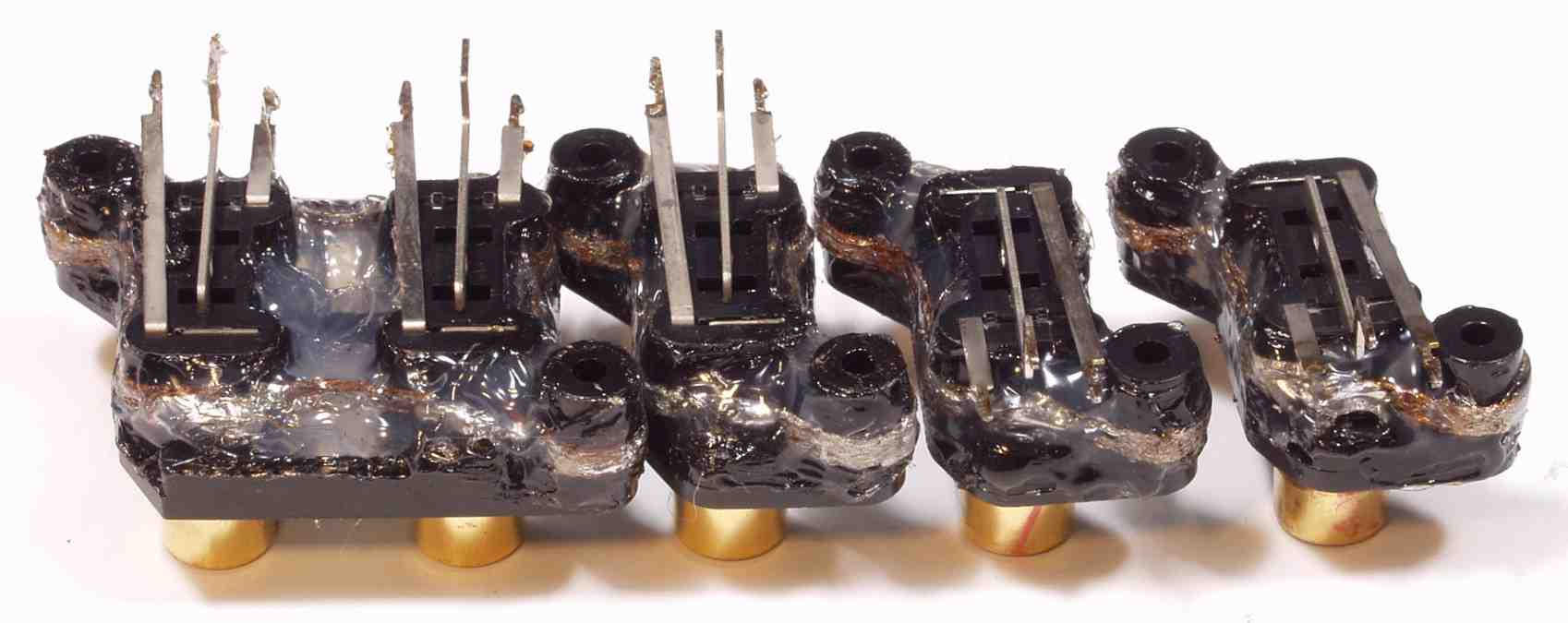

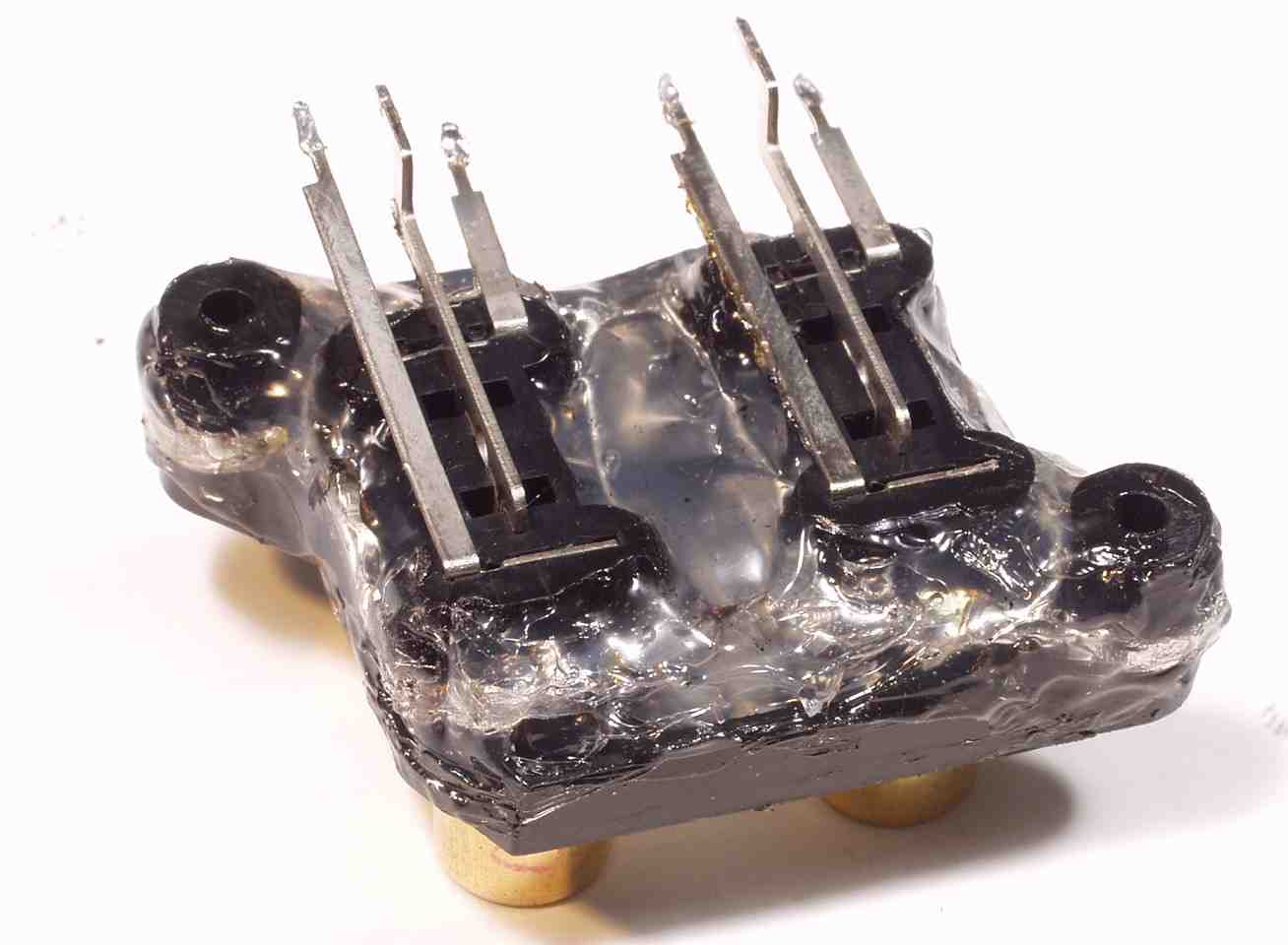

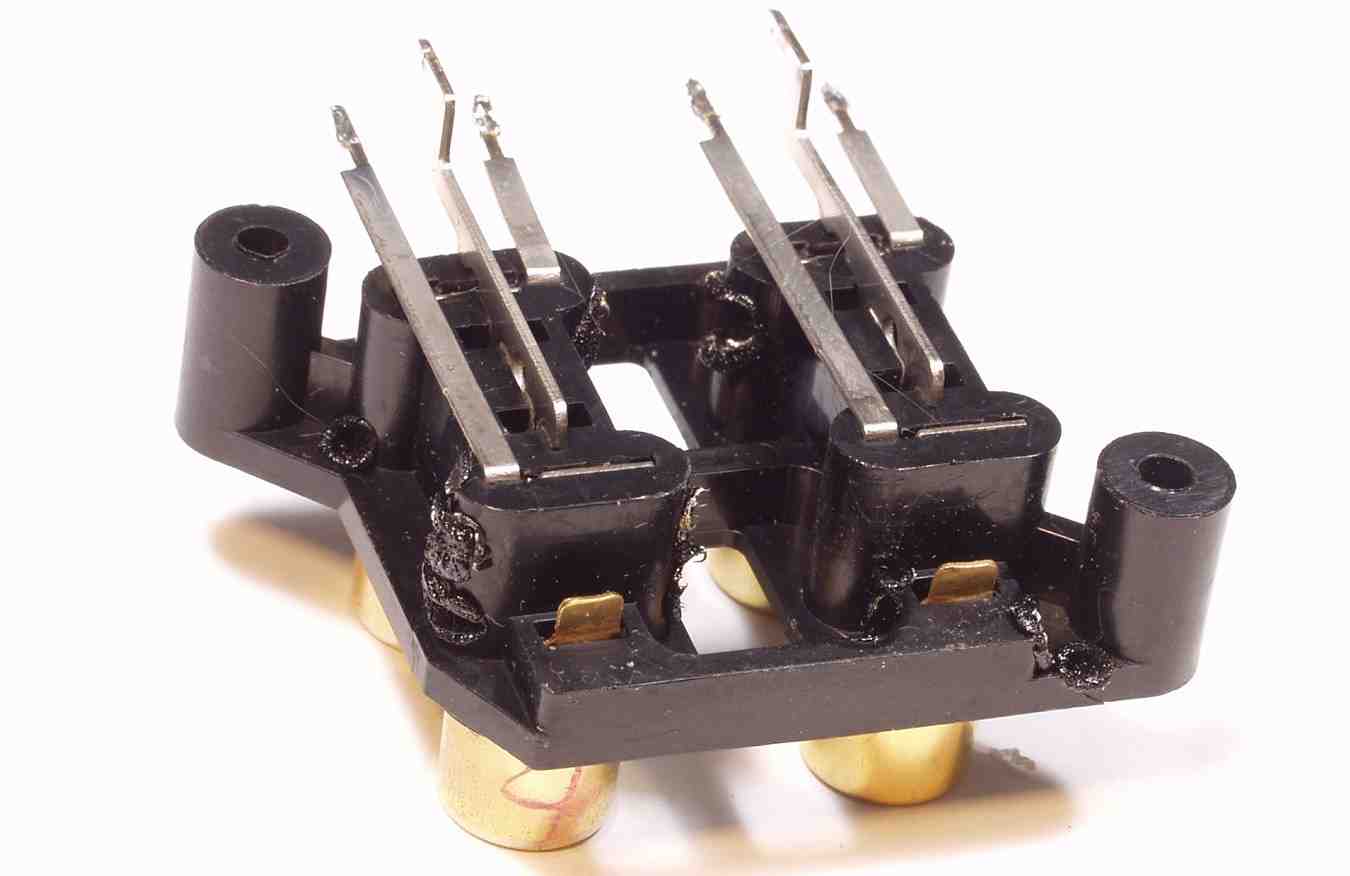

| Ｃ−２C−４． 修理後 RCA端子 ホットボンドで補強 |
 |
| Ｃ−２Ｄ． 修理後 RCA端子 |
 |

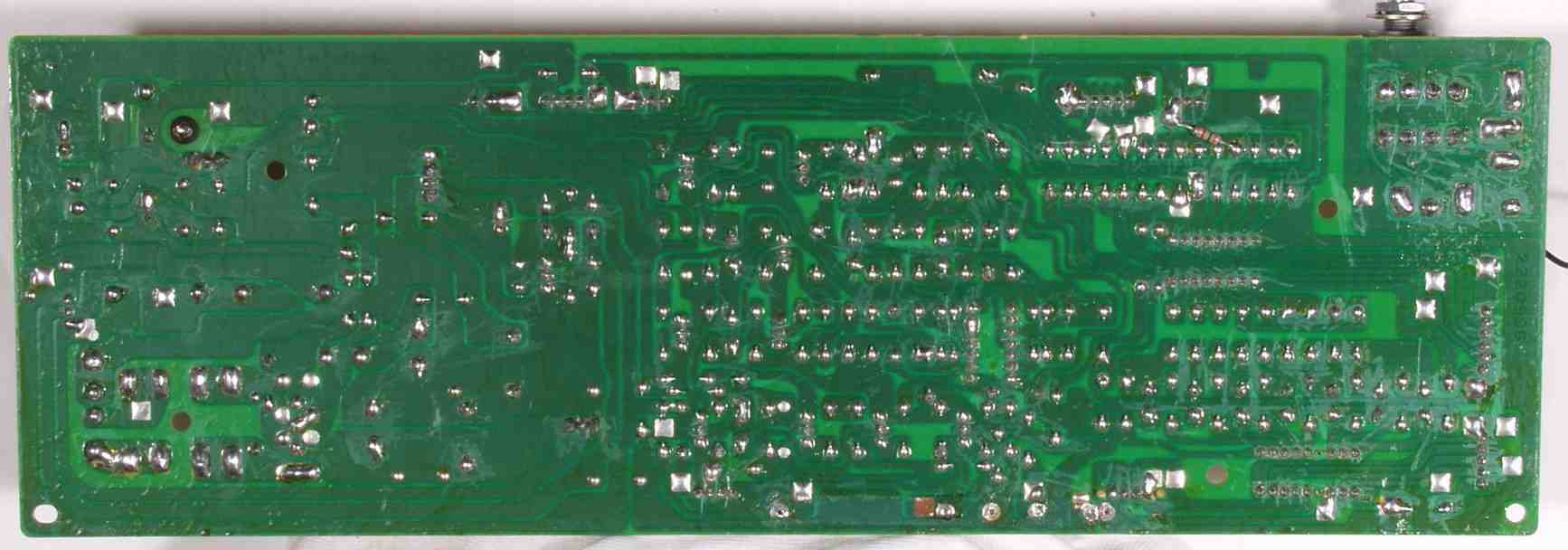

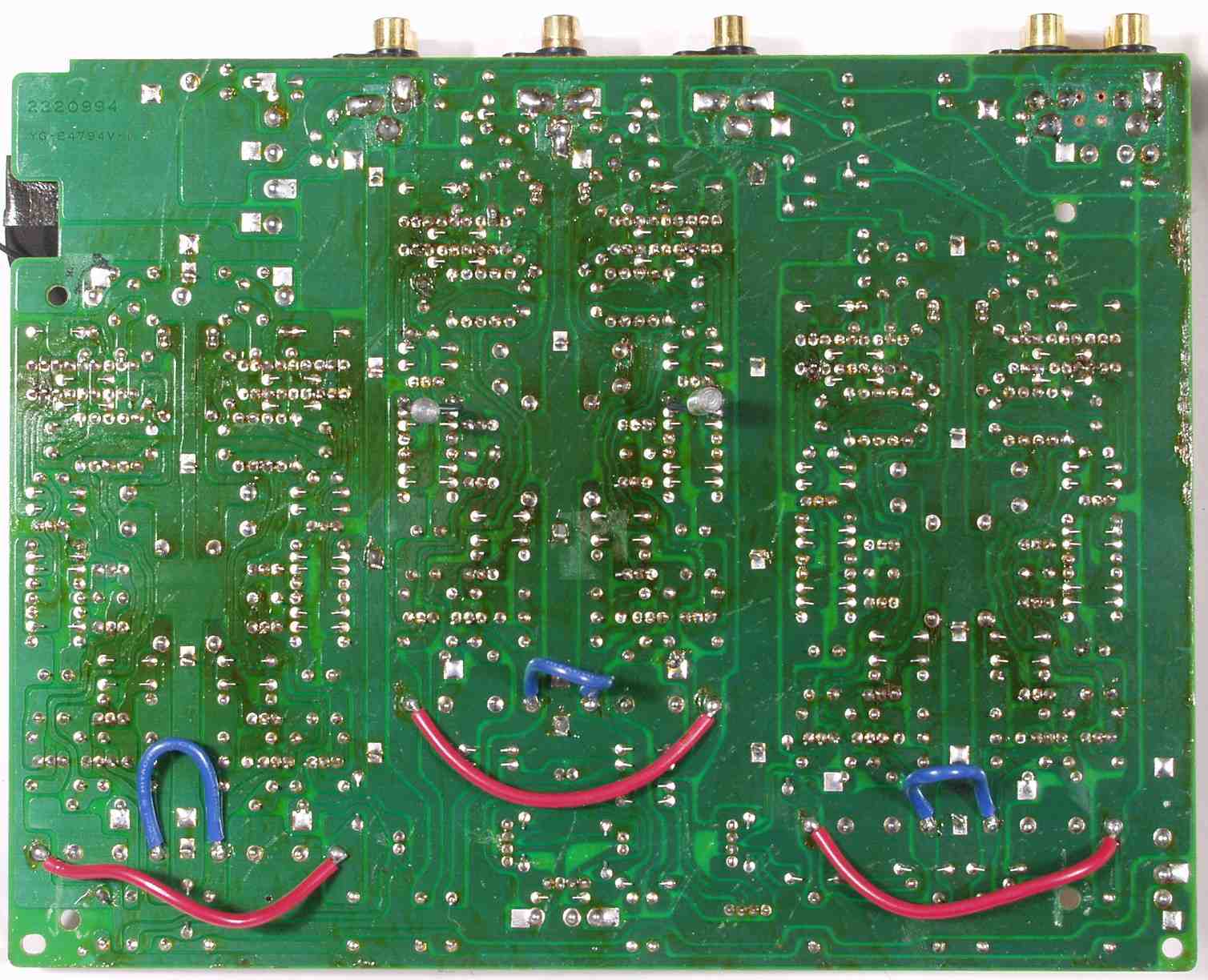

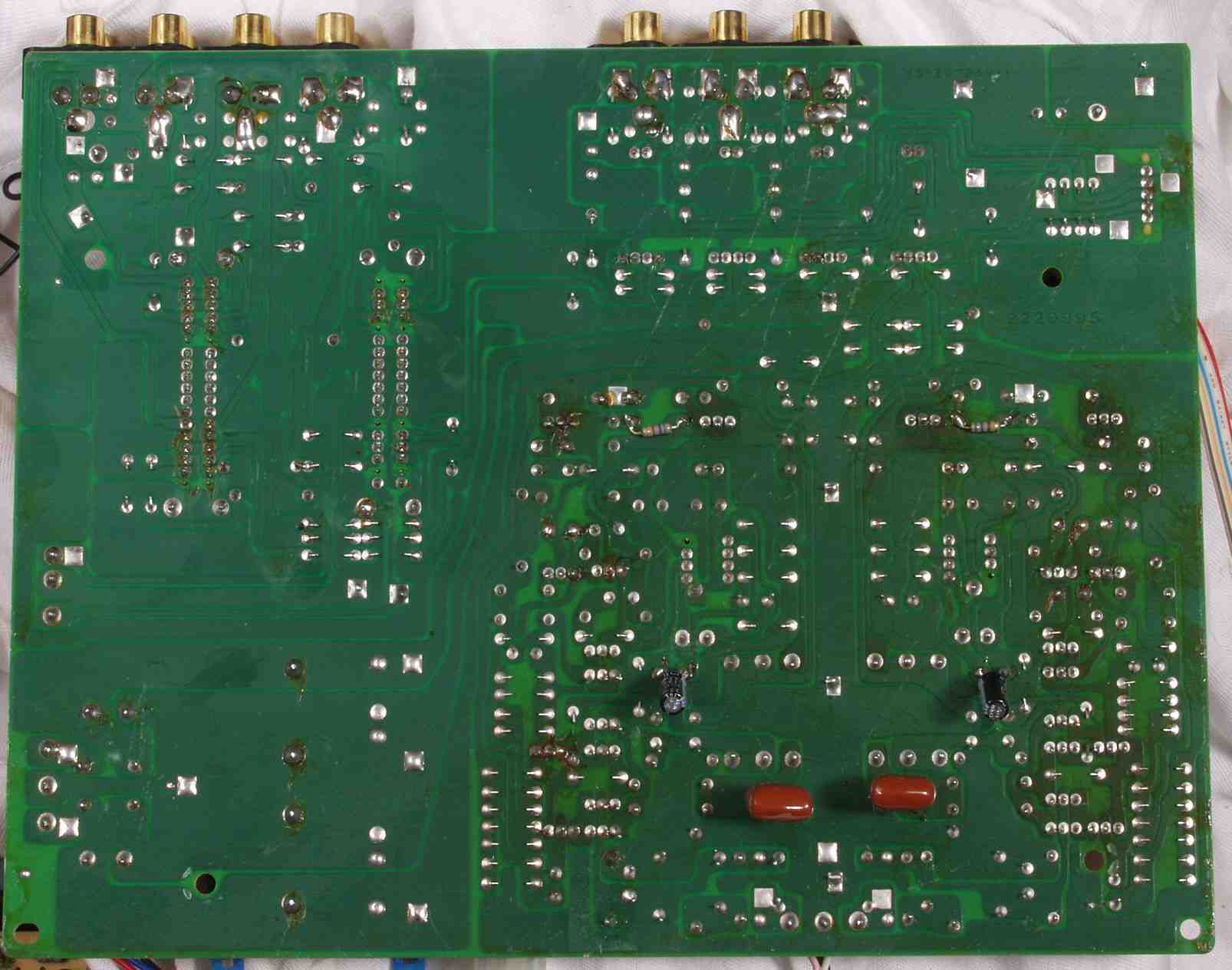

| Ｃ−２Ｅ． 修理前 ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｅ１． 修理前 ＥＱ−ＡＭＰ基盤裏 ハンダ不良ヶ所、折角のアースラインも効き目が無い |
 |
| Ｃ−２Ｅ２． 修理前 ＥＱ−ＡＭＰ基盤裏 ハンダ不良ヶ所 |
 |
| Ｃ−２Ｅ３． 修理中 ＥＱ−ＡＭＰ基盤裏 銅箔のペイント（ハンダマスキング）を剥がし、ハンダの部分を広げる |
 |
| Ｃ−２Ｆ． 修理（半田補正）後 ＥＱ−ＡＭＰ基盤裏 全ての半田をやり修す |
|

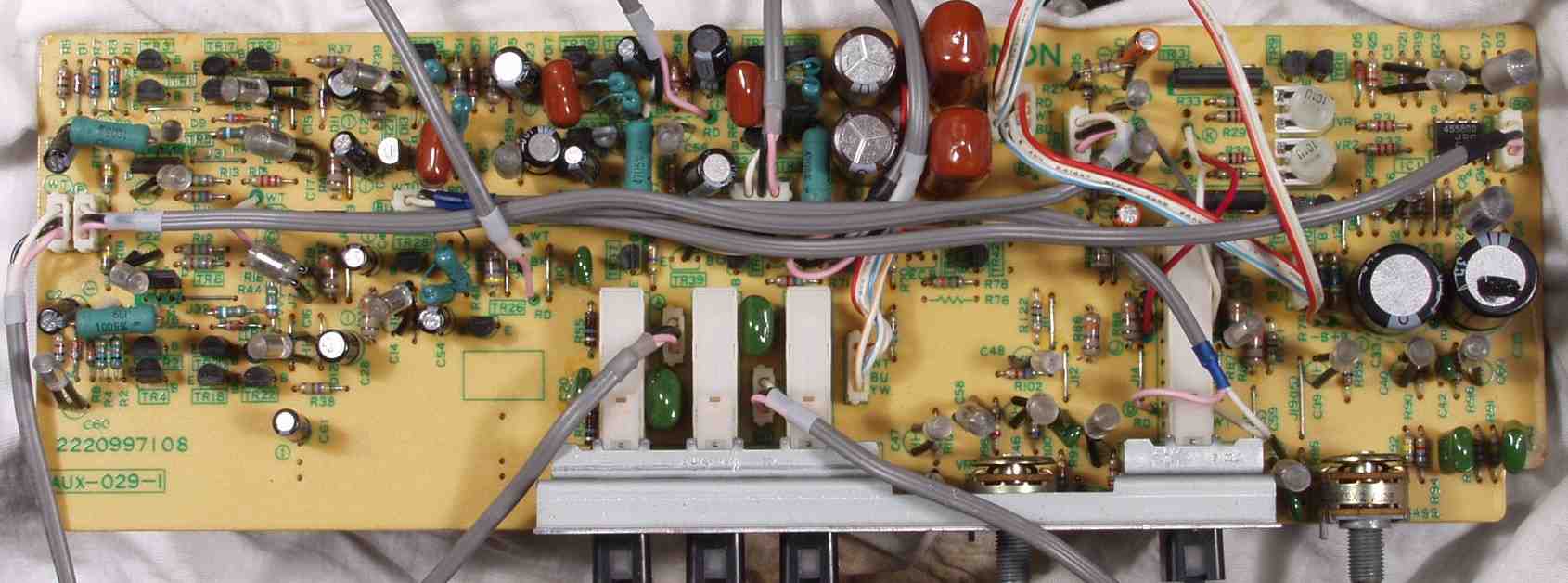

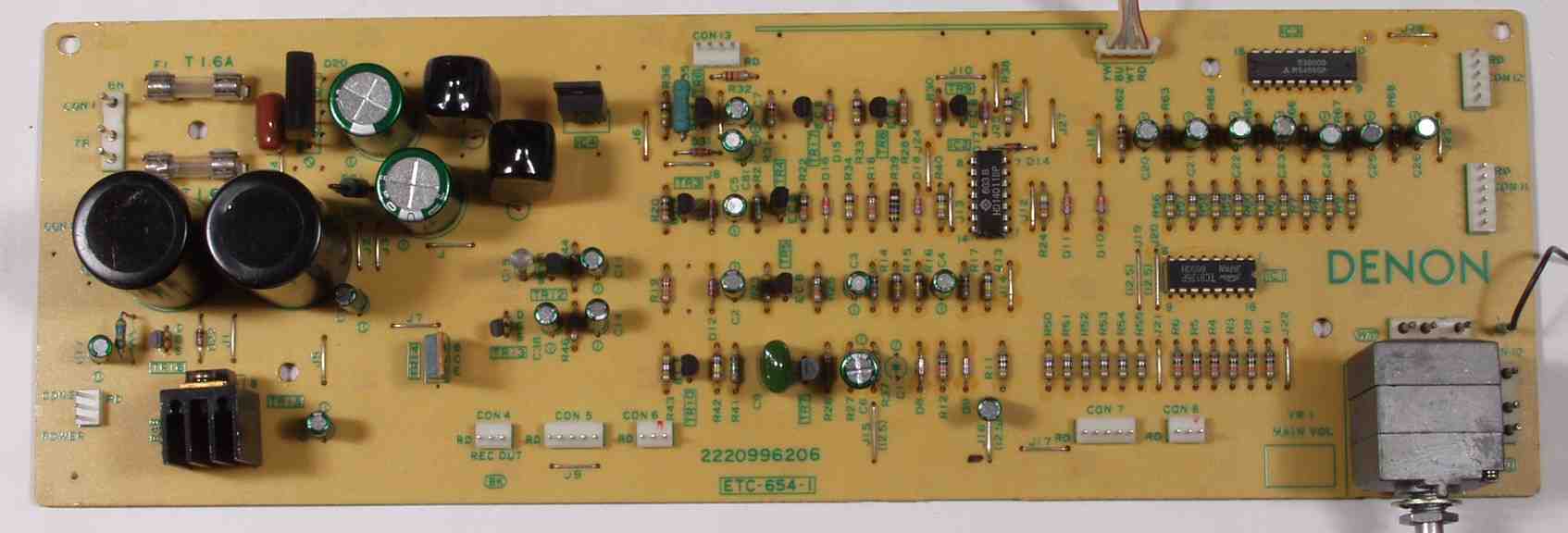

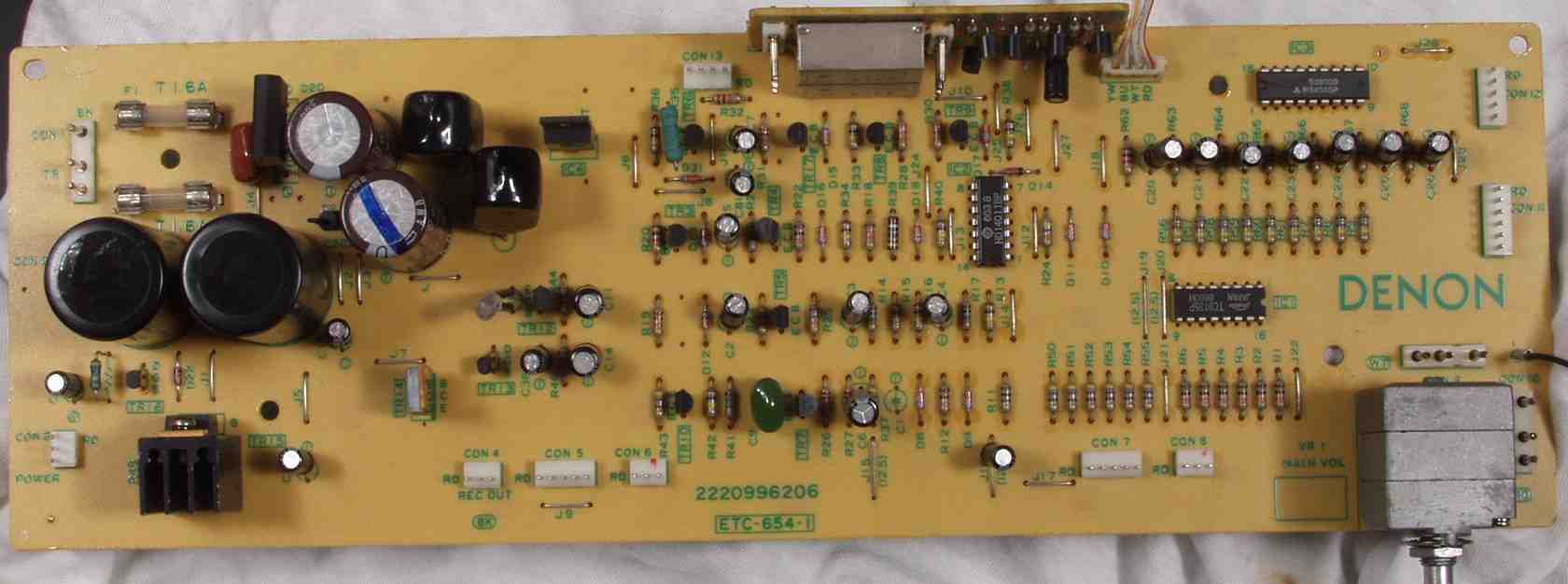

| Ｃ−３Ａ． 修理前 電源・コントロール基盤 |
 |
| Ｃ−３Ｂ． 修理後 電源・コントロール基盤 電解コンデンサー２３個交換 |
 |

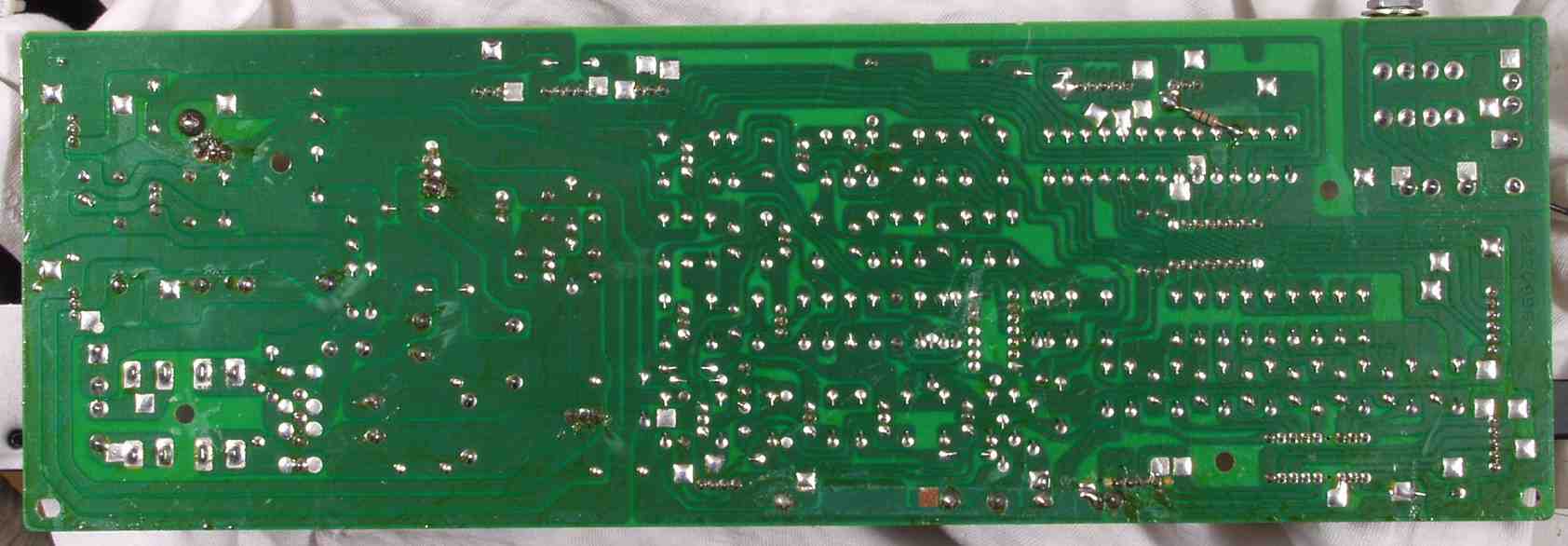

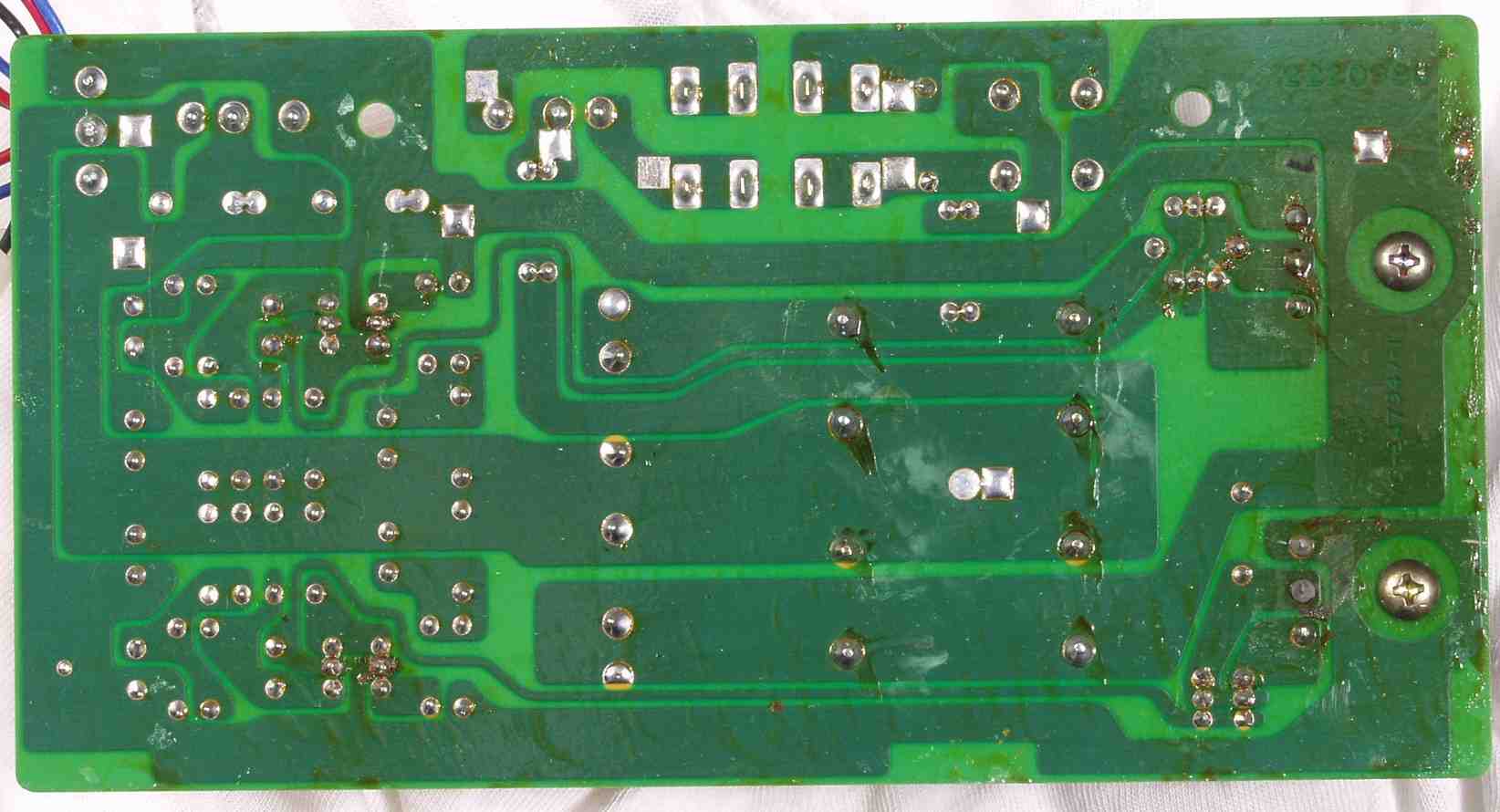

| Ｃ−３Ｃ． 修理前 電源・コントロール基盤裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 電源・コントロール基盤裏 全ての半田をやり修す |
 |

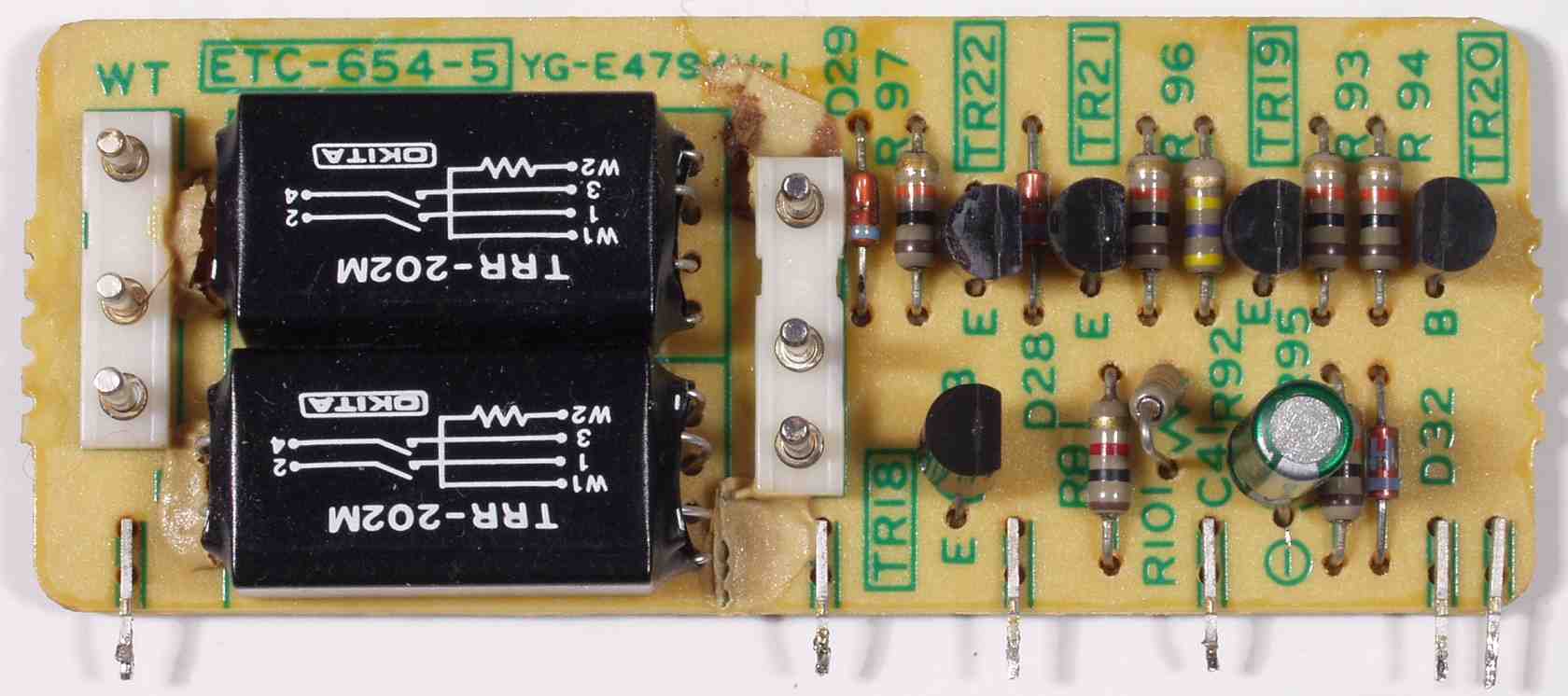

| Ｃ−３Ｅ． 修理前 電源・コントロール リレー基盤 |
 |

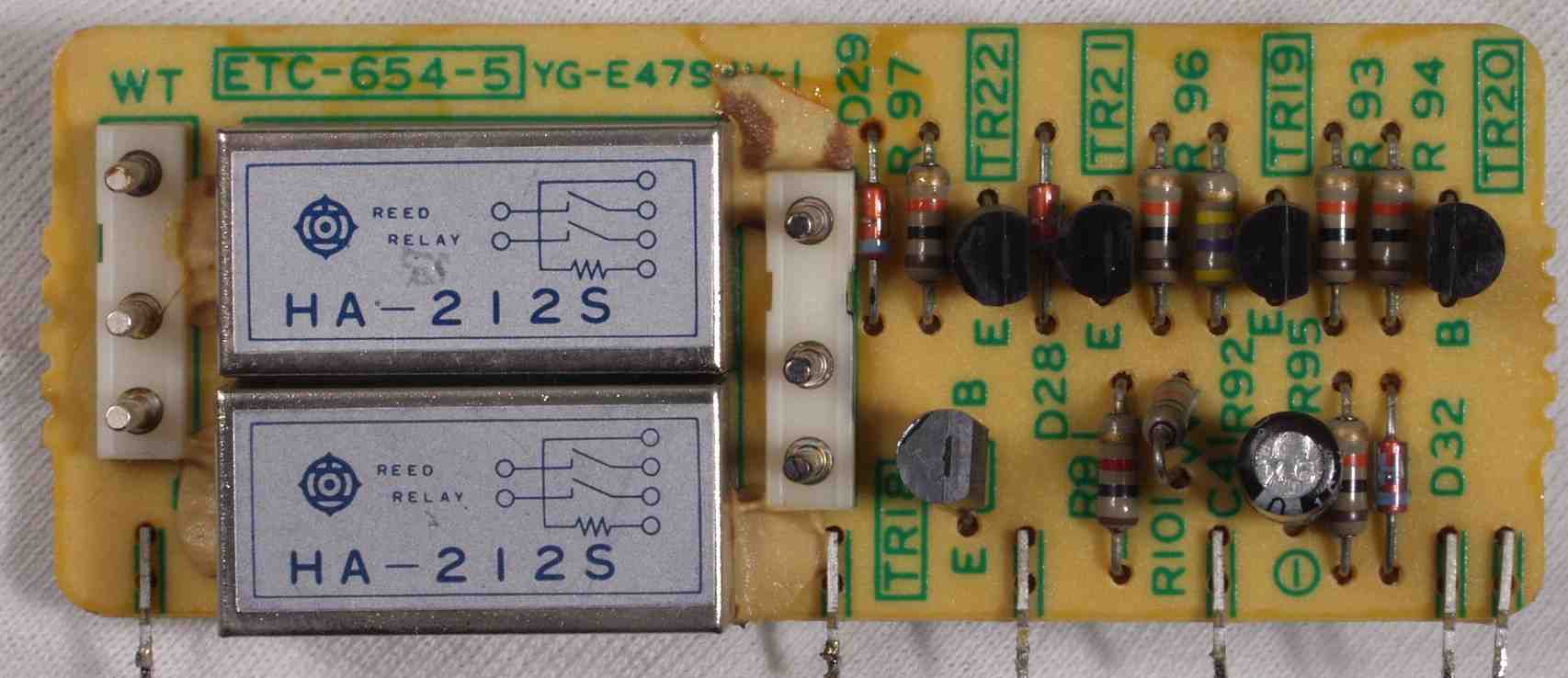

| Ｃ−３Ｆ． 修理後 電源・コントロール リレー基盤 電解コンデンサー１個、リードリレー２個交換 |
 |

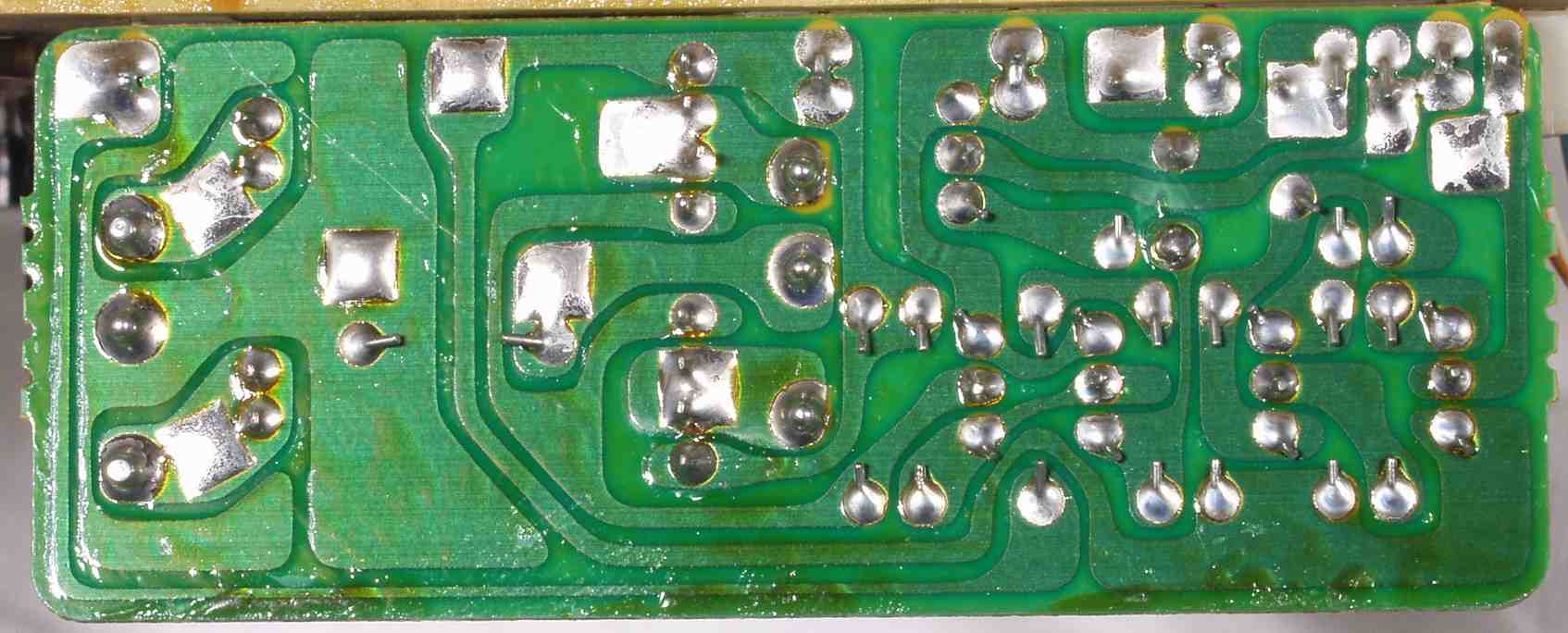

| Ｃ−３Ｇ． 修理前 電源・コントロール基盤 リレー基盤裏 |
 |

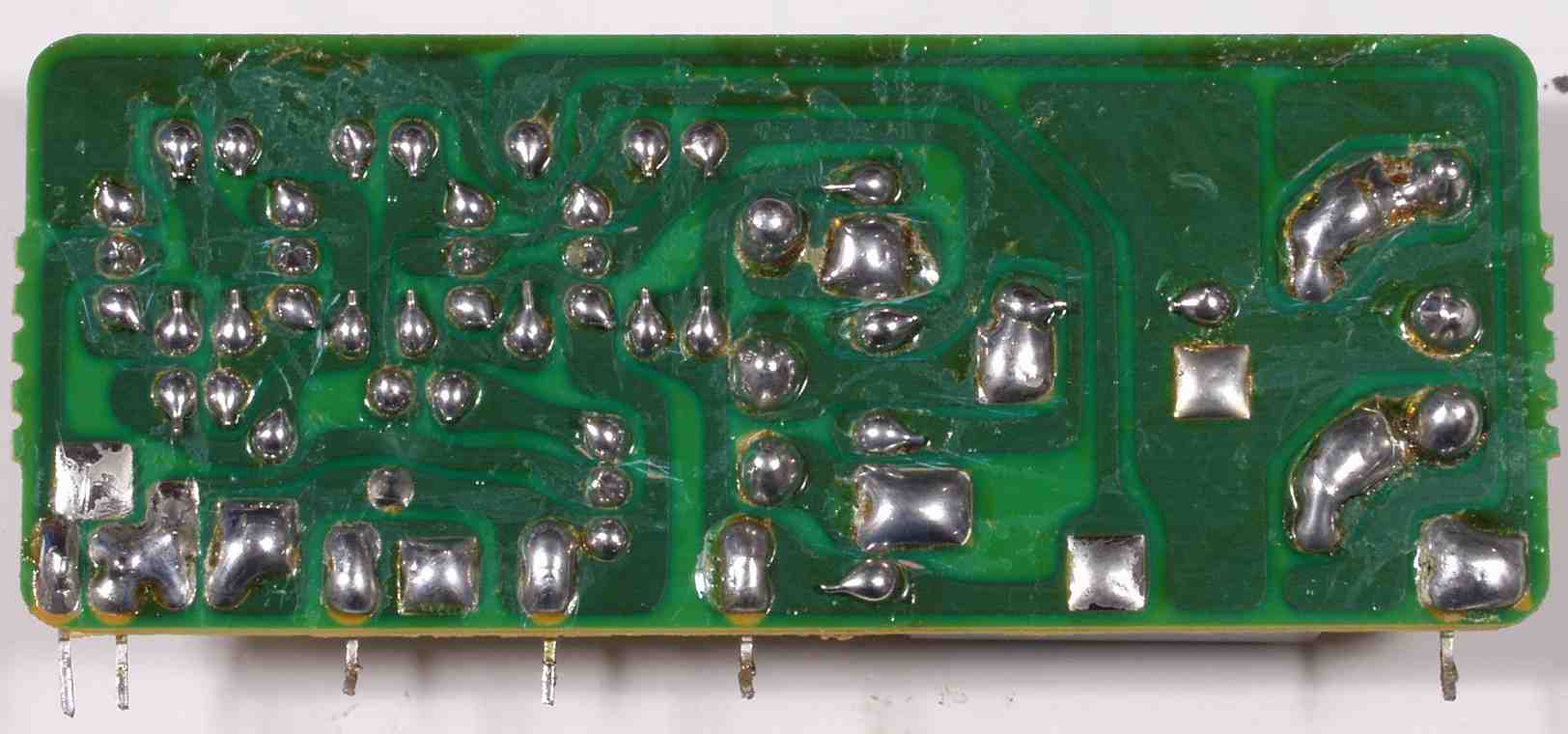

| Ｃ−３H． 修理（半田補正）後 電源・コントロール基盤リレー基盤裏 |
 |

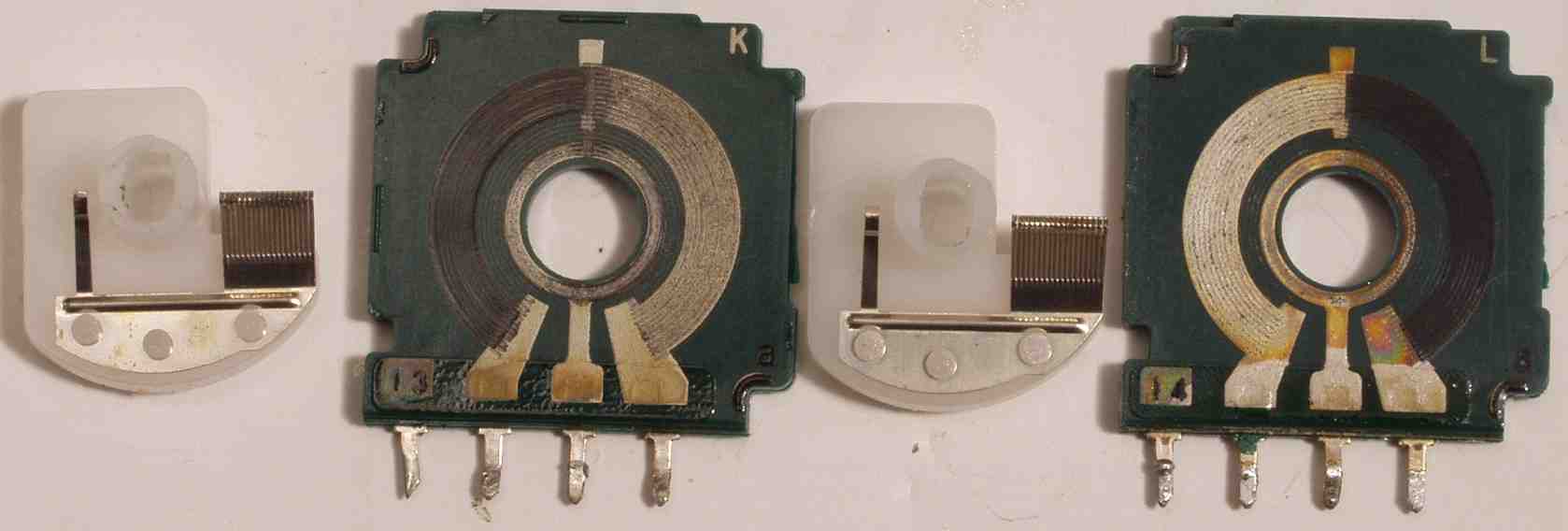

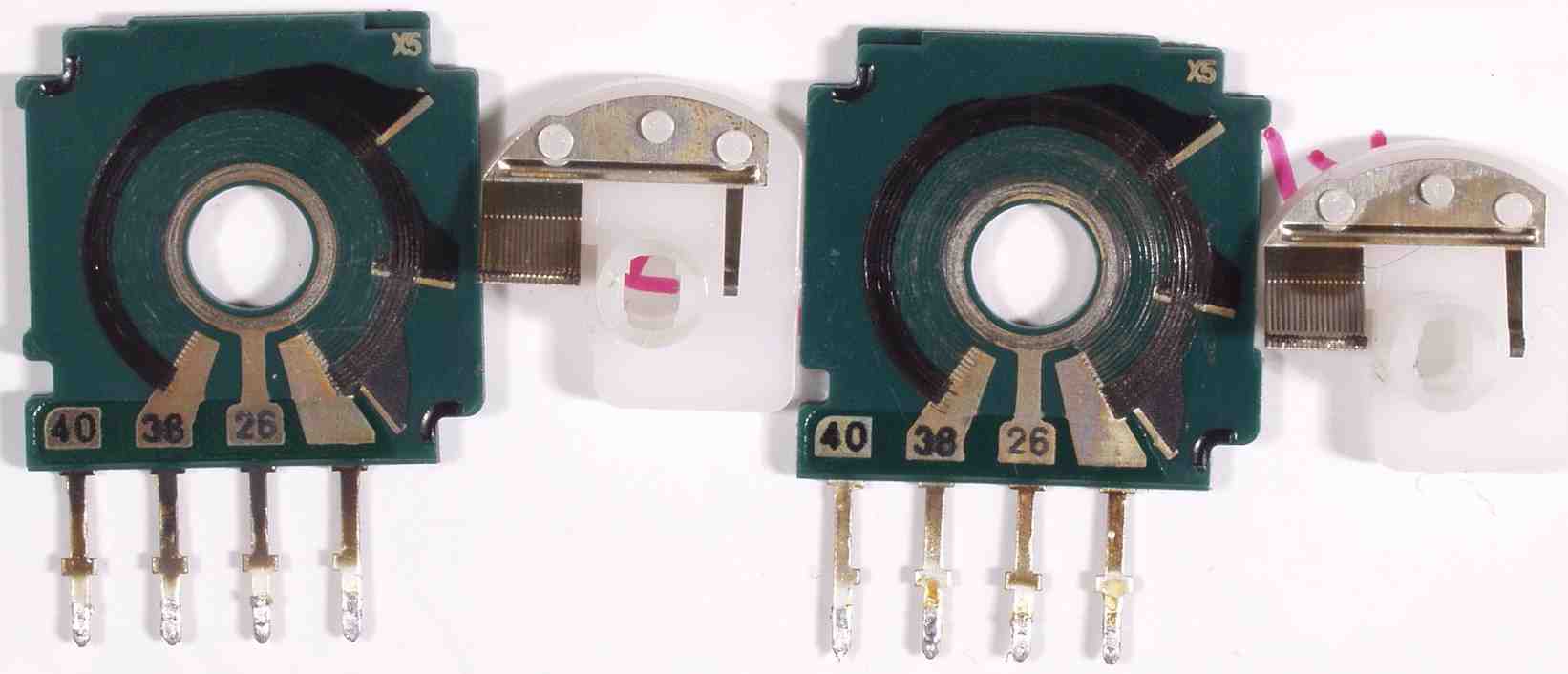

| Ｃ−３J． 清掃前 主ＶＲの抵抗体摺動部 |
 |
| Ｃ−３K． 清掃後 主ＶＲの抵抗体摺動部 |
 |

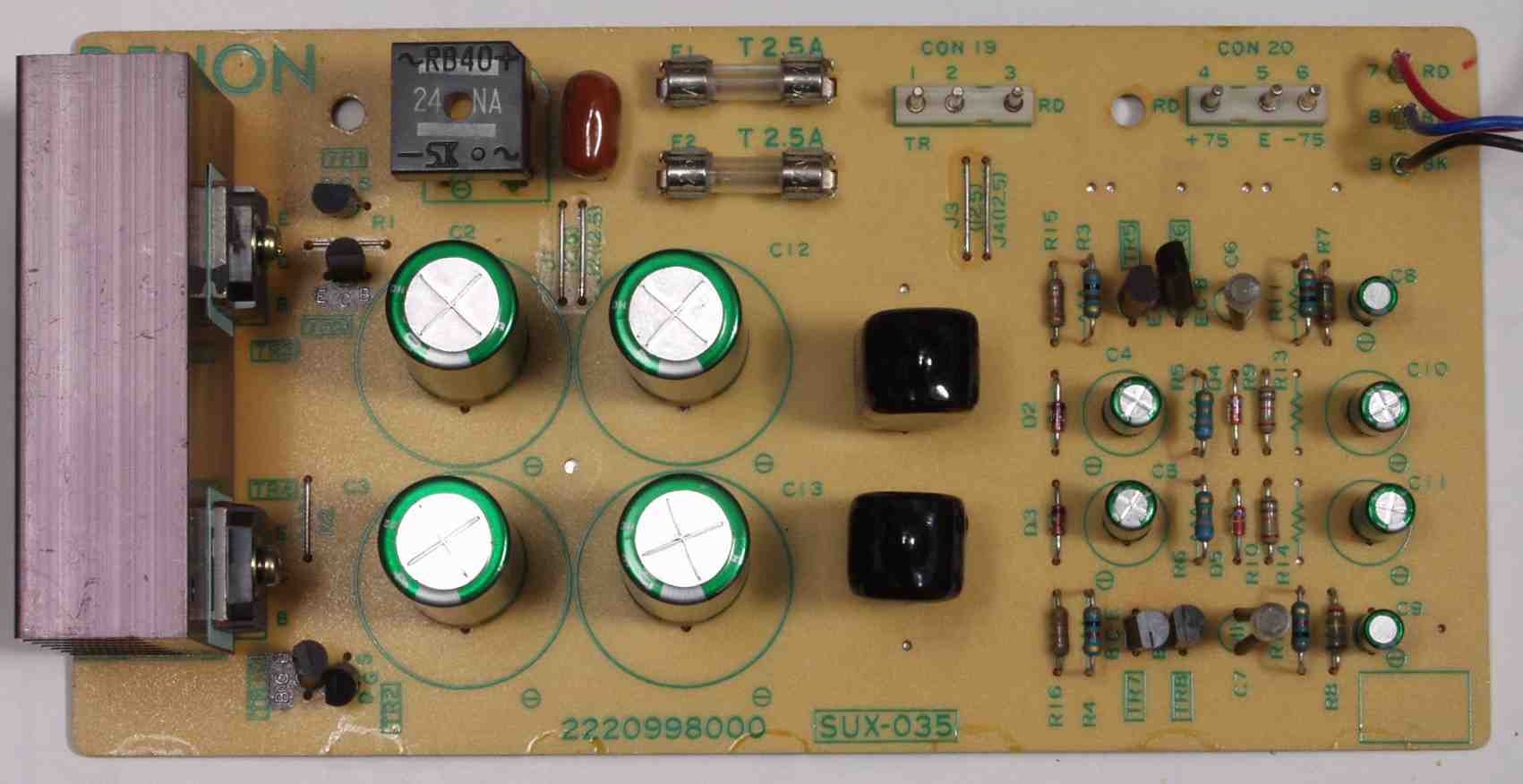

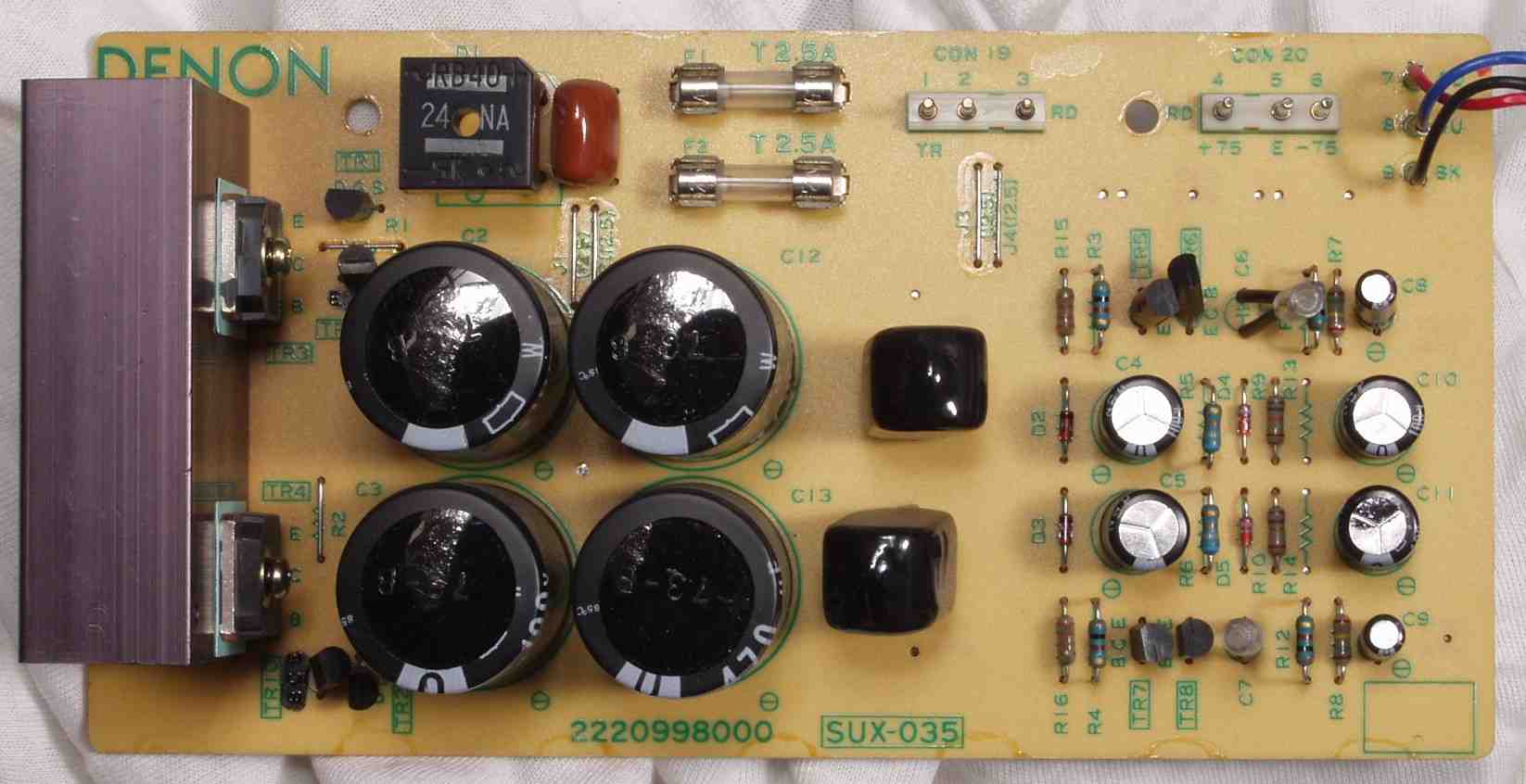

| Ｃ−４Ａ． 修理前 電源基盤 |
 |
| Ｃ−４Ｂ． 修理後 電源基盤 電解コンデンサー１０個交換 |
 |

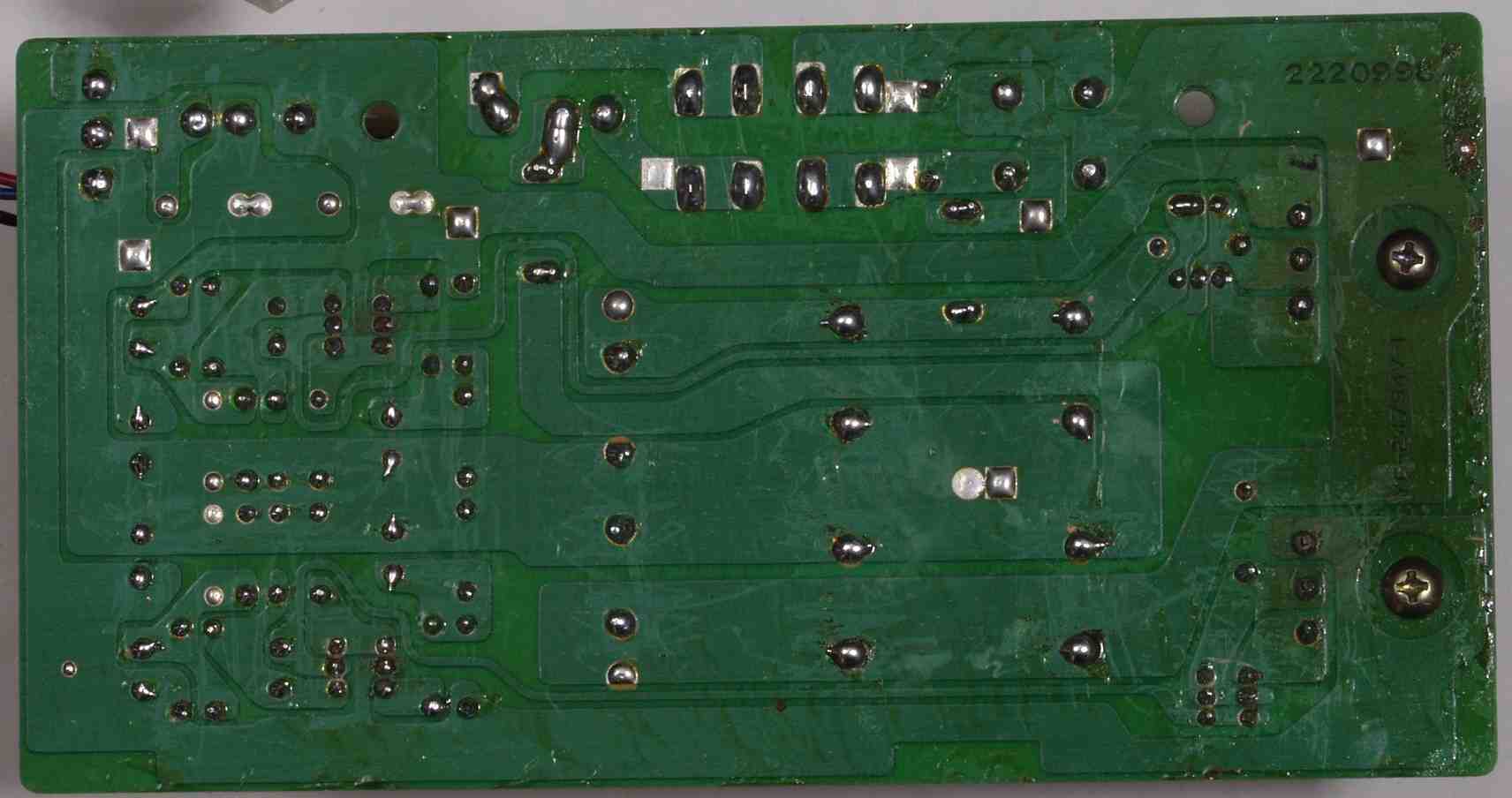

| Ｃ−４Ｃ． 修理前 電源基盤裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 電源基盤裏 全ての半田をやり修す |
 |
| Ｃ−５Ａ． 修理前 バッファーＡＭＰ・ＳＷコントロール基盤 |
 |
| Ｃ−５Ｂ． 修理後 バッファーＡＭＰ・ＳＷコントロール基盤 電解コンデンサー２０個、半固定ＶＲ２個、フイルムコンデンサー１４個、ＦＥＴ２個、ＴＲ（トランジスター）交換 |
 |

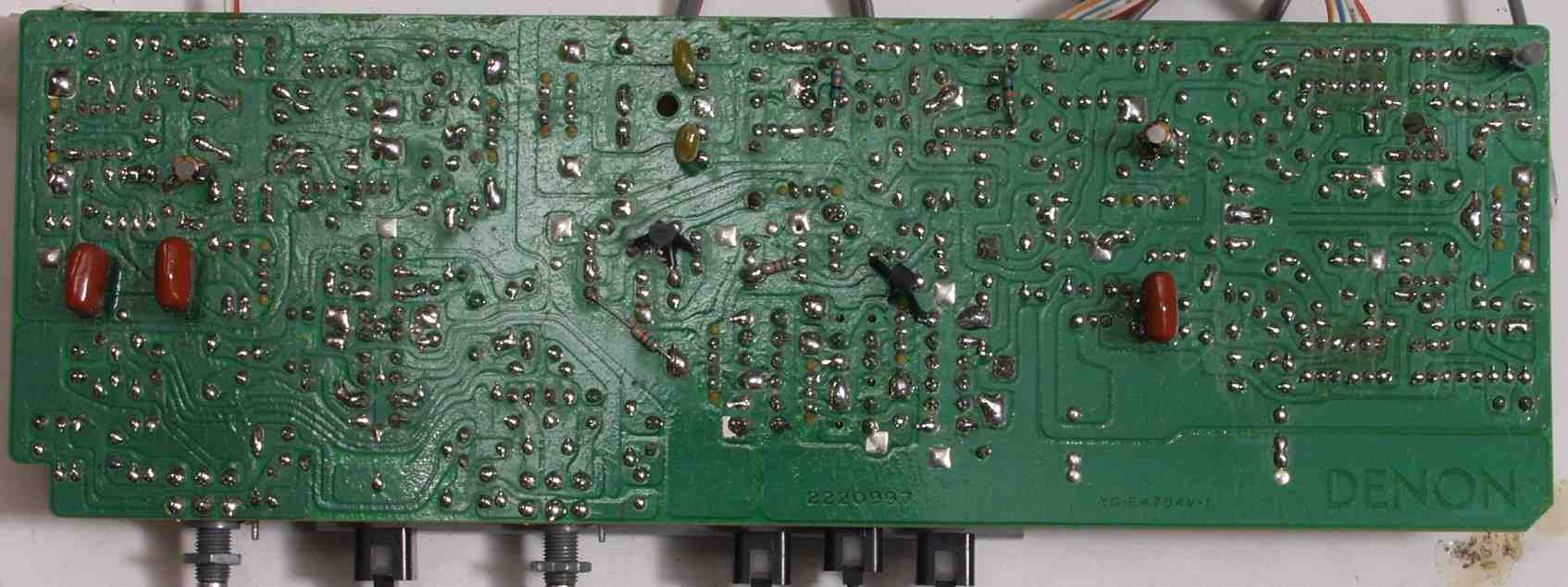

| Ｃ−５Ｃ． 修理前 バッファーＡＭＰ・ＳＷコントロール基盤裏 |
 |

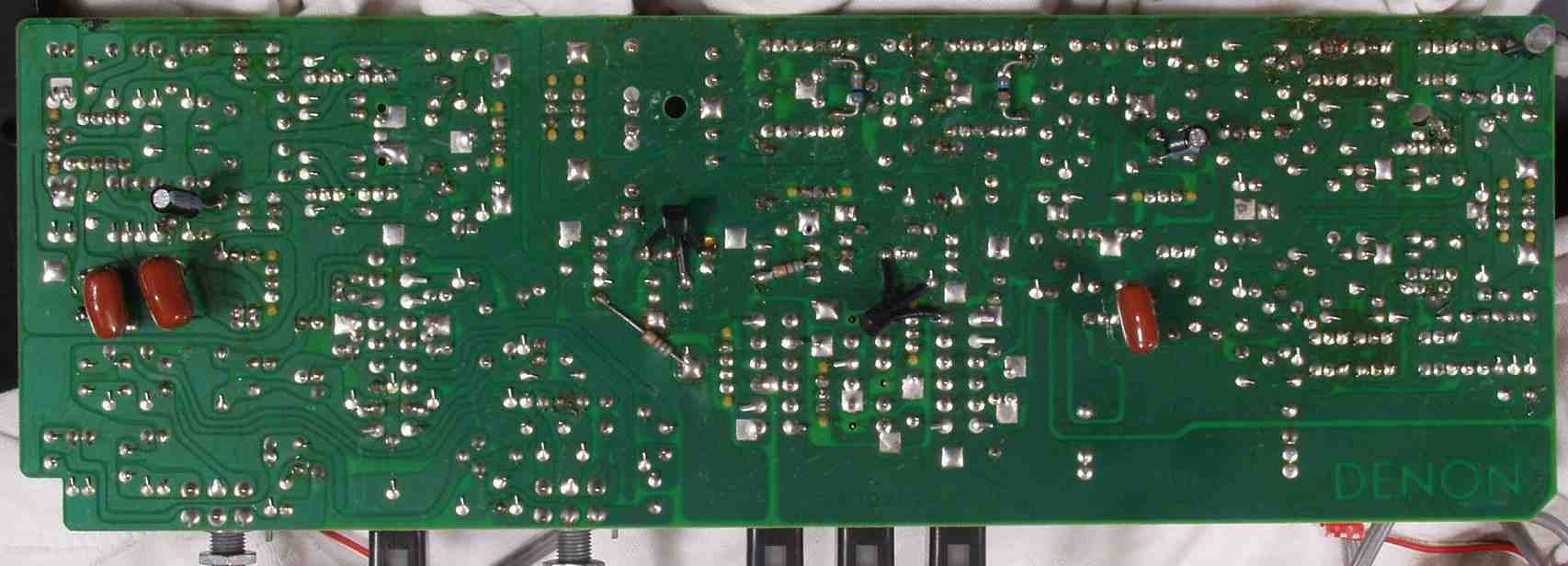

| Ｃ−５Ｄ． 修理（半田補正）後 バッファーＡＭＰ・ＳＷコントロール基盤裏 |
 |

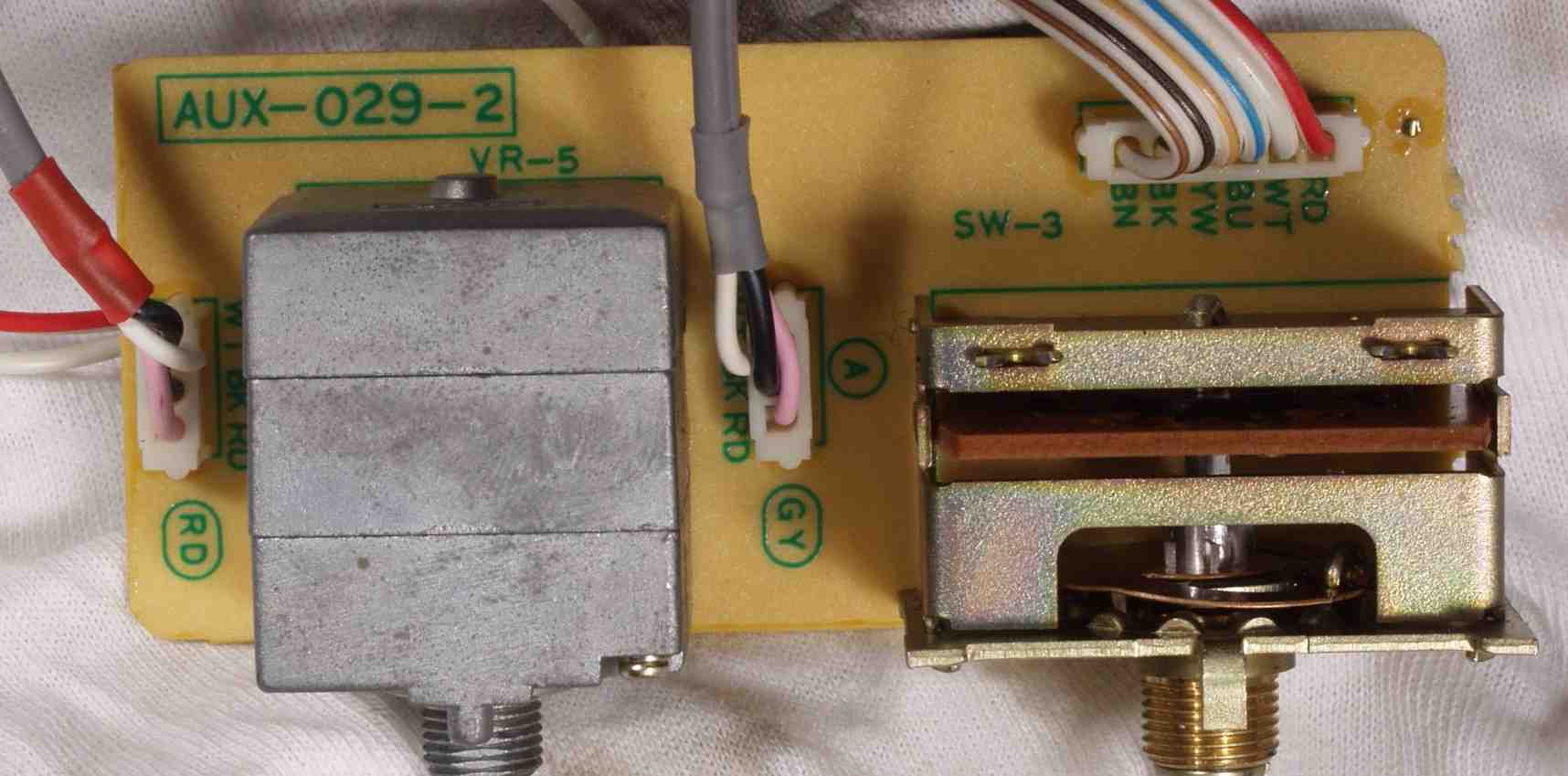

| Ｃ−５Ｅ． 修理前 バランスＶＲ＋プリセットセレクター基盤 |
 |

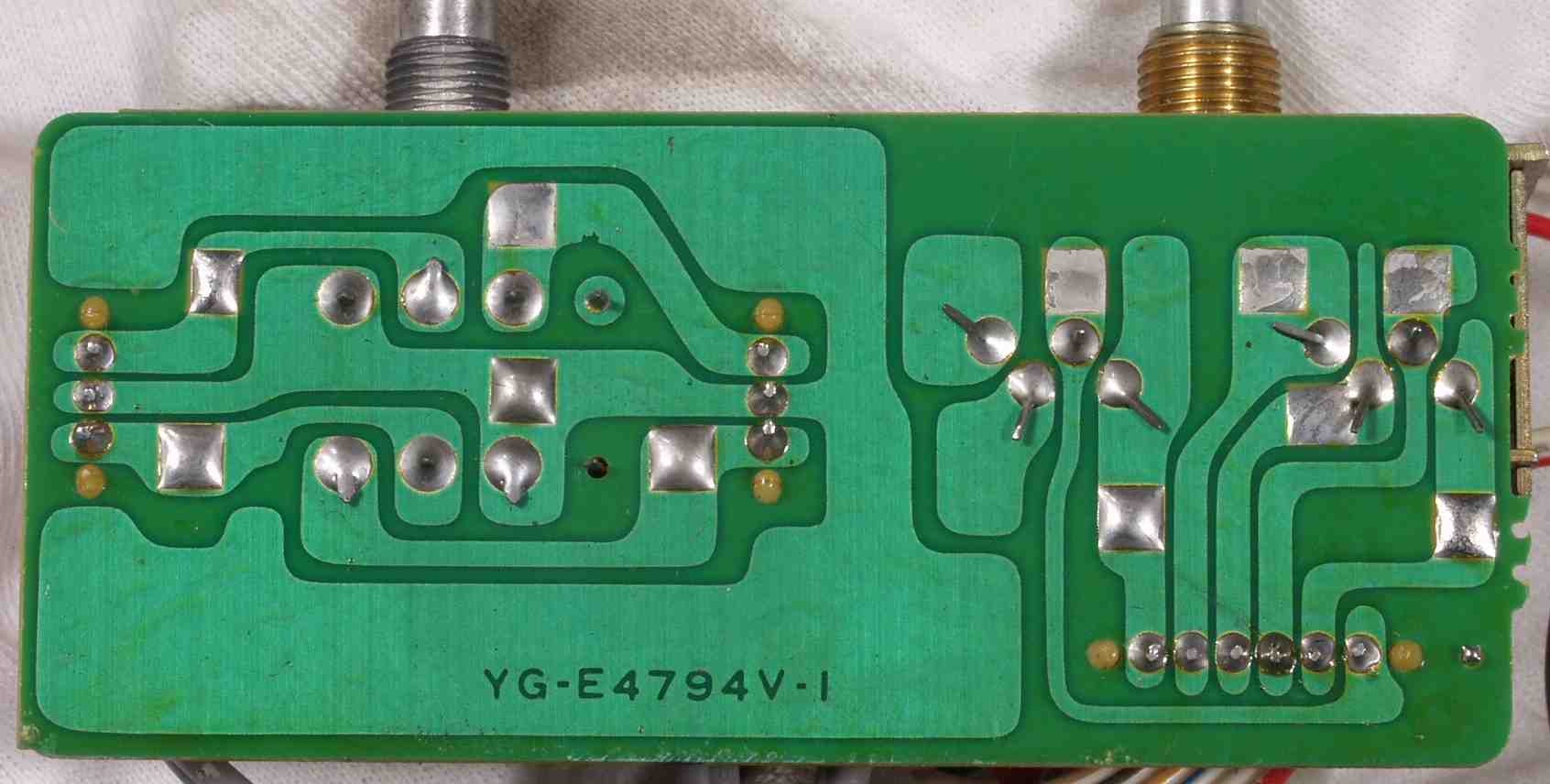

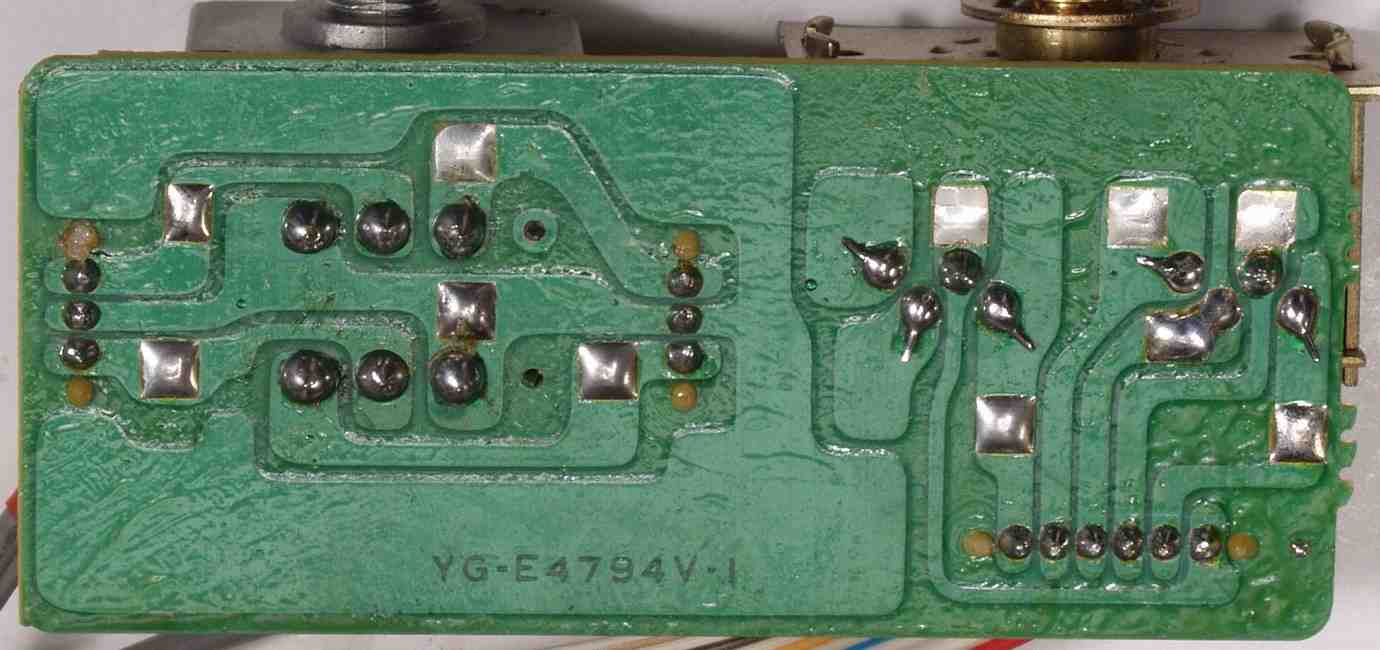

| Ｃ−５Ｆ． 修理前 バランスＶＲ＋プリセットセレクター基盤裏 |
 |

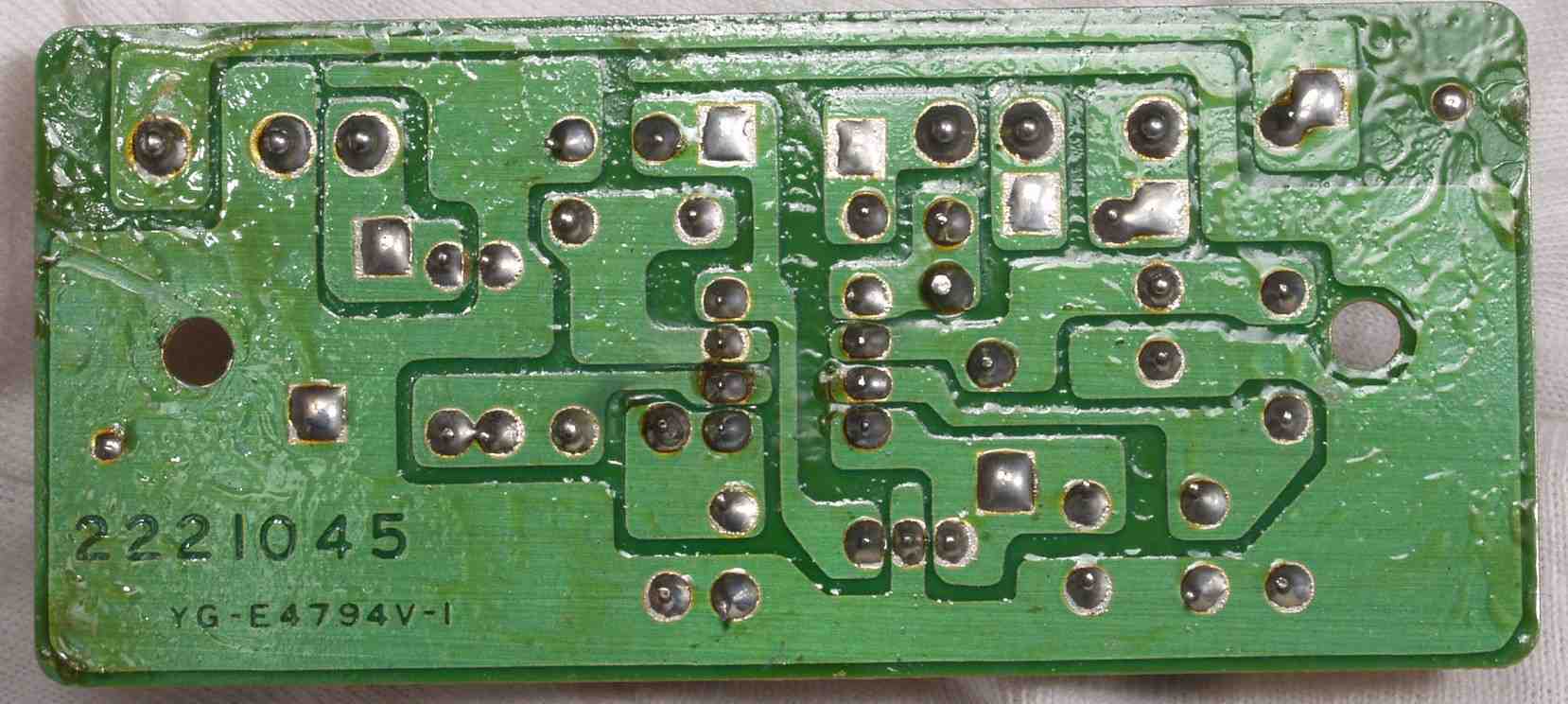

| Ｃ−５Ｇ． 修理（半田補正）後 バランスＶＲ＋プリセットセレクター基盤裏 全ての半田をやり修す |
 |

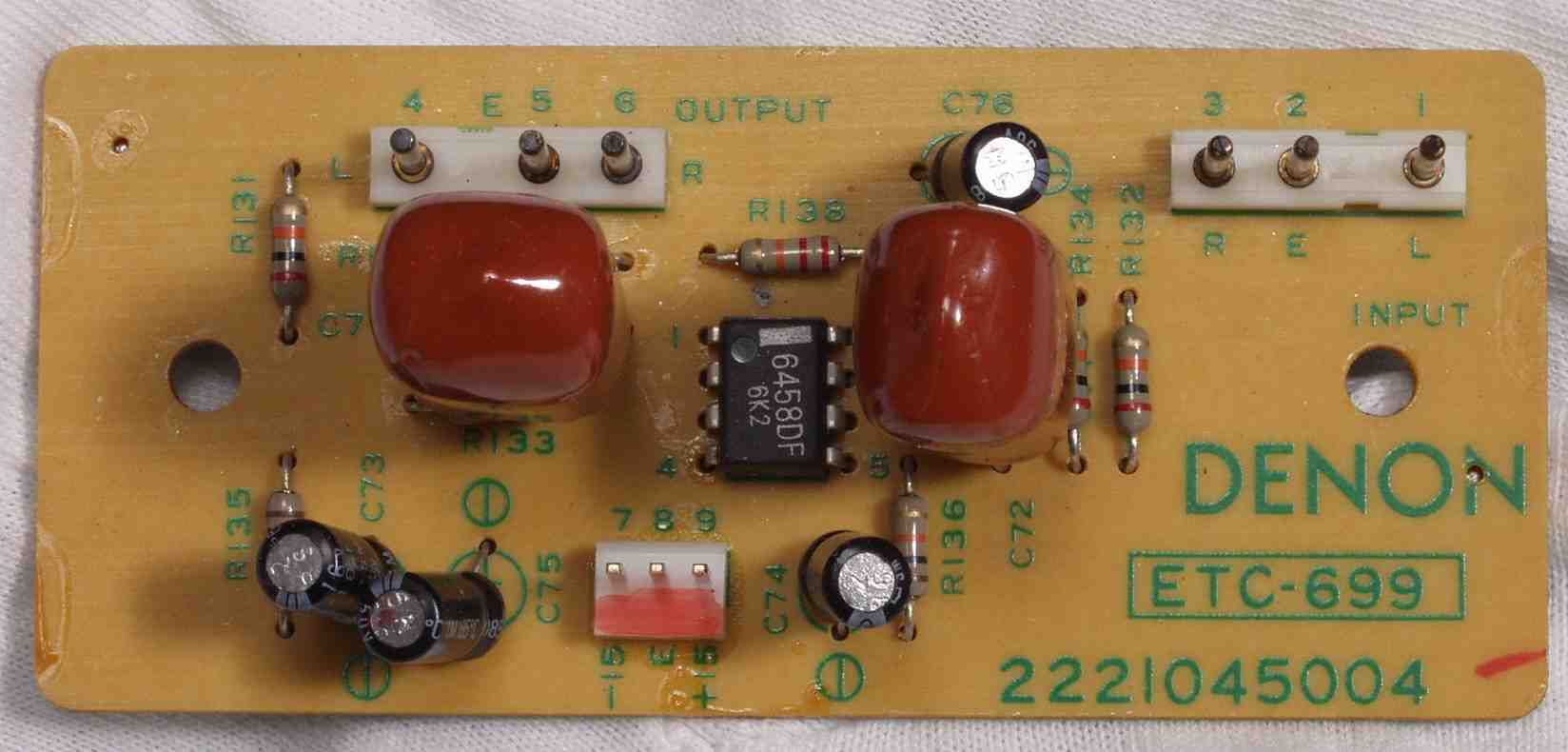

| Ｃ−６Ａ． 修理前 ＮＦＢ−ＡＭＰ |
 |

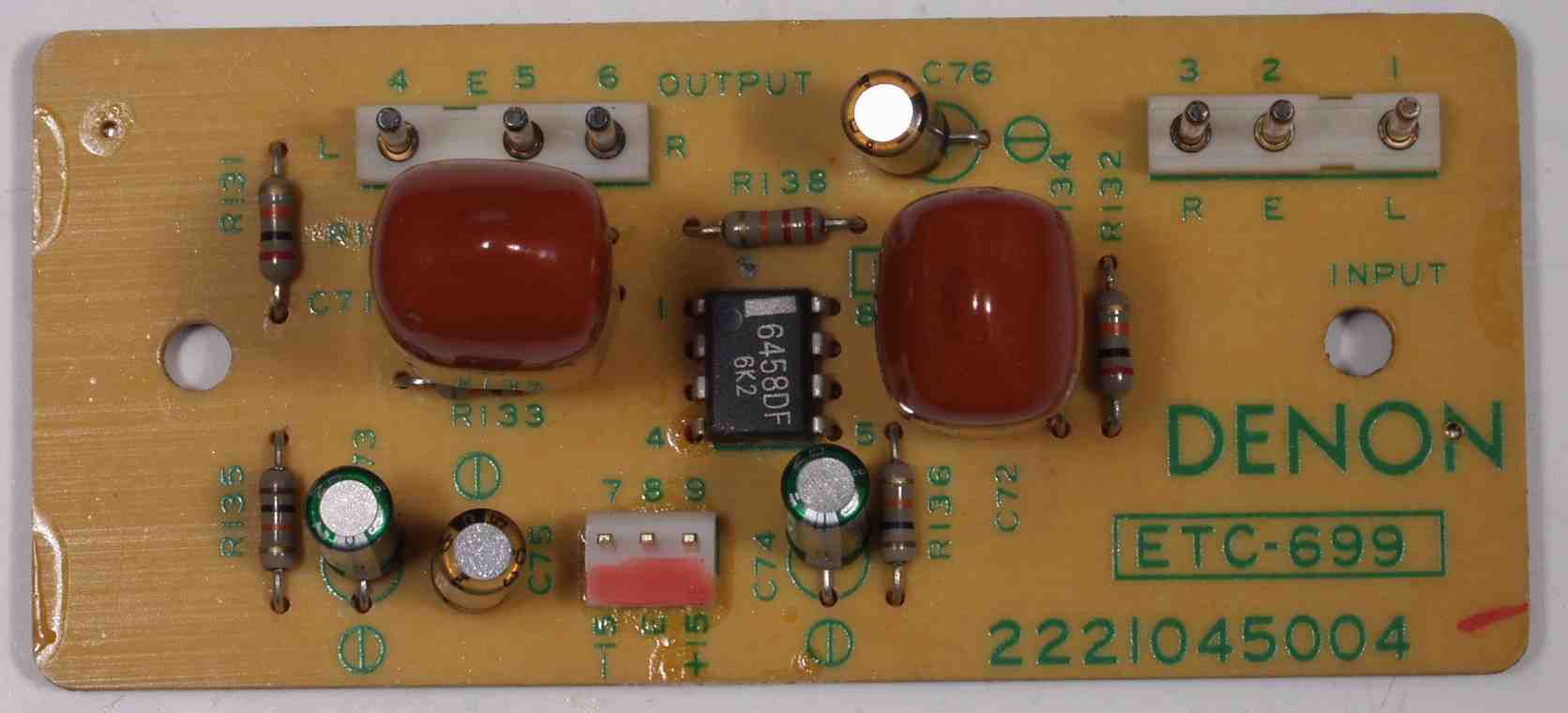

| Ｃ−６Ｂ． 修理後 ＮＦＢ−ＡＭＰ |
 |
| Ｃ−６Ｃ． 修理前 ＮＦＢ−ＡＭＰ裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 ＮＦＢ−ＡＭＰ裏 |
 |

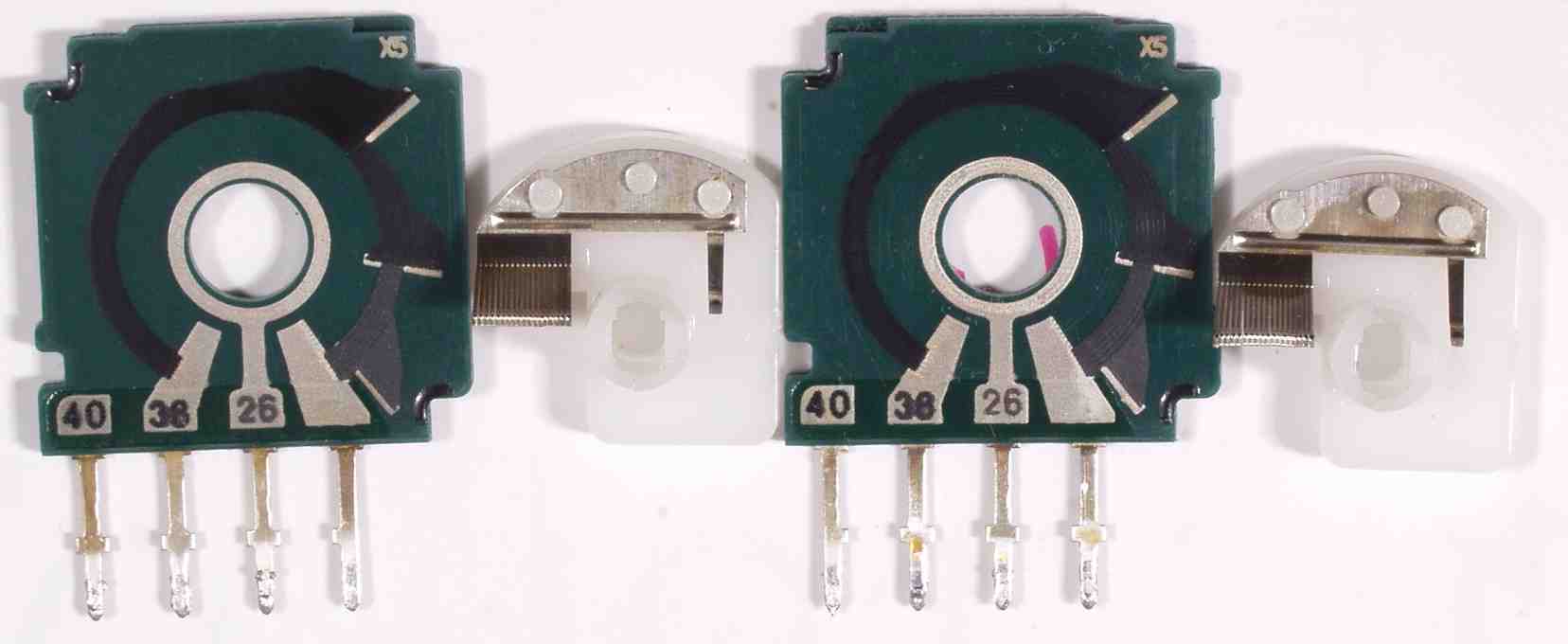

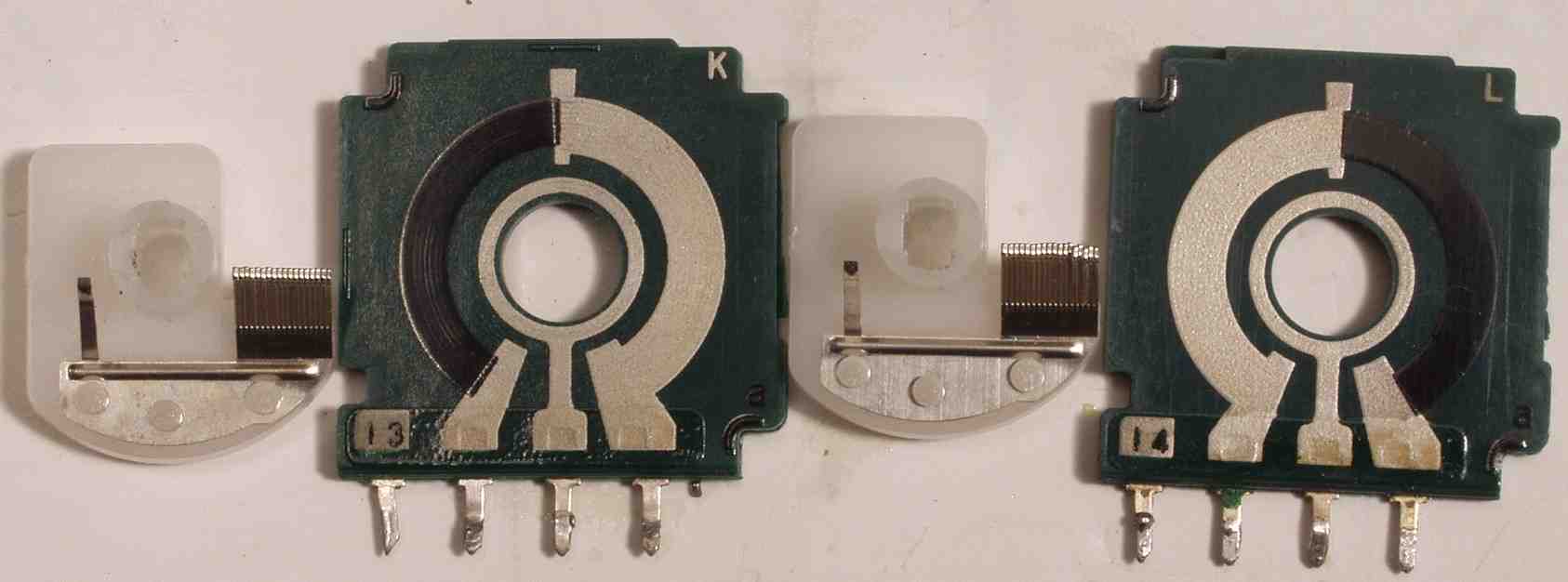

| Ｃ−６Ｅ． バランスＶＲ 清掃前 |
 |
| Ｃ−６Ｆ． バランスＶＲ 清掃後 |
 |

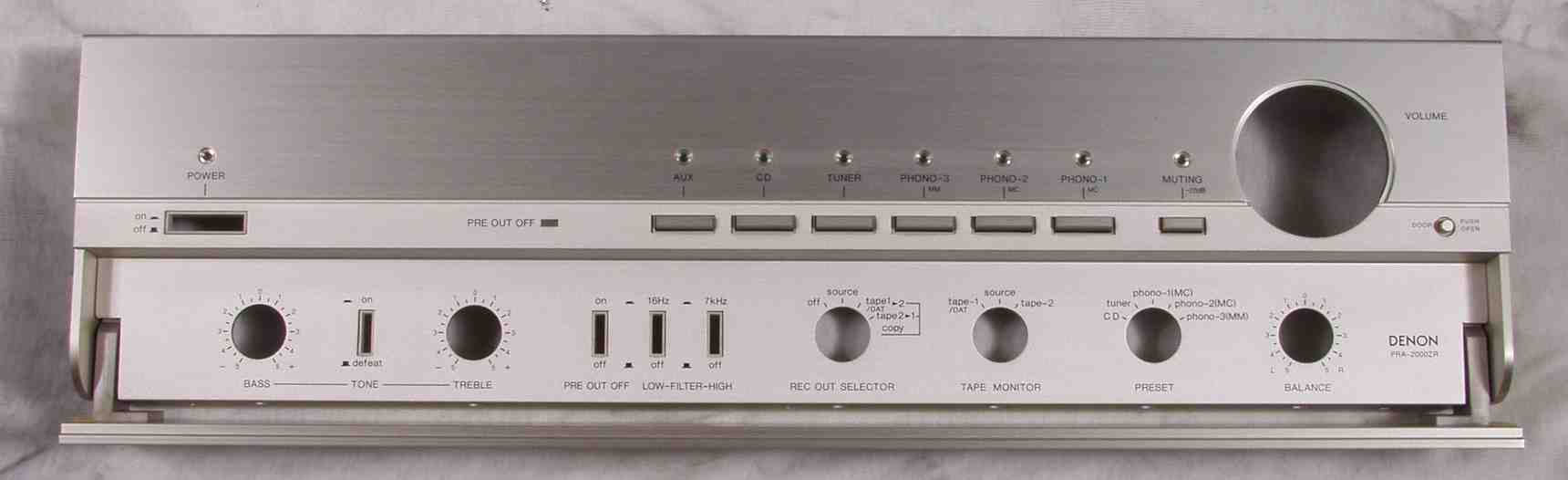

| Ｃ−７Ａ． パネル清掃 一体型でないので。気長にボロで拭く |
 |

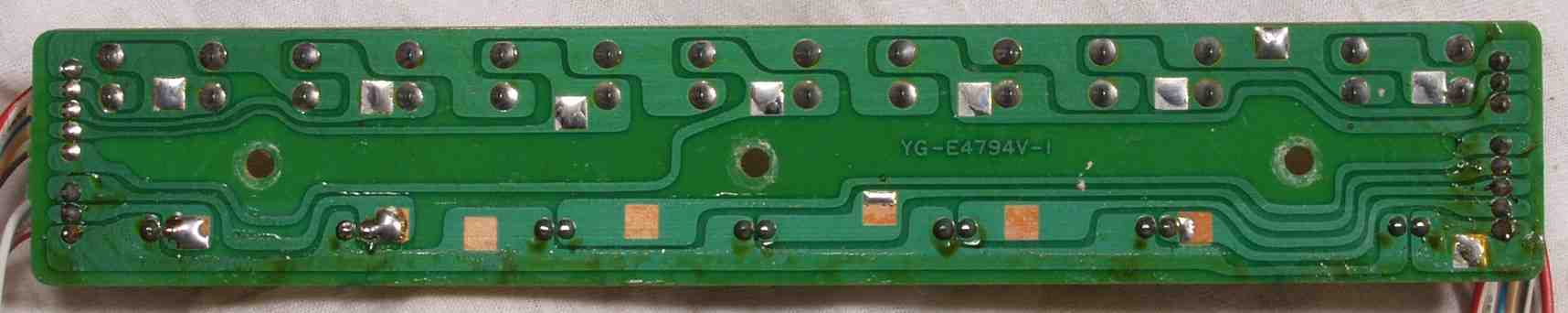

| Ｃ−７Ｂ． 修理前 パネルＬＥＤ表示基盤裏 |
 |

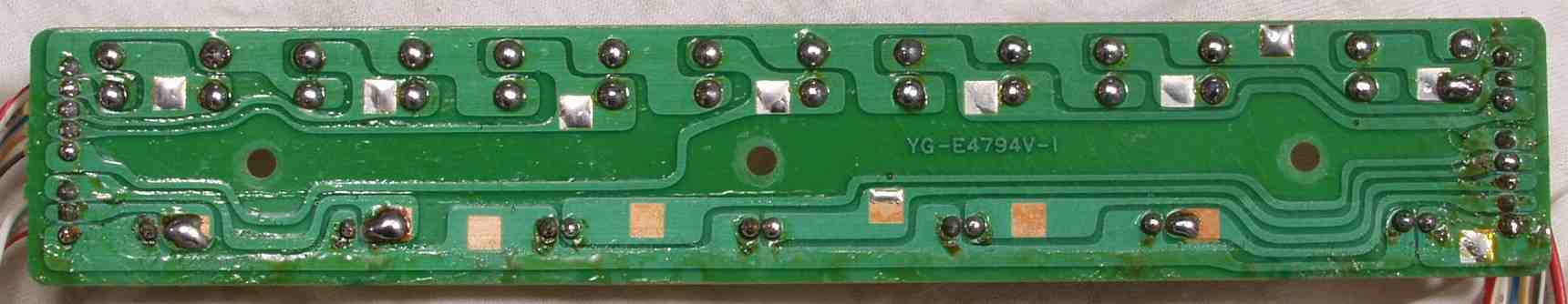

| Ｃ−７Ｃ． 修理（半田補正）後 パネルＬＥＤ表示基盤裏 |
 |

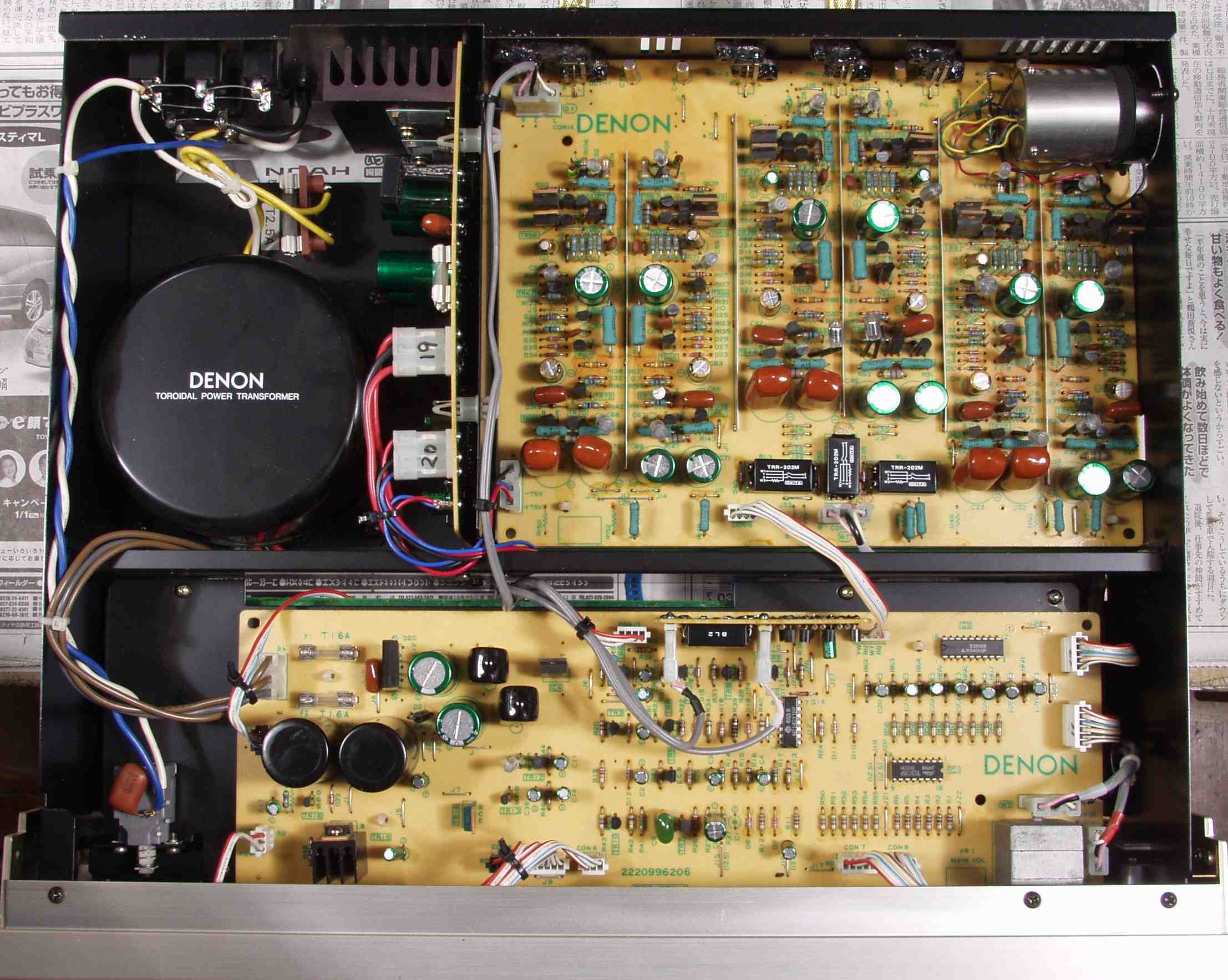

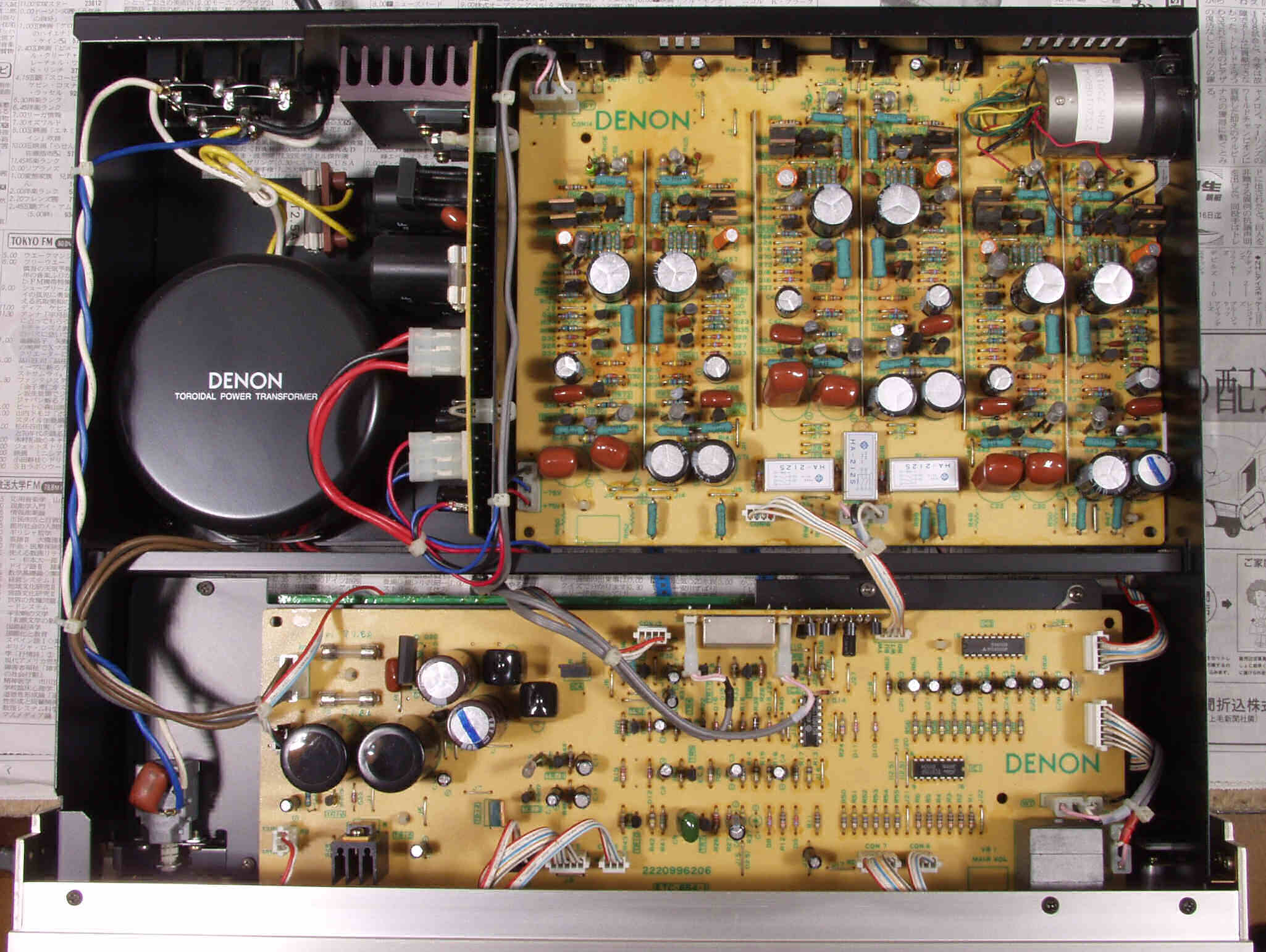

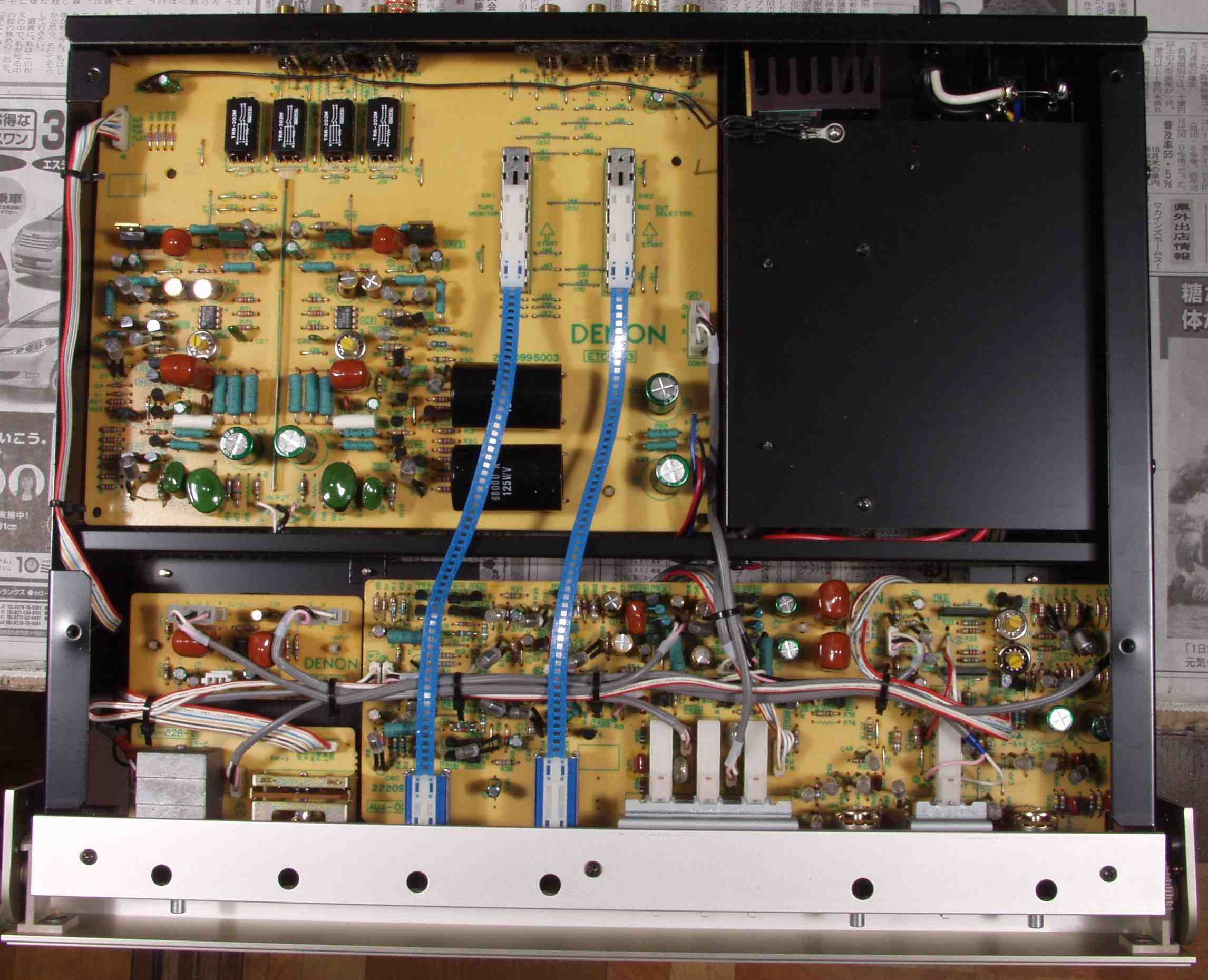

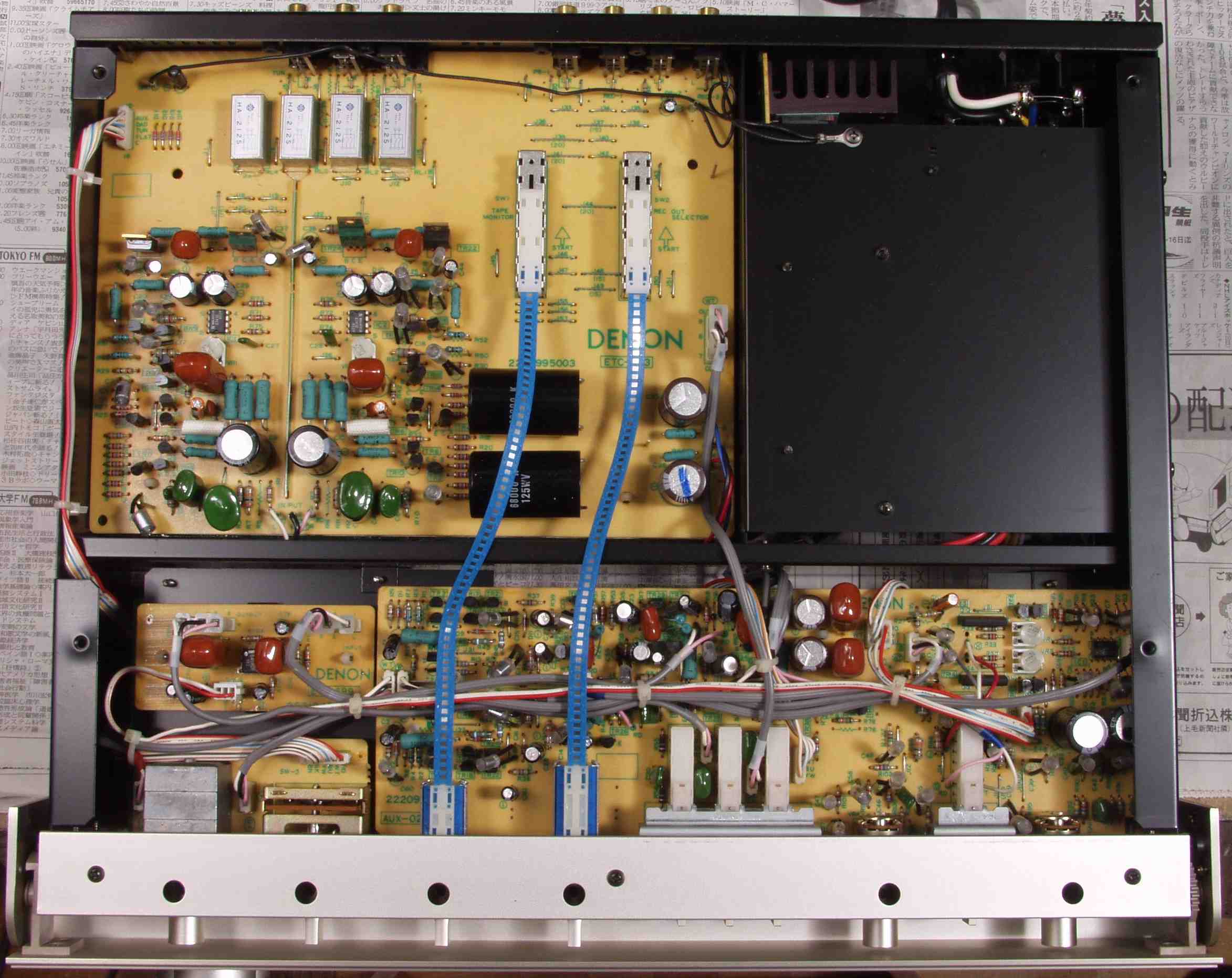

| Ｃ−８Ａ． 修理前 上から |
 |
| Ｃ−８Ｂ． 修理後 上から |
 |
| Ｃ−８Ｃ． 修理前 下から |
 |
| Ｃ−８Ｄ． 修理後 下から |
 |

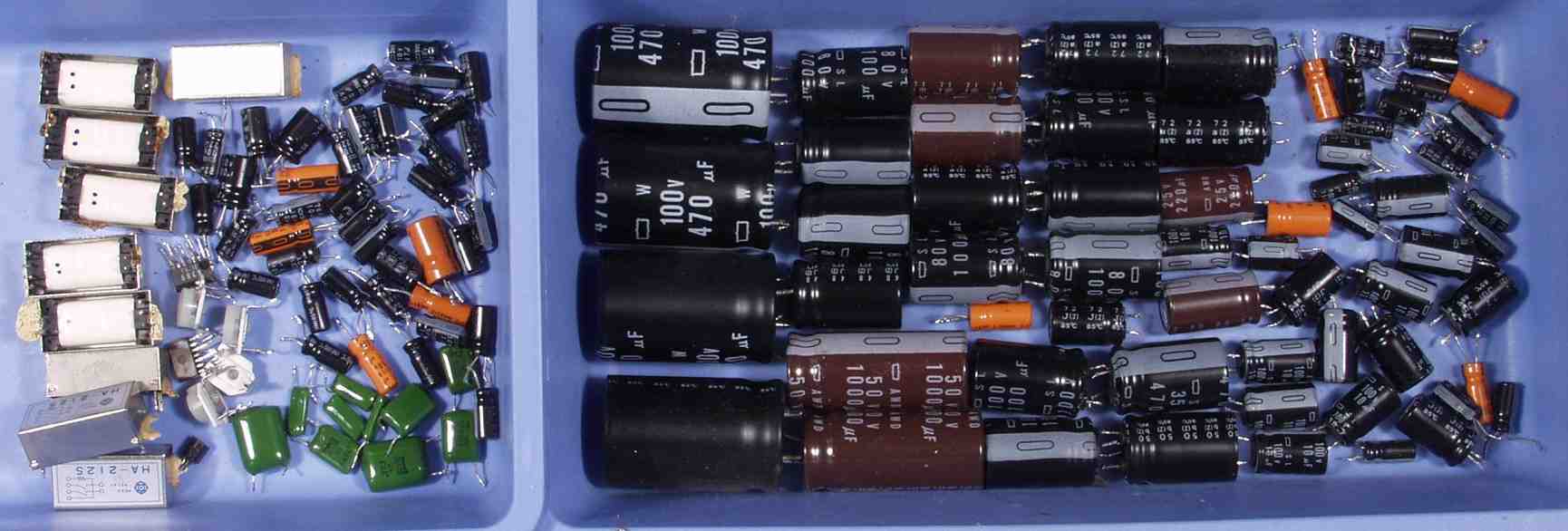

| C−９． 交換部品 |
 |

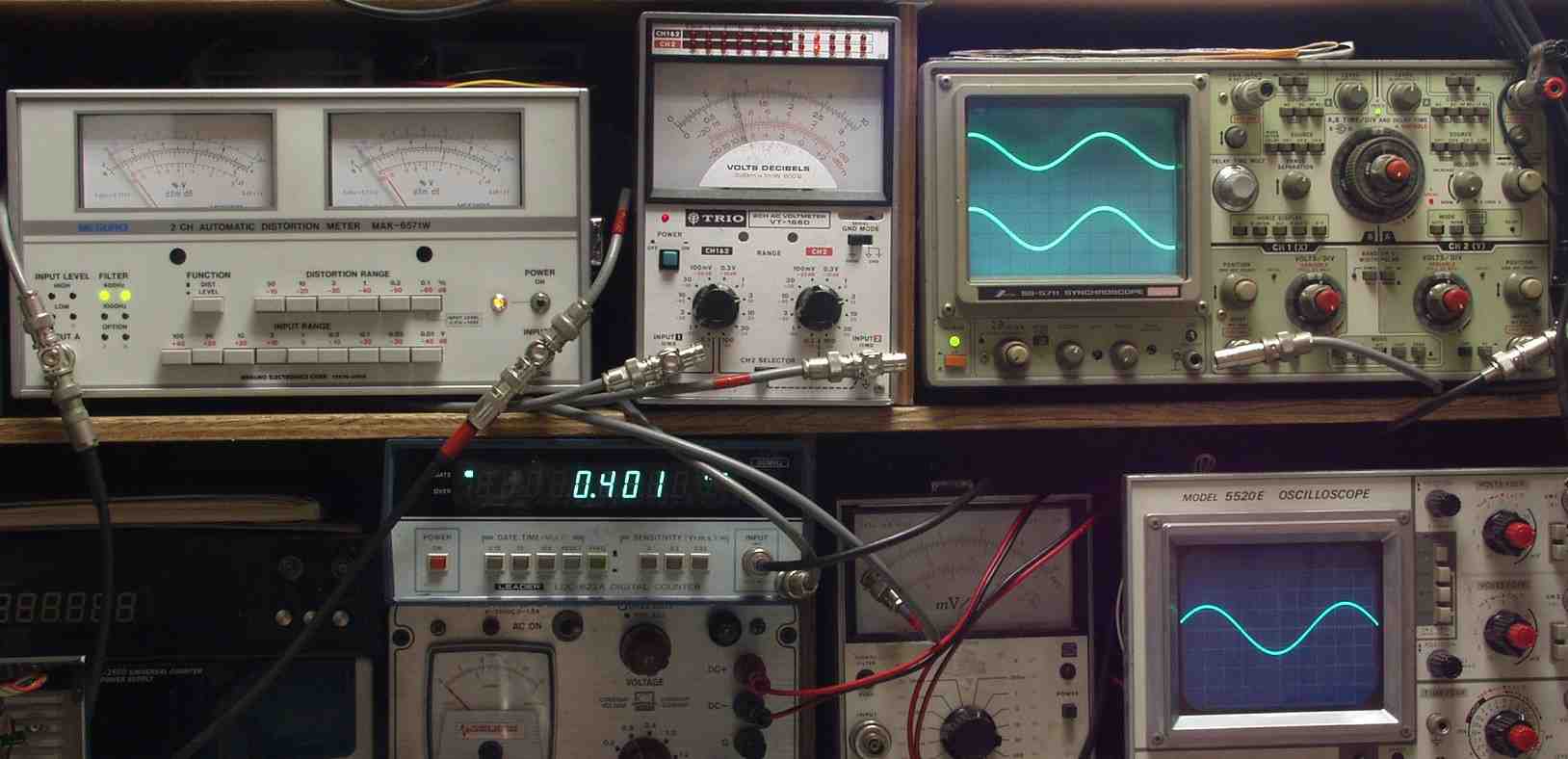

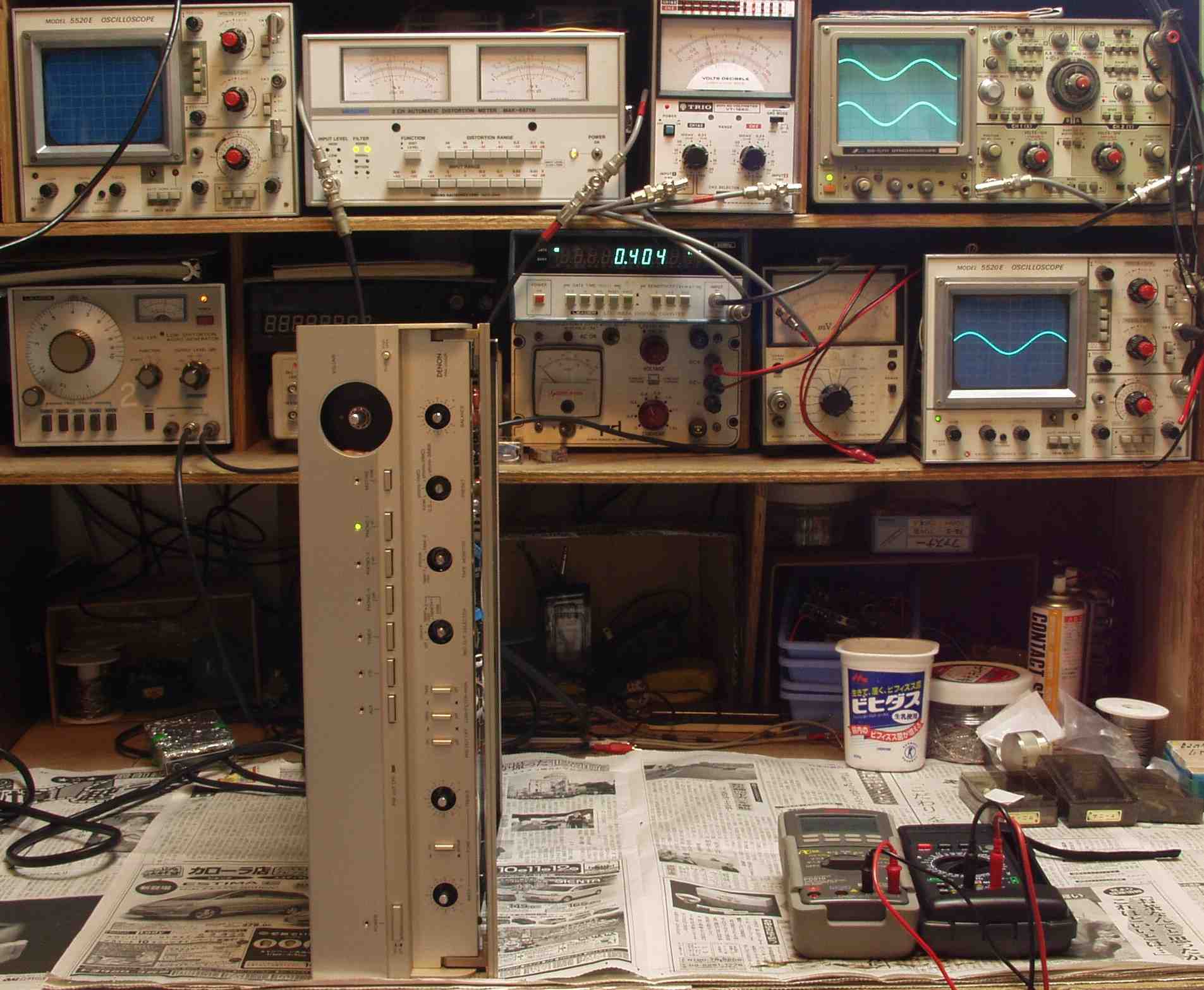

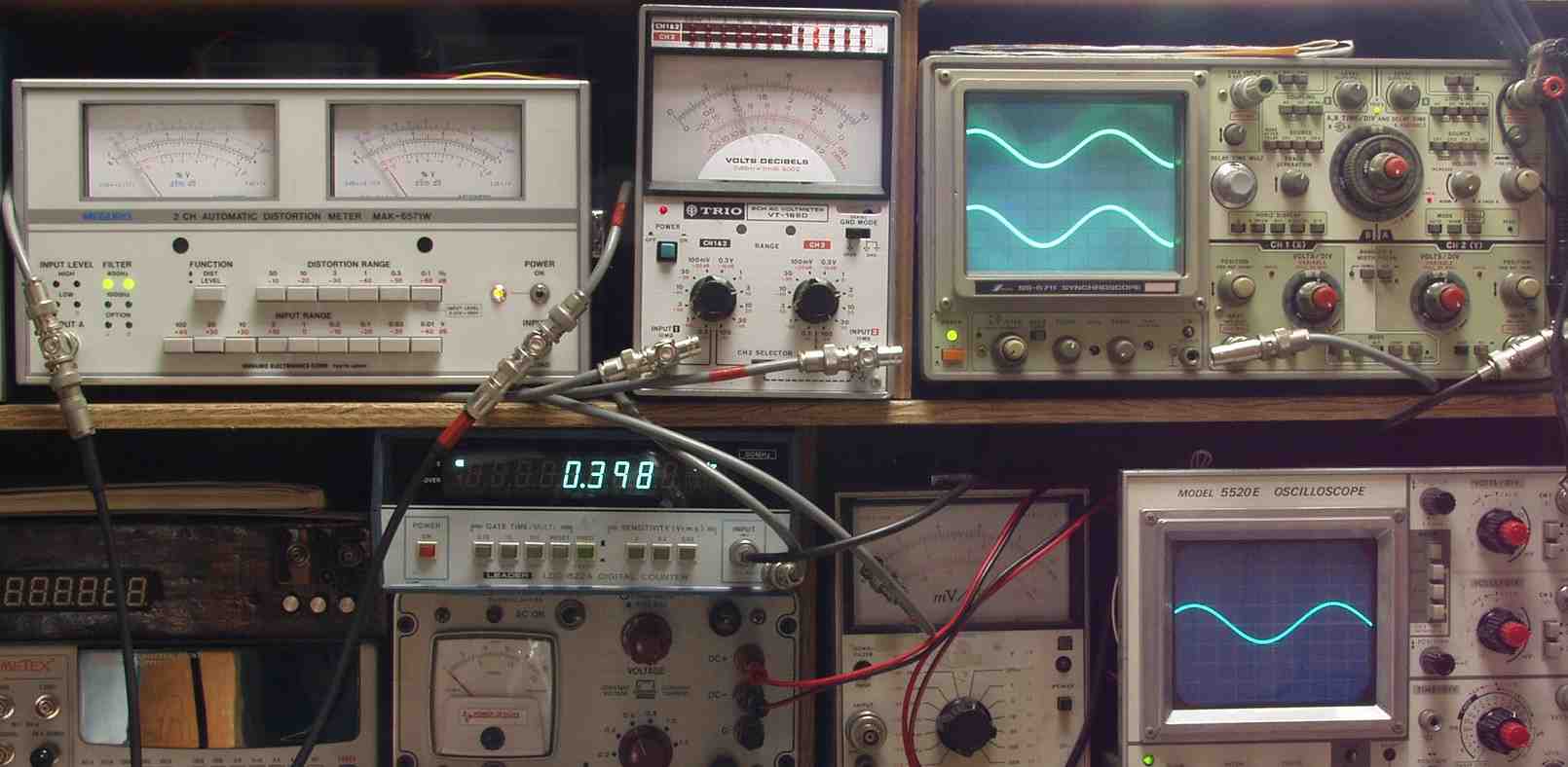

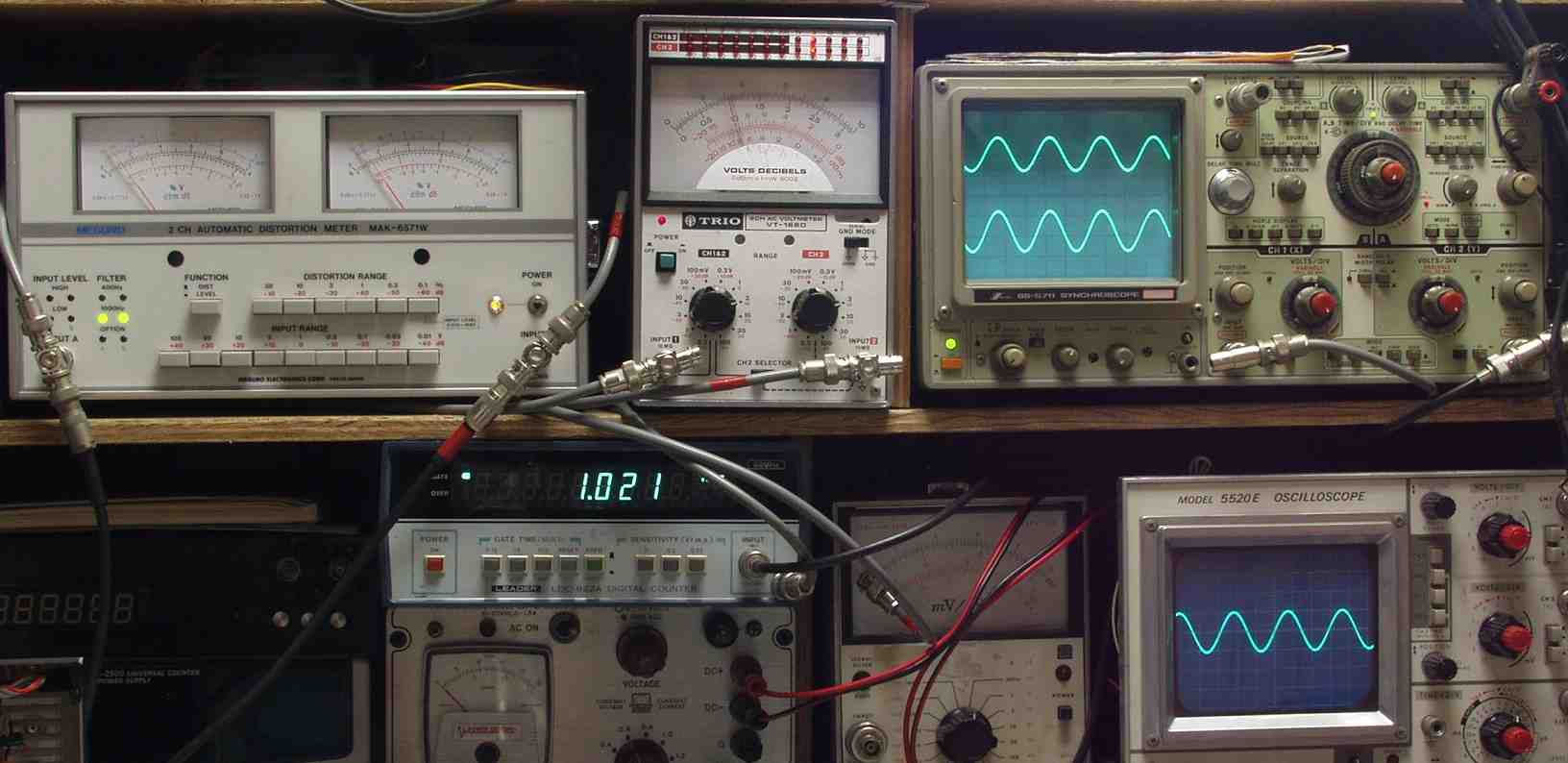

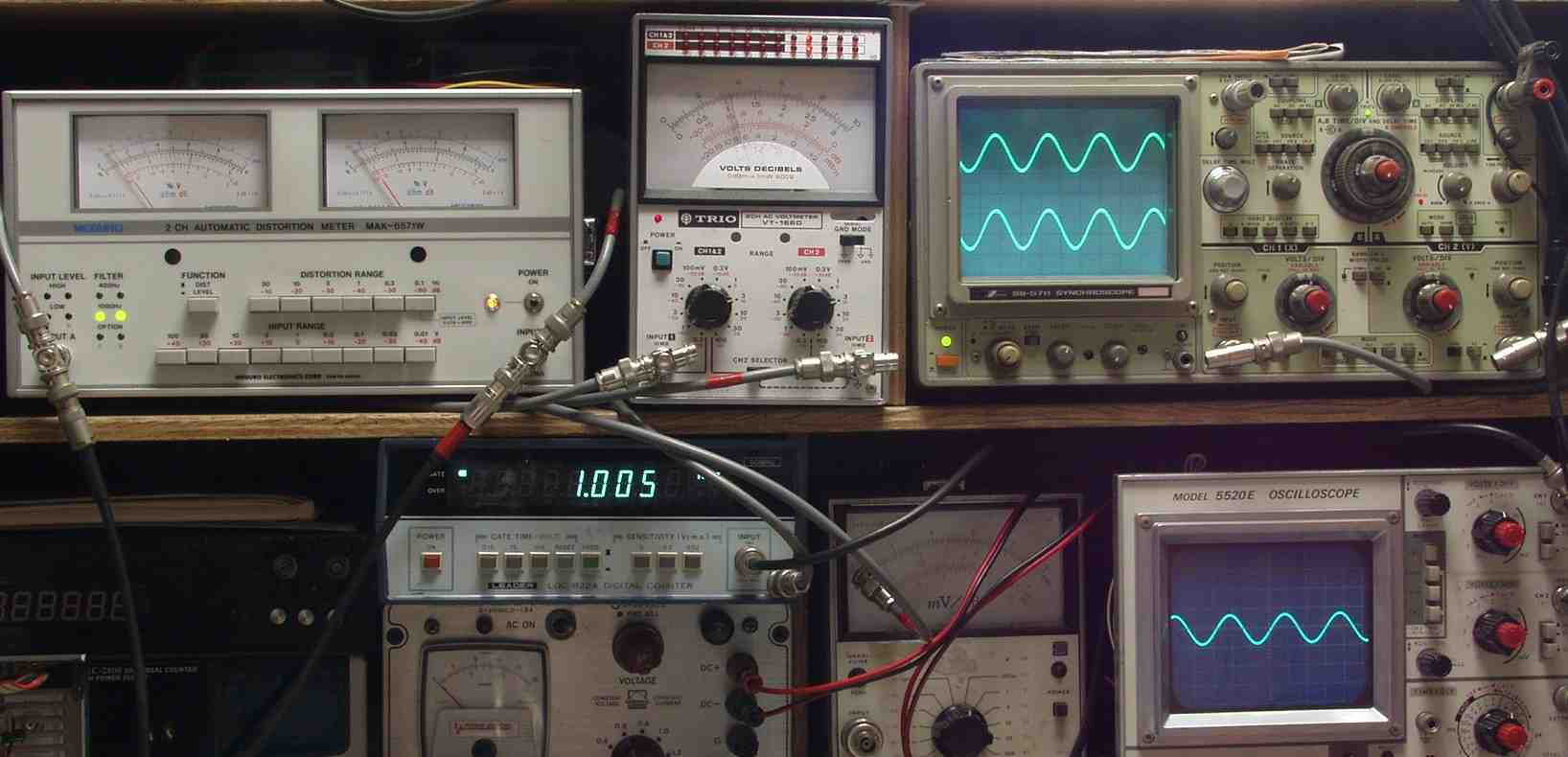

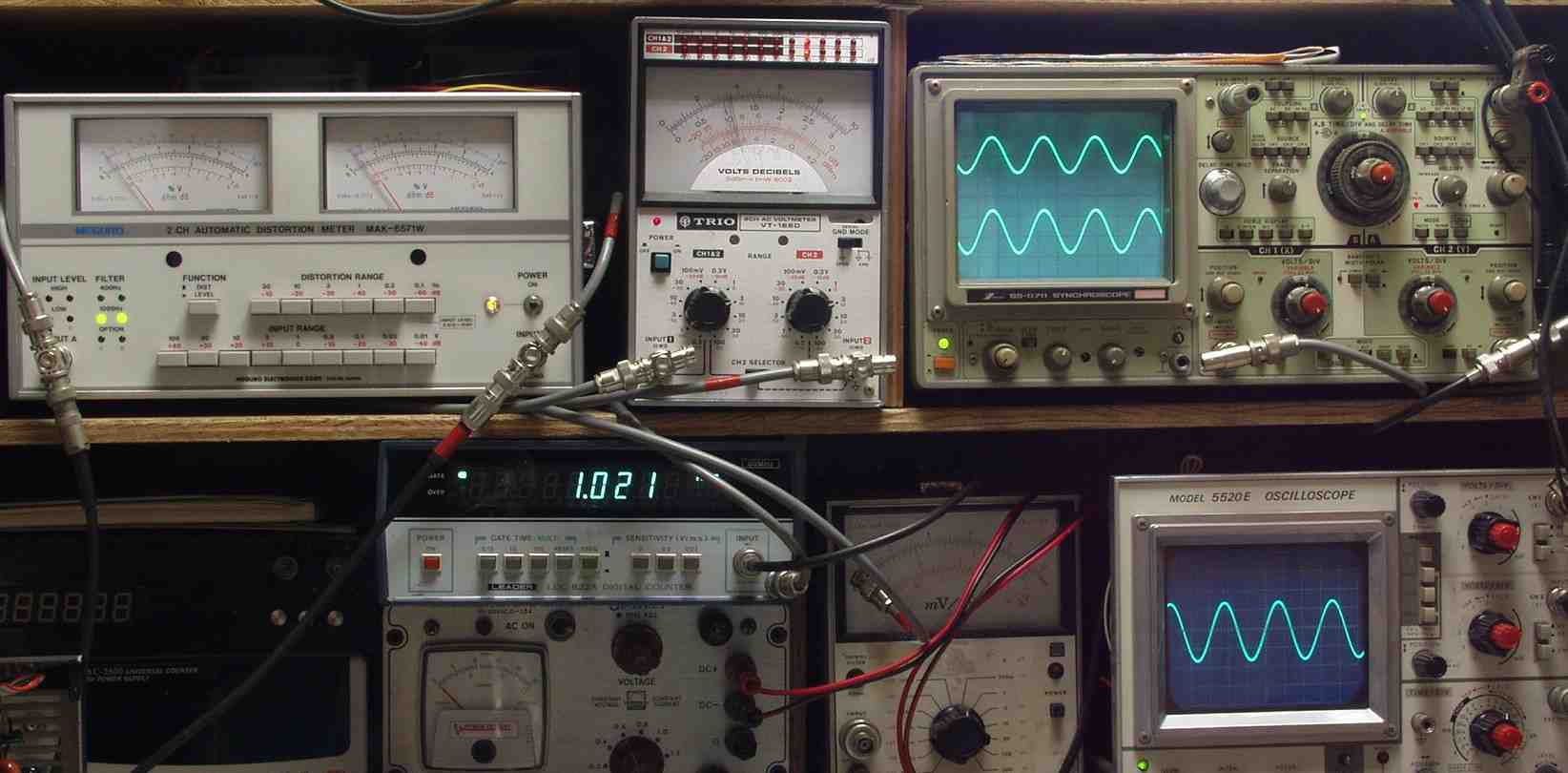

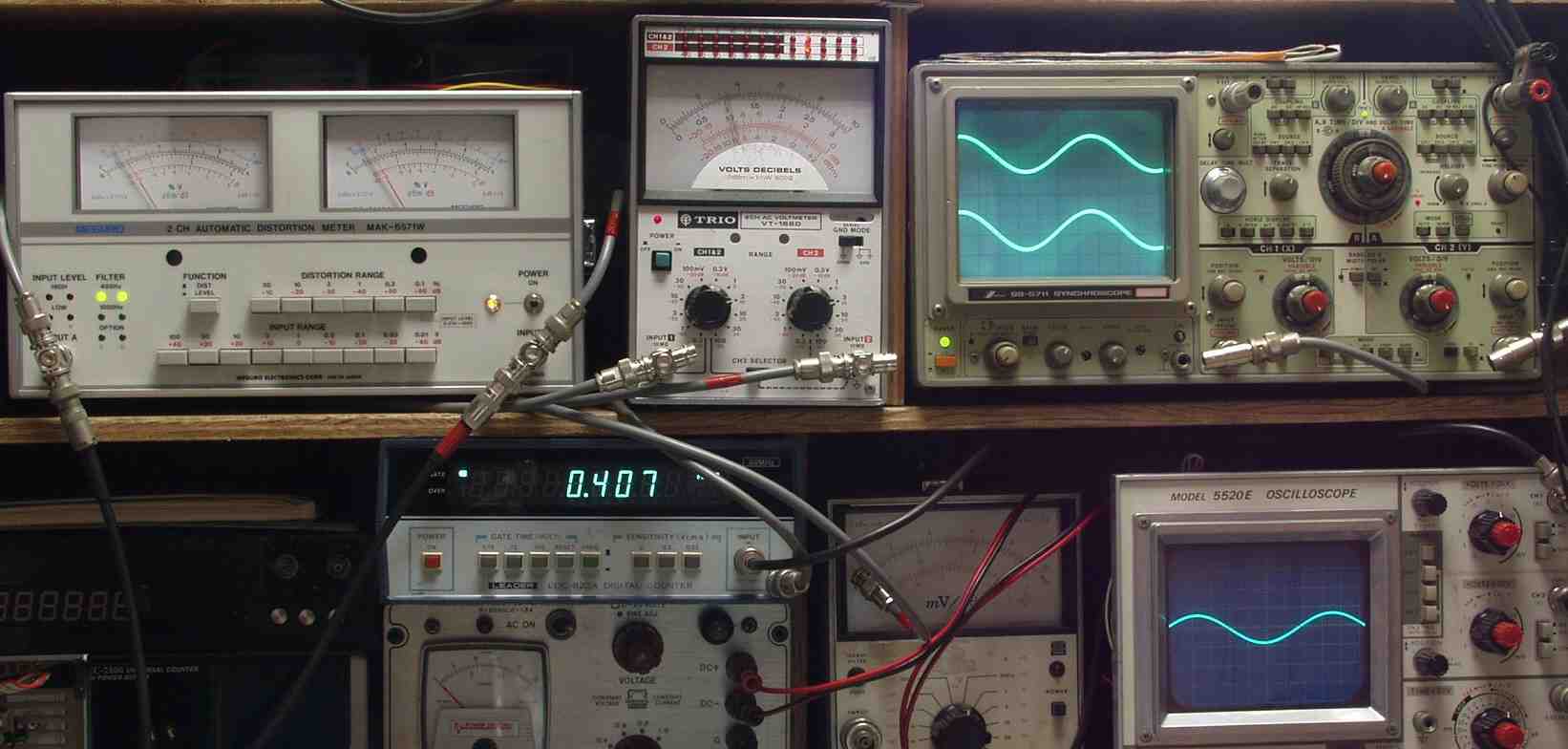

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定 |
 |
| Ｅ−１Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ−１Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ（トランス）入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．０４％ 測定レンジ＝０．１％ ＭＣ（トランス）入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
 |

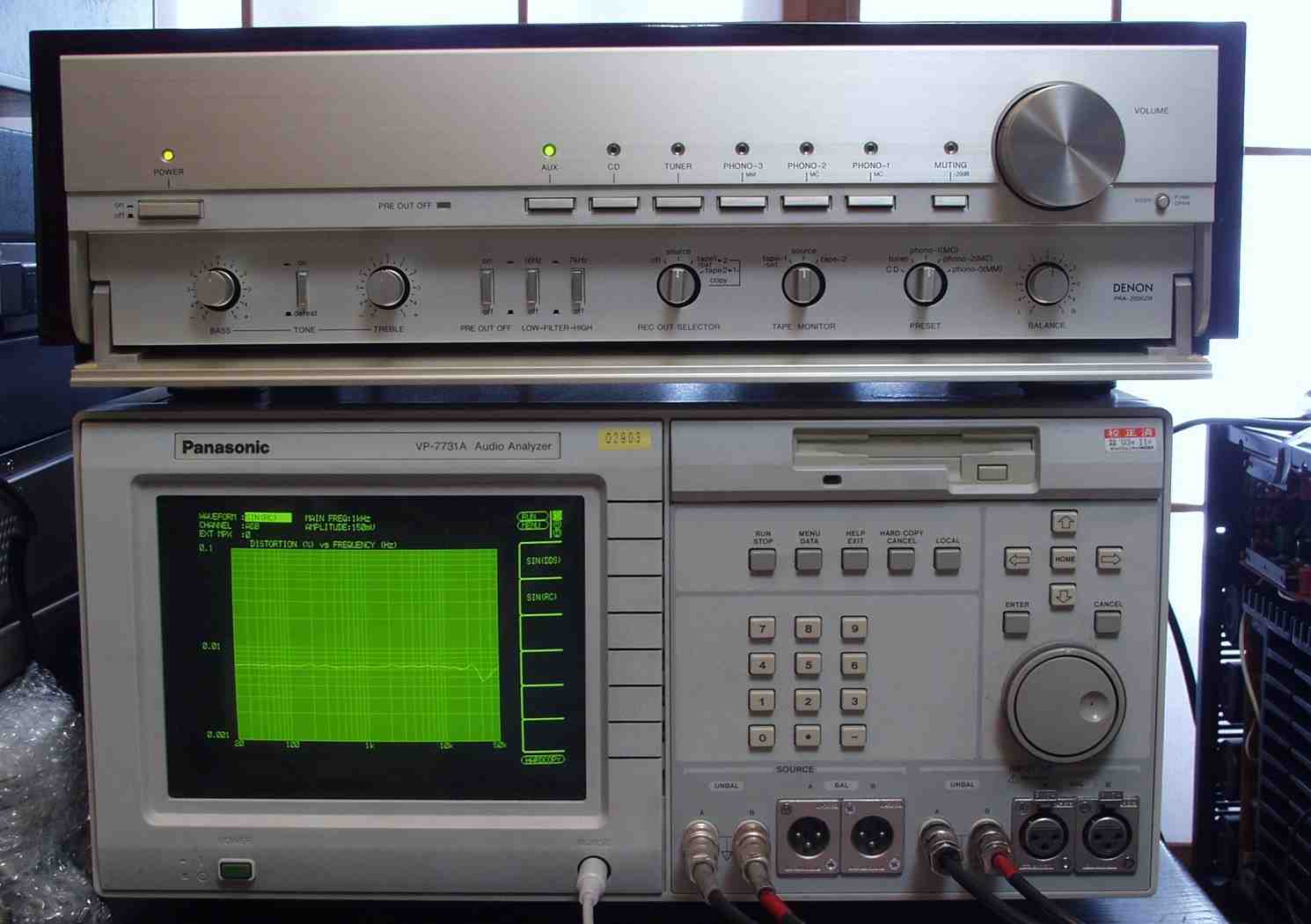

| ＥＥ． 上位測定器による 調整・測定 |
 |

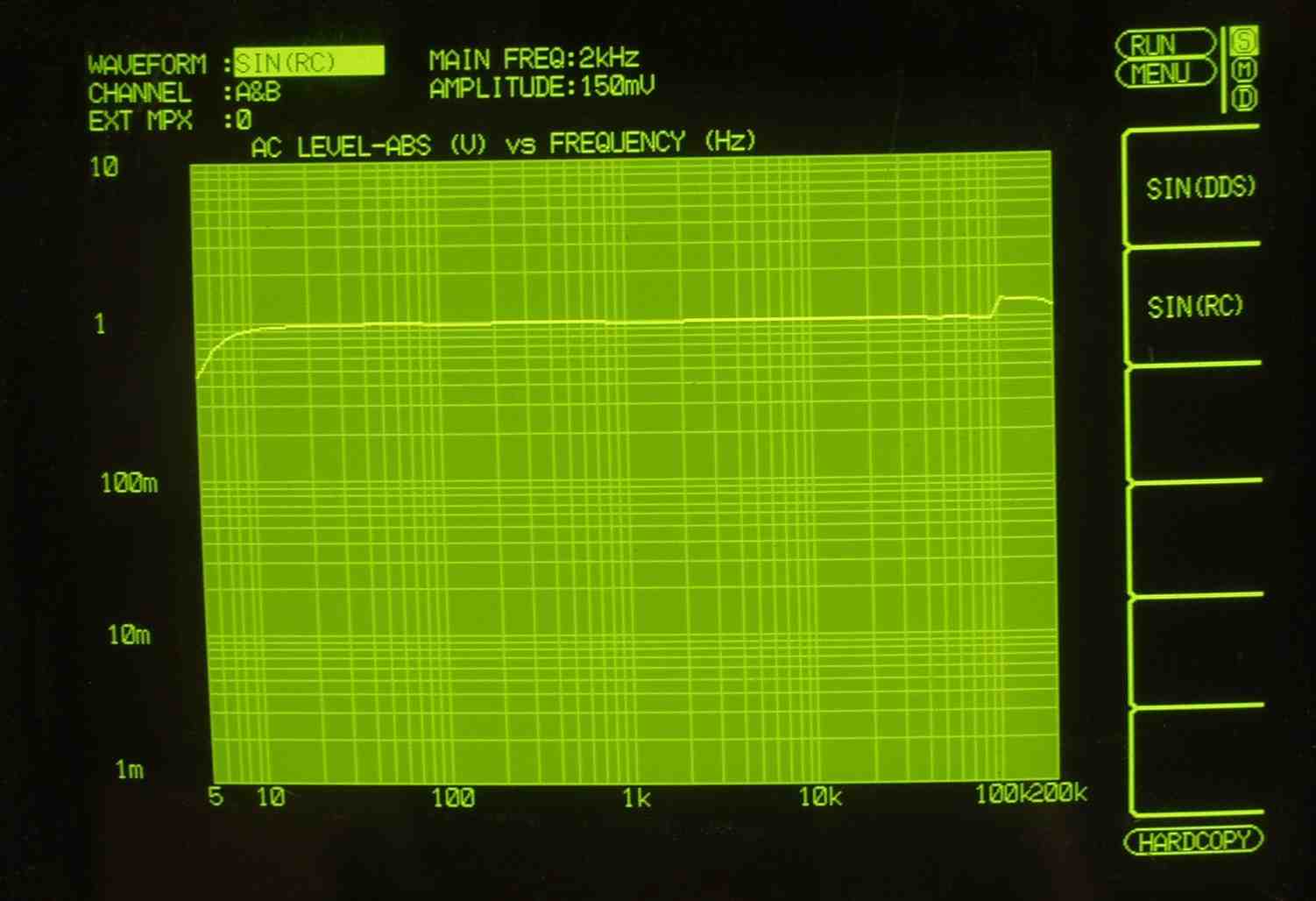

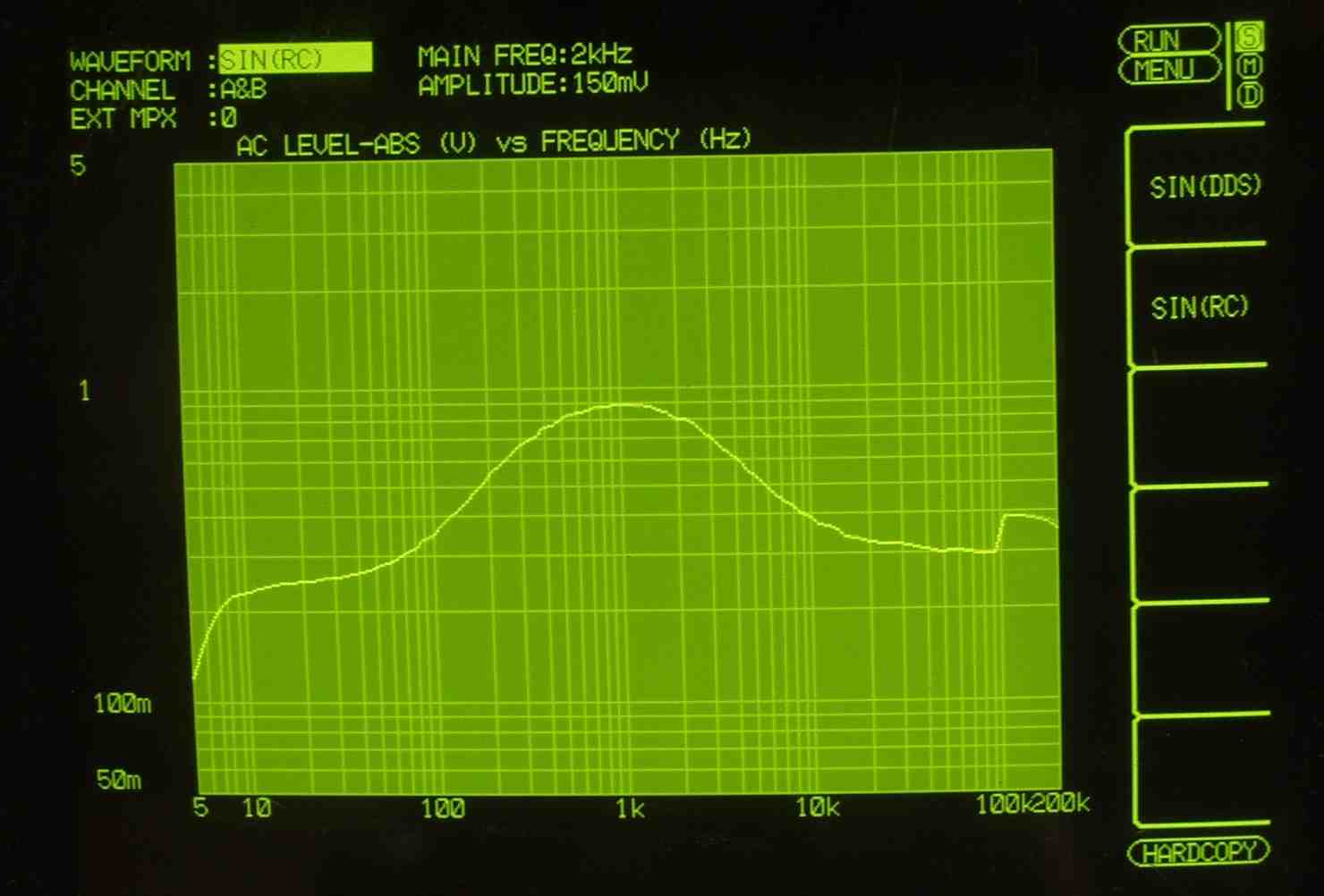

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

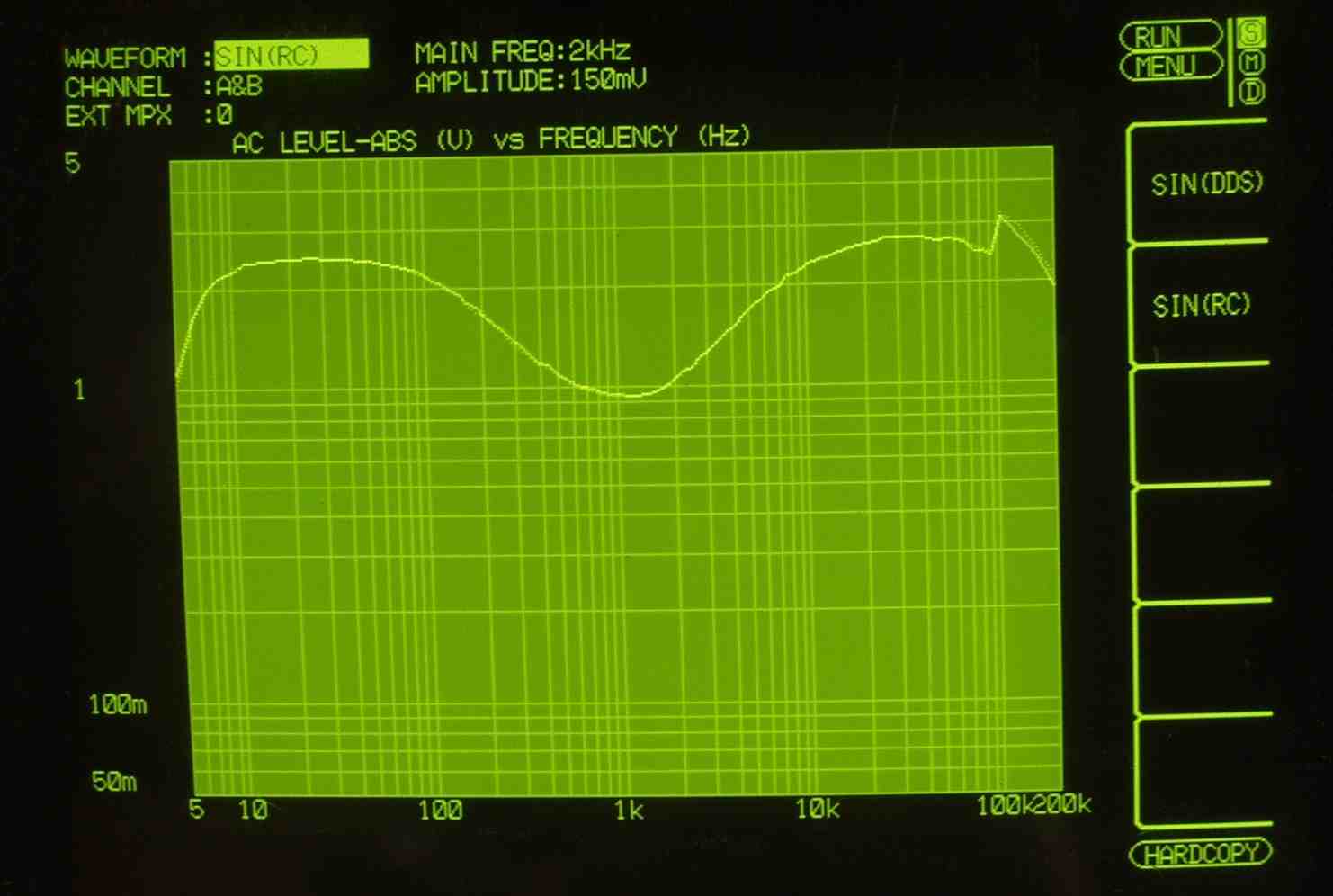

| ＥＥ−１Ｂ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大 ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ−１Ｃ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小 ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

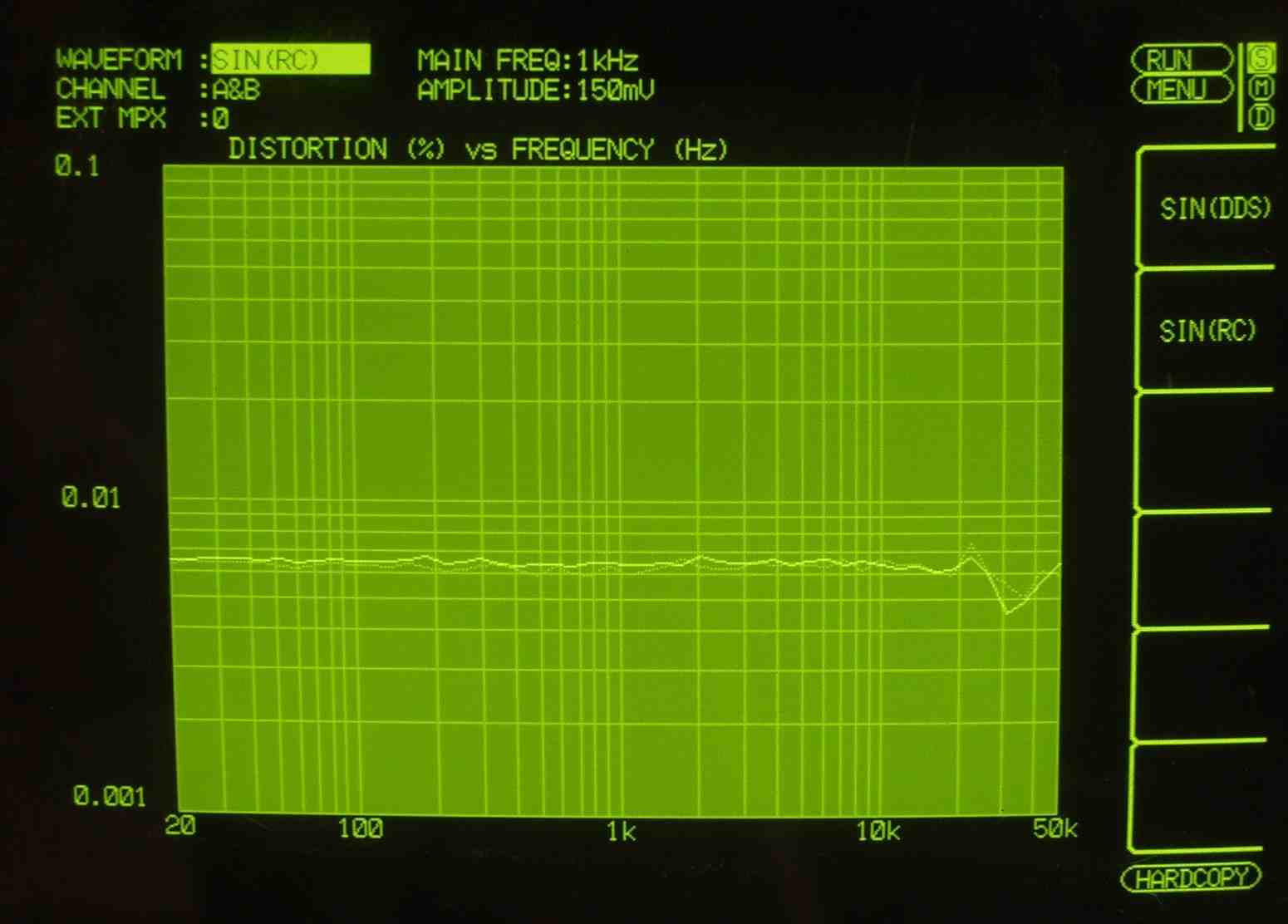

| ＥＥ−１Ｄ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

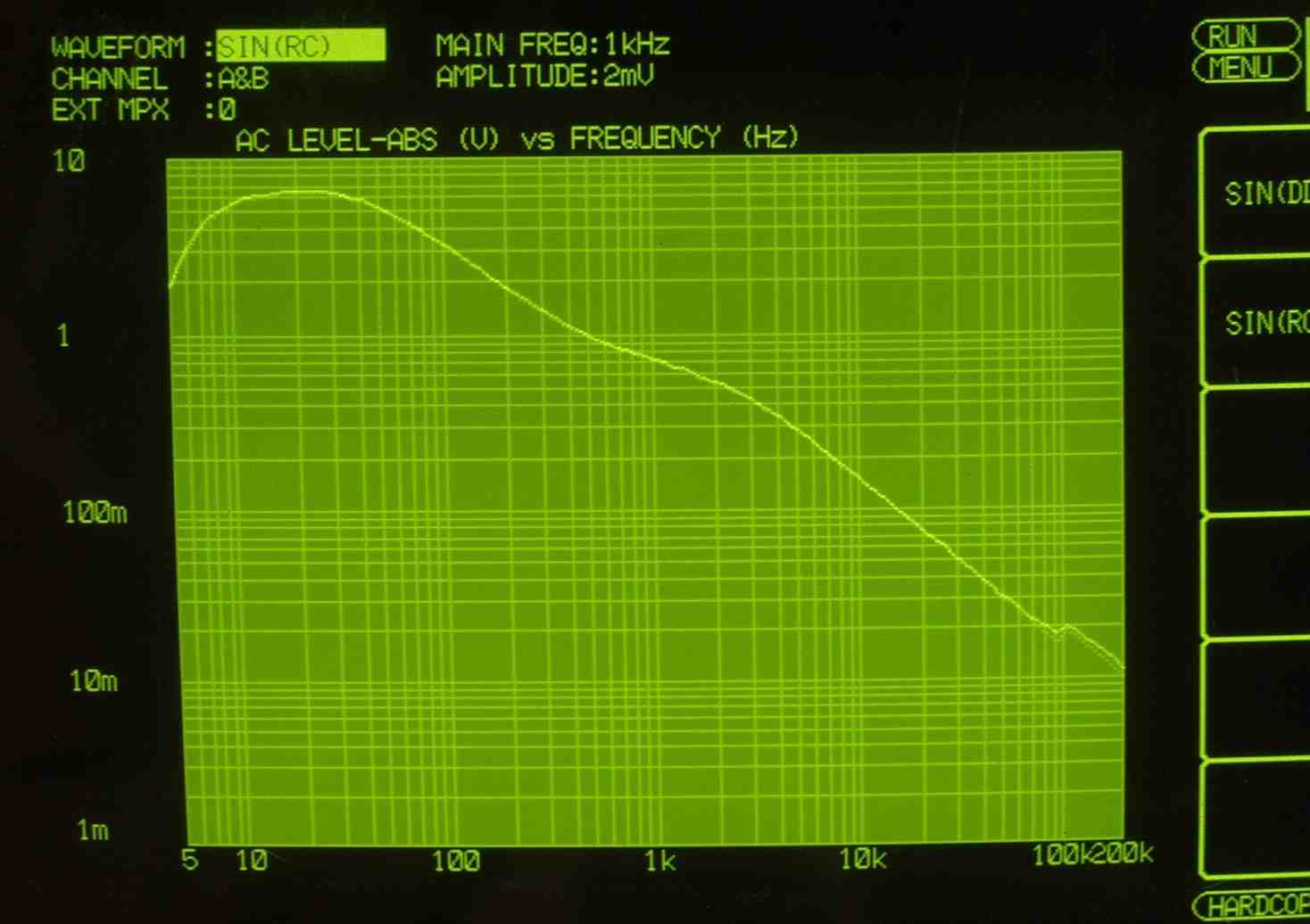

| ＥＥ−２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

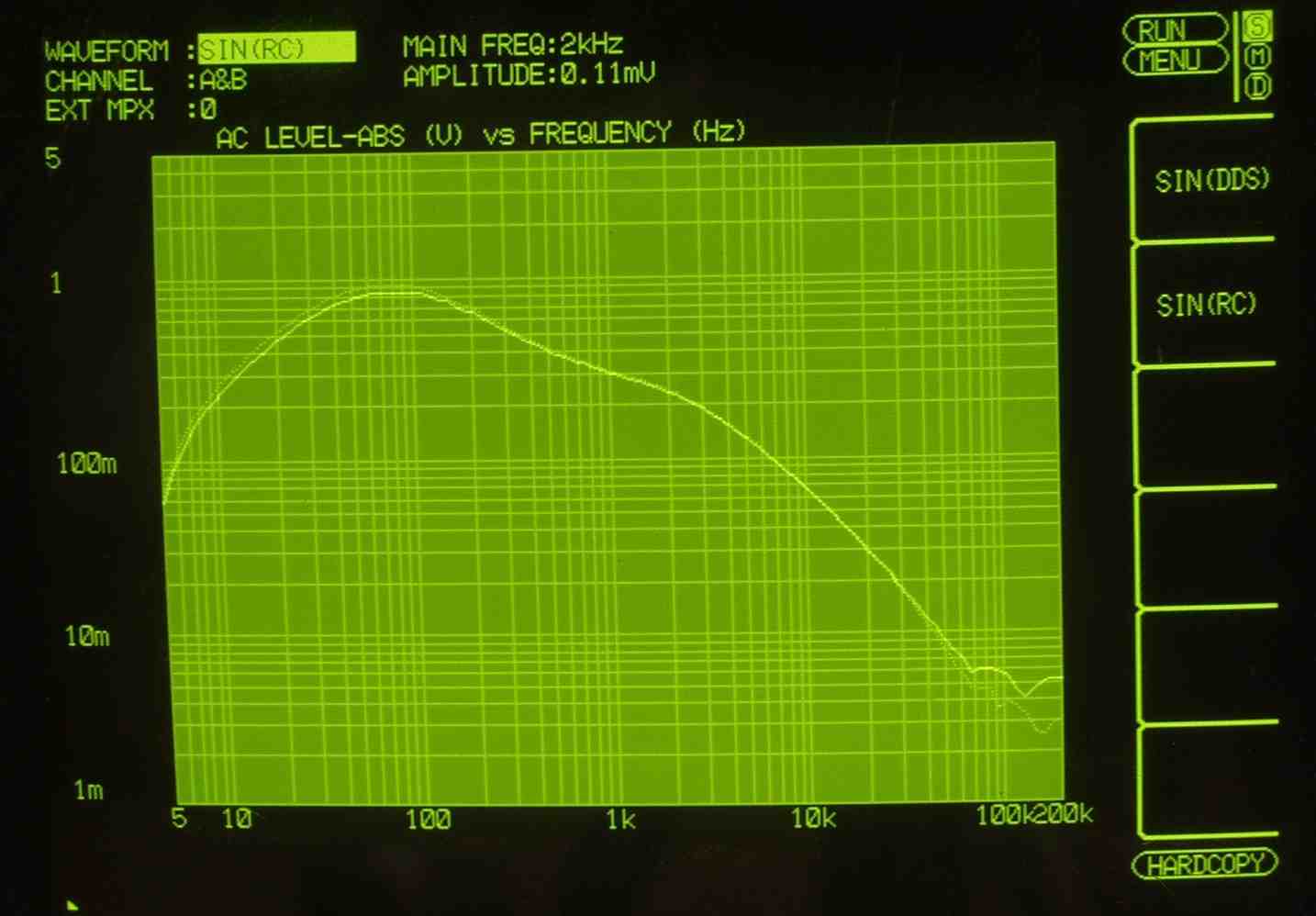

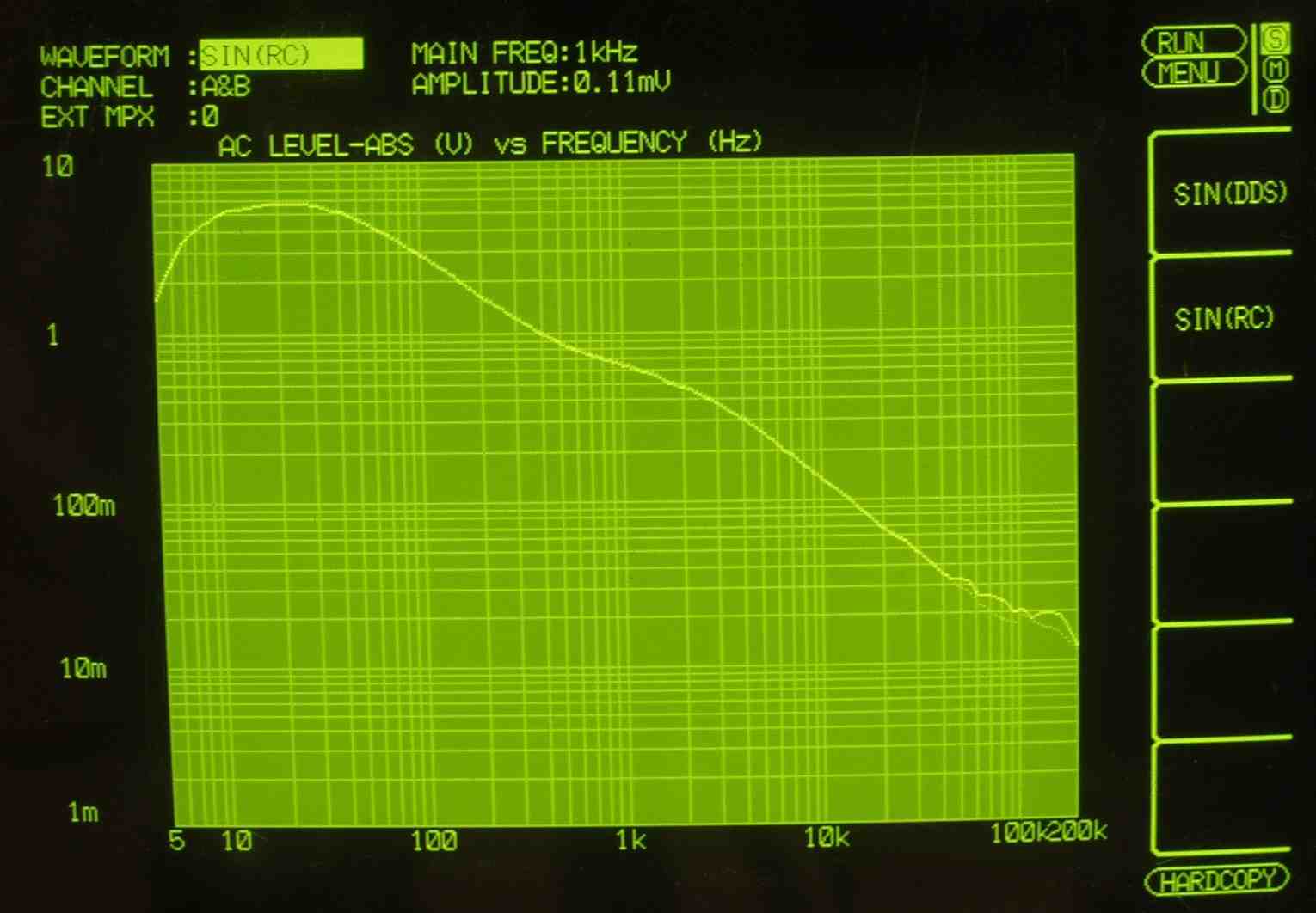

| ＥＥ−３Ａ． 入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ−４Ａ． 入出力特性測定（ＭＣ TR入力）＝ＰＨＯＮＯ−１ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ |
 |
| Ｅ−５． 引き続き２４時間エージング |
 |
