| ＡＧＩ−５１１． ２台目修理記録 |
| 平成１7年1月8日到着 ２月１３日完成 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |

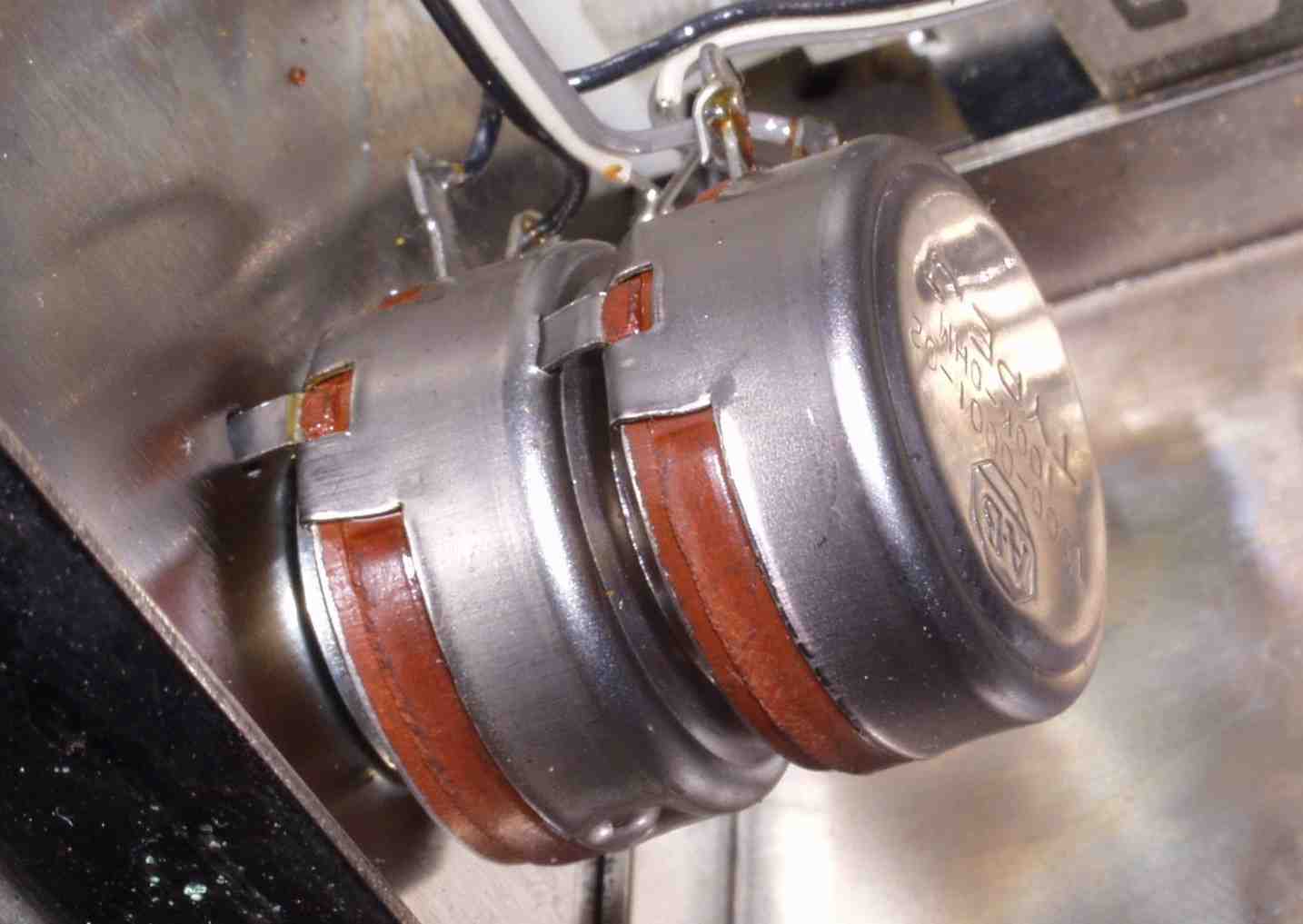

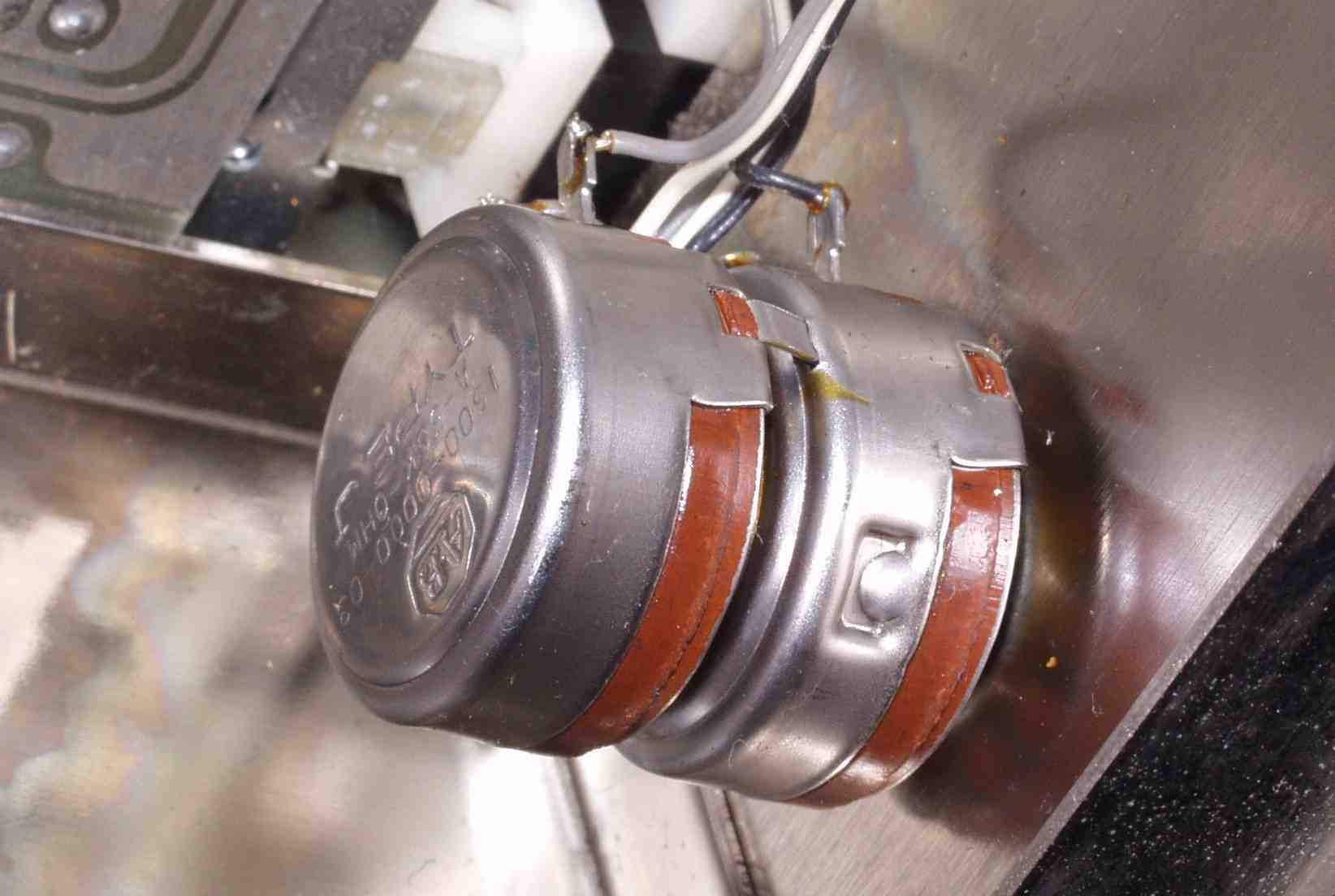

| Ａ−２Ａ． 点検中 ボリユームは「ガリ」が起こりにくい通信機型使用 ＜＜詳しくはこちら＞＞ |
 |
| Ａ−２Ｂ． 点検中 ボリユームは「ガリ」が起こりにくい通信機型使用 ＜＜詳しくはこちら＞＞ |
 |
| Ａ−３． 点検中 下から見る |
 |

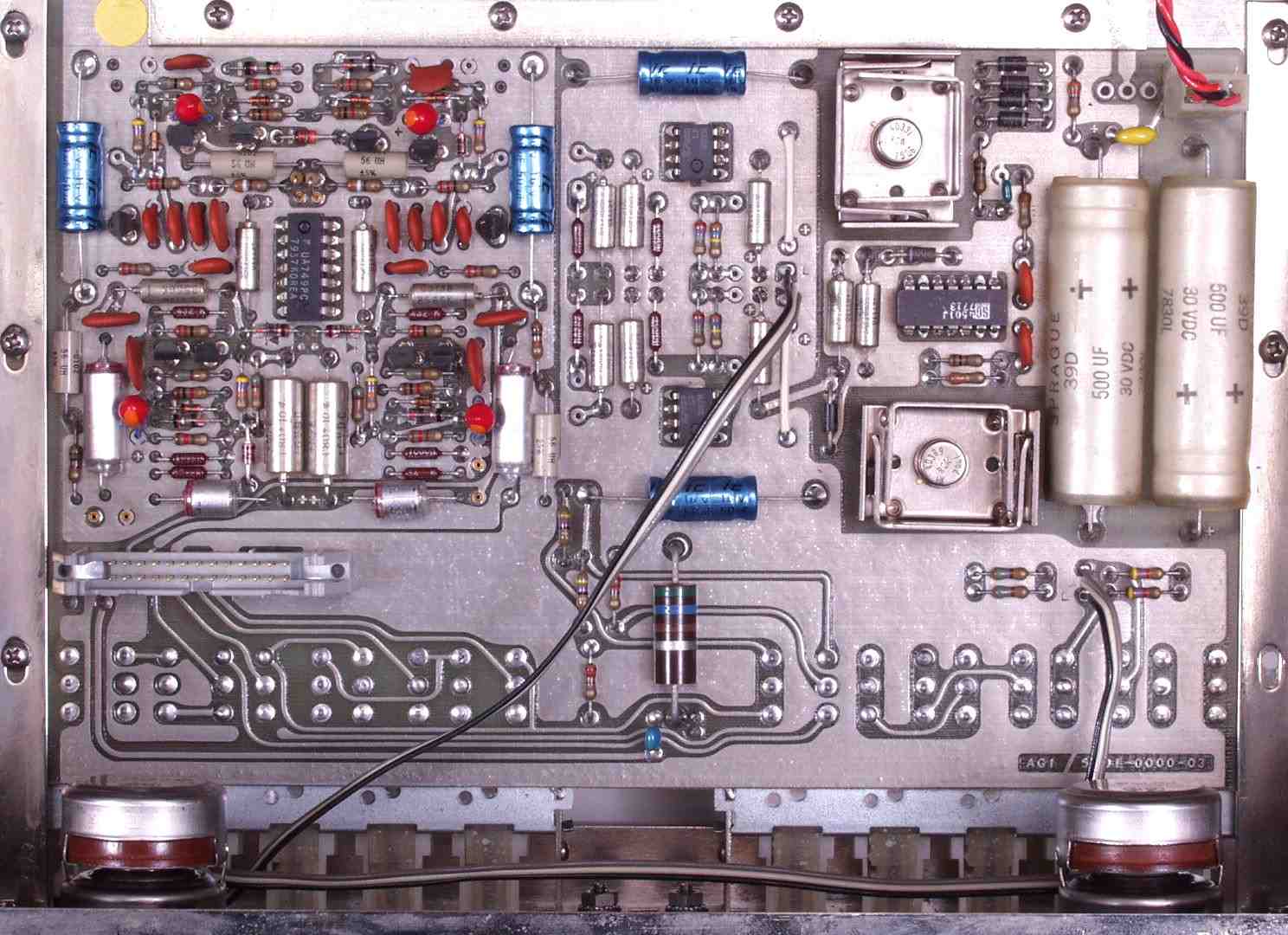

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 基板 |
 |

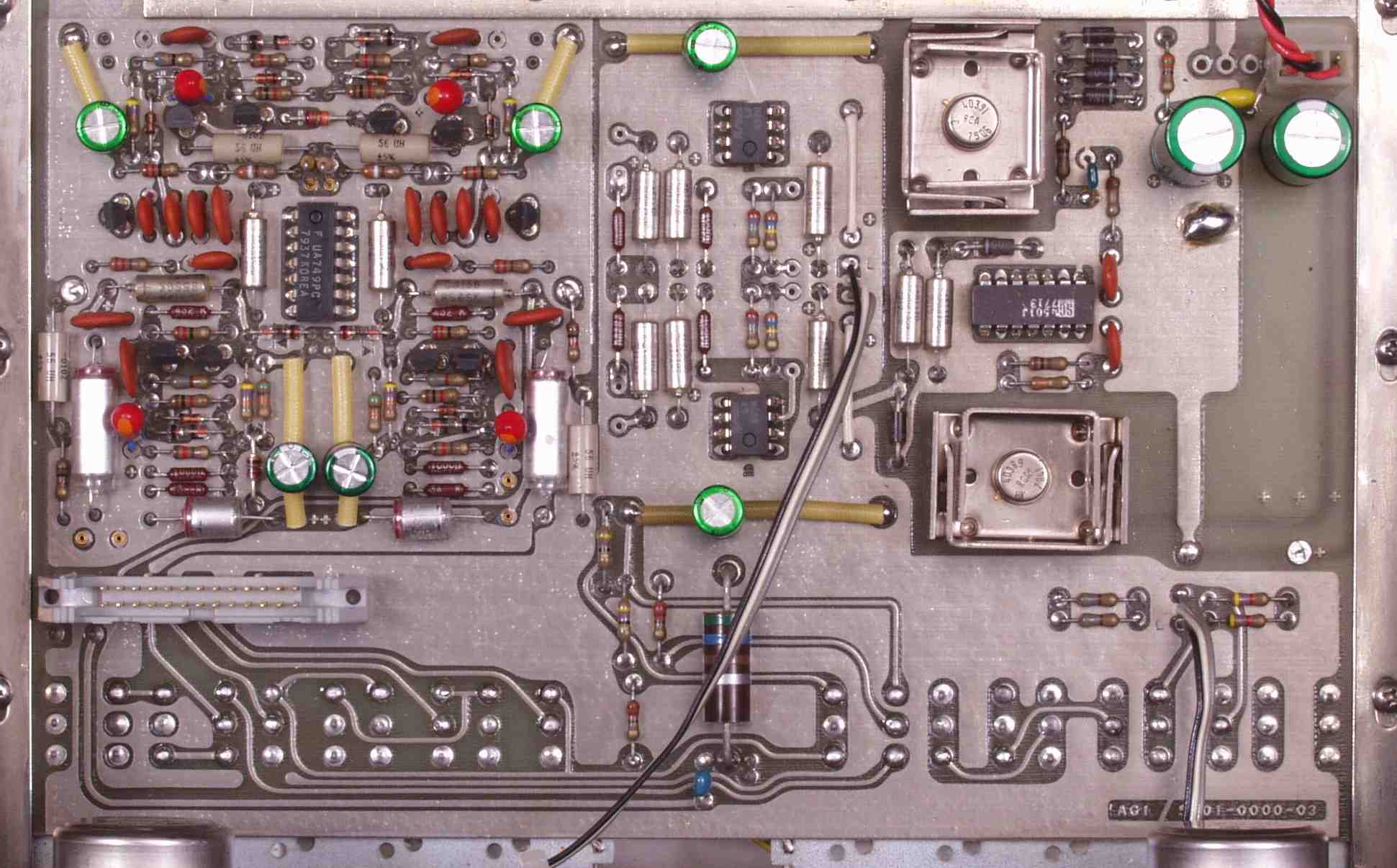

| Ｃ−１Ｂ． 修理後 基板 電解コンデンサー８個交換、コンデンサー２個追加 |
 |

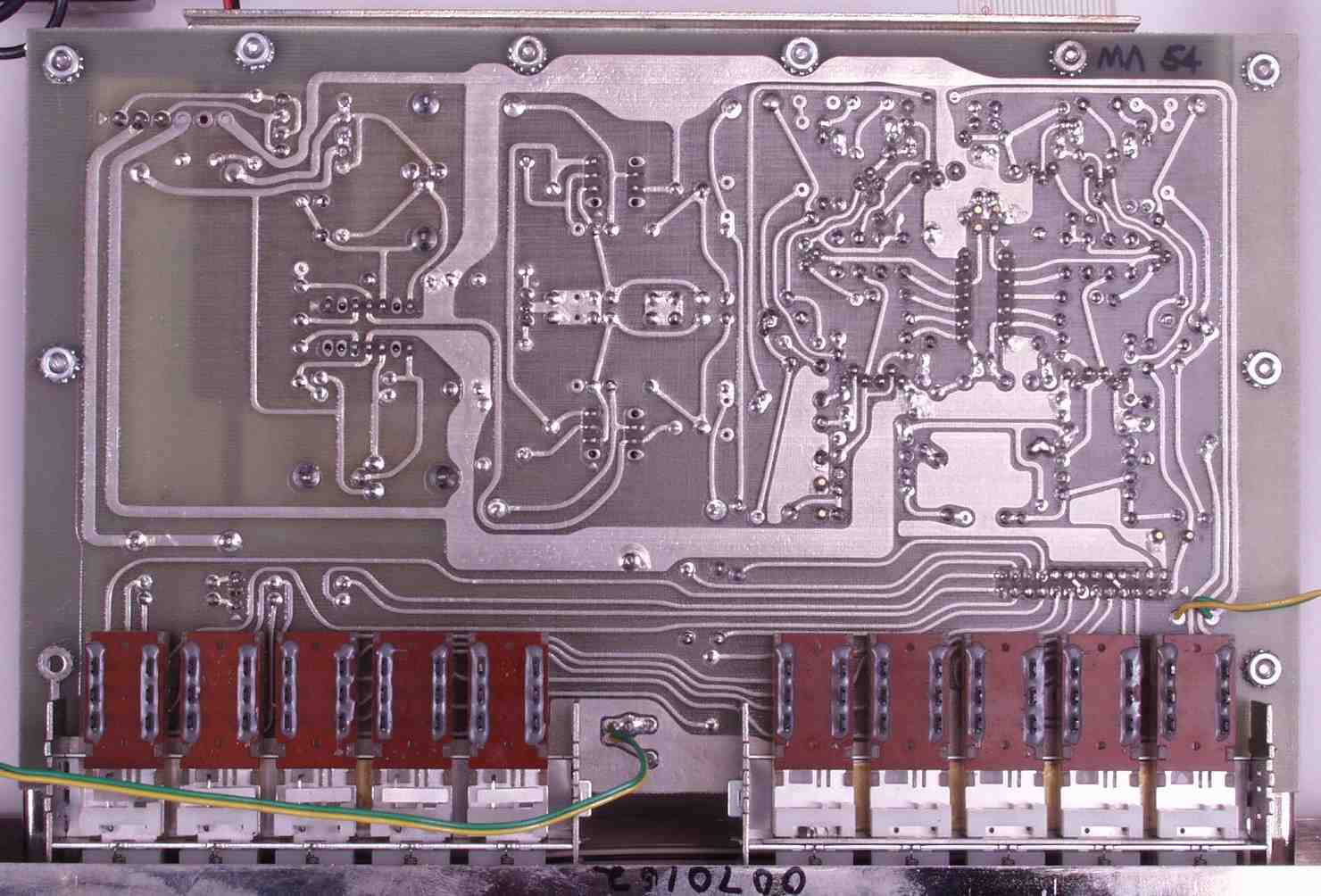

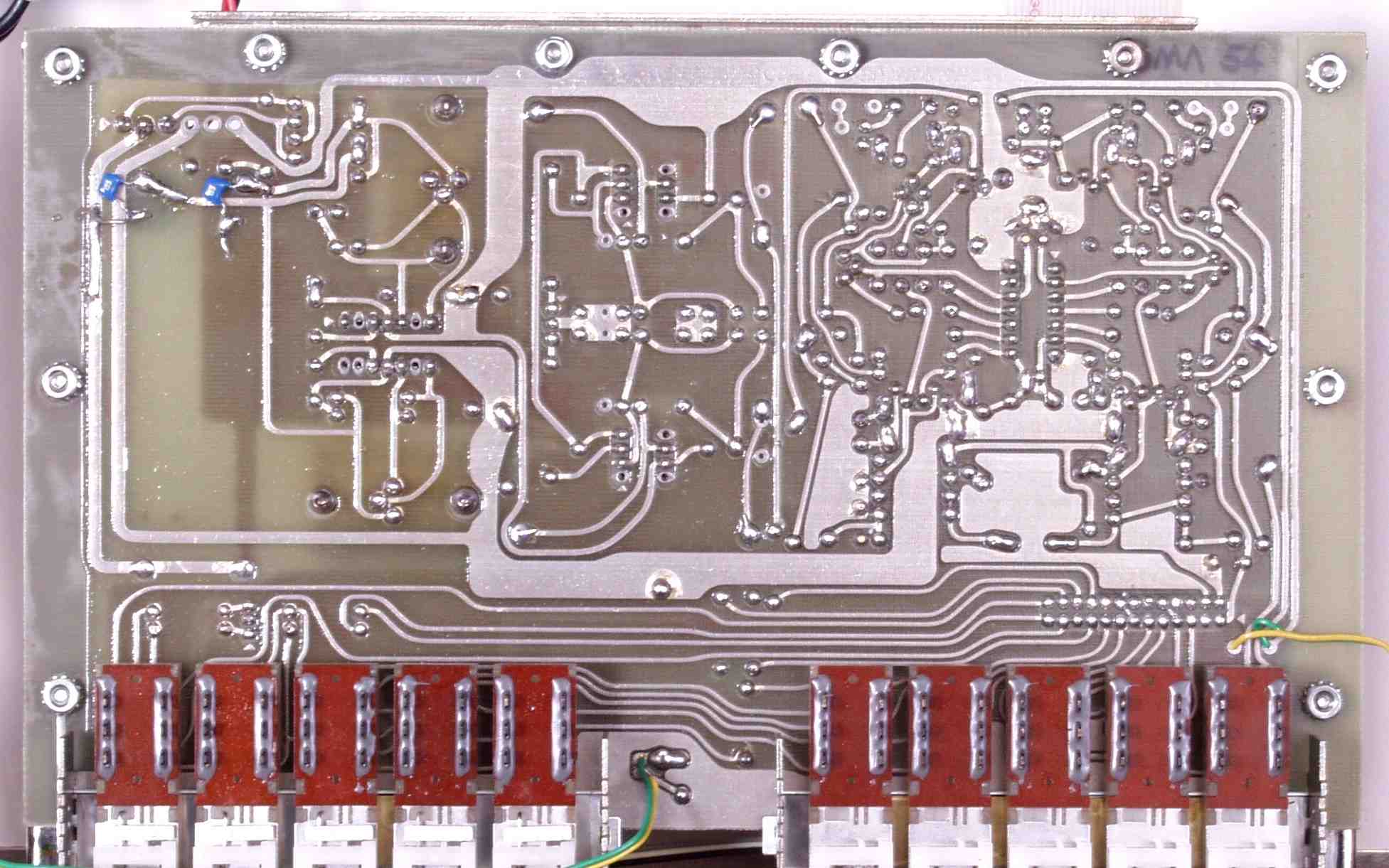

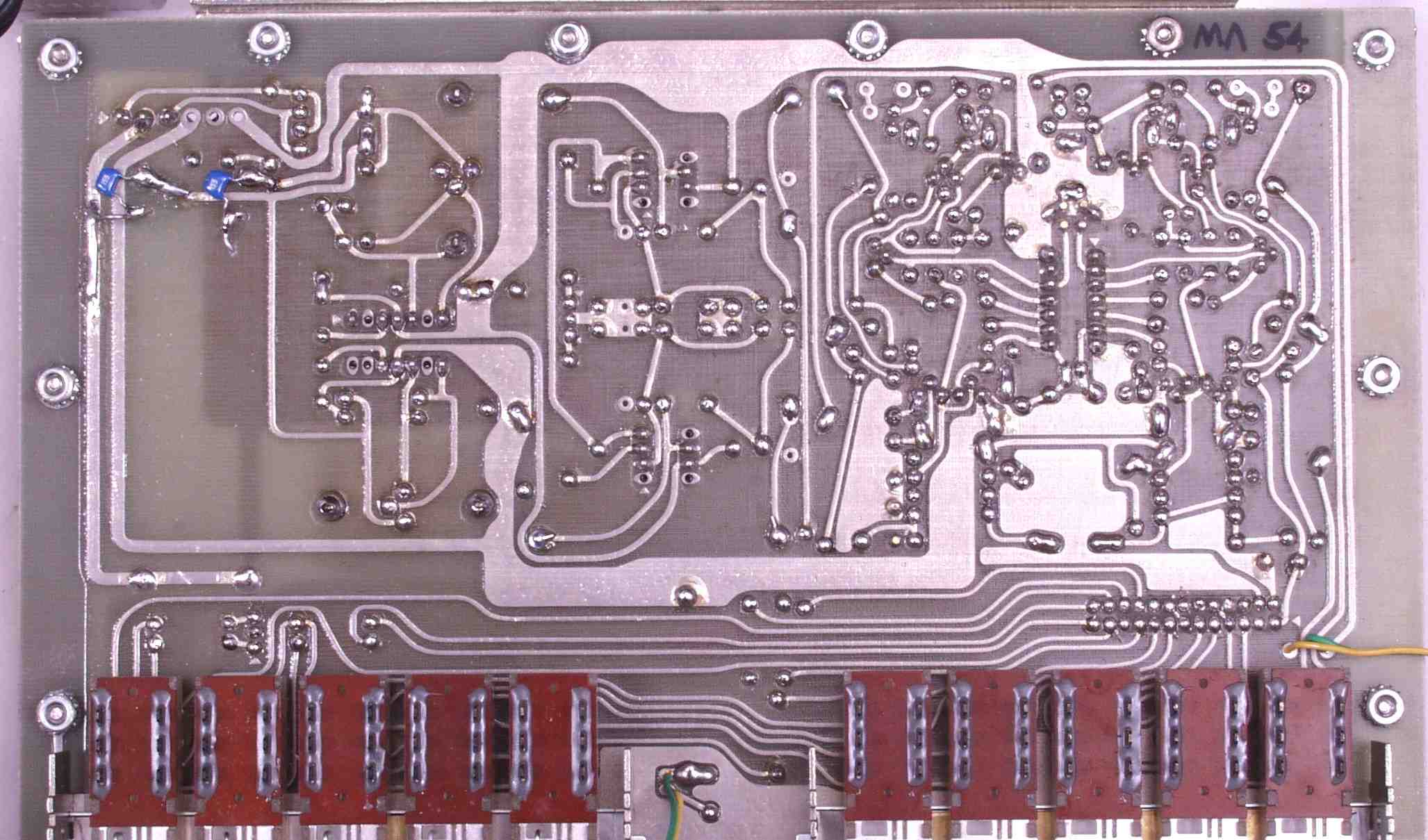

| Ｃ−１Ｃ． 修理前 基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 基板裏 |
 |
| Ｃ−１Ｅ． 完成基板裏 洗浄後 |
 |

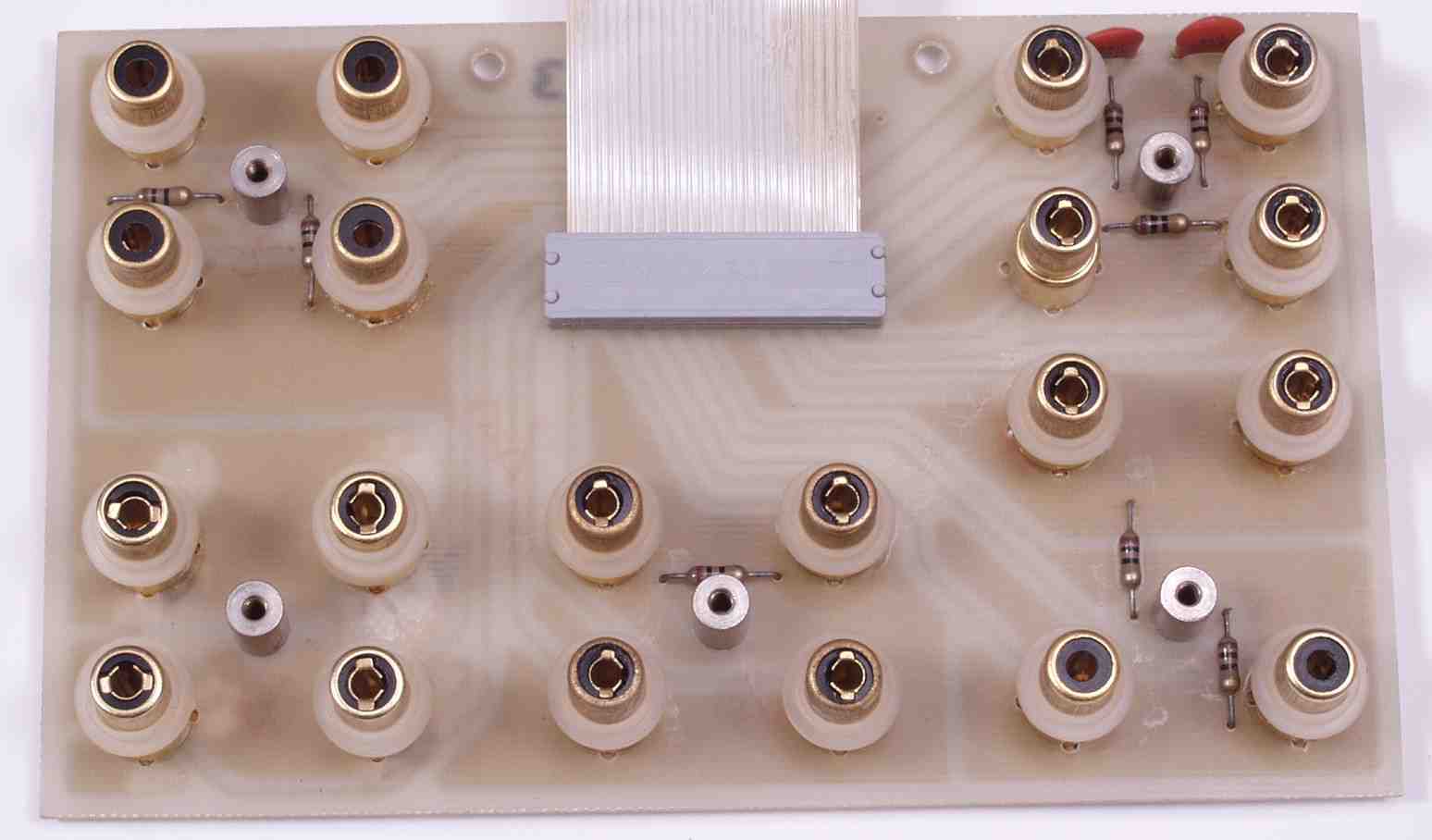

| Ｃ−２Ａ． 修理前 ＲＣＡ端子基盤、絶縁の黒い物が６個を除き、取れている |
 |

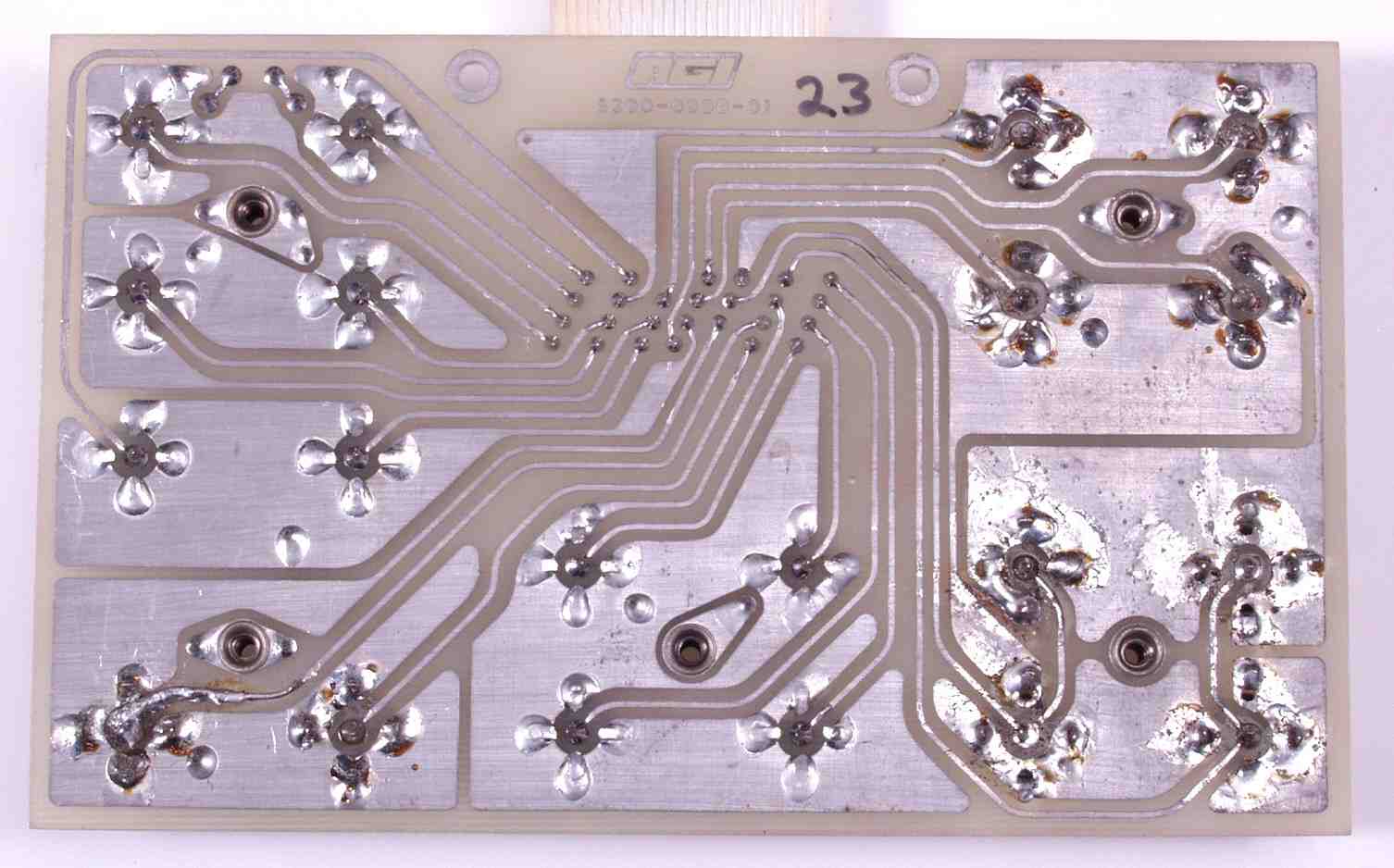

| Ｃ−２Ｂ． 修理前 ＲＣＡ端子基盤裏 外側端子が皆曲げてあるので、取り外すのに時間がかかる 取り付けの数１０倍の時間がかかる |
 |
| Ｃ−２Ｃ． 修理後 ＲＣＡ端子基盤裏 |
 |

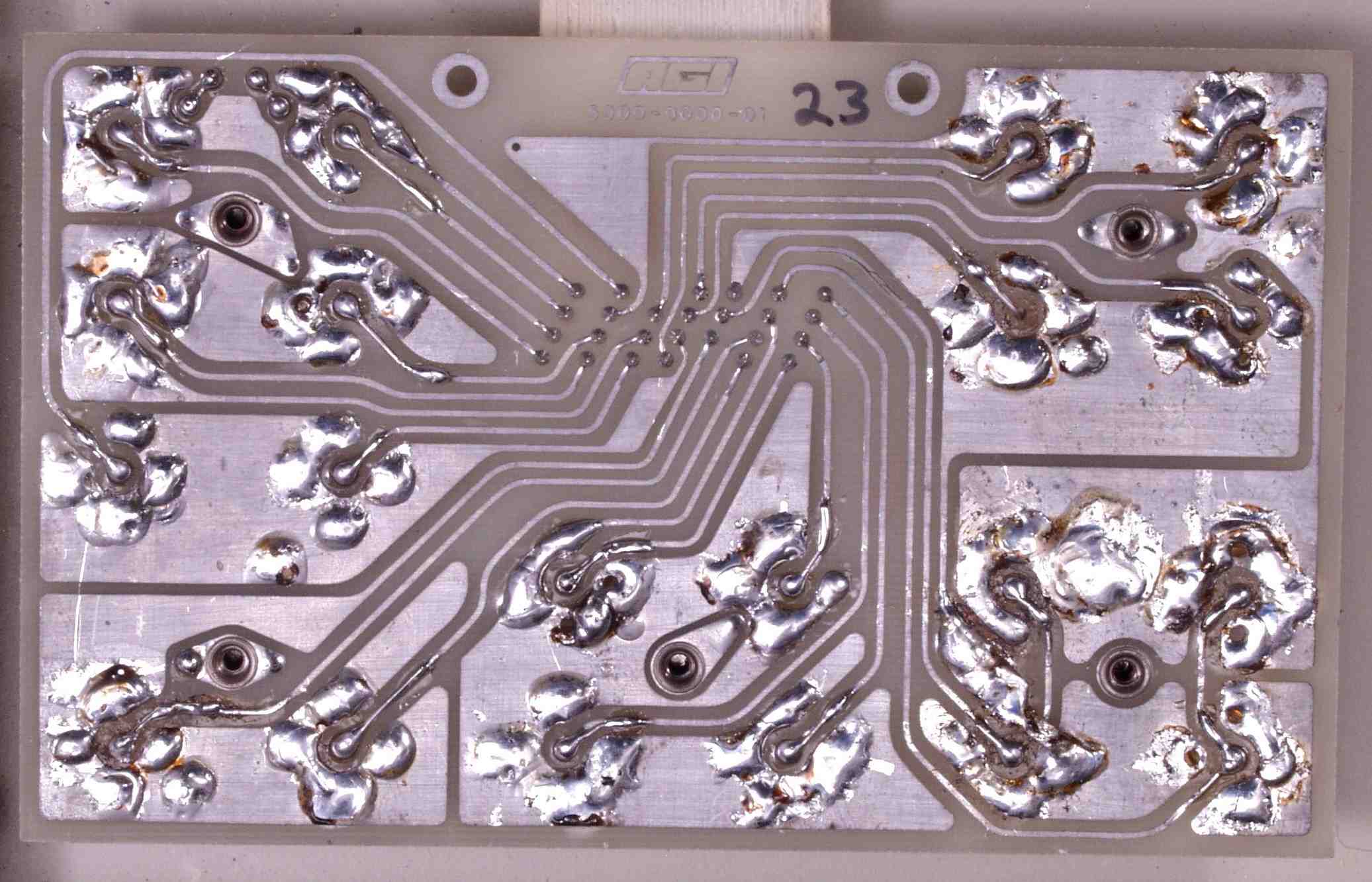

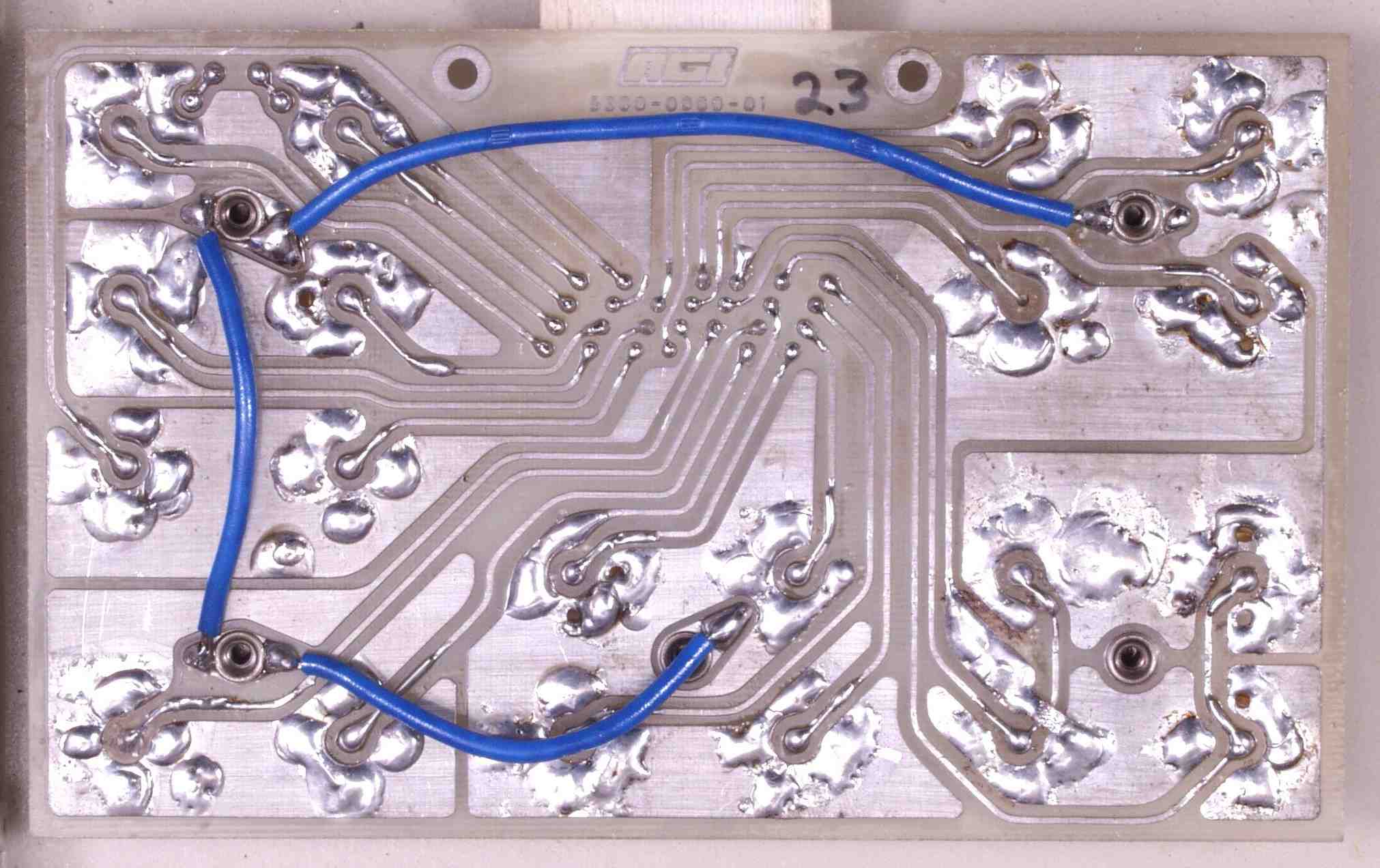

| Ｃ−２Ｄ． 完成ＲＣＡ端子基盤裏 洗浄後 念の為、アースライン強化 |
 |

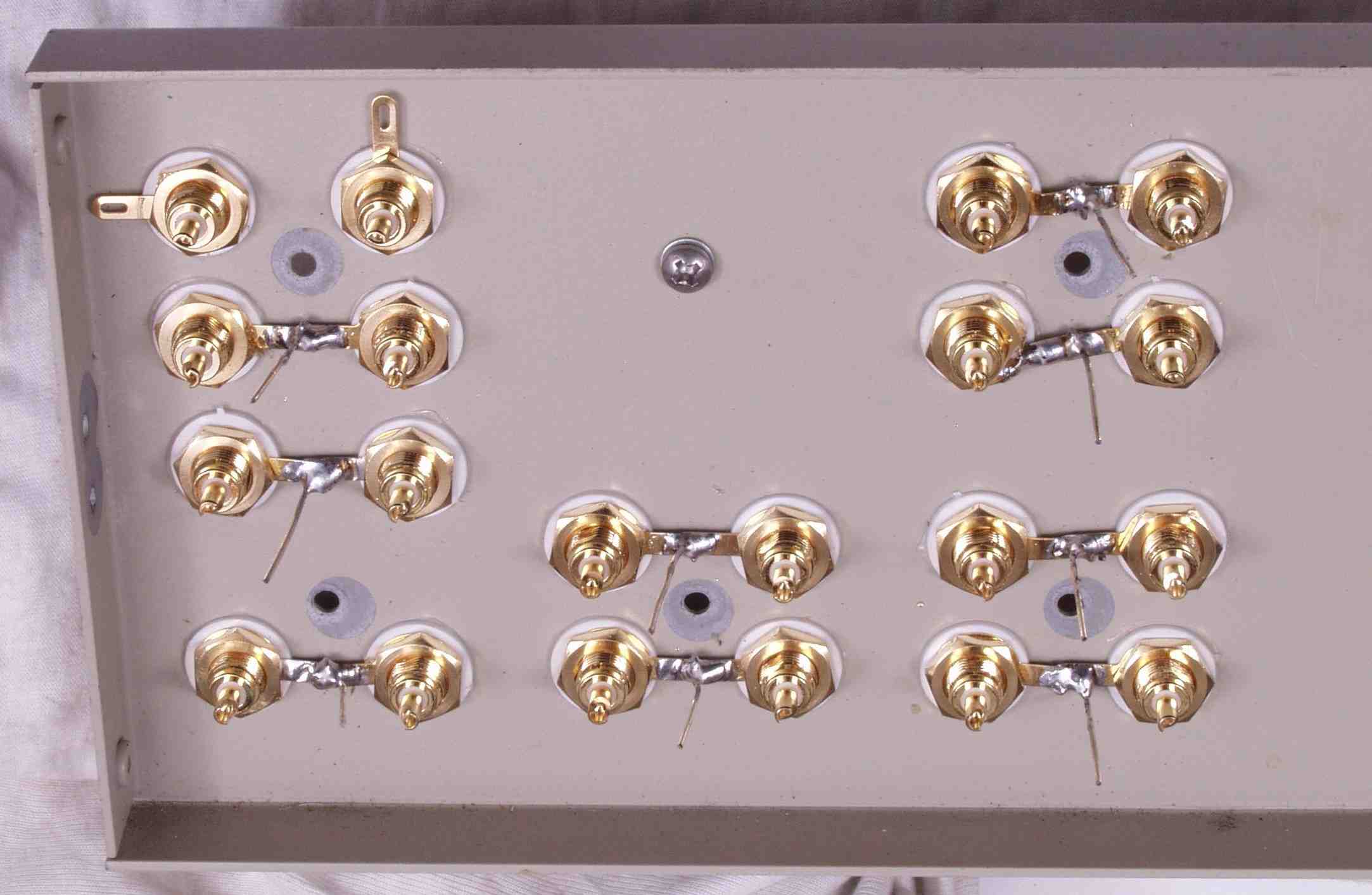

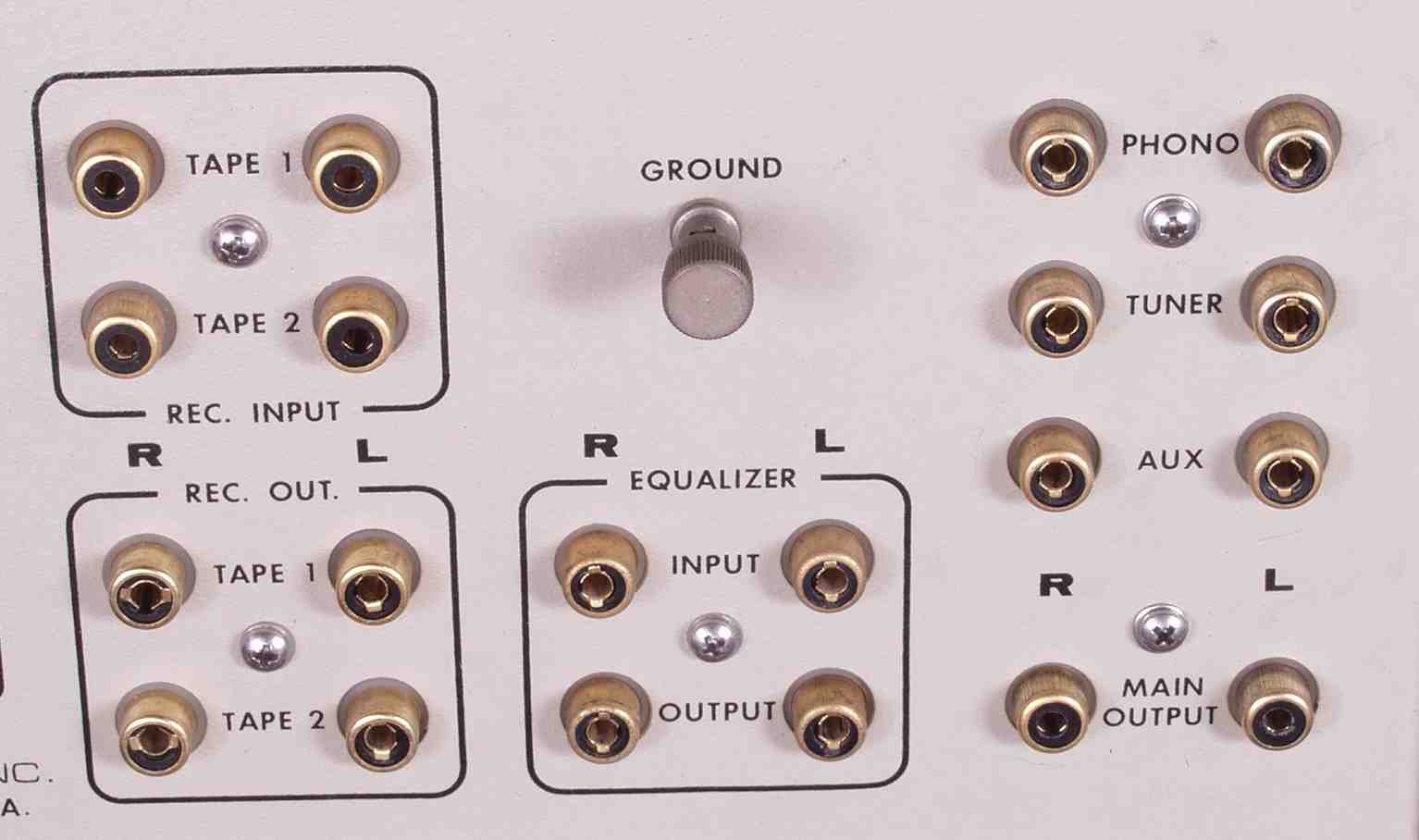

| Ｃ−３Ａ． 修理前 ＲＣＡ端子 |
 |

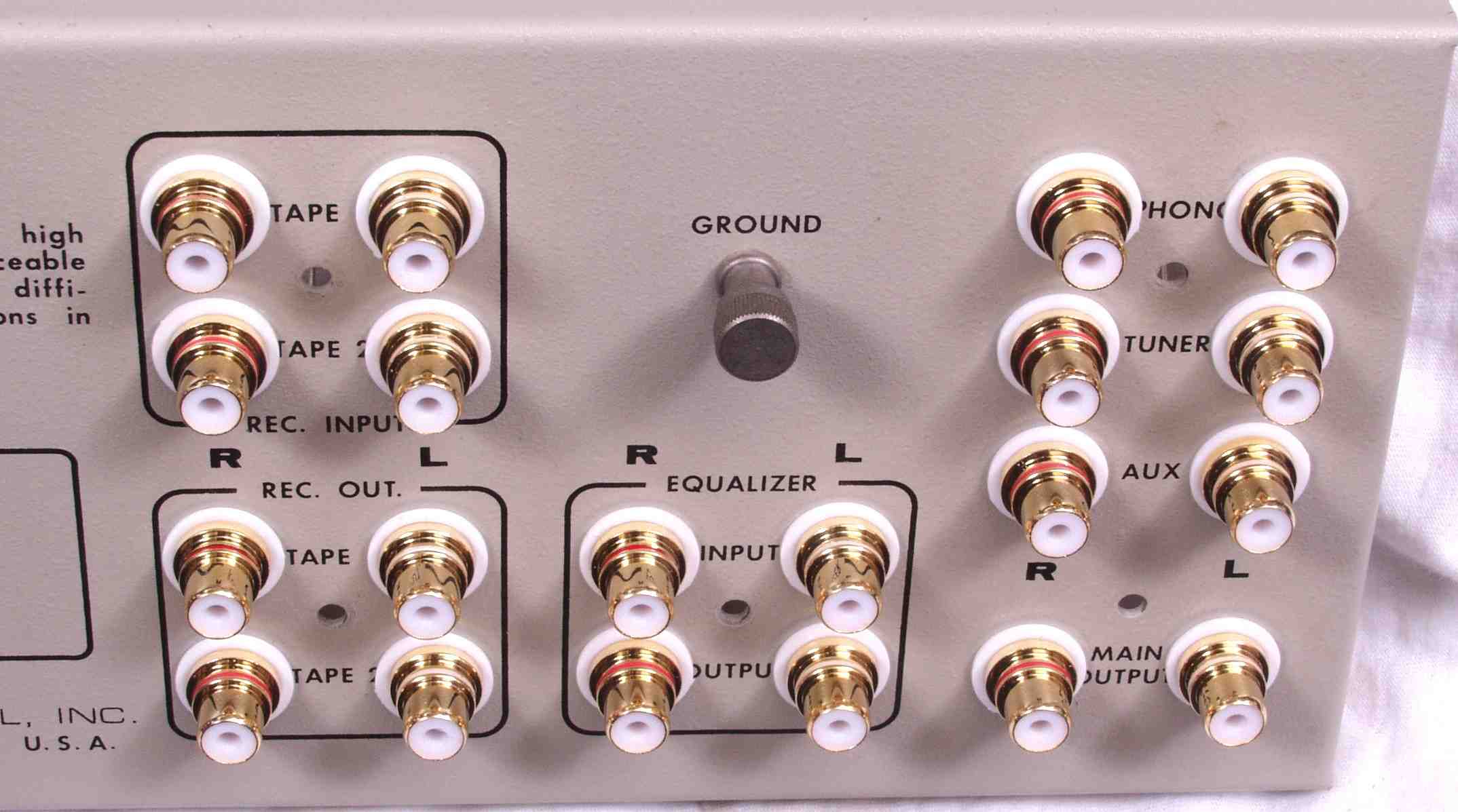

| Ｃ−３Ｂ． 修理後 ＲＣＡ端子 ＲＣＡ端子２０個交換 |
 |
| Ｃ−３Ｃ． 修理後 ＲＣＡ端子裏 接着材を使用するので、乾燥に２時間 |
 |

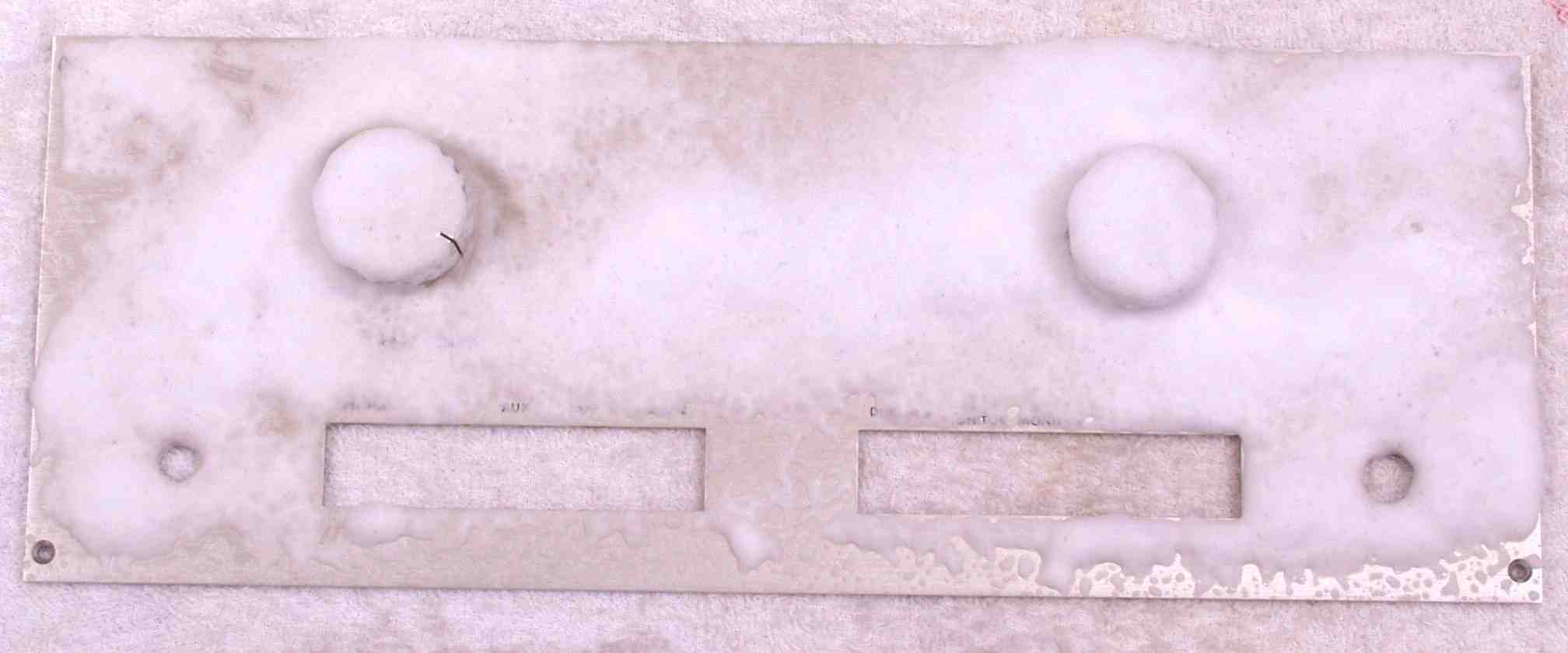

| Ｃ−４．パネル・ツマミ清掃 |
 |

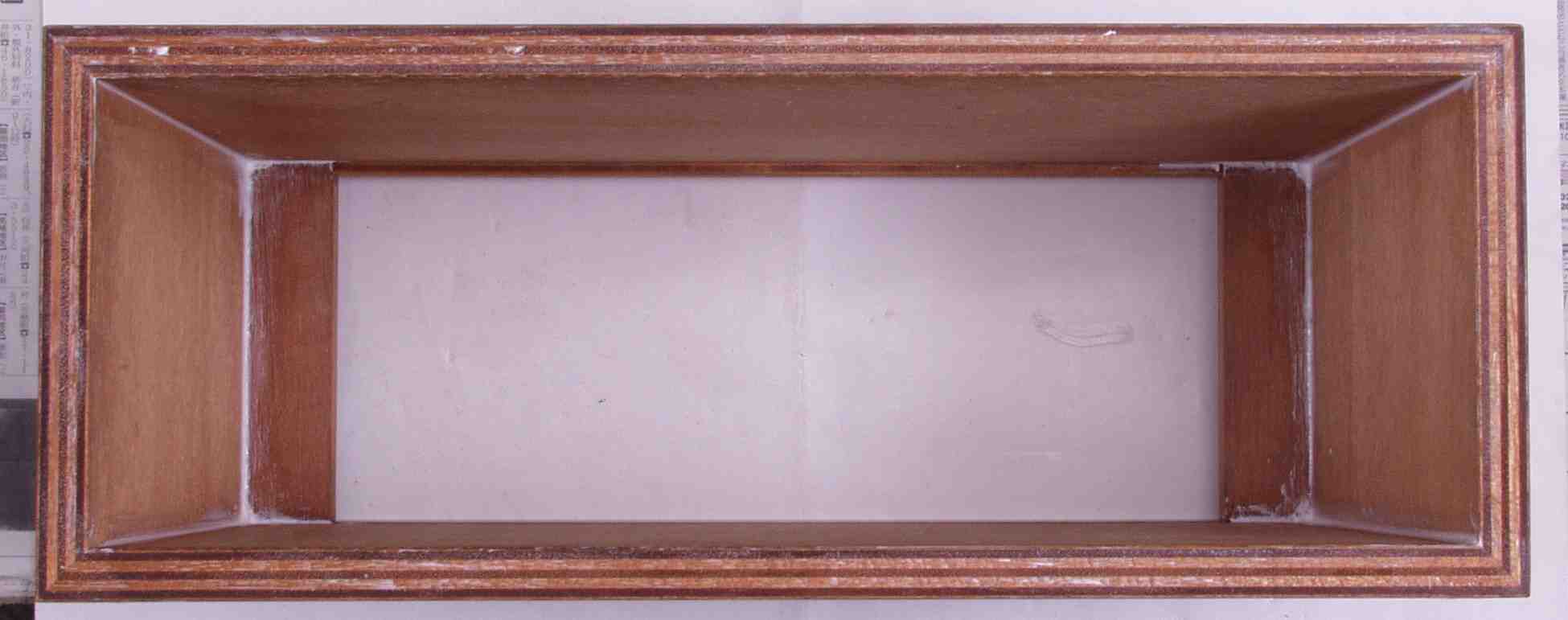

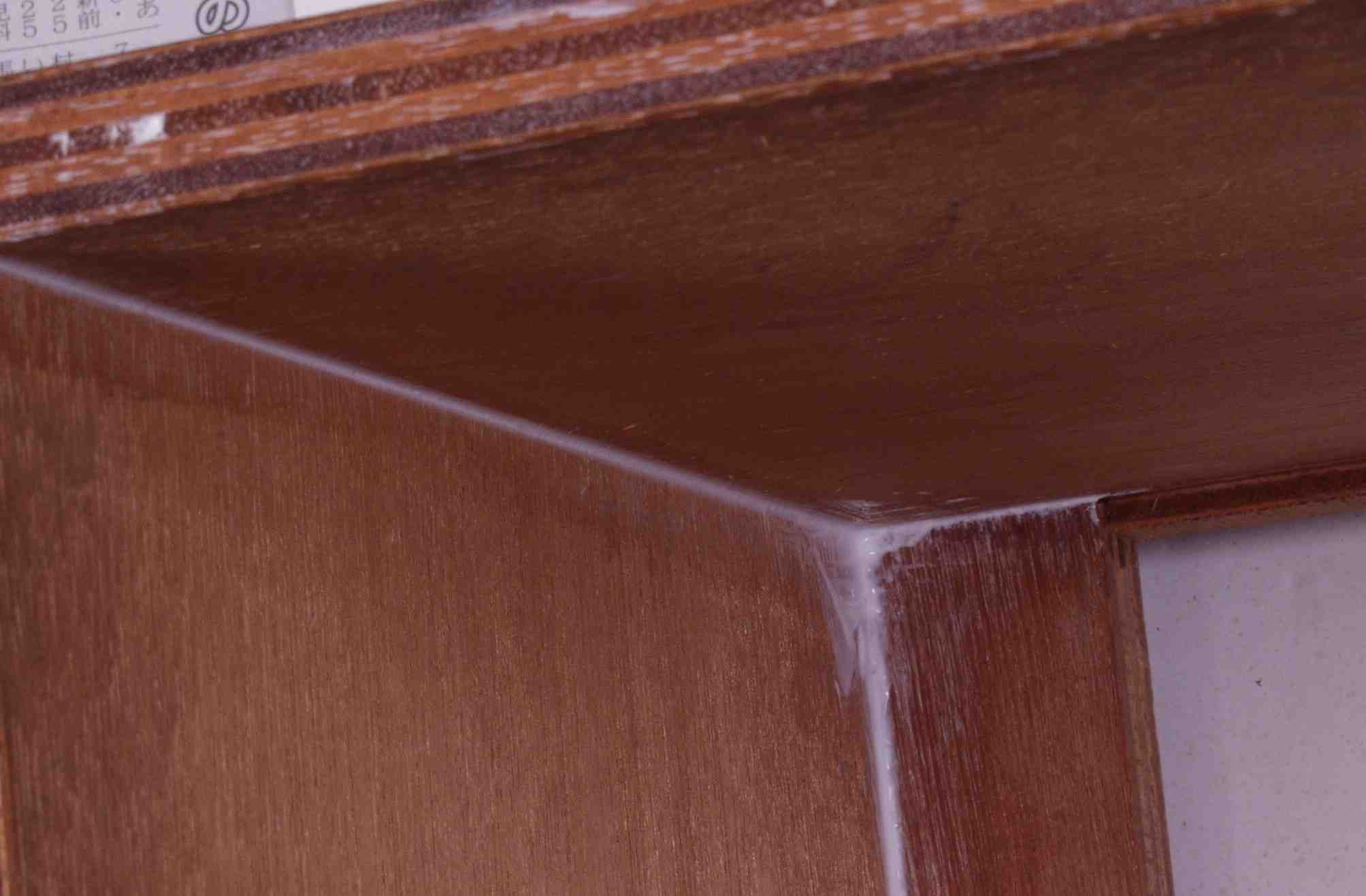

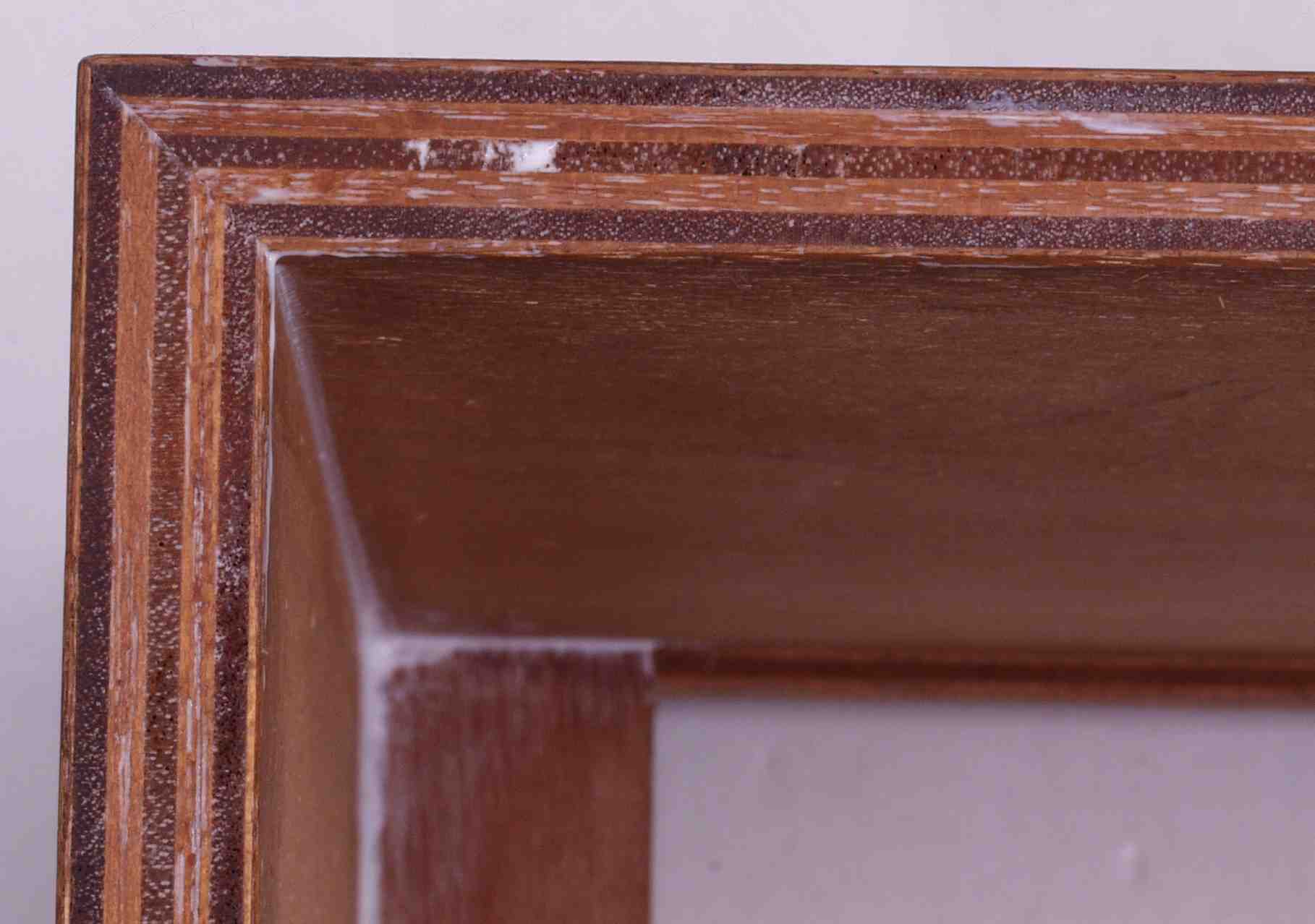

| Ｃ−５Ａ． 木製ケース修理 木工ボンドを差し込んで於く |
 |
| Ｃ−５Ａ． 木製ケース修理 ベニヤ板なので、剥がれる前に、染みこませる |
 |
| Ｃ−５Ａ． 完成木製ケース修理 |
 |

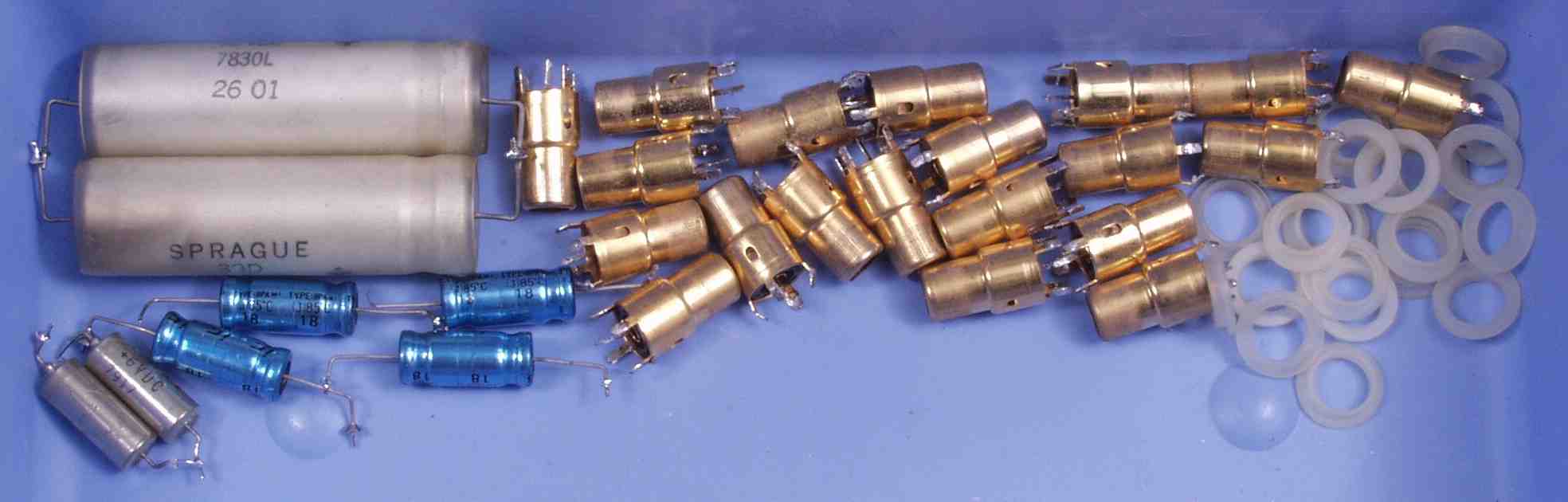

| Ｃ−７Ａ． 交換部品 |
 |

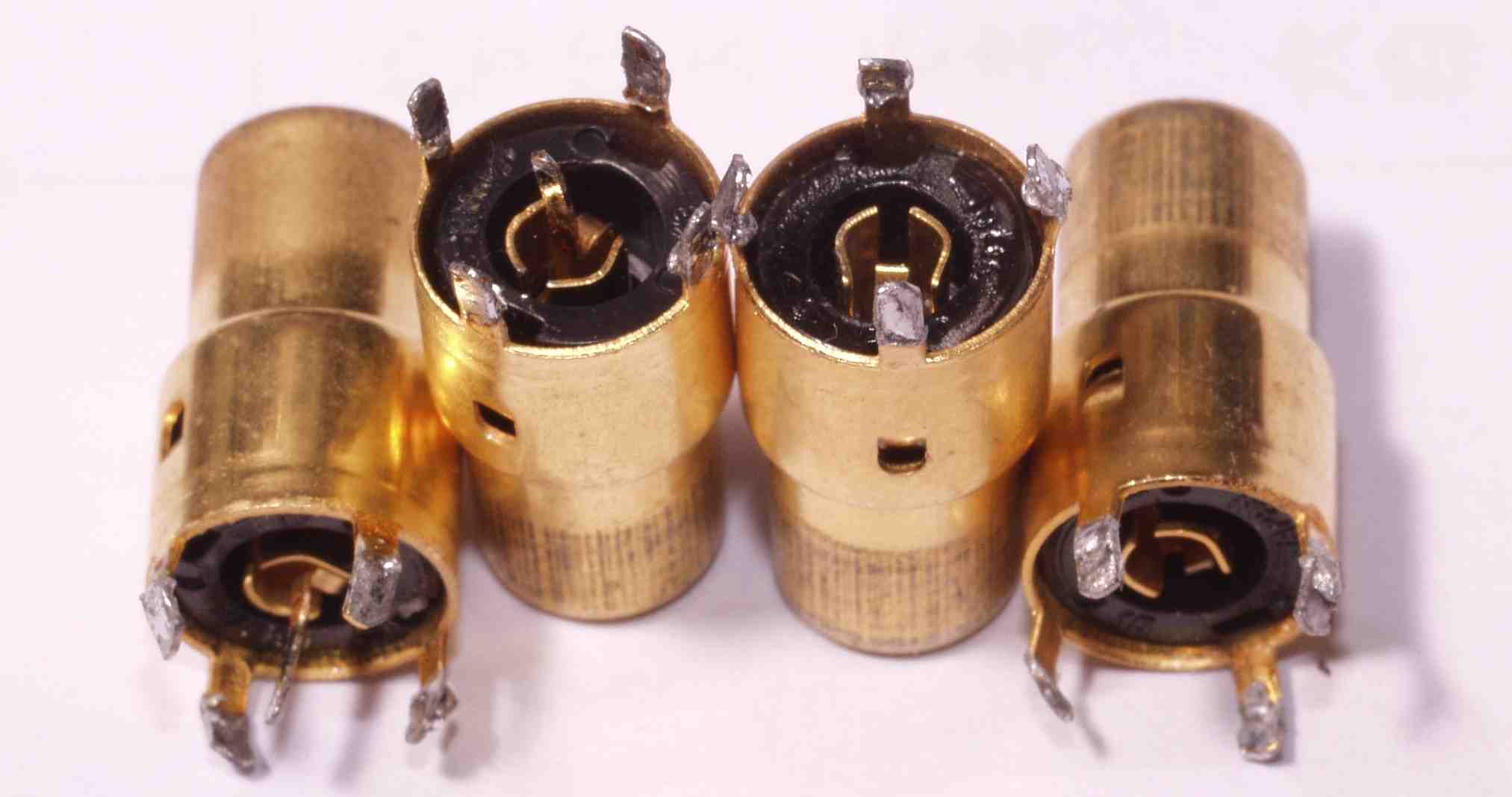

| Ｃ−７Ｂ． 交換したＲＣＡ端子、センターの電極が細く、折れてしまう |
 |

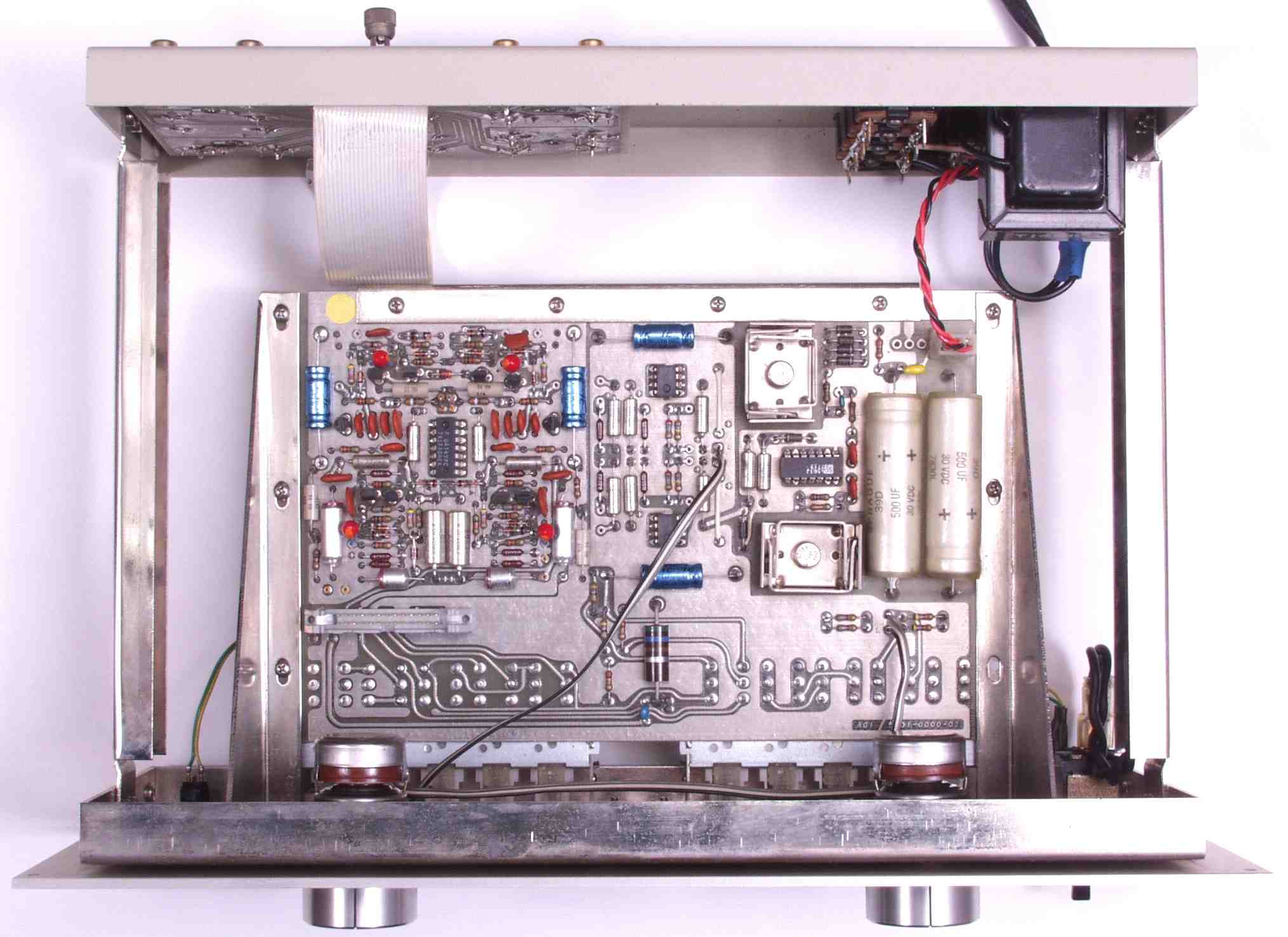

| Ｃ−８Ａ． 修理前上から見る |
|

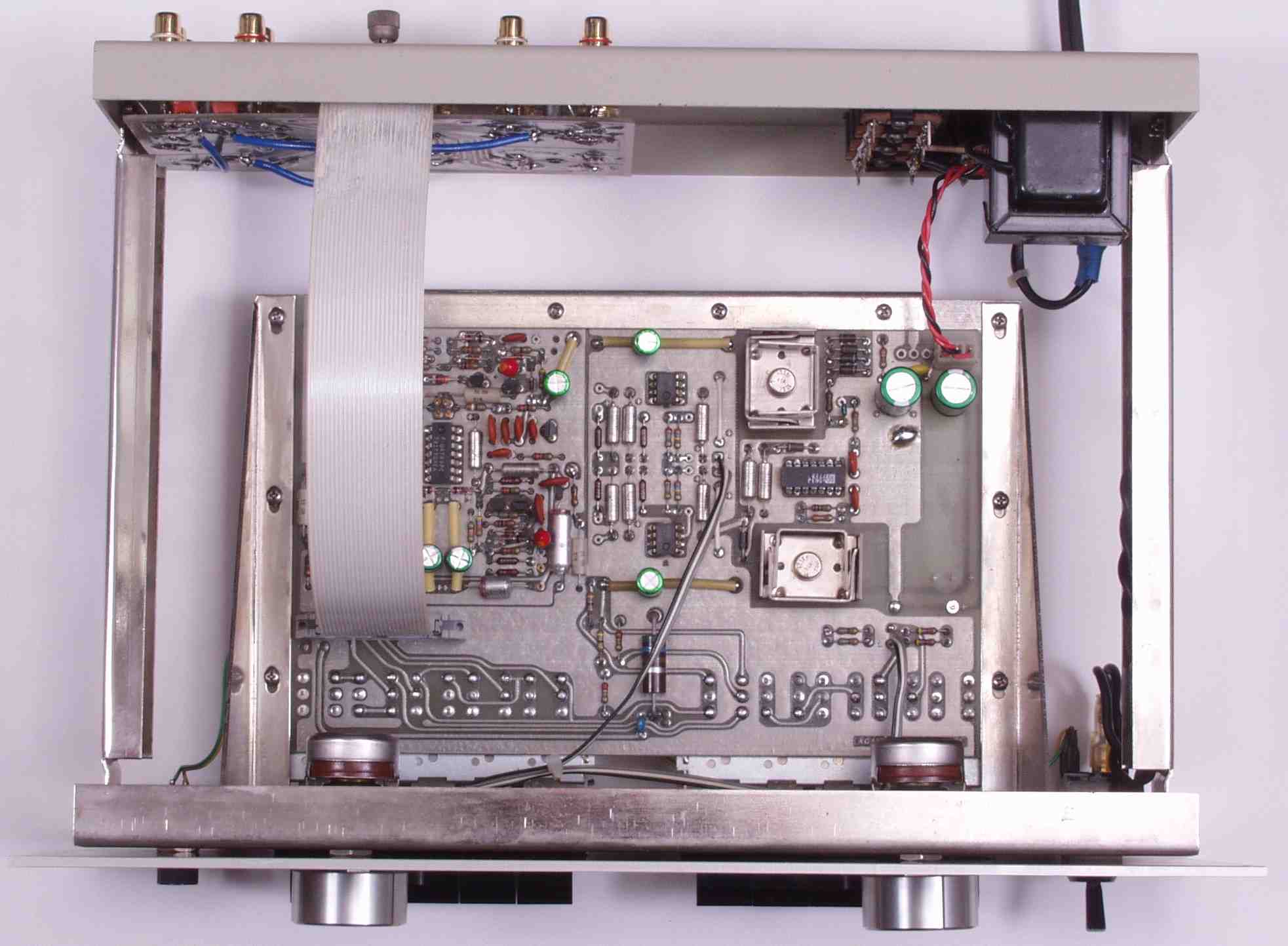

| Ｃ−８Ｂ． 修理後上から見る |
 |

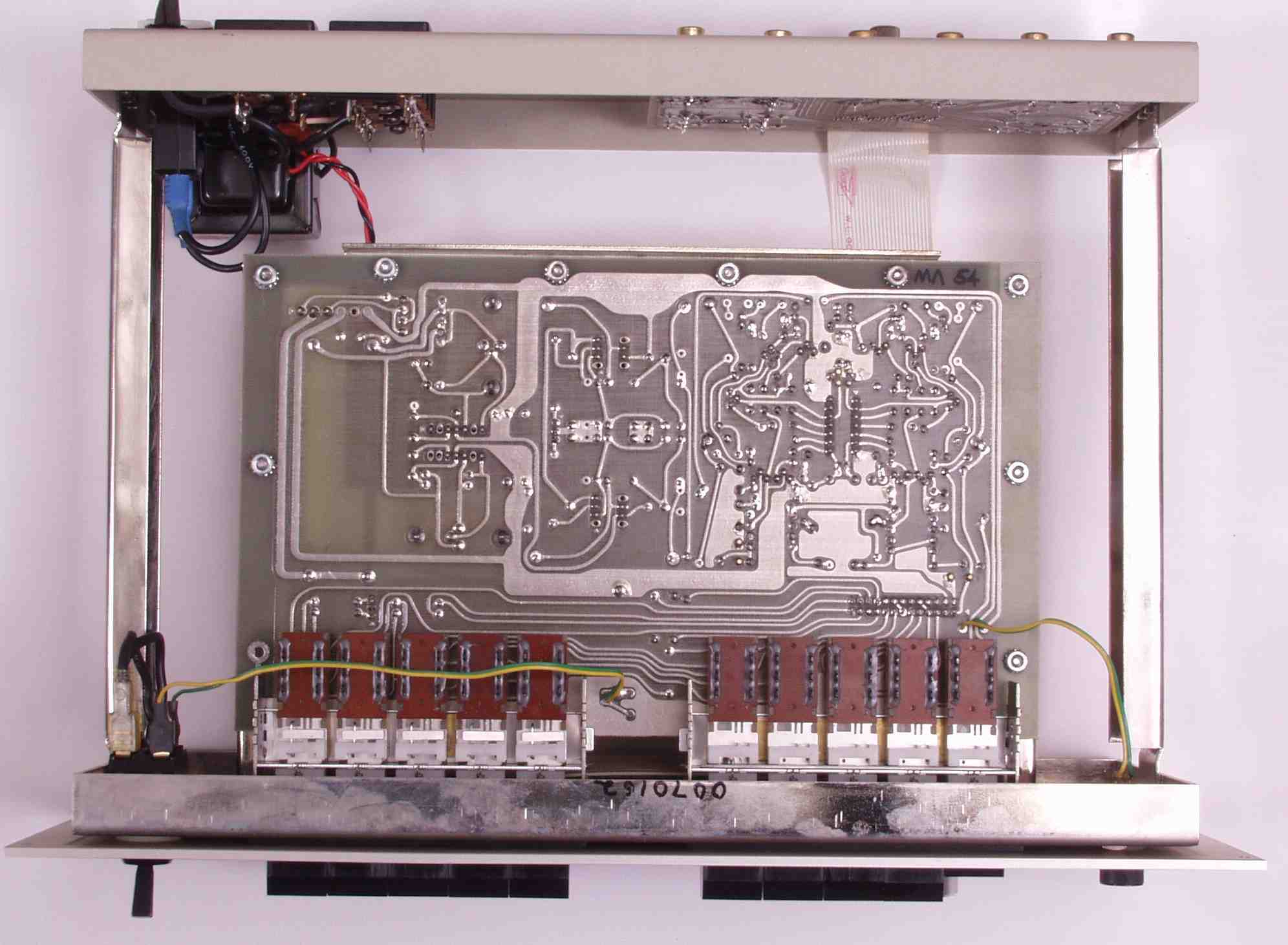

| Ｃ−８Ｃ． 修理前下から見る |
|

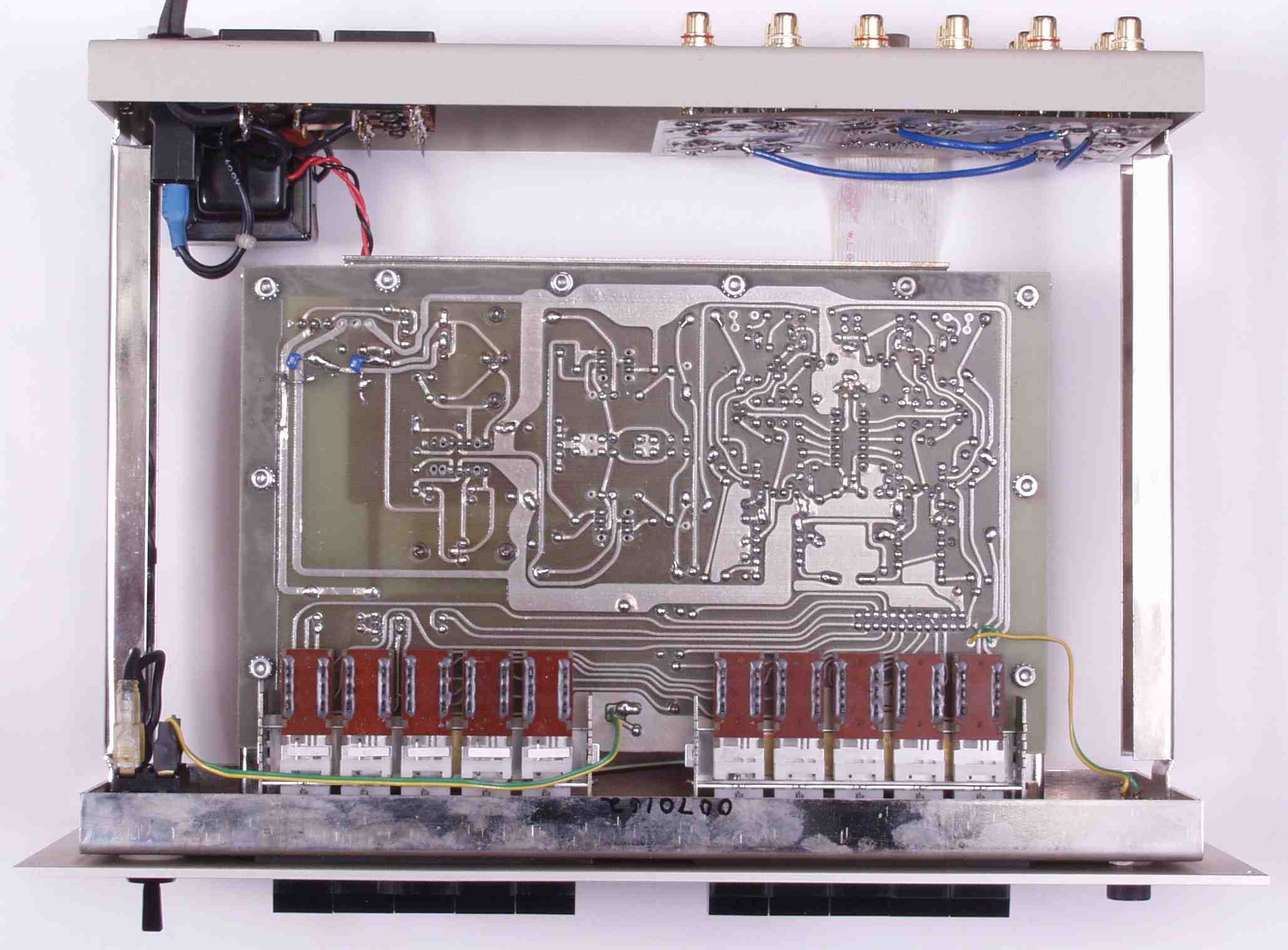

| Ｃ−８Ｄ． 修理後下から見る |
 |

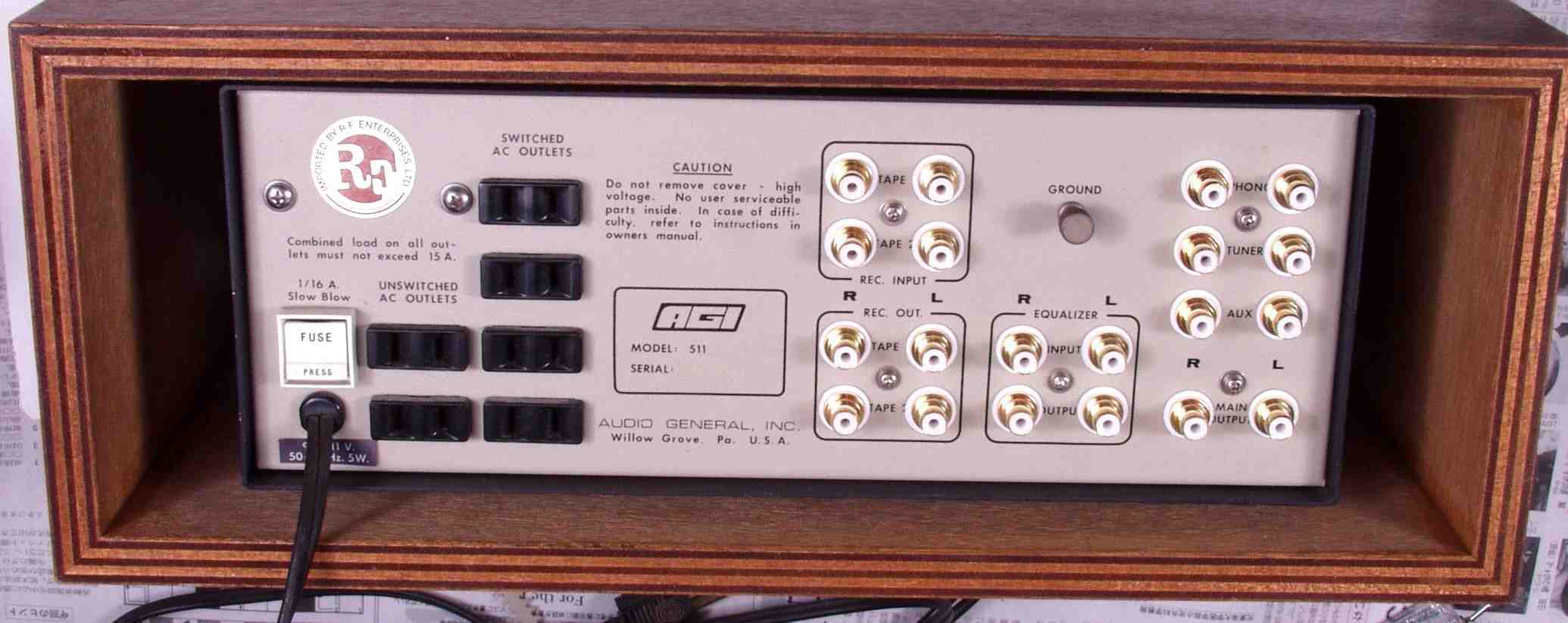

| Ｃ−９Ａ． 完成 綺麗なお尻で帰ります |
 |

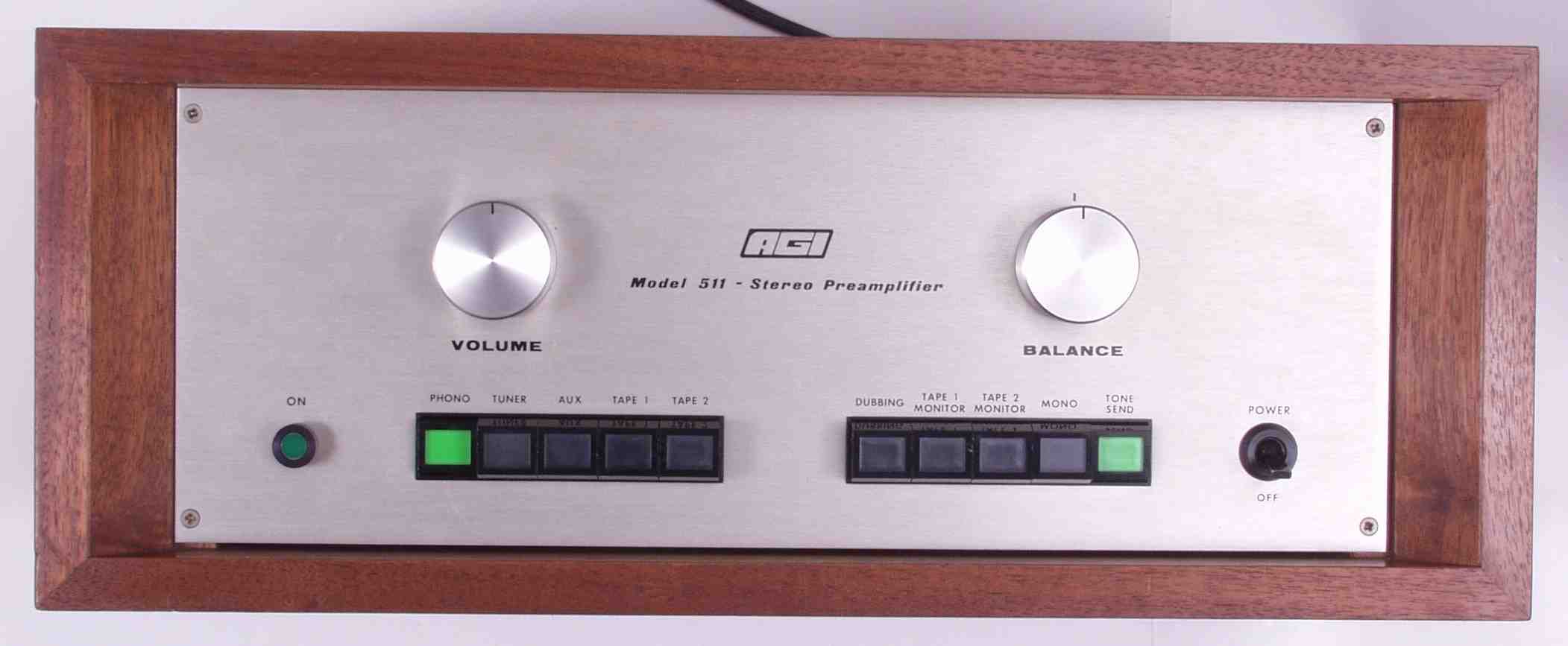

| Ｃ−９Ｂ．完成 |
 |

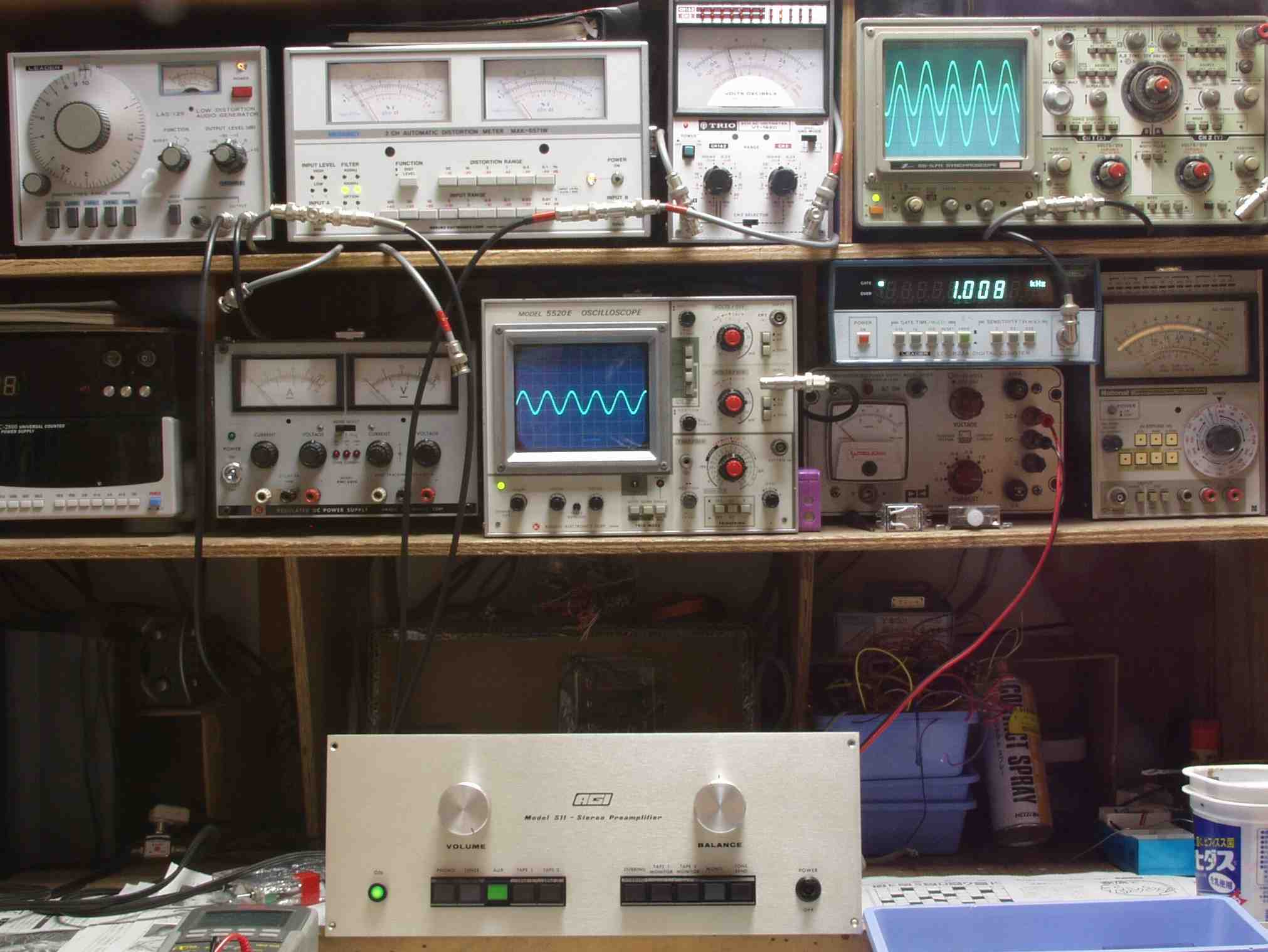

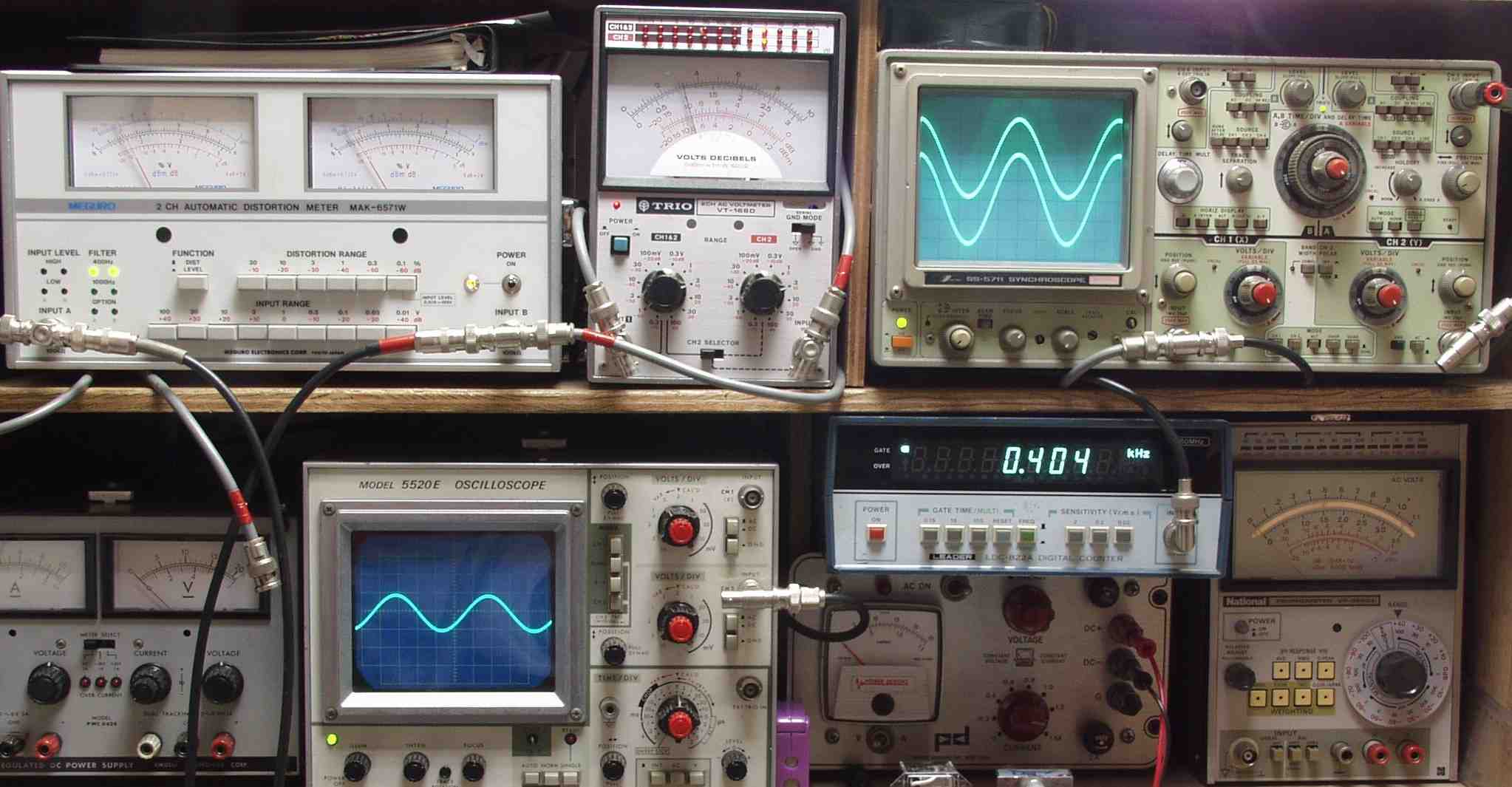

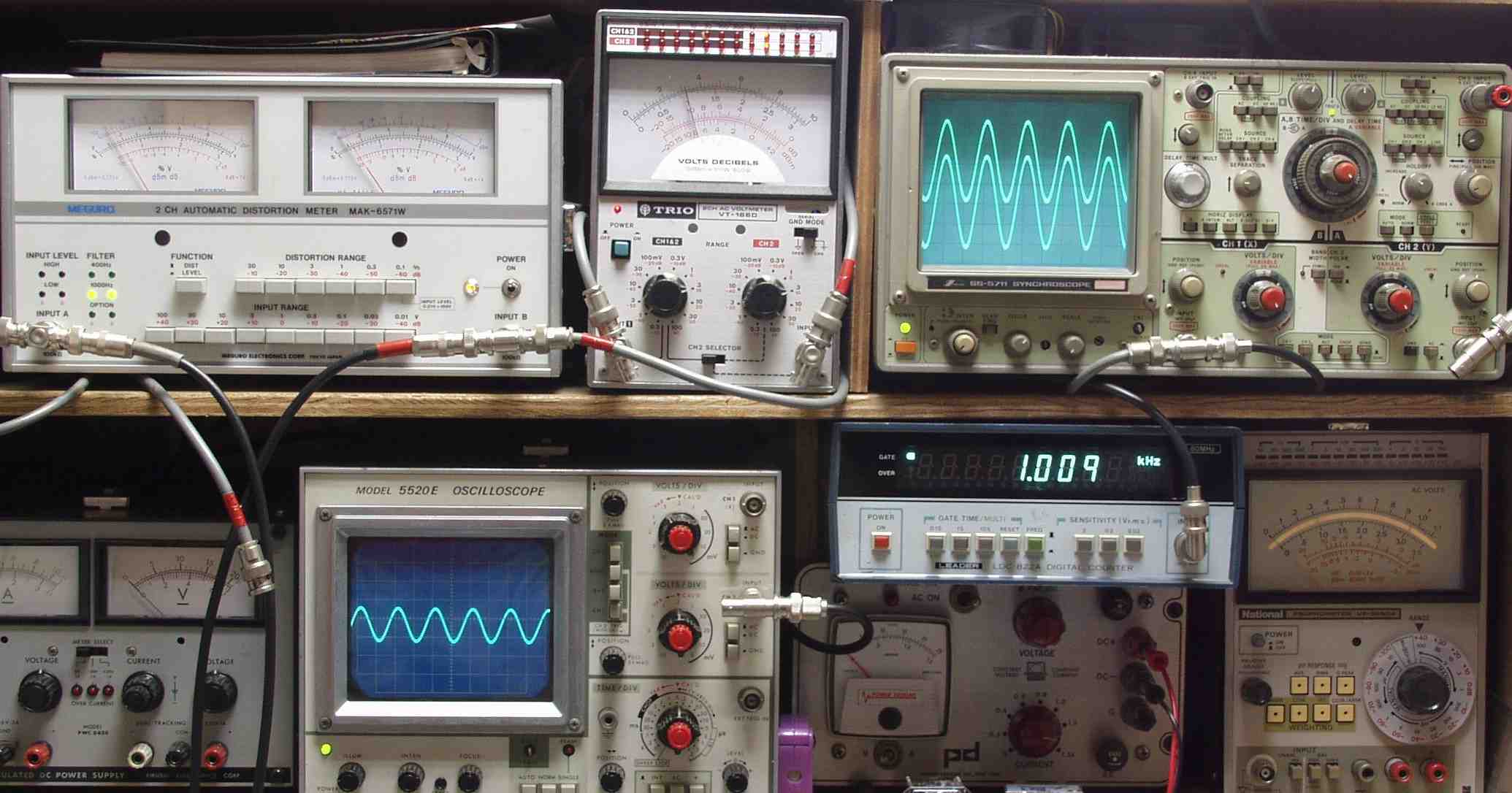

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 上左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

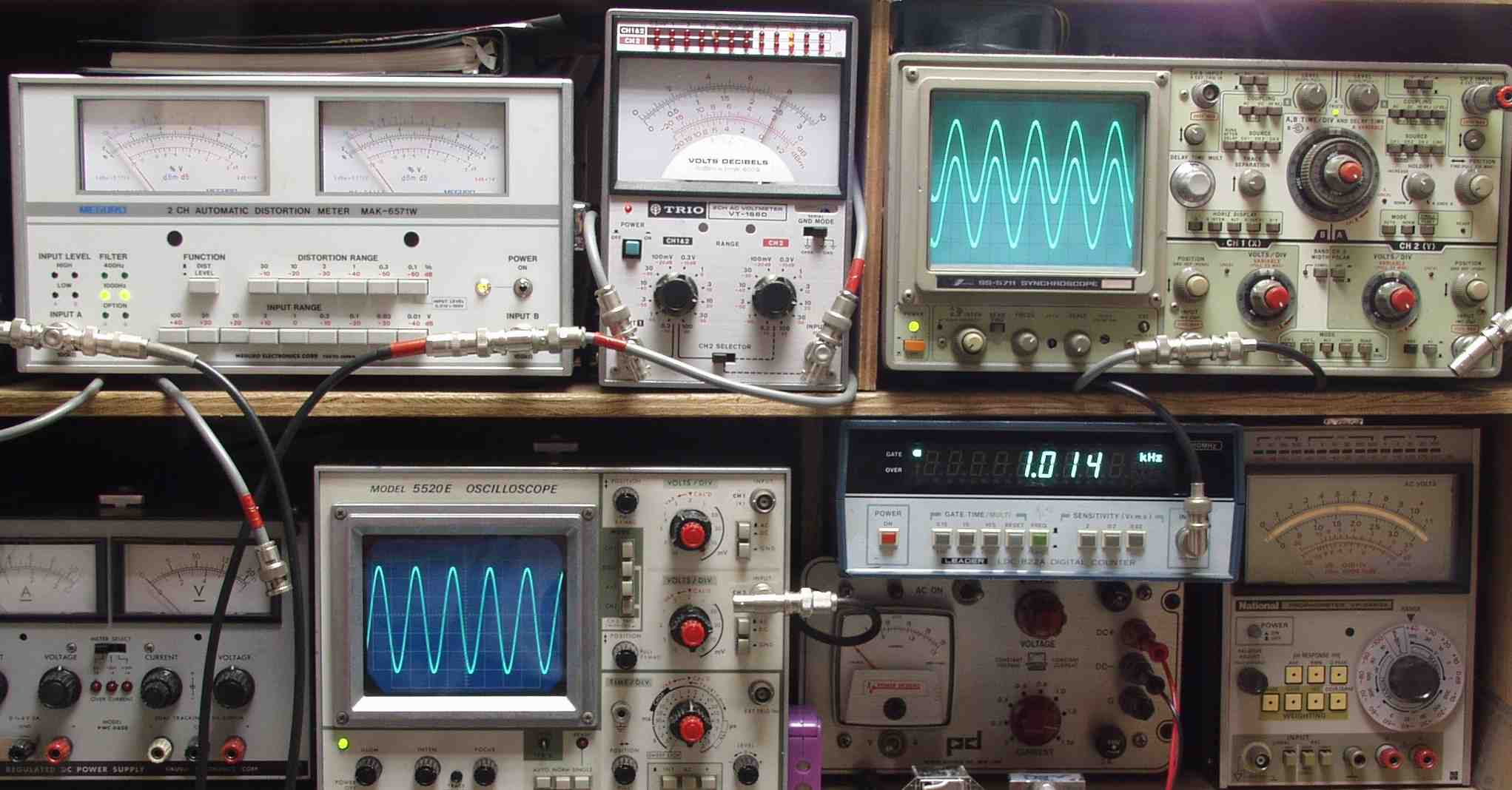

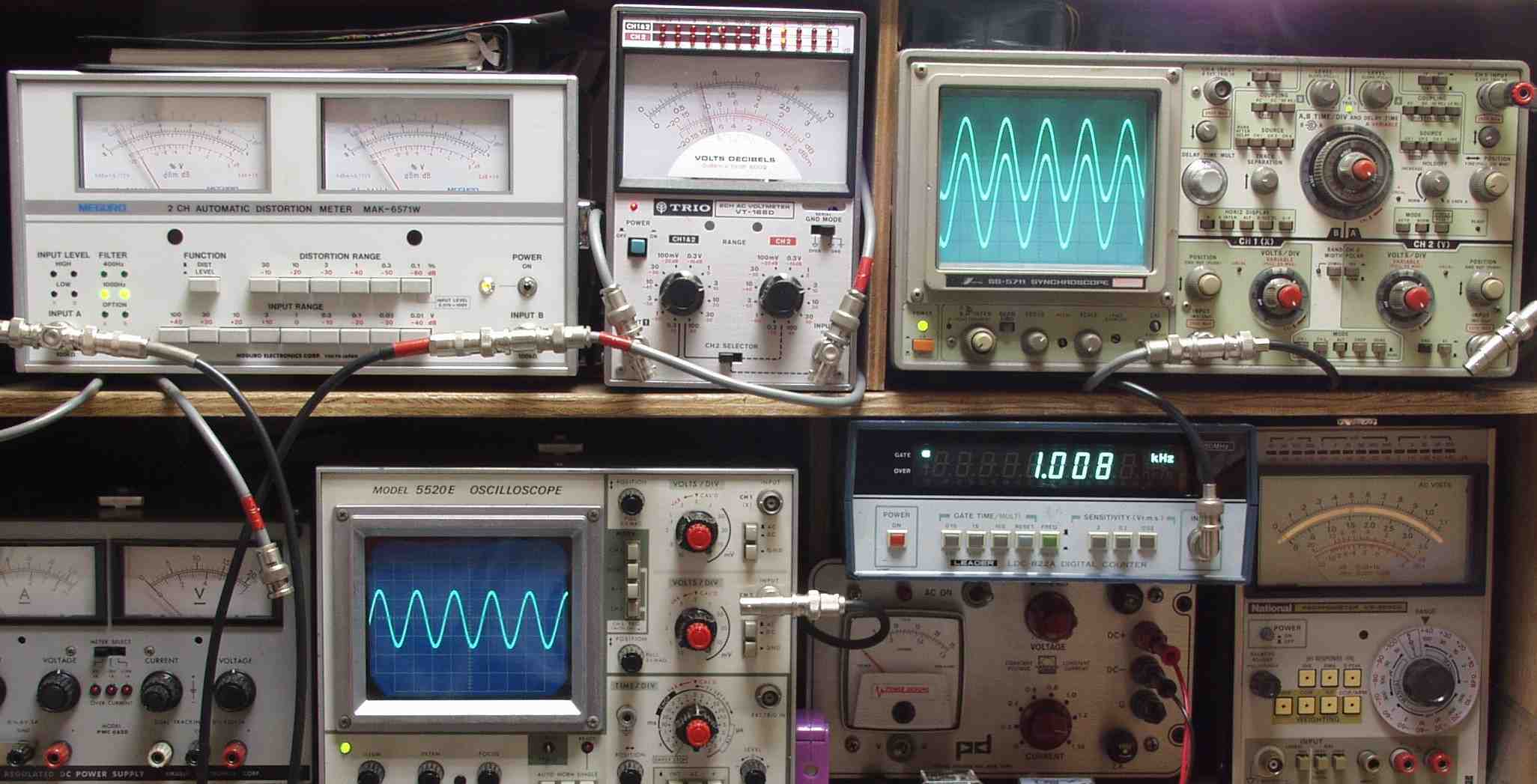

| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ |
 |

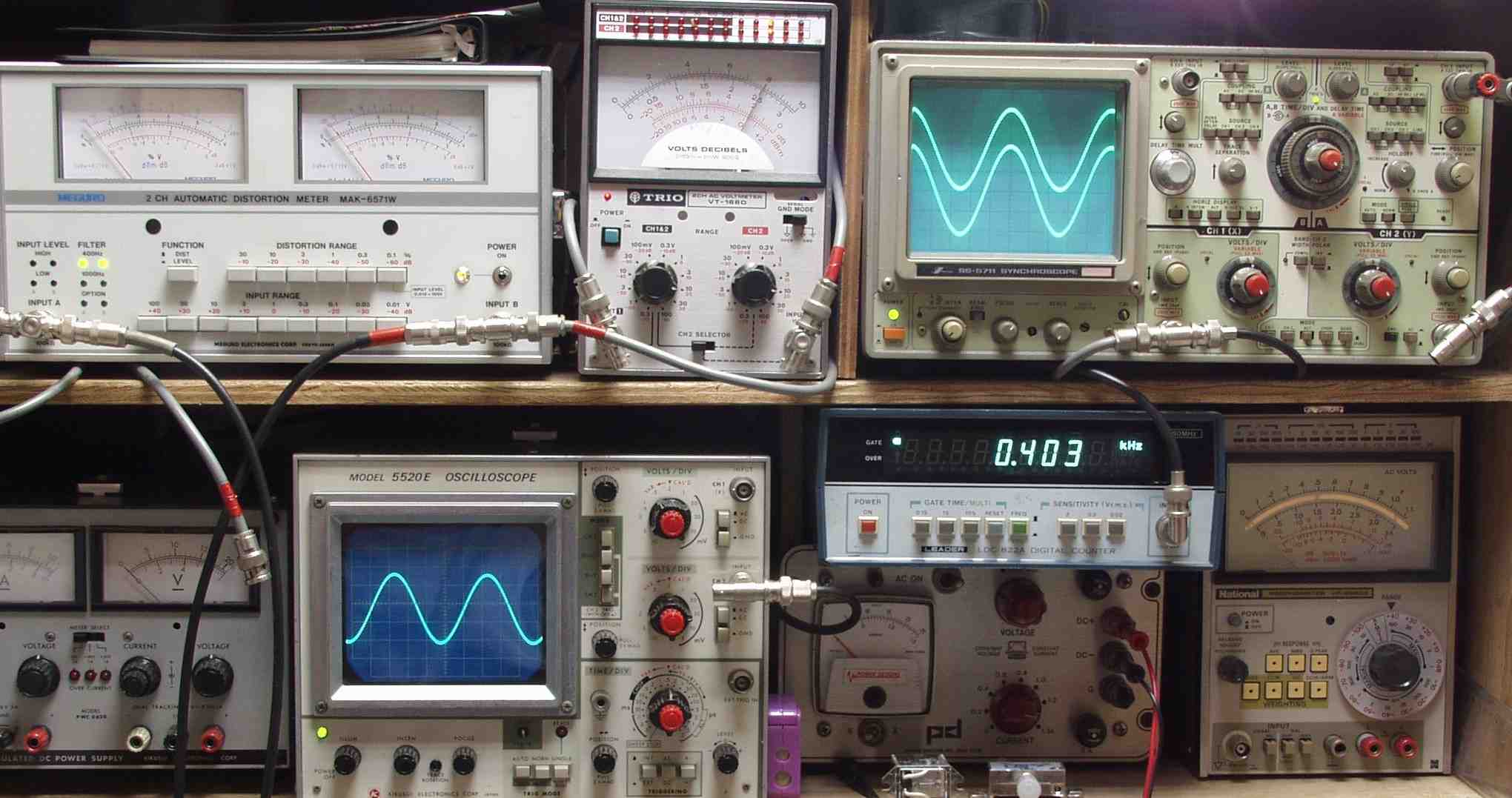

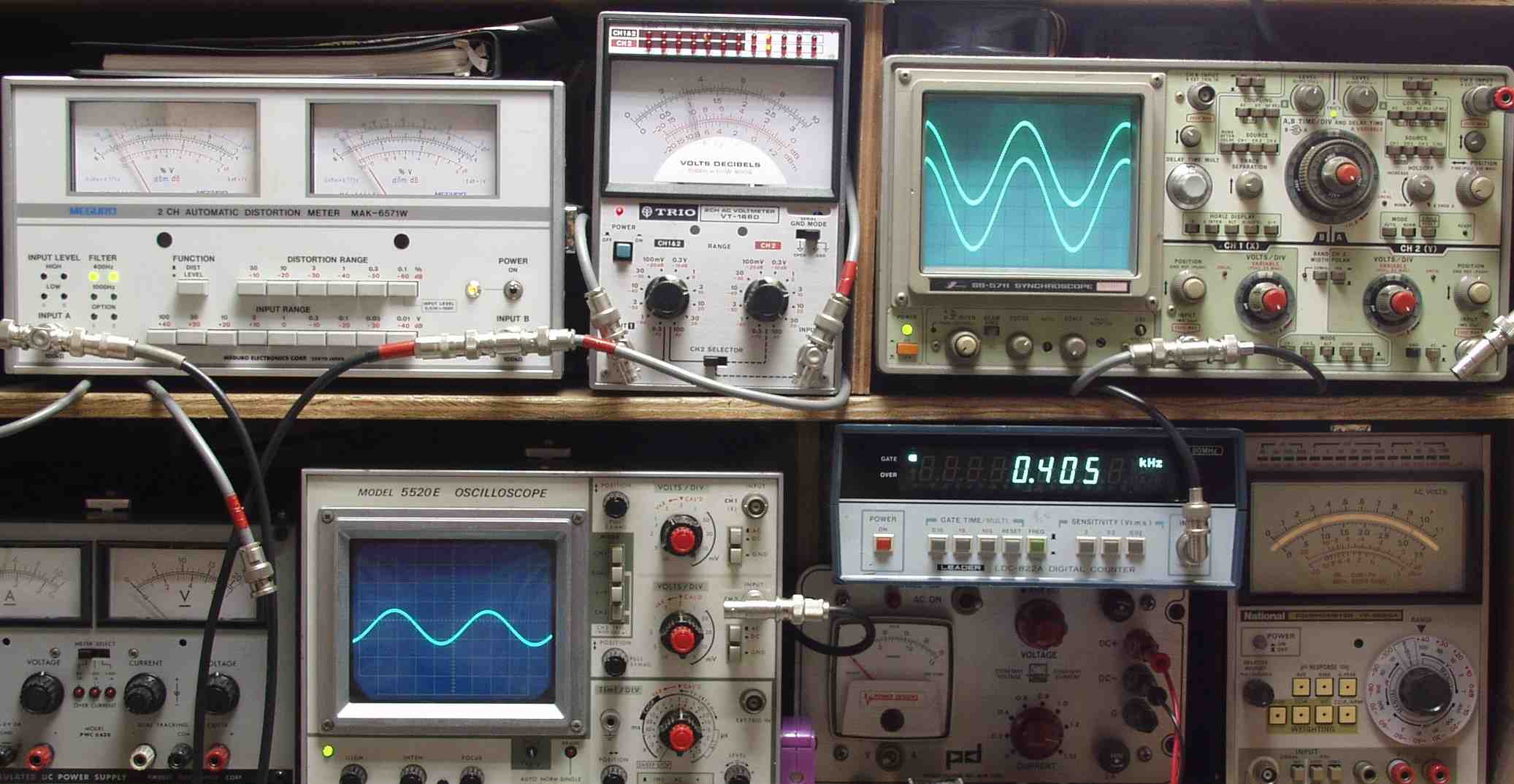

| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力電圧８Ｖ 歪み率＝０．０１％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ まだ飽和していないので、過大入力使用には十分気を付ける事 |
 |
| Ｅ−４Ｂ． 出力電圧８Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
 |
| ＥＥ． 上位測定器による 調整・測定 |
 |

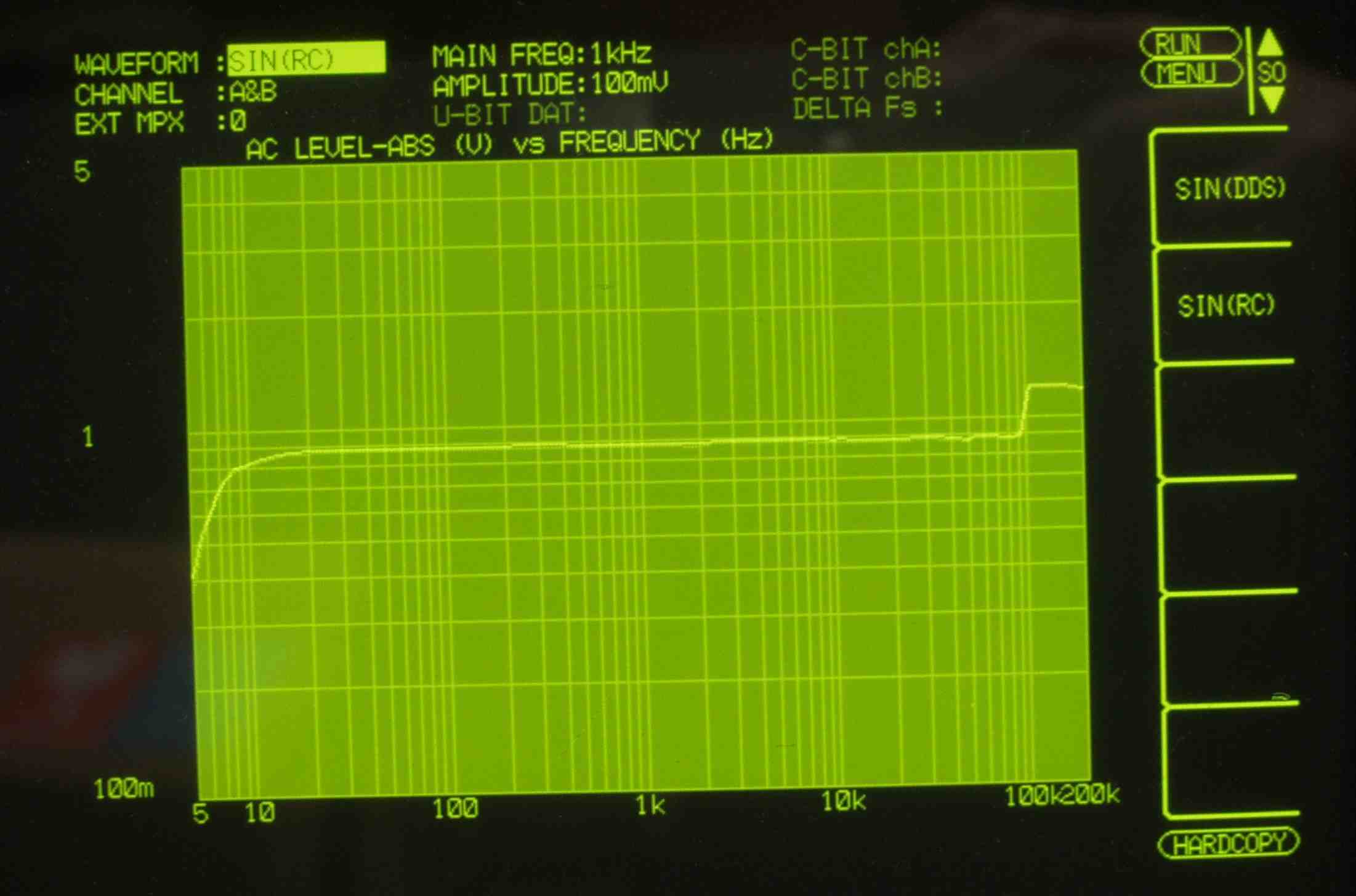

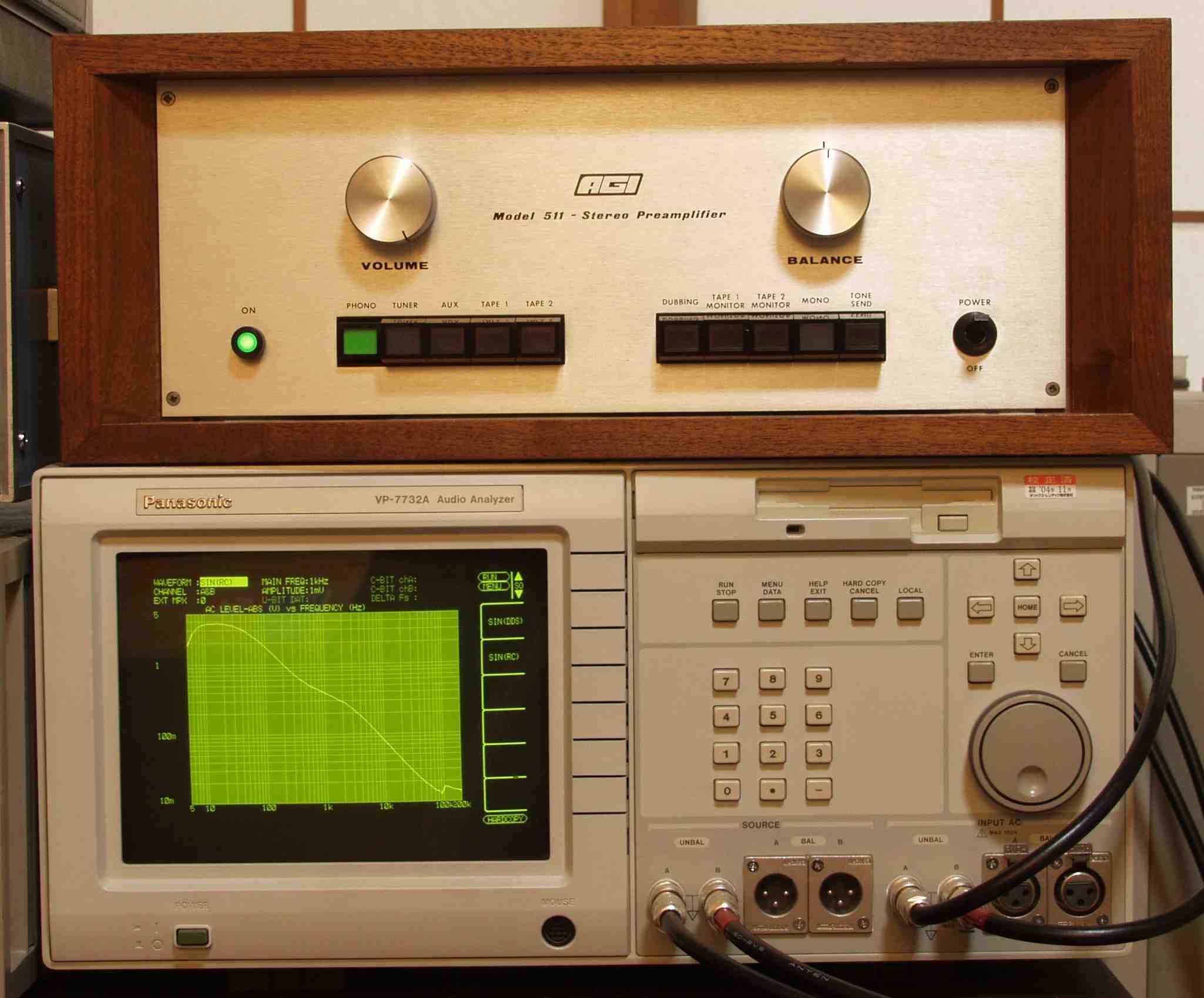

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） １００ｍＶ一定入力 ＶＲはｍａｘ 平均で０．９Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

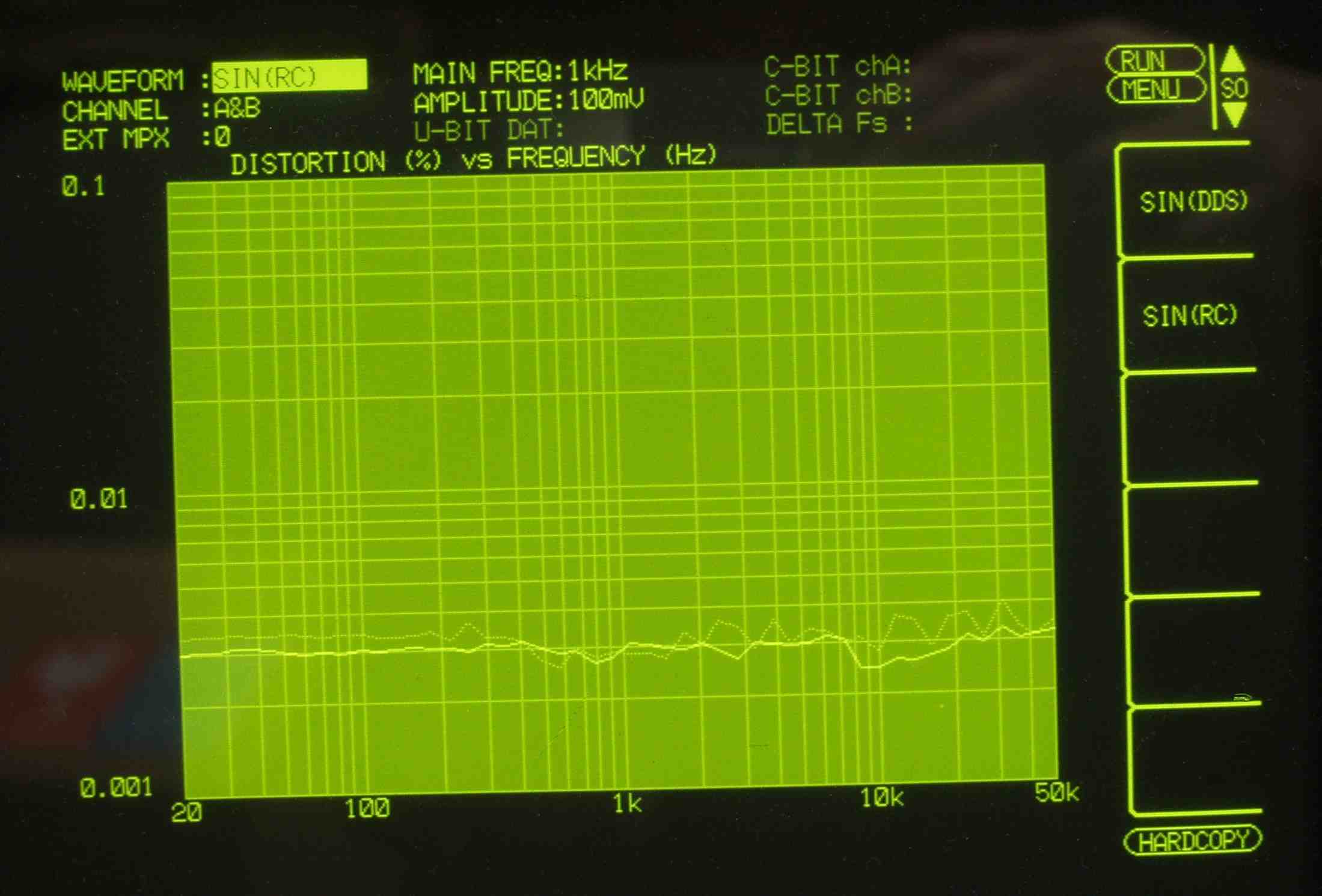

| ＥＥ−１Ｂ． 歪み測定 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

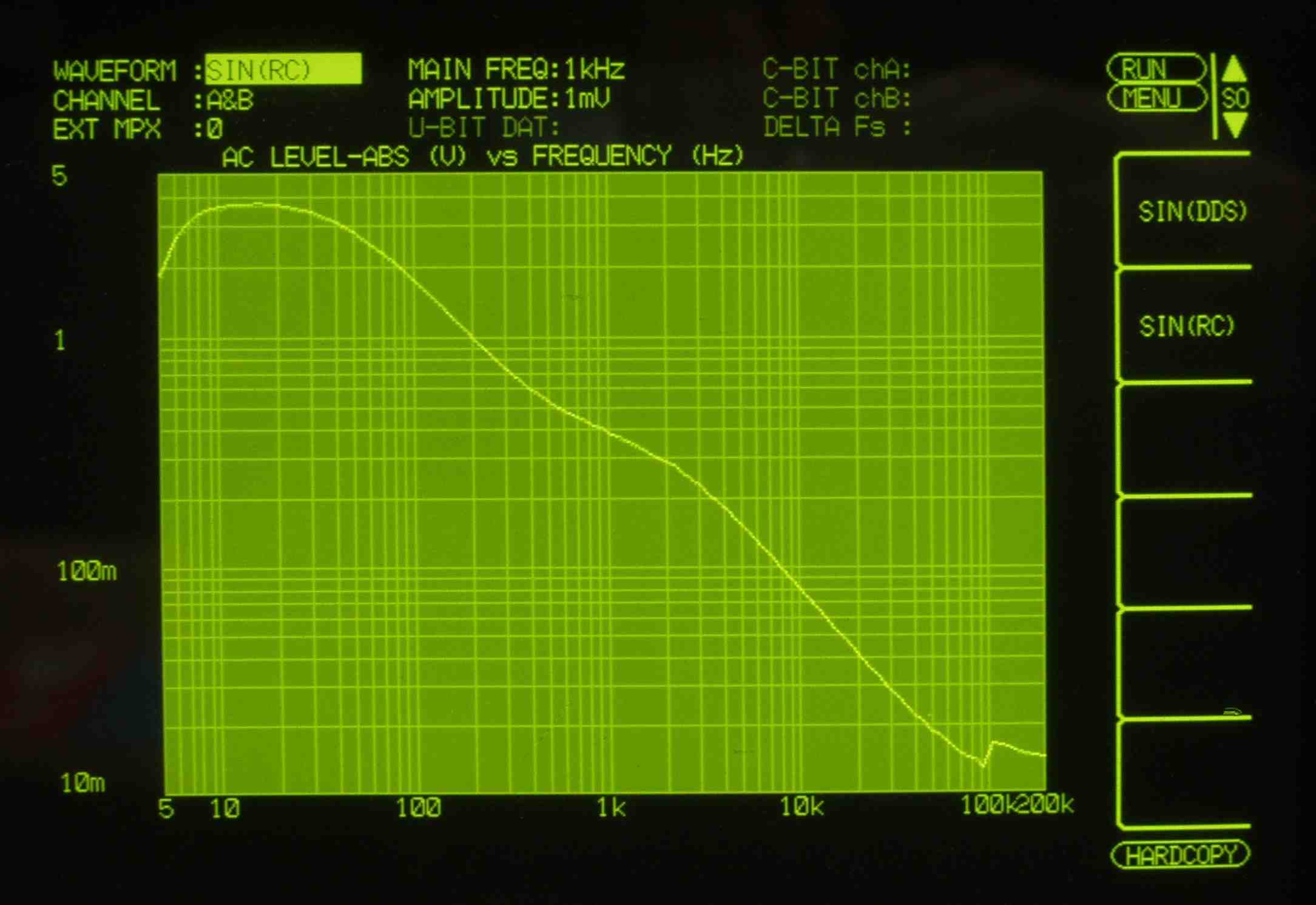

| ＥＥ−２． 入出力特性 ＭＭ入力端子へ１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

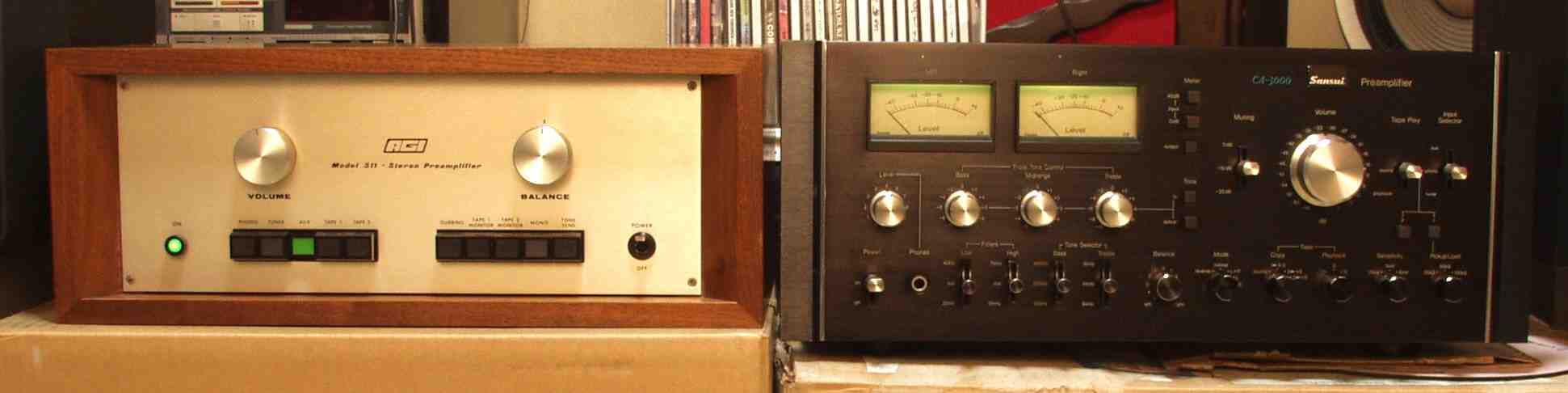

| ＥＥ−３． 完成 ２４時間エージング中。 右は対象的に物量を投入したＣＡ−３０００ |
 |
